Caldera Vaillant turboBLOCK VC 242/1
Instrucciones de la Caldera Vaillant turboBLOCK VC 242/1
Aquí le ofrecemos el manual de Caldera Vaillant turboBLOCK VC 242/1 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Vaillant turboBLOCK VC 242/1, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

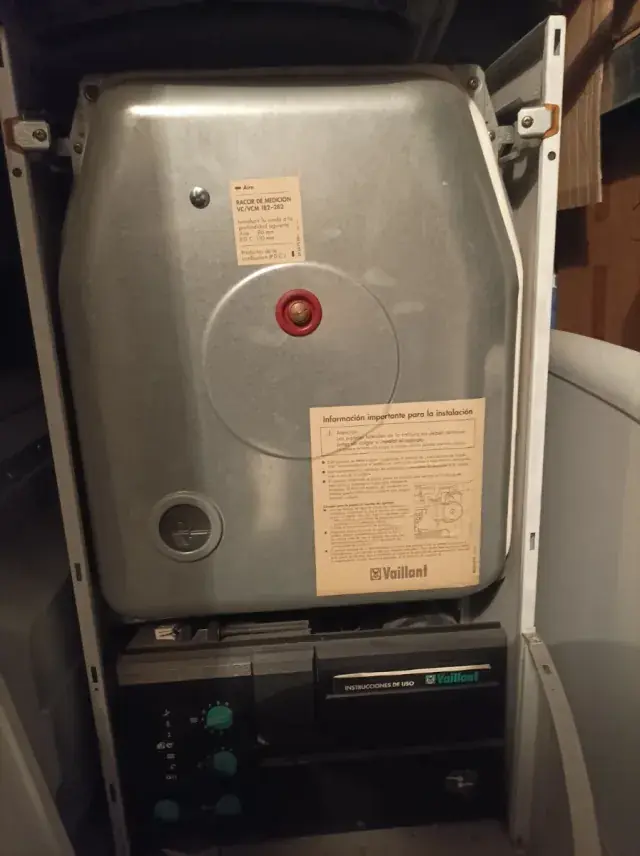

Imágenes del Producto
Especificaciones de la Caldera Vaillant turboBLOCK VC 242/1
| Característica | Valor | Unidad | |
|---|---|---|---|
| Calefacción | |||
| Consumo Calorífico Nominal (Qn) (Ref. Hi) | 26,3 | kW | |
| Margen de modulación de potencia | 9,6-24,0 | kW | |
| Rendimiento Nominal | 91 | % | |
| Rango de temperaturas de impulsión del circuito | 40-90 | °C | |
| Caudal nominal de agua para calefacción (∆t = 20 K) | 1.032 | l/h | |
| Presión disponible de la bomba | 0,25 | bar | |
| Vaso de expansión | 8 | l | |
| Presión previa del vaso de expansión | 0,75 | bar | |
| Presión máxima del circuito de calefacción | 3,0 | bar | |
| Consumos de Gas | |||
| Consumo de Gas Natural | 2,8 | m³/h | |
| Consumo de Gas Licuado del Petróleo (G.L.P.) | 2,1 | kg/h | |
| Presión necesaria de Gas Natural antes del aparato | 20 | mbar | |
| Presión necesaria de G.L.P. antes del aparato | 30/37 | mbar | |
| Presión del quemador a máxima potencia (Gas Natural) | 10,0 | mbar | |
| Presión del quemador a máxima potencia (G.L.P. Butano) | 21,3 | mbar | |
| Presión del quemador a máxima potencia (G.L.P. Propano) | 28,5 | mbar | |
| Presión de encendido (Gas Natural G 20) | 2,1 | mbar | |
| Presión de encendido (Propano G 31) | 5,60 | mbar | |
| Toberas del quemador (Gas Natural G 20) | 16 x 7/120 | - | |
| Toberas del quemador (Propano G 31) | 16 x 7/075 | - | |
| Diafragma (Gas Natural G 20) | - | - | |
| Diafragma (Propano G 31) | 2 x 350 | - | |
| Conexiones | |||
| Ida/Retorno de calefacción | 22 | mm | |
| Toma de gas | R 3/4 | “ | |
| Salida de la válvula de seguridad | Rp 3/4 | “ | |
| Dimensiones y Peso | |||
| Peso | 48 | kg | |
| Altura | 880 | mm | |
| Anchura | 480 | mm | |
| Profundidad | 380 | mm | |
| Conexión Eléctrica | |||
| Tensión de alimentación | 230/50 | V~/Hz | |
| Fusibles interiores (2 unidades) | 2 | A | |
| Fusible interior (1 unidad) | 1,25 | A | |
| Potencia absorbida | 130 | W | |
Detalles del Vaillant turboBLOCK VC 242/1
La Caldera Vaillant turboBLOCK VC 242 1 se distingue por un diseño moderno y funcional, con una carcasa rectangular en color blanco y esquinas superiores suavemente redondeadas, proyectando una estética limpia y discreta que se integra fácilmente en cualquier entorno doméstico. Este modelo está diseñado específicamente para sistemas de calefacción, ofreciendo un rendimiento eficiente y fiable.
La instalación eléctrica de la caldera está optimizada para redes de 220 V CA y 50 Hz, requiriendo un fusible de 3 A para su protección. Es fundamental que la conexión a la red se realice mediante una clavija tripolar y una base de enchufe que cumplan con la normativa local, o alternativamente, con un disyuntor bipolar de 3 A. Es crucial garantizar la conexión a tierra del aparato para una operación segura.
Un aspecto destacable es la integración de una válvula de by-pass automática. Esta característica hace que la caldera sea especialmente adecuada para instalaciones que utilizan válvulas termostáticas de radiador, ya que elimina la necesidad de instalar una válvula de by-pass adicional. Para maximizar el ahorro de combustible, se recomienda complementar la instalación con un termostato programable o un reloj temporizador Vaillant, asegurando la desconexión total cuando no se requiere calor.
El sistema de control de la bomba de circulación ofrece flexibilidad, con tres modos operativos configurables (I-continuo, II-intermitente y S-preajustado) mediante un sencillo conector tipo jumper en la placa de circuito impreso. El modo 'S' es particularmente útil cuando se conecta un termostato de ambiente, ya que permite que la bomba continúe en servicio durante 5 minutos después de que el quemador se apague, optimizando la distribución del calor residual.
La caldera incorpora un economizador anticíclico, una funcionalidad inteligente diseñada para prevenir arranques y paradas breves y frecuentes que pueden aumentar el consumo energético. Este dispositivo, ajustado de fábrica con un retardo de aproximadamente 5 minutos en calefacción (no aplica para ACS en este modelo VC), puede ser recalibrado por un técnico cualificado en un rango de 1 a 12 minutos, lo que permite adaptar el funcionamiento a las necesidades específicas de la instalación.
Para facilitar el diagnóstico y la operación, el panel de control cuenta con una serie de indicadores LED intuitivos. Estos pilotos de colores ofrecen información visual instantánea sobre el estado de funcionamiento del quemador, el paso de gas, la evacuación de gases quemados, la demanda de calefacción, la presencia de tensión y posibles fallos como el bloqueo del quemador o la activación del limitador de temperatura de seguridad, garantizando una supervisión sencilla y efectiva.
El manual subraya la importancia de una inspección y mantenimiento regulares, recomendando una frecuencia anual realizada por un técnico autorizado. Antes de cualquier intervención, es imperativo desconectar la alimentación eléctrica y cerrar la llave de paso de gas, seguido de verificaciones de estanquidad y seguridad eléctrica al finalizar. La caldera también dispone de un racor de medición específico para el análisis de la combustión, permitiendo a los profesionales evaluar su rendimiento.
Finalmente, la Caldera Vaillant turboBLOCK VC 242/1 está diseñada con la capacidad de ser transformada para operar con diferentes tipos de gas. Este proceso, que debe ser llevado a cabo exclusivamente por un especialista utilizando kits de transformación originales de Vaillant, implica el cambio de toberas del quemador y, en algunos casos, la adición o retirada de un diafragma y el operador, asegurando una adaptabilidad completa a las fuentes de energía disponibles.
