Caldera Vaillant ecoTEC plus VM 656/5-5

Instrucciones de la Caldera Vaillant ecoTEC plus VM 656/5-5

Aquí le ofrecemos el manual de Caldera Vaillant ecoTEC plus VM 656/5-5 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Vaillant ecoTEC plus VM 656/5-5, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

Imágenes del Producto

Especificaciones de la Caldera Vaillant ecoTEC plus VM 656/5-5

Característica	Detalle
Modelo	Vaillant ecoTEC plus VM 656/5-5 (H-IT/ES)
Referencia del Artículo	0010021523
Fabricante	Vaillant GmbH
Tipo de Gas y Presión	Variable (según ajuste de fábrica, ver placa de características)
Categoría de Gas Homologada	Variable (según homologación, ver placa de características)
Clase de Rendimiento	Técnica de condensación (según Directiva CE 92/42/CEE)
Tipo de Evacuación Gases	Xx3(x) (conexiones permitidas, ver placa de características)
Presión Máxima de Agua (PMS)	Variable (ver placa de características)
Tensión Eléctrica (V)	Variable (ver placa de características)
Frecuencia Eléctrica (Hz)	Variable (ver placa de características)
Poder Calorífico Inferior (Hi)	Variable (ver placa de características)
Consumo Eléctrico Máximo (W)	Variable (ver placa de características)
Clase de Protección (IP)	Variable (ver placa de características)
Modo de Calefacción	III (ver placa de características)
Temperatura Máxima de Ida (Tmáx)	Variable (ver placa de características)
Clase NOx	Variable (ver placa de características)
Código de Producto (DSN)	Variable (ver placa de características)
Ajuste de Contraste de Pantalla	Mínimo: 15, Máximo: 40, Paso: 1, Ajuste de fábrica: 25

Detalles del Vaillant ecoTEC plus VM 656/5-5

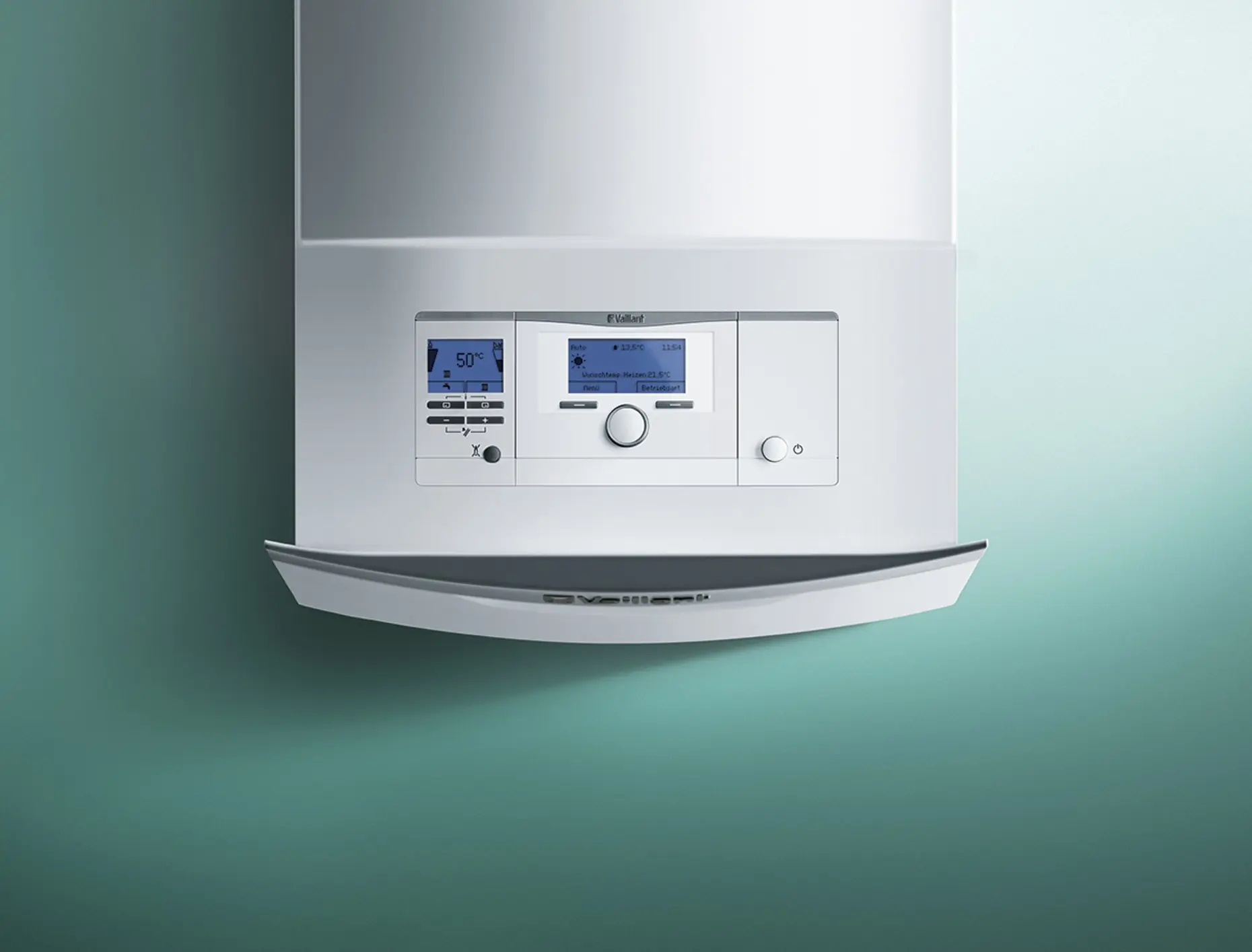

La caldera Vaillant ecoTEC plus VM 656/5-5 se presenta con un diseño compacto, rectangular y blanco que facilita su montaje mural y una integración estética en cualquier hogar. En la parte inferior de su panel frontal, destaca una elegante banda horizontal gris plateada con el distintivo logotipo de Vaillant, complementada por una sutil ranura que sugiere un punto de acceso discreto. Este diseño minimalista no solo optimiza el espacio sino que también aporta una apariencia moderna y limpia al entorno. Su interfaz de usuario es intuitiva, con un panel de mandos que incluye una pantalla, botones de selección y una tecla de eliminación de averías.

El manejo del aparato se divide en dos niveles: uno accesible para el usuario con información y opciones de ajuste comunes, y otro protegido por código para especialistas, asegurando que solo profesionales autorizados realicen modificaciones críticas. La pantalla básica muestra información vital como la temperatura actual y la presión del sistema, cambiando a mensajes de error en caso de fallo. Además, la caldera incorpora una función de protección antihielo que, si está encendida y la temperatura de ida cae por debajo de 5°C, calienta el circuito de agua a aproximadamente 30°C para prevenir daños por heladas.

En términos de control de funciones, la caldera permite ajustar fácilmente la temperatura de ida de la calefacción y la temperatura del agua caliente sanitaria. También ofrece la opción de desactivar el modo calefacción, conocido como "modo verano", manteniendo la producción de agua caliente. Del mismo modo, se puede desconectar la preparación de agua caliente mientras el modo calefacción permanece activo, conservando la protección antihielo del acumulador, si existe. Estas opciones brindan una flexibilidad considerable al usuario para adaptar el funcionamiento a sus necesidades estacionales y de confort.

La seguridad es un pilar fundamental en el diseño y funcionamiento de este producto. El manual detalla advertencias clasificadas por gravedad, cubriendo peligros de muerte por electrocución, fugas de gas o atmósferas inflamables. Se enfatiza que la instalación y las reparaciones deben ser realizadas exclusivamente por profesionales autorizados para evitar riesgos. Se prohíben modificaciones no autorizadas en el aparato o sus conductos, y se advierte sobre los peligros de usar revestimientos tipo armario que puedan obstruir el suministro de aire de combustión, así como el riesgo de corrosión por agentes químicos en el aire ambiente.

El mantenimiento es crucial para la longevidad y seguridad de la caldera. Se recomienda una inspección anual y un mantenimiento bianual por un profesional cualificado. La limpieza del revestimiento debe hacerse con un paño húmedo y jabón suave, evitando disolventes. El sistema monitorea la presión de llenado de la instalación de calefacción y, si desciende por debajo de 0,5 bar, se apaga y muestra el error F.22. El manual detalla el proceso para rellenar el sistema, subrayando la importancia de usar agua adecuada para calefacción para evitar daños por cal o corrosión.

Para la resolución de averías, el producto cuenta con códigos de estado (S.xx) visualizables a través del "Live Monitor" y códigos de error (F.xx). Por ejemplo, los códigos F.28 o F.29 indican fallos de encendido, con instrucciones específicas para el usuario sobre cómo intentar desbloquear el aparato. Vaillant ofrece una Garantía Legal y Comercial, así como una extensa red de Servicios Técnicos Oficiales en España. Estos servicios aseguran atención especializada, piezas originales, asesoramiento energético y mantenimiento profesional para garantizar el óptimo rendimiento y la prolongada vida útil de la caldera.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Vaillant ecoTEC plus VM 656/5-5 y las respondemos a continuación.

¿Quién puede instalar o reparar la caldera Vaillant ecoTEC plus VM 656 5 5?

Solo un profesional autorizado debe realizar los trabajos de instalación, revisión, mantenimiento y reparación del aparato, incluyendo los ajustes de gas.

¿Qué debo hacer si huelo a gas en mi edificio?

Evite los espacios donde huela a gas, abra puertas y ventanas para crear corriente, no use llamas abiertas ni accione interruptores eléctricos. Cierre el dispositivo de bloqueo del contador de gas o el principal. Avise a vecinos sin usar el timbre, abandone inmediatamente el edificio y llame a la policía y bomberos desde fuera, así como al servicio de guardia de la empresa suministradora de gas.

¿Cómo puedo saber si la presión de llenado de mi instalación de calefacción es correcta?

Pulse dos veces la tecla de selección sólida (cuadrado). La pantalla mostrará el valor actual. El rango recomendado de presión de llenado es de 0,15 a 0,25 MPa (1,50 a 2,50 bar). Si el símbolo de presión parpadea, la presión está fuera del rango admisible.

¿Qué ocurre si la presión de llenado de la instalación es demasiado baja (código F.22)?

El producto se apaga automáticamente si la presión desciende por debajo de 0,05 MPa (0,5 bar). La pantalla mostrará de forma alterna el mensaje de error F.22 y la presión de llenado actual, además del símbolo de una llave inglesa. Deberá rellenar la instalación de calefacción siguiendo las instrucciones del manual o contactar a un profesional autorizado.

¿Cómo puedo activar o desactivar el modo calefacción (modo verano)?

Para desactivar el modo calefacción sin cancelar la producción de agua caliente sanitaria, pulse la tecla de ajuste de calefacción (icono de radiador). Ajuste la temperatura de ida a "Calef. desconectada" con la tecla de menos y confirme. Para activarlo, revierta el proceso.

¿Cómo se ajusta la temperatura de agua caliente sanitaria?

Pulse la tecla de agua caliente (icono de grifo con una flecha). En la pantalla, la temperatura de consigna parpadeará. Modifique la temperatura con las teclas de más o menos y confirme la modificación con la tecla de verificación.

¿Qué es la función de protección antihielo y cómo funciona?

La función de protección antihielo opera si la caldera está encendida y la temperatura de ida de la calefacción cae por debajo de 5°C. El producto se pone en funcionamiento y calienta el circuito de agua en el lado de la calefacción a aproximadamente 30°C para protegerla. Sin embargo, no garantiza la circulación en toda la instalación de calefacción.

¿Con qué frecuencia debe recibir mantenimiento mi caldera?

Para garantizar una operatividad y seguridad constantes, fiabilidad y una vida útil prolongada, es imprescindible encargar a un profesional autorizado una inspección anual y un mantenimiento bianual del producto. En función del resultado de la inspección, podría requerirse un mantenimiento anticipado.

¿Qué debo hacer si mi caldera muestra un código de error como F.28 (encendido fallido)?

Si el quemador no se enciende después de cinco intentos, el aparato pasa a modo fallo. Primero, compruebe que la llave de paso del gas esté abierta. Luego, pulse la tecla de eliminación de averías durante 1 segundo para desbloquear el aparato e intentar un nuevo encendido. Si el problema persiste después de tres intentos, póngase en contacto con un profesional autorizado.

¿Cómo se ajusta el idioma en la pantalla del producto?

Mantenga pulsadas simultáneamente las teclas de flecha hacia arriba y la de retroceso. Luego, pulse brevemente la tecla de verificación. Mantenga pulsadas las primeras dos teclas hasta que aparezca el ajuste de idioma. Seleccione el idioma deseado con las teclas de flecha y confirme.

¿Qué información puedo consultar en el 'Live Monitor'?

El 'Live Monitor' le permite visualizar el estado de funcionamiento actual del producto mediante códigos de estado (S.xx), ofreciendo una visión en tiempo real de su actividad, tanto en modo calefacción como en modo acumulador. Se accede pulsando simultáneamente las teclas de selección sólida y hueca.

¿Puedo colocar objetos sobre la caldera?

No, el revestimiento del producto no está concebido para soportar cargas. Colocar cualquier objeto sobre la caldera puede provocar deformaciones y riesgo de daños materiales.

¿Cómo puedo poner la caldera fuera de servicio temporalmente?

Para poner el producto fuera de funcionamiento temporalmente, pulse la tecla de encendido/apagado. La pantalla se apagará. Para un período prolongado (por ejemplo, vacaciones), cierre la llave de paso del gas y, en productos mixtos, la llave de paso de agua fría, siempre y cuando no se prevean heladas.
