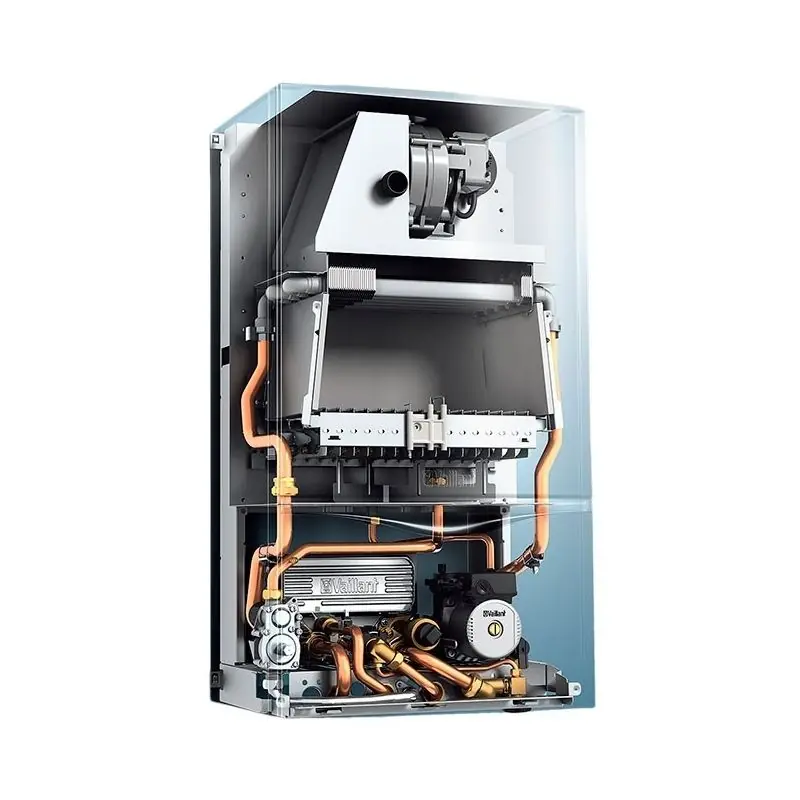

Imágenes del Producto
Especificaciones del Vaillant turboTEC plus VMW ES 32/362/3-5
| Característica | Especificación para VMW ES 32/362/3-5 | Unidad |
|---|---|---|
| País de destino | ES (España) | - |
| Categoría de homologación | II2H3+ | - |
| Tipo de gas compatible | Gas natural H G20, Gas licuado B/P G30/31 | - |
| Ámbito de potencia calorífica nominal P (a 80/60 °C) | 10,6 – 32,0 | kW |
| Potencia de agua caliente (VMW) | 36,0 | kW |
| Ámbito de consumo calorífico nominal | 12,2 - 40,5 | kW |
| Temperatura de gas de escape mín./máx. | 95/155 | °C |
| Caudal de masa de escape de gas G20 mín./máx. | 24,2 - 25,2 | g/s |
| Emisión de NOx | 110 | mg/kWh |
| Consumo de Gas natural H (Hi = 34,02 MJ/m3) | 4,4 | m3/h |
| Tobera del quemador de gas natural H | 22 x 1,20 | mm |
| Tobera previa de gas natural H | 2550 | mm |
| Presión de conexión del gas G20 | 20 | mbar |
| Presión de las toberas de gas natural H (Carga máxima) | 11,2 | mbar |
| Presión de las toberas de gas natural H (Carga mínima) | 1,4 | mbar |
| Consumo de Gas licuado G30 (Hi = 116,09 MJ/m3) | 3,2 | m3/h |
| Tobera del quemador de gas licuado G30 | 22 x 0,72 | mm |
| Presión de conexión del gas G30 | 29 | mbar |
| Presión de las toberas de gas licuado G30 (Carga máxima) | 24,1 | mbar |
| Presión de las toberas de gas licuado G30 (Carga mínima) | 2,2 | mbar |
| Consumo de Gas licuado G31 (Hi = 88,00 MJ/m3) | 3,2 | m3/h |
| Tobera del quemador de gas licuado G31 | 22 x 0,72 | mm |
| Presión de conexión de gas G31 | 37 | mbar |
| Presión de las toberas de gas licuado G31 (Carga máxima) | 31,3 | mbar |
| Presión de las toberas de gas licuado G31 (Carga mínima) | 3,1 | mbar |
| Nivel de transporte restante de la bomba | 350 | mbar |
| Máxima temperatura de ida (ajustable hasta) | 75 – 85 | °C |
| Contenido del vaso de expansión | 10 | l |
| Presión de admisión del vaso de expansión | 0,75 | bar |
| Sobrepresión de servicio permitida (calefacción) | 3 | bar |
| Sobrepresión de servicio permitida (agua caliente) | 10 | bar |
| Cantidad de agua de circulación | 1548 | l/h |
| Margen de temperatura de agua caliente (ajustable) | 35 – 65 | °C |
| Margen de toma de agua caliente con ΔT=30 K | 17,2 | l/min |
| Margen de toma de agua caliente con ΔT=45 K | 11,5 | l/min |
| Conexión eléctrica | 230/50 | V/Hz |
| Consumo de potencia eléctrica, máx. (medio) | 160 | W |
| Altura | 800 | mm |
| Longitud | 440 | mm |
| Anchura | 338 | mm |
| Ø Conexión de los gases de escape | 60/100 | mm |
| Peso (vacío) | 38 | kg |
| Tipo de protección | IPX4D | - |
Detalles del Vaillant VMW ES 32/362/3-5
La Caldera Vaillant turboTEC plus VMW ES 32/362/3-5 es un avanzado sistema de calefacción mural diseñado para ofrecer eficiencia y confort en el hogar. Este modelo, parte de la serie turboTEC, se distingue por su diseño moderno y compacto en color blanco, lo que facilita su integración estética en diversos entornos de instalación. La interfaz de usuario es intuitiva, con una pantalla digital que muestra información clave como la presión de llenado y códigos de estado.
El manual enfatiza que este aparato está concebido como un generador de calor para sistemas estancos de calefacción central de agua caliente y para la preparación centralizada de agua caliente sanitaria en viviendas. Su uso es adecuado también en instalaciones solares para el recalentamiento de agua potable, con la precaución de no exceder los 70 °C en la conexión de agua fría para evitar daños. Este manual está disponible en español y portugués, asegurando una amplia accesibilidad.
La seguridad es un pilar fundamental en el diseño y la operación de la caldera. El documento detalla rigurosos avisos de seguridad que cubren desde la instalación por personal especializado oficial hasta precauciones en caso de olor a gas, como no tocar interruptores eléctricos ni fumar en la zona de peligro. Se advierte también sobre la importancia de no realizar cambios en el entorno del calentador que puedan afectar su funcionamiento seguro, como en los conductos de gas, agua, electricidad o de evacuación de gases.
El aparato cuenta con el distintivo CE, lo que certifica su cumplimiento con directivas europeas clave como la Directiva sobre aparatos a gas (90/396/CEE), la de compatibilidad electromagnética (89/336/CEE) y la de baja tensión (73/23/CEE). Esto subraya el compromiso de Vaillant con los estándares de calidad y seguridad internacionales. Se recomienda encarecidamente la intervención de un instalador especializado para cualquier labor de ajuste o mantenimiento.
La instalación incluye un material suministrado exhaustivo: el dispositivo de sujeción, la caldera, una plantilla de montaje y una bolsa con piezas pequeñas como tornillos, tacos, arandelas, juntas, un racor de compresión y la manilla de la llave de llenado. También se adjunta toda la documentación necesaria, incluyendo instrucciones de uso, instalación y mantenimiento, y una tarjeta de garantía. La correcta colocación del aparato requiere respetar distancias mínimas: 10 mm laterales, 250 mm inferiores y 400 mm superiores, incluso si se instala dentro de un armario. El aire de combustión debe estar libre de sustancias corrosivas como flúor o cloro.
La sección de puesta en servicio abarca el llenado y purgado de la instalación, tanto del sistema de agua caliente como del circuito de calefacción. Se especifica una presión de llenado de entre 1,0 y 2,0 bar y se alerta sobre la importancia de enjuagar bien la instalación antes de conectar el aparato para evitar averías por residuos. Para el control del gas, se detallan procedimientos para verificar la presión de conexión y la carga calorífica máxima y mínima, siendo crucial que estos ajustes sean realizados por un S.A.T. oficial.
El funcionamiento del aparato puede ser monitorizado a través de los códigos de estado que se muestran en la pantalla, como "S.4" para el funcionamiento del quemador de calefacción o "S.14" para la preparación de agua caliente. Estos códigos facilitan un diagnóstico rápido del estado operativo. Además, el sistema incorpora programas de diagnóstico (P.0, P.1, P.2, P.5, P.6) para funciones específicas como el purgado de aire, el funcionamiento a plena carga o el vaciado, lo que simplifica la labor de los técnicos.
La adaptación a la instalación de calefacción permite ajustar varios parámetros mediante el sistema de diagnóstico digital, como la carga parcial de la calefacción, el tiempo de seguimiento de la bomba y la temperatura máxima de ida. La caldera también dispone de un tiempo de bloqueo del quemador ajustable para evitar ciclos frecuentes de encendido y apagado, lo que contribuye a la eficiencia energética. Es posible activar una indicación de mantenimiento para recordar la necesidad de revisiones periódicas, con valores de referencia para las horas de funcionamiento.
El manual describe en detalle las tareas de inspección y mantenimiento, destacando la limpieza del quemador y del intercambiador de calor primario. Estas labores deben ser realizadas anualmente por un técnico especializado. Se incluyen indicaciones claras sobre cómo desmontar componentes clave y las precauciones de seguridad eléctricas y de gas. En caso de avería, el sistema ofrece códigos de error específicos (F.0, F.1, F.22, F.28, etc.) que ayudan a identificar rápidamente la causa y guían al técnico en la reparación. También se incluye una memoria de errores que almacena los últimos diez fallos.
Vaillant ofrece una garantía del fabricante de dos años en el territorio español, con condiciones específicas que incluyen la instalación por personal autorizado y el uso de piezas originales. Se excluyen expresamente las averías por uso inadecuado o manipulación no autorizada. Para finalizar, el manual detalla la importancia de instruir al usuario sobre el manejo del equipo, la necesidad de mantenimiento anual y las medidas de seguridad, garantizando así un funcionamiento óptimo y prolongado del aparato.
