Instrucciones de la Caldera Vaillant Ecotec Plus VMW ES 246/5-5

Aquí le ofrecemos el manual de Caldera Vaillant ecoTEC Plus VMW ES 246/5-5 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Vaillant ecoTEC Plus VMW ES 246/5-5, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

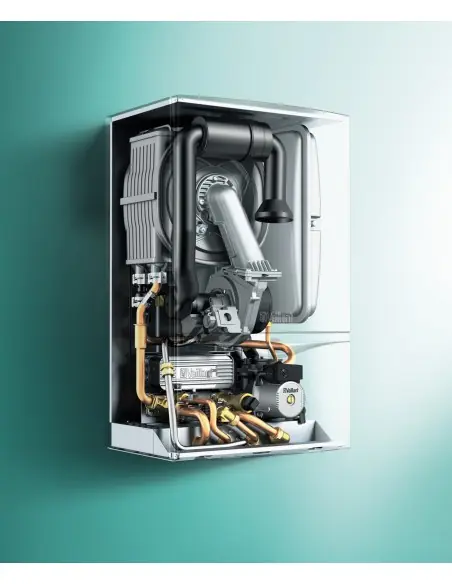

Imágenes del Producto

Especificaciones del Vaillant Ecotec Plus VMW ES 246/5-5

Característica	Especificación	Observaciones
Tipo de Aparato	Caldera mural a gas para calefacción y producción de agua caliente Vaillant	Modelo: VMW ES 246/5-5 H o VMW ES 246/5-5 P
Denominación	ecoTEC plus	Series VM, VMW, VMI ..6/5-5
Tipo de Gas (de fábrica)	2H, G20 - 20 mbar (2,0 kPa)	Gas natural
Referencia del Artículo	0010011662 (VMW ES 246/5-5 H) 0010015185 (VMW ES 246/5-5 P)	Números de serie específicos para cada variante
Directiva de Rendimiento	ED 92/42	Cumplida con 4 estrellas
Tensión de Red	230 V	Frecuencia: 50 Hz
Consumo Eléctrico Máx.	Desconocido (específico del modelo)	Se encuentra en la placa de características del aparato
Tipo de Protección	IPX4D	Protección contra salpicaduras de agua y acceso a partes peligrosas
Sobrepresión Total Admisible (PMS)	3 bar (0,3 MPa)	En modo calefacción
Sobrepresión Total Admisible (PMW)	10 bar (1,0 MPa)	En producción de agua caliente
Temperatura Máx. de Ida (Tmáx.)	85 °C	Temperatura máxima de salida del circuito de calefacción
Rango de Potencia Calorífica Nominal (P)	Especificación en placa	Variable según modelo exacto '246', '306', etc.
Rango de Carga Calorífica (Q)	Especificación en placa	Variable según modelo exacto '246', '306', etc.
Caudal Nominal de Toma de Agua Caliente (D)	Especificación en placa	Variable según modelo exacto '246', '306', etc.
Homologación	Marcado CE	Certifica cumplimiento de directivas aplicables
Fecha de Producción	ww/jjjj (semana/año)	Indicado en la placa de características
Categorías de Gas	Cat. (Homologadas)	Indicado en la placa de características

Detalles del Vaillant VMW ES 246/5-5

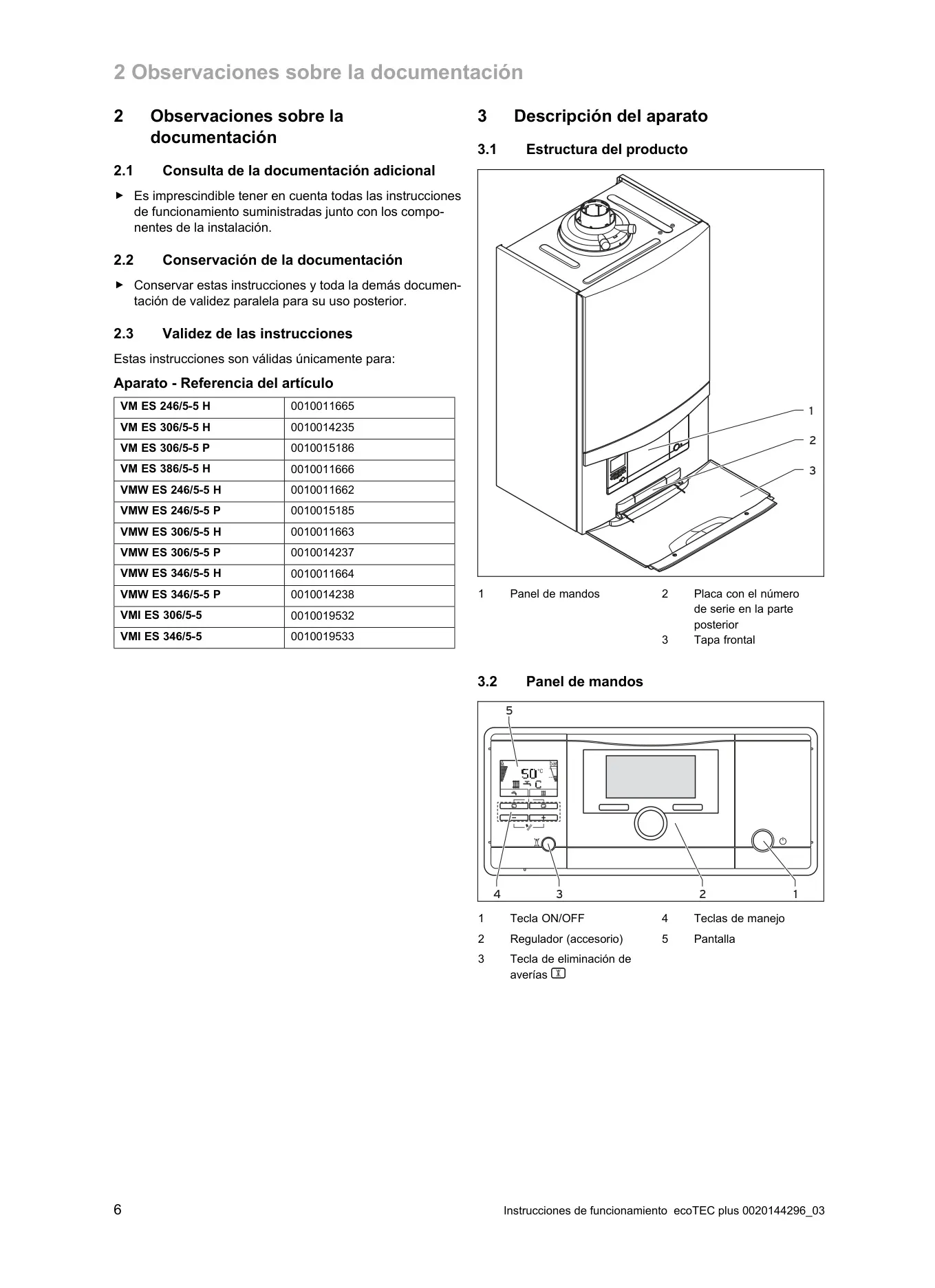

La Caldera Vaillant Ecotec Plus VMW ES 246/5-5 es un generador de calor diseñado para instalaciones de calefacción cerradas y para la producción eficiente de agua caliente sanitaria. Este modelo, parte de la serie ecoTEC plus, se distingue por su diseño mural y su panel de mandos intuitivo, accesible al abrir su tapa frontal. Su concepción está orientada a ofrecer un uso sencillo y seguro para el usuario final.

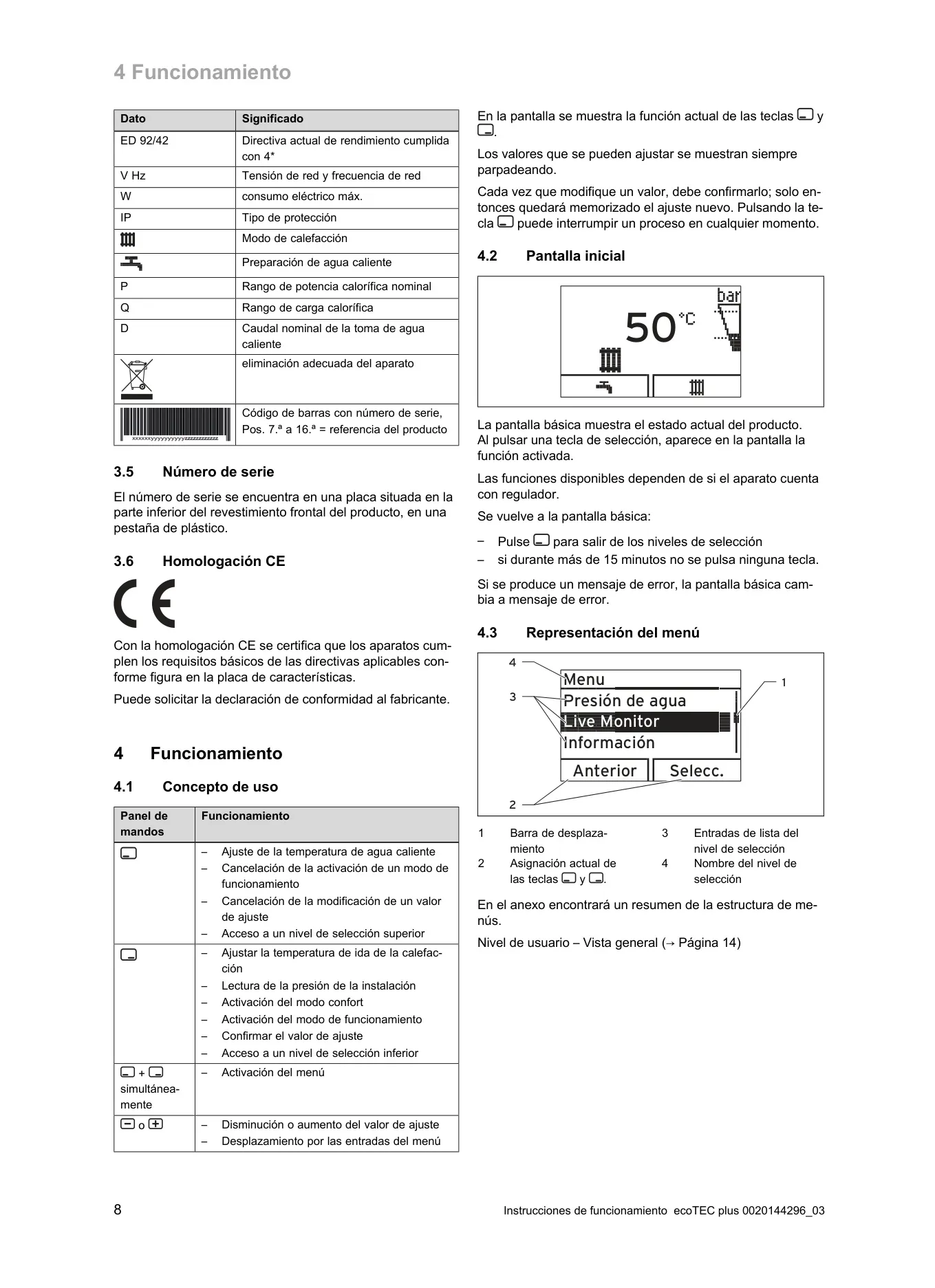

El aparato incorpora una avanzada pantalla digital en su panel de mandos, que muestra información crucial como la temperatura actual de calefacción, la presión de llenado de la instalación, y los diversos modos de servicio. Además, utiliza una serie de iconos gráficos que informan sobre el estado operativo, como el funcionamiento del quemador, la activación de la calefacción o la preparación de agua caliente, e incluso si se requiere mantenimiento.

Una característica destacada es el modo confort, que permite disponer de agua caliente al instante sin tiempos de espera. Este modo, una vez activado, asegura que la caldera mantenga el agua a la temperatura deseada, proporcionando una experiencia de usuario superior. La caldera también incluye una función de protección automática contra legionela, que calienta el acumulador a 70 °C si la temperatura desciende por debajo de 50 °C durante 24 horas, garantizando la higiene y seguridad del agua.

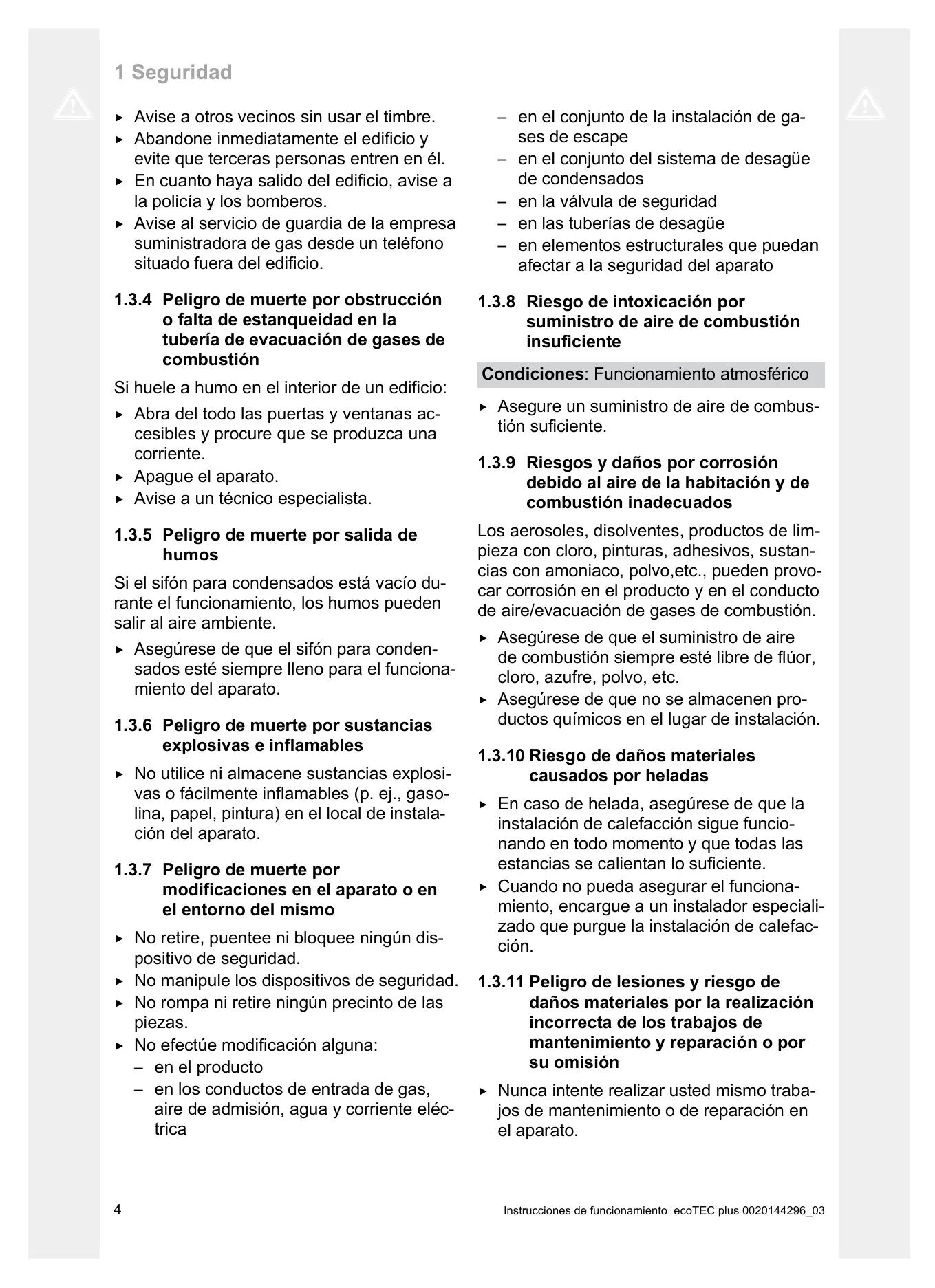

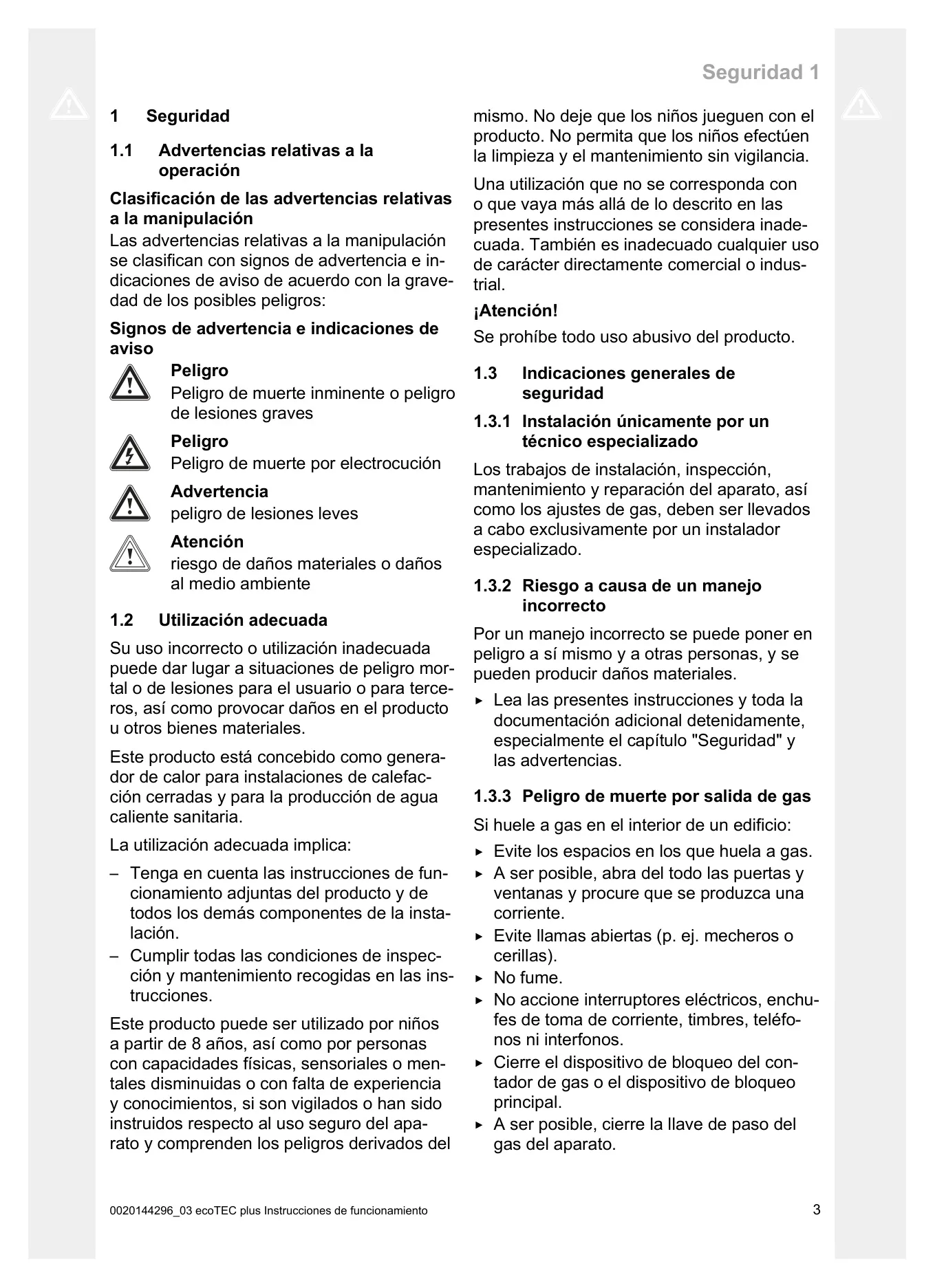

En términos de seguridad, el manual enfatiza la importancia de la instalación y el mantenimiento por parte de un técnico especializado. Se advierte sobre los peligros de fugas de gas o humo, obstrucciones en el conducto de evacuación, y la manipulación no autorizada del aparato o sus dispositivos de seguridad. También se hace hincapié en la necesidad de asegurar un suministro de aire de combustión adecuado y de evitar el almacenamiento de sustancias inflamables en el lugar de instalación.

La caldera está equipada con funciones de protección contra heladas, que se activan automáticamente si la temperatura de calefacción cae por debajo de 5 °C, calentando el agua a 30 °C para prevenir daños en la instalación. Sin embargo, se subraya que esta función no garantiza la circulación en toda la instalación, por lo que es vital mantener la calefacción en funcionamiento durante épocas de bajas temperaturas.

Para el cuidado del producto, se recomienda limpiar el revestimiento con un paño húmedo y jabón suave, evitando productos abrasivos o que contengan disolventes. La revisión anual y el mantenimiento bianual por un profesional son imprescindibles para garantizar la vida útil, seguridad y eficiencia del aparato. El manual también proporciona una guía detallada para la solución de averías comunes y la consulta de códigos de estado a través del Live Monitor, facilitando la identificación de problemas y cuándo contactar al servicio técnico.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Vaillant Ecotec Plus VMW ES 246/5-5 y las respondemos a continuación.

¿Qué debo hacer si la caldera no enciende o no calienta?

Verifique si la llave de paso del gas está abierta, si hay suministro eléctrico en el edificio, si el producto está conectado y si las temperaturas de calefacción y agua caliente sanitaria están ajustadas correctamente. Además, revise la presión de la instalación y purgue los radiadores si hay aire. Si el problema persiste tras tres intentos manuales de encendido (F.28), contacte a un técnico cualificado.

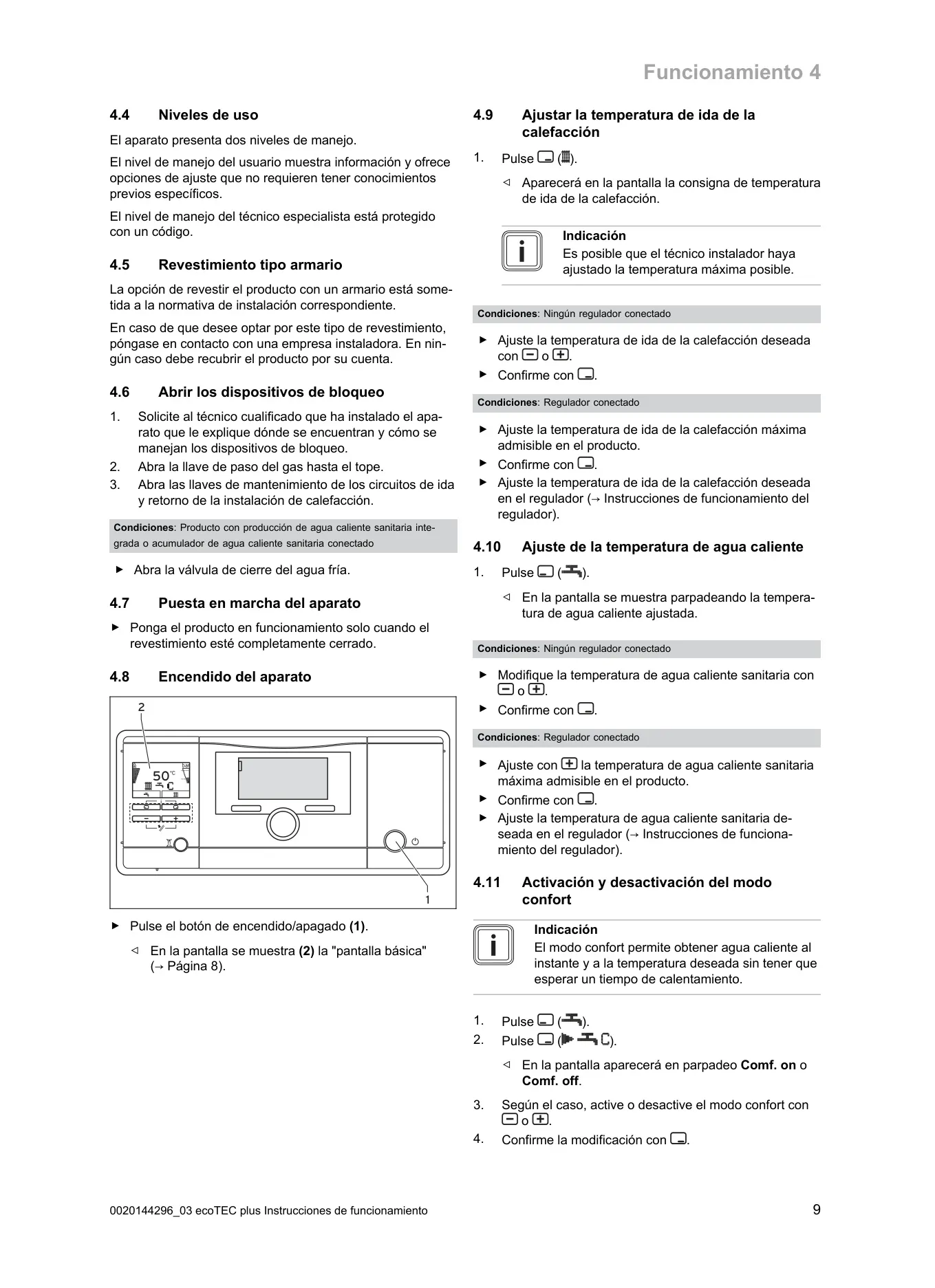

¿Cómo ajusto la temperatura de ida de la calefacción?

Pulse el botón ⚙️. La consigna de temperatura de ida de la calefacción aparecerá en la pantalla. Si no hay regulador conectado, ajuste con ➕ o ➖ y confirme con ⚙️. Si hay regulador, ajuste la temperatura máxima permitida en el producto y luego la temperatura deseada en el regulador.

¿Cómo cambio la temperatura del agua caliente sanitaria (ACS)?

Pulse el botón 🚿. La temperatura de ACS ajustada parpadeará en la pantalla. Modifíquela con ➕ o ➖ (si no hay regulador) o ajuste la máxima permitida en el producto (si hay regulador), y luego en el regulador. Confirme siempre con ⚙️.

¿Cómo activo o desactivo el modo confort?

Pulse el botón 🚿, luego ⏱️. En la pantalla aparecerá 'Comf. on' o 'Comf. off' parpadeando. Active o desactive el modo con ➕ o ➖, y confirme con ⚙️. El modo confort permite obtener agua caliente al instante.

¿Qué hago si la presión de la instalación es insuficiente (mensaje F.22)?

Compruebe la presión de llenado pulsando dos veces el botón ⚙️. Si es inferior a 0,08 MPa (0,80 bar), deberá rellenar la instalación de calefacción con agua adecuada. Si no sabe cómo hacerlo, contacte a un instalador especializado. Si la presión es muy baja, el aparato se apagará automáticamente.

¿Qué significan los símbolos en la pantalla de la caldera?

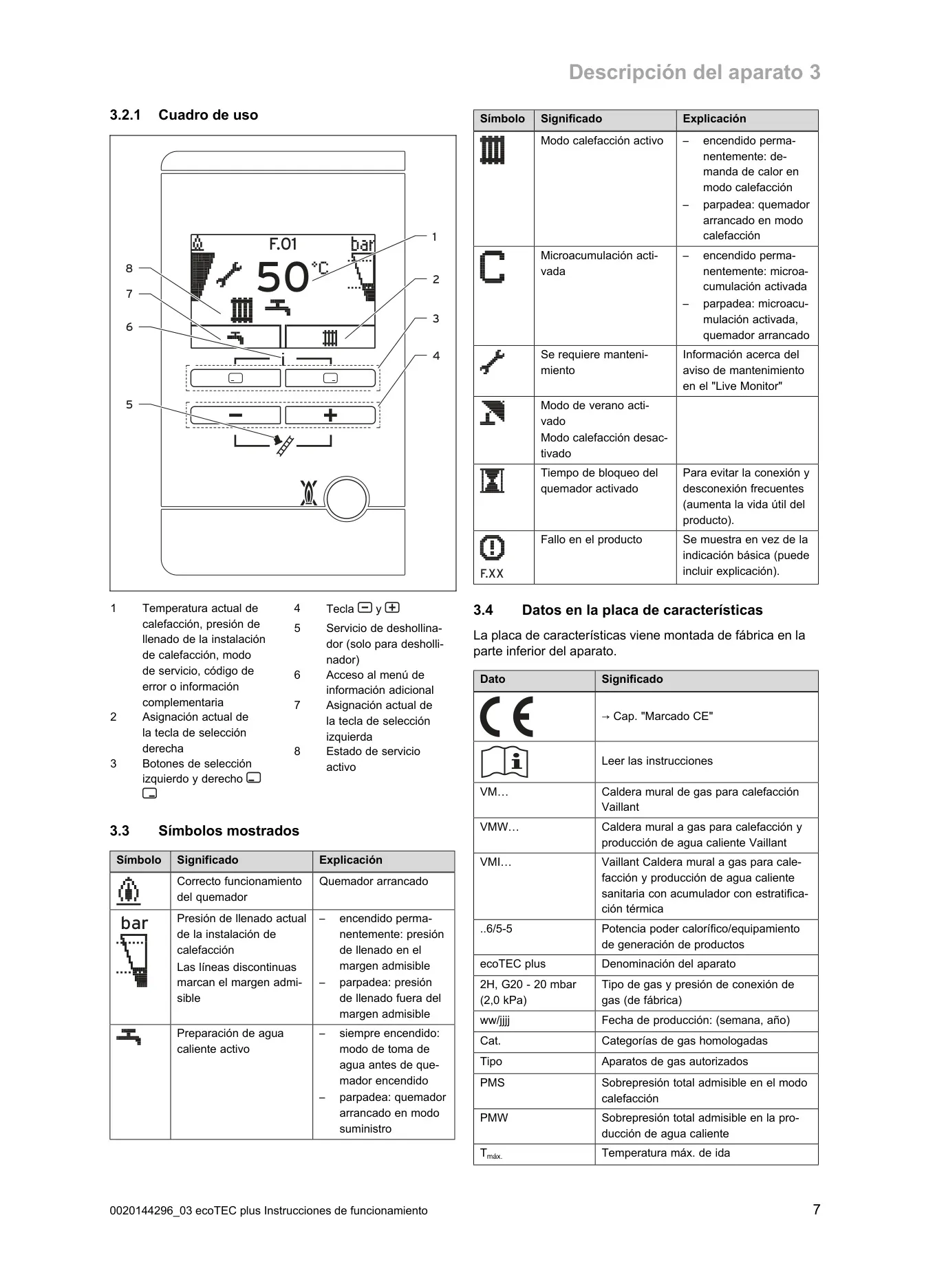

Símbolos como la llama (quemador activo), el grifo (agua caliente activa), el radiador (calefacción activa), la 'C' (microacumulación) o la llave inglesa (mantenimiento requerido) indican el estado de funcionamiento o la necesidad de una acción. El manual incluye una tabla detallada con todos los símbolos y su significado.

¿Qué debo hacer si huelo a gas en el edificio?

¡Actúe con extrema precaución! Evite encender luces o cualquier fuente de chispa. Abra puertas y ventanas para ventilar. Cierre la llave de paso del gas. Evacúe el edificio y avise a la policía, bomberos y a la empresa suministradora de gas desde un teléfono fuera del edificio.

¿Cómo puedo desactivar el modo calefacción para el verano?

Para desactivar solo el modo calefacción y mantener la producción de agua caliente sanitaria, pulse el botón ♨️. En la pantalla aparecerá la temperatura de ida de la calefacción. Ajuste esta temperatura a 'OFF' con el botón ⚙️ y confirme con ✅. En la pantalla aparecerá el símbolo ❄️.

¿Cuándo y cómo debo realizar el mantenimiento de la caldera?

Se recomienda una inspección anual y un mantenimiento bianual del producto por un instalador especializado para garantizar su operatividad, seguridad y prolongar su vida útil. Nunca intente realizar trabajos de mantenimiento o reparación usted mismo.

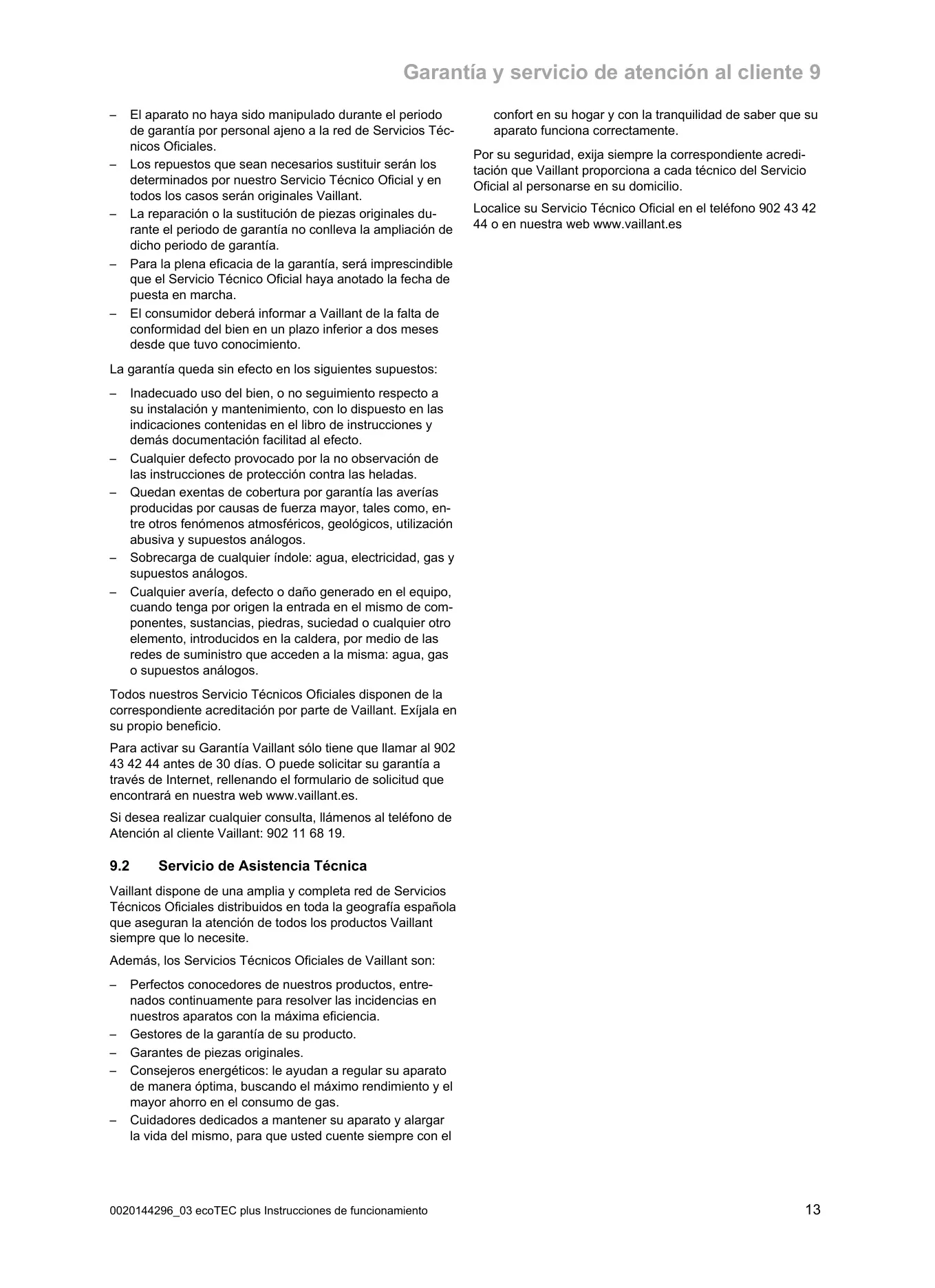

¿Qué garantía tiene la caldera Vaillant Ecotec Plus?

Vaillant ofrece una garantía de dos años sobre las piezas de la caldera desde la entrega del aparato, siempre que la instalación sea realizada por un técnico cualificado, se utilice para uso doméstico, se sigan las instrucciones y no sea manipulada por personal ajeno a la red de Servicios Técnicos Oficiales.

¿Qué debo hacer si aparece un símbolo de llave inglesa en la pantalla?

El símbolo de una llave inglesa (🔧) indica que el aparato requiere mantenimiento. No es un fallo, el producto sigue funcionando. En este caso, debe contactar con el servicio de asistencia técnica oficial para programar una revisión. Si parpadea la presión de agua, solo añada agua de calefacción.
