Instrucciones de la Caldera Vaillant Ecotec Plus VMW ES 236/5-5

Aquí le ofrecemos el manual de Caldera Vaillant ecoTEC Plus VMW ES 236/5-5 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Vaillant ecoTEC Plus VMW ES 236/5-5, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

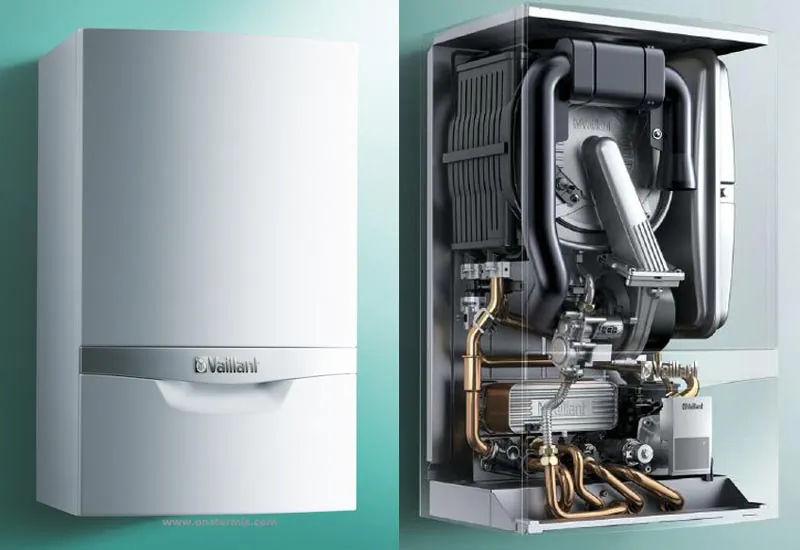

Imágenes del Producto

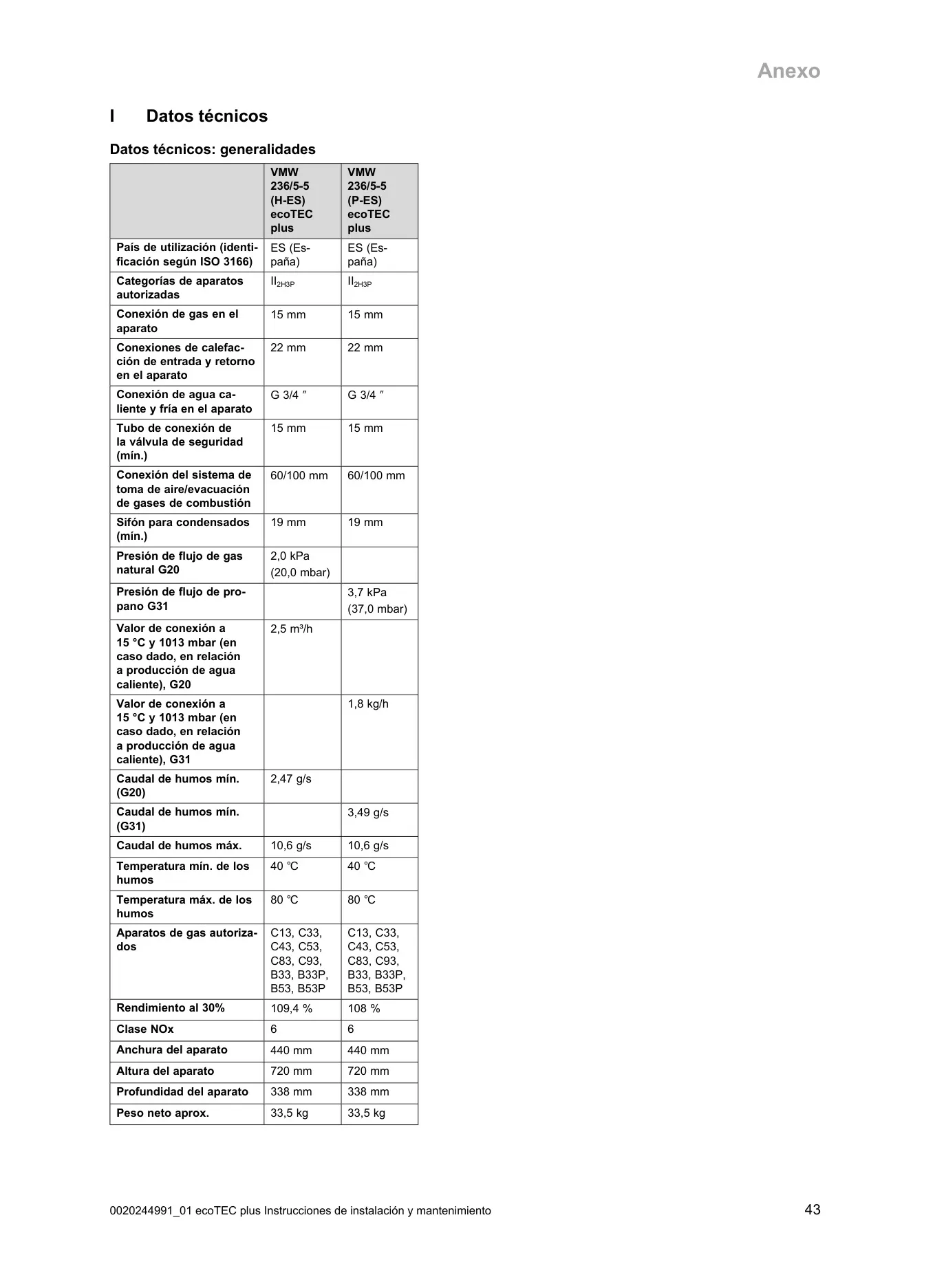

Especificaciones del Vaillant Ecotec Plus VMW ES 236/5-5

Especificación	VMW 236/5-5 (H-ES) ecoTEC plus (Gas Natural G20)	VMW 236/5-5 (P-ES) ecoTEC plus (Propano G31)
País de utilización (ISO 3166)	ES (España)
Categorías de aparatos autorizadas	II_2H3P
Conexión de gas en el aparato	15 mm
Conexiones de calefacción (ida y retorno)	22 mm
Conexión de agua caliente y fría	G 3/4 ″
Tubo de conexión de válvula de seguridad (mín.)	15 mm
Conexión toma de aire/evacuación de gases	60/100 mm
Sifón para condensados (mín.)	19 mm
Presión de flujo de gas	2,0 kPa (20,0 mbar)	3,7 kPa (37,0 mbar)
Valor de conexión a 15 °C y 1013 mbar (ACS)	2,5 m³/h	1,8 kg/h
Caudal de humos mín.	2,47 g/s	3,49 g/s
Caudal de humos máx.	10,6 g/s
Temperatura mín. de los humos	40 ℃
Temperatura máx. de los humos	80 ℃
Rendimiento al 30%	109,4 %	108 %
Clase NOx	6
Anchura del aparato	440 mm
Altura del aparato	720 mm
Profundidad del aparato	338 mm
Peso neto aprox.	33,5 kg

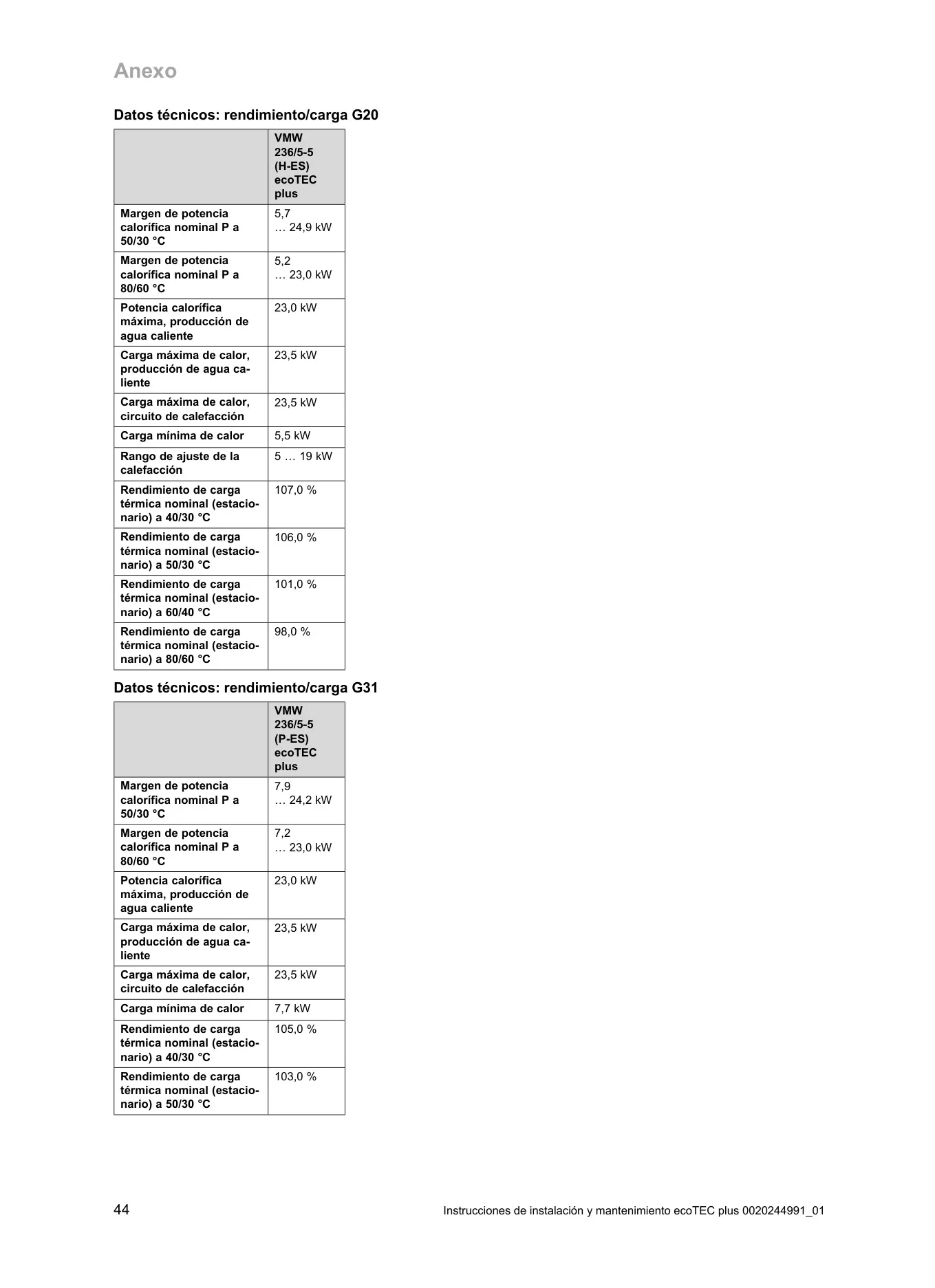

Margen de potencia calorífica nominal P a 50/30 °C	5,7 … 24,9 kW	7,9 … 24,2 kW
Margen de potencia calorífica nominal P a 80/60 °C	5,2 … 23,0 kW	7,2 … 23,0 kW
Potencia calorífica máxima, producción de ACS	23,0 kW
Carga máxima de calor, producción de ACS	23,5 kW
Carga máxima de calor, circuito de calefacción	23,5 kW
Carga mínima de calor	5,5 kW	7,7 kW
Rango de ajuste de la calefacción	5 … 19 kW	N/D

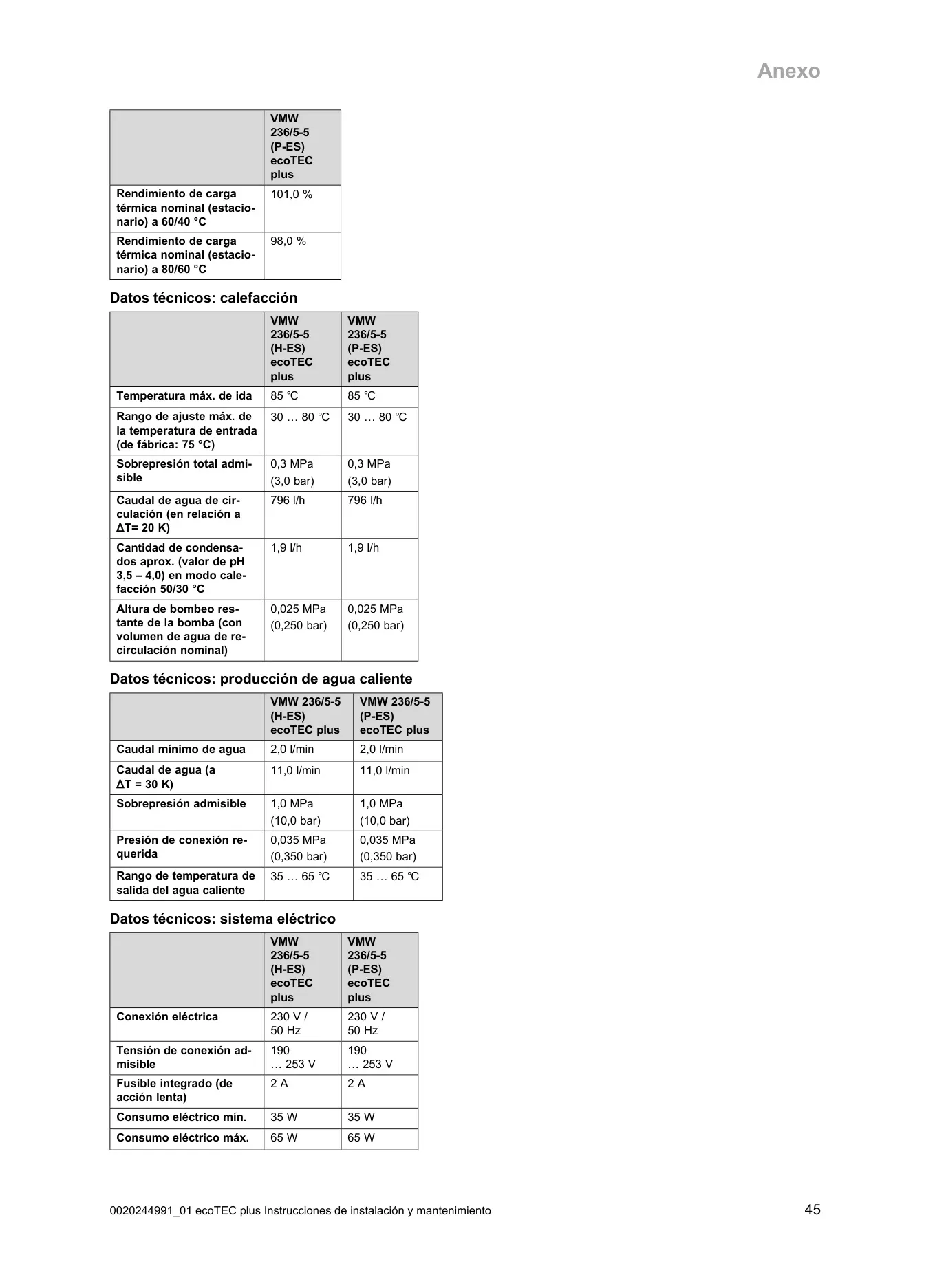

Temperatura máx. de ida	85 ℃
Rango de ajuste máx. de la temperatura de entrada	30 … 80 ℃ (de fábrica: 75 °C)
Sobrepresión total admisible (calefacción)	0,3 MPa (3,0 bar)
Caudal de agua de circulación (ΔT= 20 K)	796 l/h
Altura de bombeo restante de la bomba	0,025 MPa (0,250 bar)
Caudal mínimo de agua (ACS)	2,0 l/min
Caudal de agua (a ΔT = 30 K)	11,0 l/min
Sobrepresión admisible (ACS)	1,0 MPa (10,0 bar)
Presión de conexión requerida (ACS)	0,035 MPa (0,350 bar)
Rango de temperatura de salida del agua caliente	35 … 65 ℃

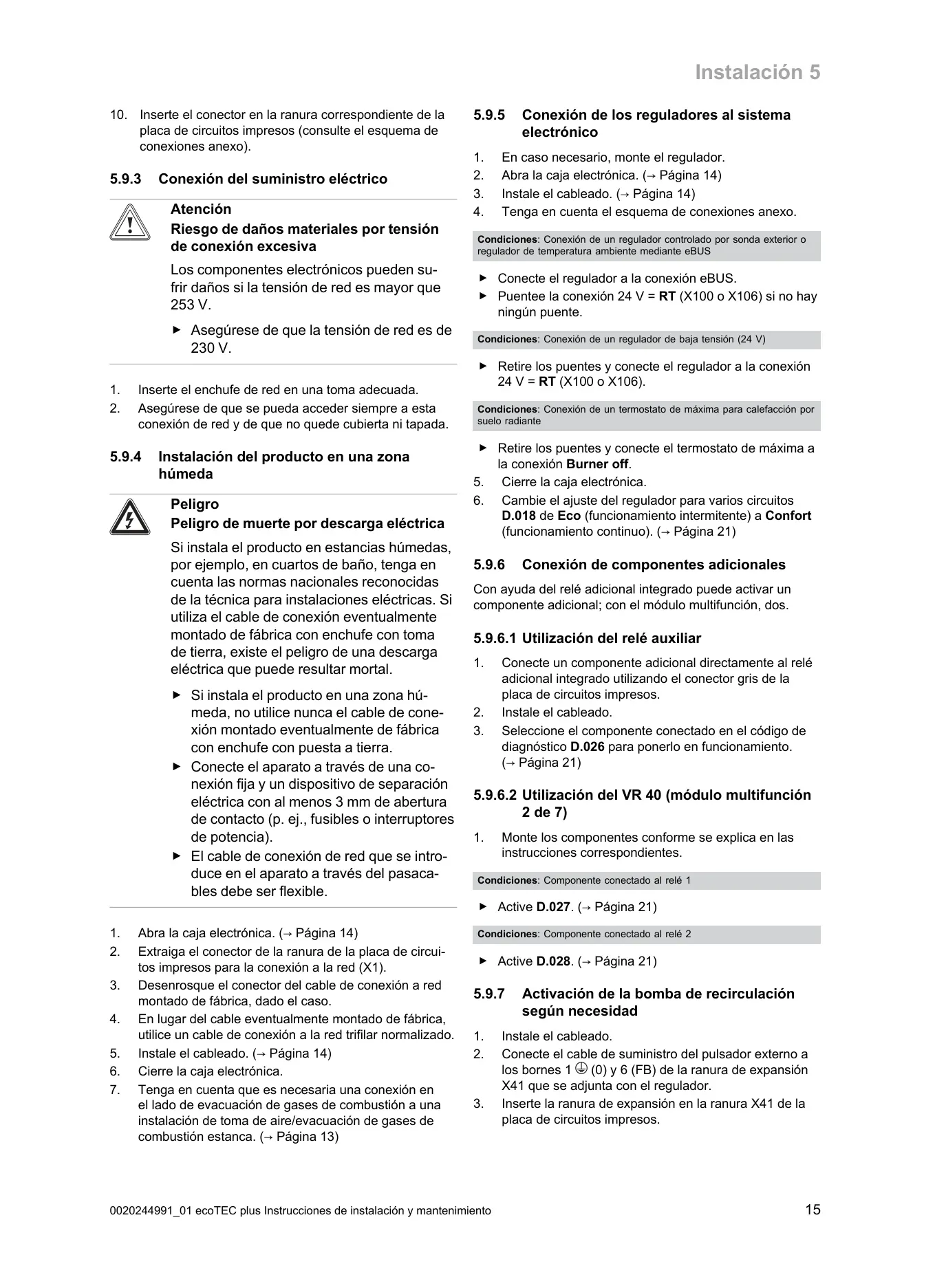

Conexión eléctrica	230 V / 50 Hz
Tensión de conexión admisible	190 … 253 V
Fusible integrado (de acción lenta)	2 A
Consumo eléctrico mín.	35 W
Consumo eléctrico máx.	65 W

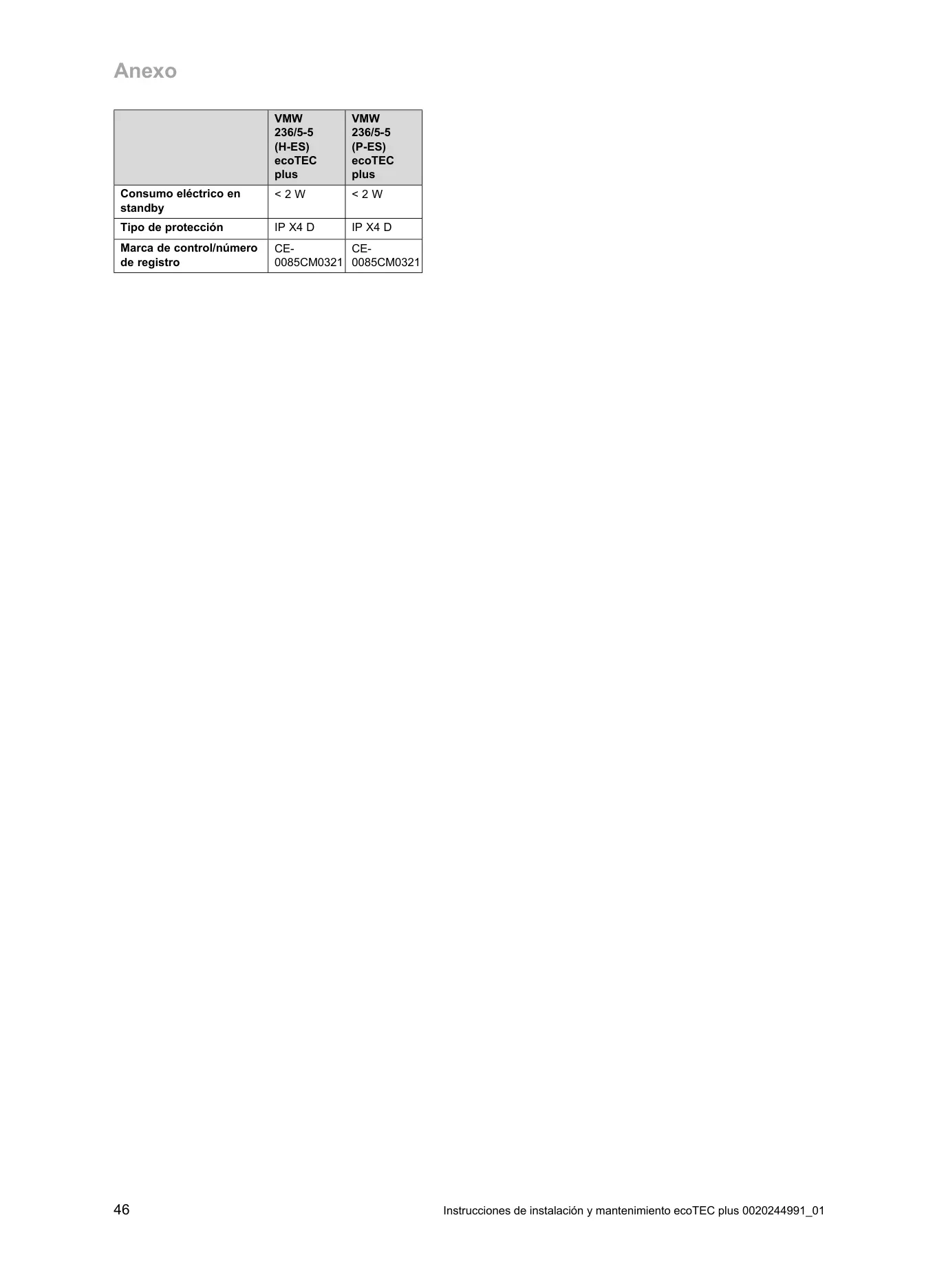

Consumo eléctrico en standby	< 2 W
Tipo de protección	IP X4 D
Marca de control/número de registro	CE-0085CM0321

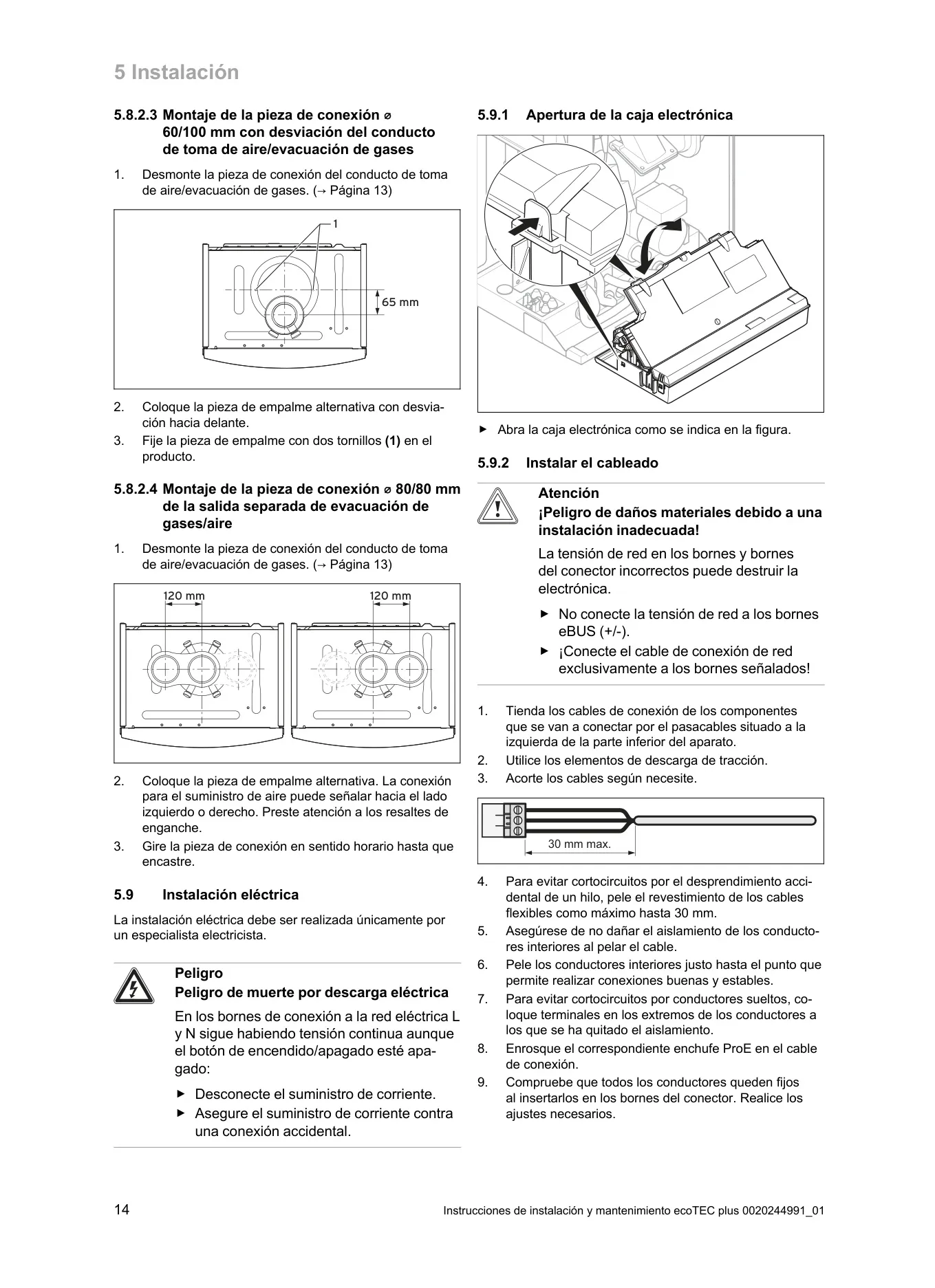

Detalles del Vaillant VMW ES 236/5-5

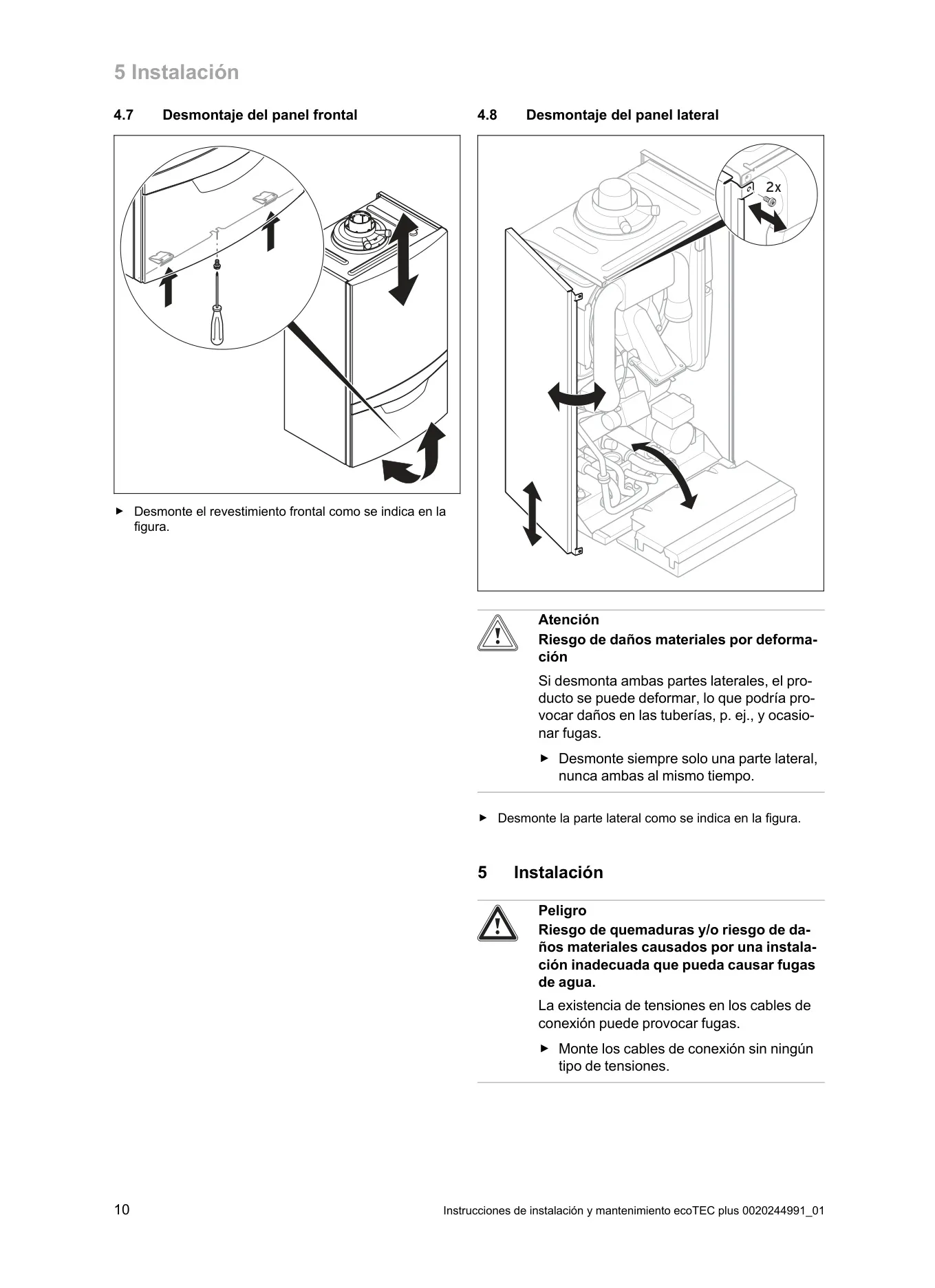

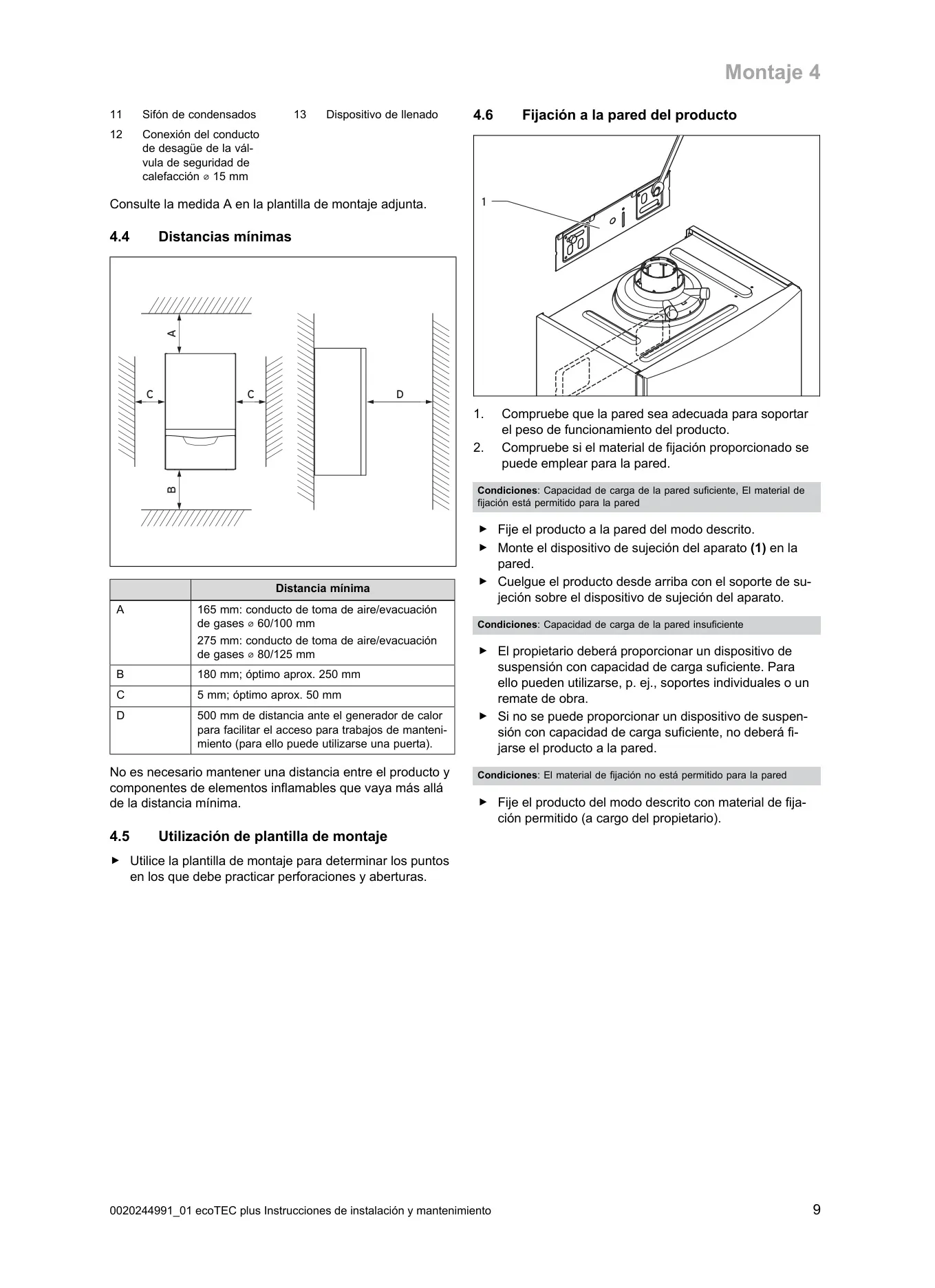

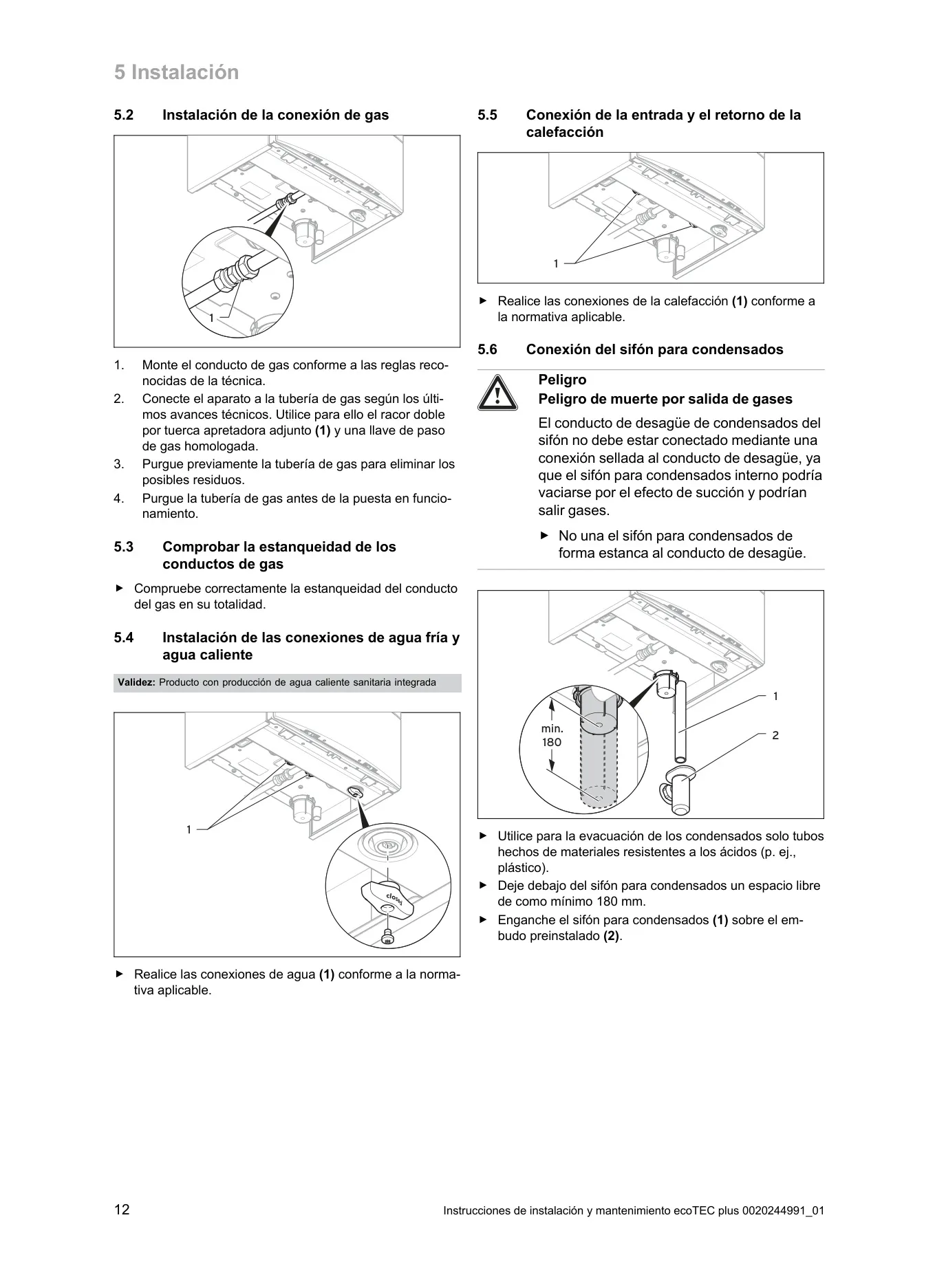

La Caldera Vaillant ecoTEC plus VMW ES 236/5-5 es un generador de calor mural a gas, diseñado para ofrecer una solución integral de calefacción y producción de agua caliente sanitaria (ACS) instantánea. Su estética moderna y funcional, con un diseño rectangular en color blanco y una distintiva franja gris en la parte inferior que integra el logo de Vaillant, lo convierte en una adición discreta y elegante para cualquier espacio. La facilidad de montaje vertical y el acceso ergonómico a sus componentes son aspectos clave de su diseño, pensados tanto para el instalador como para el usuario final.

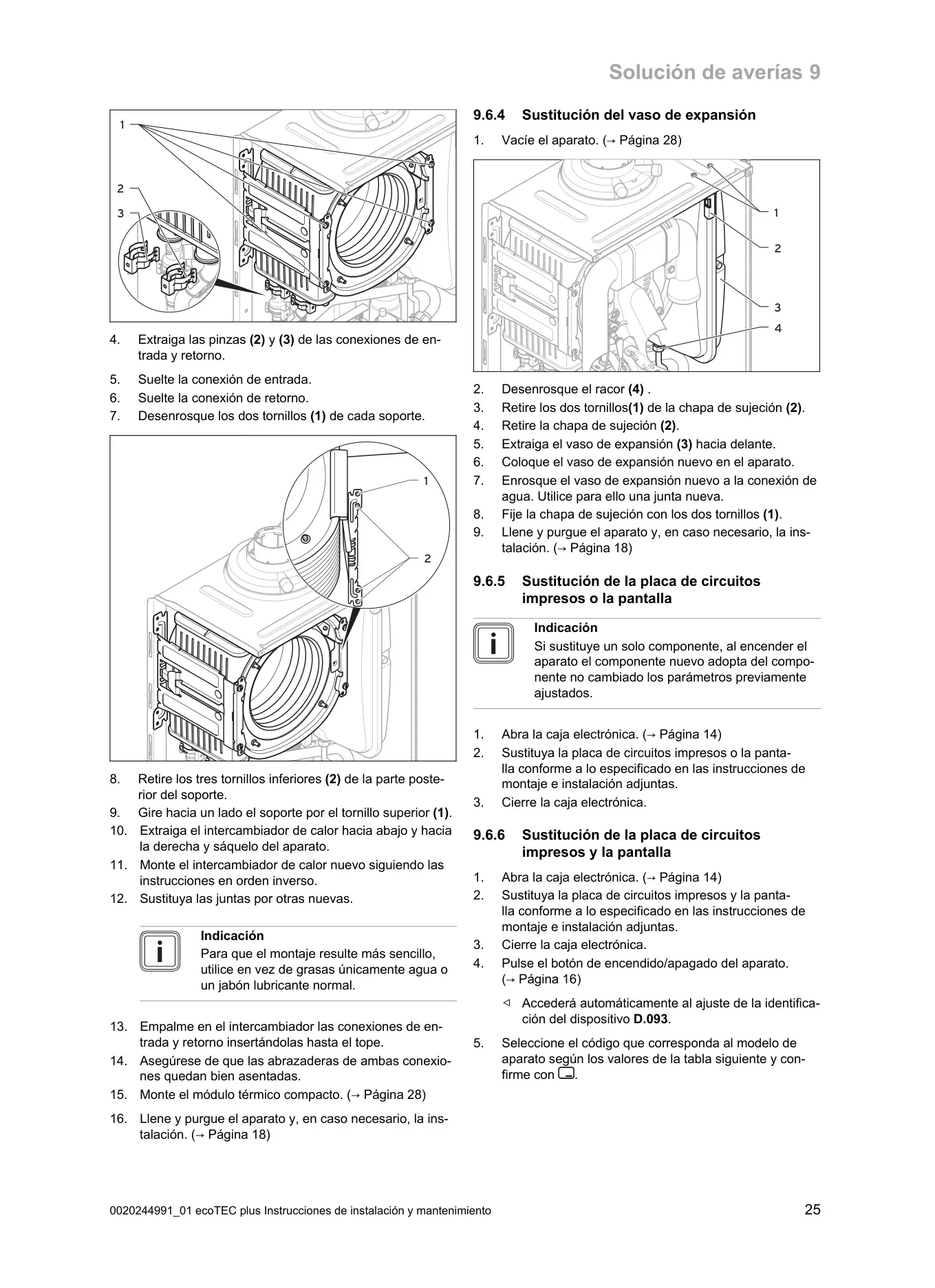

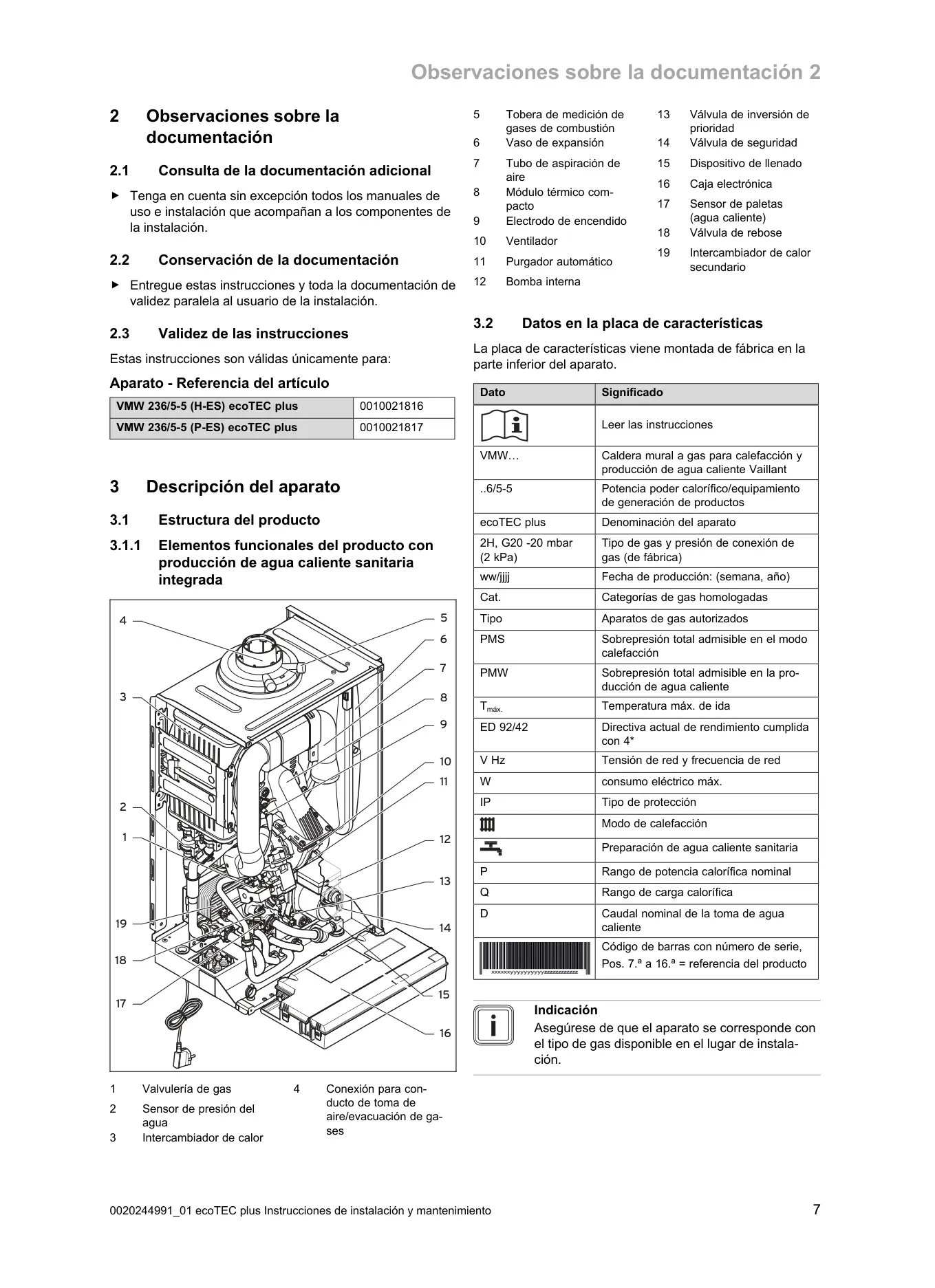

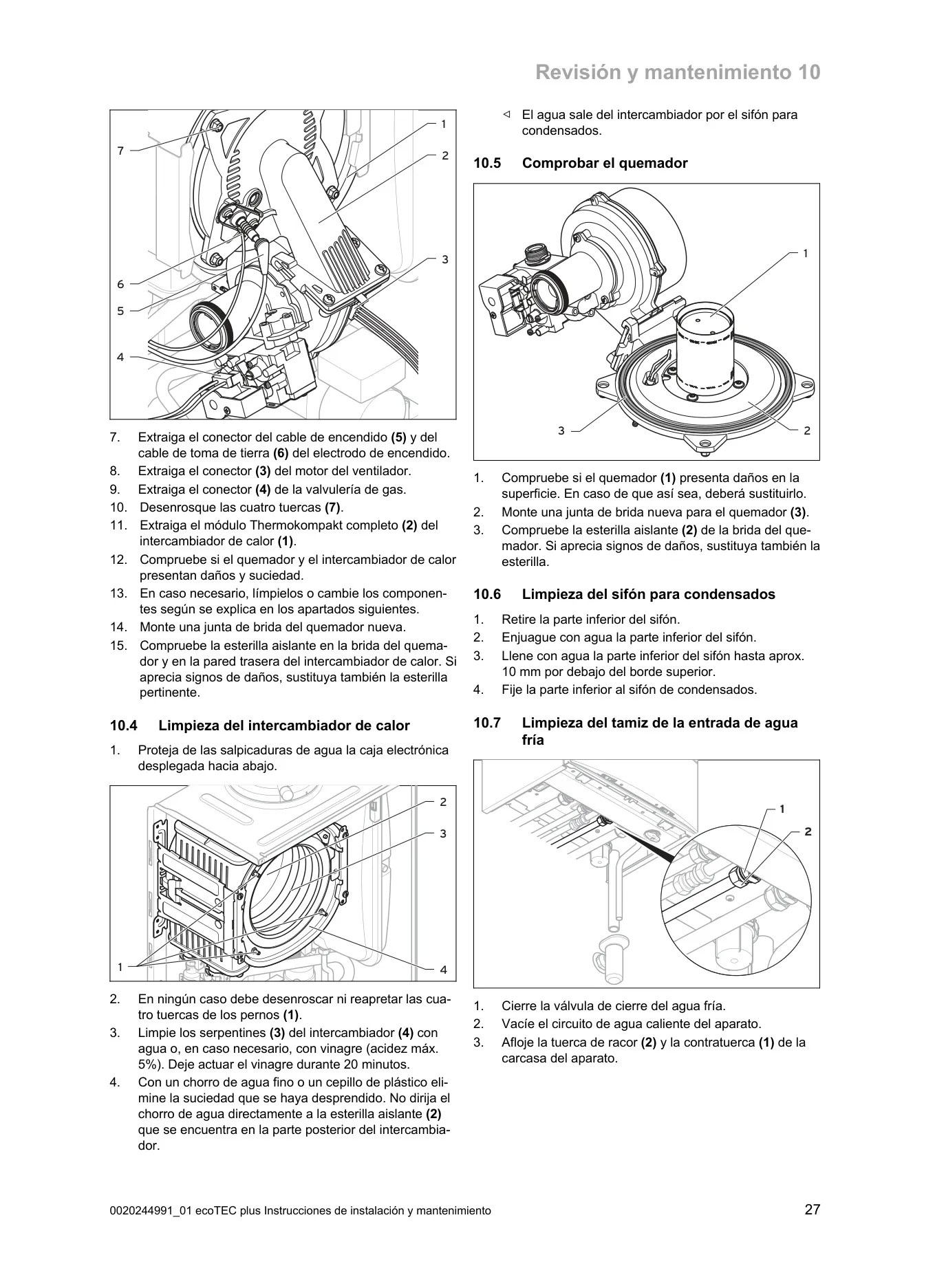

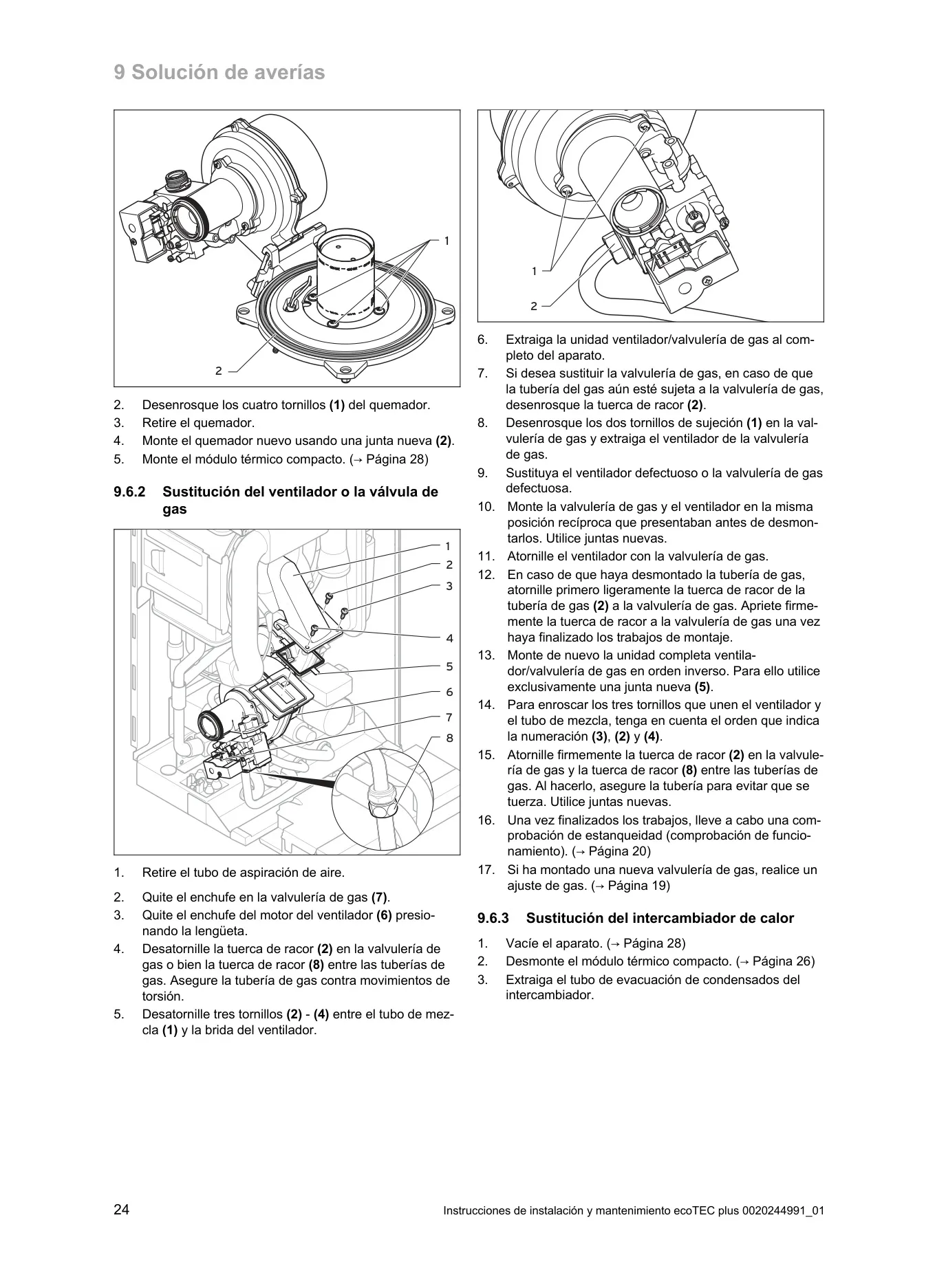

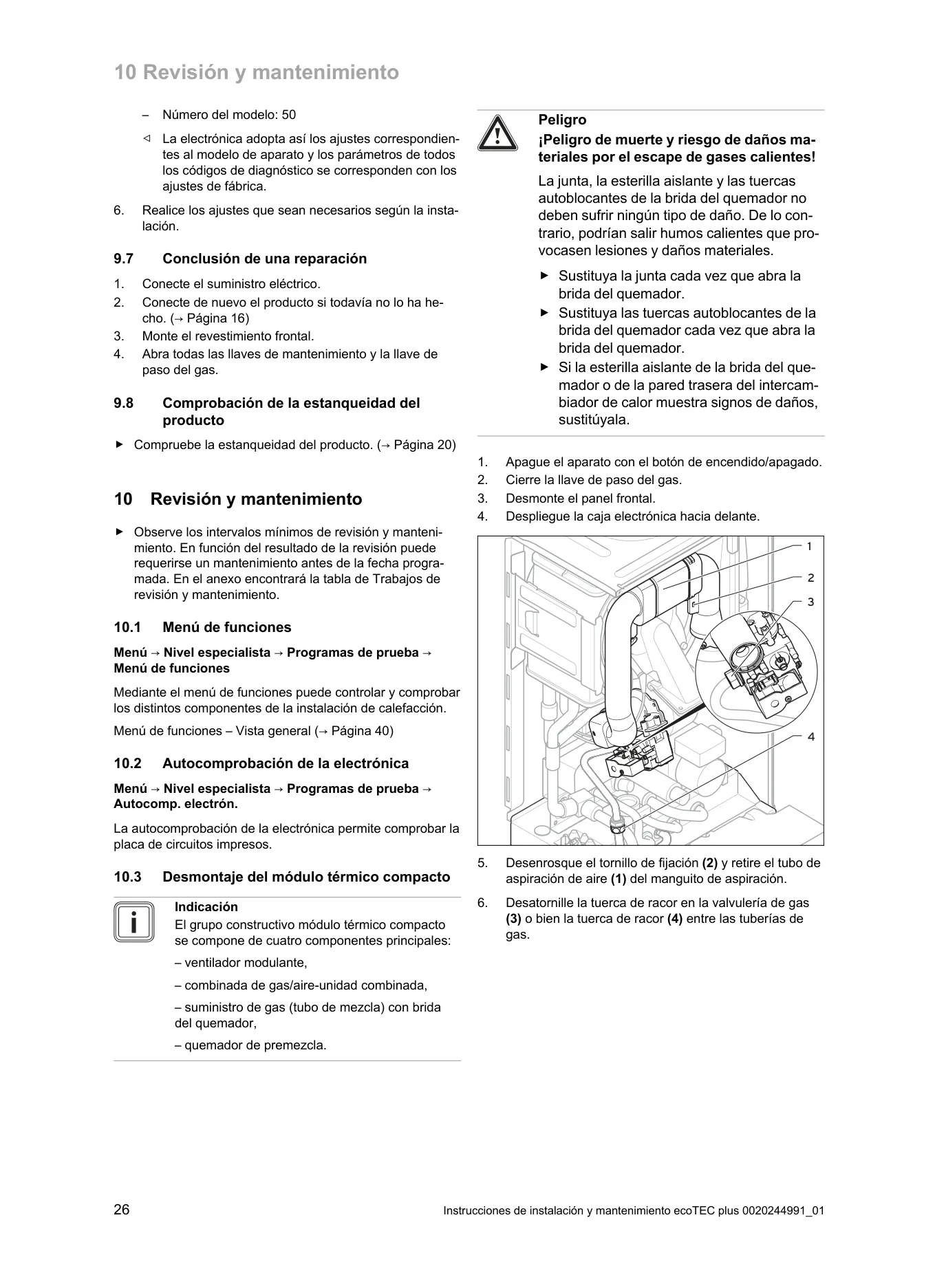

Este sistema incorpora una amplia gama de elementos funcionales de alta tecnología que garantizan un rendimiento óptimo. Entre ellos, destacan la valvulería de gas, un sensor de presión del agua para monitorizar la instalación, y un eficiente intercambiador de calor que maximiza la transferencia térmica. El módulo térmico compacto, que integra el quemador y el intercambiador de calor, es el corazón de su eficiencia, mientras que el ventilador y el purgador automático aseguran una combustión limpia y una eliminación eficaz del aire del sistema.

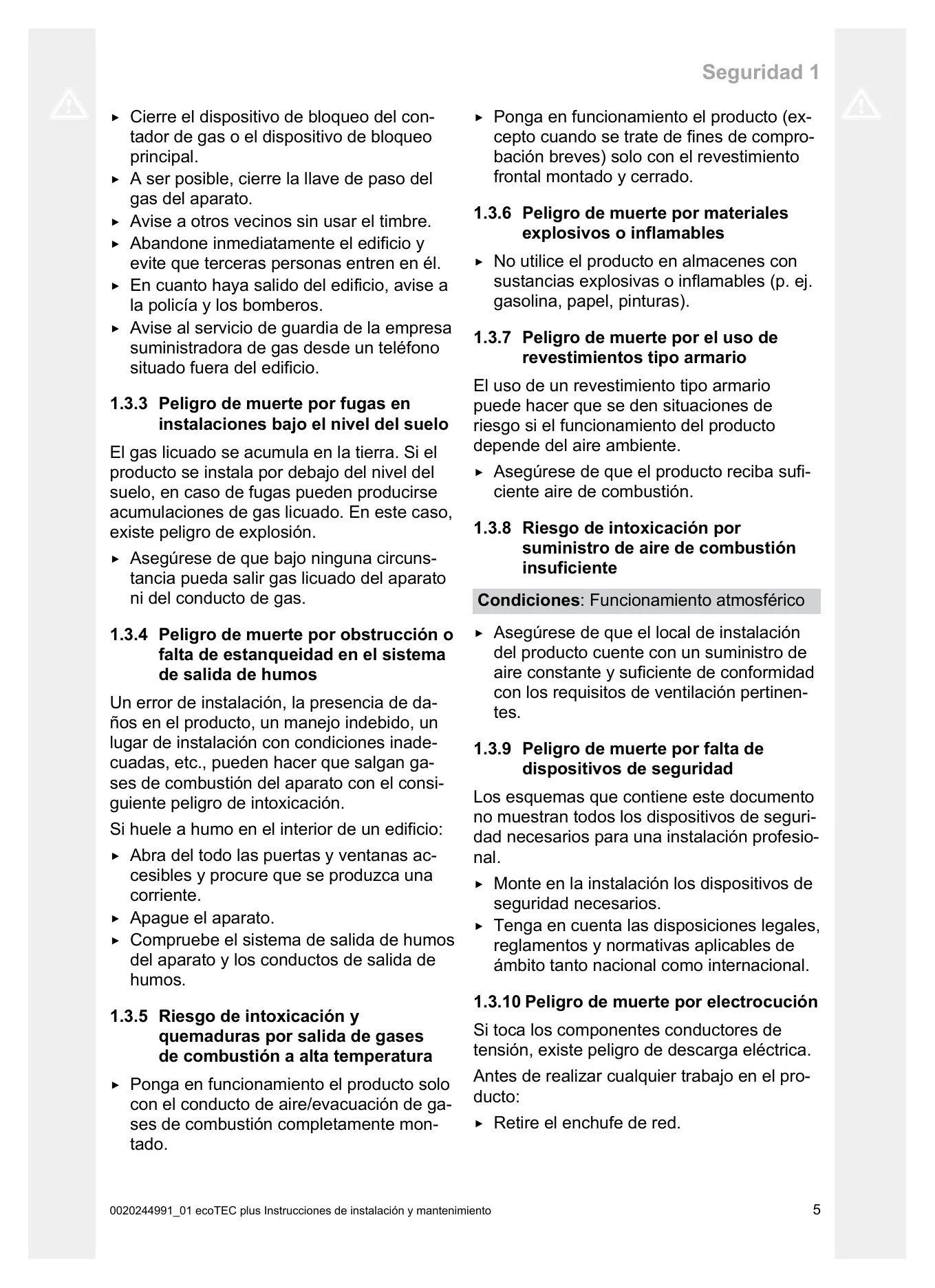

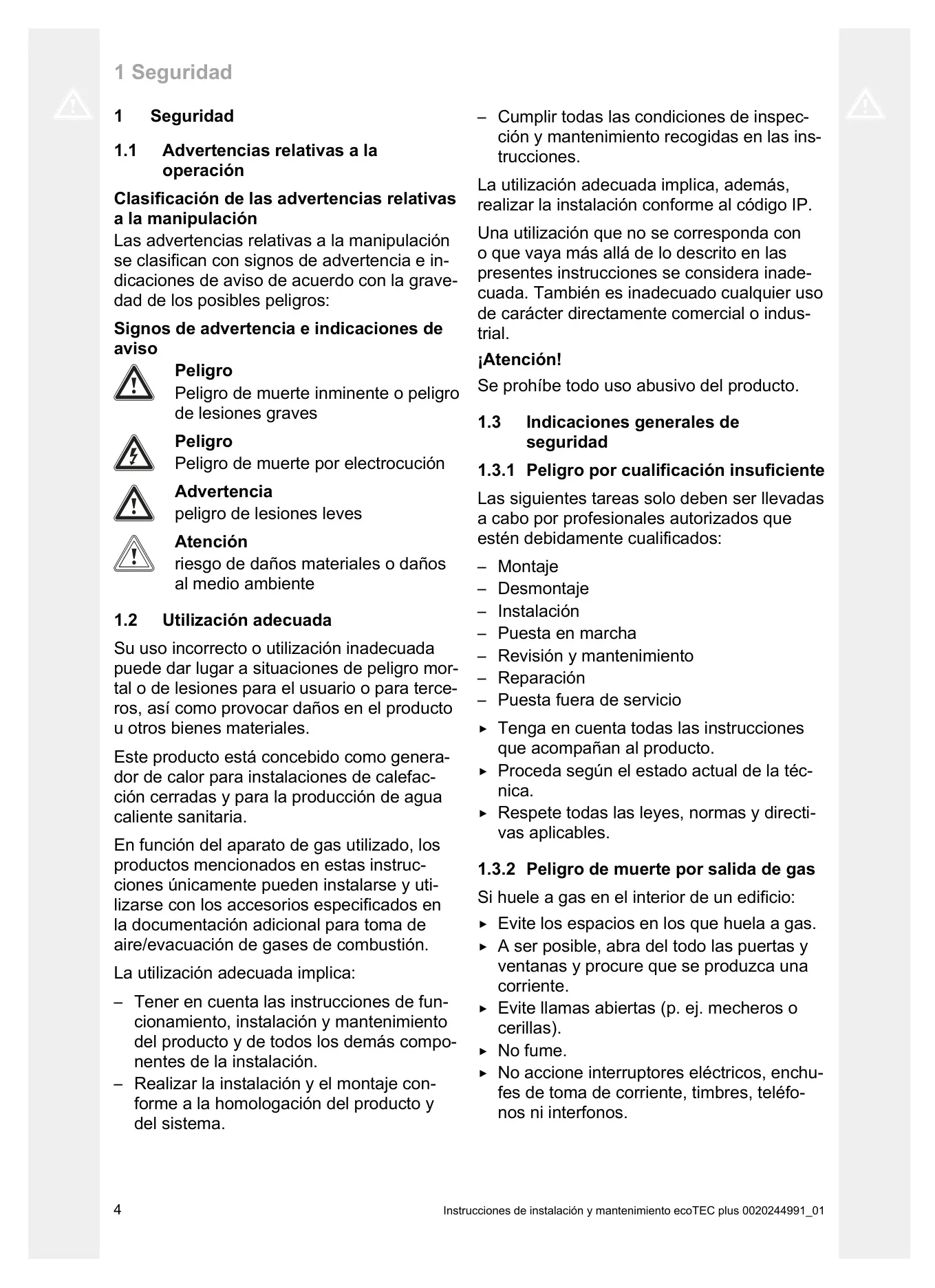

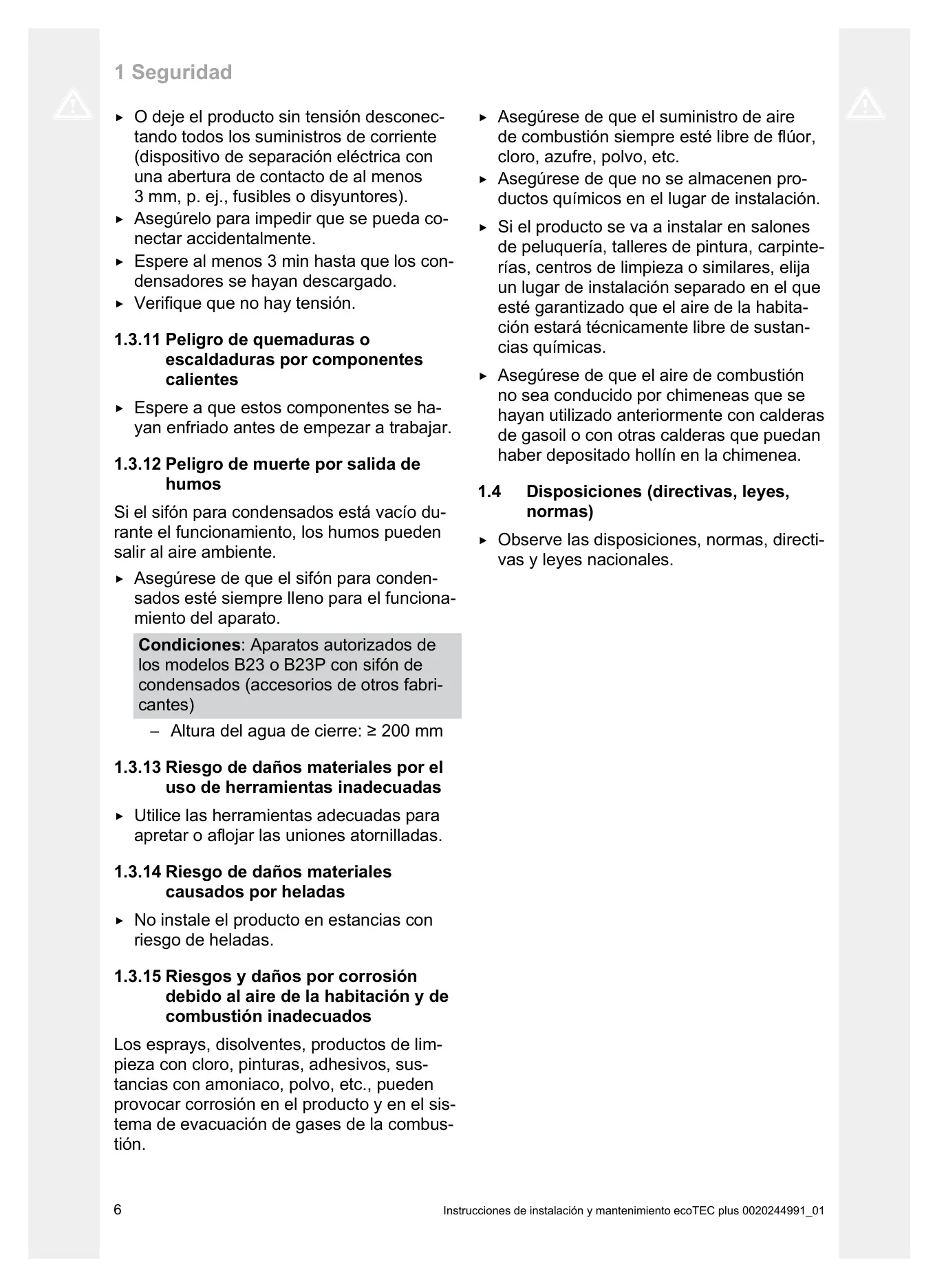

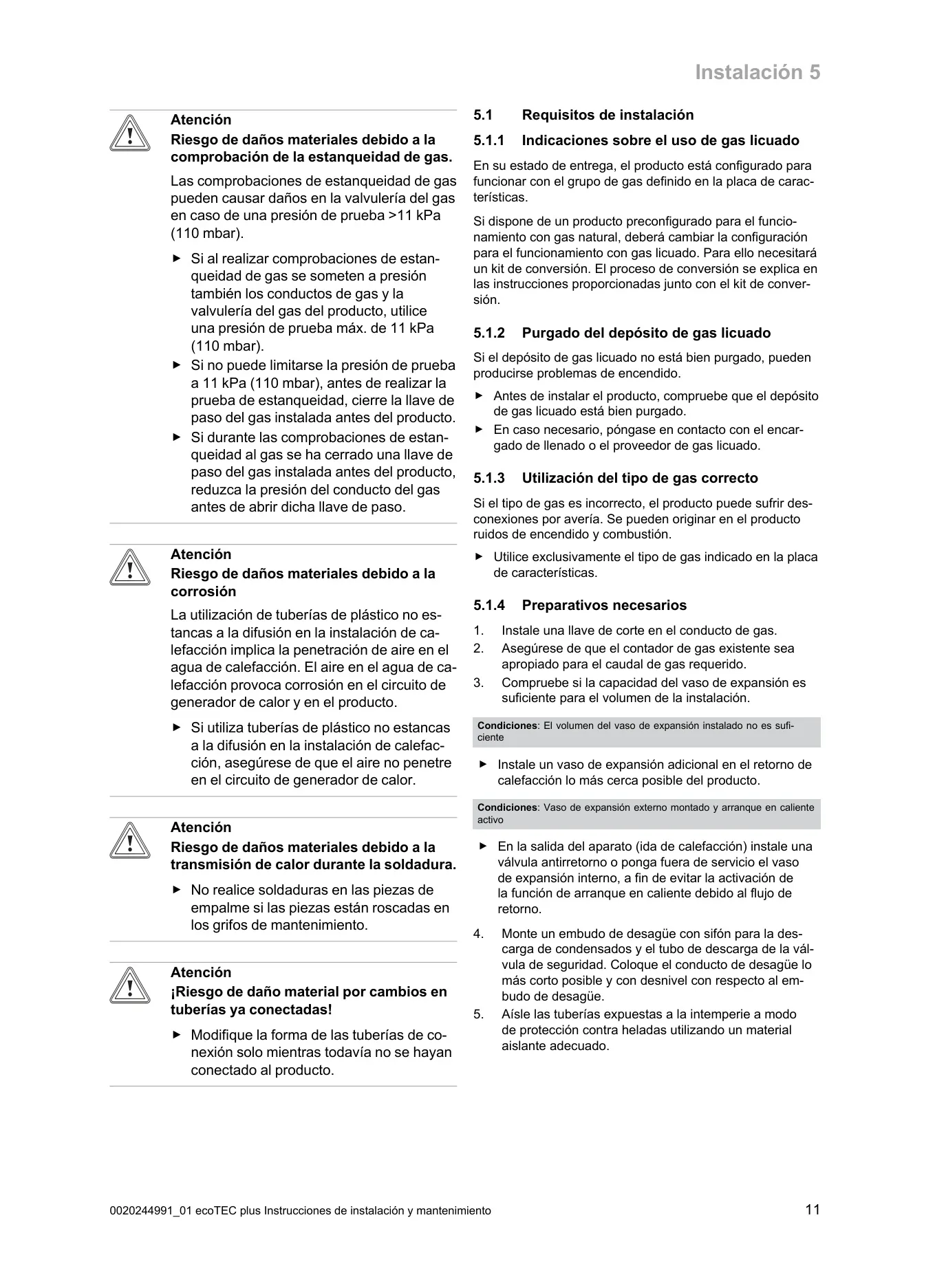

La seguridad es un pilar fundamental en el diseño del ecoTEC plus. El manual enfatiza la importancia de una instalación adecuada para prevenir fugas de gas, intoxicaciones por humo y riesgos eléctricos. Incluye directrices claras sobre el uso de materiales no inflamables y la necesidad de un suministro de aire de combustión suficiente, lo que subraya el compromiso de Vaillant con la protección del usuario y la durabilidad del equipo. Estas precauciones garantizan un funcionamiento fiable y seguro del aparato en todo momento.

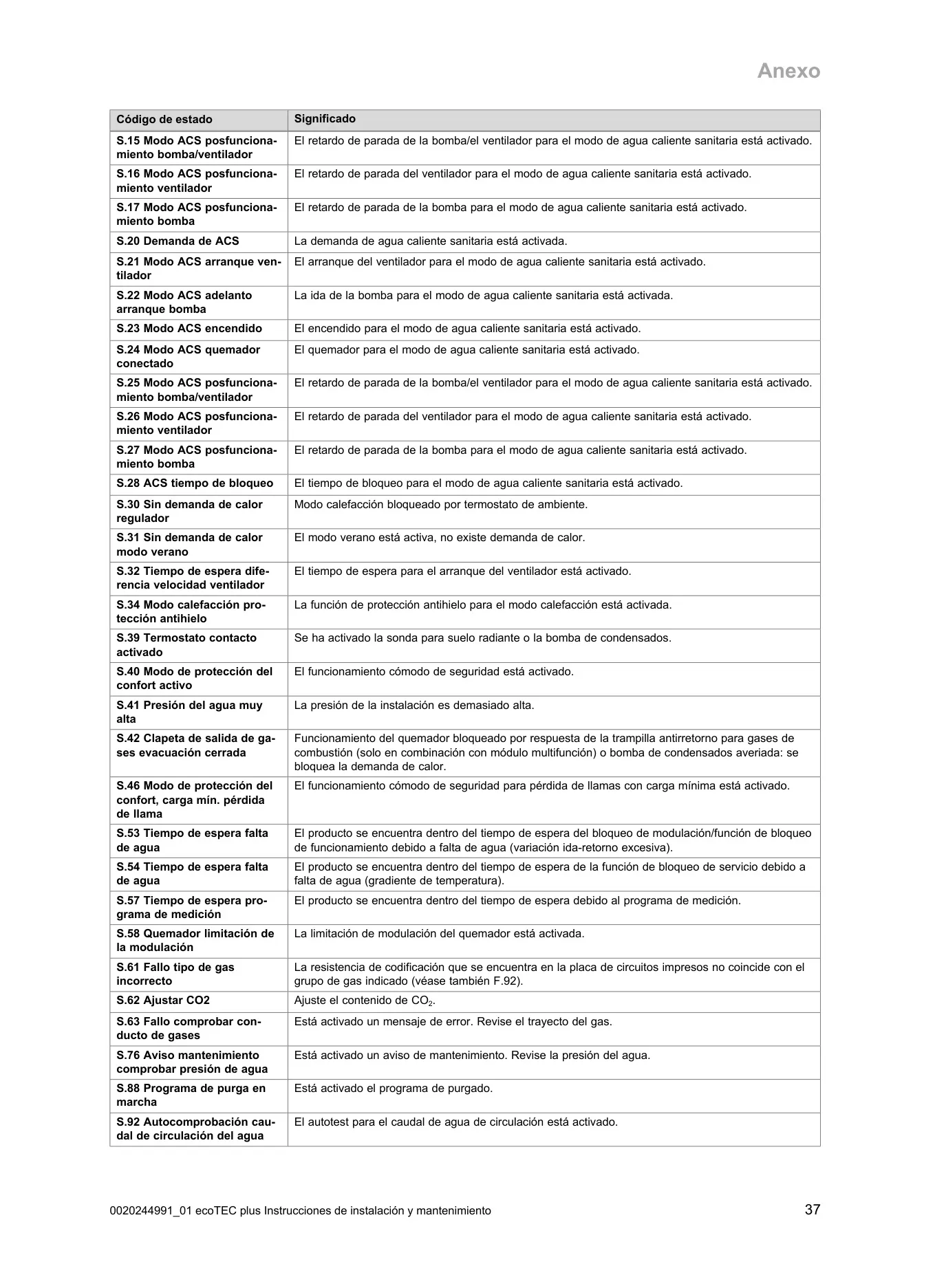

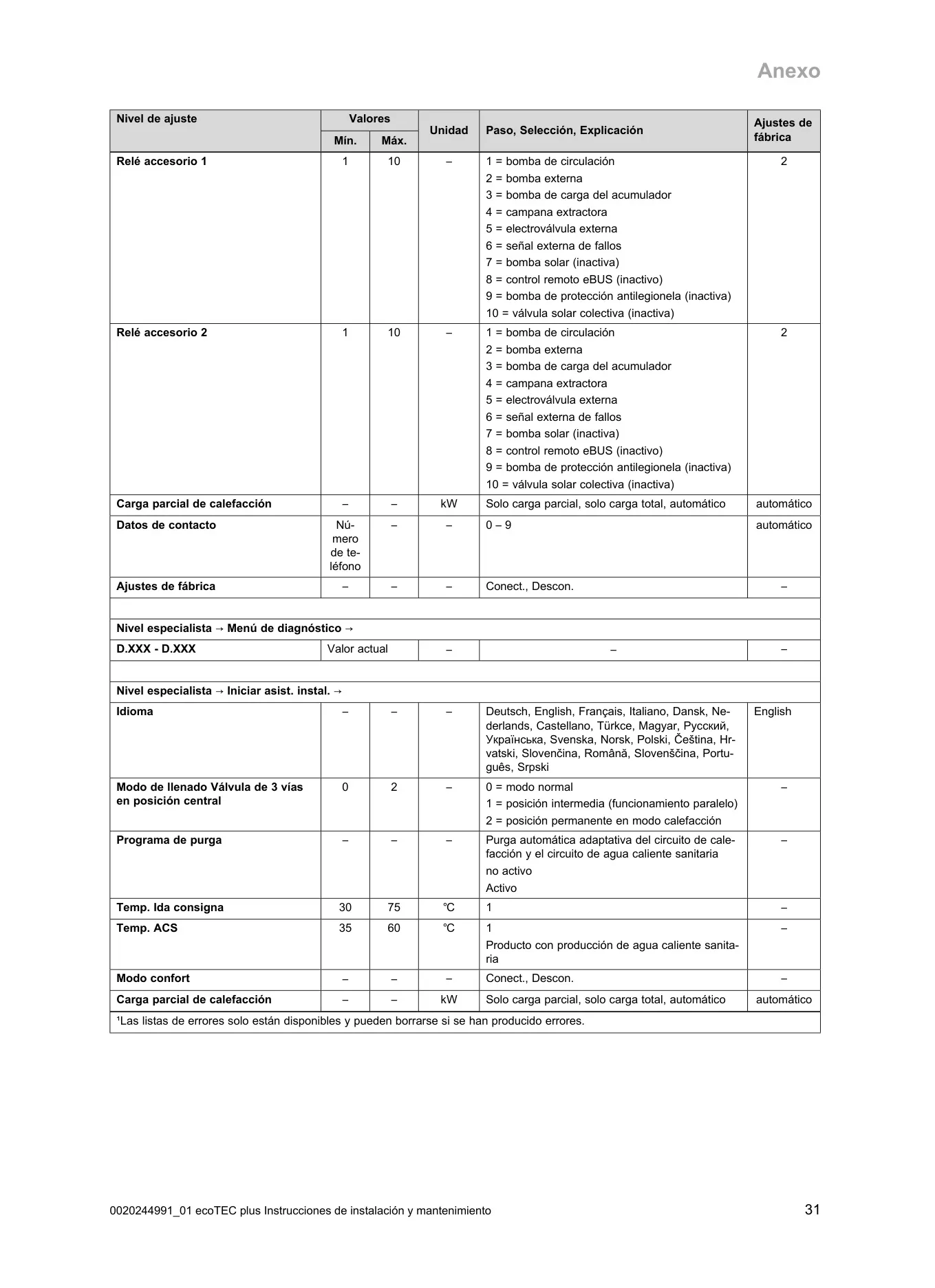

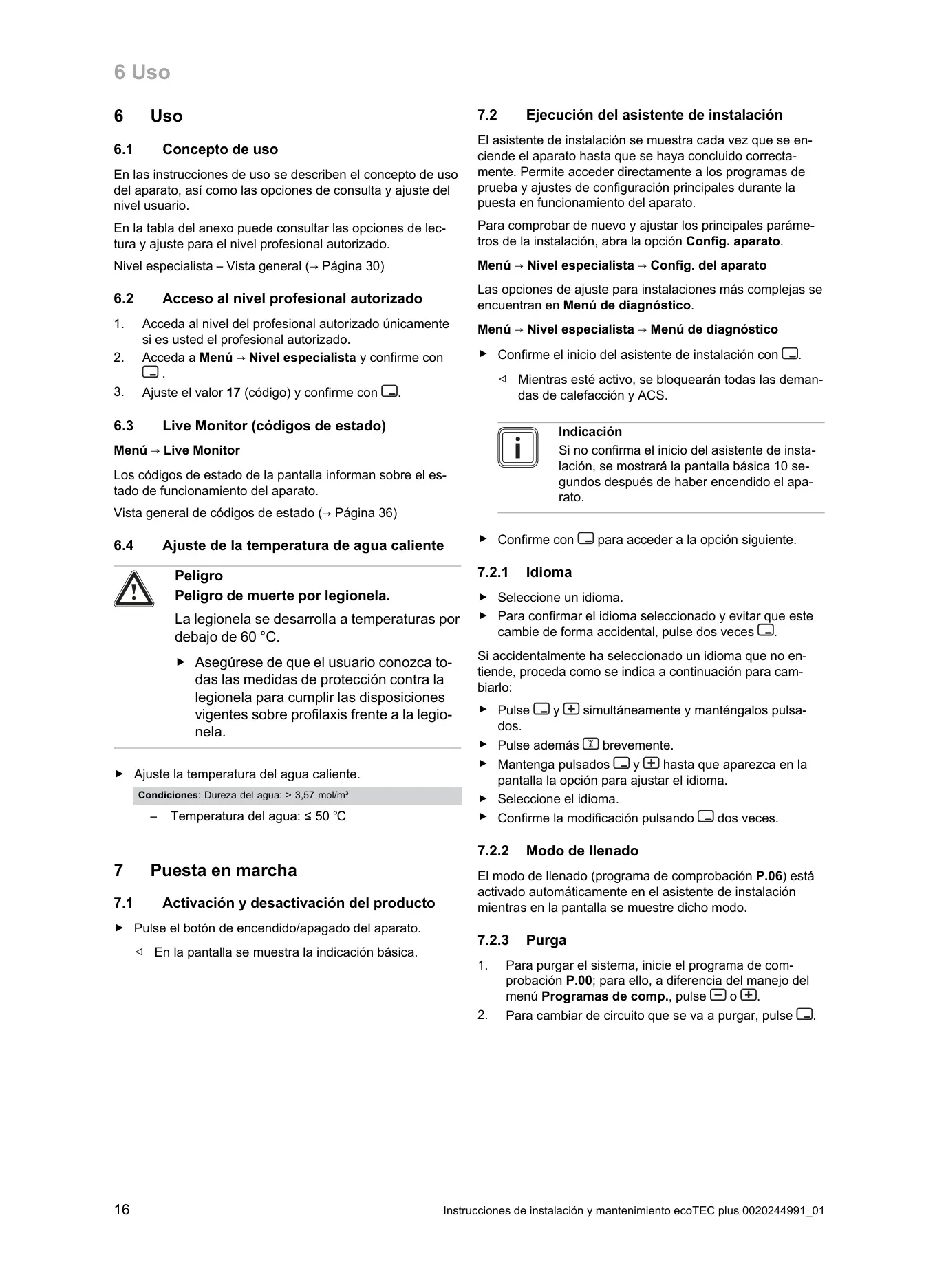

La operación del aparato es intuitiva, con un concepto de uso dividido en niveles de usuario y profesional autorizado. Una característica destacada es el Live Monitor, que permite consultar los códigos de estado en tiempo real, proporcionando información detallada sobre el funcionamiento del equipo. Además, el asistente de instalación guiado simplifica la puesta en marcha inicial, facilitando la configuración del idioma, el modo de llenado y las temperaturas de agua caliente, entre otros parámetros esenciales.

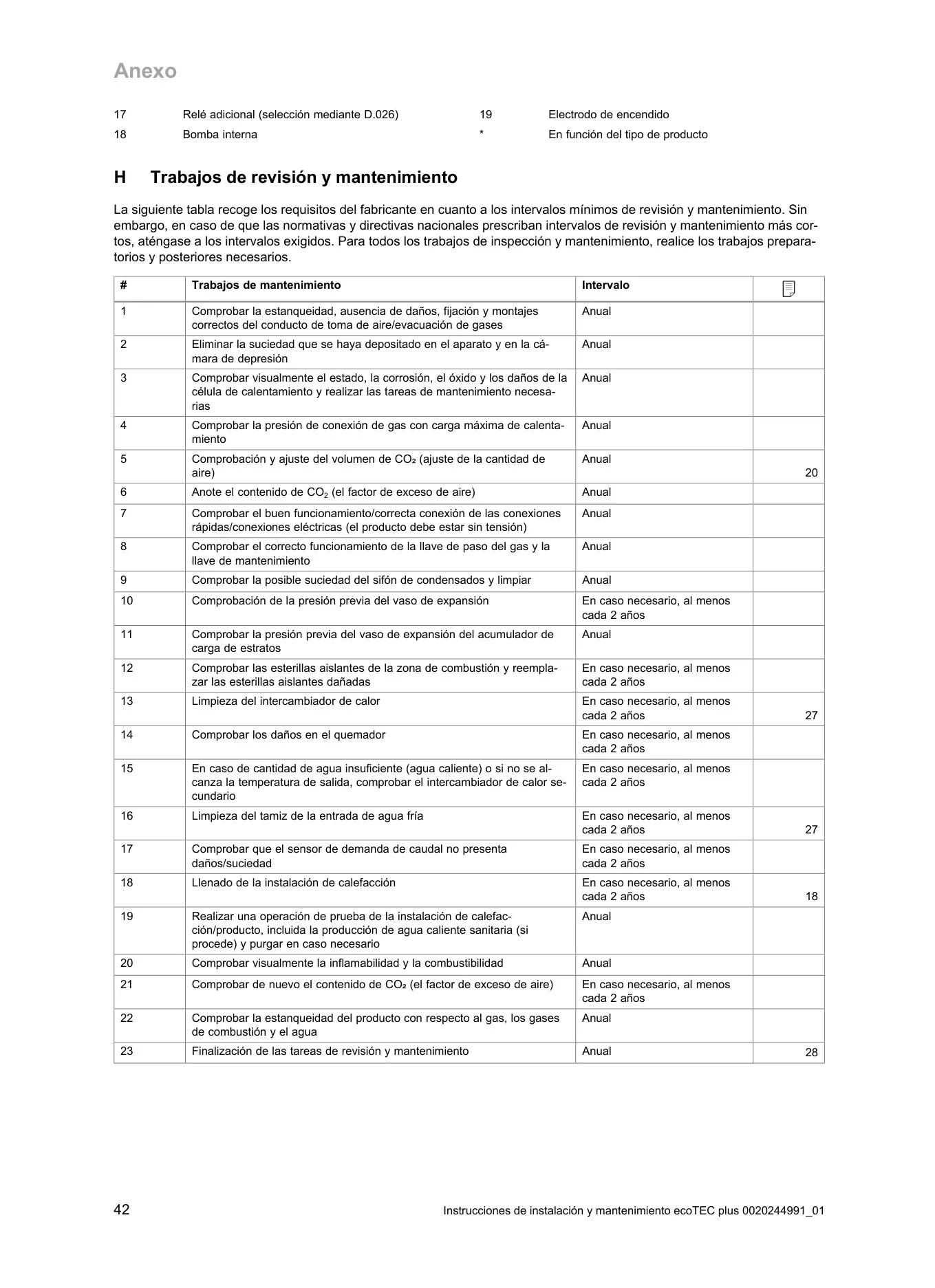

Para asegurar la longevidad y eficiencia del sistema, el manual dedica secciones importantes a la calidad del agua y el mantenimiento. Se recomienda la comprobación regular del agua de calefacción (pH, sedimentos, magnetita) y del agua de llenado para evitar la corrosión. El sistema también cuenta con monitoreo de presión que alerta al usuario sobre niveles insuficientes y puede apagar el equipo automáticamente para prevenir daños. La posibilidad de ajustar el tiempo de bloqueo del quemador optimiza el ciclo de encendido y apagado, reduciendo el consumo energético.

La versatilidad del ecoTEC plus se manifiesta en su capacidad para funcionar con gas natural (G20) o propano (G31), requiriendo un kit de conversión si el tipo de gas difiere de la configuración de fábrica. El manual detalla cómo realizar la comprobación de la presión del flujo de gas y el ajuste del volumen de CO₂ para garantizar una combustión eficiente y segura. Estas adaptaciones garantizan que el producto se ajuste a diversas condiciones de suministro energético, manteniendo su rendimiento óptimo y su bajo impacto ambiental.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Vaillant Ecotec Plus VMW ES 236/5-5 y las respondemos a continuación.

¿Cómo accedo al nivel profesional autorizado en el Vaillant ecoTEC plus VMW ES 236 5 5?

Para acceder al nivel profesional autorizado, vaya a Menú → Nivel especialista e introduzca el código 17. Esto le permitirá realizar ajustes avanzados en el sistema.

¿Cuál es la temperatura recomendada para el agua caliente sanitaria y qué debo saber sobre la Legionela?

La temperatura del agua caliente sanitaria se puede ajustar entre 30 y 60 °C. Es crucial asegurar que la temperatura no baje de 60 °C si la dureza del agua es superior a 3,57 mol/m³, para prevenir el desarrollo de Legionela, una bacteria que prolifera por debajo de esa temperatura.

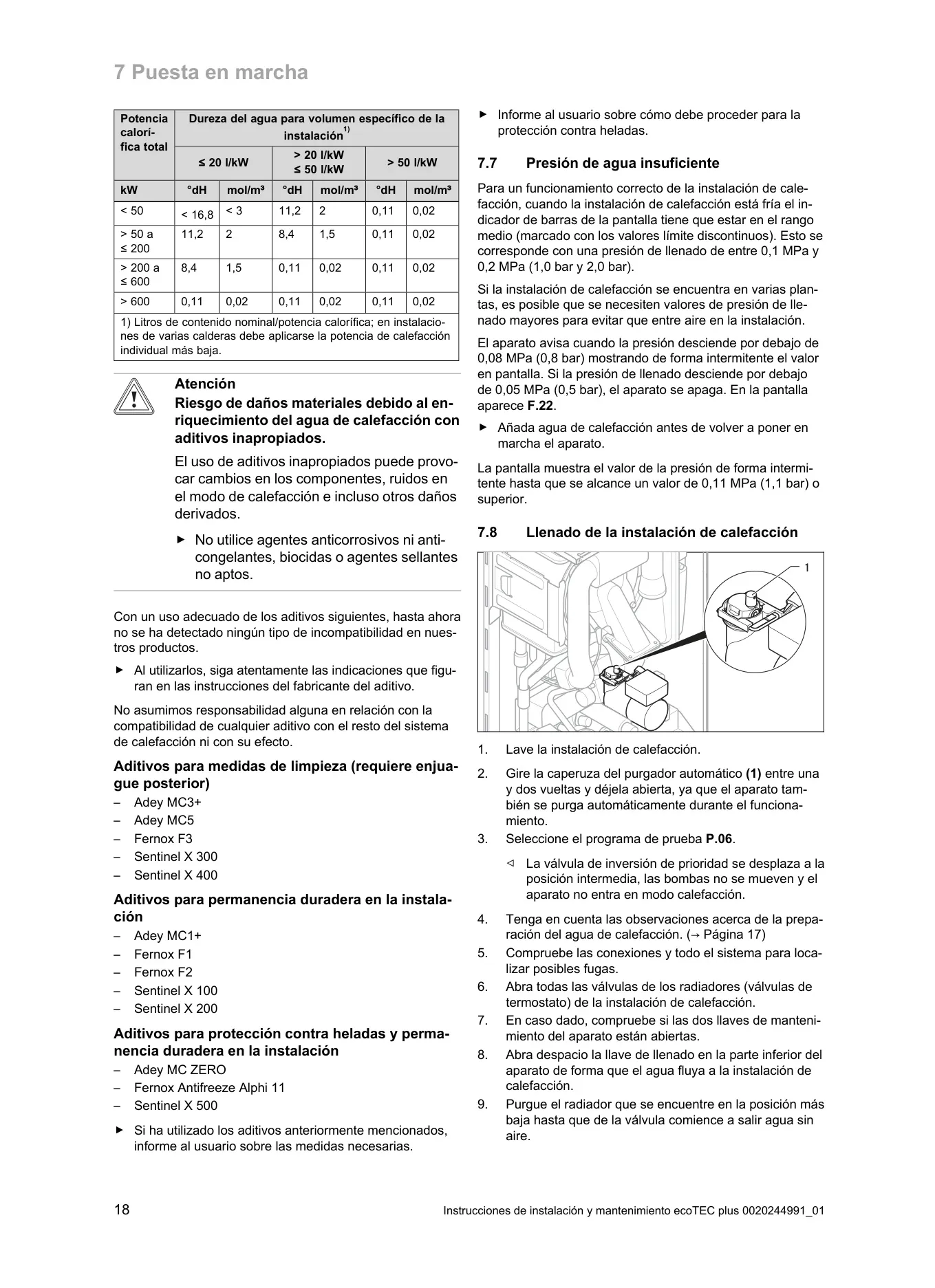

¿Qué debo hacer si la presión del agua es insuficiente y aparece el error F.22?

Si la presión de llenado desciende por debajo de 0,08 MPa (0,8 bar), el aparato mostrará un aviso intermitente. Si baja a 0,05 MPa (0,5 bar), se apagará y mostrará F.22. Debe añadir agua de calefacción hasta que la presión alcance al menos 0,11 MPa (1,1 bar).

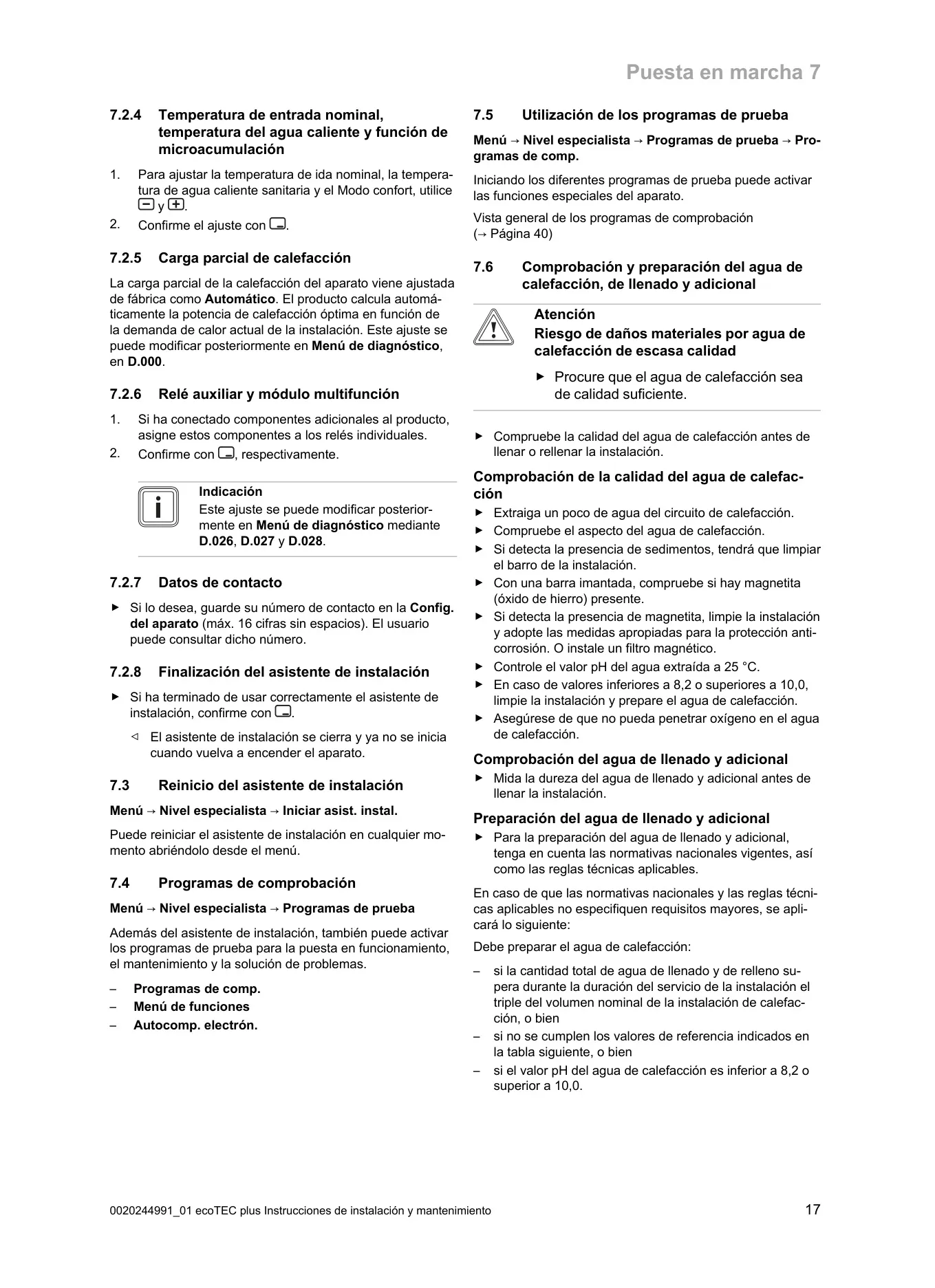

¿Cómo realizo el llenado de la instalación de calefacción en mi caldera Vaillant?

Primero, asegúrese de que la caperuza del purgador automático esté abierta (1-2 vueltas). Luego, inicie el programa de prueba P.06 (modo llenado), abra las válvulas de los radiadores y llene la instalación lentamente a través de la llave de llenado hasta alcanzar la presión requerida (0,1-0,2 MPa en frío).

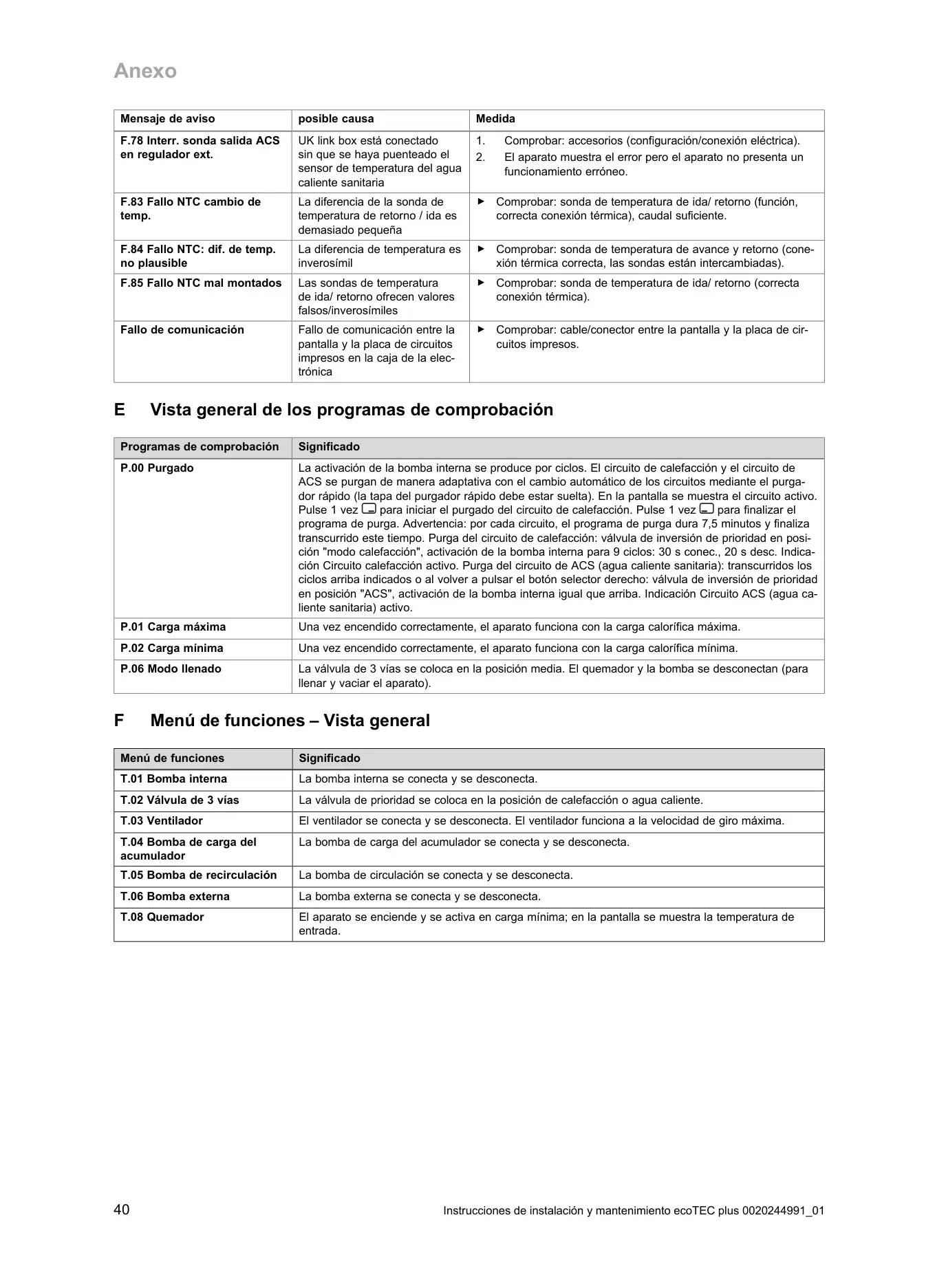

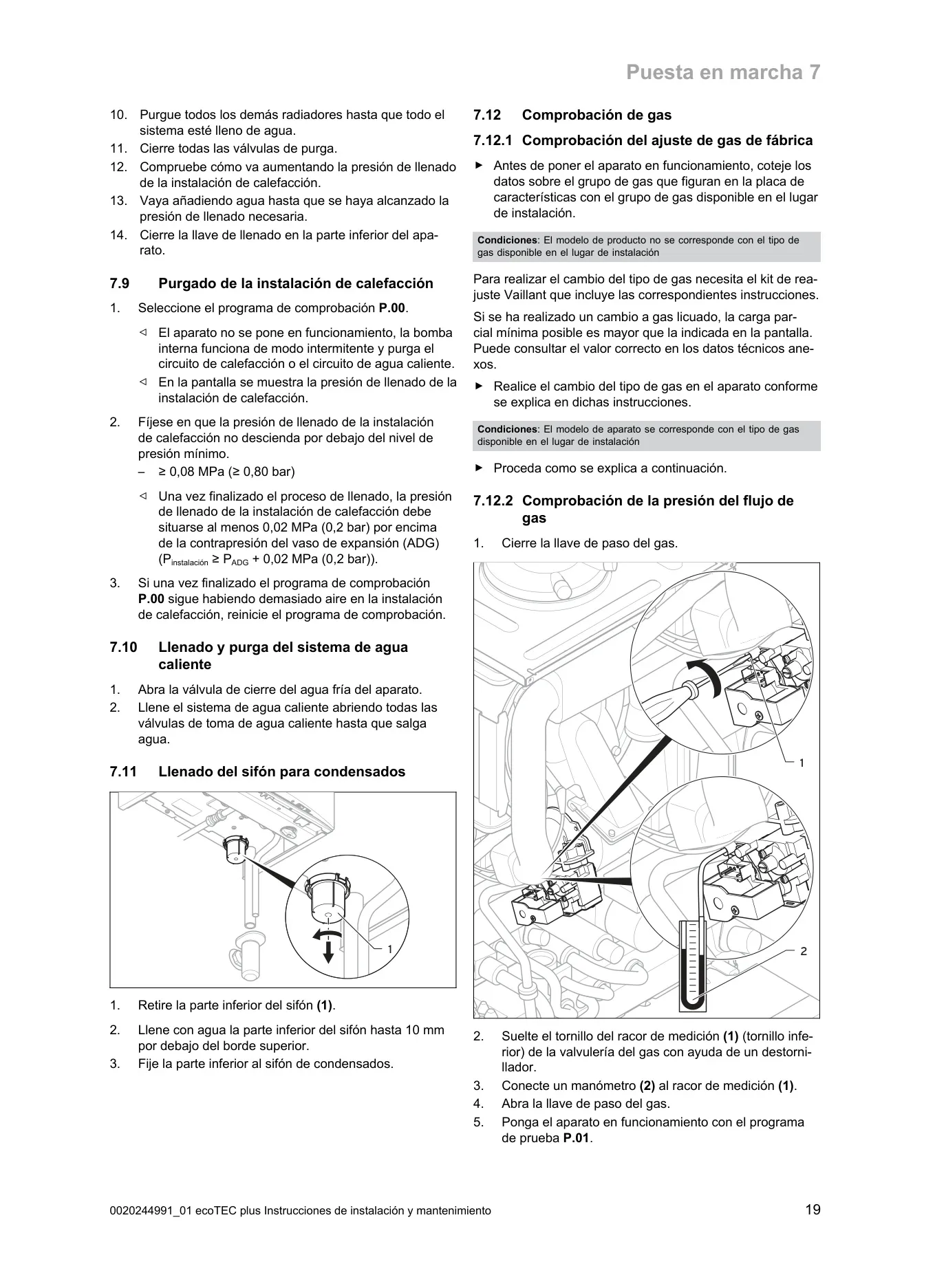

¿Cómo se purga la instalación de calefacción del aparato?

Para purgar la instalación, seleccione el programa de comprobación P.00. La bomba interna funcionará de forma intermitente, purgando el circuito de calefacción. Durante este proceso, asegúrese de que la presión de llenado no descienda por debajo de 0,08 MPa (0,80 bar).

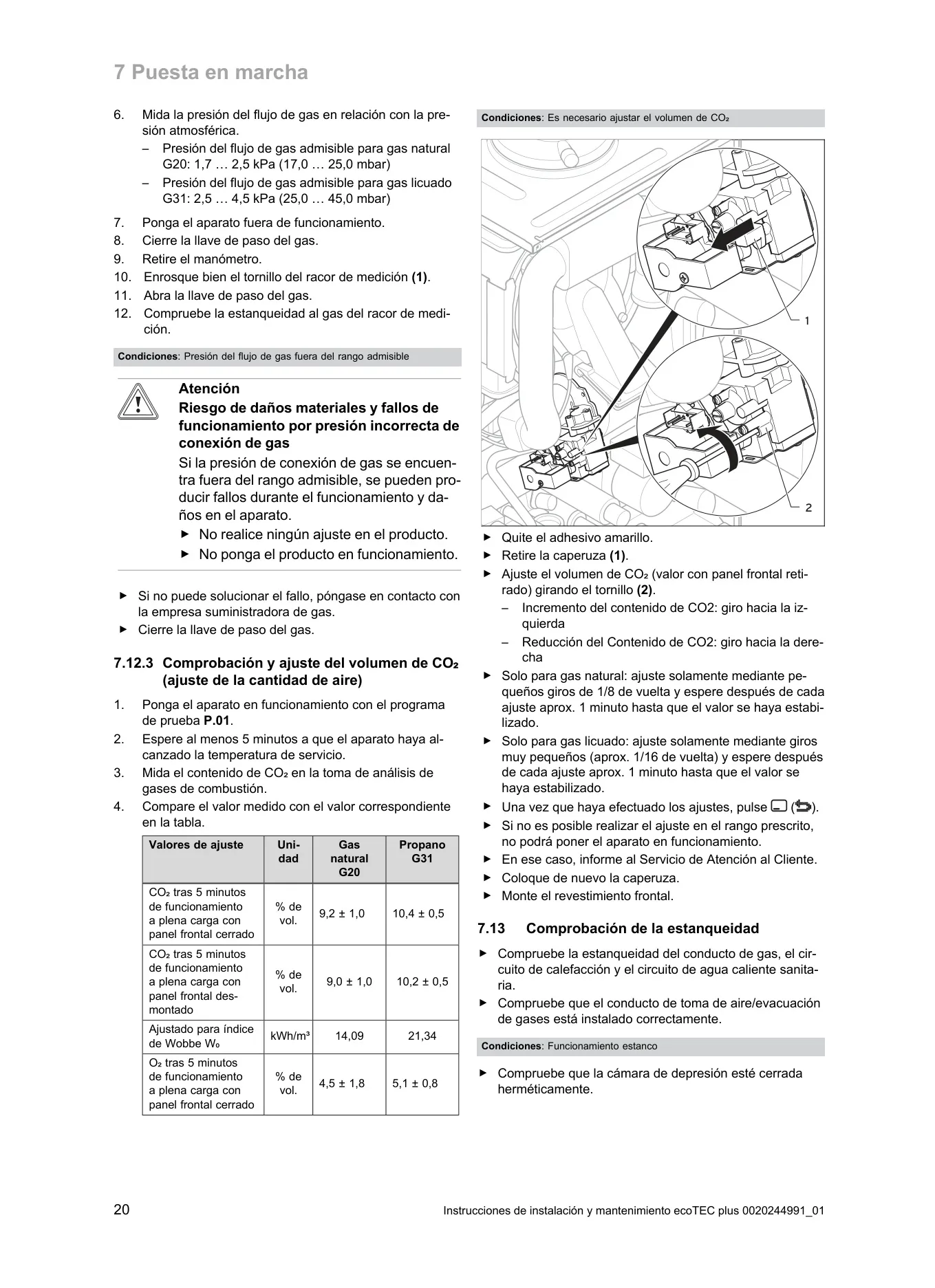

¿Cómo compruebo y ajusto el volumen de CO₂ para optimizar la combustión?

Ponga el aparato en funcionamiento con el programa de prueba P.01 y espere 5 minutos. Mida el CO₂ en la toma de análisis de gases. Si es necesario ajustarlo, retire la caperuza y gire el tornillo de ajuste (hacia la izquierda para aumentar, derecha para reducir) en pequeños incrementos (1/8 de vuelta para gas natural, 1/16 para gas licuado), esperando un minuto tras cada ajuste.

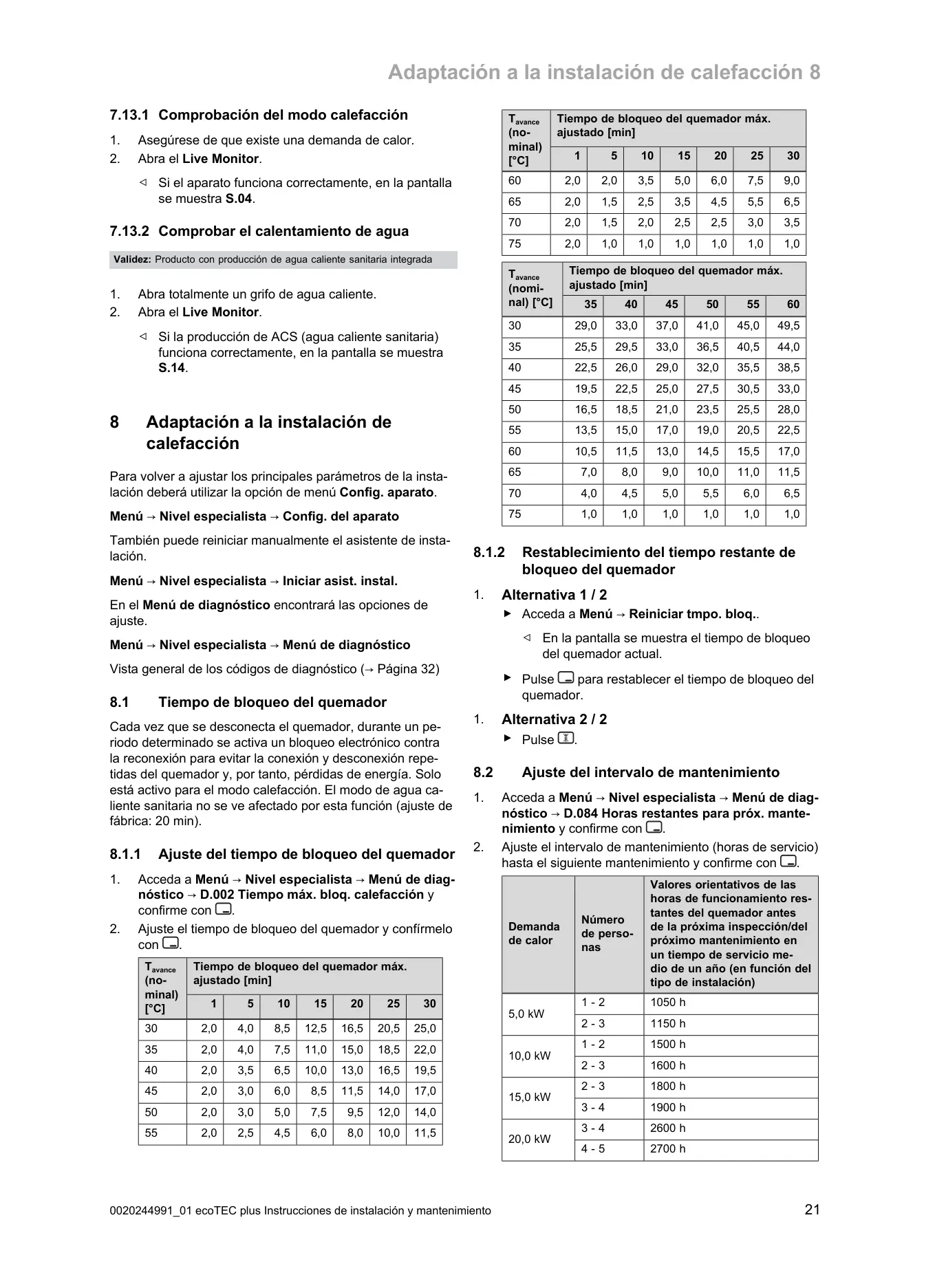

¿Qué es el tiempo de bloqueo del quemador y cómo se ajusta?

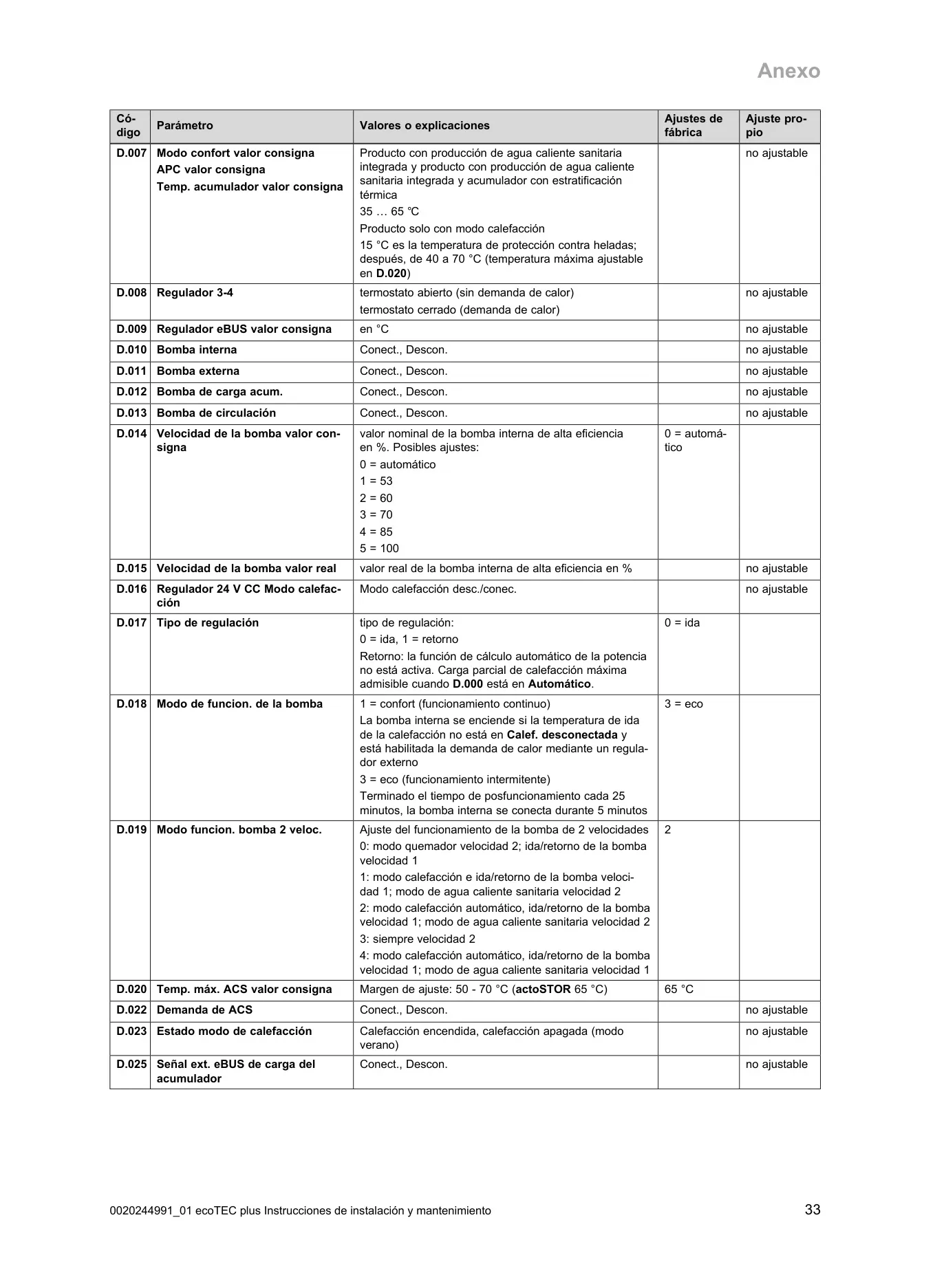

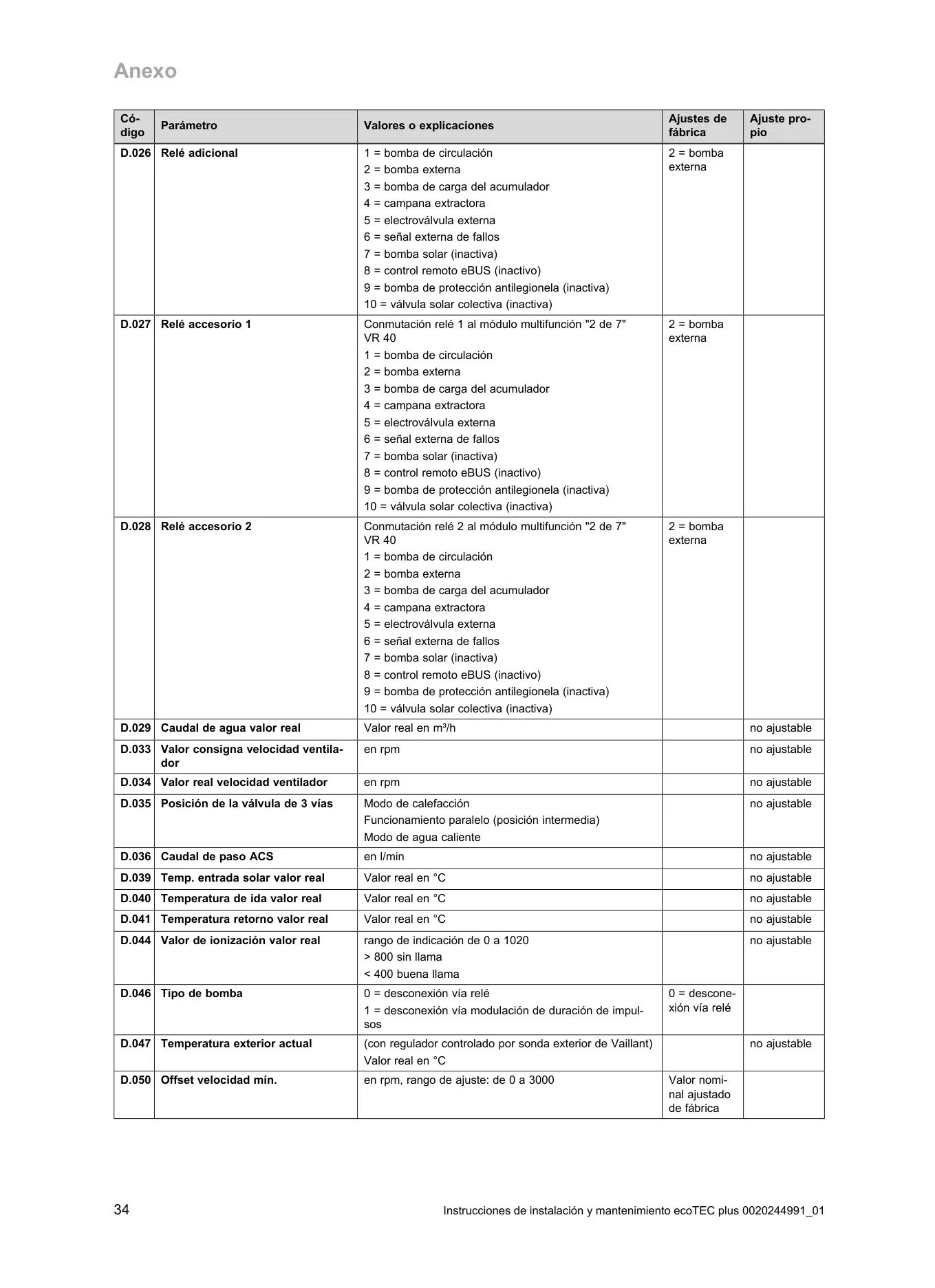

Es un bloqueo electrónico contra la reconexión del quemador, activo en modo calefacción (no ACS), que evita ciclos cortos y pérdidas de energía. El ajuste de fábrica es de 20 minutos. Se puede modificar en Menú → Nivel especialista → Menú de diagnóstico → D.002 (Tiempo máx. bloq. calefacción), entre 2 y 60 minutos.

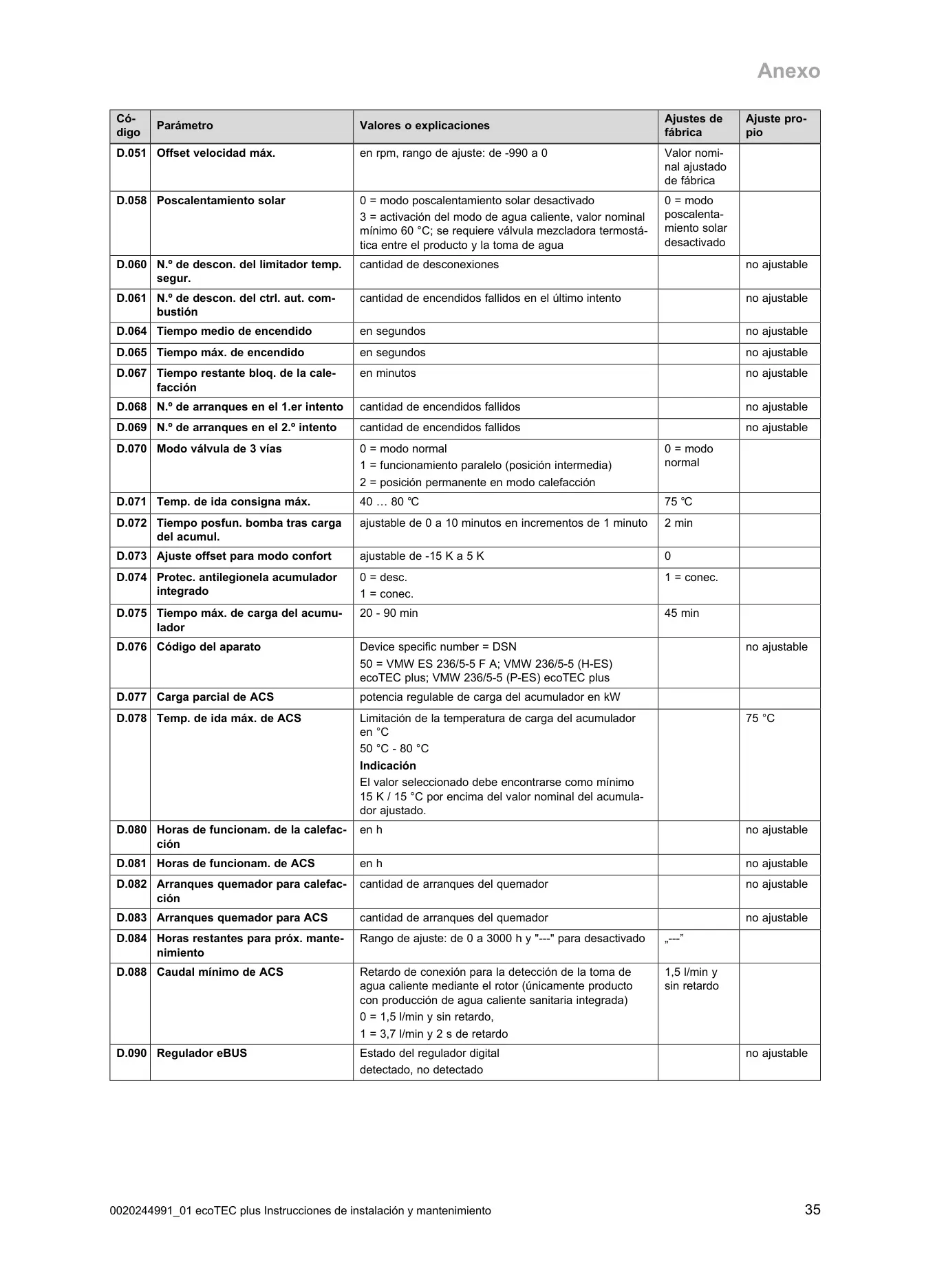

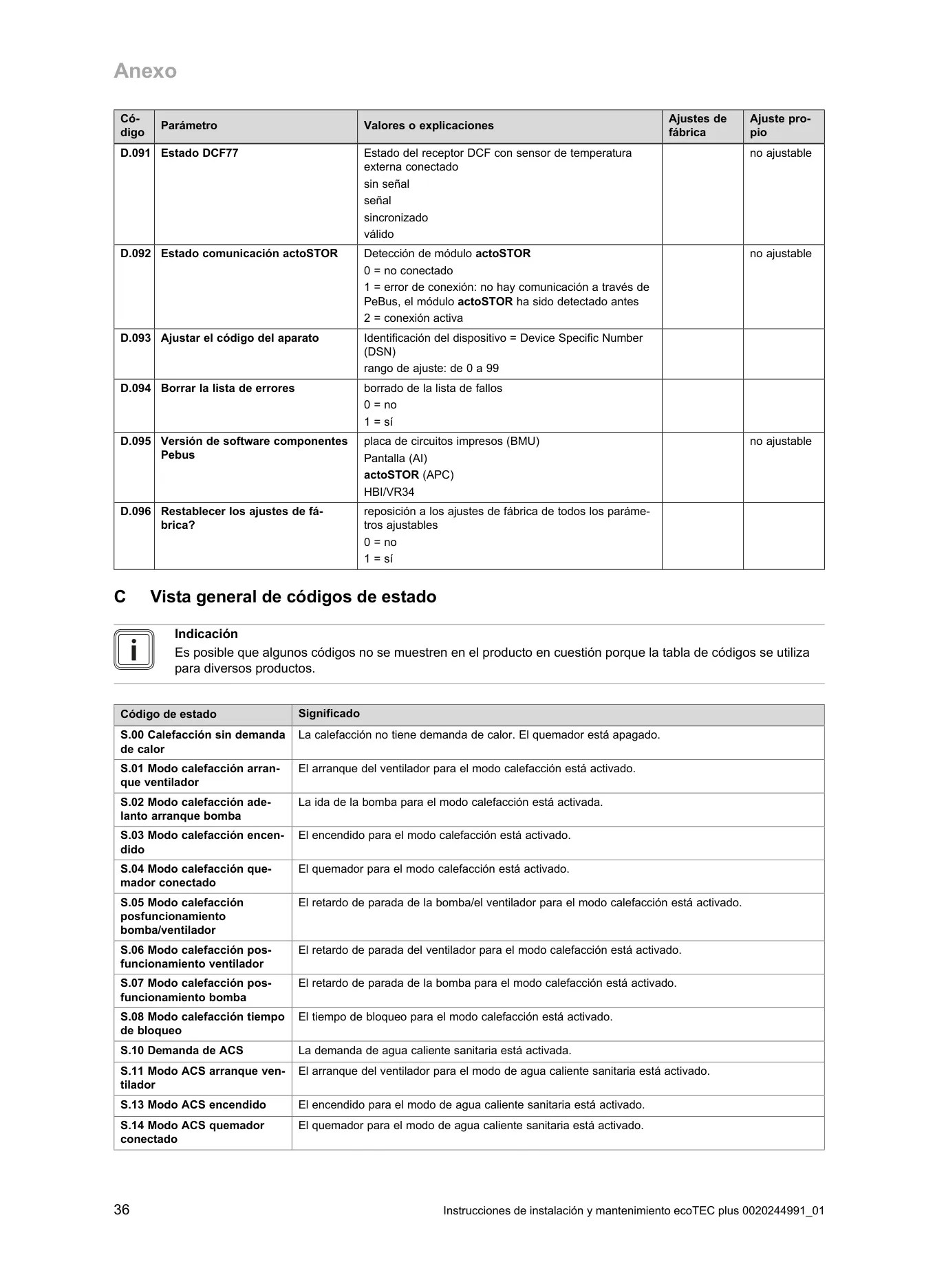

¿Cómo puedo restablecer los parámetros a los ajustes de fábrica?

Para restablecer los parámetros a los ajustes de fábrica, acceda a Menú → Nivel especialista → Menú de diagnóstico → D.096 (Restablecer los ajustes de fábrica?) y confirme con el valor 1. Tenga en cuenta que esto revertirá todas las configuraciones personalizadas.

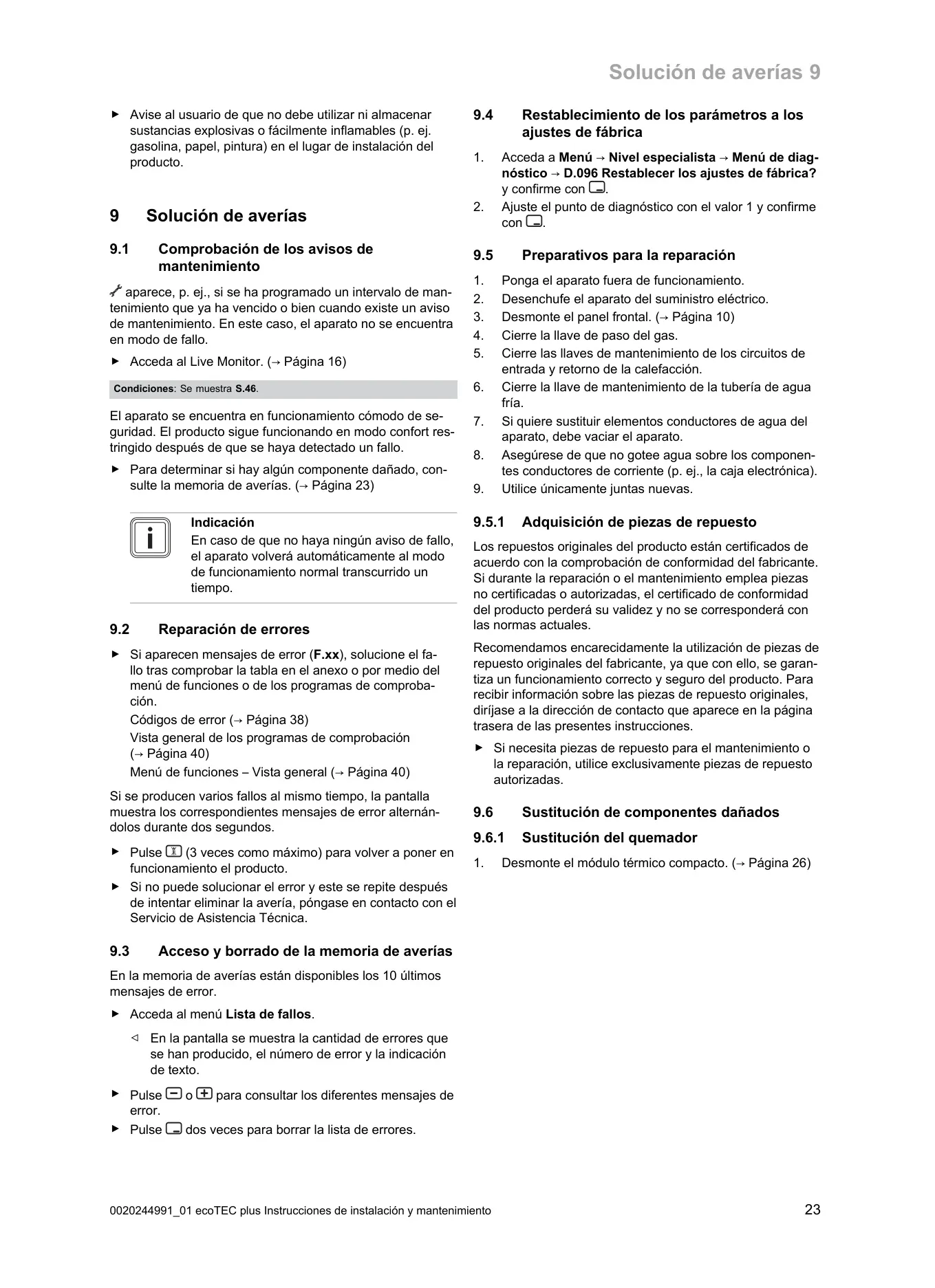

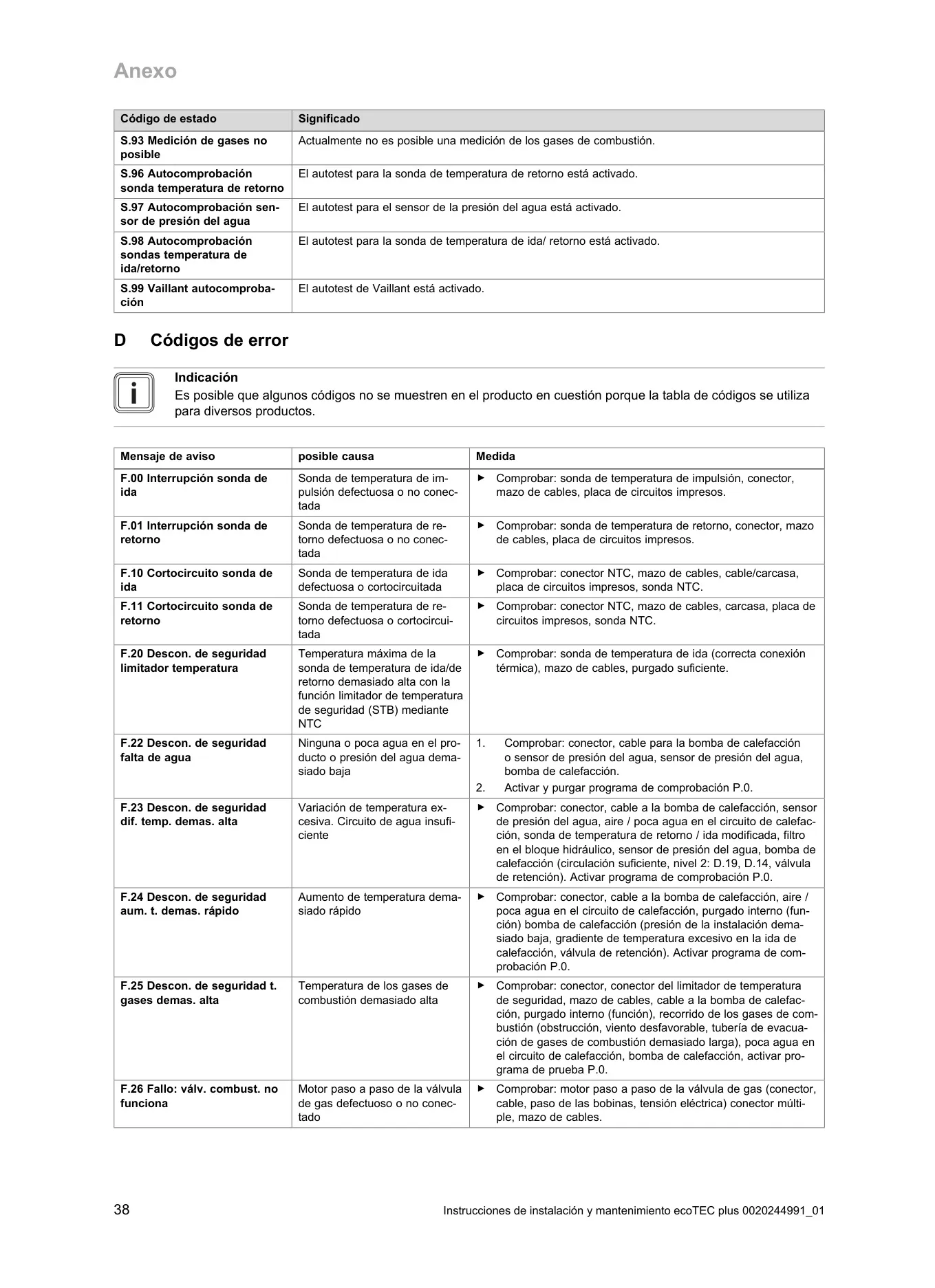

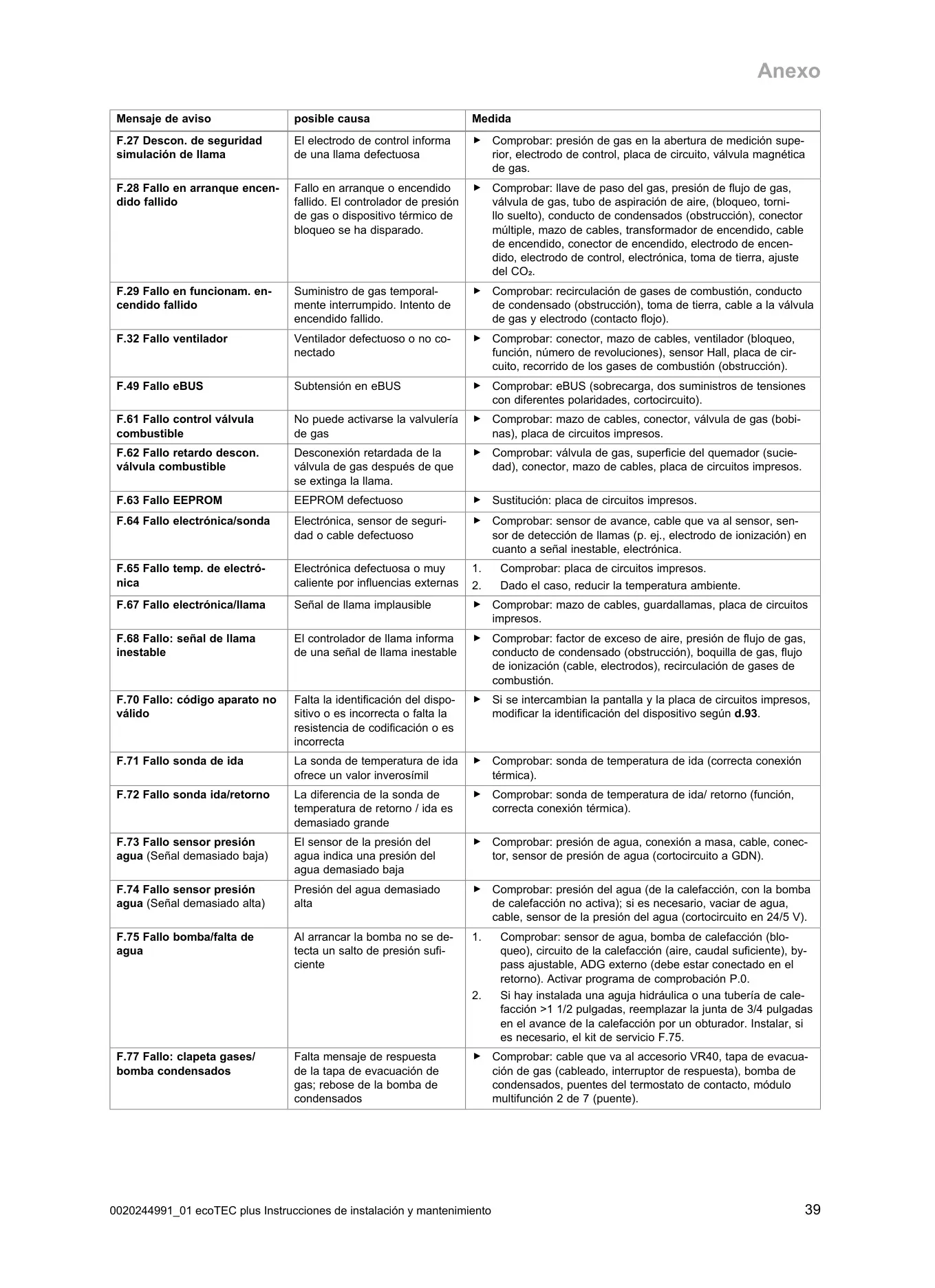

¿Qué debo hacer si la pantalla muestra un mensaje de error F.xx?

Si aparecen mensajes de error (F.xx), consulte la tabla de códigos de error en el anexo del manual para identificar la posible causa y la medida correctiva. Puede intentar reiniciar el producto pulsando el botón de confirmación `[□]` hasta tres veces. Si el error persiste, contacte al Servicio de Asistencia Técnica.

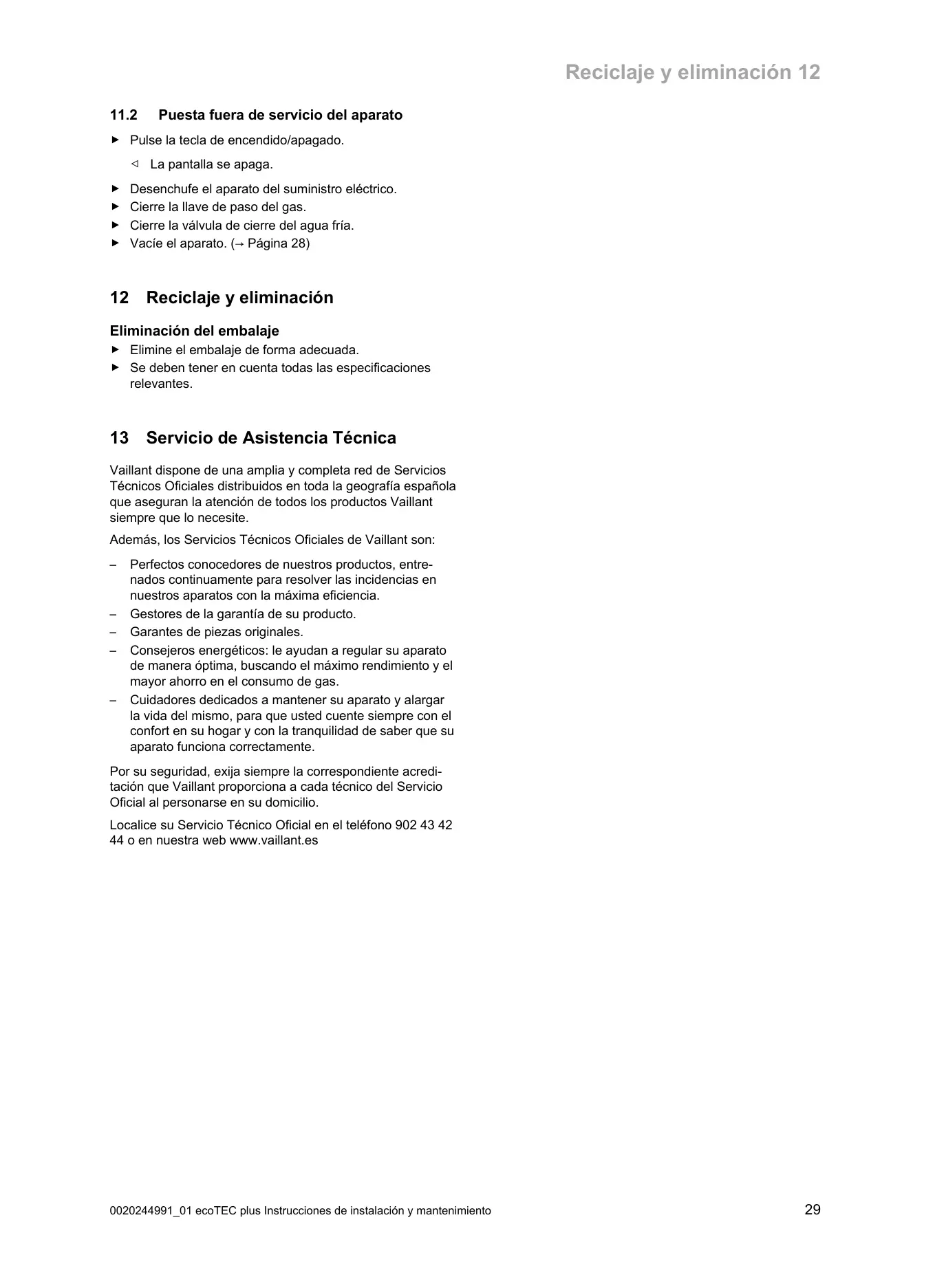

¿Cómo puedo apagar temporalmente el aparato o ponerlo fuera de servicio de forma permanente?

Para una desconexión temporal, pulse el botón de encendido/apagado y cierre la llave de paso del gas (y la de agua fría si aplica). Para la puesta fuera de servicio permanente, además de lo anterior, desenchufe el aparato del suministro eléctrico y vacíe completamente el sistema.
