Instrucciones de la Caldera Vaillant Ecotec Plus VMW ES 306/5-5

Aquí le ofrecemos el manual de Caldera Vaillant ecoTEC Plus VMW ES 306/5-5 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Vaillant ecoTEC Plus VMW ES 306/5-5, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

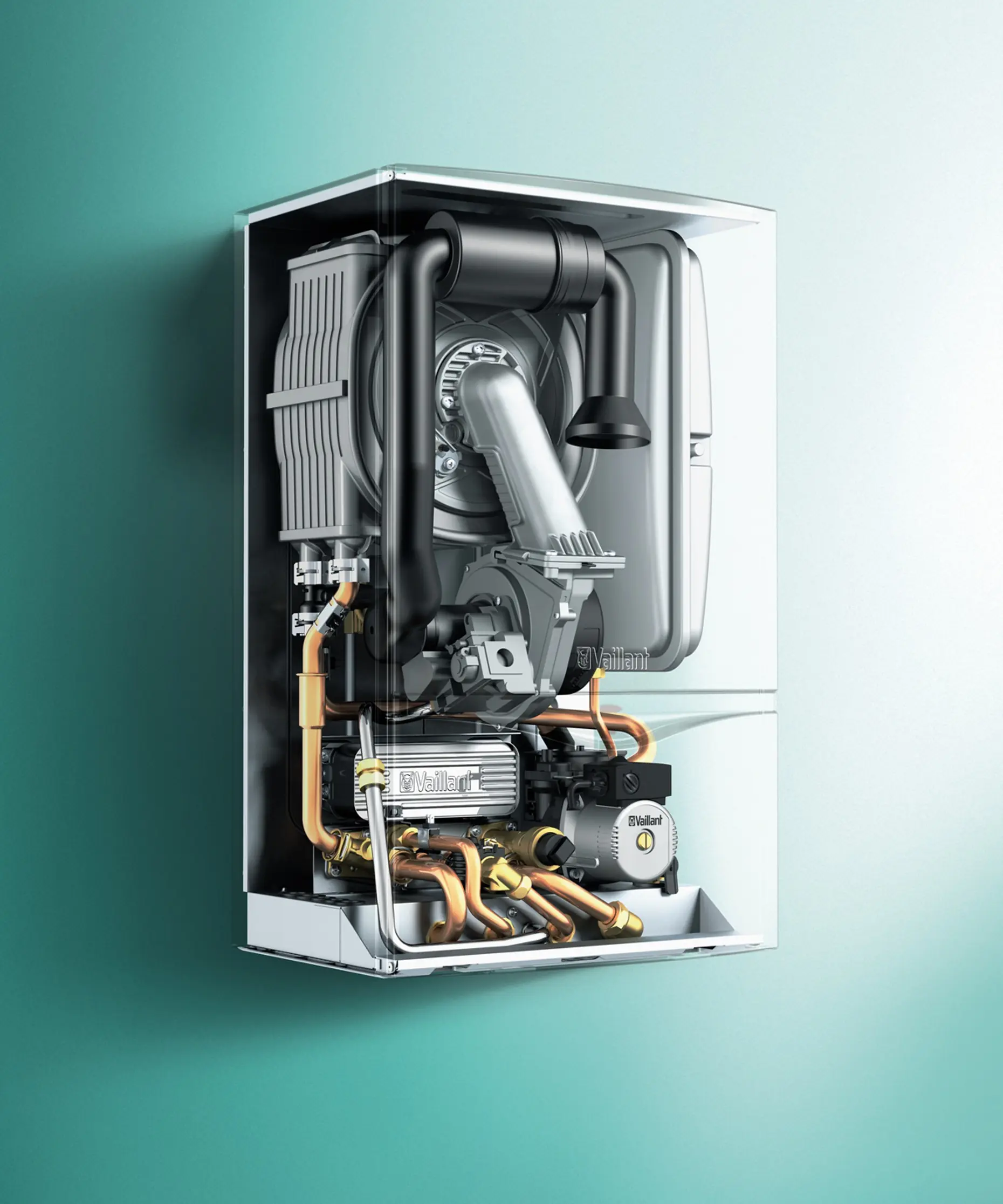

Imágenes del Producto

Especificaciones del Vaillant Ecotec Plus VMW ES 306/5-5

Característica	Detalle
Modelo de Aparato	VMW ES 306/5‑5 H (Referencia de artículo: 0010011663) o VMW ES 306/5‑5 P (Referencia de artículo: 0010014237)
Denominación del Aparato	ecoTEC plus
Tipo de Gas y Presión de Conexión (de fábrica)	2H, G20 - 20 mbar (2,0 kPa)
Directiva de Rendimiento (ED 92/42)	Cumplida con 4 estrellas (4*)
Marcado CE	Certifica que el aparato cumple los requisitos básicos de las directivas aplicables.
Función	Caldera mural a gas para calefacción y producción de agua caliente sanitaria.
Información en Placa de Características (valores específicos a consultar en el aparato)	Categorías de gas homologadas, tipo de aparatos de gas autorizados, sobrepresión total admisible en modo calefacción (PMS), sobrepresión total admisible en producción de agua caliente (PMW), temperatura máxima de ida (Tmáx.), tensión de red y frecuencia (V Hz), consumo eléctrico máximo (W), tipo de protección (IP), rango de potencia calorífica nominal (P), rango de carga calorífica (Q), caudal nominal de toma de agua caliente (D).
Eliminación	Identificado con símbolo 🗑️ para el reciclaje adecuado de aparatos eléctricos o electrónicos.
Número de Serie	Ubicado en una placa en la parte inferior del revestimiento frontal (las posiciones 7ª a 16ª corresponden a la referencia del producto).

Detalles del Vaillant VMW ES 306/5-5

La Caldera Vaillant Ecotec Plus VMW ES 306/5-5 es un generador de calor de gas diseñado para instalaciones de calefacción cerradas y para la producción eficiente de agua caliente sanitaria. Su uso adecuado es fundamental, requiriendo el estricto cumplimiento de las instrucciones de funcionamiento y mantenimiento. Aunque puede ser utilizada por niños a partir de 8 años y personas con capacidades reducidas bajo supervisión, cualquier modificación o uso incorrecto puede generar riesgos serios, incluyendo fugas de gas, humos tóxicos o problemas de combustión. La seguridad es primordial en su operación.

Con un diseño mural moderno en blanco y una distintiva banda gris, el aparato integra un panel de mandos intuitivo bajo su tapa frontal. Este panel es la interfaz principal, dotado de un botón ON/OFF, un mando giratorio central para ajustes (accesorio), y teclas dedicadas para la navegación y la resolución de averías. La pantalla digital rectangular muestra información esencial como temperaturas y códigos de estado, proporcionando al usuario una visibilidad clara del funcionamiento del sistema en todo momento.

La pantalla de la caldera utiliza una serie de símbolos gráficos para comunicar el estado operativo de forma rápida. Iconos como una llama indican el correcto funcionamiento del quemador, mientras que un gráfico de barras representa la presión de llenado del sistema de calefacción. Otros símbolos muestran si la preparación de agua caliente o el modo calefacción están activos, la microacumulación, avisos de mantenimiento, el modo verano o tiempos de bloqueo del quemador, permitiendo una interpretación sencilla de las condiciones del aparato.

El concepto de uso del ecoTEC plus se centra en la sencillez y eficiencia. Permite al usuario ajustar fácilmente la temperatura de ida de la calefacción y la temperatura del agua caliente sanitaria. Las funciones de las teclas de selección se muestran dinámicamente en pantalla, y los valores ajustables parpadean para una clara indicación. Cada modificación requiere confirmación para su memorización, y el sistema vuelve a la pantalla básica tras 15 minutos de inactividad o al pulsar el botón de retroceso, garantizando una experiencia de usuario fluida.

La caldera incorpora un modo confort para ofrecer agua caliente instantánea sin esperas, mejorando significativamente la experiencia del usuario. Para los modelos con acumulación, una función de protección contra legionela calienta automáticamente el agua a 70°C si la temperatura desciende por debajo de 50°C durante 24 horas, garantizando la higiene. Además, el usuario puede desactivar individualmente el modo calefacción (modo verano) o la preparación de agua caliente, proporcionando una gestión energética flexible según las necesidades estacionales o puntuales.

Un aspecto crucial para el correcto funcionamiento de la caldera es el mantenimiento de la presión adecuada en el sistema de calefacción, recomendada entre 1.0 y 2.0 bar. La pantalla indica cuando es necesario rellenar. La caldera también incluye una función de protección antihielo que se activa automáticamente si la temperatura de calefacción desciende de 5°C, evitando daños por congelación en la instalación. Es fundamental utilizar agua adecuada para el llenado y purgar los radiadores regularmente.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Vaillant Ecotec Plus VMW ES 306/5-5 y las respondemos a continuación.

¿Quién puede instalar y realizar el mantenimiento de la Caldera Vaillant Ecotec Plus VMW ES 306 5 5?

Los trabajos de instalación, inspección, mantenimiento y reparación del aparato, así como los ajustes de gas, deben ser llevados a cabo exclusivamente por un instalador especializado.

¿Qué debo hacer si huelo a gas en el edificio?

Evite los espacios en los que huele a gas, abra puertas y ventanas para ventilar, no fume ni use llamas abiertas, evite accionar interruptores eléctricos o dispositivos. Cierre el dispositivo de bloqueo del contador de gas o el principal y la llave de paso del gas del aparato. Avise a vecinos sin usar el timbre, abandone el edificio y avise a la policía, bomberos y empresa suministradora de gas desde fuera del edificio.

¿Cómo puedo encender la caldera Vaillant Ecotec Plus?

Para encender la caldera, pulse el botón de encendido/apagado, que es el botón circular situado en la parte inferior derecha del panel de mandos. La pantalla mostrará entonces la "pantalla básica" de funcionamiento.

¿Cuál es la presión de llenado correcta para la instalación de calefacción?

Para un funcionamiento correcto, la presión de llenado con la instalación de calefacción en frío debe estar entre 0,1 MPa y 0,2 MPa (1,0 bar y 2,0 bar). Si la presión desciende por debajo de 0,05 MPa (0,5 bar), el aparato se apagará automáticamente.

¿Qué es el modo confort y cómo se activa?

El modo confort permite obtener agua caliente al instante y a la temperatura deseada sin tiempos de espera. Para activarlo, pulse el símbolo de grifo (🚿), luego el símbolo de temporizador (⏱️), seleccione "Comf. on" con las teclas ➕ o ➖ y confirme con el botón de ajuste (⚙️).

¿Cómo puedo proteger la instalación de calefacción contra las heladas?

La función de protección antihielo se activa automáticamente si la temperatura de calefacción cae por debajo de 5°C, calentando el agua a aprox. 30°C. Para protecciones prolongadas, especialmente durante ausencias, asegúrese de que la instalación siga funcionando o encargue a un instalador especializado el vaciado completo de la instalación.

¿Qué significa el símbolo de la llave inglesa (🔧) en la pantalla?

El símbolo de la llave inglesa (🔧) indica que el aparato requiere mantenimiento. No es un fallo, sino un aviso preventivo para contactar al servicio de asistencia técnica oficial y programar una revisión. El producto seguirá funcionando normalmente.

¿Cómo se desactiva el modo calefacción (modo verano)?

Para desactivar el modo calefacción (conocido como modo verano) sin cancelar la producción de agua caliente sanitaria, pulse el símbolo de radiador (♨️). Luego, ajuste la temperatura de ida de la calefacción en "OFF" usando el botón de ajuste (⚙️) y confirme con el botón de selección (✅). En la pantalla aparecerá el símbolo de un copo de nieve (❄️).

¿Puedo utilizar cualquier tipo de agua para rellenar la instalación de calefacción?

No. Es fundamental utilizar agua adecuada para calefacción. El agua con alto contenido de cal, sustancias corrosivas o productos químicos puede dañar el producto, las juntas y membranas, y provocar obstrucciones o ruidos. En caso de duda, siempre consulte al Servicio de Asistencia Técnica.

¿Cuánto tiempo dura la garantía comercial de Vaillant para este producto?

La garantía comercial y voluntaria de Vaillant sobre las piezas de la caldera tiene una duración de dos años desde la entrega del aparato. Es imprescindible que la instalación haya sido realizada por un técnico cualificado y que el uso sea doméstico y conforme a las instrucciones del fabricante.

¿Qué debo hacer si el producto no arranca y muestra el mensaje de error F.28?

El mensaje de error F.28 indica que el aparato ha realizado tres intentos fallidos de encendido. Para intentar un nuevo arranque, pulse la tecla de eliminación de averías (⏹) durante un segundo. Si el fallo persiste tras tres intentos manuales adicionales, póngase en contacto con un técnico cualificado.
