Caldera Vaillant turboBLOCK VCM 242/1
Instrucciones de la Caldera Vaillant turboBLOCK VCM 242/1
Aquí le ofrecemos el manual de Caldera Vaillant turboBLOCK VCM 242/1 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 2 usuarios con una valoración media de 4. Si tiene alguna consulta específica acerca de Caldera Vaillant turboBLOCK VCM 242/1, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

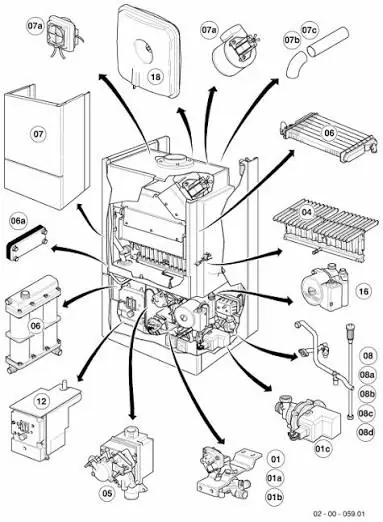

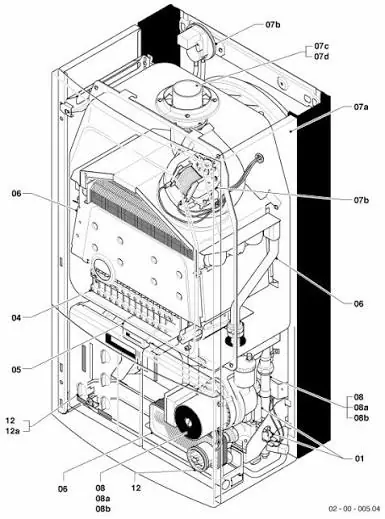

Imágenes del Producto
Especificaciones de la Caldera Vaillant turboBLOCK VCM 242/1
| Característica | Valor | Unidad |
|---|---|---|
| Calefacción | ||
| Consumo Calorífico Nominal (Qn) en calefacción (Ref. Hi) | 26,3 | kW |
| Margen de modulación de potencia | 9,6-24,0 | kW |
| Rendimiento Nominal | 91 | % |
| Rango de temperaturas de impulsión del circuito de calefacción | 40-90 | °C |
| Caudal nominal de agua para la calefacción (∆t = 20 K) | 1.032 | l/h |
| Presión disponible de la bomba | 0,25 | bar |
| Vaso de expansión | 8 | l |
| Presión previa del vaso de expansión | 0,75 | bar |
| Presión máxima del circuito de calefacción | 3,0 | bar |
| Consumos de Gas | ||
| Gas Natural | 2,8 | m³/h |
| Gas Líquido G.L.P | 2,1 | kg/h |
| Presión necesaria de gas antes del aparato | ||
| Gas Natural | 20 | mbar |
| Gas Líquido G.L.P. | 30/37 | mbar |
| Agua Caliente Sanitaria* | ||
| Consumo Calorífico Nominal (Qn) en A.C.S. (Ref. Hi) | 26,3 | kW |
| Potencia Nominal (Pn) en A.C.S. | 24,0 | kW |
| Margen de modulación de potencia en A.C.S. | 9,6-24,0 | kW |
| Rendimiento Nominal en A.C.S. | 91 | % |
| Caudal de agua caliente para un incremento de temperatura de 25 K | 13,8 | l/min |
| Presión dinámica de agua de la instalación para la obtención de un caudal máximo | 0,5 | bar |
| Caudal mínimo de agua caliente | 2,7 | l/min |
| Presión dinámica de agua de la instalación para la obtención de un caudal mínimo | 0,3 | bar |
| Presión de agua de la instalación máxima permitida para el aparato | 10 | bar |
| Conexiones | ||
| Ida/retorno de calefacción | 22 | mm |
| Entrada agua fría* | 15 | mm |
| Salida agua caliente* | 15 | mm |
| Toma de gas | R 3/4 | “ |
| Salida de la válvula de seguridad | Rp 3/4 | “ |
| Peso | ||
| Peso neto | 48 | kg |
| Dimensiones | ||
| Altura | 880 | mm |
| Anchura | 480 | mm |
| Profundidad | 380 | mm |
| Conexión Eléctrica | ||
| Tensión de alimentación | 230/50 | V~/Hz |
| Fusibles interiores (2x) | 2 | A |
| Fusible interior (1x) | 1,25 | A |
| Potencia absorbida | 130 | W |
Detalles del Vaillant turboBLOCK VCM 242/1
La Caldera Vaillant turboBLOCK VCM 242/1 presenta un diseño rectangular moderno en color blanco con esquinas superiores redondeadas, incorporando el distintivo logo de Vaillant. Para su funcionamiento, el aparato está diseñado para conectarse a una red eléctrica de 220 V CA 50 Hz con un fusible de 3 A. La conexión debe realizarse mediante una clavija tripolar o un disyuntor bipolar con una abertura de contacto de al menos 3 mm en todos sus polos, siempre asegurando una conexión a tierra para la seguridad del usuario. Se enfatiza la importancia de una instalación eléctrica segura y accesible.
Este modelo incluye una válvula de by-pass automática, lo que lo hace ideal para instalaciones que utilizan válvulas termostáticas de radiador, eliminando la necesidad de una válvula de by-pass adicional. Para maximizar el ahorro de combustible, se recomienda la instalación de un termostato programable o un reloj temporizador Vaillant, asegurando la desconexión completa del aparato cuando no se requiere calor, siempre excluyendo de la válvula termostática el radiador de la habitación donde se encuentre el termostato.
El funcionamiento de la bomba de circulación puede configurarse en tres modos distintos (I-continuo, II-intermitente, S-preajustado) a través de un jumper selector en la placa de circuito impreso. Estos modos determinan cuándo la bomba se activa en relación con la demanda de calor del termostato y el regulador de temperatura. Adicionalmente, cuenta con un economizador anticíclico, una función inteligente que previene encendidos y apagados breves y frecuentes en calefacción, con un retraso de 5 minutos ajustable por un técnico entre 1 y 12 minutos.
El panel de control de la caldera incorpora un conjunto de indicadores LED luminosos que permiten visualizar el estado operativo del aparato y facilitan el diagnóstico de posibles fallos. Estos pilotos (rojo, naranja y verde) informan sobre el bloqueo del quemador, la presencia de llama, el paso de gas, la evacuación de gases, la demanda de calefacción o ACS, y el estado de la tensión. Este sistema de diagnóstico integrado es esencial para la verificación funcional tanto en régimen de agua caliente sanitaria como en calefacción.
Para garantizar la seguridad y un rendimiento duradero, la caldera requiere una inspección y mantenimiento anuales, los cuales deben ser realizados por un técnico autorizado. Antes de cualquier intervención, es crucial interrumpir la alimentación eléctrica y el suministro de gas. El manual detalla los procedimientos para la transformación de tipo de gas (de Gas Natural a G.L.P. y viceversa), un proceso que solo debe ser ejecutado por un especialista utilizando kits originales Vaillant, implicando el cambio de toberas del quemador, diafragmas y ajustes de presión.
