Instrucciones de la Caldera Vaillant Ecotec Plus VMW ES 236/3-5
Aquí le ofrecemos el manual de Caldera Vaillant ecoTEC Plus VMW ES 236/3-5 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Vaillant ecoTEC Plus VMW ES 236/3-5, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

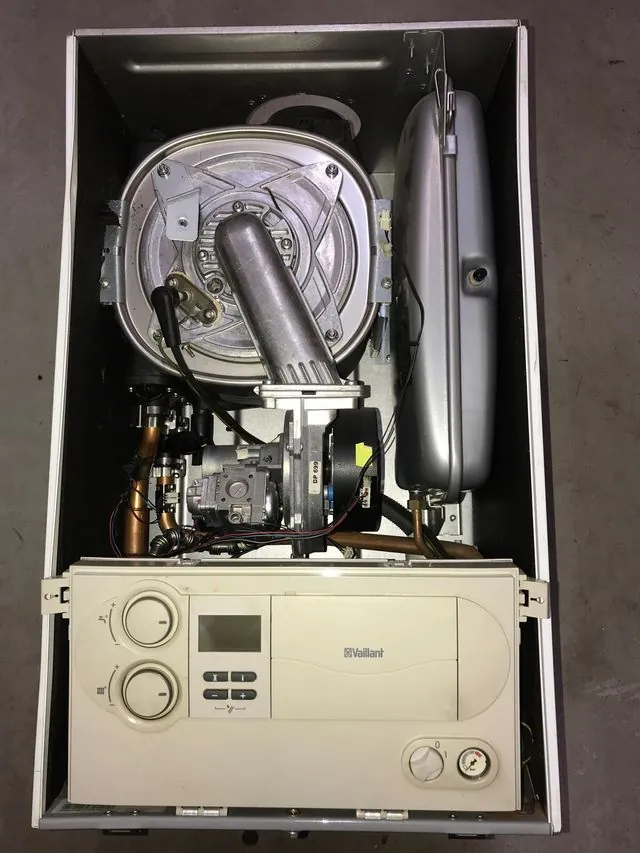

Imágenes del Producto

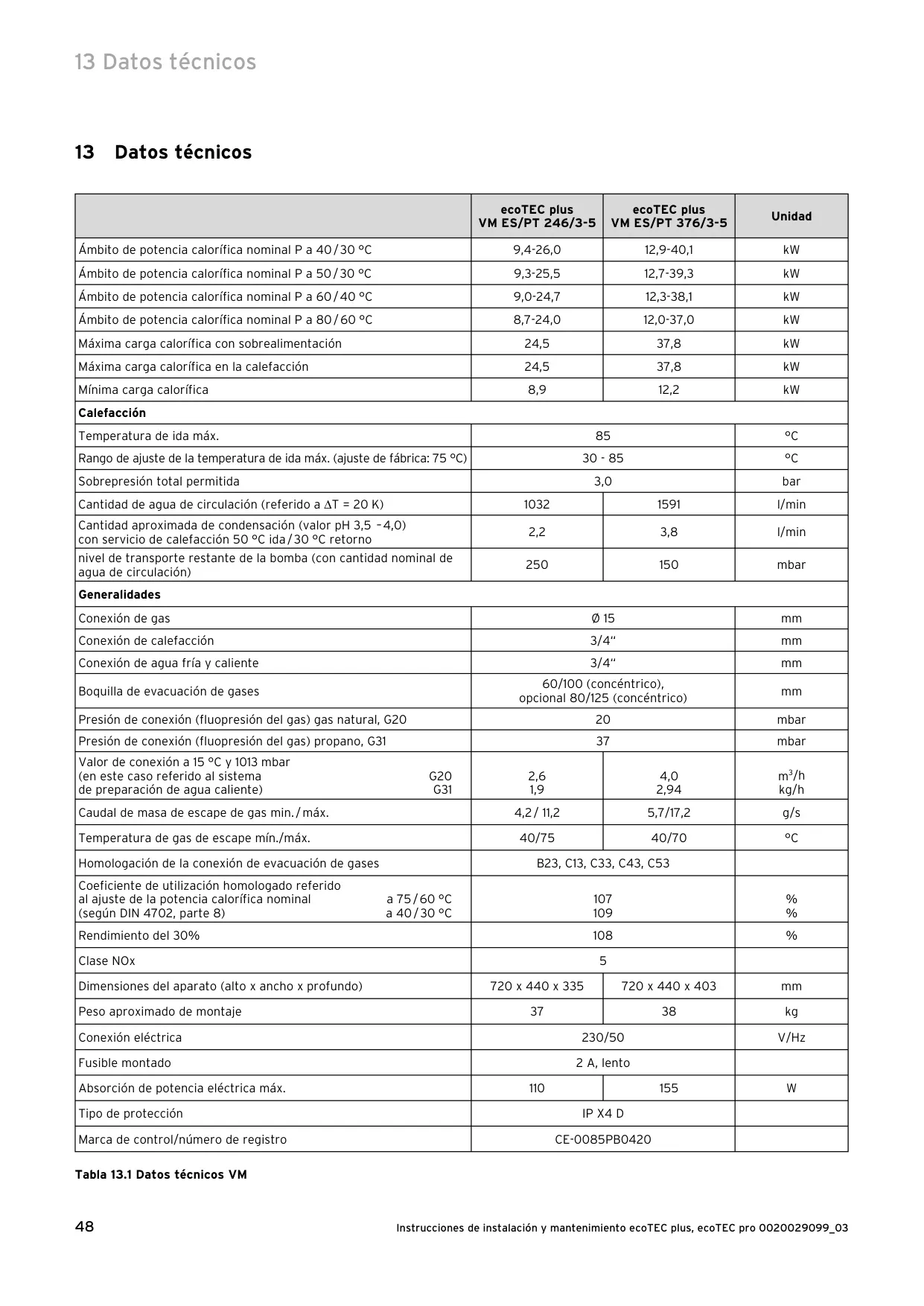

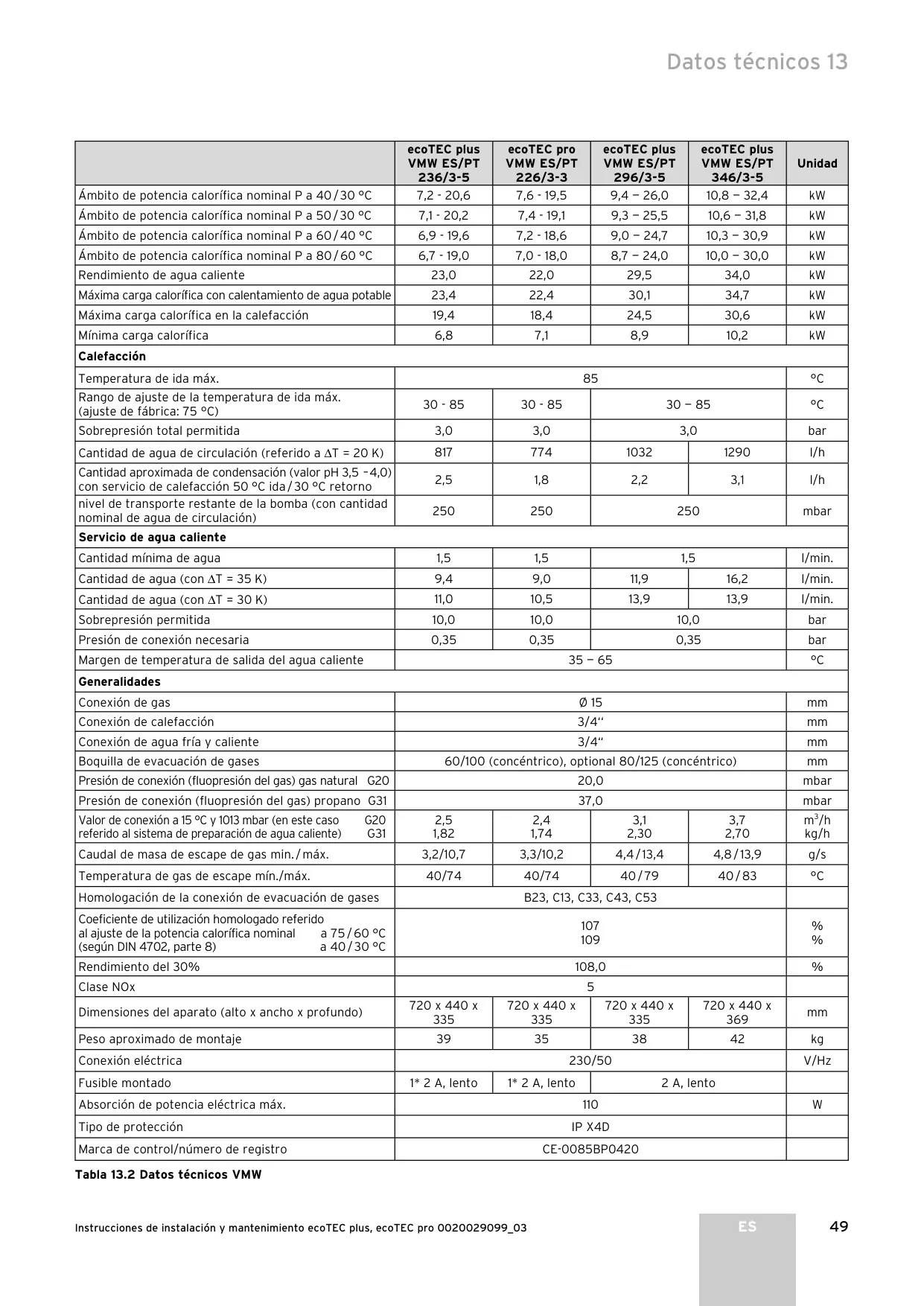

Especificaciones del Vaillant Ecotec Plus VMW ES 236/3-5

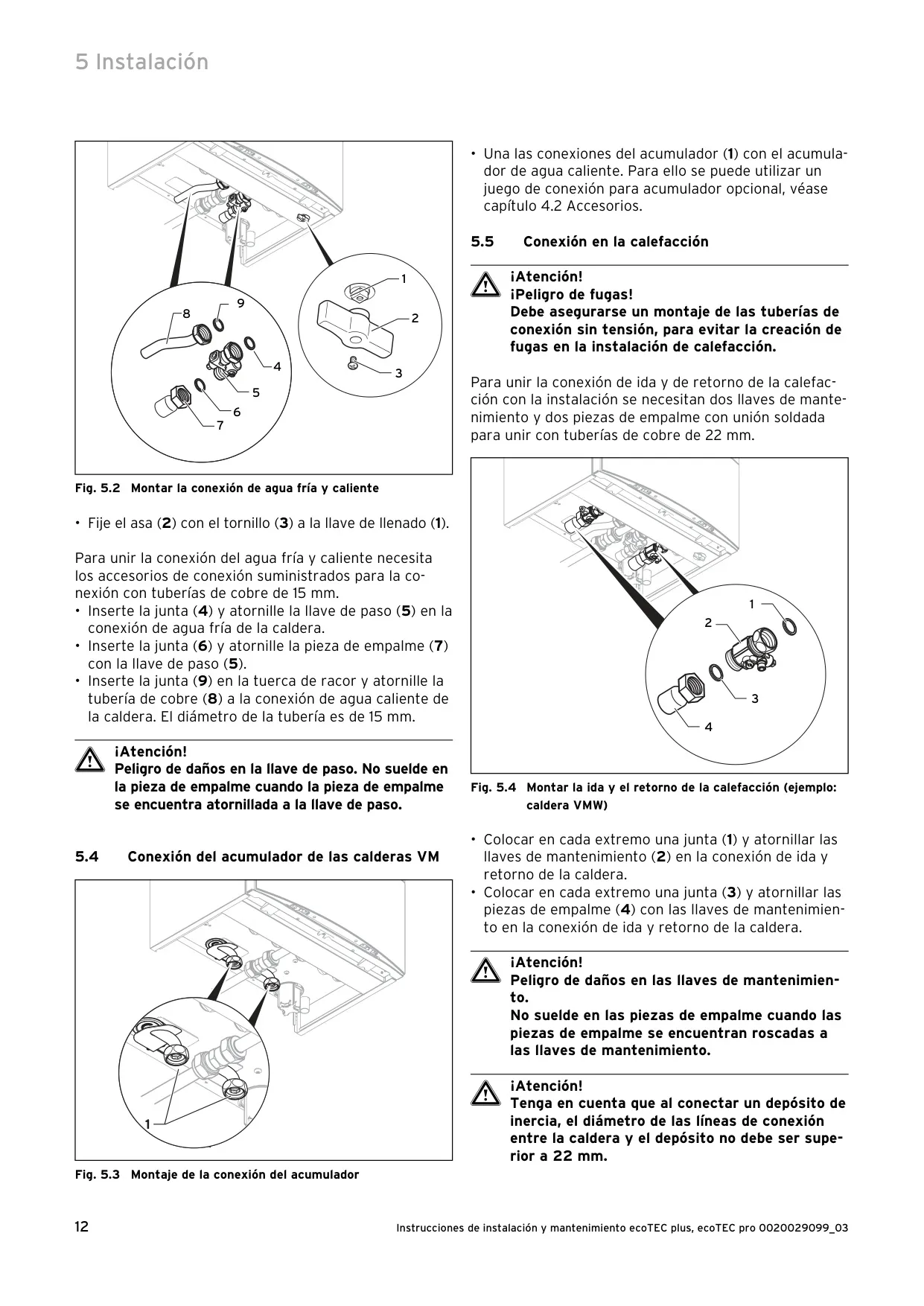

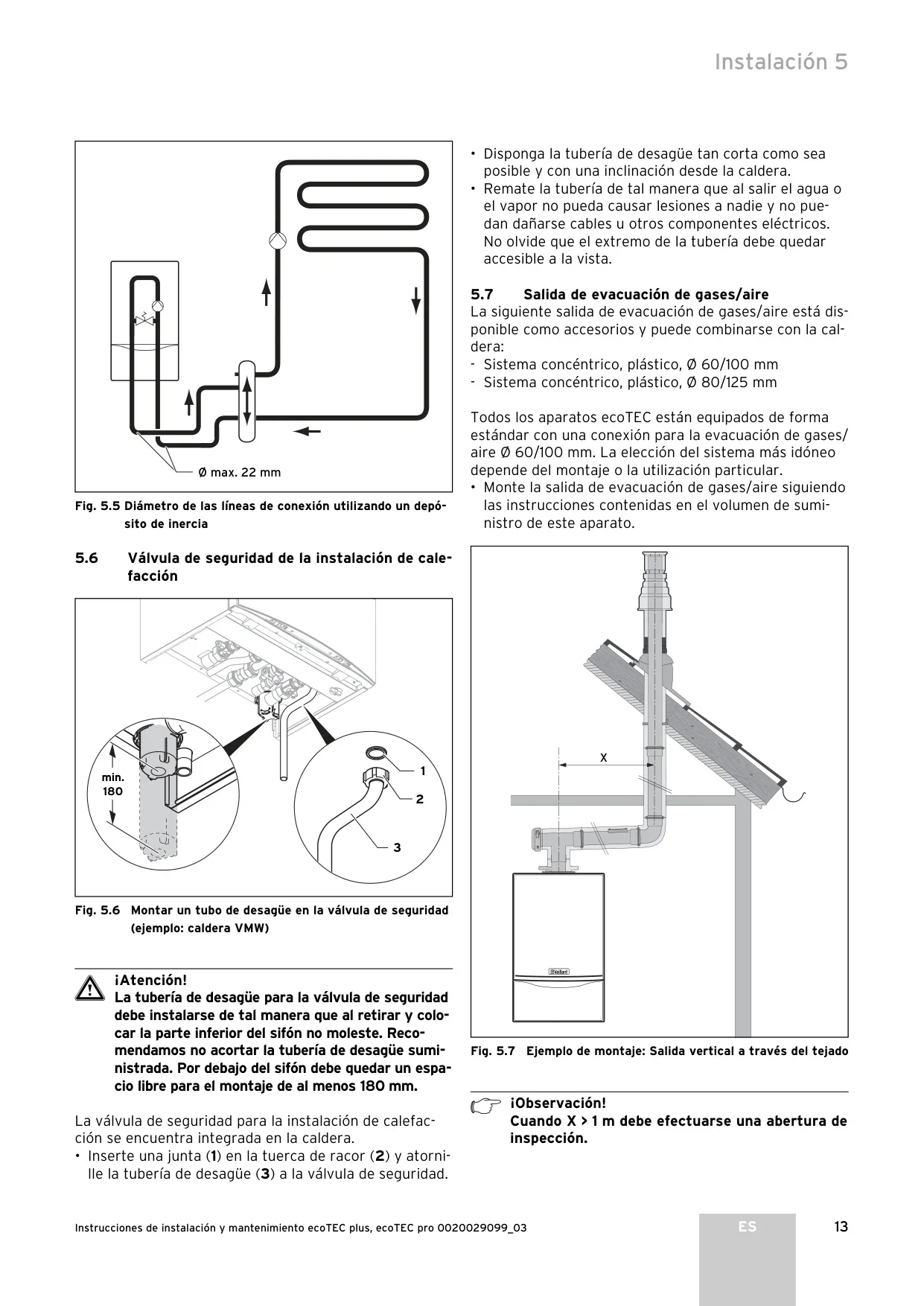

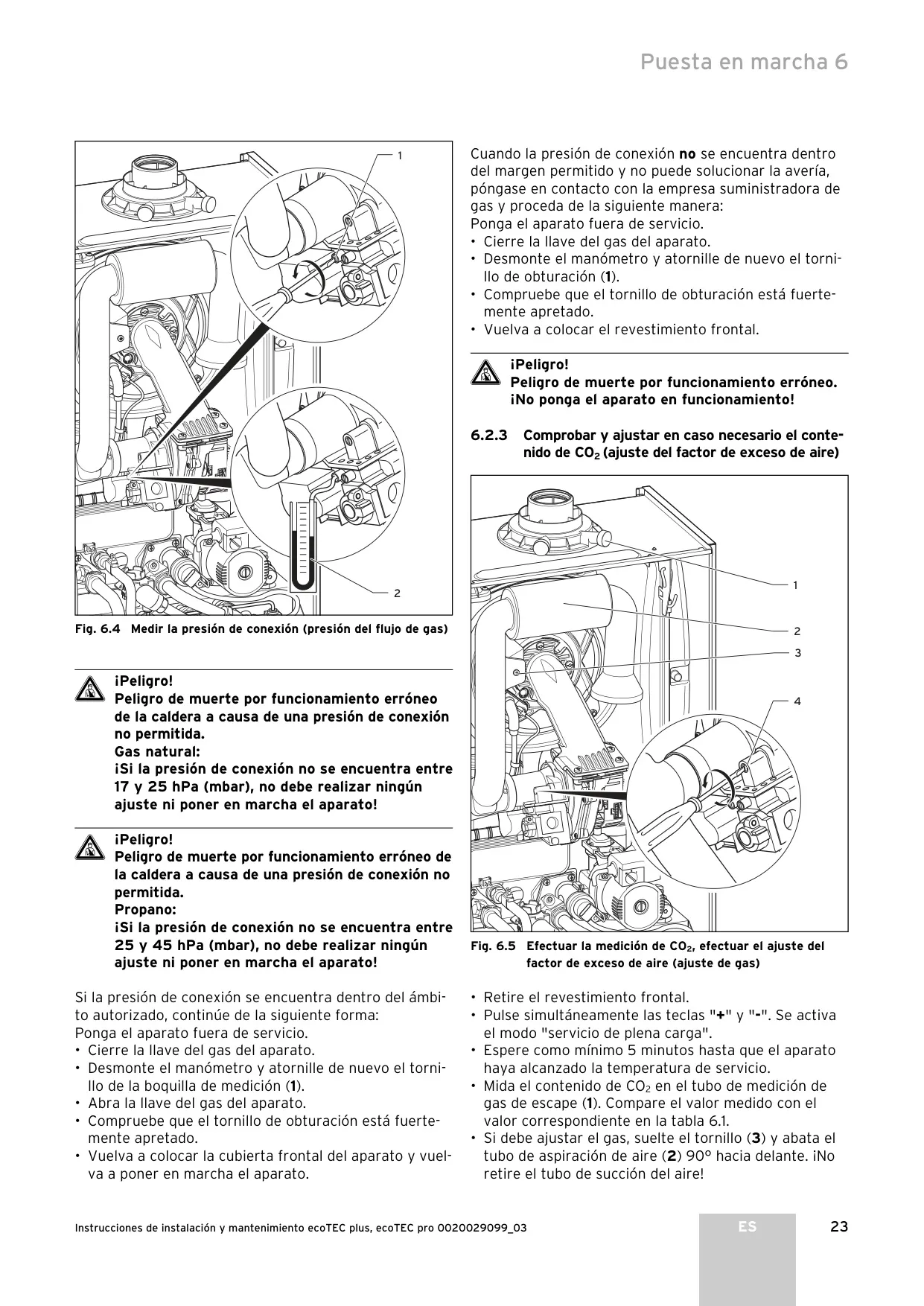

| Característica | Valor |
|---|---|
| Modelo | ecoTEC plus VMW ES/PT 236/3-5 |
| Potencia Calorífica Nominal P (40/30 °C) | 7,2 - 20,6 kW |
| Potencia Calorífica Nominal P (50/30 °C) | 7,1 - 20,2 kW |
| Potencia Calorífica Nominal P (60/40 °C) | 6,9 - 19,6 kW |
| Potencia Calorífica Nominal P (80/60 °C) | 6,7 - 19,0 kW |
| Rendimiento Agua Caliente | 23,0 kW |
| Máxima Carga Calorífica (Agua Potable) | 23,4 kW |
| Máxima Carga Calorífica (Calefacción) | 19,4 kW |
| Mínima Carga Calorífica | 6,8 kW |
| Temperatura de Ida Máx. | 85 °C |
| Rango de Ajuste Temp. Ida Máx. (Fábrica: 75 °C) | 30 - 85 °C |
| Sobrepresión Total Permitida | 3,0 bar |
| Cantidad de Agua de Circulación (ΔT = 20 K) | 817 l/h |
| Cantidad Aprox. Condensación (50/30 °C) | 2,5 l/h |
| Nivel de Transporte Restante de la Bomba | 250 mbar |
| Servicio de Agua Caliente - Cantidad Mínima | 1,5 l/min |
| Servicio de Agua Caliente - Cantidad (ΔT = 35 K) | 9,4 l/min |
| Servicio de Agua Caliente - Cantidad (ΔT = 30 K) | 11,0 l/min |
| Servicio de Agua Caliente - Sobrepresión Permitida | 10,0 bar |
| Servicio de Agua Caliente - Presión de Conexión Necesaria | 0,35 bar |
| Margen de Temperatura Salida Agua Caliente | 35 - 65 °C |
| Conexión de Gas | Ø 15 mm |
| Conexión de Calefacción | 3/4'' |
| Conexión de Agua Fría y Caliente | 3/4'' |
| Boquilla de Evacuación de Gases | 60/100 (concéntrico), opcional 80/125 (concéntrico) mm |
| Presión de Conexión (Gas Natural G20) | 20,0 mbar |
| Presión de Conexión (Propano G31) | 37,0 mbar |
| Valor de Conexión (G20, 15 °C, 1013 mbar) | 2,5 m³/h |
| Valor de Conexión (G31, 15 °C, 1013 mbar) | 1,82 kg/h |
| Caudal de Masa de Escape de Gas Mín./Máx. | 3,2 / 10,7 g/s |
| Temperatura de Gas de Escape Mín./Máx. | 40 / 74 °C |
| Clase NOx | 5 |

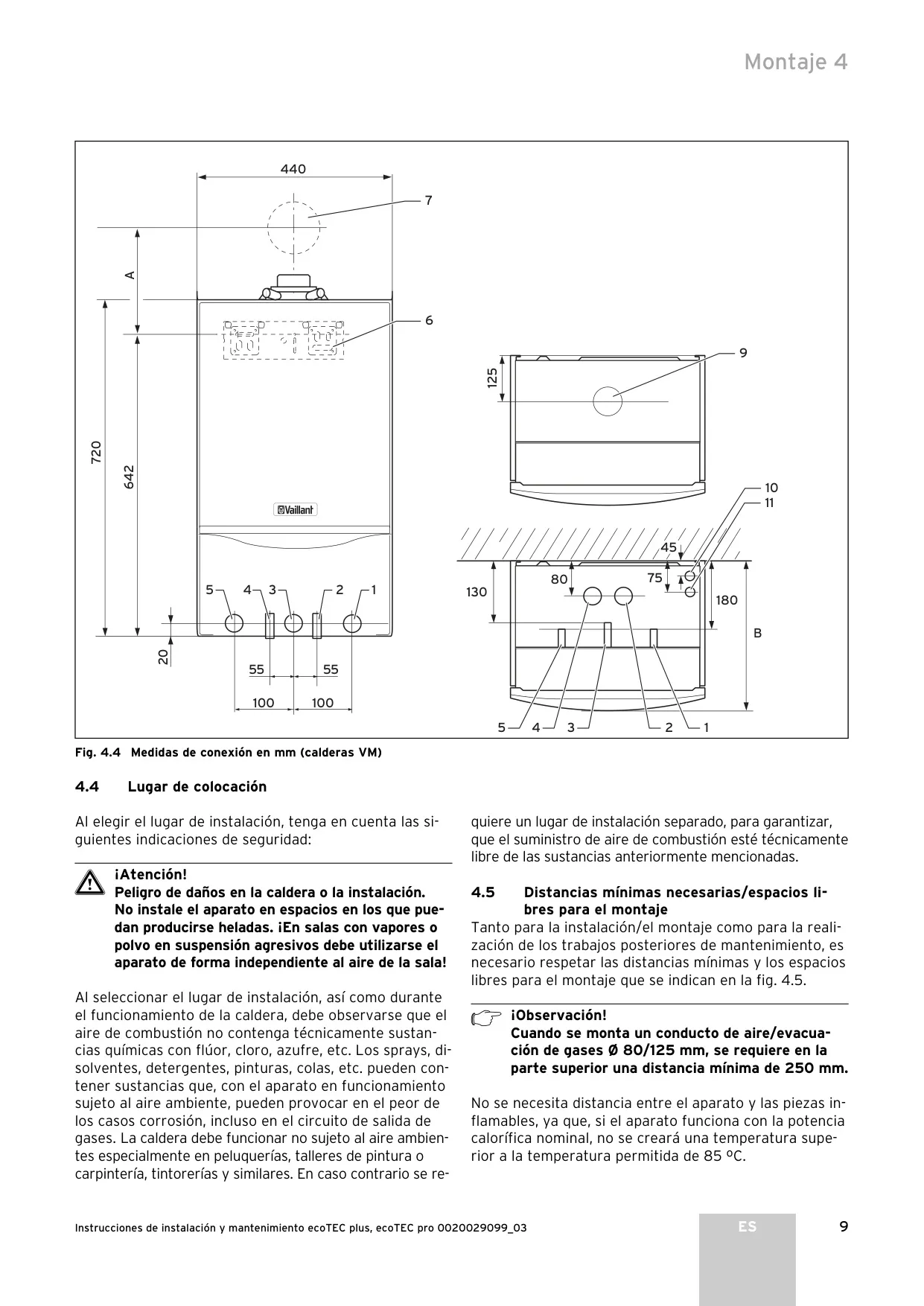

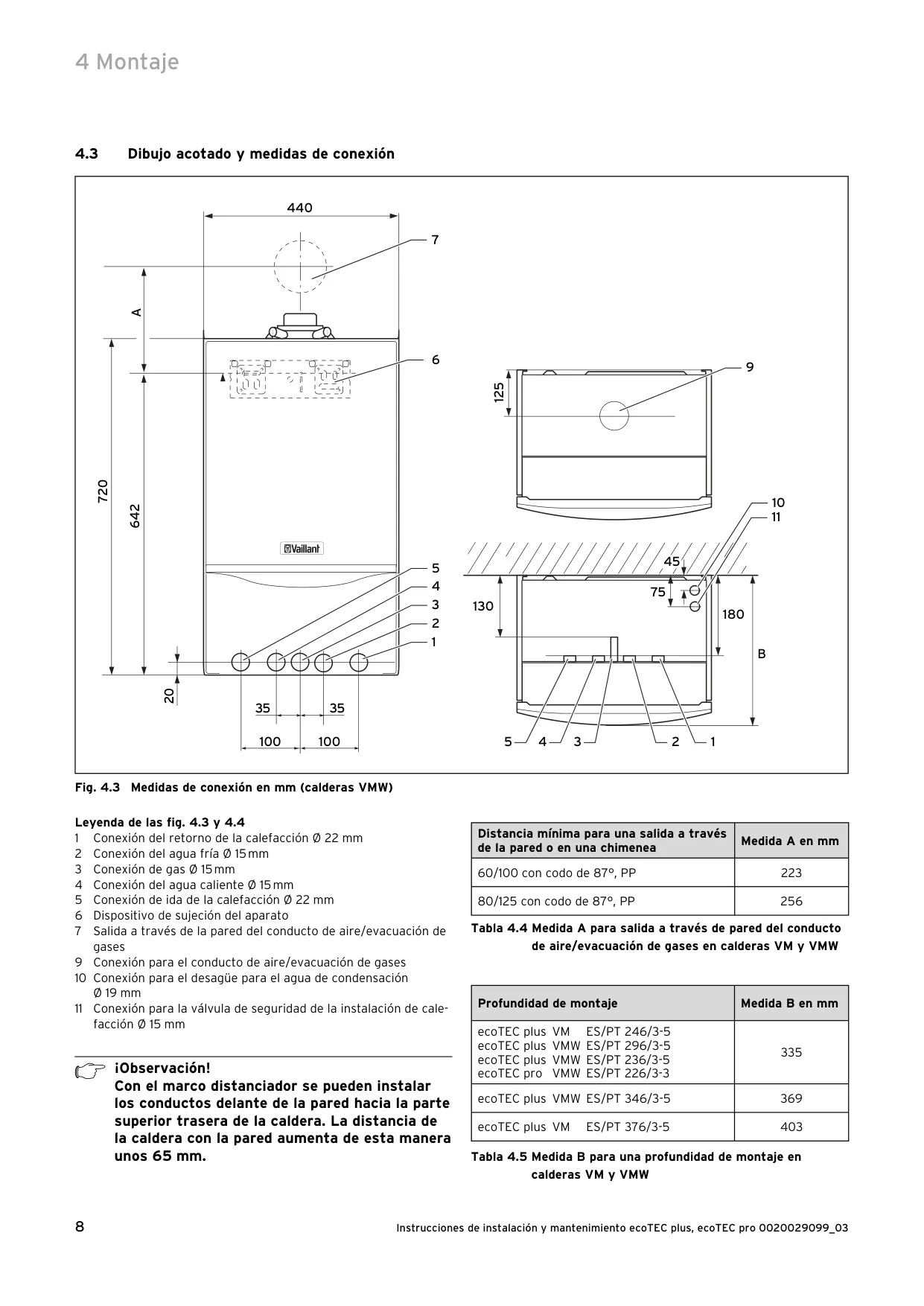

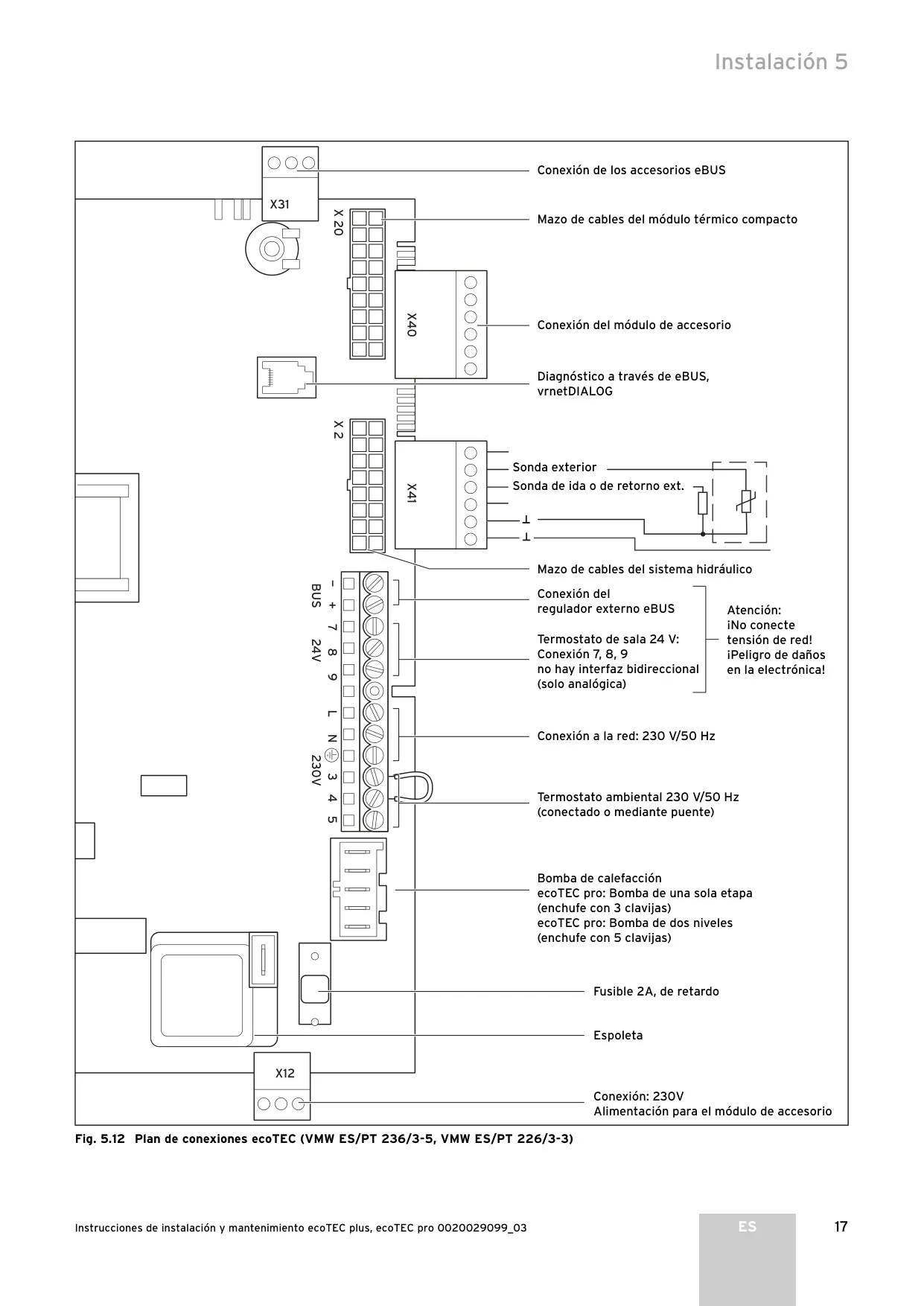

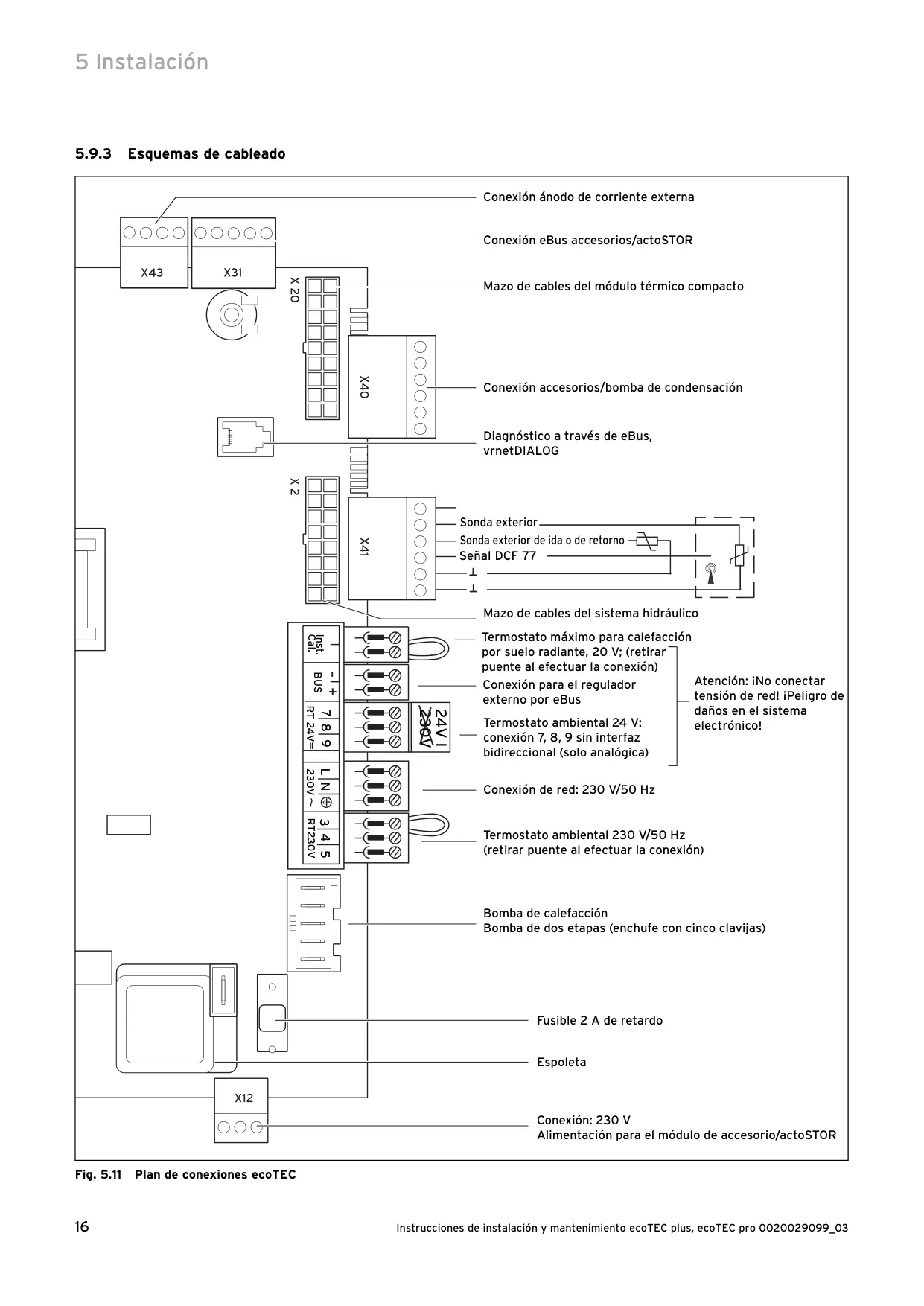

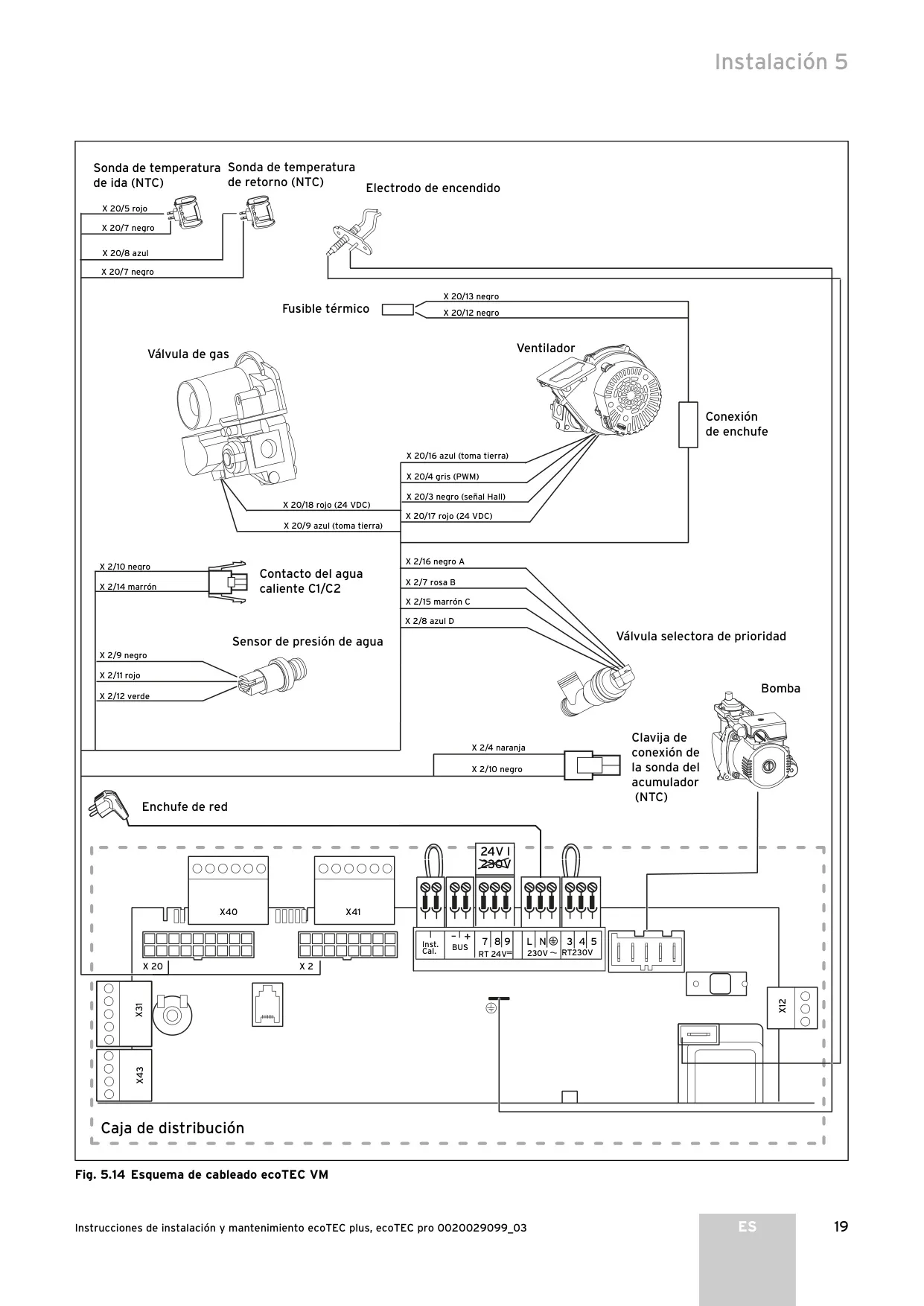

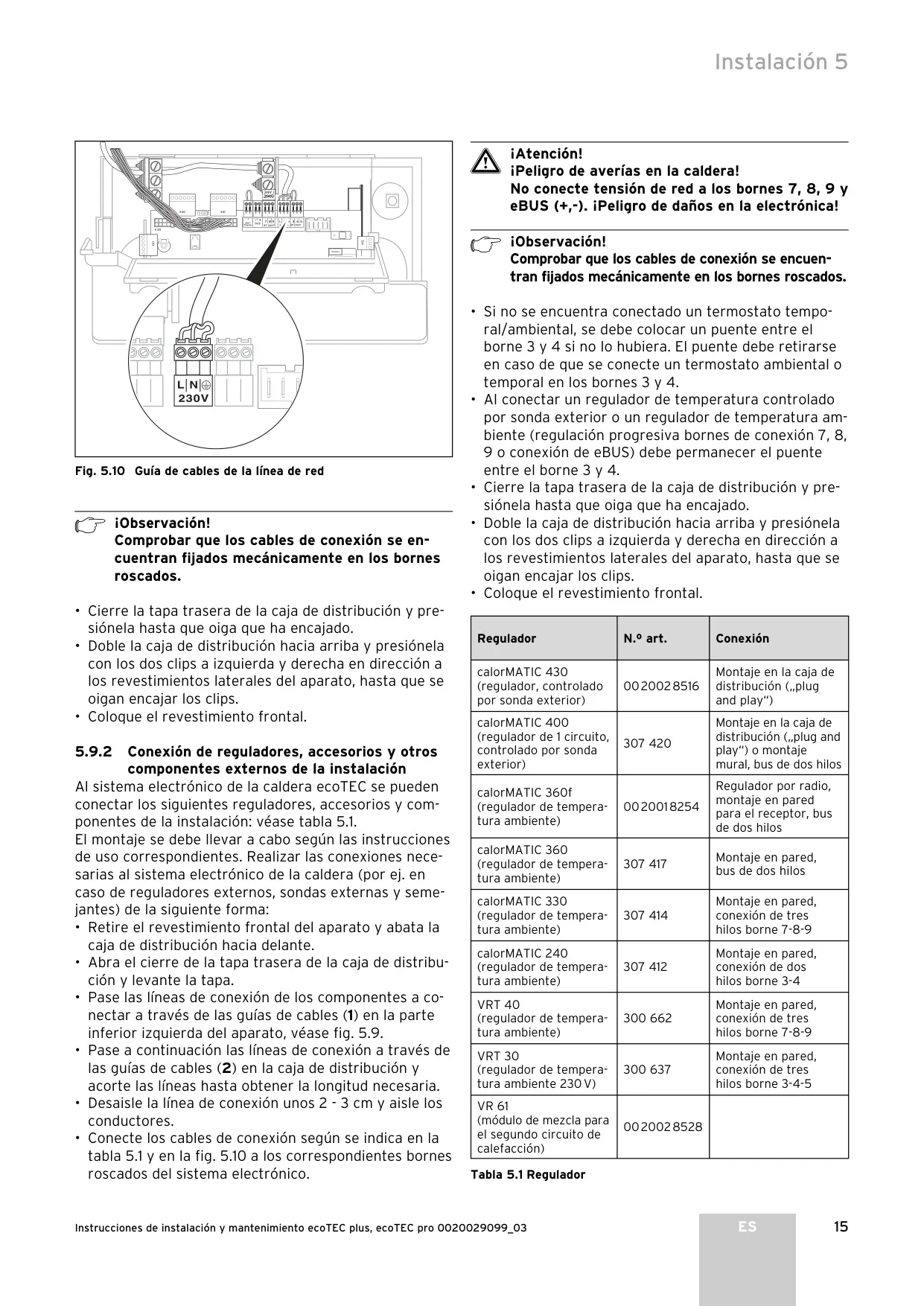

| Dimensiones (Alto x Ancho x Profundo) | 720 x 440 x 335 mm |
| Peso Aproximado de Montaje | 39 kg |
| Conexión Eléctrica | 230/50 V/Hz |
| Fusible Montado | 1* 2 A, lento |
| Absorción de Potencia Eléctrica Máx. | 110 W |
| Tipo de Protección | IP X4D |
| Marca de Control / Número de Registro | CE-0085BP0420 |

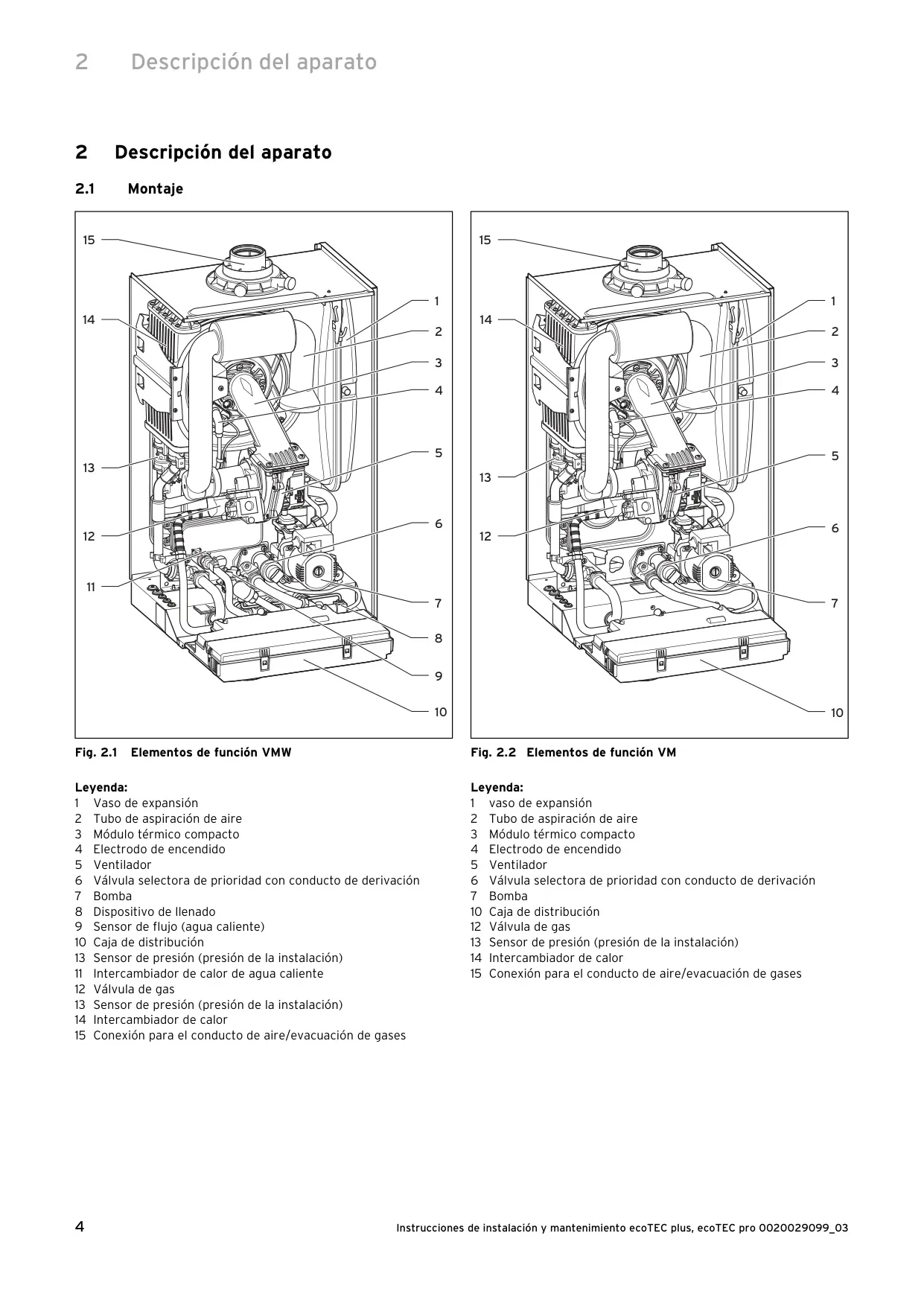

Detalles del Vaillant VMW ES 236/3-5

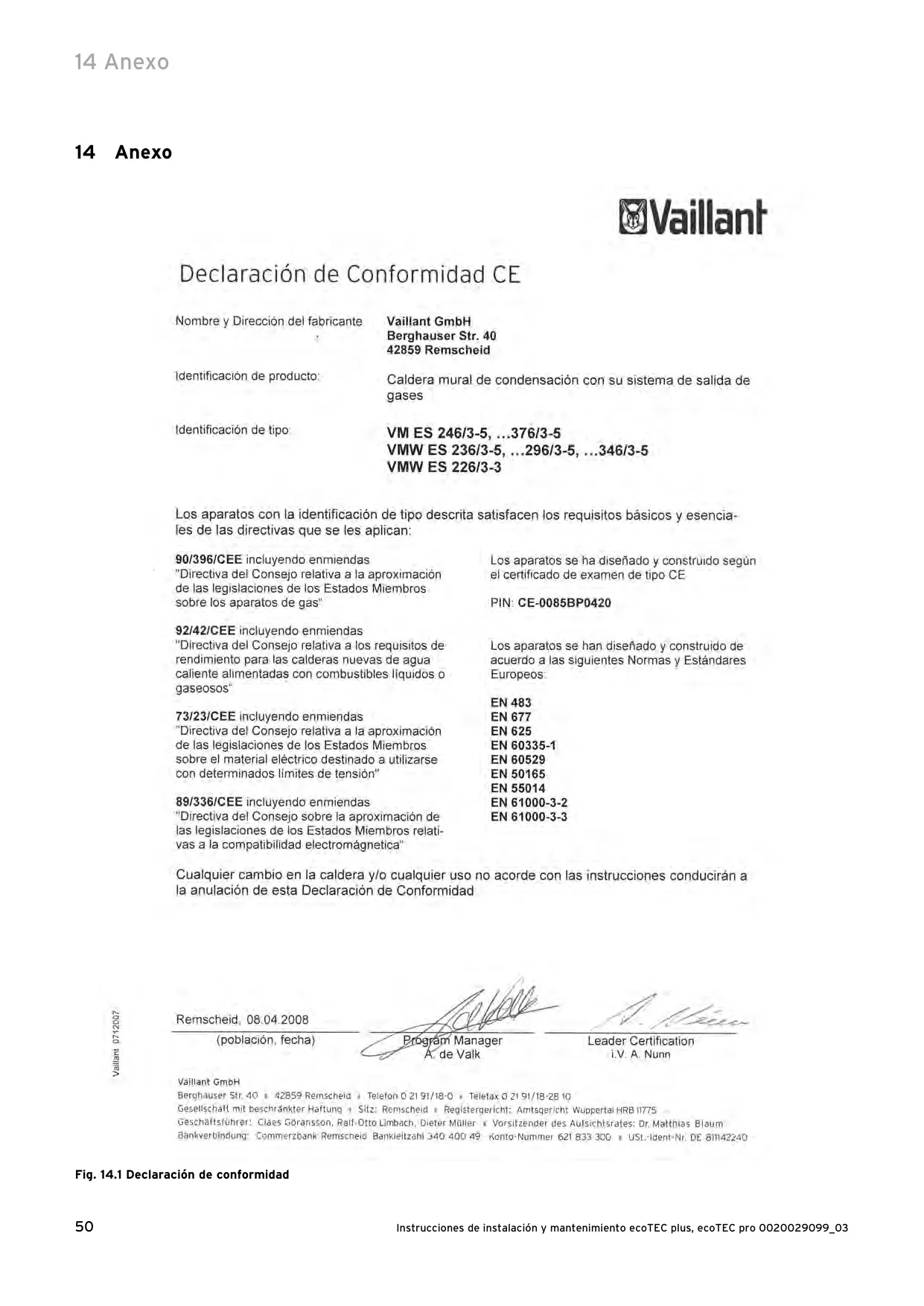

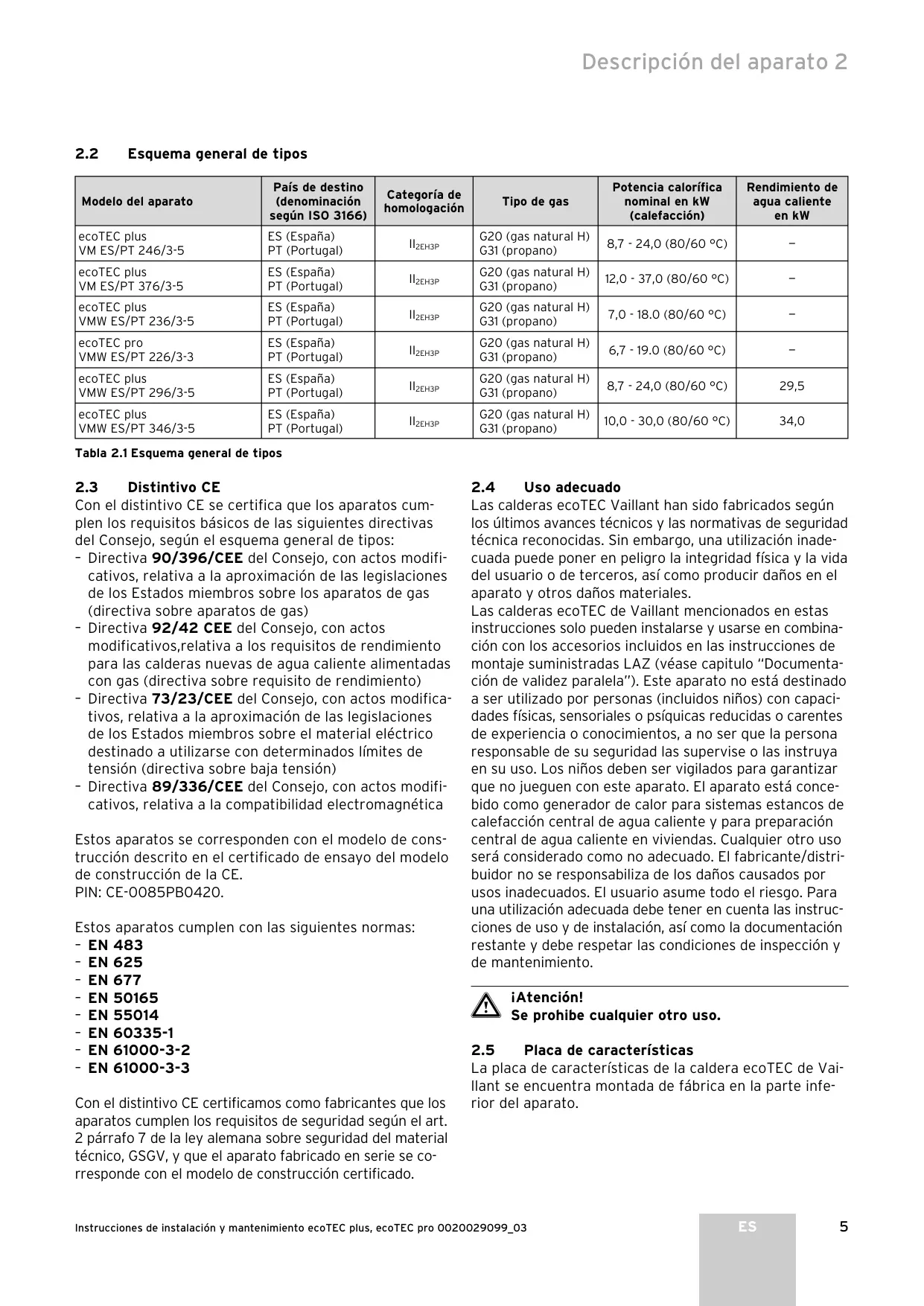

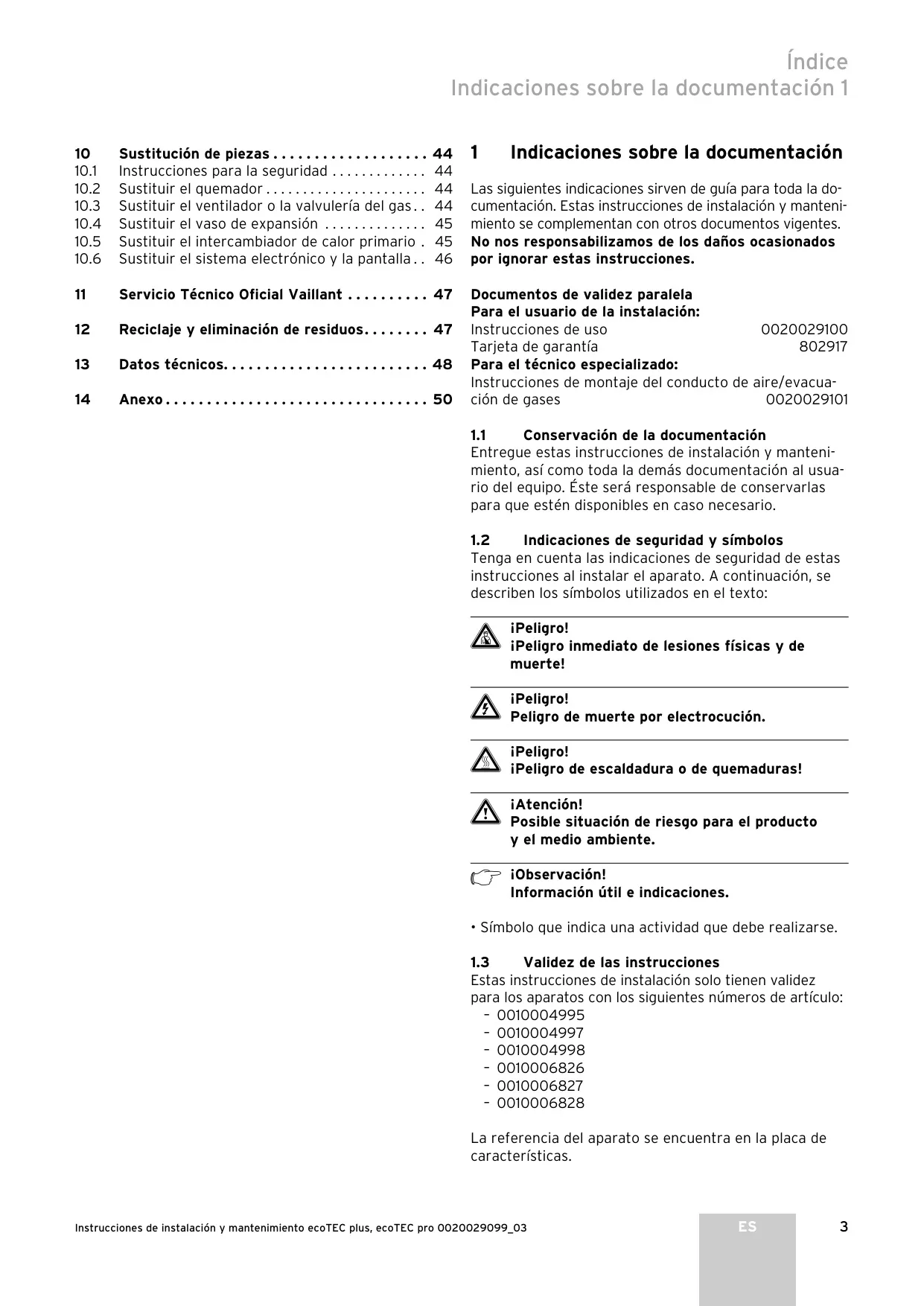

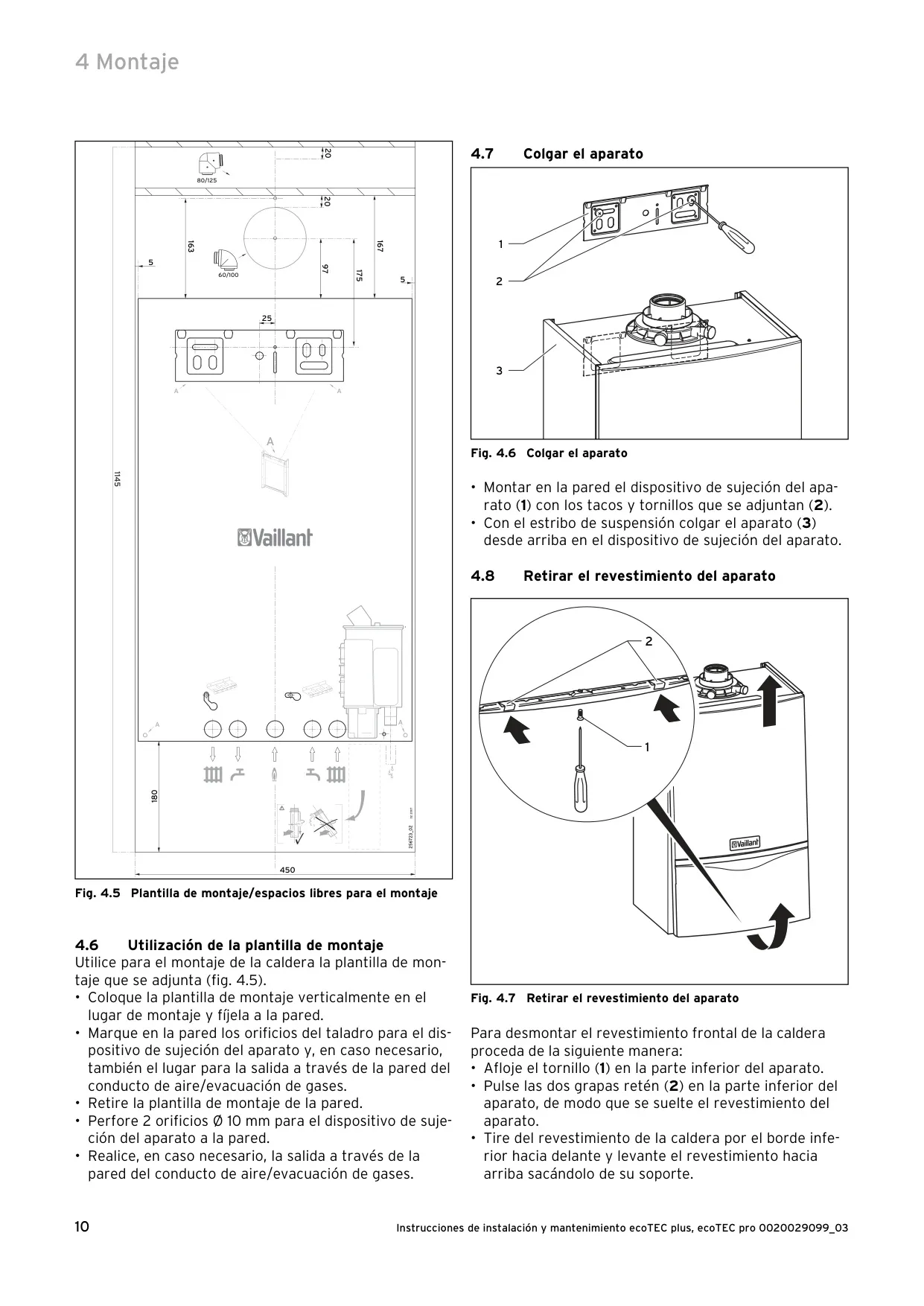

La caldera Vaillant ecoTEC Plus VMW ES 236/3-5 es una solución de calefacción mural que incorpora la avanzada técnica de condensación, asegurando una alta eficiencia energética tanto para la calefacción como para la producción de agua caliente sanitaria. Su diseño compacto y moderno permite una instalación versátil, aunque es crucial que sea realizada exclusivamente por un instalador especializado para garantizar su correcto funcionamiento y la seguridad. Este aparato está certificado con el distintivo CE, lo que confirma su cumplimiento con diversas directivas europeas, incluyendo las relativas a aparatos de gas y compatibilidad electromagnética.

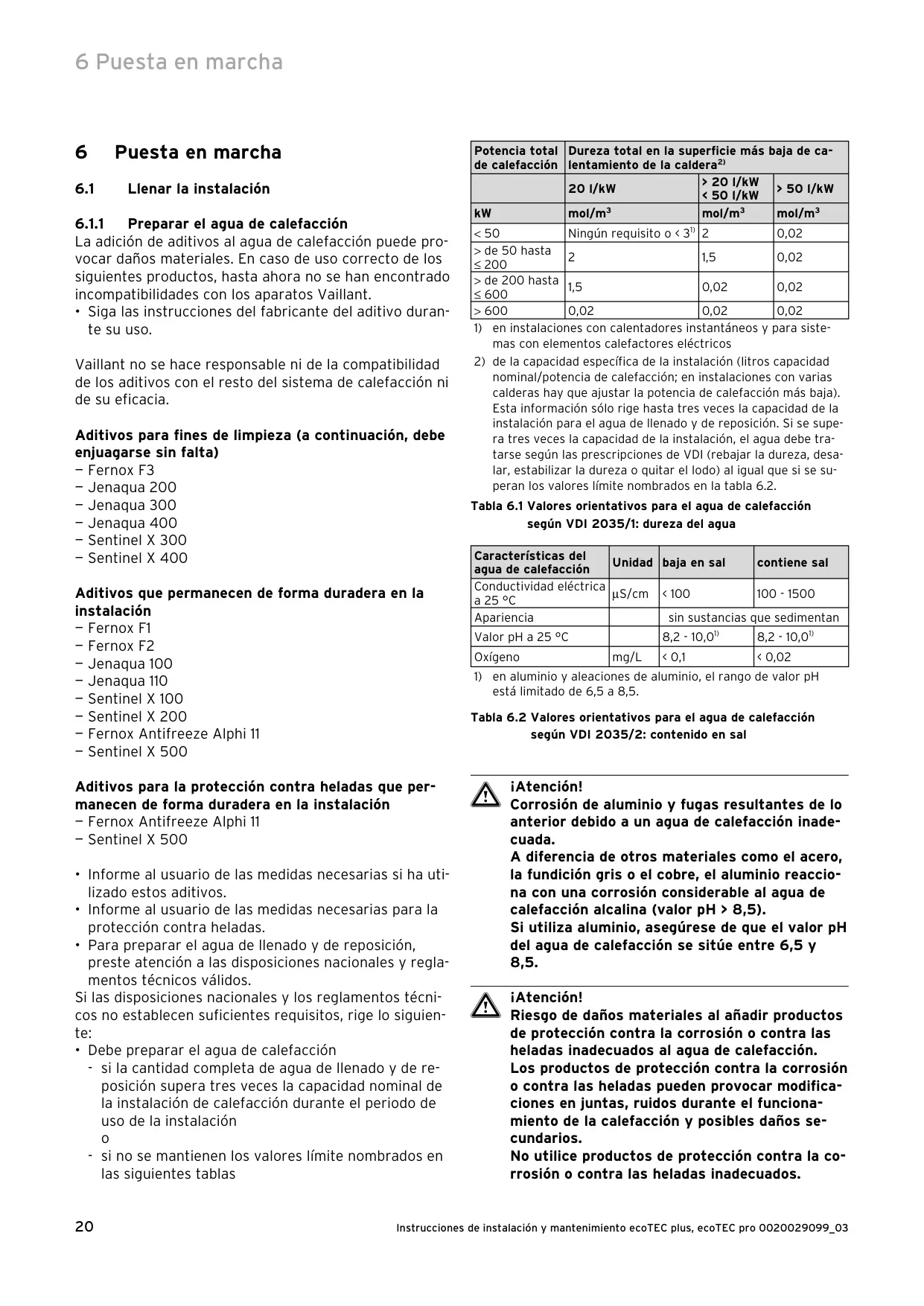

Este modelo está diseñado para sistemas estancos de calefacción central y para la preparación central de agua caliente en viviendas. Su uso adecuado es fundamental para la seguridad y la durabilidad, por lo que se prohíbe cualquier otro tipo de aplicación. La caldera se entrega lista para gas natural G20, pero ofrece la flexibilidad de ser convertida a gas propano G31 por el Servicio de Asistencia Técnica (S.A.T) oficial de Vaillant, adaptándose a las necesidades de suministro de cada hogar. Es indispensable que el agua de calefacción se prepare correctamente, siguiendo las directivas nacionales y la norma VDI 2035 para evitar la corrosión y garantizar una operación óptima.

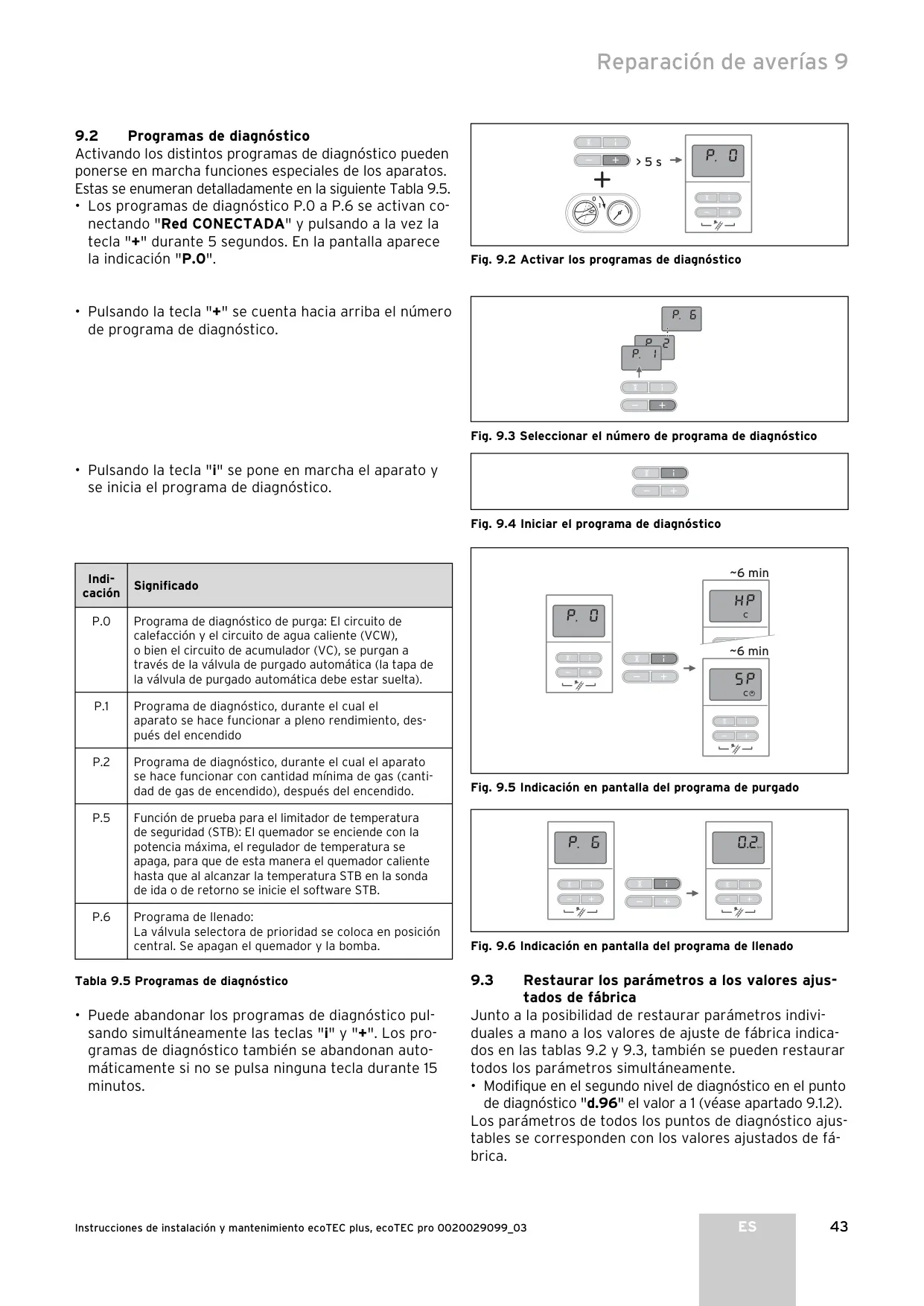

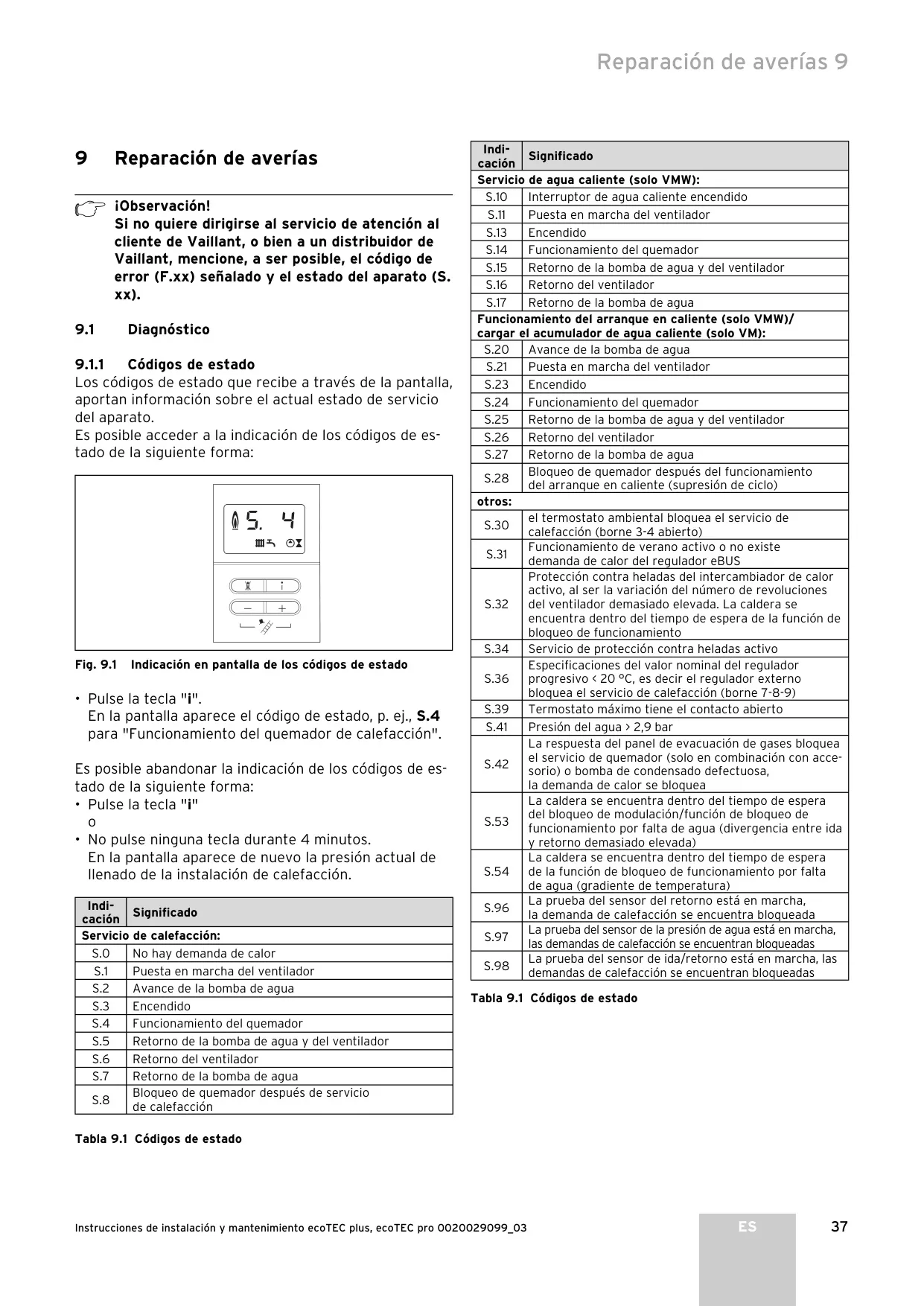

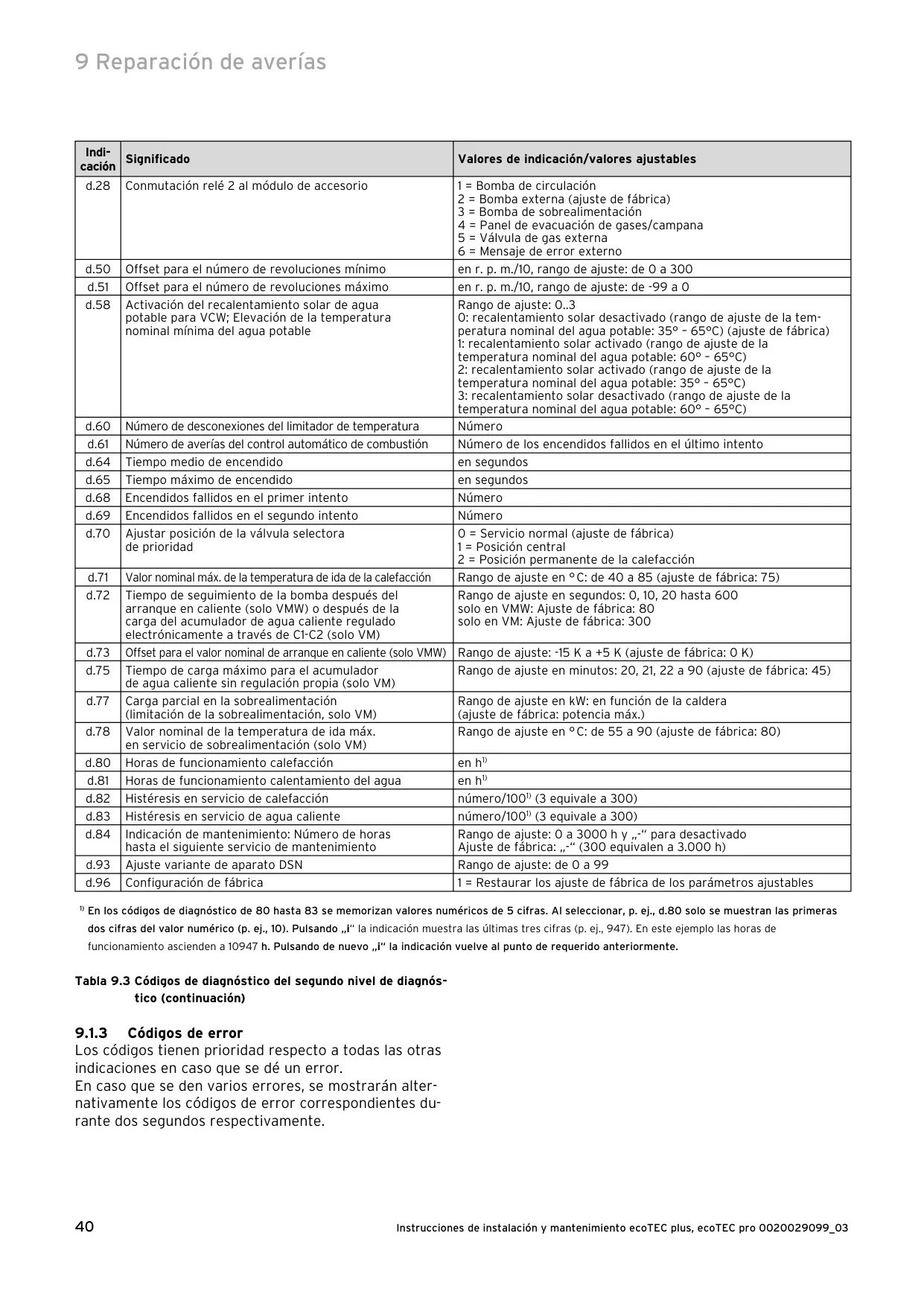

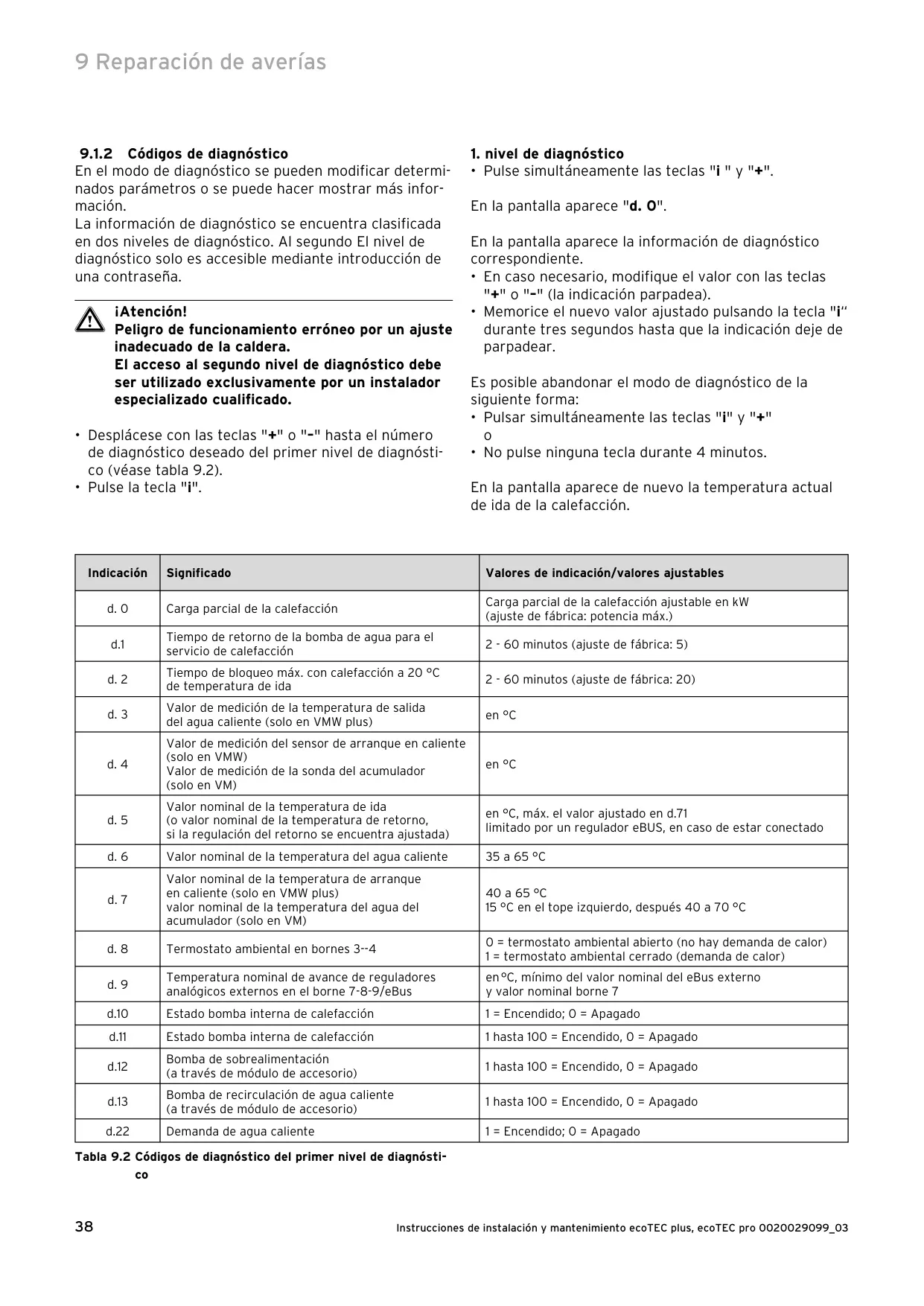

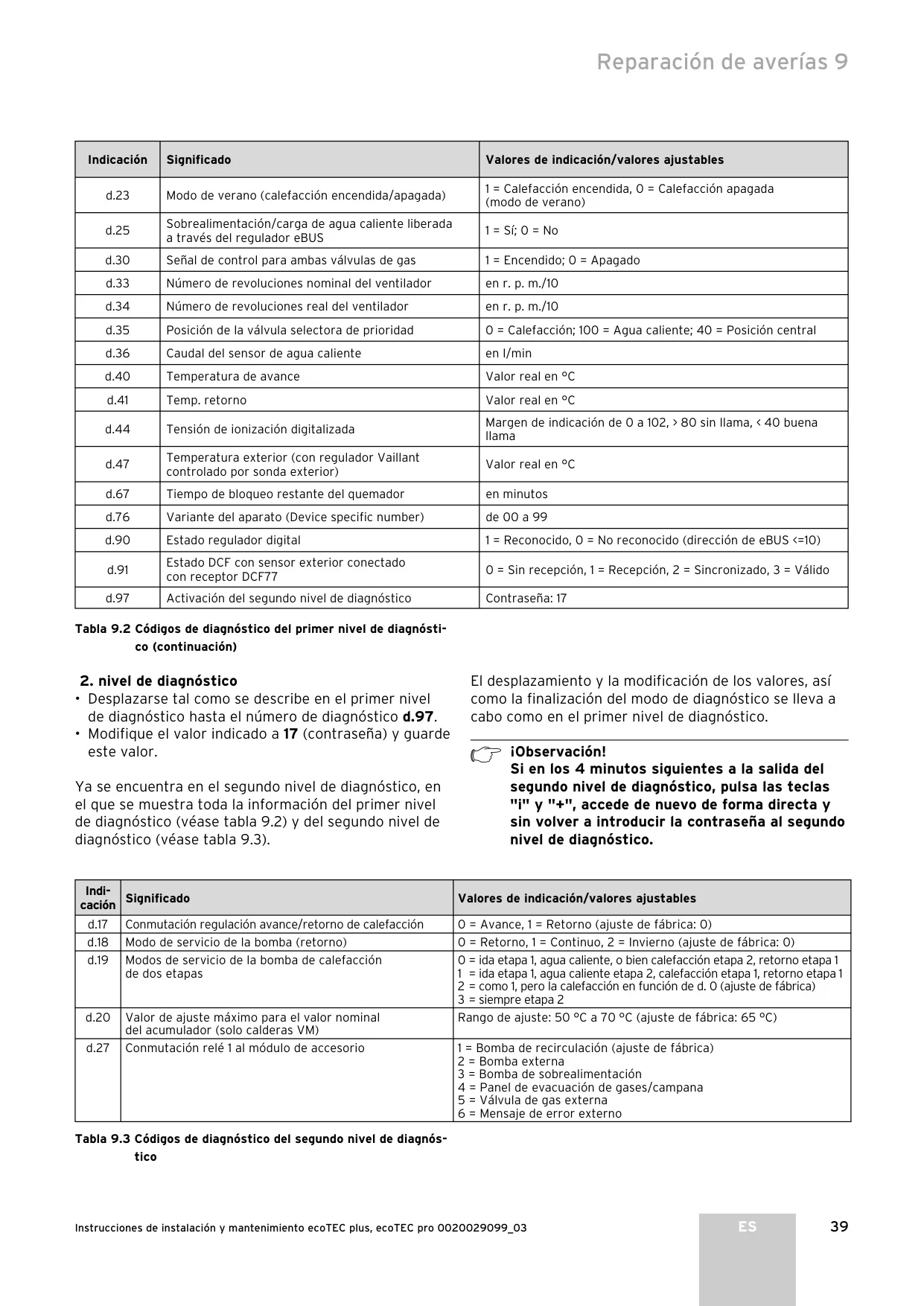

El equipo integra un completo sistema digital de información y análisis, lo que facilita el diagnóstico y la reparación de averías. A través de su pantalla, es posible acceder a códigos de estado que informan sobre el funcionamiento actual (como S.4 para calefacción o S.14 para agua caliente), y a códigos de diagnóstico que permiten ajustar diversos parámetros de la instalación. Entre ellos, destacan la carga parcial de calefacción, el tiempo de seguimiento de la bomba, la temperatura máxima de ida y el tiempo de bloqueo del quemador para optimizar el rendimiento y prevenir encendidos y apagados frecuentes.

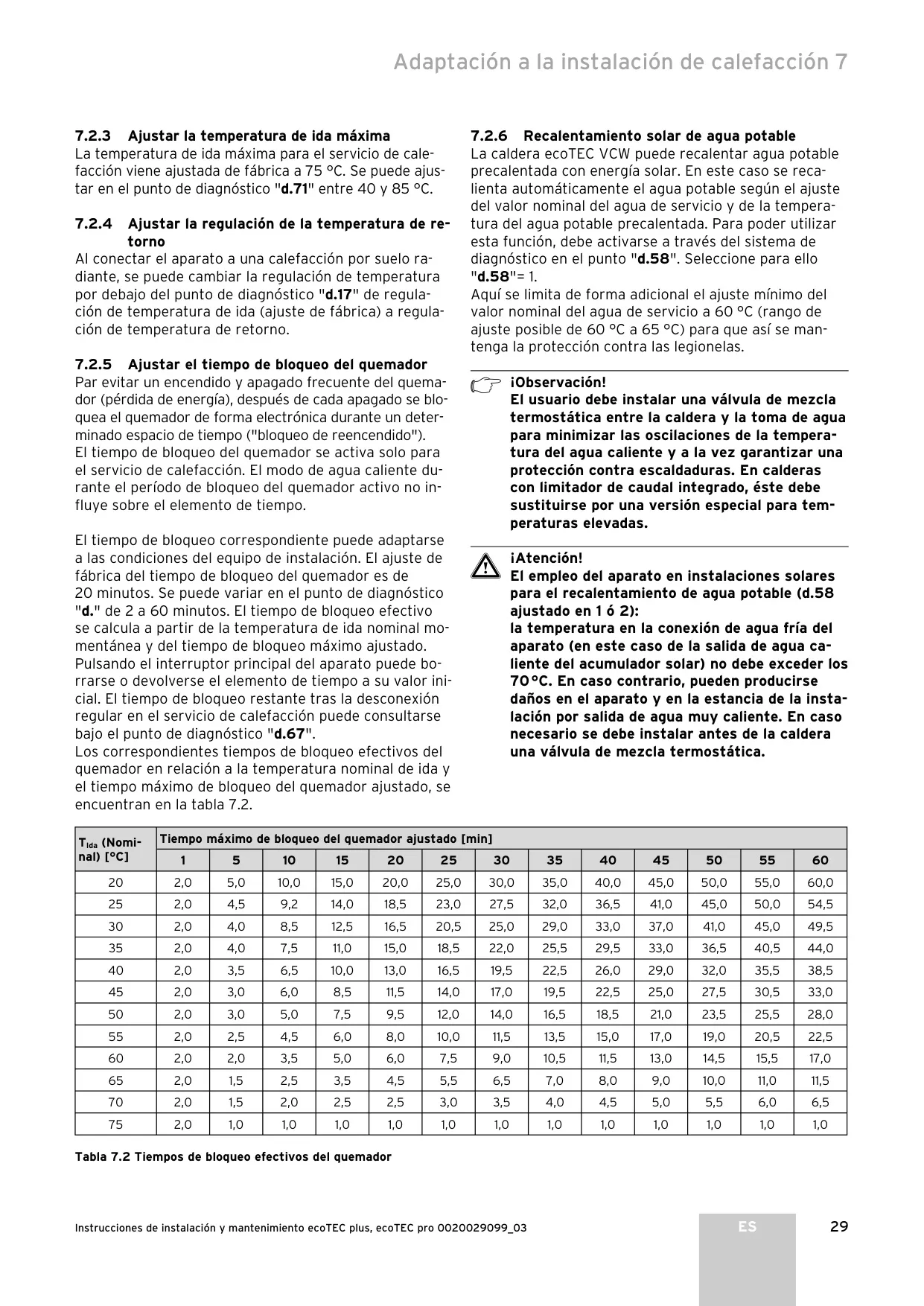

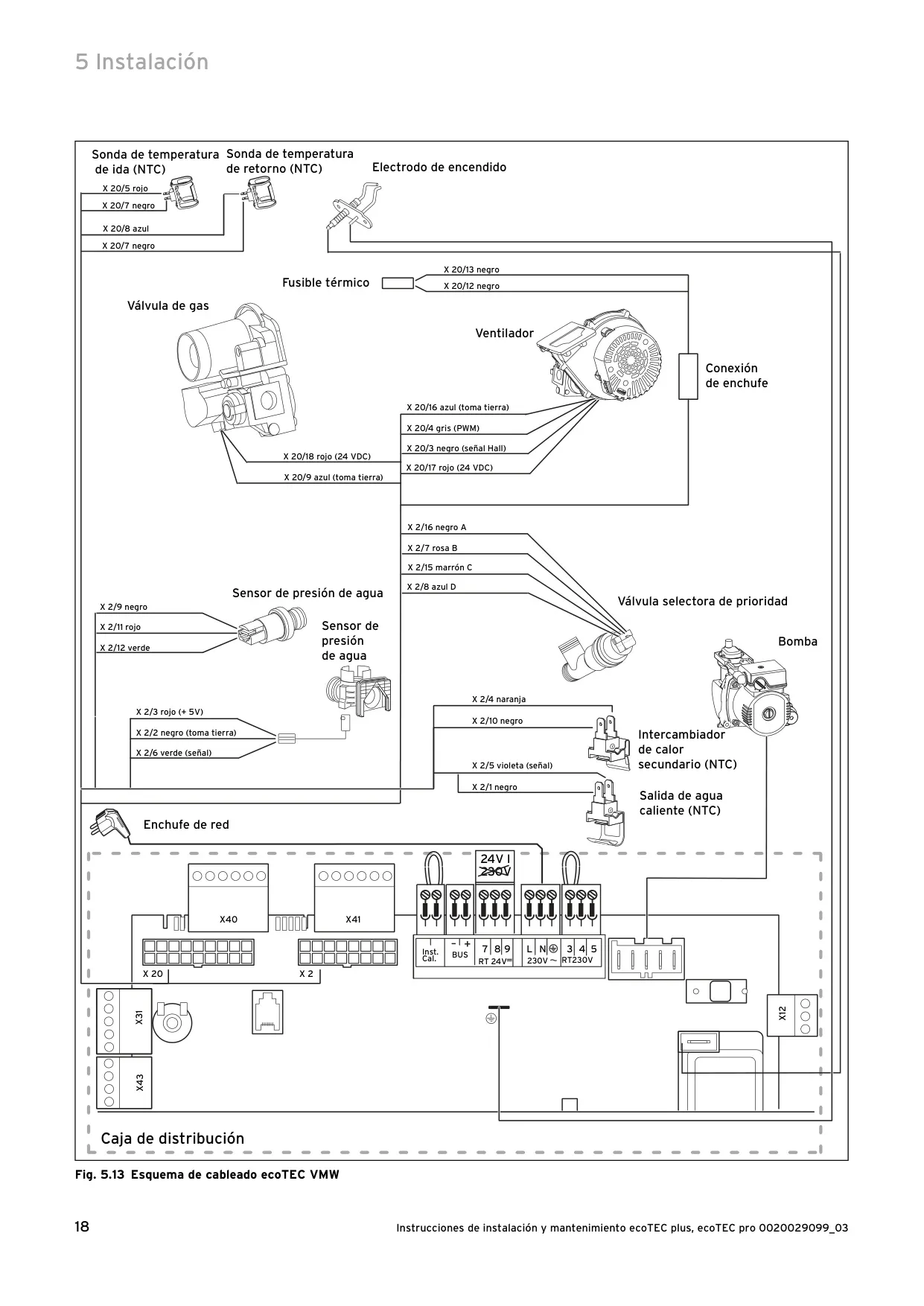

Una característica relevante para las calderas VMW es la capacidad de recalentar agua potable precalentada por energía solar. Esta función, activable a través del diagnóstico, ajusta automáticamente el recalentamiento y mantiene la protección contra legionela limitando la temperatura mínima. La seguridad se refuerza con un sensor de presión de agua que advierte o desconecta el aparato en caso de presión insuficiente (error F.22), previniendo daños. Además, la caldera cuenta con un purgador rápido en la bomba y un sifón para el agua de condensación que debe llenarse para evitar la salida de gases de evacuación.

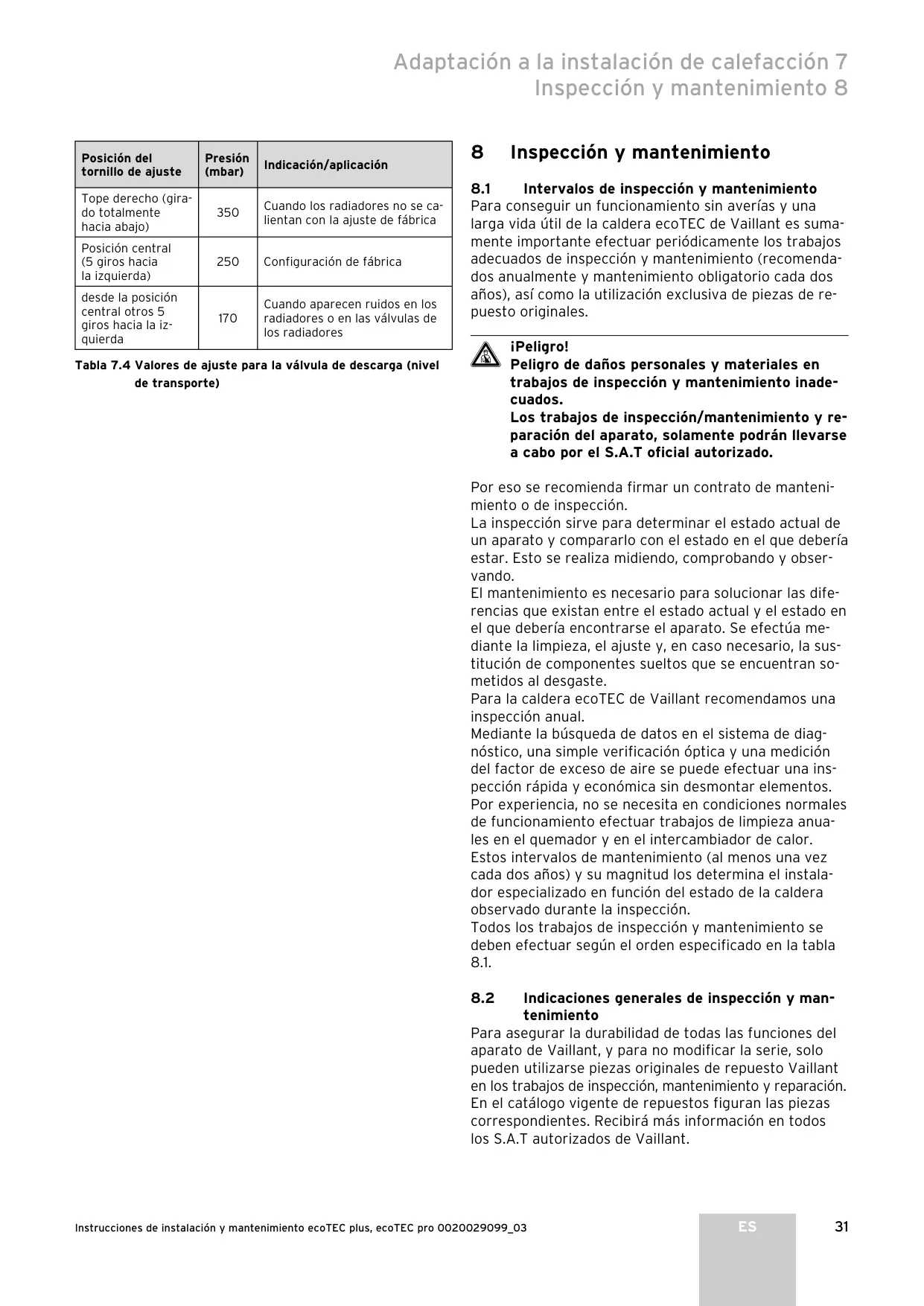

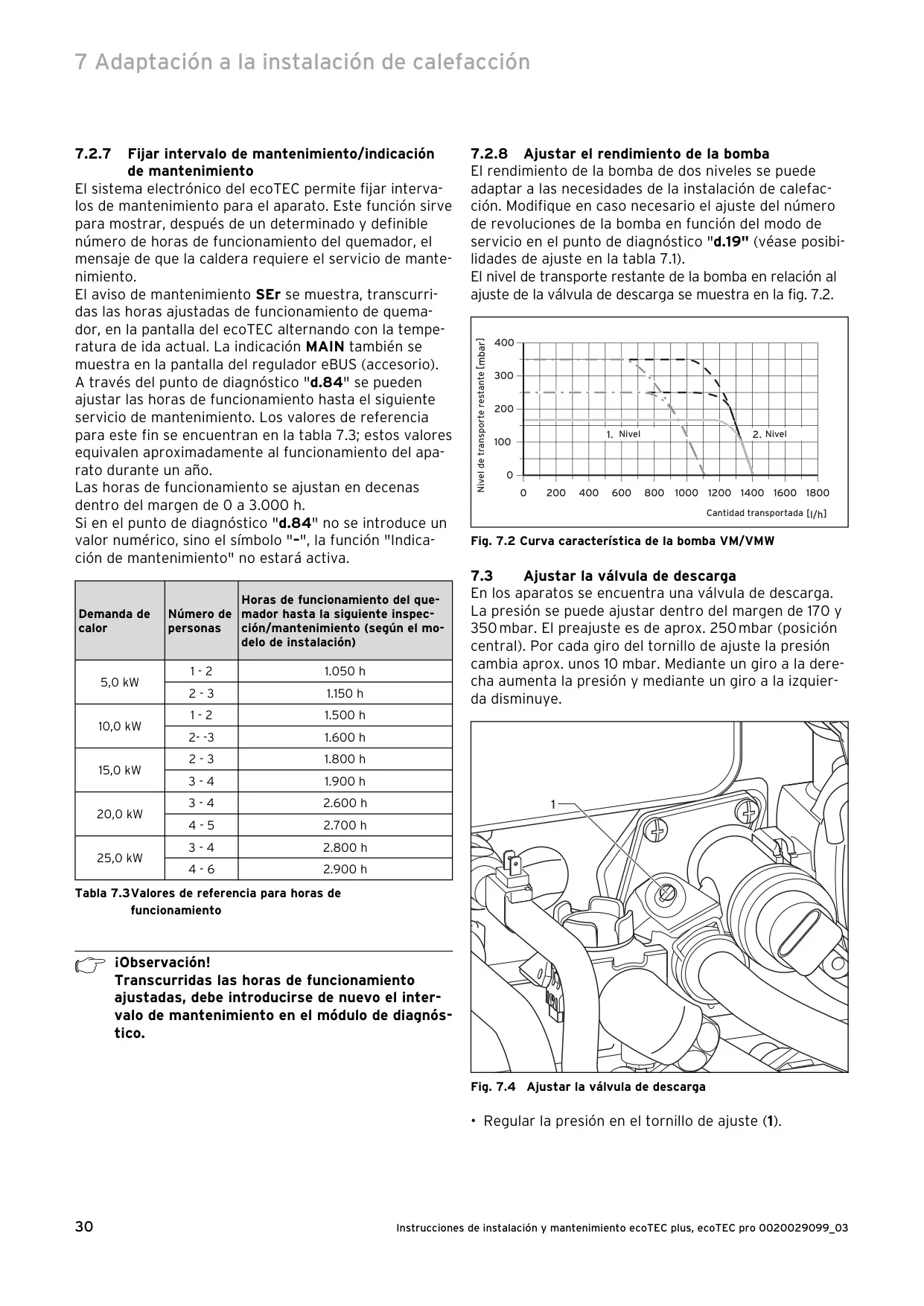

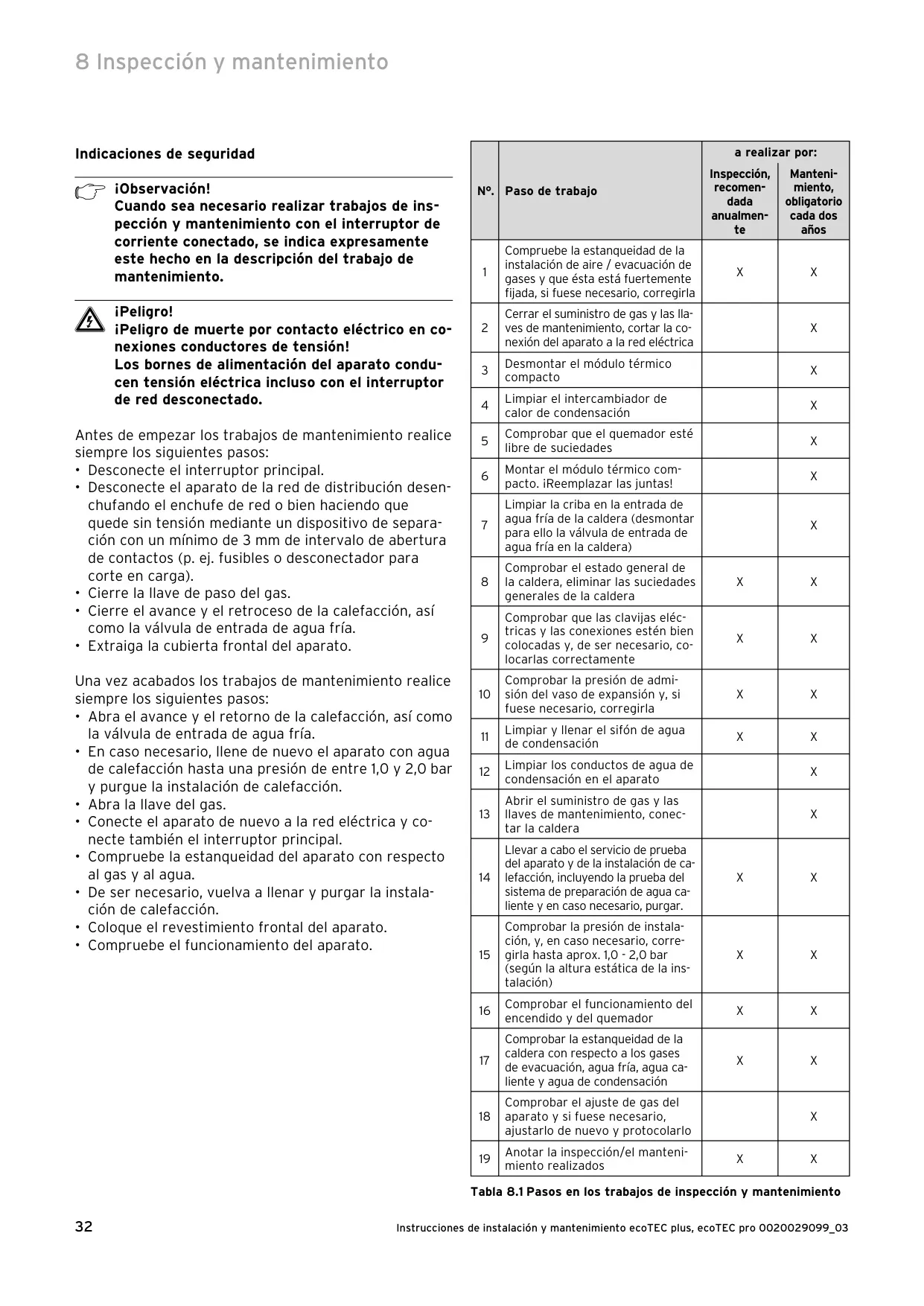

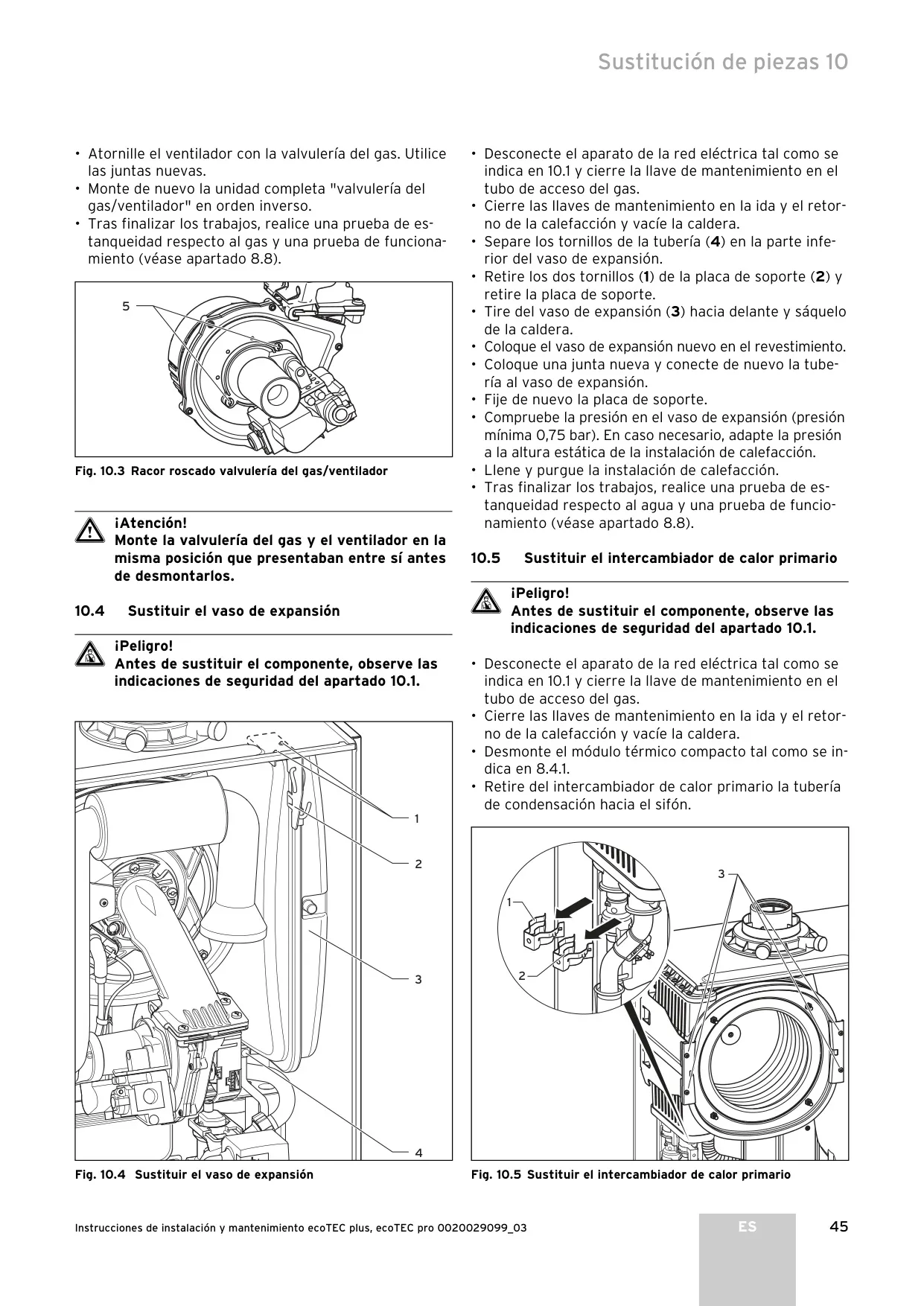

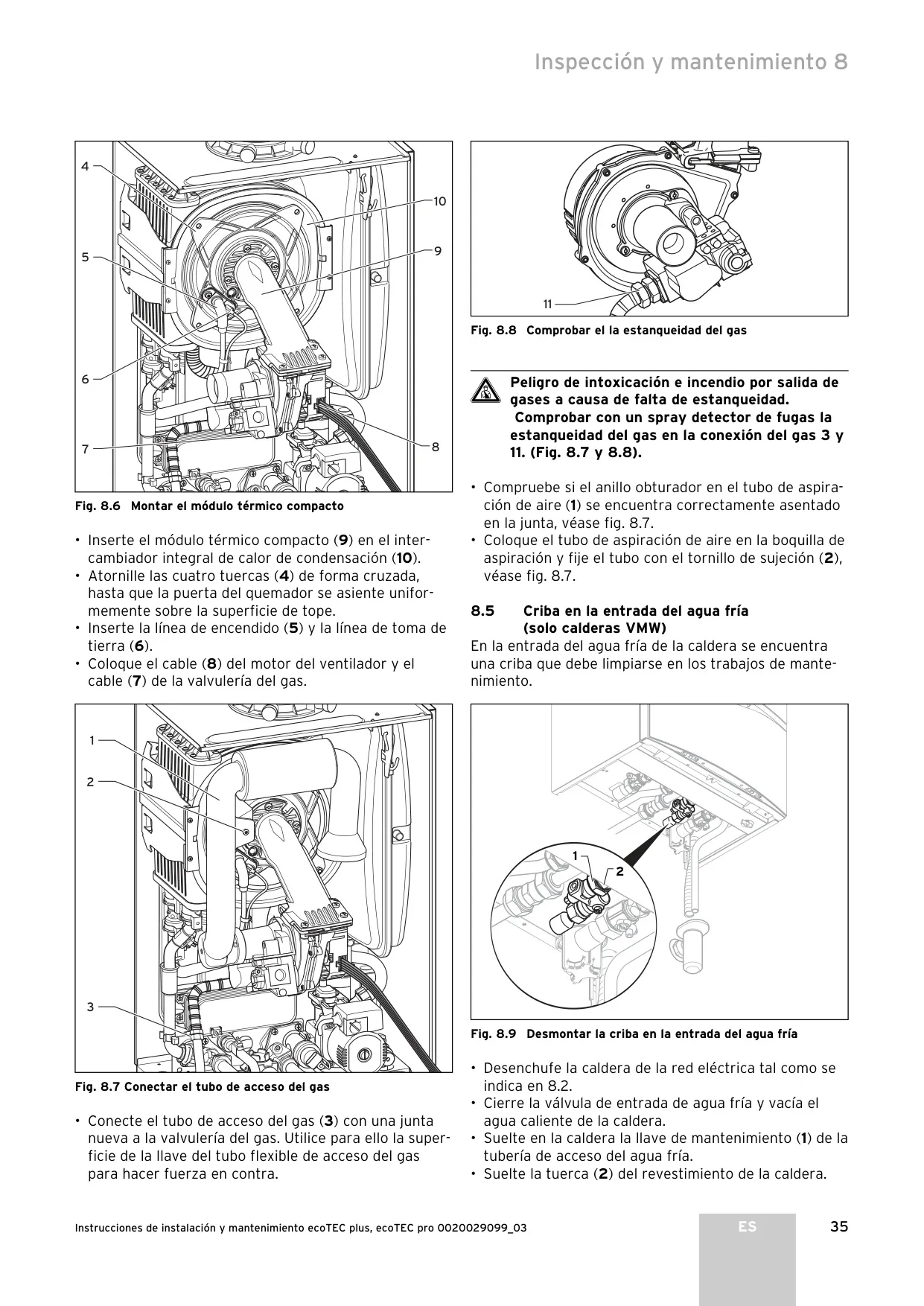

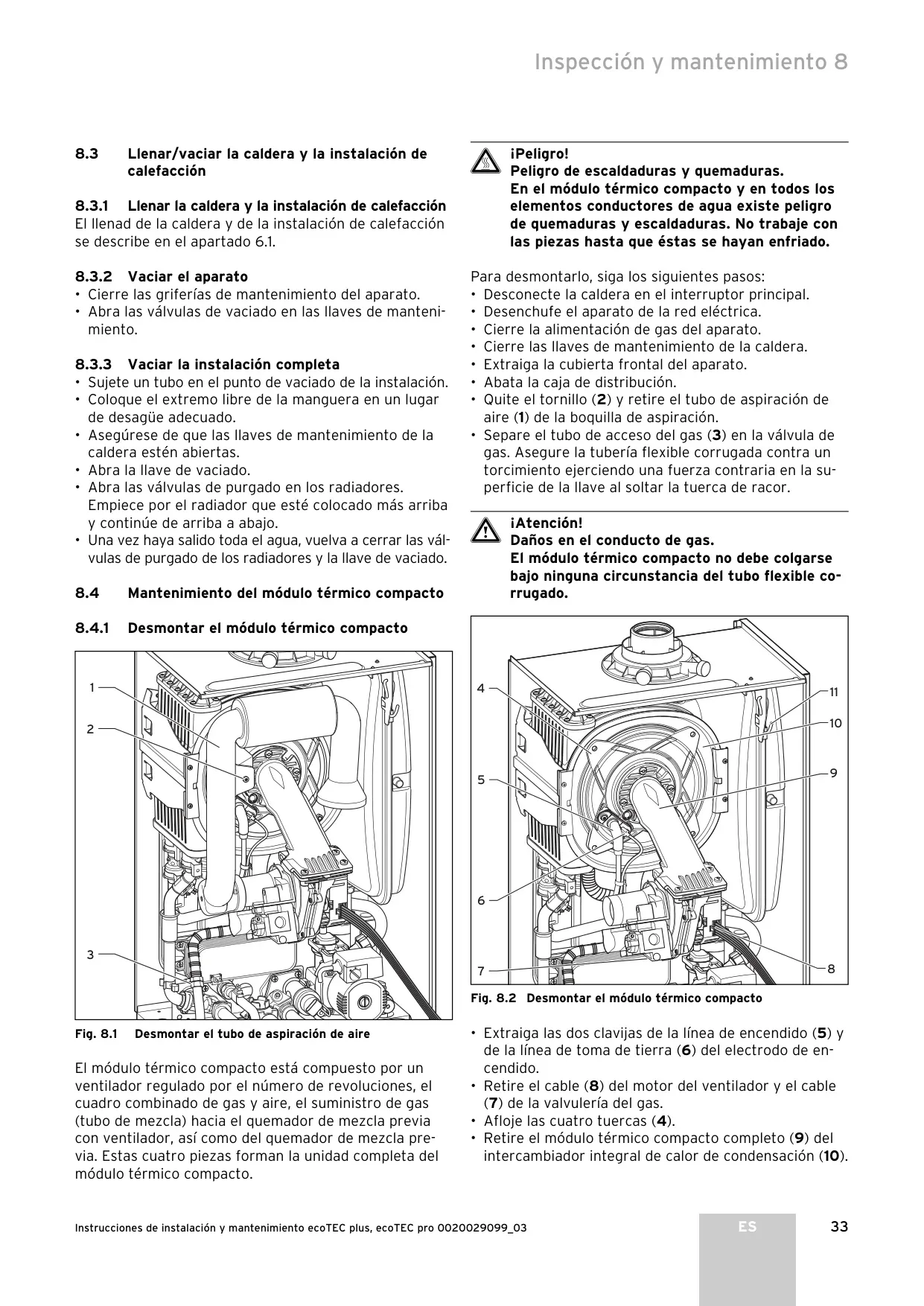

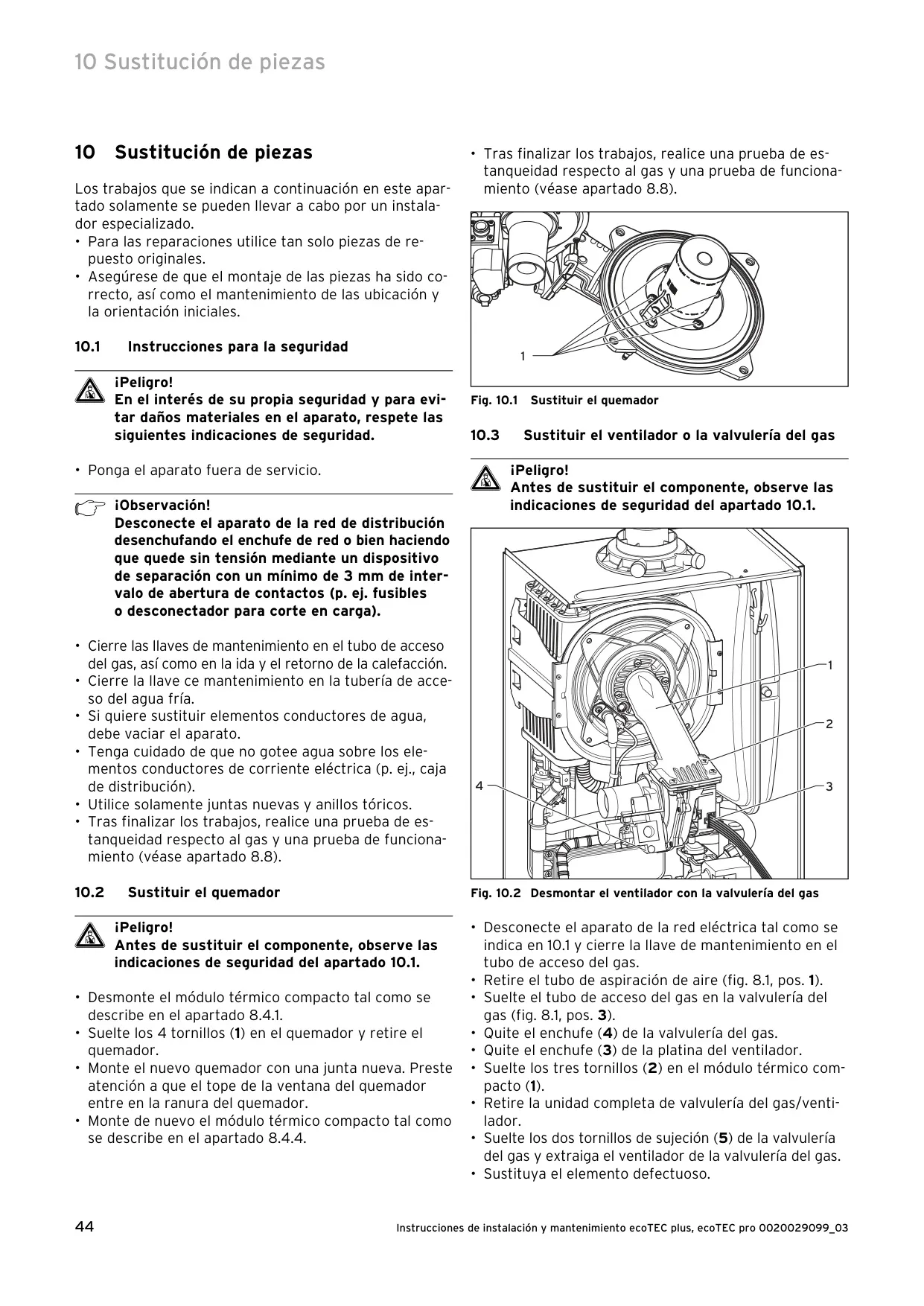

El mantenimiento es un pilar fundamental para la longevidad de la caldera. El sistema electrónico permite fijar intervalos de mantenimiento, mostrando un aviso (SEr) tras un número de horas de funcionamiento del quemador, generalmente anual. Vaillant recomienda inspecciones anuales y mantenimiento obligatorio cada dos años, utilizando siempre piezas de repuesto originales. La garantía del fabricante cubre las faltas de conformidad durante dos años, con la condición de que la instalación sea realizada por un técnico cualificado y el mantenimiento se realice según las especificaciones.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Vaillant Ecotec Plus VMW ES 236/3-5 y las respondemos a continuación.
La instalación, ajuste y trabajos de mantenimiento y reparación deben ser realizados exclusivamente por el Servicio de Asistencia Técnica (S.A.T) oficial autorizado o un instalador especializado cualificado.

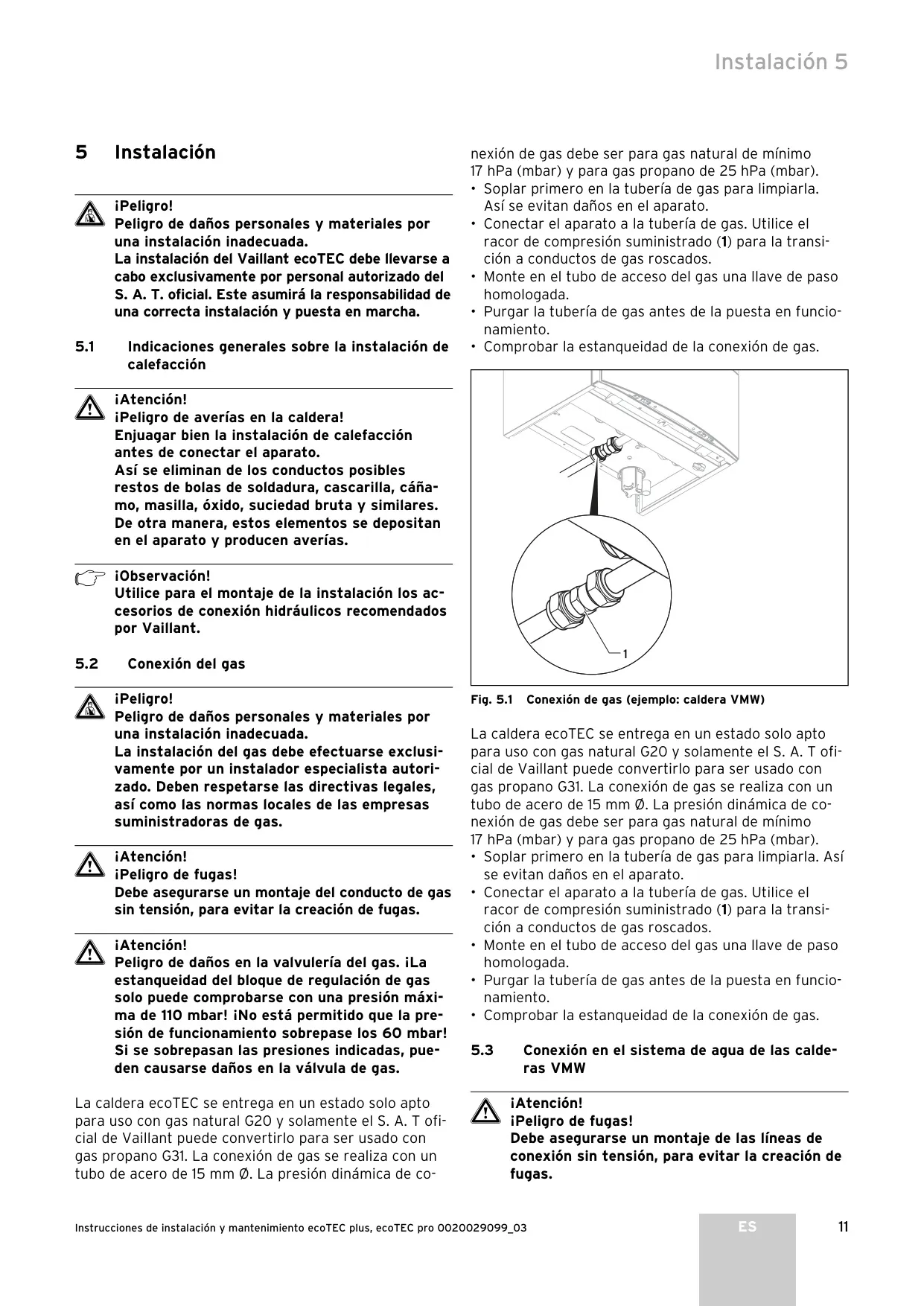

La caldera viene preparada de fábrica para gas natural G20. Sin embargo, puede ser convertida para uso con gas propano G31, pero esta conversión debe ser realizada únicamente por el S.A.T oficial de Vaillant.

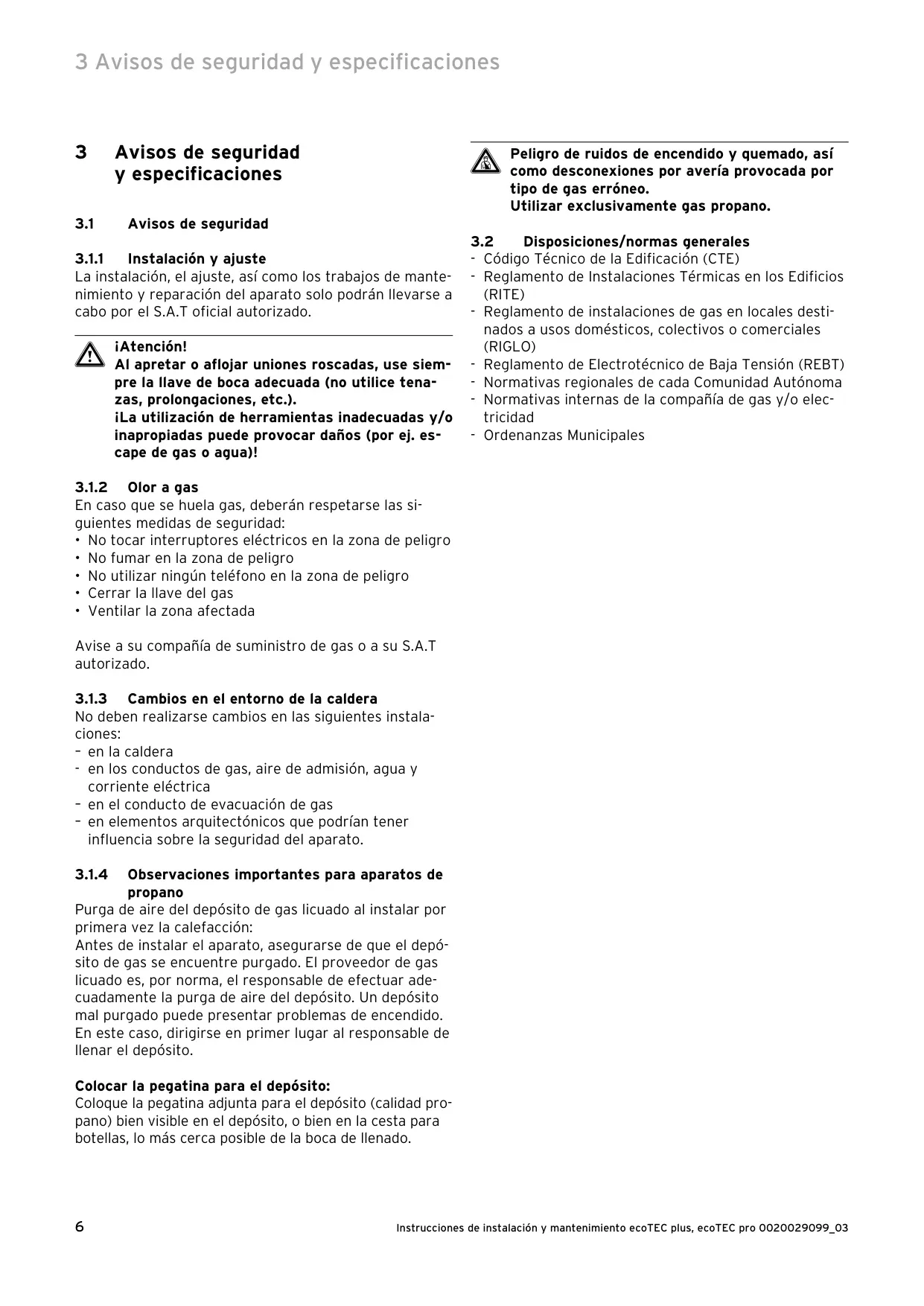

En caso de olor a gas, no toque interruptores eléctricos, no fume, no use el teléfono en la zona de peligro, cierre la llave del gas, ventile el área afectada y avise inmediatamente a su compañía de suministro de gas o al S.A.T autorizado.

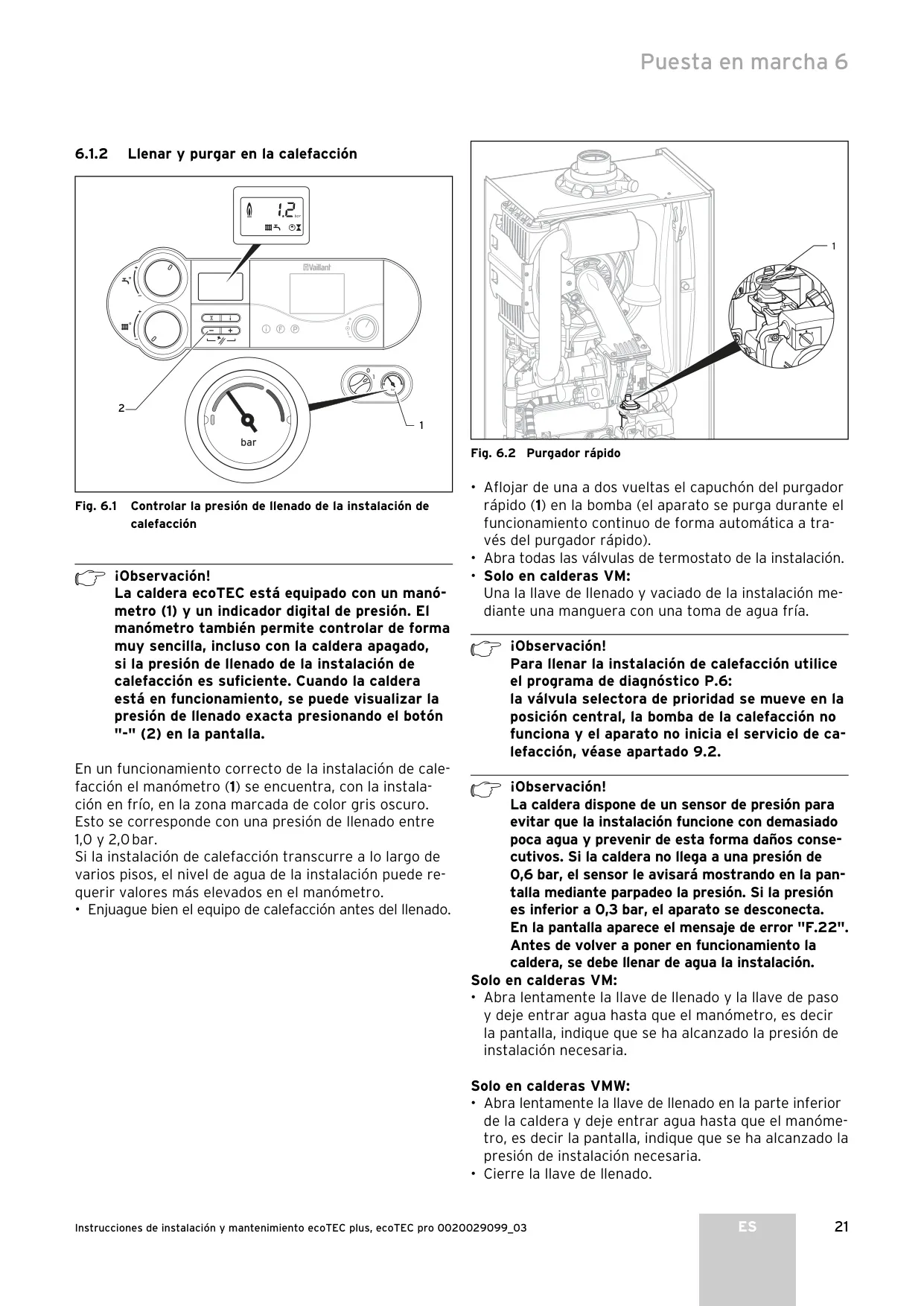

La caldera dispone de un manómetro analógico y un indicador digital de presión. Puede verificar la presión en el manómetro (zona gris oscuro para un rango correcto) o pulsando el botón "-" en la pantalla para una lectura digital (de 1,0 a 2,0 bar es lo ideal en frío).

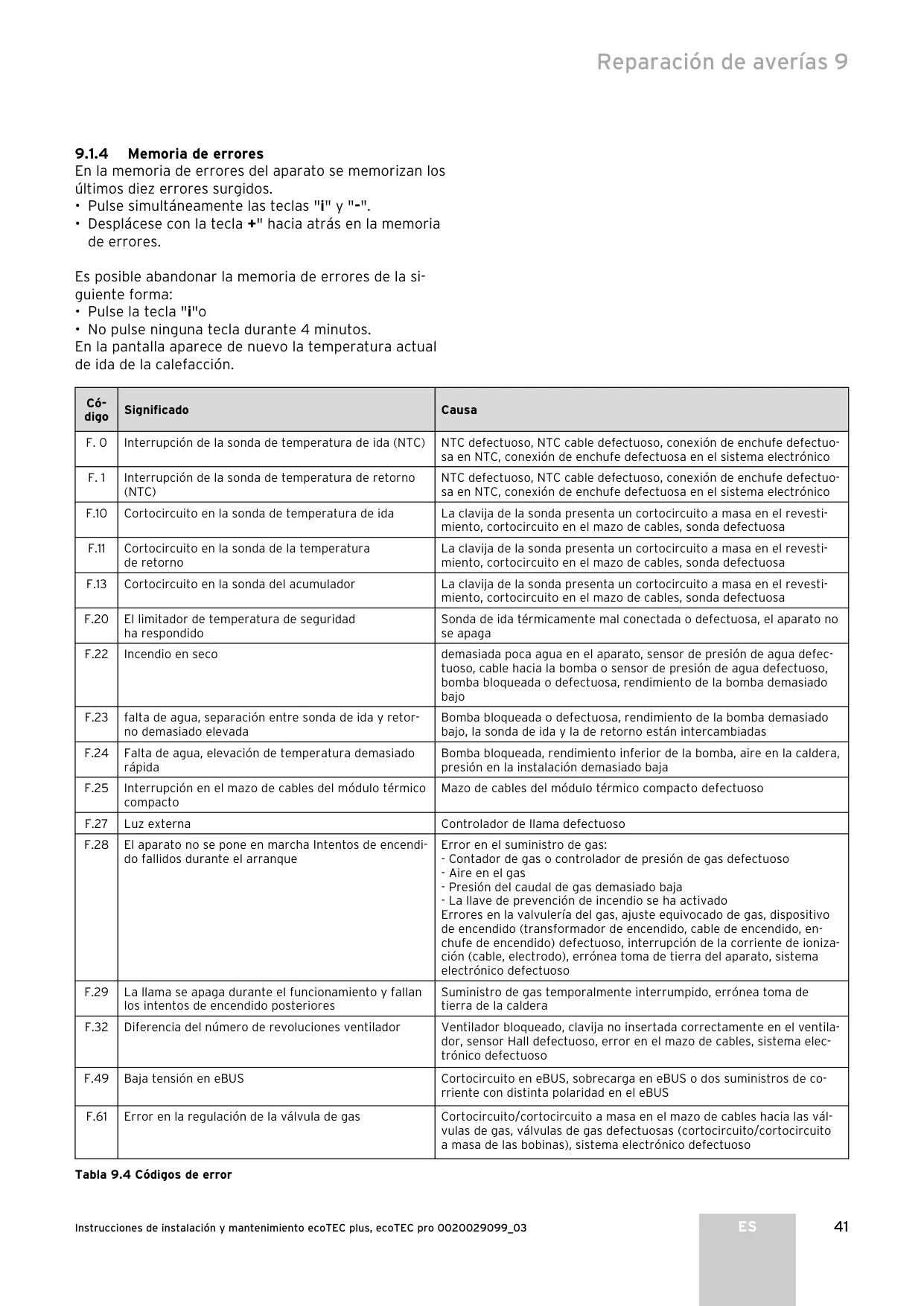

El código F.22 indica "Incendio en seco" o falta de agua en el aparato. Esto puede deberse a muy poca agua en el sistema, un sensor de presión de agua defectuoso, un cableado dañado, una bomba bloqueada o defectuosa, o un rendimiento de la bomba demasiado bajo. Es crucial rellenar la instalación antes de volver a operar.
Sí, el modelo VMW ES 236/3-5 puede recalentar agua potable precalentada con energía solar. Esta función se activa en el punto de diagnóstico "d.58", seleccionando la opción 1 o 2. Se recomienda instalar una válvula mezcladora termostática para minimizar oscilaciones de temperatura y garantizar protección contra escaldaduras.

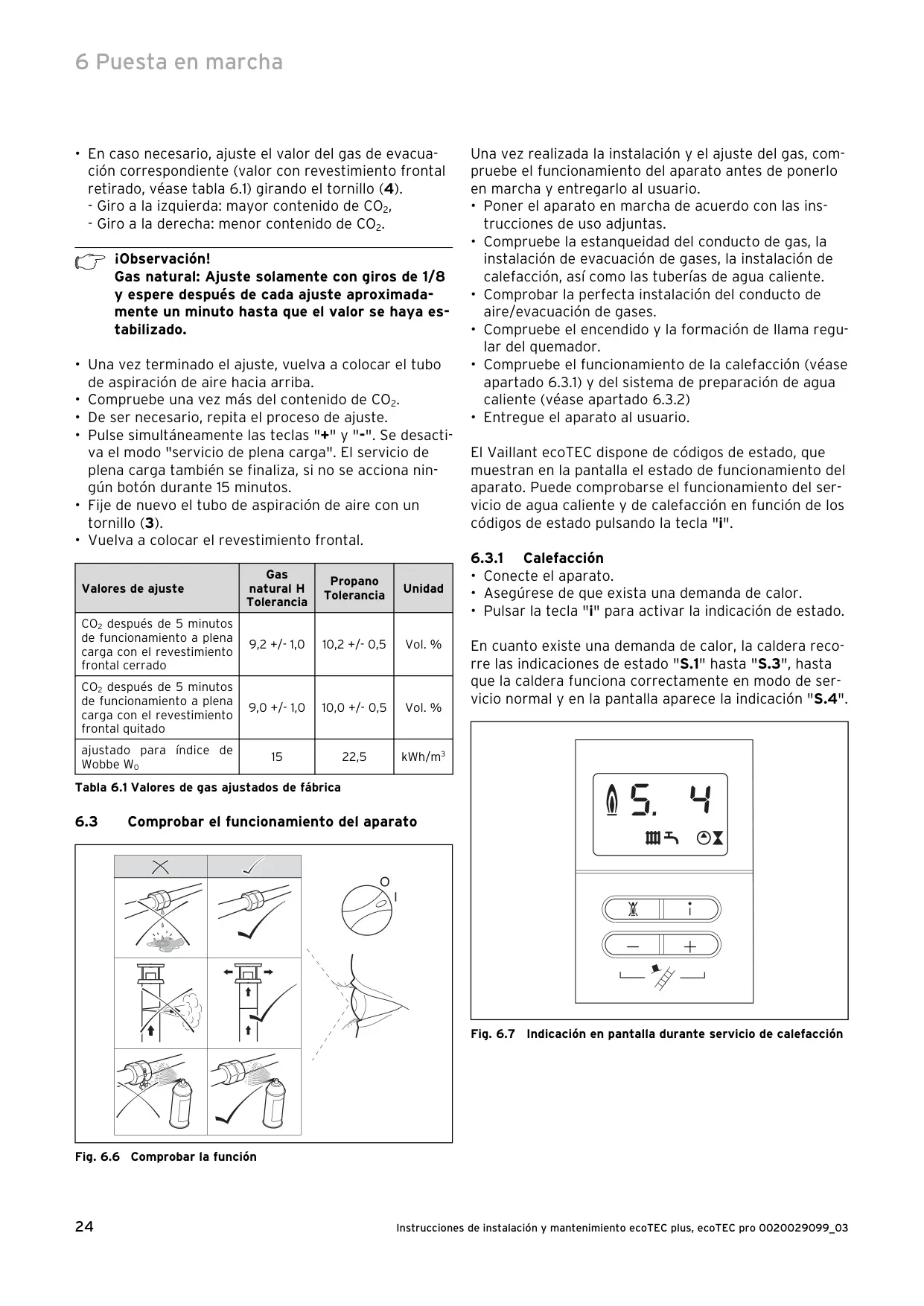

El código de estado S.14 en la pantalla indica que el servicio de preparación de agua caliente está funcionando correctamente. Para activar esta indicación, debe pulsar la tecla "i" mientras la toma de agua caliente está abierta.
Vaillant recomienda una inspección anual de la caldera para asegurar su funcionamiento óptimo y una larga vida útil. El mantenimiento obligatorio debe realizarse al menos una vez cada dos años.

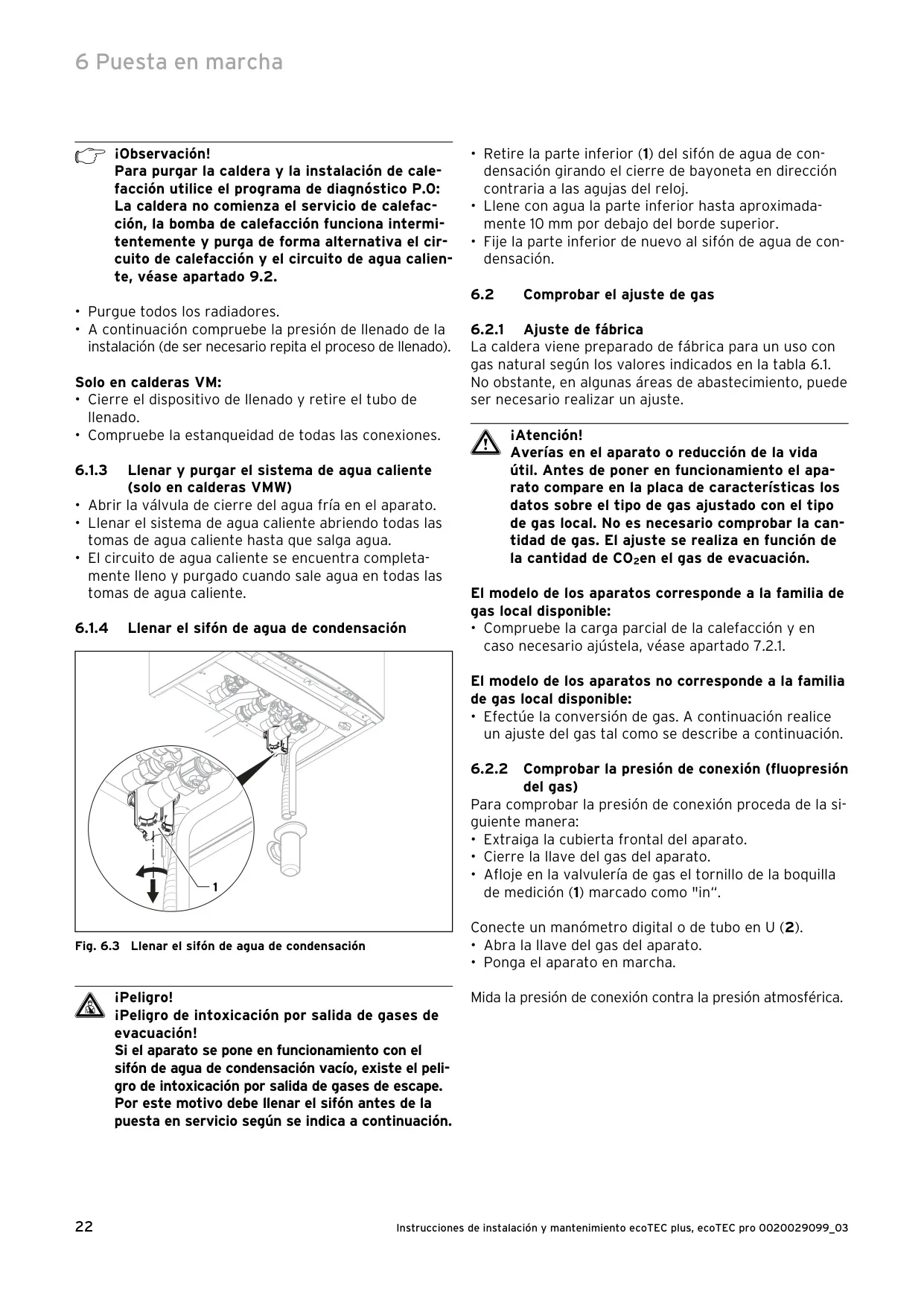

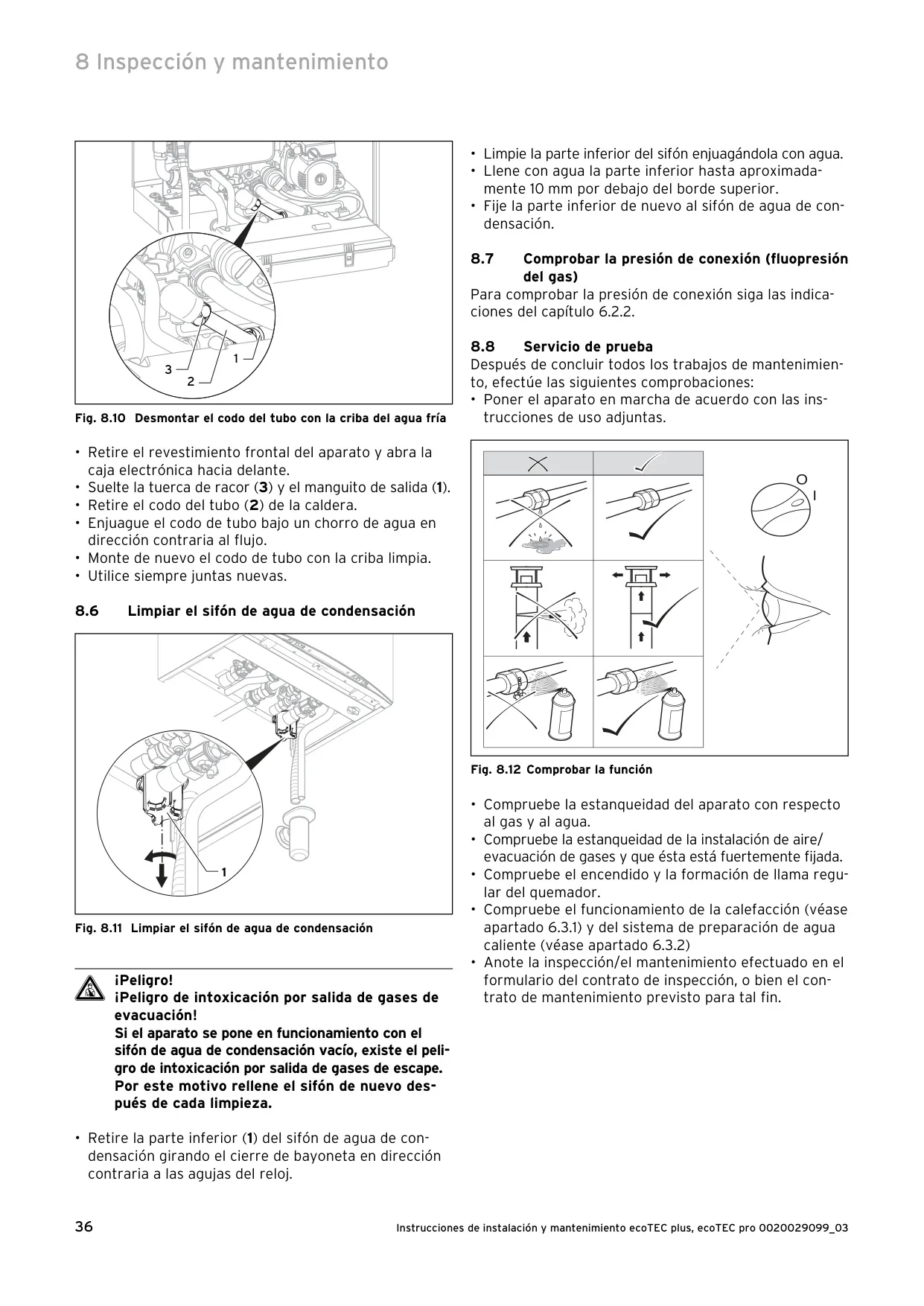

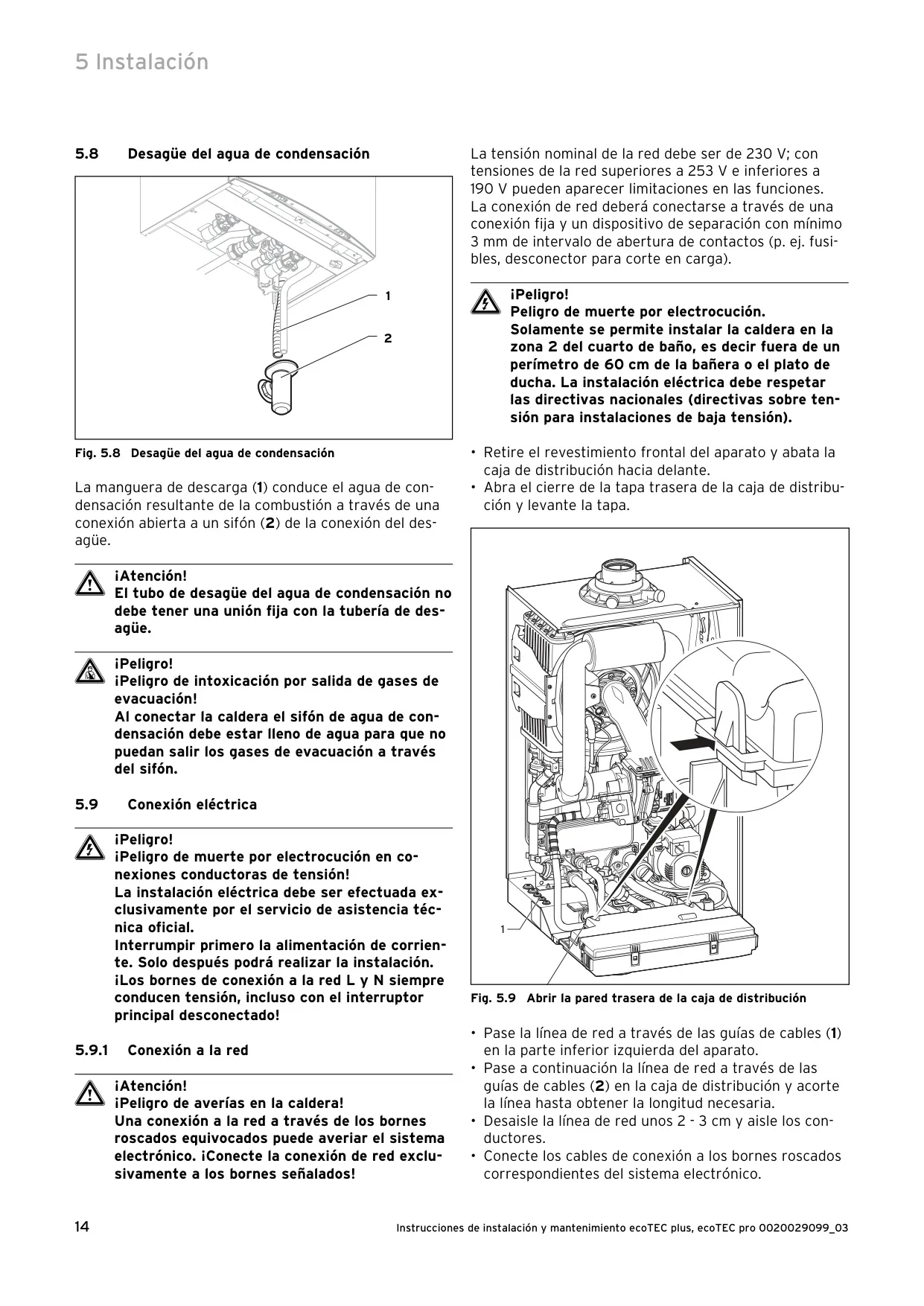

Antes de la puesta en marcha, el sifón de agua de condensación debe llenarse con agua hasta aproximadamente 10 mm por debajo del borde superior. Esto es crucial para evitar la salida de gases de evacuación, lo cual representaría un peligro de intoxicación.

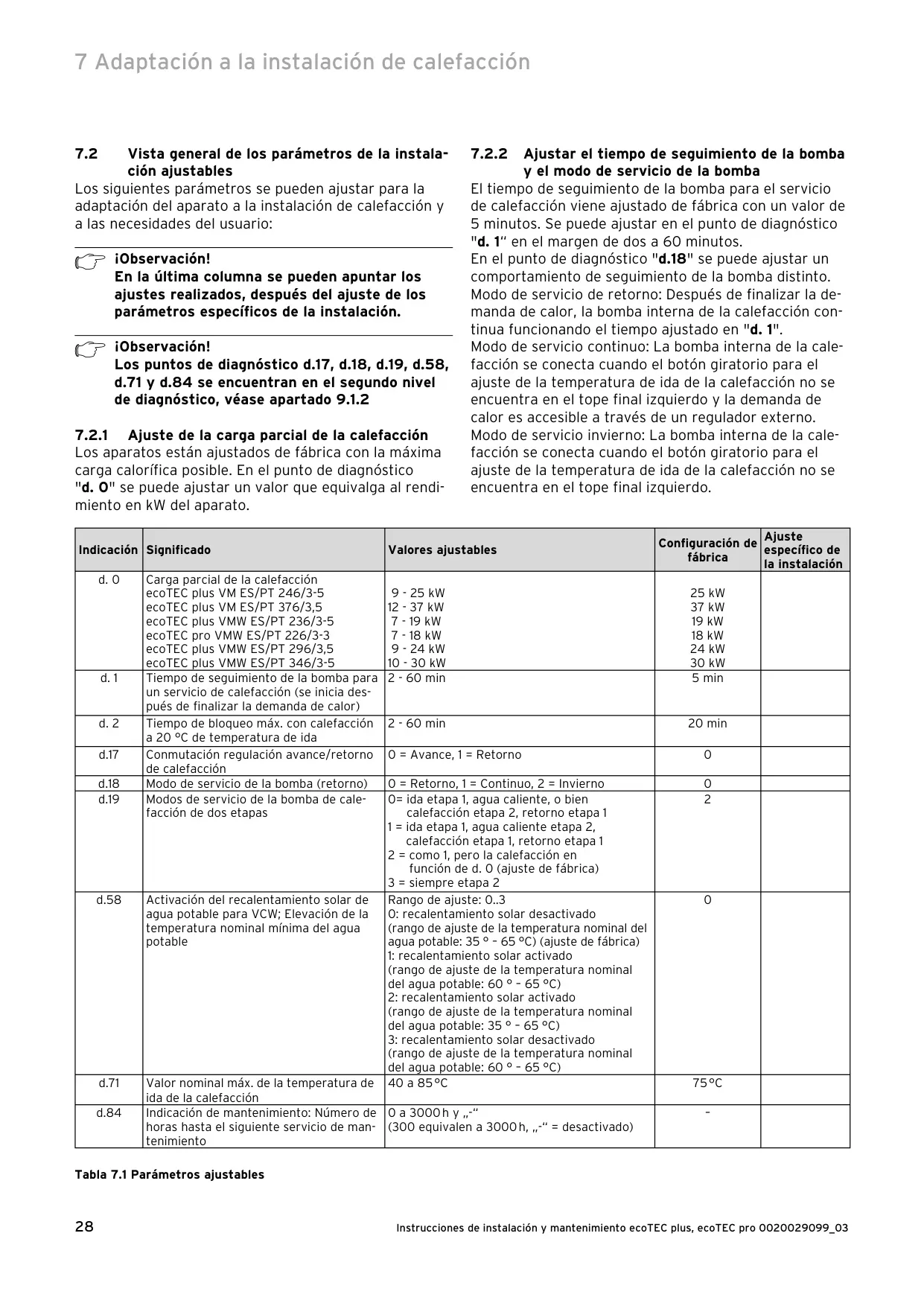

Sí, la carga parcial de la calefacción se puede ajustar en el punto de diagnóstico "d.0". Aunque los aparatos vienen de fábrica con la máxima carga, se puede configurar un valor que equivalga al rendimiento en kW deseado para adaptarse a las necesidades de la instalación.

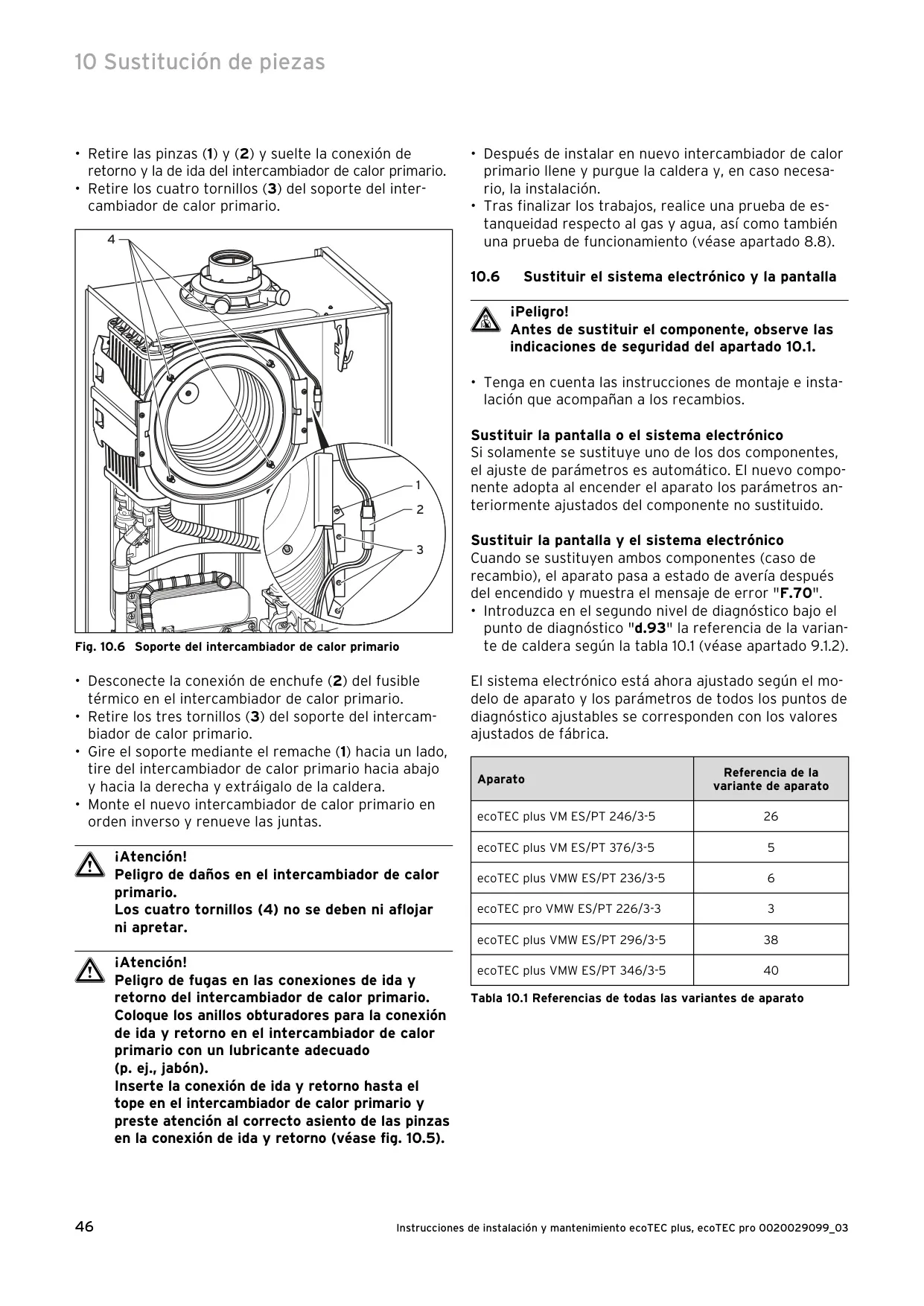

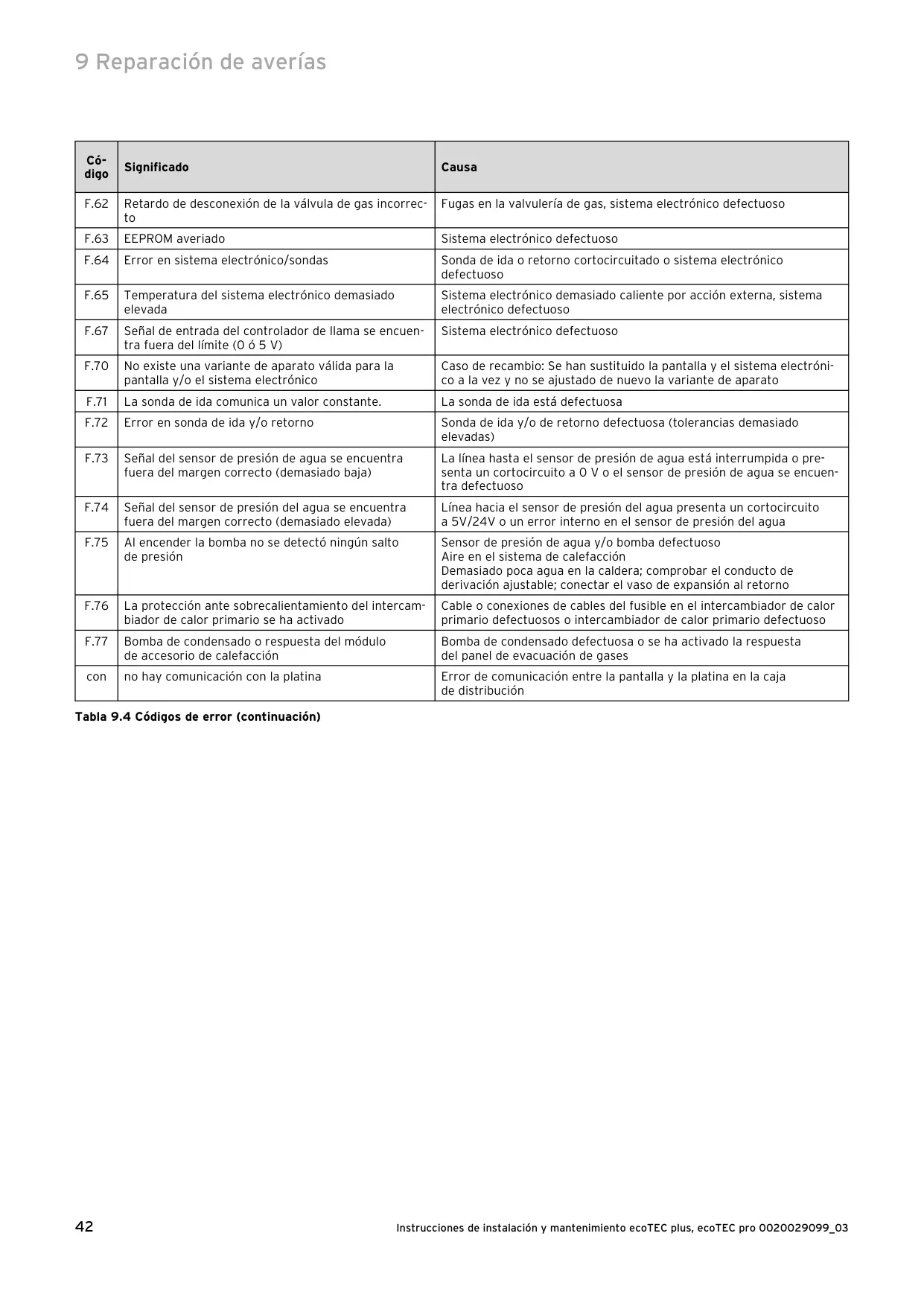

Si ambos componentes se sustituyen simultáneamente, la caldera entrará en estado de avería (F.70) al encenderse. Para solucionarlo, deberá introducirse la referencia de la variante de la caldera (código 6 para este modelo) en el punto de diagnóstico "d.93" del segundo nivel de diagnóstico.
