Manual del Motor Honda GX240 en Español

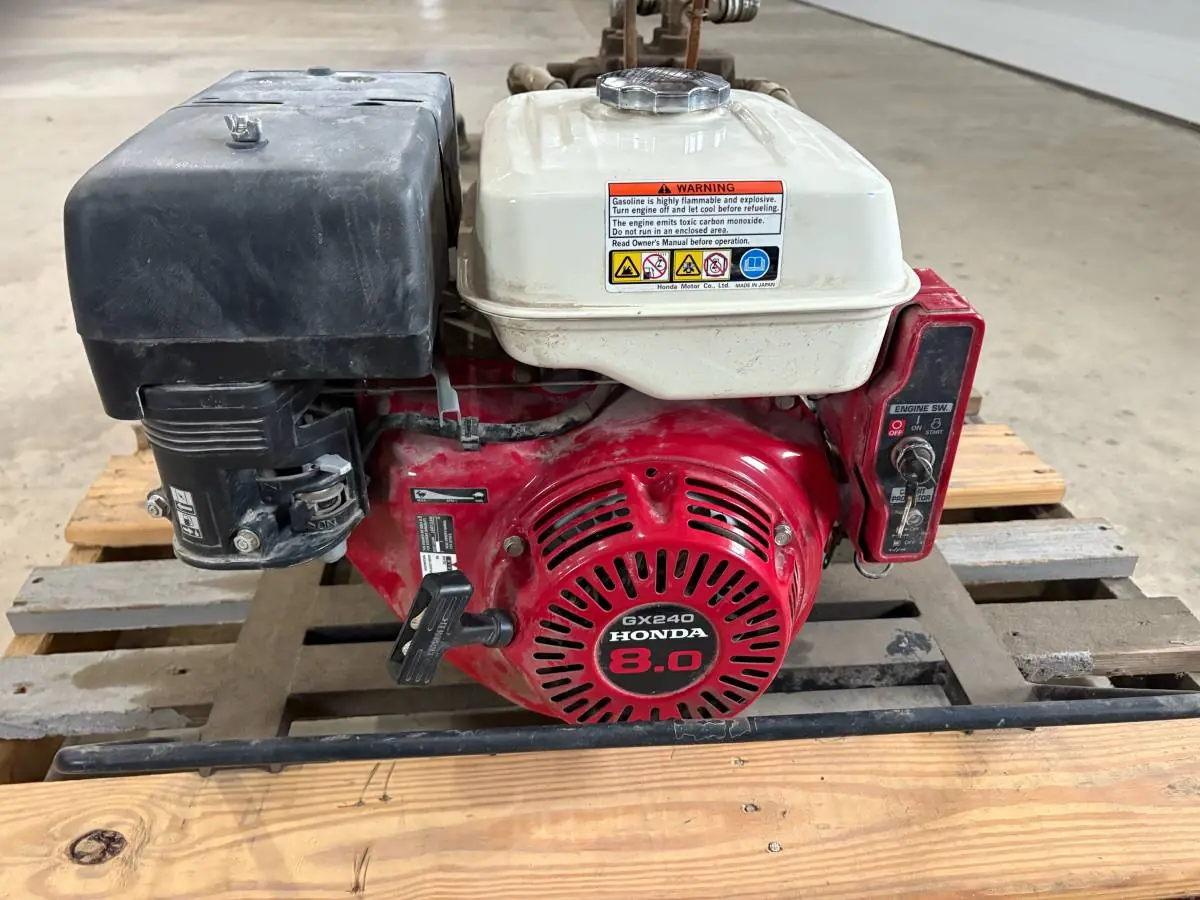

Motor Honda GX240
Instrucciones del Motor Honda GX240
Aquí le ofrecemos el manual de Motor Honda GX240 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Motores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Motor Honda GX240, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Motor Honda GX240
| Característica | Especificación |
|---|---|
| Variantes del modelo de motor | GX240UT1, GX240RT1 |
| Tipo de motor | 4 tiempos, válvulas en cabeza, monocilíndrico |
| Cilindrada | 242 cm³ (14,8 pulg³) |
| Diámetro x carrera | 73,0 x 58,0 mm (2,9 x 2,3 pulg) |
| Potencia neta (SAE J1349) | 5,3 kW (7,2 PS, 7,1 bhp) a 3.600 rpm |
| Par motor neto máx. (SAE J1349) | 15,3 N·m (1,56 kgf·m, 11,3 lbf·ft) a 2.500 rpm |
| Dimensiones (L x An x Al) | 355 x 430 x 422 mm (14,0 x 16,9 x 16,6 pulg) |
| Peso en seco | 25,0 kg (55,1 lb) |
| Capacidad de aceite del motor | 1,1 L (1,2 US qt, 1,0 Imp qt) |
| Capacidad del depósito de combustible | 5,3 L (1,40 gal EE. UU., 1,17 gal imp.) |
| Sistema de refrigeración | Aire forzado |
| Sistema de encendido | Magneto transistorizado |
| Rotación del eje de toma de fuerza (PTO) | Antihoraria |
| Combustible recomendado | Gasolina sin plomo, octanaje de surtidor 86 o superior (octanaje research 91 o superior) |
| Aceite de motor recomendado | SAE 10W-30, API SJ o posterior (uso general) |
| Capacidad de aceite de la caja reductora | 0,30 L (0,32 US qt, 0,26 Imp qt), en los tipos aplicables |
| Capacidad de aceite del filtro de aire en baño de aceite | 60 cm³ (2,0 oz EE. UU., 2,1 oz imp.) |
| Bujía | BPR6ES (NGK), W20EPR-U (DENSO) |
| Separación de electrodos de la bujía | 0,7–0,8 mm (0,028–0,031 pulg) |
| Velocidad de ralentí | 1.400 ± 150 rpm |
| Holgura de válvulas (en frío) | ADM: 0,15 ± 0,02 mm, ESC: 0,20 ± 0,02 mm |
| Batería recomendada (arranque eléctrico) | De 12 V 14 Ah a 12 V 30 Ah |
| Tamaño de la llave de bujías | 13/16 de pulgada |
Detalles del Motor Honda GX240
El Honda GX240 es el motor que impulsa diversos generadores y otros equipos, y su manual del propietario abarca tanto las funciones de protección como el mantenimiento. En los tipos aplicables, el sistema Oil Alert apaga el motor automáticamente antes de que el aceite del cárter baje de un nivel seguro. Cuando esto ocurre, el interruptor del motor permanece en la posición ON. Si el motor se detiene y no vuelve a arrancar, revise el nivel de aceite antes de buscar otras causas.
Las versiones con arranque eléctrico cuentan con un protector de circuito que resguarda el circuito de carga de la batería. Se dispara ante un cortocircuito o si la batería se conecta con la polaridad invertida. Al dispararse, sobresale un indicador verde, y se restablece presionando el botón. Un fusible en la caja del interruptor del motor también protege el relé de arranque y los circuitos de carga. Si el fusible se quema, aún puede arrancar el motor con el arrancador de retroceso, pero la batería no se cargará.
Al arrancar, cierre el estrangulador si el motor está frío y coloque el acelerador aproximadamente a 1/3 del recorrido desde MIN hacia MAX. No accione el motor de arranque eléctrico durante más de 5 segundos seguidos. Si el motor no arranca, espere al menos 10 segundos antes de volver a intentarlo para que el motor de arranque no se sobrecaliente. Para detener el motor en una emergencia, gire el interruptor del motor a OFF.
El manual cubre varios diseños de filtro de aire: de doble elemento estándar, de doble elemento tipo ciclón, en baño de aceite, de elemento único y de perfil bajo. Los elementos de papel pueden limpiarse golpeándolos suavemente o soplándolos desde el interior con aire comprimido a no más de 207 kPa (30 psi). Lave los elementos de espuma, sumérjalos en aceite de motor limpio y escurra el exceso. Si queda demasiado aceite en la espuma, el motor echará humo al arrancar.
El programa de mantenimiento indica cambiar el aceite tras las primeras 20 horas y, después, cada 6 meses o 100 horas. Limpie el filtro de aire cada 3 meses o 50 horas, con mayor frecuencia en condiciones polvorientas. Revise el parachispas cada 100 horas. La cámara de combustión debe limpiarse cada 500 horas, y el tubo de combustible debe revisarse cada dos años. En uso comercial, registre las horas de funcionamiento para programar correctamente el mantenimiento.
El motor puede funcionar con gasolina que contenga hasta un 10 % de etanol (E10) o un 5 % de metanol. Por encima de los 1.500 metros (5.000 pies), el carburador debe modificarse para la altitud. Incluso con la modificación, la potencia disminuye aproximadamente un 3,5 % por cada 300 metros de altitud. Hacer funcionar un carburador modificado por debajo de los 1.500 metros puede sobrecalentar el motor. Para un almacenamiento prolongado, añada un estabilizador de combustible o drene el depósito y el carburador. Además, vierta de 5 a 10 cc de aceite en el cilindro.
Las palancas del acelerador y del estrangulador tienen orificios para cables de control remoto. Afloje la tuerca de fricción del acelerador cuando utilice un control montado a distancia. Para conectar la batería, conecte el cable positivo antes que el negativo para evitar un cortocircuito. El sistema de control de emisiones está certificado según las normas de la EPA, de California y de Canadá. Honda recomienda repuestos originales Honda para mantener las emisiones dentro de los límites legales.
Preguntas frecuentes (FAQ)
¿No encuentra la respuesta que necesita? Estas son algunas preguntas frecuentes sobre el Motor Honda GX240, y las respondemos a continuación.
