Caldera Ferroli Domiproject F32

Instrucciones del Ferroli Domiproject F32

Aquí le ofrecemos el manual de Caldera Ferroli Domiproject F32 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Domiproject F32, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

Imágenes del Producto

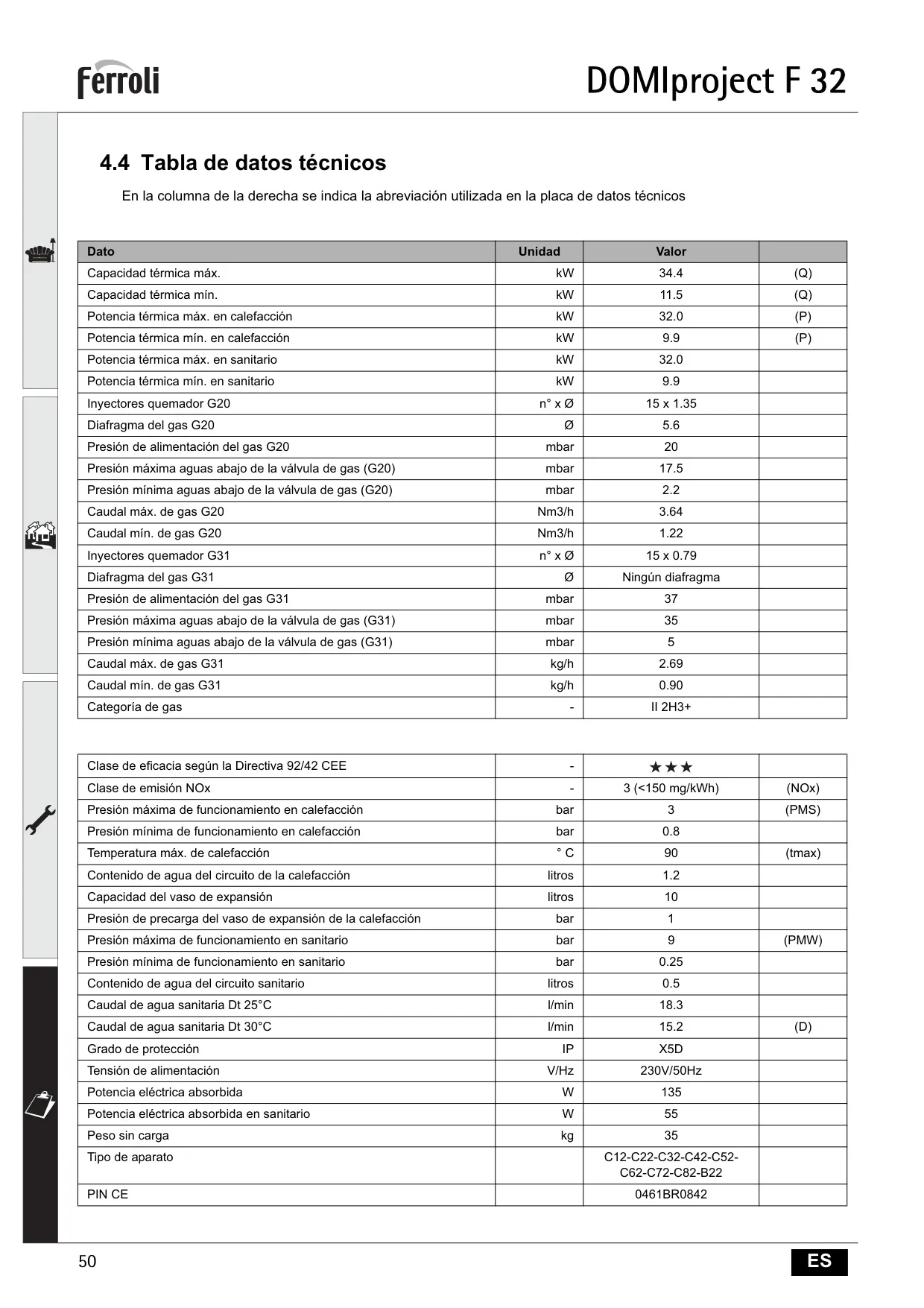

Especificaciones de la Caldera Ferroli Domiproject F32

Dato	Unidad	Valor
Capacidad térmica máx.	kW	34.4
Capacidad térmica mín.	kW	11.5
Potencia térmica máx. en calefacción	kW	32.0
Potencia térmica mín. en calefacción	kW	9.9
Potencia térmica máx. en sanitario	kW	32.0
Potencia térmica mín. en sanitario	kW	9.9
Inyectores quemador G20	n° x Ø	15 x 1.35
Diafragma del gas G20	Ø	5.6
Presión de alimentación del gas G20	mbar	20
Presión máxima aguas abajo de la válvula de gas (G20)	mbar	17.5
Presión mínima aguas abajo de la válvula de gas (G20)	mbar	2.2
Caudal máx. de gas G20	Nm3/h	3.64
Caudal mín. de gas G20	Nm3/h	1.22
Inyectores quemador G31	n° x Ø	15 x 0.79
Diafragma del gas G31	Ø	Ningún diafragma
Presión de alimentación del gas G31	mbar	37
Presión máxima aguas abajo de la válvula de gas (G31)	mbar	35
Presión mínima aguas abajo de la válvula de gas (G31)	mbar	5
Caudal máx. de gas G31	kg/h	2.69
Caudal mín. de gas G31	kg/h	0.90
Categoría de gas	-	II 2H3+
Clase de eficacia según la Directiva 92/42 CEE	-	⭐⭐⭐
Clase de emisión NOx	-	3 (<150 mg/kWh)
Presión máxima de funcionamiento en calefacción	bar	3
Presión mínima de funcionamiento en calefacción	bar	0.8
Temperatura máx. de calefacción	° C	90
Contenido de agua del circuito de la calefacción	litros	1.2
Capacidad del vaso de expansión	litros	10
Presión de precarga del vaso de expansión de la calefacción	bar	1
Presión máxima de funcionamiento en sanitario	bar	9
Presión mínima de funcionamiento en sanitario	bar	0.25
Contenido de agua del circuito sanitario	litros	0.5
Caudal de agua sanitaria Dt 25°C	l/min	18.3
Caudal de agua sanitaria Dt 30°C	l/min	15.2
Grado de protección	IP	X5D
Tensión de alimentación	V/Hz	230V/50Hz
Potencia eléctrica absorbida	W	135
Potencia eléctrica absorbida en sanitario	W	55
Peso sin carga	kg	35
Tipo de aparato		C12-C22-C32-C42-C52-C62-C72-C82-B22
PIN CE		0461BR0842

Detalles del Ferroli Domiproject F32

La Caldera Ferroli Domiproject F32 se distingue como un generador térmico de alto rendimiento para calefacción y producción de agua caliente sanitaria (ACS). Su diseño compacto y rectangular, en color gris y para montaje en pared, la integra discretamente en diversos ambientes. Alimentada por gas natural o GLP, incorpora un quemador atmosférico con encendido electrónico y una cámara estanca con ventilación forzada, garantizando seguridad y eficiencia. Su sistema de control avanzado basado en microprocesador proporciona una gestión precisa de todas las funciones, posicionándola como una solución robusta y fiable certificada ISO 9001:2000 y con marcado CE.

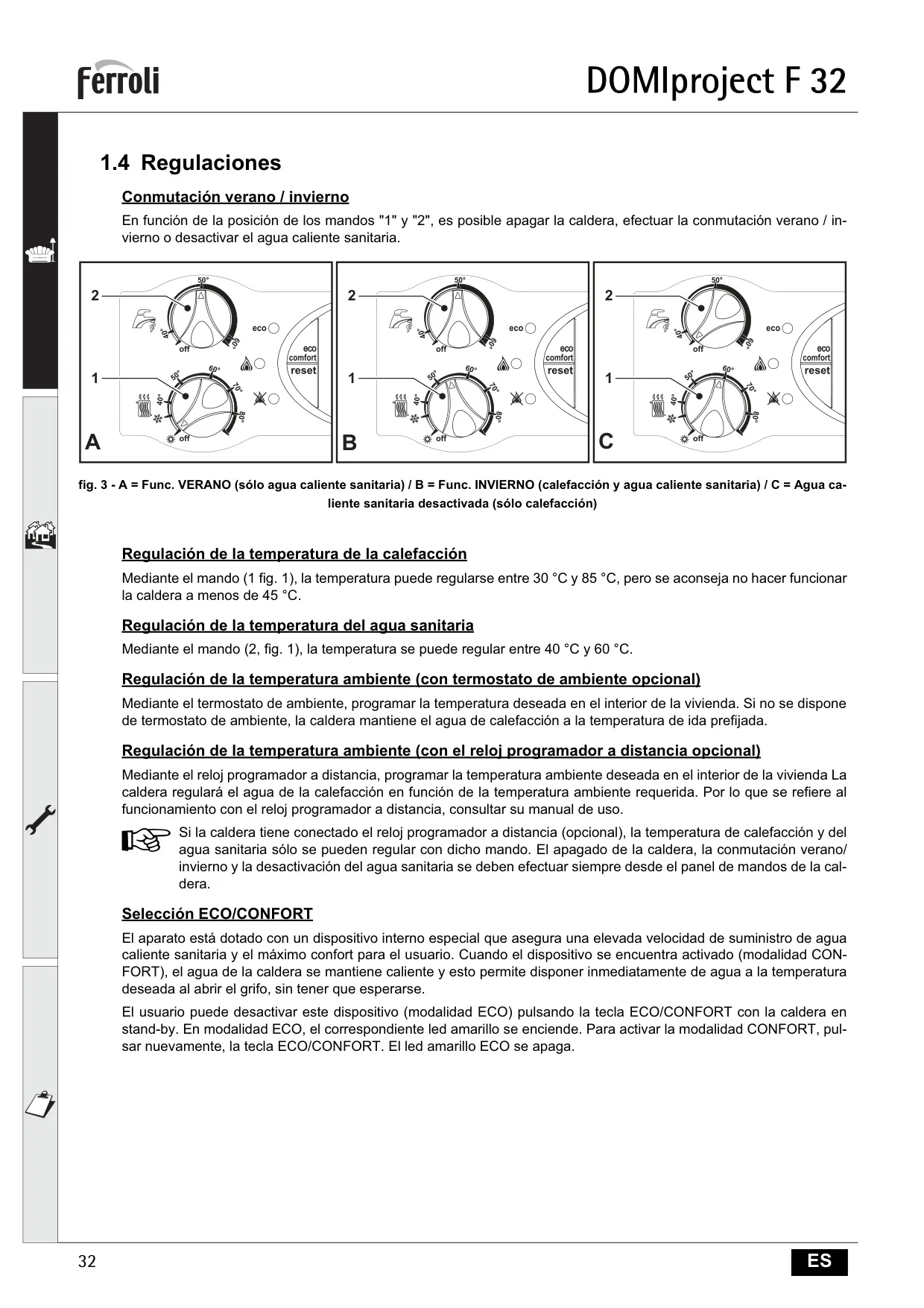

La interacción con la caldera es intuitiva gracias a su panel de mandos frontal, que incluye dos diales giratorios para la regulación de la temperatura de la calefacción (entre 30 °C y 85 °C) y del agua caliente sanitaria (entre 40 °C y 60 °C). Además, este panel permite la conmutación entre los modos Verano/Invierno, adaptando la caldera a las necesidades estacionales. Dispone de indicadores LED para señalizar el estado de funcionamiento y posibles anomalías, complementado con un manómetro analógico para la presión del circuito. Una característica clave es la tecla ECO/CONFORT, que permite al usuario elegir entre una disponibilidad inmediata de ACS (CONFORT) o un modo más eficiente (ECO).

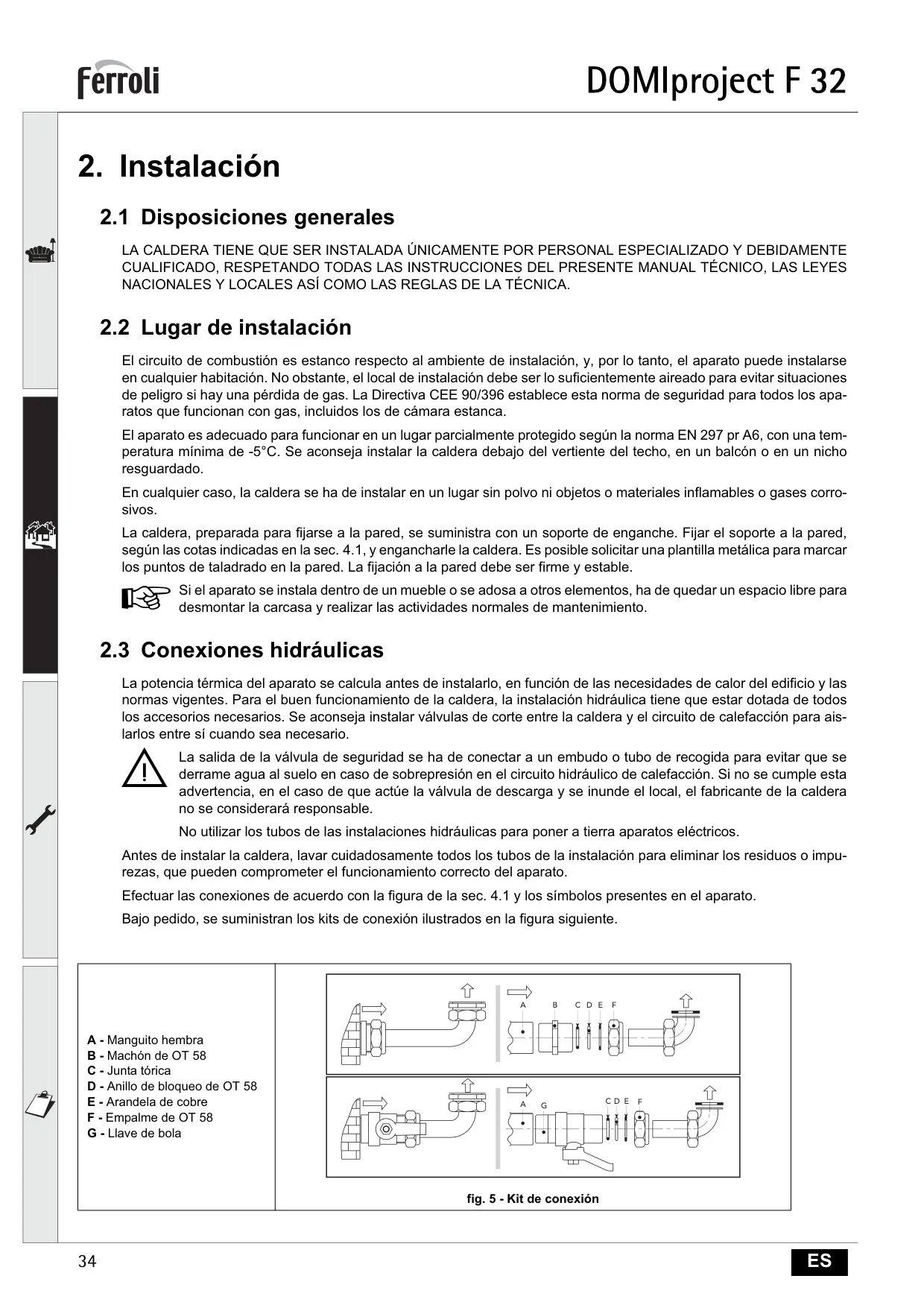

La flexibilidad de instalación es una de sus ventajas, ya que la cámara de combustión estanca permite su montaje en cualquier habitación, así como en exteriores en lugares parcialmente protegidos, soportando temperaturas de hasta -5°C. La seguridad es primordial, por lo que el manual enfatiza la importancia de una instalación y mantenimiento realizados exclusivamente por personal profesional cualificado, según la normativa vigente. Incluye un sistema antihielo automático que activa la calefacción si la temperatura del agua desciende por debajo de 6 °C, siempre que la caldera esté conectada a la red eléctrica y de gas.

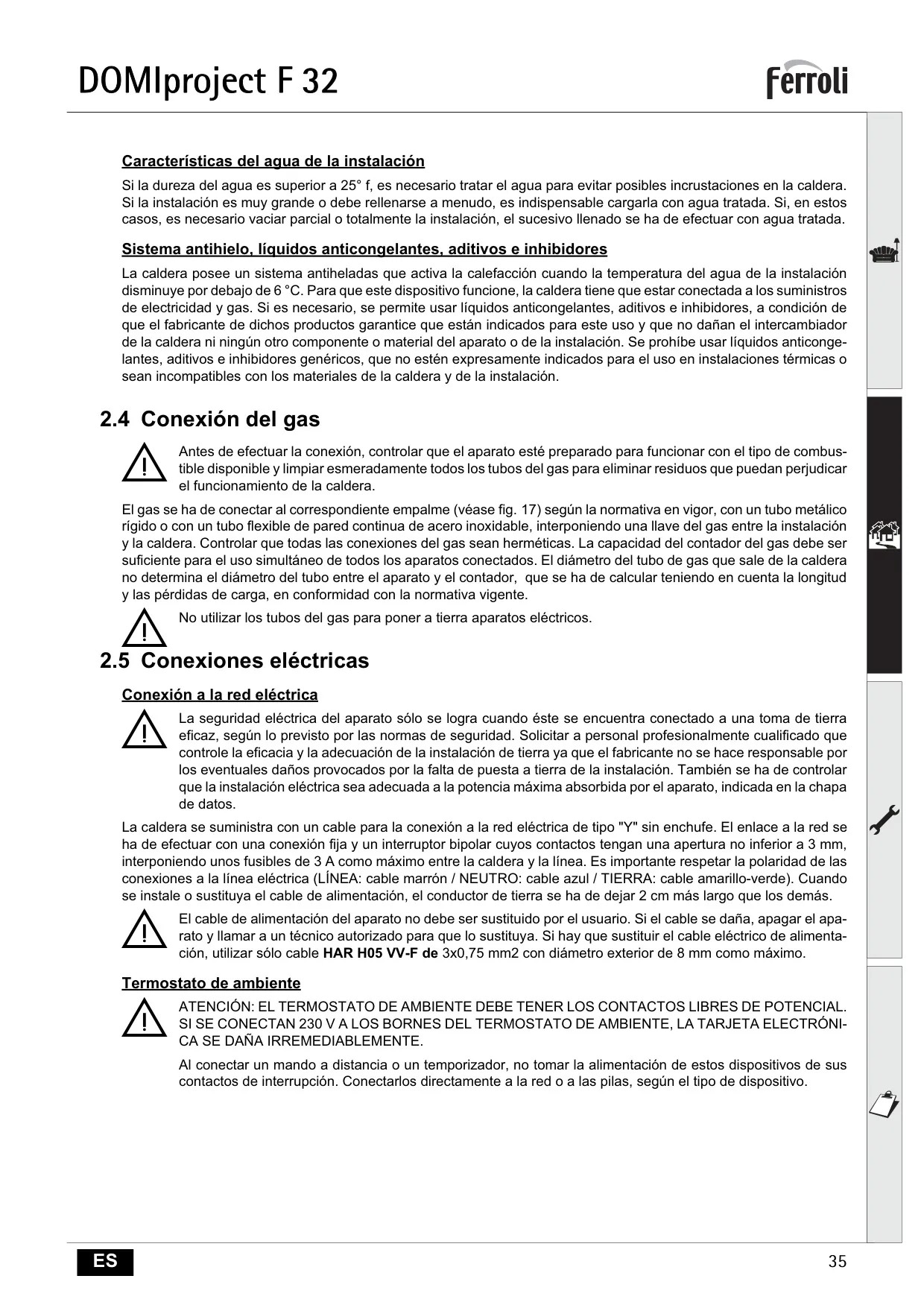

En cuanto a las conexiones, la Ferroli Domiproject F32 requiere una instalación hidráulica con tratamiento de agua si la dureza supera los 25° f, para prevenir incrustaciones. Las conexiones de gas deben cumplir las normativas y contar con una llave de corte, mientras que la conexión eléctrica exige una toma a tierra eficaz y un interruptor bipolar con fusibles de 3 A. Es crucial que cualquier termostato de ambiente opcional se conecte con contactos libres de potencial para evitar daños a la tarjeta electrónica. Los conductos de aire y humos deben ser los suministrados por el fabricante y dimensionados correctamente.

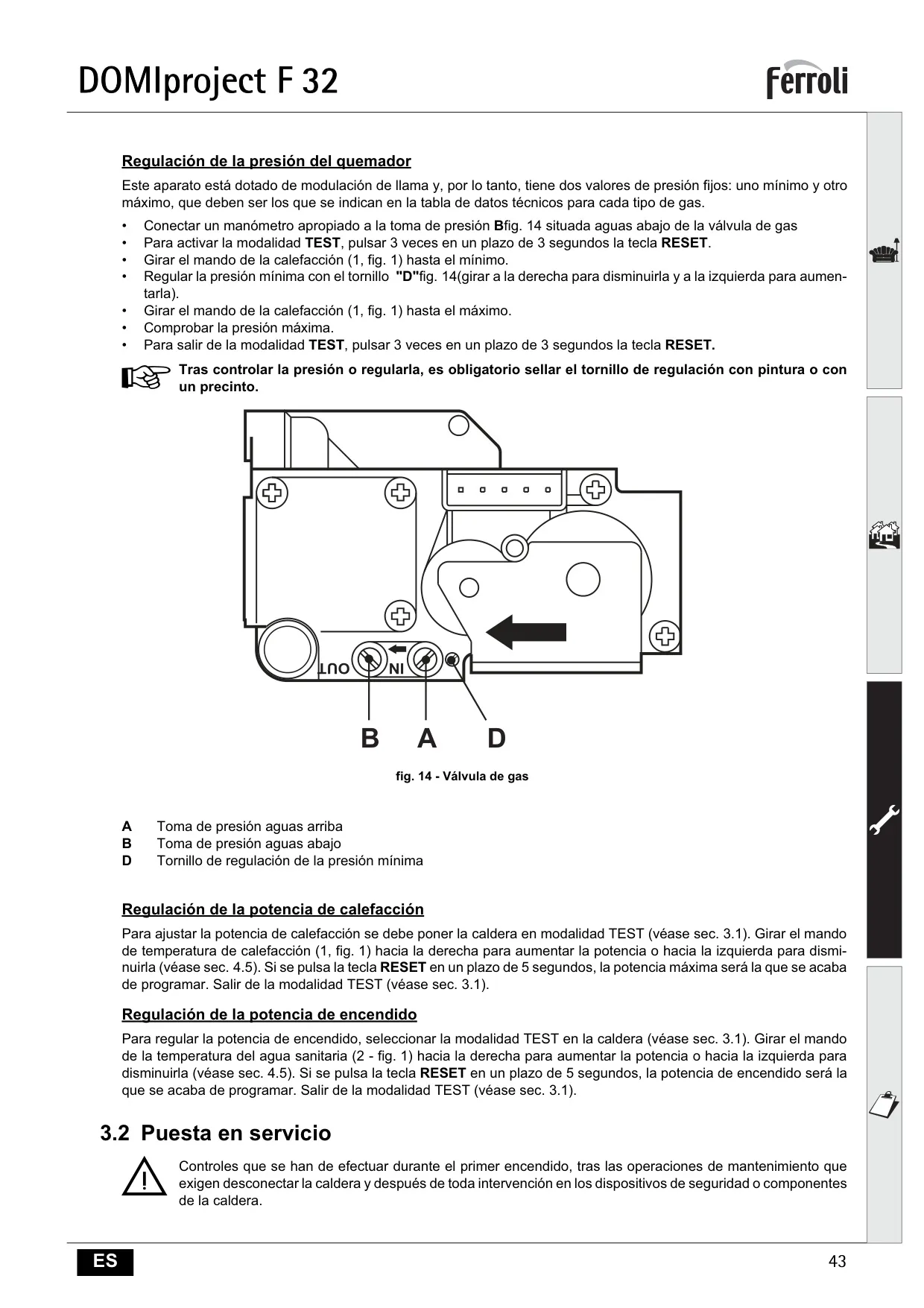

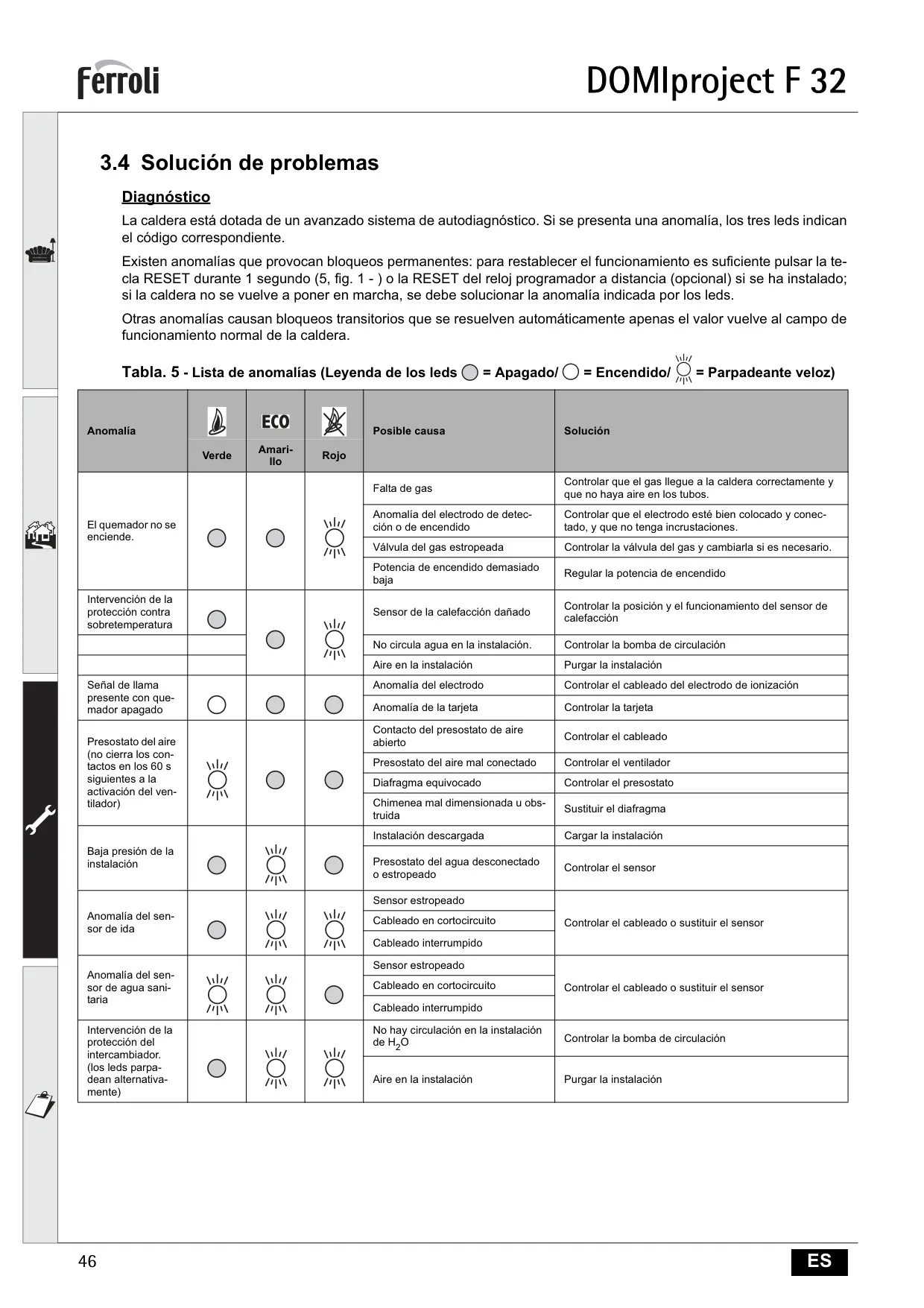

La caldera integra un avanzado sistema de autodiagnóstico que informa sobre anomalías mediante los LEDs del panel, facilitando la identificación y resolución de problemas. Posee modulación de llama, con valores de presión de quemador configurables para gas metano y GLP, y ofrece modos de TEST para la regulación precisa de la potencia de calefacción y de encendido. El acceso para el mantenimiento se simplifica gracias a un diseño de carcasa de fácil apertura, y cuenta con puntos de toma específicos para un análisis profesional de la combustión, asegurando un funcionamiento óptimo y prolongando la vida útil del equipo.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Ferroli Domiproject F32 y las respondemos a continuación.

¿Qué tipo de combustible utiliza la Caldera Ferroli Domiproject F32?

La caldera está diseñada para funcionar con gas natural (G20) o gas licuado del petróleo (GLP, G31). Se suministra configurada de fábrica para uno de estos dos gases, según lo indicado en el embalaje y la placa de datos técnicos.

¿Puedo instalar la caldera en exteriores?

Sí, la caldera puede instalarse tanto en interiores como en exteriores, en un lugar parcialmente protegido, siempre que las temperaturas no desciendan por debajo de -5°C. Se aconseja instalarla bajo el vertiente del techo, en un balcón o en un nicho resguardado.

¿Cómo enciendo la Caldera Ferroli Domiproject F32 por primera vez?

Para encenderla, debe abrir la llave del gas, conectar la alimentación eléctrica y seleccionar las temperaturas deseadas para la calefacción y el agua sanitaria con los mandos correspondientes. La caldera se pondrá en marcha automáticamente al requerir calor o agua caliente.

¿Qué significa la función ECO/CONFORT?

La función ECO/CONFORT controla un dispositivo interno que precalienta el agua de la caldera. En modo CONFORTE, el agua se mantiene caliente para un suministro inmediato. En modo ECO (indicado por un LED amarillo), este dispositivo se desactiva, priorizando el ahorro energético sobre la inmediatez.

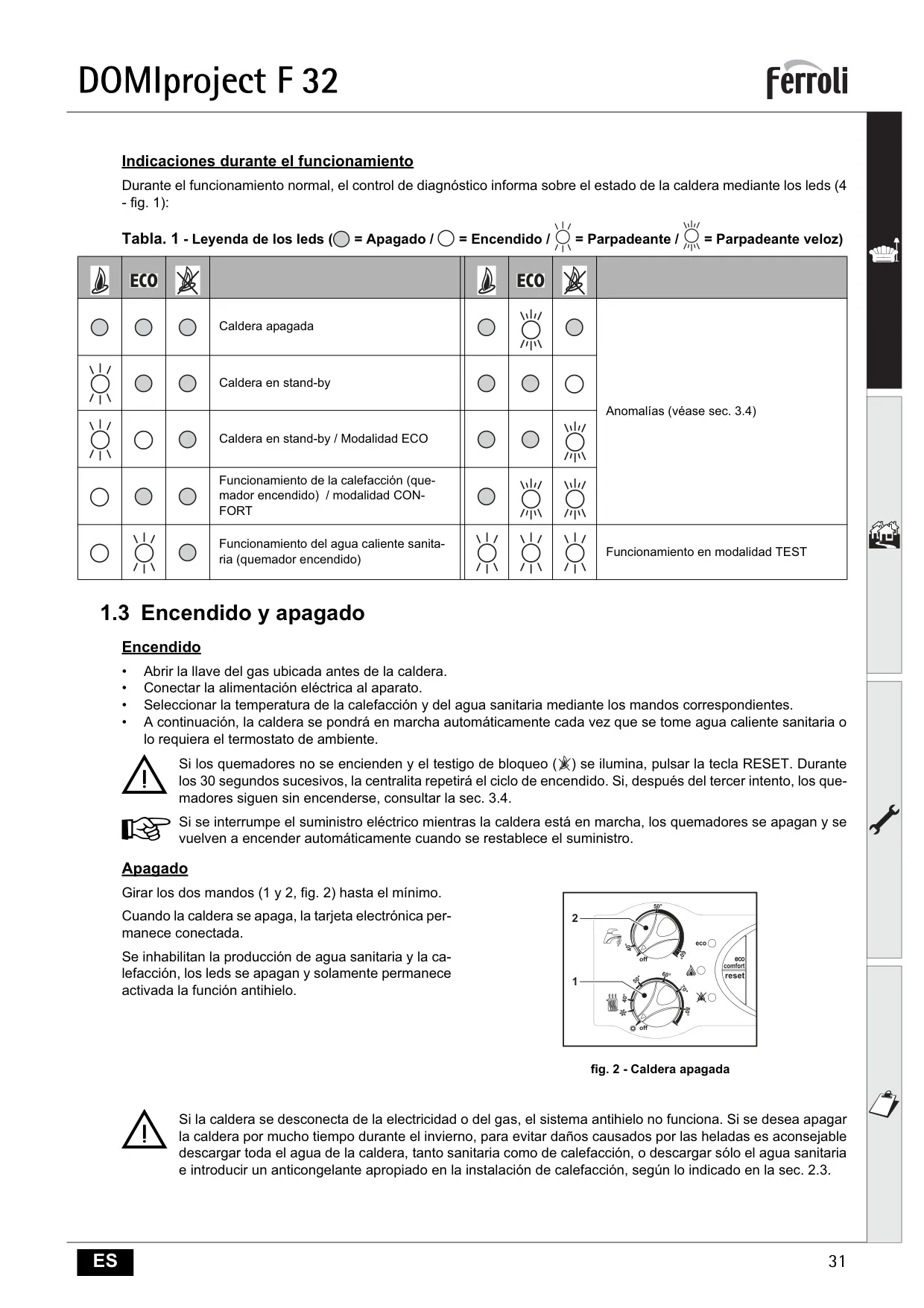

¿Qué hago si la caldera no se enciende y el LED de bloqueo parpadea?

Si el quemador no se enciende y el LED de bloqueo parpadea (✨), debe pulsar la tecla RESET durante un segundo. Si después de tres intentos los quemadores no encienden, consulte la sección de solución de problemas (Sec. 3.4) para identificar la causa.

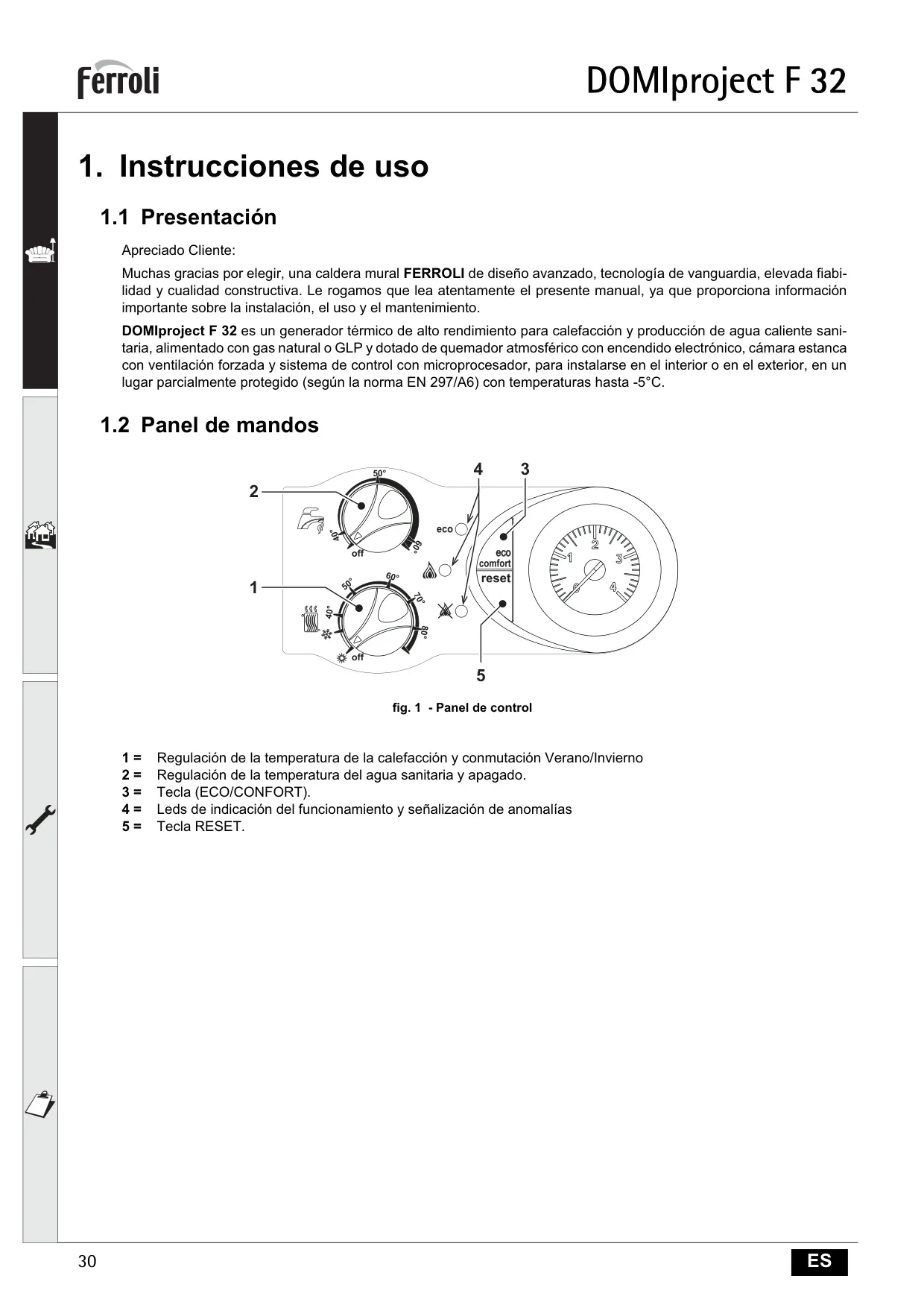

¿Cómo regulo la temperatura de la calefacción y del agua caliente sanitaria?

Las temperaturas se regulan mediante los dos mandos giratorios del panel de control. El mando superior (2) controla el agua sanitaria (40°C a 60°C) y el inferior (1) la calefacción (30°C a 85°C), permitiendo también la conmutación Verano/Invierno.

¿Qué presión debe tener la instalación hidráulica de calefacción en frío?

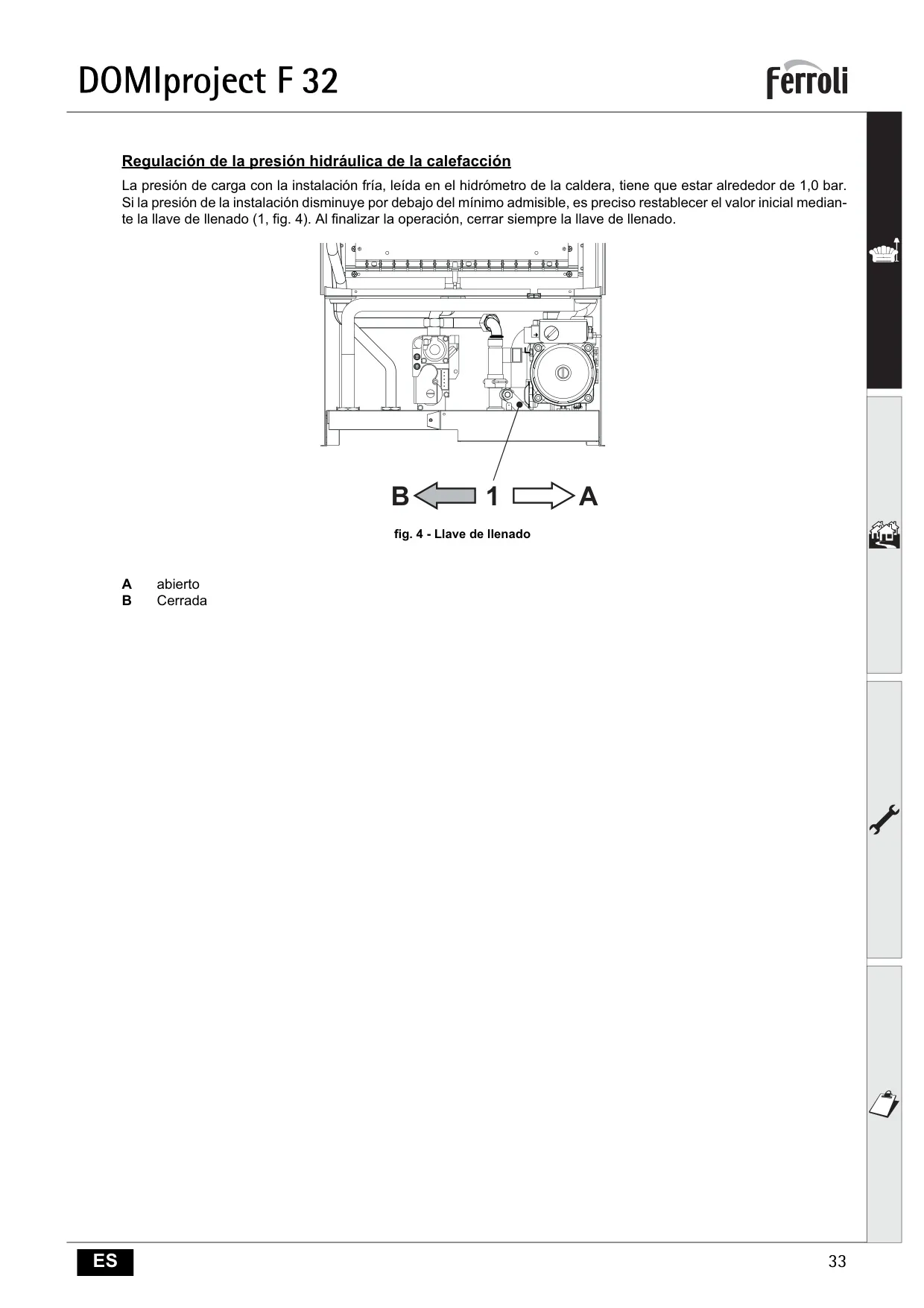

La presión de carga de la instalación con la caldera fría debe estar alrededor de 1,0 bar. Si la presión disminuye por debajo del mínimo, deberá restablecerse utilizando la llave de llenado de la caldera.

¿La caldera incluye un sistema antihielo?

Sí, la caldera posee un sistema antihielo que activa la calefacción cuando la temperatura del agua de la instalación desciende por debajo de 6 °C. Para su correcto funcionamiento, la caldera debe estar conectada a los suministros de electricidad y gas.

¿Qué precauciones eléctricas debo tomar al instalar la caldera?

La seguridad eléctrica se logra con una toma de tierra eficaz. La conexión a la red eléctrica debe ser fija, con un interruptor bipolar de apertura no inferior a 3 mm y fusibles de 3 A como máximo. Es fundamental respetar la polaridad y que el termostato de ambiente tenga contactos libres de potencial.

¿Cómo puedo saber si hay una anomalía en el funcionamiento de la caldera?

La caldera cuenta con un sistema de autodiagnóstico. Si se presenta una anomalía, los LEDs en el panel de control indicarán un código específico. Algunas anomalías causan bloqueos permanentes (requieren RESET), mientras que otras son transitorias y se resuelven automáticamente.

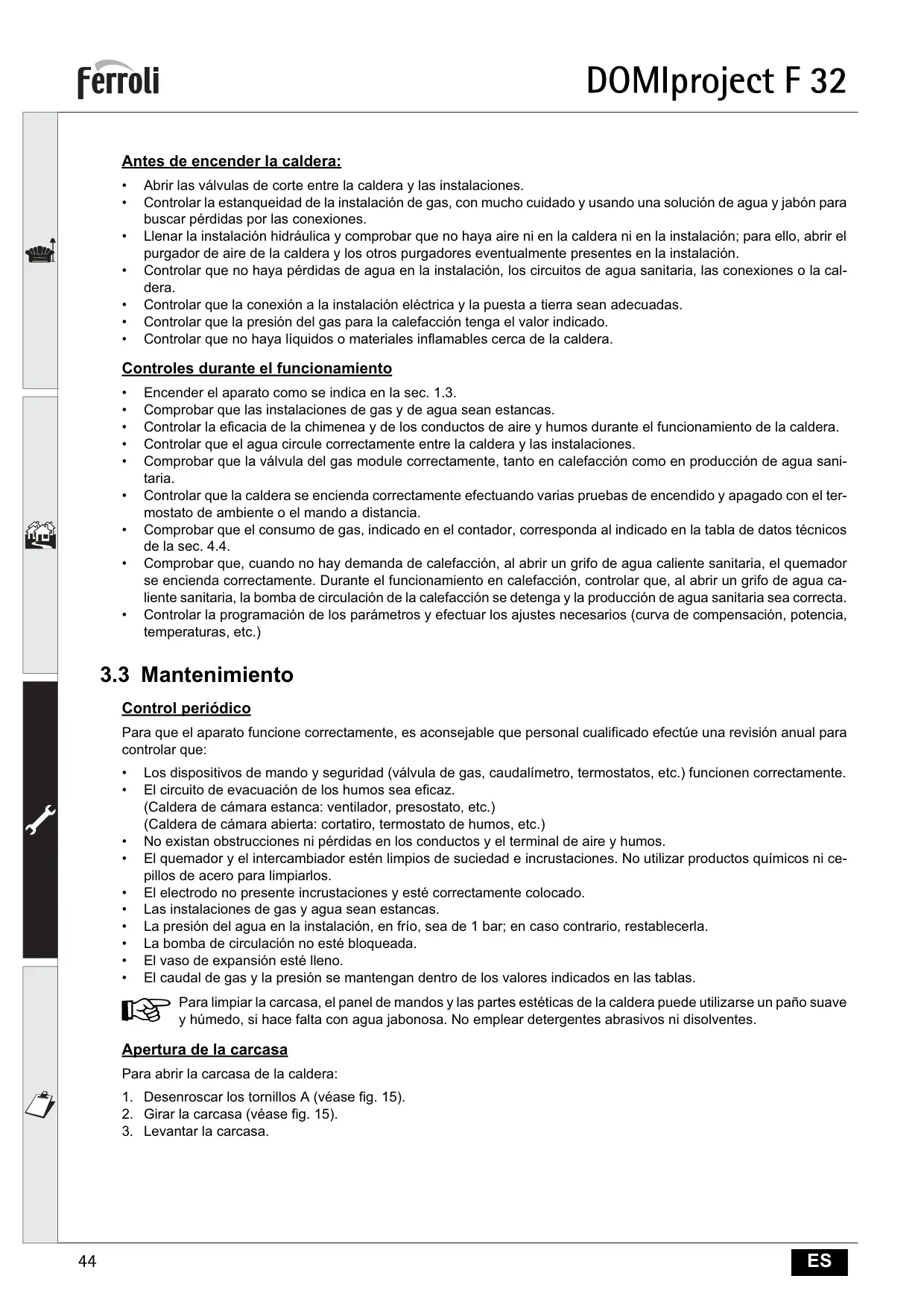

¿Con qué frecuencia debo realizar el mantenimiento de la caldera?

Para garantizar el correcto funcionamiento y la seguridad del aparato, se aconseja que personal cualificado efectúe una revisión anual. Este mantenimiento periódico incluye la verificación de dispositivos de seguridad, limpieza de componentes y control de presiones y caudales.

¿Puedo cambiar el tipo de gas con el que funciona la caldera?

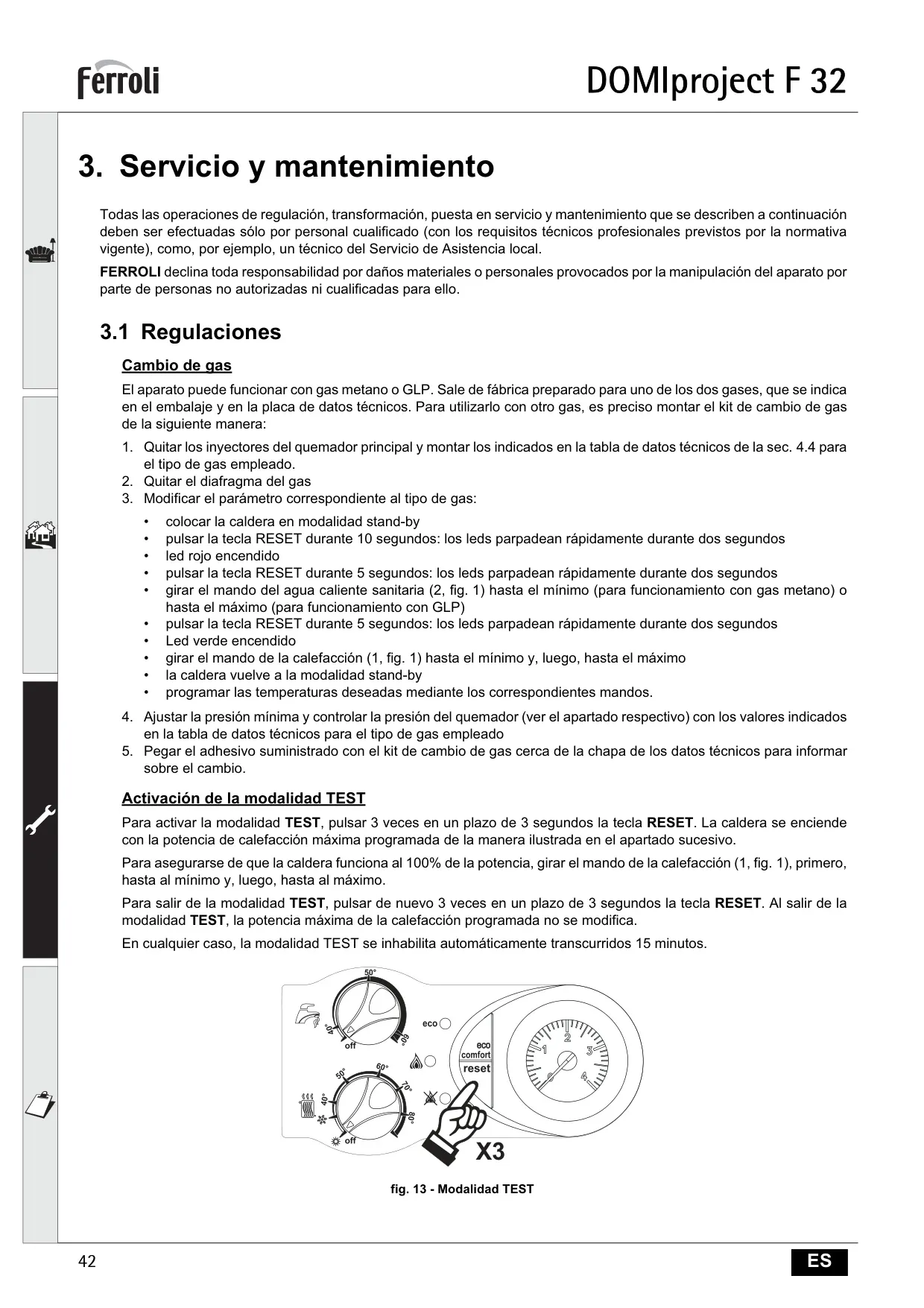

Sí, el aparato puede cambiar de gas metano a GLP y viceversa. Para ello, es necesario montar un kit de cambio de gas, sustituir los inyectores, quitar o añadir un diafragma, modificar un parámetro en el software y ajustar las presiones del quemador, todo por personal cualificado.

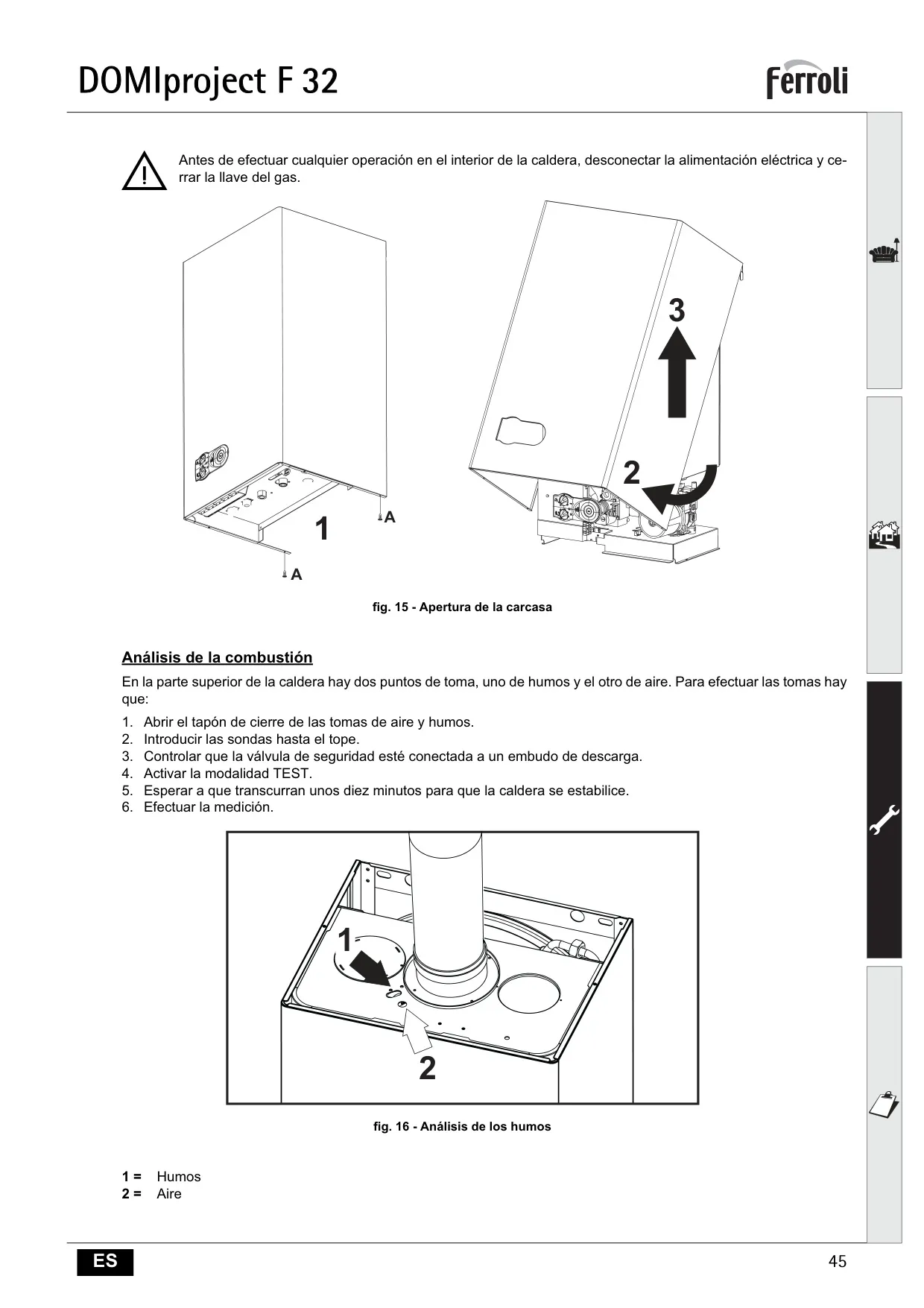

¿Dónde se encuentran los puntos de toma para el análisis de la combustión?

En la parte superior de la caldera, existen dos puntos de toma específicos, uno para humos y otro para aire. Estos se utilizan para introducir las sondas de un analizador de combustión durante las operaciones de diagnóstico y mantenimiento.

¿Qué hago si el suministro eléctrico se interrumpe?

Si el suministro eléctrico se interrumpe, los quemadores se apagan. Sin embargo, se volverán a encender automáticamente cuando se restablezca el suministro de electricidad, sin necesidad de intervención manual.

¿Es necesario tratar el agua de la instalación si es muy dura?

Sí, si la dureza del agua es superior a 25° f, es indispensable tratar el agua de la instalación para evitar la formación de incrustaciones que podrían comprometer el correcto funcionamiento y la vida útil de la caldera.
