Caldera Ferroli Bluehelix Alpha 34 c

Instrucciones de la Caldera Ferroli Bluehelix Alpha 34 c

Aquí le ofrecemos el manual de Caldera Ferroli Bluehelix Alpha 34 c completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Bluehelix Alpha 34 c, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

Imágenes del Producto

Especificaciones de la Caldera Ferroli Bluehelix Alpha 34 c

Dato	Unidad	BlueHelix ALPHA 34 C
Código de Identificación de Producto		0TPF7AWA
Países de Destino		IT-ES-RO-PL-RU-GR
Categoría de Gas		II2HM3+ (IT)-II2H3+ (ES-GR)-II2ELW3B/P (PL)
Capacidad térmica máxima calefacción	kW	30,0
Capacidad térmica mínima calefacción	kW	5,0
Potencia térmica máxima calefacción (80/60 °C)	kW	30,0
Potencia térmica mínima calefacción (80/60 °C)	kW	4,8
Potencia térmica máxima calefacción (50/30 °C)	kW	31,9
Potencia térmica mínima calefacción (50/30 °C)	kW	5.4
Capacidad térmica máxima ACS	kW	34,8
Capacidad térmica mínima ACS	kW	5,0
Potencia térmica máxima ACS	kW	34,0
Potencia térmica mínima ACS	kW	4,8
Rendimiento Pmáx. (80/60 °C)	%	97,7
Rendimiento Pmín. (80/60 °C)	%	97,2
Rendimiento Pmáx. (50/30 °C)	%	106,2
Rendimiento Pmín. (50/30 °C)	%	107,1
Rendimiento 30 %	%	109,7
Presión de alimentación G20	mbar	20
Caudal máximo G20	m³/h	3,68
Caudal mínimo G20	m³/h	0,53
CO2 - G20	%	9 ± 0,8
Presión de alimentación G31	mbar	37
Caudal máximo G31	kg/h	2,70
Caudal mínimo G31	kg/h	0,39
CO2 - G31	%	10 ± 0,8
Clase de emisión NOx	-	6
Presión máxima en calefacción	bar	3
Presión mínima en calefacción	bar	0,8
Temperatura máxima regulación calefacción	°C	95
Contenido agua de calefacción	litros	4,3
Capacidad vaso expansión calefacción	litros	10
Presión de precarga vaso expansión calefacción	bar	0,8
Presión máxima en ACS	bar	9
Presión mínima en ACS	bar	0,3
Caudal de AS Dt 25 °C	l/min	19,5
Caudal de AS Dt 30 °C	l/min	16,2
Grado de protección	IP	IPX4D
Tensión de alimentación	V/Hz	230 V/50 Hz
Potencia eléctrica absorbida	W	99
Peso en vacío	kg	31
Tipo de equipo		C10-C11-C13-C23-C33-C43-C53 C63-C83-B23-B33
Ficha del producto ErP
Clase de eficiencia energética estacional de calefacción		A
Potencia calorífica nominal (Pn)	kW	30
Eficiencia energética estacional de calefacción (ηs)	%	93
Potencia calorífica útil a potencia calorífica nominal y régimen de alta temperatura (P4)	kW	30,0
Potencia calorífica útil a 30 % de potencia calorífica nominal y régimen de baja temperatura (P1)	kW	4,8
Eficiencia útil a potencia calorífica nominal y régimen de alta temperatura (η4)	%	88,0
Eficiencia útil a 30 % de potencia calorífica nominal y régimen de baja temperatura (η1)	%	98,8
Consumo de electricidad auxiliar a plena carga (elmax)	kW	0,032
Consumo de electricidad auxiliar a carga parcial (elmin)	kW	0,015
Consumo de electricidad auxiliar en modo de espera (PSB)	kW	0,003
Pérdida de calor en modo de espera (Psbby)	kW	0,038
Consumo de electricidad del quemador de encendido (Pign)	kW	0,000
Consumo anual de energía (QHE)	GJ	22
Nivel de potencia acústica (LWA)	dB	52
Emisiones de óxidos de nitrógeno (NOx)	mg/kWh	33
Perfil de carga declarado		XXL
Clase eficiencia energética del caldeo de agua		A
Consumo diario de electricidad (Qelec)	kWh	0,196
Consumo anual de electricidad (AEC)	kWh	43
Eficiencia energética del caldeo de agua (ηwh)	%	85
Consumo diario de combustible (Qfuel)	kWh	25,708
Consumo anual de combustible (AFC)	GJ	22
Caldera de condensación		SÍ
Caldera de baja temperatura (**)		SÍ
Calefactor combinado		SÍ

Detalles del Ferroli Bluehelix Alpha 34 c

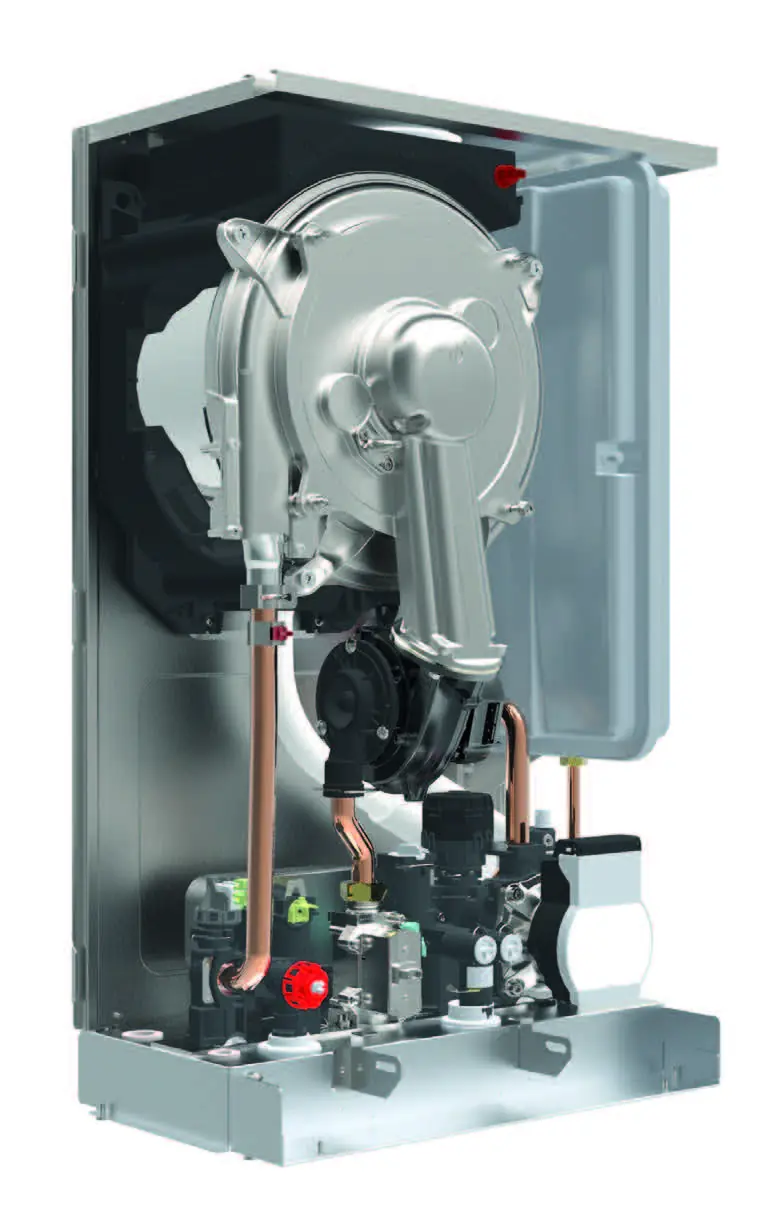

La Caldera Ferroli Bluehelix Alpha 34 c representa una solución de vanguardia en climatización, siendo un generador térmico de alto rendimiento y bajas emisiones. Su núcleo integra un robusto intercambiador de acero inoxidable y un avanzado sistema de premezcla y condensación, optimizado para una eficiencia superior. Este equipo versátil es compatible con Gas Natural (G20), Gas Líquido (G30-G31) y Aire Propanado (G230), adaptándose a diversas necesidades energéticas del hogar.

Diseñada para una flexibilidad de instalación máxima, la Bluehelix Alpha 34 c es de cámara estanca, lo que permite su ubicación tanto en interiores como en exteriores parcialmente protegidos, soportando temperaturas tan bajas como -5 °C de serie, y extendiéndose hasta -15 °C con la adición de un kit antihielo opcional. Su diseño mural compacto facilita su integración en cualquier espacio, siempre respetando las normativas de ventilación y dejando un margen adecuado para el mantenimiento.

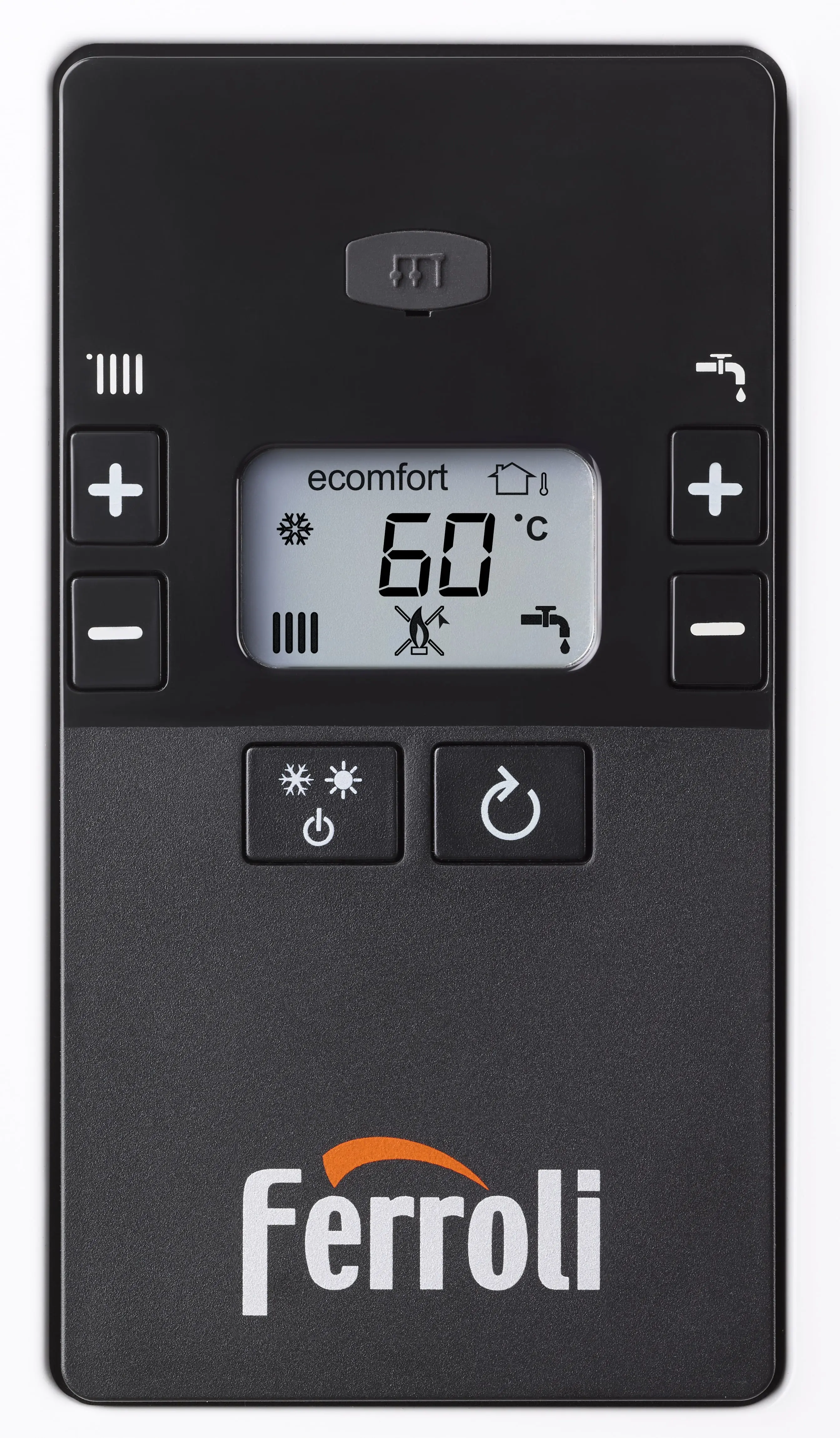

La experiencia de usuario se potencia con su panel de mando digital intuitivo, que ofrece una interfaz clara y organizada. A través de su pantalla central, los usuarios pueden monitorear el estado operativo y ajustar parámetros clave, como la temperatura del agua caliente sanitaria (ACS) y la calefacción, mediante teclas dedicadas. Además, incorpora modos de funcionamiento como Invierno, Verano y OFF equipo, junto con una función de Rearme para gestionar anomalías rápidamente.

Para un confort y ahorro energético avanzados, la caldera ofrece los modos ECO y COMFORT para la producción de ACS. El modo Comfort asegura una respuesta rápida al mantener el agua contenida a una temperatura predefinida, eliminando tiempos de espera. Adicionalmente, la función de temperatura adaptable, operando con una sonda exterior opcional, ajusta la temperatura del circuito de calefacción en función de las condiciones climáticas externas, optimizando el consumo y el confort en todo momento.

La gestión del agua es un pilar fundamental en la Bluehelix Alpha 34 c, manteniendo una presión de carga de aproximadamente 1 bar con la instalación fría para garantizar un funcionamiento óptimo. En caso de una caída de presión, se activa la anomalía F37, que puede resolverse fácilmente a través de la llave de llenado integrada. Su sistema antihielo automático protege la caldera cuando la temperatura del agua de ida a calefacción desciende, aunque subraya la importancia de la conexión eléctrica y de gas para su operatividad.

La facilidad de mantenimiento y el diagnóstico de problemas son aspectos clave del diseño. El manual detalla un plan de mantenimiento periódico anual que debe ser realizado por personal autorizado, asegurando la verificación de dispositivos de seguridad, estanqueidad de la cámara y limpieza de componentes críticos. En caso de avería, la pantalla LCD muestra códigos de anomalía específicos ("A" para bloqueos permanentes y "F" para transitorios), lo que facilita la identificación y solución de cualquier incidencia, garantizando la seguridad y eficiencia continuas del equipo.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Ferroli Bluehelix Alpha 34 c y las respondemos a continuación.

¿Qué hacer si la caldera muestra un código de anomalía?

Si la caldera muestra un código de anomalía, este puede ser de tipo "A" (bloqueo permanente) o "F" (bloqueo transitorio). Para las anomalías "A", es necesario pulsar la tecla REARME (6) durante un segundo. Las anomalías "F" se resuelven automáticamente una vez que el valor anómalo vuelve a la normalidad. Si el problema persiste, se recomienda consultar a un técnico autorizado.

¿Cómo se realiza el cambio del tipo de gas en la caldera Bluehelix Alpha 34 c?

El cambio de gas (G20, G30/G31, G230) debe ser realizado exclusivamente por personal autorizado. Implica desconectar la alimentación eléctrica, cerrar la llave de gas, aplicar la etiqueta GLP si corresponde, y modificar el parámetro b03 en el menú de servicio, seguido de una calibración manual completa.

¿Cuál es la presión de agua ideal para la instalación de calefacción?

La presión de carga con la instalación fría debe ser de aproximadamente 1 bar. Si la presión cae por debajo del mínimo (0,8 bar), la caldera puede apagarse y mostrar la anomalía F37. Puede restablecerse girando la llave de llenado en sentido antihorario hasta alcanzar el valor correcto.

¿Puede la caldera Ferroli Bluehelix Alpha 34 c instalarse en exteriores con temperaturas muy bajas?

Sí, la caldera es apta para instalarse en un lugar parcialmente protegido con temperaturas no inferiores a -5 °C. Con el kit antihielo opcional, puede funcionar con temperaturas mínimas de hasta -15 °C. Es crucial asegurar que la caldera permanezca conectada a la electricidad y al gas para que el sistema antihielo funcione.

¿Qué diferencias hay entre los modos ECO y COMFORT para el agua caliente sanitaria (ACS)?

El modo COMFORT mantiene el agua contenida en la caldera a una temperatura predefinida para asegurar una producción rápida de ACS, eliminando el tiempo de espera. El modo ECO, que se activa al mantener pulsada la tecla invierno/verano/off (7) durante 5 segundos, desactiva esta función para un mayor ahorro energético, produciendo ACS solo bajo demanda.

¿Qué precauciones de seguridad son necesarias durante el mantenimiento de la caldera?

Todas las operaciones de mantenimiento y sustitución deben ser realizadas por un técnico autorizado. Antes de cualquier intervención, es imprescindible desconectar la alimentación eléctrica de la caldera y cerrar la llave de paso del gas para evitar riesgos de explosión, choque eléctrico o asfixia. Además, algunos componentes internos pueden estar a altas temperaturas, por lo que se recomienda esperar a que se enfríen o usar guantes aislantes.

¿Qué es la función de temperatura adaptable y cómo se activa?

La función de temperatura adaptable, disponible con la instalación de una sonda exterior opcional, permite a la caldera regular la temperatura del circuito de calefacción en función de las condiciones climáticas exteriores. Esto optimiza el confort y el ahorro de energía. Se accede a su configuración (curvas de compensación y desplazamiento) mediante la tecla Reset (6) durante 5 segundos, donde se pueden ajustar los parámetros "CU" y "OF".

¿Cómo se verifica si la combustión de la caldera es correcta?

Para verificar la combustión, un técnico autorizado debe activar el modo TEST (pulsando simultáneamente las teclas de calefacción durante 5 segundos) y conectar un analizador de combustión. Se comprueba que el porcentaje de CO2 en los humos, a potencia máxima y mínima, se encuentre dentro de los valores especificados en la tabla 9 del manual (ej., 9% ±0.8 para G20). Si no es correcto, se debe realizar una calibración manual.

¿Qué sucede si la caldera se desconecta de la alimentación eléctrica en invierno?

Si la caldera se desconecta de la alimentación eléctrica o de gas durante el invierno, el sistema antihielo no funcionará. Para evitar daños por heladas en periodos de inactividad prolongada, se aconseja descargar toda el agua de la caldera (sanitaria y de calefacción) o, alternativamente, descargar solo el agua sanitaria e introducir un anticongelante apropiado en la instalación de calefacción.

¿Es importante la calidad del agua de la instalación para el buen funcionamiento de la caldera?

Sí, la calidad del agua es crucial. El agua que circula por el sistema de calefacción debe ser límpida, con una dureza inferior a 15 hFº (o 20 hFº en sistemas existentes), un pH entre 7 y 8.5, y bajo contenido de hierro y cobre. Se recomienda tratar el agua con acondicionadores químicos certificados para prevenir incrustaciones, corrosión, y proliferación bacteriana, lo que asegura la durabilidad y eficiencia del intercambiador y de toda la instalación.

¿Qué indica el código de anomalía F37 y cómo se soluciona?

El código F37 en la pantalla indica una presión incorrecta del agua en la instalación, generalmente demasiado baja, o que el presostato del agua está desconectado o averiado. La solución consiste en cargar la instalación de agua hasta que la presión alcance aproximadamente 1 bar (en frío) y/o verificar el funcionamiento del presostato del agua. Una vez restablecida la presión correcta, la caldera realizará un ciclo de purga de aire.

¿Cuándo es necesario realizar una calibración manual completa en la caldera?

La calibración manual completa es indispensable en varios escenarios, como tras la sustitución de la tarjeta electrónica, un cambio en el tipo de gas, la configuración del parámetro P67 a 1, la modificación del parámetro P68 (relacionado con las chimeneas), el restablecimiento de los valores de fábrica (parámetro b29), o la sustitución de componentes clave como el electrodo, quemador, válvula de gas o ventilador. También se requiere en caso de ciertas anomalías como A01 o A06, o en instalaciones con la máxima resistencia de las chimeneas.
