Caldera Ferroli Fortuna F20

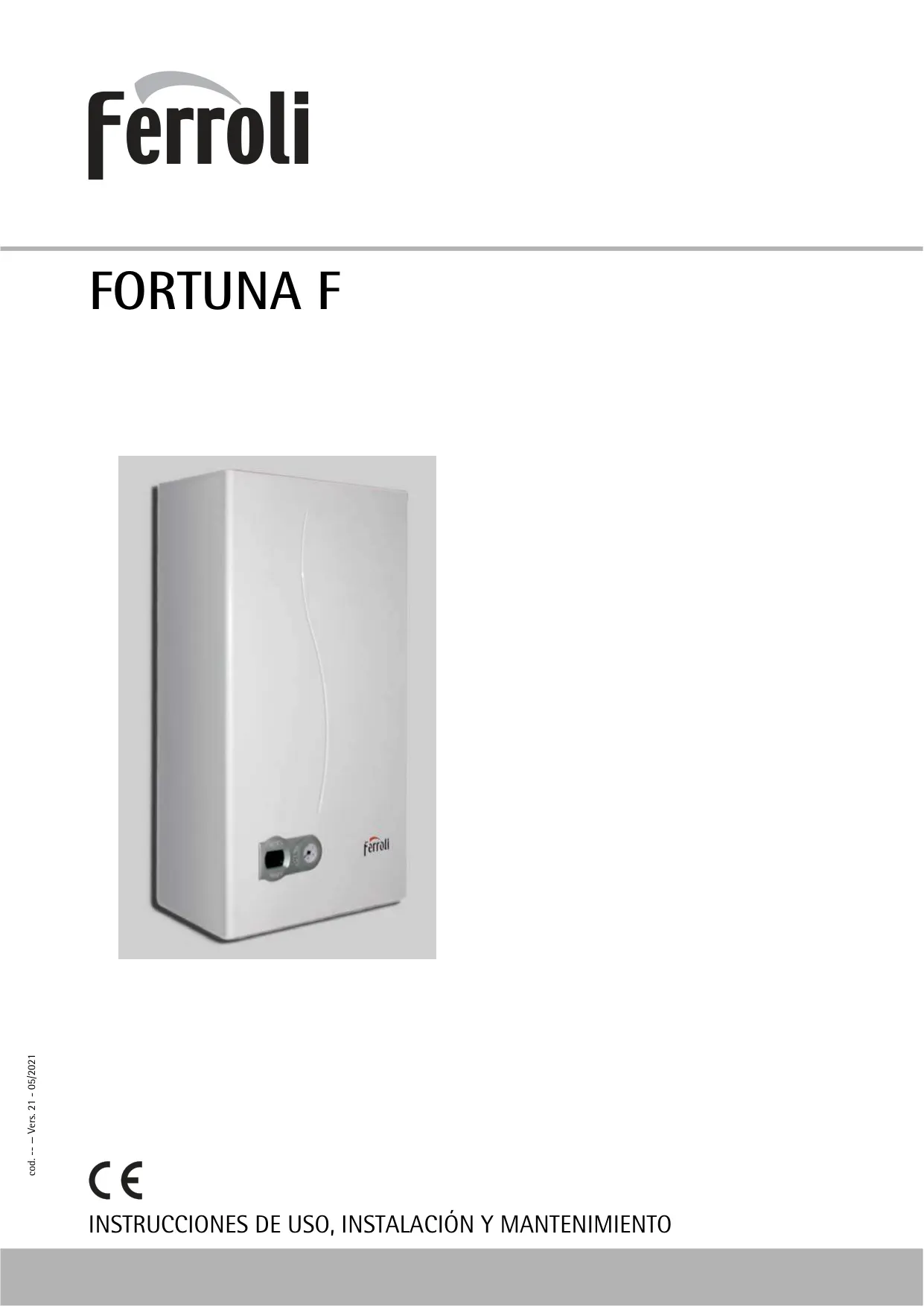

Instrucciones del Ferroli Fortuna F20
Aquí le ofrecemos el manual de Caldera Ferroli Fortuna F20 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Fortuna F20, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

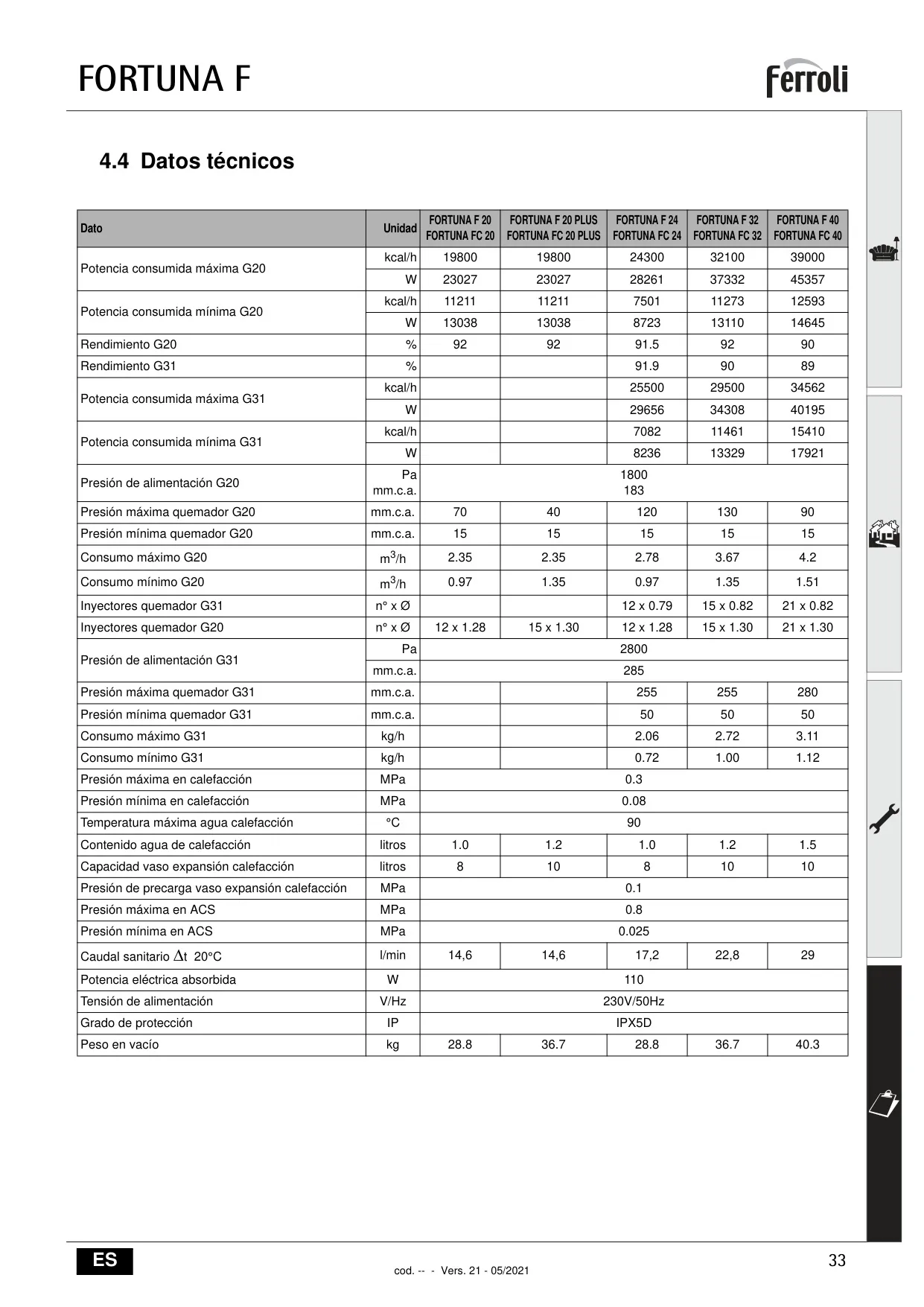

Especificaciones de la Caldera Ferroli Fortuna F20
| Característica | Unidad | Valor |
|---|---|---|
| Combustible | Gas Natural / GLP | |
| Potencia Consumida Máxima (G20) | kcal/h | 19800 |
| W | 23027 | |
| Potencia Consumida Mínima (G20) | kcal/h | 11211 |
| W | 13038 | |
| Rendimiento (G20) | % | 92 |
| Presión Máxima Quemador (G20) | mm.c.a. | 70 |
| Presión Mínima Quemador (G20) | mm.c.a. | 15 |
| Consumo Máximo (G20) | m³/h | 2.35 |
| Consumo Mínimo (G20) | m³/h | 0.97 |
| Inyectores Quemador (G20) | n° x Ø | 12 x 1.28 |
| Contenido Agua Calefacción | litros | 1.0 |
| Capacidad Vaso Expansión Calefacción | litros | 8 |
| Caudal Sanitario Δt 20°C | l/min | 14,6 |
| Peso en Vacío | kg | 28.8 |
| Presión de Alimentación (G20) | Pa | 1800 |
| mm.c.a. | 183 | |
| Presión Máxima Calefacción | MPa | 0.3 |
| Presión Mínima Calefacción | MPa | 0.08 |
| Temperatura Máxima Agua Calefacción | °C | 90 |
| Presión Precarga Vaso Expansión Calefacción | MPa | 0.1 |
| Presión Máxima ACS | MPa | 0.8 |
| Presión Mínima ACS | MPa | 0.025 |
| Potencia Eléctrica Absorbida | W | 110 |
| Tensión de Alimentación | V/Hz | 230V/50Hz |
| Grado de Protección | IP | IPX5D |
| Longitud Máxima Conducto Coaxial 60/100 | meq | 7 |
| Longitud Máxima Conducto Coaxial 80/125 | meq | 10.5 |
| Longitud Máxima Conductos Separados | meq | 60 |
| Longitud Máxima Conductos Separados Cámara Abierta | meq | 60 |
Detalles de la Caldera Ferroli Fortuna F20

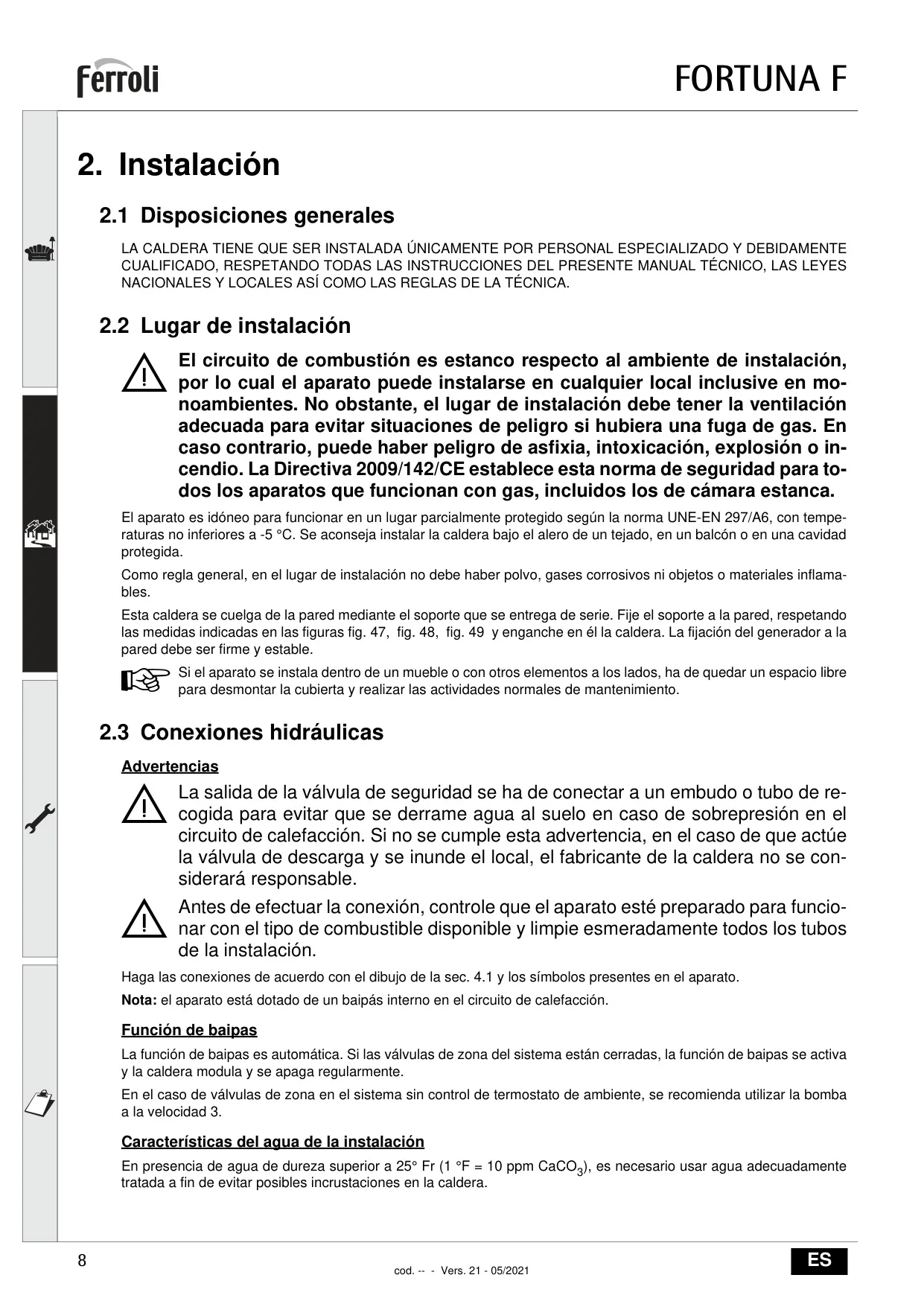

La Caldera Ferroli Fortuna F20 es un generador térmico mural de diseño moderno y compacto, acabado en blanco, ideal para calefacción y agua caliente sanitaria (ACS). Funciona con gas natural o GLP, integrando un quemador atmosférico con encendido electrónico y un control por microprocesador para una gestión eficiente. Su instalación es versátil, apta para interiores o exteriores protegidos, tolerando hasta -5 °C, aunque requiere ventilación adecuada del entorno.
El sistema incorpora una cámara de combustión estanca o abierta con ventilación forzada, gestionado por un sofisticado control de microprocesador que optimiza su operación. La Fortuna F20 ofrece gran flexibilidad de instalación, siendo adecuada para interiores o exteriores parcialmente protegidos, e incluso puede funcionar con temperaturas de hasta -5 °C. Se subraya la necesidad de una ventilación adecuada en el lugar de instalación, a pesar de su cámara estanca, para garantizar la seguridad en caso de una eventual fuga de gas.

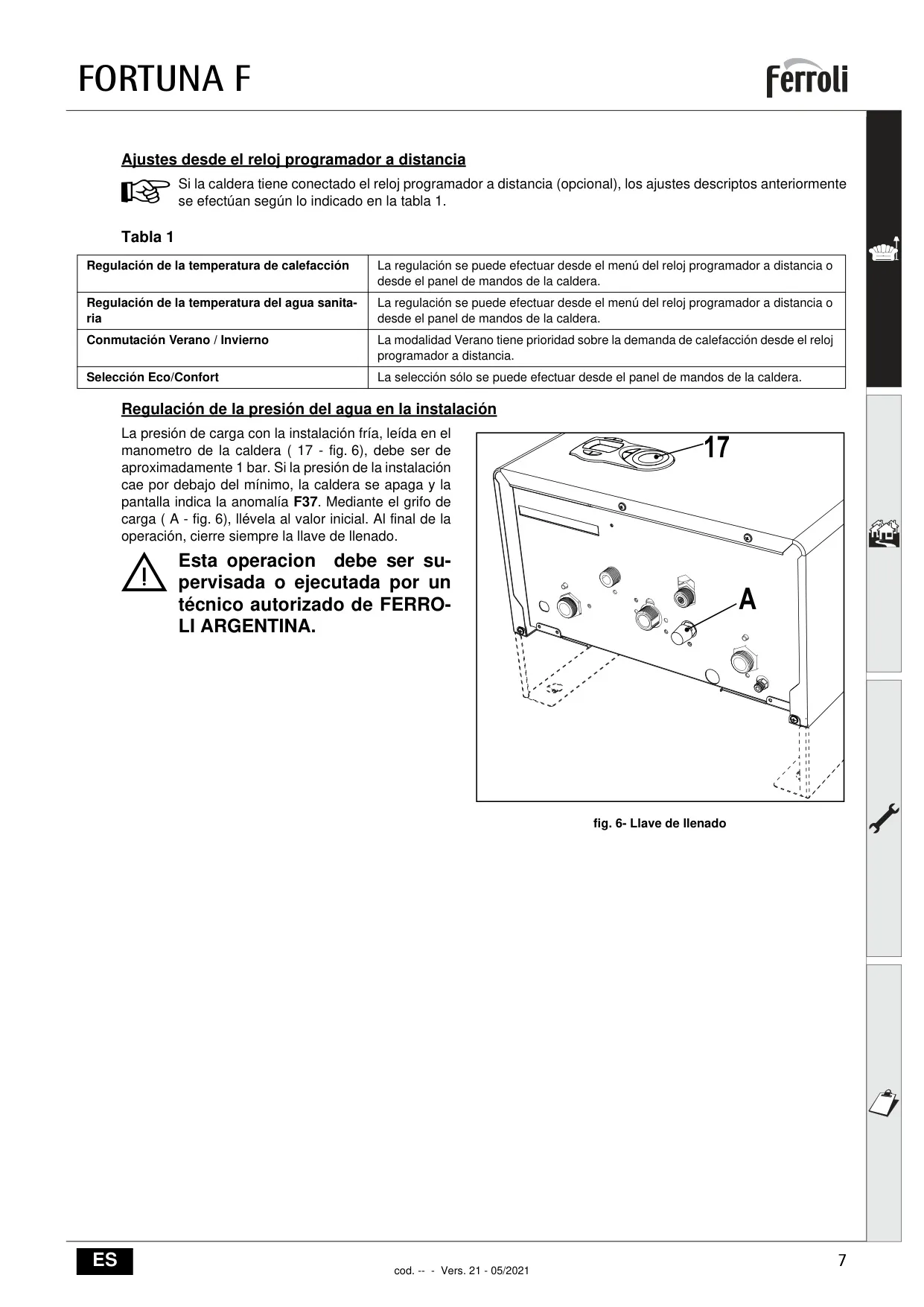

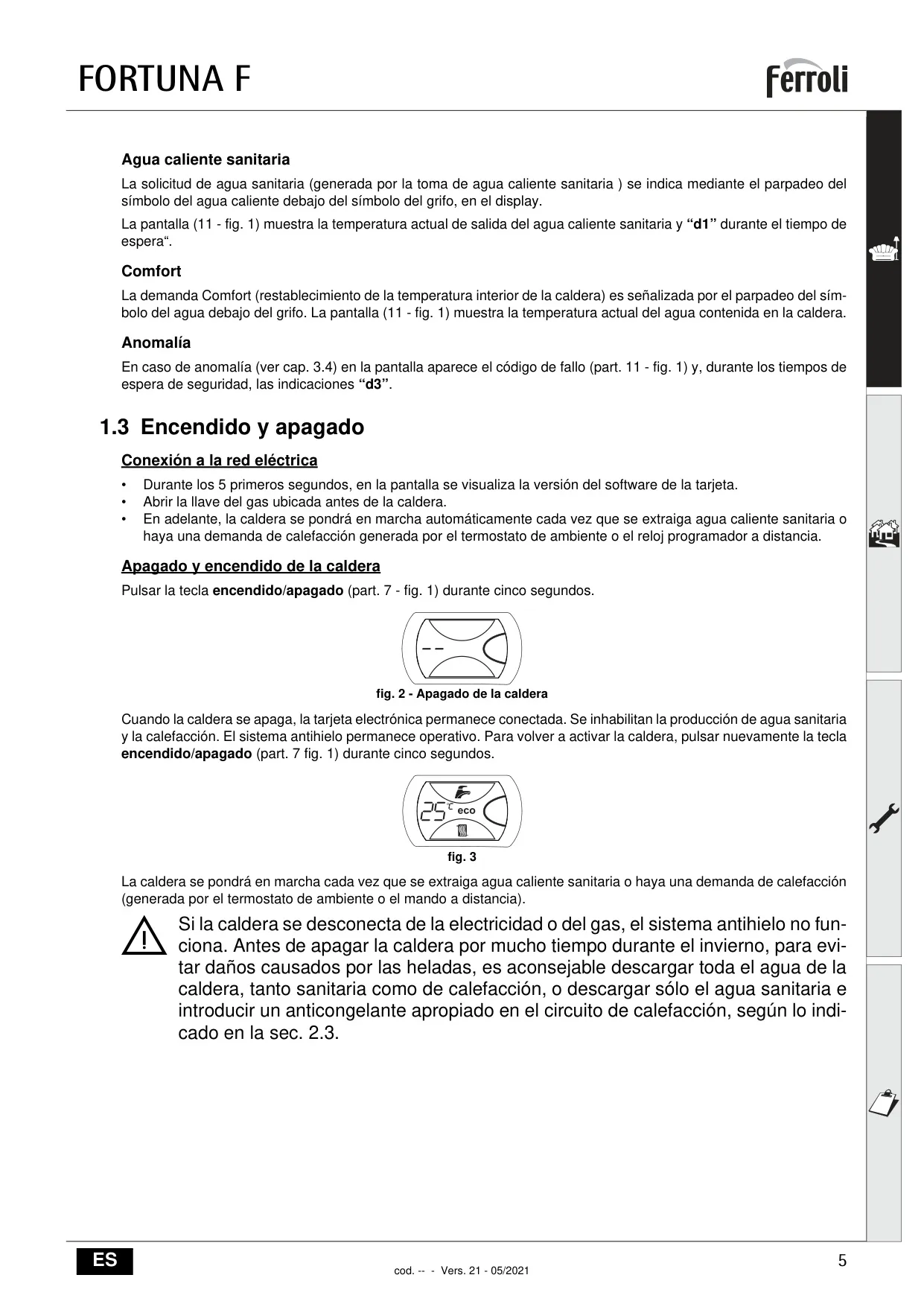

El panel de mandos digital es el centro de control, mostrando la temperatura actual y varios iconos. Permite ajustar con precisión las temperaturas de calefacción y ACS. Un botón multifunción gestiona el encendido/apagado, y la selección de modos Economy/Comfort y Verano/Invierno. Al conectarse, muestra la versión de software. El sistema arranca automáticamente al detectar demanda de agua caliente o calefacción.
Para la protección invernal, se recomienda drenar el sistema o usar anticongelante si la caldera estará apagada mucho tiempo. El modo Verano prioriza el ACS, manteniendo el antihielo activo. El modo Comfort calienta el agua para disponibilidad instantánea de ACS, mientras que Eco ahorra energía calentando solo bajo demanda. Opcionalmente, se pueden conectar termostatos o programadores a distancia.

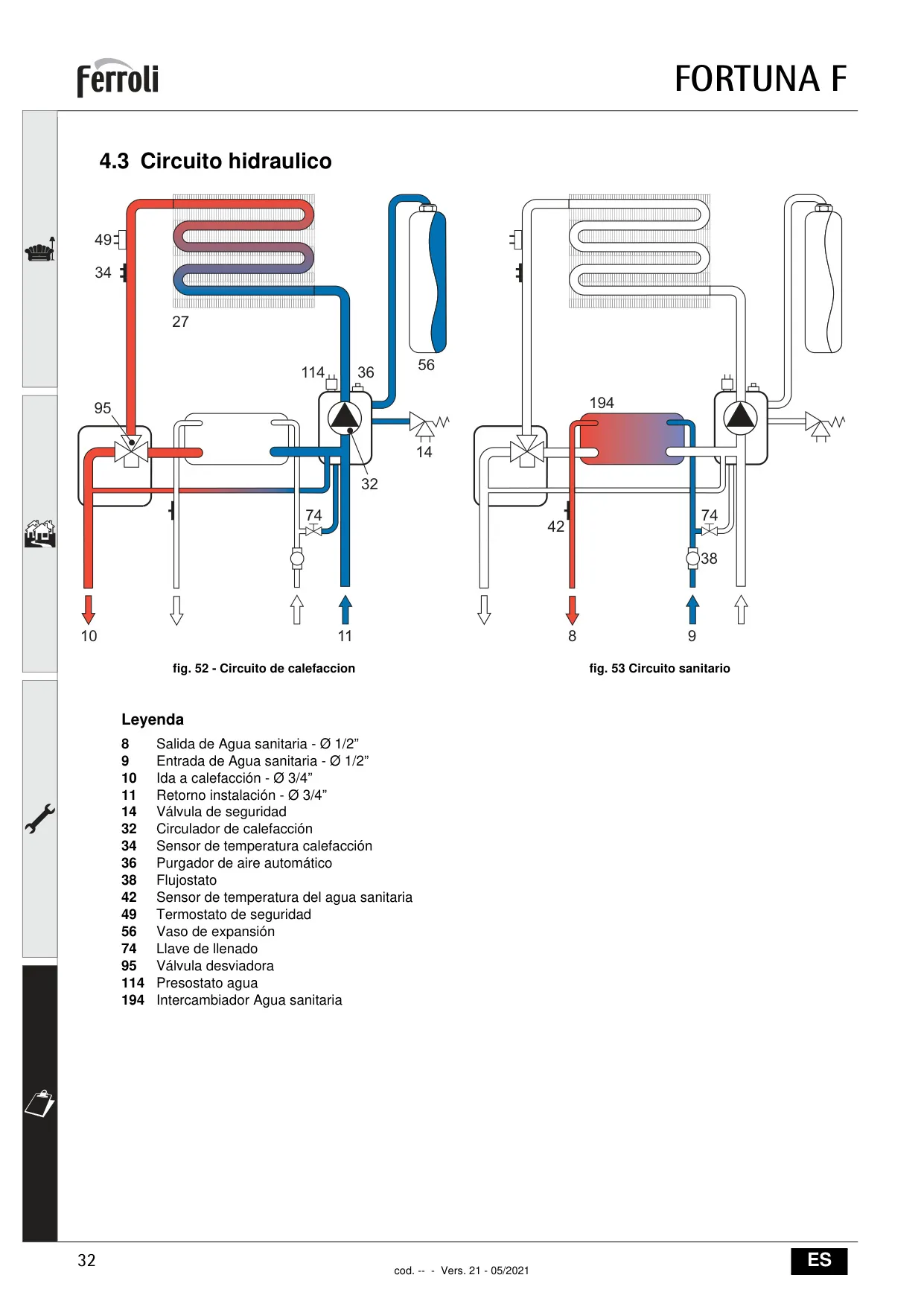

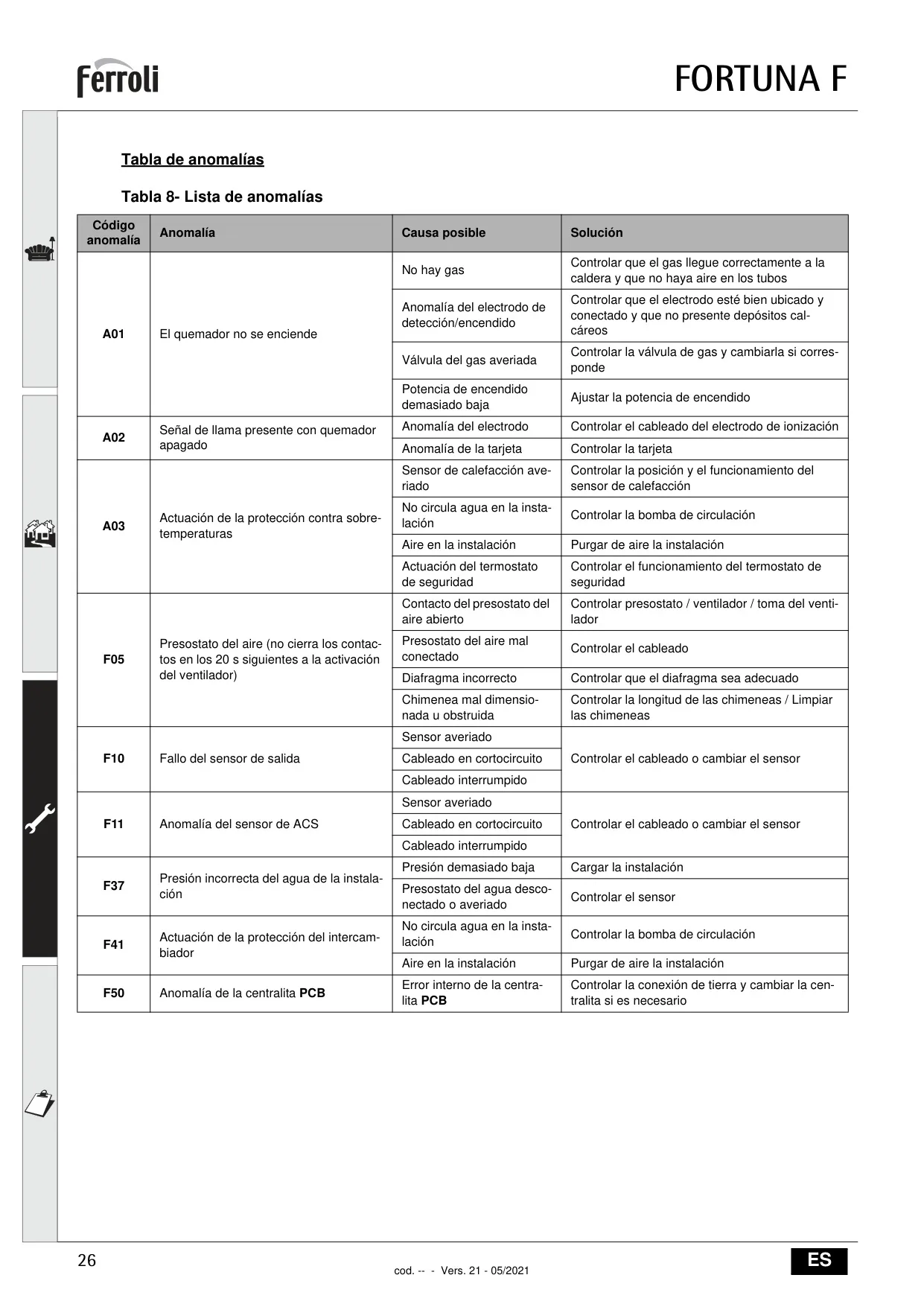

La Fortuna F20 incorpora un sistema de autodiagnóstico que muestra códigos de anomalía (A: permanente, F: temporal). El cambio de gas exige la intervención de un técnico autorizado para reemplazar inyectores, ajustar presiones y reconfigurar parámetros. Las conexiones hidráulicas incluyen un baipás automático de calefacción y exigen la conexión de la válvula de seguridad a un desagüe. El agua dura debe ser tratada.

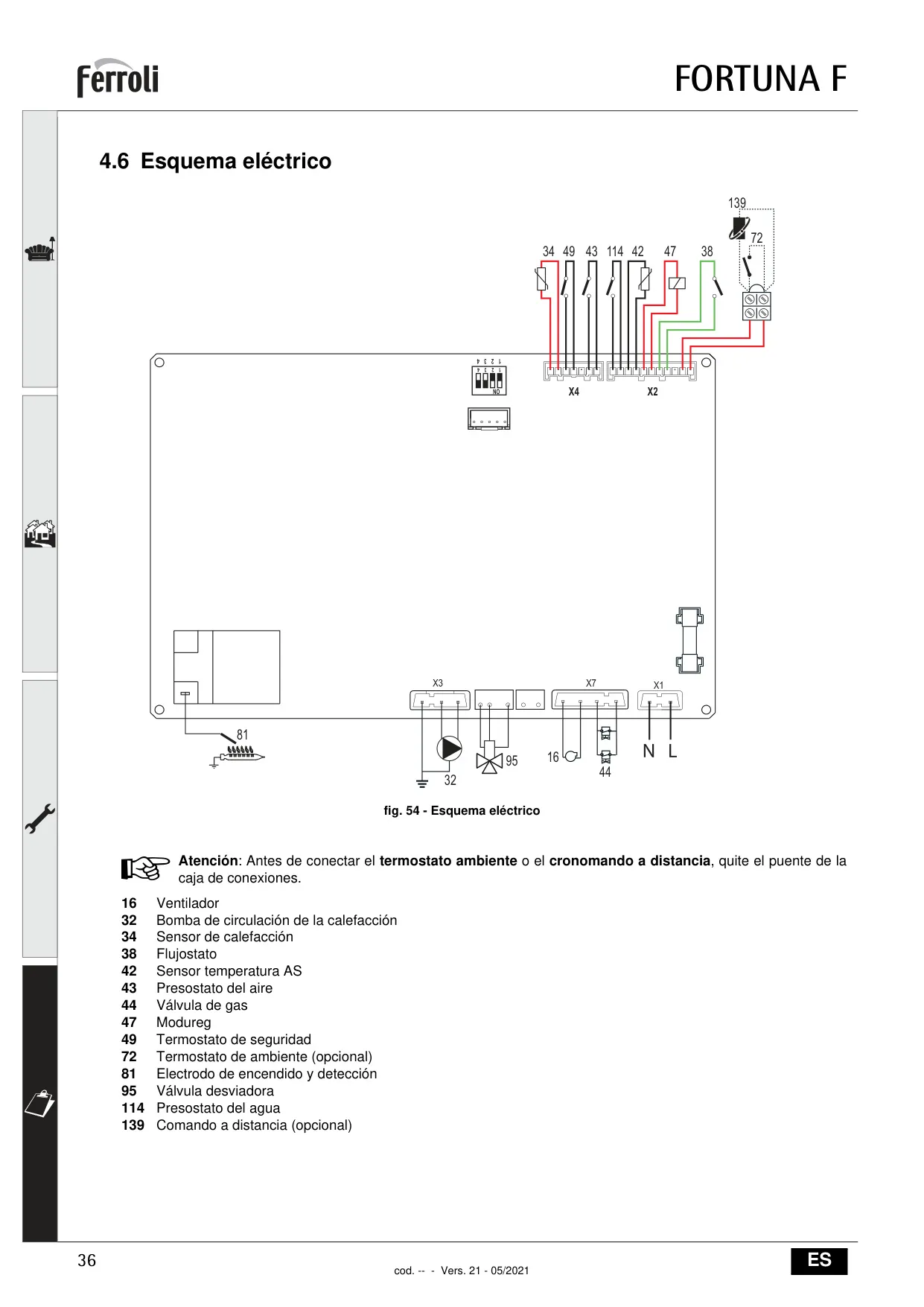

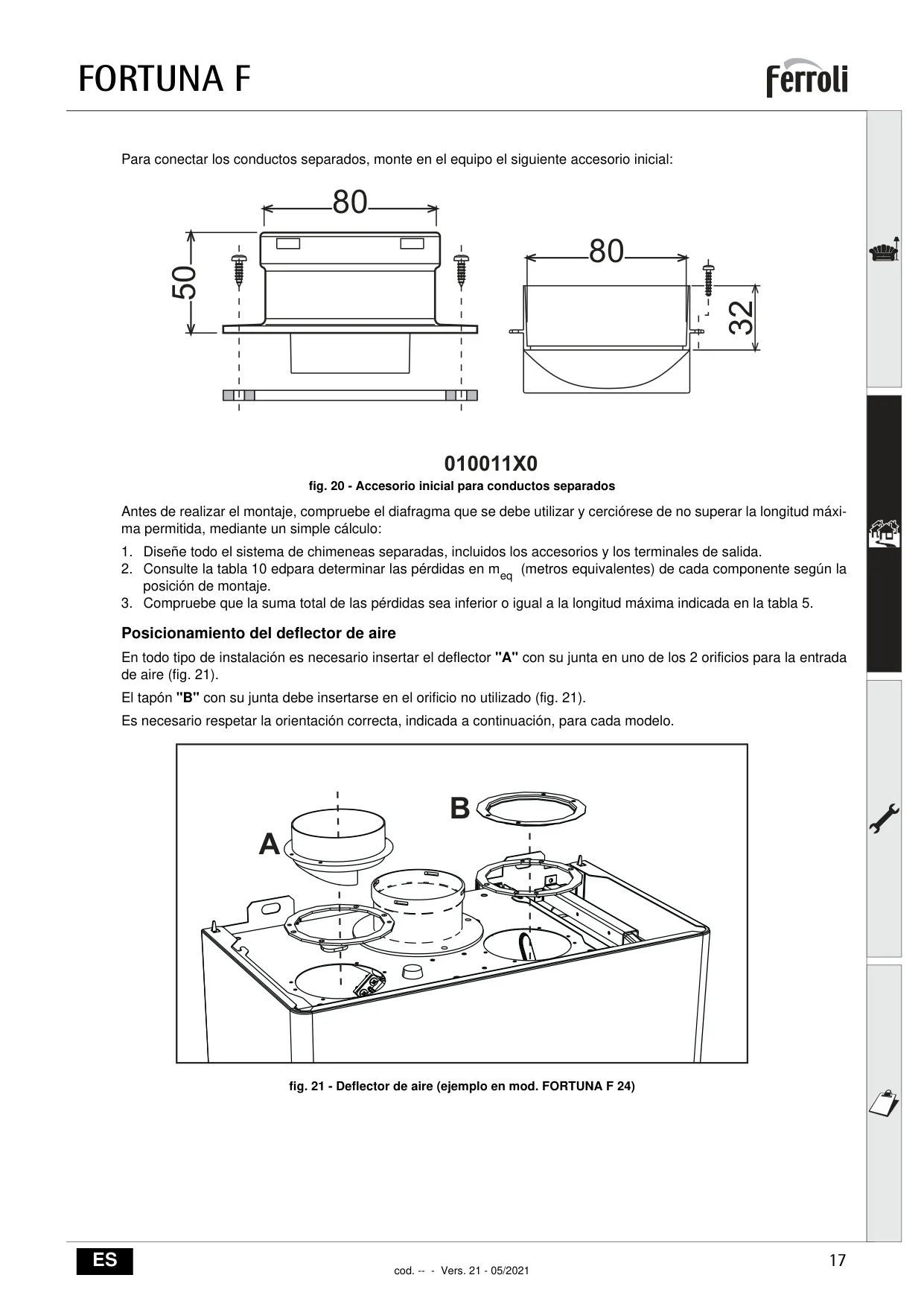

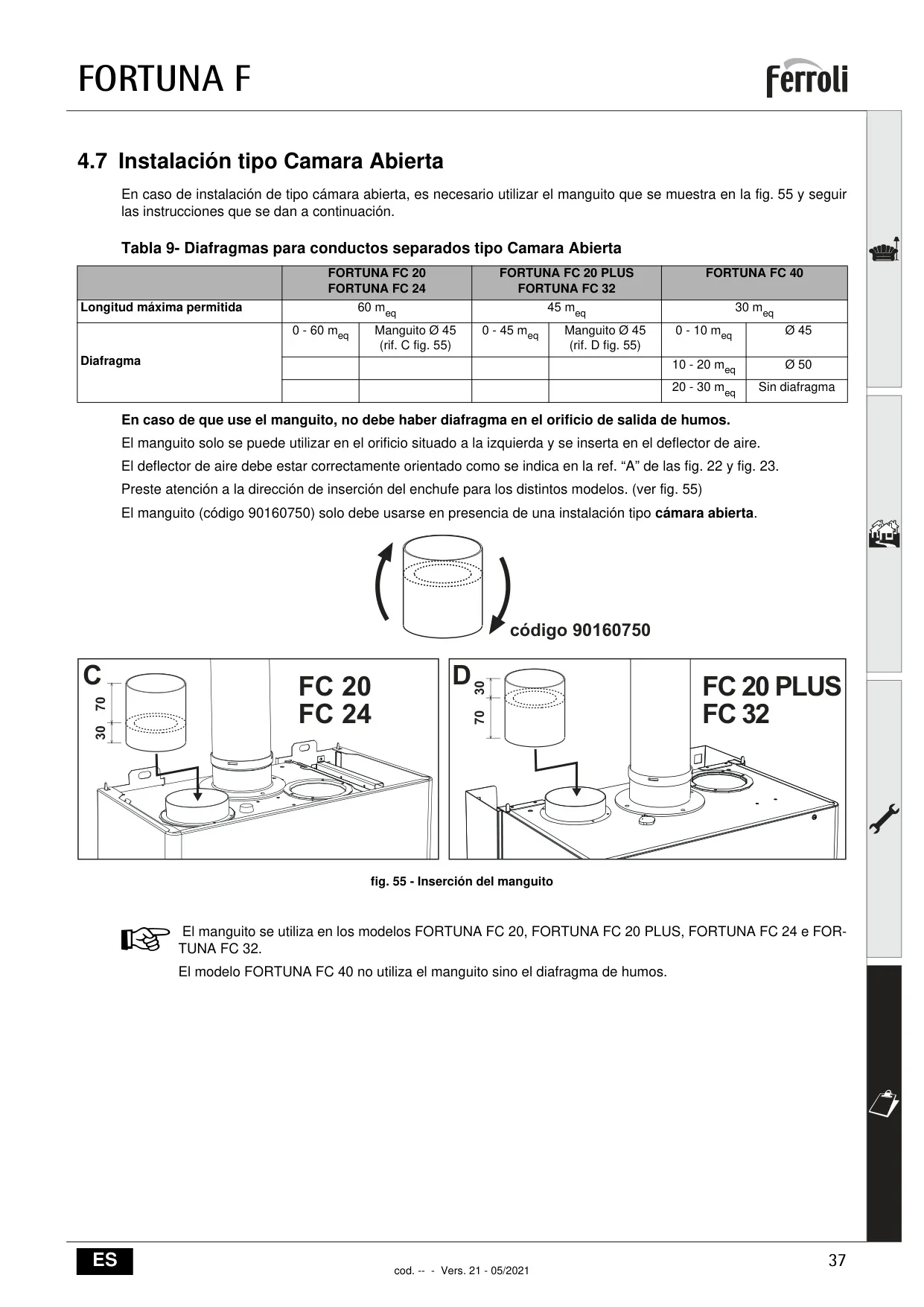

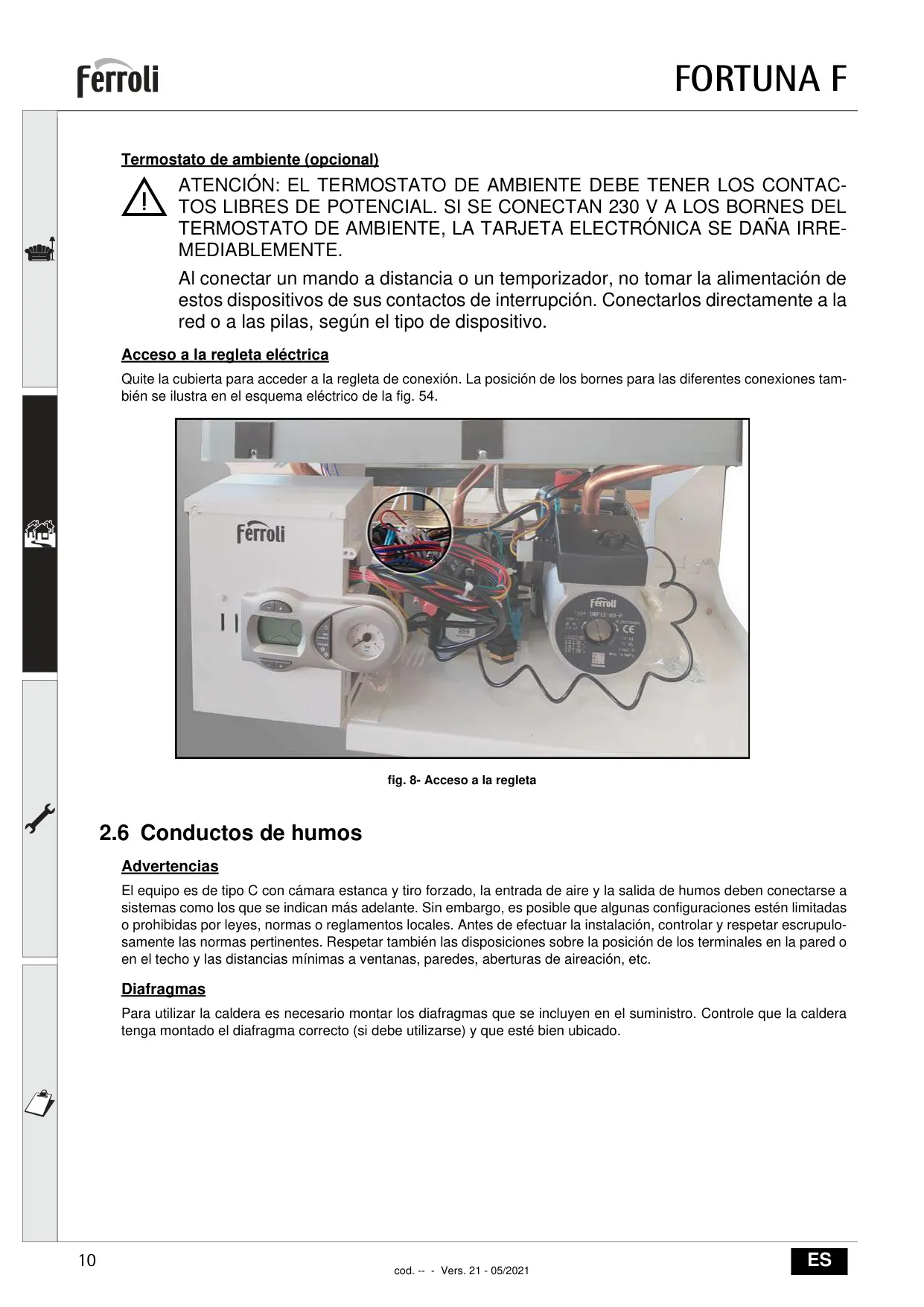

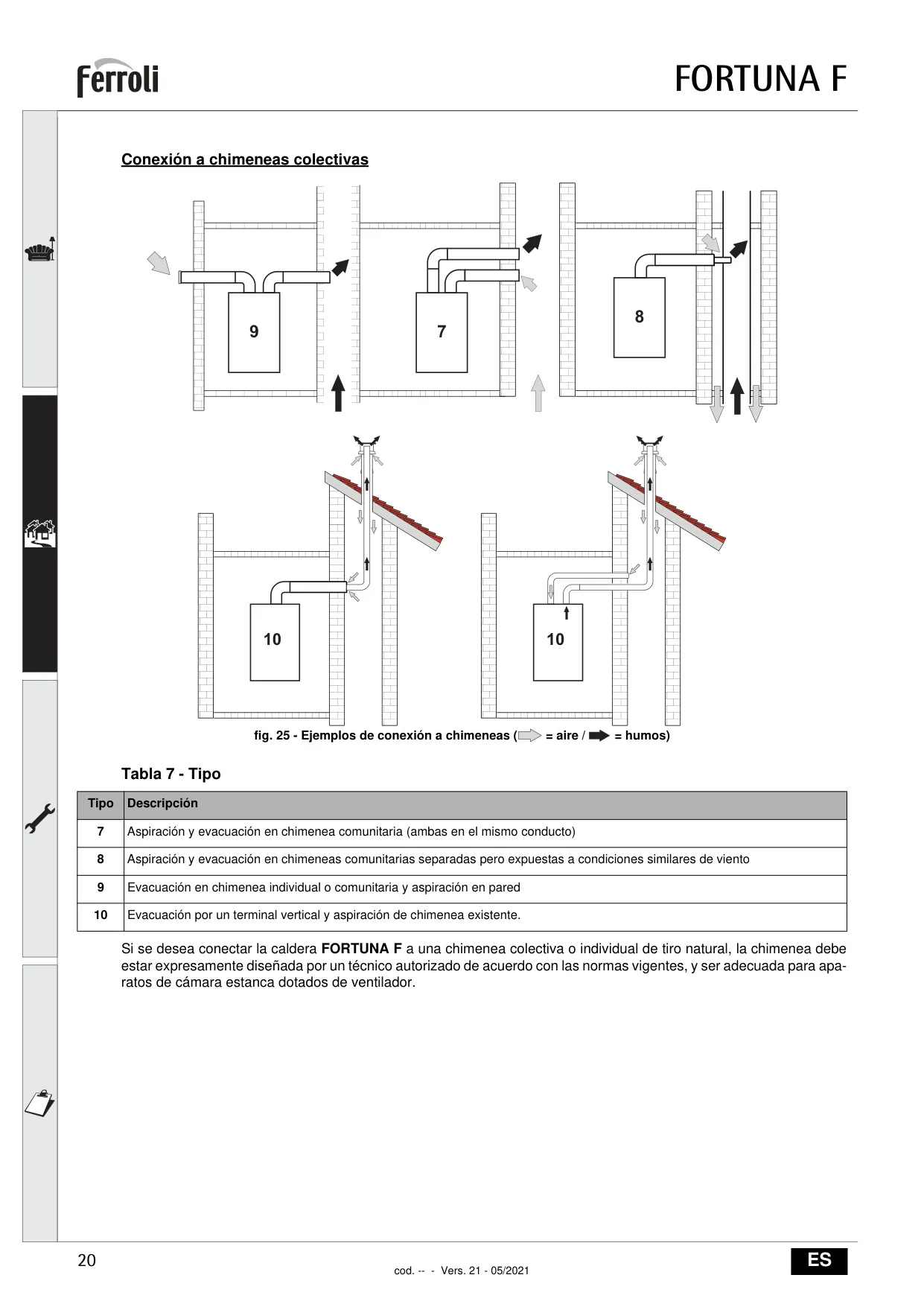

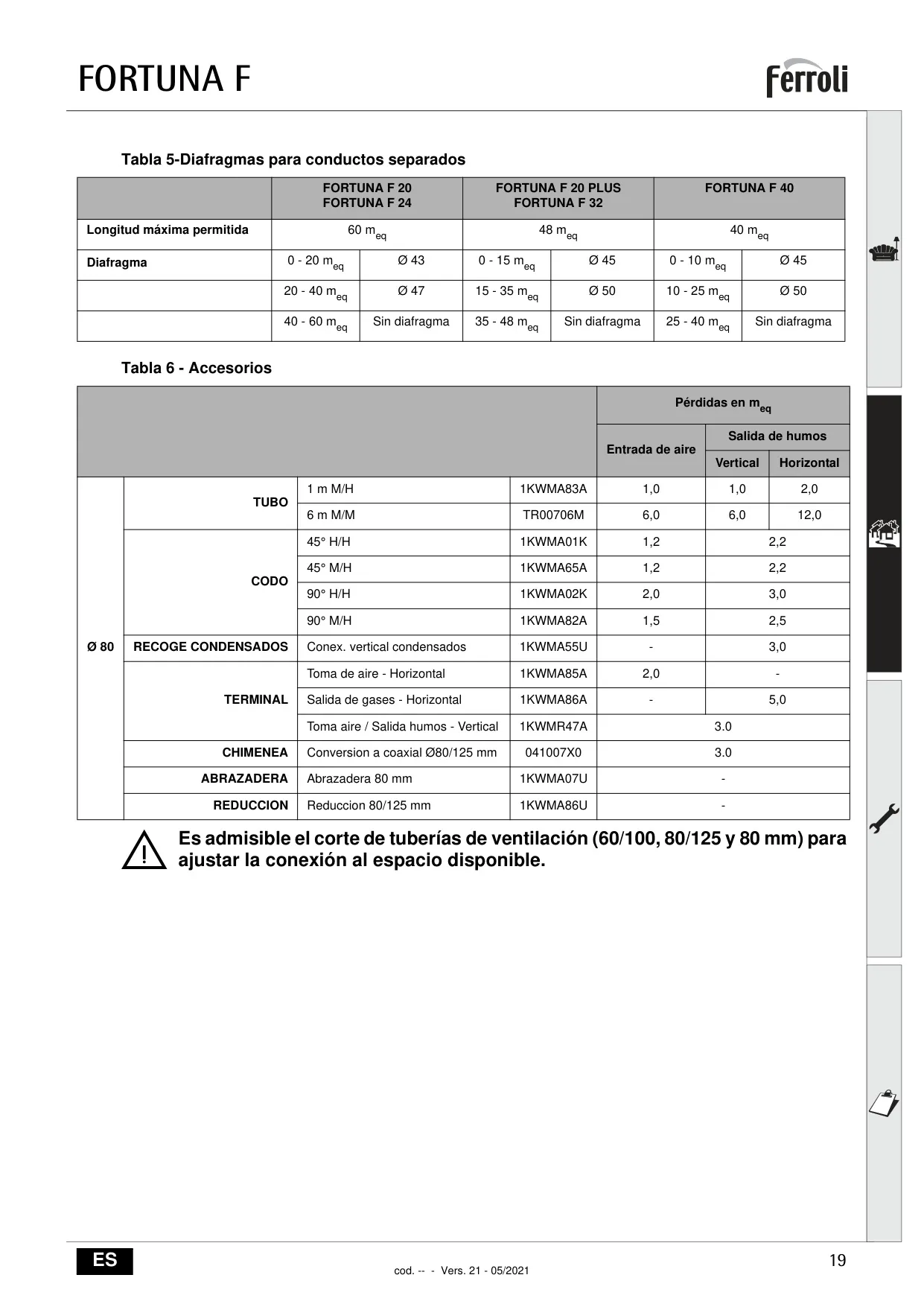

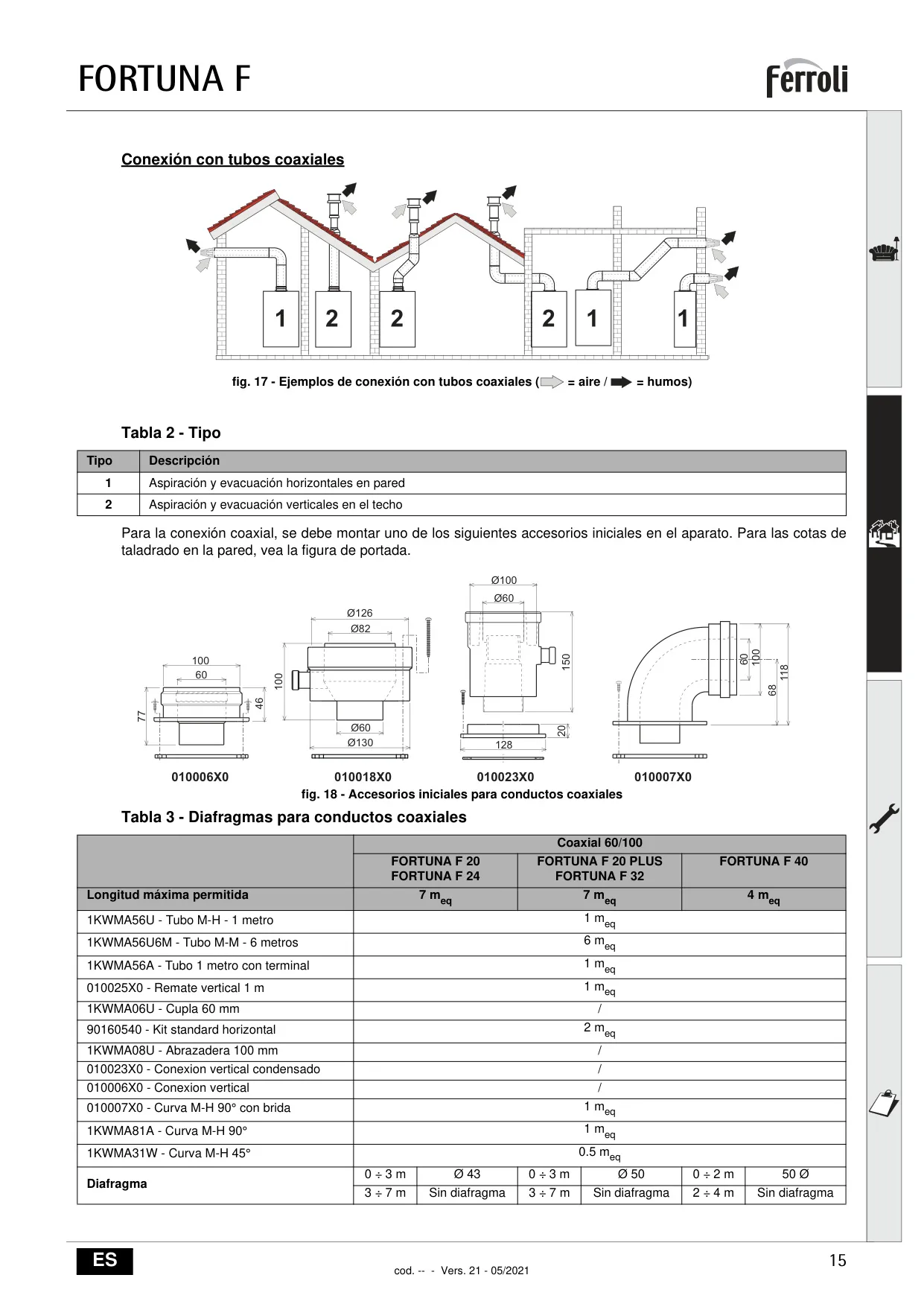

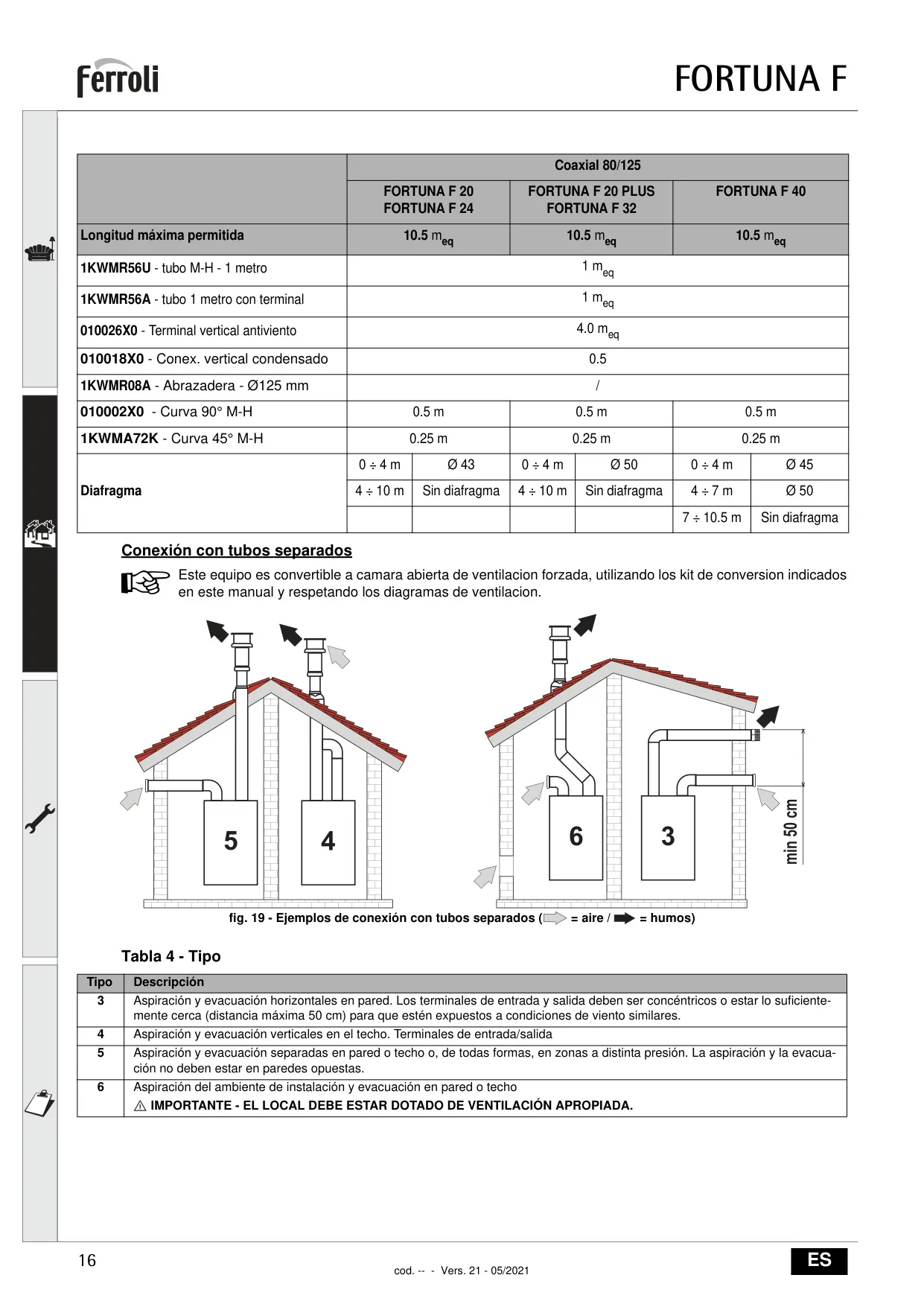

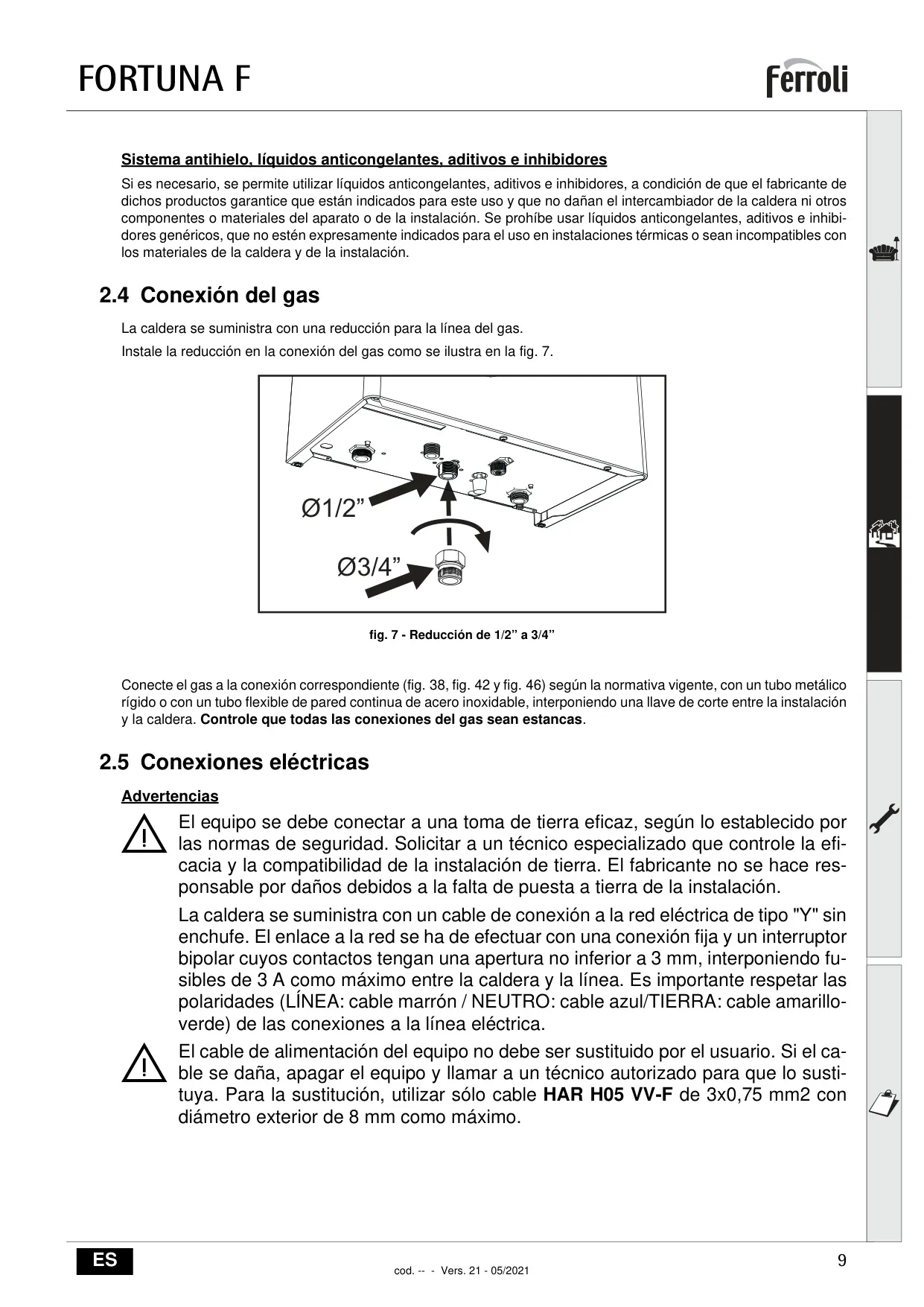

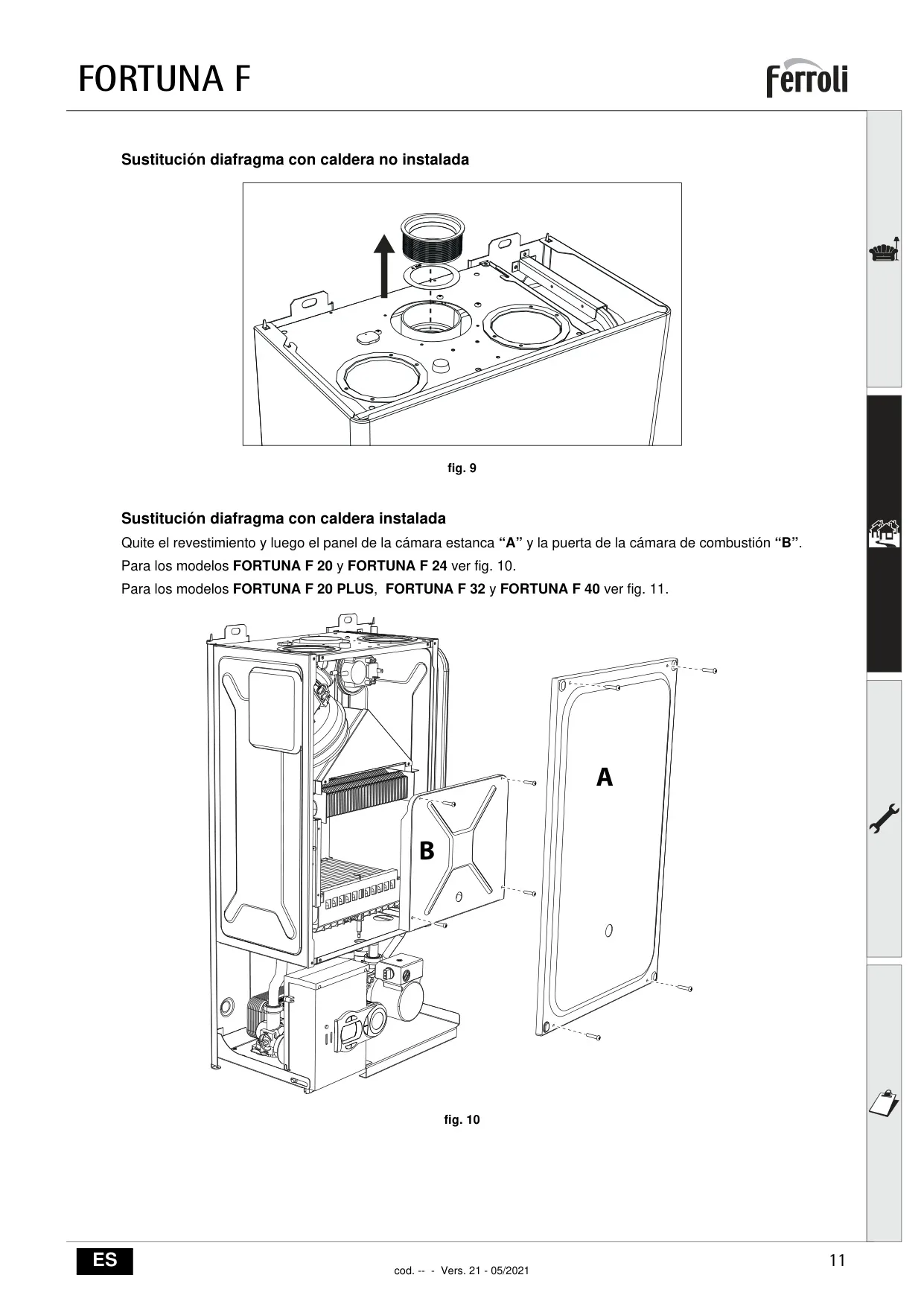

La instalación eléctrica requiere una toma de tierra eficaz, un interruptor bipolar con apertura de al menos 3 mm y fusibles de 3 A, respetando polaridades. Los conductos de humos, para cámara estanca con tiro forzado, admiten configuraciones coaxiales o separadas, y la correcta instalación de los diafragmas suministrados es vital para el rendimiento y cumplimiento normativo.

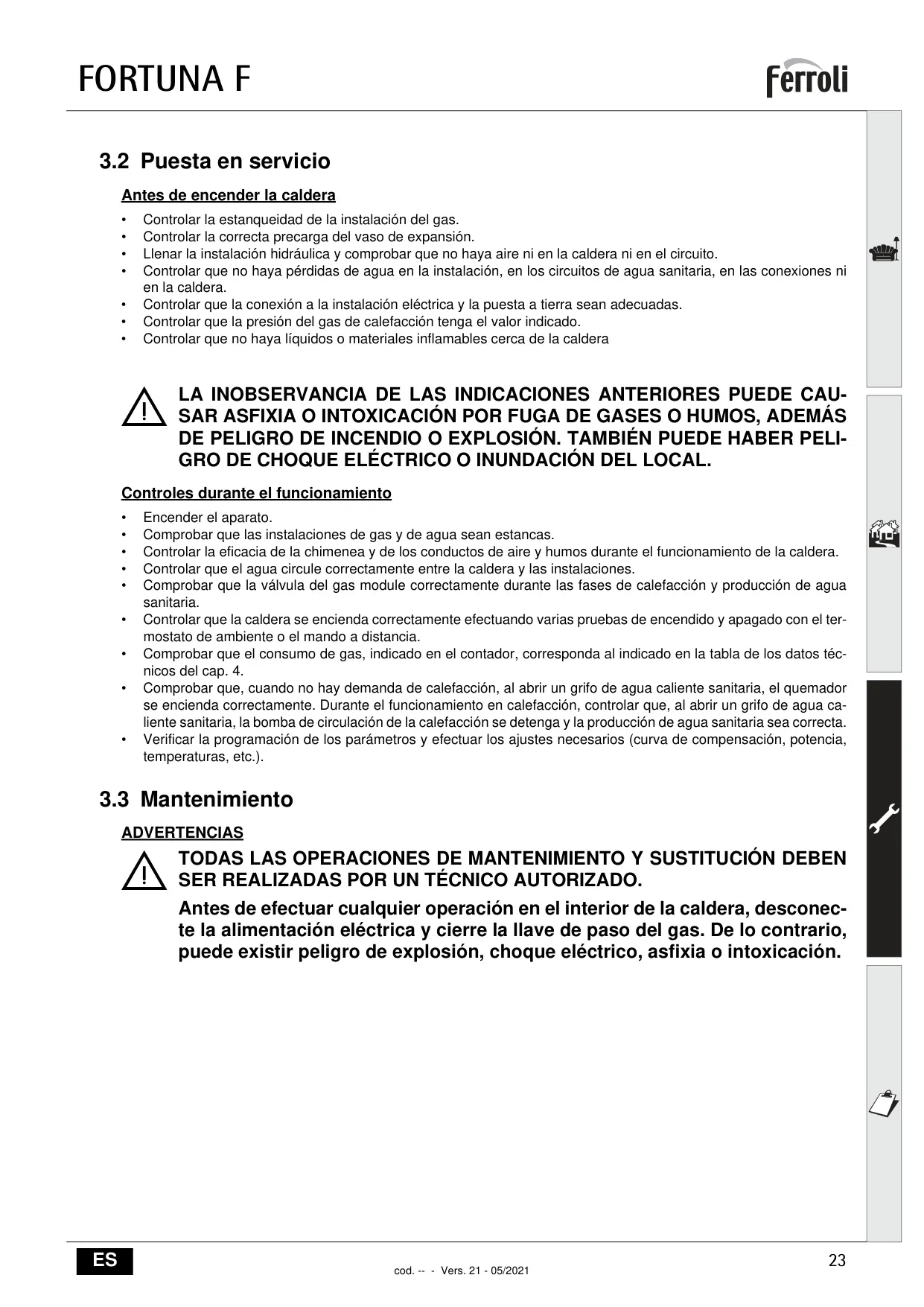

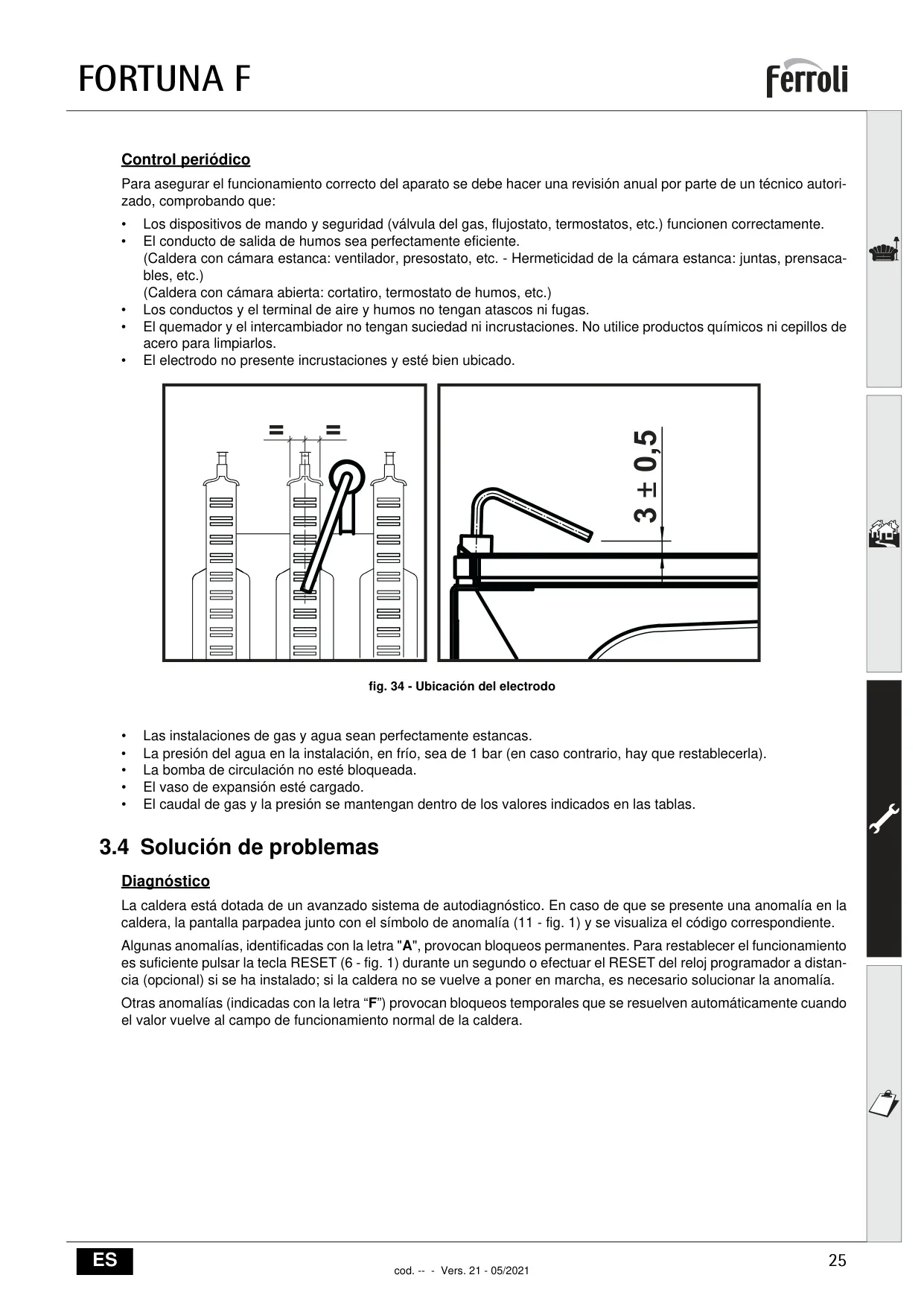

Todas las reparaciones, ajustes de presión del quemador, y el mantenimiento periódico anual deben ser realizados exclusivamente por técnicos autorizados de Ferroli Argentina. Esto incluye la verificación de dispositivos de seguridad, limpieza de quemadores e intercambiadores, y el control de estanqueidad de las instalaciones, asegurando así la seguridad y prolongando la vida útil del aparato.
