Caldera Ferroli Bluehelix Tech RRT 24 c
Instrucciones de la Caldera Ferroli Bluehelix Tech RRT 24 c
Aquí le ofrecemos el manual de Caldera Ferroli Bluehelix Tech RRT 24 c completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Bluehelix Tech RRT 24 c, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

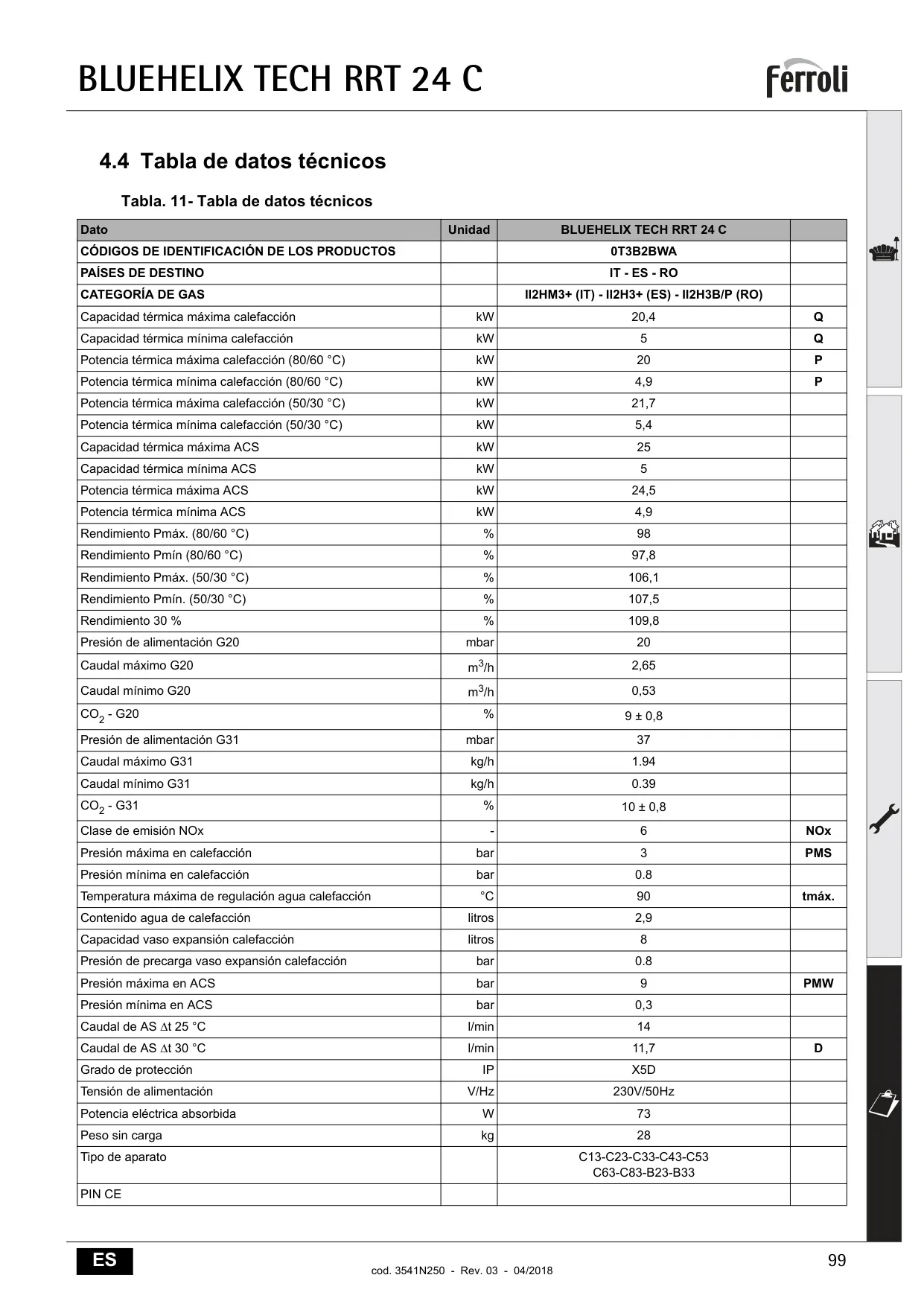

Especificaciones de la Caldera Ferroli Bluehelix Tech RRT 24 c
| Dato | Unidad | BLUEHELIX TECH RRT 24 C |
|---|---|---|
| CÓDIGOS DE IDENTIFICACIÓN DE LOS PRODUCTOS | ||
| Marca Comercial | FERROLI | |
| Modelo | BLUEHELIX TECH RRT 24 C | |
| Código de Identificación | 0T3B2BWA | |
| Países de Destino | IT - ES - RO | |
| Categoría de Gas | II2HM3+ (IT) - II2H3+ (ES) - II2H3B/P (RO) | |
| CAPACIDADES Y POTENCIAS TÉRMICAS | ||
| Capacidad térmica máxima calefacción | kW | 20,4 |
| Capacidad térmica mínima calefacción | kW | 5 |
| Potencia térmica máxima calefacción (80/60 °C) | kW | 20 |
| Potencia térmica mínima calefacción (80/60 °C) | kW | 4,9 |
| Potencia térmica máxima calefacción (50/30 °C) | kW | 21,7 |
| Potencia térmica mínima calefacción (50/30 °C) | kW | 5,4 |
| Capacidad térmica máxima ACS | kW | 25 |
| Capacidad térmica mínima ACS | kW | 5 |
| Potencia térmica máxima ACS | kW | 24,5 |
| Potencia térmica mínima ACS | kW | 4,9 |
| RENDIMIENTOS | ||
| Rendimiento Pmáx. (80/60 °C) | % | 98 |
| Rendimiento Pmín (80/60 °C) | % | 97,8 |
| Rendimiento Pmáx. (50/30 °C) | % | 106,1 |
| Rendimiento Pmín. (50/30 °C) | % | 107,5 |
| Rendimiento 30 % | % | 109,8 |
| DATOS DE COMBUSTIBLE (G20) | ||
| Presión de alimentación G20 | mbar | 20 |
| Caudal máximo G20 | m³/h | 2,65 |
| Caudal mínimo G20 | m³/h | 0,53 |
| CO2 - G20 | % | 9 ± 0,8 |
| DATOS DE COMBUSTIBLE (G31) | ||
| Presión de alimentación G31 | mbar | 37 |
| Caudal máximo G31 | kg/h | 1.94 |
| Caudal mínimo G31 | kg/h | 0.39 |
| CO2 - G31 | % | 10 ± 0,8 |
| Clase de emisión NOx | - | 6 |
| CIRCUITO DE CALEFACCIÓN | ||
| Presión máxima en calefacción | bar | 3 |
| Presión mínima en calefacción | bar | 0.8 |
| Temperatura máxima de regulación agua calefacción | °C | 90 |
| Contenido agua de calefacción | litros | 2,9 |
| Capacidad vaso expansión calefacción | litros | 8 |
| Presión de precarga vaso expansión calefacción | bar | 0.8 |
| CIRCUITO DE AGUA CALIENTE SANITARIA (ACS) | ||
| Presión máxima en ACS | bar | 9 |
| Presión mínima en ACS | bar | 0,3 |
| Caudal de AS ∆t 25 °C | l/min | 14 |
| Caudal de AS ∆t 30 °C | l/min | 11,7 |
| DATOS ELÉCTRICOS Y DIMENSIONALES | ||
| Grado de protección | IP | X5D |
| Tensión de alimentación | V/Hz | 230V/50Hz |
| Potencia eléctrica absorbida | W | 73 |
| Peso sin carga | kg | 28 |

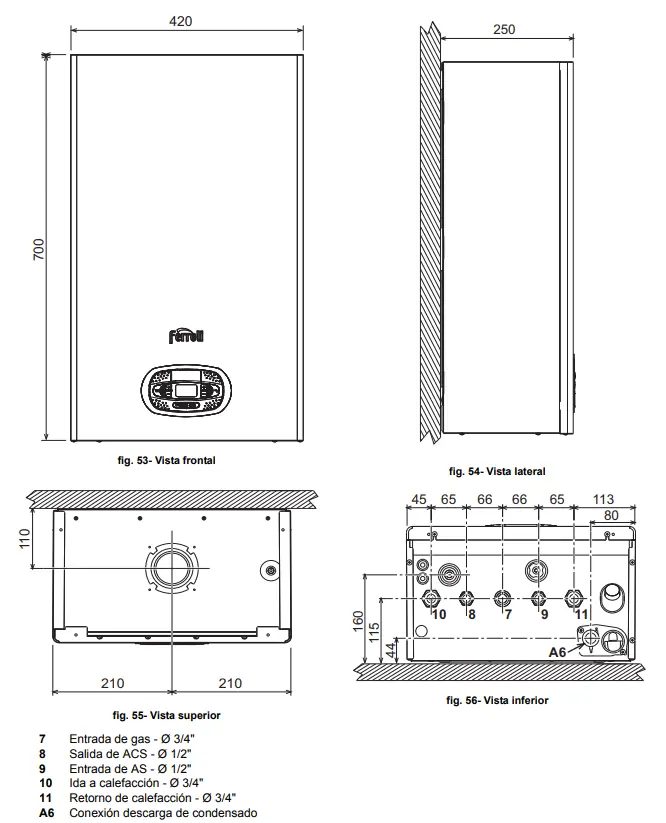

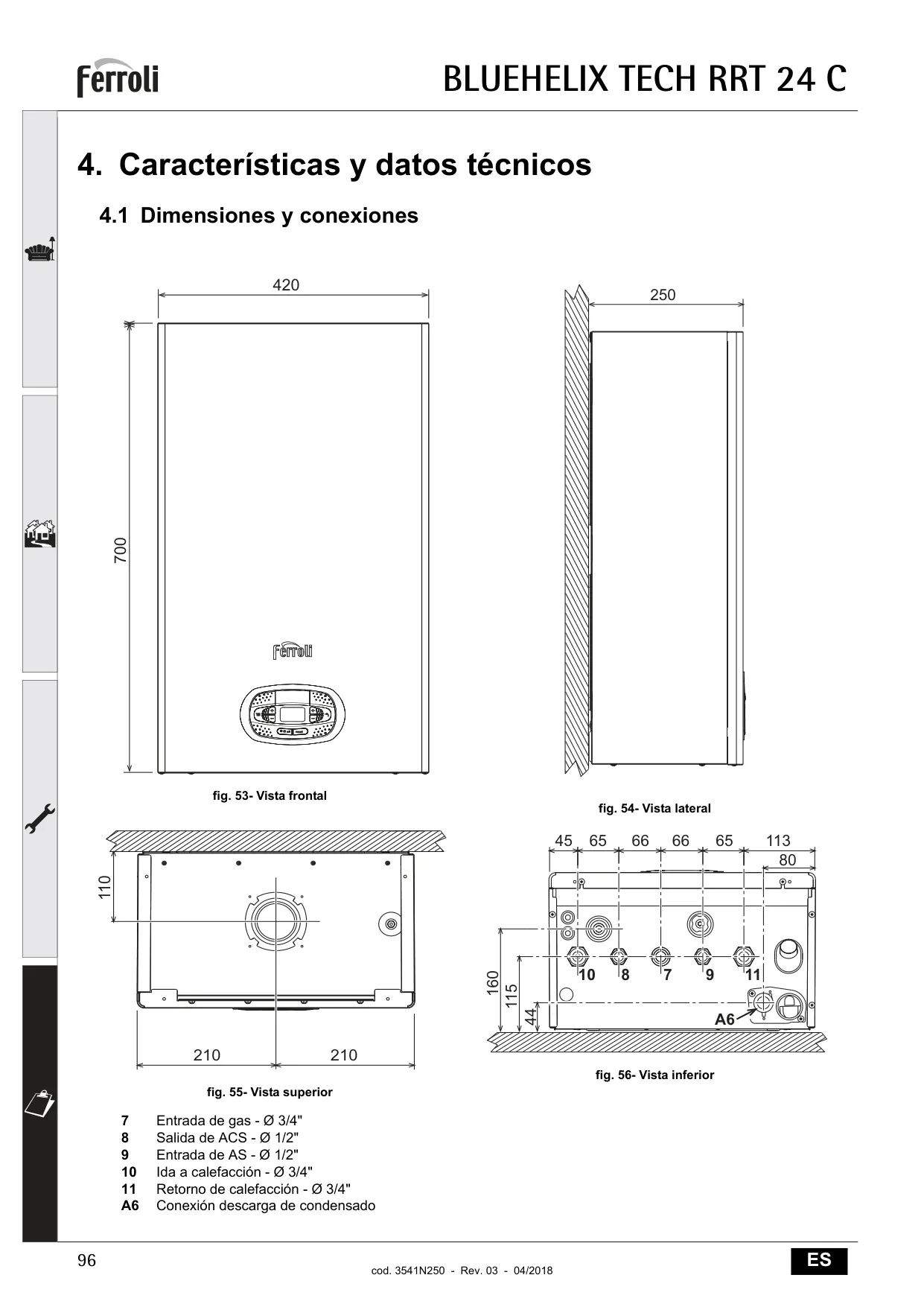

| Anchura total | mm | 420 |
| Altura total | mm | 700 |
| Profundidad total | mm | 250 |
| Tipo de aparato | C13-C23-C33-C43-C53 C63-C83-B23-B33 |
|

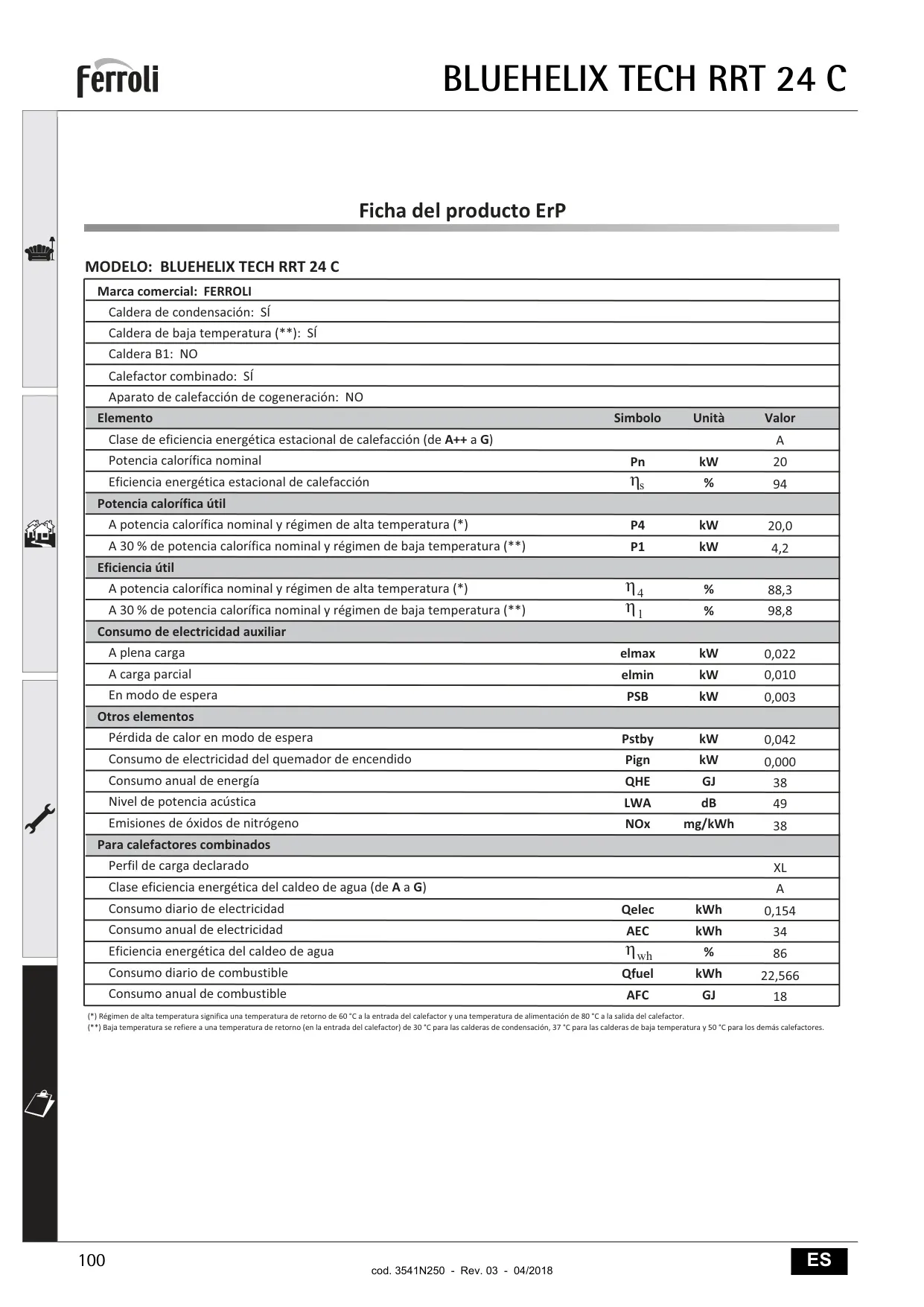

| FICHA DEL PRODUCTO ErP | ||
| Caldera de condensación | SÍ | |
| Calefactor combinado | SÍ | |
| Clase eficiencia energética estacional de calefacción | A | |
| Eficiencia energética estacional de calefacción (ηs) | % | 94 |
| Consumo de electricidad auxiliar a plena carga (elmax) | kW | 0,022 |
| Consumo de electricidad auxiliar a carga parcial (elmin) | kW | 0,010 |
| Consumo de electricidad auxiliar en modo de espera (PSB) | kW | 0,003 |
| Consumo anual de energía (QHE) | GJ | 38 |
| Nivel de potencia acústica (LWA) | dB | 49 |
| Emisiones de óxidos de nitrógeno (NOx) | mg/kWh | 38 |
| Perfil de carga declarado | XL | |
| Clase eficiencia energética del caldeo de agua | A | |
| Consumo diario de electricidad (Qelec) | kWh | 0,154 |
| Consumo anual de electricidad (AEC) | kWh | 34 |
| Eficiencia energética del caldeo de agua (ηwh) | % | 86 |
| Consumo diario de combustible (Qfuel) | kWh | 22,566 |
| Consumo anual de combustible (AFC) | GJ | 18 |
Detalles del Ferroli Bluehelix Tech RRT 24 c
La caldera Ferroli Bluehelix Tech RRT 24 c es un generador térmico de vanguardia diseñado para la máxima eficiencia y confort. Equipada con un intercambiador de acero inoxidable, asegura una durabilidad excepcional y un alto rendimiento constante. Su avanzada tecnología de premezcla y condensación, junto con su certificación ERP y TÜV Rheinland, garantizan bajas emisiones y un impacto ambiental reducido, cumpliendo con los estándares de Clase A en eficiencia energética.

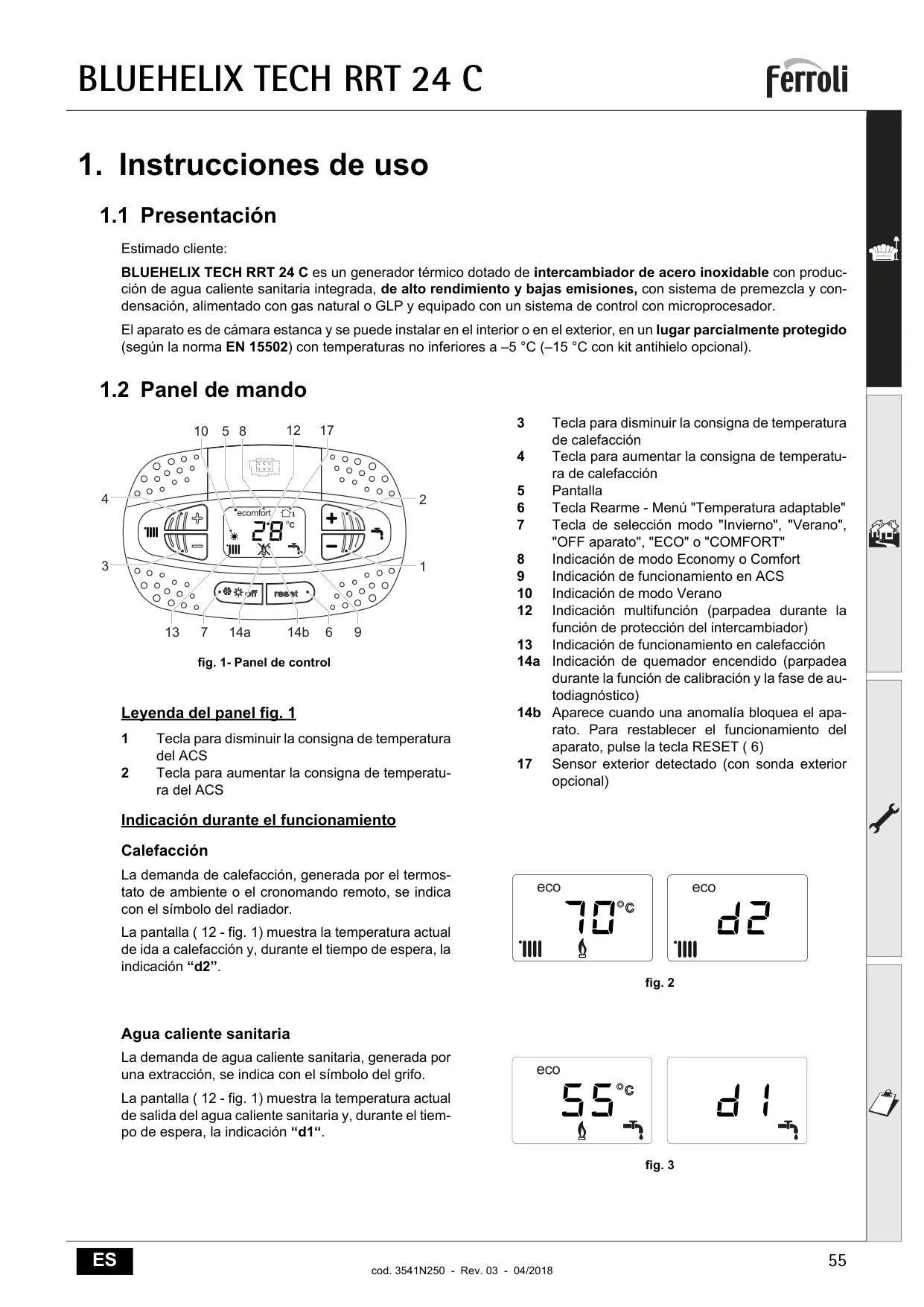

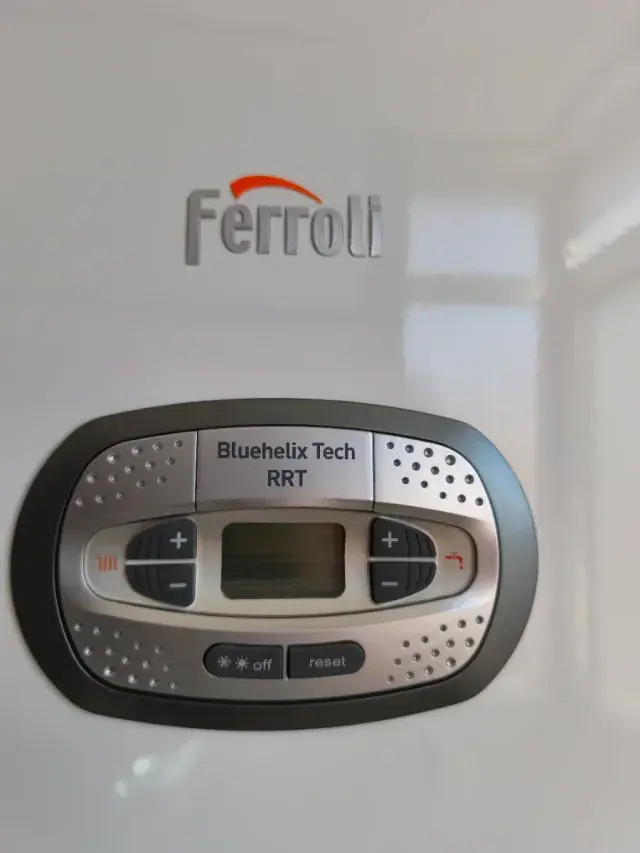

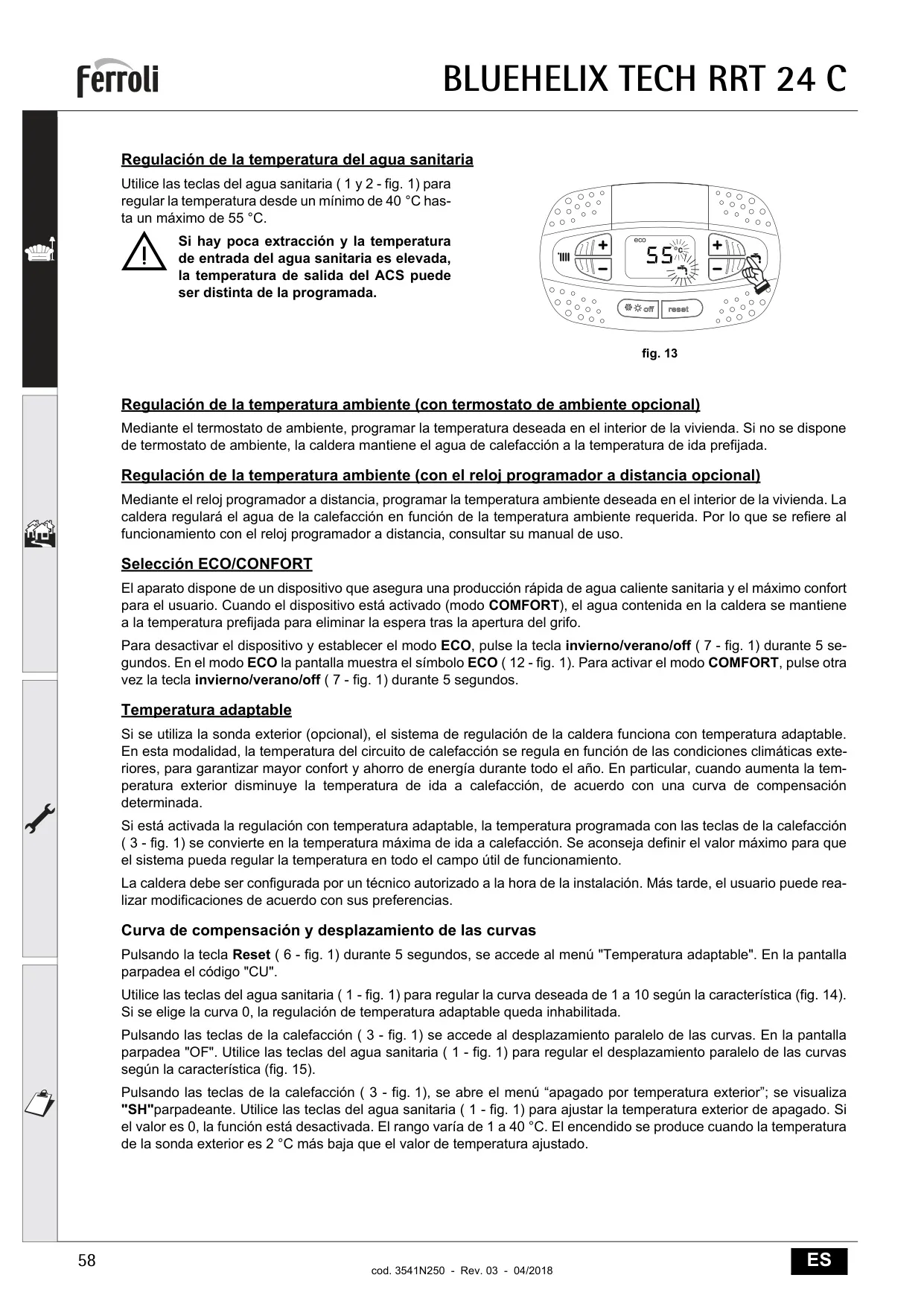

Este modelo destaca por su panel de control intuitivo con pantalla digital, que facilita la interacción del usuario. Permite ajustar de forma sencilla las temperaturas de calefacción y agua caliente sanitaria (ACS), además de seleccionar entre modos operativos como "Invierno", "Verano", "OFF aparato", "ECO" y "COMFORT". Los indicadores LED brindan información clara sobre el estado del quemador y posibles anomalías.
La Ferroli Bluehelix Tech RRT 24 c incorpora un robusto sistema antihielo que la protege hasta los -5°C de forma estándar, ampliable a -15°C con un kit opcional. Es crucial mantener la alimentación eléctrica y de gas conectada en invierno, o proceder a la descarga completa del agua en caso de inactividad prolongada, para evitar daños por heladas. Su primer encendido incluye un ciclo automático de purga de aire, indicado por la sigla "Fh" en la pantalla.

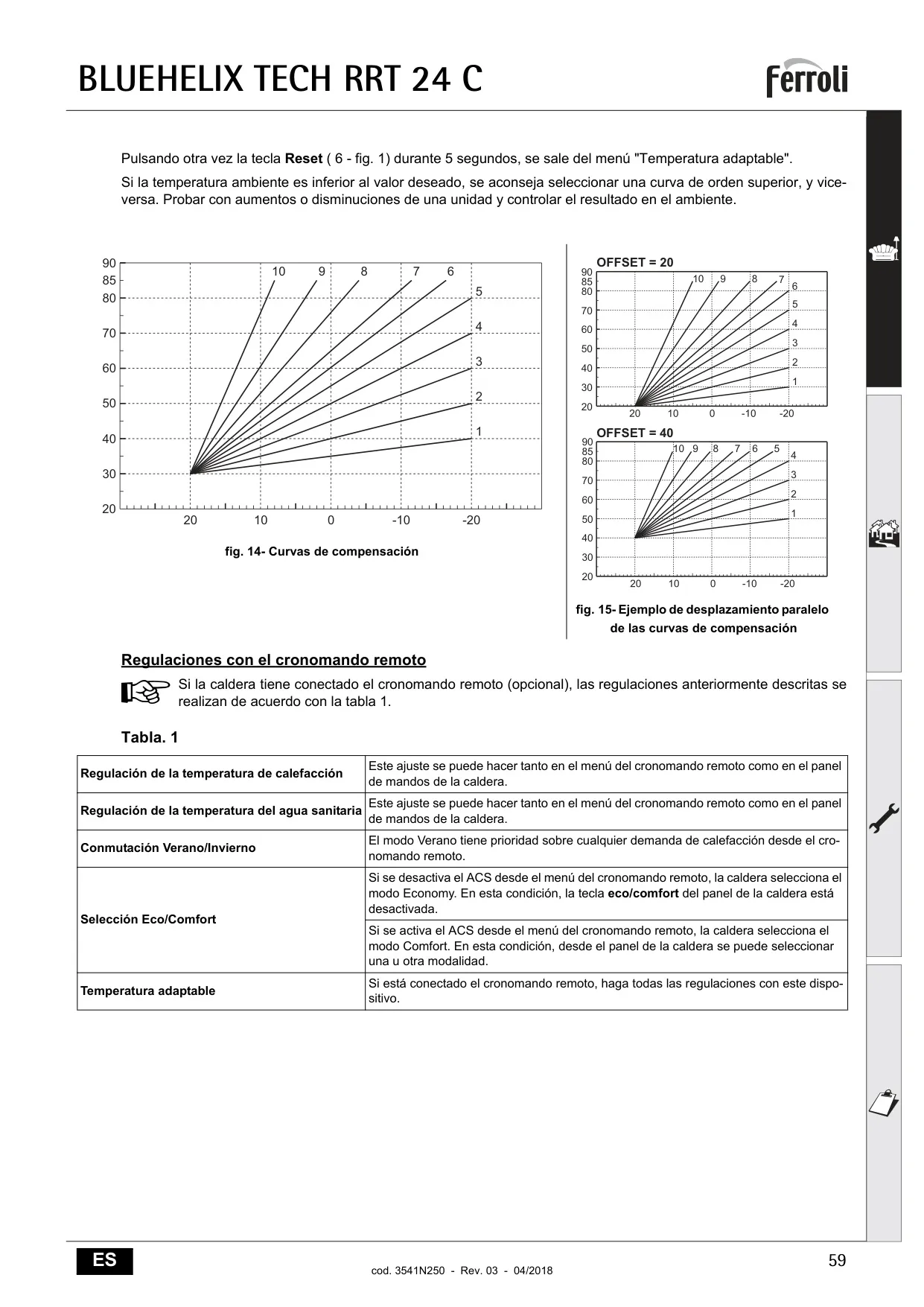

Para un control avanzado, la caldera ofrece la función Temperatura Adaptable al conectar una sonda exterior opcional. Este sistema ajusta la temperatura del circuito de calefacción en función de las condiciones climáticas, optimizando el confort y el ahorro energético. Los usuarios pueden personalizar las curvas de compensación y los desplazamientos, adaptando la caldera a sus preferencias y a las características de la vivienda.

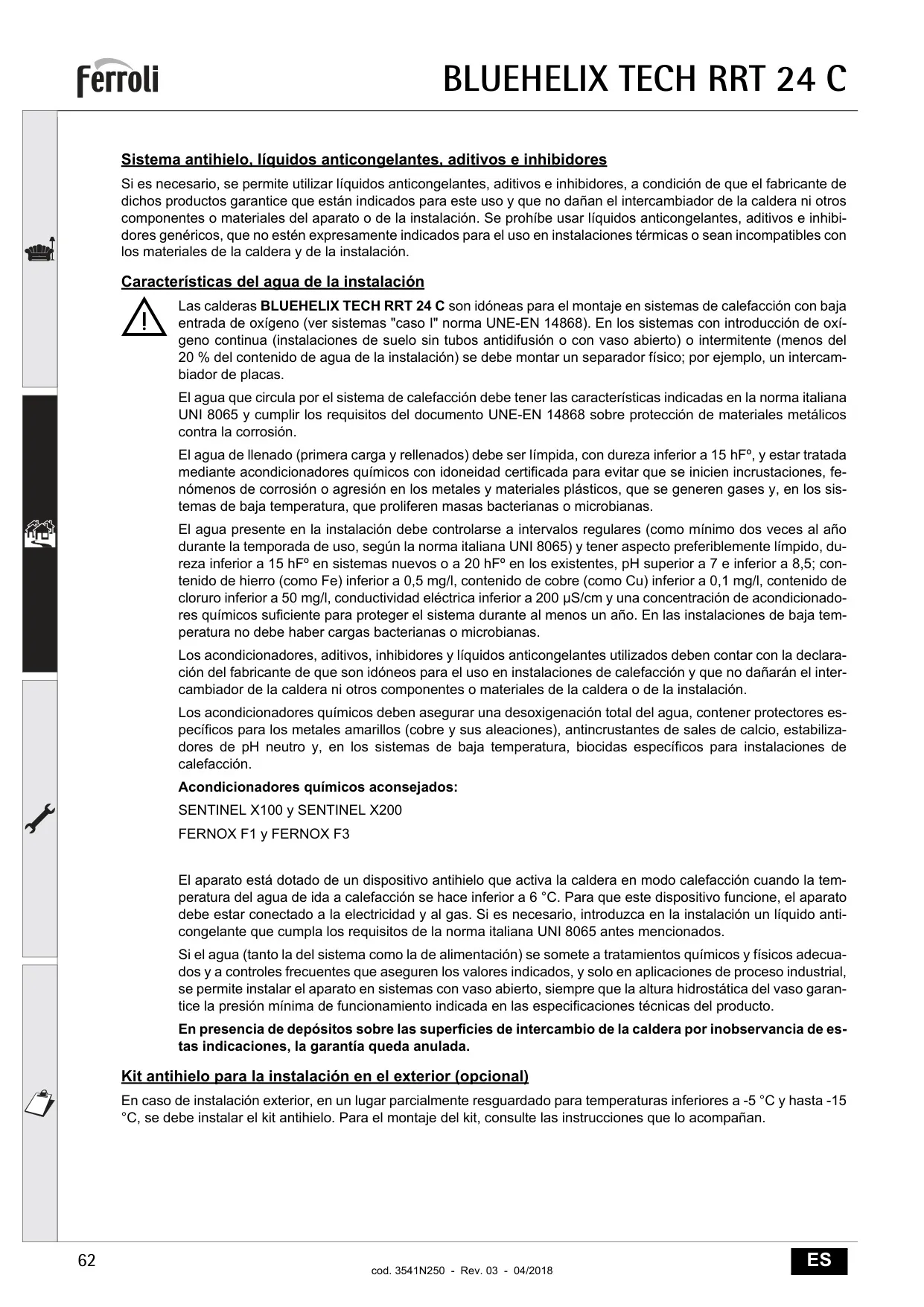

El monitoreo de la presión del agua es sencillo gracias al higrómetro integrado, que idealmente debe marcar 1 bar con la instalación fría. Si la presión cae, una llave de llenado permite restablecerla fácilmente, activando un ciclo de purga de aire. Además, la caldera es compatible con una variedad de líquidos anticongelantes y acondicionadores químicos específicos, asegurando la calidad del agua y protegiendo el sistema.

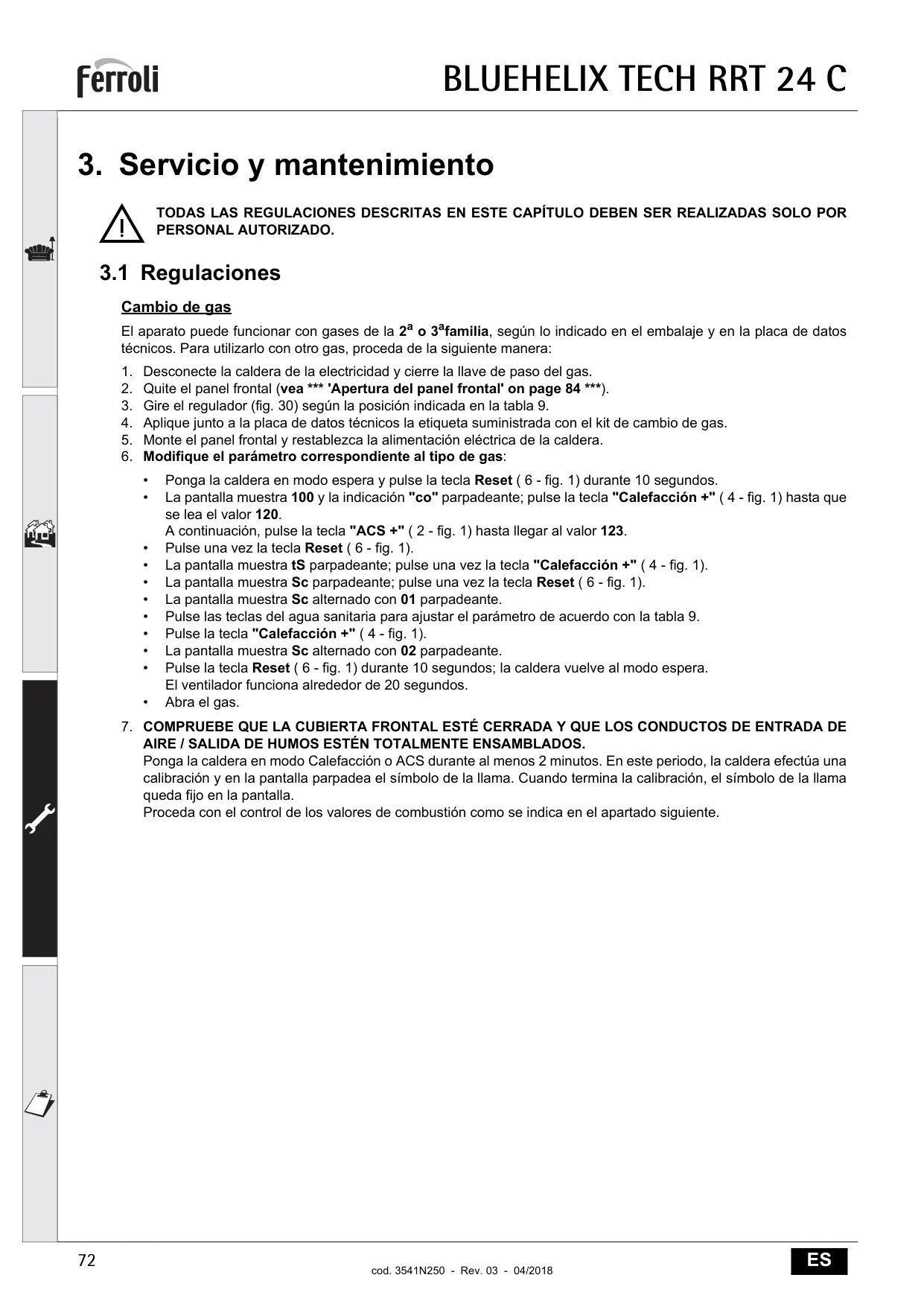

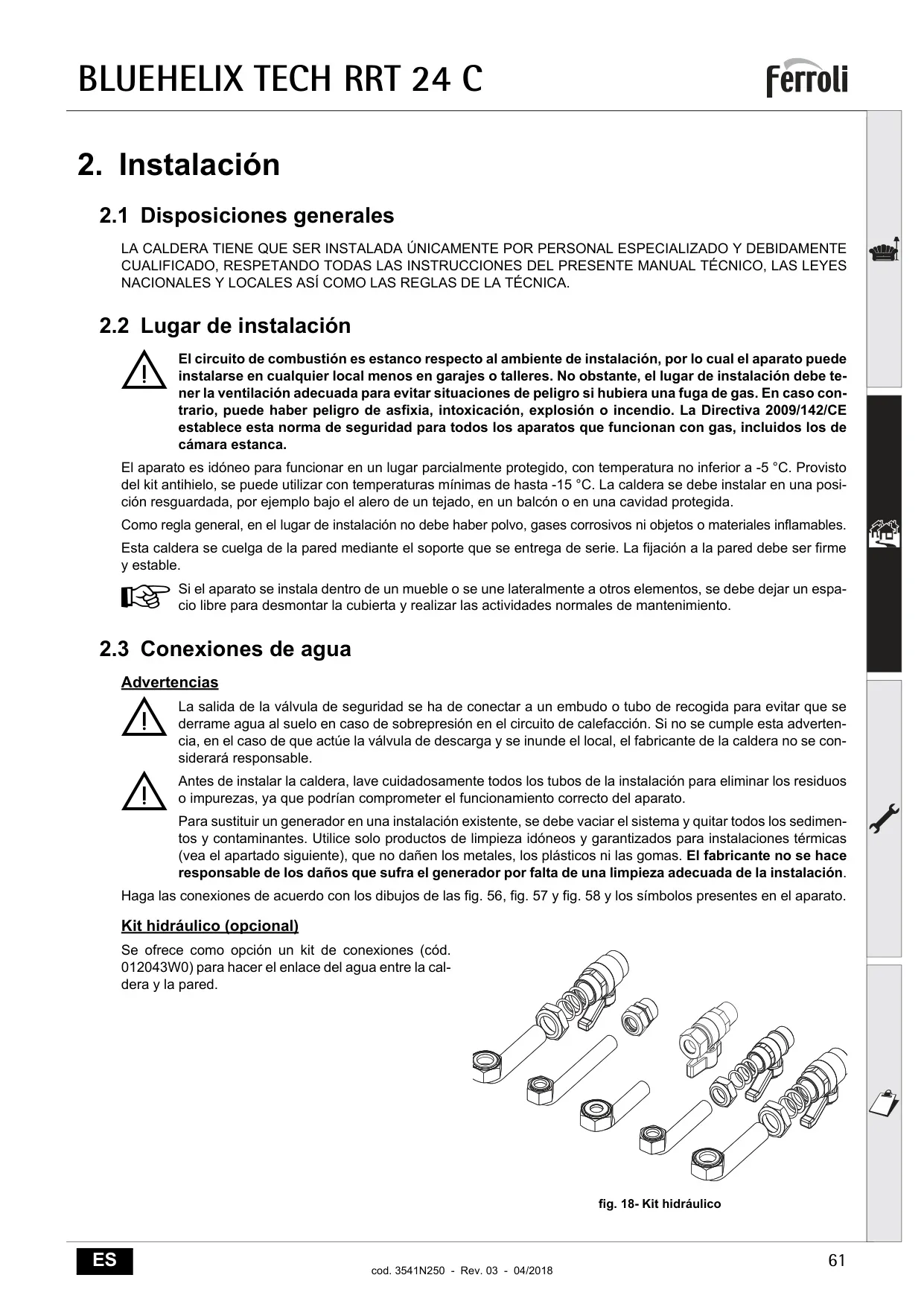

Pensada para la flexibilidad, la caldera puede instalarse tanto en interiores como en exteriores parcialmente protegidos. Es compatible con gas natural (G20) y GLP (G30/G31), y el cambio de gas es un procedimiento que debe ser realizado por personal autorizado, implicando ajustes específicos en el regulador y en los parámetros de control. Su diseño compacto y moderno permite una integración discreta en cualquier espacio.

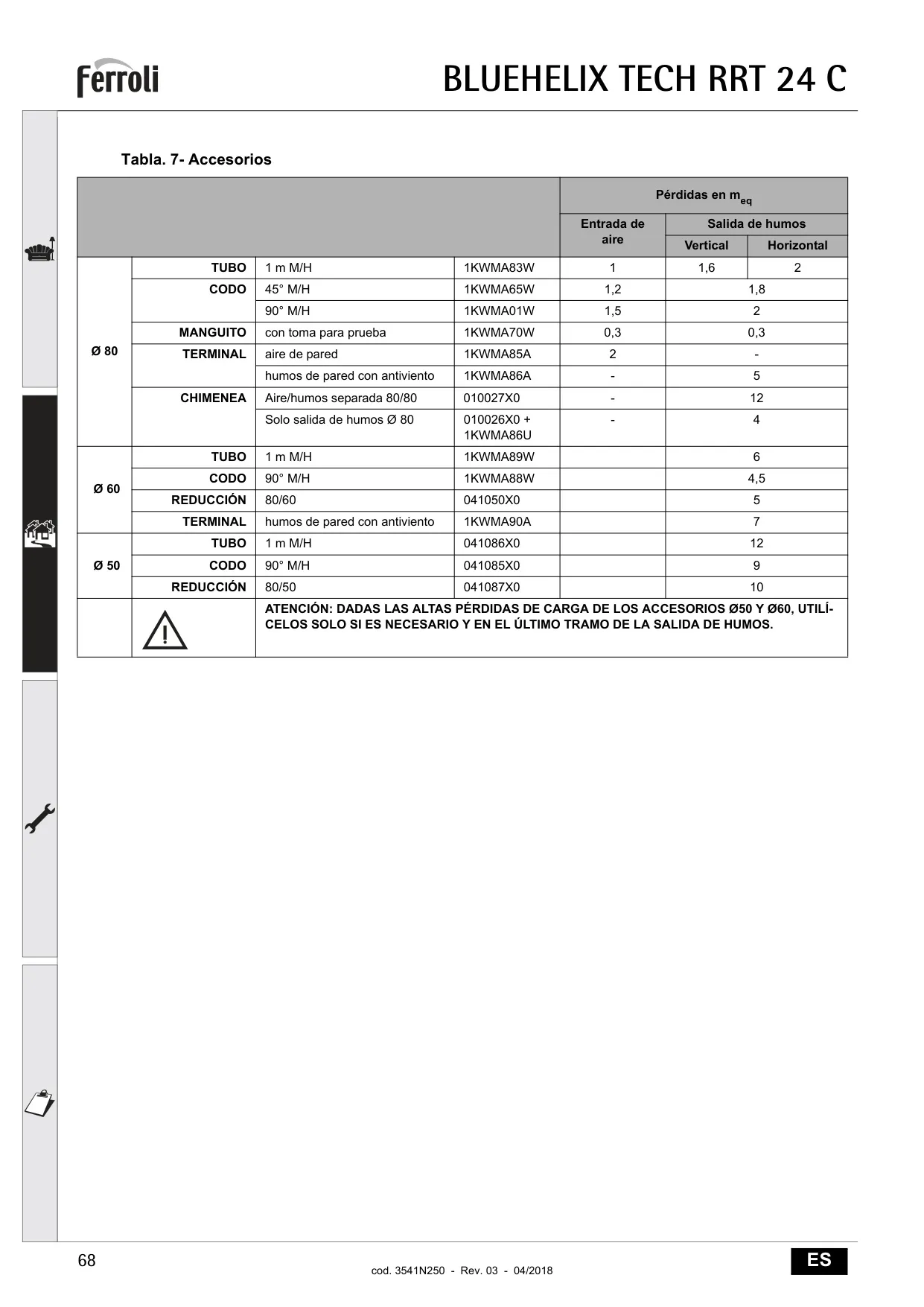

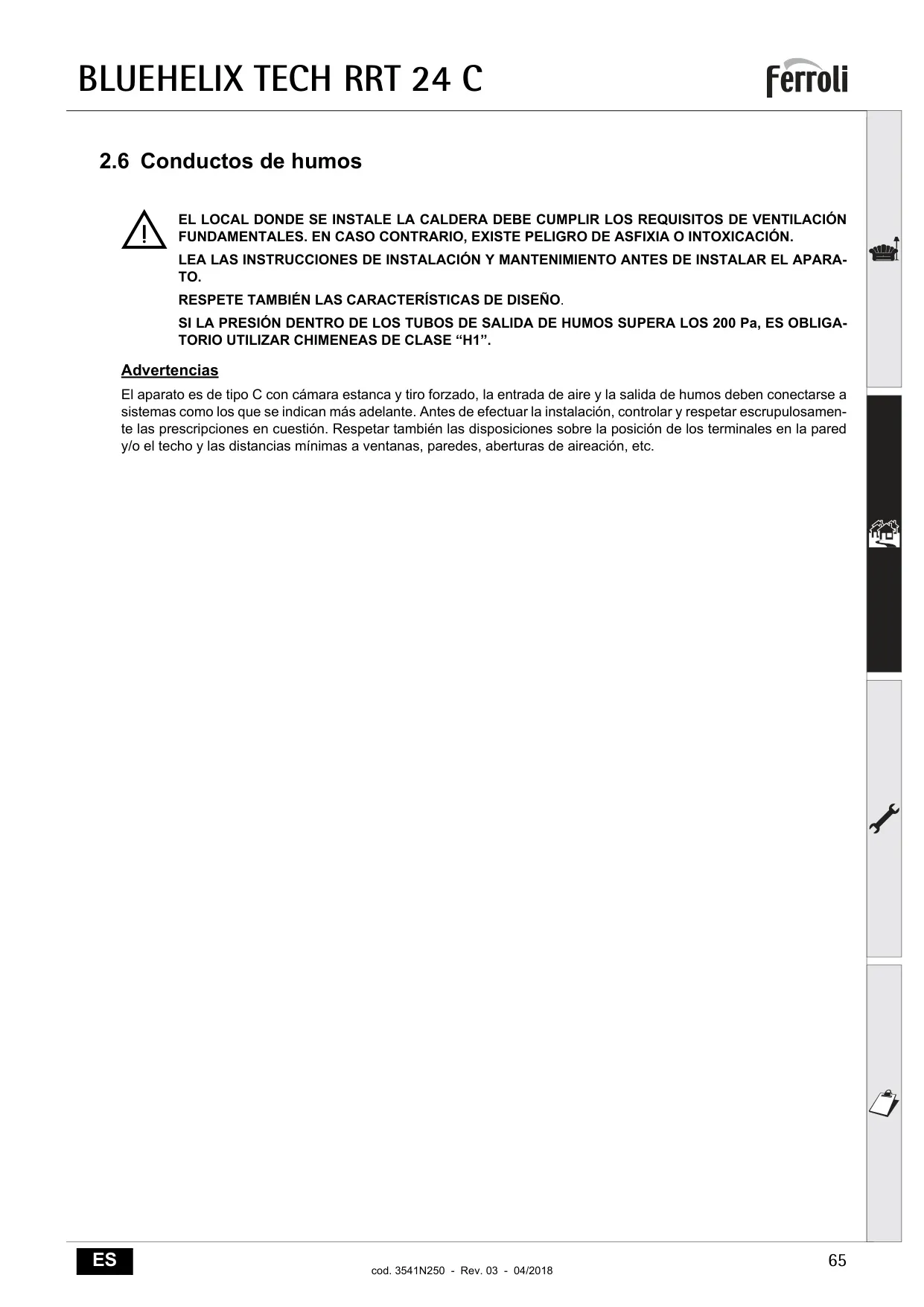

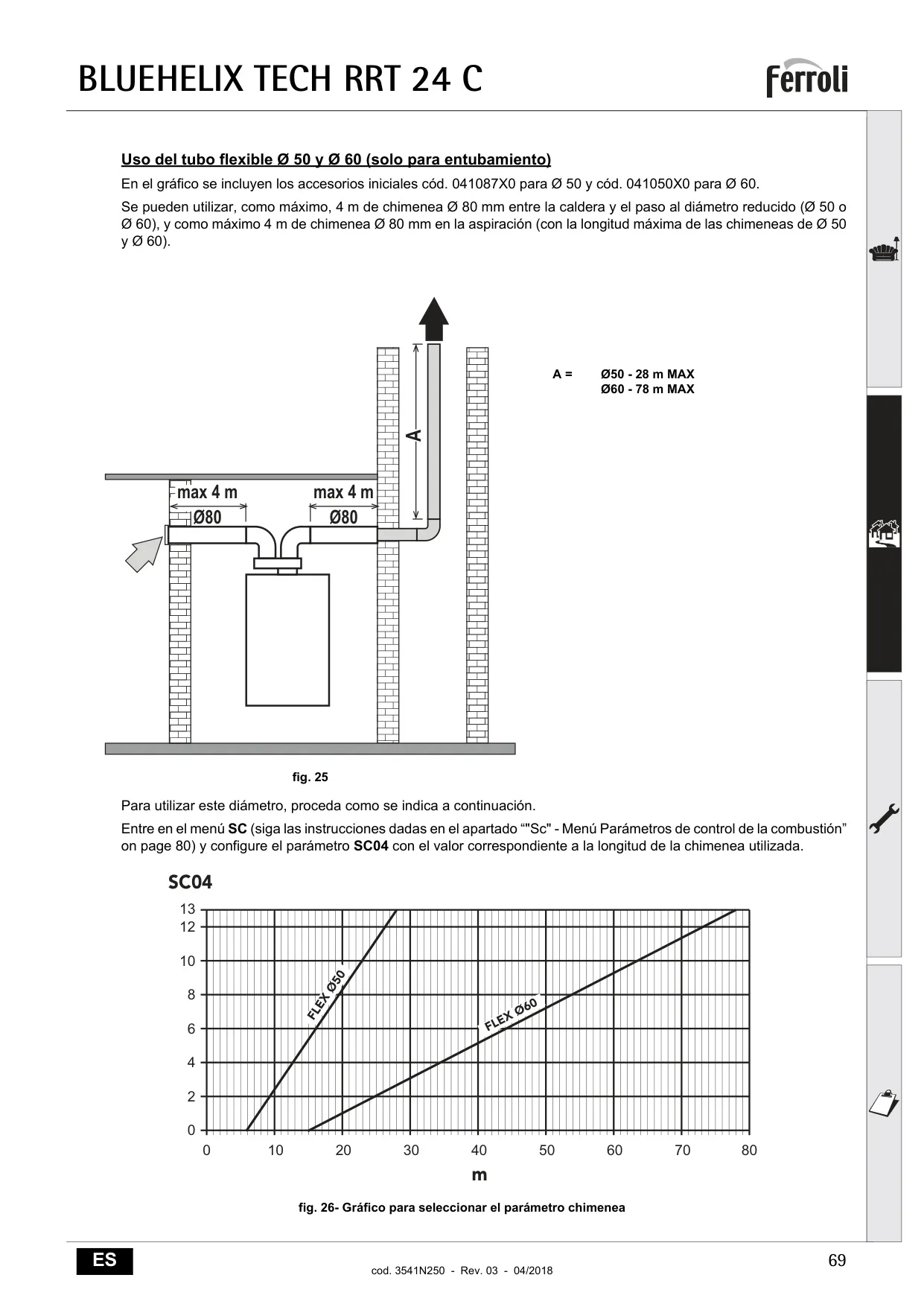

En cuanto a los sistemas de evacuación de humos, ofrece gran versatilidad con opciones de conductos coaxiales y separados. El manual proporciona tablas detalladas para calcular las longitudes máximas permitidas y los factores de reducción de codos, garantizando una instalación segura y eficiente. La caldera incluye una válvula antirretorno para su conexión a chimeneas colectivas de presión positiva, cuando se usa con gas G20.

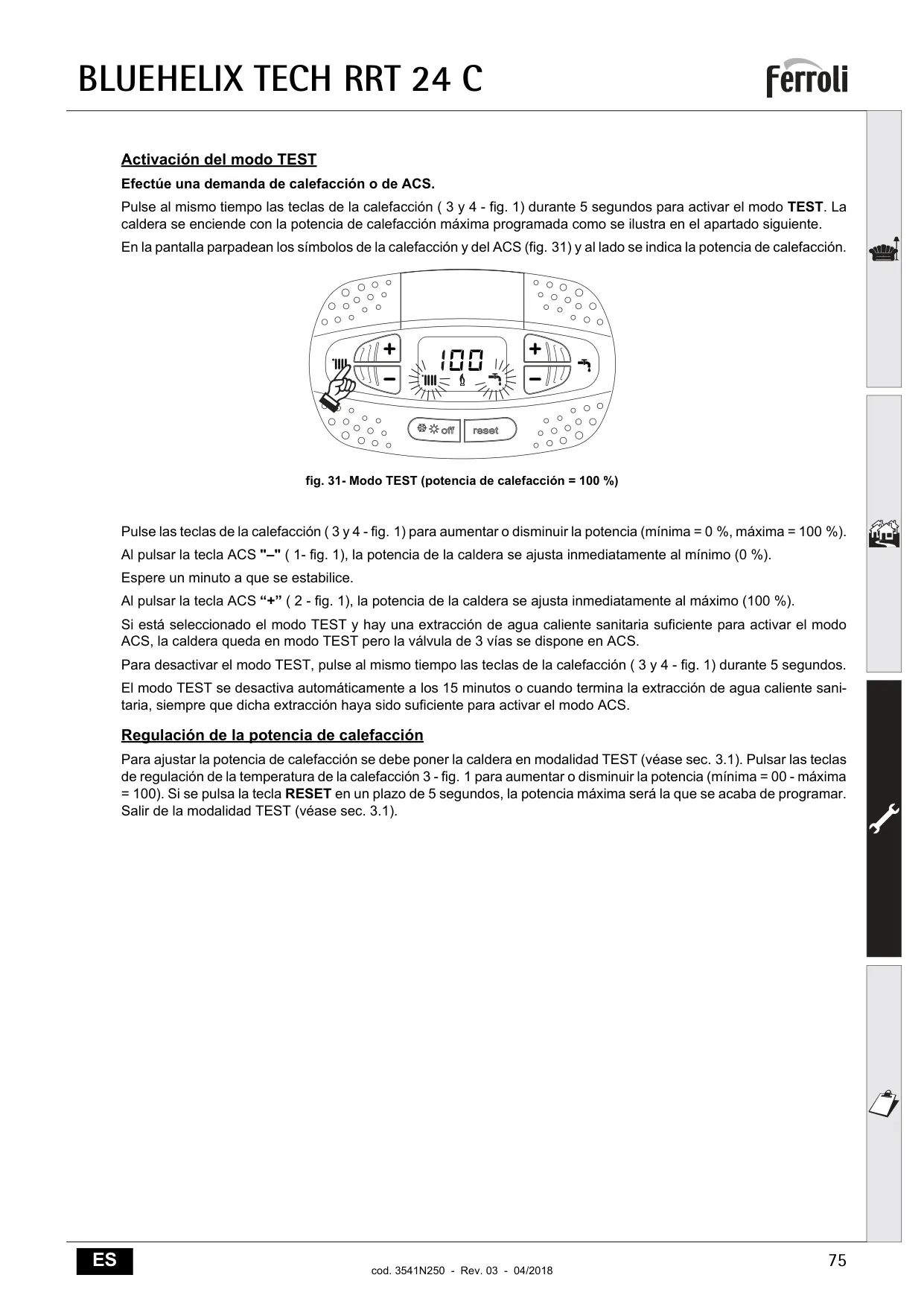

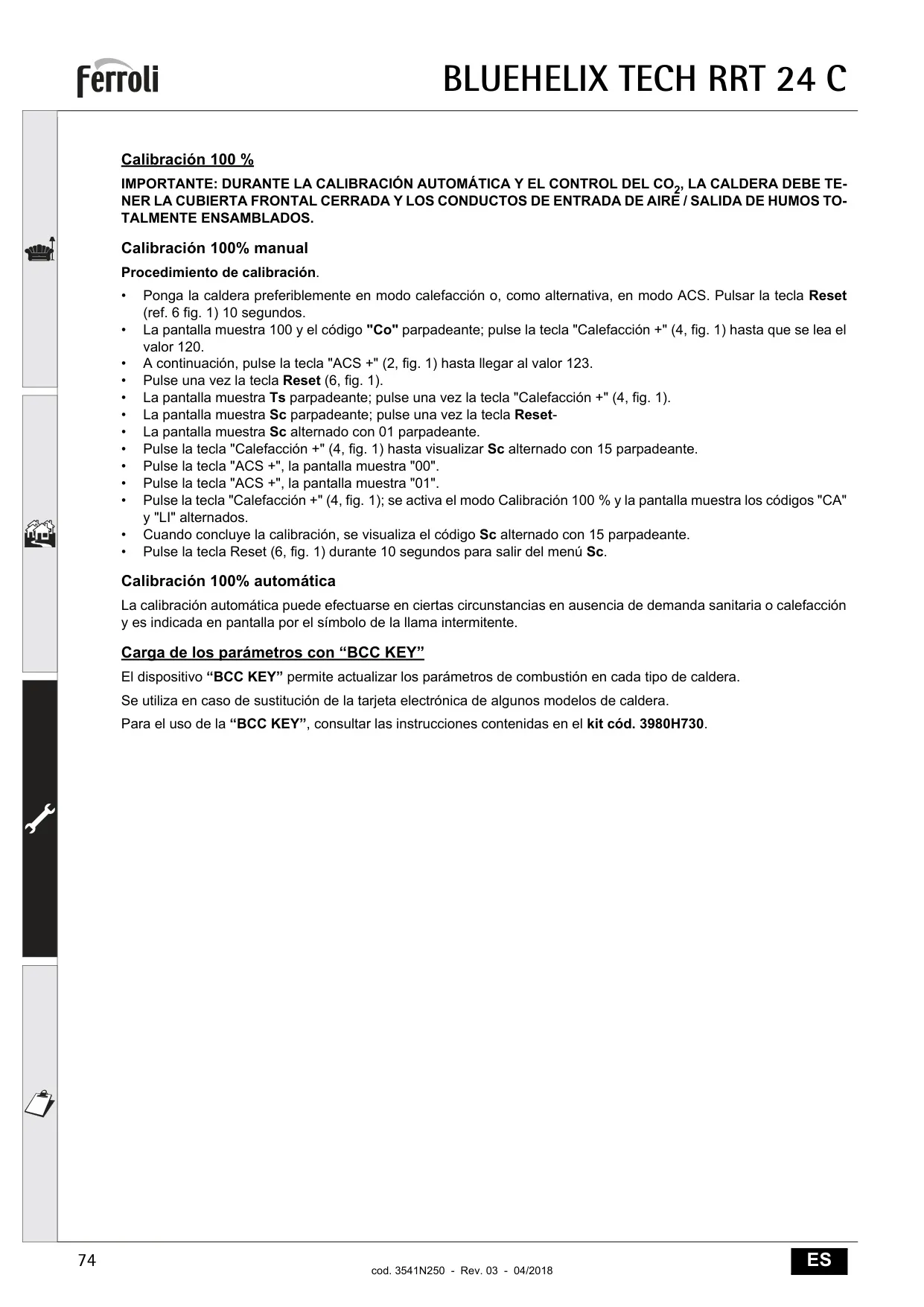

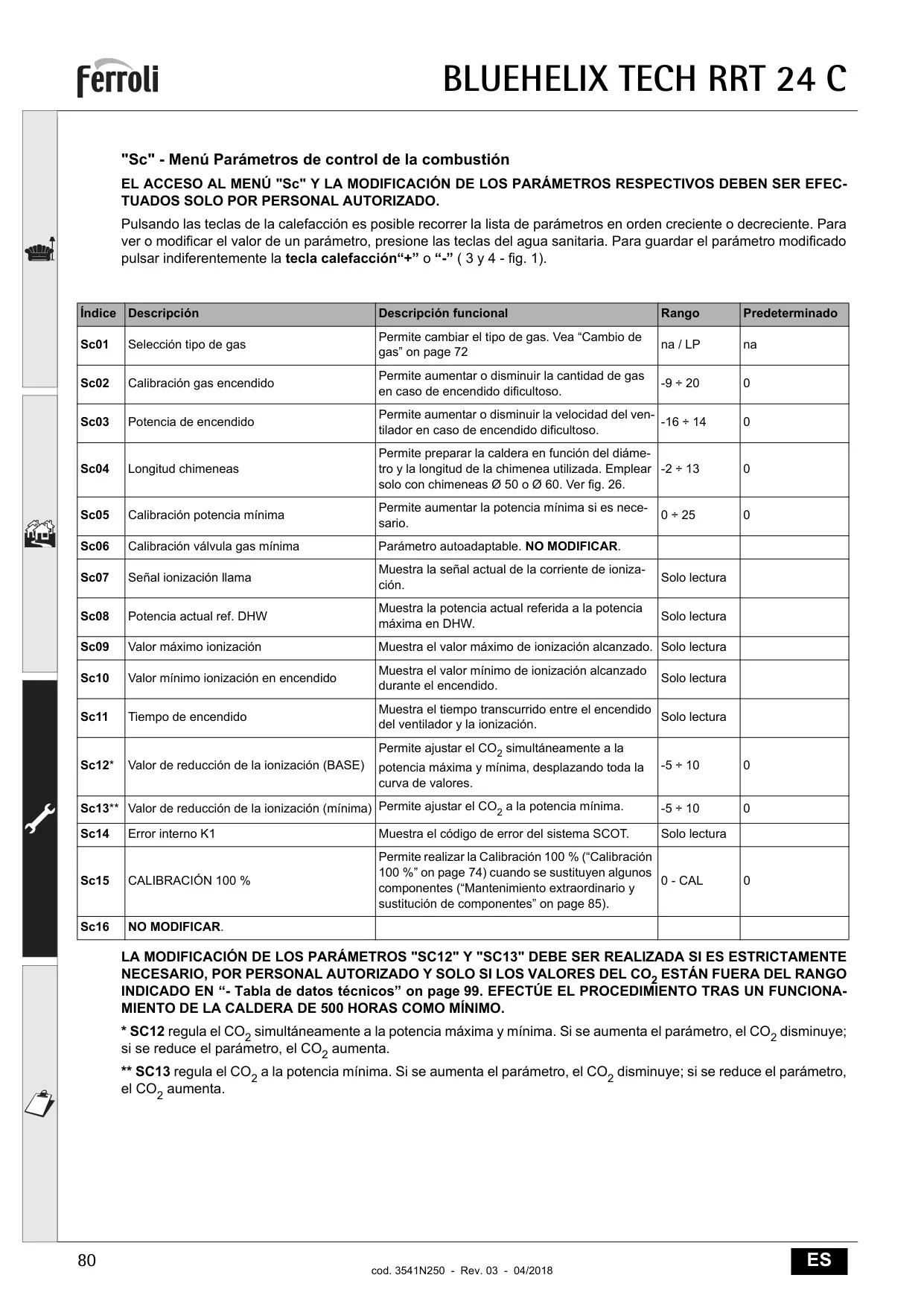

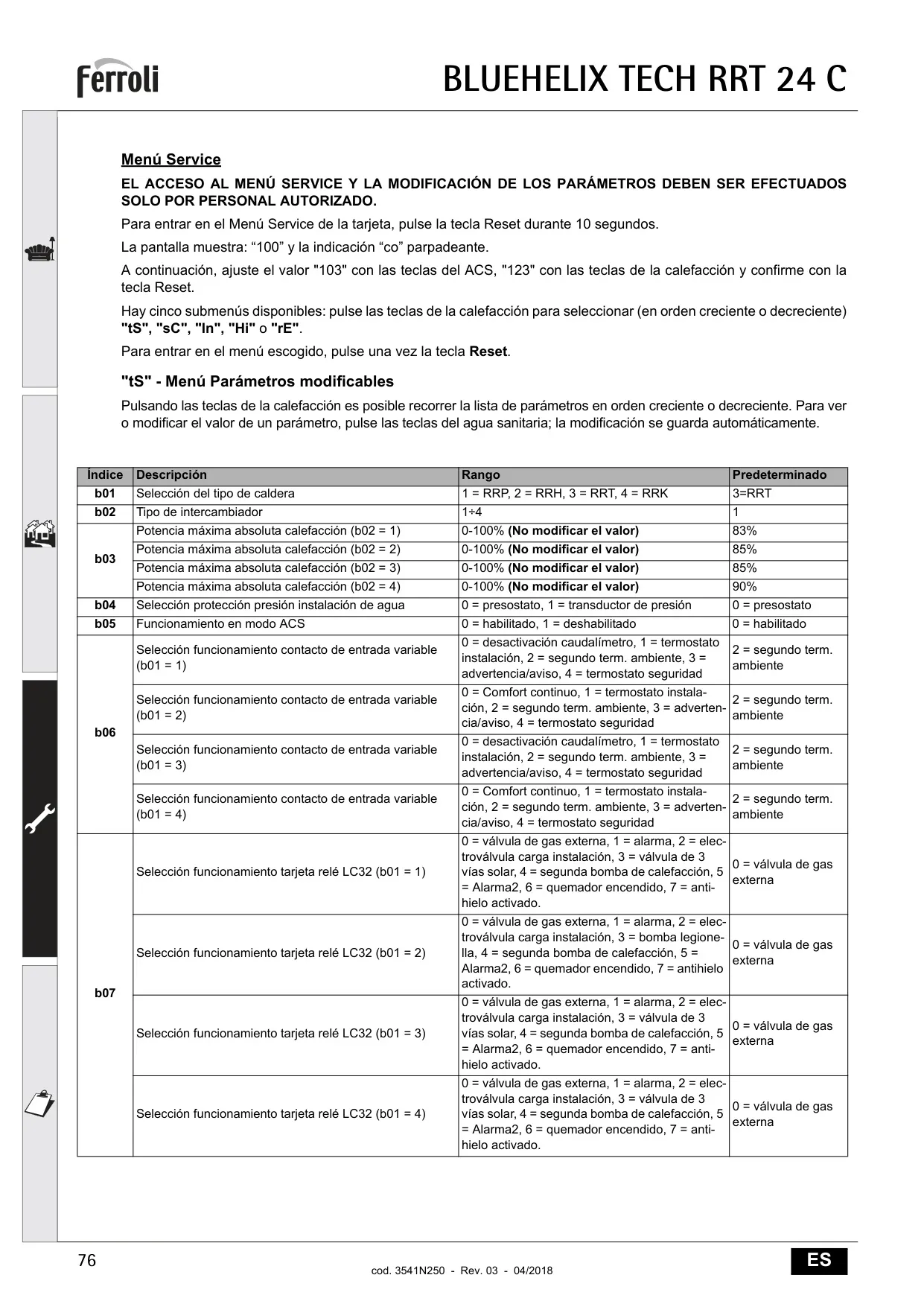

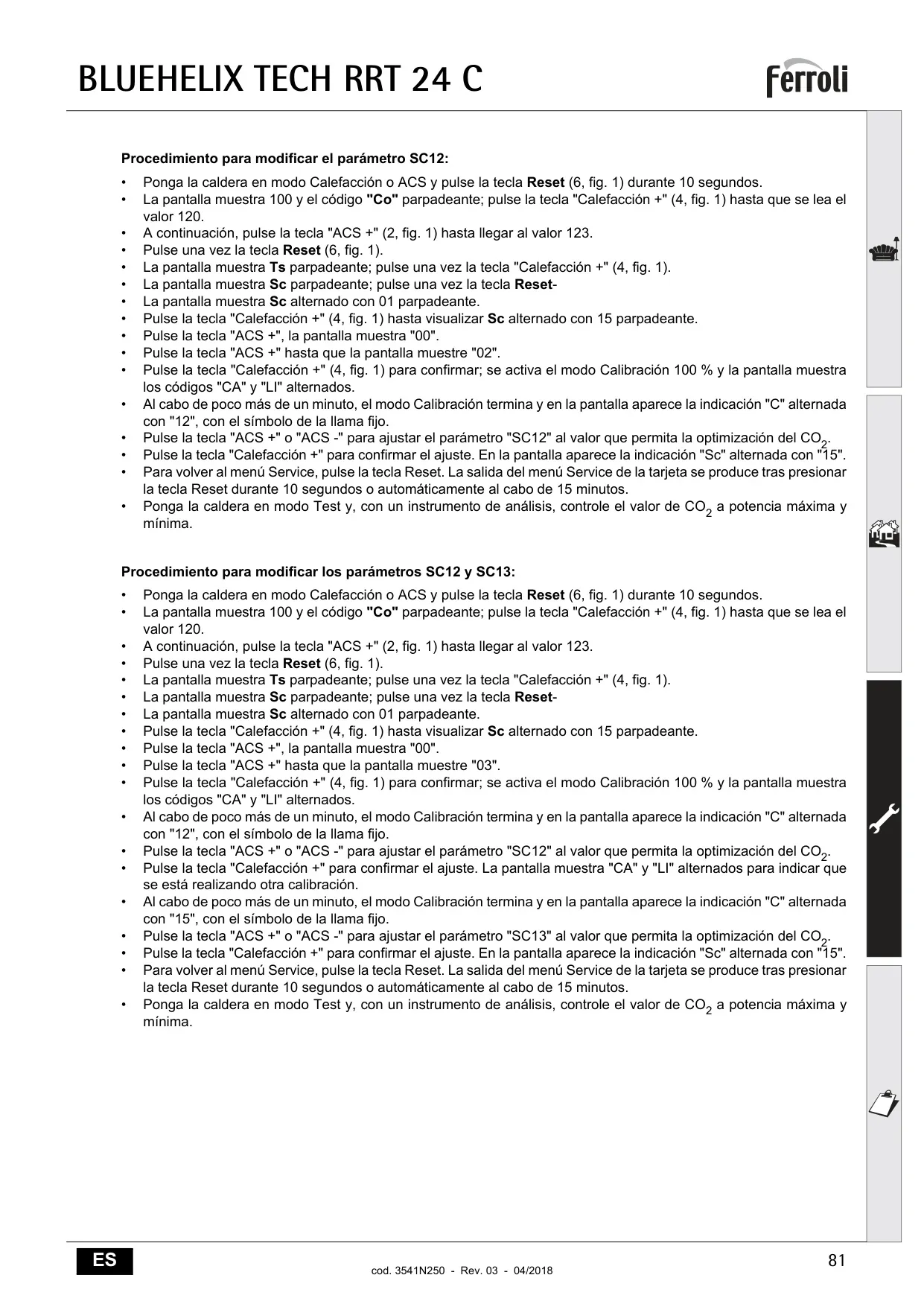

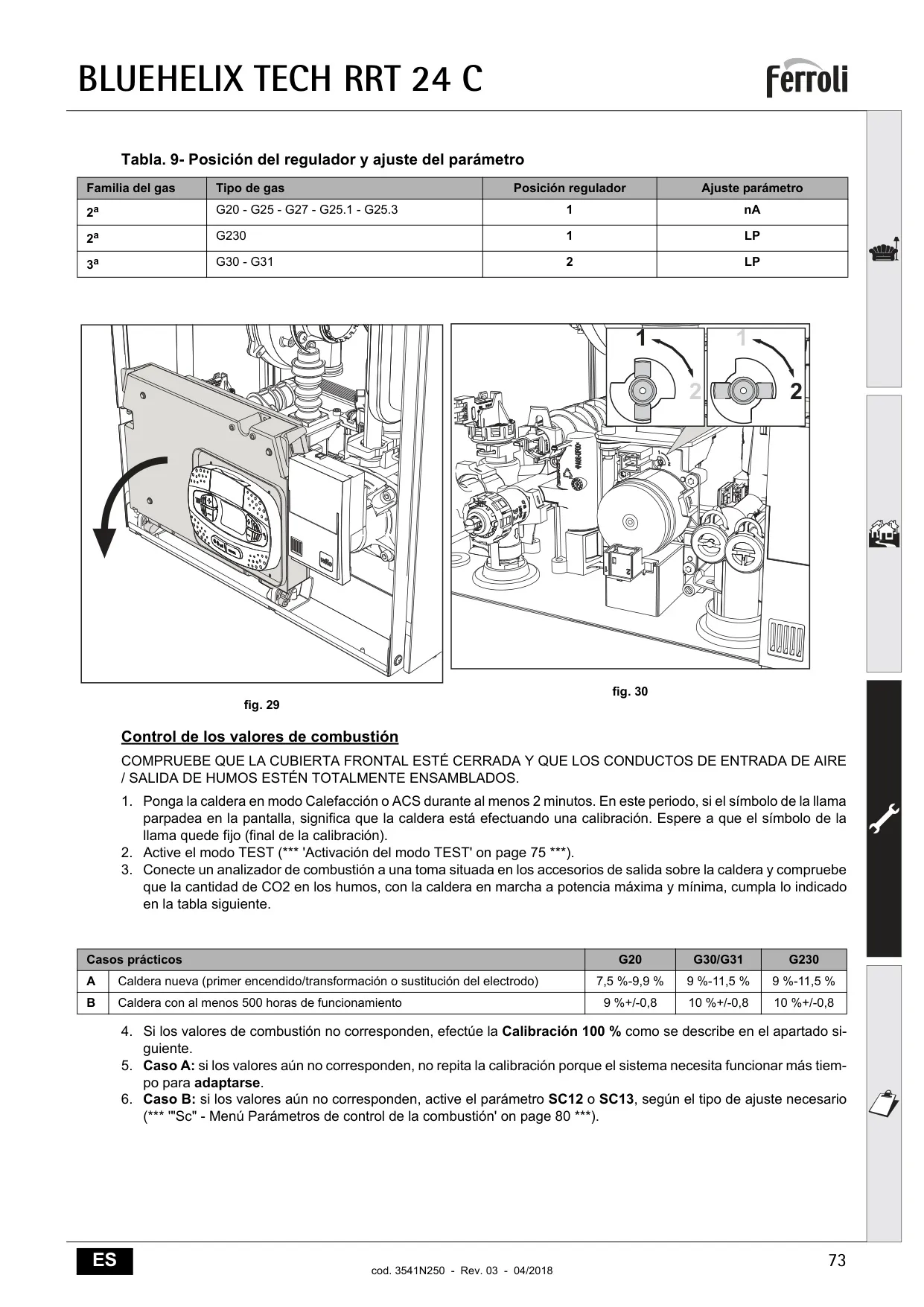

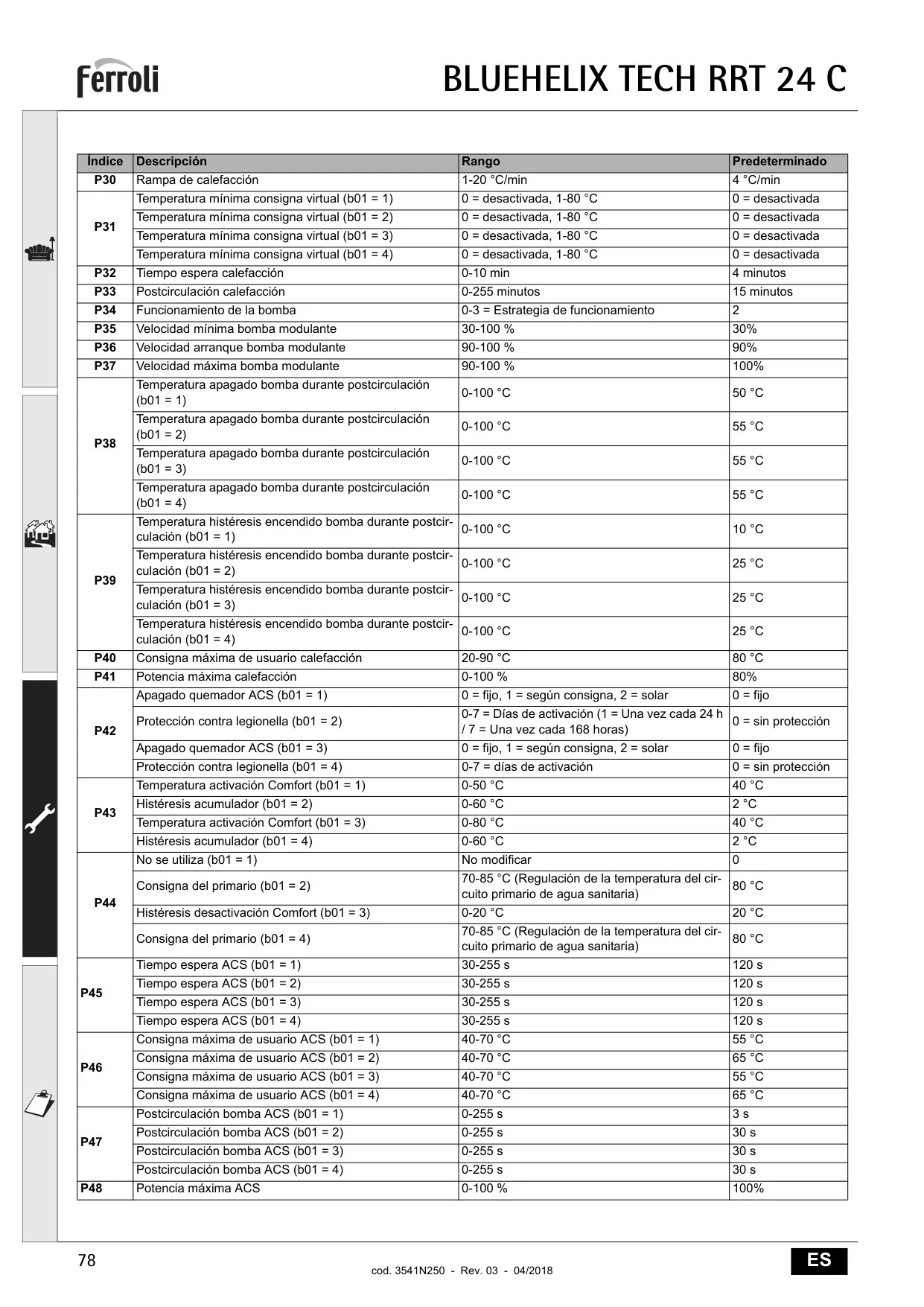

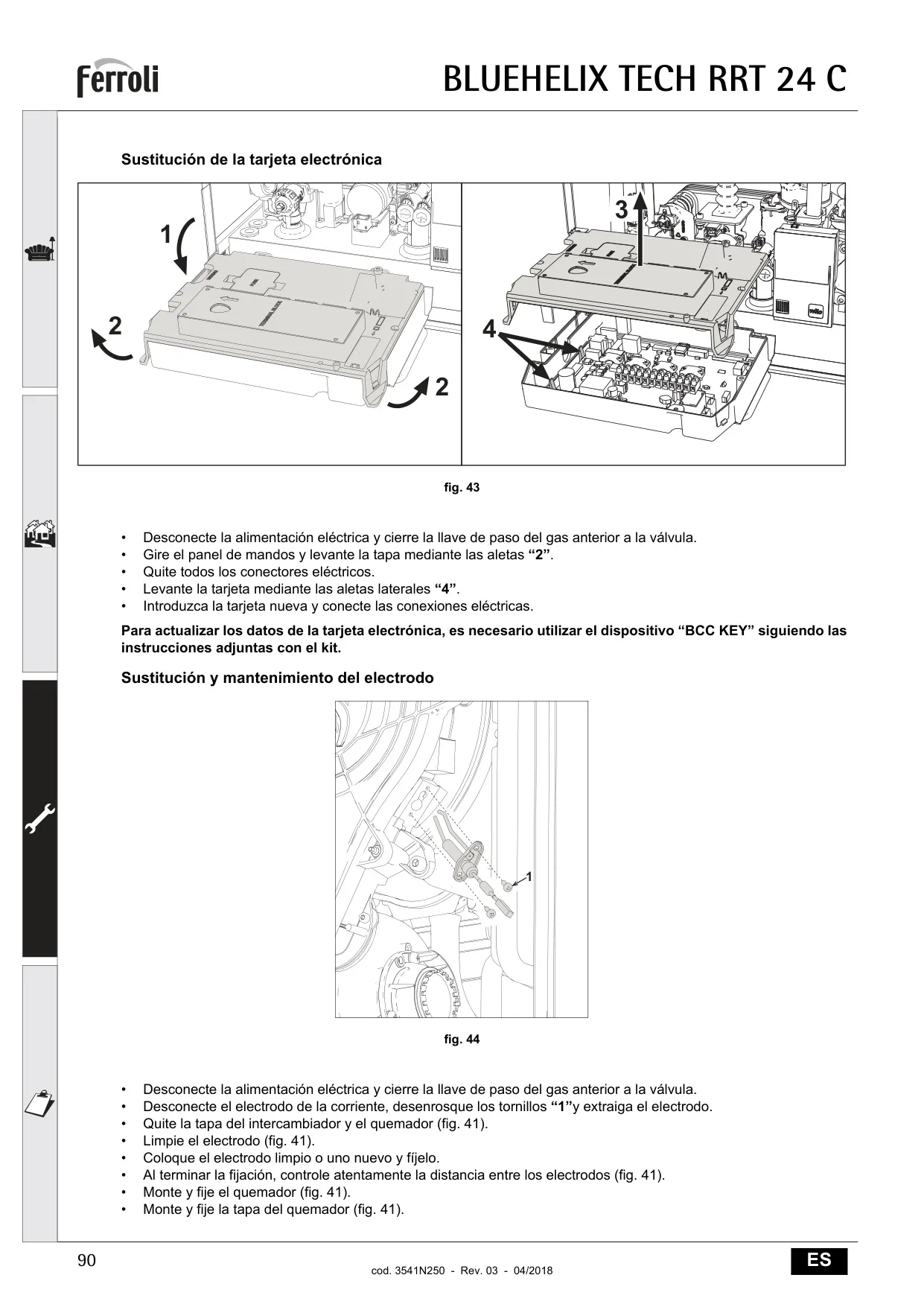

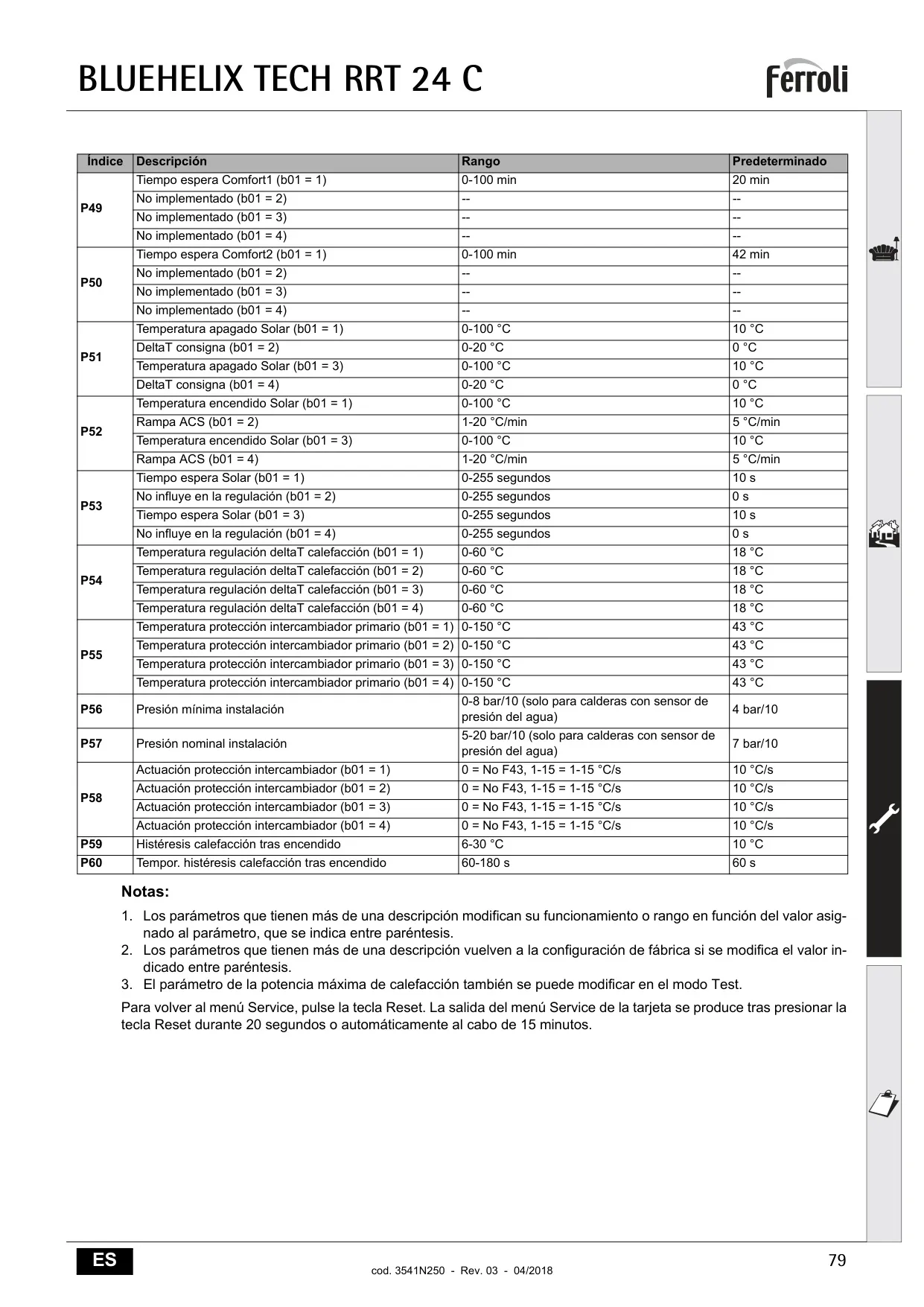

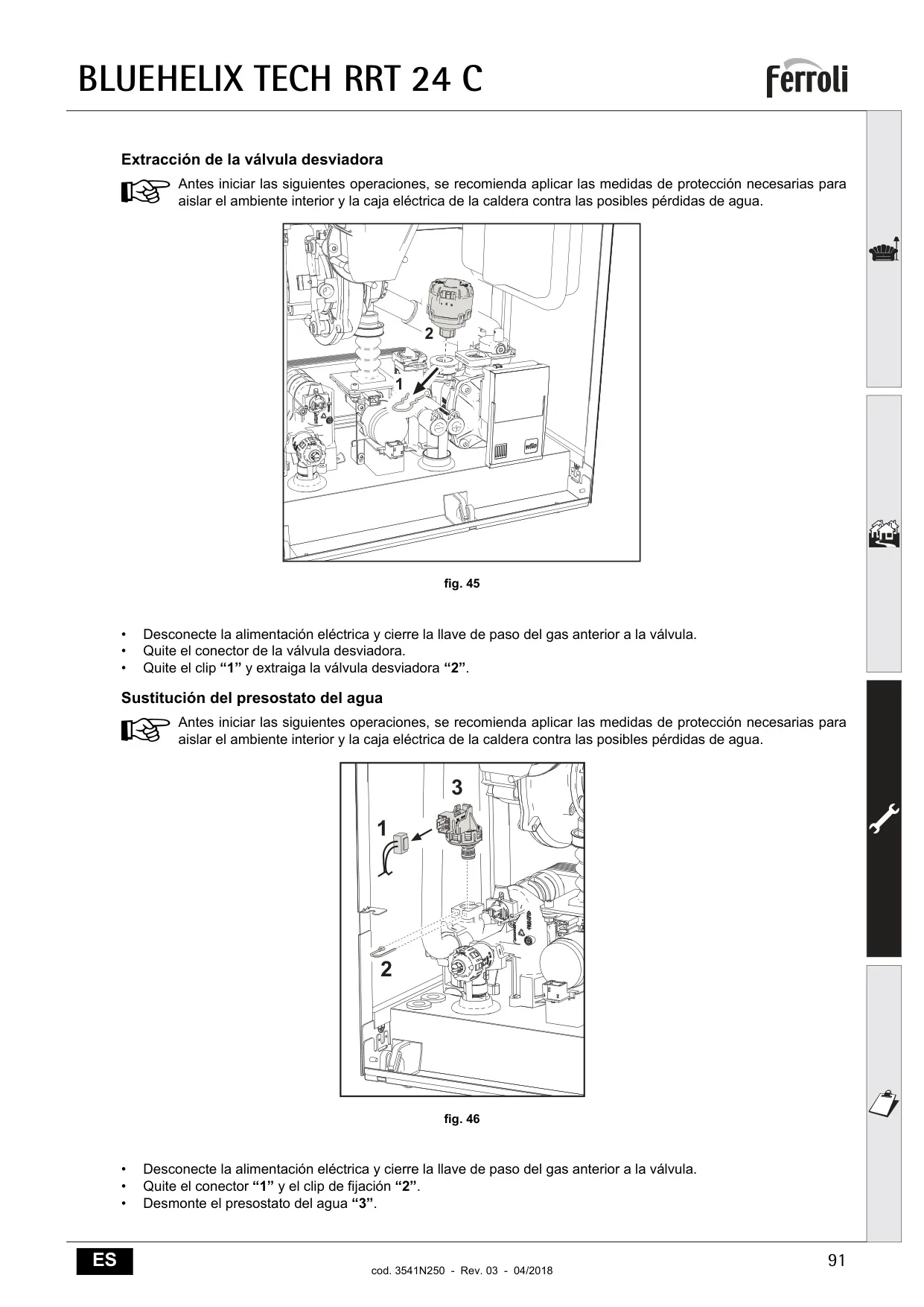

El diagnóstico y mantenimiento están facilitados por su Menú Service avanzado, accesible solo por técnicos autorizados. Este menú permite visualizar y modificar parámetros críticos, acceder al historial de anomalías (Menú Histórico) y realizar calibraciones de combustión. El modo TEST permite ajustar la potencia de calefacción para verificaciones, mientras que la calibración 100% es fundamental tras la sustitución de ciertos componentes clave, como la válvula de gas o el electrodo, para mantener la eficiencia óptima.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Ferroli Bluehelix Tech RRT 24 c y las respondemos a continuación.
El distintivo ERP (Energy-related Products) indica que el producto cumple con las directivas de productos relacionados con la energía de la Unión Europea, garantizando su alta eficiencia y bajo impacto ambiental.
Sí, la caldera puede instalarse en el interior o en el exterior, en un lugar parcialmente protegido, con temperaturas no inferiores a –5 °C. Con el kit antihielo opcional, puede funcionar con temperaturas mínimas de hasta –15 °C.

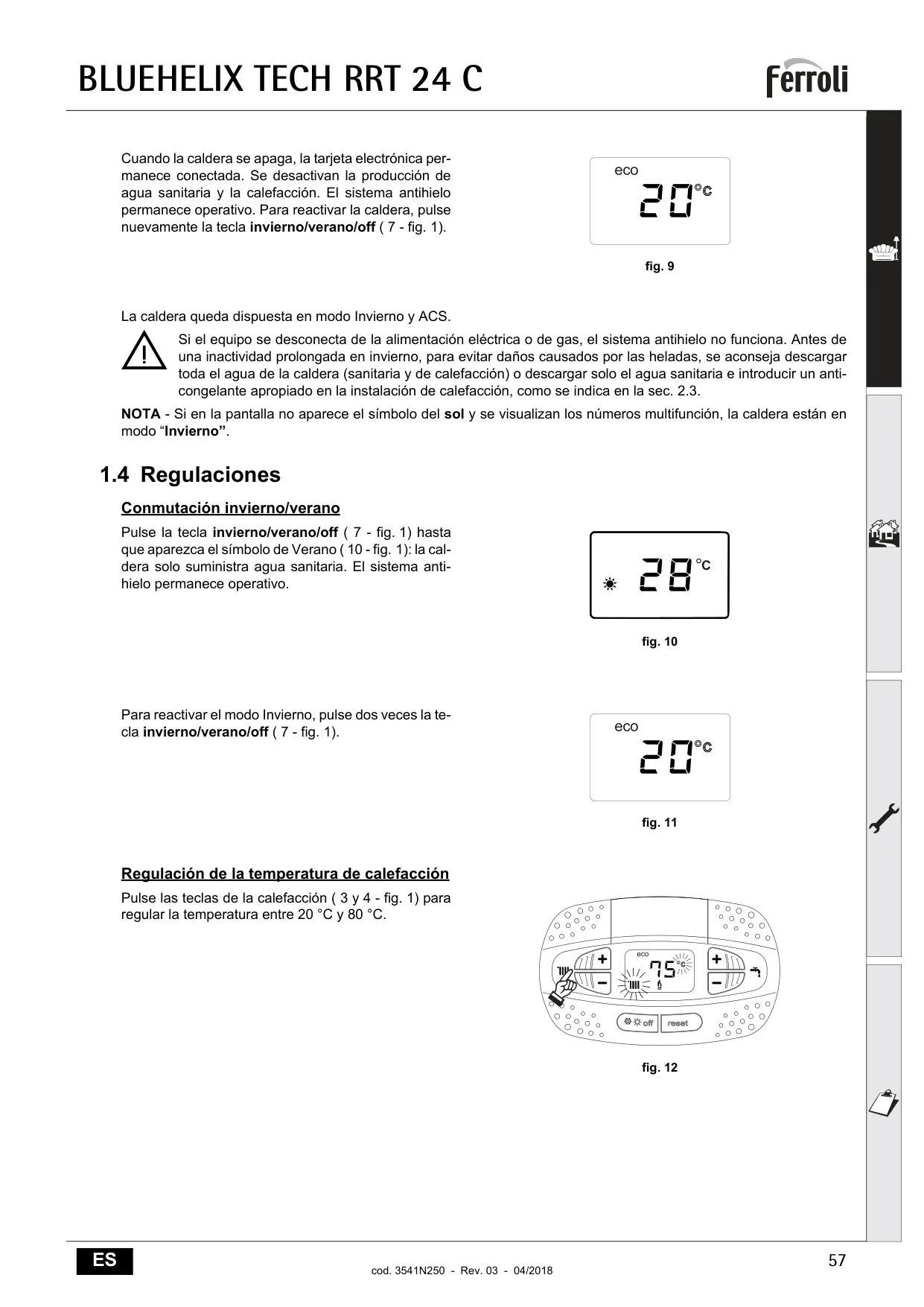

Las temperaturas se regulan mediante las teclas de la calefacción (entre 20 °C y 80 °C) y las teclas del agua sanitaria (entre 40 °C y 55 °C) en el panel de control.

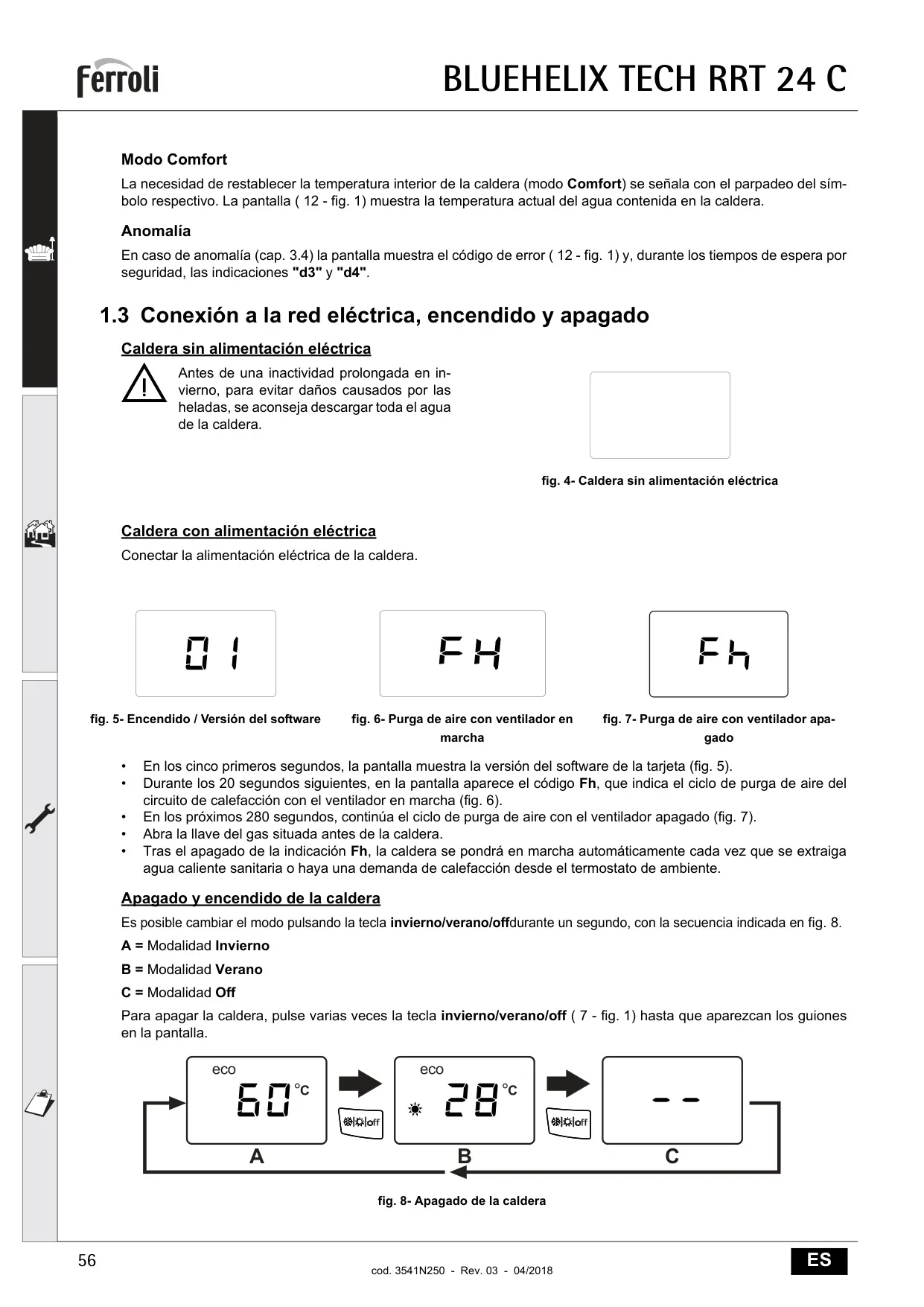

La indicación "Fh" en la pantalla durante el encendido de la caldera significa que está realizando un ciclo de purga de aire del circuito de calefacción, lo cual es un proceso normal de inicio.

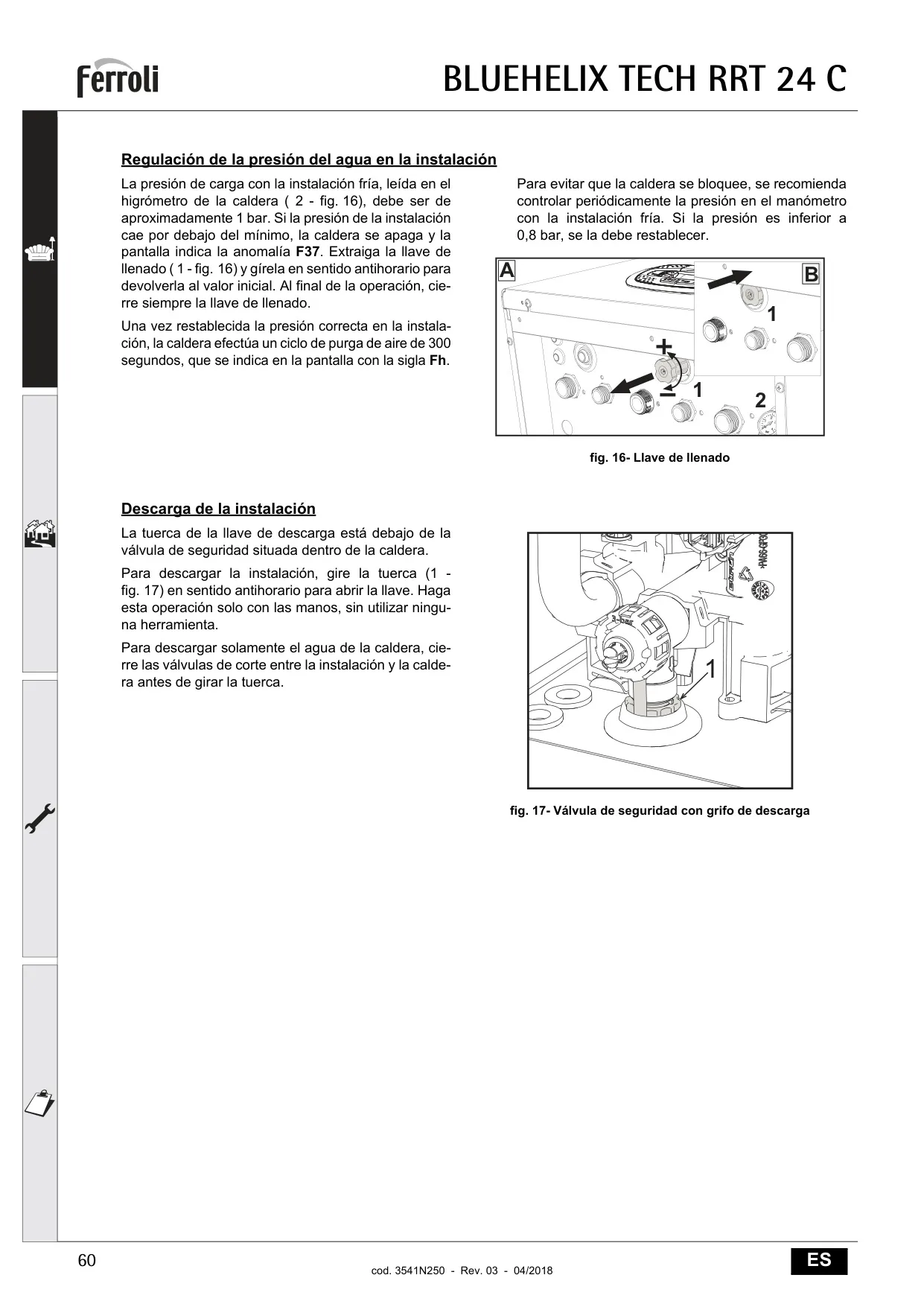

La presión de carga con la instalación fría debe ser de aproximadamente 1 bar, leída en el higrómetro de la caldera. Si baja de 0.8 bar, se debe restablecer mediante la llave de llenado.
El modo COMFORT mantiene el agua en la caldera a una temperatura prefijada para una producción rápida de ACS. El modo ECO desactiva esta función para ahorrar energía. Se activan/desactivan pulsando la tecla invierno/verano/off durante 5 segundos.
La caldera cuenta con un sistema antihielo. Sin embargo, si se desconecta de la alimentación eléctrica o de gas durante una inactividad prolongada en invierno, el sistema antihielo no funcionará. En estos casos, se recomienda descargar toda el agua de la caldera para evitar daños por heladas.

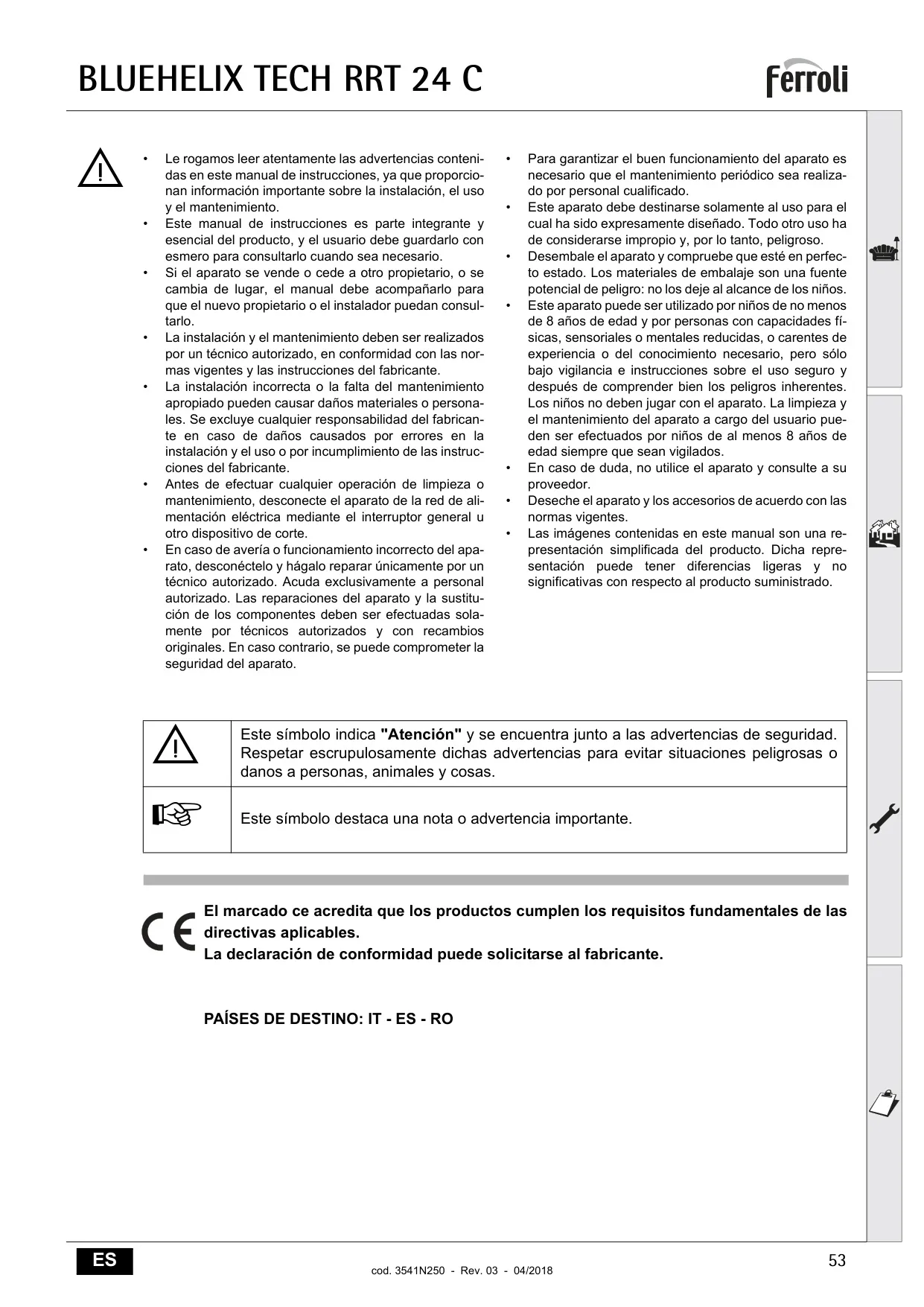

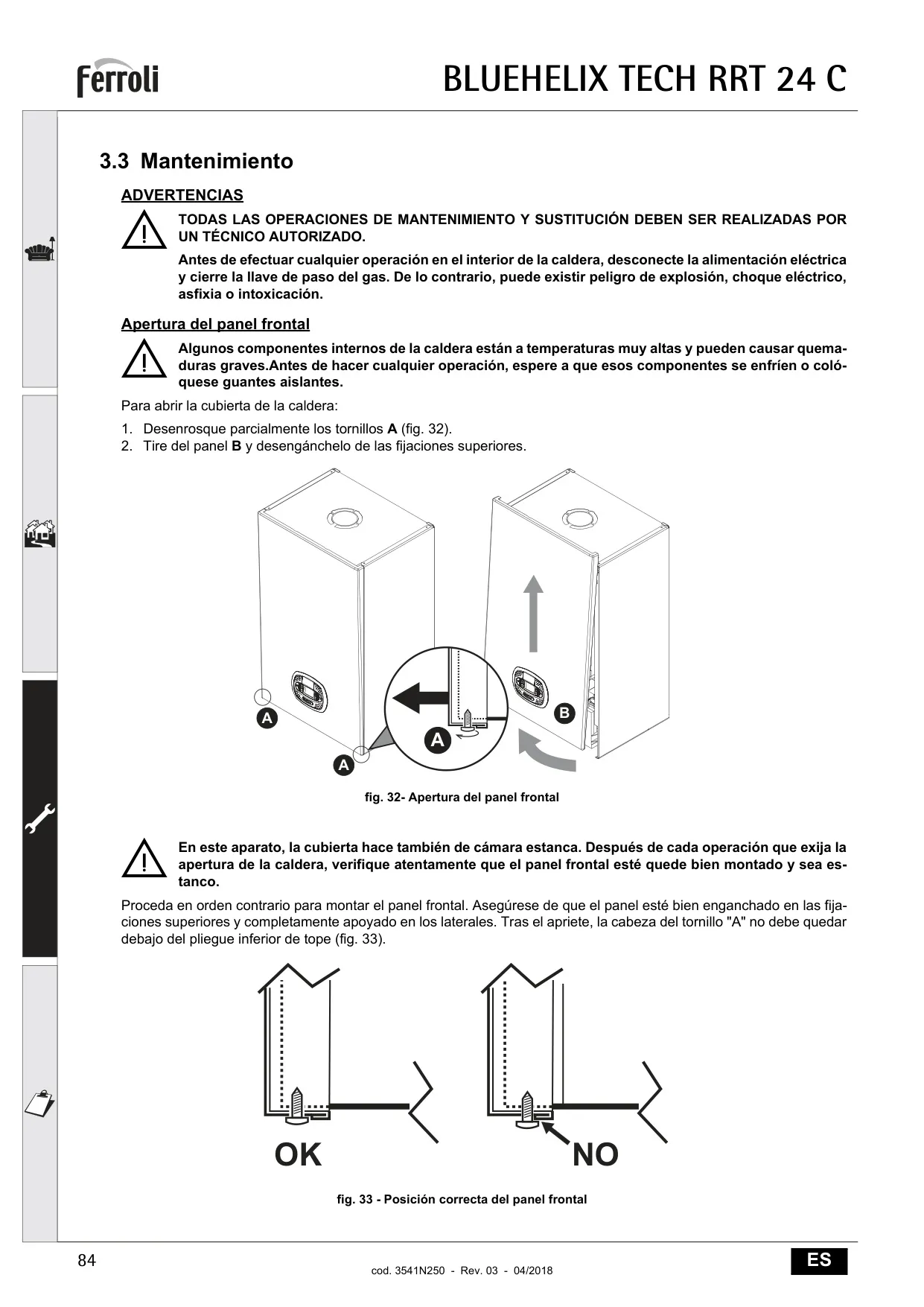

Todas las operaciones de instalación, servicio y mantenimiento deben ser realizadas únicamente por personal especializado y debidamente cualificado, en conformidad con las normas vigentes y las instrucciones del fabricante.

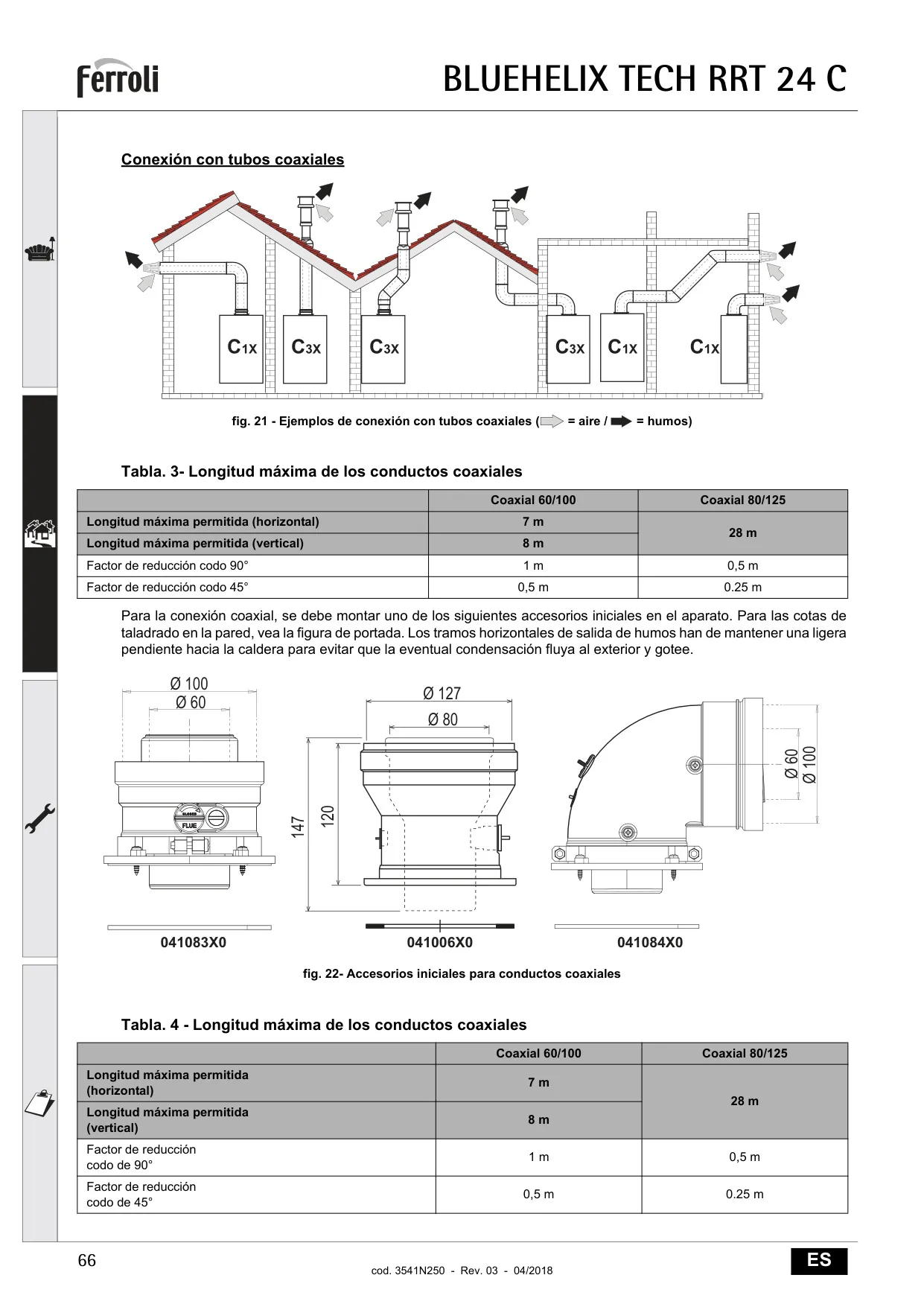

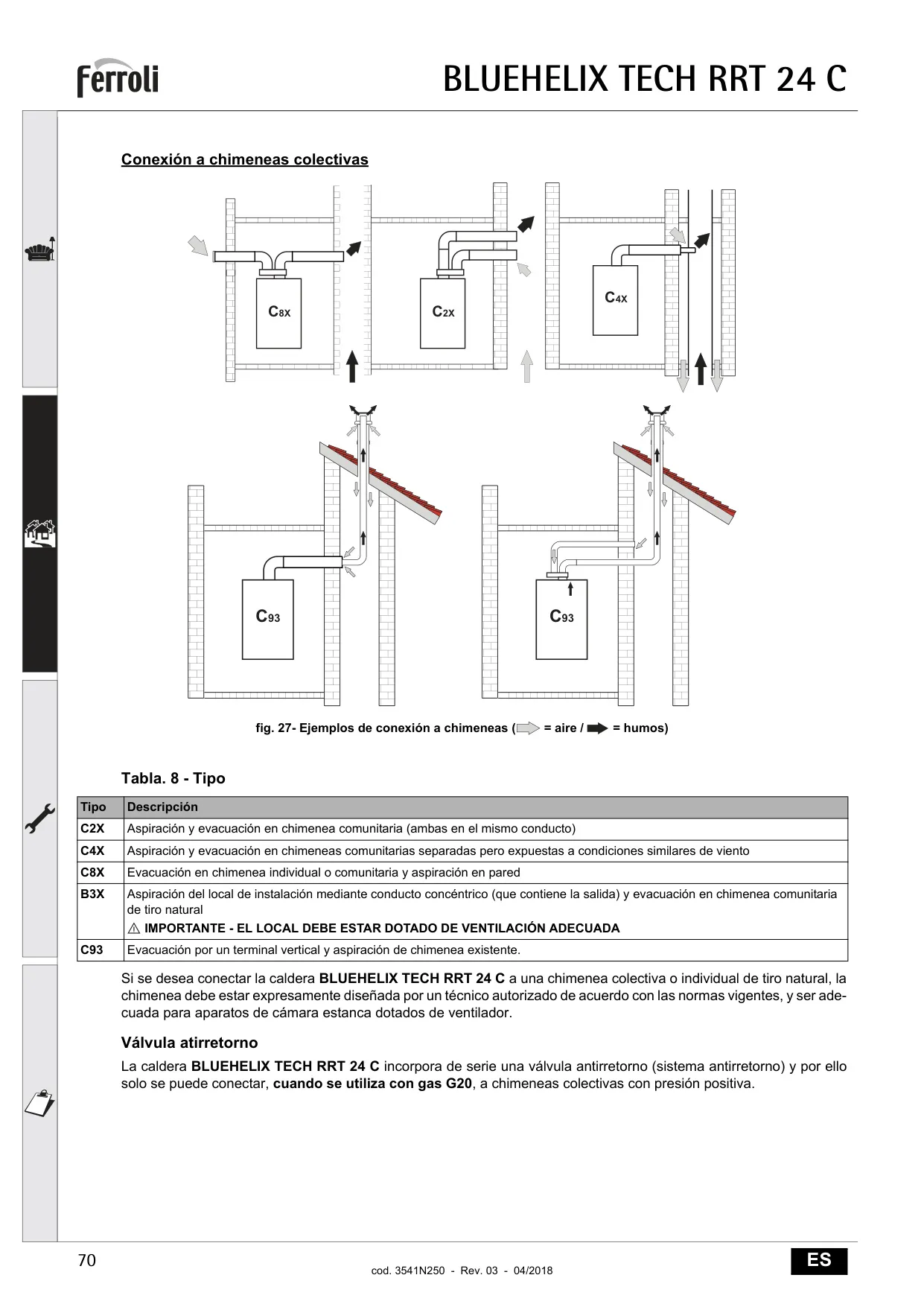

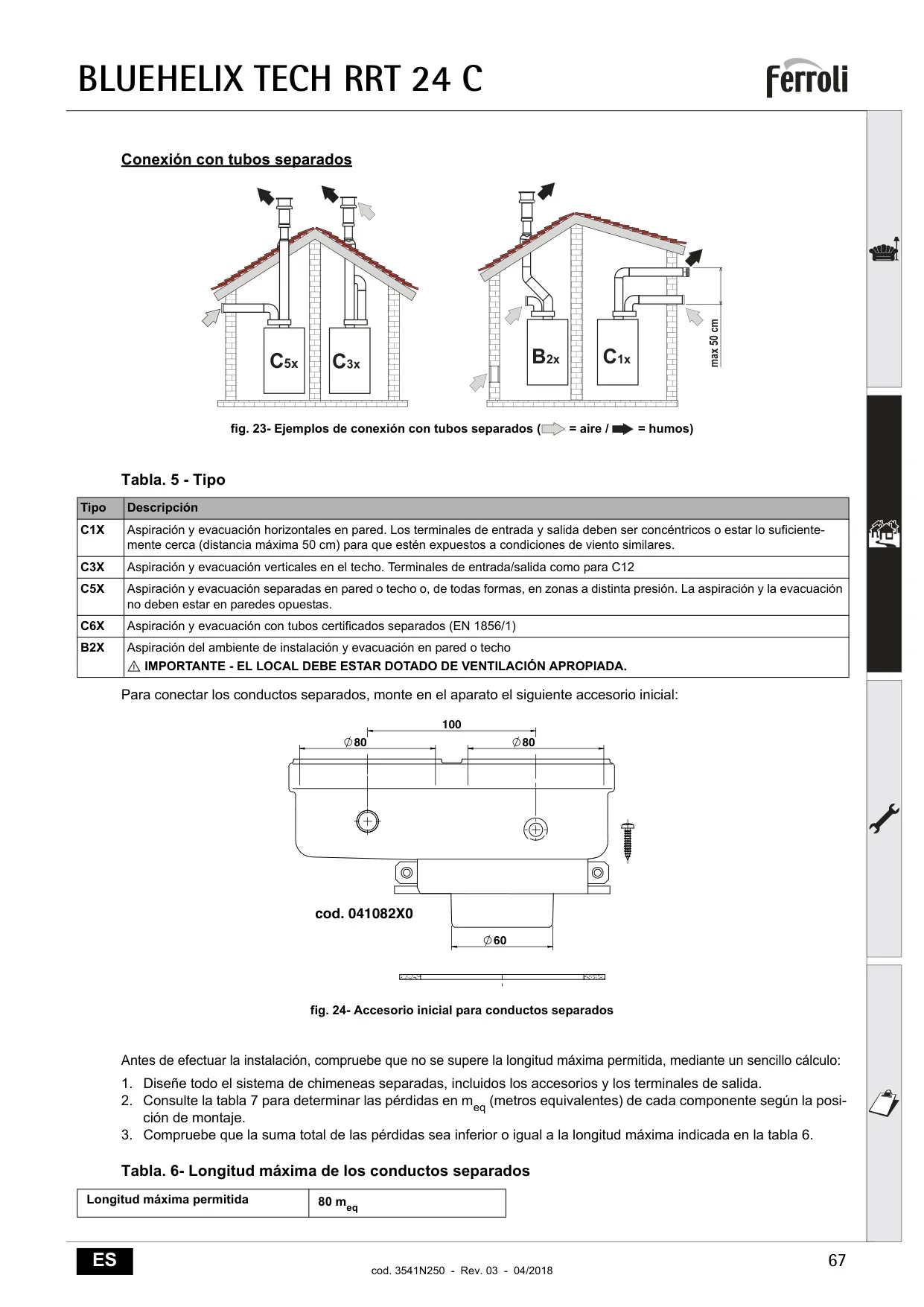

La caldera es compatible con conexiones de tubos coaxiales (60/100 o 80/125) y tubos separados (Ø80, Ø60, Ø50), así como conexiones a chimeneas colectivas. Es crucial respetar las longitudes máximas y los factores de reducción de los codos.

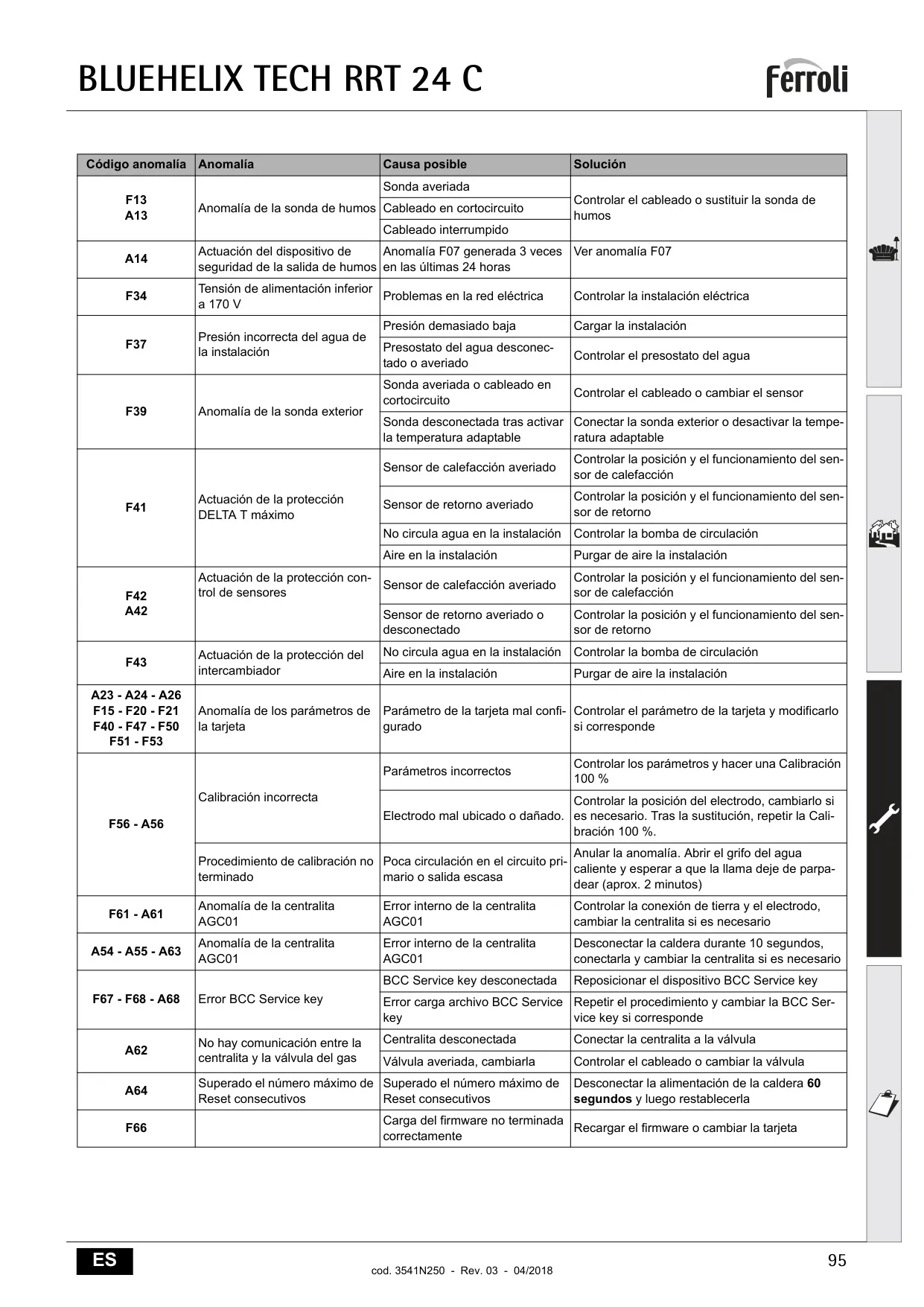

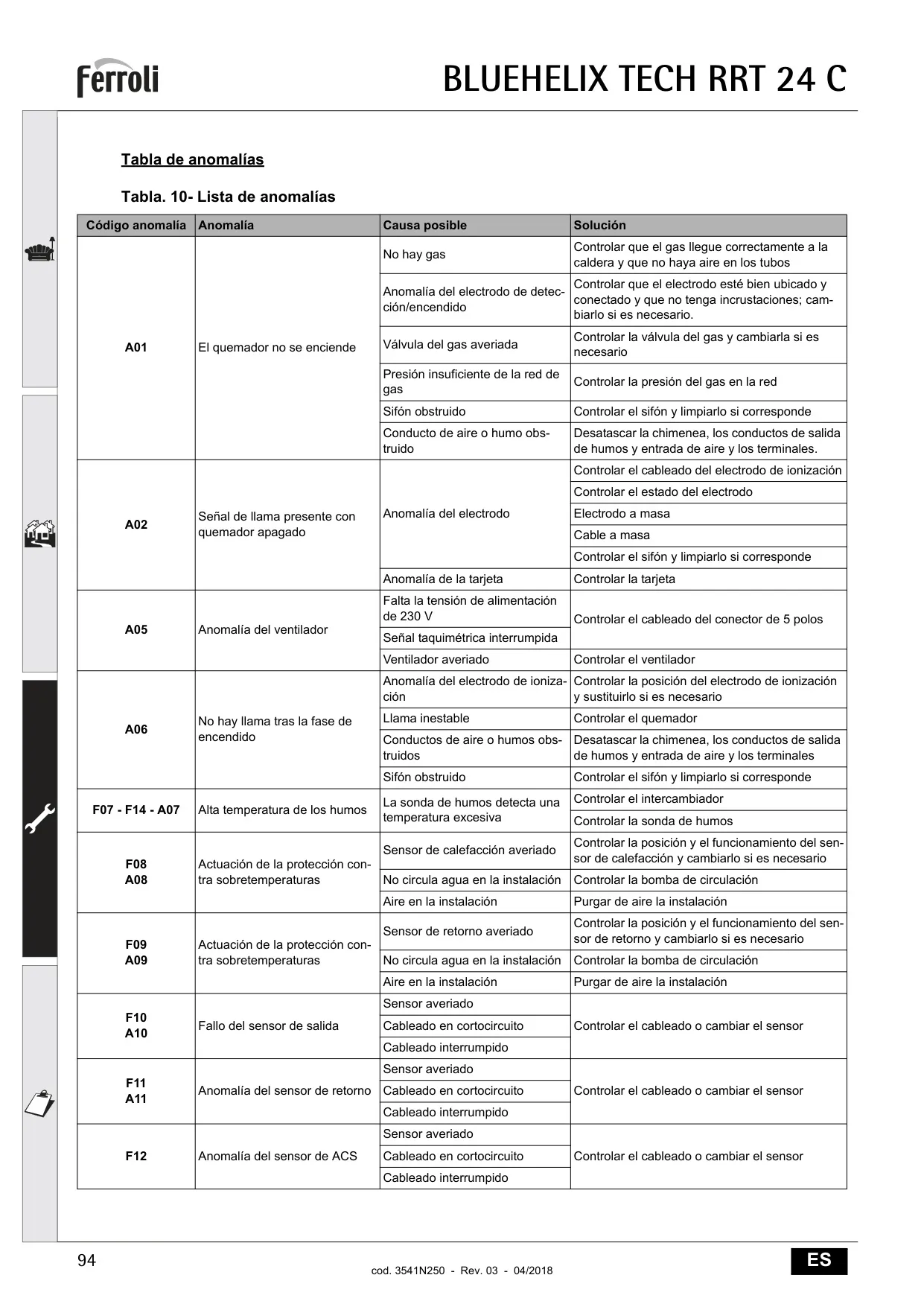

Las anomalías indicadas con la letra "A" (ej. A01, A02) provocan bloqueos permanentes que requieren una intervención para restablecer el funcionamiento (pulsando RESET). Las anomalías con la letra "F" (ej. F37, F10) son bloqueos transitorios que se resuelven automáticamente al normalizarse la condición.

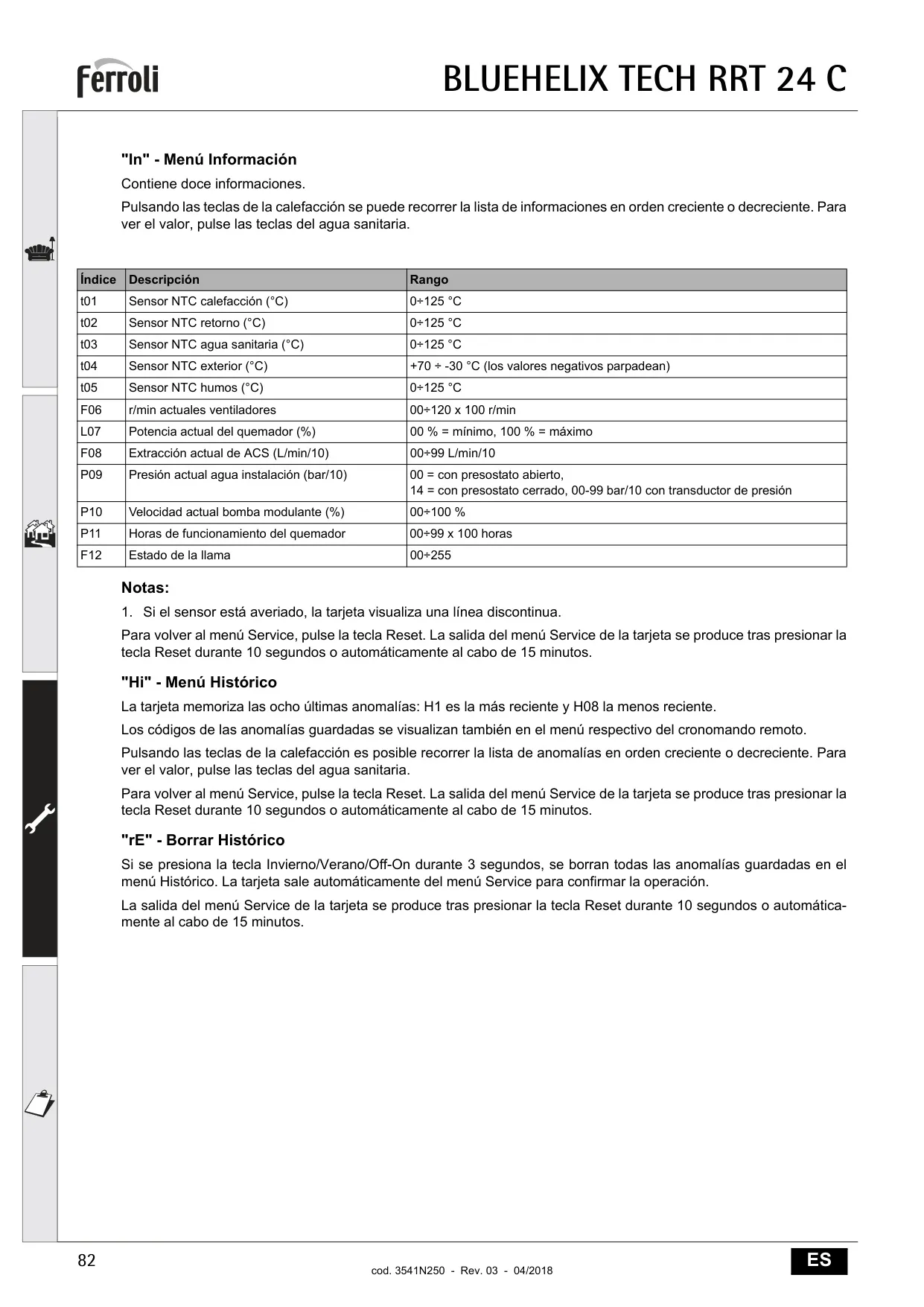

El Menú "In" proporciona doce informaciones de solo lectura, como las temperaturas de los sensores NTC (calefacción, retorno, ACS, exterior, humos), las RPM del ventilador, la potencia actual del quemador, la extracción de ACS, la presión del agua, la velocidad de la bomba y las horas de funcionamiento del quemador.
Sí, si la instalación es en el exterior, en un lugar parcialmente resguardado para temperaturas inferiores a -5 °C y hasta -15 °C, es obligatorio instalar el kit antihielo.
En caso de desconexión eléctrica o de gas, el sistema antihielo de la caldera no funcionará. Para evitar daños por heladas durante una inactividad prolongada, se aconseja descargar toda el agua de la caldera (sanitaria y de calefacción) o introducir un anticongelante apropiado en la instalación de calefacción.

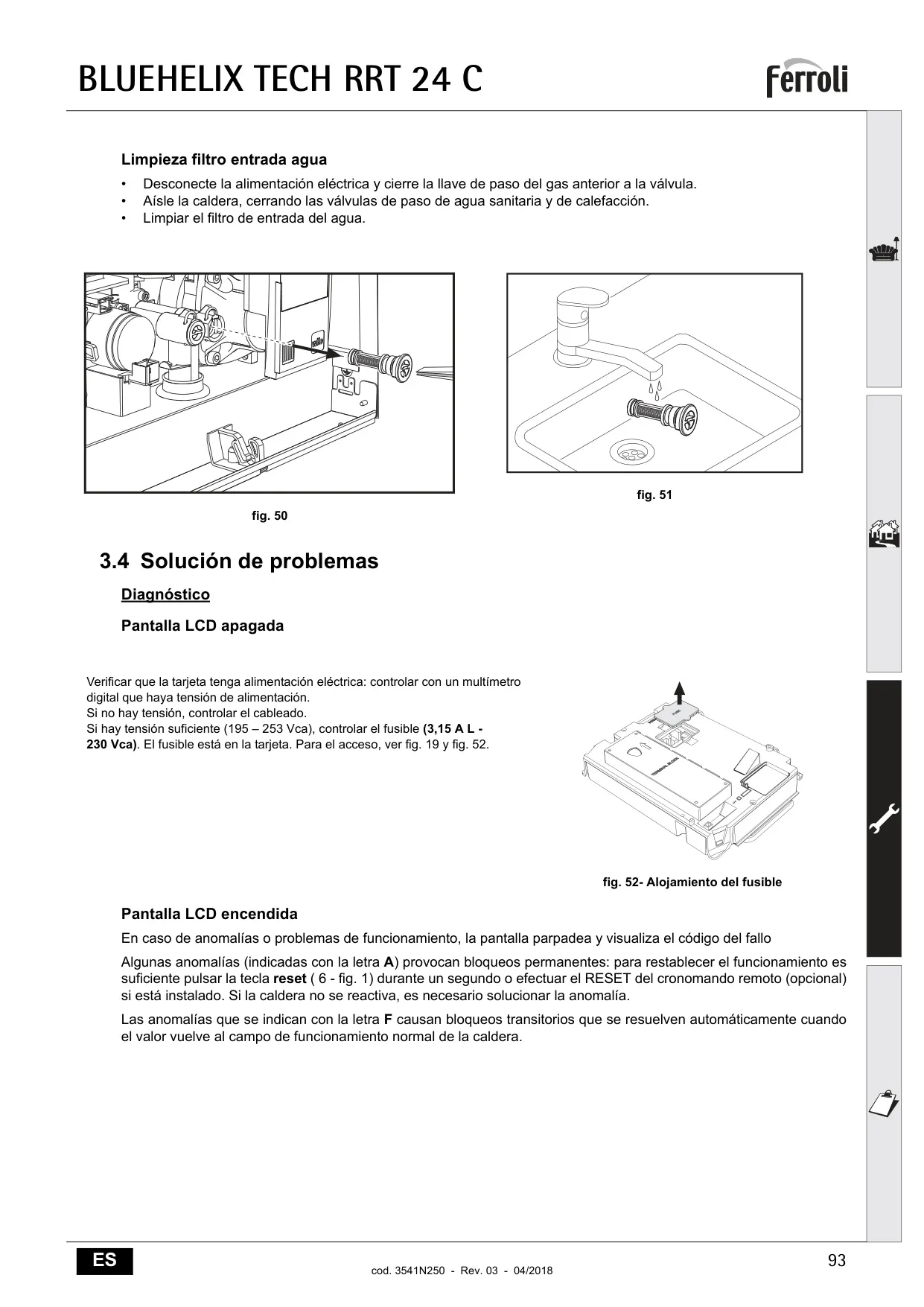

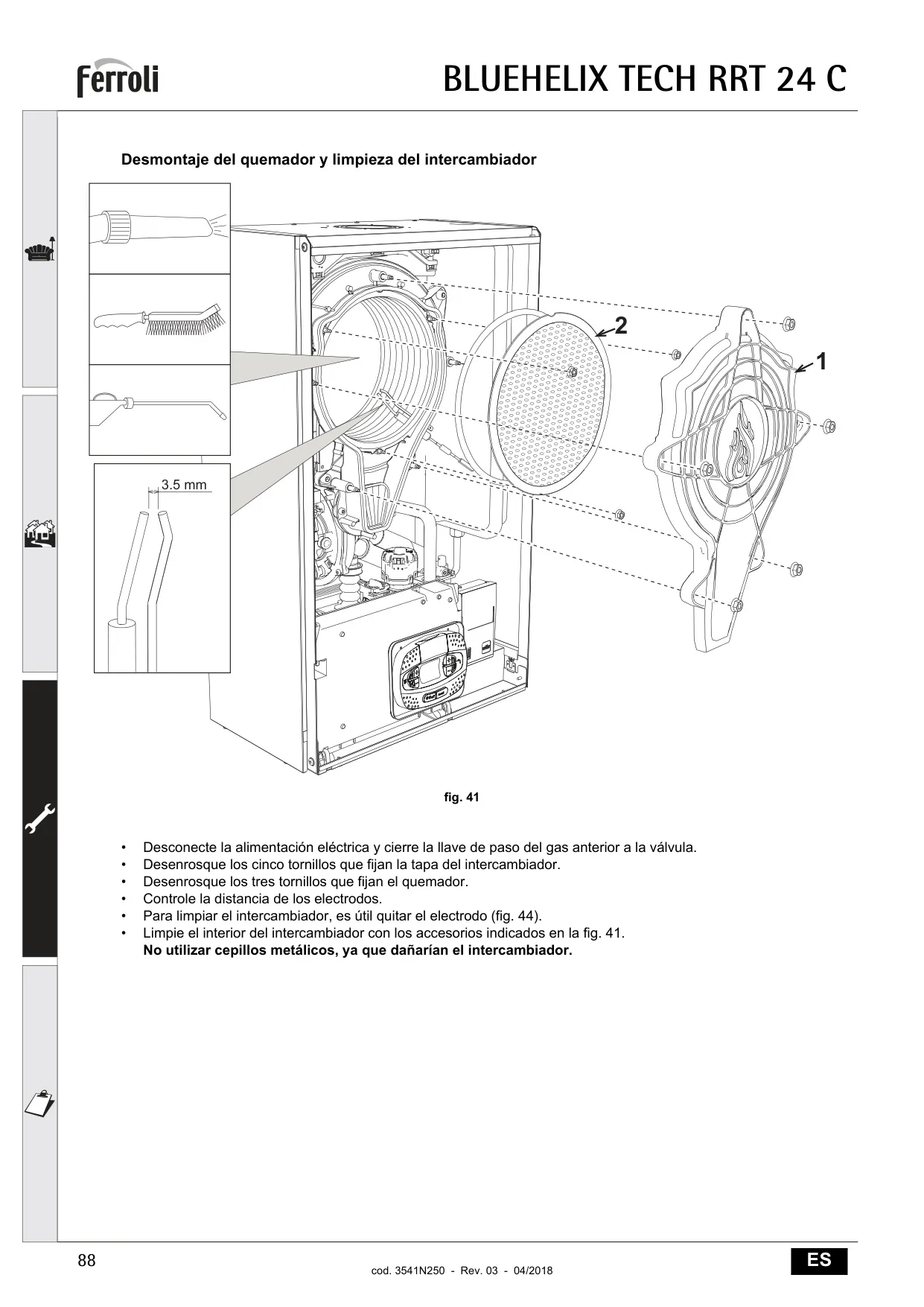

El intercambiador debe limpiarse con un cepillo de cerdas no metálicas y accesorios adecuados (boquillas) para eliminar suciedad e incrustaciones. Está estrictamente prohibido usar cepillos metálicos o productos químicos agresivos que puedan dañar el intercambiador.
La 'Temperatura adaptable' es una función que, al usar una sonda exterior opcional, regula la temperatura del circuito de calefacción en función de las condiciones climáticas externas. Esto optimiza el confort y el ahorro de energía, ajustando la temperatura de ida a calefacción según una curva de compensación predefinida.
