Caldera Ferroli Bluehelix Tech 35 c
Instrucciones del Ferroli Bluehelix Tech 35 c
Aquí le ofrecemos el manual de Caldera Ferroli Bluehelix Tech 35 c completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Bluehelix Tech 35 c, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

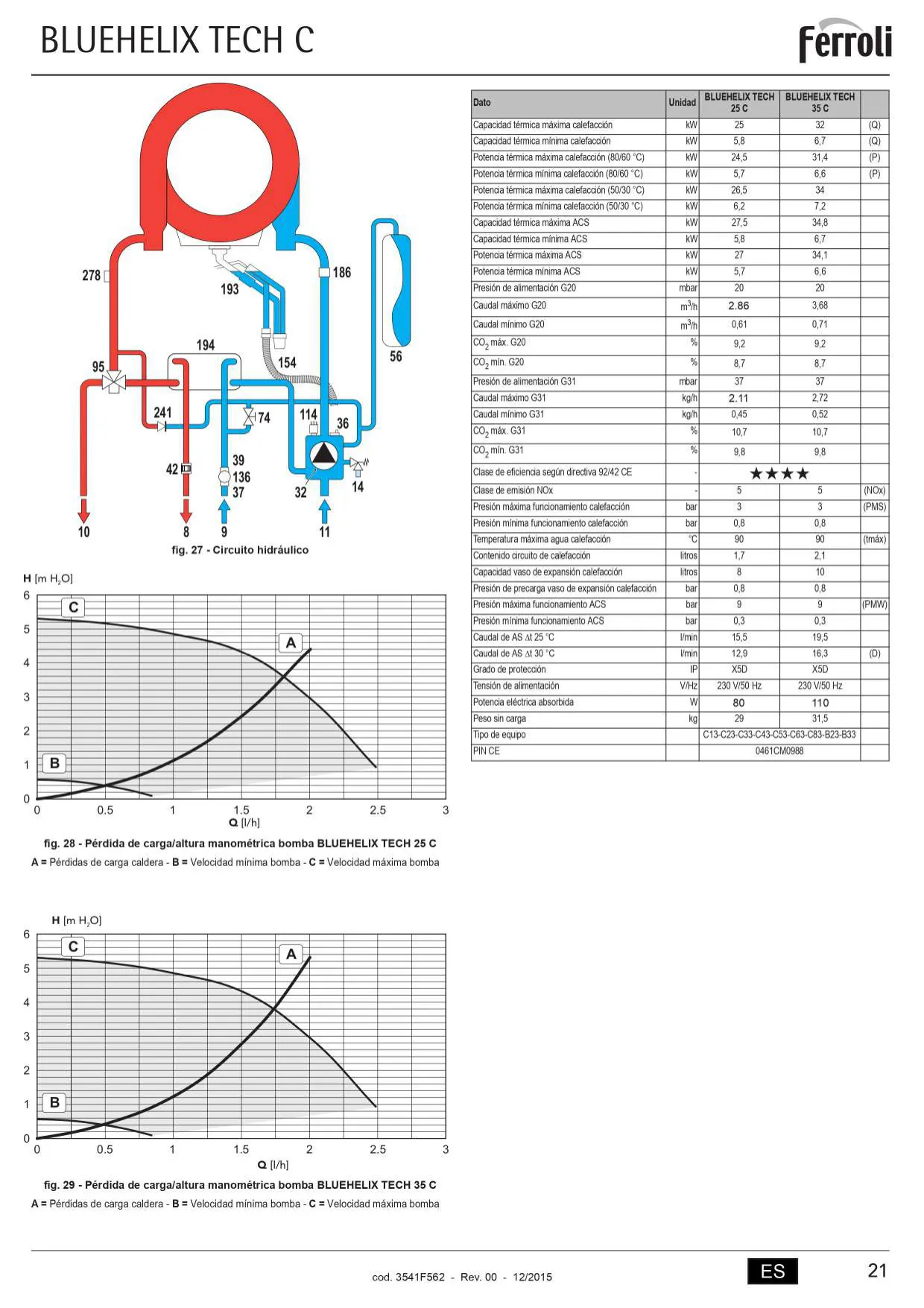

Especificaciones de la Caldera Ferroli Bluehelix Tech 35 c
| Especificación | Valor | Unidad |
|---|---|---|
| Capacidad térmica máxima calefacción | 32 | kW |
| Potencia térmica máxima calefacción (80/60 °C) | 31,4 | kW |
| Potencia térmica máxima calefacción (50/30 °C) | 34 | kW |
| Capacidad térmica máxima ACS | 34,1 | kW |
| Caudal máximo G20 (gas natural) | 3,68 | m³/h |
| Caudal máximo G31 (GLP) | 2,72 | kg/h |
| Presión máxima funcionamiento calefacción | 3 | bar |
| Presión mínima funcionamiento calefacción | 0,8 | bar |
| Temperatura máxima agua calefacción | 90 | °C |
| Capacidad vaso de expansión calefacción | 10 | litros |
| Presión máxima funcionamiento ACS | 9 | bar |
| Presión mínima funcionamiento ACS | 0,3 | bar |
| Caudal de ACS ΔT 25 °C | 19,5 | l/min |
| Caudal de ACS ΔT 30 °C | 16,3 | l/min |
| Clase de eficiencia energética estacional de calefacción | A | |
| Eficiencia energética estacional de calefacción (ηs) | 94 | % |
| Clase de eficiencia energética del caldeo de agua | A | |
| Perfil de carga declarado (ACS) | XXL | |
| Nivel de potencia acústica (LWA) | 56 | dB |
| Emisiones de óxidos de nitrógeno (NOx) | 30 | mg/kWh |
| Grado de protección | X5D | IP |
| Tensión de alimentación | 230 V/50 Hz | |
| Potencia eléctrica absorbida | 110 | W |
| Peso sin carga | 31,5 | kg |
| Dimensiones (Alto x Ancho x Profundo) | 600 x 400 x 320 | mm |
Detalles del Ferroli Bluehelix Tech 35 c

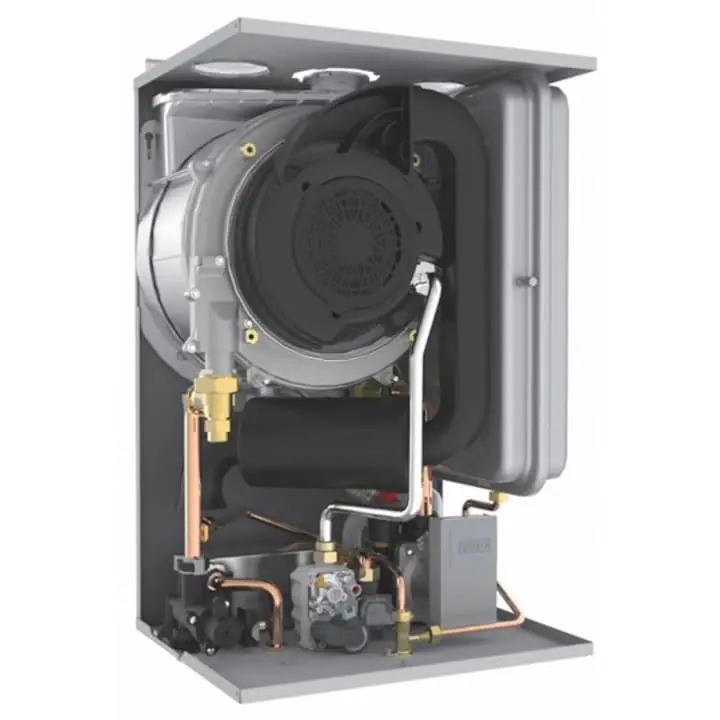

La caldera Ferroli Bluehelix Tech 35 c representa una solución de climatización y agua caliente sanitaria (ACS) de vanguardia, diseñada bajo los principios de alta eficiencia y bajas emisiones. Equipada con un sistema de premezcla y condensación, este generador térmico incorpora un robusto intercambiador de acero y un calentador de agua sanitaria integrado, todo gestionado por un sistema de control con microprocesador para optimizar su rendimiento.
Su diseño versátil permite la instalación tanto en interiores como en exteriores en lugares parcialmente protegidos, soportando temperaturas de hasta –5 °C. Con el kit antihielo opcional, la caldera puede operar eficientemente incluso a –15 °C, ofreciendo una notable flexibilidad para diversas ubicaciones geográficas y condiciones climáticas. Es crucial instalarla en un ambiente libre de polvo, gases corrosivos y materiales inflamables, garantizando siempre una ventilación adecuada.

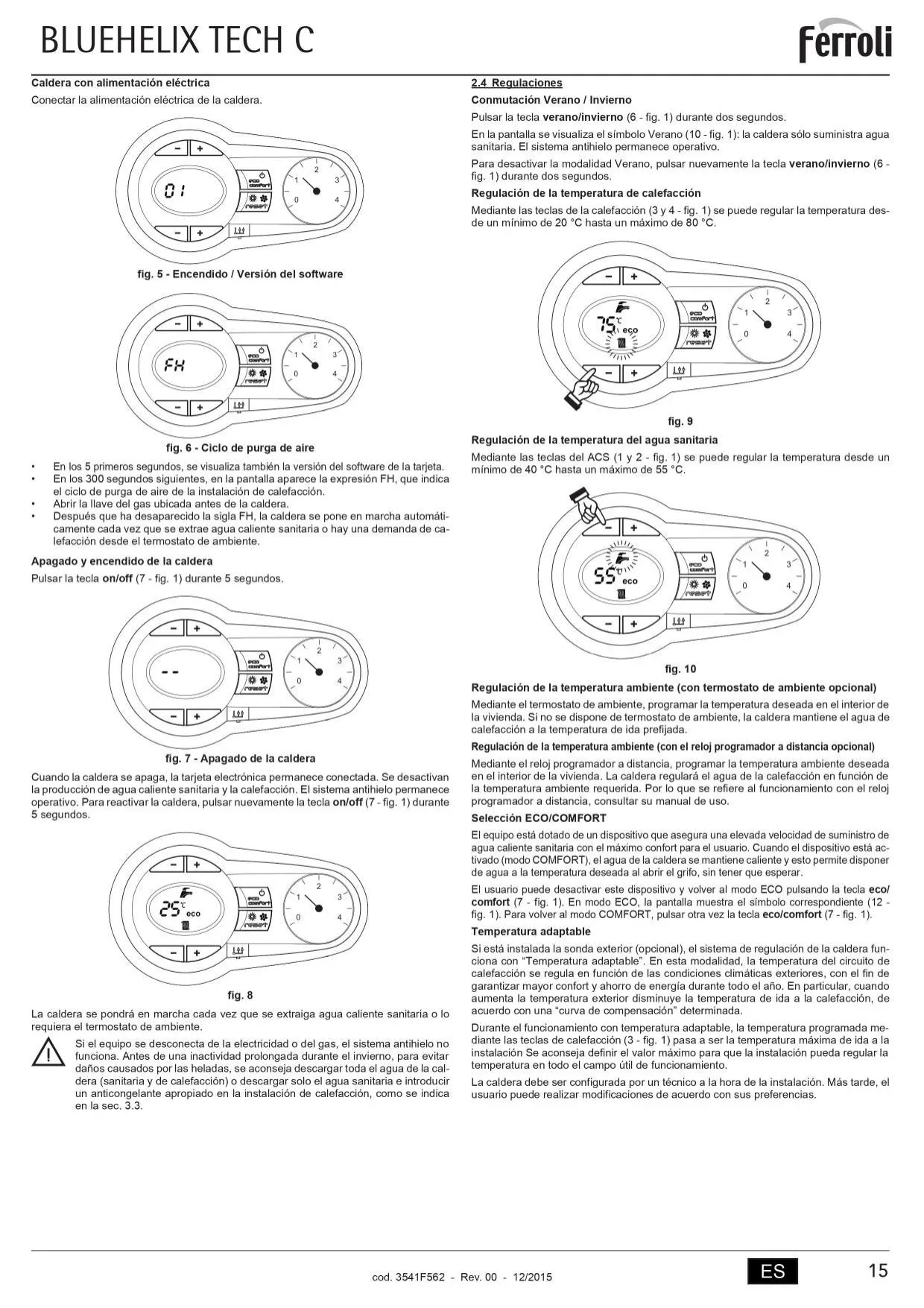

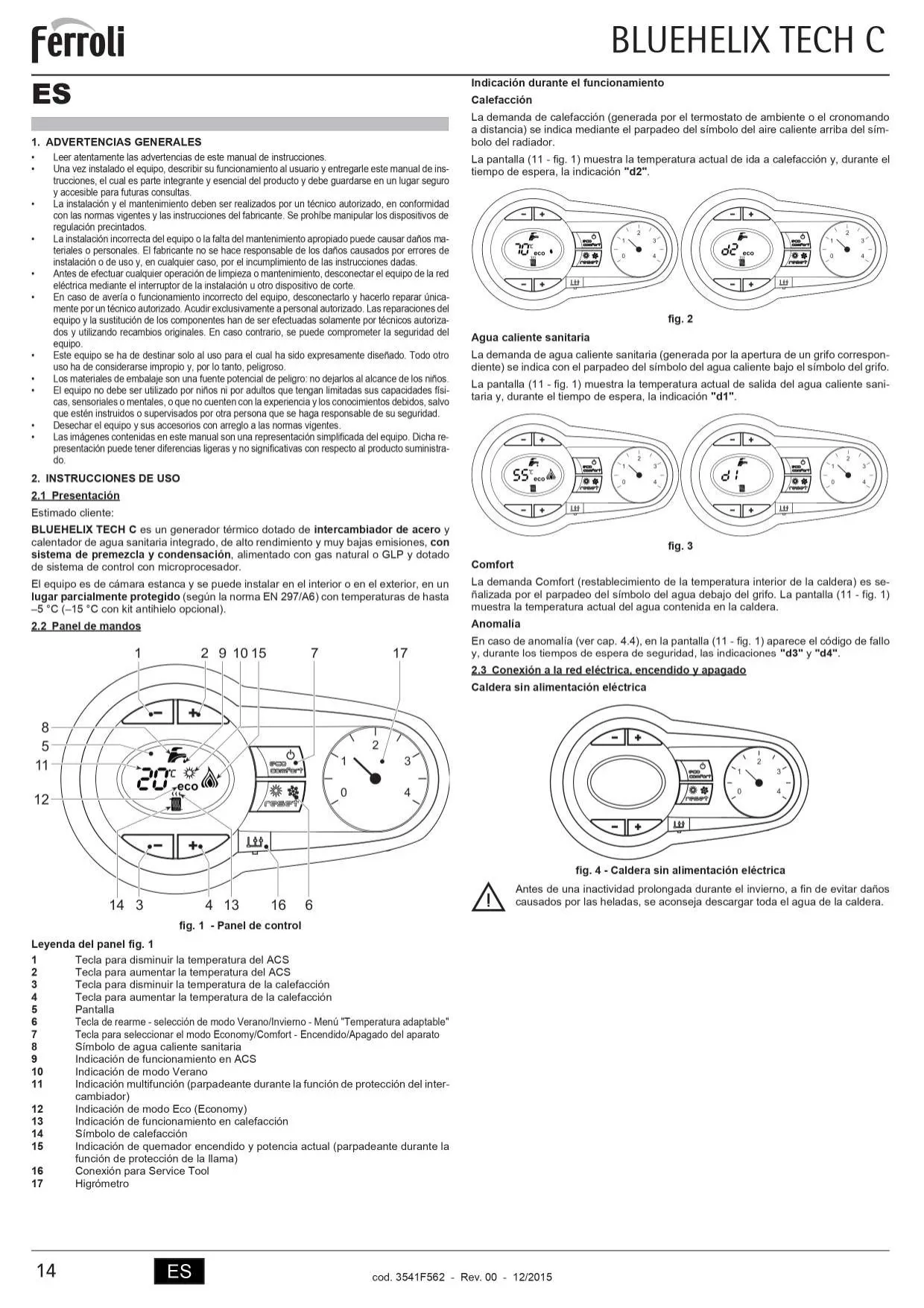

El panel de mandos, intuitivo y fácil de usar, cuenta con una pantalla digital central que muestra información operativa clave. Los usuarios pueden ajustar las temperaturas de calefacción y ACS mediante teclas específicas, alternar entre los modos ECO y COMFORT, y realizar resets. Símbolos claros indican el estado de funcionamiento, como la demanda de calefacción (d2), agua caliente (d1) o la presencia de anomalías (d3, d4).
Durante el funcionamiento, la caldera ofrece indicadores visuales para cada modo. Por ejemplo, la demanda de calefacción se señaliza con el parpadeo del símbolo de aire caliente y el radiador, mostrando la temperatura de ida y, en espera, la indicación “d2”. Para el agua caliente sanitaria, el símbolo del grifo parpadea, indicando la temperatura de salida o el retardo “d1” durante la espera. El modo Comfort se activa al mantener caliente el agua dentro de la caldera, asegurando una disponibilidad inmediata de ACS al abrir el grifo, mientras que el modo ECO prioriza el ahorro energético.

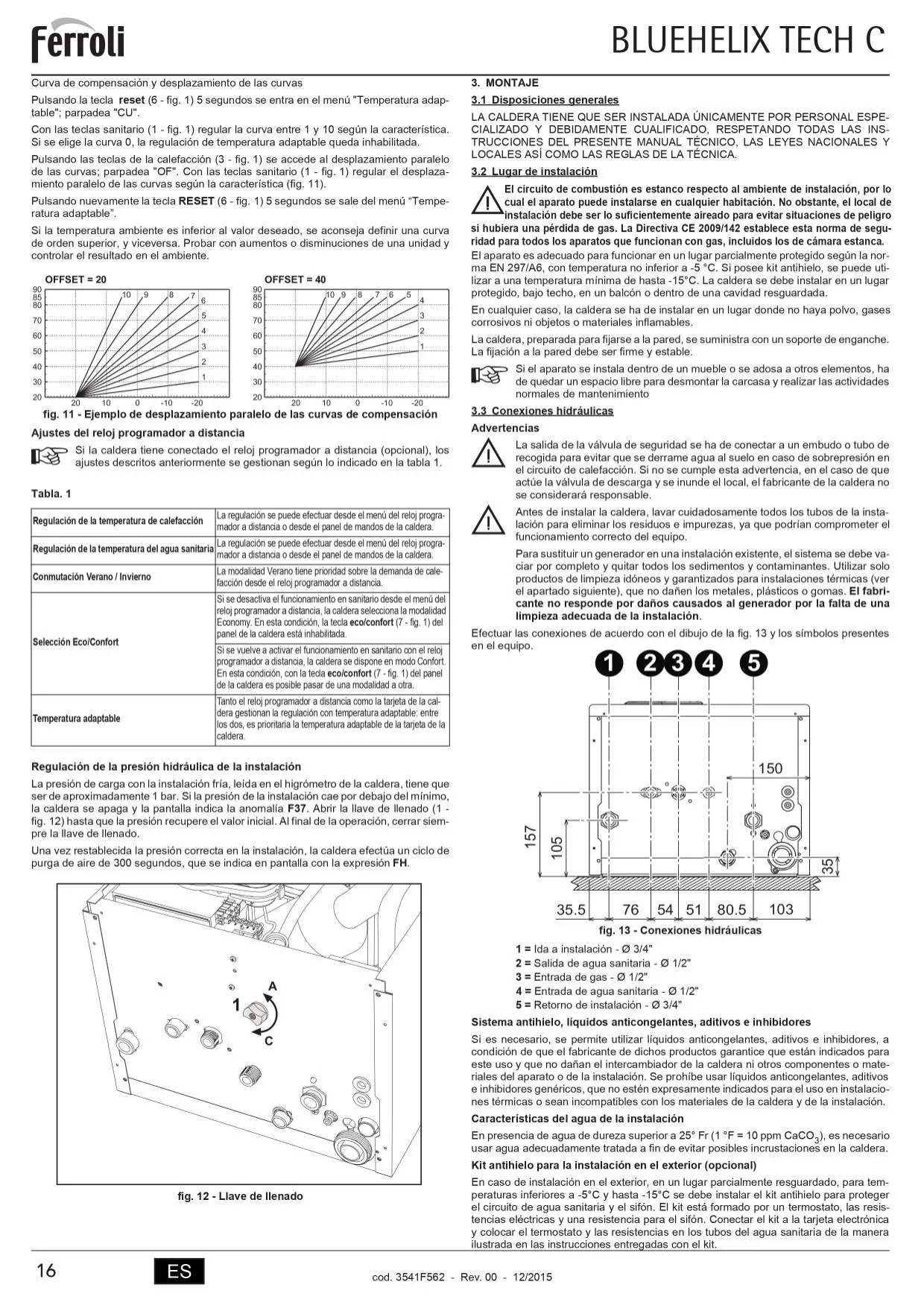

La caldera también incorpora la función de Temperatura Adaptable, que, al conectarse una sonda exterior opcional, ajusta la temperatura del circuito de calefacción en función de las condiciones climáticas externas. Esto no solo mejora el confort ambiental sino que también contribuye significativamente al ahorro energético a lo largo del año. Los usuarios pueden personalizar las curvas de compensación y sus desplazamientos para optimizar este sistema.
La regulación de la presión hidráulica es fundamental, manteniéndose alrededor de 1 bar en frío. Si la presión cae, la caldera lo indica con la anomalía F37 y se apaga, requiriendo que el usuario abra la llave de llenado hasta restablecer el valor. Posteriormente, realiza un ciclo de purga de aire ("FH") para asegurar el correcto funcionamiento.
En cuanto a la instalación, es imperativo que sea realizada por personal especializado, cumpliendo con todas las normativas vigentes. Las conexiones hidráulicas deben limpiarse a fondo para evitar obstrucciones, y se debe asegurar una conexión a tierra eficaz para la alimentación eléctrica. Se prohíbe el uso de anticongelantes o aditivos no garantizados por el fabricante, y en zonas con agua dura, se recomienda un tratamiento adecuado para evitar incrustaciones.

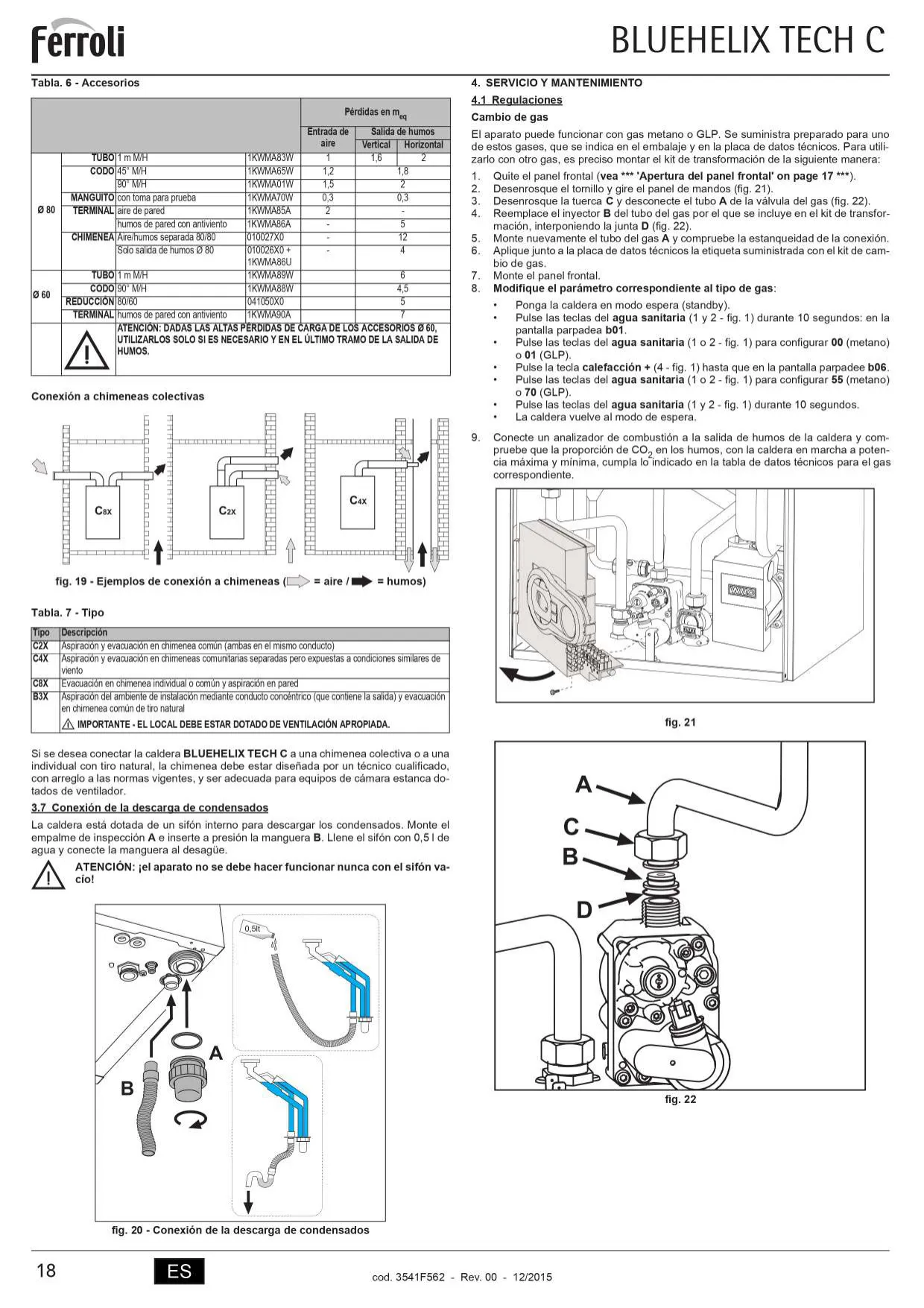

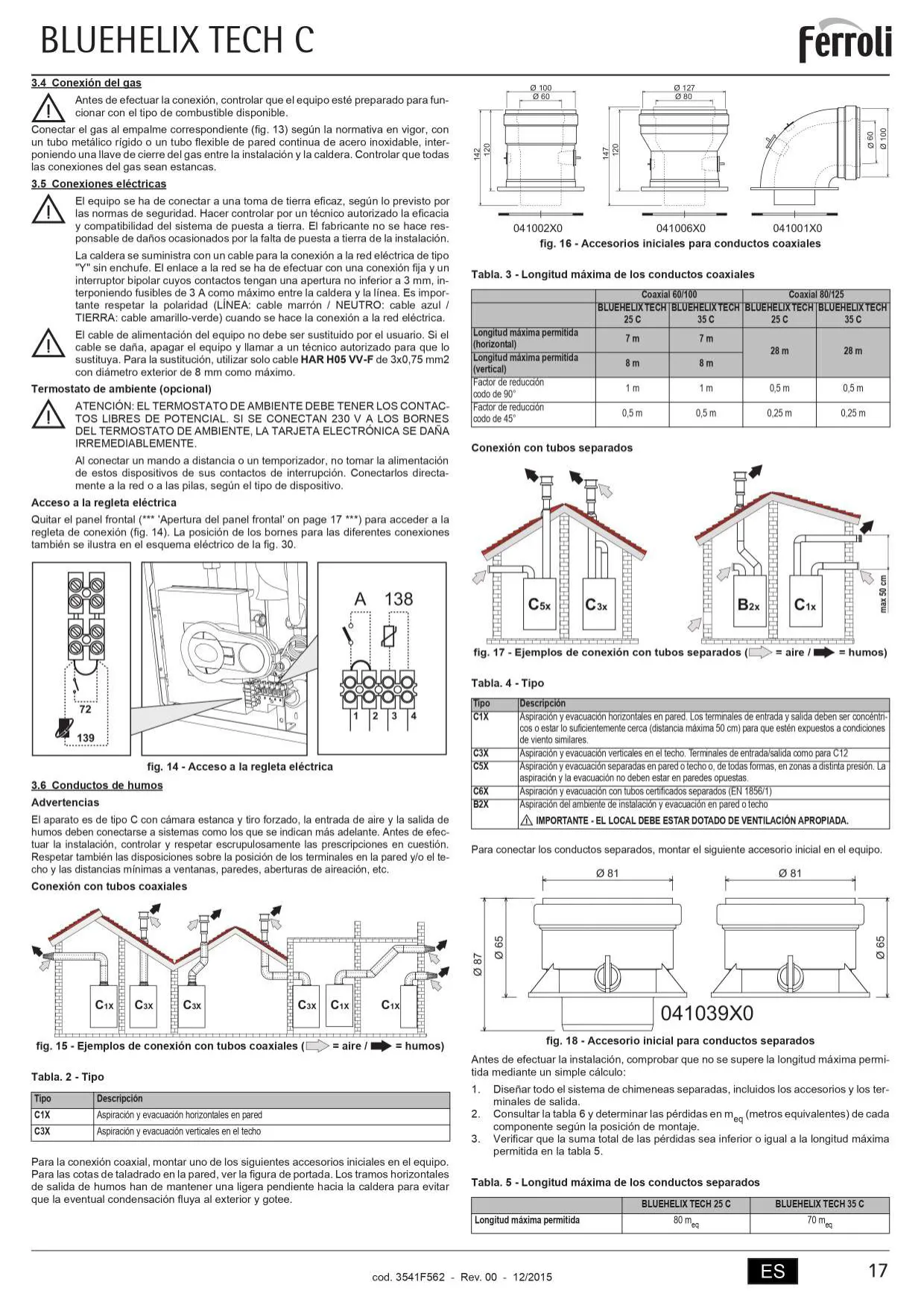

Para la evacuación de humos y la admisión de aire, la caldera permite conexiones con tubos coaxiales o separados, con longitudes máximas y factores de reducción específicos para codos. En caso de conexión a chimeneas colectivas, estas deben ser diseñadas por un técnico cualificado. Además, la caldera puede ser convertida para funcionar con gas natural o GLP, mediante un procedimiento que incluye el reemplazo de inyectores y la configuración de parámetros en el panel de control.

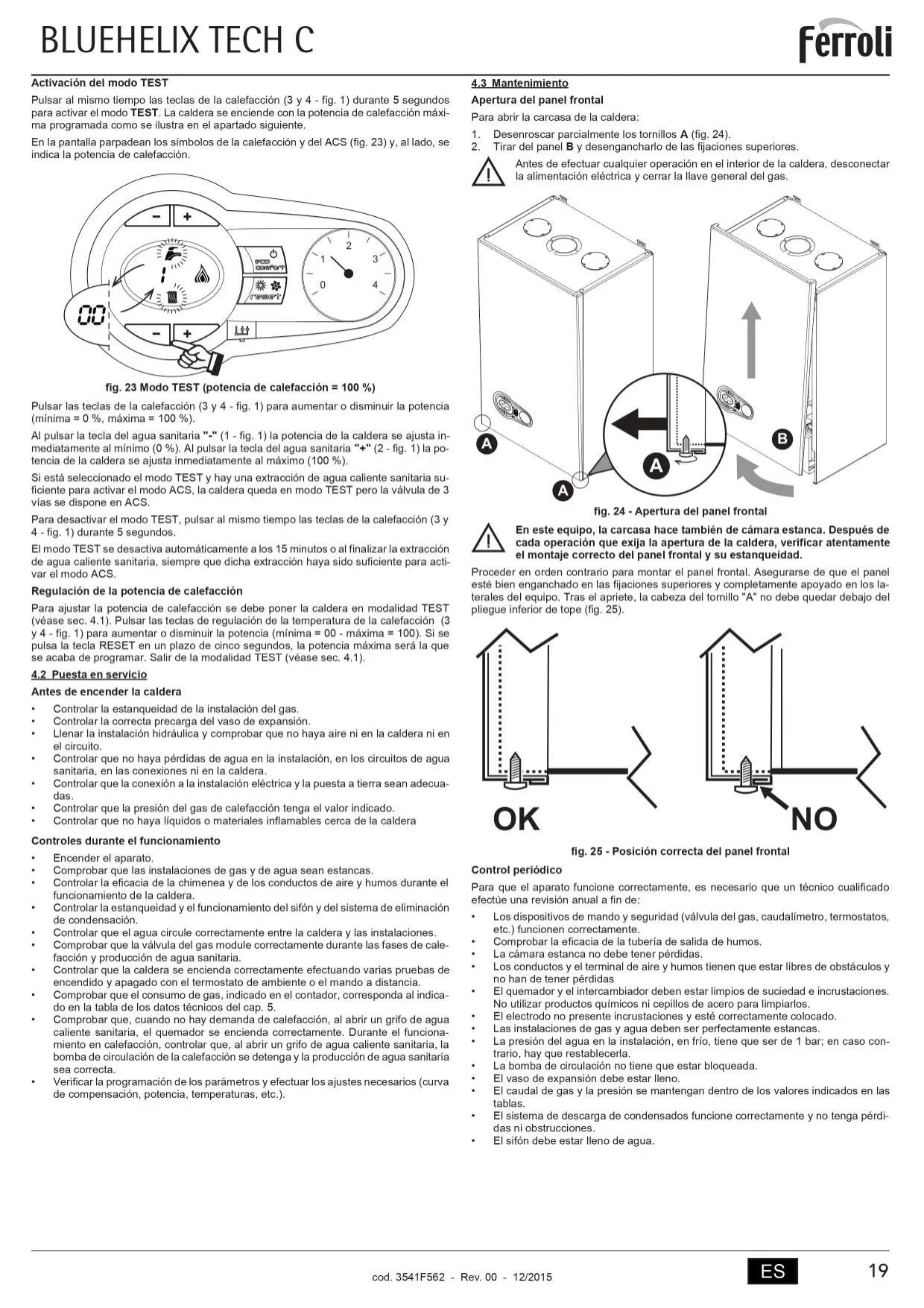

Finalmente, para facilitar el diagnóstico y ajuste, la caldera dispone de un modo TEST que permite encenderla a potencias específicas, ideal para la puesta en servicio y la calibración. El mantenimiento periódico por un técnico cualificado es crucial para garantizar la durabilidad y el rendimiento óptimo del equipo, incluyendo la revisión de componentes de seguridad, la limpieza de quemadores e intercambiadores, y la verificación de la estanqueidad de los circuitos.
