Caldera Ferroli Bluehelix Pro RRT 28 c

Instrucciones de la Caldera Ferroli Bluehelix Pro RRT 28 c

Aquí le ofrecemos el manual de Caldera Ferroli Bluehelix Pro RRT 28 c completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Bluehelix Pro RRT 28 c, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

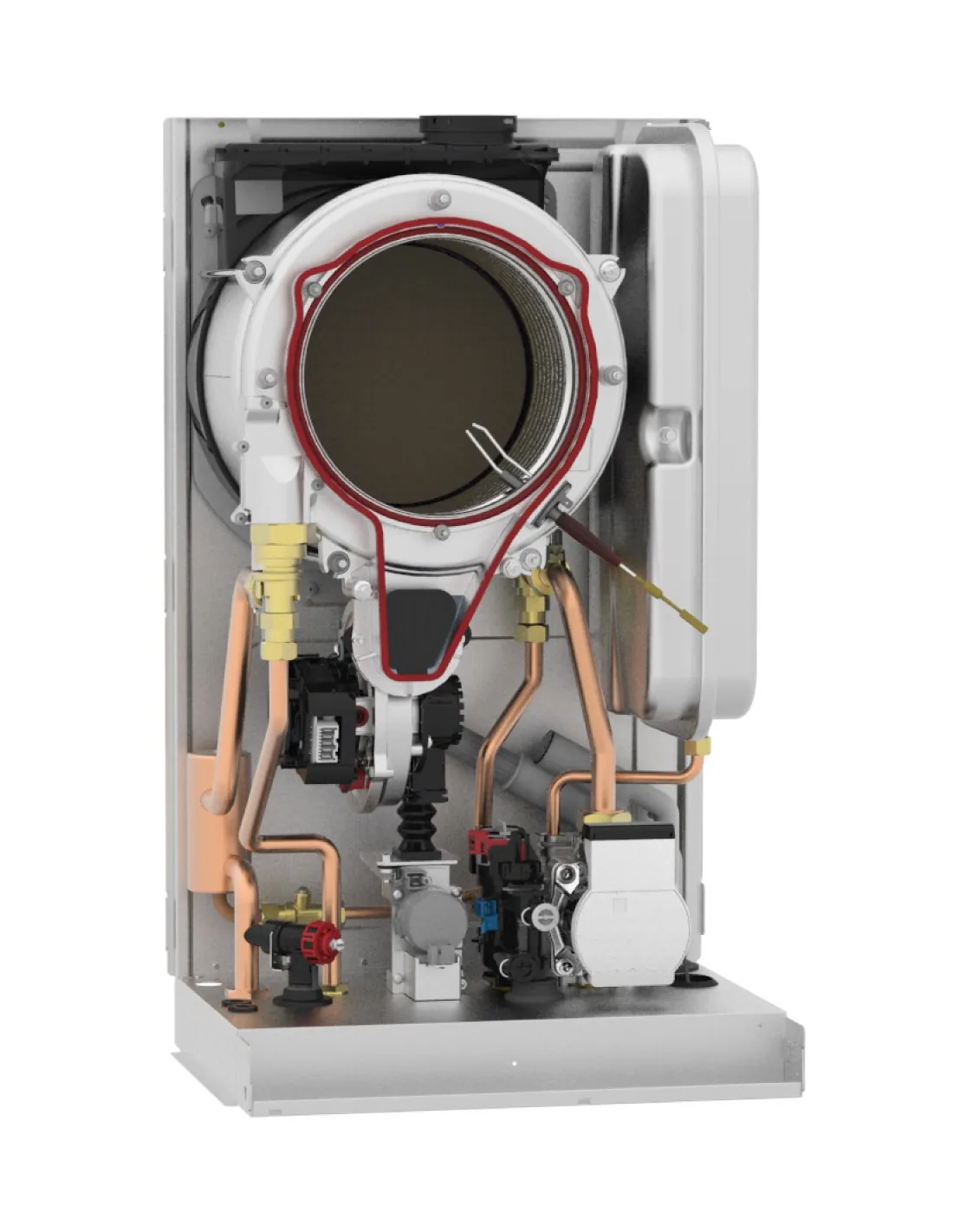

Imágenes del Producto

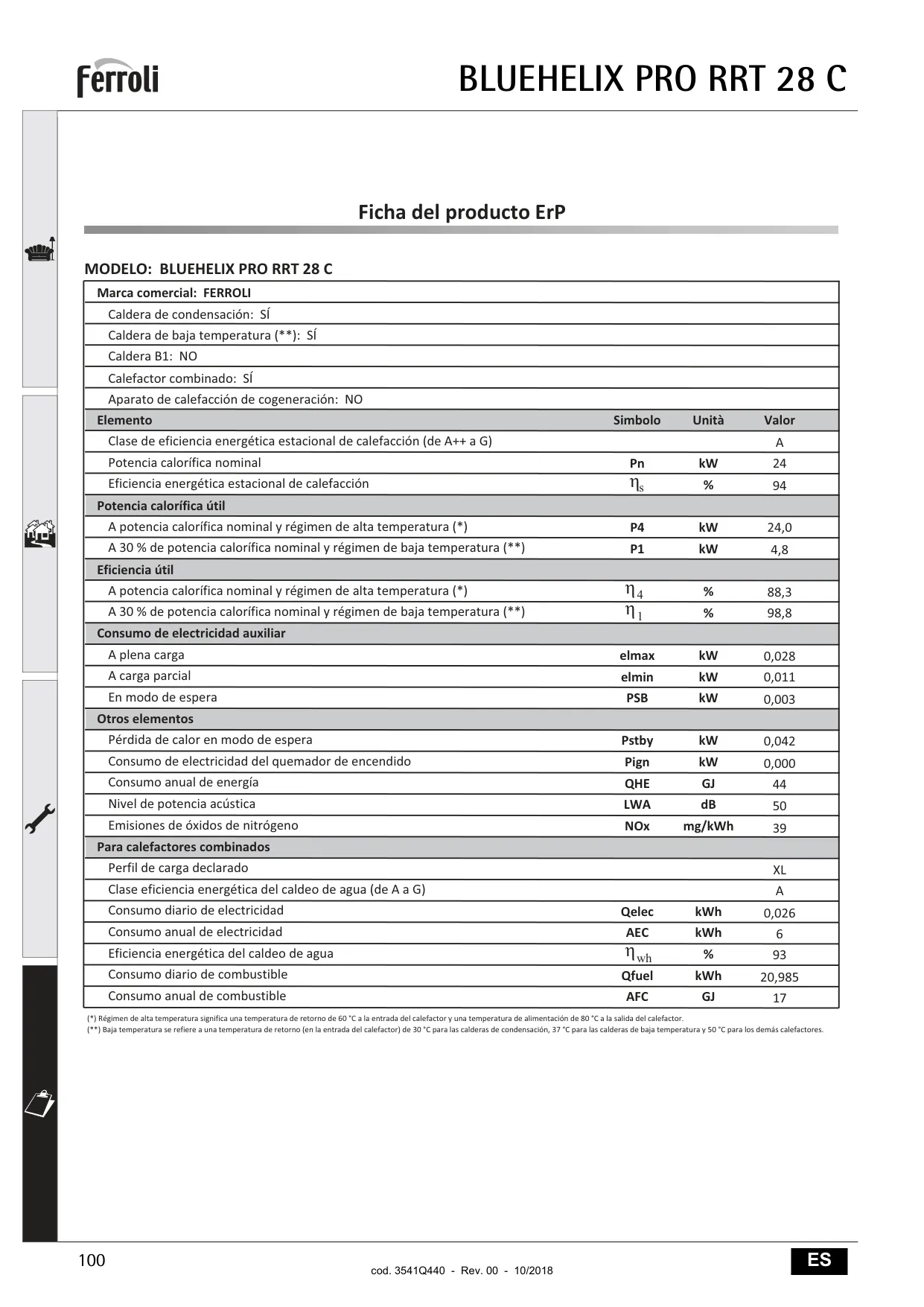

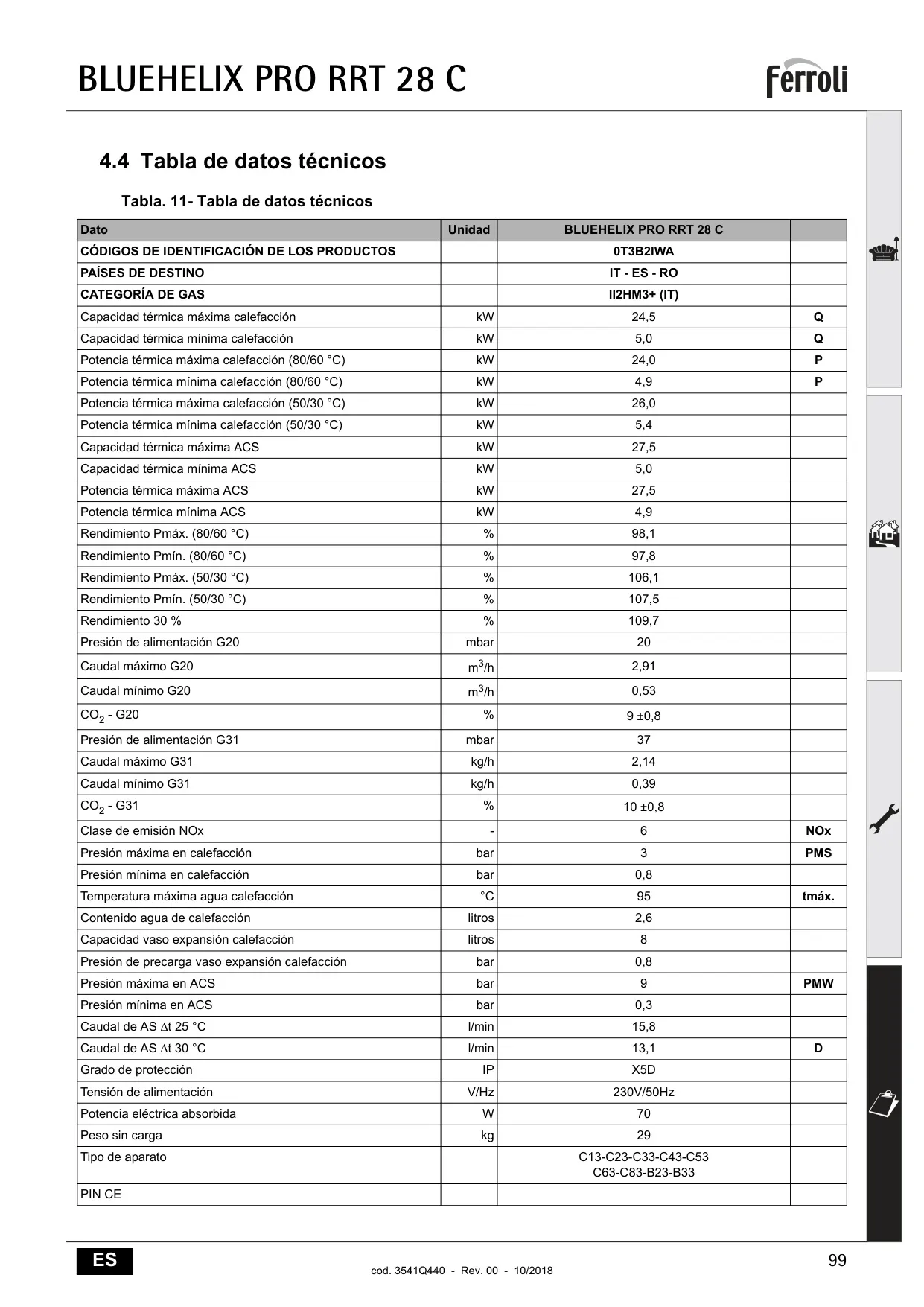

Especificaciones de la Caldera Ferroli Bluehelix Pro RRT 28 c

Dato	Unidad	Valor
Modelo del Producto		BLUEHELIX PRO RRT 28 C
Marca Comercial		FERROLI
Tipo de Caldera		Condensación, Baja Temperatura, Combinada
Clase de Eficiencia Energética Estacional (Calefacción)		A
Eficiencia Energética Estacional (Calefacción)	%	100
Potencia Calorífica Nominal (Pn)	kW	24
Rendimiento a Potencia Máxima (80/60 °C)	%	98,1
Rendimiento a Potencia Mínima (80/60 °C)	%	97,8
Rendimiento a Potencia Máxima (50/30 °C)	%	106,1
Rendimiento a Potencia Mínima (50/30 °C)	%	107,5
Rendimiento al 30 %	%	109,7
Capacidad Térmica Máxima (Calefacción)	kW	24,5
Capacidad Térmica Mínima (Calefacción)	kW	5,0
Capacidad Térmica Máxima (ACS)	kW	27,5
Capacidad Térmica Mínima (ACS)	kW	5,0
Clase de Emisión NOx	-	6
Emisiones de Óxidos de Nitrógeno (NOx)	mg/kWh	39
Presión de Alimentación G20	mbar	20
Caudal Máximo G20	m³/h	2,91
CO2 - G20	%	9 ±0,8
Presión de Alimentación G31	mbar	37
Caudal Máximo G31	kg/h	2,14
CO2 - G31	%	10 ±0,8
Presión Máxima (Calefacción)	bar	3
Presión Mínima (Calefacción)	bar	0,8
Temperatura Máxima Agua (Calefacción)	°C	95
Contenido Agua (Calefacción)	litros	2,6
Capacidad Vaso de Expansión (Calefacción)	litros	8
Presión de Pre-carga Vaso de Expansión	bar	0,8
Presión Máxima (ACS)	bar	9
Presión Mínima (ACS)	bar	0,3
Caudal de ACS (∆t 25 °C)	l/min	15,8
Caudal de ACS (∆t 30 °C)	l/min	13,1
Perfil de Carga Declarado		XL
Clase de Eficiencia Energética (Calentamiento de Agua)		A
Eficiencia Energética (Calentamiento de Agua)	%	93
Grado de Protección	IP	X5D
Tensión de Alimentación	V/Hz	230V/50Hz
Potencia Eléctrica Absorbida	W	70
Consumo Electricidad Auxiliar (Carga Parcial)	kW	0,011
Consumo Electricidad Auxiliar (Modo Espera)	kW	0,003
Peso sin Carga	kg	29
Nivel de Potencia Acústica	dB	50

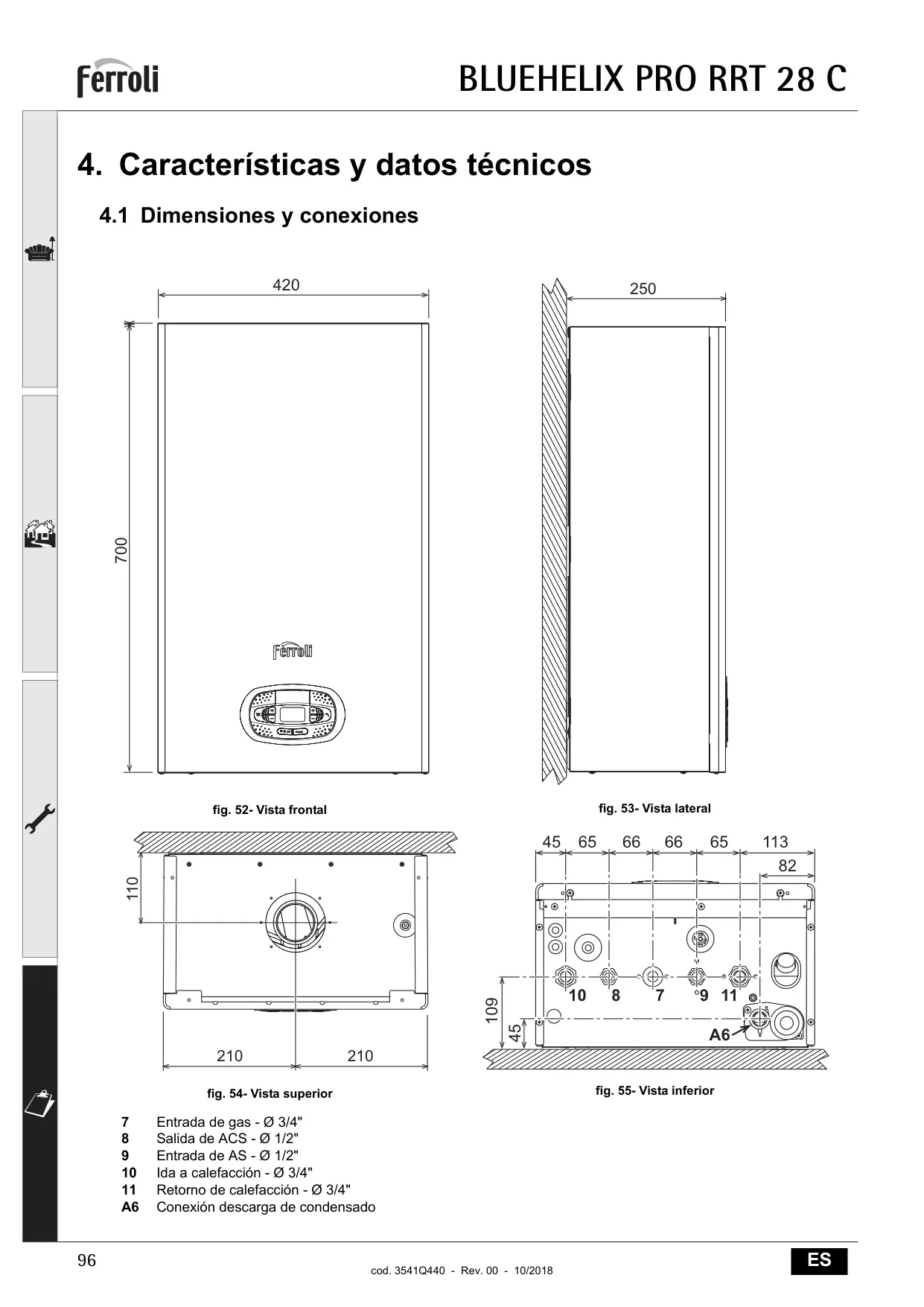

Dimensiones (Altura x Anchura x Profundidad)	mm	700 x 420 x 250
Diámetro Salida de Humos Coaxial	mm	Ø100/120
Diámetro Salida de Humos Separada	mm	Ø80

Detalles del Ferroli Bluehelix Pro RRT 28 c

La caldera Ferroli Bluehelix Pro RRT 28 c es un generador térmico de vanguardia diseñado para ofrecer un alto rendimiento y bajas emisiones, lo que la convierte en una opción eficiente y respetuosa con el medio ambiente para la calefacción y la producción de agua caliente sanitaria. Incorpora un intercambiador de calor de acero inoxidable y un avanzado sistema de premezcla y condensación, garantizando una operación óptima y un significativo ahorro energético. Este equipo está diseñado para ser versátil en su instalación, pudiendo colocarse tanto en interiores como en exteriores en lugares parcialmente protegidos, soportando temperaturas de hasta -5°C, e incluso -15°C con la adición de un kit antihielo opcional.

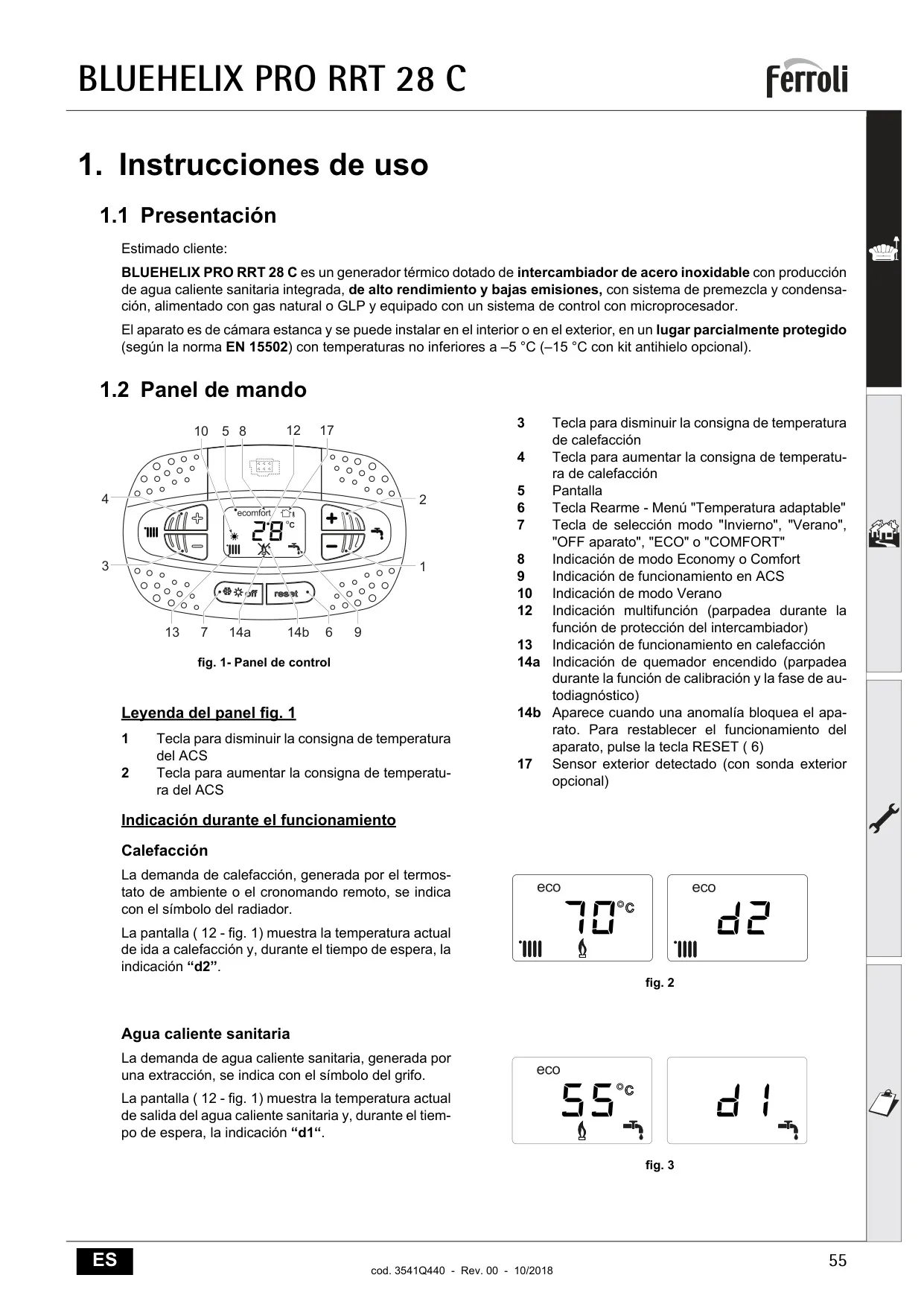

La operación de la caldera es intuitiva gracias a su panel de control equipado con una pantalla digital y botones claramente señalizados para la regulación de la temperatura de la calefacción y el agua caliente sanitaria (ACS). Permite seleccionar entre varios modos de funcionamiento, como Invierno, Verano (solo ACS), OFF, ECO y COMFORT. El modo Comfort está pensado para una respuesta rápida en la producción de ACS, manteniendo el agua en la caldera a una temperatura prefijada, mientras que el modo ECO prioriza el ahorro energético al desactivar esta función. Los indicadores luminosos y códigos en pantalla proporcionan información clara sobre el estado del aparato, incluyendo el funcionamiento del quemador, modos activos o la presencia de anomalías.

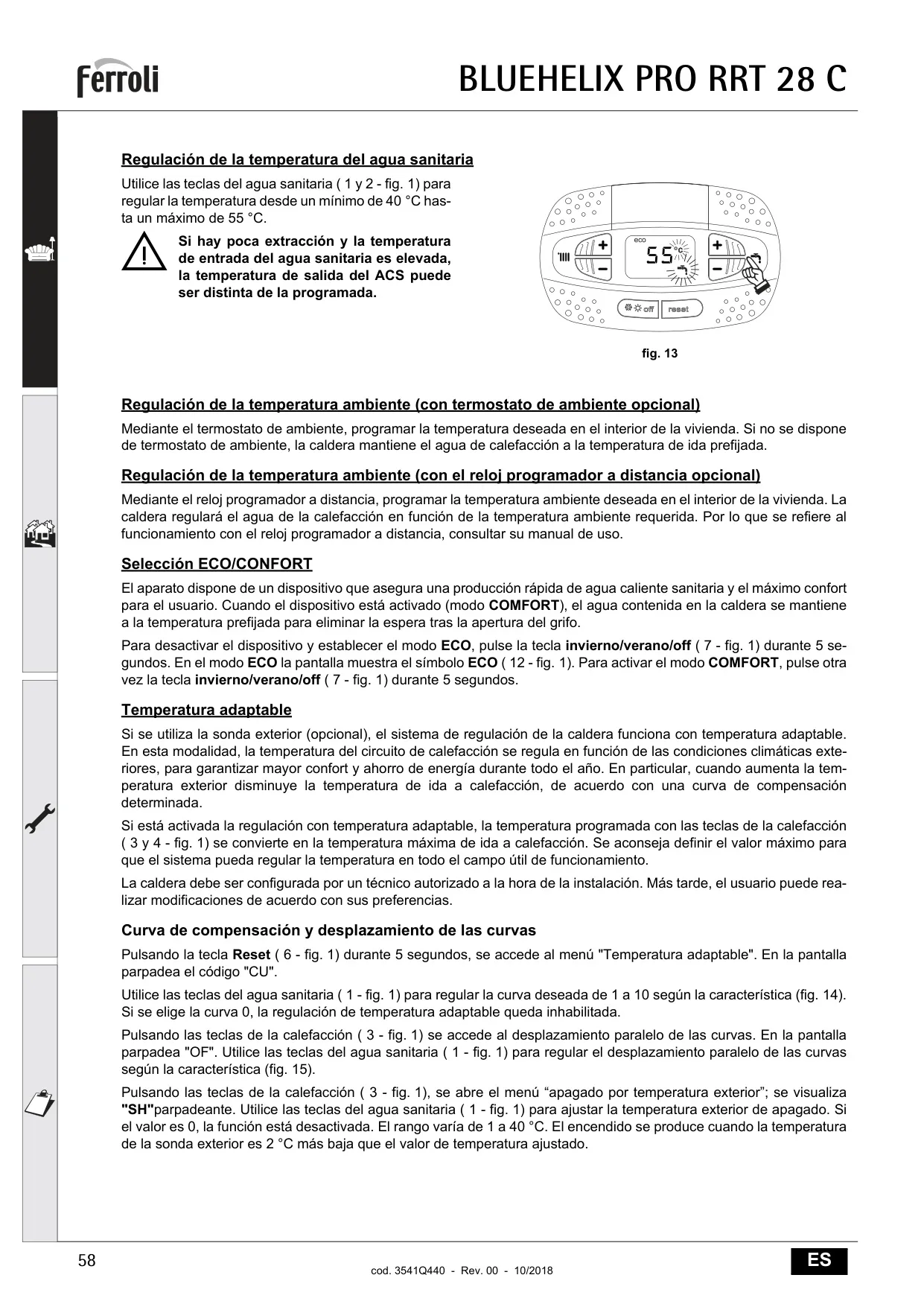

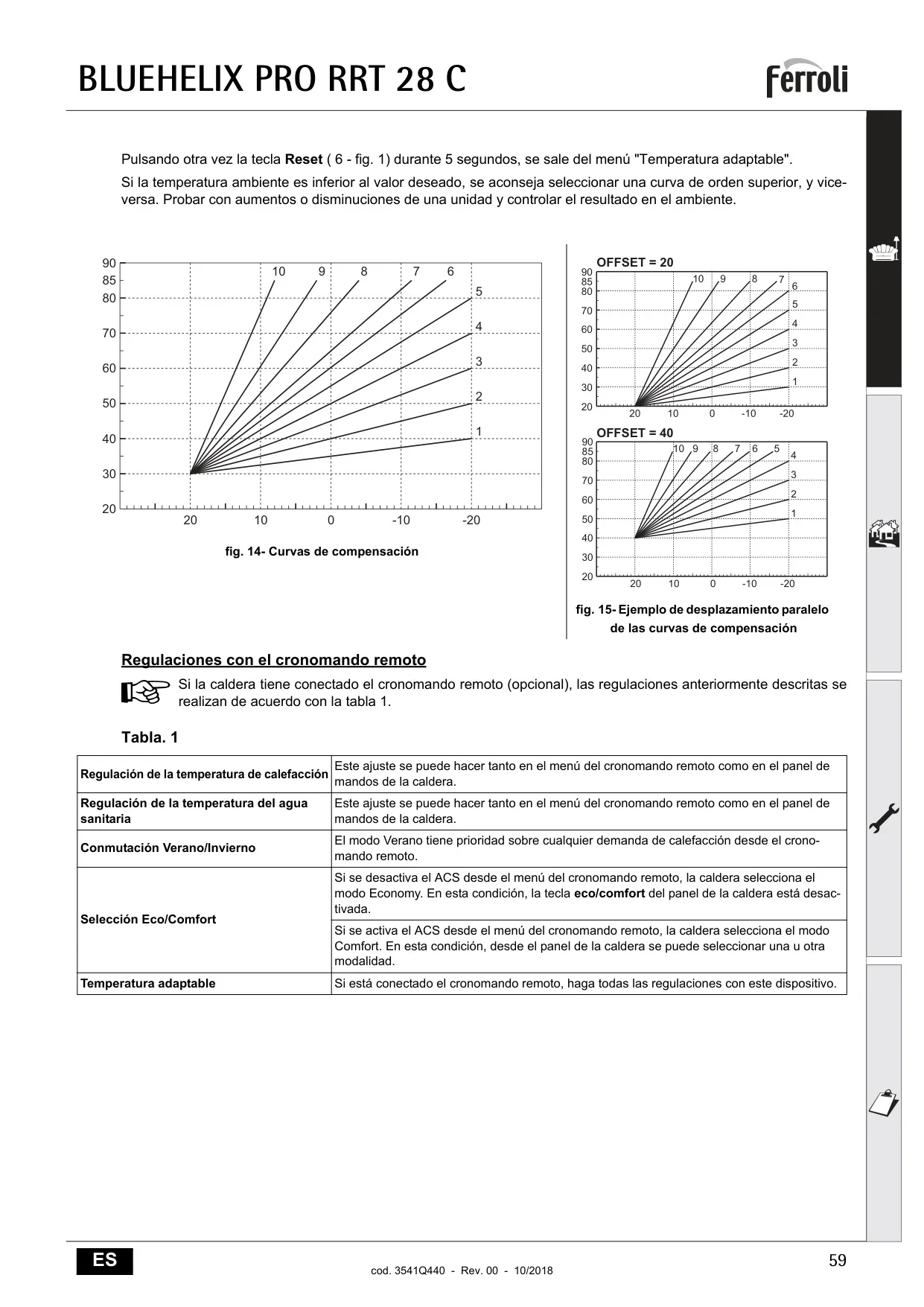

Para una gestión energética aún más inteligente, la caldera ofrece la posibilidad de trabajar con una temperatura adaptable mediante una sonda exterior opcional. Este sistema ajusta la temperatura del circuito de calefacción en función de las condiciones climáticas externas, lo que no solo mejora el confort sino que también optimiza el consumo. El manual proporciona gráficos de curvas de compensación y la opción de desplazamiento paralelo para personalizar esta regulación, permitiendo al usuario afinar la respuesta térmica de la vivienda según sus preferencias y necesidades específicas.

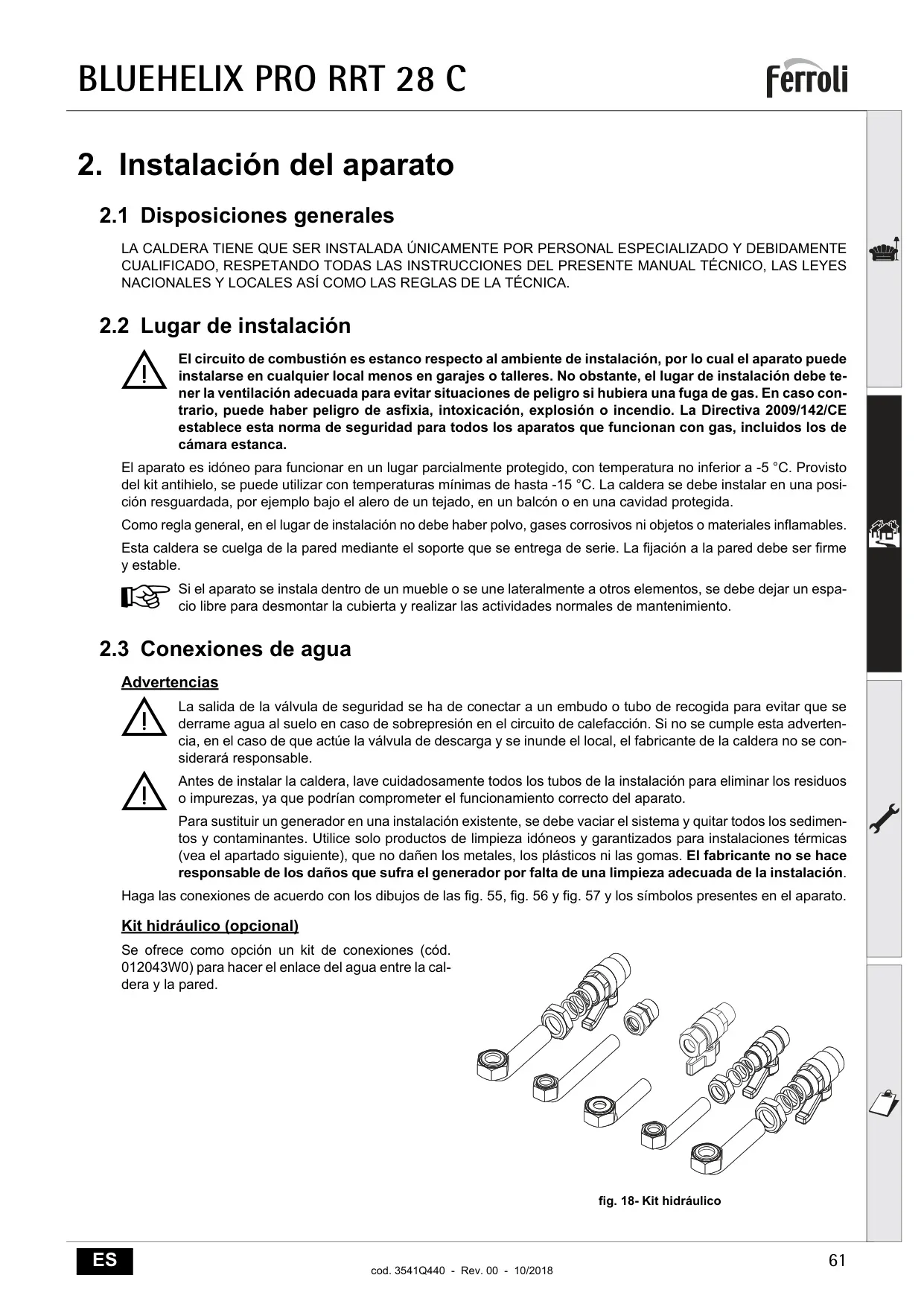

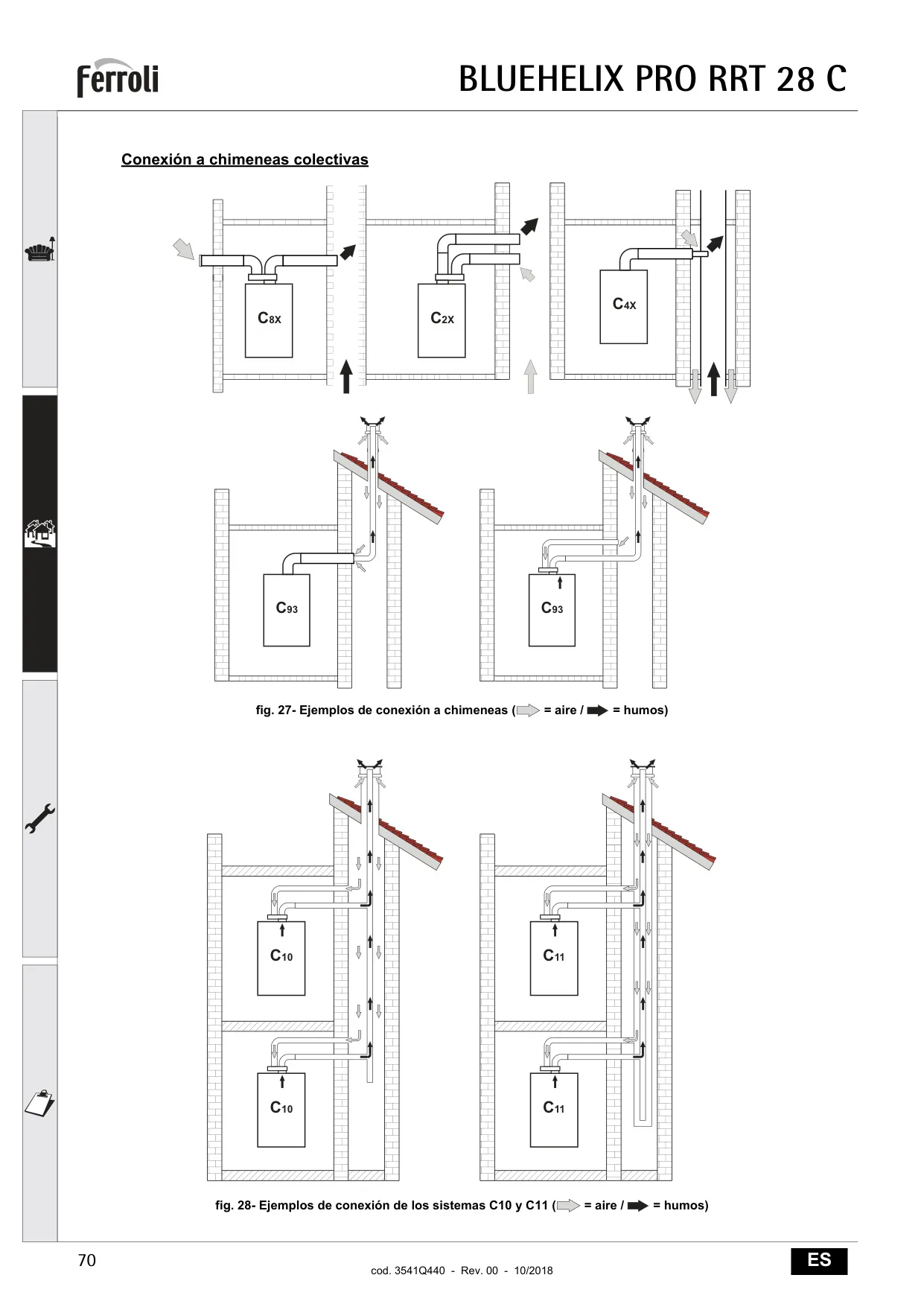

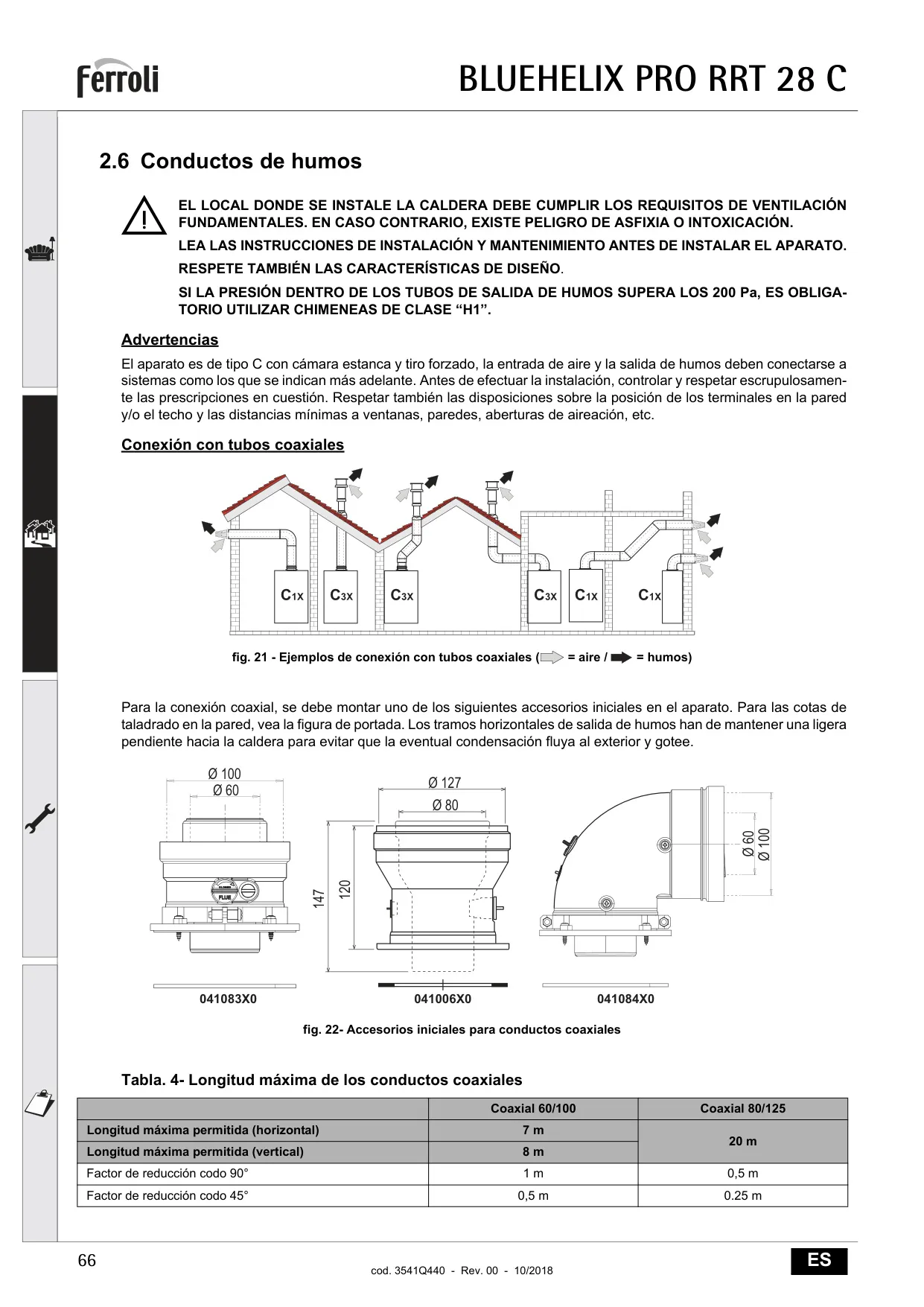

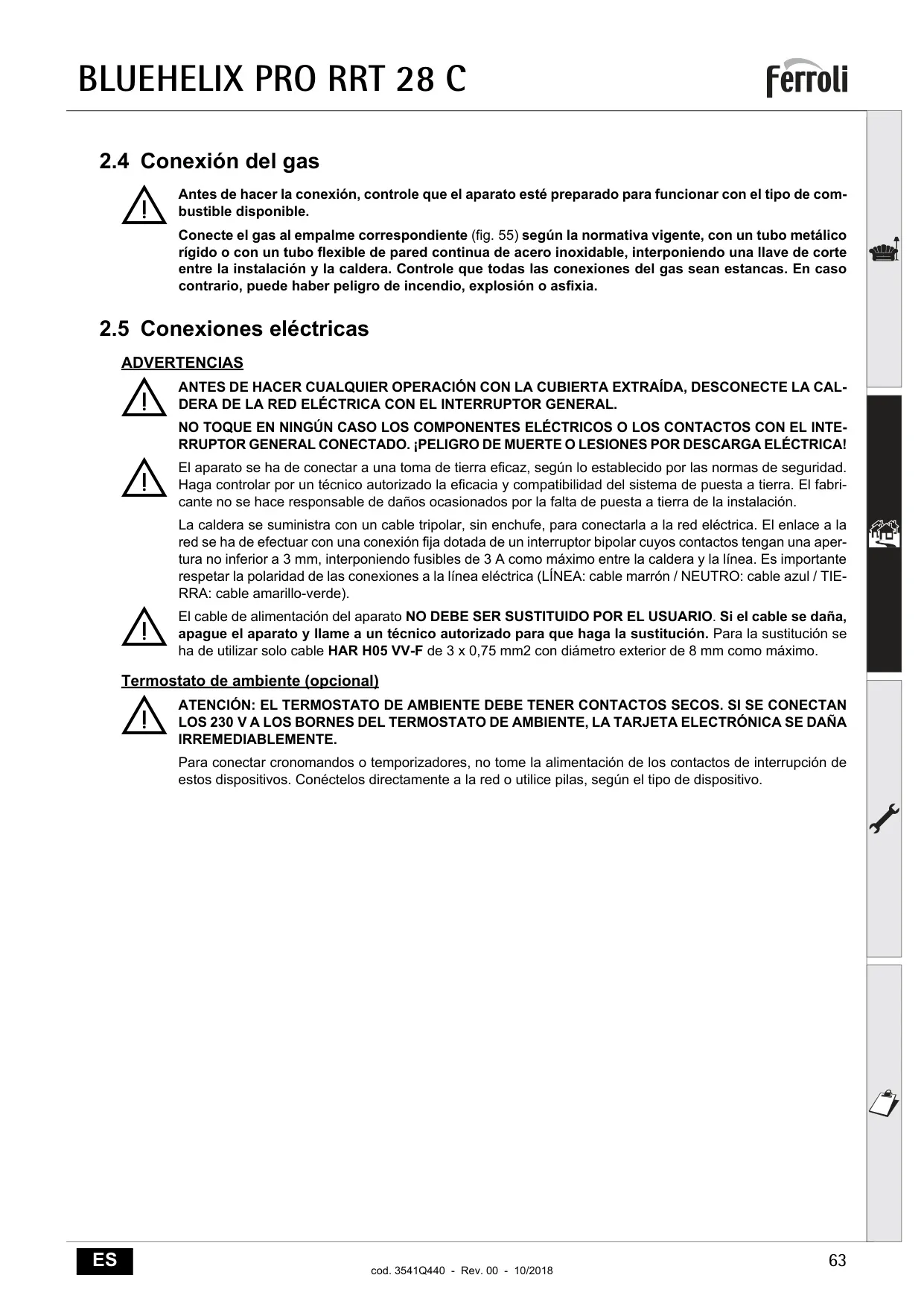

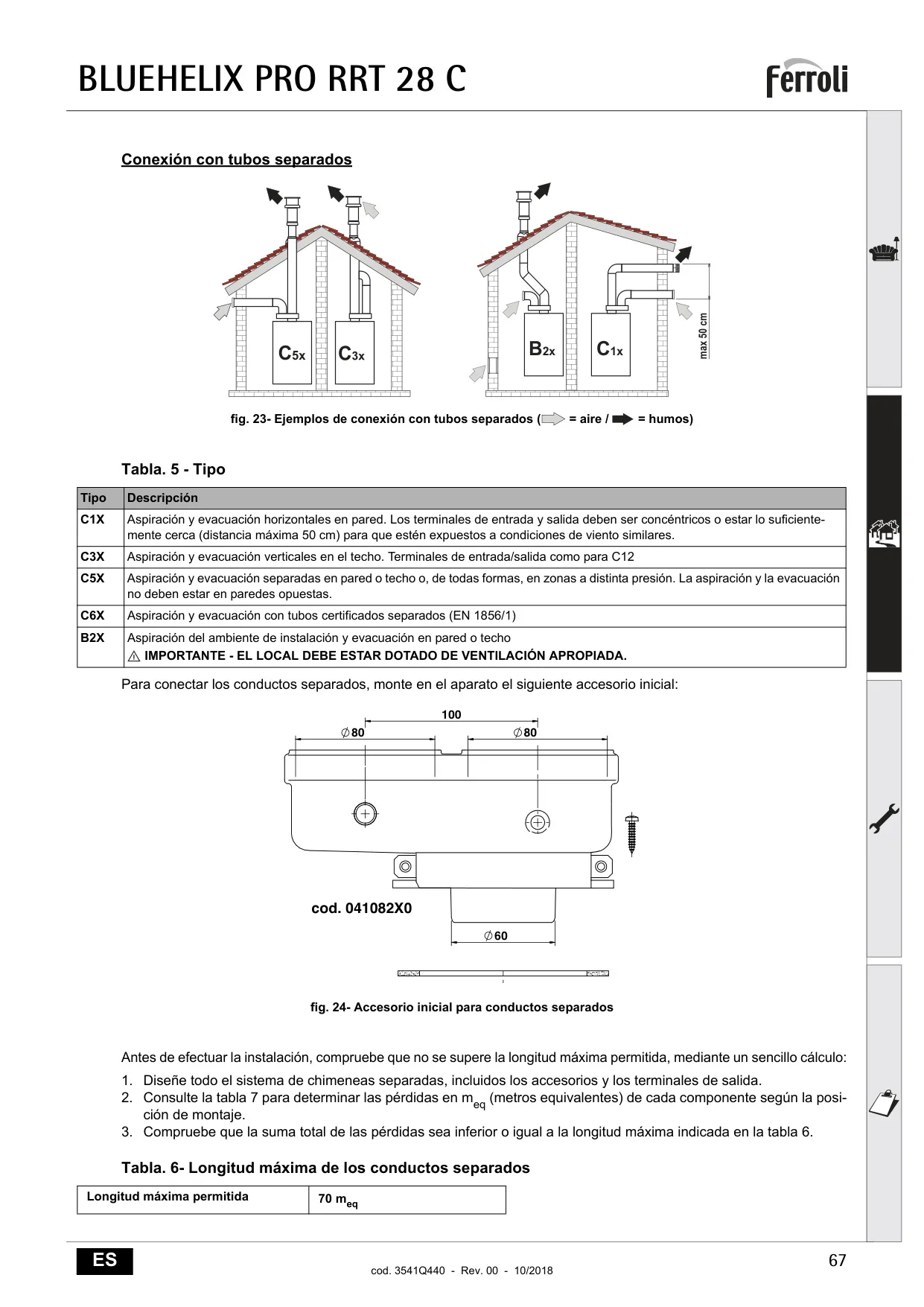

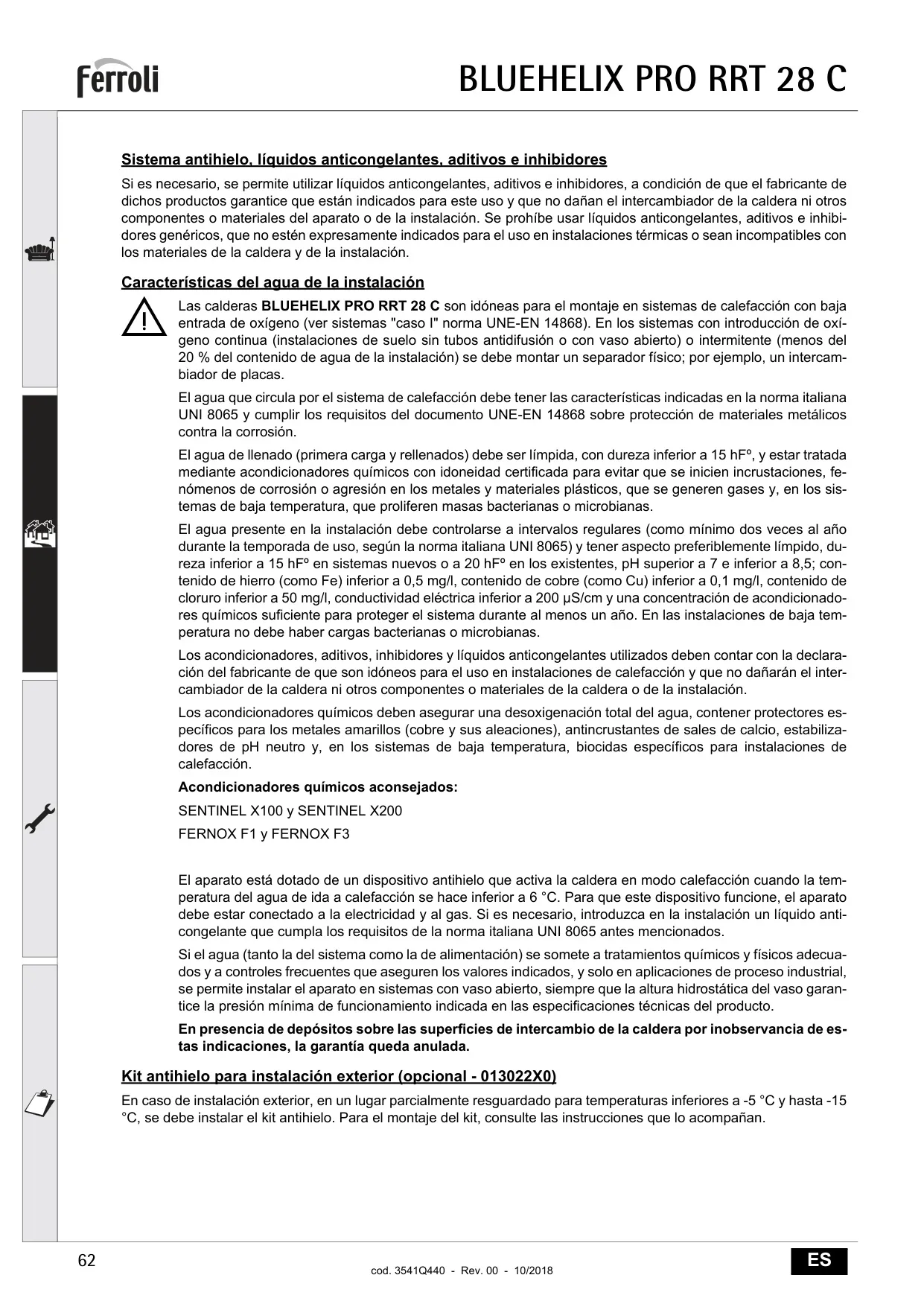

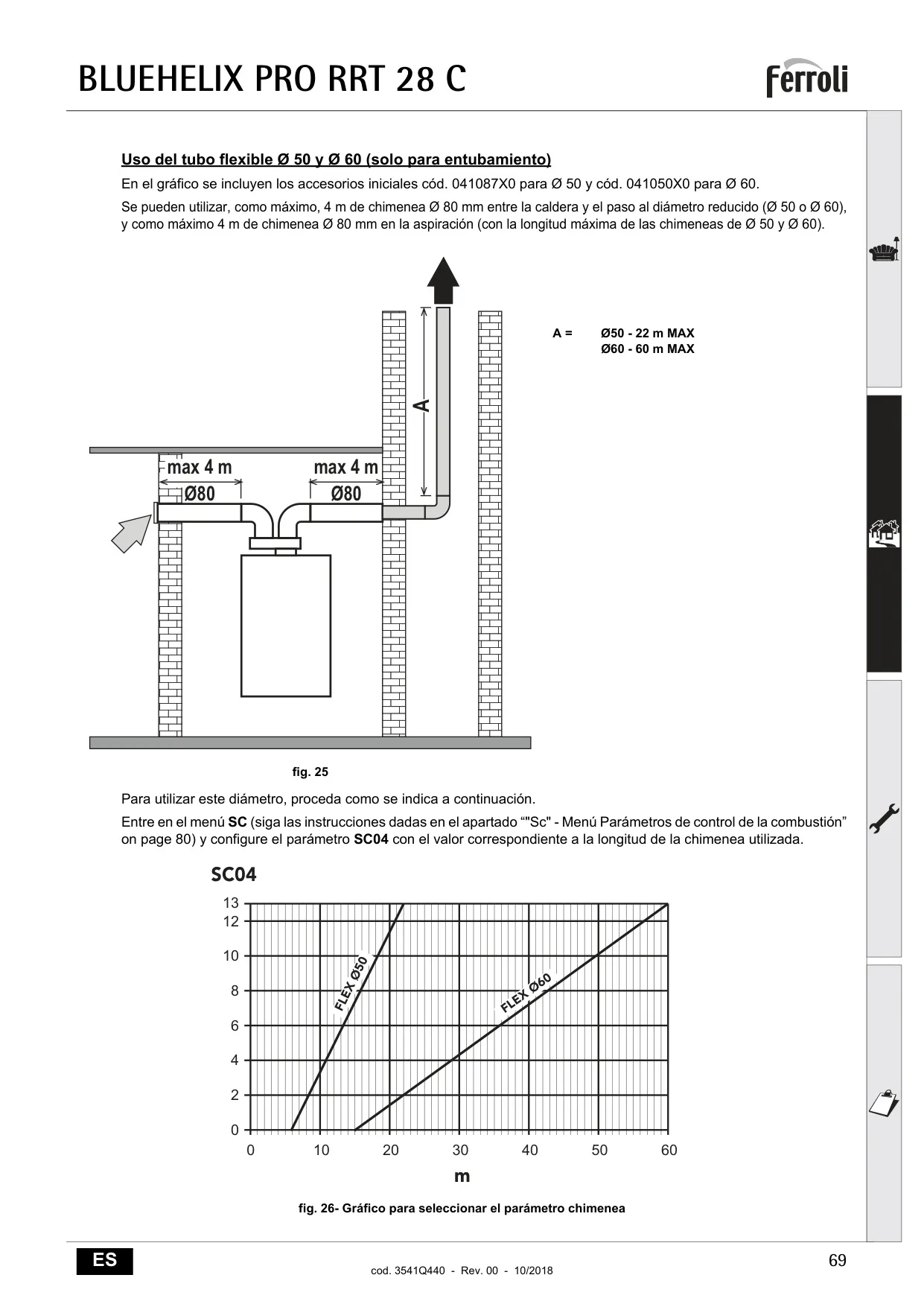

La instalación de la Bluehelix Pro RRT 28 c debe ser realizada por personal cualificado, siguiendo estrictas normativas de seguridad y respetando las particularidades de las conexiones de agua, gas y electricidad. Es crucial un correcto lavado del sistema hidráulico para eliminar impurezas y asegurar la calidad del agua, permitiendo el uso de anticongelantes y aditivos certificados. En cuanto a las conexiones eléctricas, se destaca la importancia de una eficaz puesta a tierra y el uso de contactos secos para termostatos de ambiente, evitando daños a la tarjeta electrónica. Se ofrecen opciones para conductos de humos coaxiales y separados, con longitudes máximas específicas y accesorios de adaptación.

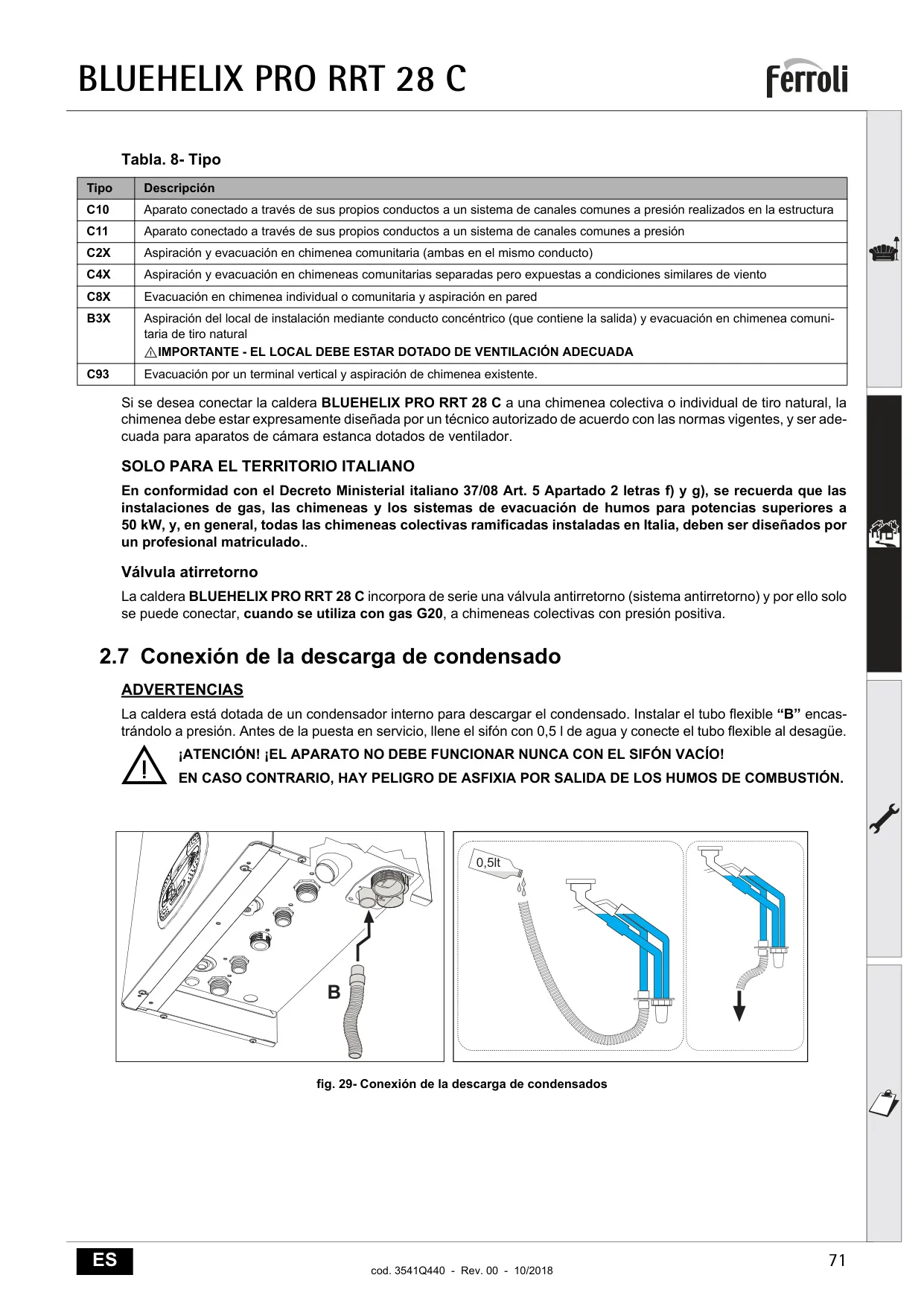

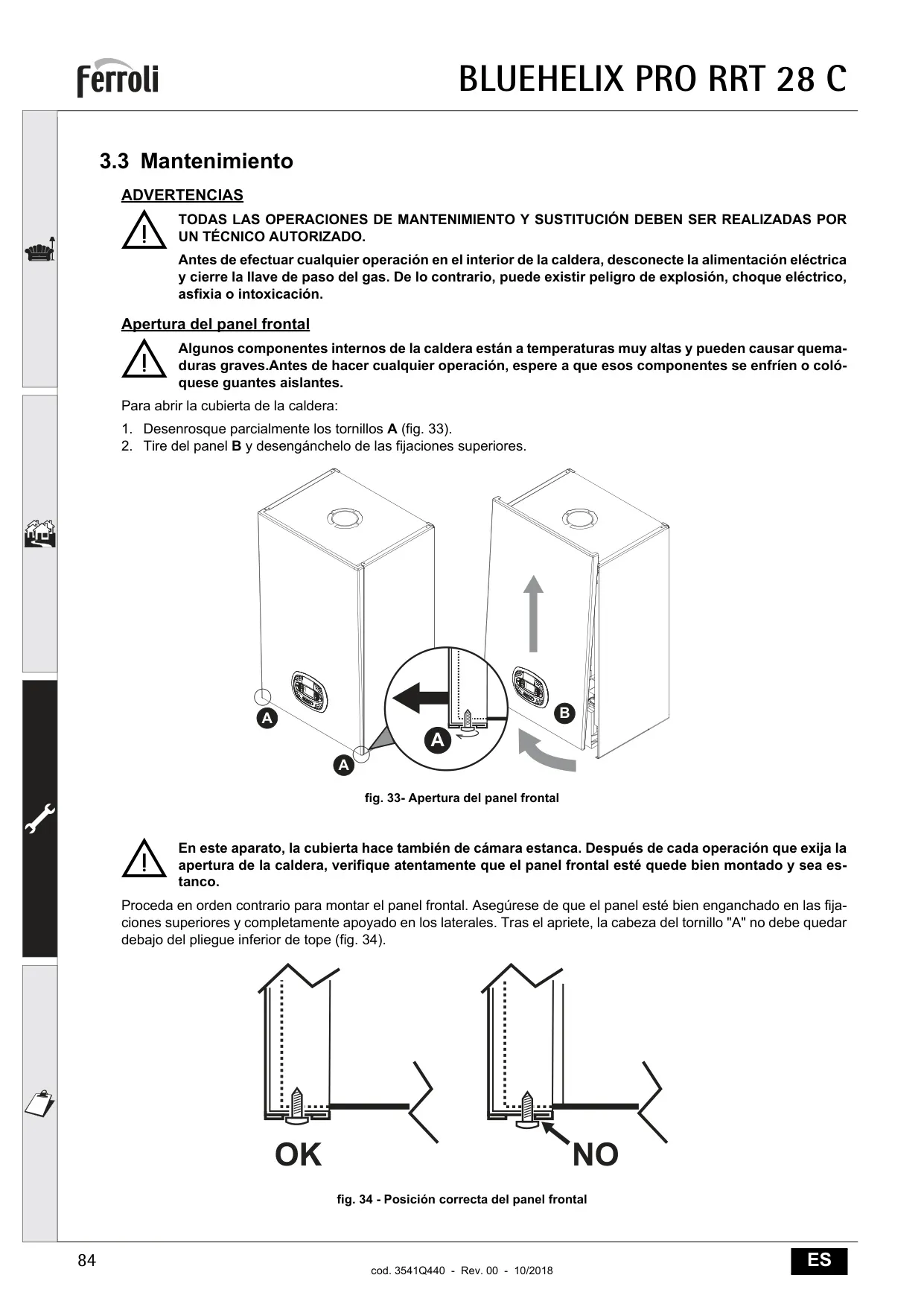

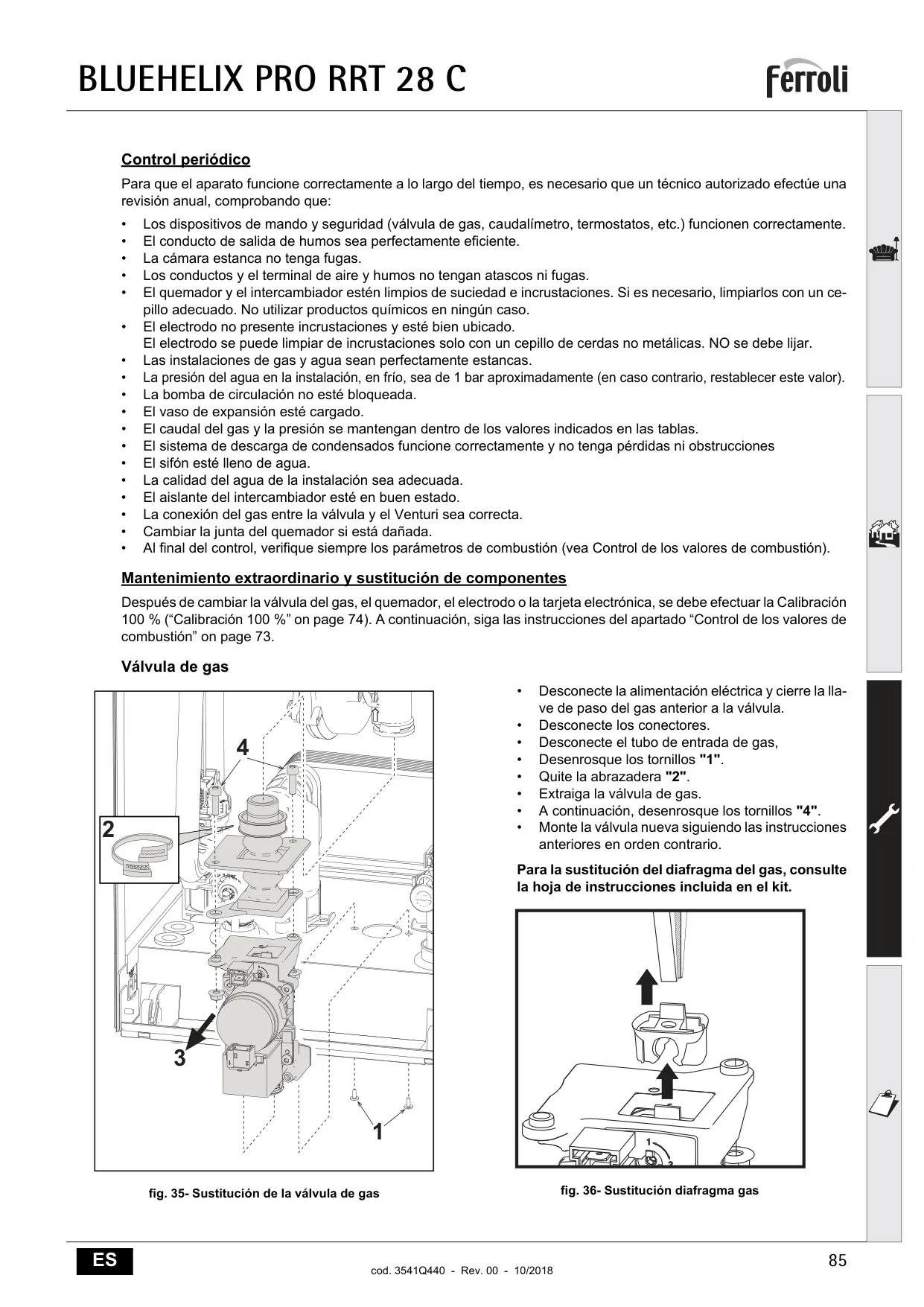

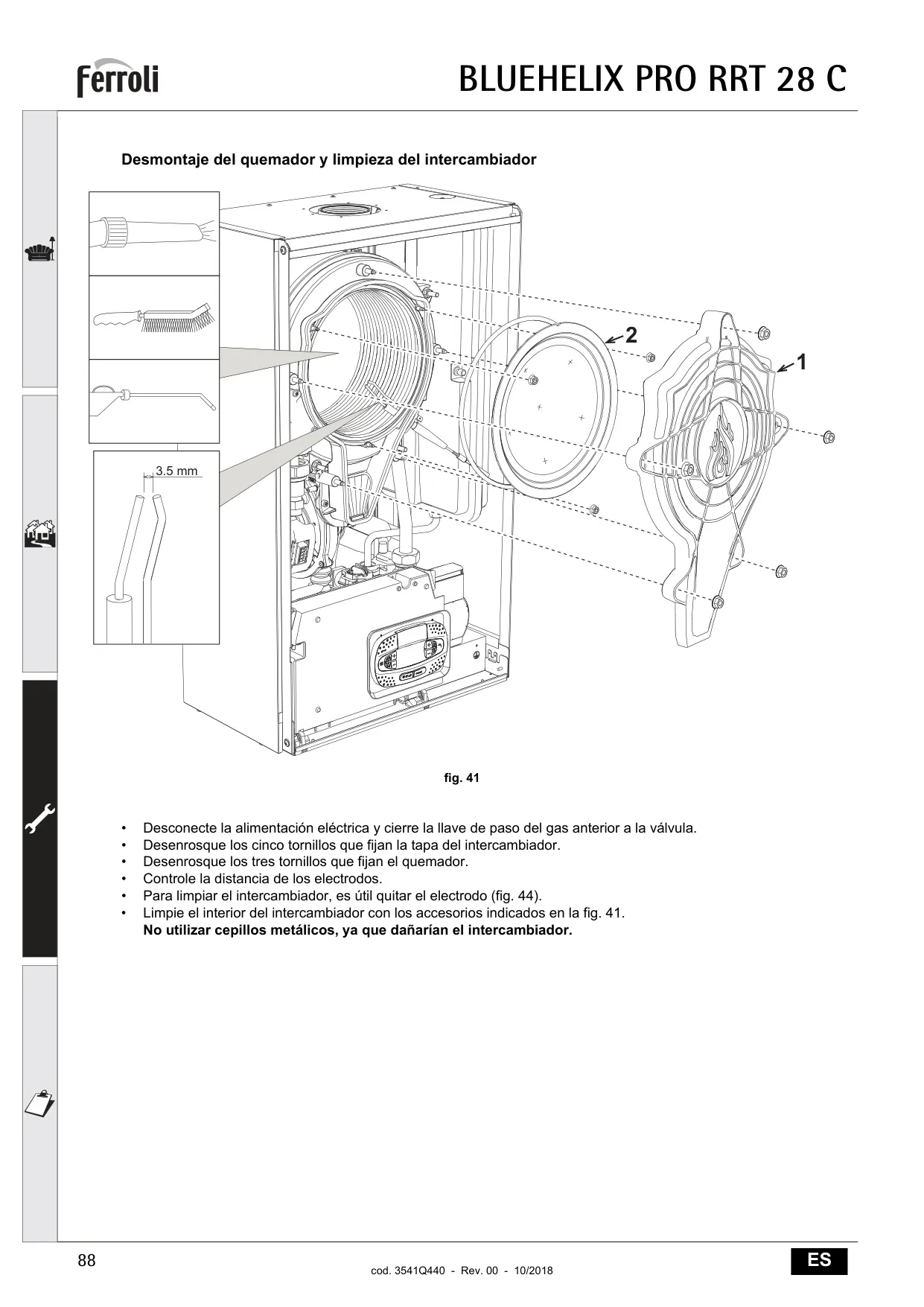

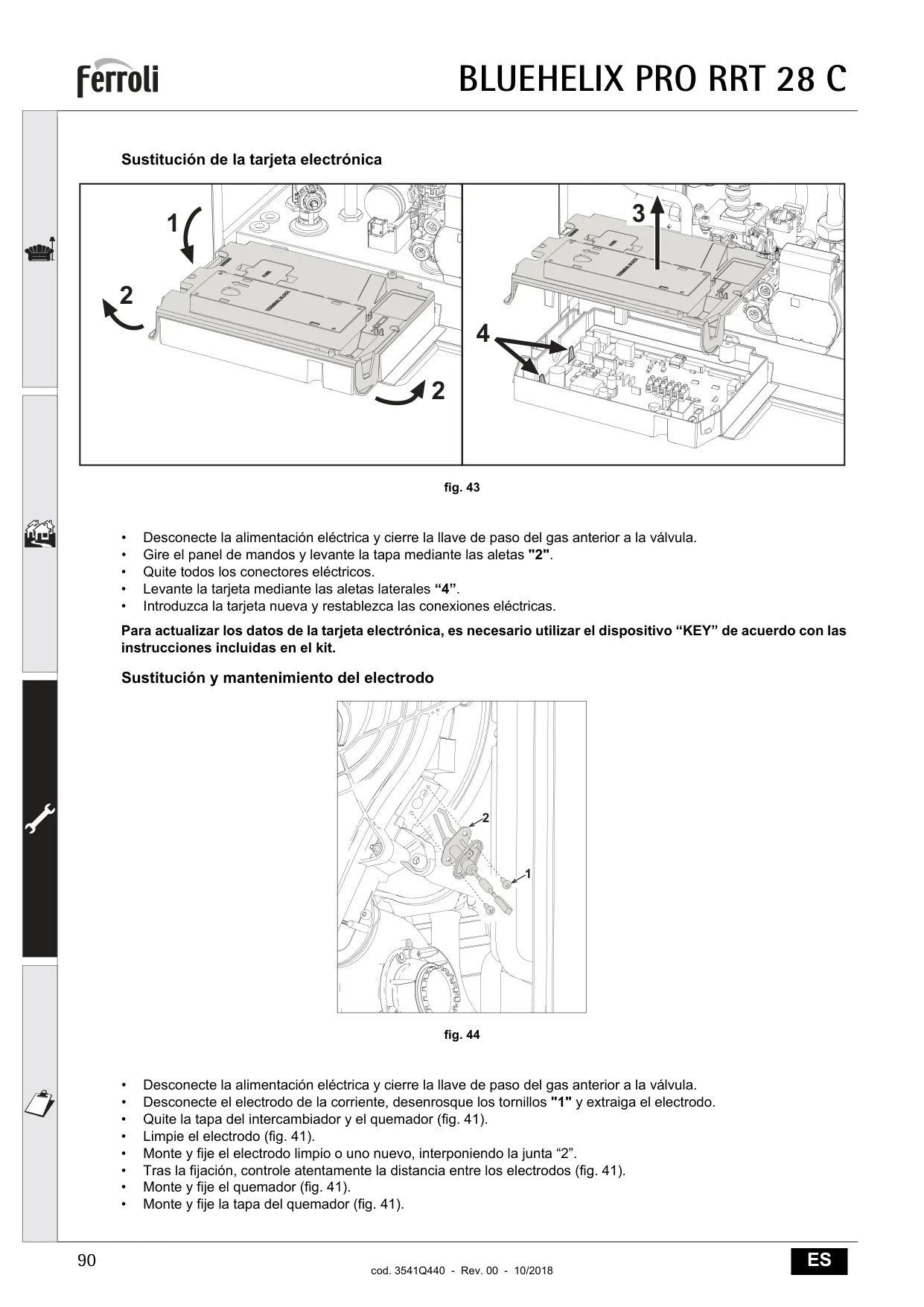

El mantenimiento es clave para la durabilidad y eficiencia del equipo. Se recomienda una revisión anual por un técnico autorizado para verificar el funcionamiento de los dispositivos de seguridad, la eficiencia de los conductos de humos, la estanqueidad de la cámara y la limpieza del quemador y el intercambiador. La caldera incluye un sifón para la descarga de condensados que debe ser llenado con agua antes de la puesta en marcha para evitar riesgos de asfixia. Además, el equipo incorpora un sistema de autocalibración para optimizar los valores de combustión, especialmente tras la sustitución de componentes importantes o después de un periodo prolongado de funcionamiento, lo que subraya la tecnología avanzada de este modelo de Ferroli.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Ferroli Bluehelix Pro RRT 28 c y las respondemos a continuación.

¿Es esta caldera apta para instalación en exteriores?

Sí, la Caldera Ferroli Bluehelix Pro RRT 28 c es de cámara estanca y puede instalarse en el interior o en el exterior en un lugar parcialmente protegido con temperaturas no inferiores a –5 °C. Con el kit antihielo opcional, puede funcionar con temperaturas mínimas de hasta –15 °C.

¿Qué indica el mensaje 'Fh' en la pantalla de la caldera?

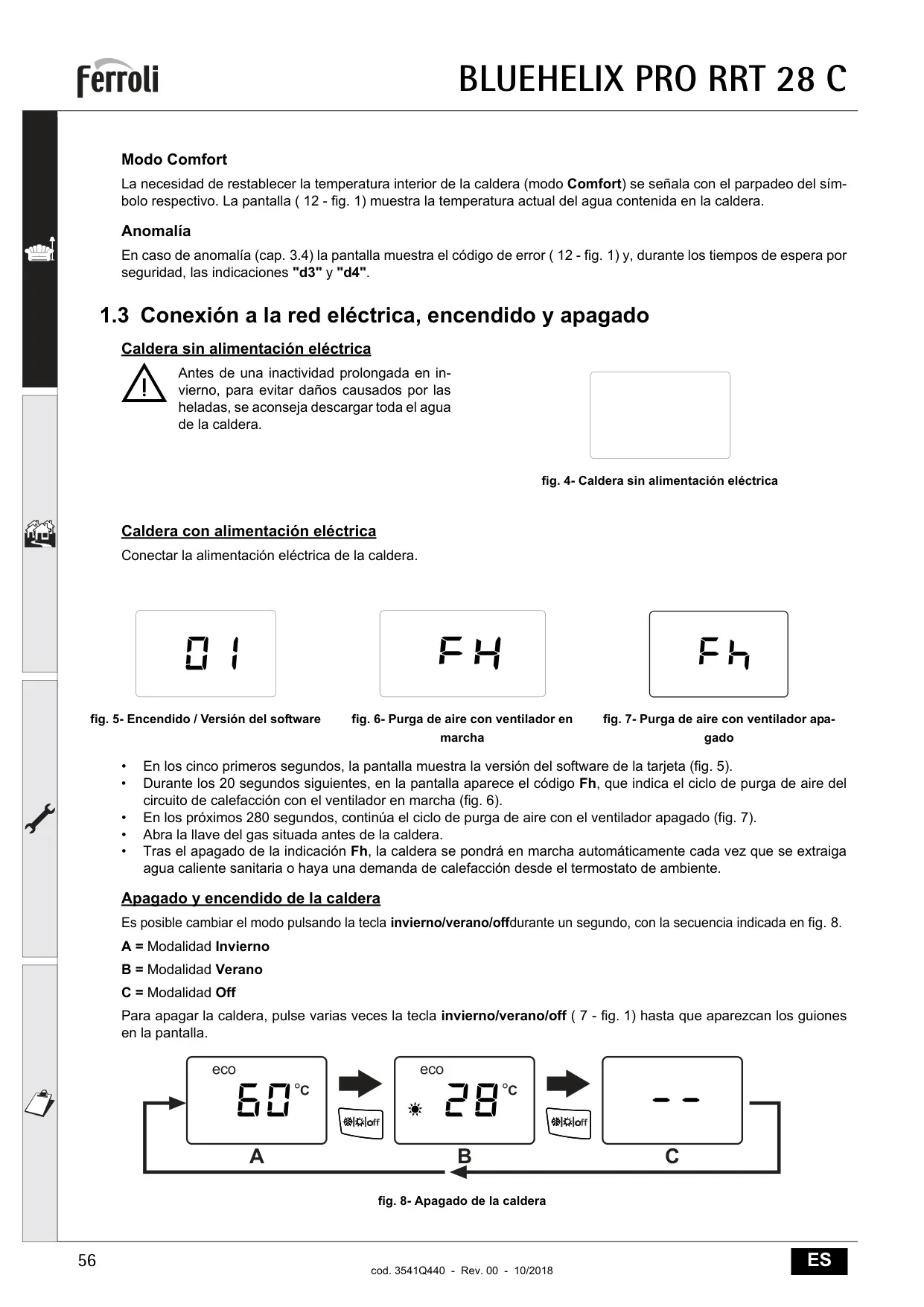

El código "Fh" en la pantalla indica el ciclo de purga de aire del circuito de calefacción, ya sea con el ventilador en marcha o apagado. Este proceso ocurre durante los primeros segundos después de conectar la alimentación eléctrica.

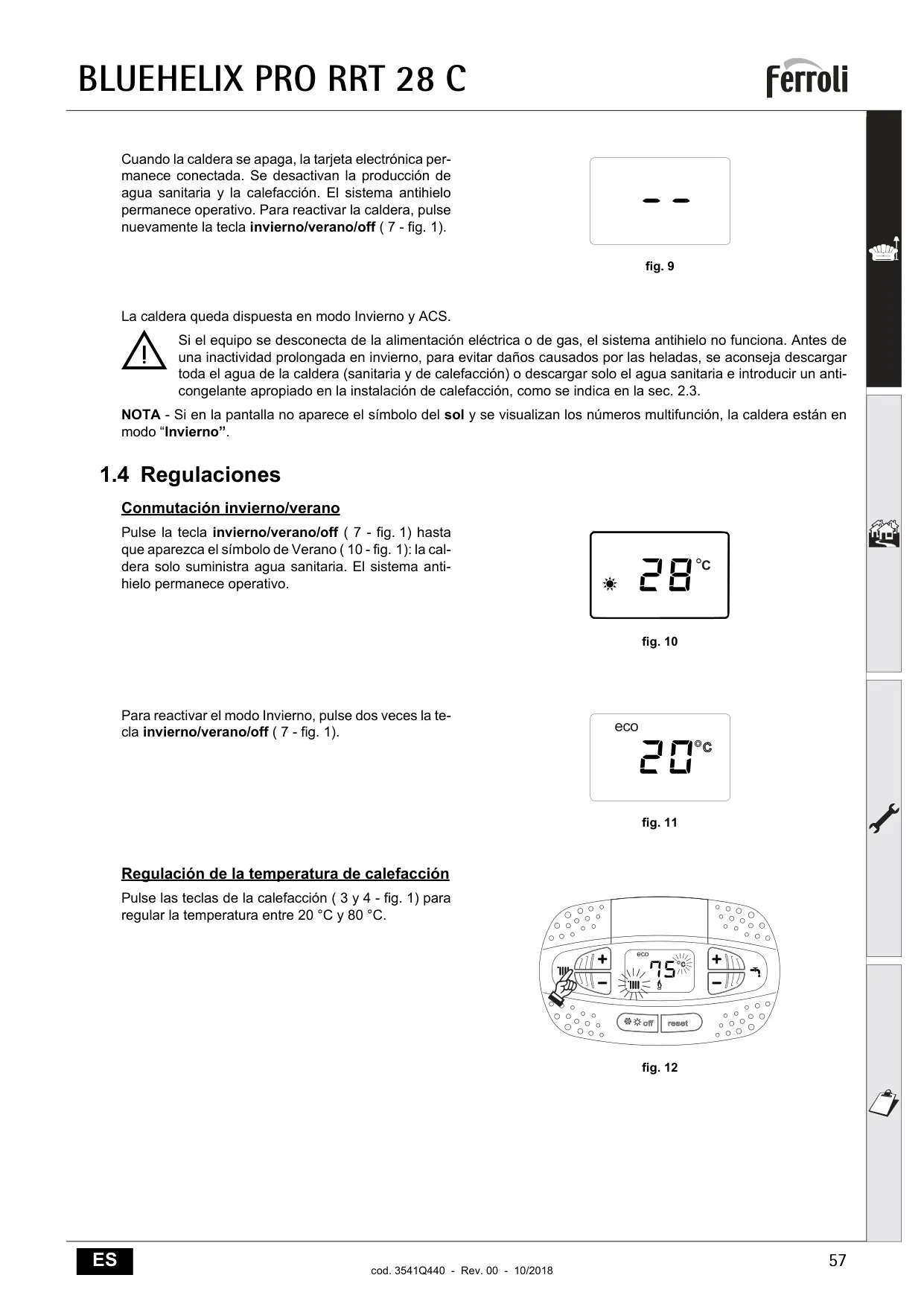

¿Cómo puedo cambiar entre los modos Invierno y Verano en mi caldera?

Para cambiar entre los modos Invierno y Verano, pulse la tecla de selección de modo (etiquetada como '7' en la Fig. 1 del manual) durante un segundo. Para el modo Verano, aparecerá el símbolo del sol en la pantalla. Para volver al modo Invierno, pulse la misma tecla dos veces.

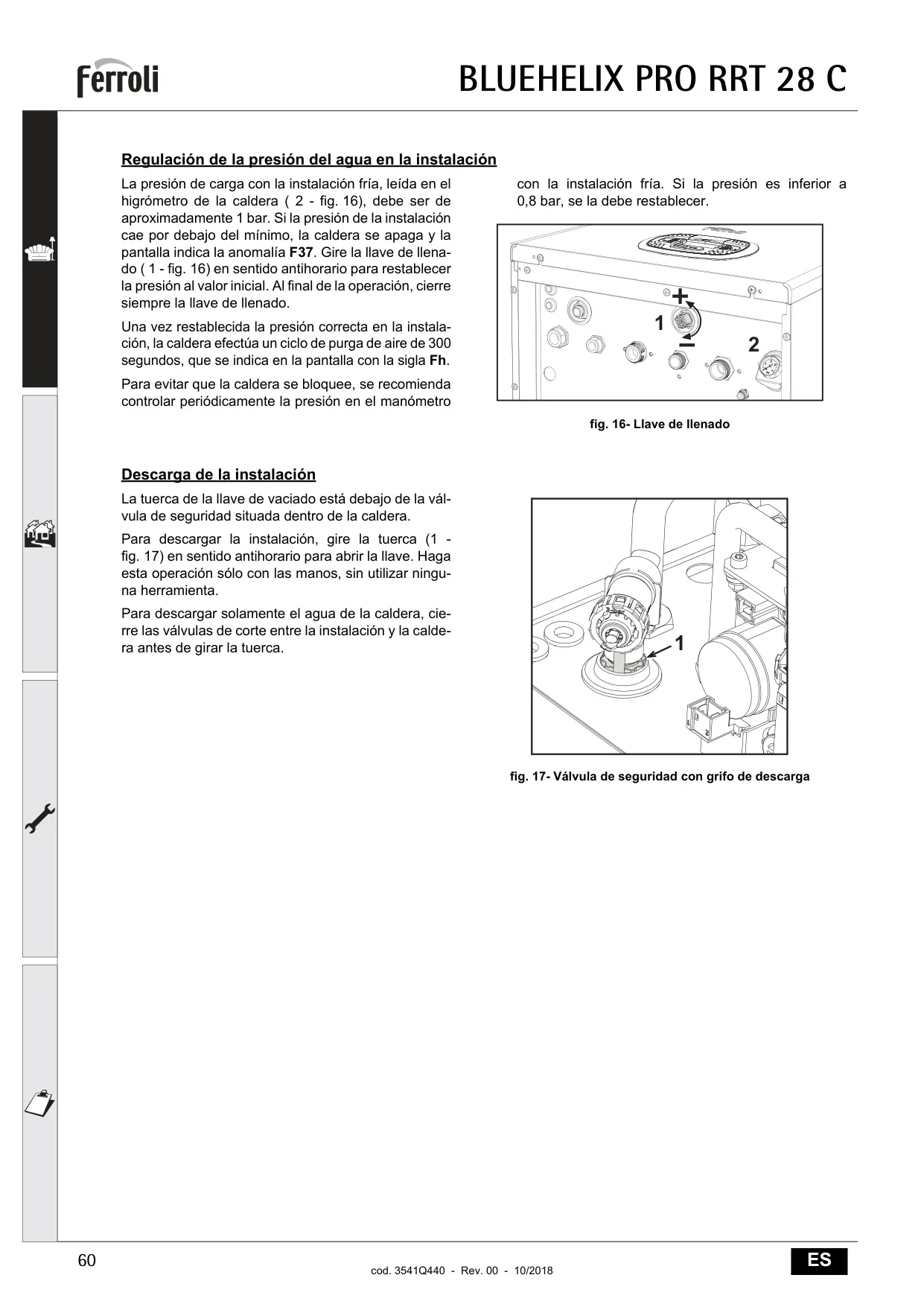

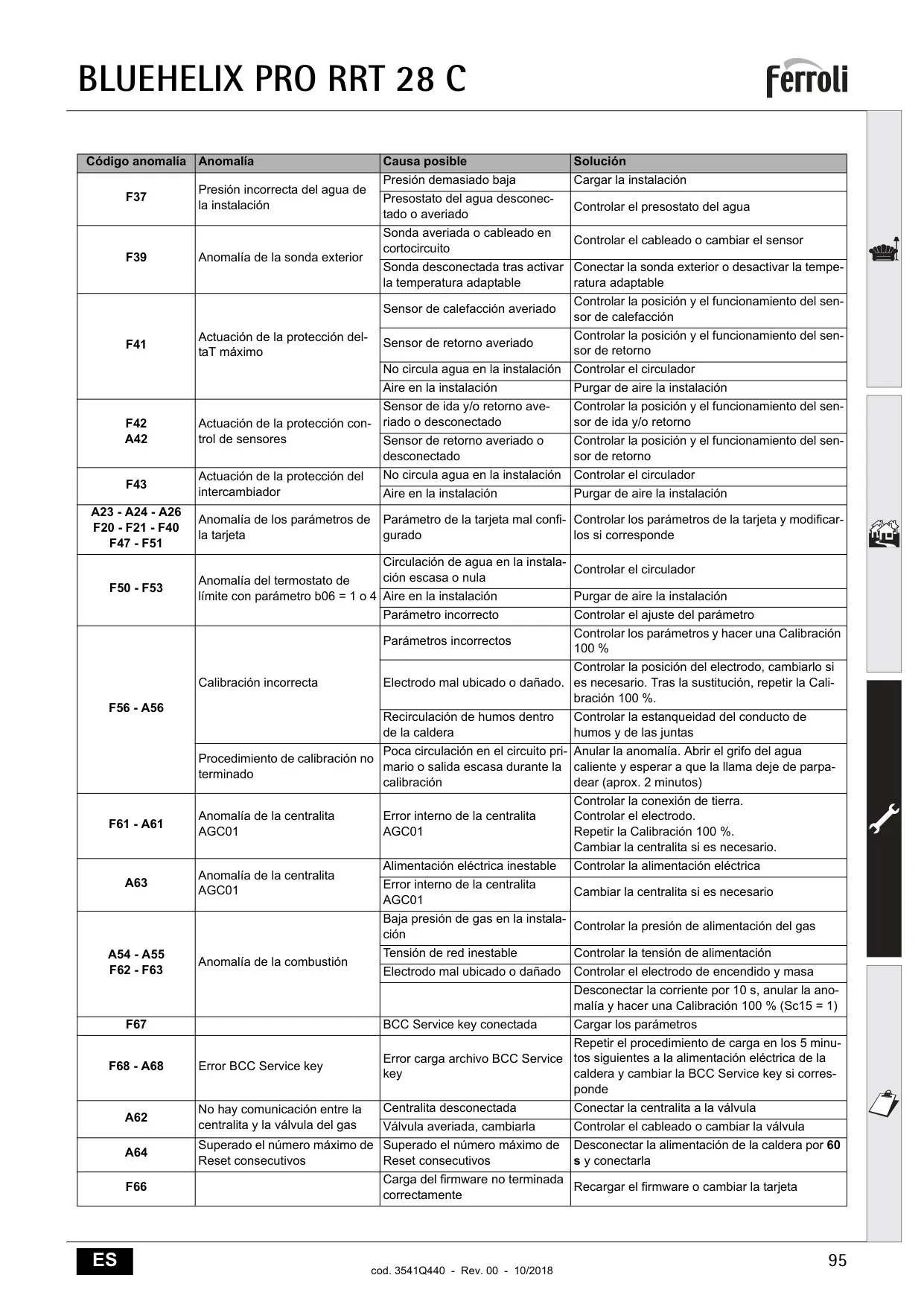

¿Qué debo hacer si la presión del agua de la instalación es baja (anomalía F37)?

Si la pantalla muestra la anomalía F37, la presión del agua de la instalación es demasiado baja. Para solucionarlo, gire la llave de llenado (marcada como '1' en la Fig. 16 del manual) en sentido antihorario hasta restablecer la presión a aproximadamente 1 bar. Asegúrese de cerrar la llave de llenado al finalizar la operación.

¿Es necesario conectar la caldera a una toma de tierra eficaz?

Sí, es fundamental. El aparato se ha de conectar a una toma de tierra eficaz, según lo establecido por las normas de seguridad. Se debe hacer controlar por un técnico autorizado la eficacia y compatibilidad del sistema de puesta a tierra. El fabricante no se hace responsable de daños ocasionados por la falta de puesta a tierra.

¿Quién está autorizado para realizar las operaciones de mantenimiento en la caldera Ferroli Bluehelix Pro RRT 28 c?

Todas las operaciones de mantenimiento y sustitución de componentes en la caldera deben ser realizadas únicamente por un técnico autorizado. Antes de cualquier intervención, es imprescindible desconectar la alimentación eléctrica y cerrar la llave de paso del gas.

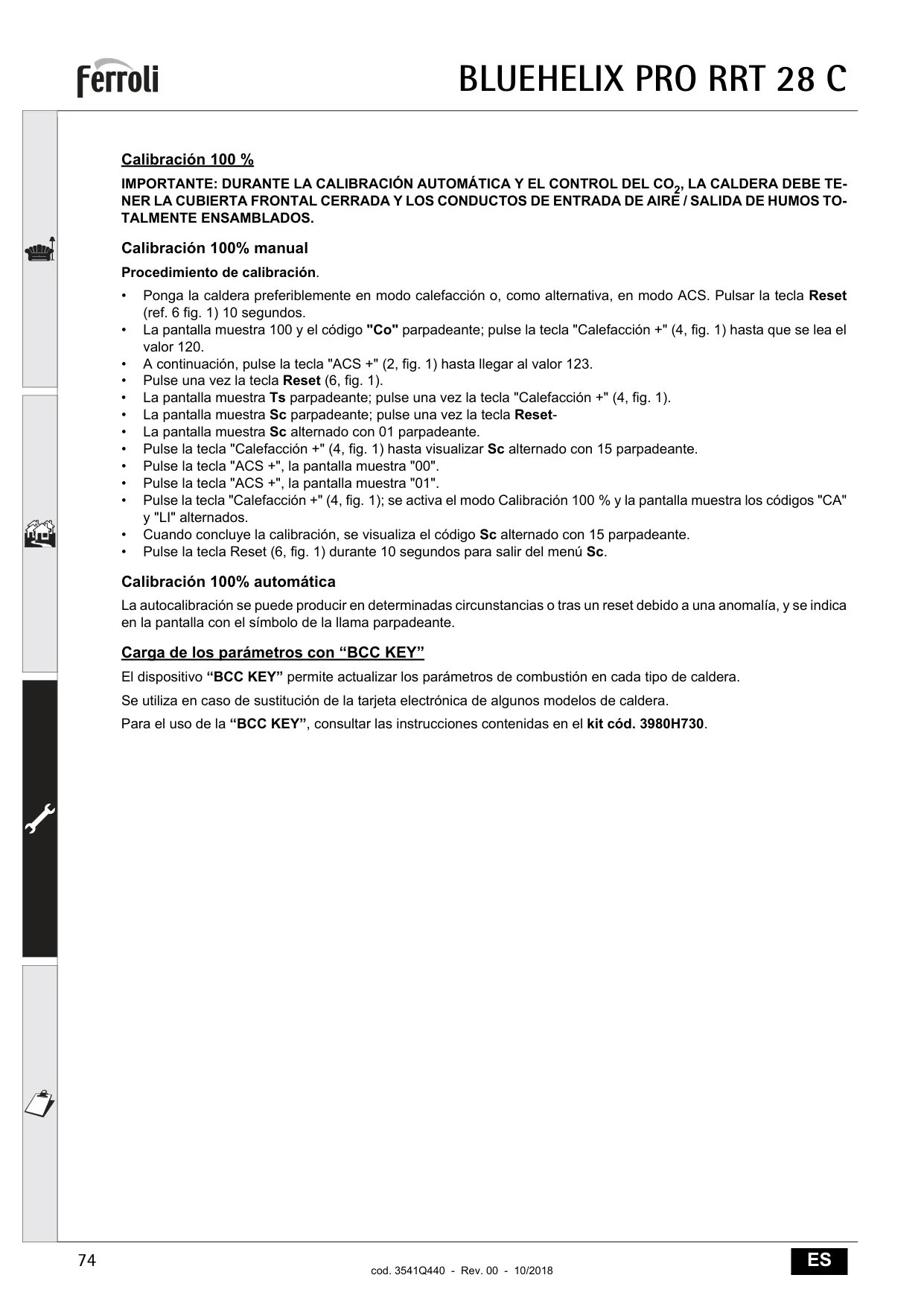

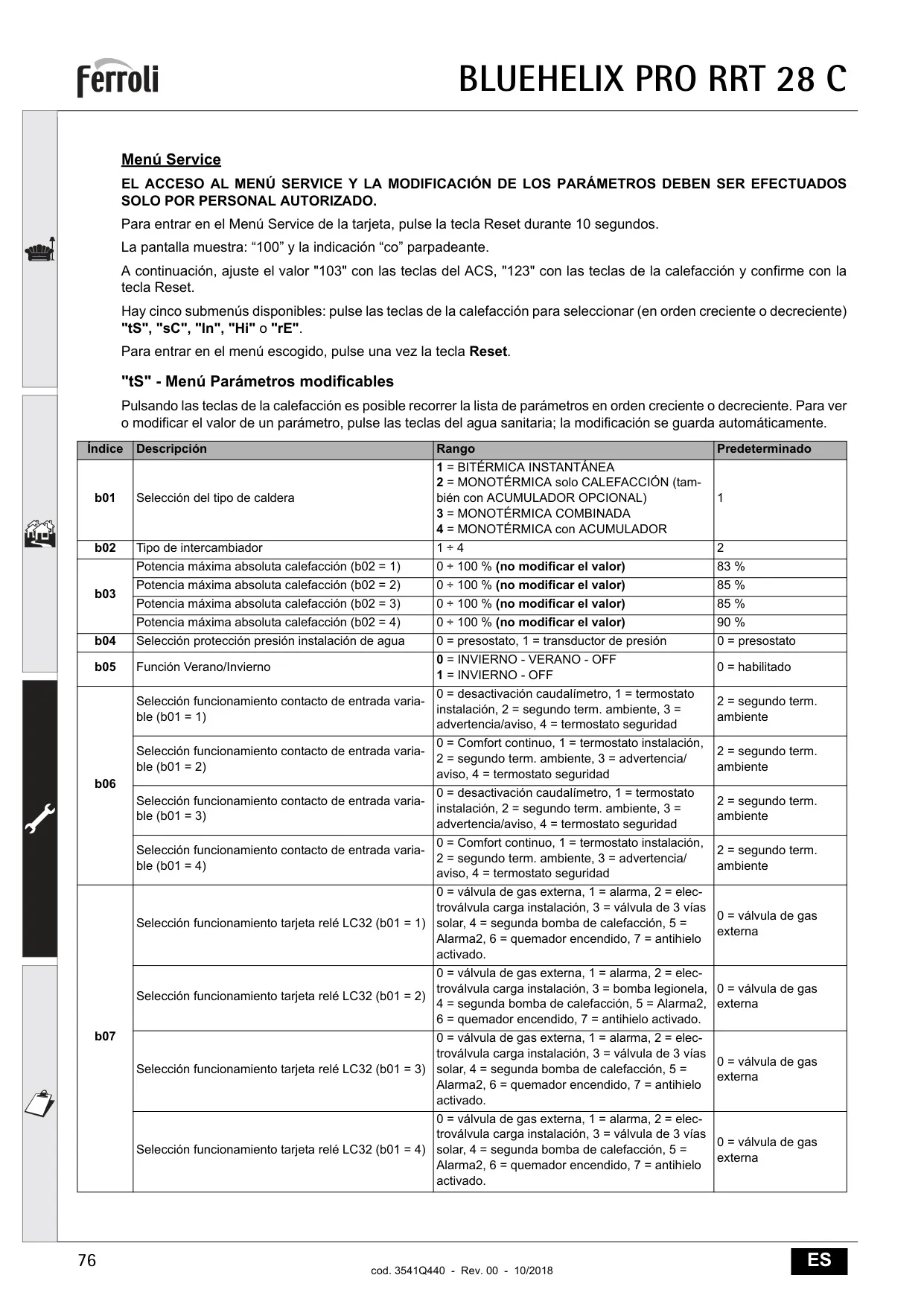

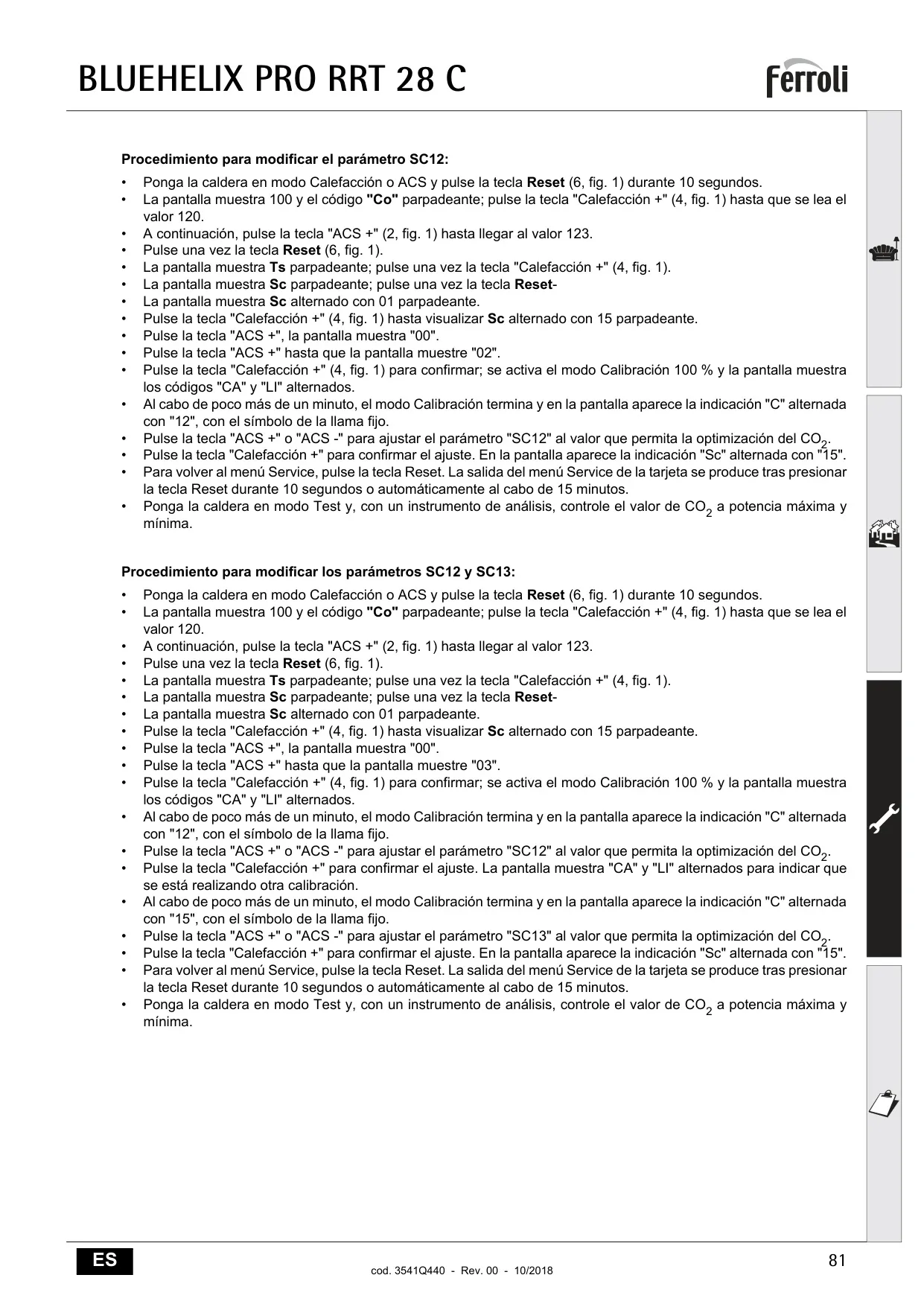

¿Cómo se realiza la Calibración 100% manual?

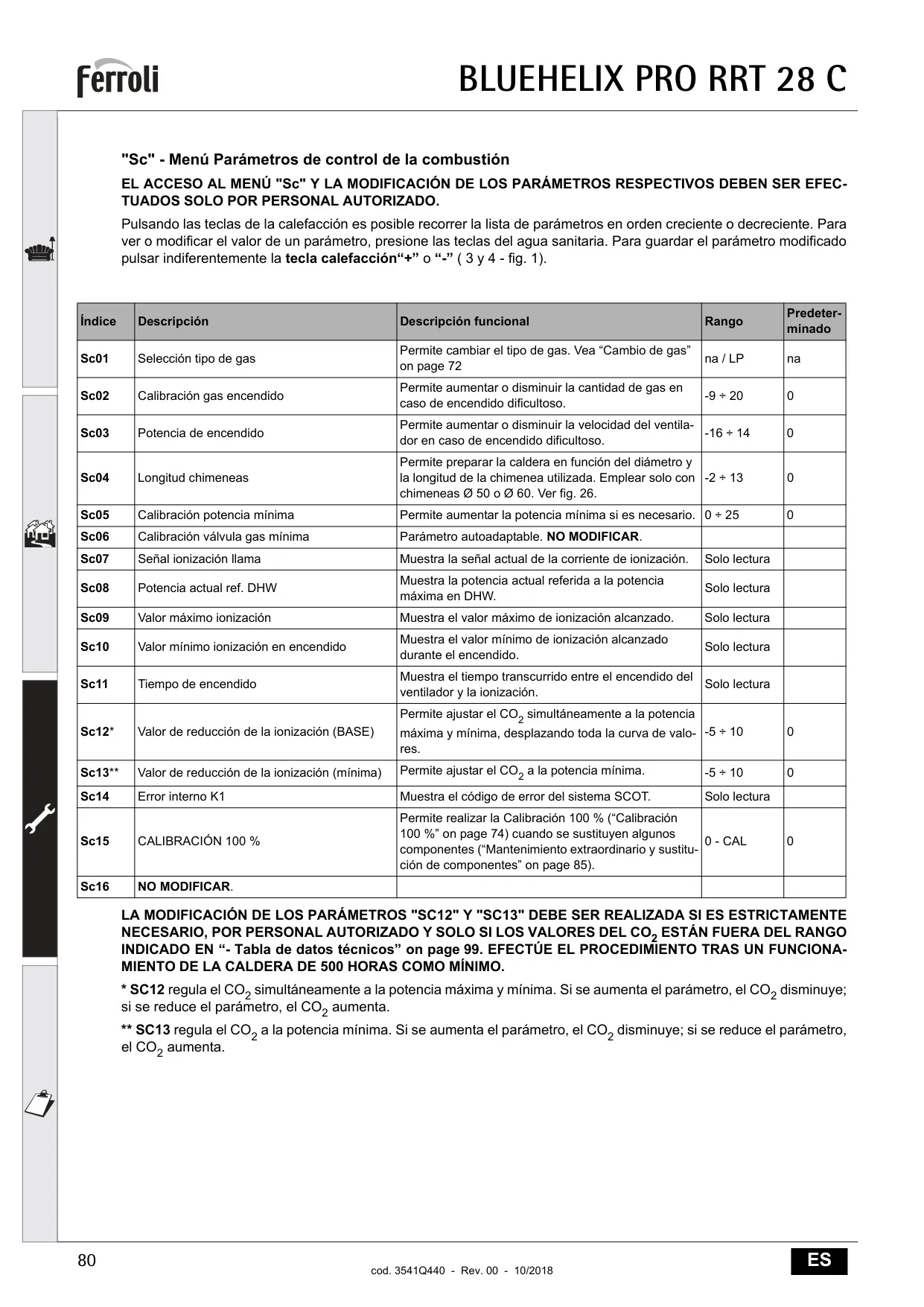

Para la calibración manual al 100%, ponga la caldera en modo calefacción o ACS. Pulse la tecla Reset durante 10 segundos, acceda al menú de parámetros de control de la combustión (Sc) siguiendo los pasos indicados en el manual (páginas 23-24). Finalmente, active el modo Calibración 100% (Sc15=1) y espere a que el proceso concluya.

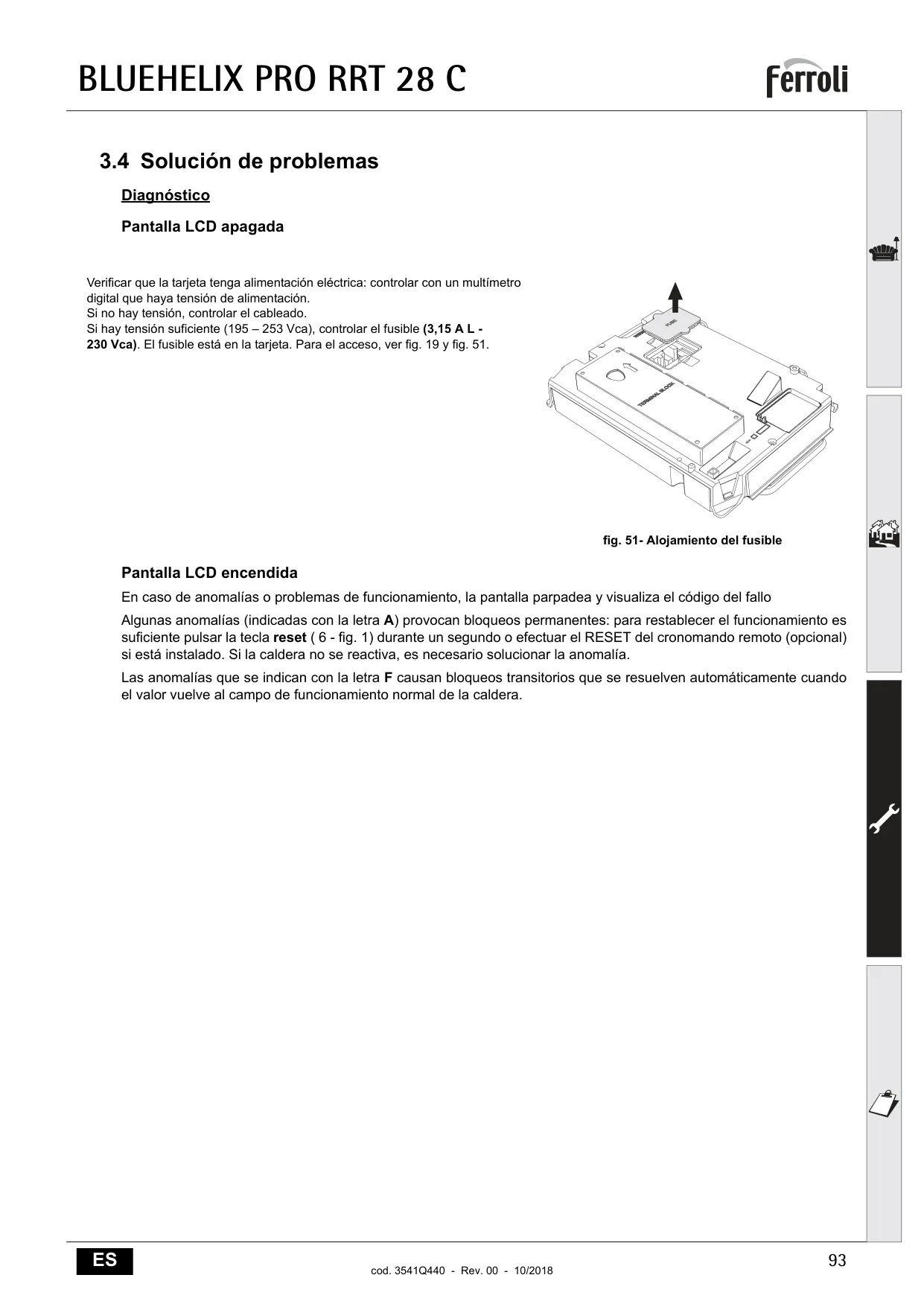

¿Qué significa un código de anomalía que empieza por 'A' en la pantalla de la caldera?

Los códigos de anomalía que empiezan con la letra 'A' (por ejemplo, A01) indican bloqueos permanentes. Para restablecer el funcionamiento, es necesario pulsar la tecla Reset (6 - fig. 1) durante un segundo. Si la caldera no se reactiva, la anomalía requiere una solución específica por parte de un técnico.

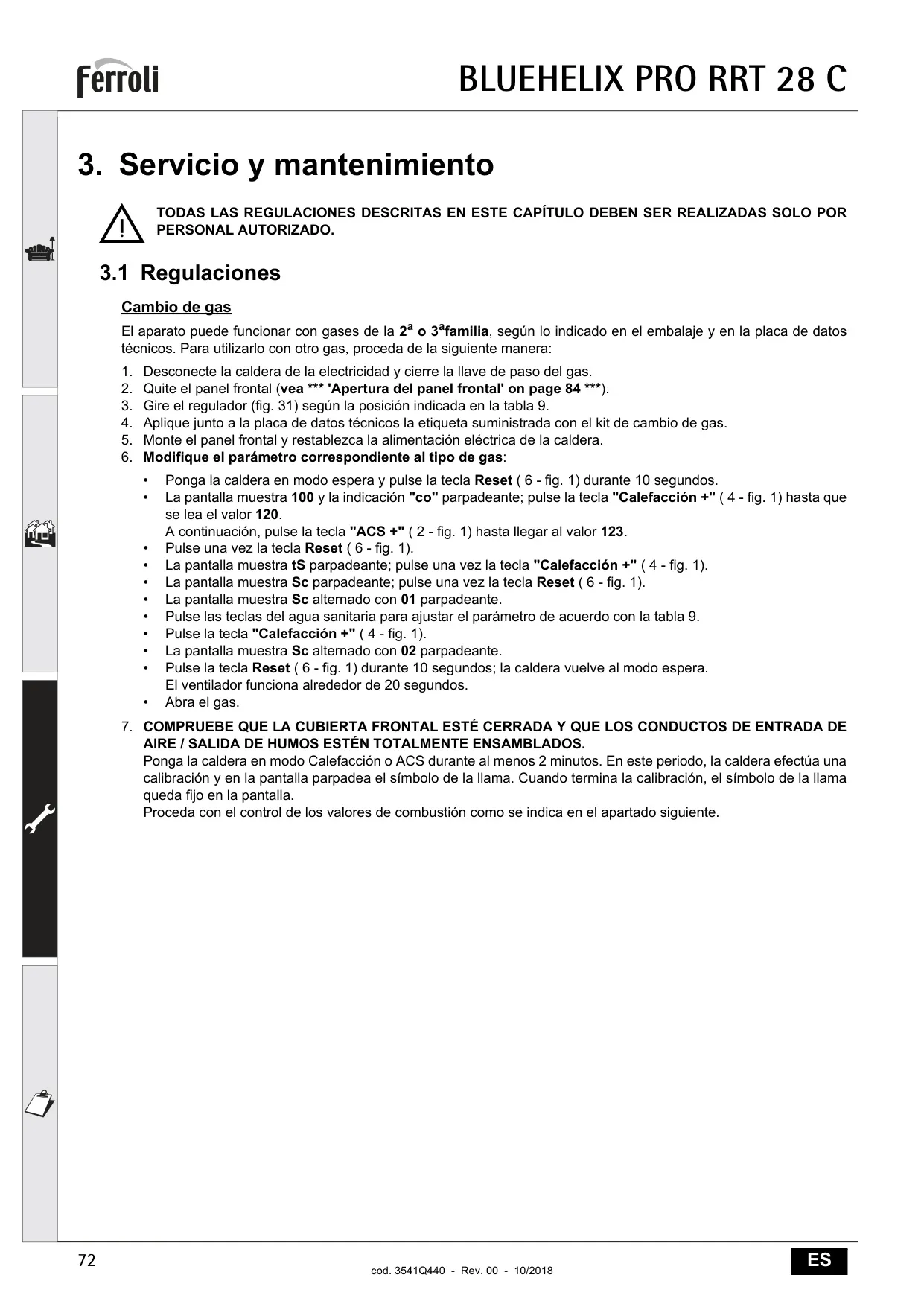

¿Qué tipo de gas puede utilizar esta caldera?

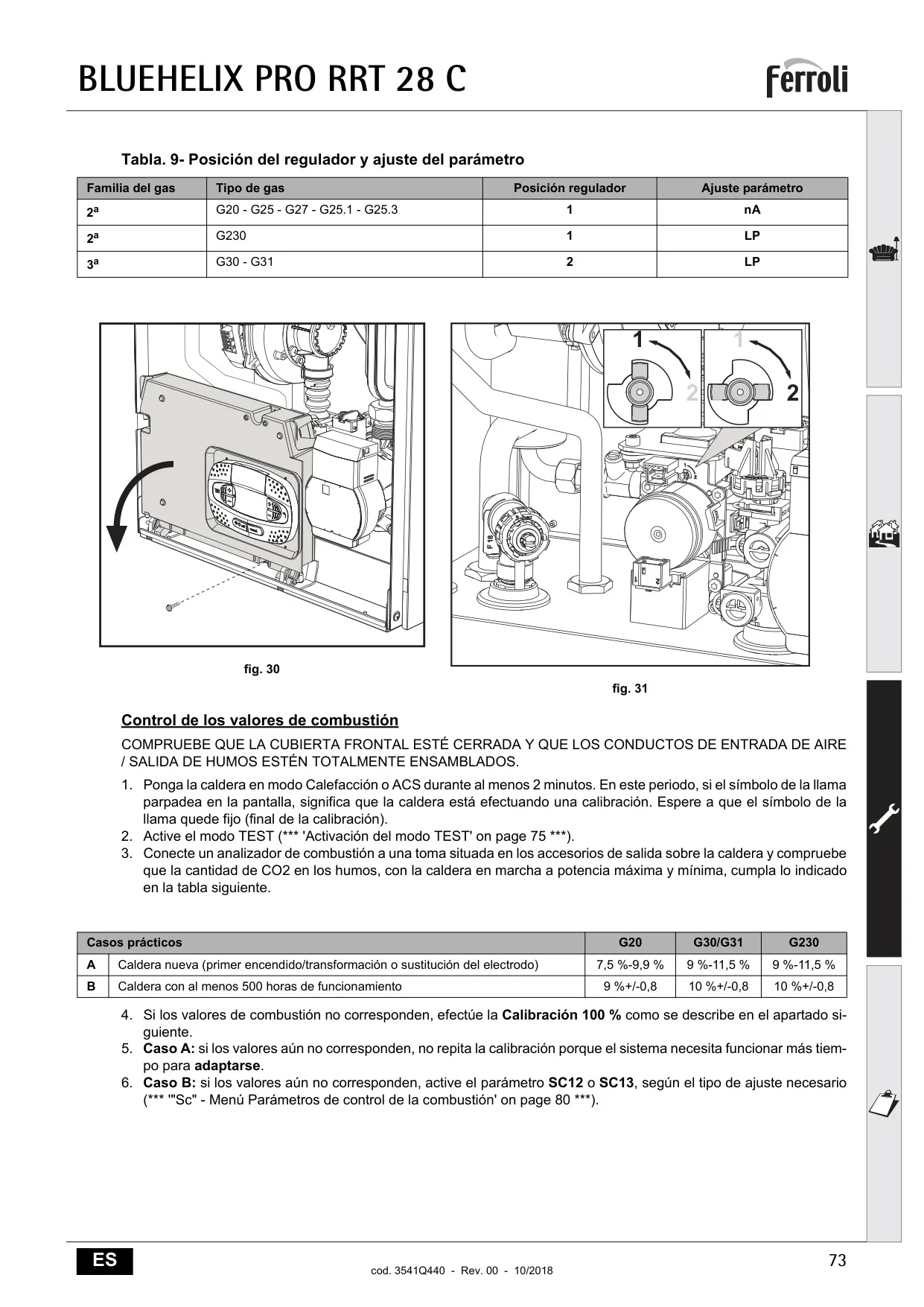

La caldera Ferroli Bluehelix Pro RRT 28 c puede funcionar con gases de la 2ª o 3ª familia (gas natural G20, G25, G27, G25.1, G25.3 o GLP G30, G31). Para cambiar el tipo de gas, es necesario un técnico autorizado para ajustar físicamente el regulador y modificar el parámetro de software correspondiente.

¿Qué es la función de Temperatura adaptable y cómo se ajusta?

La Temperatura adaptable es una función que, con una sonda exterior opcional, regula la temperatura del circuito de calefacción en función de las condiciones climáticas, optimizando el confort y el ahorro energético. Se ajusta en el menú "Temperatura adaptable" (accesible pulsando la tecla Reset durante 5 segundos), donde se pueden seleccionar curvas de compensación y desplazar su offset.

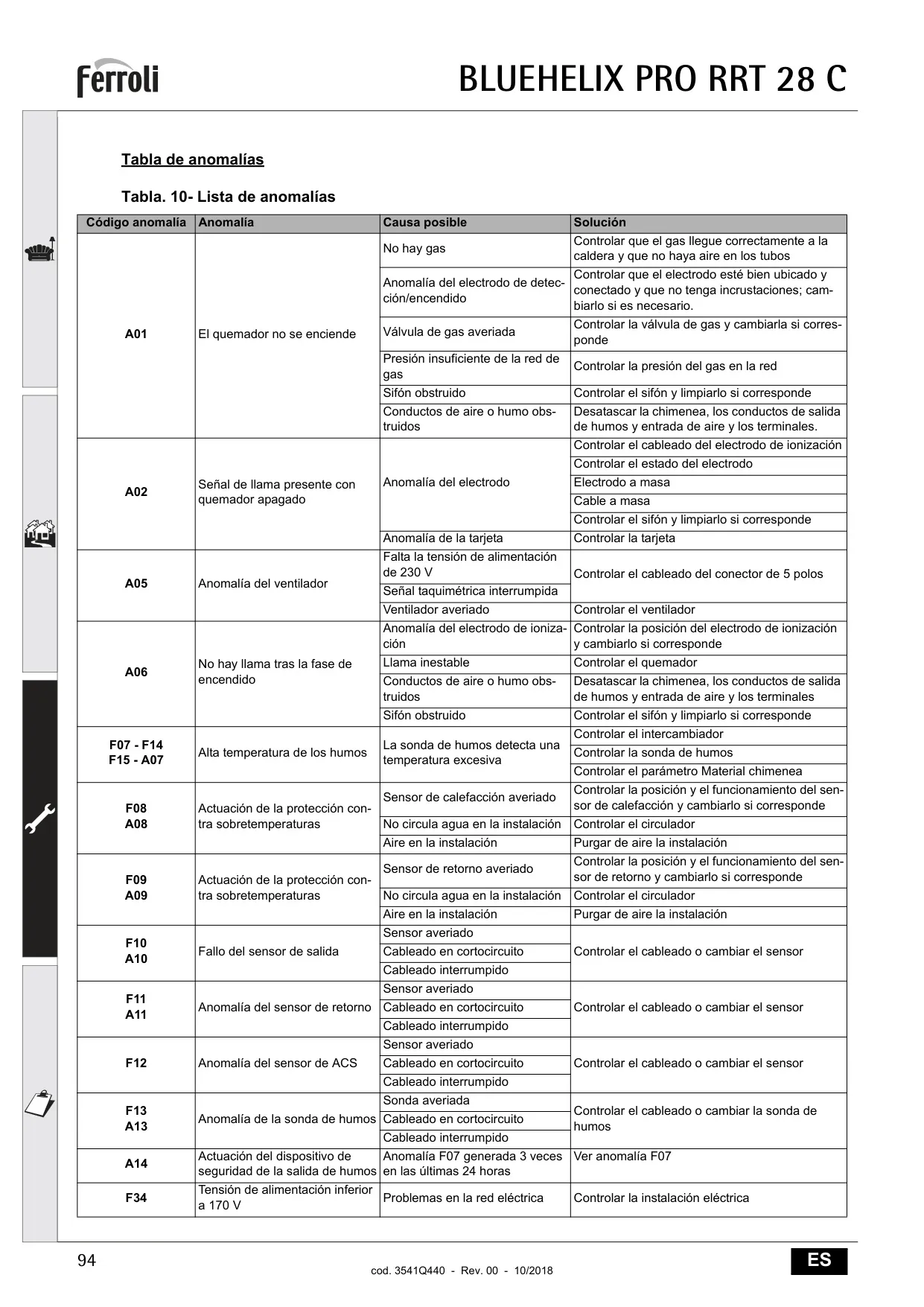

¿Cómo se soluciona la anomalía A01 'El quemador no se enciende'?

La anomalía A01 puede deberse a falta de gas, anomalía del electrodo, válvula de gas averiada, presión insuficiente en la red de gas, sifón obstruido o conductos de aire/humos obstruidos. Las soluciones incluyen controlar el suministro de gas, verificar o cambiar el electrodo, revisar la válvula de gas, purgar el sifón o desatascar los conductos.

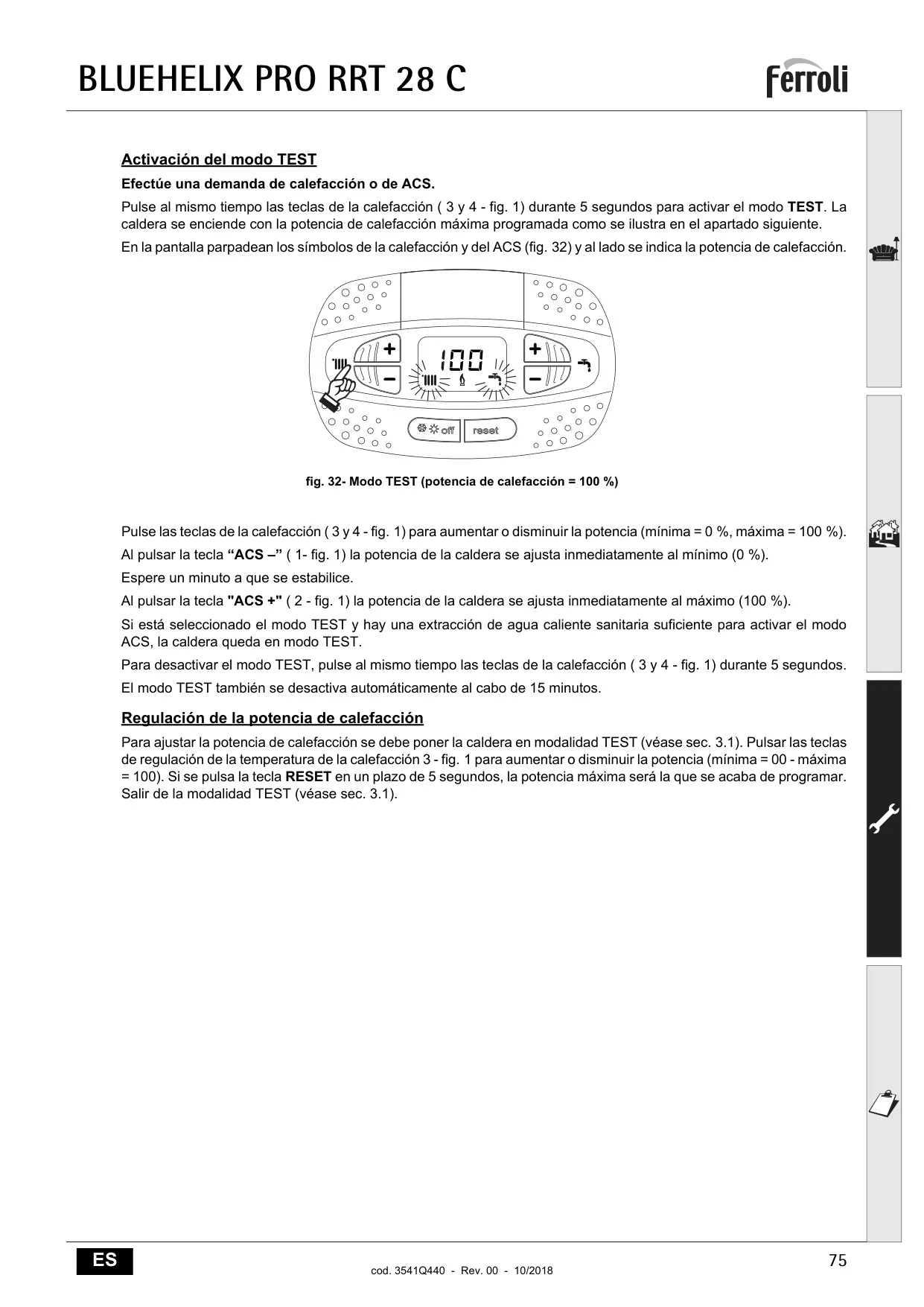

¿Qué es el modo TEST y para qué se utiliza?

El modo TEST se utiliza para activar la caldera a su potencia máxima de calefacción programada (o 100%) durante 15 minutos o hasta que se desactive manualmente. Es útil para que los técnicos realicen análisis de combustión y ajusten la potencia de calefacción, garantizando un funcionamiento óptimo.

¿Es compatible la caldera con un cronomando remoto?

Sí, la caldera es compatible con un cronomando remoto opcional. Al conectarlo, algunas regulaciones como la temperatura de calefacción y ACS, la conmutación Verano/Invierno y la temperatura adaptable, se pueden gestionar directamente desde este dispositivo, priorizando sus ajustes sobre los del panel de la caldera.
