Instrucciones de la Caldera Ferroli Bluehelix Hitech RRT 28 c
Aquí le ofrecemos el manual de Caldera Ferroli Bluehelix Hitech RRT 28 c completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Bluehelix Hitech RRT 28 c, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

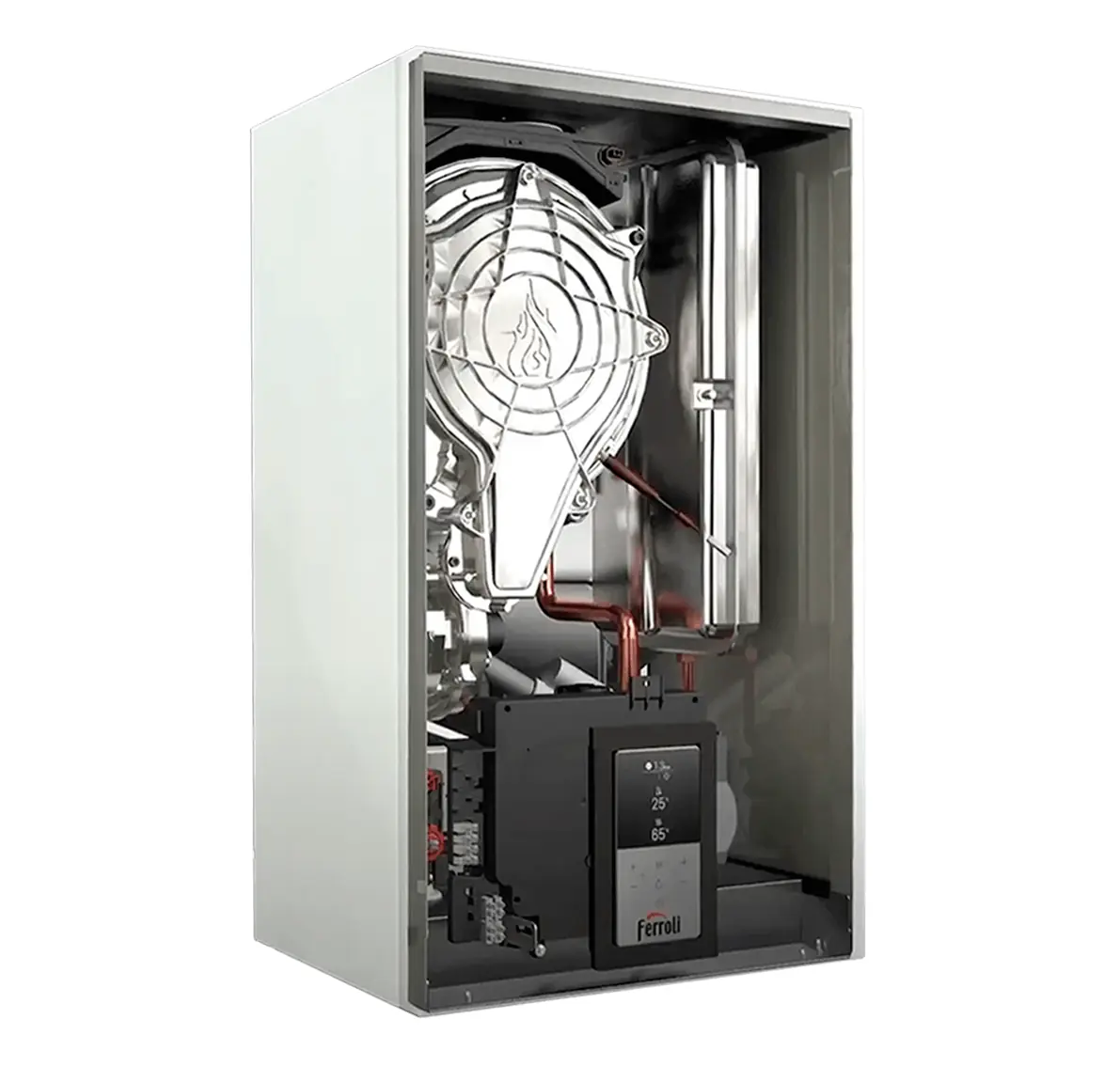

Imágenes del Producto
Especificaciones de la Caldera Ferroli Bluehelix Hitech RRT 28 c
| Dato | Unidad | Valor |
|---|---|---|
| Código de identificación del producto | 0T4B4AWA | |
| Países de destino | IT-ES-RO-PL-GR | |
| Categoría de gas | II2HM3+ (IT) - II2H3+ (ES-GR) - II2H3B/P (RO) - II2ELW3B/P (PL) | |
| Capacidad térmica máxima calefacción (Qn) | kW | 24,5 |
| Capacidad térmica mínima calefacción (Qn) | kW | 3,5 |
| Potencia térmica máxima calefacción (80/60 °C) (Pn) | kW | 24,0 |
| Potencia térmica mínima calefacción (80/60 °C) (Pn) | kW | 3,4 |
| Potencia térmica máxima calefacción (50/30 °C) (Pn) | kW | 26,0 |
| Potencia térmica mínima calefacción (50/30 °C) (Pn) | kW | 3,8 |
| Capacidad térmica máxima ACS (Qnw) | kW | 28,5 |
| Capacidad térmica mínima ACS (Qnw) | kW | 3,5 |
| Potencia térmica máxima ACS | kW | 28,0 |
| Potencia térmica mínima ACS | kW | 3,4 |
| Rendimiento Pmáx. (80-60 °C) | % | 98,1 |
| Rendimiento Pmín. (80-60 °C) | % | 98,0 |
| Rendimiento Pmáx. (50-30 °C) | % | 106,1 |
| Rendimiento Pmín. (50-30 °C) | % | 107,5 |
| Rendimiento 30 % | % | 109,7 |
| Presión de alimentación G20 | mbar | 20 |
| Caudal máximo G20 | m³/h | 3,02 |
| Caudal mínimo G20 | m³/h | 0,37 |
| CO2 - G20 | % | 9 ± 0,8 |
| Presión de alimentación G31 | mbar | 37 |
| Caudal máximo G31 | kg/h | 2,21 |
| Caudal mínimo G31 | kg/h | 0,27 |
| CO2 - G31 | % | 10 ± 0,8 |
| Clase de emisión NOx | - | 6 |
| Presión máxima en calefacción (PMS) | bar | 3 |
| Presión mínima en calefacción | bar | 0,8 |
| Temperatura máxima regulación calefacción (tmax) | °C | 95 |
| Contenido agua de calefacción | litros | 2,9 |
| Capacidad vaso de expansión calefacción | litros | 8 |
| Presión de precarga vaso de expansión calefacción | bar | 0,8 |
| Presión máxima en ACS (PMW) | bar | 9 |
| Presión mínima en ACS | bar | 0,3 |
| Caudal de AS Dt 25 °C | l/min | 16,1 |
| Caudal de AS Dt 30 °C (D) | l/min | 13,4 |
| Contenido ACS (H₂O) | litros | 0.3 |
| Grado de protección IP | IP | IPX4D |
| Tensión de alimentación | V/Hz | 230 V/50 Hz |
| Potencia eléctrica absorbida (W) | W | 82 |
| Peso en vacío | kg | 28 |
| Tipo de equipo | C10-C11C13-C23-C33-C43-C53 C63-C83-B23-B33 | |
| Clase de eficiencia energética estacional de calefacción | A | |
| Eficiencia energética estacional de calefacción (ηs) | % | 94 |
| Potencia calorífica útil a nominal y alta temperatura (P4) | kW | 24,0 |
| Potencia calorífica útil a 30% nominal y baja temperatura (P1) | kW | 4,5 |
| Eficiencia útil a nominal y alta temperatura (η4) | % | 88,3 |
| Eficiencia útil a 30% nominal y baja temperatura (η1) | % | 98,8 |
| Consumo de electricidad auxiliar a plena carga (elmax) | kW | 0,028 |
| Consumo de electricidad auxiliar a carga parcial (elmin) | kW | 0,011 |
| Consumo de electricidad auxiliar en modo de espera (PSB) | kW | 0,003 |
| Pérdida de calor en modo de espera (Pstby) | kW | 0,042 |
| Consumo de electricidad del quemador de encendido (Pign) | kW | 0,000 |
| Consumo anual de energía (QHE) | GJ | 44 |
| Nivel de potencia acústica (LWA) | dB | 48 |
| Emisiones de óxidos de nitrógeno (NOx) | mg/kWh | 39 |
| Perfil de carga declarado | XL | |
| Clase eficiencia energética del caldeo de agua | A | |
| Consumo diario de electricidad (Qelec) | kWh | 0,148 |
| Consumo anual de electricidad (AEC) | kWh | 32 |
| Eficiencia energética del caldeo de agua (ηwh) | % | 87 |
| Consumo diario de combustible (Qfuel) | GJ | 20,220 |
| Consumo anual de combustible (AFC) | GJ | 17 |
Detalles de la Caldera Ferroli Bluehelix Hitech RRT 28 c
La Caldera Ferroli Bluehelix Hitech RRT 28 c es un generador térmico avanzado con intercambiador de acero inoxidable, diseñado para ofrecer alta eficiencia y bajas emisiones. Equipada con un sistema de premezcla y condensación, puede funcionar con Gas Natural (G20), Gas Líquido (G30-G31) o Aire Propanado (G230), adaptándose a diversas necesidades de combustible. Su control mediante microprocesador optimiza el rendimiento y la gestión energética, garantizando un funcionamiento fiable y preciso.
Este equipo de cámara estanca es versátil en su instalación, pudiendo ubicarse en interiores o en lugares exteriores parcialmente protegidos, soportando temperaturas de hasta -5 °C. Con la adición del kit antihielo opcional, su resistencia se extiende a temperaturas tan bajas como -15 °C. El manual subraya la importancia de una ventilación adecuada en el lugar de instalación y de evitar la presencia de polvo, gases corrosivos o materiales inflamables para garantizar la seguridad operativa.
El panel de mando de la caldera cuenta con un display digital intuitivo que muestra información operativa esencial, como la presión de la instalación (1.2 bar), los modos Eco, Verano/Invierno, y las temperaturas de Agua Caliente Sanitaria (ACS) y calefacción. Dispone de teclas dedicadas para un ajuste sencillo de las temperaturas, navegación por el menú y selección de modos, facilitando la interacción del usuario con el sistema.
Para la seguridad del usuario, la caldera incorpora una función antihielo que se activa automáticamente cuando la temperatura de ida del agua cae por debajo de 5 °C. En caso de incidencias, el sistema notifica anomalías mediante códigos específicos (como A01, F13 o F12 Alarm), diferenciando entre bloqueos permanentes que requieren una intervención manual de reset y bloqueos transitorios que se restablecen automáticamente al solucionar el problema subyacente.
El proceso de encendido de la caldera incluye un ciclo de purga de aire ("FH" con ventilador y luego "Fh" sin ventilador) que se visualiza en la pantalla, garantizando la eliminación de aire del circuito de calefacción. Esta fase crítica, que puede interrumpirse manualmente, es esencial para el correcto funcionamiento inicial del equipo.
La gestión de los modos operativos permite al usuario elegir entre el modo Verano (solo ACS), Invierno (ACS y calefacción) y Off. Es importante destacar que el sistema antihielo permanece activo en modo Off si la caldera mantiene la alimentación eléctrica. La función Comfort está diseñada para una producción rápida de ACS, manteniendo el agua caliente de manera continua, mientras que el modo ECO deshabilita esta función para un mayor ahorro energético, ideal en periodos de baja demanda.
Las opciones de regulación avanzadas permiten configurar la temperatura de calefacción entre 20 °C y 80 °C, y la de ACS entre 40 °C y 55 °C, con la posibilidad de modificar estos límites a través del menú de parámetros. La caldera también es compatible con termostatos y cronomandos a distancia opcionales, lo que proporciona un control preciso de la temperatura ambiente y una mayor comodidad.
El sistema de autodiagnóstico integrado ofrece una visión detallada del estado de la caldera a través de menús como [Diagnostic], que proporciona información en tiempo real de los sensores (temperaturas, RPM del ventilador, presión, caudal), [Counters] para registrar las horas de funcionamiento del quemador y el número de encendidos, y [Alarm] para consultar el historial de anomalías.
En cuanto a la instalación, el manual enfatiza la necesidad de que sea realizada por personal cualificado, respetando las normativas vigentes. Se detallan advertencias sobre las conexiones de agua (limpieza de tubos, requisitos de dureza y tratamiento del agua), gas (verificación del tipo de combustible y estanqueidad) y eléctricas (conexión a tierra efectiva, interruptor bipolar con contactos secos para termostatos).
La caldera es un equipo de tipo C con cámara estanca y tiro forzado, permitiendo conexiones con tubos coaxiales o separados. El manual proporciona tablas con longitudes máximas y factores de reducción para codos, y destaca la importancia de un procedimiento de calibración [AUTO SETUP] después de ciertas modificaciones o en instalaciones con alta resistencia en las chimeneas para optimizar la combustión.
Finalmente, para la descarga de condensados, el equipo incluye un sifón interno que debe llenarse con 0,5 litros de agua antes de la puesta en marcha y conectarse a un sistema de desagüe resistente a la acidez de los condensados. Es crucial no operar la caldera con el sifón vacío para evitar riesgos de fuga de gases. El mantenimiento periódico, incluyendo la limpieza del quemador, intercambiador y electrodo, es fundamental para el buen funcionamiento del equipo.
