Caldera Ferroli Bluehelix Alpha 28 c
Instrucciones de la Caldera Ferroli Bluehelix Alpha 28 c
Aquí le ofrecemos el manual de Caldera Ferroli Bluehelix Alpha 28 c completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Bluehelix Alpha 28 c, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones de la Caldera Ferroli Bluehelix Alpha 28 c
| Dato | Unidad | Valor |
|---|---|---|
| Código de producto (ERP) | 0TPF4AWA | |
| Código de manual | 3541U151 (Rev. 01) | |
| Fecha de revisión del manual | Noviembre de 2020 | |
| Categoría de gas | II2HM3+ (IT)-II2H3+ (ES-GR)-II2ELW3B/P (PL) | |
| Capacidad térmica máxima calefacción | kW | 24,5 |
| Capacidad térmica mínima calefacción | kW | 4,8 |
| Potencia térmica máxima calefacción (80/60 °C) | kW | 24,0 |
| Potencia térmica mínima calefacción (80/60 °C) | kW | 4,7 |
| Potencia térmica máxima calefacción (50/30 °C) | kW | 26,0 |
| Potencia térmica mínima calefacción (50/30 °C) | kW | 5,0 |
| Capacidad térmica máxima ACS | kW | 28,5 |
| Capacidad térmica mínima ACS | kW | 4,8 |
| Potencia térmica máxima ACS | kW | 28,0 |
| Potencia térmica mínima ACS | kW | 4,8 |
| Rendimiento Pmáx. (80/60 °C) | % | 97,8 |
| Rendimiento Pmín. (80/60 °C) | % | 97,6 |
| Rendimiento Pmáx. (50/30 °C) | % | 106,1 |
| Rendimiento Pmín. (50/30 °C) | % | 107,3 |
| Rendimiento 30 % | % | 109,7 |
| Presión de alimentación G20 | mbar | 20 |
| Caudal máximo G20 | m³/h | 3,02 |
| Caudal mínimo G20 | m³/h | 0,51 |
| CO2 - G20 | % | 9 ± 0,8 |
| Presión de alimentación G31 | mbar | 37 |
| Caudal máximo G31 | kg/h | 2,21 |
| Caudal mínimo G31 | kg/h | 0,37 |
| CO2 - G31 | % | 10 ± 0,8 |
| Clase de emisión NOx | 6 | |
| Presión máxima en calefacción | bar | 3 |
| Presión mínima en calefacción | bar | 0,8 |
| Temperatura máxima regulación calefacción | °C | 95 |
| Contenido agua de calefacción | litros | 3,4 |
| Capacidad vaso expansión calefacción | litros | 8 |
| Presión de precarga vaso expansión calefacción | bar | 0,8 |
| Presión máxima en ACS | bar | 9 |
| Presión mínima en ACS | bar | 0,3 |
| Caudal de AS Dt 25 °C | l/min | 16,1 |
| Caudal de AS Dt 30 °C | l/min | 13,4 |
| Grado de protección | IP | IPX4D |
| Tensión de alimentación | V/Hz | 230 V/50 Hz |
| Potencia eléctrica absorbida | W | 82 |
| Peso en vacío | kg | 27 |
| Dimensiones (Altura x Ancho x Profundidad) | mm | 700 x 420 x 250 |
| Tipo de equipo | C10-C11-C13-C23-C33-C43-C53 C63-C83-B23-B33 | |
| Clase de eficiencia energética estacional de calefacción | A | |
| Eficiencia energética estacional de calefacción (ηs) | % | 93 |
| Nivel de potencia acústica (LWA) | dB | 49 |
| Emisiones de óxidos de nitrógeno (NOx) | mg/kWh | 35 |
| Perfil de carga declarado (ACS) | XL | |
| Clase eficiencia energética del caldeo de agua | A | |
| Eficiencia energética del caldeo de agua (ηwh) | % | 85 |
Detalles del Ferroli Bluehelix Alpha 28 c
La Caldera Ferroli Bluehelix Alpha 28 c es un avanzado generador térmico de condensación, diseñado para ofrecer un alto rendimiento y bajas emisiones. Su intercambiador de calor de acero inoxidable garantiza durabilidad y eficiencia. Equipada con un sistema de premezcla, esta caldera proporciona agua caliente sanitaria (ACS) integrada, lo que la convierte en una solución completa para el hogar.
Este equipo puede ser alimentado con Gas Natural (G20), Gas Líquido (G30-G31) o Aire Propanado (G230), ofreciendo una gran versatilidad. Dispone de un sistema de control con microprocesador que asegura un funcionamiento preciso y optimizado. Su diseño de cámara estanca permite la instalación tanto en interiores como en exteriores parcialmente protegidos, con temperaturas de hasta –5 °C, ampliable a –15 °C con el kit antihielo opcional.

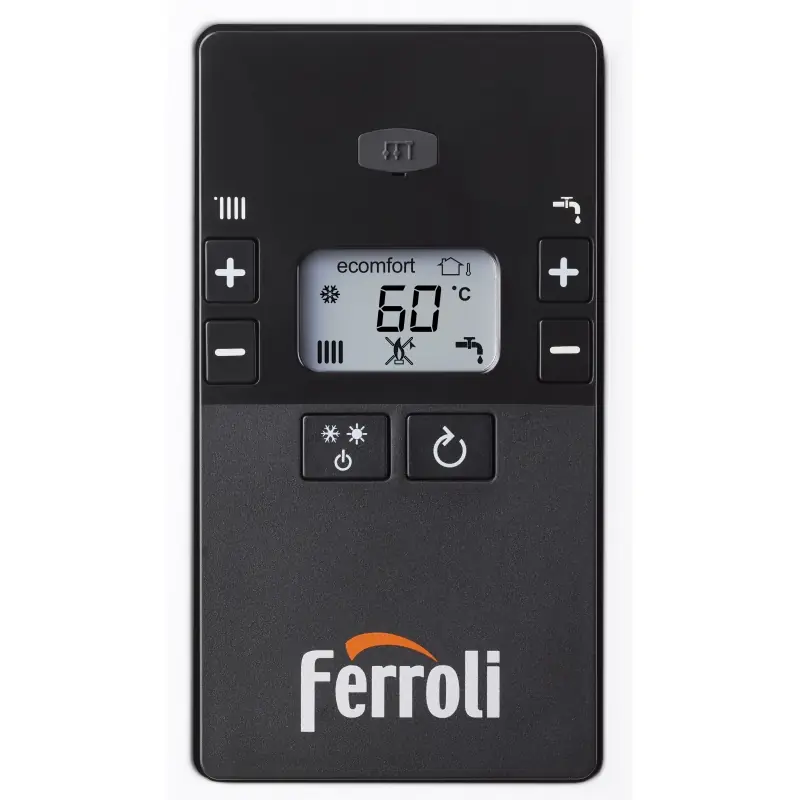

El panel de mando de la Bluehelix Alpha 28 c es intuitivo, con una pantalla digital central y botones específicos para ajustar la temperatura de la calefacción y del agua caliente sanitaria. También incluye una tecla multifunción para seleccionar modos de operación como Invierno, Verano, OFF equipo, ECO o COMFORT. Los indicadores visuales en pantalla informan sobre el estado del quemador, funcionamiento en calefacción o ACS, y posibles anomalías.
Al encender la caldera, esta realiza un ciclo de purga de aire de aproximadamente 300 segundos, indicado por los códigos "FH" y "Fh" en pantalla. Este proceso prepara el sistema para un funcionamiento óptimo. La regulación de la temperatura de calefacción puede variar entre 20 °C y 80 °C, mientras que la del agua sanitaria se ajusta entre 40 °C y 55 °C, permitiendo personalizar el confort.
Una característica destacada es la regulación con temperatura adaptable, disponible con la instalación de una sonda exterior opcional. Esta función ajusta automáticamente la temperatura del circuito de calefacción en función de las condiciones climáticas externas, lo que se traduce en un mayor confort y un notable ahorro energético. El usuario puede seleccionar entre diez curvas de compensación para adaptar la respuesta del sistema.
La caldera también incorpora los modos ECO y COMFORT. En modo COMFORT, el agua dentro de la caldera se mantiene a una temperatura prefijada para proporcionar agua caliente de manera instantánea al abrir el grifo, eliminando tiempos de espera. El modo ECO desactiva esta función, optimizando el consumo energético cuando la demanda de ACS es menor o intermitente.
La gestión de la presión del agua es fundamental; el manómetro de la caldera indica la presión, idealmente alrededor de 1 bar con la instalación fría. Si la presión cae por debajo de 0,8 bar, se activa la anomalía F37, y el usuario debe rellenar manualmente el sistema utilizando la llave de llenado, un proceso sencillo para mantener la operatividad del equipo.
La instalación de la Bluehelix Alpha 28 c debe ser realizada por personal especializado, siguiendo estrictamente las normativas vigentes. Se enfatiza la importancia de una correcta conexión de gas y eléctrica, incluyendo una toma de tierra eficaz y el respeto de la polaridad. La sustitución del cable de alimentación, por ejemplo, solo debe hacerla un técnico autorizado, utilizando un cable específico "HAR H05 VV-F" de 3x0,75 mm2.
En cuanto a la evacuación de humos, la caldera, siendo de tipo C con cámara estanca, requiere sistemas de conductos coaxiales o separados. El manual detalla las longitudes máximas permitidas y los factores de reducción para codos, asegurando una configuración segura y eficiente. La conexión a chimeneas colectivas es posible bajo ciertas condiciones y con el uso de kits específicos, como la válvula antirretorno de clapeta.
Un componente crucial es el sifón interno para la descarga de condensados. Este debe llenarse con 0,5 litros de agua antes de la puesta en servicio, y los conductos de descarga deben ser resistentes a los condensados ácidos. No conectar la descarga o un sifón vacío representa un riesgo de fuga de gases de combustión. El mantenimiento periódico, que incluye la limpieza del quemador y el intercambiador, es vital y debe ser realizado por técnicos cualificados.
El menú de servicio y los parámetros avanzados, como la calibración del CO2 en la combustión, están reservados para personal autorizado. El manual también proporciona una extensa tabla de anomalías (códigos A y F) con sus posibles causas y soluciones, facilitando el diagnóstico y la reparación. Esto asegura que la caldera Ferroli Bluehelix Alpha 28 c mantenga su rendimiento y seguridad a lo largo de su vida útil.
