Caldera Ferroli Domiproject F24

Instrucciones del Ferroli Domiproject F24

Aquí le ofrecemos el manual de Caldera Ferroli Domiproject F24 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Domiproject F24, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

Imágenes del Producto

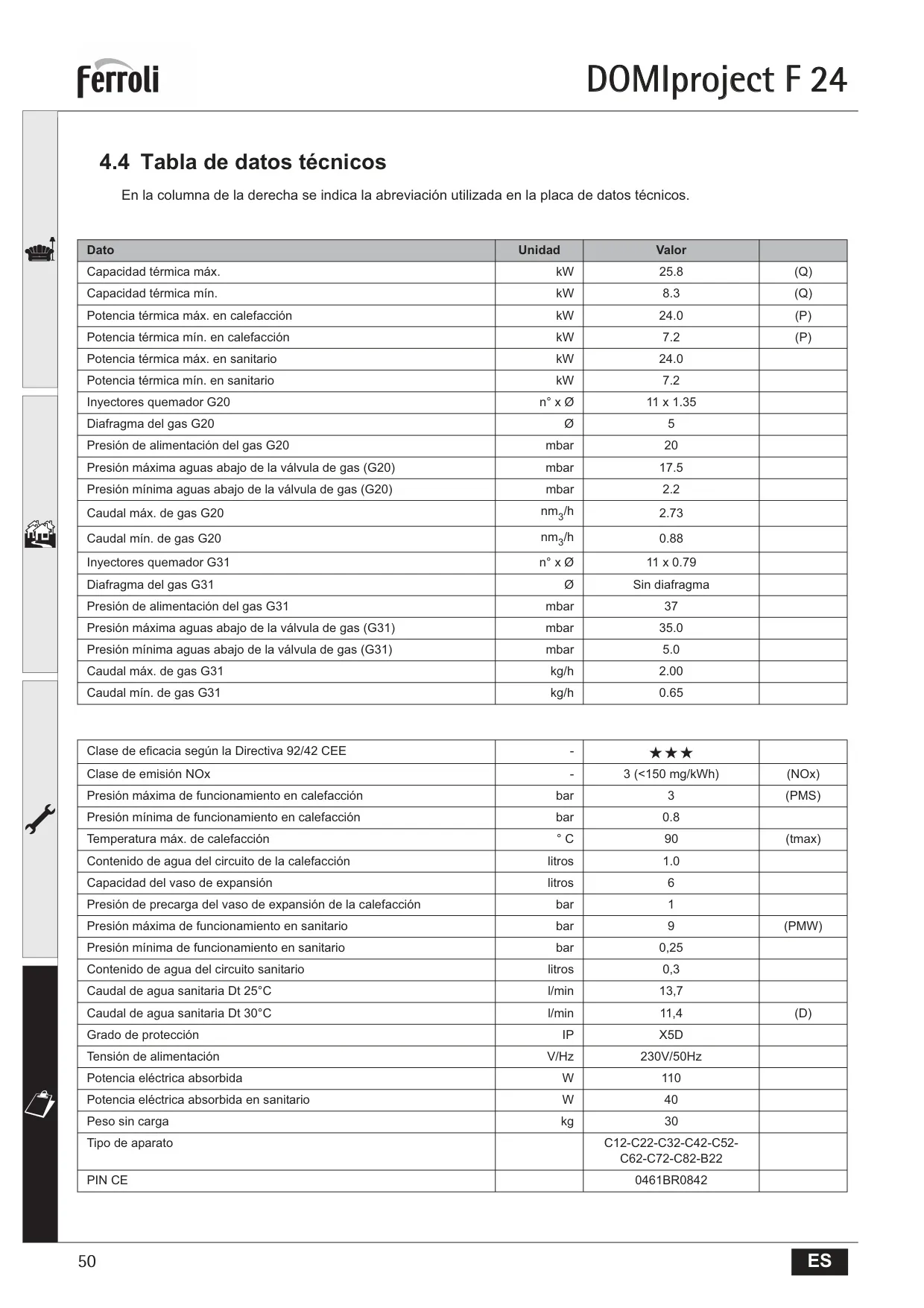

Especificaciones de la Caldera Ferroli Domiproject F24

Datos de Capacidad y Potencia
Capacidad térmica máx. (Q)	kW	25.8
Capacidad térmica mín. (Q)	kW	8.3
Potencia térmica máx. en calefacción (P)	kW	24.0
Potencia térmica mín. en calefacción (P)	kW	7.2
Potencia térmica máx. en sanitario	kW	24.0
Potencia térmica mín. en sanitario	kW	7.2
Datos de Gas Metano (G20)
Inyectores quemador G20	n° x Ø	11 x 1.35
Diafragma del gas G20	Ø	5
Presión de alimentación del gas G20	mbar	20
Presión máxima aguas abajo de la válvula de gas (G20)	mbar	17.5
Presión mínima aguas abajo de la válvula de gas (G20)	mbar	2.2
Caudal máx. de gas G20	nm³/h	2.73
Caudal mín. de gas G20	nm³/h	0.88
Datos de Gas GLP (G31)
Inyectores quemador G31	n° x Ø	11 x 0.79
Diafragma del gas G31	Ø	Sin diafragma
Presión de alimentación del gas G31	mbar	37
Presión máxima aguas abajo de la válvula de gas (G31)	mbar	35.0
Presión mínima aguas abajo de la válvula de gas (G31)	mbar	5.0
Caudal máx. de gas G31	kg/h	2.00
Caudal mín. de gas G31	kg/h	0.65
Datos de Rendimiento y Circuitos
Clase de eficacia según la Directiva 92/42 CEE	-	⭐⭐⭐
Clase de emisión NOx (NOx)	-	3 (<150 mg/kWh)
Presión máxima de funcionamiento en calefacción (PMS)	bar	3
Presión mínima de funcionamiento en calefacción	bar	0.8
Temperatura máx. de calefacción (tmax)	°C	90
Contenido de agua del circuito de la calefacción	litros	1.0
Capacidad del vaso de expansión	litros	6
Presión de precarga del vaso de expansión de la calefacción	bar	1
Presión máxima de funcionamiento en sanitario (PMW)	bar	9
Presión mínima de funcionamiento en sanitario	bar	0,25
Contenido de agua del circuito sanitario	litros	0,3
Caudal de agua sanitaria Dt 25°C	l/min	13,7
Caudal de agua sanitaria Dt 30°C (D)	l/min	11,4
Datos Eléctricos y Generales
Grado de protección	IP	X5D
Tensión de alimentación	V/Hz	230V/50Hz
Potencia eléctrica absorbida	W	110
Potencia eléctrica absorbida en sanitario	W	40
Peso sin carga	kg	30
Tipo de aparato		C12-C22-C32-C42-C52- C62-C72-C82-B22
PIN CE		0461BR0842

Detalles del Ferroli Domiproject F24

La caldera Ferroli Domiproject F24 es un generador térmico de alta eficiencia, diseñado para proporcionar calefacción y agua caliente sanitaria con un rendimiento óptimo. Su diseño moderno y mural, en un elegante color gris claro con bordes redondeados, se integra discretamente en cualquier espacio. Destaca por su versatilidad, funcionando con gas natural o GLP, y está equipada con un quemador atmosférico de encendido electrónico.

Este modelo incorpora una cámara estanca con ventilación forzada y un avanzado sistema de control con microprocesador, asegurando una operación precisa y segura. Puede ser instalada tanto en interiores como en exteriores, siempre que sea un lugar parcialmente protegido, soportando temperaturas de hasta -15°C gracias a su capacidad antihielo, lo que la hace idónea para climas variados.

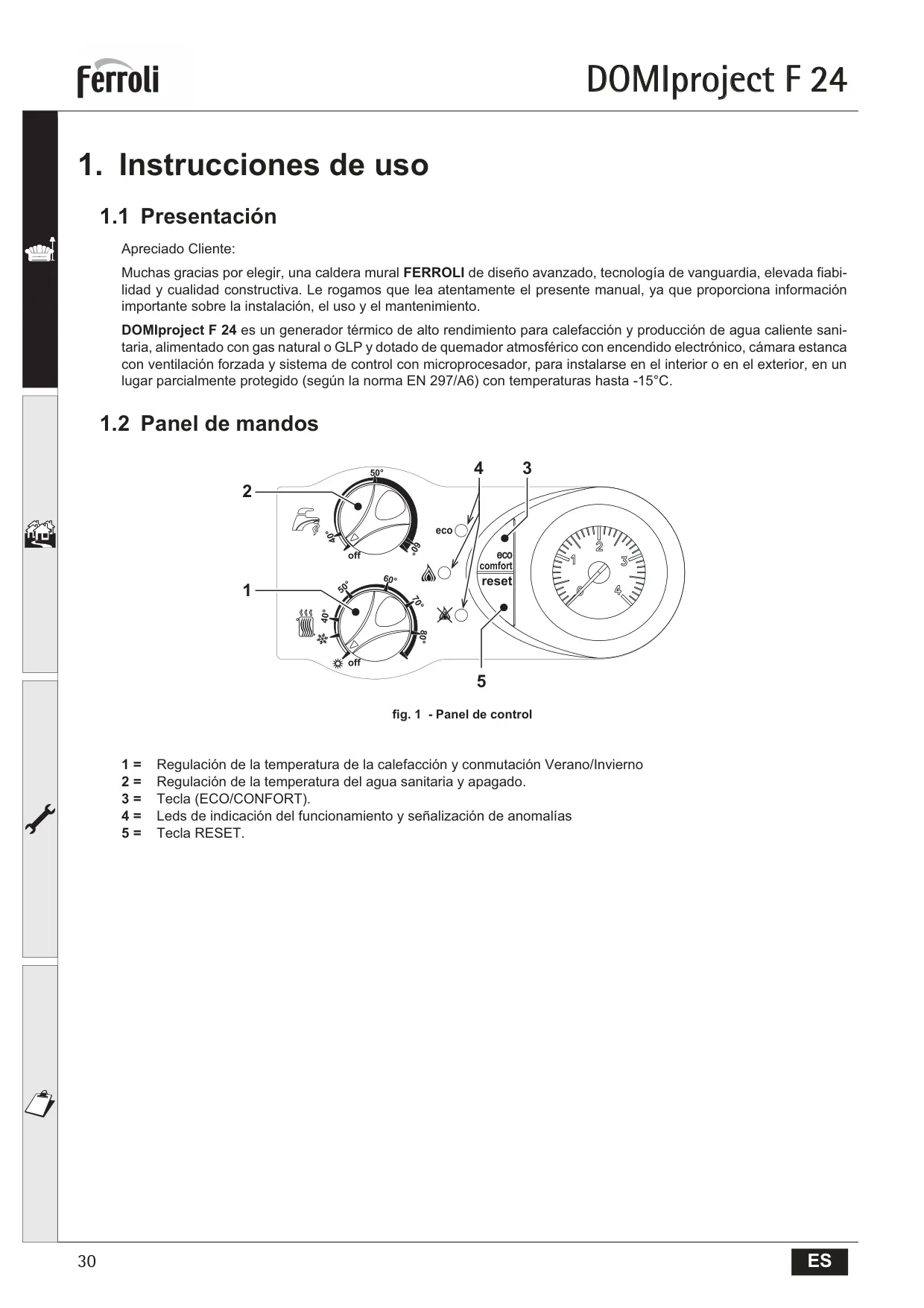

El panel de mandos es intuitivo, con dos selectores giratorios que permiten ajustar la temperatura de la calefacción (40°C a 80°C) y del agua caliente sanitaria (40°C a 60°C). Además, incluye una función de conmutación Verano/Invierno. Un botón multifunción permite alternar entre los modos ECO y CONFORT, ofreciendo un equilibrio entre eficiencia y disponibilidad inmediata de agua caliente. Los LEDs informan sobre el estado operativo y posibles anomalías.

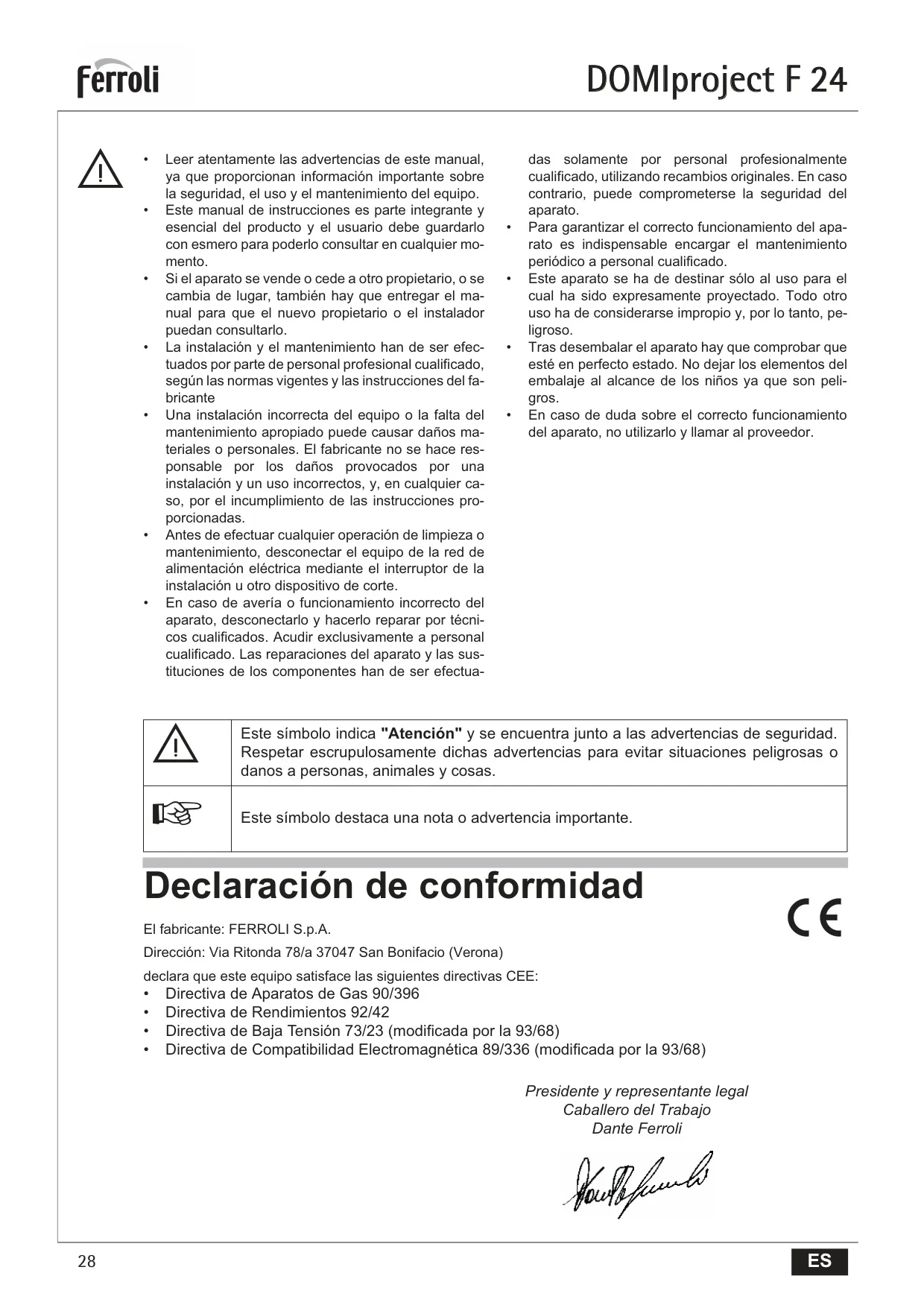

La seguridad es un pilar fundamental en la Domiproject F24. Cuenta con un circuito de combustión estanco que previene la liberación de gases al ambiente de instalación, aunque se recomienda una ventilación adecuada. La certificación ISO 9001:2000 de Ferroli y la marca CE reafirman su conformidad con los más estrictos estándares de calidad y seguridad europeos.

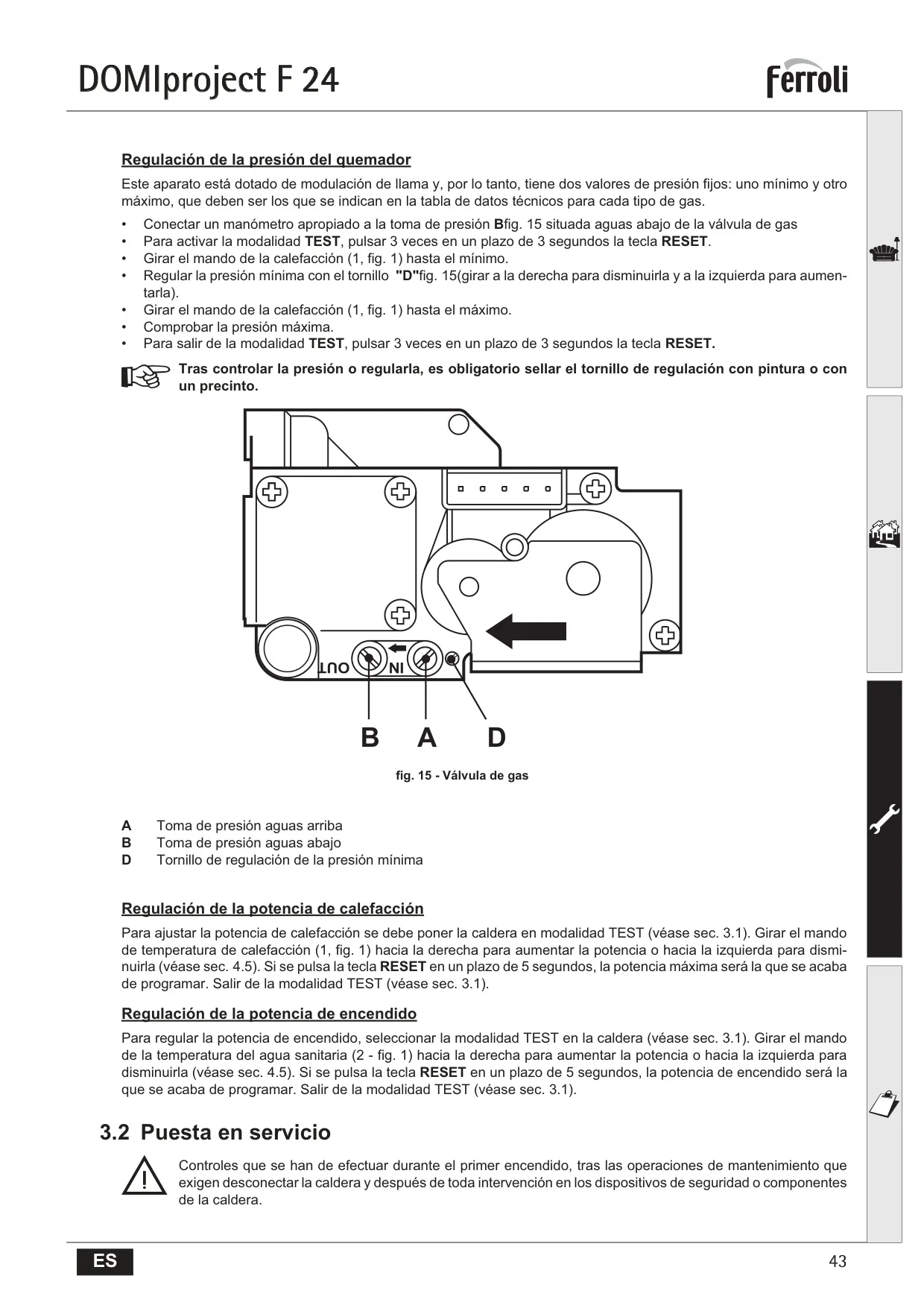

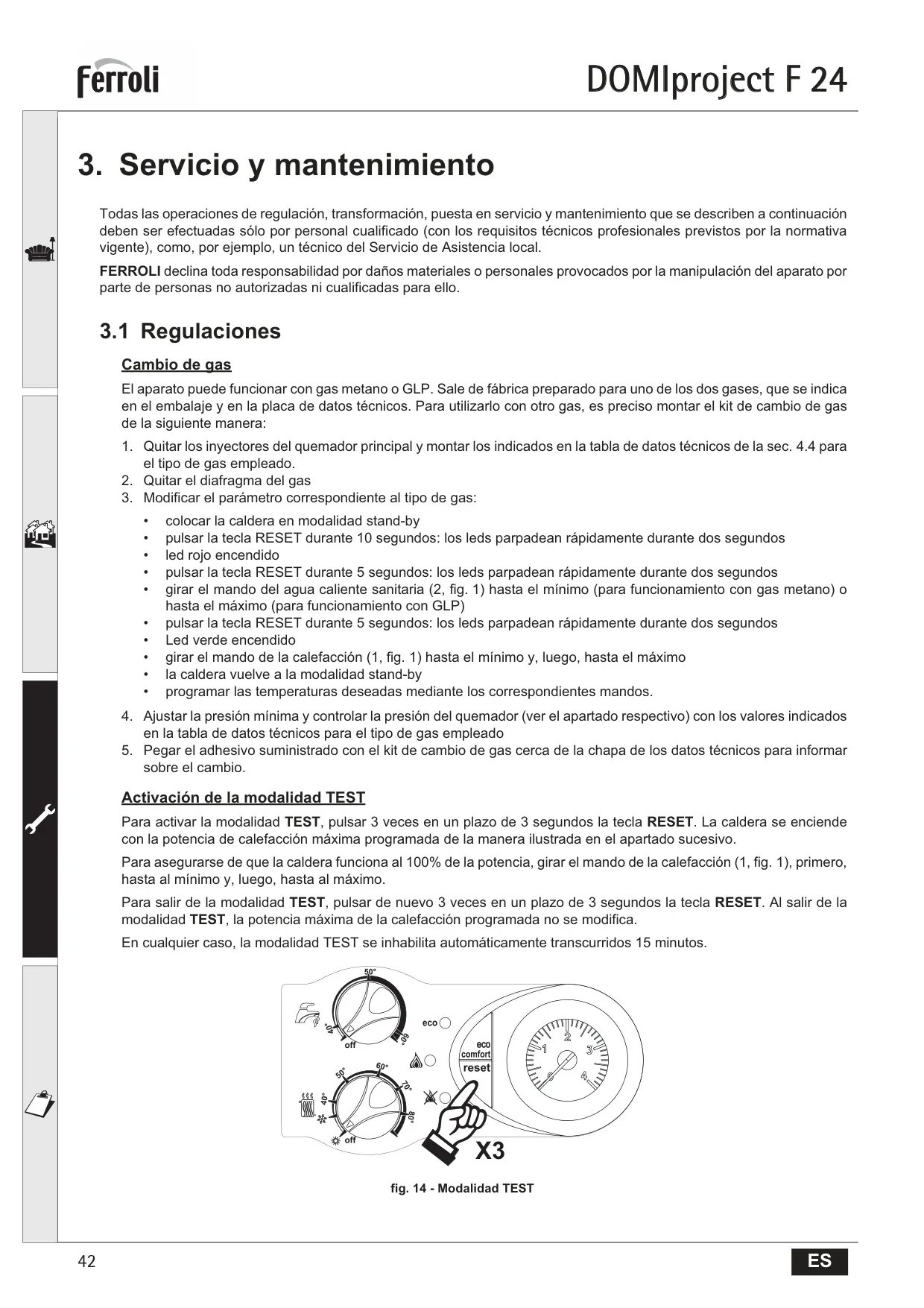

Para su mantenimiento, es esencial que la instalación y cualquier intervención sean realizadas por personal profesional cualificado. El manual detalla el proceso de cambio de gas (metano a GLP o viceversa), que implica la sustitución de inyectores y la configuración del sistema. También explica cómo activar un modo TEST para verificar el correcto funcionamiento y ajustar la potencia.

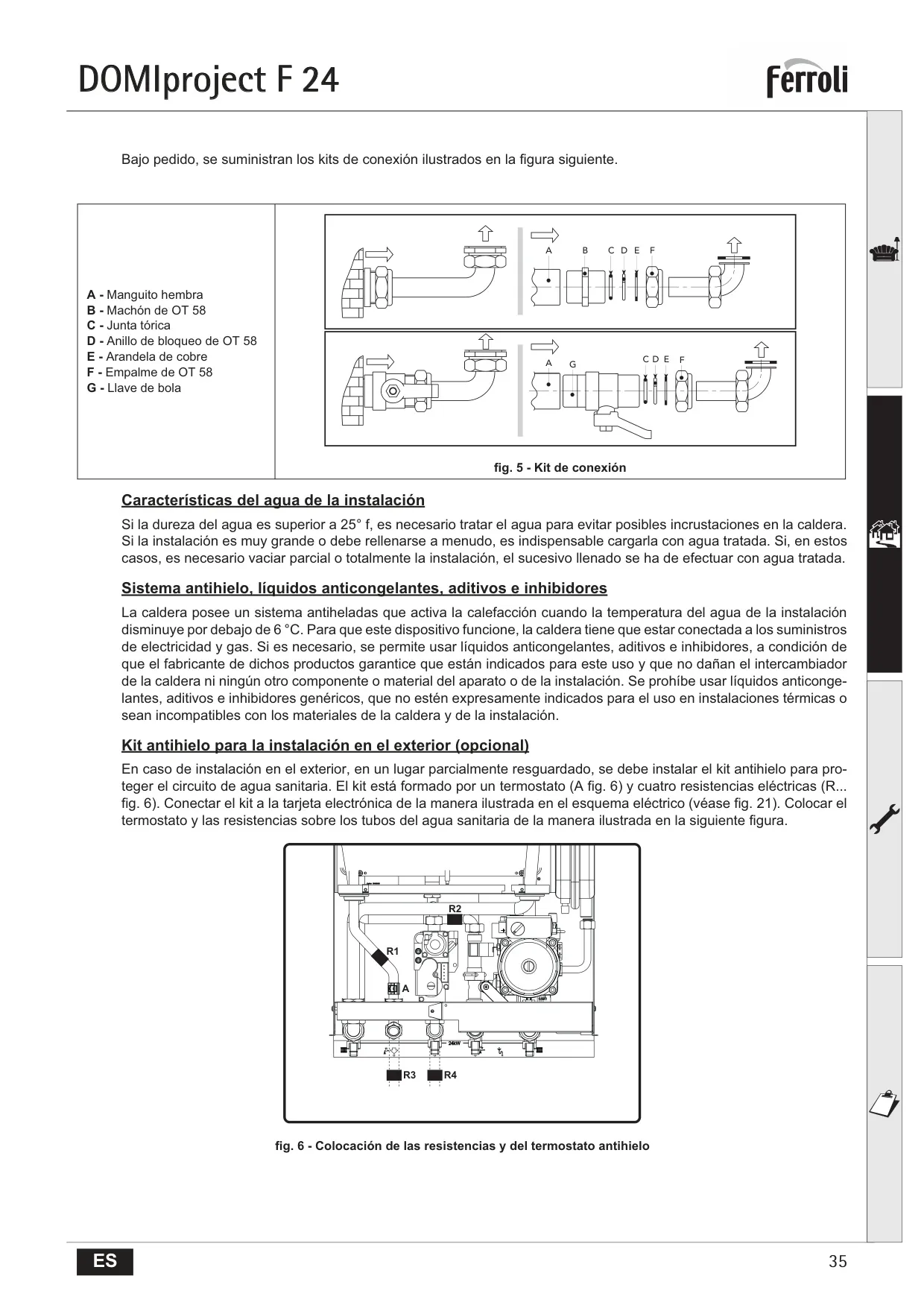

Un sistema de autodiagnóstico avanzado con indicadores LED facilita la identificación y resolución de problemas, señalizando anomalías y bloqueos. Es importante resaltar que el aparato tiene un sistema antihielo interno que funciona con conexión eléctrica y de gas, y puede complementarse con un kit antihielo exterior opcional para proteger el circuito sanitario en instalaciones a la intemperie.

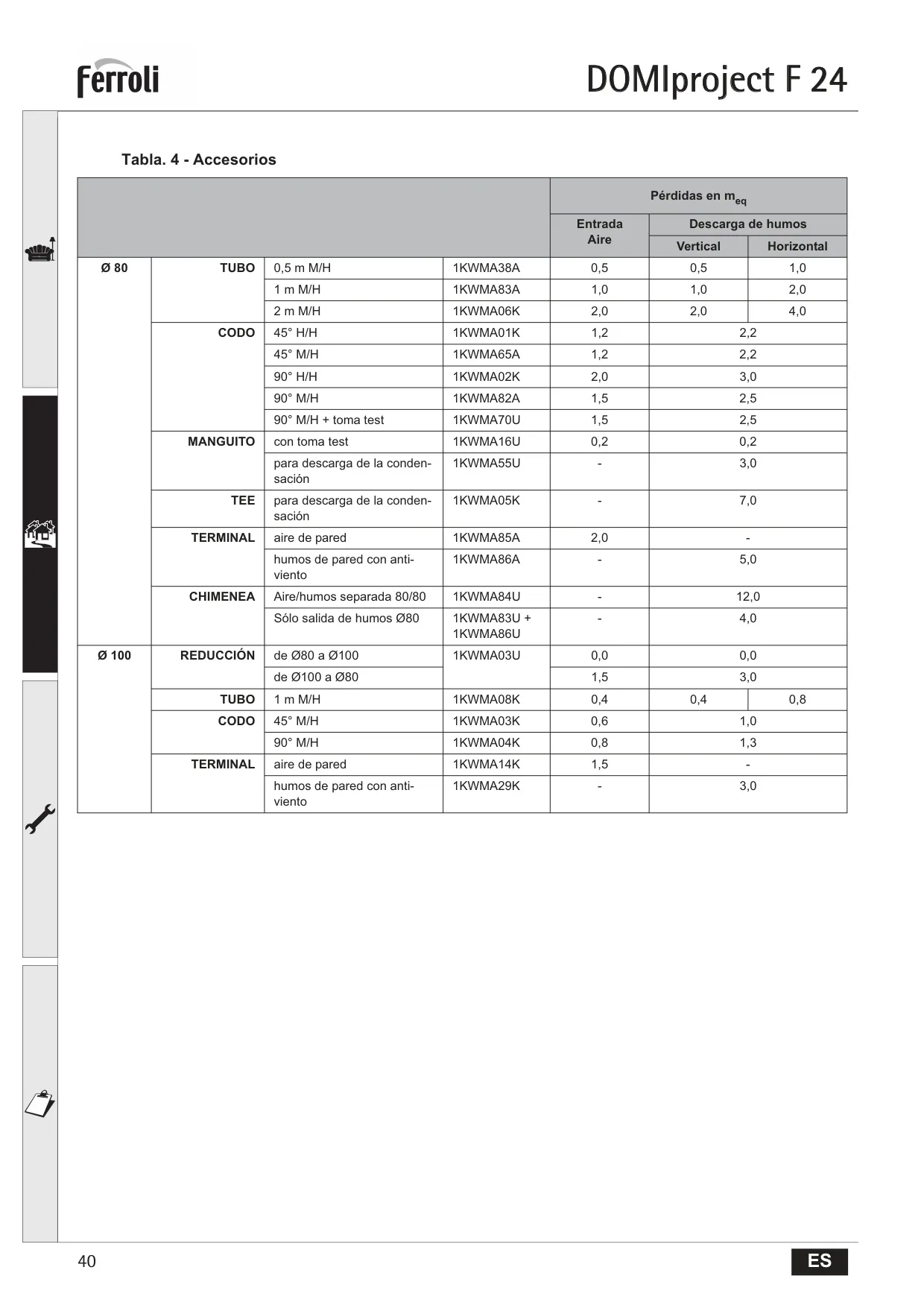

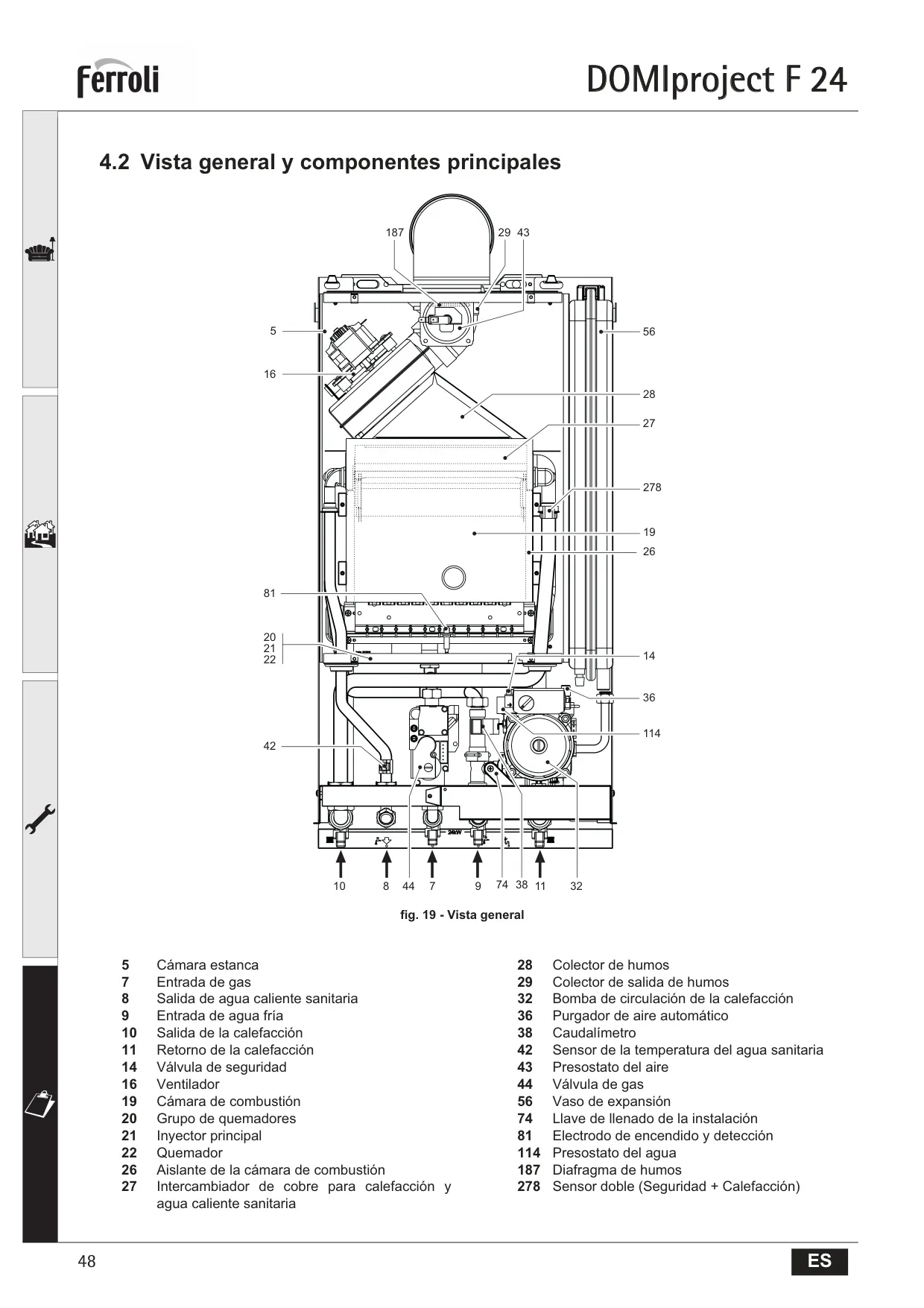

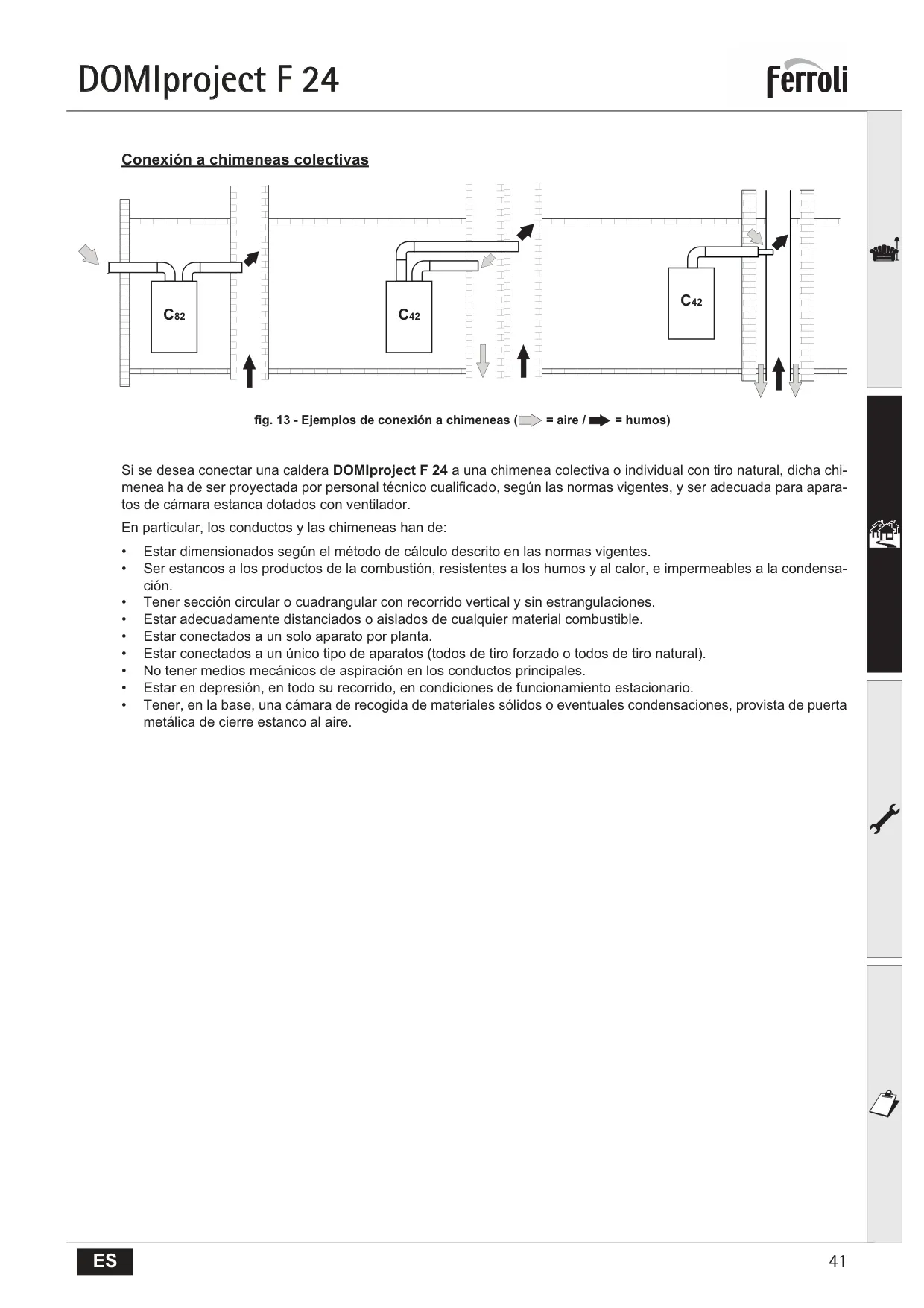

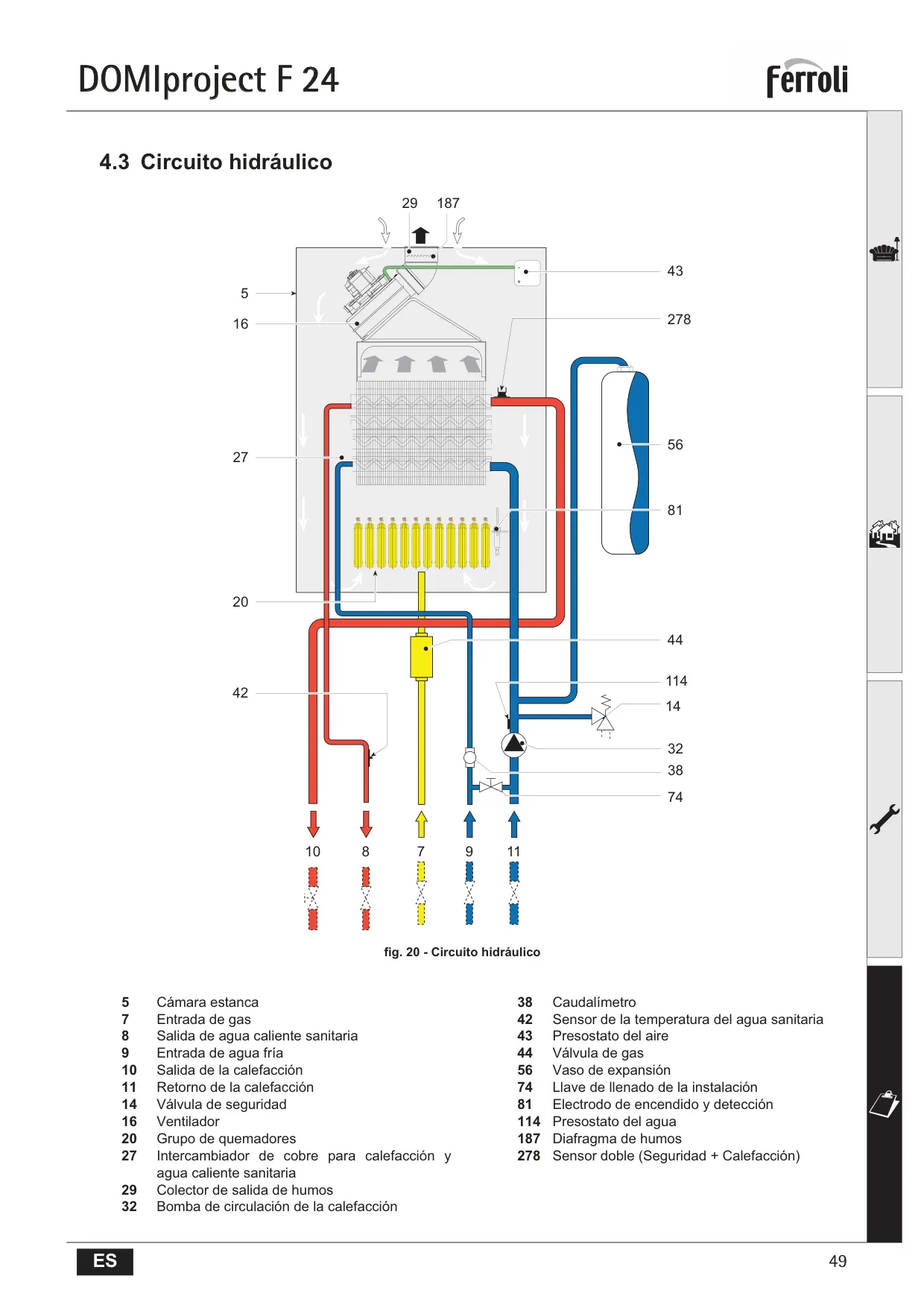

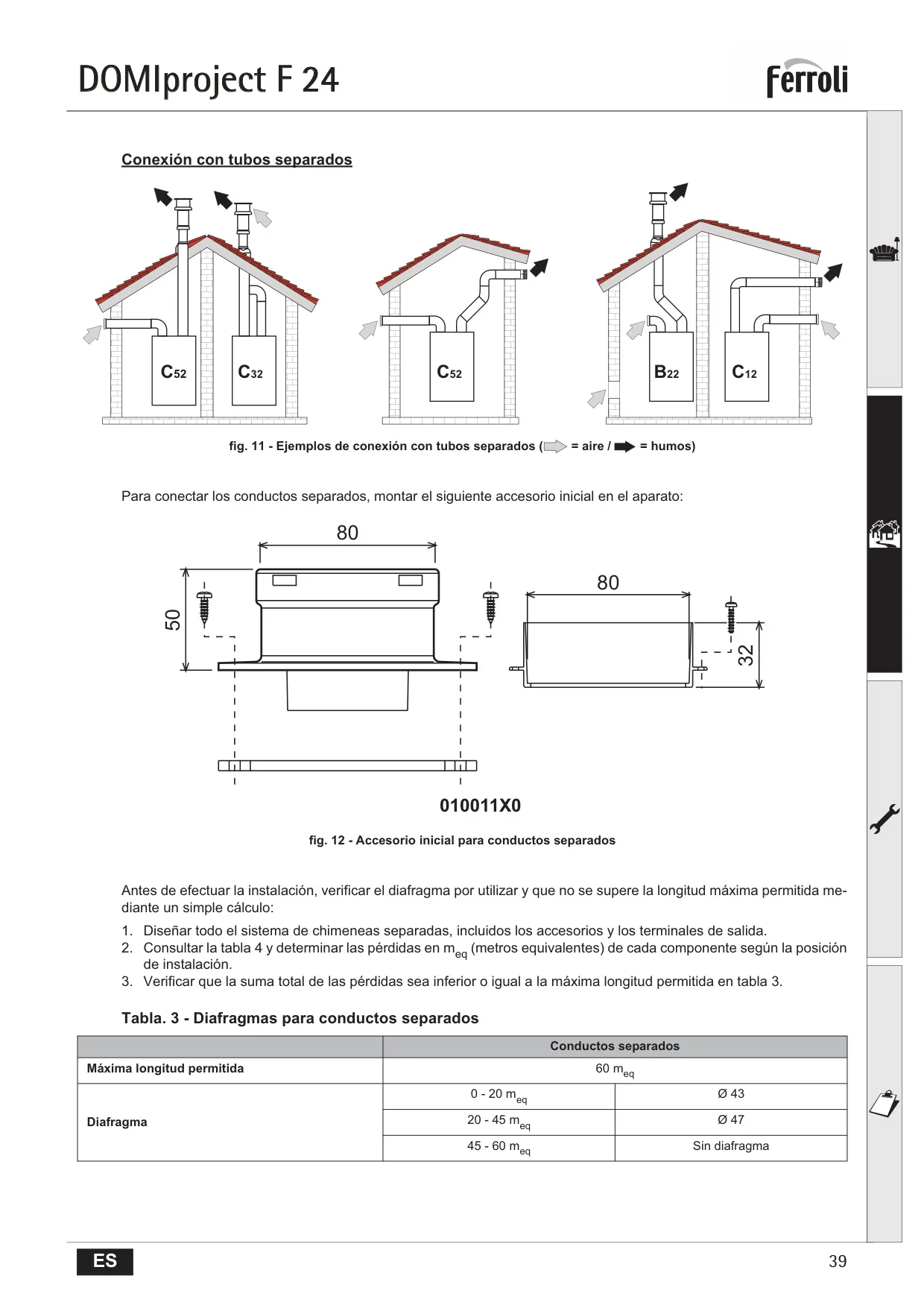

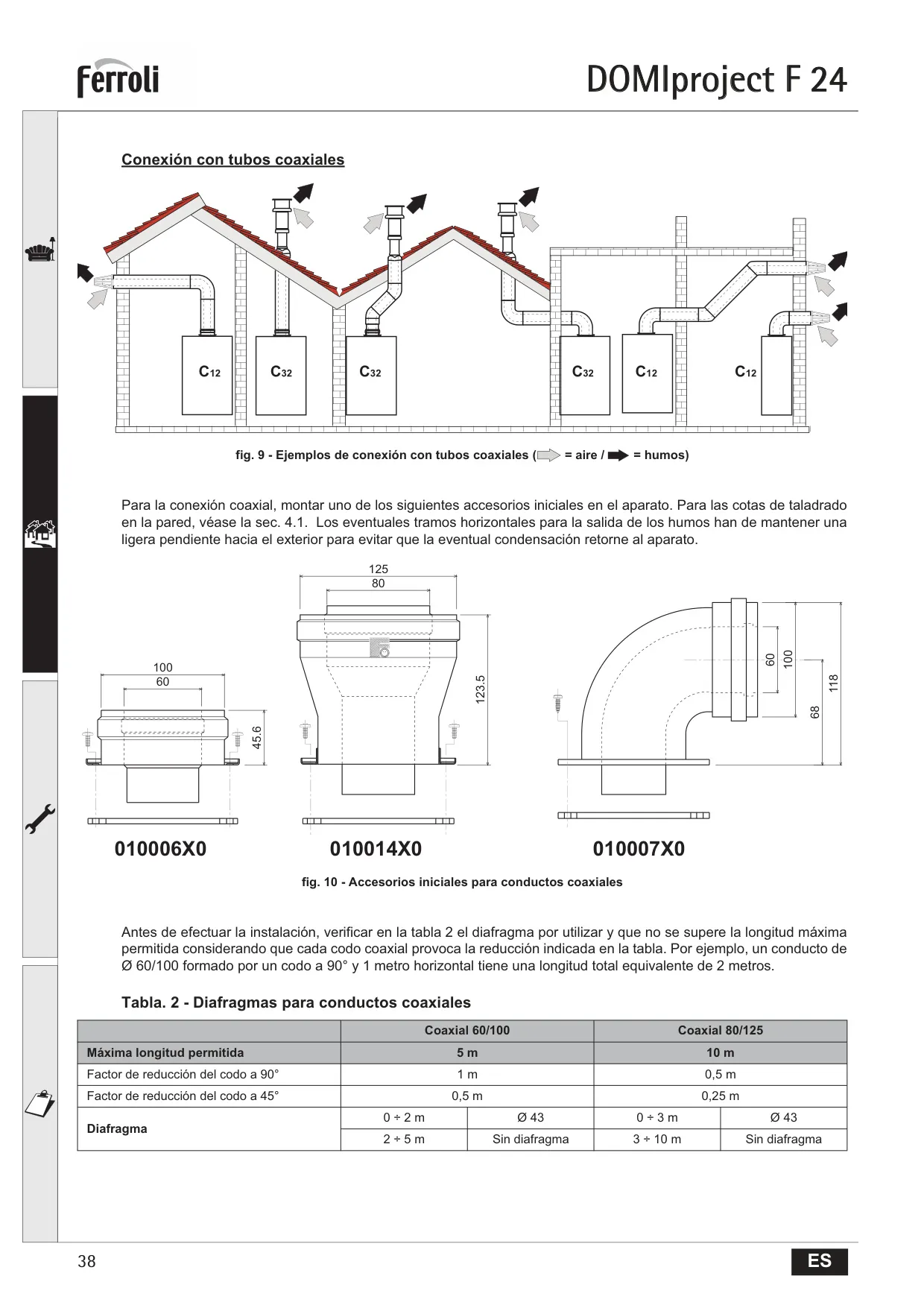

La caldera integra importantes componentes hidráulicos y de seguridad como el vaso de expansión, la válvula de seguridad, un presostato de agua y un caudalímetro, todos ellos cruciales para su funcionamiento eficiente y seguro. La instalación requiere la conexión a sistemas de conductos de aire y humos específicos (coaxiales o separados), debiendo cumplir con la normativa UNI-CIG 7129/92 y las leyes locales.

Es importante destacar la función CONFORT, que mantiene el agua de la caldera caliente para un suministro instantáneo al abrir el grifo, maximizando la comodidad del usuario. Si se prefiere una opción más ecológica y de ahorro energético, el modo ECO desactiva esta pre-calefacción. La regulación de la presión hidráulica de la instalación se realiza fácilmente a través de una llave de llenado, manteniendo el valor recomendado en frío alrededor de 1.0 bar.

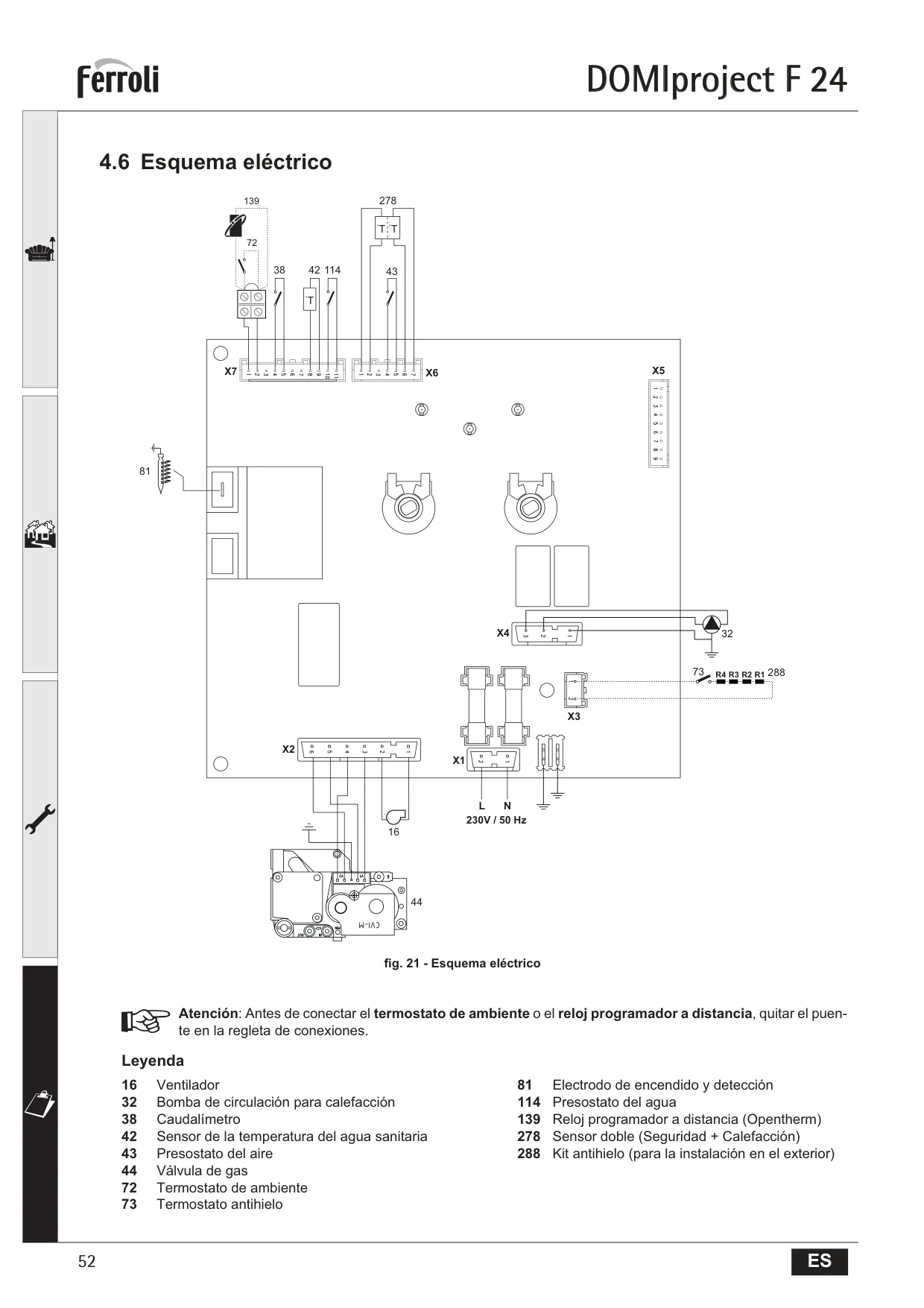

Finalmente, se enfatiza la importancia de una puesta a tierra eficaz en la instalación eléctrica para garantizar la seguridad del aparato. Además, el termostato de ambiente opcional debe contar con contactos libres de potencial para evitar daños a la tarjeta electrónica. Estas medidas subrayan el compromiso de Ferroli con la durabilidad y la protección tanto del equipo como del usuario.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Ferroli Domiproject F24 y las respondemos a continuación.

¿Qué debo hacer si el quemador de mi caldera Ferroli Domiproject F24 no enciende?

Primero, verifica que el suministro de gas llegue correctamente a la caldera y que no haya aire en los tubos. Luego, comprueba que el electrodo de detección o encendido esté bien colocado y sin incrustaciones. Si el problema persiste, la válvula del gas podría estar defectuosa o la potencia de encendido podría ser demasiado baja, en cuyo caso se recomienda contactar a un técnico cualificado.

¿Cómo puedo saber si hay una anomalía en mi caldera Ferroli Domiproject F24?

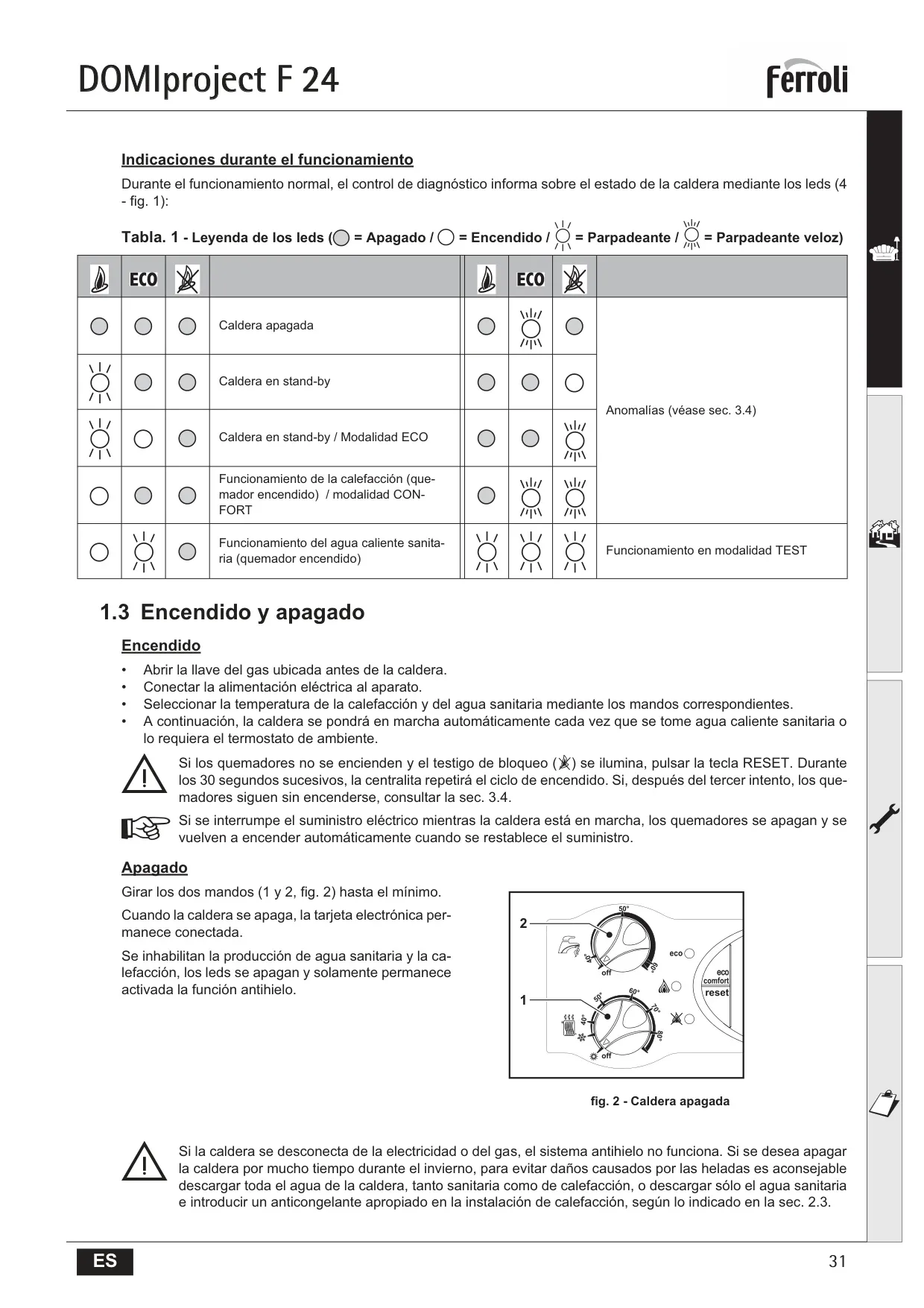

La caldera está equipada con un sistema de autodiagnóstico que utiliza los LEDs del panel de control para indicar códigos de anomalía. Observa los patrones de encendido o parpadeo de los LEDs (verde, amarillo, rojo) y consulta la Tabla de Anomalías en el manual para identificar la posible causa y solución.

¿Qué significa si el LED rojo parpadea rápidamente en mi caldera?

Un LED rojo parpadeando rápidamente (🔆) puede indicar que el quemador no se enciende debido a falta de gas, un electrodo defectuoso, una válvula de gas estropeada o una potencia de encendido insuficiente. También puede señalar la intervención de la protección contra sobretemperatura, causada por un sensor de calefacción dañado, falta de circulación de agua o aire en la instalación.

¿Por qué se activa la protección contra sobretemperatura en mi caldera Ferroli Domiproject F24?

La protección contra sobretemperatura se puede activar por varias razones, como un sensor de calefacción dañado o mal posicionado, una falta de circulación de agua en la instalación (por ejemplo, por una bomba de circulación averiada o bloqueada), o la presencia de aire en el sistema. Es crucial purgar la instalación y verificar el funcionamiento de la bomba y los sensores.

¿Qué debo hacer si la presión de la instalación de mi caldera es baja?

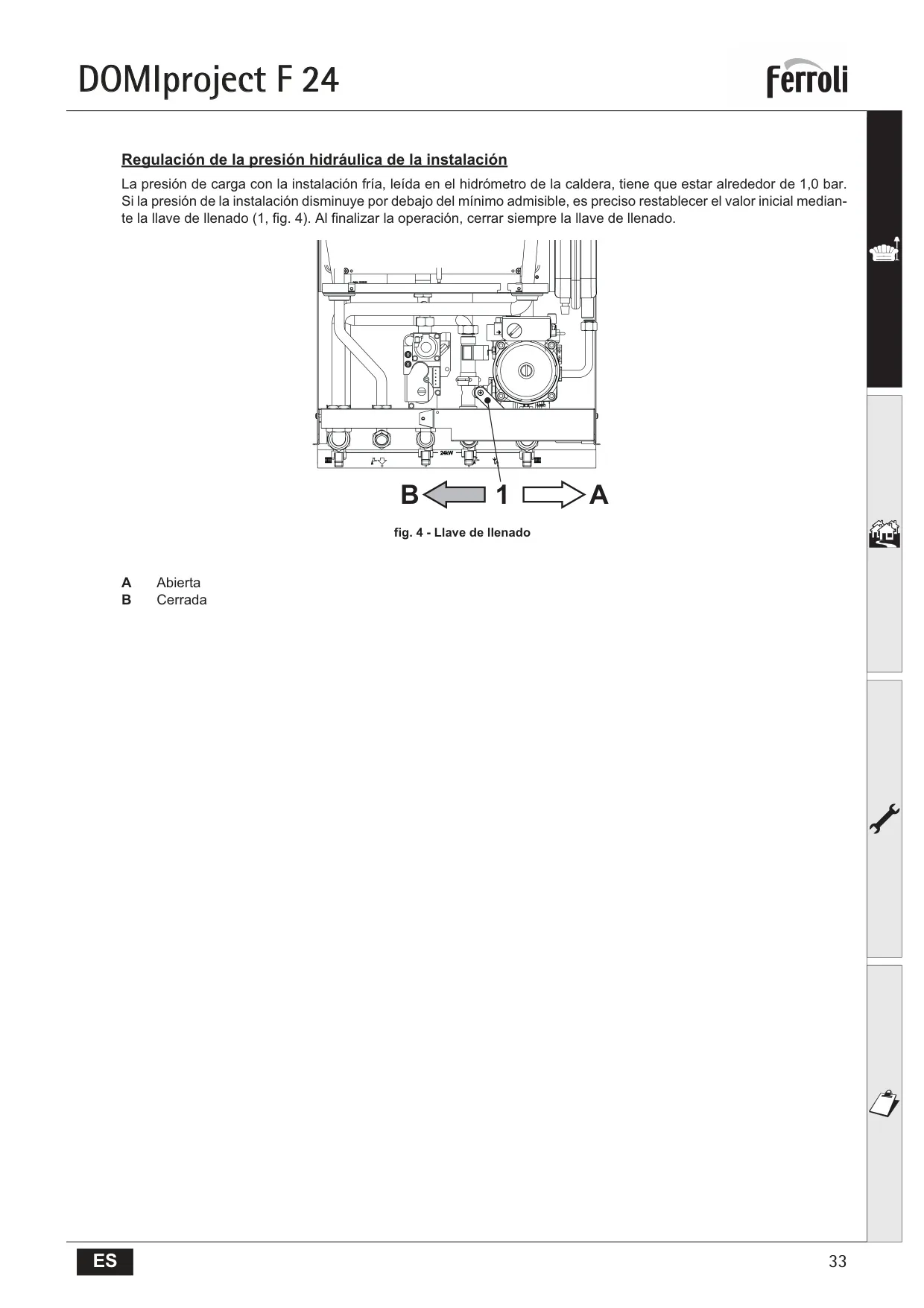

Si la presión de la instalación disminuye por debajo del mínimo admisible (el valor normal en frío debe ser alrededor de 1.0 bar), necesitas restablecerla utilizando la llave de llenado ubicada en la parte inferior de la caldera. Una vez finalizada la operación, asegúrate siempre de cerrar la llave de llenado para evitar una sobrepresión.

¿Puedo instalar la Caldera Ferroli Domiproject F24 en exteriores?

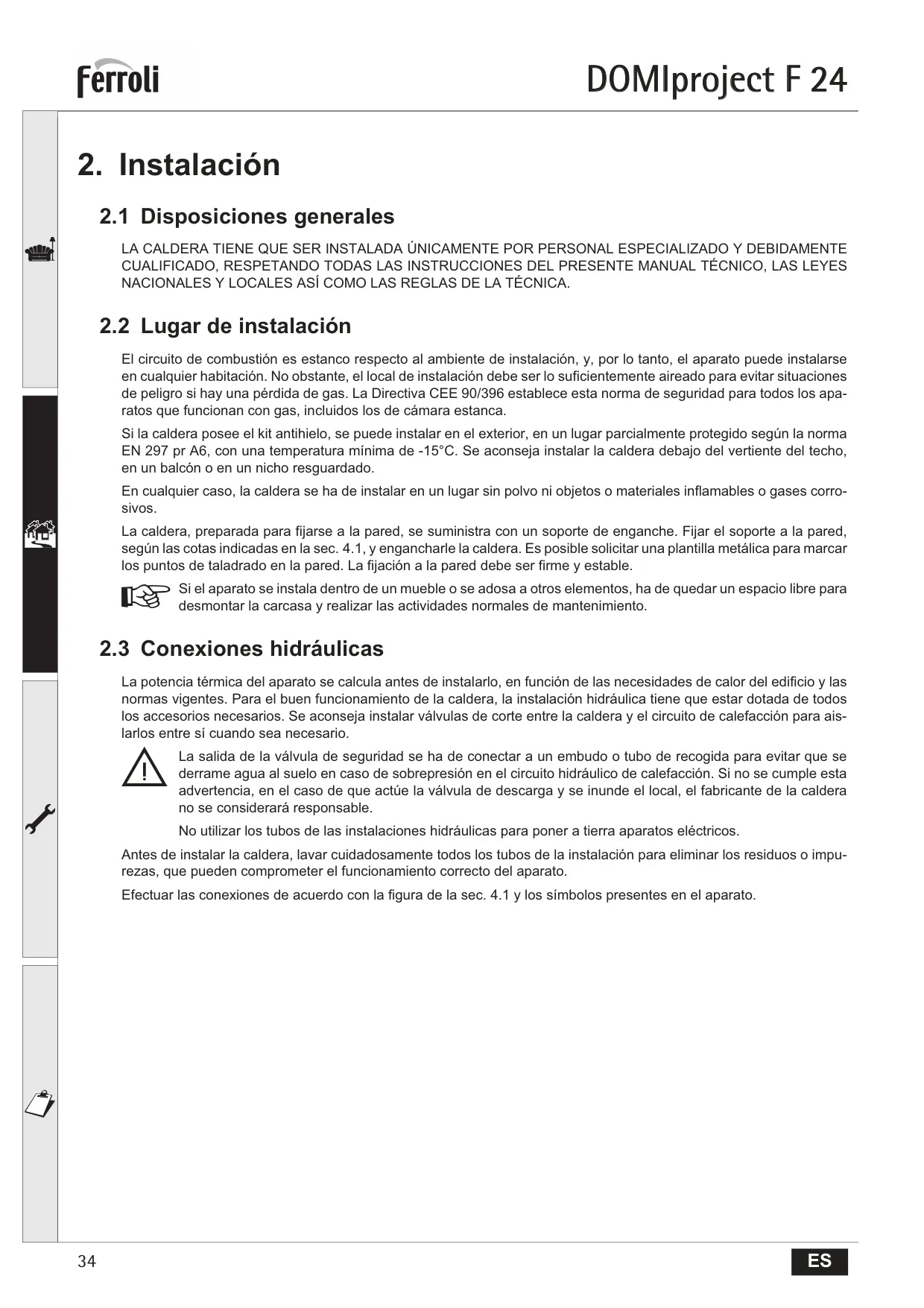

Sí, la Domiproject F24 puede instalarse en el exterior en un lugar parcialmente protegido, siempre que se cuente con el kit antihielo opcional, el cual la protege de temperaturas de hasta -15°C. Sin embargo, es fundamental que la instalación sea realizada por personal especializado y cumpla con todas las normativas vigentes.

¿Es necesario un mantenimiento periódico para la caldera Ferroli Domiproject F24?

Sí, para garantizar el correcto y seguro funcionamiento del aparato, se aconseja que un técnico cualificado realice una revisión anual. Este mantenimiento incluye la verificación de dispositivos de seguridad, el circuito de humos, la limpieza del quemador y el intercambiador, y el control de la presión del agua y del gas, entre otros puntos clave.

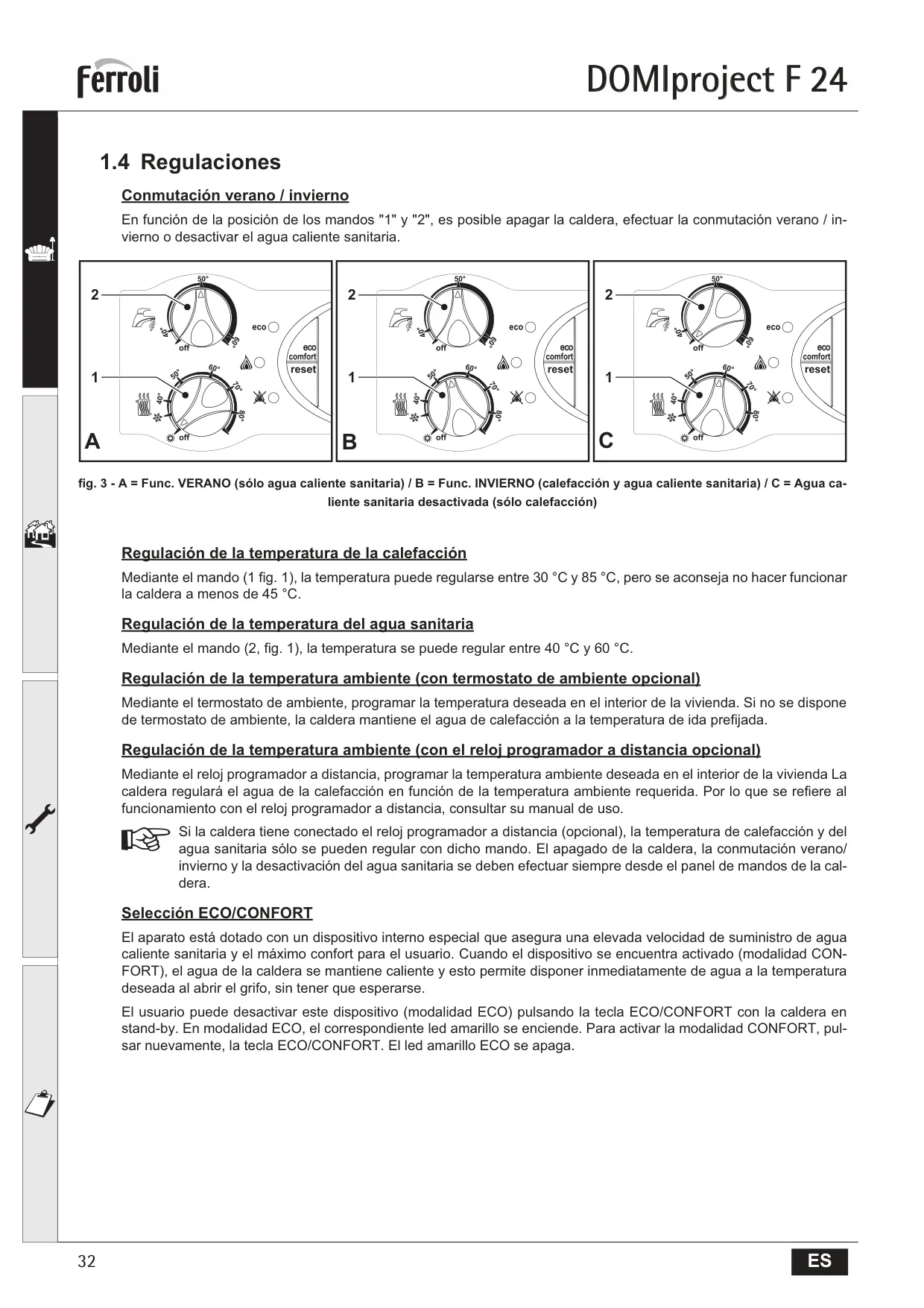

¿Cómo se selecciona el modo ECO o CONFORT en la caldera?

Para seleccionar entre el modo ECO y CONFORT, utiliza el botón multifunción "ECO/CONFORT/RESET" cuando la caldera está en stand-by. El modo CONFORT asegura un suministro rápido de agua caliente manteniéndola precalentada, mientras que el modo ECO desactiva esta función para ahorrar energía, encendiéndose el LED amarillo correspondiente.

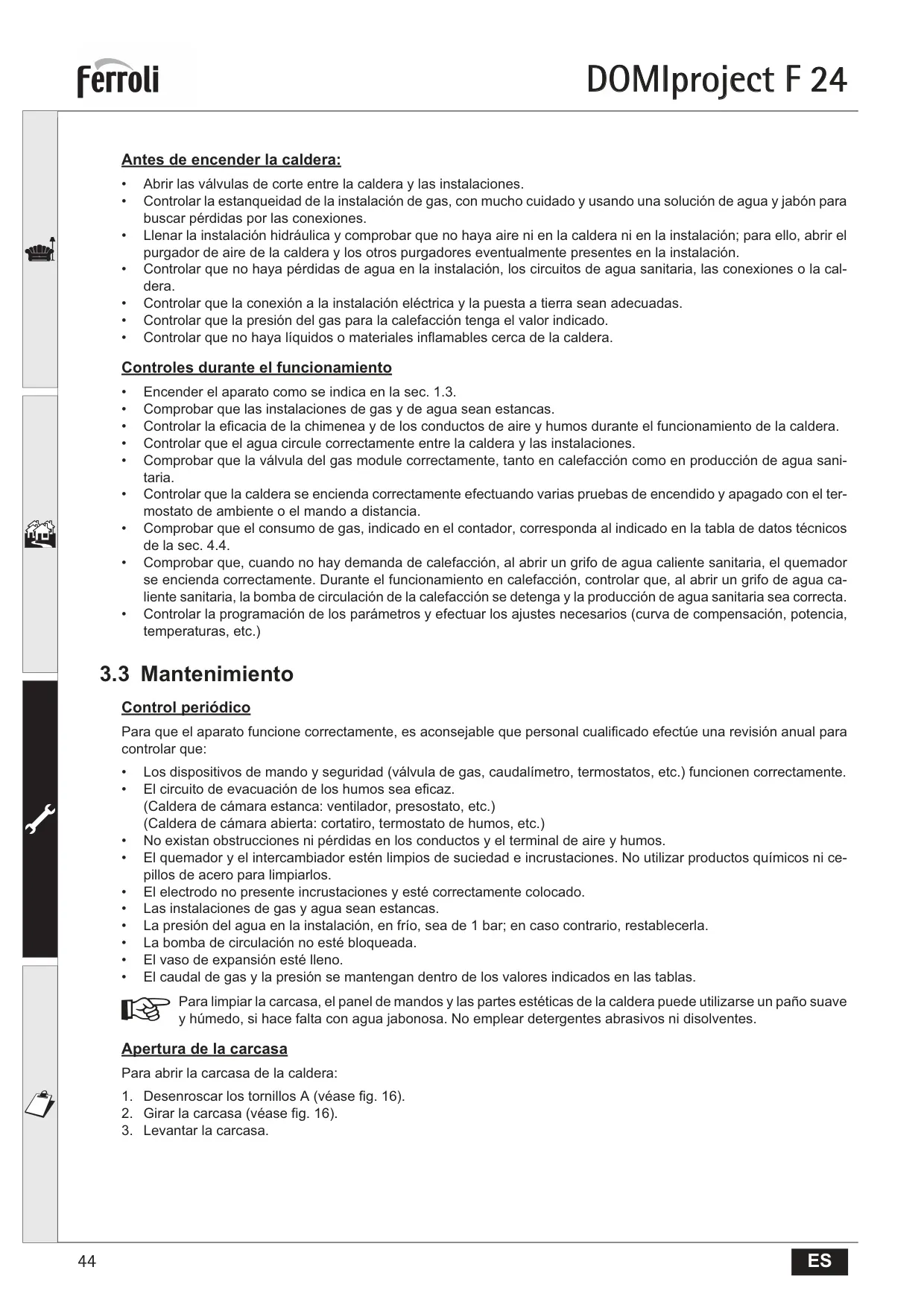

¿Qué debo hacer antes de encender la caldera por primera vez o después de operaciones de mantenimiento?

Es crucial abrir las válvulas de corte de la instalación, verificar la estanqueidad de la instalación de gas con agua y jabón, llenar y purgar la instalación hidráulica para eliminar el aire, comprobar la ausencia de pérdidas de agua, y asegurar que las conexiones eléctricas y la puesta a tierra sean adecuadas. También se debe verificar que no haya materiales inflamables cerca.

¿Cómo se limpia la carcasa de la caldera Ferroli Domiproject F24?

Para limpiar la carcasa, el panel de mandos y las partes estéticas de la caldera, se recomienda utilizar un paño suave y húmedo, si es necesario, con agua jabonosa. Es importante no emplear detergentes abrasivos ni disolventes, ya que podrían dañar las superficies.

¿Puedo conectar un termostato de ambiente a la caldera Ferroli Domiproject F24?

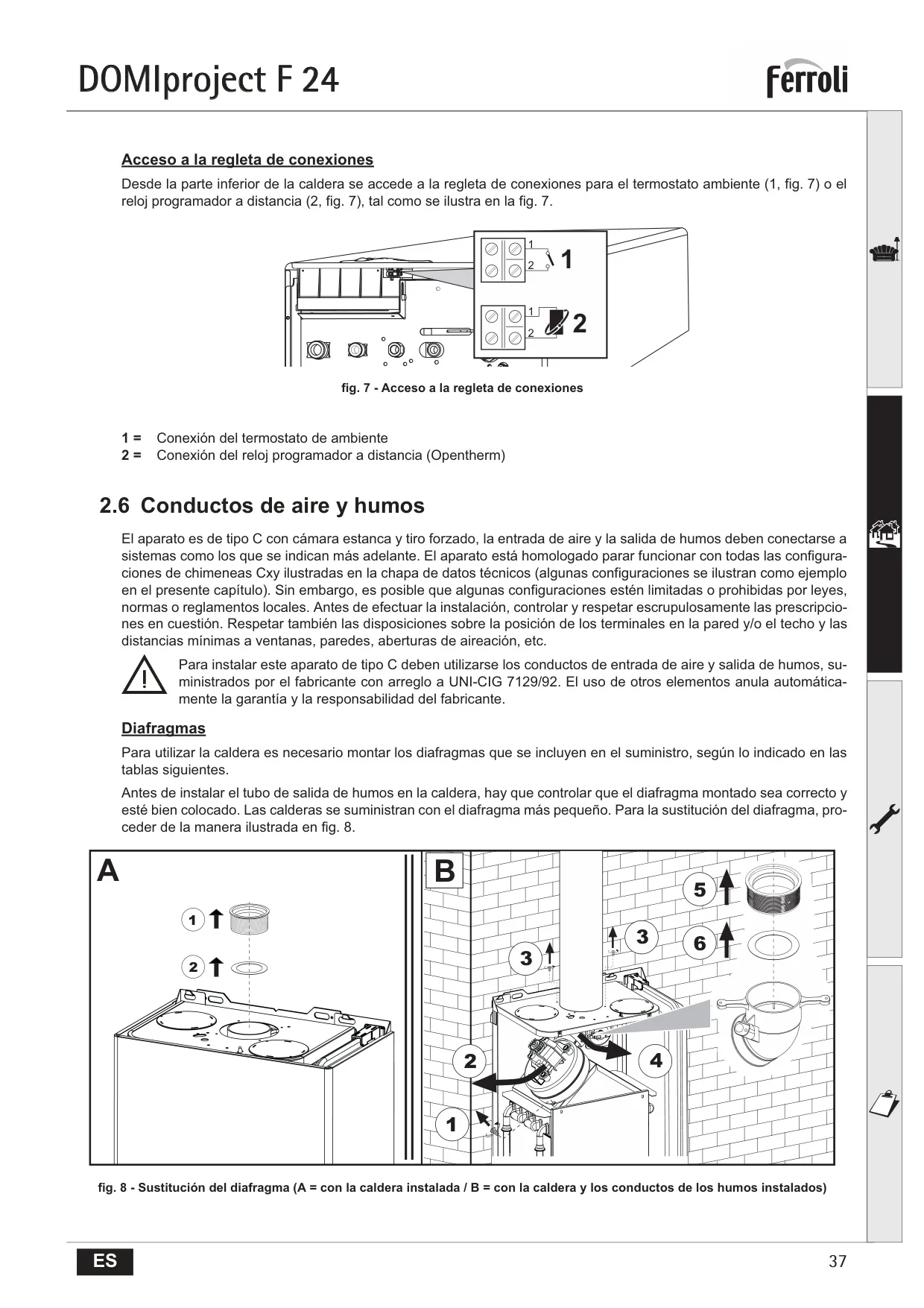

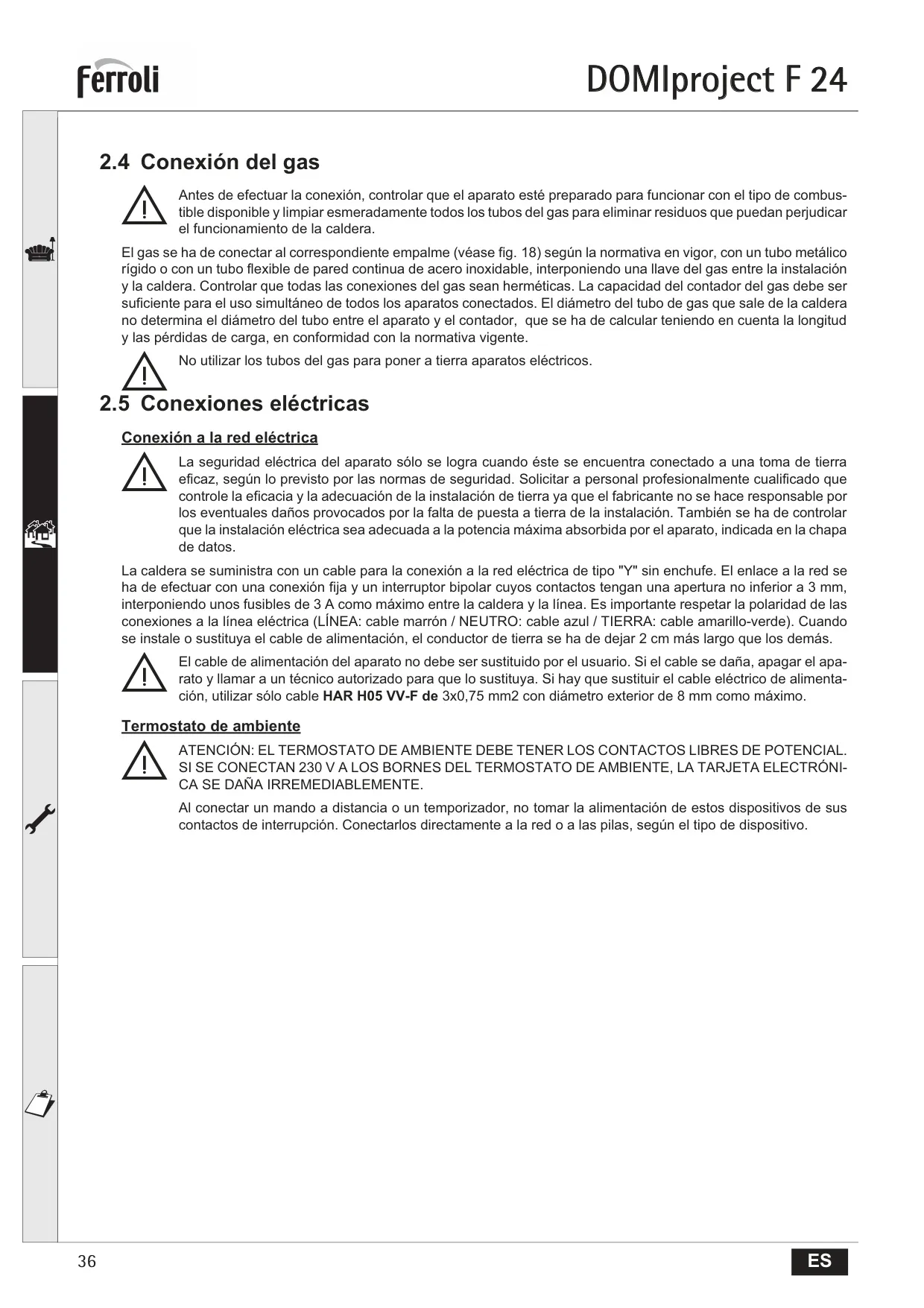

Sí, puedes conectar un termostato de ambiente o un reloj programador a distancia (Opentherm). Es fundamental que el termostato de ambiente tenga *contactos libres de potencial*. Debes retirar el puente que viene de fábrica en la regleta de conexiones para realizar esta instalación. Conectar 230V a estos bornes dañará la tarjeta electrónica.

¿Qué tipo de combustible utiliza la Caldera Ferroli Domiproject F24 y cómo se cambia?

La caldera Ferroli Domiproject F24 puede funcionar con gas metano (G20) o GLP (G31). Para cambiar de un tipo de gas a otro, es necesario instalar un kit de cambio de gas, que incluye la sustitución de los inyectores del quemador principal y el diafragma del gas, además de modificar el parámetro de tipo de gas en la centralita electrónica y ajustar la presión mínima del quemador. Esta operación debe ser realizada por personal cualificado.
