Caldera Ferroli Bluehelix Alpha 24 c
Instrucciones de la Caldera Ferroli Bluehelix Alpha 24 c
Aquí le ofrecemos el manual de Caldera Ferroli Bluehelix Alpha 24 c completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Bluehelix Alpha 24 c, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

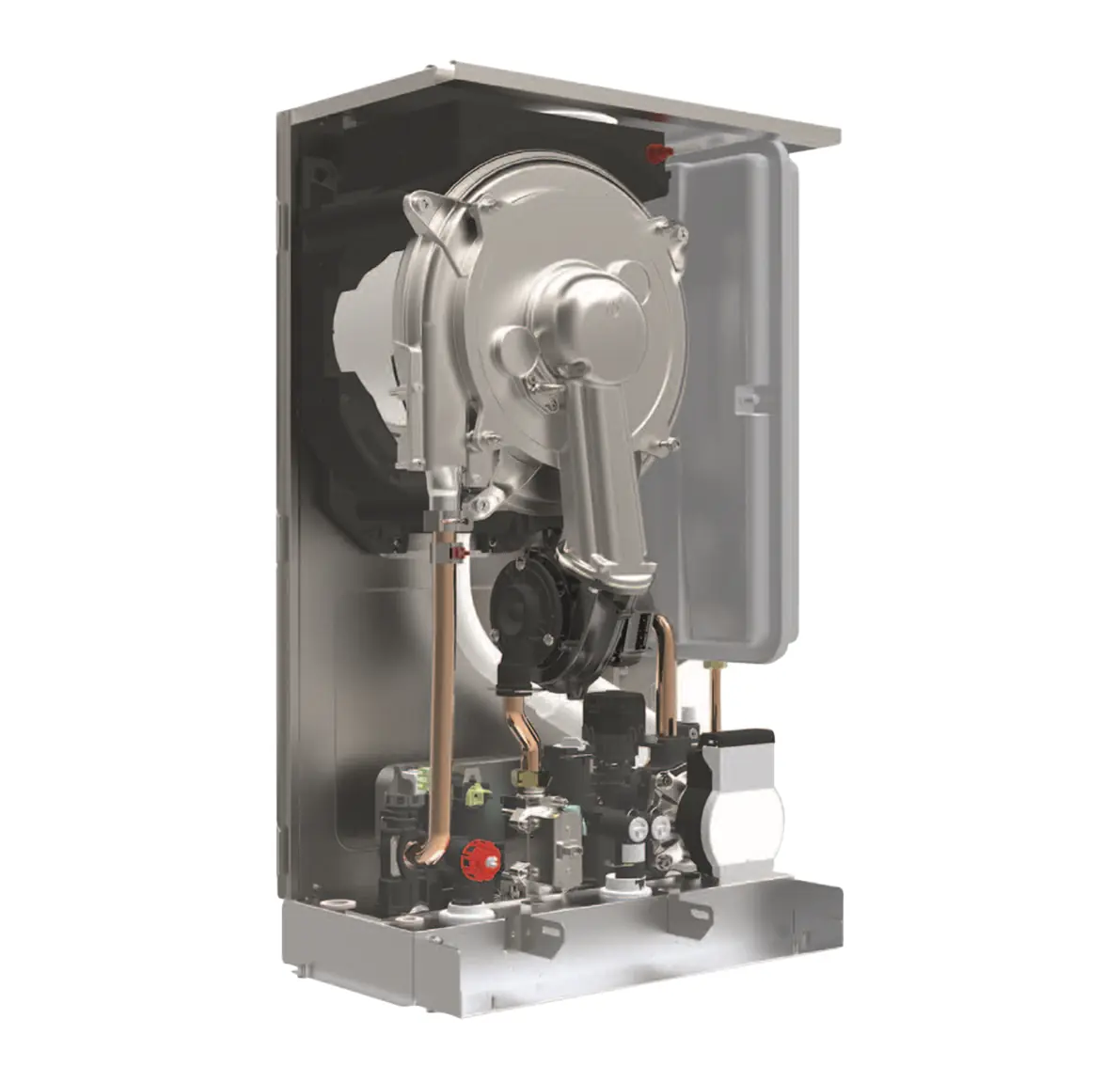

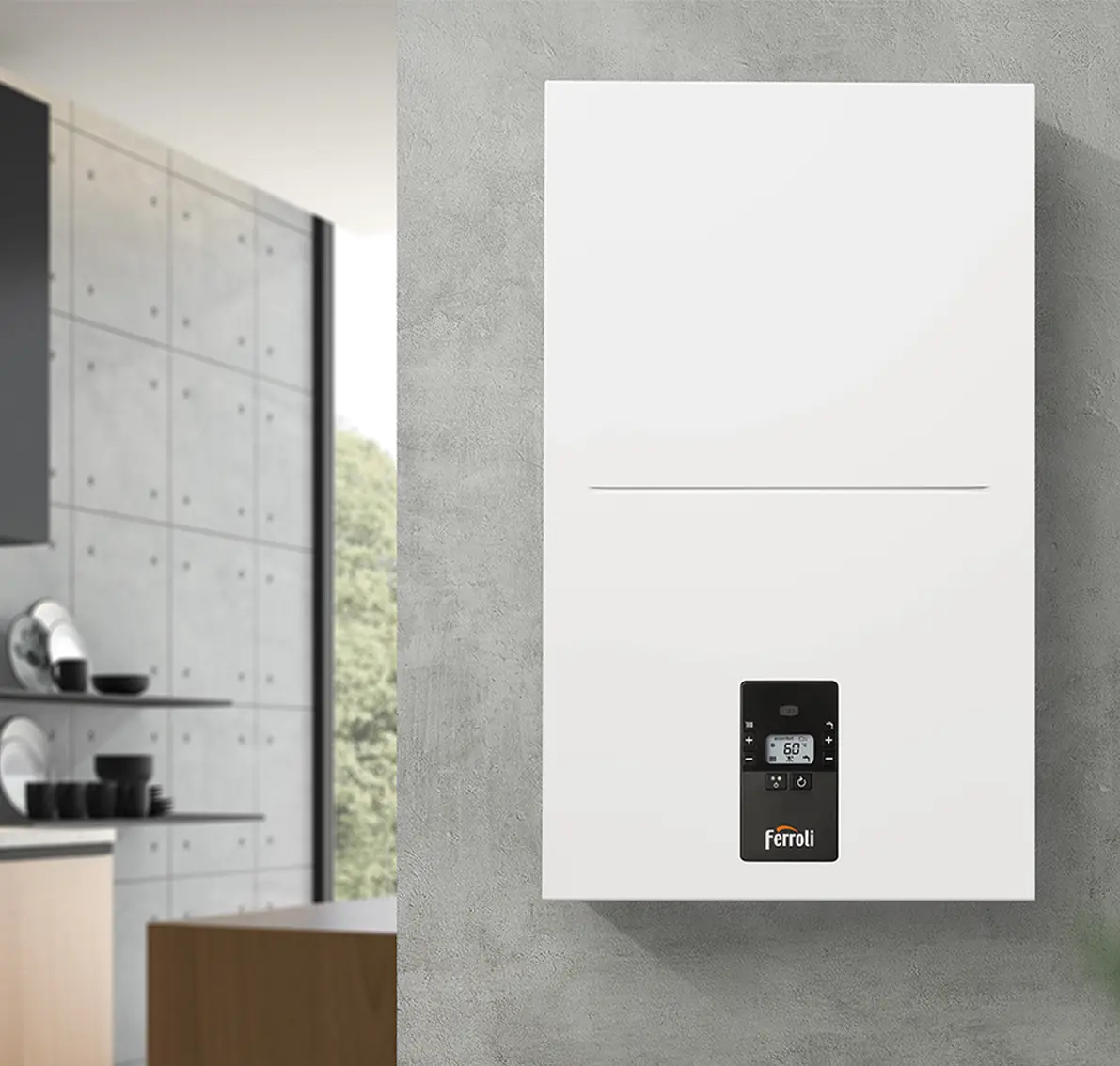

Imágenes del Producto

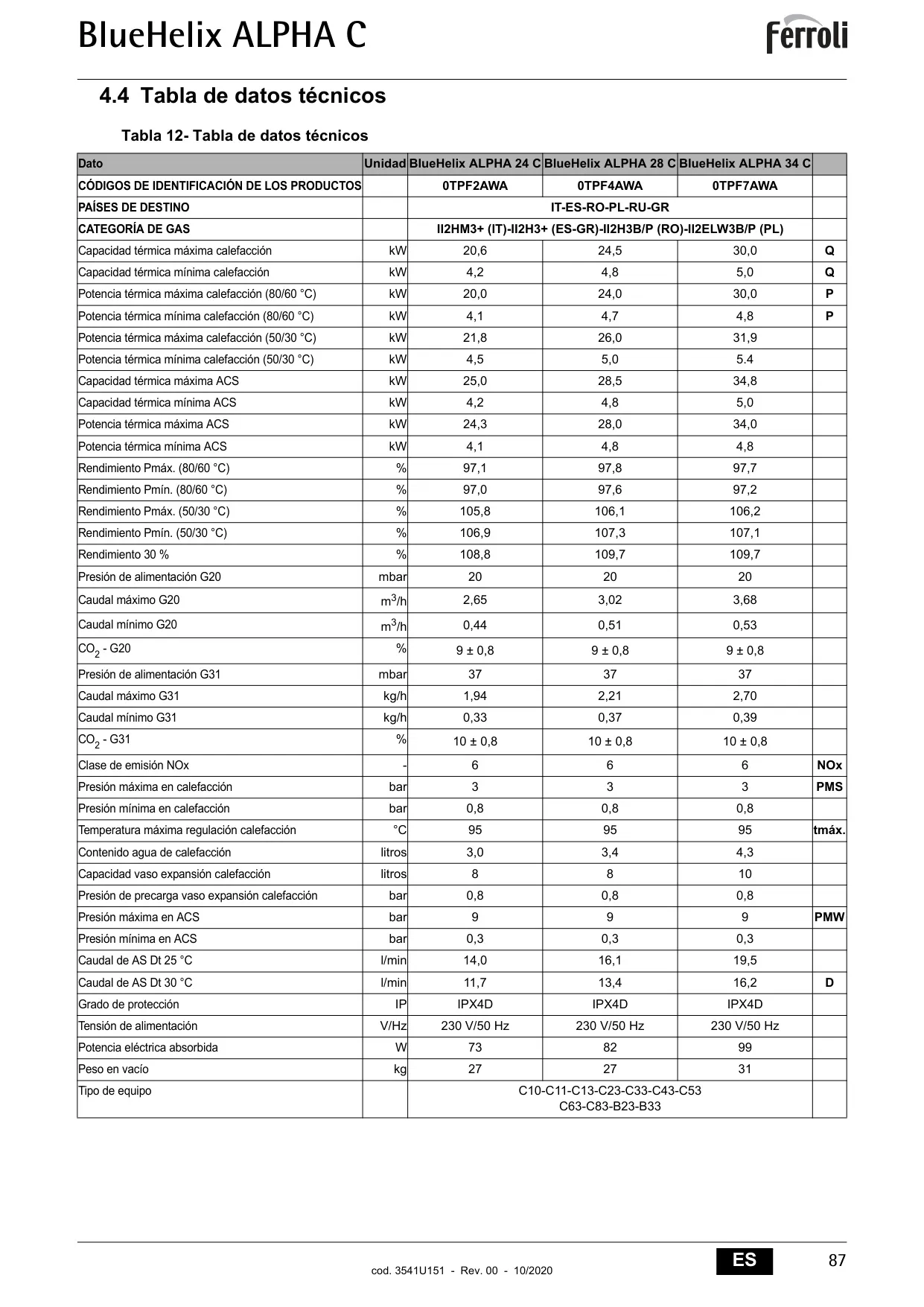

Especificaciones de la Caldera Ferroli Bluehelix Alpha 24 c
| Característica | Valor | Unidad |
|---|---|---|
| Modelo | BlueHelix ALPHA 24 C | |
| Código de Identificación del Producto | 0TPF2AWA | |
| Categoría de Gas | II2HM3+ (IT)-II2H3+ (ES-GR)-II2ELW3B/P (PL) | |
| Países de Destino | IT-ES-RO-PL-RU-GR | |
| Capacidad Térmica Máxima Calefacción | 20,6 | kW |
| Potencia Térmica Máxima Calefacción (80/60 °C) | 20,0 | kW |
| Potencia Térmica Mínima Calefacción (80/60 °C) | 4,1 | kW |
| Potencia Térmica Máxima Calefacción (50/30 °C) | 21,8 | kW |
| Capacidad Térmica Máxima ACS | 25,0 | kW |
| Potencia Térmica Máxima ACS | 24,3 | kW |
| Rendimiento Pmáx. (80/60 °C) | 97,1 | % |
| Rendimiento Pmáx. (50/30 °C) | 105,8 | % |
| Rendimiento 30 % | 108,8 | % |
| Presión de Alimentación G20 (Gas Natural) | 20 | mbar |
| Caudal Máximo G20 | 2,65 | m³/h |
| CO2 - G20 | 9 ± 0,8 | % |
| Presión de Alimentación G31 (Gas Líquido) | 37 | mbar |
| Caudal Máximo G31 | 1,94 | kg/h |
| CO2 - G31 | 10 ± 0,8 | % |
| Clase de Emisión NOx | 6 | |
| Presión Máxima en Calefacción | 3 | bar |
| Presión Mínima en Calefacción | 0,8 | bar |
| Temperatura Máxima Regulación Calefacción | 95 | °C |
| Contenido Agua de Calefacción | 3,0 | Litros |
| Capacidad Vaso Expansión Calefacción | 8 | Litros |
| Presión de Precarga Vaso Expansión Calefacción | 0,8 | bar |
| Presión Máxima en ACS | 9 | bar |
| Presión Mínima en ACS | 0,3 | bar |
| Caudal de ACS Dt 25 °C | 14,0 | l/min |
| Grado de Protección | IPX4D | |
| Tensión de Alimentación | 230 V/50 Hz | |
| Potencia Eléctrica Absorbida | 73 | W |
| Peso en Vacío | 27 | kg |
| Tipo de Equipo (Clasificación) | C10-C11-C13-C23-C33-C43-C53 C63-C83-B23-B33 | |

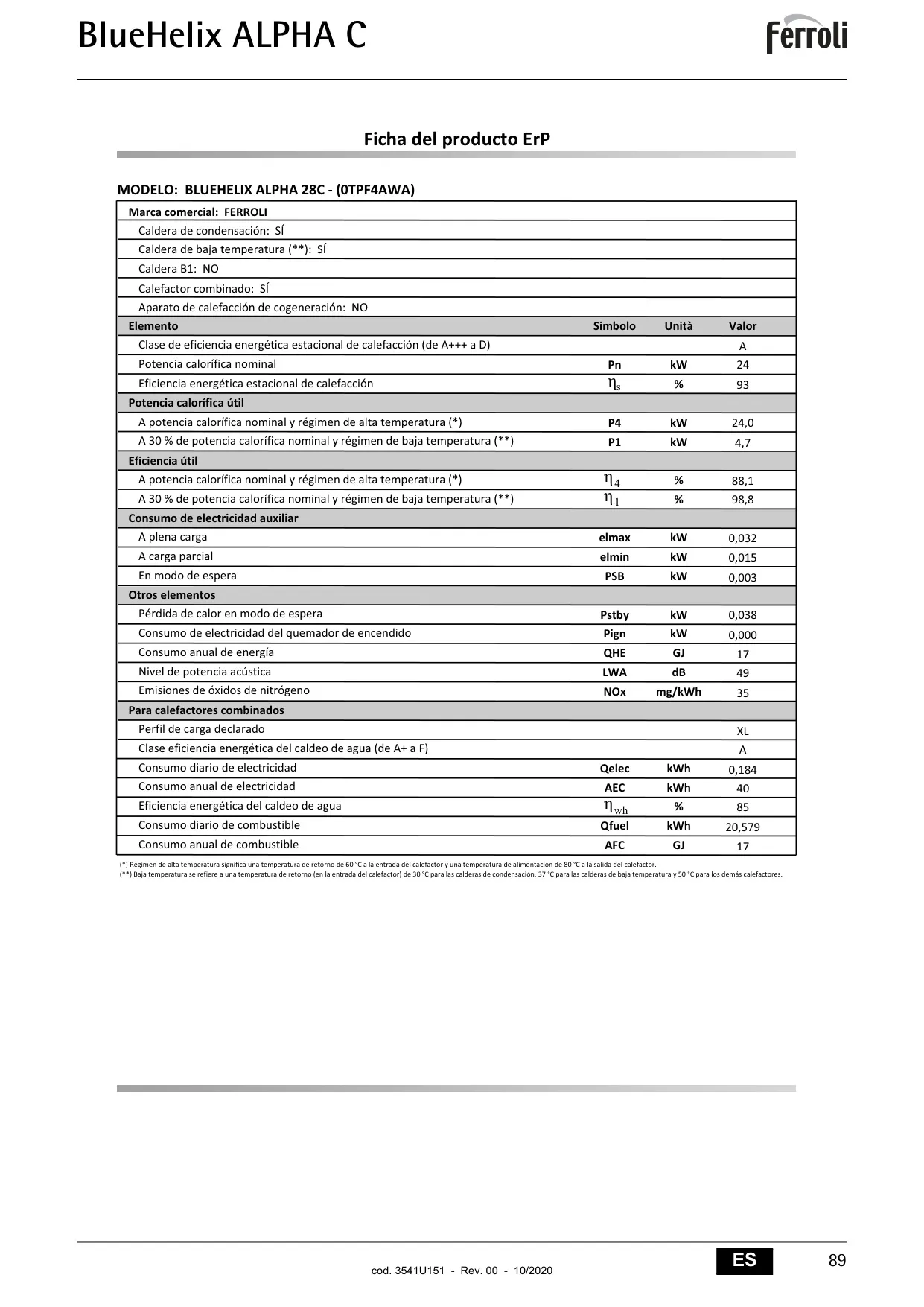

| Clase Eficiencia Energética Estacional Calefacción (ErP) | A | |
| Eficiencia Energética Estacional Calefacción (ErP) | 93 | % |
| Perfil de Carga Declarado (ACS ErP) | XL | |
| Clase Eficiencia Energética Caldeo de Agua (ErP) | A | |
| Eficiencia Energética Caldeo de Agua (ErP) | 85 | % |
Detalles del Ferroli Bluehelix Alpha 24 c
La Caldera Ferroli Bluehelix Alpha 24 c es un generador térmico de cámara estanca y tiro forzado, diseñado para ofrecer alto rendimiento y bajas emisiones. Su intercambiador de calor está fabricado en acero inoxidable, lo que asegura una durabilidad superior y una eficiencia óptima. Equipada con un sistema de premezcla y condensación, esta caldera multifuel puede ser alimentada con Gas Natural (G20), Gas Líquido (G30-G31) o Aire Propanado (G230), lo que le otorga una gran versatilidad. Su diseño compacto y moderno, con un panel de control digital integrado, permite una instalación sencilla tanto en interiores como en exteriores parcialmente protegidos, soportando temperaturas de hasta –5 °C, y hasta –15 °C con el kit antihielo opcional.

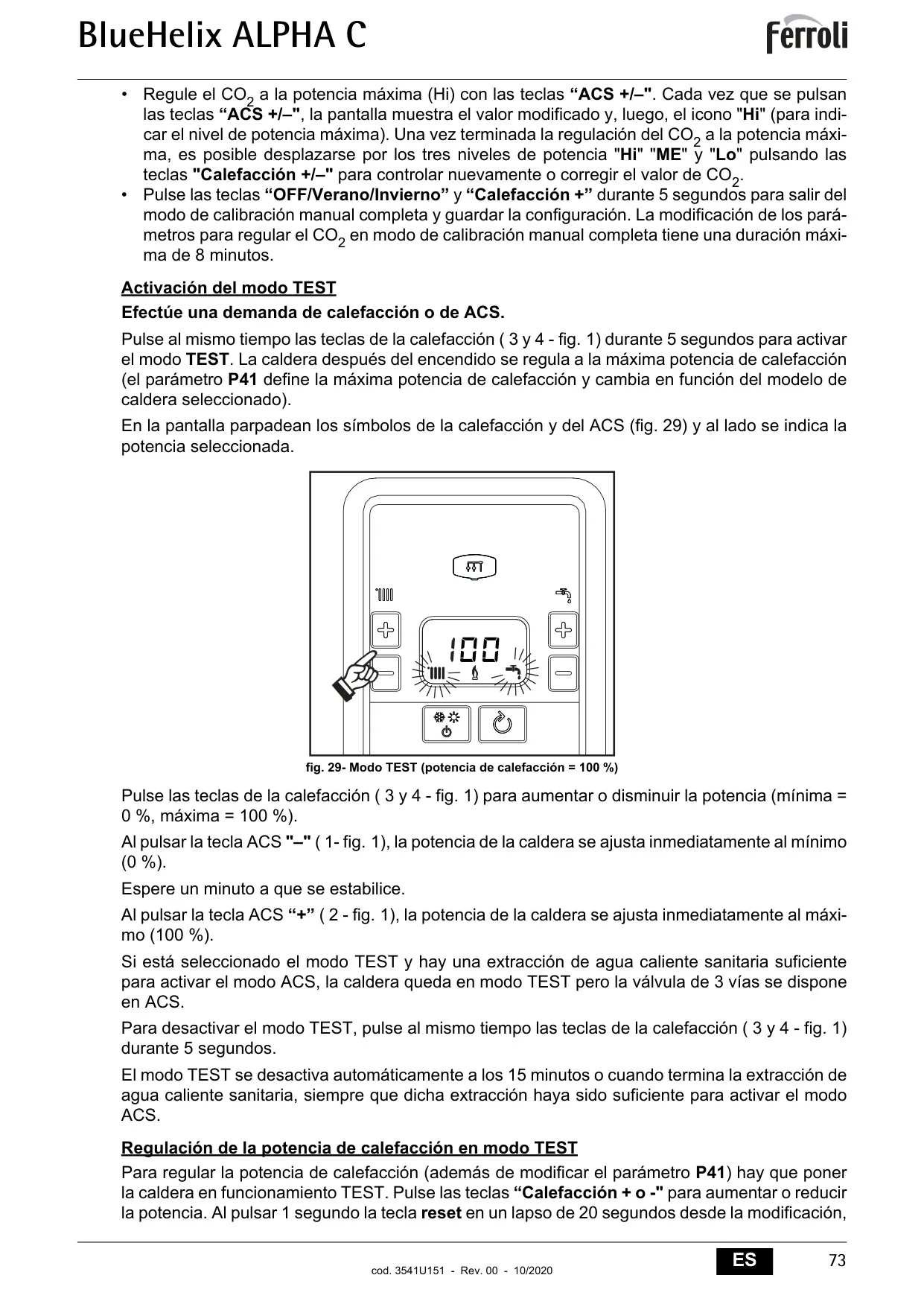

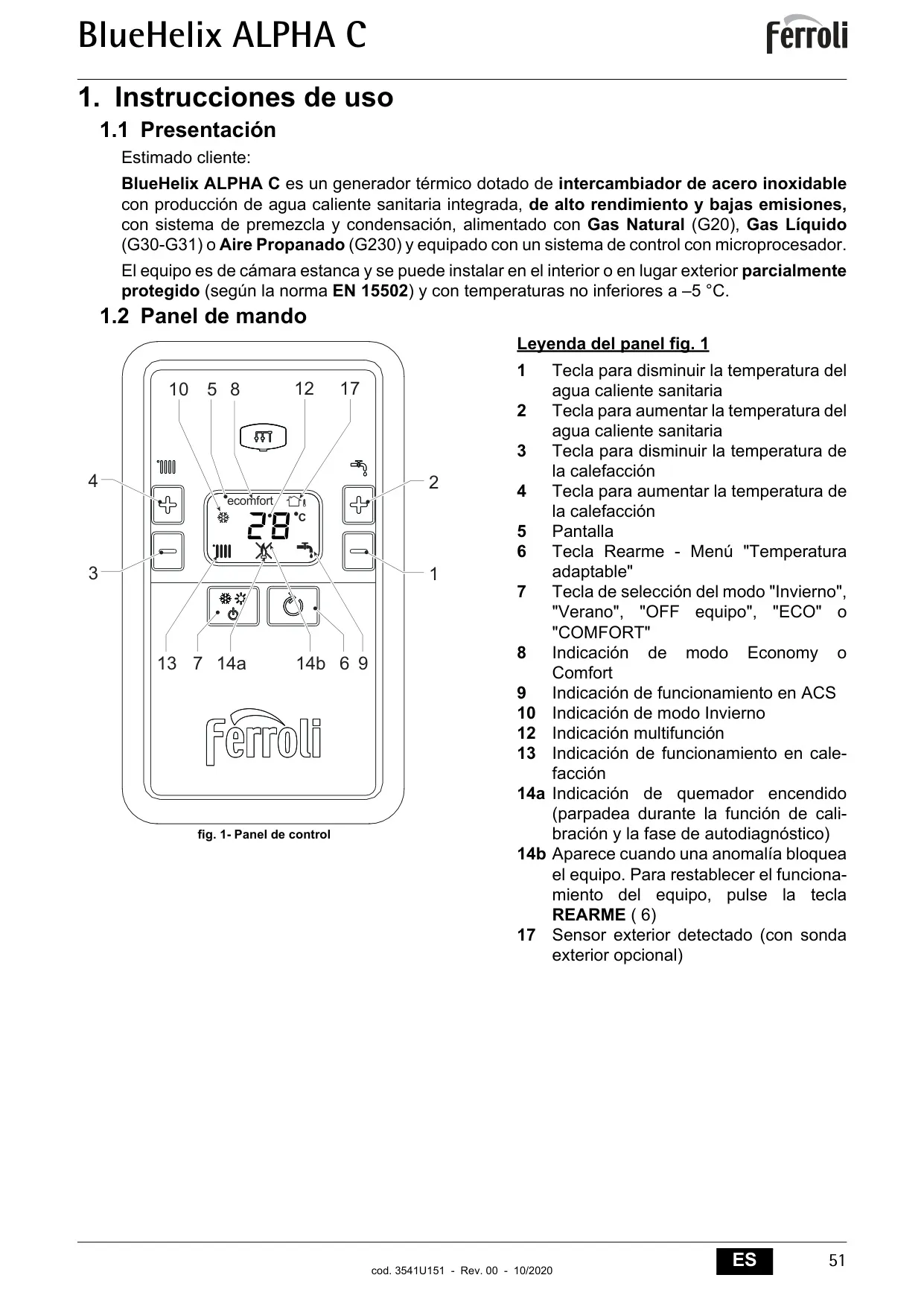

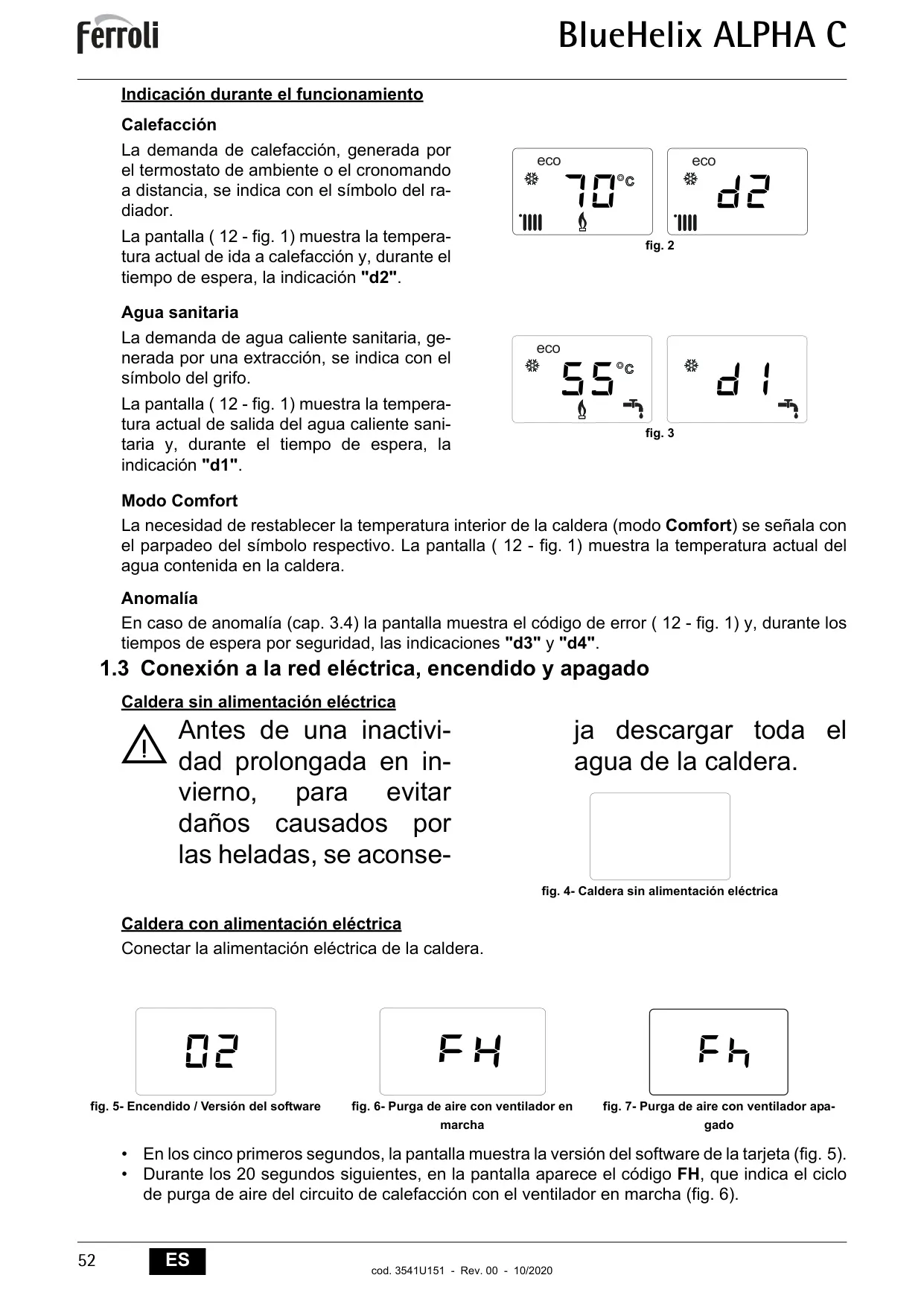

El panel de mando de la Bluehelix Alpha 24 c ha sido diseñado para una interacción intuitiva y clara. Cuenta con una pantalla central que muestra información esencial como la temperatura de ida a calefacción o de salida de ACS, iconos de estado (Invierno, Verano, ECO, COMFORT) y posibles anomalías. Las teclas dedicadas permiten ajustar fácilmente la temperatura para la calefacción (entre 20 °C y 80 °C) y el Agua Caliente Sanitaria (entre 40 °C y 55 °C). Incluye una tecla multifunción para la selección de modos operativos y una tecla de Rearme para gestionar las anomalías y acceder a funciones avanzadas, como la Temperatura Adaptable.
Una de las características destacadas es el modo ECO/COMFORT. El modo COMFORT mantiene el agua dentro de la caldera a una temperatura predefinida, garantizando una producción rápida e instantánea de ACS sin esperas tras abrir el grifo. Por otro lado, el modo ECO optimiza el consumo energético. Además, al conectar una sonda exterior opcional, la caldera activa la función de Temperatura Adaptable, que ajusta la temperatura del circuito de calefacción según las condiciones climáticas exteriores. Esto no solo maximiza el confort sino que también genera un significativo ahorro de energía a lo largo del año.

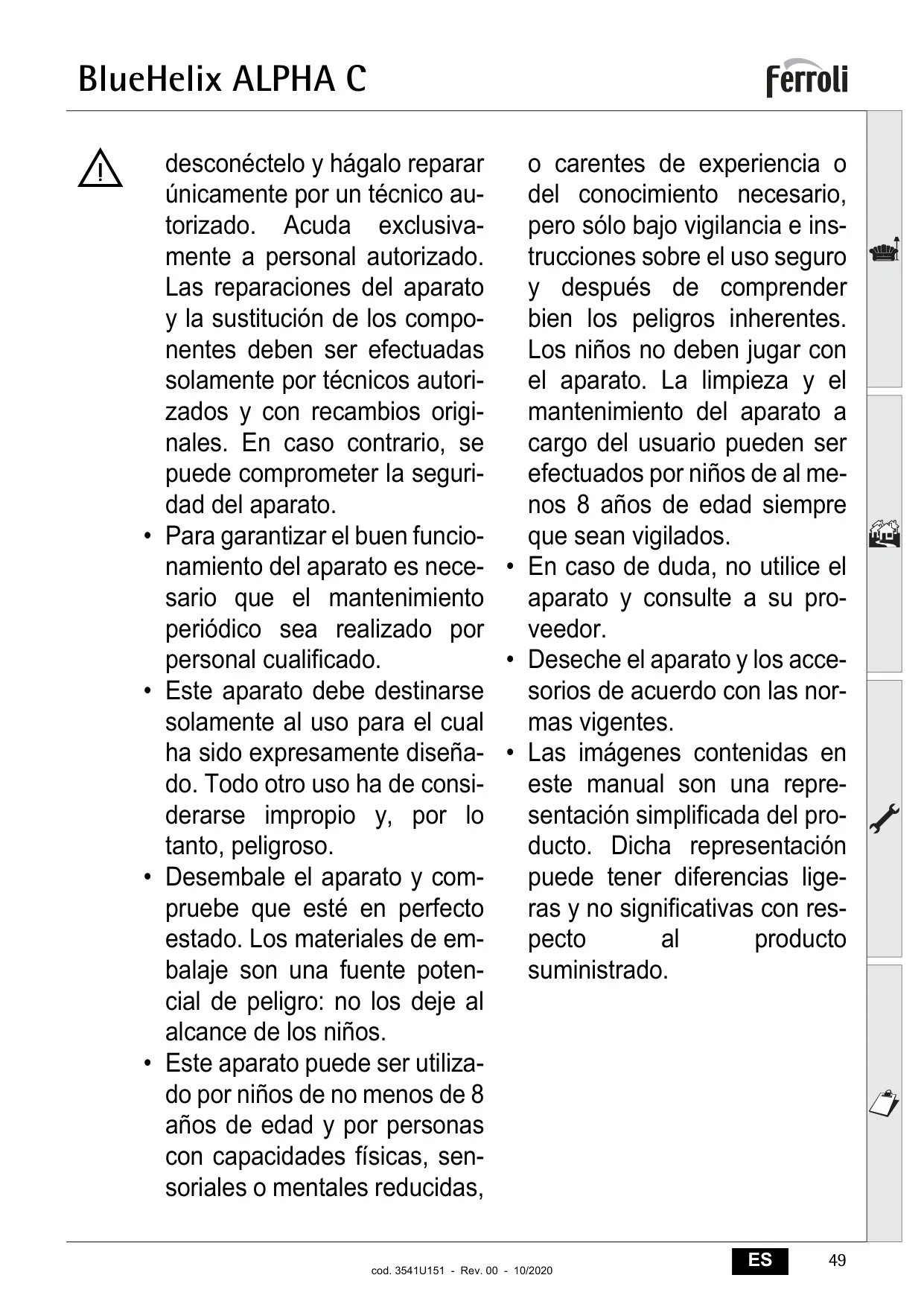

La seguridad es primordial. La caldera incorpora un sistema antihielo que se activa automáticamente si la temperatura del agua de calefacción baja de 6 °C, siempre que esté conectada a la red eléctrica y de gas. El manual enfatiza que todas las operaciones de instalación, mantenimiento y reparación deben ser realizadas exclusivamente por personal cualificado y autorizado. Es crucial el mantenimiento periódico para controlar el funcionamiento de los dispositivos de seguridad, la estanqueidad de los conductos de humos y la cámara estanca, la limpieza del quemador e intercambiador, y la presión del agua, que debe ser de 1 bar en frío.

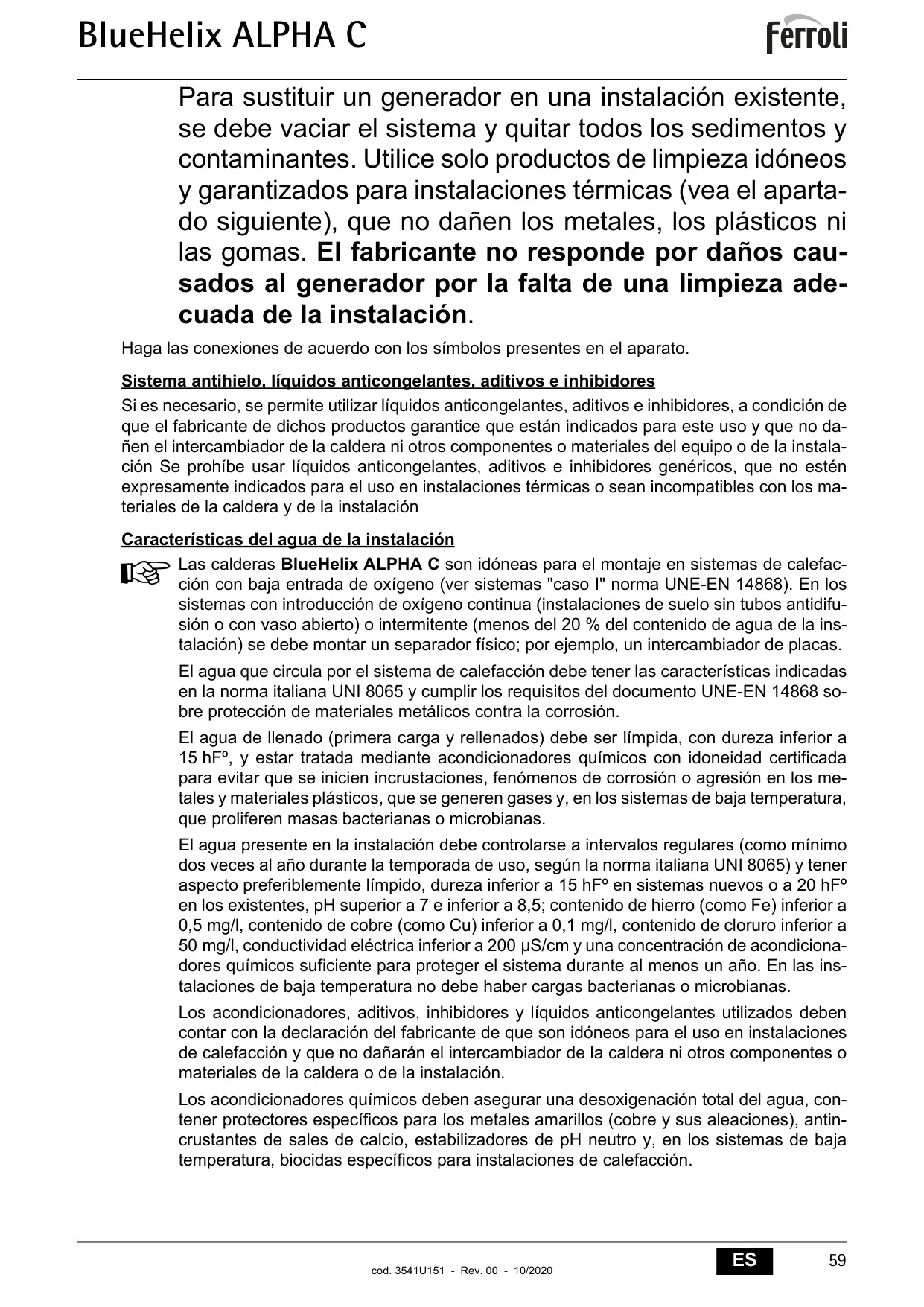

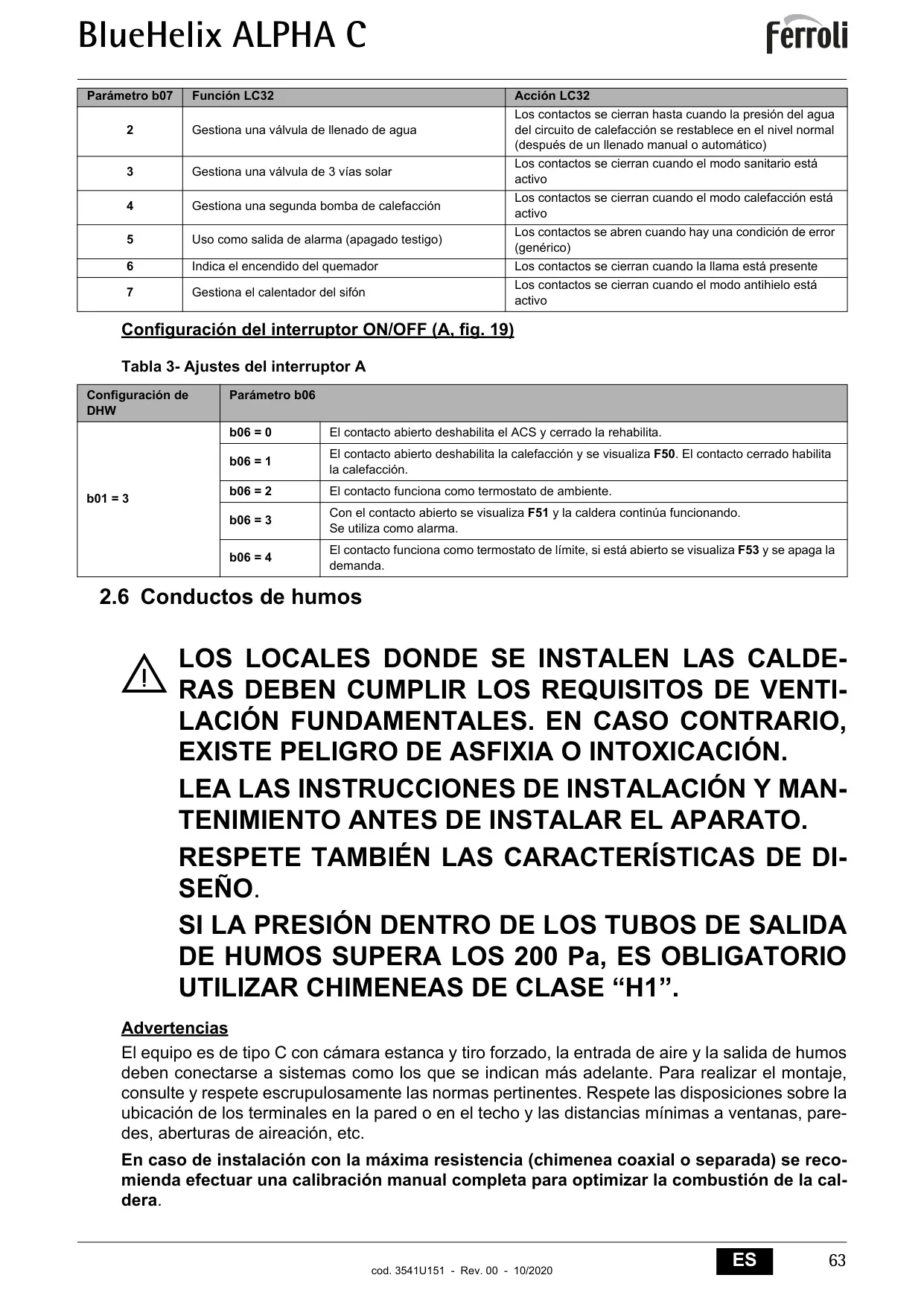

Para una instalación óptima, se requiere una limpieza exhaustiva de los tubos del sistema antes de la conexión para evitar impurezas. La conexión a la red eléctrica debe realizarse con una toma de tierra eficaz y respetando la polaridad, siempre por un técnico autorizado. Los conductos de humos pueden configurarse en sistemas coaxiales o separados, con especificaciones de longitud máxima y factores de reducción para codos. La caldera también cuenta con la posibilidad de conectar un termostato de ambiente o cronomando a distancia opcional, permitiendo un control remoto y una gestión aún más precisa de las condiciones de confort en el hogar. La conexión de la descarga de condensados a un sistema de desagüe resistente a ácidos es vital, asegurando que el sifón interno se llene de agua y se prevenga su congelación.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Ferroli Bluehelix Alpha 24 c y las respondemos a continuación.

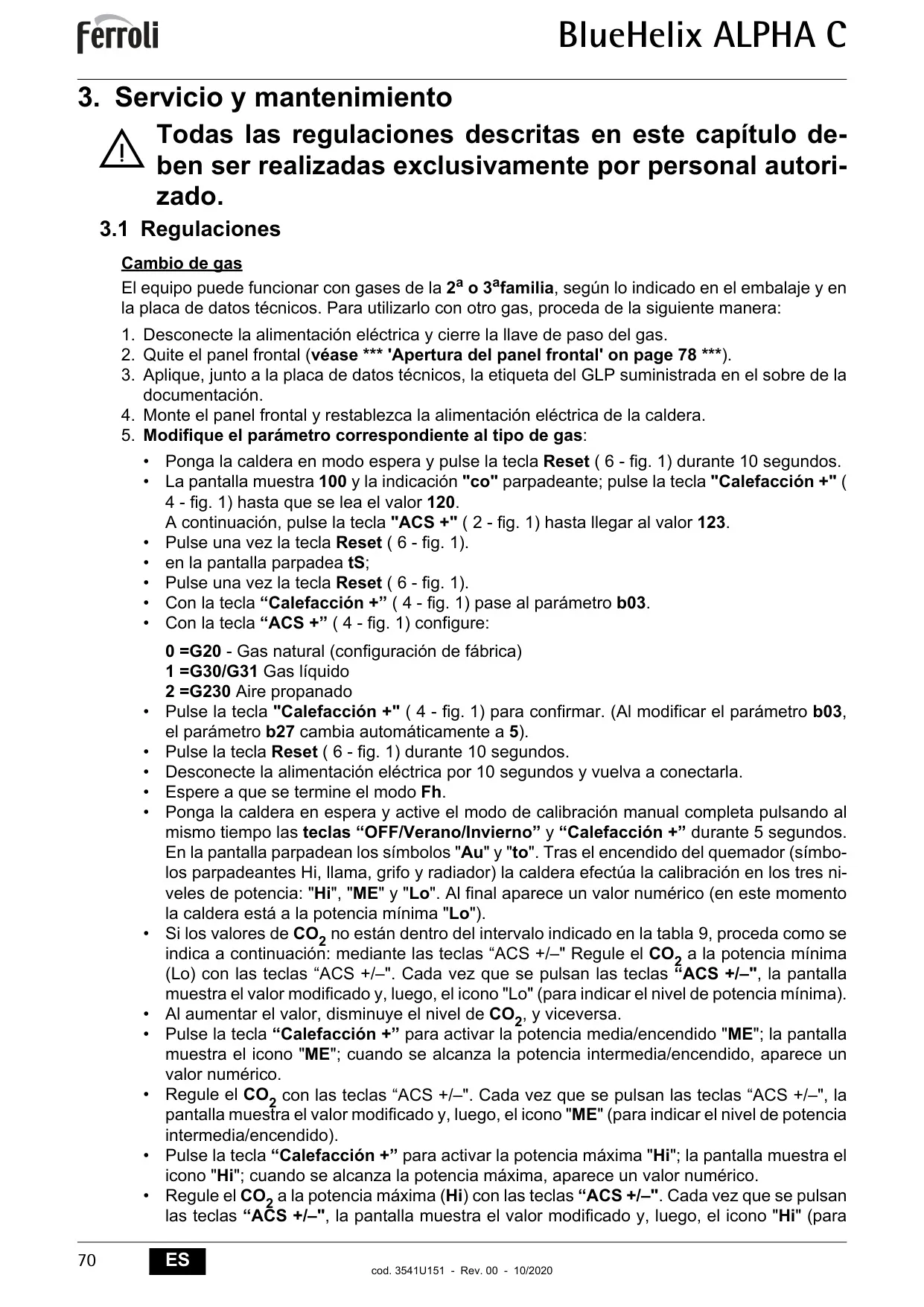

La Caldera Ferroli Bluehelix Alpha 24 c está diseñada para funcionar con Gas Natural (G20), Gas Líquido (G30-G31) y Aire Propanado (G230). Es importante que un técnico autorizado configure el parámetro de gas correcto durante la instalación o el cambio de combustible.

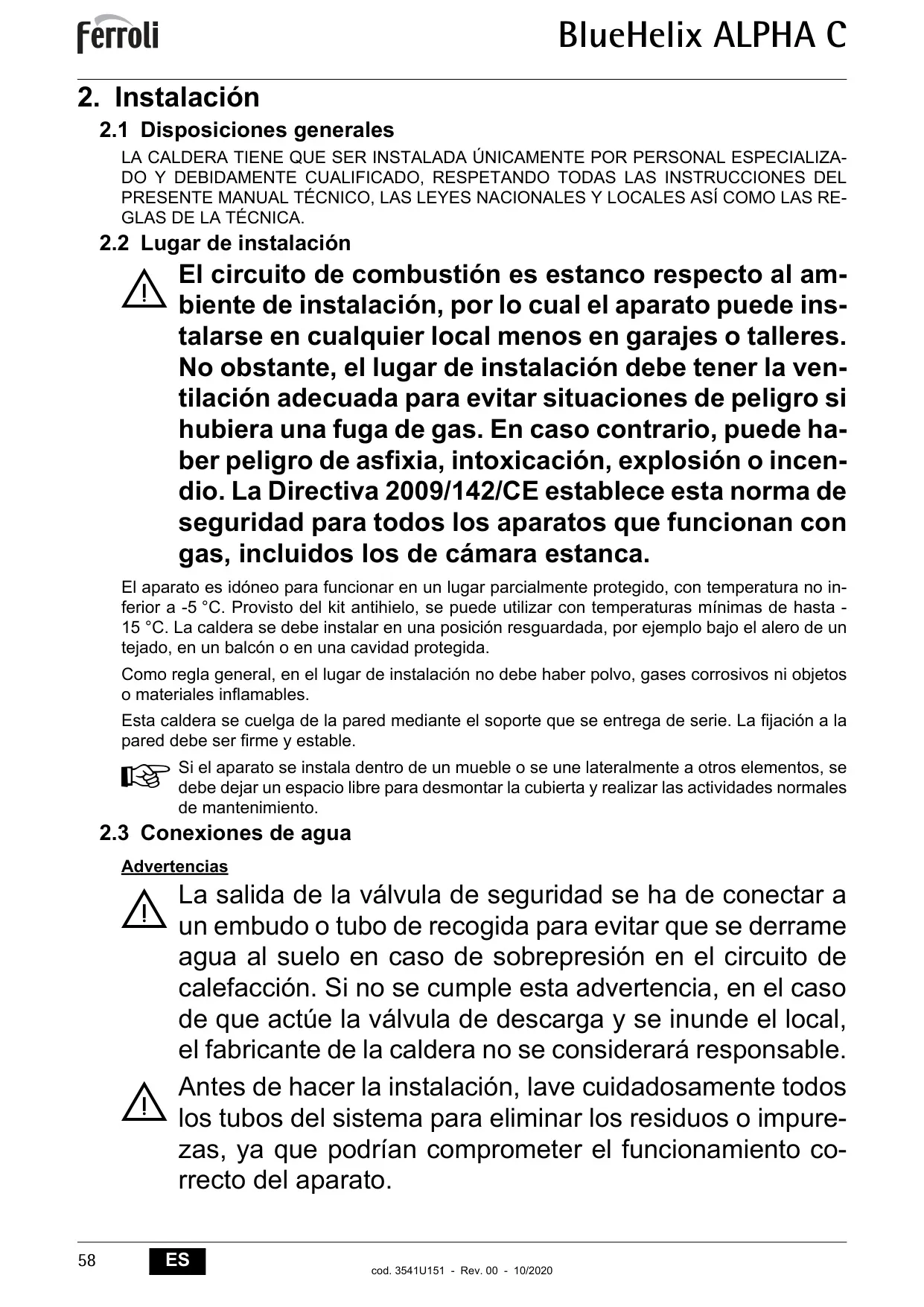

Esta caldera, al ser de cámara estanca, puede instalarse en cualquier local, a excepción de garajes o talleres. Es apta para lugares exteriores parcialmente protegidos con temperaturas no inferiores a –5 °C, y hasta –15 °C si se utiliza el kit antihielo opcional. Es crucial que el lugar tenga ventilación adecuada para evitar peligros en caso de fuga de gas.

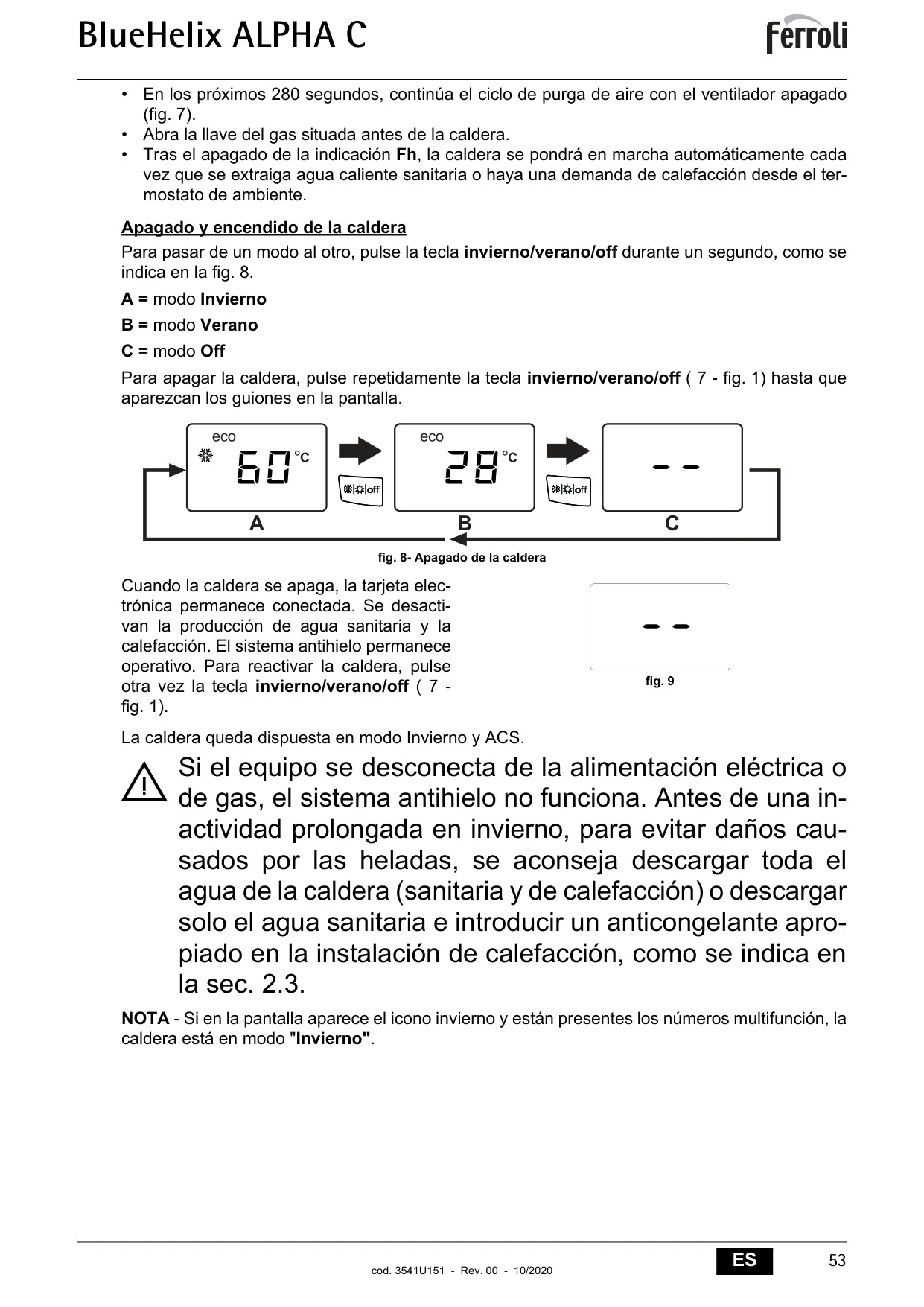

La caldera se apaga y enciende pulsando repetidamente la tecla multifunción (Invierno/Verano/OFF). En modo "OFF", la producción de agua sanitaria y la calefacción se desactivan, pero el sistema antihielo permanece operativo siempre que el equipo esté conectado a la alimentación eléctrica y al gas para evitar daños por heladas.

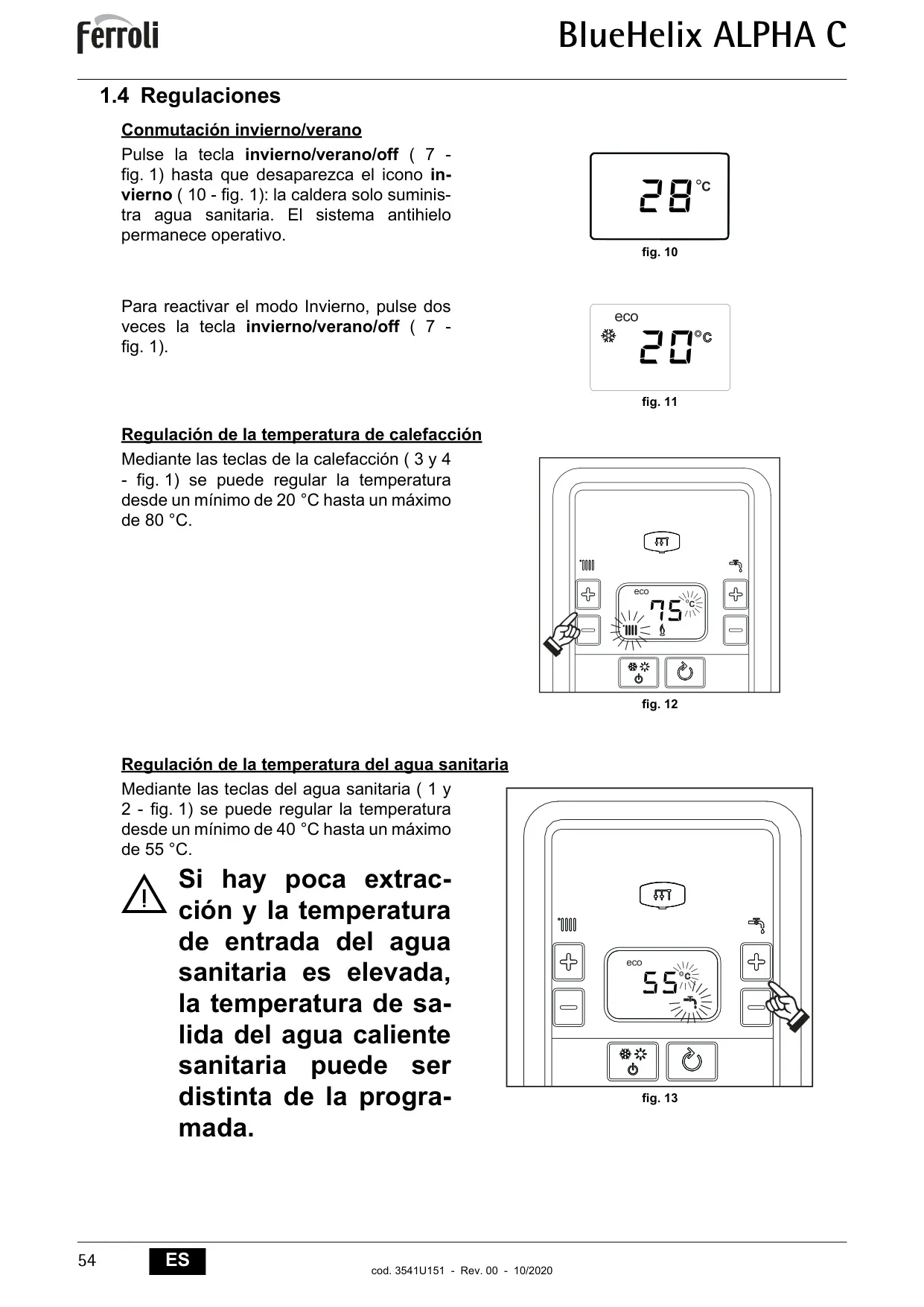

Las temperaturas se regulan mediante las teclas dedicadas en el panel de control. La temperatura de calefacción se puede ajustar entre 20 °C y 80 °C, mientras que la temperatura del agua caliente sanitaria (ACS) se regula entre 40 °C y 55 °C.

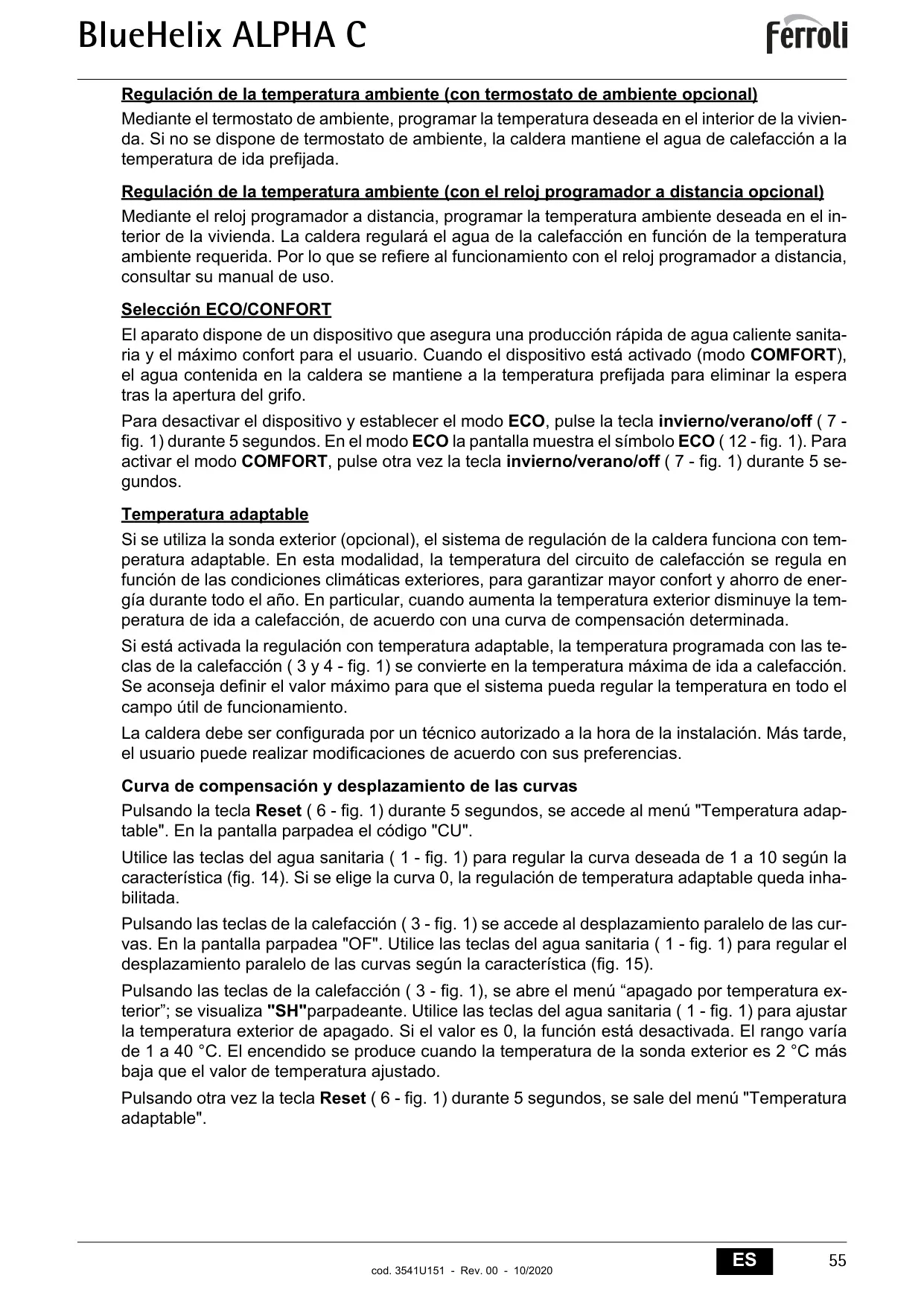

El modo COMFORT mantiene el agua dentro de la caldera a una temperatura prefijada para asegurar una producción rápida de ACS, eliminando el tiempo de espera. Para activarlo, se pulsa la tecla multifunción (Invierno/Verano/OFF) durante 5 segundos. Para pasar a modo ECO (que optimiza el consumo energético), se pulsa la misma tecla durante 5 segundos.
La función de Temperatura adaptable, disponible con la sonda exterior opcional, ajusta automáticamente la temperatura del circuito de calefacción en función de las condiciones climáticas exteriores. Esto optimiza el confort y promueve el ahorro de energía, disminuyendo la temperatura de ida a calefacción a medida que aumenta la temperatura exterior.

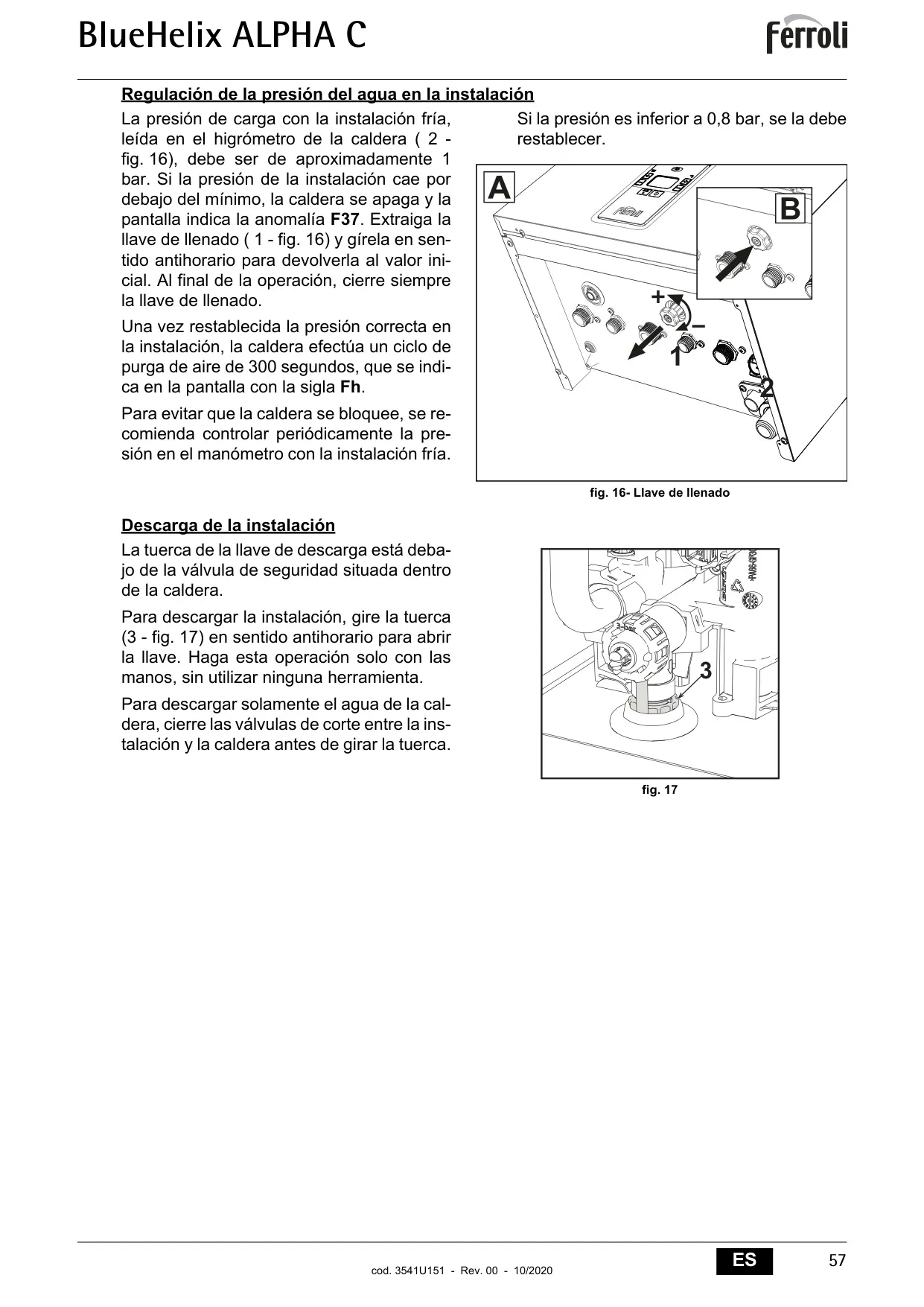

La presión de carga de la instalación debe ser de aproximadamente 1 bar con la instalación fría. Si la presión cae por debajo del mínimo (y se muestra la anomalía F37), se restablece girando la llave de llenado (elemento 1 en la fig. 16) en sentido antihorario. Es importante cerrar la llave al finalizar y controlar la presión periódicamente.

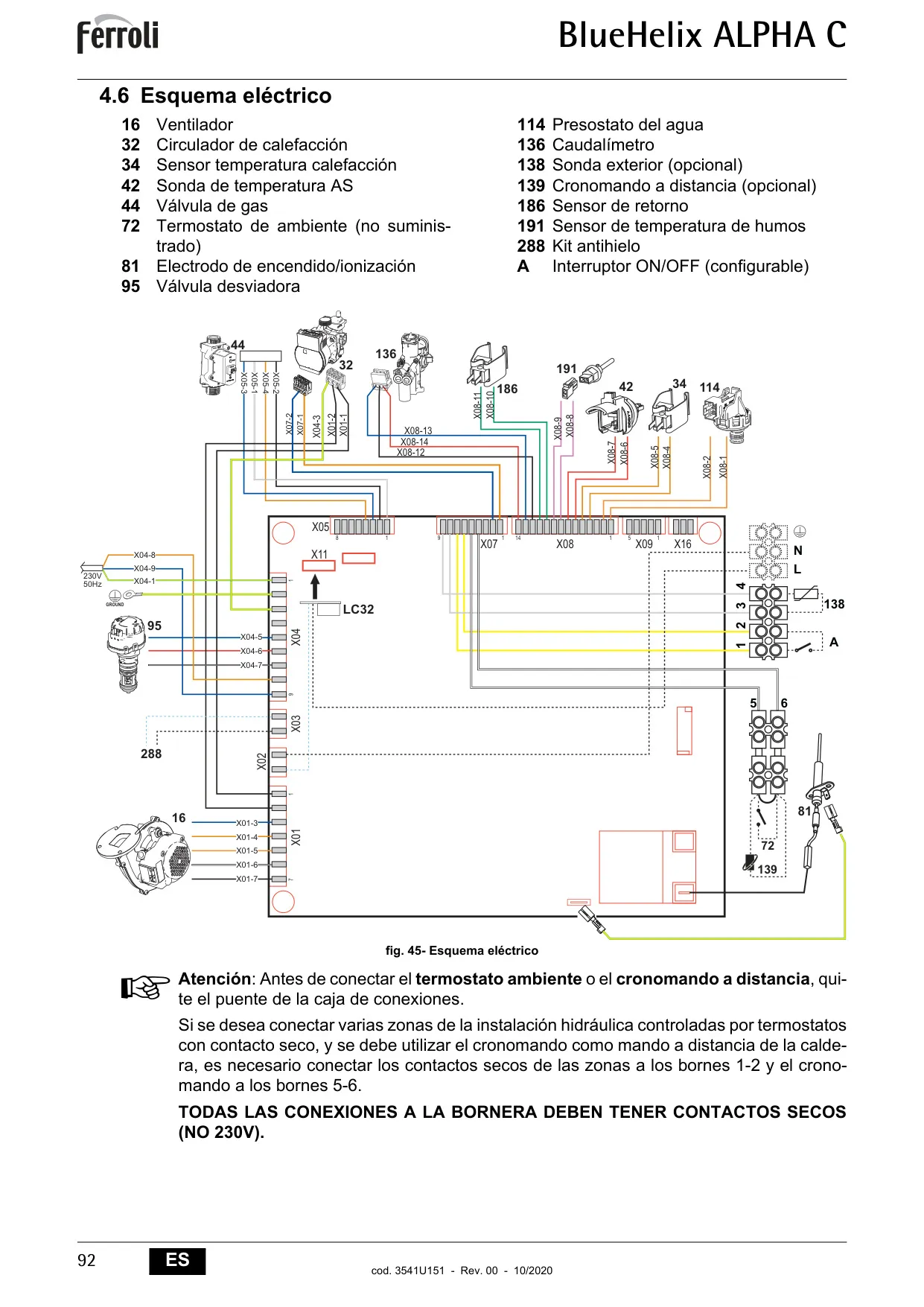

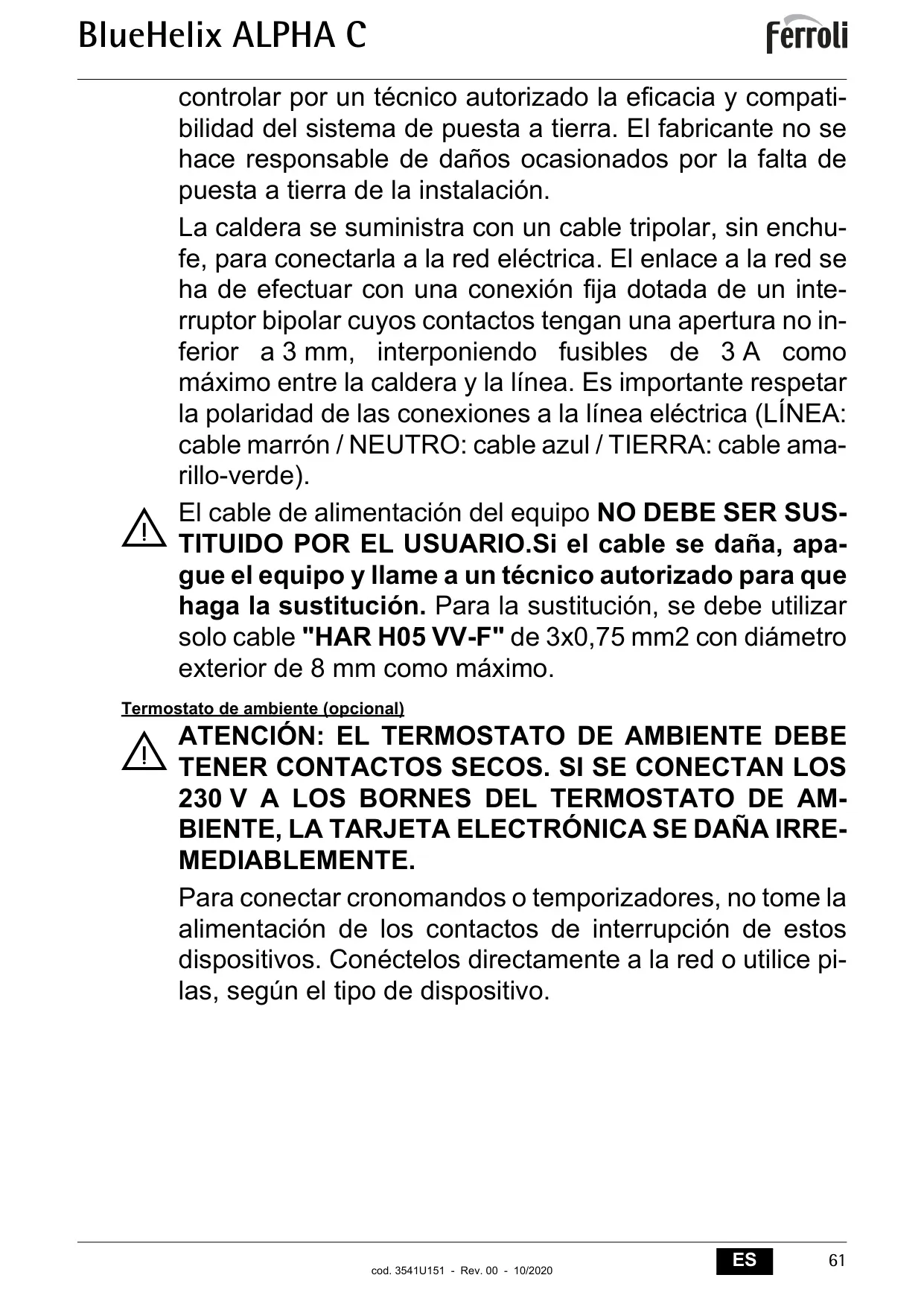

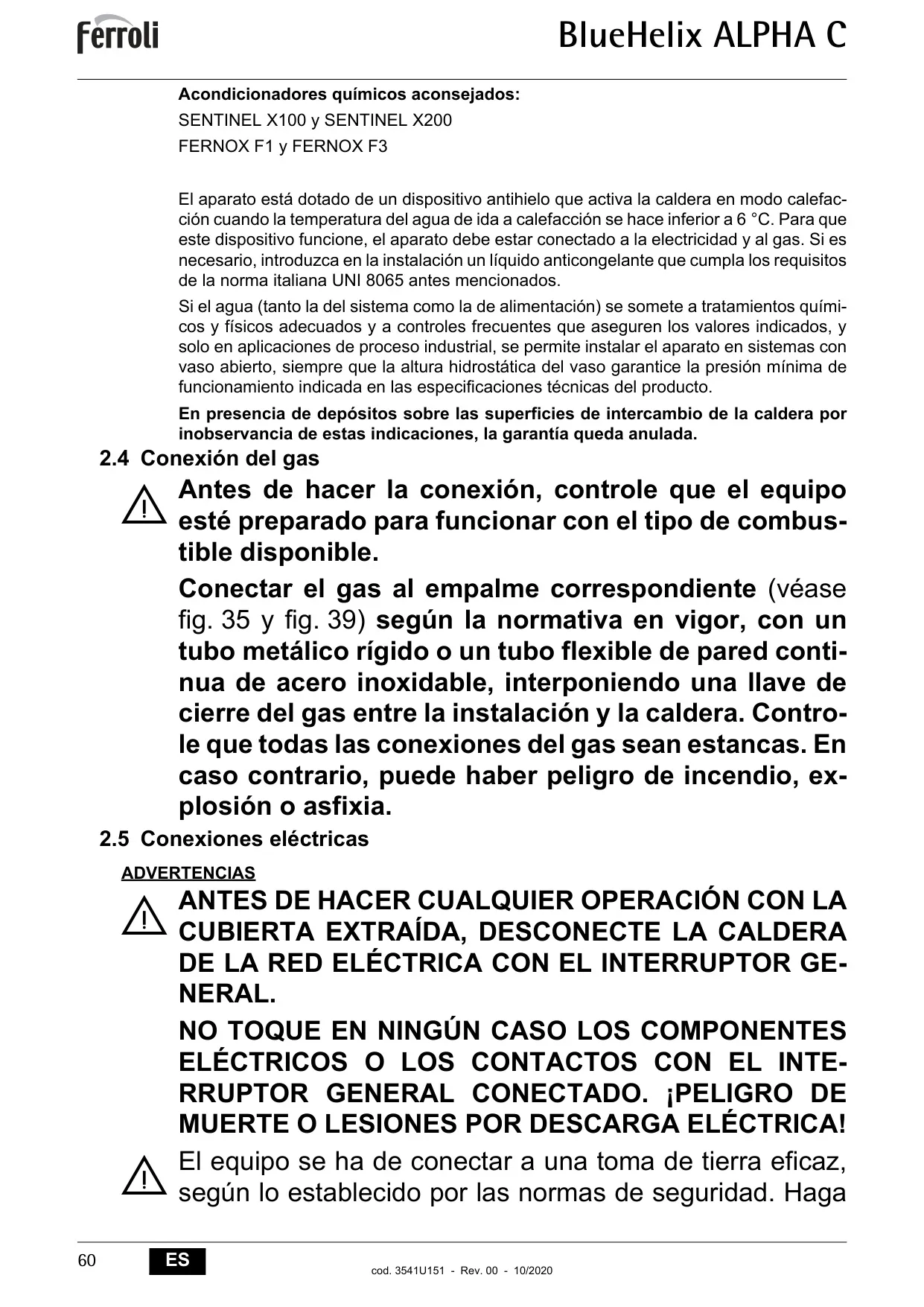

Es fundamental que la caldera esté conectada a una toma de tierra eficaz. La conexión a la red eléctrica debe ser fija, con un interruptor bipolar con apertura mínima de 3 mm y fusibles de 3 A. Se debe respetar la polaridad (LÍNEA: marrón / NEUTRO: azul / TIERRA: amarillo-verde) y no tocar componentes eléctricos con el interruptor conectado.

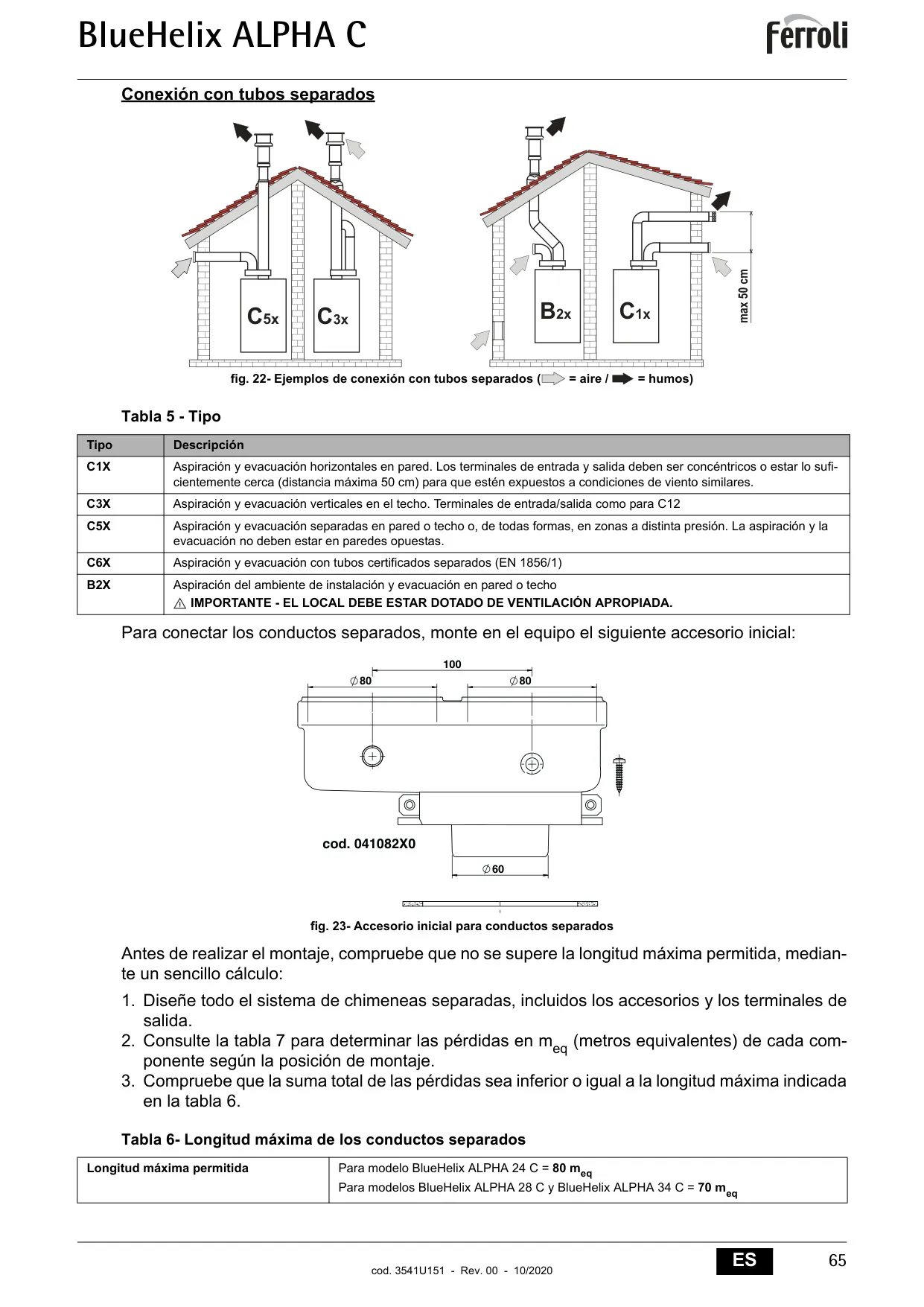

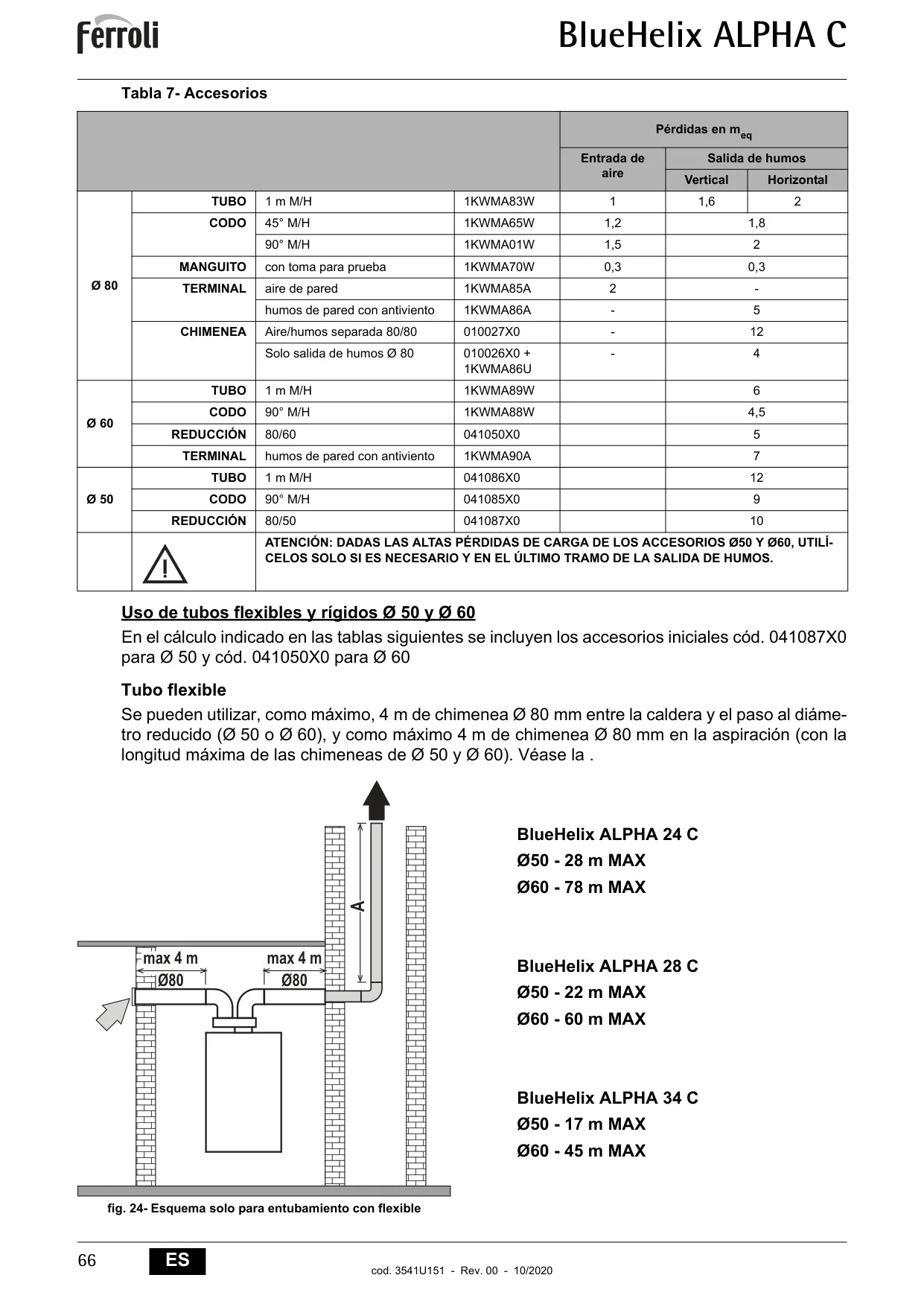

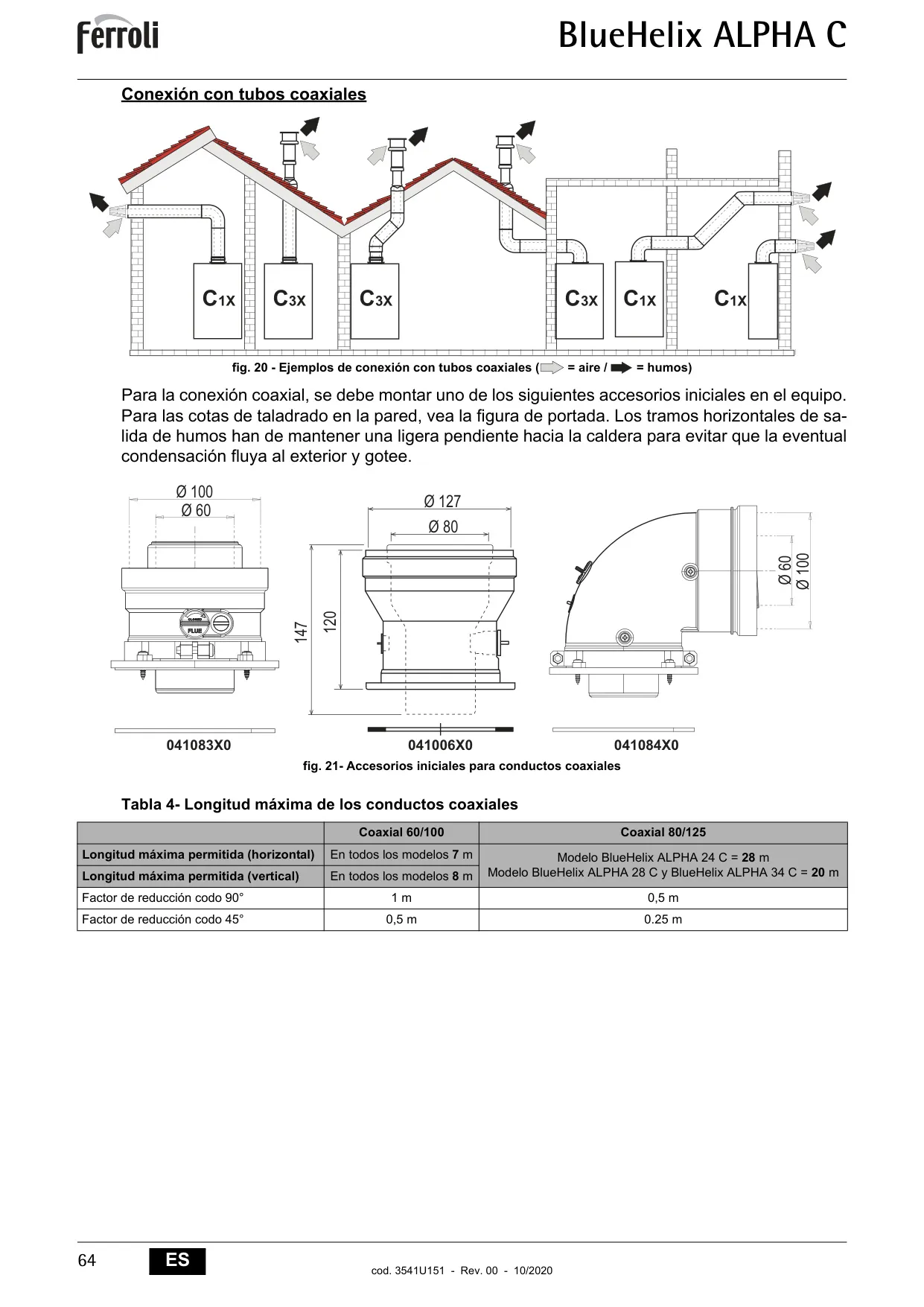

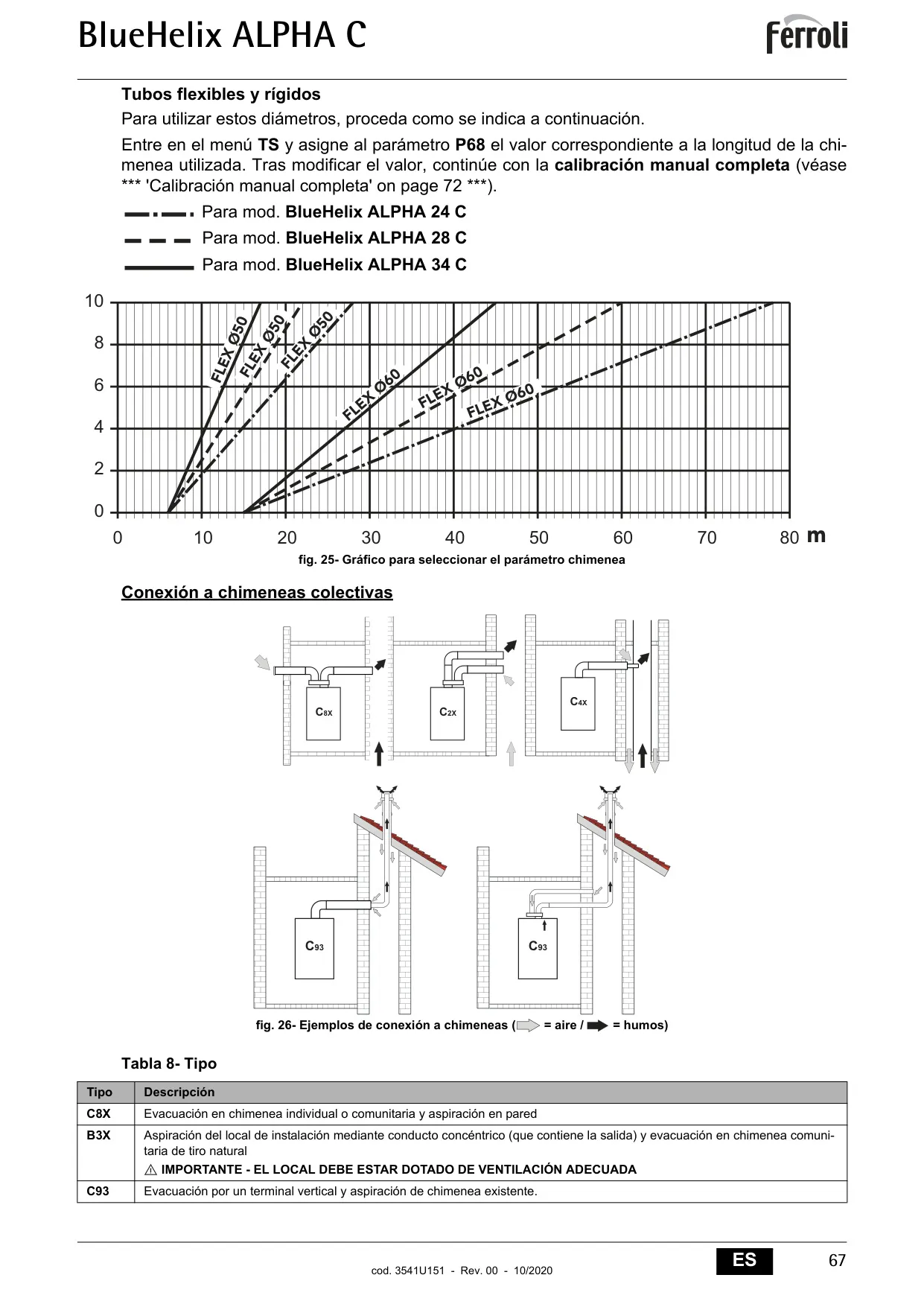

La Caldera Bluehelix Alpha 24 c es compatible con sistemas de conductos coaxiales (C1x, C3x) y separados (C5X, C3X, B2X, C1X). Es crucial respetar las normativas de instalación y las longitudes máximas permitidas para cada tipo de conducto, así como los factores de reducción por codos, para asegurar una evacuación eficiente y segura de los humos.

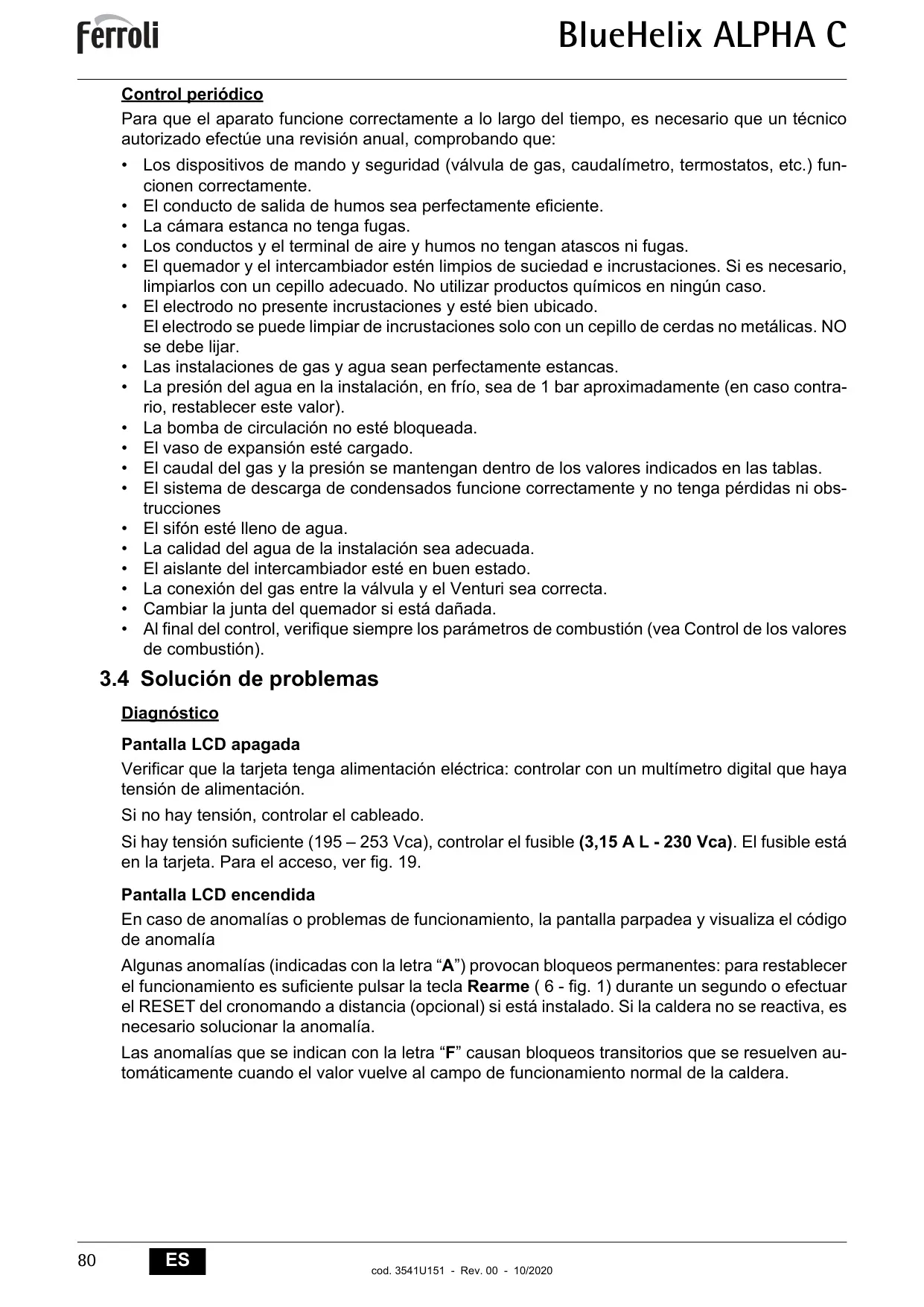

El mantenimiento debe ser realizado exclusivamente por un técnico autorizado anualmente. Incluye la comprobación de dispositivos de seguridad, estanqueidad de la cámara estanca y conductos, limpieza del quemador e intercambiador, estado del electrodo, estanqueidad de gas y agua, presión del agua (1 bar en frío), funcionamiento de la bomba, precarga del vaso de expansión, calidad del agua y correcto llenado del sifón de condensados.

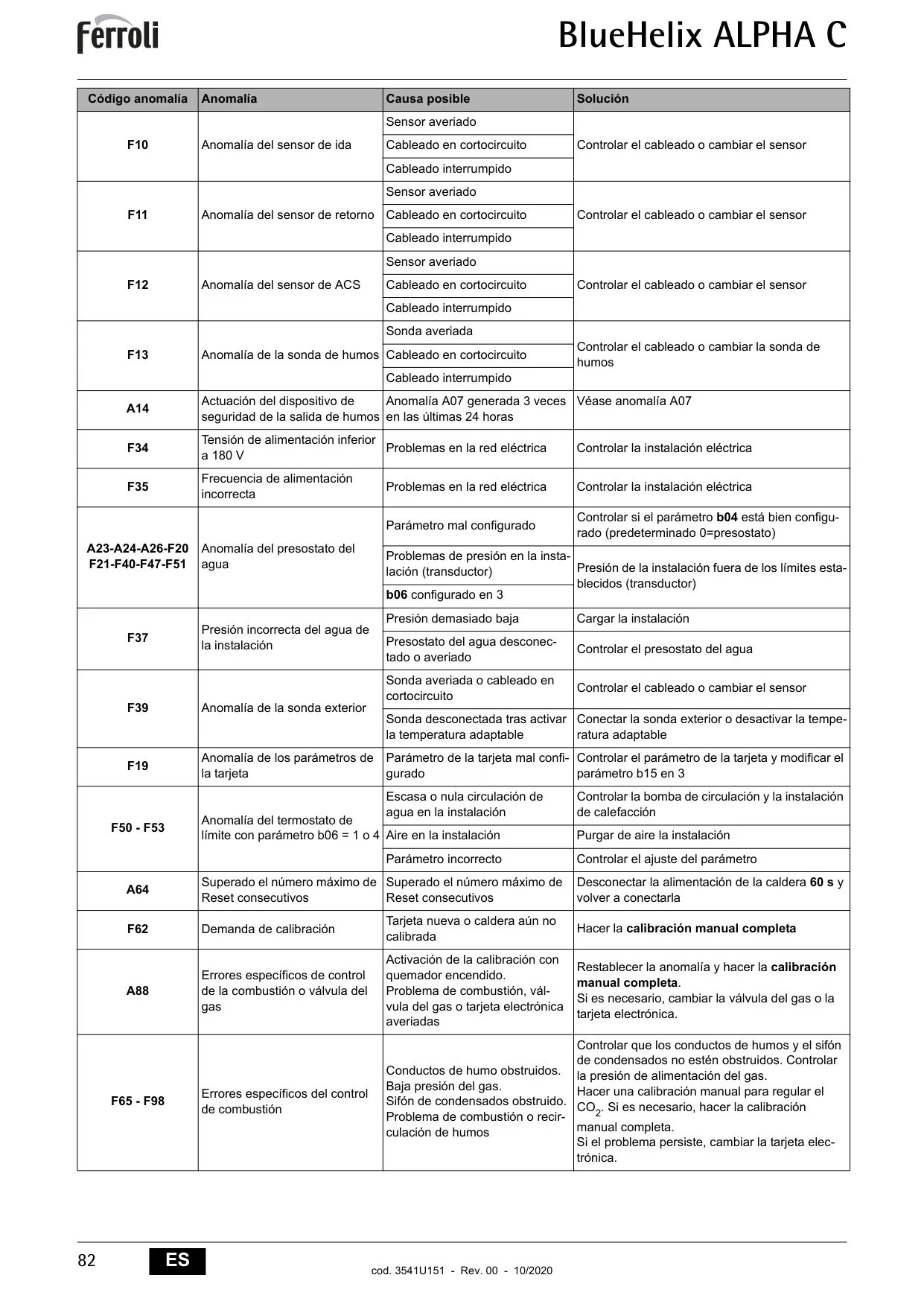

El código de anomalía F37 indica una presión incorrecta del agua en la instalación, generalmente demasiado baja, o un presostato del agua desconectado o averiado. La solución principal es cargar la instalación de agua hasta que la presión en frío alcance 1 bar, o bien, si el problema persiste, controlar el presostato del agua.

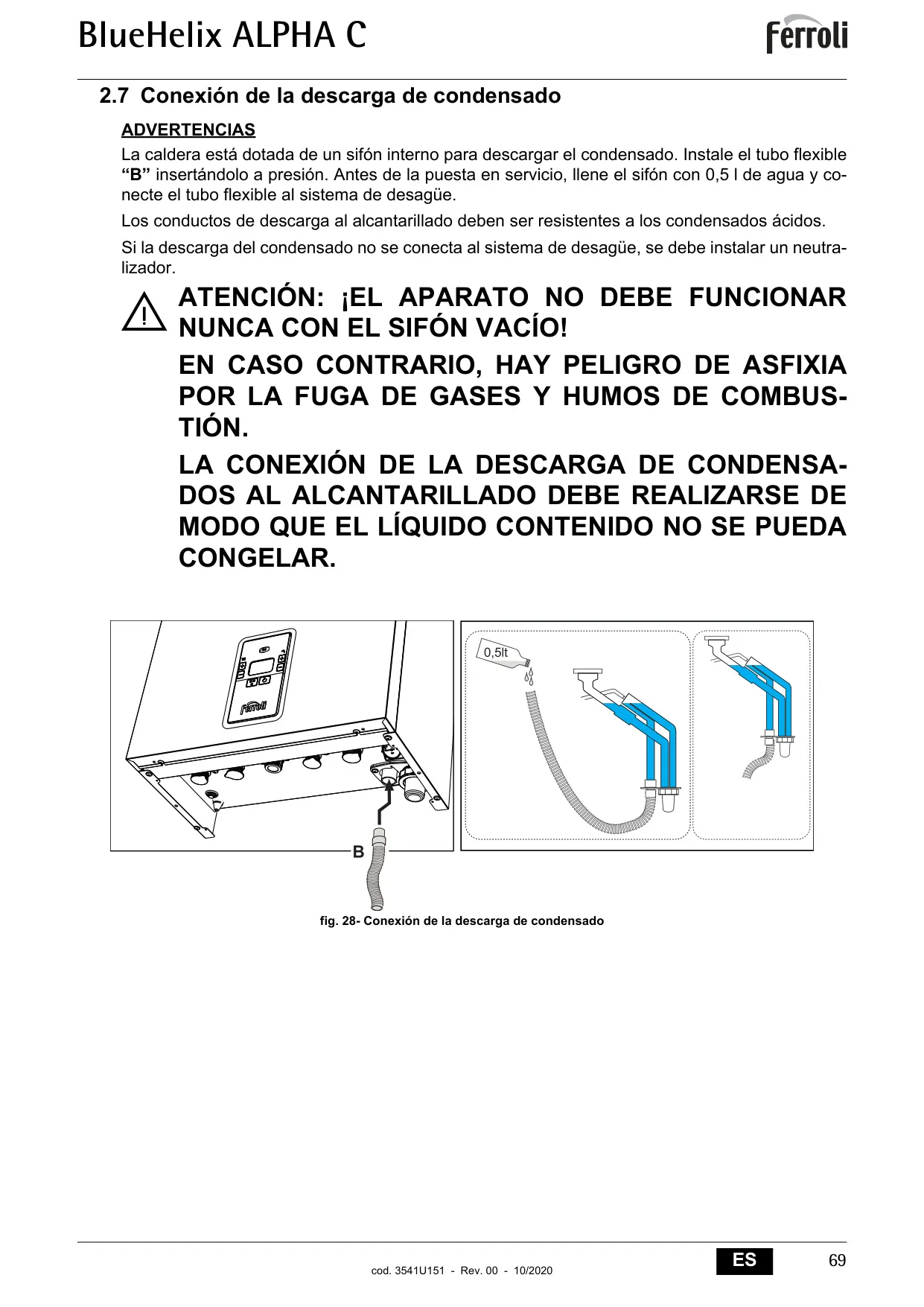

Sí, es muy peligroso. La caldera *nunca debe funcionar con el sifón vacío* ya que existe riesgo de asfixia por la fuga de gases y humos de combustión al ambiente. Antes de la puesta en servicio, es fundamental llenar el sifón con 0.5 litros de agua y asegurar su correcta conexión al sistema de desagüe, el cual debe ser resistente a los condensados ácidos.
