Caldera Ferroli Domicompact F24
Instrucciones del Ferroli Domicompact F24
Aquí le ofrecemos el manual de Caldera Ferroli Domicompact F24 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Domicompact F24, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

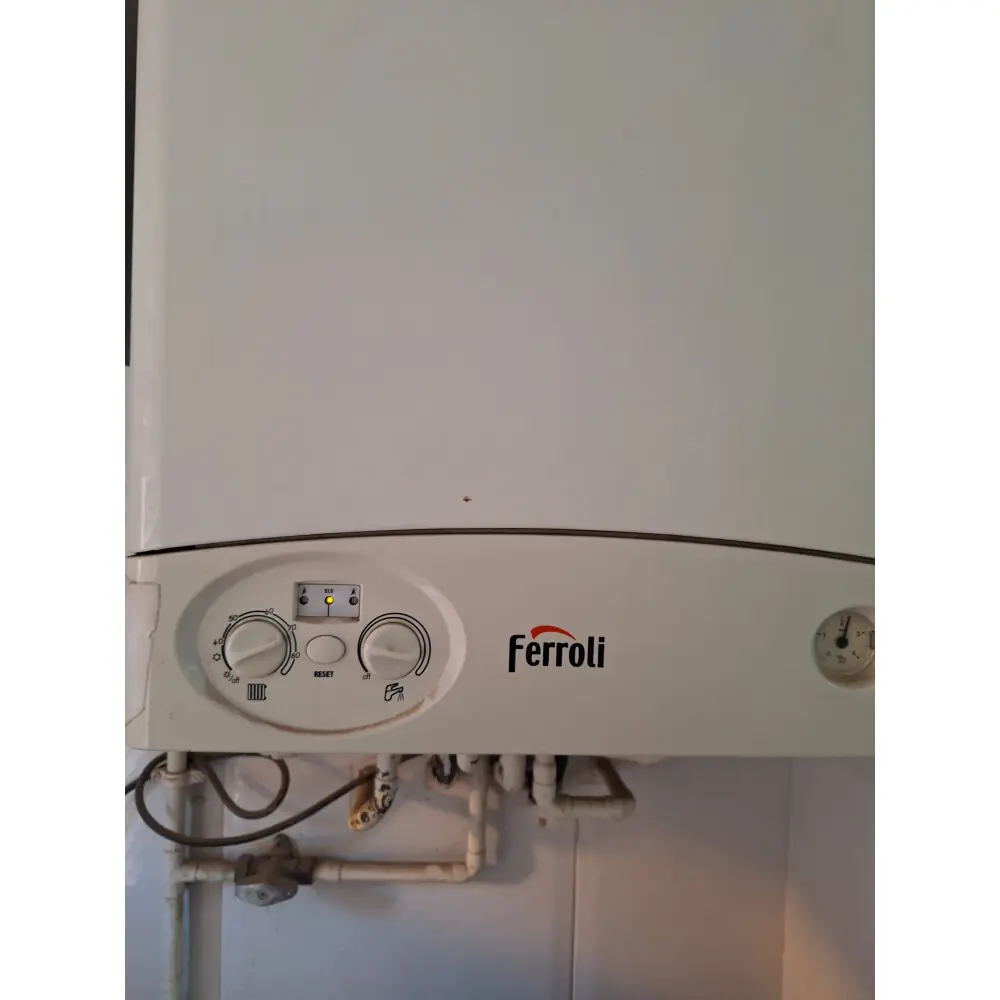

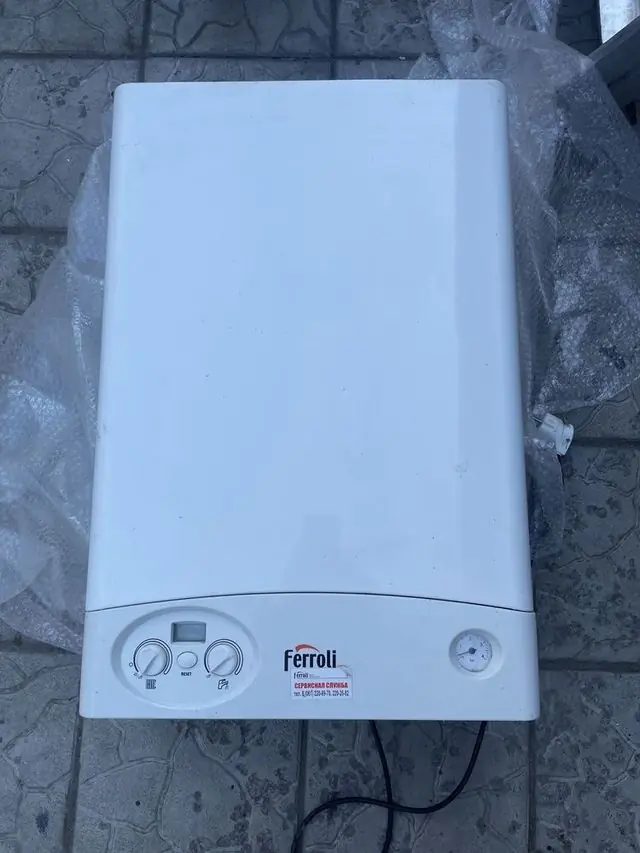

Imágenes del Producto

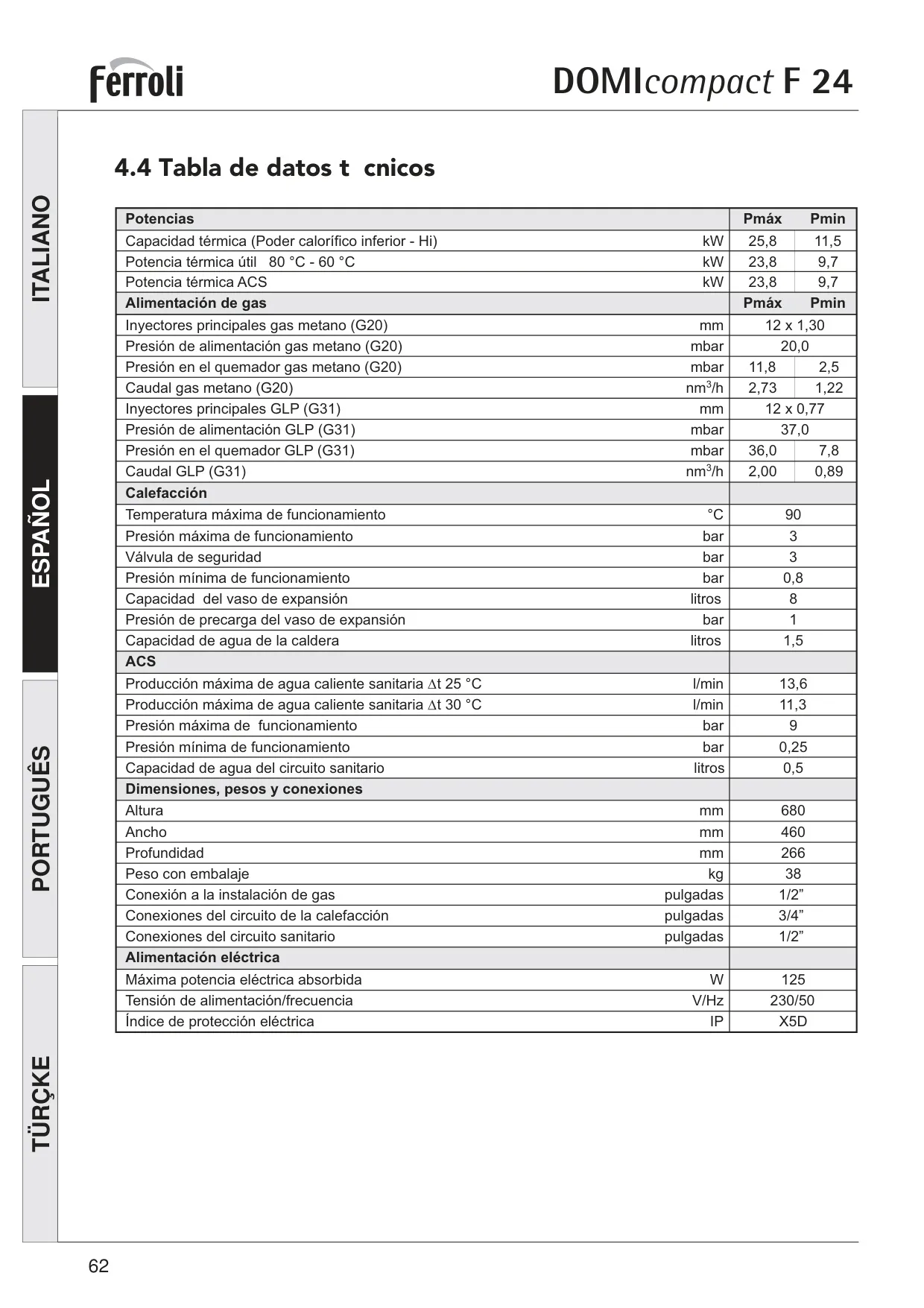

Especificaciones de la Caldera Ferroli Domicompact F24
| Característica | Unidad | Valor (Pmáx) | Valor (Pmín) | |
|---|---|---|---|---|
| Potencias | ||||
| Capacidad térmica (Poder calorífico inferior - Hi) | kW | 25,8 | 11,5 | |
| Potencia térmica útil (80 °C - 60 °C) | kW | 23,8 | 9,7 | |
| Potencia térmica ACS | kW | 23,8 | 9,7 | |
| Alimentación de gas | ||||
| Inyectores principales gas metano (G20) | mm | 12 x 1,30 | ||
| Presión de alimentación gas metano (G20) | mbar | 20,0 | ||

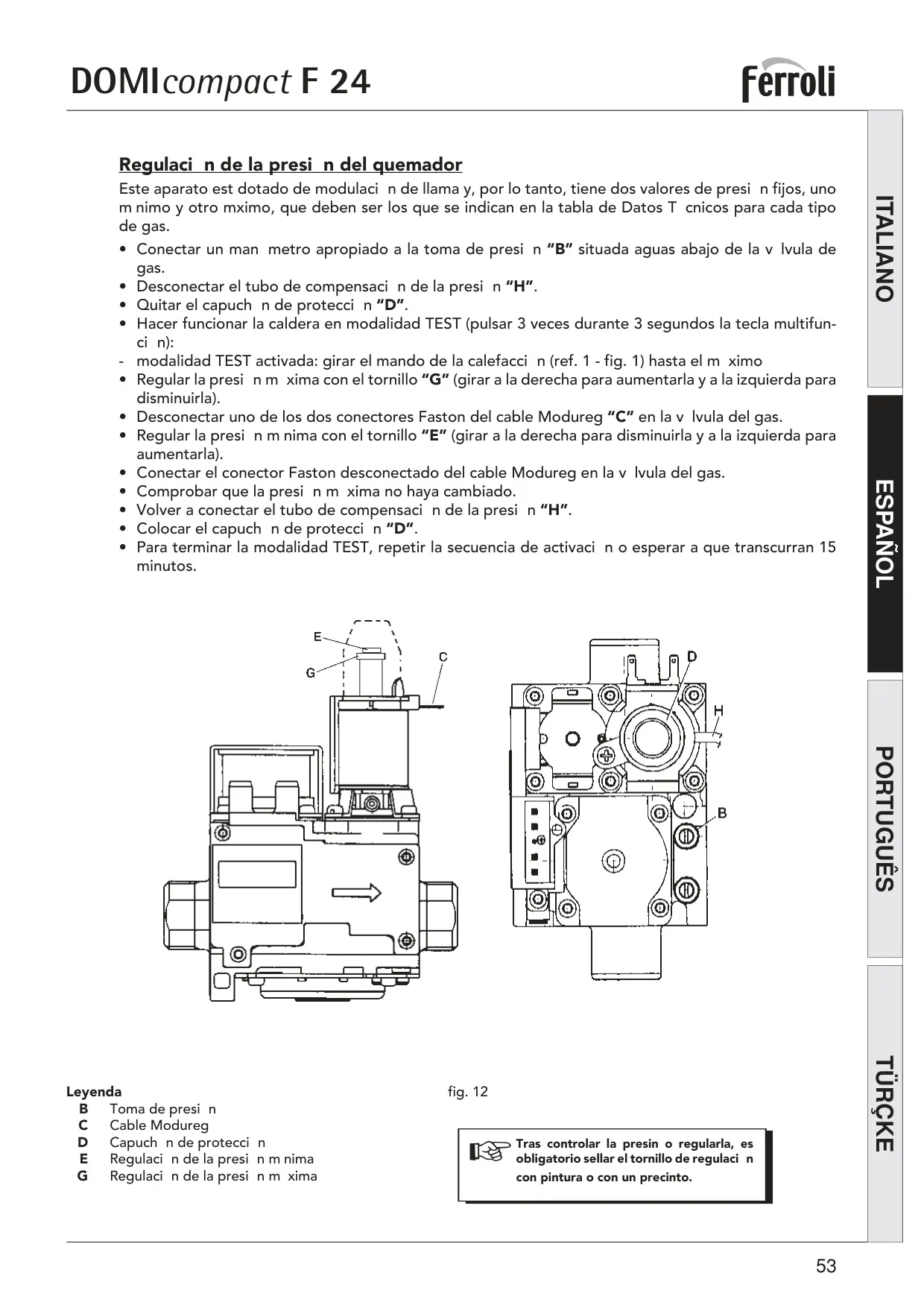

| Presión en el quemador gas metano (G20) | mbar | 11,8 | 2,5 | |
| Caudal gas metano (G20) | Nm³/h | 2,73 | 1,22 | |
| Inyectores principales GLP (G31) | mm | 12 x 0,77 | ||
| Presión de alimentación GLP (G31) | mbar | 37,0 | ||
| Presión en el quemador GLP (G31) | mbar | 36,0 | 7,8 | |
| Caudal GLP (G31) | Nm³/h | 2,00 | 0,89 | |
| Calefacción | ||||
| Temperatura máxima de funcionamiento | °C | 90 | ||
| Presión máxima de funcionamiento | bar | 3 | ||
| Válvula de seguridad | bar | 3 | ||
| Presión mínima de funcionamiento | bar | 0,8 | ||
| Capacidad del vaso de expansión | litros | 8 | ||
| Presión de precarga del vaso de expansión | bar | 1 | ||
| Capacidad de agua de la caldera | litros | 1,5 | ||
| ACS (Agua Caliente Sanitaria) | ||||
| Producción máxima de agua caliente sanitaria Δt 25 °C | l/min | 13,6 | ||
| Producción máxima de agua caliente sanitaria Δt 30 °C | l/min | 11,3 | ||
| Presión máxima de funcionamiento | bar | 9 | ||
| Presión mínima de funcionamiento | bar | 0,25 | ||
| Capacidad de agua del circuito sanitario | litros | 0,5 | ||

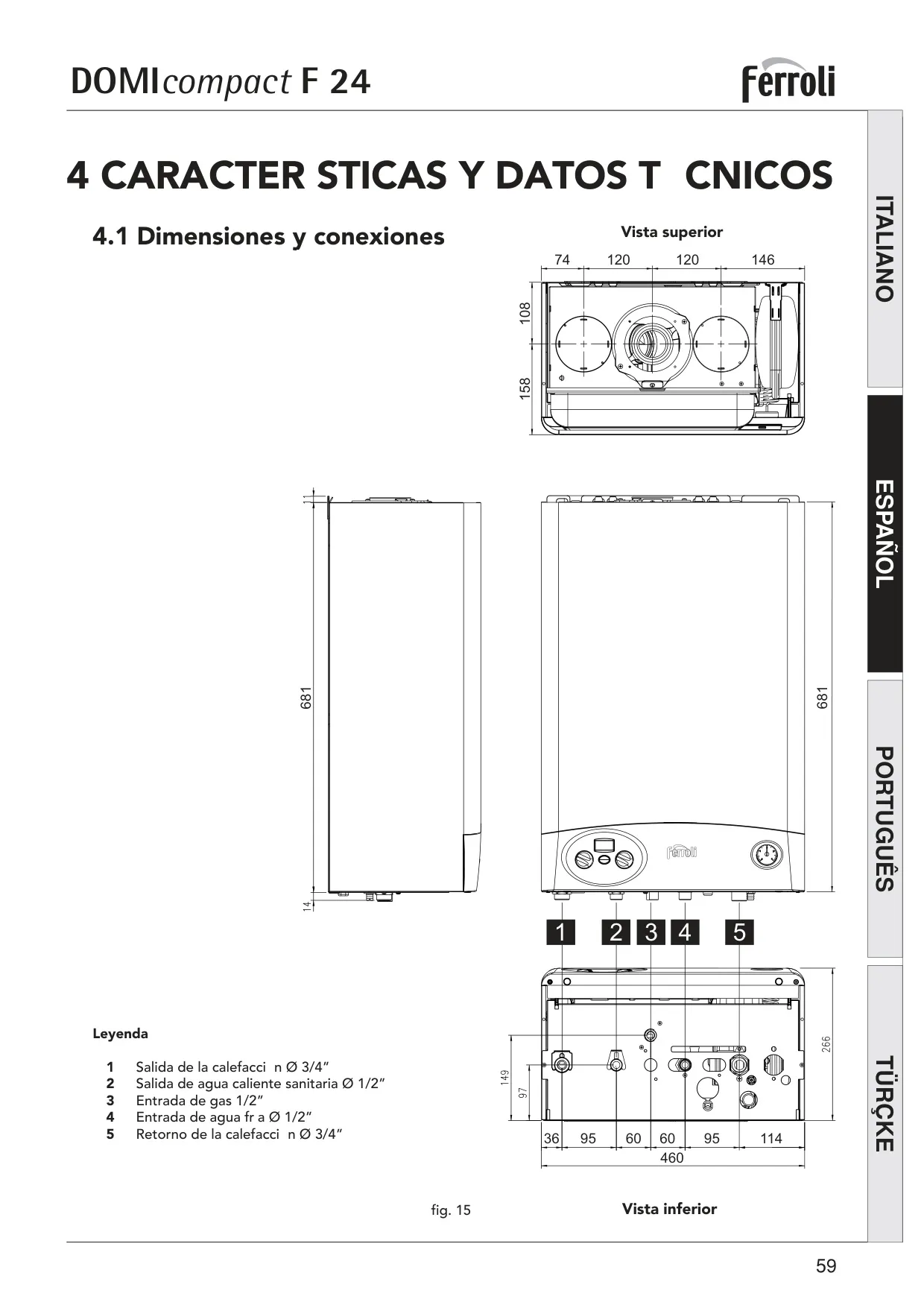

| Dimensiones, pesos y conexiones | ||||
| Altura | mm | 680 | ||
| Ancho | mm | 460 | ||
| Profundidad | mm | 266 | ||
| Peso con embalaje | kg | 38 | ||
| Conexión a la instalación de gas | pulgadas | 1/2" | ||
| Conexiones del circuito de la calefacción | pulgadas | 3/4" | ||
| Conexiones del circuito sanitario | pulgadas | 1/2" | ||
| Alimentación eléctrica | ||||
| Máxima potencia eléctrica absorbida | W | 125 | ||
| Tensión de alimentación/frecuencia | V/Hz | 230/50 | ||
| Índice de protección eléctrica | IP | X5D | ||
Detalles del Ferroli Domicompact F24

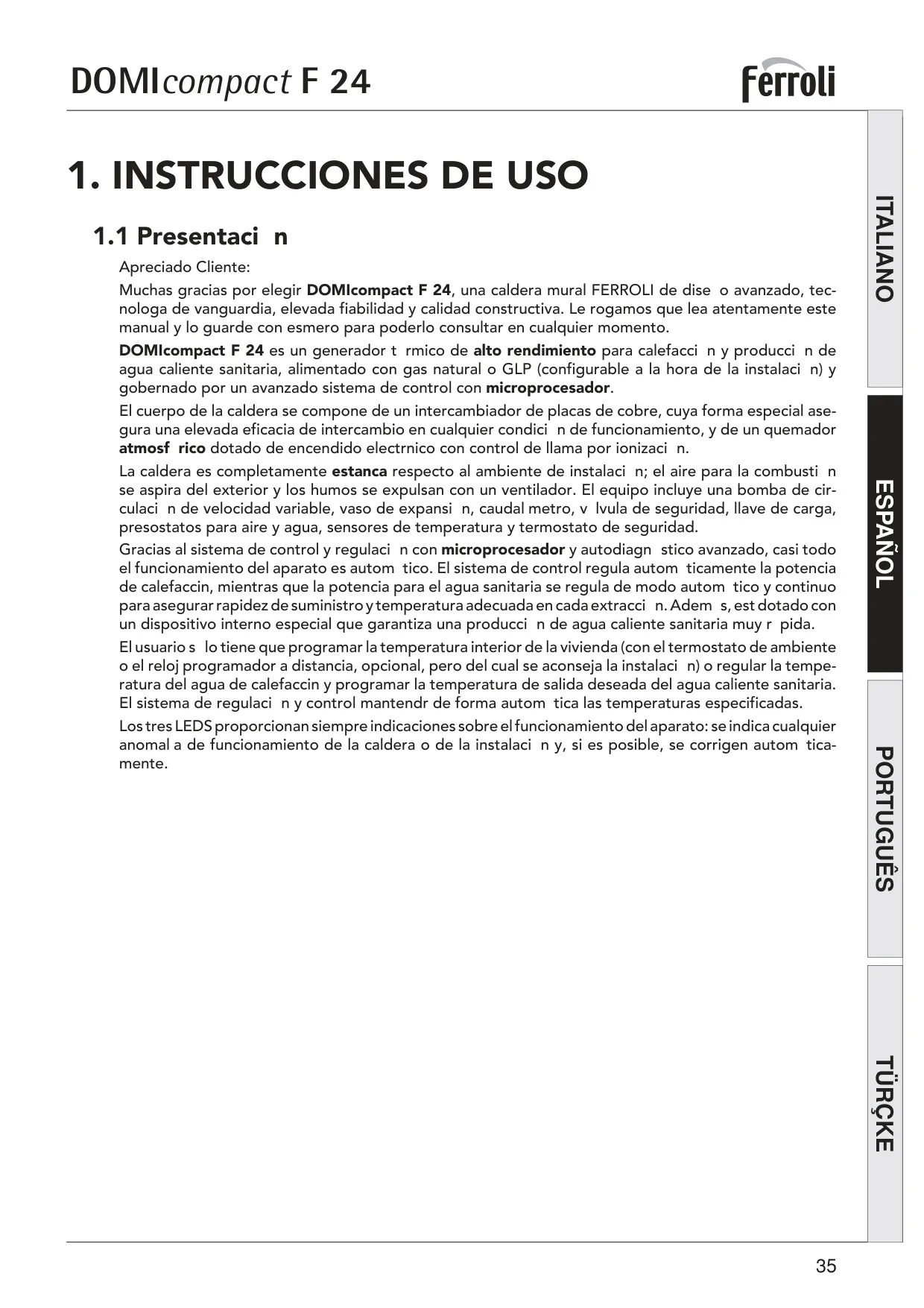

La Caldera Ferroli Domicompact F24 es un generador térmico de alto rendimiento, diseñado para proporcionar tanto calefacción como agua caliente sanitaria (ACS). Este equipo destaca por su diseño avanzado y tecnología de vanguardia, garantizando una elevada fiabilidad y calidad constructiva. Es una solución versátil, compatible con gas natural o GLP, lo que ofrece flexibilidad al usuario según el tipo de combustible disponible.
Su corazón reside en un intercambiador de placas de cobre de forma especial, que asegura una eficacia de intercambio térmico superior en diversas condiciones de funcionamiento. La combustión es gestionada por un quemador atmosférico con un sistema de encendido electrónico y control de llama por ionización, lo que optimiza su eficiencia y seguridad.
Una característica clave es su cámara de combustión completamente estanca, lo que significa que el aire para la combustión se toma directamente del exterior, y los humos son expulsados de forma segura mediante un ventilador. Esto permite su instalación en cualquier habitación, siempre que el local esté suficientemente ventilado, cumpliendo con las normativas de seguridad más estrictas.

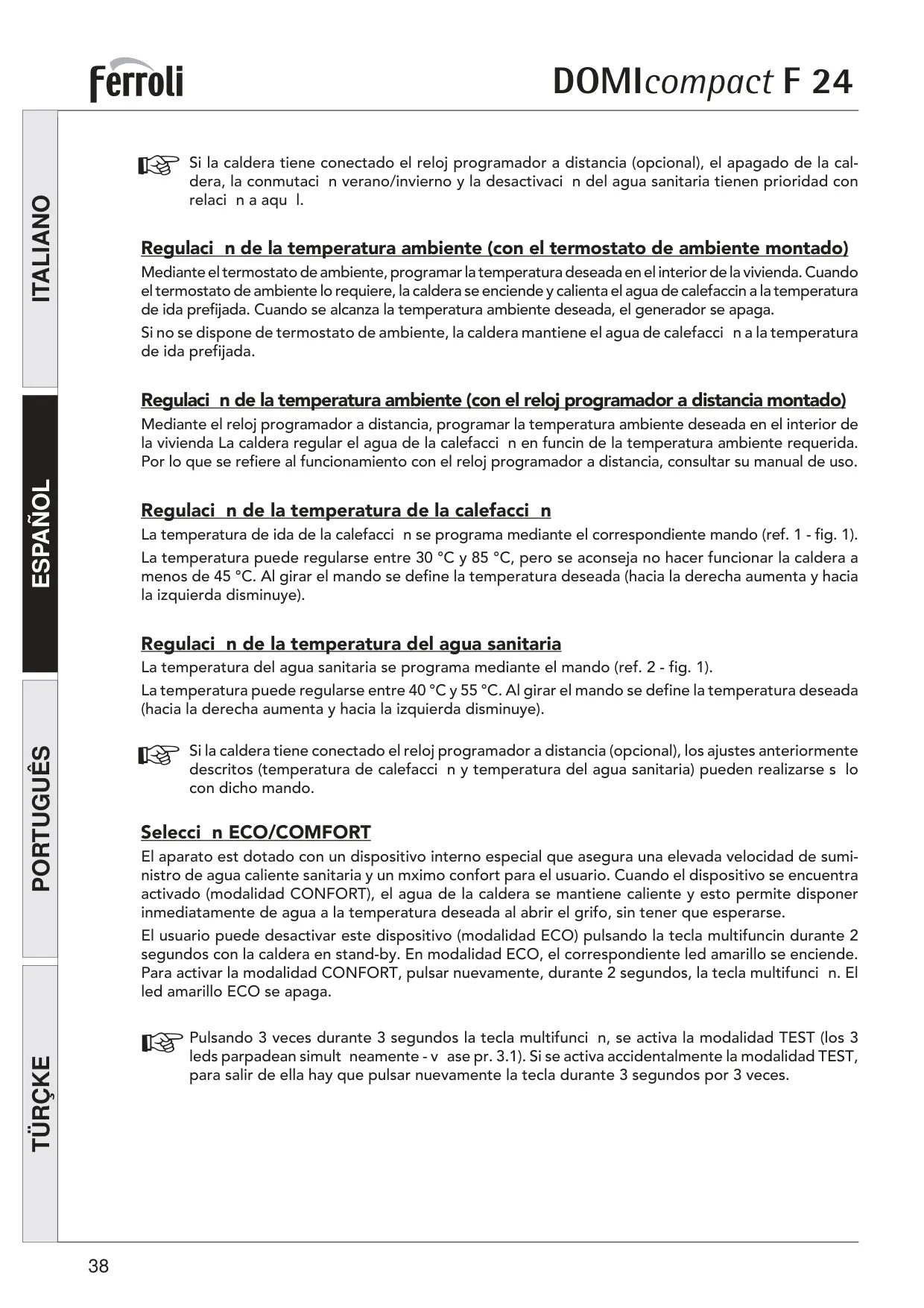

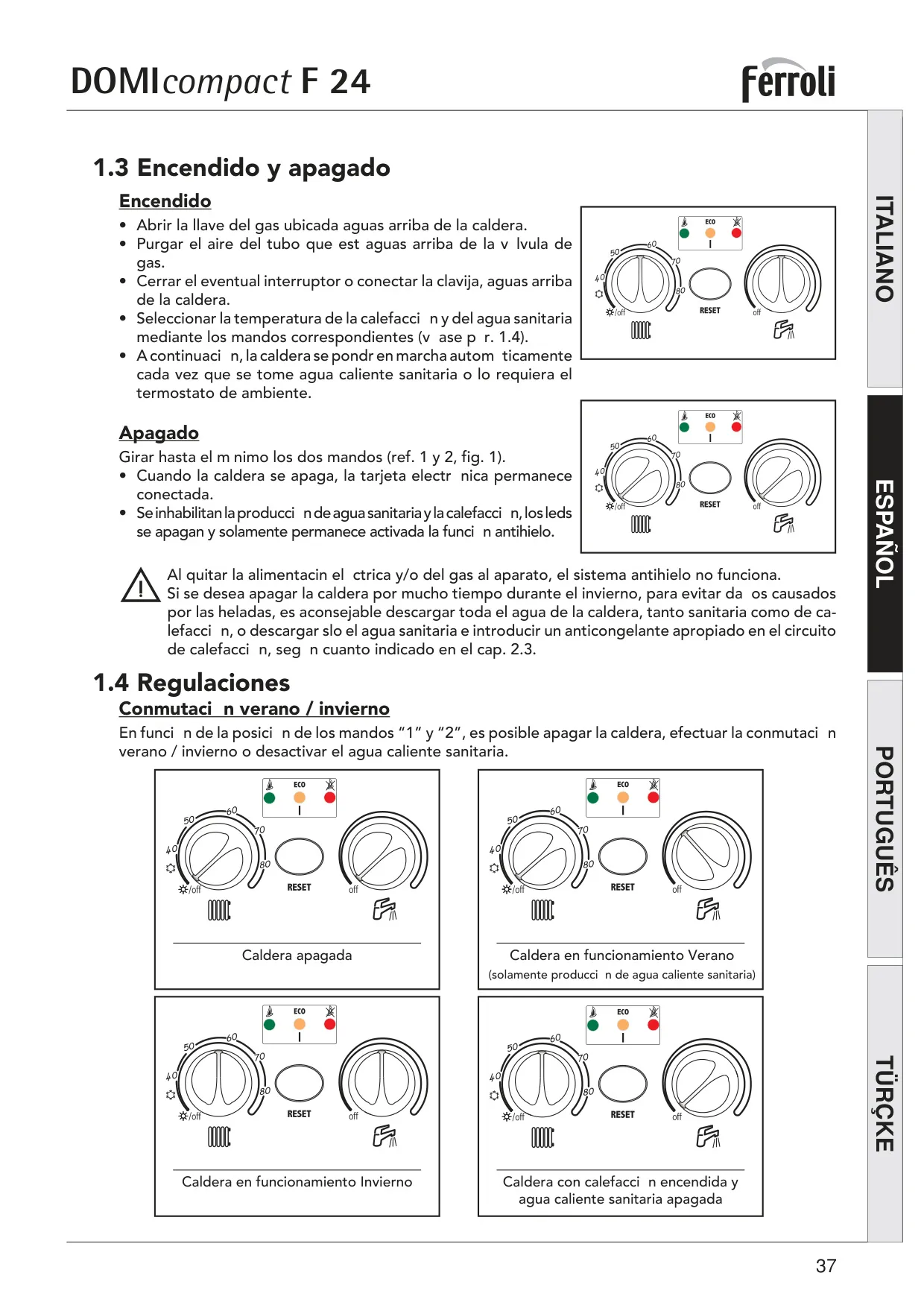

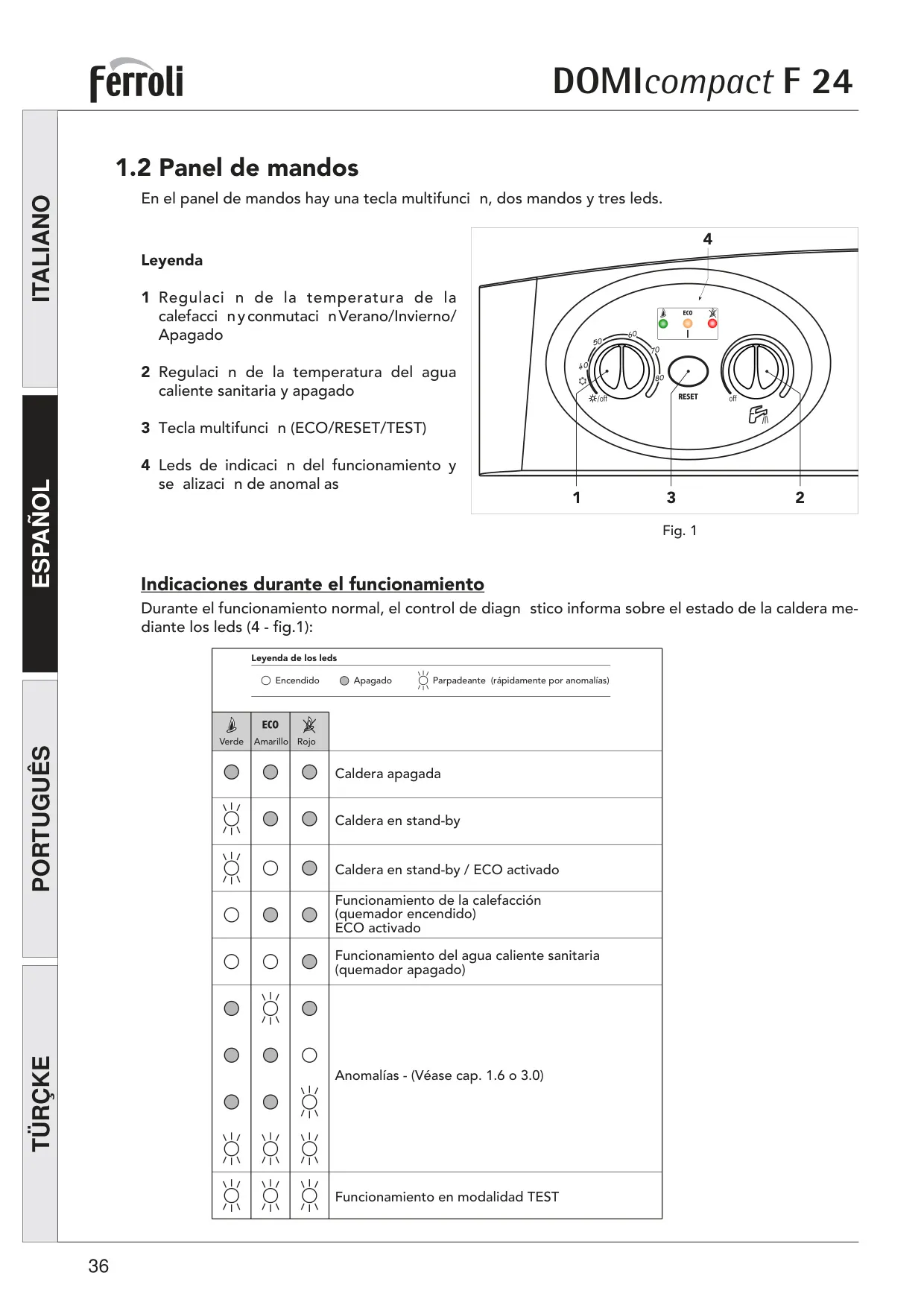

El sistema de control con microprocesador avanzado dota a la Domicompact F24 de una operación casi completamente automática, incluyendo un autodiagnóstico que identifica y, en algunos casos, corrige anomalías. Esto se complementa con un panel de mandos intuitivo, que integra una tecla multifunción (ECO/RESET/TEST) y dos mandos giratorios para regular la temperatura de calefacción y la del agua caliente sanitaria, simplificando su manejo para el usuario.
Para la producción de ACS, la caldera incorpora un dispositivo interno especial que garantiza una velocidad de suministro muy elevada y el máximo confort. La potencia para el agua sanitaria se regula de modo automático y continuo, asegurando un suministro rápido y a la temperatura adecuada en cada extracción. Además, cuenta con un sistema antihielo que activa la calefacción cuando la temperatura del agua desciende por debajo de 6 °C, protegiendo la instalación durante el invierno.

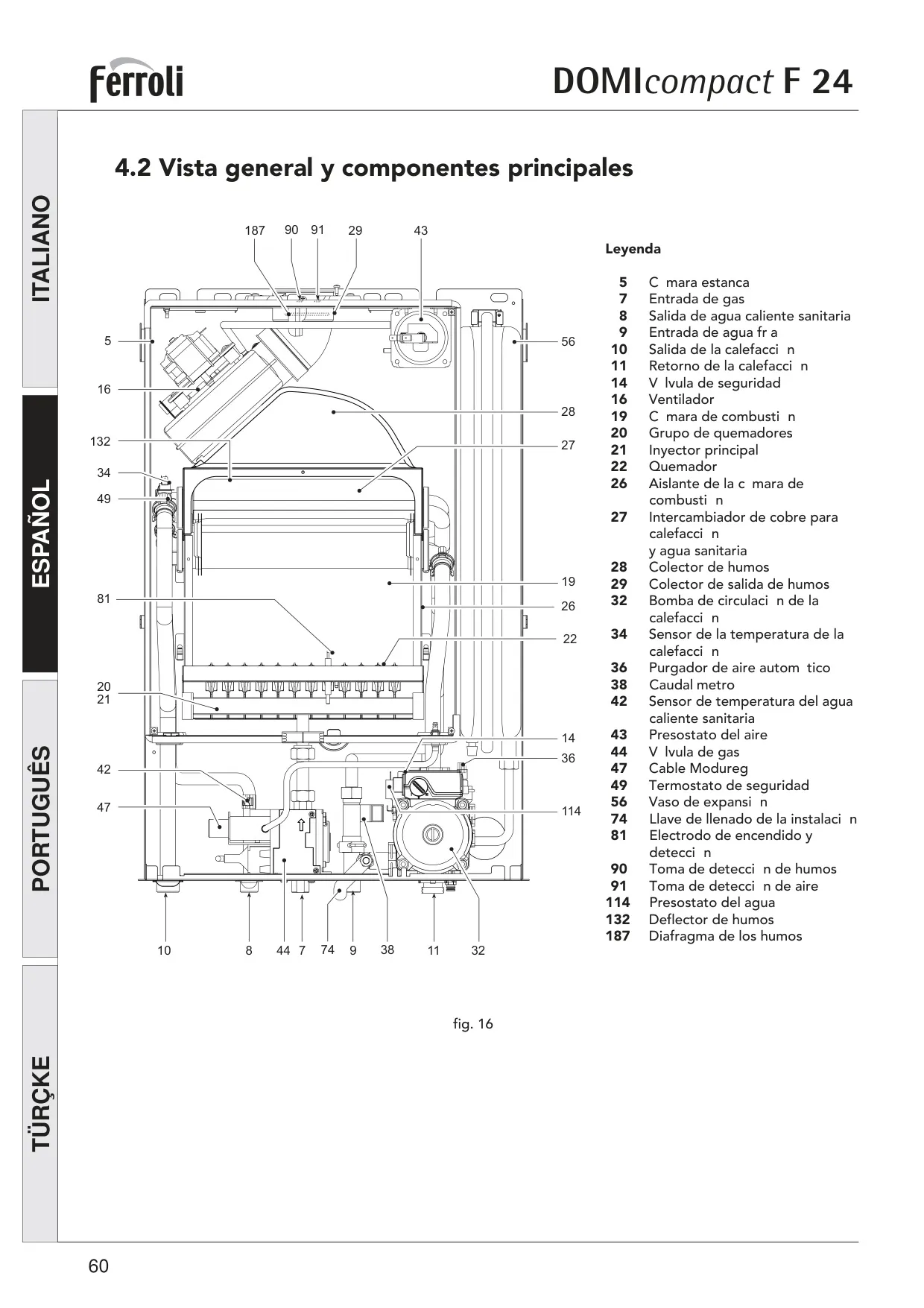

La caldera viene equipada con una variedad de componentes esenciales para su funcionamiento y seguridad, como una bomba de circulación de velocidad variable, vaso de expansión, caudalímetro, válvula de seguridad, llave de carga, presostatos de aire y agua, sensores de temperatura y termostato de seguridad. Estos elementos trabajan en conjunto para asegurar una operación eficiente y segura, manteniendo la presión hidráulica de la instalación entre 1.0 y 1.5 bar en frío.

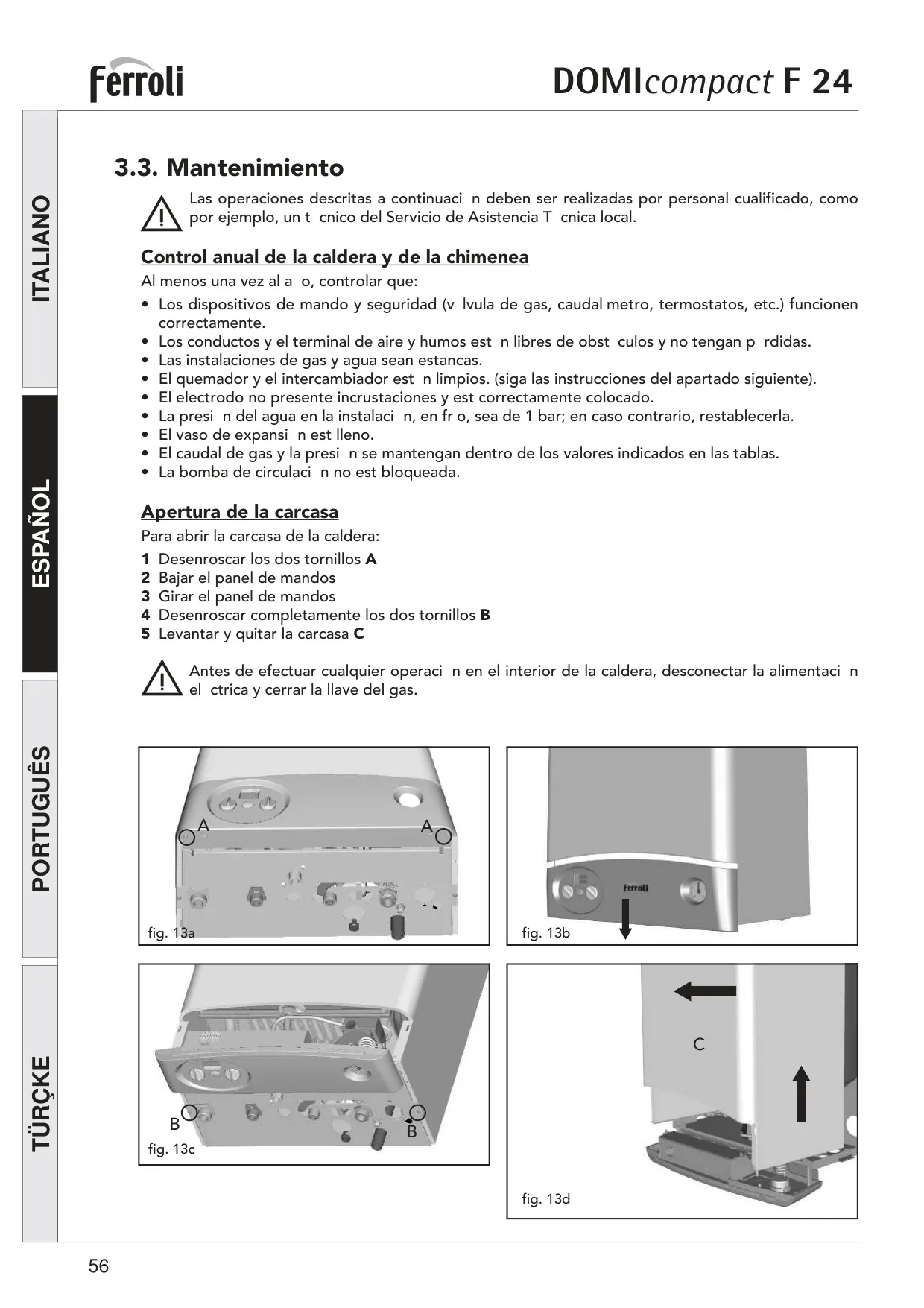

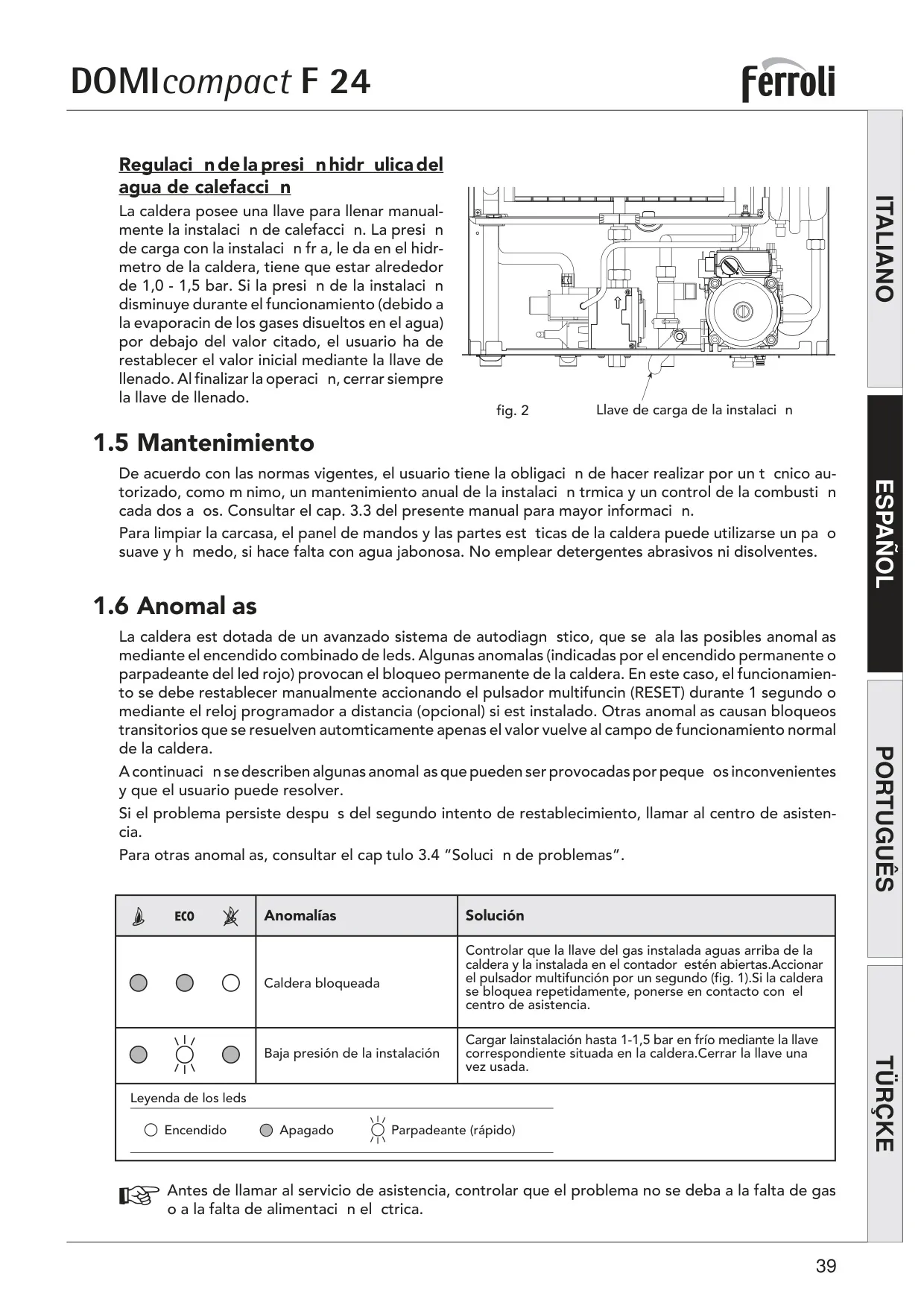

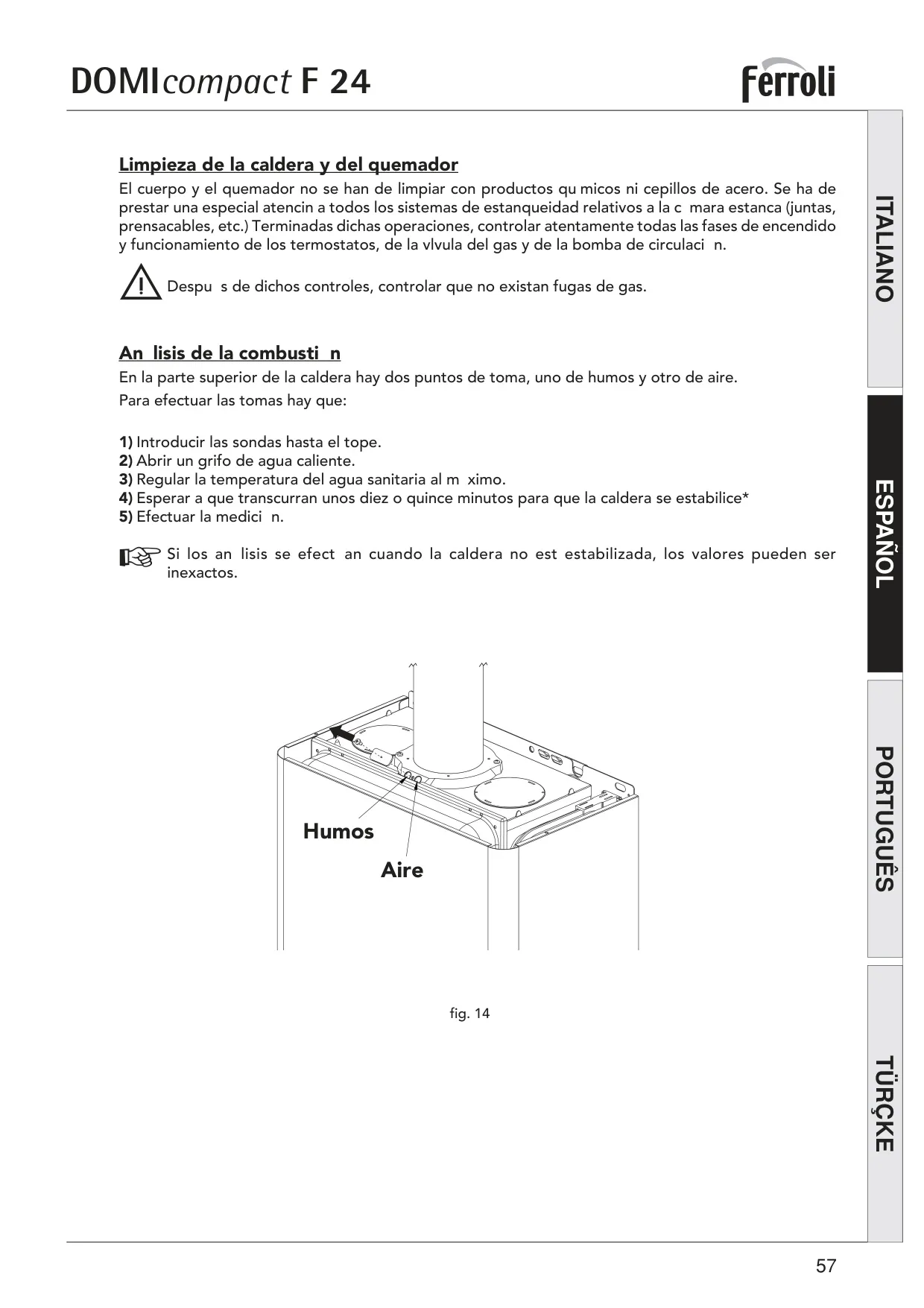

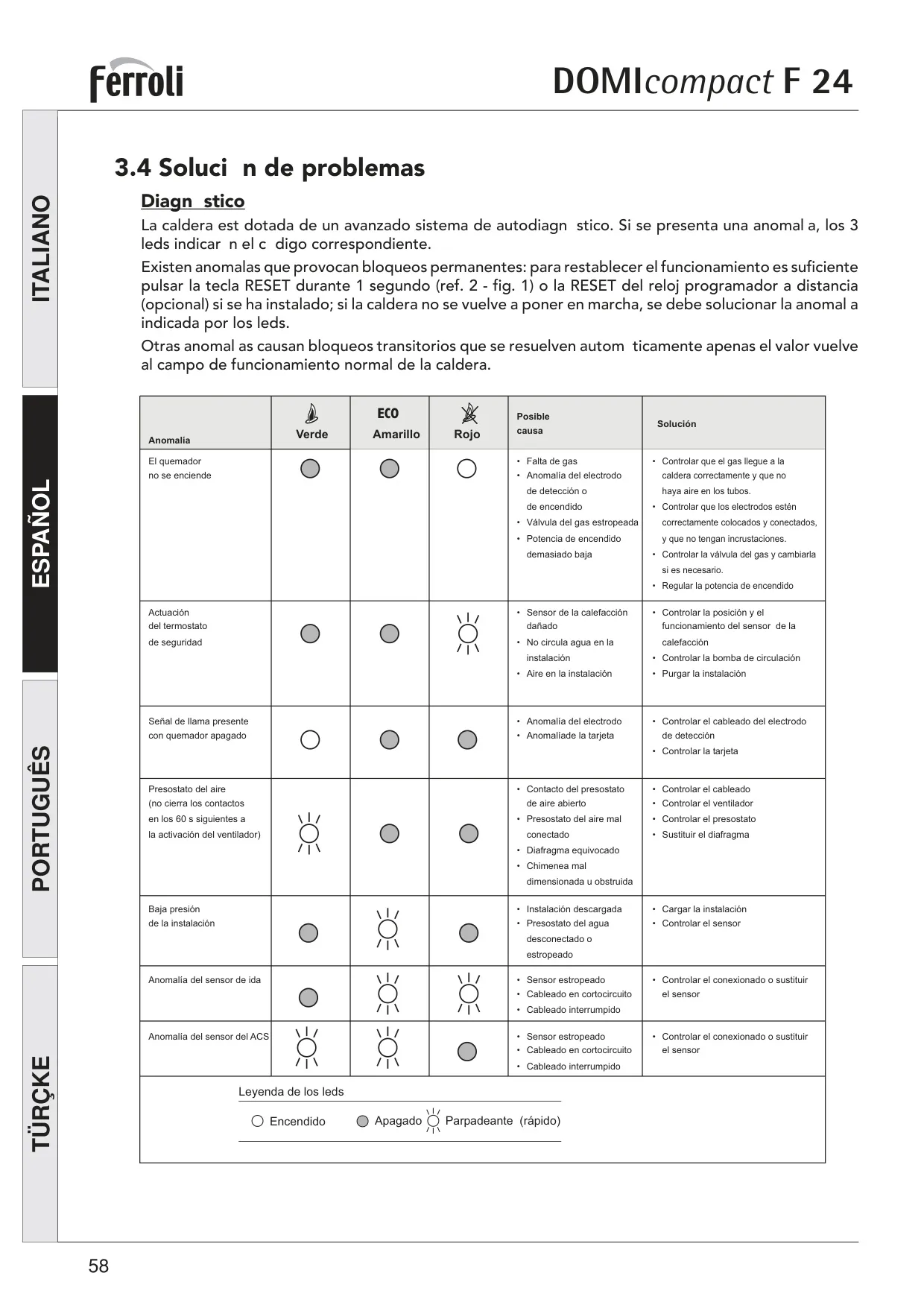

El mantenimiento es simplificado, recomendándose una revisión anual por un técnico autorizado, incluyendo la limpieza del quemador y el intercambiador. El sistema de diagnóstico avanzado informa sobre el estado de la caldera mediante tres LEDs (verde, ámbar, rojo), que indican el funcionamiento normal o alertan sobre posibles anomalías. En caso de bloqueo, la función de reset permite intentar restablecer el funcionamiento de forma sencilla.

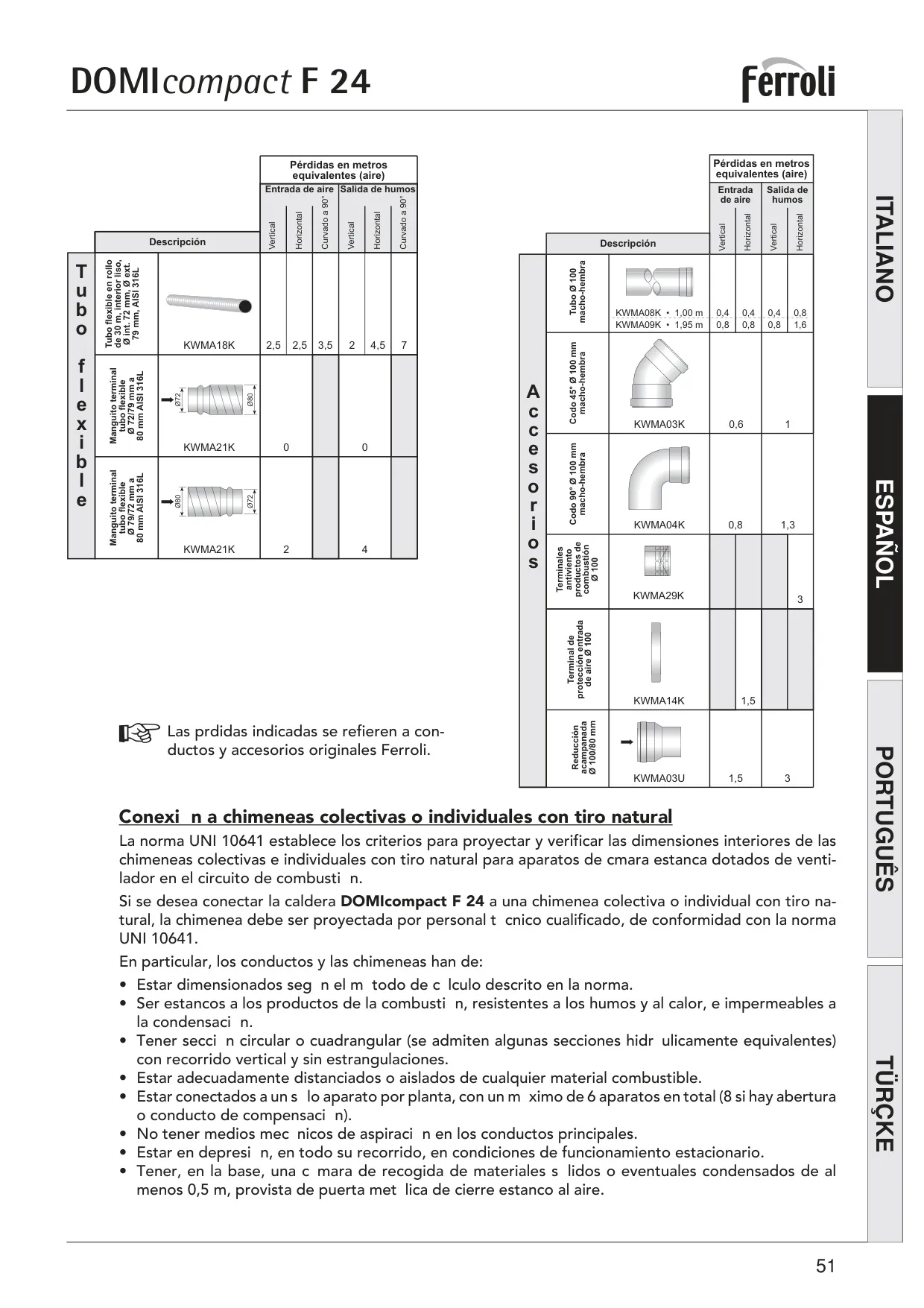

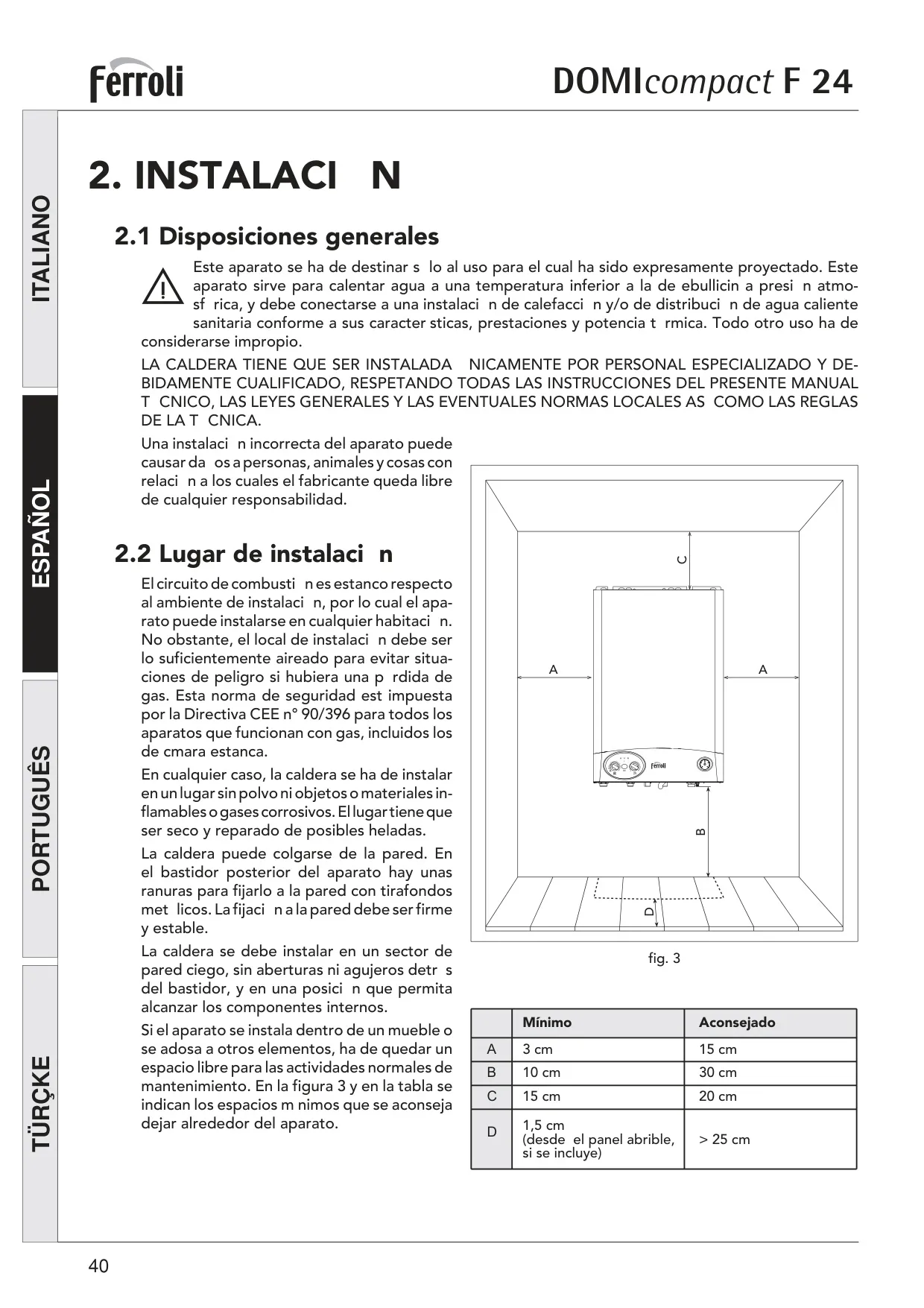

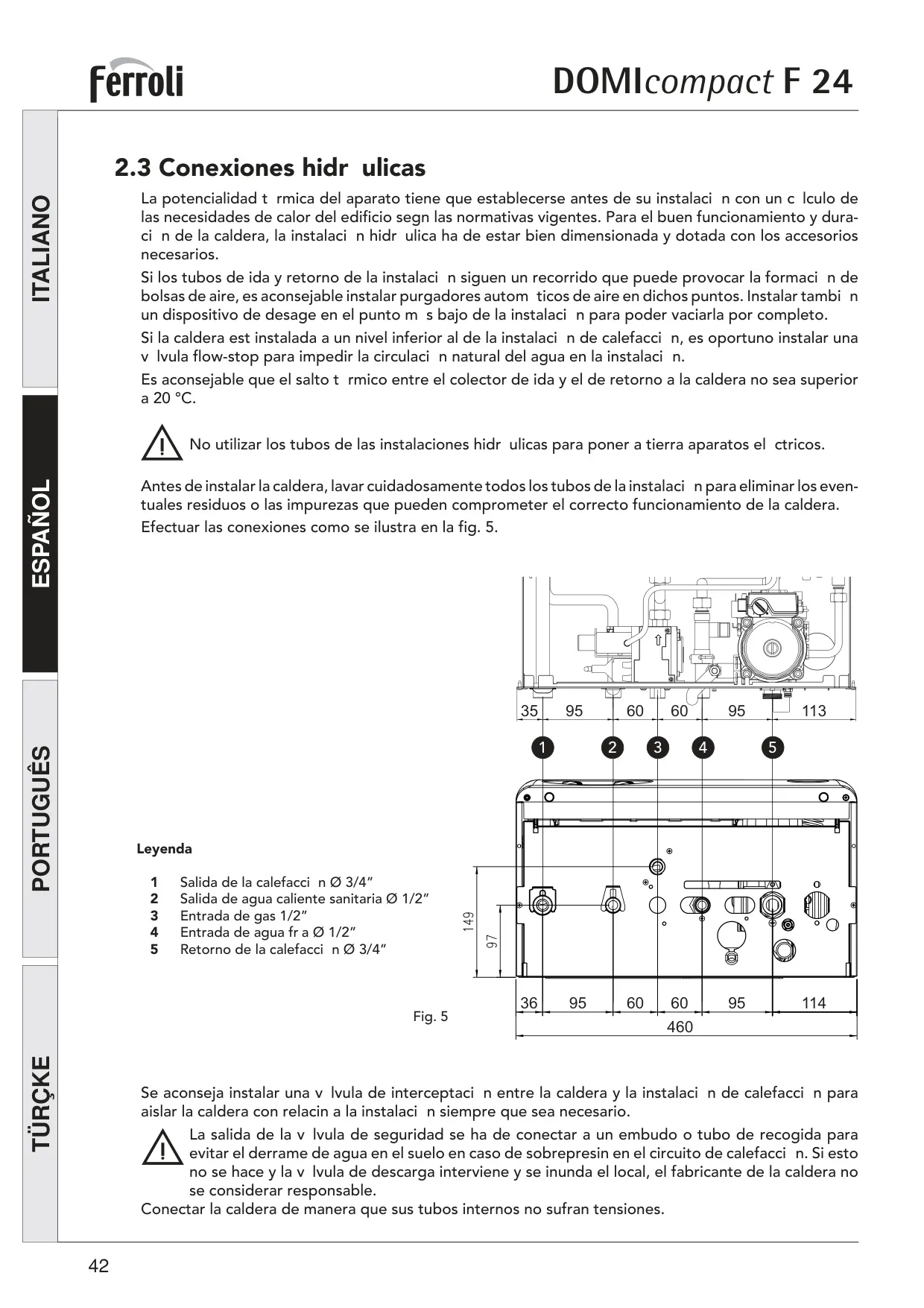

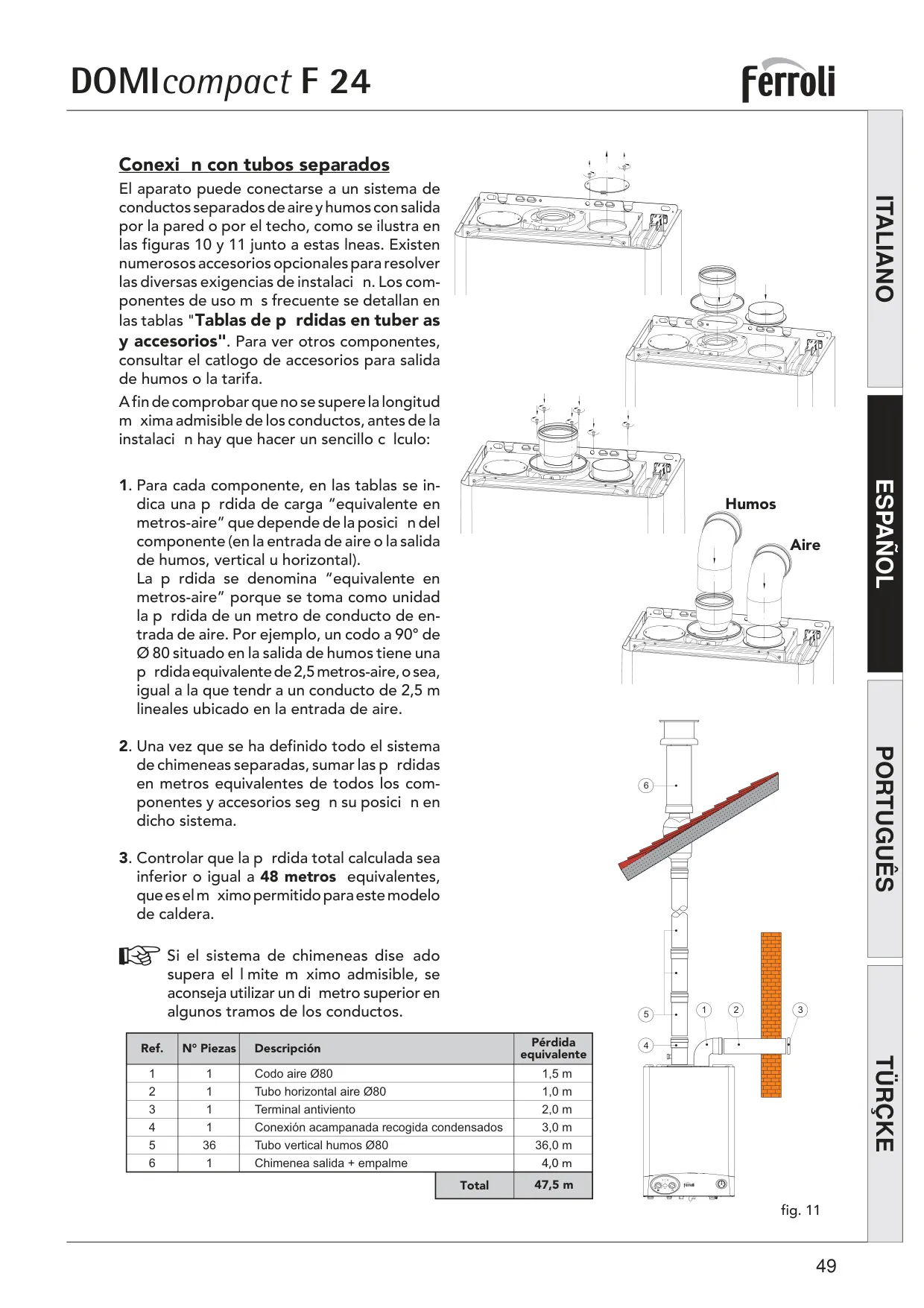

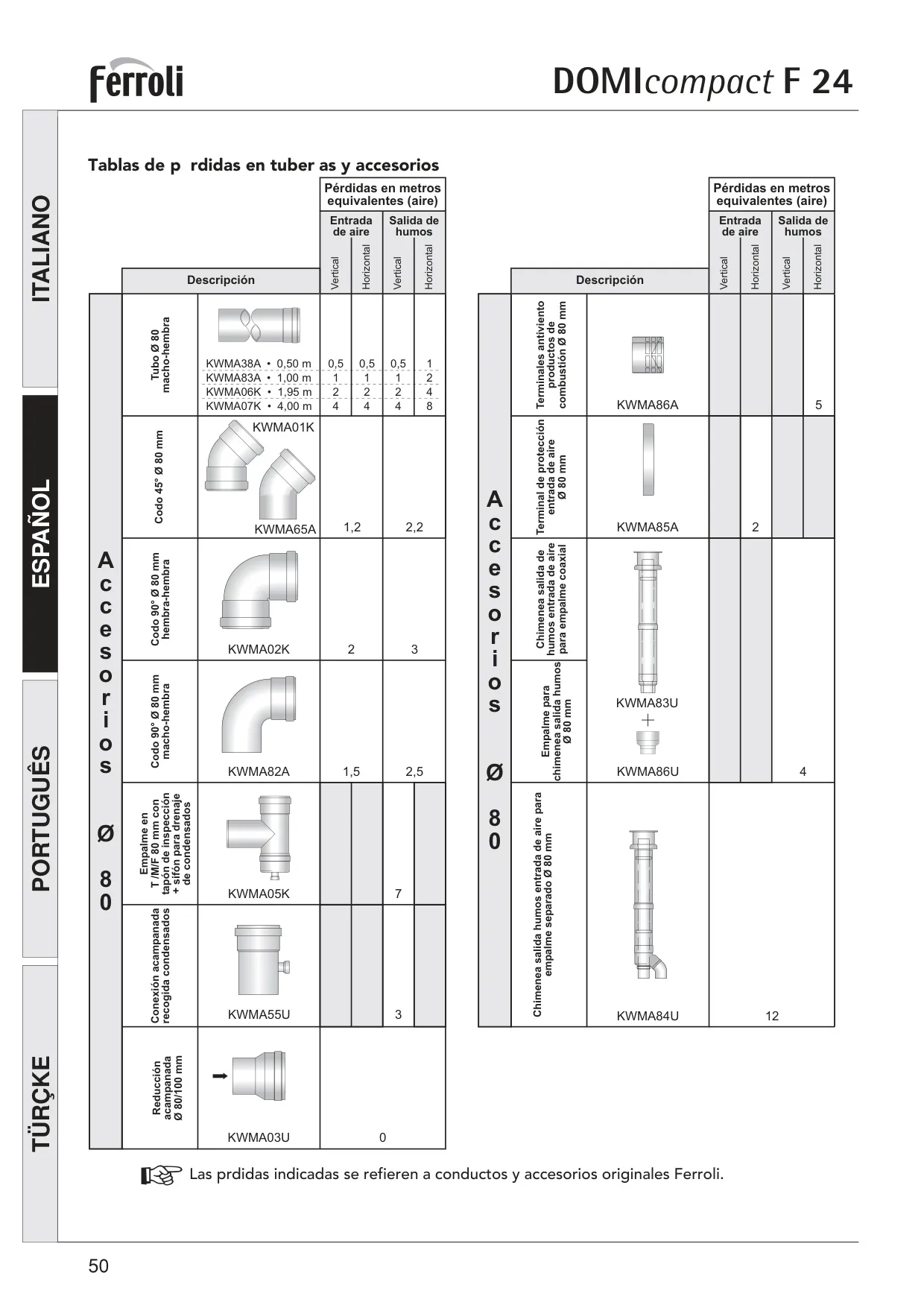

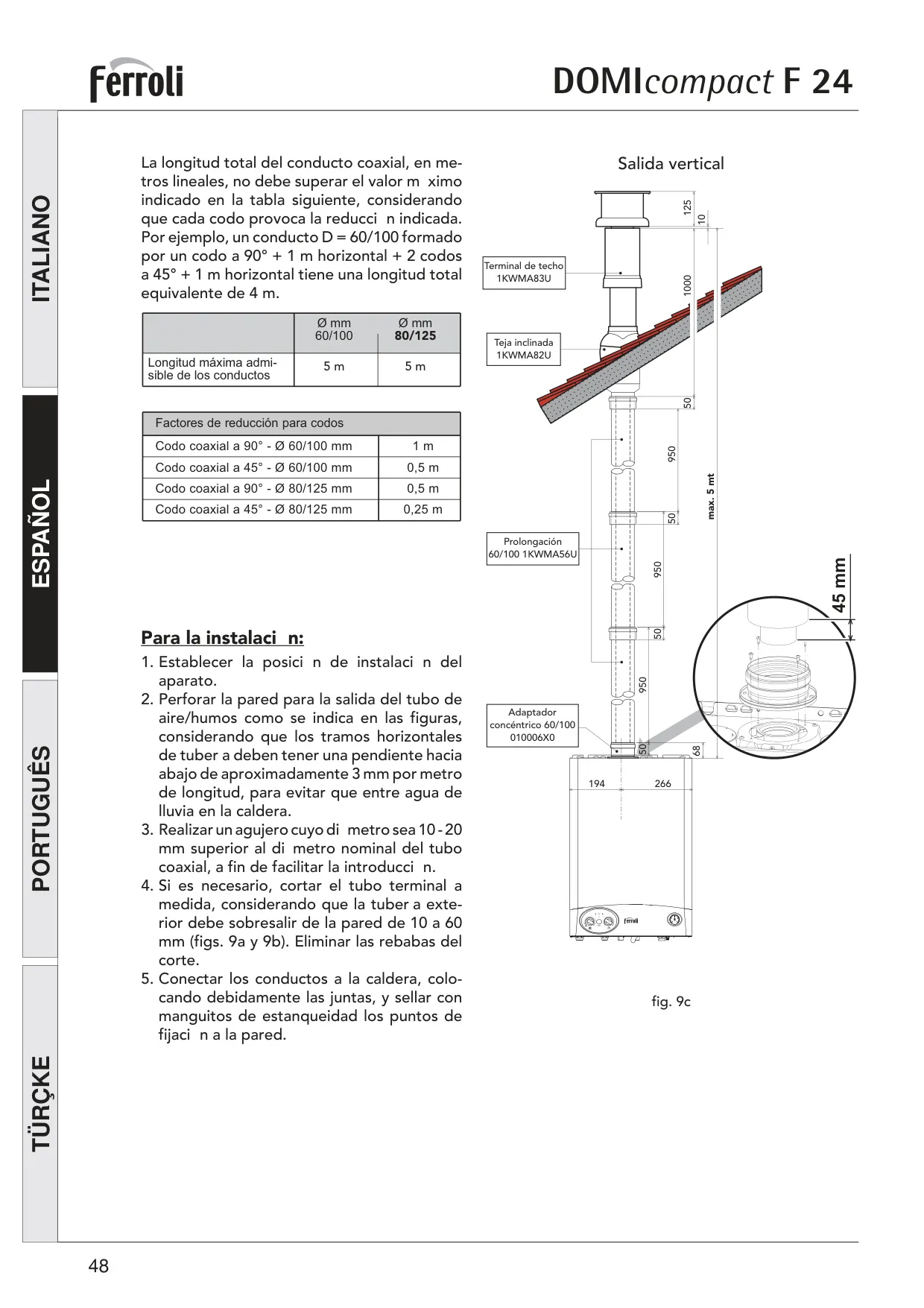

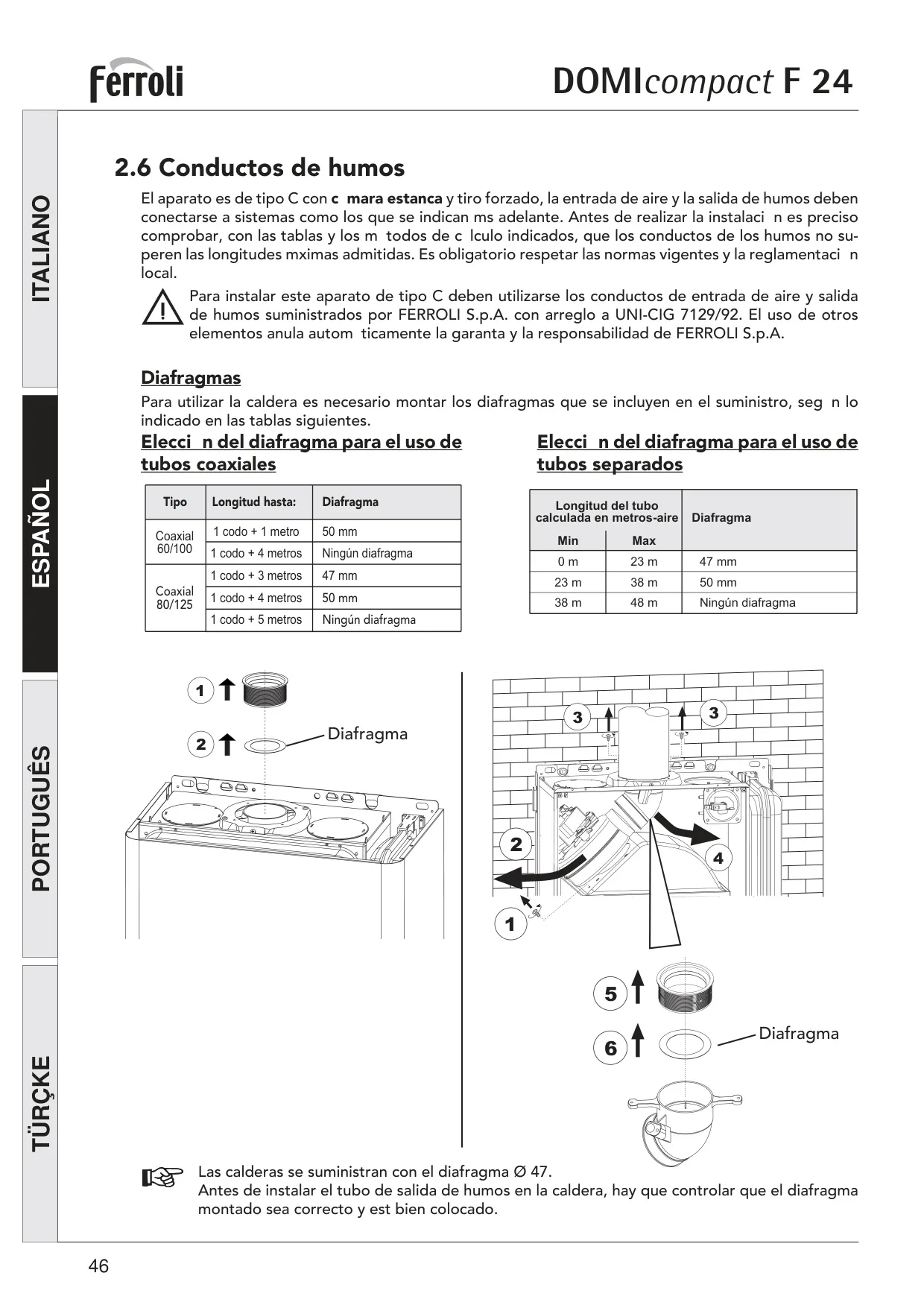

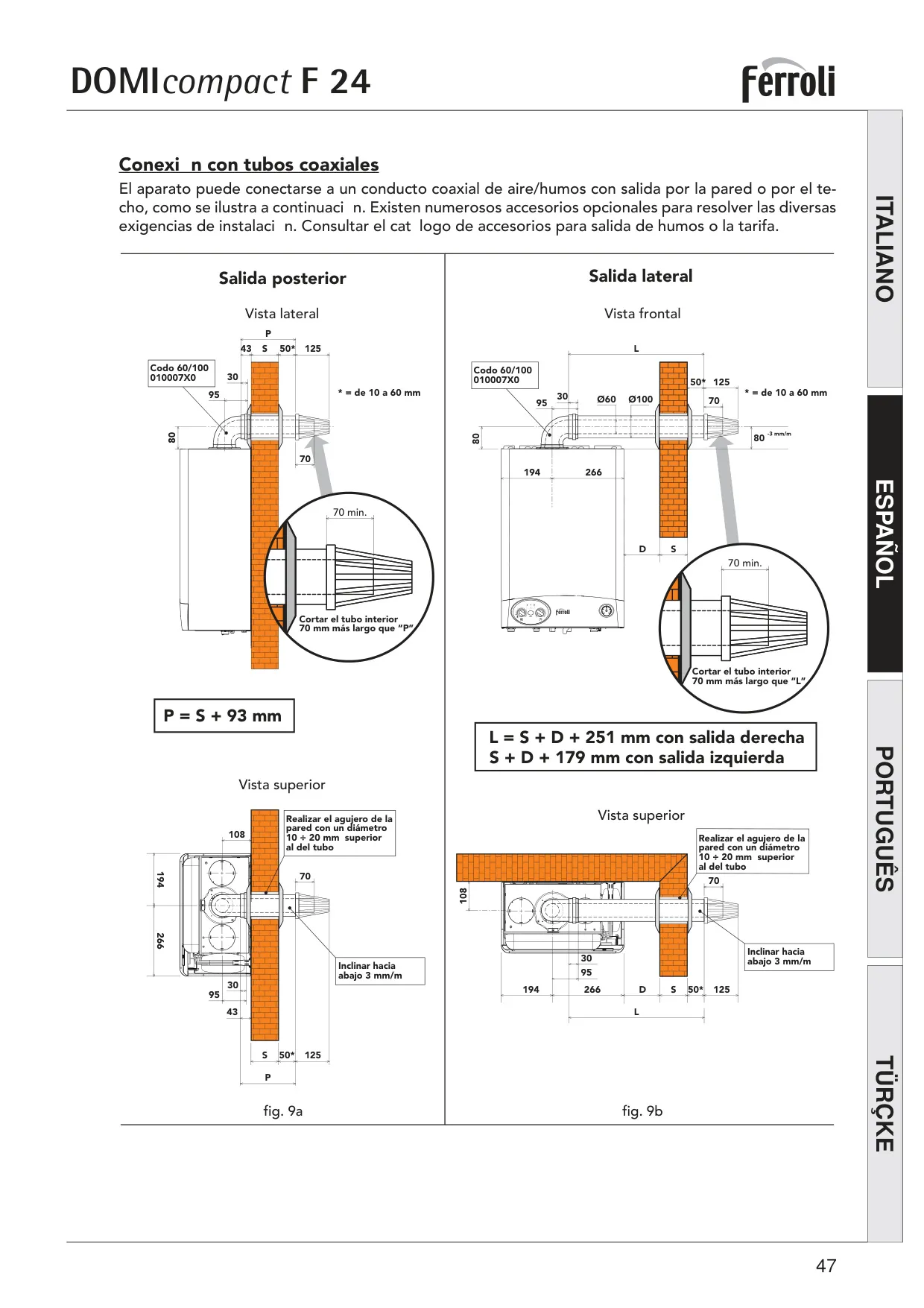

La instalación debe ser realizada por personal especializado y cualificado, respetando las normativas vigentes. Es fundamental asegurar un espacio mínimo alrededor del aparato para facilitar las tareas de mantenimiento y garantizar una circulación adecuada. Se suministran diafragmas específicos y accesorios para los conductos de humos, ya sean coaxiales o separados, para adaptar la instalación a diversas configuraciones y asegurar un funcionamiento óptimo.
