Instrucciones de la Caldera Ferroli Bluehelix Hitech RRT 24 c
Aquí le ofrecemos el manual de Caldera Ferroli Bluehelix Hitech RRT 24 c completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Bluehelix Hitech RRT 24 c, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

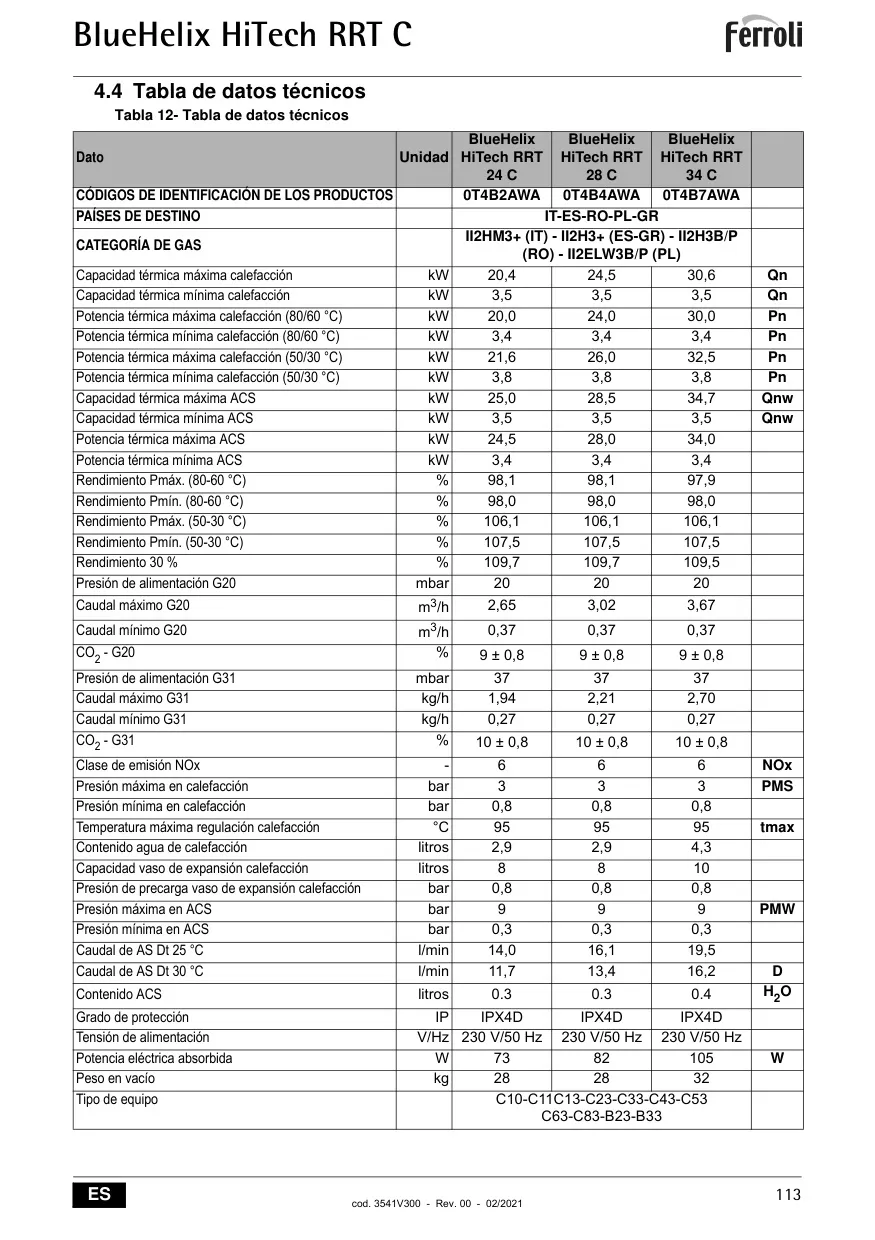

Especificaciones de la Caldera Ferroli Bluehelix Hitech RRT 24 c
| Dato | Unidad | Valor |
|---|---|---|
| Código de Identificación del Producto | 0T4B2AWA | |
| Países de Destino | IT-ES-RO-PL-GR | |
| Categoría de Gas | II2HM3+ (IT) - II2H3+ (ES-GR) - II2H3B/P (RO) - II2ELW3B/P (PL) | |
| Capacidad Térmica Máxima Calefacción (Qn) | kW | 20,4 |
| Capacidad Térmica Mínima Calefacción (Qn) | kW | 3,5 |
| Potencia Térmica Máxima Calefacción (80/60 °C) (Pn) | kW | 20,0 |
| Potencia Térmica Mínima Calefacción (80/60 °C) (Pn) | kW | 3,4 |
| Potencia Térmica Máxima Calefacción (50/30 °C) (Pn) | kW | 21,6 |
| Potencia Térmica Mínima Calefacción (50/30 °C) (Pn) | kW | 3,8 |
| Capacidad Térmica Máxima ACS (Qnw) | kW | 25,0 |
| Capacidad Térmica Mínima ACS (Qnw) | kW | 3,5 |
| Potencia Térmica Máxima ACS | kW | 24,5 |
| Potencia Térmica Mínima ACS | kW | 3,4 |
| Rendimiento Pmáx. (80-60 °C) | % | 98,1 |
| Rendimiento Pmín. (80-60 °C) | % | 98,0 |
| Rendimiento Pmáx. (50-30 °C) | % | 106,1 |
| Rendimiento Pmín. (50-30 °C) | % | 107,5 |
| Rendimiento 30 % | % | 109,7 |
| Presión de Alimentación G20 | mbar | 20 |
| Caudal Máximo G20 | m³/h | 2,65 |
| Caudal Mínimo G20 | m³/h | 0,37 |
| CO2 - G20 | % | 9 ± 0,8 |
| Presión de Alimentación G31 | mbar | 37 |
| Caudal Máximo G31 | kg/h | 1,94 |
| Caudal Mínimo G31 | kg/h | 0,27 |
| CO2 - G31 | % | 10 ± 0,8 |
| Clase de Emisión NOx | - | 6 |
| Presión Máxima en Calefacción (PMS) | bar | 3 |
| Presión Mínima en Calefacción | bar | 0,8 |
| Temperatura Máxima Regulación Calefacción (tmax) | °C | 95 |
| Contenido Agua de Calefacción | litros | 2,9 |
| Capacidad Vaso de Expansión Calefacción | litros | 8 |
| Presión de Precarga Vaso de Expansión Calefacción | bar | 0,8 |
| Presión Máxima en ACS (PMW) | bar | 9 |
| Presión Mínima en ACS | bar | 0,3 |
| Caudal de AS Dt 25 °C | l/min | 14,0 |
| Caudal de AS Dt 30 °C (D) | l/min | 11,7 |
| Contenido ACS (H₂O) | litros | 0,3 |
| Grado de Protección | IP | IPX4D |
| Tensión de Alimentación | V/Hz | 230 V/50 Hz |
| Potencia Eléctrica Absorbida | W | 73 |
| Peso en Vacío | kg | 28 |
| Tipo de Equipo | C10-C11C13-C23-C33-C43-C53 C63-C83-B23-B33 | |
| Ficha del Producto ErP | ||
| Clase de eficiencia energética estacional de calefacción | A | |
| Eficiencia energética estacional de calefacción (ηs) | % | 94 |
| Potencia calorífica útil a potencia nominal (régimen alta temperatura) (P4) | kW | 20,0 |
| Potencia calorífica útil a 30% potencia nominal (régimen baja temperatura) (P1) | kW | 4,1 |
| Eficiencia útil a potencia nominal (régimen alta temperatura) (η4) | % | 88,3 |
| Eficiencia útil a 30% potencia nominal (régimen baja temperatura) (η1) | % | 98,8 |
| Consumo de electricidad auxiliar a plena carga (elmax) | kW | 0,024 |
| Consumo de electricidad auxiliar a carga parcial (elmin) | kW | 0,010 |
| Consumo de electricidad auxiliar en modo de espera (PSB) | kW | 0,003 |
| Pérdida de calor en modo de espera (Pstby) | kW | 0,042 |
| Consumo de electricidad del quemador de encendido (Pign) | kW | 0,000 |
| Consumo anual de energía (QHe) | GJ | 38 |
| Nivel de potencia acústica (LWA) | dB | 47 |
| Emisiones de óxidos de nitrógeno (NOx) | mg/kWh | 39 |
| Perfil de carga declarado (ACS) | XL | |
| Clase eficiencia energética del caldeo de agua | A | |
| Consumo diario de electricidad (Qelec) | kWh | 0,148 |
| Consumo anual de electricidad (AEC) | kWh | 34 |
| Eficiencia energética del caldeo de agua (ηwh) | % | 87 |
| Consumo diario de combustible (Qfuel) | GJ | 20,220 |
| Consumo anual de combustible (AFC) | GJ | 17 |
Detalles de la Caldera Ferroli Bluehelix Hitech RRT 24 c

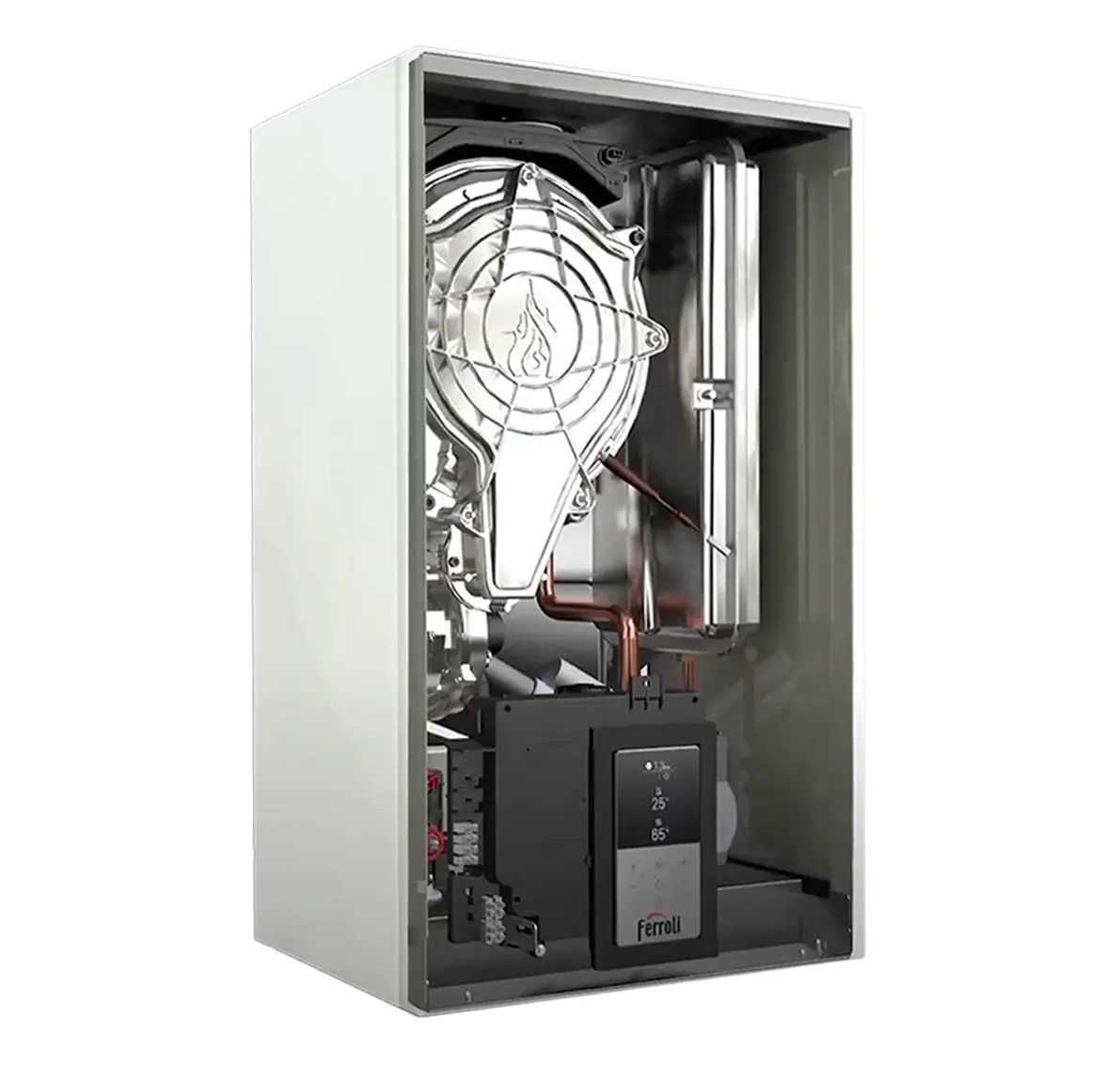

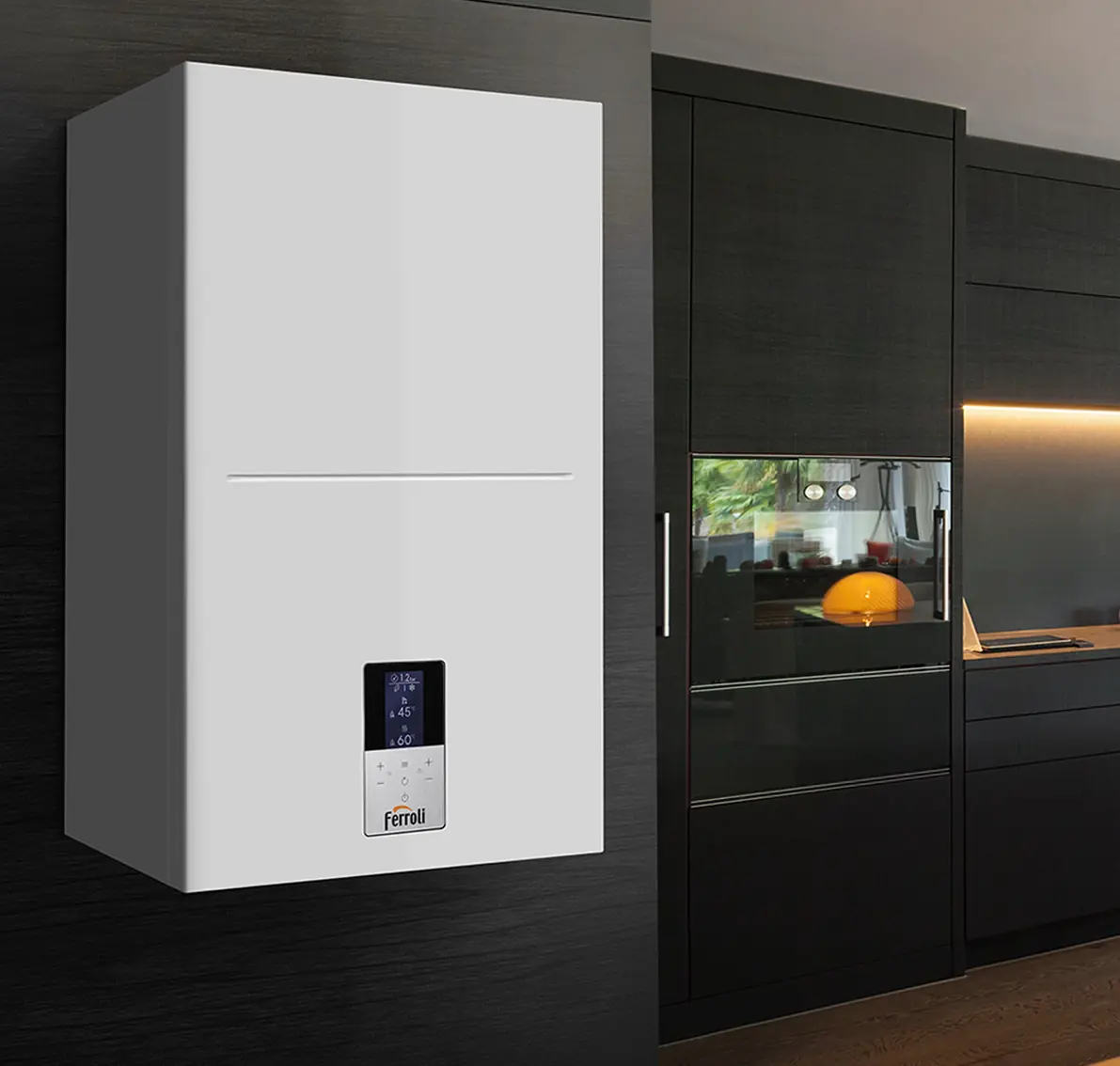

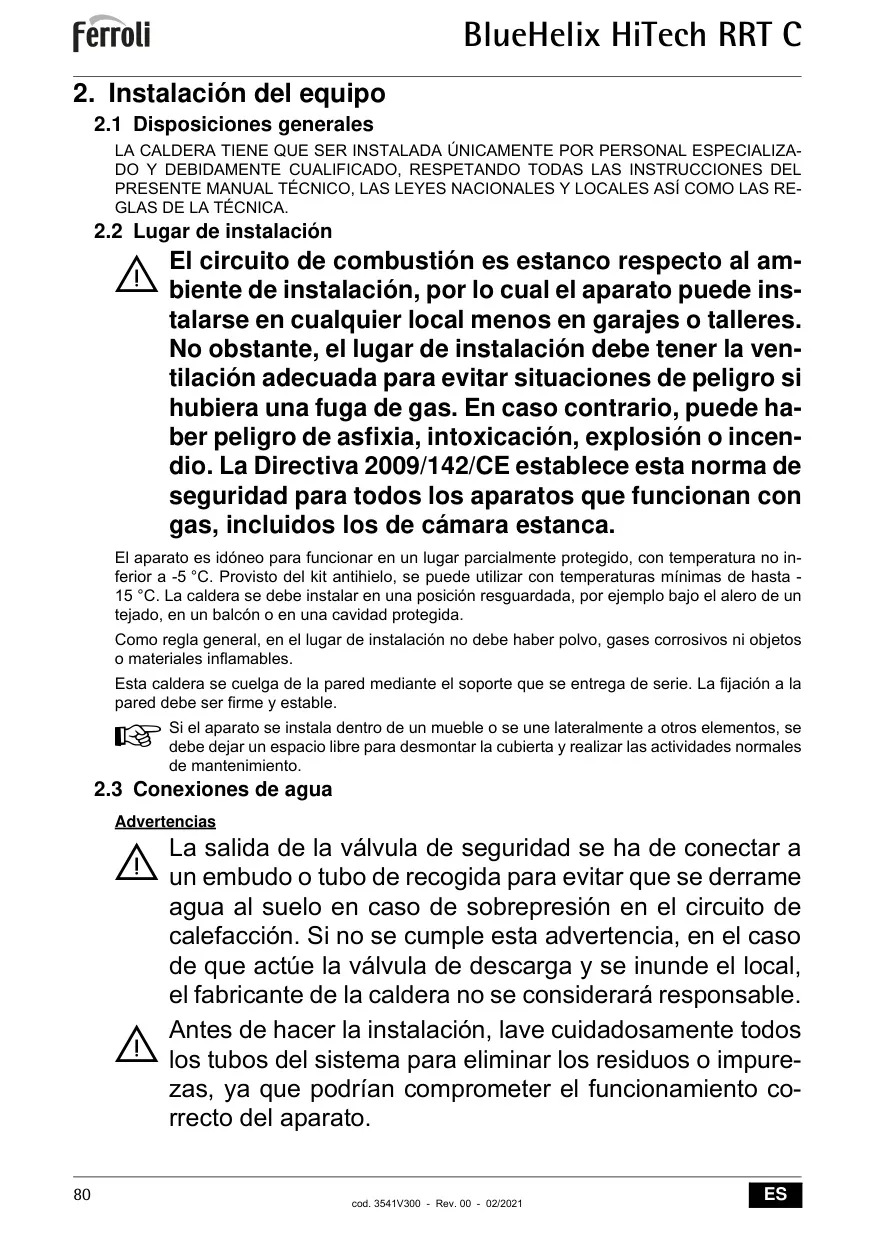

La Caldera Ferroli Bluehelix Hitech RRT 24 c es un generador térmico avanzado, diseñado para ofrecer un alto rendimiento y bajas emisiones, destacando por su intercambiador de acero inoxidable. Su sistema de control con microprocesador garantiza una gestión eficiente y precisa. La unidad es de cámara estanca, lo que permite su instalación tanto en interiores como en exteriores parcialmente protegidos, soportando temperaturas de hasta –5 °C, ampliable a –15 °C con un kit antihielo opcional.

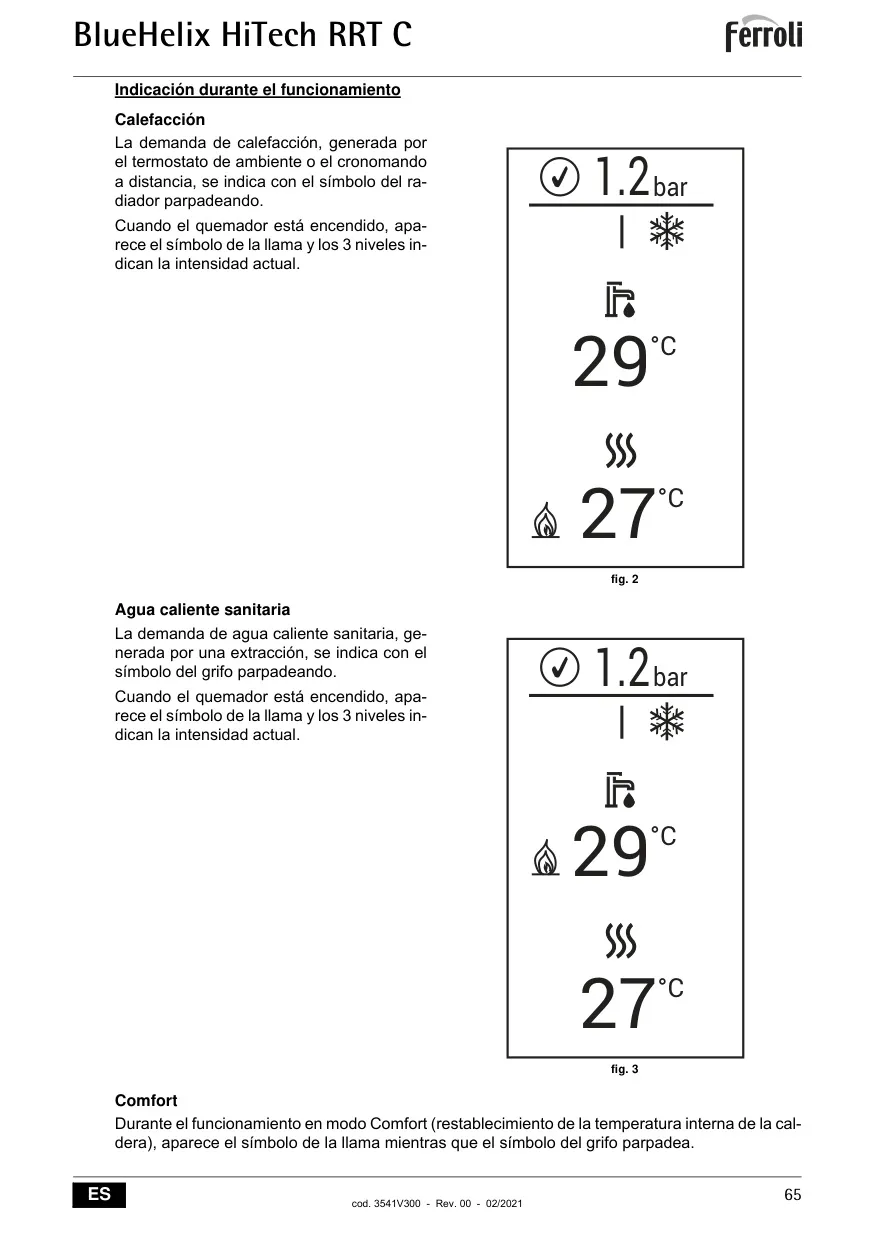

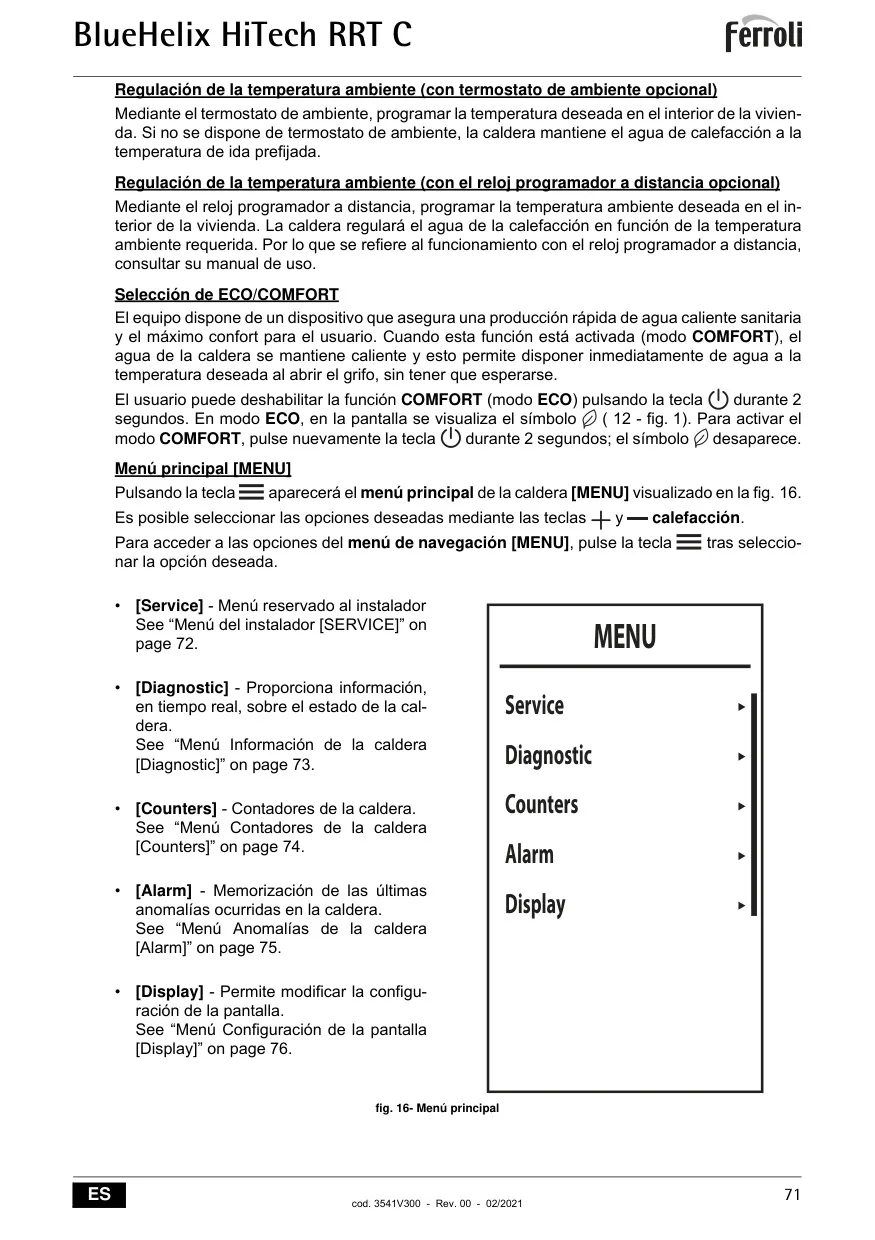

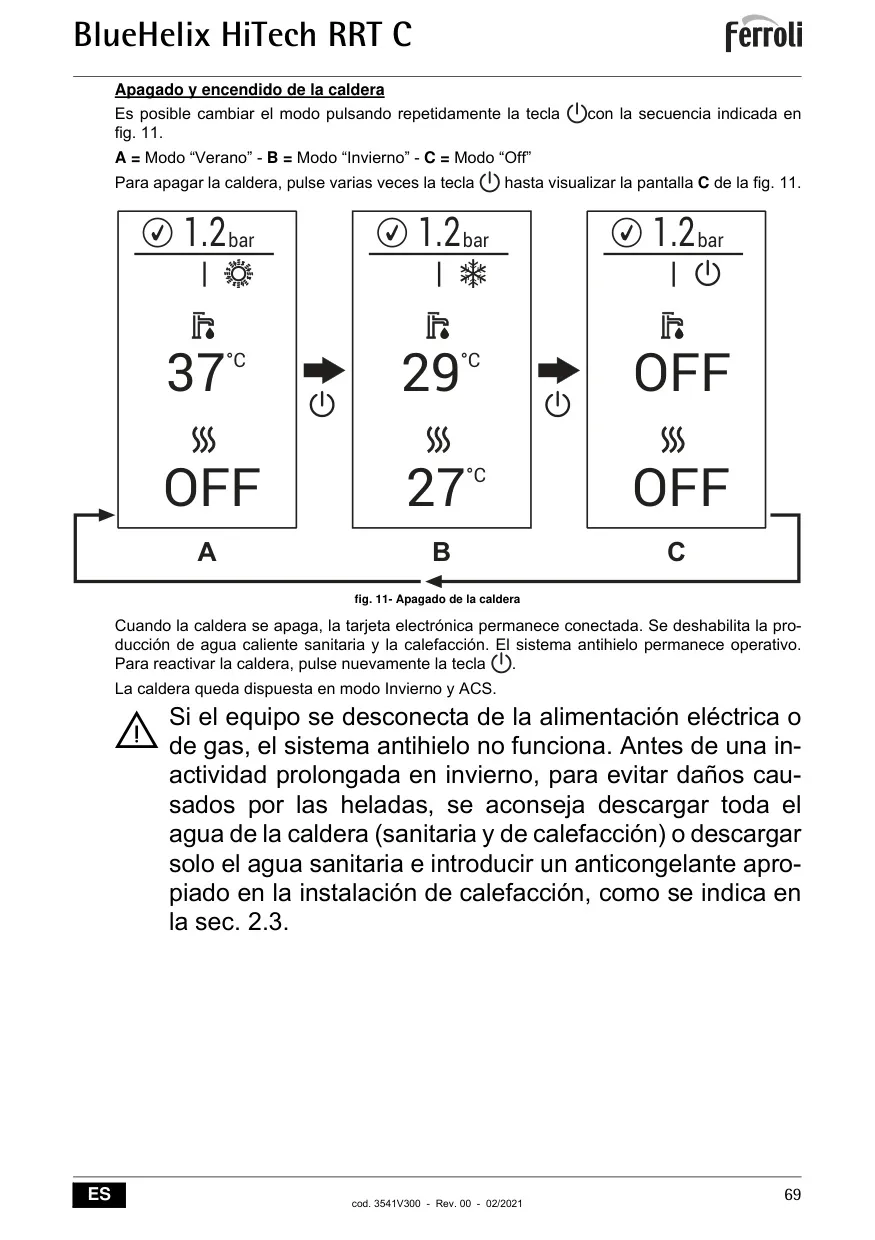

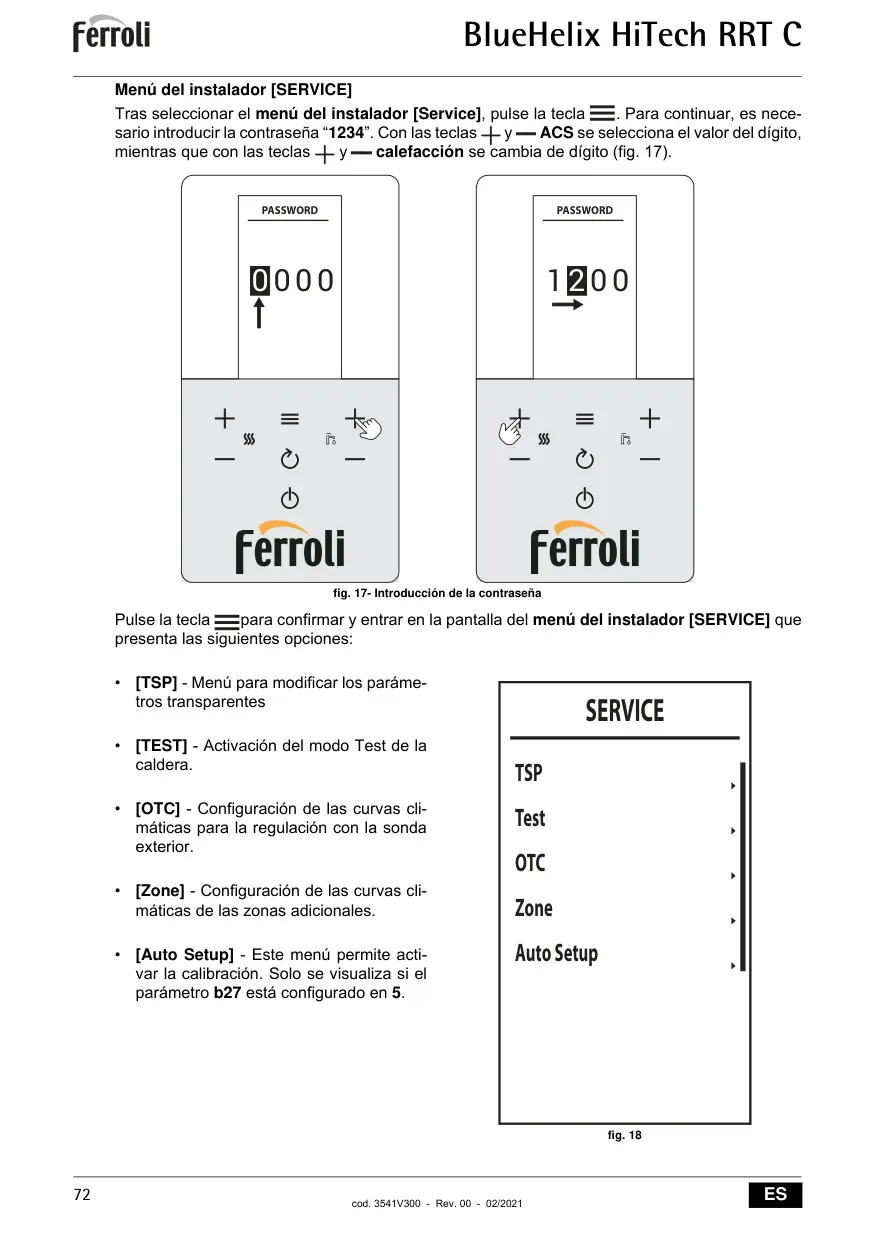

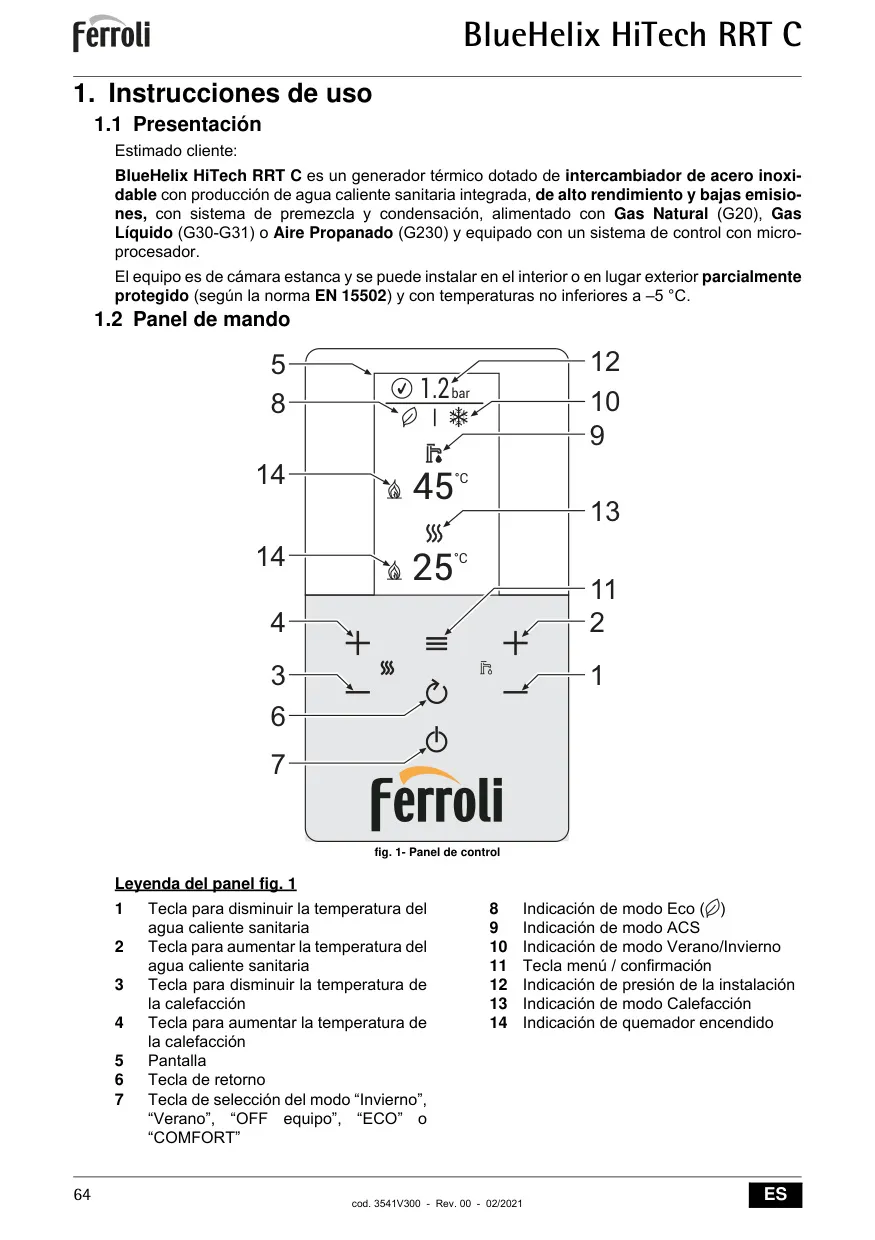

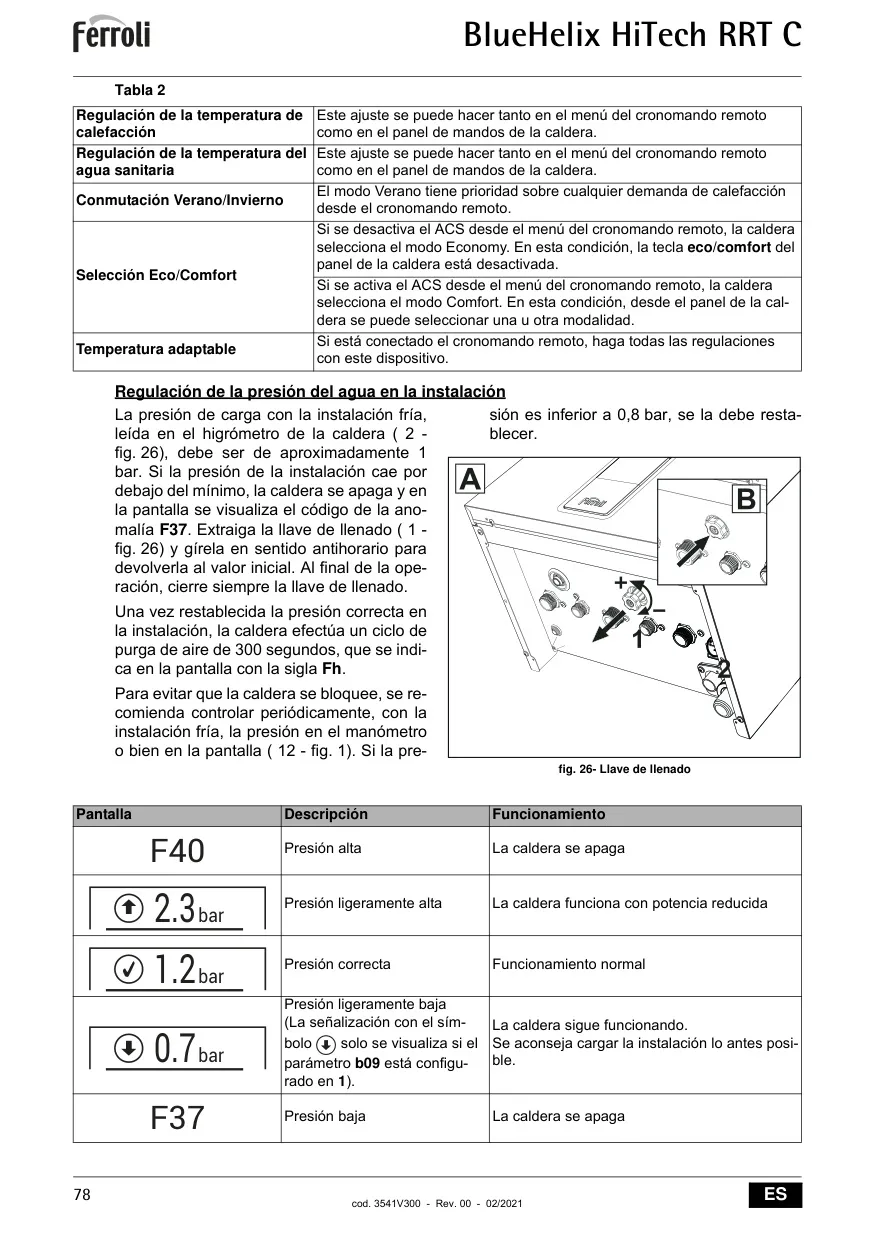

El panel de mando es intuitivo, con una pantalla digital que muestra información operativa clave como la presión de la instalación, temperaturas de ACS y calefacción, y el estado del quemador. Los usuarios pueden ajustar fácilmente las temperaturas de calefacción (de 20 °C a 80 °C) y de Agua Caliente Sanitaria (ACS) (de 40 °C a 55 °C) mediante botones dedicados. También se pueden seleccionar modos de funcionamiento como Invierno, Verano, y ECO/COMFORT, este último para una producción rápida de ACS.

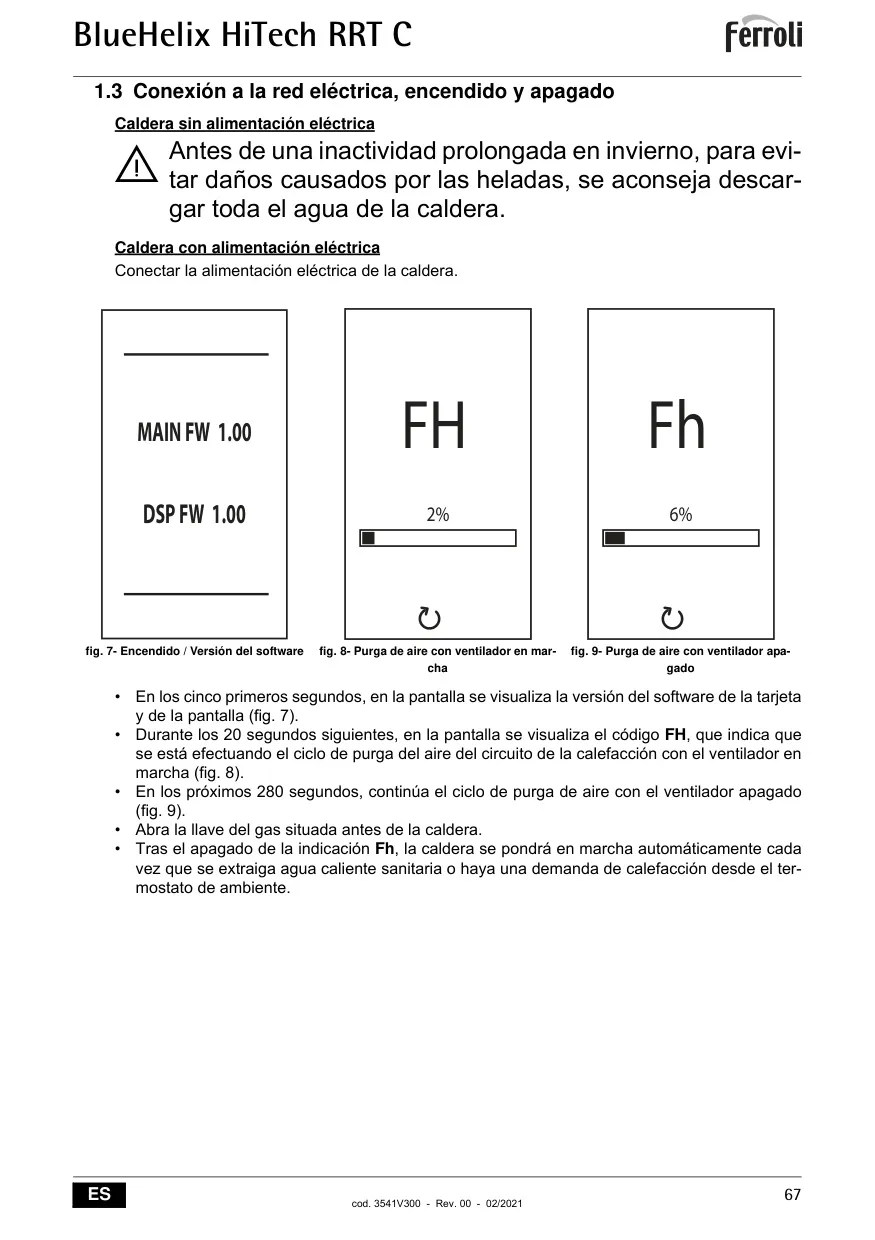

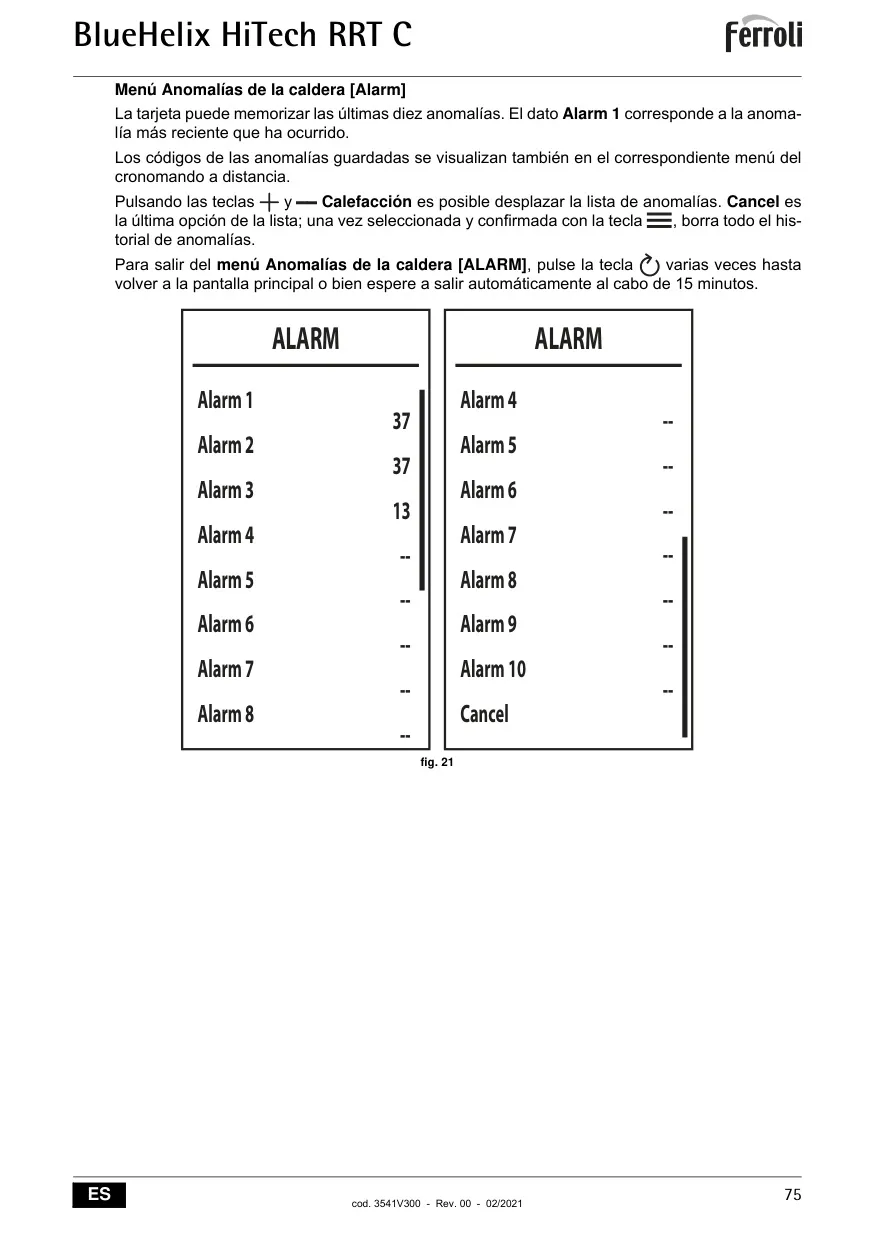

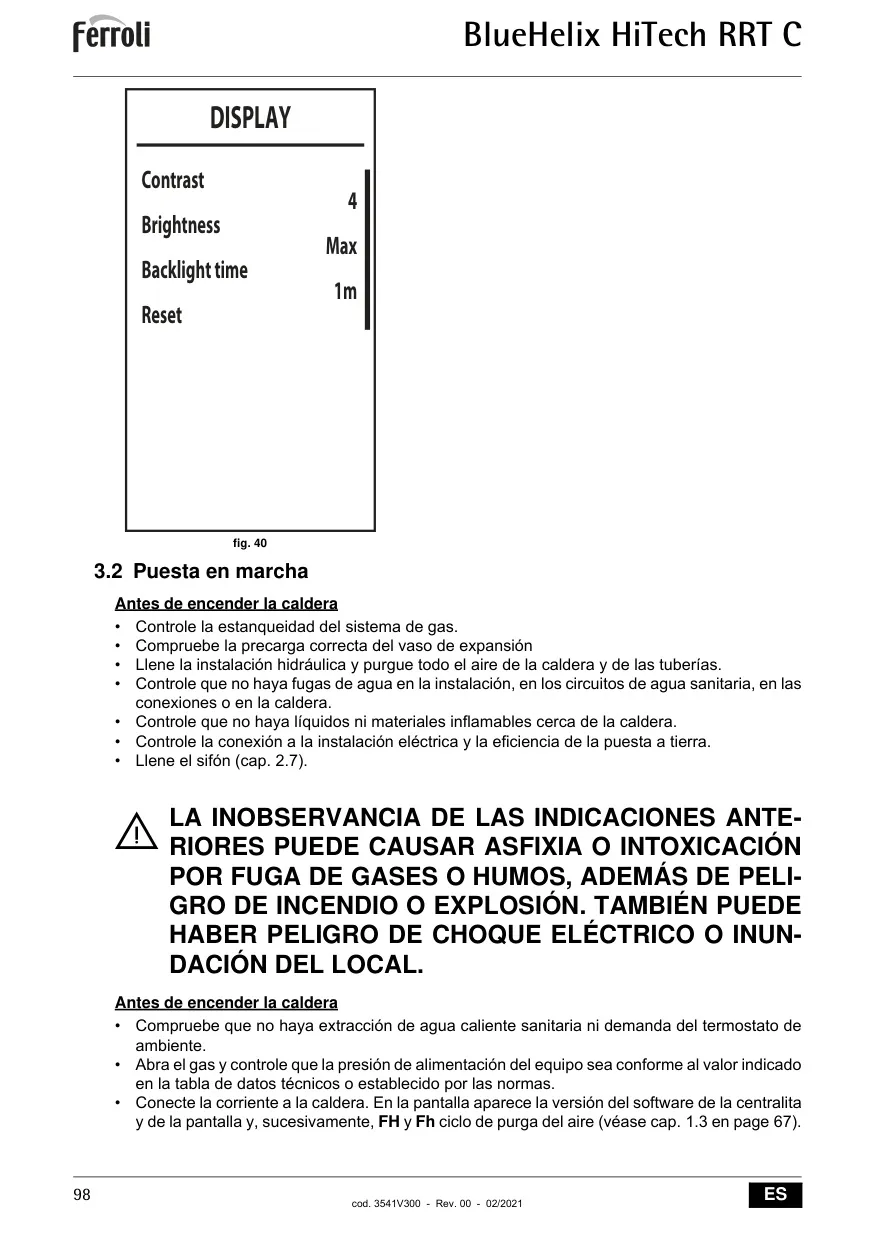

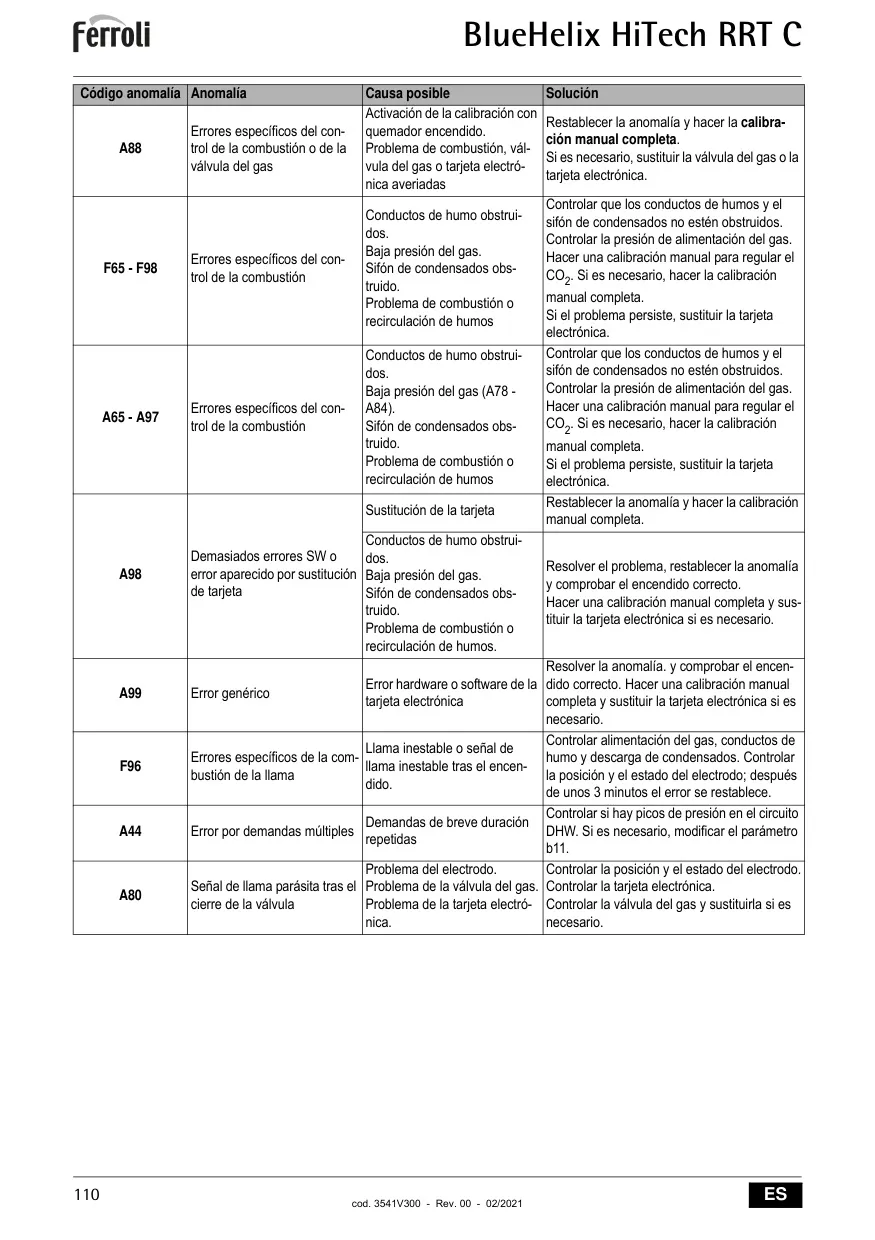

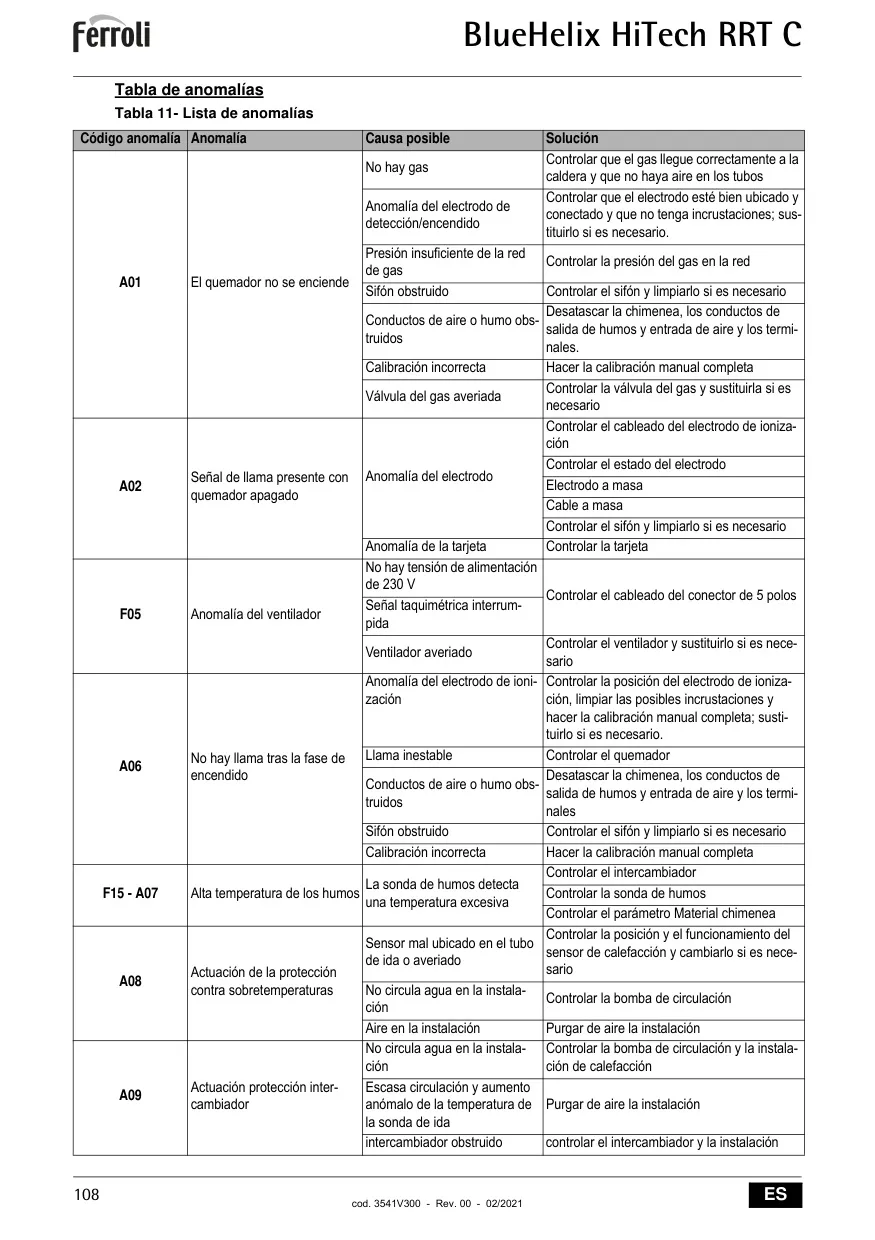

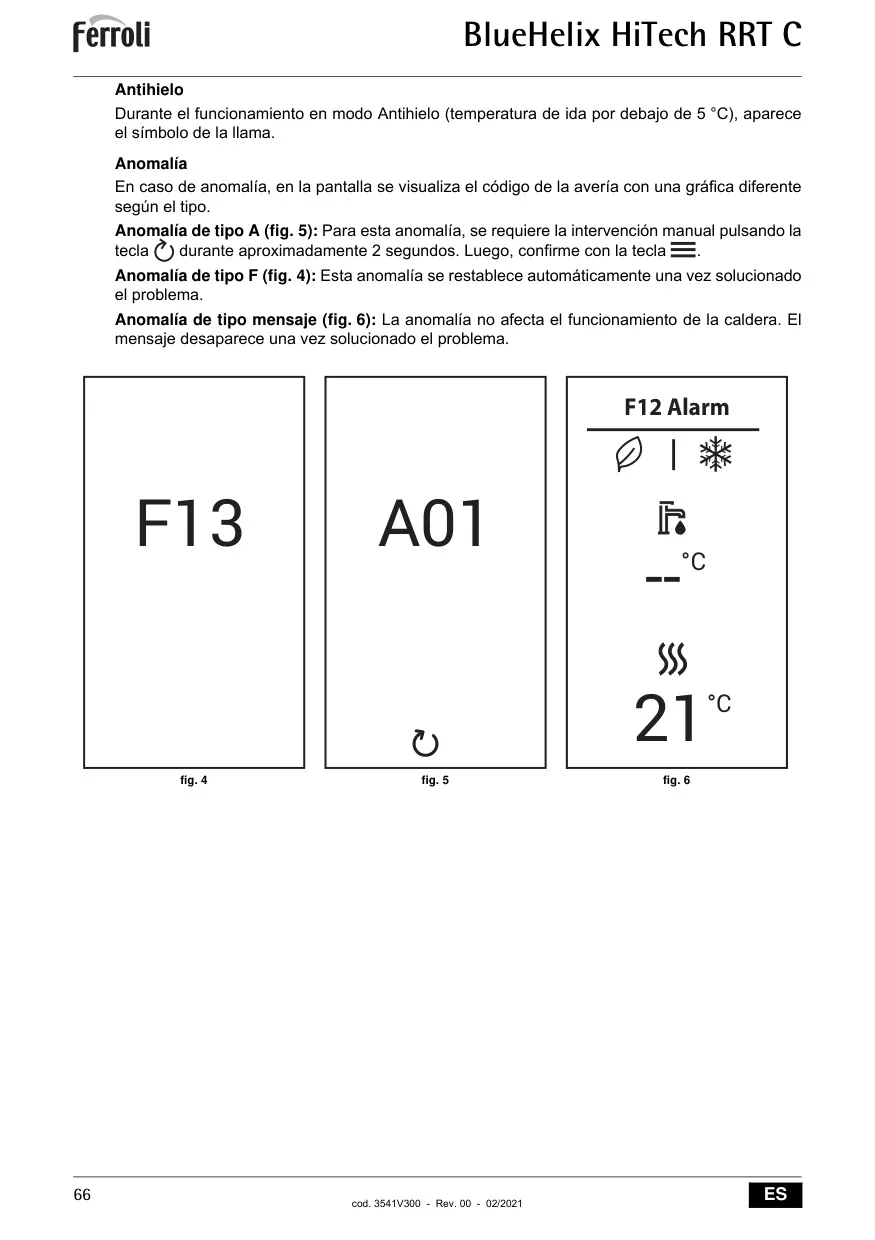

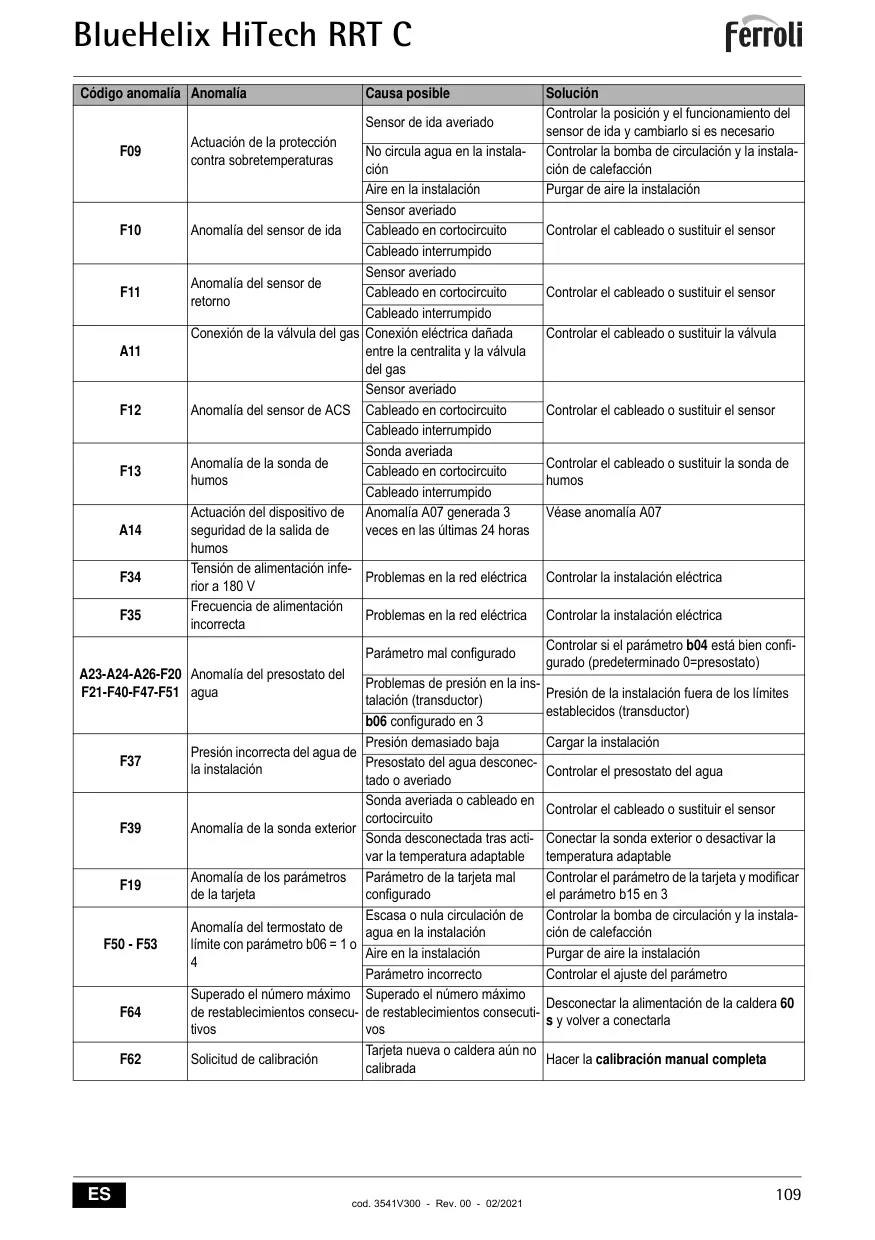

La caldera integra un sofisticado sistema de gestión de anomalías, categorizando los fallos en tipos "A" (bloqueos permanentes con reset manual), "F" (bloqueos transitorios con autoreset) y mensajes informativos. Durante el encendido, la caldera ejecuta un ciclo de purga de aire que dura hasta 300 segundos, mostrando los estados FH y Fh en la pantalla, con la posibilidad de interrupción manual.

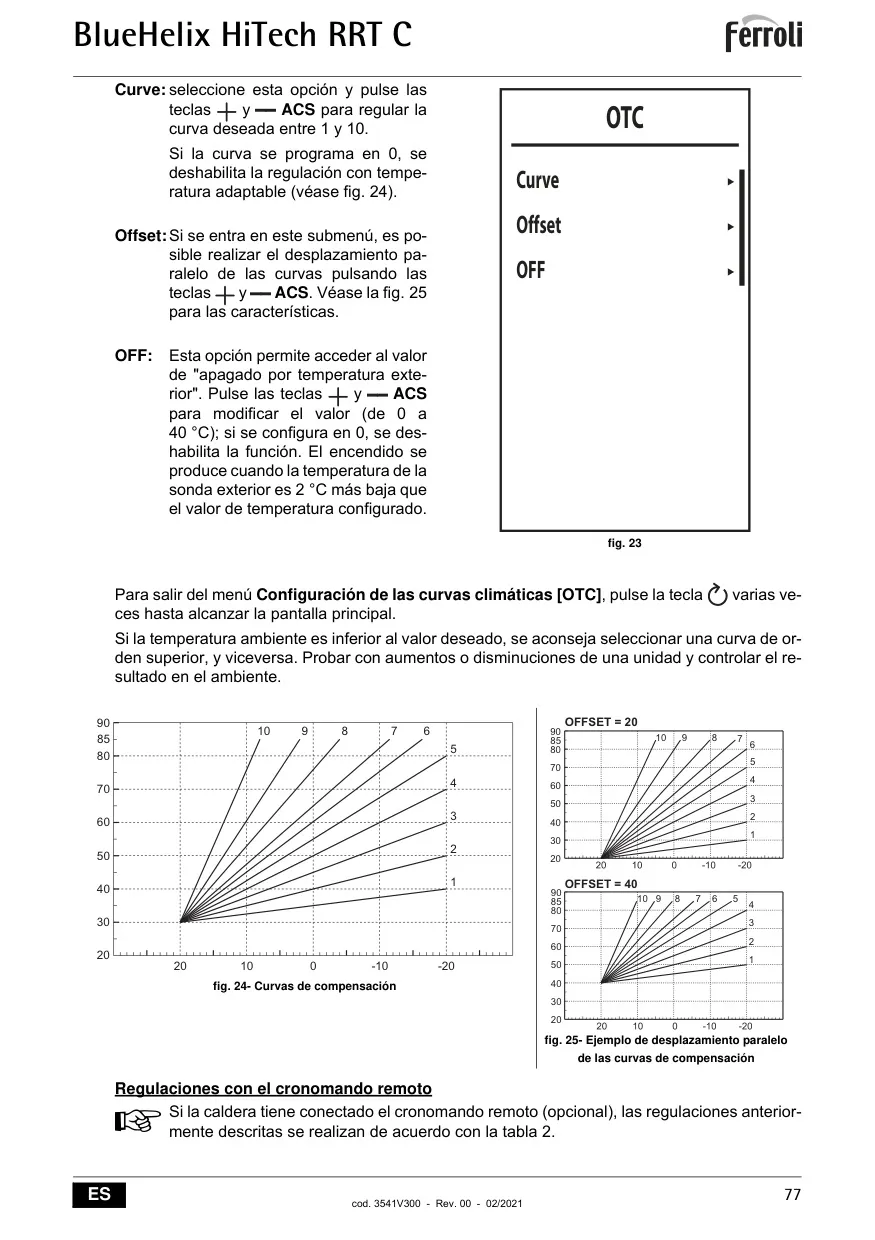

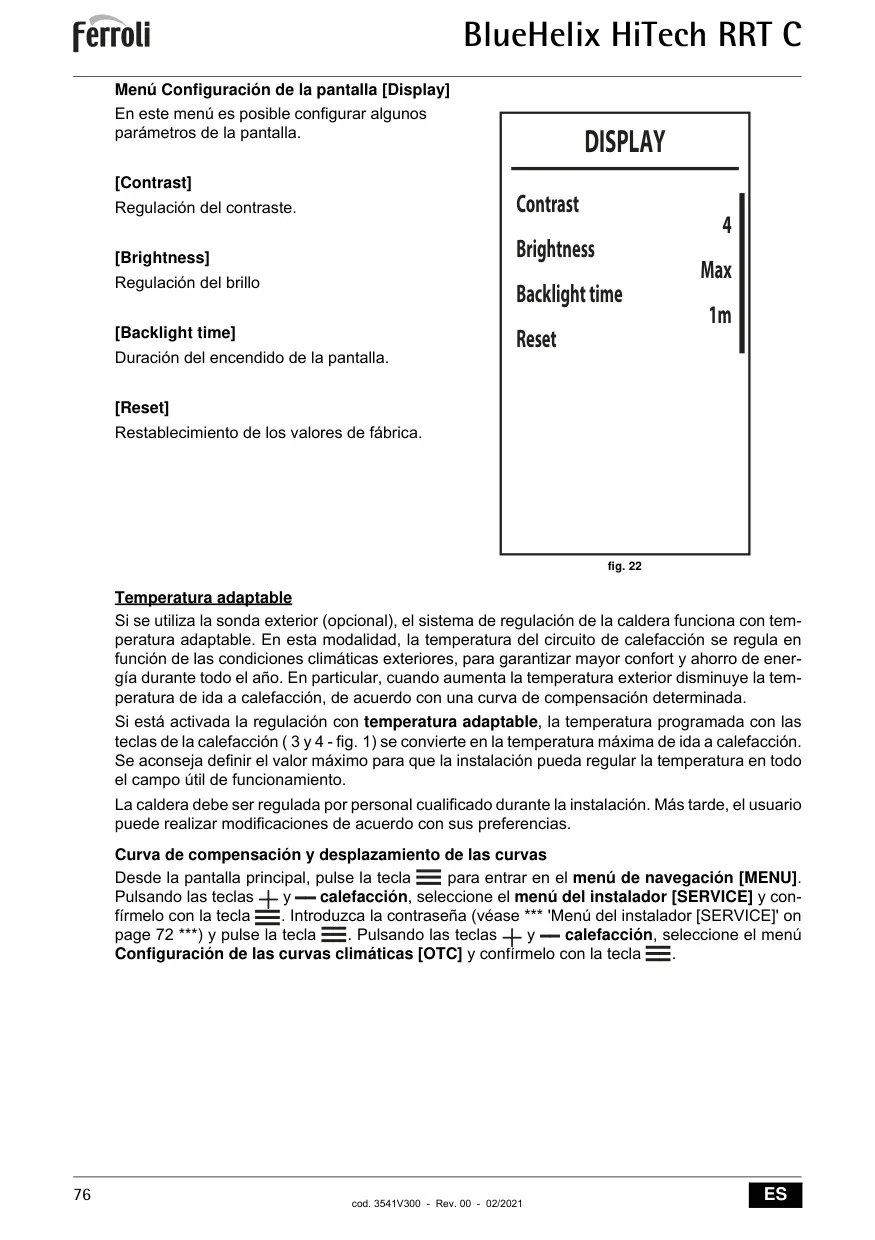

Para una eficiencia energética óptima, la Bluehelix Hitech RRT 24 c permite la regulación de temperatura adaptable si se conecta una sonda exterior opcional. Esta función ajusta la temperatura del circuito de calefacción en función de las condiciones climáticas externas, utilizando curvas de compensación y un offset para maximizar el confort y el ahorro.

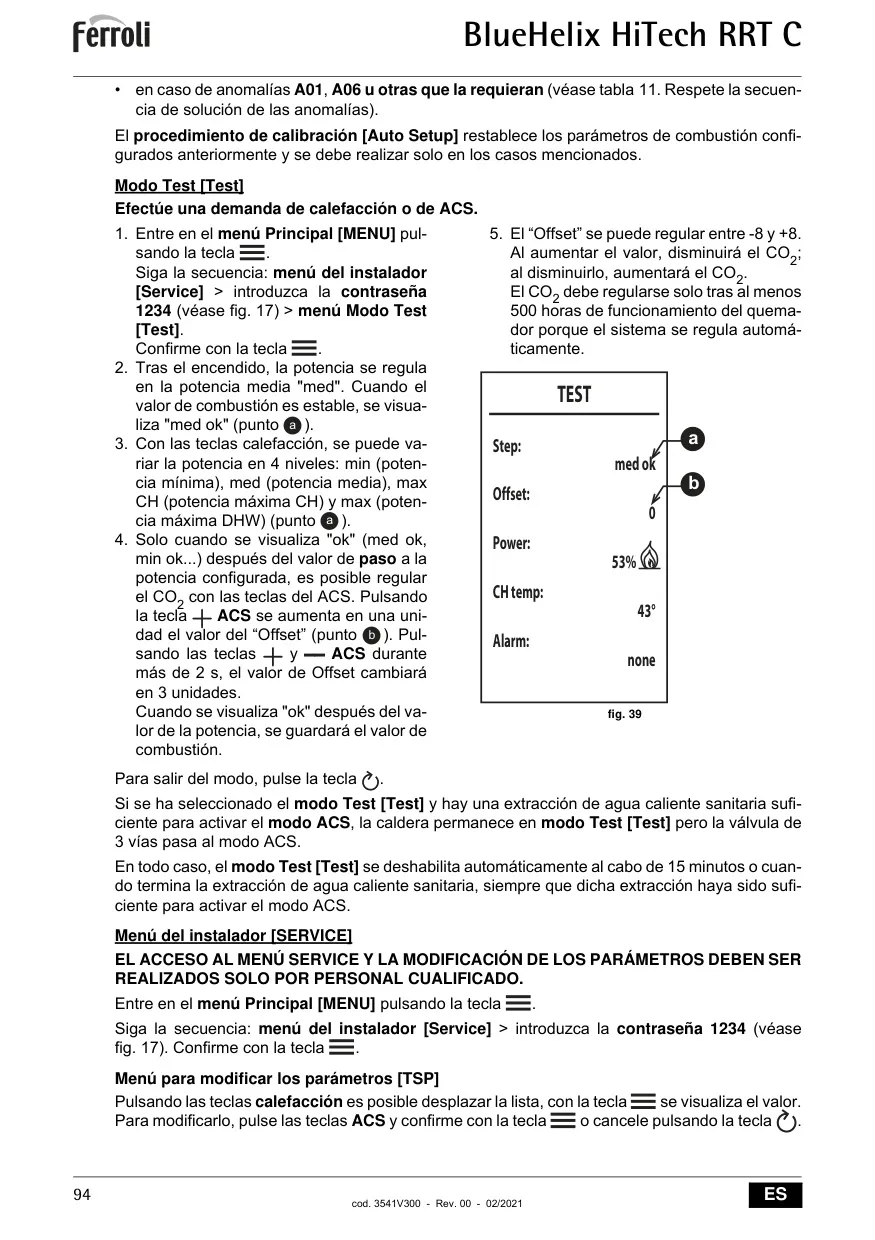

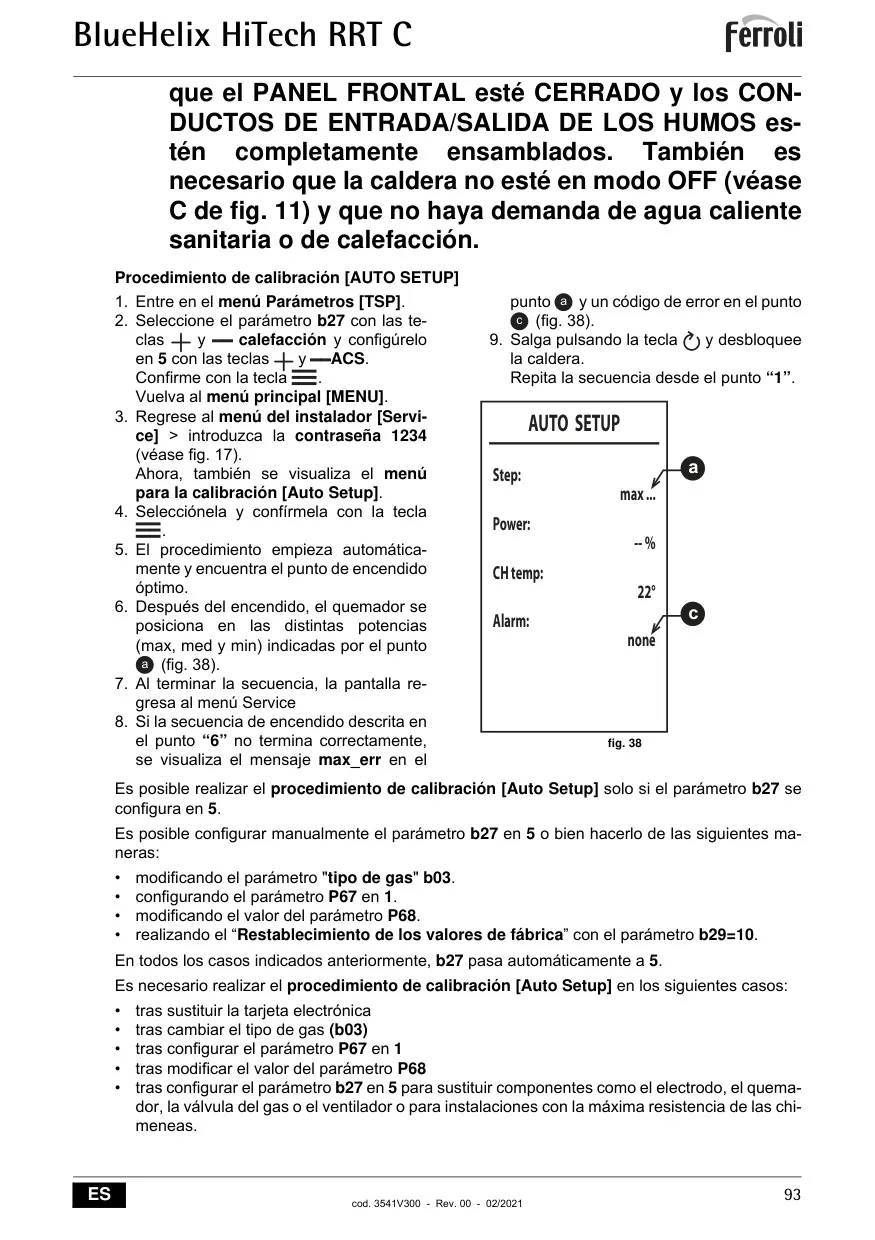

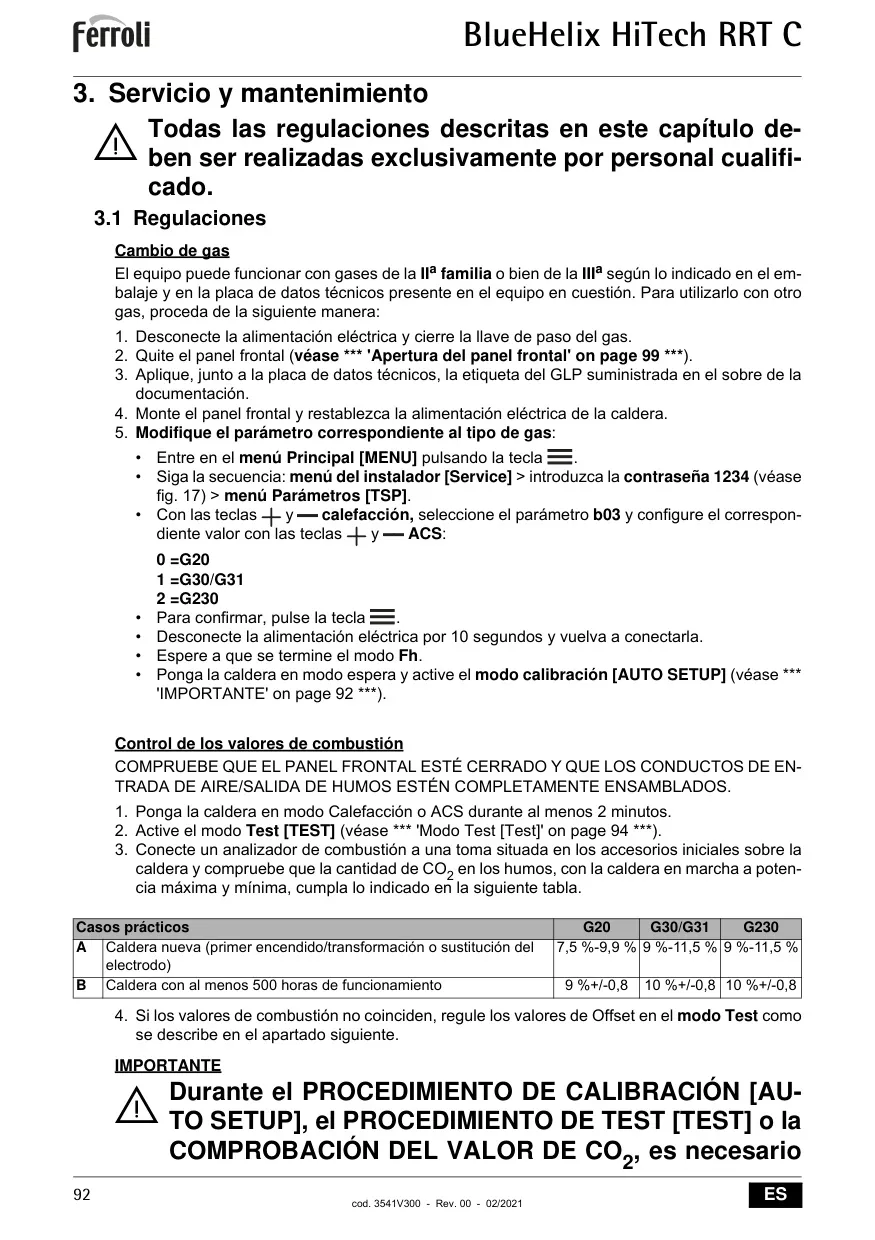

En cuanto a su compatibilidad, puede operar con Gas Natural (G20), Gas Líquido (G30-G31) o Aire Propanado (G230). El cambio de gas es un procedimiento técnico que implica modificar un parámetro y requiere una calibración posterior, asegurando siempre el funcionamiento óptimo del quemador y el control de los valores de combustión, incluso con la caldera nueva o tras 500 horas de uso.

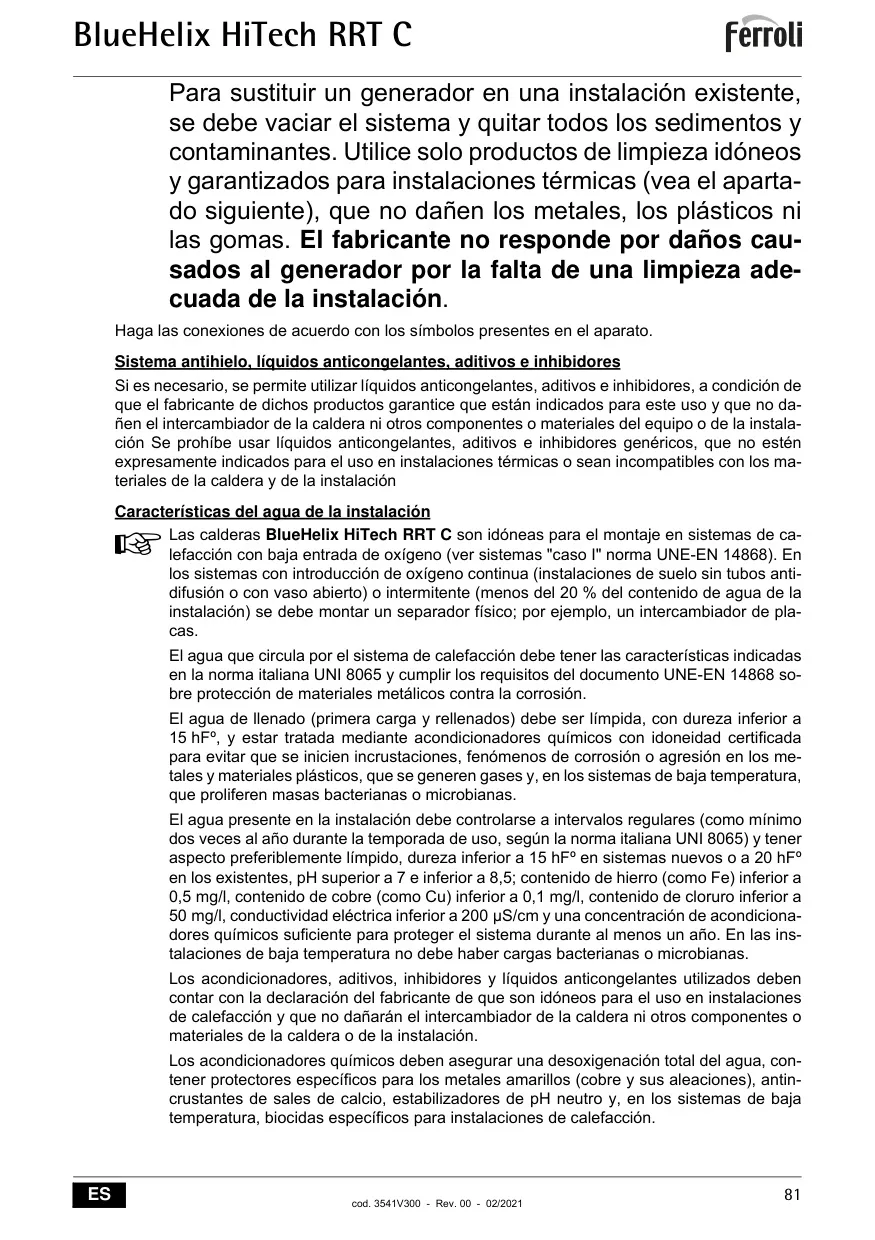

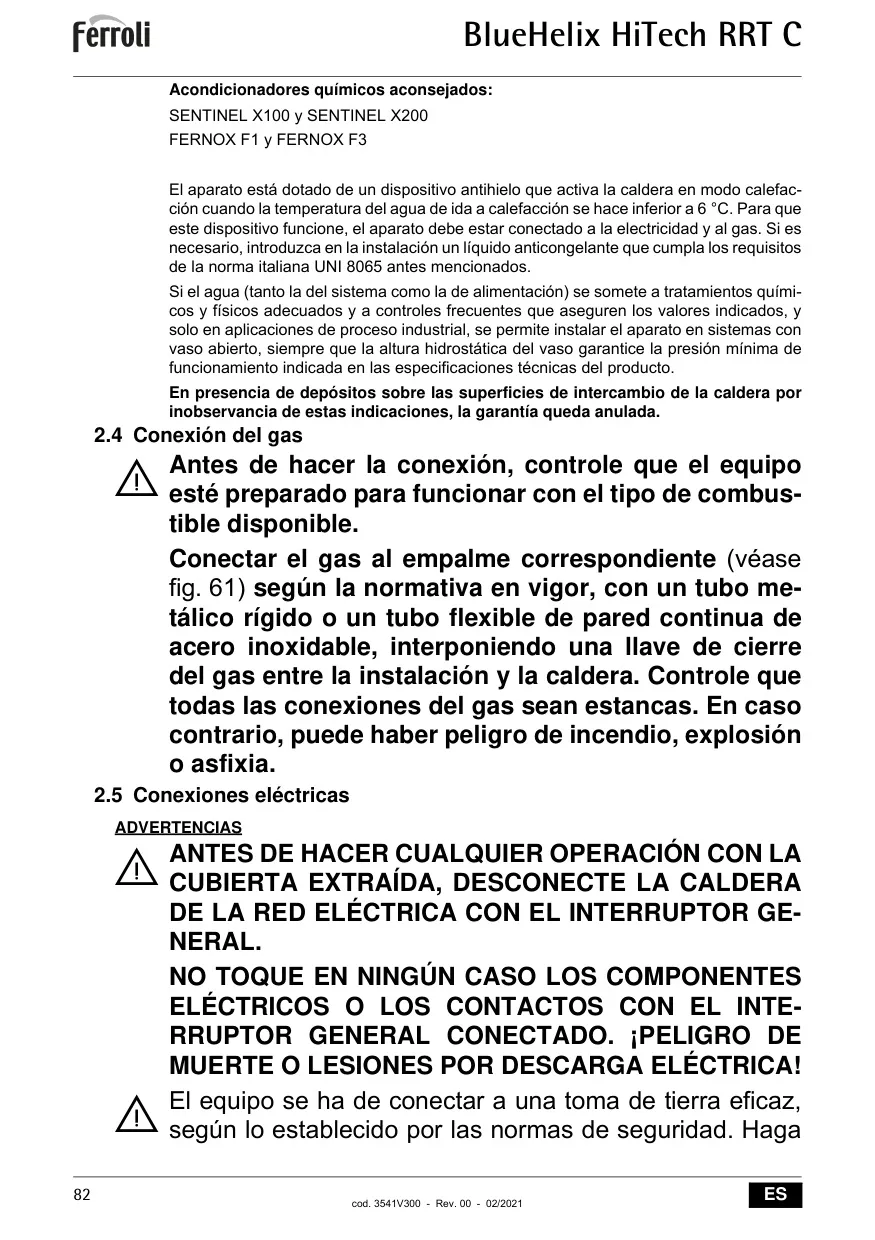

La instalación exige una preparación minuciosa, incluyendo la limpieza de tubos del sistema y el uso de acondicionadores químicos específicos para el agua de calefacción, con el fin de evitar incrustaciones y corrosión, tal como lo detallan las normas UNI 8065 y UNE-EN 14868. Se recomienda el uso de productos como Sentinel X100, X200, Fernox F1 y F3, mientras que se prohíben los anticongelantes genéricos.

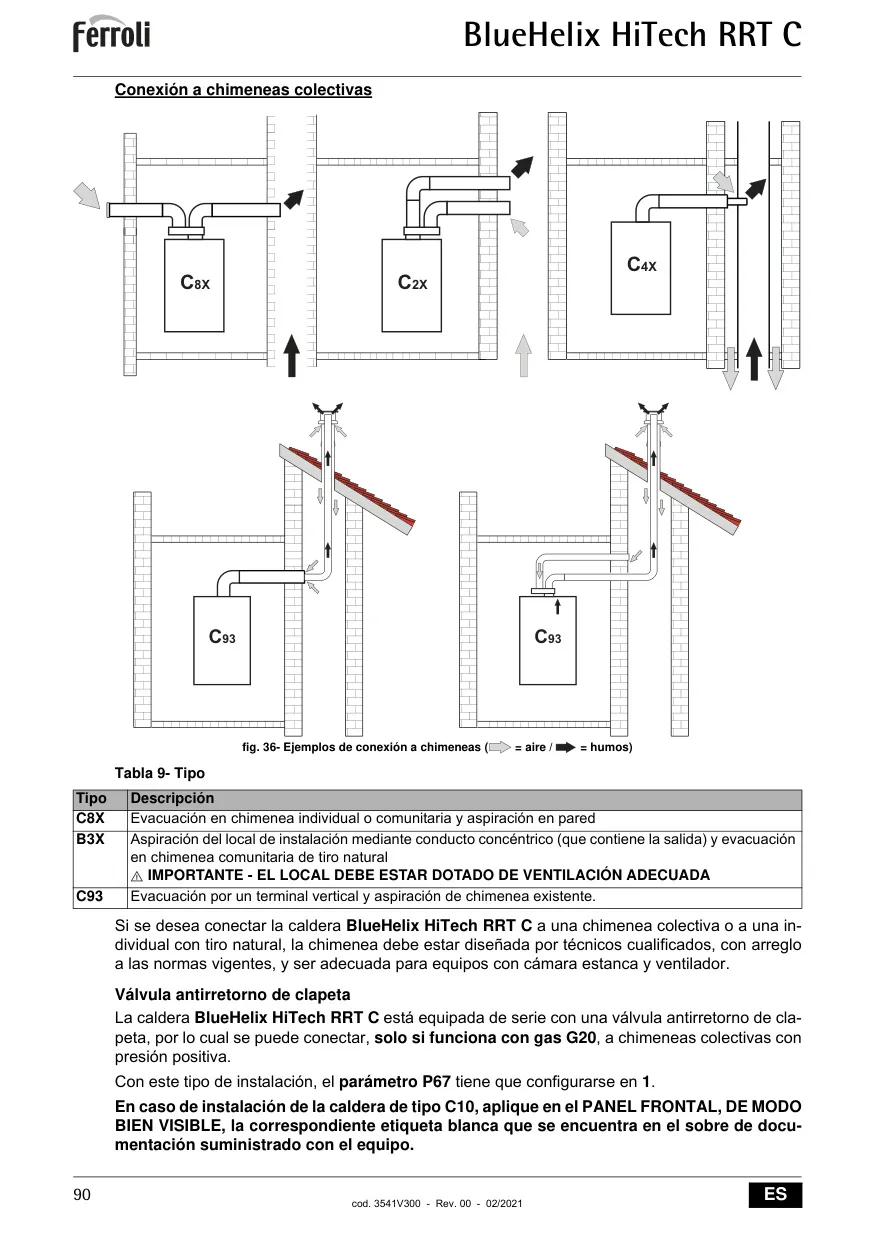

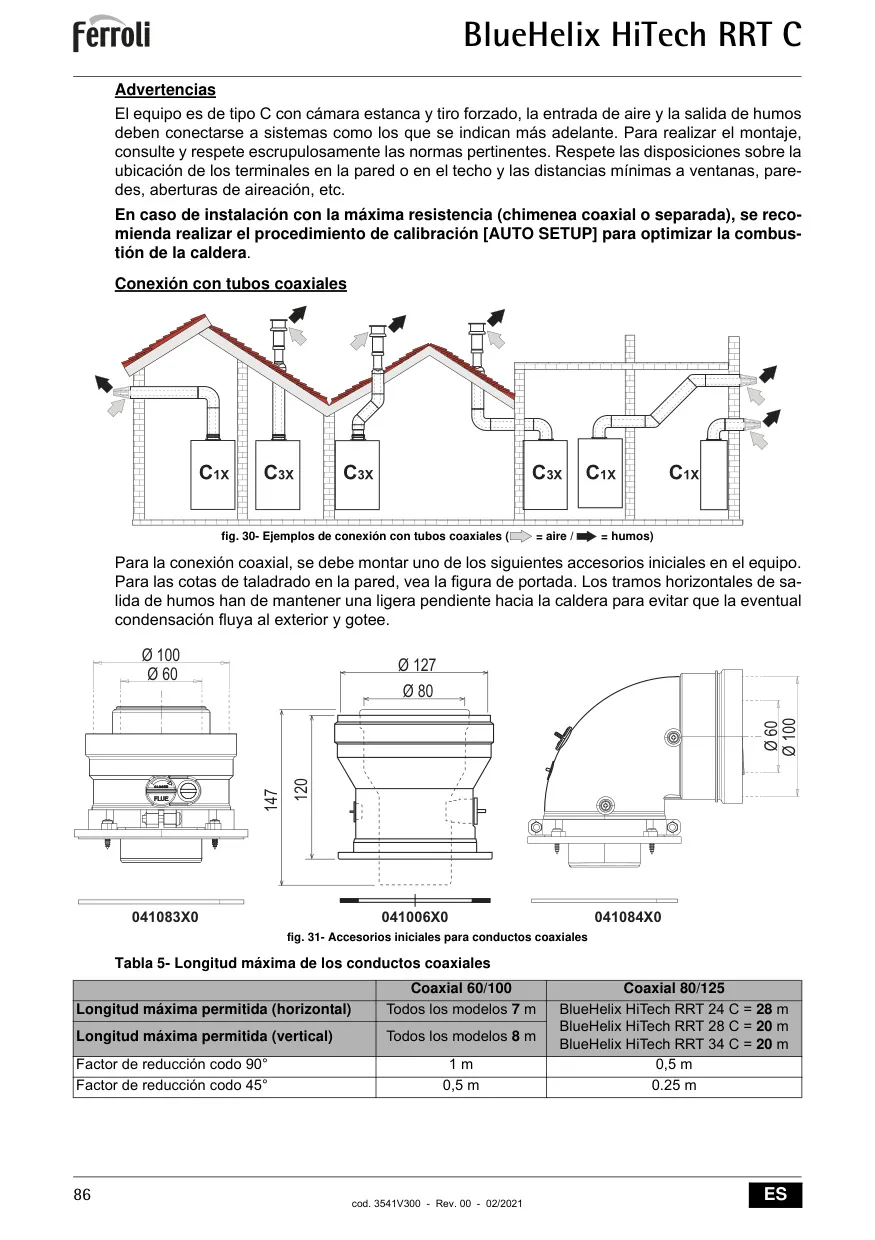

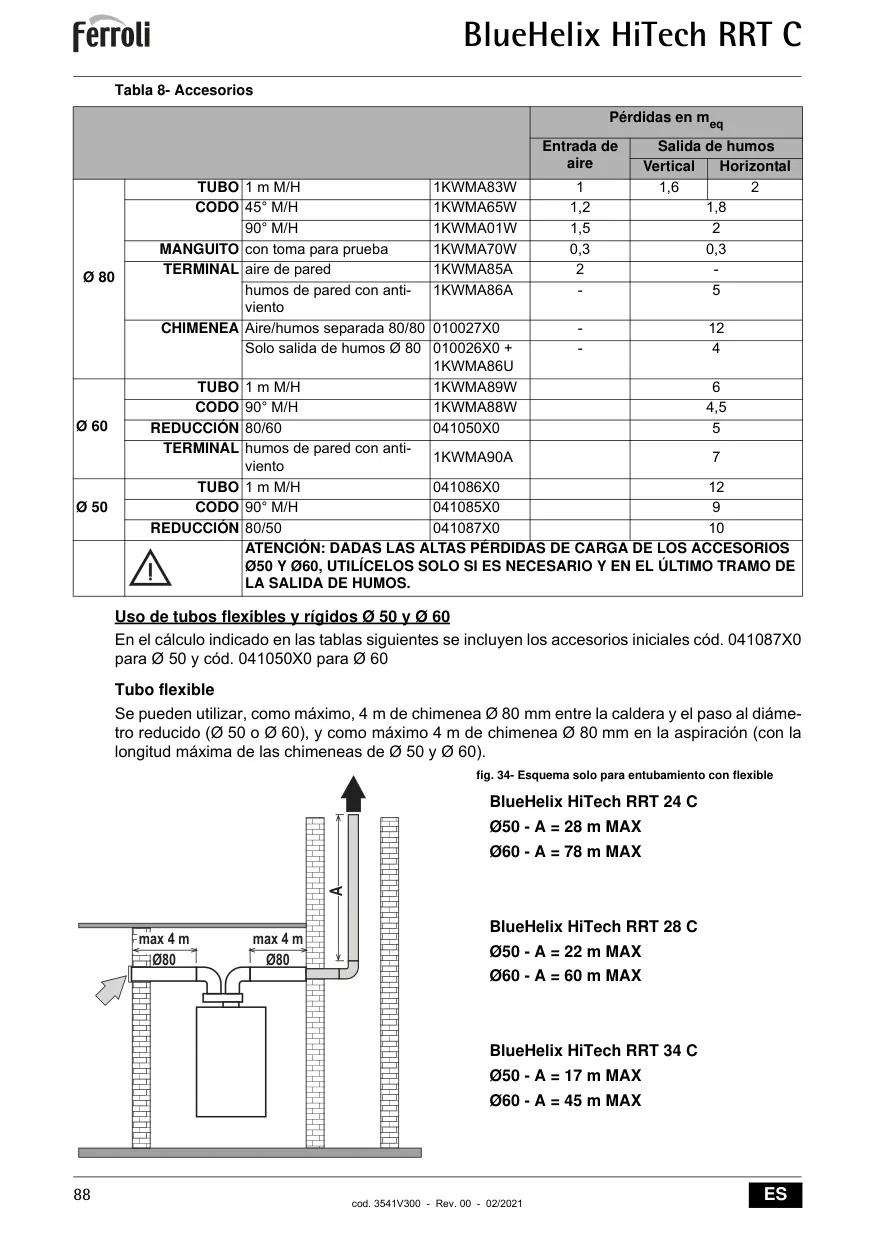

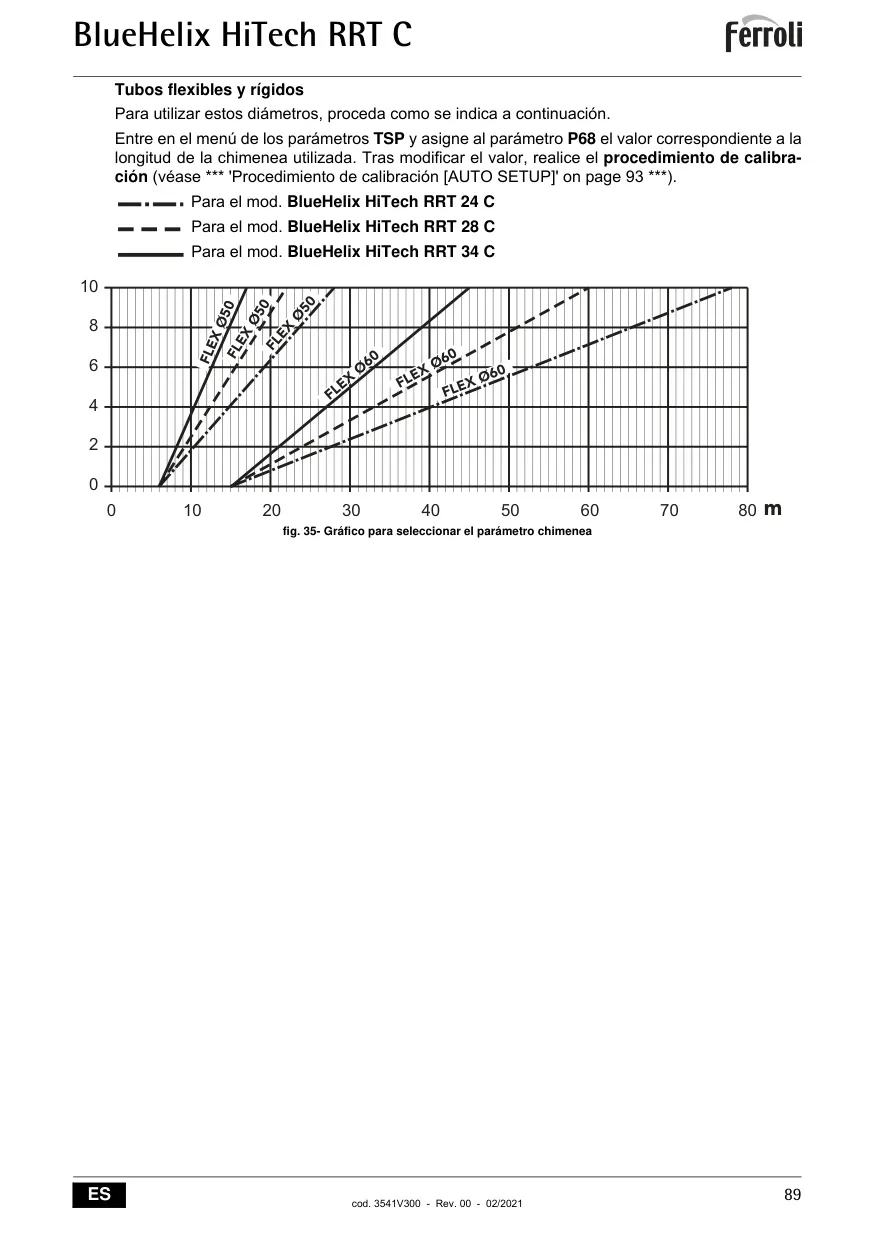

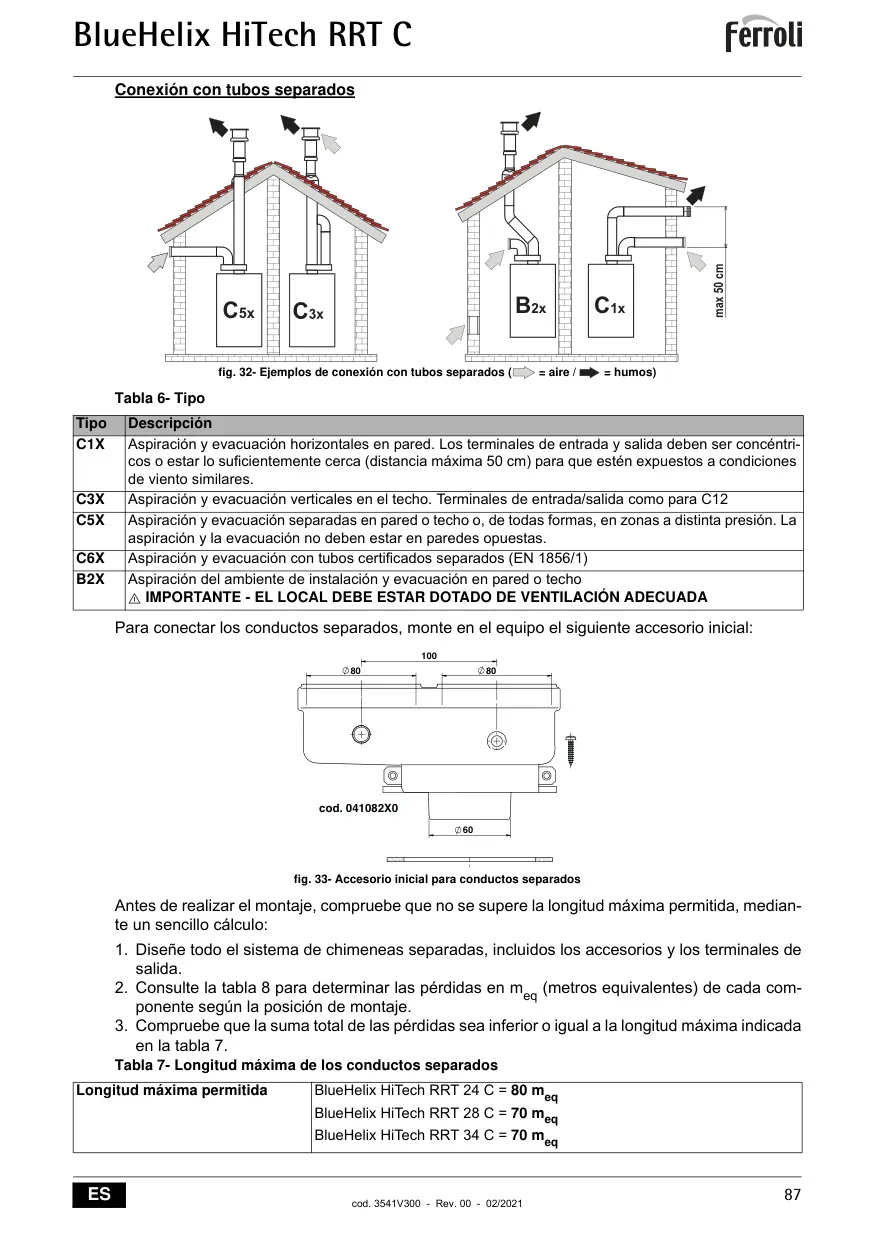

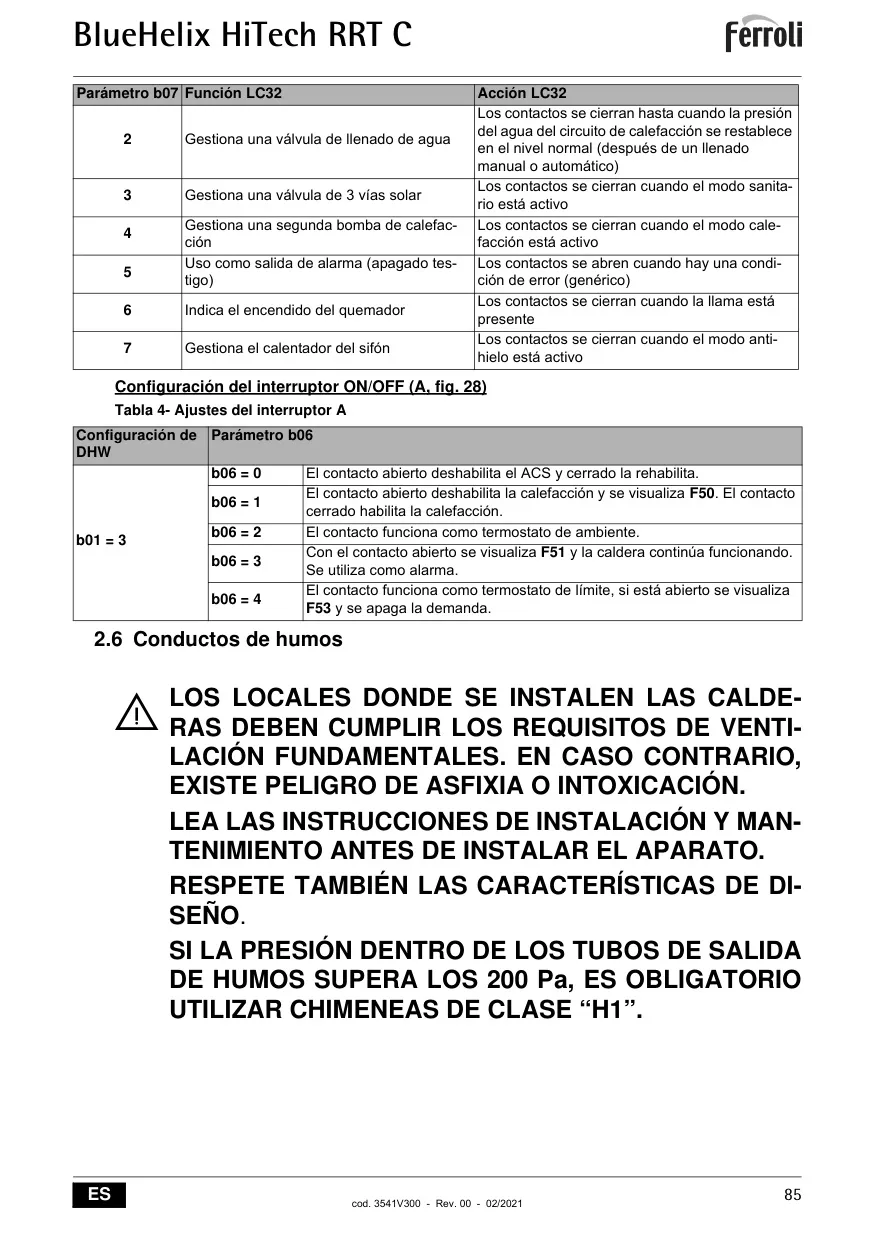

La caldera es compatible con varios sistemas de conductos de humos, incluyendo configuraciones coaxiales (Ø60/100, Ø80/125) y sistemas separados (Ø80, con posibilidad de Ø50 y Ø60 para tramos finales), lo que ofrece flexibilidad en la instalación. Es crucial respetar las longitudes máximas y los factores de reducción por codos para un funcionamiento seguro y eficiente.

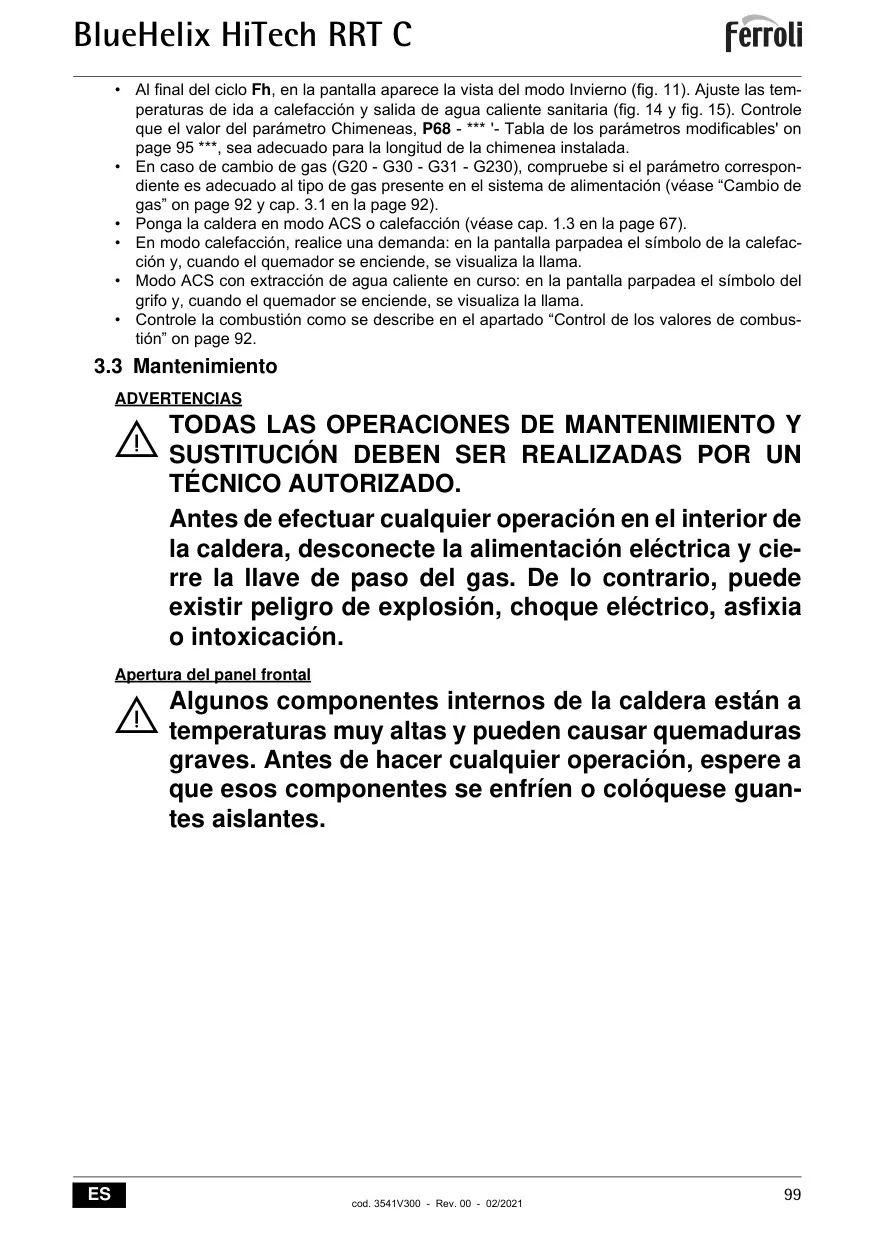

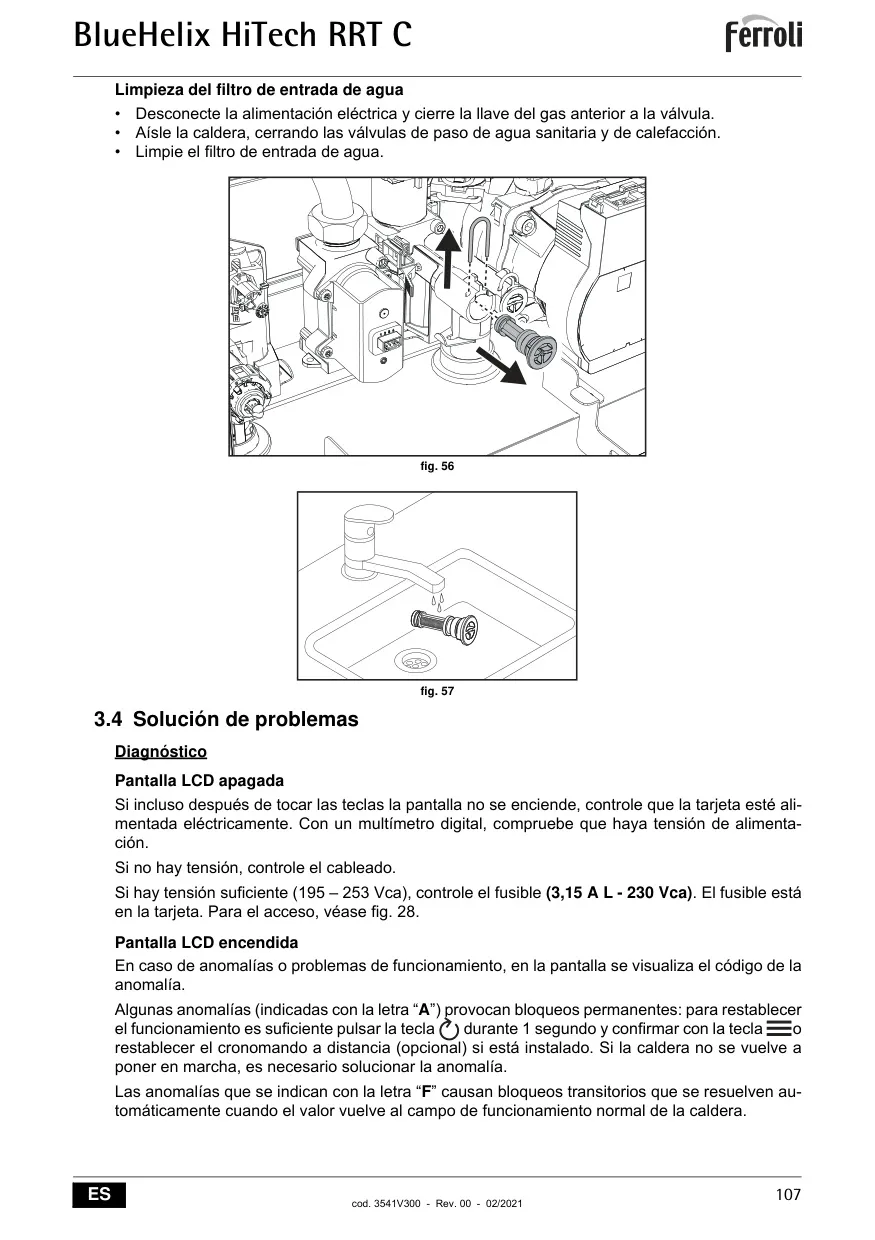

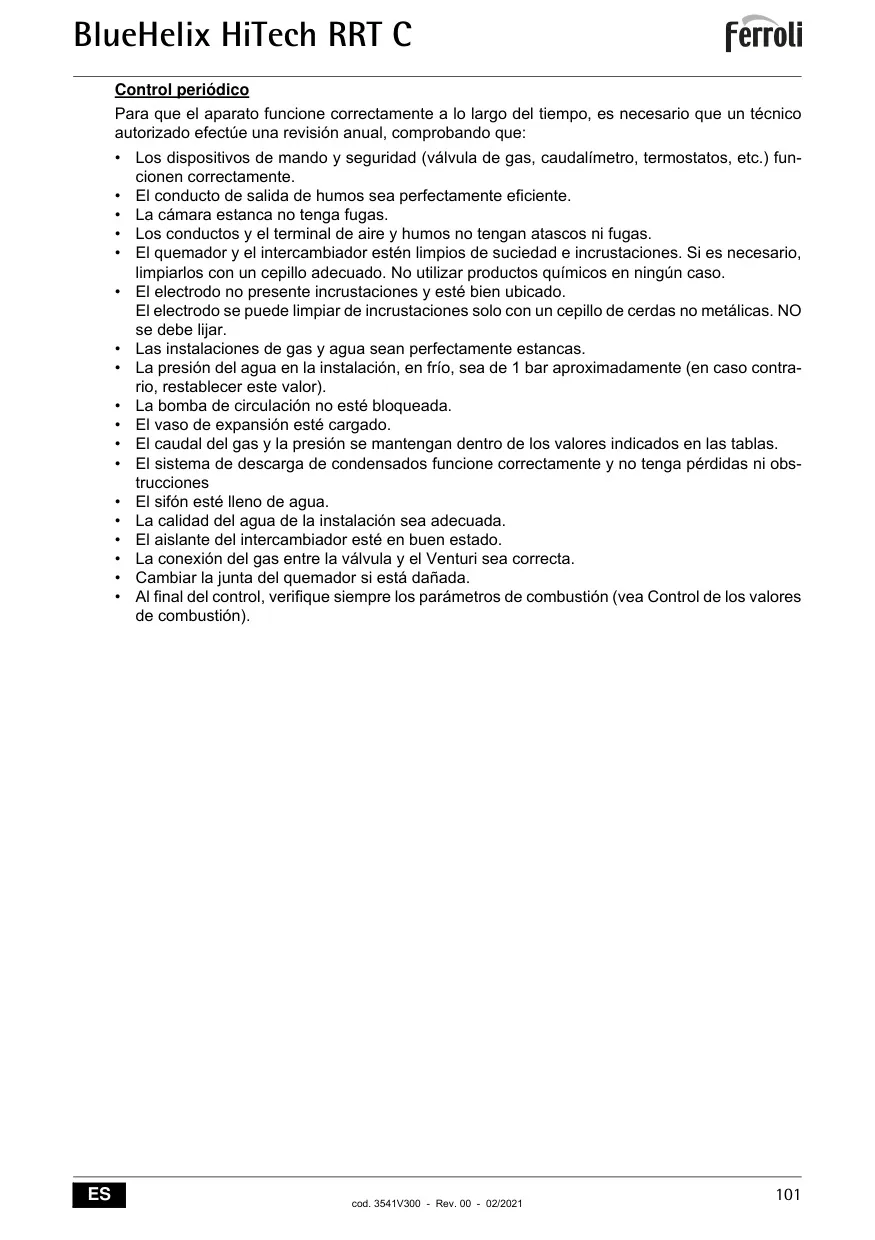

El mantenimiento es clave para la durabilidad del equipo. Un técnico autorizado debe realizar revisiones periódicas anuales que incluyan la verificación de dispositivos de seguridad, la eficiencia del conducto de humos, la estanqueidad de la cámara, la limpieza del quemador y el intercambiador, y el estado del electrodo. Además, se detallan procedimientos específicos para la sustitución de componentes como la válvula del gas, el intercambiador principal, la tarjeta electrónica, el ventilador, el presostato del agua y la limpieza del filtro de entrada de agua.
