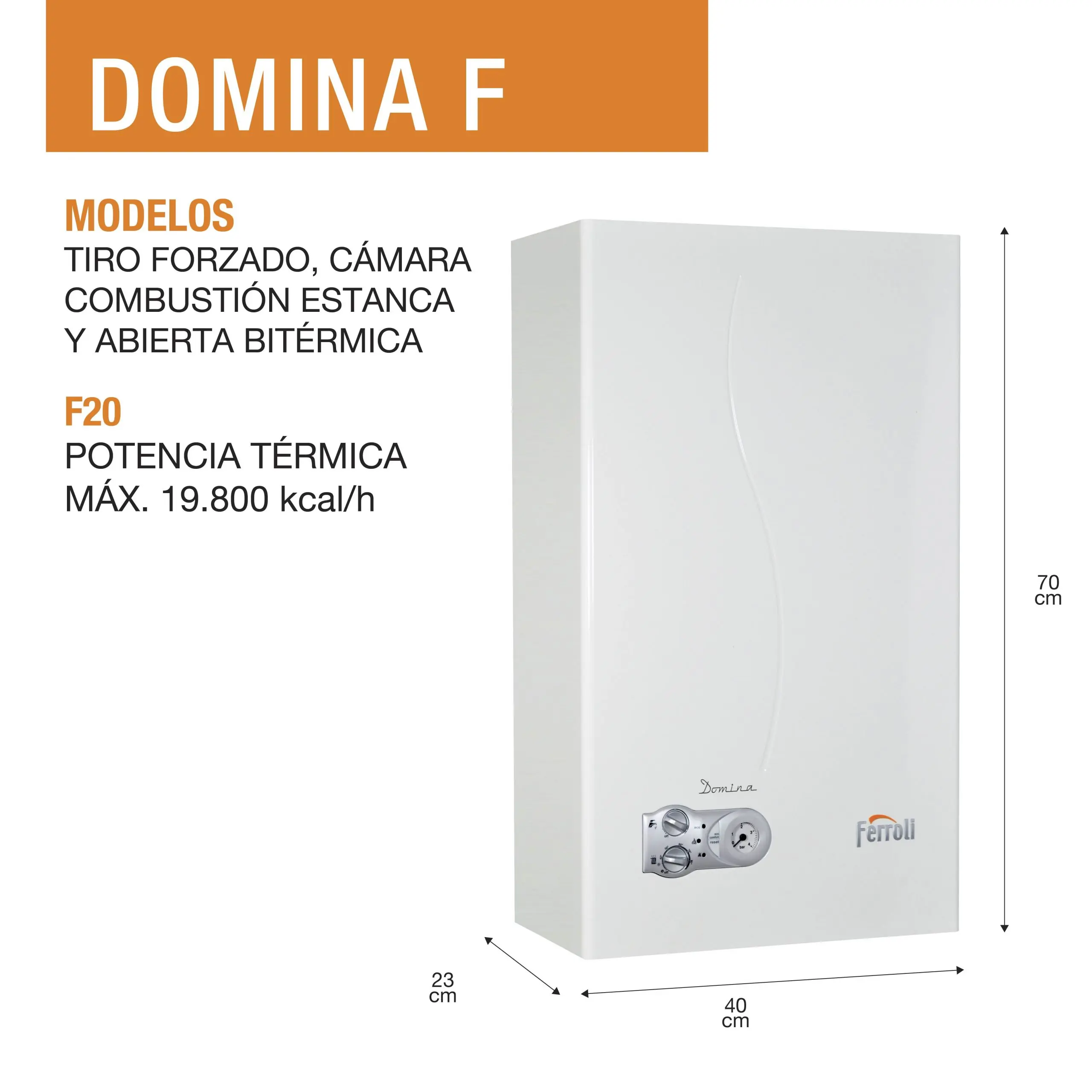

Caldera Ferroli Domina F20N

Instrucciones del Ferroli Domina F20N

Aquí le ofrecemos el manual de Caldera Ferroli Domina F20N completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Domina F20N, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

Imágenes del Producto

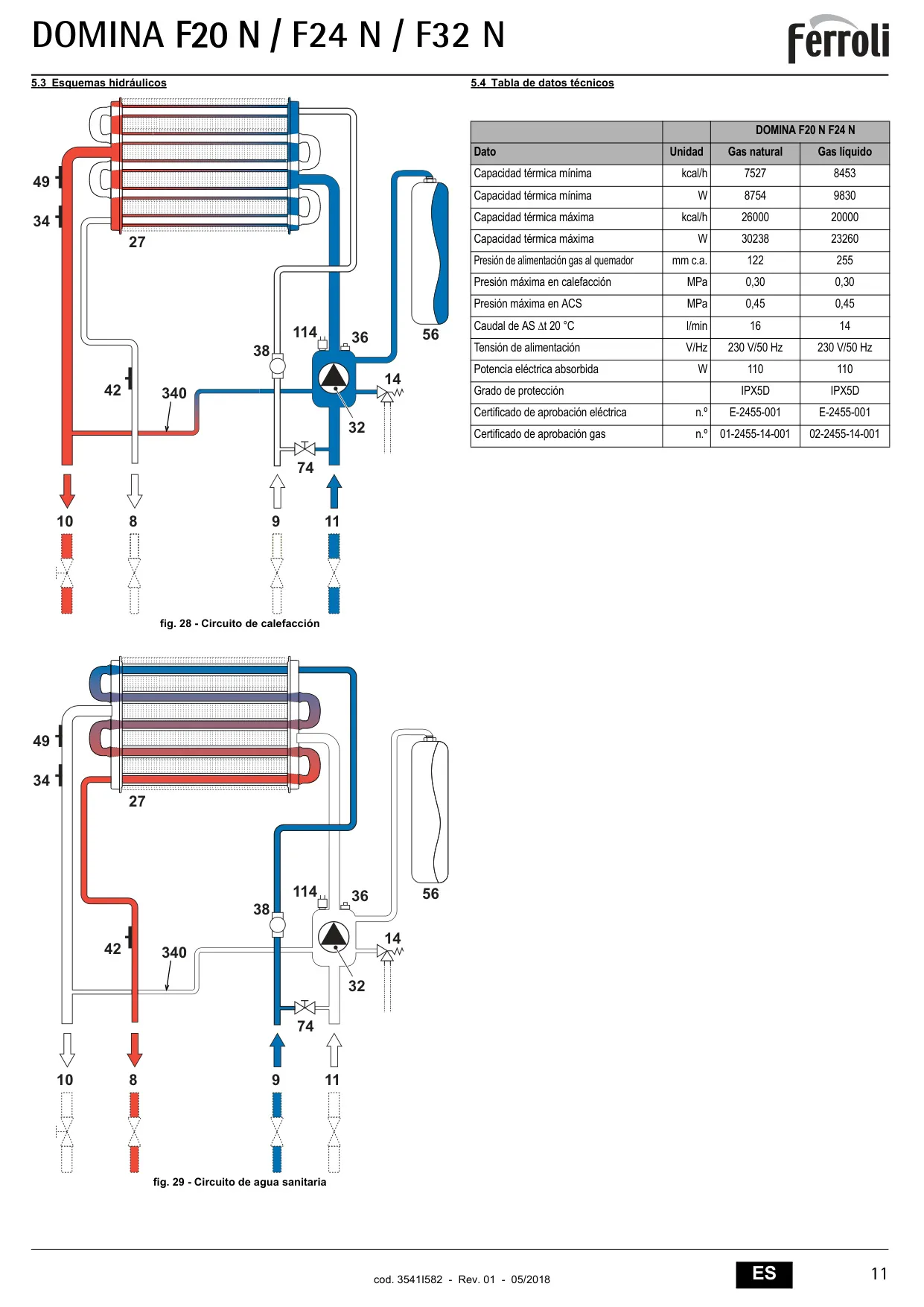

Especificaciones de la Caldera Ferroli Domina F20N

Dato	Unidad	Gas natural	Gas líquido (GLP)
Capacidad térmica mínima	kcal/h	7527	8453
Capacidad térmica mínima	W	8754	9830
Capacidad térmica máxima	kcal/h	26000	20000
Capacidad térmica máxima	W	30238	23260
Presión de alimentación gas al quemador	mm c.a.	122	255
Presión máxima en calefacción	MPa	0,30	0,30
Presión máxima en ACS	MPa	0,45	0,45
Caudal de AS ∆t 20 °C	l/min	16	14
Tensión de alimentación	V/Hz	230 V/50 Hz	230 V/50 Hz
Potencia eléctrica absorbida	W	110	110
Grado de protección		IPX5D	IPX5D
Certificado de aprobación eléctrica	n.º	E-2455-001	E-2455-001
Certificado de aprobación gas	n.º	01-2455-14-001	02-2455-14-001

Detalles de la Caldera Ferroli Domina F20N

La caldera Ferroli Domina F20N, junto con sus variantes F24N y F32N, representa una solución térmica de diseño avanzado y tecnología de vanguardia. Este generador térmico de alto rendimiento está diseñado para satisfacer las necesidades de calefacción y la producción de agua caliente sanitaria (ACS), destacándose por su elevada fiabilidad y calidad constructiva. Su corazón lo constituye un quemador atmosférico con encendido electrónico, operando eficientemente con gas natural o GLP, gracias a un sistema de control basado en microprocesador.

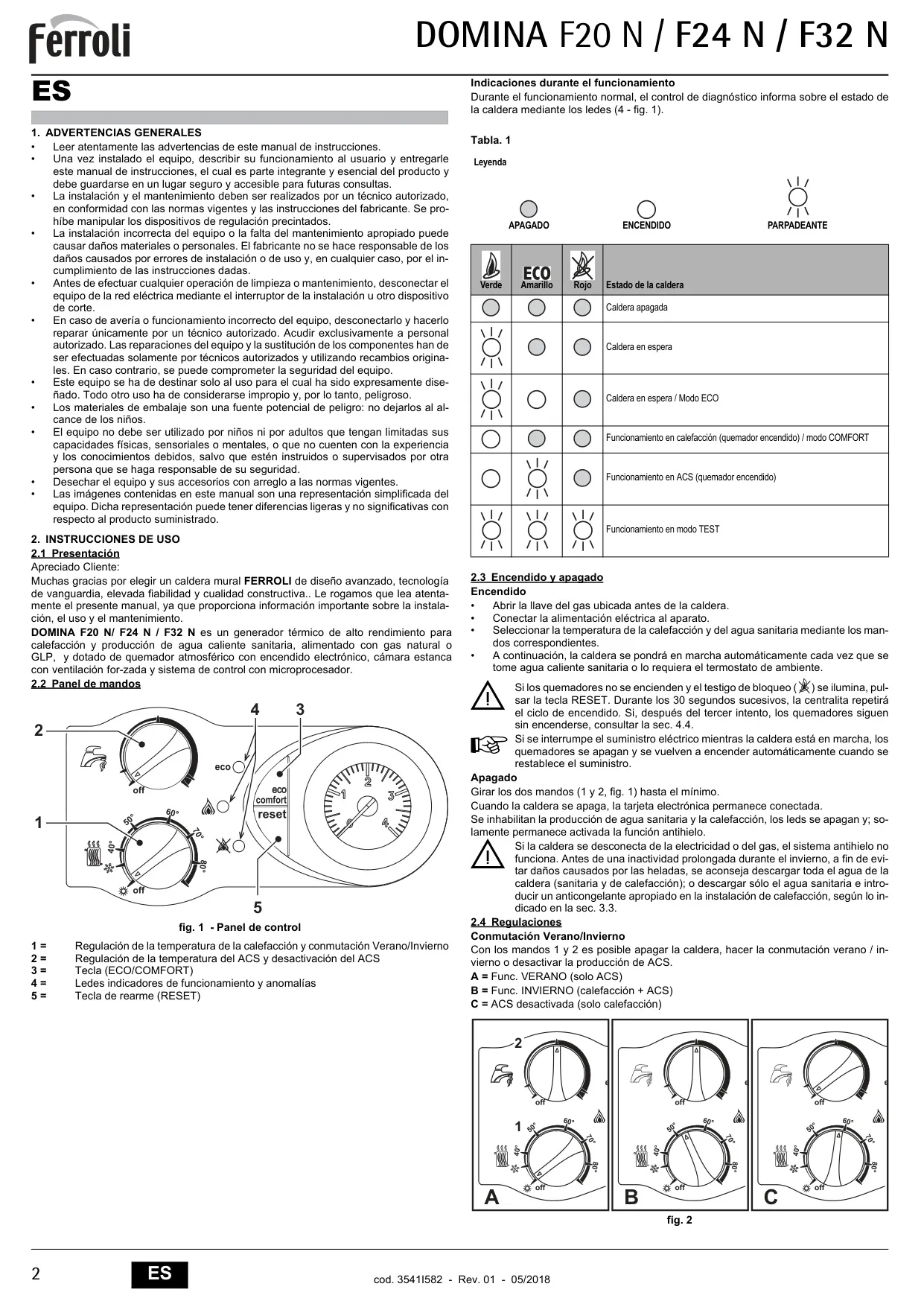

Una característica clave de la Domina F20N es su cámara estanca con ventilación forzada, lo que le permite ser instalada en prácticamente cualquier habitación sin comprometer la seguridad del ambiente. El panel de mandos, intuitivo y accesible, incorpora dos mandos giratorios para la regulación de la temperatura de calefacción (30°C a 80°C, con un mínimo aconsejado de 45°C) y del ACS (40°C a 55°C), además de un botón para conmutar entre los modos Verano (solo ACS) e Invierno (calefacción + ACS).

Para un confort óptimo, la caldera ofrece un dispositivo interno especial con dos modalidades de funcionamiento: ECO y COMFORT. En modo CONFORT, el agua se mantiene caliente para una disponibilidad inmediata de ACS, eliminando los tiempos de espera. El modo ECO, por su parte, desactiva esta función para un consumo energético más eficiente cuando no se requiere inmediatez. La activación y desactivación de estos modos se realiza fácilmente desde el panel de control.

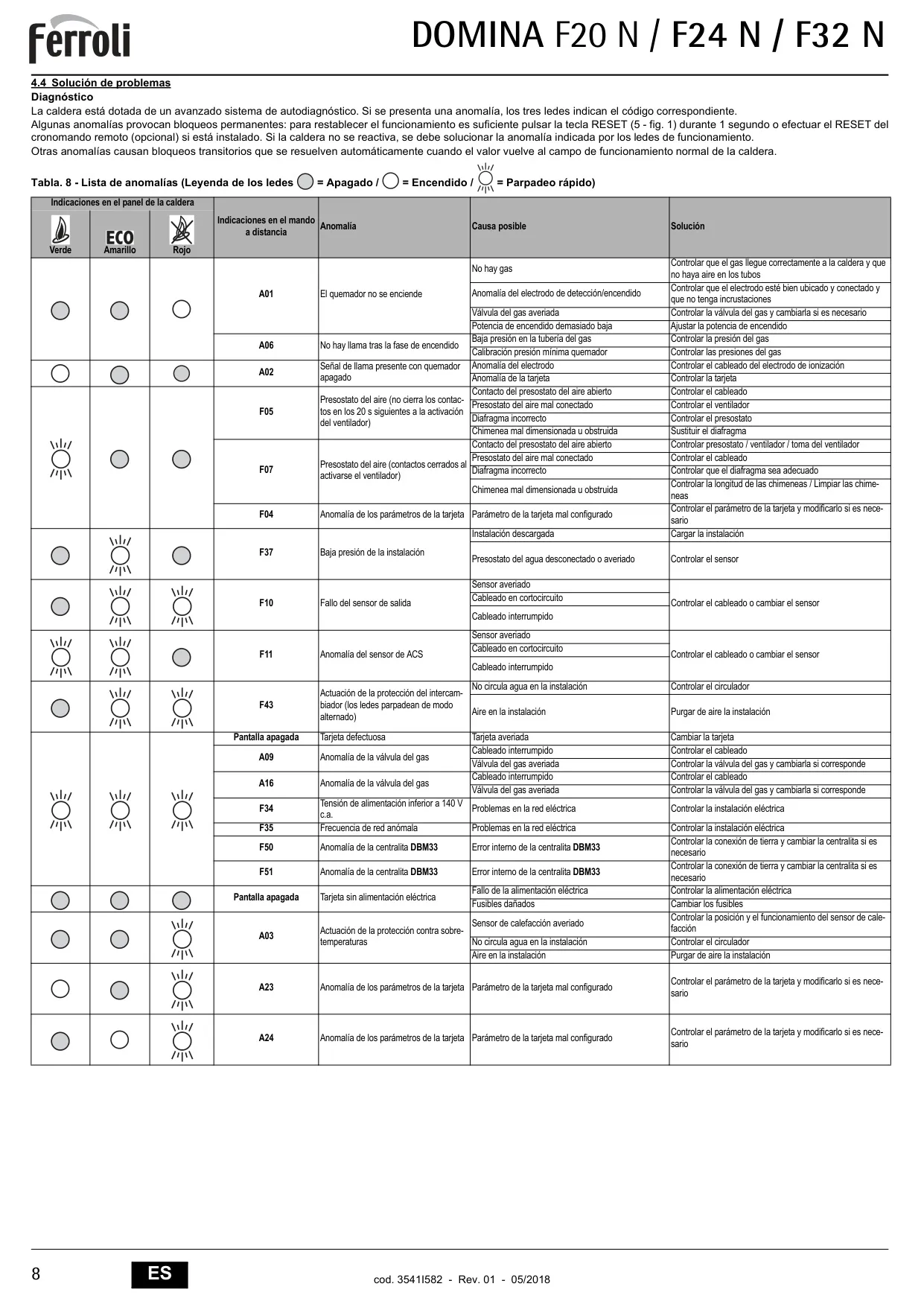

La seguridad es primordial, y la caldera Ferroli Domina F20N integra un avanzado sistema de autodiagnóstico que reporta anomalías mediante códigos LED, facilitando la identificación y solución de problemas. Además, cuenta con una función antihielo que protege el sistema cuando la caldera está conectada a la red eléctrica y de gas, previniendo daños en periodos de inactividad durante el invierno. Es crucial recordar que cualquier instalación o mantenimiento debe ser realizado por un técnico autorizado, siguiendo las estrictas normativas y las instrucciones del fabricante, para garantizar la seguridad y el correcto funcionamiento del aparato.

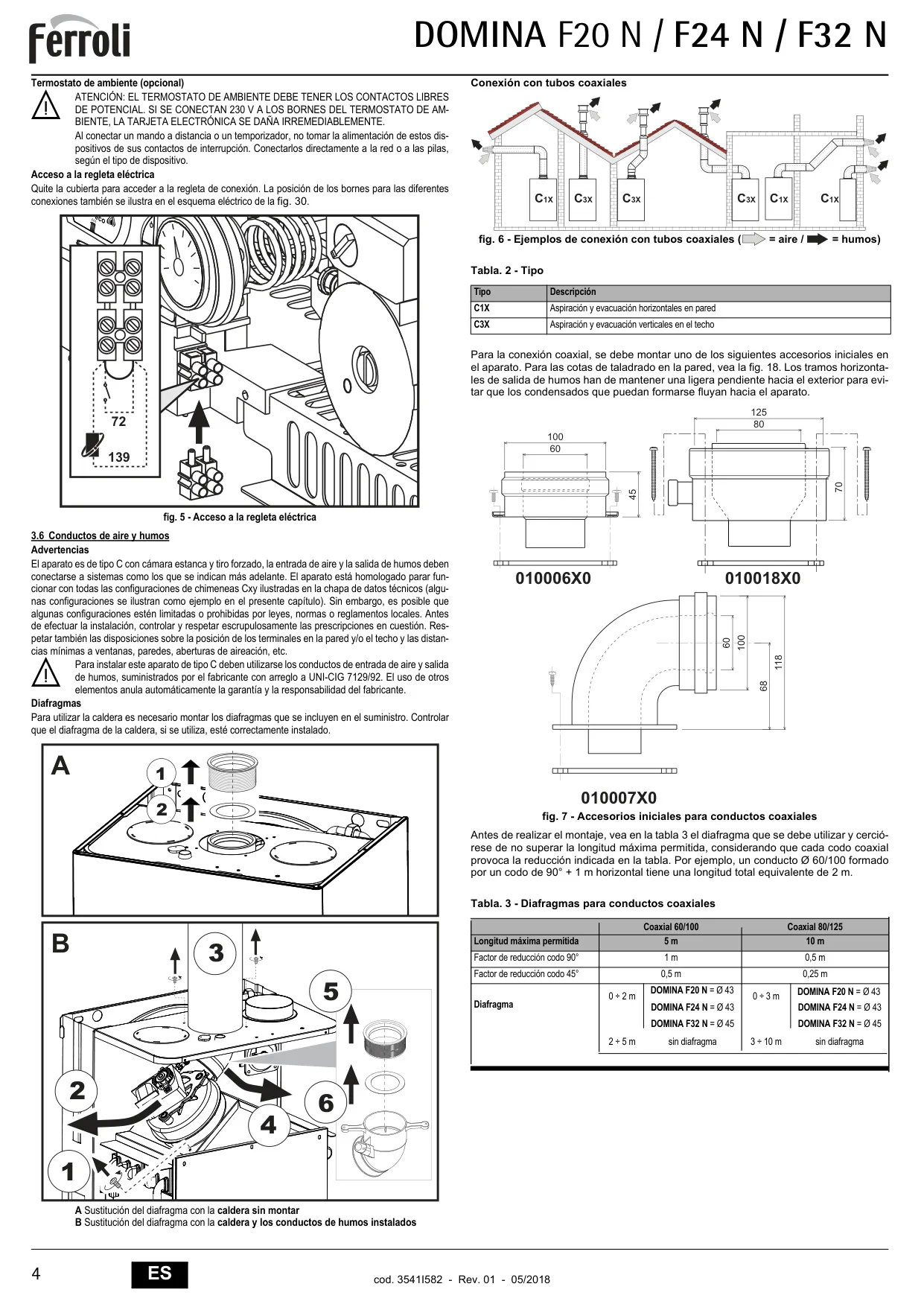

La flexibilidad en la instalación se extiende a las conexiones de aire y humos, que pueden configurarse con tubos coaxiales o separados, y se debe utilizar los diafragmas adecuados según la longitud del conducto para optimizar la combustión. La caldera también permite la regulación de la presión del quemador y la potencia de calefacción e ignición, ajustes que deben ser llevados a cabo por personal cualificado mediante el "modo TEST" para asegurar una calibración precisa y un rendimiento óptimo del equipo.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Ferroli Domina F20N y las respondemos a continuación.

¿Qué debo hacer si el quemador no se enciende (código A01)?

Primero, compruebe que el suministro de gas a la caldera sea regular y que no haya aire en los tubos. Si el problema persiste, revise el electrodo de detección/encendido para asegurar que esté bien ubicado, conectado y sin incrustaciones. También considere la posibilidad de una válvula de gas averiada o una potencia de encendido demasiado baja, que requerirían la intervención de un técnico autorizado.

¿Por qué no hay llama tras la fase de encendido (código A06)?

Esta anomalía suele deberse a una baja presión en la tubería del gas, por lo que debe verificar la presión de suministro. Otra causa posible es una calibración incorrecta de la presión mínima del quemador. En ambos casos, es recomendable que un técnico revise y ajuste las presiones del gas.

¿Qué significa si hay señal de llama con el quemador apagado (código A02)?

Un código A02 indica una señal de llama presente cuando el quemador debería estar apagado. Esto sugiere una anomalía en el electrodo de ionización o en su cableado, o un fallo en la tarjeta electrónica. Se debe verificar el cableado del electrodo y, si es necesario, la tarjeta de control.

¿Cómo se soluciona la baja presión de la instalación de calefacción (código F37)?

Si el LED amarillo de baja presión parpadea (F37), significa que la instalación está descargada o que el presostato del agua está desconectado o averiado. Debe cargar la instalación hasta que la presión en frío sea de 1 bar mediante la llave de llenado. Si la anomalía persiste, es necesario revisar el sensor.

¿Qué hago si falla el sensor de salida (código F10) o el sensor de ACS (código F11)?

Ambos códigos indican un problema con los respectivos sensores de temperatura (de salida de calefacción o de agua caliente sanitaria), ya sea por estar averiados, en cortocircuito o con el cableado interrumpido. La solución implica verificar el cableado o proceder al cambio del sensor afectado.

¿Qué indica la activación de la protección del intercambiador (código F43)?

Si los LEDs parpadean alternadamente (F43), significa que se activó la protección contra sobretemperaturas en el intercambiador. Las causas más comunes son la falta de circulación de agua en la instalación o la presencia de aire en ella. Deberá controlar el circulador y purgar el aire del sistema.

¿Qué debo hacer si la pantalla de la caldera está apagada?

Si la pantalla está apagada y no hay indicación de anomalía, puede deberse a la falta de alimentación eléctrica a la tarjeta (compruebe la corriente) o a fusibles dañados. En el primer caso, verifique el suministro eléctrico; en el segundo, sustituya los fusibles.

¿Cómo sé si tengo un problema con la válvula de gas (códigos A09 o A16)?

Los códigos A09 y A16 señalan una anomalía en la válvula de gas. Esto puede ser por un cableado interrumpido o por una válvula de gas defectuosa. Se debe controlar el cableado y, si es necesario, reemplazar la válvula.

¿Es seguro que la caldera funcione a temperaturas bajo cero?

Sí, la caldera está diseñada para funcionar en un lugar parcialmente protegido con temperaturas no inferiores a -5 °C y cuenta con una función antihielo. Sin embargo, si la caldera va a estar inactiva durante un periodo prolongado en invierno y se desconecta del suministro eléctrico o de gas, se recomienda drenar toda el agua o añadir un anticongelante adecuado al sistema.

¿Con qué frecuencia debo realizar el mantenimiento de la caldera?

Para asegurar el correcto funcionamiento del aparato, se debe realizar una revisión anual por parte de un técnico autorizado. Este control periódico verifica el estado de los dispositivos de seguridad, el sistema de humos, la limpieza de quemadores e intercambiadores, y la presión del agua, entre otros.

¿Se puede convertir la caldera para que funcione con un tipo de gas diferente al original?

Sí, el aparato puede funcionar con gas metano o GLP. Si se requiere un cambio del tipo de gas, se debe adquirir un kit de transformación específico y seguir un procedimiento detallado que implica la sustitución de inyectores y la modificación de parámetros en el panel de control, siempre por un técnico autorizado.

¿Cuál es la función del modo ECO/COMFORT en la caldera?

El modo COMFORT mantiene el agua de la caldera caliente para que haya disponibilidad inmediata de agua caliente sanitaria al abrir un grifo, evitando tiempos de espera. El modo ECO desactiva esta función, lo que puede resultar en un ahorro de energía, ya que el agua no se mantiene precalentada constantemente. El usuario puede alternar entre ambos modos según sus necesidades.

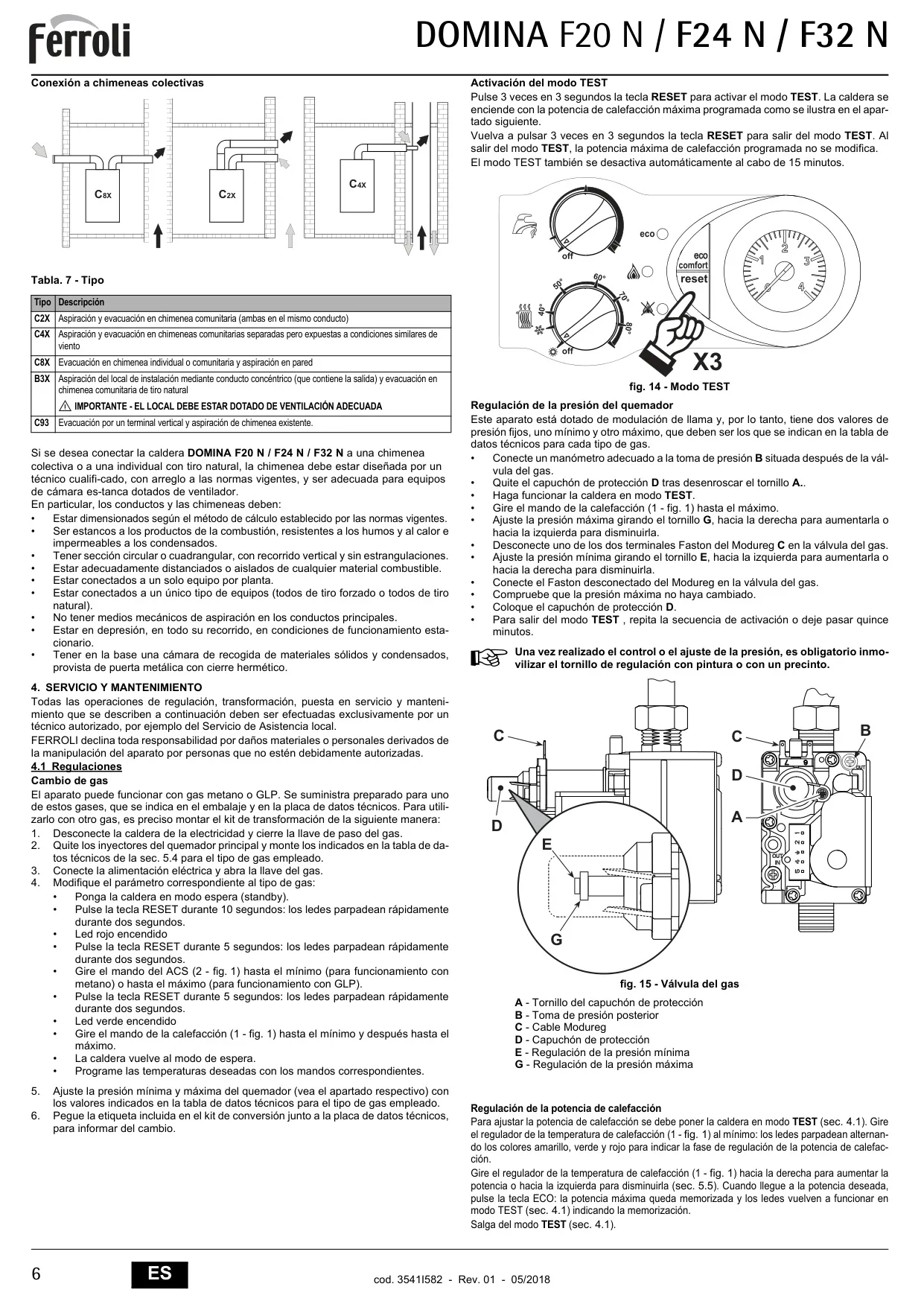

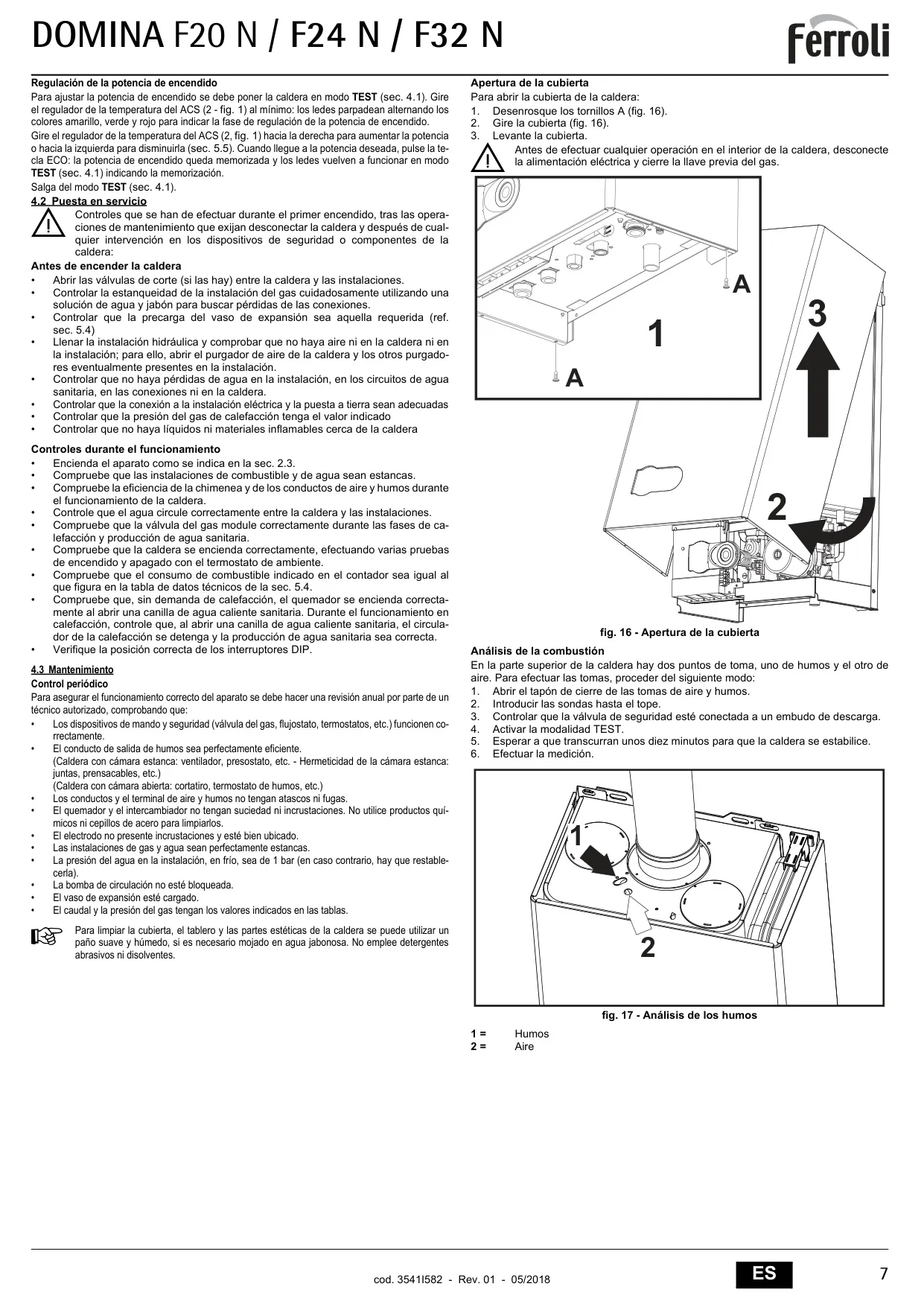

¿Cómo se regula la potencia de calefacción o la potencia de encendido?

Estas regulaciones se realizan en el modo TEST. Para la potencia de calefacción, se gira el mando de temperatura de calefacción (1) al mínimo, los LEDs parpadean, y se ajusta girando el mismo mando. Para la potencia de encendido, se gira el mando de temperatura del ACS (2) al mínimo, los LEDs parpadean, y se ajusta girando este mando. Al alcanzar la potencia deseada, se pulsa la tecla ECO para memorizar, y se sale del modo TEST.

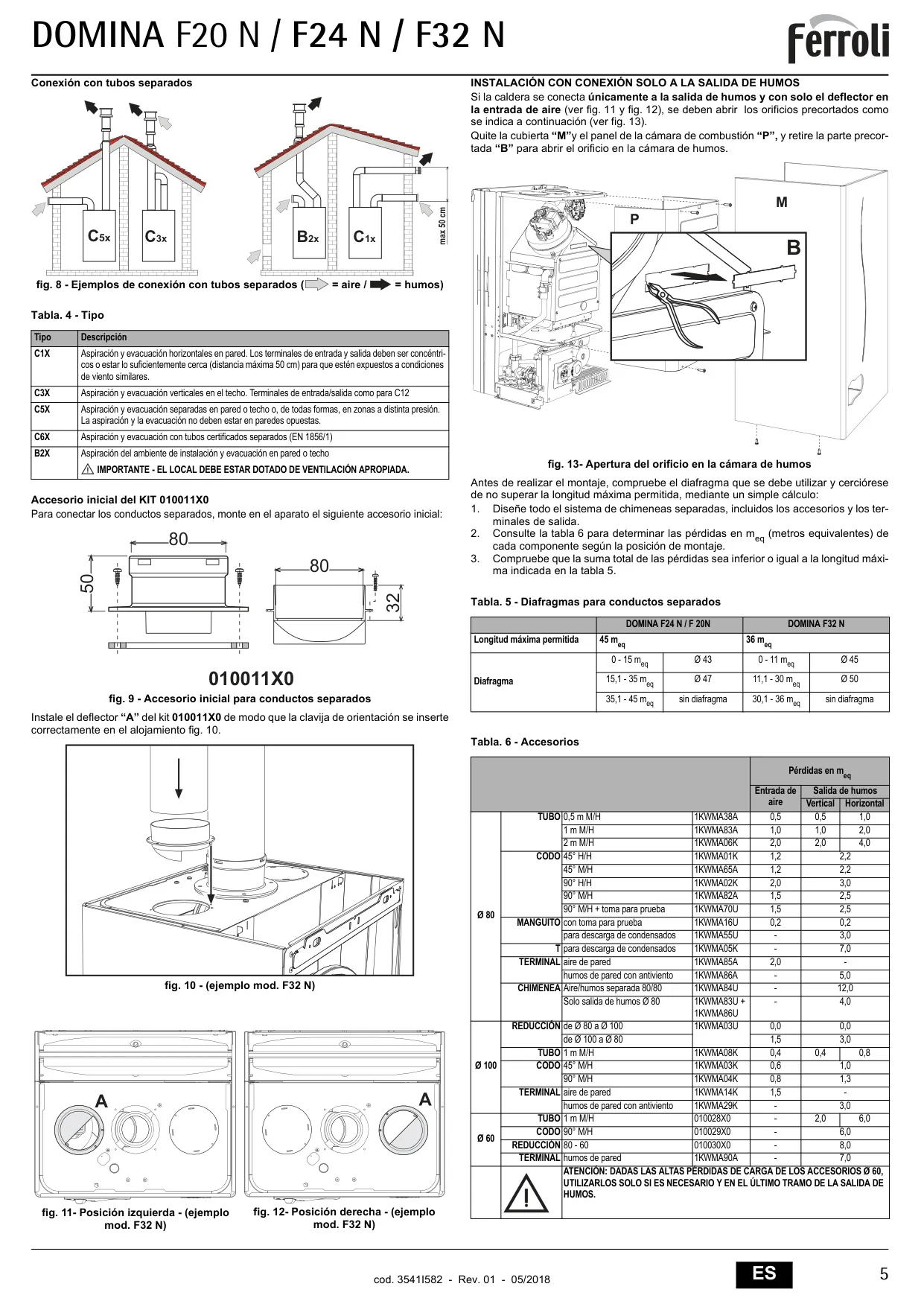

¿Puedo instalar los conductos de aire y humos de forma independiente o separada?

Sí, la caldera está homologada para funcionar con diversas configuraciones de chimeneas Cxy, incluyendo conexiones con tubos coaxiales y con tubos separados para la aspiración de aire y la evacuación de humos. Es crucial utilizar los conductos suministrados por el fabricante y seguir las normativas locales y las tablas de diafragmas y pérdidas de carga del manual.
