Caldera Ferroli Bluehelix Pro S 27 c

Instrucciones del Ferroli Bluehelix Pro S 27 c

Aquí le ofrecemos el manual de Caldera Ferroli Bluehelix Pro S 27 c completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Bluehelix Pro S 27 c, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

Imágenes del Producto

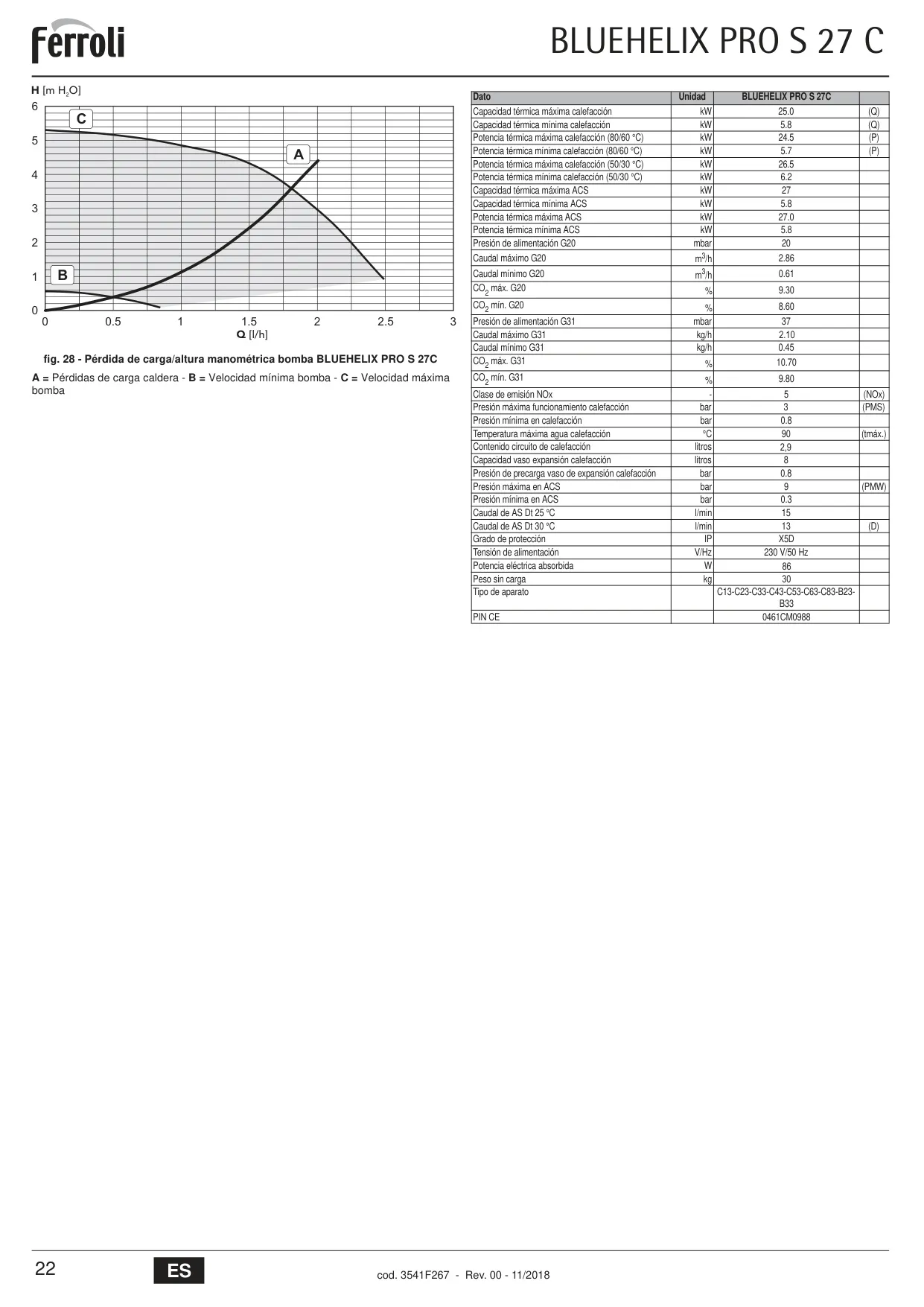

Especificaciones de la Caldera Ferroli Bluehelix Pro S 27 C

Característica	Valor	Unidad

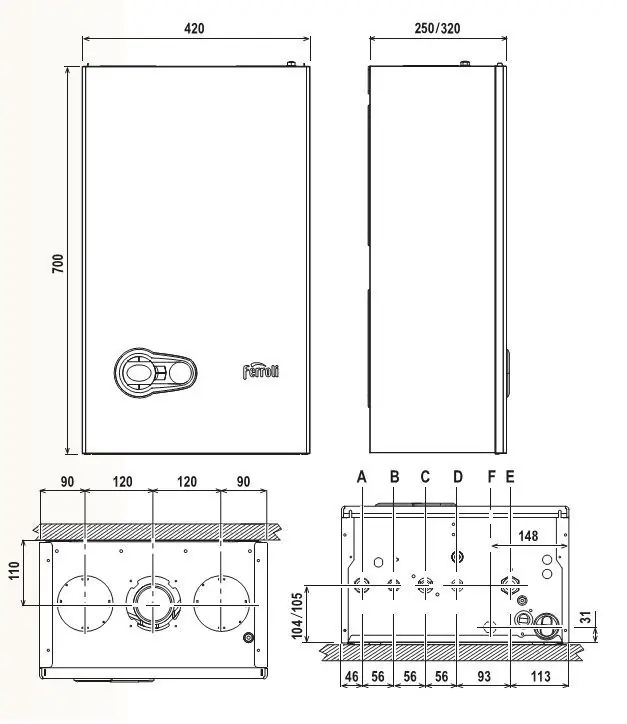

Altura	700	mm
Ancho	420	mm
Profundidad	250	mm
Capacidad térmica máx. calefacción (Q)	25.0	kW
Capacidad térmica mín. calefacción (Q)	5.8	kW
Potencia térmica máx. calefacción (80/60 °C) (P)	24.5	kW
Potencia térmica mín. calefacción (80/60 °C) (P)	5.7	kW
Potencia térmica máx. calefacción (50/30 °C)	26.5	kW
Potencia térmica mín. calefacción (50/30 °C)	6.2	kW
Capacidad térmica máx. ACS	27	kW
Capacidad térmica mín. ACS	5.8	kW
Potencia térmica máx. ACS	27.0	kW
Potencia térmica mín. ACS	5.8	kW
Presión de alimentación G20 (Metano)	20	mbar
Caudal máximo G20	2.86	m³/h
Presión de alimentación G31 (GLP)	37	mbar
Caudal máximo G31	2.10	kg/h
Clase de emisión NOx	5	-
Presión máxima funcionamiento calefacción (PMS)	3	bar
Presión mínima en calefacción	0.8	bar
Temperatura máxima agua calefacción (tmáx.)	90	°C
Contenido circuito de calefacción	2.9	litros
Capacidad vaso expansión calefacción	8	litros
Presión de precarga vaso expansión calefacción	0.8	bar
Presión máxima en ACS (PMW)	9	bar
Presión mínima en ACS	0.3	bar
Caudal de AS Dt 25 °C	15	l/min
Caudal de AS Dt 30 °C (D)	13	l/min
Grado de protección	IP X5D	-
Tensión de alimentación	230 V/50 Hz	V/Hz
Potencia eléctrica absorbida	86	W
Peso sin carga	30	kg
Tipo de aparato	C13-C23-C33-C43-C53-C63-C83-B23-B33	-
PIN CE	0461CM0988	-
Caldera de condensación	SÍ	-
Calefactor combinado	SÍ	-

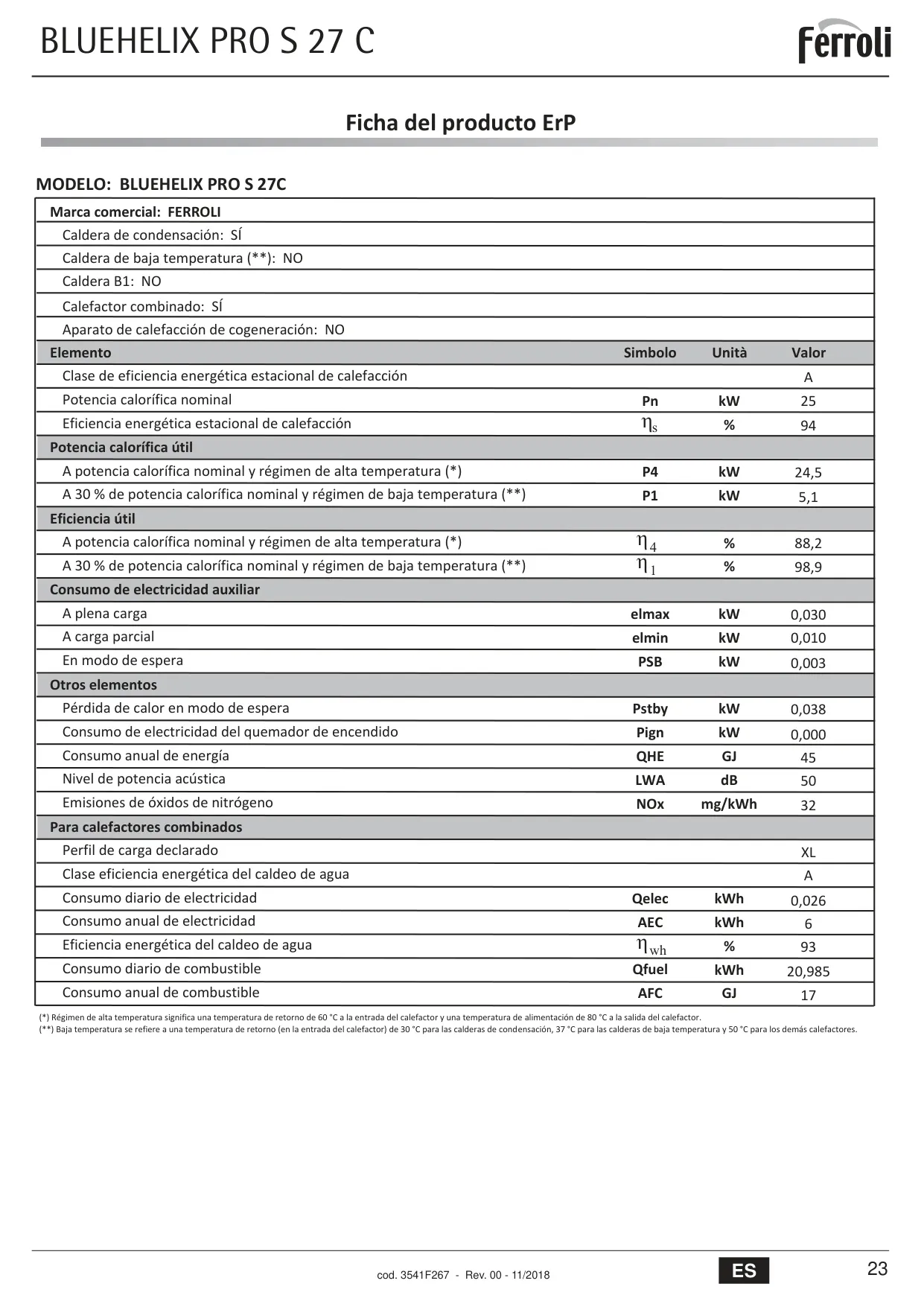

Clase de eficiencia energética estacional de calefacción	A	-
Eficiencia energética estacional de calefacción (ηs)	94	%
Nivel de potencia acústica (LWA)	50	dB
Emisiones de óxidos de nitrógeno (NOx)	32	mg/kWh
Perfil de carga declarado (ACS)	XL	-
Clase eficiencia energética del caldeo de agua	A	-
Eficiencia energética del caldeo de agua (ηwh)	93	%

Detalles del Ferroli Bluehelix Pro S 27 C

La caldera Ferroli Bluehelix Pro S 27 C es un generador térmico de vanguardia, diseñado para ofrecer un rendimiento óptimo y un gran confort en la producción de calefacción y agua caliente sanitaria. Gracias a su intercambiador de acero y su avanzado sistema de premezcla y condensación, garantiza altas eficiencias energéticas y unas emisiones muy bajas, posicionándola como una opción respetuosa con el medio ambiente.

Este equipo de cámara estanca es notable por su versatilidad de instalación, ya que puede ser colocado tanto en interiores como en exteriores, siempre que esté en un lugar parcialmente protegido. Su capacidad para operar con temperaturas de hasta -5 °C de serie, o -15 °C con la adición de un kit antihielo opcional, lo hace adecuado para diversas condiciones climáticas, aportando una flexibilidad considerable al usuario final.

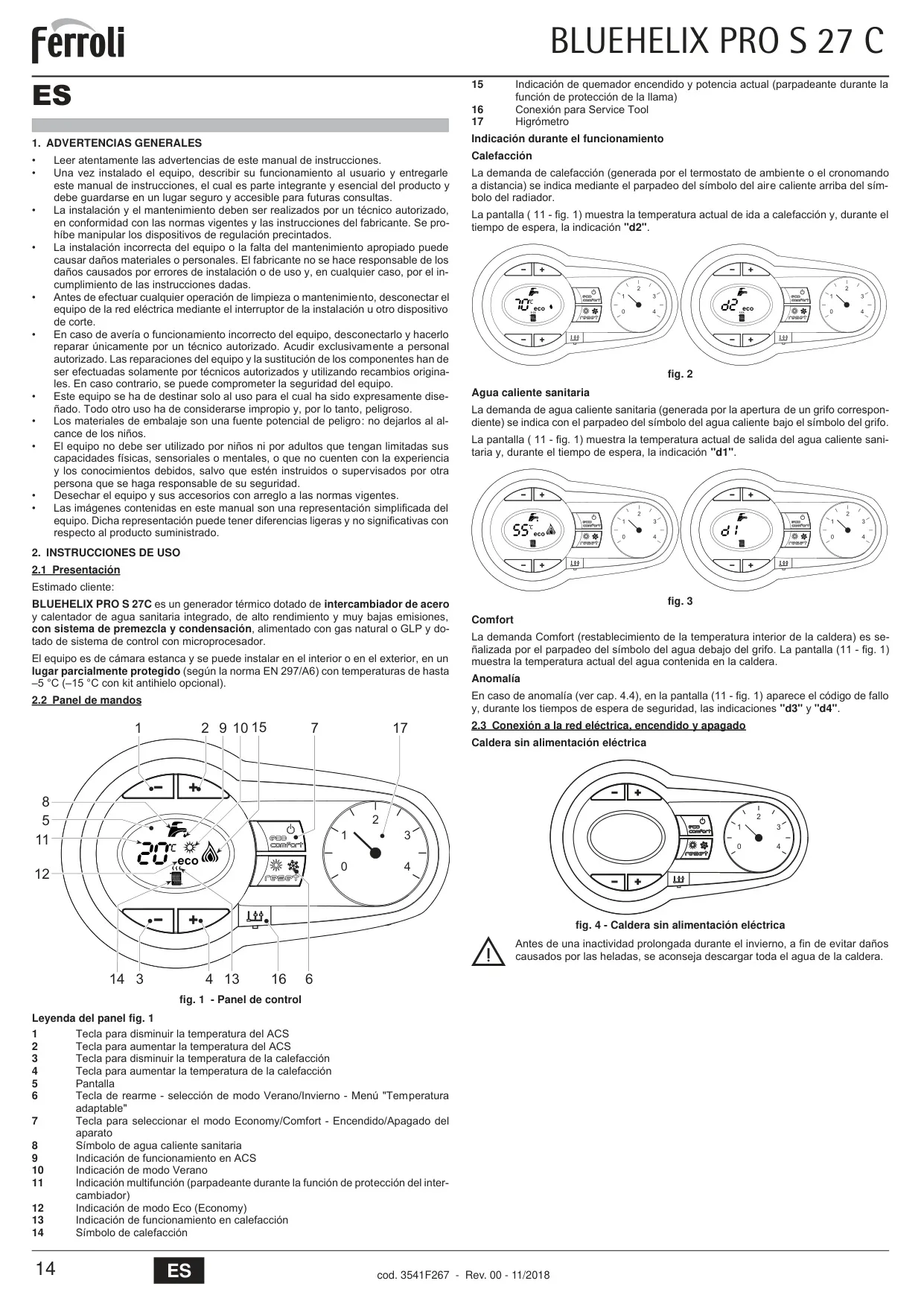

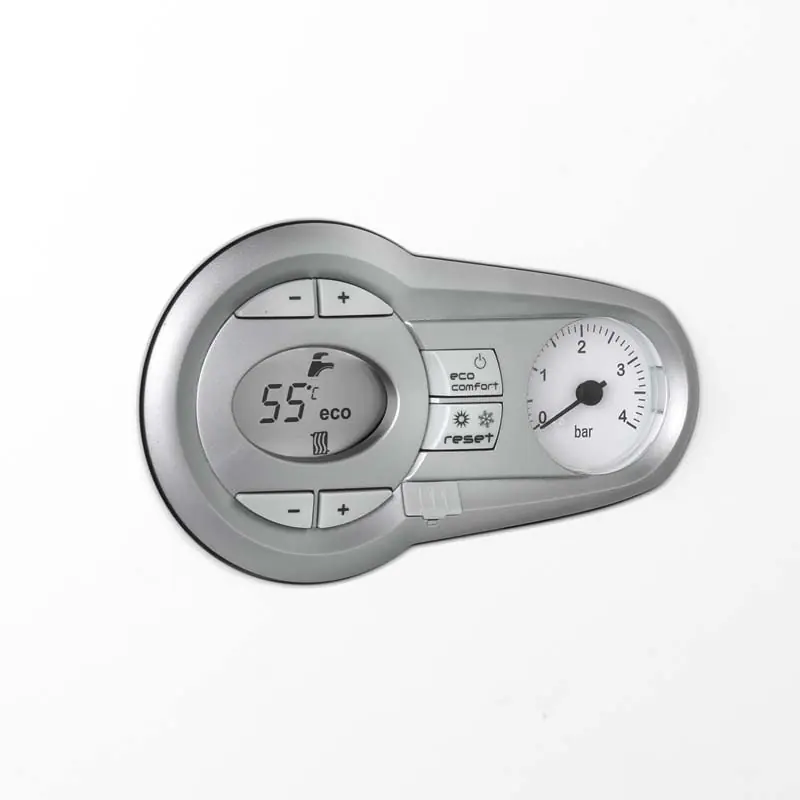

El corazón de su operación es un sistema de control con microprocesador, accesible a través de un panel de mandos intuitivo. Este panel presenta una pantalla digital que muestra información crucial como la temperatura actual, el modo de funcionamiento (Verano/Invierno), y si la demanda es de calefacción o ACS. Además, dispone de botones dedicados para ajustar la temperatura del agua caliente y de la calefacción, así como para funciones de rearme o selección de modos Eco/Comfort.

La caldera integra diversas funcionalidades para mejorar la experiencia del usuario y optimizar el consumo. Entre ellas, destaca la capacidad de regulación de la temperatura de calefacción y del agua sanitaria mediante sencillas pulsaciones, permitiendo personalizar el confort en el hogar. El modo Comfort, por ejemplo, mantiene el agua de la caldera caliente para un suministro instantáneo de ACS, mientras que el modo Eco optimiza el consumo energético.

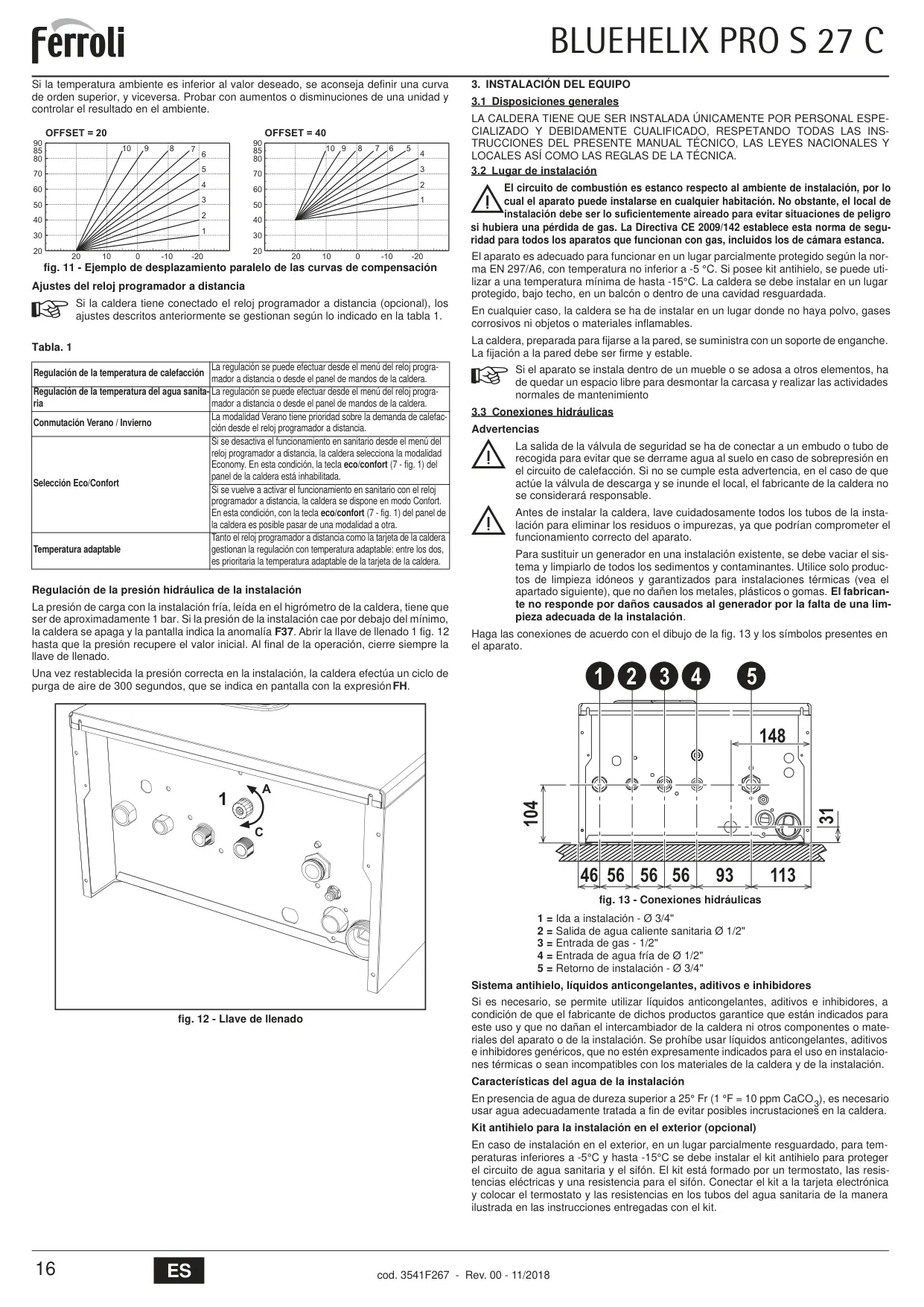

Una característica avanzada es la "Temperatura adaptable", que, al conectarse a una sonda exterior opcional, ajusta la temperatura del circuito de calefacción según las condiciones climáticas externas. Esto no solo maximiza el confort sino que también genera un significativo ahorro de energía, adaptando la respuesta de la caldera a las necesidades reales del entorno, y permitiendo al usuario modificar la curva de compensación según sus preferencias.

La seguridad es una prioridad, y el manual enfatiza la importancia de una instalación y mantenimiento por técnicos autorizados, utilizando siempre recambios originales. Se prohíbe la manipulación de dispositivos de regulación precintados y se advierte sobre los peligros de una instalación incorrecta o un mantenimiento deficiente. Las conexiones hidráulicas requieren una limpieza exhaustiva de los tubos y la conexión de la válvula de seguridad a un desagüe para evitar derrames.

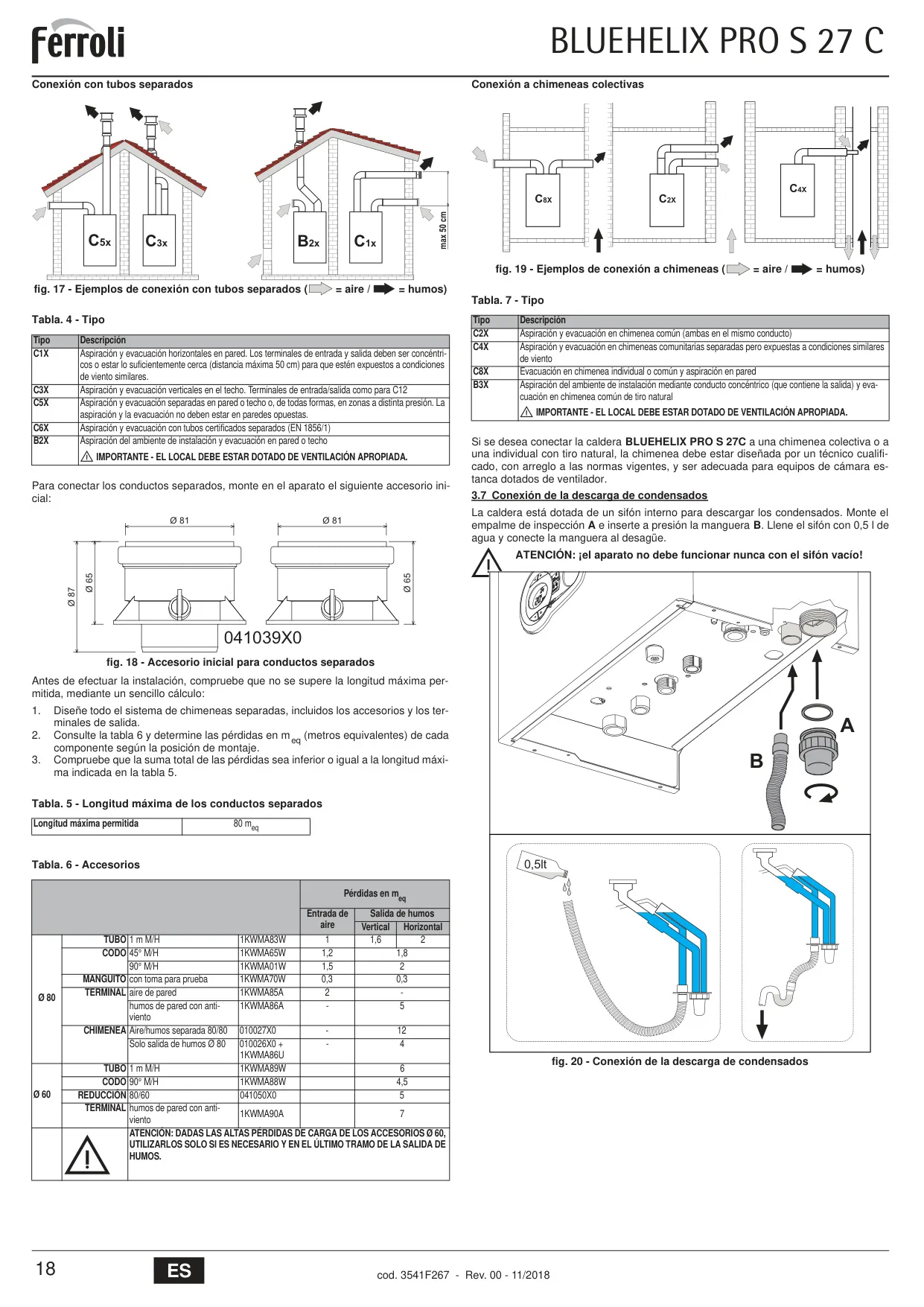

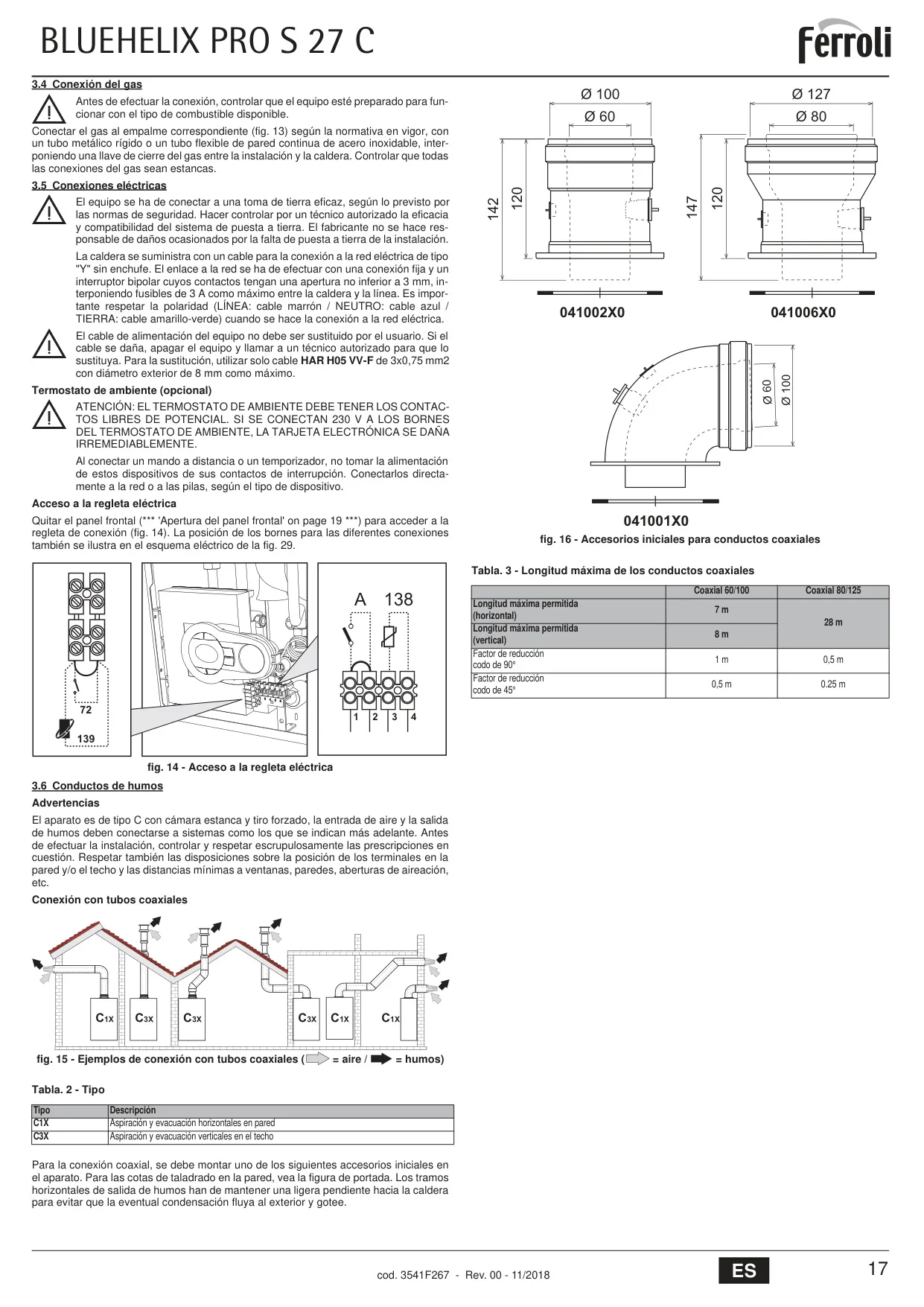

Para la conexión de los conductos de humos, la caldera ofrece varias configuraciones (coaxial, separada o a chimeneas colectivas), adaptándose a las exigencias específicas de cada instalación. Es fundamental respetar las longitudes máximas permitidas y las distancias de seguridad. Asimismo, la gestión de condensados se realiza mediante un sifón interno, que debe llenarse con agua antes del primer funcionamiento para asegurar su correcto sellado.

En términos de diagnóstico y resolución de problemas, el equipo cuenta con un sistema de códigos de anomalía que se visualizan en la pantalla, diferenciando entre bloqueos permanentes (códigos "A") que requieren reinicio manual o intervención técnica, y bloqueos transitorios (códigos "F") que se resuelven automáticamente. Esta capacidad de autodiagnóstico facilita la identificación y solución de incidencias, mejorando la fiabilidad del aparato.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Ferroli Bluehelix Pro S 27 c y las respondemos a continuación.

¿Qué debo hacer si la caldera muestra el código de anomalía A01 (el quemador no se enciende)?

Debe controlar que el gas llegue correctamente a la caldera y que no haya aire en los tubos. También es importante verificar el electrodo de detección/encendido y la presión de la red de gas, además de revisar que el sifón no esté obstruido. Si el problema persiste, contacte a un técnico autorizado.

¿Qué indica el código de anomalía A03 y cómo puedo resolverlo?

El código A03 significa que se ha activado la protección contra sobretemperaturas. Las causas posibles son un sensor de calefacción averiado, falta de circulación de agua en la instalación o aire en el sistema. Se recomienda controlar la posición y funcionamiento del sensor, verificar el circulador y purgar el aire de la instalación.

¿Cómo sé si la presión del agua de la instalación es correcta y qué hago si es demasiado baja?

La presión de carga con la instalación fría debe ser de aproximadamente 1 bar, visible en el higrómetro de la caldera. Si la presión cae por debajo del mínimo, la pantalla indicará la anomalía F37. Para restablecerla, abra la llave de llenado ubicada en la parte inferior de la caldera hasta alcanzar el valor inicial y luego ciérrela firmemente. Tras esto, la caldera realizará un ciclo de purga de aire.

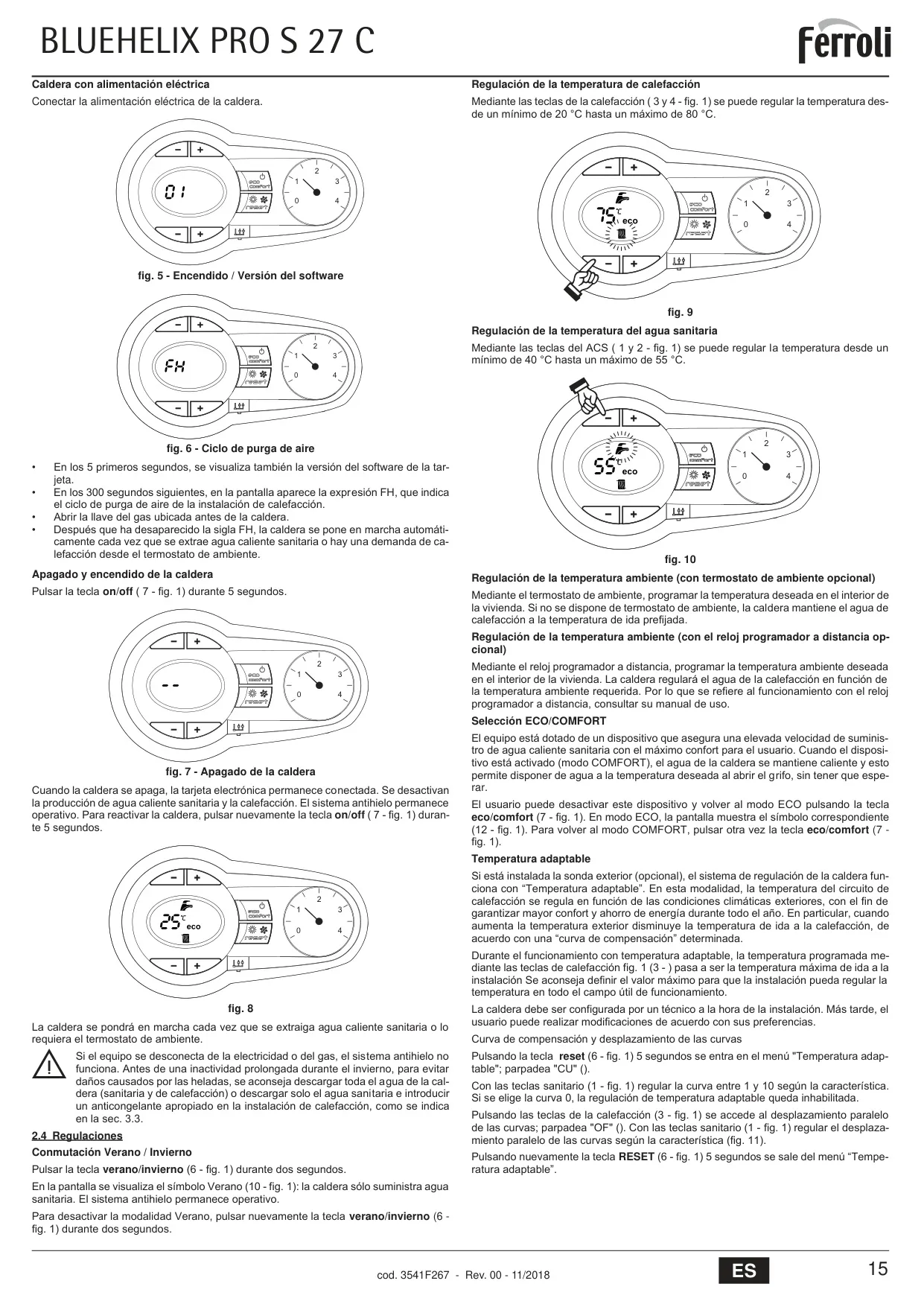

¿Cómo puedo cambiar entre el modo Verano e Invierno?

Para conmutar entre los modos, debe pulsar la tecla Verano/Invierno (con los símbolos de un copo de nieve y un sol) durante dos segundos. En modo Verano, la caldera solo suministra agua caliente sanitaria. Para desactivarlo, vuelva a pulsar la misma tecla durante dos segundos.

¿Cómo regulo la temperatura de la calefacción y del agua caliente sanitaria (ACS)?

La temperatura de la calefacción se regula entre 20°C y 80°C mediante las teclas de calefacción (+) y (-) en el panel de control. La temperatura del ACS se ajusta de 40°C a 55°C utilizando las teclas de ACS (+) y (-).

¿Qué diferencia hay entre el modo ECO y el modo COMFORT?

En modo COMFORT, la caldera mantiene el agua caliente para un suministro rápido de agua caliente sanitaria, sin esperas. En modo ECO, este dispositivo se desactiva para optimizar el consumo de energía. Puede alternar entre ambos pulsando la tecla eco/comfort en el panel.

¿Qué es la función de 'Temperatura adaptable' y cuándo se recomienda usarla?

La 'Temperatura adaptable' es una función que, con la instalación de una sonda exterior opcional, regula la temperatura del circuito de calefacción en función de las condiciones climáticas externas. Se recomienda para maximizar el confort y lograr un ahorro energético a lo largo del año, ya que ajusta la temperatura de impulsión según la necesidad.

¿La caldera Ferroli Bluehelix Pro S 27 C puede instalarse en el exterior?

Sí, el equipo es de cámara estanca y puede instalarse en interiores o en exteriores en un lugar parcialmente protegido. De serie, soporta temperaturas de hasta -5 °C. Con el kit antihielo opcional, puede funcionar a temperaturas de hasta -15 °C.

¿Qué precauciones debo tomar si la caldera va a estar inactiva durante un período prolongado en invierno?

Para evitar daños por heladas, se aconseja descargar toda el agua de la caldera (sanitaria y de calefacción) o, al menos, el agua sanitaria e introducir un anticongelante adecuado en la instalación de calefacción. Es crucial recordar que si la caldera está desconectada de la electricidad o del gas, el sistema antihielo no funcionará.

¿Quién debe realizar la instalación y el mantenimiento de la caldera?

Tanto la instalación como el mantenimiento deben ser realizados exclusivamente por un técnico autorizado y debidamente cualificado, siguiendo las normativas vigentes y las instrucciones del fabricante. Manipular el equipo sin la debida cualificación puede anular la garantía y comprometer la seguridad.

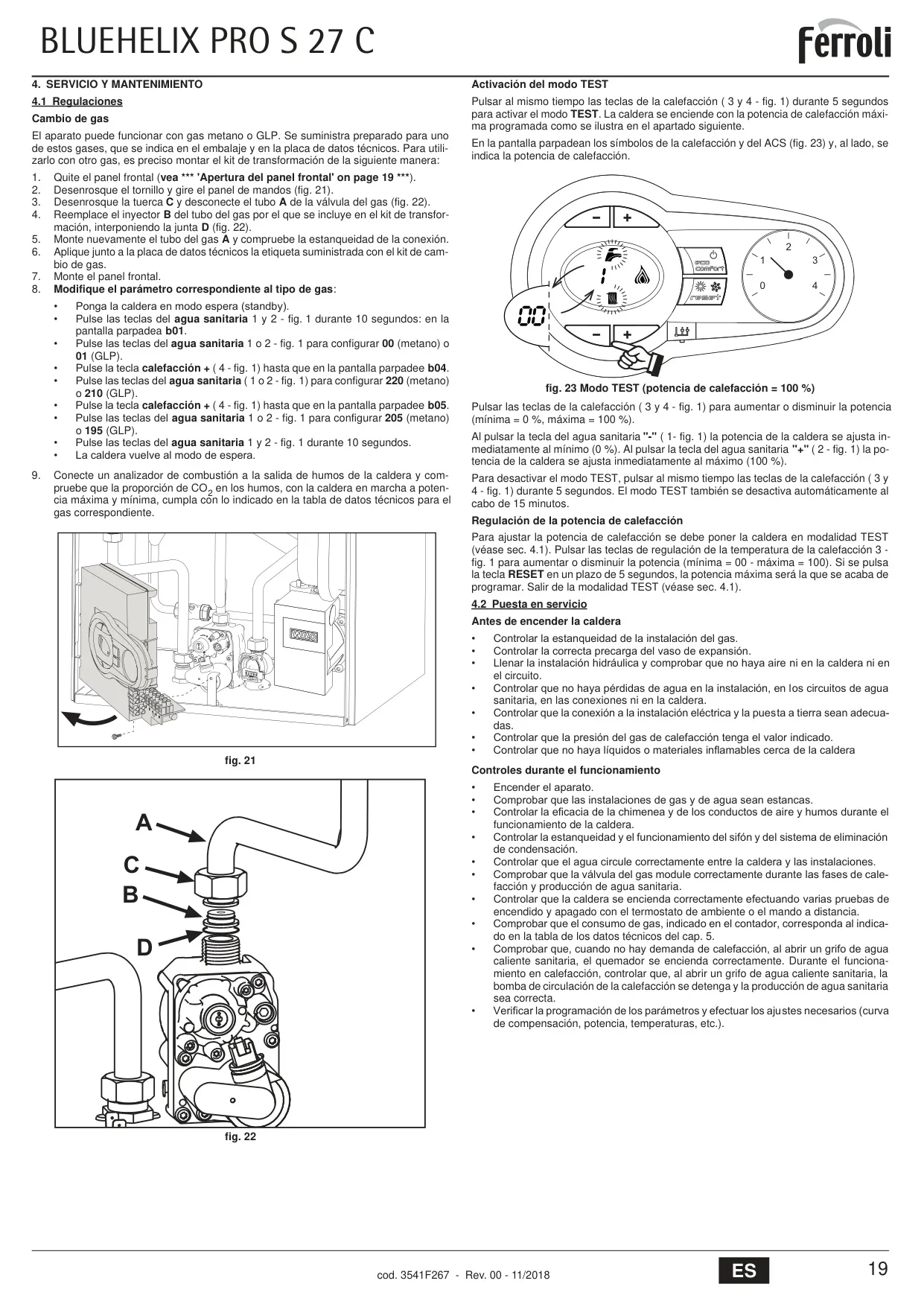

¿Cómo se realiza el cambio de gas (por ejemplo, de gas natural a GLP)?

El cambio de gas debe ser realizado por un técnico autorizado. Implica reemplazar un inyector en la válvula de gas, aplicar una etiqueta indicativa junto a la placa de datos técnicos y, fundamentalmente, modificar los parámetros de configuración en el software de la caldera a través del panel de mandos, ajustando los valores b01, b04 y b05 según el tipo de gas. Finalmente, se debe verificar la proporción de CO2 con un analizador de combustión.

¿Para qué sirve el 'Modo TEST' y cómo se activa?

El 'Modo TEST' sirve para comprobar el funcionamiento de la caldera a diferentes potencias de calefacción. Se activa pulsando simultáneamente las teclas de calefacción (+) y (-) durante 5 segundos. En este modo, la pantalla parpadea con los símbolos de calefacción y ACS, indicando la potencia actual. Se desactiva de la misma manera o automáticamente después de 15 minutos.

¿Qué significa el marcado CE en el producto?

El marcado CE certifica que el producto cumple con los requisitos fundamentales de las directivas europeas pertinentes en vigor. Es una declaración de conformidad que puede ser solicitada al fabricante.
