Caldera Ferroli New Elite F24E
Instrucciones del Ferroli New Elite F24E
Aquí le ofrecemos el manual de Caldera Ferroli New Elite F24E completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli New Elite F24E, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

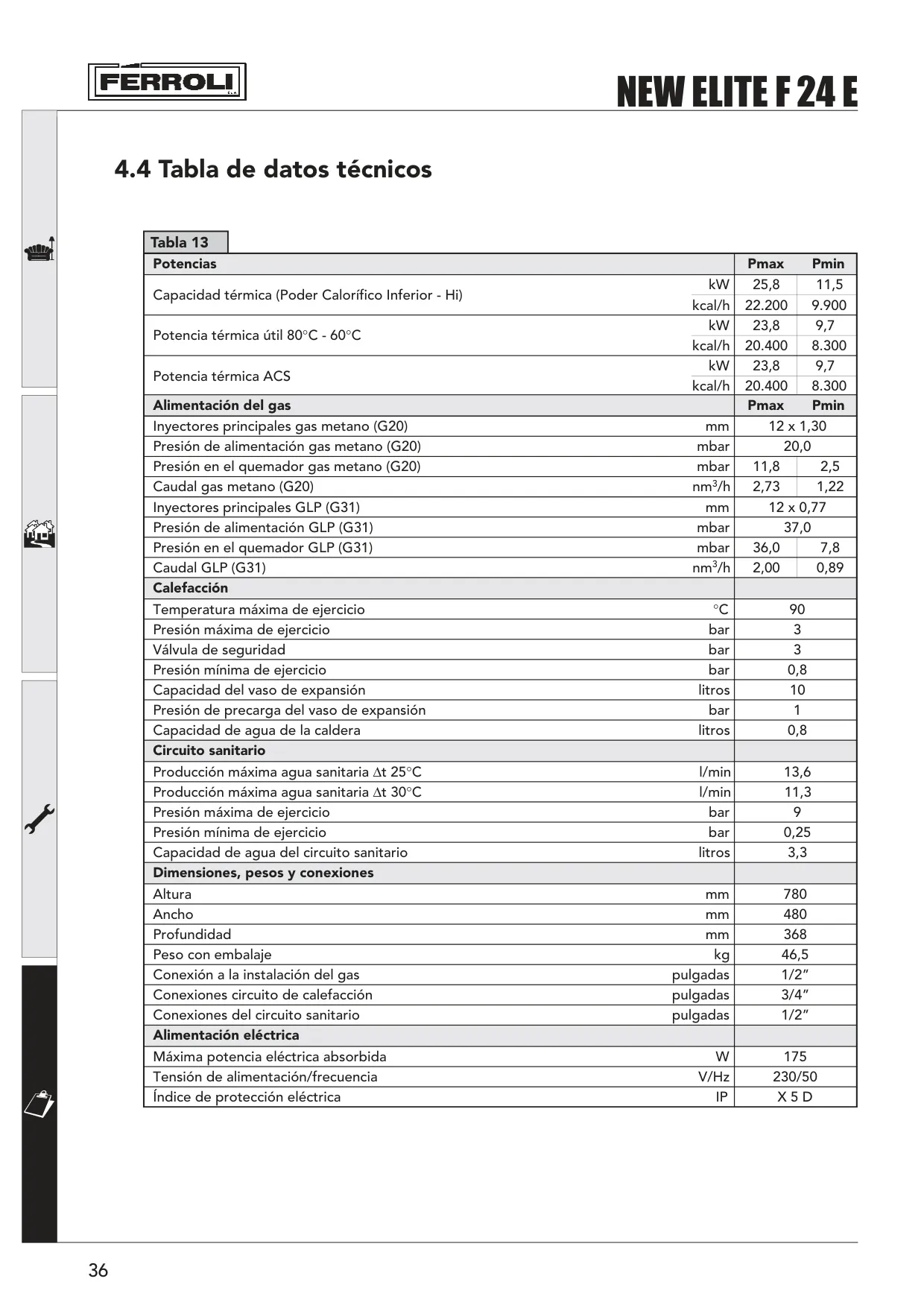

Especificaciones de la Caldera Ferroli New Elite F24E
| Parámetro | Unidad | Valor (Pmax) | Valor (Pmin) |
|---|---|---|---|
| Potencias | |||
| Capacidad térmica (Poder Calorífico Inferior - Hi) | kW kcal/h |
25,8 22.200 |
11,5 9.900 |
| Potencia térmica útil (80°C - 60°C) | kW kcal/h |
23,8 20.400 |
9,7 8.300 |
| Potencia térmica ACS | kW kcal/h |
23,8 20.400 |
9,7 8.300 |
| Alimentación del gas (Gas Metano G20) | |||
| Caudal gas metano (G20) | nm³/h | 2,73 | 1,22 |
| Inyectores principales gas metano (G20) | mm | 12 x 1,30 | |
| Presión en el quemador gas metano (G20) | mbar | 11,8 | 2,5 |
| Presión de alimentación gas metano (G20) | mbar | 20,0 | |
| Alimentación del gas (GLP G31) | |||
| Caudal GLP (G31) | nm³/h | 2,00 | 0,89 |
| Inyectores principales GLP (G31) | mm | 12 x 0,77 | |
| Presión en el quemador GLP (G31) | mbar | 36,0 | 7,8 |
| Presión de alimentación GLP (G31) | mbar | 37,0 | |
| Calefacción | |||
| Temperatura máxima de ejercicio | °C | 90 | |
| Presión máxima de ejercicio | bar | 3 | |
| Válvula de seguridad | bar | 3 | |
| Presión mínima de ejercicio | bar | 0,8 | |
| Capacidad del vaso de expansión | litros | 10 | |
| Presión de precarga del vaso de expansión | bar | 1 | |
| Capacidad de agua de la caldera | litros | 0,8 | |
| Circuito sanitario | |||
| Producción máxima agua sanitaria ∆t 25°C | l/min | 13,6 | |
| Producción máxima agua sanitaria ∆t 30°C | l/min | 11,3 | |
| Presión máxima de ejercicio | bar | 9 | |
| Presión mínima de ejercicio | bar | 0,25 | |
| Capacidad de agua del circuito sanitario | litros | 3,3 | |

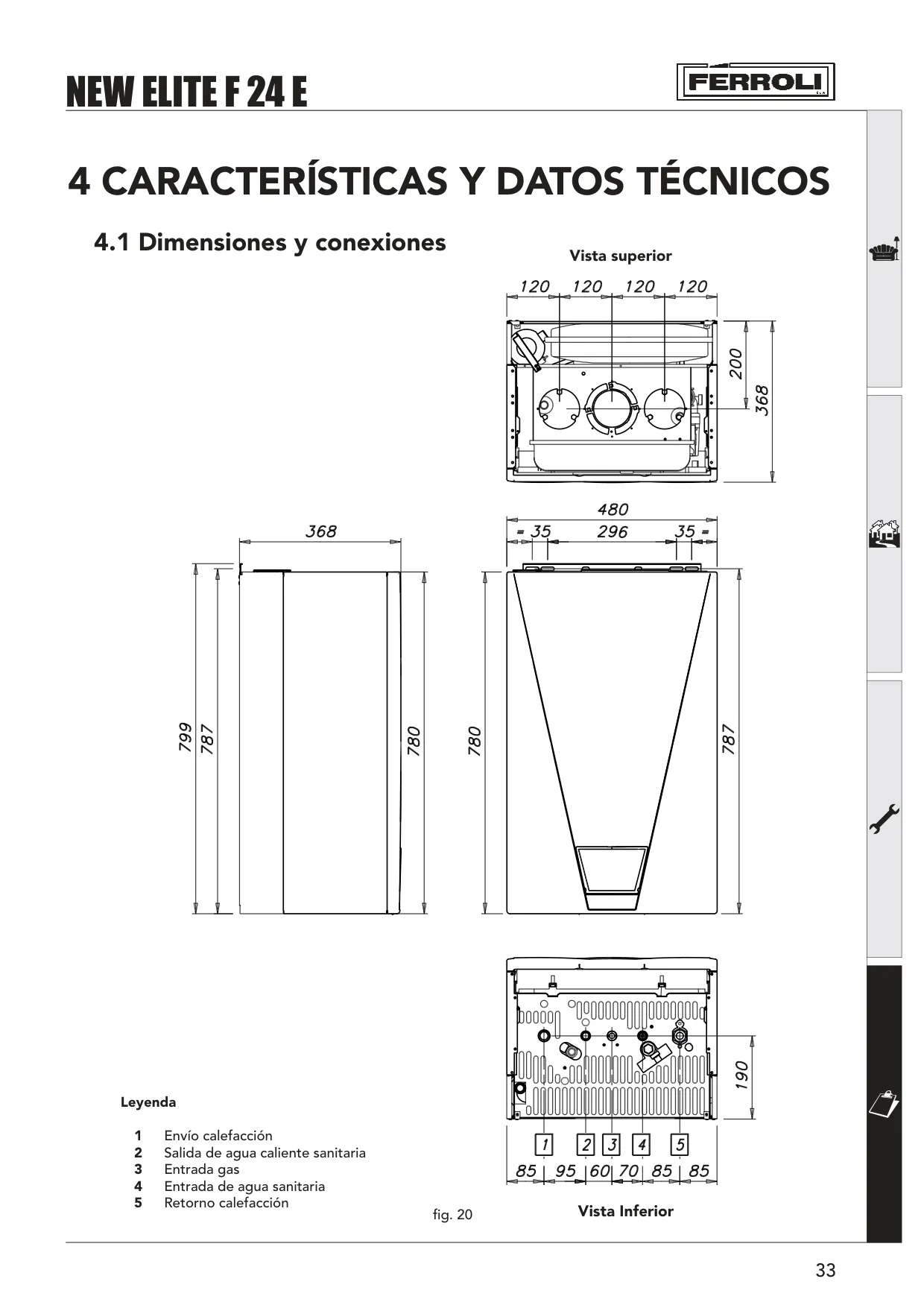

| Dimensiones, pesos y conexiones | |||
| Altura | mm | 780 | |
| Ancho | mm | 480 | |
| Profundidad | mm | 368 | |
| Peso con embalaje | kg | 46,5 | |
| Conexión a la instalación del gas | pulgadas | 1/2” | |
| Conexiones circuito de calefacción | pulgadas | 3/4” | |
| Conexiones del circuito sanitario | pulgadas | 1/2” | |
| Alimentación eléctrica | |||
| Máxima potencia eléctrica absorbida | W | 175 | |
| Tensión de alimentación/frecuencia | V/Hz | 230/50 | |
| Índice de protección eléctrica | IP | X 5 D | |
Detalles de la Caldera Ferroli New Elite F24E

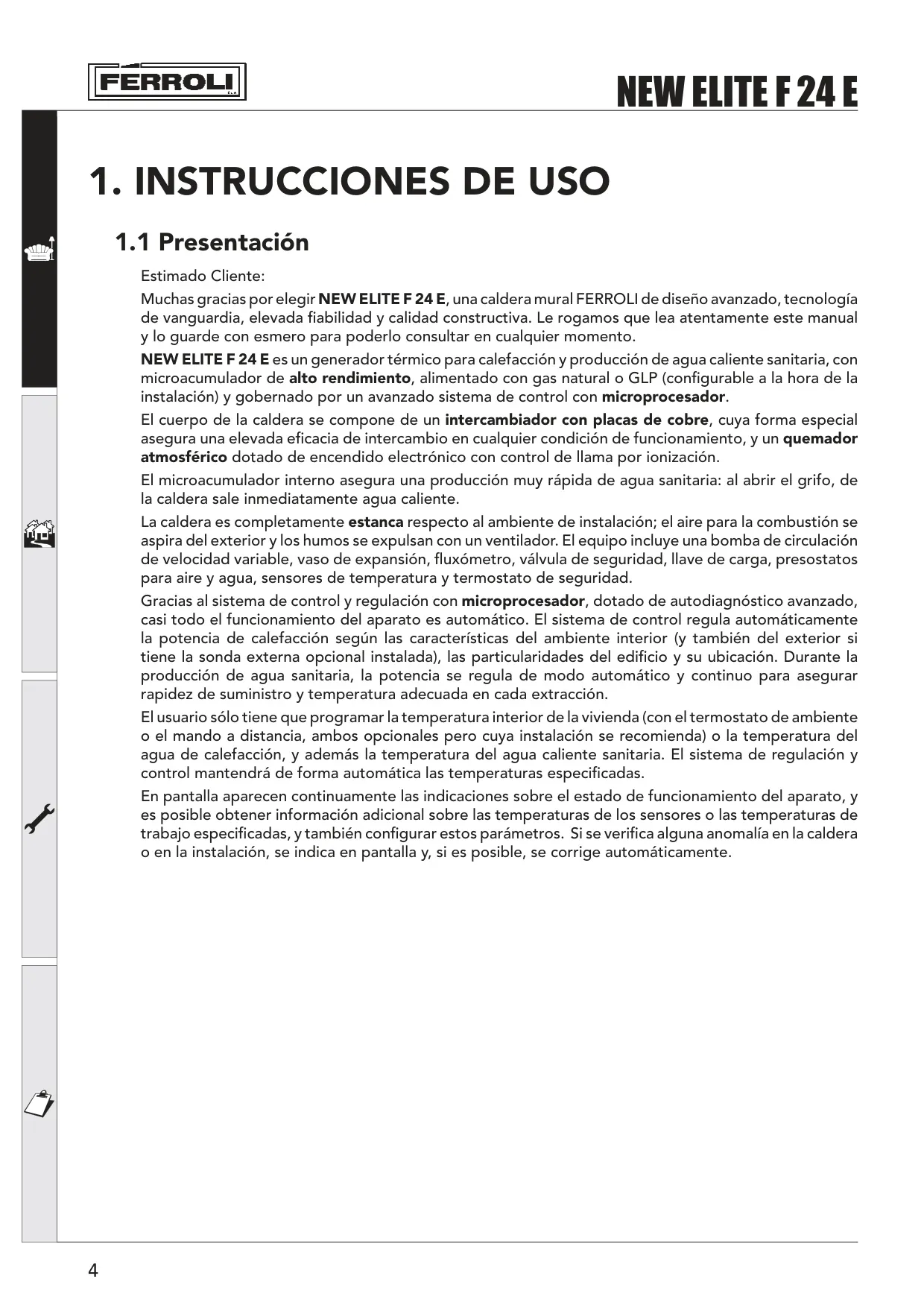

La Caldera Ferroli New Elite F24E se destaca por ser un generador térmico mural de gas, diseñado para calefacción y producción instantánea de agua caliente sanitaria. Su diseño es moderno y minimalista, con un acabado en color blanco o plateado brillante, y un distintivo pliegue diagonal en su fachada que le otorga un aspecto contemporáneo.

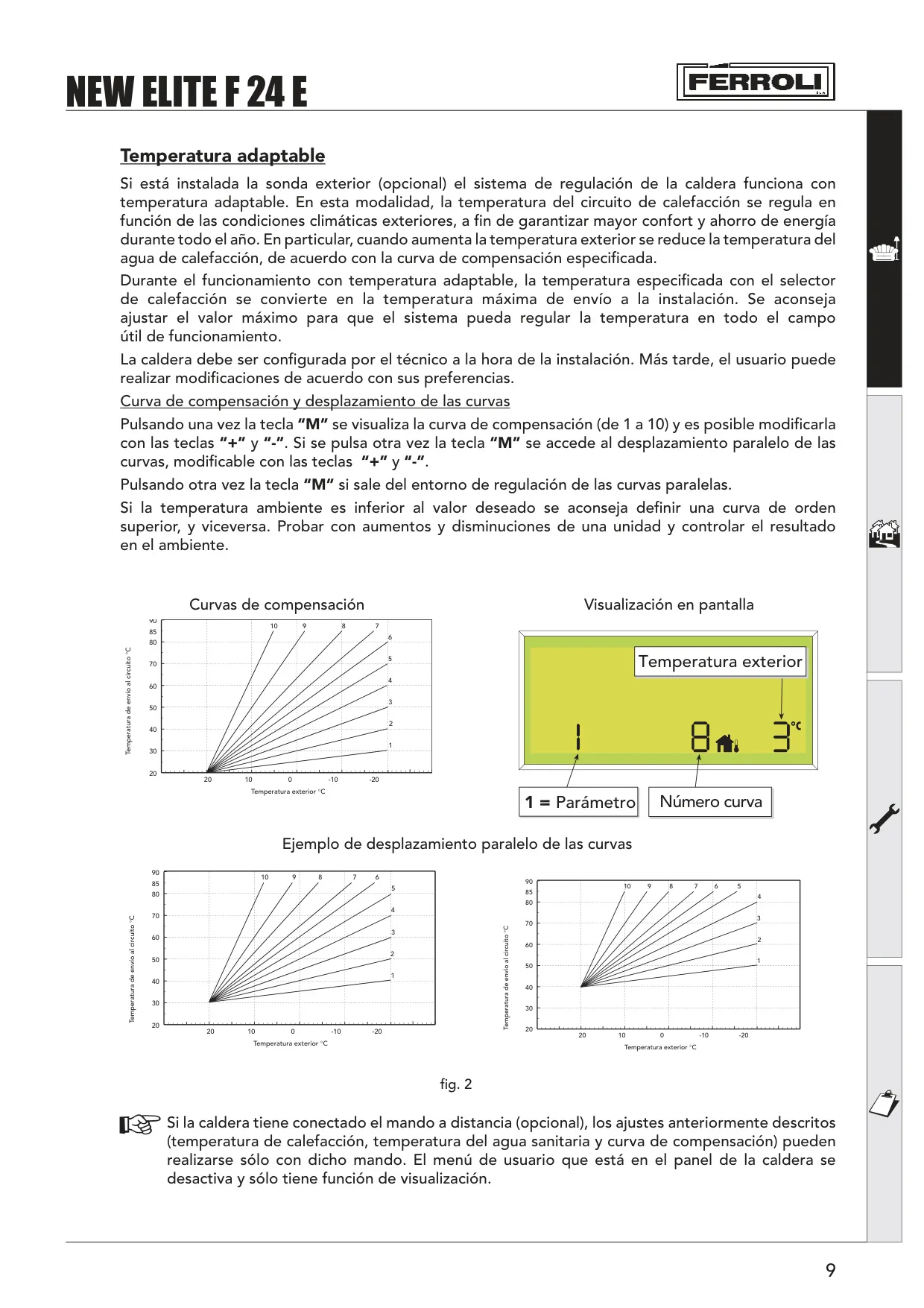

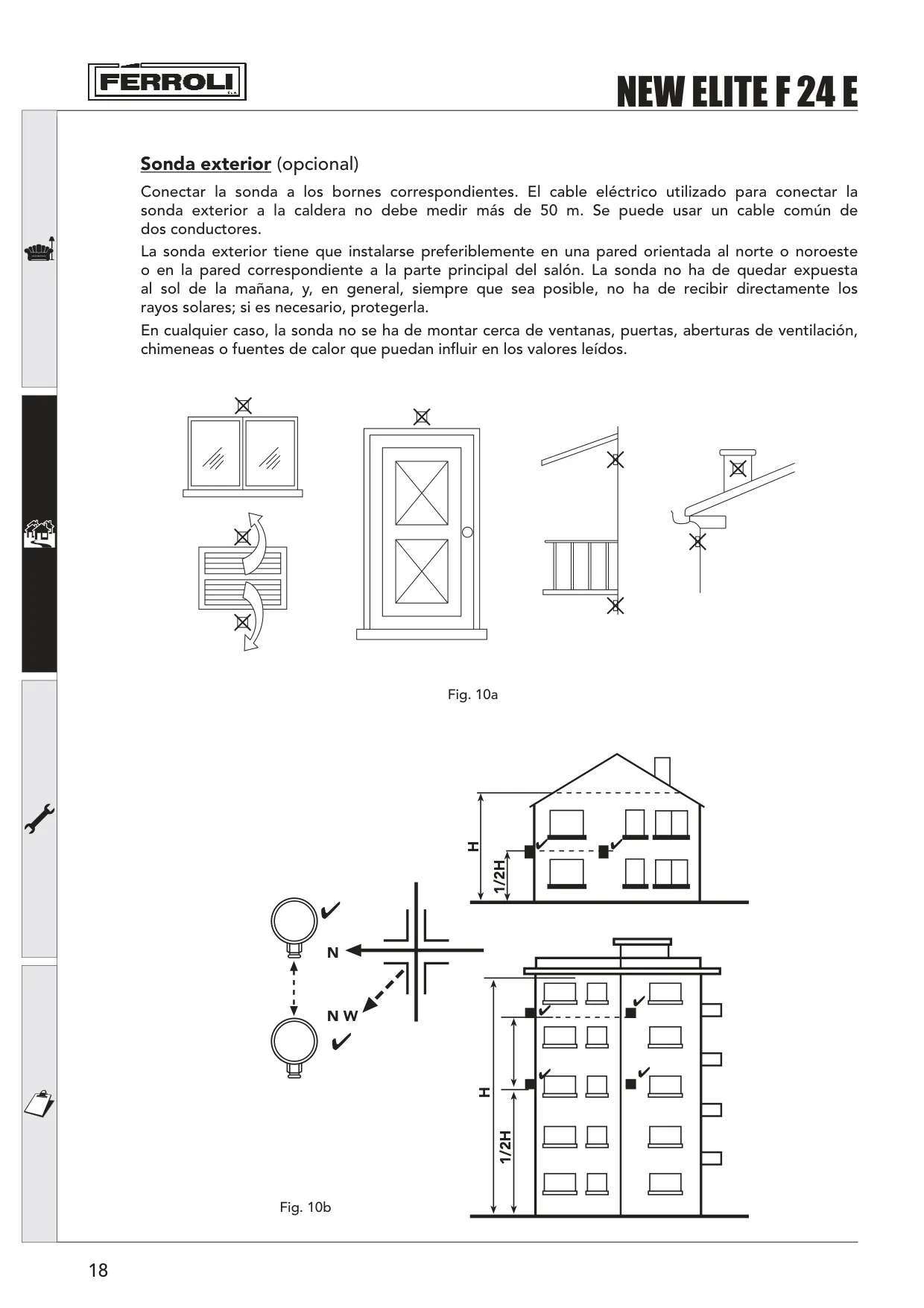

Incorpora un avanzado sistema de control con microprocesador que permite una gestión inteligente del aparato. Este sistema realiza un autodiagnóstico continuo y ajusta automáticamente la potencia de calefacción según las características del ambiente interior y exterior (si se instala la sonda opcional), garantizando un confort óptimo y eficiencia energética durante todo el año.
Un elemento clave es su microacumulador interno, que asegura una producción muy rápida de agua caliente sanitaria. Esto significa que al abrir el grifo, el usuario dispone de agua caliente de forma casi inmediata, una ventaja significativa para la comodidad diaria. Además, el sistema de modulación de potencia para el agua sanitaria garantiza una temperatura adecuada en cada extracción.

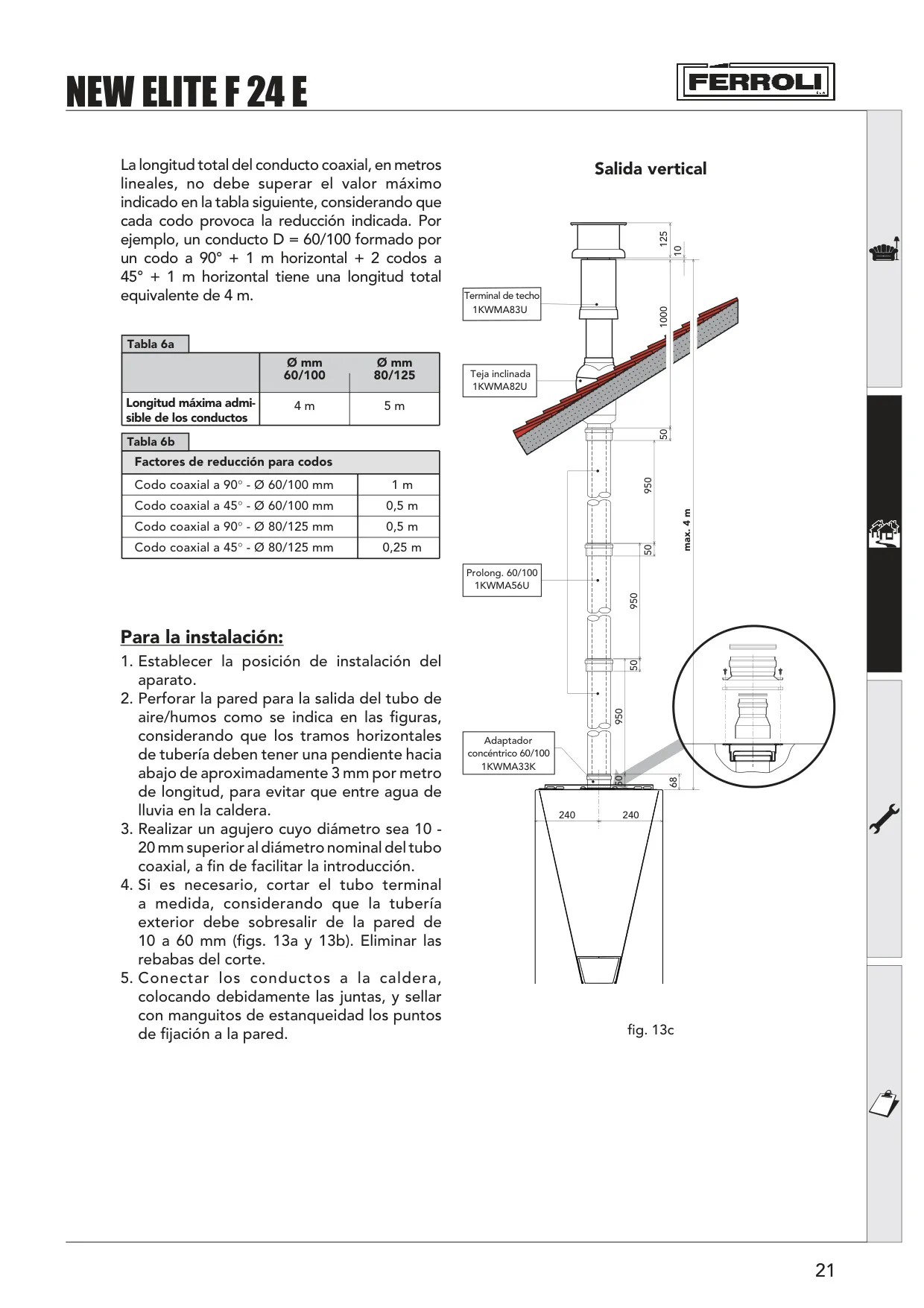

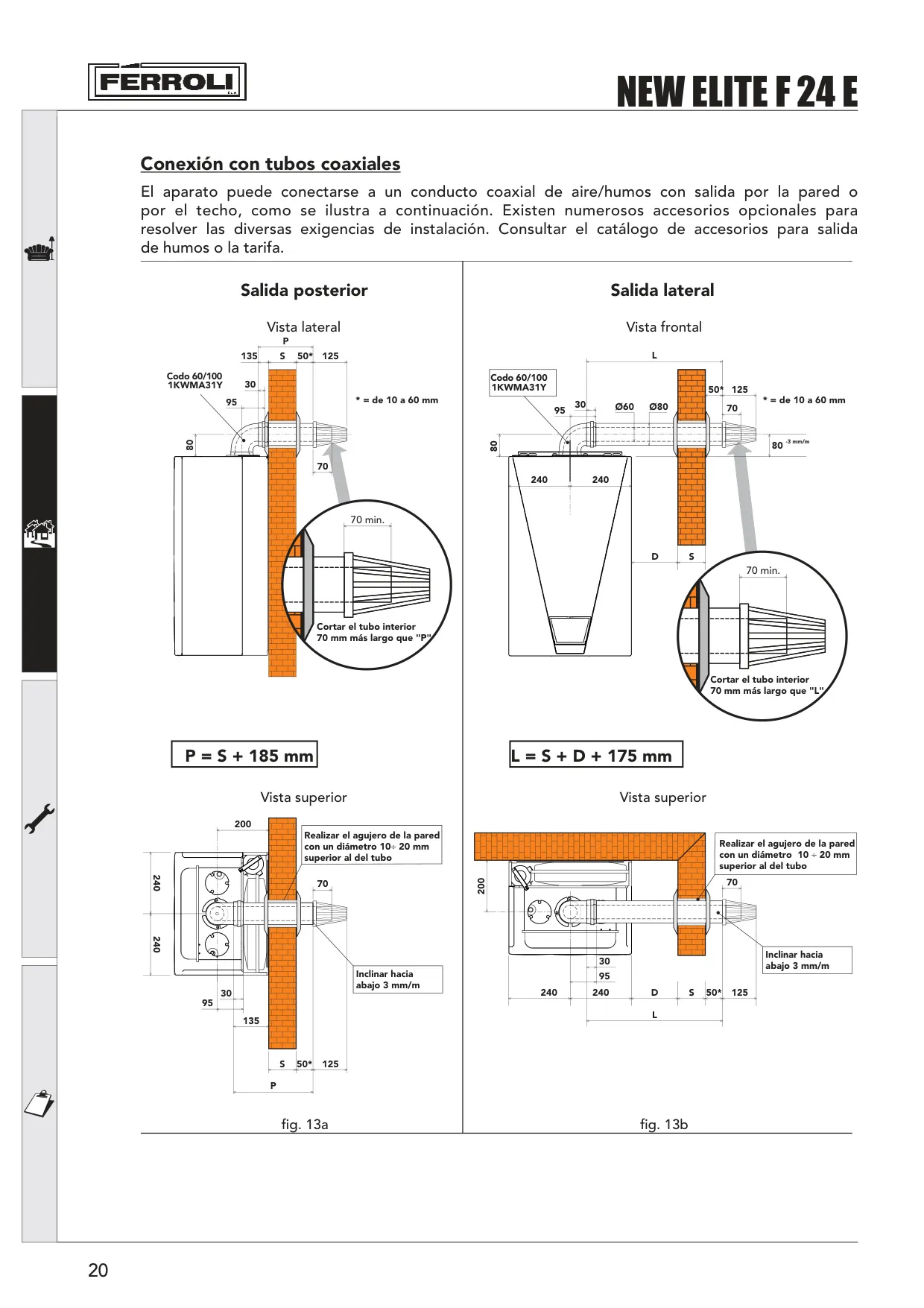

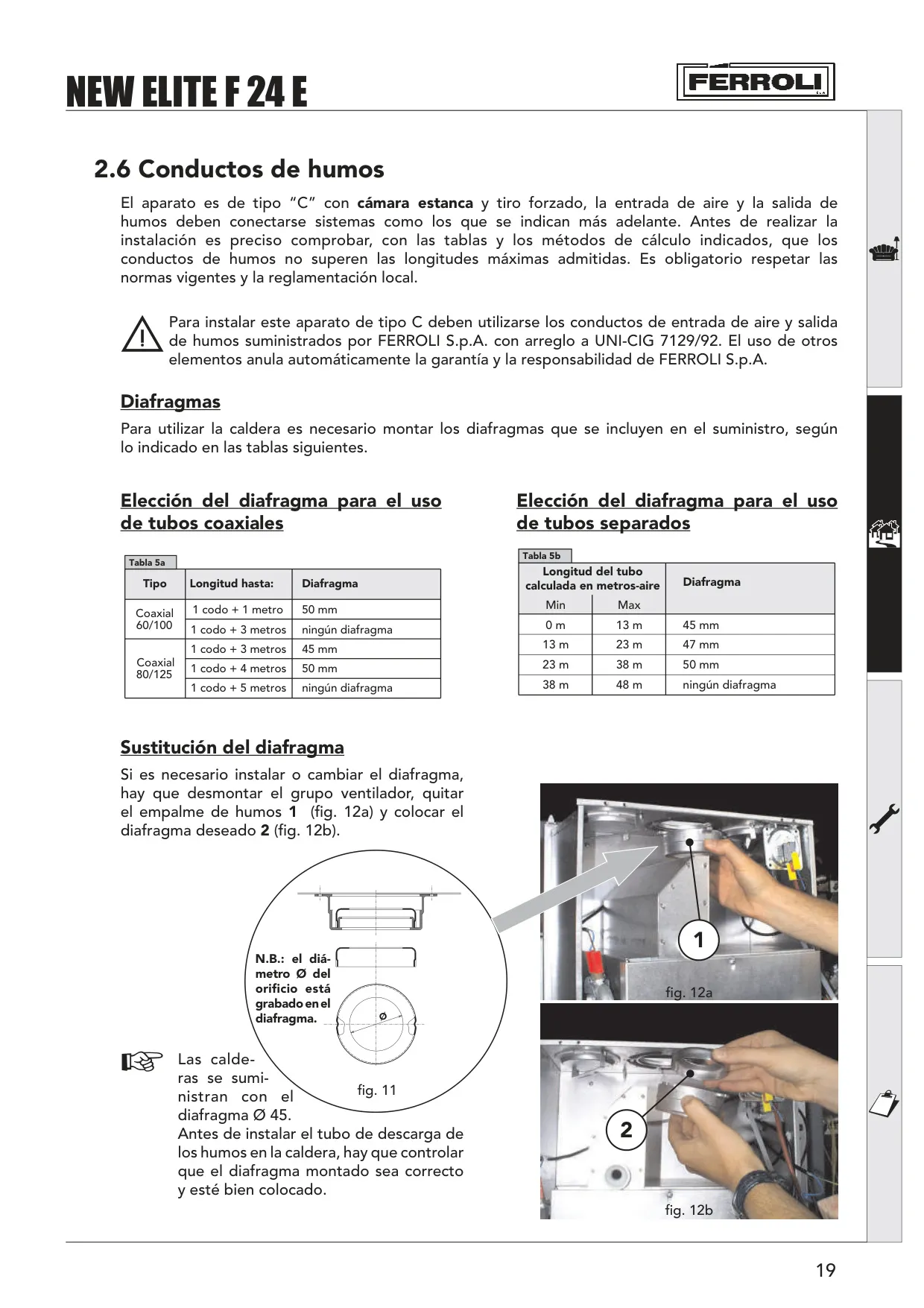

La caldera es de cámara estanca y tiro forzado, lo que le permite aspirar el aire necesario para la combustión directamente del exterior y expulsar los humos de forma segura. Esta característica hace que su instalación sea posible en prácticamente cualquier habitación, siempre que se respeten las normativas de ventilación.

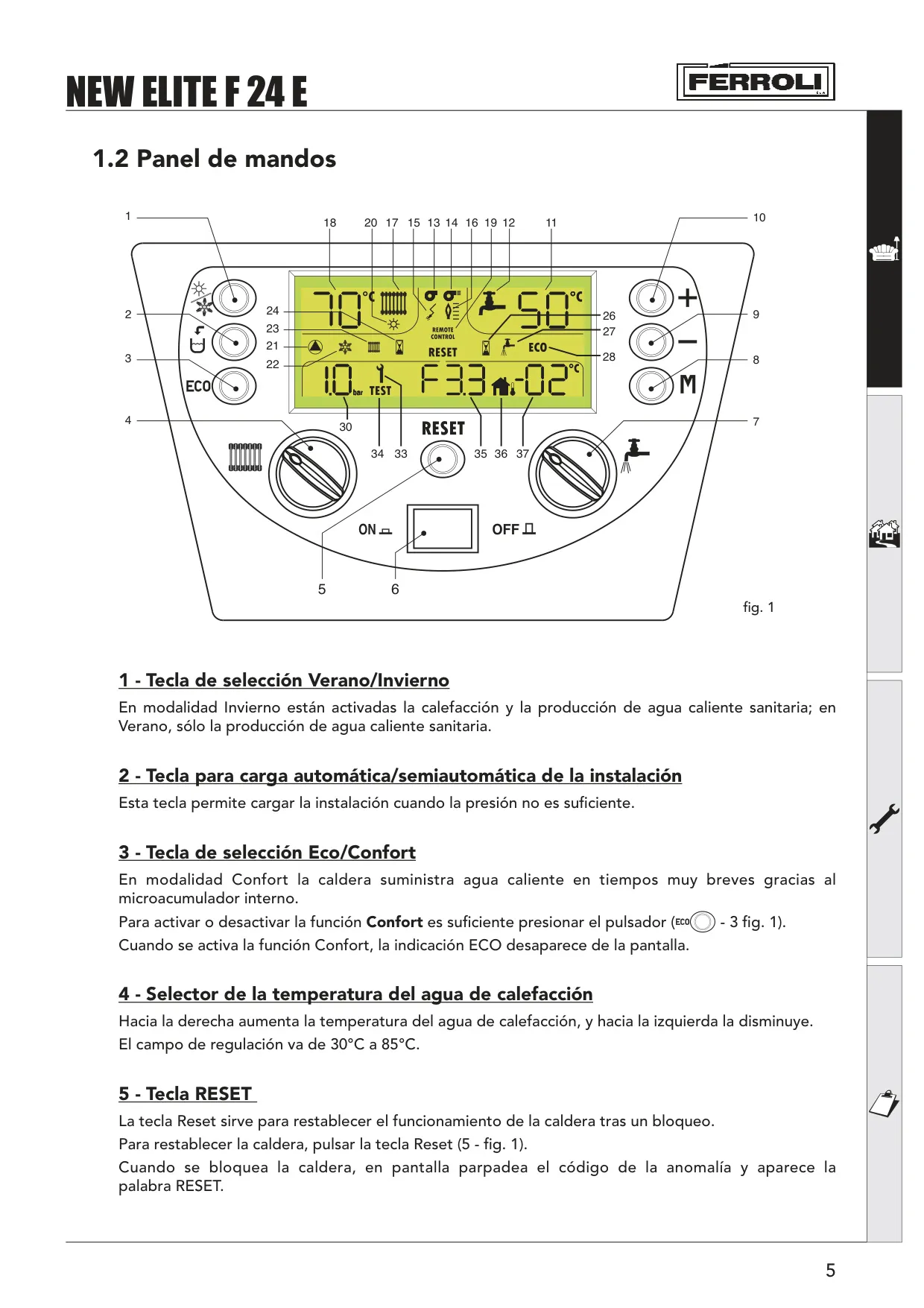

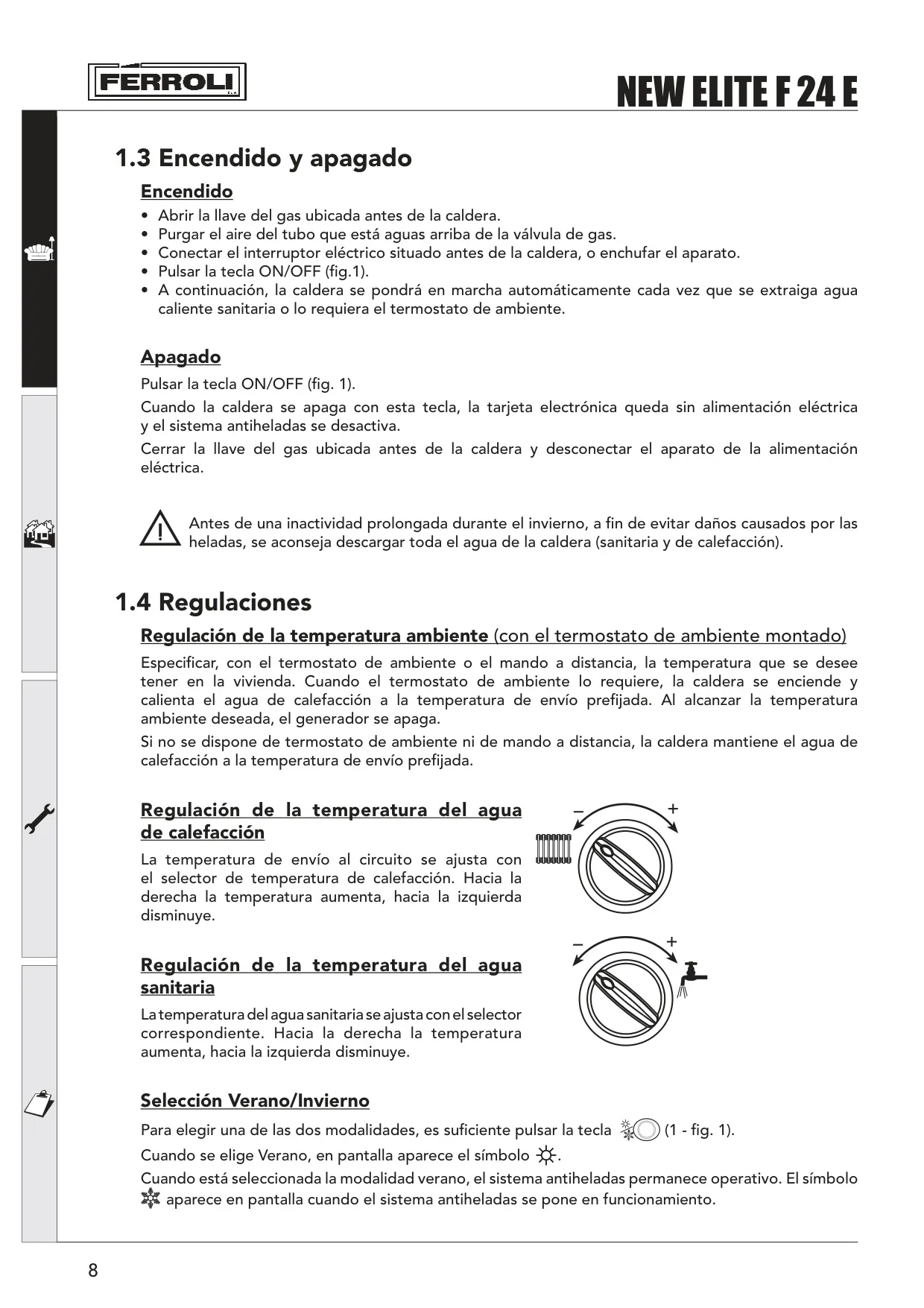

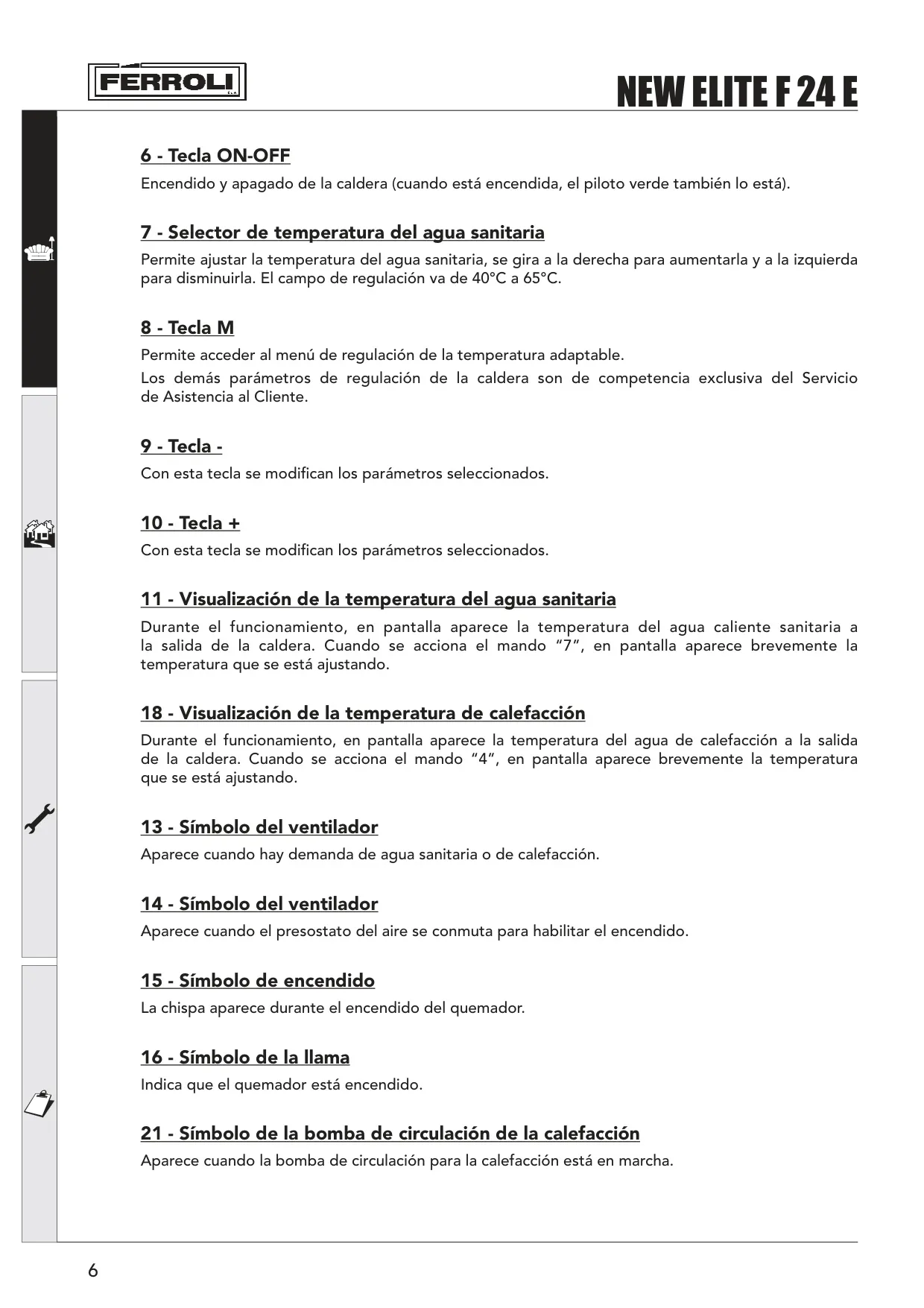

El panel de mandos, con su pantalla digital central y selectores giratorios, facilita la interacción del usuario. Permite ajustar la temperatura del agua de calefacción (entre 30°C y 85°C) y del agua sanitaria (entre 40°C y 65°C), así como seleccionar los modos de funcionamiento Verano o Invierno.

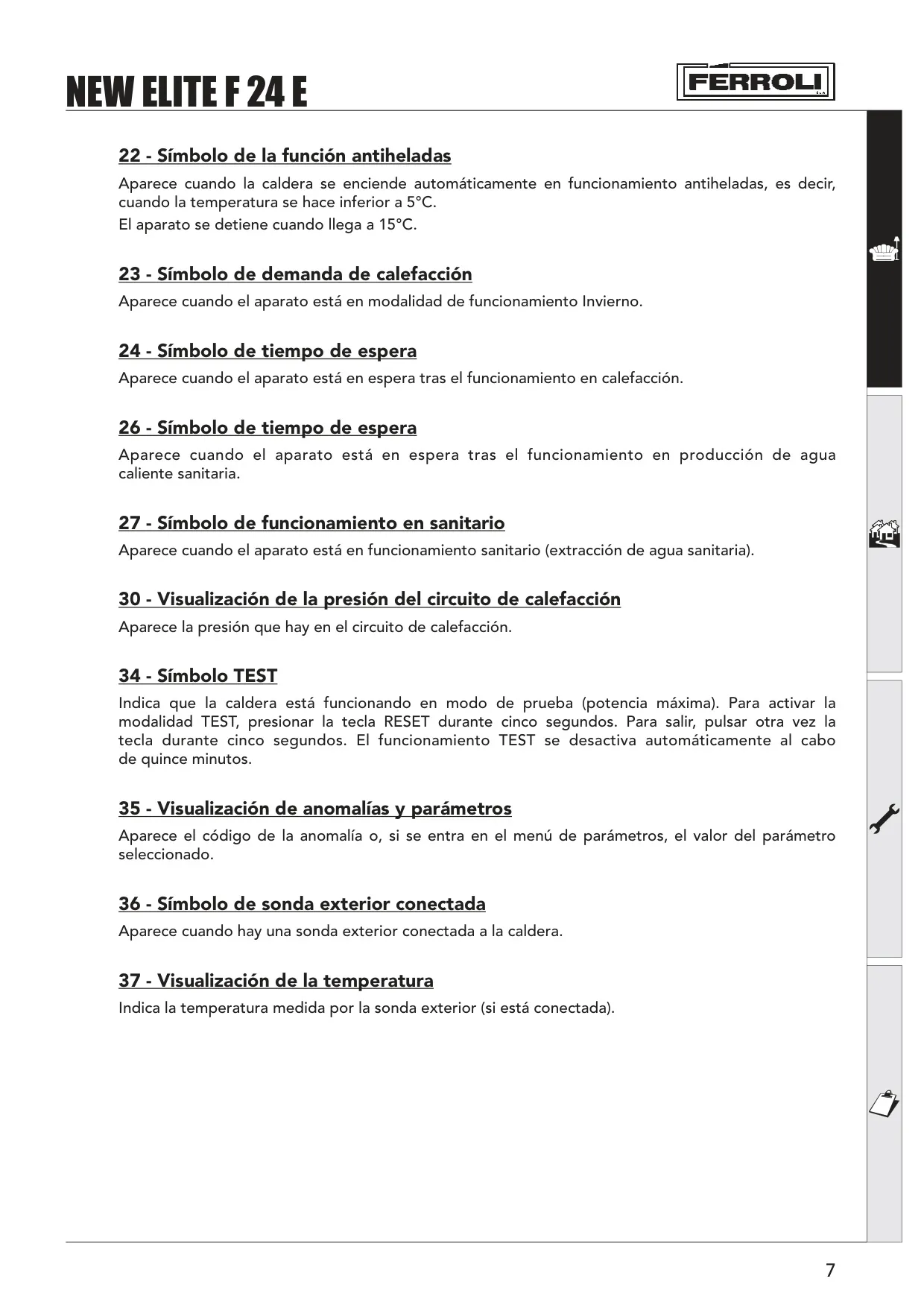

Una característica importante es el modo Eco/Confort, que optimiza el consumo de energía mientras mantiene la disponibilidad rápida de agua caliente. También incluye un sistema de protección antiheladas, que activa automáticamente la caldera cuando la temperatura desciende por debajo de 5°C, deteniéndose al alcanzar los 15°C, previniendo daños por bajas temperaturas.

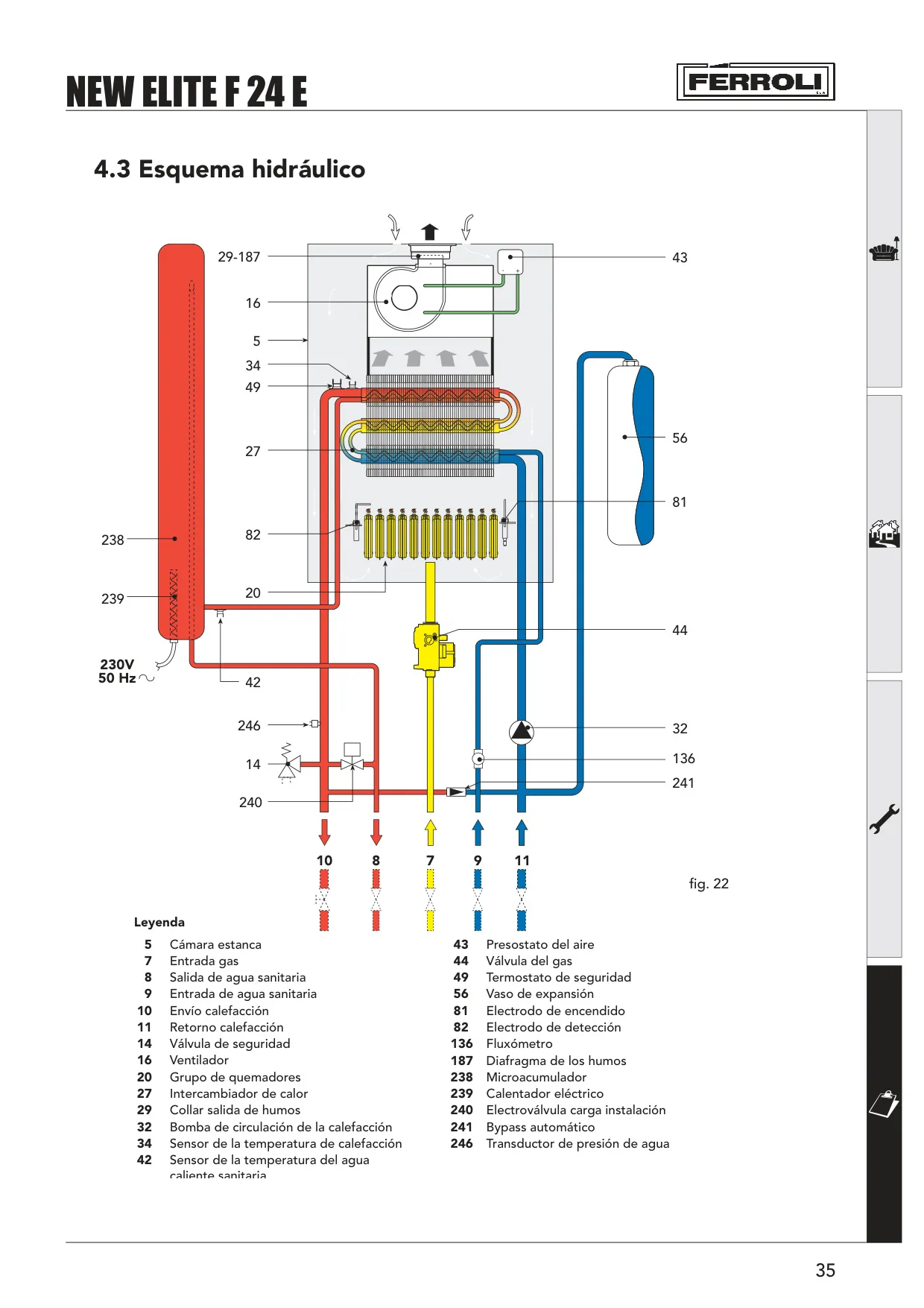

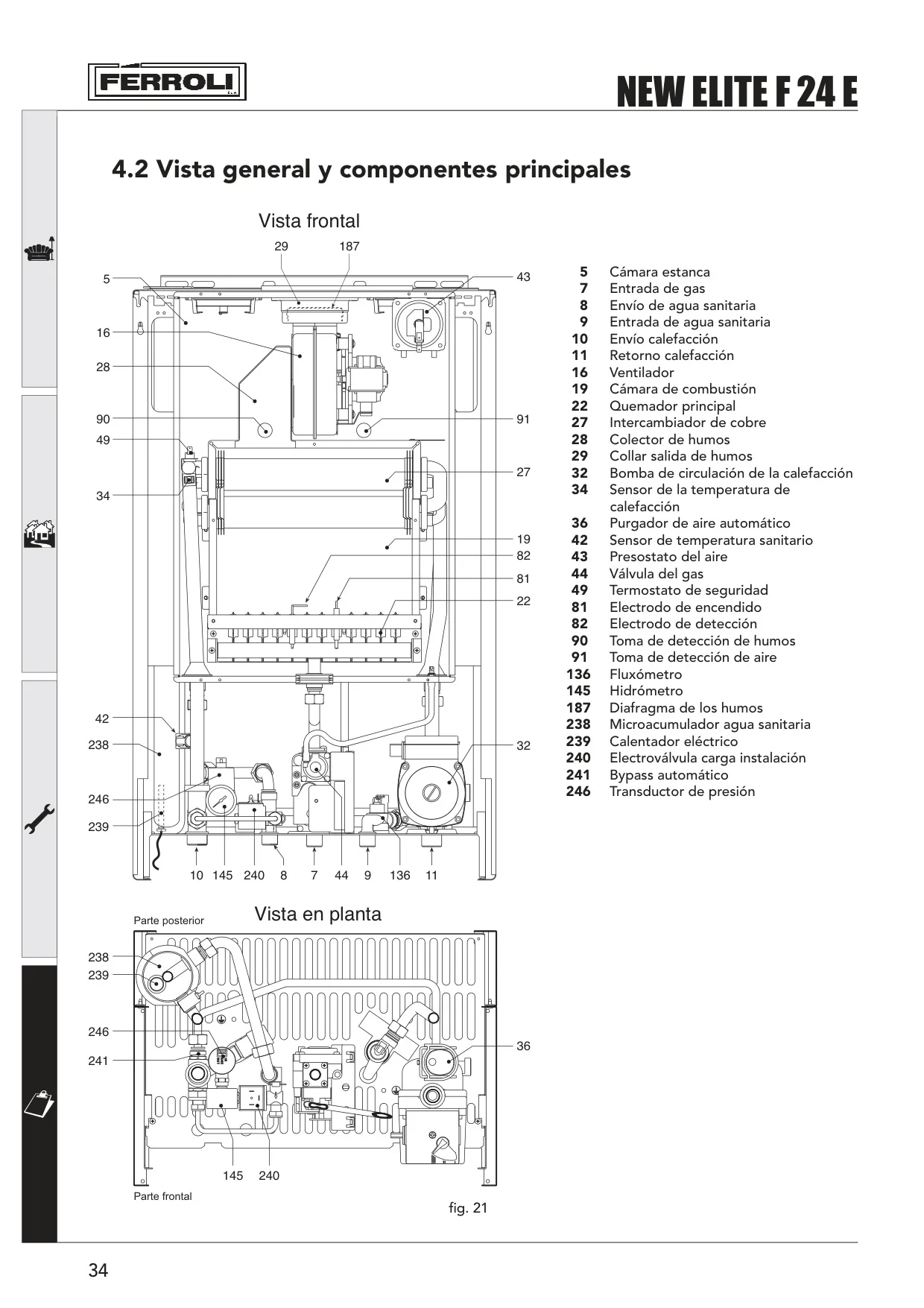

La caldera está equipada con componentes de alta calidad, como un intercambiador con placas de cobre de elevada eficacia y un quemador atmosférico con encendido electrónico y control de llama por ionización. Integrados en el equipo se encuentran una bomba de circulación de velocidad variable, vaso de expansión, fluxómetro, válvula de seguridad, y presostatos para aire y agua, entre otros.

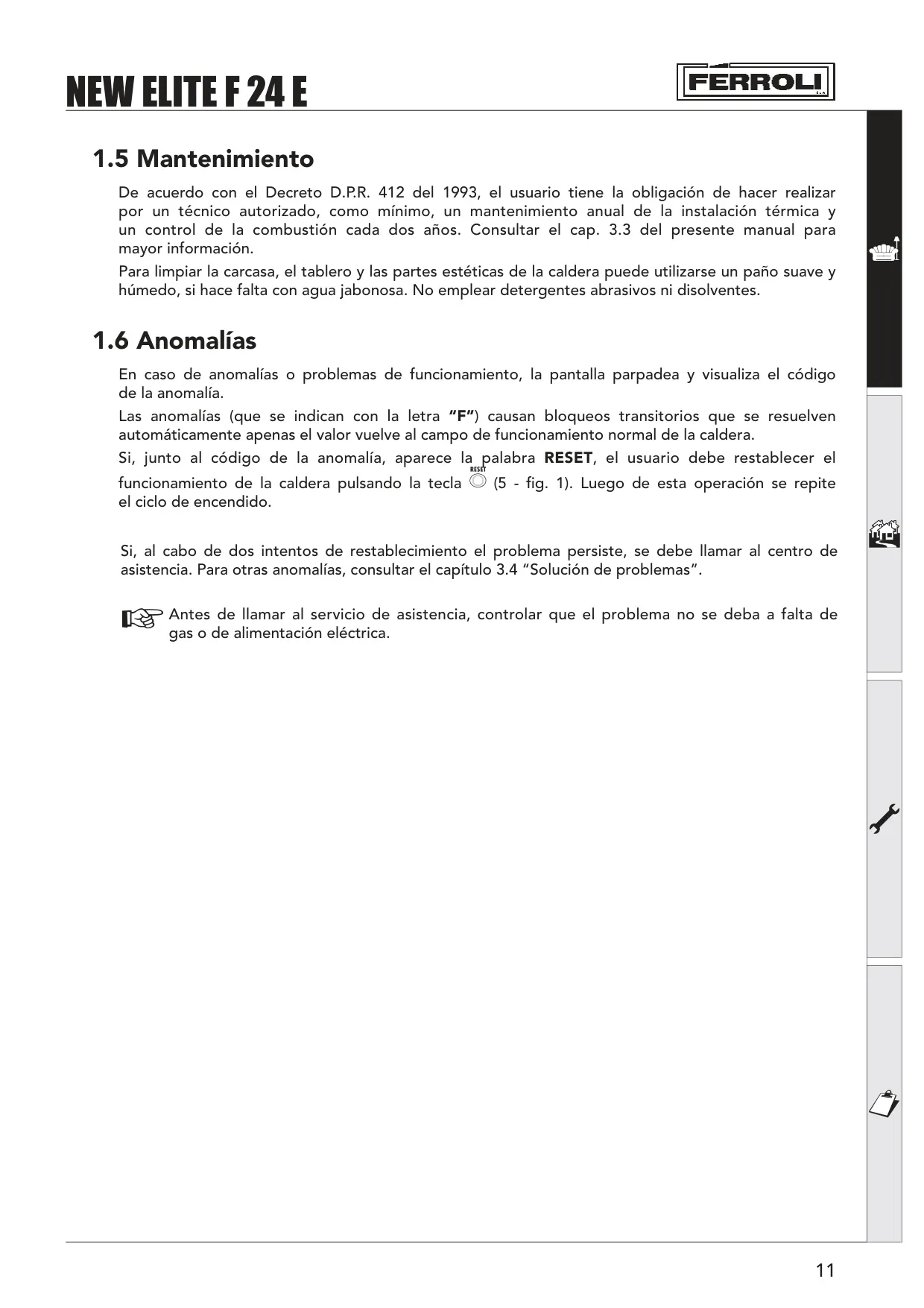

Ferroli destaca la importancia del mantenimiento anual obligatorio, que debe ser realizado por un técnico autorizado, incluyendo un control de la combustión cada dos años, conforme a la normativa vigente (Decreto D.P.R. 412 del 1993).

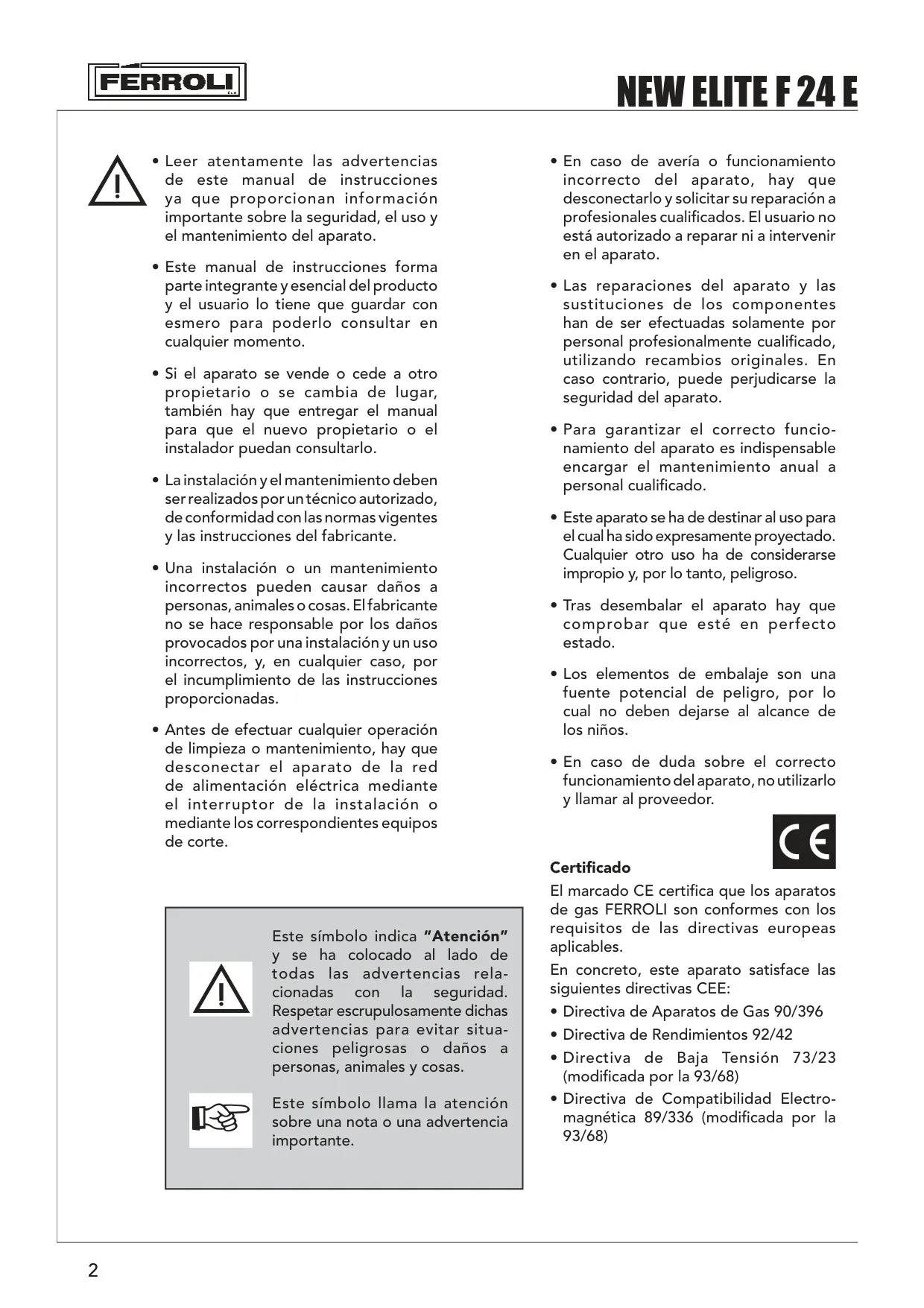

La Ferroli New Elite F24E cuenta con el Marcado CE, certificando su conformidad con varias directivas europeas, incluyendo la de Aparatos de Gas, Rendimientos, Baja Tensión y Compatibilidad Electromagnética, lo que subraya su fiabilidad y seguridad. Adicionalmente, puede funcionar con gas natural o GLP, siendo configurable durante la instalación.
