Caldera Ferroli Fortuna F24
Instrucciones del Ferroli Fortuna F24
Aquí le ofrecemos el manual de Caldera Ferroli Fortuna F24 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Fortuna F24, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones de la Caldera Ferroli Fortuna F24
| Dato | Unidad | Valor (FORTUNA F 24) |
|---|---|---|
| Potencia consumida máxima G20 | kcal/h | 24300 |
| W | 28261 | |
| Potencia consumida mínima G20 | kcal/h | 7501 |
| W | 8723 | |
| Rendimiento G20 | % | 91.5 |
| Rendimiento G31 | % | 91.9 |
| Potencia consumida máxima G31 | kcal/h | 25500 |
| W | 29656 | |
| Potencia consumida mínima G31 | kcal/h | 7082 |
| W | 8236 | |
| Presión de alimentación G20 | Pa | 1800 |
| mm.c.a. | 183 | |
| Presión máxima quemador G20 | mm.c.a. | 120 |
| Presión mínima quemador G20 | mm.c.a. | 15 |
| Consumo máximo G20 | m³/h | 2.78 |
| Consumo mínimo G20 | m³/h | 0.97 |
| Inyectores quemador G31 | n° x Ø | 12 x 0.79 |
| Inyectores quemador G20 | n° x Ø | 12 x 1.28 |
| Presión de alimentación G31 | Pa | 2800 |
| mm.c.a. | 285 | |
| Presión máxima quemador G31 | mm.c.a. | 255 |
| Presión mínima quemador G31 | mm.c.a. | 50 |
| Consumo máximo G31 | kg/h | 2.06 |
| Consumo mínimo G31 | kg/h | 0.72 |
| Presión máxima en calefacción | MPa | 0.3 |
| Presión mínima en calefacción | MPa | 0.08 |
| Temperatura máxima agua calefacción | °C | 90 |
| Contenido agua de calefacción | litros | 1.0 |
| Capacidad vaso expansión calefacción | litros | 8 |
| Presión de precarga vaso expansión calefacción | MPa | 0.1 |
| Presión máxima en ACS | MPa | 0.8 |
| Presión mínima en ACS | MPa | 0.025 |
| Caudal sanitario Δt 20°C | l/min | 17,2 |
| Potencia eléctrica absorbida | W | 110 |
| Tensión de alimentación | V/Hz | 230V/50Hz |
| Grado de protección | IP | IPX5D |
| Peso en vacío | kg | 28.8 |
Detalles de la Caldera Ferroli Fortuna F24

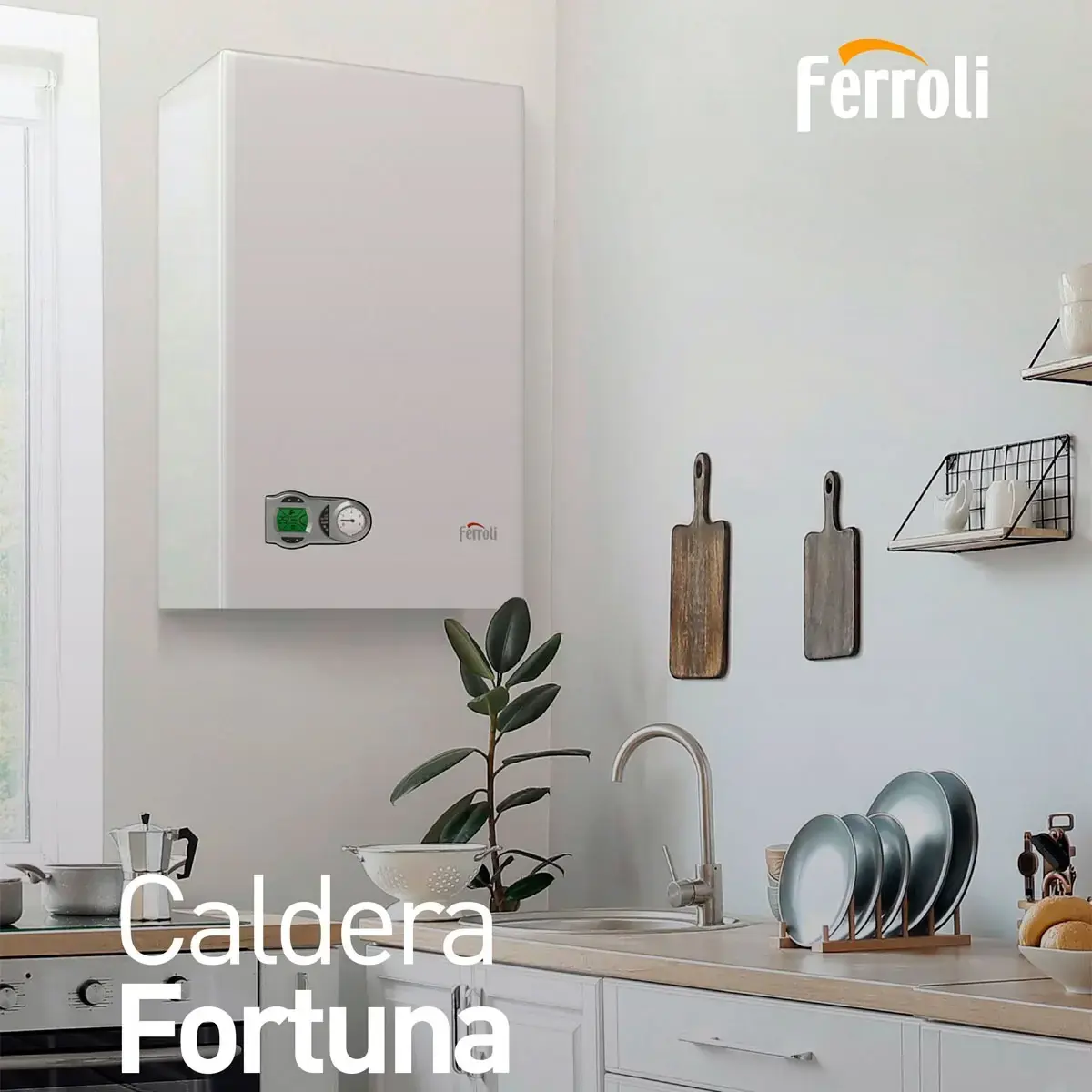

La Caldera Ferroli Fortuna F24 es un generador térmico de alto rendimiento, diseñado para proporcionar tanto calefacción eficiente como una confortable producción de agua caliente sanitaria. Su diseño mural, de estética rectangular y color blanco con una sutil curva vertical, se integra armónicamente en cualquier espacio moderno. Este equipo incorpora un quemador atmosférico con encendido electrónico y un avanzado sistema de control por microprocesador, garantizando un funcionamiento preciso y fiable.
El panel de control del Fortuna F24 ha sido concebido para una interacción intuitiva. Dispone de un display digital central que muestra información clave como la temperatura de salida del agua sanitaria o de calefacción, además de diversos iconos operativos. Ajustar la temperatura del agua caliente sanitaria o de la calefacción es sencillo gracias a sus teclas dedicadas, permitiendo un control preciso entre 40°C y 55°C para ACS y de 30°C a 80°C para la calefacción, aunque se recomienda no operar por debajo de 45°C en este último.
La caldera ofrece dos modos de funcionamiento que optimizan el confort y el consumo energético: el modo ECO y el modo COMFORT. Mientras que el modo COMFORT mantiene el agua interna precalentada para un suministro casi instantáneo de ACS, el modo ECO prioriza el ahorro de energía al desactivar esta función, activando el calentamiento solo bajo demanda. La alternancia entre estos modos se realiza fácilmente con un botón en el panel de control.
En términos de instalación, la Fortuna F24 es excepcionalmente versátil. Al ser un equipo de cámara estanca, su circuito de combustión está completamente aislado del ambiente de instalación, lo que permite su ubicación en diversos espacios, incluso monoambientes, sin comprometer la seguridad. También es apta para instalación exterior parcialmente protegida, siempre que la temperatura no descienda de -5°C, cumpliendo con la norma EN 297/A6.
La flexibilidad se extiende a sus sistemas de conductos de humos, soportando configuraciones coaxiales y separadas, tanto horizontales como verticales. Para cada tipo de instalación, el manual especifica el uso de diafragmas y accesorios adecuados, así como los cálculos para no exceder las longitudes máximas permitidas. Esta adaptabilidad asegura que la caldera pueda integrarse en una amplia gama de estructuras edilicias.
Una de las características destacadas es su capacidad para funcionar con gas natural (G20) o GLP (G31). Aunque se suministra preconfigurada para un tipo de gas, es posible realizar una conversión utilizando un kit específico. Esta operación, que implica la sustitución de inyectores y el ajuste de las presiones del quemador, debe ser llevada a cabo por un técnico autorizado, garantizando la seguridad y el rendimiento óptimo del aparato.
Para la seguridad del usuario, la caldera incorpora un sofisticado sistema de autodiagnóstico. En caso de detectarse alguna anomalía, el display mostrará un código de error específico, facilitando el diagnóstico y la solución del problema. Los errores se clasifican en bloqueos permanentes (tipo "A", que requieren un reset manual) y temporales (tipo "F", que se resuelven automáticamente al normalizarse la condición).
El mantenimiento periódico es crucial para la longevidad y eficiencia de la Fortuna F24. El manual enfatiza la importancia de revisiones anuales por parte de personal cualificado para verificar la estanqueidad de las instalaciones de gas y agua, el estado de los conductos de humos, la limpieza del quemador y del intercambiador, y el correcto funcionamiento de todos los dispositivos de seguridad y control. La accesibilidad a los componentes internos, como la regleta eléctrica, está bien documentada para facilitar estas tareas.
El sistema hidráulico interno incluye componentes clave como el circulador de calefacción, la válvula desviadora para ACS, el vaso de expansión y el presostato de agua, todos diseñados para asegurar un funcionamiento sin problemas. Además, cuenta con un sistema antihielo operativo cuando la caldera está conectada a la red, aunque se advierte sobre la necesidad de drenar el sistema o usar anticongelante si se desconecta por períodos prolongados en invierno.
La integración de accesorios opcionales como termostatos de ambiente o programadores a distancia permite una gestión más sofisticada de la climatización, optimizando el confort térmico y la eficiencia energética del hogar. Es fundamental seguir las instrucciones del manual para la correcta conexión de estos dispositivos, prestando especial atención a las advertencias sobre la polaridad y el potencial libre de contactos para proteger la tarjeta electrónica de la caldera.
