Manual de Caldera Ferroli Bluehelix Tech 25 c en Español

Name: Manual de Caldera Ferroli Bluehelix Tech 25 c en Español
Brand: Manualverse
Availability: InStock
Rating: 5 (1 reviews)

Manual de Caldera Ferroli Bluehelix Tech 25 c en Español

5/5 (1 valoraciones)

📕 Manual PDF 📄 15 páginas

📖 Manual 📋 Especificaciones 📝 Resumen 💬 Preguntas

Caldera Ferroli Bluehelix Tech 25 c

Instrucciones del Ferroli Bluehelix Tech 25 c

Aquí le ofrecemos el manual de Caldera Ferroli Bluehelix Tech 25 c completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Bluehelix Tech 25 c, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

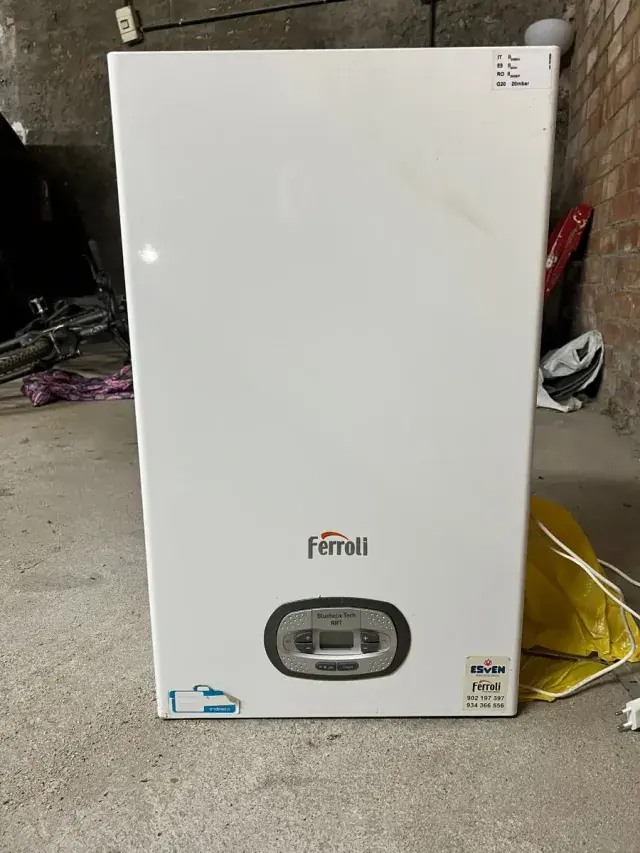

Imágenes del Producto

Especificaciones de la Caldera Ferroli Bluehelix Tech 25 c

Dato	Unidad	Valor
Marca comercial		FERROLI
Modelo		BLUEHELIX TECH 25 C
Caldera de condensación		SÍ
Calefactor combinado		SÍ
Capacidad térmica máxima calefacción	kW	25
Capacidad térmica mínima calefacción	kW	5,8
Potencia térmica máxima calefacción (80/60 °C)	kW	24,5
Potencia térmica mínima calefacción (80/60 °C)	kW	5,7
Potencia térmica máxima calefacción (50/30 °C)	kW	26,5
Potencia térmica mínima calefacción (50/30 °C)	kW	6,2
Capacidad térmica máxima ACS	kW	27
Potencia térmica máxima ACS	kW	27
Presión de alimentación G20 (Gas natural)	mbar	20
Caudal máximo G20	m³/h	2,86
Presión de alimentación G31 (GLP)	mbar	37
Caudal máximo G31	kg/h	2,11
Clase de eficiencia según directiva 92/42 CE		⭐⭐⭐⭐
Clase de emisión NOx		5
Presión máxima funcionamiento calefacción	bar	3
Presión mínima funcionamiento calefacción	bar	0,8
Temperatura máxima agua calefacción	°C	90
Contenido circuito de calefacción	litros	1,7
Capacidad vaso de expansión calefacción	litros	8
Presión de precarga vaso de expansión calefacción	bar	0,8
Presión máxima funcionamiento ACS	bar	9
Presión mínima funcionamiento ACS	bar	0,3
Caudal de AS ΔT 25 °C	l/min	15,5
Caudal de AS ΔT 30 °C	l/min	12,9
Grado de protección	IP	X5D
Tensión de alimentación	V/Hz	230 V/50 Hz
Potencia eléctrica absorbida	W	80
Peso sin carga	kg	29
Tipo de equipo		C13-C23-C33-C43-C53-C63-C83-B23-B33
PIN CE		0461CM0988
Clase de eficiencia energética estacional de calefacción		A
Eficiencia energética estacional de calefacción	%	94
Nivel de potencia acústica	dB	54
Emisiones de óxidos de nitrógeno	mg/kWh	27
Perfil de carga declarado (ACS)		XL
Clase eficiencia energética del caldeo de agua		A
Eficiencia energética del caldeo de agua	%	91

Detalles del Ferroli Bluehelix Tech 25 c

La caldera Ferroli Bluehelix Tech 25 C es un innovador generador térmico de cámara estanca y tiro forzado, diseñado para ofrecer un alto rendimiento con muy bajas emisiones. Cuenta con un intercambiador de acero y un calentador de agua sanitaria integrado, lo que la convierte en una solución completa para calefacción y agua caliente. Su avanzado sistema de premezcla y condensación, junto con un control por microprocesador, garantiza una operación eficiente y precisa.

Una de sus características más destacadas es su versatilidad de instalación. Aunque es de cámara estanca, puede instalarse tanto en el interior como en el exterior, siempre que sea en un lugar parcialmente protegido. Resiste temperaturas de hasta –5 °C, y con el kit antihielo opcional, esta capacidad se extiende hasta –15 °C, protegiendo eficazmente el equipo en climas fríos. Esto proporciona una gran flexibilidad al momento de planificar su ubicación.

El panel de mandos intuitivo, con su pantalla digital y sus claros símbolos, facilita la monitorización y el control de la caldera. Permite ajustar de forma sencilla la temperatura de la calefacción y del agua caliente sanitaria (ACS), así como seleccionar entre los modos Verano e Invierno, o entre los modos ECO/COMFORT para optimizar el consumo o la disponibilidad de agua caliente inmediata. En caso de anomalías, la pantalla muestra códigos de fallo para una rápida identificación.

El sistema de "Temperatura adaptable", disponible con una sonda exterior opcional, ajusta automáticamente la temperatura del circuito de calefacción en función de las condiciones climáticas externas. Esta funcionalidad inteligente no solo mejora el confort ambiental, sino que también contribuye significativamente al ahorro de energía durante todo el año, adaptándose a las necesidades reales de cada momento.

En términos de seguridad, el manual enfatiza la importancia de una instalación y mantenimiento adecuados, los cuales deben ser realizados por personal técnico autorizado. Advierten contra la manipulación de dispositivos precintados y resaltan la necesidad de utilizar recambios originales. Además, se proporcionan pautas claras para la purga de aire, el ajuste de la presión hidráulica y la gestión de posibles anomalías, asegurando una operación segura y fiable.

La caldera ofrece compatibilidad con gas natural (G20) y GLP (G31), requiriendo un sencillo kit de transformación para cambiar entre ellos. Las conexiones hidráulicas y de gas están claramente señalizadas y dimensionadas, incluyendo la descarga de condensados a través de un sifón interno, que debe ser llenado con agua antes de la puesta en marcha para garantizar su correcto funcionamiento y la seguridad del aparato.

Para la evacuación de humos, la caldera permite una variedad de configuraciones, incluyendo tubos coaxiales y separados, así como la conexión a chimeneas colectivas. Es crucial respetar las normativas de instalación para los conductos de humos y de aire, prestando especial atención a las distancias mínimas y a la ligera pendiente necesaria en los tramos horizontales para el drenaje de condensados.

El mantenimiento es clave para la longevidad del equipo, y se recomienda una revisión anual por un técnico cualificado. El manual detalla el procedimiento para abrir el panel frontal y realizar comprobaciones periódicas de los sistemas de seguridad, la estanqueidad, la limpieza del quemador e intercambiador, y el funcionamiento de la bomba y el vaso de expansión, garantizando así un rendimiento óptimo y seguro.

El Certificado de Garantía de Ferroli España establece un periodo legal de dos años para el producto y ofrece garantías comerciales adicionales para ciertos componentes, como los cuerpos de calderas y acumuladores. Sin embargo, es fundamental que la instalación cumpla con todas las normativas y que el mantenimiento sea el adecuado, ya que la garantía no cubre incidencias por transporte inadecuado, manipulación no autorizada, o defectos en la instalación.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Ferroli Bluehelix Tech 25 c y las respondemos a continuación.

¿Qué tipo de caldera es la Ferroli Bluehelix Tech 25 C?

Es una caldera de condensación con sistema de premezcla, alto rendimiento y muy bajas emisiones. Está equipada con un intercambiador de acero y un calentador de agua sanitaria integrado, controlada por un microprocesador.

¿Puede la caldera instalarse en el exterior?

Sí, puede instalarse en un lugar parcialmente protegido con temperaturas de hasta –5 °C. Con el kit antihielo opcional, puede operar hasta –15 °C.

¿Cómo se enciende y apaga la caldera?

Para encenderla o apagarla, se debe pulsar la tecla de encendido/apagado (etiquetada como 7 en la fig. 1 del manual) durante 5 segundos. Cuando está apagada, la producción de agua caliente y calefacción se desactivan, pero el sistema antihielo permanece operativo.

¿Qué significa el código 'FH' en la pantalla?

La expresión 'FH' en la pantalla indica que la caldera está realizando un ciclo de purga de aire de la instalación de calefacción, lo cual ocurre en los 300 segundos posteriores al encendido o al restablecer la presión del agua.

¿Cómo se regula la temperatura del agua caliente sanitaria (ACS)?

La temperatura del ACS se regula mediante las teclas con iconos de grifo (1 y 2 en la fig. 1 del manual) en el panel de mandos, pudiendo ajustarse desde un mínimo de 40 °C hasta un máximo de 55 °C.

¿Cuál es la función de los modos ECO y COMFORT?

El modo COMFORT mantiene el agua de la caldera caliente para un suministro rápido de ACS, sin esperas. El modo ECO desactiva esta función para ahorrar energía. Se cambia entre ellos pulsando la tecla eco/comfort (7 en la fig. 1).

¿Qué debo hacer si la presión del agua de la instalación es baja (anomalía F37)?

Si la presión cae por debajo del mínimo y aparece la anomalía F37, debe abrir la llave de llenado (1 en la fig. 12) hasta que la presión en el higrómetro alcance aproximadamente 1 bar. Es crucial cerrar la llave de llenado al finalizar la operación.

¿Qué tipos de combustible puede usar la caldera y cómo se cambia?

La caldera puede funcionar con gas natural (G20) o GLP (G31). Para cambiar de combustible, es necesario instalar un kit de transformación específico y modificar un parámetro en el software de la caldera, un procedimiento que debe realizar un técnico cualificado.

¿Con qué frecuencia se debe realizar el mantenimiento de la caldera?

Para asegurar el correcto funcionamiento del aparato y mantener la validez de la garantía, es necesario que un técnico cualificado realice una revisión anual.

¿Qué cubre la garantía de la Caldera Ferroli Bluehelix Tech 25 C?

La garantía legal es de dos años desde la Puesta en Marcha o fecha de compra. Además, Ferroli España S.L.U. ofrece una garantía comercial adicional para la sustitución sin cargo de componentes específicos, con plazos definidos (ej. un año para el cuerpo de cobre de calderas murales). Es imprescindible que la instalación cumpla con las normativas y que el mantenimiento sea adecuado.

¿Qué es la función de Temperatura Adaptable?

Si se instala una sonda exterior opcional, la caldera ajusta la temperatura del circuito de calefacción según las condiciones climáticas externas. Esto optimiza el confort y el ahorro de energía al regular la temperatura de ida en función de la "curva de compensación" predefinida o ajustada por el usuario.

¿Qué diferencia hay entre las anomalías 'A' y 'F'?

Las anomalías que comienzan con 'A' indican bloqueos permanentes que requieren un reset manual (pulsando la tecla reset o desde el cronomando a distancia) y la solución de la causa. Las anomalías que empiezan con 'F' son bloqueos transitorios que se resuelven automáticamente cuando la condición vuelve a la normalidad.
