Caldera Ferroli Econcept Tech 25 c
Instrucciones del Ferroli Econcept Tech 25 c
Aquí le ofrecemos el manual de Caldera Ferroli Econcept Tech 25 c completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Ferroli Econcept Tech 25 c, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

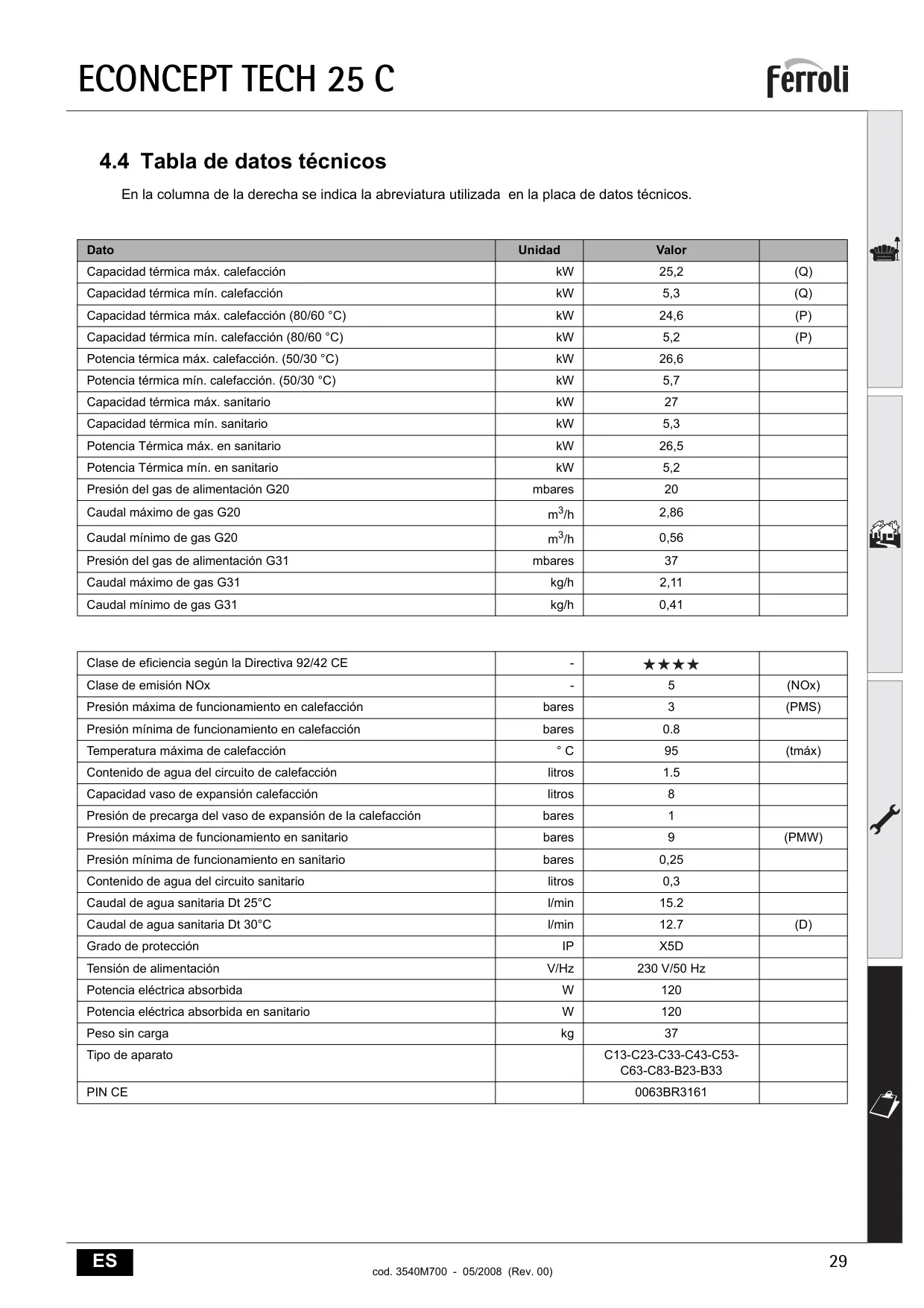

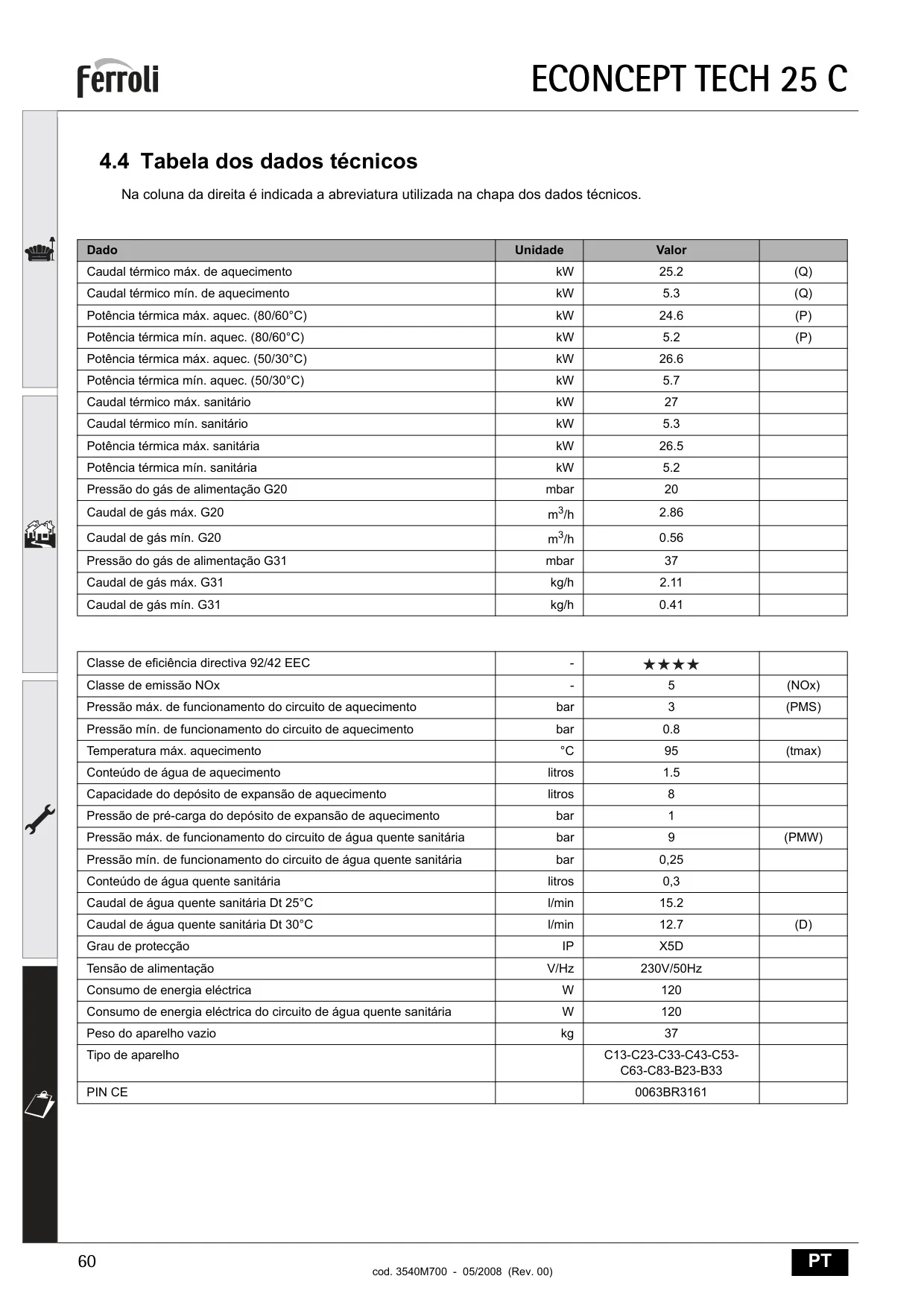

Especificaciones de la Caldera Ferroli Econcept Tech 25 c
| Dato | Unidad | Valor |
|---|---|---|
| Capacidad térmica máx. calefacción | kW | 25,2 |
| Capacidad térmica mín. calefacción | kW | 5,3 |
| Potencia térmica máx. calefacción (80/60 °C) | kW | 24,6 |
| Potencia térmica mín. calefacción (80/60 °C) | kW | 5,2 |
| Potencia térmica máx. calefacción (50/30 °C) | kW | 26,6 |
| Potencia térmica mín. calefacción (50/30 °C) | kW | 5,7 |
| Capacidad térmica máx. sanitario | kW | 27 |
| Capacidad térmica mín. sanitario | kW | 5,3 |
| Potencia Térmica máx. en sanitario | kW | 26,5 |
| Potencia Térmica mín. en sanitario | kW | 5,2 |
| Presión del gas de alimentación G20 | mbares | 20 |
| Caudal máximo de gas G20 | m³/h | 2,86 |
| Caudal mínimo de gas G20 | m³/h | 0,56 |
| Presión del gas de alimentación G31 | mbares | 37 |
| Caudal máximo de gas G31 | kg/h | 2,11 |
| Caudal mínimo de gas G31 | kg/h | 0,41 |
| Clase de eficiencia según la Directiva 92/42 CE | - | ★★★★ |
| Clase de emisión NOx | - | 5 |
| Presión máxima de funcionamiento en calefacción | bares | 3 |
| Presión mínima de funcionamiento en calefacción | bares | 0.8 |
| Temperatura máxima de calefacción | °C | 95 |
| Contenido de agua del circuito de calefacción | litros | 1.5 |
| Capacidad vaso de expansión calefacción | litros | 8 |
| Presión de precarga del vaso de expansión de la calefacción | bares | 1 |
| Presión máxima de funcionamiento en sanitario | bares | 9 |
| Presión mínima de funcionamiento en sanitario | bares | 0,25 |
| Contenido de agua del circuito sanitario | litros | 0,3 |
| Caudal de agua sanitaria Dt 25°C | l/min | 15.2 |
| Caudal de agua sanitaria Dt 30°C | l/min | 12.7 |
| Grado de protección | IP | X5D |
| Tensión de alimentación | V/Hz | 230 V/50 Hz |
| Potencia eléctrica absorbida | W | 120 |
| Potencia eléctrica absorbida en sanitario | W | 120 |
| Peso sin carga | kg | 37 |
| Tipo de aparato | C13-C23-C33-C43-C53-C63-C83-B23-B33 | |
| PIN CE | 0063BR3161 |
Detalles del Ferroli Econcept Tech 25 c

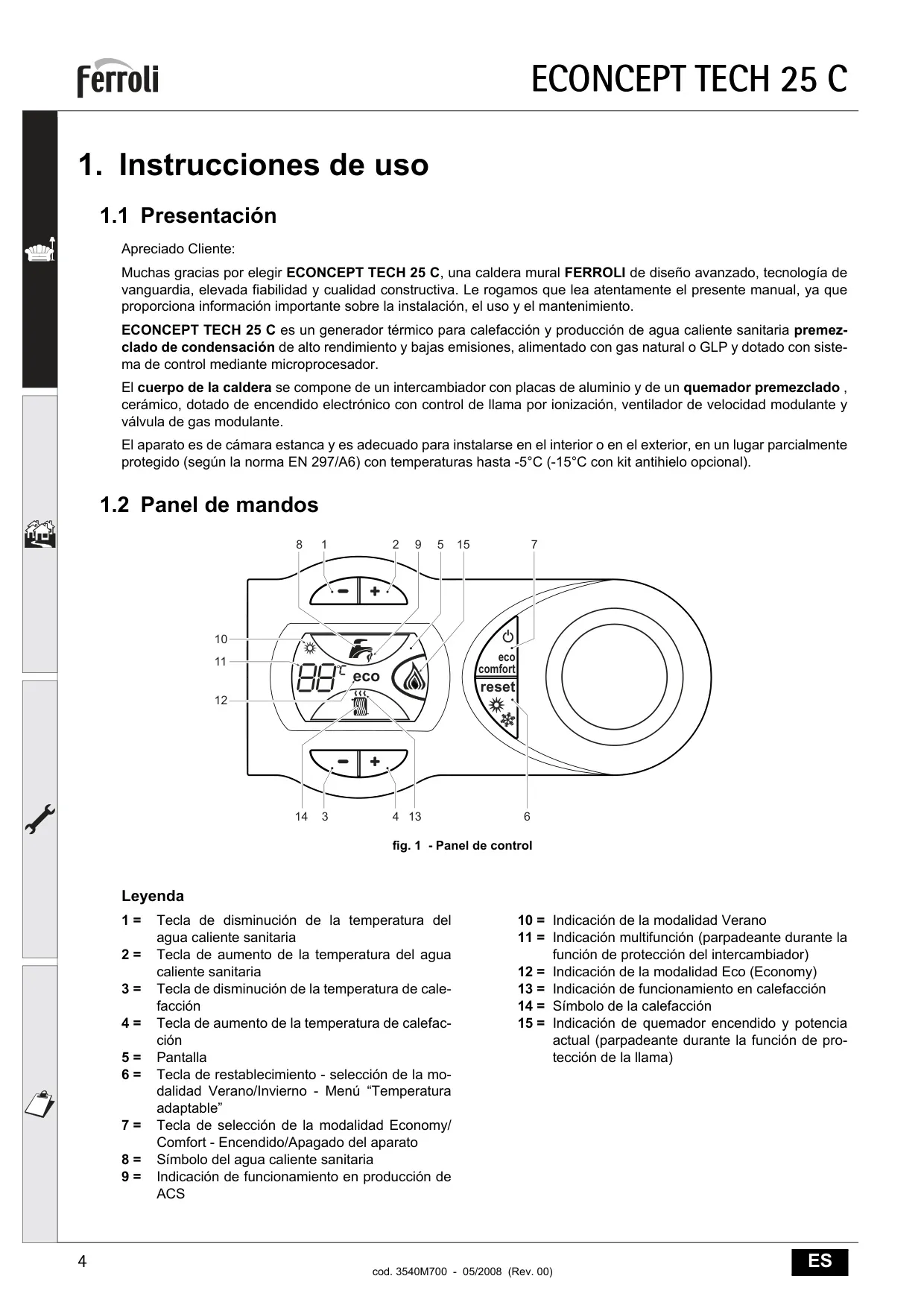

La caldera mural Ferroli ECONCEPT TECH 25 C representa una solución térmica de diseño avanzado y tecnología de vanguardia. Este generador se distingue por su elevada fiabilidad y cualidad constructiva, diseñado tanto para calefacción como para la producción de agua caliente sanitaria (ACS). Su sistema premezclado de condensación garantiza un alto rendimiento energético y bajas emisiones contaminantes, operando con gas natural o GLP, y está gestionado por un preciso sistema de control mediante microprocesador.

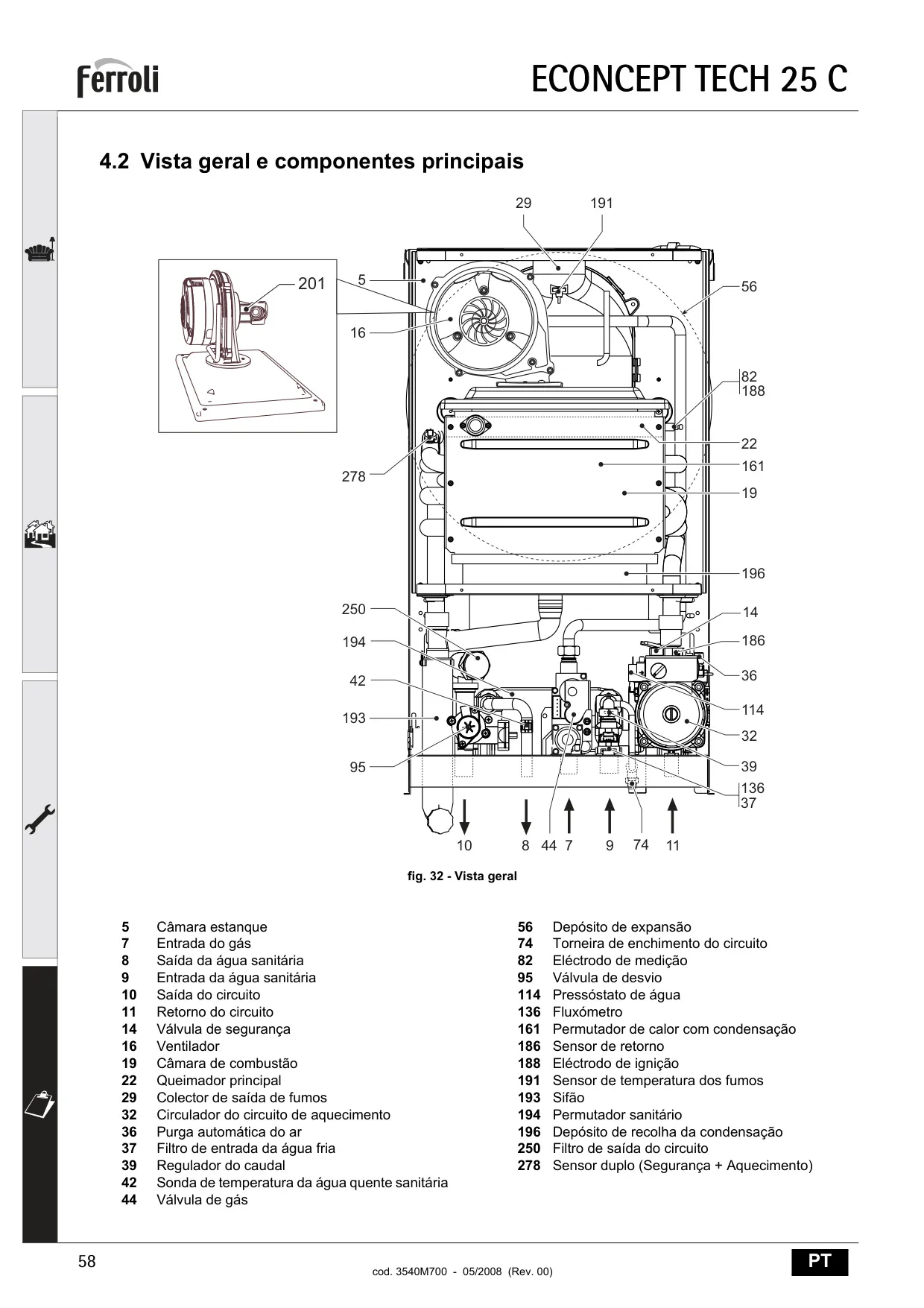

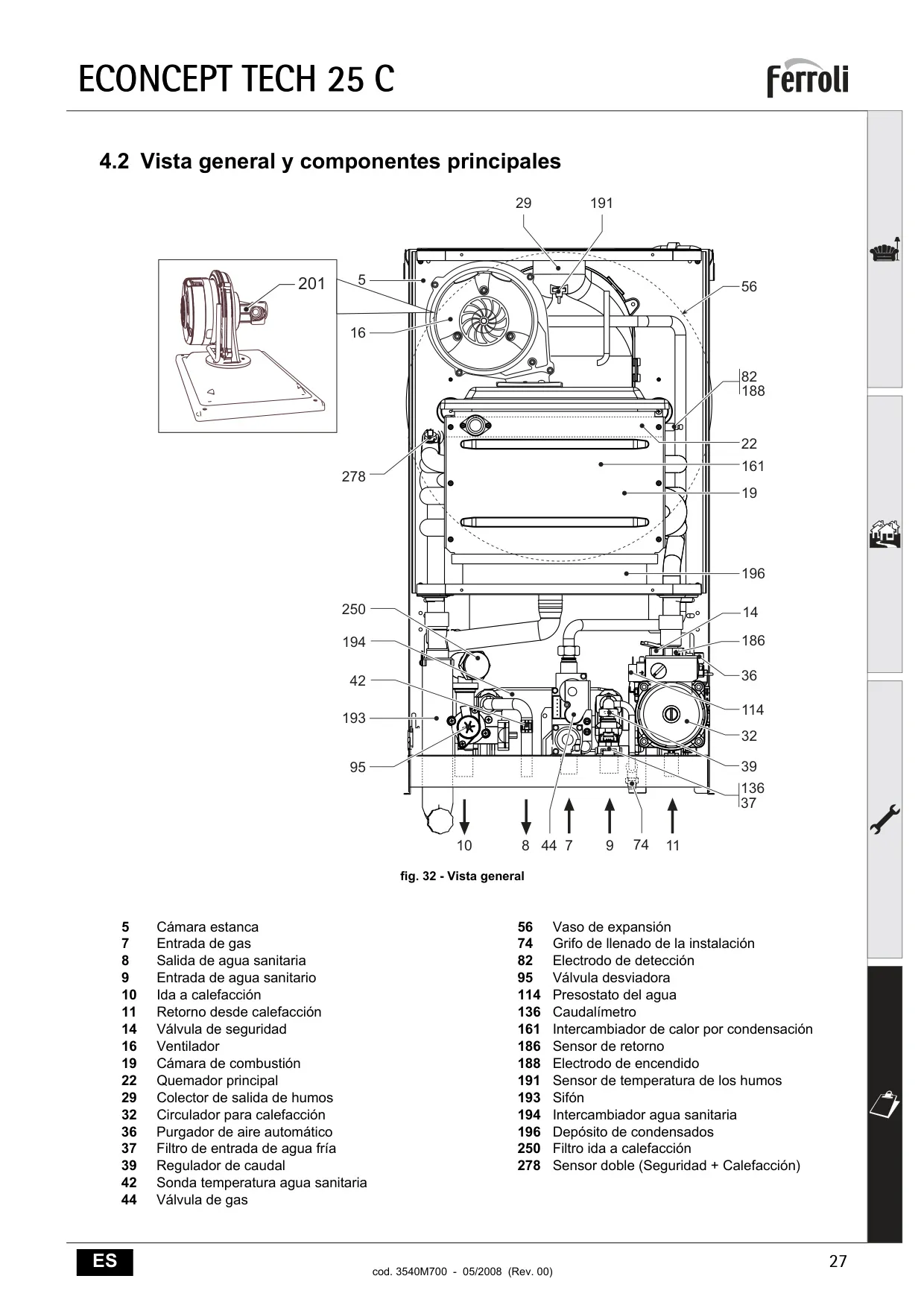

El corazón de la caldera incorpora un intercambiador de placas de aluminio, un material que optimiza la transferencia de calor y la durabilidad. El quemador, de tipo premezclado cerámico, integra un sistema de encendido electrónico con control de llama por ionización, lo que asegura una ignición segura y un funcionamiento eficiente. Además, cuenta con un ventilador de velocidad modulante y una válvula de gas también modulante, permitiendo un ajuste fino de la combustión para adaptarse a las necesidades de calor con la máxima eficiencia.

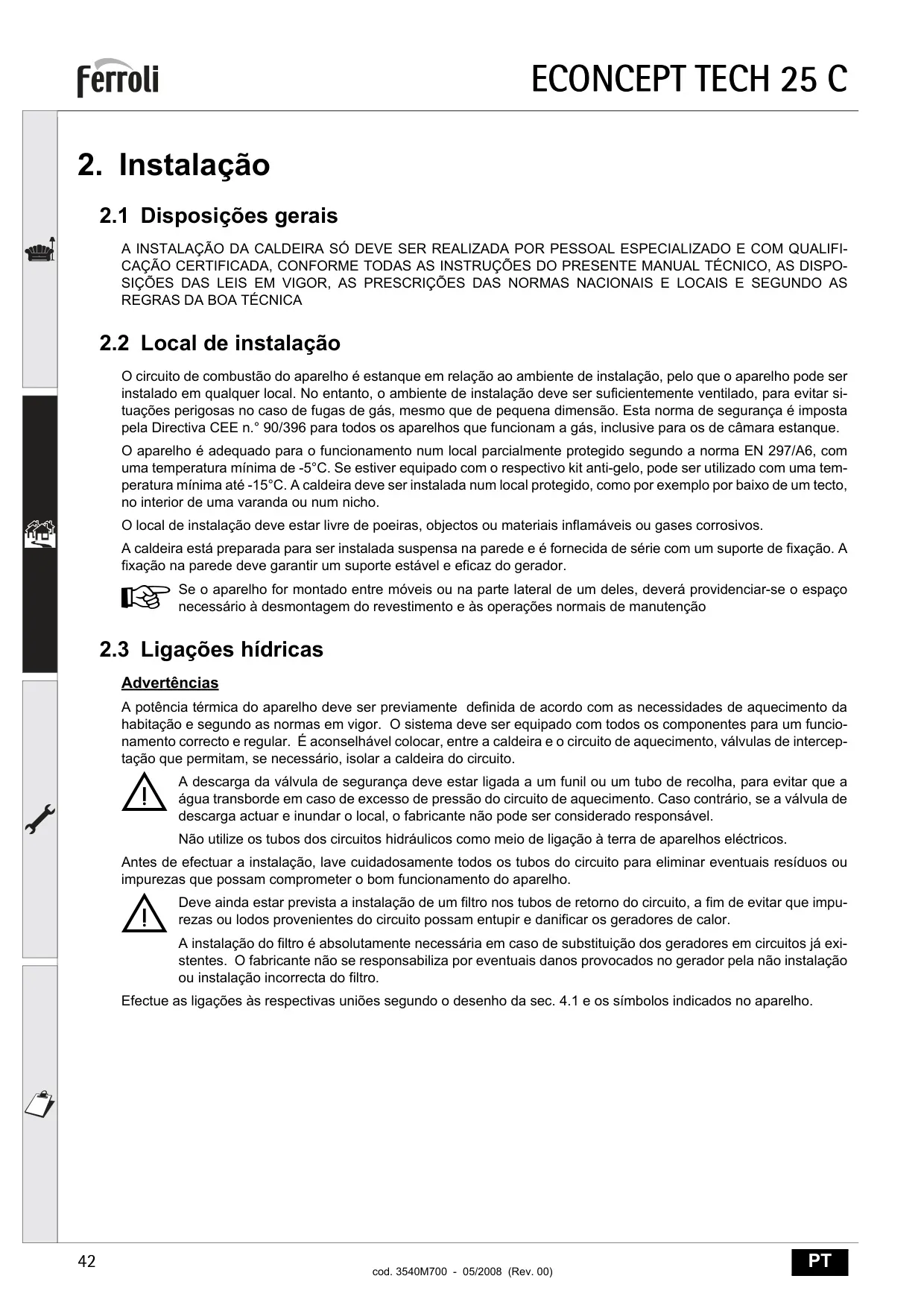

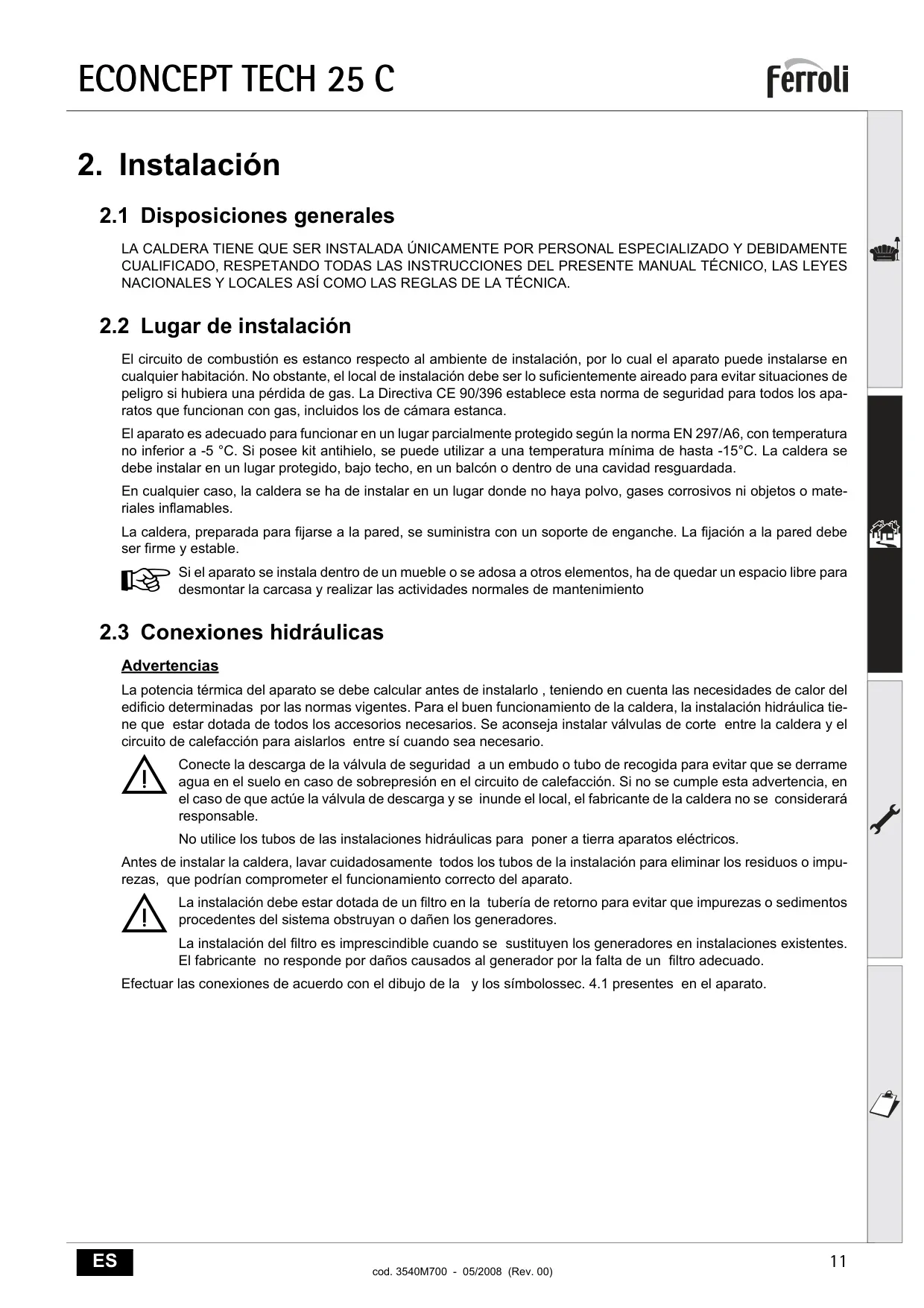

Gracias a su diseño de cámara estanca, la caldera puede instalarse en prácticamente cualquier espacio, ya sea en interiores o en exteriores, siempre que sea un lugar parcialmente protegido. Soporta temperaturas exteriores de hasta -5°C de serie, y puede operar en condiciones más extremas, de hasta -15°C, si se equipa con el kit antihielo opcional. Es importante que el lugar de instalación esté libre de polvo, gases corrosivos y materiales inflamables, y que se garantice una buena ventilación para evitar riesgos en caso de fuga de gas.

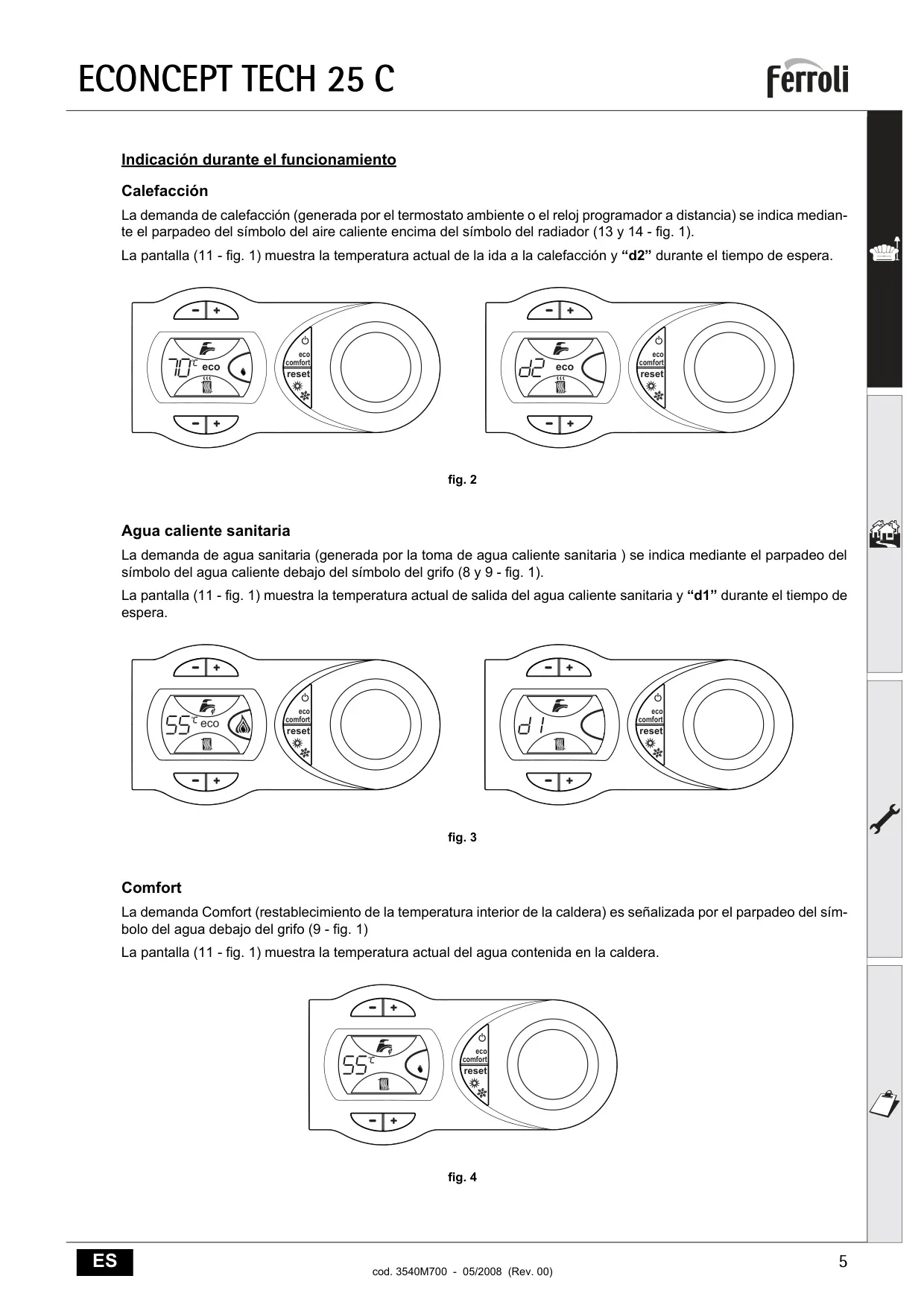

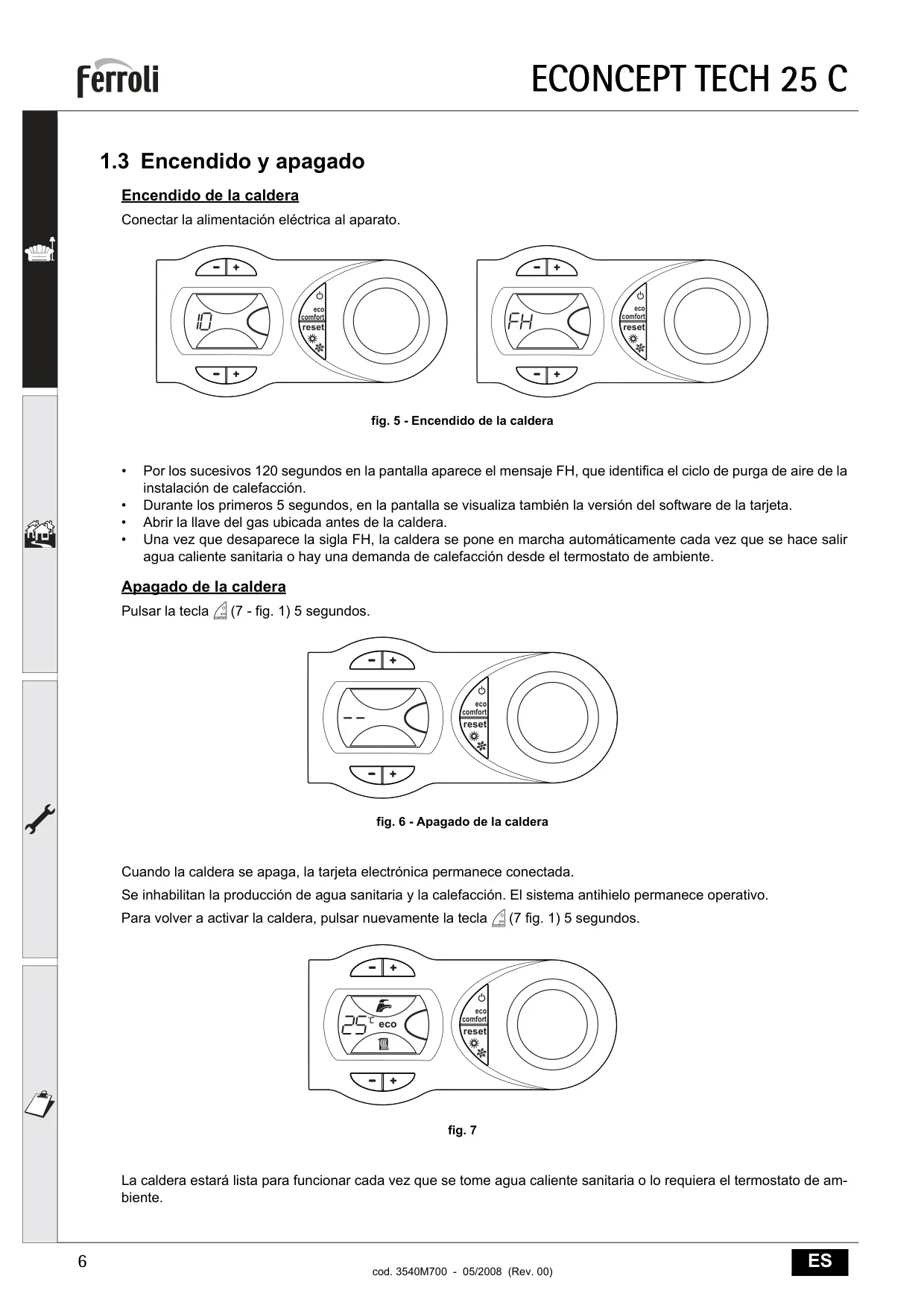

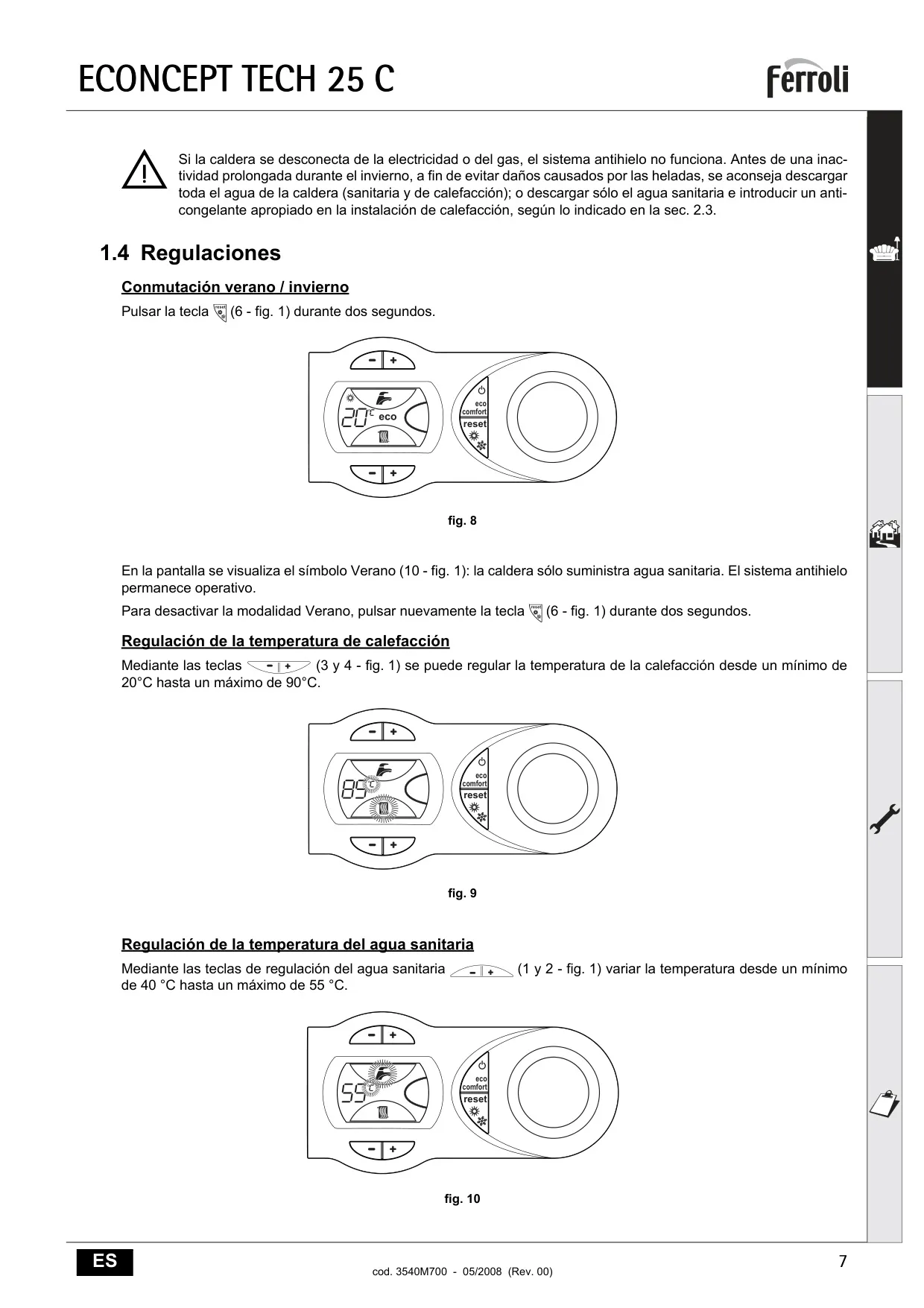

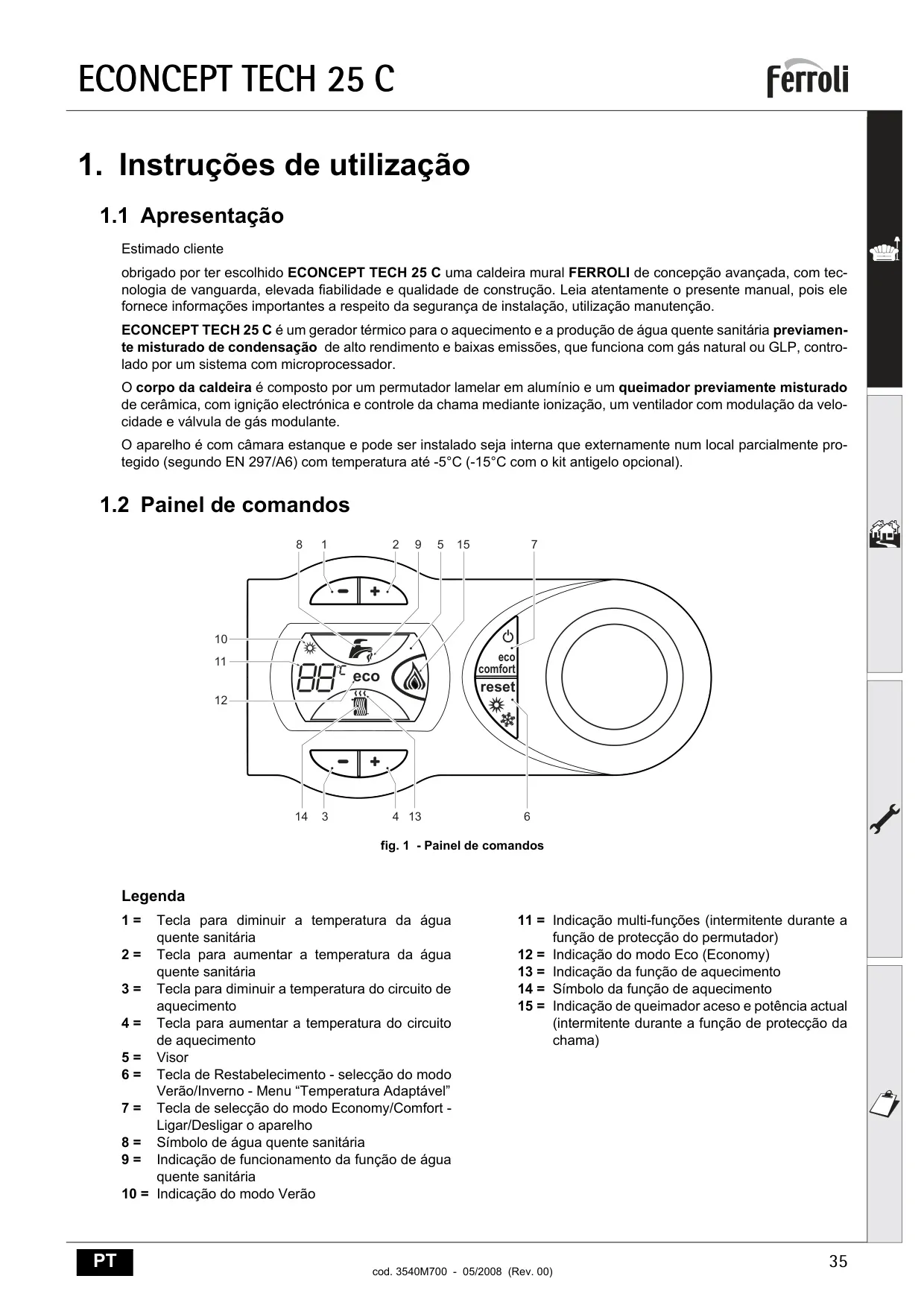

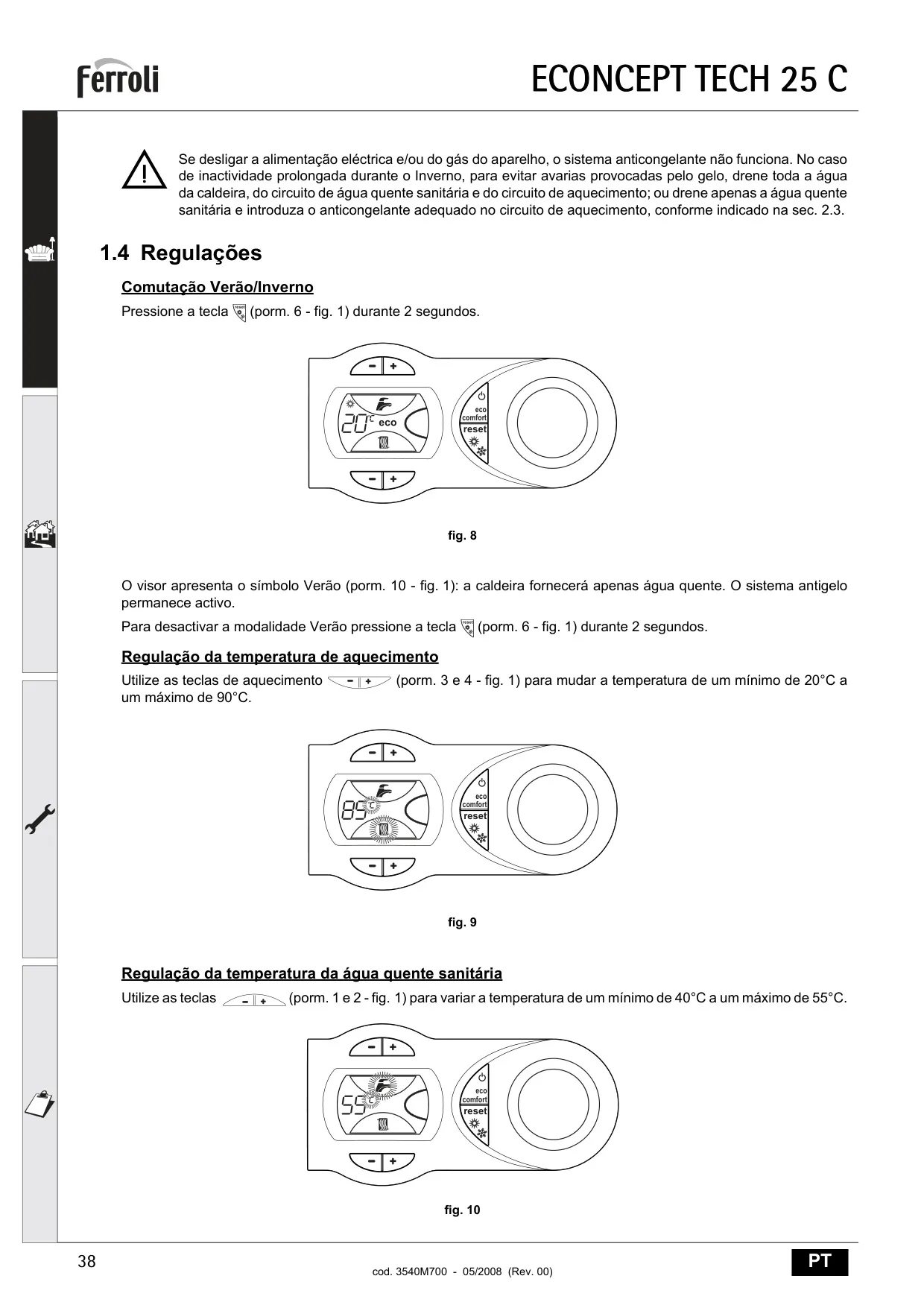

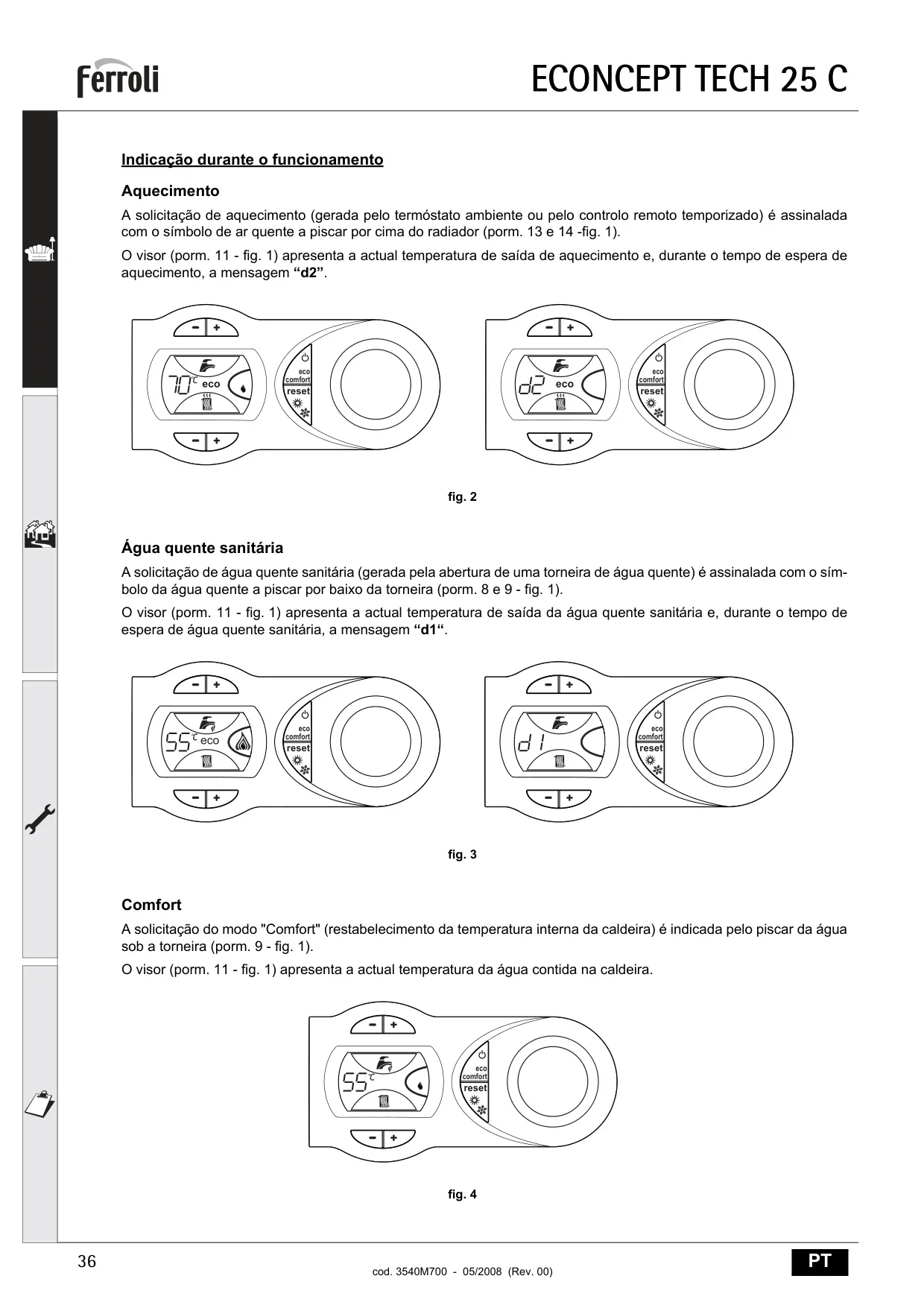

El panel de mandos, intuitivo y funcional, se centra en un display digital que proporciona al usuario información clara sobre la temperatura, el modo de funcionamiento (como "eco" o "verano") y otras indicaciones operativas. Mediante botones específicos, el usuario puede ajustar fácilmente la temperatura del agua caliente sanitaria (entre 40°C y 55°C) y la de la calefacción (entre 20°C y 90°C). Además, ofrece la posibilidad de alternar entre los modos Economy y Comfort con solo pulsar una tecla, optimizando el consumo y la disponibilidad de agua caliente.

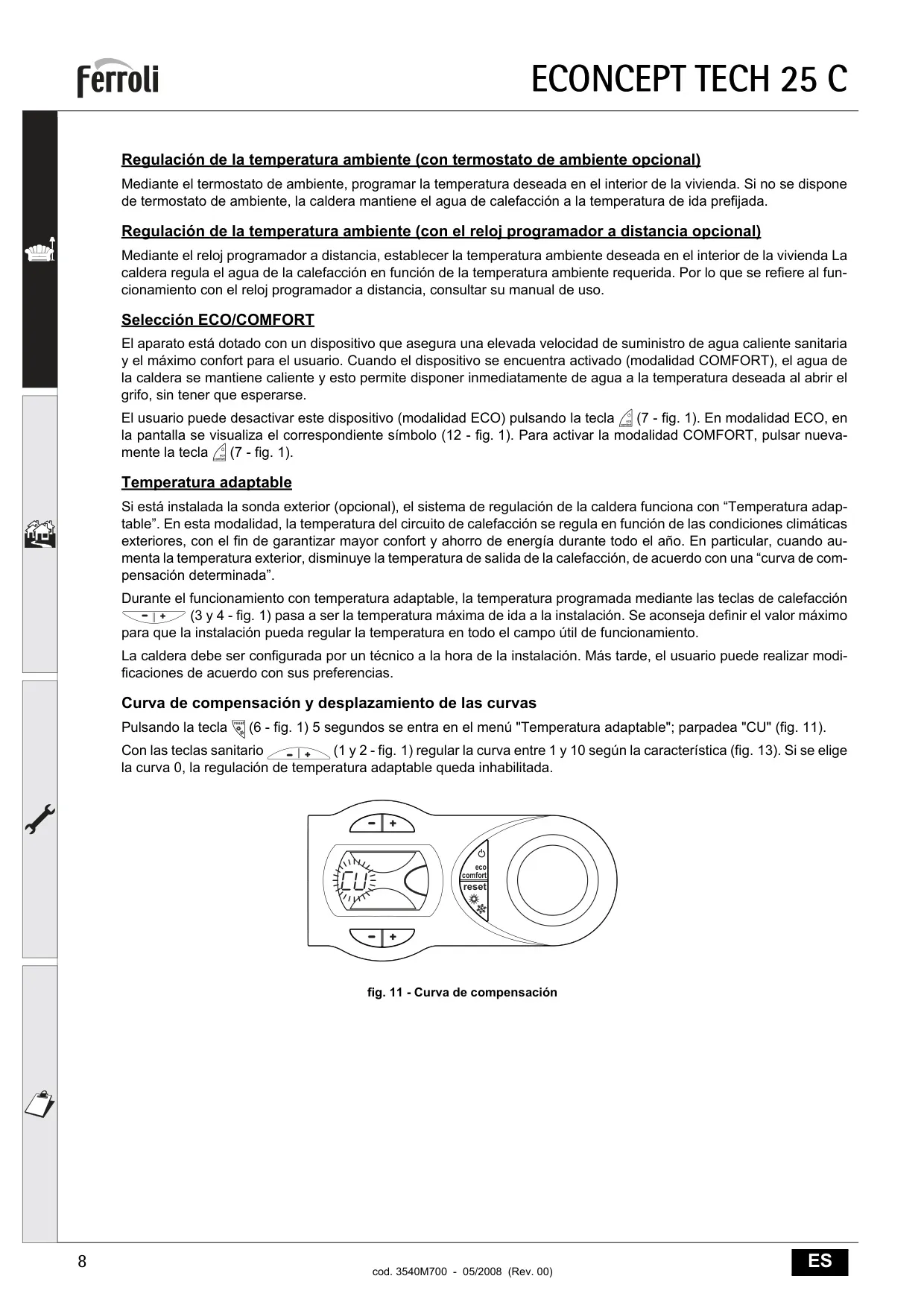

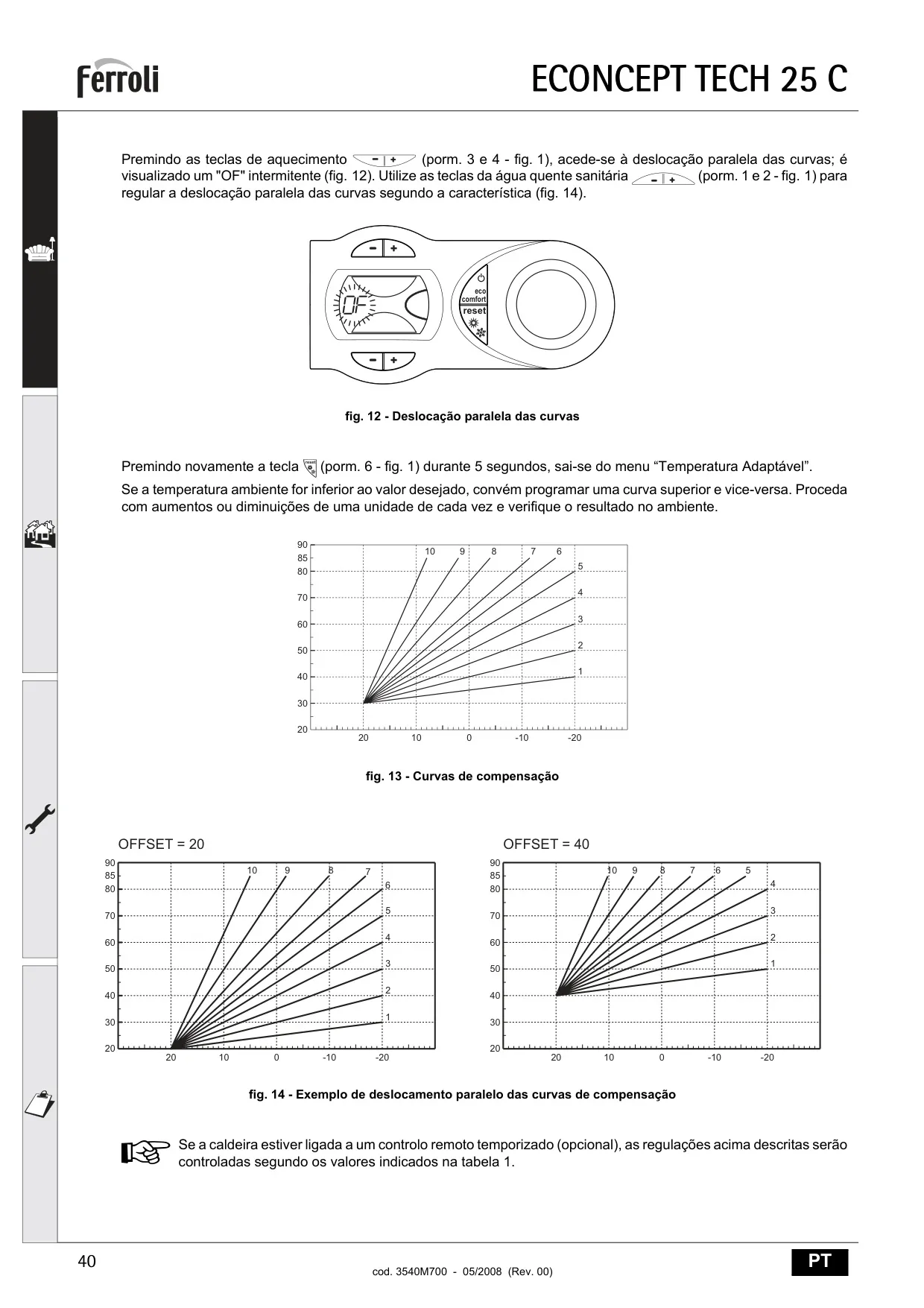

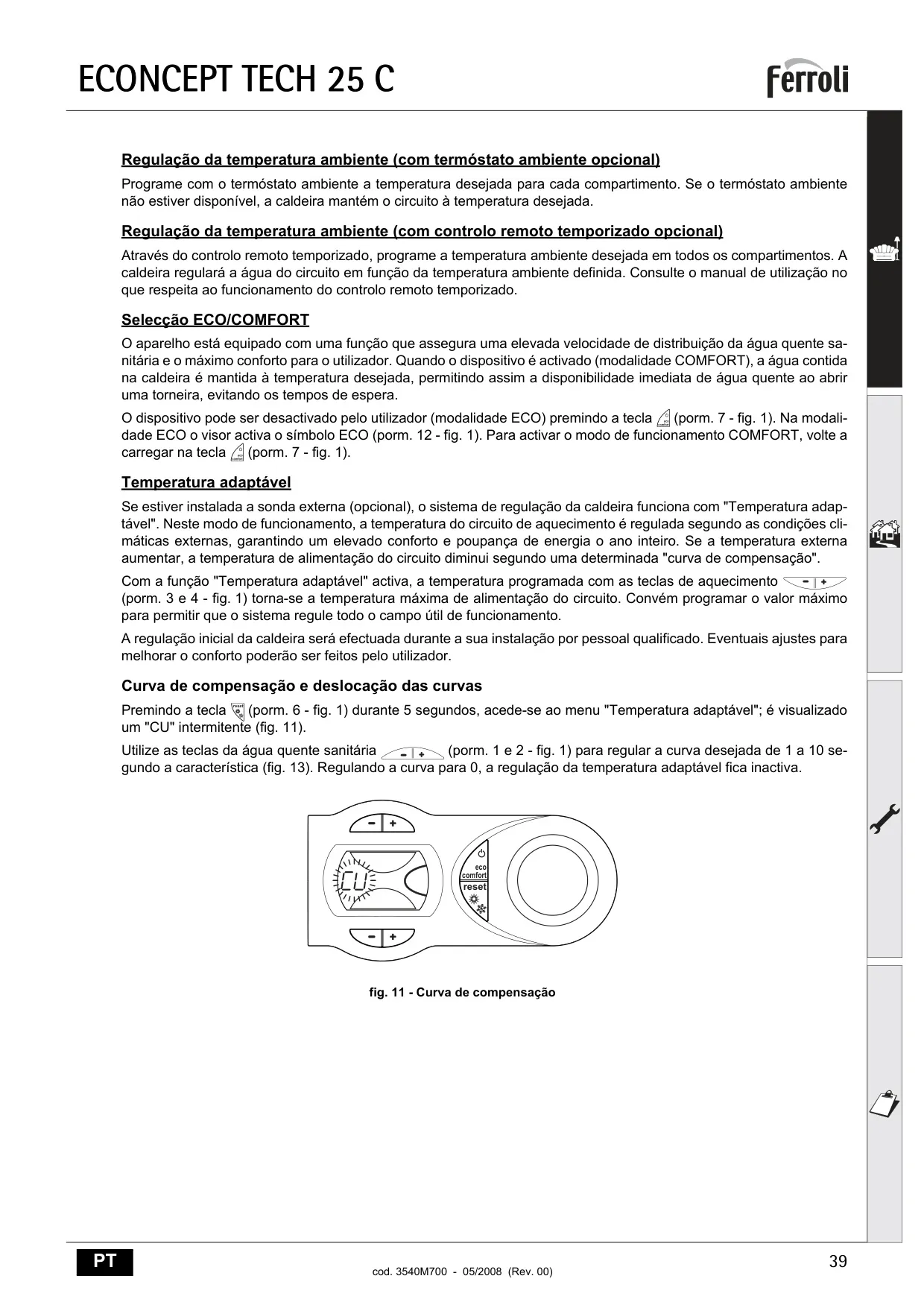

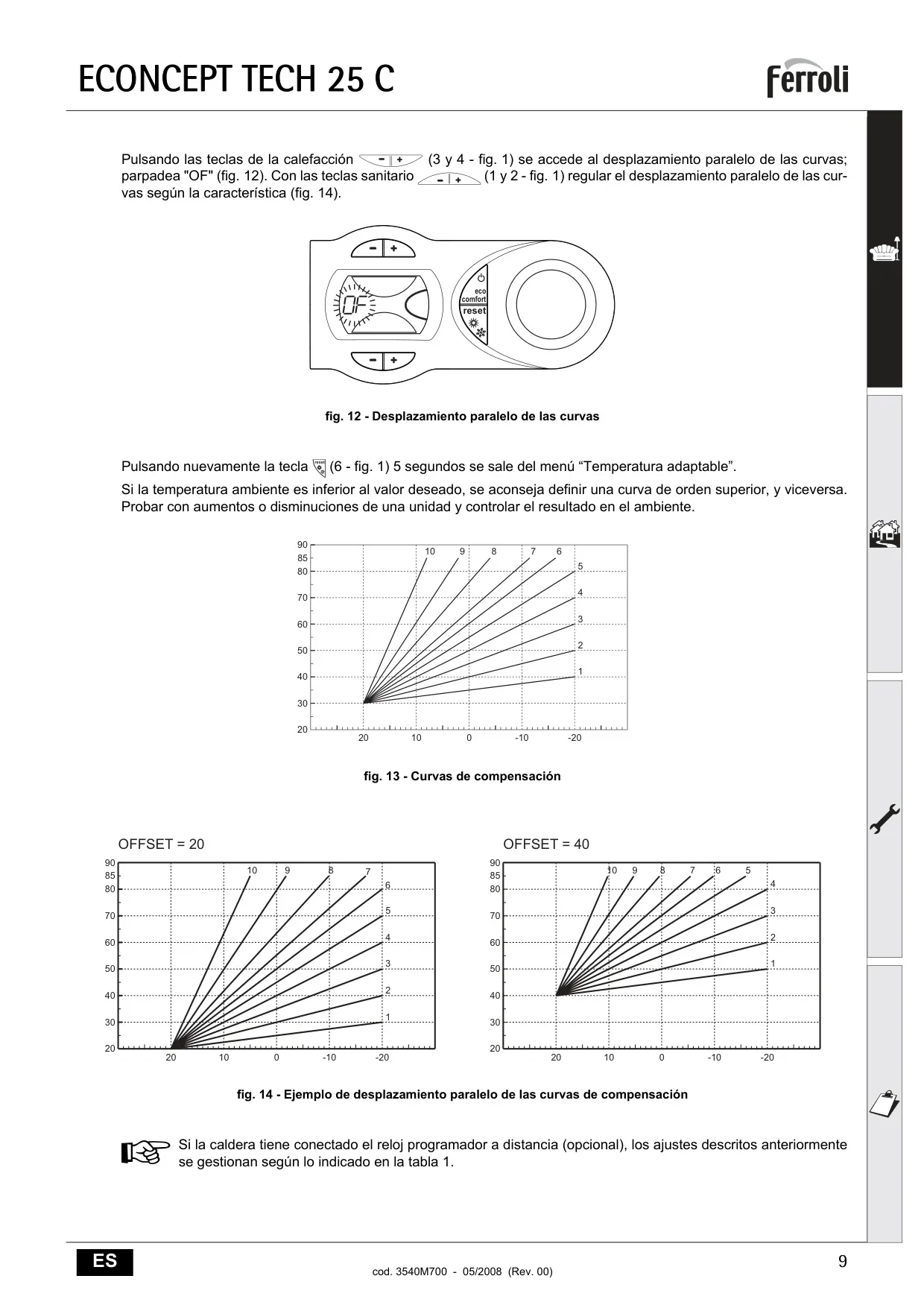

Una característica destacada es la función de Temperatura Adaptable, disponible con la instalación de una sonda exterior opcional. Este sistema ajusta automáticamente la temperatura del circuito de calefacción en función de las condiciones climáticas externas. Así, la caldera adapta su funcionamiento para garantizar el máximo confort y un ahorro energético significativo durante todo el año, modificando la temperatura de impulsión según una curva de compensación predefinida que puede ser ajustada por un técnico y personalizada por el usuario.

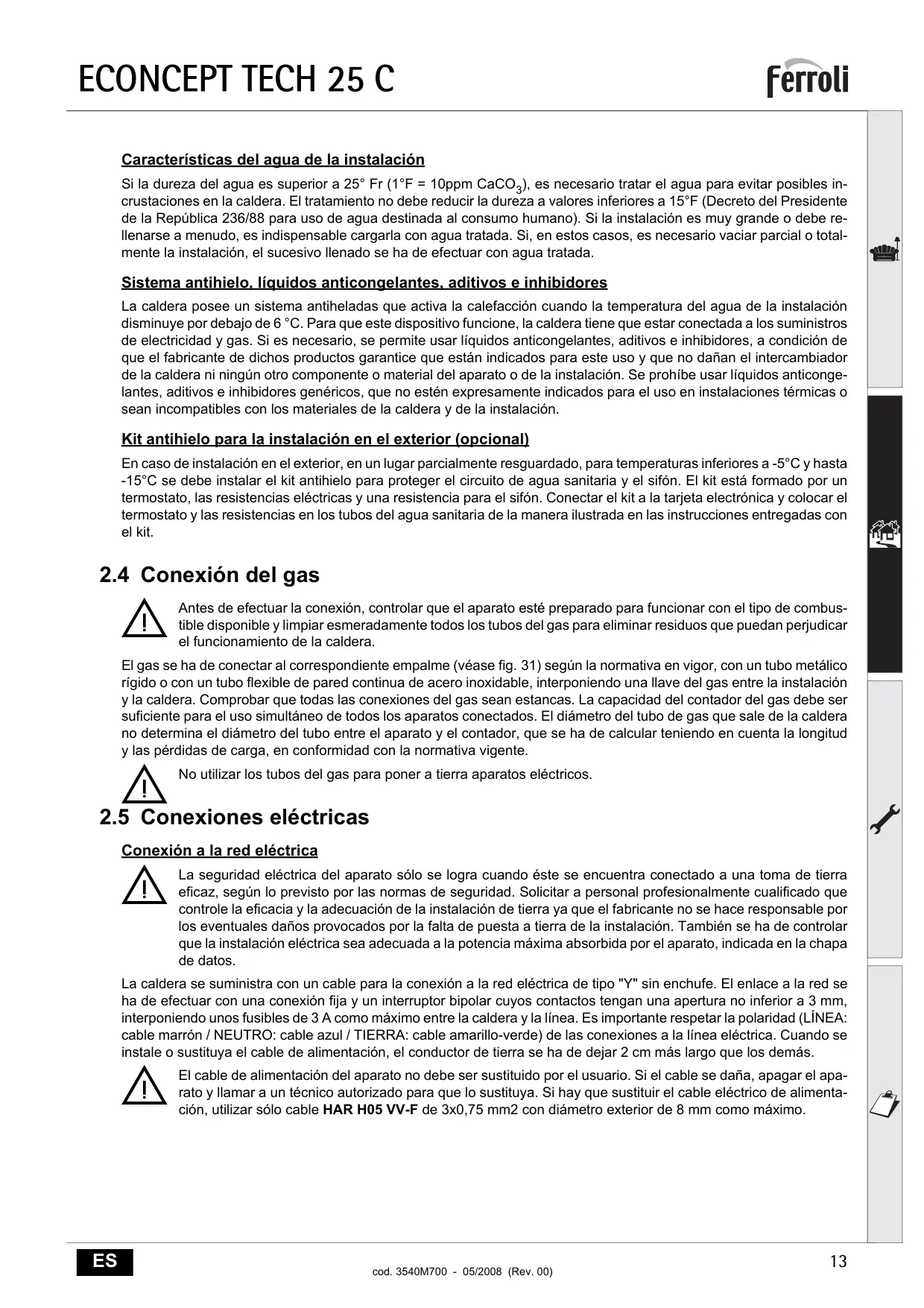

La caldera integra un robusto sistema antihielo que activa la calefacción cuando la temperatura del agua de la instalación desciende por debajo de 6 °C, protegiendo el equipo de posibles daños por congelación, siempre que se mantenga conectada a la red eléctrica y de gas. En cuanto a la conexión de gas, es crucial asegurarse de que el aparato esté configurado para el tipo de combustible disponible y que todas las uniones sean estancas. La caldera es compatible con varios tipos de conductos de humo (Cxy), permitiendo diversas configuraciones de instalación que deben cumplir con las normativas locales y del fabricante.

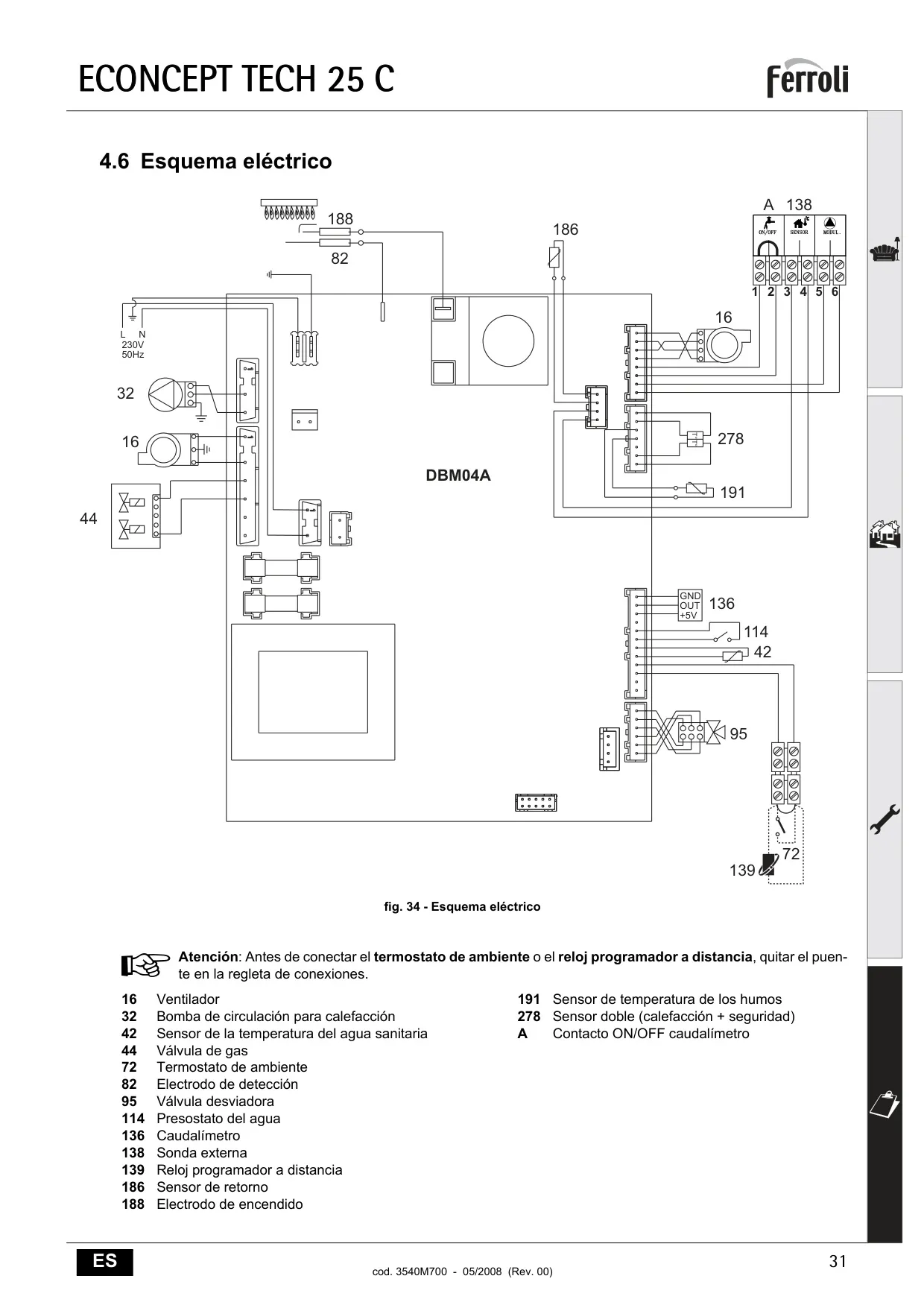

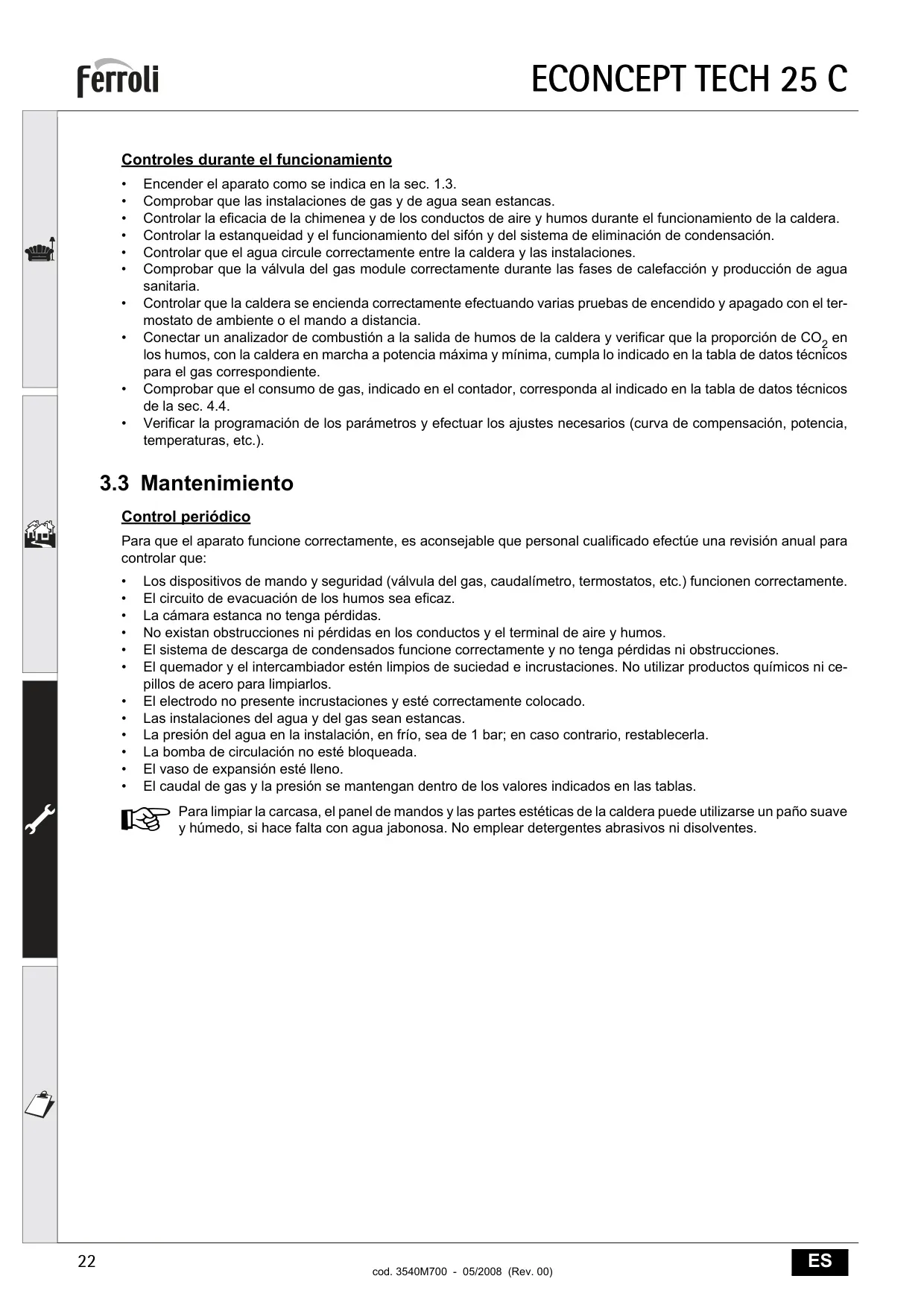

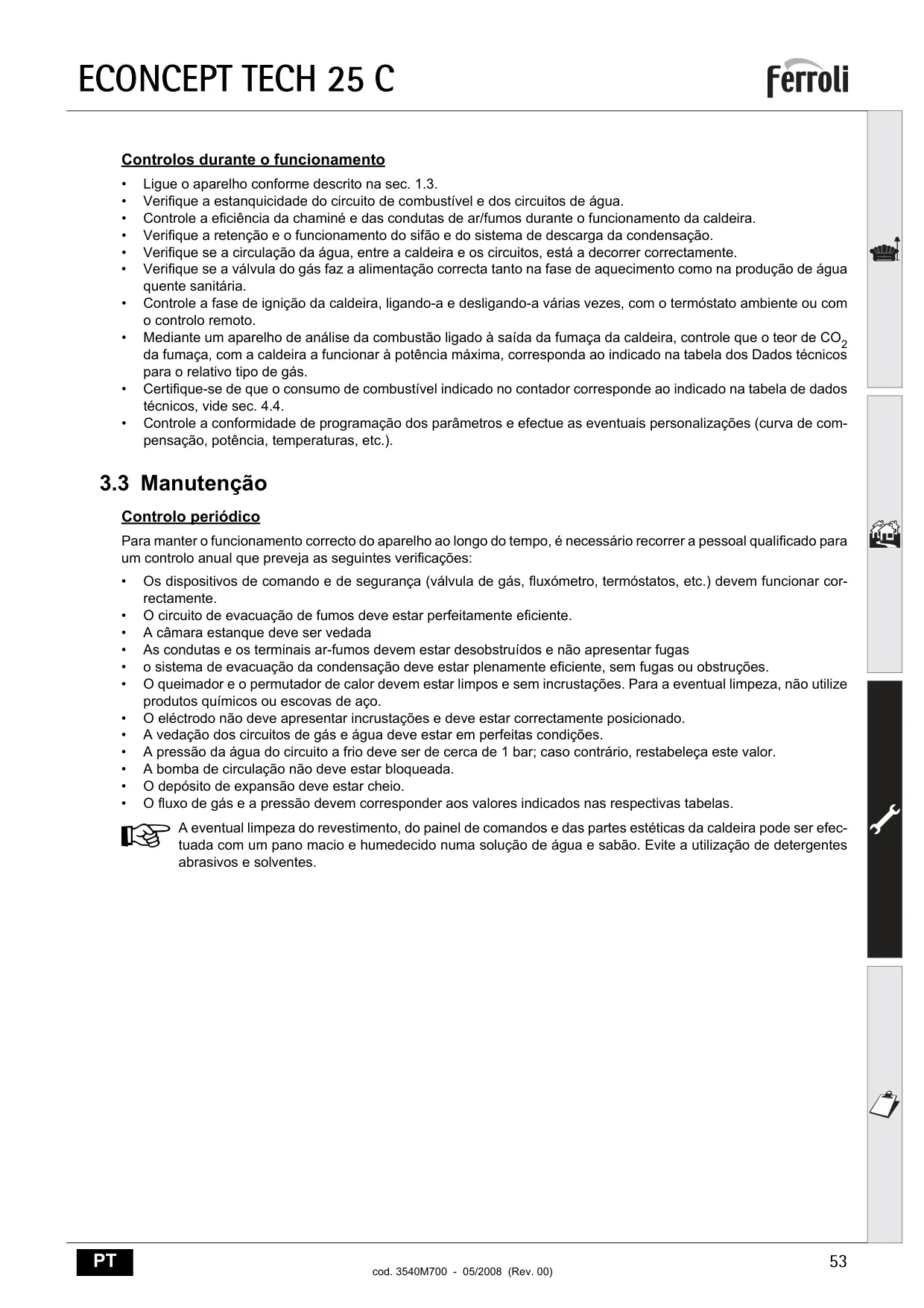

Para la seguridad eléctrica, se requiere una toma de tierra eficaz, y la instalación debe ser adecuada a la potencia máxima absorbida por el aparato. Es fundamental respetar la polaridad de las conexiones eléctricas (LÍNEA: marrón / NEUTRO: azul / TIERRA: amarillo-verde) y no manipular el cable de alimentación si está dañado. El mantenimiento periódico es indispensable para garantizar un funcionamiento óptimo, incluyendo la revisión de dispositivos de seguridad, la eficiencia del circuito de humos, la estanqueidad de la cámara y la limpieza de componentes clave.

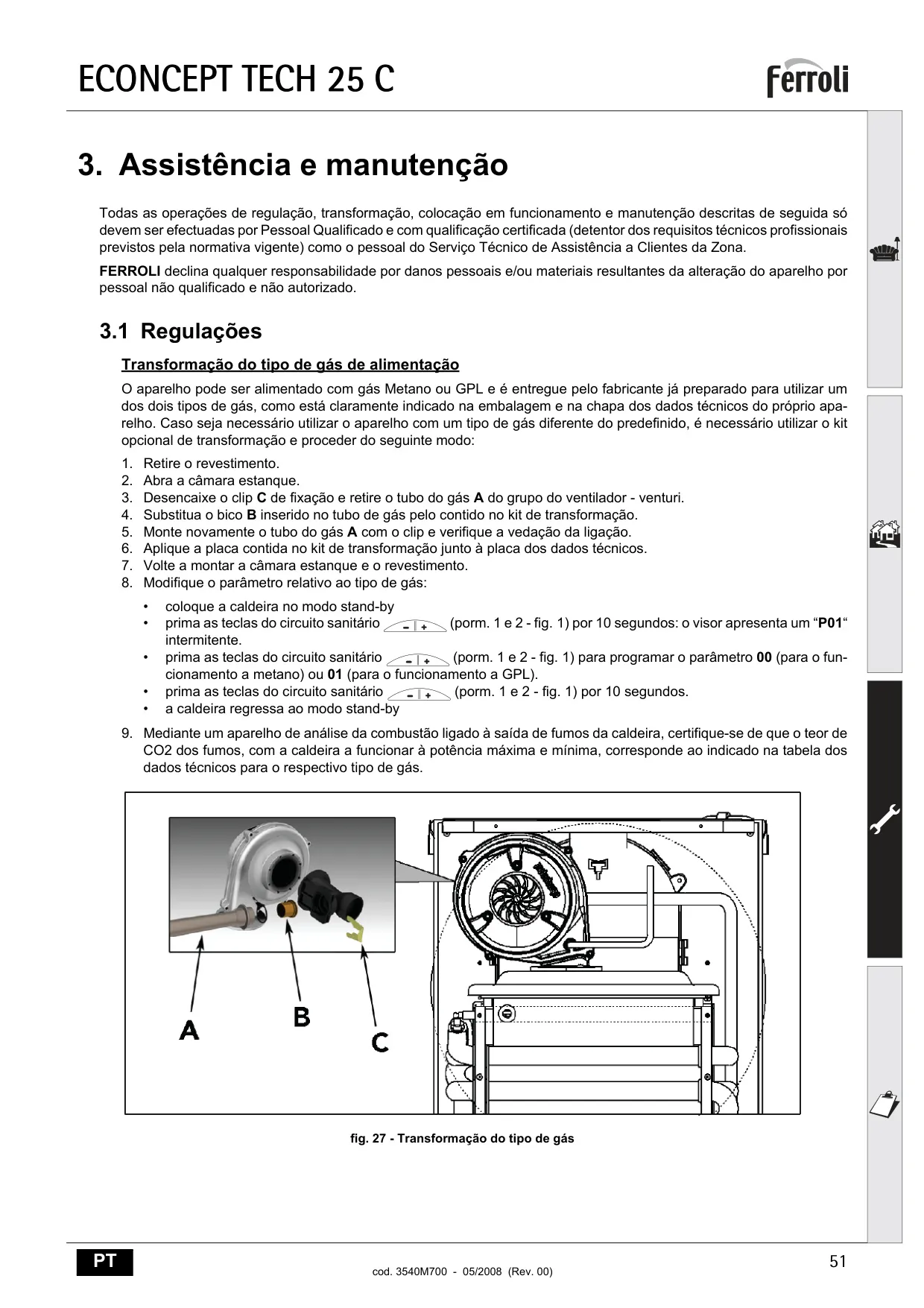

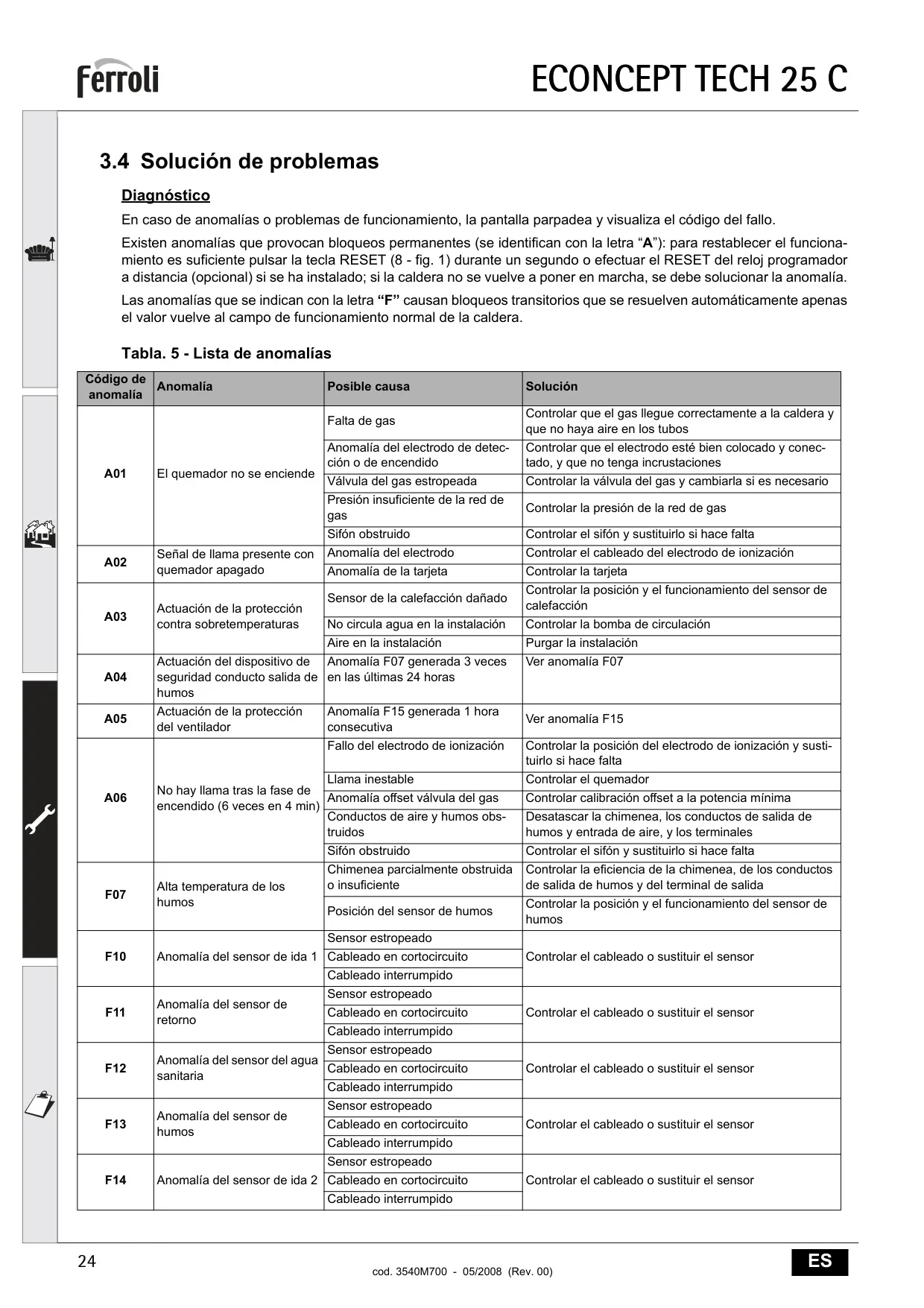

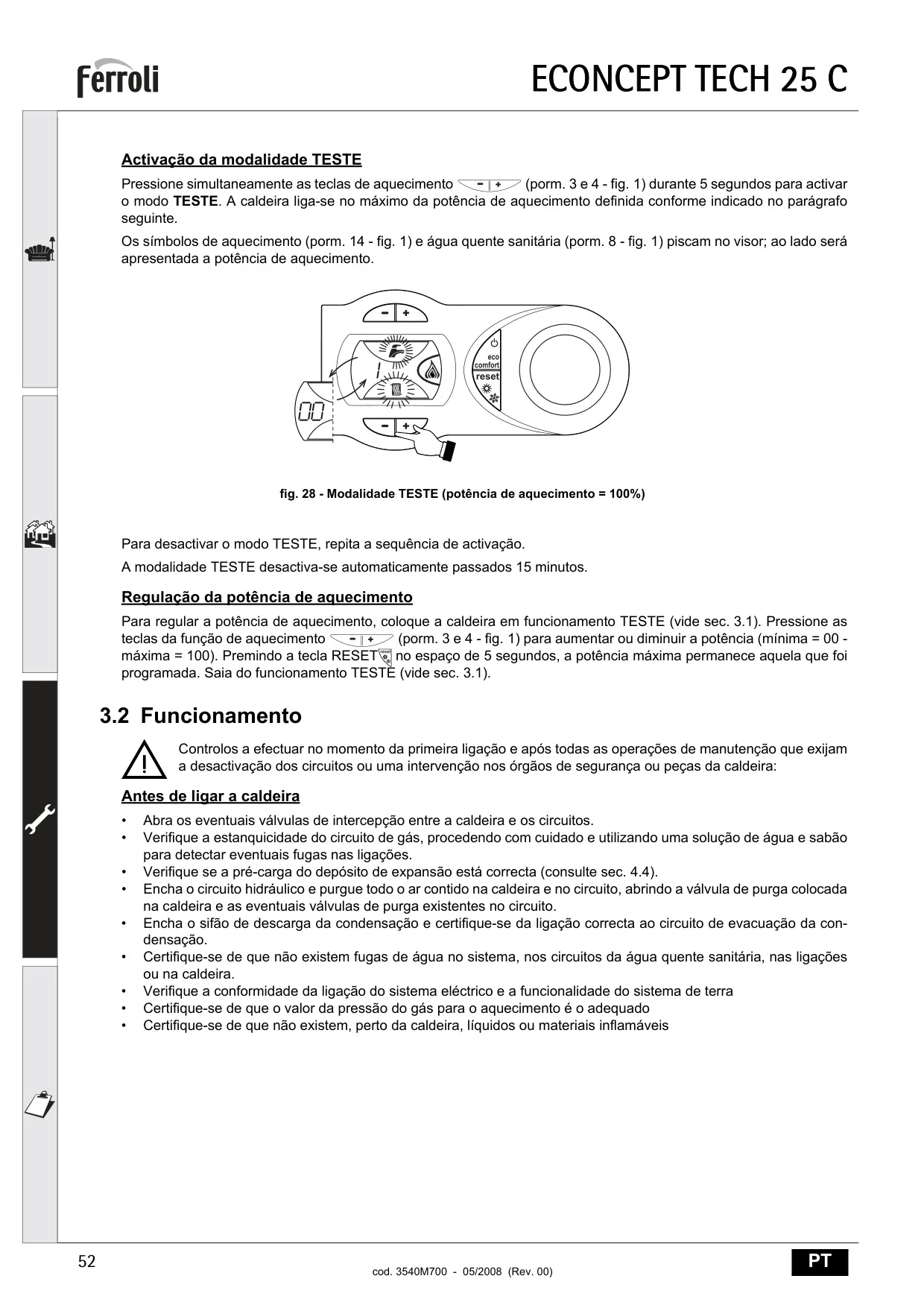

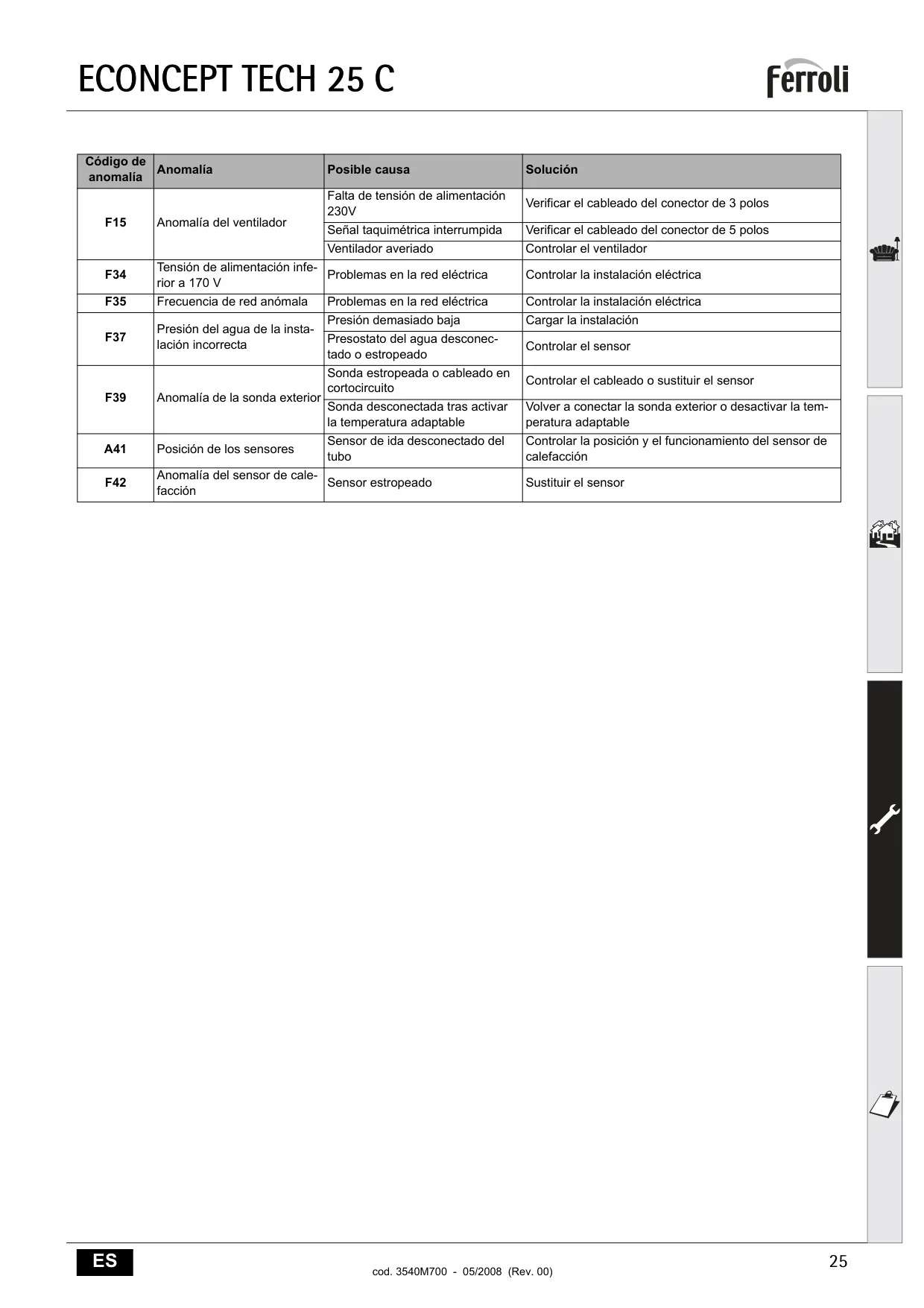

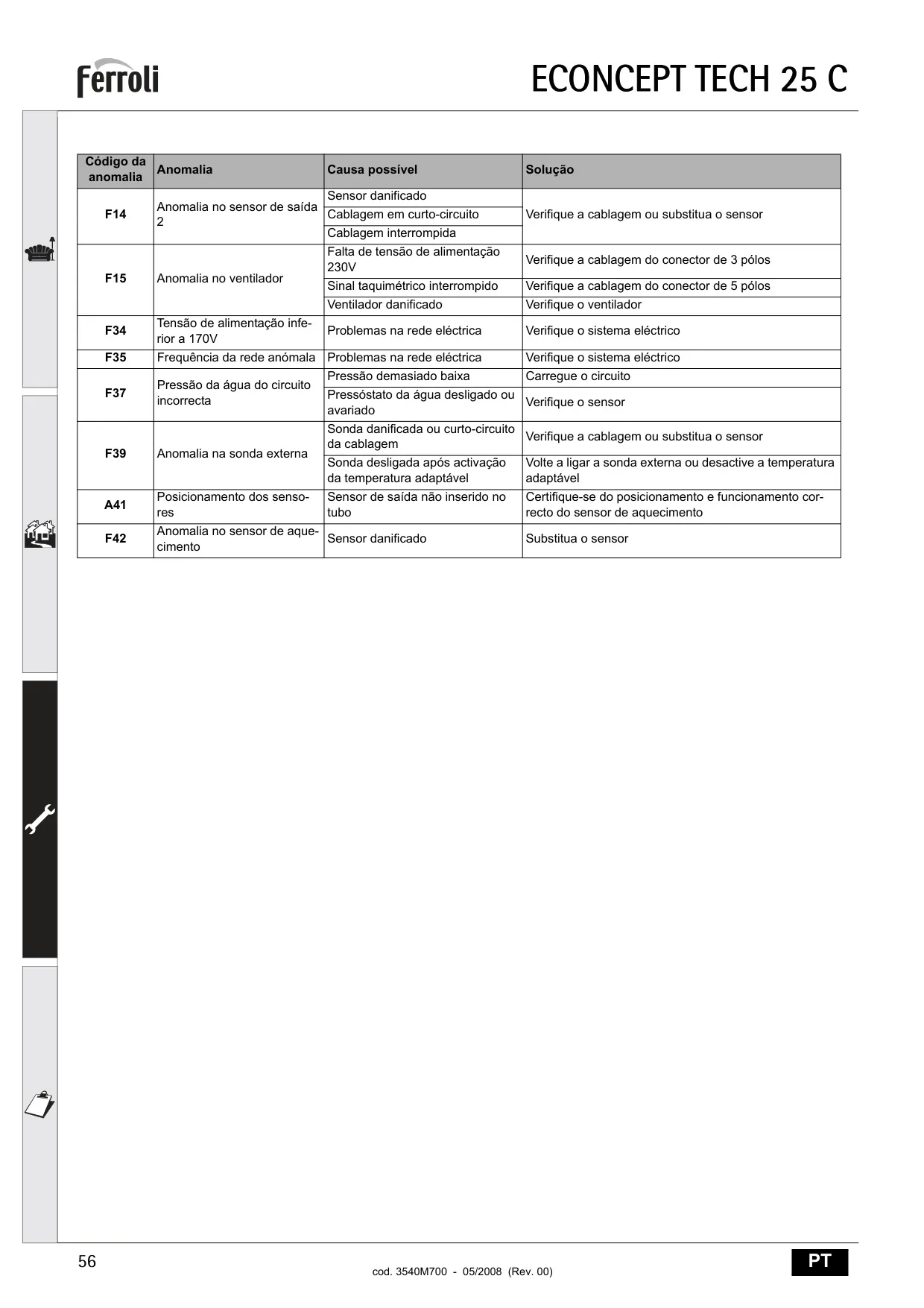

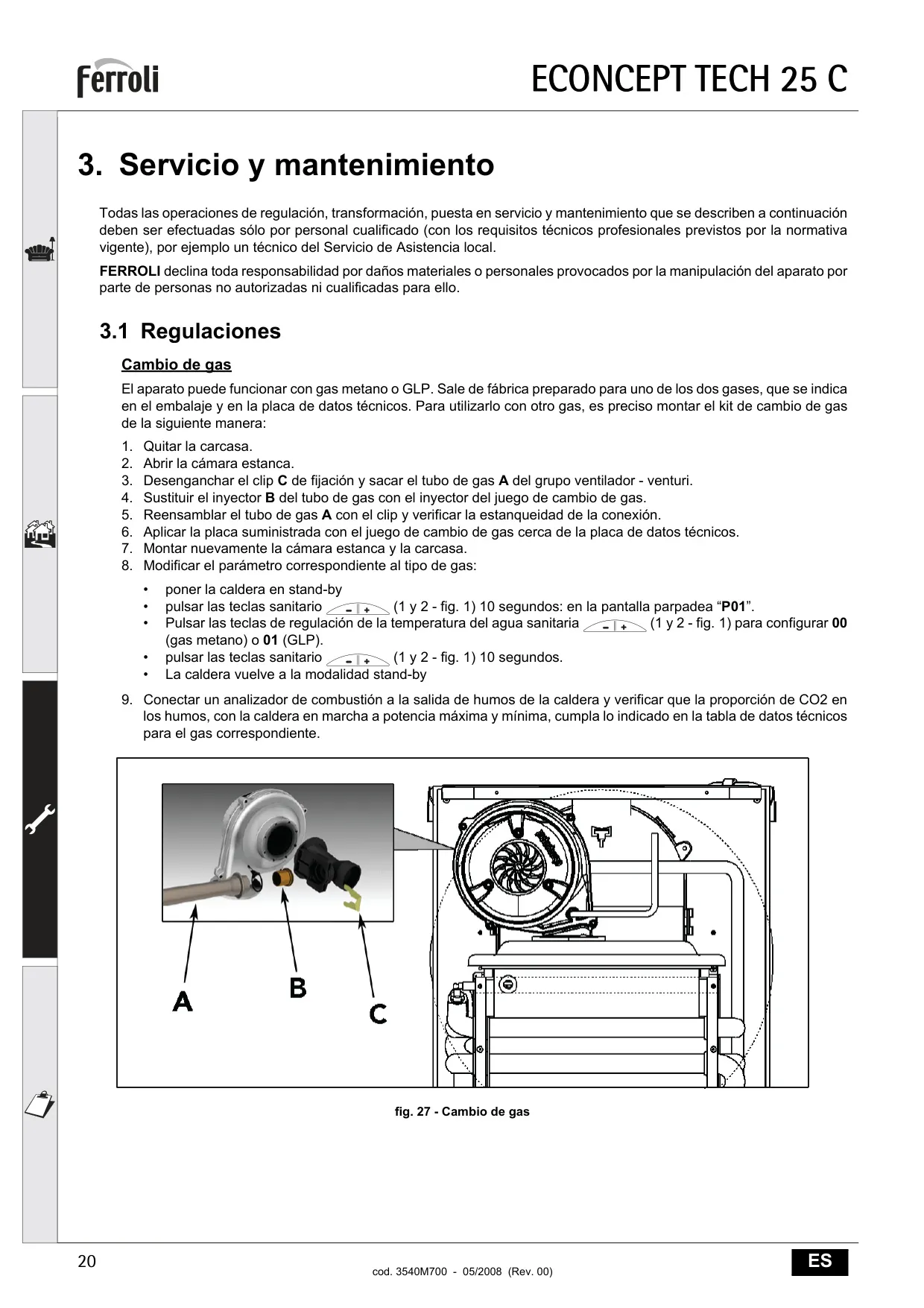

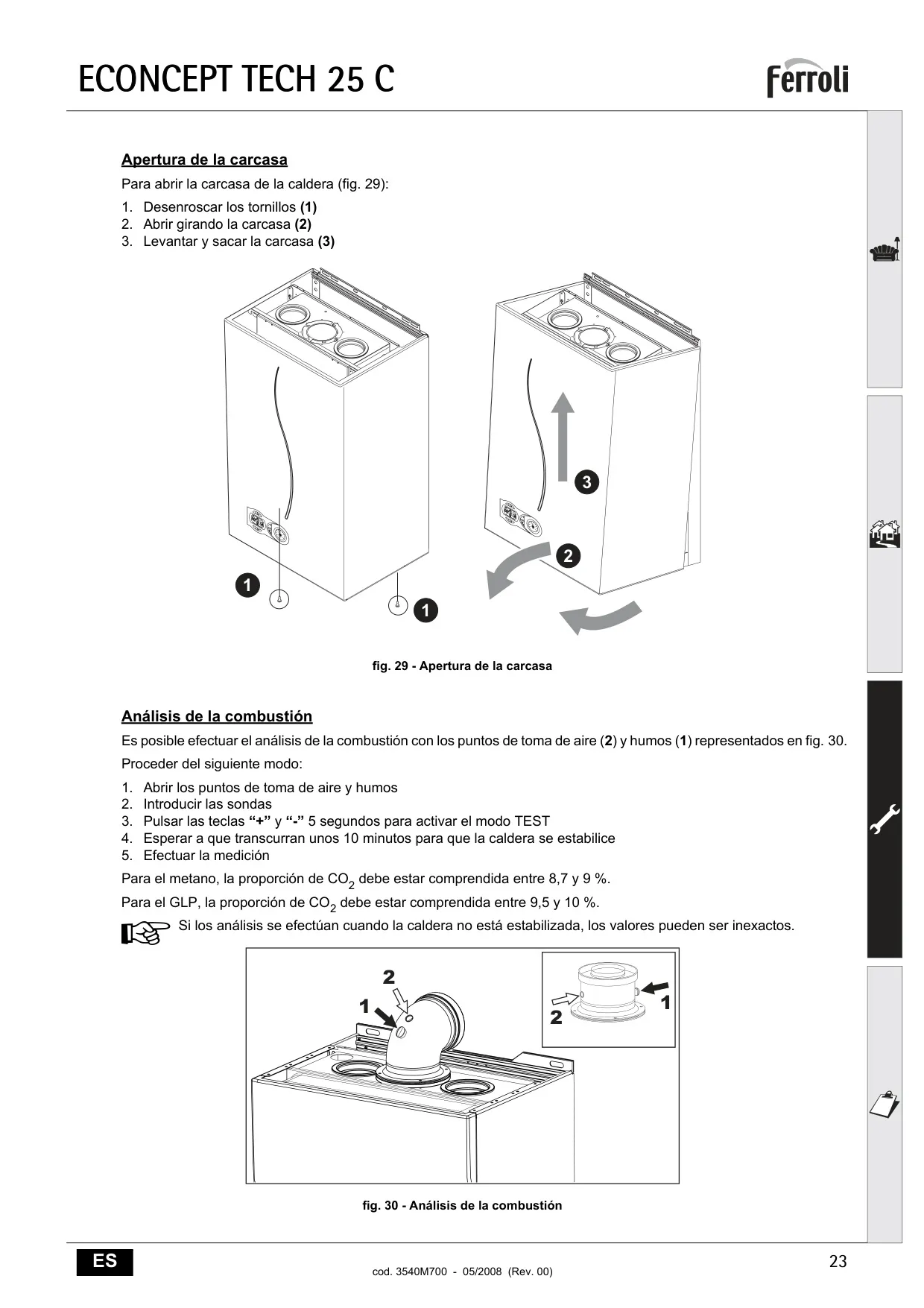

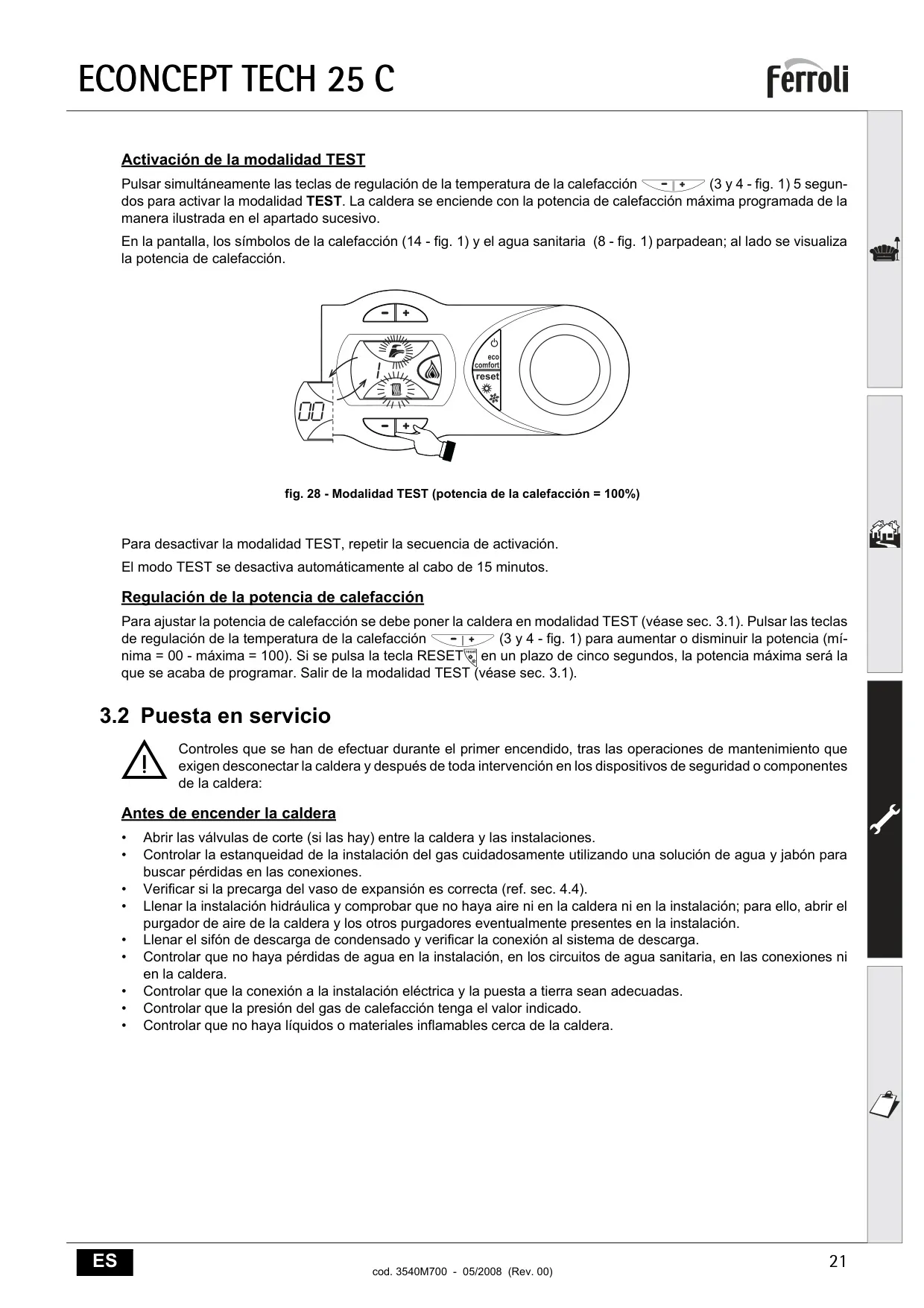

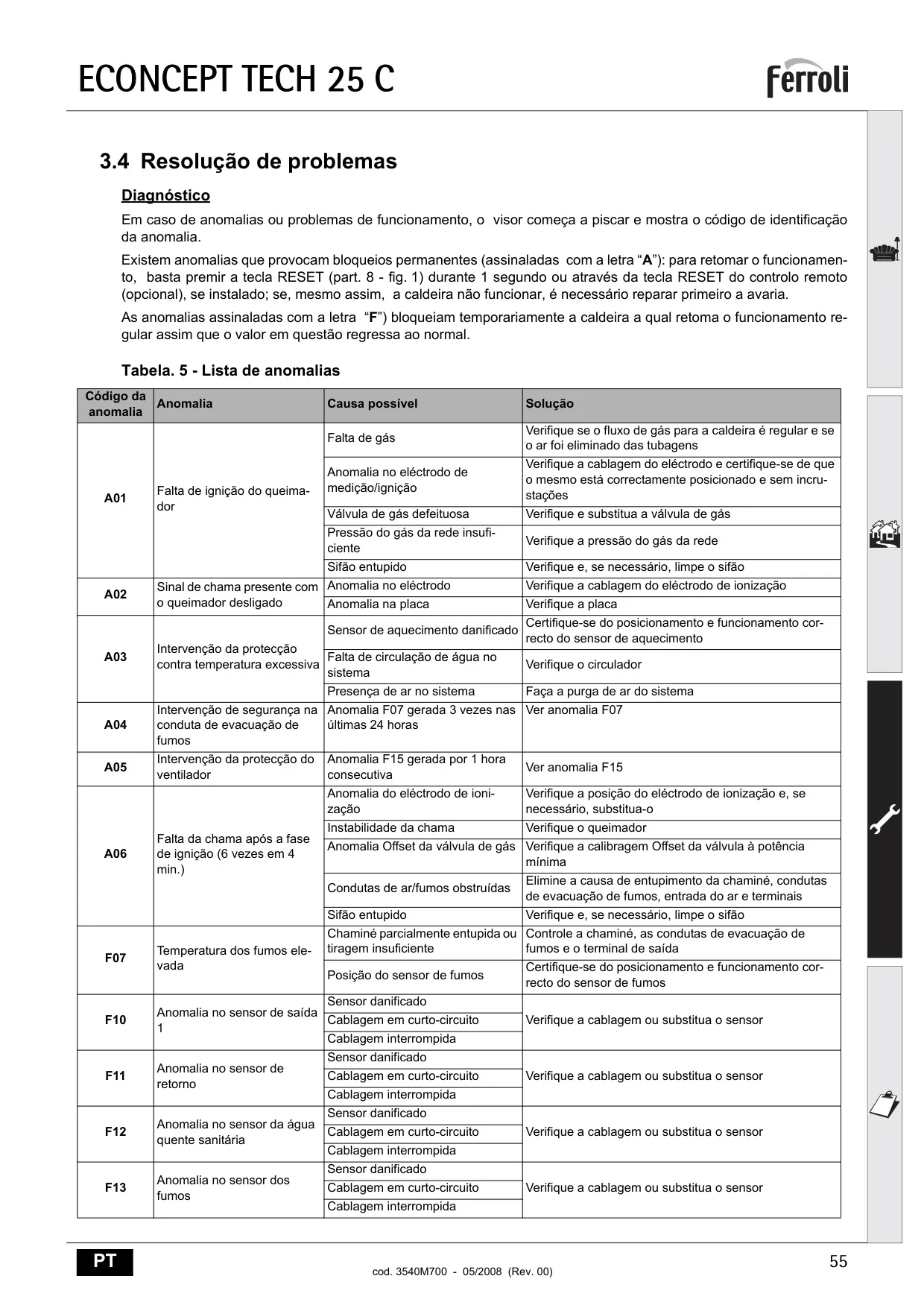

En caso de anomalías, la caldera facilita un diagnóstico mostrando códigos de fallo en la pantalla. Las anomalías tipo "A" causan bloqueos permanentes que requieren una intervención específica, mientras que las de tipo "F" son transitorias y se resuelven automáticamente. El manual detalla un completo procedimiento para el cambio de gas (metano o GLP) y para la activación del modo TEST, que permite a los técnicos regular la potencia de calefacción y realizar un análisis de la combustión, asegurando que los valores de CO2 se mantengan dentro de los rangos óptimos.

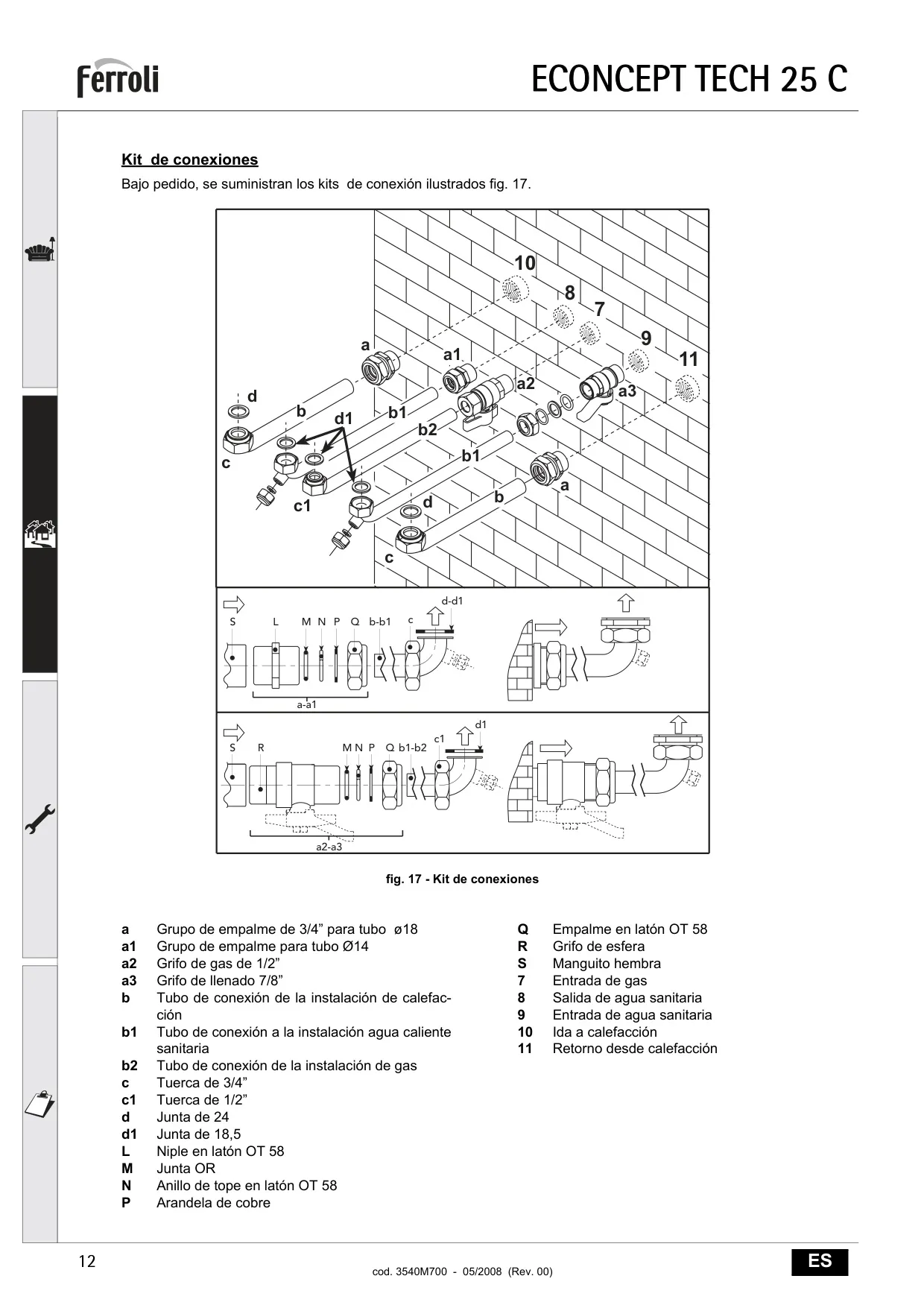

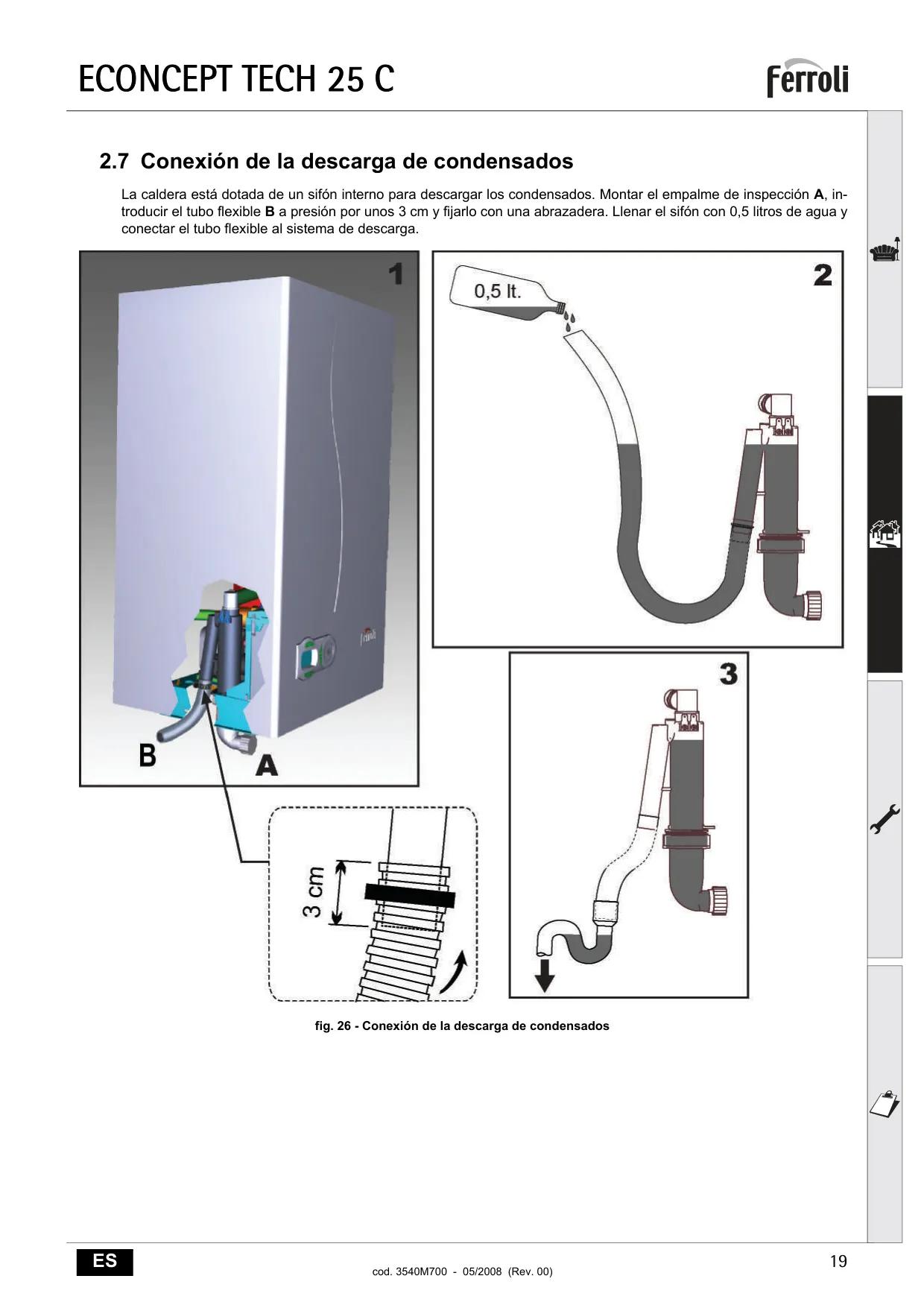

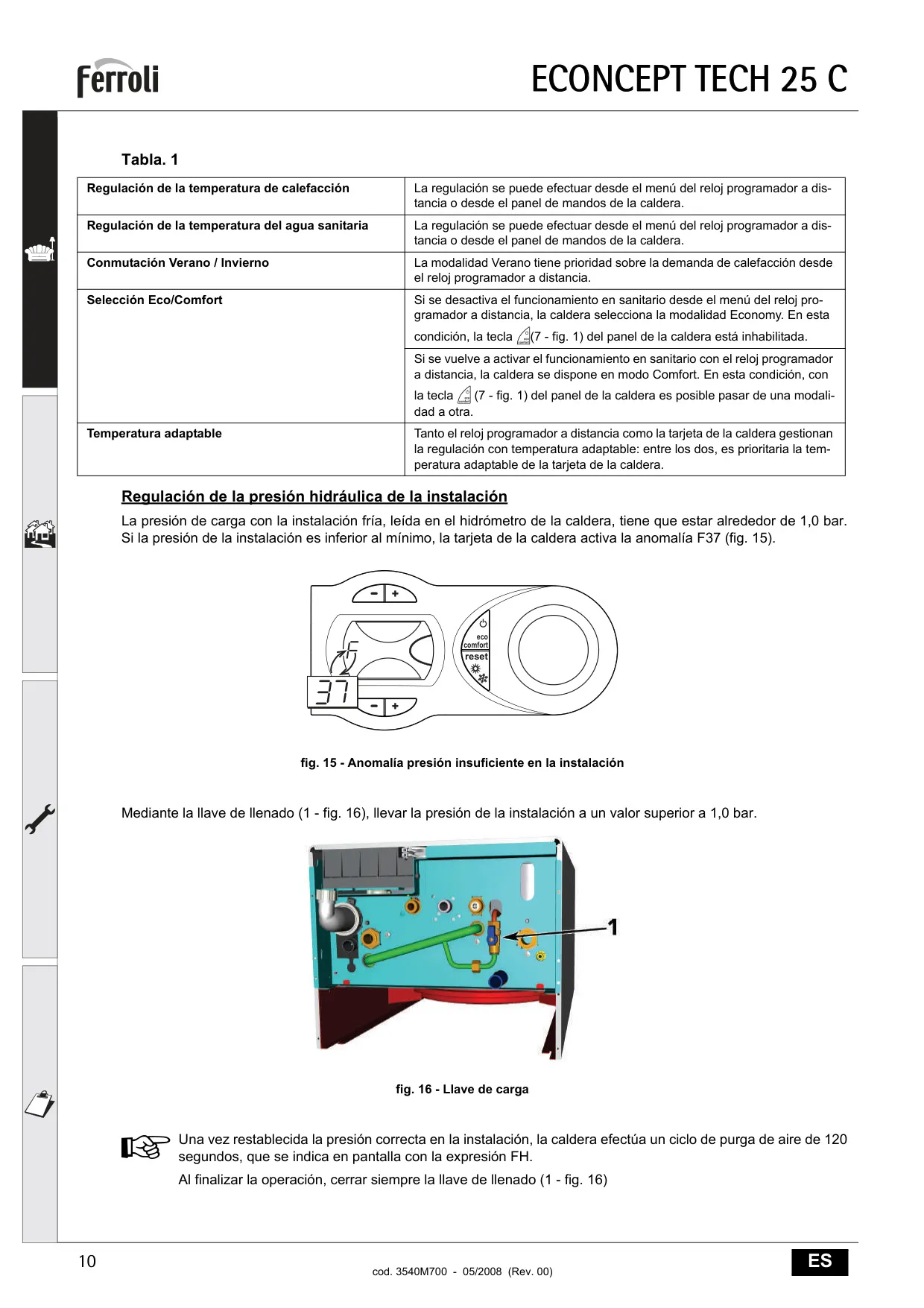

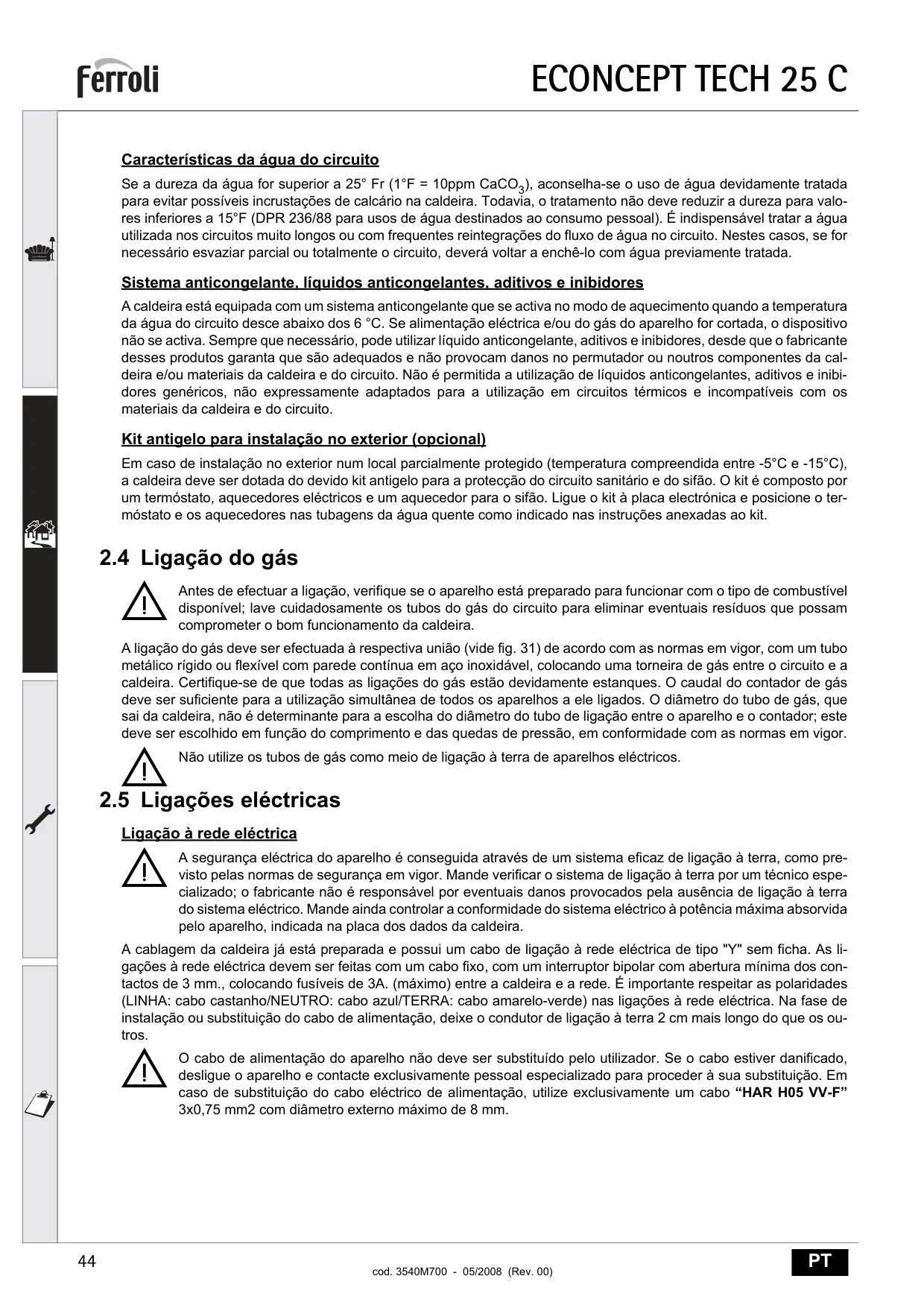

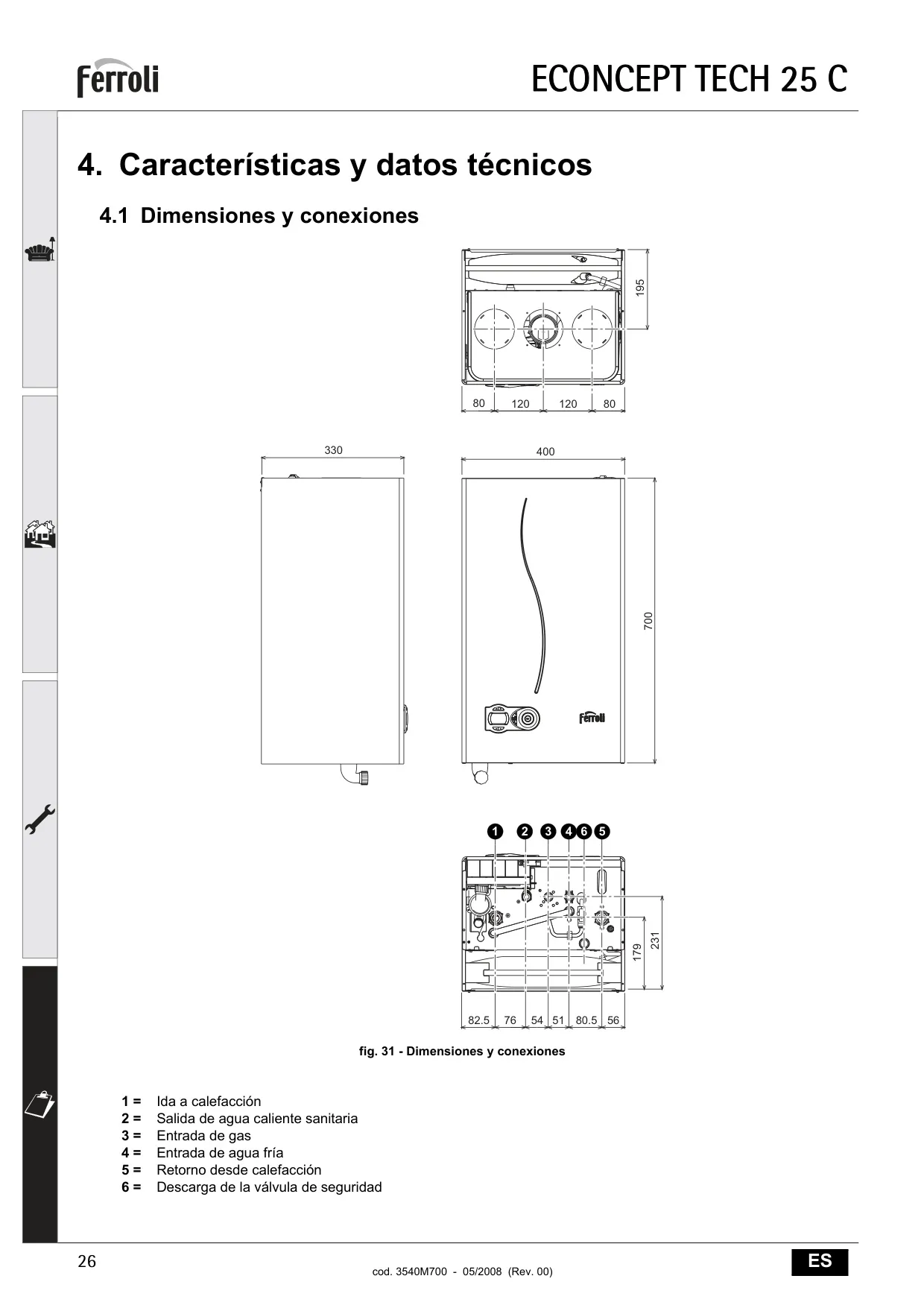

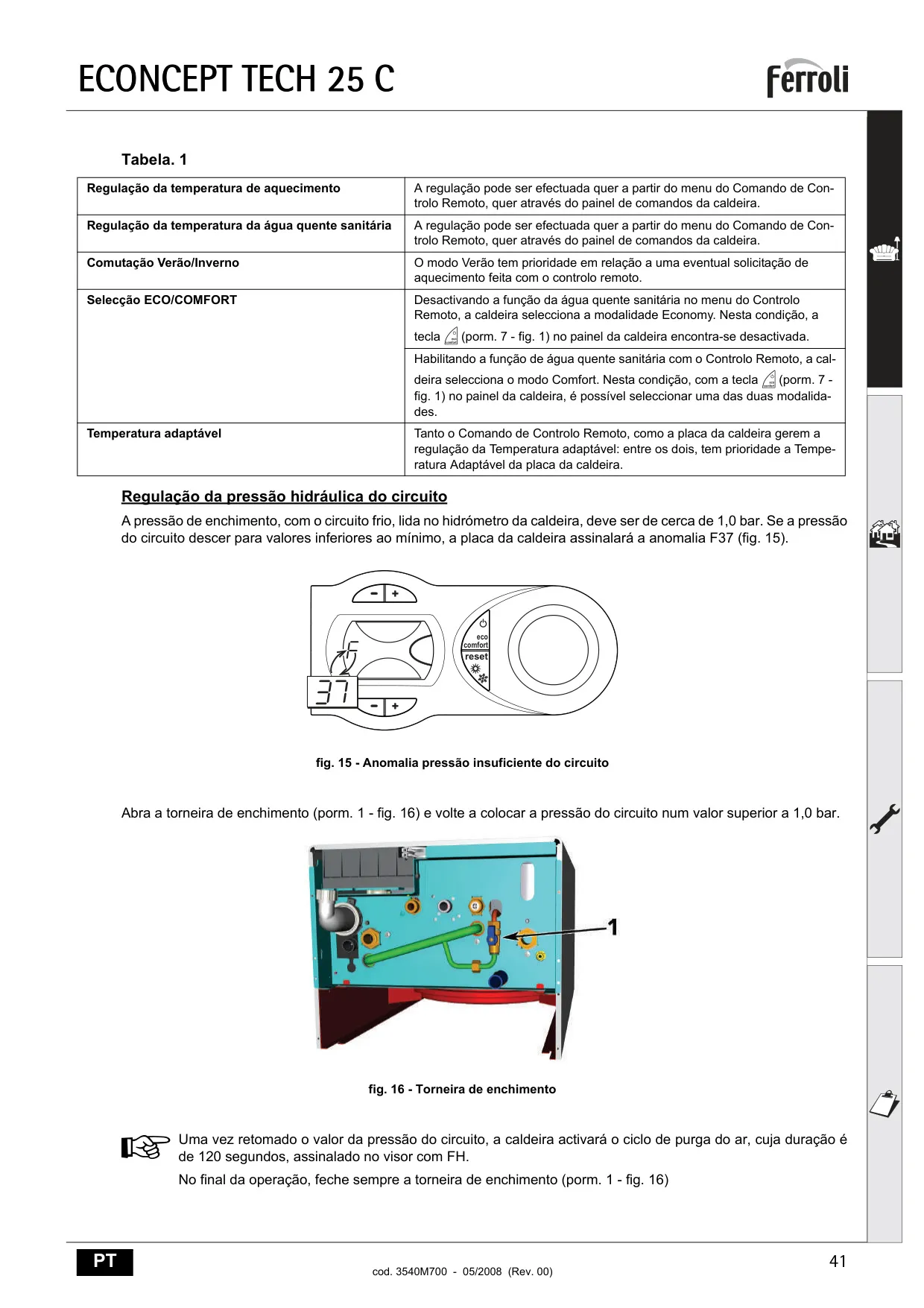

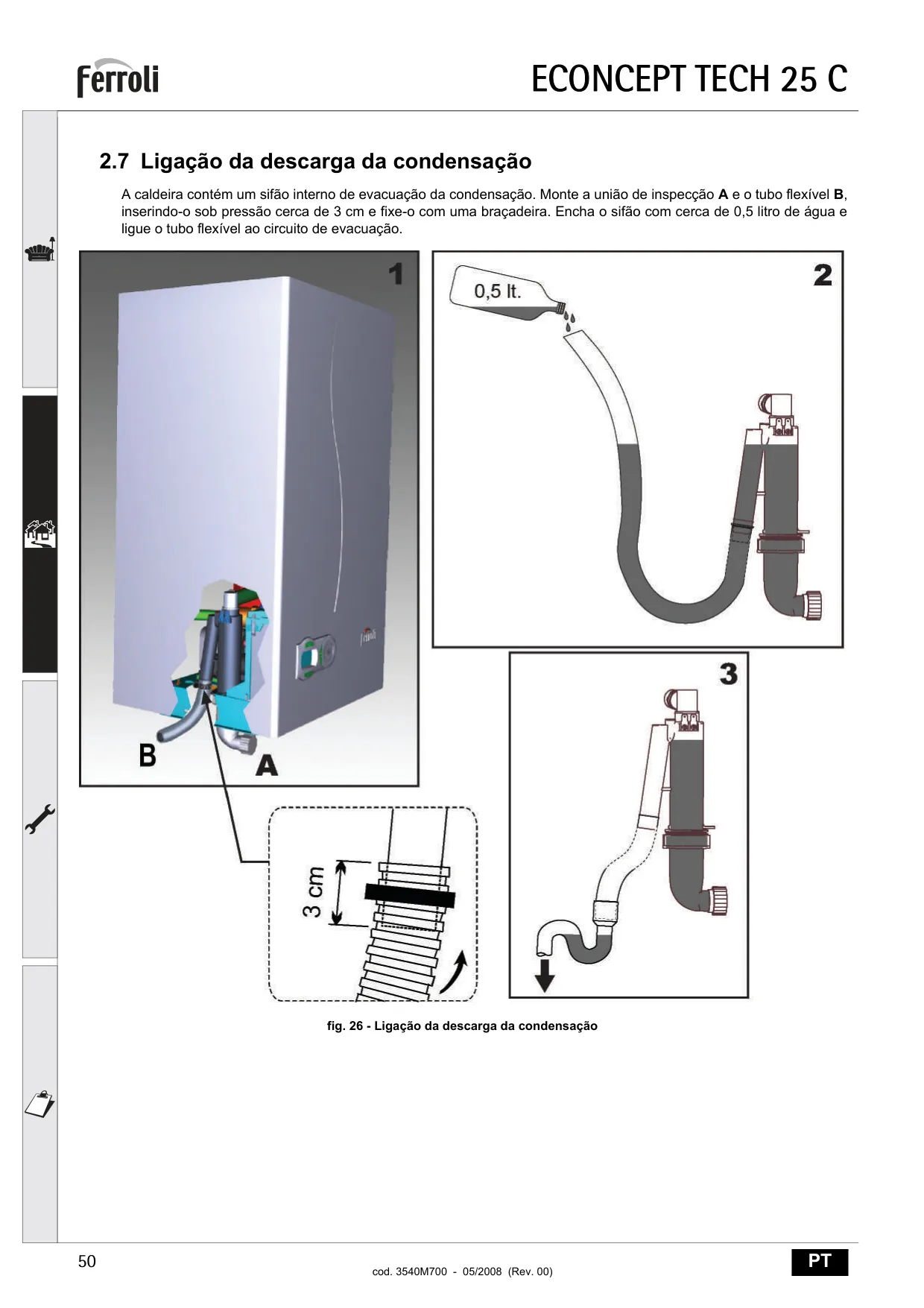

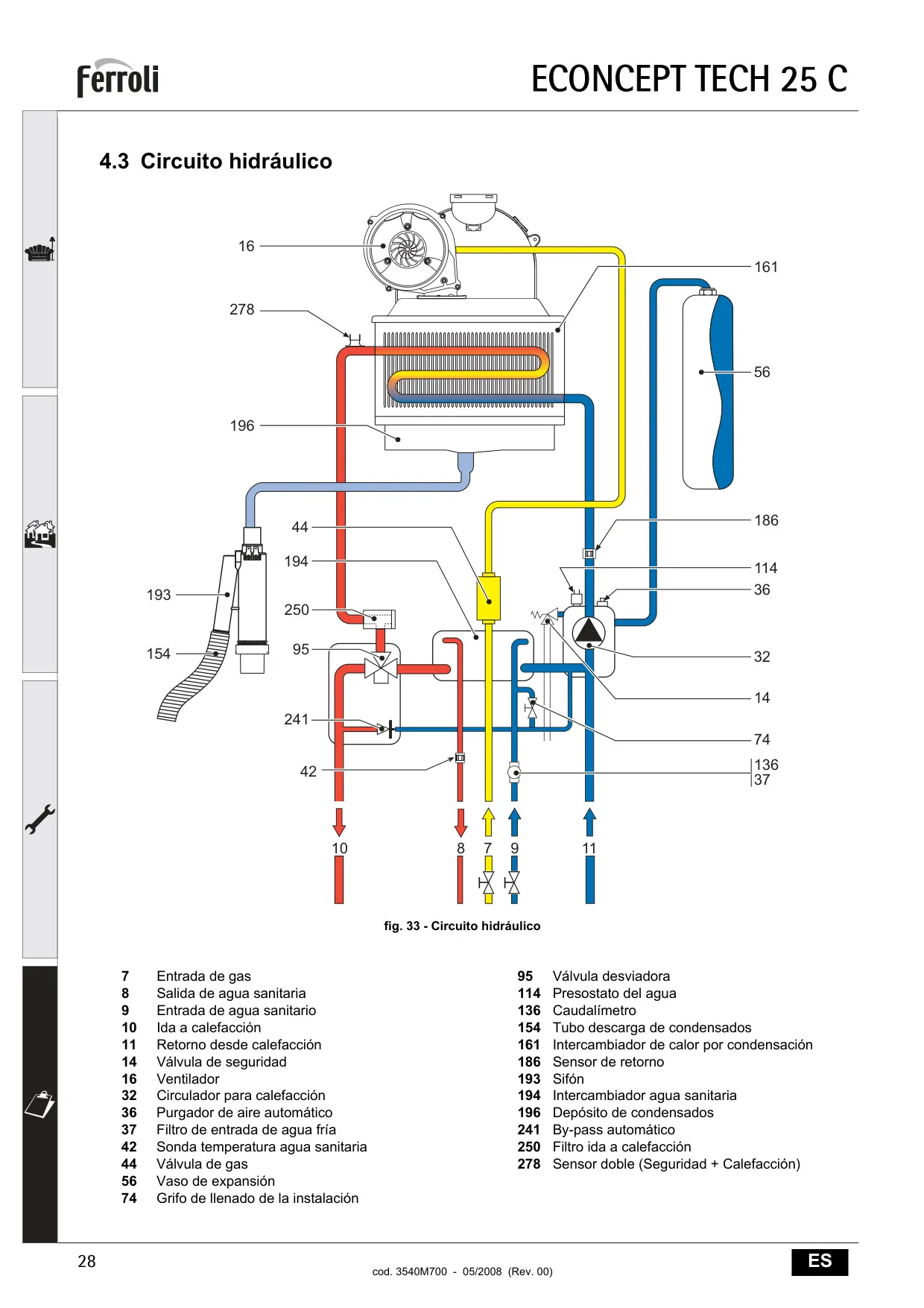

Las conexiones hidráulicas requieren de atención especial, aconsejándose la instalación de válvulas de corte y un filtro en la tubería de retorno para proteger los componentes de impurezas. La dureza del agua debe ser controlada para evitar incrustaciones, y la presión hidráulica del circuito, idealmente en 1.0 bar en frío, es esencial para el correcto funcionamiento. La caldera también cuenta con un sifón interno para la descarga de condensados, que debe llenarse con agua y conectarse correctamente al sistema de drenaje.

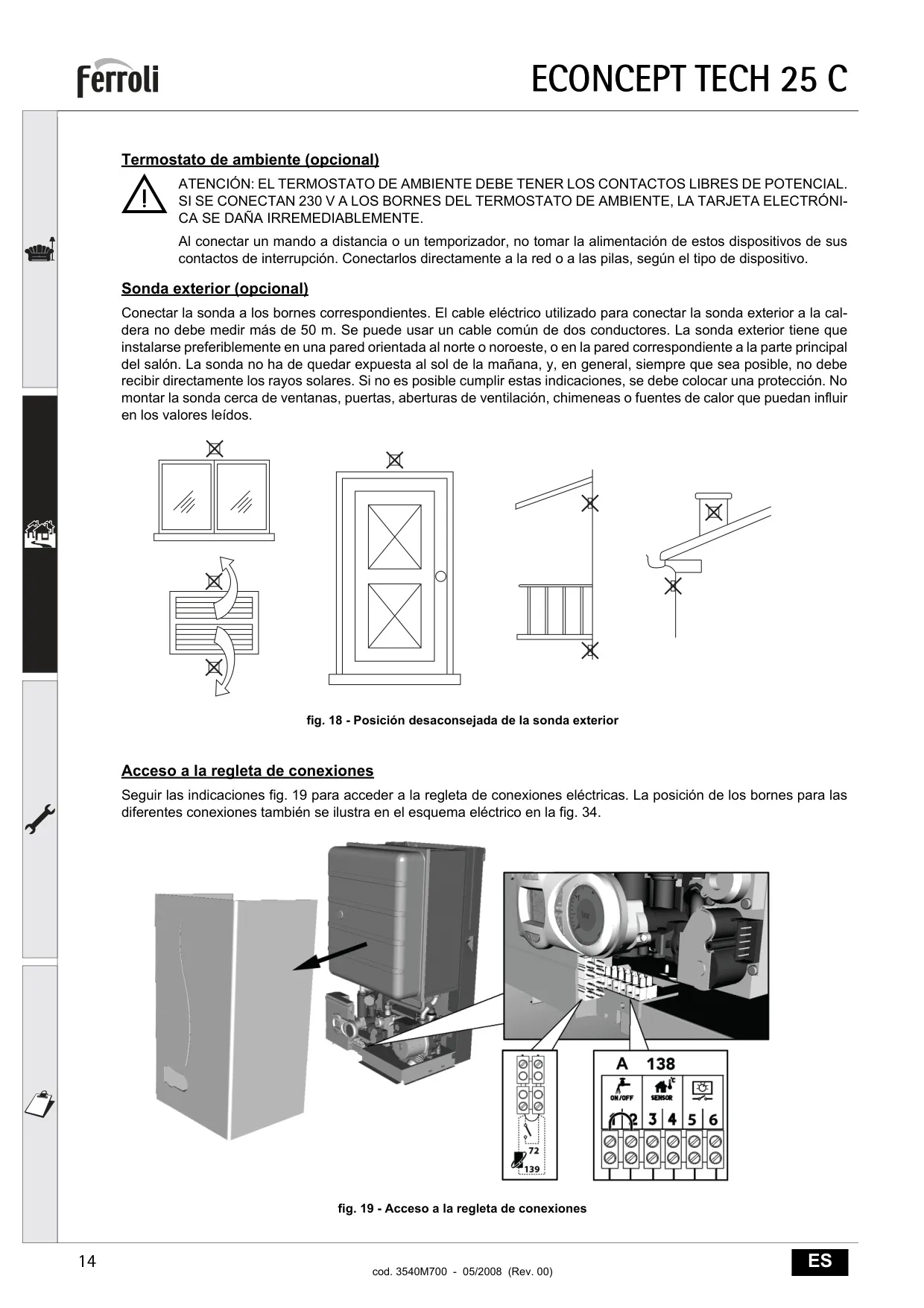

Finalmente, para una correcta gestión de la temperatura ambiente, la caldera puede integrarse con un termostato de ambiente o un reloj programador a distancia opcionales. En estos casos, las regulaciones de temperatura de calefacción y agua sanitaria pueden gestionarse desde dichos dispositivos, ofreciendo una mayor flexibilidad al usuario. Es crucial que cualquier sonda exterior se instale en una posición adecuada para evitar lecturas alteradas por la luz solar directa o fuentes de calor cercanas, garantizando así la precisión de la "Temperatura adaptable".
