Manual de Caldera Vaillant turboBLOCK VCM 282/1 en Español
Manual de Caldera Vaillant turboBLOCK VCM 282/1 en Español
Caldera Vaillant turboBLOCK VCM 282/1
Instrucciones de la Caldera Vaillant turboBLOCK VCM 282/1
Aquí le ofrecemos el manual de Caldera Vaillant turboBLOCK VCM 282/1 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Vaillant turboBLOCK VCM 282/1, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

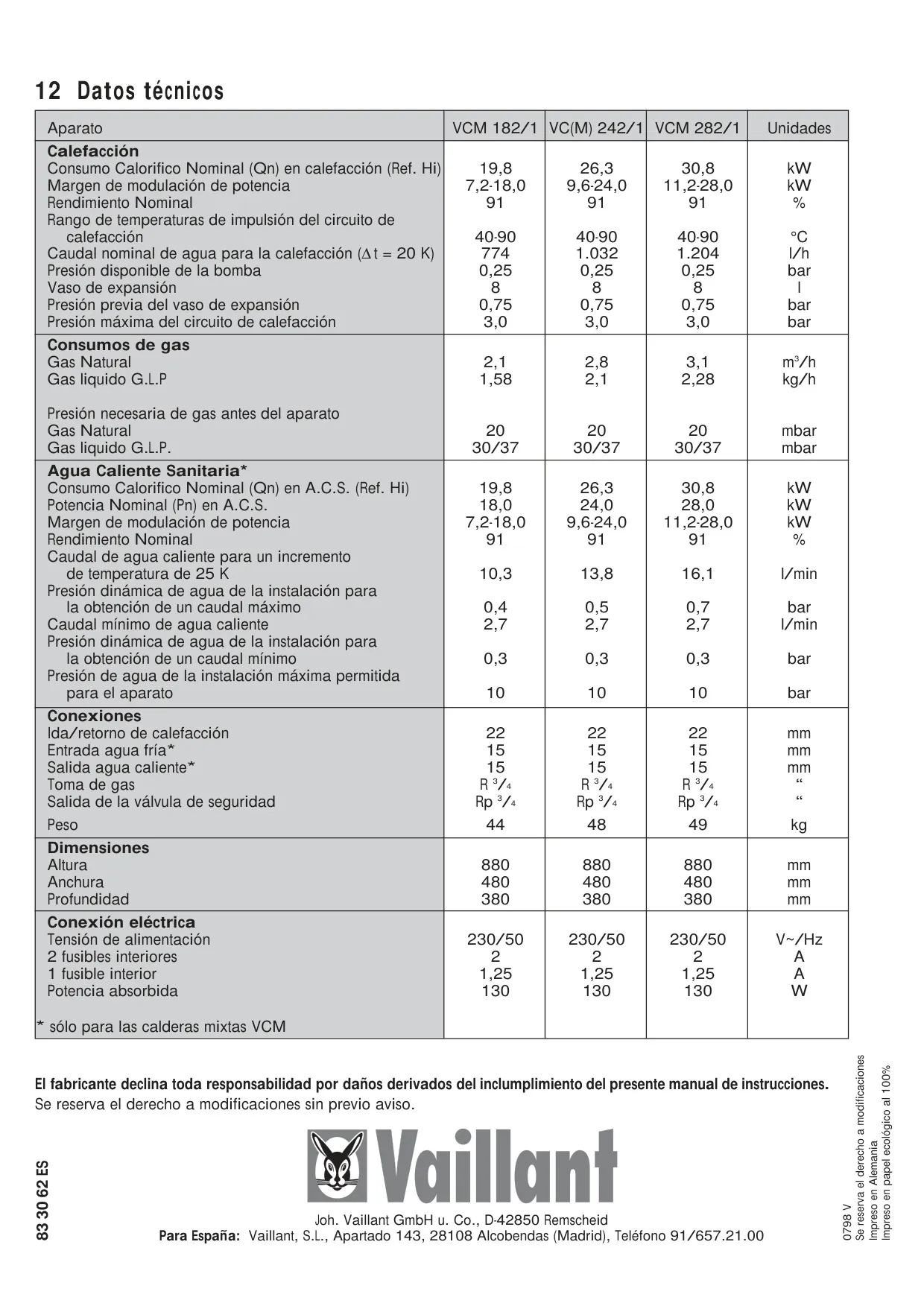

Especificaciones de la Caldera Vaillant turboBLOCK VCM 282/1
| Característica | Valor | Unidad |
|---|---|---|
| Calefacción | ||
| Consumo Calorífico Nominal (Qn) en calefacción (Ref. Hi) | 30,8 | kW |
| Margen de modulación de potencia (calefacción) | 11,2 - 28,0 | kW |
| Rendimiento Nominal (calefacción) | 91 | % |
| Rango de temperaturas de impulsión del circuito de calefacción | 40 - 90 | °C |
| Caudal nominal de agua para la calefacción (∆t = 20 K) | 1.204 | l/h |
| Presión disponible de la bomba | 0,25 | bar |
| Vaso de expansión | 8 | l |
| Presión previa del vaso de expansión | 0,75 | bar |
| Presión máxima del circuito de calefacción | 3,0 | bar |
| Consumos y Presiones de Gas | ||
| Consumo de Gas Natural (G20) | 3,26 - 3,1 (nominal) | m³/h |
| Consumo de Gas Líquido G.L.P (G31) | 1,25 (propano) - 2,28 (nominal) | kg/h |
| Presión de red Gas Natural necesaria antes del aparato | 20 | mbar |
| Presión de red Gas Líquido G.L.P. necesaria antes del aparato | 30/37 | mbar |
| Presión del quemador a máxima potencia (Gas Natural) | 10,6 | mbar |
| Presión del quemador a máxima potencia (Gas Propano) | 29,7 | mbar |
| Presión de encendido del quemador (Gas Natural) | 2,00 | mbar |
| Presión de encendido del quemador (Gas Propano) | 5,30 | mbar |
| Toberas del quemador (Gas Natural) | 18 x 7/120 | |
| Toberas del quemador (Gas Propano) | 18 x 7/075 | |
| Diafragma (Gas Propano) | 2 x 375 | |
| Agua Caliente Sanitaria (ACS) | ||
| Consumo Calorífico Nominal (Qn) en A.C.S. (Ref. Hi) | 30,8 | kW |
| Potencia Nominal (Pn) en A.C.S. | 28,0 | kW |
| Margen de modulación de potencia (ACS) | 11,2 - 28,0 | kW |
| Rendimiento Nominal (ACS) | 91 | % |
| Caudal de agua caliente (incremento de 25 K) | 16,1 | l/min |
| Presión dinámica de agua para caudal máximo | 0,7 | bar |
| Caudal mínimo de agua caliente | 2,7 | l/min |
| Presión dinámica de agua para caudal mínimo | 0,3 | bar |
| Presión máxima de agua de la instalación permitida | 10 | bar |
| Conexiones | ||
| Ida/retorno de calefacción | 22 | mm |
| Entrada agua fría* | 15 | mm |
| Salida agua caliente* | 15 | mm |
| Toma de gas | R 3/4 | “ |
| Salida de la válvula de seguridad | Rp 3/4 | “ |
| Físicas y Eléctricas | ||
| Peso | 49 | kg |
| Altura | 880 | mm |
| Anchura | 480 | mm |
| Profundidad | 380 | mm |
| Tensión de alimentación | 230/50 | V~/Hz |
| Fusibles interiores | 2 (A) y 1,25 (A) | A |
| Potencia absorbida | 130 | W |
Detalles del Vaillant turboBLOCK VCM 282/1
La caldera Vaillant turboBLOCK VCM 282/1 es un equipo diseñado para ofrecer soluciones de calefacción y agua caliente sanitaria, destacando por su diseño moderno y rectangular en color blanco, con esquinas superiores suavemente redondeadas. El logotipo de Vaillant, con el emblema del conejo, se presenta de forma prominente, asegurando la marca de un fabricante de reconocido prestigio.

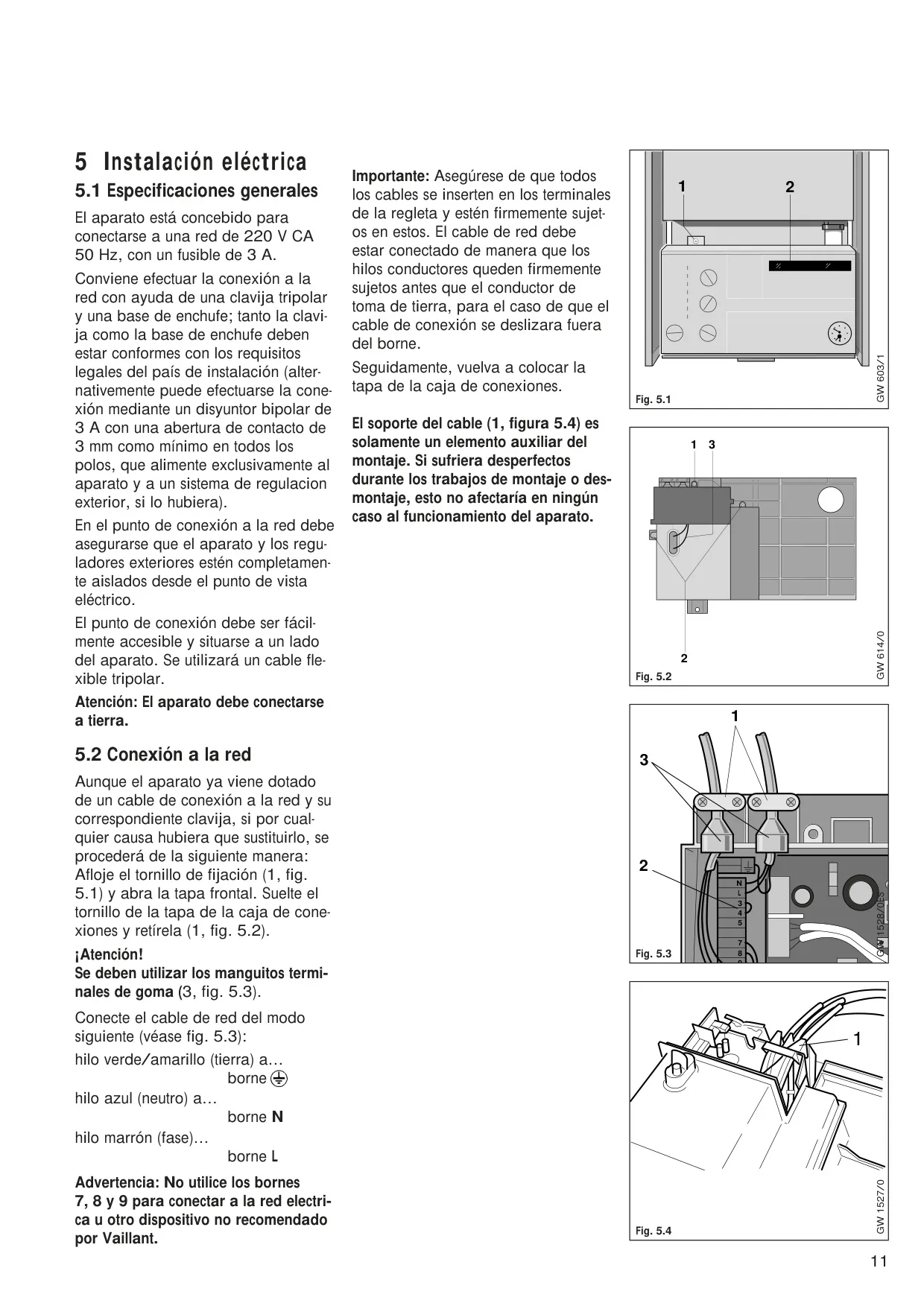

En cuanto a su instalación eléctrica, la caldera está concebida para conectarse a una red de 220 V CA 50 Hz, con un fusible de 3 A. Se recomienda una conexión a la red con una clavija tripolar y una base de enchufe que cumplan los requisitos legales, o alternativamente, mediante un disyuntor bipolar exclusivo para el aparato y reguladores externos. Es fundamental que el aparato esté correctamente conectado a tierra para garantizar la seguridad.
Este modelo VCM 282/1 permite la conexión de reguladores eléctricos externos para una gestión más eficiente del sistema. Los bornes específicos (7, 8 y 9) están destinados para estos dispositivos, como un termostato de calefacción a 24 voltios de la propia marca Vaillant. Esta versatilidad permite adaptar la caldera a diferentes sistemas de control climático.
Una característica notable es la inclusión de una válvula de by-pass automática, lo que hace que la caldera sea ideal para instalaciones que utilizan válvulas termostáticas de radiador, eliminando la necesidad de una válvula de by-pass separada. Para optimizar el ahorro de combustible, se aconseja complementar su uso con un termostato programable o un reloj temporizador Vaillant.

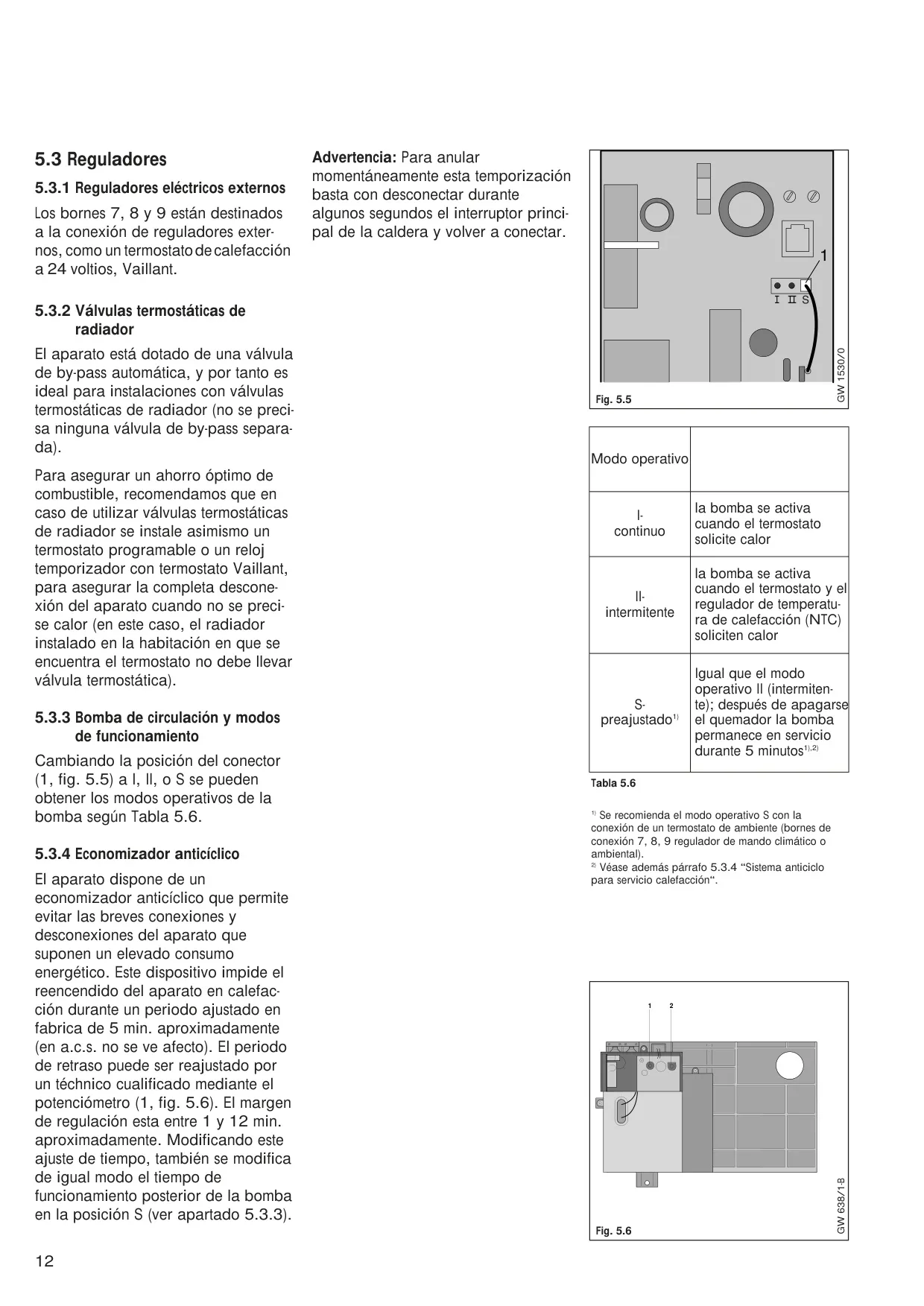

La bomba de circulación de la caldera ofrece diferentes modos operativos seleccionables mediante un conector: el modo I- continuo activa la bomba cuando el termostato solicita calor; el modo II- intermitente lo hace cuando el termostato y el regulador de temperatura de calefacción lo requieren; y el modo S- preajustado funciona como el intermitente, pero mantiene la bomba en servicio durante 5 minutos después de apagarse el quemador, recomendado con un termostato de ambiente.
Incorpora un economizador anticíclico, un sistema inteligente que evita los arranques y paradas breves y de alto consumo energético. Este dispositivo impide el reencendido en calefacción durante un período de unos 5 minutos, ajustable por un técnico cualificado en un rango de 1 a 12 minutos. Este ajuste también influye en el tiempo de funcionamiento de la bomba en modo "S". La anulación momentánea de esta temporización se consigue desconectando brevemente el interruptor principal.

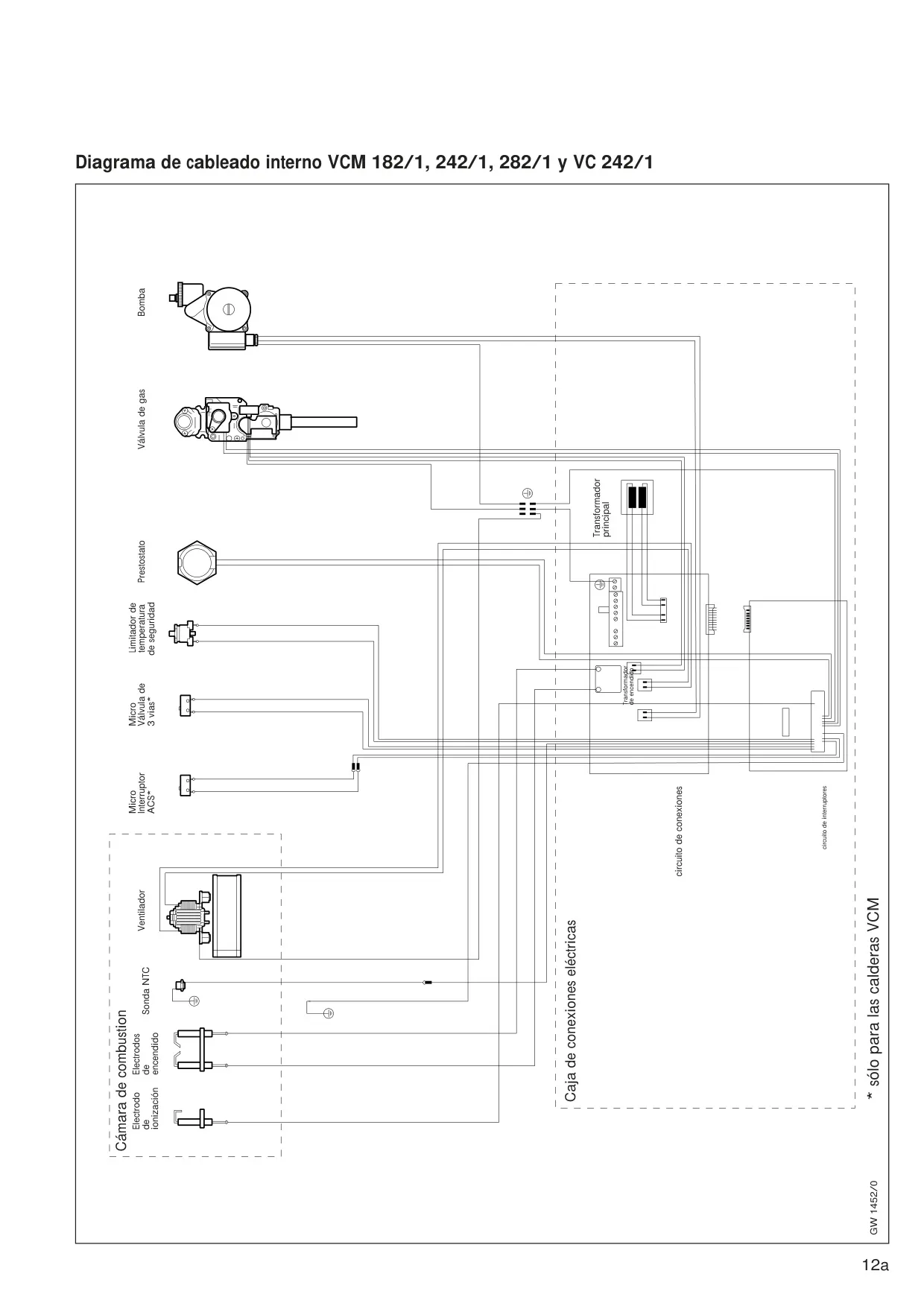

Internamente, la caldera alberga una compleja configuración de componentes eléctricos. En la cámara de combustión se encuentran el electrodo de ionización, los electrodos de encendido, la sonda NTC para control de temperatura y el ventilador para la evacuación de gases. Otros elementos clave incluyen el micro interruptor ACS y la micro válvula de 3 vías (exclusivas de los modelos VCM), un limitador de temperatura de seguridad, un presostato, la válvula de gas y la bomba de circulación.

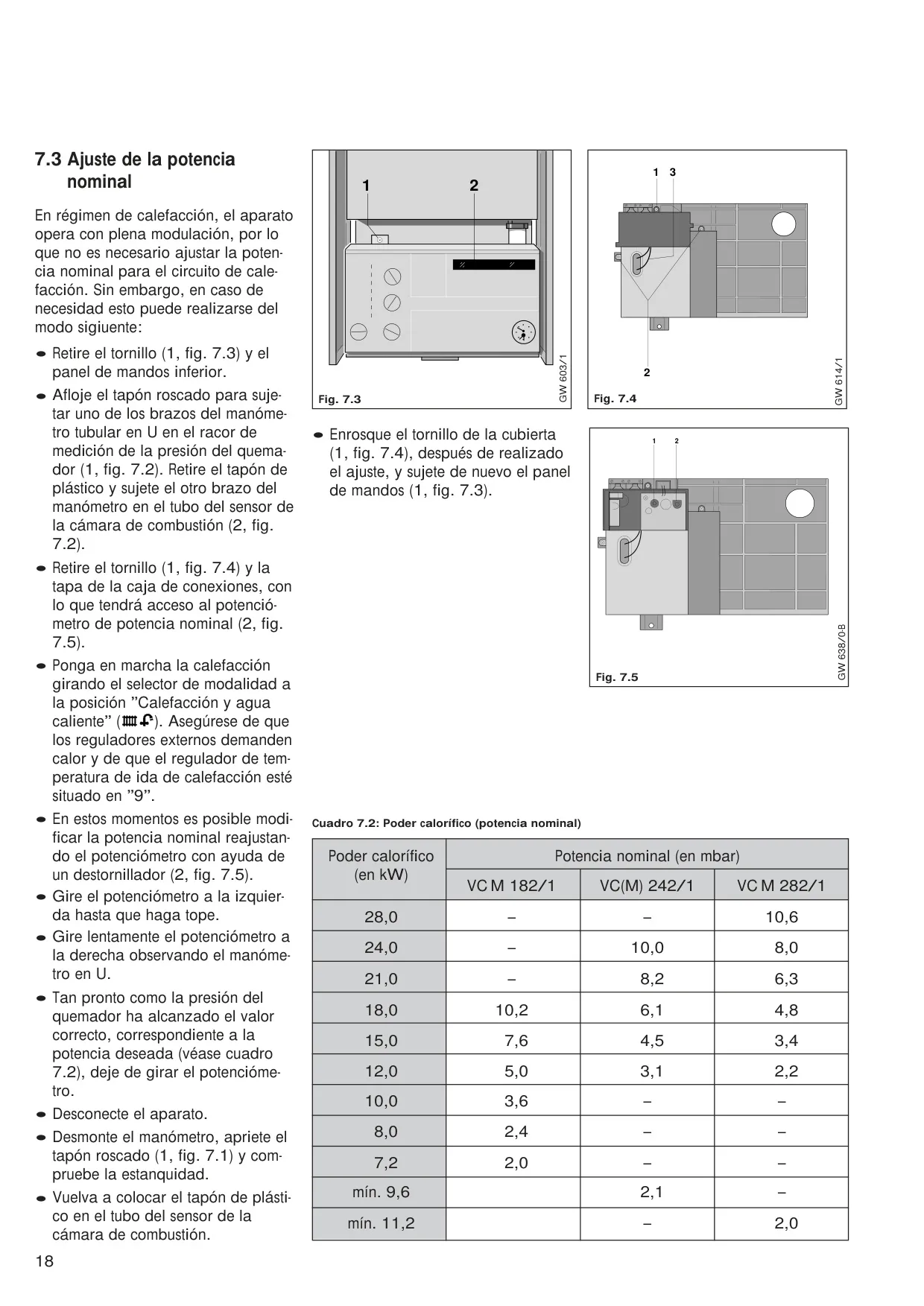

La caja de conexiones eléctricas centraliza el control, integrando un transformador principal, un transformador de encendido y el circuito de interruptores, que actúa como la placa de control electrónica principal (PCB). Todas estas interconexiones garantizan un funcionamiento coordinado y seguro del equipo. La regulación de la presión de gas en el quemador, aunque ajustada de fábrica, puede ser verificada y ajustada por un técnico siguiendo un procedimiento específico que involucra la medición de presiones con una columna de agua para Gas Natural, Butano o Propano.

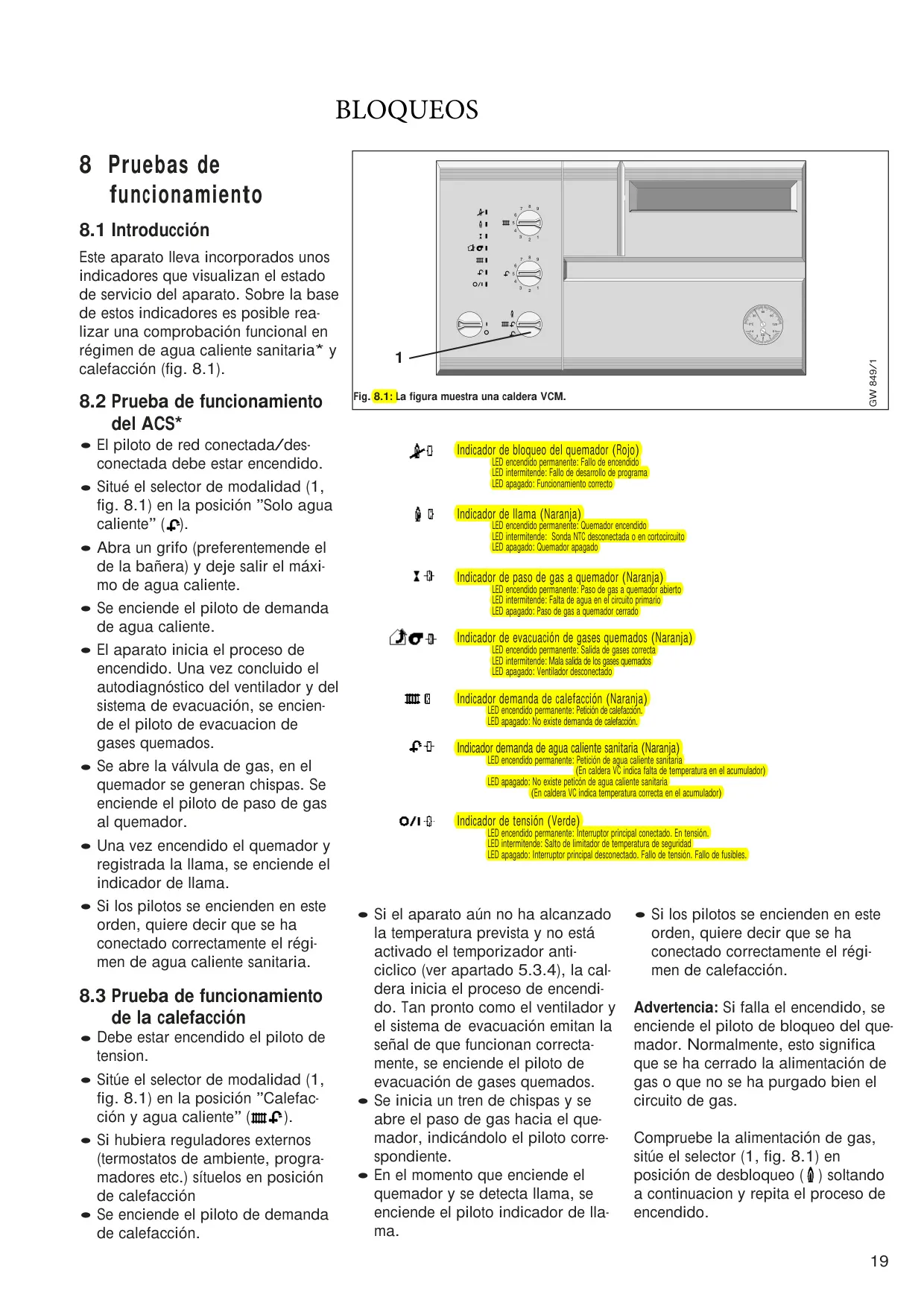

El aparato dispone de una interfaz visual clara a través de diversos indicadores LED. Estos pilotos, de colores rojo, naranja y verde, informan sobre el estado de la caldera, señalando desde el funcionamiento correcto del quemador y el paso de gas, hasta fallos como bloqueo del quemador, sonda NTC desconectada, falta de agua en el circuito primario o problemas en la evacuación de gases quemados. Un LED verde indica la conexión del interruptor principal, y su parpadeo advierte de un salto en el limitador de temperatura de seguridad.

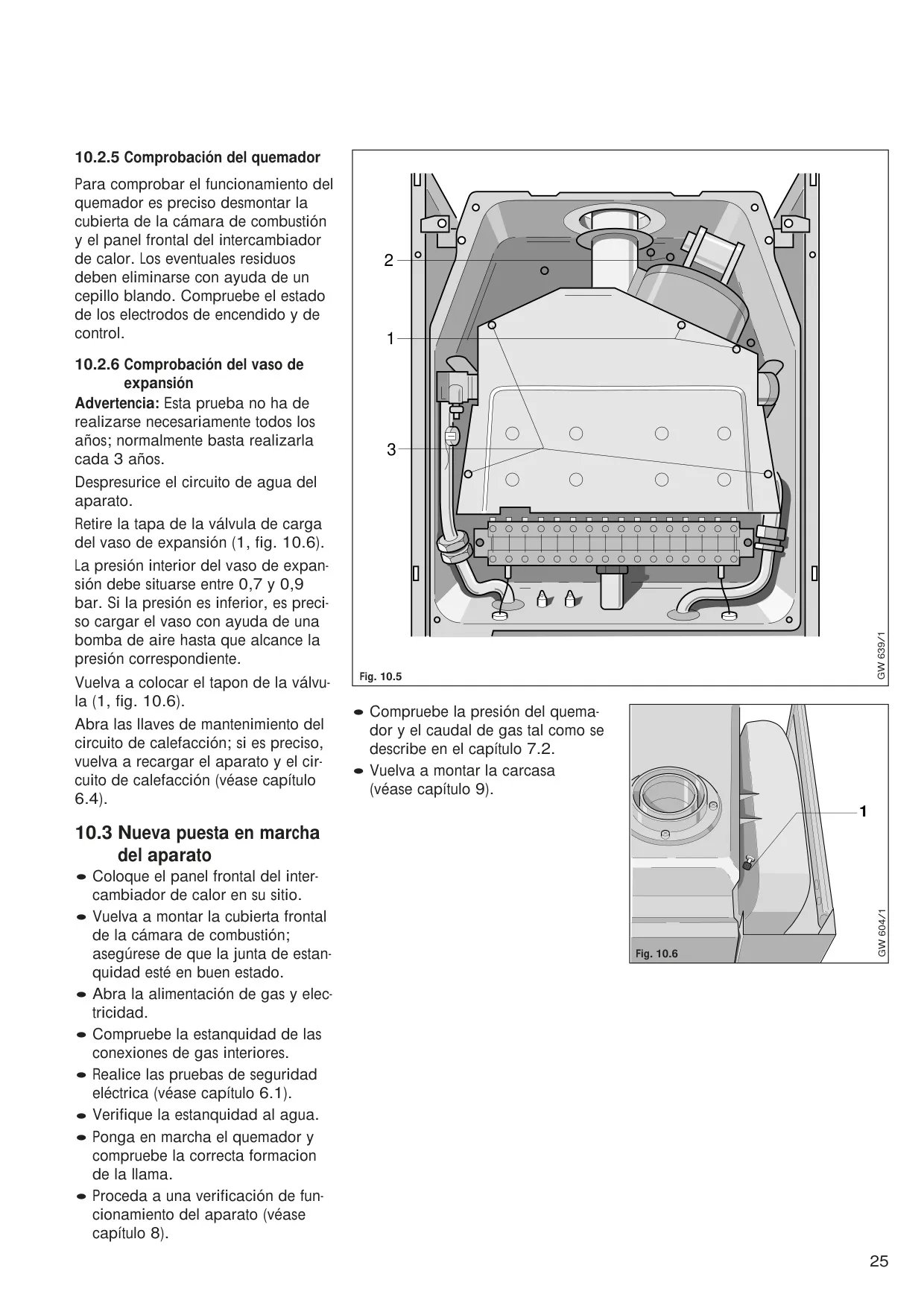

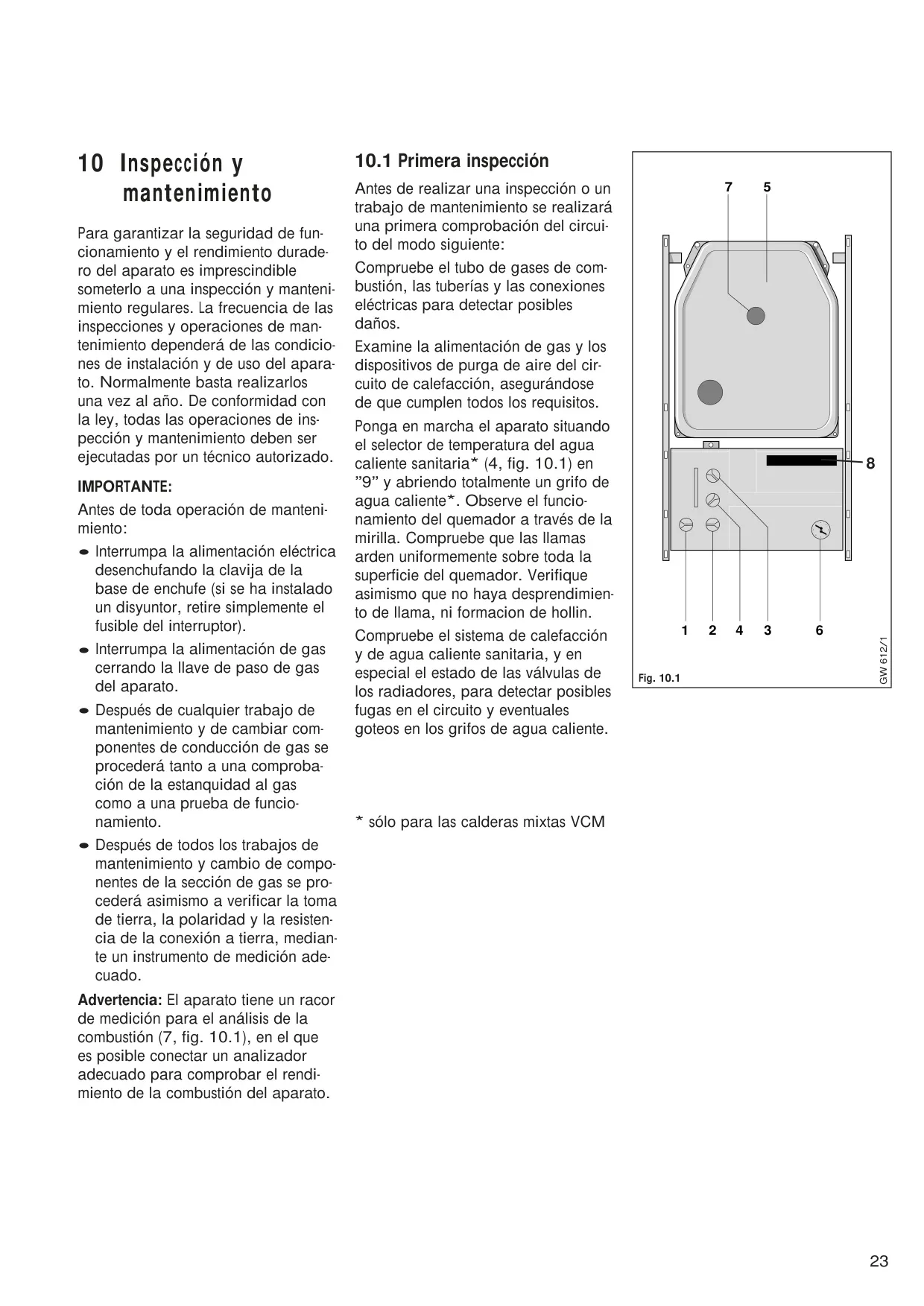

El mantenimiento y la inspección regulares son cruciales para la seguridad y el rendimiento a largo plazo, recomendándose una vez al año por un técnico autorizado. Antes de cualquier intervención, es imperativo interrumpir la alimentación eléctrica y de gas. Las operaciones incluyen la comprobación de estanqueidad al gas y agua, polaridad de toma a tierra, y verificación de componentes internos como el intercambiador de calor primario y el quemador. El vaso de expansión, por su parte, requiere una comprobación de presión cada tres años, asegurándose de que se mantenga entre 0,7 y 0,9 bar.

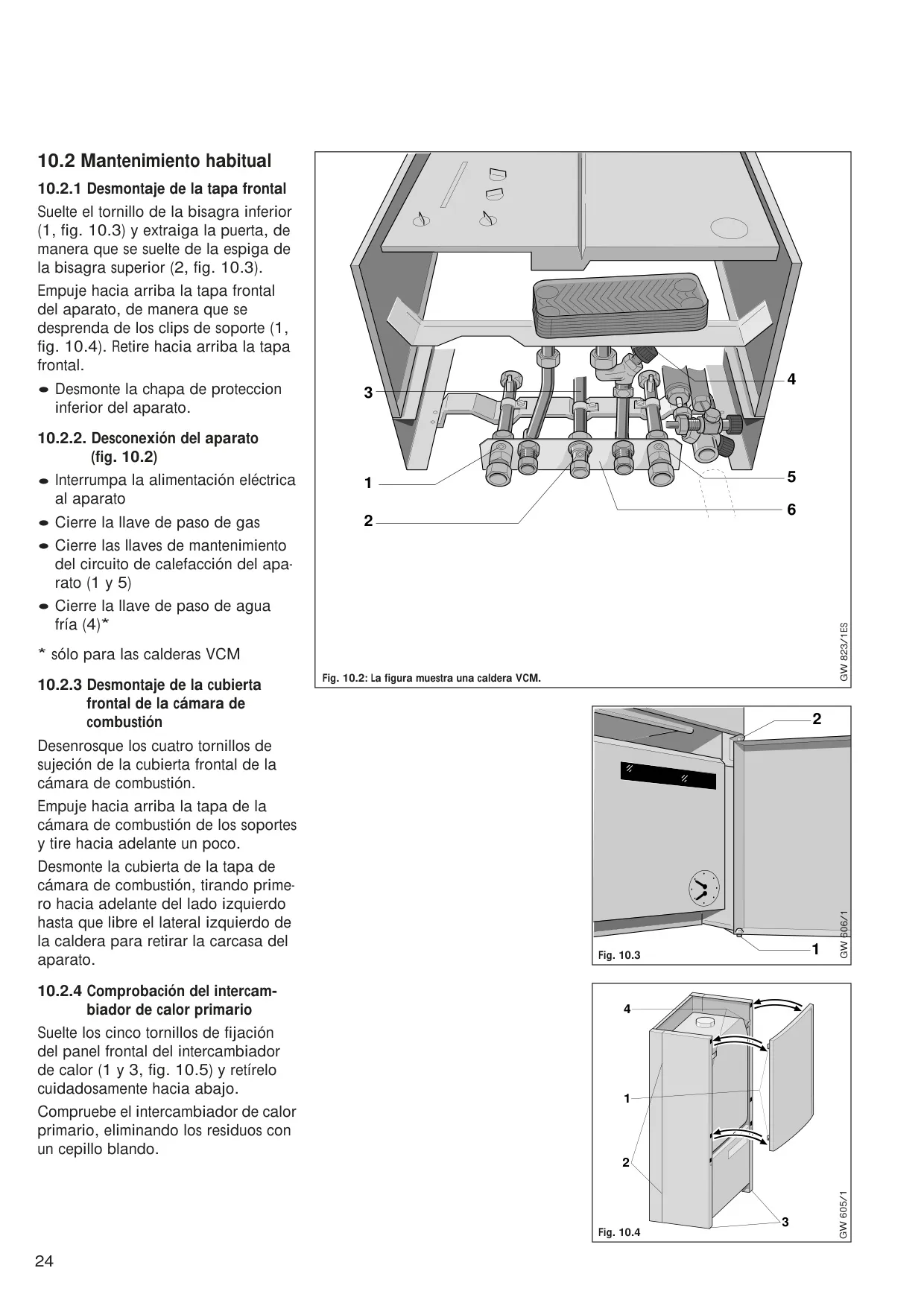

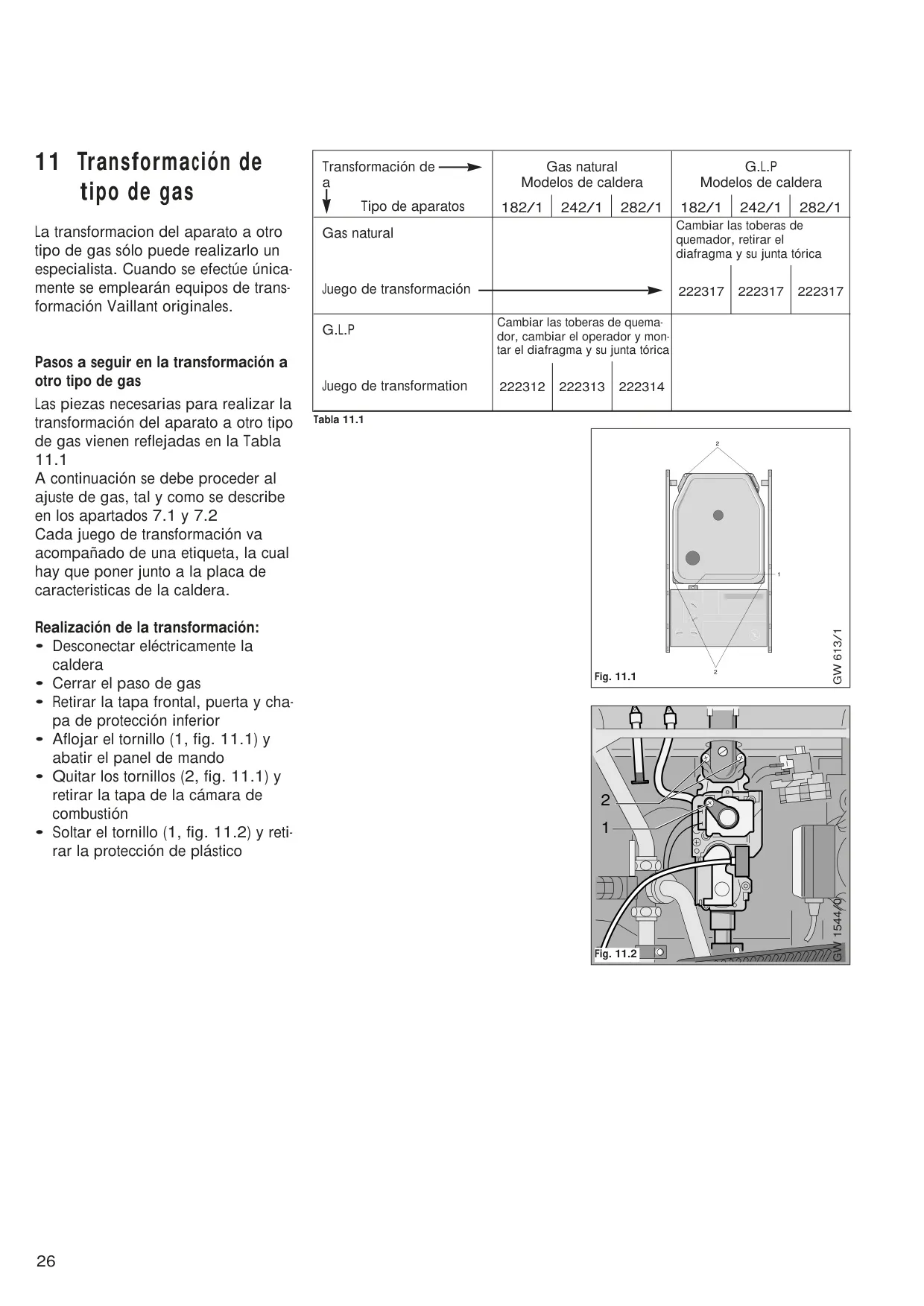

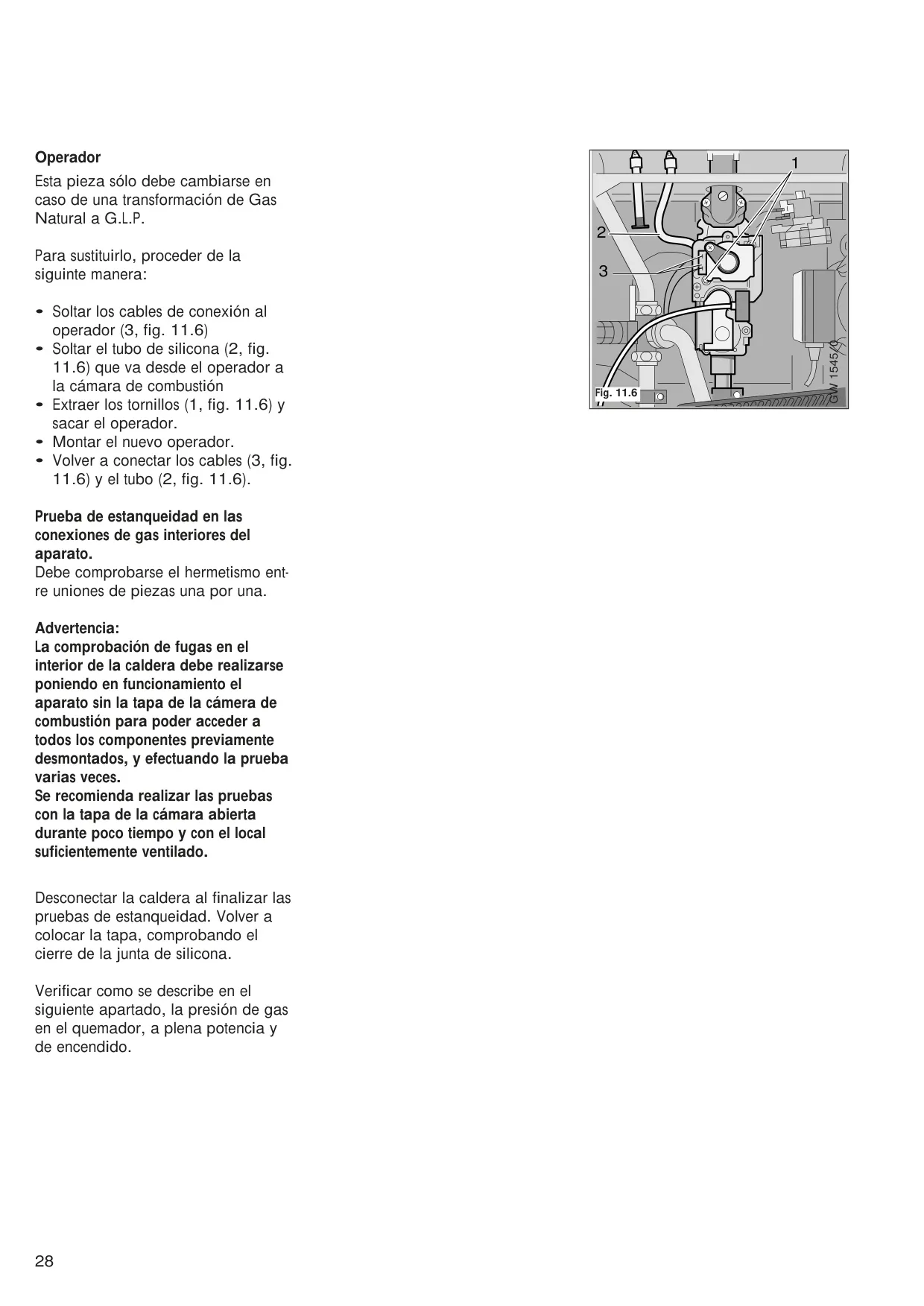

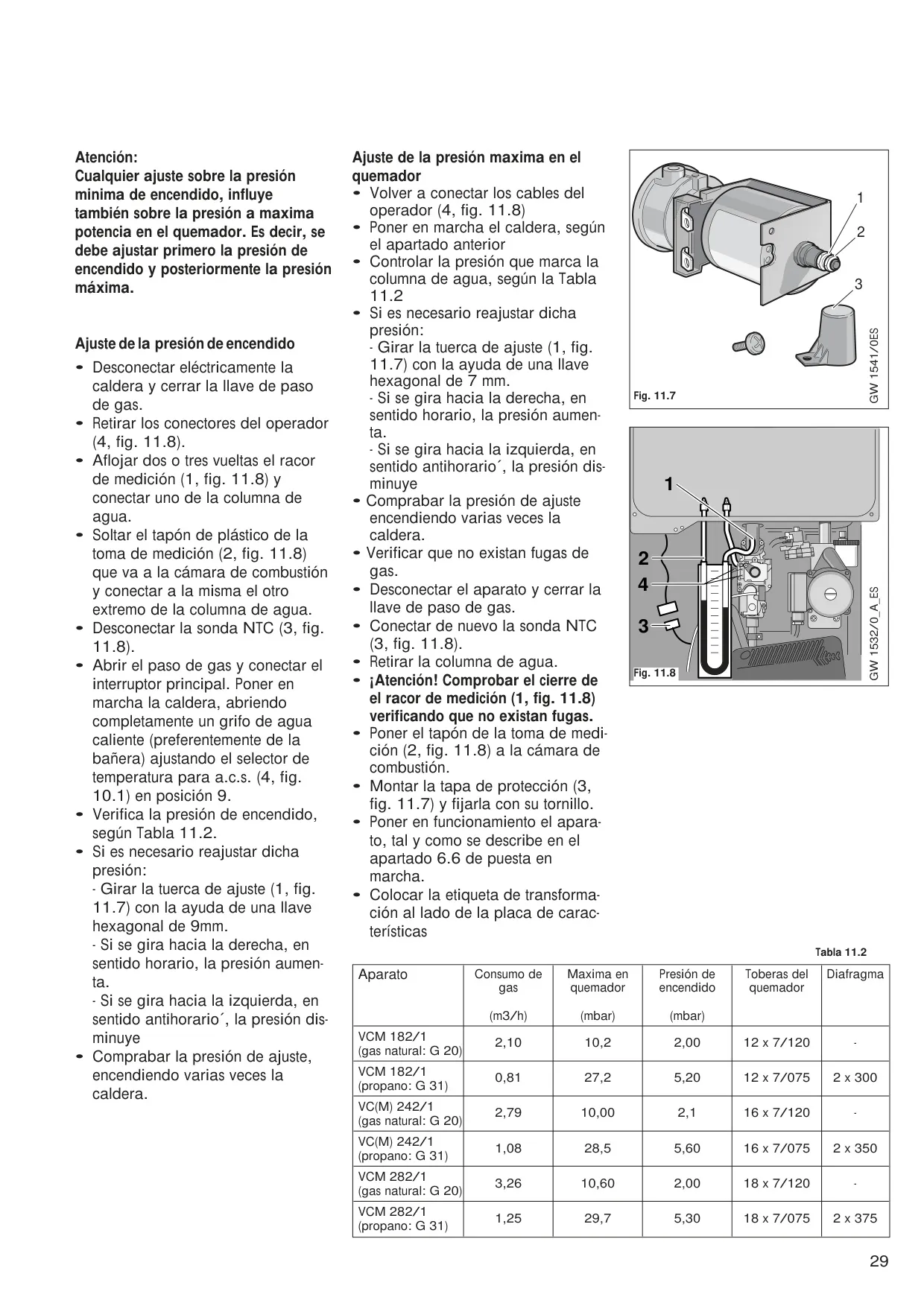

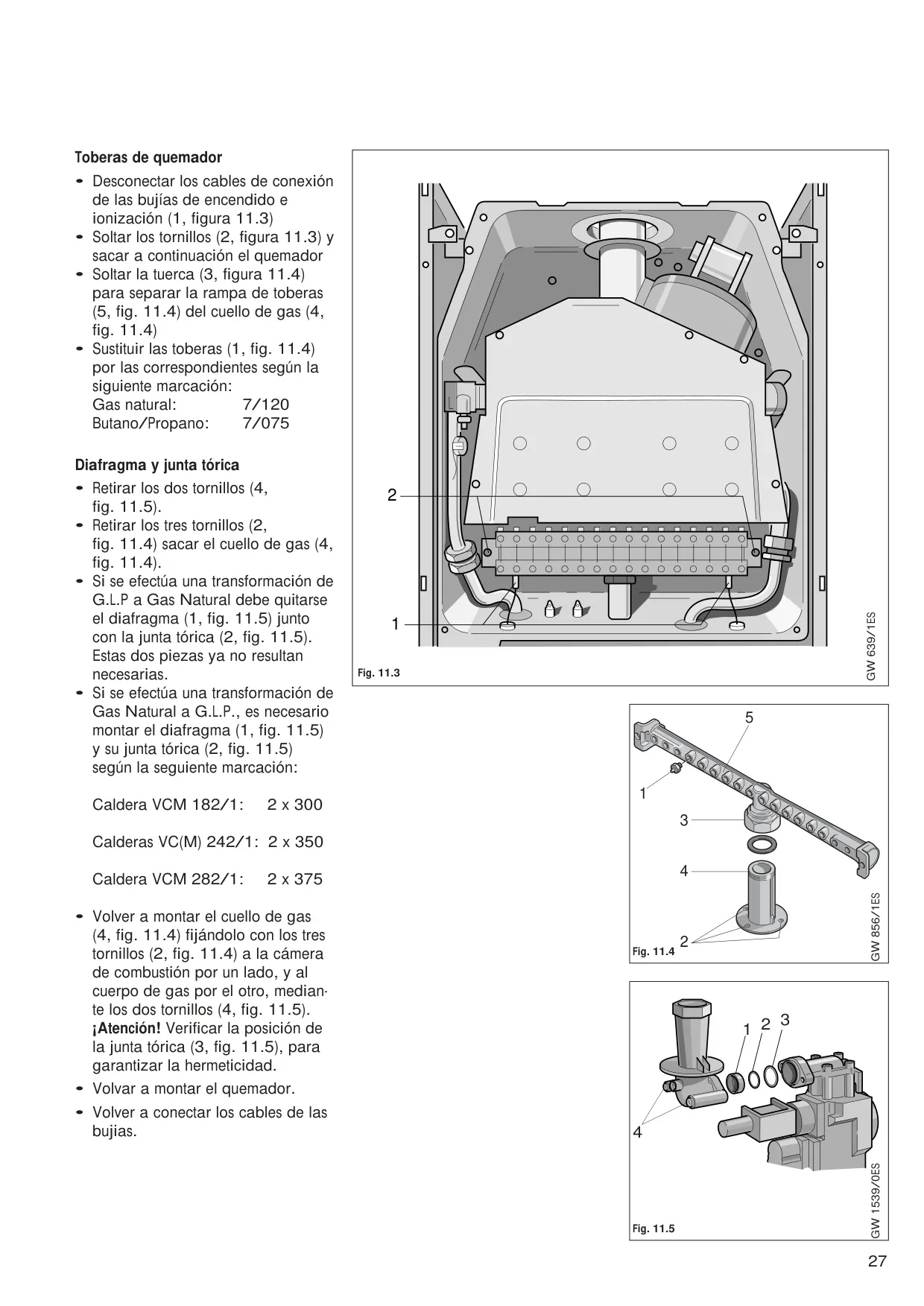

La caldera Vaillant turboBLOCK VCM 282/1 ofrece la posibilidad de transformación a otro tipo de gas (por ejemplo, de Gas Natural a G.L.P. o viceversa), un procedimiento que solo debe ser realizado por un especialista utilizando kits originales de Vaillant. Este proceso implica el cambio de toberas del quemador, la instalación o retirada de diafragmas y, en algunos casos, el reemplazo del operador, seguido de un ajuste preciso de las presiones de encendido y máxima del quemador.
