Manual de Caldera Vaillant turboTEC plus VMW ES 28/322/4-3
Manual de Caldera Vaillant turboTEC plus VMW ES 28/322/4-3
Instrucciones de la Caldera Vaillant turboTEC plus VMW ES 28/322/4-3
Aquí le ofrecemos el manual de Caldera Vaillant turboTEC plus VMW ES 28/322/4-3 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Vaillant turboTEC plus VMW ES 28/322/4-3, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

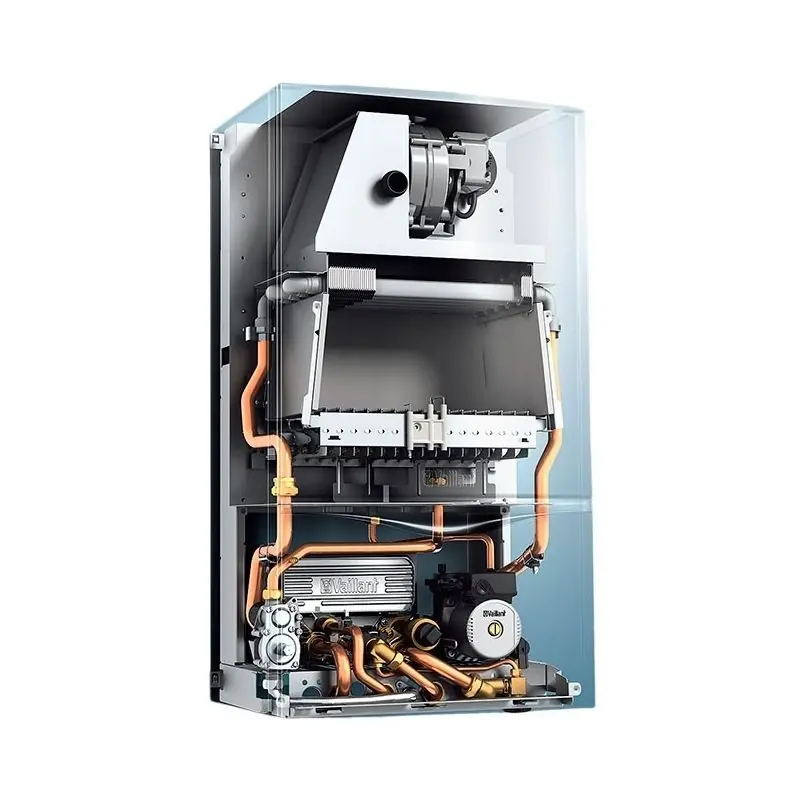

Imágenes del Producto
Especificaciones del Vaillant turboTEC plus VMW ES 28/322/4-3
| Especificación | Valor | Unidad |
|---|---|---|
| Modelo (referencia aproximada) | VMW ES/PT 28/322/4-5 | |
| Ámbito de potencia calorífica nominal P a 80/60 °C | 10,6 – 28,0 | kW |
| Potencia de agua caliente (VMW) | 32,0 | kW |
| Ámbito de consumo calorífico nominal | 12,2 – 34,8 | kW |
| Temperatura de gas de escape mín./máx. | 95/135 | °C |
| Caudal de masa de escape de gas G20 mín./máx. | 25,0/27,0 | g/s |
| Emisión de NOx | 120 | mg/kWh |
| Consumo de gas natural H (Hi = 34,02 MJ/m3) | 3,7 | m3/h |
| Tobera del quemador de gas natural H | 22 x 1,20 | mm |
| Tobera previa de gas natural H | 2450 | mm |
| Presión de conexión del gas G20 | 20 | mbar |
| Presión de toberas de gas natural H (Carga máxima) | 8,8 | mbar |
| Presión de toberas de gas natural H (Carga mínima) | 1,1 | mbar |
| Consumo de gas licuado G30 (Hi = 116,09 MJ/m3) | 2,7 | m3/h |
| Tobera del quemador de gas licuado G30 | 22 x 0,72 | mm |
| Tobera previa del gas licuado G30 | 2375 | mm |
| Presión de conexión del gas G30 | 29 | mbar |
| Presión de toberas de gas licuado G30 (Carga máxima) | 21,2 | mbar |
| Presión de toberas de gas licuado G30 (Carga mínima) | 2,7 | mbar |
| Consumo de gas licuado G31 (Hi = 88,00 MJ/m3) | 2,7 | m3/h |
| Tobera del quemador de gas licuado G31 | 22 x 0,72 | mm |
| Tobera previa del gas licuado G31 | 2375 | mm |
| Presión de conexión del gas G31 | 37 | mbar |
| Presión de toberas de gas licuado G31 (Carga máxima) | 27,4 | mbar |
| Presión de toberas de gas licuado G31 (Carga mínima) | 3,5 | mbar |
| Nivel de transporte restante de la bomba | 350 | mbar |
| Máxima temperatura de ida (ajustable hasta) | 75 – 85 | °C |
| Contenido del vaso de expansión | 10 | l |
| Presión de admisión del vaso de expansión | 0,75 | bar |
| Sobrepresión de servicio permitida (calefacción) | 3 | bar |
| Sobrepresión de servicio permitida (agua caliente) | 10 | bar |
| Cantidad de agua de circulación | 1382 | l/h |
| Margen de temperatura de agua caliente (ajustable) | 35 – 65 | °C |
| Margen de toma de agua caliente con 30 K | 15,3 | l/min |
| Margen de toma de agua caliente con 45 K | 10,3 | l/min |
| Conexión eléctrica | 230/50 | V/Hz |
| Consumo de potencia eléctrica, máx. (medio) | 180 | W |
| Altura | 800 | mm |
| Longitud | 440 | mm |
| Anchura | 338 | mm |
| Ø Conexión de los gases de escape | 60/100 | mm |
| Peso (vacío) | 38 | kg |
| Tipo de protección | IPX4D | |
Detalles del Vaillant VMW ES 28/322/4-3
El Caldera Vaillant turboTEC plus VMW ES 28/322/4-3 es un avanzado sistema de calefacción mural que destaca por su diseño moderno y compacto, integrándose discretamente en cualquier entorno doméstico. Este equipo combina estética funcional con una tecnología robusta, evidenciando un compromiso con la eficiencia y la seguridad. Su desarrollo se basa en las últimas normas de seguridad técnica, garantizando un funcionamiento fiable y duradero.
Una de las características clave del aparato es su uso adecuado, concebido como generador de calor para sistemas estancos de calefacción central de agua caliente y para la preparación centralizada de agua caliente sanitaria. Su flexibilidad le permite incluso la preparación de agua caliente en instalaciones solares, siempre que la temperatura de entrada no exceda los 70 °C, protegiendo tanto el equipo como la instalación.
La caldera turboTEC plus incorpora un sistema electrónico digital de información y análisis, que facilita el diagnóstico y la adaptación del calentador a las necesidades específicas de la instalación. A través de su pantalla digital, el usuario o el técnico especializado puede acceder a códigos de estado y diagnóstico que informan sobre el funcionamiento del aparato, desde la demanda de calor hasta el estado de la bomba o la preparación de agua caliente.
En cuanto a la instalación, el equipo está diseñado para ser montado exclusivamente en espacios interiores adecuados, prohibiendo su uso al aire libre para evitar averías. Es crucial que el aire de combustión esté libre de sustancias corrosivas como flúor, cloro o azufre, que podrían comprometer la integridad del aparato y su circuito de evacuación de gases, asegurando así una vida útil prolongada.
La seguridad es primordial en este modelo, manifestada en sus rigurosos avisos. Se enfatiza que la instalación, ajuste, mantenimiento y reparaciones deben ser llevadas a cabo por un instalador especializado y el Servicio de Asistencia Técnica (S.A.T.) oficial. En caso de detectar olor a gas, se proporcionan instrucciones claras y esenciales para garantizar la seguridad de los ocupantes y la integridad de la instalación, como no accionar interruptores eléctricos ni fumar.
El equipo cuenta con una serie de componentes internos optimizados para su rendimiento, incluyendo un intercambiador de calor primario y secundario, quemador eficiente, caudalímetro, y una válvula selectora de prioridad que gestiona eficazmente la distribución de calor entre la calefacción y el agua caliente sanitaria. Además, su compatibilidad electromagnética y el cumplimiento de diversas directivas y normas europeas como EN 297, EN 625, EN 50165, EN 55014-2, EN 55014-1, EN 60335-1, EN 61000-3-2 y EN 61000-3-3, garantizan su calidad y fiabilidad en el mercado.
Para una operación eficiente y la prevención de encendidos y apagados frecuentes del quemador, el sistema incorpora un tiempo de bloqueo de reencendido ajustable, que se adapta a las condiciones del equipo y la instalación. Esta función, junto con la capacidad de fijar intervalos de mantenimiento, contribuye a la optimización energética y al correcto funcionamiento del aparato a lo largo del tiempo, con la ayuda de un S.A.T. oficial.
