Instrucciones de la Caldera Vaillant Ecotec Pure VMW 286/7-2
Aquí le ofrecemos el manual de Caldera Vaillant ecoTEC Pure VMW 286/7-2 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Vaillant ecoTEC Pure VMW 286/7-2, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

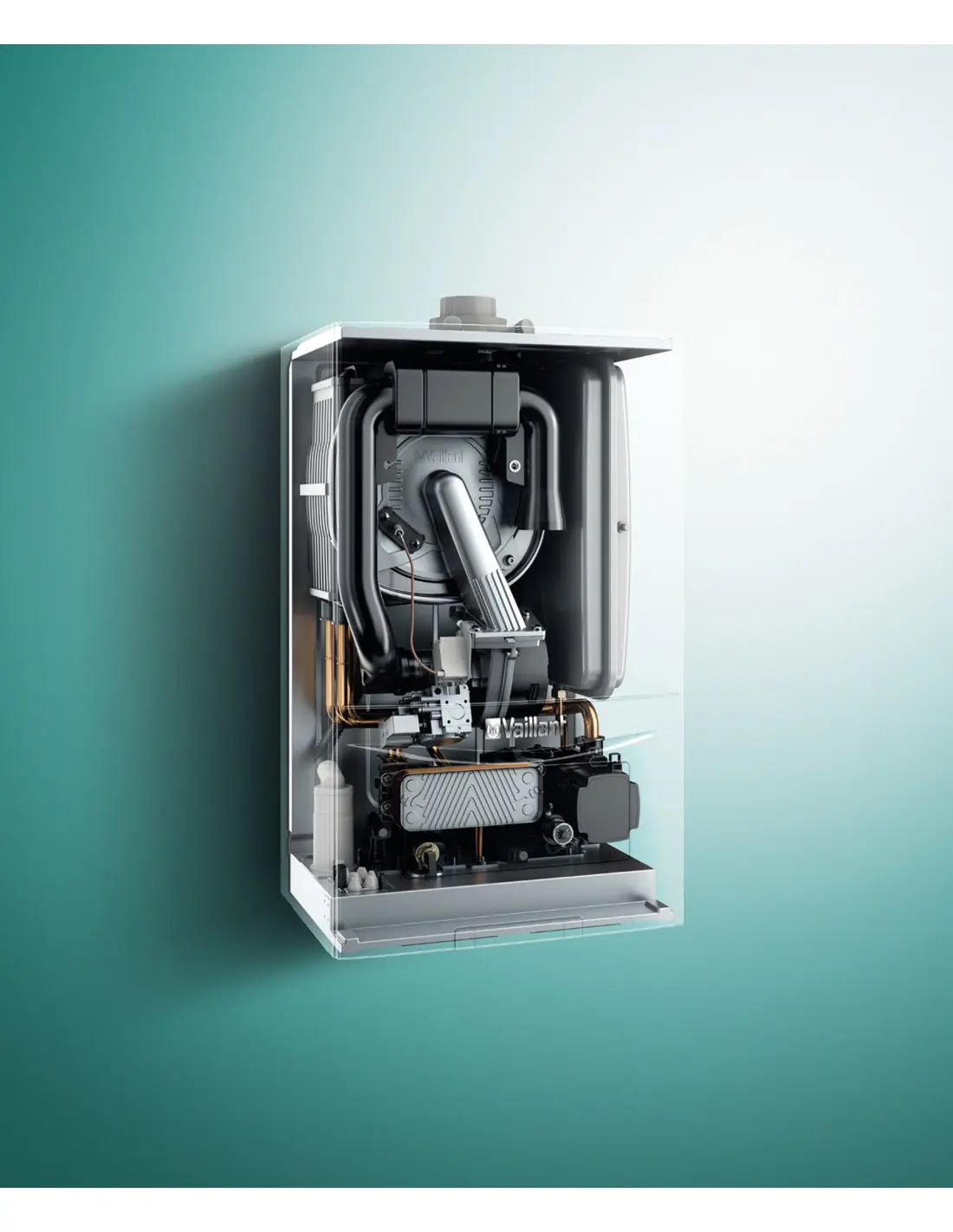

Imágenes del Producto

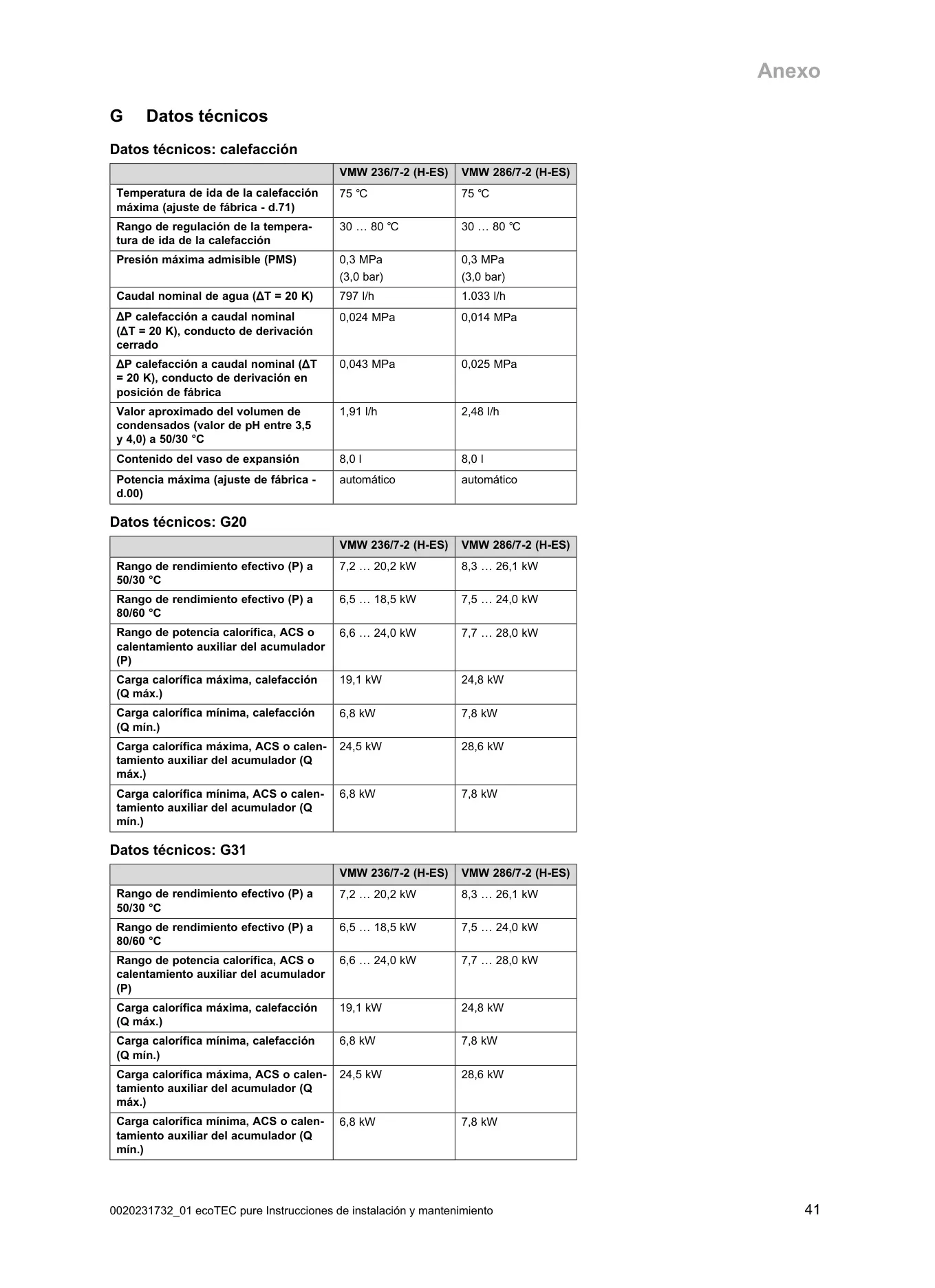

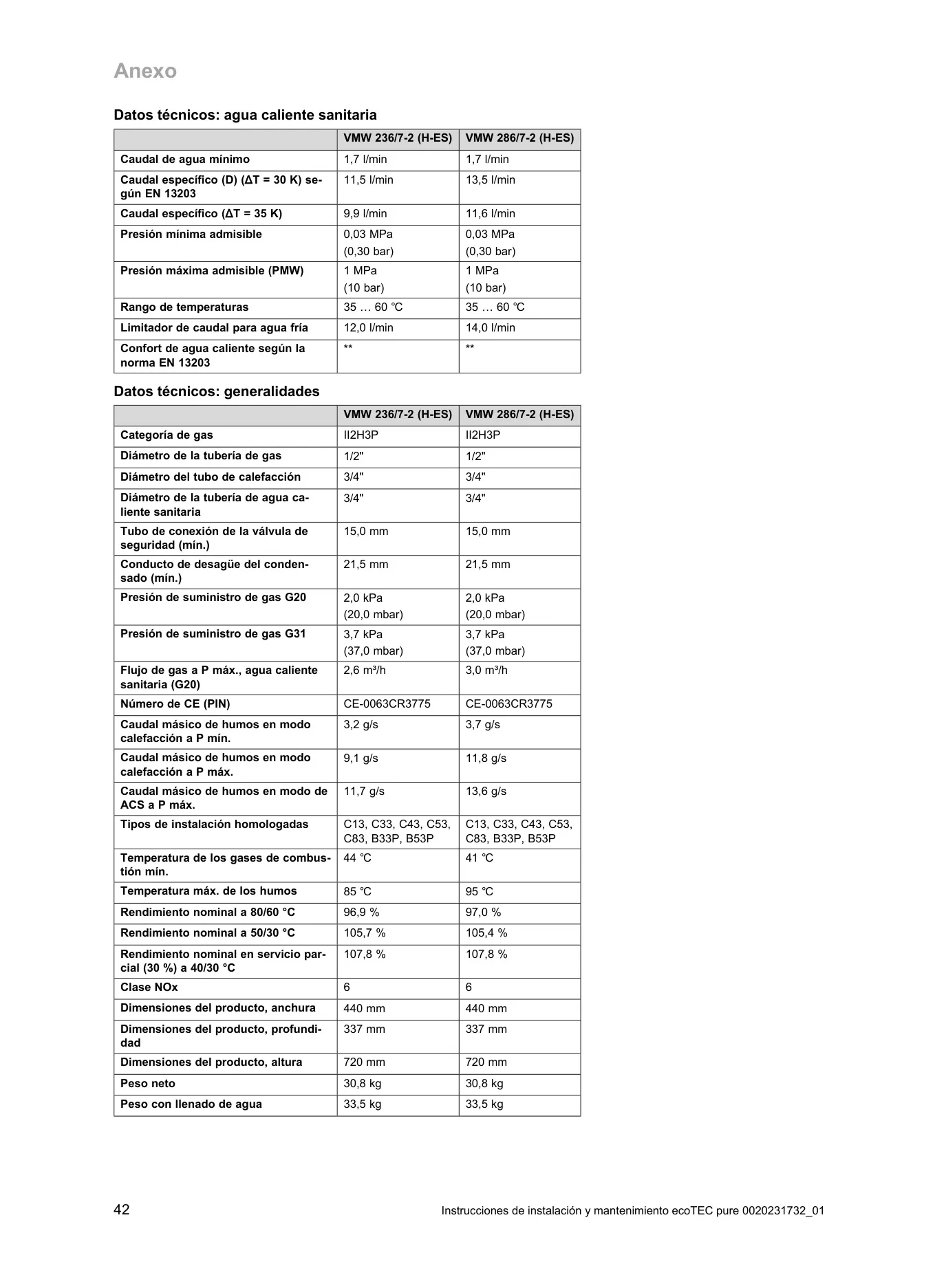

Especificaciones del Vaillant Ecotec Pure VMW 286/7-2
| Dato Técnico | Especificación |
|---|---|
| Calefacción | |
| Temperatura de ida de la calefacción máxima (ajuste de fábrica - d.71) | 75 ℃ |
| Rango de regulación de la temperatura de ida de la calefacción | 30 … 80 ℃ |
| Presión máxima admisible (PMS) | 0,3 MPa (3,0 bar) |
| Caudal nominal de agua (ΔT = 20 K) | 1.033 l/h |
| ΔP calefacción a caudal nominal (ΔT = 20 K), conducto de derivación cerrado | 0,014 MPa |
| ΔP calefacción a caudal nominal (ΔT = 20 K), conducto de derivación en posición de fábrica | 0,025 MPa |
| Valor aproximado del volumen de condensados (valor de pH entre 3,5 y 4,0) a 50/30 °C | 2,48 l/h |
| Contenido del vaso de expansión | 8,0 l |
| Potencia máxima (ajuste de fábrica - d.00) | automático |
| Gases (G20) | |
| Rango de rendimiento efectivo (P) a 50/30 °C | 8,3 … 26,1 kW |
| Rango de rendimiento efectivo (P) a 80/60 °C | 7,5 … 24,0 kW |
| Rango de potencia calorífica, ACS o calentamiento auxiliar del acumulador (P) | 7,7 … 28,0 kW |
| Carga calorífica máxima, calefacción (Q máx.) | 24,8 kW |
| Carga calorífica mínima, calefacción (Q mín.) | 7,8 kW |
| Carga calorífica máxima, ACS o calentamiento auxiliar del acumulador (Q máx.) | 28,6 kW |
| Carga calorífica mínima, ACS o calentamiento auxiliar del acumulador (Q mín.) | 7,8 kW |
| Gases (G31) | |
| Rango de rendimiento efectivo (P) a 50/30 °C | 8,3 … 26,1 kW |
| Rango de rendimiento efectivo (P) a 80/60 °C | 7,5 … 24,0 kW |
| Rango de potencia calorífica, ACS o calentamiento auxiliar del acumulador (P) | 7,7 … 28,0 kW |
| Carga calorífica máxima, calefacción (Q máx.) | 24,8 kW |
| Carga calorífica mínima, calefacción (Q mín.) | 7,8 kW |
| Carga calorífica máxima, ACS o calentamiento auxiliar del acumulador (Q máx.) | 28,6 kW |
| Carga calorífica mínima, ACS o calentamiento auxiliar del acumulador (Q mín.) | 7,8 kW |
| Agua Caliente Sanitaria (ACS) | |
| Caudal de agua mínimo | 1,7 l/min |
| Caudal específico (D) (ΔT = 30 K) según EN 13203 | 13,5 l/min |
| Caudal específico (ΔT = 35 K) | 11,6 l/min |
| Presión mínima admisible | 0,03 MPa (0,30 bar) |
| Presión máxima admisible (PMW) | 1 MPa (10 bar) |
| Rango de temperaturas | 35 … 60 ℃ |
| Limitador de caudal para agua fría | 14,0 l/min |
| Confort de agua caliente según la norma EN 13203 | ** |
| Generalidades | |
| Categoría de gas | II2H3P |
| Diámetro de la tubería de gas | 1/2" |
| Diámetro del tubo de calefacción | 3/4" |
| Diámetro de la tubería de agua caliente sanitaria | 3/4" |
| Tubo de conexión de la válvula de seguridad (mín.) | 15,0 mm |
| Conducto de desagüe del condensado (mín.) | 21,5 mm |
| Presión de suministro de gas G20 | 2,0 kPa (20,0 mbar) |
| Presión de suministro de gas G31 | 3,7 kPa (37,0 mbar) |
| Flujo de gas a P máx., agua caliente sanitaria (G20) | 3,0 m³/h |
| Número de CE (PIN) | CE-0063CR3775 |
| Caudal másico de humos en modo calefacción a P mín. | 3,7 g/s |
| Caudal másico de humos en modo calefacción a P máx. | 11,8 g/s |
| Caudal másico de humos en modo de ACS a P máx. | 13,6 g/s |
| Tipos de instalación homologadas | C13, C33, C43, C53, C83, B33P, B53P |
| Temperatura de los gases de combustión mín. | 41 ℃ |
| Temperatura máx. de los humos | 95 ℃ |
| Rendimiento nominal a 80/60 °C | 97,0 % |
| Rendimiento nominal a 50/30 °C | 105,4 % |
| Rendimiento nominal en servicio parcial (30 %) a 40/30 °C | 107,8 % |
| Clase NOx | 6 |

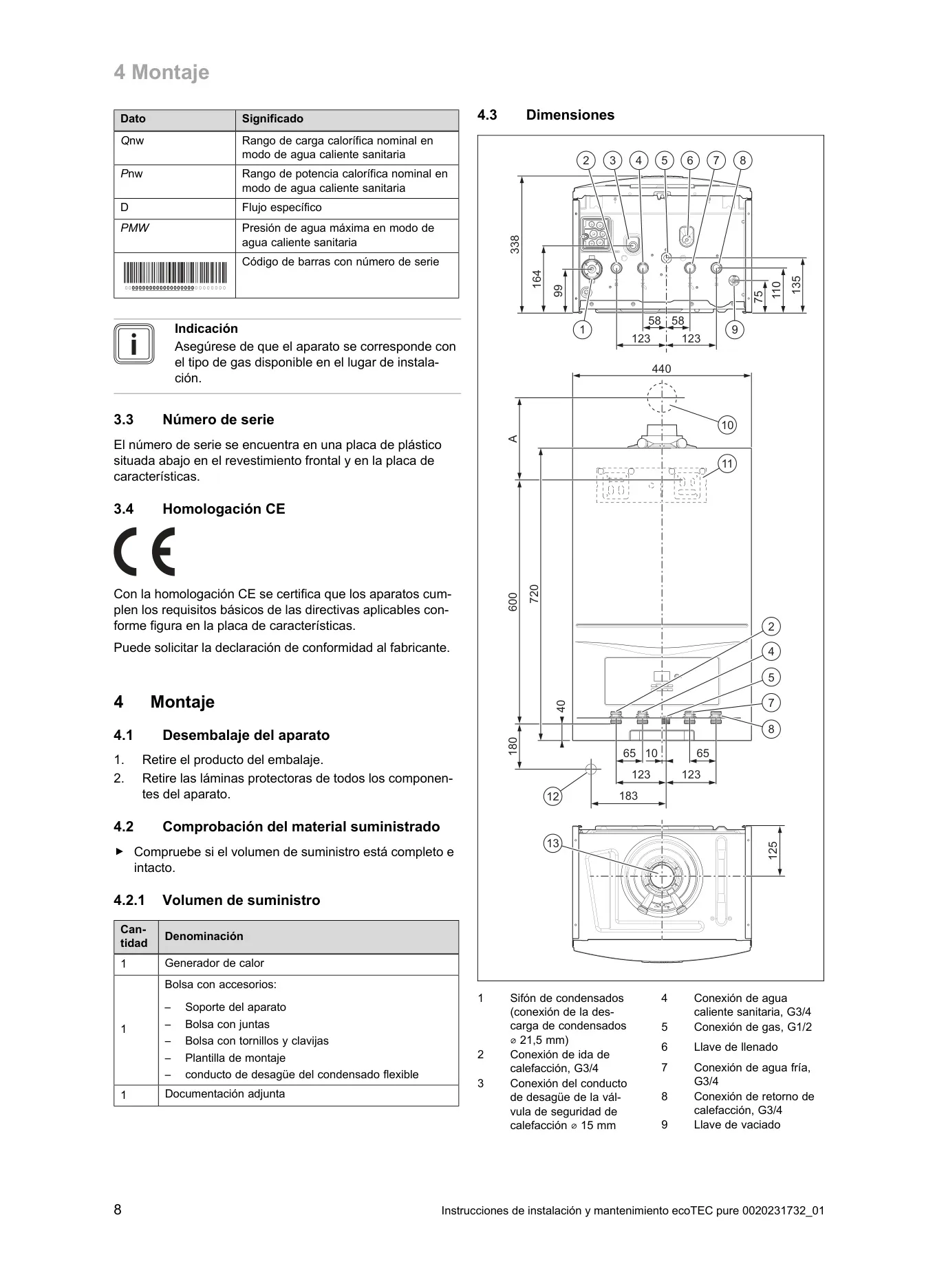

| Dimensiones del producto, anchura | 440 mm |
| Dimensiones del producto, profundidad | 337 mm |
| Dimensiones del producto, altura | 720 mm |
| Peso neto | 30,8 kg |
| Peso con llenado de agua | 33,5 kg |

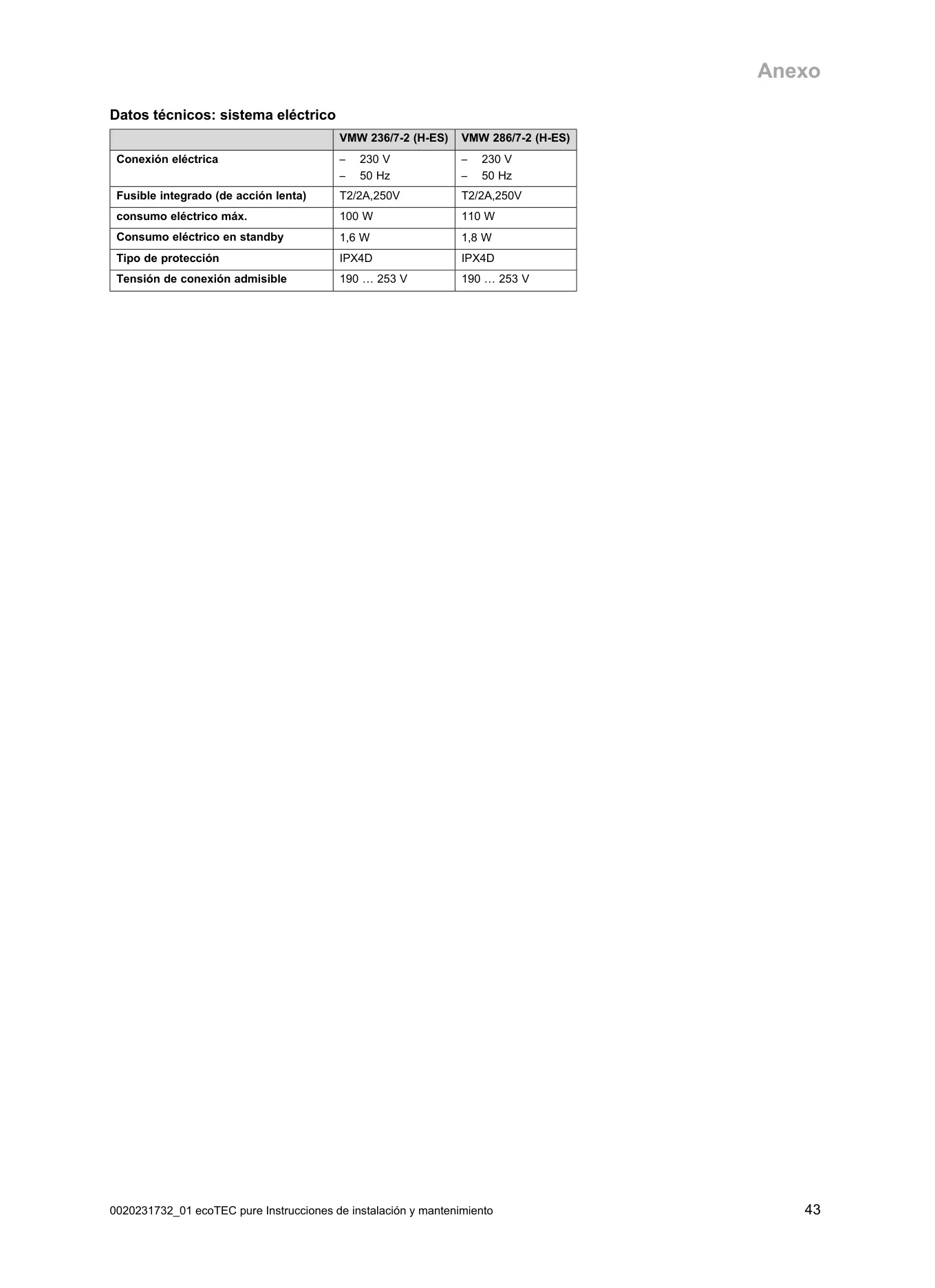

| Sistema Eléctrico | |
| Conexión eléctrica | 230 V, 50 Hz |
| Fusible integrado (de acción lenta) | T2/2A,250V |
| Consumo eléctrico máx. | 110 W |
| Consumo eléctrico en standby | 1,8 W |
| Tipo de protección | IPX4D |
| Tensión de conexión admisible | 190 … 253 V |
Detalles del Vaillant VMW 286/7-2
La caldera Vaillant Ecotec Pure VMW 286/7-2 es una unidad de condensación mural diseñada para proporcionar calefacción eficiente y agua caliente sanitaria de forma integrada. Su diseño compacto y rectangular, de color blanco, la hace ideal para montaje en pared, integrándose discretamente en cualquier espacio. El logotipo de Vaillant en plateado y el panel de control frontal, con una pantalla digital que muestra información clave como la temperatura, destacan su estética moderna y funcional.

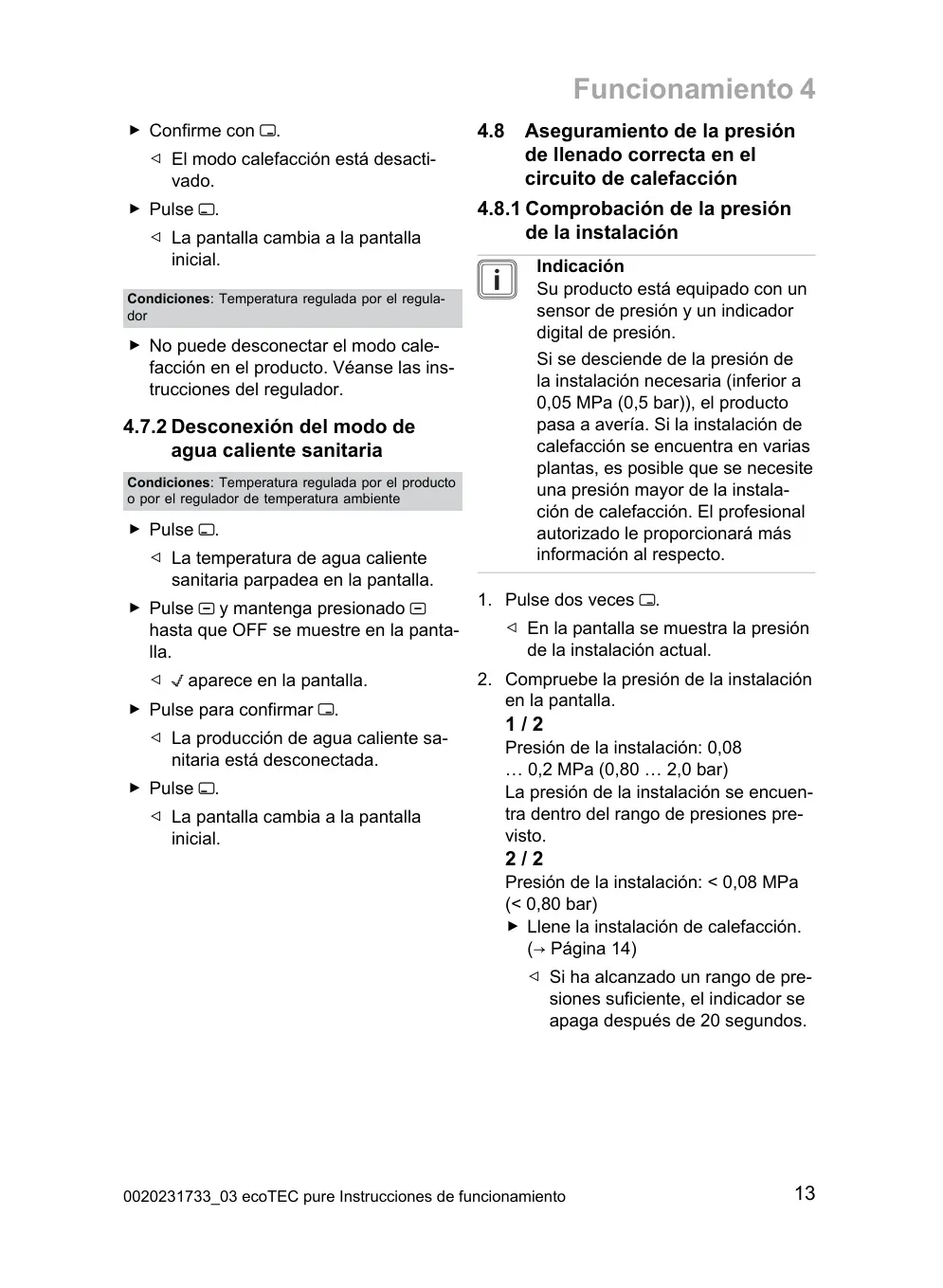

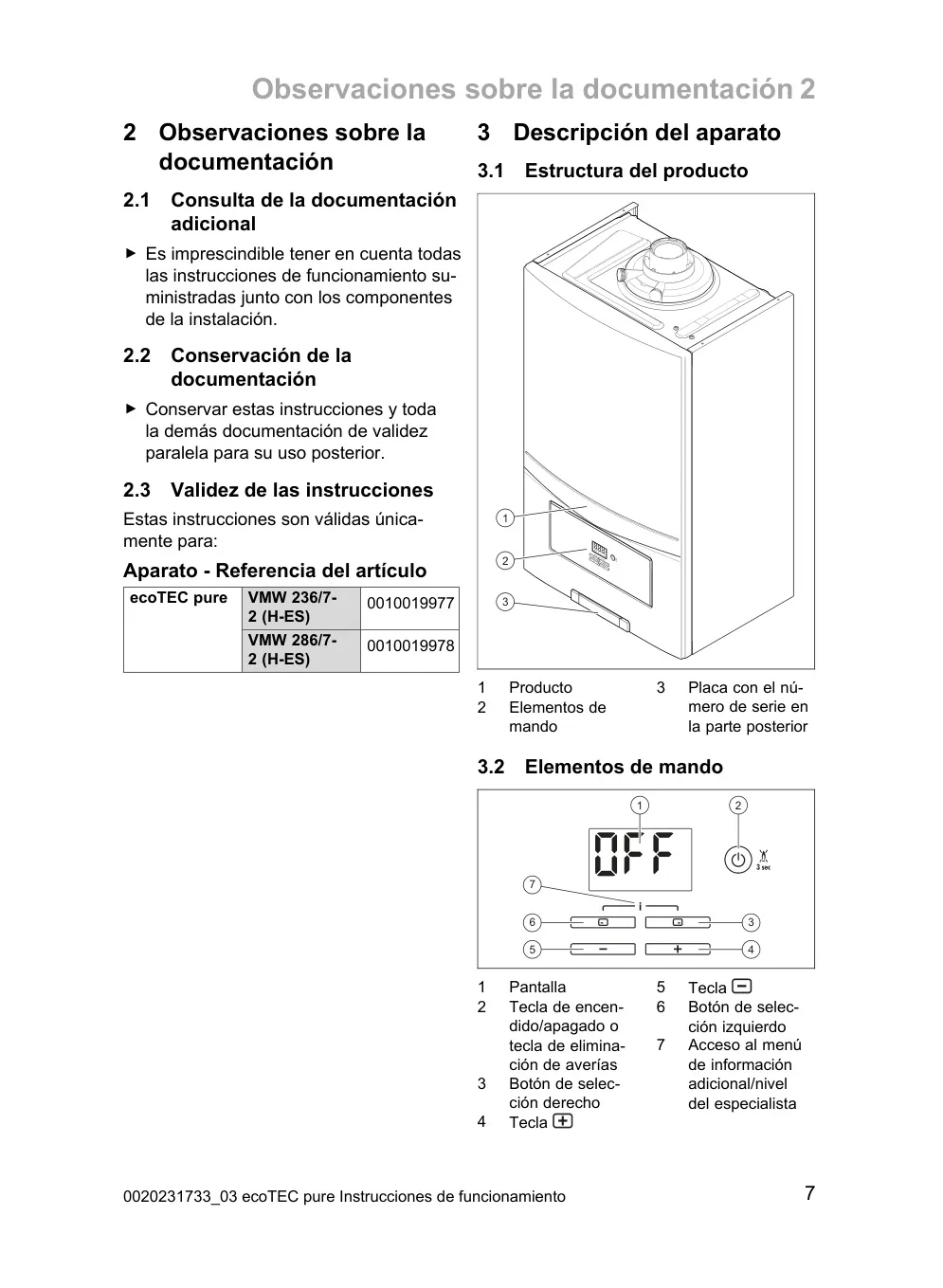

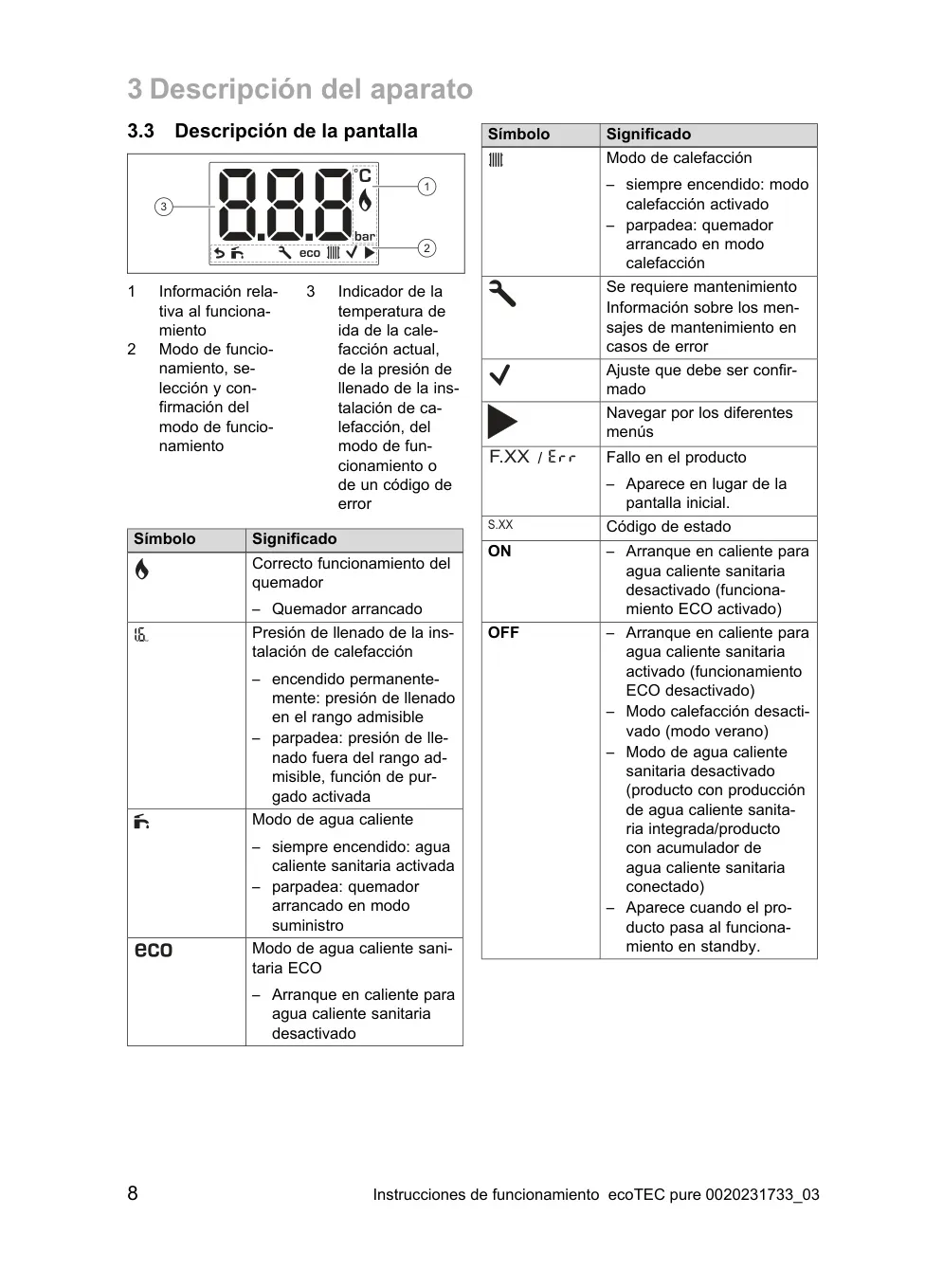

El panel de control es intuitivo y fácil de usar, permitiendo al usuario ajustar la temperatura de ida de la calefacción y la del agua caliente sanitaria con botones de selección y teclas '+/-'. La pantalla digital comunica claramente el estado operativo, mostrando modos de funcionamiento, presión del sistema y posibles códigos de error. Además, cuenta con un indicador de la presión de llenado de la instalación de calefacción, fundamental para el correcto funcionamiento.

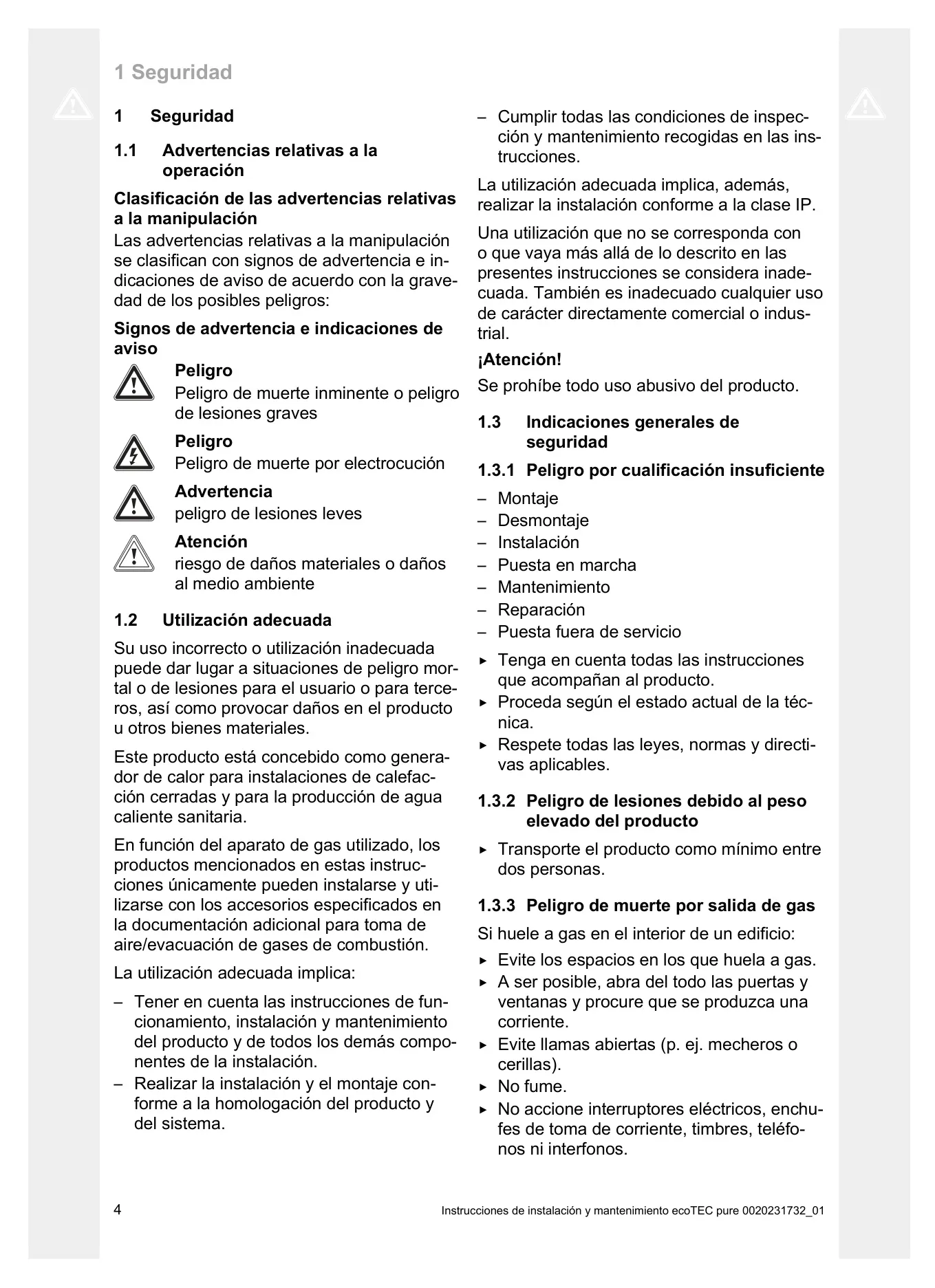

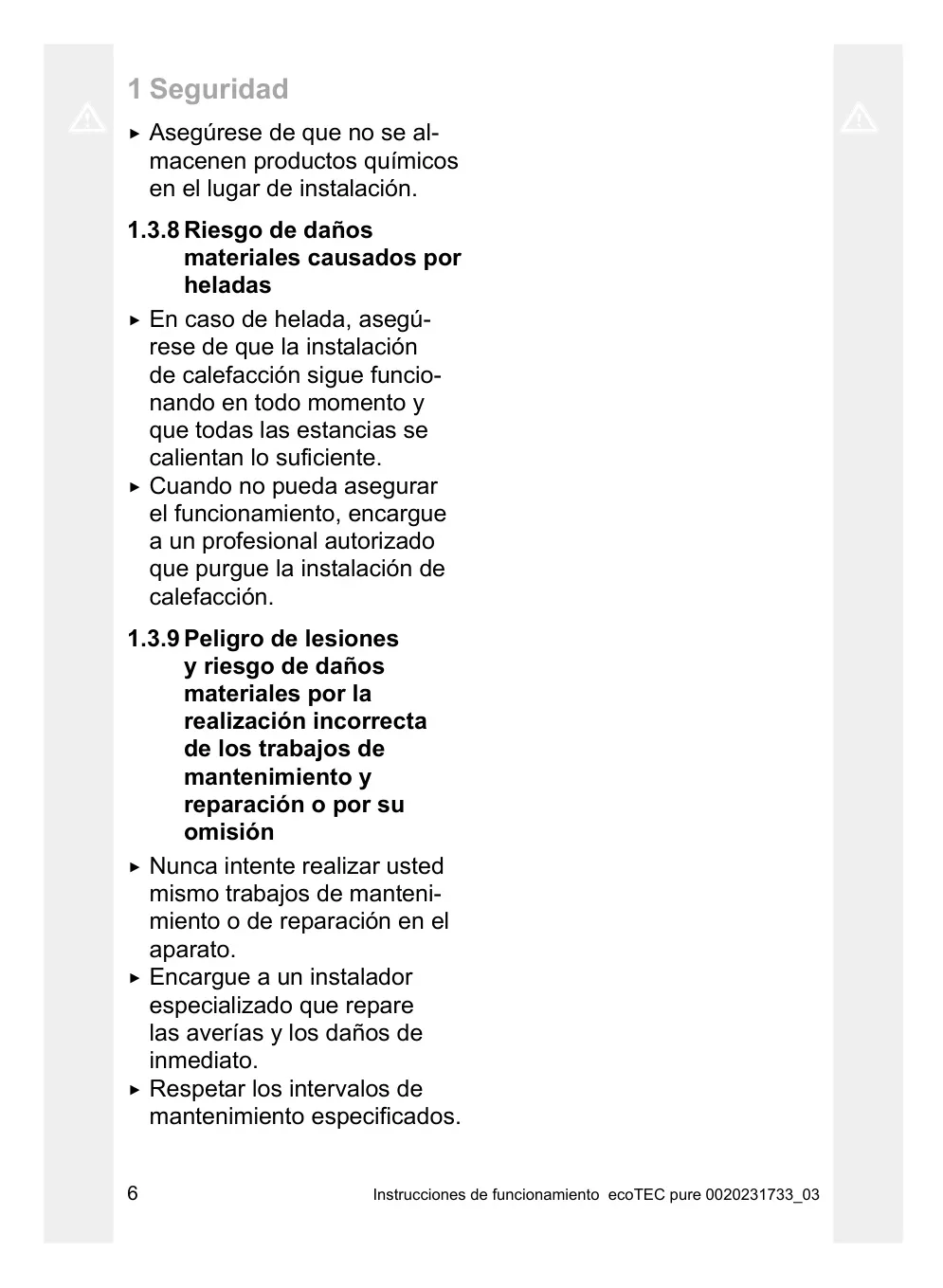

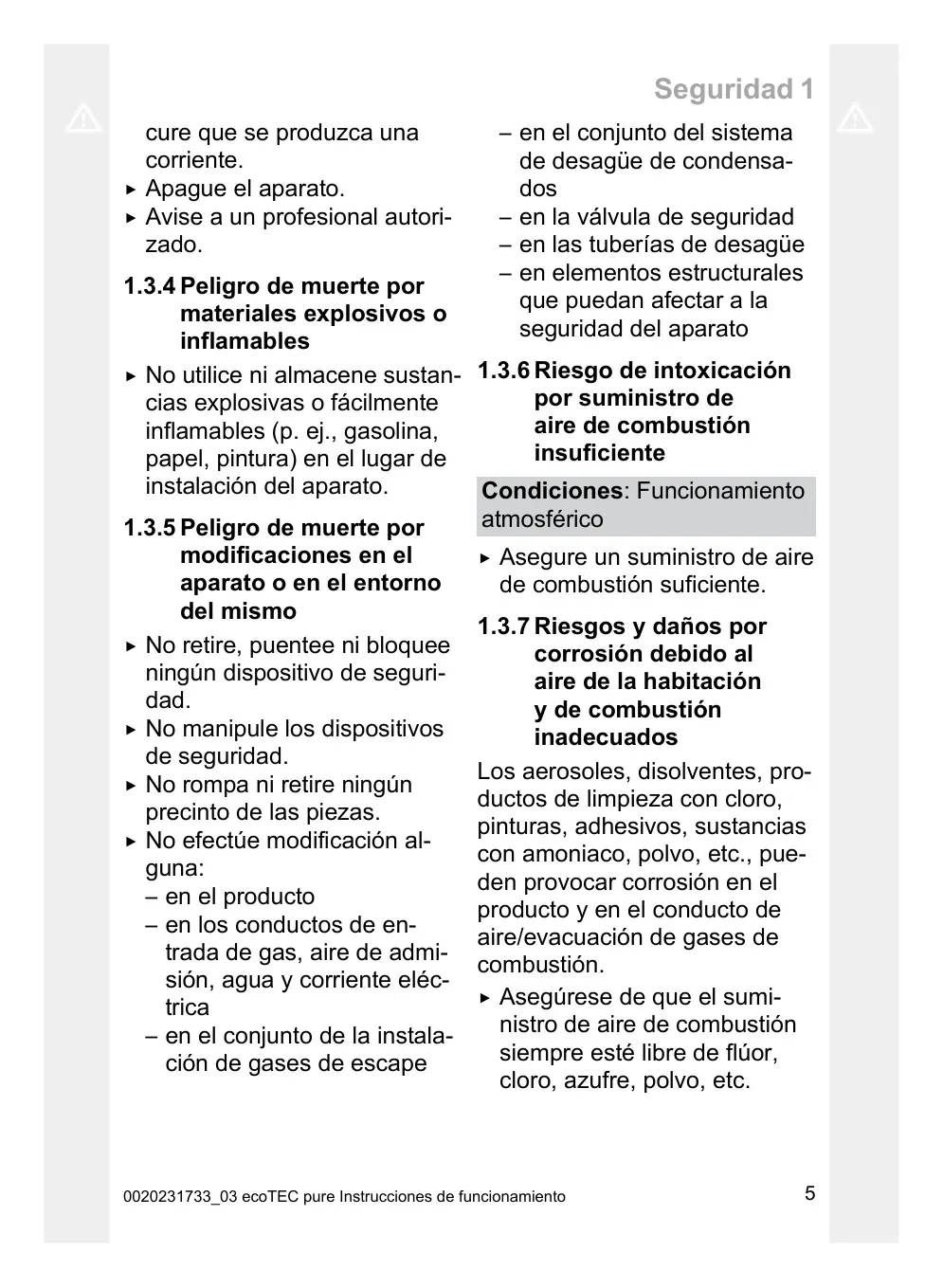

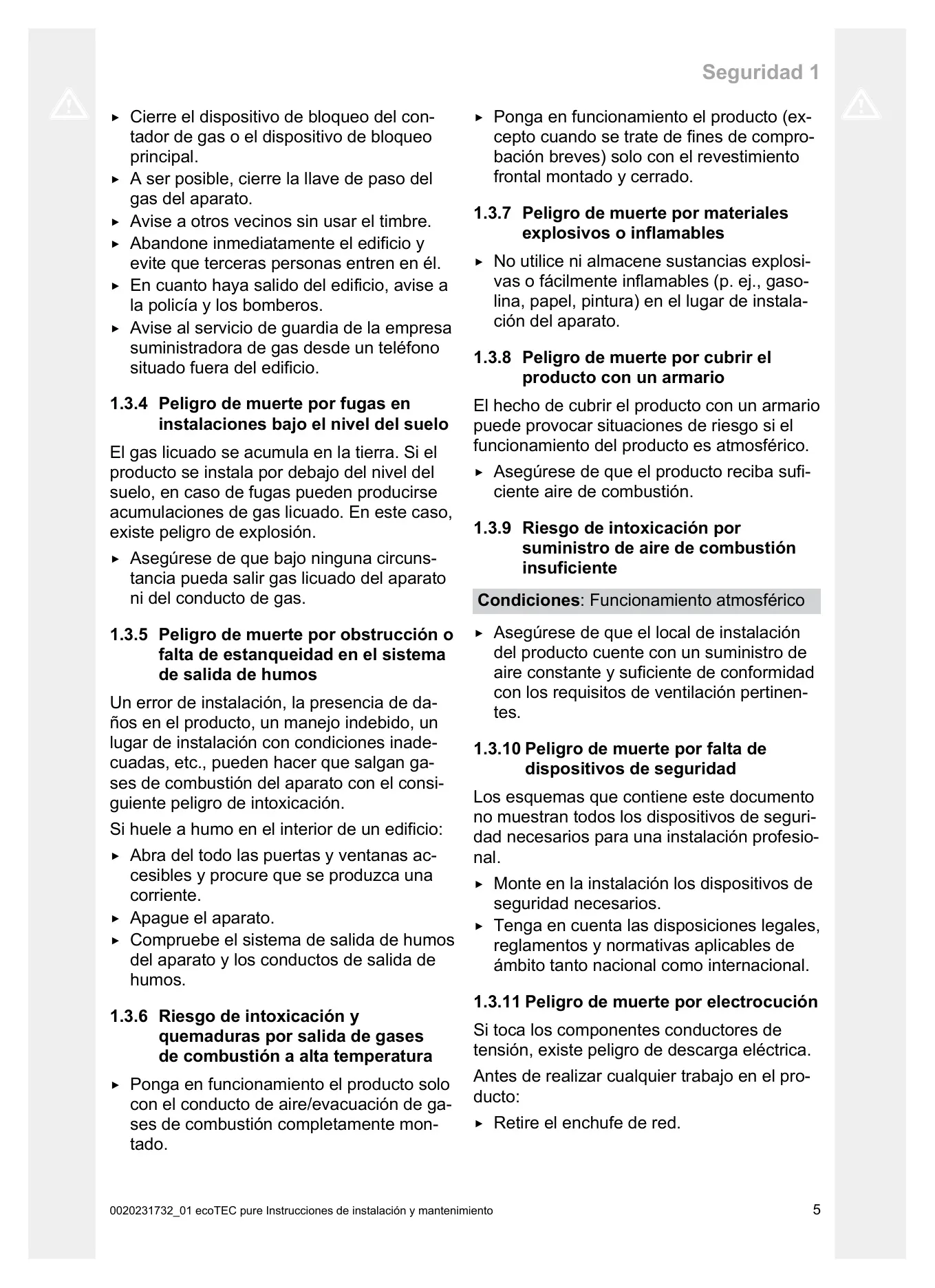

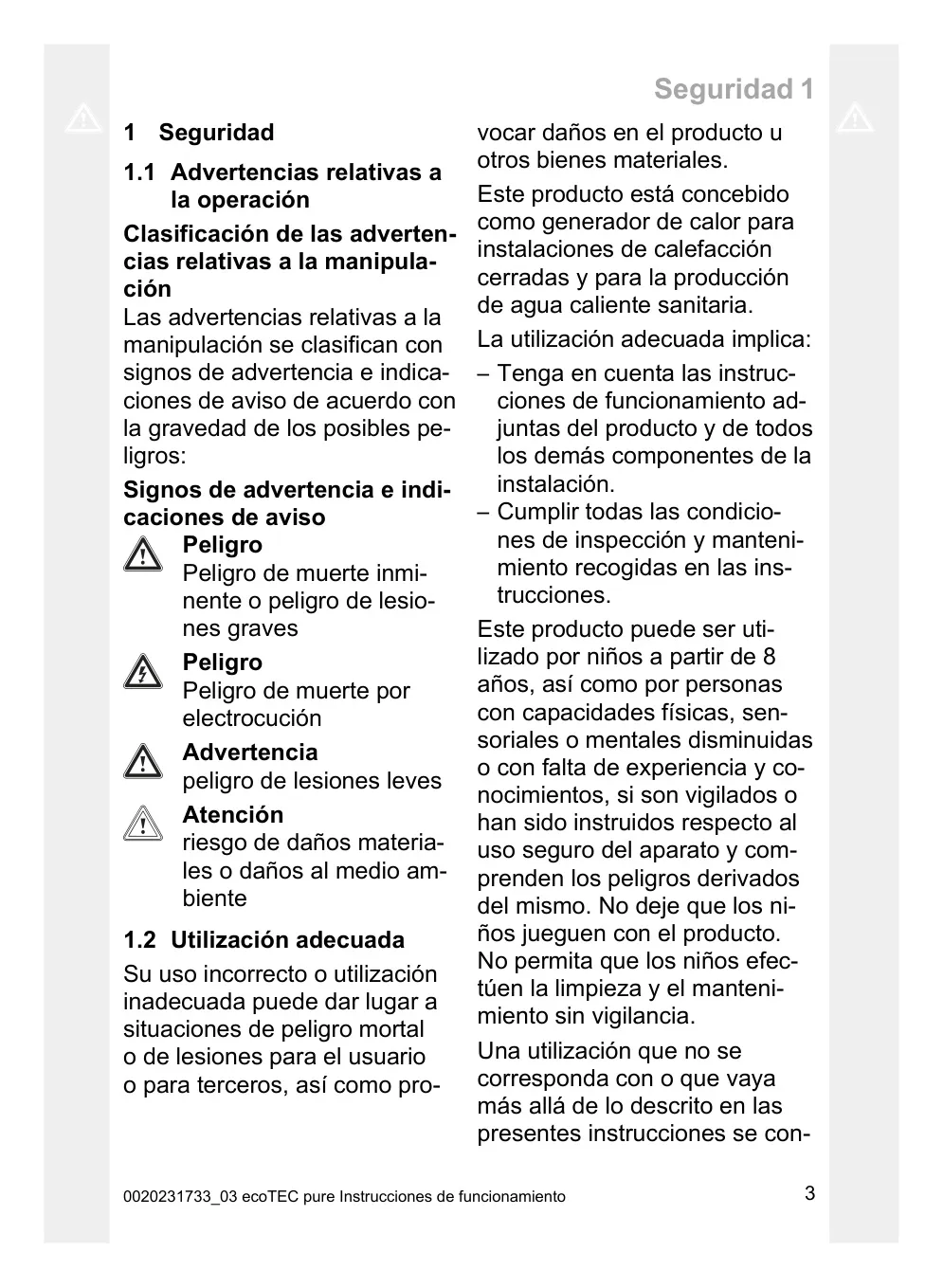

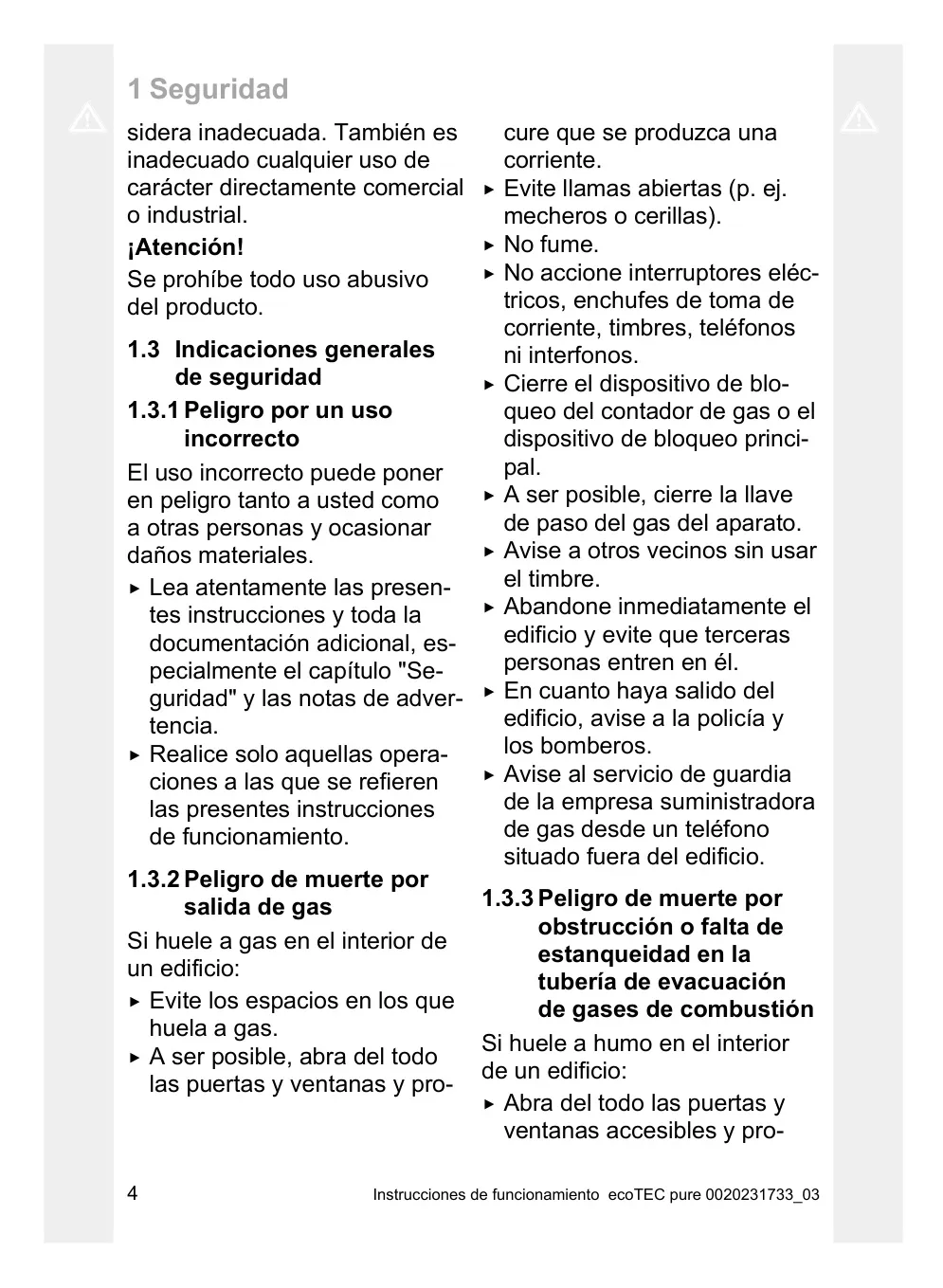

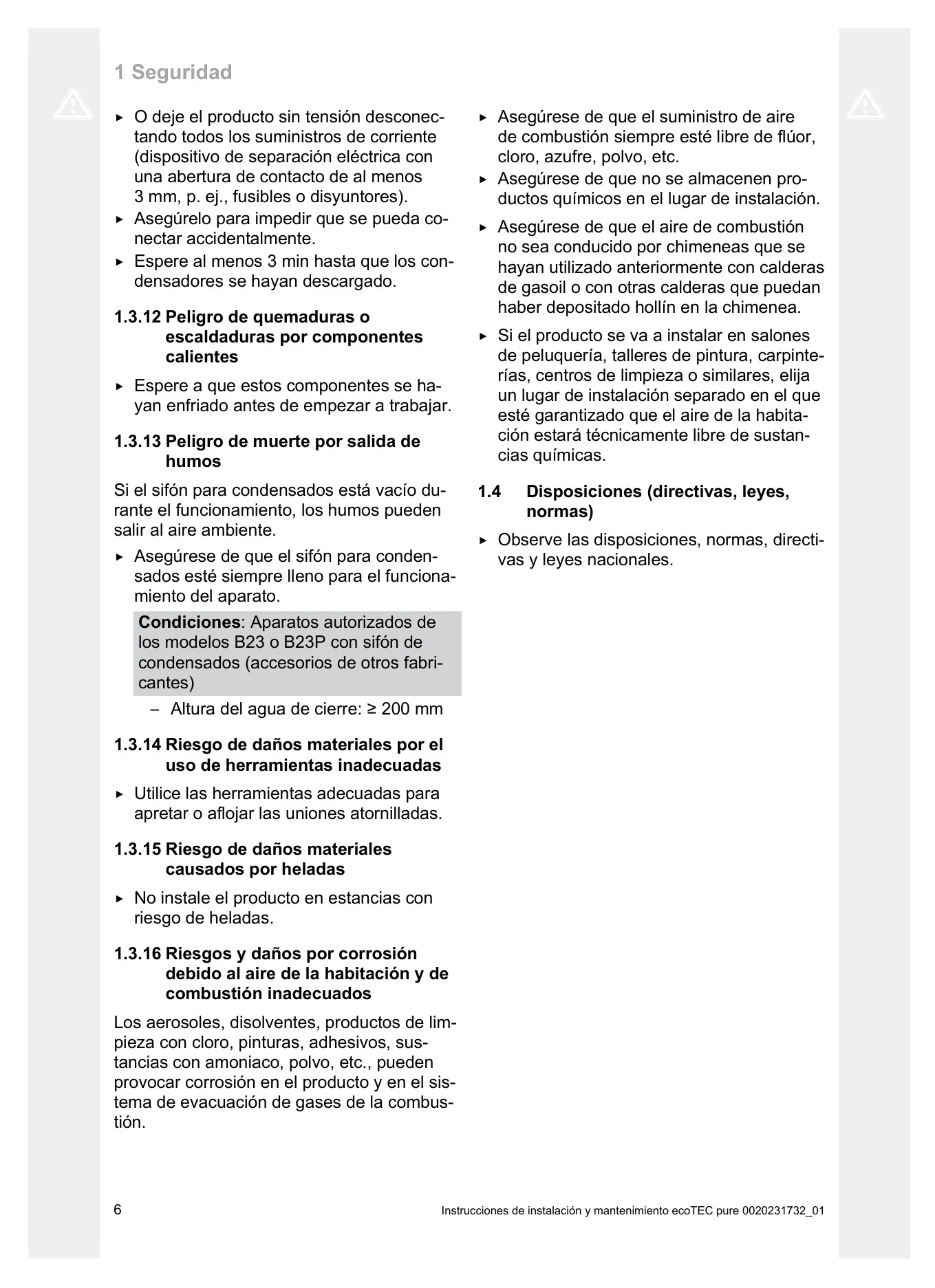

La caldera incorpora un sistema de seguridad robusto, clasificado con advertencias de "Peligro", "Advertencia" y "Atención" para guiar al usuario en el manejo seguro. Se enfatiza la importancia de una utilización adecuada, que incluye el respeto de las instrucciones y el cumplimiento de las condiciones de inspección y mantenimiento, garantizando así la seguridad del usuario y la durabilidad del producto.

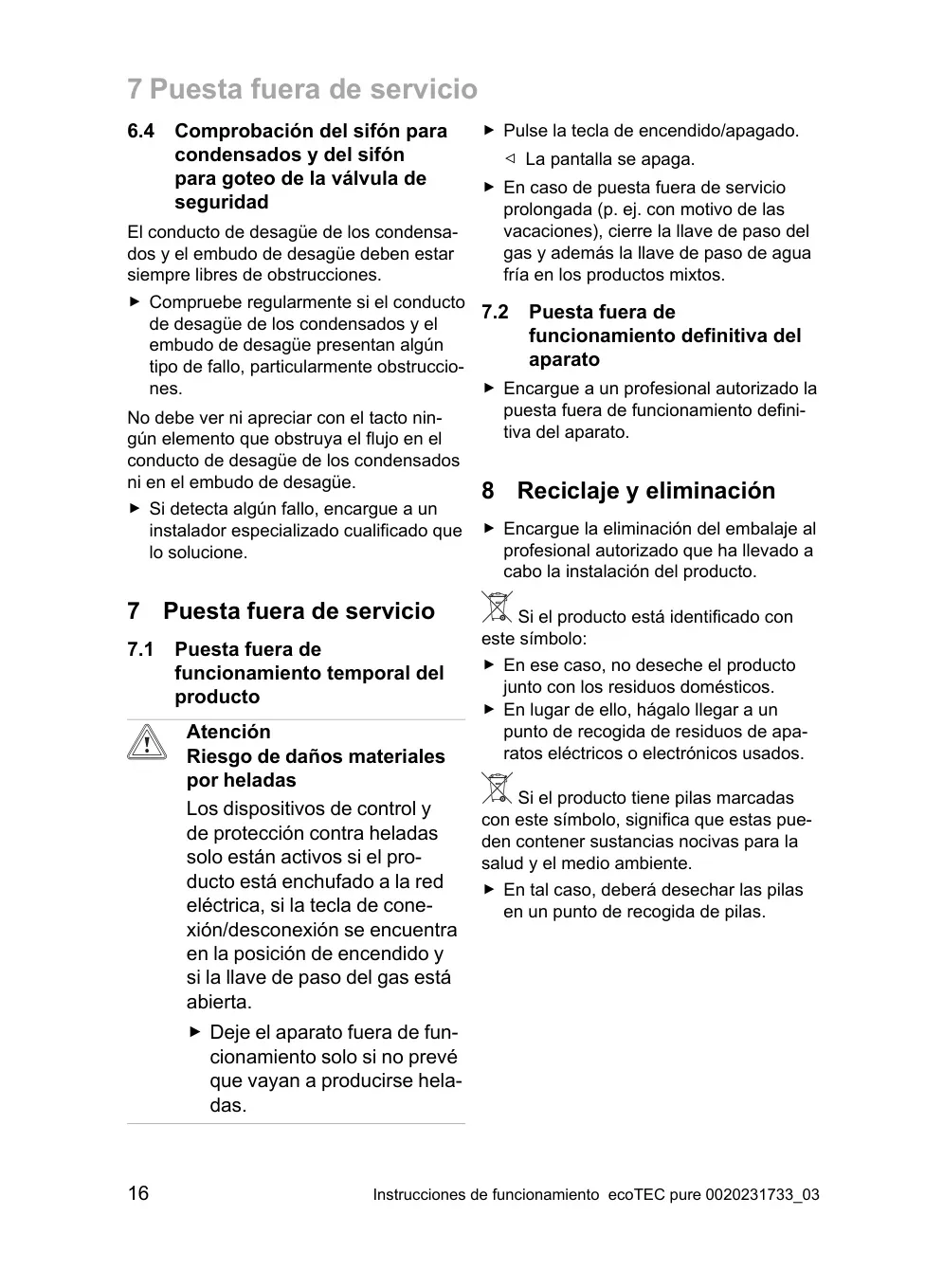

Entre sus características de funcionamiento, la Ecotec Pure VMW 286/7-2 ofrece un modo de agua caliente sanitaria ECO, que desactiva el arranque en caliente para optimizar el consumo energético. También cuenta con una función de protección contra heladas, que se activa automáticamente si la temperatura de calefacción desciende por debajo de 5 °C, asegurando la integridad del sistema incluso en ausencia del usuario. Esta función se mantiene activa mientras la caldera reciba suministro eléctrico.

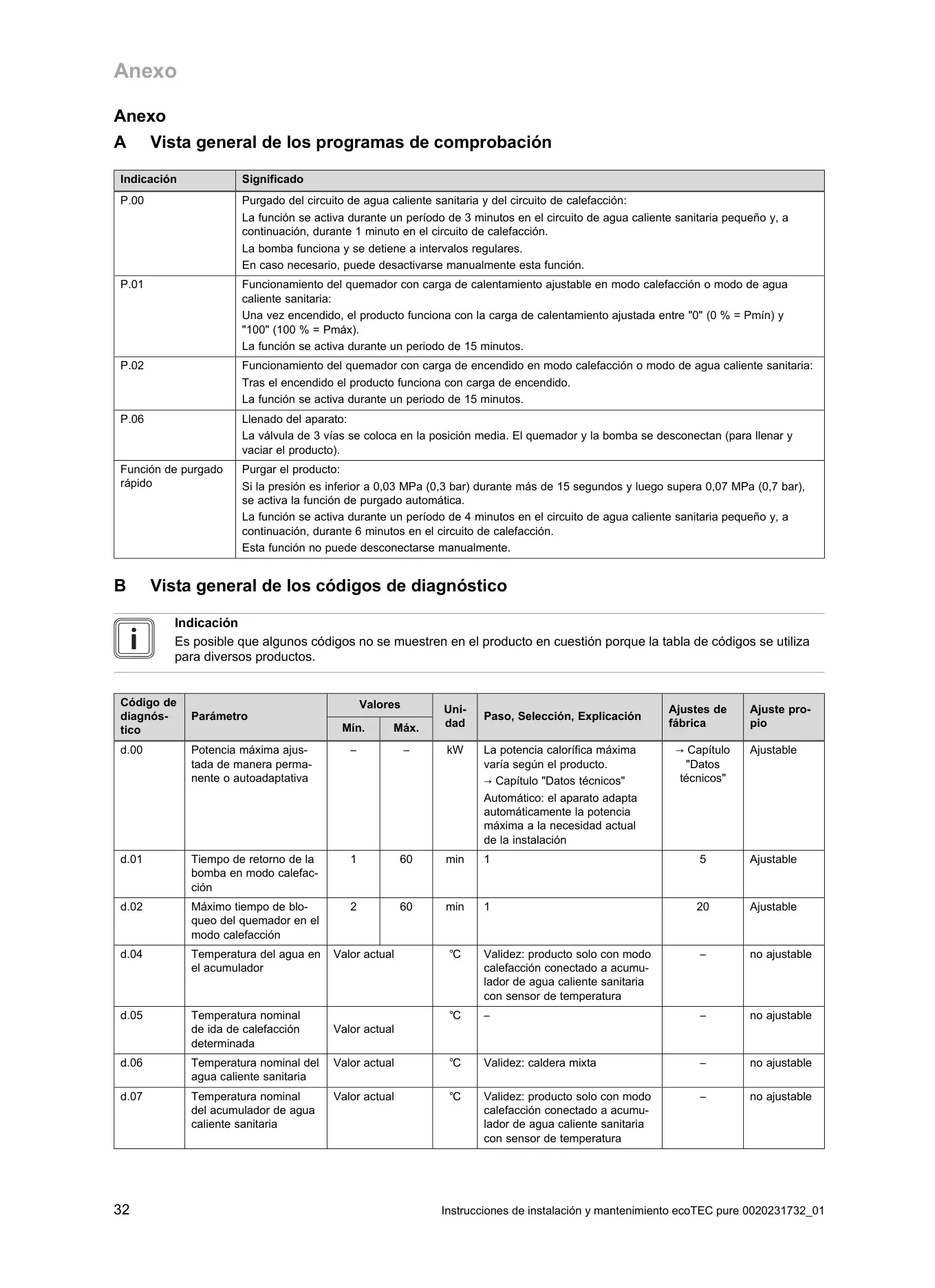

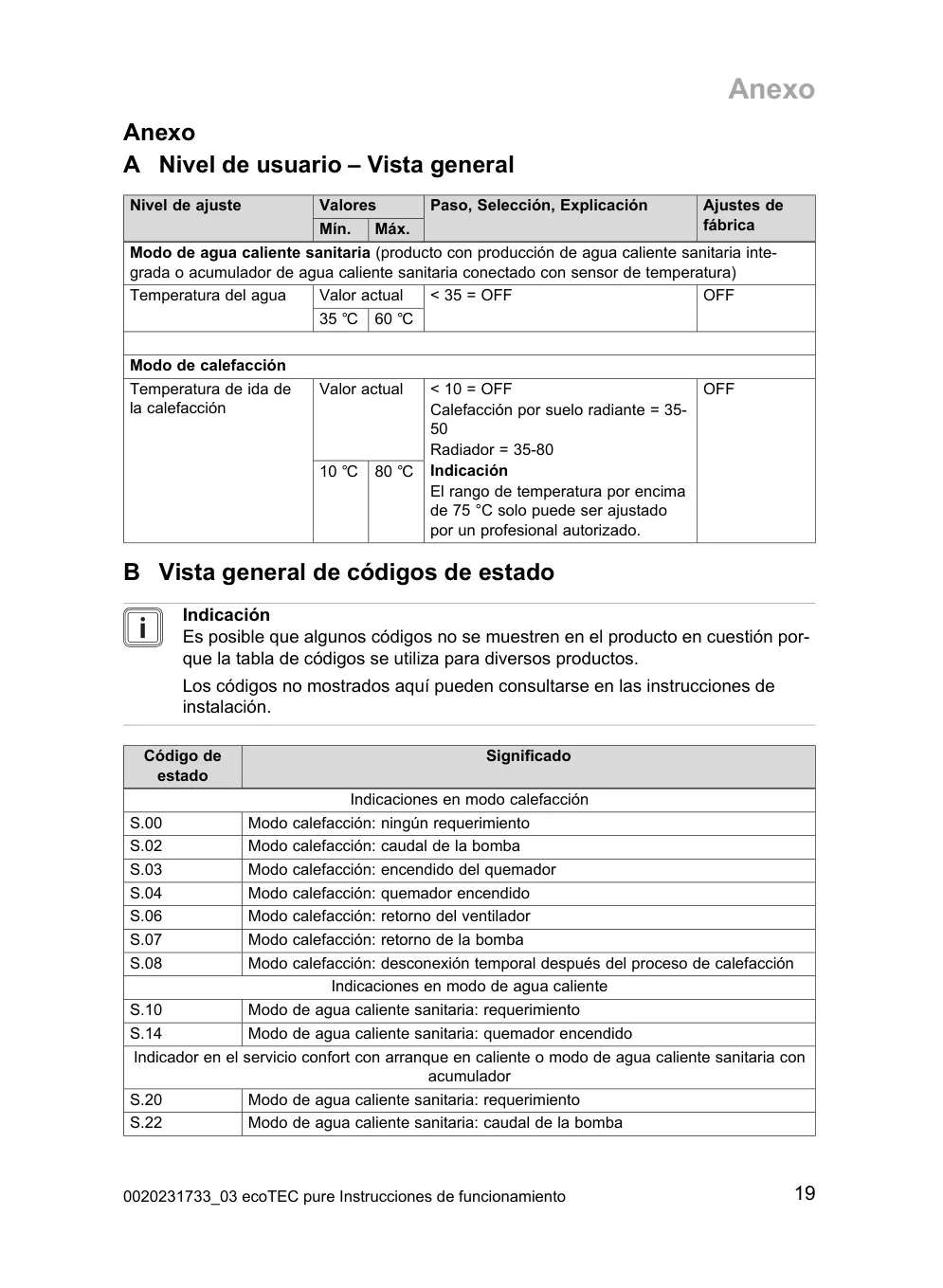

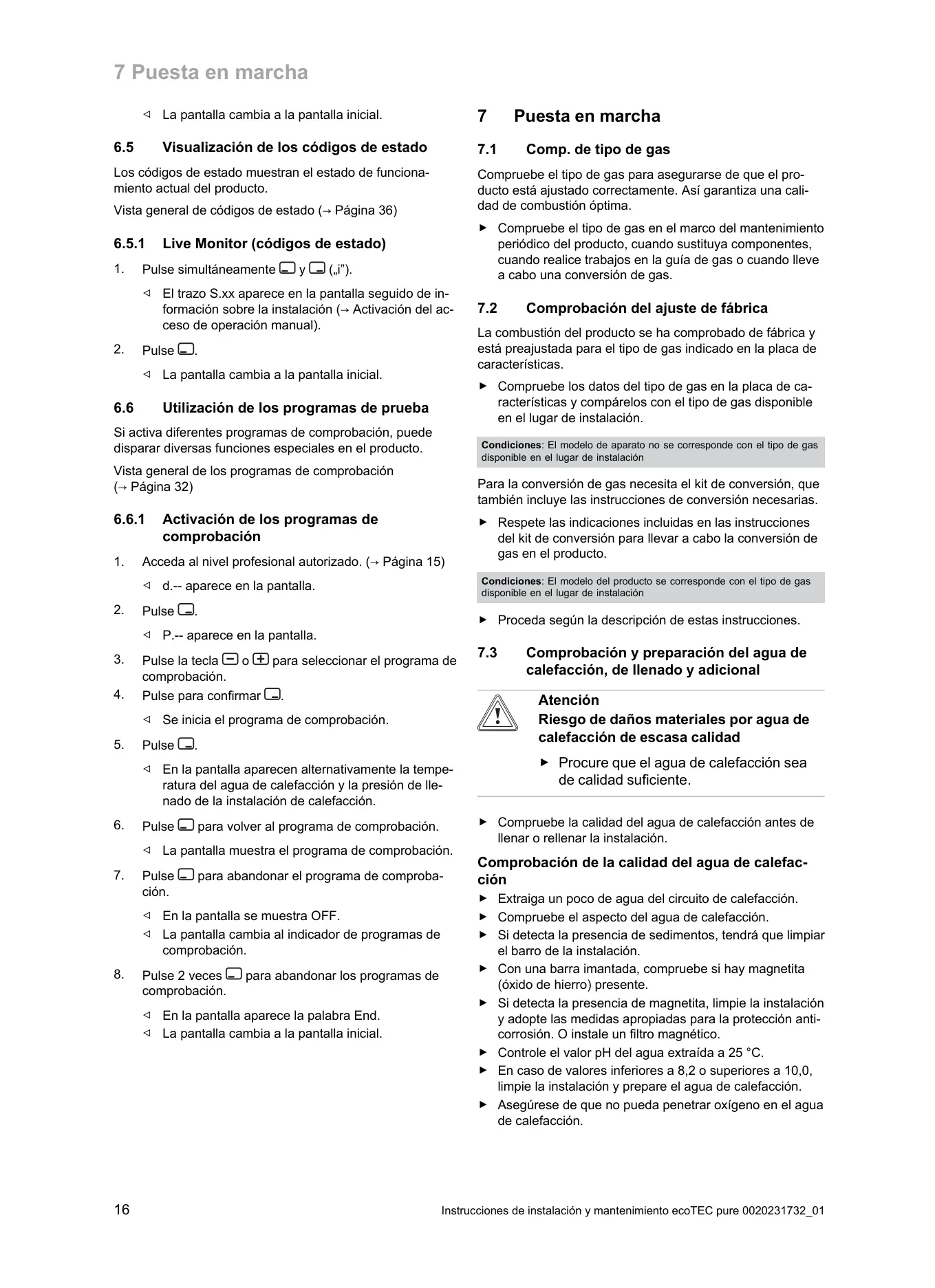

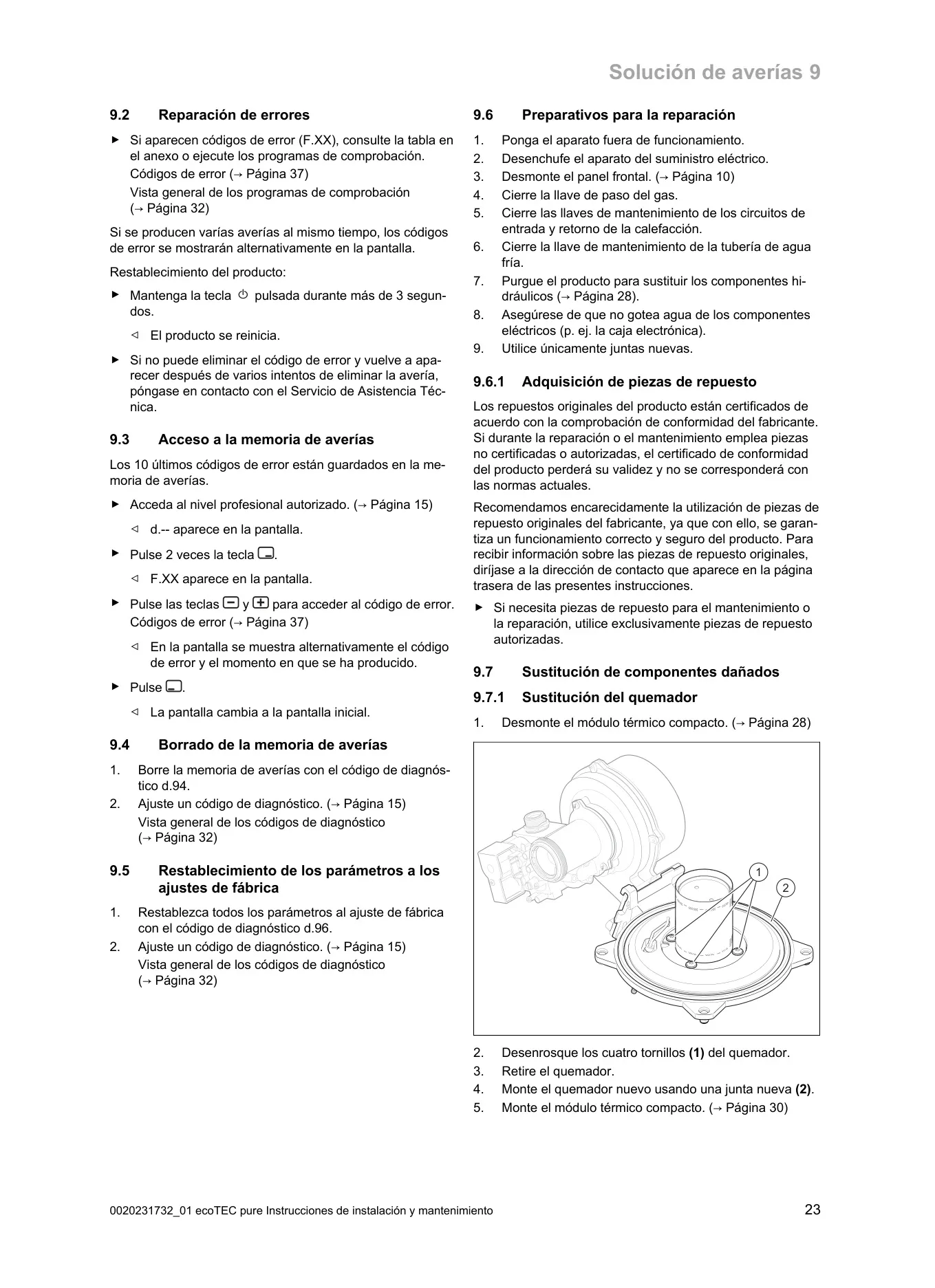

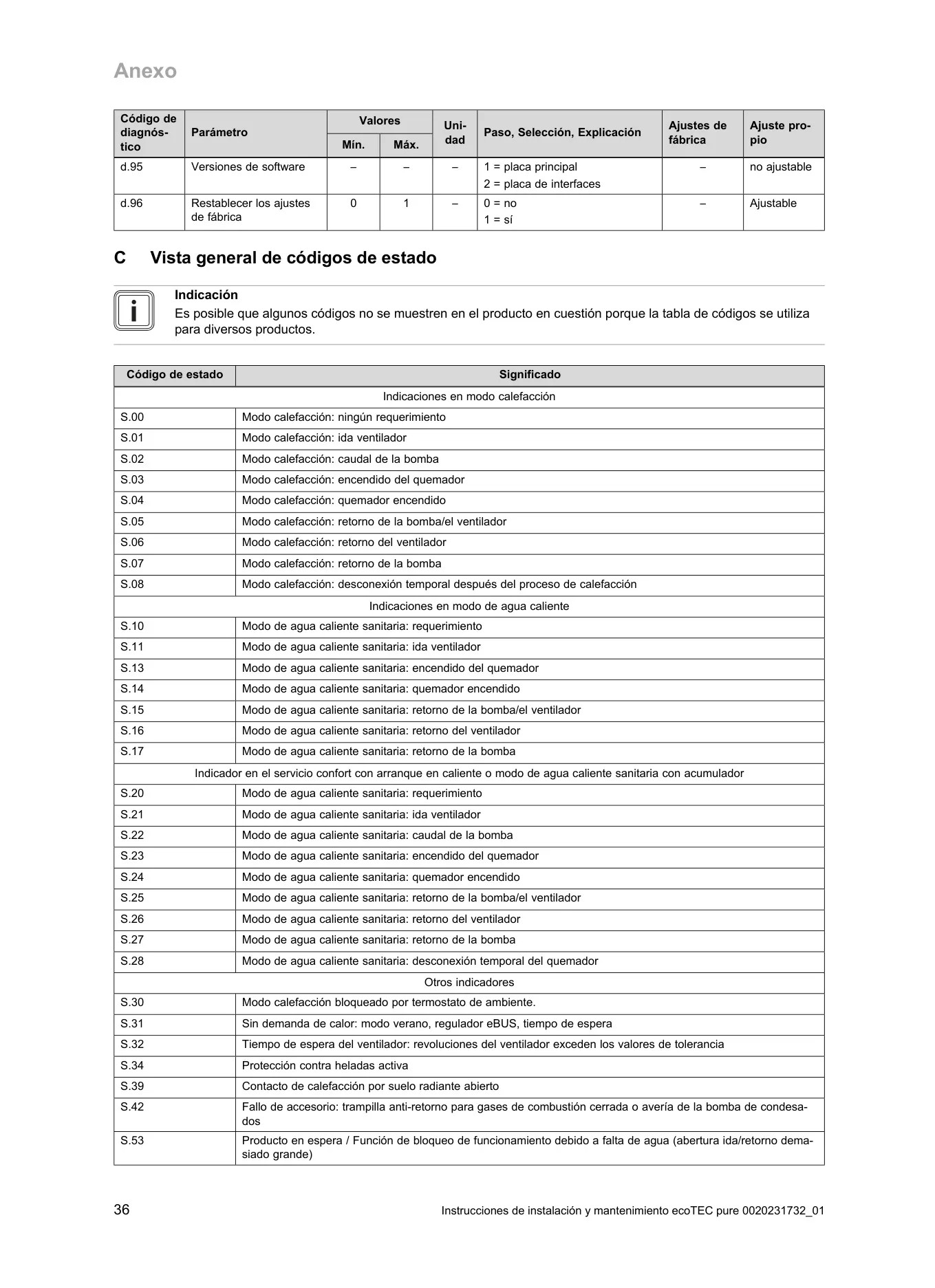

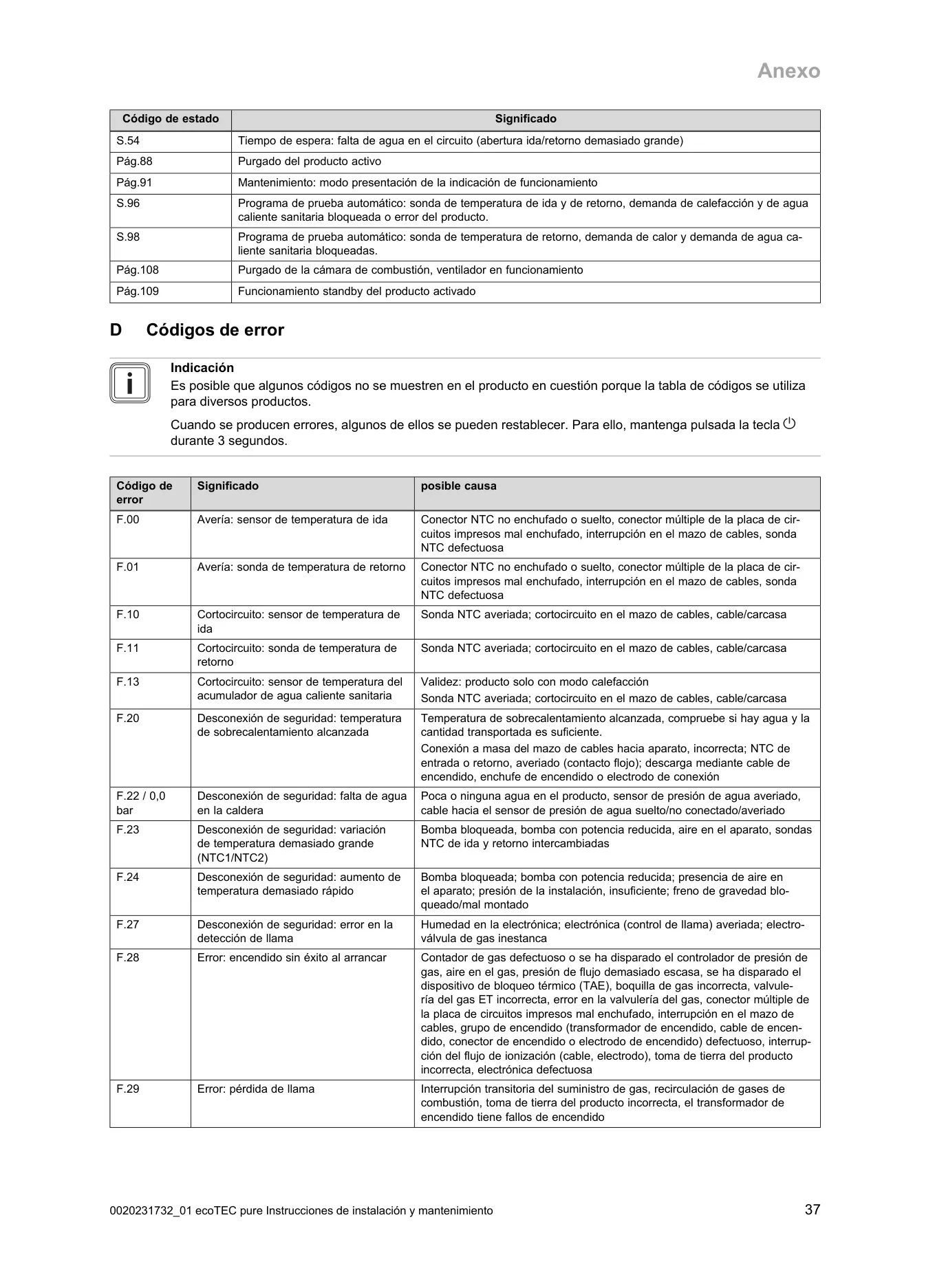

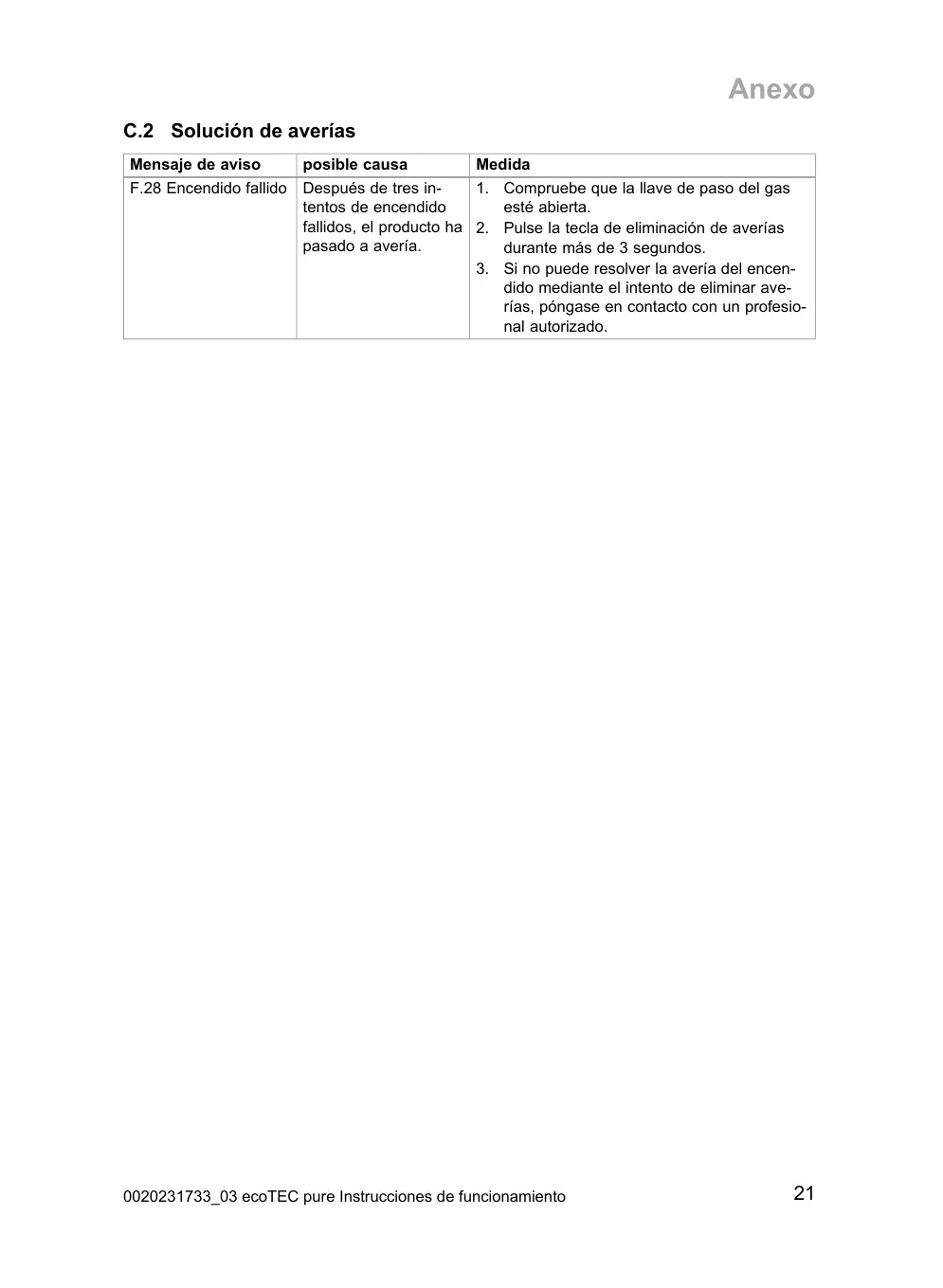

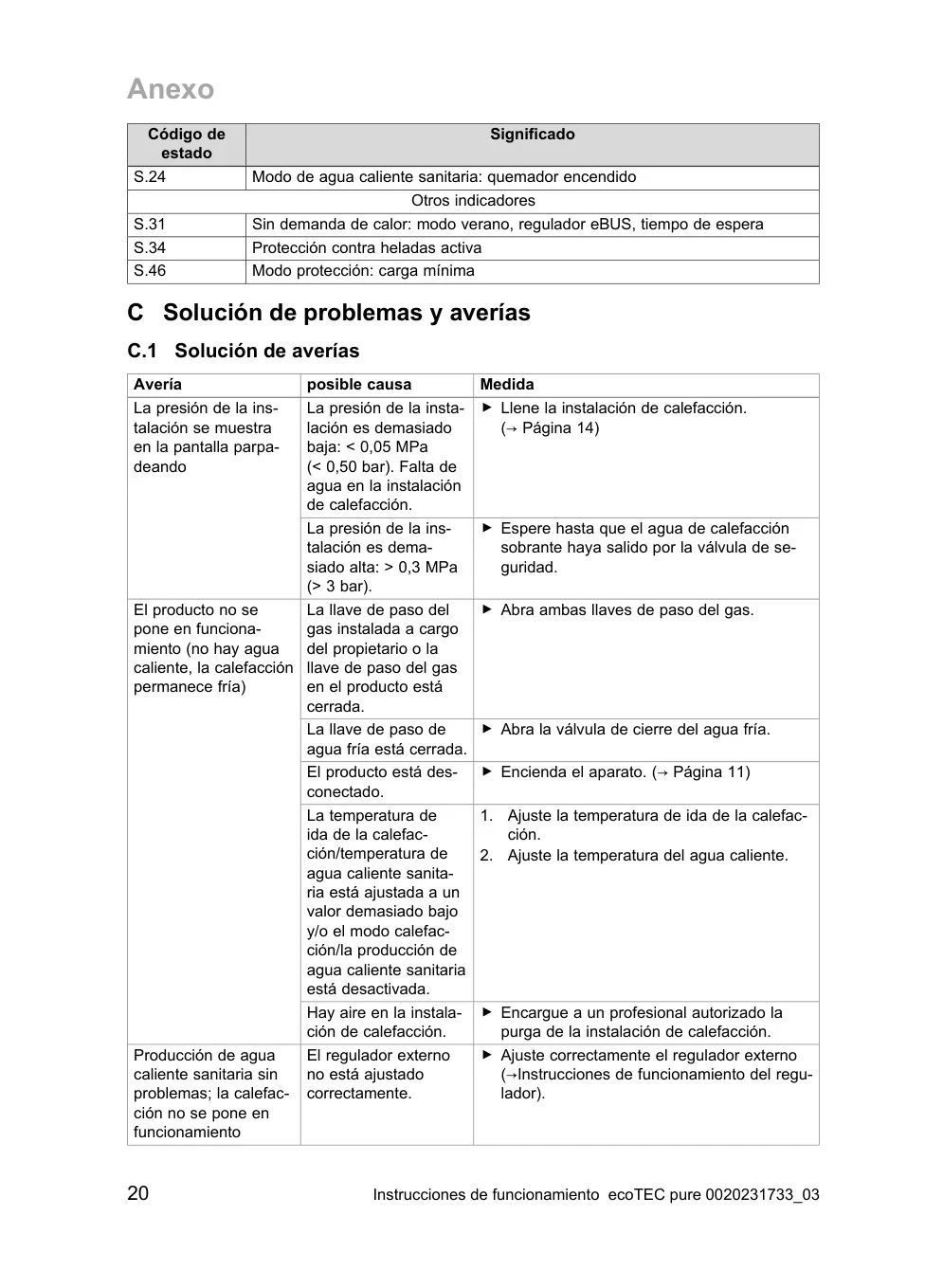

La caldera está equipada con un sistema de diagnóstico avanzado que muestra códigos de estado (S.XX) para informar sobre el funcionamiento actual y códigos de error (F.XX) en caso de averías. Estos códigos facilitan la detección y solución de problemas, aunque el manual recomienda encarecidamente contactar a un profesional autorizado para cualquier reparación o mantenimiento complejo, garantizando la intervención experta y el uso de piezas originales.

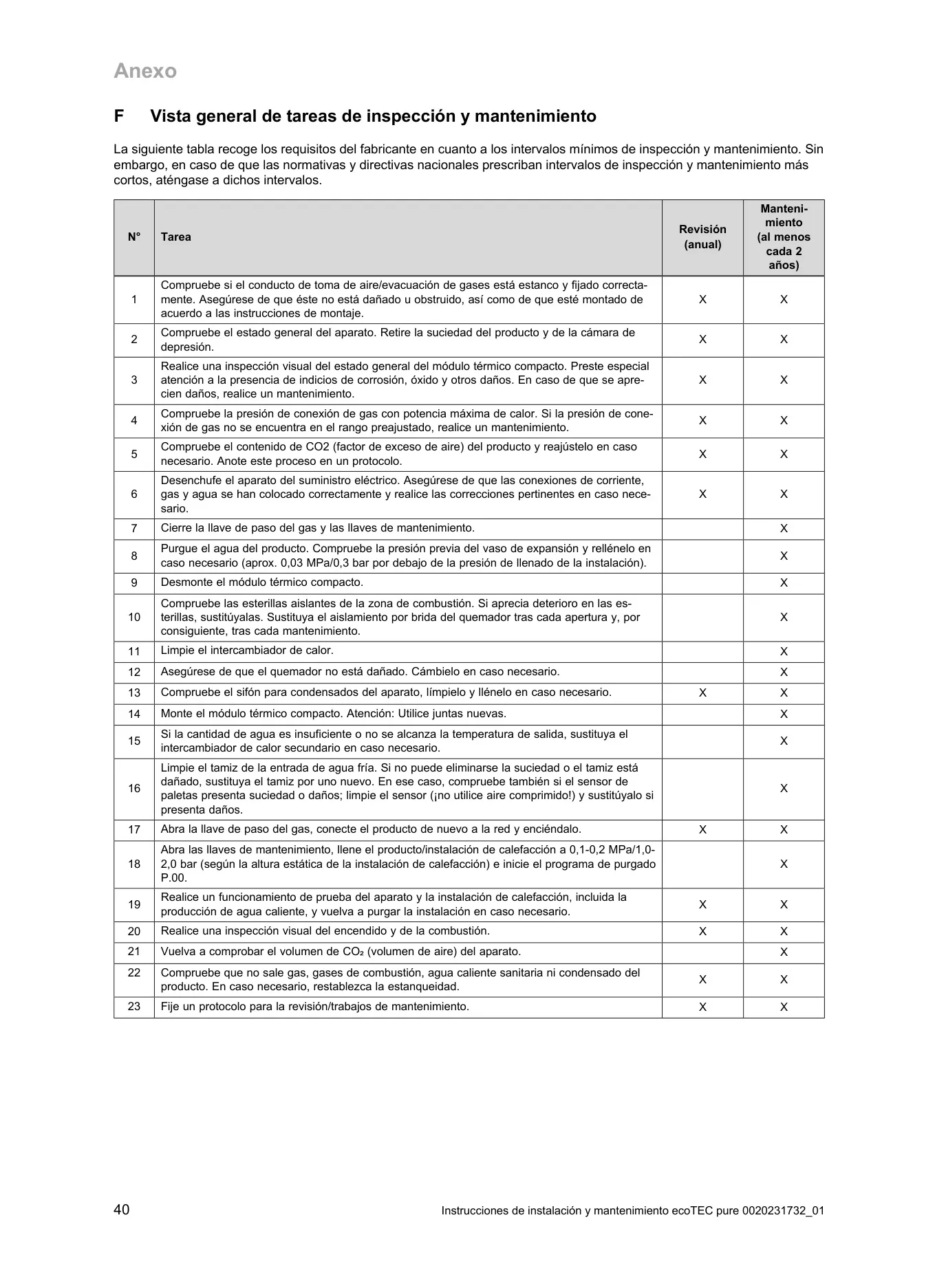

El mantenimiento regular es crucial para prolongar la vida útil del equipo y asegurar su operatividad constante. El manual especifica que se requiere una revisión anual y un mantenimiento bianual por parte de un profesional. El producto incluso muestra un aviso de mantenimiento con un símbolo de llave 🔧 en la pantalla cuando ha vencido el intervalo programado. Se incluyen pautas para el cuidado del aparato, como la limpieza del revestimiento con productos adecuados, para evitar daños materiales.

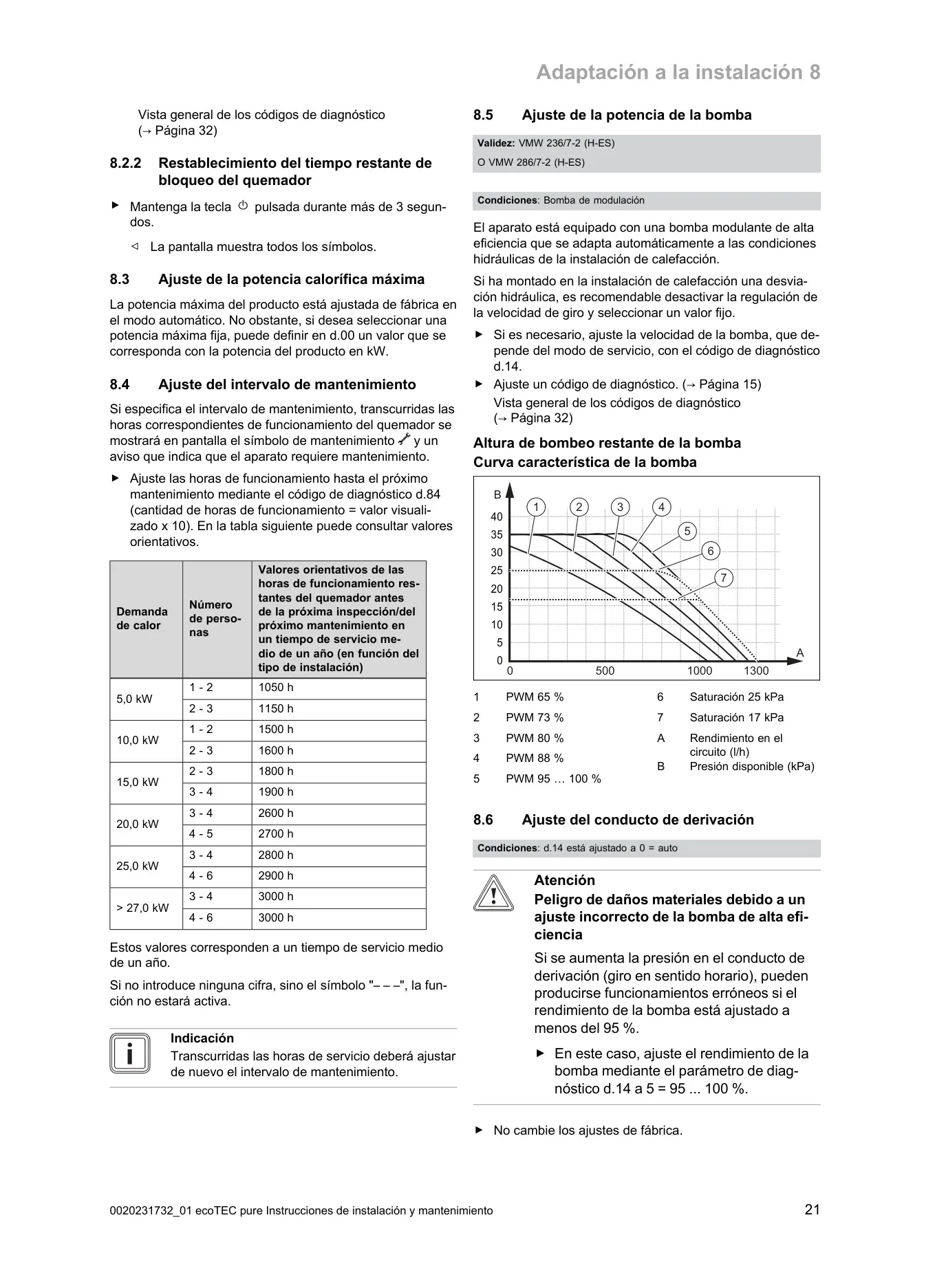

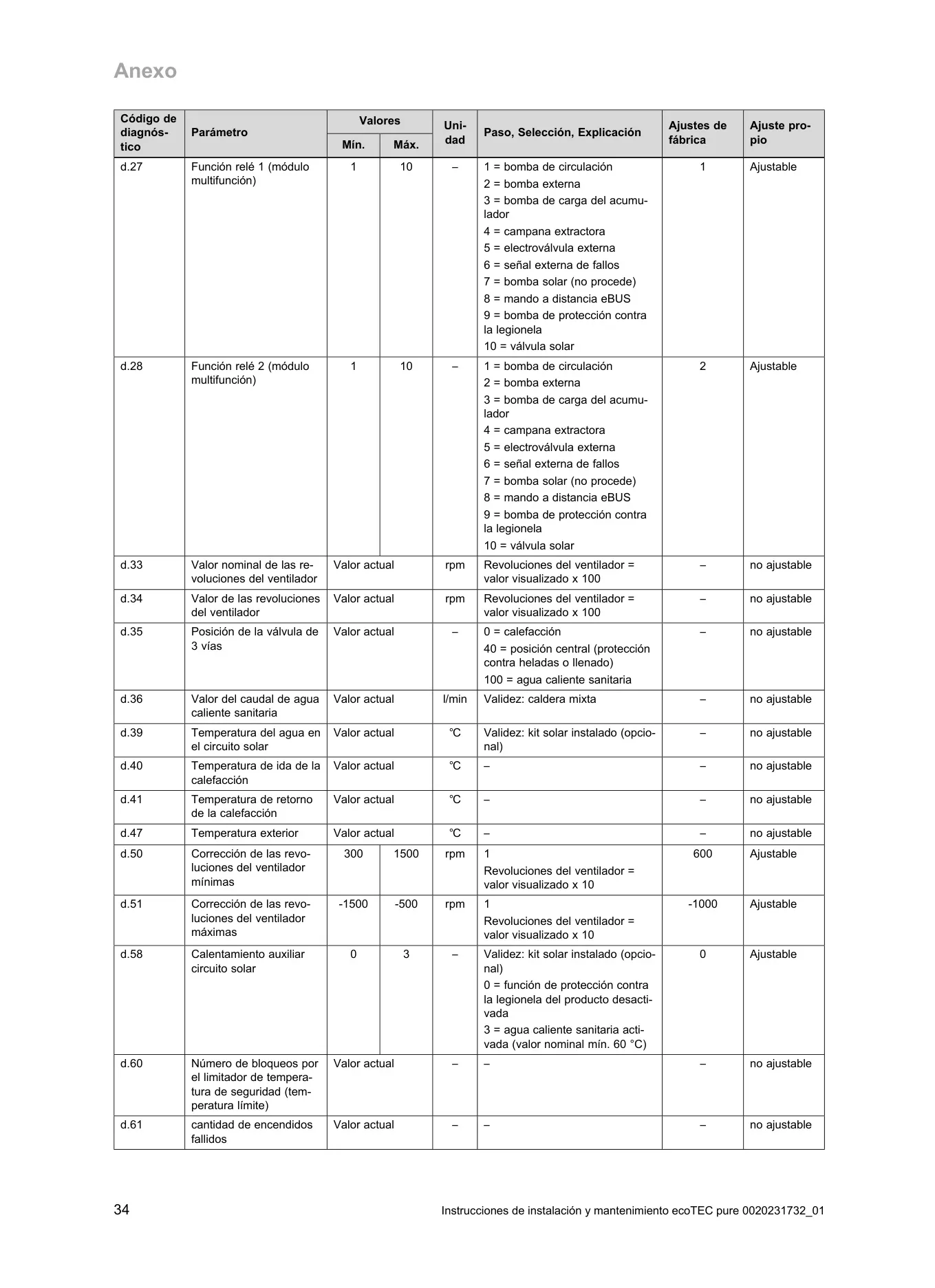

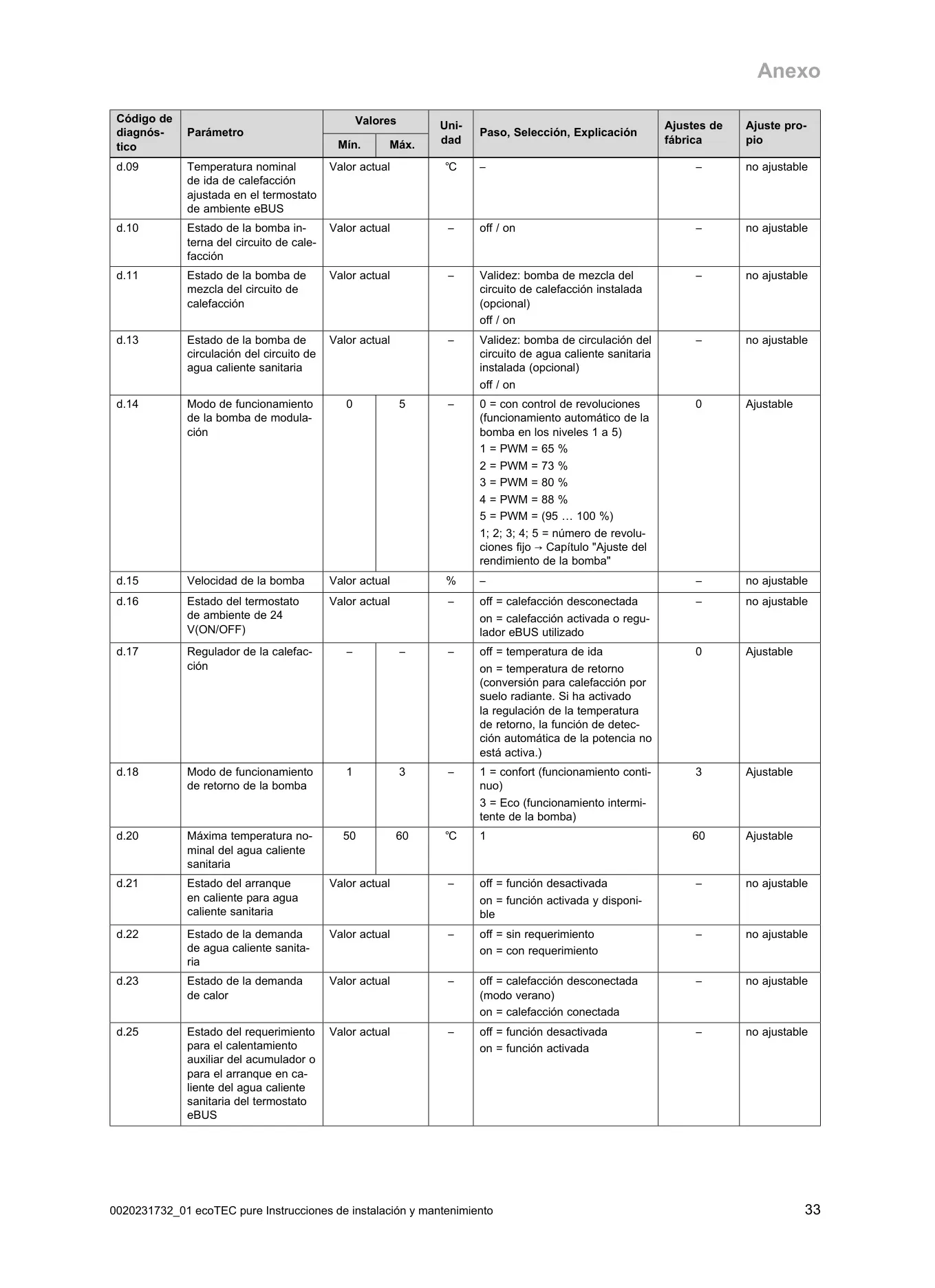

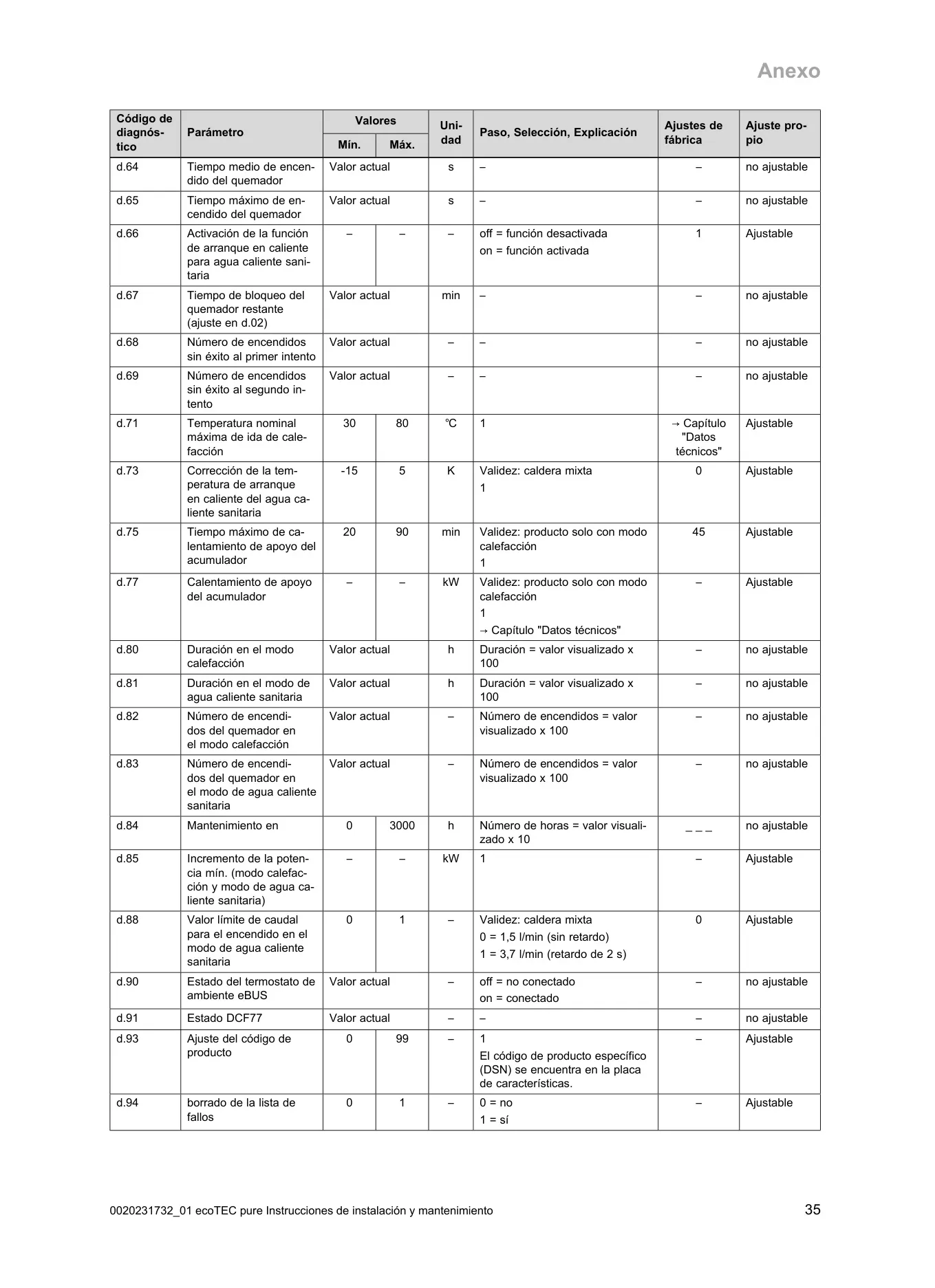

Además, la caldera incorpora una bomba modulante de alta eficiencia que se adapta automáticamente a las condiciones hidráulicas de la instalación de calefacción, lo que contribuye a un funcionamiento más eficiente y un mayor ahorro energético. La posibilidad de ajustar parámetros avanzados, como el tiempo de bloqueo del quemador o la potencia máxima, a través de códigos de diagnóstico, permite una adaptación precisa a las necesidades específicas de cada instalación y cliente, optimizando así su rendimiento.

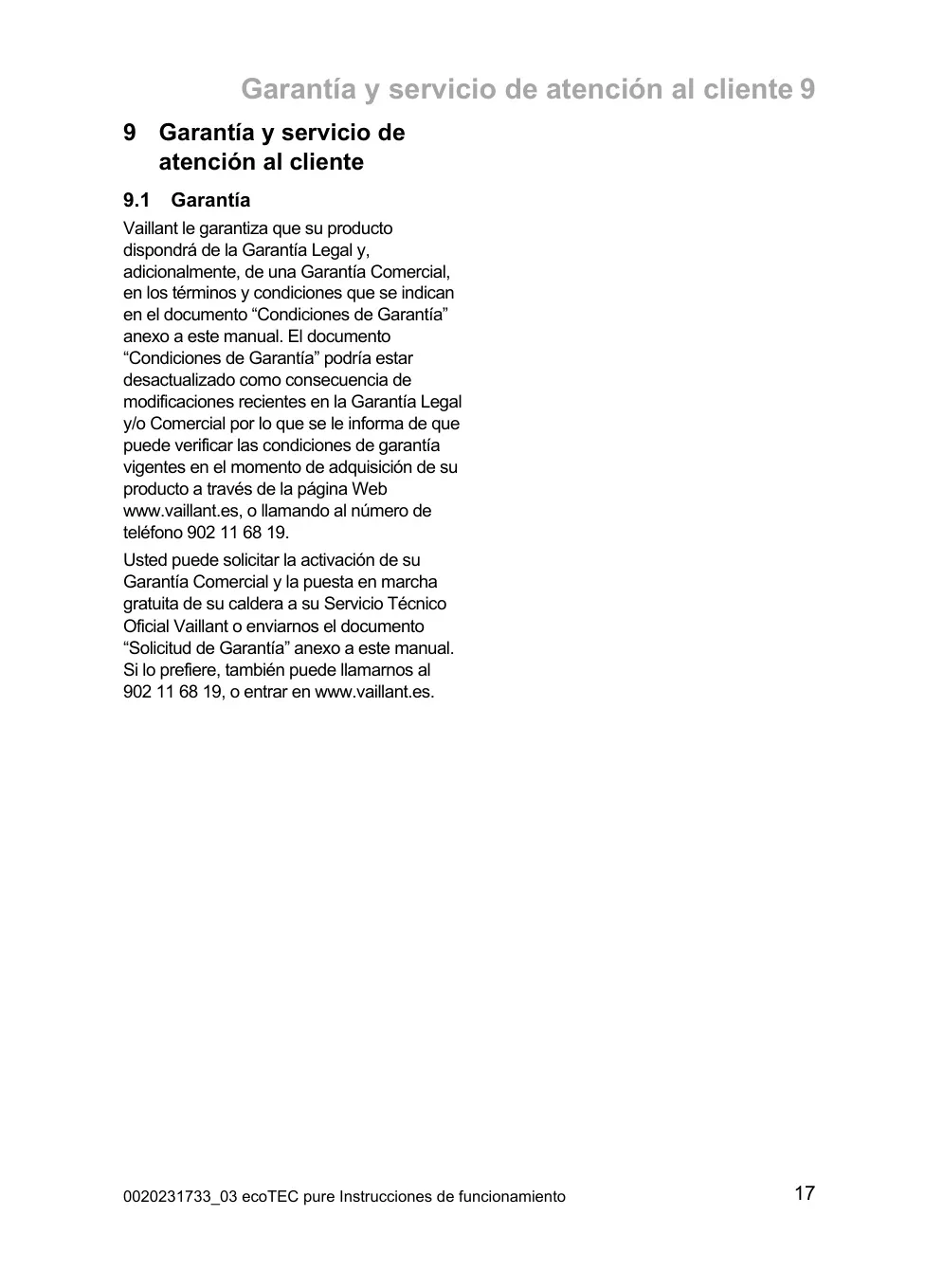

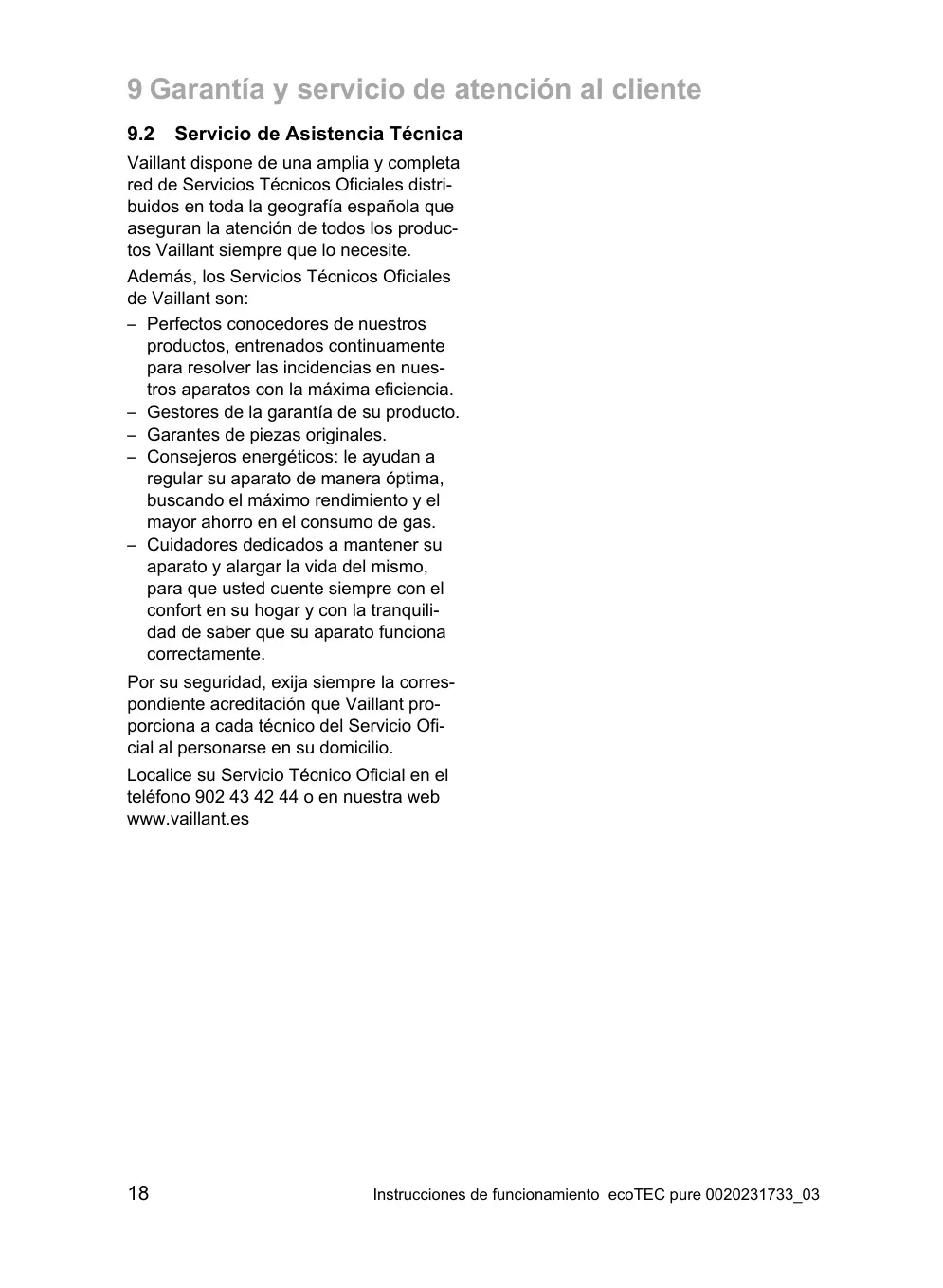

Finalmente, Vaillant garantiza un servicio de atención al cliente y asistencia técnica oficial, con profesionales formados y el uso de piezas originales. Esta red de soporte es esencial para la gestión de la garantía, la resolución de incidencias y el asesoramiento energético, brindando tranquilidad a los usuarios y asegurando que la caldera funcione de manera óptima y segura durante muchos años.
