Instrucciones de la Caldera Vaillant turboTEC plus VM ES 282/4-5
Aquí le ofrecemos el manual de Caldera Vaillant turboTEC plus VM ES 282/4-5 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Vaillant turboTEC plus VM ES 282/4-5, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

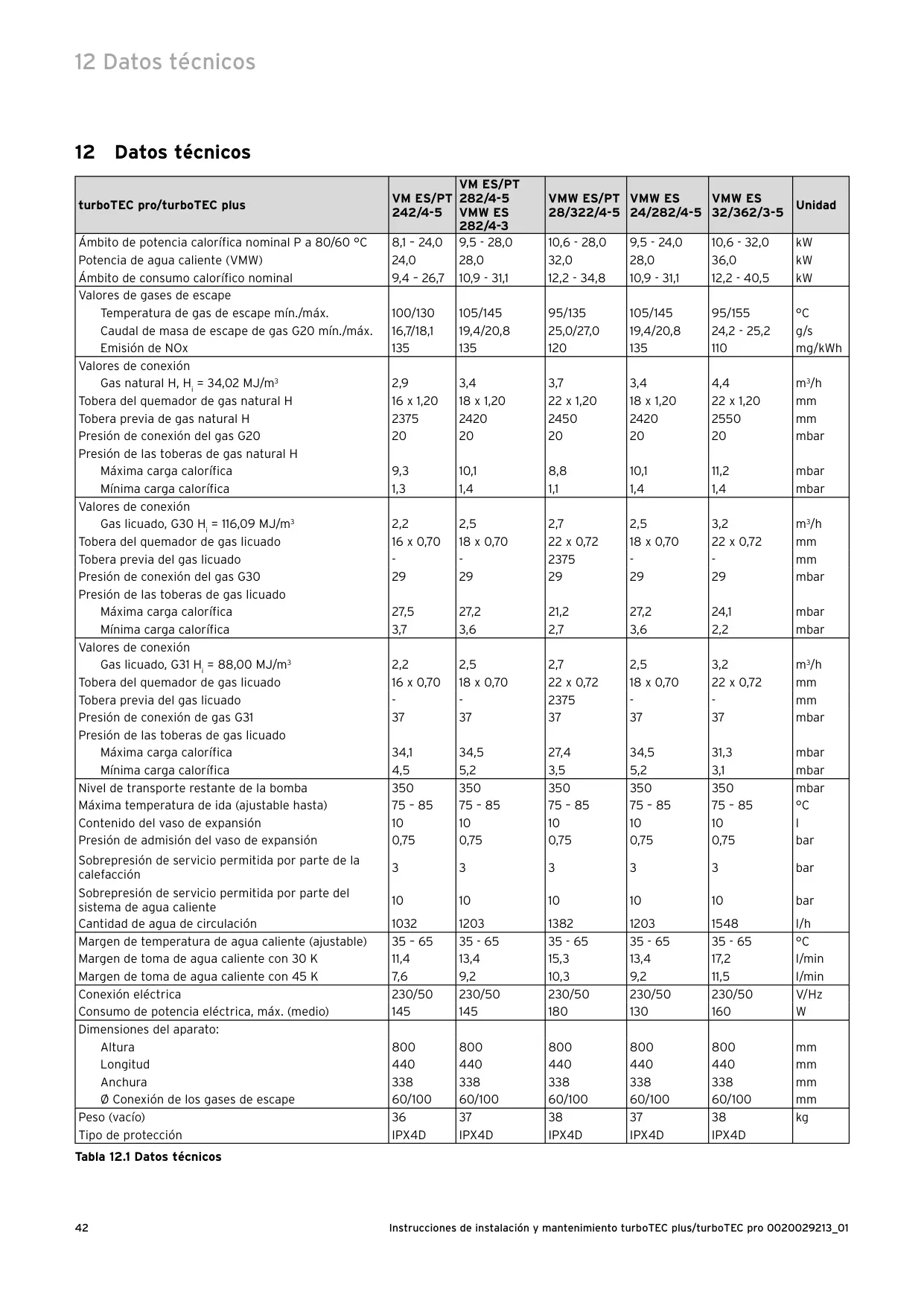

Especificaciones del Vaillant turboTEC plus VM ES 282/4-5
| Característica | Valor | Unidad |
|---|---|---|
| Ámbito de potencia calorífica nominal P a 80/60 °C | 9,5 - 28,0 | kW |
| Potencia de agua caliente (VMW) | 28,0 | kW |
| Ámbito de consumo calorífico nominal | 10,9 - 31,1 | kW |
| Temperatura de gas de escape mín./máx. | 105/145 | °C |
| Caudal de masa de escape de gas G20 mín./máx. | 19,4/20,8 | g/s |
| Emisión de NOx | 135 | mg/kWh |
| Consumo Gas natural H, Hi = 34,02 MJ/m3 | 3,4 | m3/h |

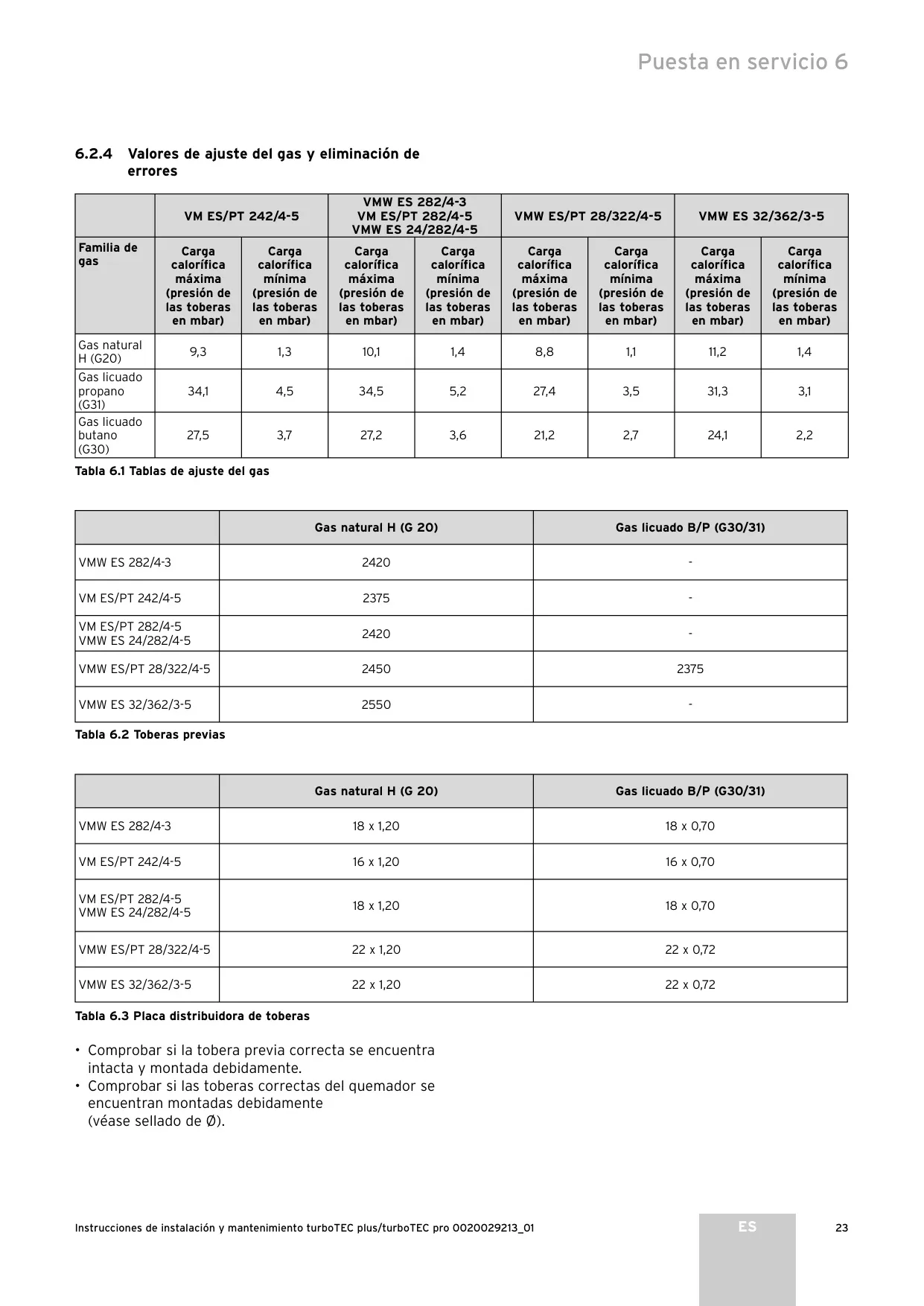

| Tobera del quemador de gas natural H | 18 x 1,20 | mm |
| Tobera previa de gas natural H | 2420 | mm |
| Presión de conexión del gas G20 | 20 | mbar |
| Presión de las toberas de gas natural H (Máxima carga calorífica) | 10,1 | mbar |
| Presión de las toberas de gas natural H (Mínima carga calorífica) | 1,4 | mbar |
| Consumo Gas licuado, G30 Hi = 116,09 MJ/m3 | 2,5 | m3/h |
| Tobera del quemador de gas licuado (G30) | 18 x 0,70 | mm |
| Presión de conexión del gas G30 | 29 | mbar |
| Presión de las toberas de gas licuado (G30, Máxima carga calorífica) | 27,2 | mbar |
| Presión de las toberas de gas licuado (G30, Mínima carga calorífica) | 3,6 | mbar |
| Consumo Gas licuado, G31 Hi = 88,00 MJ/m3 | 2,5 | m3/h |
| Tobera del quemador de gas licuado (G31) | 18 x 0,70 | mm |
| Presión de conexión de gas G31 | 37 | mbar |
| Presión de las toberas de gas licuado (G31, Máxima carga calorífica) | 34,5 | mbar |
| Presión de las toberas de gas licuado (G31, Mínima carga calorífica) | 5,2 | mbar |
| Nivel de transporte restante de la bomba | 350 | mbar |
| Máxima temperatura de ida (ajustable hasta) | 75 – 85 | °C |
| Contenido del vaso de expansión | 10 | l |
| Presión de admisión del vaso de expansión | 0,75 | bar |
| Sobrepresión de servicio permitida (calefacción) | 3 | bar |
| Sobrepresión de servicio permitida (sistema agua caliente) | 10 | bar |
| Cantidad de agua de circulación | 1203 | l/h |
| Margen de temperatura de agua caliente (ajustable) | 35 – 65 | °C |
| Margen de toma de agua caliente con 30 K | 13,4 | l/min |
| Margen de toma de agua caliente con 45 K | 9,2 | l/min |
| Conexión eléctrica | 230/50 | V/Hz |
| Consumo de potencia eléctrica, máx. (medio) | 145 | W |
| Altura | 800 | mm |
| Longitud | 440 | mm |
| Anchura | 338 | mm |
| Ø Conexión de los gases de escape | 60/100 | mm |
| Peso (vacío) | 37 | kg |
| Tipo de protección | IPX4D |
Detalles del Vaillant VM ES 282/4-5

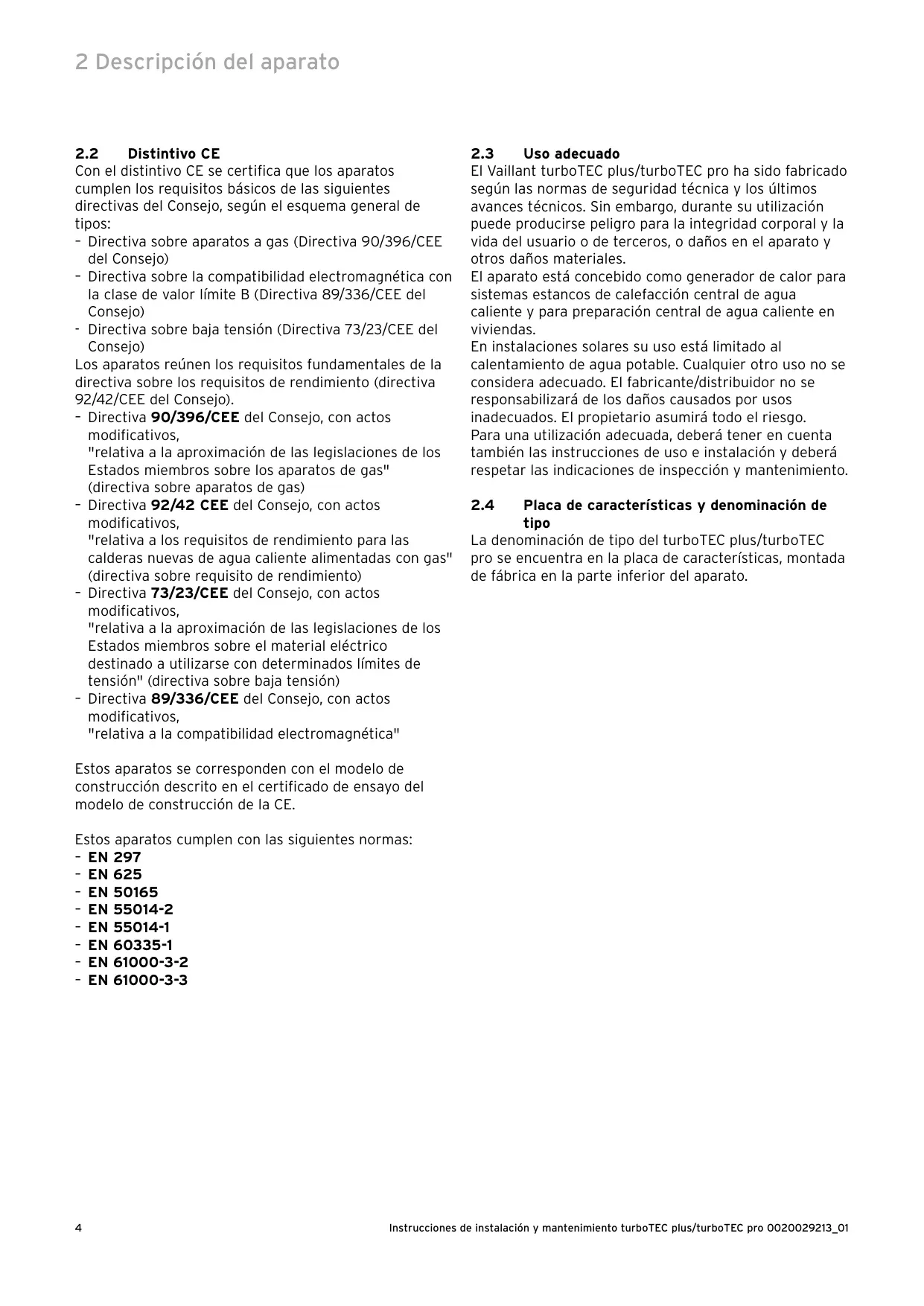

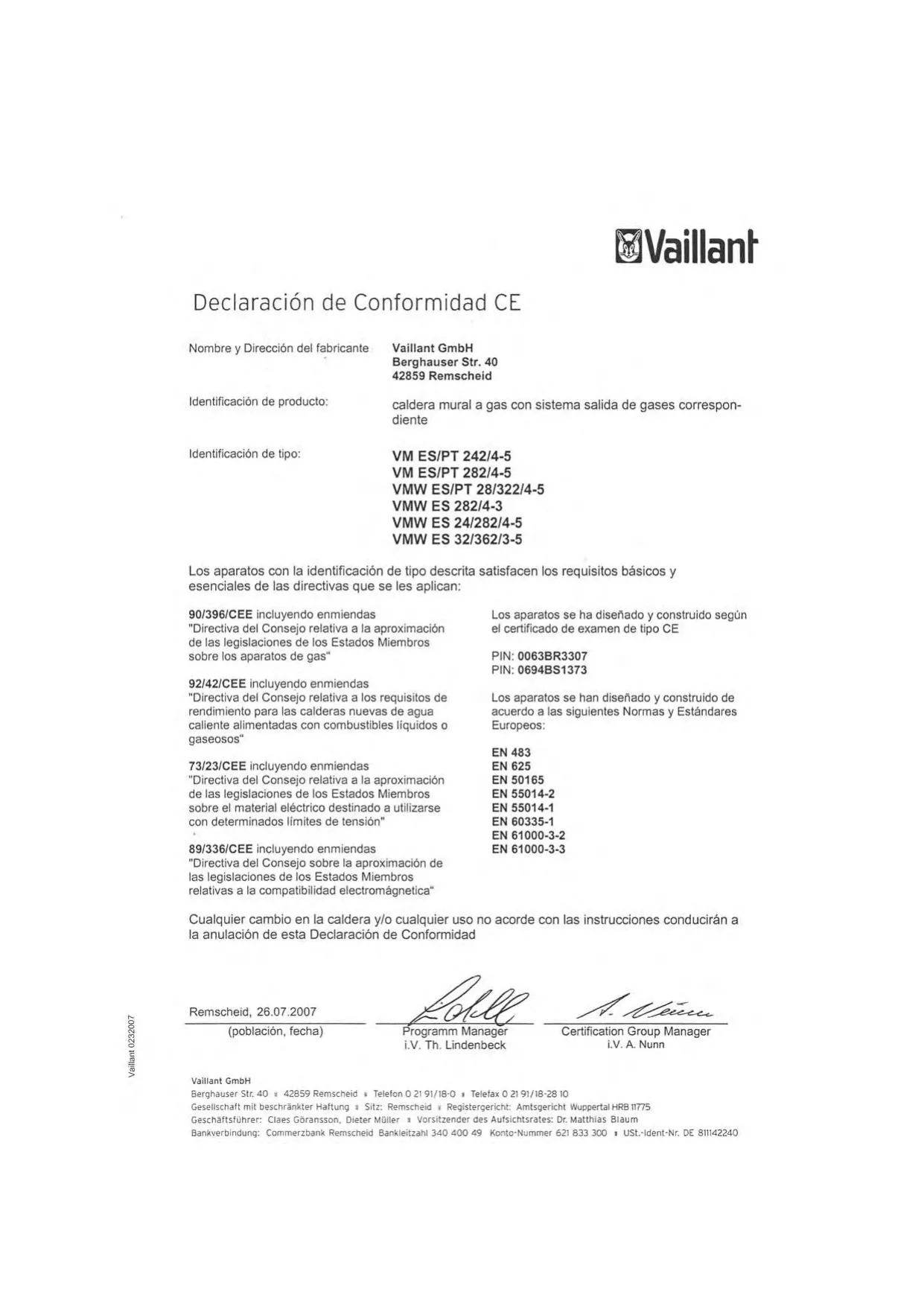

La caldera Vaillant turboTEC plus VM ES 282/4-5 es un avanzado sistema de calefacción mural, diseñado para ofrecer eficiencia y un alto rendimiento en el calentamiento central de agua. Se distingue por su diseño moderno y compacto, que facilita su integración en diversos entornos domésticos. Este equipo no solo cumple, sino que supera rigurosas normativas de seguridad y eficiencia, como lo atestigua su distintivo CE y su conformidad con directivas europeas clave (90/396/CEE, 92/42/CEE, 73/23/CEE y 89/336/CEE). Su desarrollo se ha realizado bajo los últimos avances técnicos, asegurando un uso fiable y duradero.

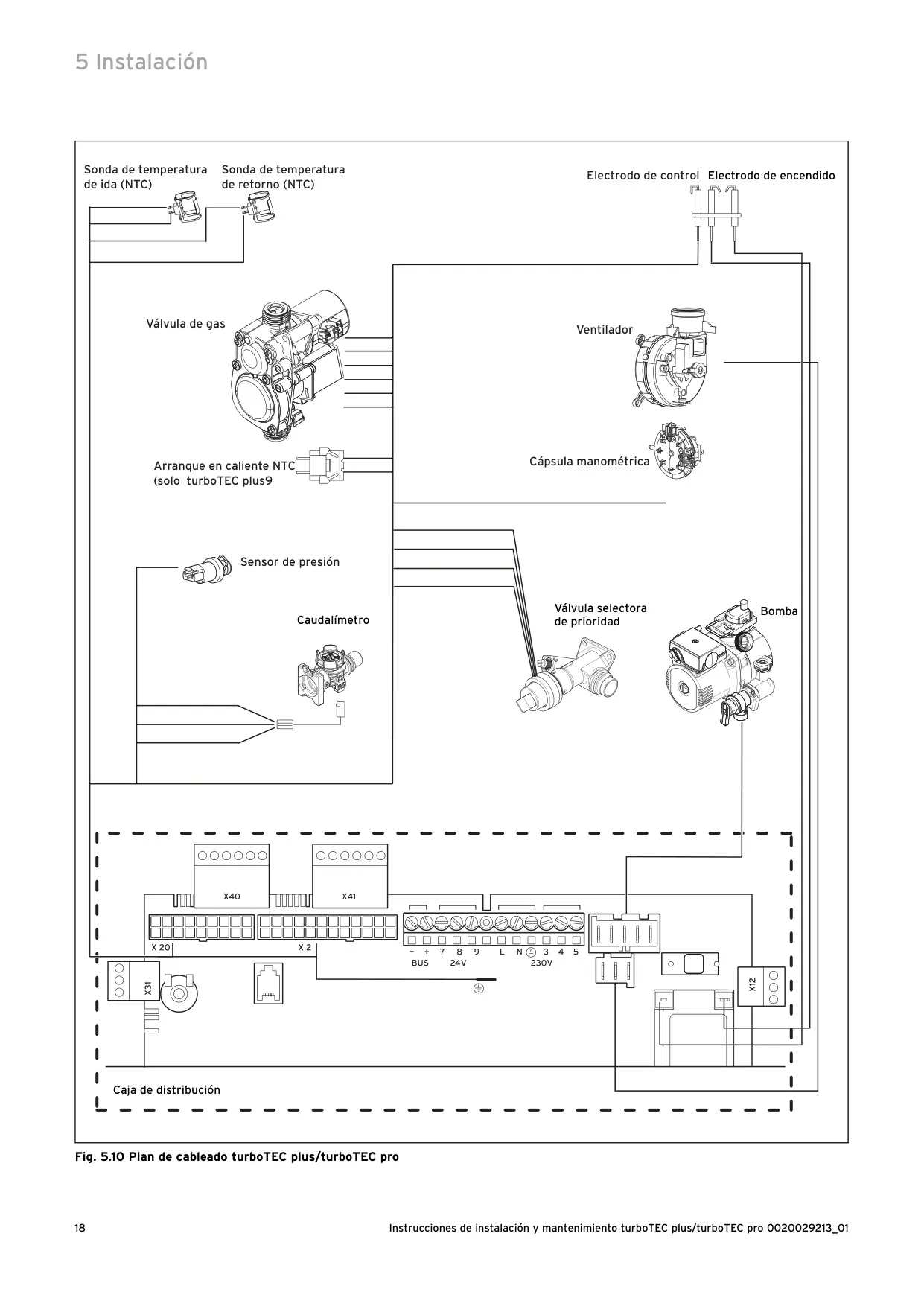

En su interior, la caldera integra componentes esenciales que garantizan su óptimo funcionamiento. Destacan el intercambiador de calor primario para la transferencia inicial de calor, un eficiente quemador y un ventilador para la evacuación de gases. Además, cuenta con una válvula de gas precisa, una bomba de circulación y varios sensores NTC para monitorear la temperatura. La válvula selectora de prioridad gestiona el flujo del fluido, distribuyendo el calor entre la calefacción y la preparación de agua caliente. Todos estos elementos trabajan de forma armoniosa bajo el control de su sistema electrónico.

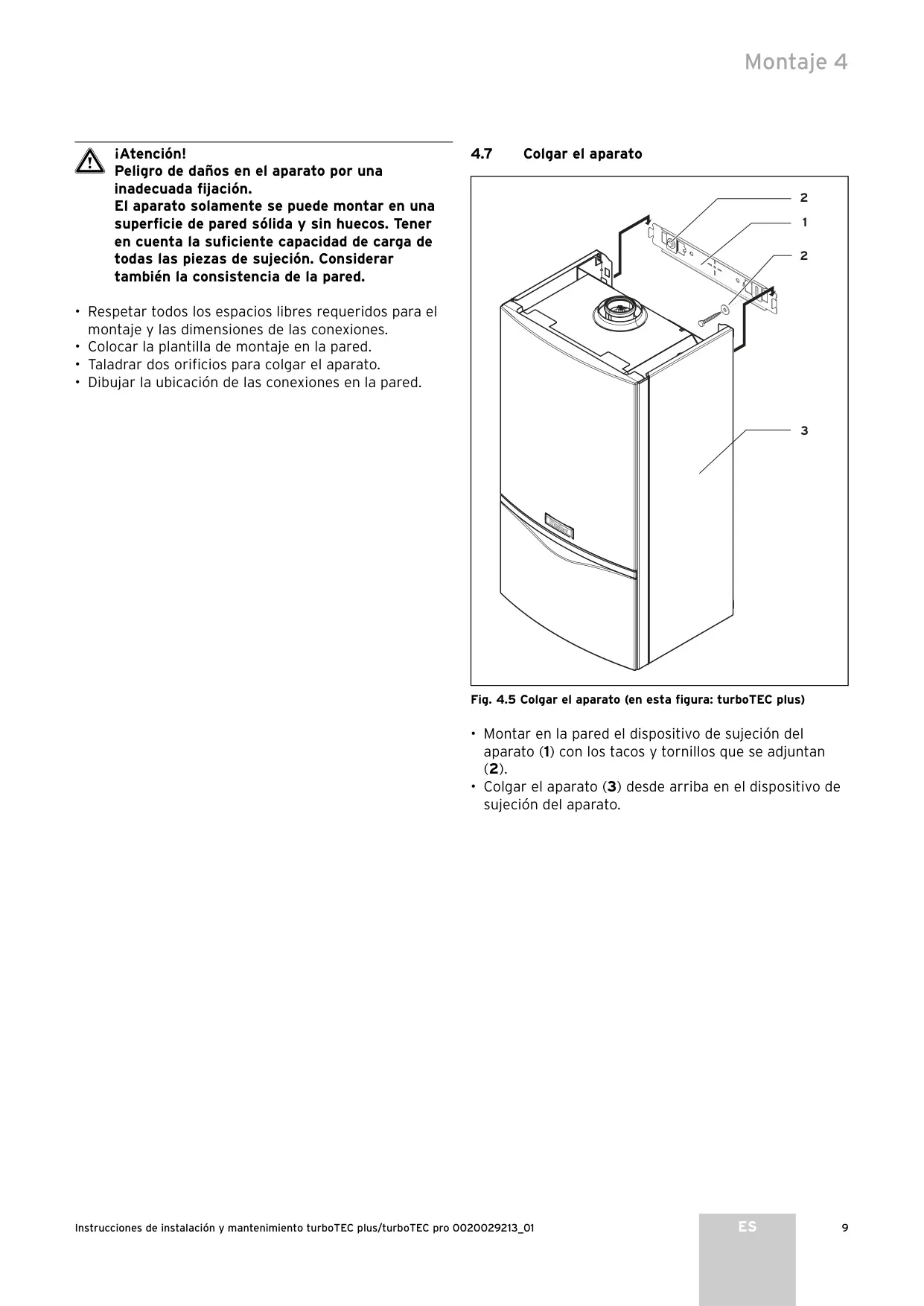

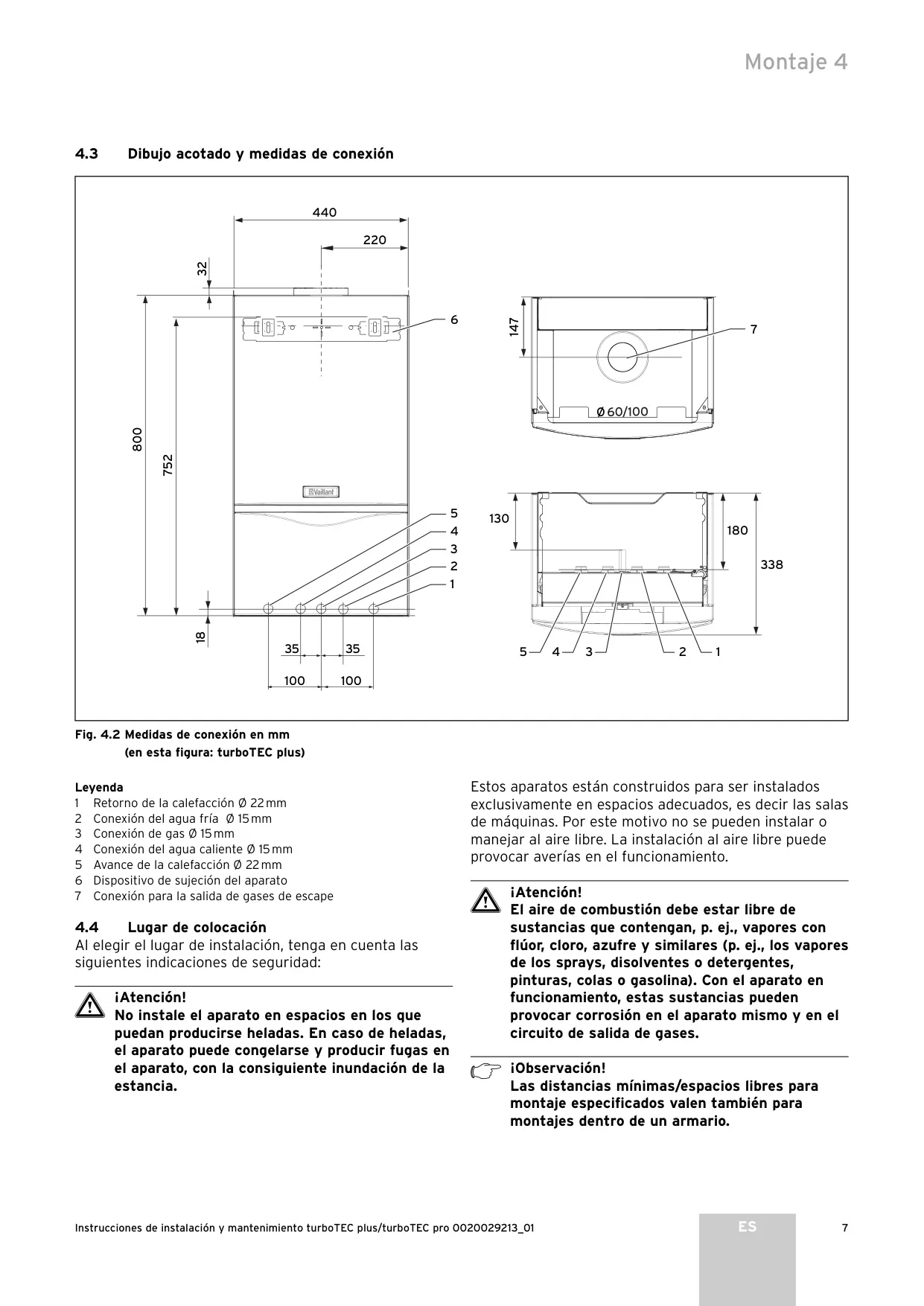

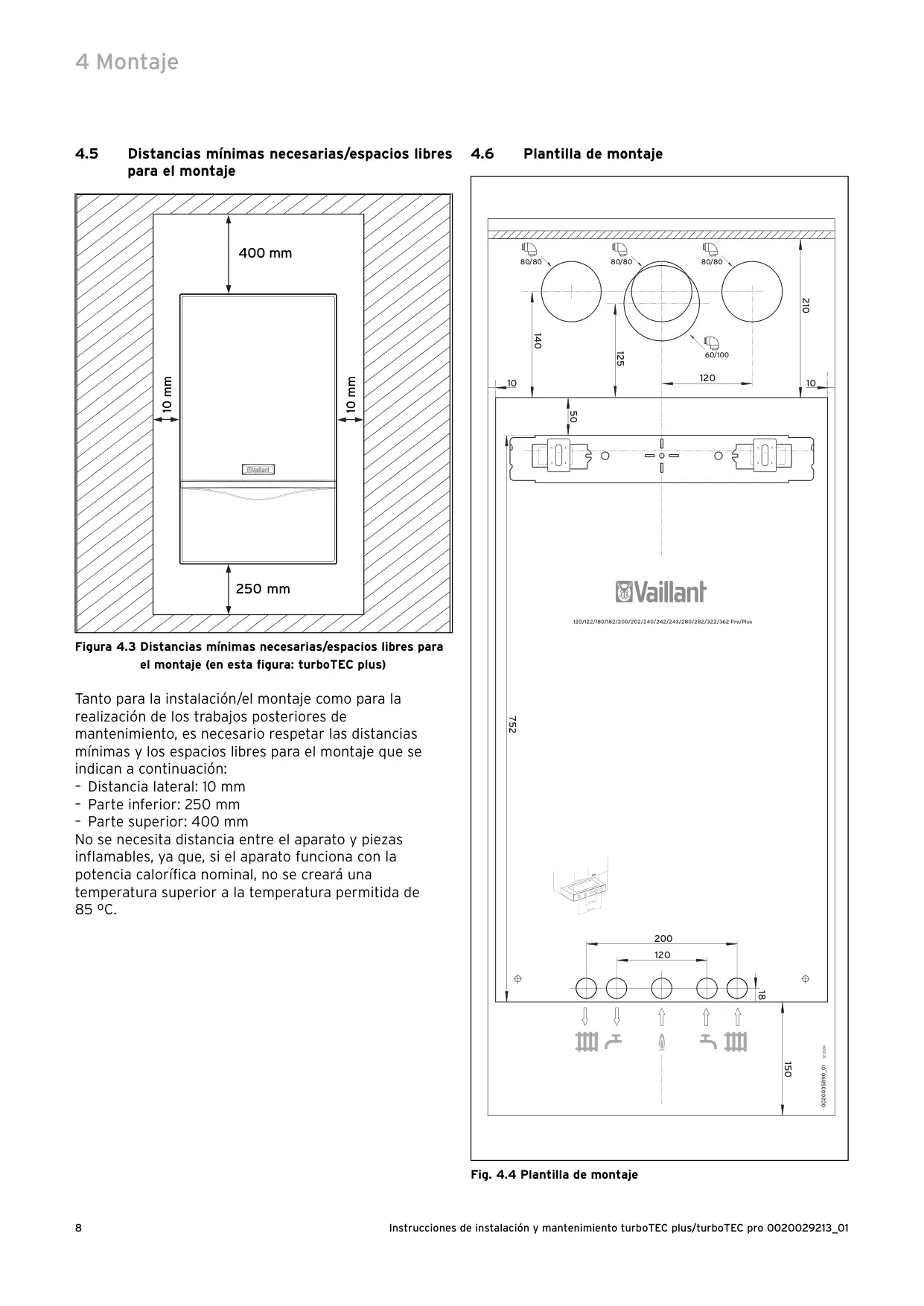

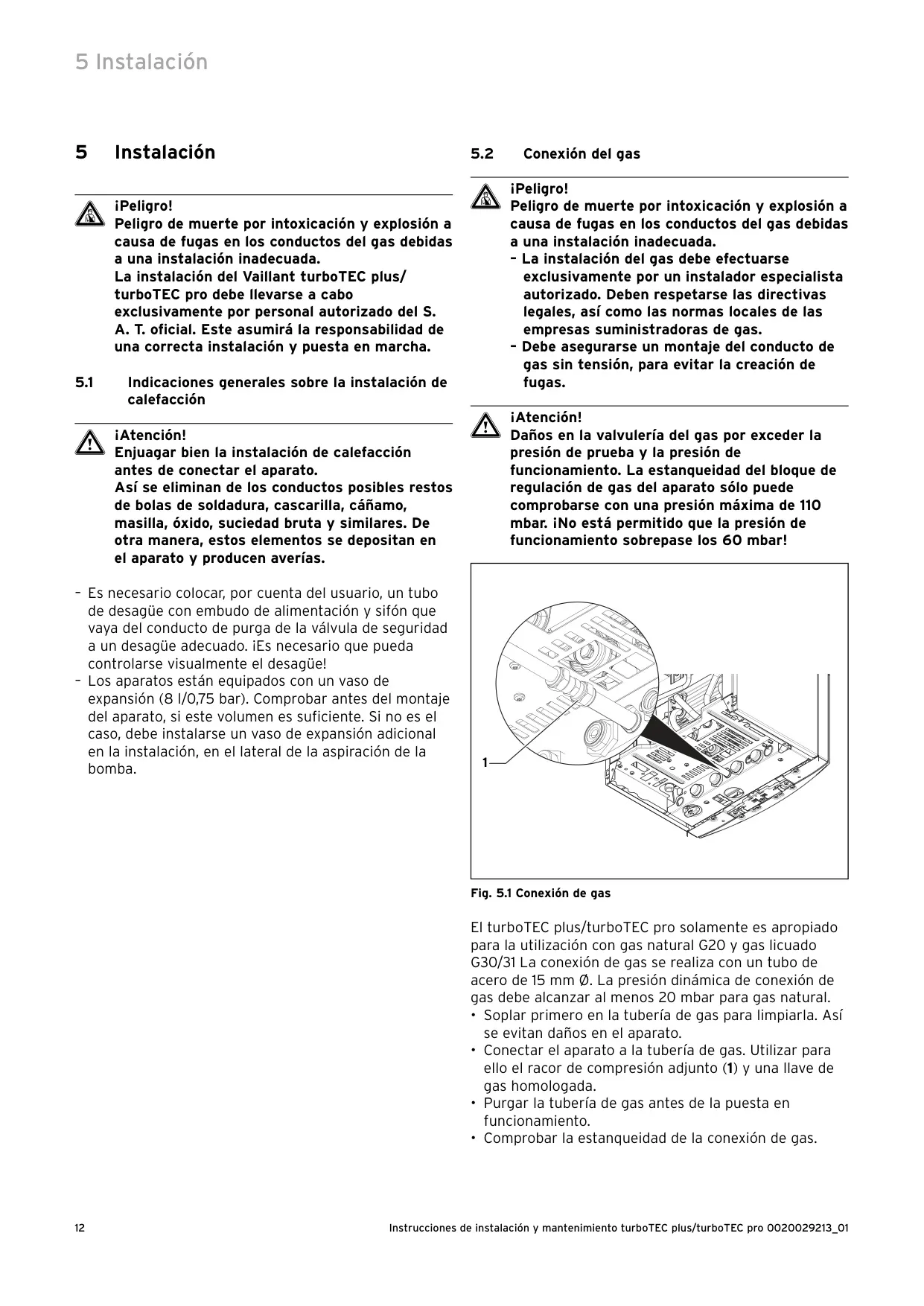

La instalación de la caldera Vaillant turboTEC plus debe ser realizada exclusivamente por instaladores especializados y autorizados, quienes asumen la responsabilidad de su correcta puesta en marcha. Es crucial respetar distancias mínimas para el montaje: 10 mm laterales, 250 mm inferiores y 400 mm superiores, incluso dentro de armarios. Se advierte no instalar el aparato en espacios propensos a heladas, para evitar daños por congelación. El aire de combustión debe estar libre de sustancias corrosivas como flúor o cloro, que podrían afectar el aparato y el circuito de gases.

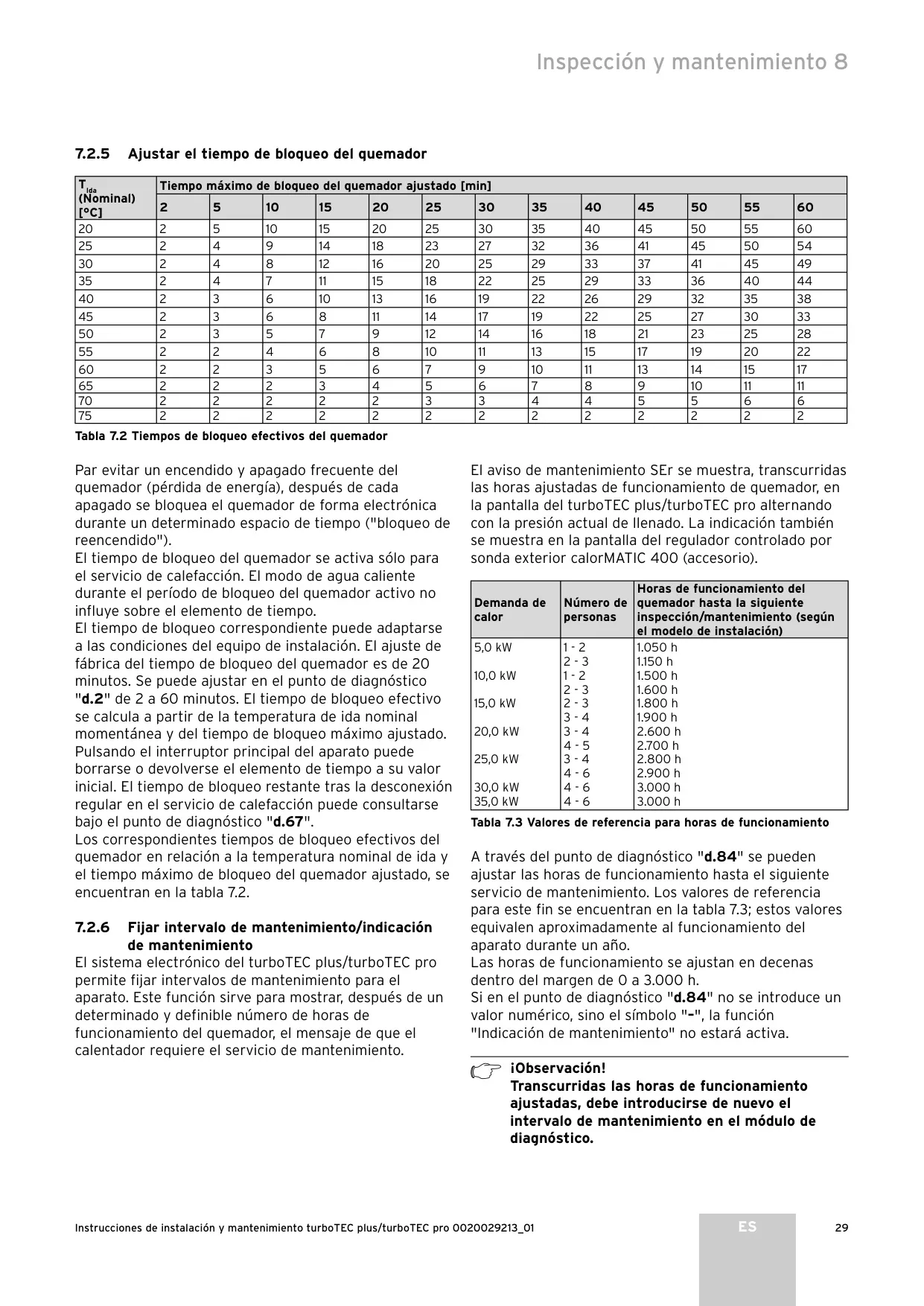

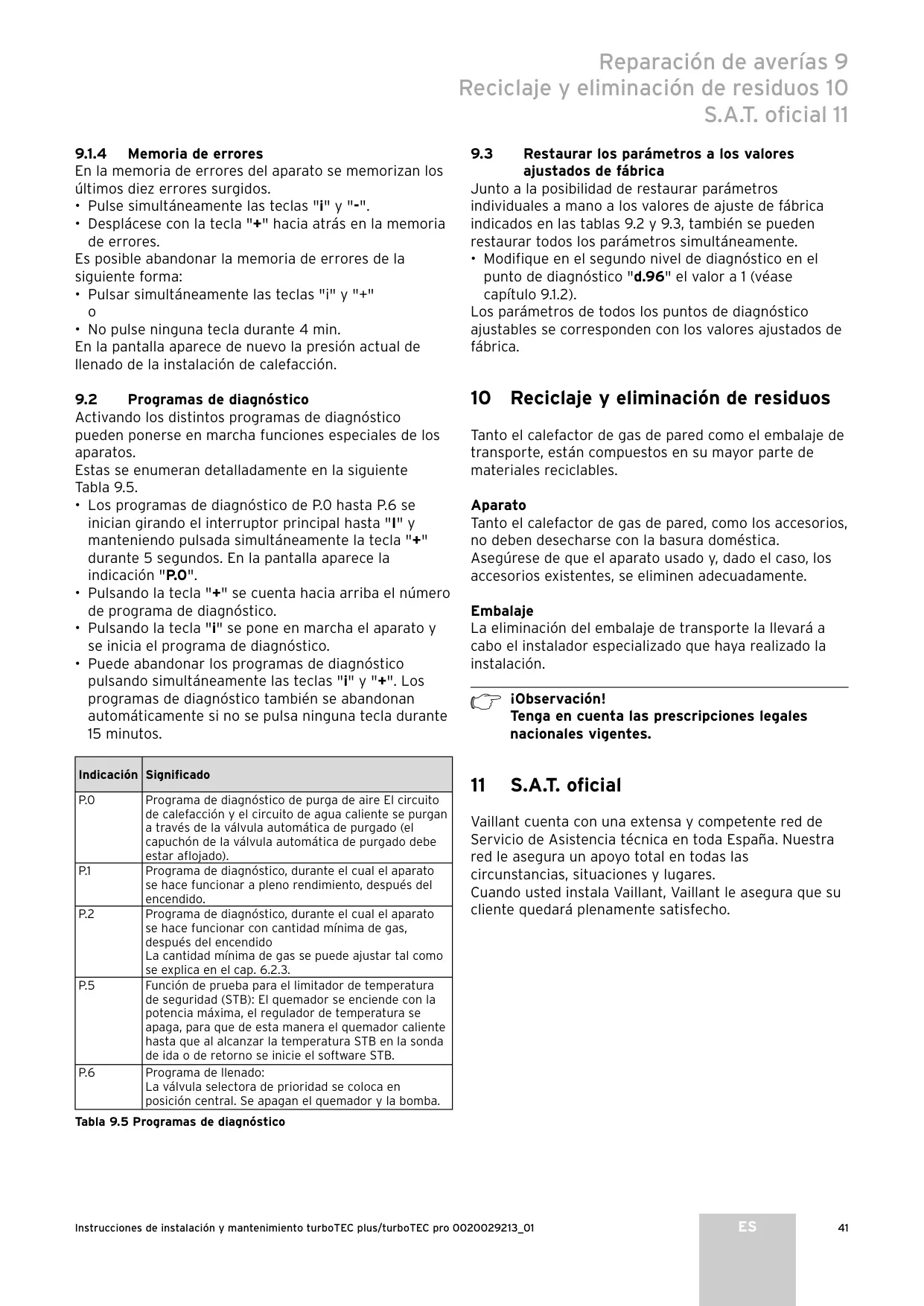

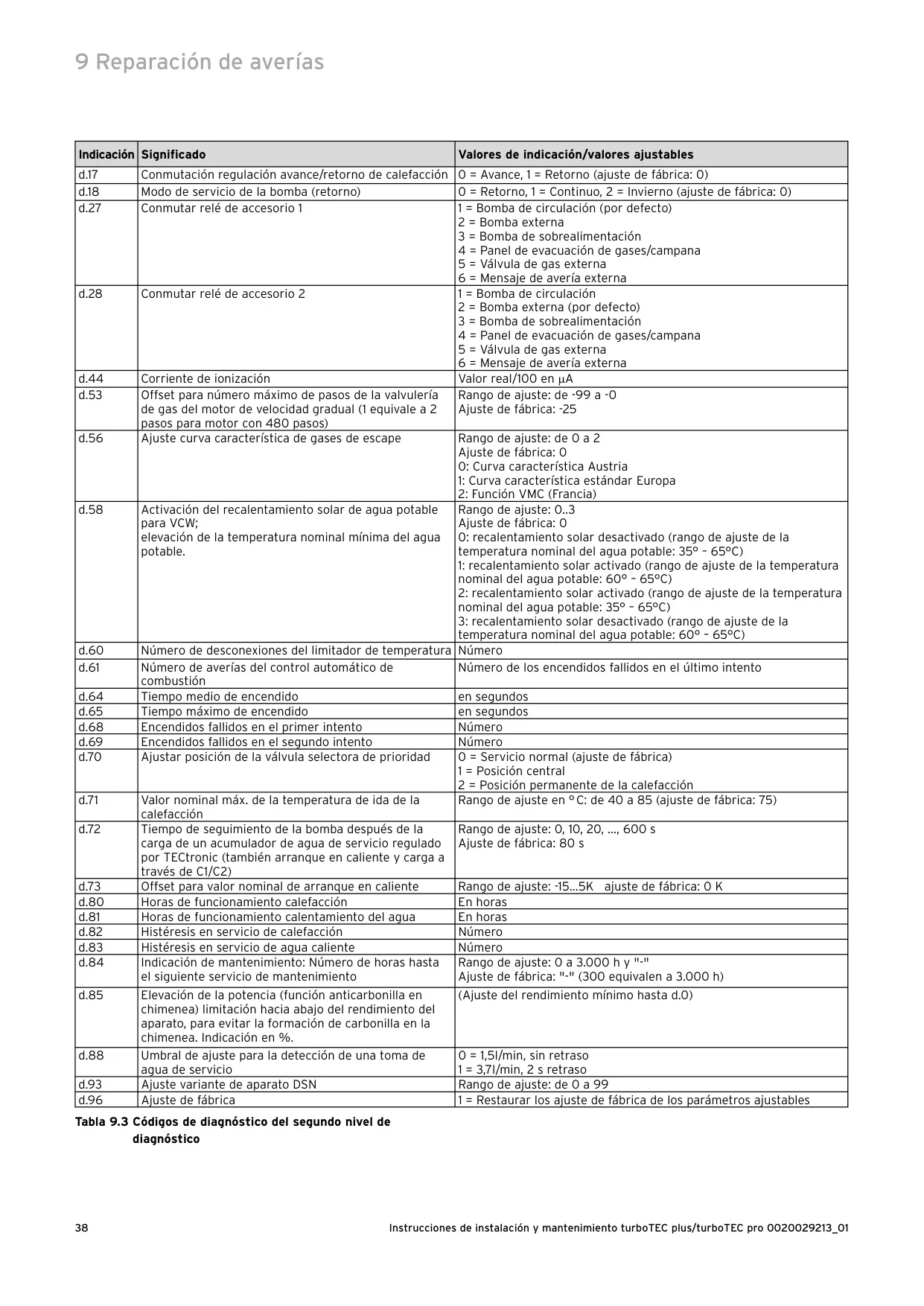

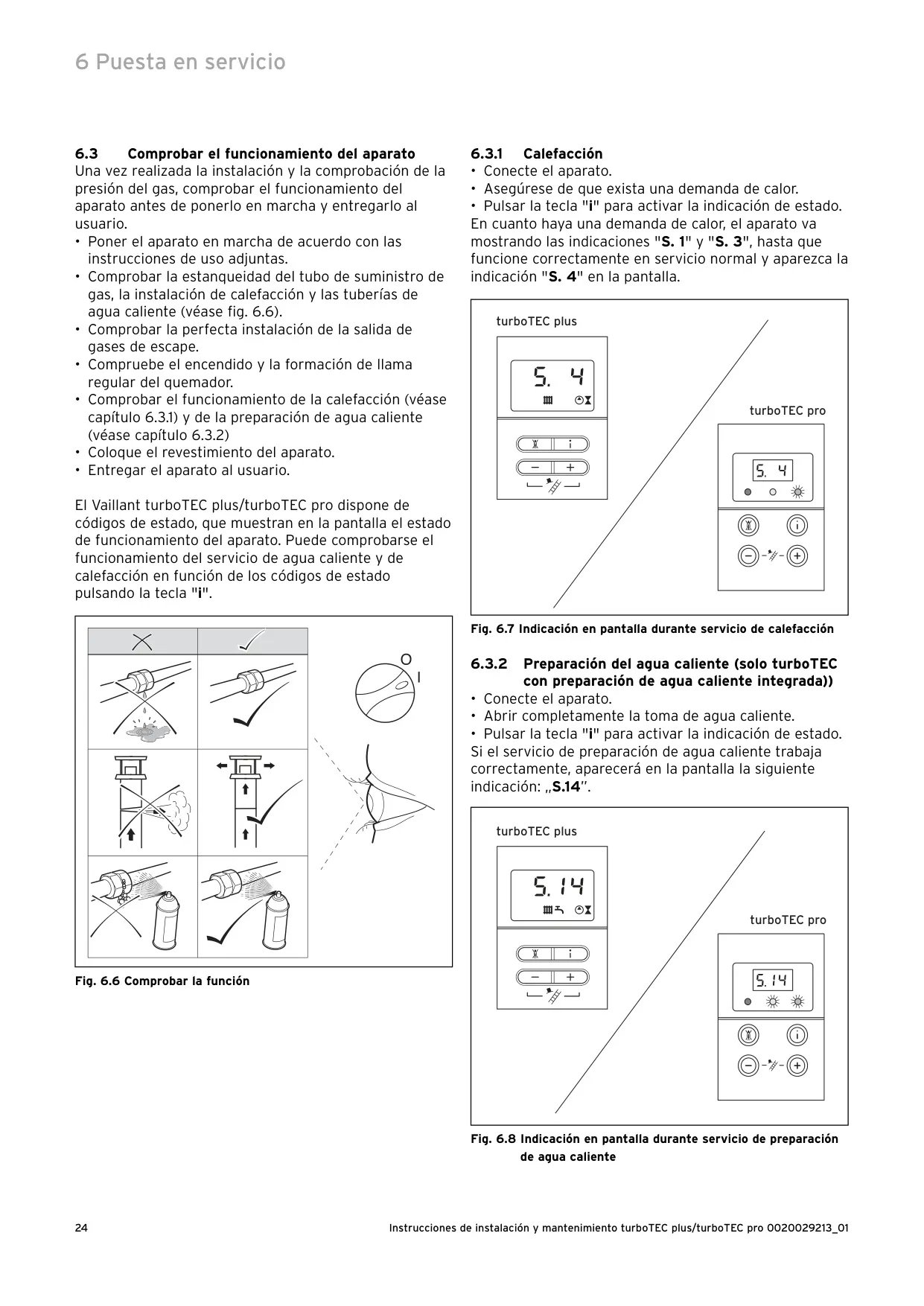

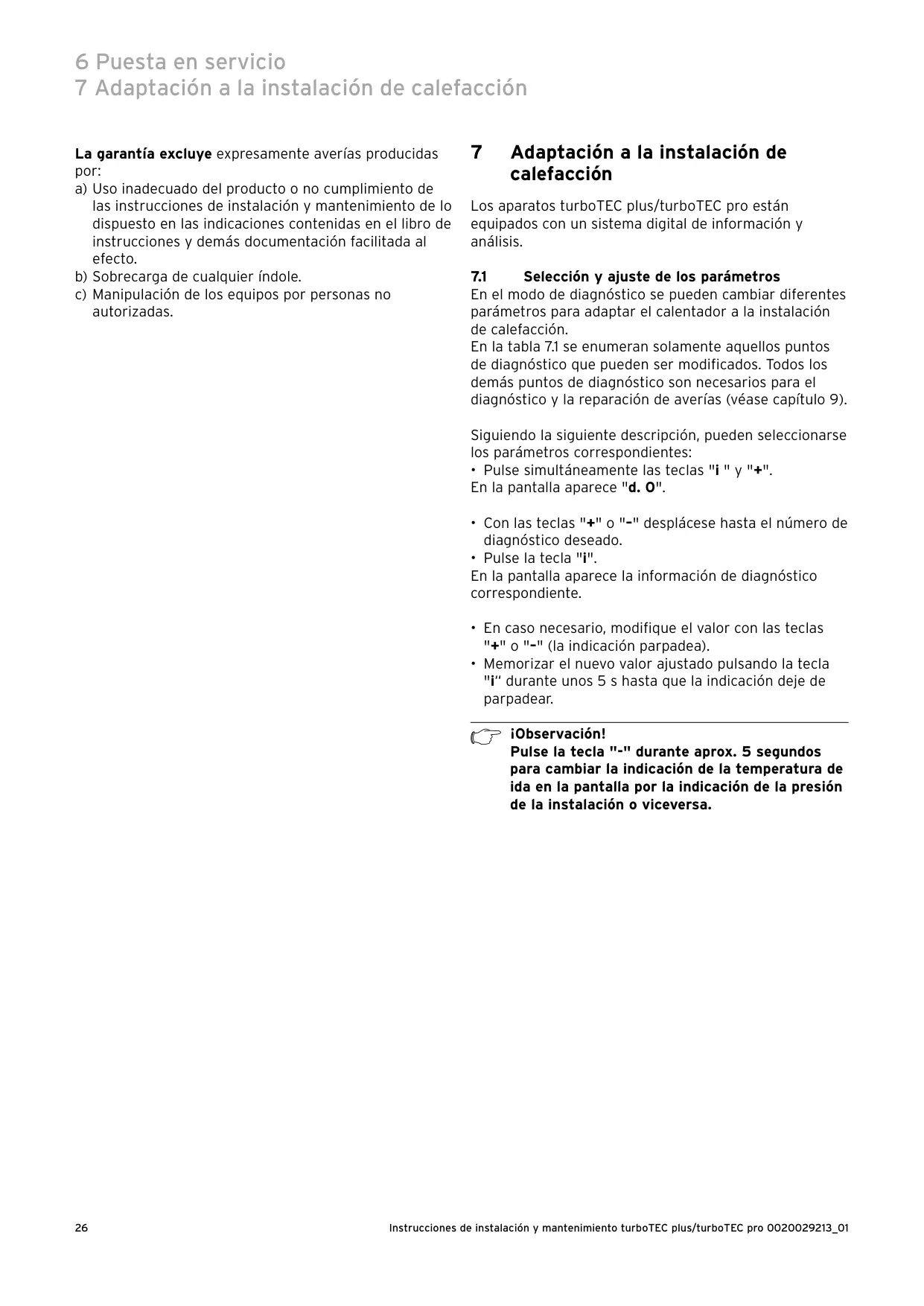

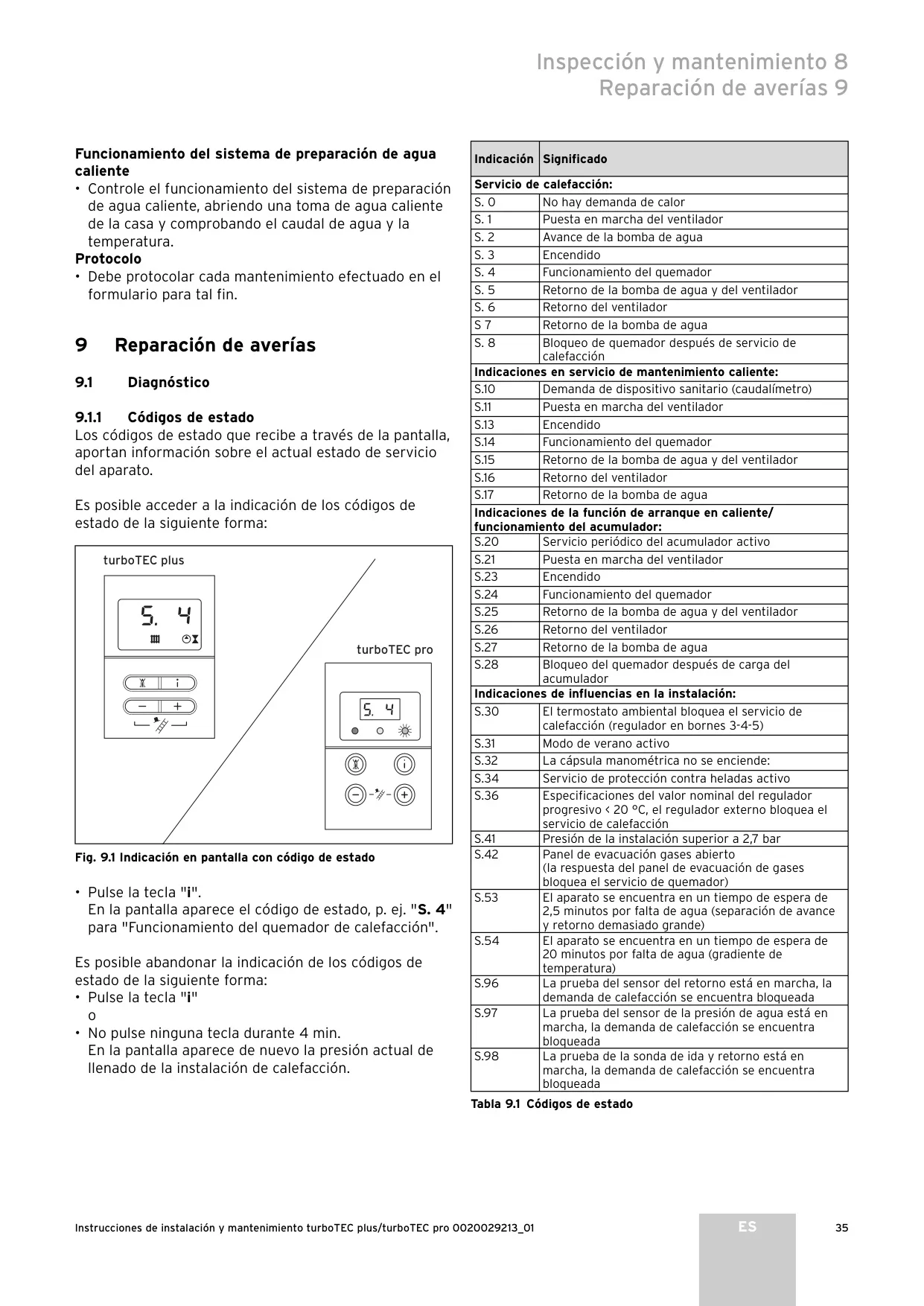

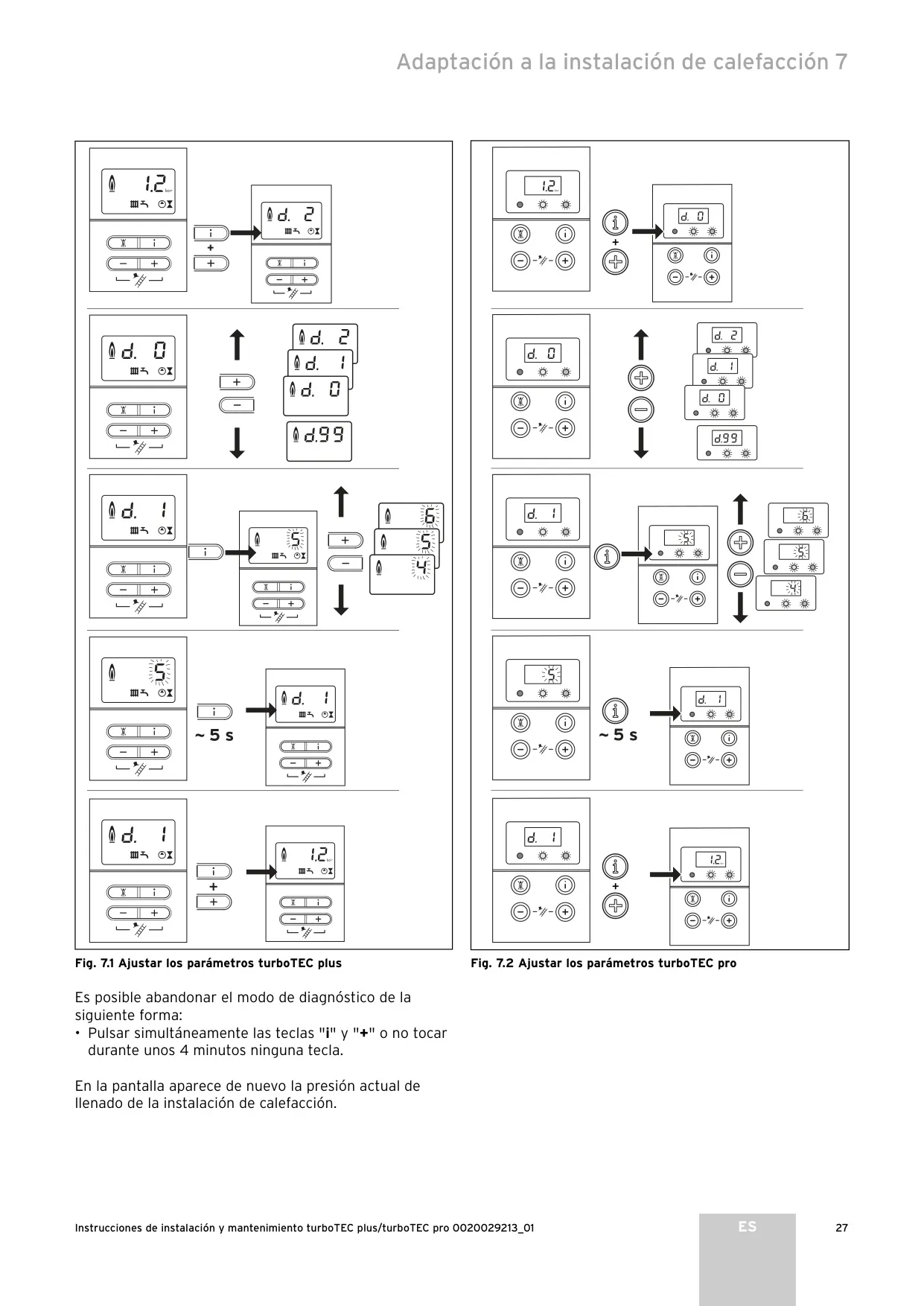

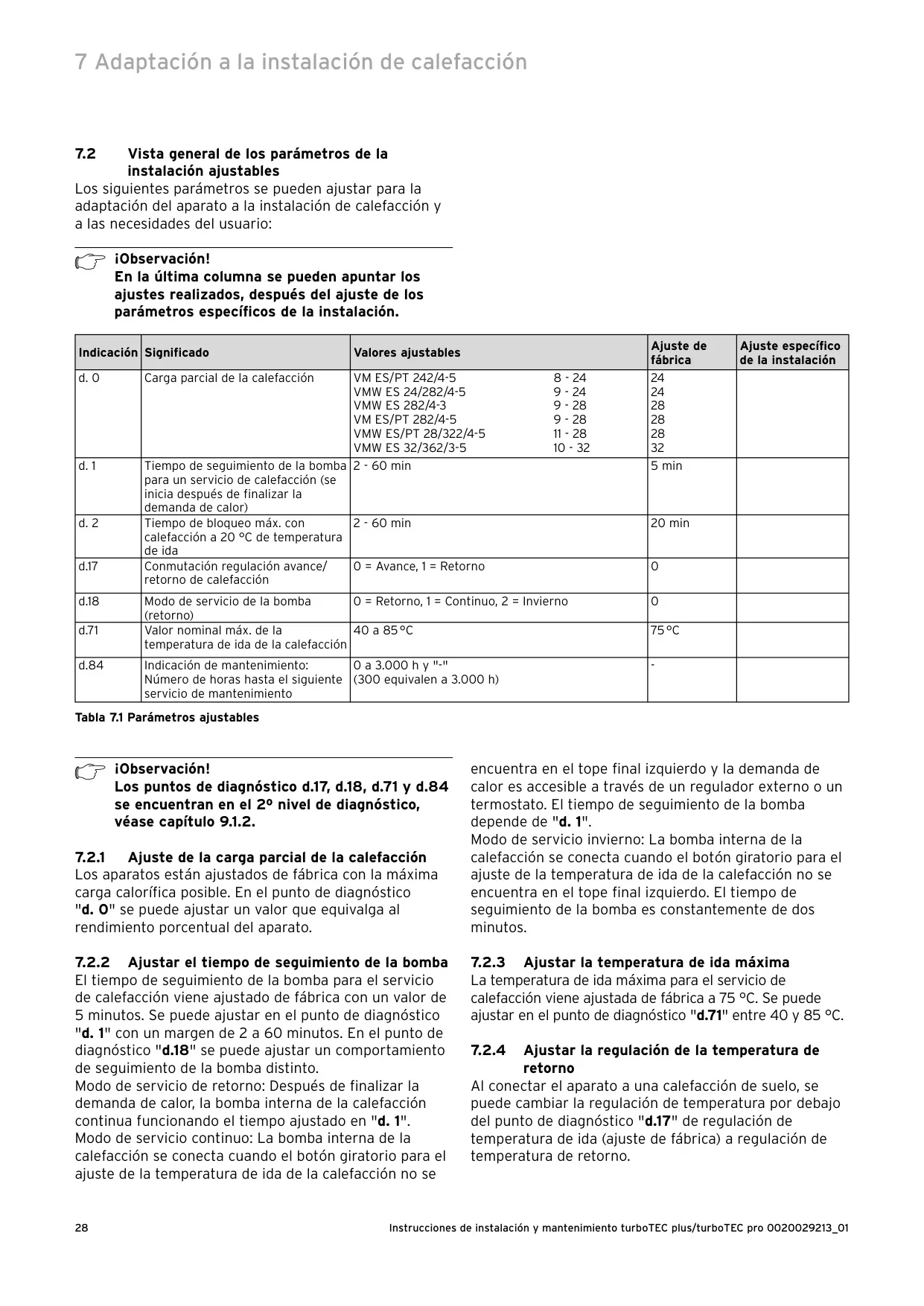

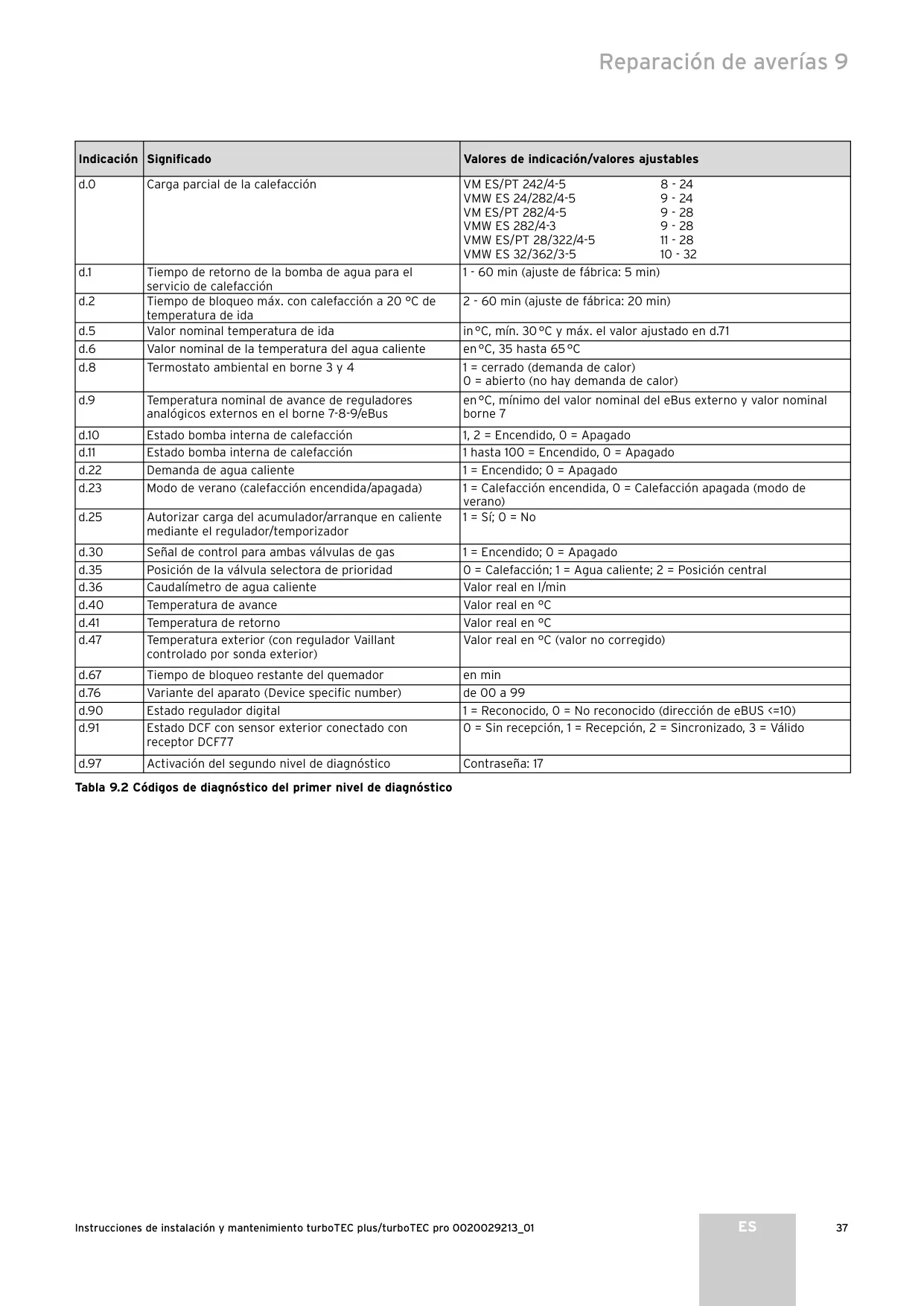

El sistema incorpora una pantalla digital que muestra códigos de estado (S.x) para informar sobre el funcionamiento actual, desde la puesta en marcha del ventilador (S.1) hasta el bloqueo del quemador (S.8). Mediante el modo de diagnóstico, los usuarios cualificados pueden ajustar diversos parámetros para adaptar la caldera a sus necesidades, como la carga parcial de calefacción o el tiempo de seguimiento de la bomba. Una función clave es el tiempo de bloqueo del quemador, que previene encendidos y apagados frecuentes, optimizando la eficiencia energética y prolongando la vida útil del aparato.

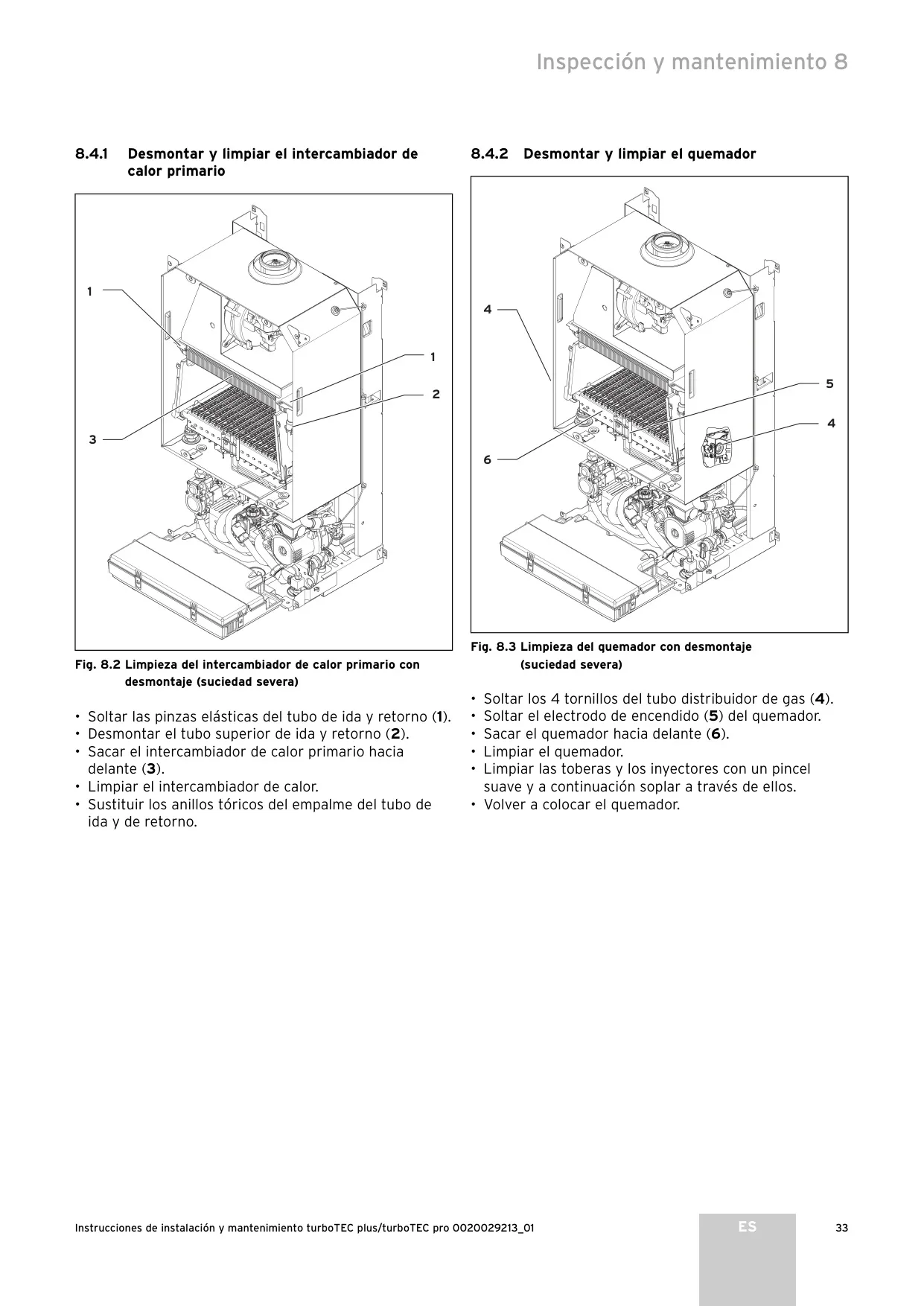

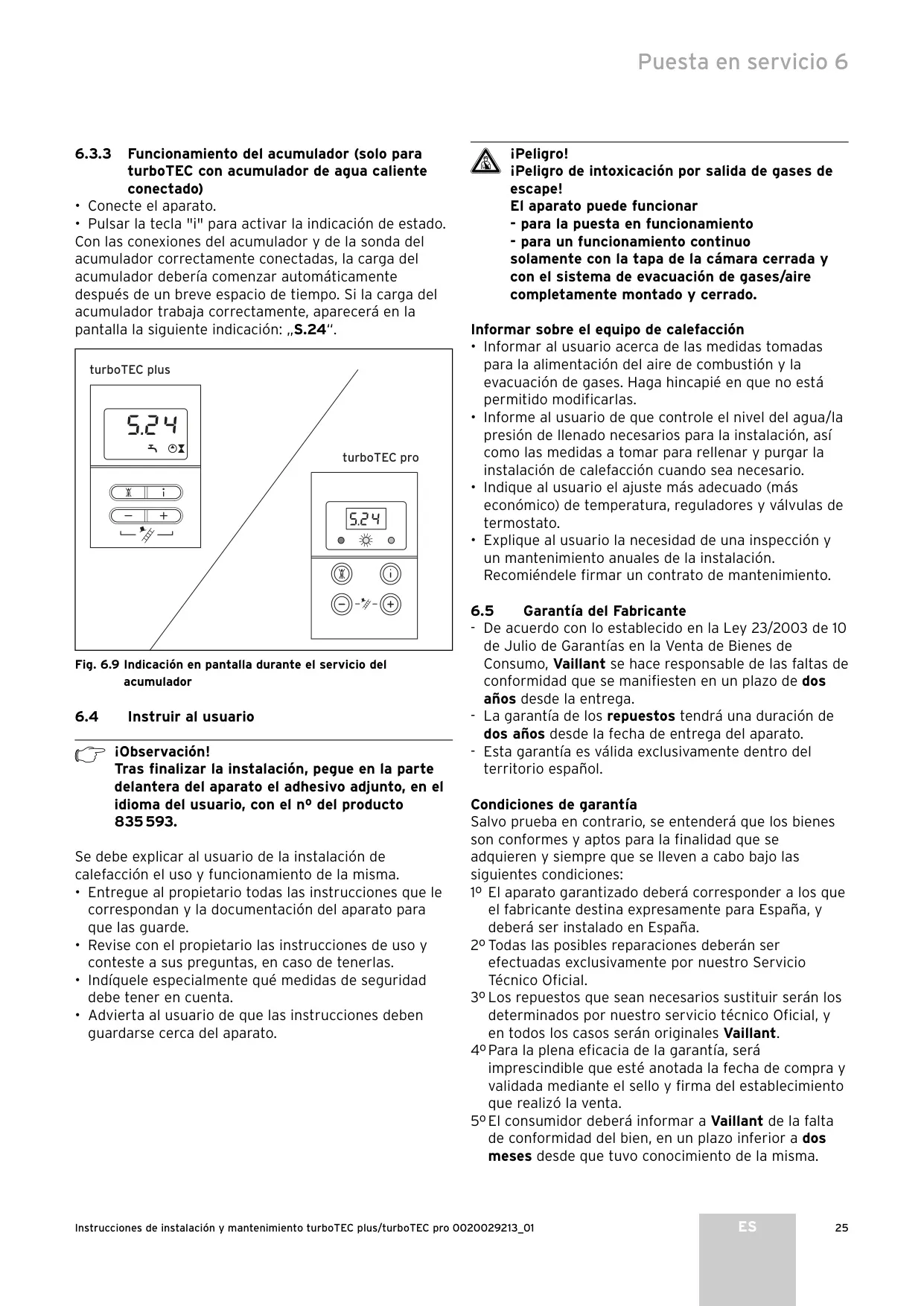

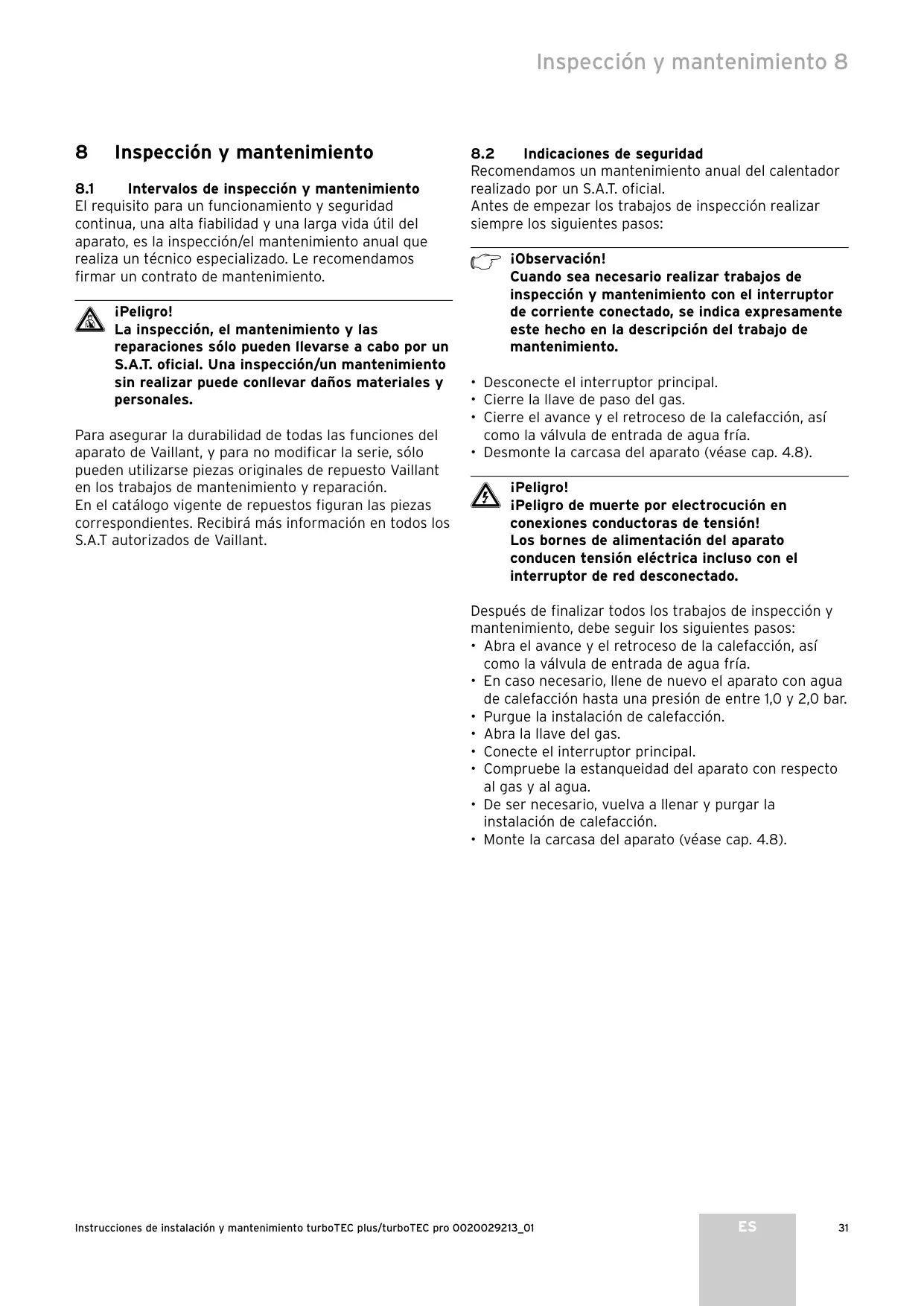

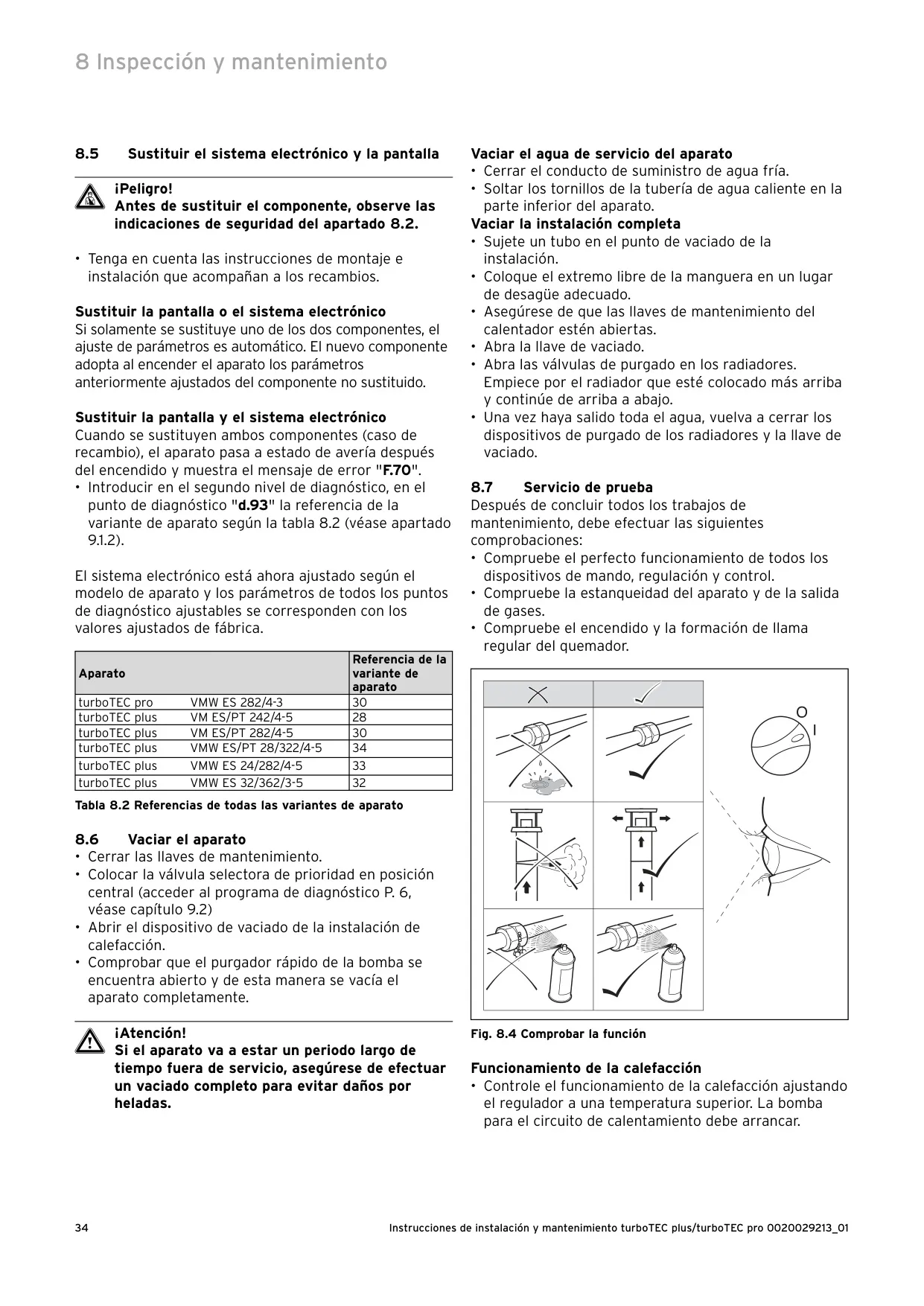

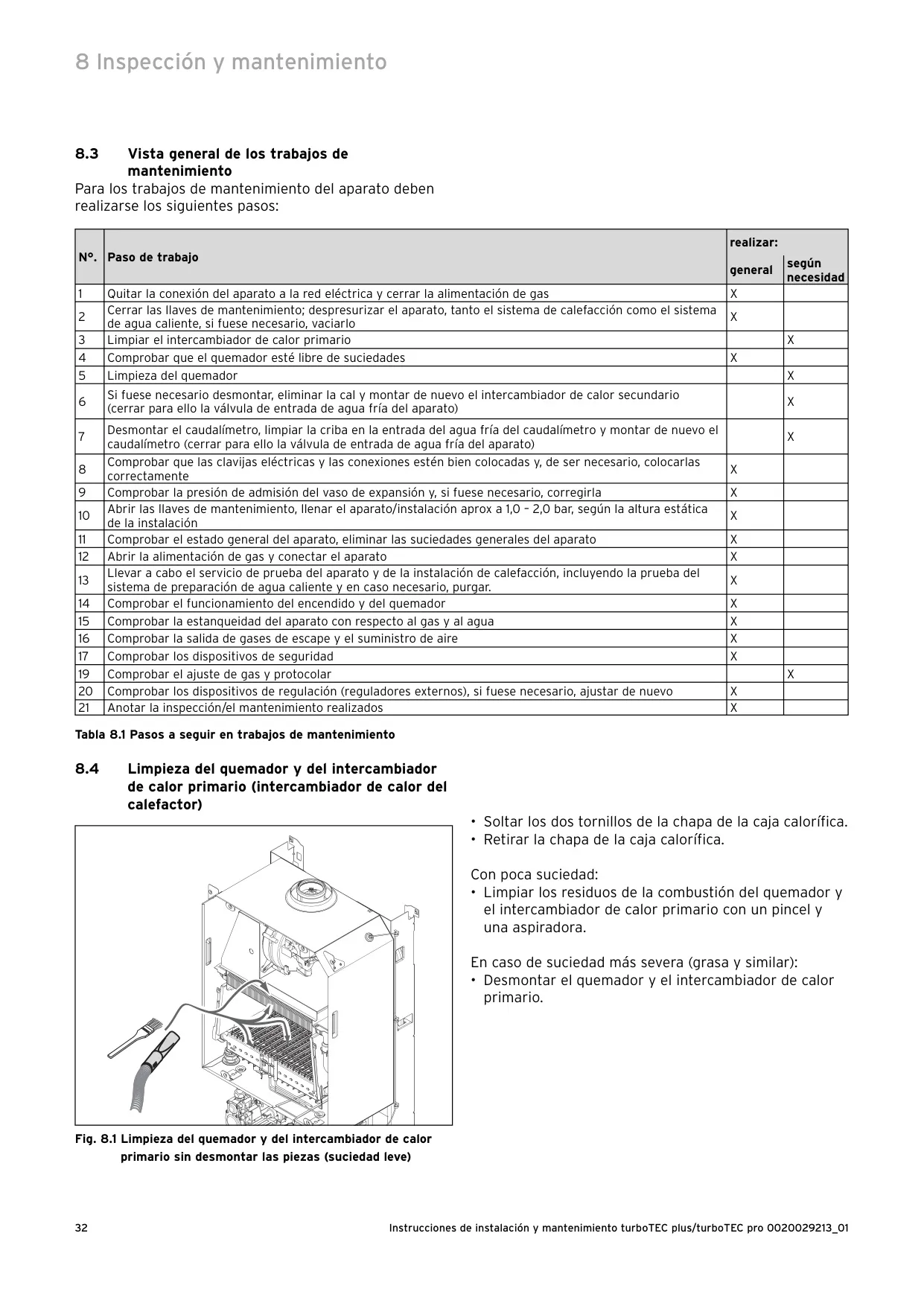

Para asegurar un rendimiento óptimo y una larga vida útil, se recomienda una inspección y mantenimiento anuales por parte del Servicio de Asistencia Técnica (S.A.T.) oficial, utilizando siempre piezas de repuesto originales Vaillant. El manual detalla los pasos de mantenimiento, incluyendo la limpieza del quemador y del intercambiador de calor primario. La garantía del fabricante, de dos años, cubre las faltas de conformidad y los repuestos, siempre que las reparaciones sean efectuadas por el S.A.T. oficial y se cumplan las condiciones de uso.
