Manual de Caldera Vaillant ecoTEC Plus VMW ES 286/5-5

5/5 (1 valoraciones)

📕 Manual PDF 📄 16 páginas

📖 Manual 📋 Especificaciones 📝 Resumen 💬 Preguntas

Instrucciones de la Caldera Vaillant Ecotec Plus VMW ES 286/5-5

Aquí le ofrecemos el manual de Caldera Vaillant ecoTEC Plus VMW ES 286/5-5 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Vaillant ecoTEC Plus VMW ES 286/5-5, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

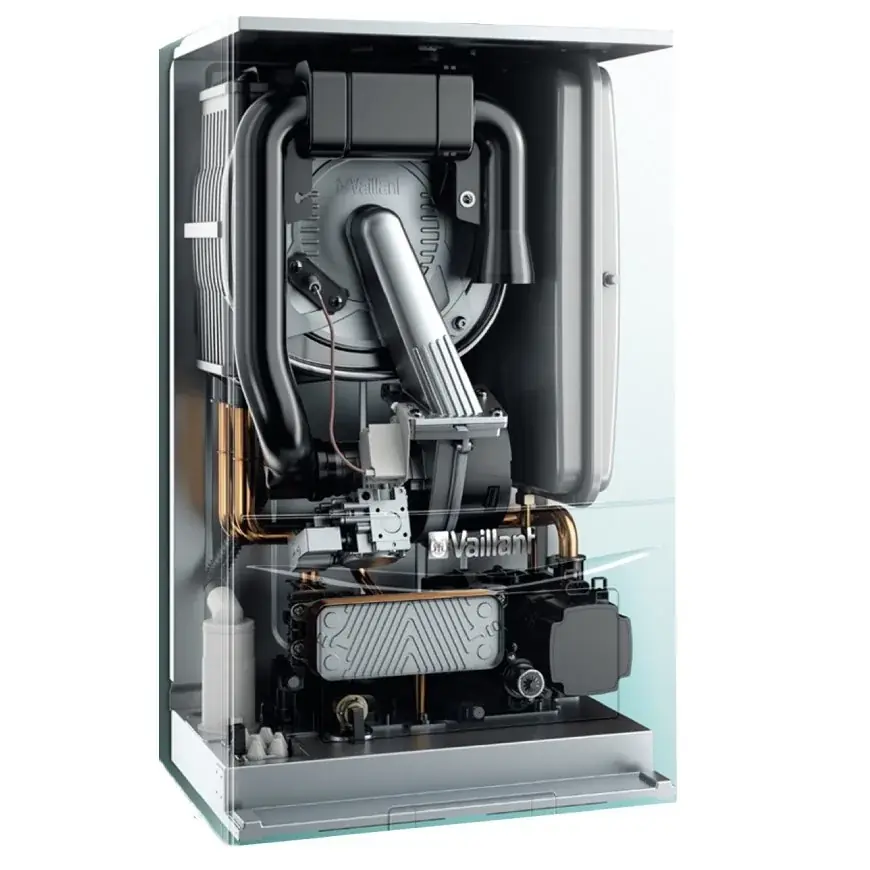

Imágenes del Producto

Especificaciones del Vaillant Ecotec Plus VMW ES 286/5-5

Característica	Especificación
Tipo de aparato	Caldera mural a gas para calefacción y producción de agua caliente Vaillant (VMW)
Serie	ecoTEC plus ..6/5-5
Tipo de gas y presión de conexión (de fábrica)	2H, G20 - 20 mbar (2,0 kPa)
Directiva de rendimiento cumplida	ED 92/42 (4 estrellas)
Fecha de producción	ww/jjjj (semana, año)
Tensión de red y frecuencia de red	V Hz (Valores específicos no detallados en el documento para este modelo exacto)
Consumo eléctrico máx.	W (Valores específicos no detallados en el documento para este modelo exacto)
Tipo de protección	IP (Valores específicos no detallados en el documento para este modelo exacto)
Categorías de gas homologadas	Cat. (No especificado en el documento)
Aparatos de gas autorizados	Tipo (No especificado en el documento)
Sobrepresión total admisible (modo calefacción)	PMS (No especificado en el documento)
Sobrepresión total admisible (producción agua caliente)	PMW (No especificado en el documento)
Temperatura máx. de ida	Tmáx. (No especificado en el documento)
Rango de potencia calorífica nominal	P (Valores específicos no detallados en el documento para este modelo exacto)
Rango de carga calorífica	Q (Valores específicos no detallados en el documento para este modelo exacto)
Caudal nominal de la toma de agua caliente	D (Valores específicos no detallados en el documento para este modelo exacto)

Detalles del Vaillant VMW ES 286/5-5

El manual del Vaillant ecoTEC plus VMW ES 286/5-5 prioriza la seguridad y el uso adecuado. Clasifica las advertencias por gravedad, desde peligro de muerte hasta daños materiales, e insiste en que la instalación, mantenimiento y ajustes de gas sean realizados exclusivamente por técnicos especializados. La documentación adjunta es vital y debe conservarse y consultarse para todos los componentes. Se prohíbe el uso abusivo, asegurando un funcionamiento seguro y conforme a la normativa.

Concebido como generador de calor y para agua caliente sanitaria, este producto cuenta con un diseño funcional. Su estructura incluye un panel de mandos intuitivo, una placa con el número de serie para identificación, y una tapa frontal protectora. El panel integra una pantalla digital, un regulador (accesorio), teclas para la navegación y una específica para la eliminación de averías. Este diseño facilita la interacción del usuario y proporciona retroalimentación visual sobre el estado operativo, como la temperatura y la presión del sistema.

La pantalla del ecoTEC plus es crucial para su operación, mostrando datos como la temperatura de calefacción, la presión del sistema y códigos de estado. Una serie de símbolos claros informan sobre el quemador activo, el modo de calefacción o agua caliente, la microacumulación o la necesidad de mantenimiento. El concepto de uso es directo, con teclas dedicadas para ajustes y navegación por menús. La puesta en marcha requiere el cierre del revestimiento y la apertura de las llaves de gas y agua, activándose con la tecla ON/OFF para mostrar la "pantalla básica".

La caldera permite un control preciso de las temperaturas de calefacción y agua caliente sanitaria, ajustables desde el panel o un regulador externo. Una función destacada es el modo confort, que proporciona agua caliente al instante, evitando esperas. Incorpora una protección automática contra legionela: si el acumulador desciende de 50 °C durante 24 horas, se calienta automáticamente a 70 °C para garantizar la higiene. Es posible desactivar funciones específicas como el modo calefacción (modo verano) o la preparación de agua caliente.

Para garantizar su operatividad y una vida útil prolongada, es fundamental una inspección anual y mantenimiento bianual por un instalador especializado. La limpieza del revestimiento debe hacerse con un paño húmedo y jabón suave, evitando productos abrasivos. En caso de avería, el aparato muestra códigos de error (F.xx). Se aconseja consultar la sección de solución de averías o contactar a un técnico cualificado. La garantía de Vaillant cubre faltas de conformidad durante dos años bajo condiciones específicas, incluyendo la instalación por personal cualificado.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre Caldera Vaillant Ecotec Plus VMW ES 286/5-5 y las respondemos a continuación.

¿Qué debo hacer si huelo a gas en el interior de un edificio donde está instalada la caldera?

Si huele a gas, evite espacios con olor a gas, abra puertas y ventanas, evite llamas abiertas, no fume ni accione interruptores eléctricos. Cierre el contador de gas y la llave de paso del aparato. Avise a vecinos sin usar el timbre, abandone el edificio y llame a policía, bomberos y el servicio de guardia de la suministradora de gas desde fuera.

¿Quién es el único autorizado para instalar y realizar el mantenimiento de la caldera?

Los trabajos de instalación, inspección, mantenimiento y reparación, así como los ajustes de gas, deben ser llevados a cabo exclusivamente por un instalador especializado y cualificado.

¿Cómo se enciende la caldera Vaillant ecoTEC plus?

Para encender el aparato, asegúrese de que el revestimiento esté completamente cerrado. Luego, pulse el botón de encendido/apagado (ON/OFF) situado en el panel de control. La pantalla mostrará la "pantalla básica" indicando el estado operativo.

¿Cómo se ajusta la temperatura de ida de la calefacción en la caldera?

Pulse el botón ⚙️. La pantalla mostrará la temperatura actual. Si no hay regulador conectado, ajuste con ➕ o ➖ y confirme con ⚙️. Si hay regulador, ajuste la temperatura máxima admisible en el producto y luego la deseada en el regulador.

¿Cómo puedo activar el modo para obtener agua caliente al instante?

Para activar el modo confort, que proporciona agua caliente al instante, pulse el botón 🚿 y luego ⏱️. En la pantalla aparecerá "Comf. on" o "Comf. off". Active el modo confort con ➕ o ➖ y confirme con ⚙️. El símbolo "☀️" aparecerá en la pantalla básica.

¿Cuál es la presión de llenado correcta para la instalación de calefacción en frío?

Para un funcionamiento correcto, la presión de llenado con la instalación de calefacción en frío debe estar entre 0,1 MPa y 0,2 MPa (1,0 bar y 2,0 bar). En la pantalla, esto se indica con las barras de presión dentro de las dos líneas de rayas.

¿Qué debo hacer si la presión de llenado de la calefacción es demasiado baja?

Si la presión de llenado desciende por debajo de 0,05 MPa (0,5 bar), el aparato se apagará y mostrará el mensaje de error F.22. En este caso, debe rellenar la instalación de calefacción con agua adecuada, siguiendo las instrucciones proporcionadas en el manual por un instalador especializado.

¿Cómo se protege la instalación de calefacción contra las heladas?

La caldera cuenta con una función de protección antihielo: si la temperatura de calefacción cae por debajo de 5 °C con el aparato encendido, calienta el agua circulante (tanto de calefacción como de ACS) a aprox. 30 °C. Es importante no desconectar el aparato durante la época de heladas y asegurar que todas las estancias estén temperadas.

¿Qué significa si aparece un símbolo de llave inglesa en la pantalla?

El símbolo de una llave inglesa (🔧) indica que el aparato requiere mantenimiento. No es un modo de fallo, y el producto sigue funcionando. Debe contactar al servicio de asistencia técnica oficial. Si también parpadea la presión de agua, solo añada agua de calefacción.

¿Qué hago si veo un código de error F.XX en la pantalla de la caldera?

Un código F.XX indica un fallo en el producto. Si no puede solucionarlo con las medidas indicadas en la tabla de solución de averías del anexo, o si los fallos persisten tras intentos manuales de reinicio, póngase en contacto con un instalador especializado.

¿Está permitido realizar el mantenimiento o las reparaciones de la caldera por cuenta propia?

No, nunca debe intentar realizar usted mismo trabajos de mantenimiento o reparación. Esto debe ser realizado exclusivamente por un instalador especializado. La manipulación incorrecta puede poner en peligro su vida, la de otras personas y provocar daños materiales.

Mi caldera no produce agua caliente ni calienta la casa. ¿Cuáles pueden ser las causas principales?

Puede deberse a varias razones: la llave de paso del gas o las llaves de mantenimiento están cerradas, hay un corte de suministro eléctrico, el aparato está desconectado, los ajustes de temperatura son demasiado bajos, la presión de la instalación es insuficiente o hay aire en la instalación. Revise estos puntos y, si persiste, contacte a un técnico.

¿Por qué la producción de agua caliente sanitaria funciona correctamente, pero la calefacción no se activa?

Esta situación a menudo indica que el regulador externo no está bien ajustado. Consulte las instrucciones de funcionamiento del regulador para asegurarse de que su configuración sea la correcta para activar el modo calefacción.
