Caldera Roca NGO 50 GTA
Instrucciones del Roca NGO 50 GTA
Aquí le ofrecemos el manual de Caldera Roca NGO 50 GTA completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Roca NGO 50 GTA, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

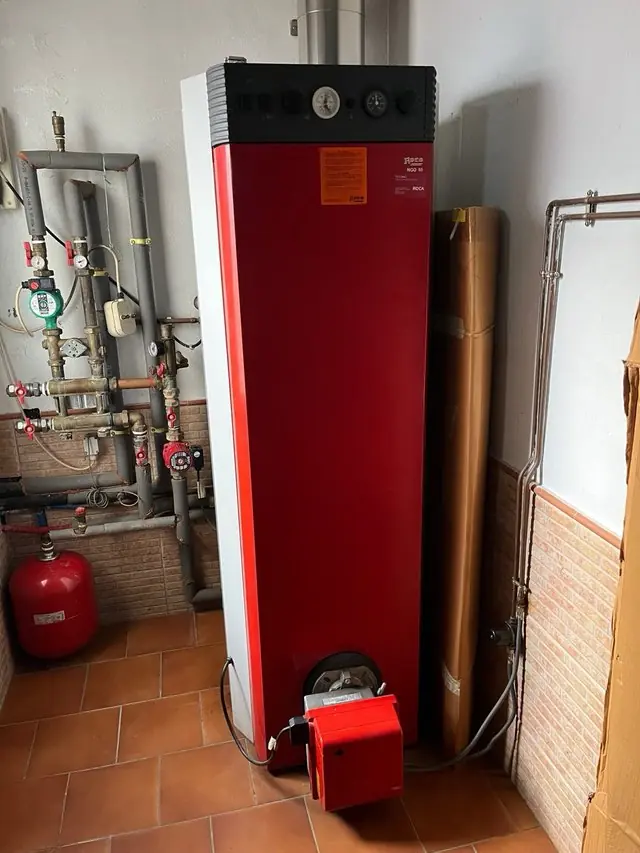

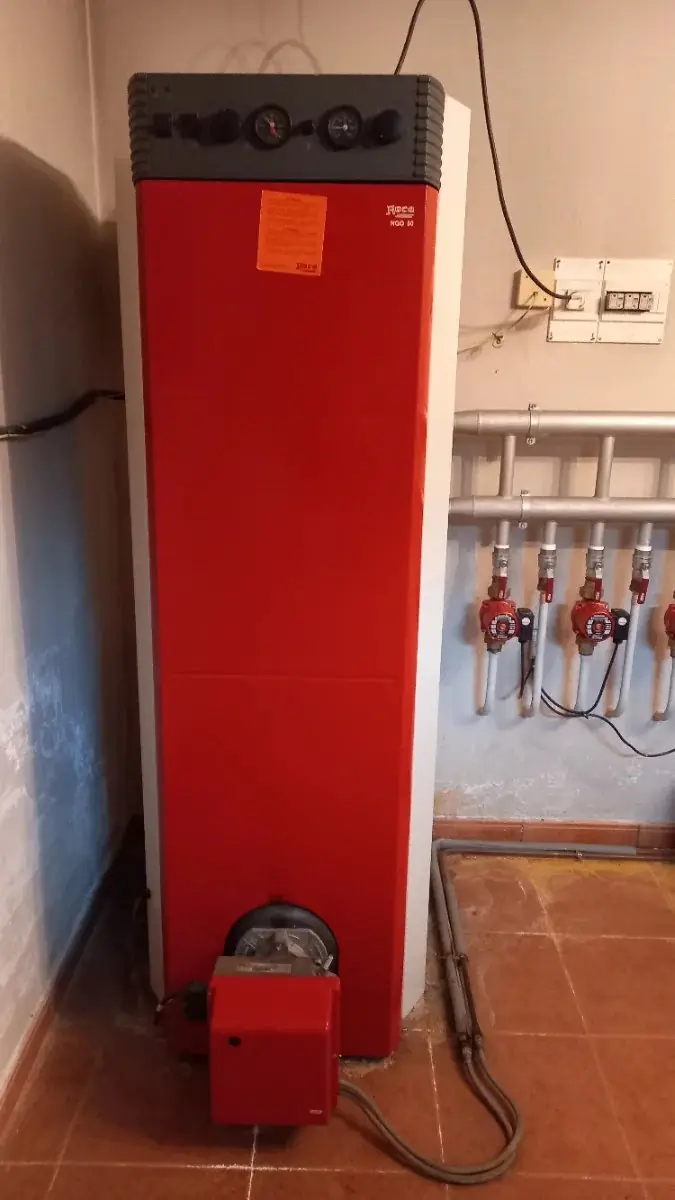

Imágenes del Producto

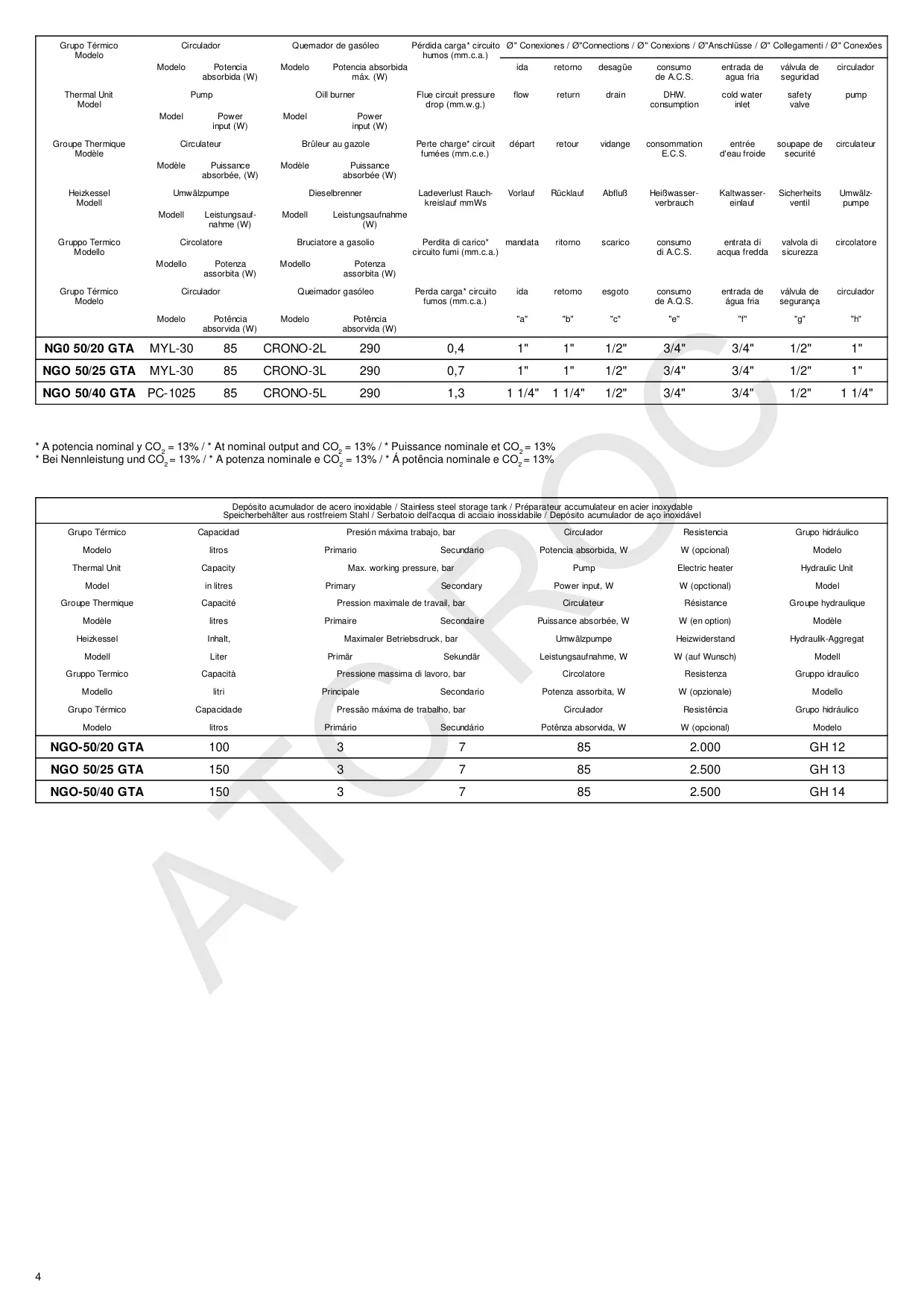

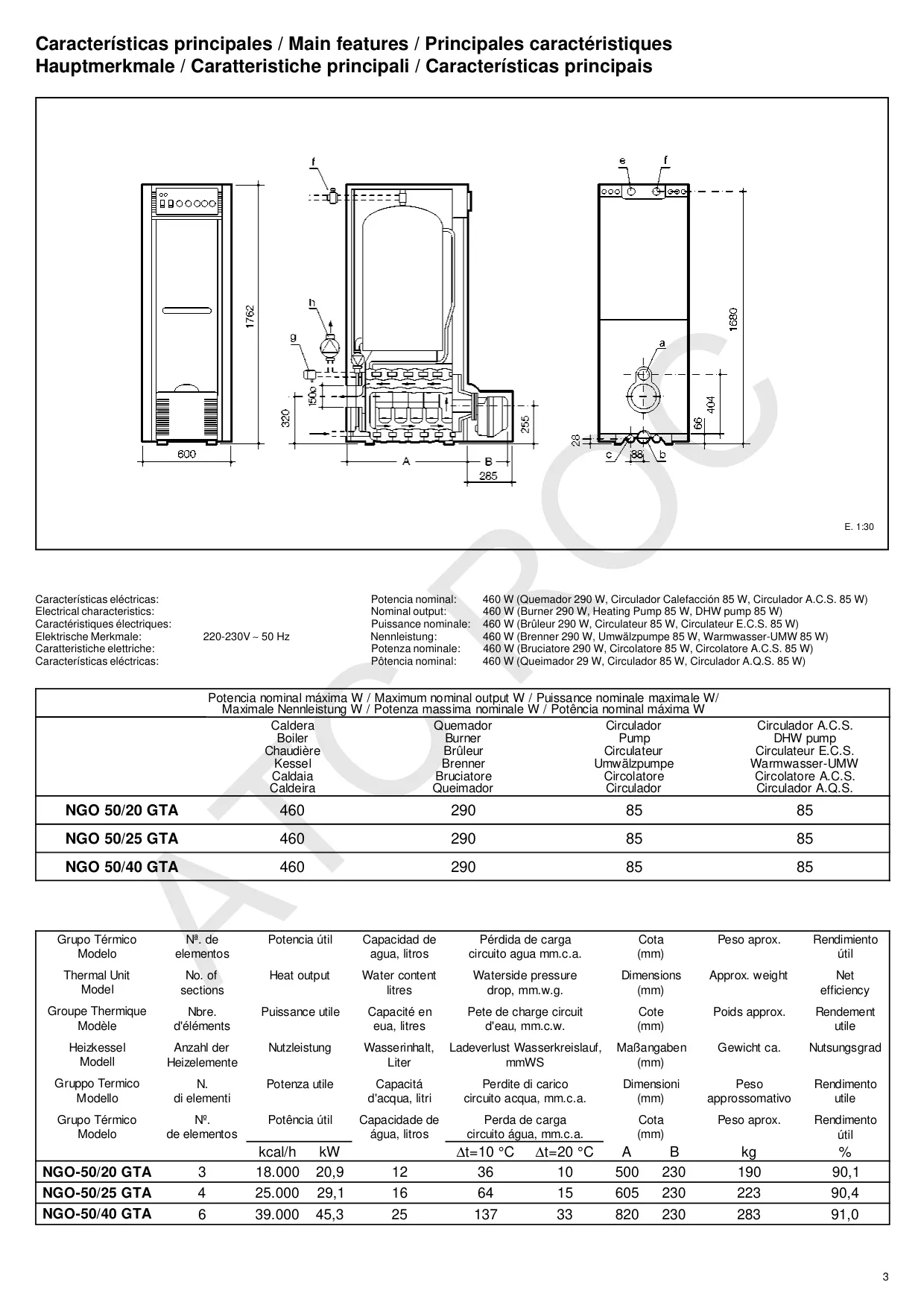

Especificaciones del Roca NGO 50 GTA
| Característica | NGO 50/20 GTA | NGO 50/25 GTA | NGO 50/40 GTA |
|---|---|---|---|
| Voltaje/Frecuencia Nominal | 220-230V~50 Hz | ||
| Potencia Nominal Total | 460 W | ||
| Quemador | 290 W | ||
| Circulador Calefacción | 85 W | ||
| Circulador A.C.S. | 85 W | ||
| Nº de Elementos | 3 | 4 | 6 |
| Potencia Útil (kcal/h) | 18.000 | 25.000 | 39.000 |
| Potencia Útil (kW) | 20,9 | 29,1 | 45,3 |
| Capacidad de Agua (litros) | 12 | 16 | 25 |
| Pérdida de Carga Circuito Agua (mm.c.a.) | 36 | 64 | 137 |
| Dimensiones A (mm) | 500 | 605 | 820 |
| Dimensiones B (mm) | 230 | 230 | 230 |
| Peso Aprox. (kg) | 190 | 223 | 283 |
| Rendimiento Útil (%) | 90,1 | 90,4 | 91,0 |
| Modelo Circulador | MYL-30 | MYL-30 | PC-1025 |
| Potencia Absorbida Circulador (W) | 85 | 85 | 85 |
| Modelo Quemador | CRONO-2L | CRONO-3L | CRONO-5L |
| Potencia Absorbida Máx. Quemador (W) | 290 | 290 | 290 |
| Pérdida de Carga Circuito Humos (mm.c.a.) | 0,4 | 0,7 | 1,3 |
| Conexión Ida | 1" | 1" | 1 1/4" |
| Conexión Retorno | 1" | 1" | 1 1/4" |
| Conexión Desagüe | 1/2" | ||
| Conexión Consumo A.C.S. | 3/4" | ||
| Conexión Entrada Agua Fría | 3/4" | ||
| Conexión Válvula de Seguridad | 1/2" | ||
| Conexión Circulador | 1" | 1" | 1 1/4" |
| Capacidad Depósito Acumulador (litros) | 100 | 150 | 150 |
| Presión Máxima Trabajo Primario (bar) | 3 | ||
| Presión Máxima Trabajo Secundario (bar) | 7 | ||
| Resistencia Eléctrica (opcional) | 2.000 W | 2.500 W | 2.500 W |
| Modelo Grupo Hidráulico | GH 12 | GH 13 | GH 14 |
Detalles de la Caldera Roca NGO 50 GTA

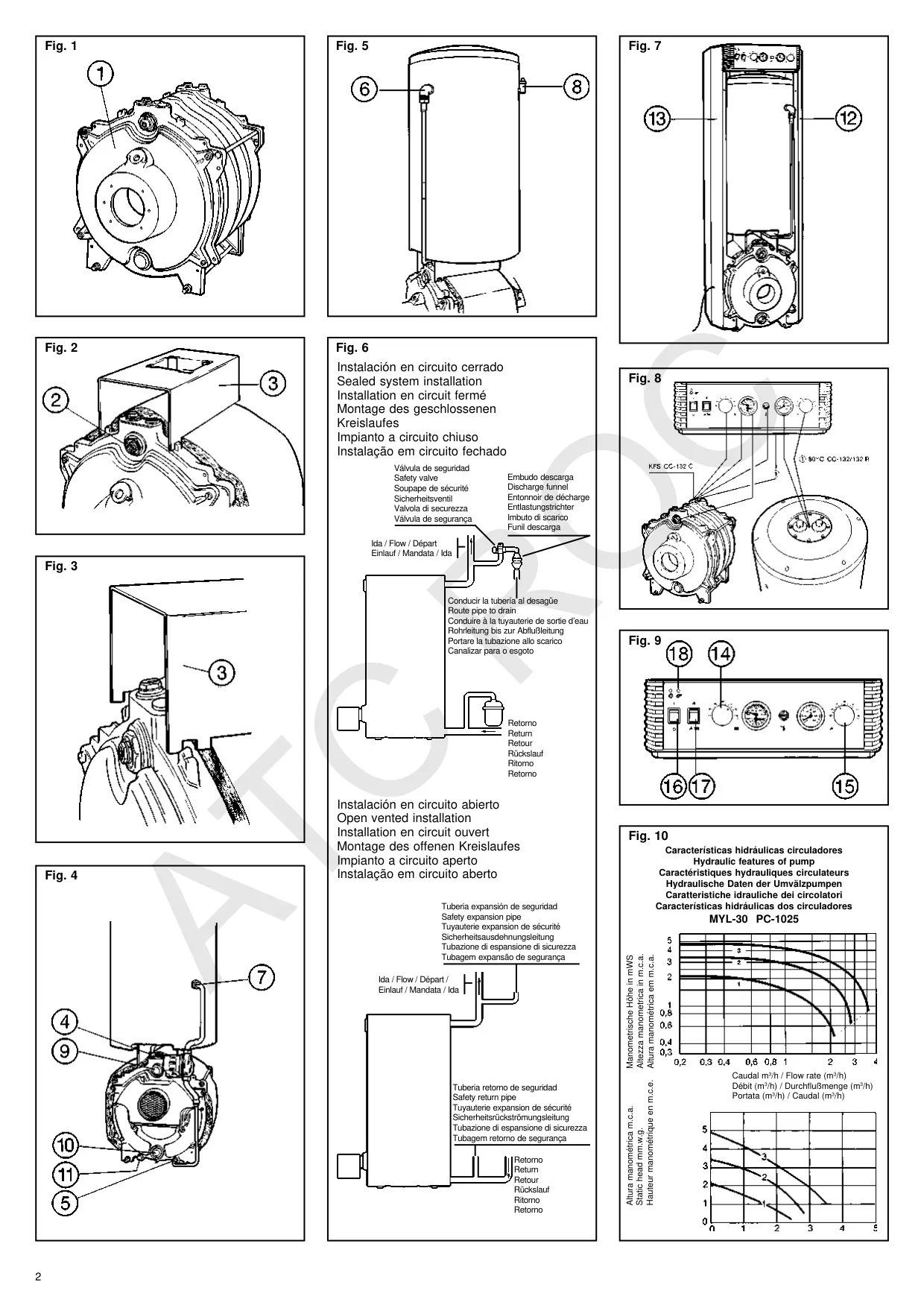

La gama de calderas Roca NGO 50 GTA se distingue por su versatilidad y robustez, diseñada para satisfacer las necesidades de calefacción y producción de agua caliente sanitaria. Una característica fundamental es su capacidad para adaptarse a instalaciones en circuito cerrado o abierto, lo que la hace apta para un amplio espectro de sistemas domésticos y comerciales. El manual detalla configuraciones específicas, incluyendo la disposición de válvulas de seguridad, embudos de descarga y tuberías de expansión, cruciales para la seguridad y eficiencia del sistema. El diseño facilita una instalación adaptable y segura.

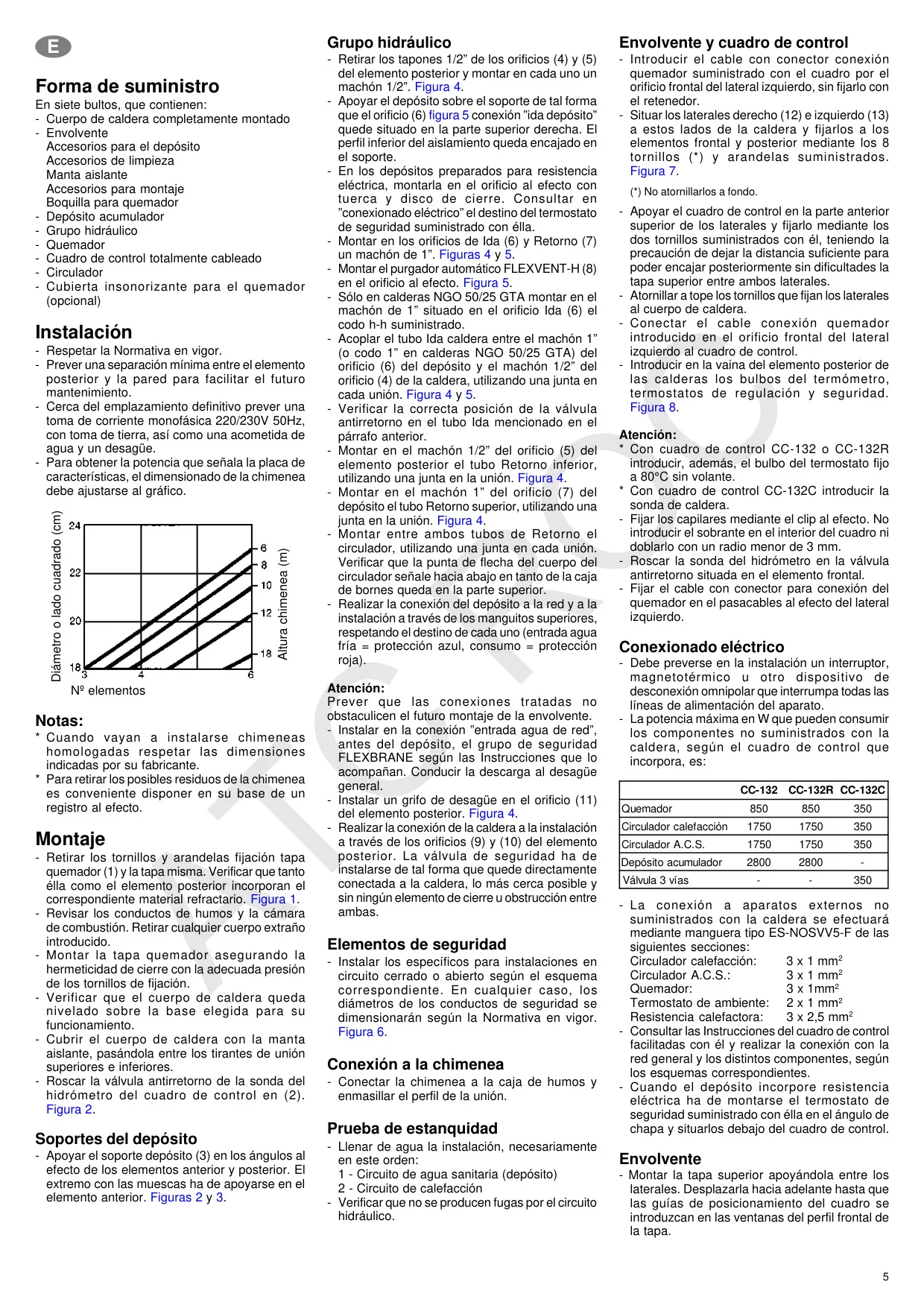

El suministro del producto se gestiona eficientemente en siete bultos, lo que simplifica la logística y el montaje. Estos paquetes incluyen el cuerpo de caldera pre-ensamblado, la envolvente, el depósito acumulador, el grupo hidráulico, el quemador y un cuadro de control completamente cableado. Adicionalmente, se incluyen accesorios de limpieza, una manta aislante para mejorar la eficiencia energética, y una boquilla específica para el quemador, asegurando que todos los componentes necesarios para una instalación completa estén a mano desde el principio. Una cubierta insonorizante opcional para el quemador está disponible.
En cuanto a la conectividad eléctrica, el sistema requiere una alimentación monofásica de 220/230V y 50Hz con toma de tierra. Es imperativo instalar un interruptor magnetotérmico o un dispositivo de desconexión omnipolar que interrumpa todas las líneas de alimentación. El manual especifica los límites de consumo para componentes no suministrados, asegurando que el sistema opere dentro de los parámetros de seguridad establecidos por los diferentes modelos de cuadros de control disponibles (CC-132, CC-132R, CC-132C). Este detalle es vital para evitar sobrecargas y garantizar un funcionamiento seguro.

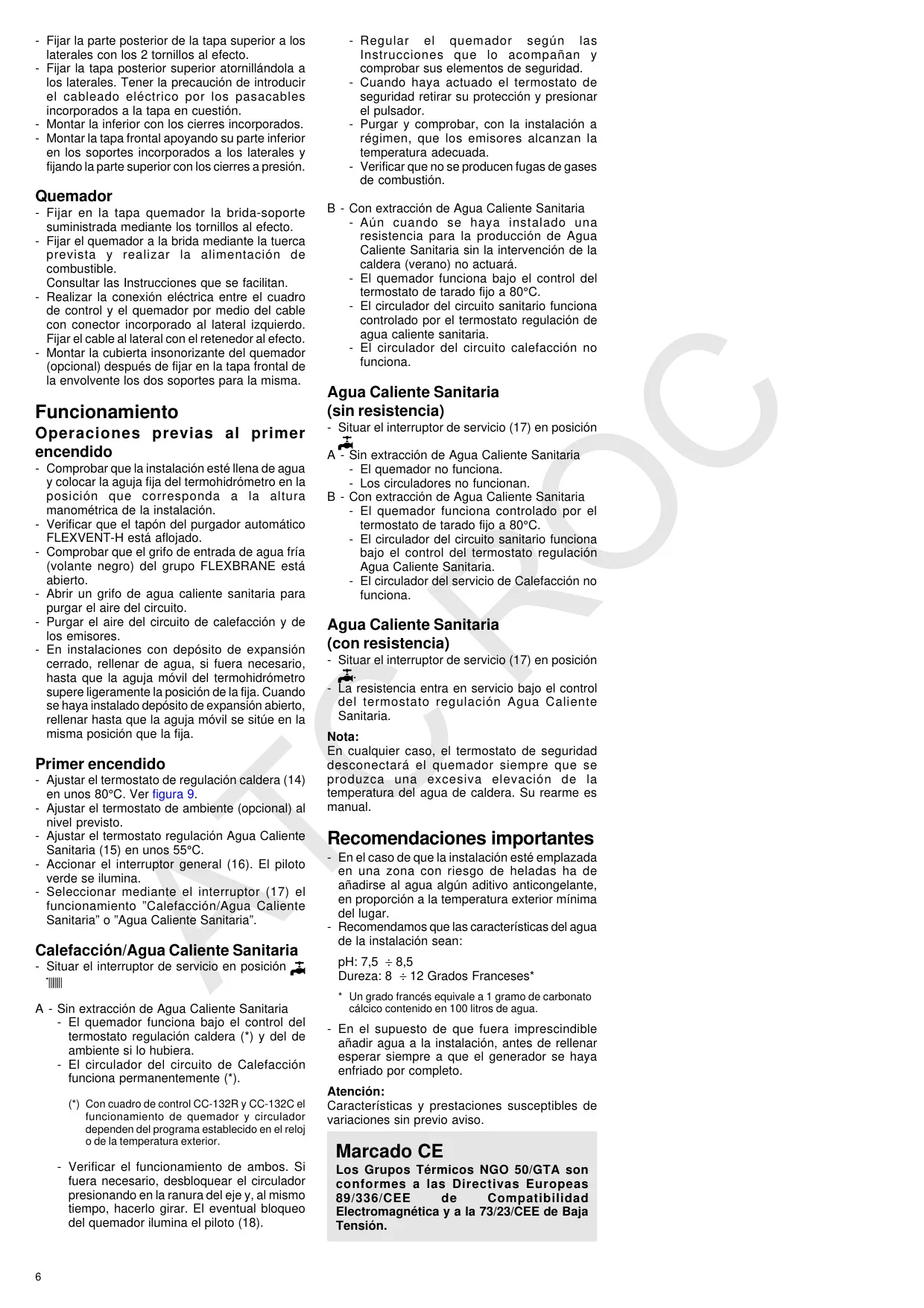

Las Calderas Roca NGO 50 GTA ofrecen modos de funcionamiento duales, permitiendo seleccionar entre "Calefacción/Agua Caliente Sanitaria" o "Agua Caliente Sanitaria" únicamente. En el modo combinado, el quemador y el circulador de calefacción operan bajo el control de los termostatos de regulación. En el modo solo A.C.S., ideal para el verano, el quemador se activa para calentar el agua, mientras que el circulador de calefacción permanece inactivo. Esta flexibilidad permite optimizar el consumo energético según la estación y las necesidades del usuario. La presencia de un termostato de tarado fijo a 80°C asegura una temperatura constante del quemador.

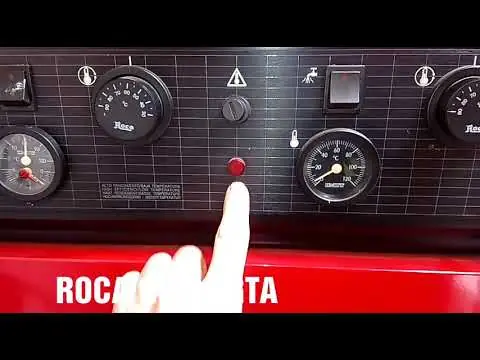

La seguridad es un pilar fundamental en el diseño de estos equipos. El manual recalca la necesidad de instalar elementos de seguridad específicos para cada tipo de circuito y de adherirse estrictamente a la normativa vigente en cuanto a diámetros de conductos. Un termostato de seguridad con rearme manual está integrado para proteger contra elevaciones excesivas de la temperatura del agua, requiriendo intervención humana para su reactivación. Además, la chimenea debe conectarse y sellarse correctamente, con la recomendación de un registro de limpieza para facilitar el mantenimiento y asegurar la correcta evacuación de humos.
Para un rendimiento óptimo y una mayor durabilidad, se proporcionan recomendaciones importantes sobre la calidad del agua de la instalación. Se sugiere un pH entre 7.5 y 8.5 y una dureza de 8 a 12 Grados Franceses para evitar problemas de corrosión o incrustaciones. En regiones propensas a heladas, es crucial añadir aditivos anticongelantes en la proporción adecuada. Además, se advierte de la importancia de esperar a que el generador se haya enfriado por completo antes de añadir agua a la instalación, previniendo así choques térmicos que puedan dañar los componentes internos de la caldera. La conformidad con las directivas europeas 89/336/CEE y 73/23/CEE reafirma su calidad.
