Instrucciones del Baxi Neodens Lite 24/24 F
Aquí le ofrecemos el manual de Caldera Baxi Neodens Lite 24/24 F completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Baxi Neodens Lite 24/24 F, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

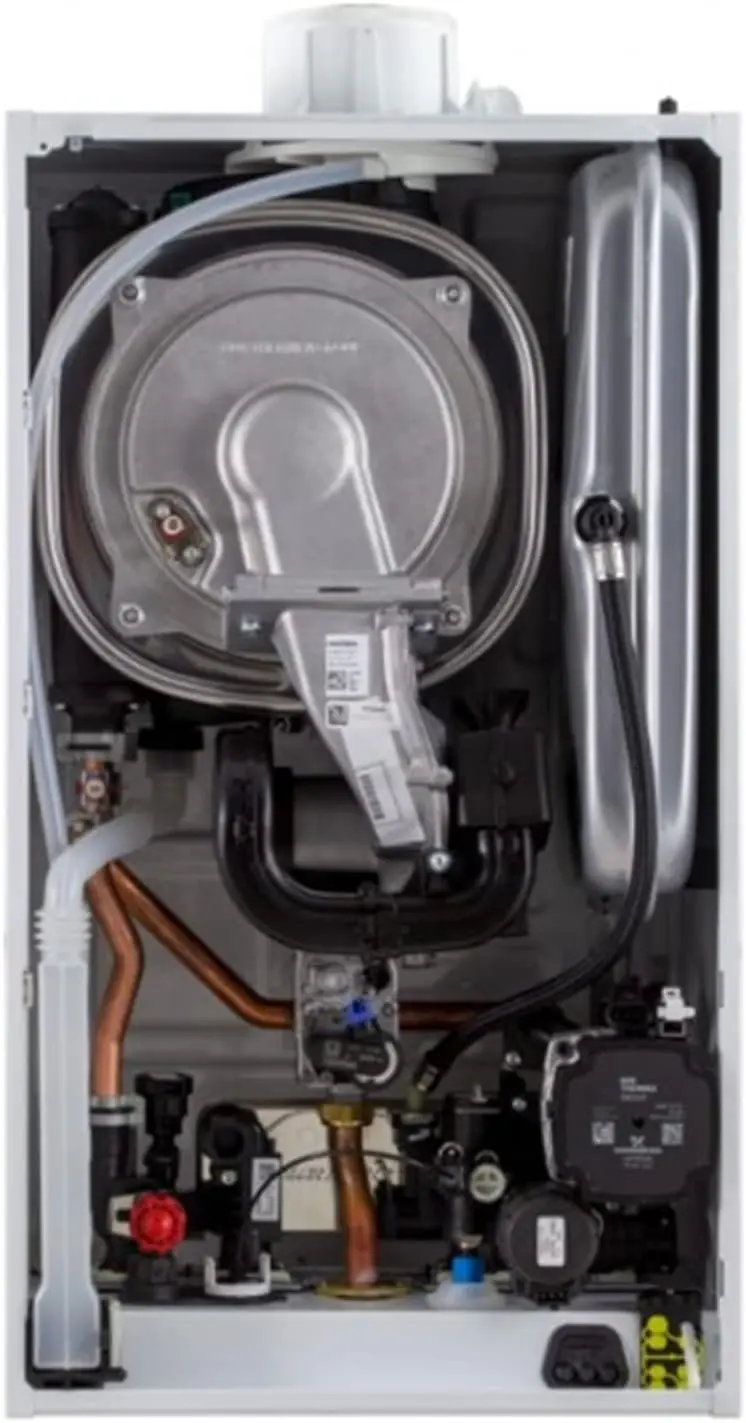

Imágenes del Producto
Especificaciones de la Caldera Baxi Neodens Lite 24/24 F
| Característica | Unidad | Valor |
|---|---|---|
| Tipo de Caldera | - | Condensación combinada |
| Potencia Calorífica Nominal (Pnom) | kW | 20 |
| Potencia Calorífica Útil (P4, alta temp.) | kW | 20 |
| Potencia Calorífica Útil (P1, 30% nominal, baja temp.) | kW | 6,7 |
| Eficiencia Energética Estacional (ηs) | % | 94 |
| Eficiencia Útil (η4, alta temp.) | % | 88,2 |
| Eficiencia Útil (η1, 30% nominal, baja temp.) | % | 99,0 |
| Consumo Electricidad Aux. (carga completa) | kW | 0,027 |
| Consumo Electricidad Aux. (carga parcial) | kW | 0,012 |
| Consumo Electricidad Aux. (modo espera) | kW | 0,004 |
| Pérdida de calor en espera (Pstby) | kW | 0,04 |
| Consumo Energético Anual (QHE) | GJ | 61 |
| Nivel de Potencia Acústica (LWA) | dB | 49 (20 kW CH) |
| Emisiones de Óxido de Nitrógeno (NOx) | mg/kWh | 32 |
| Perfil de Carga Declarado (ACS) | - | XL |
| Consumo Eléctrico Diario (ACS) | kWh | 0,152 |
| Consumo Eléctrico Anual (ACS) | kWh | 33 |
| Eficiencia Energética (ACS) (ηwh) | % | 88 |
| Consumo Combustible Diario (ACS) | kWh | 21,82 |
| Consumo Combustible Anual (ACS) | GJ | 17 |
| Potencia Nominal de Entrada (Qn) ACS | kW | 24,7 |
| Potencia Nominal de Entrada (Qn) Calefacción | kW | 20,6 |
| Potencia Reducida de Entrada (Qn) 80/60 °C | kW | 4,9 |
| Potencia Nominal de Salida (Pn) ACS | kW | 24 |
| Potencia Nominal de Salida (Pn) Calefacción 80/60 °C | kW | 20 |
| Potencia Nominal de Salida (Pn) Calefacción 50/30 °C | kW | 21,8 |
| Potencia Reducida de Salida (Pn) 80/60 °C | kW | 4,8 |
| Potencia Reducida de Salida (Pn) 50/30 °C | kW | 5,2 |
| Eficiencia Nominal 50/30 °C (Hi) | % | 105,8 |
| Presión Máxima Calefacción | bar | 3,0 |
| Presión Dinámica Mínima Calefacción | bar | 0,5 |
| Rango Temperaturas Calefacción | °C | 25÷80 |
| Capacidad Vaso de Expansión | L | 7,0 |
| Presión Mínima Vaso de Expansión | bar | 0,8 |
| Presión Máxima Agua Sanitaria | bar | 8,0 |
| Presión Dinámica Mínima Agua Sanitaria | bar | 0,15 |
| Caudal de Agua Mínimo (ACS) | l/min | 2,0 |
| Caudal Específico (D) | l/min | 11,5 |
| Rango Temperaturas Agua Sanitaria | °C | 35÷60 |
| Producción ACS (ΔT = 25 °C) | l/min | 13,8 |
| Producción ACS (ΔT = 35 °C) | l/min | 9,8 |
| Consumo Gas G20 (Qmáx.) | m³/h | 2,61 |
| Consumo Gas G20 (Qmín.) | m³/h | 0,52 |
| Consumo Gas Propano G31 (Qmáx.) | kg/h | 1,92 |
| Consumo Gas Propano G31 (Qmín.) | kg/h | 0,38 |

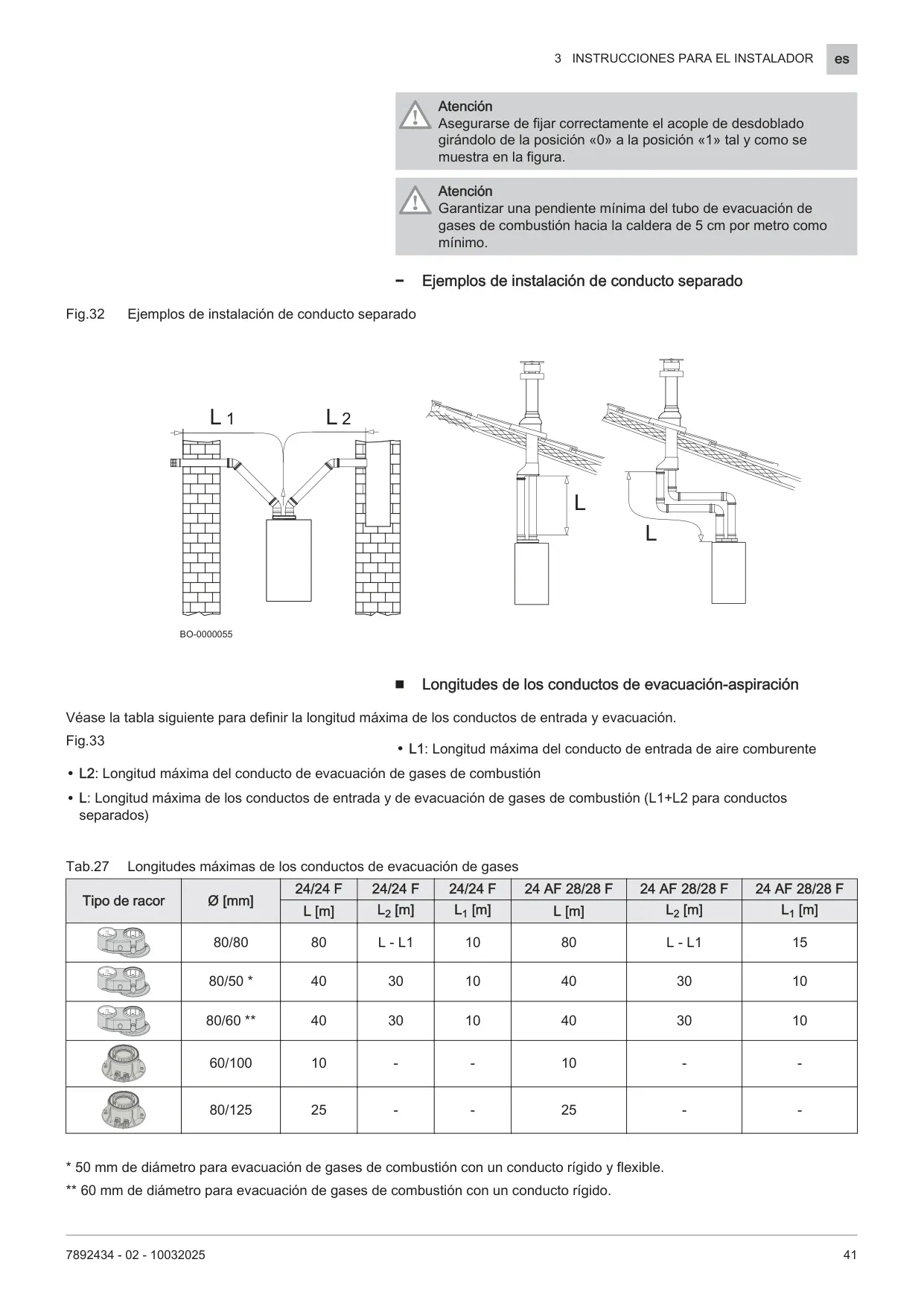

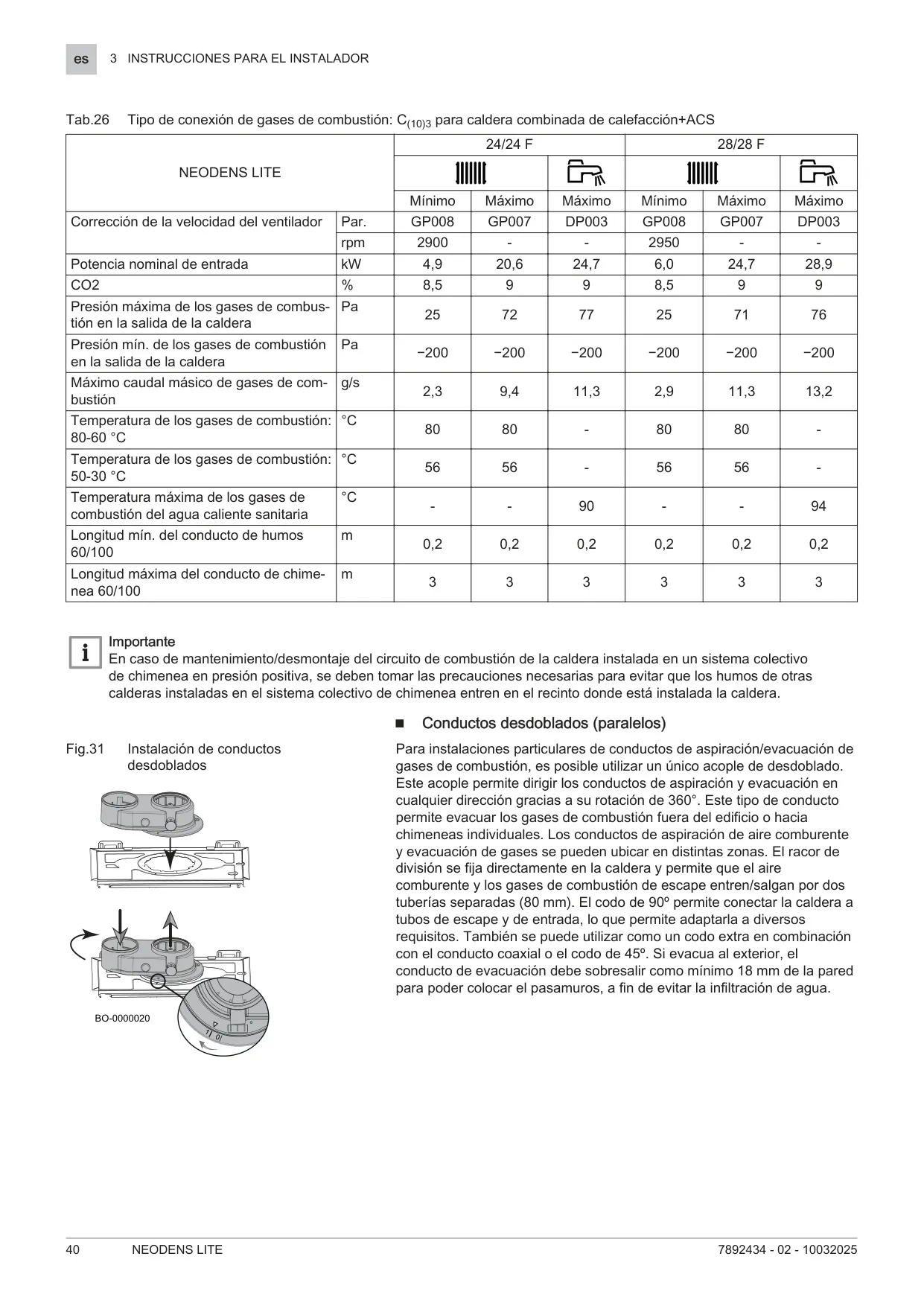

| Diámetro Conductos Evacuación Desdoblados | mm | 80/80 |
| Diámetro Conductos Evacuación Concéntricos | mm | 60/100 |
| Caudal Másico Gases Combustión (máx.) | kg/s | 0,011 |
| Caudal Másico Gases Combustión (mín.) | kg/s | 0,002 |
| Temperatura Gases Combustión | °C | 80 |
| Tensión de Alimentación | V | 230 |
| Frecuencia Eléctrica de Alimentación | Hz | 50 |
| Potencia Eléctrica Nominal | W | 78 |
| Protección contra la humedad (IP) | - | X5D |
| Peso Neto (vacío/lleno) | kg | 28,5/30,5 |
| Dimensiones (Alto/Ancho/Profundo) | mm | 700/395/285 |
Detalles del Baxi Neodens Lite 24/24 F

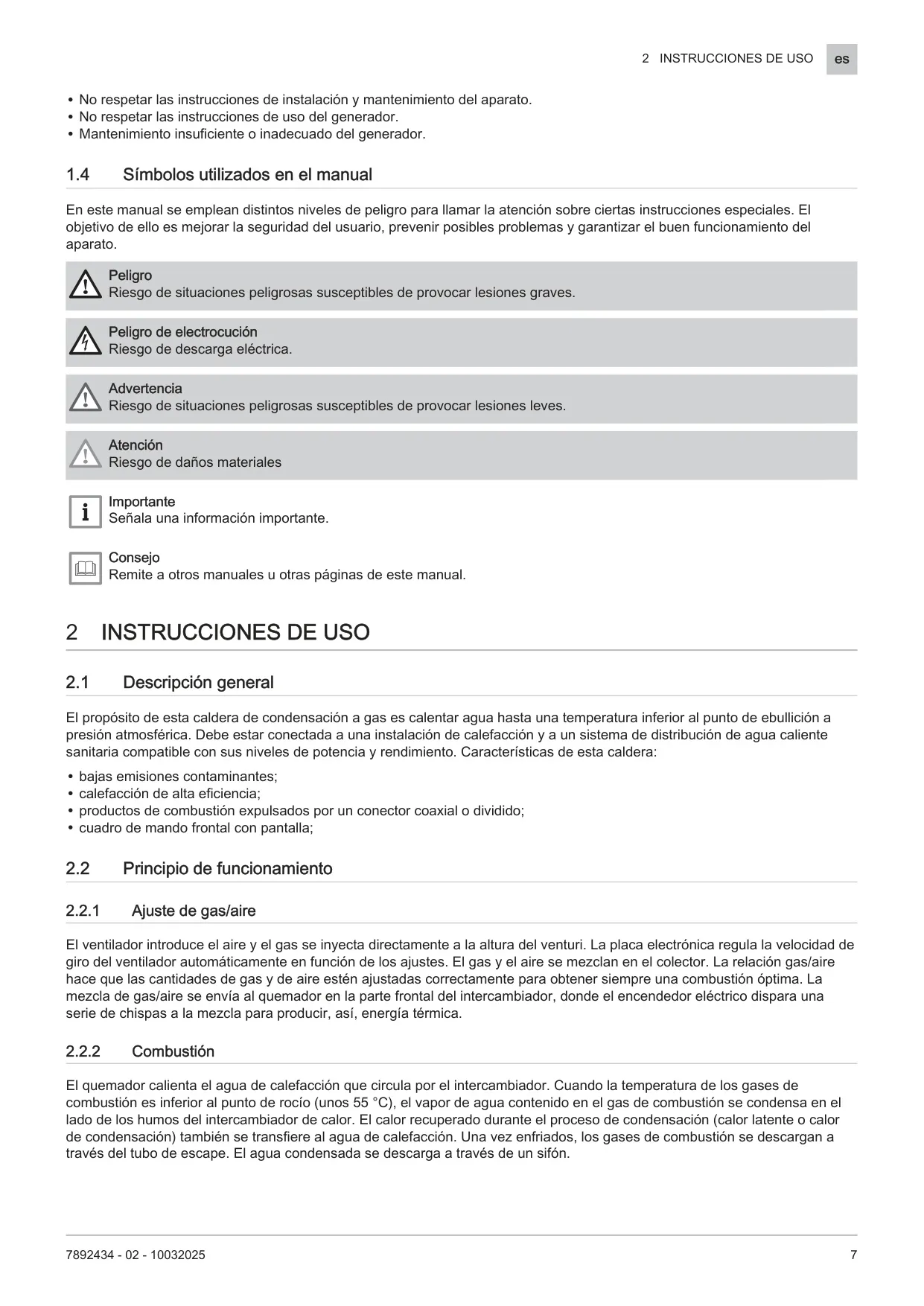

La Caldera Baxi Neodens Lite 24/24 F es un equipo mural de condensación a gas de alto rendimiento, diseñado para calefacción y producción instantánea de agua caliente sanitaria (ACS). Destaca por sus bajas emisiones contaminantes y una calefacción de alta eficiencia, optimizando el consumo. Su diseño ligero y compacto, junto con un moderno cuadro de mando frontal con pantalla, facilita la integración y una interacción intuitiva. El corazón de su funcionamiento reside en un preciso sistema de ajuste de gas/aire que garantiza una combustión óptima. Un ventilador introduce el aire, el gas se inyecta y la placa electrónica regula la velocidad automáticamente.
La mezcla homogénea de gas y aire se envía al quemador, donde un encendedor eléctrico inicia la producción de energía térmica. La eficiencia superior se logra mediante la condensación: cuando la temperatura de los gases de combustión desciende por debajo de 55°C (punto de rocío), el vapor de agua se condensa en el intercambiador de calor, recuperando calor latente y transfiriéndolo adicionalmente al agua de calefacción. Los gases enfriados se descargan, y el agua condensada se drena mediante un sifón.

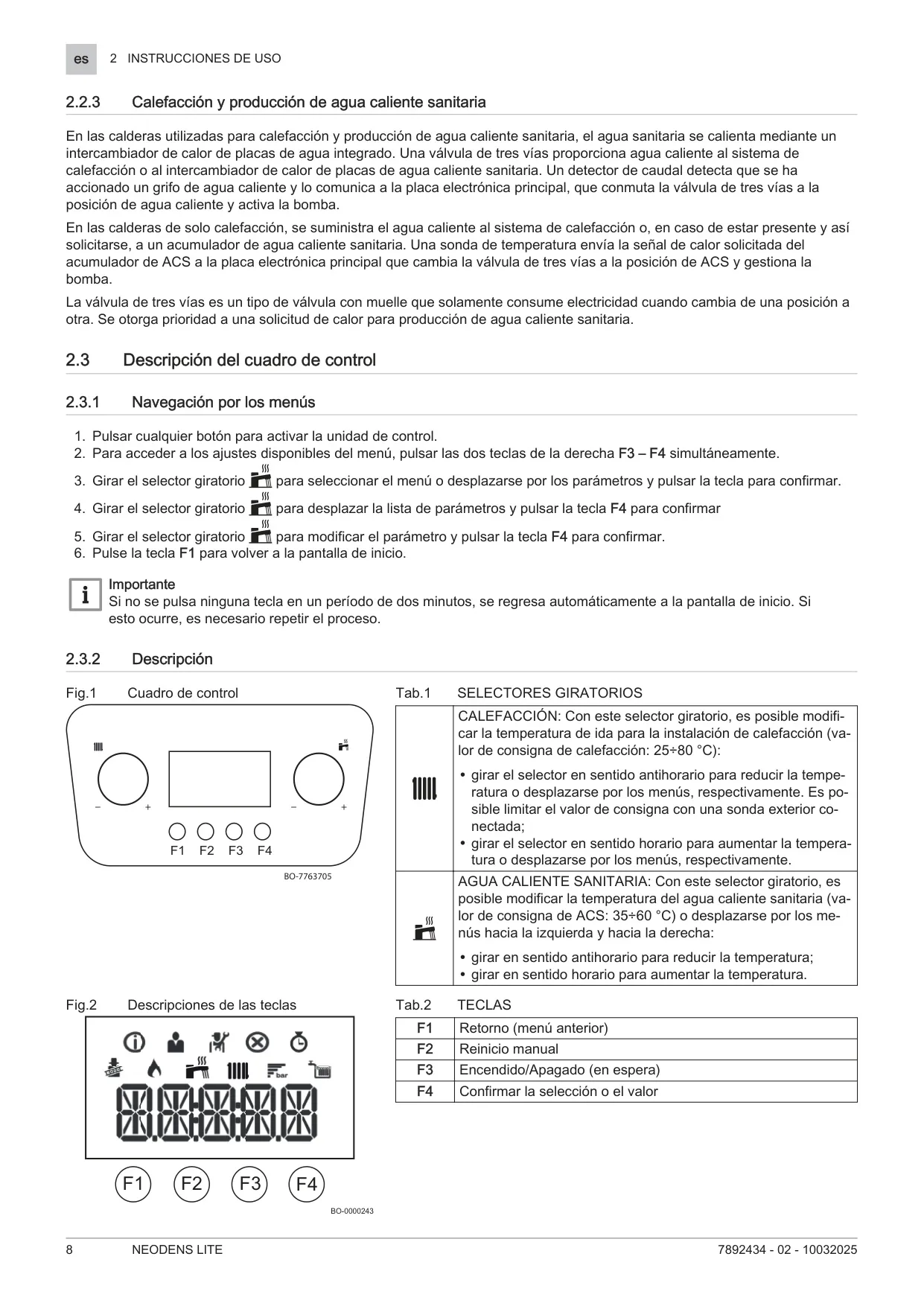

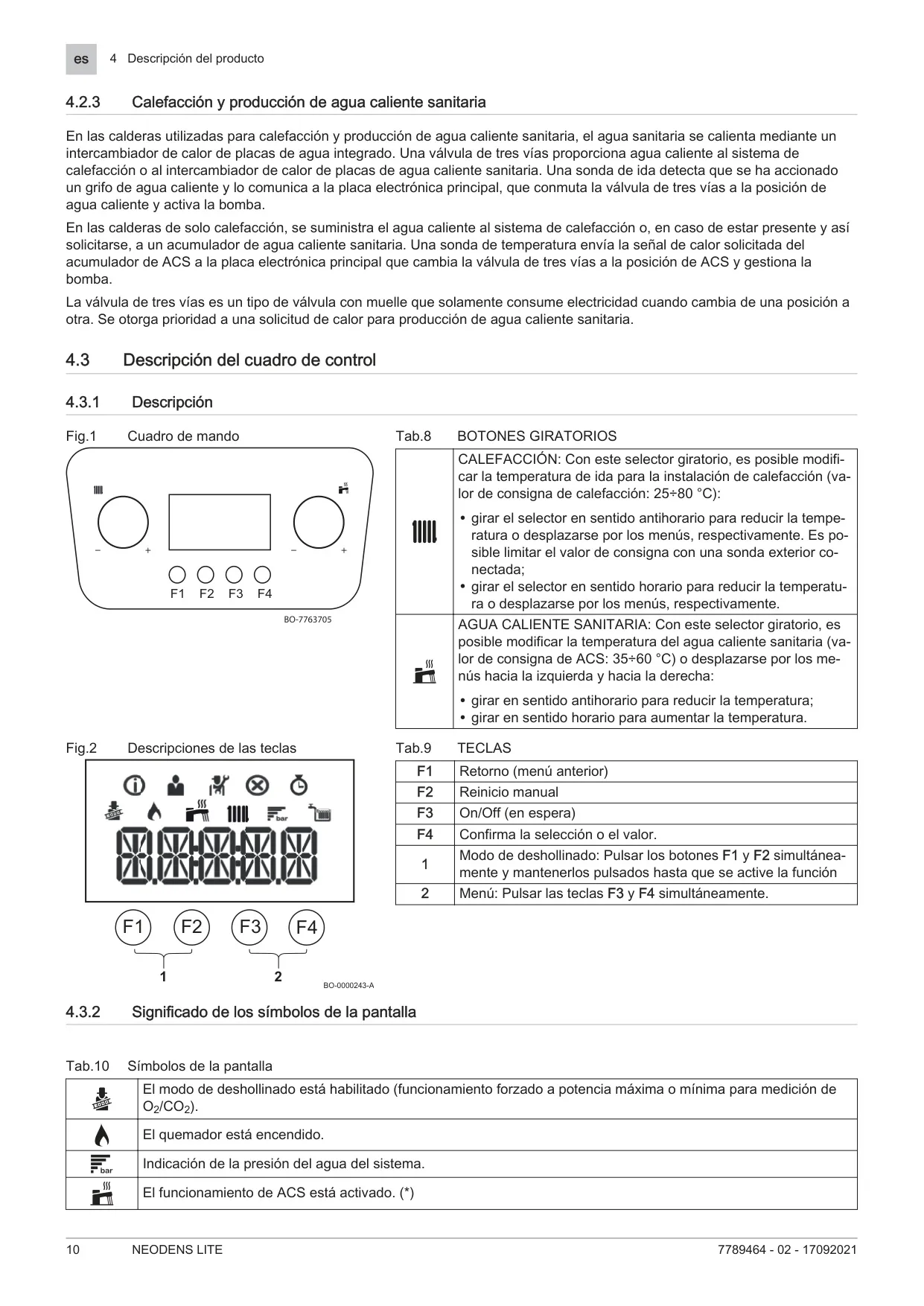

Para la producción de agua caliente sanitaria, la caldera cuenta con un intercambiador de calor de placas de agua integrado. Una válvula de tres vías inteligente dirige el agua caliente hacia el sistema de calefacción o hacia el ACS según la demanda. Una sonda de ida detecta la apertura de un grifo, comunicando esta necesidad a la placa electrónica principal, que prioriza la solicitud de ACS, conmutando la válvula y activando la bomba de manera eficiente. La válvula con muelle consume electricidad solo al cambiar de posición.

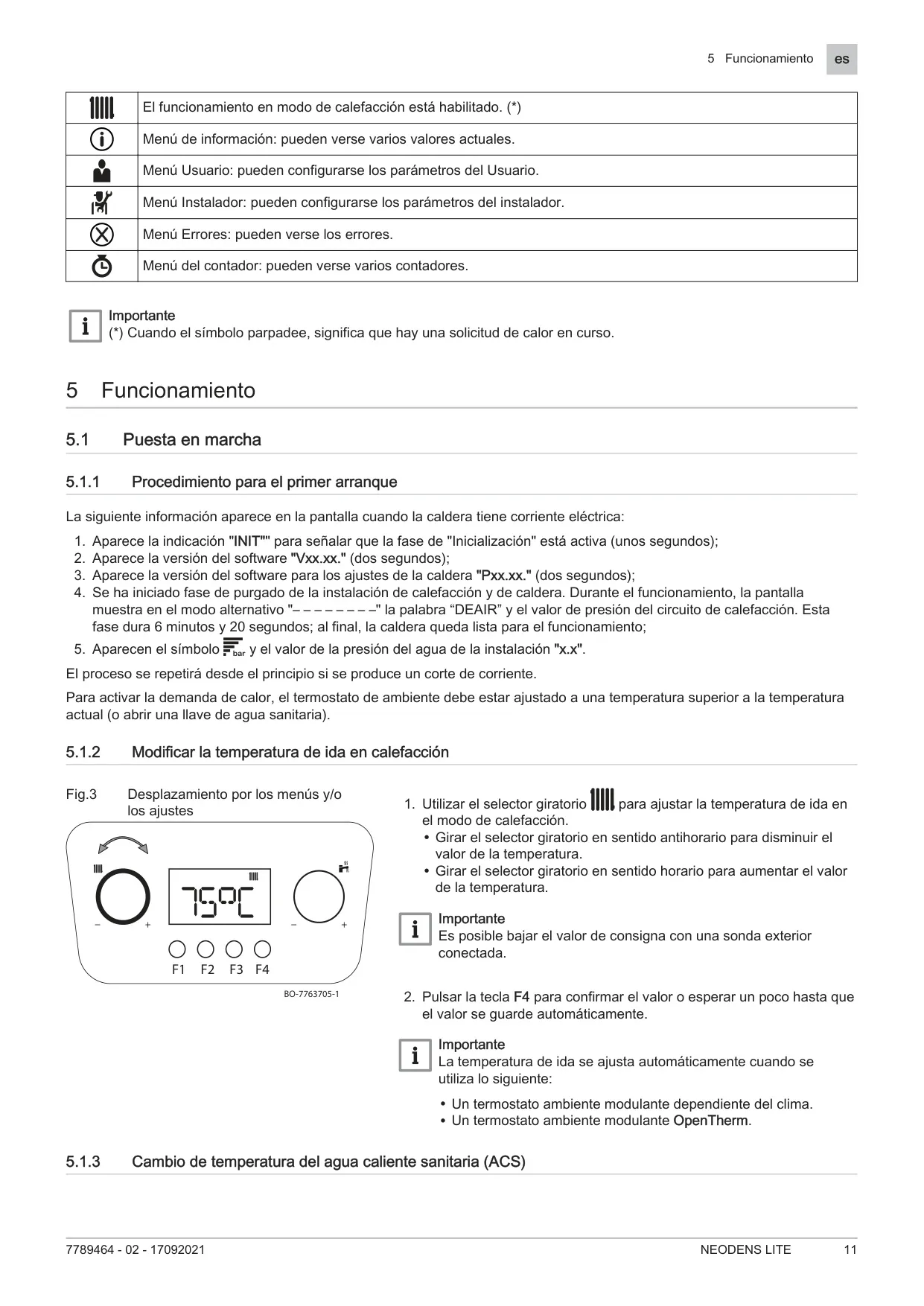

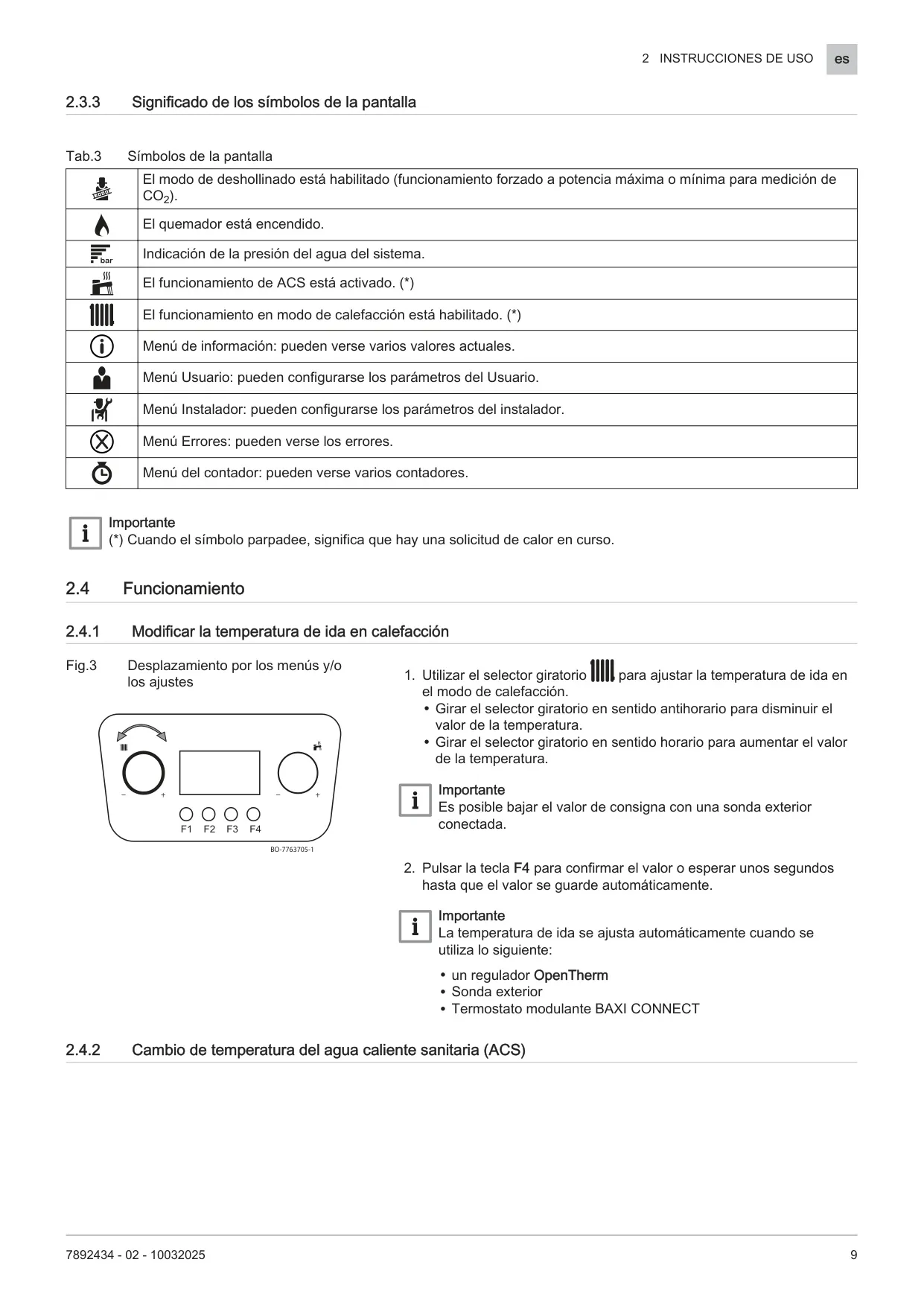

La interacción con la caldera se facilita a través de su cuadro de control frontal con pantalla. Los usuarios pueden modificar las temperaturas de ida para la calefacción (25°C a 80°C) y del agua caliente sanitaria (35°C a 60°C) con selectores giratorios. El panel incluye teclas intuitivas para funciones como retorno (F1), reinicio (F2), encendido/apagado o modo espera (F3), y confirmación (F4). La pantalla muestra símbolos claros que indican el estado de funcionamiento.
La caldera incorpora una protección antiheladas esencial para la instalación. Esta función activa la bomba si la temperatura de ida del sistema desciende a 7°C, y si baja a 4°C, enciende el quemador hasta 10°C, continuando la bomba por 15 minutos. Es vital recordar que esta protección no opera sin alimentación eléctrica o con la llave de gas cerrada. Para un rendimiento óptimo, se recomienda una inspección y mantenimiento anual por un servicio autorizado. La caldera también avisa con el mensaje "SVC" cuando requiere servicio.

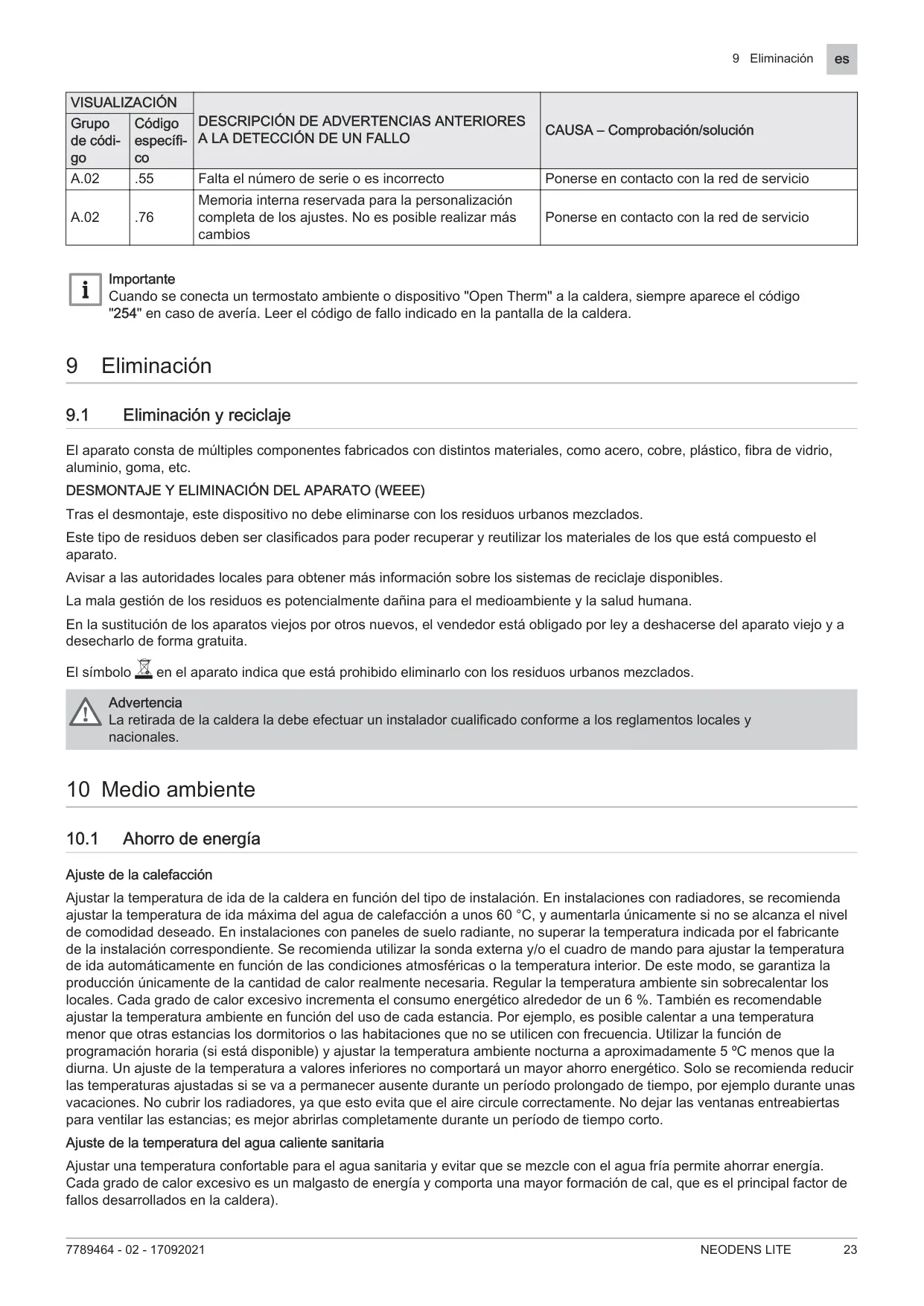

Para maximizar el ahorro energético, se aconseja ajustar la temperatura de ida de la calefacción de acuerdo con el tipo de instalación (aprox. 60°C para radiadores) y evitar el sobrecalentamiento, ya que cada grado adicional incrementa el consumo en un 6%. La conexión de una sonda exterior permite a la caldera adaptar automáticamente la temperatura de ida a las condiciones climáticas. Ajustar la temperatura del ACS a un nivel confortable y evitar la mezcla con agua fría también contribuye significativamente a la eficiencia y a reducir la formación de cal.
