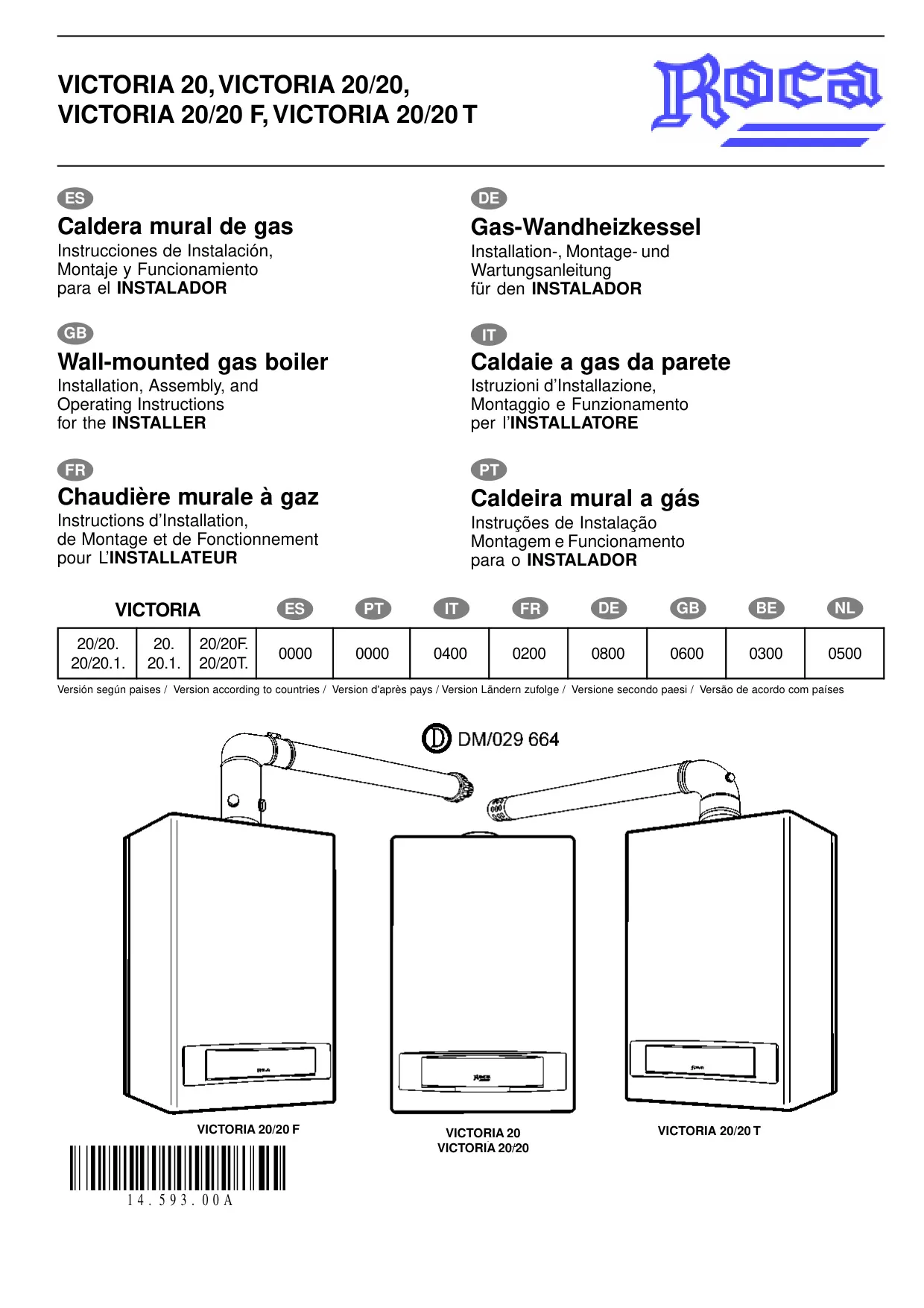

Manual de Caldera Roca Victoria 20/20 F en Español
Caldera Roca Victoria 20/20 F
Instrucciones del Roca Victoria 20/20 F
Aquí le ofrecemos el manual de Caldera Roca Victoria 20/20 F completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Roca Victoria 20/20 F, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

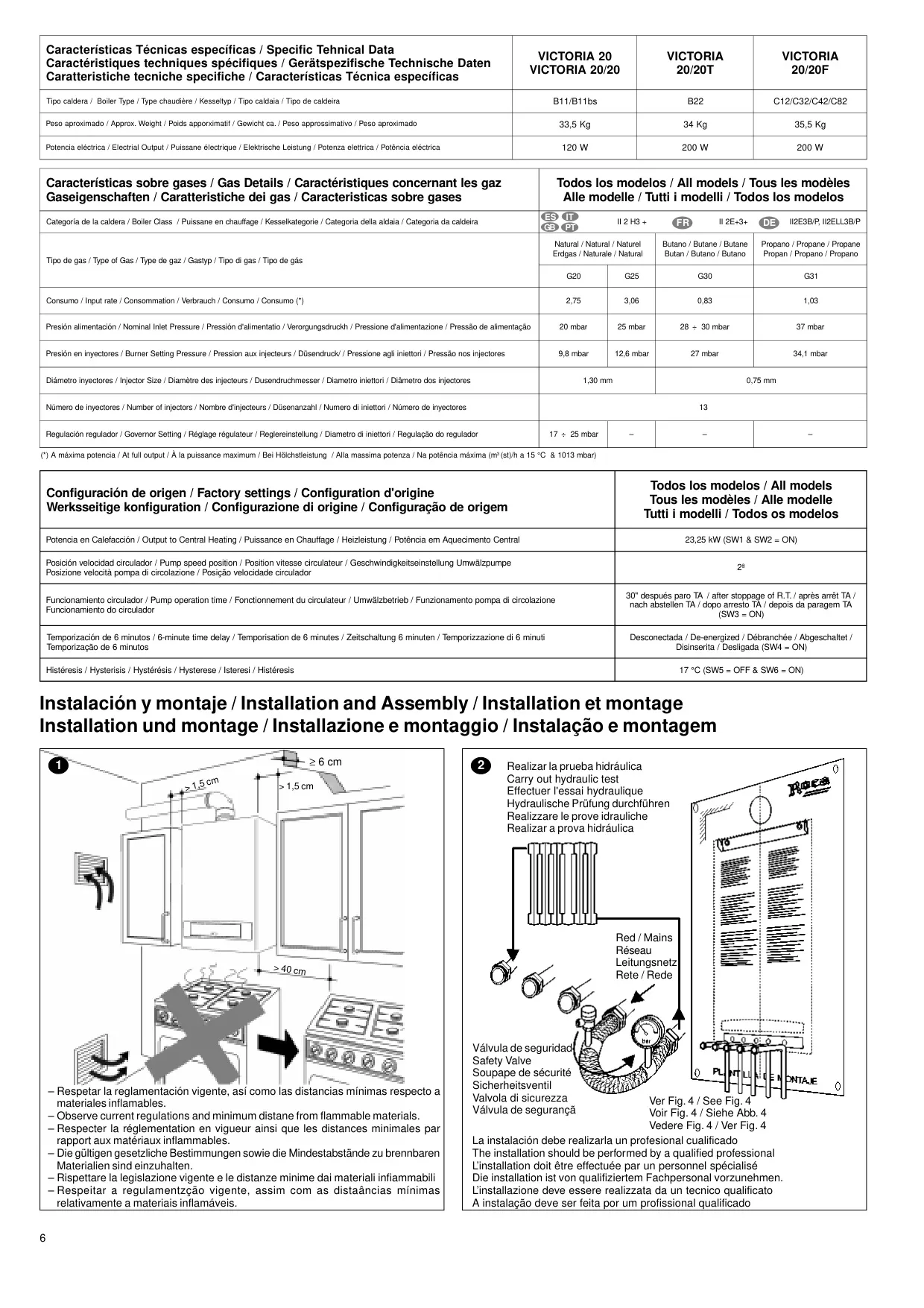

Especificaciones del Roca Victoria 20/20 F
| Característica | Valor |
|---|---|
| Potencia máxima útil (Calefacción y A.C.S.) | 23,25 kW |
| Potencia media útil (Calefacción y A.C.S.) | 13,95 kW |
| Potencia mínima útil (Calefacción y A.C.S.) | 8,14 kW |
| Gasto calorífico nominal máximo | 25,5 kW |
| Rendimiento útil | 92 % |
| Temperatura máxima en Calefacción | 90 °C |
| Temperatura mínima en Calefacción | 30 °C |
| Temperatura máxima en A.C.S. | 60 °C |
| Temperatura mínima en A.C.S. | 40 °C |
| Presión máxima en Calefacción | 3 bar |
| Presión máxima en A.C.S. | 7 bar |
| Presión de llenado en Calefacción | 1,5 bar |
| Presión mínima para encender en A.C.S. | 0,2 bar |
| Caudal mínimo para encender en A.C.S. | 3 l/min |
| Tarado de la válvula de seguridad | 3 bar |
| Capacidad vaso de expansión | 8 l |
| Presión de llenado vaso de expansión | 0,8 bar |
| Alimentación eléctrica monofásica | 230V - 50Hz |
| Capacidad condensador del circulador | 3,5 µF |
| Alimentación termostato de ambiente | 230 V |
| Tipo de caldera (VICTORIA 20/20 F) | C12/C32/C42/C82 |
| Peso aproximado (VICTORIA 20/20 F) | 35,5 Kg |
| Potencia eléctrica (VICTORIA 20/20 F) | 200 W |
| Categoría de la caldera | II 2 H3 +, II 2E+3+, II2E3B/P, II2ELL3B/P |
| Tipo de gas (Configurable) | Natural (G20, G25), Butano (G30), Propano (G31) |
| Consumo Gas Natural G20 (máx.) | 2,75 m³/h |
| Presión alimentación Gas Natural G20 | 20 mbar |
| Presión en inyectores Gas Natural G20 | 9,8 mbar |
| Consumo Gas Butano G30 (máx.) | 0,83 kg/h |
| Presión alimentación Gas Butano G30 | 28 ÷ 30 mbar |
| Presión en inyectores Gas Butano G30 | 27 mbar |
| Consumo Gas Propano G31 (máx.) | 1,03 kg/h |
| Presión alimentación Gas Propano G31 | 37 mbar |
| Presión en inyectores Gas Propano G31 | 34,1 mbar |
| Diámetro de inyectores (GN) | 1,30 mm |
| Diámetro de inyectores (Butano/Propano) | 0,75 mm |
| Número de inyectores | 13 |
| Potencia de calefacción de origen (configuración de fábrica) | 23,25 kW (SW1 & SW2 = ON) |
| Posición velocidad circulador (configuración de fábrica) | 2ª |
| Temporización de 6 minutos (configuración de fábrica) | Desconectada (SW4 = ON) |
| Histéresis (configuración de fábrica) | 17 °C (SW5 = OFF & SW6 = ON) |
Detalles de la Caldera Roca Victoria 20/20 F

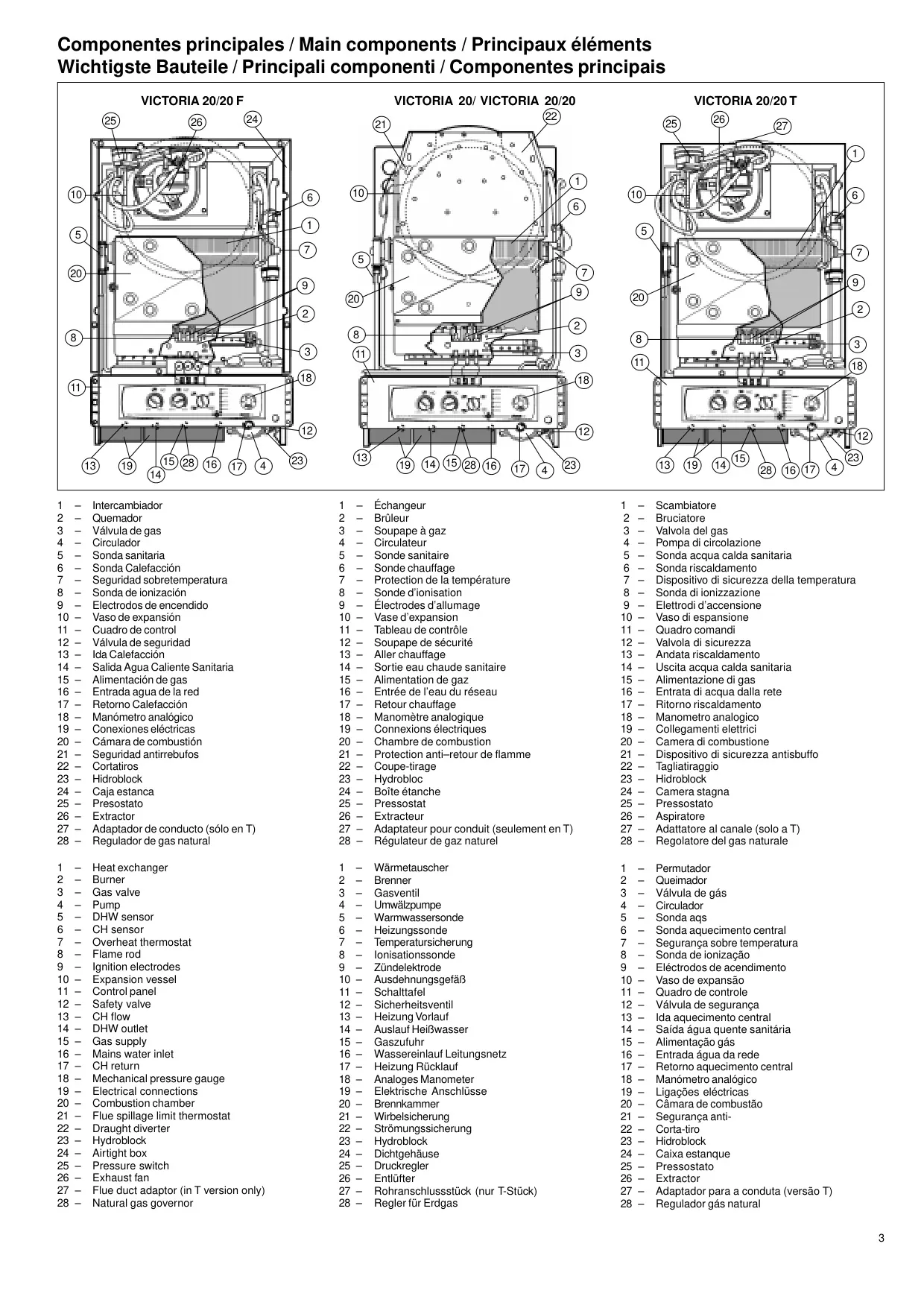

La Caldera Roca Victoria 20/20 F se presenta como una solución integral y eficiente para la climatización y la producción de agua caliente sanitaria (ACS) en el hogar. Es un modelo mural de gas, diseñado para ofrecer un rendimiento óptimo en un formato compacto. Su ingeniería incorpora un intercambiador de calor de alta eficiencia, un quemador robusto, una válvula de gas precisa y un circulador potente que garantizan una distribución eficaz del calor. Además, está equipada con sondas específicas para el agua sanitaria y la calefacción, electrodos de encendido y un vaso de expansión para mantener la estabilidad del sistema. Su cámara de combustión estanca, complementada por un presostato y un extractor, la clasifica en las categorías tipo C (C12/C32/C42/C82), asegurando una operación segura y eficiente al tomar el aire de combustión del exterior y evacuar los gases de forma forzada.

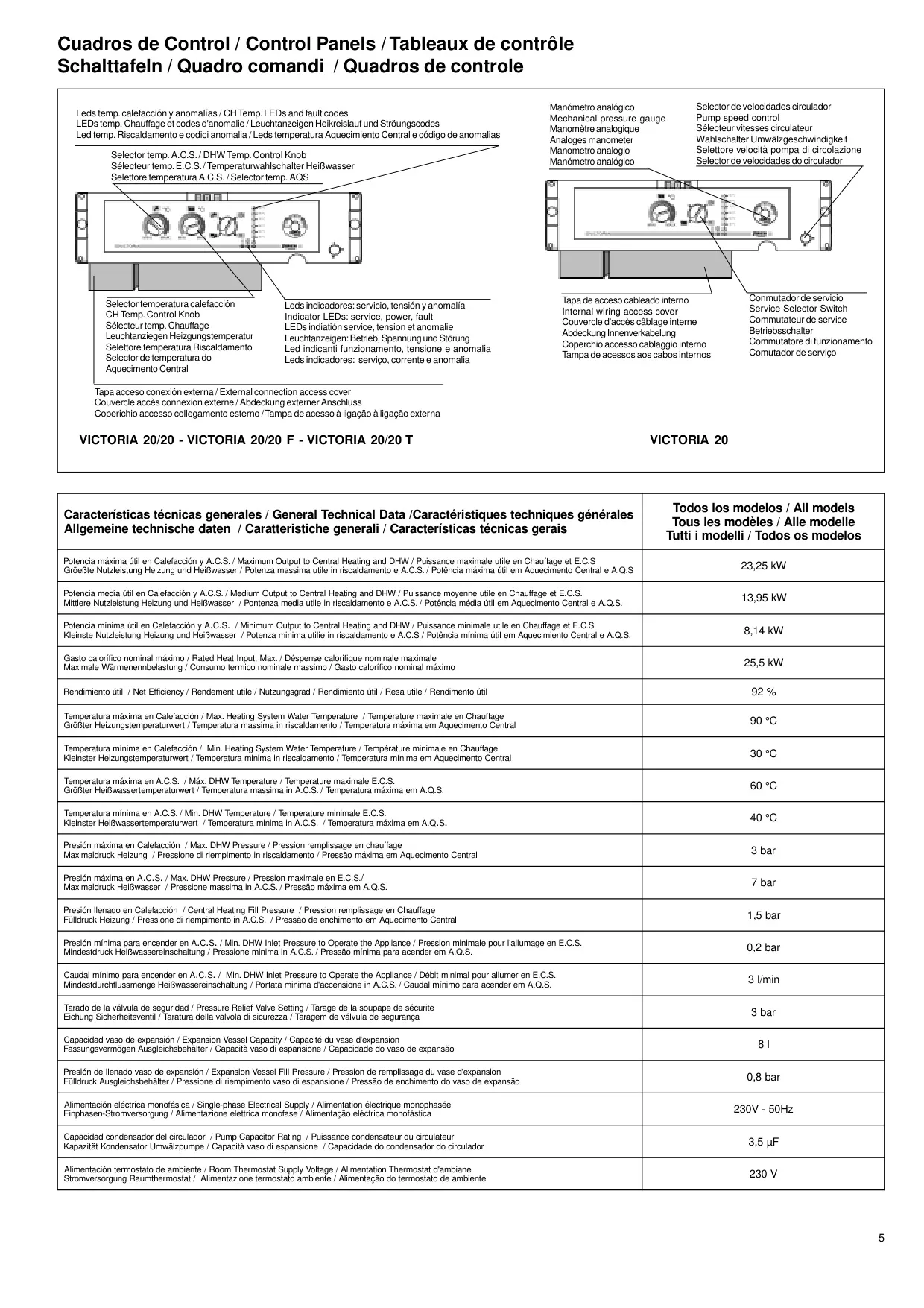

El cuadro de control de la Caldera Victoria 20/20 F destaca por su interfaz intuitiva, que incluye un manómetro analógico para la presión, selectores para la temperatura del ACS y de la calefacción, y un control para la velocidad del circulador. Los LEDs indicadores de servicio, tensión y anomalías facilitan el monitoreo del estado de la caldera, mientras que el conmutador de servicio permite elegir entre los modos de operación deseados, ya sea calefacción y ACS simultáneamente o solo ACS. El proceso de puesta en marcha es sencillo: se llena el sistema a 1,5 bar, se conecta la alimentación eléctrica, se purga el aire y se seleccionan las temperaturas deseadas, minimizando el ruido de la instalación al usar la velocidad mínima posible del circulador.

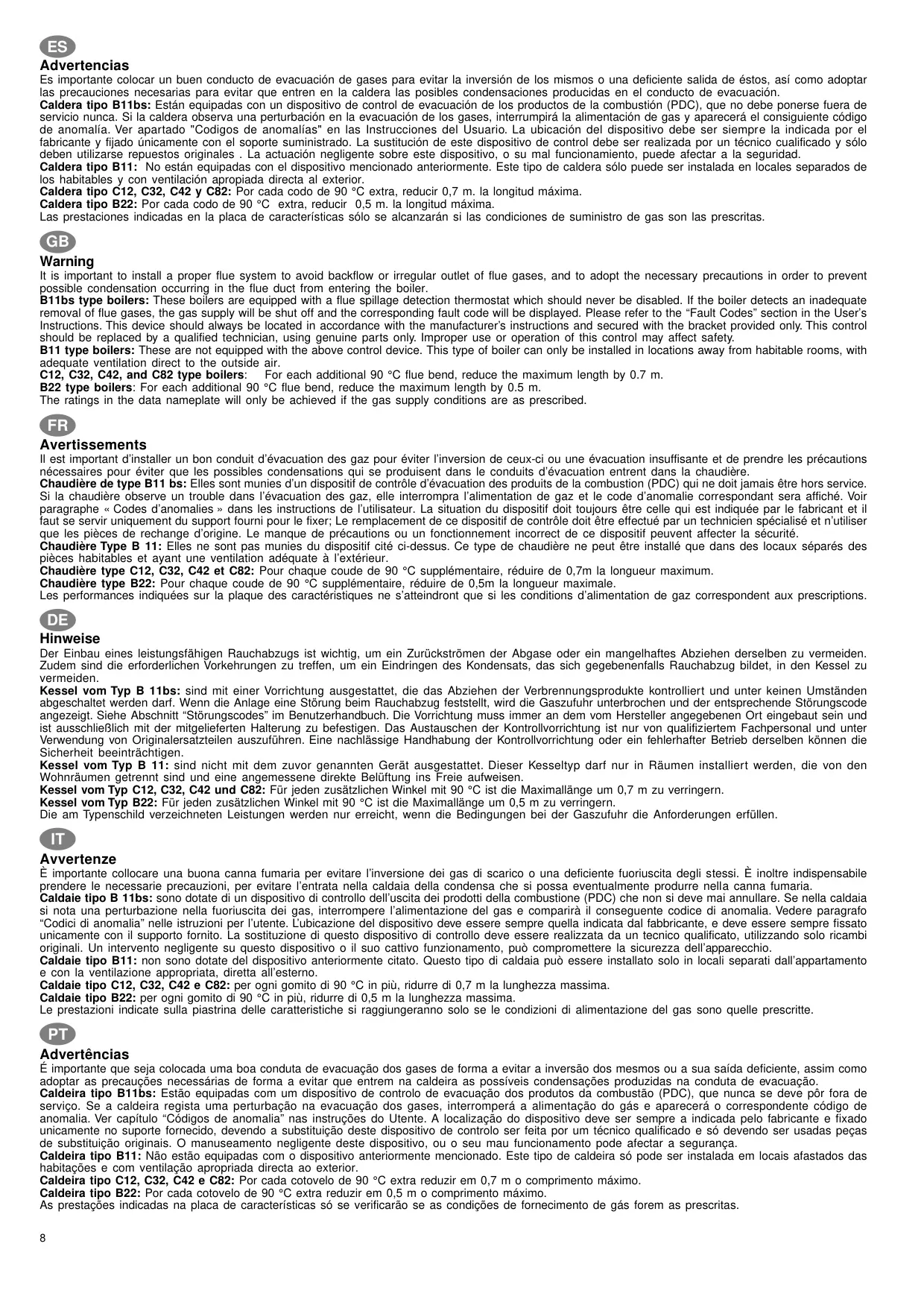

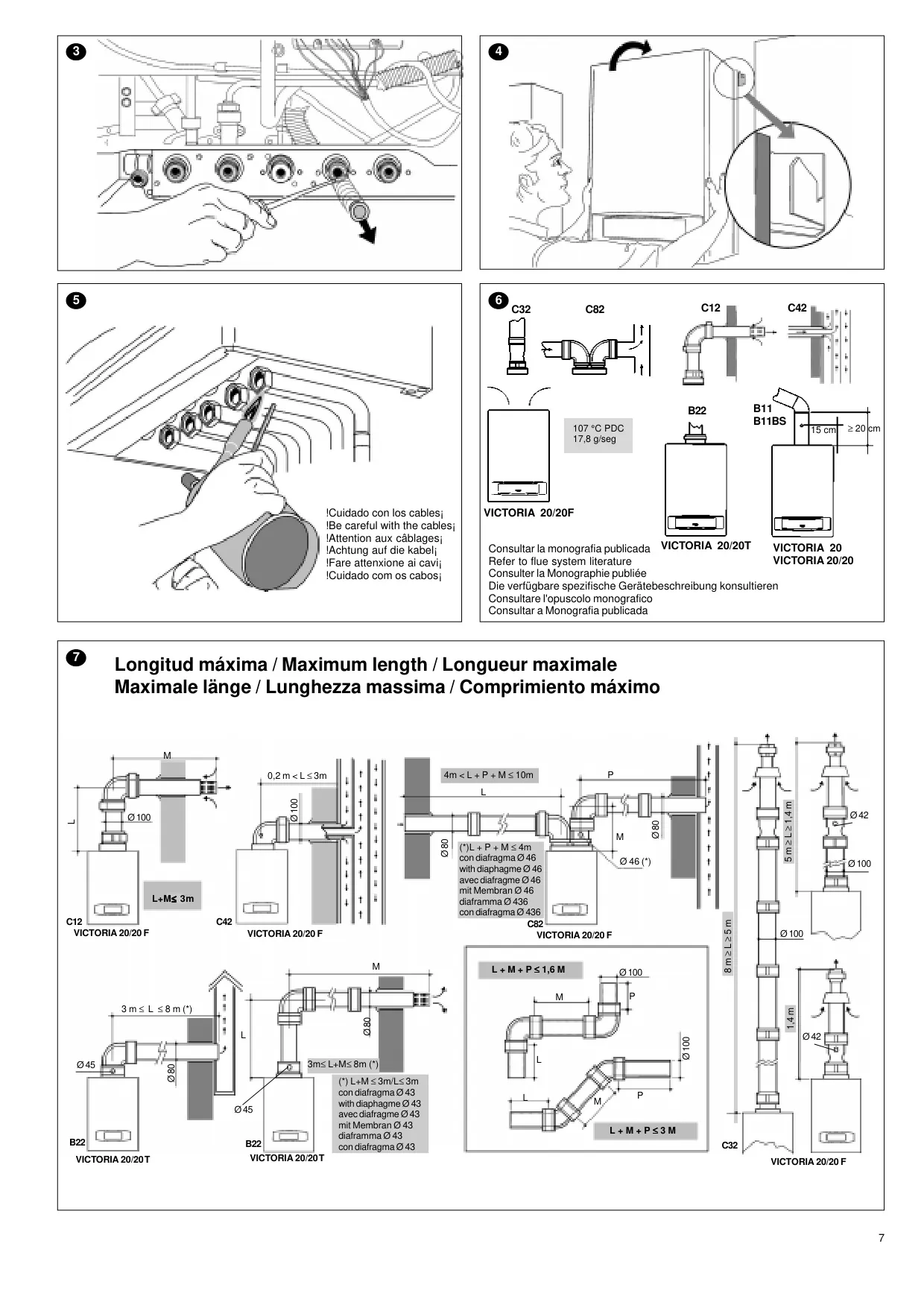

La instalación de la Caldera Roca Victoria 20/20 F debe ser realizada por profesionales cualificados para asegurar el cumplimiento de la normativa vigente y la seguridad operativa. Es fundamental respetar las distancias mínimas de seguridad respecto a materiales inflamables, así como la correcta instalación de un conducto de evacuación de gases adecuado. Para los modelos tipo C, como el 20/20 F, es crucial considerar que los codos adicionales de 90°C en el conducto de humos pueden reducir la longitud máxima permitida, exigiendo una planificación cuidadosa del sistema de evacuación. La conexión eléctrica, vital para el funcionamiento y las seguridades, requiere de una toma de tierra obligatoria.

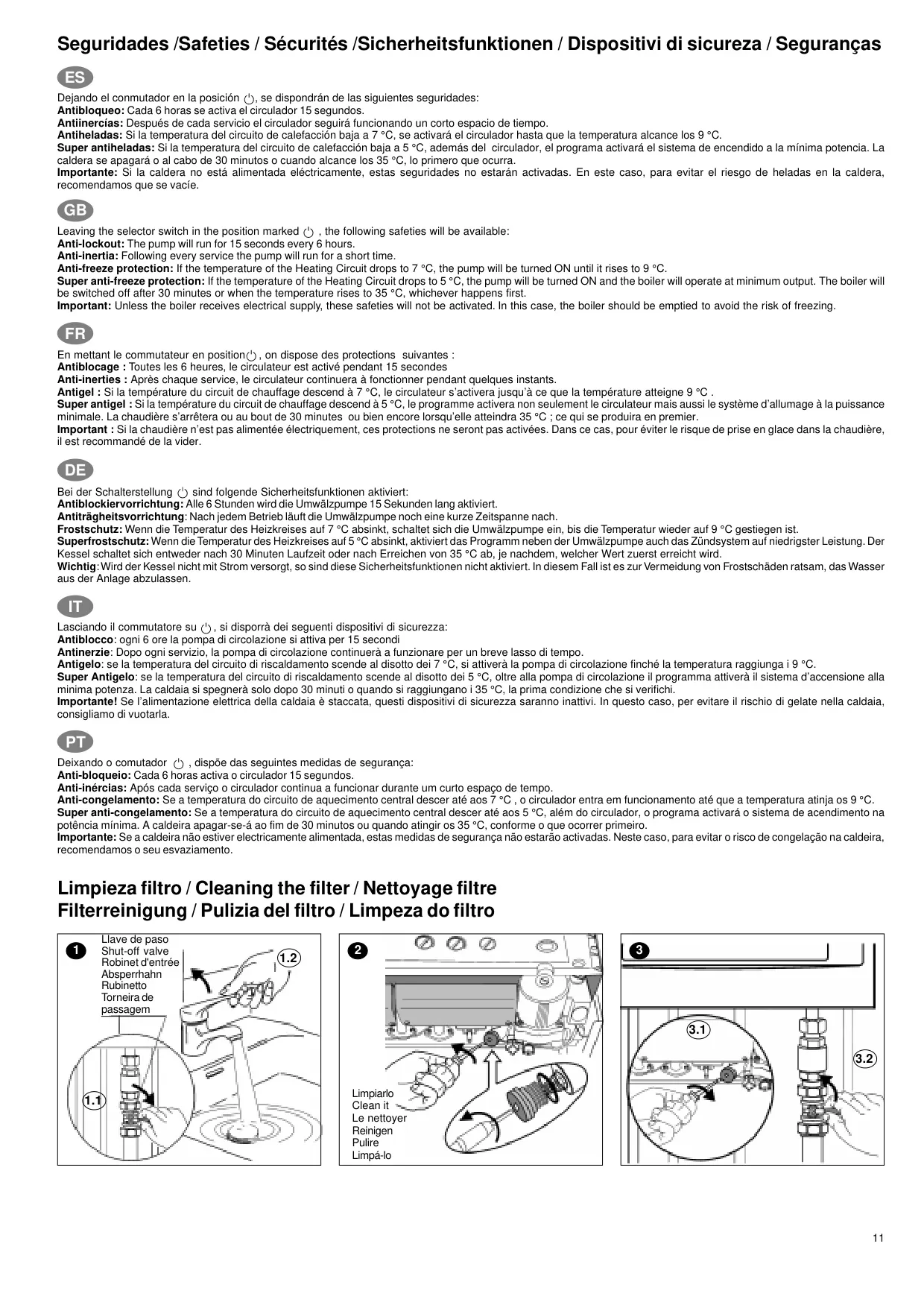

La seguridad es un pilar fundamental en el diseño de esta caldera, que integra múltiples mecanismos de protección. Incluye una función anti-bloqueo que activa el circulador durante 15 segundos cada 6 horas, y un sistema anti-inercias que mantiene el circulador funcionando brevemente después de cada servicio. Destaca su completa protección antiheladas: una primera fase activa el circulador si la temperatura baja a 7°C, y una super antiheladas activa el circulador y el sistema de encendido a mínima potencia si la temperatura desciende a 5°C, apagándose a los 30 minutos o al alcanzar los 35°C. Es crucial recordar que estas funciones de seguridad requieren una alimentación eléctrica constante; sin ella, se recomienda vaciar la caldera para evitar daños por congelación.

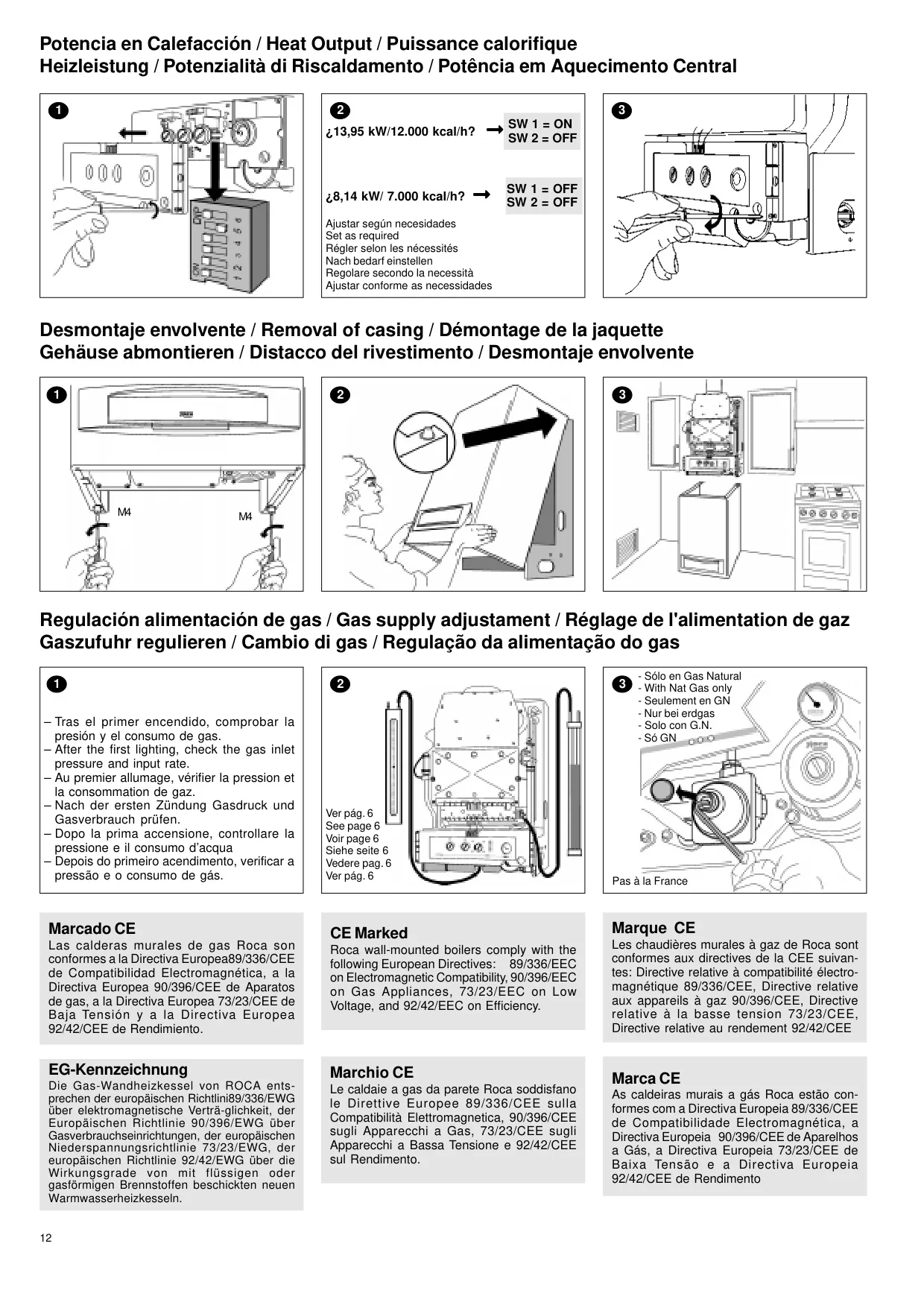

Para garantizar una larga vida útil y un funcionamiento óptimo, se recomienda un mantenimiento anual por parte de personal técnico especializado. Esta revisión incluye aspectos críticos como el análisis de combustión, la verificación del consumo, la evacuación de gases y la ventilación. La caldera es versátil en cuanto al tipo de gas, pudiendo funcionar con Gas Natural, Butano o Propano. Sin embargo, cualquier cambio de tipo de gas o ajuste de presión es una tarea compleja que debe ser ejecutada exclusivamente por técnicos cualificados, dado que la válvula de gas es una unidad monobloc no manipulable por el usuario. La Caldera Roca Victoria 20/20 F cuenta con el Marcado CE, lo que certifica su conformidad con las directivas europeas de Compatibilidad Electromagnética, Aparatos de Gas, Baja Tensión y Rendimiento, asegurando un producto fiable y de calidad.
