Caldera Roca RS 20/20 F
Instrucciones de la Caldera Roca RS 20/20 F
Aquí le ofrecemos el manual de Caldera Roca RS 20/20 F completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Roca RS 20/20 F, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Roca RS 20/20 F
| Característica | Valor/Especificación |
|---|---|
| Tipo de Caldera | Mural de gas con servicio de Calefacción y Agua Caliente Sanitaria instantánea |
| Tipo de Combustión (Modelo RS-20/20F) | Cámara Estanca (combustión ajena al ambiente, aire desde el exterior, gases evacuados por extractor) |
| Servicio de Calefacción | |
| Potencia Útil (Calefacción) | Regulable de 6.000 kcal/h (7 kW) a 20.000 kcal/h (23,25 kW) |
| Presión Máxima del Circuito (Calefacción) | 3 bar |
| Temperatura Máxima (Calefacción) | 90°C |
| Presión de Llenado Recomendada | 1,5 bar |
| Servicio de Agua Caliente Sanitaria (A.C.S.) | |
| Potencia Útil (A.C.S.) | Regulable de 6.000 kcal/h (7 kW) a 20.000 kcal/h (23,25 kW) |
| Presión Máxima del Circuito (A.C.S.) | 7 bar |
| Temperatura Máxima (A.C.S.) | 60°C |
| Producción A.C.S. (Δt=25°C) | 13,3 l/min |
| Producción A.C.S. (Δt=30°C) | 11,1 l/min |
| Producción A.C.S. (Δt=35°C) | 9,5 l/min |
| Presión Mínima para Encendido (A.C.S.) | 0,2 bar |
| Caudal Mínimo para Encendido (A.C.S.) | 3 l/min |
| Conformidad Normativa | Directivas Europeas: 89/336/CEE (Compatibilidad Electromagnética), 90/396/CEE (Aparatos de Gas), 73/23/CEE (Baja Tensión), 92/42/CEE (Rendimiento) |

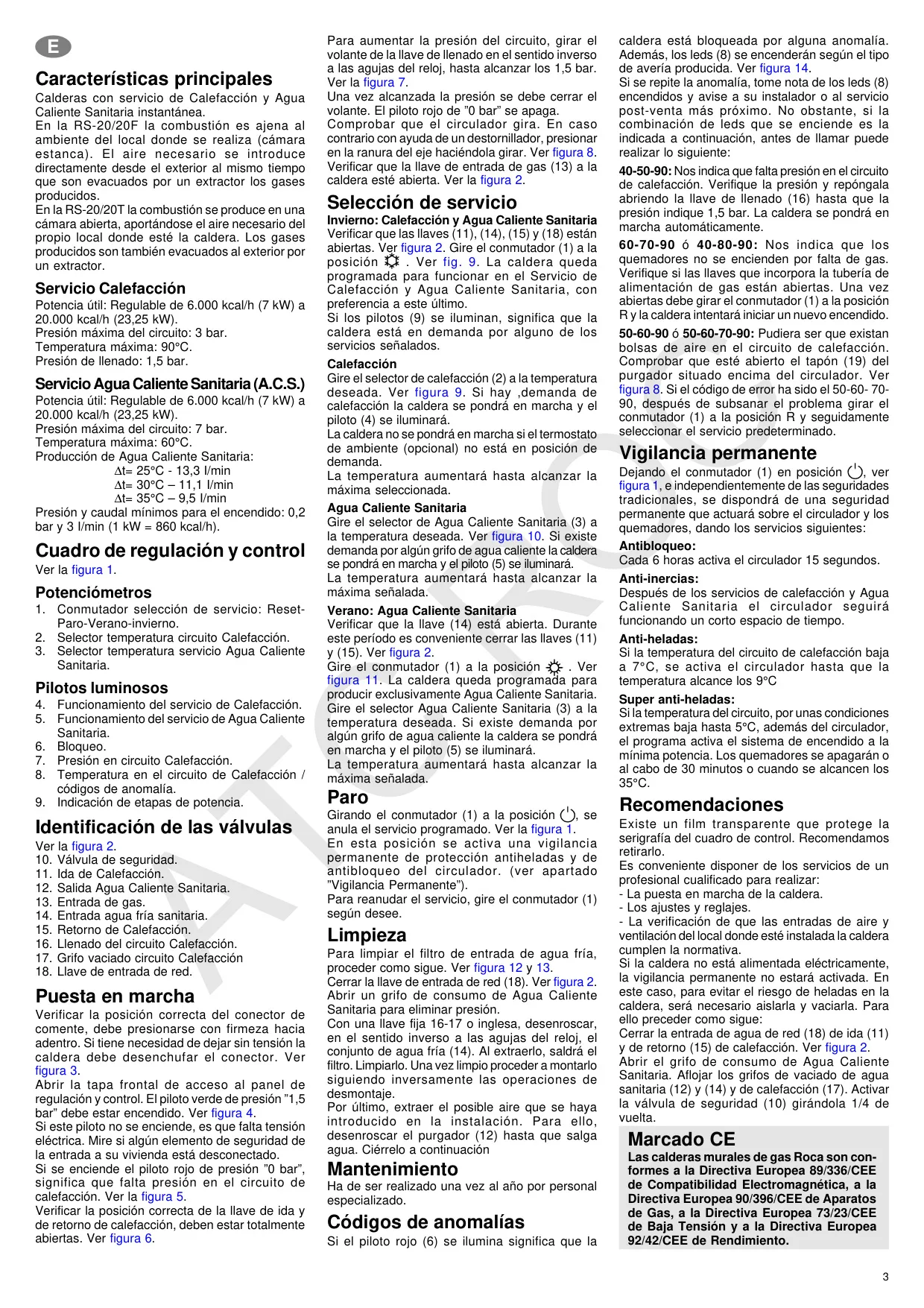

Detalles de la Caldera Roca RS 20/20 F
La Caldera Roca RS 20/20 F es un avanzado sistema de calefacción mural a gas, diseñado para ofrecer un rendimiento óptimo en la producción de calefacción y agua caliente sanitaria (ACS) de manera instantánea. Su denominación "F" destaca su característica de cámara estanca, lo que implica una combustión completamente aislada del ambiente donde se encuentra instalada. Esto no solo garantiza la seguridad al evitar la mezcla de gases de combustión con el aire del local, sino que también optimiza la eficiencia al tomar el aire directamente del exterior y evacuar los gases producidos mediante un extractor.

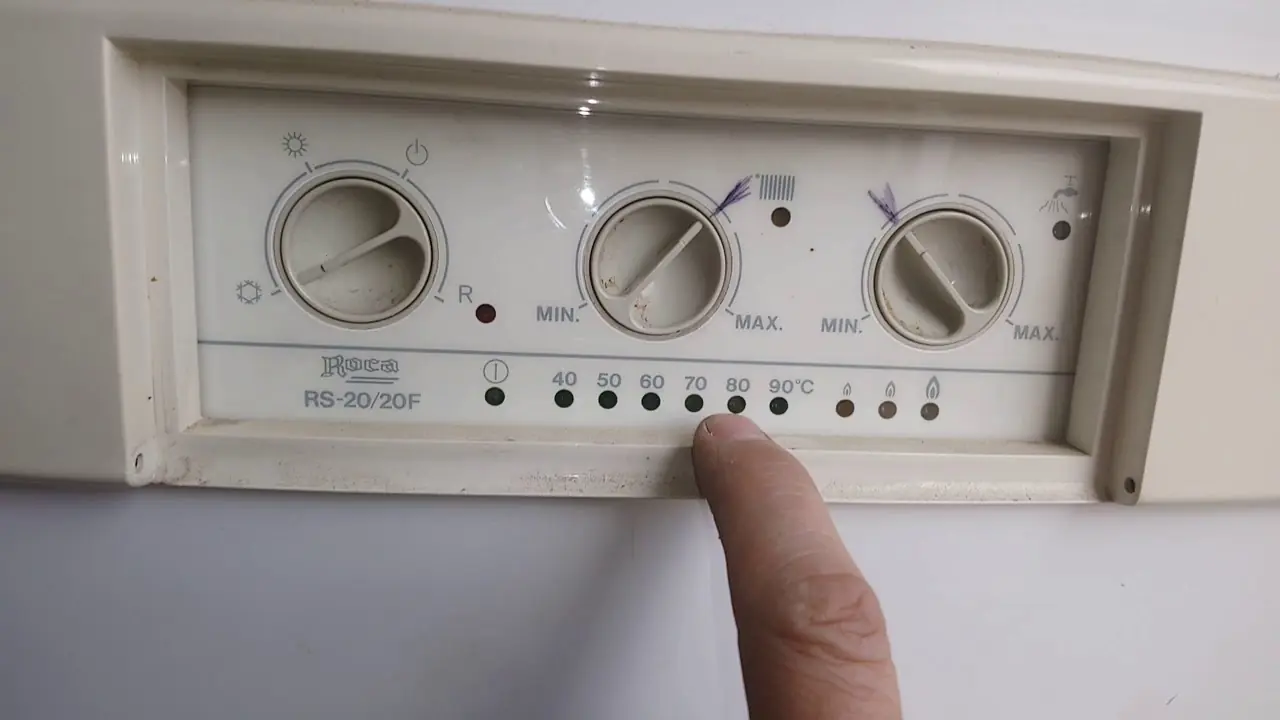

El manejo de esta caldera es intuitivo gracias a su completo cuadro de regulación y control. Este panel frontal integra un conmutador de selección de servicio que permite al usuario elegir fácilmente entre los modos Reset, Paro, Verano e Invierno. Cada modo se adapta a las necesidades estacionales, con el modo Invierno priorizando la producción de ACS sobre la calefacción, y el modo Verano concentrándose exclusivamente en el suministro de agua caliente, lo que contribuye a un consumo energético más eficiente.
Para una supervisión detallada, la caldera está equipada con varios pilotos luminosos que informan sobre el estado operativo. Estos incluyen indicadores de funcionamiento para los servicios de calefacción y ACS, señalización de bloqueo, lecturas de presión en el circuito de calefacción y de temperatura, así como una indicación de las etapas de potencia activas. Este sistema de diagnóstico visual es fundamental para que los usuarios puedan identificar rápidamente el estado de la caldera y cualquier posible anomalía que pueda surgir durante su funcionamiento.
Una característica destacable es la Vigilancia Permanente, un conjunto de funciones diseñadas para proteger la caldera y prolongar su vida útil. La función Antibloqueo, por ejemplo, activa el circulador durante 15 segundos cada 6 horas, evitando que se quede inmovilizado por falta de uso. Por otro lado, la función Anti-inercias asegura que el circulador continúe en marcha durante un breve periodo después de que los servicios de calefacción o ACS hayan finalizado, disipando eficazmente el calor residual del sistema.
Ante la posibilidad de bajas temperaturas, la Caldera Roca RS 20/20 F incorpora robustas protecciones anti-heladas. La función Anti-heladas básica se activa automáticamente si la temperatura del circuito de calefacción desciende a 7°C, poniendo en marcha el circulador hasta que la temperatura alcance los 9°C. Para condiciones climáticas más severas, la función Super anti-heladas entra en acción: si la temperatura del circuito baja a 5°C, además de activar el circulador, los quemadores se encienden a mínima potencia, apagándose tras 30 minutos o al alcanzar los 35°C, para prevenir cualquier daño por congelación.
La caldera también cuenta con un sistema de códigos de anomalías que facilita la detección y el diagnóstico de problemas. Si el piloto rojo de bloqueo se ilumina, una combinación específica de LEDs indicará la naturaleza de la avería. Esto permite al usuario, por ejemplo, identificar si hay falta de presión en el circuito de calefacción (códigos 40-50-90) o una ausencia de gas (códigos 60-70-90 o 40-80-90), ofreciendo una guía clara para las acciones correctivas iniciales o para informar con precisión al servicio técnico.
El mantenimiento de la Caldera Roca RS 20/20 F es sencillo y su diseño facilita las tareas de limpieza, como la del filtro de entrada de agua fría. Para asegurar su rendimiento óptimo y la conformidad con las normativas, se recomienda un mantenimiento anual realizado por personal especializado. Además, la caldera está certificada con el Marcado CE, lo que confirma su cumplimiento con las Directivas Europeas de Compatibilidad Electromagnética, Aparatos de Gas, Baja Tensión y Rendimiento, garantizando su fiabilidad y seguridad.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre la Caldera Roca RS 20/20 F y las respondemos a continuación.

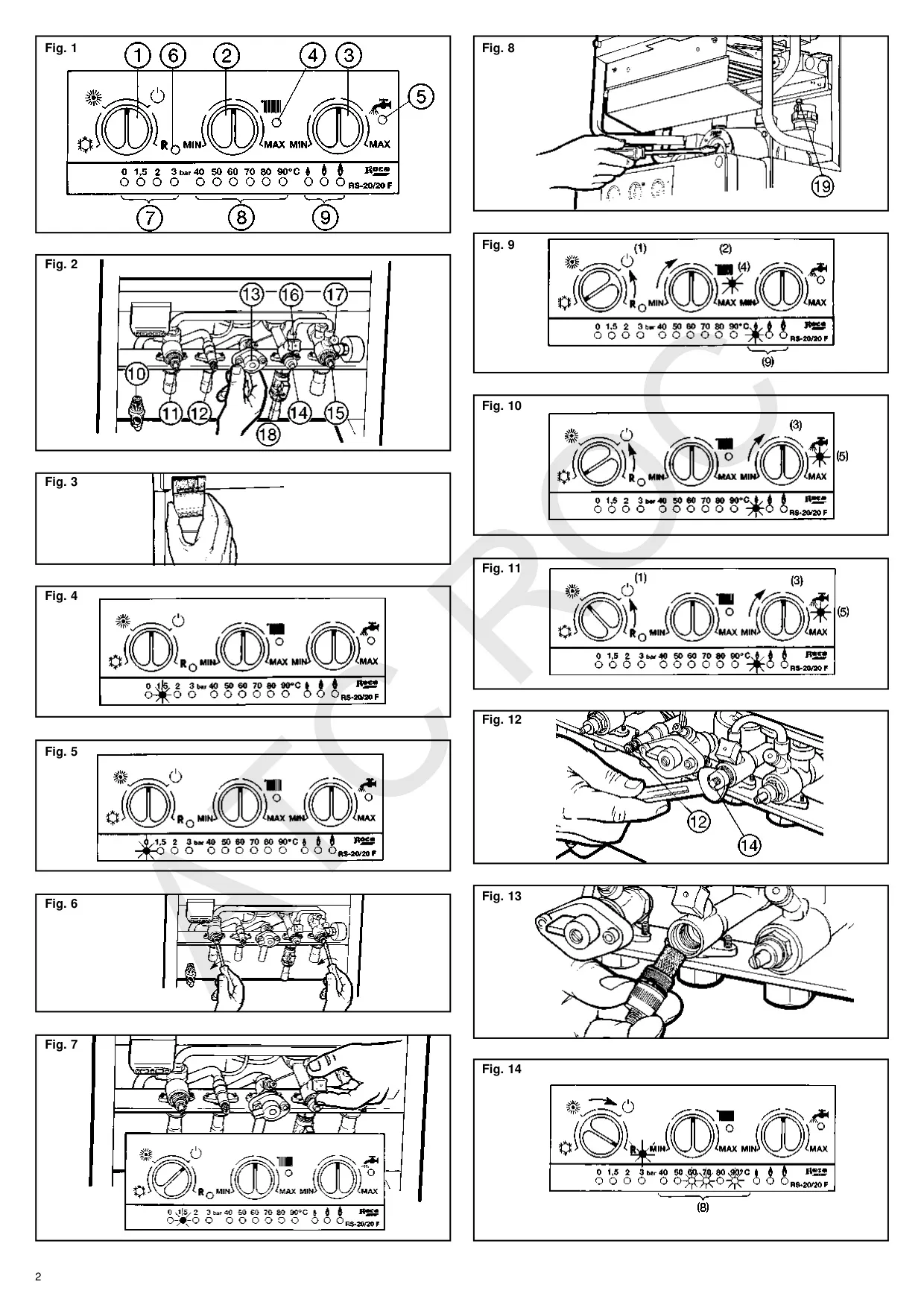

Para aumentar la presión del circuito, debe girar el volante de la llave de llenado (identificada como 16 en la figura 2 del manual) en el sentido inverso a las agujas del reloj, hasta que el manómetro indique 1,5 bar. Una vez alcanzada la presión deseada, cierre firmemente el volante.
Si el piloto rojo con el número (6) se ilumina, significa que la caldera está experimentando una anomalía que ha provocado su bloqueo. Adicionalmente, los LEDs (8) se encenderán mostrando una combinación específica que indica el tipo de avería. Es crucial tomar nota de esta combinación de LEDs y, si es necesario, contactar a su instalador o al servicio post-venta más cercano.
Los códigos de anomalías 40-50-90 nos indican una falta de presión en el circuito de calefacción. Para solucionarlo, verifique la presión actual y repóngala abriendo la llave de llenado (16) hasta que el indicador marque 1,5 bar. La caldera se reiniciará automáticamente una vez restablecida la presión correcta.
Estos códigos señalan que los quemadores no se han encendido, probablemente debido a una falta de suministro de gas. Debe verificar que todas las llaves de la tubería de alimentación de gas estén completamente abiertas. Una vez que las llaves estén abiertas, gire el conmutador de selección de servicio (1) a la posición "R" (Reset) para que la caldera intente un nuevo encendido.
Estos códigos pueden indicar la presencia de bolsas de aire en el circuito de calefacción. Le recomendamos comprobar que el tapón del purgador, situado encima del circulador (identificado como 19 en la figura 8 del manual), esté abierto. Si el código de error fue el 50-60-70-90, después de subsanar el problema, gire el conmutador (1) a la posición "R" (Reset) y luego seleccione el servicio predeterminado.
Para activar el modo de funcionamiento en invierno, que incluye tanto calefacción como agua caliente sanitaria, gire el conmutador de selección de servicio (1) a la posición marcada con un icono de copo de nieve o similar. En este modo, la caldera está programada para dar preferencia al servicio de agua caliente sanitaria.
Para seleccionar el modo de funcionamiento en verano, donde la caldera producirá exclusivamente agua caliente sanitaria, gire el conmutador de selección de servicio (1) a la posición marcada con un icono de sol o similar. Durante este período, es conveniente cerrar las llaves de ida (11) y retorno (15) de calefacción para mayor eficiencia.
La función "Antibloqueo" es una característica de la vigilancia permanente de la caldera. Actúa cada 6 horas, activando el circulador durante 15 segundos. Su propósito es evitar que el circulador se bloquee por inactividad prolongada, asegurando su correcto funcionamiento cuando sea necesario.
Si la caldera no recibe alimentación eléctrica, las funciones de vigilancia permanente, incluidas las protecciones anti-heladas, no estarán activadas. Para evitar el riesgo de heladas y posibles daños a la caldera, es imperativo aislarla y vaciarla completamente. Esto implica cerrar las llaves de entrada de agua de red (18), de ida (11) y retorno (15) de calefacción, y abrir los grifos de vaciado.
Para asegurar el funcionamiento óptimo, la eficiencia y la seguridad de la Caldera Roca RS 20/20 F, es imprescindible que se realice un mantenimiento anual. Este mantenimiento debe ser llevado a cabo por personal especializado y cualificado.
Para limpiar el filtro de entrada de agua fría, primero cierre la llave de entrada de red (18) y abra un grifo de Agua Caliente Sanitaria para eliminar la presión. Con una llave fija o inglesa, desenrosque el conjunto de agua fría (14). Al extraerlo, el filtro saldrá. Límpielo y luego vuelva a montarlo, realizando las operaciones de desmontaje en orden inverso.
La Caldera Roca RS 20/20 F cumple con las siguientes Directivas Europeas: 89/336/CEE de Compatibilidad Electromagnética, 90/396/CEE de Aparatos de Gas, 73/23/CEE de Baja Tensión y 92/42/CEE de Rendimiento. Este marcado CE garantiza su seguridad y calidad.
