Caldera Roca Gavina 30 GTI Antiguo
Instrucciones del Roca Gavina 30 GTI
Aquí le ofrecemos el manual de Caldera Roca Gavina 30 GTI Antiguo completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Roca Gavina 30 GTI Antiguo, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

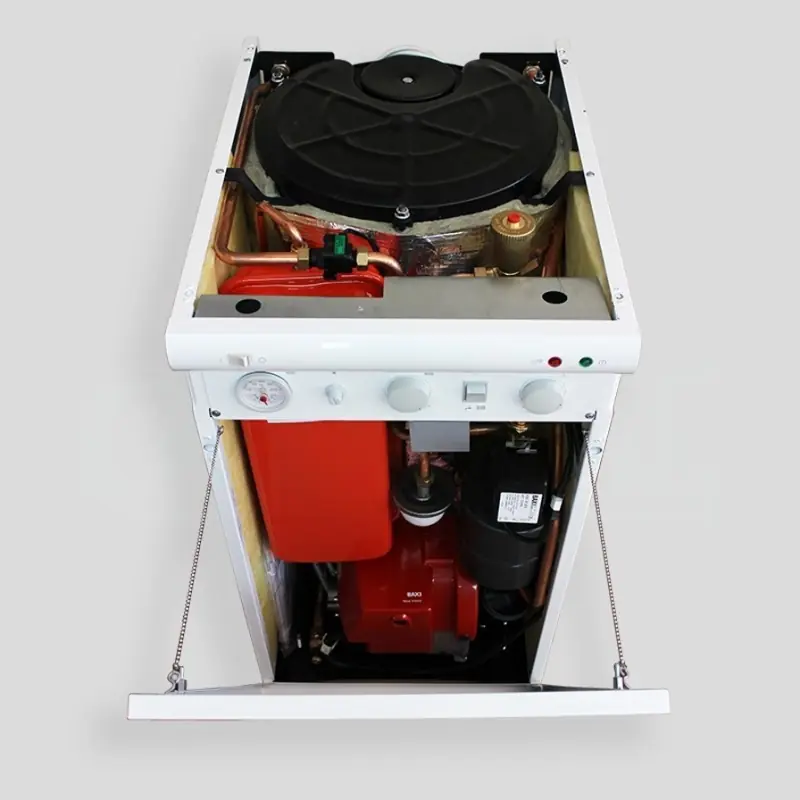

Imágenes del Producto
Especificaciones de la Caldera Roca Gavina 30 GTI Antiguo
| Característica | Especificación |
|---|---|
| Modelo | GAVINA 30 GTI & 30 GTI-R |
| Potencia útil (kcal/h) | 29.000 |
| Potencia útil (kW) | 33,7 |
| Rendimiento útil (%) | 88 |
| Capacidad de agua (litros) | 22 |
| Pérdida carga circuito humos (mm.c.a.) | 1,7 |
| Quemador gasóleo Modelo | CRONO 3 LS |
| Circulador Modelo | MYL-30 |
| Producción A.C.S. (L/min. ∆t 30°C) | 16,1 |
| Peso aprox. (kg) | 140 |
| Tensión de alimentación | 220V (+10% - 15%), 50 HZ |
| Temperatura máxima de servicio | 100 °C |
| Presión máxima circuito calefacción | 3 bar |
| Presión máxima circuito agua sanitaria | 7 bar |
| Capacidad depósito expansión | 10 litros |
| Presión llenado depósito expansión | 0,5 bar |
| Consumo eléctrico Quemador | 250 W |
| Consumo eléctrico Circulador | 90 W |
| Consumo eléctrico Válvula 3 vías | 5 W |
| Total Potencia Máx. Absorbida | 345 W |
Detalles del Roca Gavina 30 GTI Antiguo
La Caldera Roca Gavina 30 GTI Antiguo representa una solución robusta y fiable para las necesidades de calefacción y producción de Agua Caliente Sanitaria (A.C.S.) en el hogar. Este grupo térmico está diseñado para ofrecer un rendimiento eficiente, destacándose por su construcción pensada para una larga vida útil y un mantenimiento accesible, lo que lo convierte en una opción duradera.
Su instalación requiere considerar varios aspectos importantes. Es crucial que el emplazamiento disponga de una toma de corriente monofásica de 220V – 50 Hz con toma de tierra, así como una acometida de agua y un desagüe cercano. La conexión a la chimenea puede ser horizontal o vertical, ofreciendo flexibilidad en el diseño del sistema de evacuación de humos, y siempre debe sellarse adecuadamente para evitar entradas de aire parásitas.

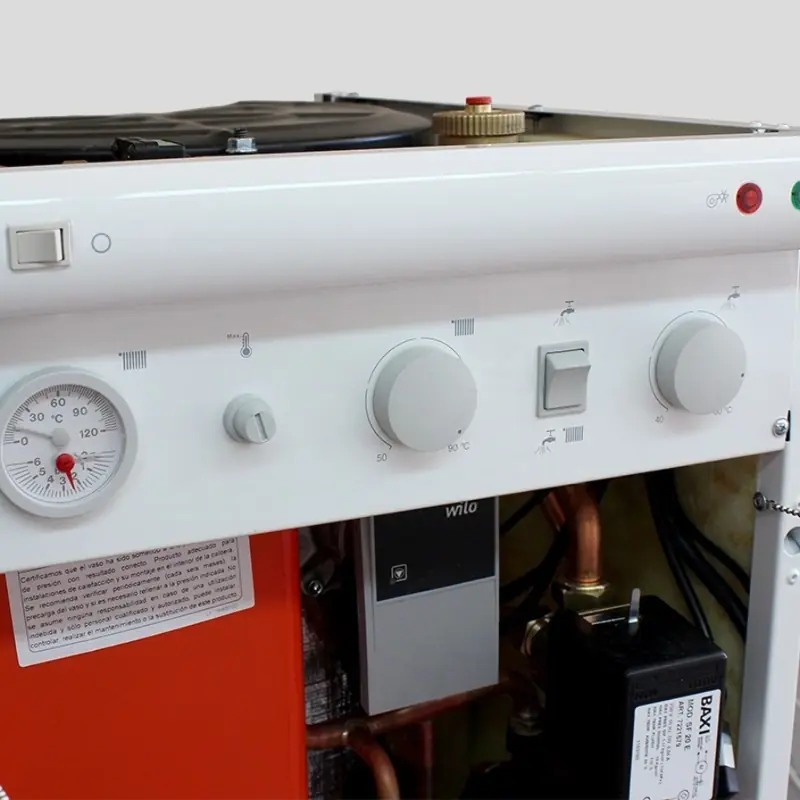

Los principales componentes de la caldera incluyen un interruptor general, pilotos indicadores de bloqueo del quemador y de tensión, y potenciómetros para la regulación de la temperatura de la calefacción y del Agua Caliente Sanitaria. El modelo 30 GTI incorpora una válvula de 3 vías motorizada y un circulador modelo MYL-30, ambos fundamentales para la gestión eficiente del agua caliente en los diferentes servicios.
En su modo de funcionamiento combinado "Calefacción / Agua Caliente Sanitaria", la caldera mantiene una temperatura de servicio para ambas funciones. El circulador opera bajo el control de un circuito electrónico, ajustándose al caudal y la temperatura seleccionada para la A.C.S., mientras que la válvula de 3 vías dirige el flujo de manera inteligente hacia los emisores de calefacción o el intercambiador de A.C.S. según la demanda.
Para la producción exclusiva de Agua Caliente Sanitaria, la caldera alcanza una temperatura de mantenimiento de unos 80 °C. En este modo, el circulador se activa o desactiva según la necesidad y la válvula de 3 vías se abre hacia el intercambiador. Es importante destacar que, al cesar la extracción de A.C.S., puede transcurrir aproximadamente un minuto hasta que se restablezca completamente el servicio de calefacción, gestionado por la electrónica interna.
El primer encendido del quemador, tras la activación del interruptor general, se produce con un ligero retardo de 2 a 4 minutos en los modelos Gavina 26 y 30, dependiendo de la temperatura ambiente. Los encendidos posteriores son prácticamente instantáneos, lo que garantiza una respuesta rápida a las necesidades de calor. Es fundamental verificar el correcto funcionamiento del circulador y desbloquearlo si fuera necesario, así como probar el quemador bajo el control de los potenciómetros.
En cuanto a la seguridad y mantenimiento, la caldera cuenta con un termostato de seguridad que desconecta el quemador ante cualquier elevación excesiva de la temperatura del agua, requiriendo un rearme manual. Se recomienda encarecidamente que las características del agua de la instalación se mantengan en un pH de 7,5 a 8,5 y una dureza entre 8 y 12 Grados Franceses para prevenir incrustaciones y asegurar la longevidad del sistema. Además, en zonas con riesgo de heladas, se aconseja añadir aditivos anticongelantes.
La forma de suministro de esta caldera es en un solo bulto, que incluye la caldera completamente montada y cableada, con el quemador prerregulado. Esto facilita y agiliza el proceso de instalación. La Caldera Roca Gavina 30 GTI es un equipo robusto y fiable, diseñado para proporcionar un confort térmico constante y agua caliente con una eficiencia operativa notable, cumpliendo con las Directivas Europeas de Compatibilidad Electromagnética y Baja Tensión.
