Caldera Baxi Eco Nova 24 F

Instrucciones del Baxi Eco Nova 24 F

Aquí le ofrecemos el manual de Caldera Baxi Eco Nova 24 F completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Baxi Eco Nova 24 F, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

Imágenes del Producto

Especificaciones del Baxi Eco Nova 24 F

Característica	Valor (Eco Nova 24 F / 24 FCA)
Matrícula de certificación IRAM	DC-M-T3-026.1 / DC-M-T3-026.3
Consumo térmico máximo	29,5 kW (25.389 kcal/h)
Consumo térmico mínimo	12,6 kW (10.836 kcal/h)
Eficiencia Energética (Directiva 92/42/EEC)	***
Consumo máximo de gas natural	2,73 m³/h
Consumo mínimo de gas natural	1,17 m³/h
Consumo máximo de gas licuado por red	1,13 m³/h
Consumo mínimo de gas licuado por red	0,48 m³/h
Presión máxima circuito calefacción	3 bar
Capacidad vaso de expansión	7 litros
Presión vaso de expansión	0,5 bar
Presión máxima circuito sanitario	8 bar
Presión dinámica mínima circuito sanitario	0,15 bar
Caudal mínimo circuito sanitario	2,5 l/min
Caudal sanitario (Δt 20°C)	16 l/min
Rango temperatura circuito calefacción	30 / 85 °C
Rango temperatura circuito sanitario	35 / 60 °C
Diámetro ventilación coaxial (int./ext.)	60 / 100 mm (solo 24 F)
Diámetro ventilación tubos separados	80 mm (solo 24 F)
Diámetro ventilación cámara abierta	80 mm (solo 24 FCA)
Caudal máximo gases	0,018 kg/s
Caudal mínimo gases	0,016 kg/s
Temperatura máxima gases	140 °C
Temperatura mínima gases	100 °C
Emisión CO gas natural	115 ppm
Emisión CO gas licuado por red	74 ppm
Clase NOx (EN 297 - EN 483)	3
Presión alimentación gas natural	180 mmCA
Presión alimentación gas licuado por red	280 mmCA
Alimentación eléctrica	220 Volts
Frecuencia eléctrica	50 Hz
Consumo eléctrico	135 Watts
Peso (equipo vacío)	29 kg
Altura	704 mm
Ancho	400 mm
Profundidad	295 mm
Grado de Protección	IPX 4D

Detalles de la Caldera Baxi Eco Nova 24 F

La caldera Baxi Eco Nova 24 F ha sido diseñada pensando en el usuario, ofreciendo un funcionamiento intuitivo y altamente eficiente. Su sistema de control permite seleccionar fácilmente entre los modos de operación, ya sea para calefacción únicamente en invierno o para la producción de agua caliente sanitaria durante todo el año, garantizando así un confort adaptado a las necesidades de cada momento. La interacción con el equipo se realiza a través de un panel de control simple y claro, que visualiza en pantalla la información relevante del estado de la caldera.

Una característica destacada es su capacidad de autodiagnóstico, que muestra códigos específicos para cualquier anomalía, facilitando la identificación y resolución de problemas. Para la primera puesta en marcha, la caldera incluye una función de "Desaire" que elimina automáticamente el aire del circuito, un paso crucial para el rendimiento óptimo del quemador. Además, la integración de una sonda exterior y/o un panel de control avanzado permite una gestión climática automática, ajustando la temperatura de impulsión según las condiciones exteriores para maximizar el ahorro energético sin sacrificar el bienestar térmico en el hogar.

La seguridad es un pilar fundamental en el diseño de la Eco Nova 24 F. Incorpora múltiples dispositivos de protección como un termostato de seguridad que previene sobrecalentamientos, un detector de llama por ionización para asegurar una combustión correcta, y un presostato hidráulico que impide el encendido sin la presión de agua adecuada. Estas características brindan tranquilidad al usuario, sabiendo que la caldera opera bajo estrictos protocolos de seguridad y se bloquea de manera segura en caso de cualquier incidente.

En cuanto a la instalación, la caldera ofrece una gran versatilidad con opciones de conductos coaxiales, separados o de cámara abierta (en su variante "CA"), adaptándose a diferentes configuraciones de vivienda. Es vital que la instalación sea realizada por un gasista matriculado, siguiendo todas las normativas vigentes y utilizando accesorios originales para asegurar un funcionamiento seguro y eficiente. Se enfatiza la importancia de la calidad del agua, especialmente la dureza, para proteger los componentes internos y prolongar la vida útil del equipo, recomendándose tratamientos específicos si el agua supera los 20°F.

El mantenimiento anual por parte del Servicio de Asistencia Técnica Autorizado es esencial para preservar la eficiencia y la seguridad de la caldera. Este servicio incluye la revisión de juntas, electrodos, quemador, calibración de la válvula de gas, y el estado de los conductos de humos, entre otros. Un mantenimiento adecuado no solo garantiza el cumplimiento de la garantía sino que también se traduce en un significativo ahorro en la gestión energética a largo plazo. Baxi se compromete con la mejora continua de sus productos, la protección del medio ambiente y la seguridad de sus usuarios.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre la Caldera Baxi Eco Nova 24 F y las respondemos a continuación.

¿Cómo se realiza la primera puesta en marcha de la Caldera Baxi Eco Nova 24 F?

Para la primera puesta en marcha, primero asegúrese de que la llave de paso del gas esté abierta y la presión hidráulica de la instalación esté entre 1 y 1,5 bares. Luego, alimente eléctricamente la caldera, seleccione el modo "Verano" o "Invierno" y ajuste las temperaturas de calefacción y agua sanitaria. La caldera activará automáticamente una función de desaireación (mostrando "AP") por 120 segundos antes de encender el quemador.

¿Qué significan los códigos de error 'E' y 'F' en la pantalla de la caldera?

Los códigos que comienzan con "E" (por ejemplo, E01) indican un bloqueo que requiere un reset manual del usuario (mantener presionado el botón reset por al menos 2 segundos). Los códigos que comienzan con "F" (por ejemplo, F31) son autodignósticos; una vez solucionado el problema, la caldera vuelve a funcionar automáticamente sin necesidad de reset manual. Si las anomalías persisten, se recomienda contactar al Servicio de Asistencia Técnica Autorizado.

¿Cómo puedo regular la temperatura de calefacción y agua caliente sanitaria?

La regulación de la temperatura de impulsión para calefacción y la del agua caliente sanitaria se realiza mediante las teclas "+" y "-" correspondientes en el panel de control. El encendido del quemador se indicará con un símbolo de llama en la pantalla.

¿Qué debo hacer si detecto olor a gas o a combustión?

Si detecta olor a gas, apague la caldera, no accione ningún aparato eléctrico, apague cualquier llama y ventile la habitación. En caso de olor a combustión, apague la caldera y ventile el ambiente. En ambos casos, llame inmediatamente a un Centro de Asistencia Técnica Autorizado.

¿Es obligatorio realizar un mantenimiento anual a la Caldera Baxi Eco Nova 24 F?

Sí, para garantizar la perfecta eficacia funcional y de seguridad de la caldera, es necesario hacerla inspeccionar anualmente por el Servicio de Asistencia Técnica autorizado. Un mantenimiento esmerado asegura un ahorro en la gestión y el cumplimiento de la garantía.

¿La caldera Baxi Eco Nova 24 F cuenta con protección anti congelamiento?

Sí, la gestión electrónica de la caldera incluye una función "antihielo" tanto para calefacción como para ACS. Si la temperatura de mando de la instalación cae por debajo de 5°C, el quemador se activa hasta alcanzar los 30°C. Esta función opera siempre que la caldera esté alimentada eléctricamente, haya gas y la presión de la instalación sea la correcta.

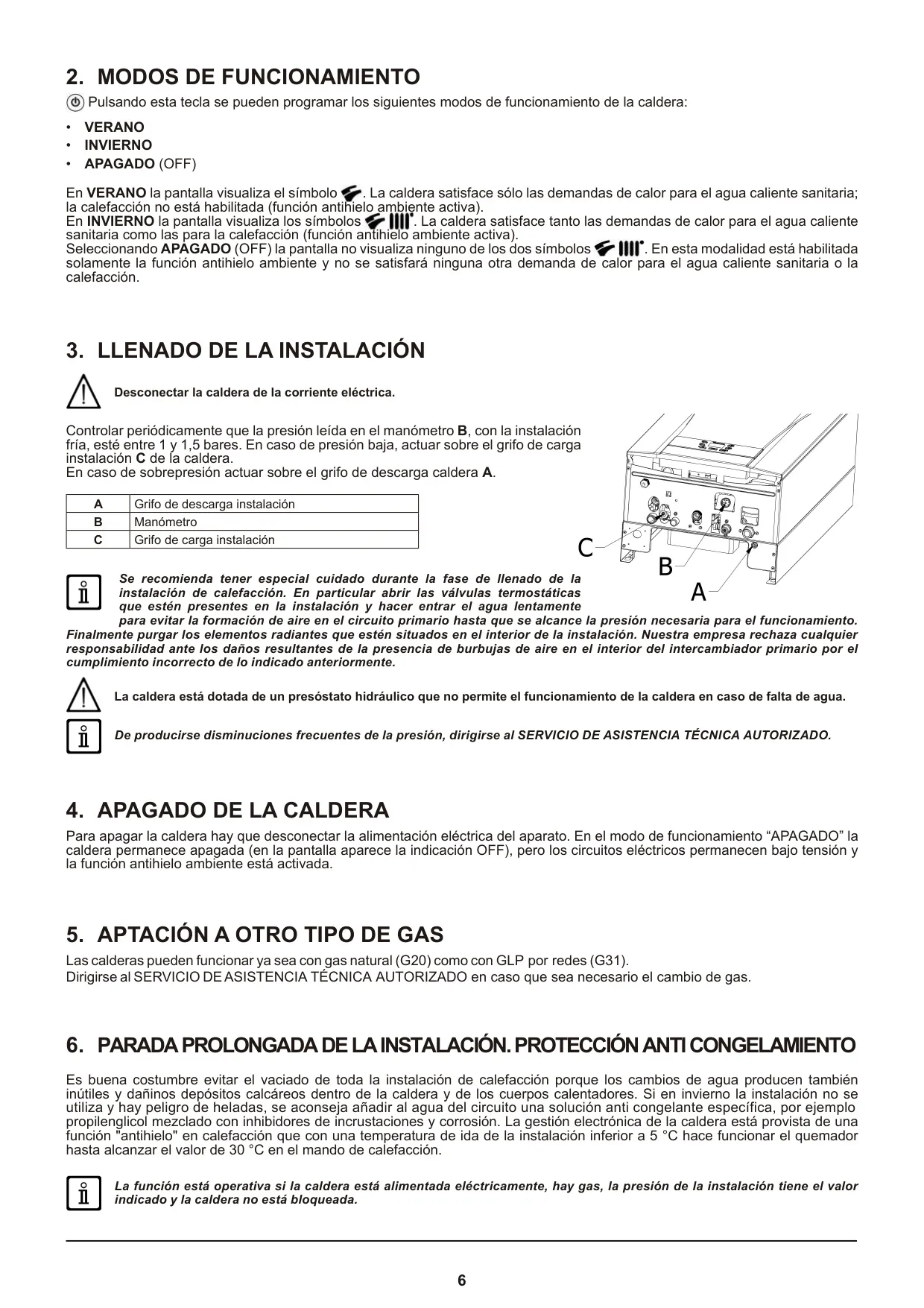

¿Cómo se llena o se ajusta la presión del circuito de calefacción?

Debe controlar periódicamente la presión en el manómetro (con la instalación fría), que debe estar entre 1 y 1,5 bares. Si es baja, utilice el grifo de carga de la instalación. Si es excesiva, actúe sobre el grifo de descarga. Es importante abrir las válvulas termostáticas y dejar entrar el agua lentamente para evitar burbujas de aire.

¿Qué tipos de gas puede utilizar esta caldera y cómo se realiza el cambio?

Las calderas Baxi Eco Nova 24 F pueden funcionar con gas natural (G20) o gas licuado por red (G31). El cambio de gas debe ser realizado exclusivamente por el Servicio de Asistencia Técnica autorizado, mediante la sustitución de inyectores, parametrización de la tarjeta electrónica y calibración mecánica de la válvula de gas.

¿Qué precauciones debo tomar respecto a la calidad del agua para el circuito de calefacción?

Es fundamental que el agua del circuito de calefacción tenga un pH entre 7 y 8 y una dureza máxima de 12°F (120 mg/l de carbonato de calcio). Si la dureza es superior, se recomienda el uso de un dosificador de polifosfatos o un sistema similar para evitar incrustaciones calcáreas que pueden dañar gravemente los componentes internos de la caldera.

¿Puedo conectar la caldera Baxi Eco Nova 24 F a una instalación con paneles solares?

Sí, en caso de conexión de la caldera instantánea (mixta) a una instalación con paneles solares, la temperatura máxima del agua sanitaria a la entrada de la caldera no debe superar los 60 °C para asegurar su correcto funcionamiento y preservar la garantía.

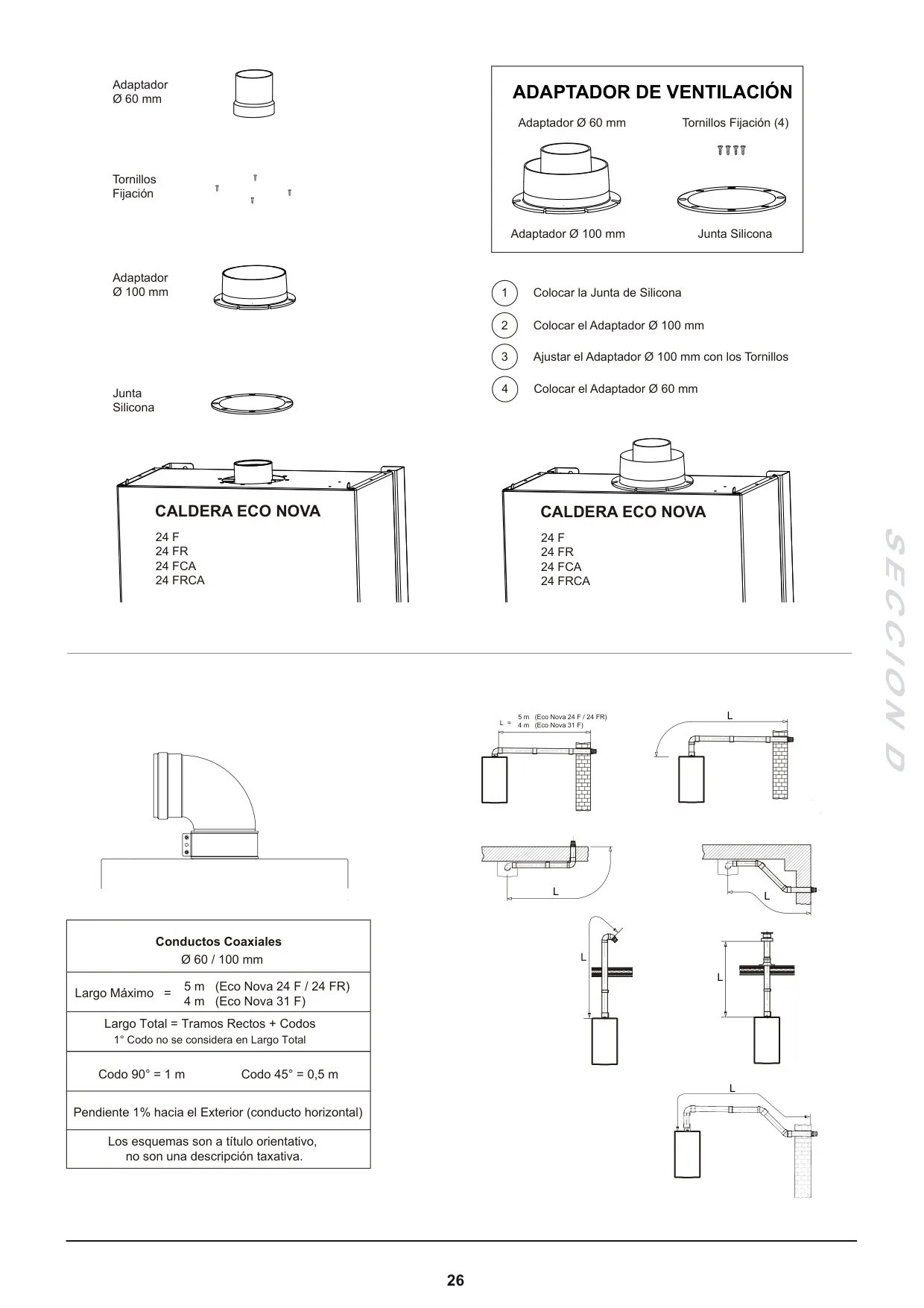

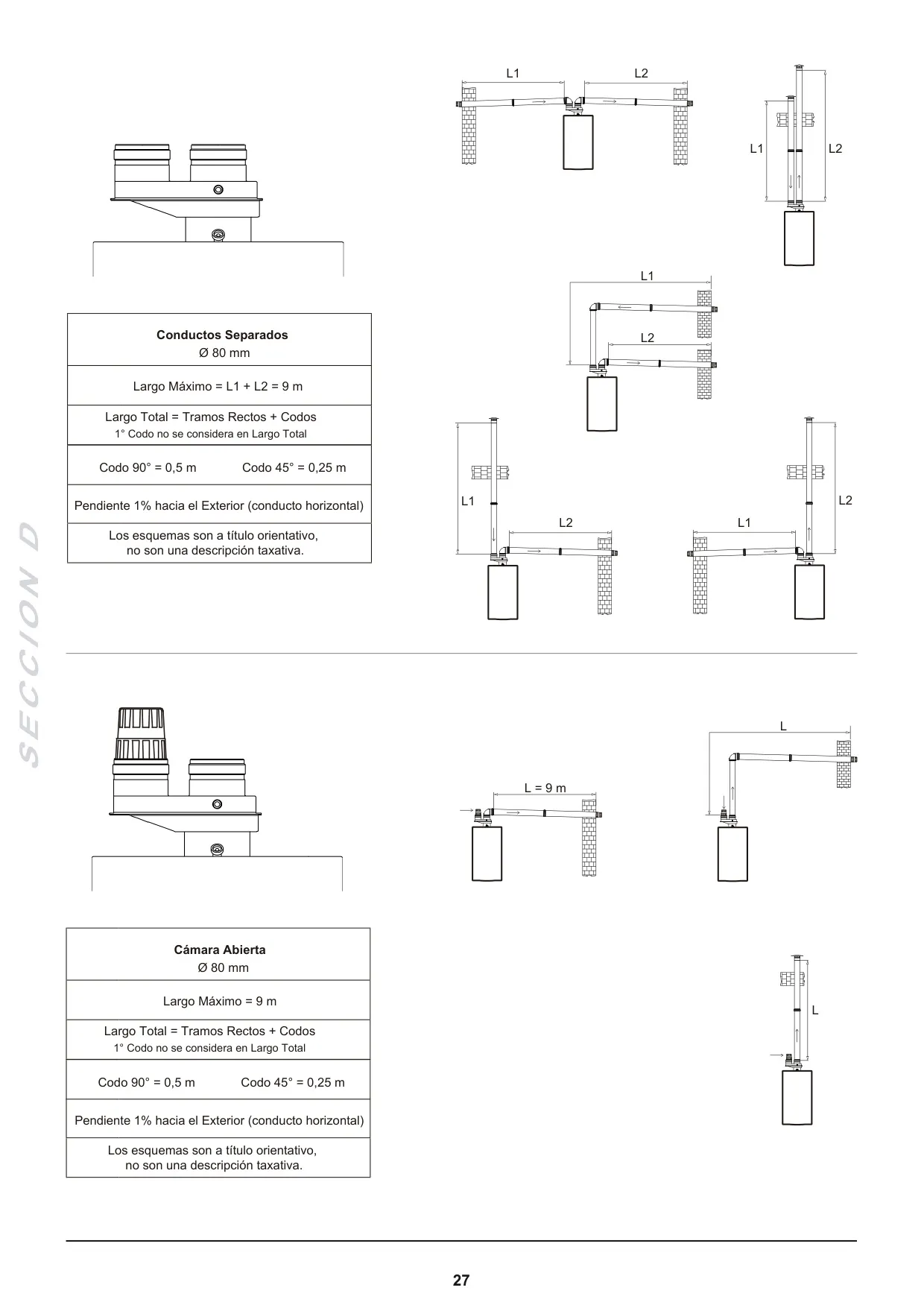

¿Cuáles son las opciones de instalación para los conductos de evacuación de humos?

La caldera puede instalarse con conductos coaxiales (descarga y aspiración en un mismo conducto), conductos separados (aire y humos por tuberías distintas), o en configuración de cámara abierta (toma de aire del ambiente interior y descarga forzada de humos). Se recomienda el uso de accesorios de ventilación originales Baxi.

¿Por qué es indispensable que el primer encendido lo realice un servicio técnico autorizado?

El primer encendido debe ser realizado por el Servicio de Asistencia Técnica autorizado para verificar que la caldera y la instalación cumplen con todas las normas vigentes, que las conexiones son correctas y que la caldera está preparada para el tipo de gas disponible. La inobservancia de esta indicación invalida la garantía del aparato.
