Manual de Caldera Roca Neobit 24/24 F en Español
Caldera Roca Neobit 24/24 F
Instrucciones del Roca Neobit 24/24 F
Aquí le ofrecemos el manual de Caldera Roca Neobit 24/24 F completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Roca Neobit 24/24 F, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

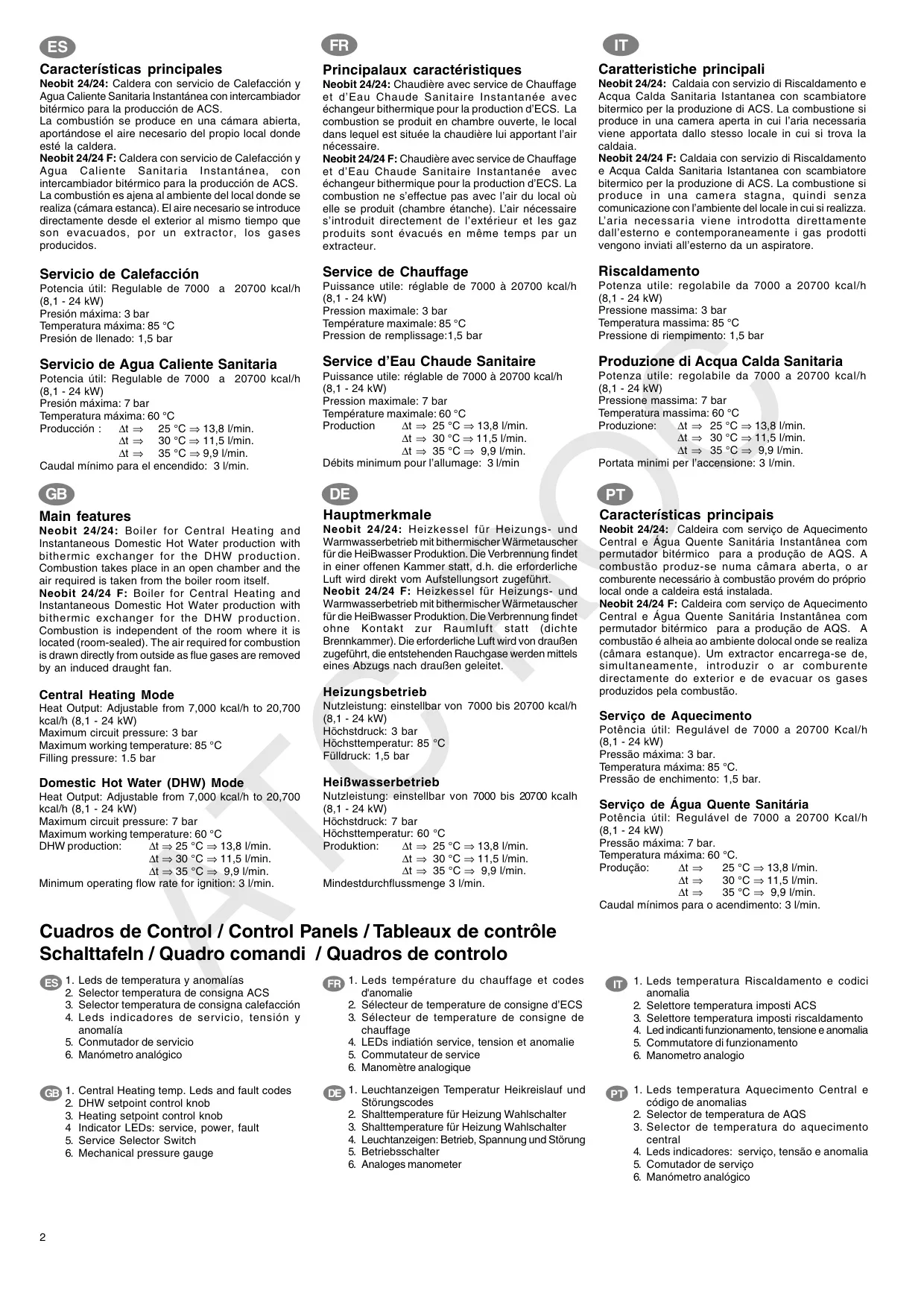

Especificaciones del Roca Neobit 24/24 F
| Característica | Especificación |
|---|---|
| Modelo | Roca Neobit 24/24 F |
| Tipo de Caldera | Mural de gas |
| Servicios | Calefacción y Agua Caliente Sanitaria (ACS) Instantánea |
| Intercambiador | Bitermico (para producción de ACS) |
| Cámara de Combustión | Estanca (ajena al ambiente del local) |
| Suministro de Aire | Directamente desde el exterior |
| Evacuación de Gases | Por extractor |
| Potencia Útil (Calefacción) | Regulable de 7.000 a 20.700 kcal/h (8.1 - 24 kW) |
| Presión Máxima (Calefacción) | 3 bar |
| Temperatura Máxima (Calefacción) | 85 °C |
| Presión de Llenado (Calefacción) | 1.5 bar |
| Potencia Útil (ACS) | Regulable de 7.000 a 20.700 kcal/h (8.1 - 24 kW) |
| Presión Máxima (ACS) | 7 bar |
| Temperatura Máxima (ACS) | 60 °C |
| Producción ACS (Δt 25 °C) | 13.8 l/min |
| Producción ACS (Δt 30 °C) | 11.5 l/min |
| Producción ACS (Δt 35 °C) | 9.9 l/min |
| Caudal Mínimo para Encendido (ACS) | 3 l/min |
Detalles de la Caldera Roca Neobit 24/24 F
La Caldera Roca Neobit 24/24 F representa una solución eficiente y segura para el confort térmico en el hogar, combinando servicios de calefacción y producción de agua caliente sanitaria (ACS) instantánea. Su diseño se distingue por emplear una cámara de combustión estanca, lo que significa que el proceso de combustión es completamente ajeno al ambiente del local donde está instalada. Esto es crucial para la seguridad, ya que el aire necesario para la combustión se toma directamente del exterior, y los gases generados son evacuados de forma forzada mediante un extractor.

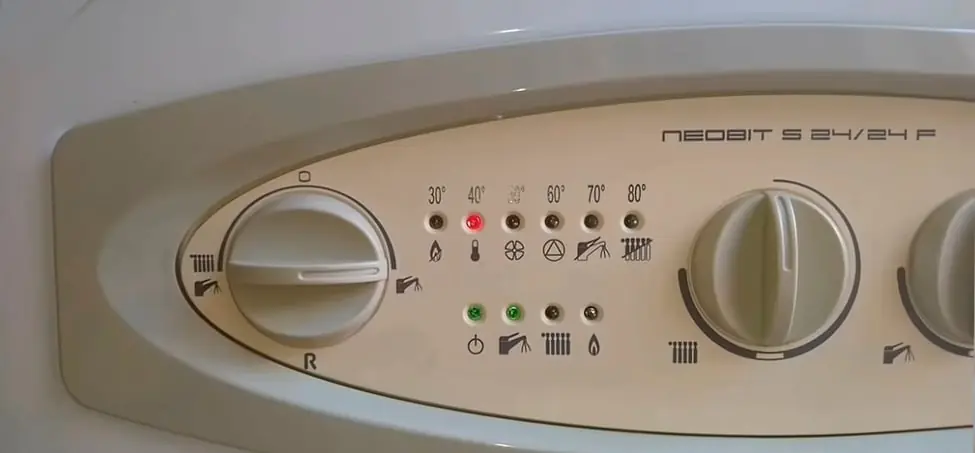

El panel de control de la Neobit 24/24 F está diseñado para una interacción intuitiva. Incluye LEDs indicadores para la temperatura del circuito de calefacción y códigos de anomalía, facilitando el diagnóstico rápido de posibles incidencias. Dispone de selectores independientes para ajustar la temperatura de consigna del ACS y la calefacción, permitiendo al usuario personalizar el rendimiento según sus necesidades. Además, incorpora LEDs para indicar el estado de servicio, tensión eléctrica y otras anomalías, complementándose con un práctico manómetro analógico que muestra la presión del circuito.

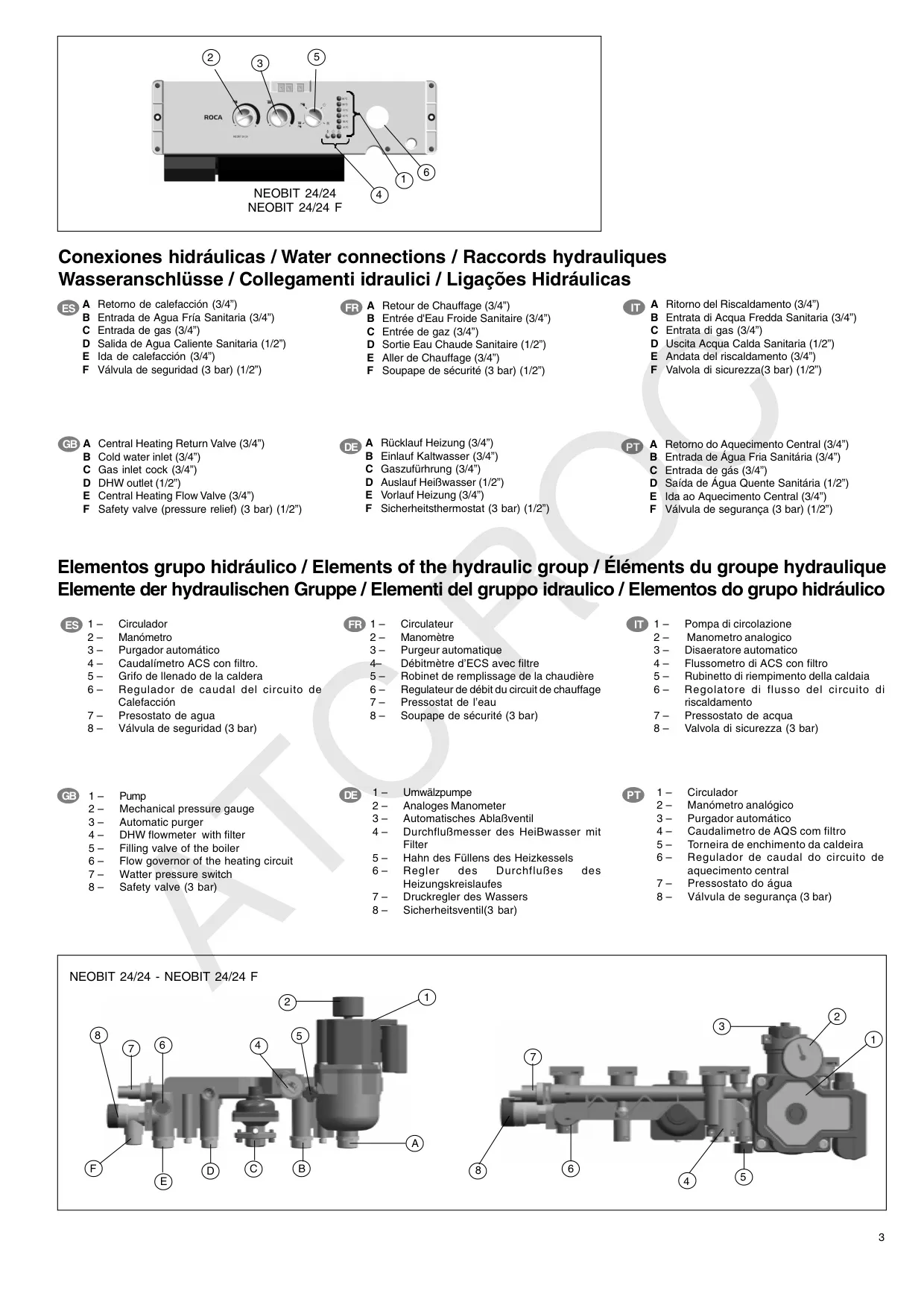

En cuanto a su configuración hidráulica, la caldera está equipada con un grupo de elementos esenciales para su funcionamiento óptimo. Este incluye un circulador para el movimiento del agua, un purgador automático que elimina el aire del sistema, y un caudalímetro de ACS con filtro, que asegura la calidad del agua y la eficiencia en su suministro. También se incorpora un grifo de llenado de caldera y un regulador de caudal para el circuito de calefacción, junto con un presostato de agua y una válvula de seguridad de 3 bar, garantizando la correcta presión y protección del sistema.

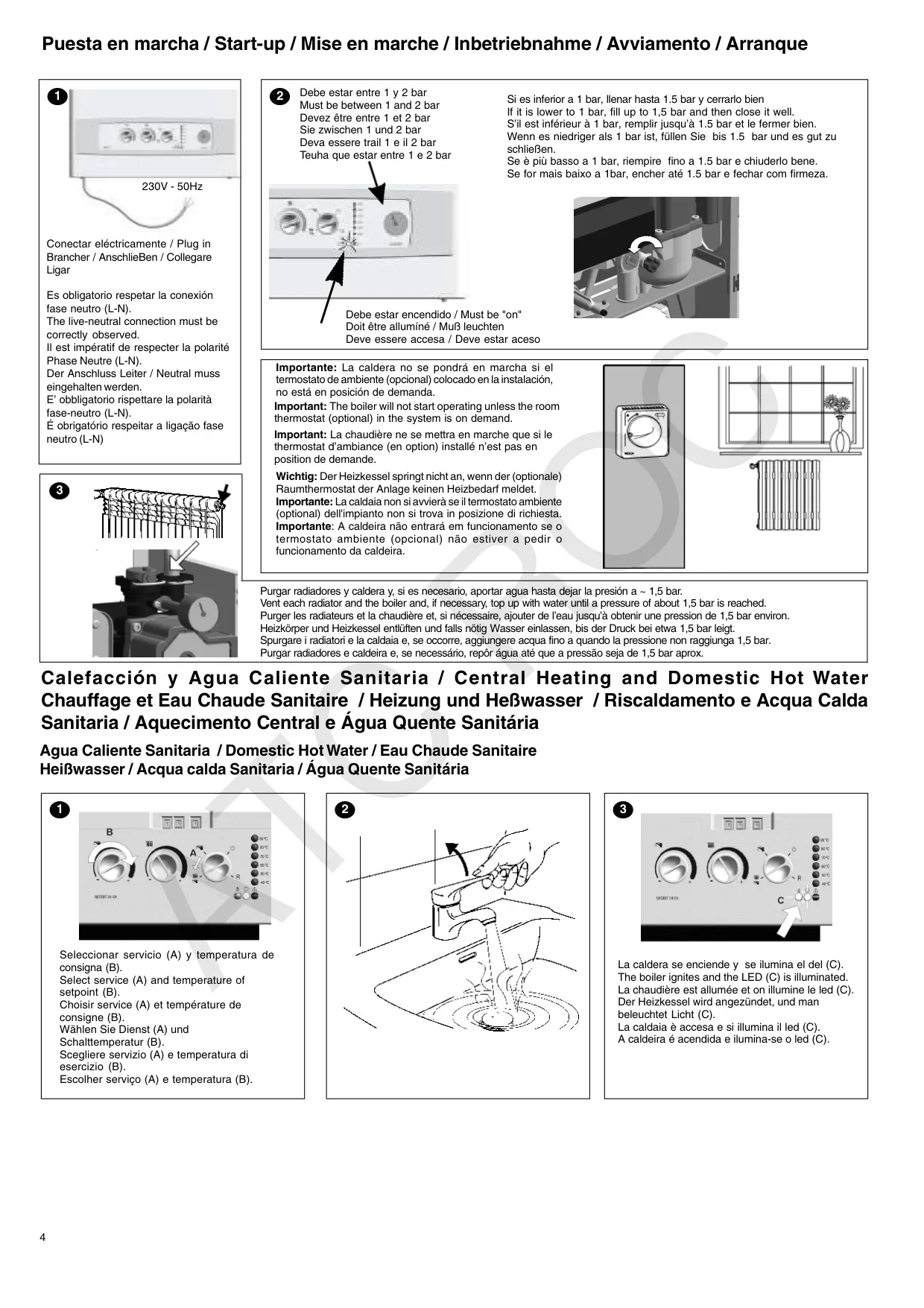

El proceso de puesta en marcha es directo, requiriendo una verificación inicial de la presión del circuito, que debe situarse entre 1 y 2 bar. En caso de ser inferior a 1 bar, se debe rellenar hasta alcanzar aproximadamente 1.5 bar. Es imperativo respetar la conexión eléctrica fase-neutro (L-N) para el correcto funcionamiento. La caldera no se activará si el termostato de ambiente (opcional) no demanda el servicio, una medida de eficiencia y seguridad. Tras el encendido inicial, es recomendable purgar los radiadores y la propia caldera para eliminar cualquier burbuja de aire y ajustar la presión a 1.5 bar si fuese necesario.

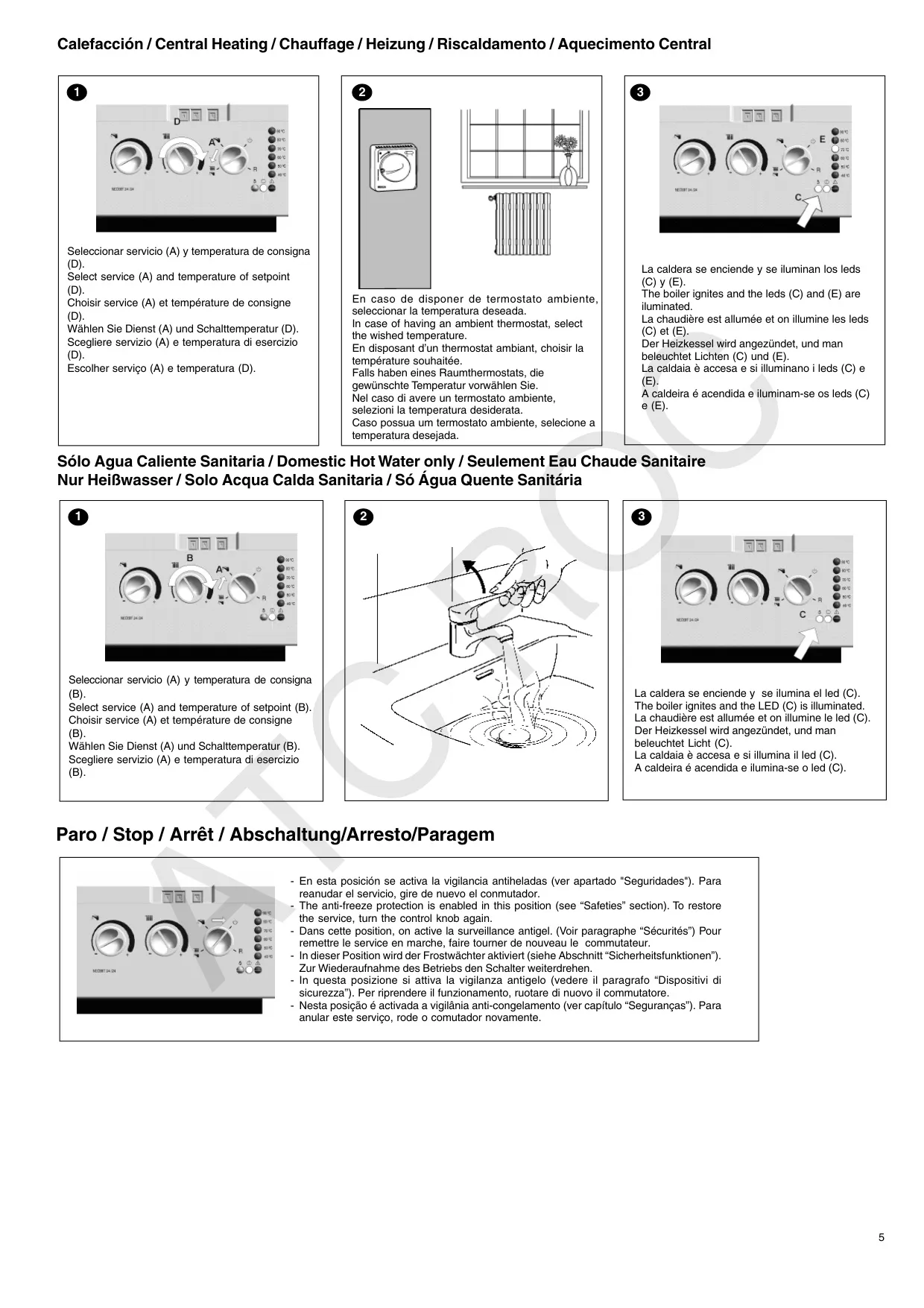

La Neobit 24/24 F ofrece diversas modalidades de operación, permitiendo al usuario seleccionar entre servicio combinado de calefacción y ACS, solo calefacción, o solo ACS, ajustando las temperaturas de consigna para cada uno. Un aspecto clave son sus seguridades integradas. La función Anti-inercias mantiene el circulador funcionando unos segundos tras cada servicio. La seguridad Antibloqueo activa el circulador durante 15 segundos cada 6 horas para prevenir el estancamiento. Las protecciones Antiheladas y Super antiheladas son fundamentales, activando el circulador y la caldera a mínima potencia si la temperatura del circuito desciende a 7°C o 5°C respectivamente, para evitar daños por congelación. Es importante destacar que estas protecciones requieren alimentación eléctrica constante.

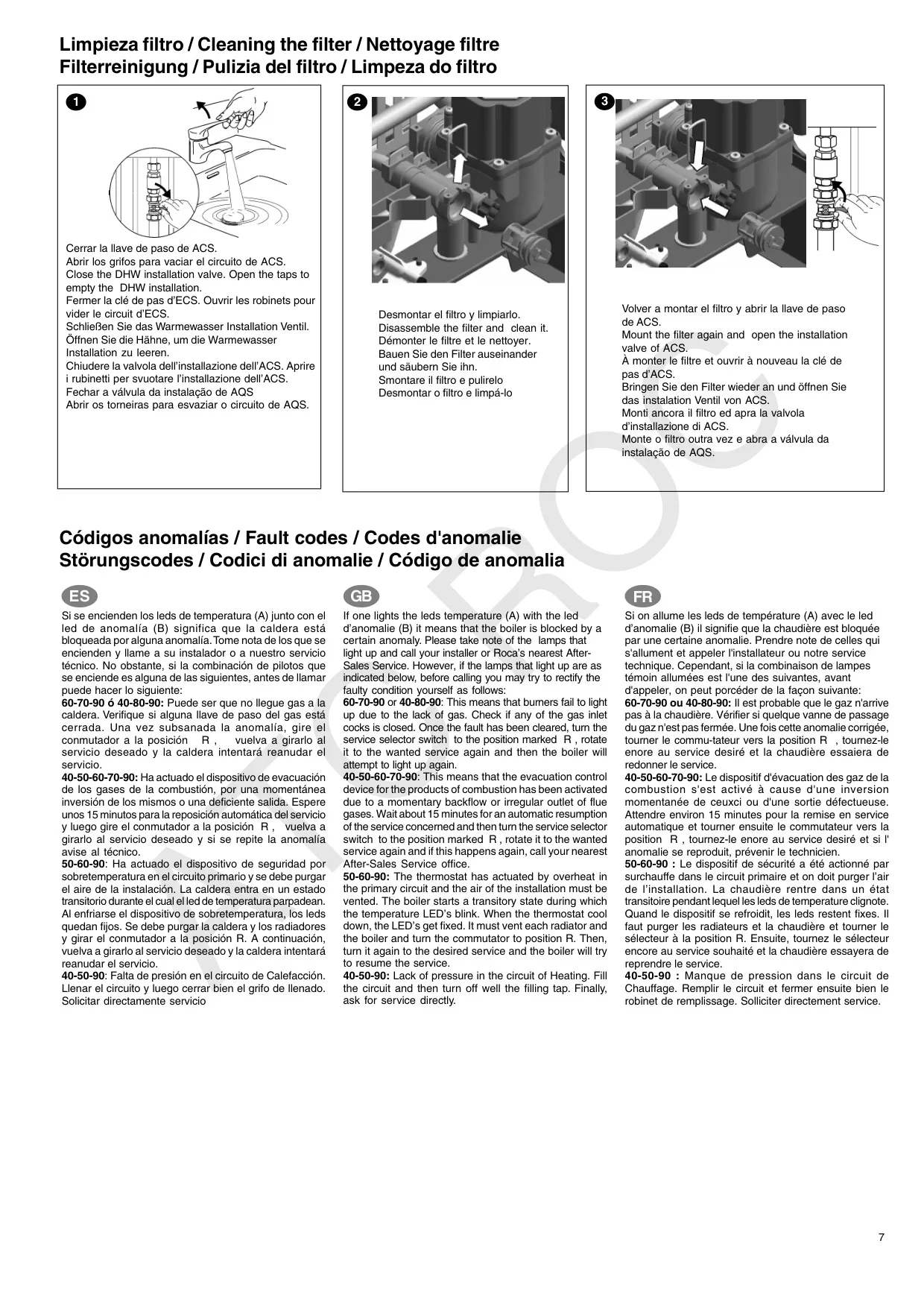

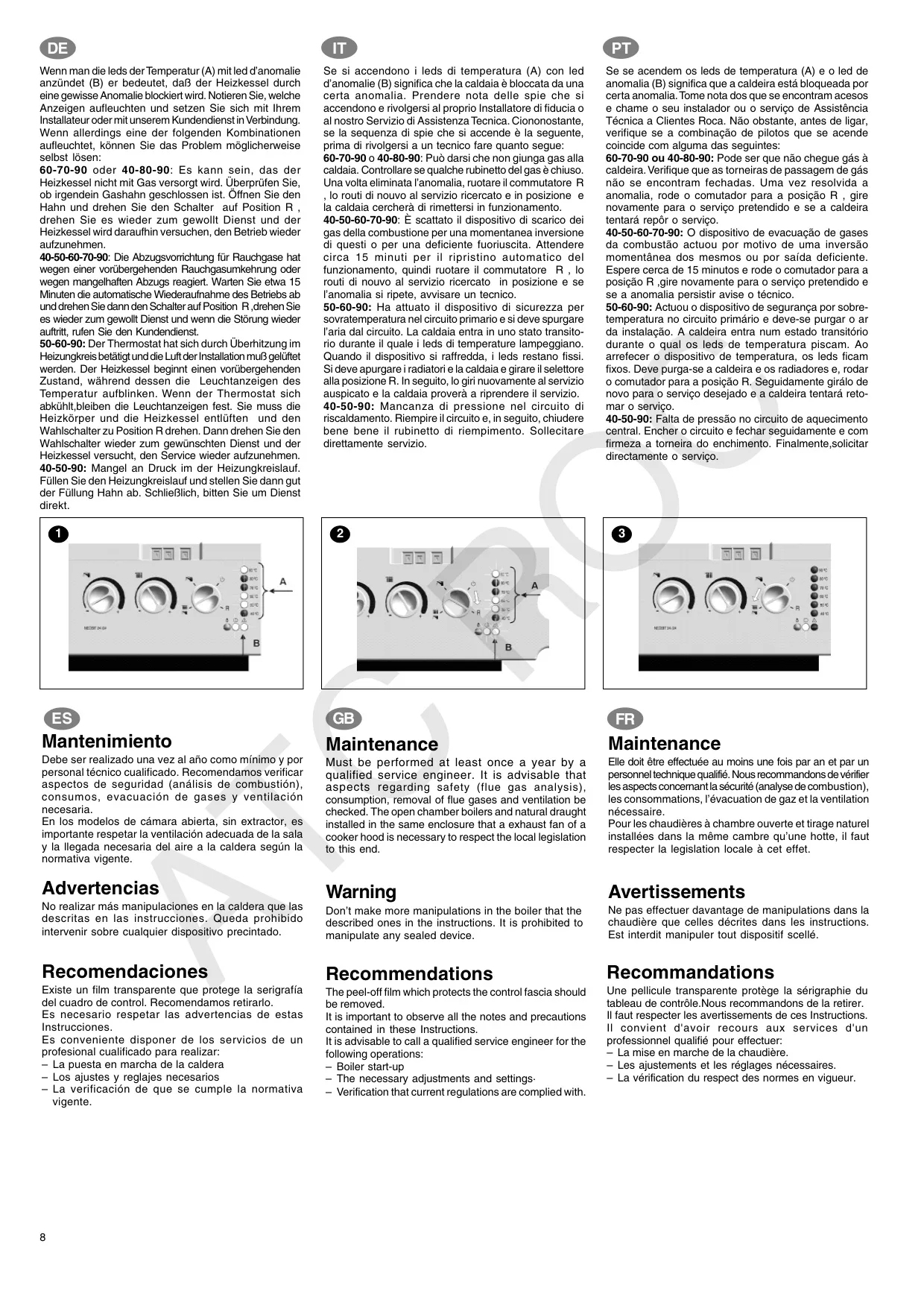

En caso de anomalías en la evacuación de gases, la caldera interrumpe la alimentación de gas y muestra un código de error (40-50-60-70-90), priorizando siempre la seguridad del usuario. El manual detalla cómo proceder ante estas situaciones, recomendando contactar al servicio técnico si la anomalía persiste. Para la limpieza del filtro de ACS, se describen pasos sencillos de cierre de llaves, vaciado, desmontaje y limpieza, lo que facilita el mantenimiento básico por parte del usuario. No obstante, se advierte contra la manipulación de dispositivos precintados y se enfatiza la necesidad de un mantenimiento profesional anual.

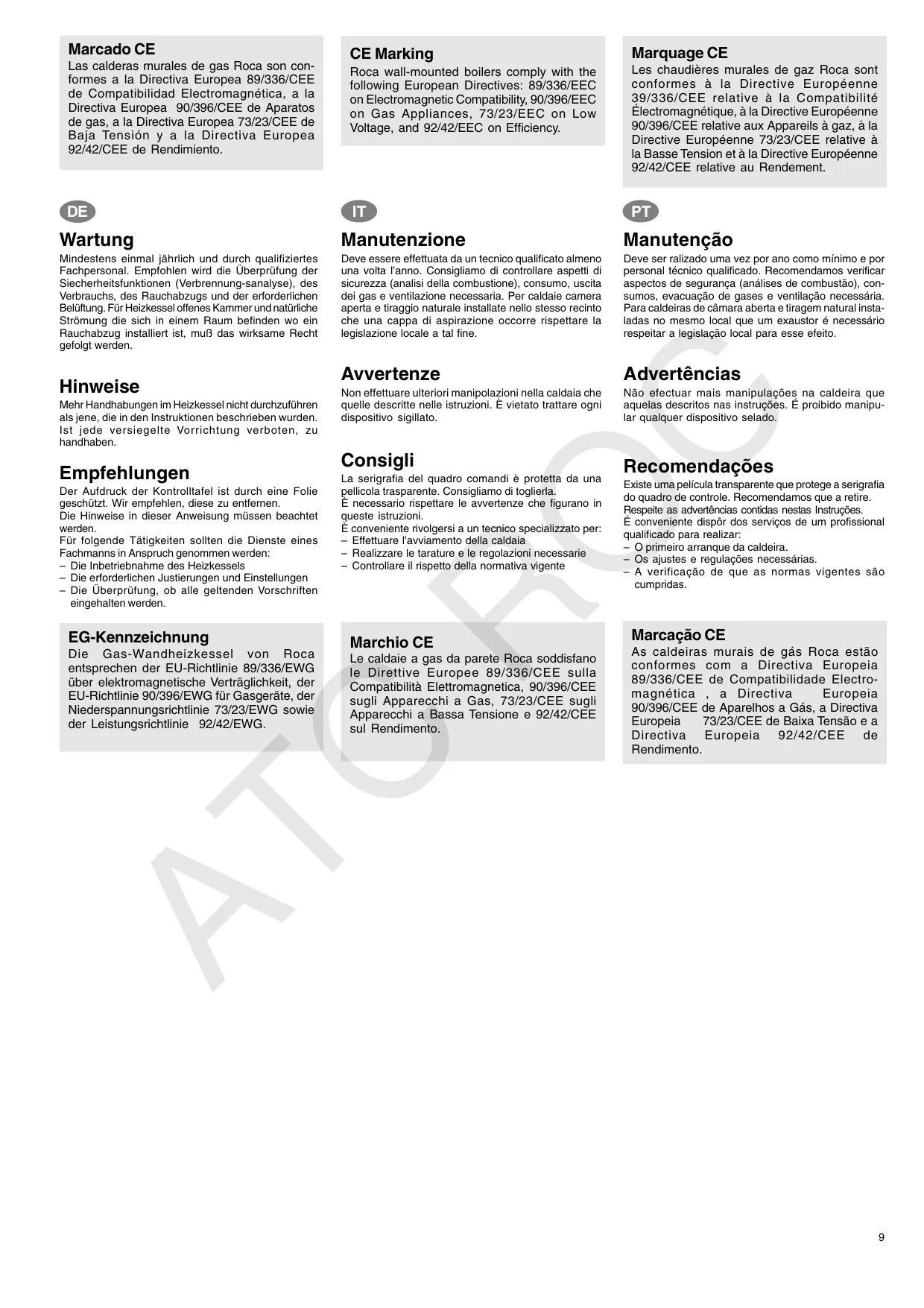

La caldera Roca Neobit 24/24 F se distingue por su robustez y cumplimiento normativo. Posee el Marcado CE, lo que certifica su conformidad con las directivas europeas en materia de Compatibilidad Electromagnética (89/336/CEE), Aparatos de Gas (90/396/CEE), Baja Tensión (73/23/CEE) y Rendimiento (92/42/CEE). Esto garantiza que el producto ha sido diseñado y fabricado bajo estrictos estándares de calidad y seguridad, ofreciendo tranquilidad al usuario final.
