Caldera Baxi Luna 3 Confort
Instrucciones del Baxi Luna 3 Confort
Aquí le ofrecemos el manual de Caldera Baxi Luna 3 Confort completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Baxi Luna 3 Confort, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

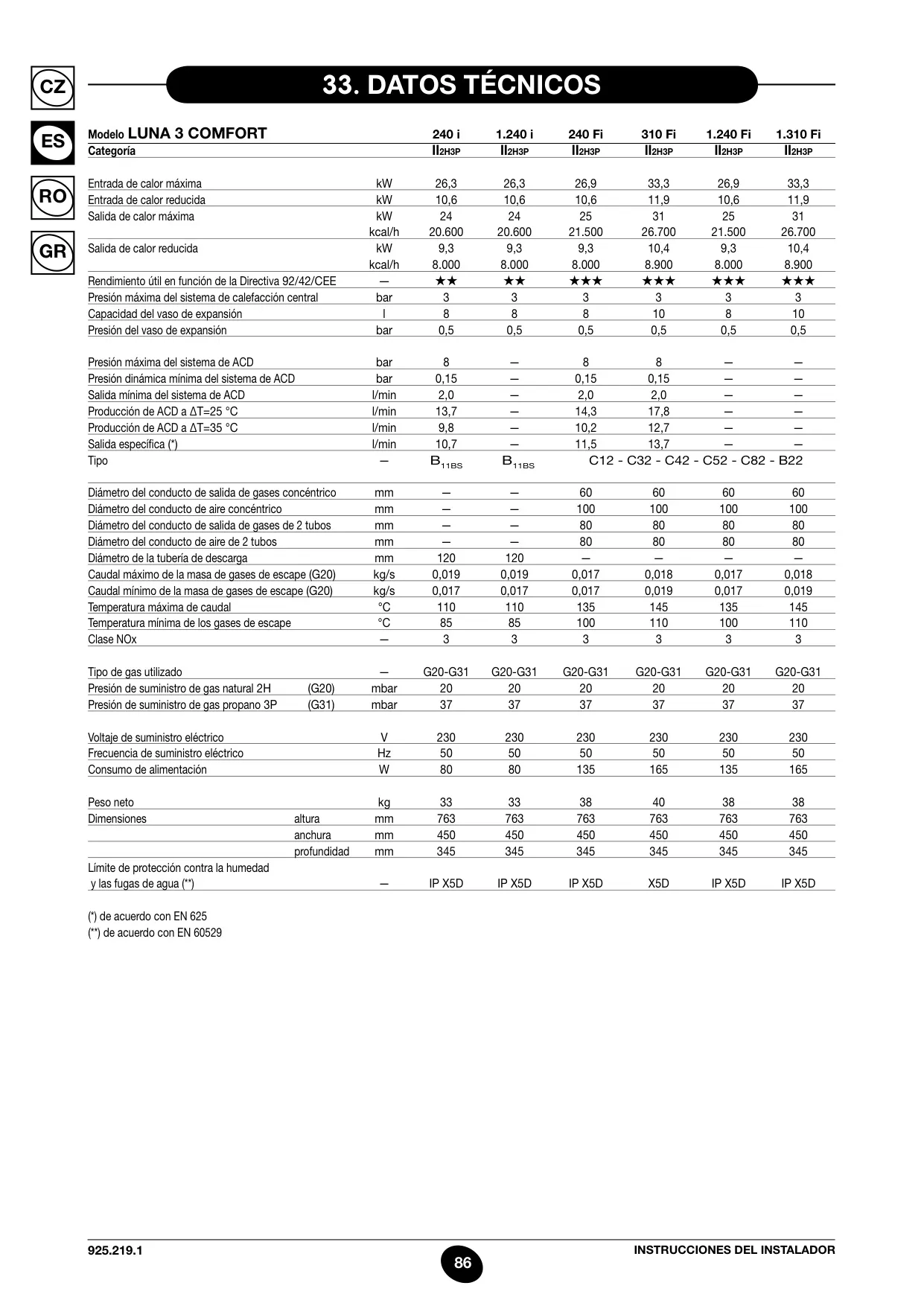

Especificaciones del Baxi Luna 3 Confort
| Parámetro | 240 i | 1.240 i | 240 Fi | 310 Fi | 1.240 Fi | 1.310 Fi |
|---|---|---|---|---|---|---|
| Categoría | II2H3p | II2H3p | II2H3p | II2H3p | II2H3p | II2H3p |
| Entrada de calor máxima (kW) | 26,3 | 26,3 | 26,9 | 33,3 | 26,9 | 33,3 |
| Entrada de calor reducida (kW) | 10,6 | 10,6 | 10,6 | 11,9 | 10,6 | 11,9 |
| Salida de calor máxima (kW / kcal/h) | 24 / 20.600 | 24 / 20.600 | 25 / 21.500 | 31 / 26.700 | 25 / 21.500 | 31 / 26.700 |
| Salida de calor reducida (kW / kcal/h) | 9,3 / 8.000 | 9,3 / 8.000 | 9,3 / 8.000 | 10,4 / 8.900 | 9,3 / 8.000 | 10,4 / 8.900 |
| Rendimiento útil Directiva 92/42/CEE | ★★ | ★★ | ★★★ | ★★★ | ★★★ | ★★★ |
| Presión máxima sistema calefacción (bar) | 3 | 3 | 3 | 3 | 3 | 3 |
| Capacidad vaso de expansión (l) | 8 | 8 | 8 | 10 | 8 | 10 |
| Presión vaso de expansión (bar) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Presión máxima sistema ACD (bar) | 8 | — | 8 | 8 | — | — |
| Presión dinámica mínima sistema ACD (bar) | 0,15 | — | 0,15 | 0,15 | — | — |
| Salida mínima sistema ACD (l/min) | 2,0 | — | 2,0 | 2,0 | — | — |
| Producción de ACD a ΔT=25°C (l/min) | 13,7 | — | 14,3 | 17,8 | — | — |
| Producción de ACD a ΔT=35°C (l/min) | 9,8 | — | 10,2 | 12,7 | — | — |
| Salida específica (*) (l/min) | 10,7 | — | 11,5 | 13,7 | — | — |
| Tipo | B11BS | B11BS | C12 - C32 - C42 - C52 - C82 - B22 | C12 - C32 - C42 - C52 - C82 - B22 | C12 - C32 - C42 - C52 - C82 - B22 | C12 - C32 - C42 - C52 - C82 - B22 |
| Diámetro conducto salida gases concéntrico (mm) | — | — | 60 | 60 | 60 | 60 |
| Diámetro conducto aire concéntrico (mm) | — | — | 100 | 100 | 100 | 100 |
| Diámetro conducto salida gases 2 tubos (mm) | — | — | 80 | 80 | 80 | 80 |
| Diámetro conducto aire 2 tubos (mm) | — | — | 80 | 80 | 80 | 80 |
| Diámetro tubería descarga (mm) | 120 | 120 | — | — | — | — |
| Caudal máx. masa gases escape (G20) (kg/s) | 0,019 | 0,019 | 0,017 | 0,018 | 0,017 | 0,018 |
| Caudal mín. masa gases escape (G20) (kg/s) | 0,017 | 0,017 | 0,017 | 0,019 | 0,017 | 0,019 |
| Temperatura máxima caudal (°C) | 110 | 110 | 135 | 145 | 135 | 145 |
| Temperatura mínima gases escape (°C) | 85 | 85 | 100 | 110 | 100 | 110 |
| Clase NOx | 3 | 3 | 3 | 3 | 3 | 3 |
| Tipo de gas utilizado | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 |
| Presión suministro gas natural 2H (G20) (mbar) | 20 | 20 | 20 | 20 | 20 | 20 |
| Presión suministro gas propano 3P (G31) (mbar) | 37 | 37 | 37 | 37 | 37 | 37 |
| Voltaje de suministro eléctrico (V) | 230 | 230 | 230 | 230 | 230 | 230 |
| Frecuencia de suministro eléctrico (Hz) | 50 | 50 | 50 | 50 | 50 | 50 |
| Consumo de alimentación (W) | 80 | 80 | 135 | 165 | 135 | 165 |
| Peso neto (kg) | 33 | 33 | 38 | 40 | 38 | 38 |
| Dimensiones (Altura x Anchura x Profundidad) (mm) | 763x450x345 | 763x450x345 | 763x450x345 | 763x450x345 | 763x450x345 | 763x450x345 |
| Límite de protección (**) | IP X5D | IP X5D | IP X5D | X5D | IP X5D | IP X5D |
Detalles de la Caldera Baxi Luna 3 Confort
La caldera Baxi Luna 3 Confort, diseñada para calentar agua a temperaturas inferiores al punto de ebullición, ofrece una operación sencilla y eficiente. Permite al usuario seleccionar distintos modos de funcionamiento: Verano para solo agua caliente sanitaria (ACS), Invierno para calefacción y ACS, Solo Calefacción, y Apagado, manteniendo activa únicamente la protección antihielo. Esto proporciona una flexibilidad considerable para adaptarse a las necesidades estacionales y personales.

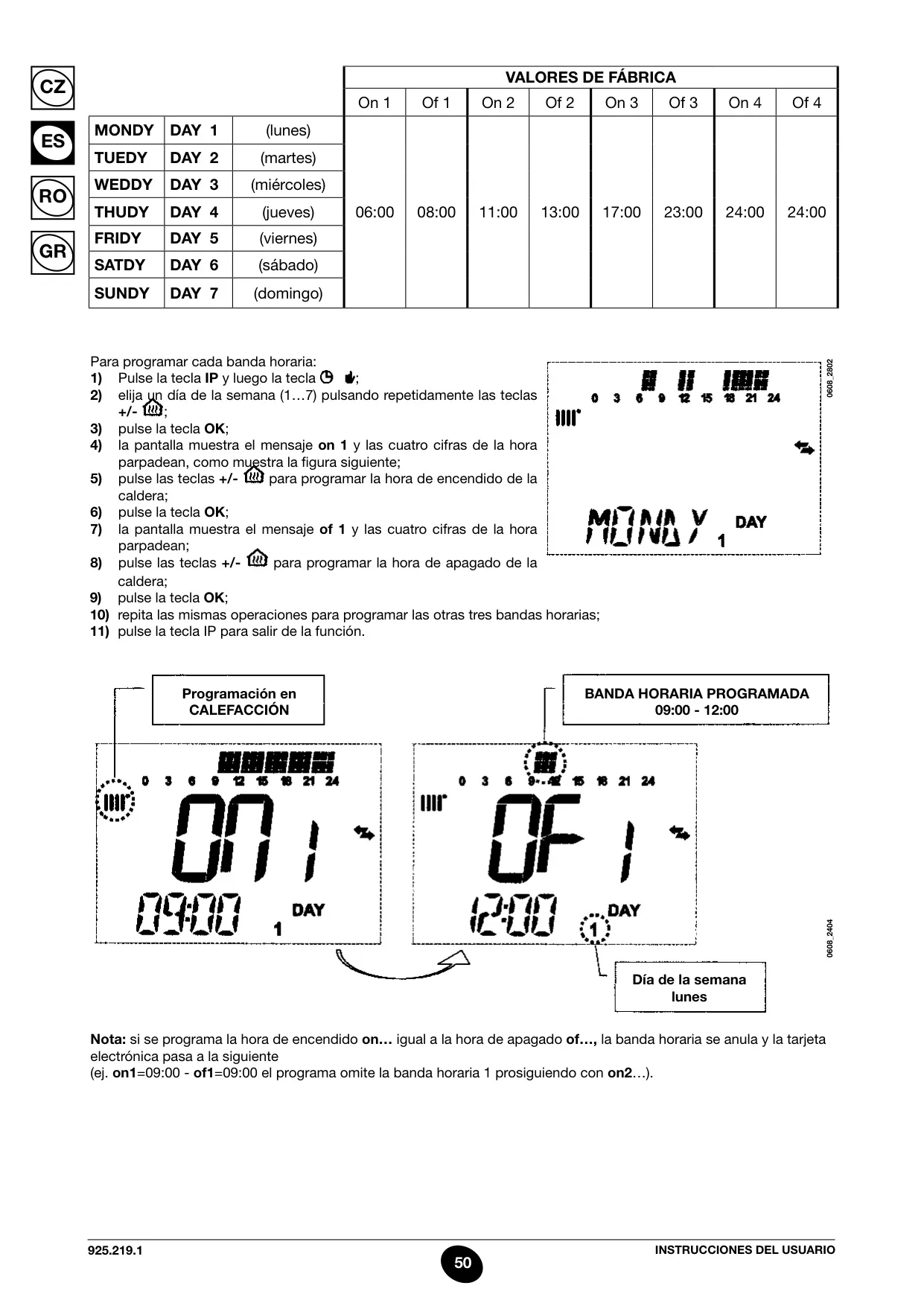

La programación horaria es una de sus características destacadas, facilitando la gestión automática de la calefacción para días individuales o grupos de días consecutivos. Es posible establecer hasta cuatro franjas horarias diarias, lo que optimiza el confort y el consumo energético. Además, para los modelos conectados a un calentador externo, la programación de ACS también puede configurarse semanalmente, asegurando que el agua caliente esté disponible exactamente cuando se necesita.

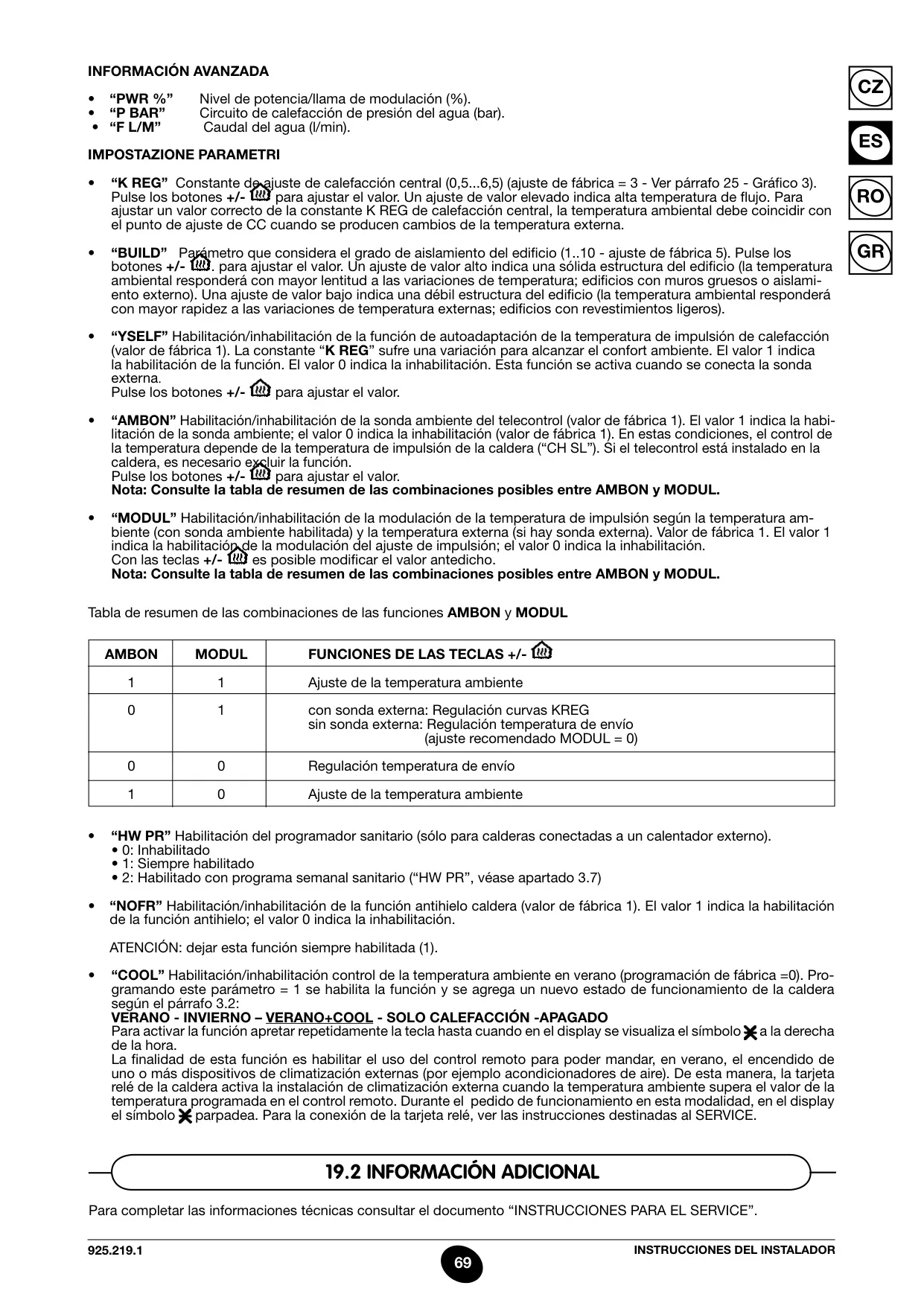

Entre sus funciones especiales, la caldera incluye un modo Economy-Comfort, que permite al usuario alternar rápidamente entre dos consignas de temperatura preestablecidas, una reducida (Economy) y otra nominal (Comfort). La función Shower, por su parte, garantiza un suministro constante de agua caliente sanitaria a una temperatura ligeramente inferior para una ducha prolongada, activándose y desactivándose fácilmente y con una duración programada de 55 minutos.

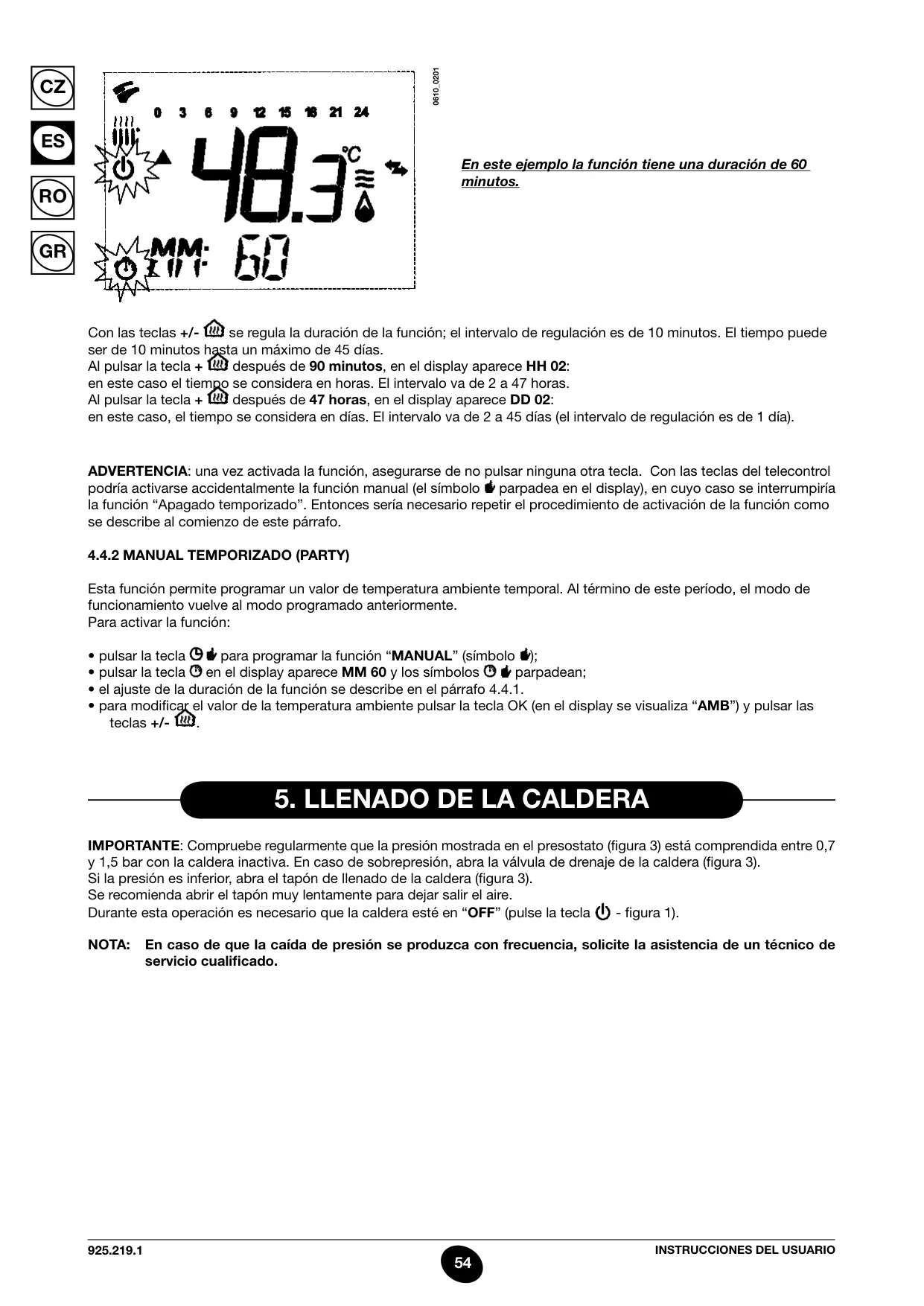

La Caldera Baxi Luna 3 Confort incorpora una serie de funciones temporizadas para adaptarse a situaciones específicas. La opción de Apagado Temporizado, conocida como "Programa Vacaciones", desactiva la programación horaria por un periodo de hasta 45 días, manteniendo una temperatura ambiente mínima de 5°C. La función Manual Temporizado o "Party" permite establecer una temperatura ambiente temporal, útil para eventos o reuniones, volviendo al modo programado automáticamente al finalizar.

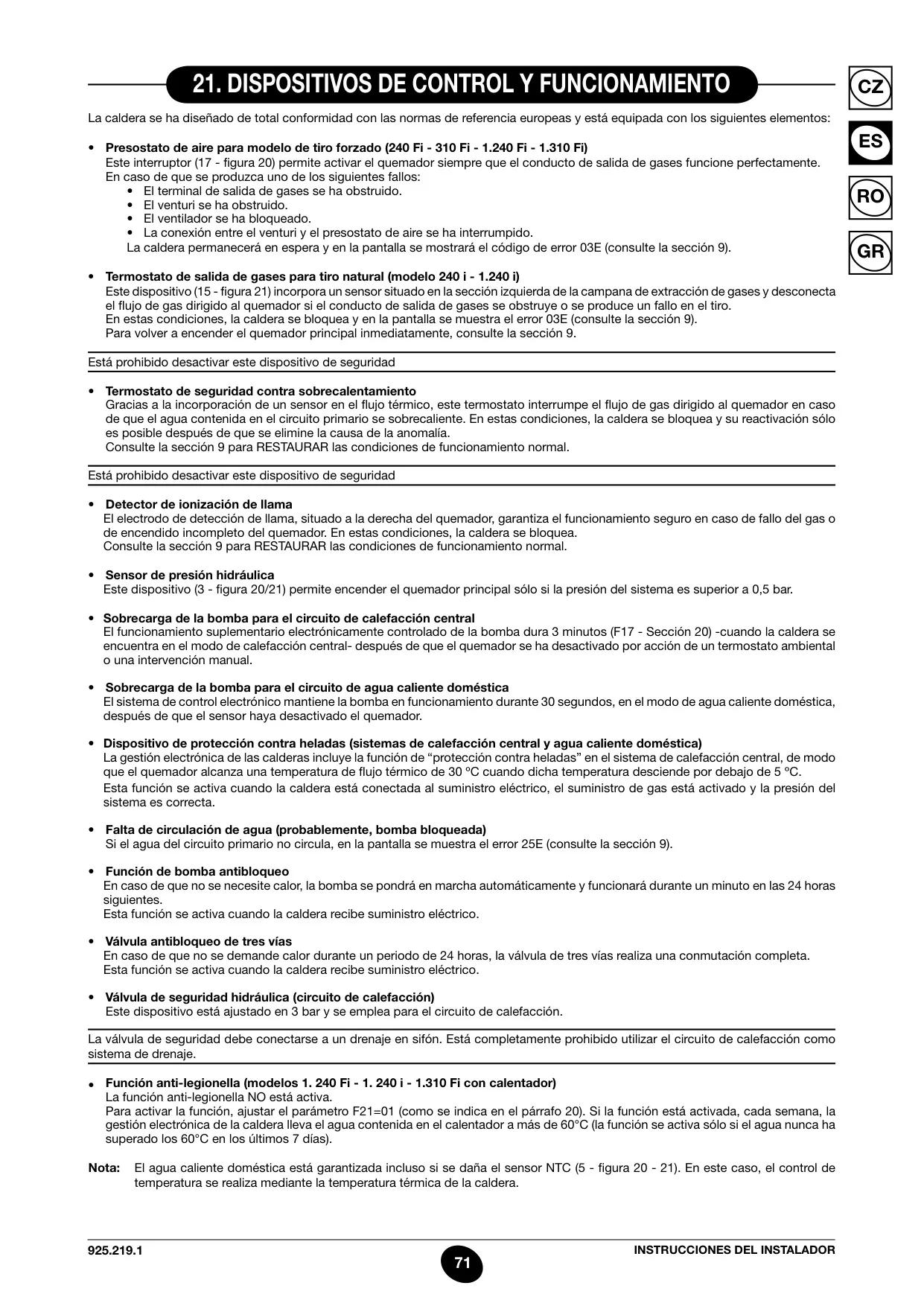

En términos de seguridad, la caldera está equipada con múltiples dispositivos. Dispone de presostatos de aire y termostatos de salida de gases que garantizan una correcta evacuación. Incluye también un termostato de seguridad contra sobrecalentamiento, un detector de ionización de llama para prevenir fallos de encendido, y un sensor de presión hidráulica que asegura que el quemador solo se active con una presión adecuada en el sistema.

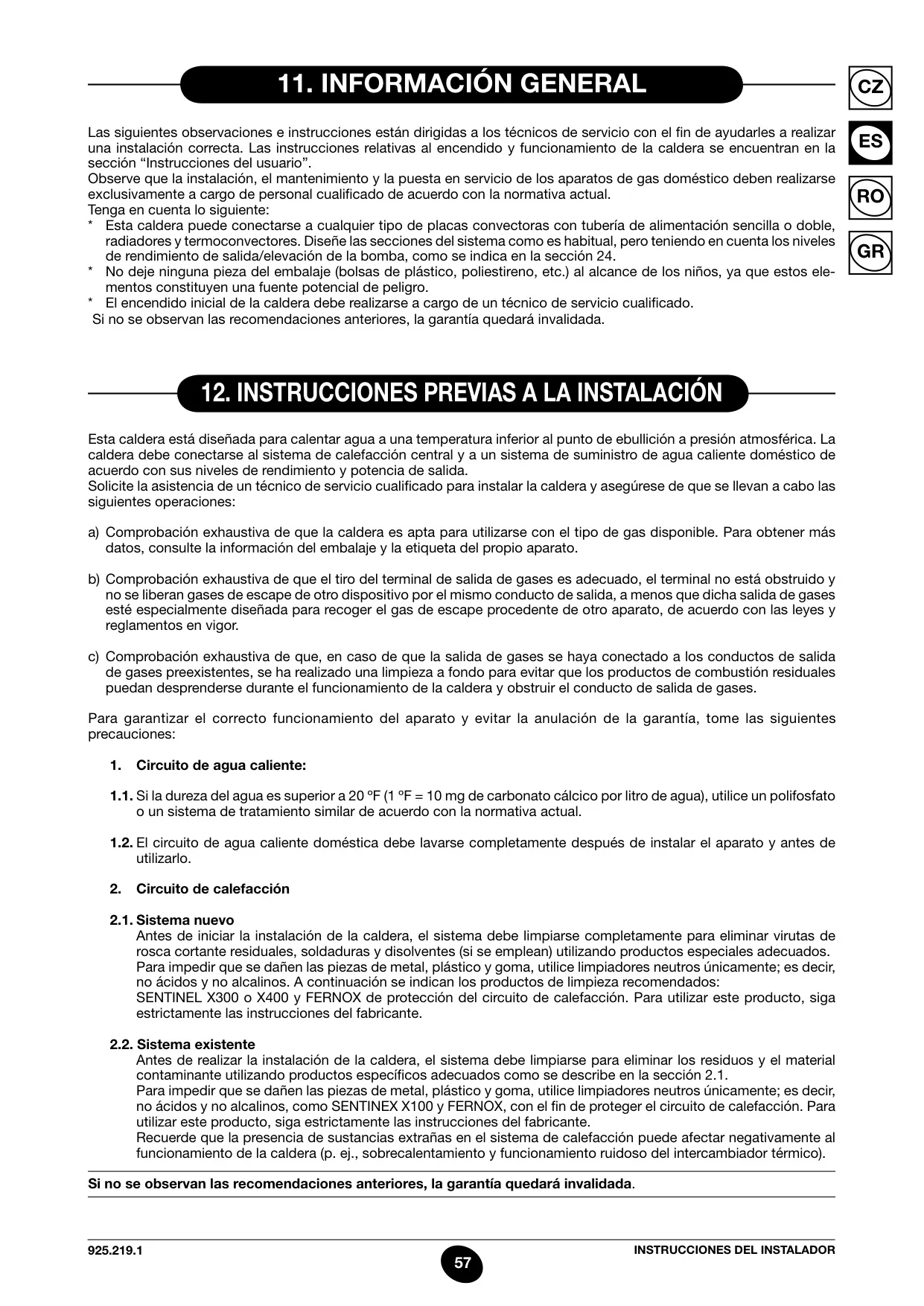

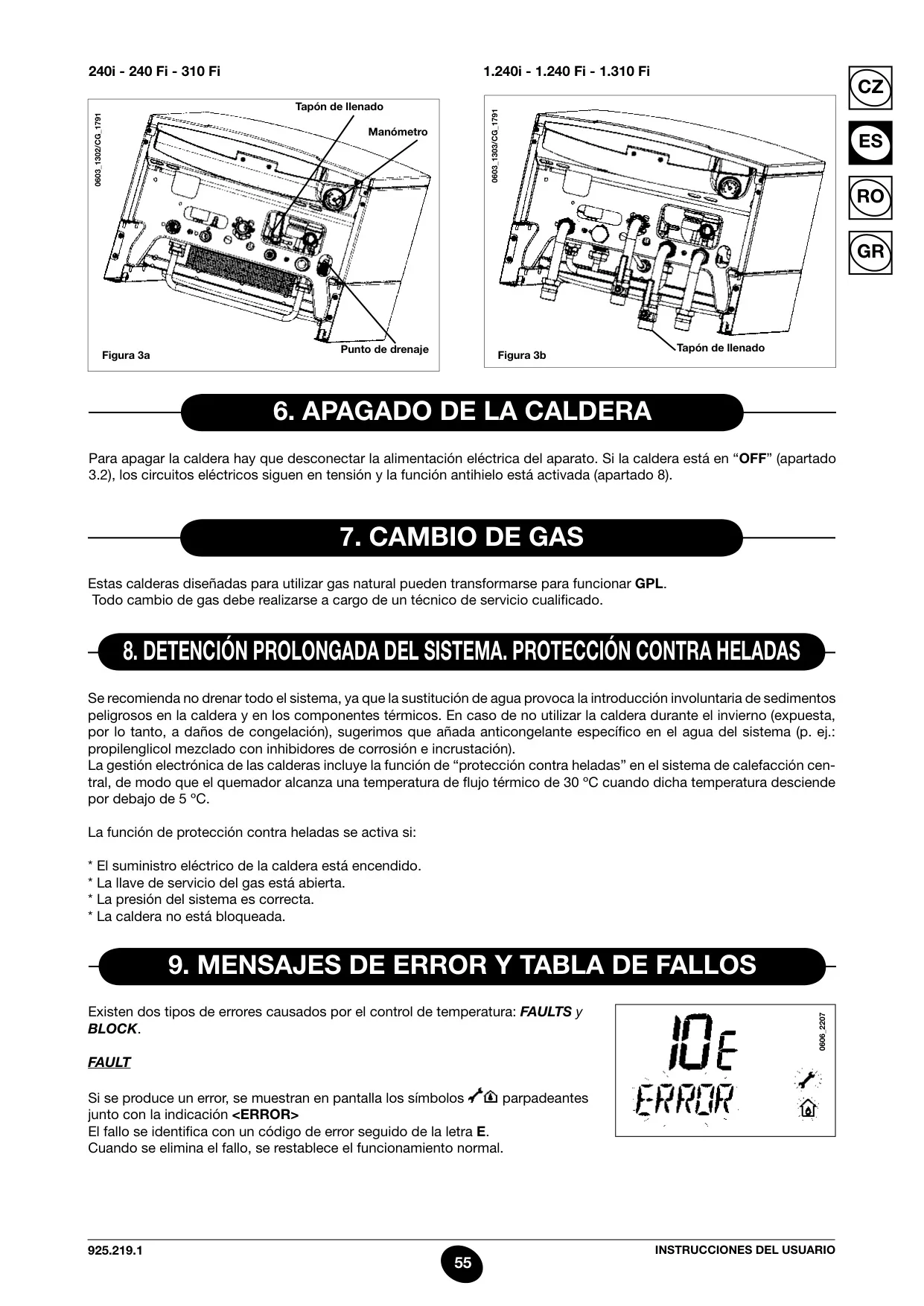

Para la durabilidad del sistema, Baxi recomienda tratar la dureza del agua si supera los 20 °F y limpiar completamente los circuitos de calefacción y ACS antes de la instalación, utilizando productos neutros. La protección antihielo se activa automáticamente cuando la temperatura del flujo desciende por debajo de 5°C, siempre que la caldera esté conectada a la corriente, la llave de gas abierta y la presión correcta, previniendo daños por congelación durante los meses fríos.
Adicionalmente, la caldera cuenta con un sistema electrónico de control de la bomba que opera durante 3 minutos después de la desactivación del quemador en modo calefacción y 30 segundos en modo ACS, para evitar bloqueos y prolongar su vida útil. También incluye una función antihielo y antibloqueo para la válvula de tres vías, asegurando un funcionamiento continuo y fiable de todos sus componentes hidráulicos, incluso tras periodos de inactividad.
