Monitor de Batería Victron Smart Shunt IP65
Monitor de Batería Victron Smart Shunt IP65
Instrucciones del Victron Smart Shunt IP65
Aquí le ofrecemos el manual de Monitor de Batería Victron Smart Shunt IP65 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Monitores de Batería en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Monitor de Batería Victron Smart Shunt IP65, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Monitor de Batería Victron Smart Shunt IP65
| Característica | Especificación |
|---|---|
| Modelos disponibles | 300 A, 500 A, 1000 A, 2000 A |
| Rango de tensión de alimentación | 6.5 - 70 VDC |
| Consumo de corriente | < 1 mA (datos técnicos); la advertencia sobre litio del manual indica < 12 mA |
| Rango de tensión de entrada, batería auxiliar | 6.5 - 70 VDC |
| Rango de capacidad de la batería | 1 - 9999 Ah (1 - 32500 Ah a partir del firmware v4.19) |
| Rango de temperatura de funcionamiento | -40 a +50 °C (-40 a 120 °F) |
| Rango de temperatura de almacenamiento | -40 a +60 °C, en ambiente seco |
| Entrada auxiliar | Tensión de una segunda batería, punto medio del banco de baterías o temperatura (sensor opcional) |
| Rango de medición de temperatura | -20 a +50 °C (solo con sensor opcional) |
| Comunicación | Bluetooth, puerto VE.Direct |
| Resolución de corriente | ± 0.01 A |
| Resolución de tensión | ± 0.01 V |
| Resolución de amperios hora | ± 0.1 Ah |
| Resolución del estado de carga (0 - 100 %) | ± 0.1 % |
| Resolución del tiempo restante | ± 1 min |
| Resolución de temperatura (0 - 50 °C / 30 - 120 °F) | ± 1 °C/°F |
| Precisión de la medición de corriente | ± 0.4 % |
| Precisión de la medición de tensión | ± 0.3 % |
| Desviación (300 A / 500 A / 1000 A / 2000 A) | Menos de 10 / 10 / 20 / 40 mA |
| Dimensiones 300 A (al x an x p) | 44 x 120 x 38 mm |
| Dimensiones 500 A (al x an x p) | 46 x 120 x 54 mm |
| Dimensiones 1000 A (al x an x p) | 68 x 168 x 75 mm |
| Dimensiones 2000 A (al x an x p) | 68 x 168 x 100 mm |
| Pernos de conexión del shunt | 300 A: M8; 500 A, 1000 A, 2000 A: M10 (0.3937 pulgadas) |
| Par de apriete máximo de los pernos del shunt | 21 Nm (modelo de 300 A: 10 Nm) |
| Orificios de montaje | Dos orificios de 5.5 mm en la base (tornillos no incluidos) |
| Grado de protección | IP65 (encapsulado) |
| Normas de seguridad | EN 60335-1, IEC 61010-1 |
| Normas de emisión / inmunidad | EN-IEC 61000-6-1 / EN-IEC 61000-6-2 / EN-IEC 61000-6-3 |
| Norma de automoción | EN 50498 |
| Cable VBatt+ | Cable rojo de 1.5 m, fusible de acción lenta de 1 A, terminal de ojo M10 (modelo de 300 A: M8) |
| Cable Aux | Cable gris de 1.5 m, fusible de acción lenta de 1 A, terminal de ojo M10 (modelo de 300 A: M8) |
| Cable VE.Direct | Cable negro de 1.5 m con conector VE.Direct (primer lote de 50 unidades: 30 cm) |
| Sensor de temperatura opcional | ASS000100000 (sensor de temperatura para BMV) |
| Alcance del Bluetooth | 10 - 15 m típico; unos 20 m en espacio abierto |
| Tendencias almacenadas | Hasta 45 días según el manual (46 según la hoja de datos): tensión, corriente, potencia, Ah consumidos, SoC, temperatura/entrada Aux |
| Código PIN predeterminado | 000000 |
Detalles del Victron Smart Shunt IP65

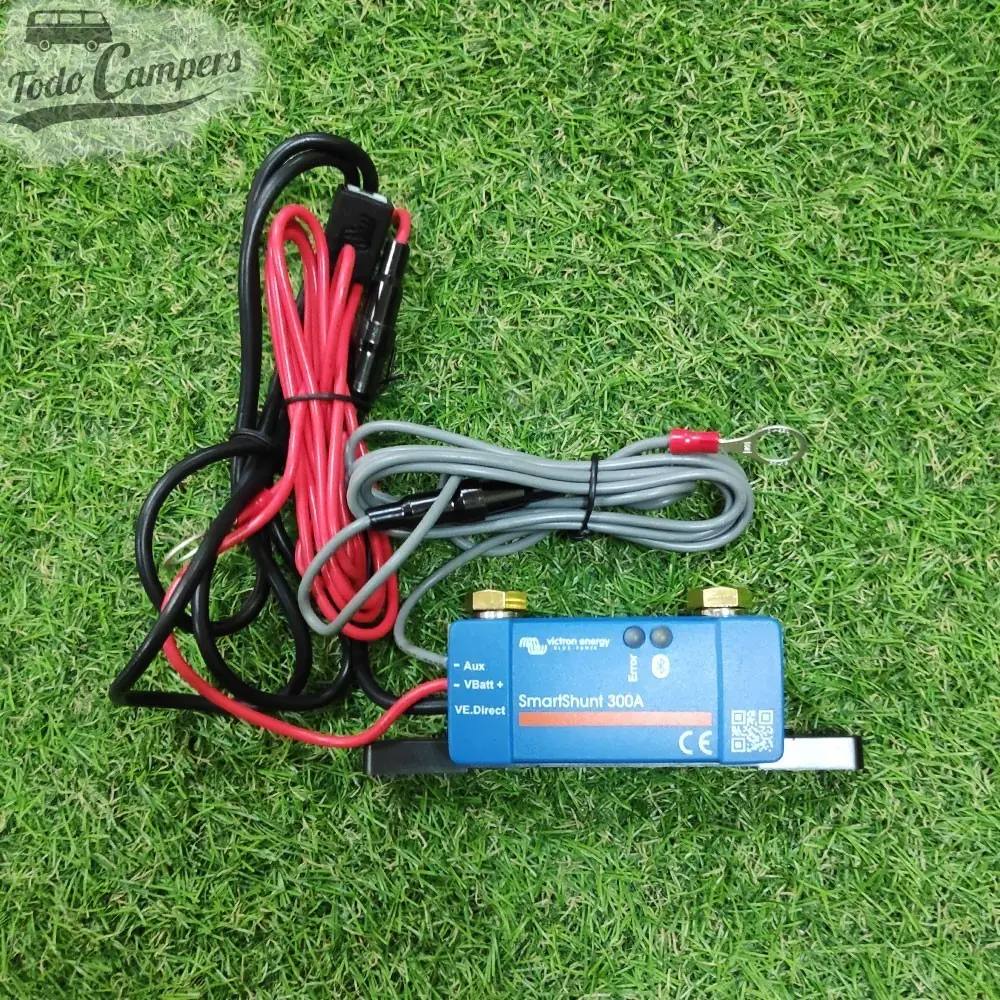

El Victron SmartShunt IP65 es un monitor de batería sin pantalla, por lo que su teléfono o tableta hace las veces de pantalla. Mide la tensión y la corriente de la batería y, a partir de ellas, calcula el estado de carga, el tiempo restante y la potencia. También registra datos históricos. El shunt está integrado en el monitor y encapsulado con grado IP65, lo que lo hace resistente al agua. Por eso es una buena opción para barcos, vehículos e instalaciones al aire libre, donde un BMV-712 requeriría más cableado y añadiría desorden.
La instalación es sencilla. Conecte el terminal negativo de la batería a BATTERY MINUS y nada más a ese lado. Todas las cargas, inversores, cargadores y cargadores solares deben conectarse a LOAD MINUS. La unidad se enciende en cuanto el cable rojo VBatt+ con fusible llega al positivo de la batería. Si algún dispositivo no pasa por el shunt, su corriente queda fuera del cálculo y el monitor mostrará un estado de carga superior al real.

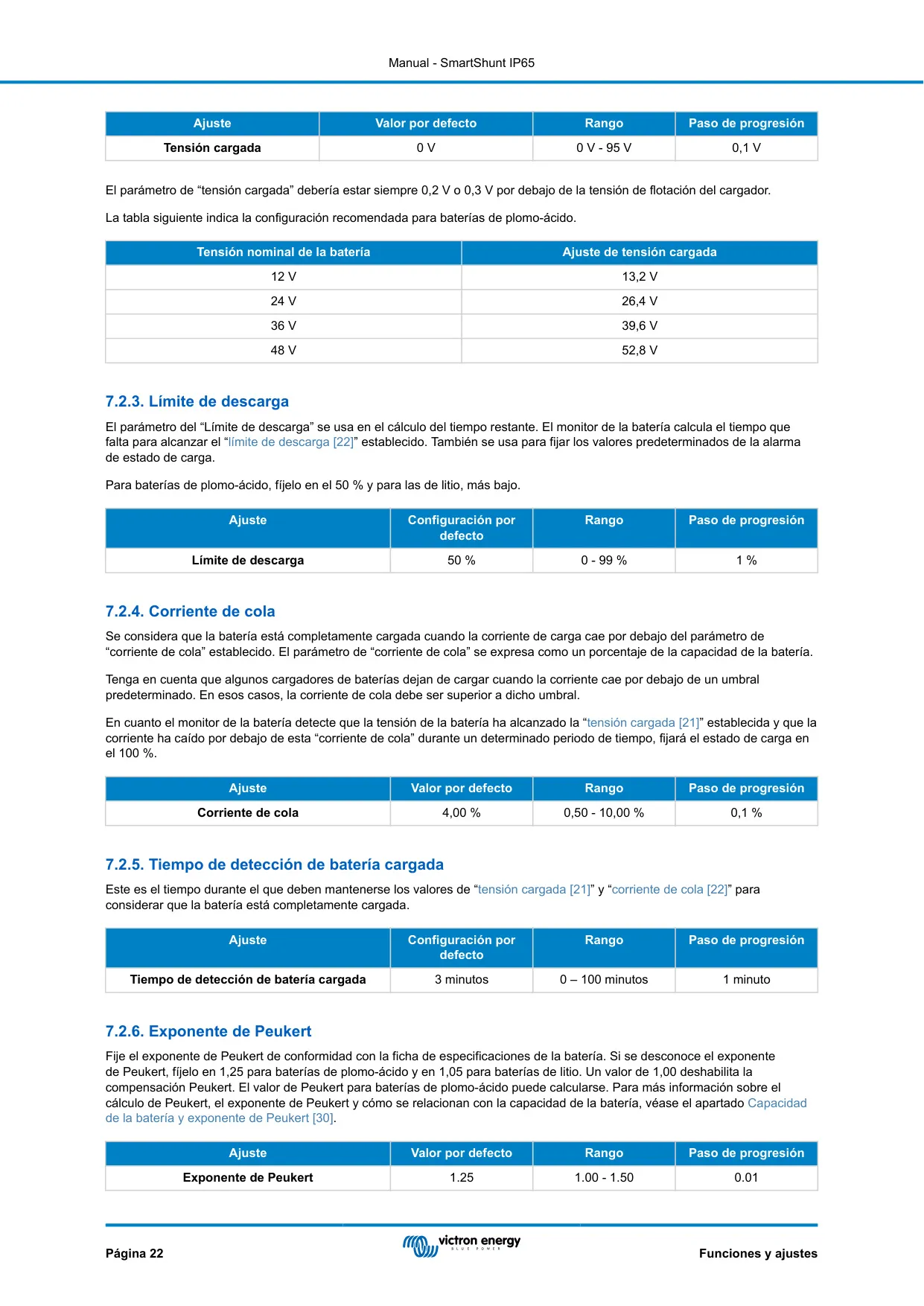

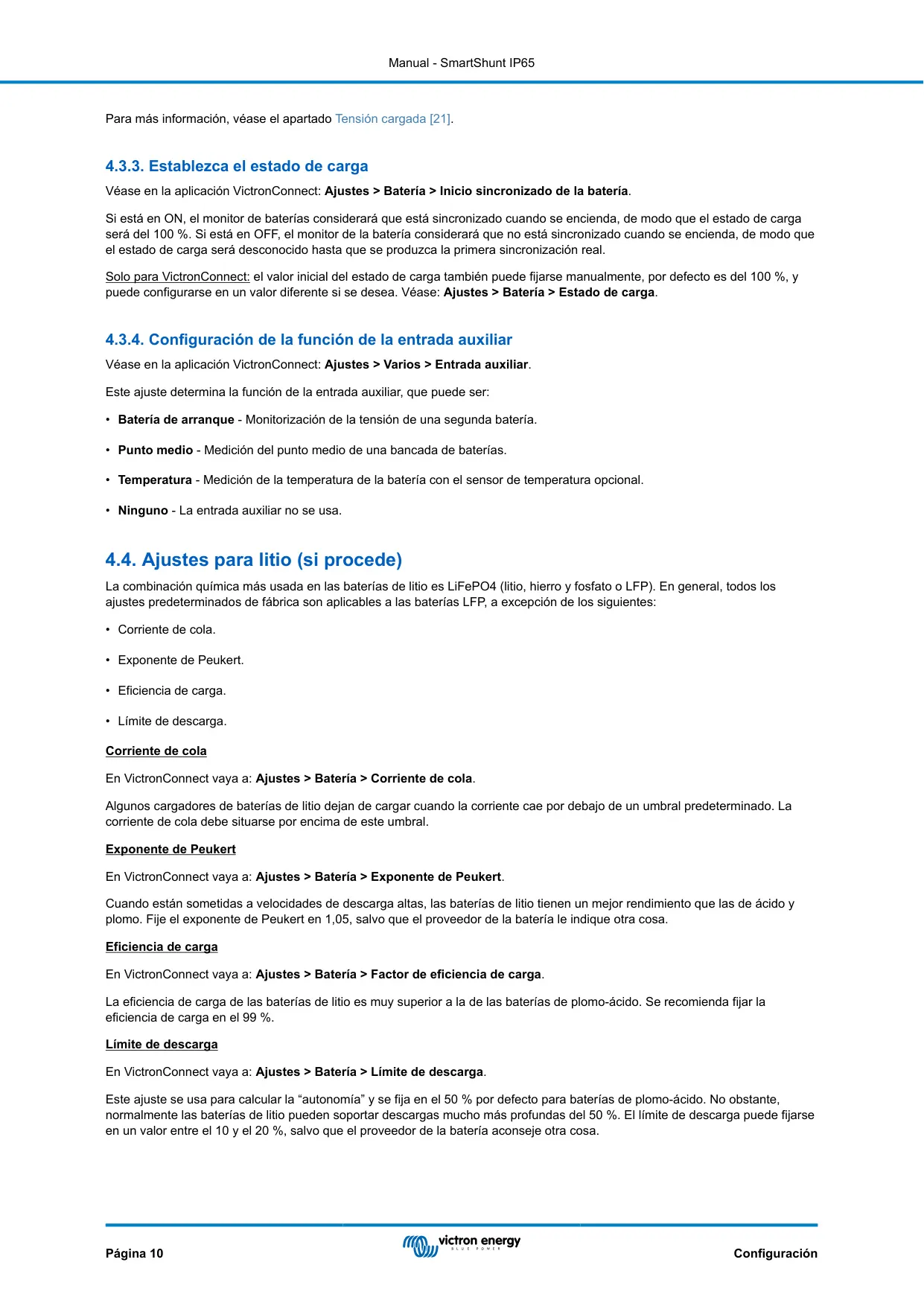

Los ajustes predeterminados son adecuados para baterías de plomo-ácido como AGM, GEL, OPzV y OPzS. Los ajustes esenciales son la capacidad de la batería (200Ah por defecto; use la capacidad C20 para plomo-ácido) y la tensión de carga completa. Las tensiones de carga completa recomendadas son 13.2V, 26.4V, 39.6V y 52.8V para sistemas de 12V, 24V, 36V y 48V. Para baterías LiFePO4, ajuste el exponente de Peukert a 1.05, la eficiencia de carga al 99 % y el límite de descarga al 10–20 %. Aumente la corriente de cola si su cargador se desconecta antes de tiempo.
La sincronización automática restablece el SoC al 100 % cuando se cumplen tres condiciones. La tensión debe superar la tensión de carga completa y la corriente debe caer por debajo de la corriente de cola (4 % de la capacidad por defecto) durante el tiempo de detección de carga completa (3 minutos por defecto). El ajuste Battery SOC on reset determina qué ocurre tras una pérdida de alimentación. Puede conservar el último SoC conocido, borrarlo o fijarlo al 100 %. Una calibración de corriente cero y un umbral de corriente ajustable (0.10A por defecto) eliminan pequeños errores de desviación.
Todas las alarmas son alarmas de software y están desactivadas por defecto. Cubren SoC bajo, tensión baja y alta, tensión de la batería de arranque, temperatura y desviación del punto medio. Una alarma se activa cuando el umbral se ha superado durante 10 segundos. A diferencia de la gama BMV, el SmartShunt no tiene zumbador ni relé de alarma. Las alarmas solo aparecen en VictronConnect o en un dispositivo GX conectado, cuyo relé puede utilizarse si se necesita una función de relé.

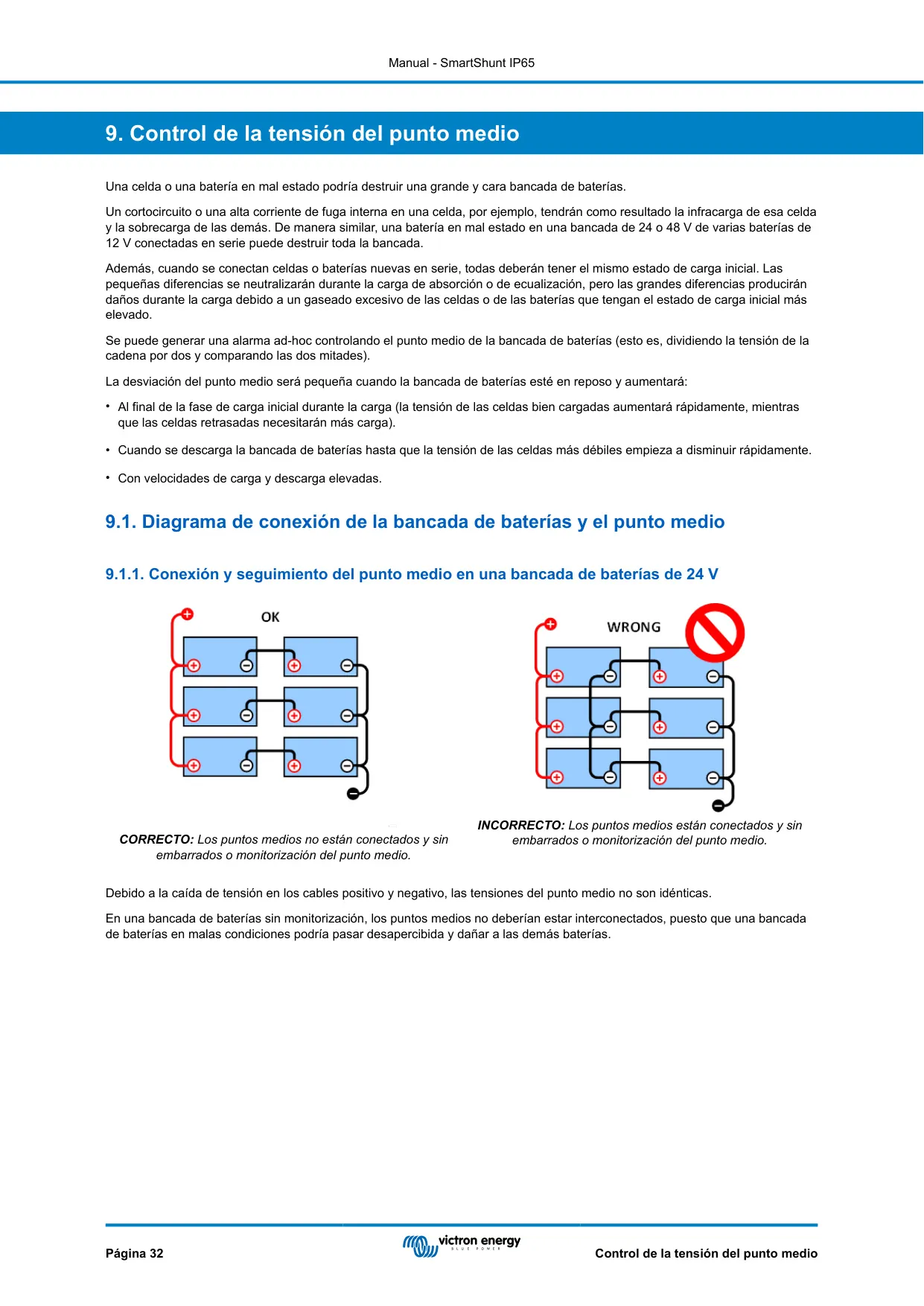

La supervisión del punto medio compara las mitades superior e inferior de un banco de 24V o 48V para detectar a tiempo una celda defectuosa. Victron recomienda un nivel de alarma no superior al 2 %. La alarma de punto medio espera 5 minutos antes de activarse, o solo 10 segundos si la desviación es el doble del valor configurado. Victron también recomienda usar barras colectoras con cables de igual longitud. Se puede añadir un Battery Balancer para equilibrar baterías conectadas en serie.

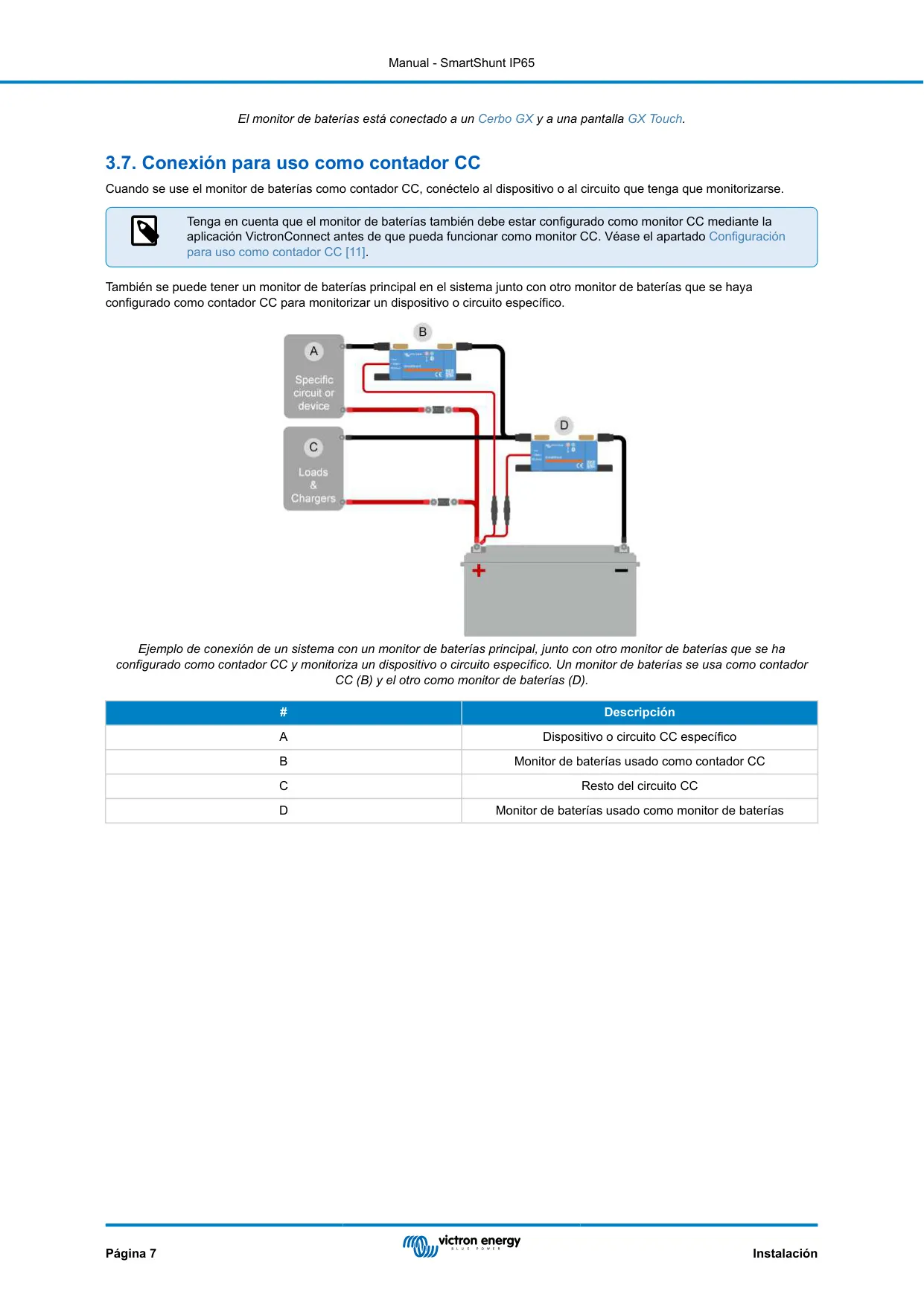

La unidad también puede funcionar como medidor de energía CC para un circuito, como un alternador, cargador solar, nevera, inversor o bomba de achique. Cuando se conectan a un dispositivo GX, estos medidores alimentan la compensación de corriente de DVCC. El historial se guarda en memoria no volátil e incluye la descarga más profunda, ciclos de carga, descargas completas, tensiones mínimas/máximas y energía en kWh. Mediante la red VE.Smart, el monitor puede compartir tensión, corriente y temperatura con los cargadores solares de Victron.
