Instrucciones del Multiplus-II 12 3000
Aquí le ofrecemos el manual de Victron Multiplus-II 12 3000 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Inversores Cargadores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Victron Multiplus-II 12 3000, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

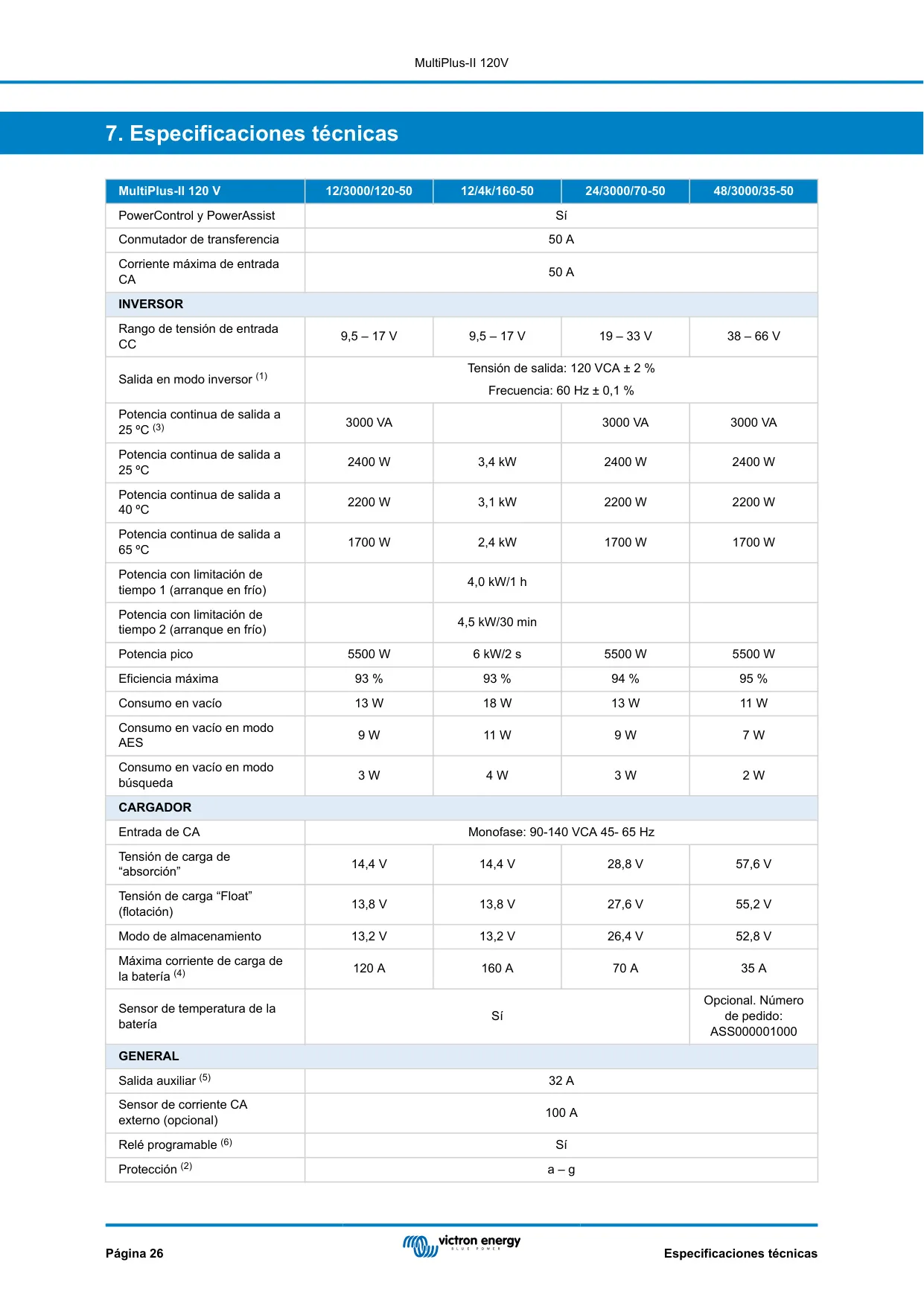

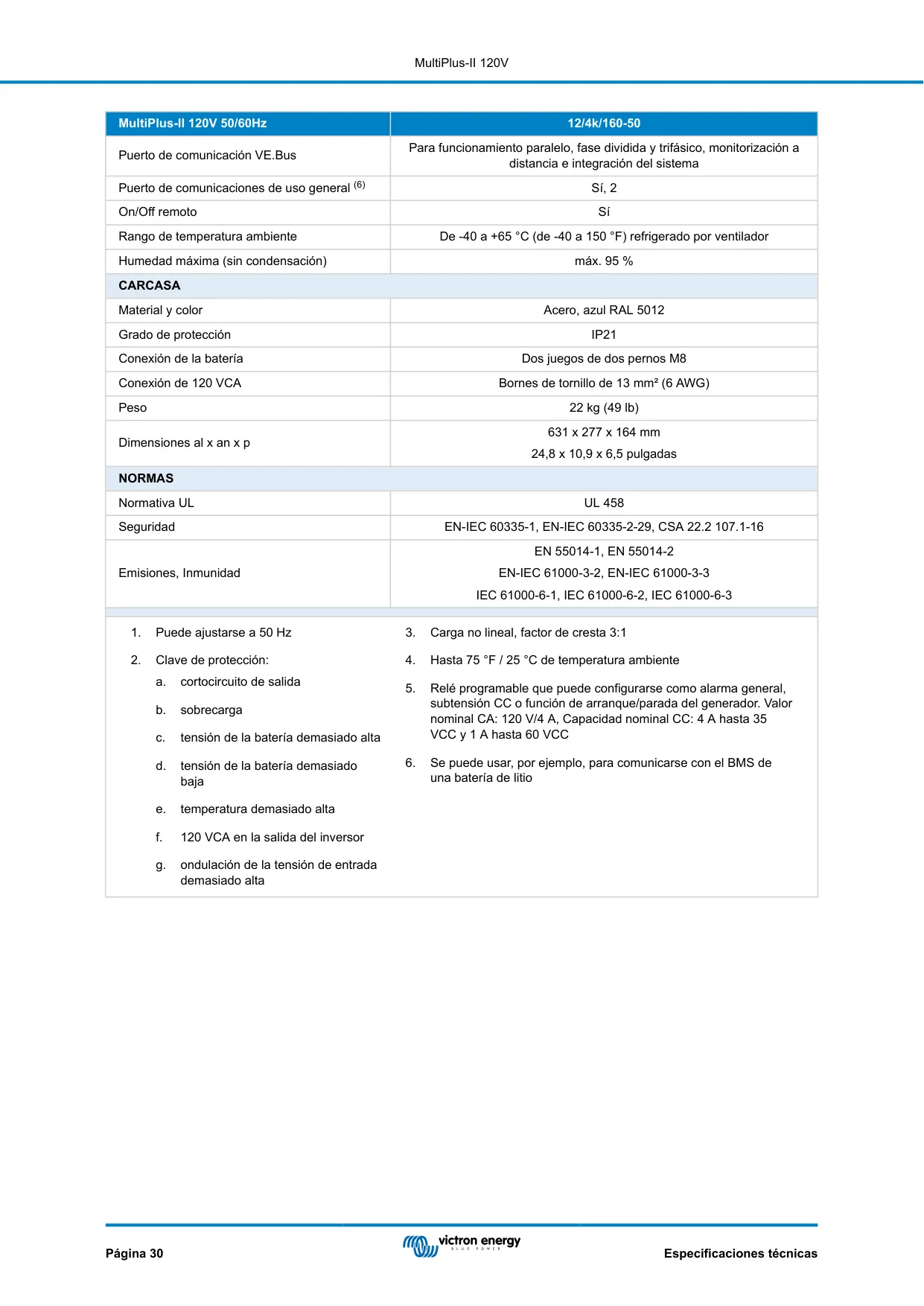

Especificaciones del Inversor Cargador Victron Multiplus-II 12 3000
| Característica | Especificación |
|---|---|
| Modelo | MultiPlus-II 12/3000/120-50 120V |
| Números de referencia | PMP122305110 (estándar), PMP122305122 (UL) |
| PowerControl y PowerAssist | Sí |
| Conmutador de transferencia | 50 A |
| Corriente máxima de entrada de CA | 50 A |
| Tiempo de transferencia (función SAI) | Menos de 20 milisegundos |
| Rango de tensión de entrada de CC | 9,5 - 17 V |
| Tensión de salida del inversor | 120 VCA ± 2% |
| Frecuencia de salida del inversor | 60 Hz ± 0,1% |
| Potencia de salida continua a 25°C / 77°F (carga no lineal, factor de cresta 3:1) | 3000 VA |
| Potencia de salida continua a 25°C / 77°F | 2400 W |
| Potencia de salida continua a 40°C / 104°F | 2200 W |
| Potencia de salida continua a 65°C / 150°F | 1700 W |
| Potencia pico | 5500 W |
| Eficiencia máxima | 93% |
| Consumo en vacío | 13 W |
| Consumo en vacío en modo AES | 9 W |
| Consumo en vacío en modo de búsqueda | 3 W |
| Entrada de CA del cargador | Monofásica, 90 - 140 VCA, 55 - 65 Hz |
| Tensión de carga de absorción | 14,4 V |
| Tensión de carga de flotación | 13,8 V |
| Tensión en modo de almacenamiento | 13,2 V |
| Corriente máxima de carga de la batería (hasta 25°C / 75°F de temperatura ambiente) | 120 A |
| Salida de carga para batería de arranque | 4 A (carga de mantenimiento) |
| Sensor de temperatura de la batería | Sí (incluido) |
| Salida auxiliar (AC-out-2) | 32 A (se desconecta cuando no hay fuente de CA externa disponible) |
| Sensor de corriente de CA externo (opcional) | 100 A |
| Relé programable | Sí; capacidad en CA 120 V / 4 A, capacidad en CC 4 A hasta 35 VCC y 1 A hasta 60 VCC |
| Protección | Cortocircuito en la salida, sobrecarga, tensión de batería demasiado alta, tensión de batería demasiado baja, temperatura demasiado alta, 120 VCA en la salida del inversor, ondulación de la tensión de entrada demasiado alta |
| Puerto de comunicación VE.Bus | Para funcionamiento en paralelo, en fase dividida y trifásico, monitorización remota e integración del sistema |
| Puertos de comunicación de uso general | Sí, 2x |
| Encendido/apagado remoto | Sí |
| Rango de temperatura de funcionamiento | -40 a +60°C (-40 a 140°F), refrigeración asistida por ventilador |
| Humedad (sin condensación) | Máx. 95% |
| Material y color de la carcasa | Acero, azul RAL 5012 |
| Categoría de protección | IP22 |
| Conexión de la batería | 2x2 pernos M8 |
| Par de apriete de los terminales de batería | 12 Nm (tuerca M8) |
| Conexión de 120 VCA | Bornes de tornillo, 13 mm² (6 AWG) |
| Par de apriete máximo de los terminales de CA | 2 Nm |
| Capacidad de batería recomendada | 400 - 1200 Ah |
| Fusible de CC recomendado | 400 A |

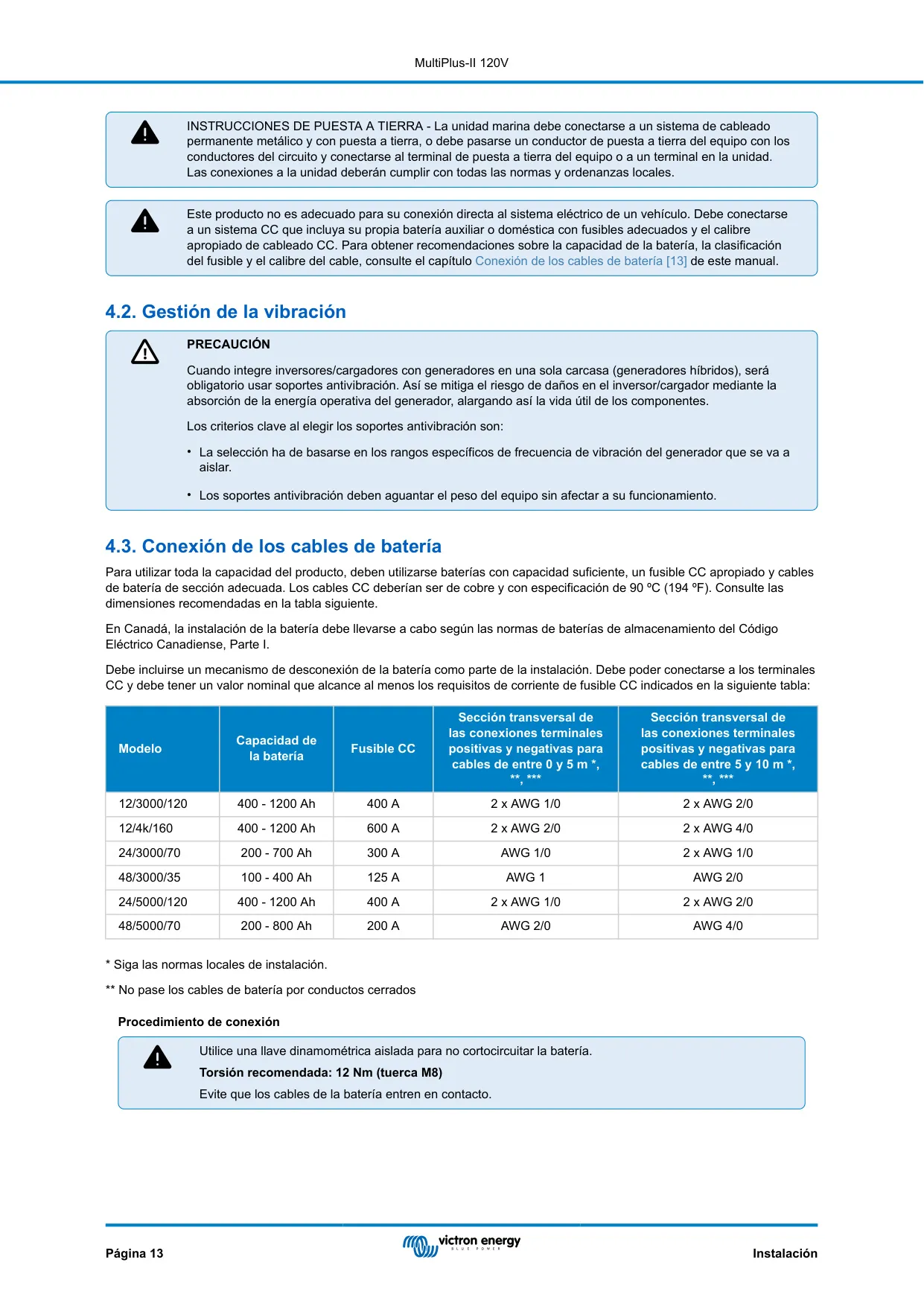

| Sección del cable de batería (0 - 5 m) | 2x AWG 1/0 por terminal positivo y negativo |
| Sección del cable de batería (5 - 10 m) | 2x AWG 2/0 por terminal positivo y negativo |
| Corriente nominal e interruptor automático de AC-in / AC-out-1 | 50 A / 50 A, cable mínimo AWG 6 |
| Corriente nominal e interruptor automático de AC-out-2 | 32 A, cable mínimo AWG 10 |
| Prensaestopas | M40 (AC-in y AC-out-1), M32 (AC-out-2) |
| Peso | 19 kg (42 lb) |

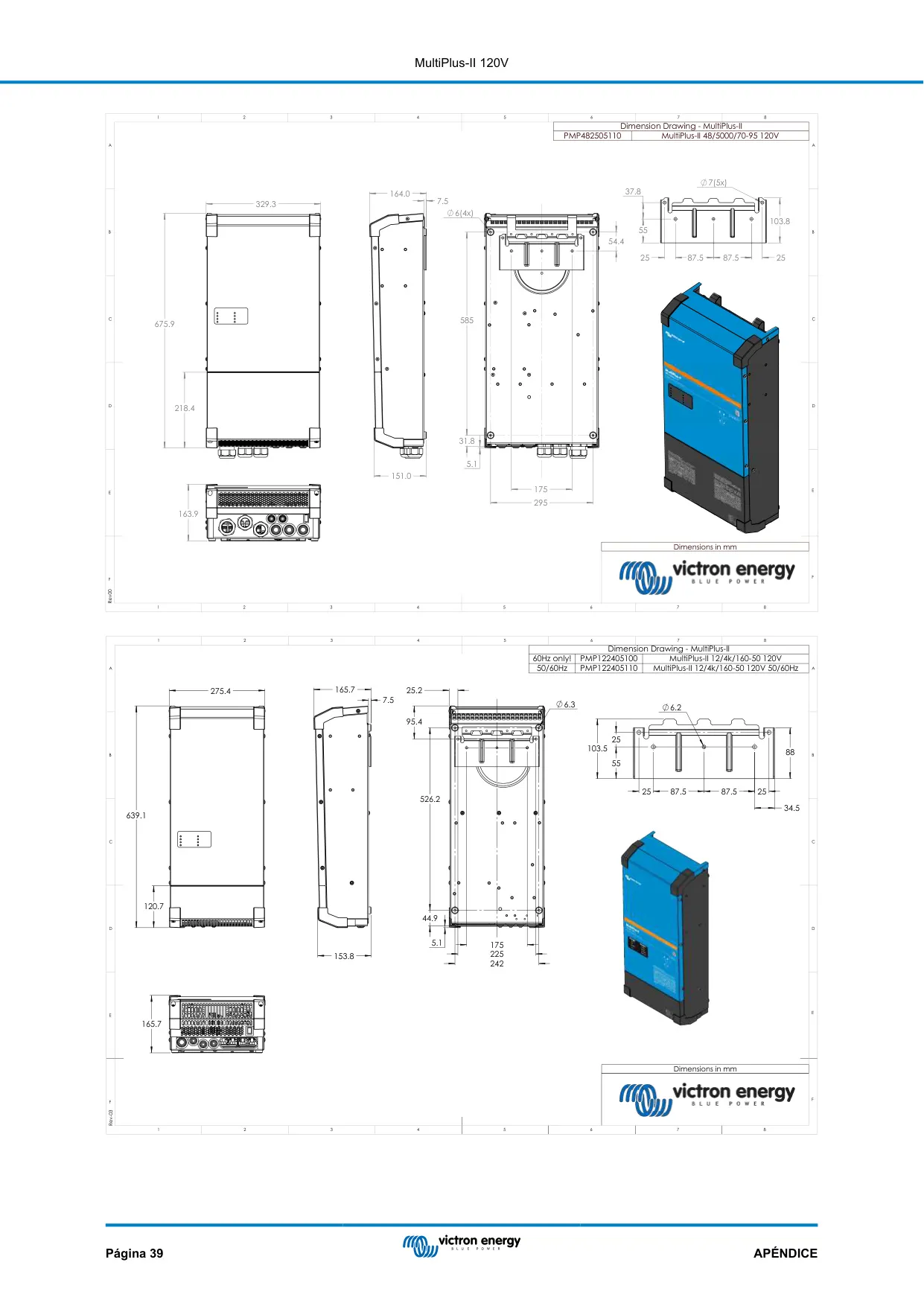

| Dimensiones (al x an x p) | 578 x 277 x 148 mm (22,8 x 10,9 x 5,8 pulgadas) |
| Certificación | UL 458 |
| Normas de seguridad | EN-IEC 60335-1, EN-IEC 60335-2-29, CSA 22.2 107.1-16 |
| Normas de emisión e inmunidad | EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 |
| Temperatura de almacenamiento | -20°C a 60°C |
Detalles del Victron Multiplus-II 12 3000

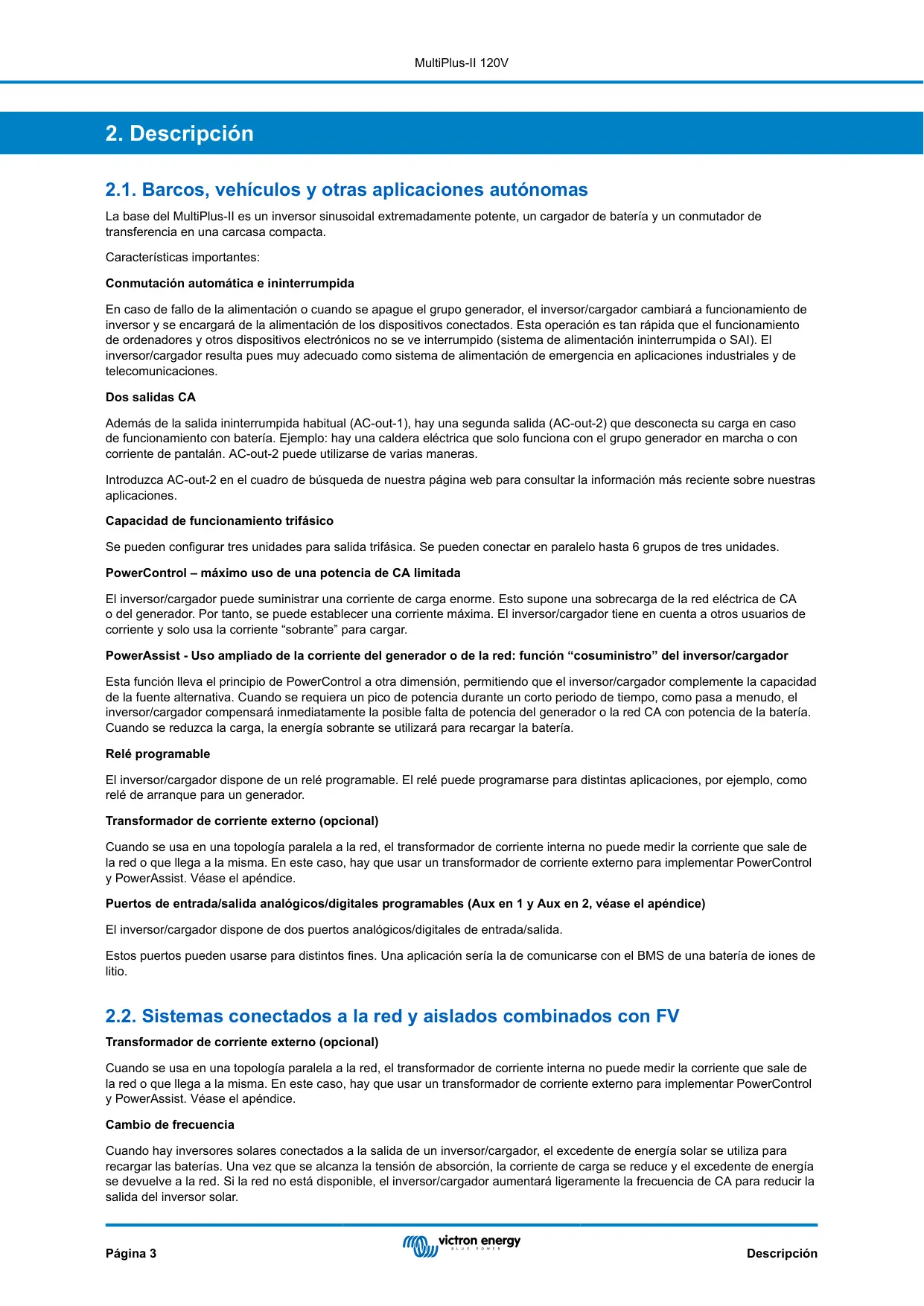

El Victron MultiPlus-II 12/3000/120-50 reúne un inversor de onda sinusoidal pura, un cargador de baterías y un conmutador de transferencia automático en una compacta carcasa de acero. Es adecuado para embarcaciones, vehículos, viviendas aisladas de la red y sistemas solares conectados a la red. El equipo incorpora un transformador de aislamiento interno de frecuencia de red con aislamiento reforzado. Gracias a este transformador, no puede aparecer corriente continua en ningún puerto de CA, por lo que pueden utilizarse diferenciales estándar de tipo A en los circuitos de salida.
PowerControl permite establecer una corriente máxima de entrada para que el generador o la conexión a puerto nunca se sobrecarguen. Así, el cargador solo utiliza la corriente que no necesitan las demás cargas. PowerAssist va un paso más allá: cuando la demanda supera el límite de entrada, la batería aporta la diferencia. Esto significa que el equipo puede añadir hasta 25 A a los 50 A de entrada, con un total de 75 A en la salida. El panel Digital Multi Control dispone de un mando giratorio para ajustar este límite.

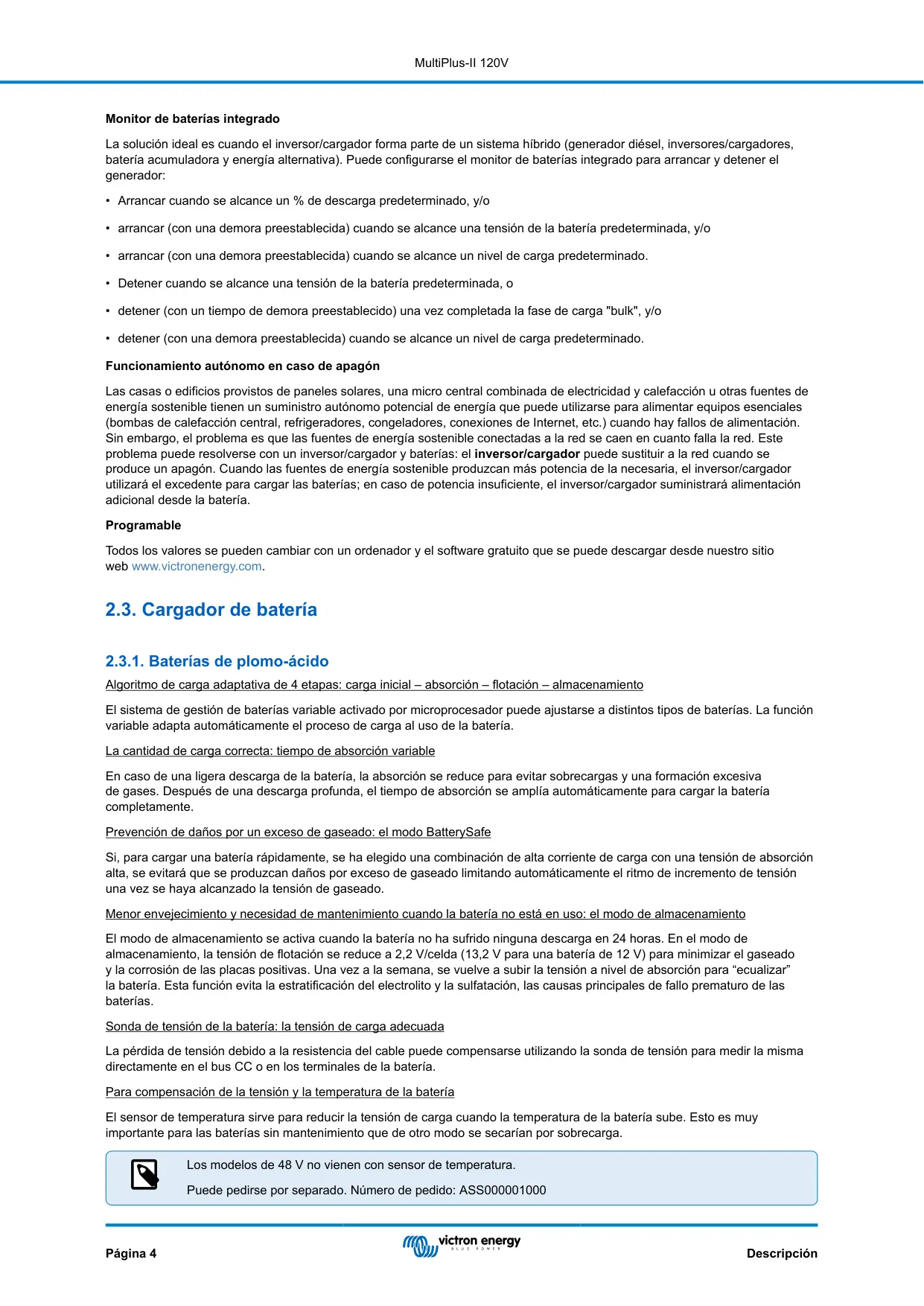

El cargador utiliza un algoritmo adaptativo de cuatro etapas: carga inicial, absorción, flotación y almacenamiento. El tiempo de absorción se ajusta automáticamente según la profundidad de descarga de la batería. El modo BatterySafe limita la velocidad de aumento de la tensión para evitar una gasificación excesiva. Cuando la batería no se ha descargado durante 24 horas, el modo de almacenamiento reduce la tensión a 13,2 V. Después, cada siete días eleva la tensión al nivel de absorción durante una hora para evitar la estratificación y la sulfatación.

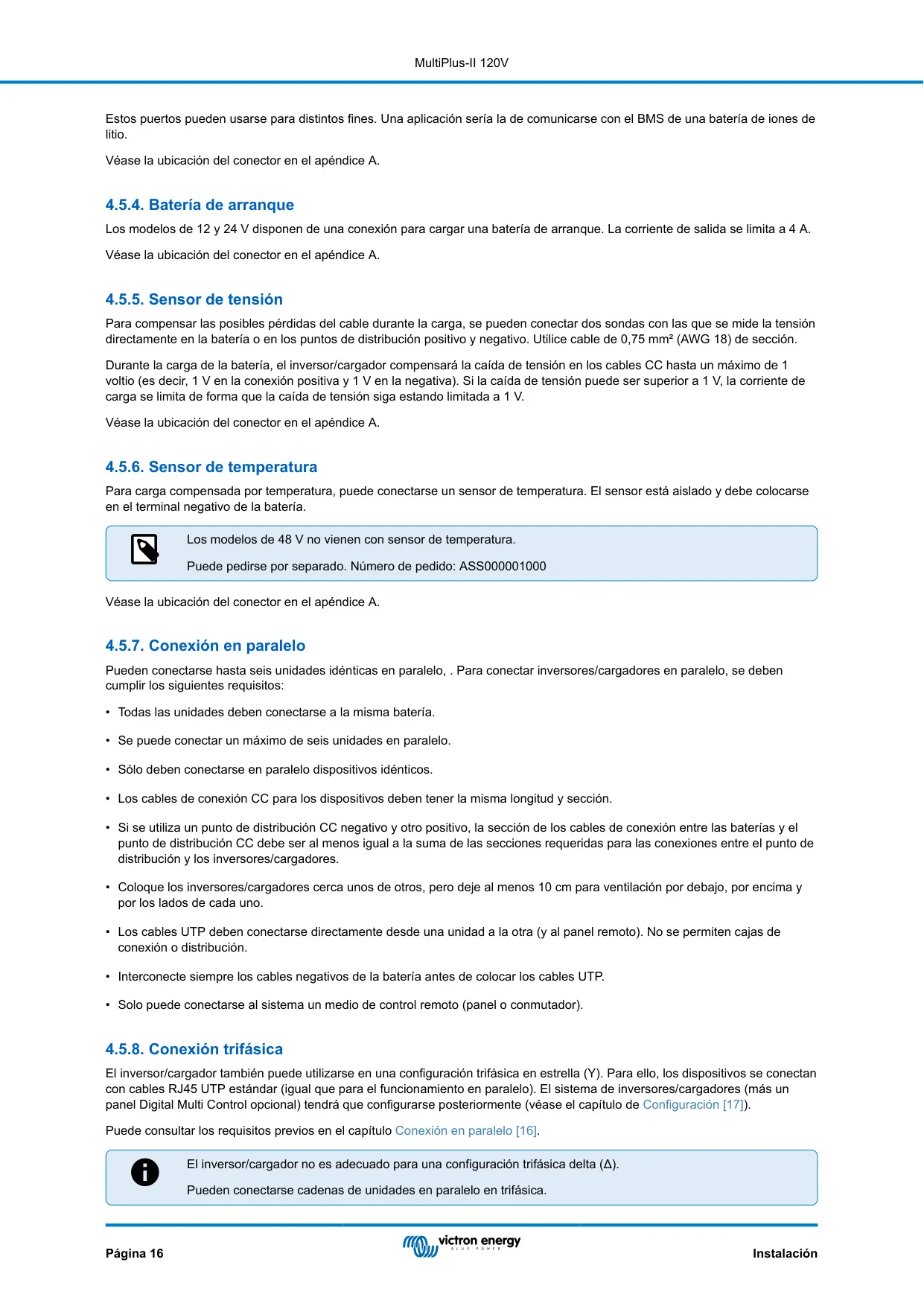

Dos cables de detección remota (0,75 mm², AWG 18) permiten al cargador compensar hasta 1 V de caída de tensión en cada cable de CC. Si la caída superara ese valor, el equipo limita la corriente de carga. También se puede iniciar una ecualización (1 V por encima de la absorción durante una hora, a una cuarta parte de la corriente configurada) o una absorción forzada accionando el interruptor frontal en una secuencia determinada. La protección de carga inicial detiene la carga inicial al cabo de 10 horas, ya que una fase de carga inicial más larga puede indicar una celda de batería en cortocircuito.
La salida AC-out-2 se desconecta de inmediato cuando el equipo pasa a funcionar con batería. Se vuelve a conectar unos 2 minutos después de que regrese la CA, lo que da tiempo al generador para estabilizarse. Esto la hace adecuada para calentadores de agua o aires acondicionados. Un relé de tierra interno conecta el neutro de salida al chasis siempre que no haya CA externa. De este modo, los interruptores diferenciales siguen funcionando correctamente. Dos puertos de E/S analógicos/digitales programables pueden comunicarse con el BMS de una batería de litio.
El monitor de batería integrado puede arrancar y detener un generador en función del estado de carga, la tensión de la batería o el nivel de carga, con retardos ajustables. El modo AES reduce el consumo en vacío en aproximadamente un 20%. El modo de búsqueda lo reduce en aproximadamente un 70%: de forma predeterminada se apaga por debajo de 40 W y vuelve a encenderse por encima de 100 W. Los ajustes WeakAC y Dynamic current limiter ayudan al equipo a funcionar con energía distorsionada o procedente de generadores de tipo inverter.
El equipo puede configurarse con VictronConnect, VEConfigure (mediante una interfaz MK3-USB), VE.Bus Quick Configure o VE.Bus System Configurator. Con un Cerbo GX o un Ekrano GX, puede supervisarse y ajustarse de forma remota a través del portal gratuito VRM. Pueden funcionar en paralelo hasta seis unidades idénticas. Las unidades también pueden configurarse para funcionamiento en fase dividida de 240 V (con un autotransformador) o trifásico en estrella.
