Monitor de Batería Victron Smart Shunt 500A
Instrucciones del Victron Smart Shunt 500A
Aquí le ofrecemos el manual de Monitor de Batería Victron Smart Shunt 500A completamente gratis y en español. Este manual lo hemos catalogado en la sección de Monitores de Batería en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Monitor de Batería Victron Smart Shunt 500A, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

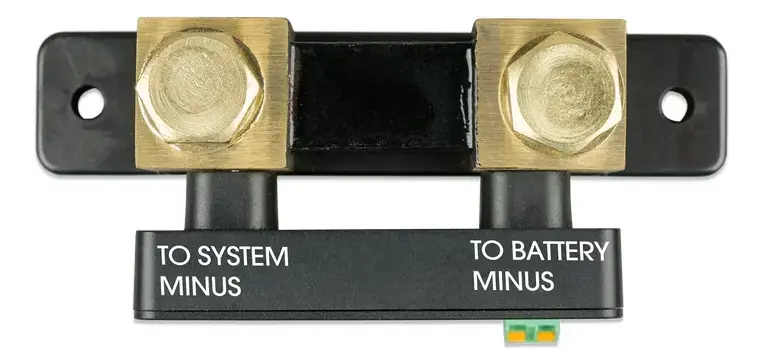

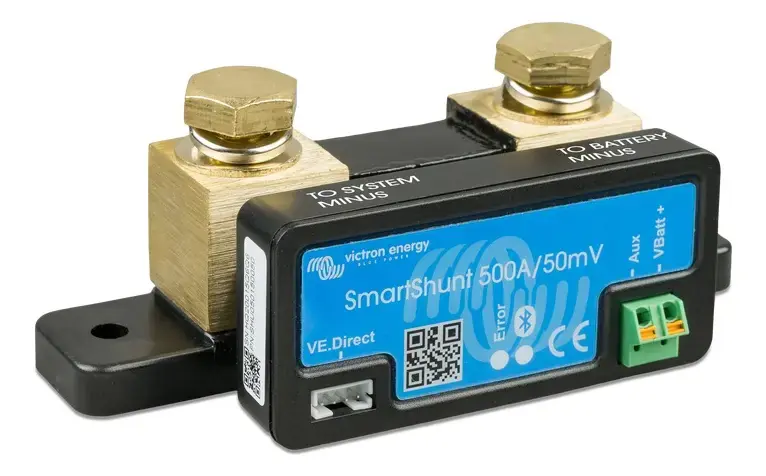

Imágenes del Producto
Especificaciones del Monitor de Batería Victron Smart Shunt 500A
| Característica | Especificación (Modelo 500A) |
|---|---|
| Rango de Tensión de Alimentación | 6.5 - 70 VDC |
| Consumo de Corriente | < 1mA |
| Rango de Tensión de Entrada, Batería Auxiliar | 6.5 - 70 VDC |
| Capacidad de Batería (Ah) | 1 - 9999 Ah |
| Rango de Temperatura de Funcionamiento | -40 a +50°C (-40 a 120°F) |
| Mide Tensión de Segunda Batería, Temperatura o Punto Medio | Sí |
| Rango de Medición de Temperatura* | -20 a +50°C |
| Puerto de Comunicación VE.Direct | Sí |
| Resolución de Corriente | ± 0.01A |
| Resolución de Tensión | ± 0.01V |
| Resolución de Amperios Hora | ± 0.1 Ah |
| Resolución de Estado de Carga | ± 0.1% (0 - 100%) |
| Resolución de Tiempo Restante | ± 1 min |
| Resolución de Temperatura (0 - 50°C) | ± 1°C/°F |
| Precisión de Medición de Corriente | ± 0.4% |
| Desplazamiento (Modelo 500A) | Menos de 10 mA |
| Precisión de Medición de Tensión | ± 0.3% |
| Dimensiones (alto x ancho x prof.) (Modelo 500A) | 46 x 120 x 54 mm |
| Categoría de Protección | IP21 |
| Estándar de Seguridad | EN 60335-1 |
| Estándares de Emisión / Inmunidad | EN-IEC 61000-6-1 / EN-IEC 61000-6-2 / EN-IEC 61000-6-3 |
| Estándar Automotriz | EN 50498 |
| Cables Incluidos | 2 Cables con fusible de acción lenta de 1A (para conexiones '+' y 'Aux') |
| Sensor de Temperatura | Opcional (ASS000100000) |
Detalles del Victron Smart Shunt 500A
El Victron SmartShunt 500A funciona como un sofisticado monitor de batería, rastreando continuamente el voltaje y la corriente para calcular con precisión el estado de carga (SoC) de la batería y el "tiempo restante". Está diseñado para una integración perfecta y facilidad de uso, conectándose de forma inalámbrica mediante Bluetooth a la intuitiva aplicación VictronConnect. Esta aplicación, disponible para Android, iOS, macOS y Windows (con una interfaz VE.Direct a USB), permite a los usuarios monitorear todos los parámetros de la batería y configurar los ajustes. Además, para una monitorización remota avanzada, el SmartShunt puede vincularse a un dispositivo Victron GX, proporcionando una supervisión global a través del portal VRM.
Una característica clave es su versátil entrada auxiliar, que mejora significativamente las capacidades de monitorización. Esta entrada puede configurarse para observar el voltaje de una segunda batería, como una batería de arranque, ofreciendo datos cruciales para sistemas de energía complejos. Alternativamente, puede detectar la desviación del punto medio dentro de un banco de baterías conectadas en serie. Esta característica es vital para identificar desequilibrios entre baterías individuales, lo que, si no se controla, podría llevar a un fallo prematuro de todo el banco. Con un sensor opcional, la entrada auxiliar también permite una monitorización precisa de la temperatura de la batería, optimizando la eficiencia de carga y extendiendo la vida útil de la batería.
La precisión es primordial para el SmartShunt, lograda mediante algoritmos avanzados. Tiene en cuenta meticulosamente el exponente de Peukert, que explica la reducción de la capacidad efectiva de una batería bajo tasas de descarga más altas. De manera similar, el factor de eficiencia de carga se aplica para compensar las pérdidas de energía durante el proceso de carga. Este cálculo detallado asegura una representación altamente fiable y realista de la energía restante de la batería. Además, el dispositivo almacena diligentemente datos históricos completos, incluyendo las descargas más profundas y promedio, junto con los ciclos de carga/descarga, lo que permite a los usuarios analizar patrones y optimizar la salud de la batería a lo largo del tiempo.
Para proteger valiosos activos de batería, el SmartShunt incorpora una serie de alarmas basadas en software. Estas alertas se activan por condiciones como un SoC bajo, voltajes extremos de batería, temperaturas excesivas o una desviación significativa del punto medio. Visibles dentro de la aplicación VictronConnect o un dispositivo GX conectado, estas alarmas impulsan una acción correctiva oportuna. El dispositivo también cuenta con un mecanismo inteligente de sincronización automática. Restablece el SoC al 100% cuando se cumplen las condiciones de "cargado" predefinidas (voltaje específico, corriente de cola y duración). Esto evita la deriva a largo plazo en las lecturas, manteniendo la precisión. La sincronización manual también está disponible para la configuración inicial o escenarios específicos.

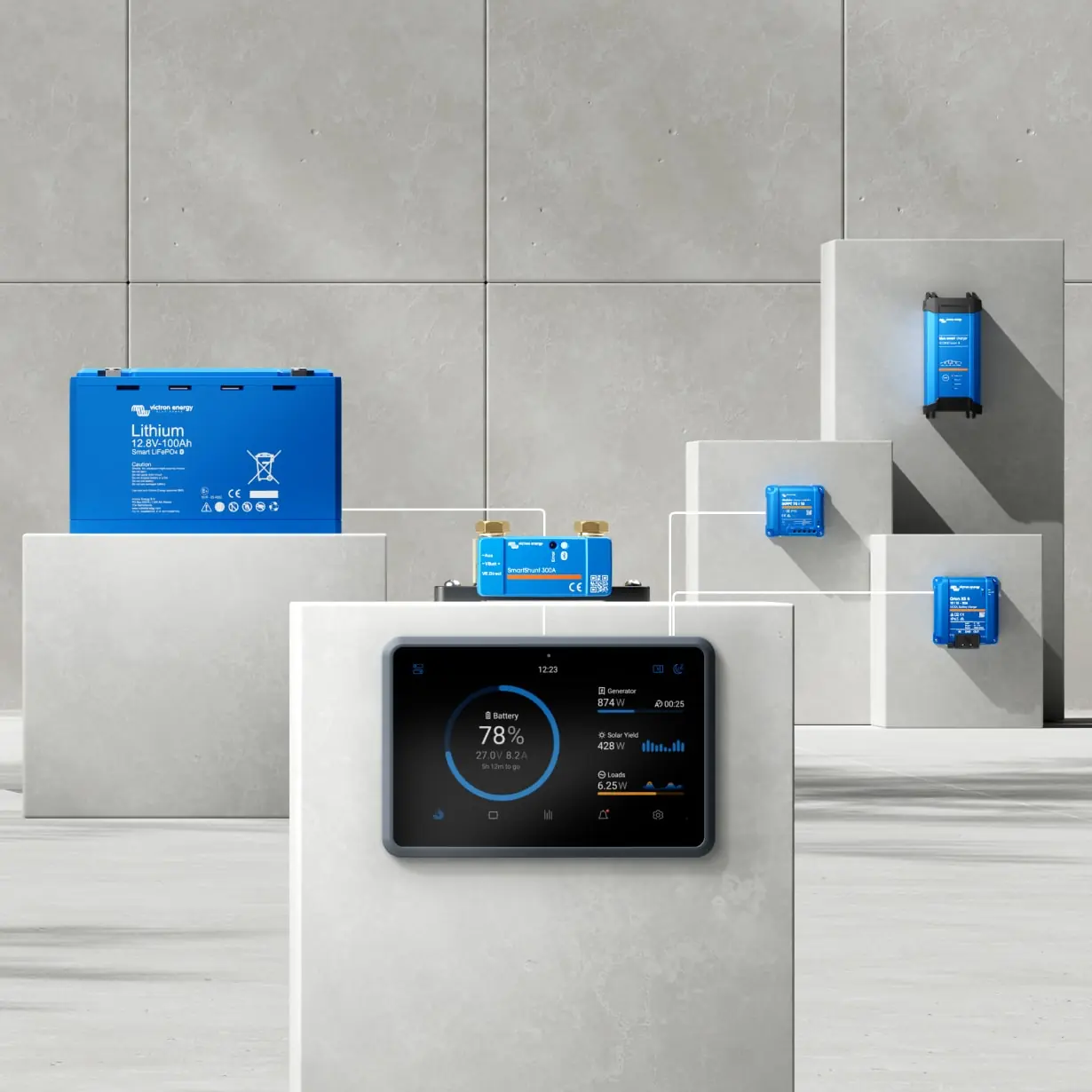

El SmartShunt se integra perfectamente en una Red VE.Smart, un ecosistema inalámbrico donde los productos Victron intercambian datos vía Bluetooth. Por ejemplo, puede compartir el voltaje y la temperatura de la batería en tiempo real (con un sensor opcional) con cargadores solares o de CA Victron compatibles. Esto permite a los cargadores ajustar dinámicamente sus parámetros para un rendimiento óptimo, mejorando la eficiencia de carga y prolongando la vida útil de la batería. Con sus dimensiones compactas (46 x 120 x 54 mm para el modelo de 500A) y una clasificación IP21, el SmartShunt requiere instalación en un ambiente seco. Sus robustos pernos M10 aseguran conexiones seguras y sencillas para los cables de alimentación principales.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Aquí tienes algunas preguntas frecuentes sobre el Monitor de Batería Victron Smart Shunt 500A, y las respondemos a continuación.

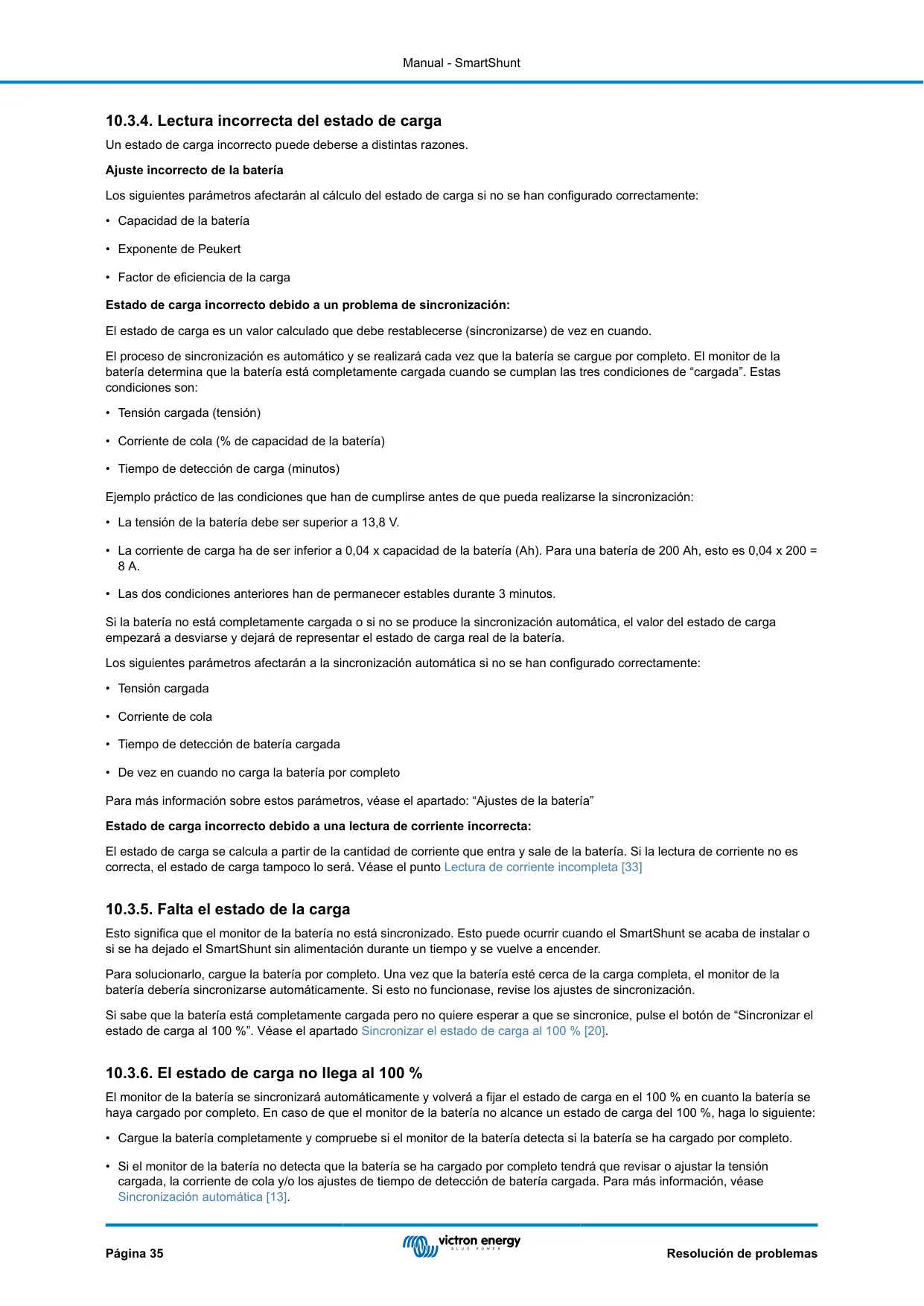

Configuración incorrecta de la batería: Verifique la capacidad de la batería, el exponente de Peukert y el factor de eficiencia de carga.
Problemas de sincronización: Asegúrese de que la batería se cargue completamente con regularidad, y verifique los ajustes de 'Tensión de carga', 'Corriente de cola' y 'Tiempo de detección de carga' para una sincronización automática adecuada.
Lectura de corriente incorrecta: Confirme que todas las cargas y fuentes de carga estén conectadas al lado 'Negativo del sistema' del shunt para asegurar una medición precisa de la corriente.
