Monitor de Batería Victron BMV-712
Monitor de Batería Victron BMV-712
Instrucciones del Victron BMV-712
Aquí le ofrecemos el manual de Monitor de Batería Victron BMV-712 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Monitores de Batería en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Monitor de Batería Victron BMV-712, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

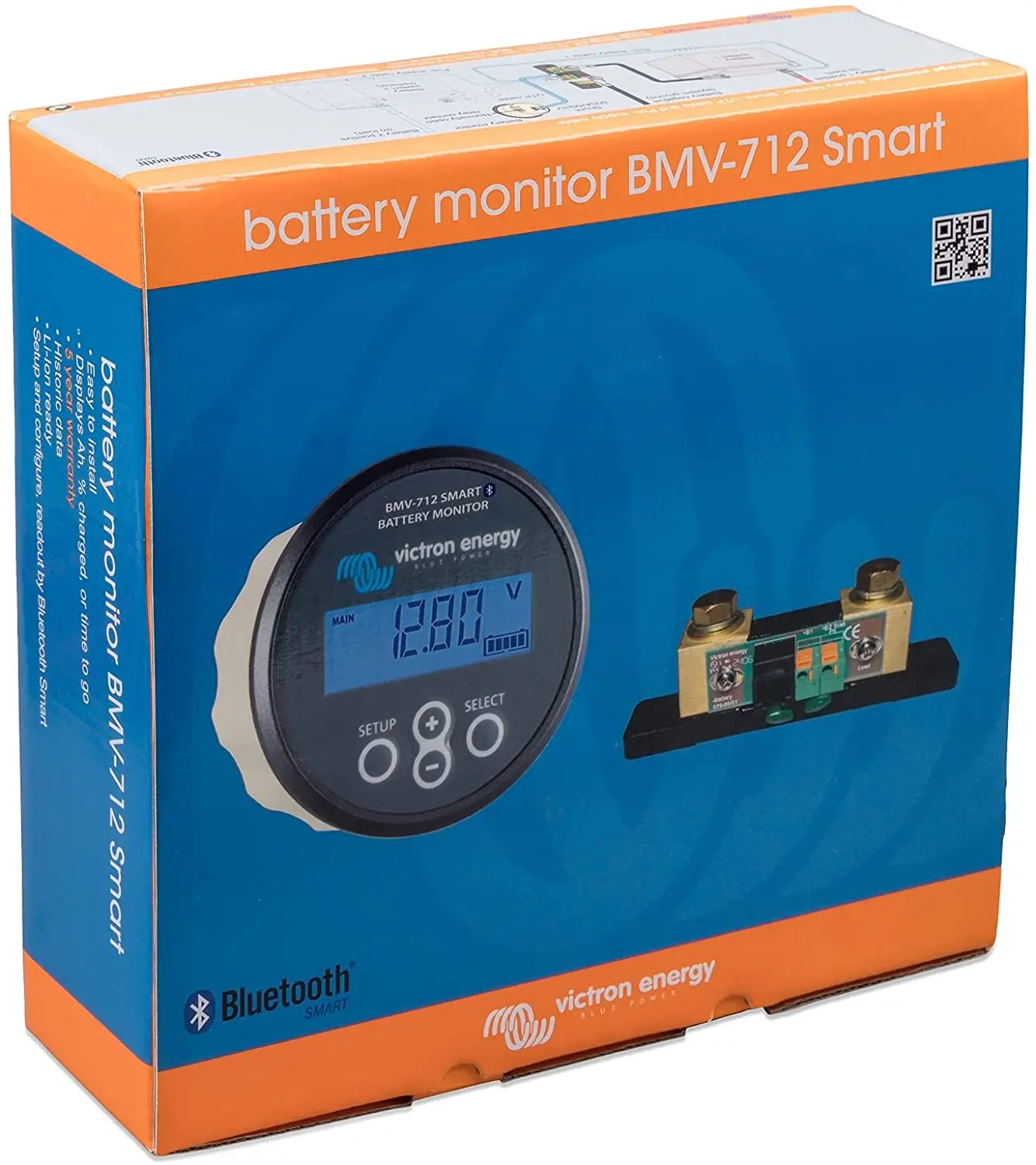

Imágenes del Producto

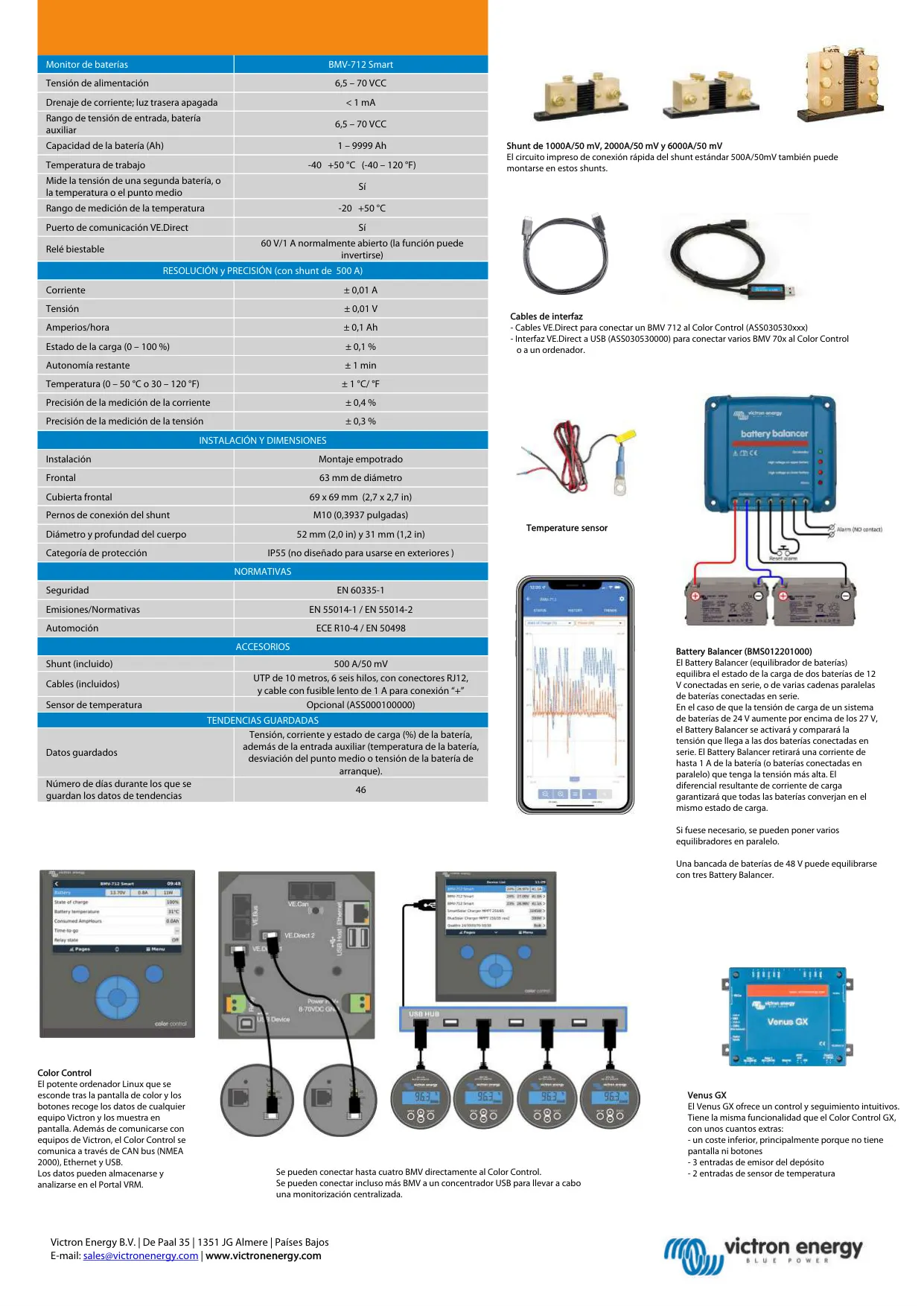

Especificaciones del Monitor de Batería Victron BMV-712
| Característica | Especificación |
|---|---|
| Modelo | BMV-712 Smart (BAM030712000 / BAM030712200 Negro) |
| Rango de tensión de alimentación | 6.5 - 70 VDC |
| Consumo de corriente (retroiluminación apagada) | < 1 mA |
| Autoconsumo | 0.7 Ah al mes (1 mA) a 12 V; 0.6 Ah al mes (0.8 mA) a 24 V |
| Rango de tensión de entrada, batería auxiliar | 6.5 - 70 VDC |
| Ajuste de capacidad de la batería | 1 - 9999 Ah (hasta 32500 Ah desde el firmware v4.19) |
| Rango de temperatura de funcionamiento | -40 a +50 °C (-40 a 120 °F) |
| Rango de temperatura de almacenamiento | -40 a +60 °C |
| Entrada auxiliar | Tensión de una segunda batería, temperatura de la batería o tensión del punto medio |
| Rango de medición de temperatura | -20 a +50 °C (-4 a 120 °F), con sensor opcional |
| Comunicación | Bluetooth integrado, puerto VE.Direct |
| Alcance Bluetooth | Unos 20 m en espacio abierto; normalmente 10 - 15 m una vez instalado |
| Relé biestable | 60 V / 1 A normalmente abierto (la función se puede invertir) |
| Resolución de corriente | ± 0.01 A (shunt de 500 A) |
| Resolución de tensión | ± 0.01 V |
| Resolución de amperios-hora | ± 0.1 Ah |
| Resolución del estado de carga (0 - 100%) | ± 0.1 % |
| Resolución del tiempo restante | ± 1 min |
| Resolución de temperatura (0 - 50 °C) | ± 1 °C/°F |
| Precisión de medición de corriente | ± 0.4 % |
| Precisión de medición de tensión | ± 0.3 % |
| Instalación | Montaje empotrado |
| Diámetro frontal de la unidad de control | 63 mm (2.5 pulgadas) |
| Bisel frontal de la unidad de control | 69 x 69 mm (2.7 x 2.7 pulgadas) |
| Diámetro y profundidad del cuerpo de la unidad de control | 52 mm (2.0 pulgadas) y 31 mm (1.2 pulgadas) |
| Grado de protección de la unidad de control | IP55 (no apta para uso en exteriores) |
| Shunt (incluido) | 500 A / 50 mV, IP21 |
| Pernos de conexión del shunt | M10, par máx. 21 Nm |
| Orificios de montaje del shunt | Dos orificios de 5.5 mm |
| Compatibilidad con shunts alternativos | Hasta 9999 A y hasta 75 mV |
| Cables incluidos | Cable UTP RJ12 de 6 hilos de 10 m; dos cables rojos de 1.5 m con fusible de acción lenta de 1 A |
| Sensor de temperatura | Opcional (ASS000100000) |
| Tendencias almacenadas | Tensión de la batería, corriente, estado de carga y entrada auxiliar, hasta 46 días |
| Norma de seguridad | EN 60335-1 |
| Emisión / Inmunidad | EN 55014-1 / EN 55014-2 |
| Norma de automoción | ECE R10-4 / EN 50498 |
Detalles del Monitor Victron BMV-712
El Victron BMV-712 Smart mide la tensión y la corriente de la batería. A partir de esas mediciones calcula el estado de carga, teniendo en cuenta tanto el exponente de Peukert como el factor de eficiencia de carga. También estima el tiempo restante hasta que la batería alcance el límite de descarga configurado. Puede consultar todos los valores en la pantalla de la unidad de control con sus cuatro botones (SETUP, SELECT, + y -) o en la aplicación VictronConnect. La aplicación funciona en Android, iOS, macOS y Windows. Windows solo se conecta por USB, e iOS solo por Bluetooth.
La instalación es sencilla. Conecte el negativo de la batería al lado "BATTERY ONLY" del shunt y, a continuación, conecte el negativo de todas las cargas y cargadores al lado "LOAD AND CHARGER". Inserte el cable rojo con fusible en el terminal +B1. El cable RJ12 une el shunt con la unidad de control. Puede montar la unidad de control por detrás o por delante de un panel, o en una caja opcional de montaje en pared. Se suministra una placa frontal cuadrada para lograr un aspecto cuadrado.

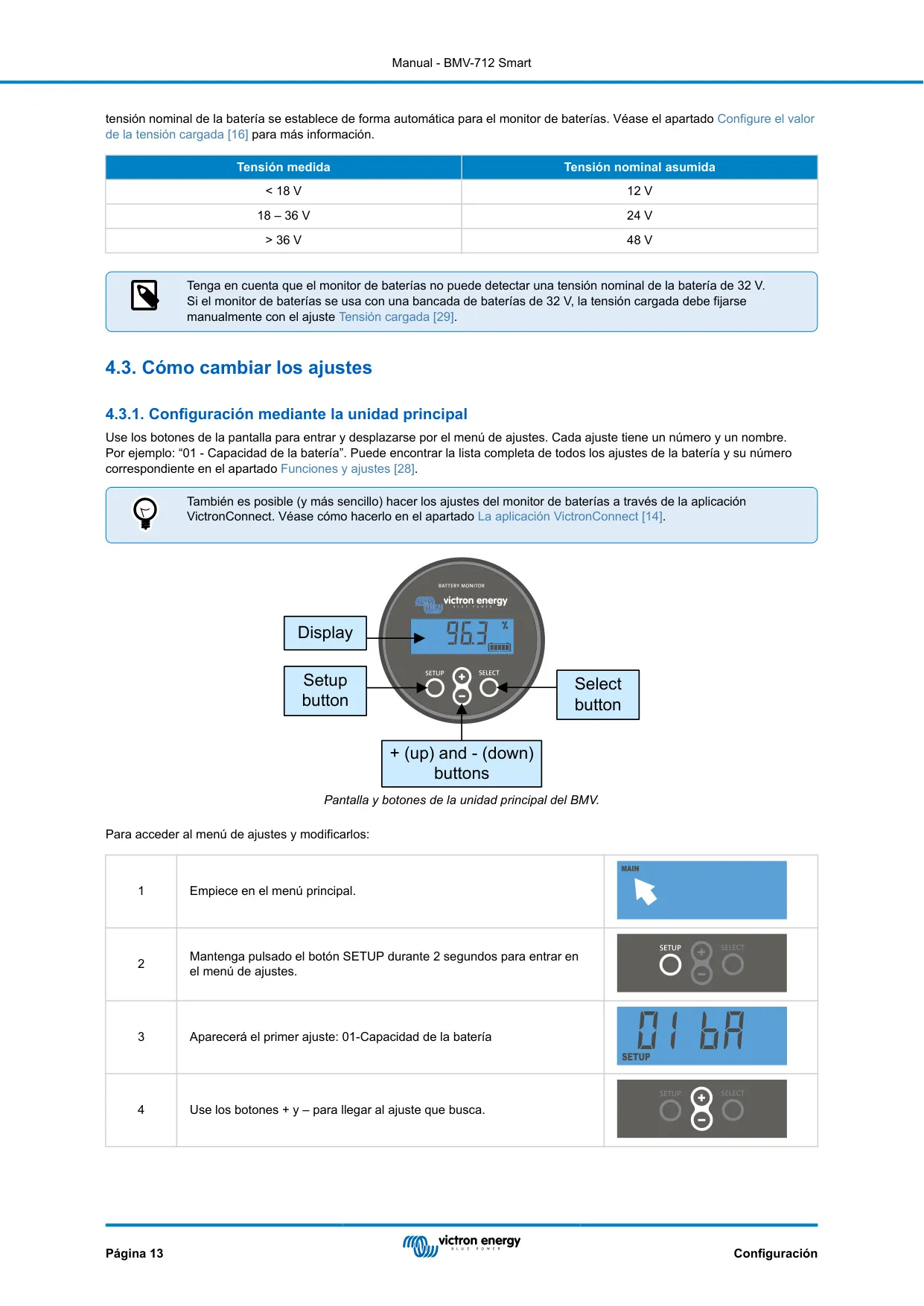

Al encenderlo por primera vez, un asistente de configuración solicita la capacidad de la batería (200 Ah por defecto, idealmente el valor C20) y la función de la entrada auxiliar. Después, el monitor detecta automáticamente la tensión del sistema: por debajo de 18 V asume 12 V, de 18 a 36 V asume 24 V y por encima de 36 V asume 48 V. No puede detectar un banco de 32 V. Para esa tensión, configure manualmente la tensión de carga completa. Los valores recomendados son 13.2 V, 26.4 V, 39.6 V y 52.8 V.

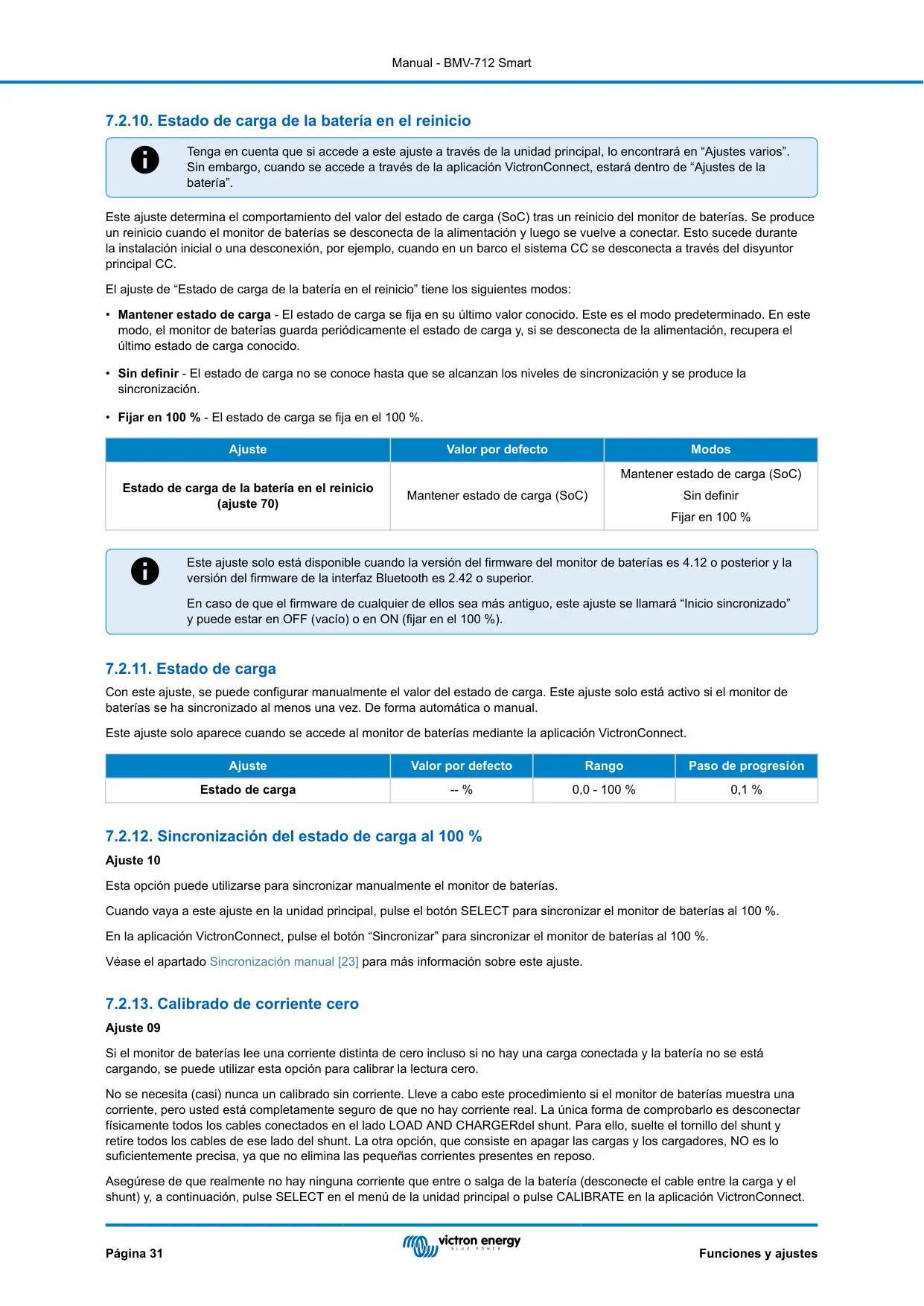

El estado de carga se sincroniza automáticamente al 100%. Esto ocurre cuando se alcanza la tensión de carga completa, la corriente cae por debajo de la corriente de cola (por defecto, el 4% de la capacidad) y ambas condiciones se mantienen durante el tiempo de detección de carga completa (3 minutos por defecto). Para baterías de litio (LFP), el manual recomienda un exponente de Peukert de 1.05, una eficiencia de carga del 99% y un límite de descarga del 10-20%. También puede sincronizar manualmente manteniendo pulsados + y - durante 3 segundos.

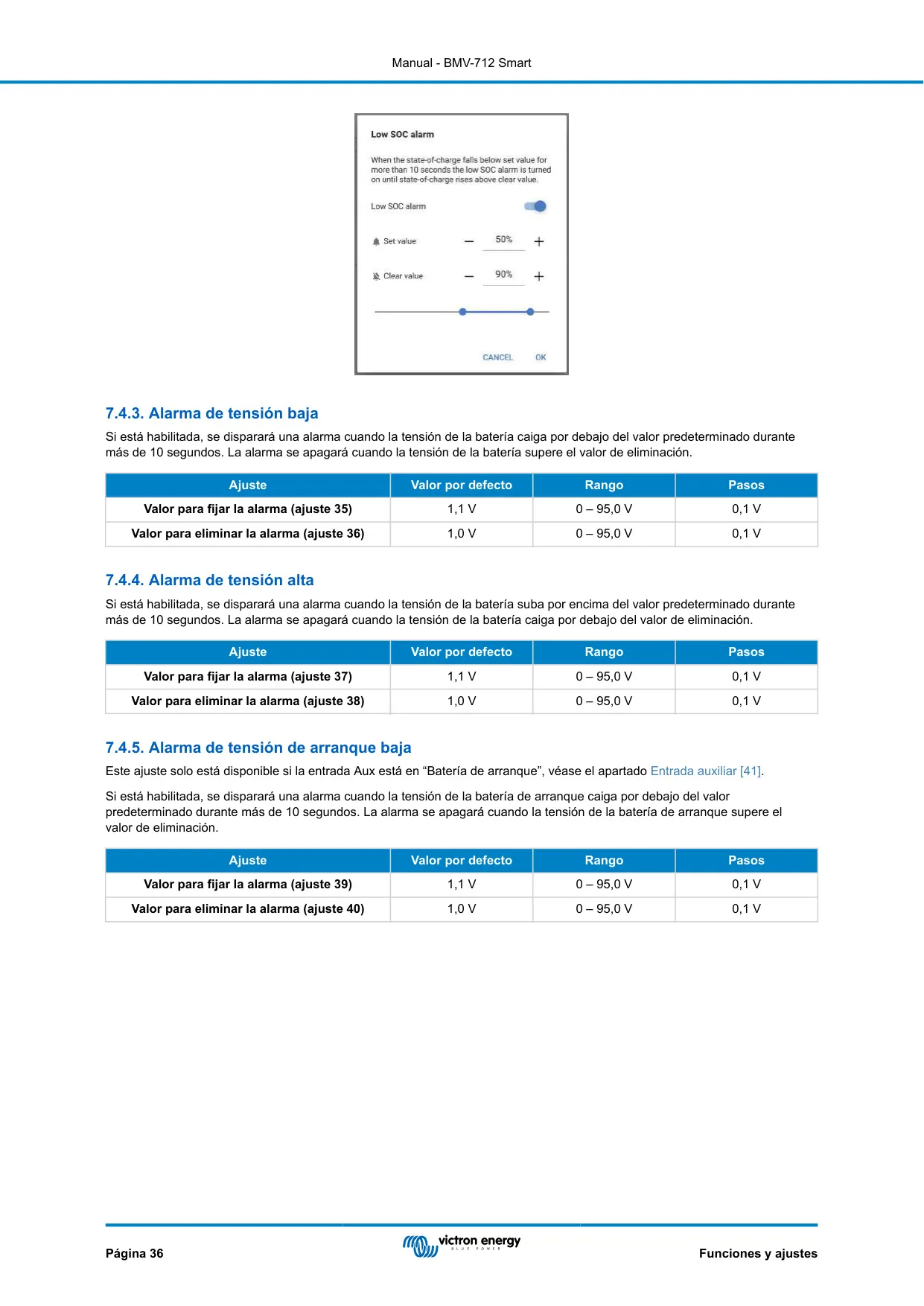

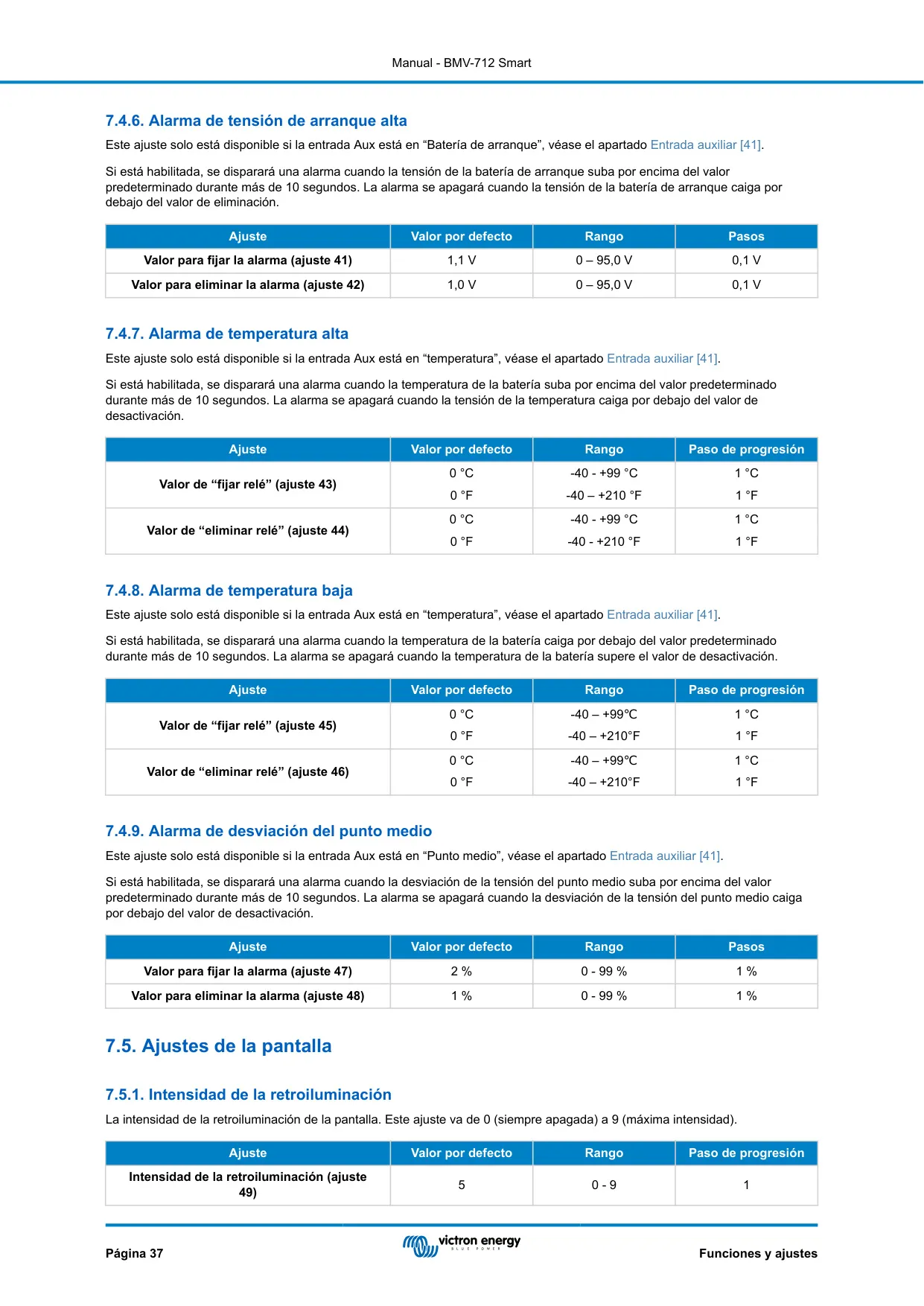

El relé programable puede arrancar un generador. Por defecto, se cierra por debajo del 50% de estado de carga y se abre al 90%. Los modos del relé incluyen Predeterminado, Cargador y Remoto. También puede configurar un tiempo mínimo de cierre de hasta 8 horas y un retardo de apertura de hasta 500 minutos. Las alarmas abarcan estado de carga bajo, tensión baja o alta, tensión de la batería de arranque, temperatura y desviación del punto medio. Cuando se activa una alarma, suena el zumbador y la retroiluminación parpadea.
La supervisión del punto medio compara las mitades superior e inferior de un banco en serie de 24 V o 48 V, lo que permite detectar a tiempo una celda o batería defectuosa. Victron recomienda un nivel de alarma no superior al 2%. La alarma se activa al cabo de 5 minutos, o al cabo de 10 segundos si la desviación duplica el valor configurado.

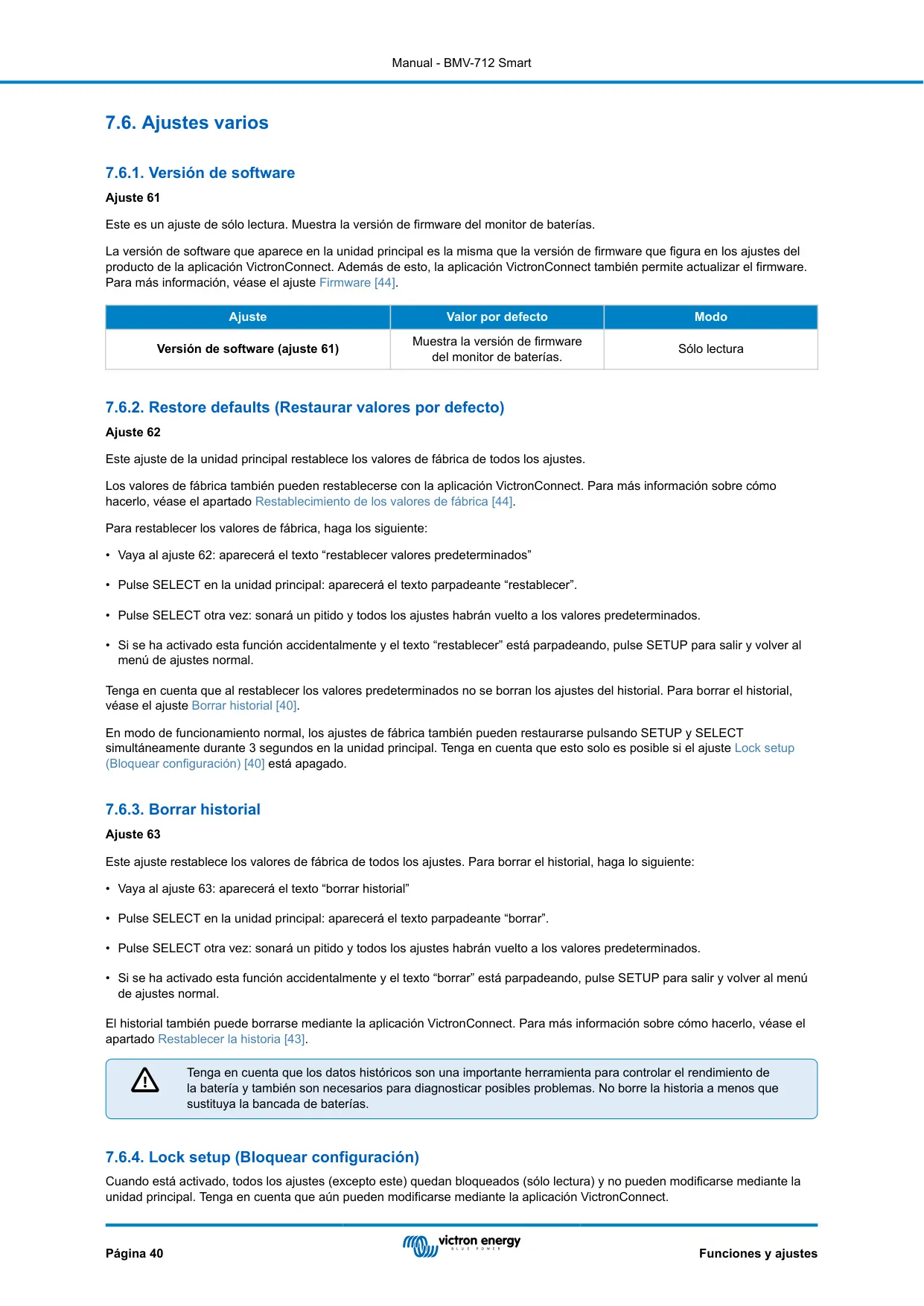

El monitor guarda datos históricos en memoria no volátil. Estos incluyen la descarga más profunda, los ciclos de carga, los Ah acumulados, las tensiones mínima y máxima, y la energía cargada y descargada en kWh. Mediante la red VE.Smart, puede compartir la tensión, la corriente y la temperatura con los cargadores solares Victron. También puede funcionar como medidor de energía CC para alternadores, cargadores solares, cargas y otros circuitos de CC. A través de VE.Direct, envía todas las lecturas cada segundo a los dispositivos GX y al portal VRM.
