Instrucciones del Victron Multiplus 3000
Aquí le ofrecemos el manual de Inversor Cargador Victron Multiplus 3000 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Inversores Cargadores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Inversor Cargador Victron Multiplus 3000, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

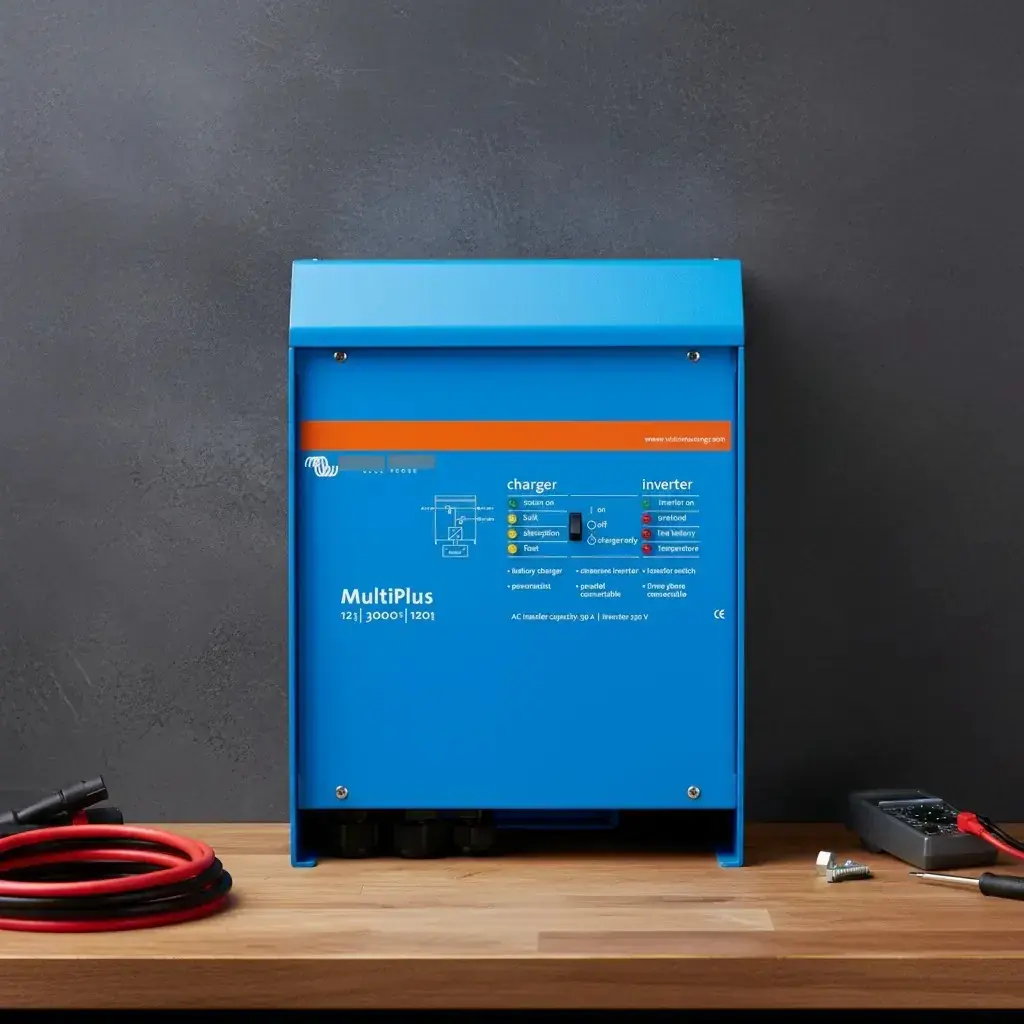

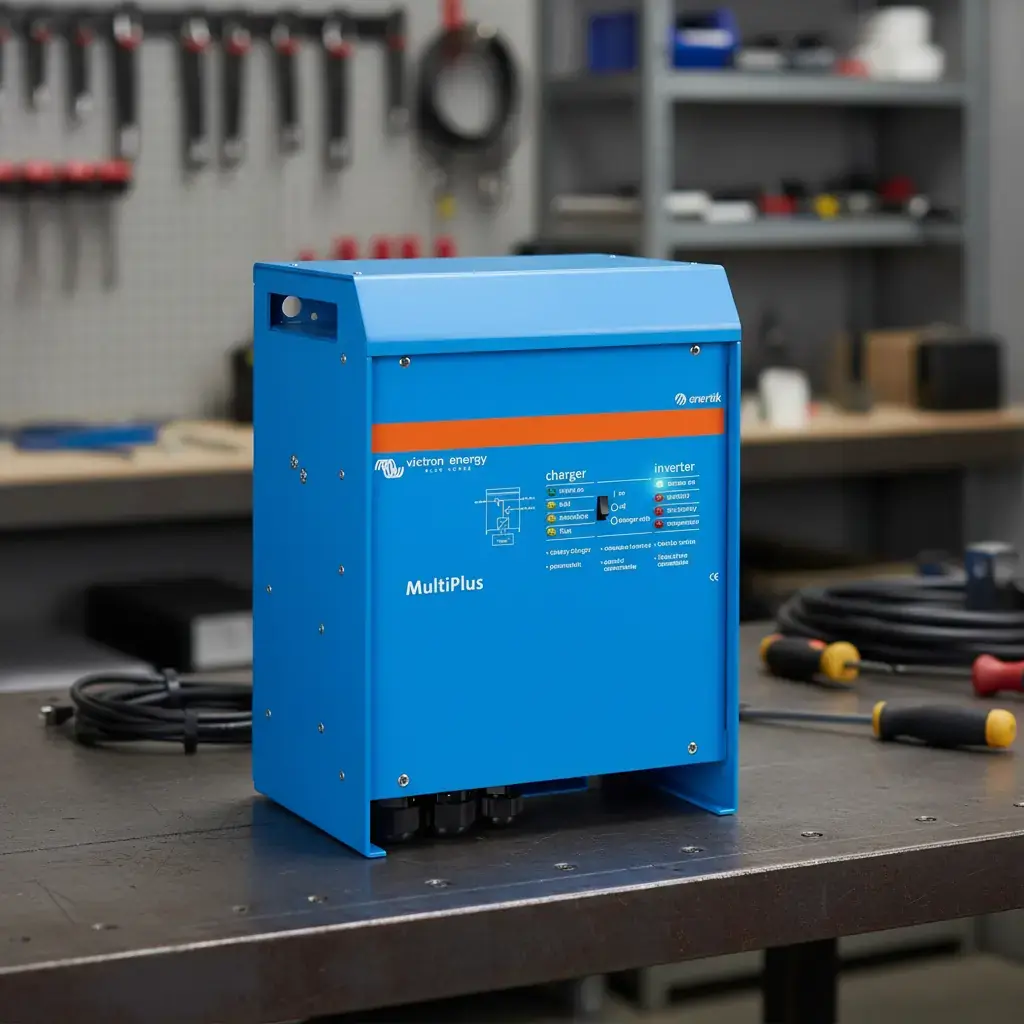

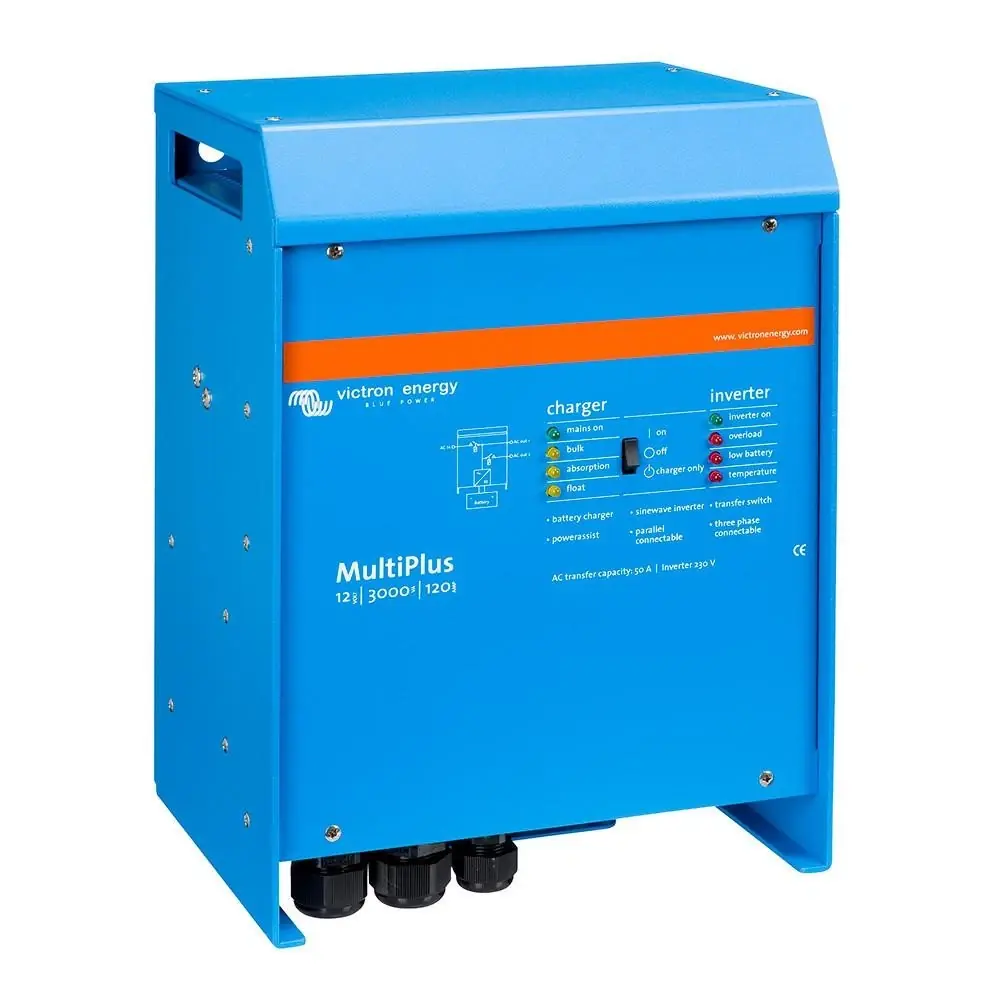

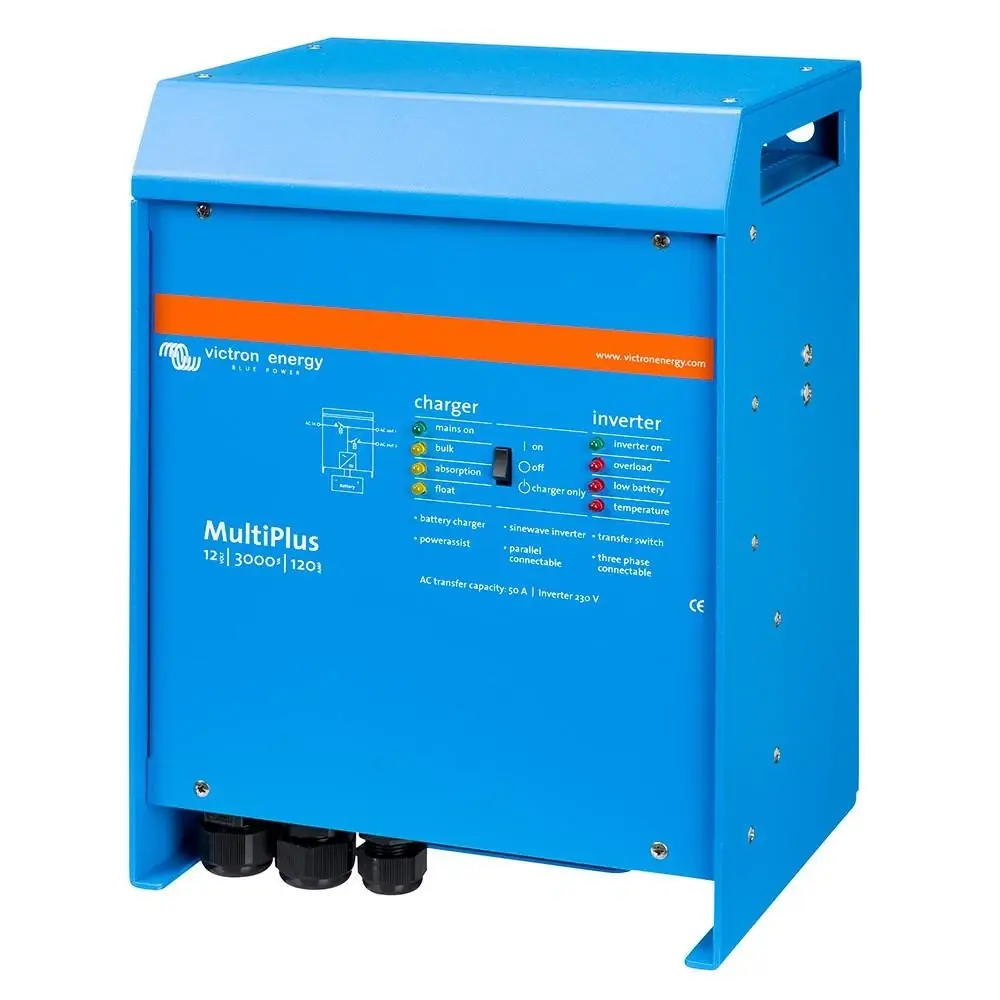

Imágenes del Producto
Especificaciones del Inversor Cargador Victron Multiplus 3000
| Característica | Especificación |
|---|---|
| Modelos incluidos | MultiPlus 12/3000/120-50 120V (PMP122301102) y 24/3000/70-50 120V (PMP242301102) |
| Firmware | xxxx400 o superior |
| PowerControl / PowerAssist | Sí |
| Funcionamiento en paralelo y trifásico | Sí (hasta 6 unidades en paralelo; posible fase dividida 120-0-120 V) |
| Corriente máxima de paso (conmutador de transferencia) | 50 A |
| Corriente mínima de alimentación de CA para PowerAssist | 7,5 A |
| Tiempo de transferencia | Menos de 20 ms |
| Rango de tensión de entrada de CC del inversor | 9,5 – 17 V CC (modelo de 12 V); 19 – 33 V CC (modelo de 24 V) |
| Tensión de salida del inversor | 120 V CA ± 2 % |
| Frecuencia de salida | 60 Hz ± 0,1 % (ajustable a 50 Hz) |
| Potencia de salida continua a 25 °C / 77 °F | 3000 VA / 2400 W (carga no lineal, factor de cresta 3:1) |
| Potencia de salida continua a 40 °C / 104 °F | 2200 W |
| Potencia de salida continua a 65 °C / 150 °F | 1700 W |
| Potencia pico | 6000 W |
| Eficiencia máxima | 93 % (modelo de 12 V); 94 % (modelo de 24 V) |
| Consumo en vacío | 20 W |
| Consumo en vacío en modo AES | 15 W |
| Consumo en vacío en modo de búsqueda | 8 W (modelo de 12 V); 10 W (modelo de 24 V) |
| Entrada de CA del cargador | 95 – 140 V CA, 45 – 65 Hz, factor de potencia 1 |
| Tensión de carga de absorción | 14,4 V CC (modelo de 12 V); 28,8 V CC (modelo de 24 V) |
| Tensión de carga de flotación | 13,8 V CC (modelo de 12 V); 27,6 V CC (modelo de 24 V) |
| Tensión en modo de almacenamiento | 13,2 V CC (modelo de 12 V); 26,4 V CC (modelo de 24 V) |
| Corriente de carga, batería de servicio | 120 A (modelo de 12 V); 70 A (modelo de 24 V), a 25 °C de temperatura ambiente |
| Corriente de carga, batería de arranque | 4 A |
| Sensor de temperatura de la batería | Sí (incluido) |
| Salida de CA auxiliar | Máx. 32 A, se desconecta cuando no hay una fuente de CA externa disponible |
| Relés programables | 3x (alarma general, subtensión de CC o arranque/parada del generador) |
| Capacidad de los relés | CA: 120 V / 4 A; CC: 4 A hasta 35 V CC, 1 A hasta 60 V CC |
| Puertos de comunicación de uso general | 2x (p. ej., comunicación con el BMS de baterías de iones de litio) |
| Puerto de comunicación VE.Bus | Para funcionamiento en paralelo y trifásico, monitorización remota e integración del sistema |
| Encendido/apagado remoto | Sí |
| Protección | Cortocircuito en la salida, sobrecarga, tensión de batería demasiado alta, tensión de batería demasiado baja, temperatura demasiado alta, 120 V CA en la salida del inversor, ondulación de la tensión de entrada demasiado alta |
| Rango de temperatura de funcionamiento | -40 a +65 °C / -40 a 150 °F (refrigeración asistida por ventilador) |
| Rango de temperatura de almacenamiento | -20 °C a 60 °C |
| Humedad | Máx. 95 % (sin condensación) |
| Carcasa | Aluminio, azul RAL 5012 |
| Grado de protección | IP 21 |
| Conexión de la batería | Pernos M8 (2 conexiones positivas y 2 negativas) |
| Conexión de 120 V CA | Bornes de tornillo, 13 mm² (6 AWG) |
| Peso | 19 kg (40 lbs) |
| Dimensiones (al x an x p) | 362 x 258 x 218 mm (14,3 x 10,2 x 8,6 in) |
| Normas de seguridad | UL 1741, UL 458, EN-IEC 60335-1, EN-IEC 60335-2-29 |
| Emisiones e inmunidad | EN-IEC 61000-3-2/3-3, EN-IEC 61000-6-1/6-2/6-3 |
Detalles del Victron Multiplus 3000
El Victron MultiPlus 3000 reúne en una sola carcasa de aluminio un inversor de onda sinusoidal pura, un cargador de baterías adaptativo y un conmutador de transferencia automático de alta velocidad. Si falla la red o el generador, el equipo pasa al modo inversor con la rapidez suficiente para que los ordenadores y otros equipos electrónicos sensibles sigan funcionando, por lo que actúa como un SAI. La salida principal se mantiene alimentada sin interrupciones. La salida auxiliar solo recibe energía mientras hay una fuente de CA externa presente, por lo que resulta adecuada para cargas como calentadores de agua que nunca deben descargar la batería.
PowerControl permite establecer una corriente de entrada máxima. El MultiPlus tiene en cuenta entonces las demás cargas de CA y utiliza solo la corriente sobrante para la carga. PowerAssist va un paso más allá: cuando una carga necesita más de lo que puede suministrar la toma de puerto o el generador, el inversor añade energía de la batería para cubrir la diferencia. Cuando la demanda disminuye, la energía sobrante vuelve a destinarse a recargar la batería. Esto permite que los aparatos de alta potencia funcionen con una conexión de puerto limitada y también hace posible instalar un generador más pequeño.
El cargador utiliza un proceso adaptativo de cuatro etapas: carga inicial, absorción, flotación y almacenamiento. Tras una descarga leve, la absorción se mantiene corta. Tras una descarga profunda, se prolonga automáticamente. El modo BatterySafe limita la velocidad a la que aumenta la tensión una vez alcanzada la tensión de gasificación. El modo de almacenamiento se activa tras 24 horas sin descarga y eleva la tensión de nuevo al nivel de absorción una vez por semana para ayudar a evitar la estratificación y la sulfatación. Una conexión de detección de tensión compensa las pérdidas de tensión en los cables.

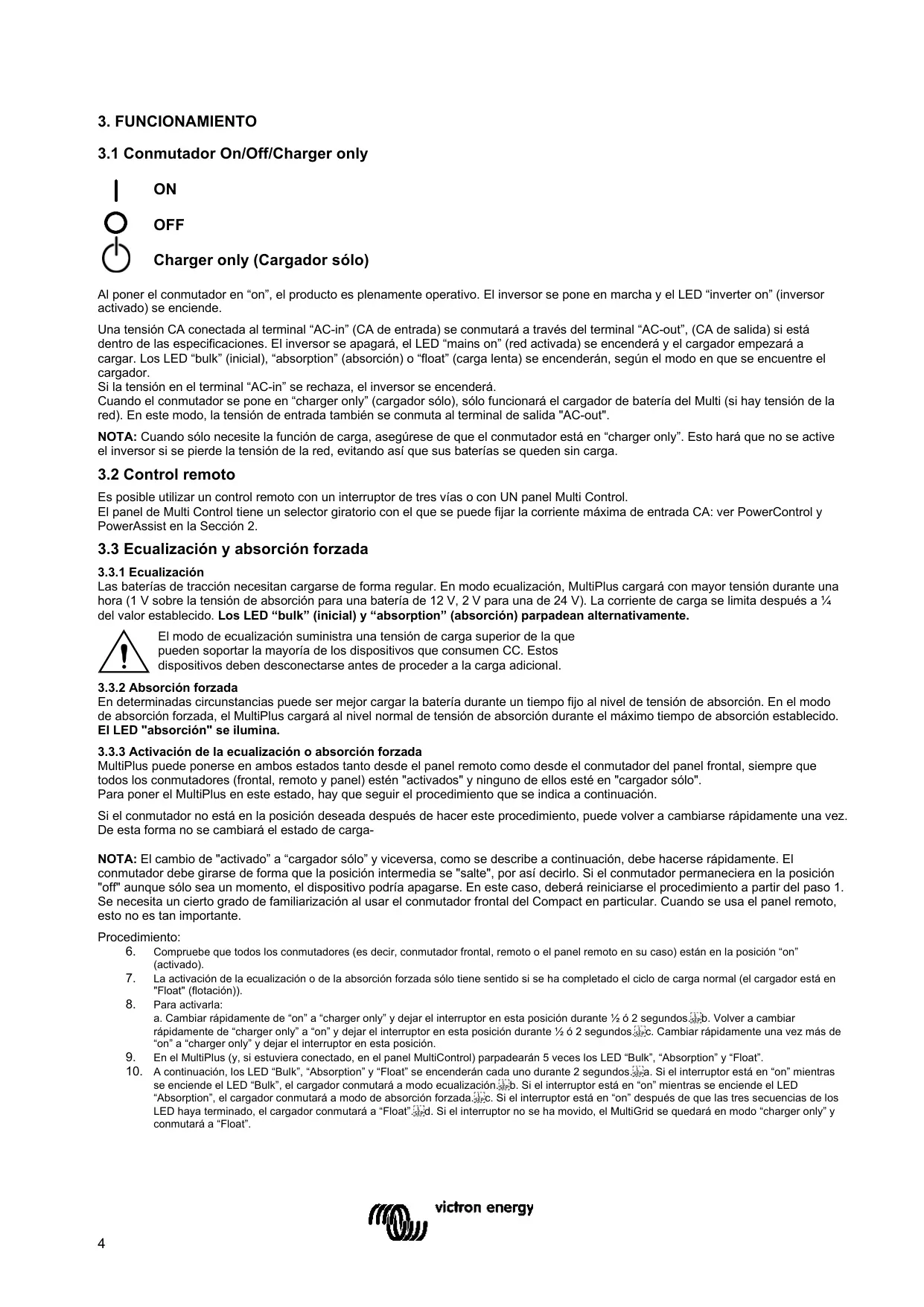

El interruptor frontal tiene tres posiciones: encendido, apagado y solo cargador. Use solo cargador cuando no necesite el inversor, para que no pueda descargar la batería si se pierde la alimentación de red. Una secuencia específica de accionamiento del interruptor inicia la ecualización o la absorción forzada. La ecualización carga durante una hora a 1 V por encima de la tensión de absorción (2 V en sistemas de 24 V), con la corriente limitada a una cuarta parte del valor ajustado. Desconecte primero las cargas de CC sensibles, ya que podrían no tolerar esta tensión más alta.
Cuando hay inversores solares conectados a la salida de CA, el desplazamiento de frecuencia eleva la frecuencia de salida en 1 Hz una vez alcanzada la tensión de absorción. Esto desconecta los inversores solares hasta que la tensión de la batería desciende ligeramente. Un monitor de baterías integrado opcional puede arrancar y detener un generador en función del estado de carga, la tensión de la batería, el nivel de carga o la finalización de la fase de carga inicial. Si la carga inicial dura más de 10 horas, la protección de carga inicial detiene el cargador, ya que una carga tan prolongada puede indicar una avería, como una celda de batería en cortocircuito.

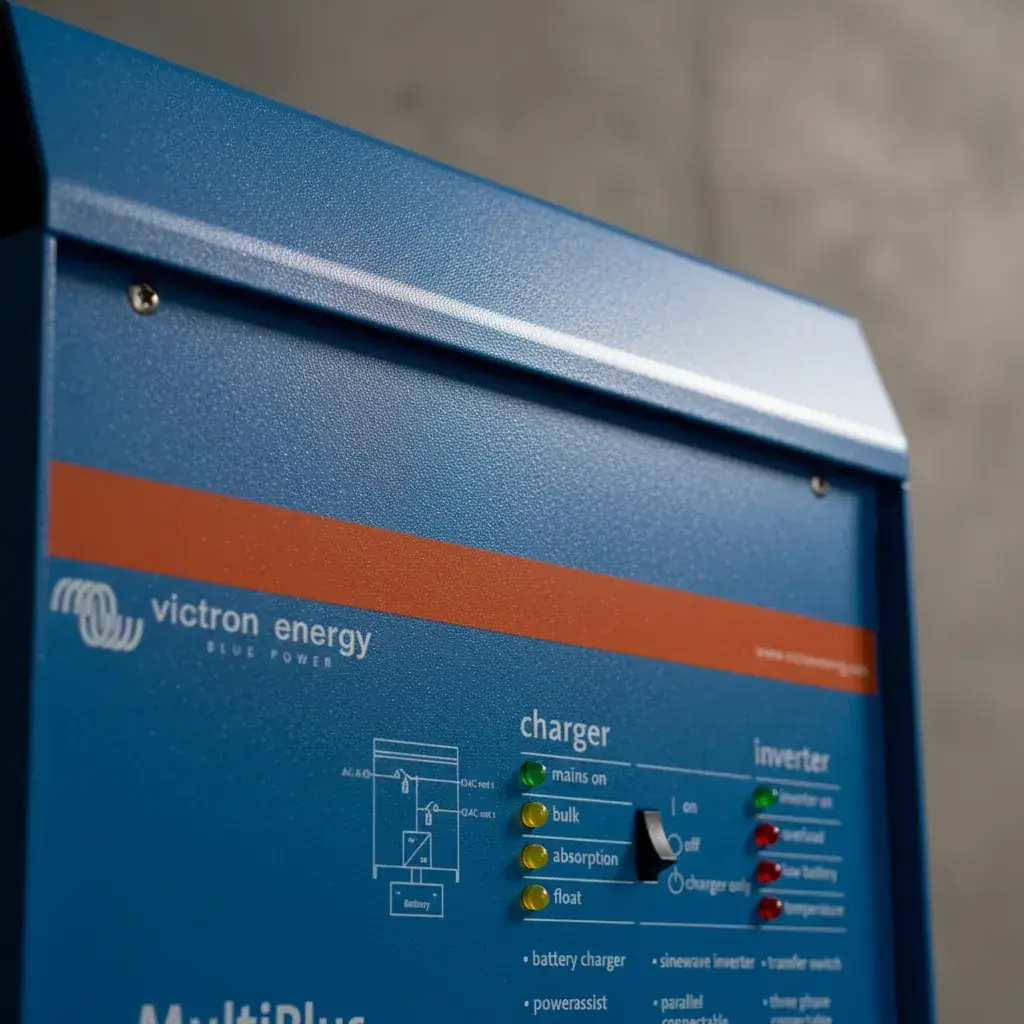

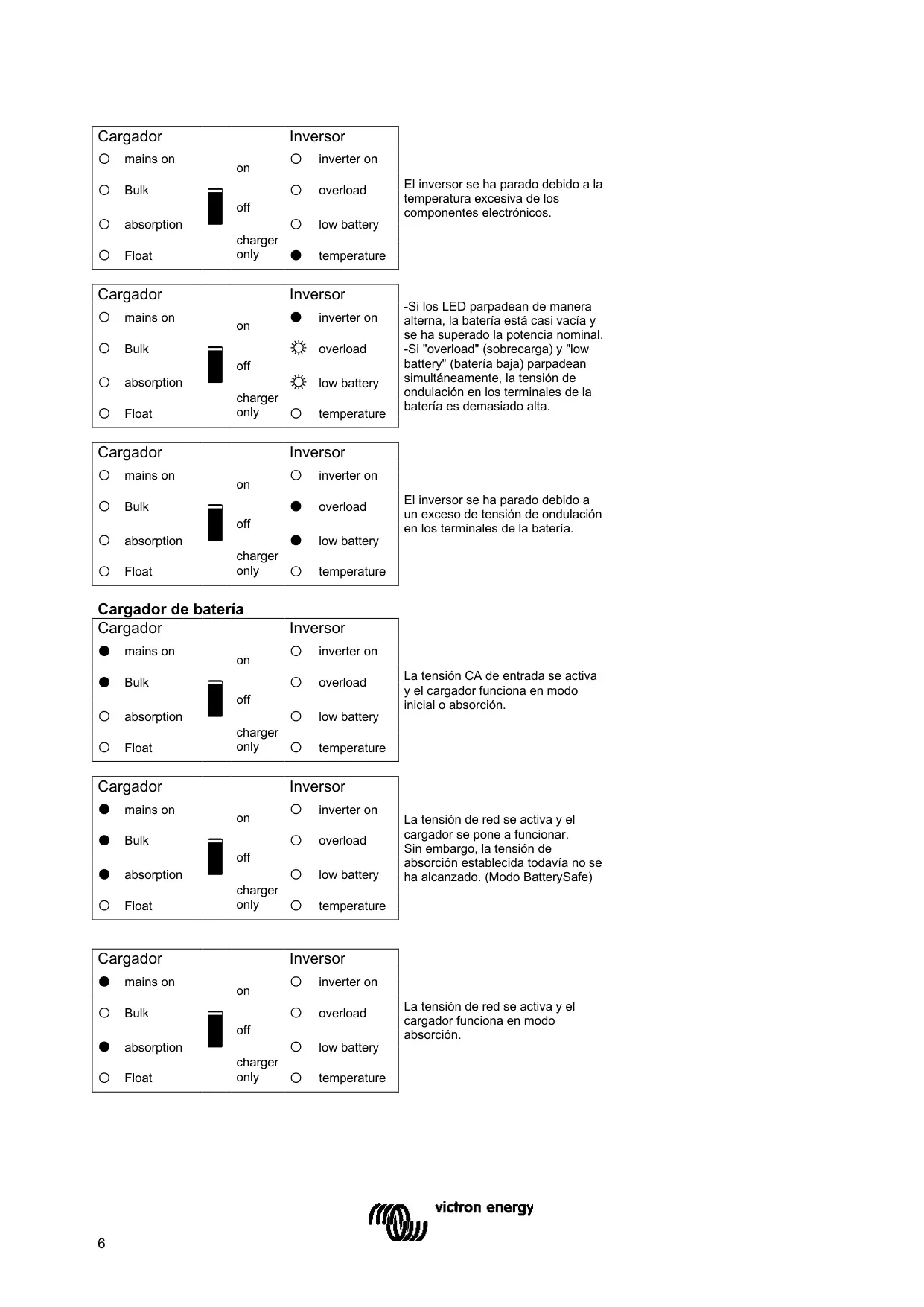

Los ajustes básicos, incluido el funcionamiento en paralelo y trifásico, pueden modificarse mediante interruptores DIP. Un panel VE.Net, VictronConnect o VEConfigure a través de una interfaz MK3-USB permiten acceder a todos los ajustes. Los LED del panel frontal muestran el estado del inversor, del cargador y de las alarmas. En sistemas en paralelo o trifásicos, también emiten mediante parpadeo los códigos VE.Bus OK y los códigos de error. El mantenimiento se limita a revisar las conexiones una vez al año y a mantener el equipo limpio, seco y libre de aceite, hollín y vapores.
