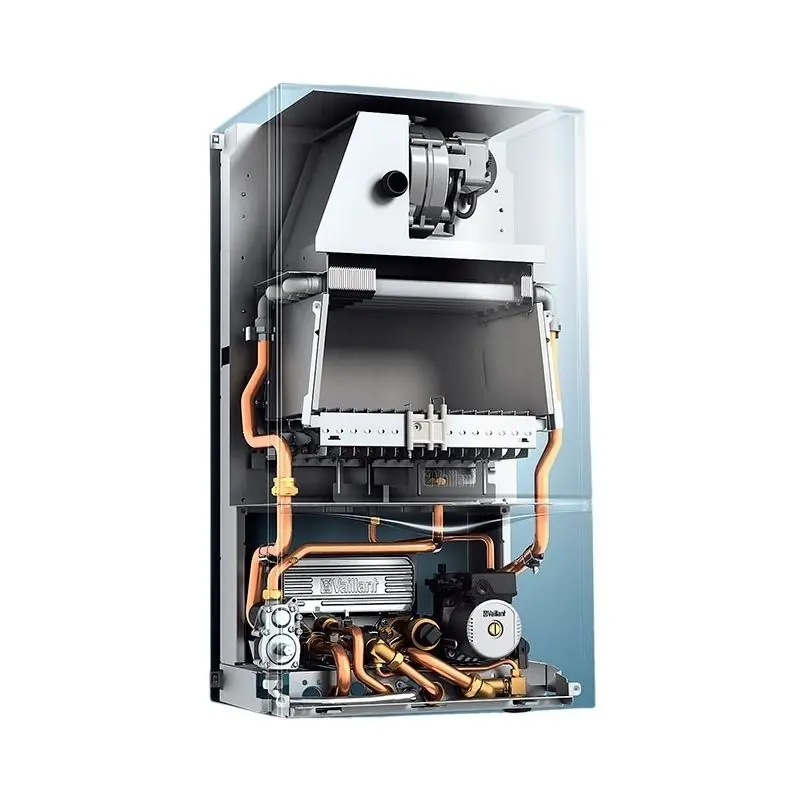

Imágenes del Producto
Especificaciones del Vaillant turboTEC plus VMW ES 24/282/4-5
| Característica | Valor | Unidad |
|---|---|---|
| Modelo del aparato | VMW ES 24/282/4-5 | - |
| País de destino | ES (España) | - |
| Categoría de homologación | II2H3+ | - |
| Rendimiento y Consumo | ||
| Ámbito de potencia calorífica nominal P a 80/60 °C | 9,5 - 24,0 | kW |
| Potencia de agua caliente (VMW) | 28,0 | kW |
| Ámbito de consumo calorífico nominal | 10,9 - 31,1 | kW |
| Valores de Gases de Escape | ||
| Temperatura de gas de escape mín./máx. | 105/145 | °C |
| Caudal de masa de escape de gas G20 mín./máx. | 19,4/20,8 | g/s |
| Emisión de NOx | 135 | mg/kWh |
| Ø Conexión de los gases de escape | 60/100 | mm |
| Conexión de Gas Natural H (G20) | ||
| Consumo de gas natural H, Hi = 34,02 MJ/m3 | 3,4 | m3/h |
| Tobera del quemador de gas natural H | 18 x 1,20 | mm |
| Tobera previa de gas natural H | 2420 | mm |
| Presión de conexión del gas G20 | 20 | mbar |
| Presión de las toberas de gas natural H (Máxima carga calorífica) | 10,1 | mbar |
| Presión de las toberas de gas natural H (Mínima carga calorífica) | 1,4 | mbar |
| Conexión de Gas Licuado Butano (G30) | ||
| Consumo de gas licuado, G30 Hi = 116,09 MJ/m3 | 2,5 | m3/h |
| Tobera del quemador de gas licuado | 18 x 0,70 | mm |
| Presión de conexión del gas G30 | 29 | mbar |
| Presión de las toberas de gas licuado (Máxima carga calorífica) | 27,2 | mbar |
| Presión de las toberas de gas licuado (Mínima carga calorífica) | 3,6 | mbar |
| Conexión de Gas Licuado Propano (G31) | ||
| Consumo de gas licuado, G31 Hi = 88,00 MJ/m3 | 2,5 | m3/h |
| Tobera del quemador de gas licuado | 18 x 0,70 | mm |
| Presión de conexión de gas G31 | 37 | mbar |
| Presión de las toberas de gas licuado (Máxima carga calorífica) | 34,5 | mbar |
| Presión de las toberas de gas licuado (Mínima carga calorífica) | 5,2 | mbar |
| Circuito de Agua y Calefacción | ||
| Nivel de transporte restante de la bomba | 350 | mbar |
| Máxima temperatura de ida (ajustable hasta) | 75 – 85 | °C |
| Contenido del vaso de expansión | 10 | l |
| Presión de admisión del vaso de expansión | 0,75 | bar |
| Sobrepresión de servicio permitida (calefacción) | 3 | bar |
| Sobrepresión de servicio permitida (agua caliente) | 10 | bar |
| Cantidad de agua de circulación | 1203 | l/h |
| Margen de temperatura de agua caliente (ajustable) | 35 – 65 | °C |
| Margen de toma de agua caliente con 30 K | 13,4 | l/min |
| Margen de toma de agua caliente con 45 K | 9,2 | l/min |
| Eléctrico y Dimensiones | ||
| Conexión eléctrica | 230/50 | V/Hz |
| Consumo de potencia eléctrica, máx. (medio) | 145 | W |
| Altura | 800 | mm |
| Longitud | 440 | mm |
| Anchura | 338 | mm |
| Peso (vacío) | 37 | kg |
| Tipo de protección | IPX4D | - |
Detalles del Vaillant VMW ES 24/282/4-5
La Caldera Vaillant turboTEC plus VMW ES 24/282/4-5 es un sistema de calefacción mural que destaca por su diseño moderno y compacto. Su estética funcional, en color blanco y con el logotipo de Vaillant discretamente integrado, la hace apta para una amplia variedad de instalaciones. Este modelo no solo provee calefacción central, sino que también ofrece un servicio integrado de preparación de agua caliente sanitaria (ACS), lo que lo convierte en una solución completa para el confort del hogar.
Este equipo está diseñado para ser un generador de calor eficiente, compatible con sistemas estancos de calefacción central de agua caliente. Su uso es adecuado en instalaciones solares para el recalentamiento de agua potable, aunque con una restricción importante: la temperatura en la conexión de agua fría del aparato no debe exceder los 70 °C para evitar daños. Por ello, se recomienda la instalación de válvulas mezcladoras termostáticas.
El corazón de la caldera incorpora componentes esenciales para su funcionamiento. Entre ellos se encuentran el colector de gases de evacuación con ventilador, el intercambiador de calor primario para la transferencia inicial de calor, y un quemador de alta eficiencia. Adicionalmente, cuenta con un intercambiador de calor secundario, un caudalímetro para el control del flujo, y una válvula de gas precisa para la regulación del suministro.
En términos de seguridad, la caldera turboTEC plus VMW ES 24 282 4 5 integra una válvula selectora de prioridad, una caja electrónica para el control avanzado, una bomba para la circulación del fluido y una válvula de seguridad para alivio de presión. Múltiples sensores NTC monitorean la temperatura en diferentes puntos del circuito, garantizando un control preciso. Un purgador rápido y una membrana en el vaso de expansión completan los sistemas internos clave.
La instalación de este equipo debe ser realizada exclusivamente por personal especializado y autorizado. Es crucial que el lugar de colocación sea un espacio interior adecuado, libre de heladas, ya que las bajas temperaturas pueden causar fugas y daños. Además, el aire de combustión debe estar libre de sustancias corrosivas como vapores con flúor, cloro, azufre, o los presentes en aerosoles, disolventes y detergentes, que podrían afectar la vida útil de la caldera y su circuito de gases.
Para su correcto montaje, se deben respetar unas distancias mínimas: 10 mm lateralmente, 250 mm en la parte inferior y 400 mm en la superior, incluso si se instala dentro de un armario. La caldera es compatible con gas natural (G20) y gases licuados (propano G31 y butano G30), con presiones de conexión de 20 mbar para gas natural y 29/37 mbar para gas licuado, respectivamente.
Las conexiones hidráulicas para calefacción utilizan tuberías de cobre de 22 mm de diámetro, mientras que las de agua caliente y fría son de 15 mm. Es fundamental asegurar un montaje sin tensiones para evitar fugas. Antes de la conexión, las tuberías deben purgarse meticulosamente para eliminar residuos. La salida de la válvula de seguridad debe conectarse a un desagüe mediante un sifón, una medida esencial para prevenir inundaciones y malos olores.
El sistema de evacuación de gases de esta caldera está certificado para su uso con salidas de evacuación de gases/aire originales de Vaillant, las cuales pueden ser concéntricas (Ø 60/100 mm o Ø 80/125 mm) o excéntricas (Ø 80/80 mm). La conexión eléctrica se realiza a 230 V/50 Hz, y el aparato viene pre-cableado con un conector acodado y contacto de protección, listo para enchufar en una caja accesible.
El control del aparato se realiza a través de una interfaz digital que muestra códigos de estado (S.XX), códigos de diagnóstico (d.XX) y códigos de error (F.XX). Estos códigos permiten al instalador y al usuario monitorear el funcionamiento, identificar problemas y realizar ajustes. La función de diagnóstico permite adaptar parámetros como la carga parcial de la calefacción, el tiempo de seguimiento de la bomba y la temperatura de ida máxima.
La caldera también permite ajustar el tiempo de bloqueo del quemador (de 2 a 60 minutos) para evitar encendidos y apagados frecuentes, optimizando así el consumo energético. Además, cuenta con una función para fijar intervalos de mantenimiento, mostrando un aviso "SEr" cuando se alcanzan las horas de funcionamiento programadas, recordatorio esencial para la durabilidad del equipo.
El mantenimiento anual es imprescindible para garantizar la seguridad y eficiencia. Este proceso incluye la limpieza del quemador y el intercambiador de calor, la comprobación de la presión del vaso de expansión, la verificación de conexiones eléctricas y la estanqueidad de los sistemas de gas y agua. Vaillant enfatiza el uso de piezas de repuesto originales para asegurar la compatibilidad y el rendimiento.
Finalmente, se subraya la importancia de instruir al usuario sobre el manejo del aparato, las medidas de seguridad, el control del nivel de agua y la presión de llenado. Se recomienda explicar la necesidad del mantenimiento anual y la posibilidad de firmar un contrato de servicio. La garantía del fabricante es de dos años, sujeta a la instalación y mantenimiento por parte del Servicio Técnico Oficial Vaillant en España.
