Variador Powerflex 700
Instrucciones del Variador Powerflex 700
Aquí le ofrecemos el manual de Variador Powerflex 700 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador Powerflex 700, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

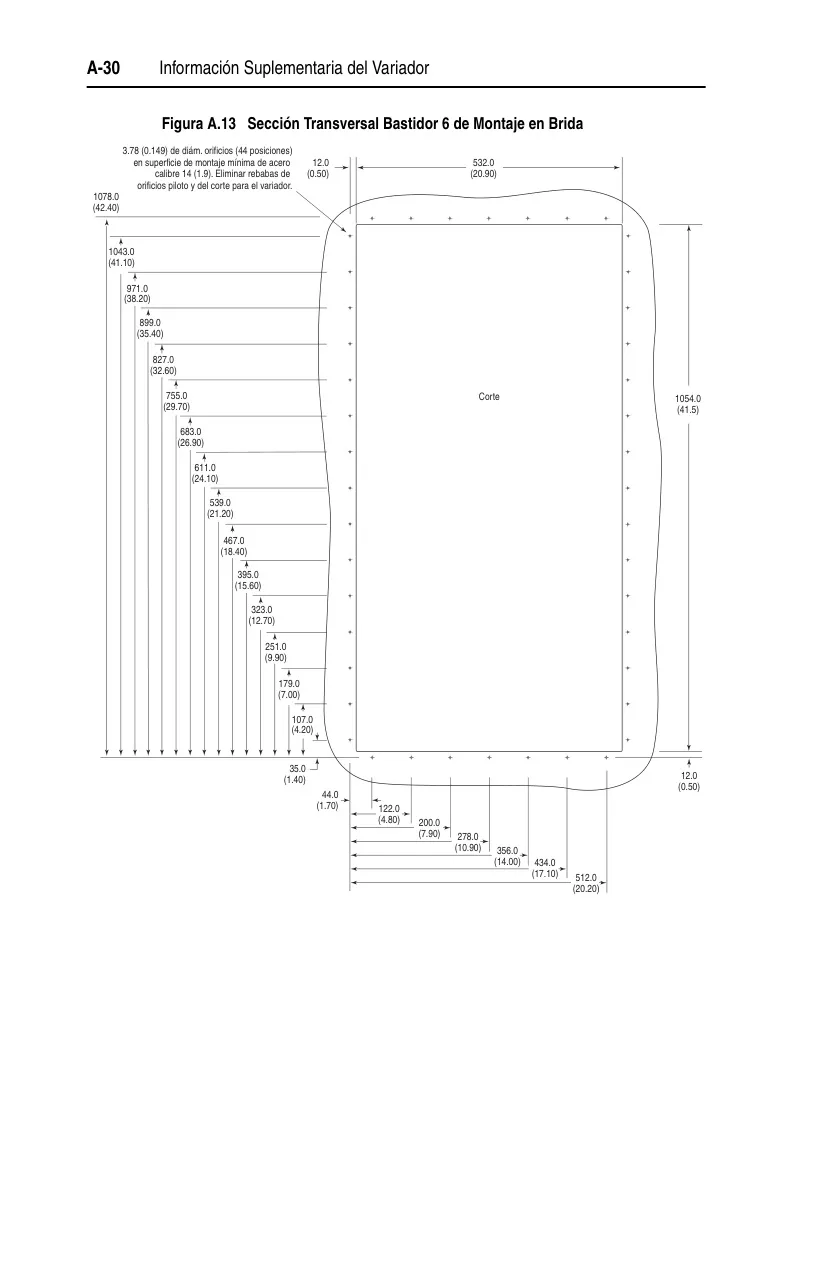

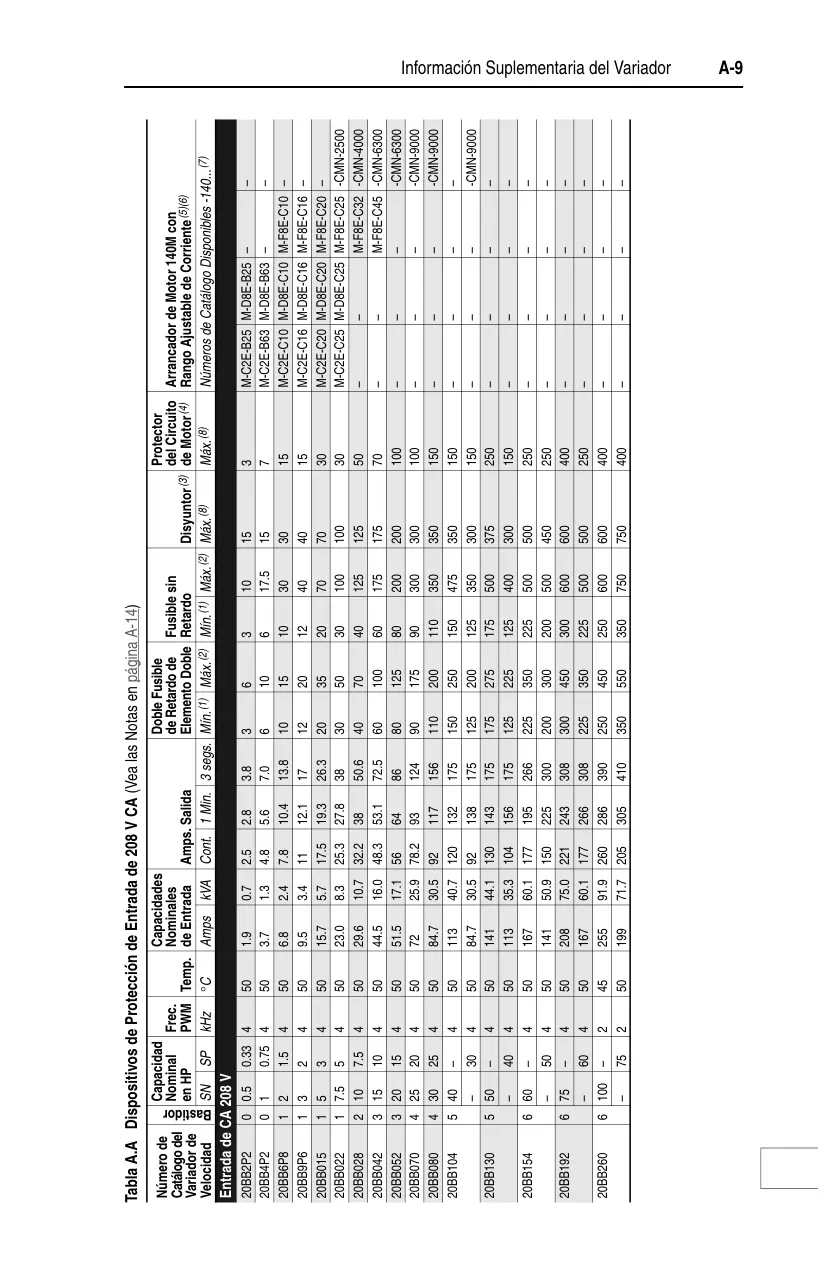

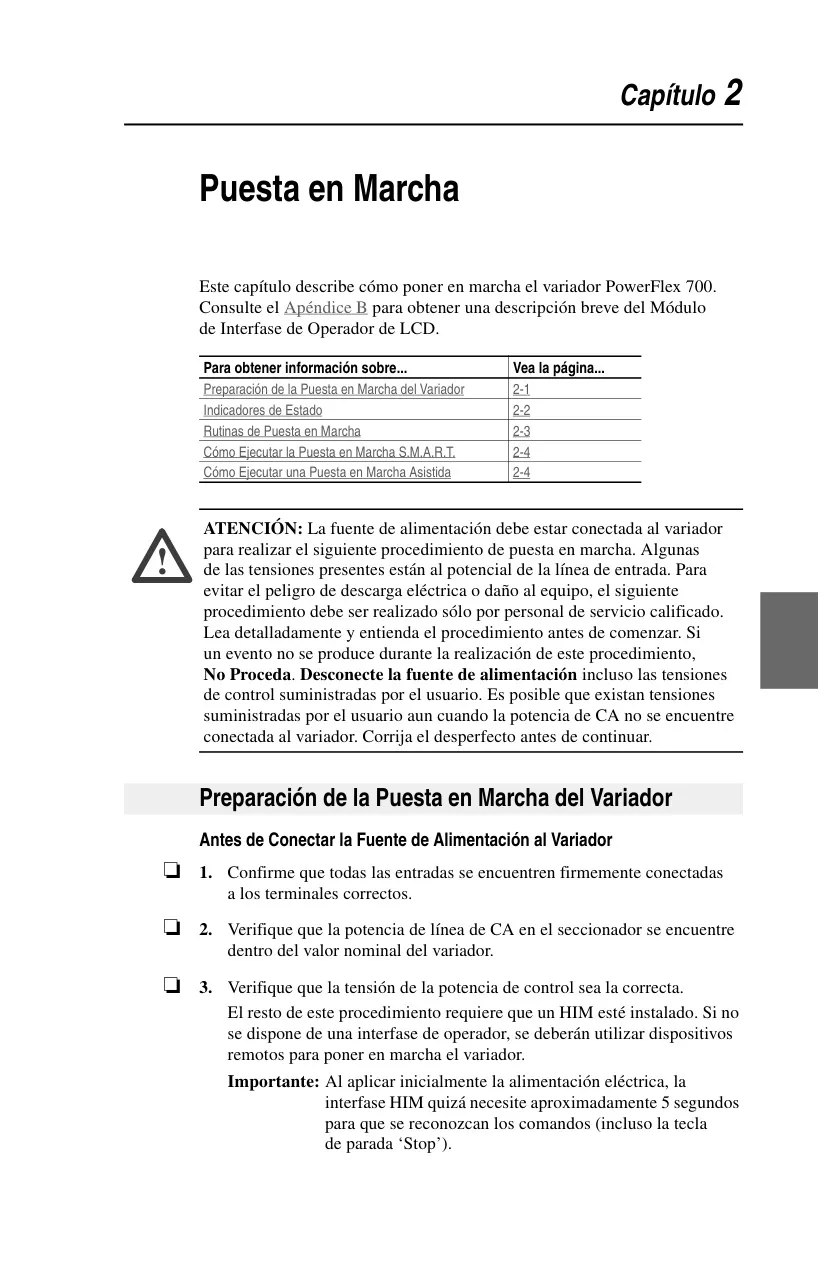

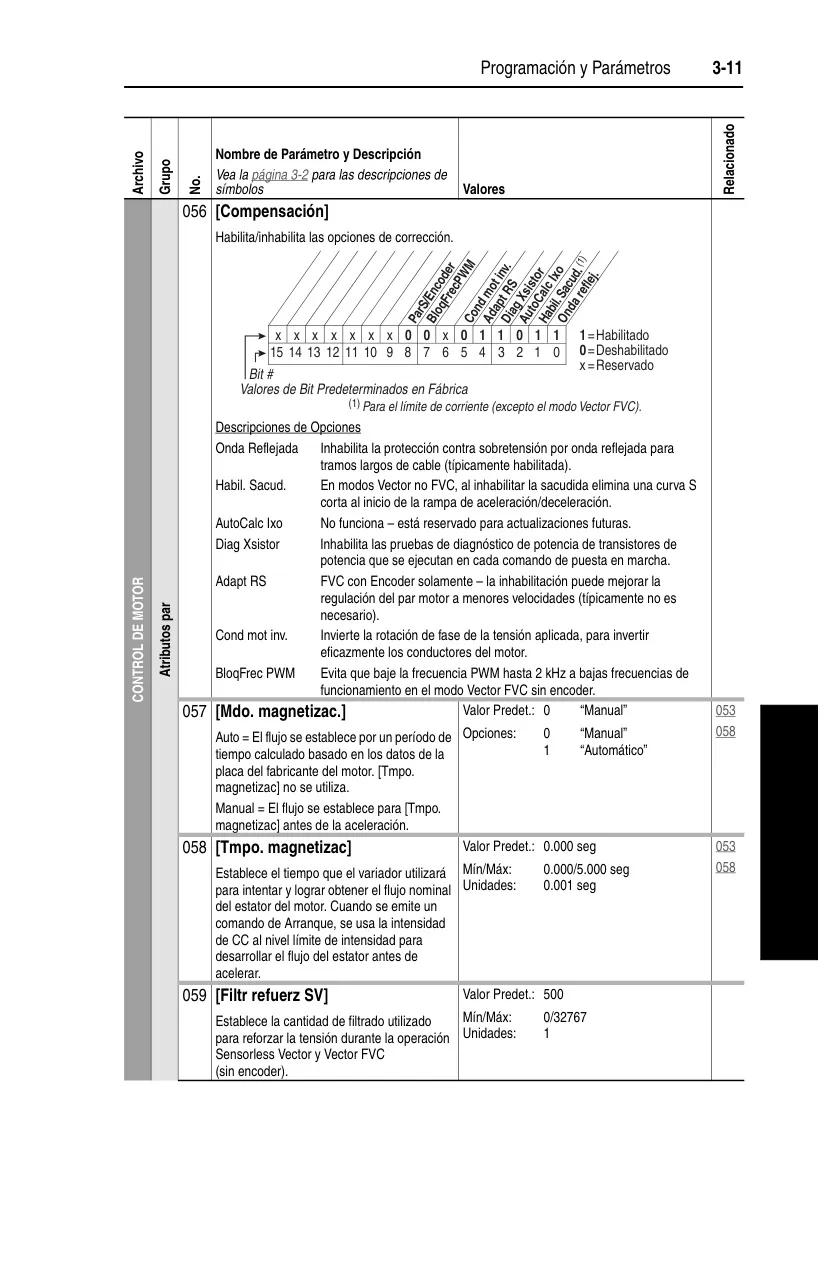

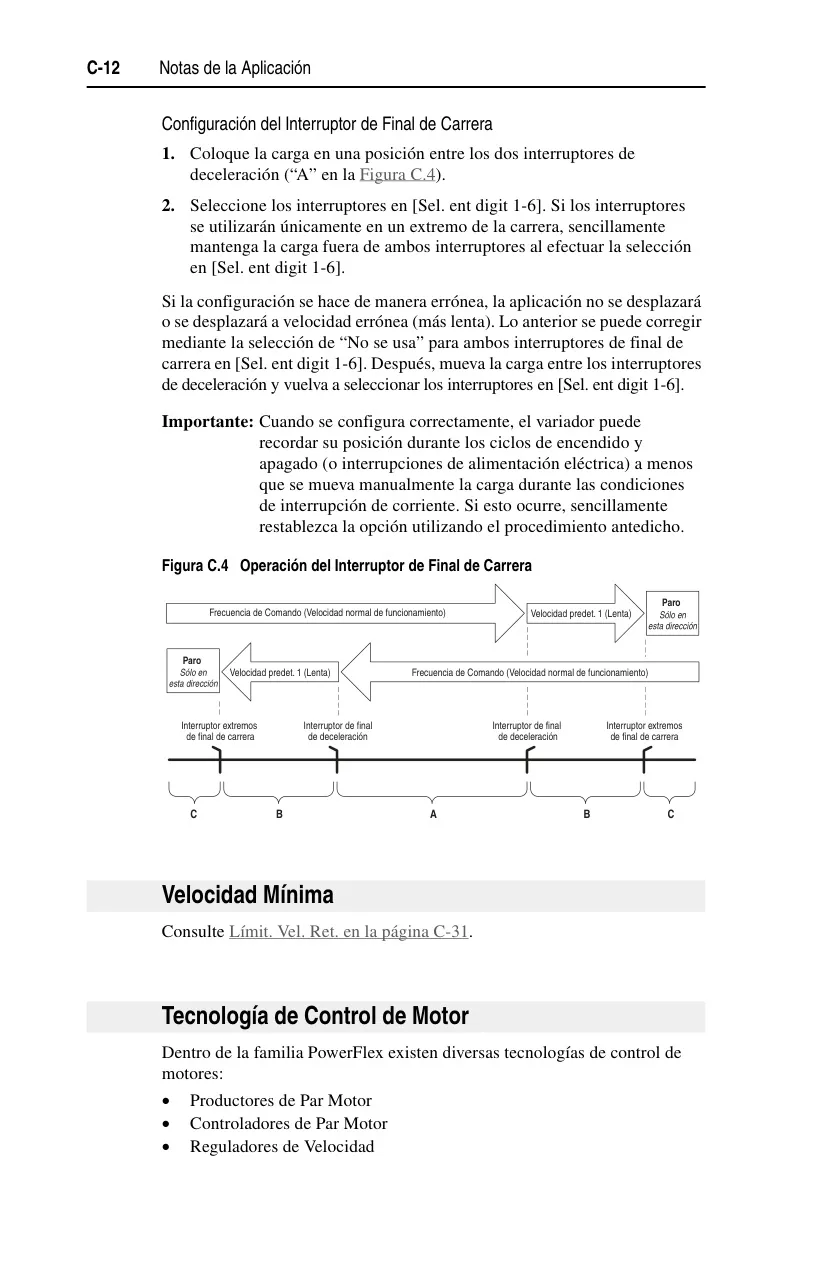

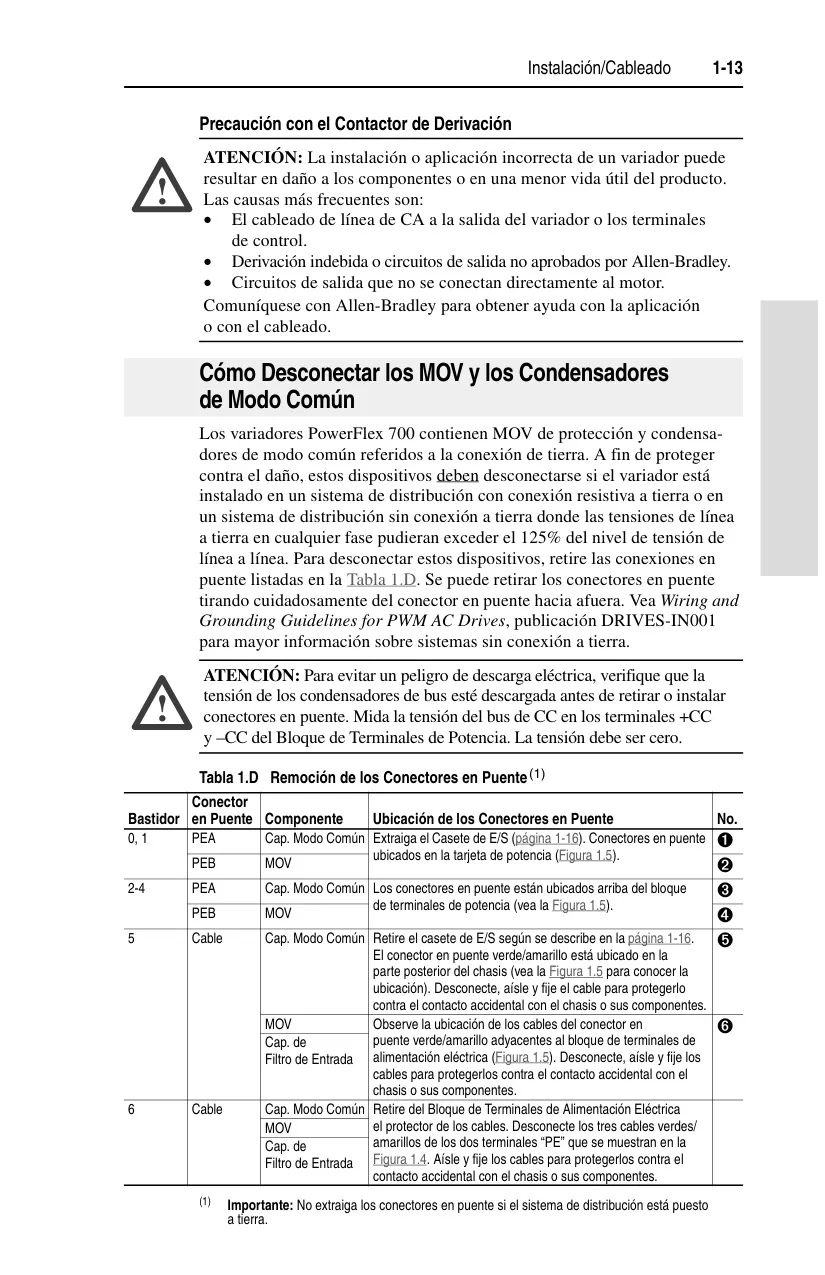

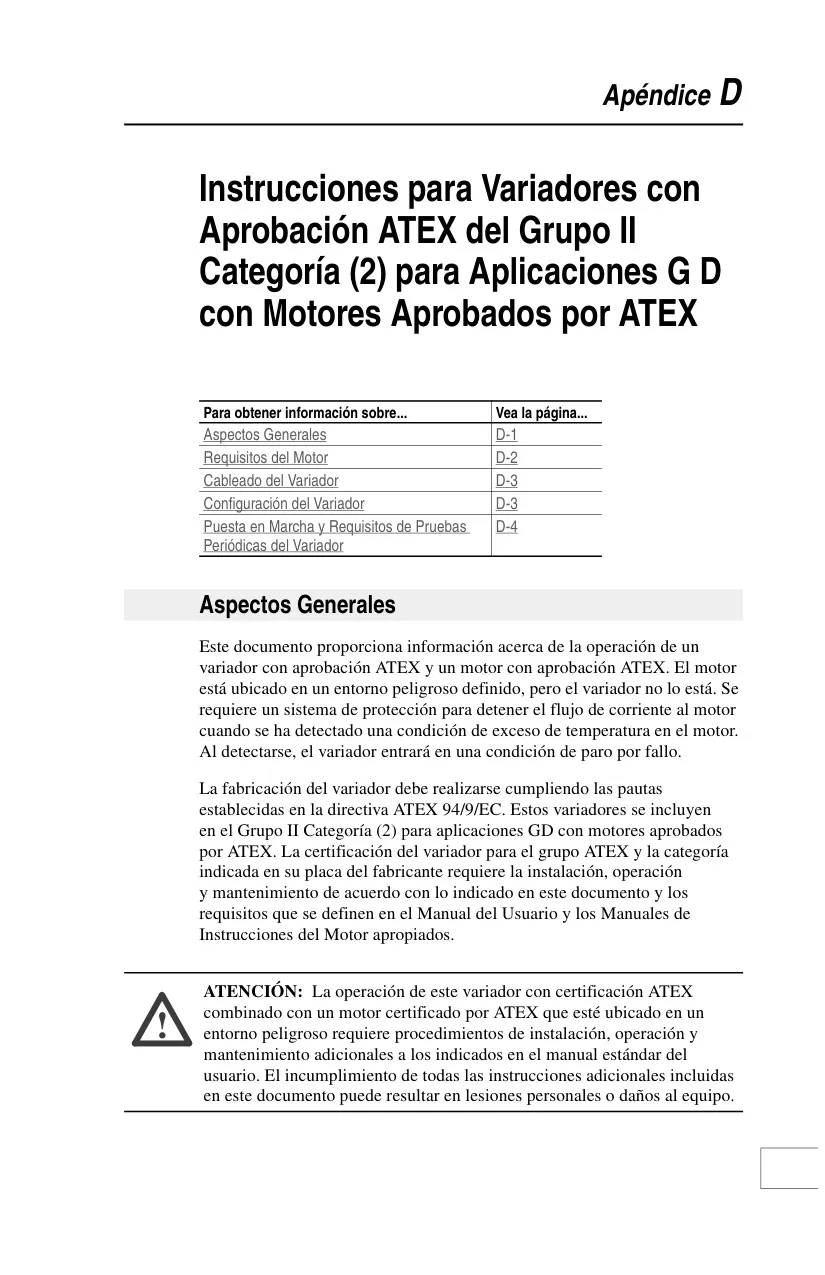

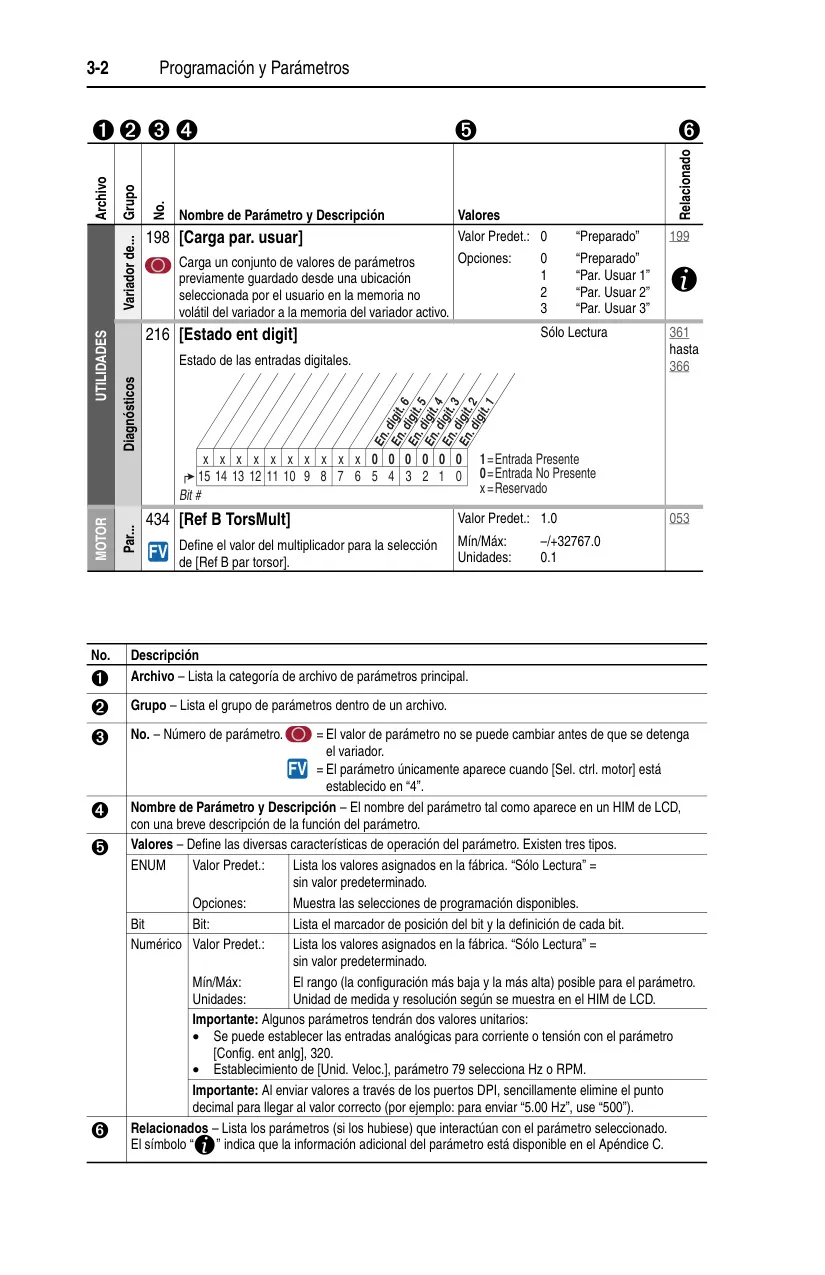

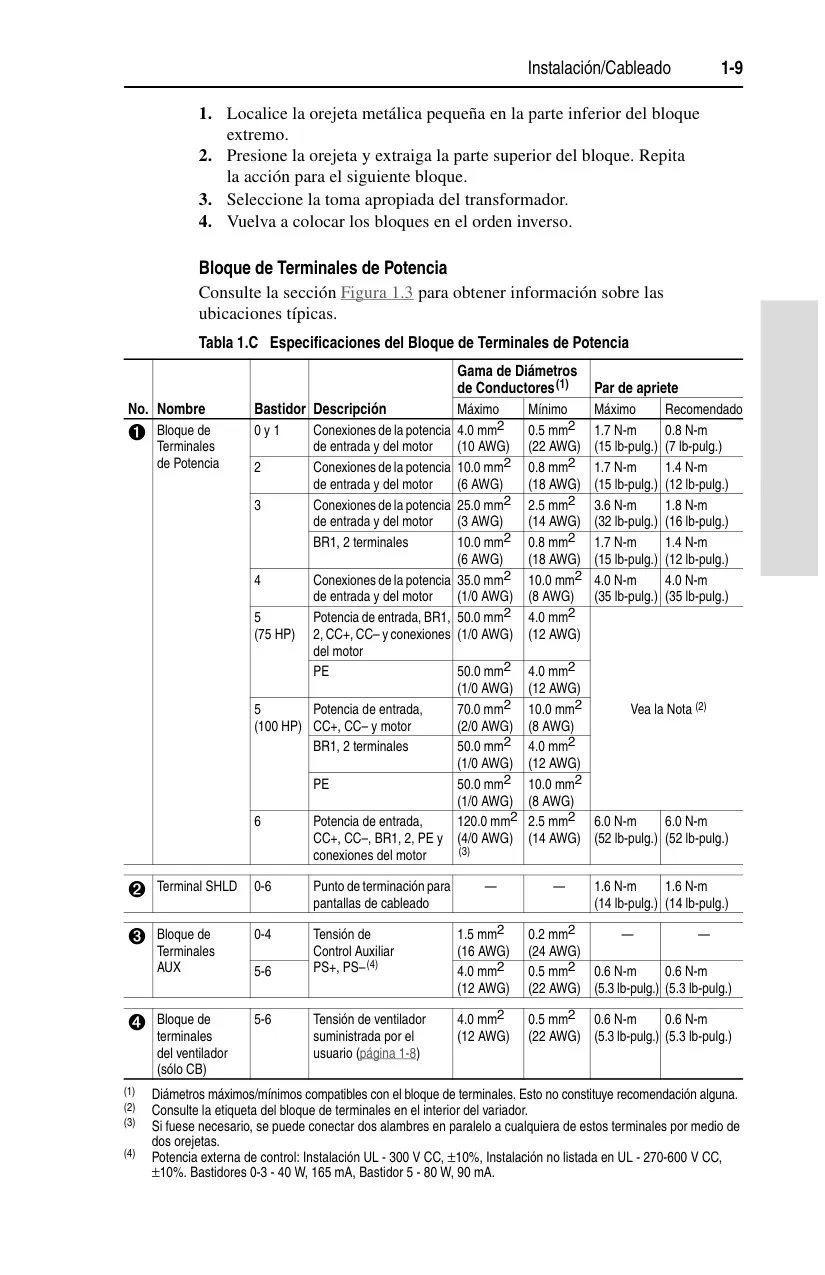

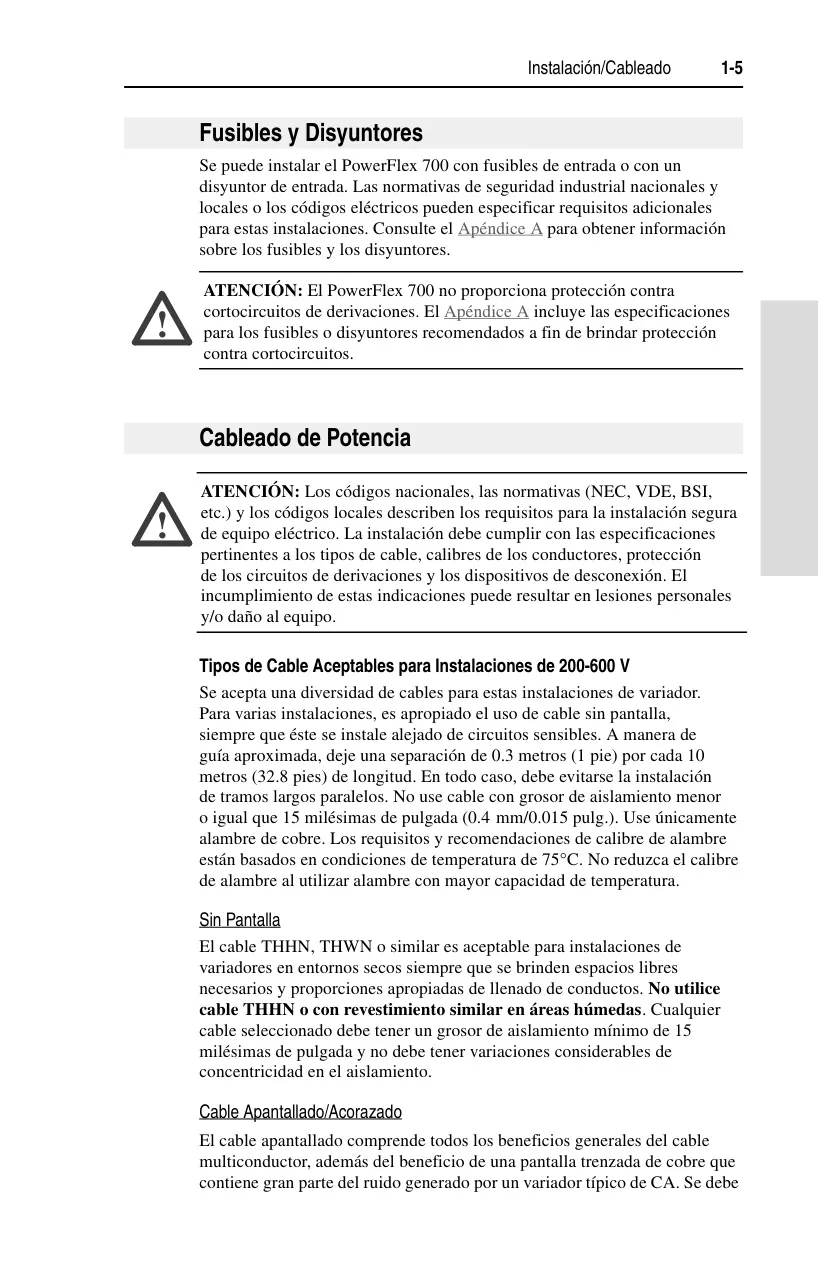

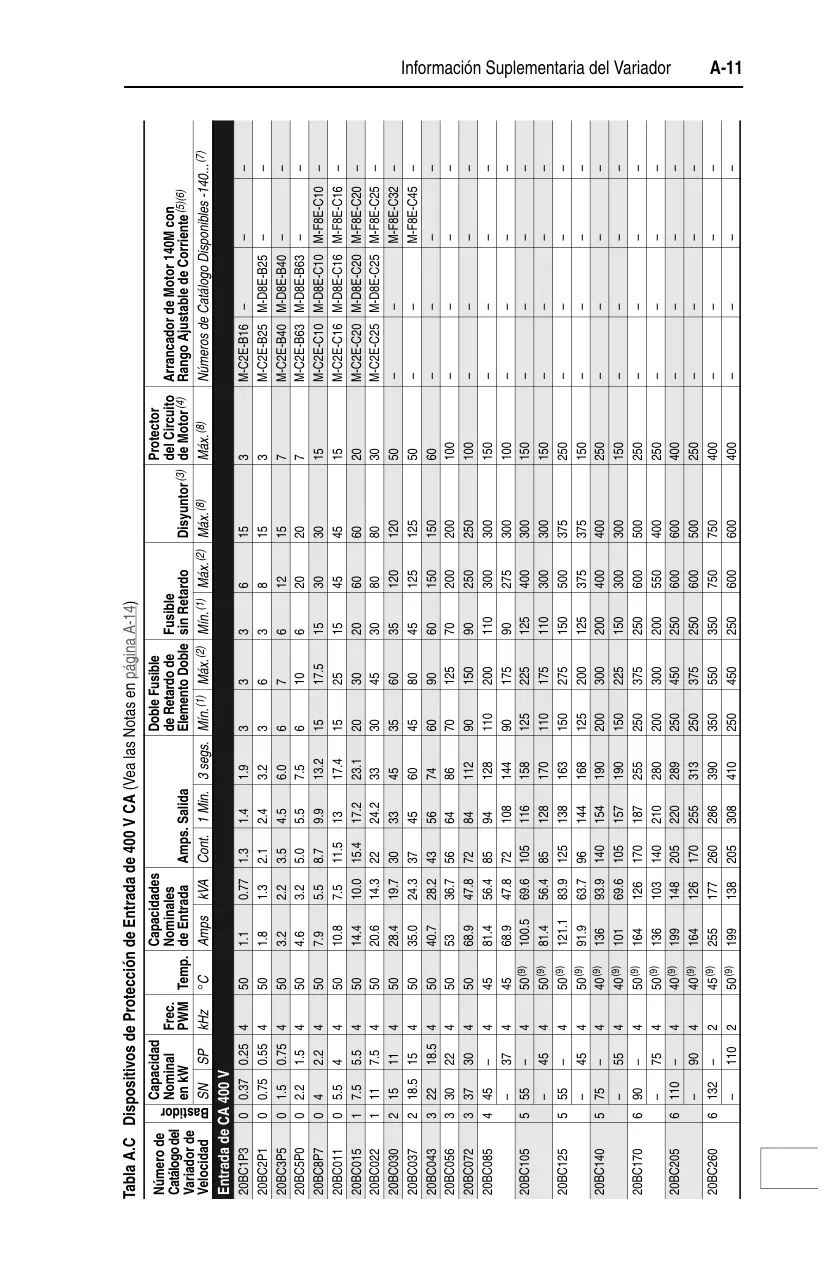

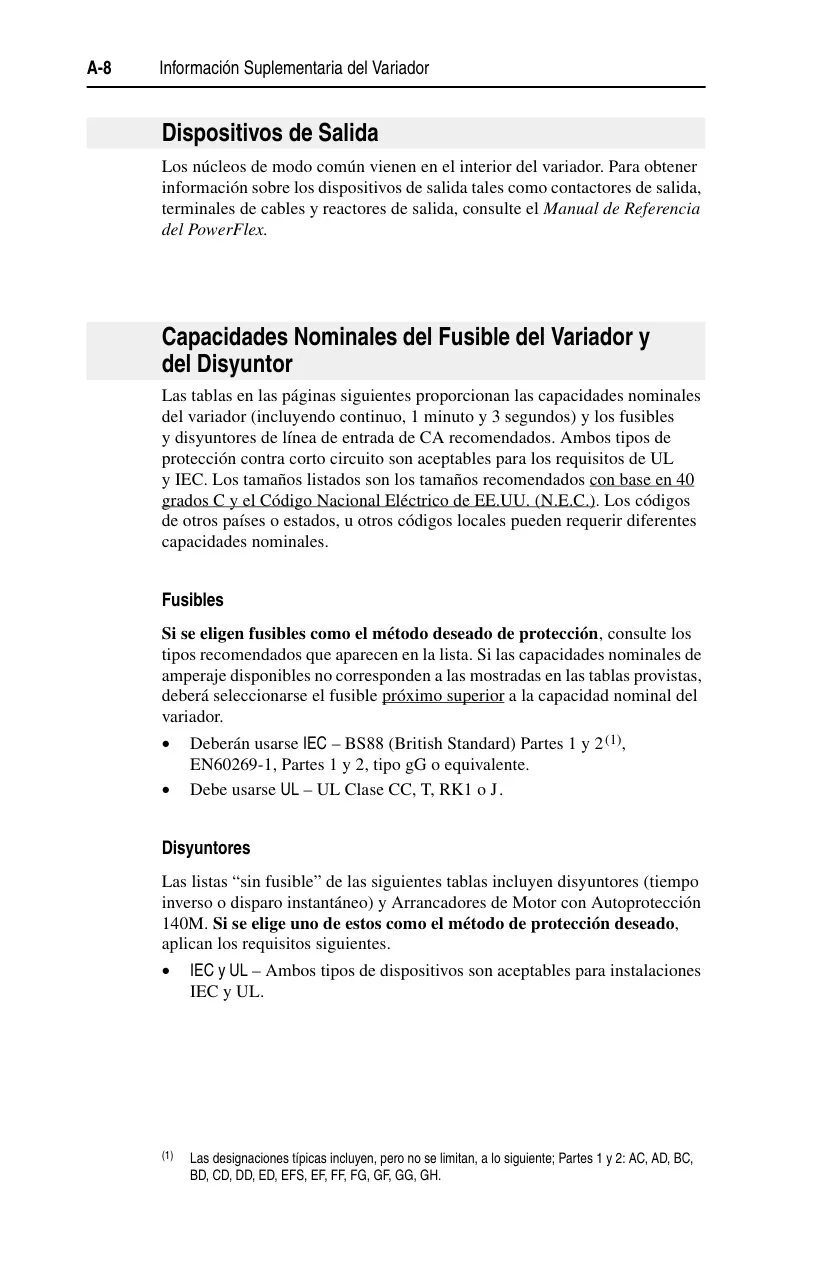

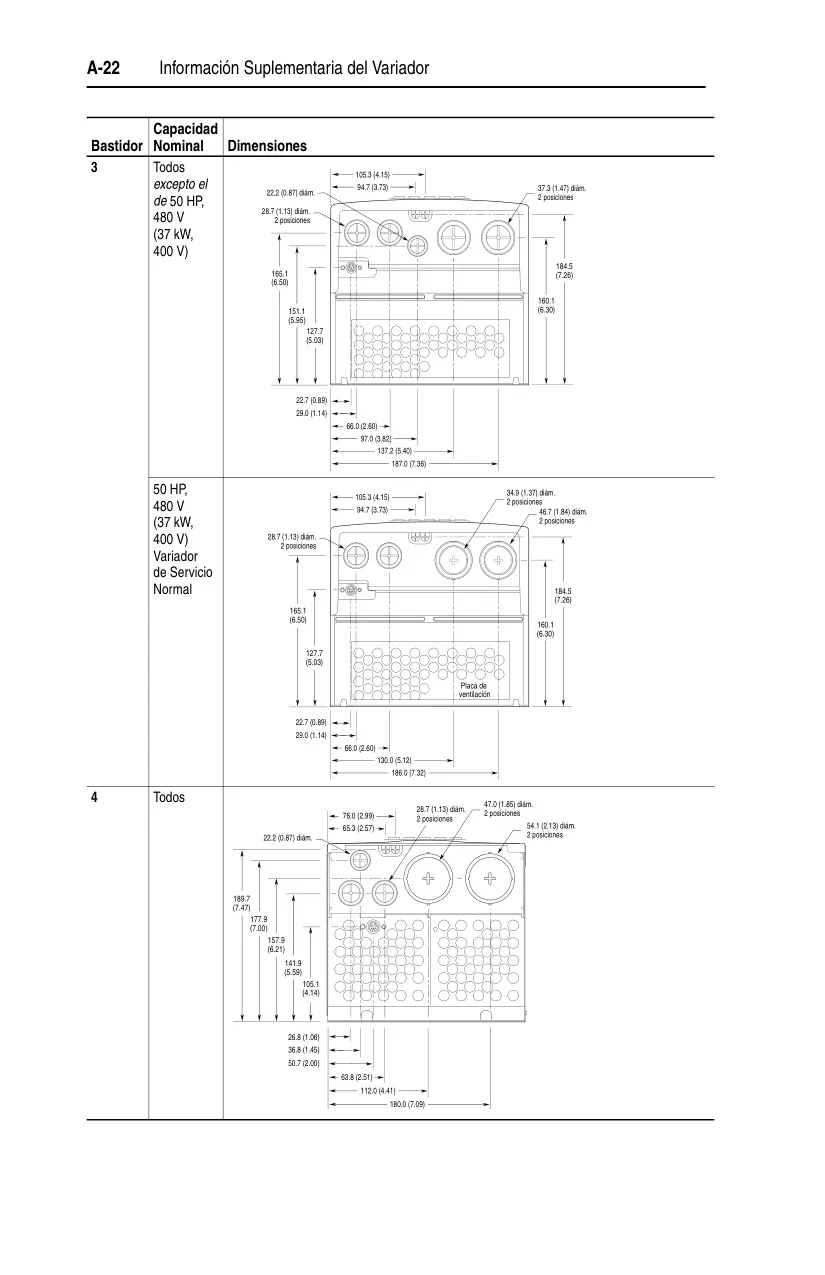

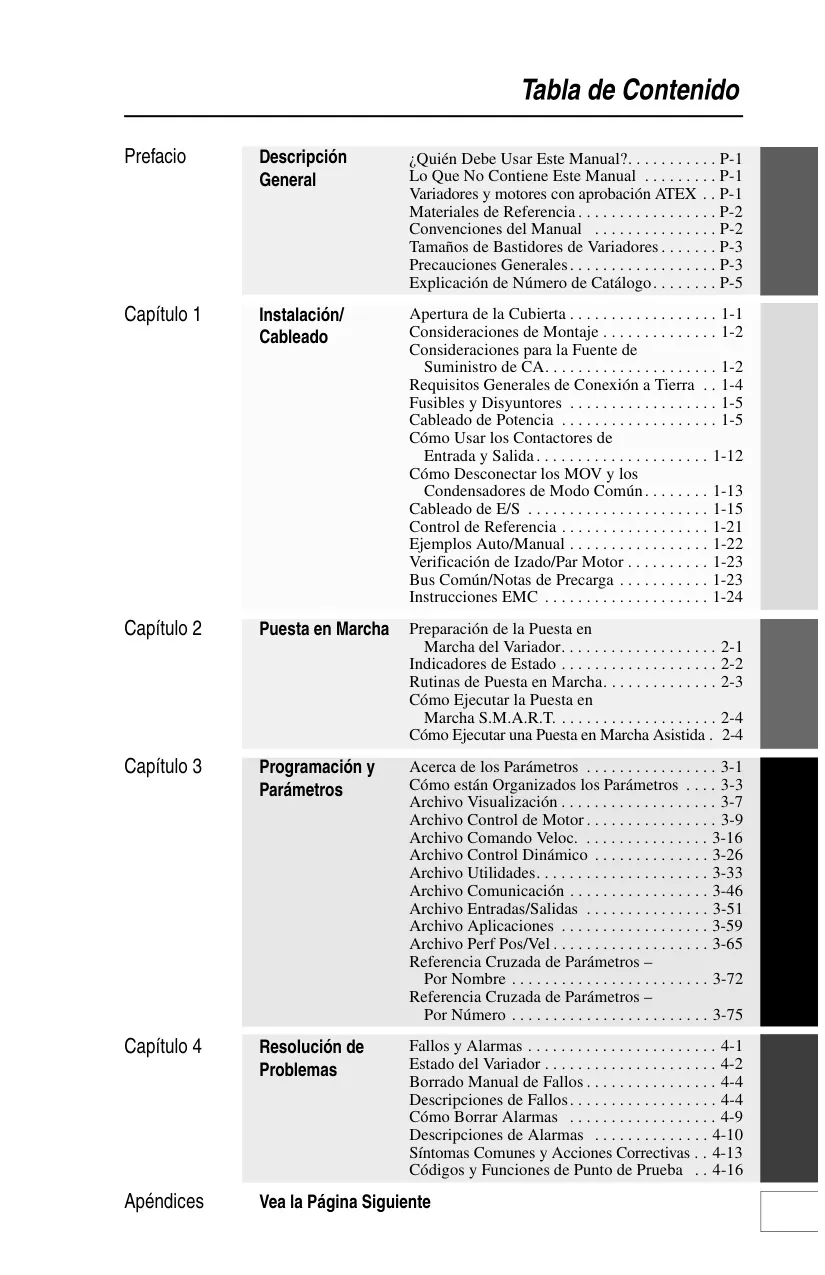

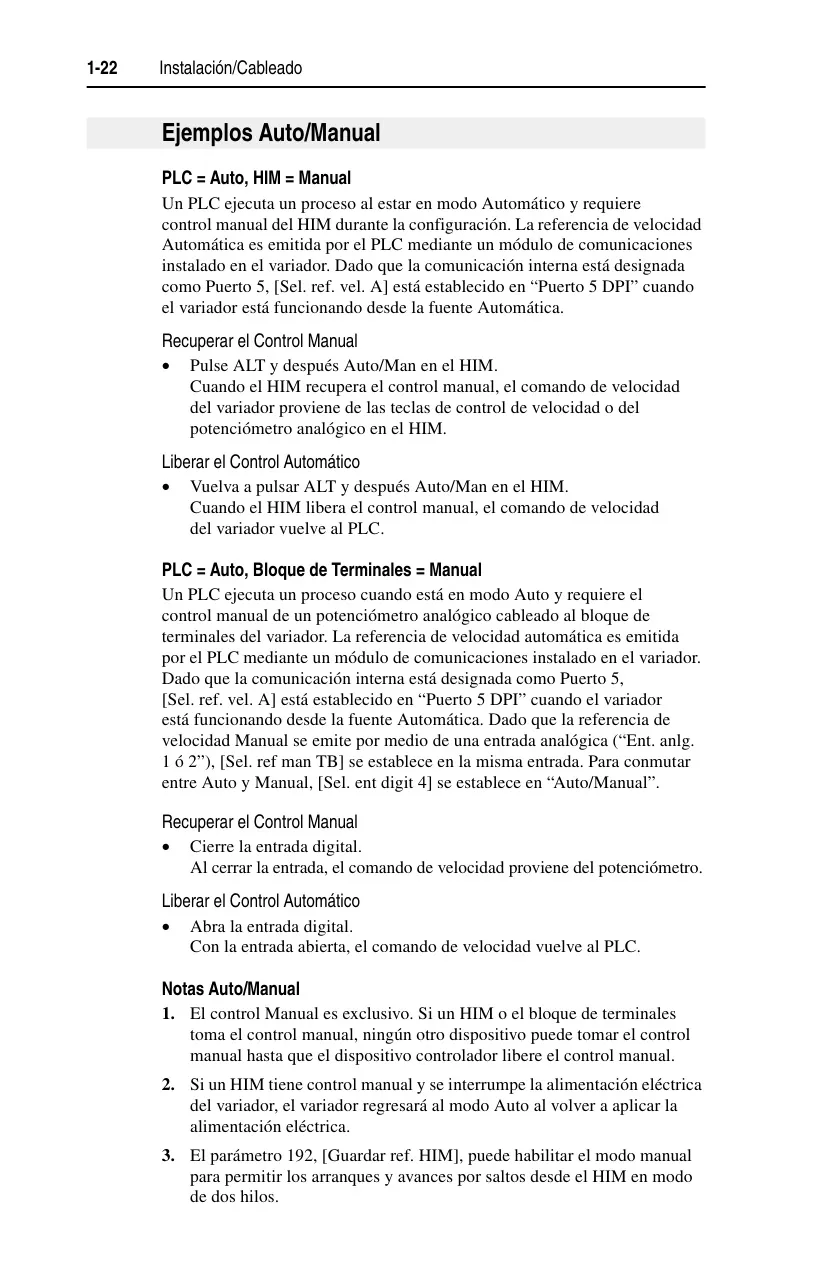

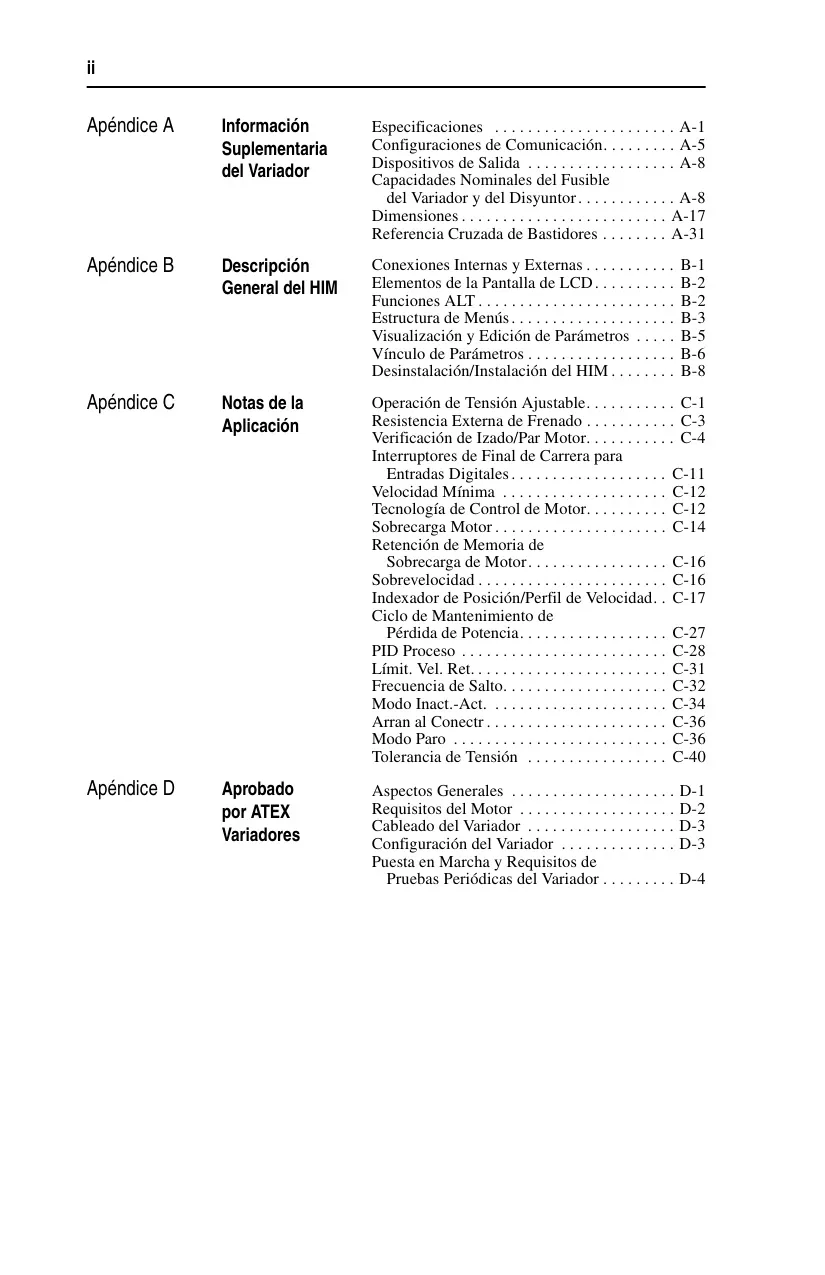

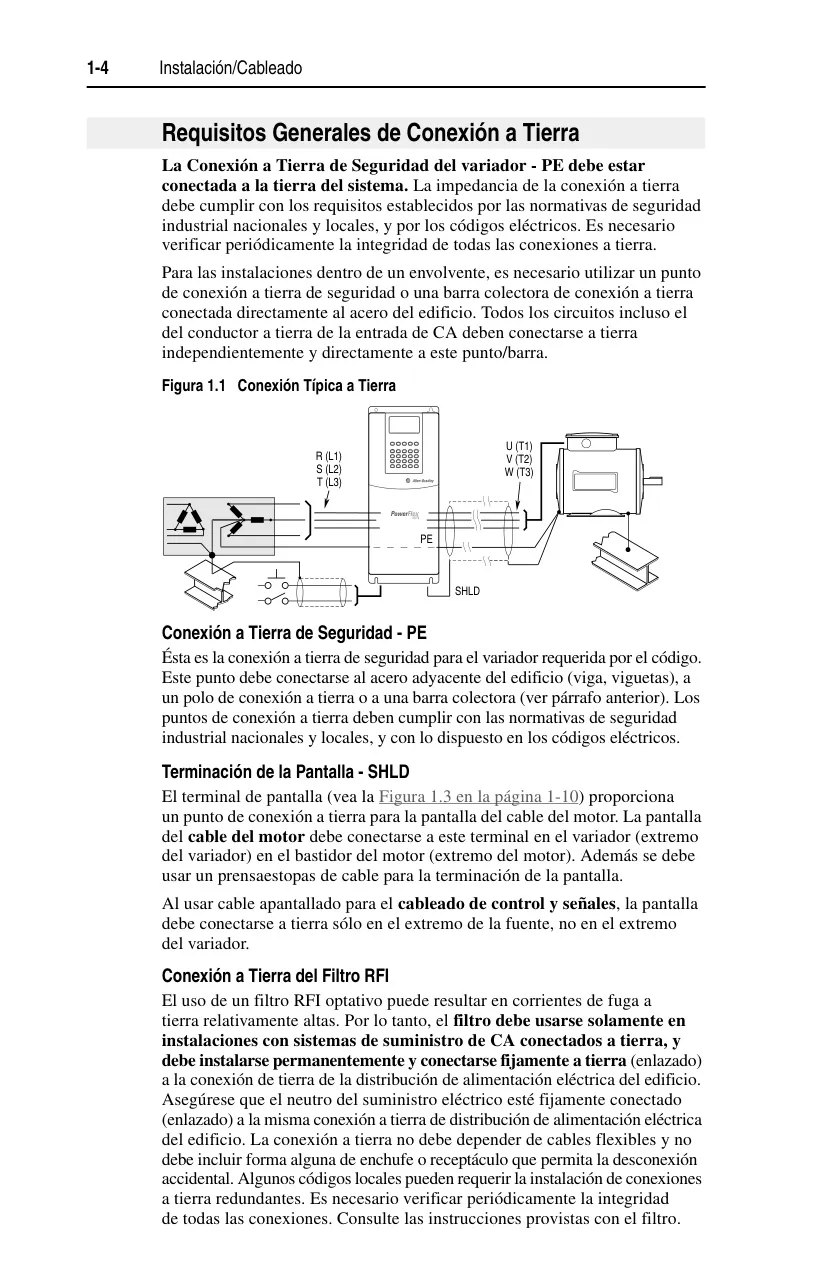

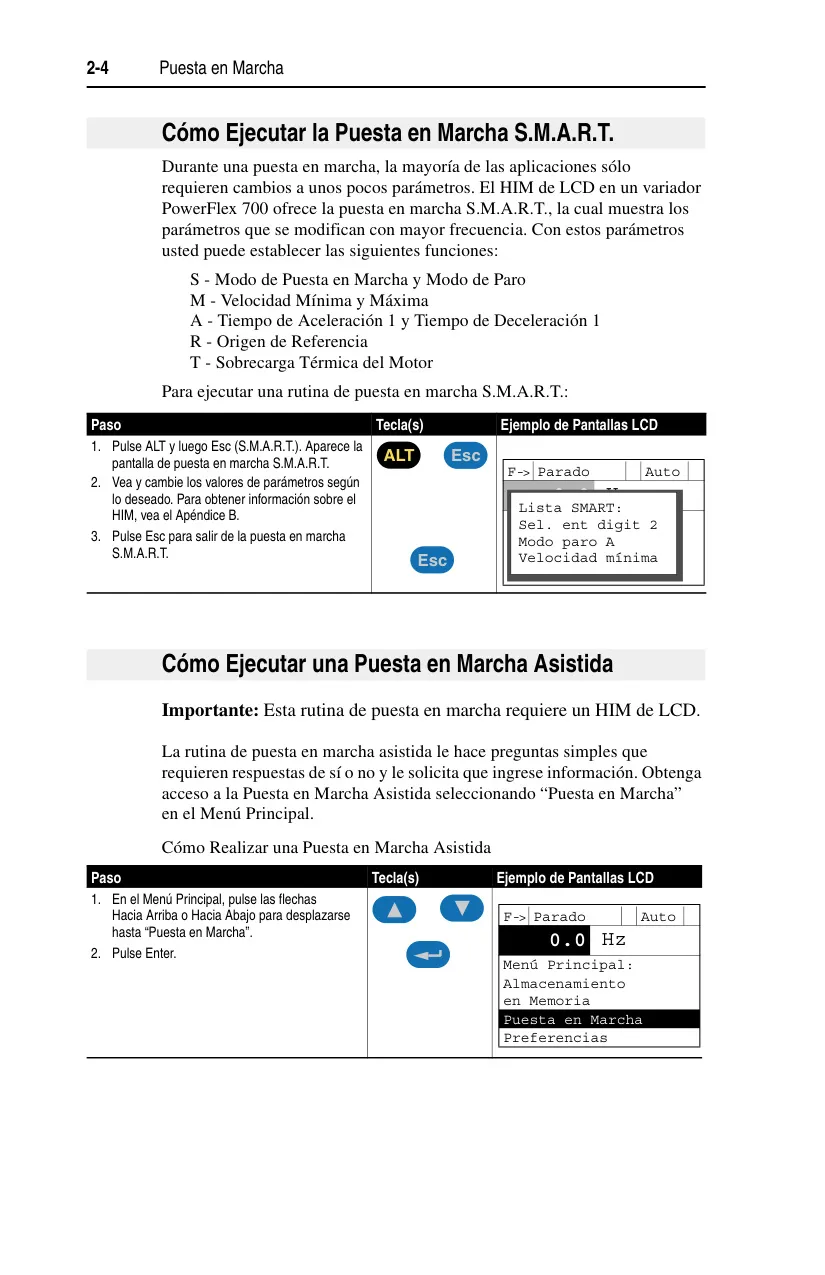

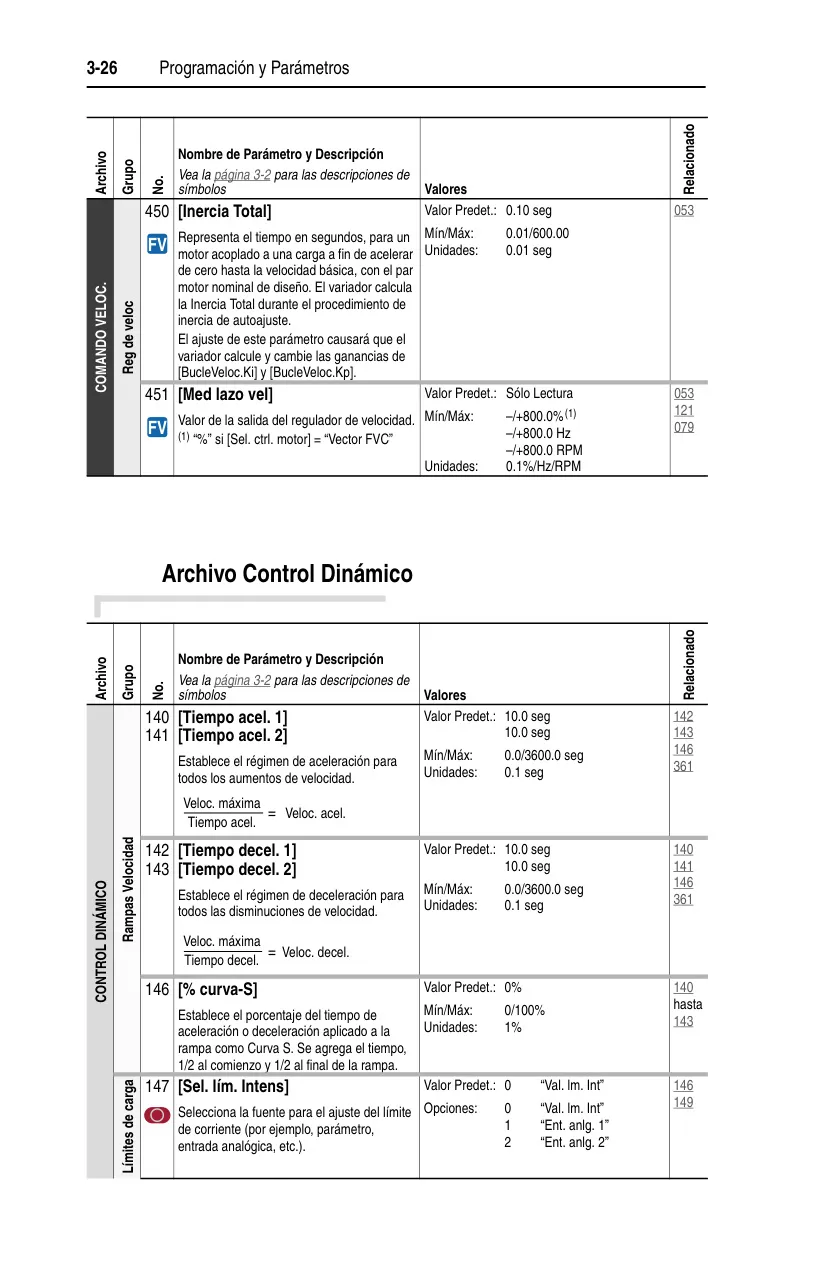

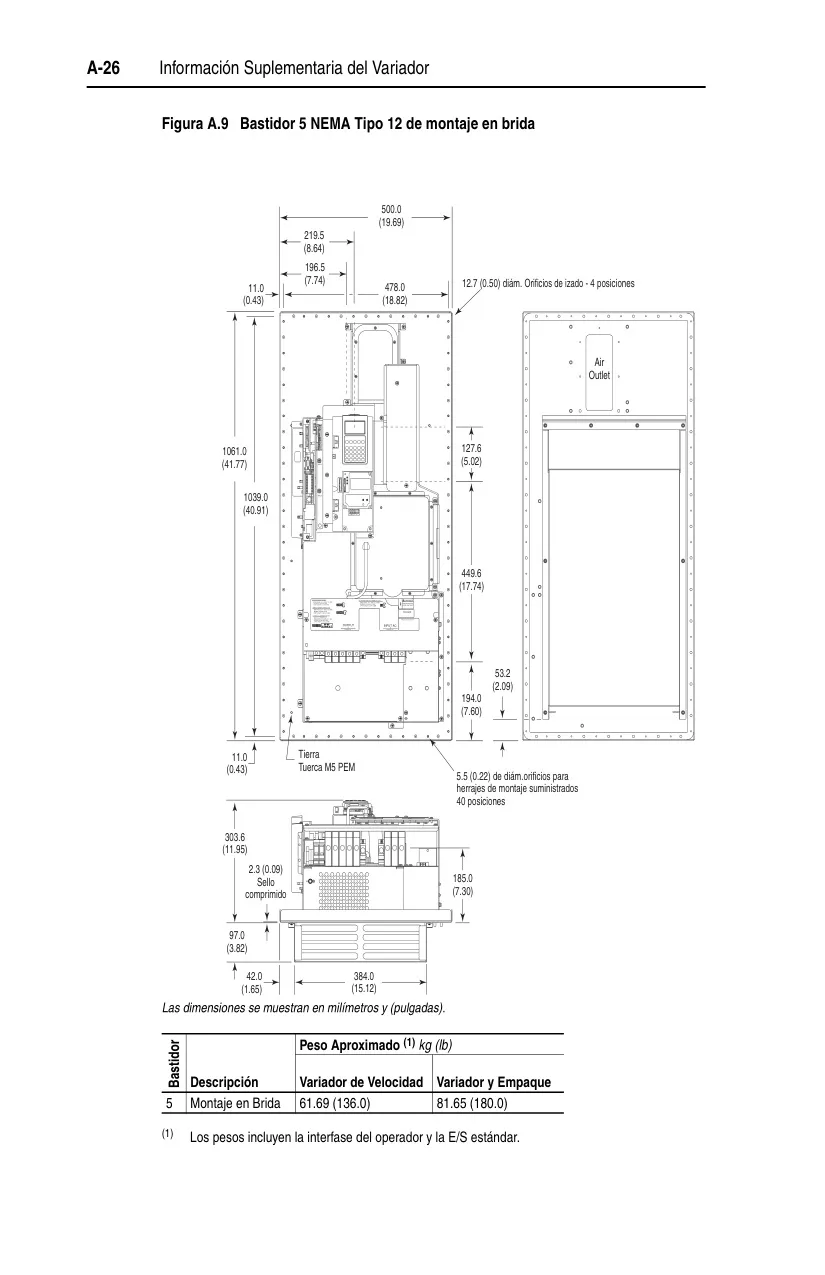

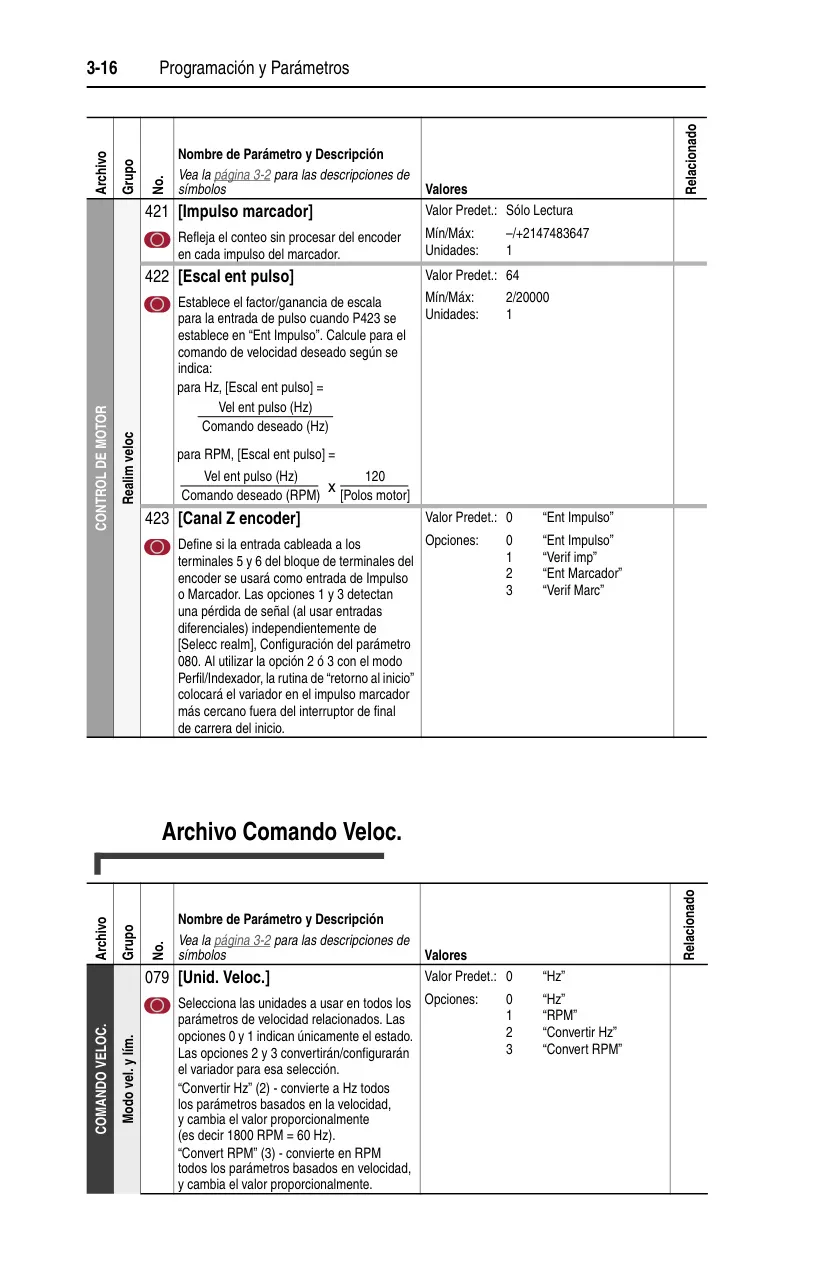

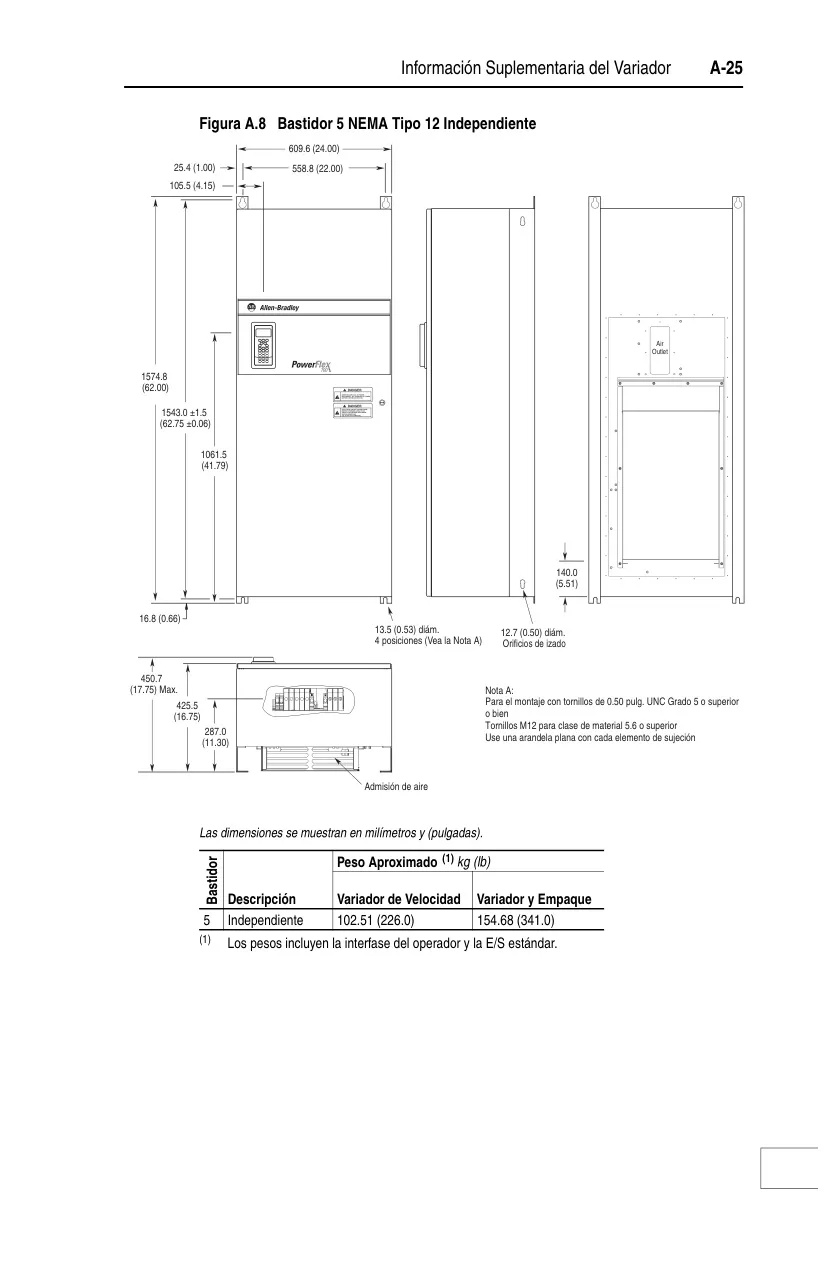

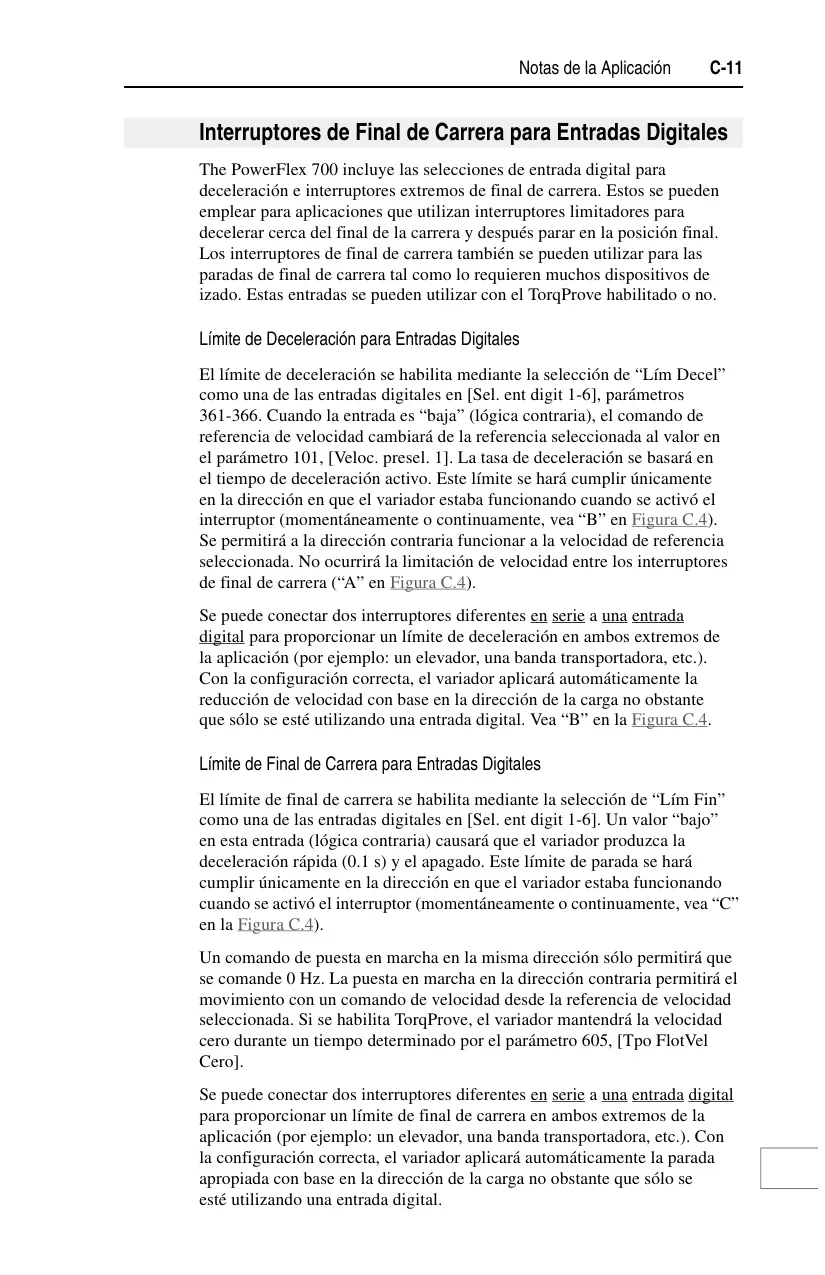

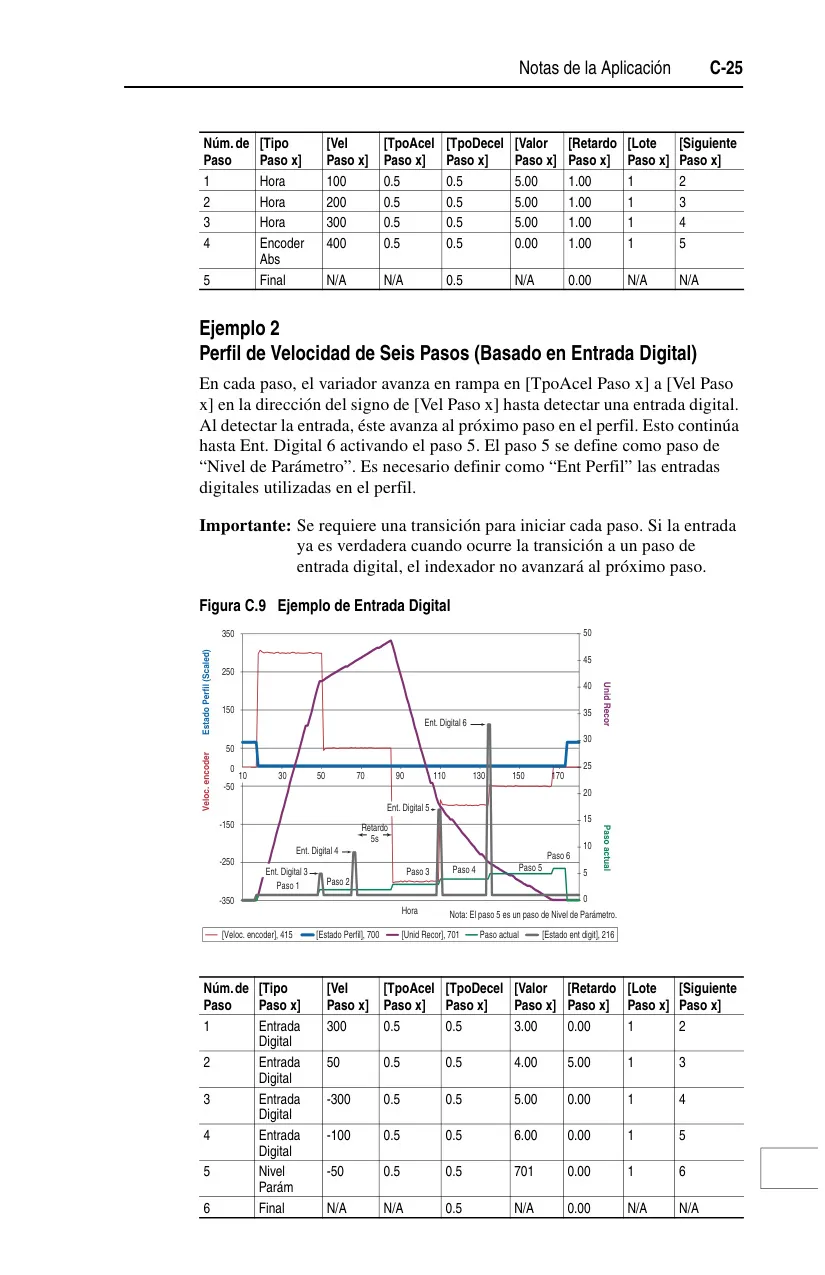

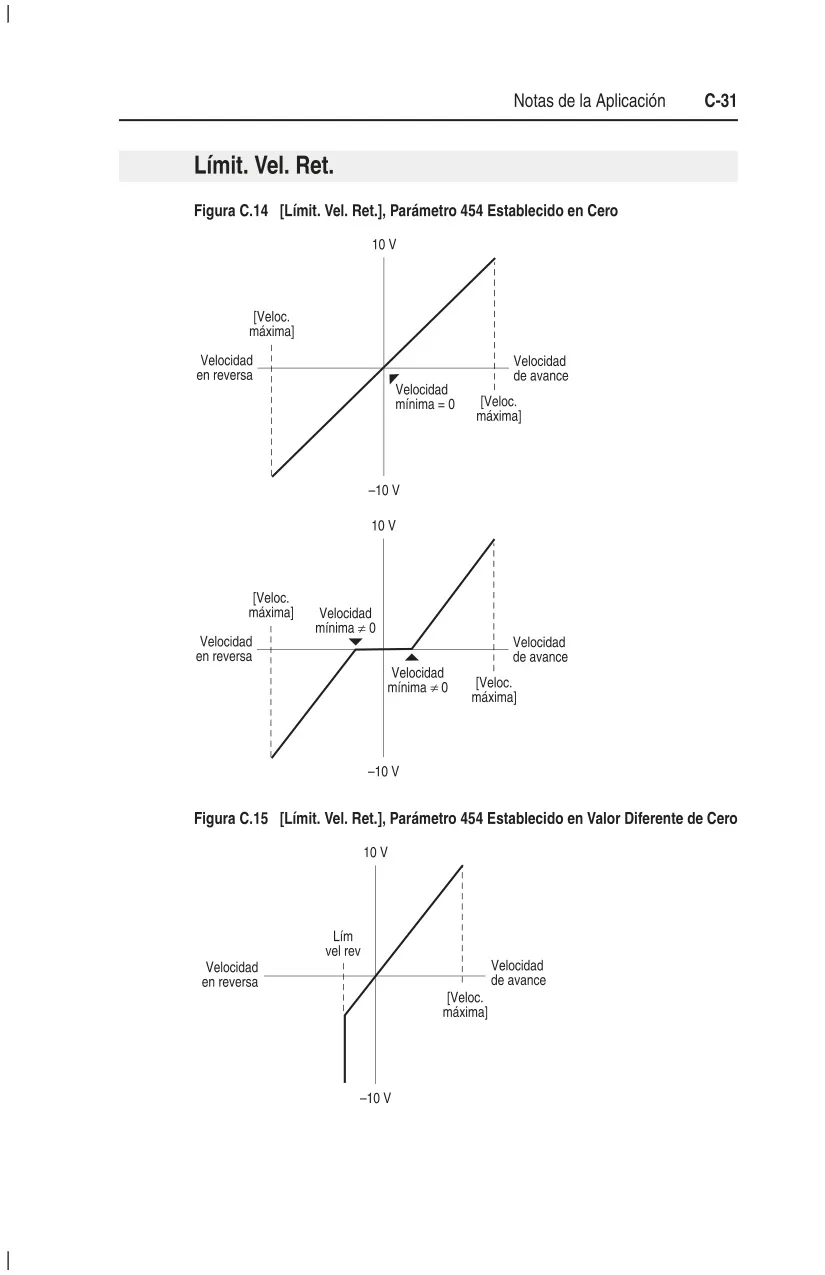

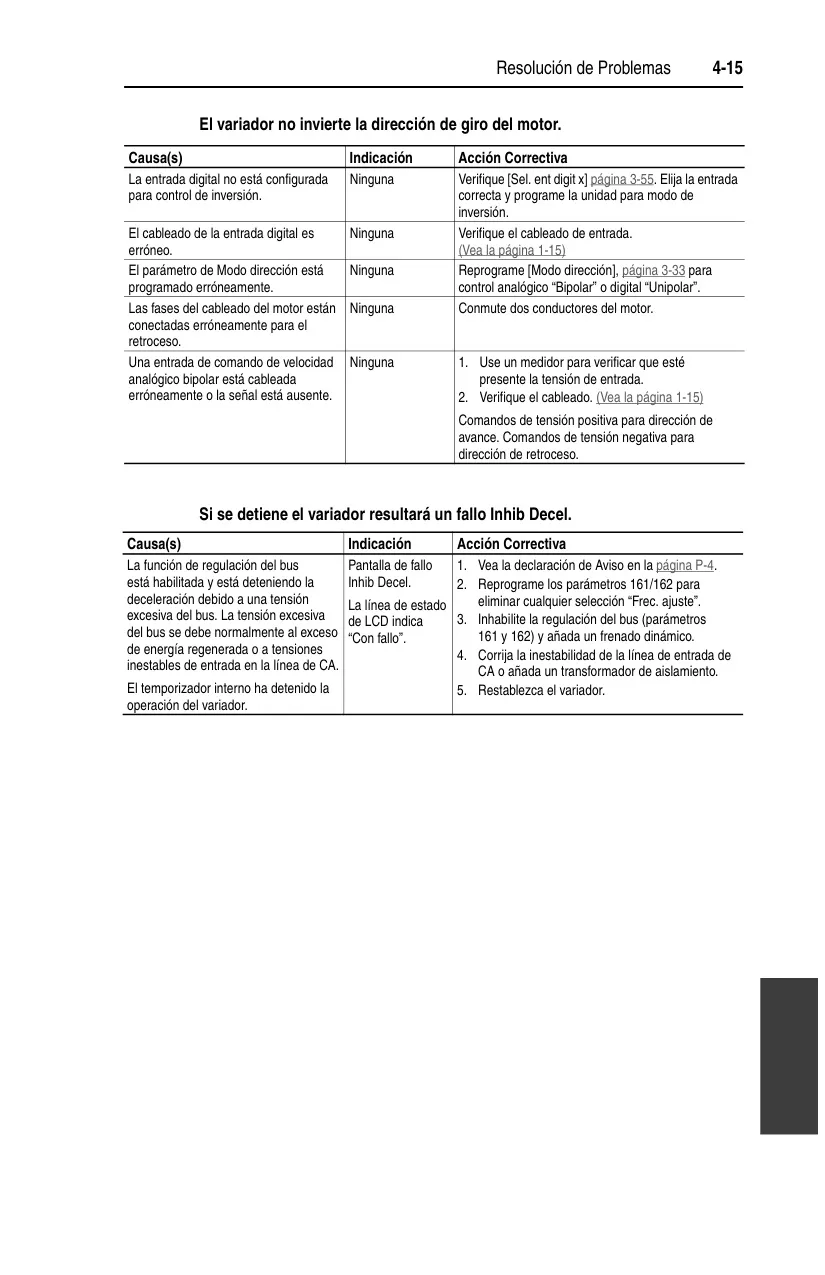

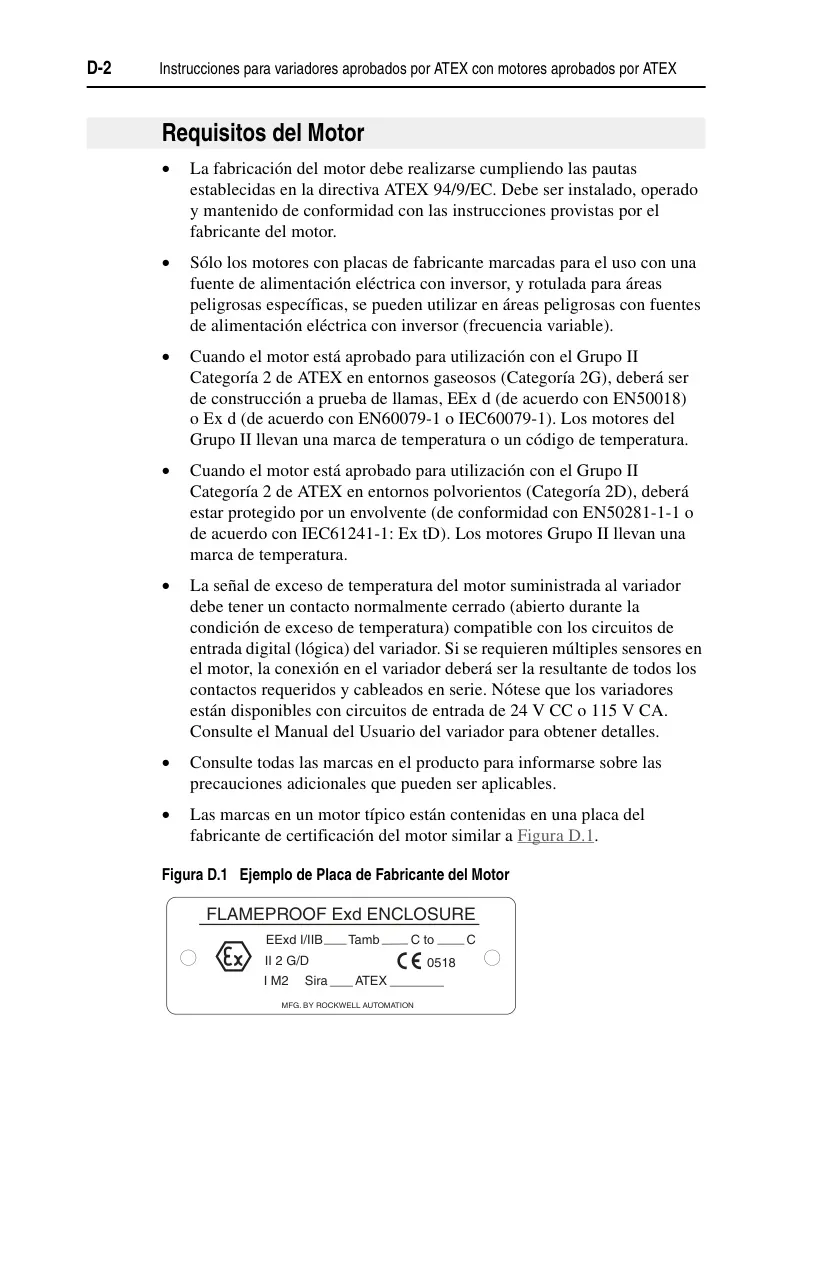

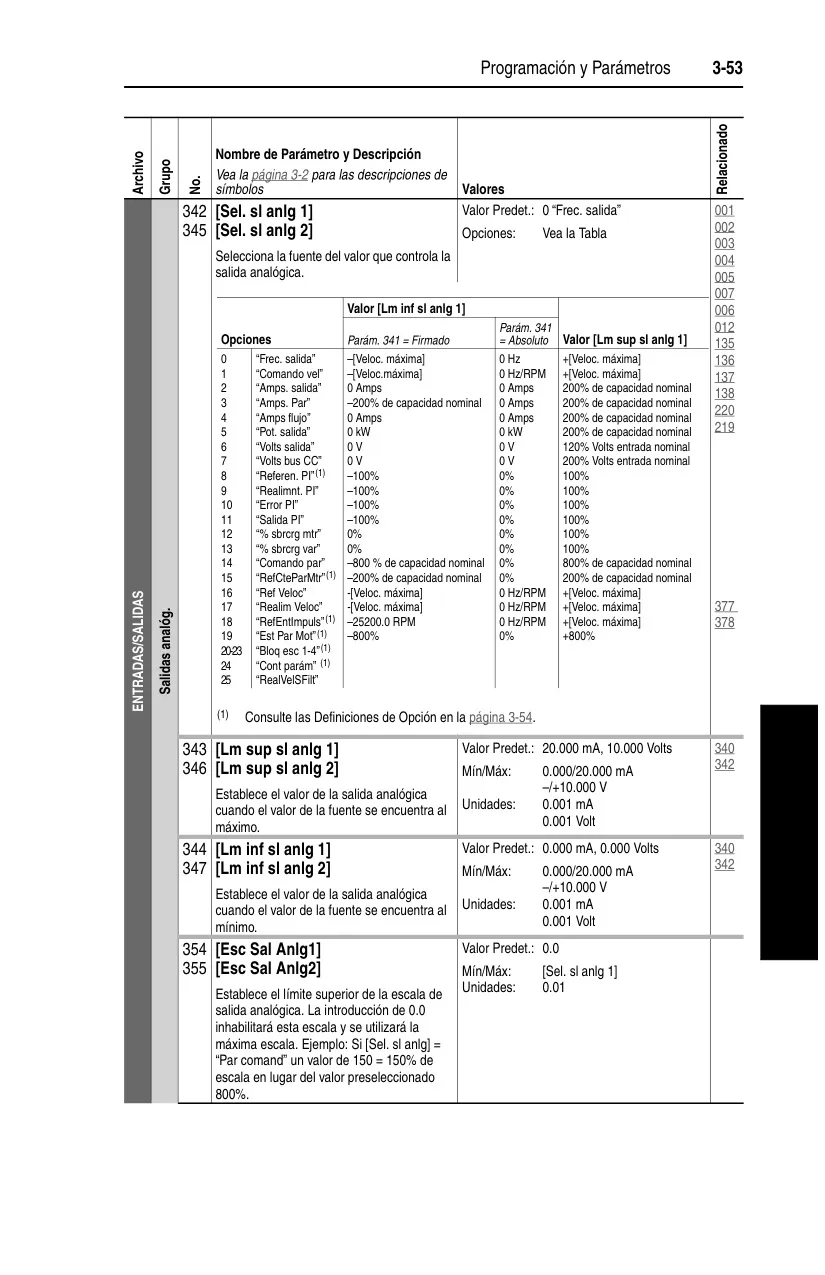

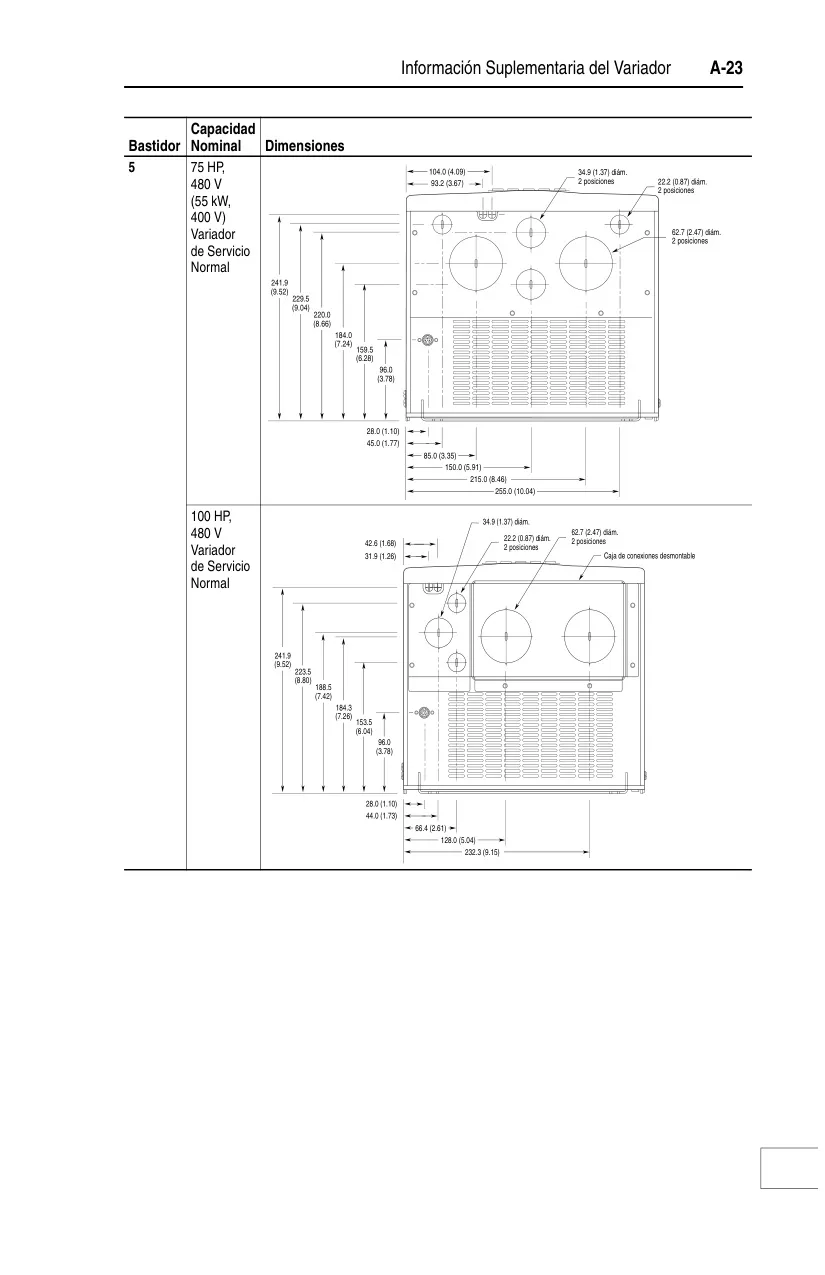

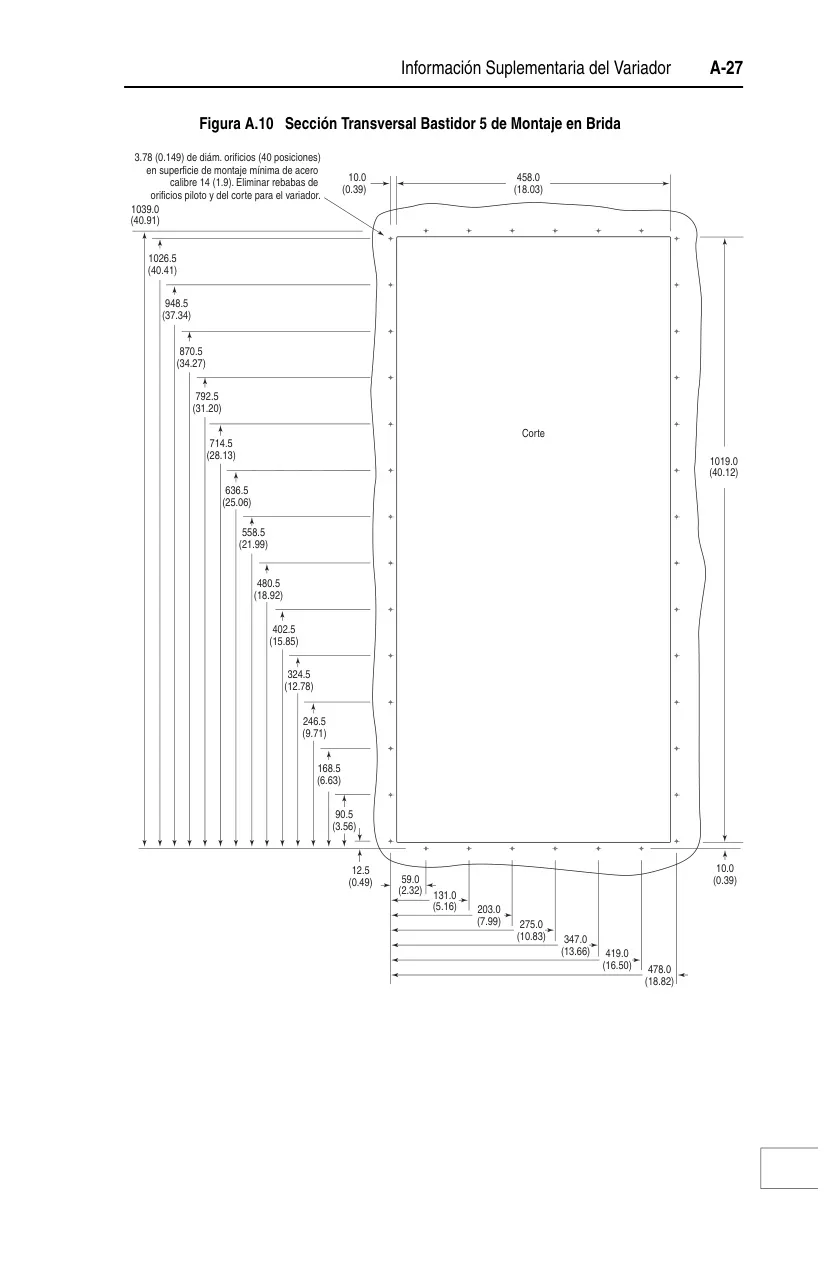

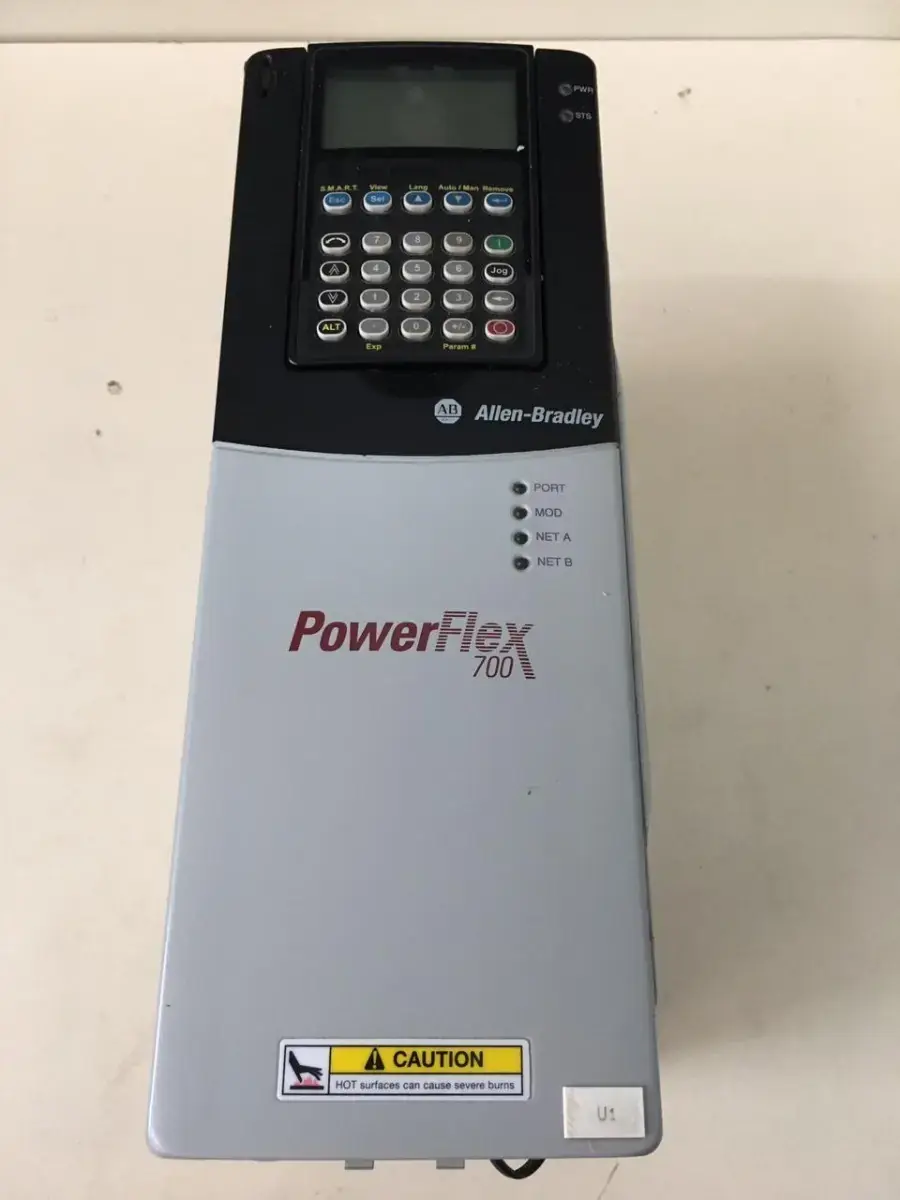

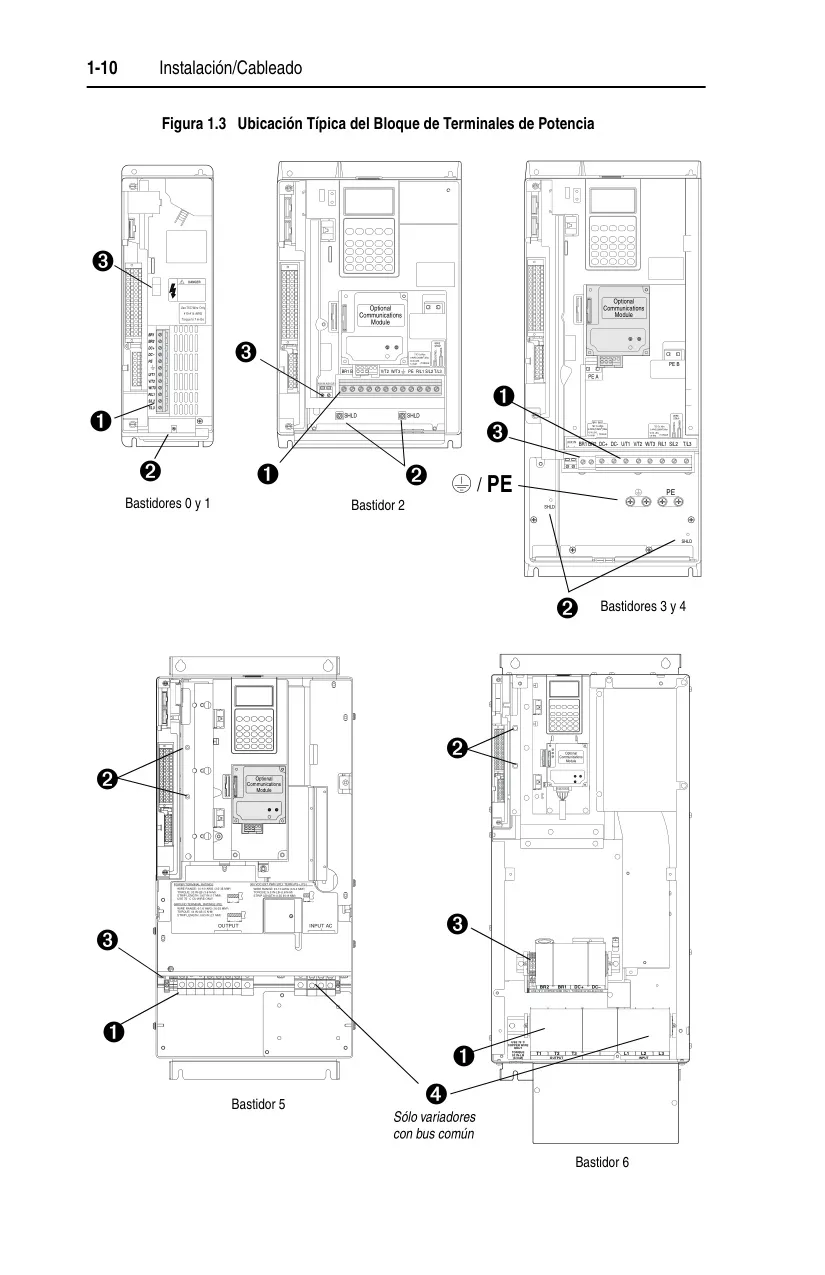

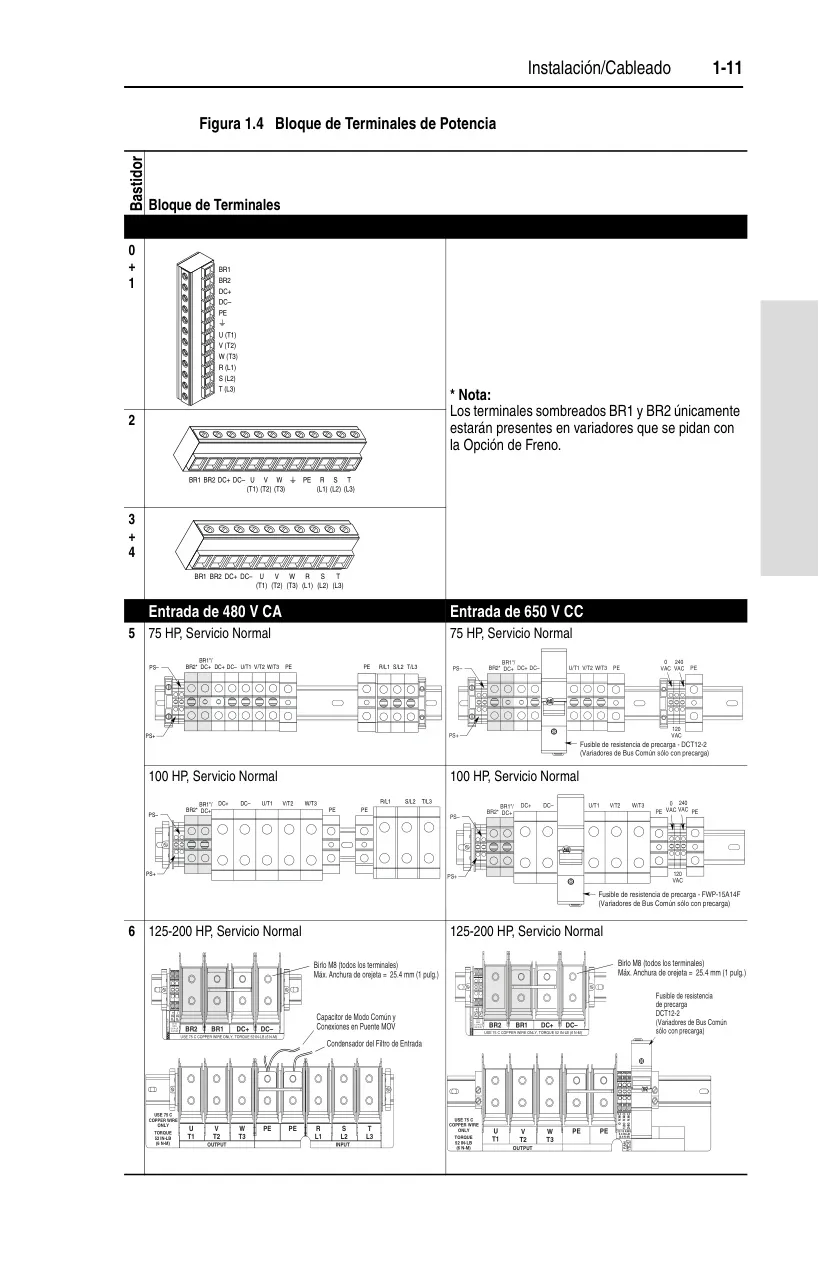

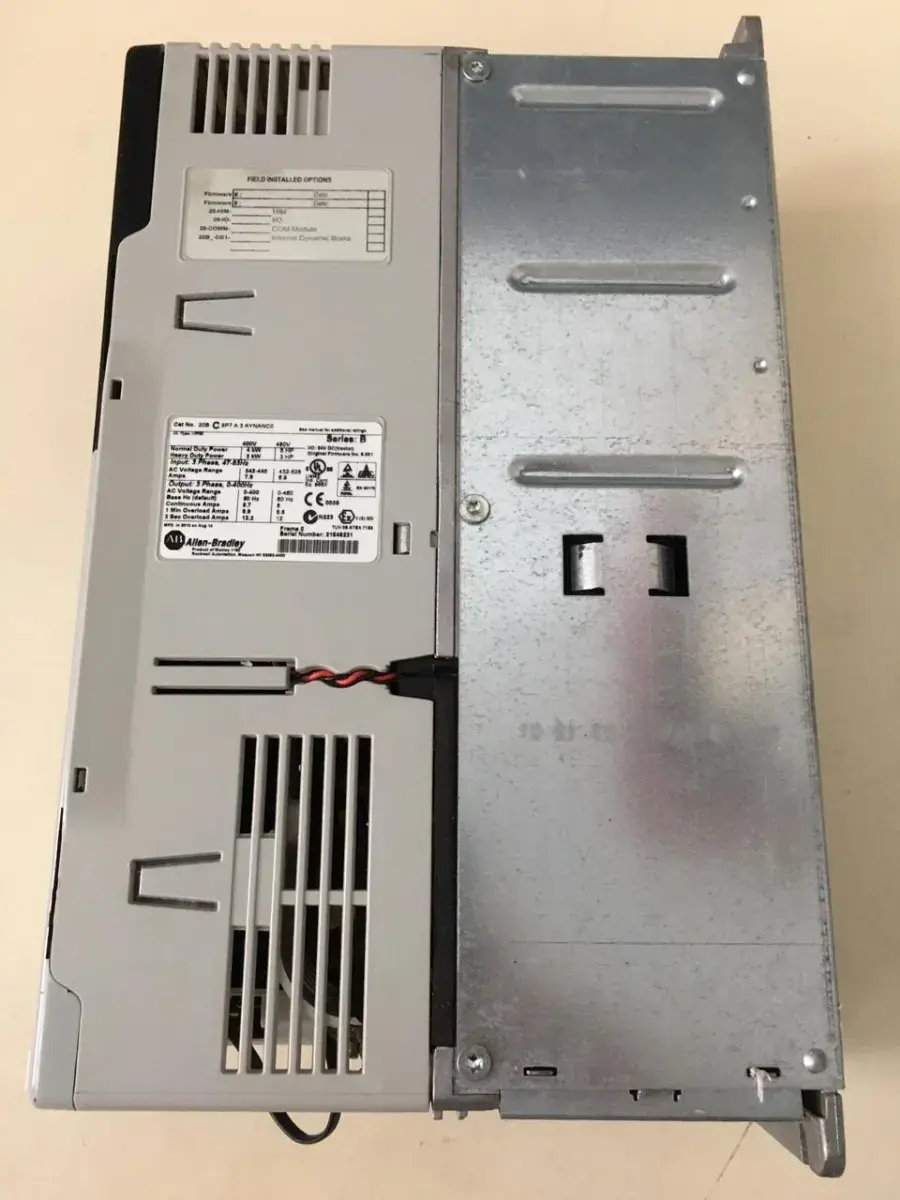

Imágenes del Producto

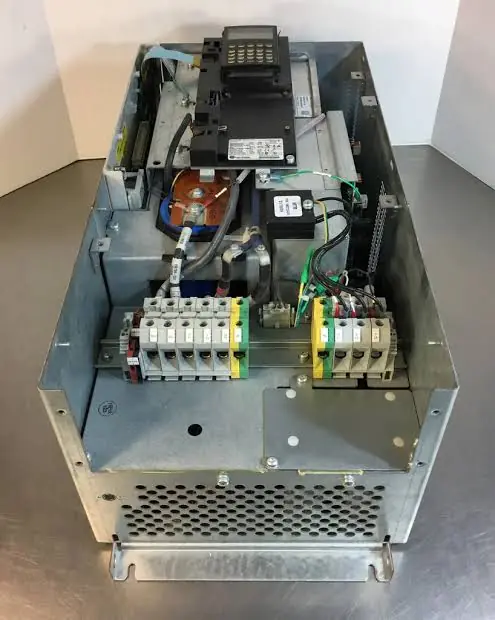

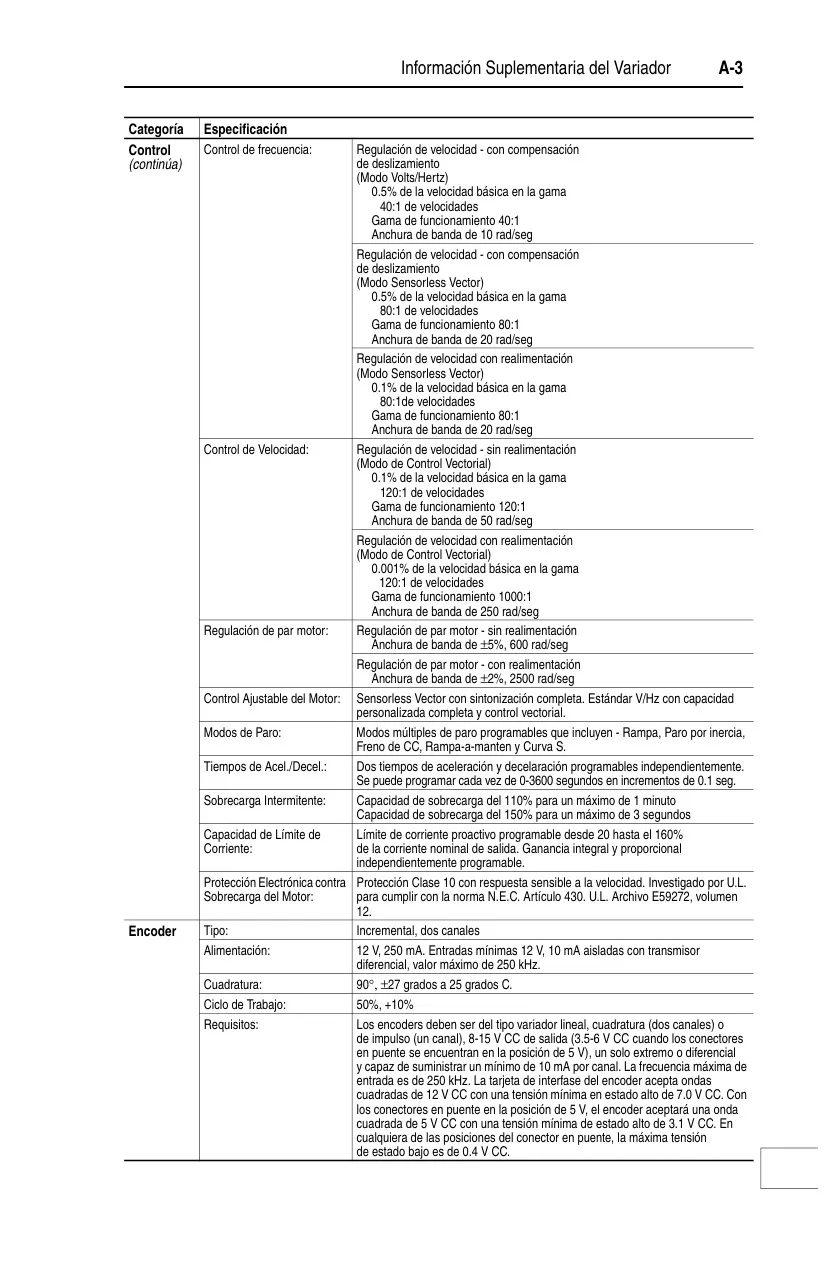

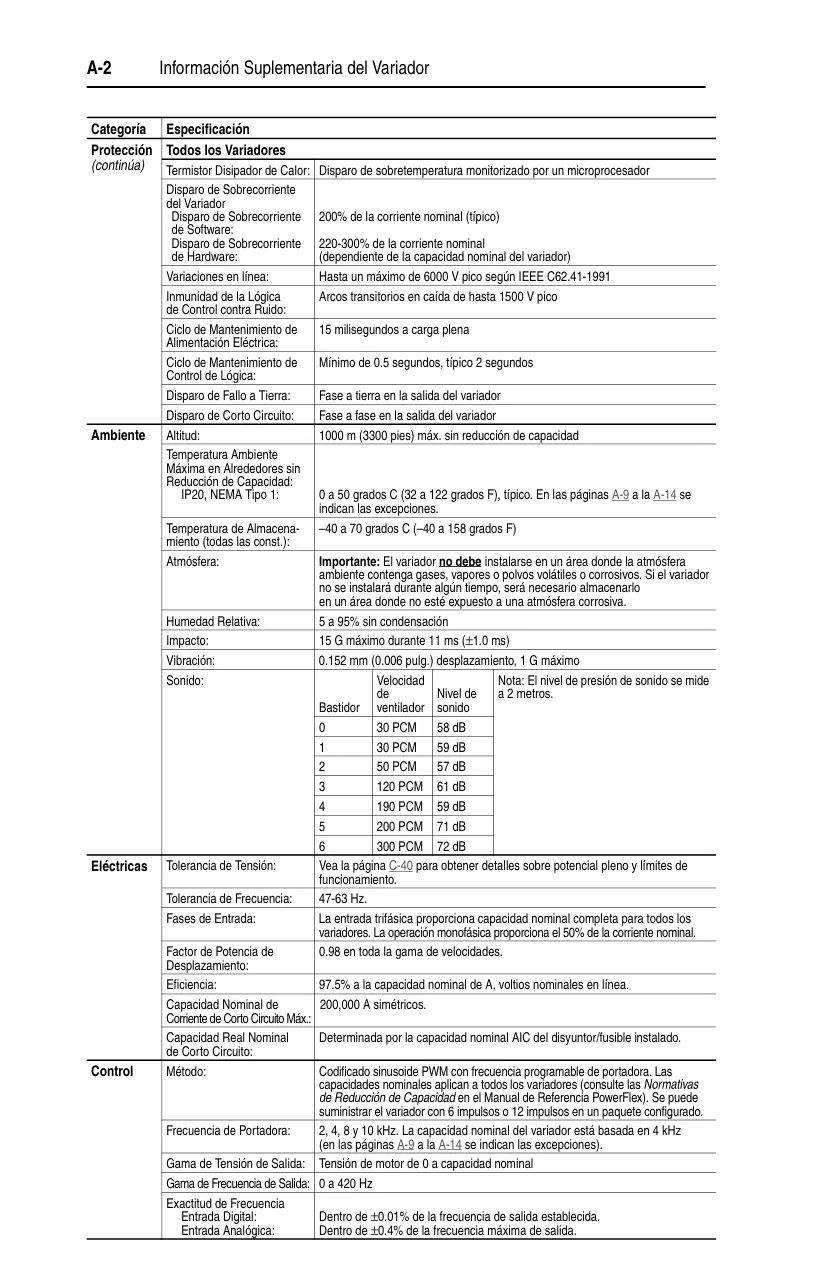

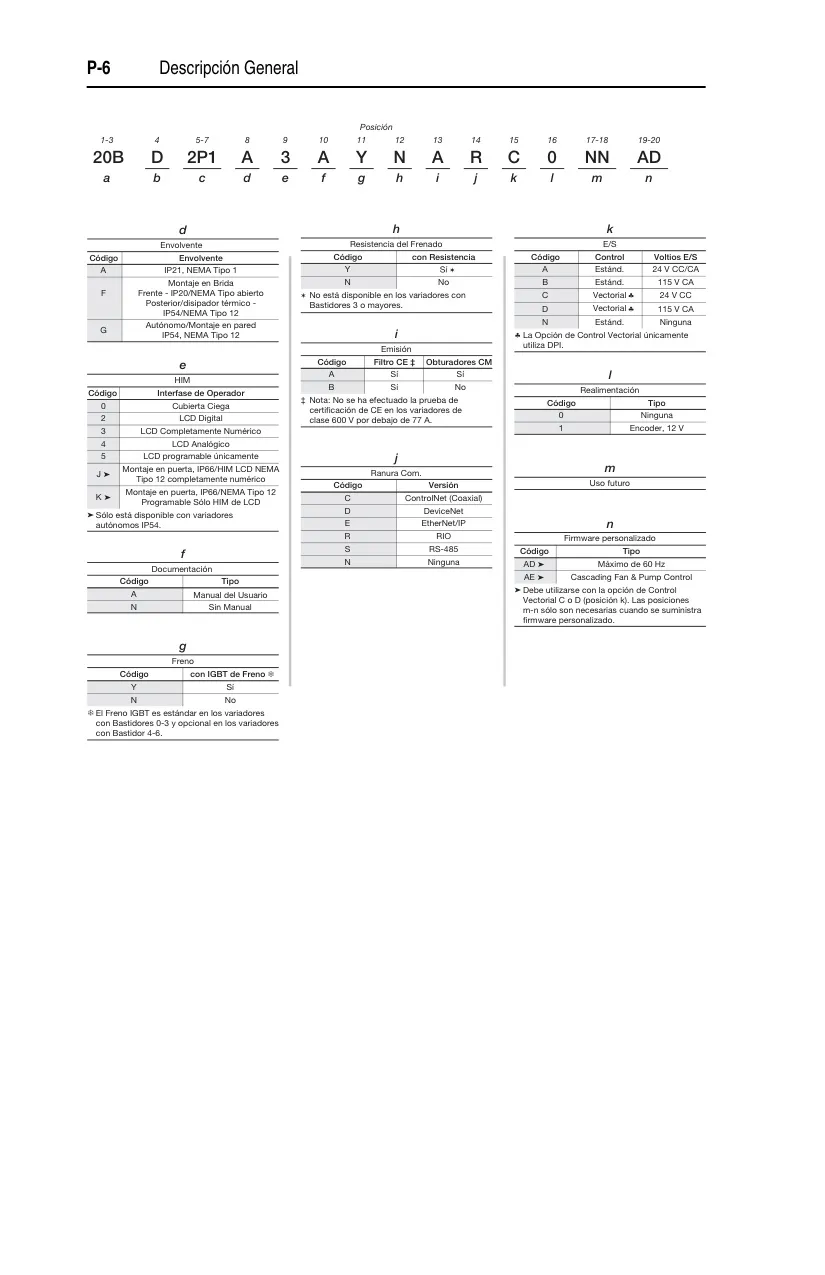

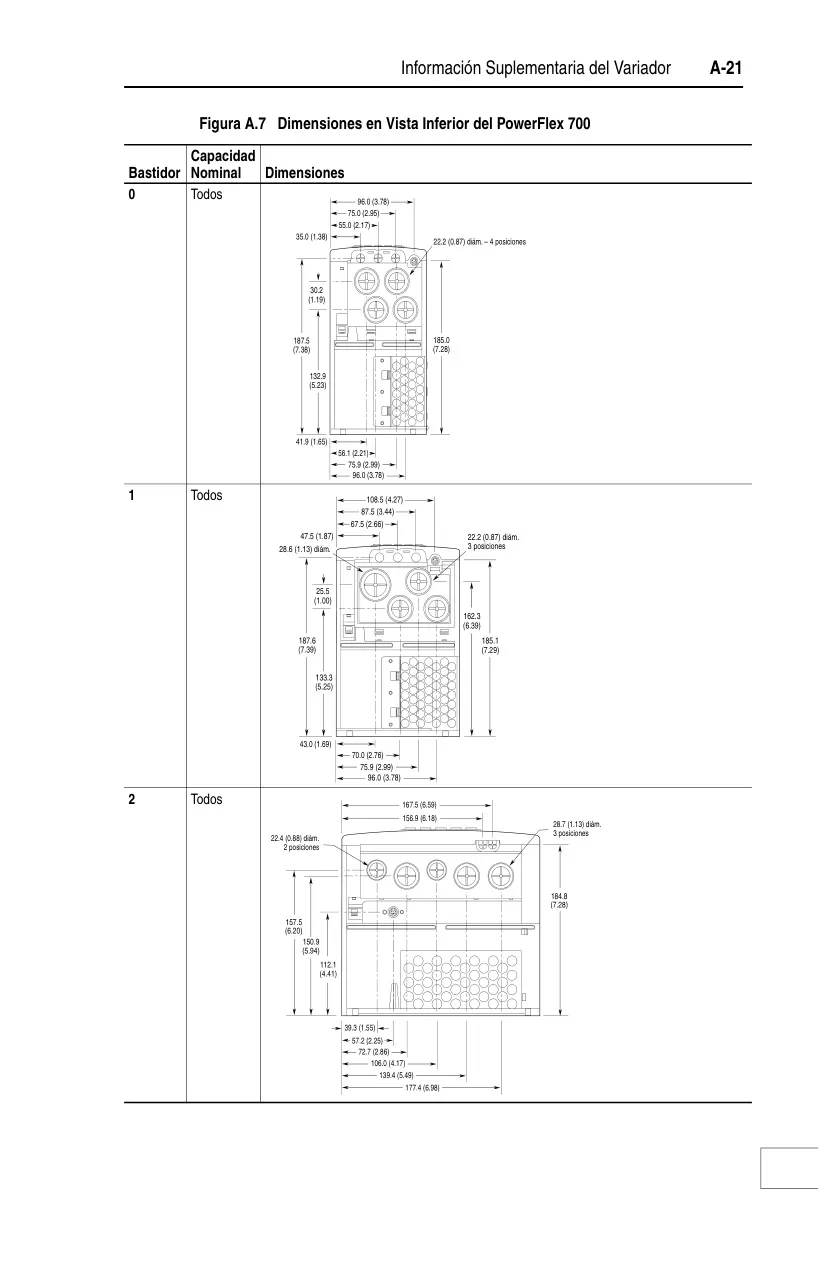

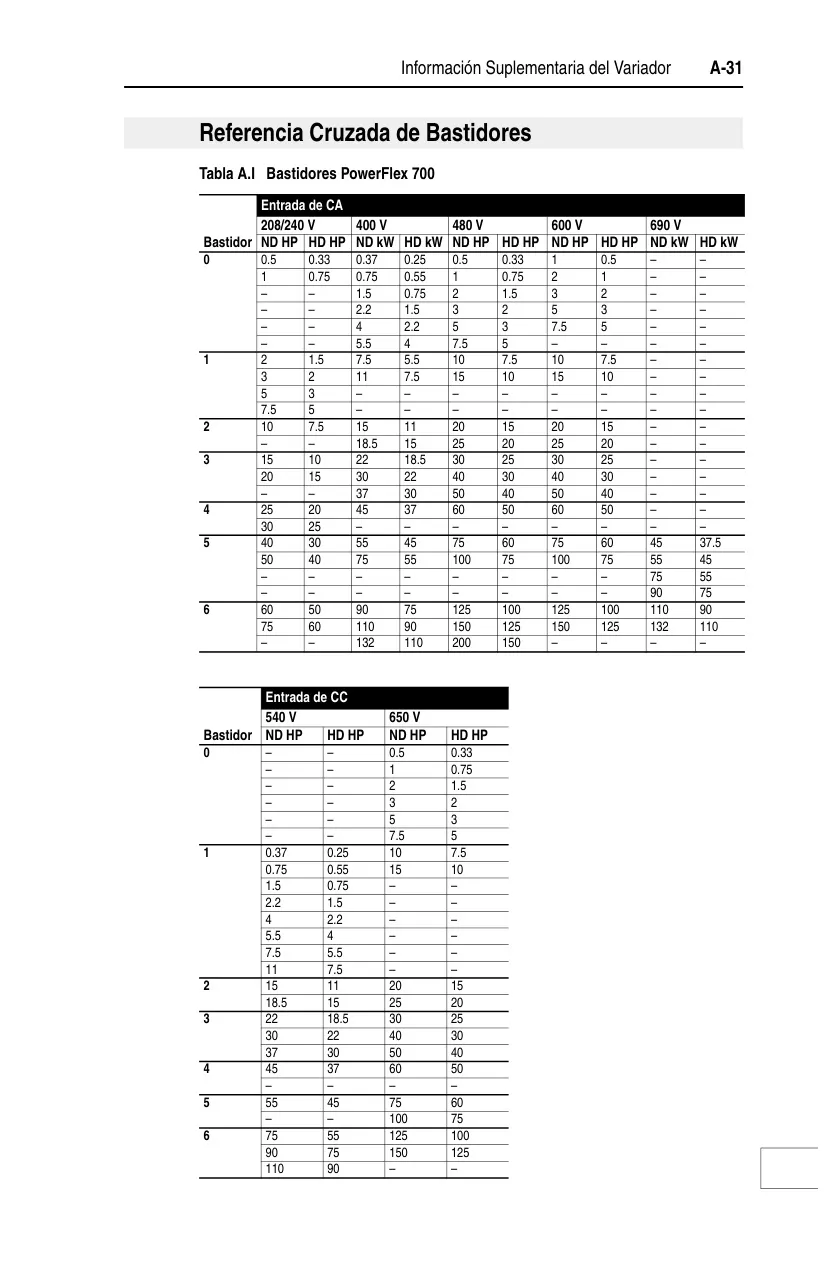

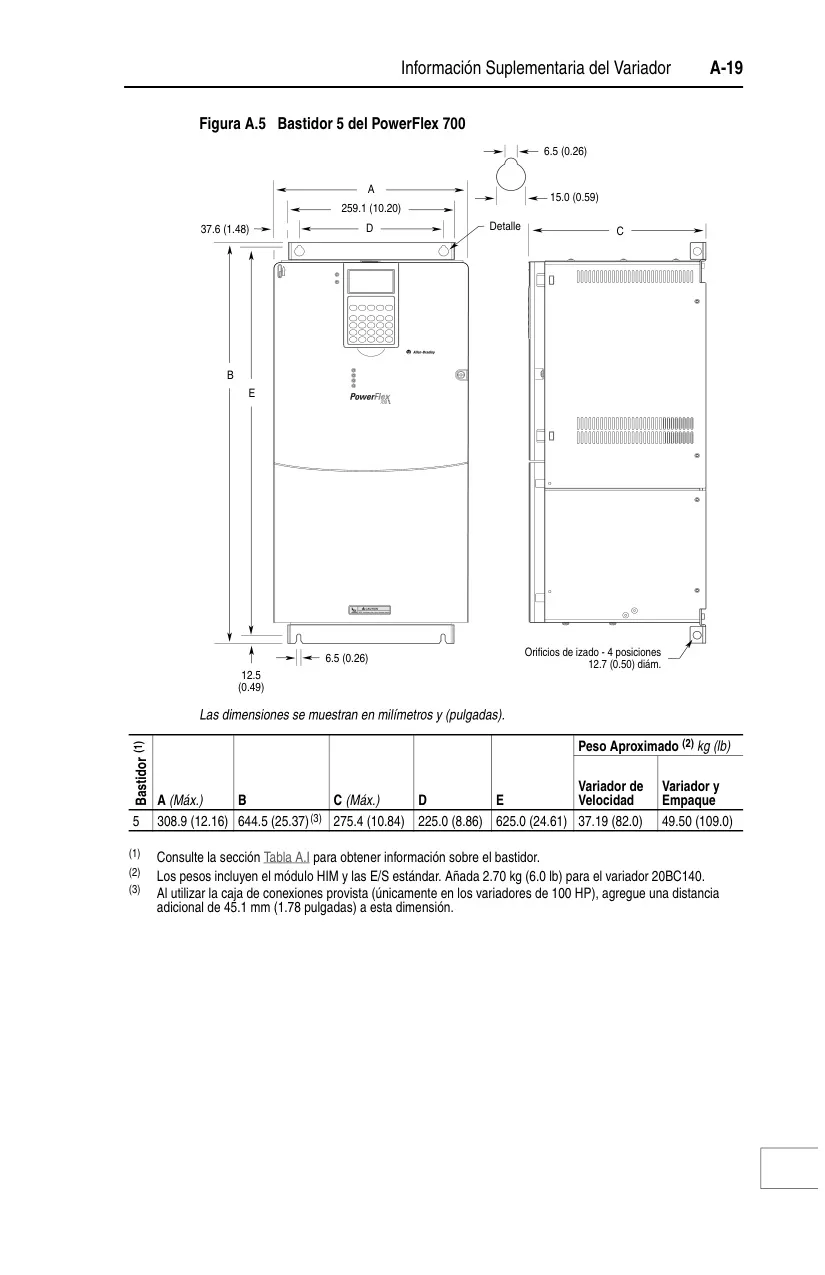

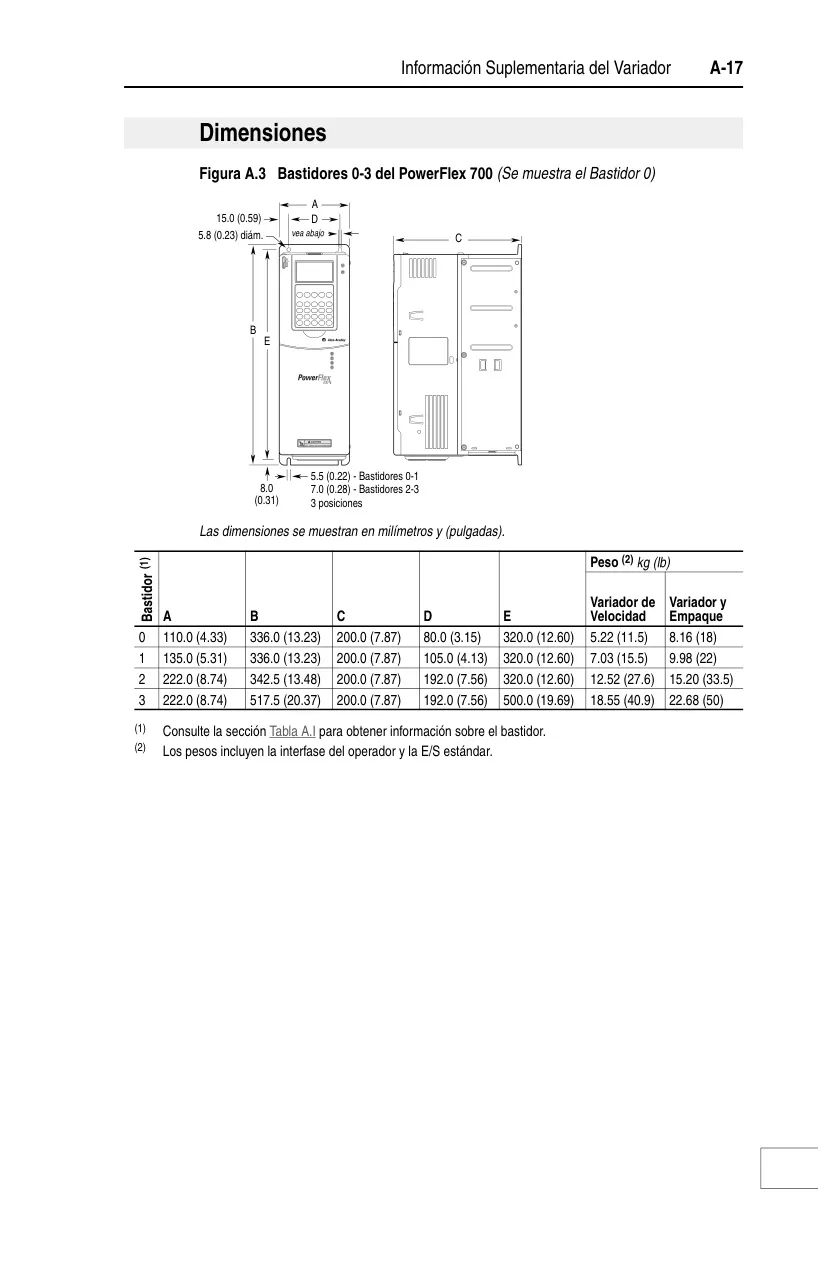

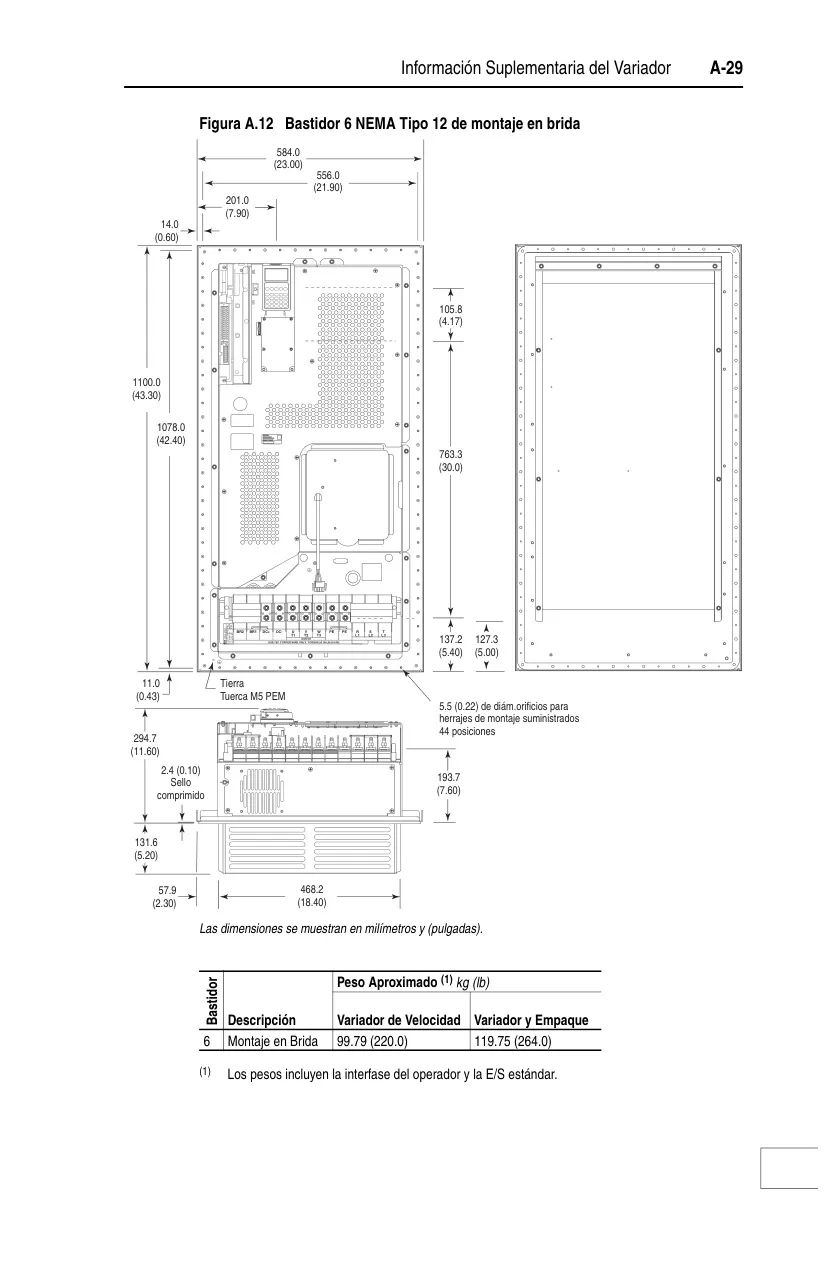

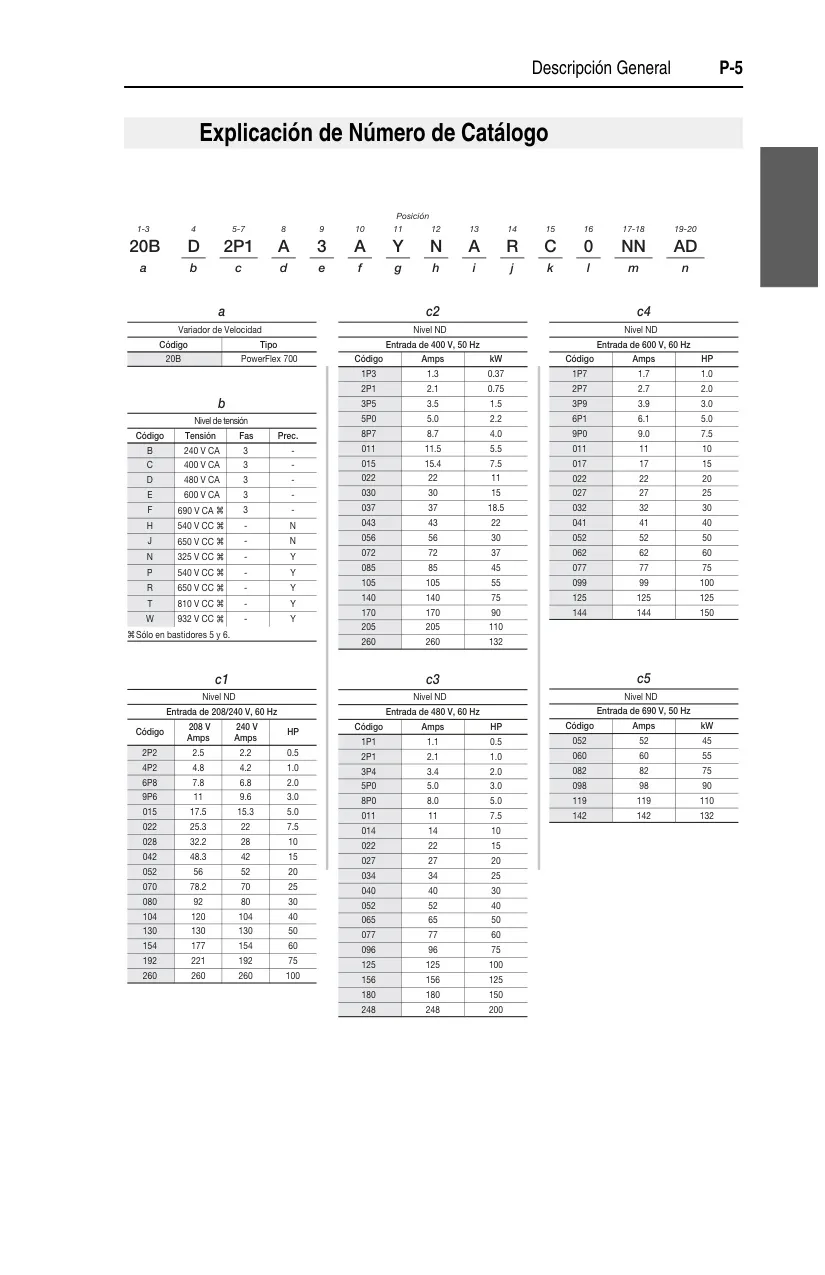

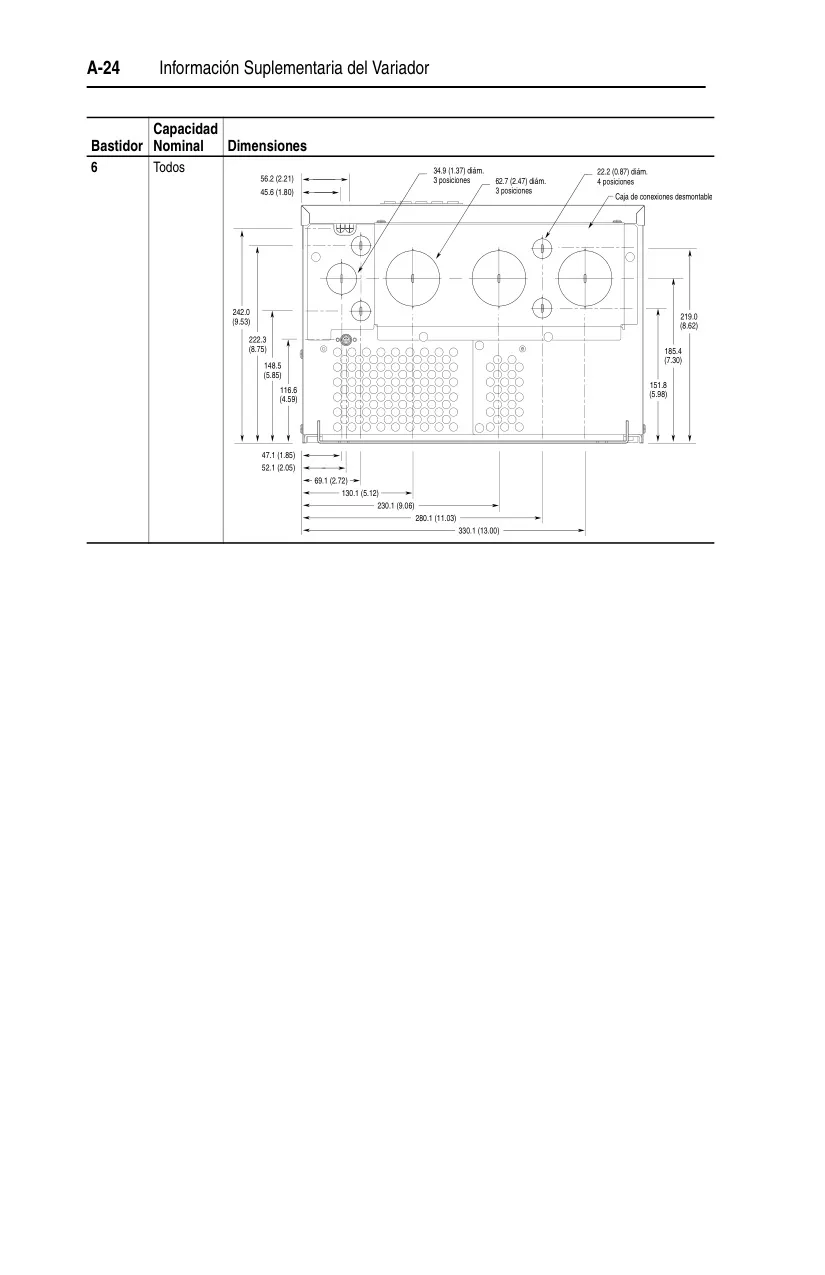

Especificaciones del Variador Powerflex 700

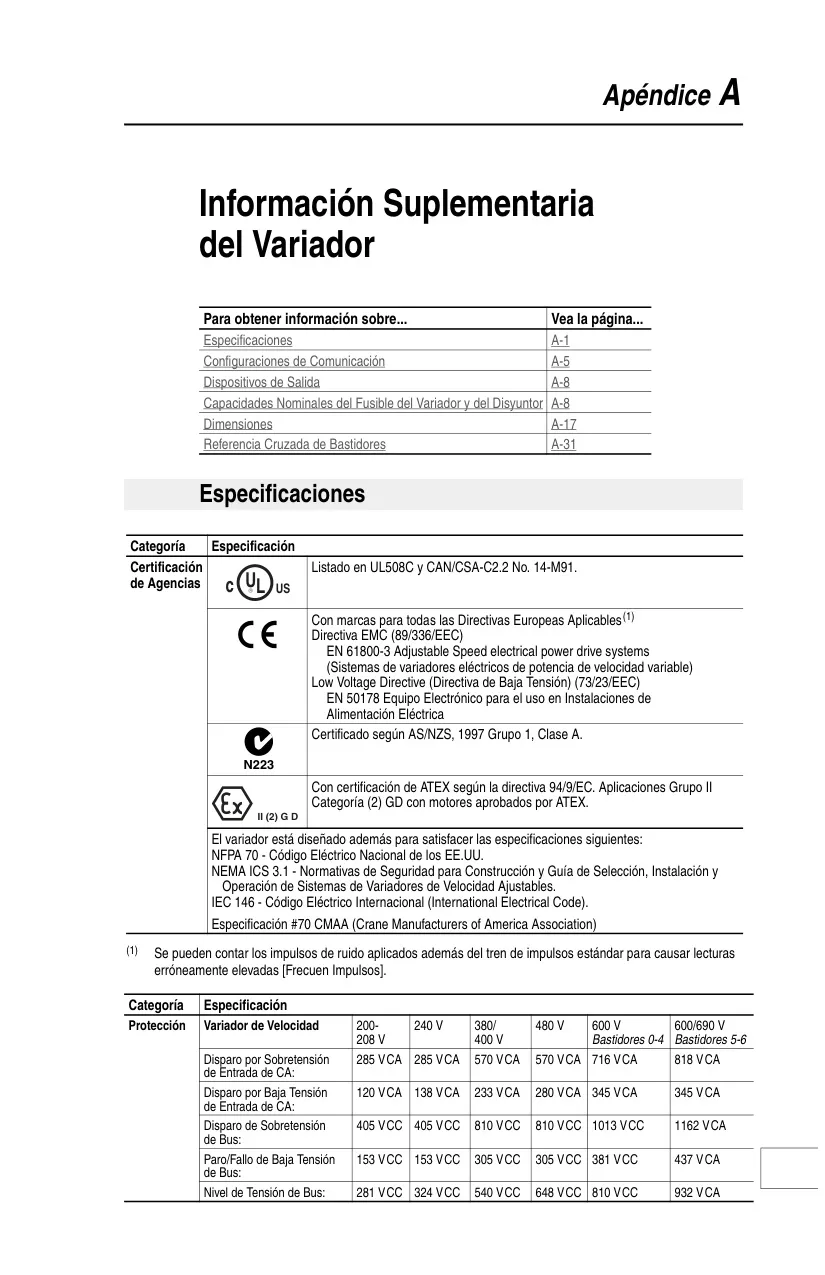

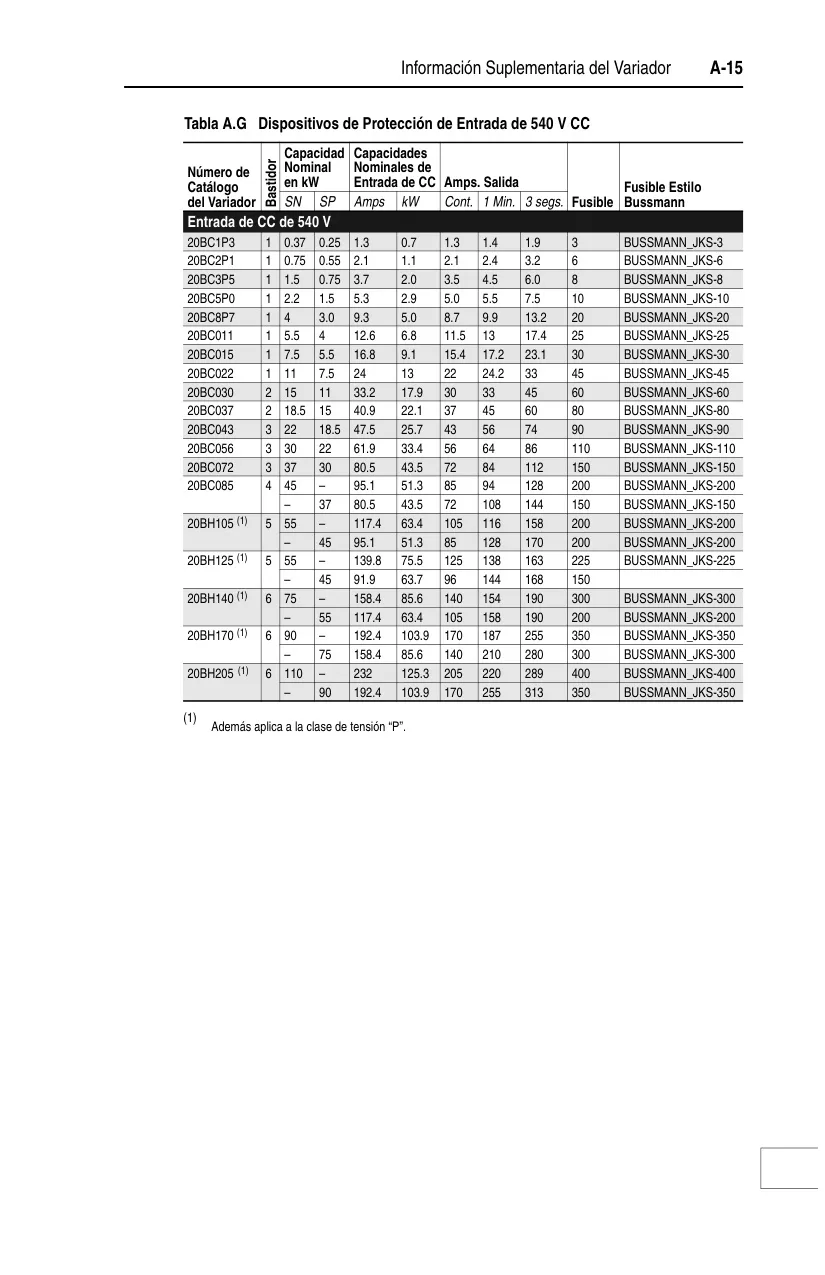

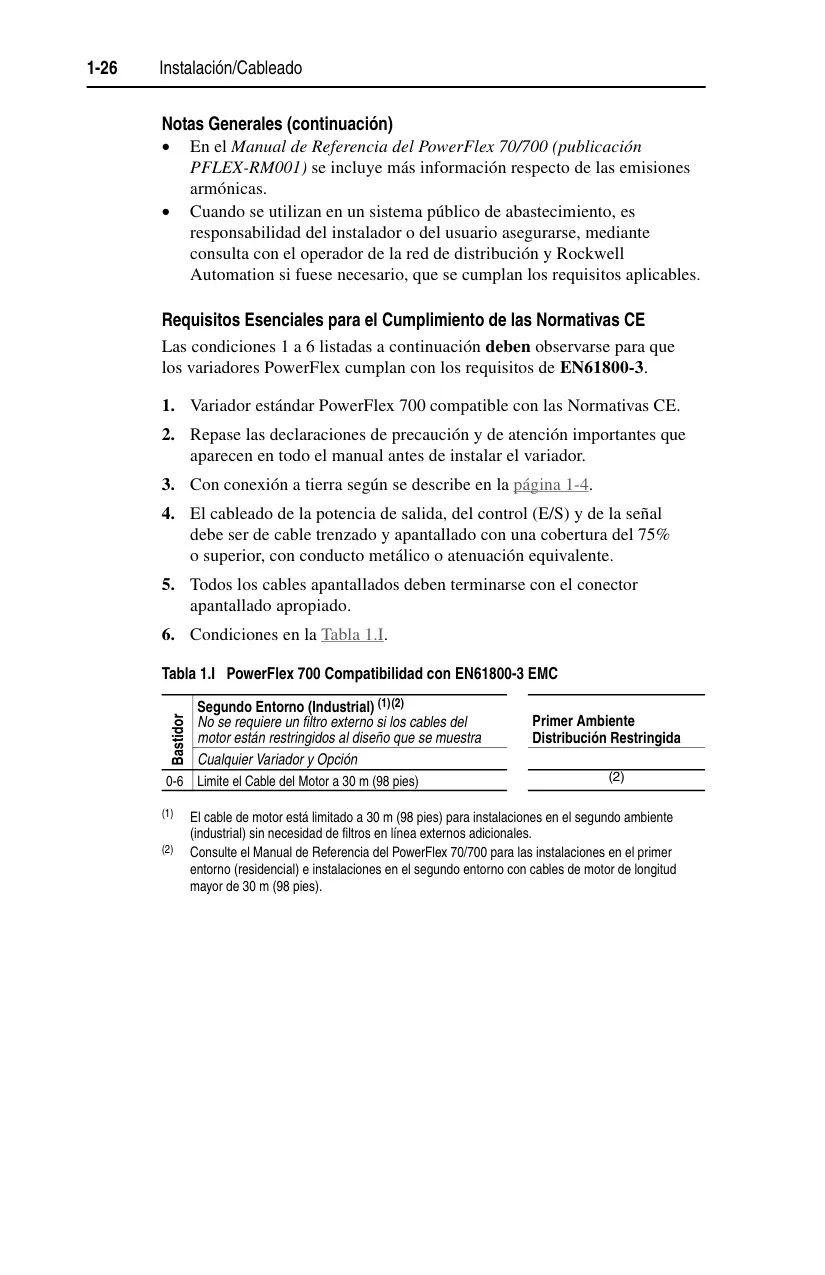

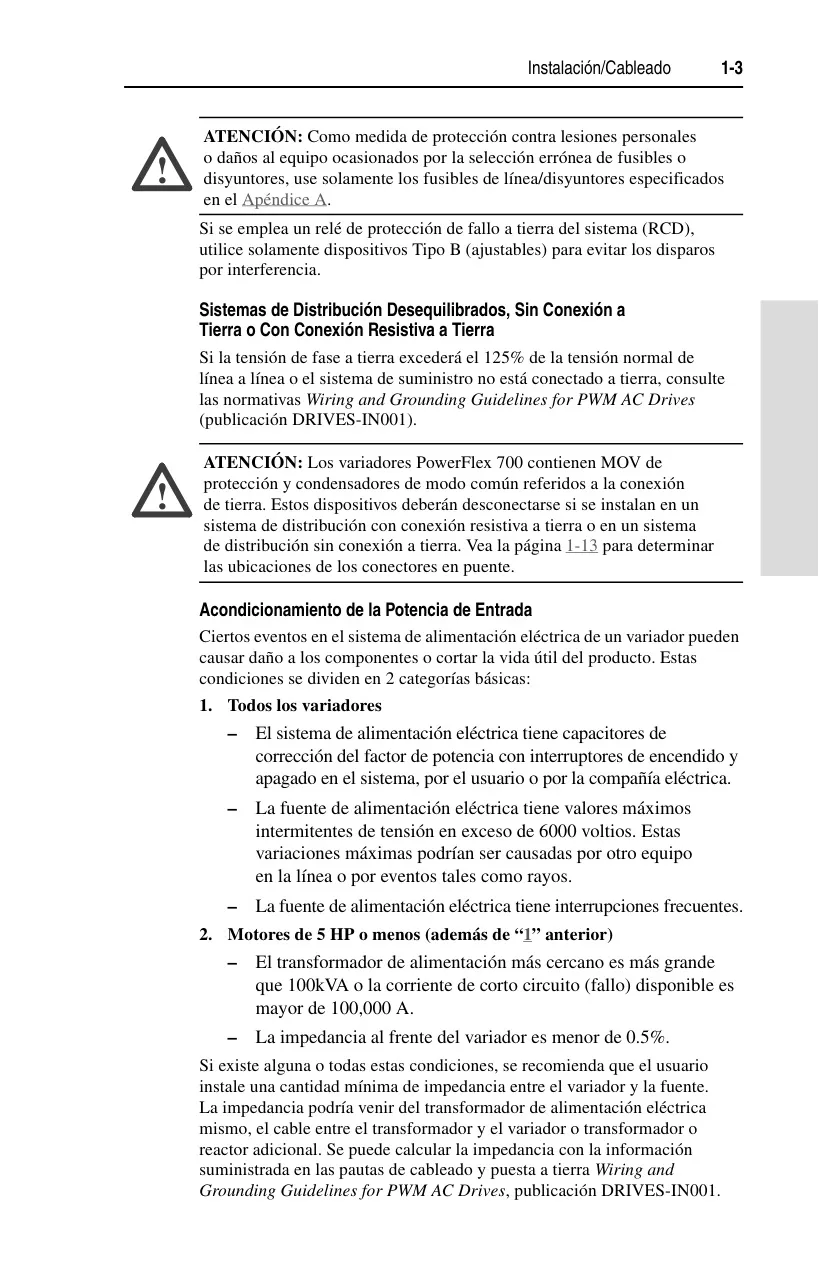

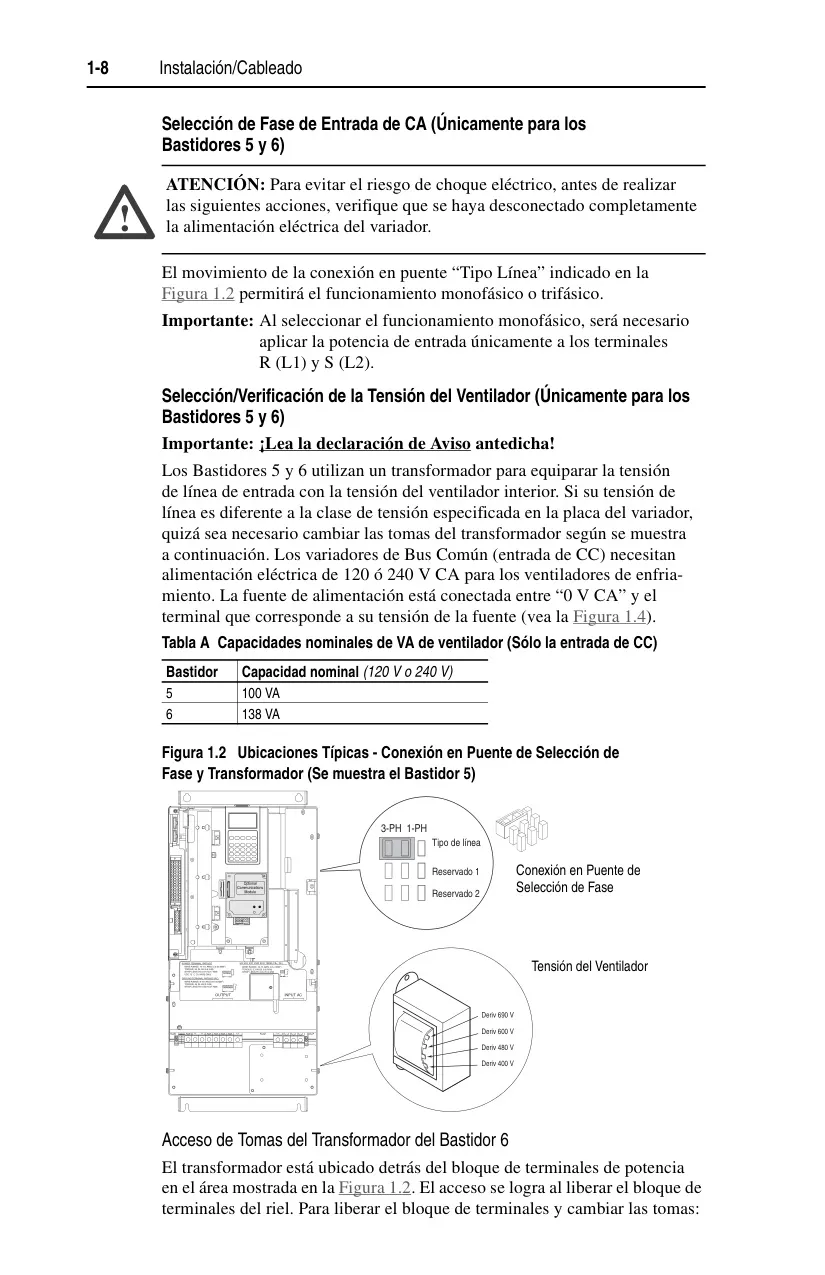

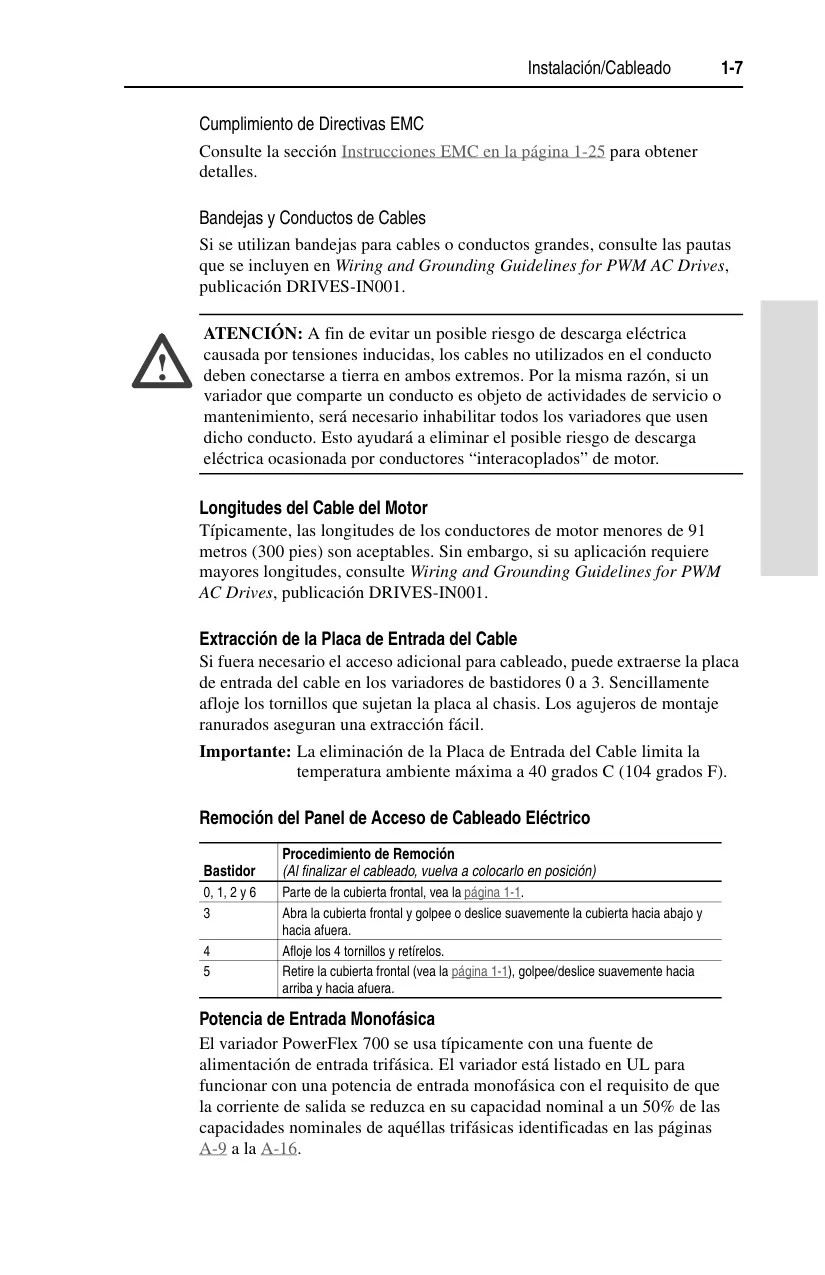

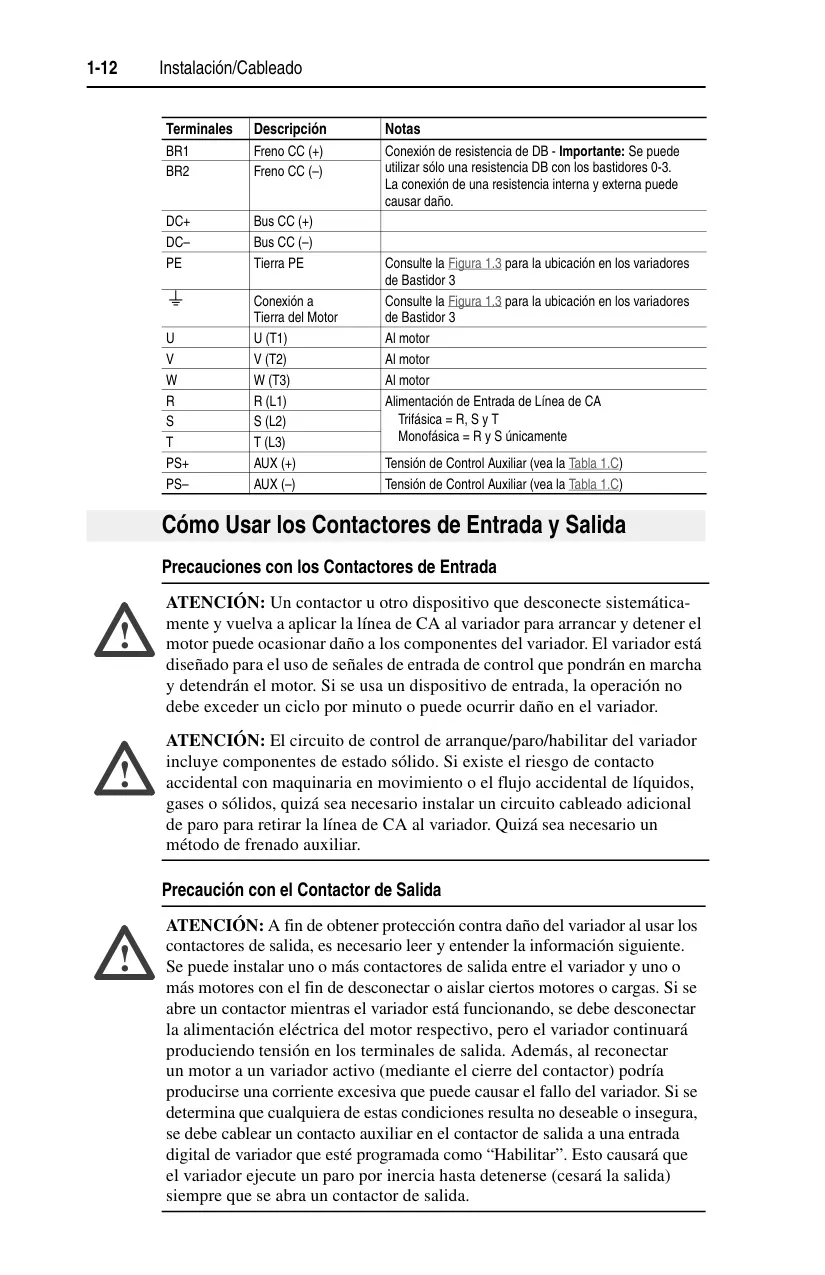

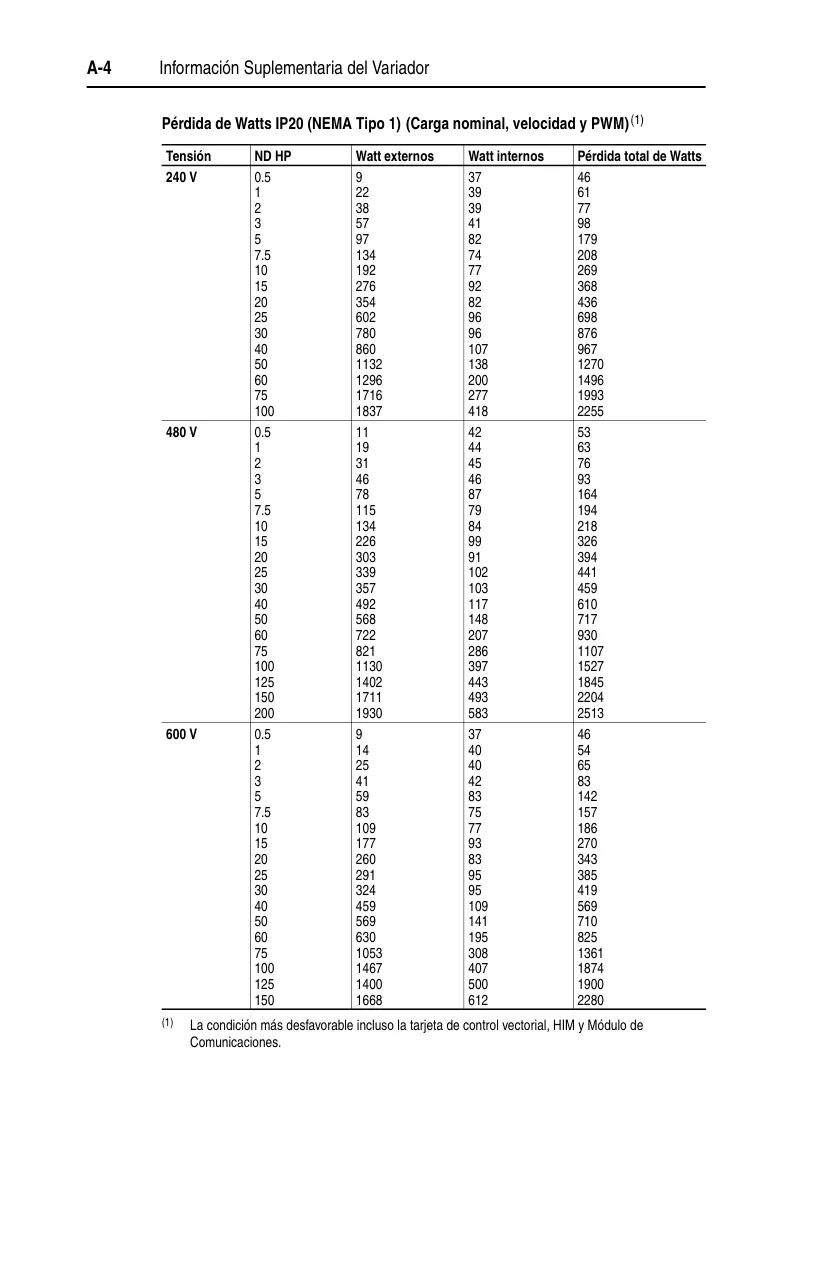

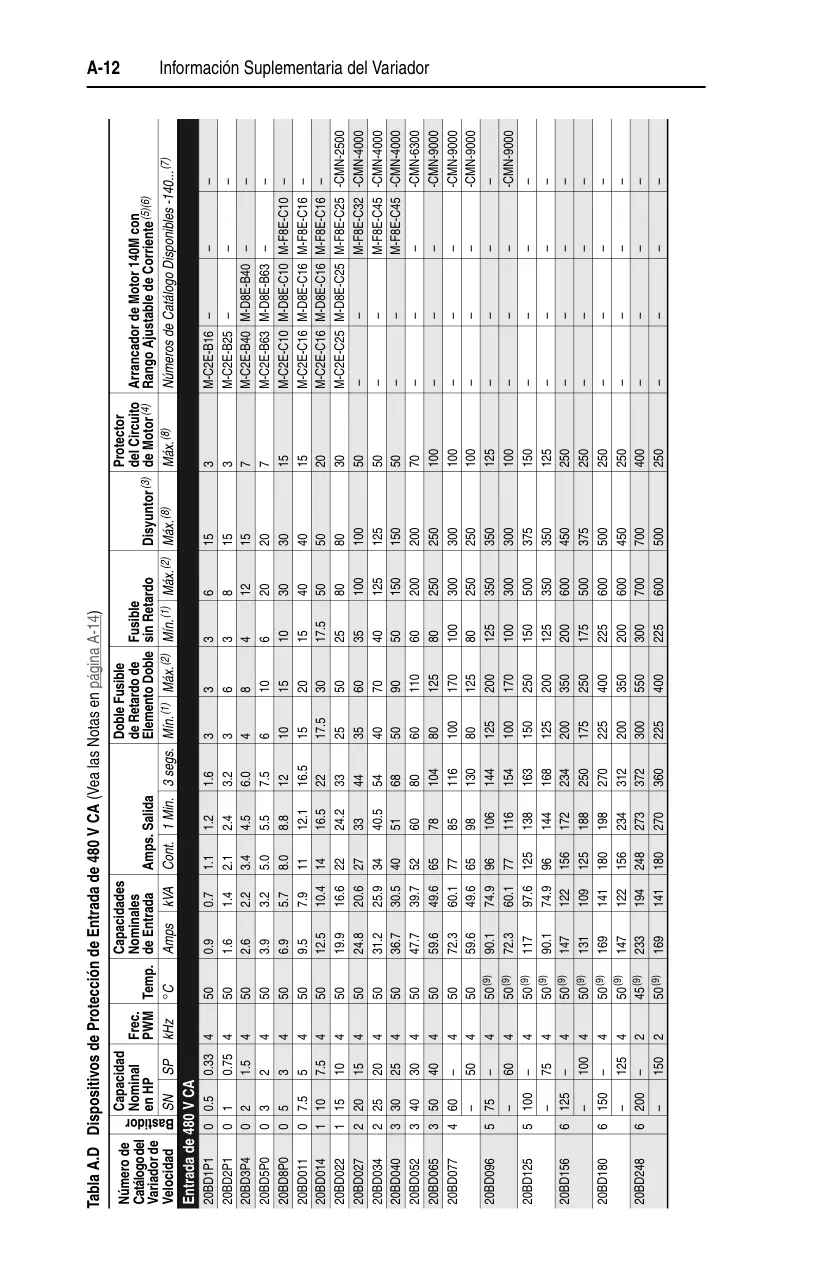

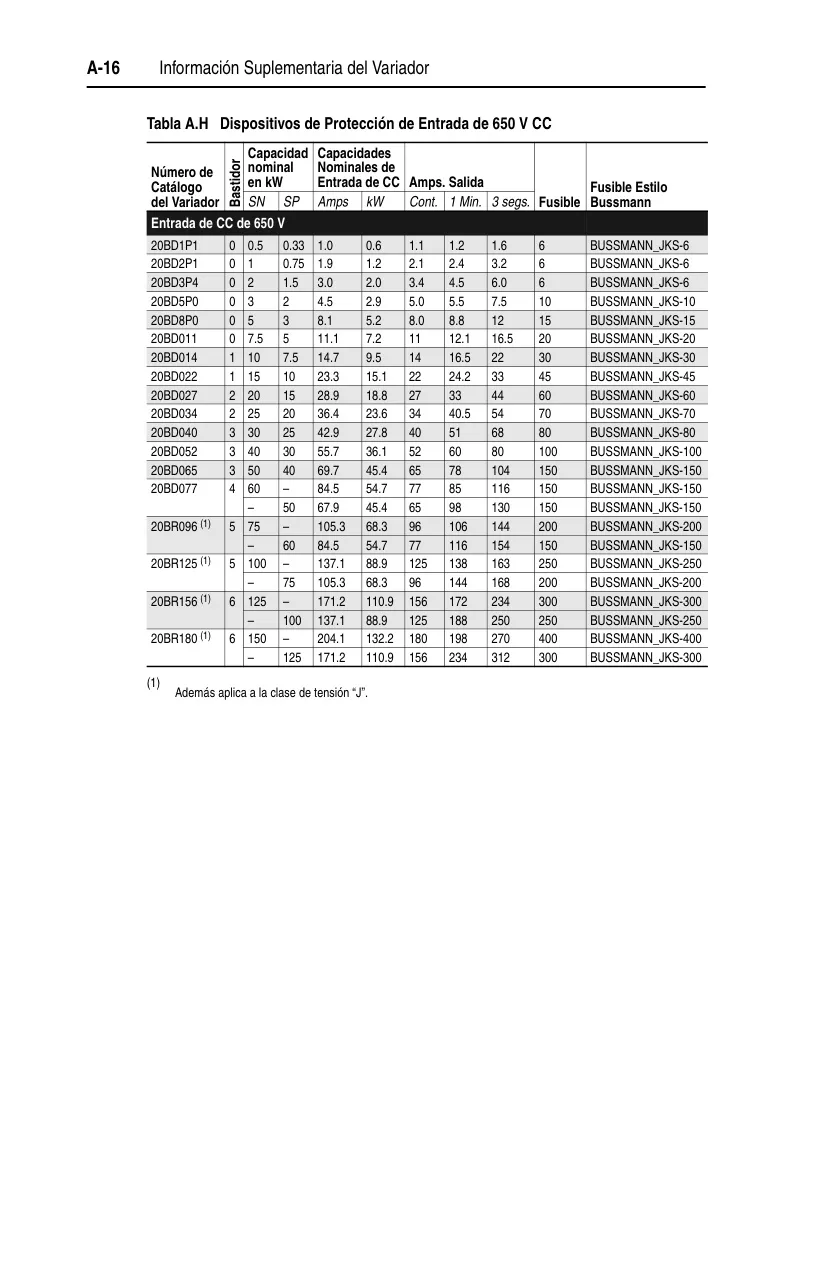

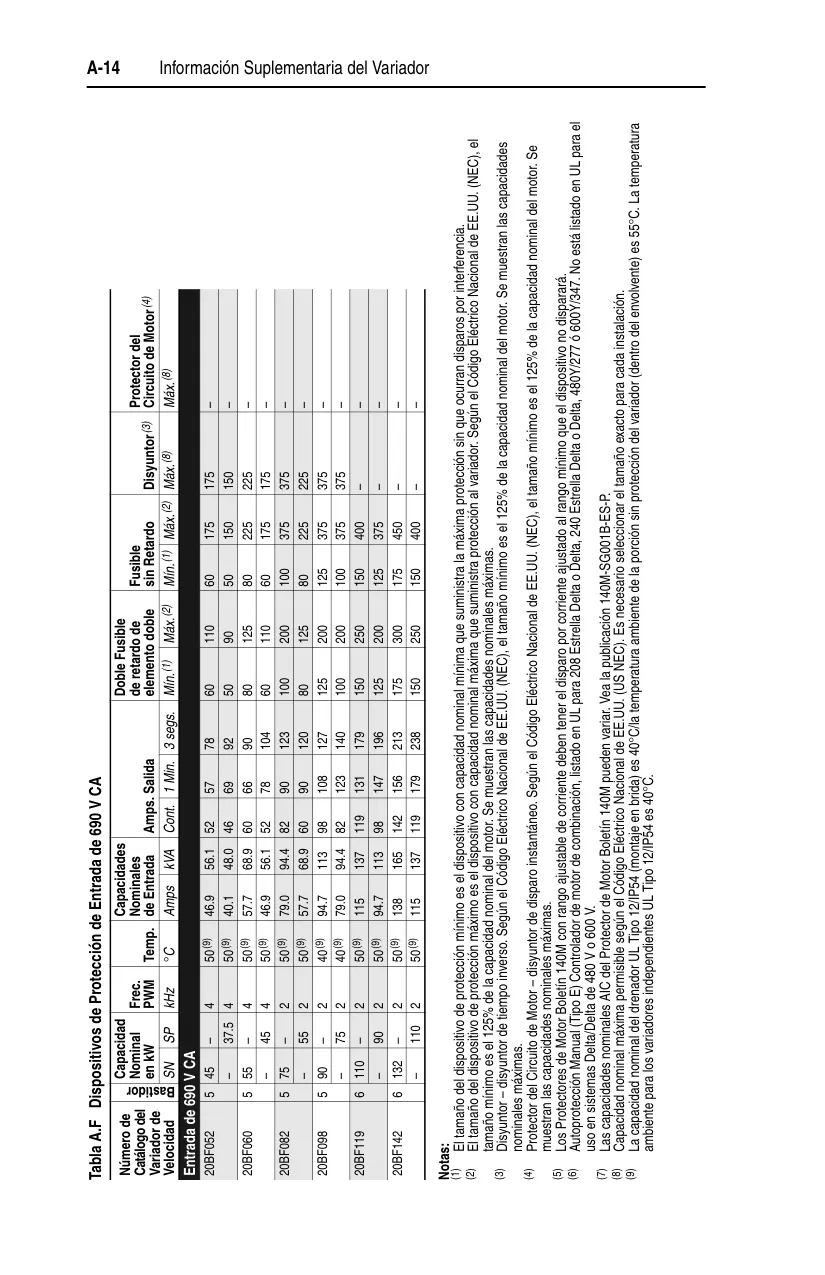

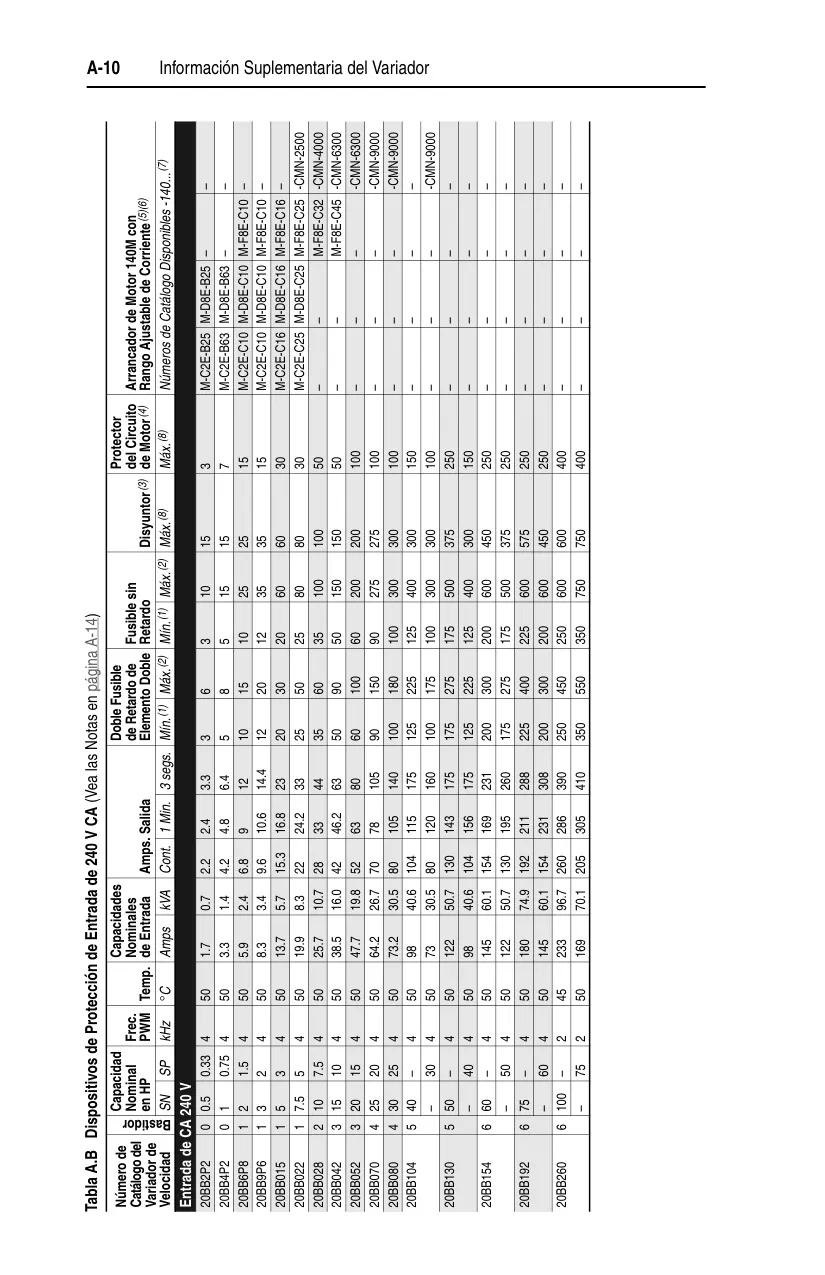

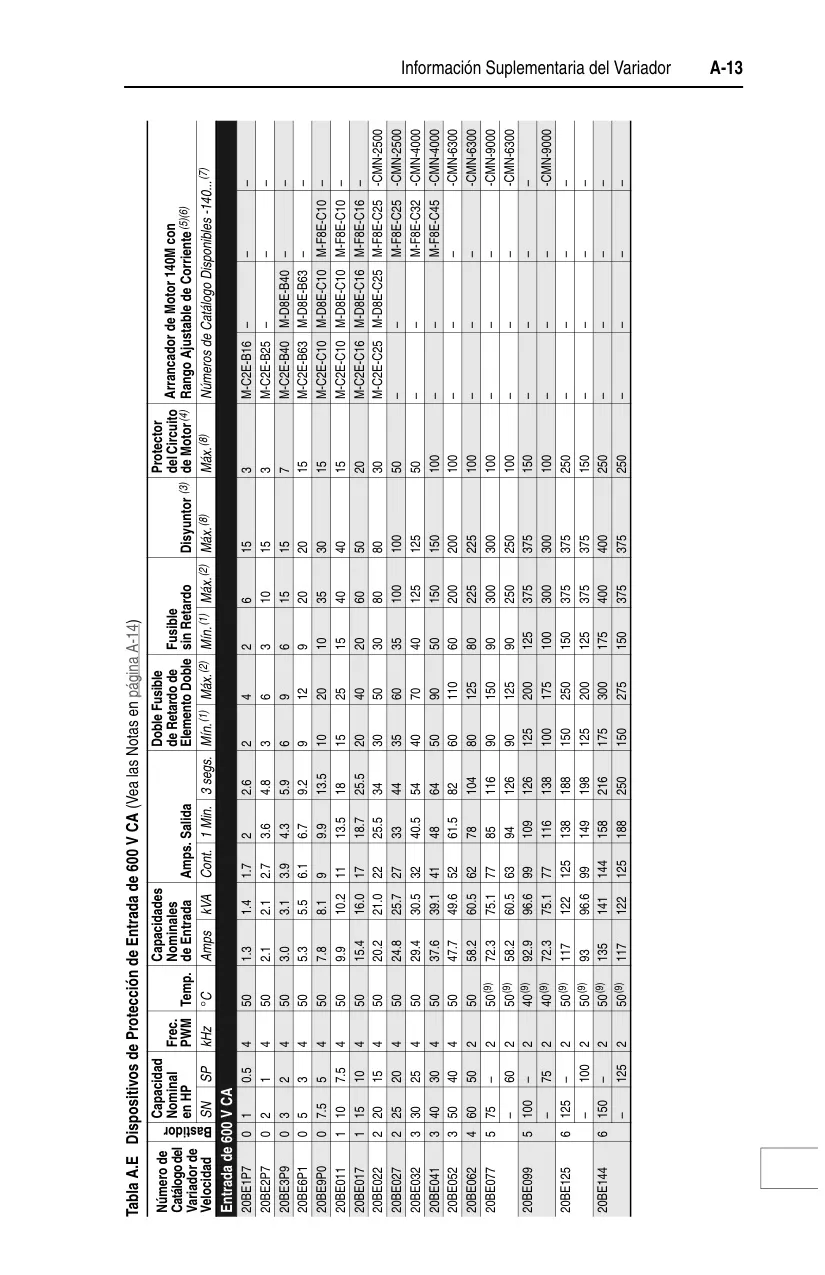

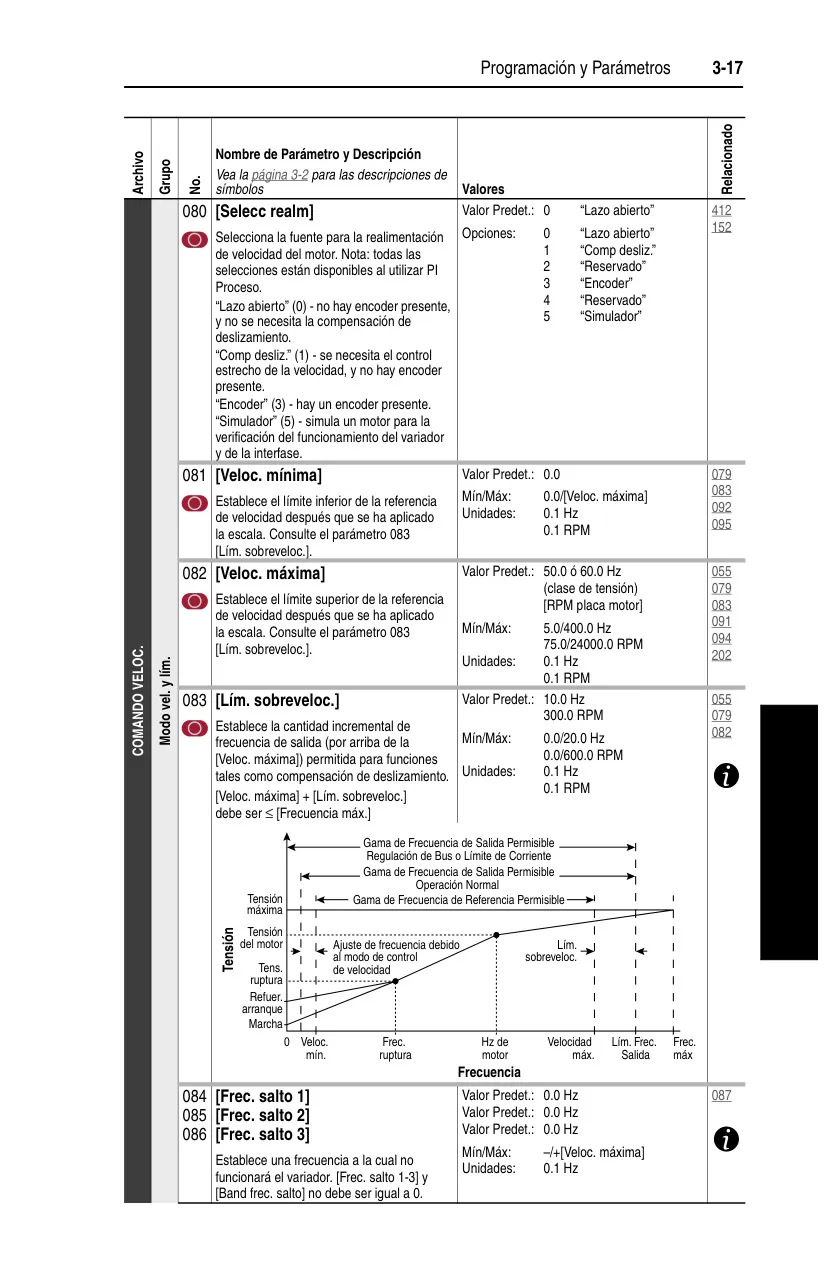

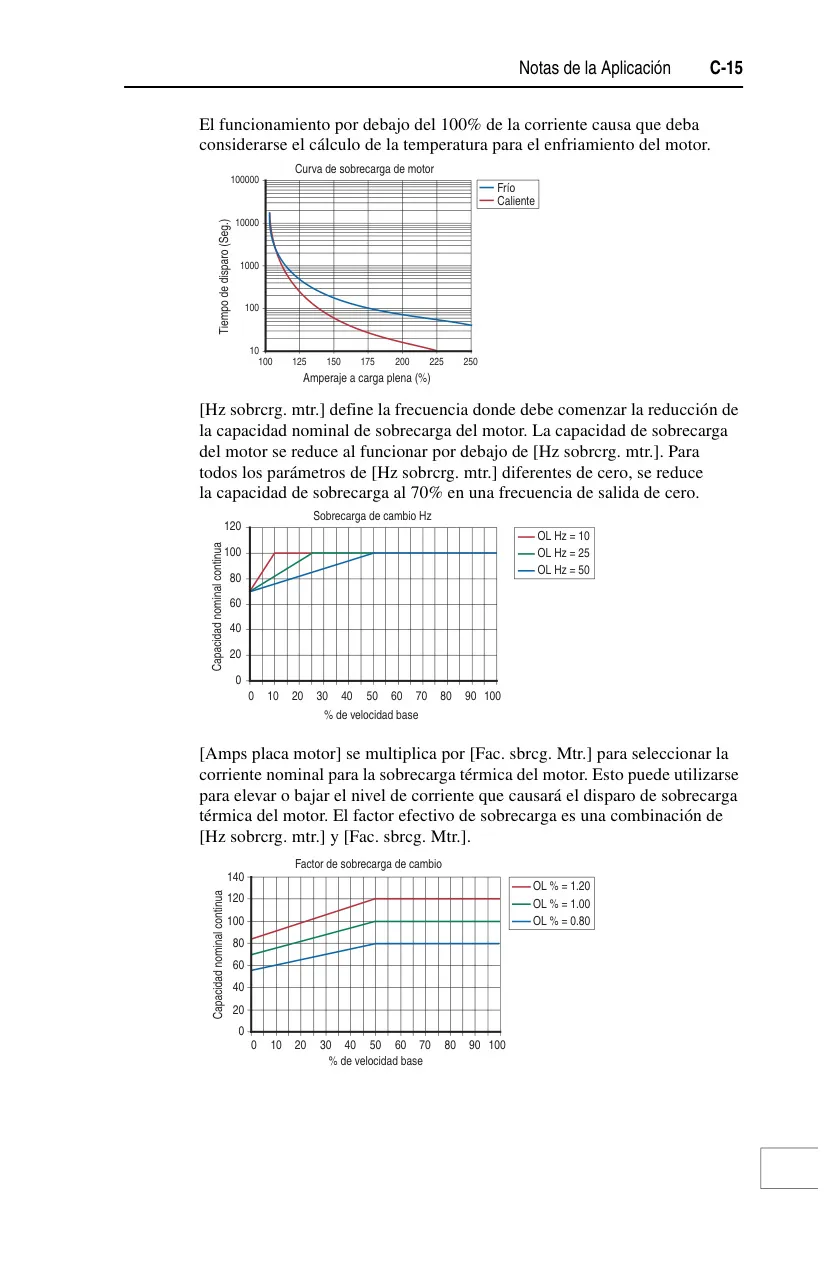

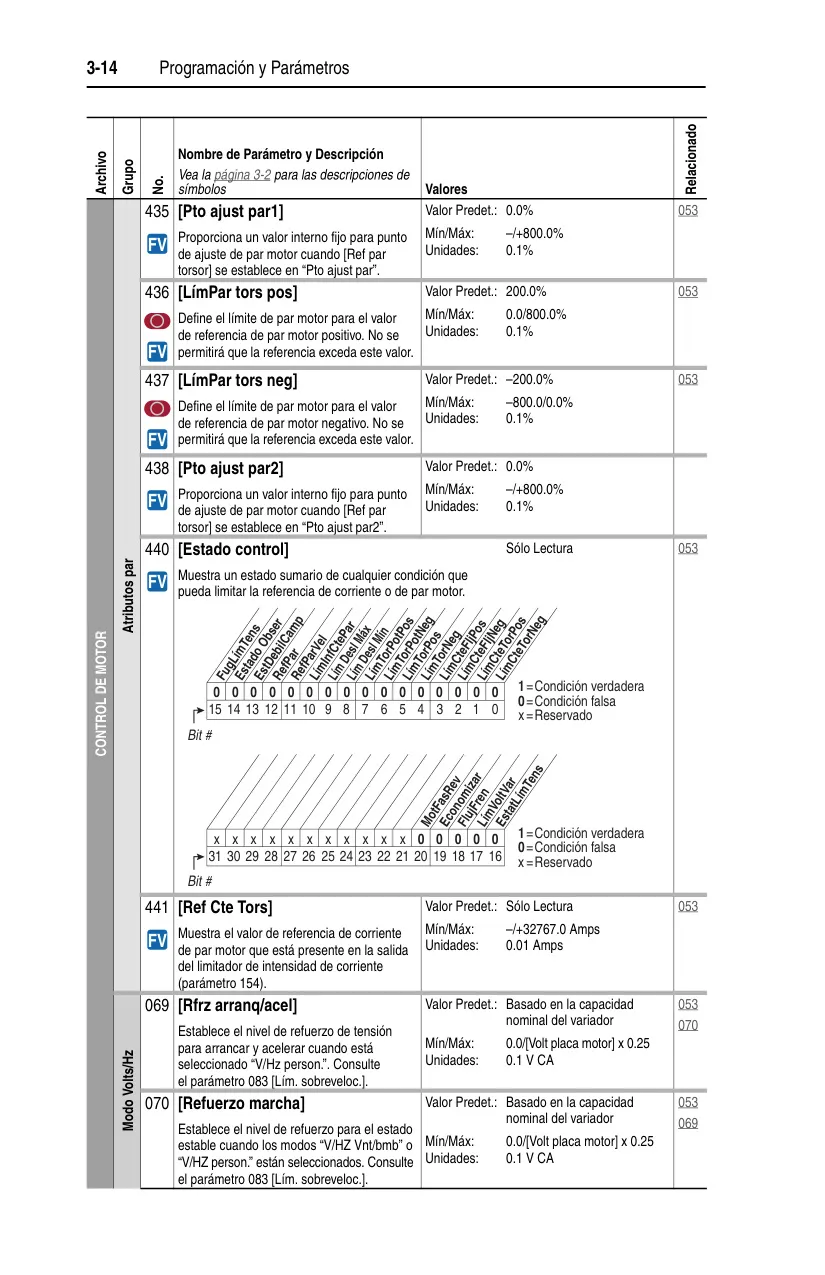

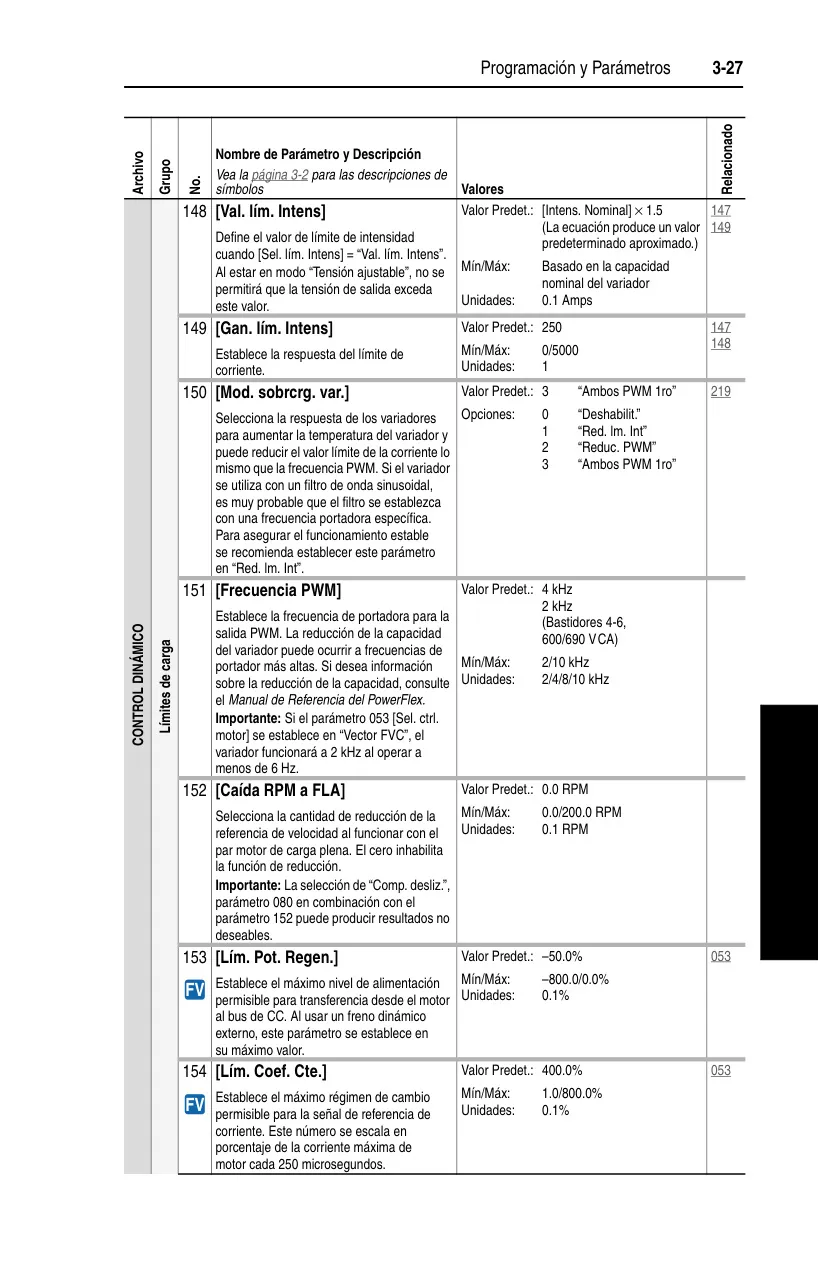

| Característica | Especificación del Variador PowerFlex 700 Serie B |
|---|---|
| Modelo y Firmware | PowerFlex 700, Serie B, Firmware 4.001 (Control Principal) |
| Certificaciones | UL508C, CAN/CSA-C2.2 No. 14-M91, CE (EN61800-3, EN50178), AS/NZS |
| Fases de Entrada | Trifásica (capacidad nominal completa); Monofásica (50% de la corriente nominal, UL) |
| Tolerancia de Frecuencia | 47-63 Hz |
| Factor de Potencia | 0.98 (en toda la gama de velocidades) |
| Eficiencia | 97.5% (a capacidad nominal de corriente y tensión de línea) |
| Capacidad Máx. de Corto Circuito | 200,000 A simétricos |
| Sobretensión de Entrada CA (Disparo) | 285 VCA (200-240V), 570 VCA (380-480V), 716 VCA (600V), 818 VCA (600/690V) |
| Baja Tensión de Entrada CA (Disparo) | 120 VCA (200V), 138 VCA (240V), 233 VCA (380/400V), 280 VCA (480V), 345 VCA (600V, 600/690V) |
| Sobrecorriente (Software) | 200% de la corriente nominal (típico) |
| Sobrecorriente (Hardware) | 220-300% de la corriente nominal (dependiendo de la capacidad del variador) |
| Método de Control | PWM sinusoide codificado con frecuencia de portadora programable (6 o 12 impulsos) |
| Frecuencia de Portadora | 2, 4, 8, 10 kHz (4 kHz por defecto) |
| Rango de Tensión de Salida | 0 a tensión nominal del motor |
| Rango de Frecuencia de Salida | 0 a 420 Hz |
| Precisión de Frecuencia | ±0.01% (entrada digital), ±0.4% (entrada analógica) |
| Regulación de Velocidad (V/Hz) | 0.5% de la velocidad básica, rango 40:1, ancho de banda 10 rad/s |
| Regulación de Velocidad (Sensorless Vector) | 0.5% de la velocidad básica, rango 80:1, ancho de banda 20 rad/s |
| Regulación de Velocidad (Control Vectorial con encoder) | 0.001% de la velocidad básica, rango 1000:1, ancho de banda 250 rad/s |
| Sobrecarga Intermitente | 110% por 1 min, 150% por 3 seg |
| Límite de Corriente | Proactivo, programable de 20% a 160% de la corriente nominal |

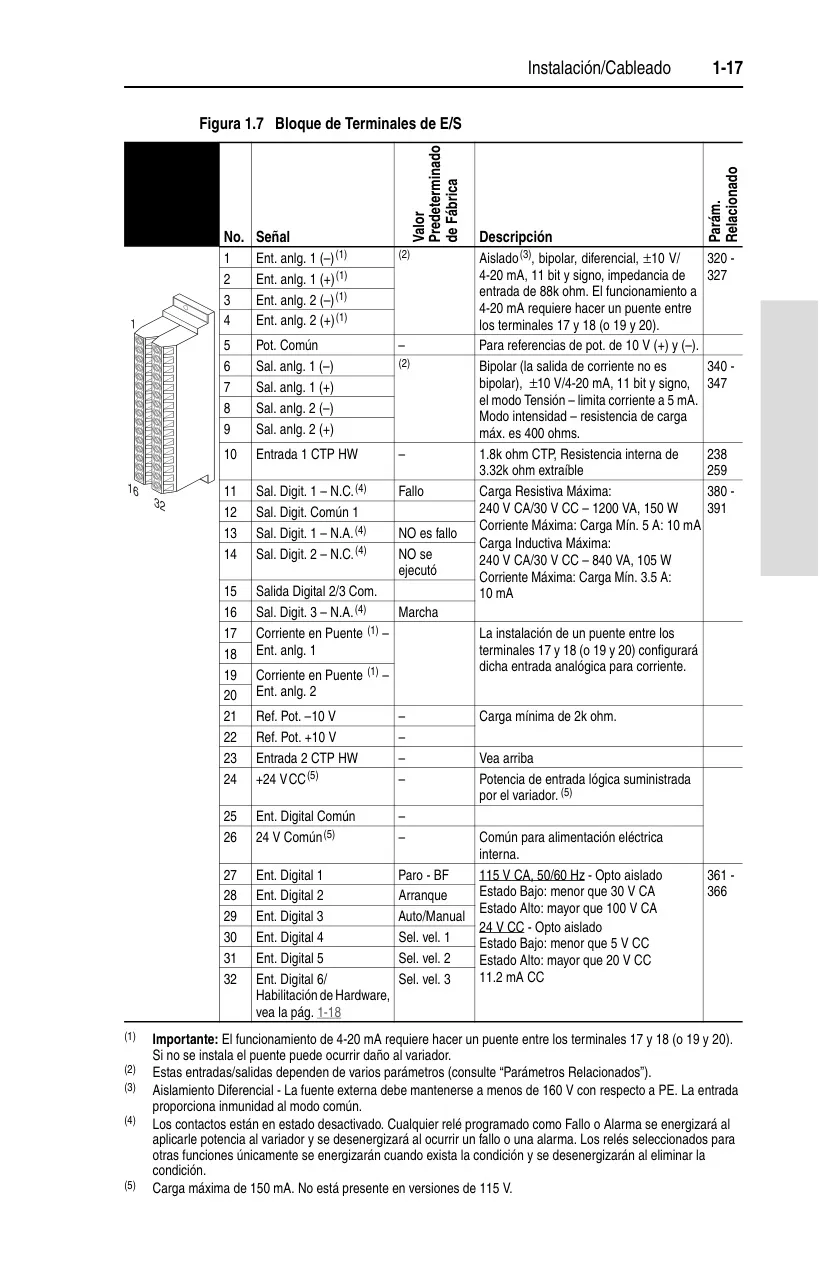

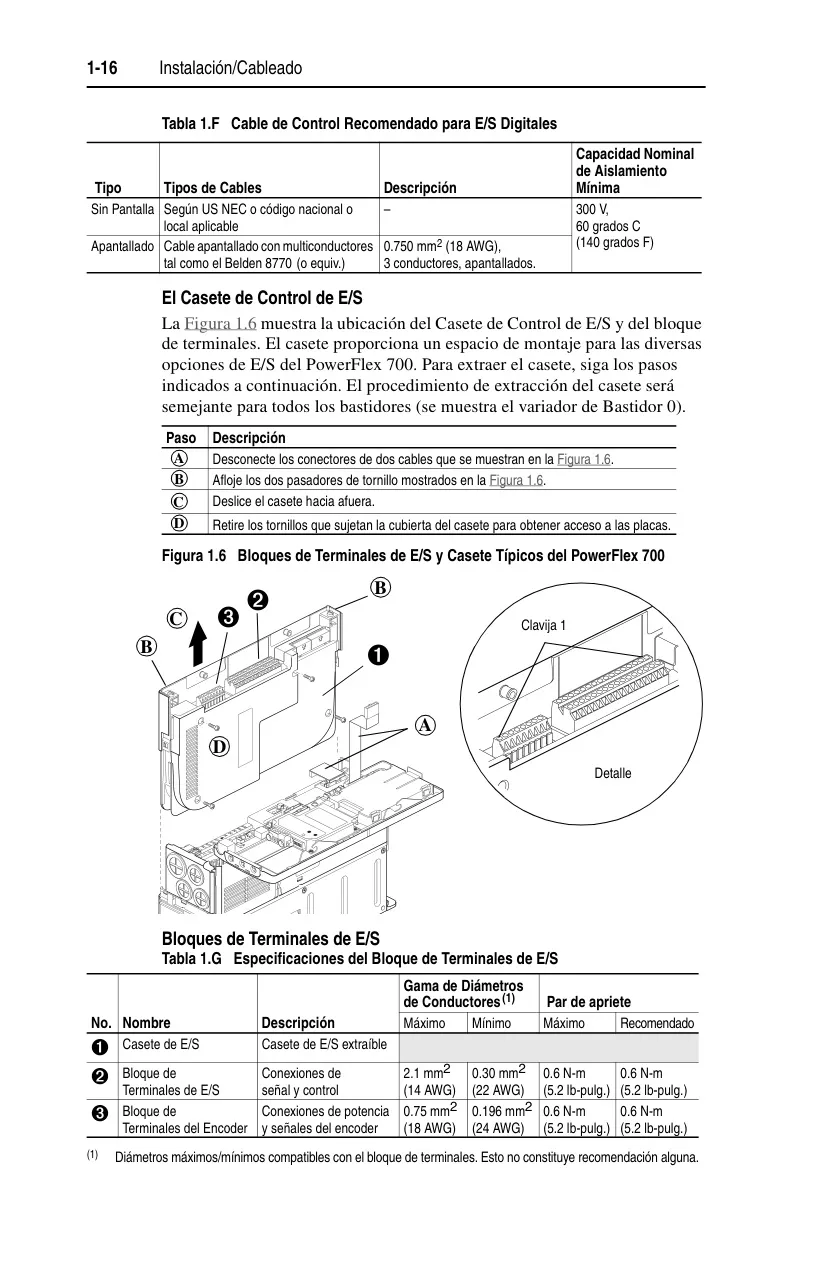

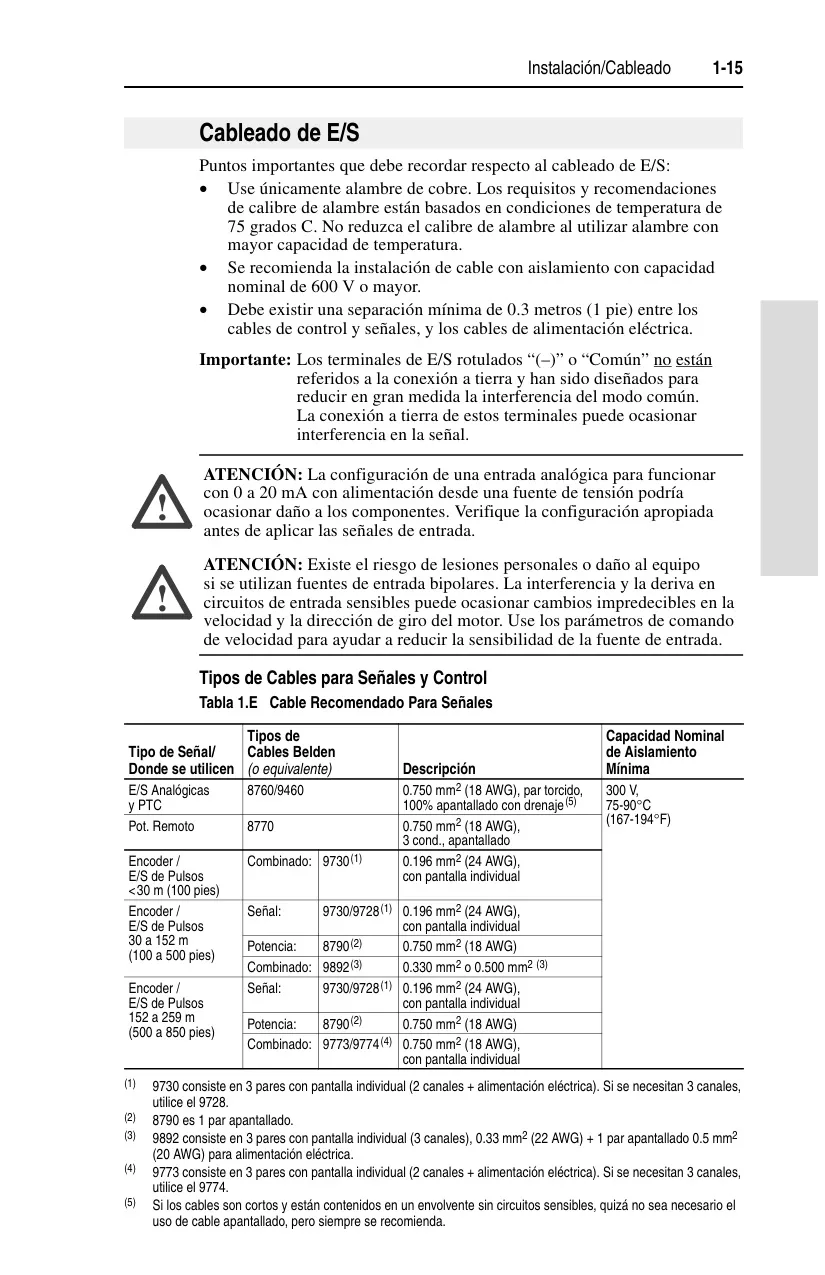

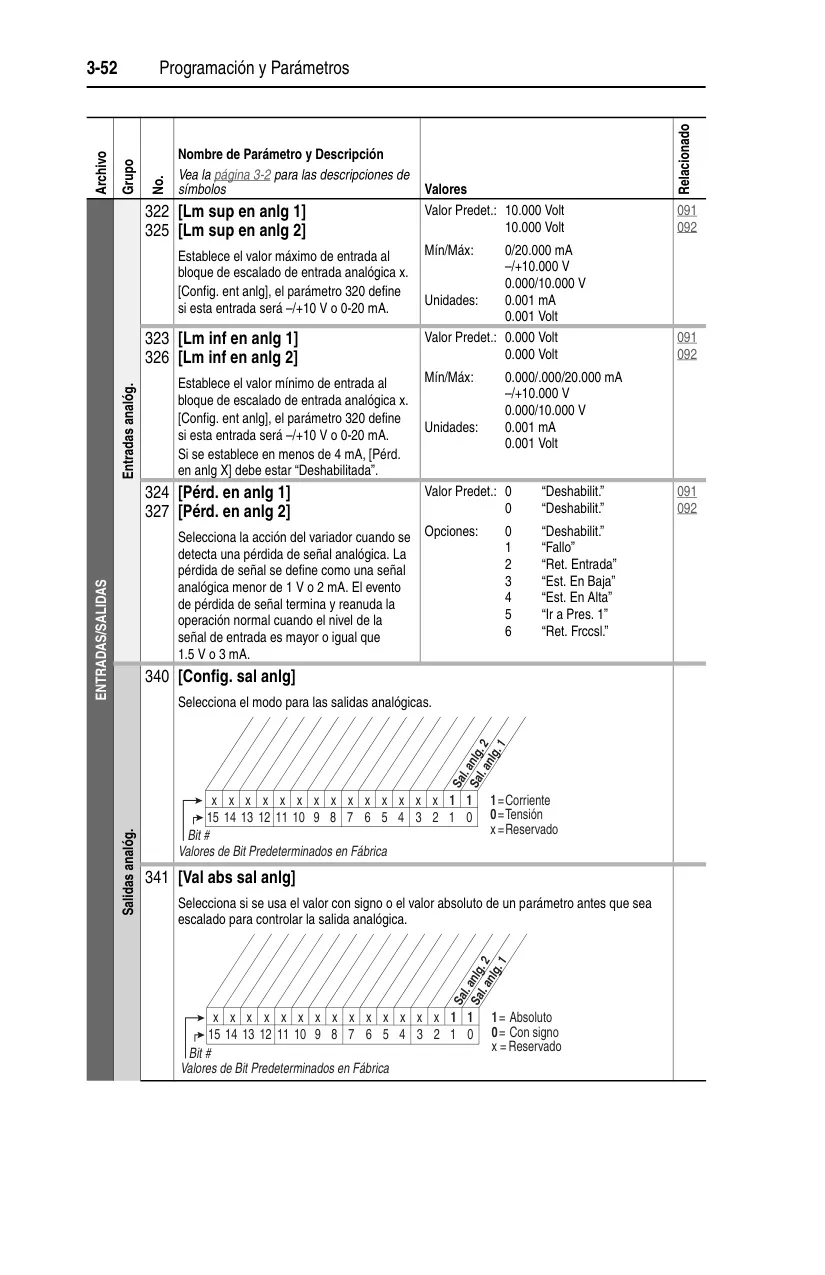

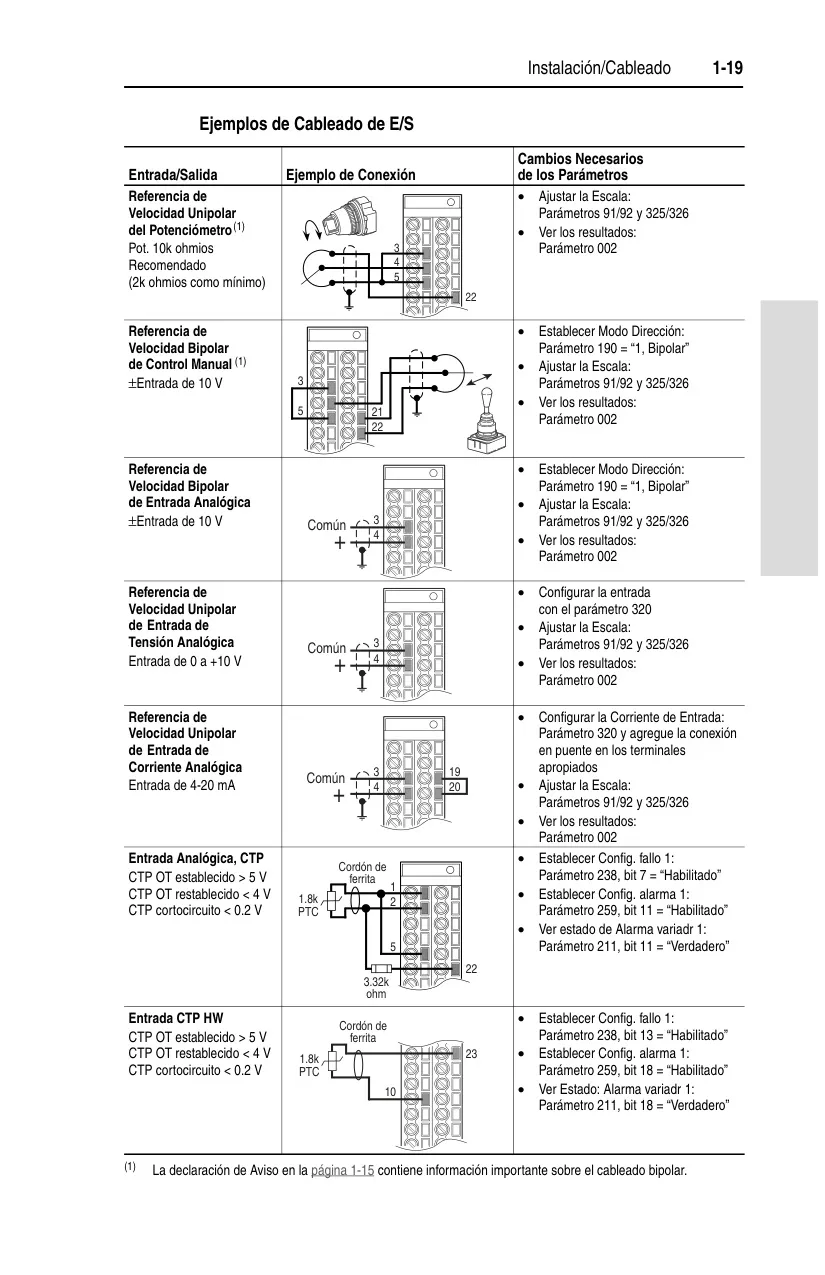

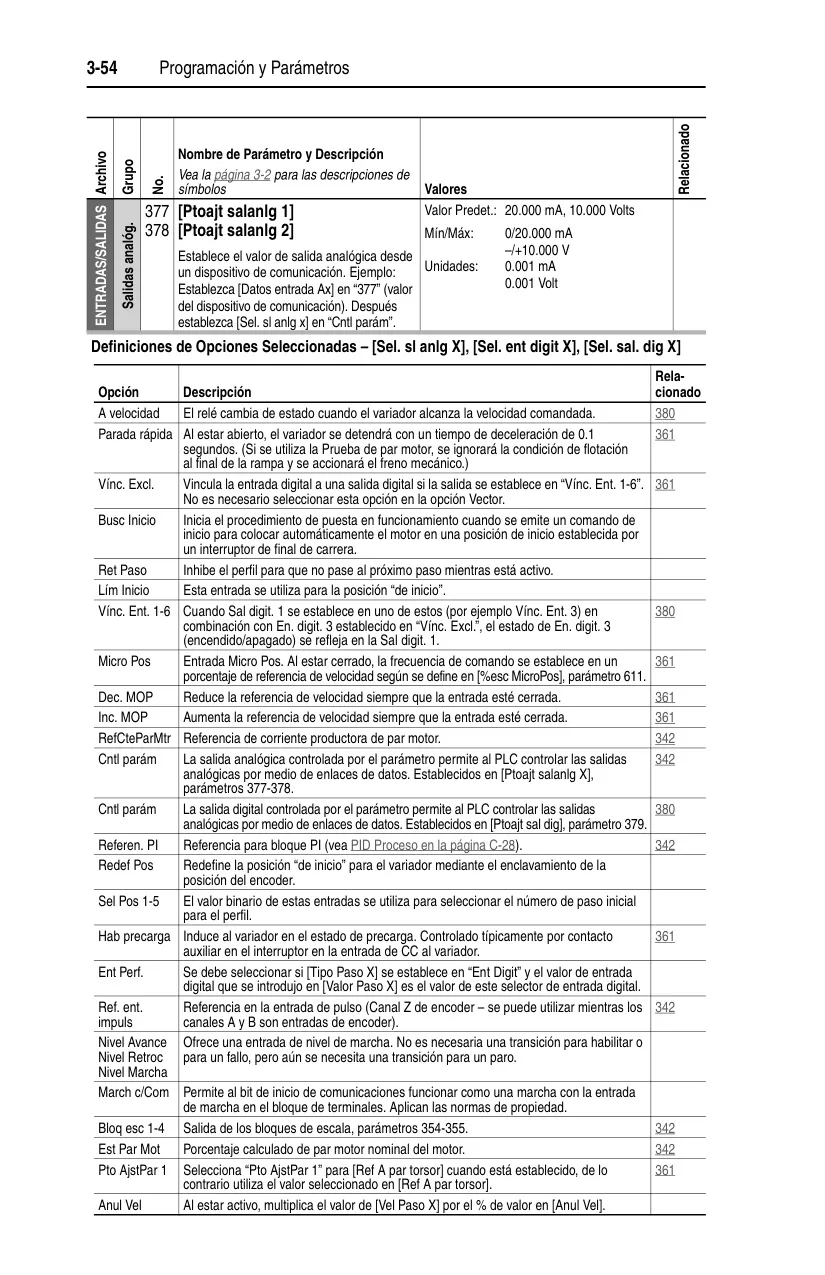

| Entradas Analógicas | 2 aisladas, bipolares, diferenciales, ±10 V / 4-20 mA (11 bits) |
| Salidas Analógicas | 2 bipolares, ±10 V / 4-20 mA (carga máx. 400 Ω para corriente) |

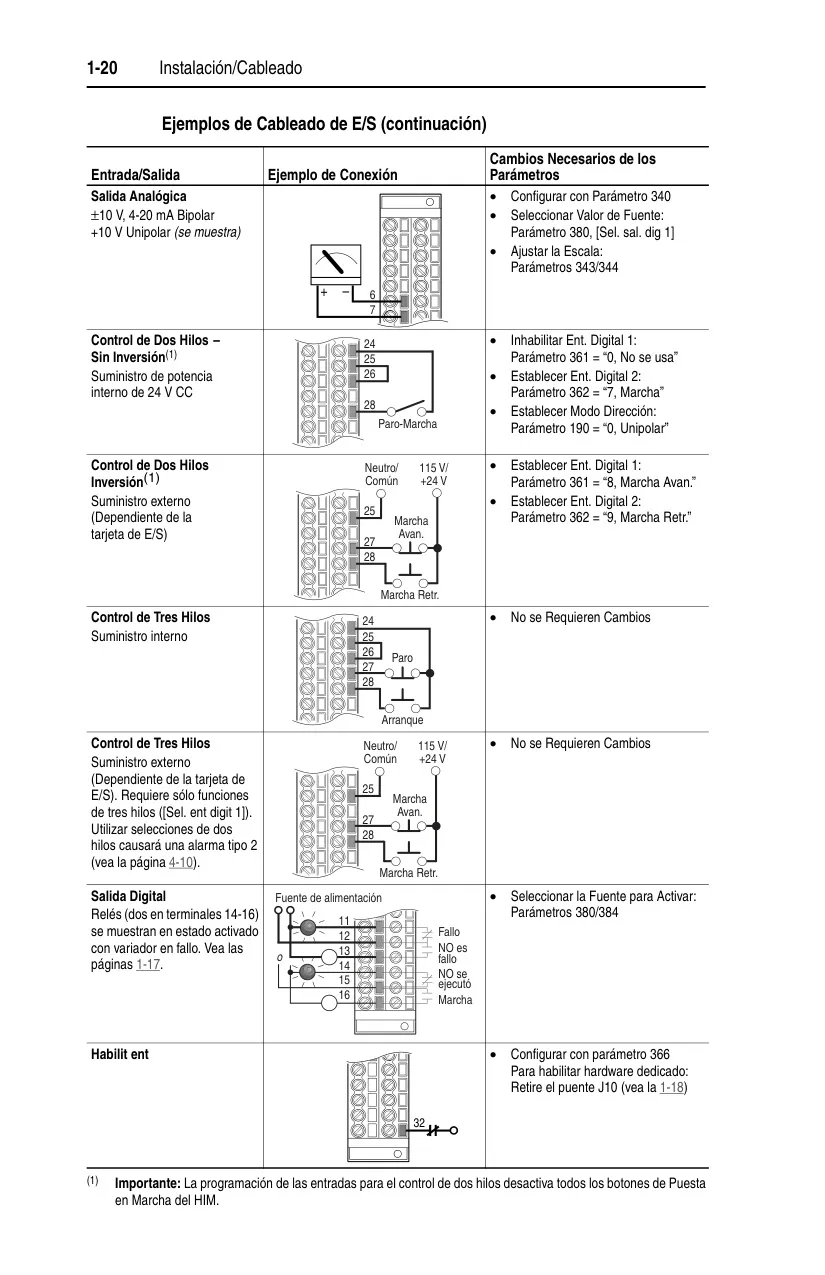

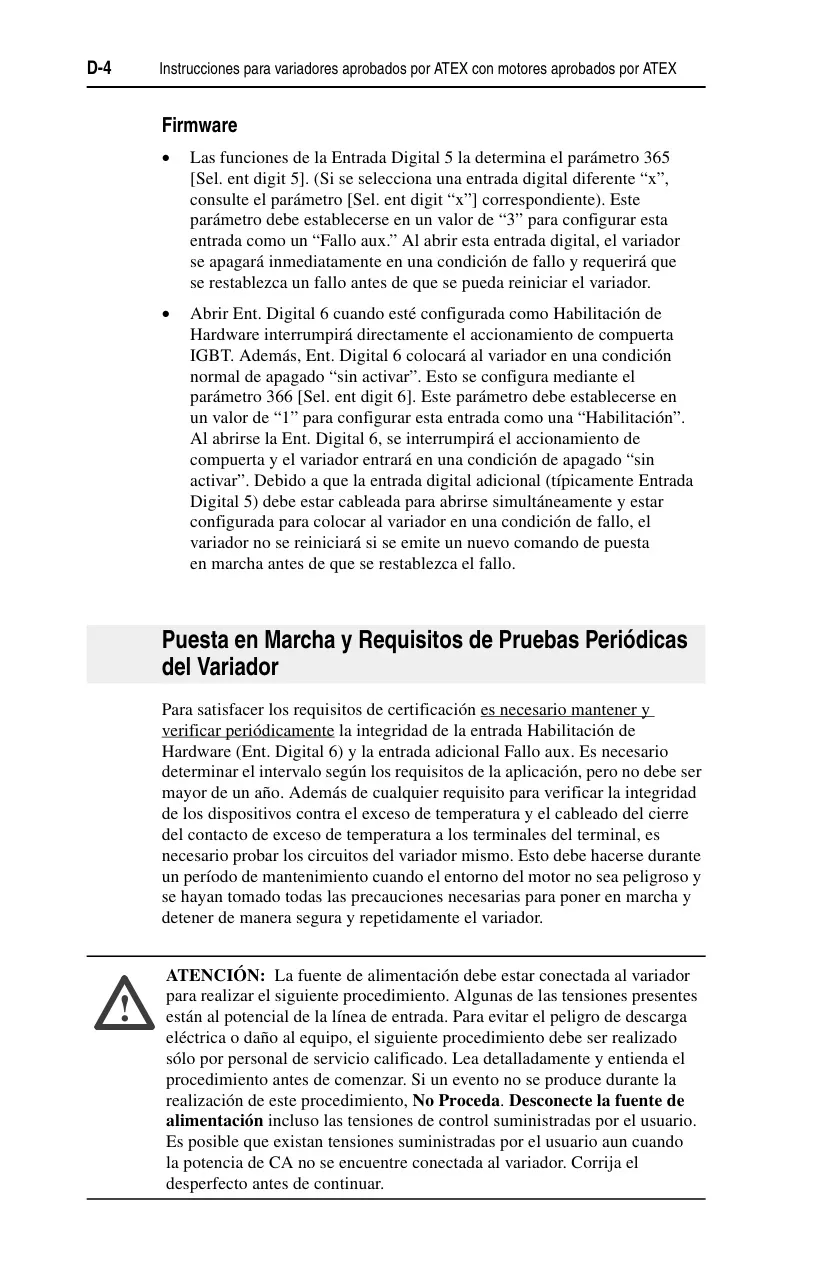

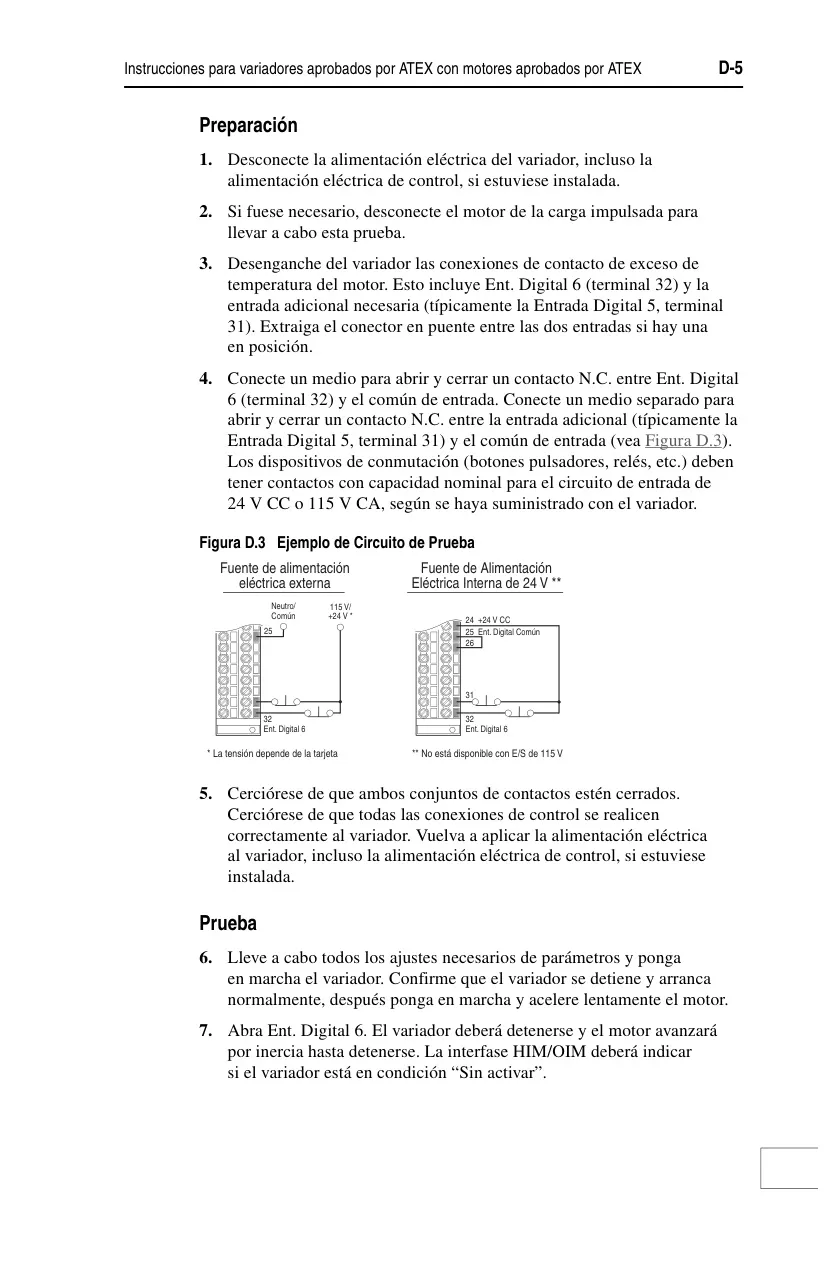

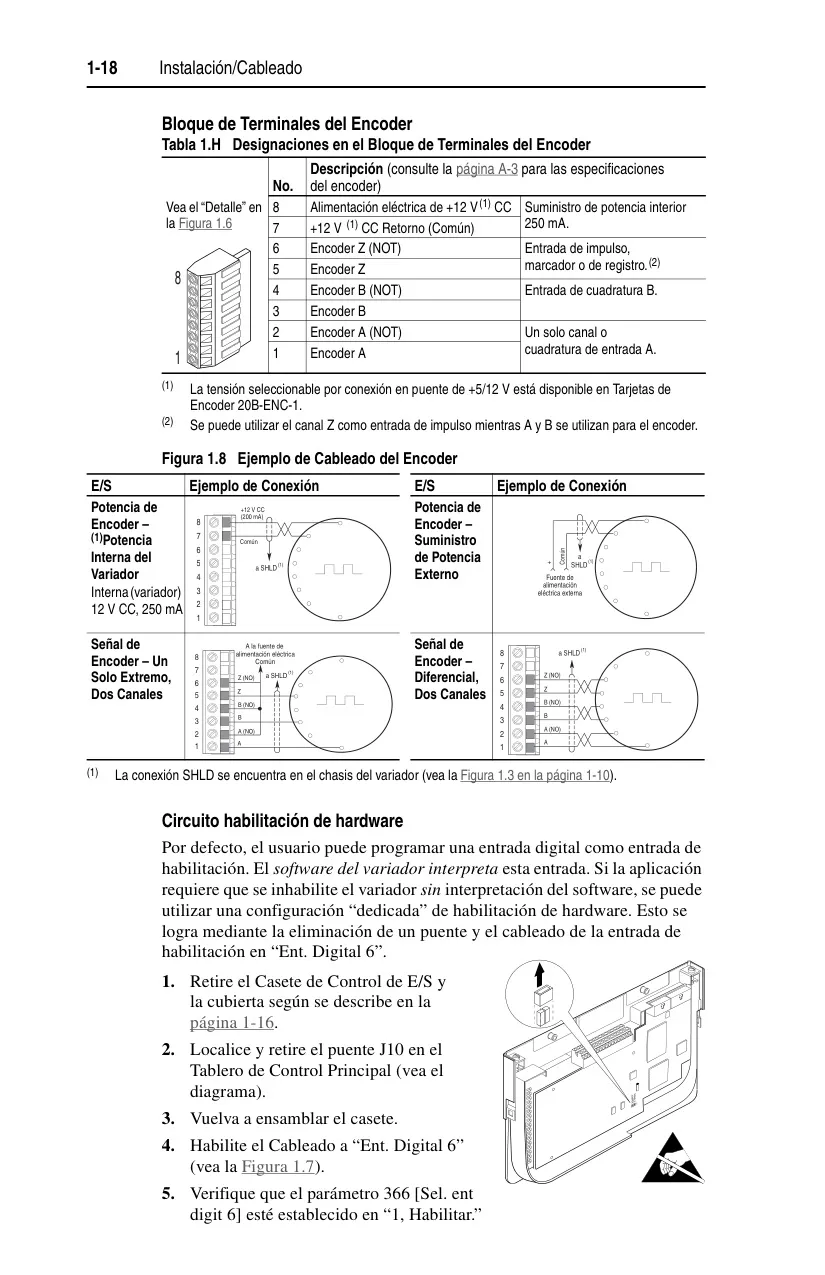

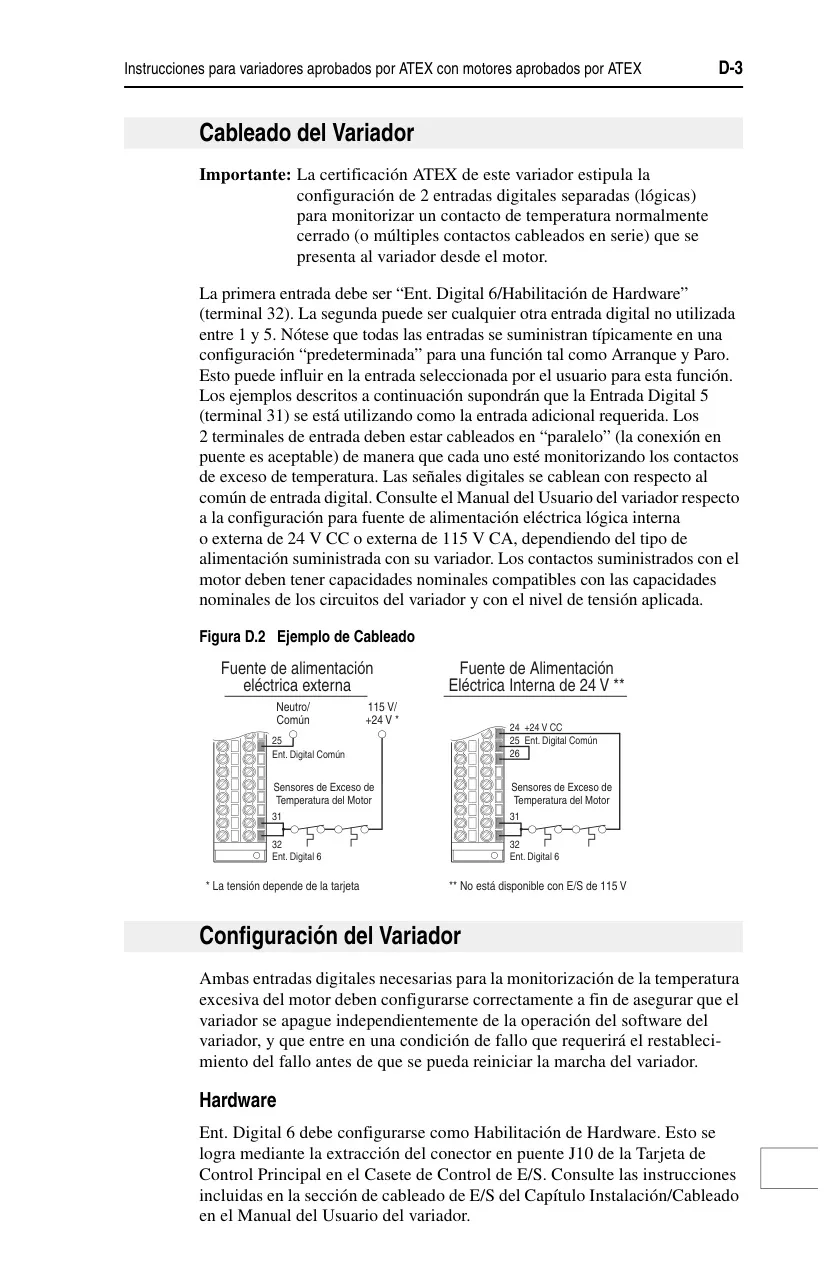

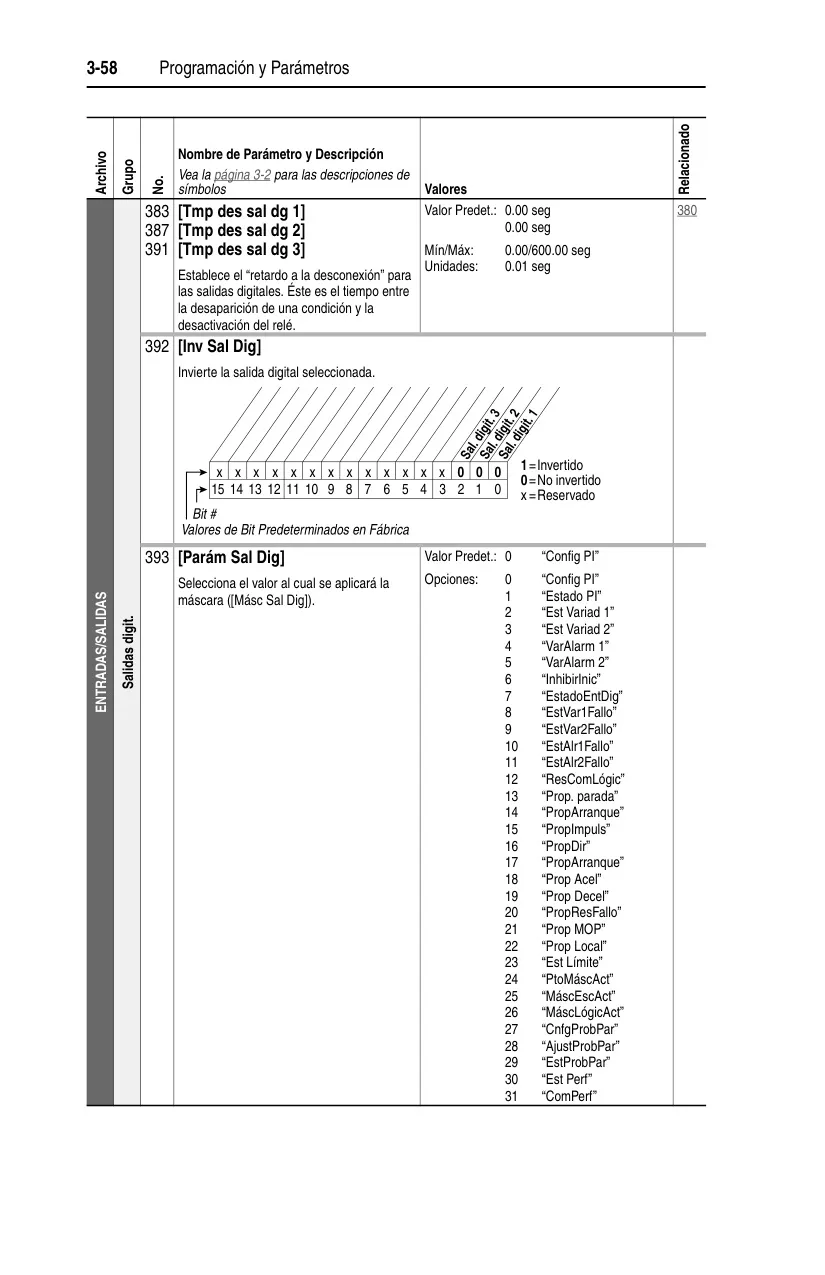

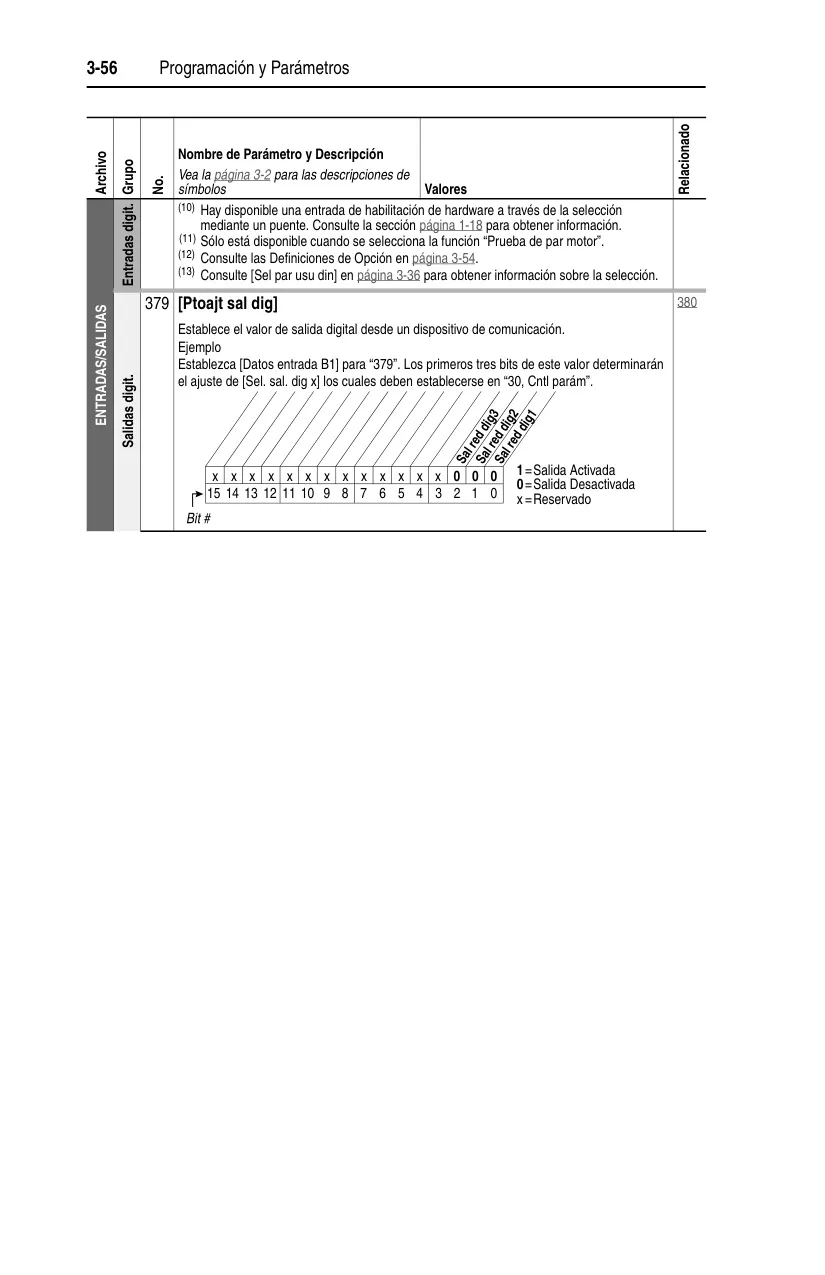

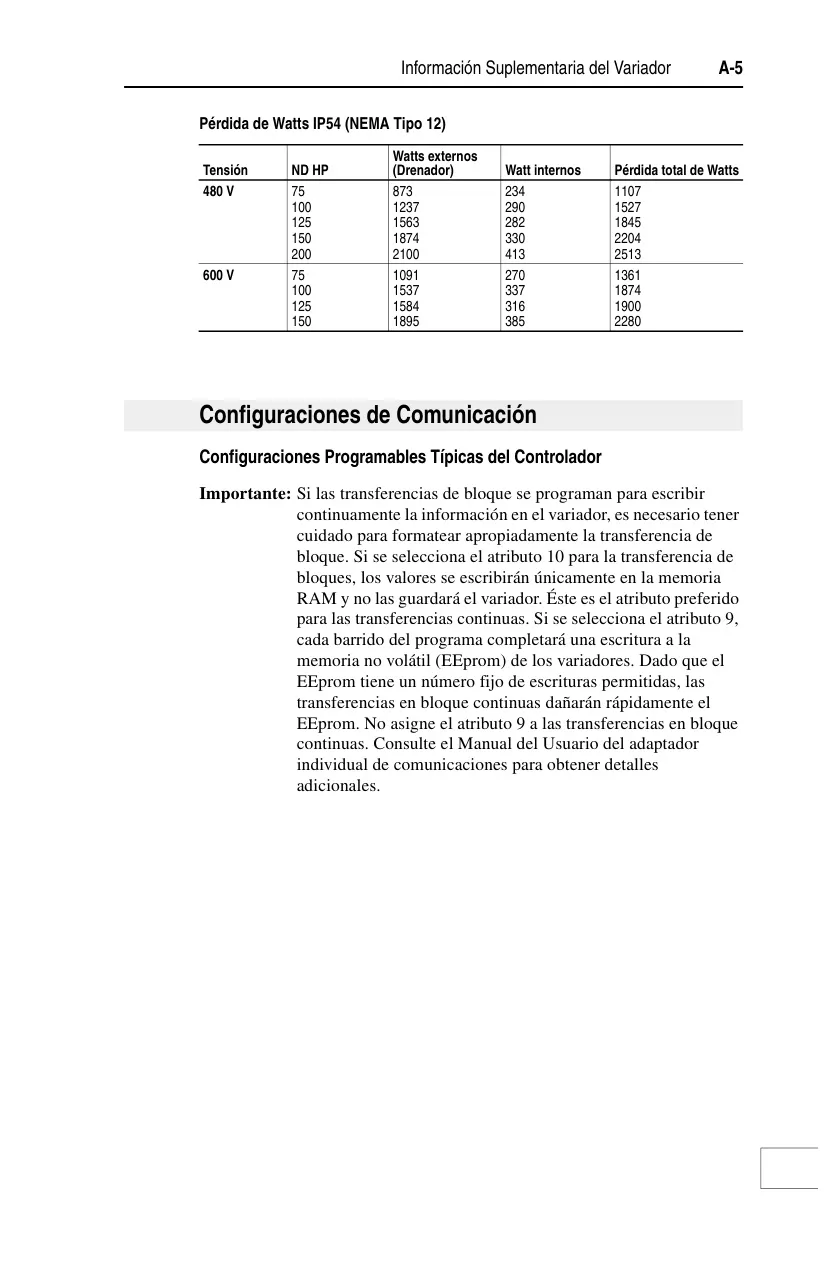

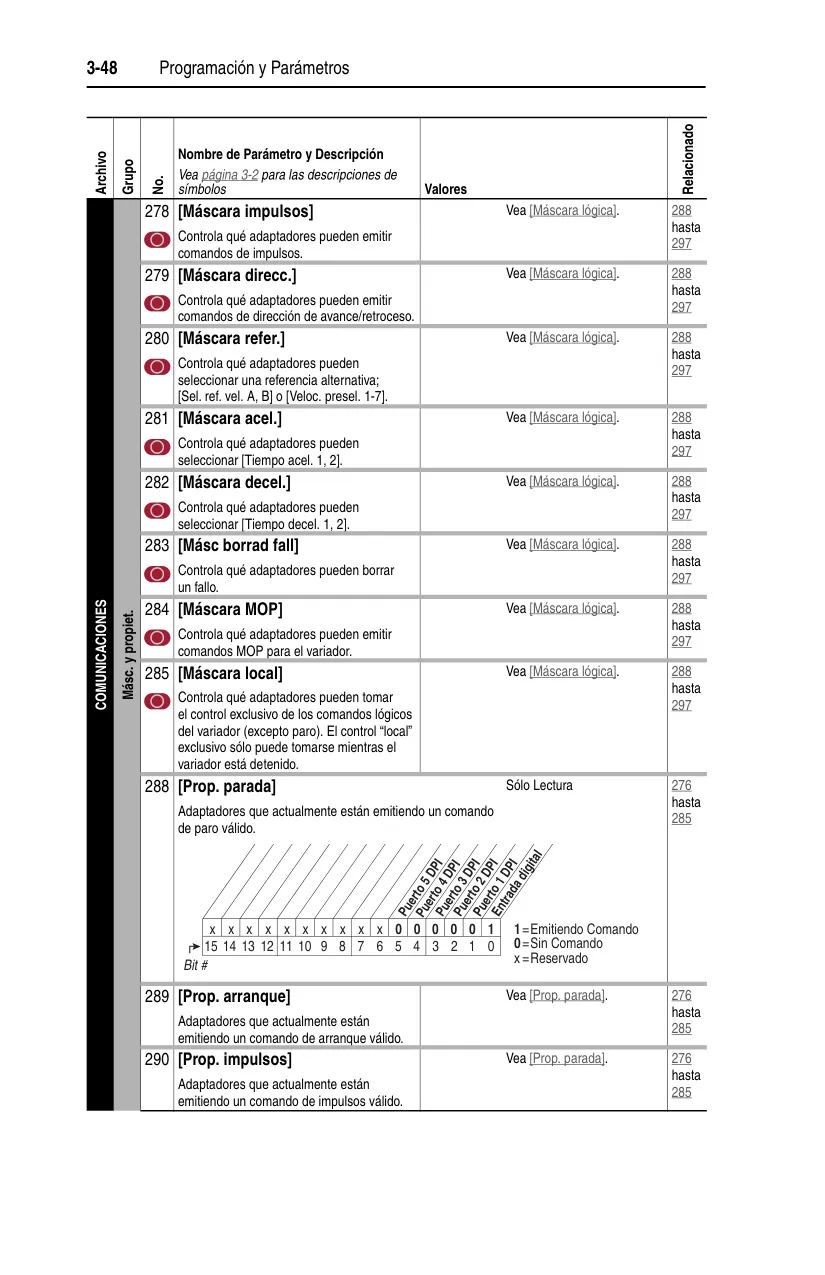

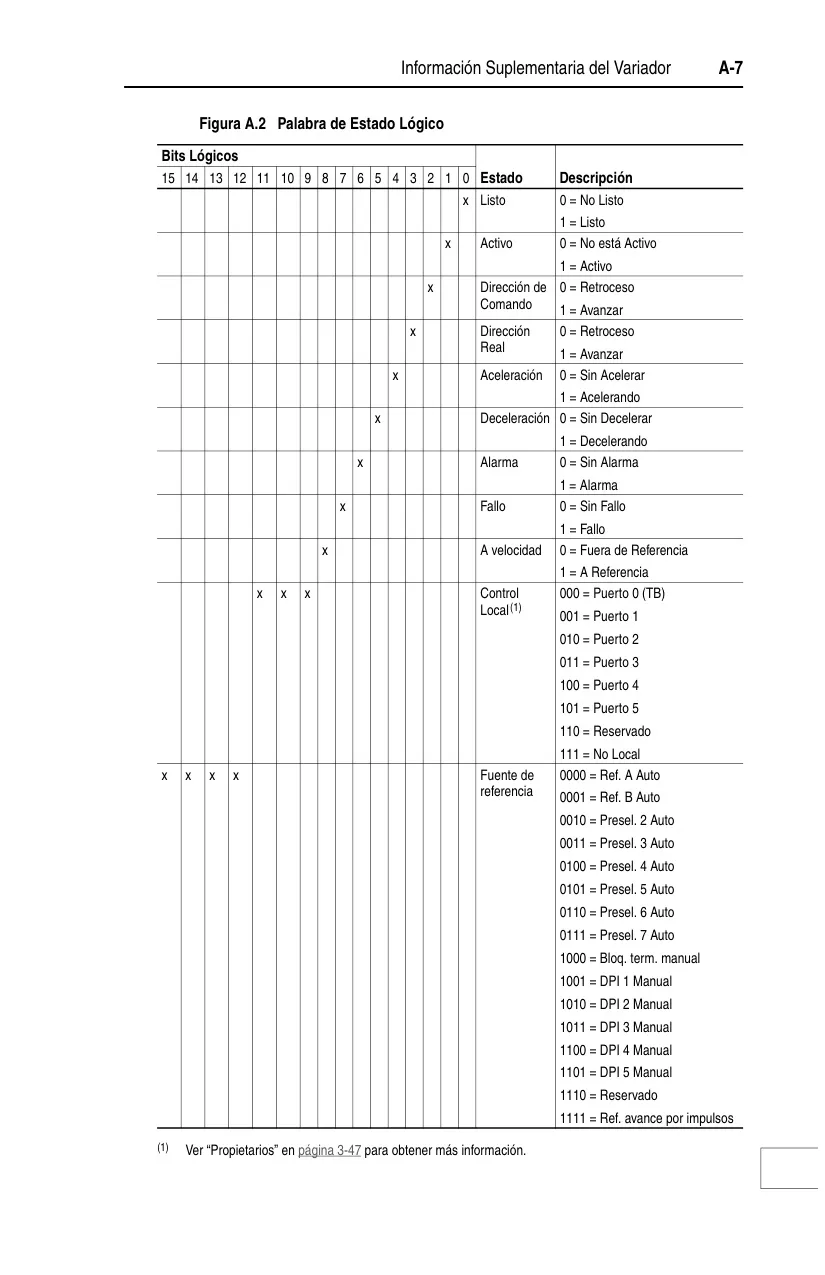

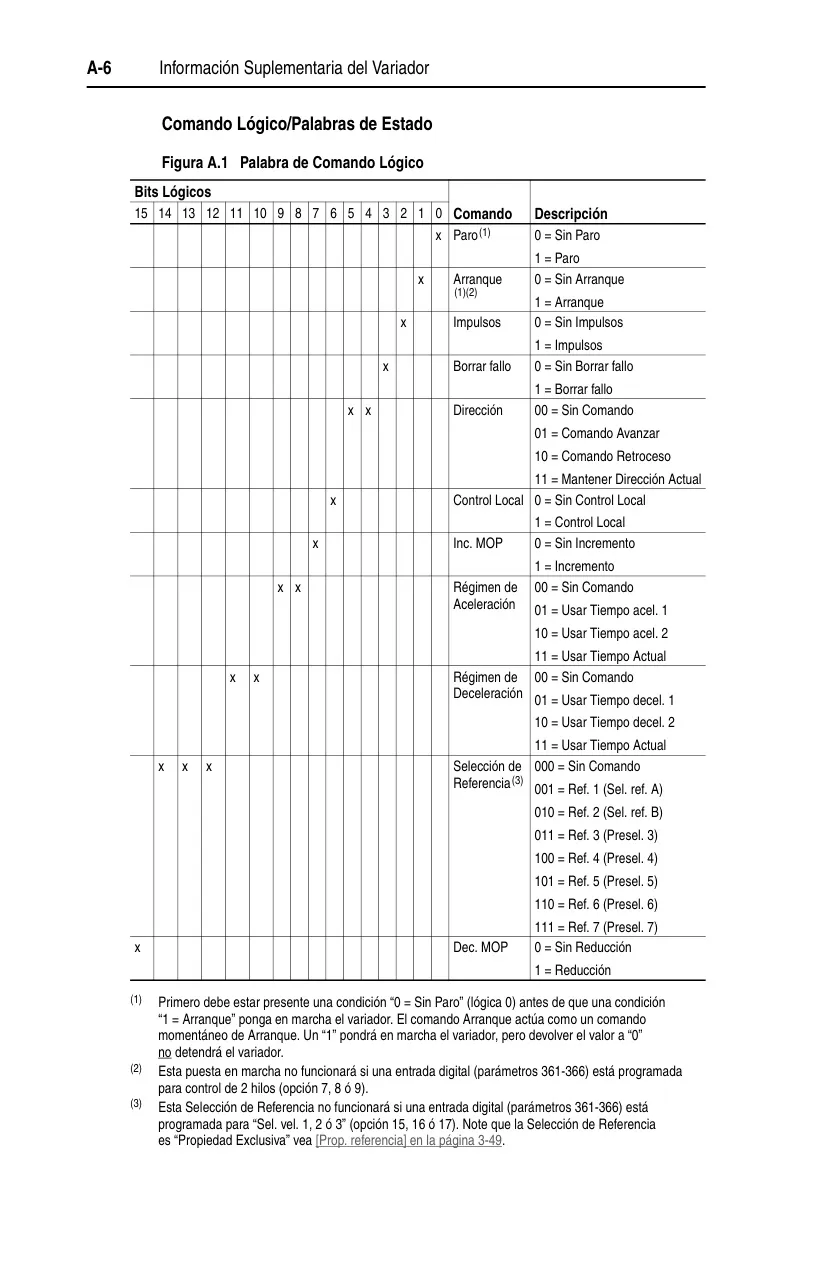

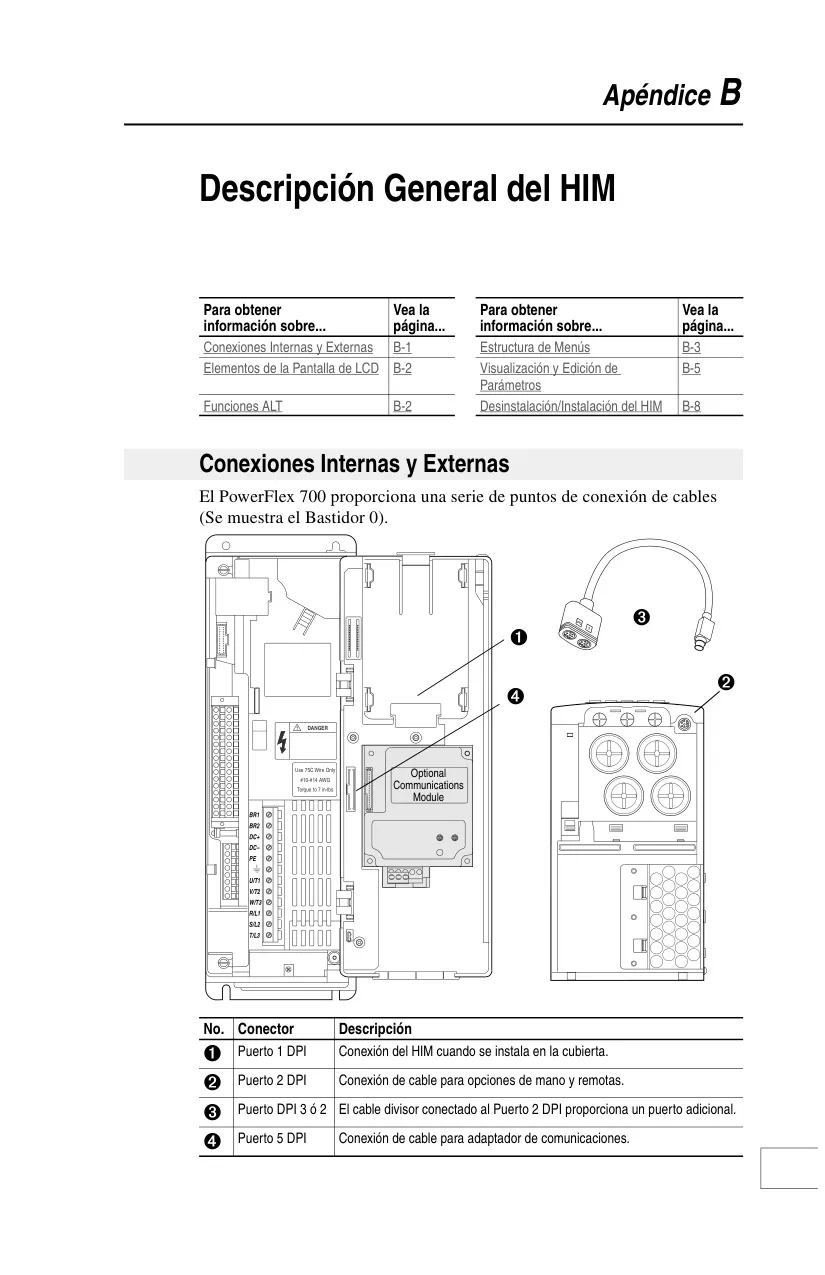

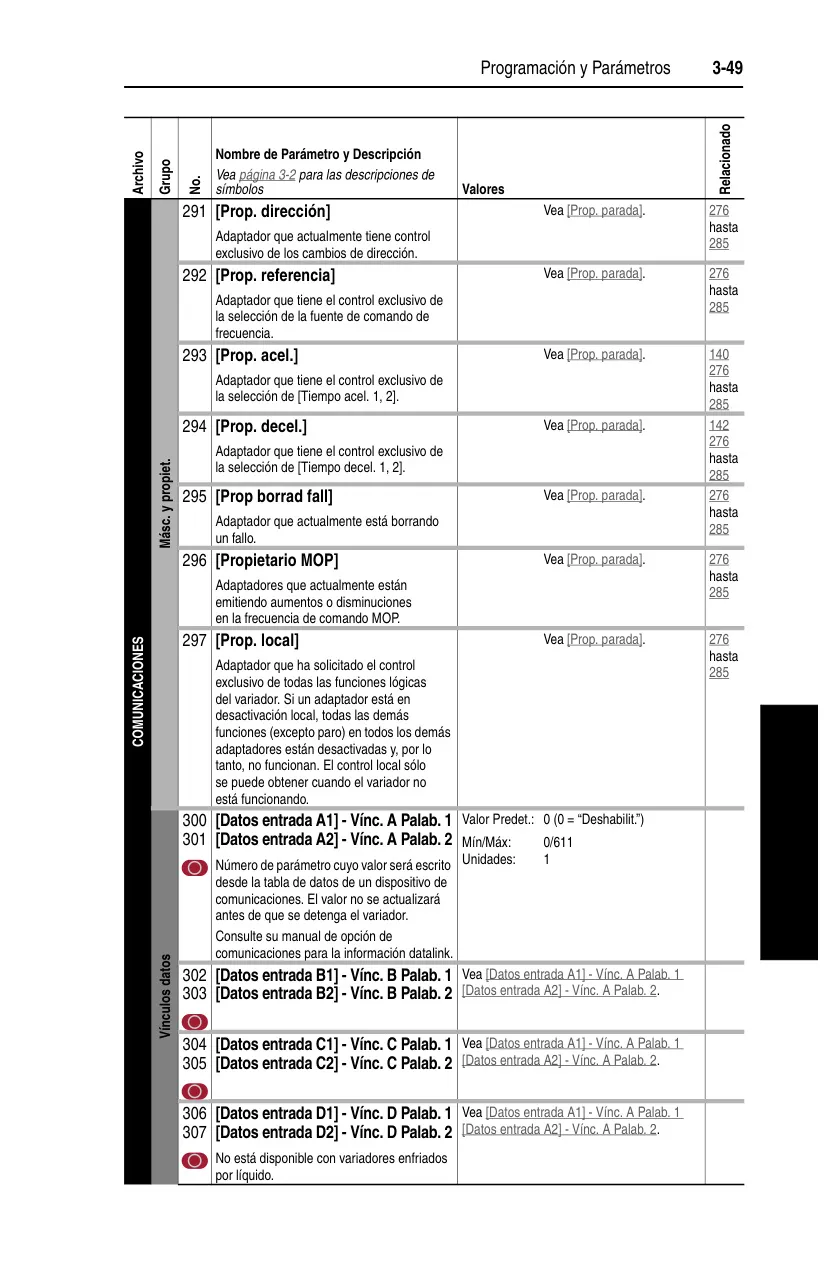

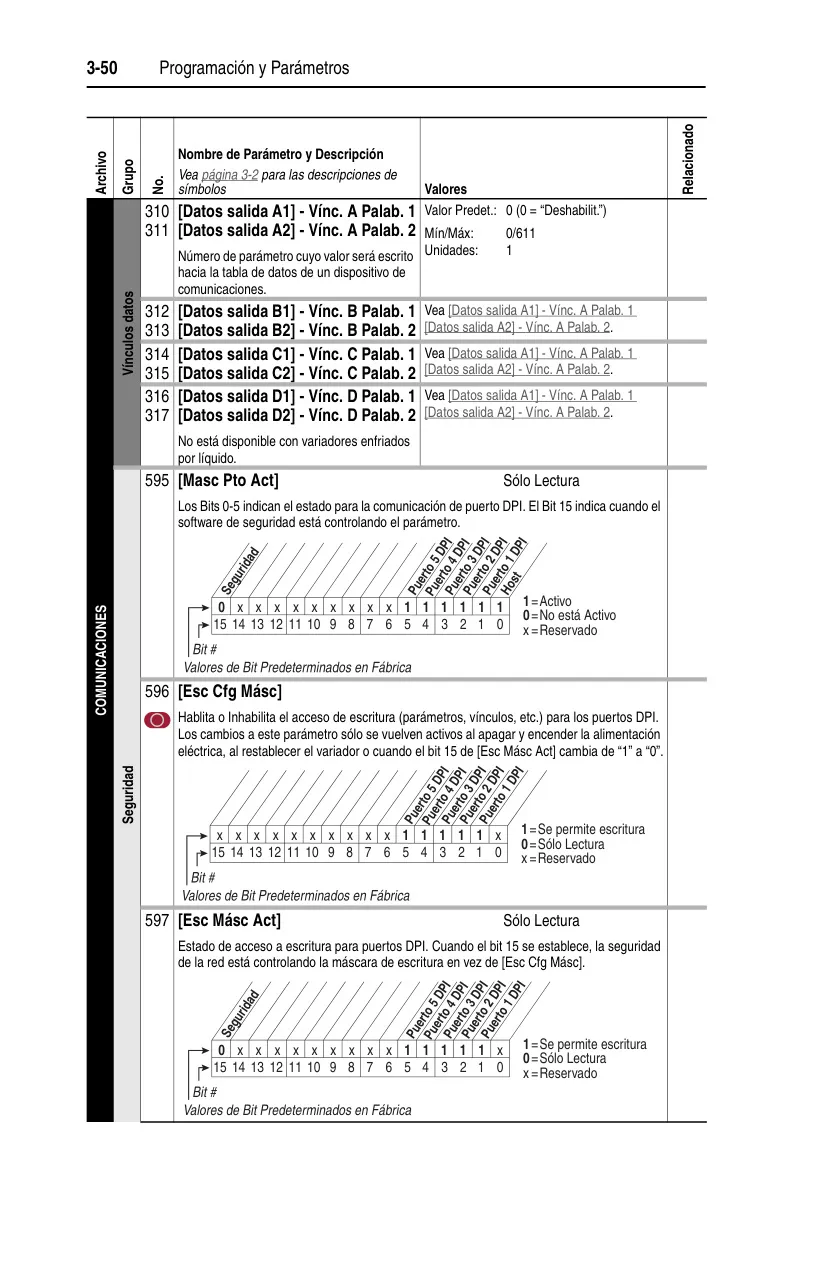

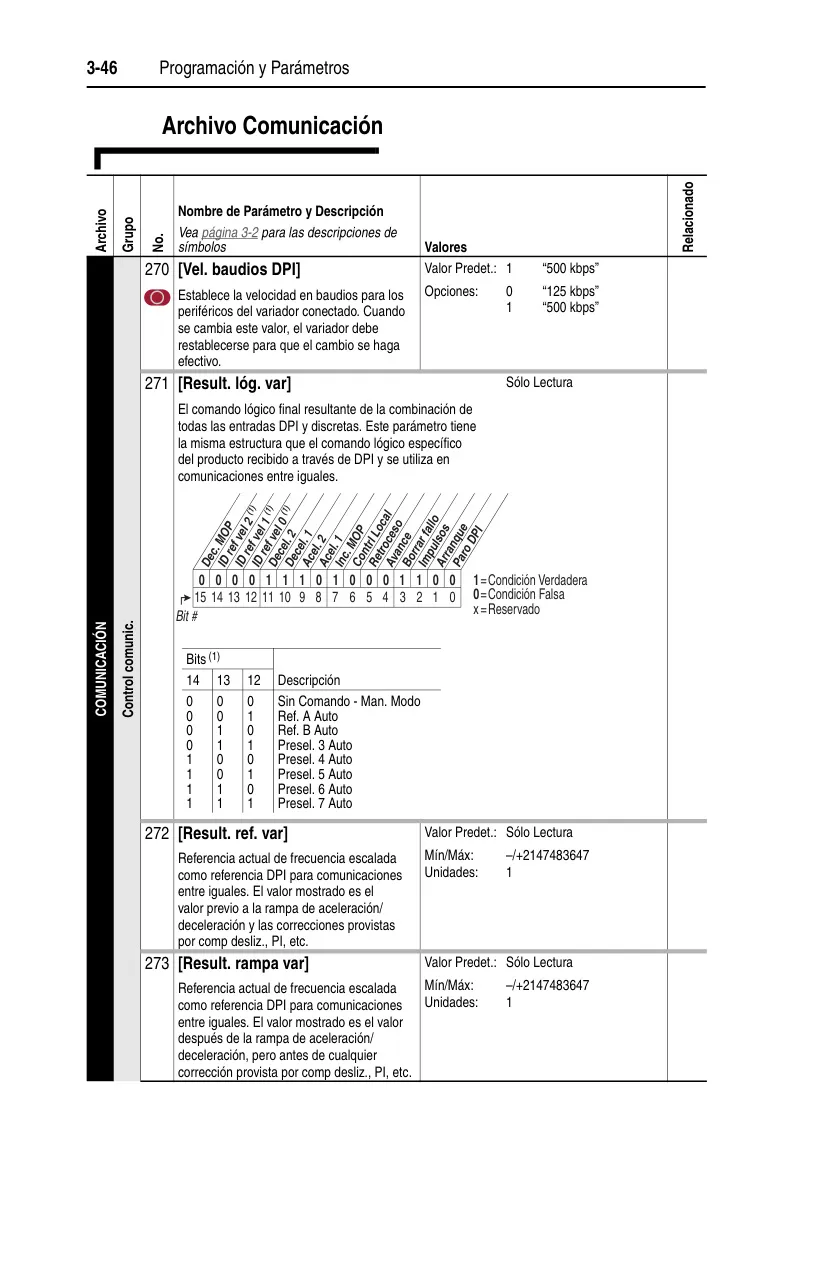

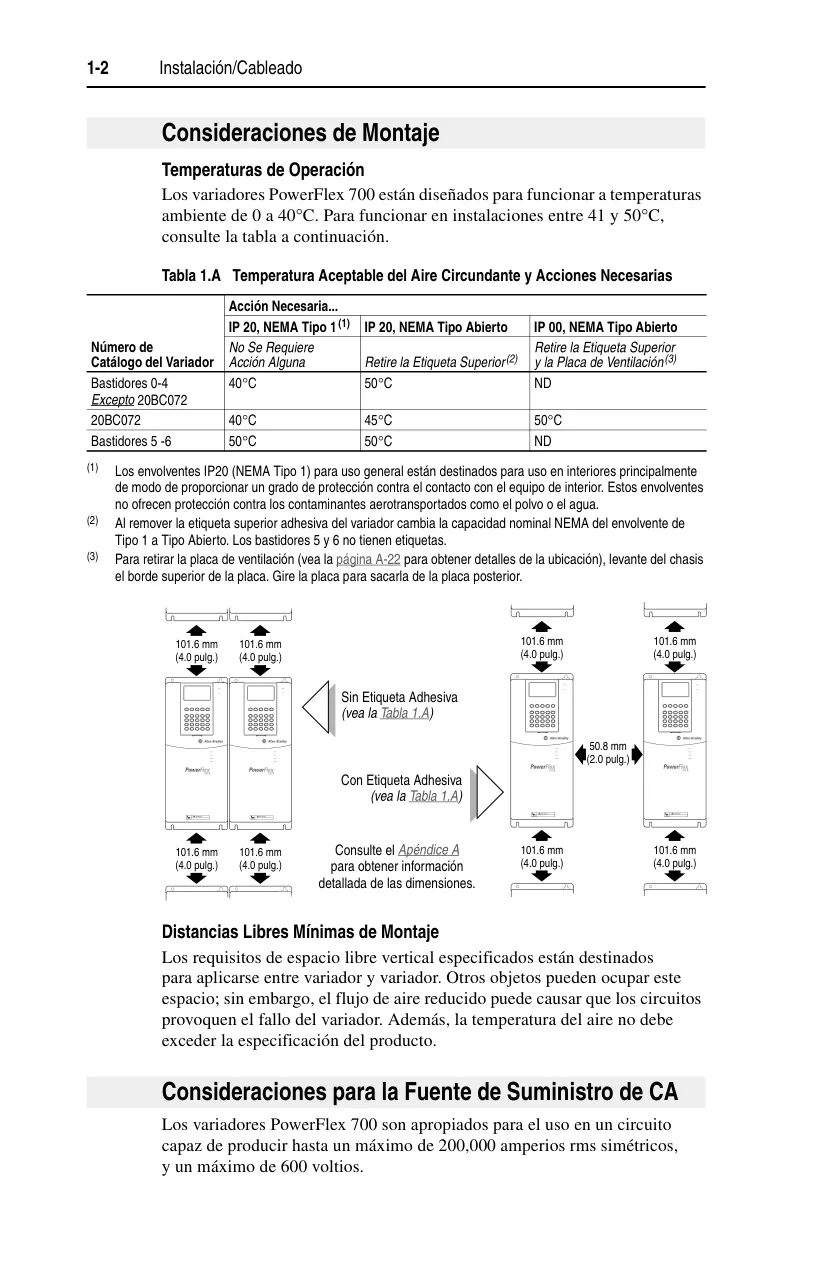

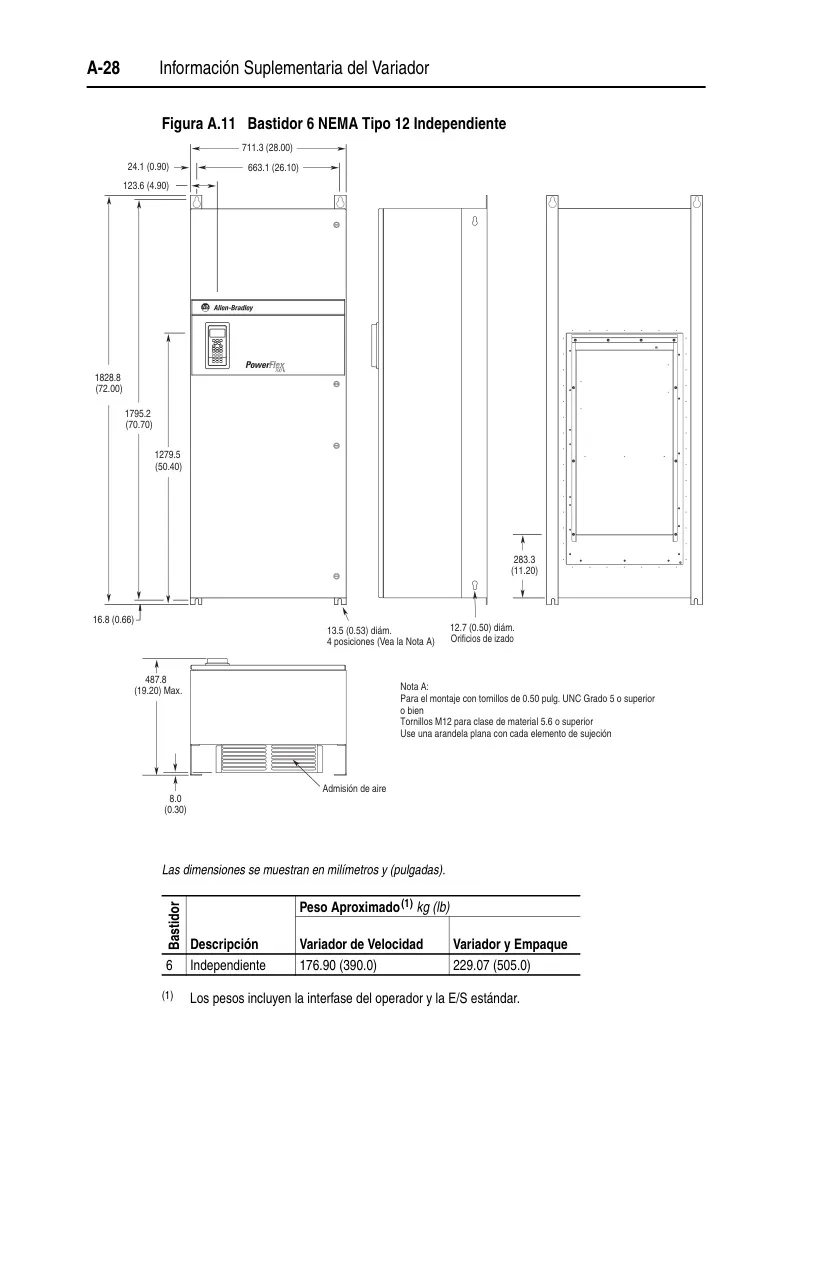

| Entradas Digitales | 6 opto-aisladas (24 VCC/CA o 115 VCA) |
| Salidas Digitales (Relés) | 3 relés, 240 VCA/30 VCC – 1200 VA / 150 W, 5 A máx. |
| Comunicación | DPI (125 kbps, 500 kbps configurable) |
| Altitud Máx. | 1000 m (3300 pies) sin reducción de capacidad |
| Temp. de Funcionamiento | 0 a 50°C (32 a 122°F) |
| Humedad Relativa | 5 a 95% (sin condensación) |
| Nivel Sonoro (Típico) | 58 dB (Bastidor 0) a 72 dB (Bastidor 6) a 2m |

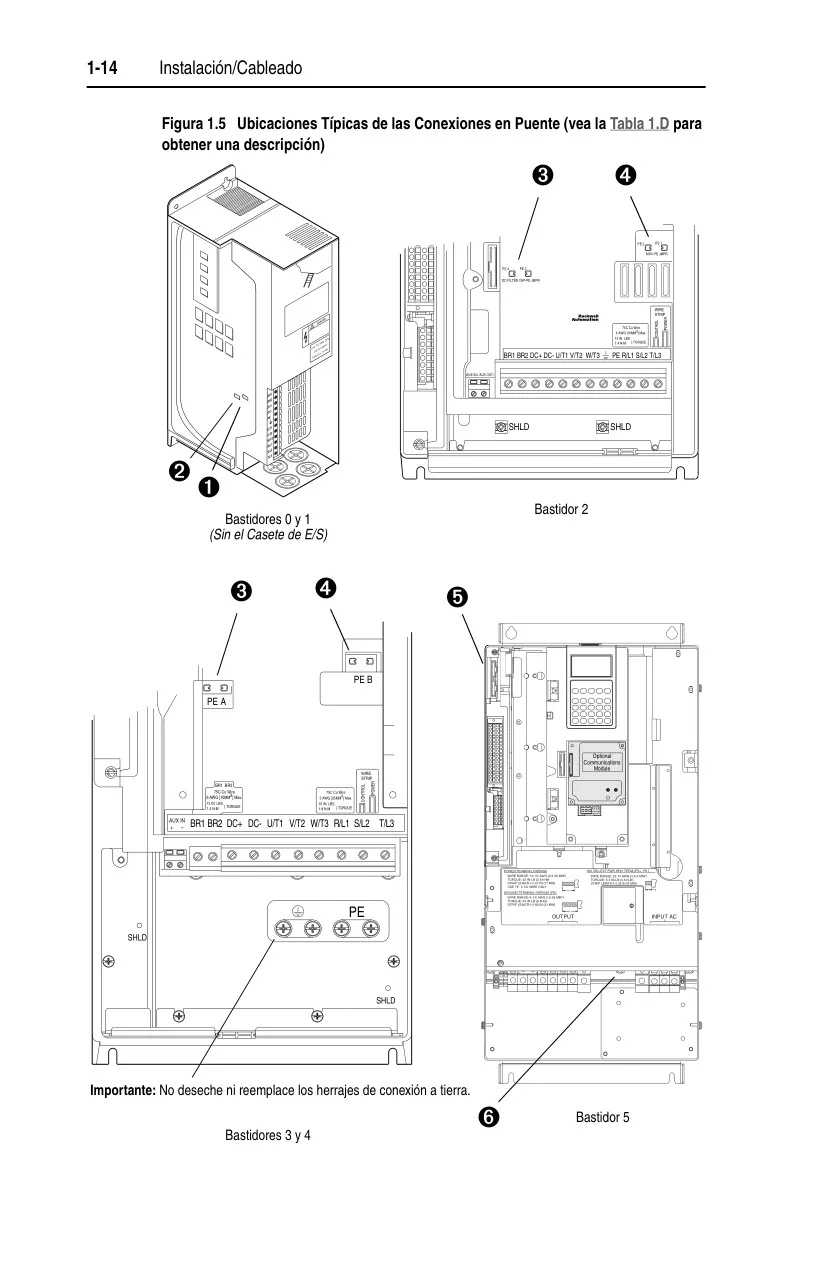

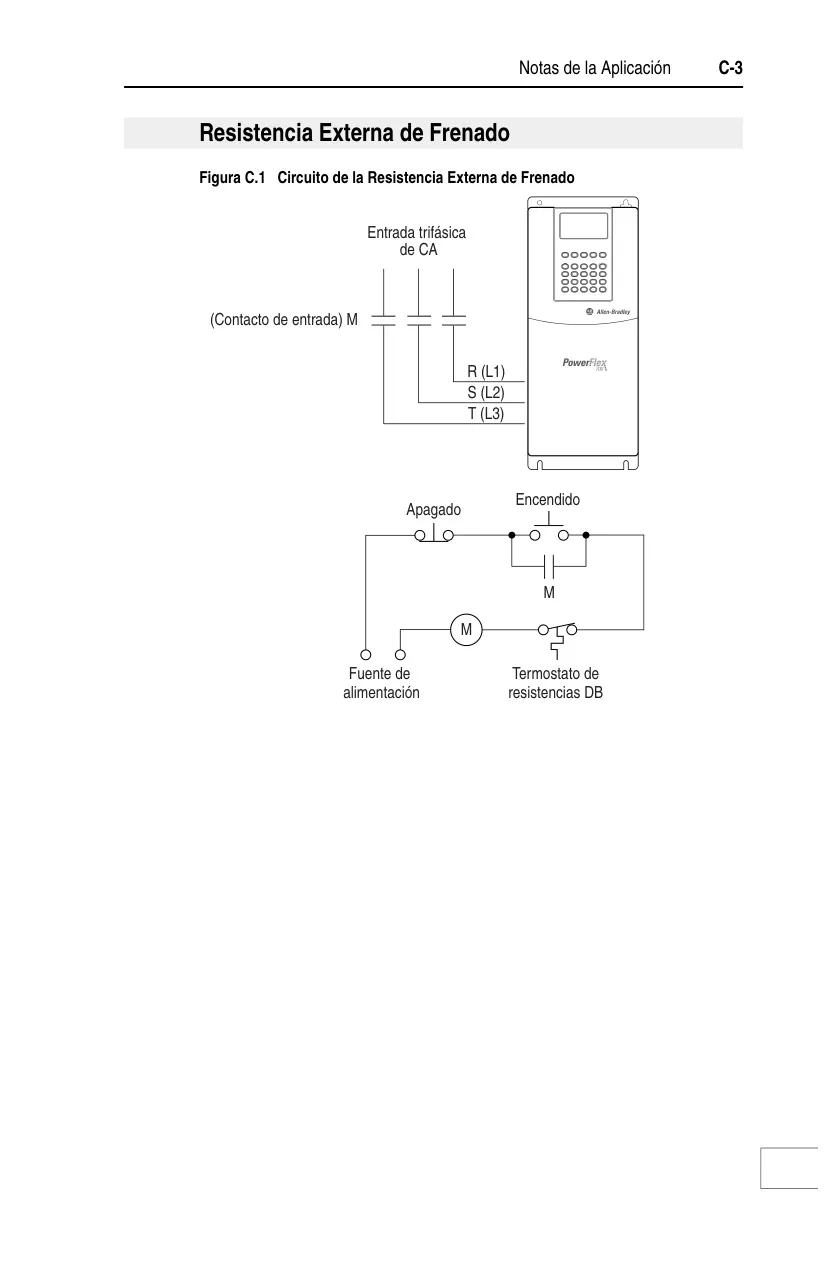

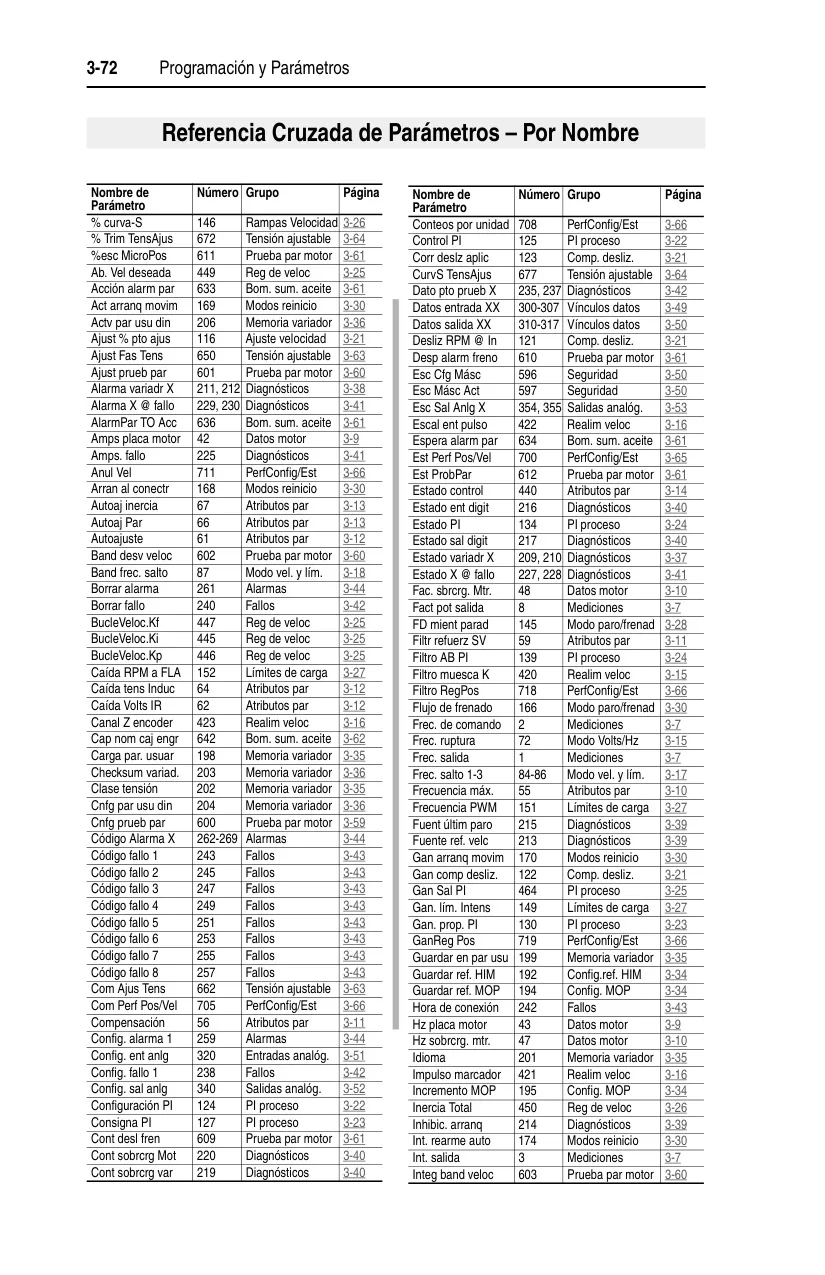

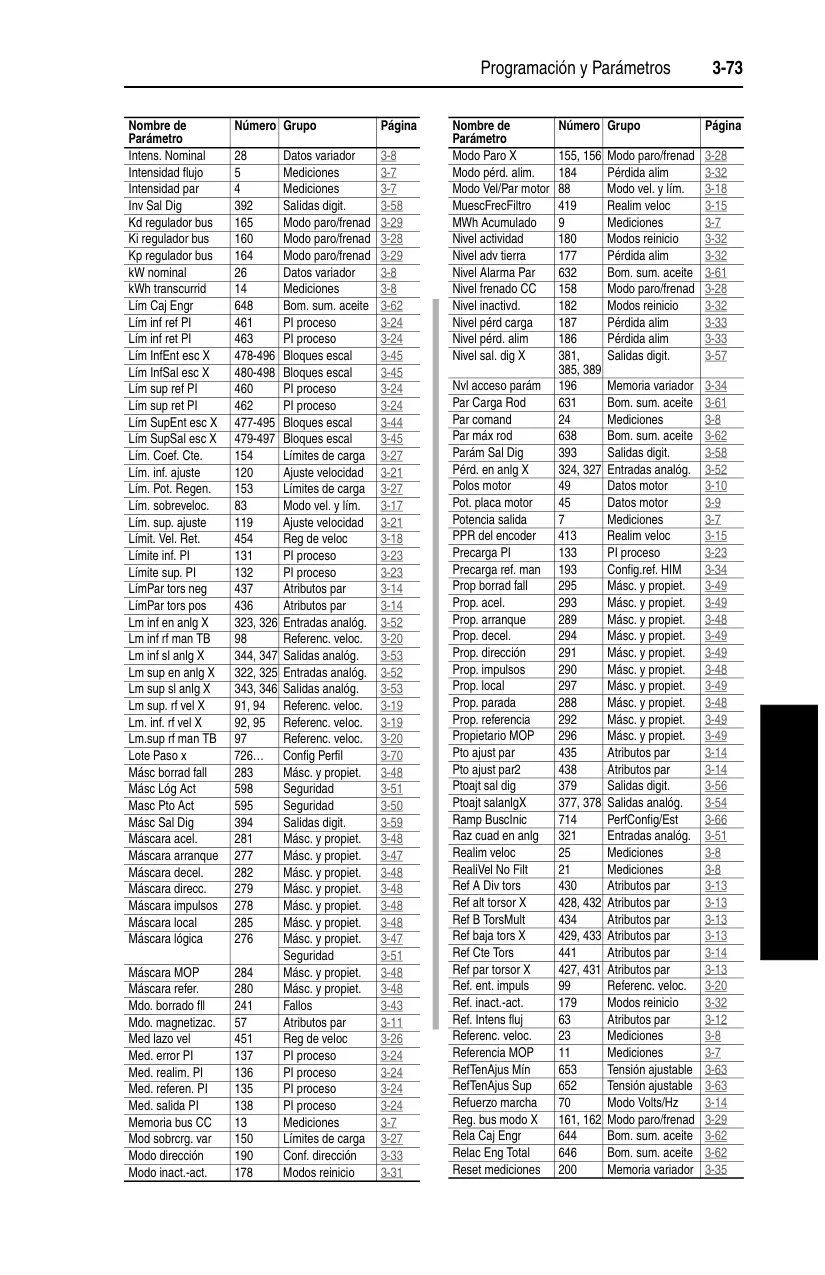

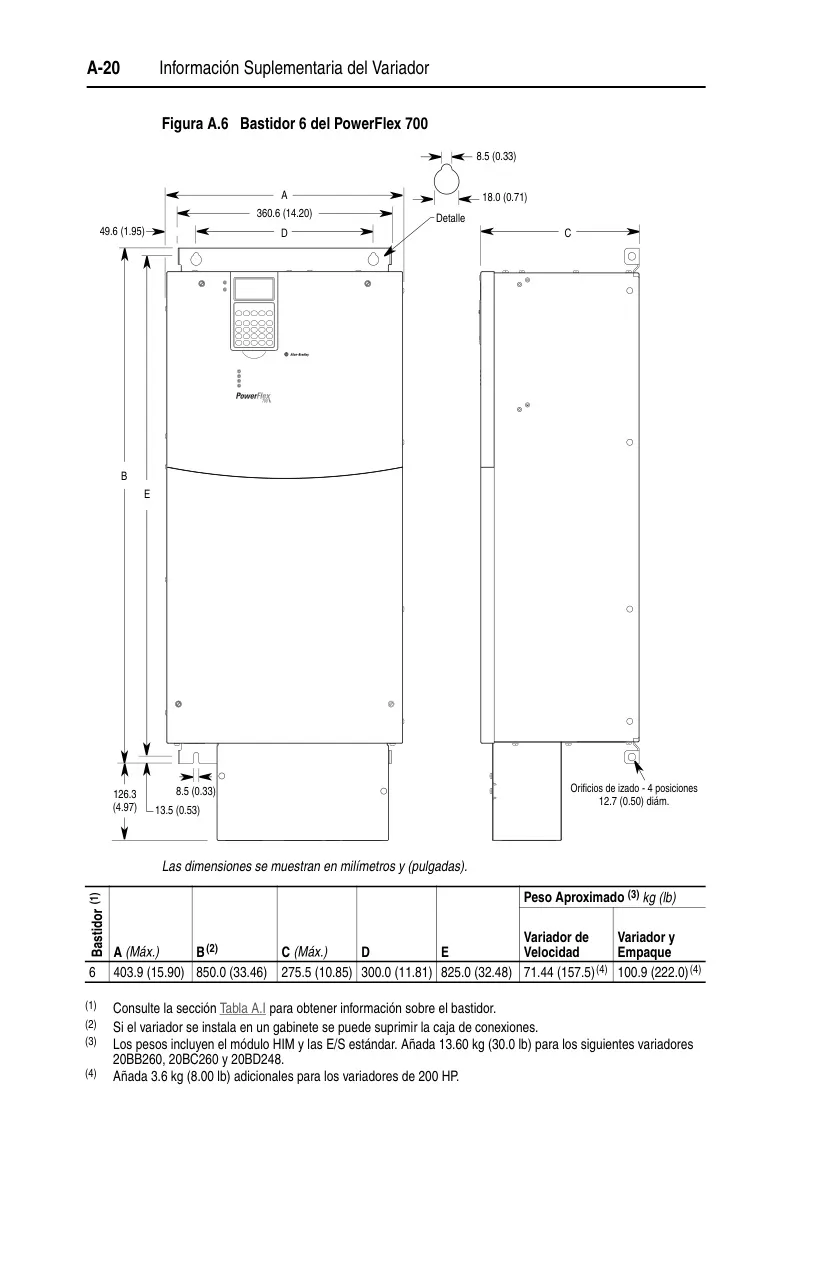

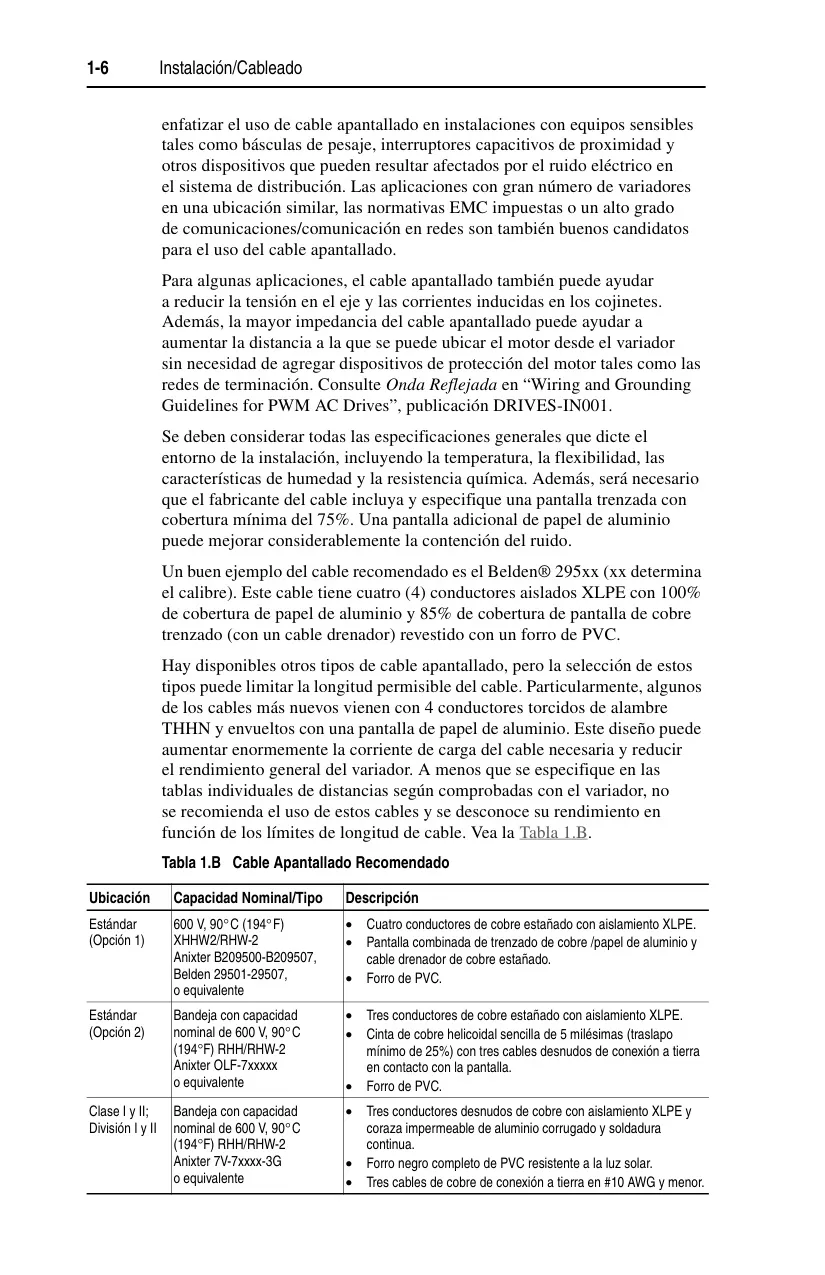

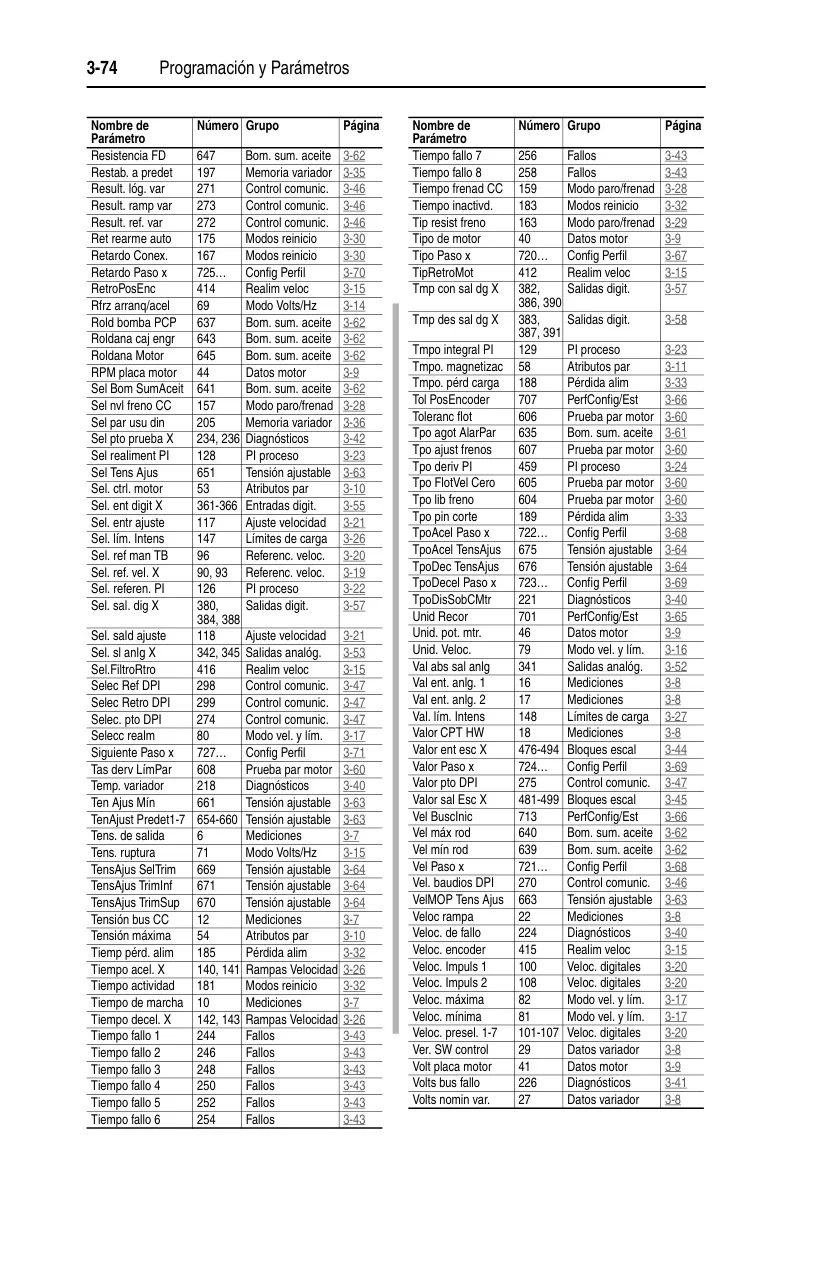

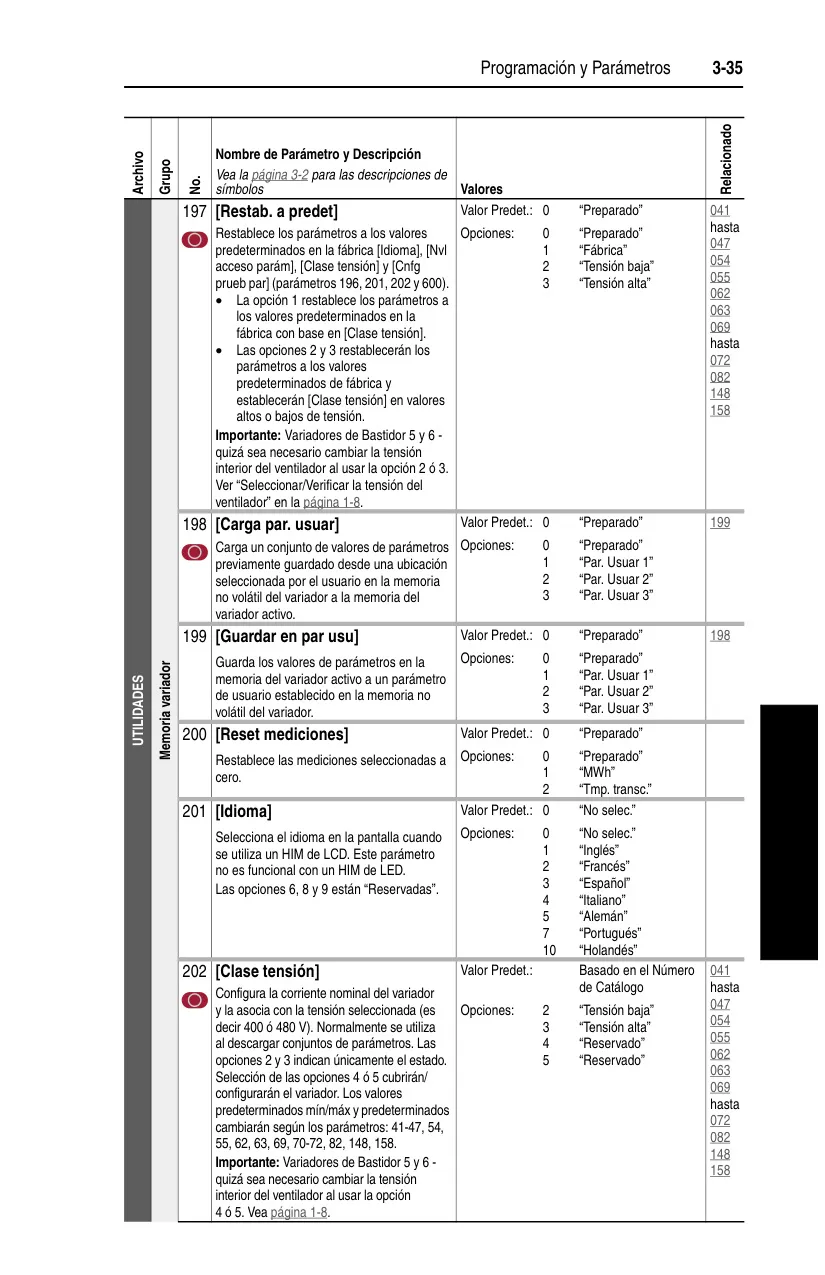

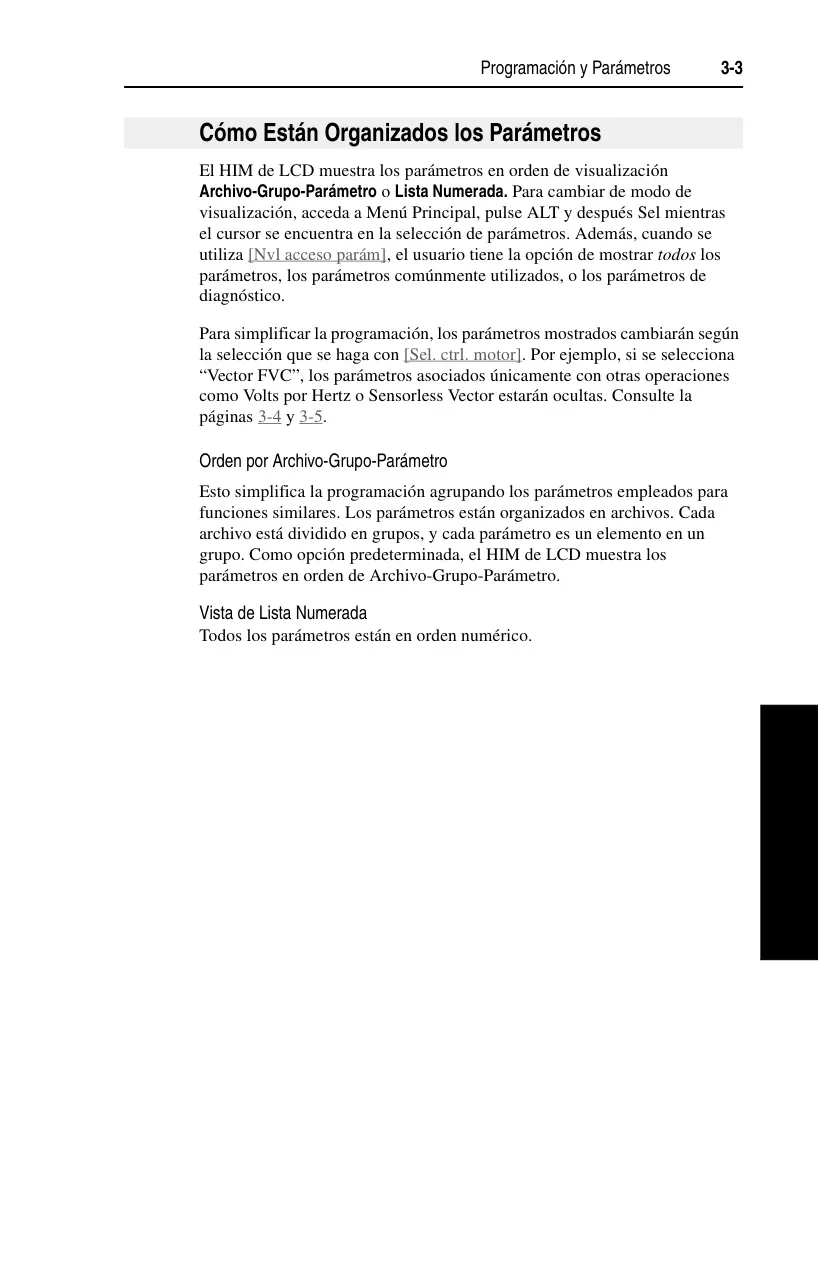

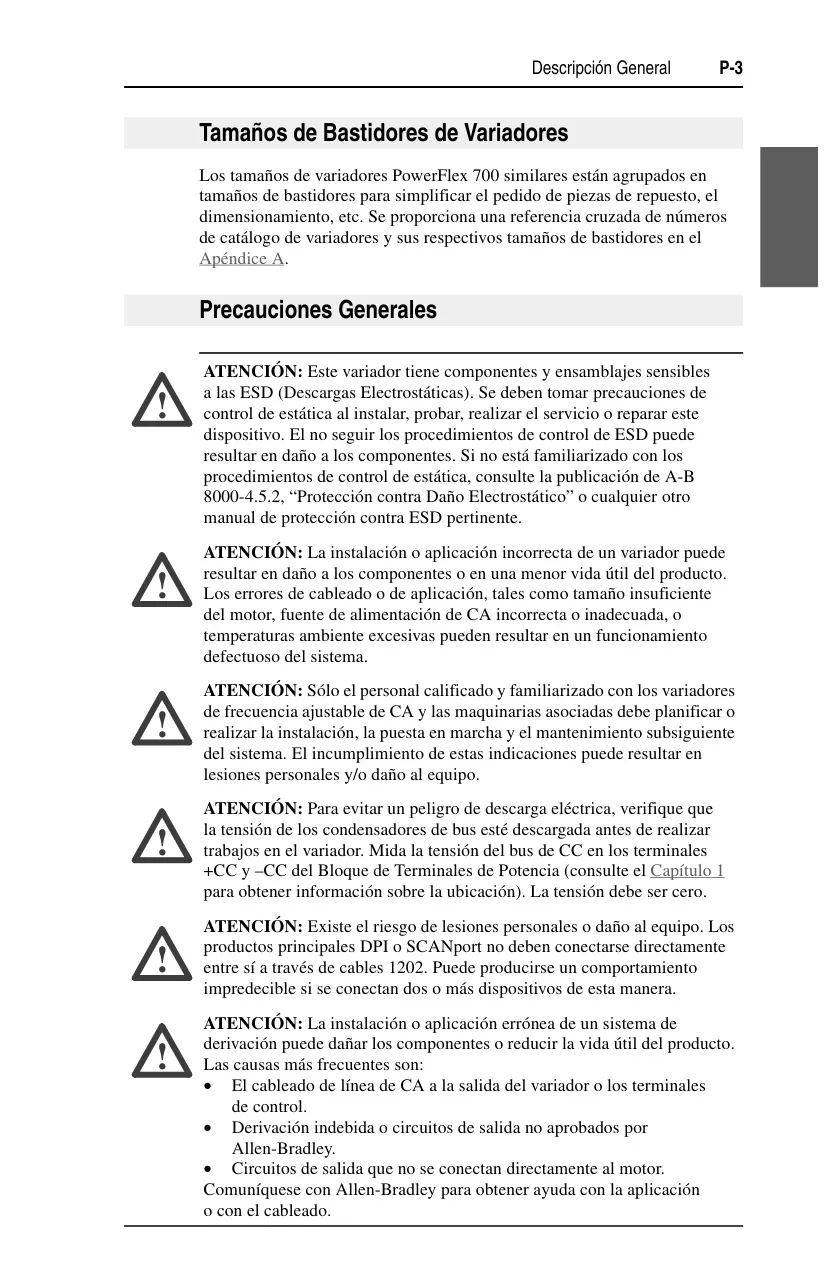

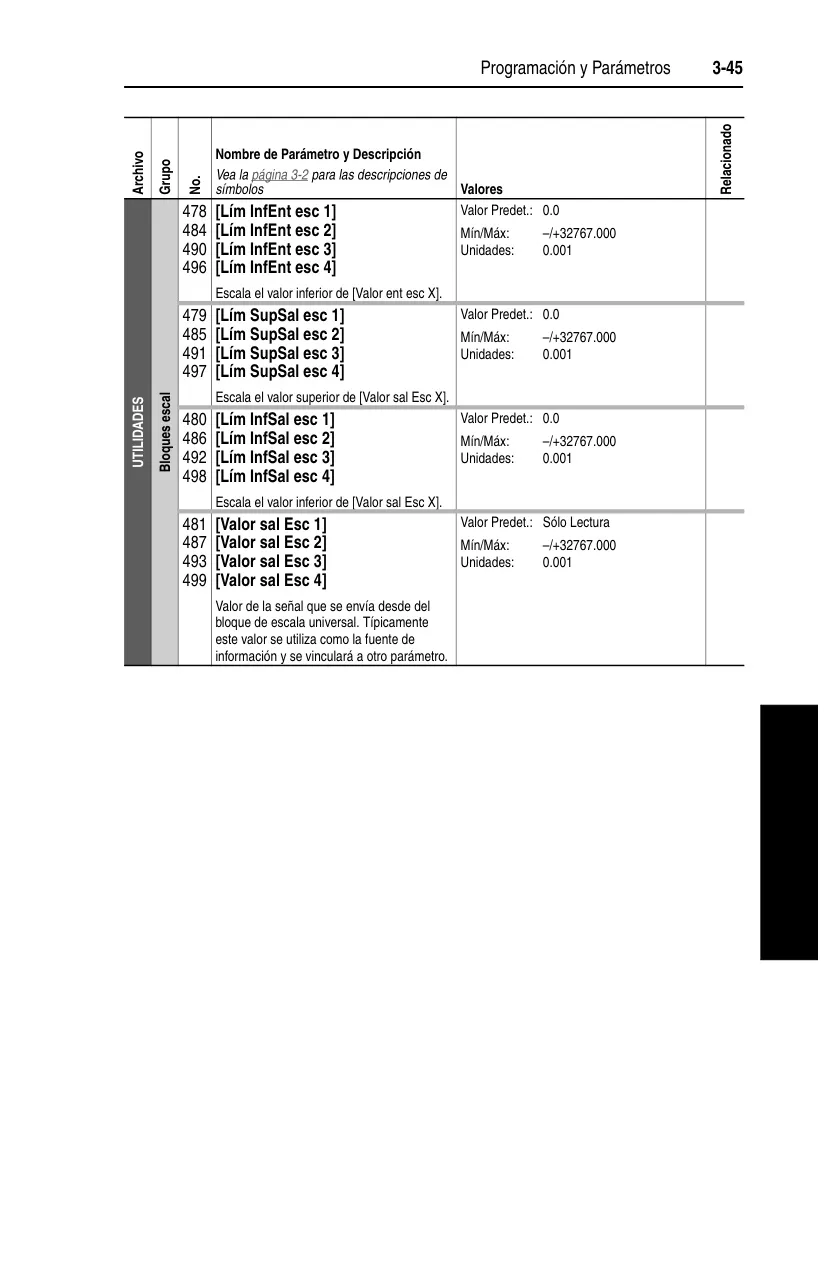

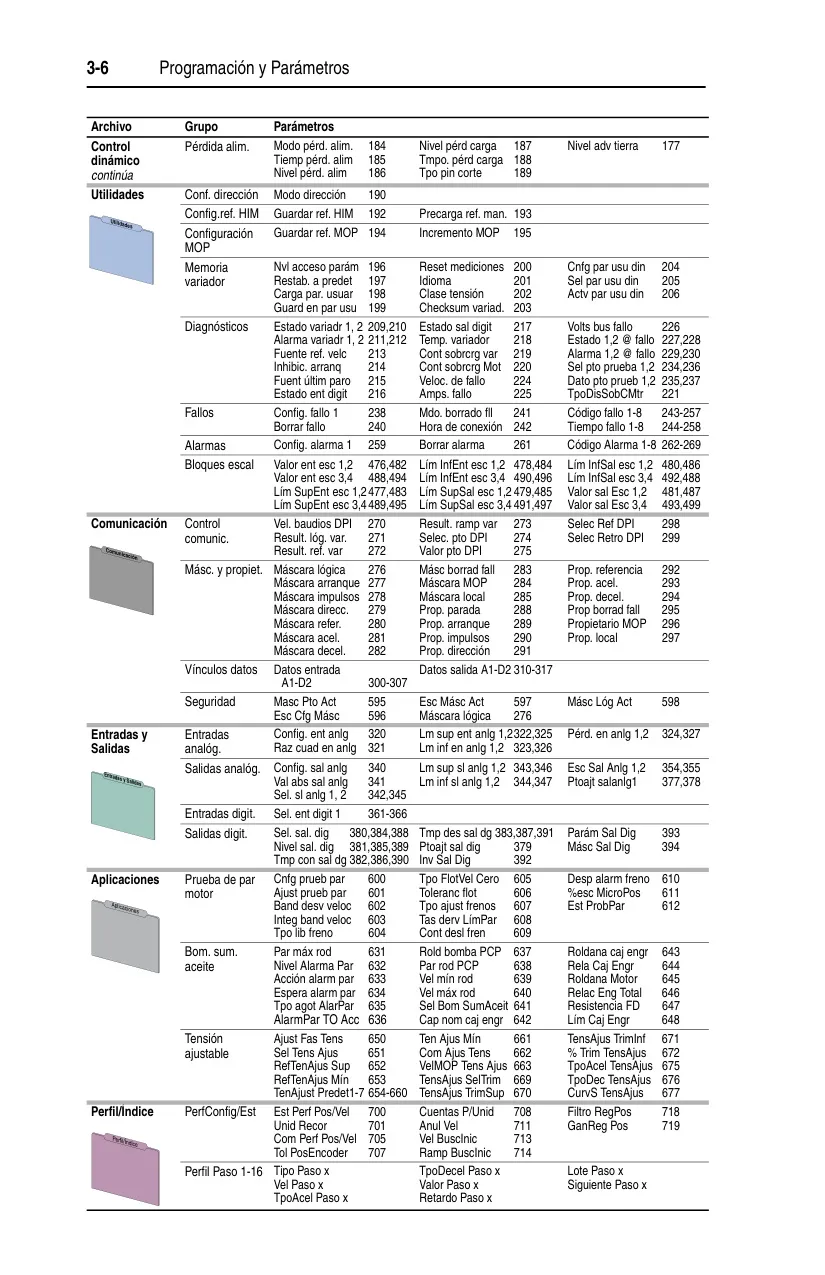

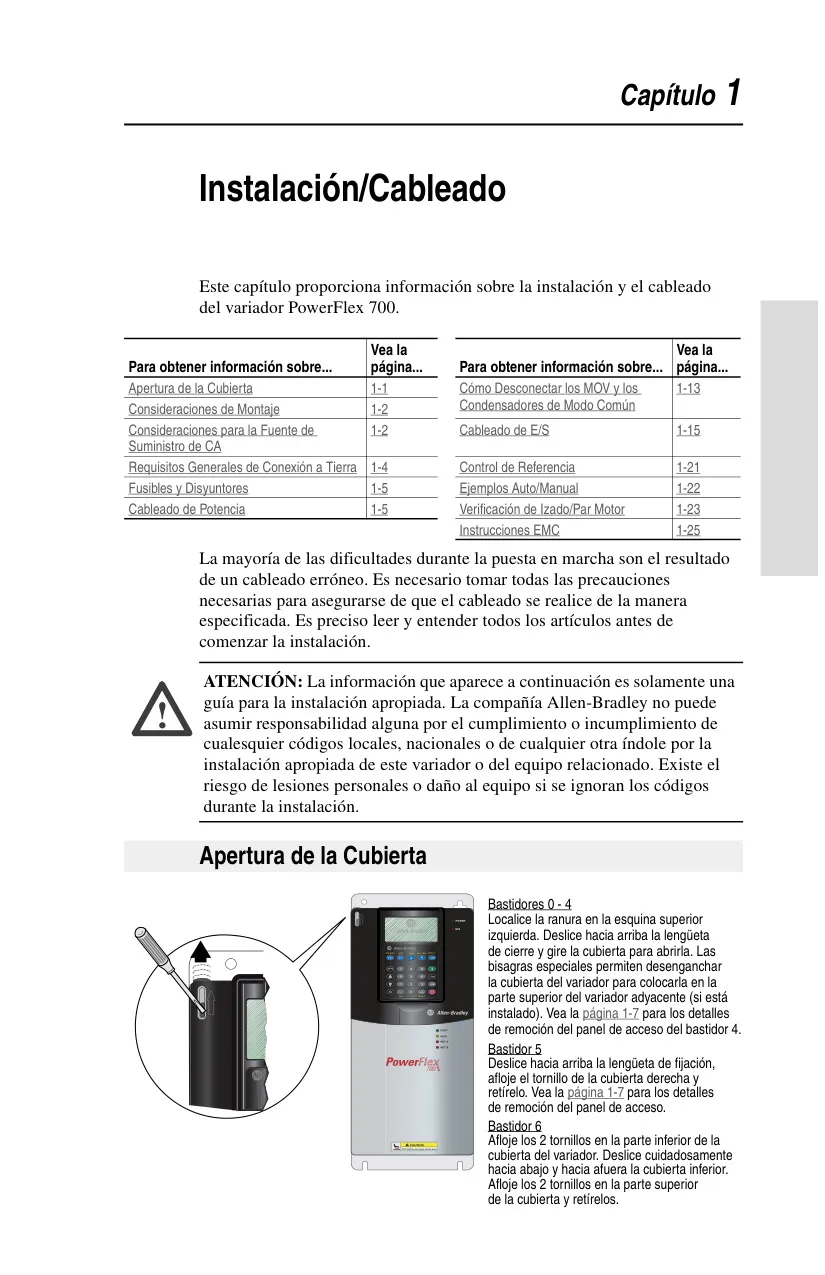

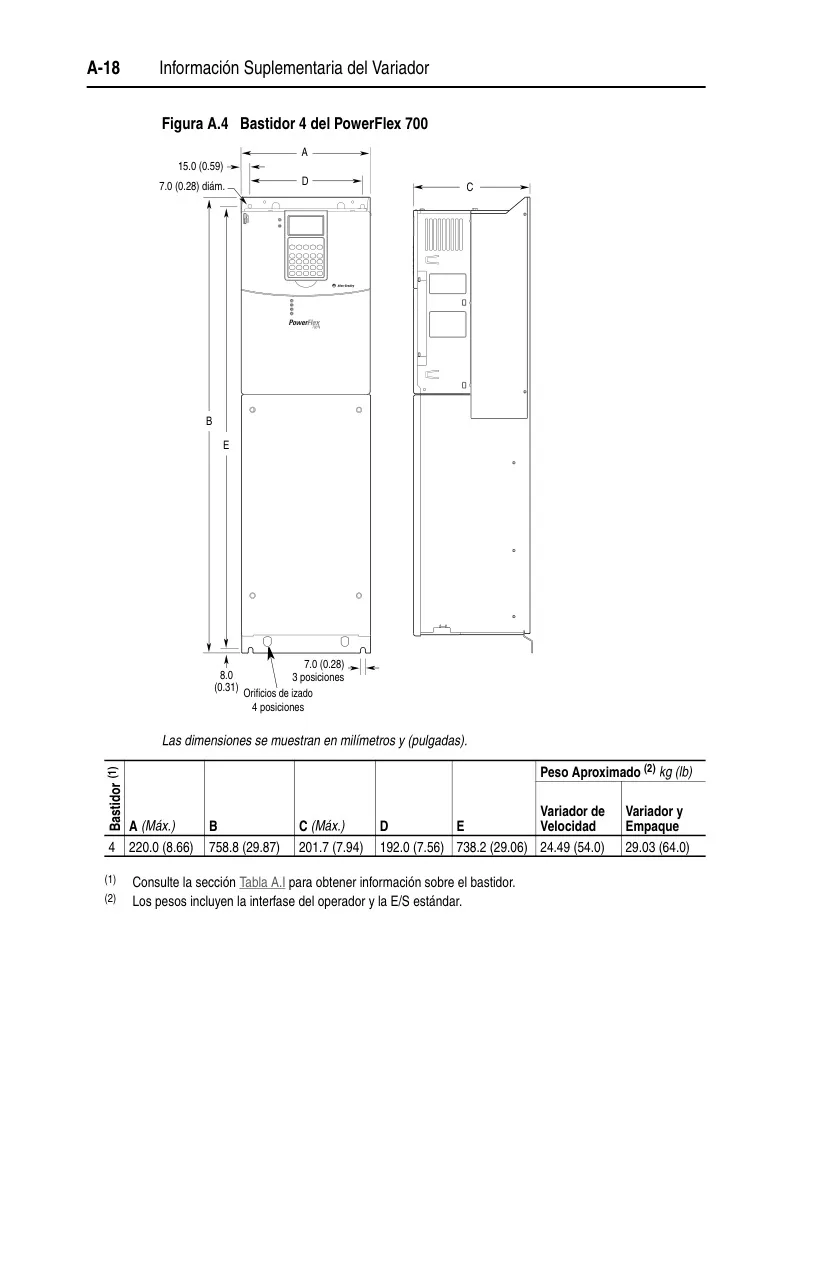

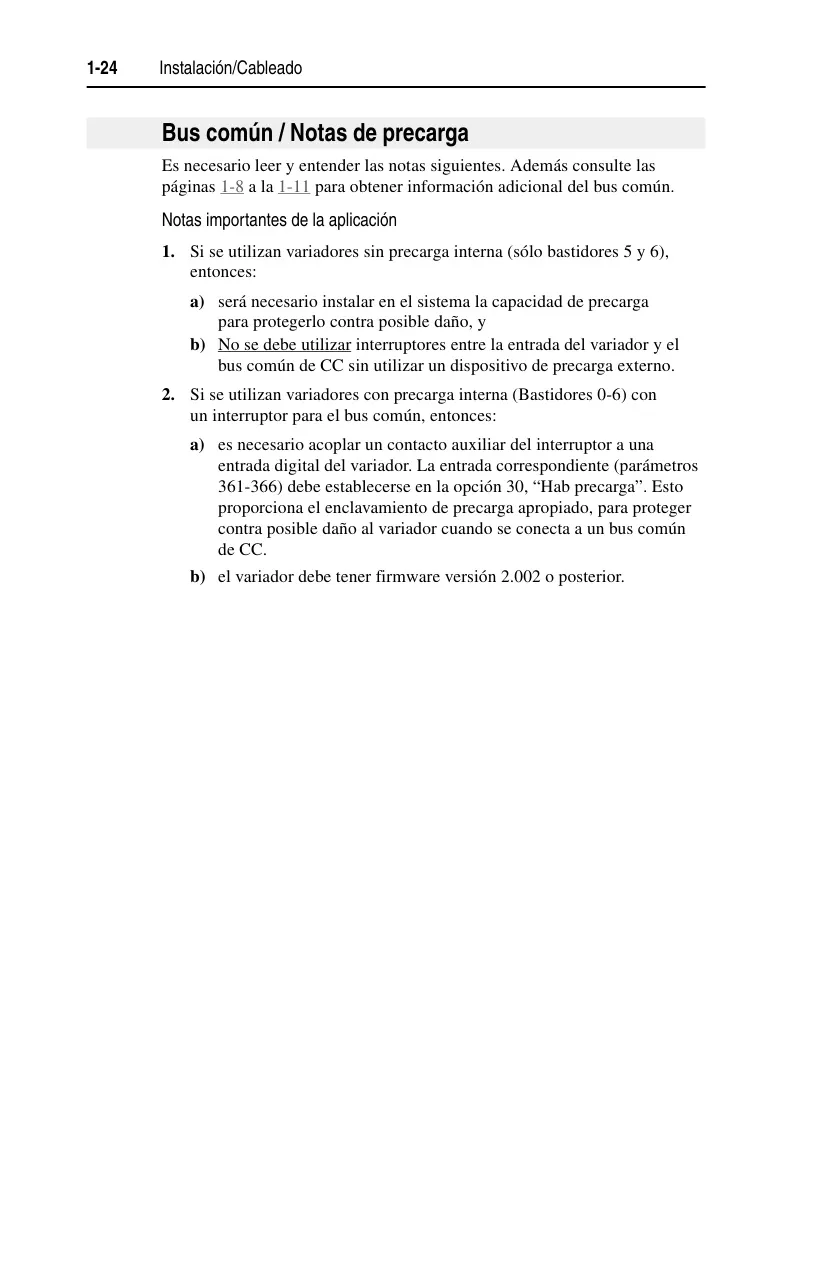

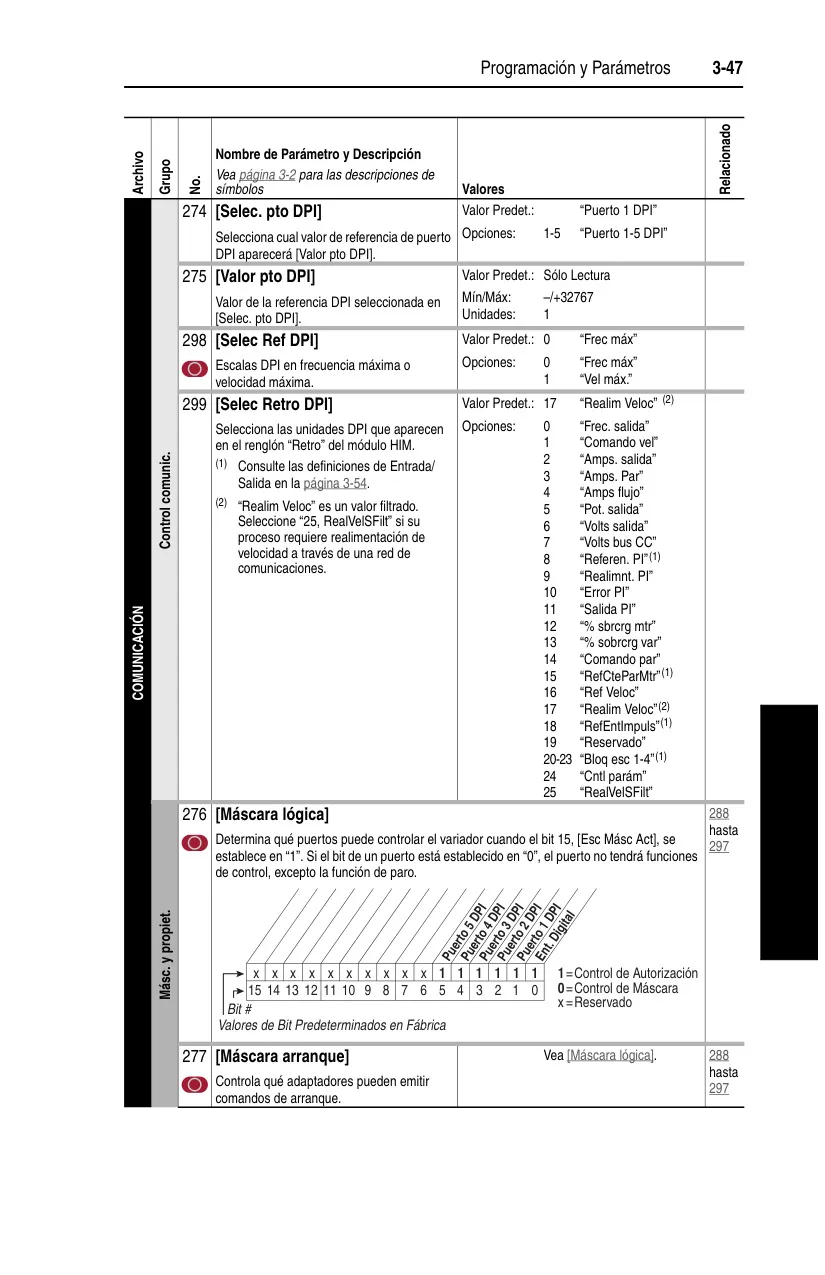

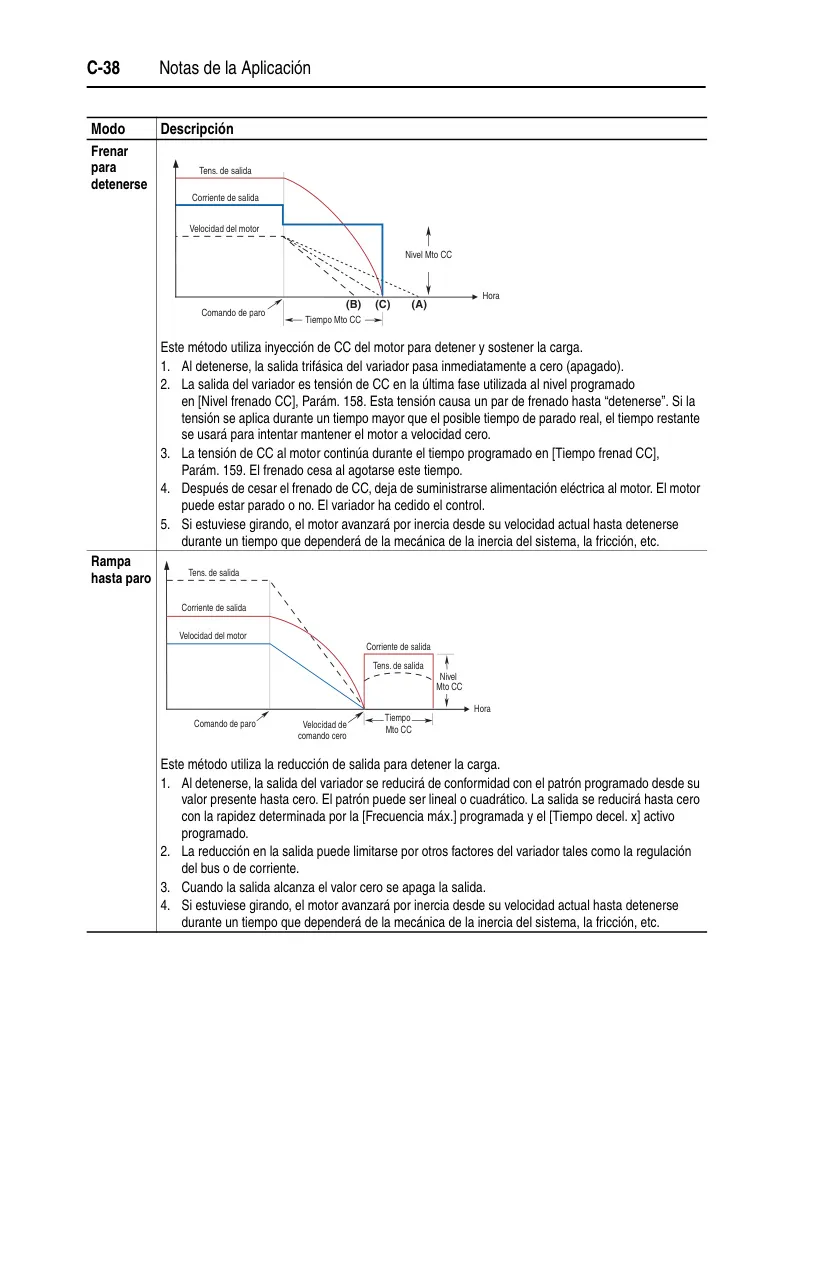

Detalles del Variador Powerflex 700

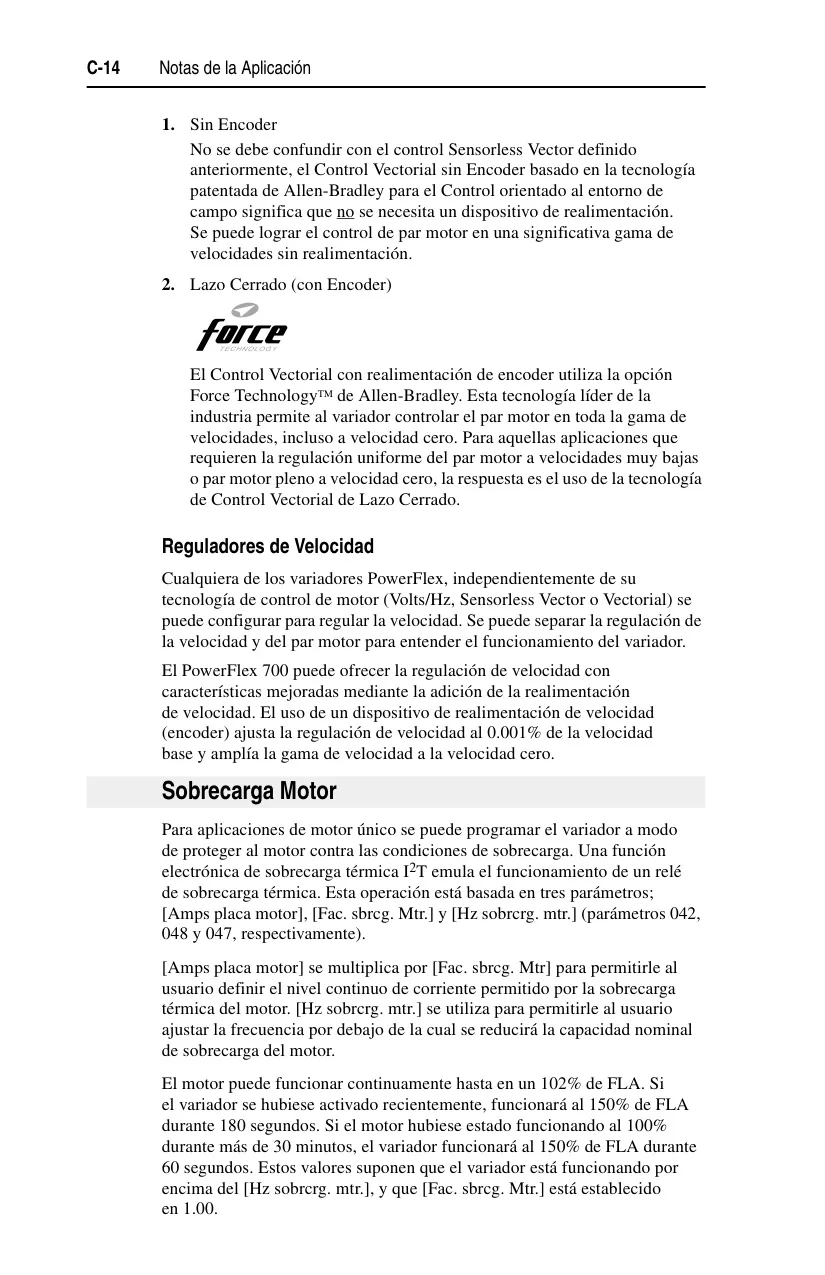

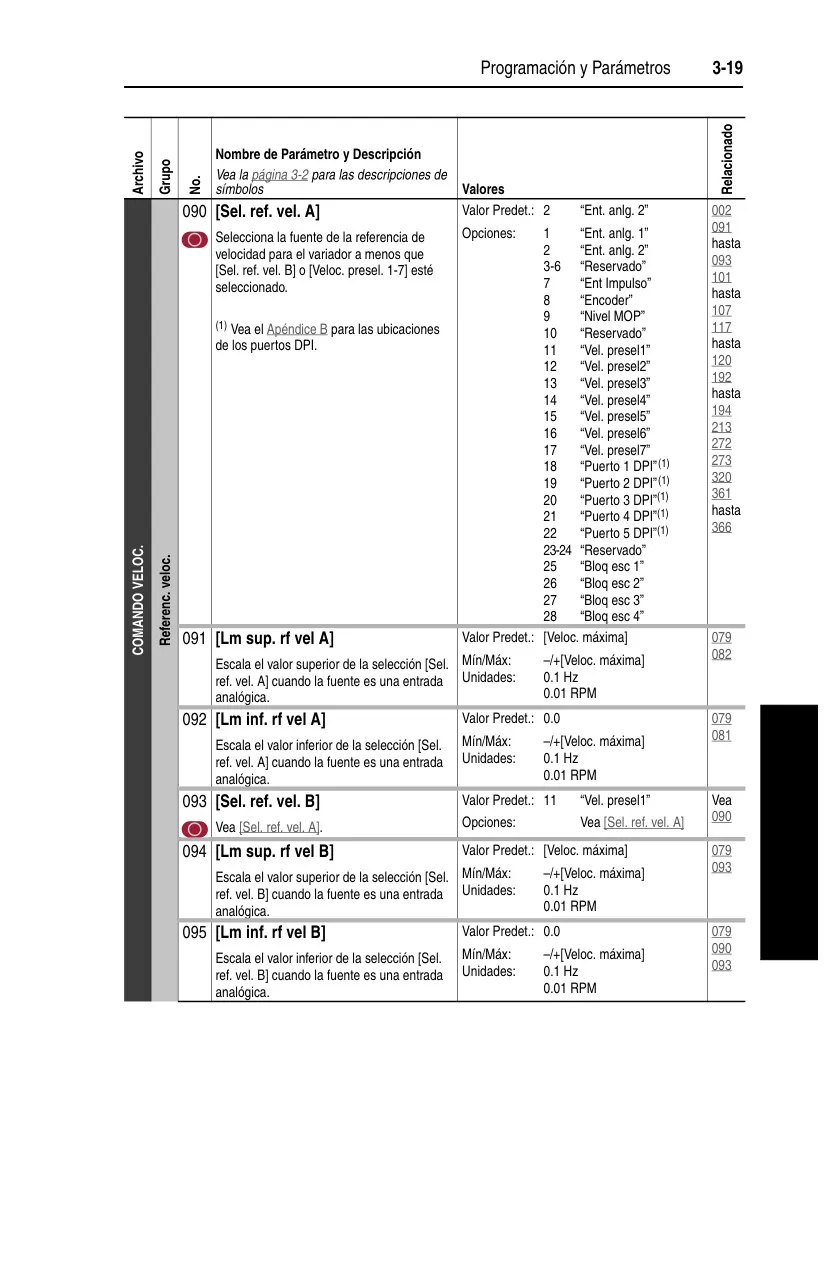

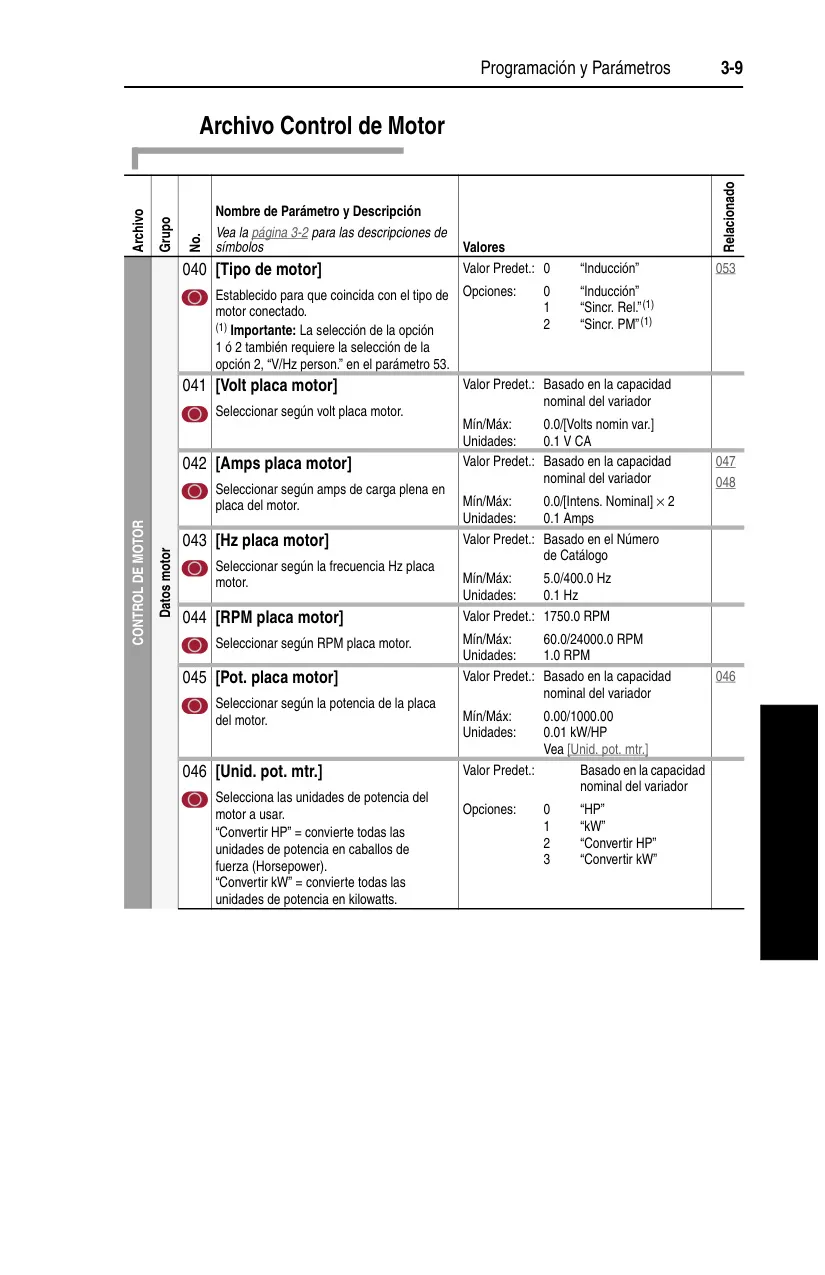

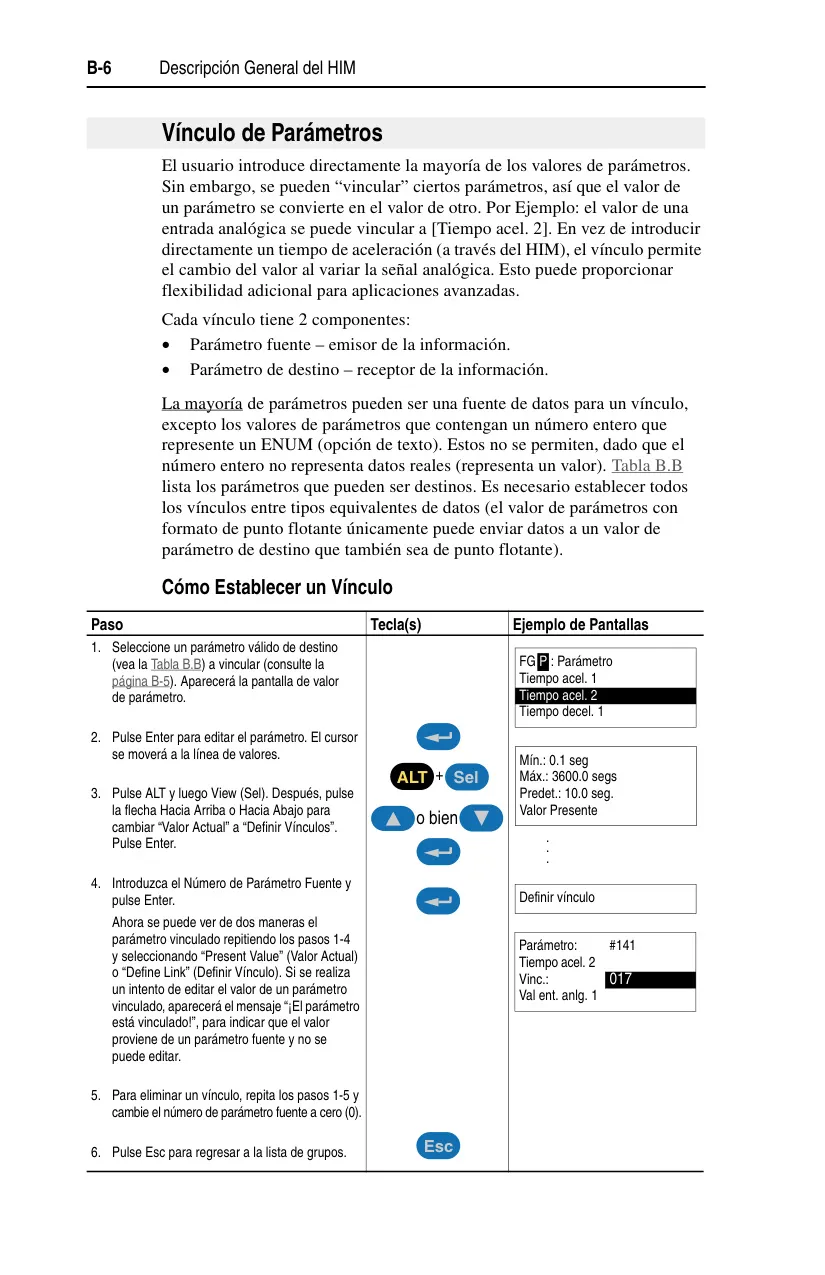

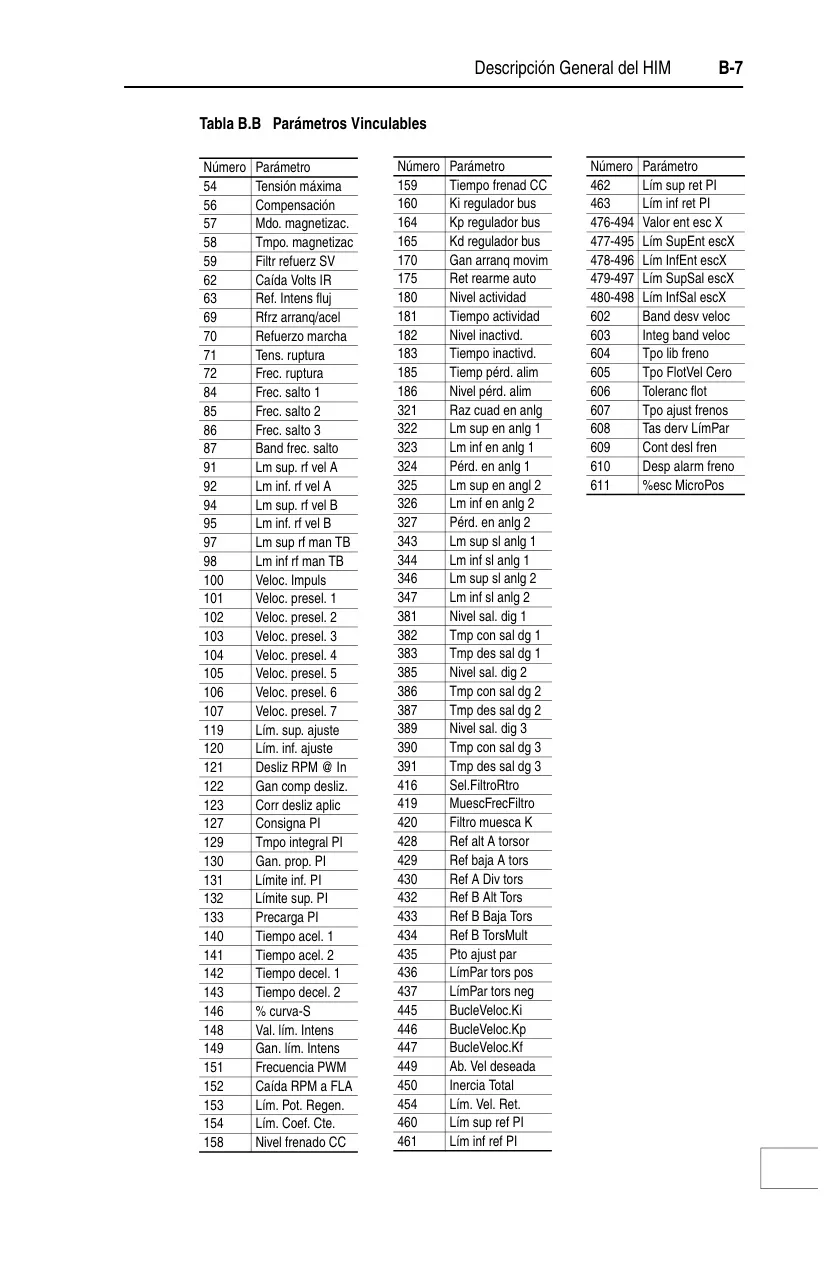

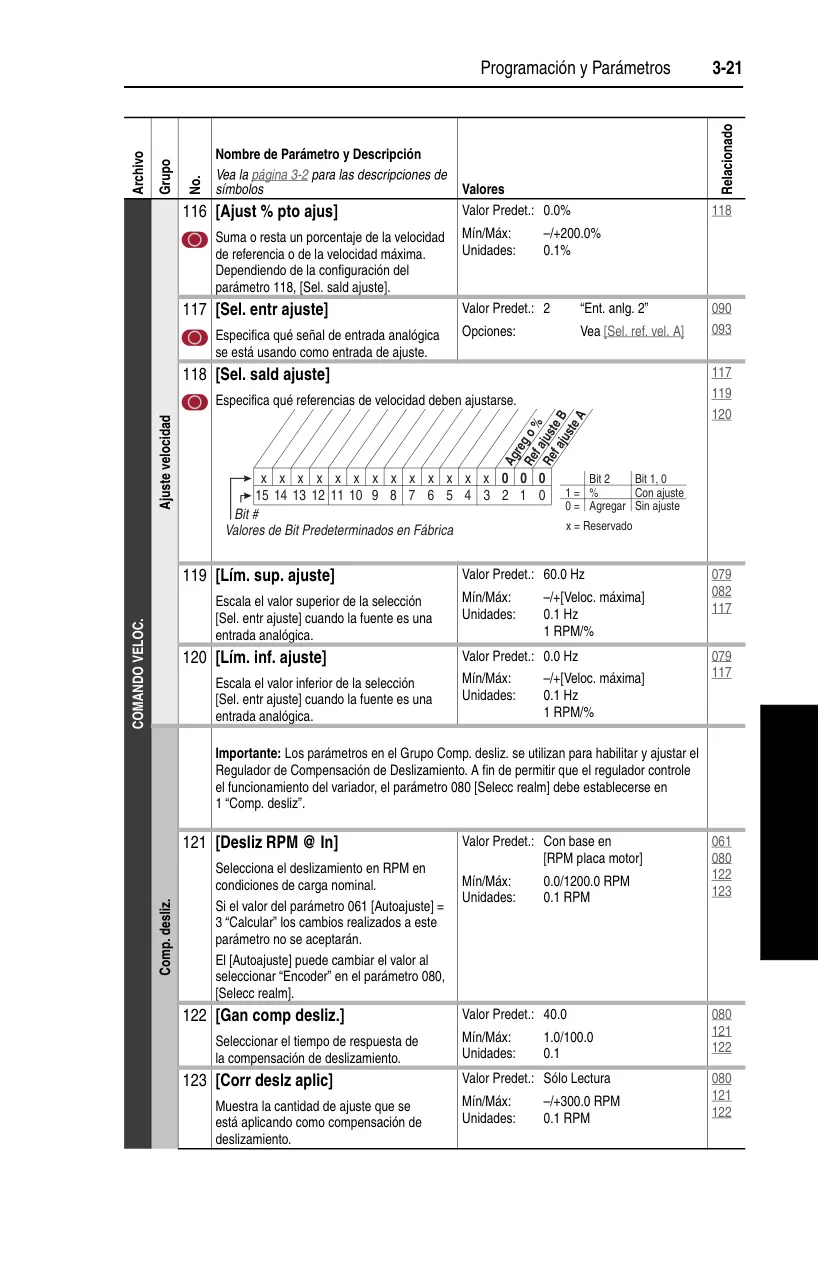

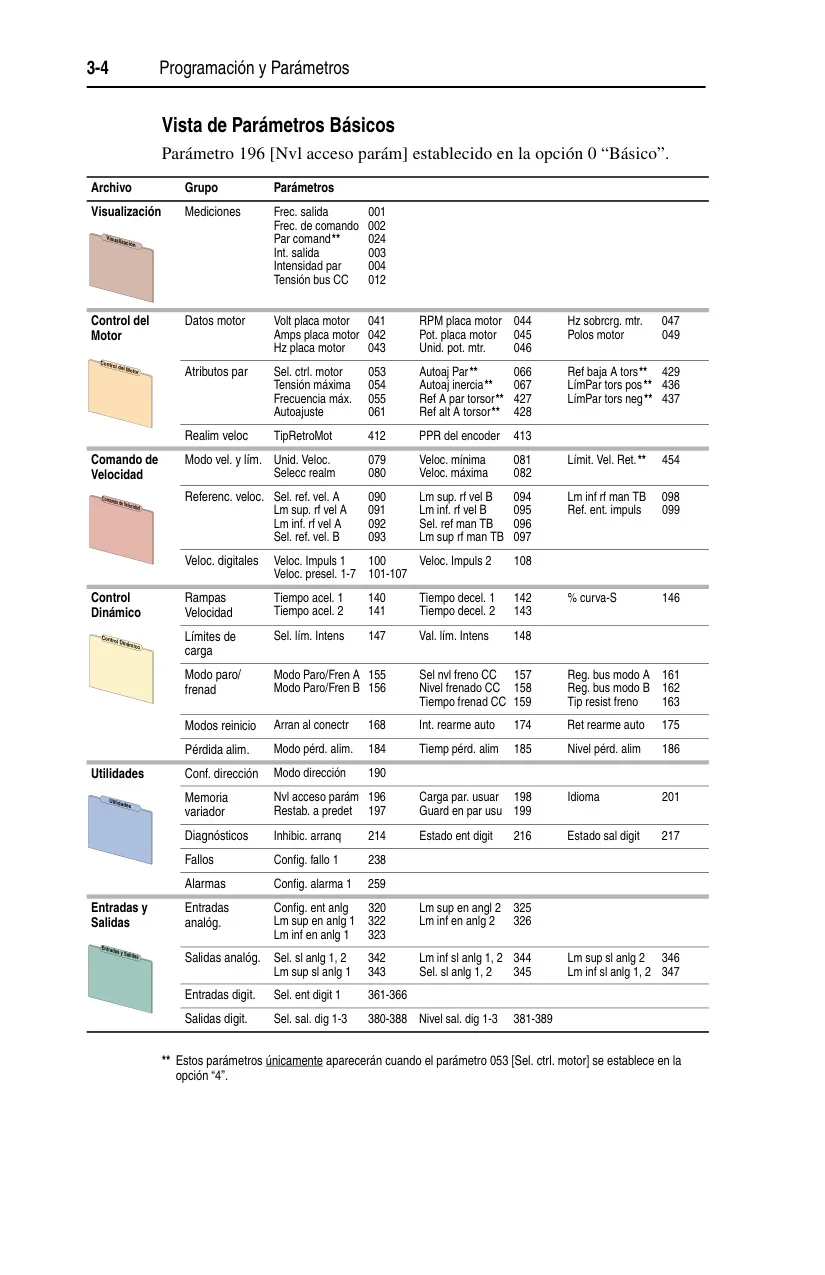

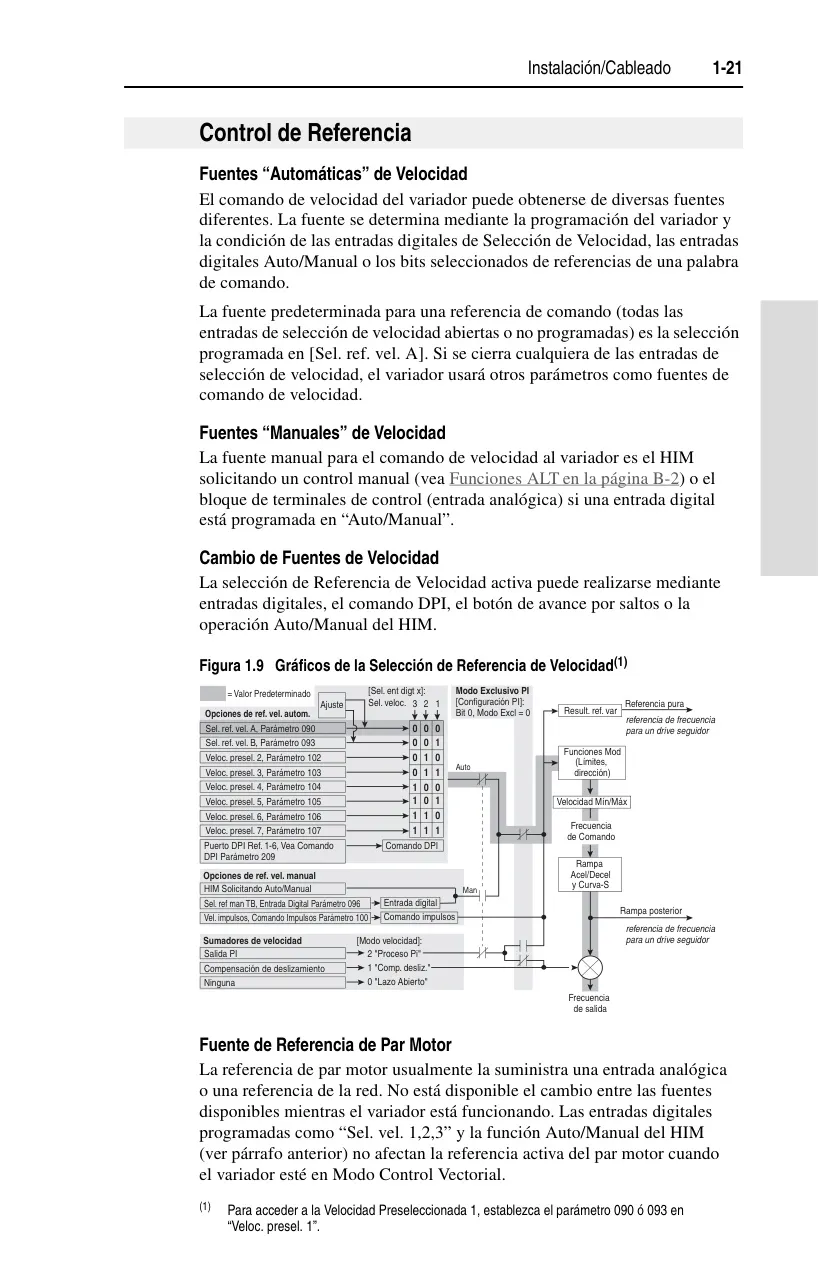

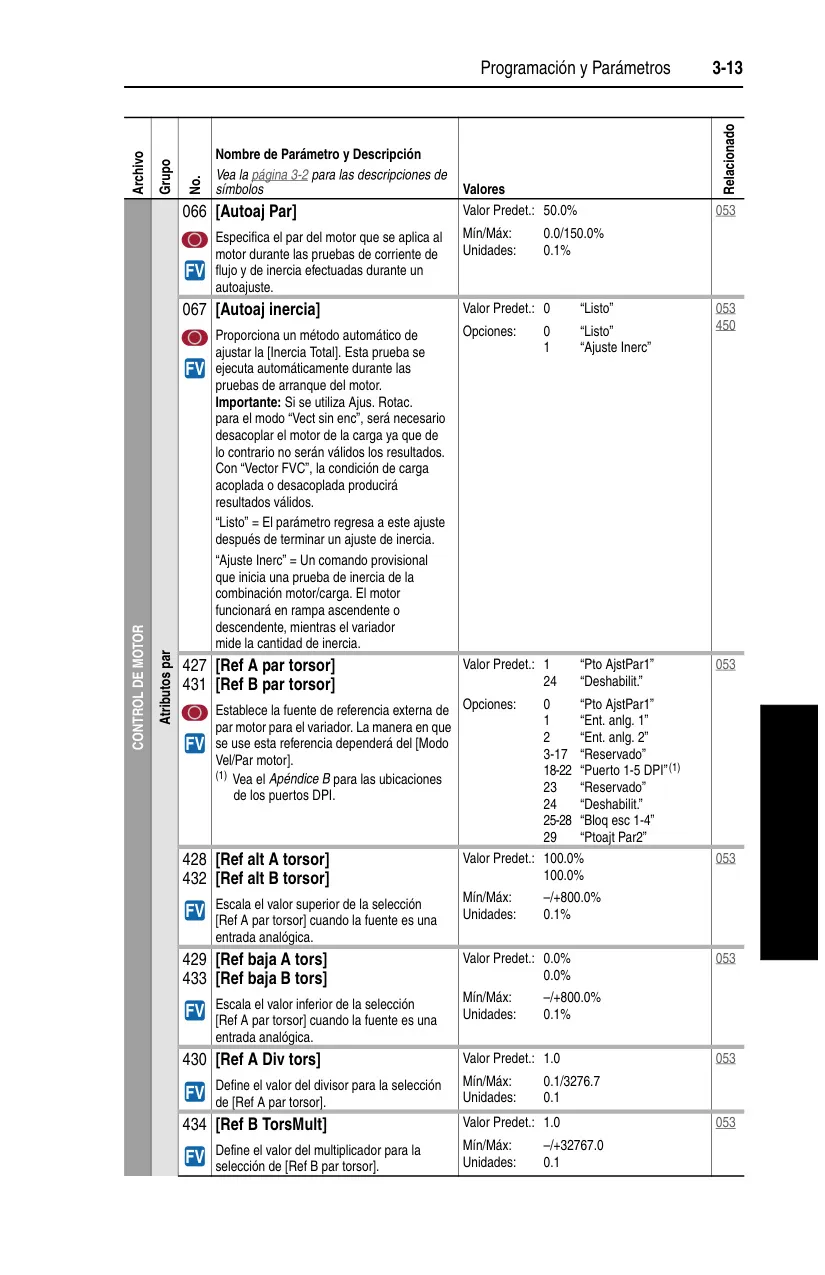

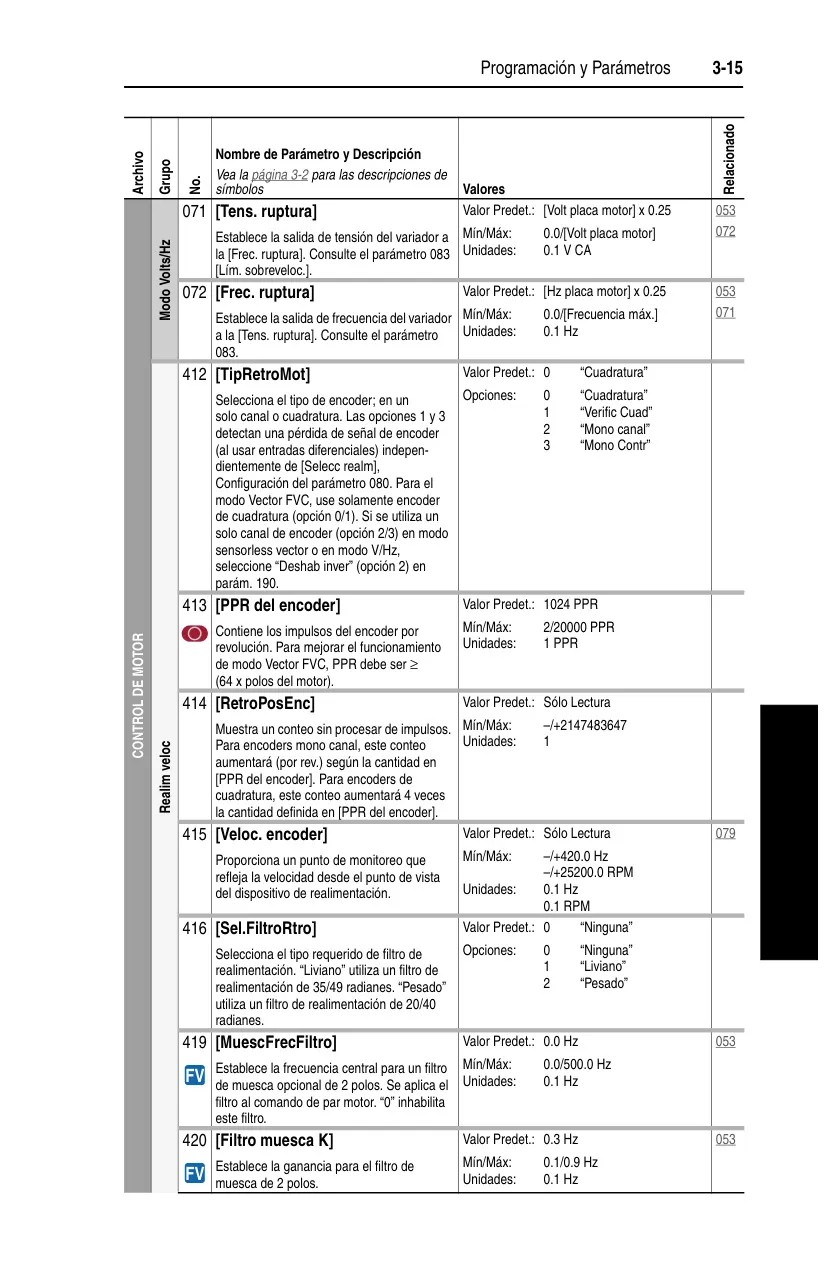

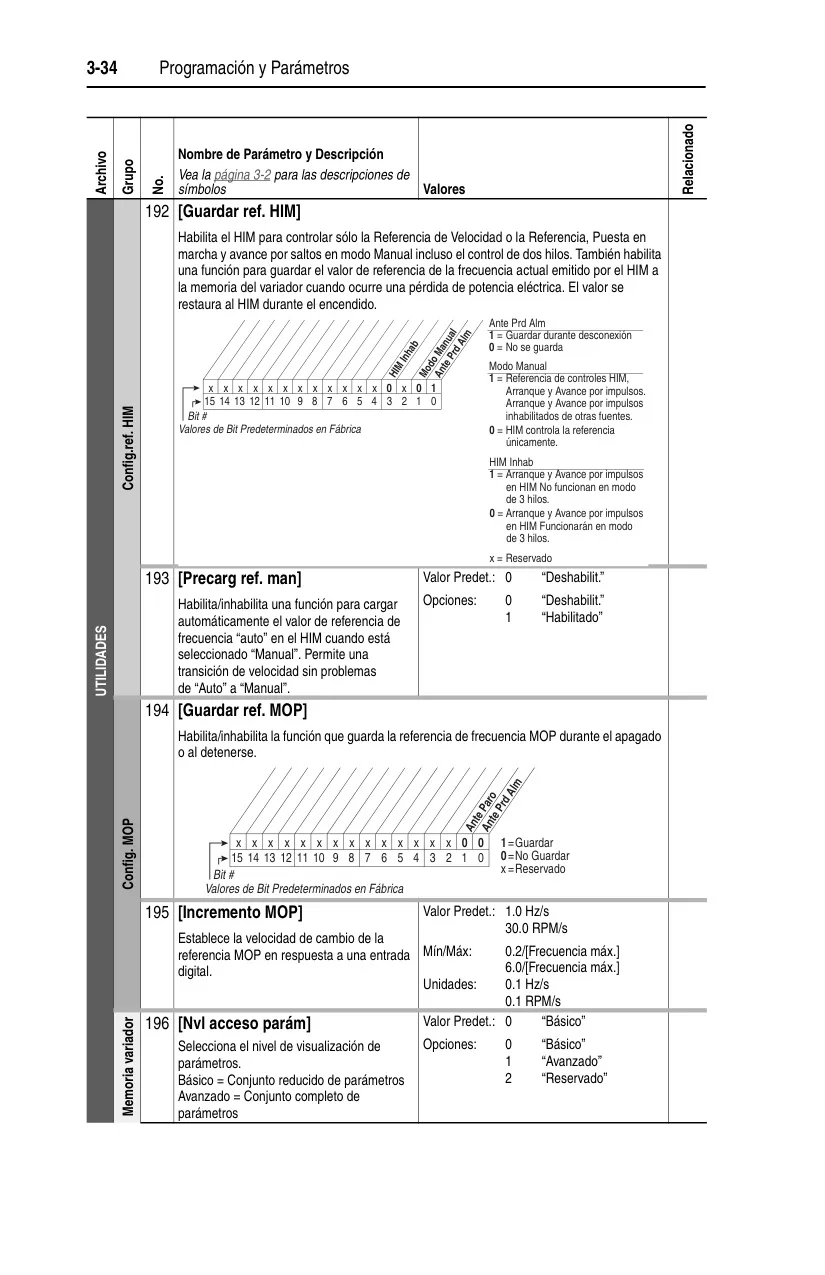

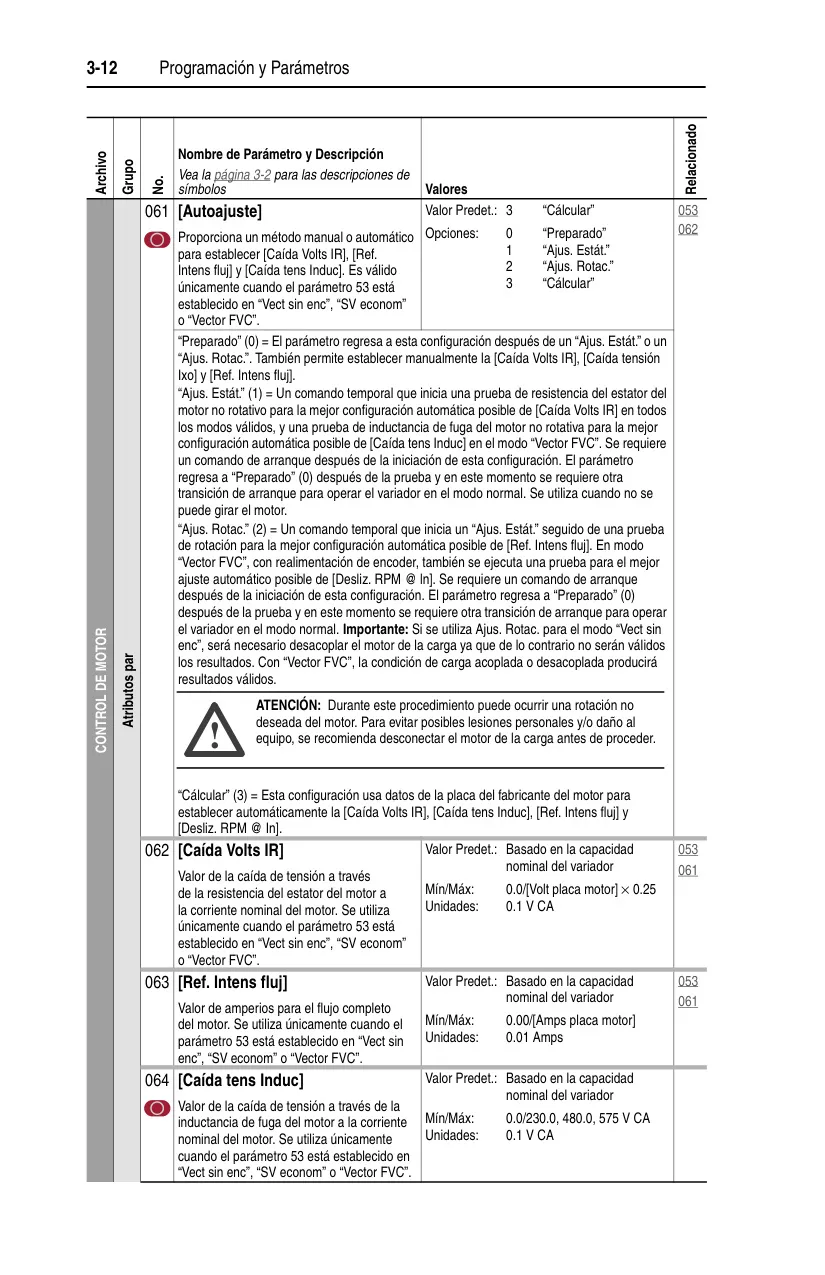

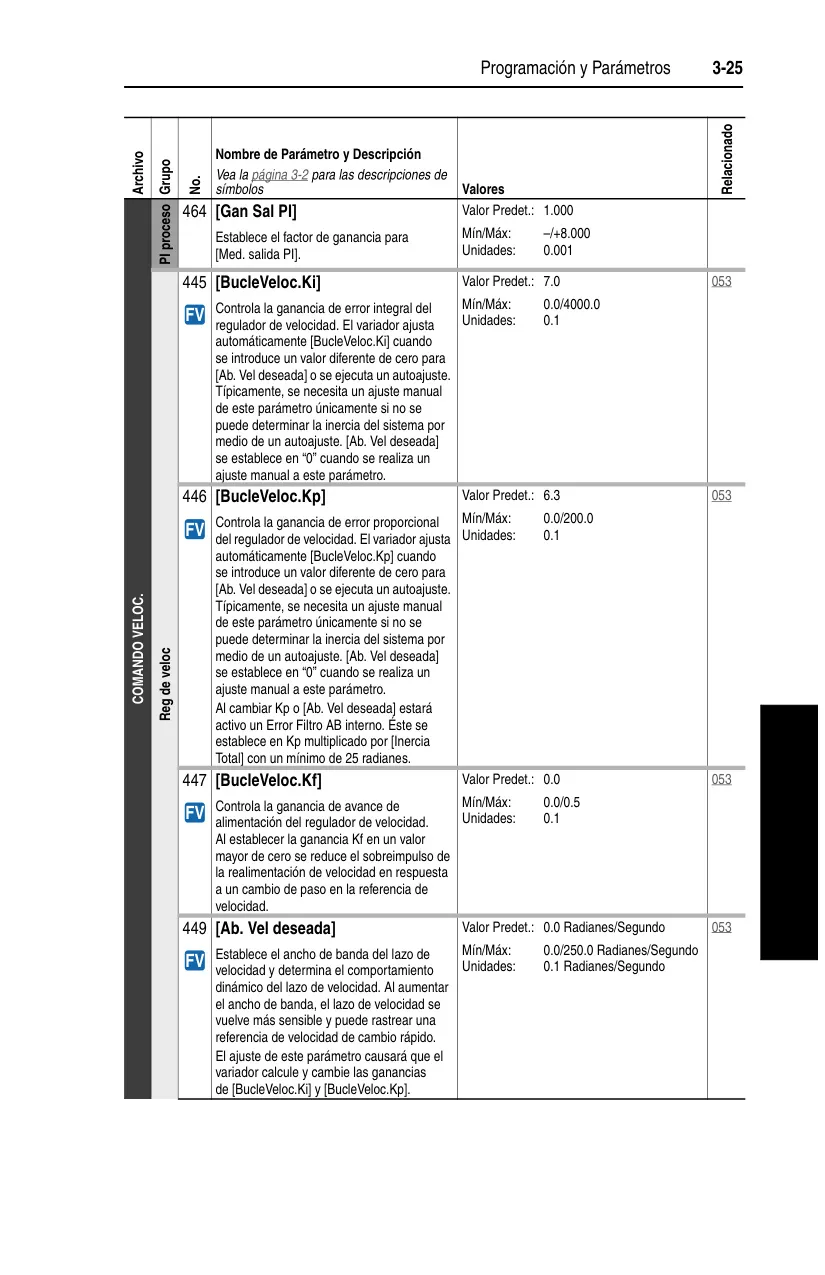

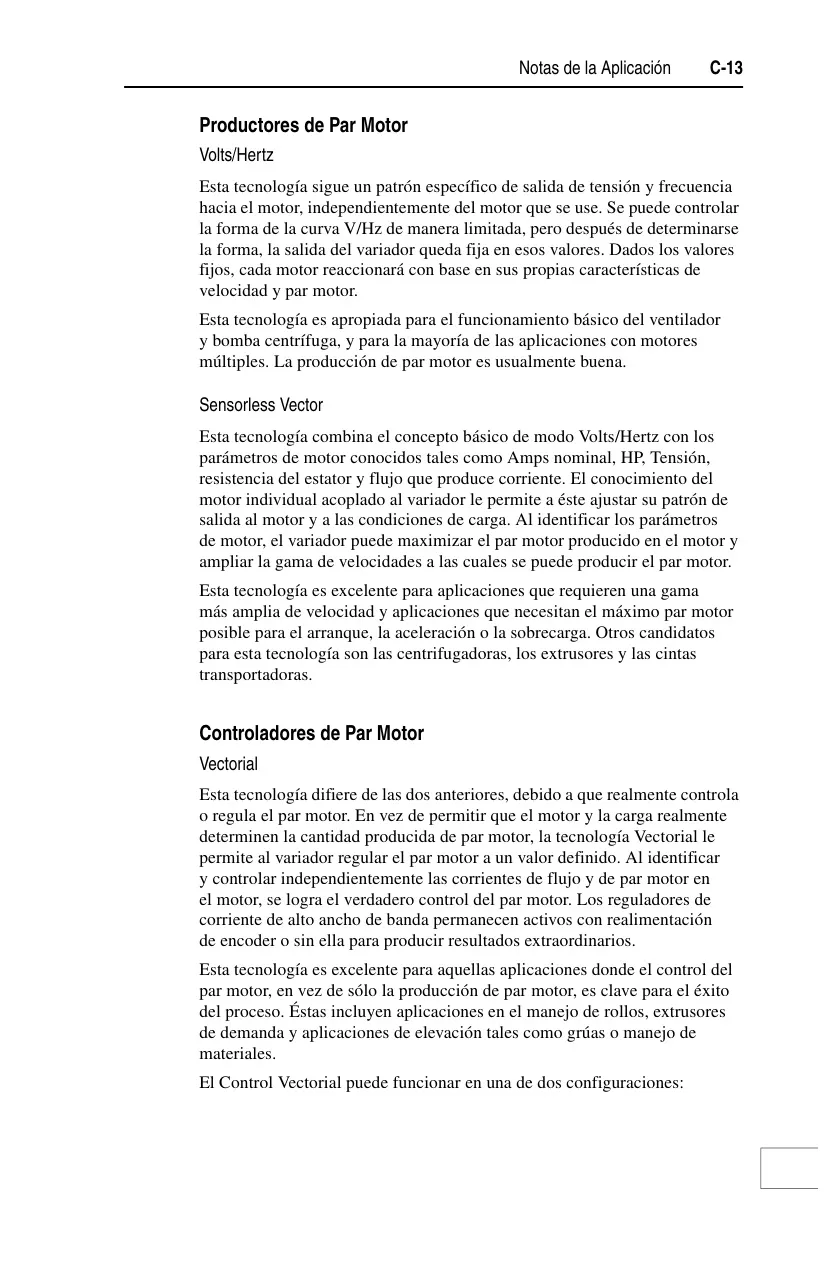

El Variador PowerFlex 700 de Allen-Bradley es una solución robusta y flexible diseñada para una amplia gama de aplicaciones de control de motores de CA, destacando por su capacidad de adaptación y sus funciones avanzadas. Más allá de sus especificaciones técnicas puras, este variador ofrece una versatilidad considerable en sus modos de control, permitiendo a los ingenieros optimizar el rendimiento de sus sistemas. Puede operar en modo Volts/Hertz para aplicaciones básicas, pero su verdadero potencial se despliega con el Sensorless Vector Control o el Control Vectorial con encoder. Este último, en particular, proporciona una regulación de velocidad y par excepcionalmente precisa, ideal para aplicaciones que exigen el más alto nivel de rendimiento dinámico y repetibilidad.

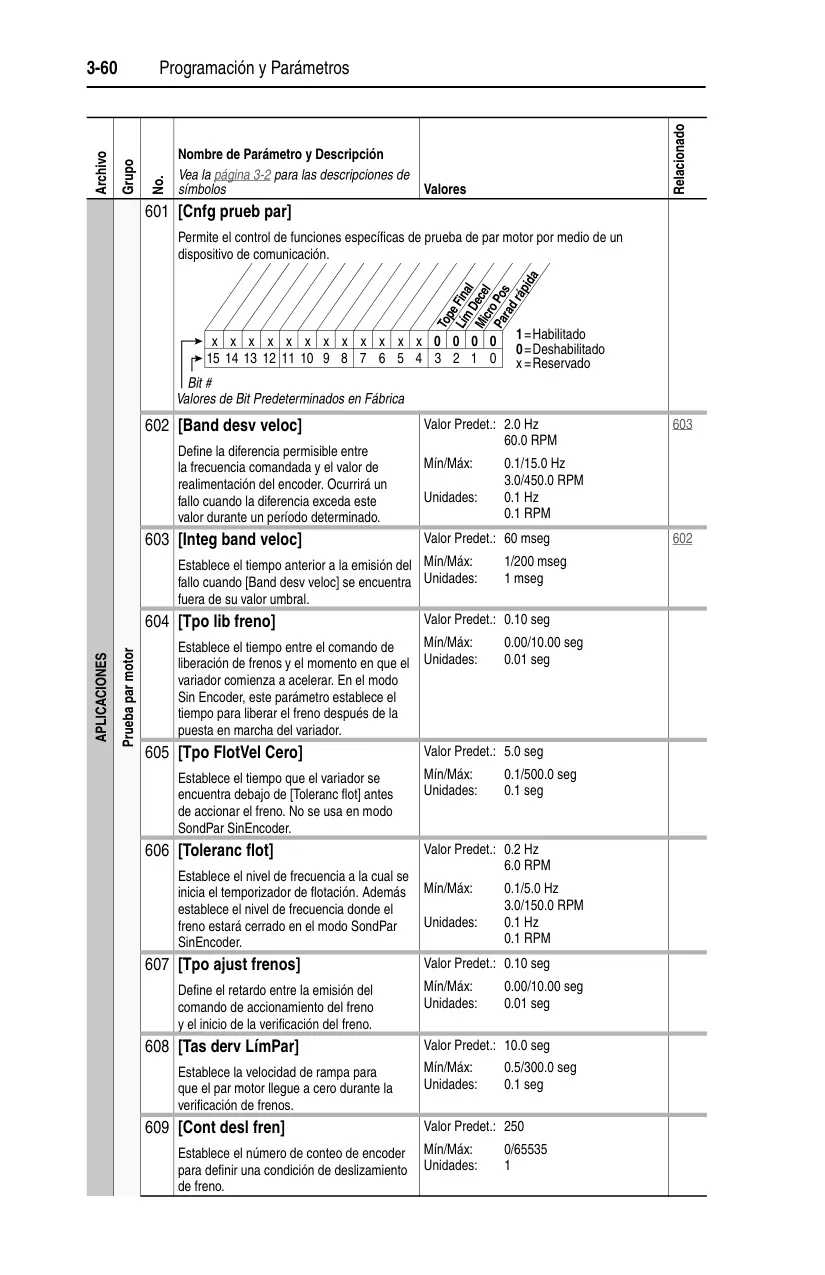

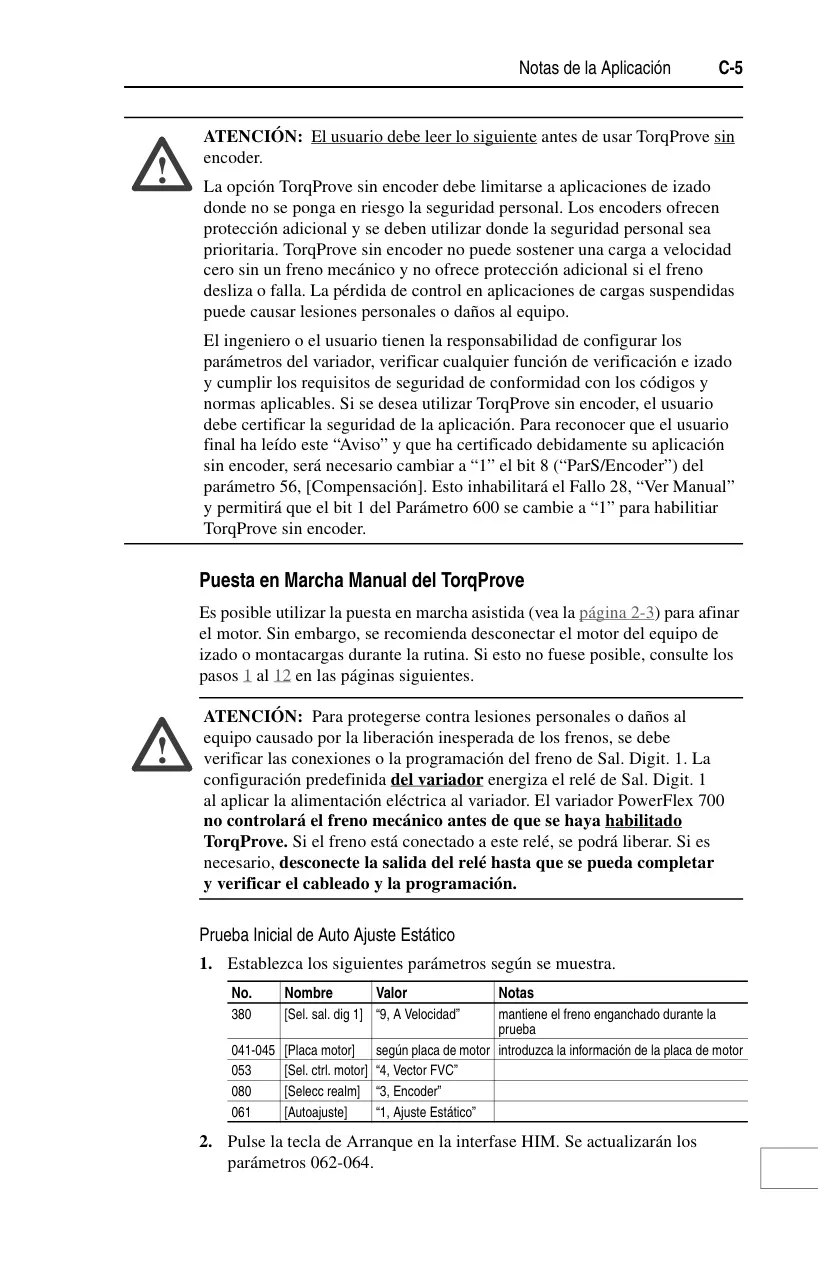

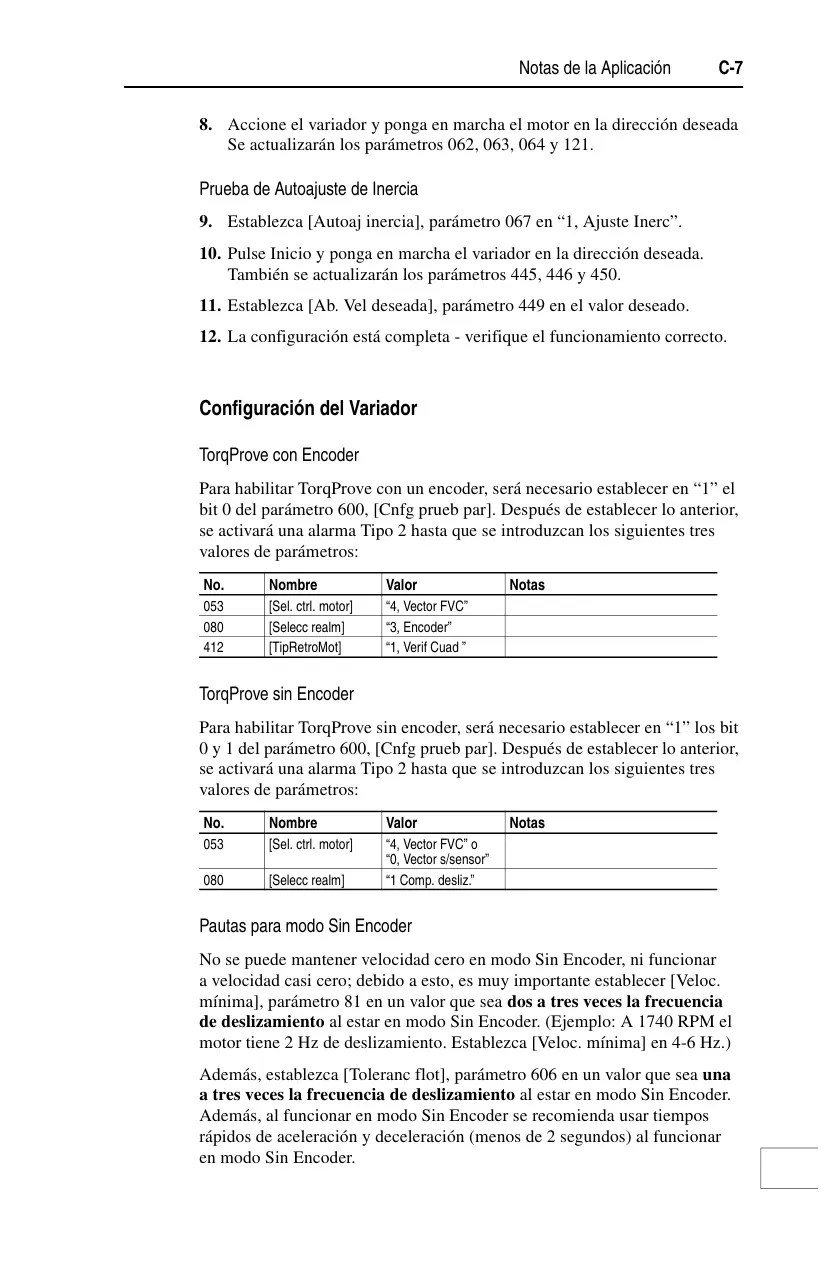

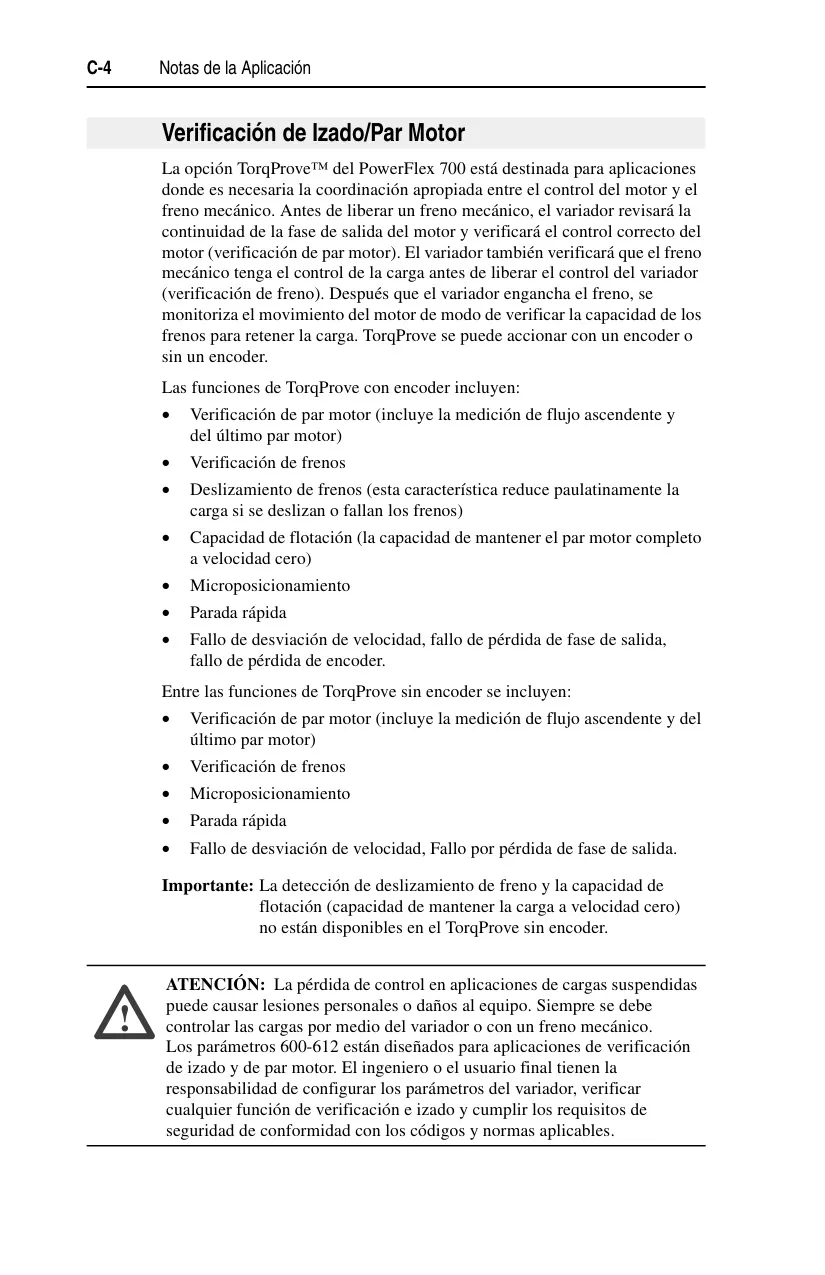

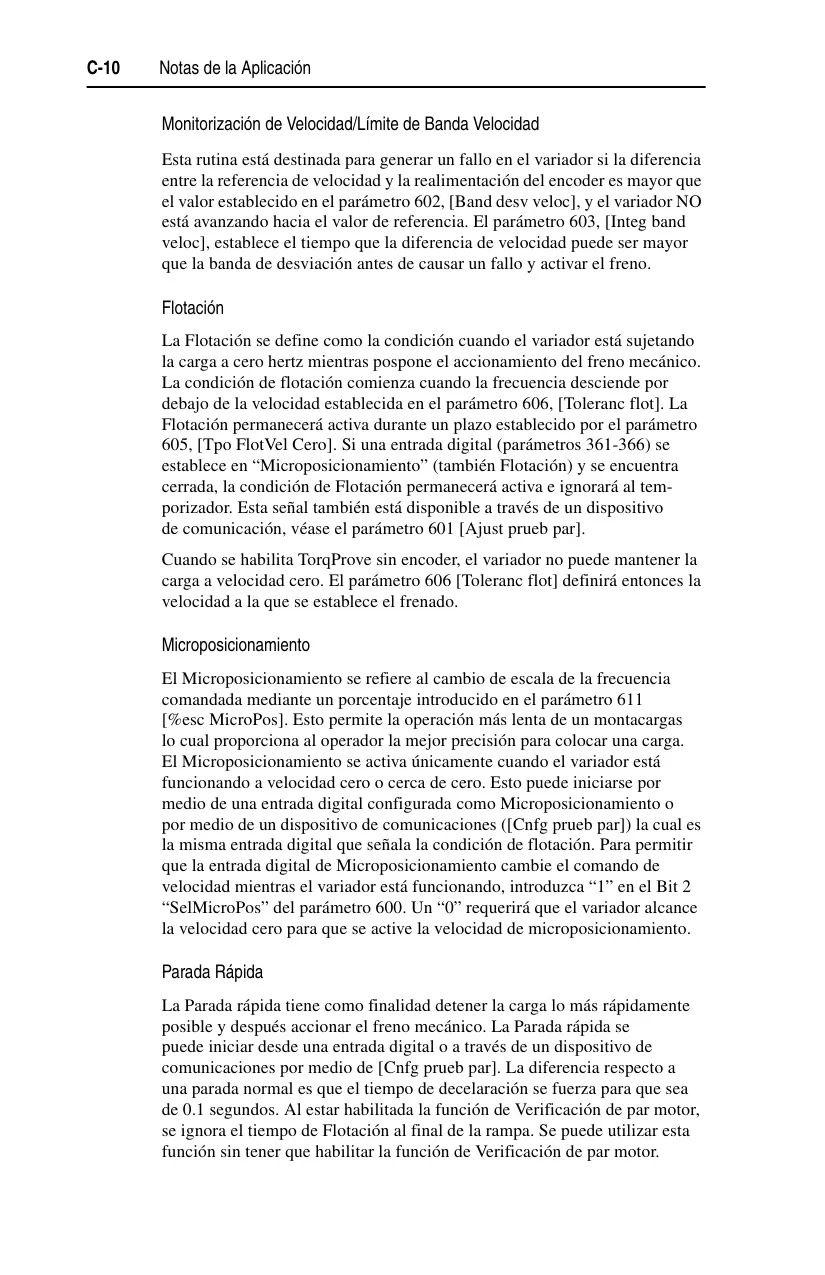

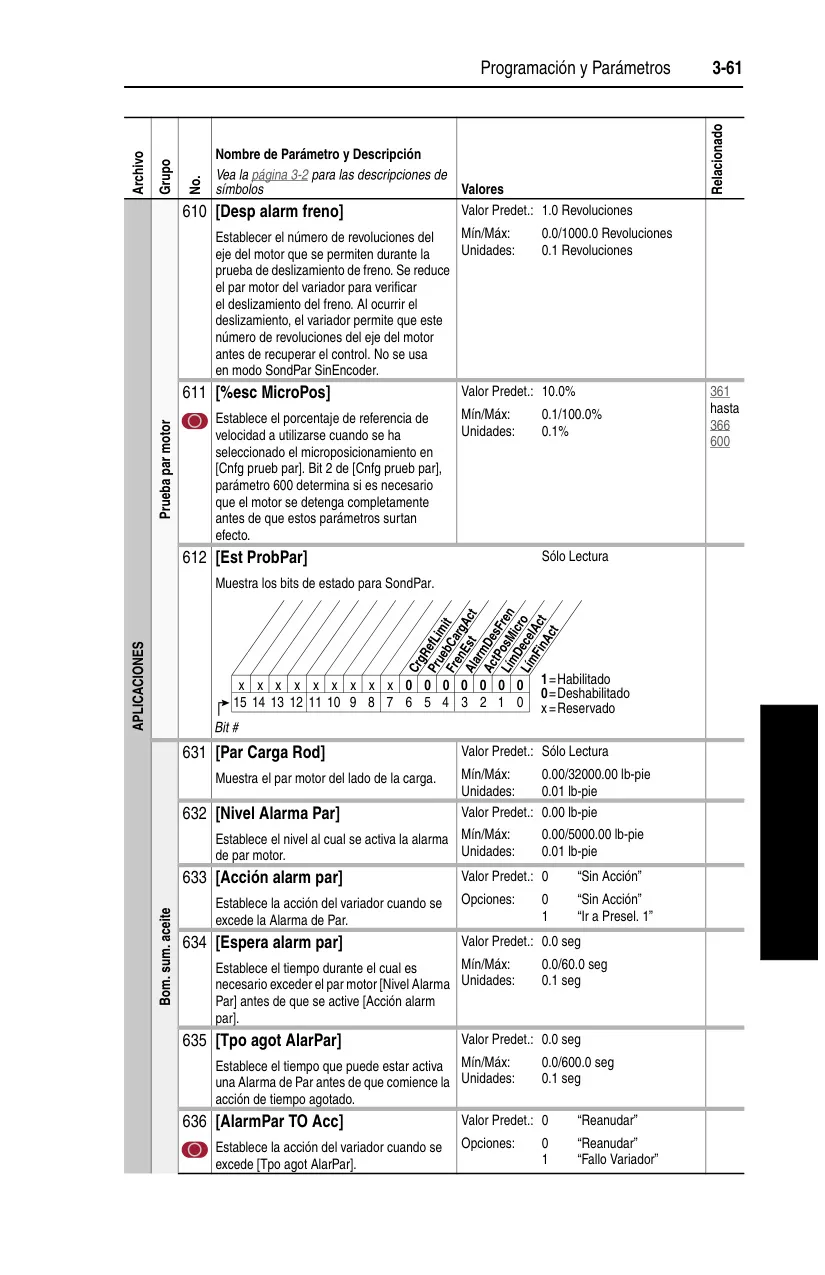

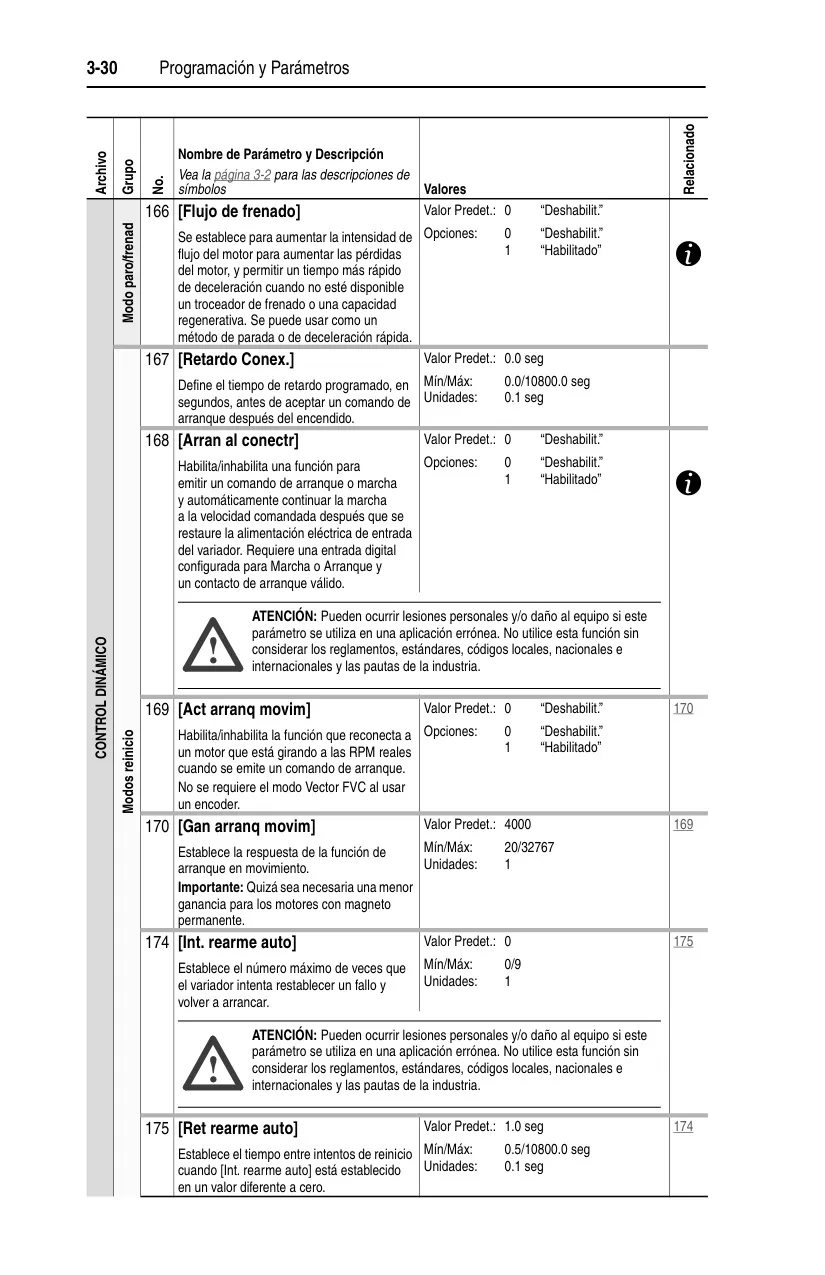

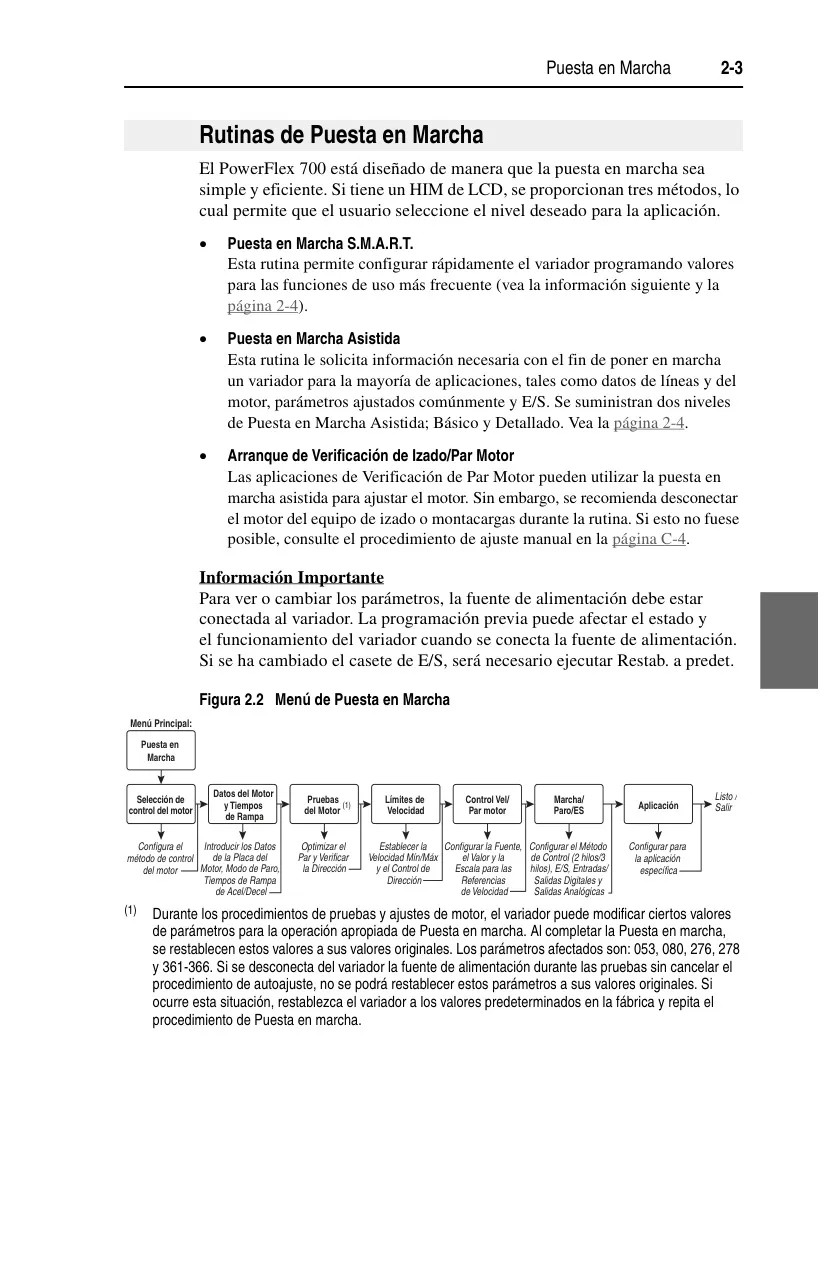

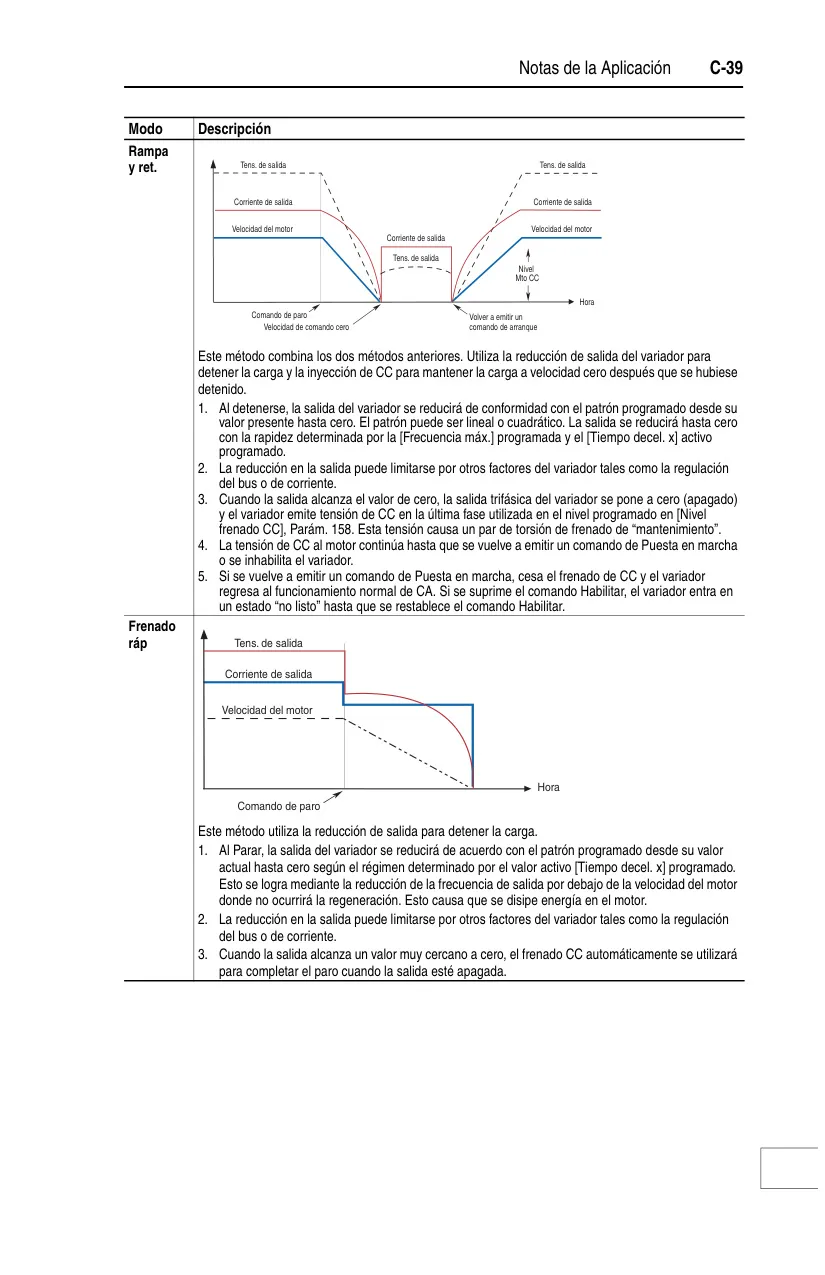

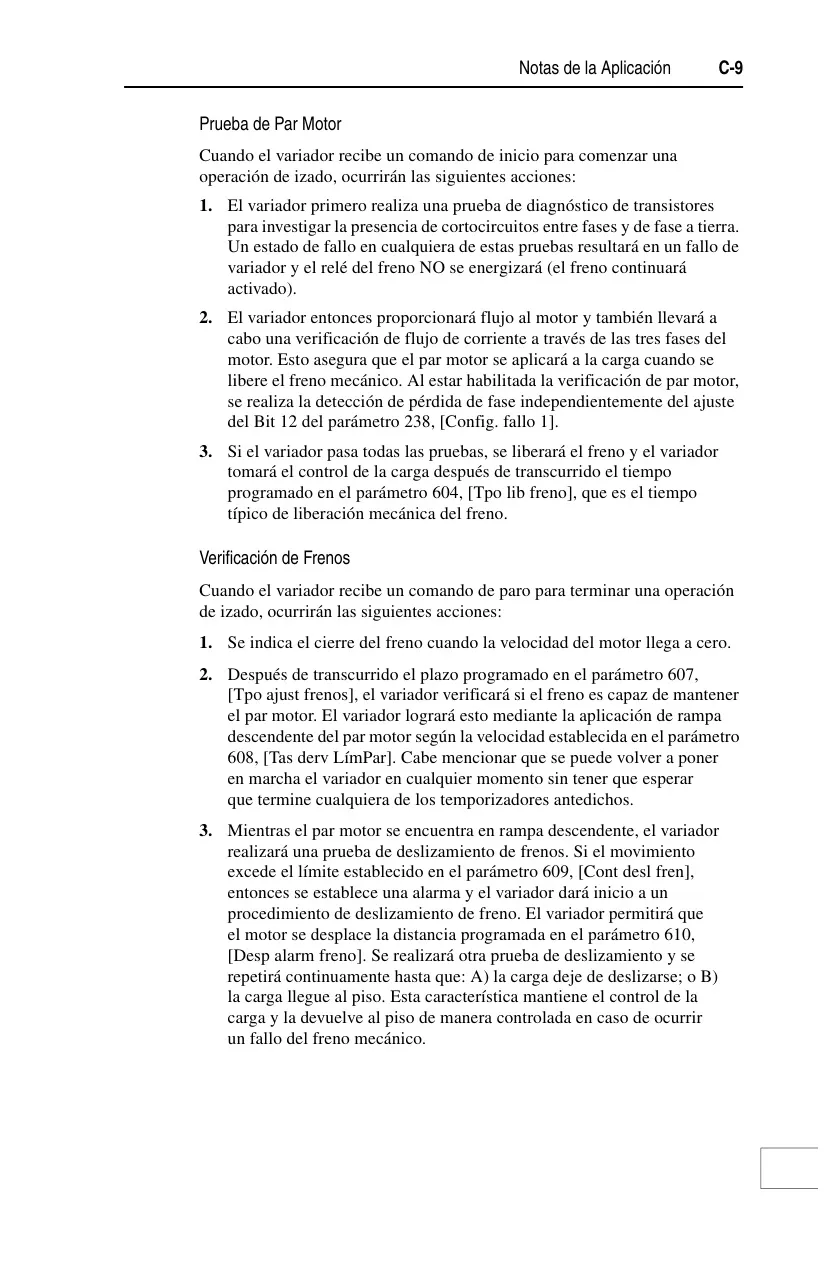

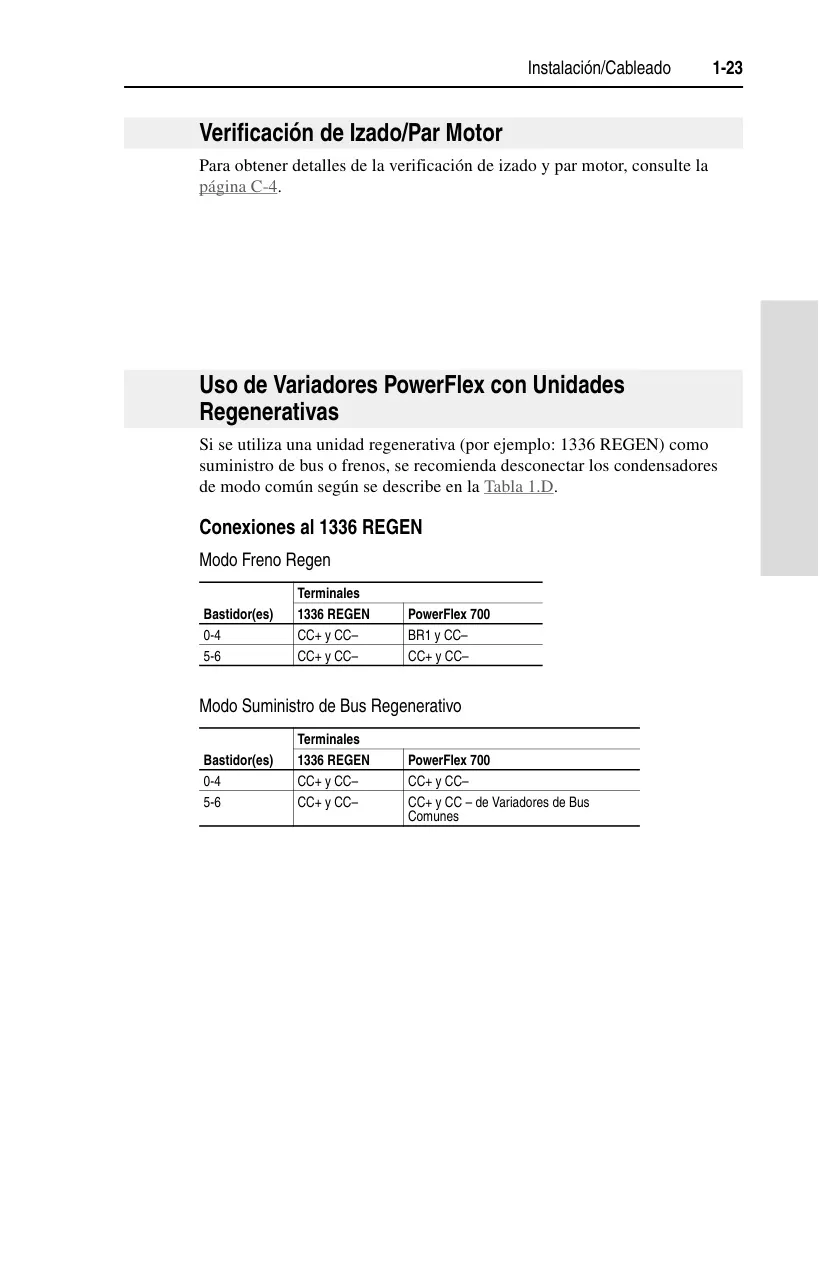

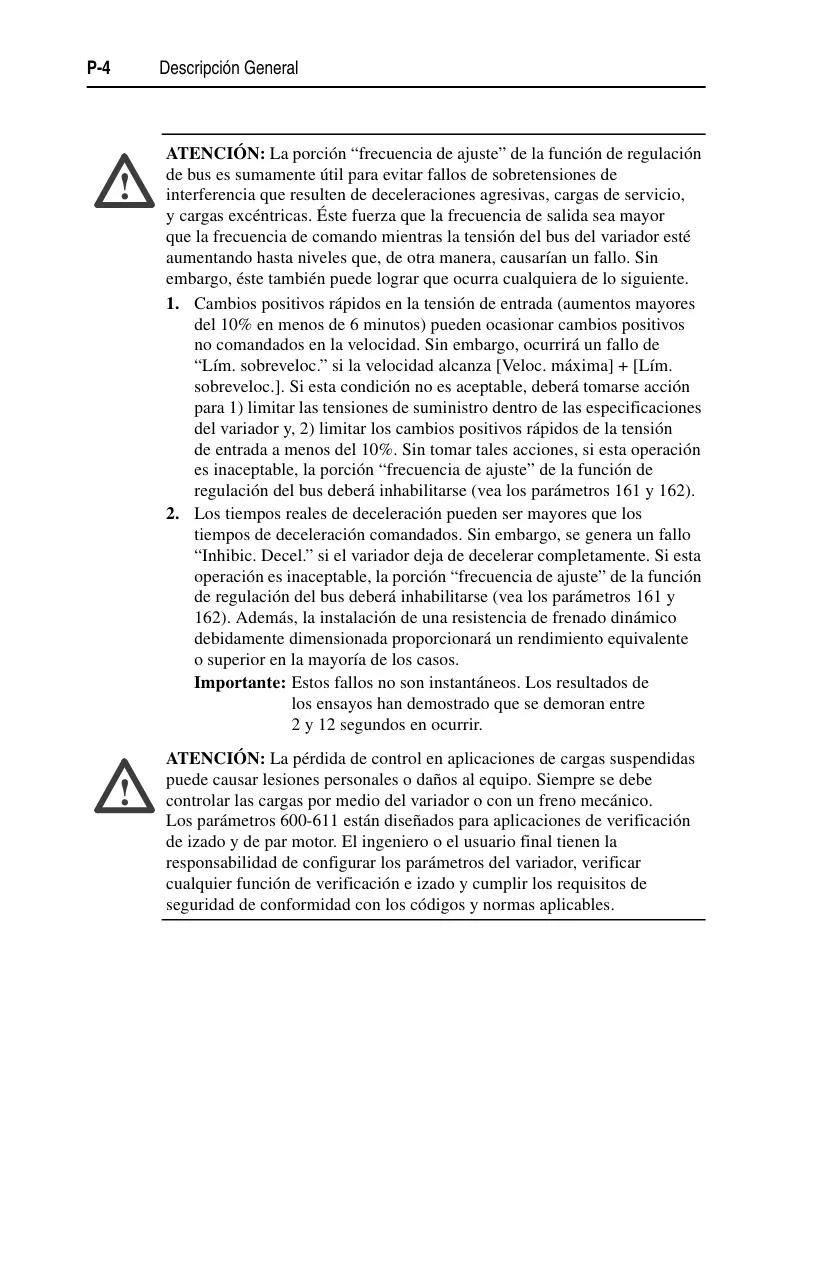

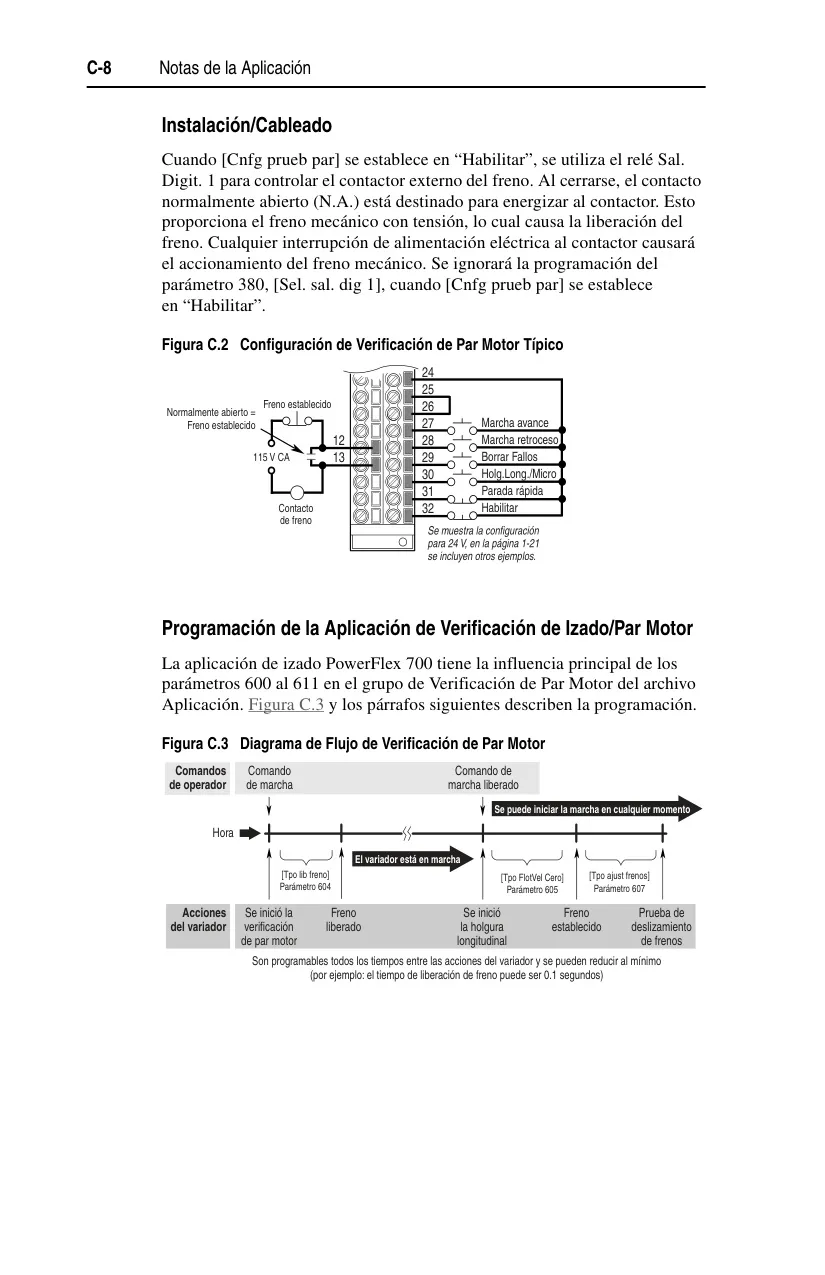

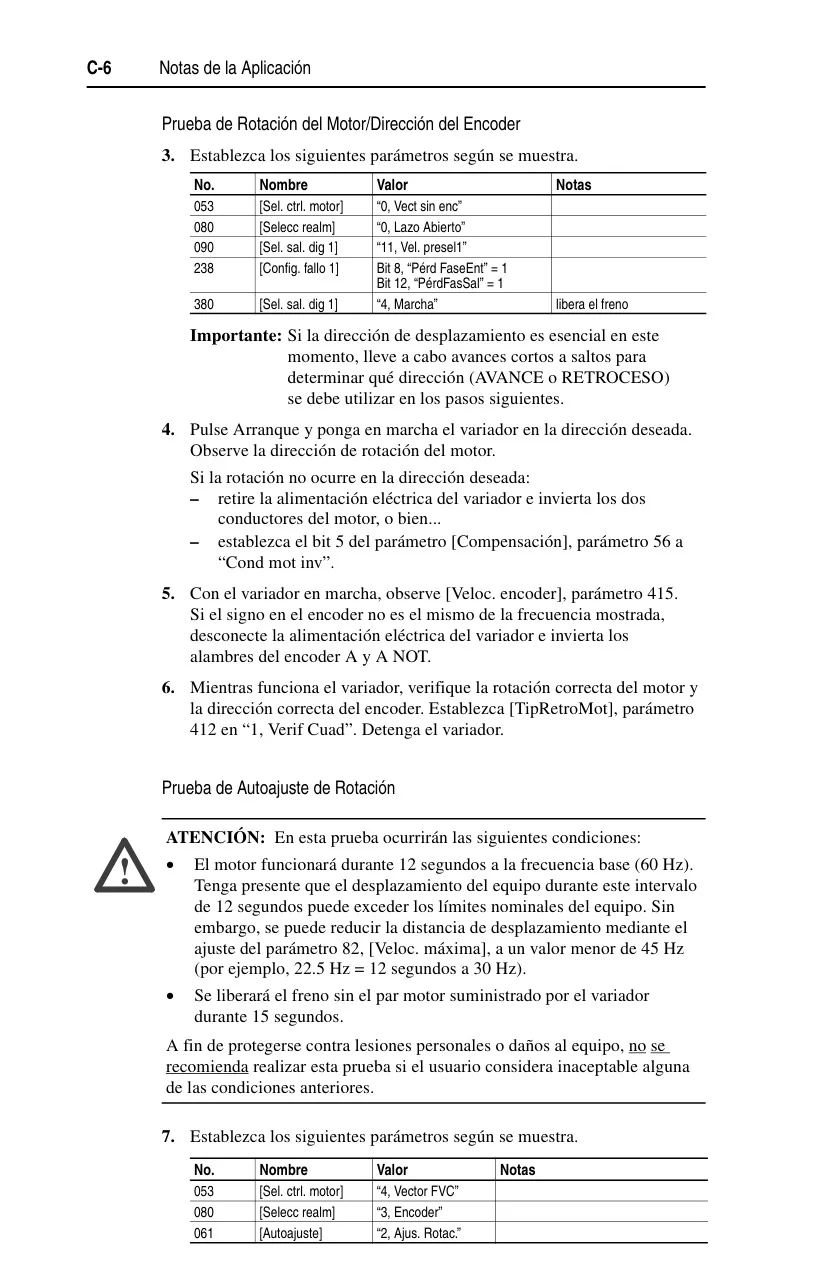

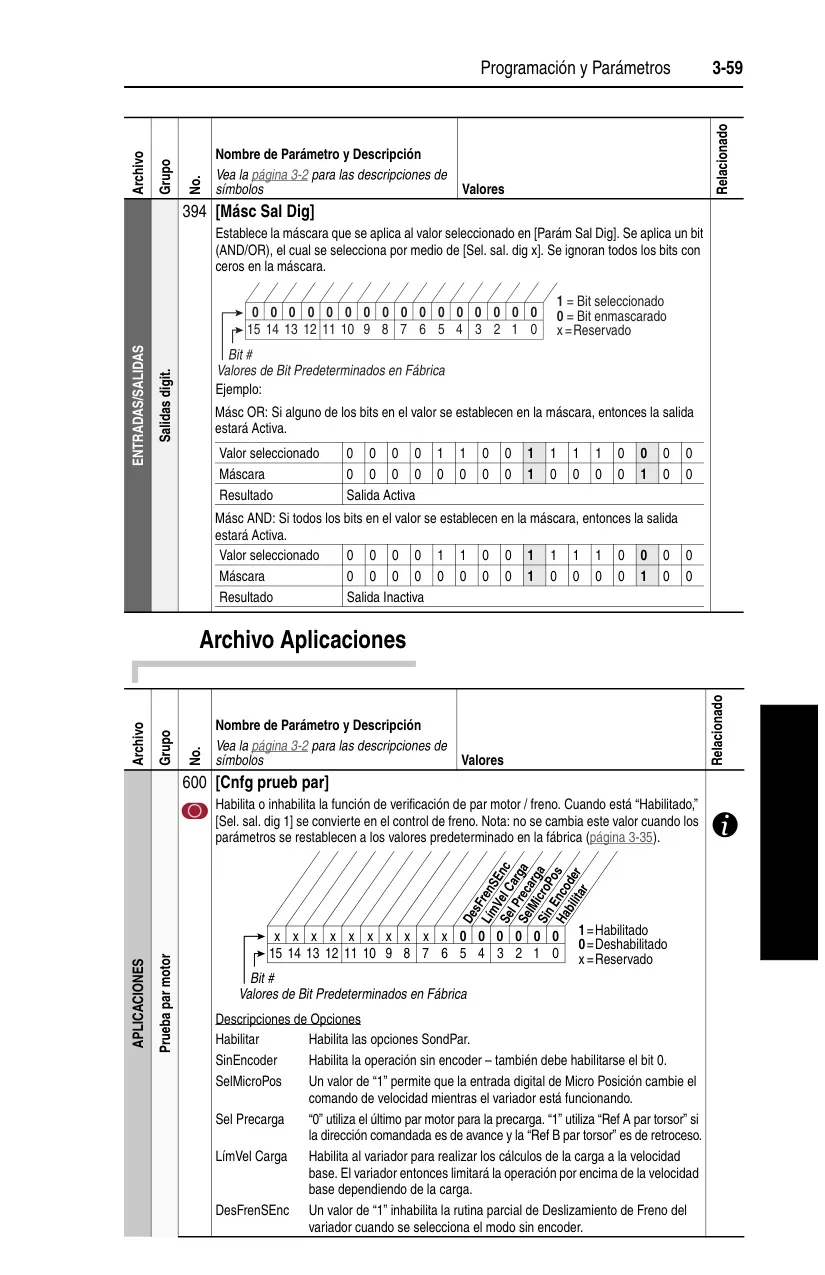

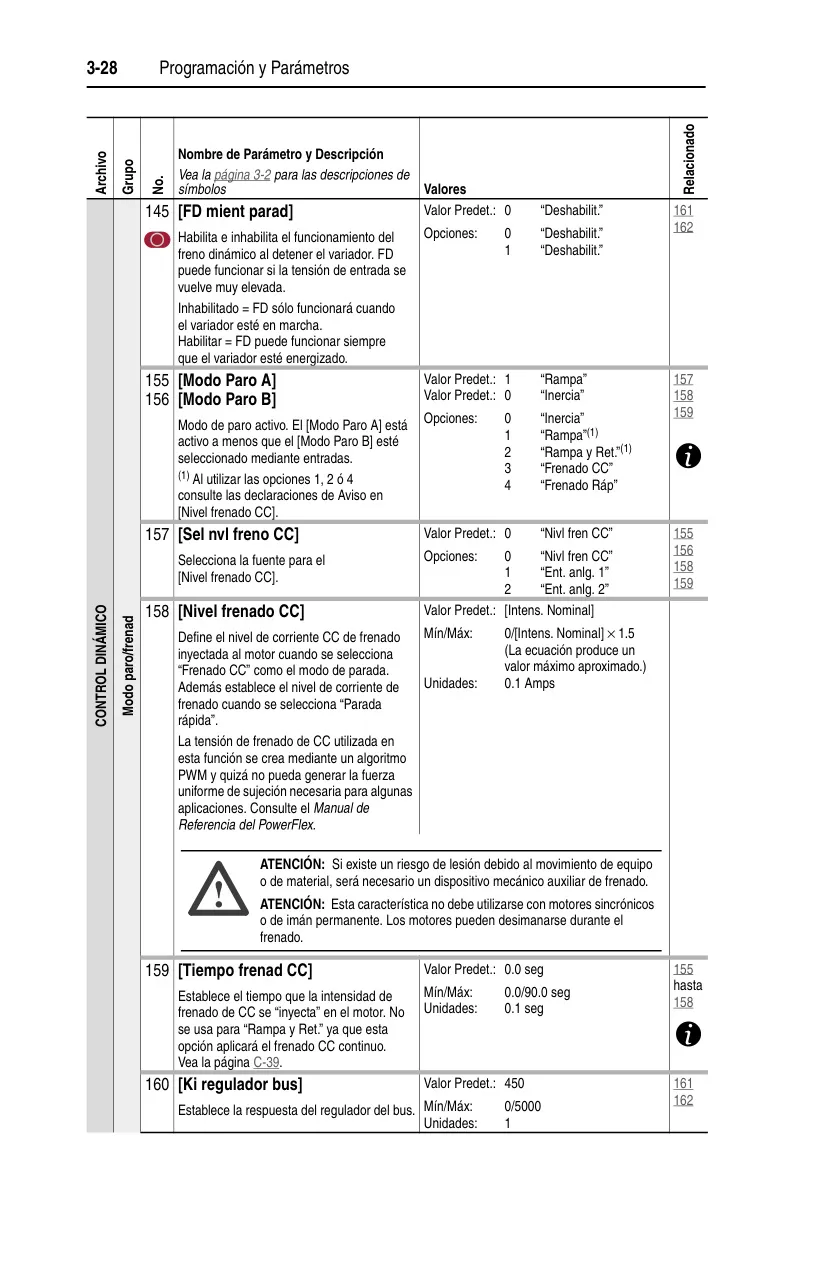

Una de sus características más innovadoras es la función TorqProve™, la cual es crucial para aplicaciones de elevación o manipulación de cargas. Esta funcionalidad coordina de manera inteligente el control del motor con un freno mecánico, asegurando una verificación precisa del par motor y una liberación o sujeción segura de la carga. Además, el variador incorpora características de seguridad avanzadas como la verificación de frenos, el control de deslizamiento del freno, la flotación y el microposicionamiento, elevando los estándares de seguridad y eficiencia en entornos industriales.

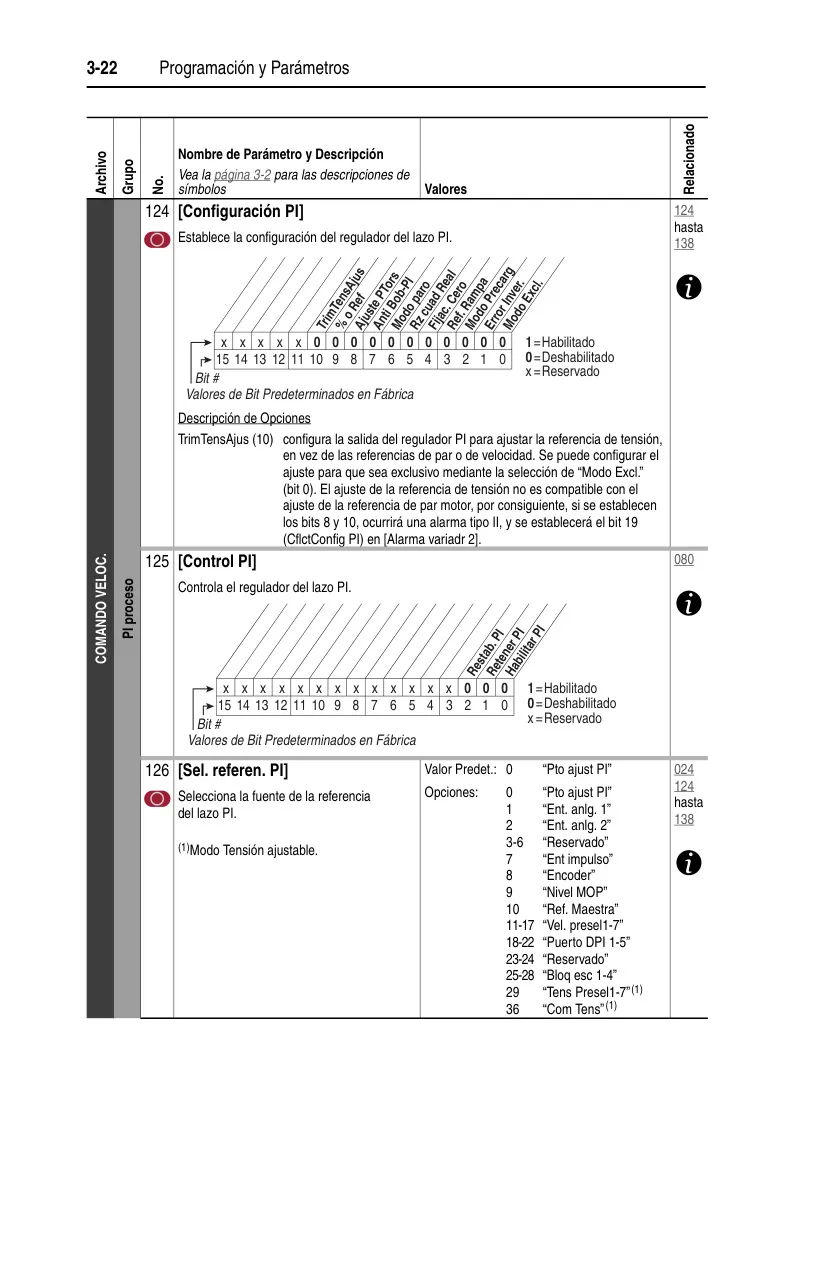

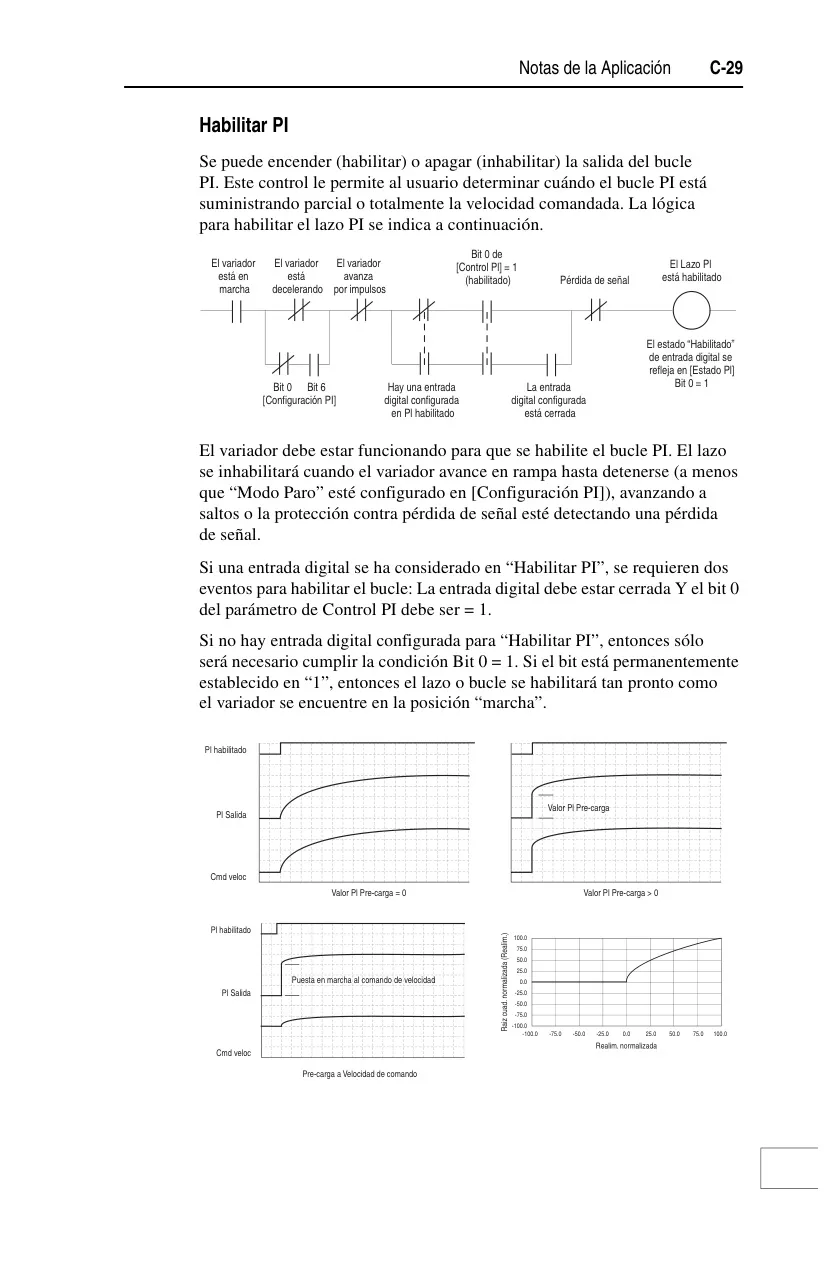

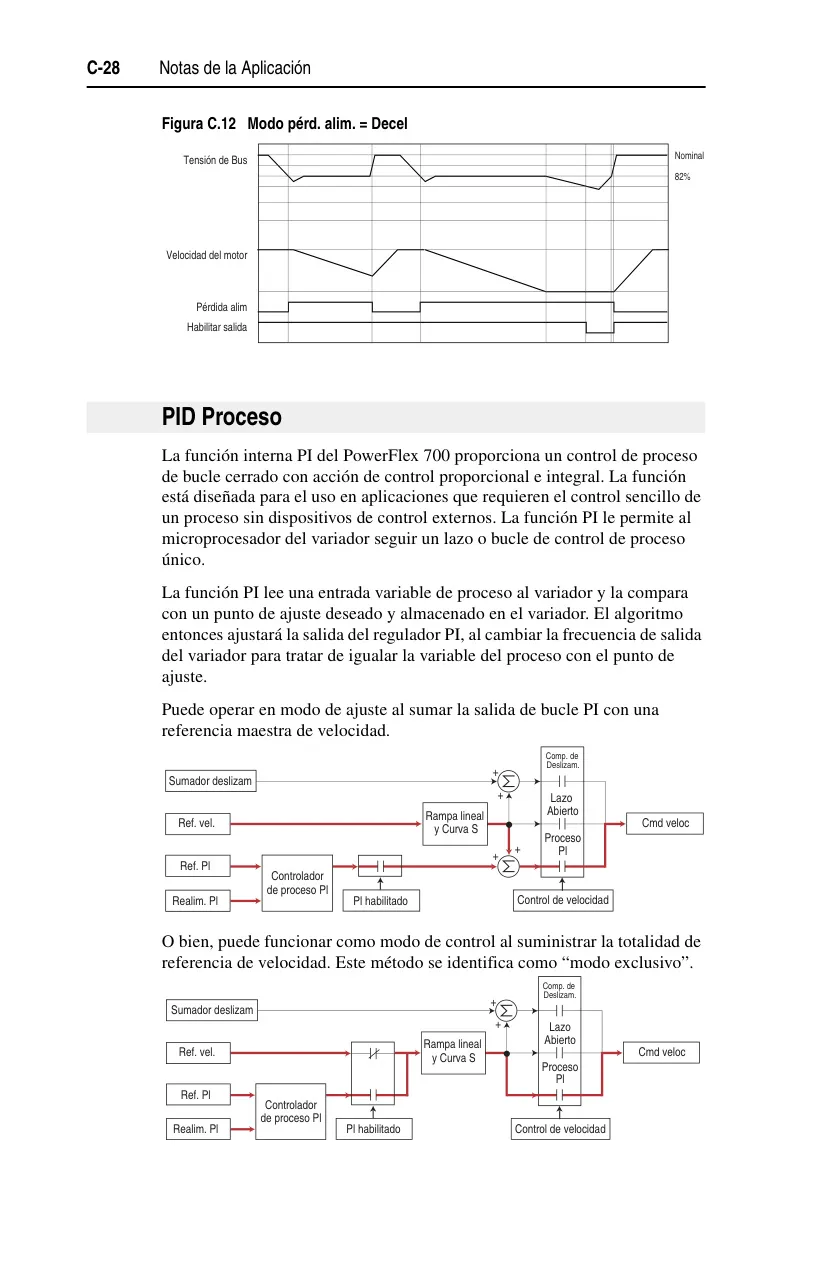

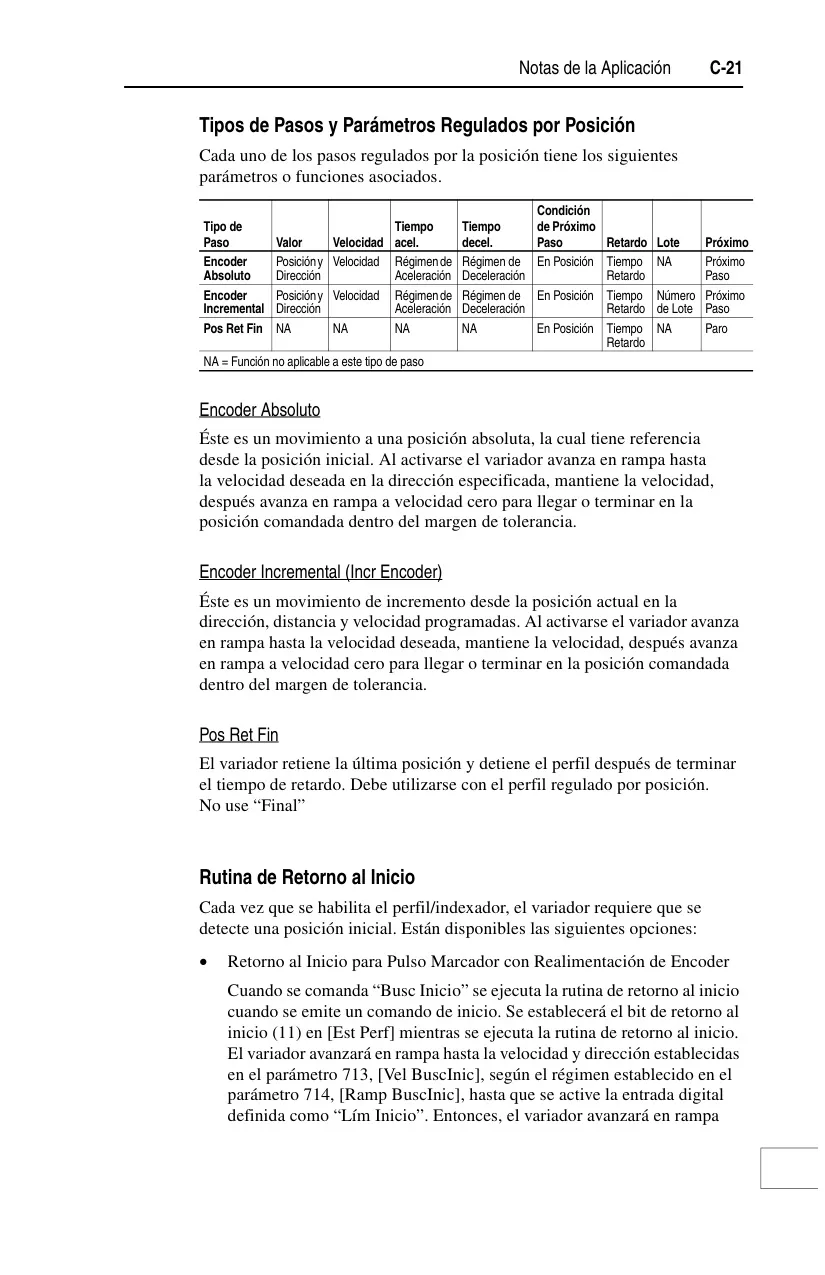

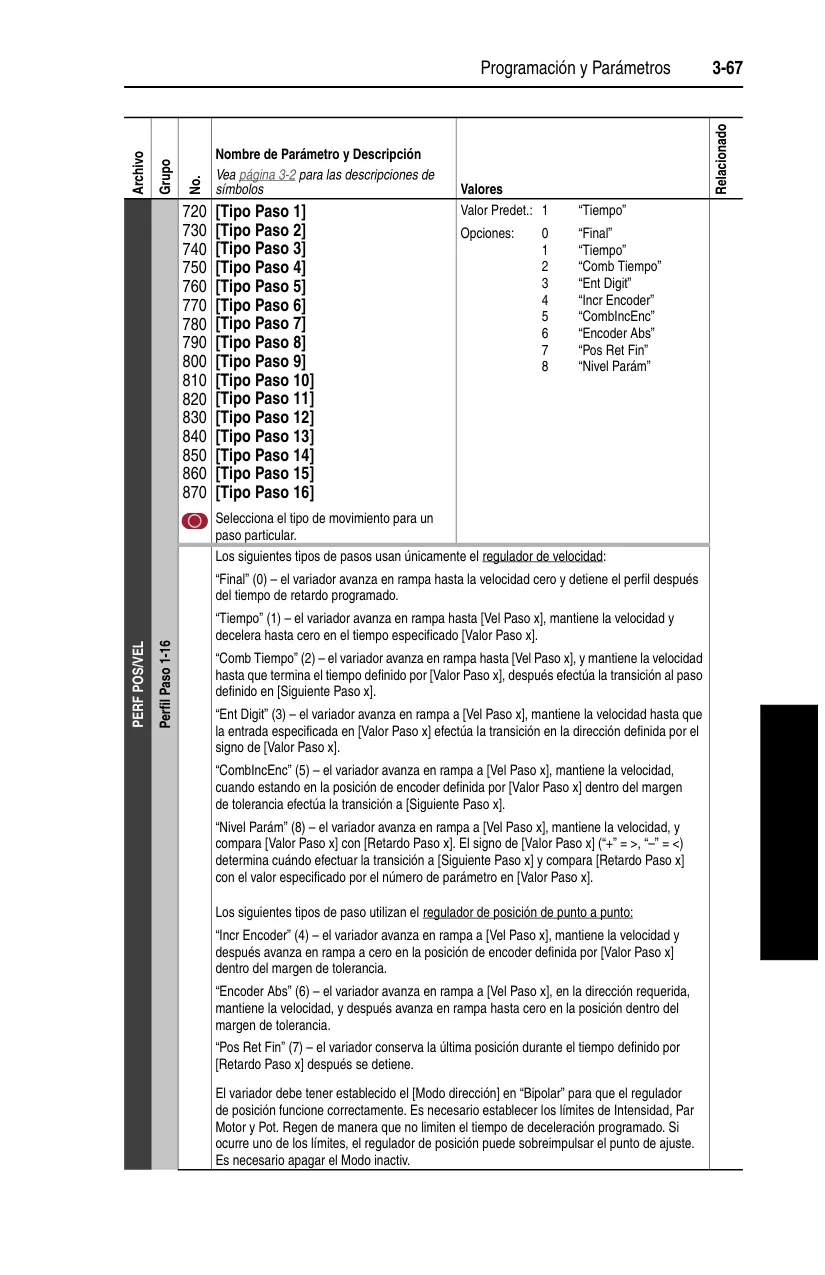

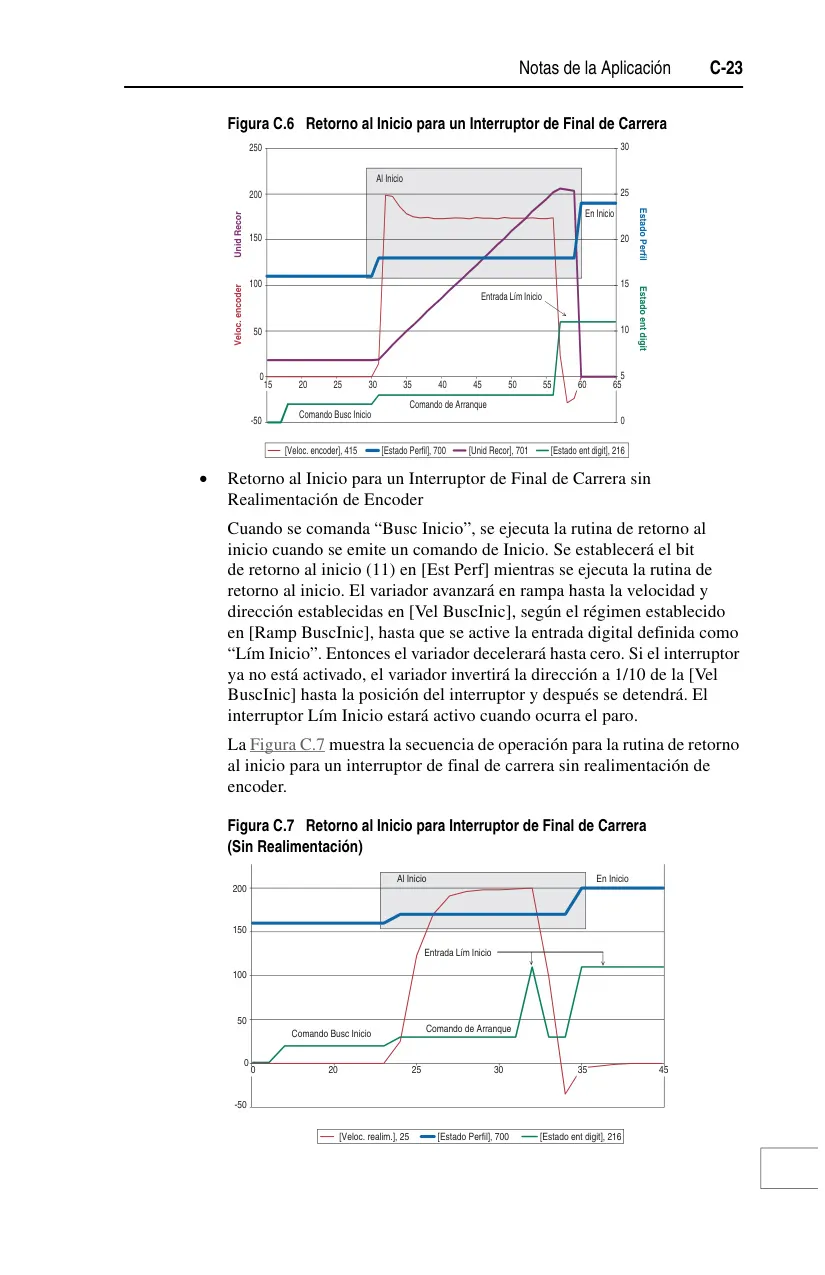

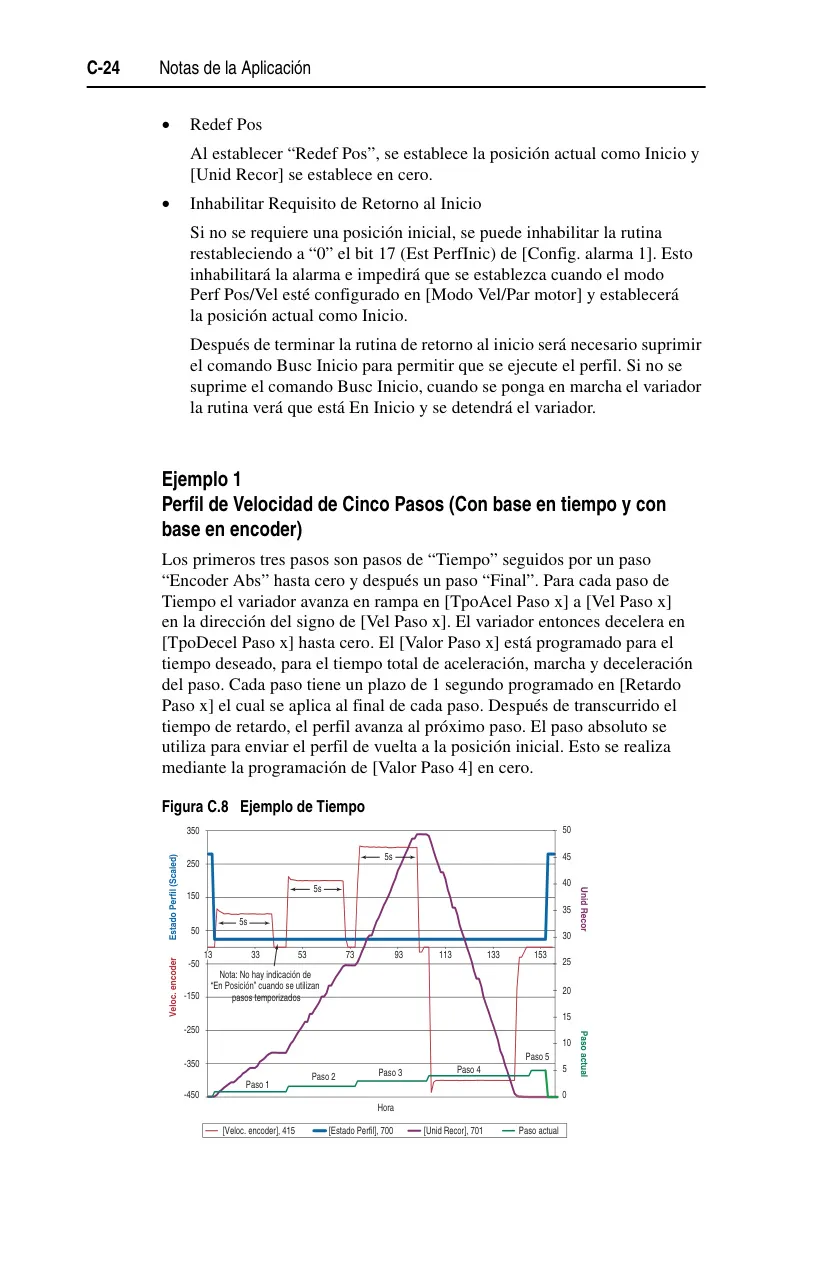

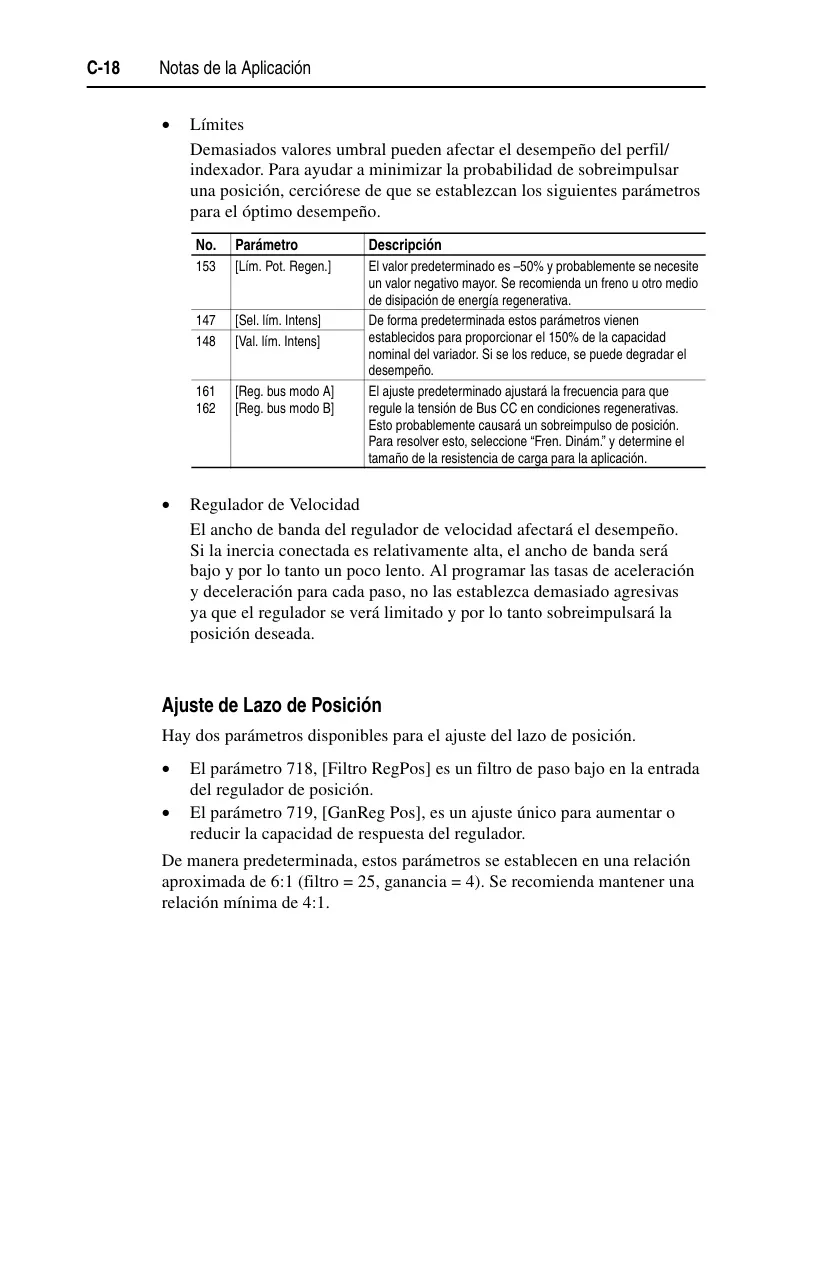

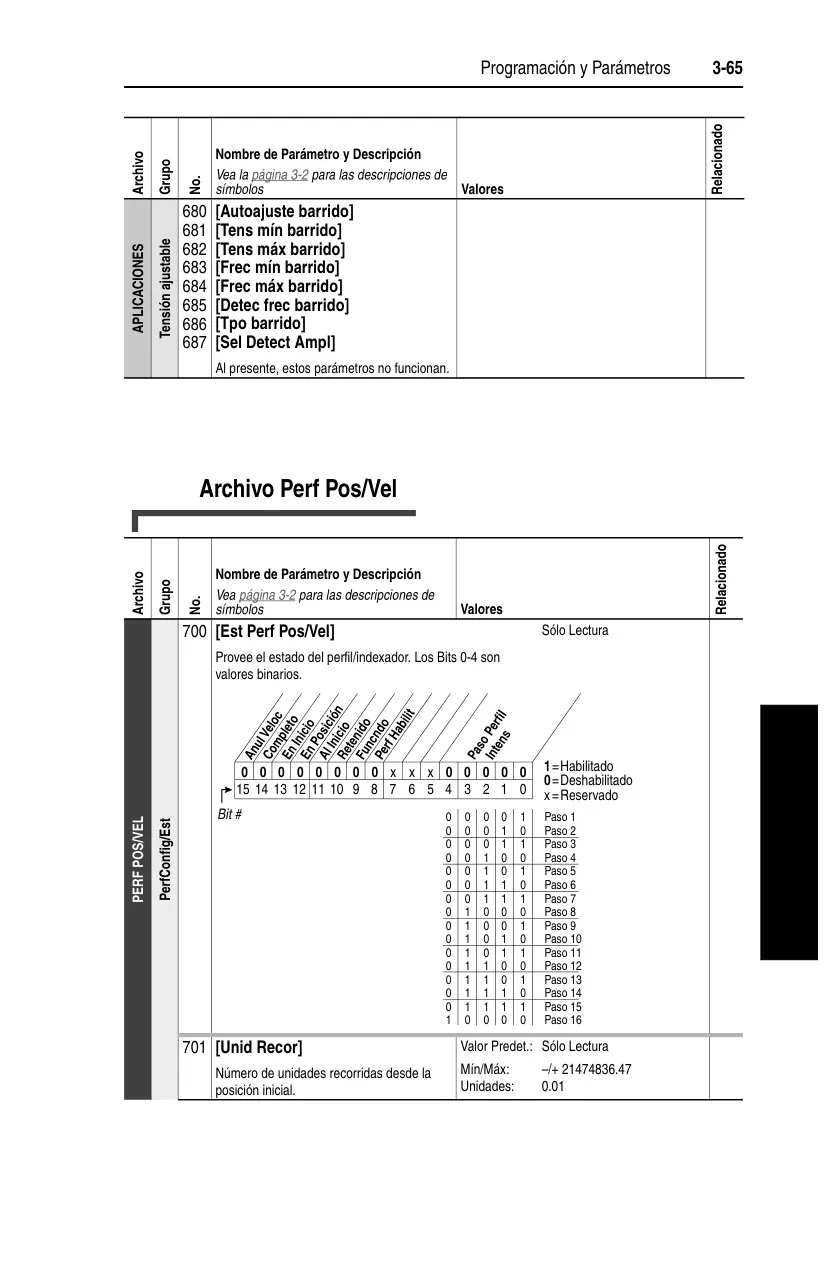

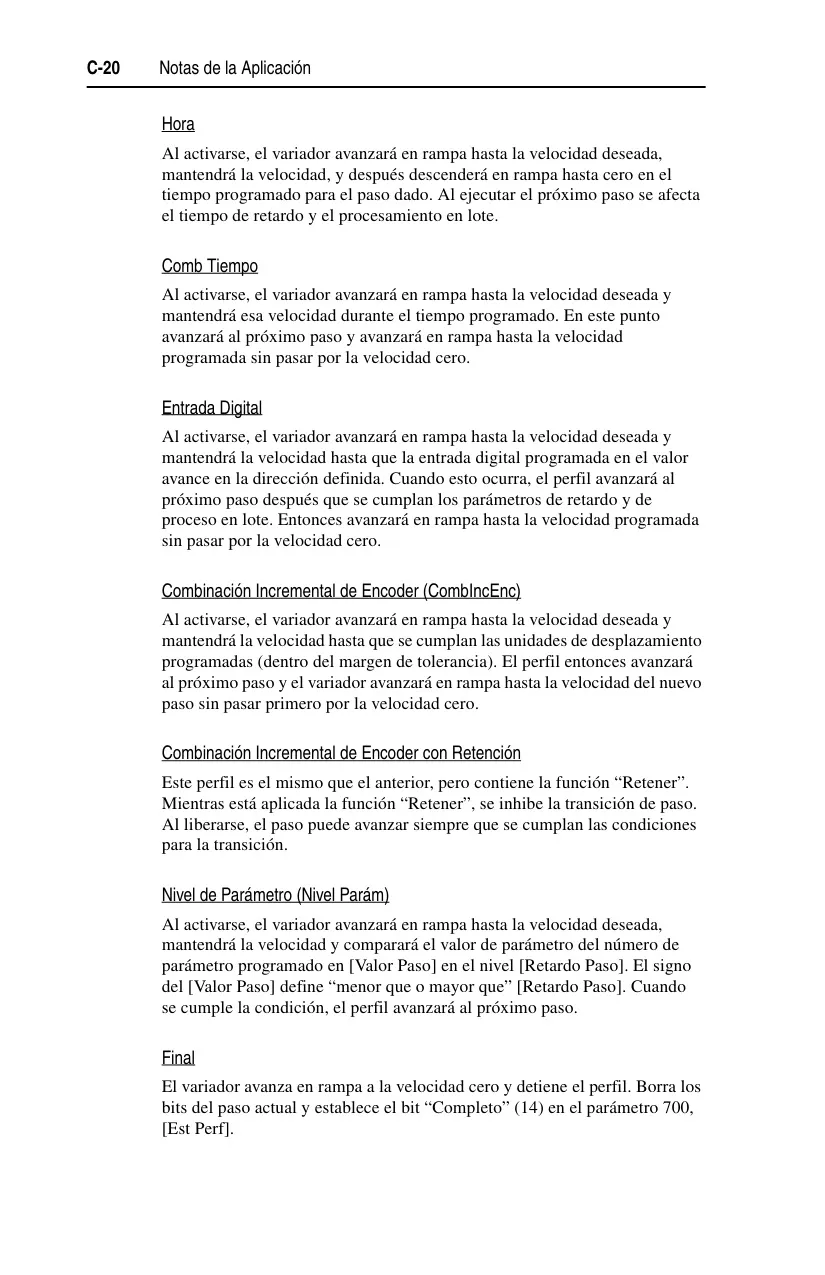

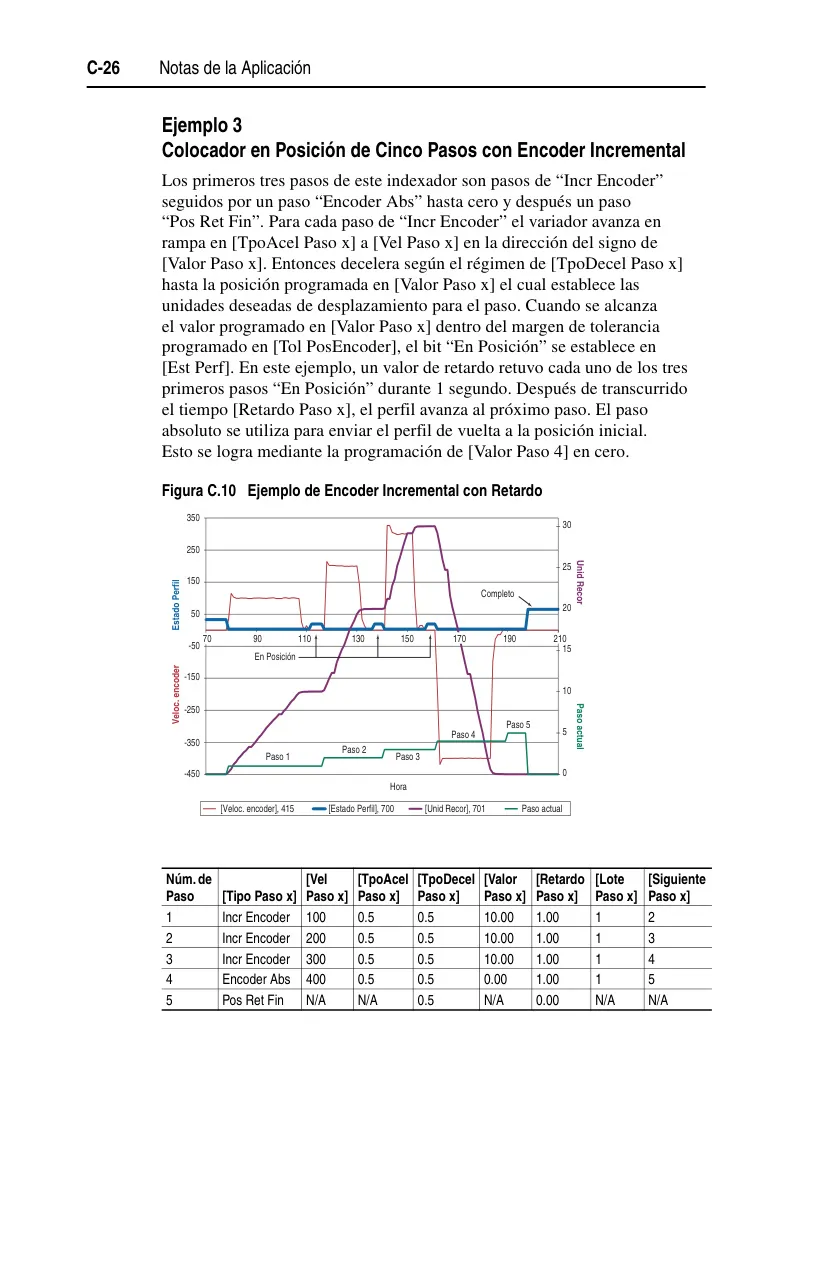

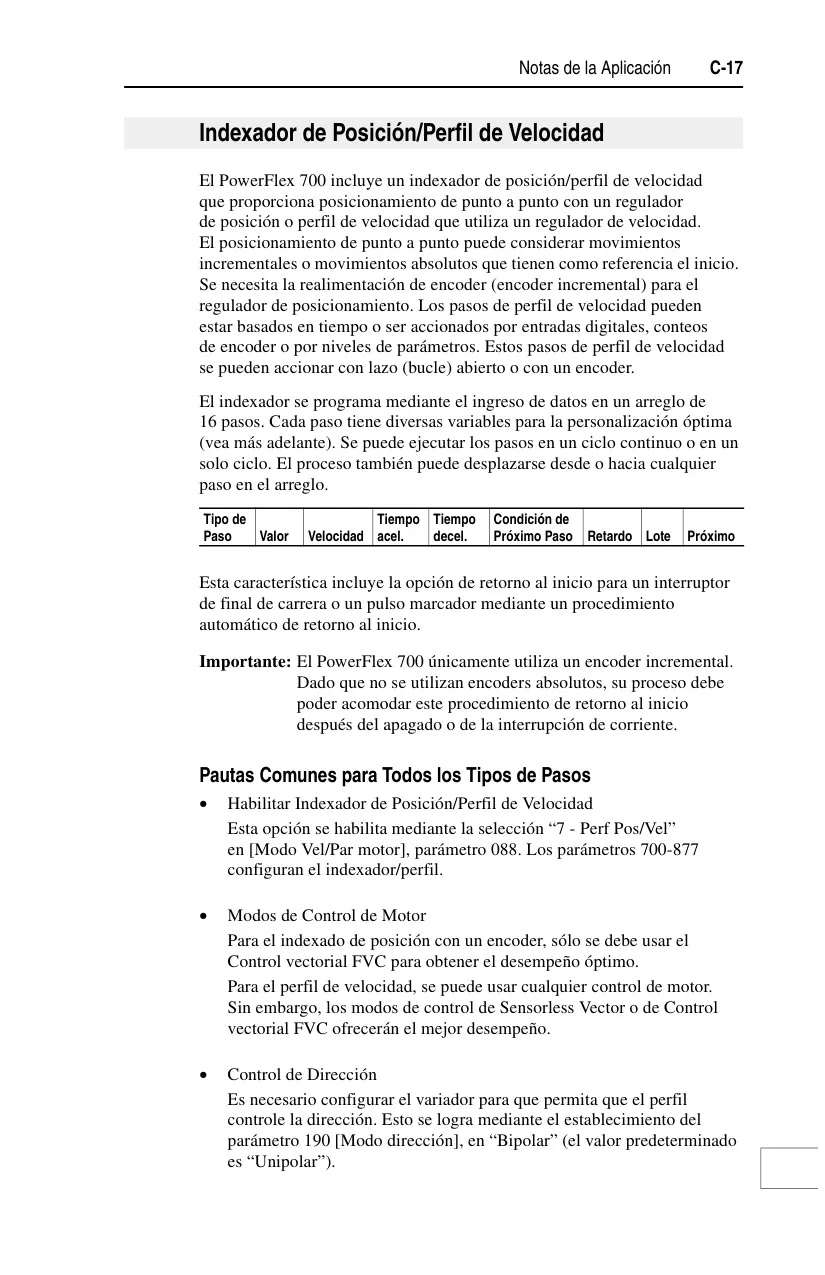

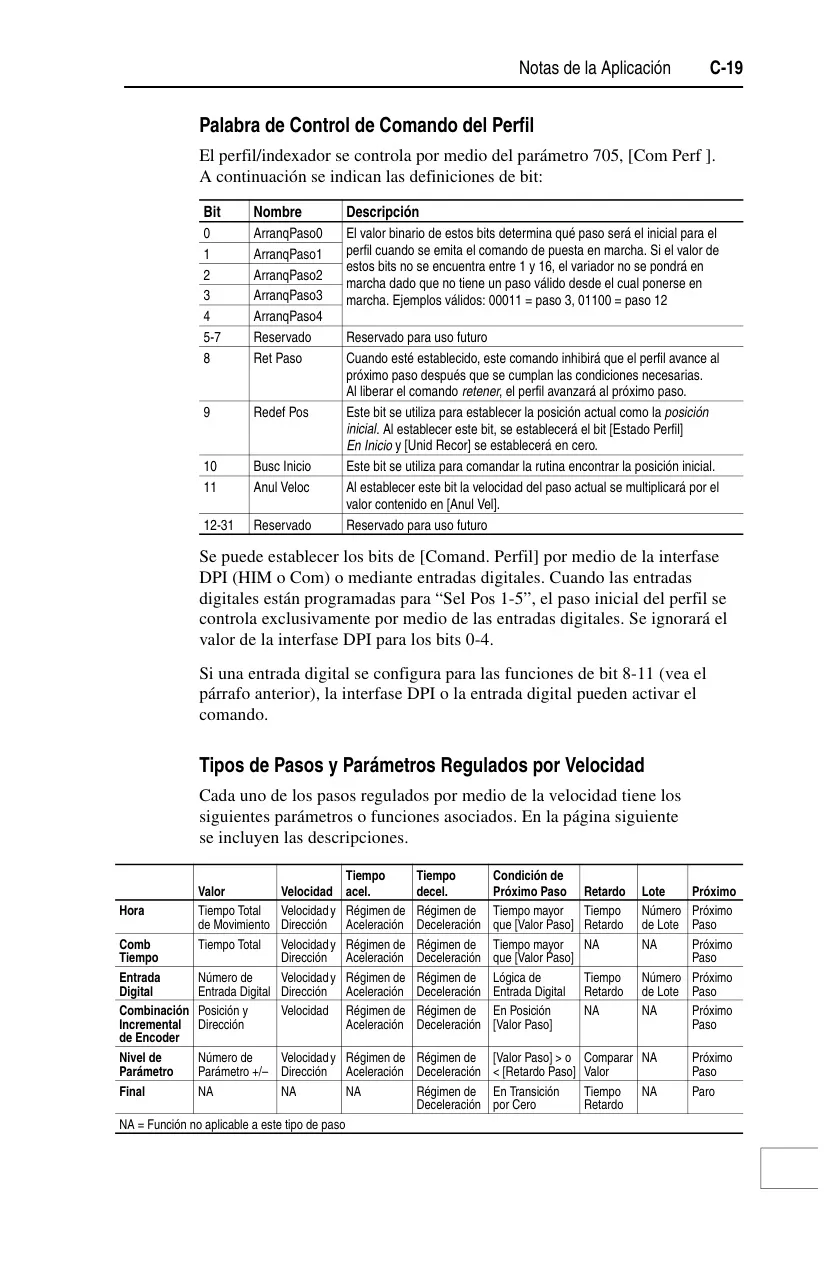

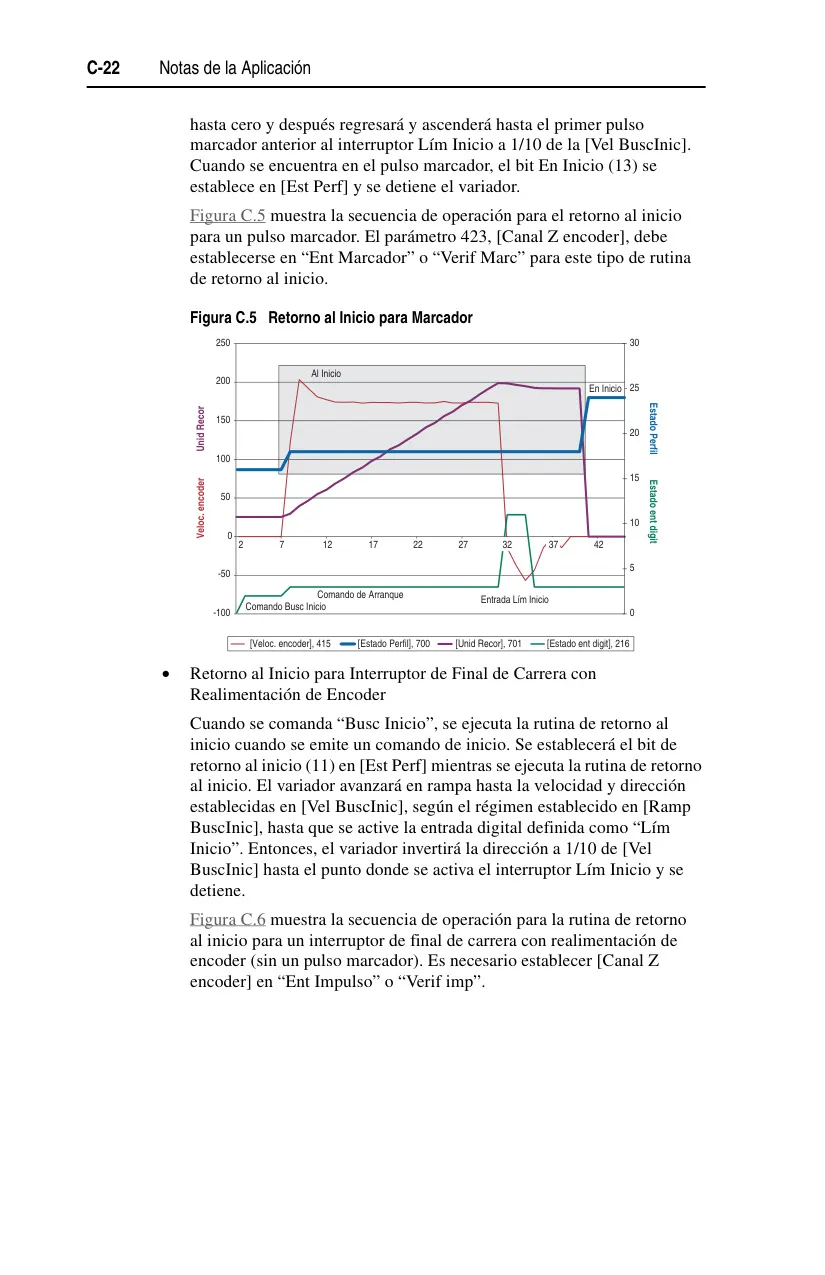

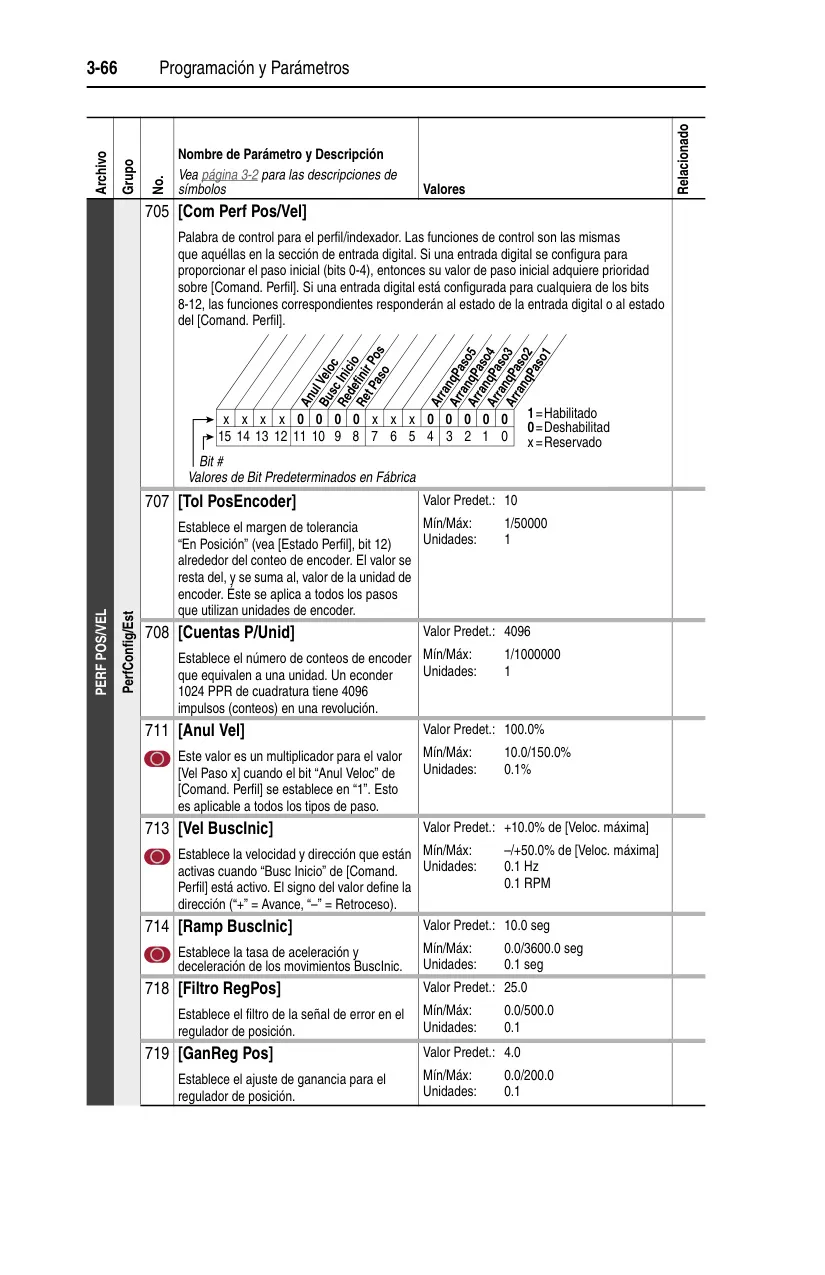

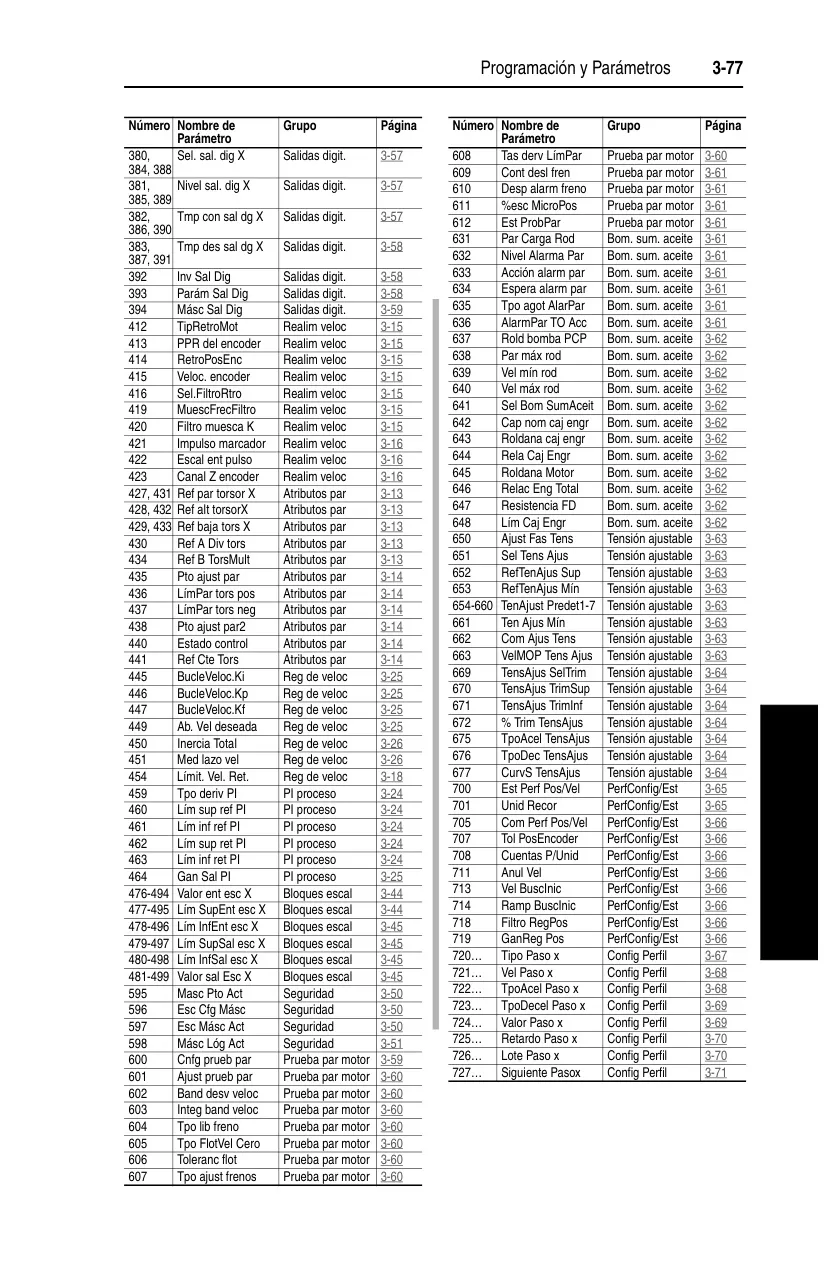

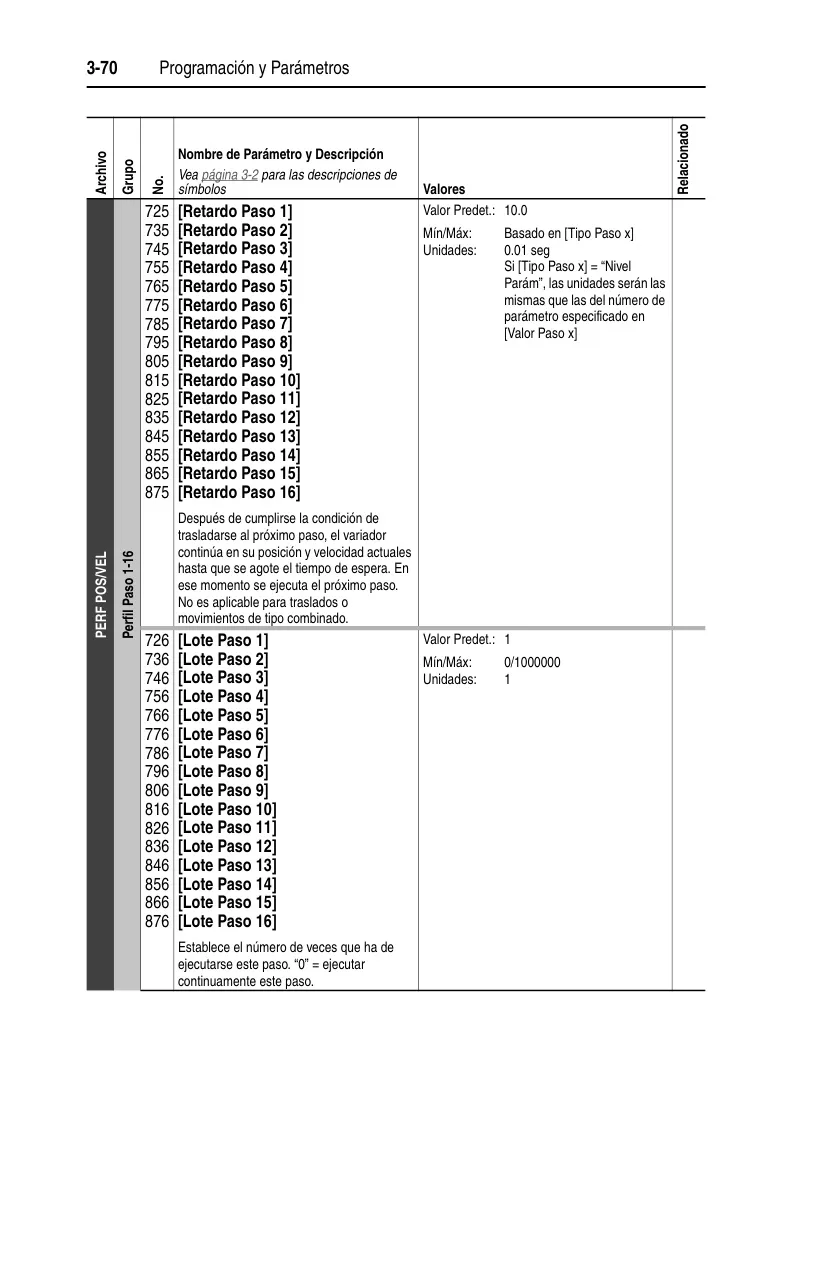

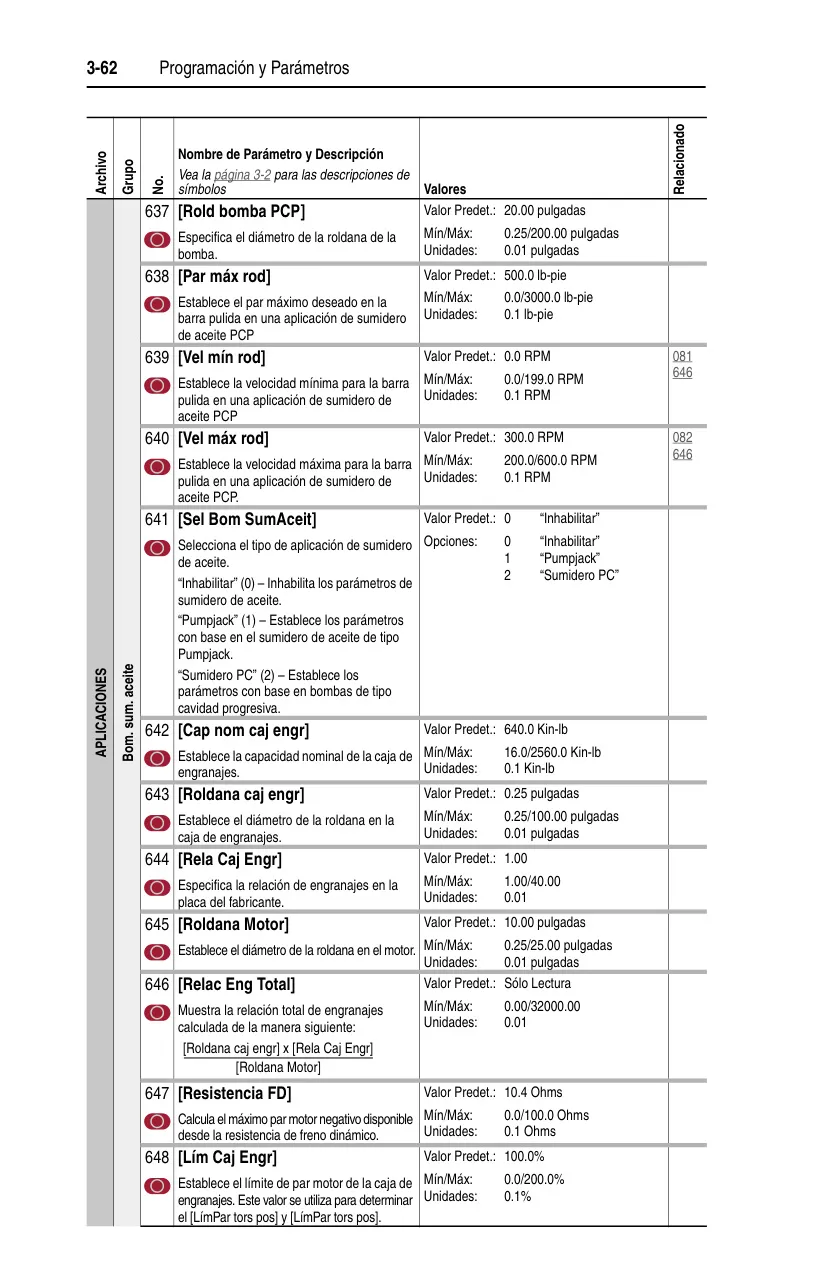

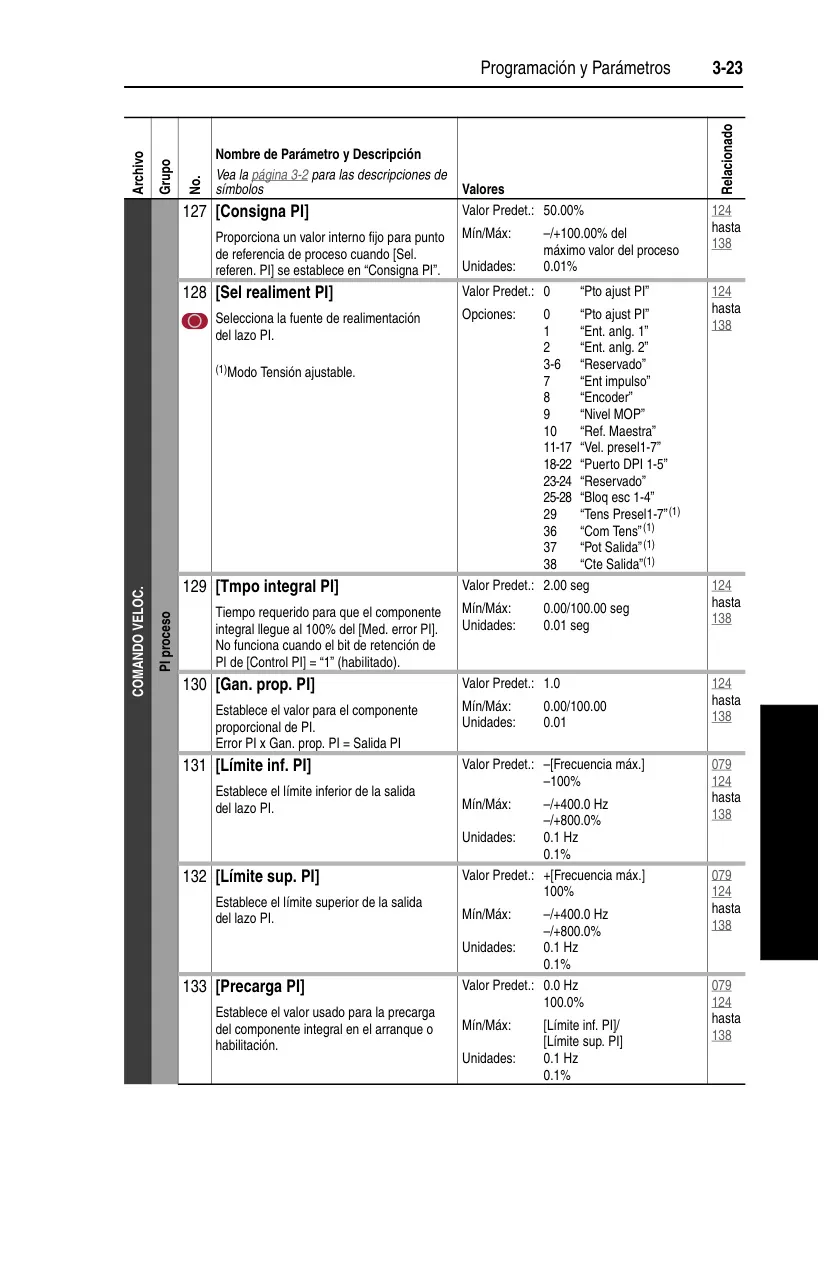

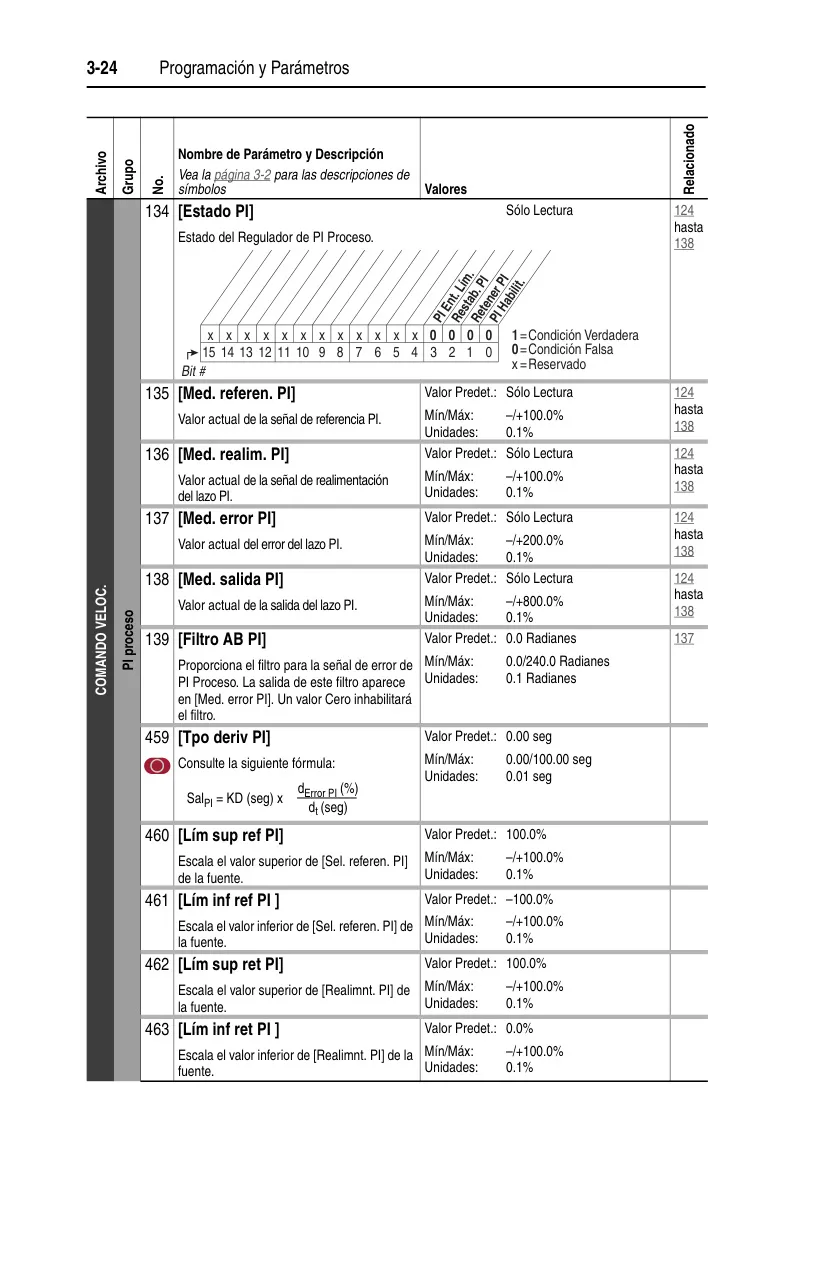

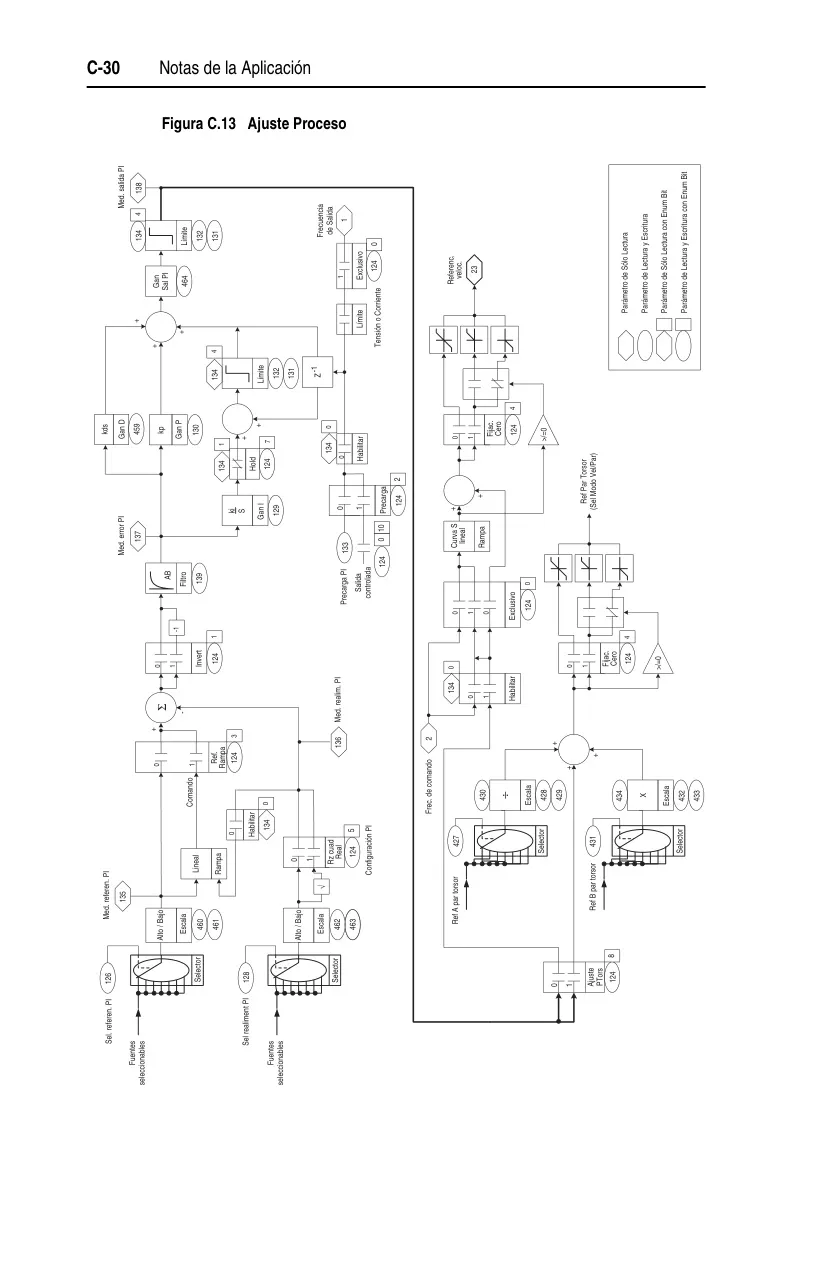

El PowerFlex 700 también ofrece un control PI de proceso de bucle cerrado, que es fundamental para mantener parámetros específicos del proceso, como la presión, el nivel o la temperatura, dentro de rangos deseados. Esta capacidad permite al variador ajustar automáticamente la velocidad del motor para compensar variaciones en el sistema, lo que resulta en una mayor estabilidad y una operación más eficiente. Además, el Indexador de Posición/Perfil de Velocidad, programable hasta 16 pasos, es ideal para aplicaciones de posicionamiento punto a punto que requieren un control secuencial y preciso del movimiento, especialmente cuando se combina con un encoder.

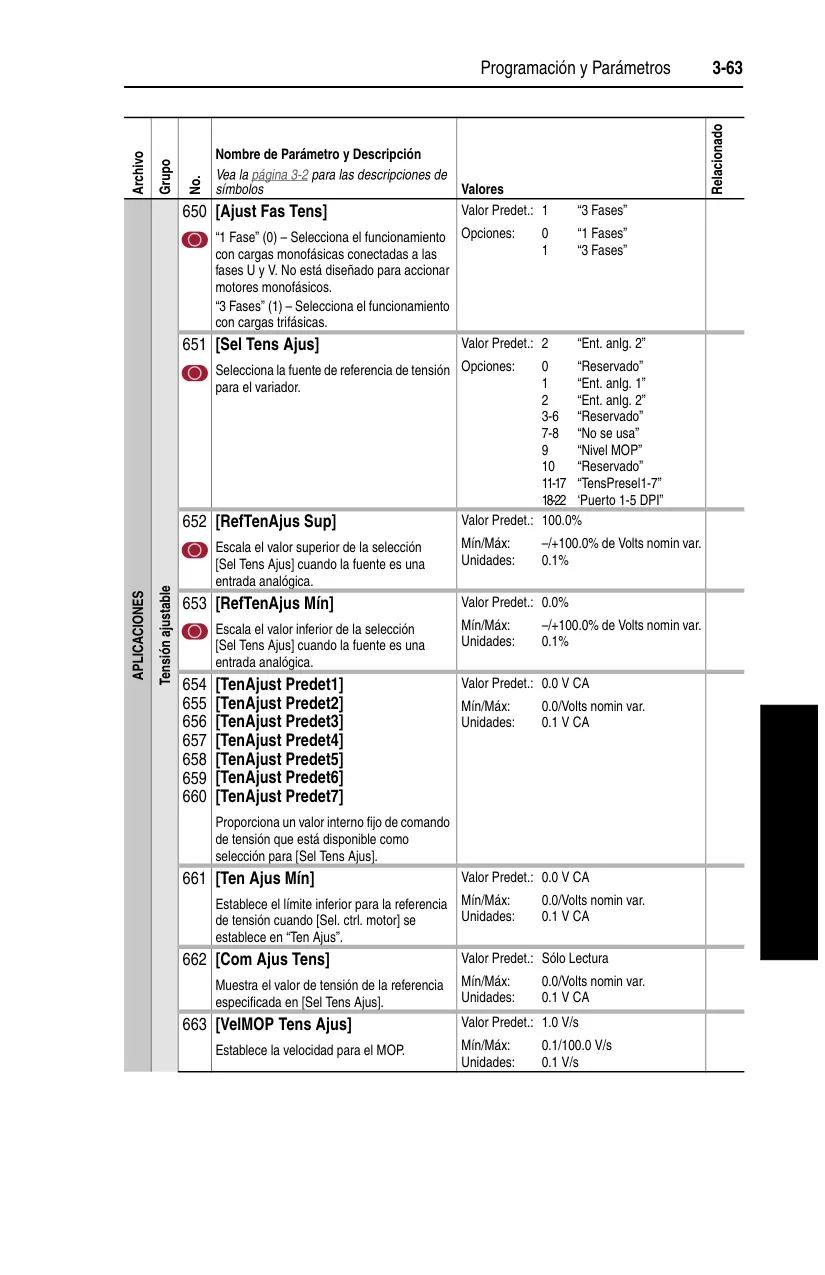

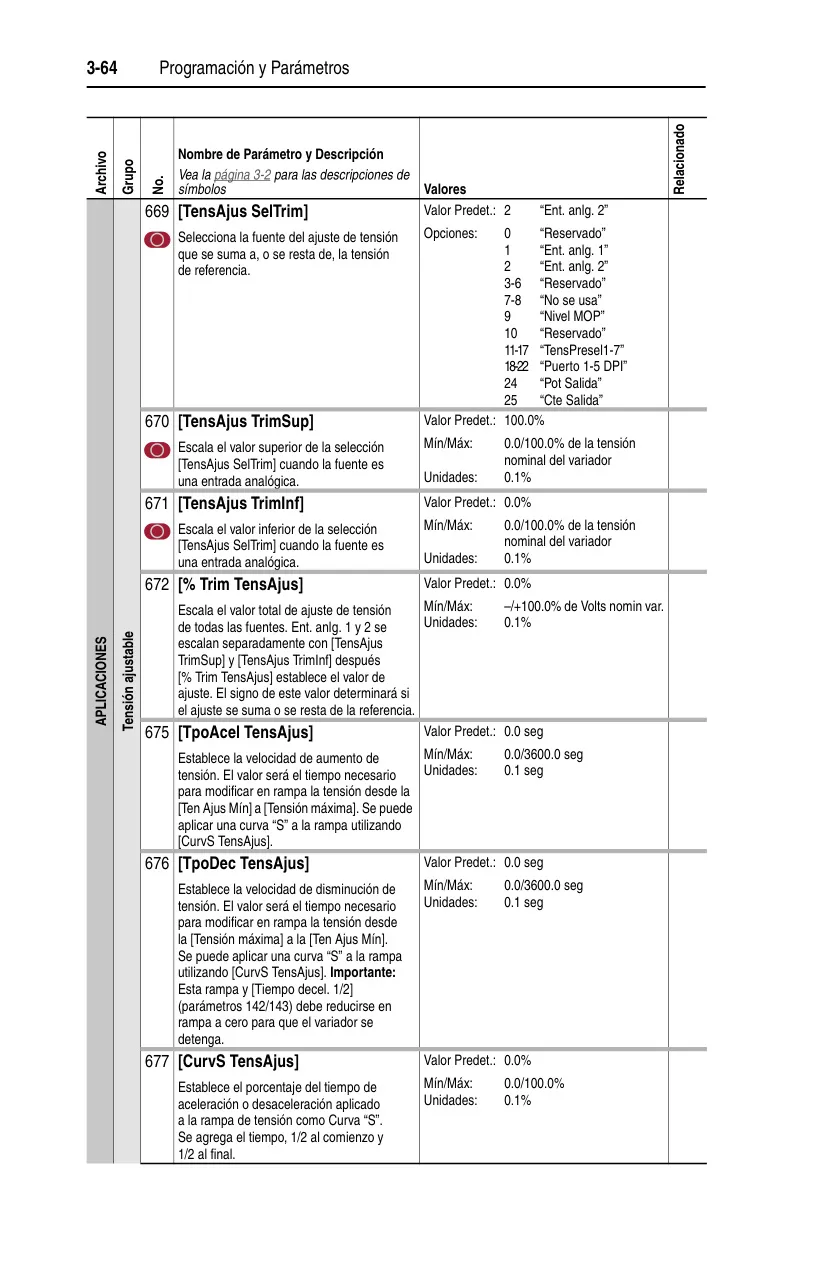

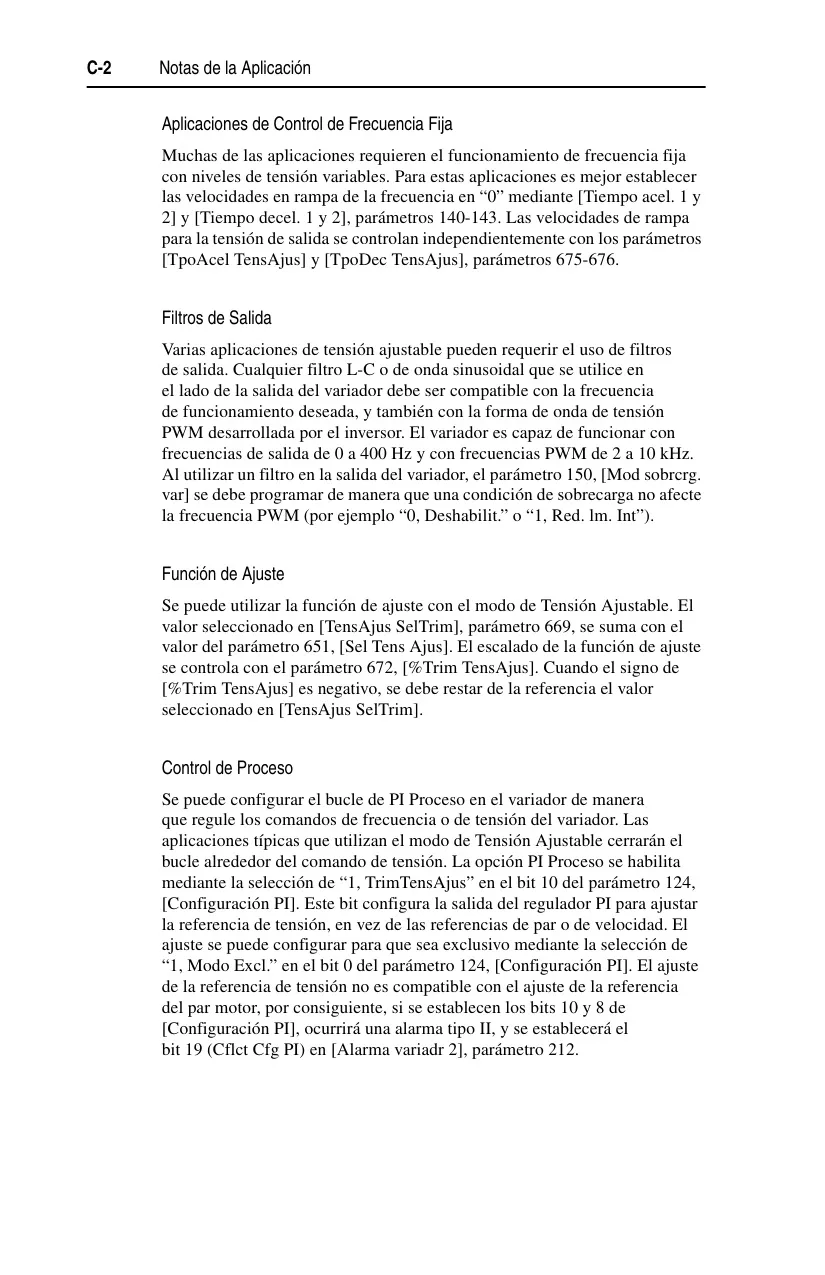

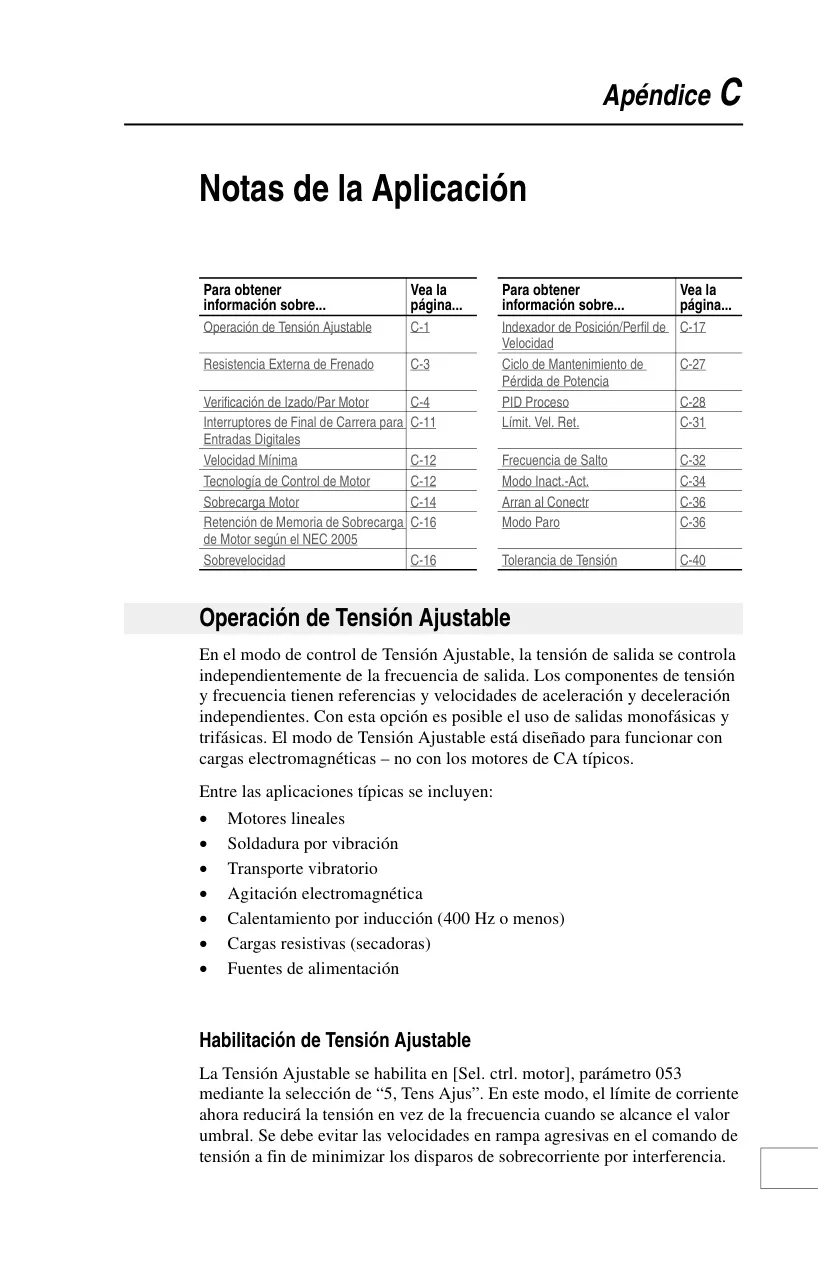

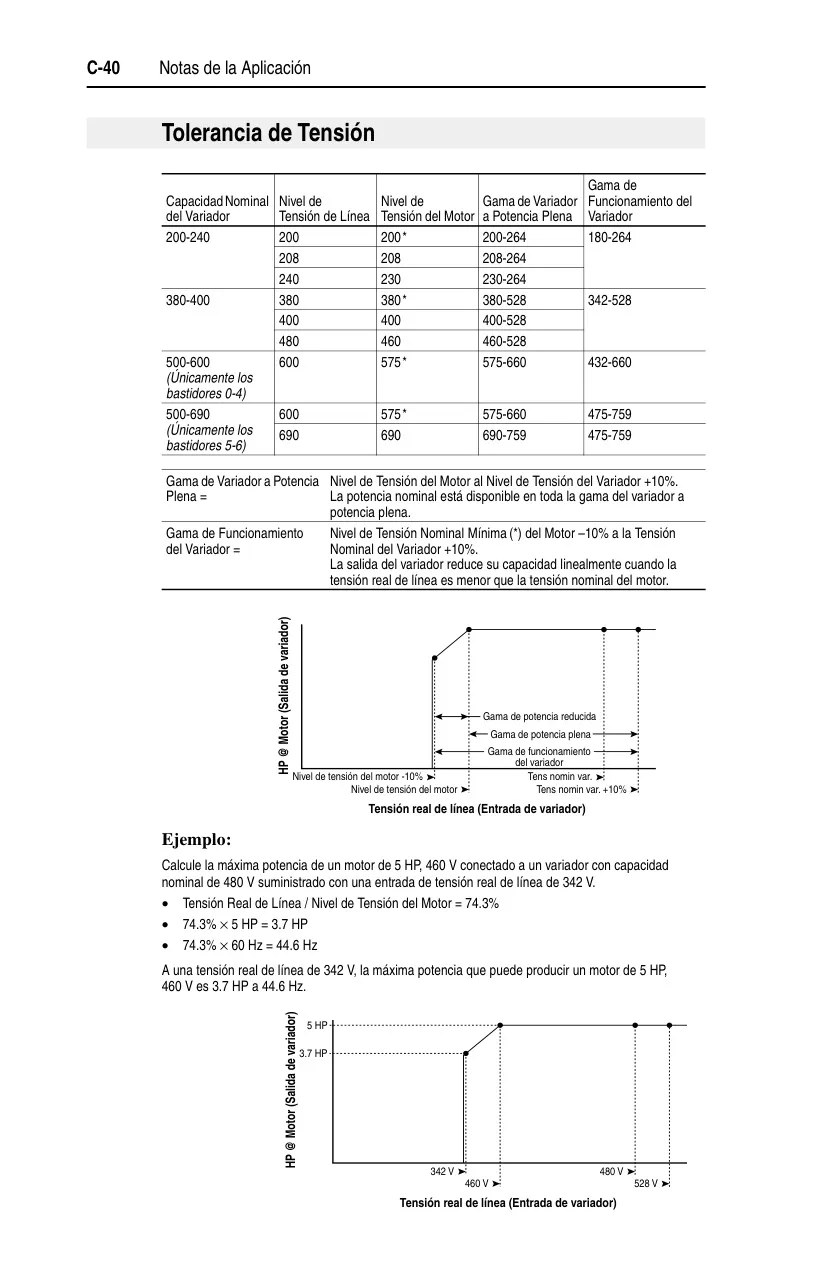

Para aplicaciones que no involucran motores, el variador cuenta con un modo de Operación de Tensión Ajustable. Esta función permite un control independiente de la tensión y la frecuencia, haciéndolo apto para cargas resistivas como líneas de calentamiento, soldaduras o transformadores. Esta flexibilidad amplía significativamente el espectro de uso del PowerFlex 700 más allá de su función principal como controlador de motor, permitiendo a los usuarios adaptarlo a necesidades muy específicas de sus procesos industriales.

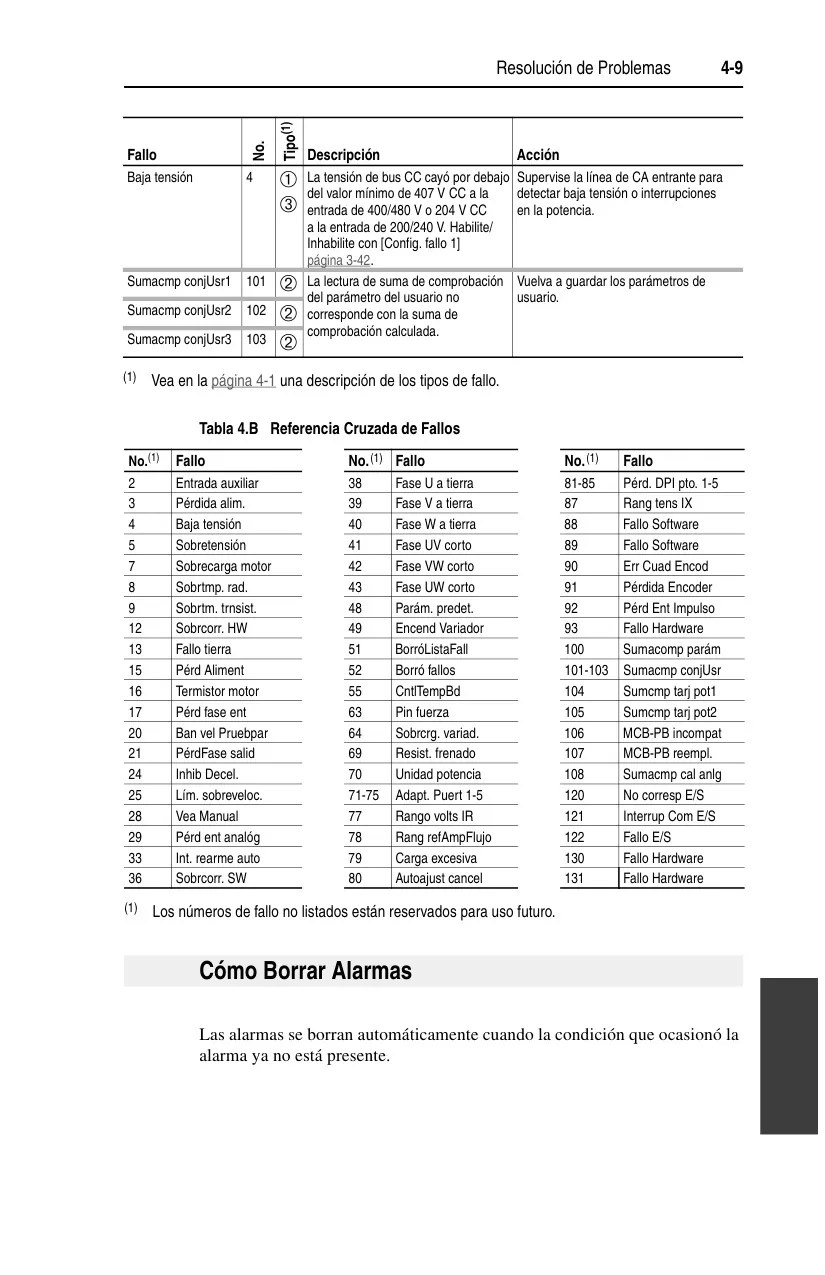

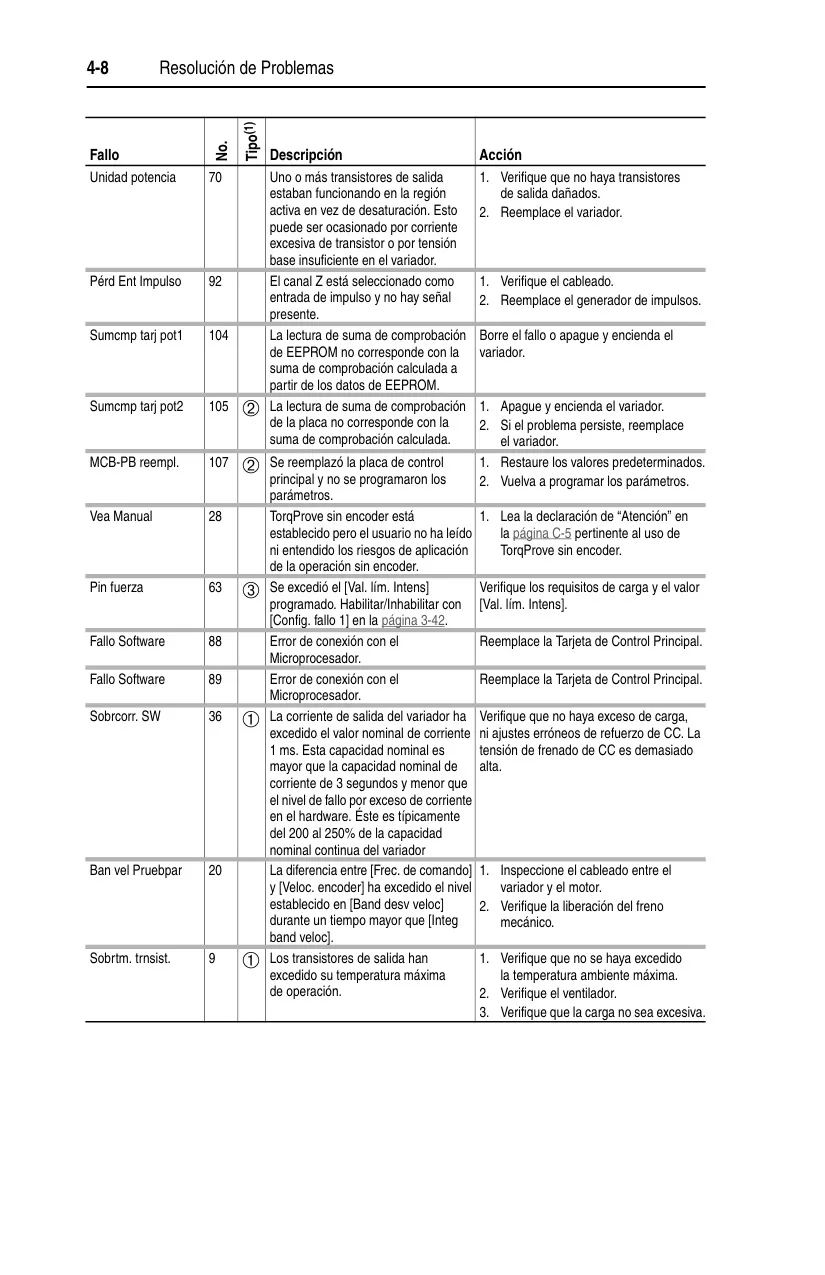

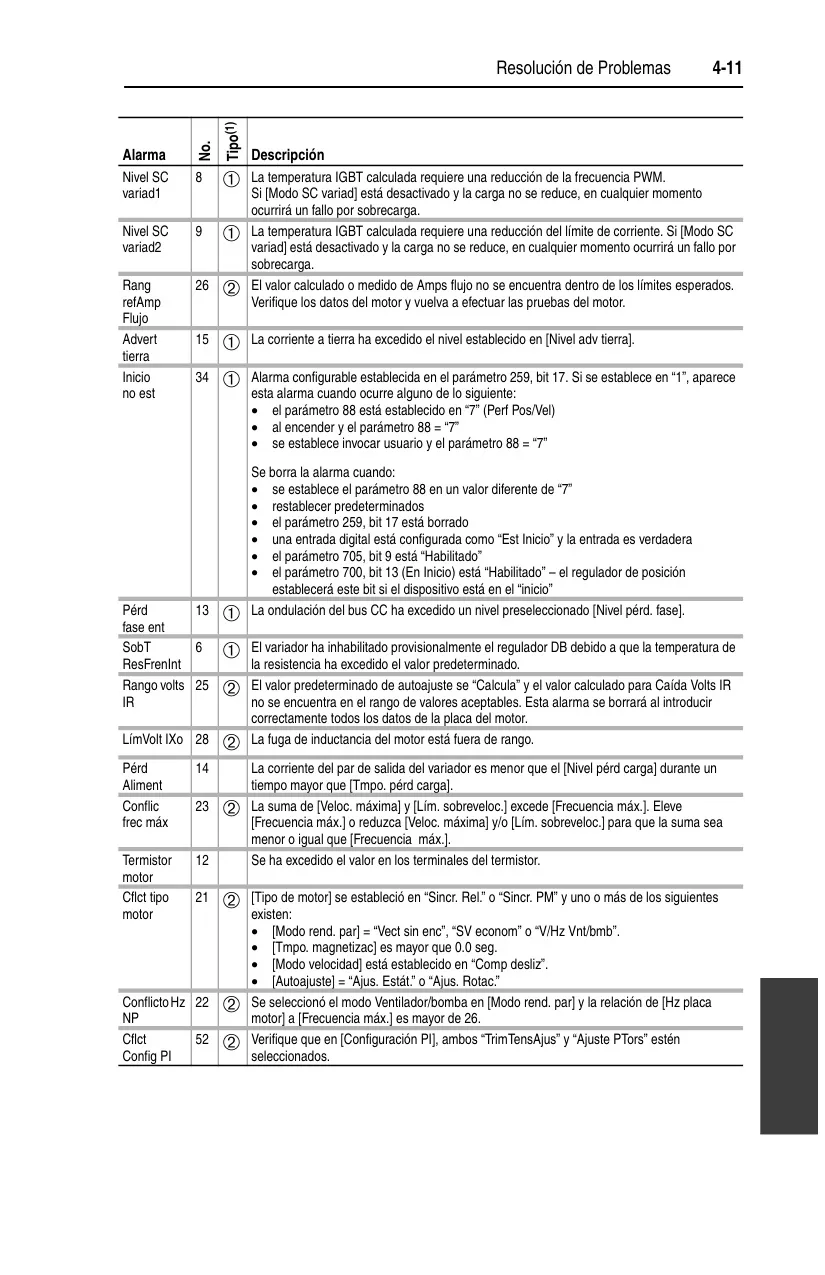

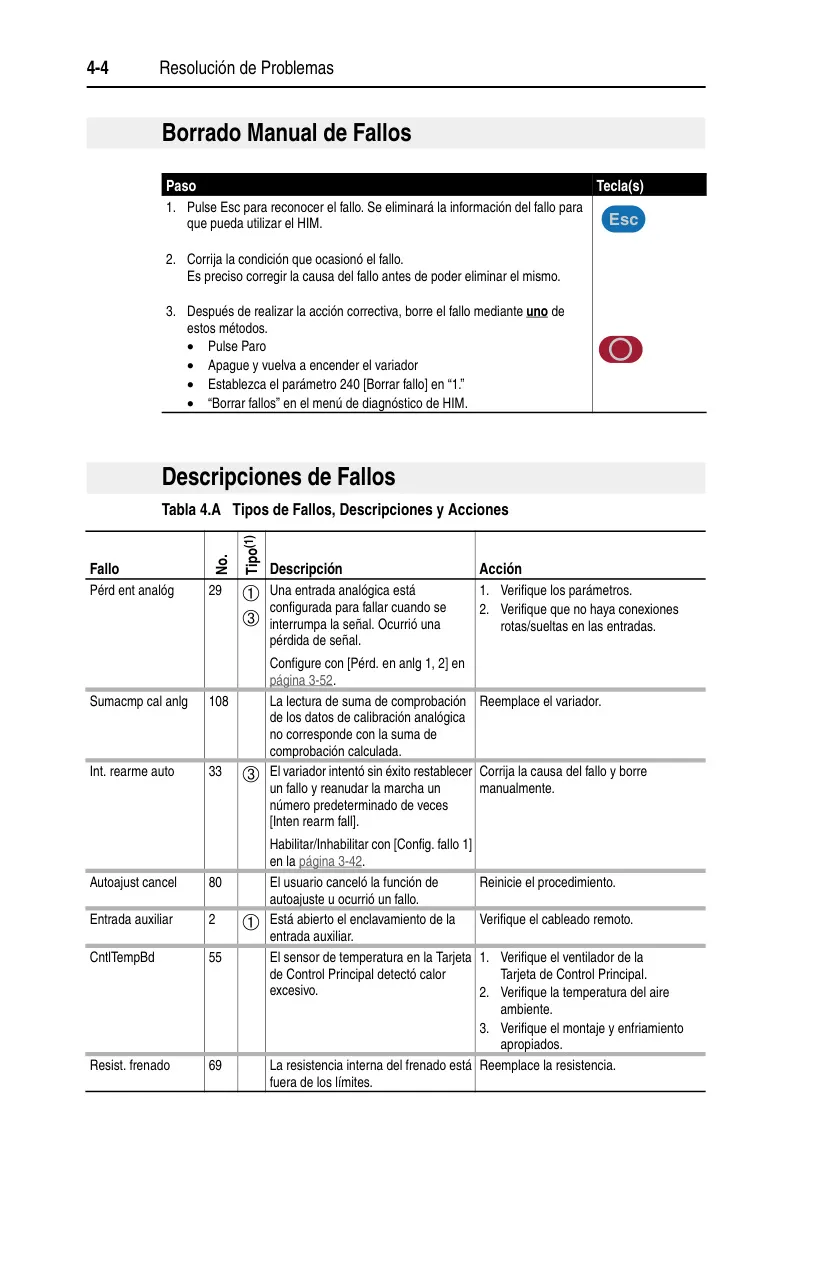

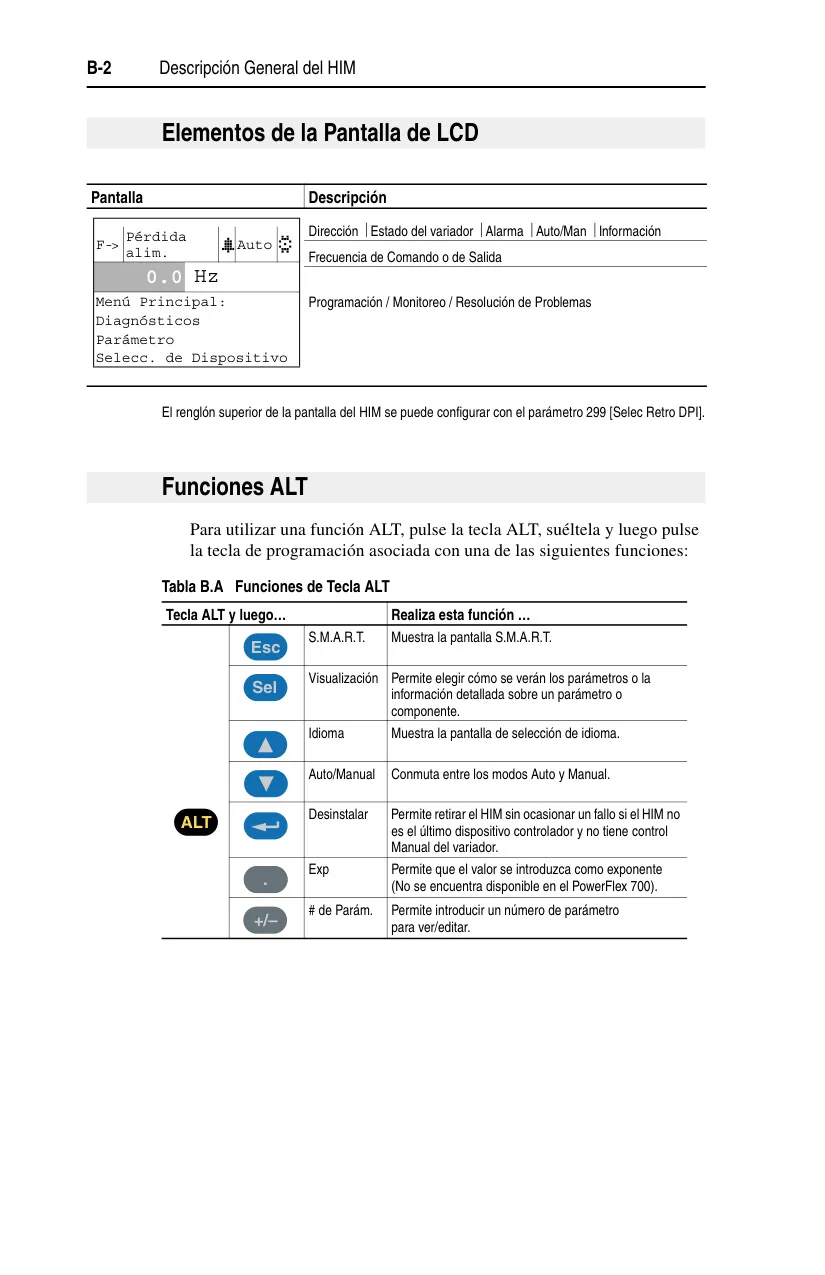

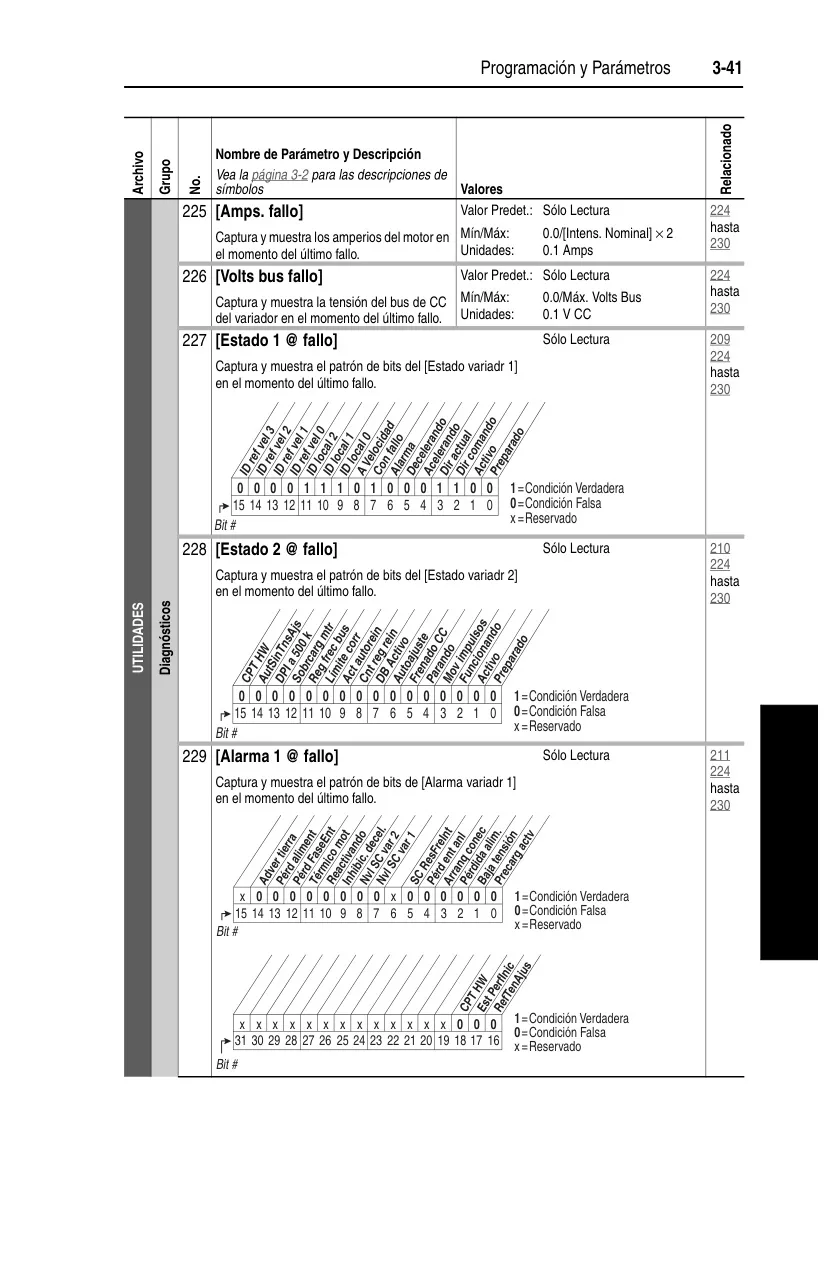

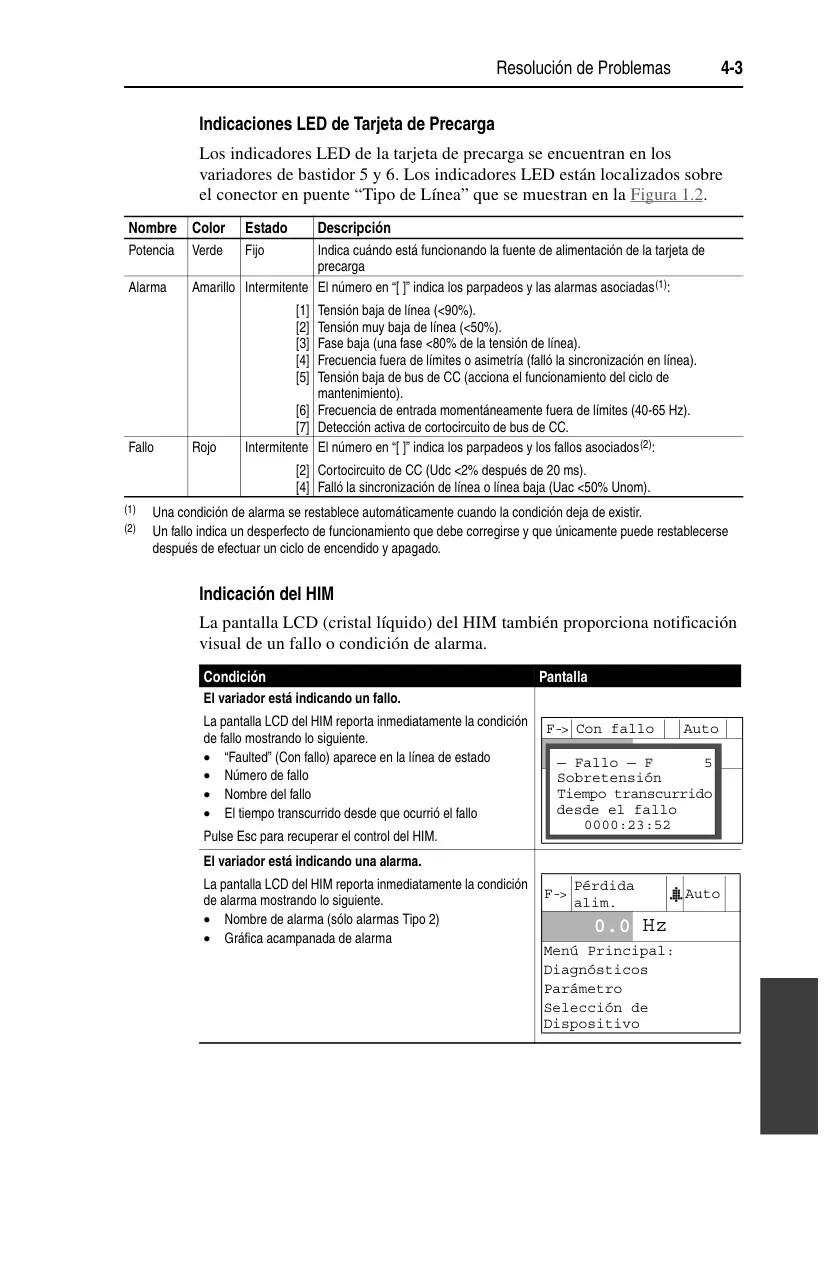

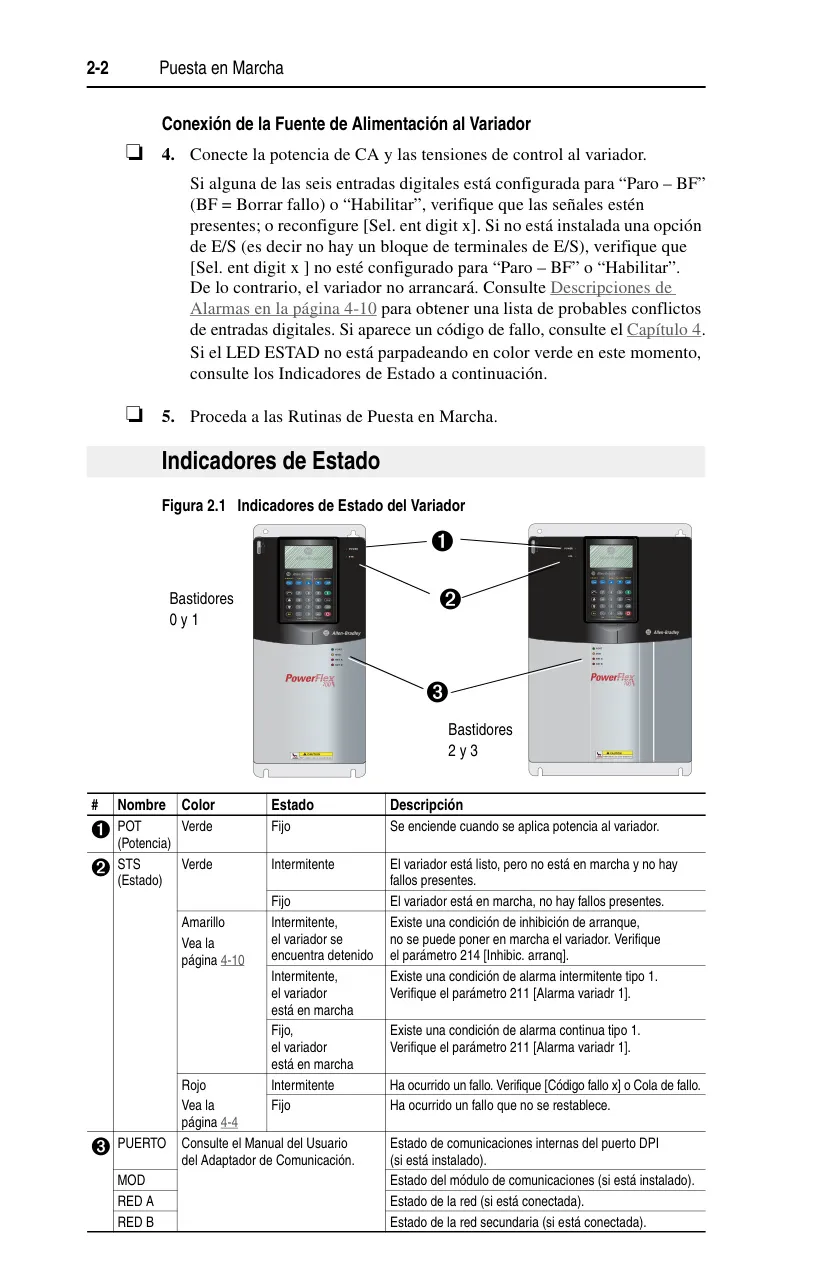

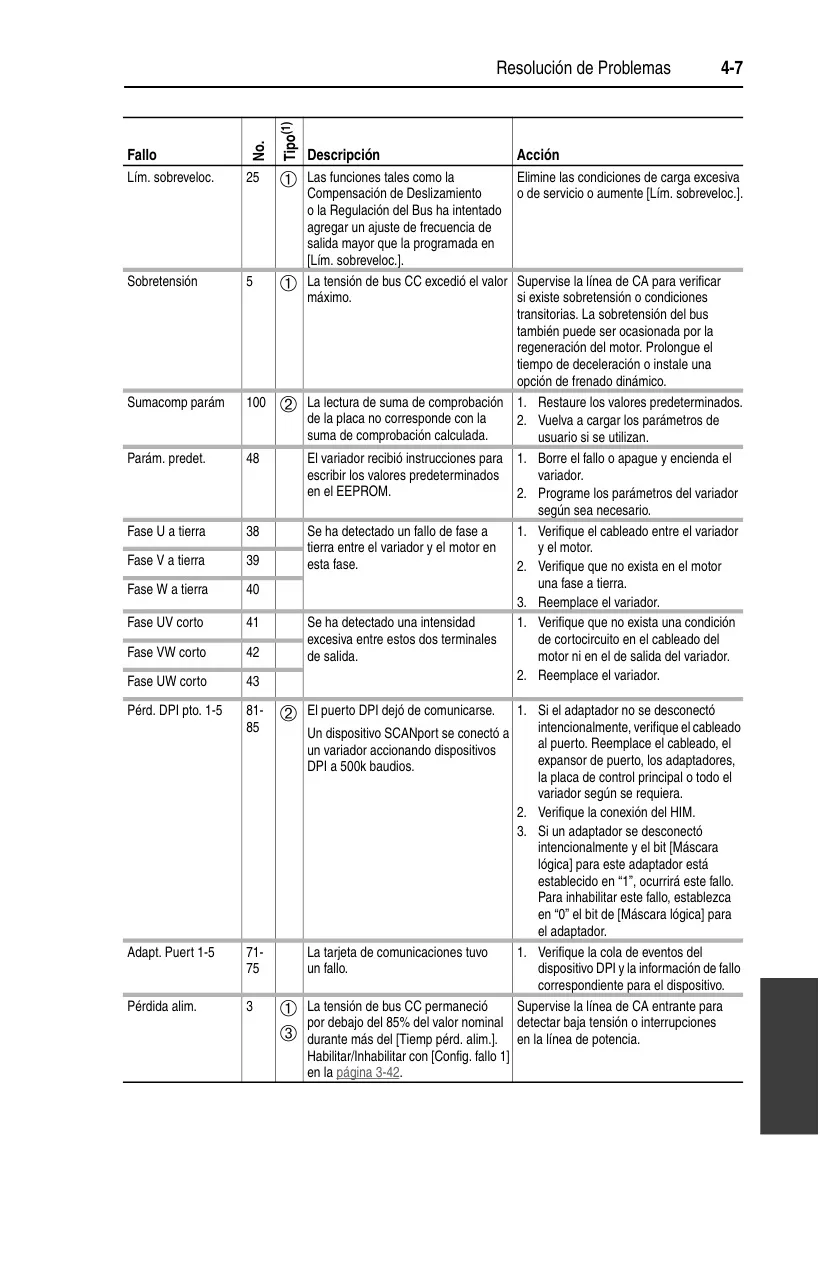

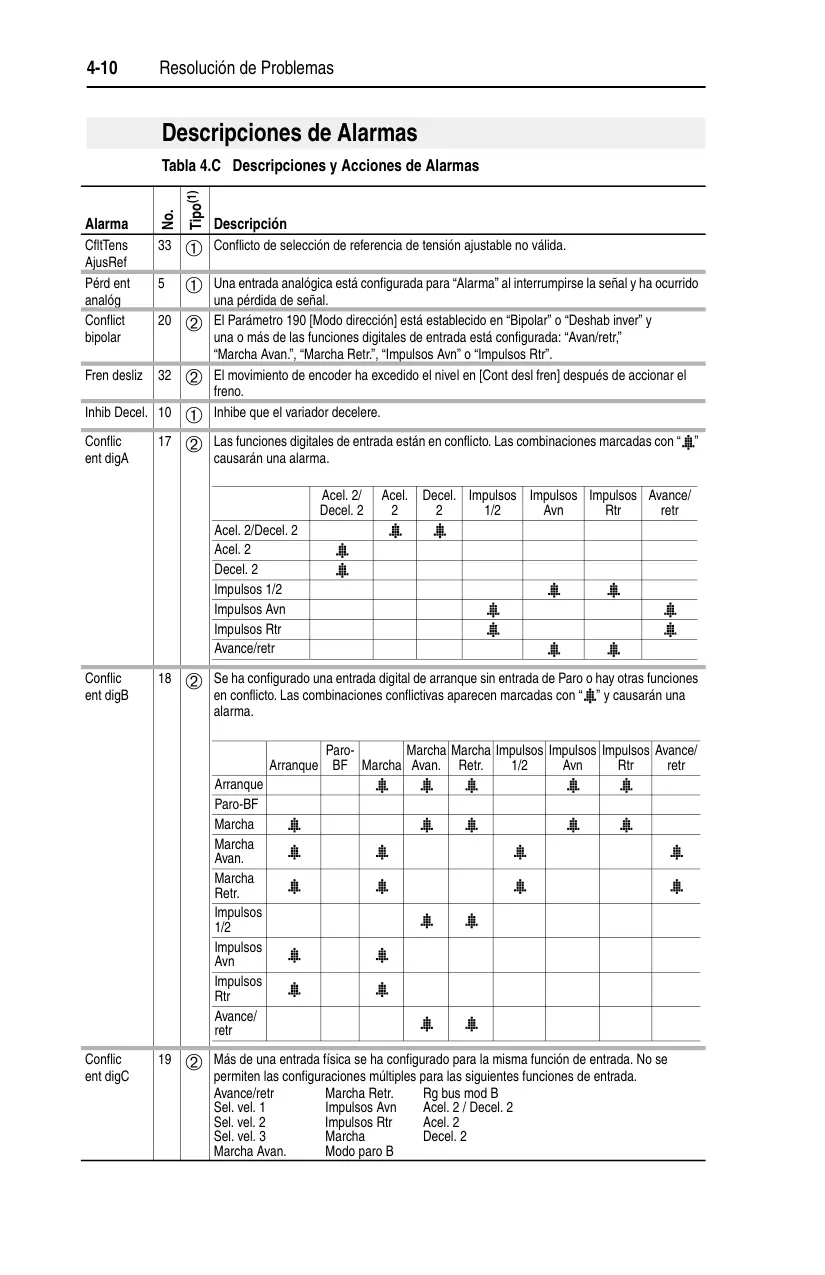

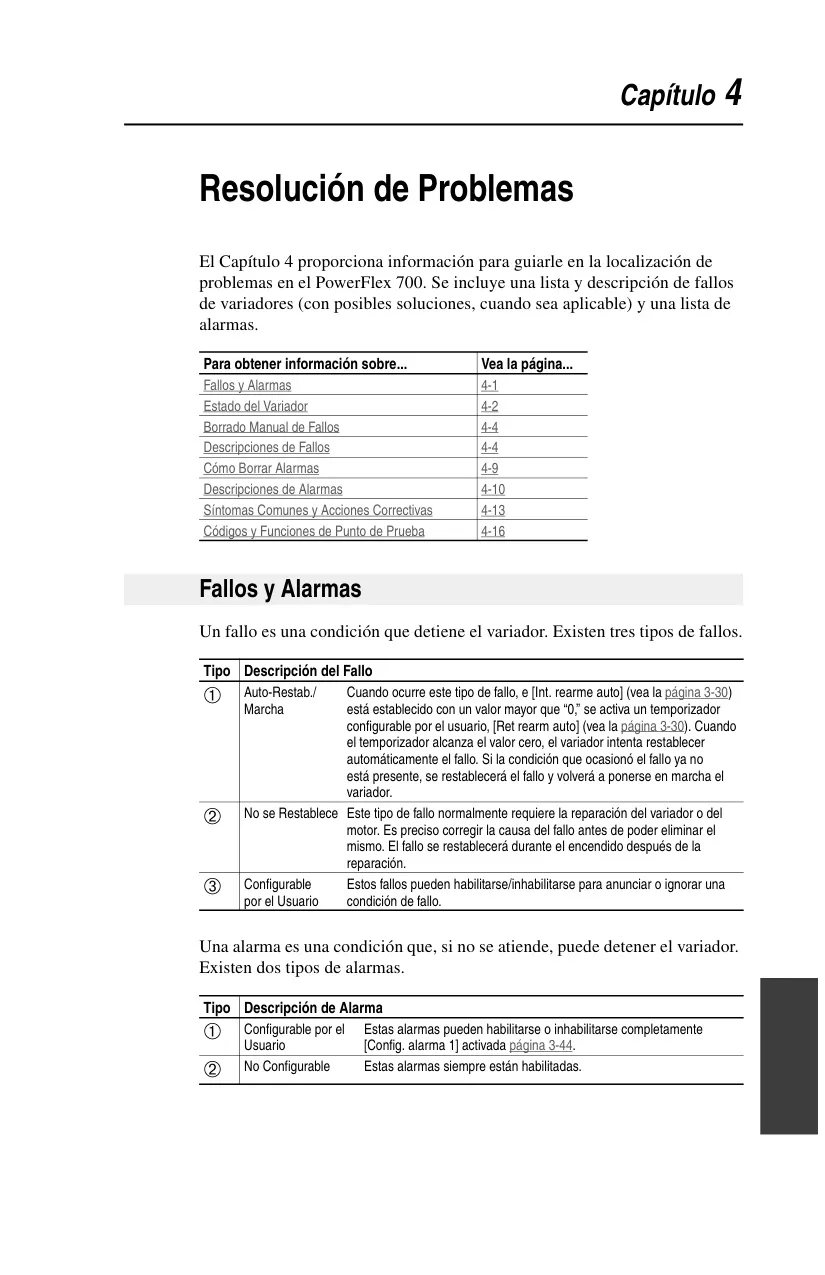

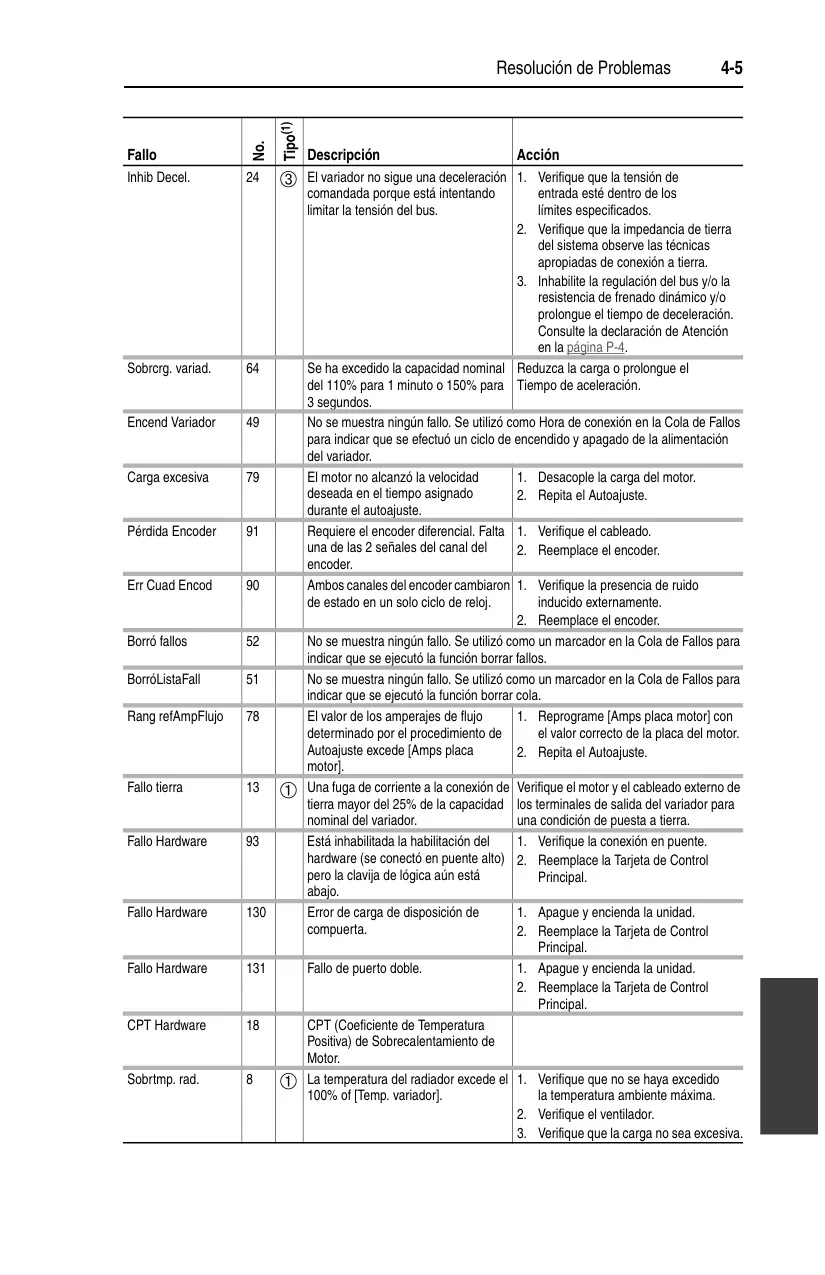

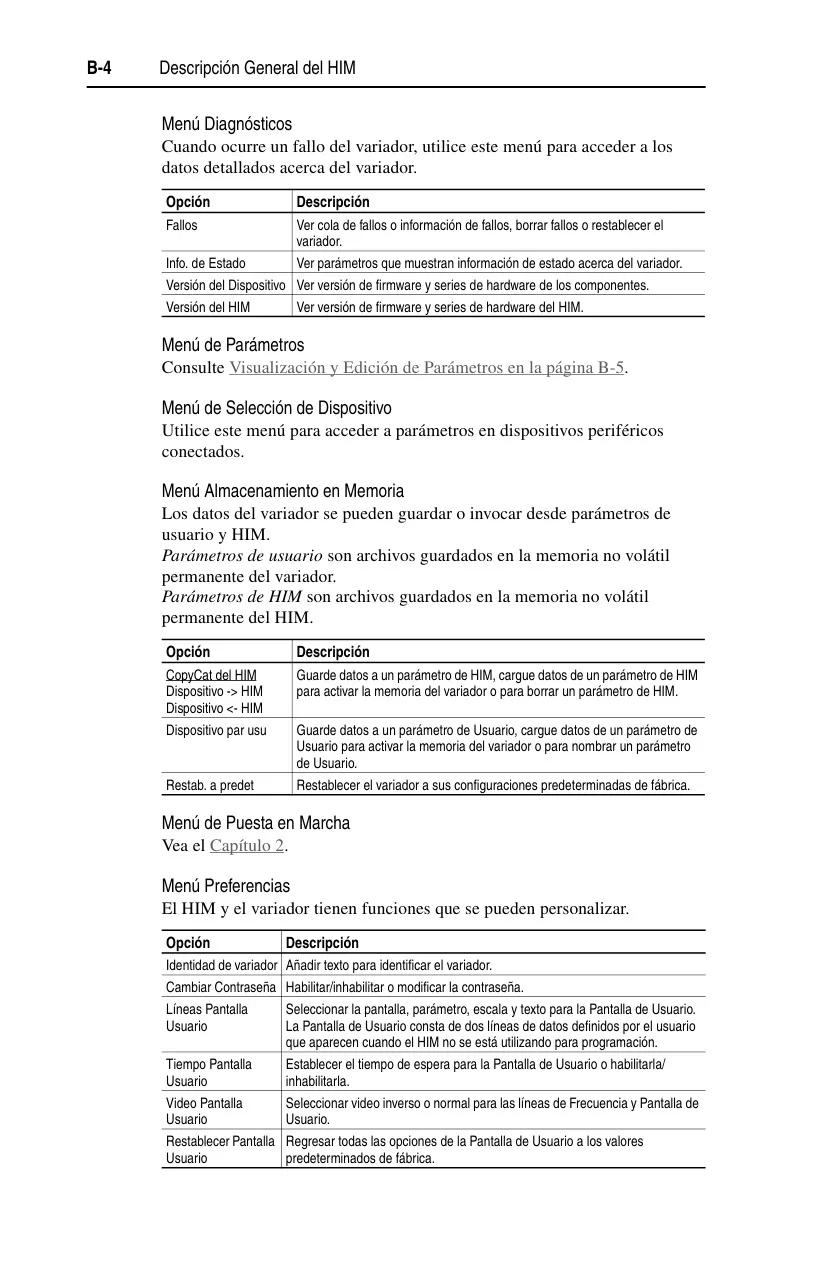

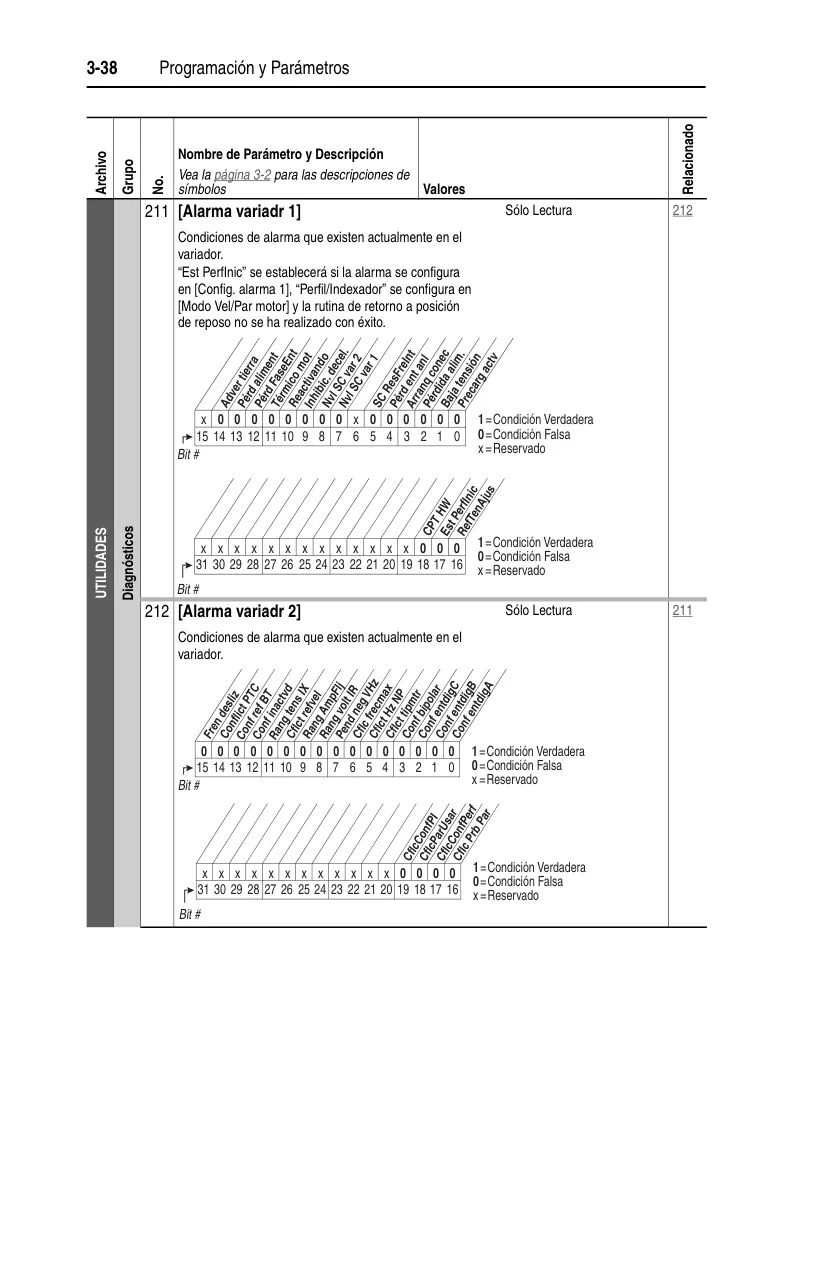

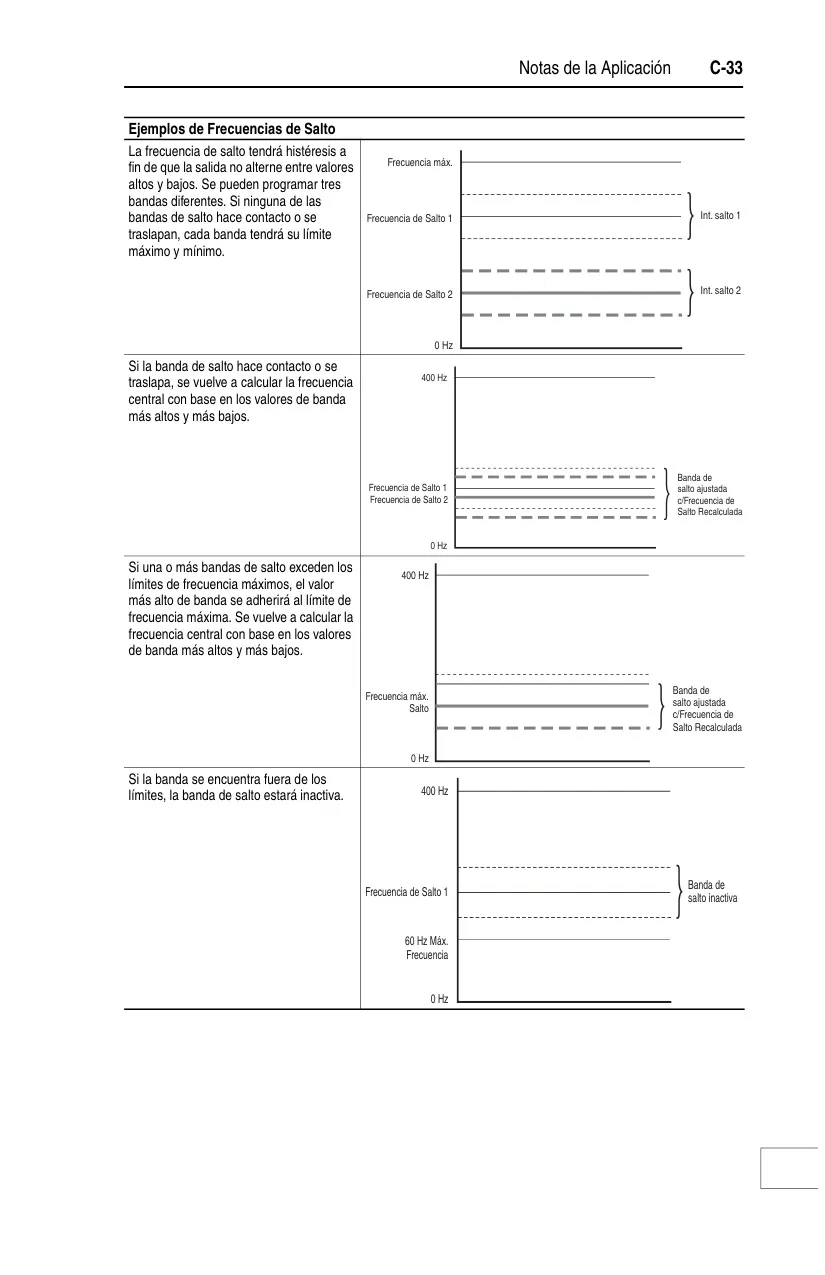

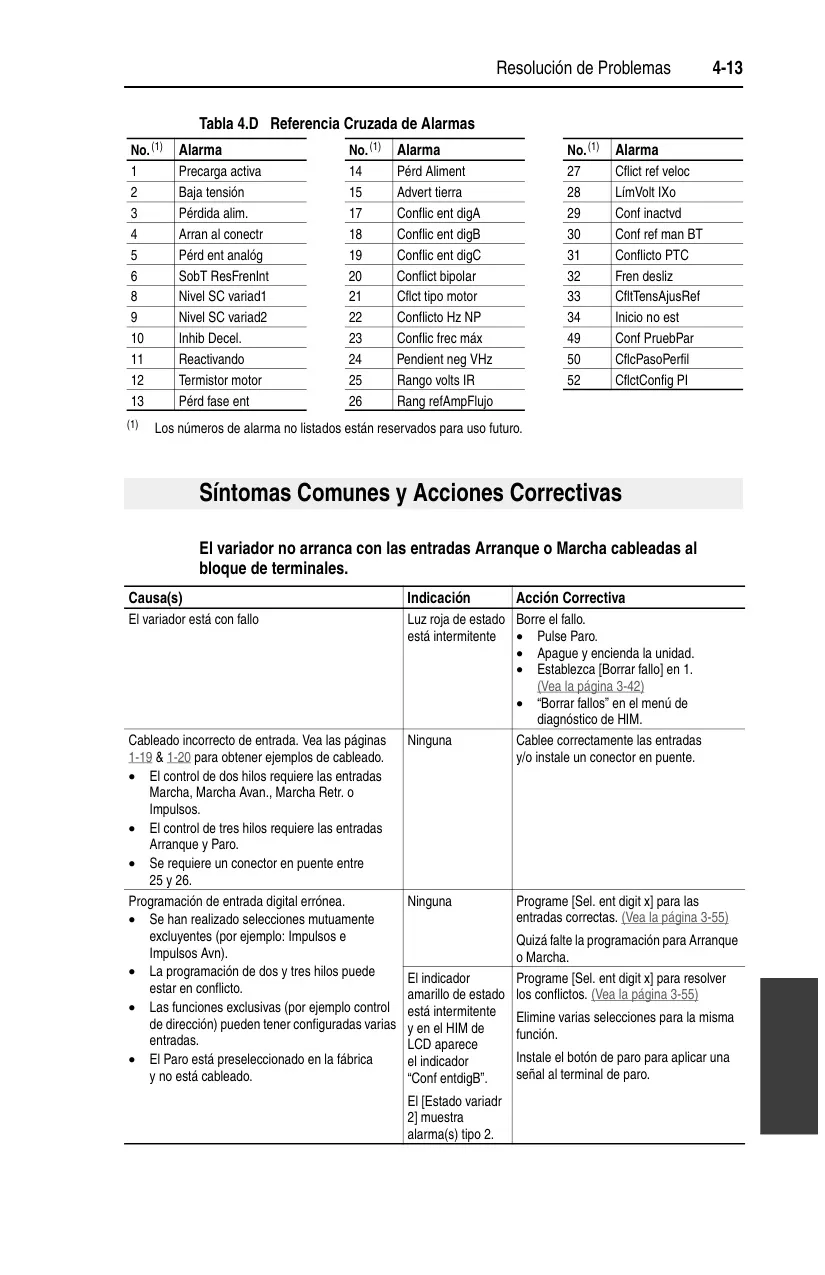

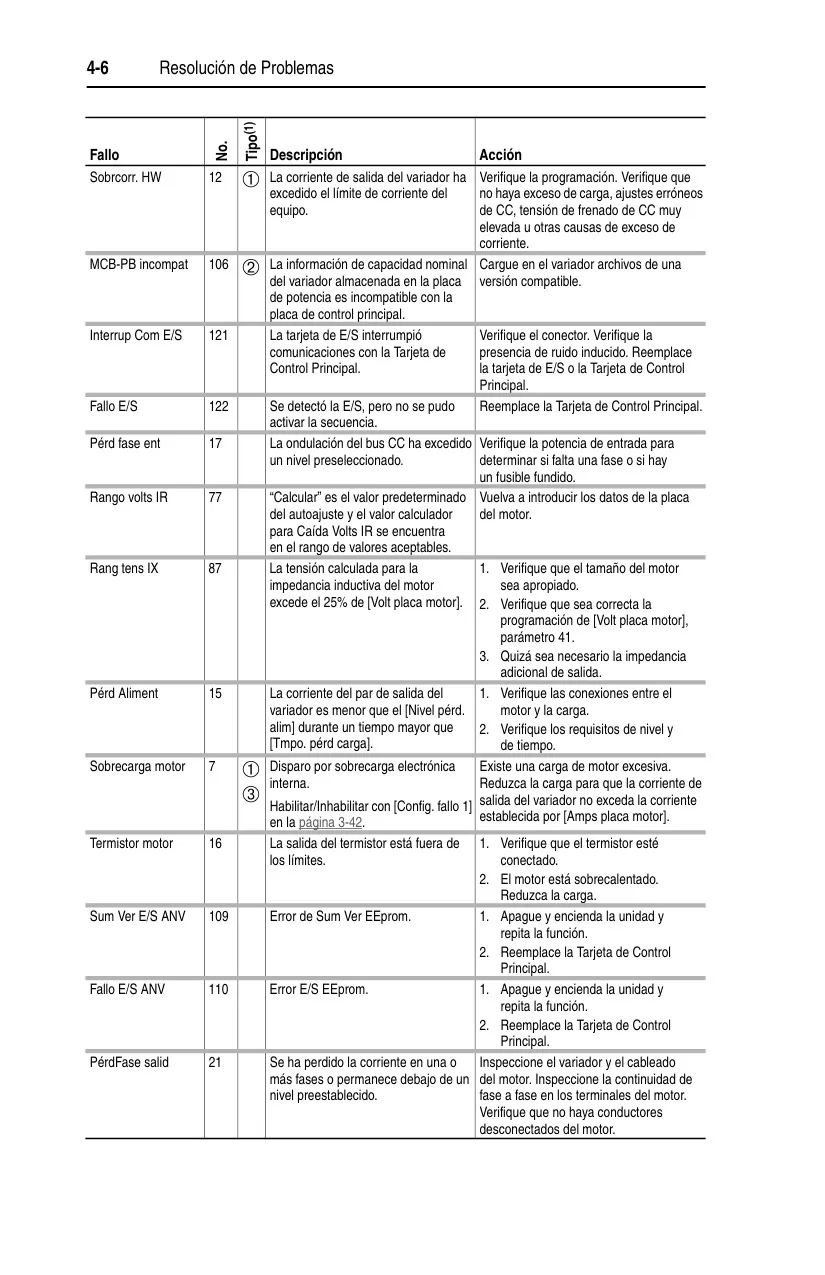

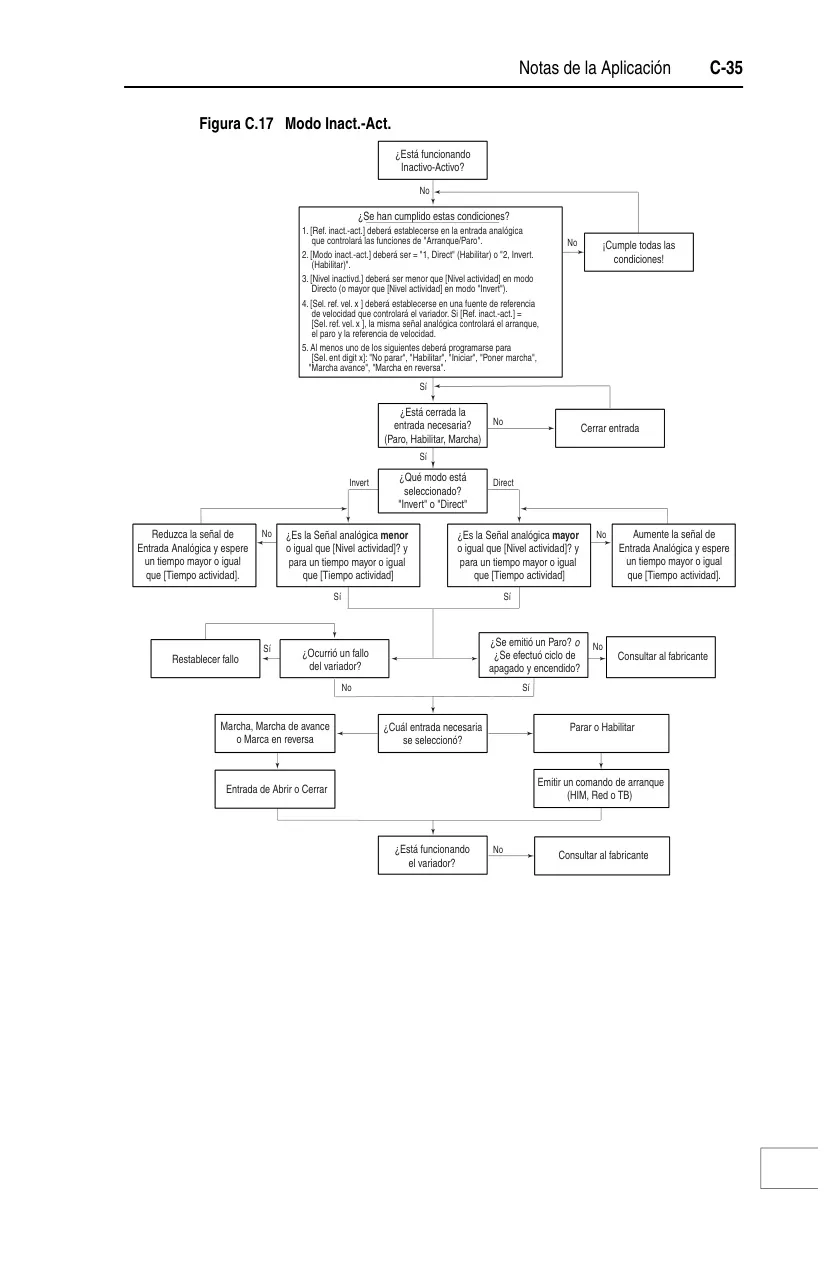

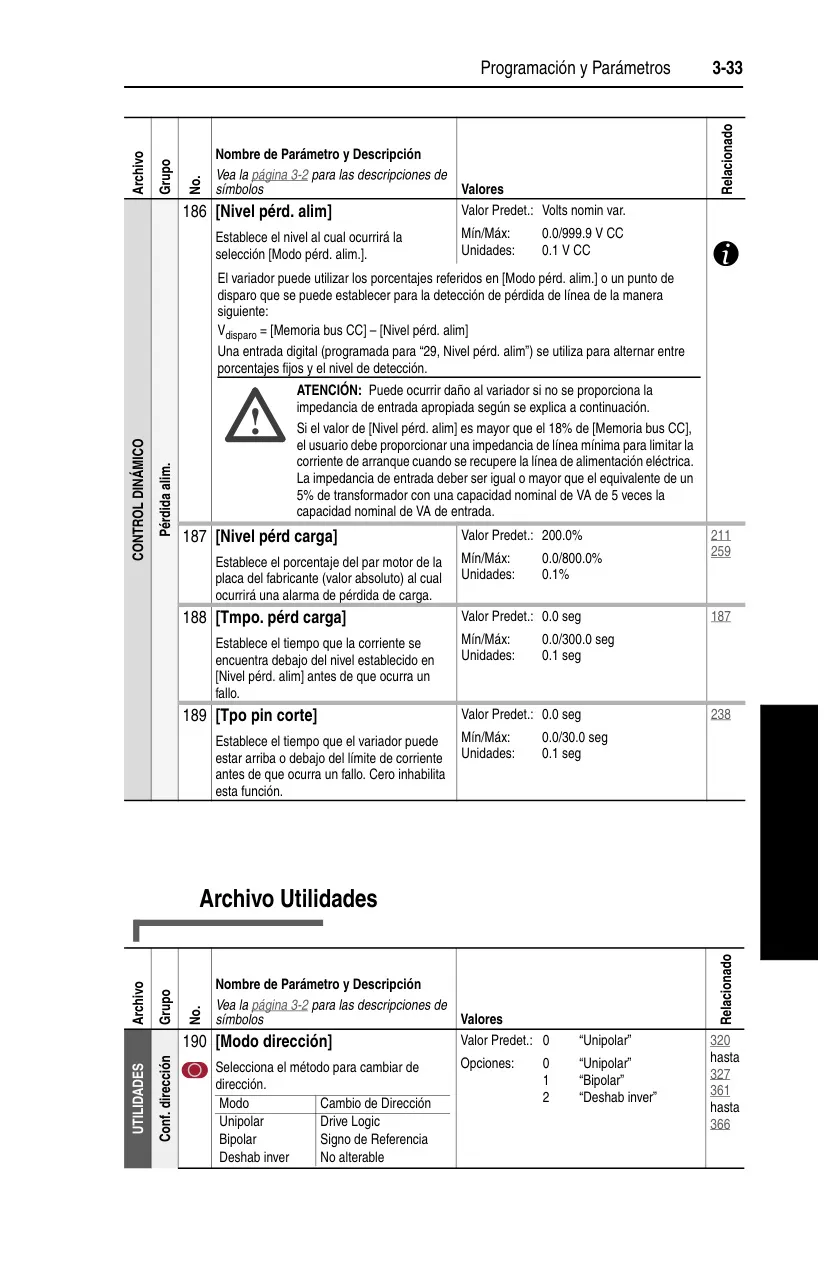

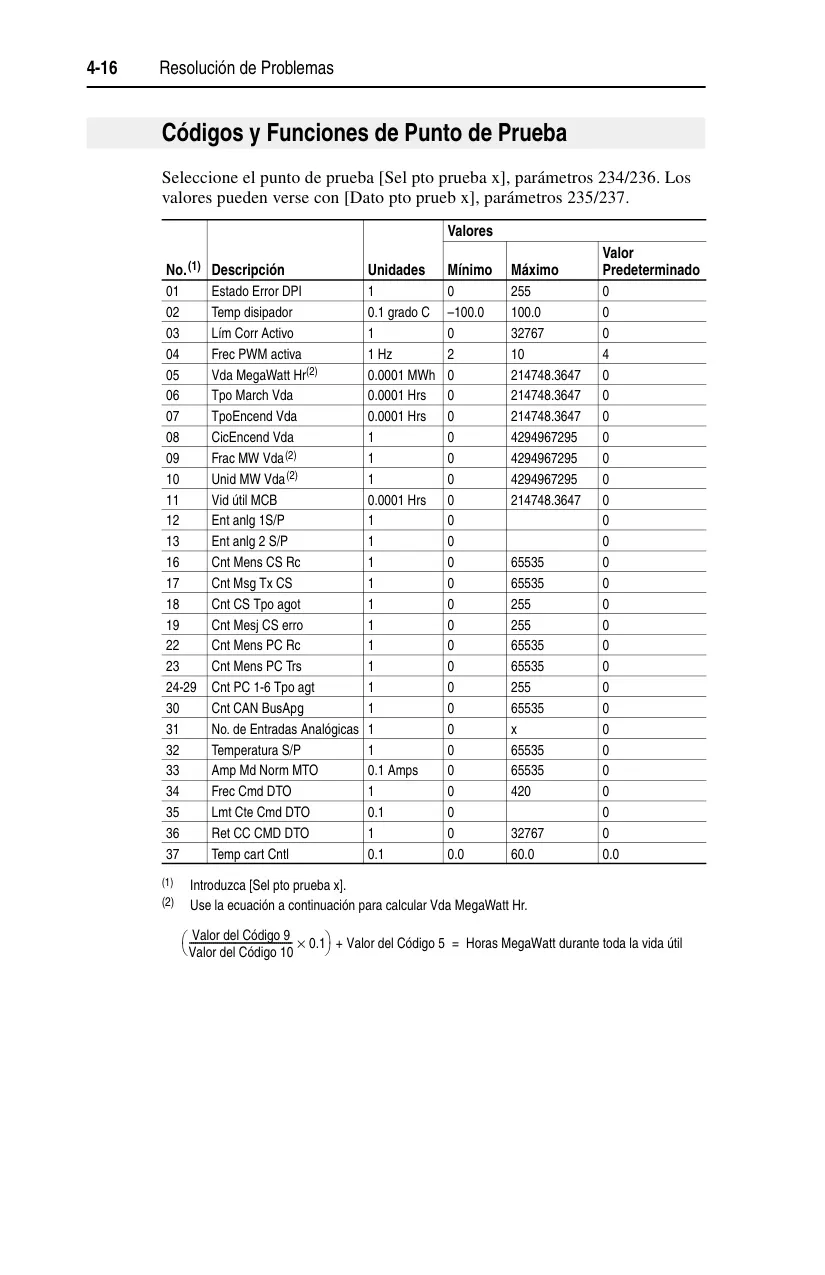

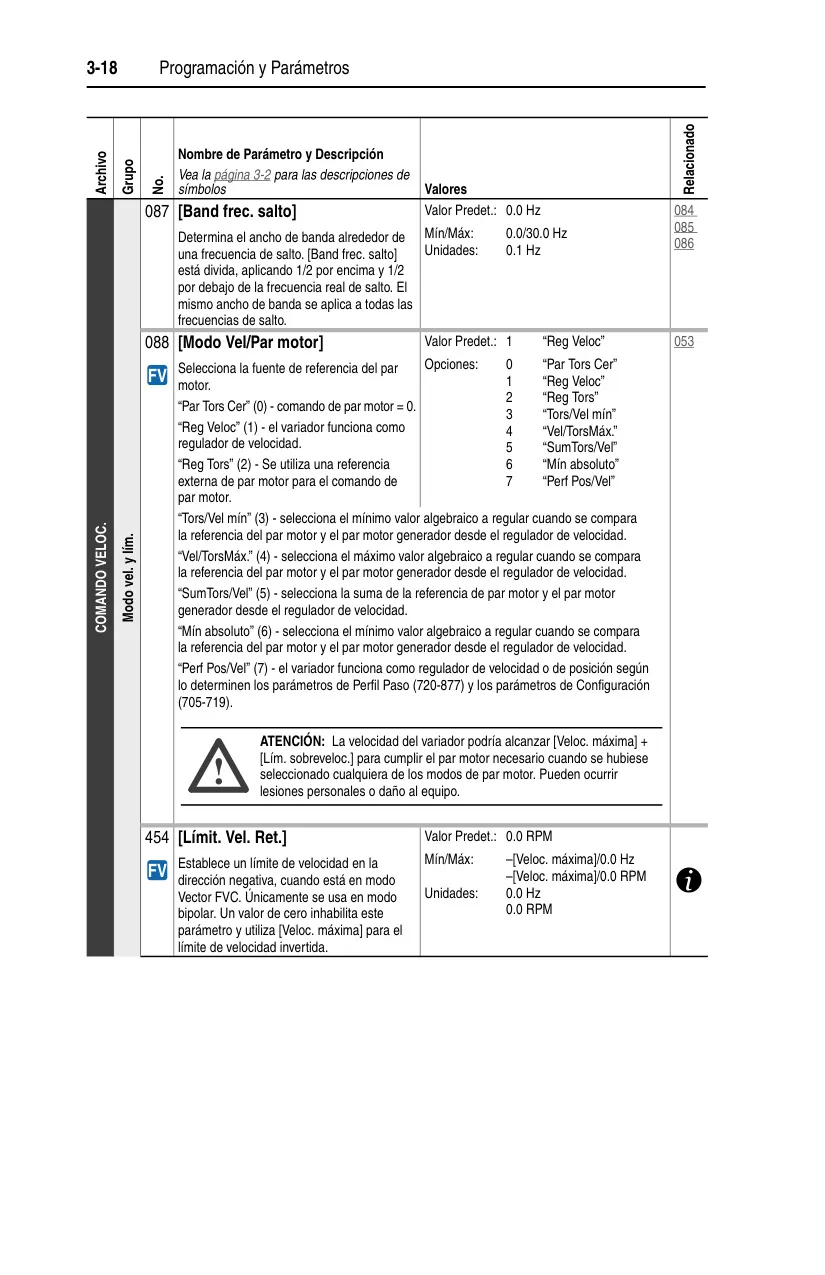

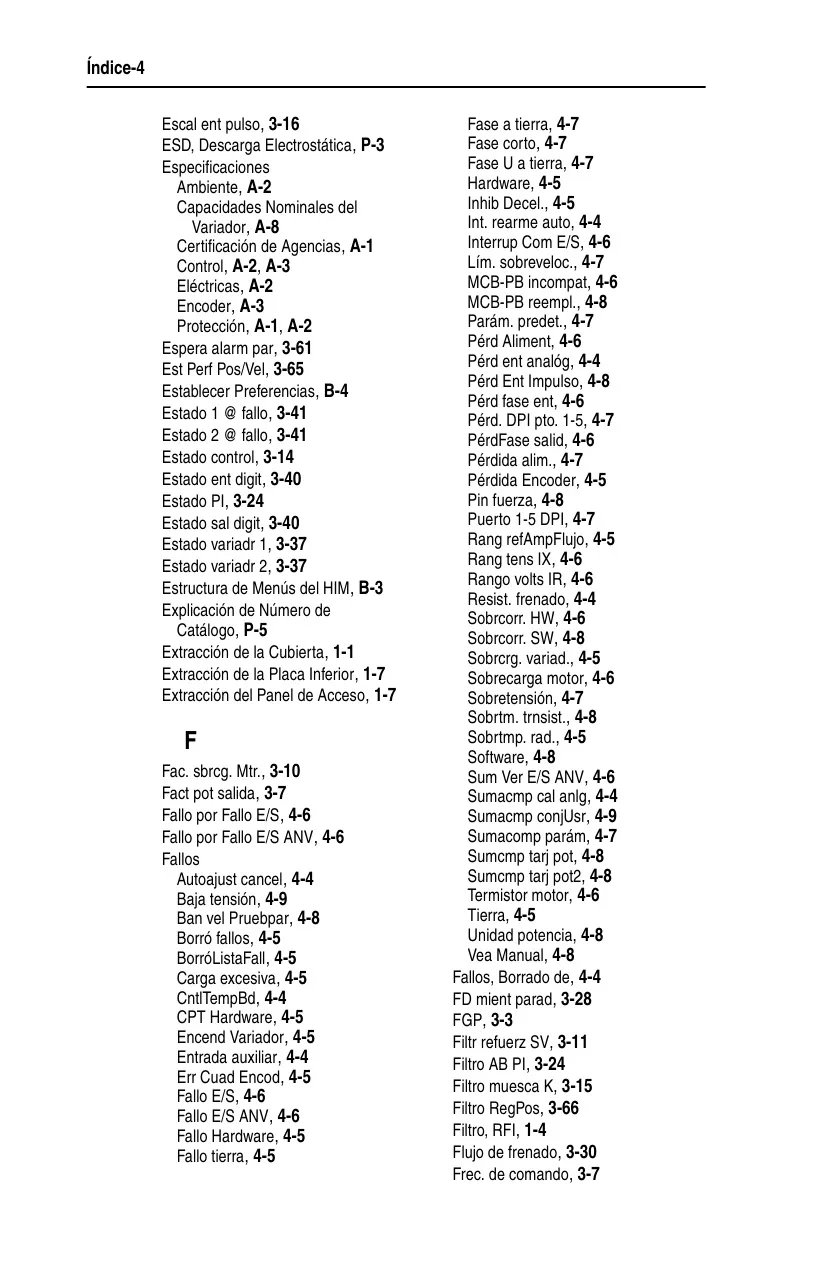

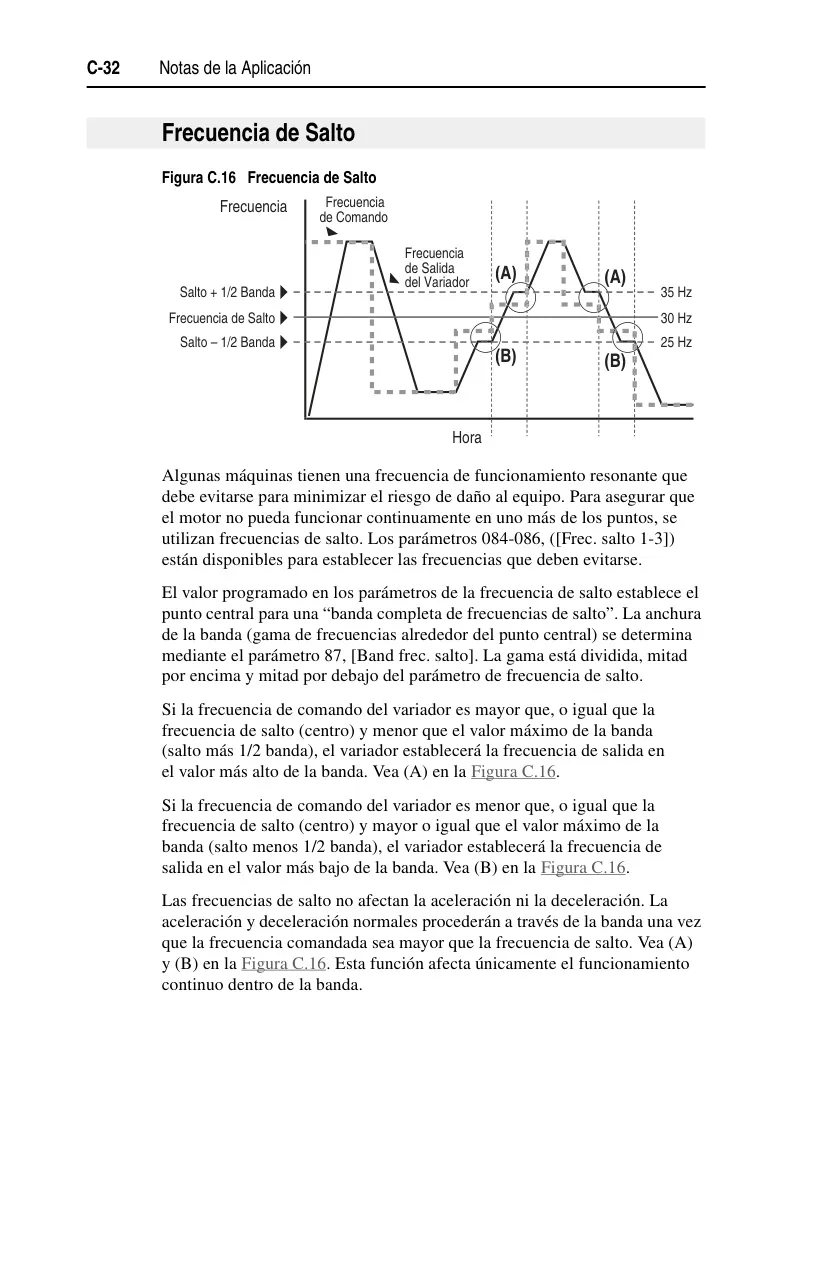

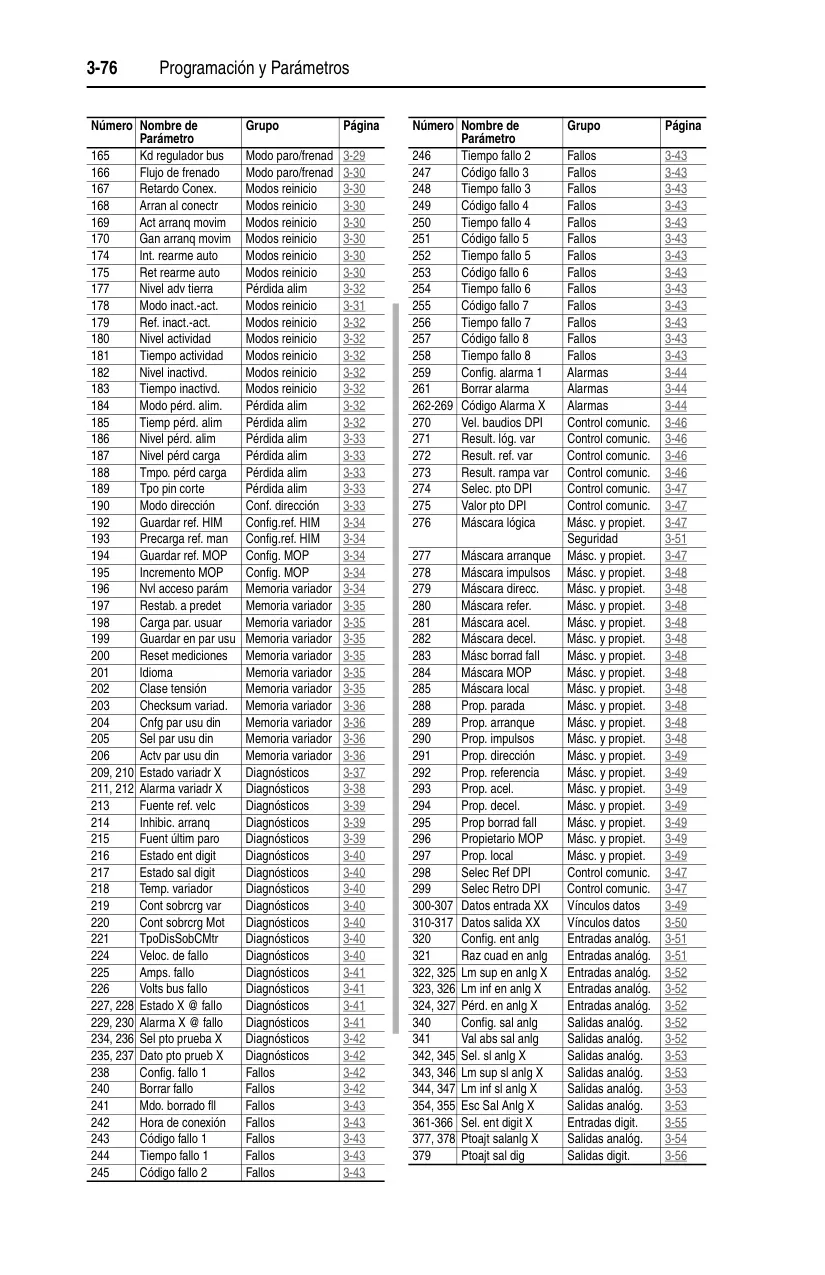

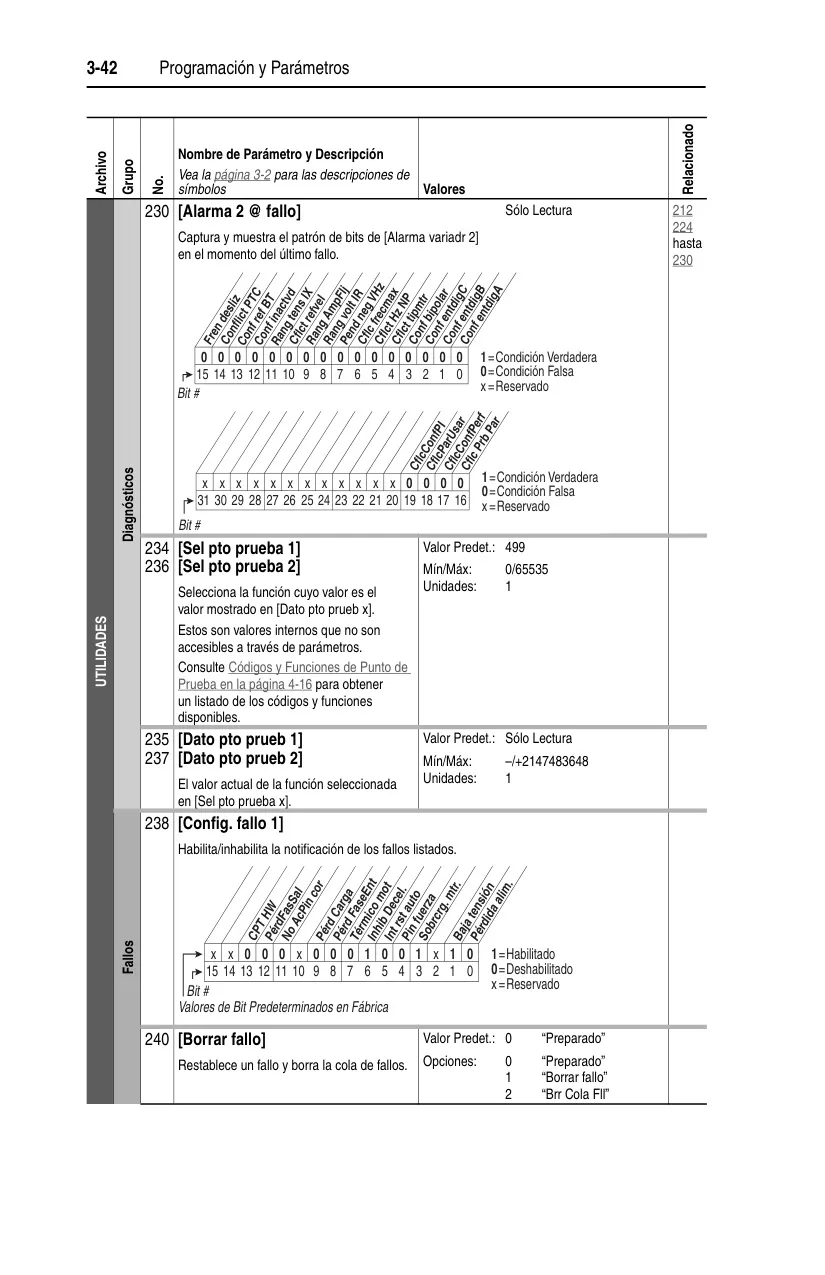

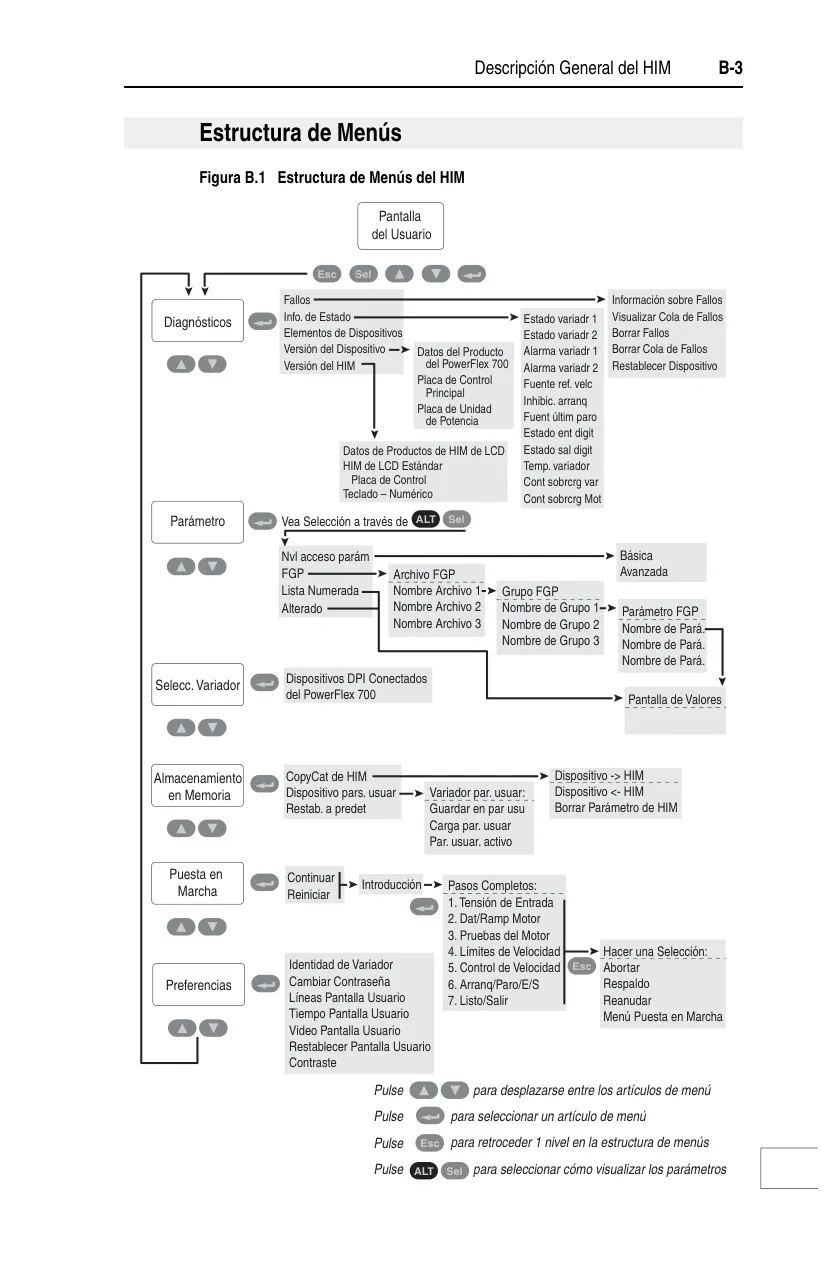

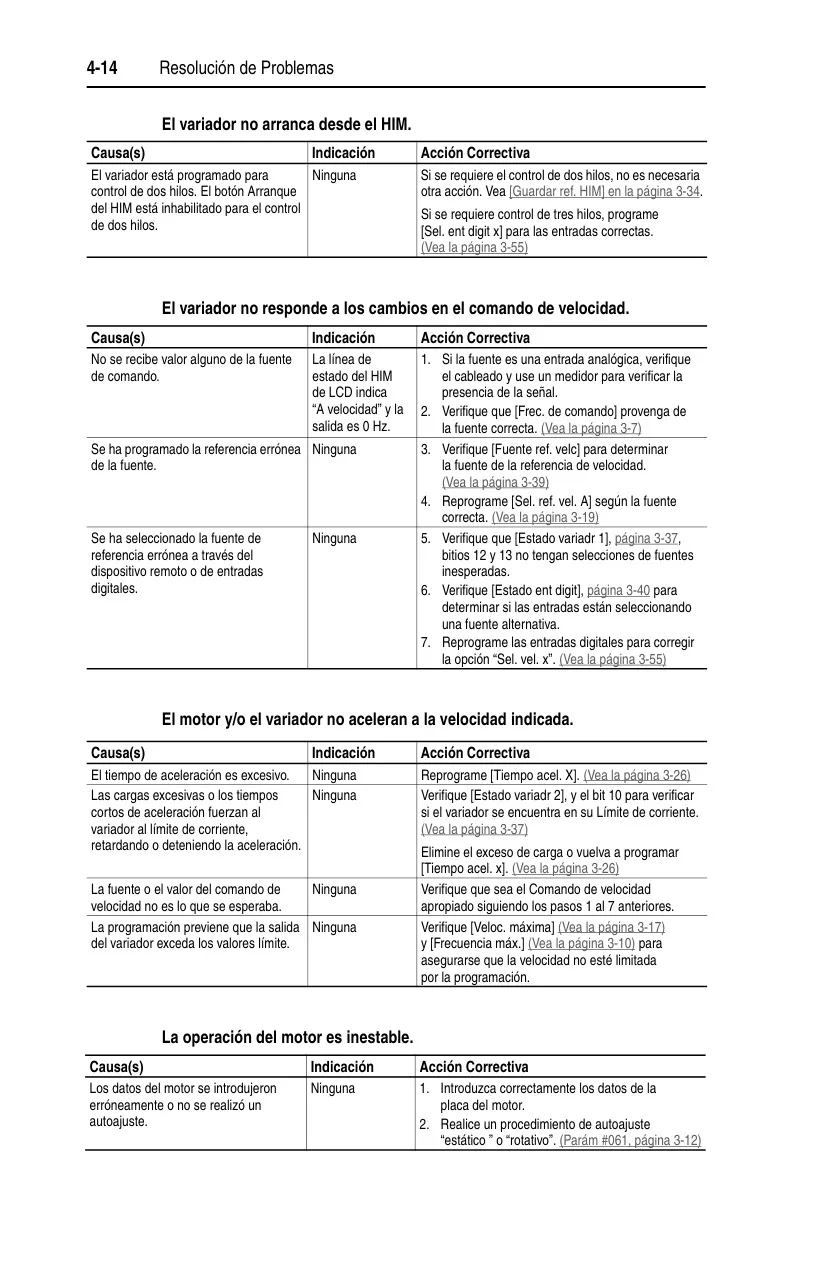

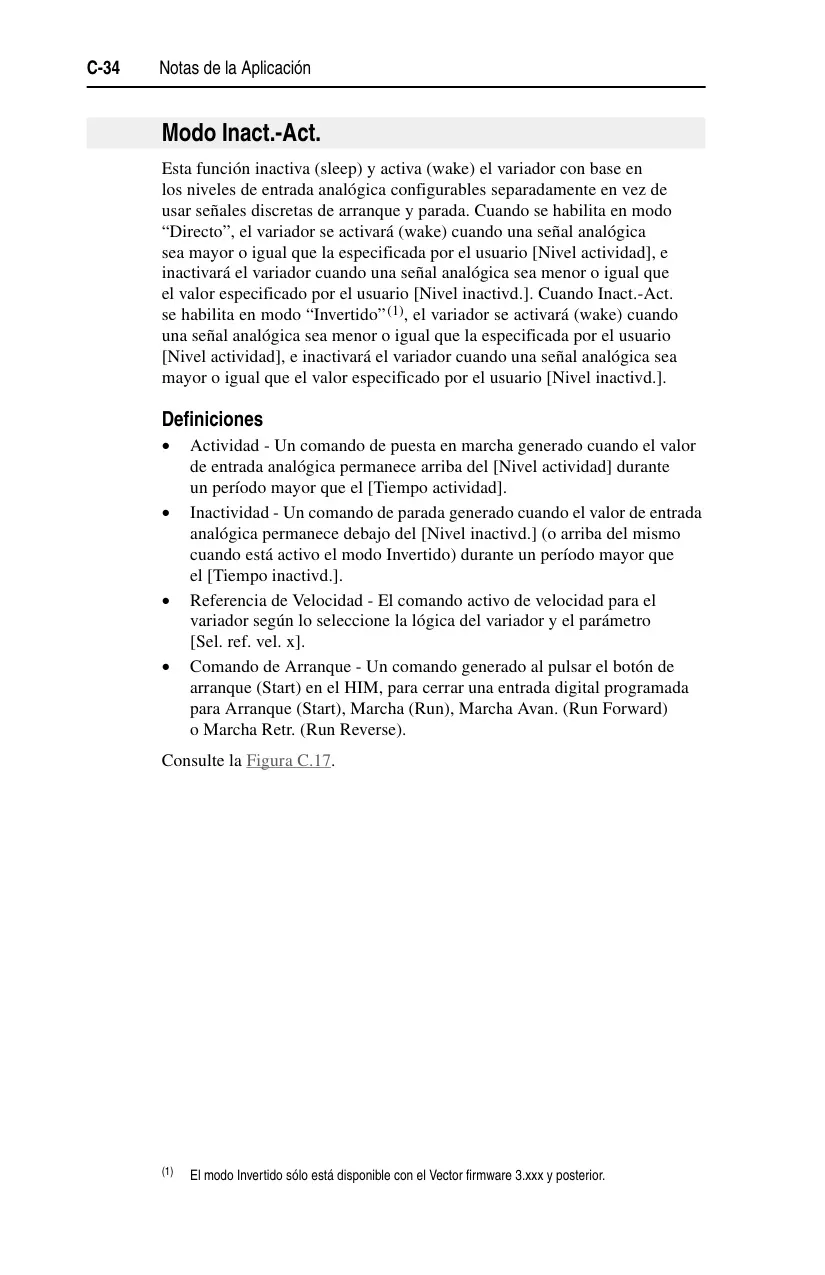

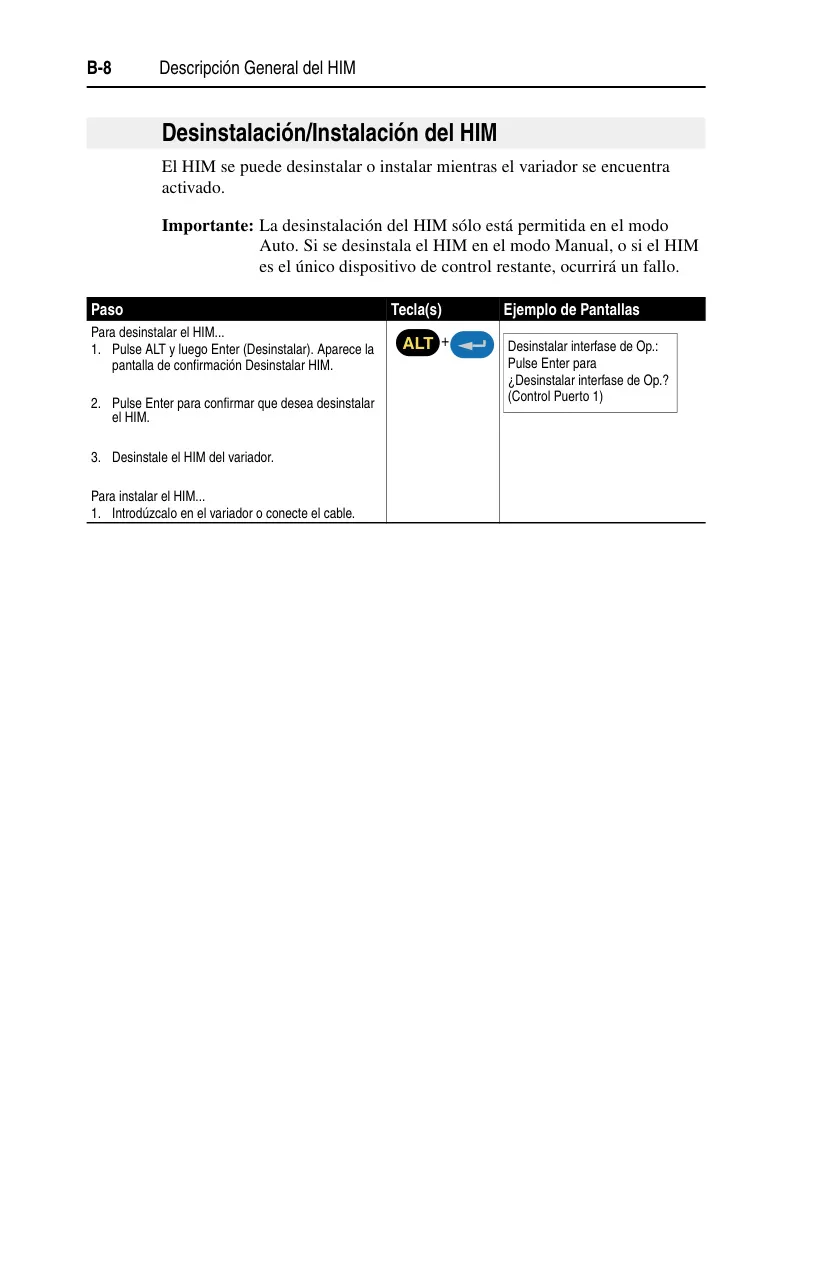

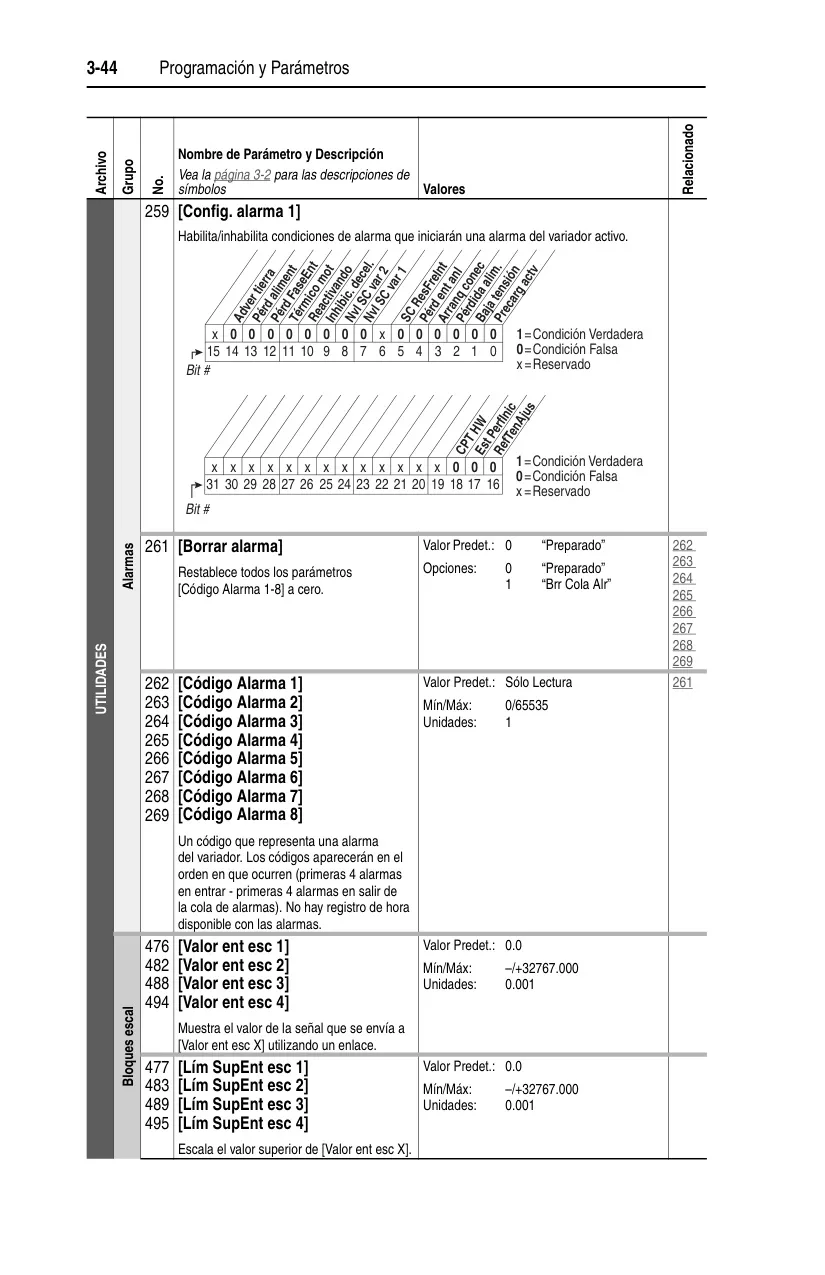

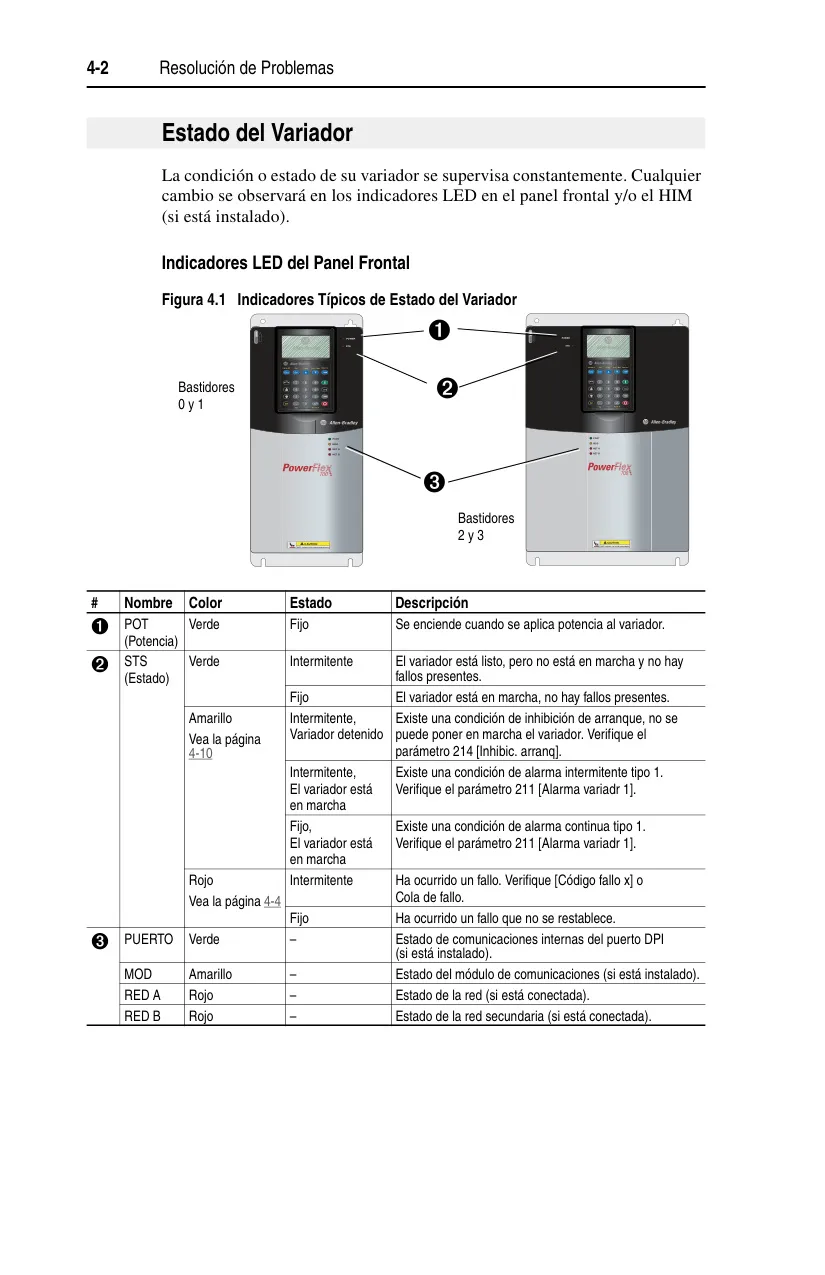

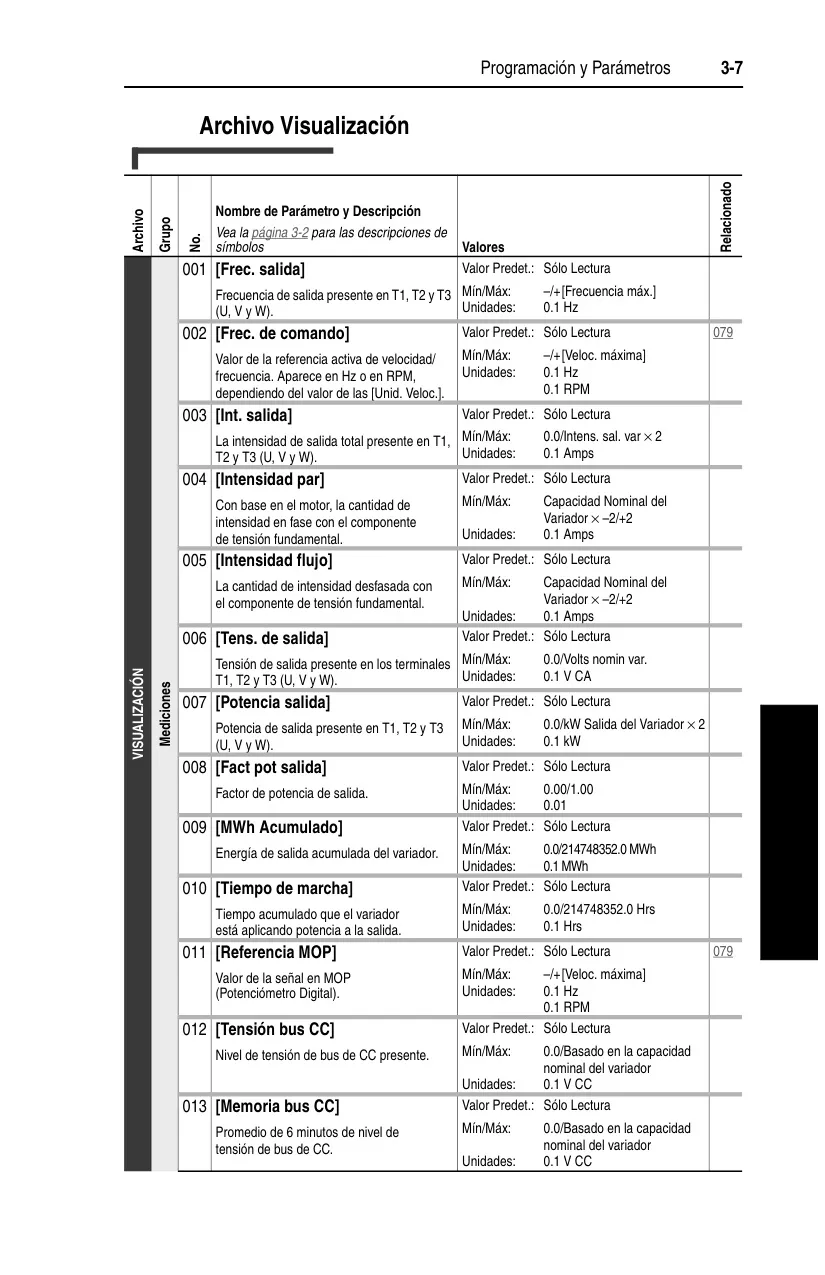

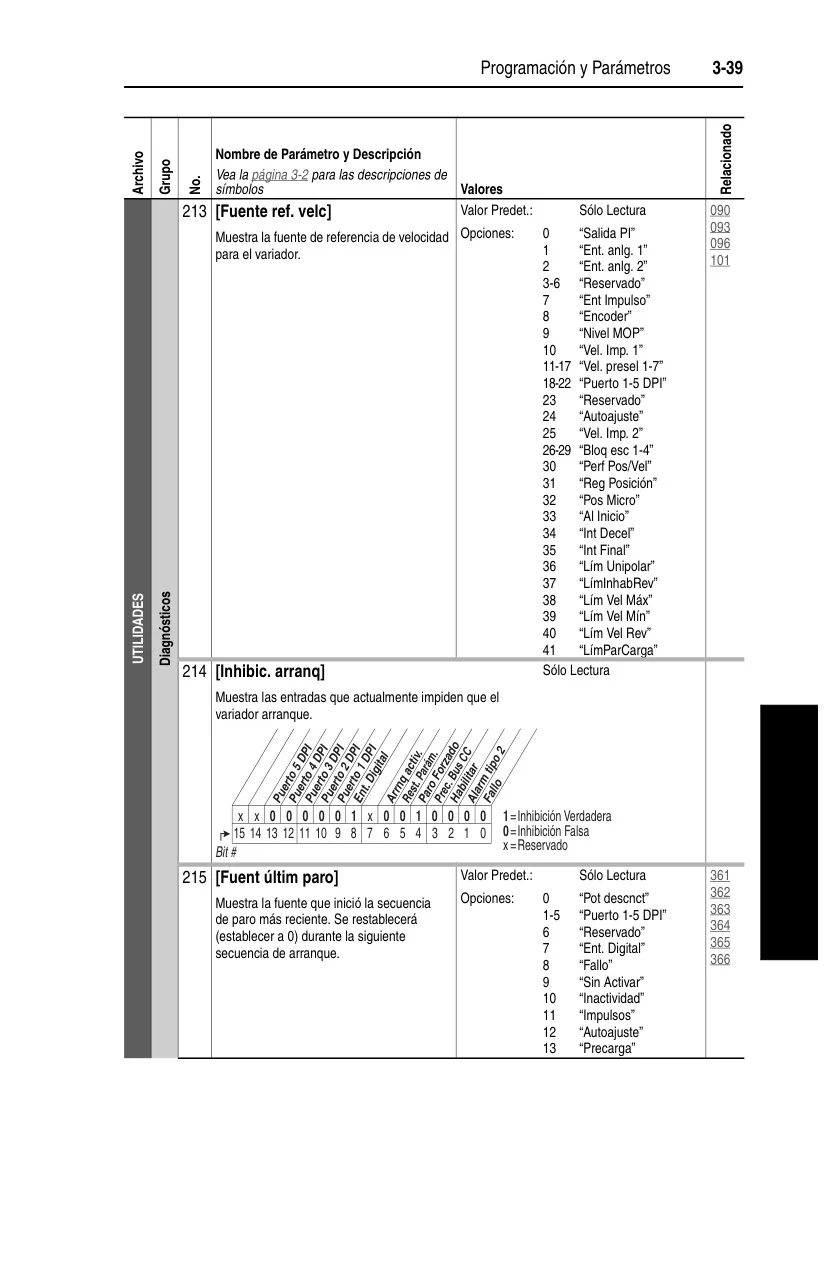

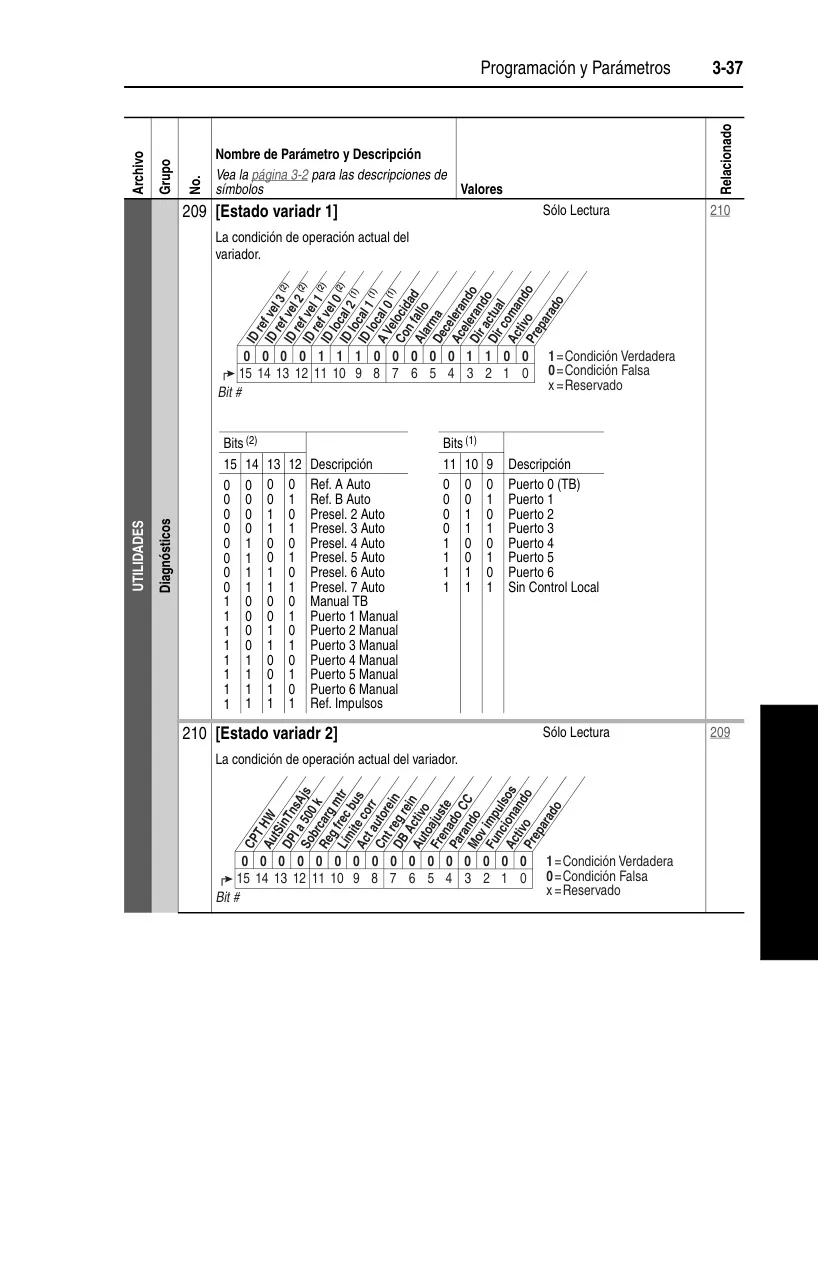

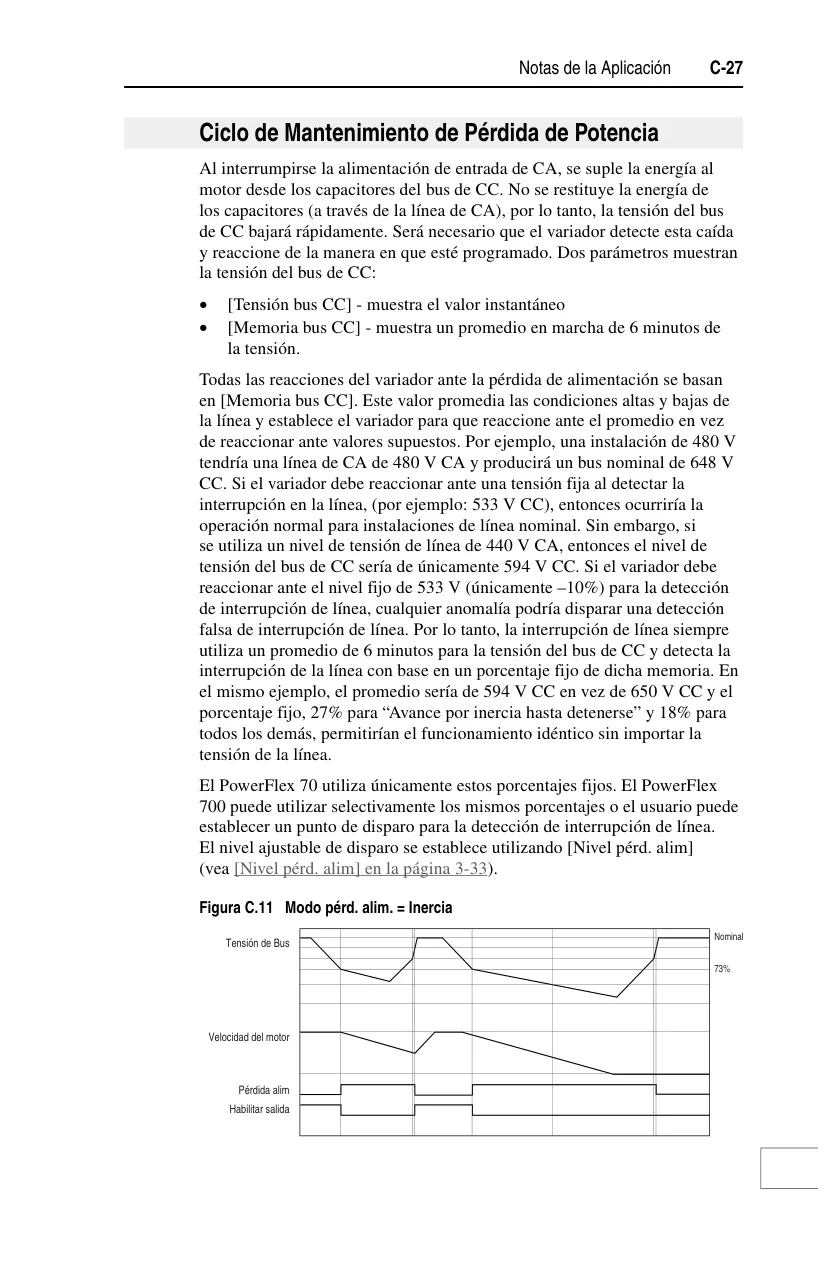

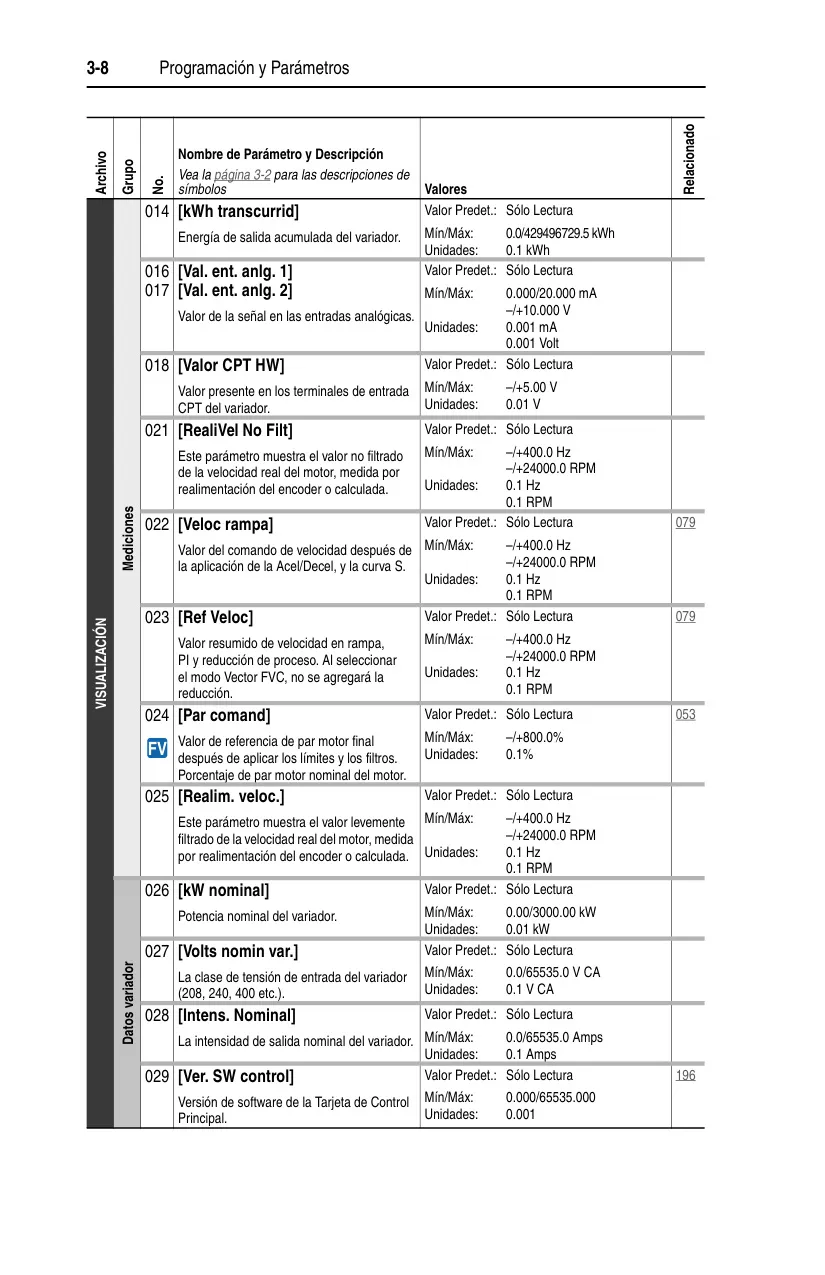

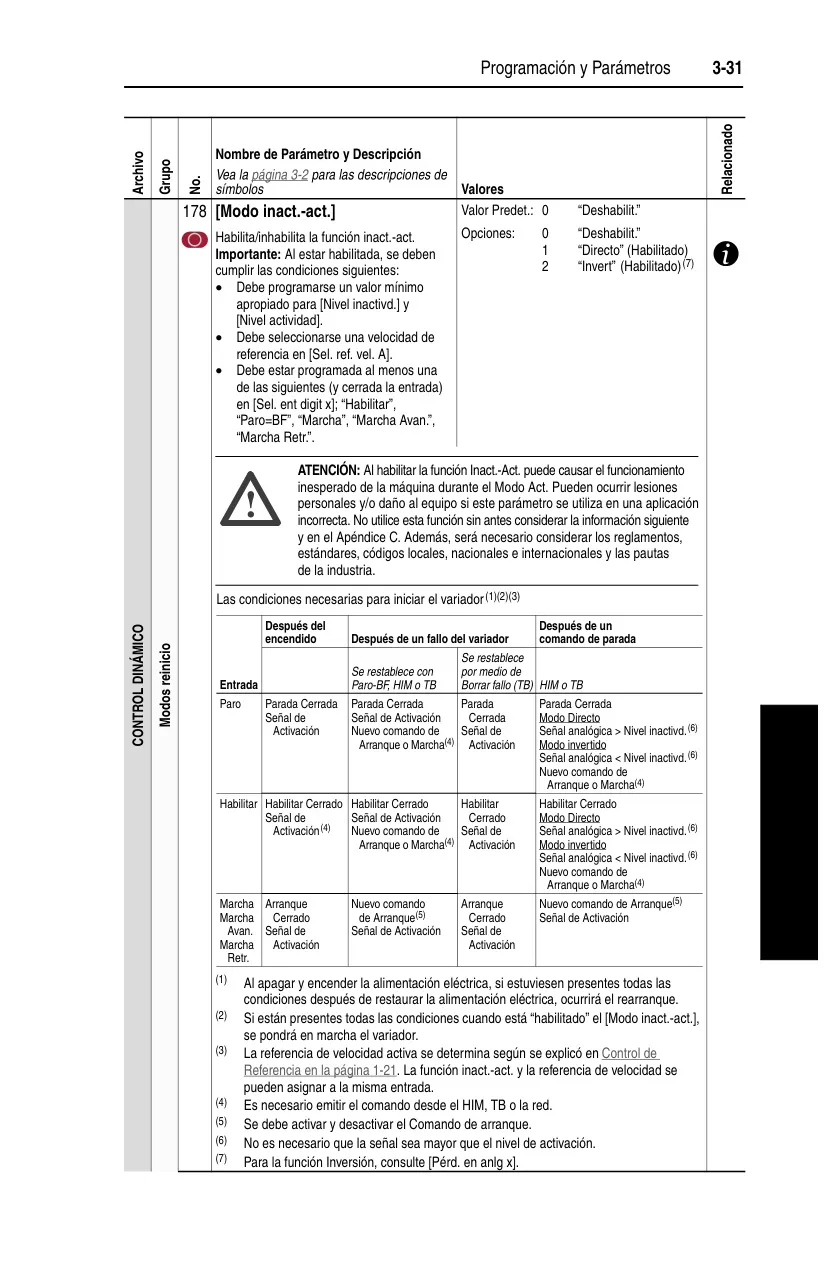

La robustez del PowerFlex 700 se complementa con un completo sistema de diagnóstico. Sus indicadores LED proporcionan información visual instantánea sobre el estado, inhibición, alarmas o fallos, mientras que el registro detallado de fallos y alarmas, con códigos, descripciones y tiempos de ocurrencia, facilita una rápida resolución de problemas y un mantenimiento predictivo eficiente. Las frecuencias de salto, programables para evitar resonancias mecánicas, y el modo Inactivo-Activo (Sleep/Wake), que optimiza el consumo energético, son ejemplos adicionales de su ingeniería inteligente, orientada a la eficiencia operativa y la fiabilidad a largo plazo.
