Variador Powerflex 70
Variador Powerflex 70
Instrucciones del Variador Powerflex 70
Aquí le ofrecemos el manual de Variador Powerflex 70 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador Powerflex 70, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

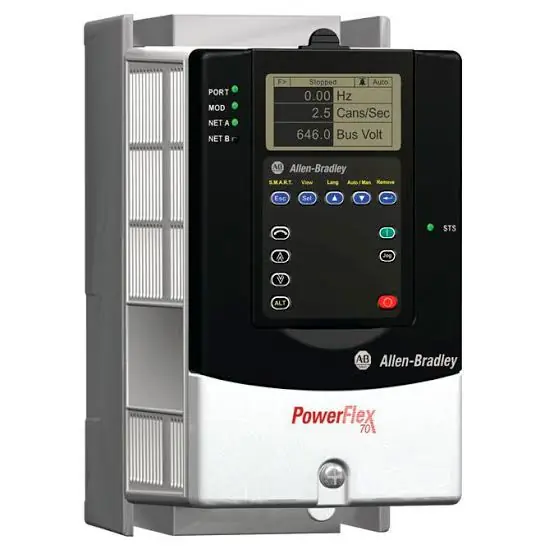

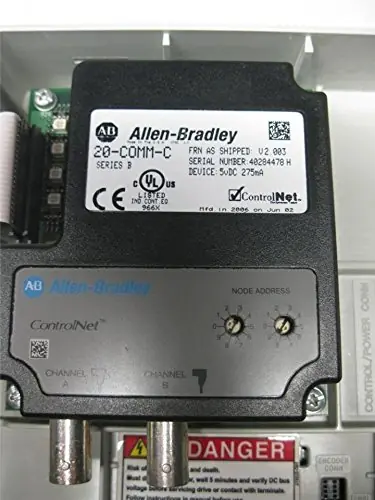

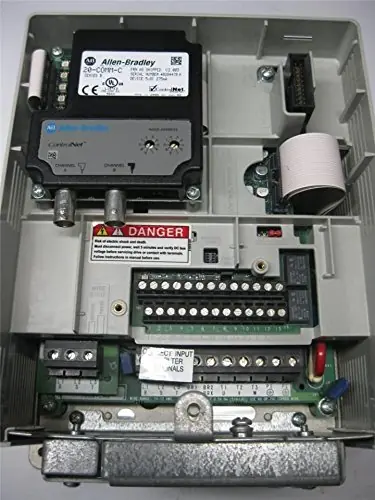

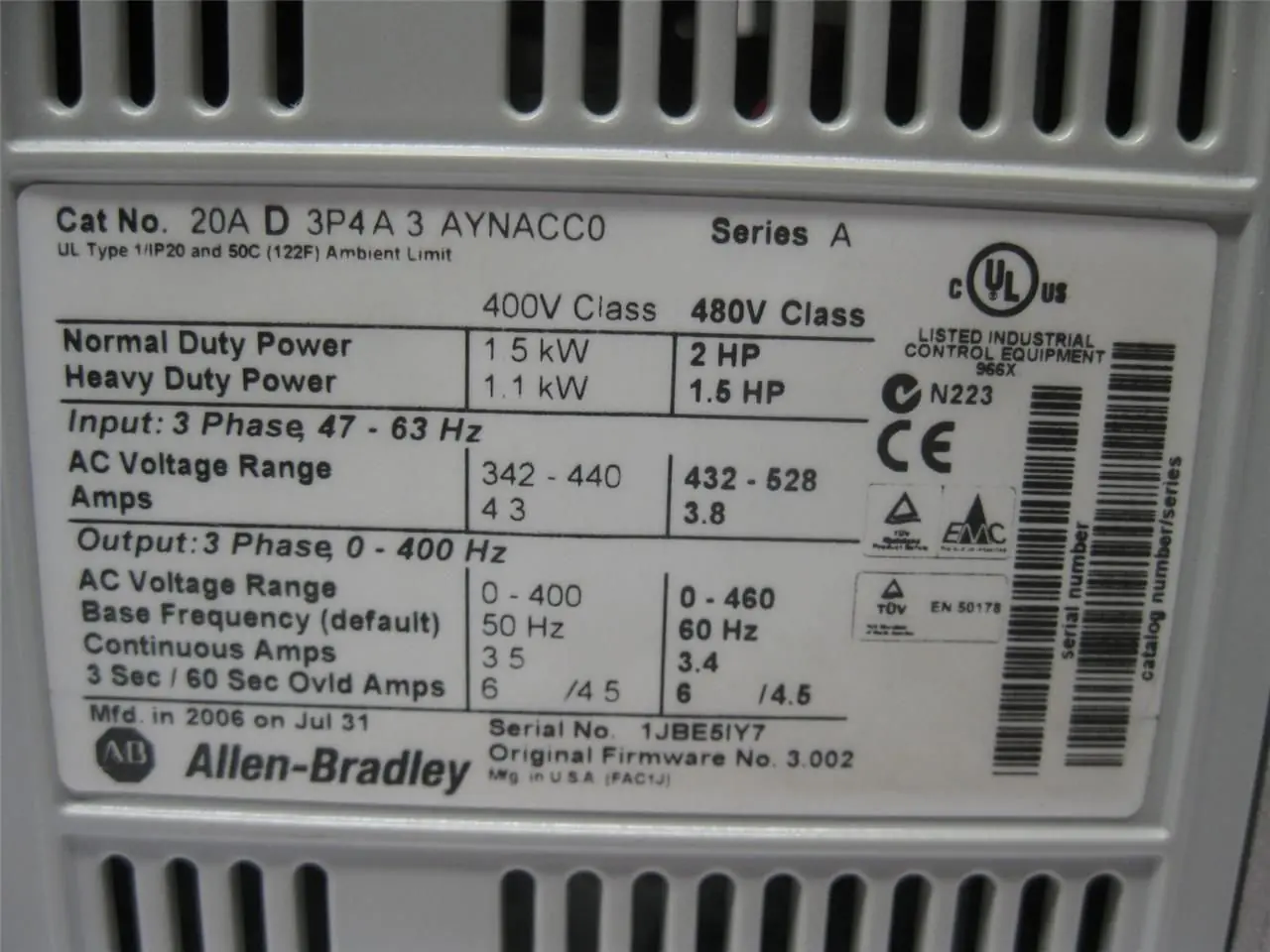

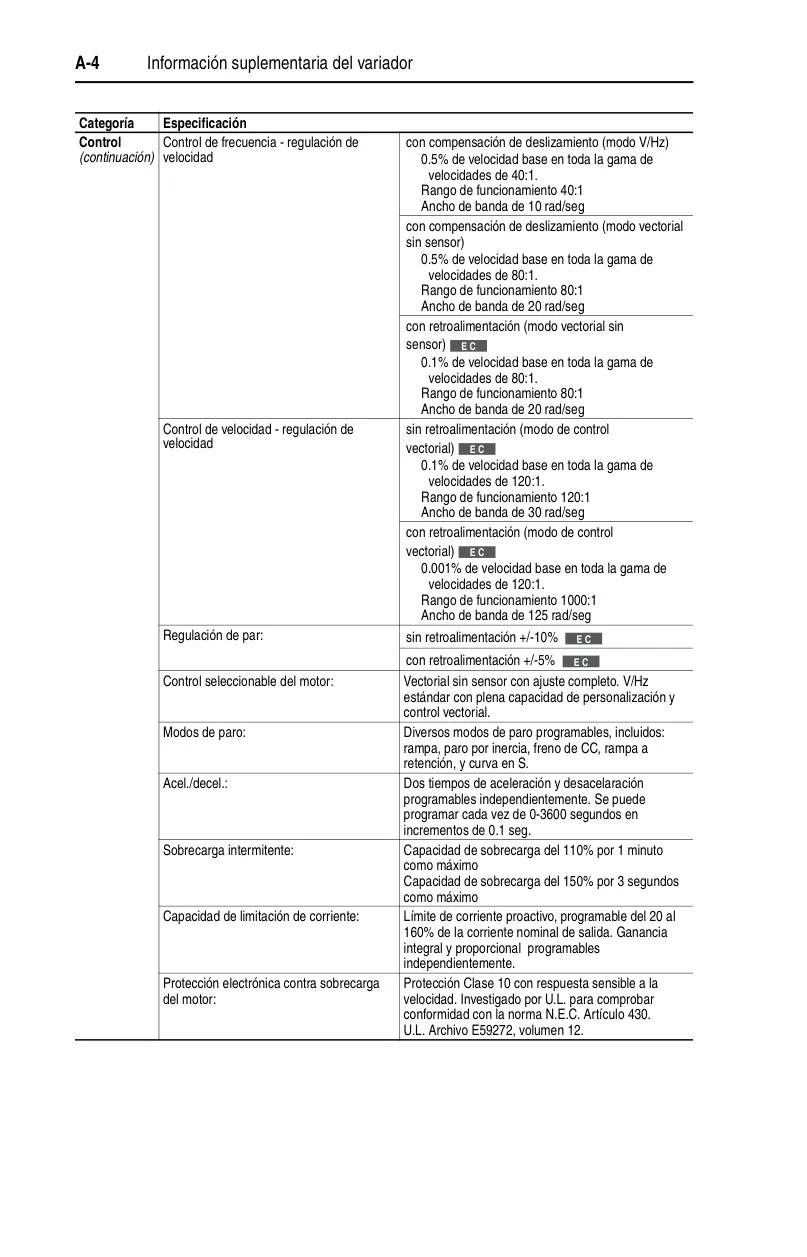

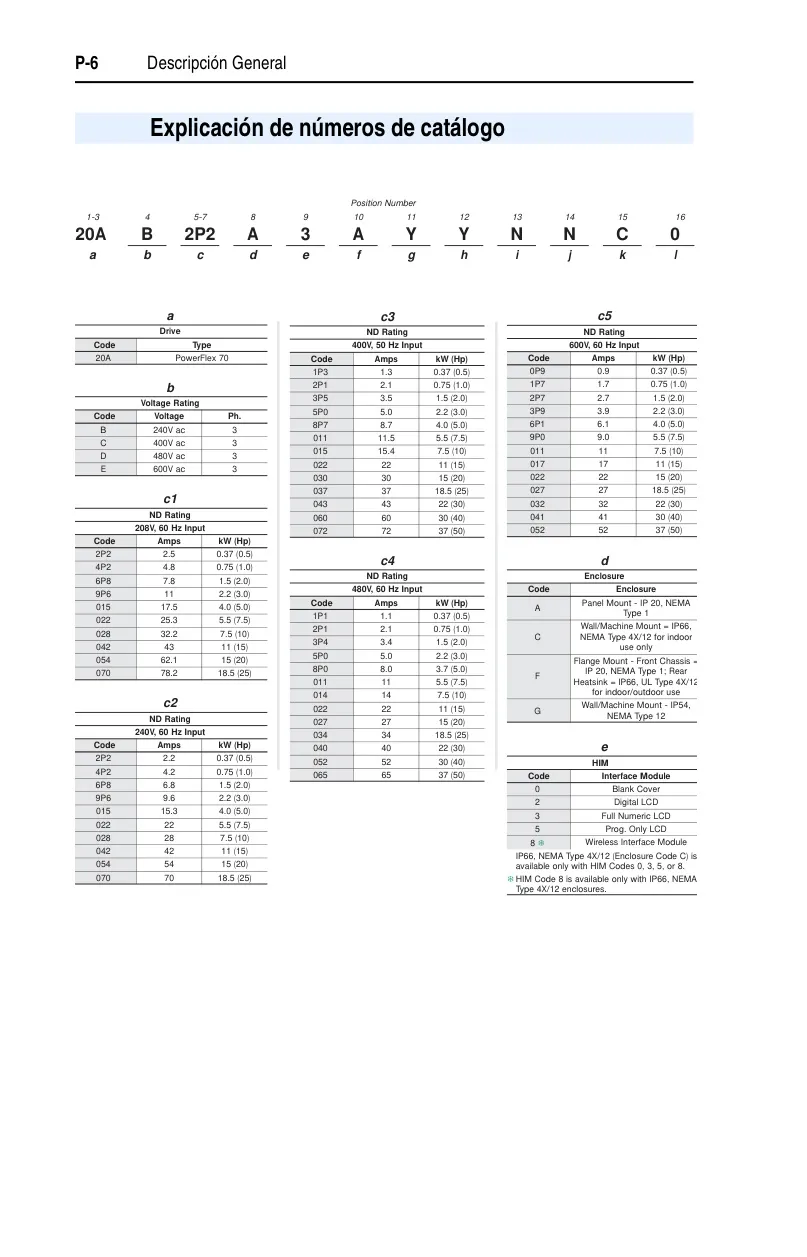

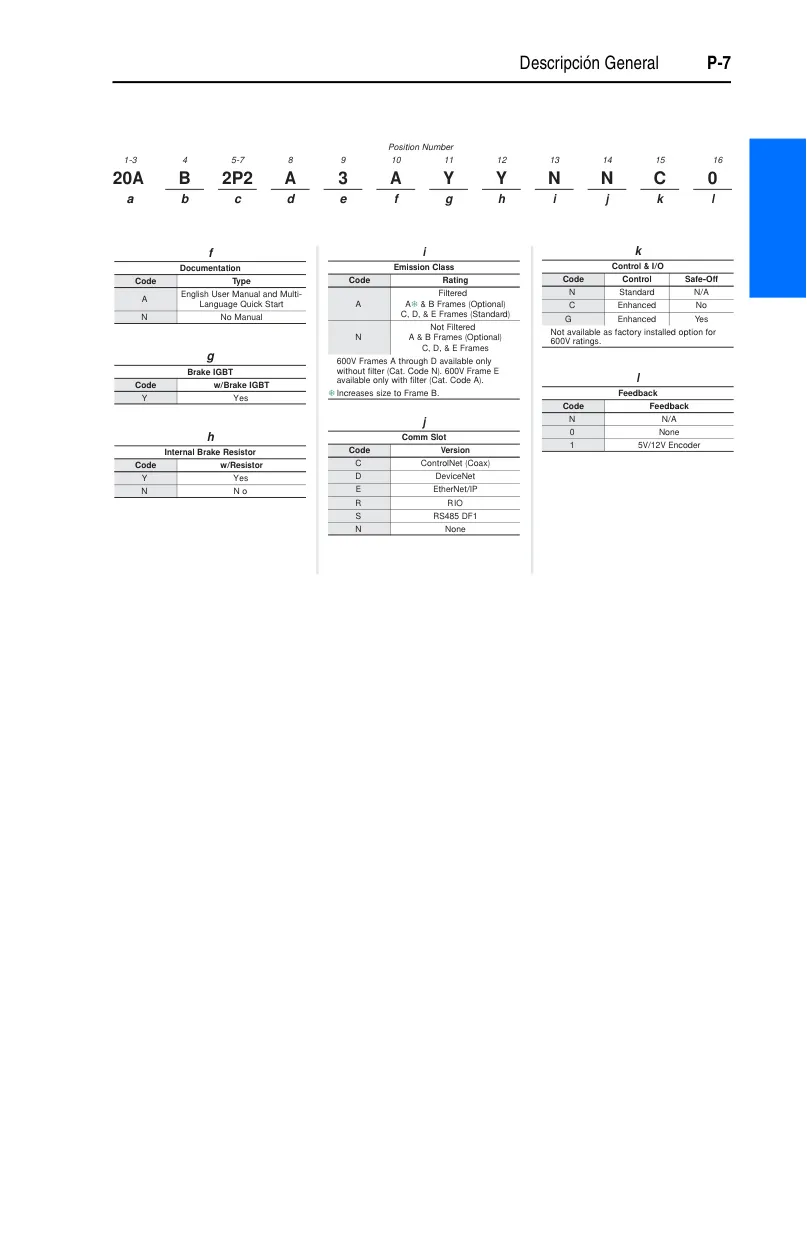

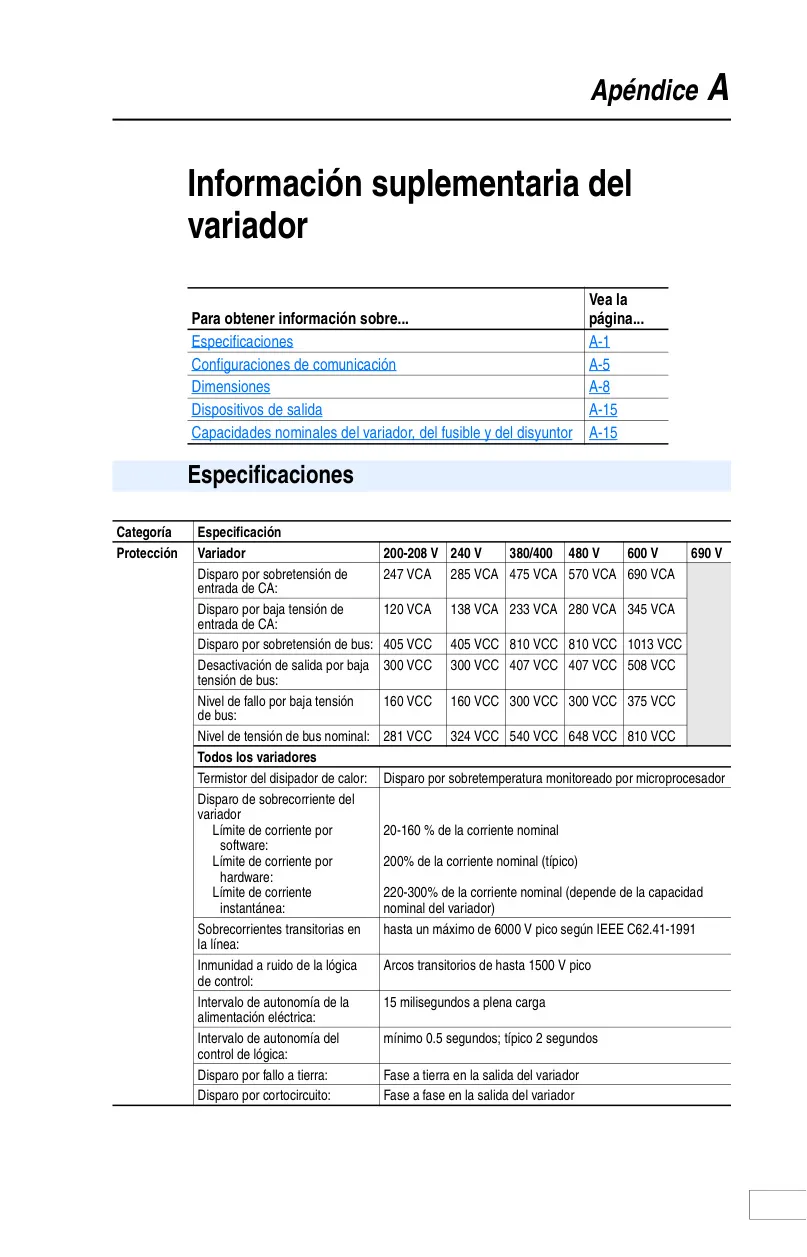

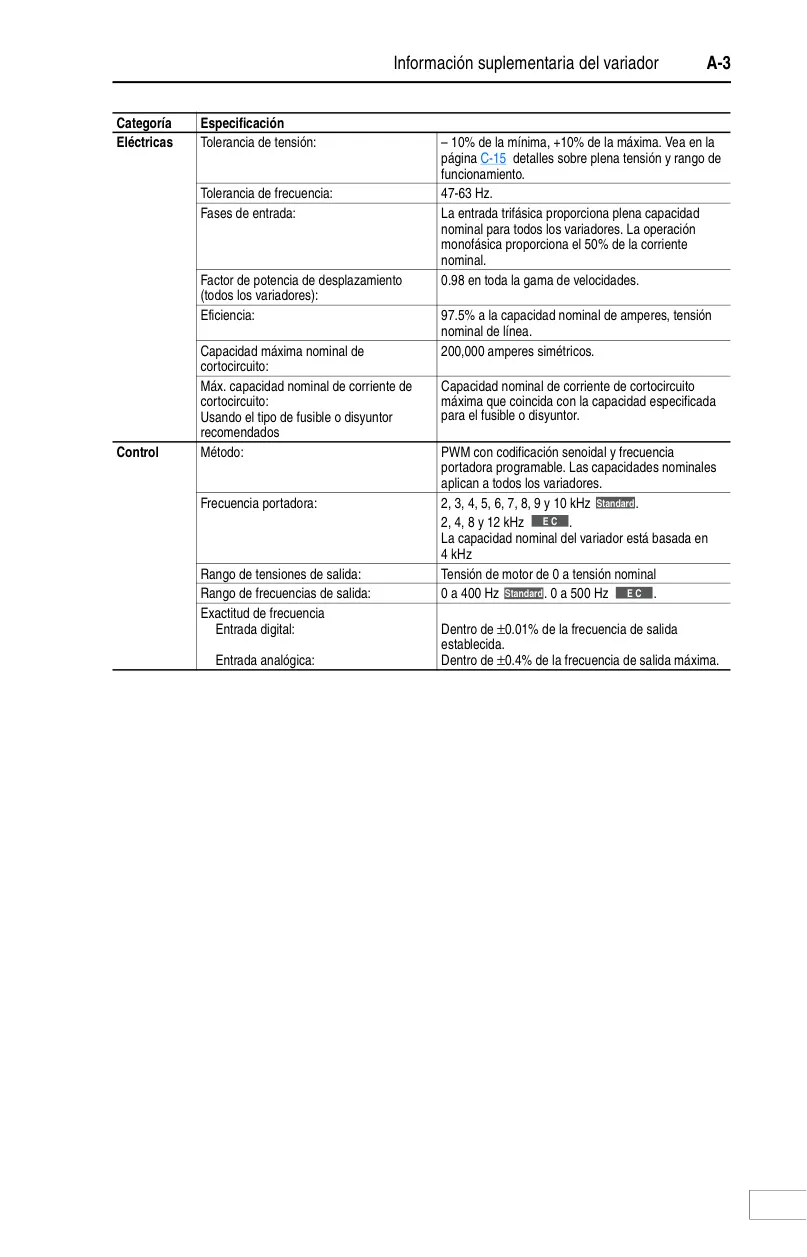

Especificaciones del Variador Powerflex 70

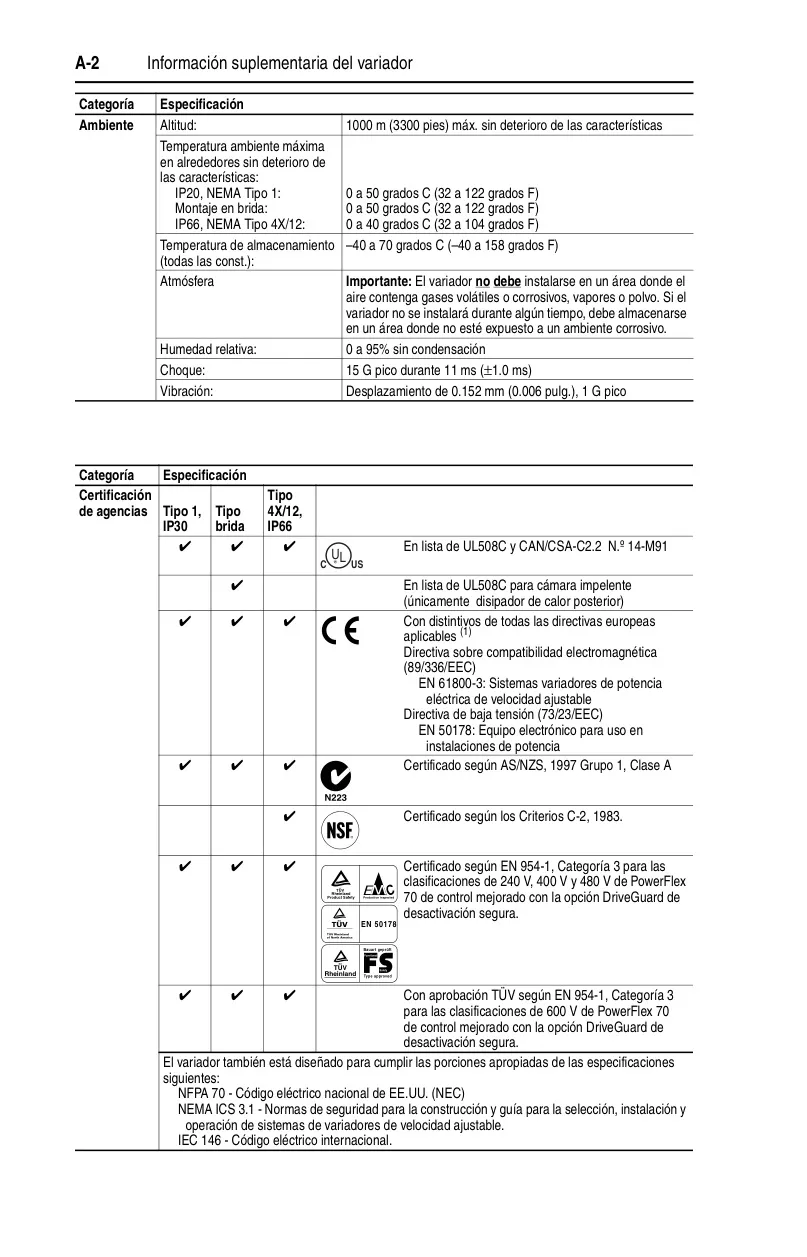

| Característica | Especificación |
|---|---|
| Tipo de variador | Ajustable de frecuencia de CA |
| Versiones de firmware | Control estándar (2.xxx), Control mejorado (2.xxx-3.xxx) |
| Entradas de voltaje CA (trifásico) | 200-240V, 380-480V, 500-600V |
| Disparo por sobretensión de bus | 405 VCC (200-240V), 810 VCC (380-480V), 1013 VCC (500-600V) |
| Disparo por baja tensión de bus | 160 VCC (200-240V), 300 VCC (380-480V), 375 VCC (500-600V) |
| Límite de corriente por hardware | 200% de la corriente nominal (típico) |
| Límite de corriente instantánea | 220-300% de la corriente nominal |
| Altitud máxima | 1000 m (3300 pies) sin deterioro |
| Temperatura ambiente (IP20/NEMA 1) | 0 a 50 °C (32 a 122 °F) |
| Temperatura ambiente (IP66/NEMA 4X/12) | 0 a 40 °C (32 a 104 °F) |
| Humedad relativa | 0 a 95% sin condensación |
| Choque | 15 G pico durante 11 ms |
| Vibración | Desplazamiento de 0.152 mm (0.006 pulg.), 1 G pico |
| Frecuencia portadora (Control estándar) | 2, 3, 4, 5, 6, 7, 8, 9, 10 kHz |
| Frecuencia portadora (Control mejorado) | 2, 4, 8, 12 kHz |
| Rango de frecuencias de salida (Control estándar) | 0 a 400 Hz |
| Rango de frecuencias de salida (Control mejorado) | 0 a 500 Hz |
| Exactitud de frecuencia (Entrada digital) | ±0.01% de la frecuencia de salida establecida |
| Regulación de velocidad (Vect. sin sensor, V/Hz) | 0.5% de velocidad base, 40:1/80:1 rango |
| Regulación de velocidad (Vect. FVC con realimentación) | 0.001% de velocidad base, 120:1 rango, 1000:1 (Control mejorado) |

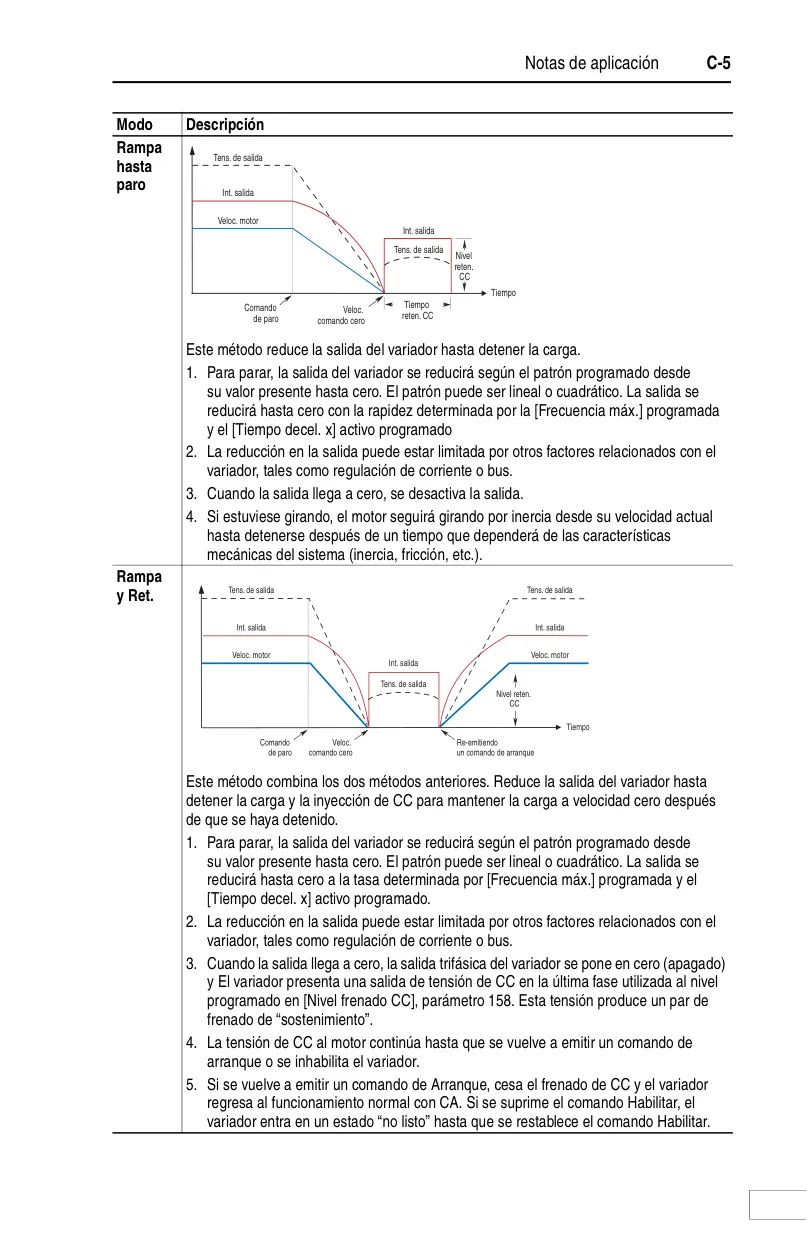

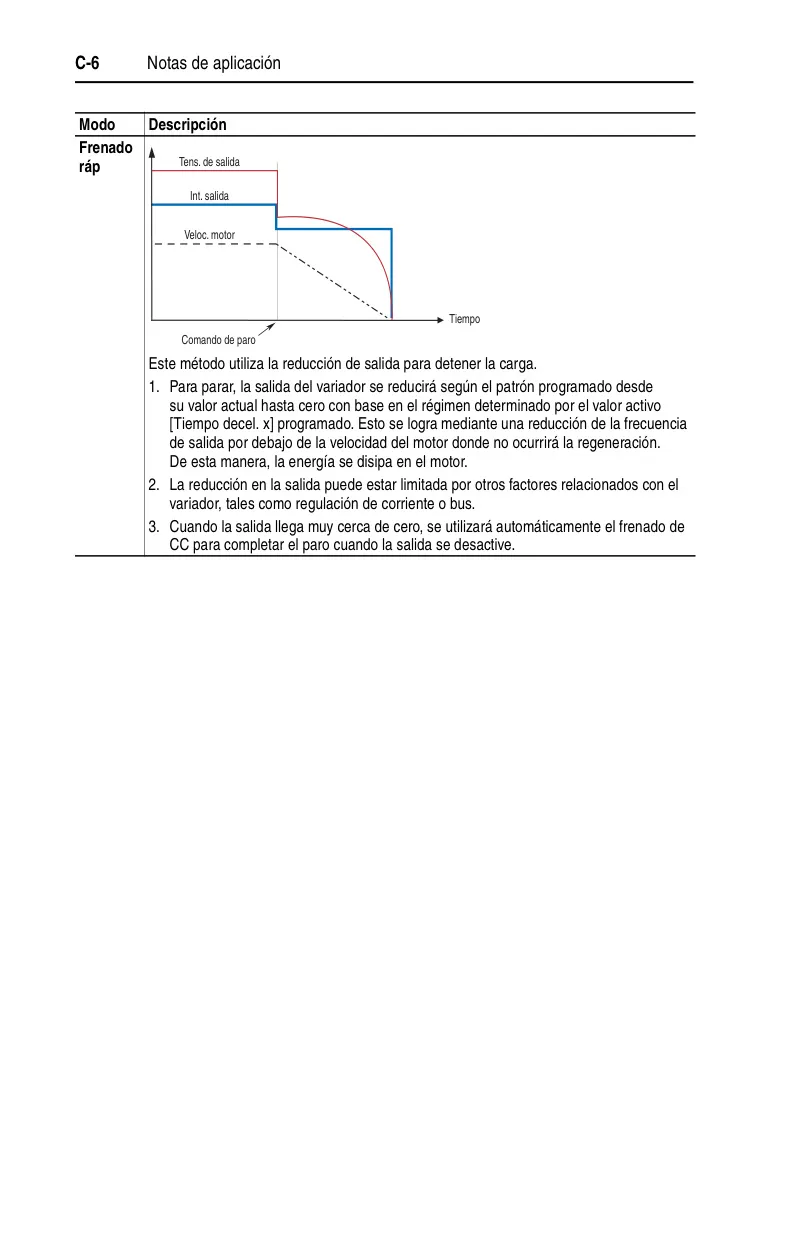

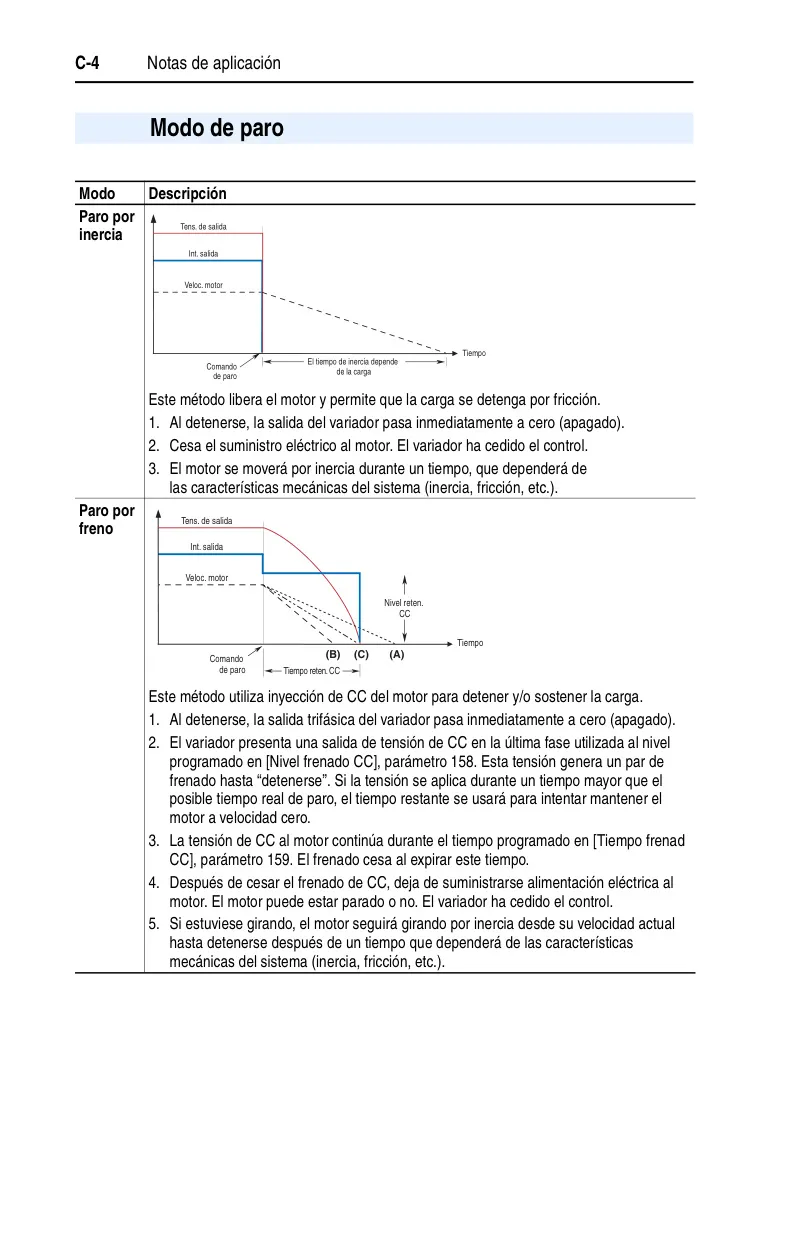

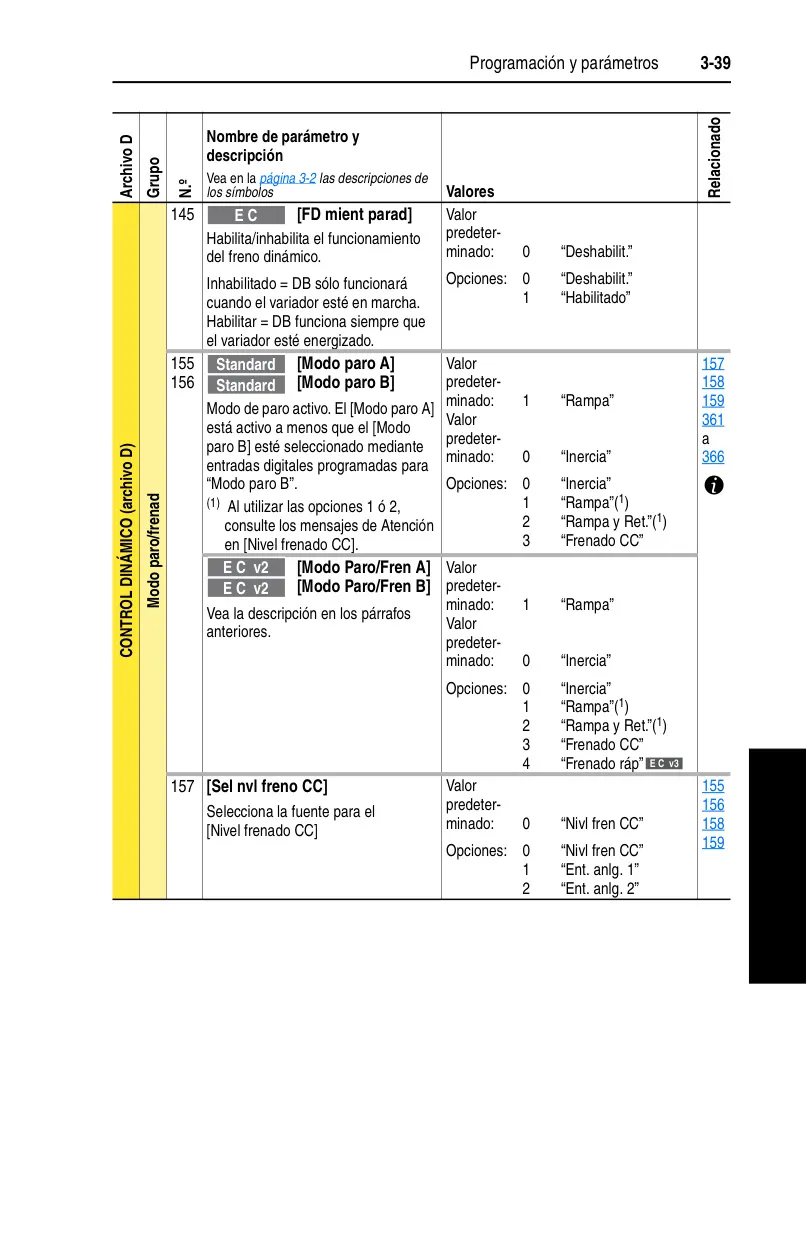

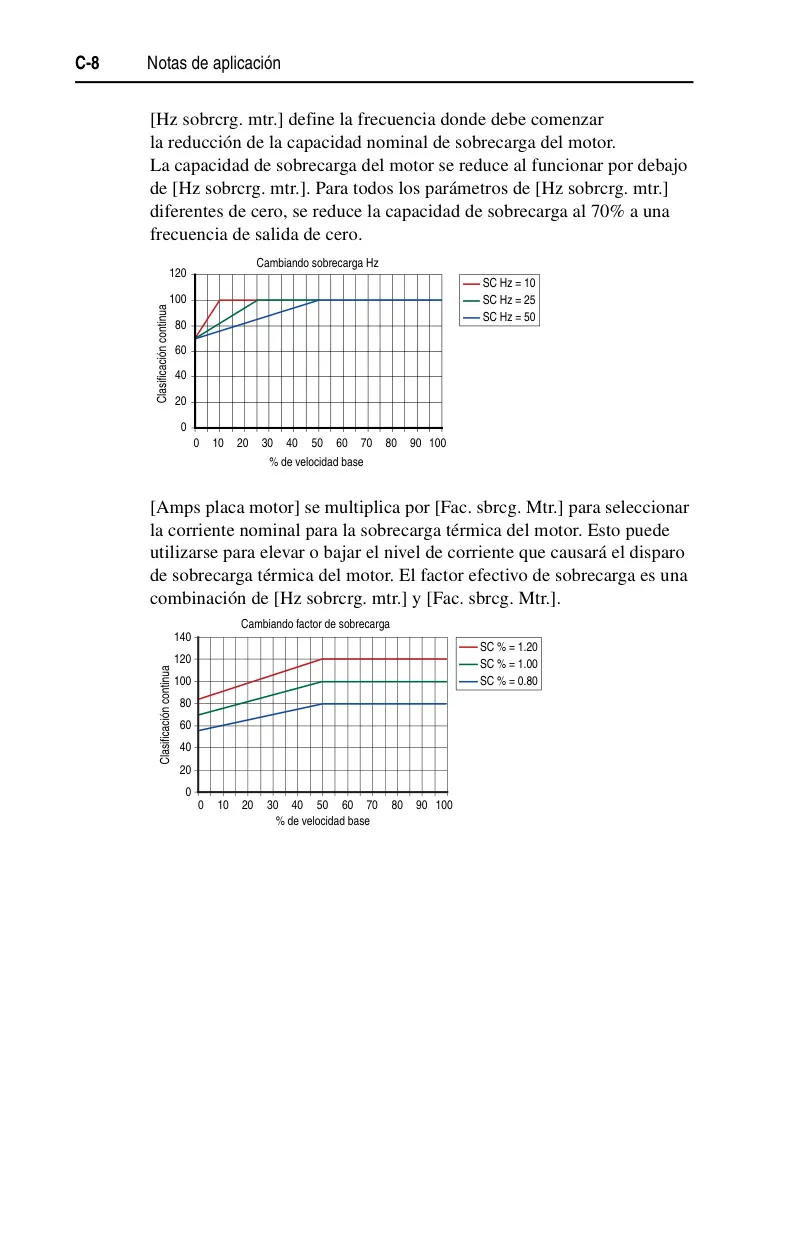

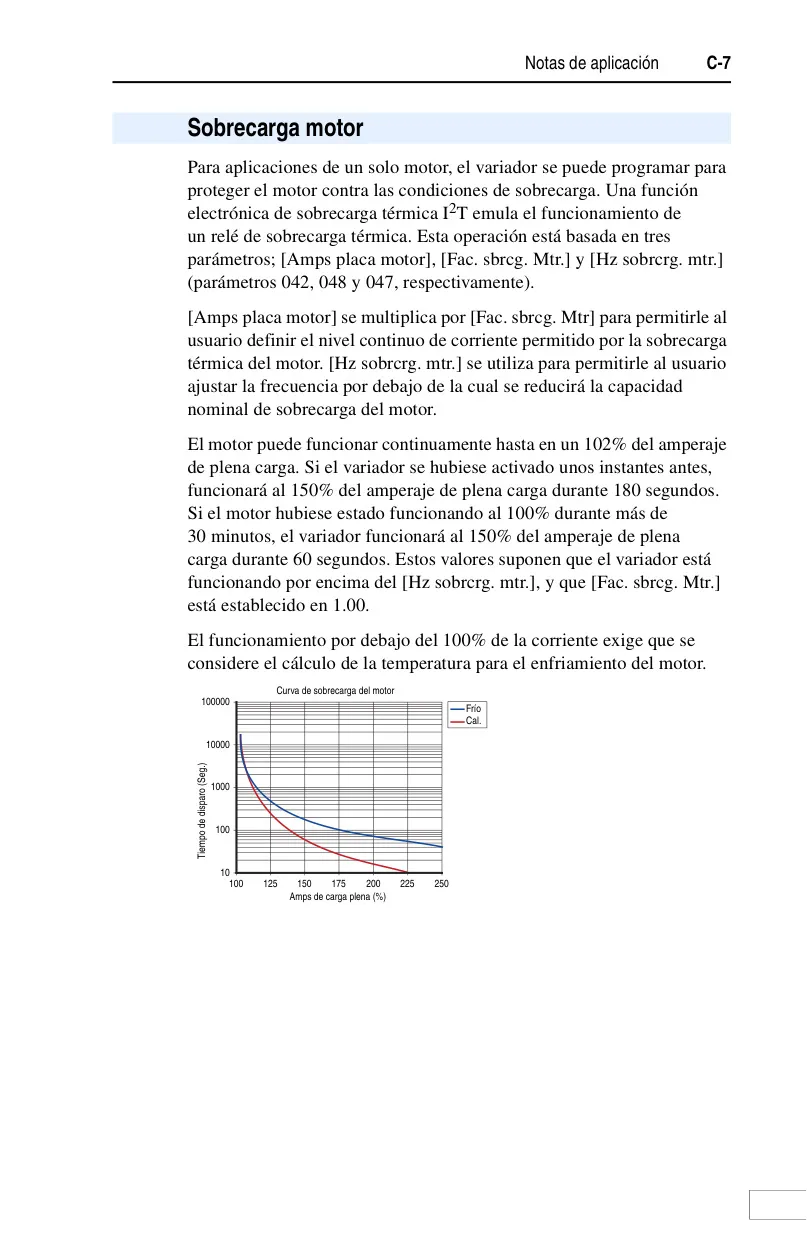

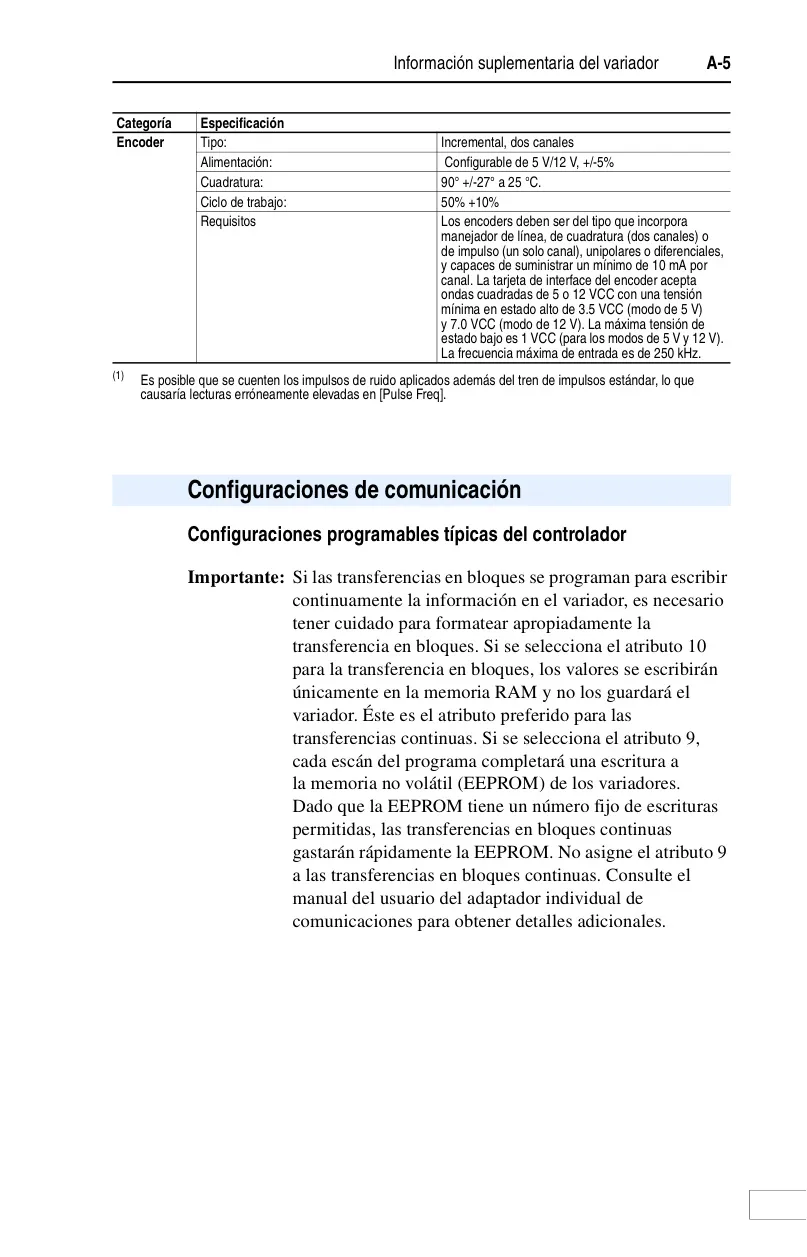

| Modos de paro | Rampa, inercia, freno CC, rampa a retención, curva S |
| Tiempos de aceleración/deceleración | Programables de 0 a 3600 segundos (incrementos de 0.1 seg) |
| Sobrecarga intermitente | 110% por 1 min. máx., 150% por 3 seg. máx. |
| Protección electrónica sobrecarga motor | Clase 10 con respuesta sensible a la velocidad (Conformidad NEC Art. 430) |
| Tipo de Encoder | Incremental, dos canales |
| Alimentación del Encoder | Configurable de 5 V/12 V, +/-5% |
| Frecuencia máxima de entrada del Encoder | 250 kHz |

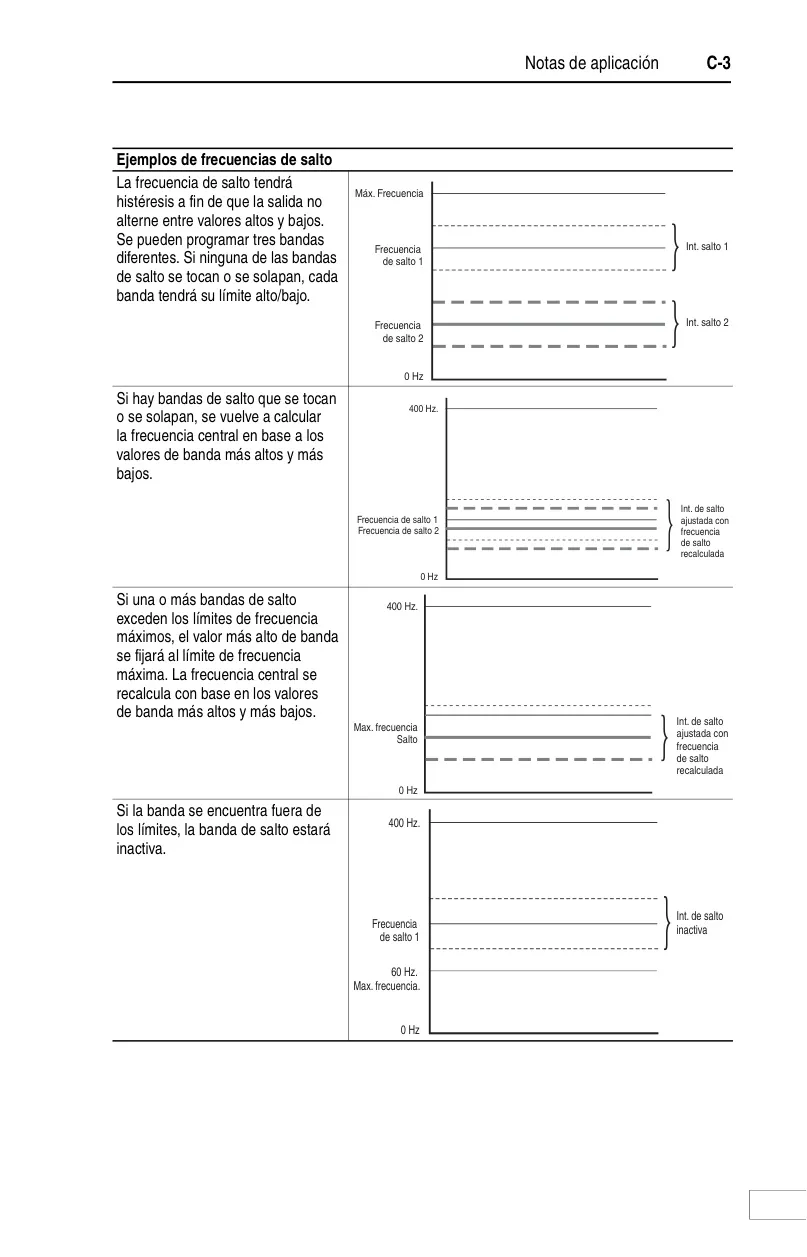

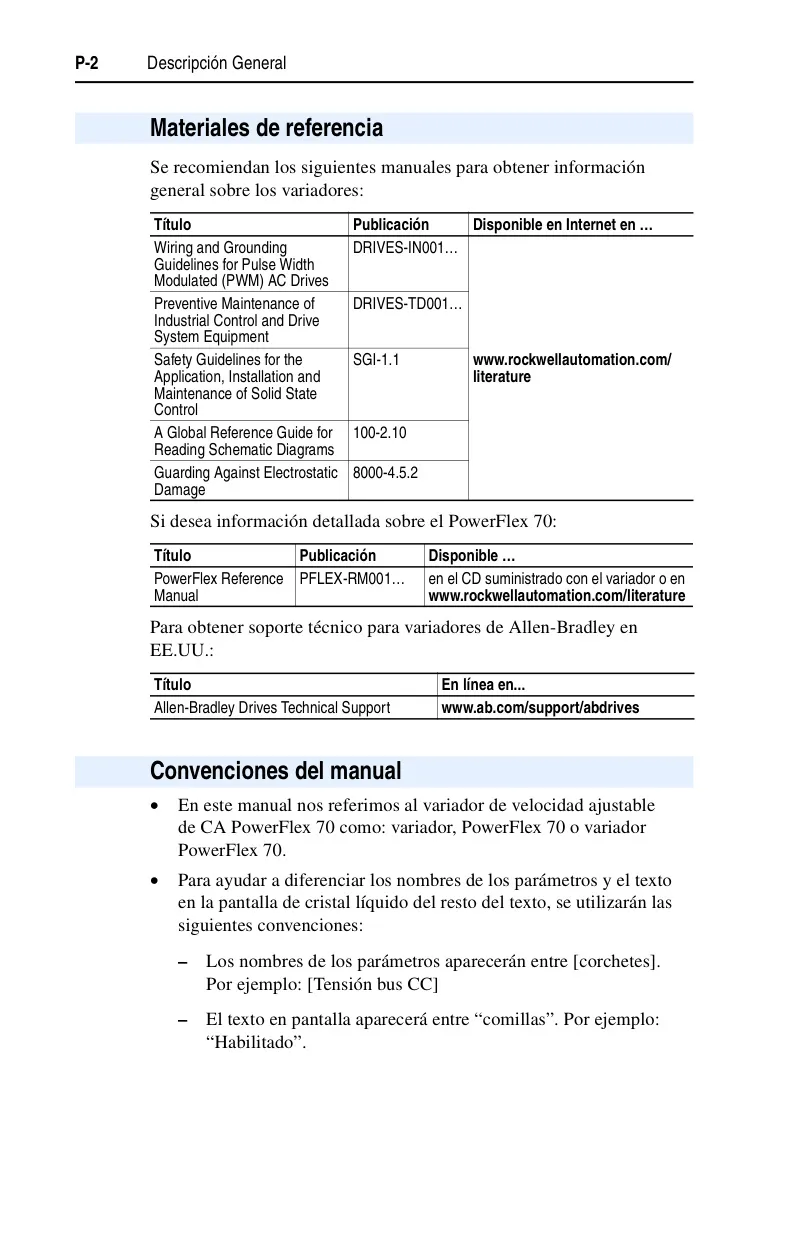

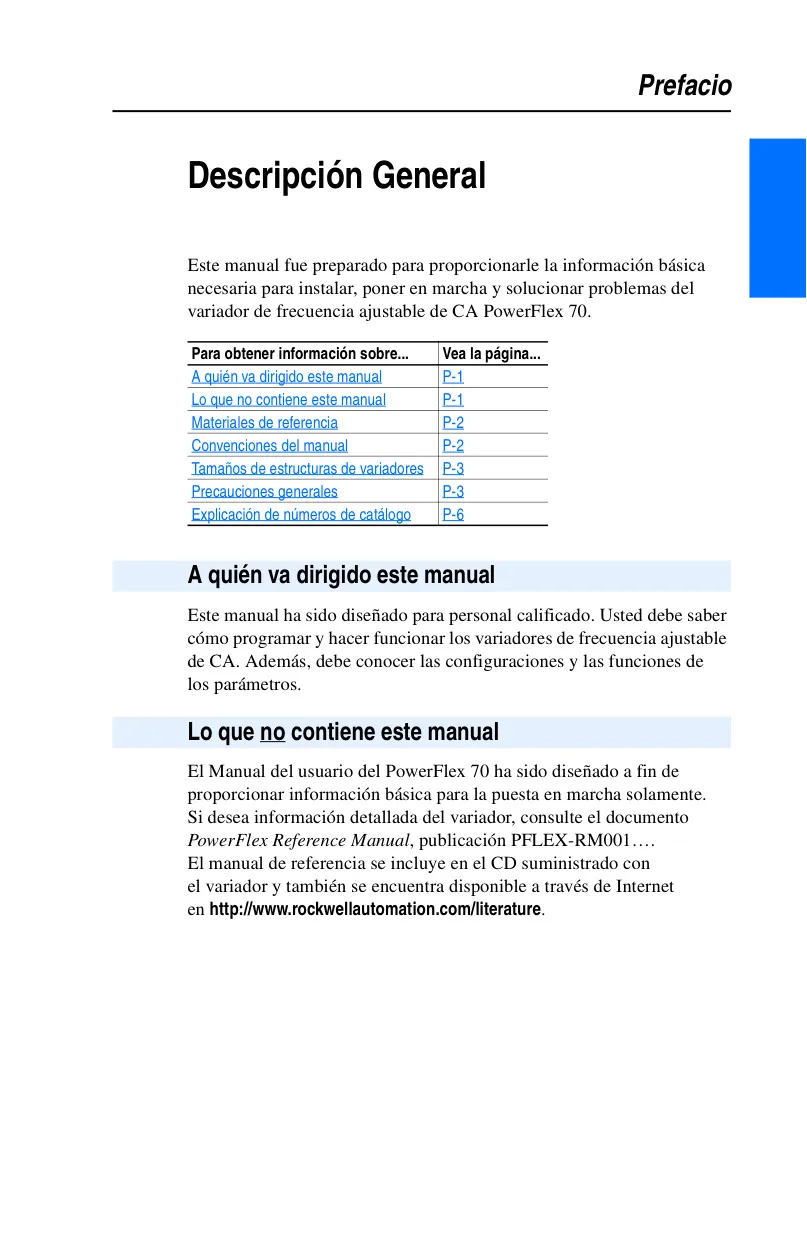

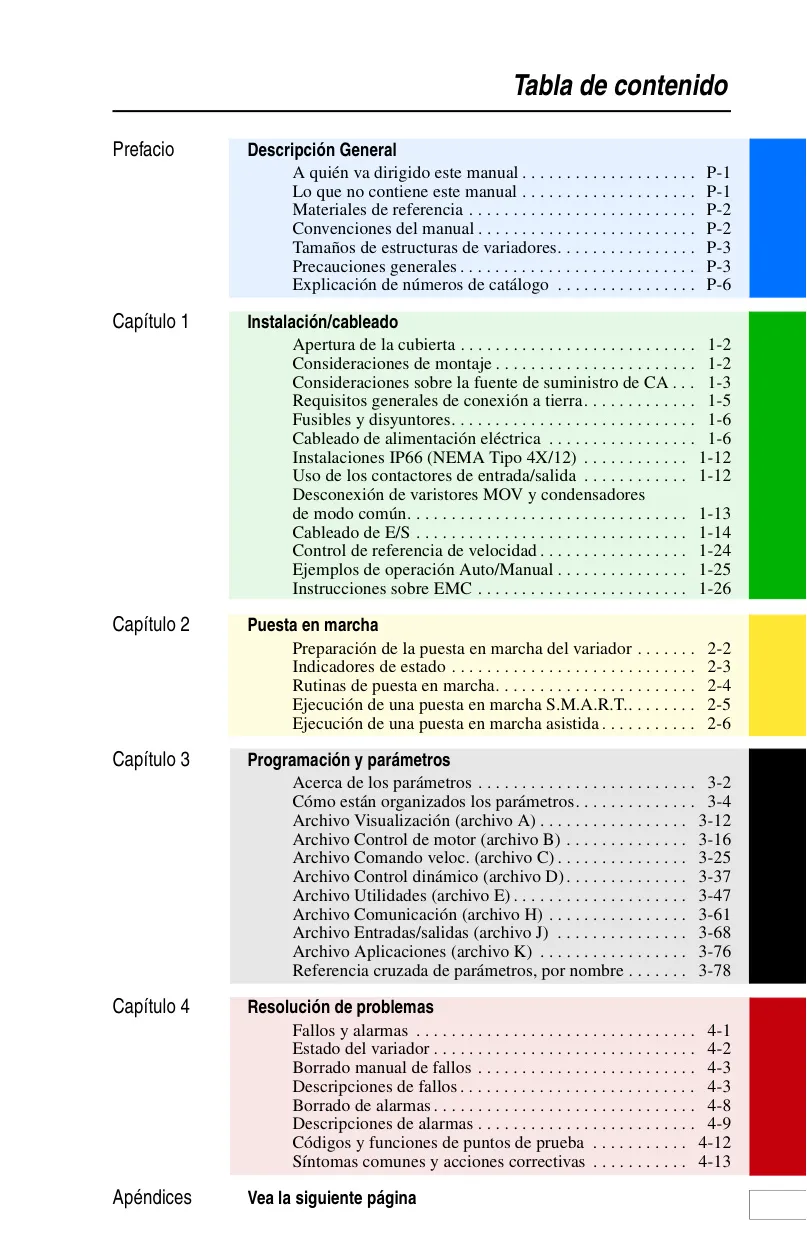

Detalles del Variador Powerflex 70

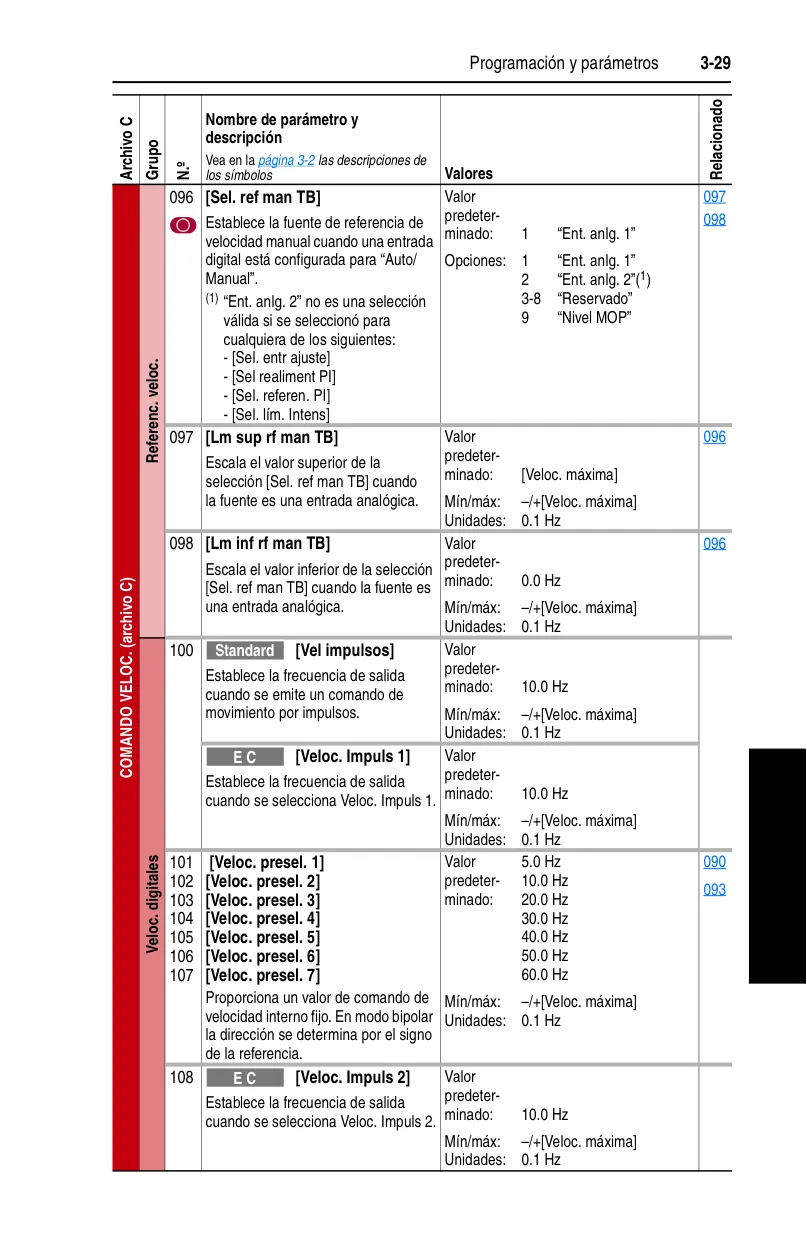

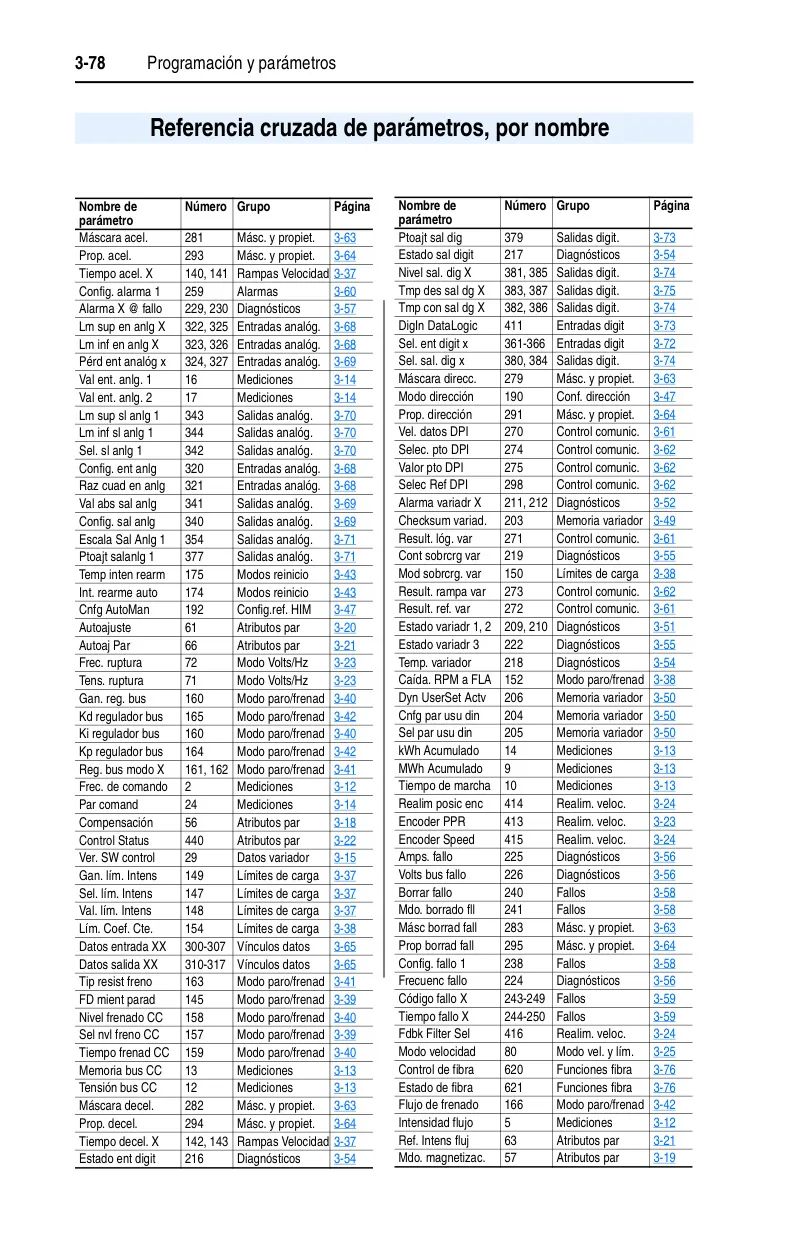

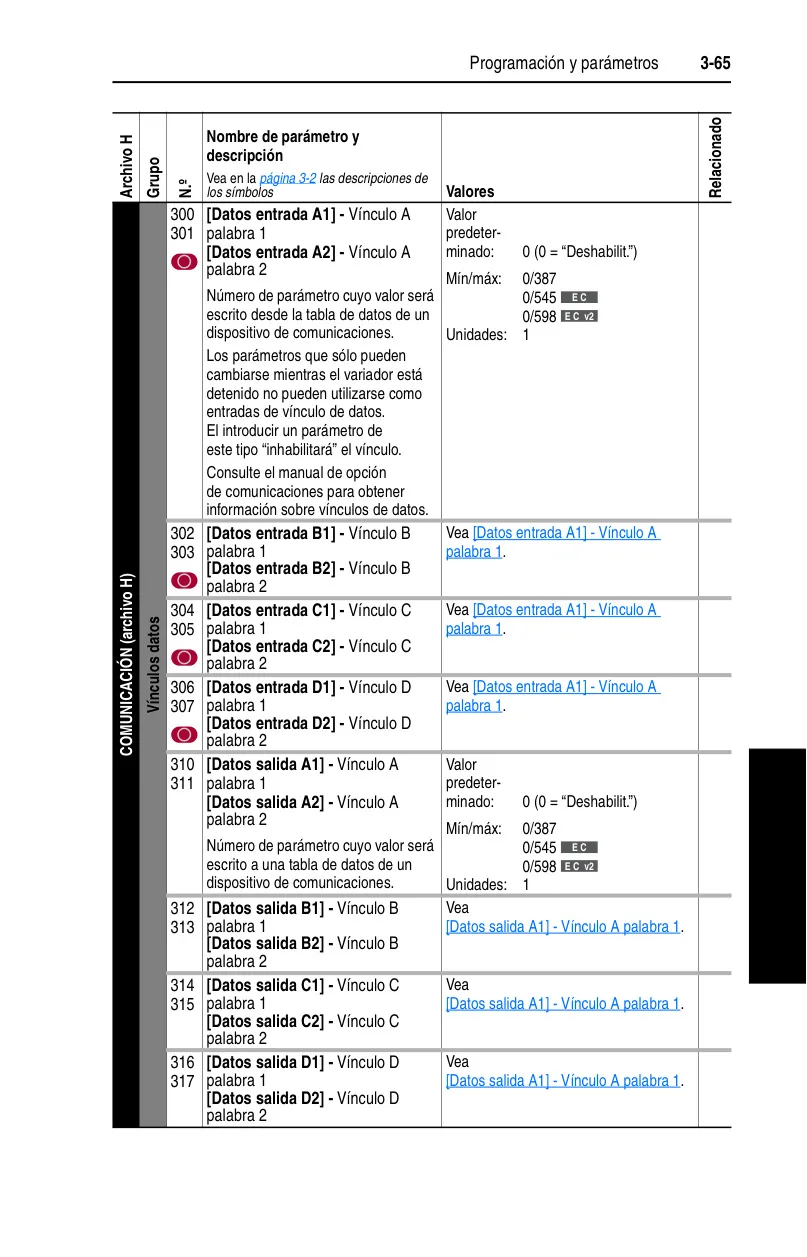

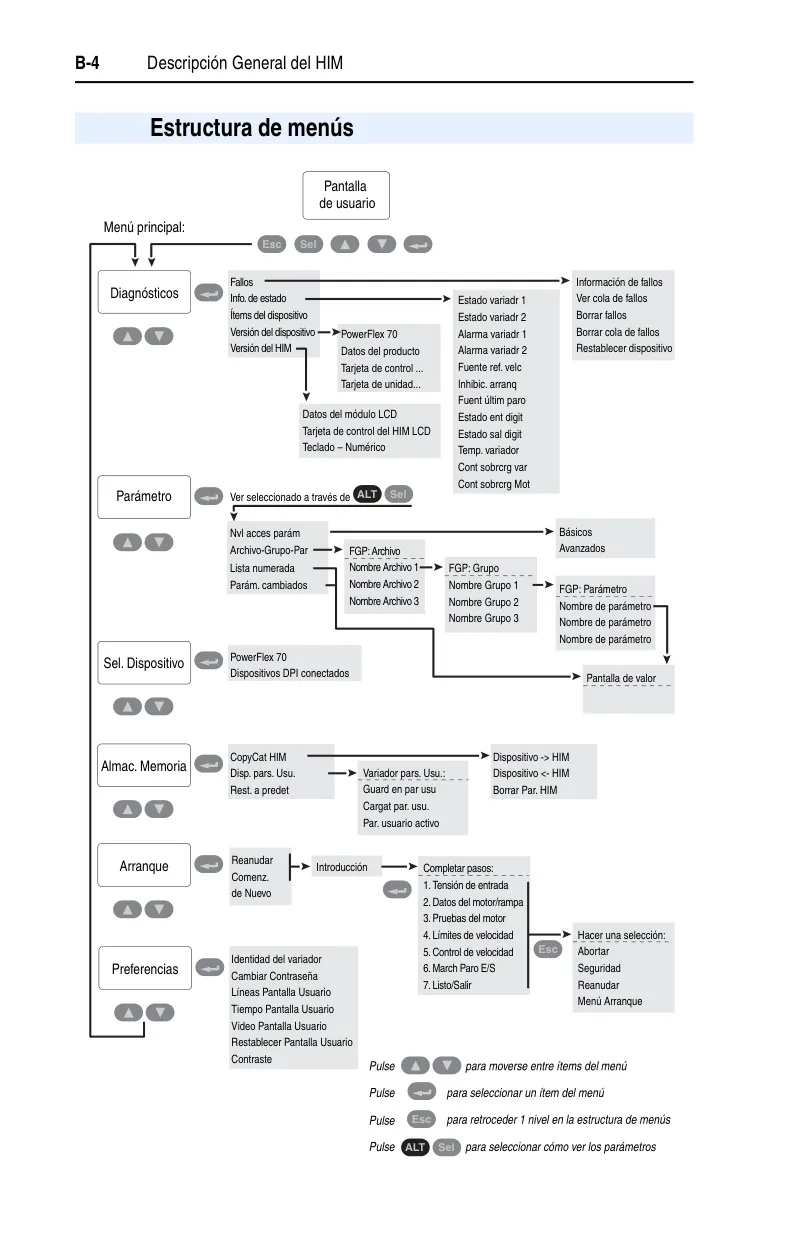

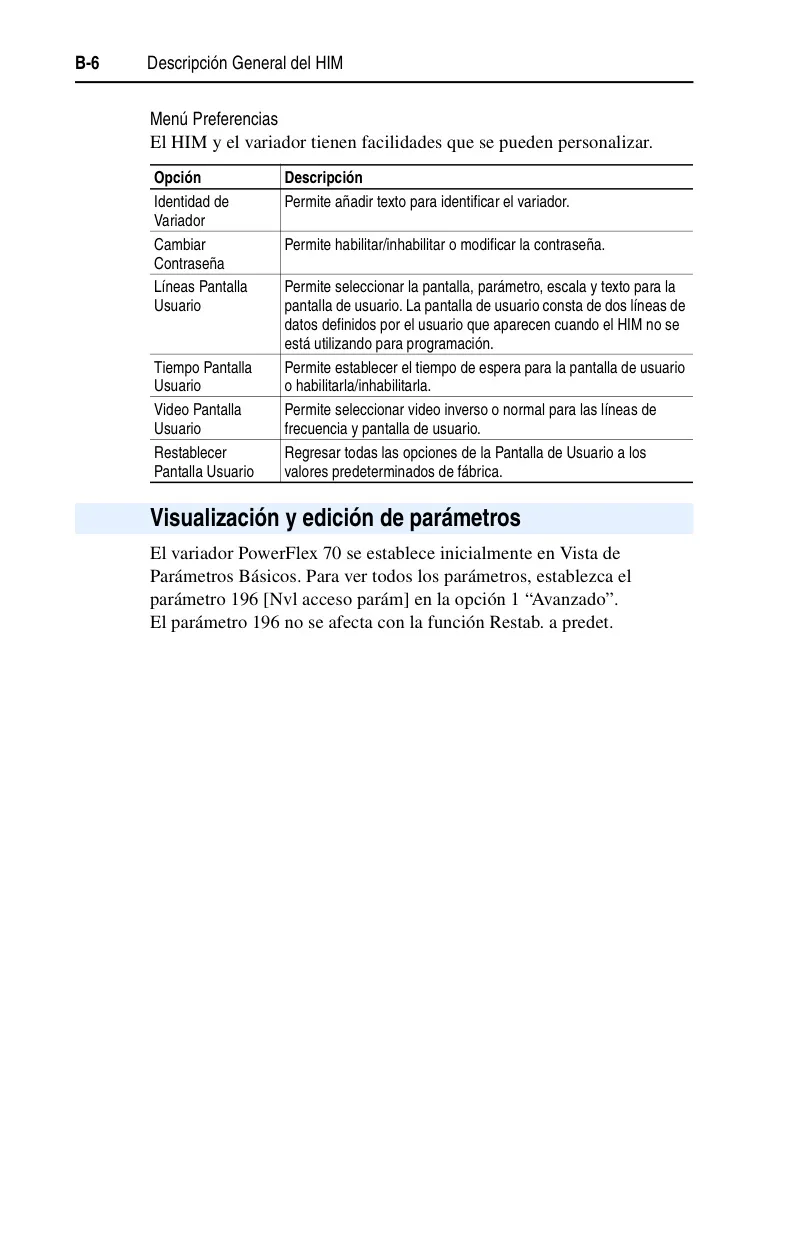

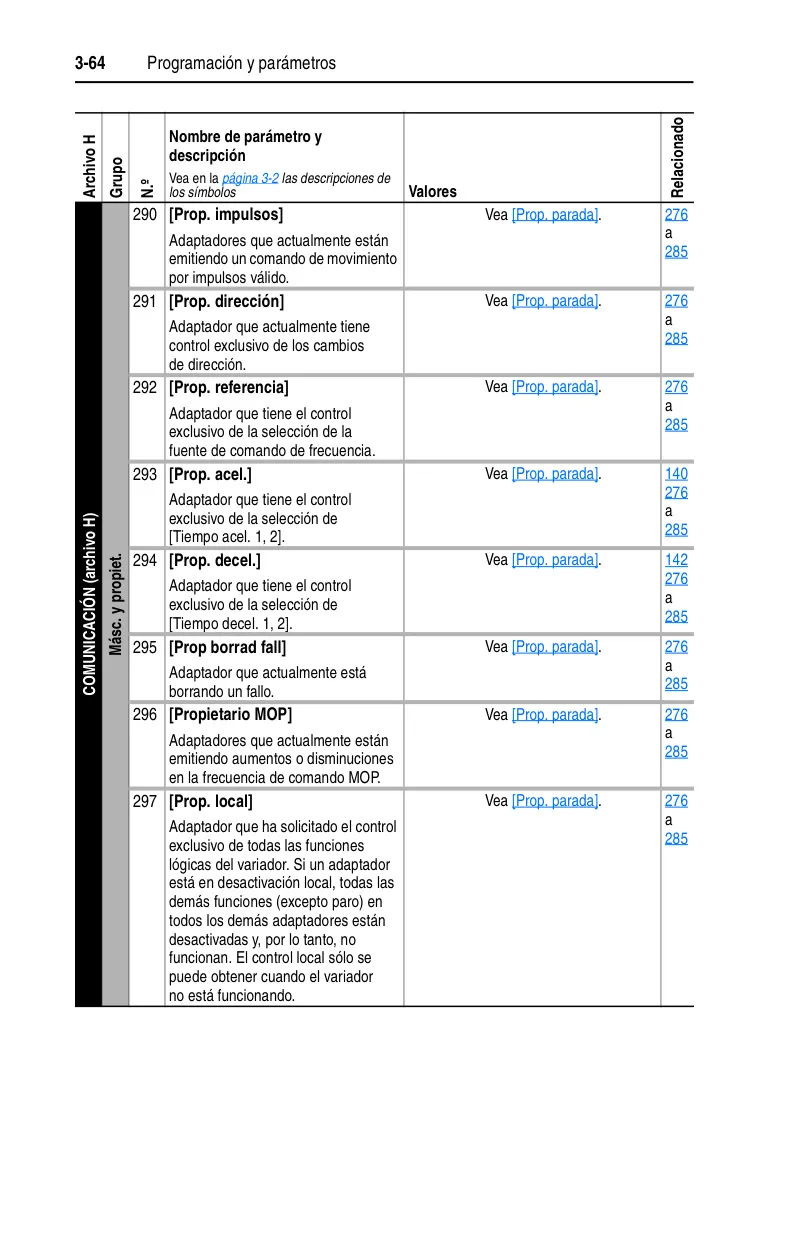

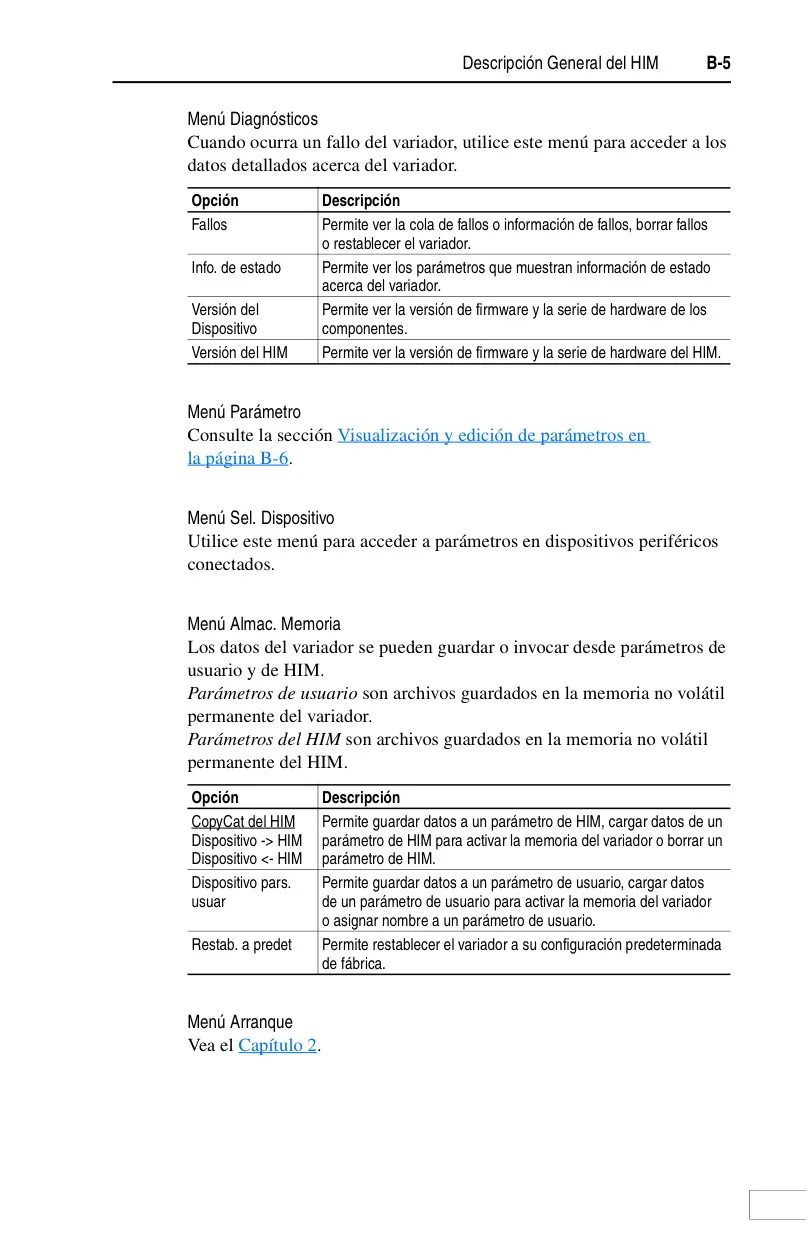

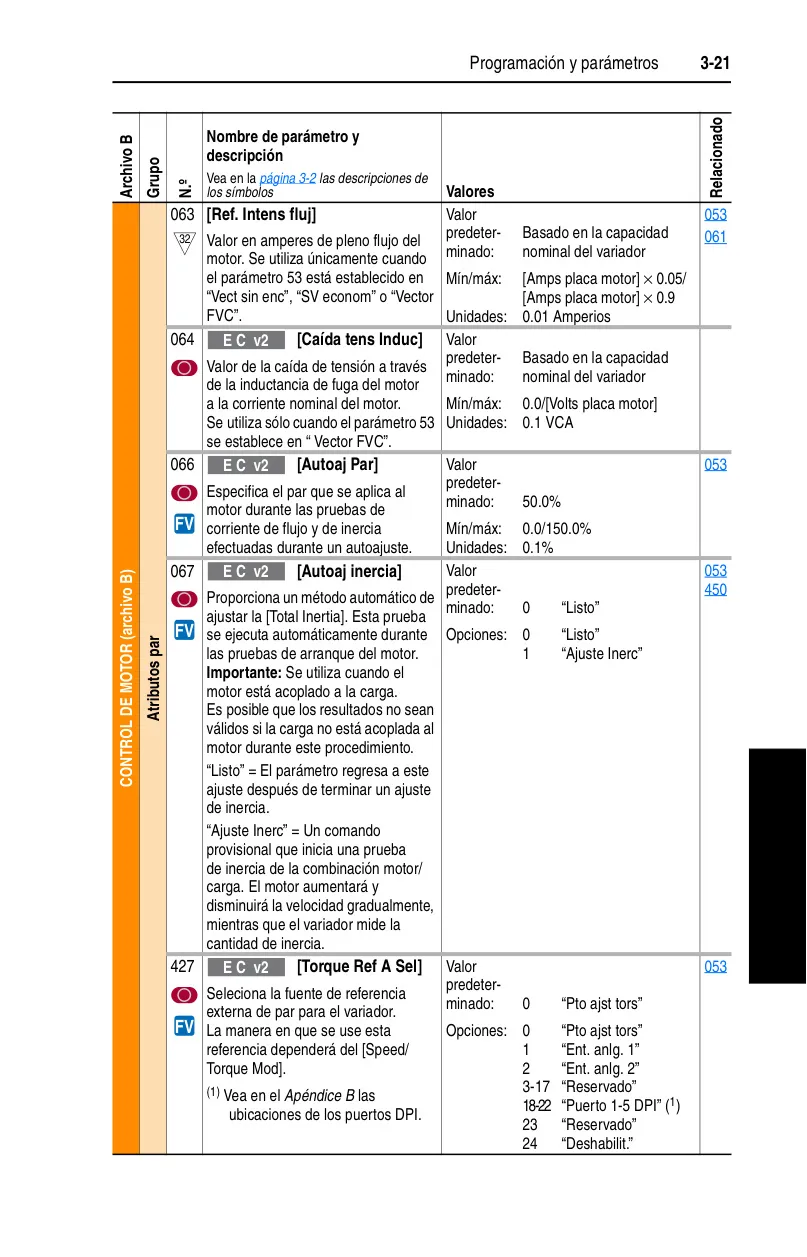

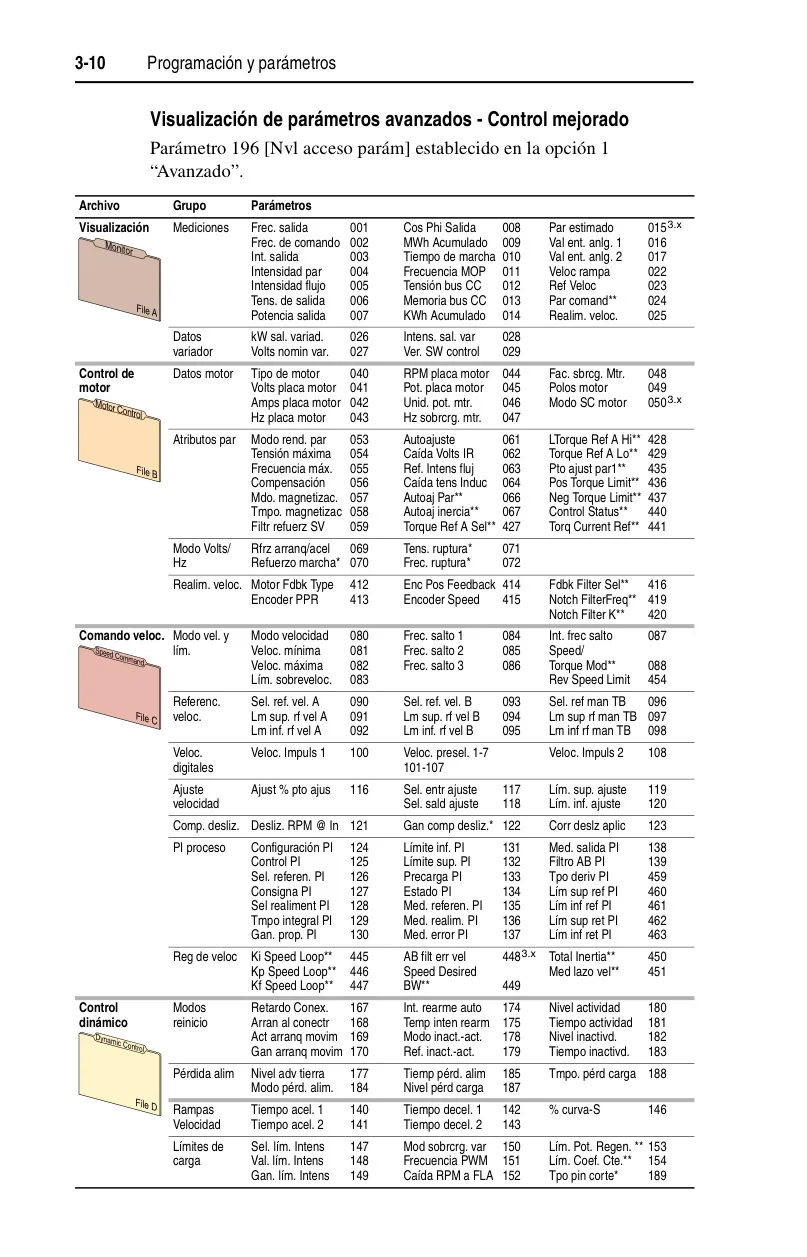

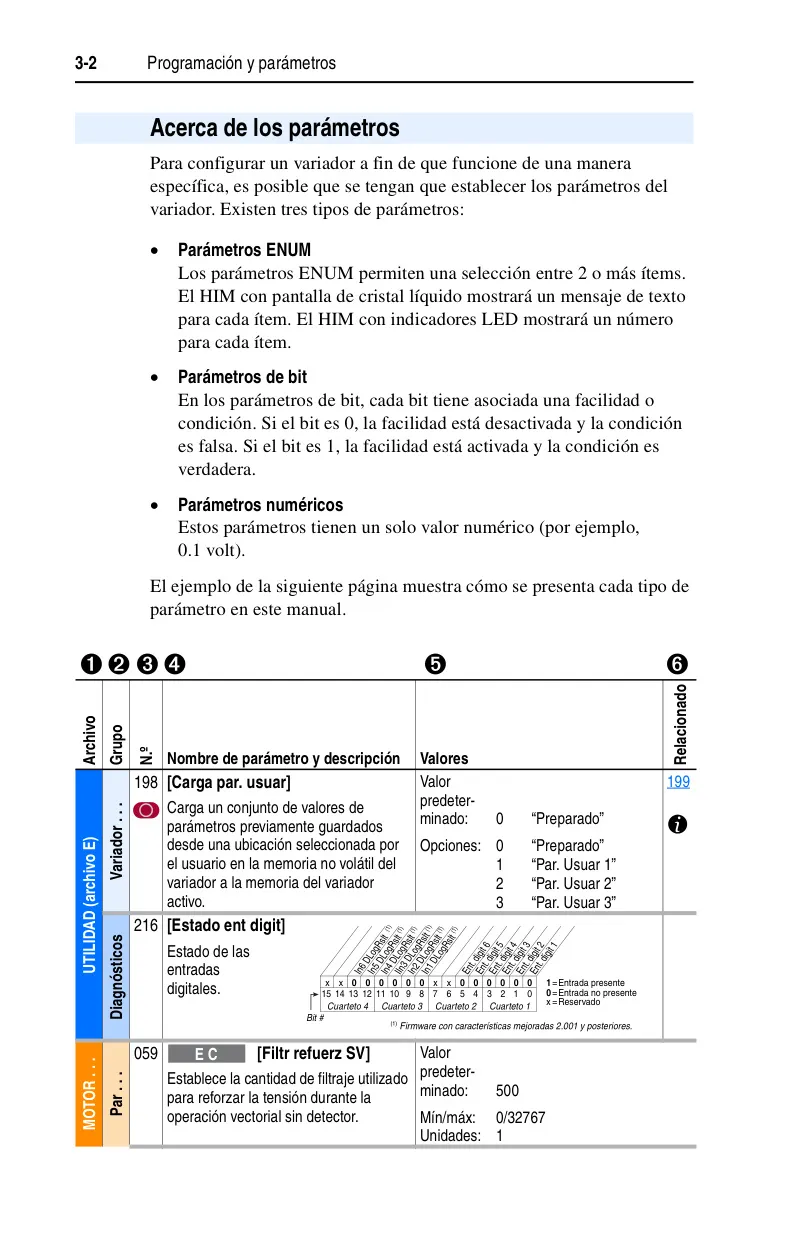

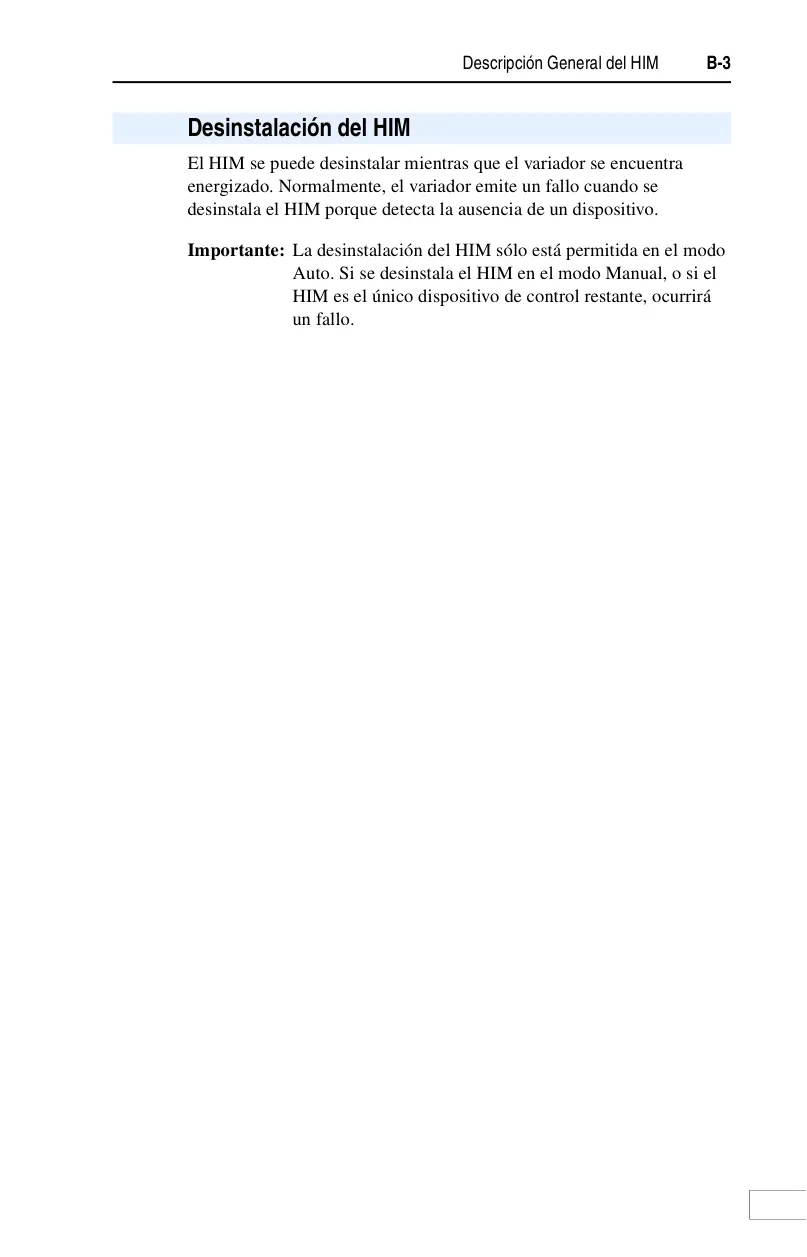

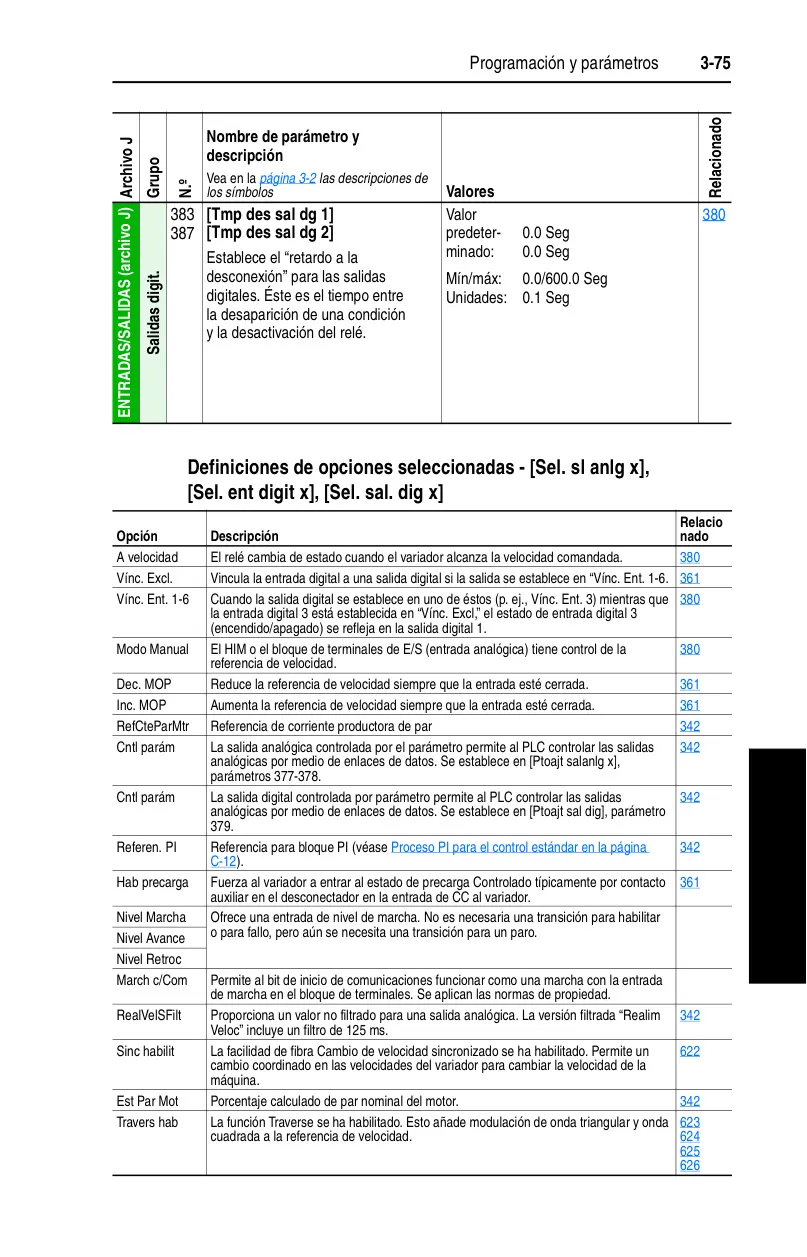

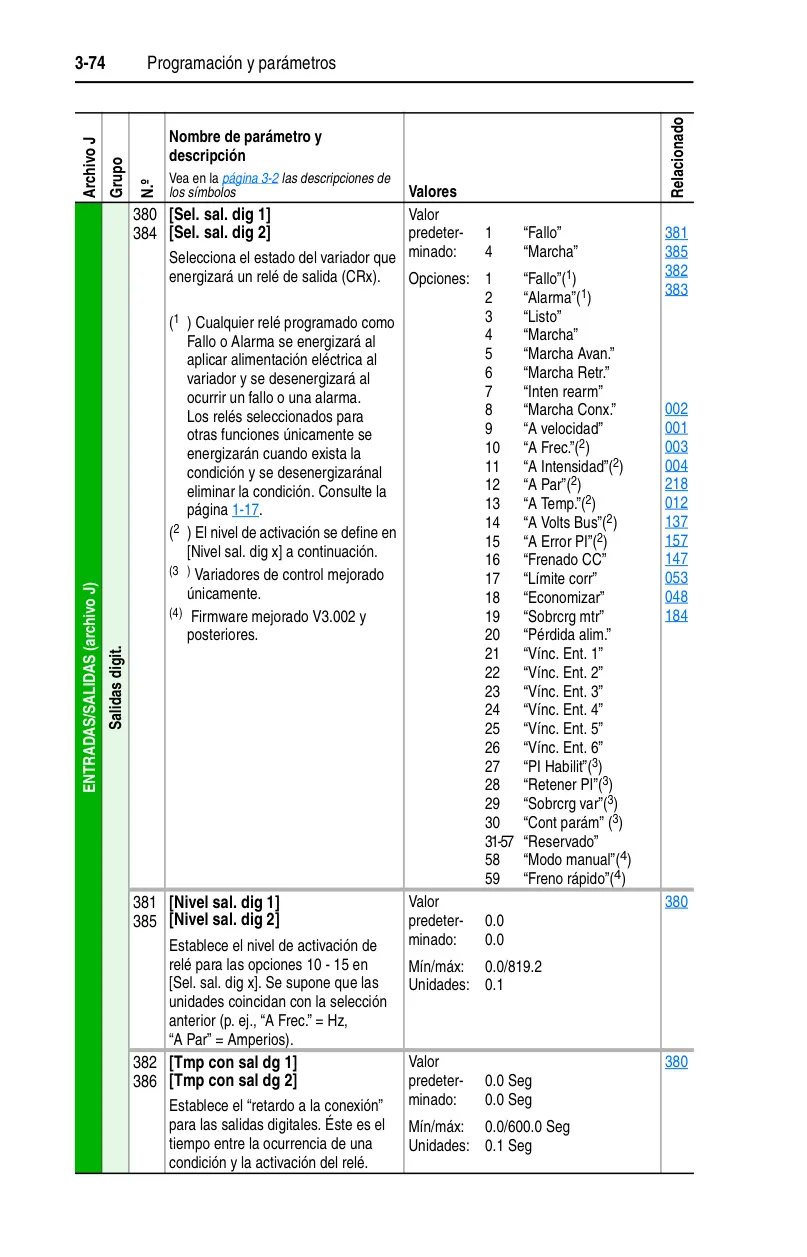

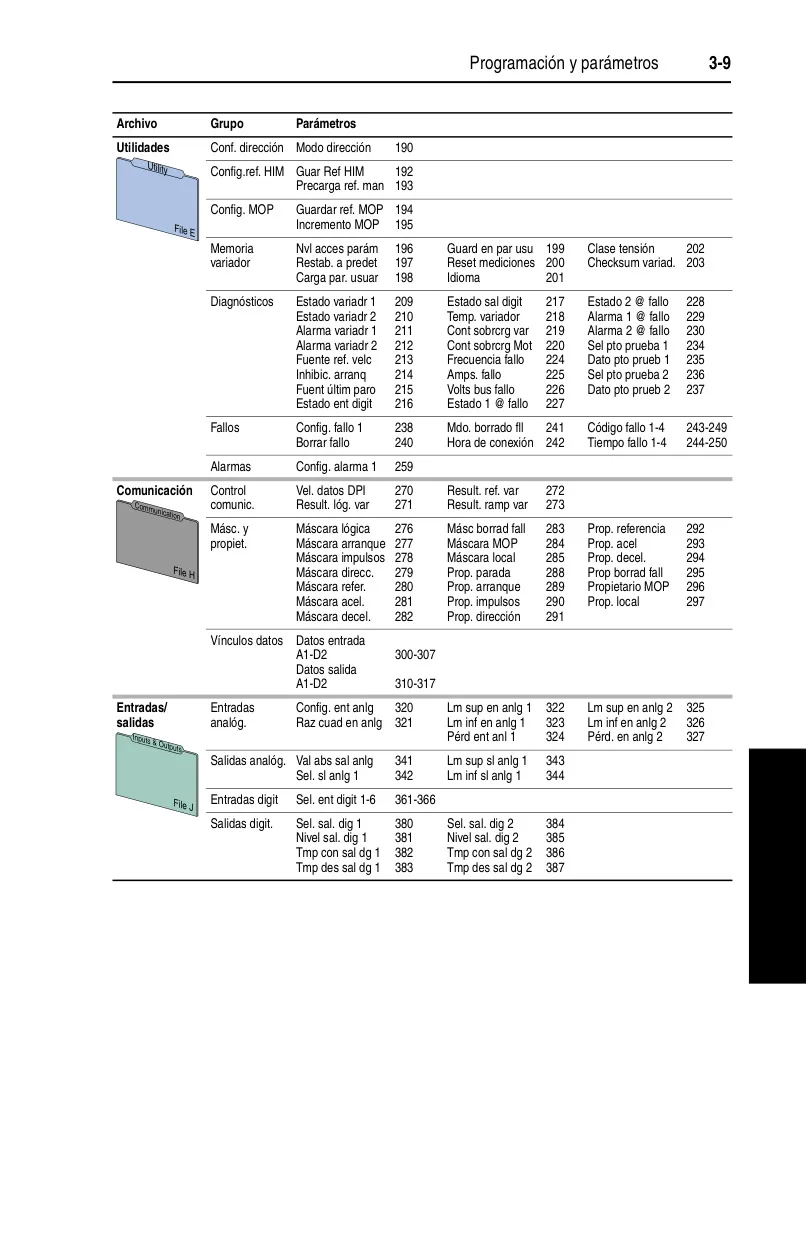

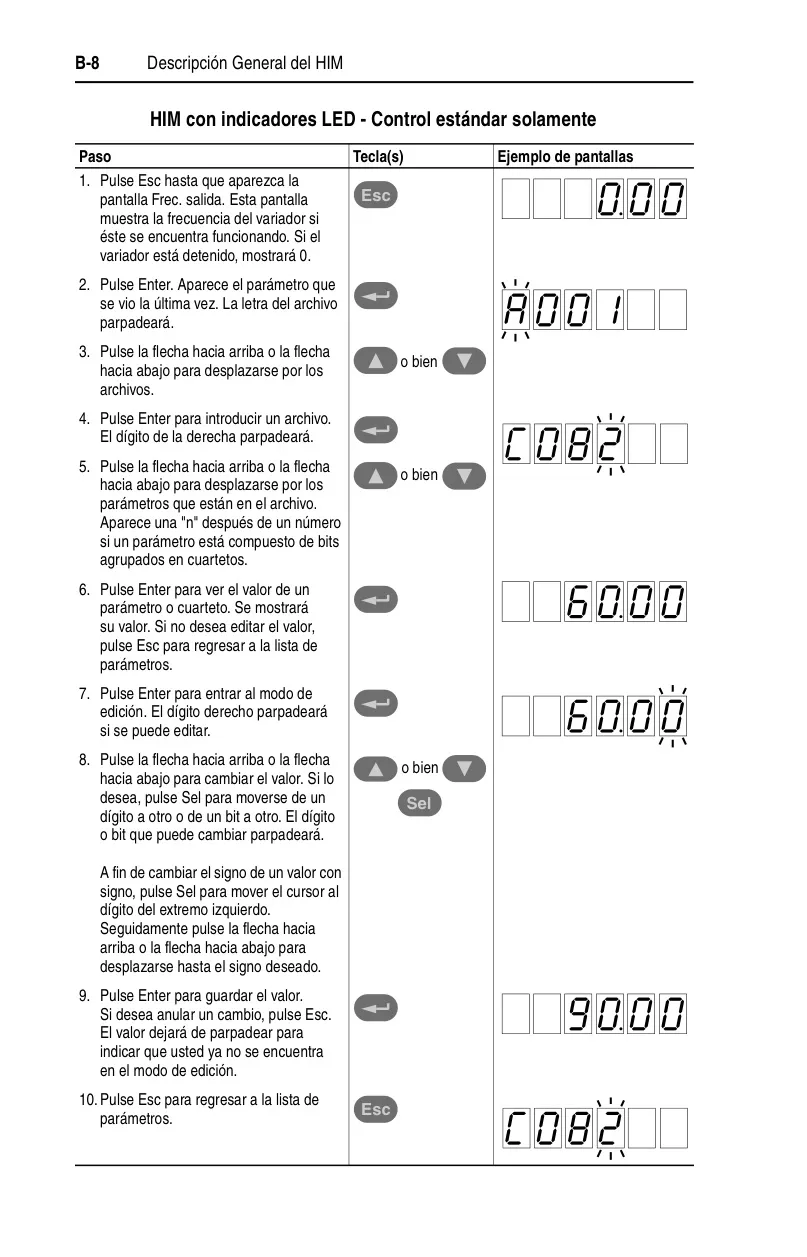

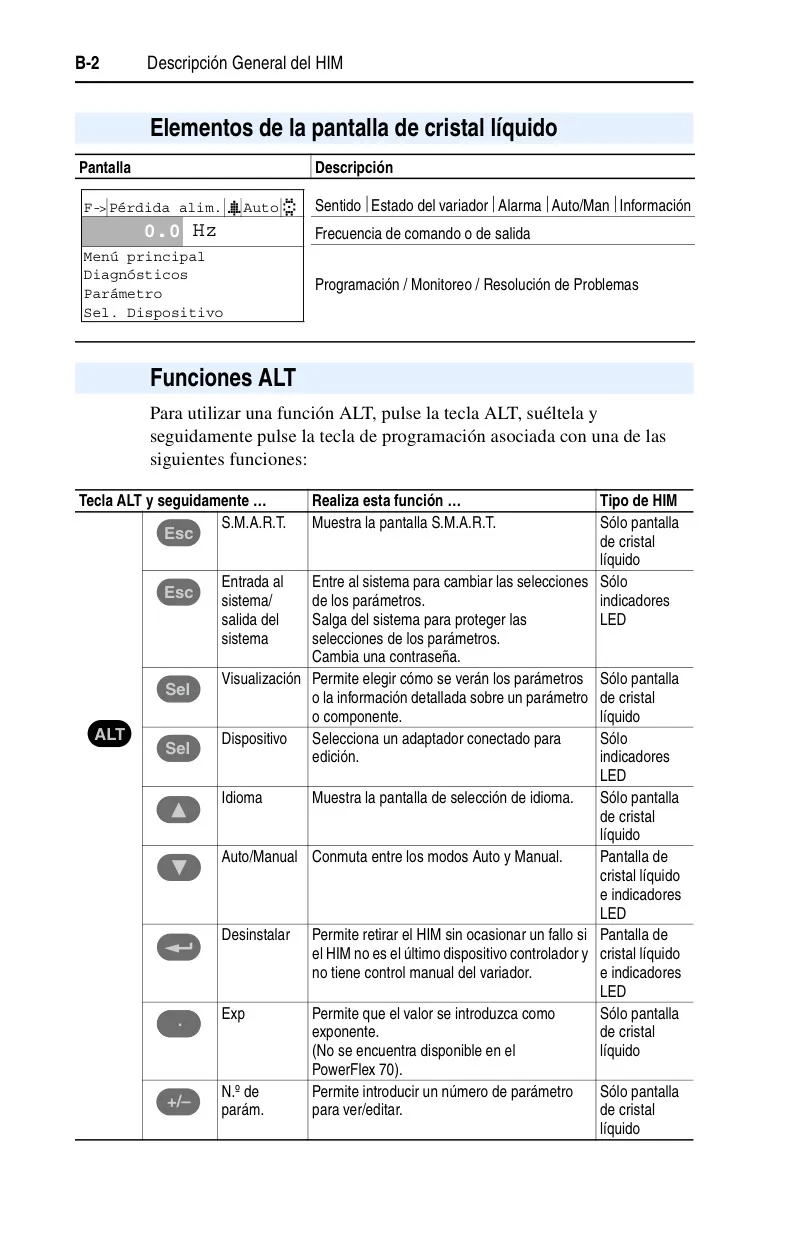

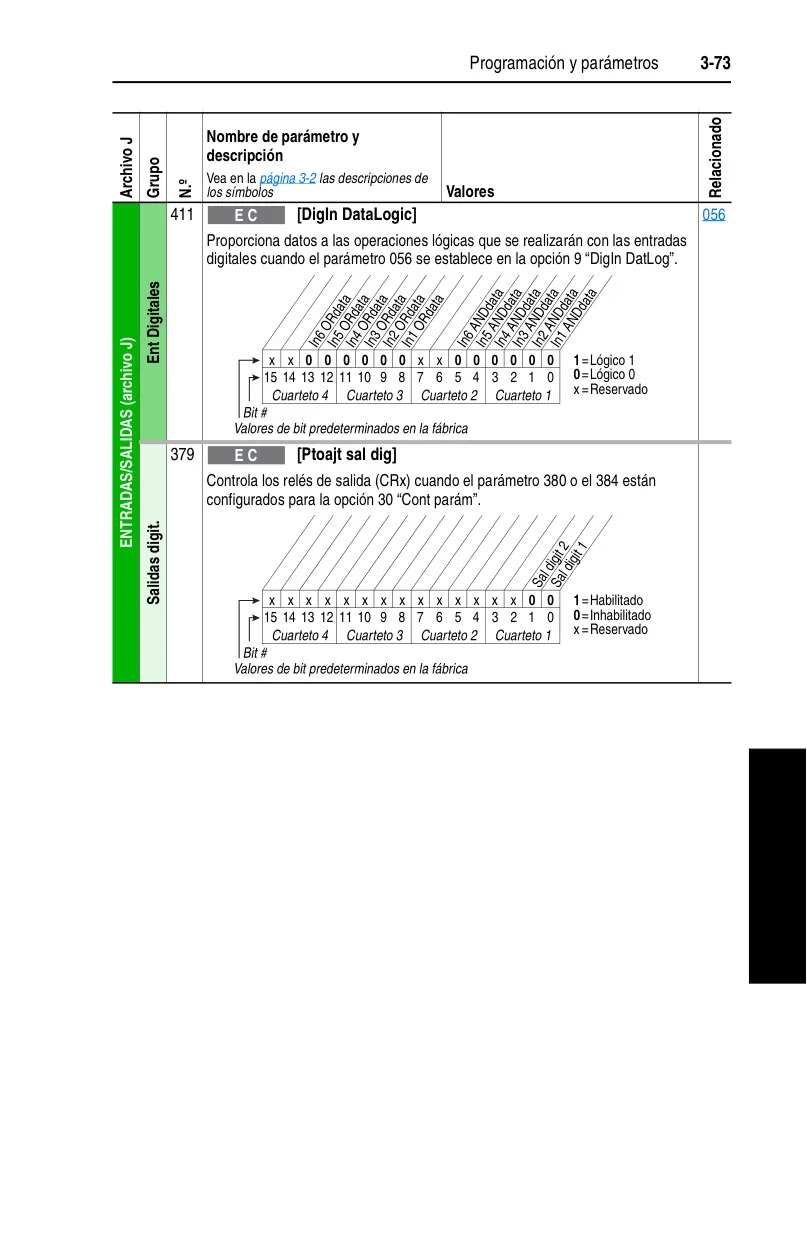

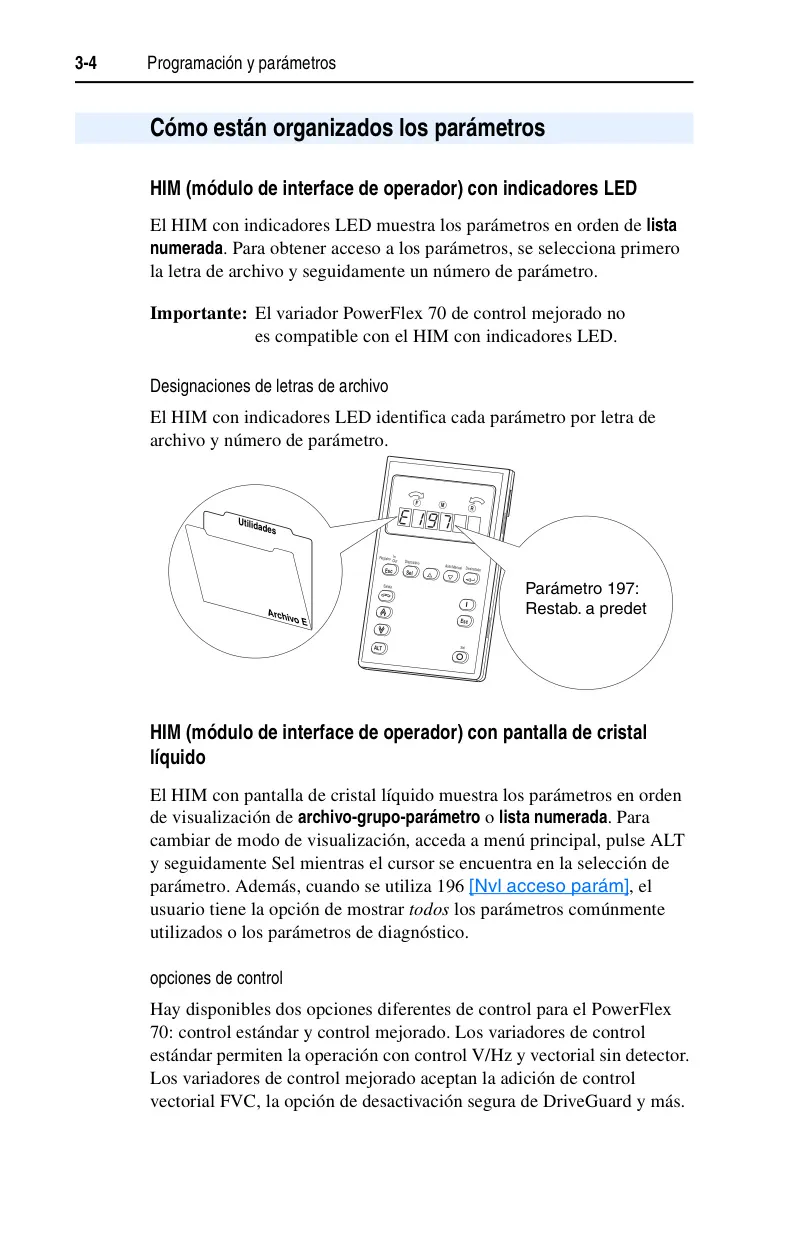

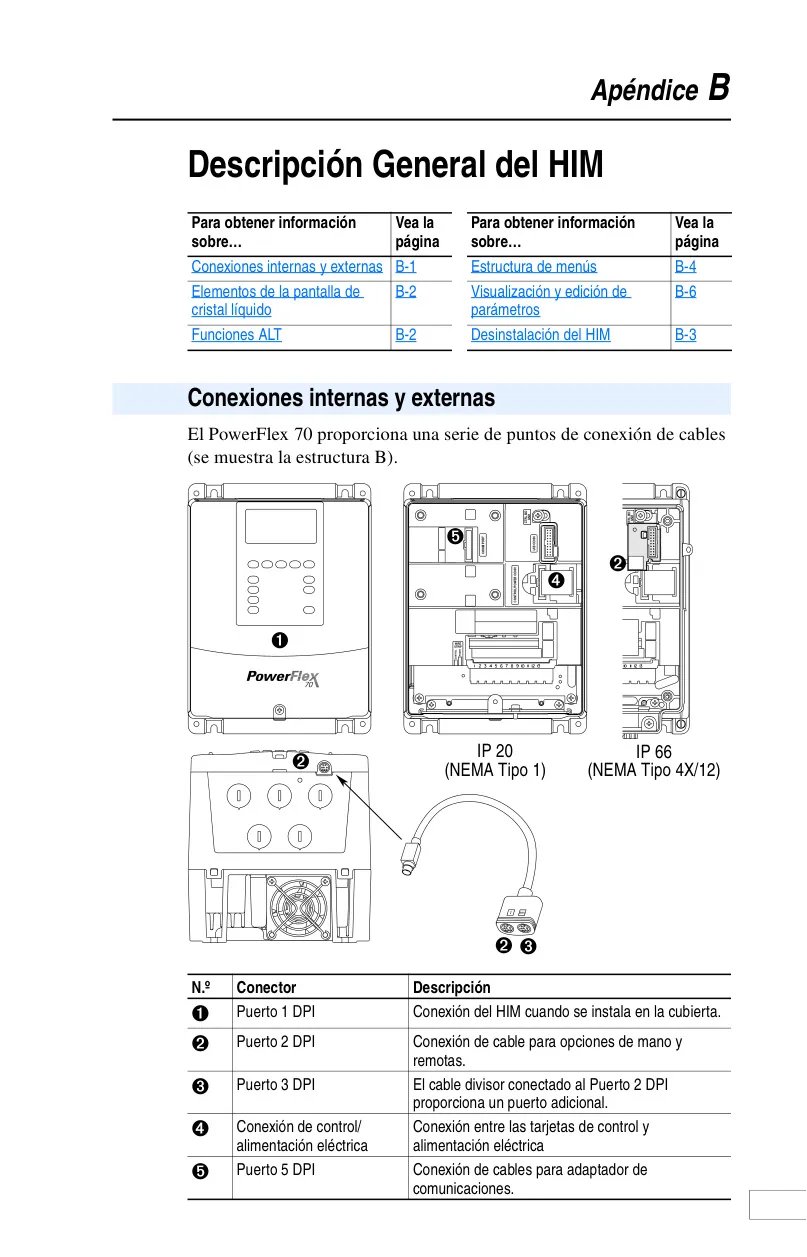

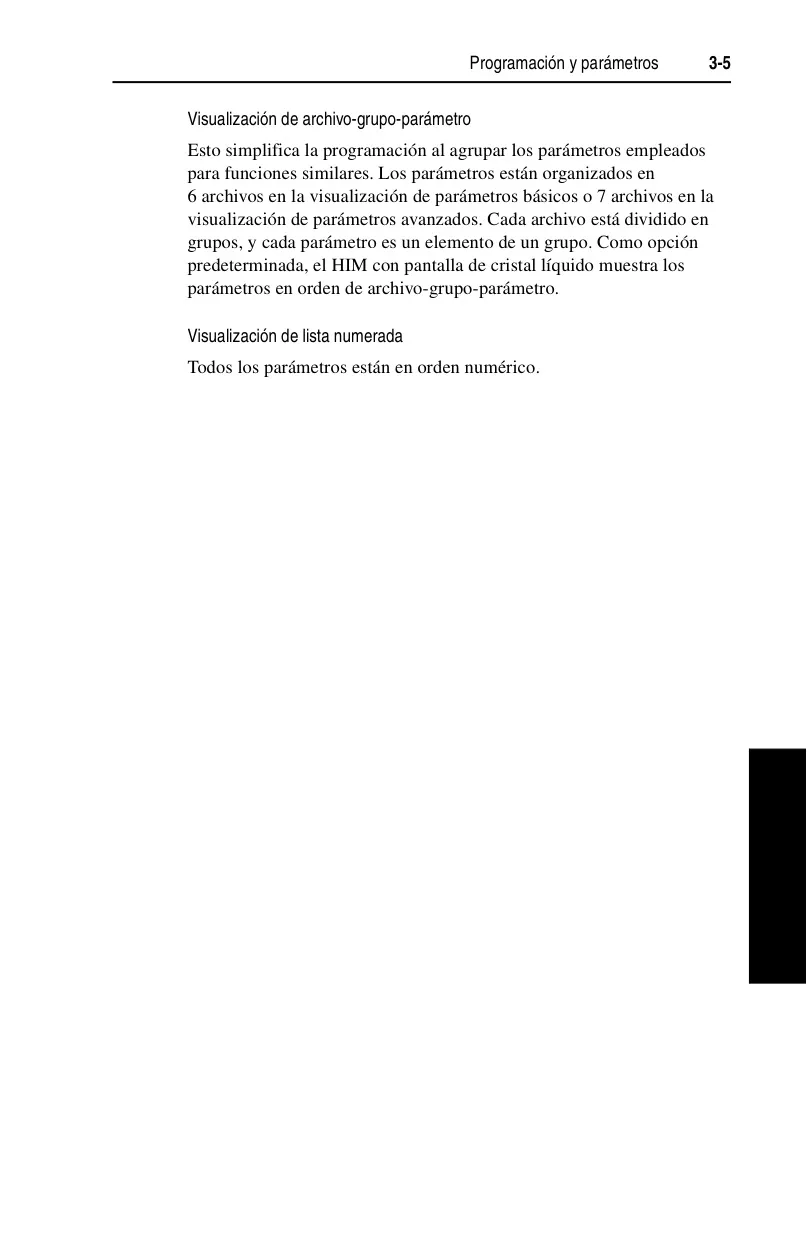

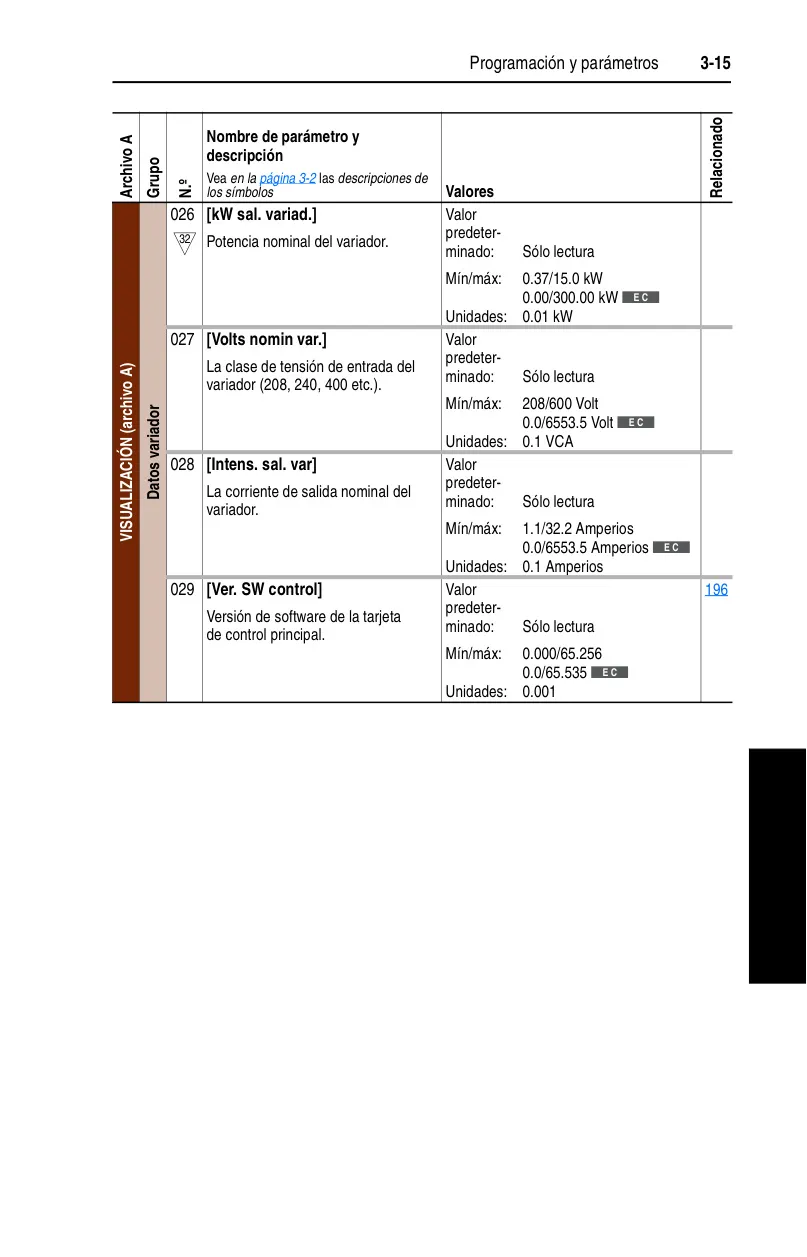

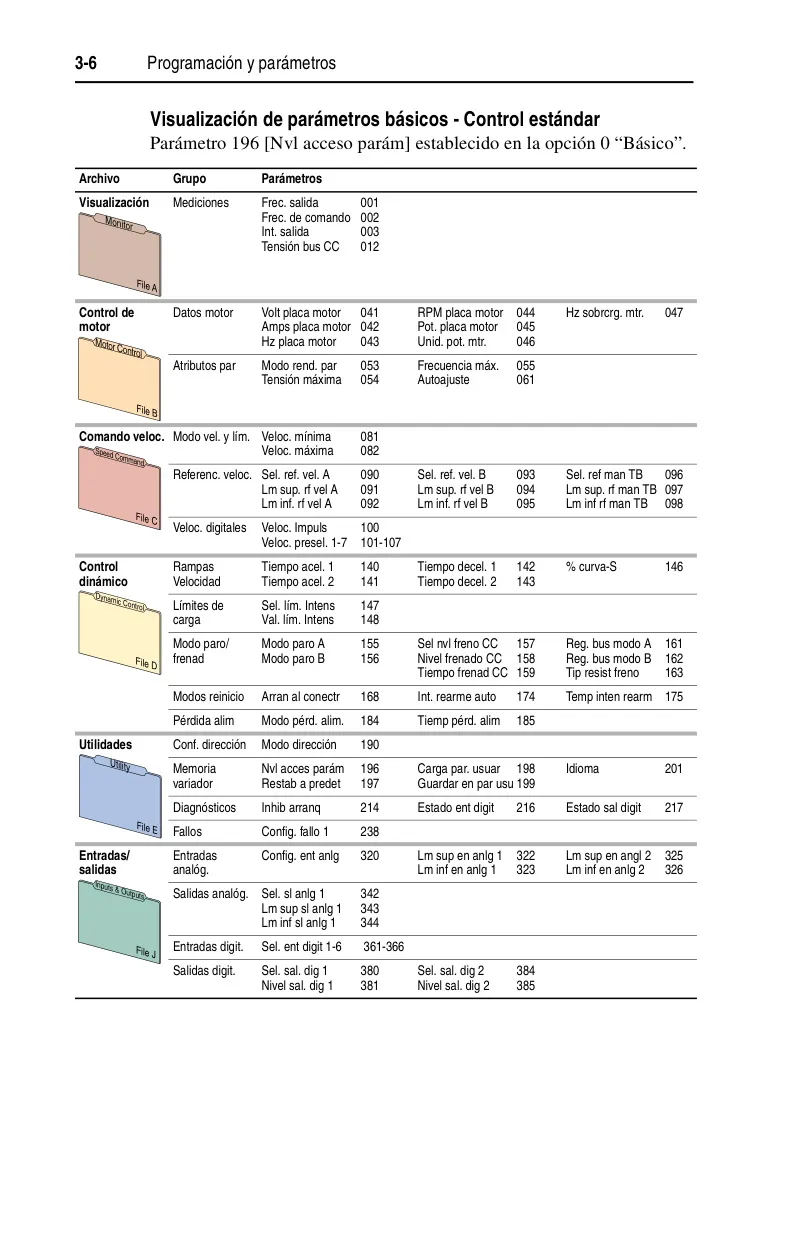

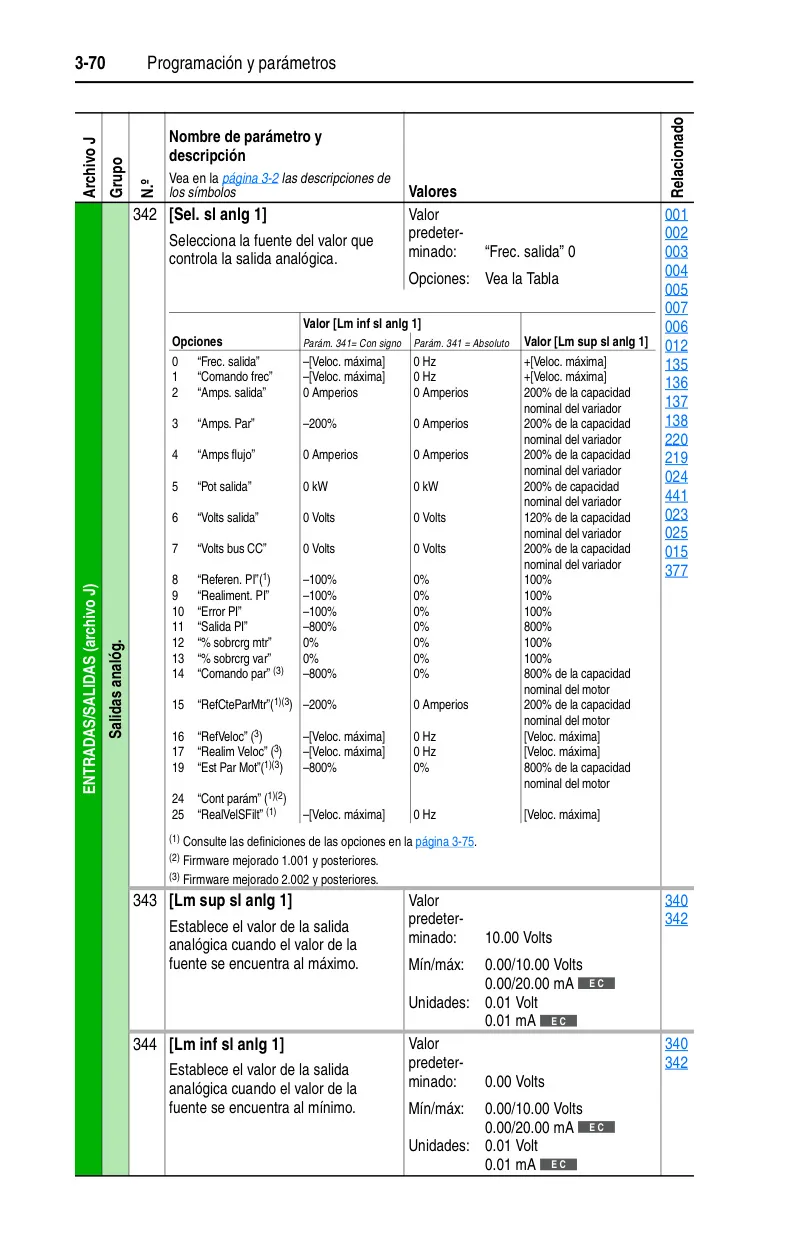

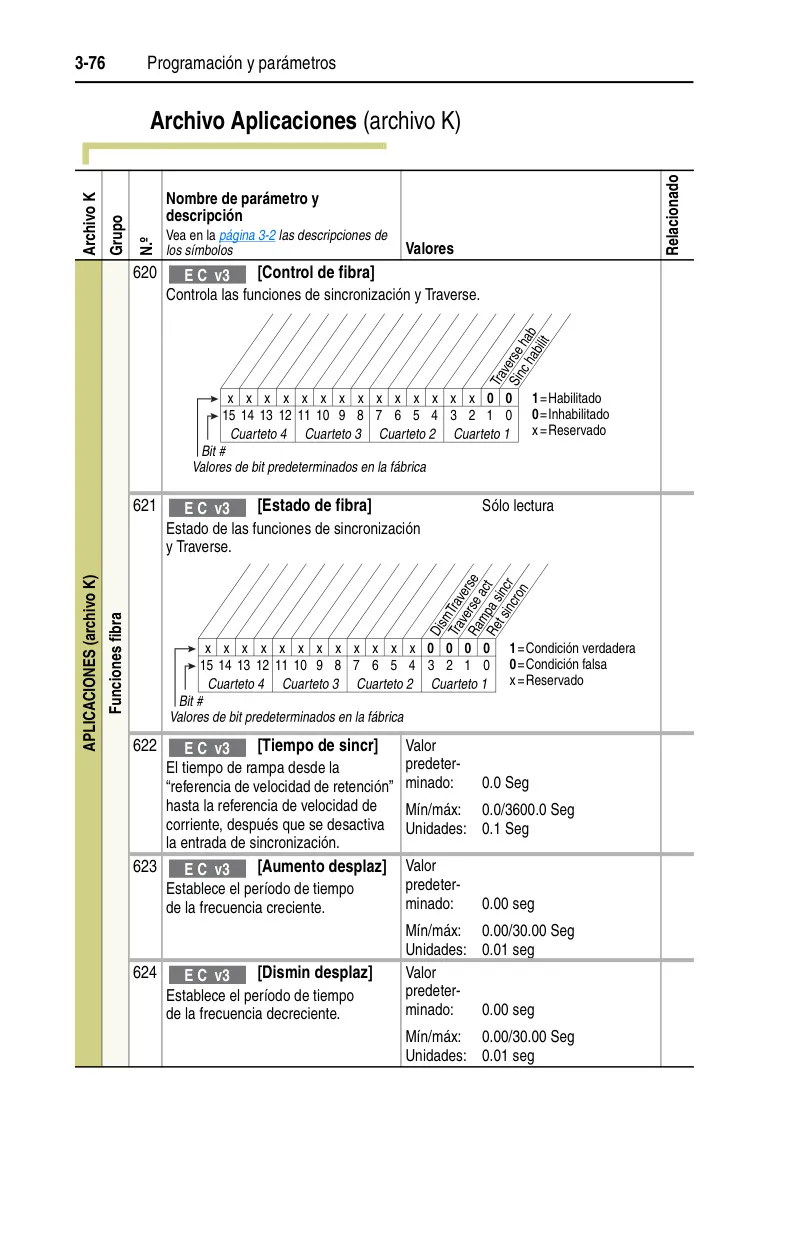

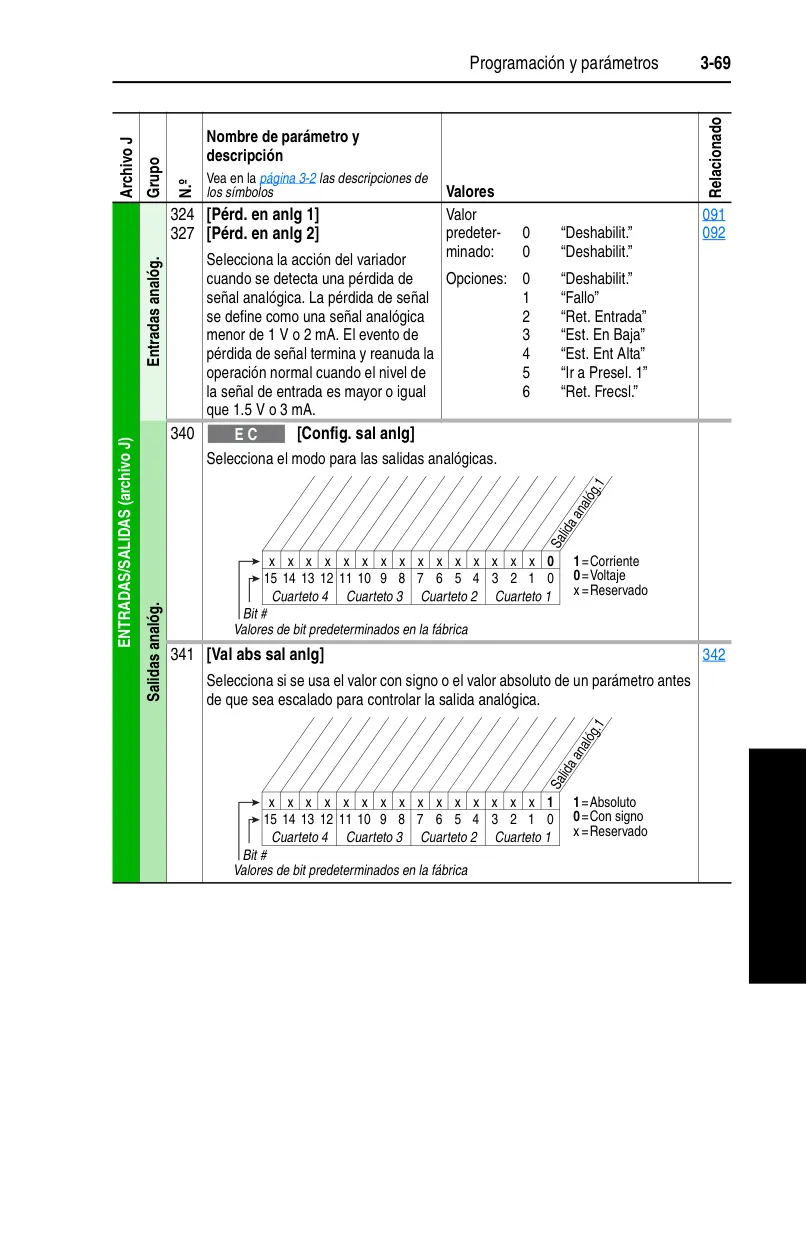

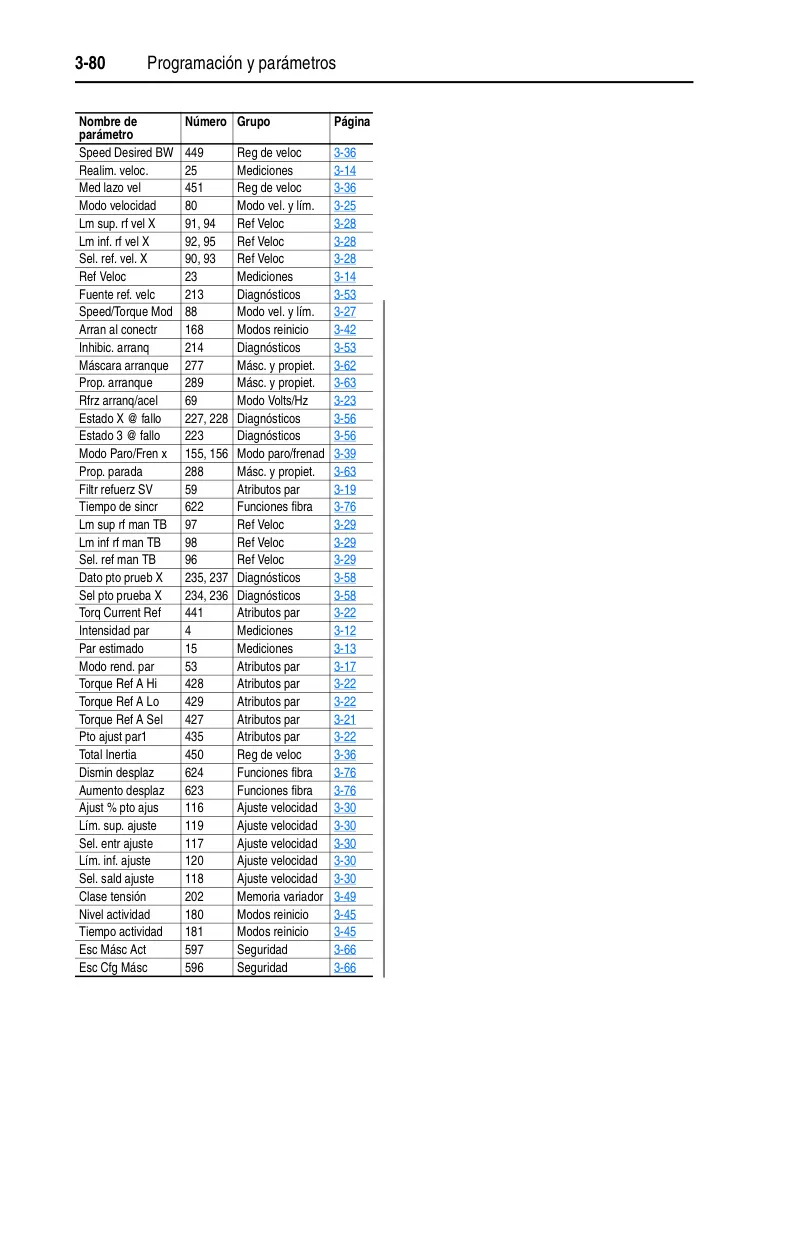

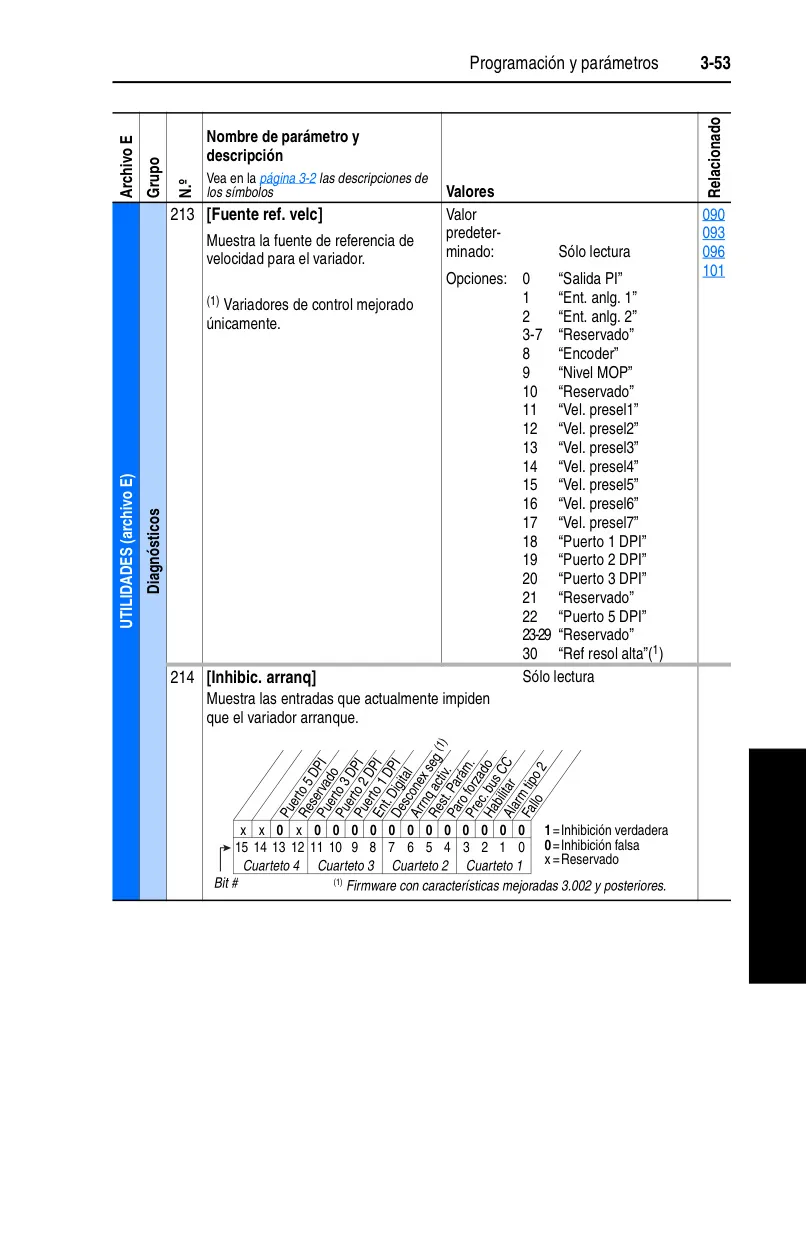

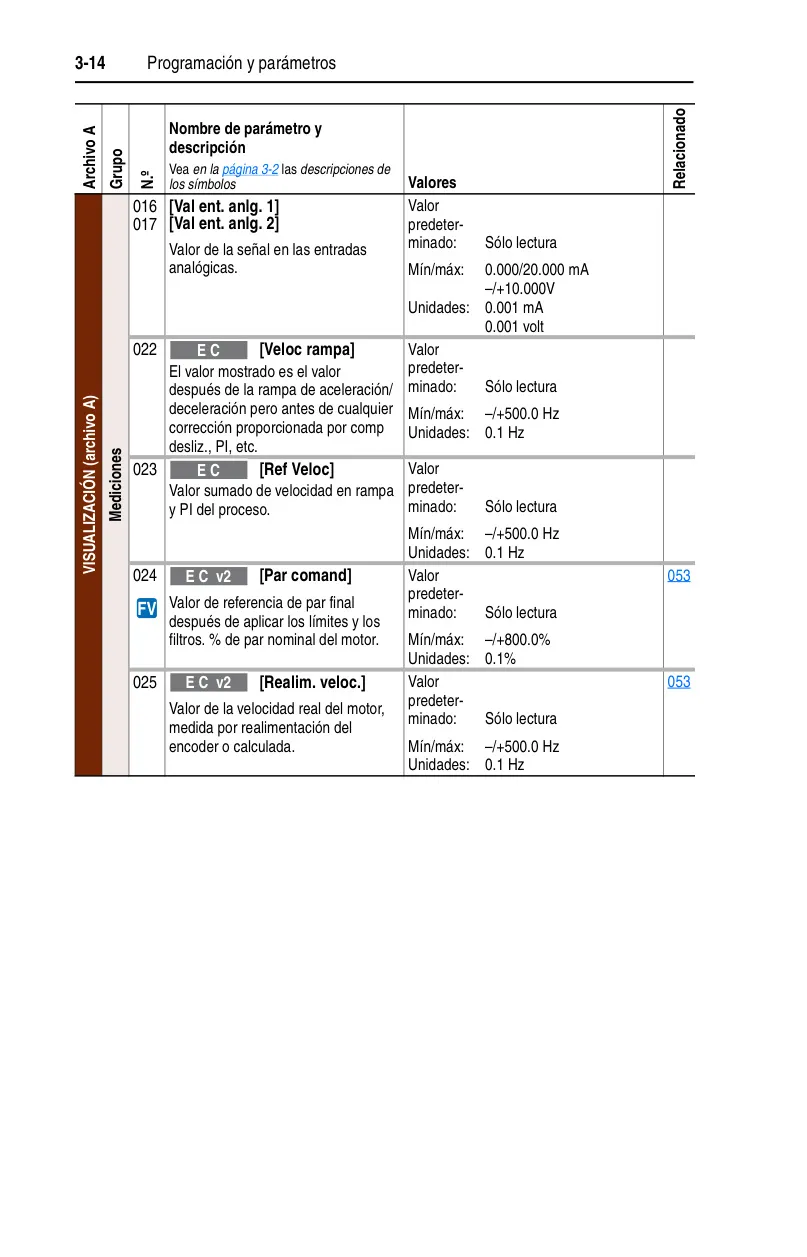

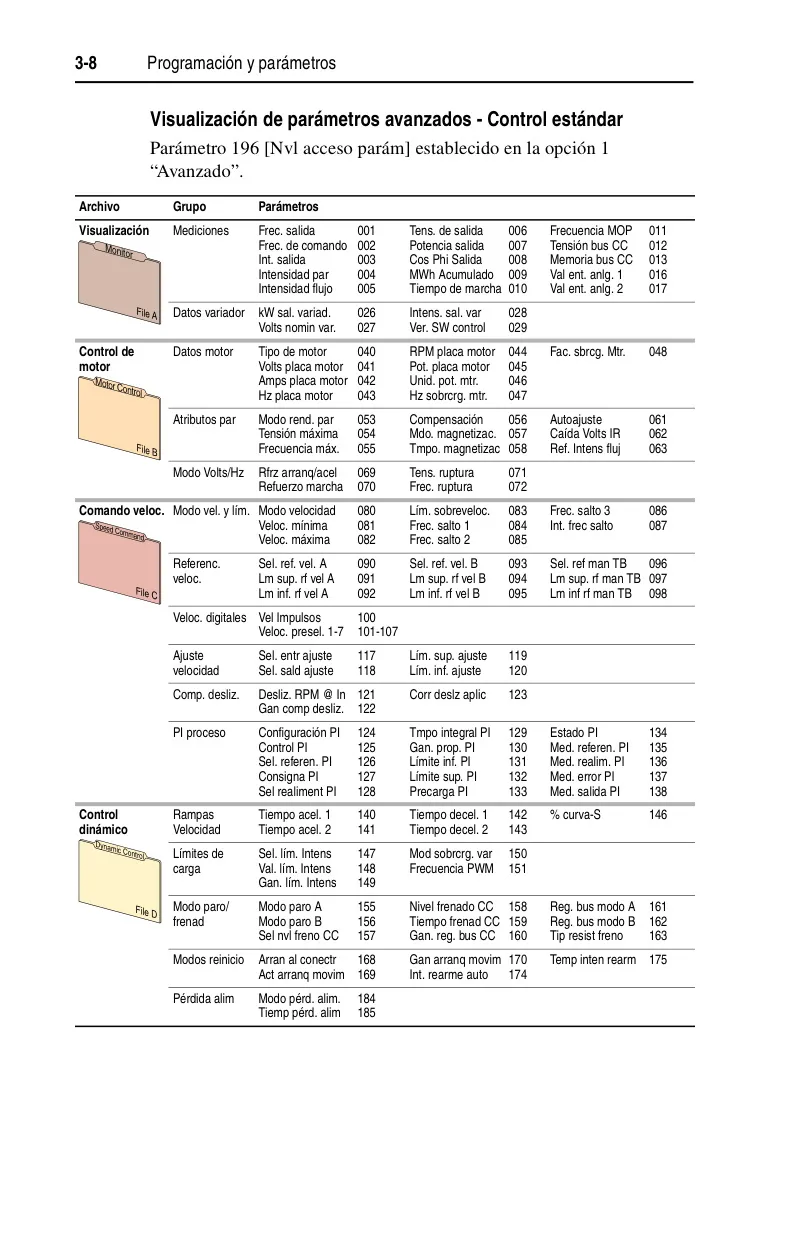

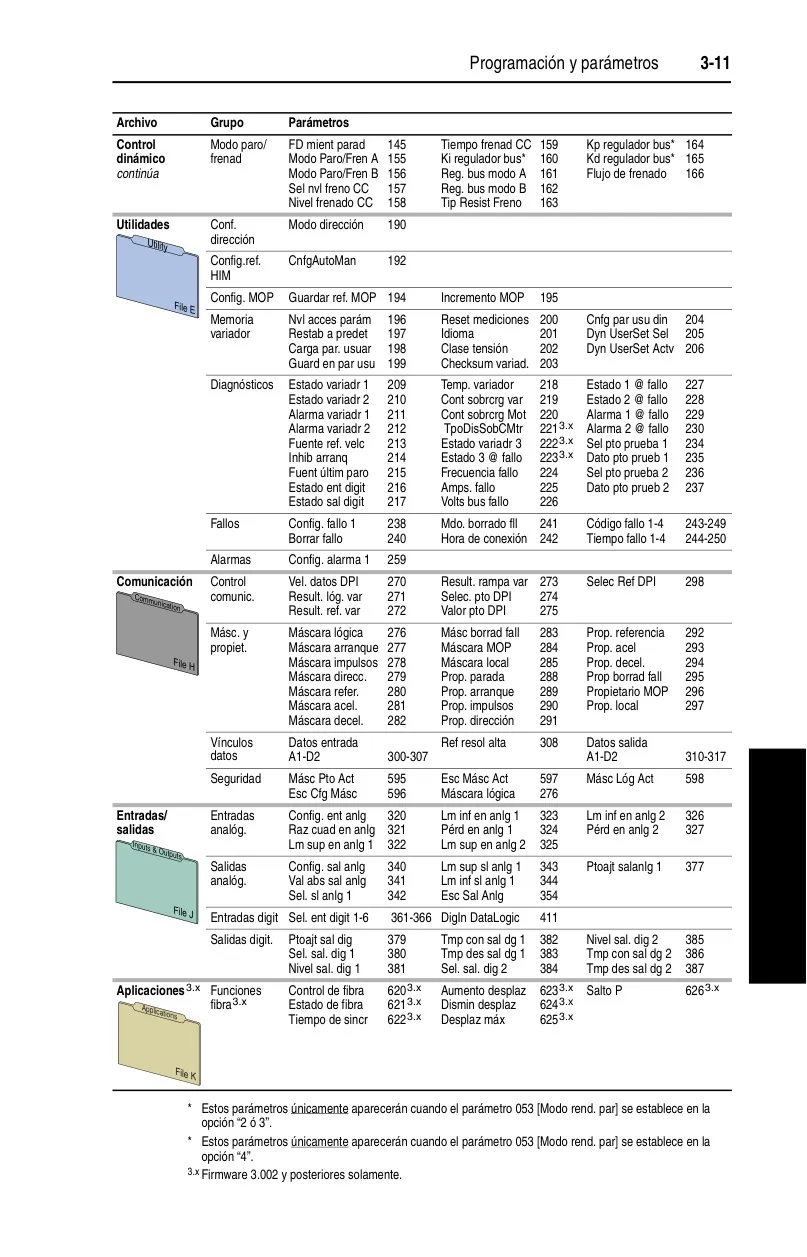

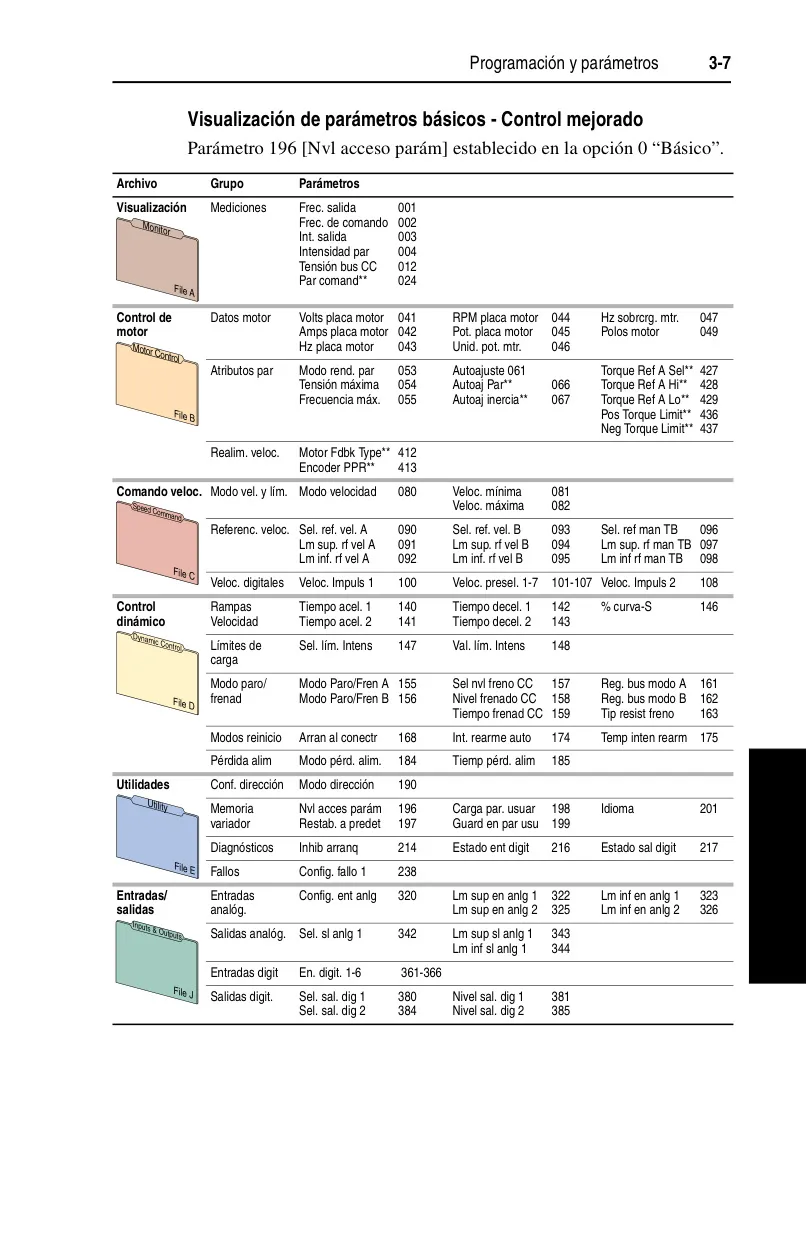

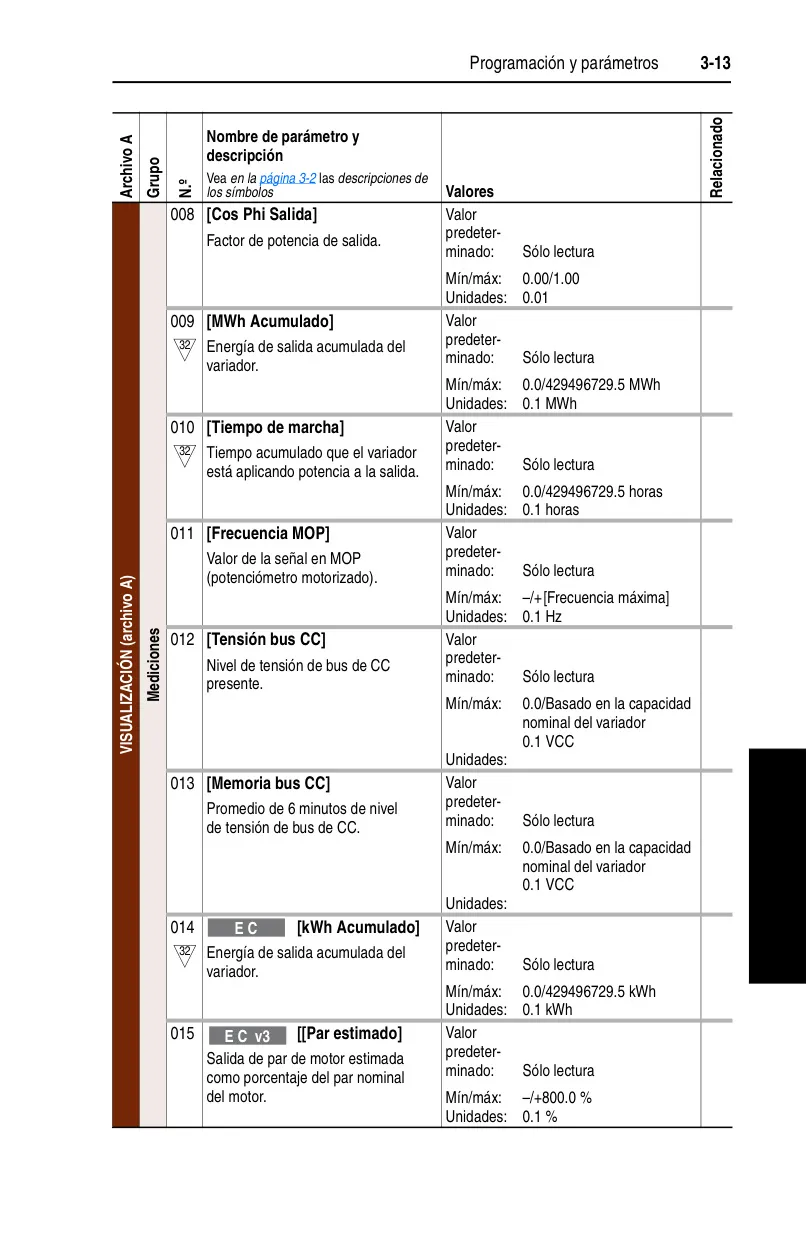

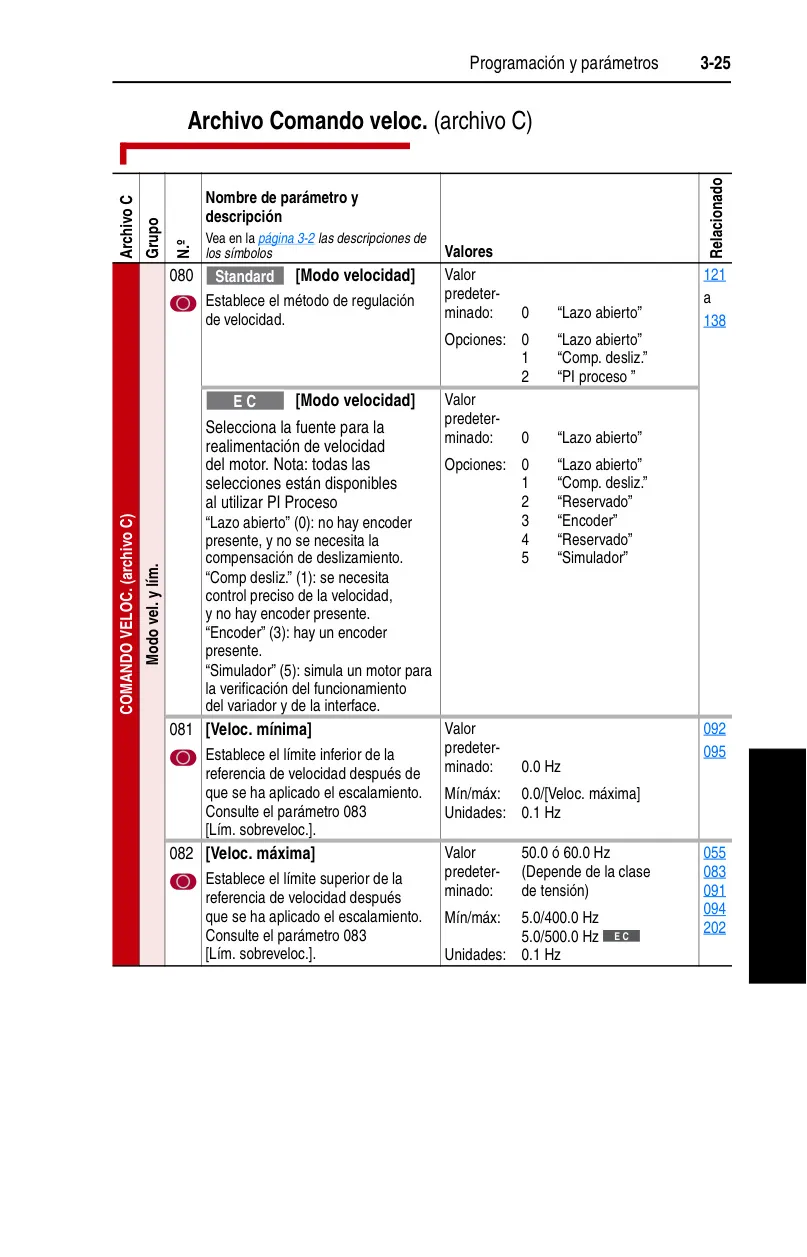

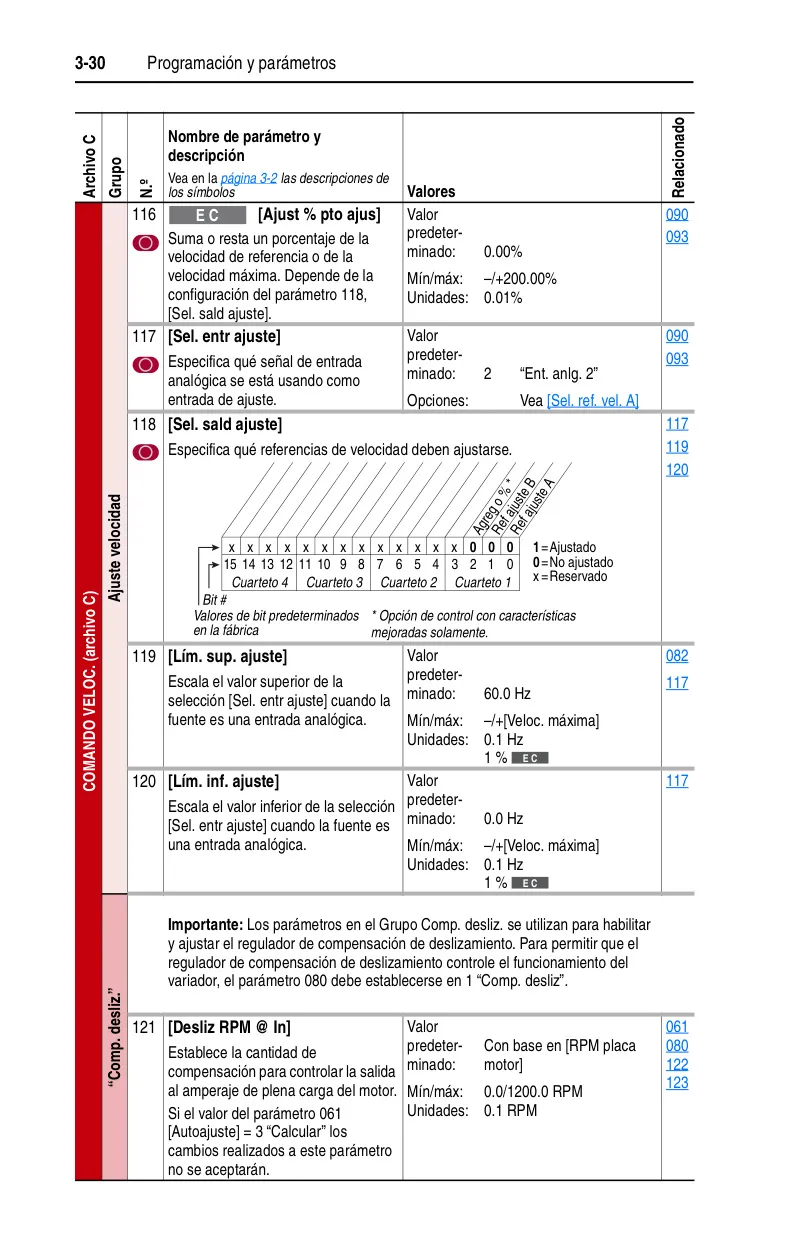

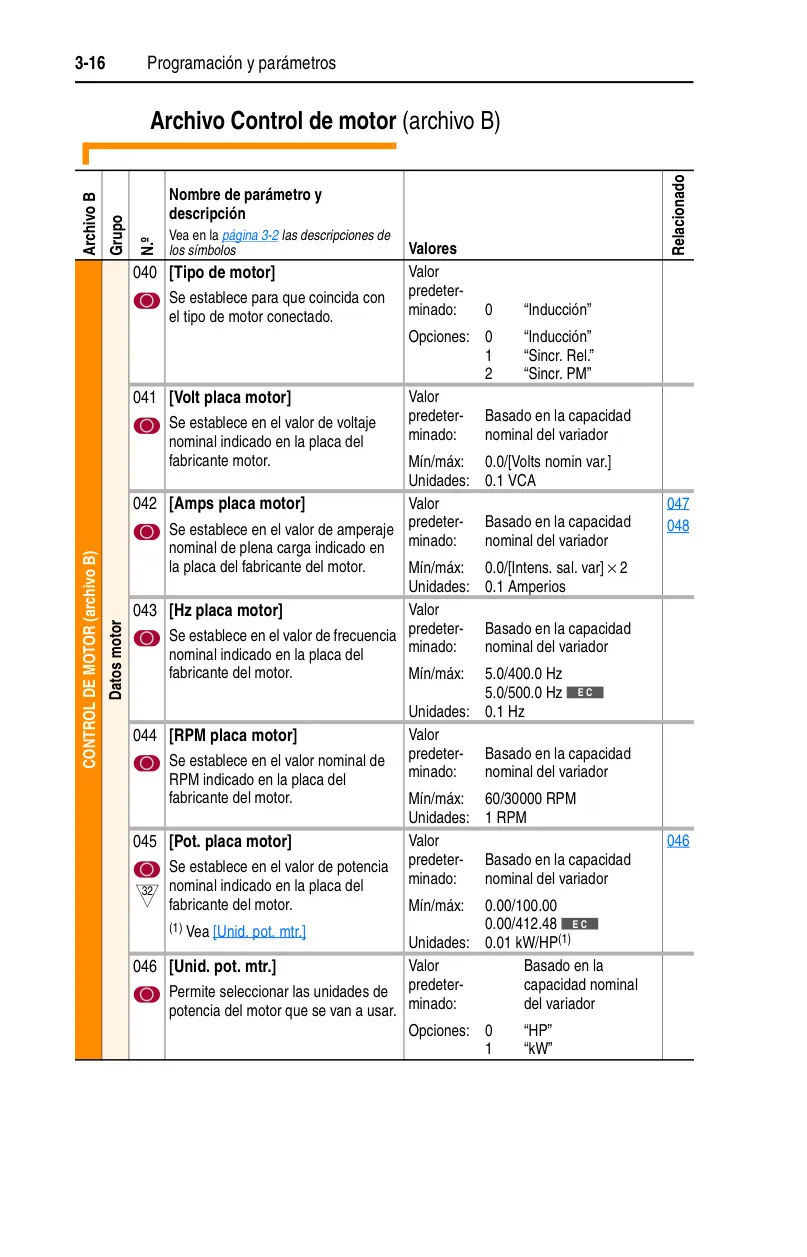

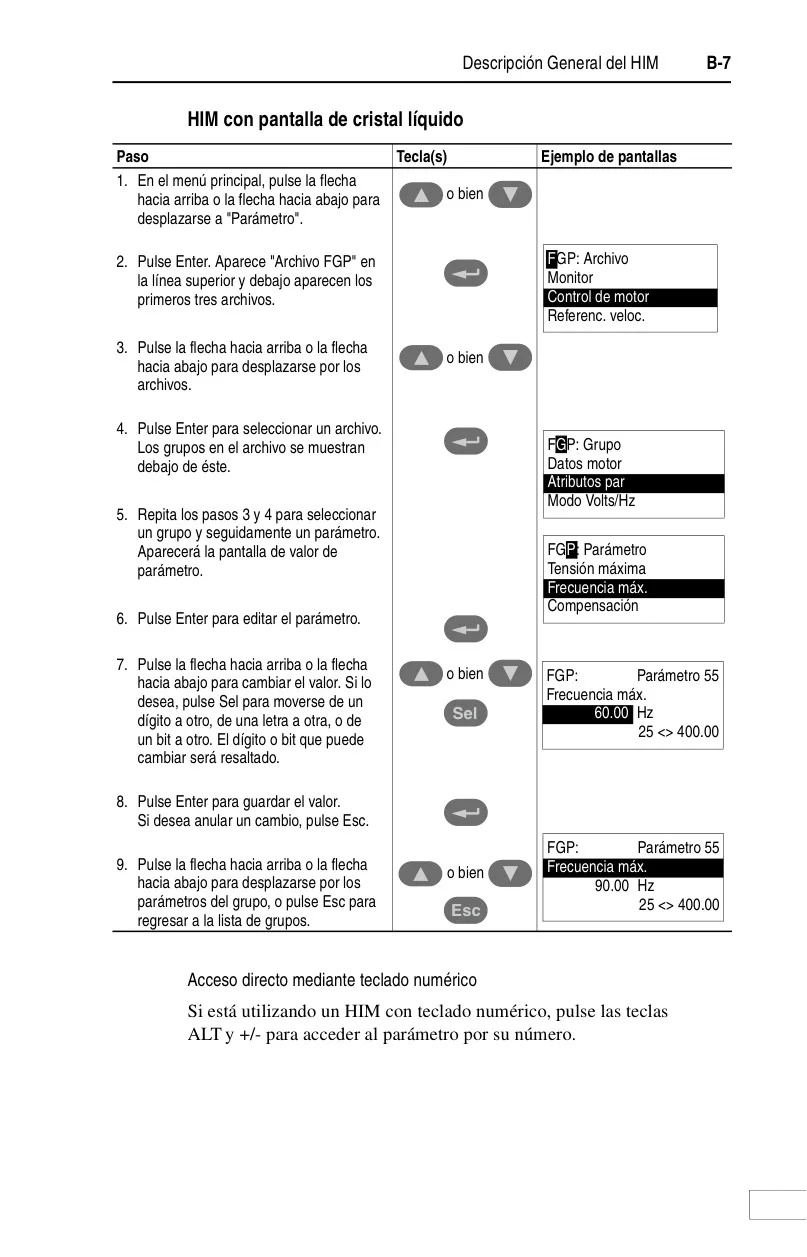

El Variador PowerFlex 70 es una solución integral para el control de motores de CA, destacando por su adaptabilidad y capacidades avanzadas que van más allá de sus especificaciones técnicas. Su interfaz de usuario, el Módulo de Interfaz de Operador (HIM), facilita una interacción fluida con el equipo. Disponible en versiones con pantalla LCD de cristal líquido o con indicadores LED, el HIM ofrece una experiencia de configuración intuitiva para todos los usuarios. Permite la navegación por parámetros organizados de forma jerárquica (archivo-grupo-parámetro) o en una lista numerada, con acceso directo a cualquier parámetro mediante su número y la posibilidad de seleccionar el idioma.

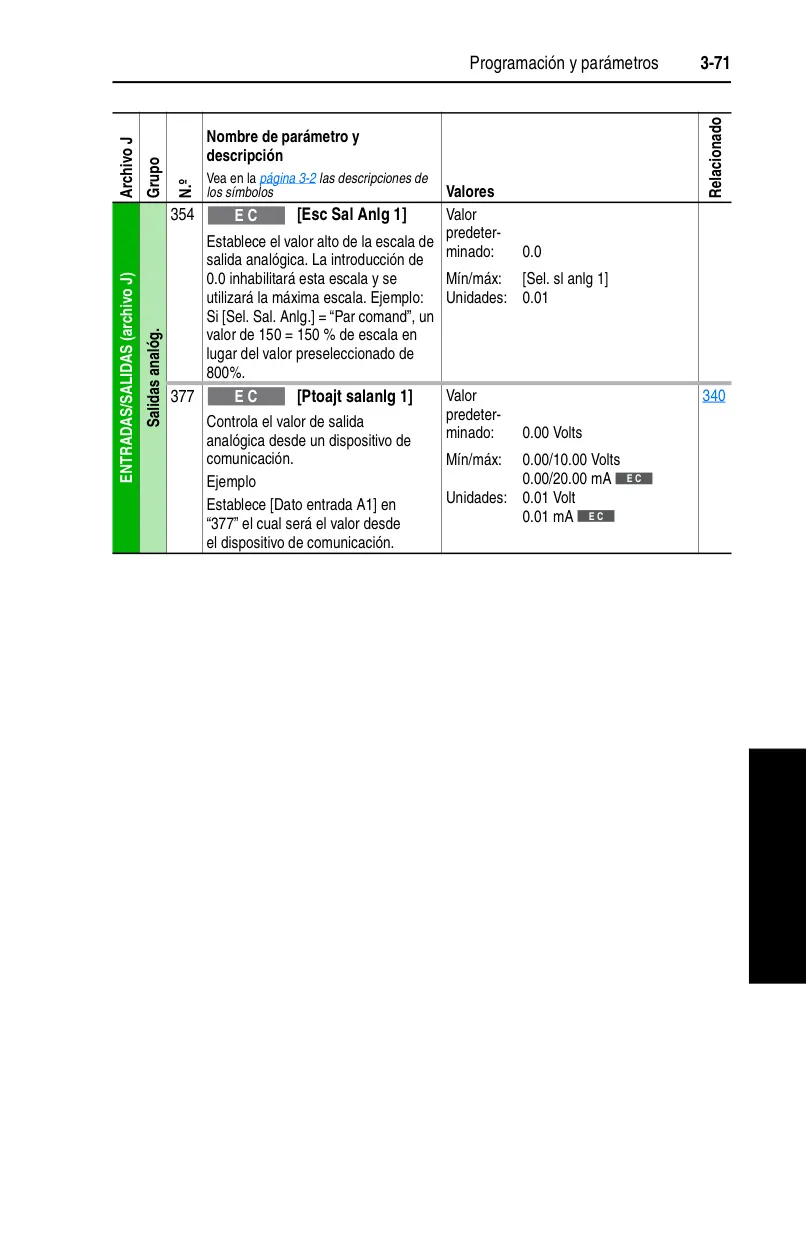

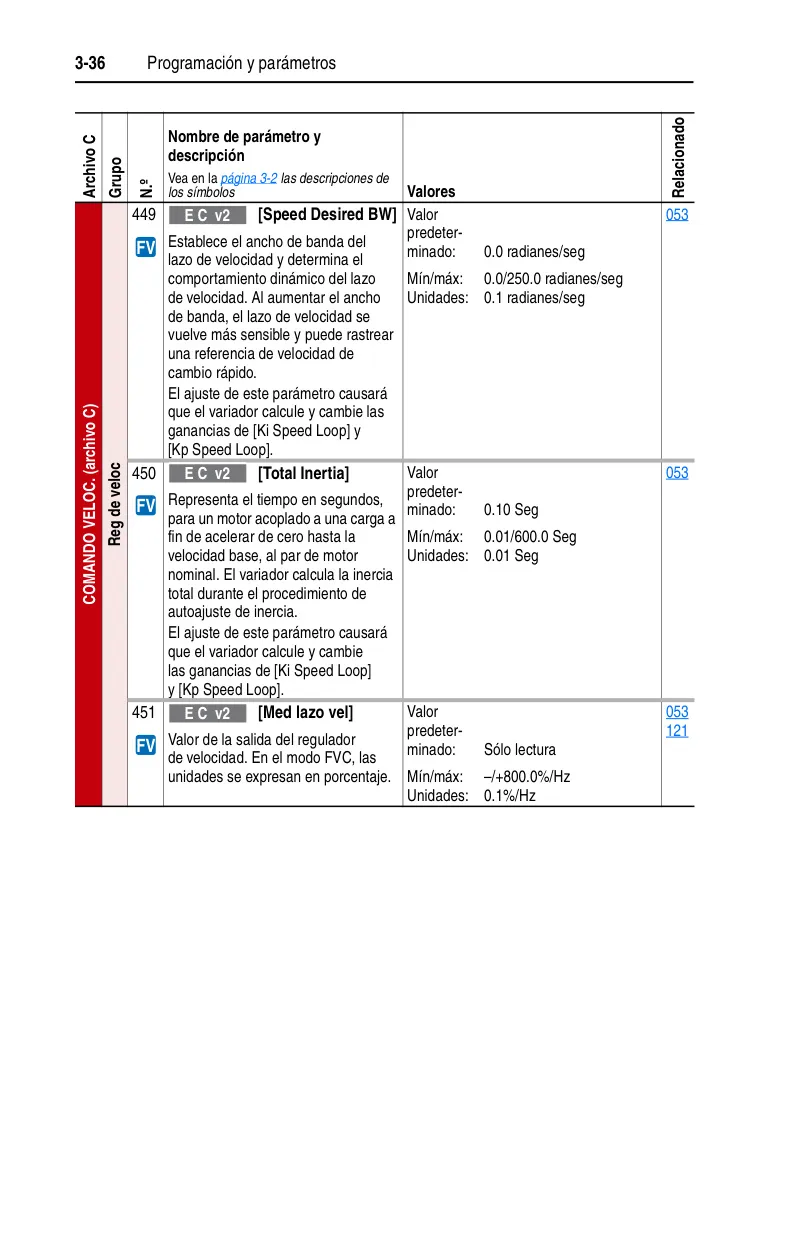

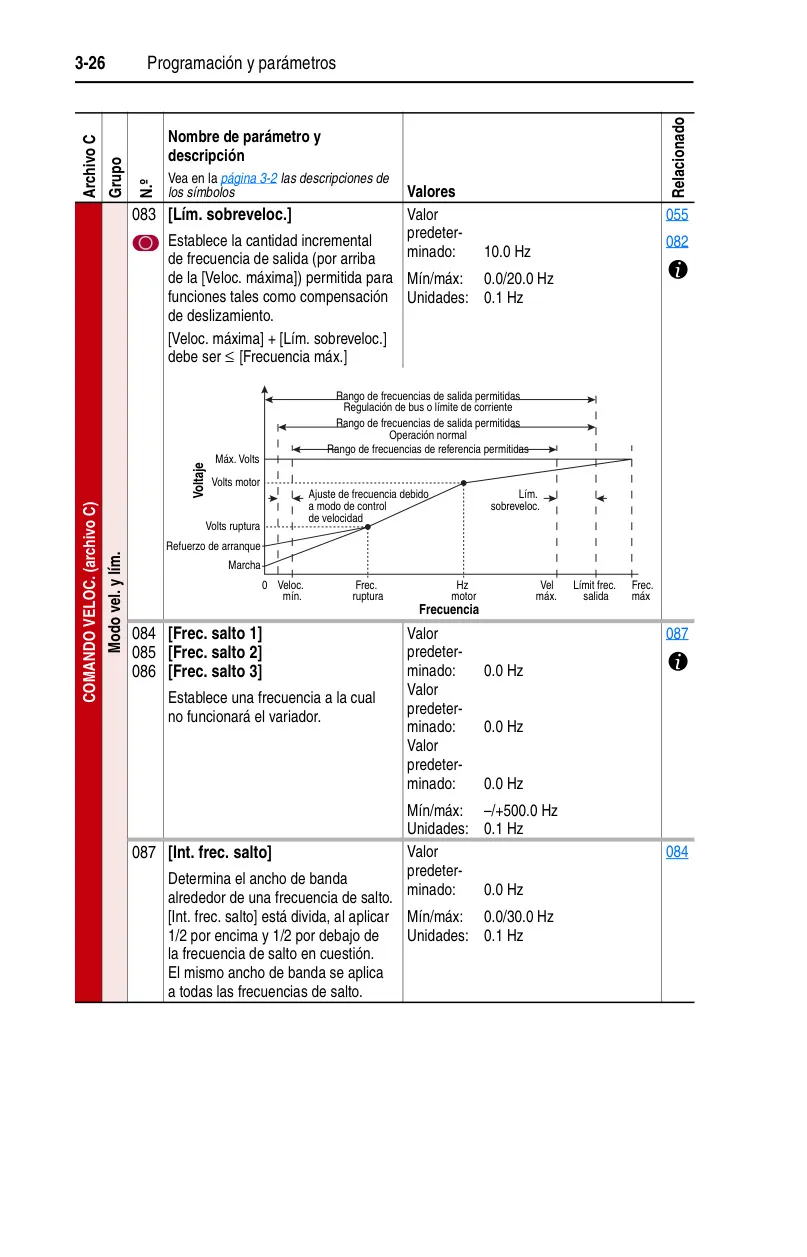

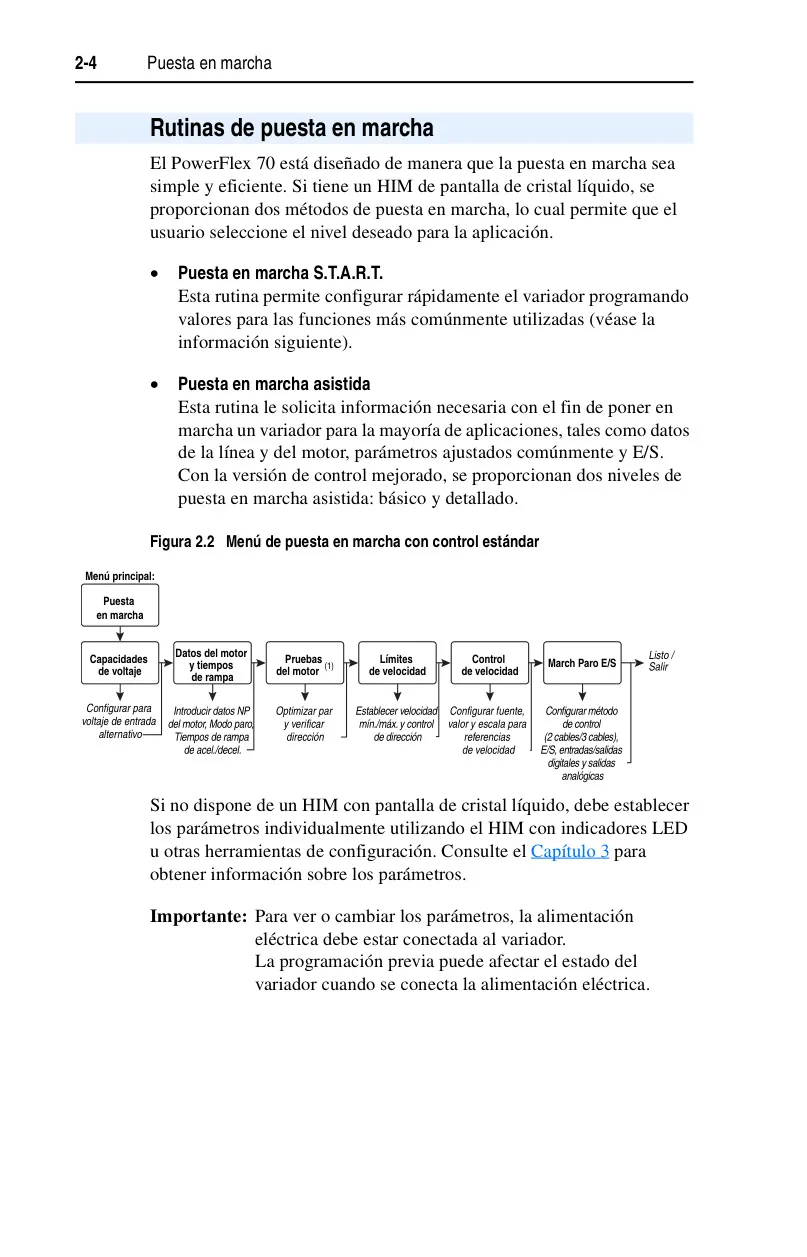

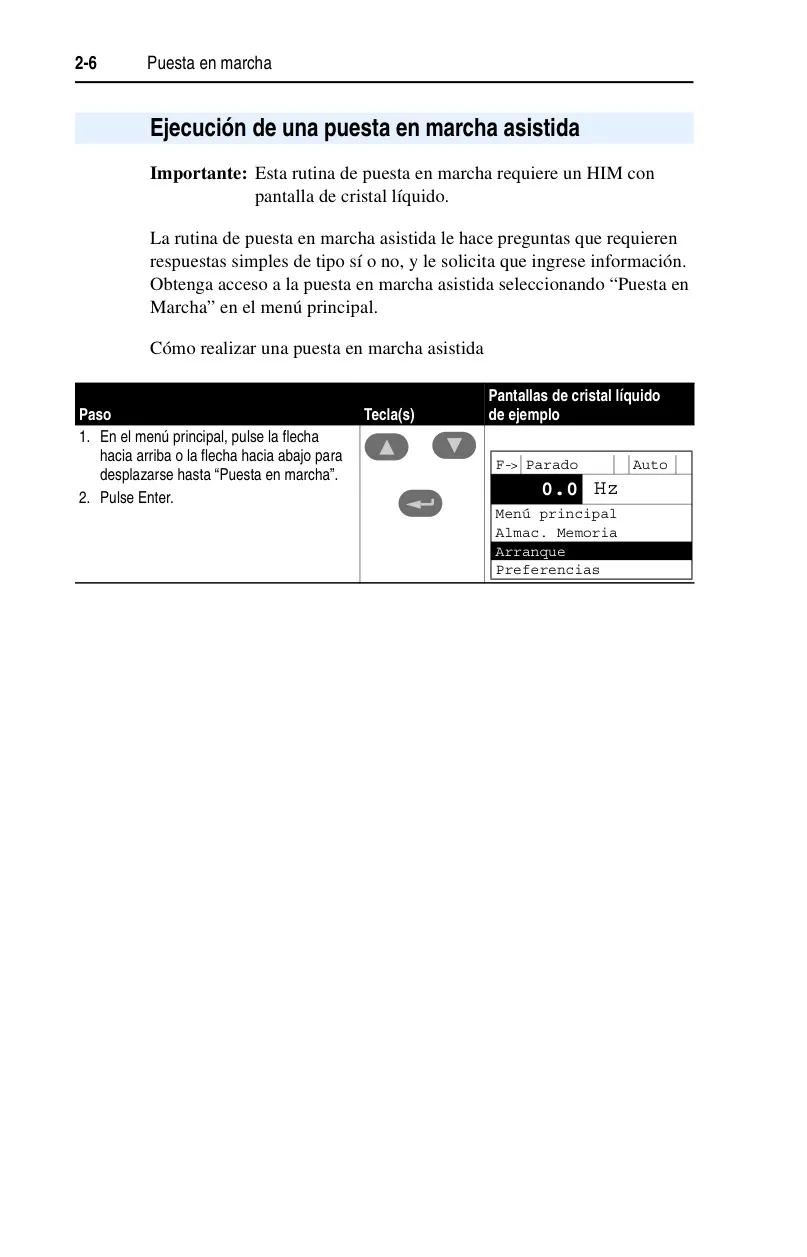

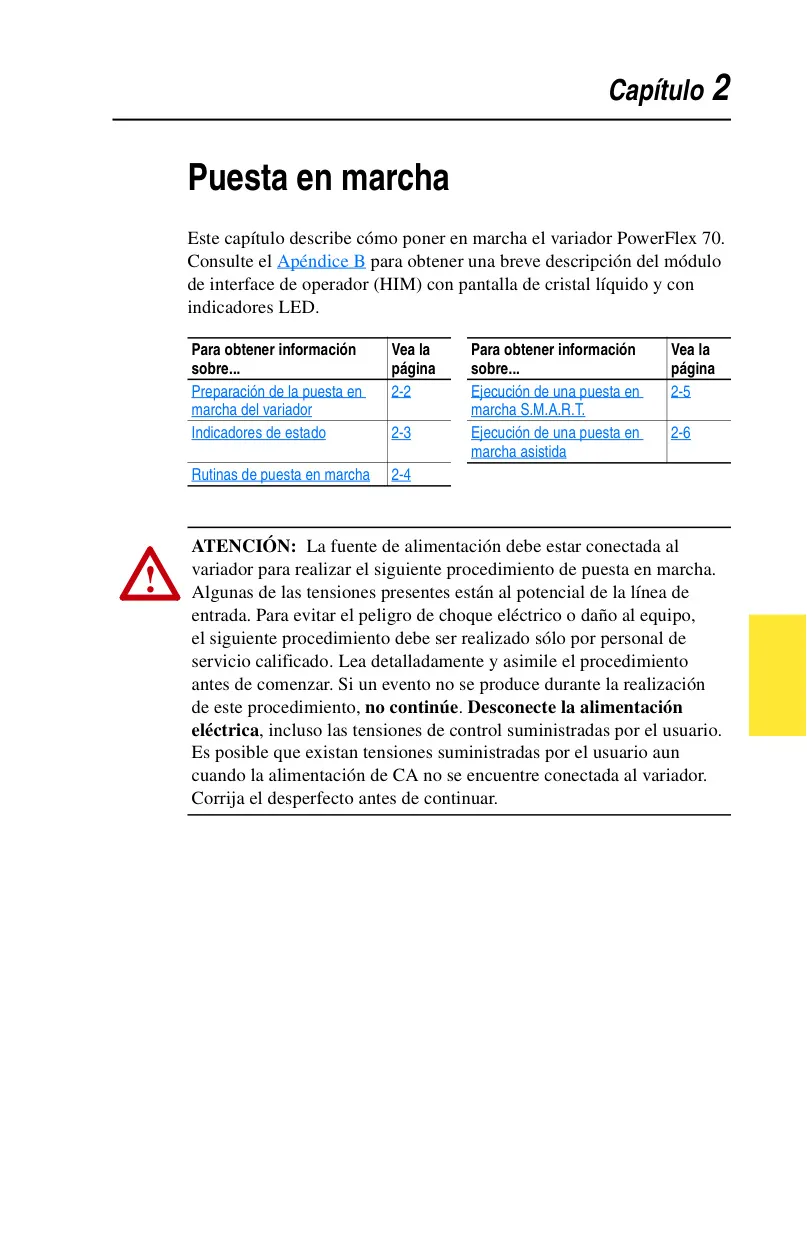

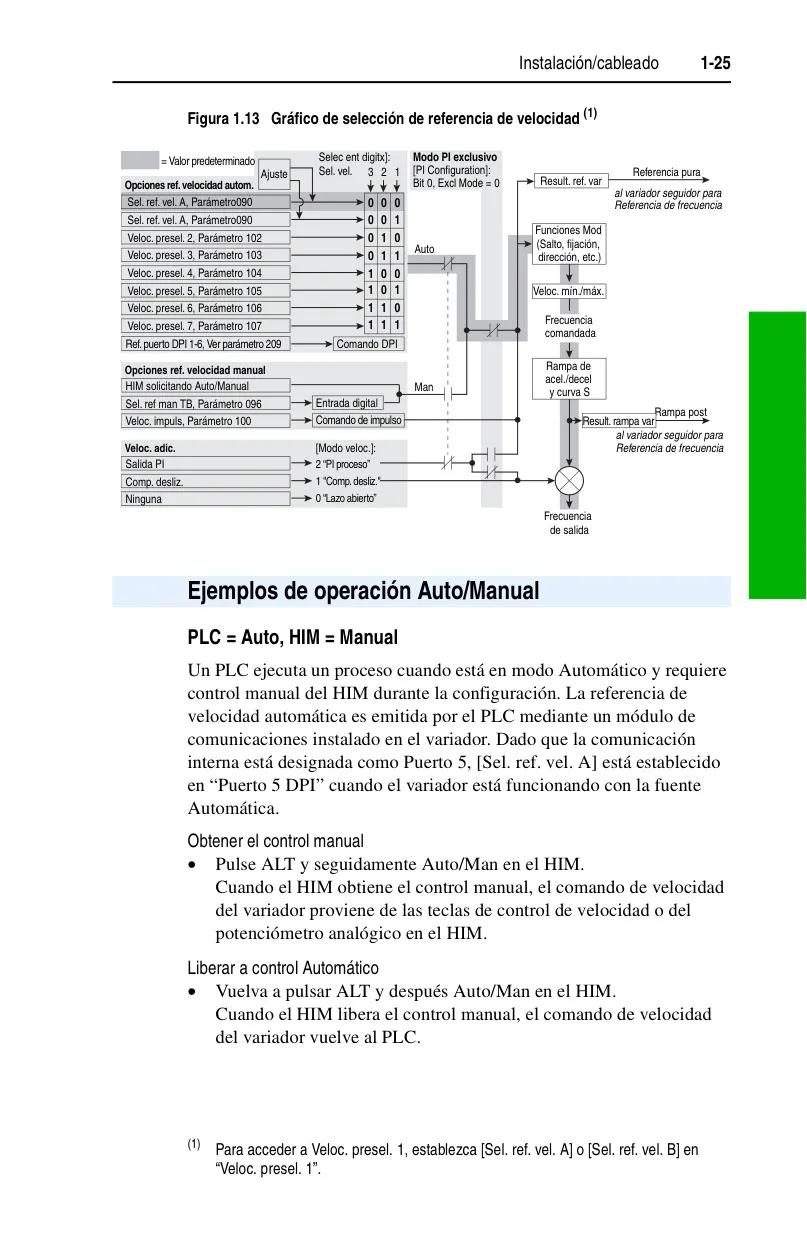

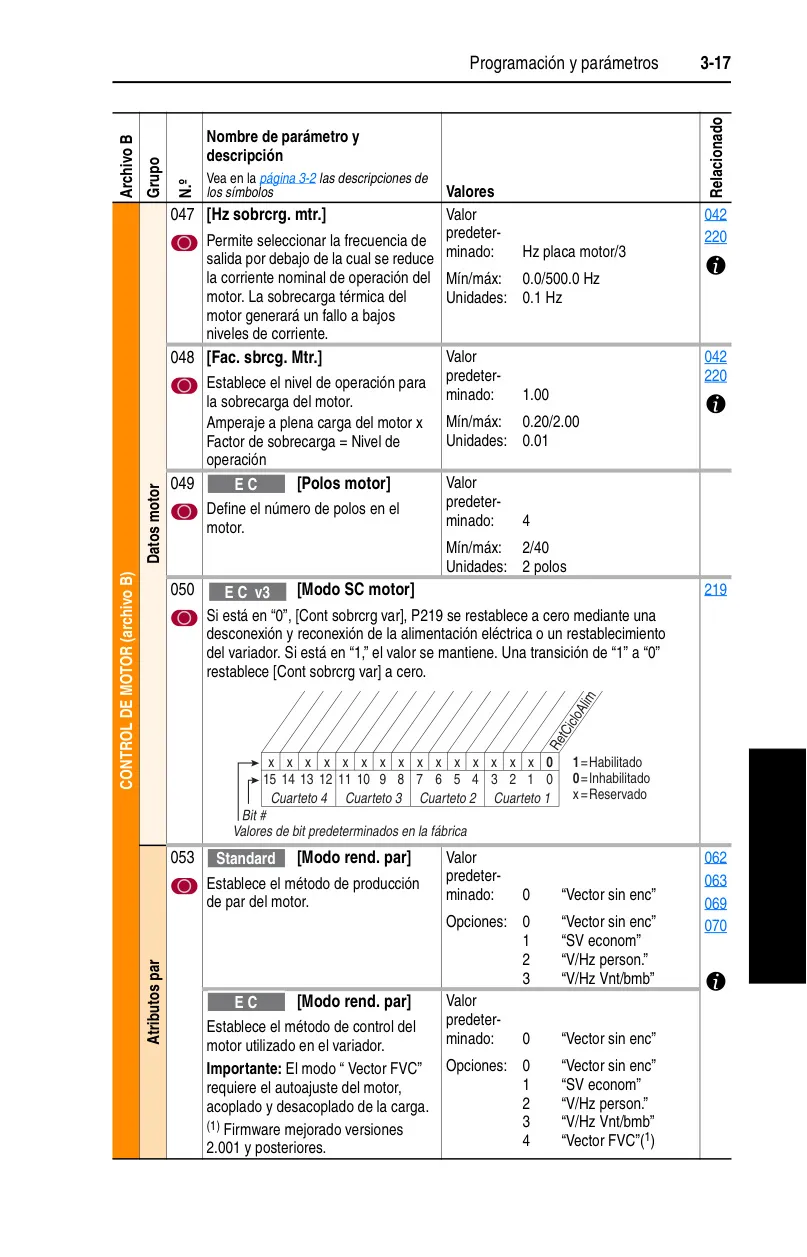

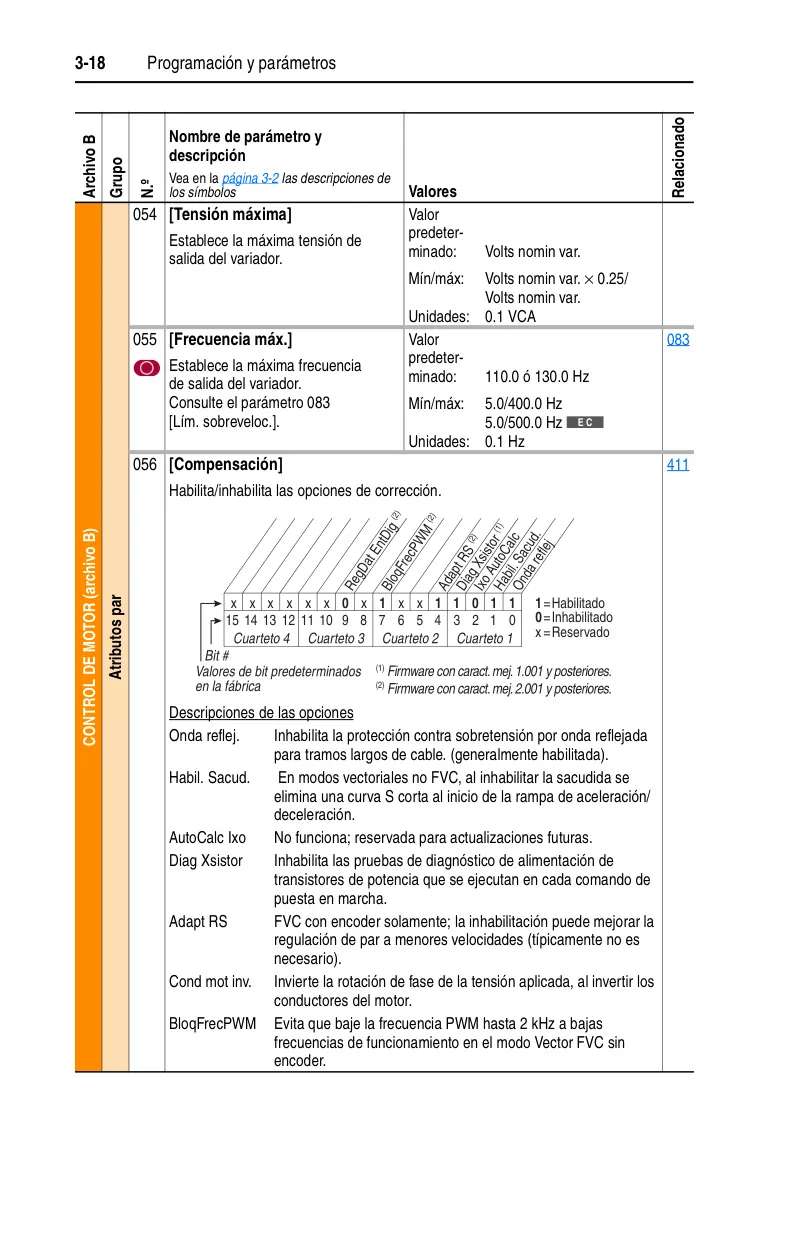

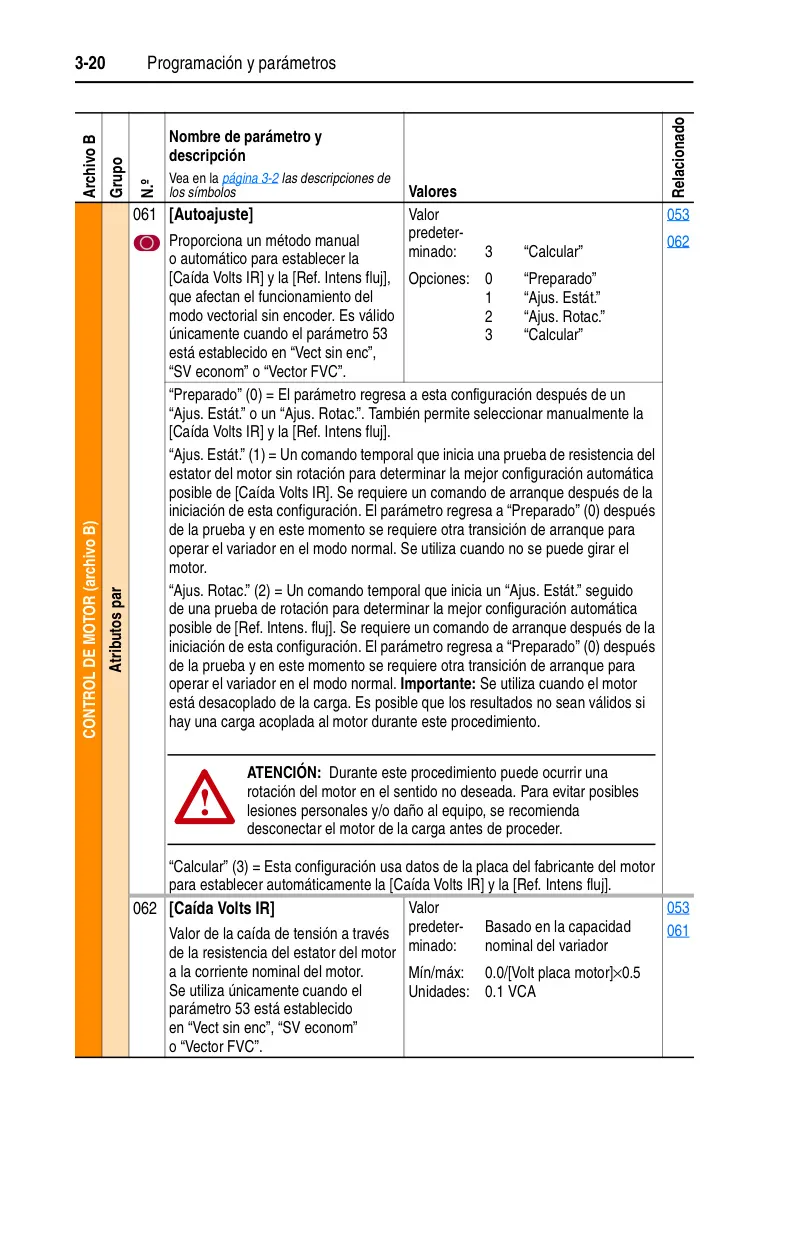

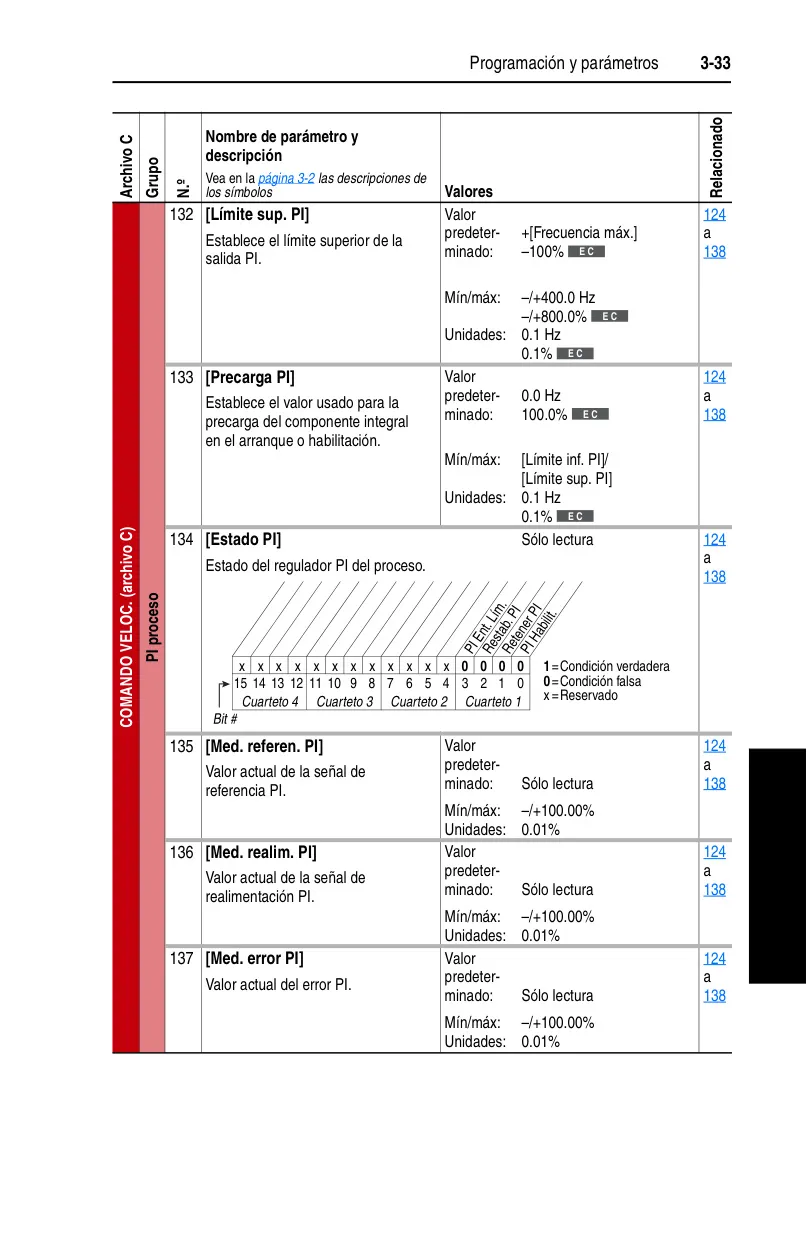

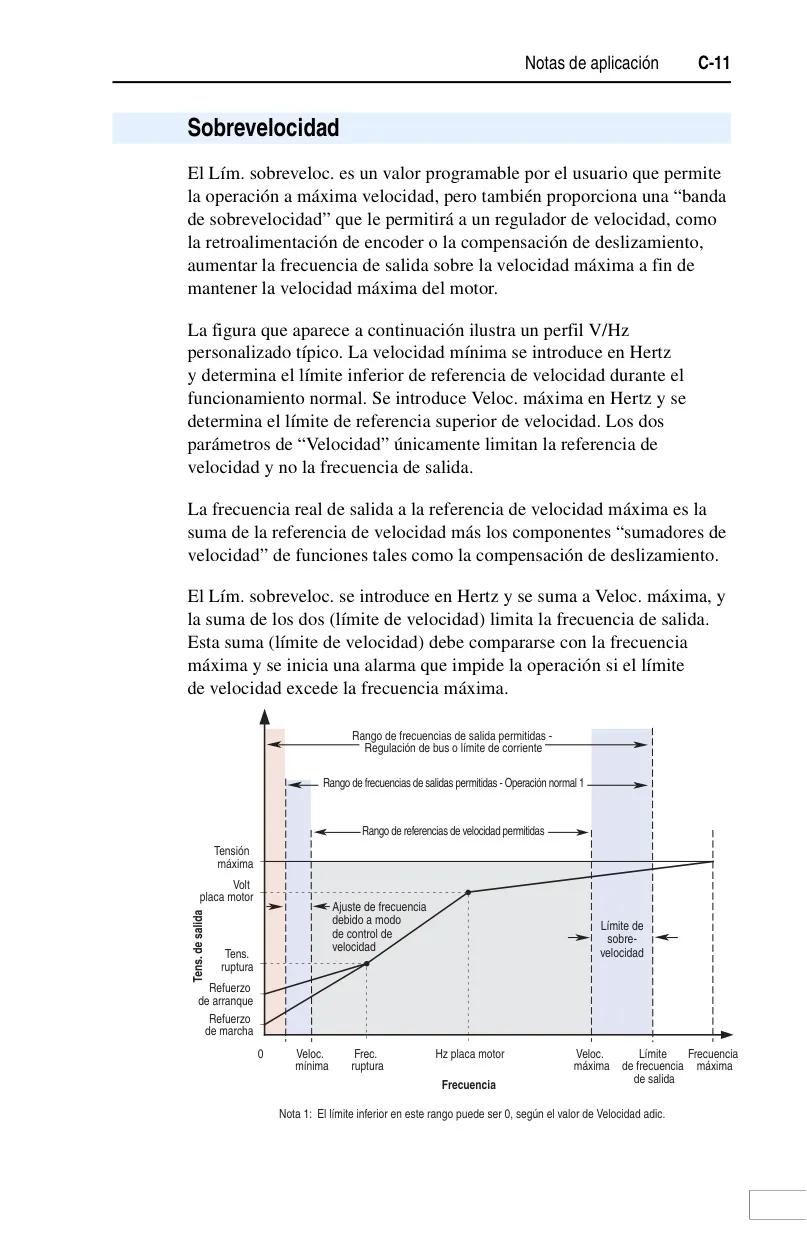

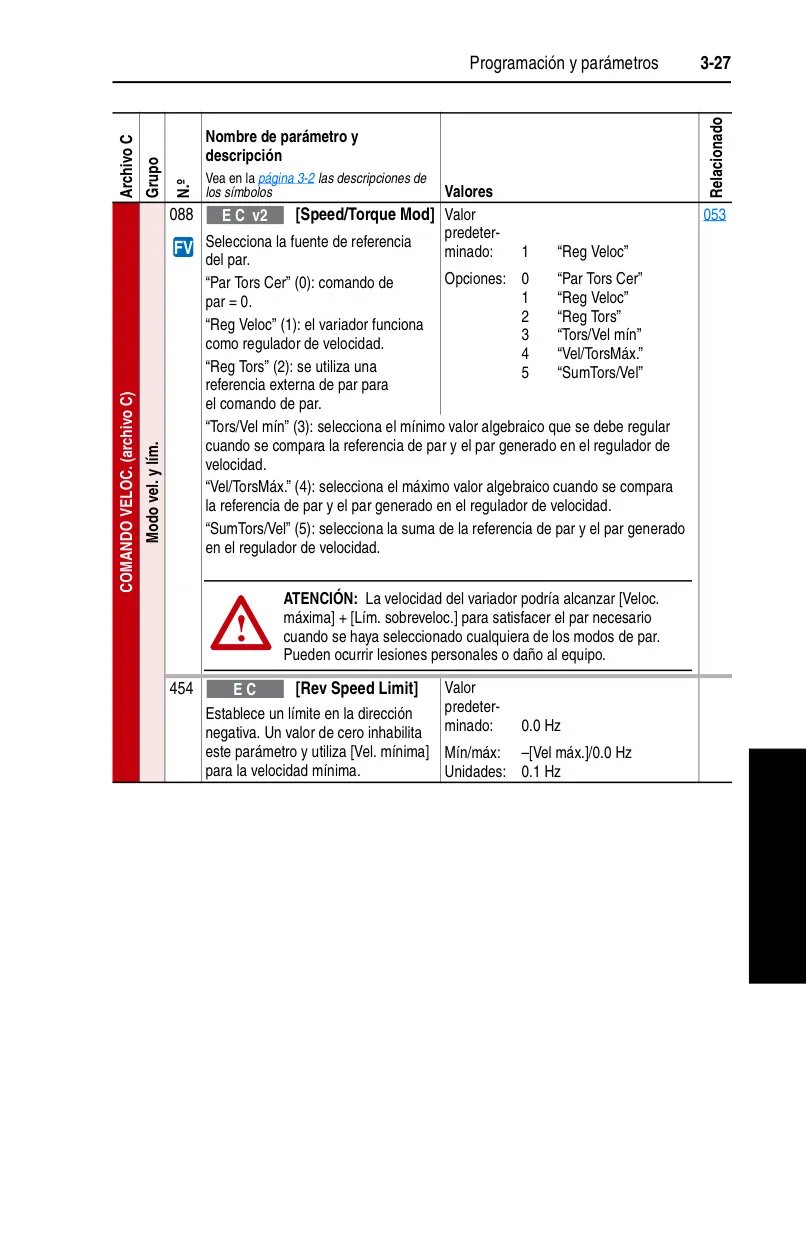

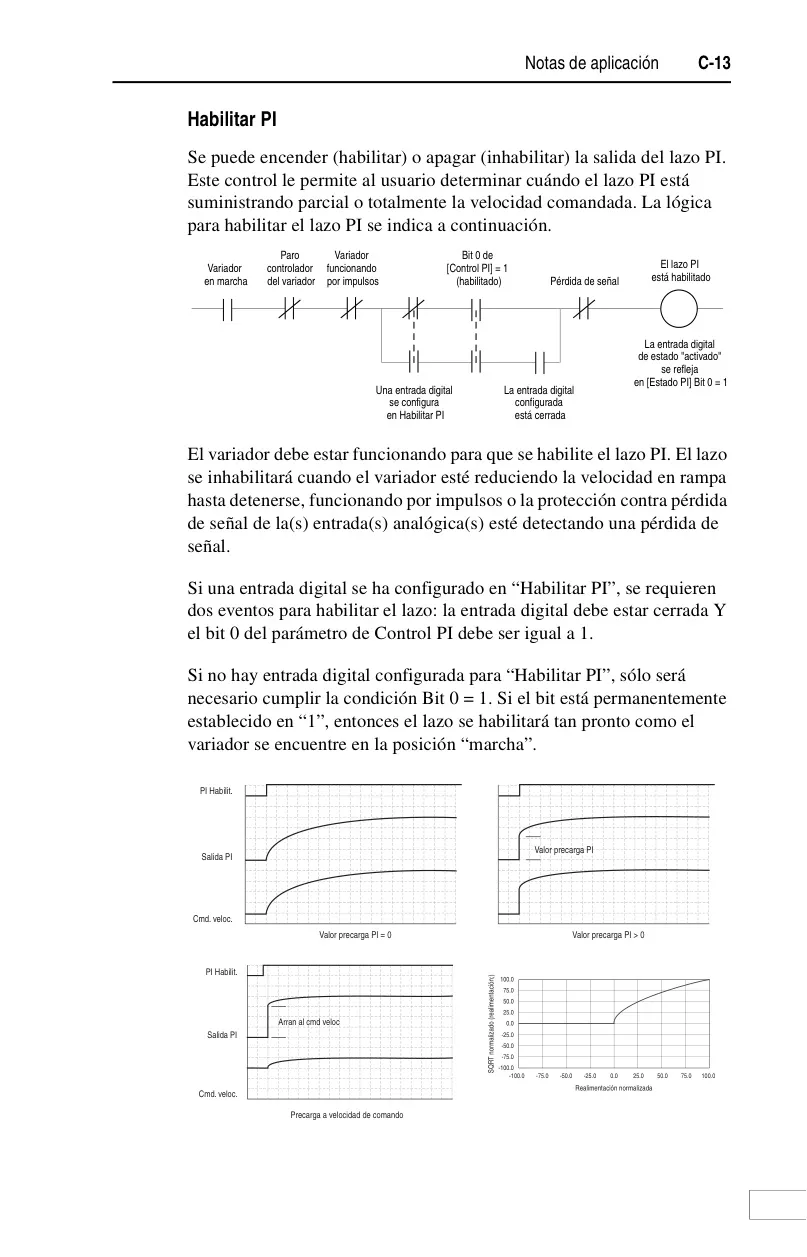

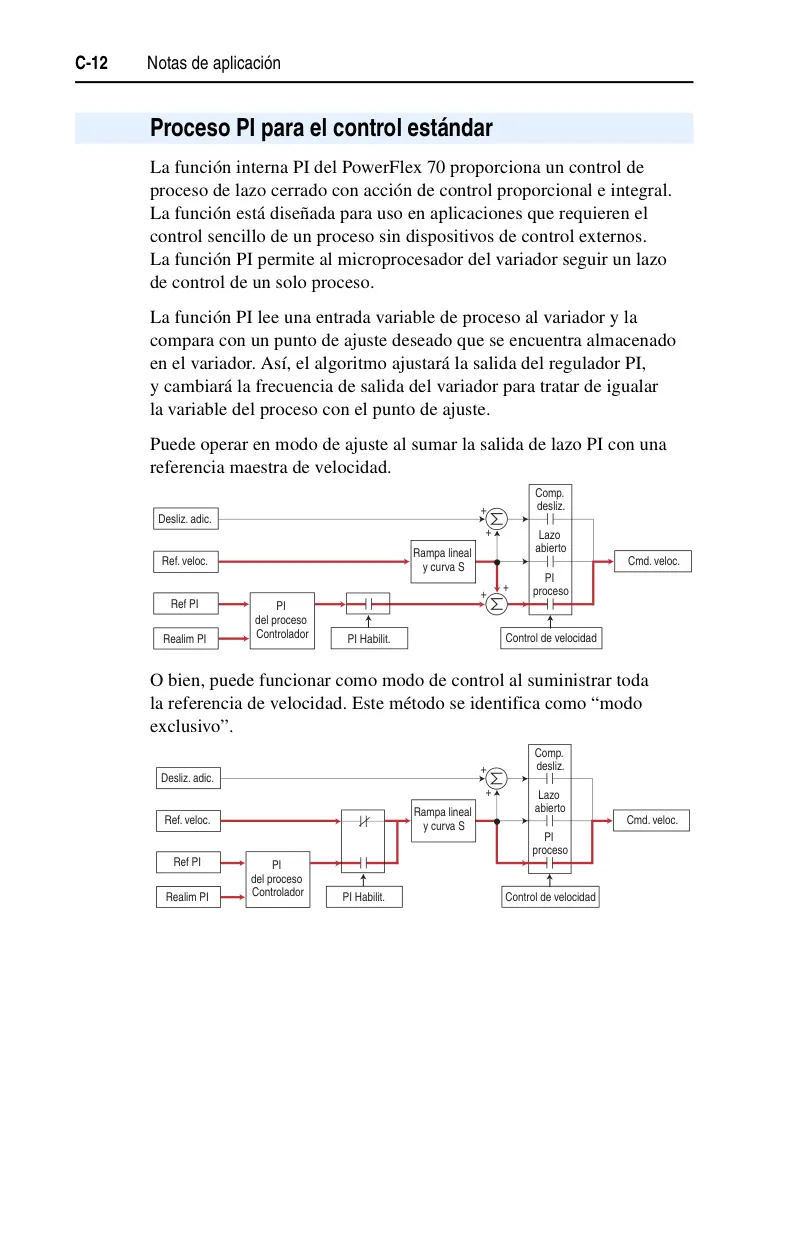

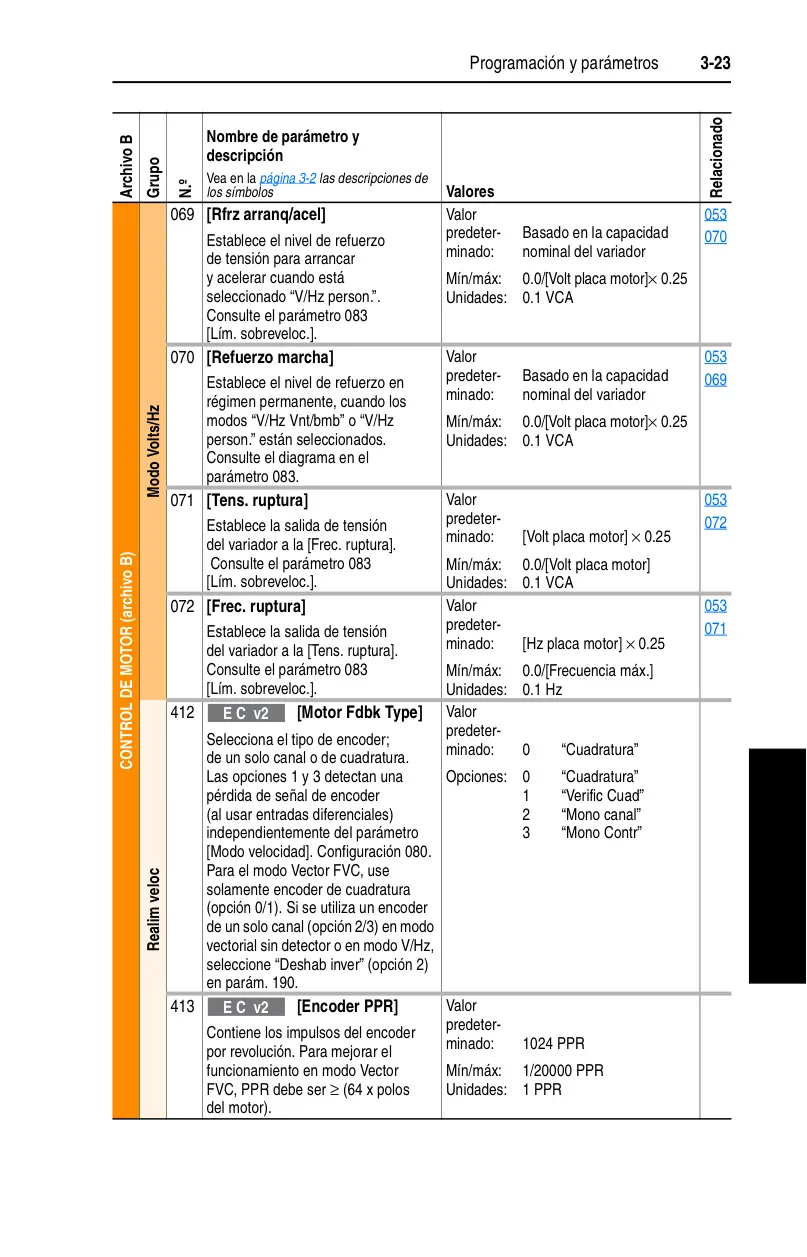

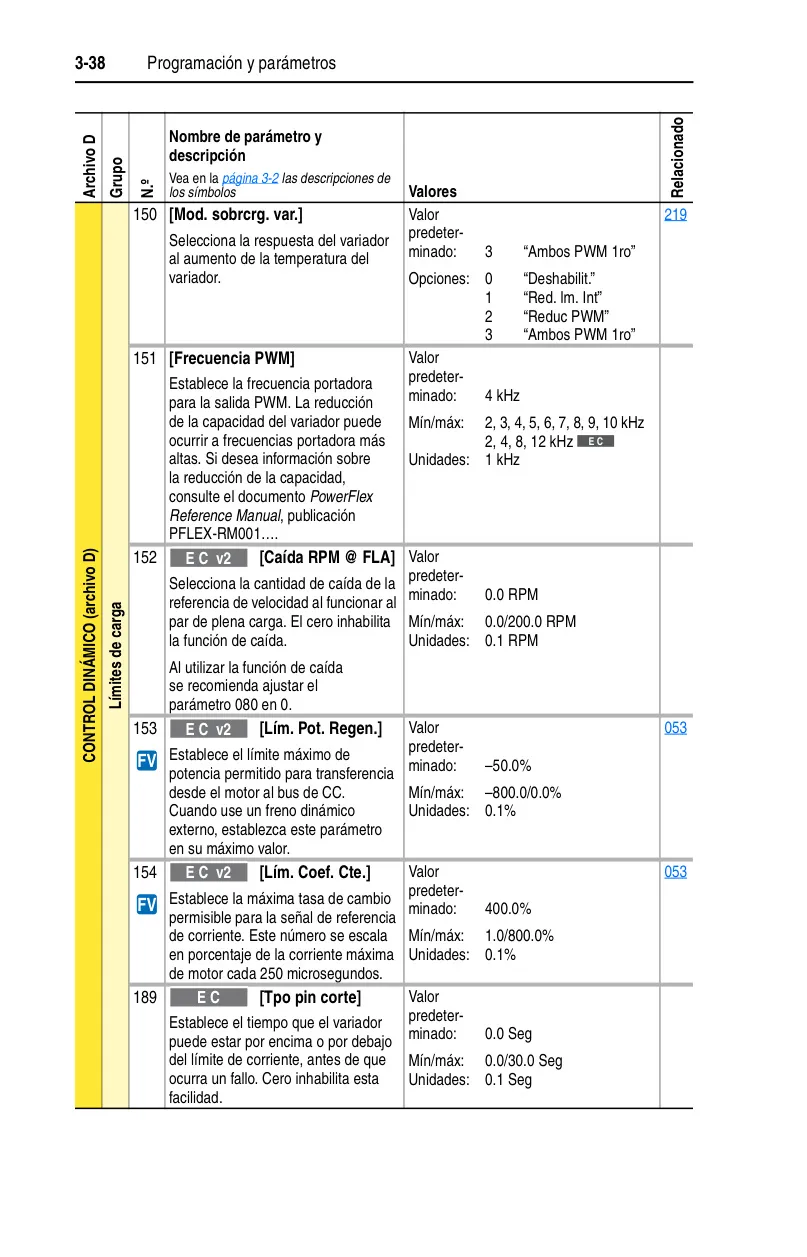

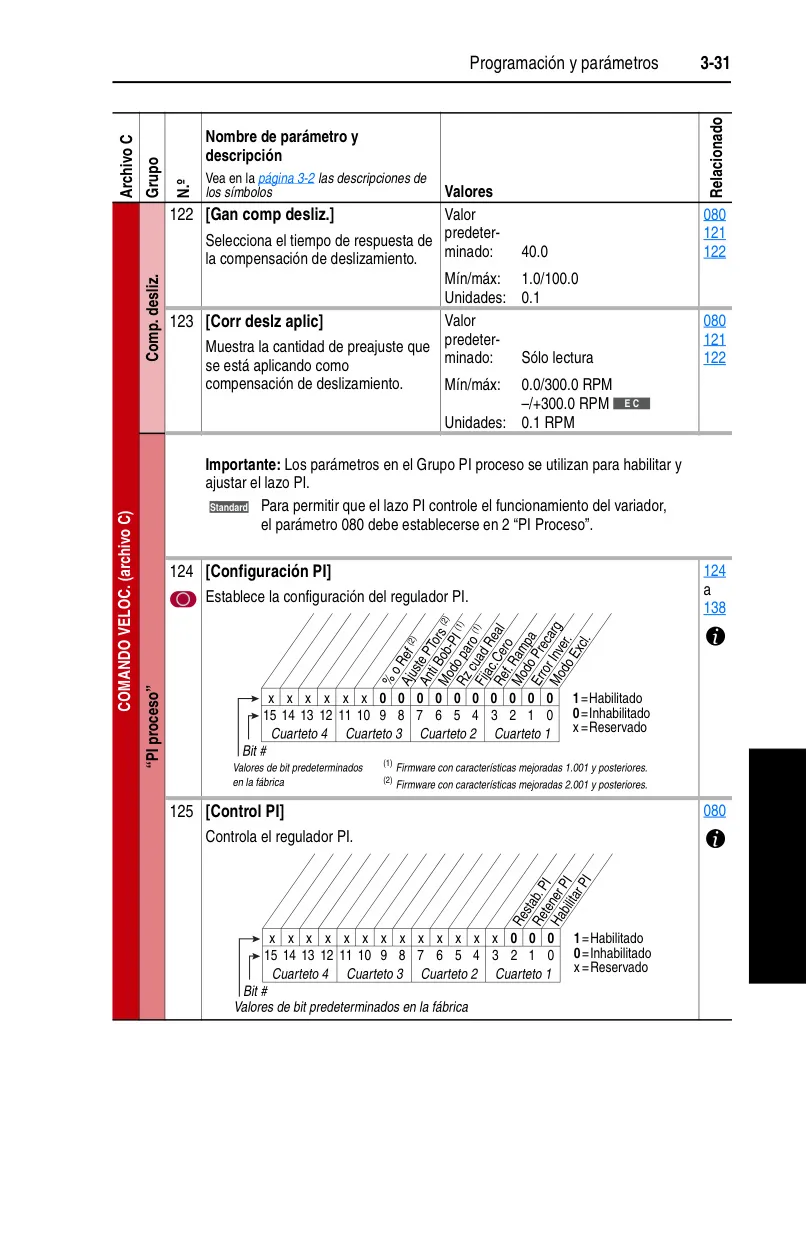

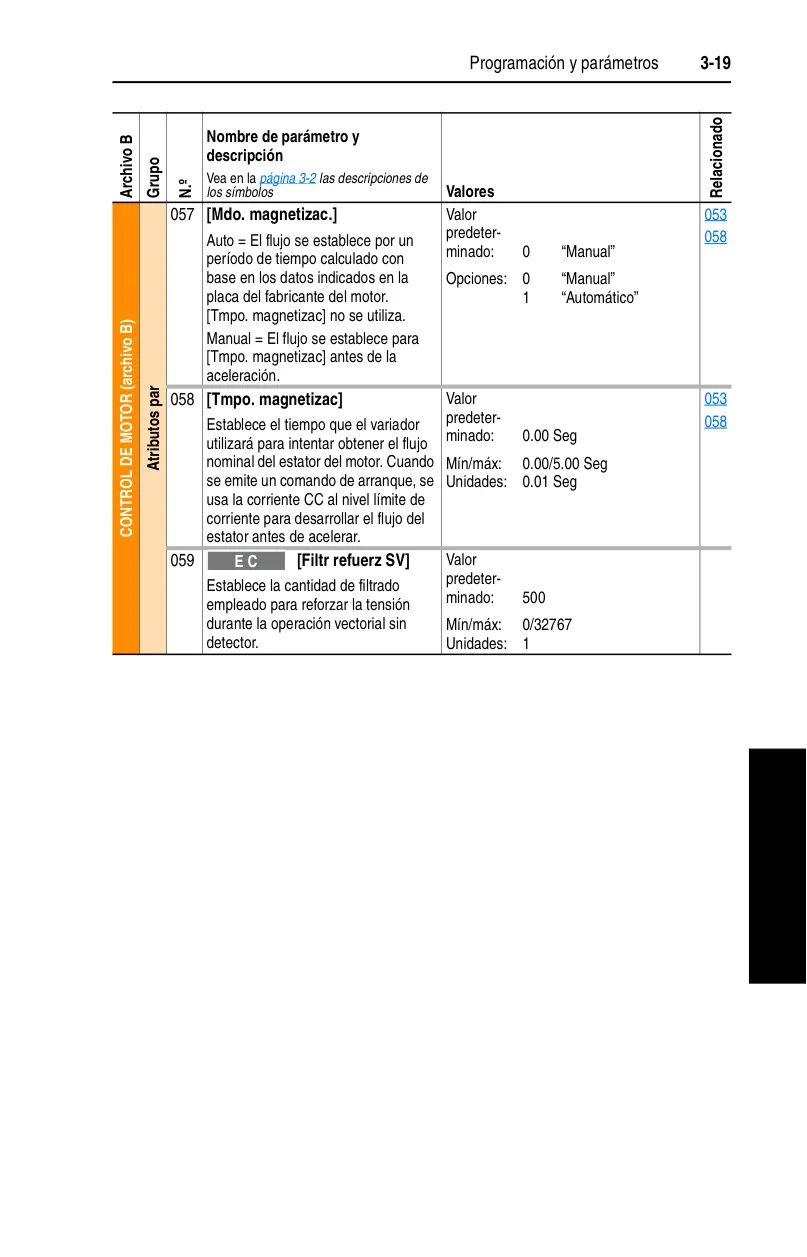

El dispositivo cuenta con rutinas de puesta en marcha como S.M.A.R.T. startup y puesta en marcha asistida, que guían al usuario a través de los ajustes esenciales, optimizando el tiempo de configuración y reduciendo la complejidad. Esta característica es crucial para la integración rápida en diversas aplicaciones industriales. Más allá de la configuración básica, el PowerFlex 70 ofrece dos opciones de control principales: el control estándar, que soporta V/Hz y control vectorial sin detector, y el control mejorado.

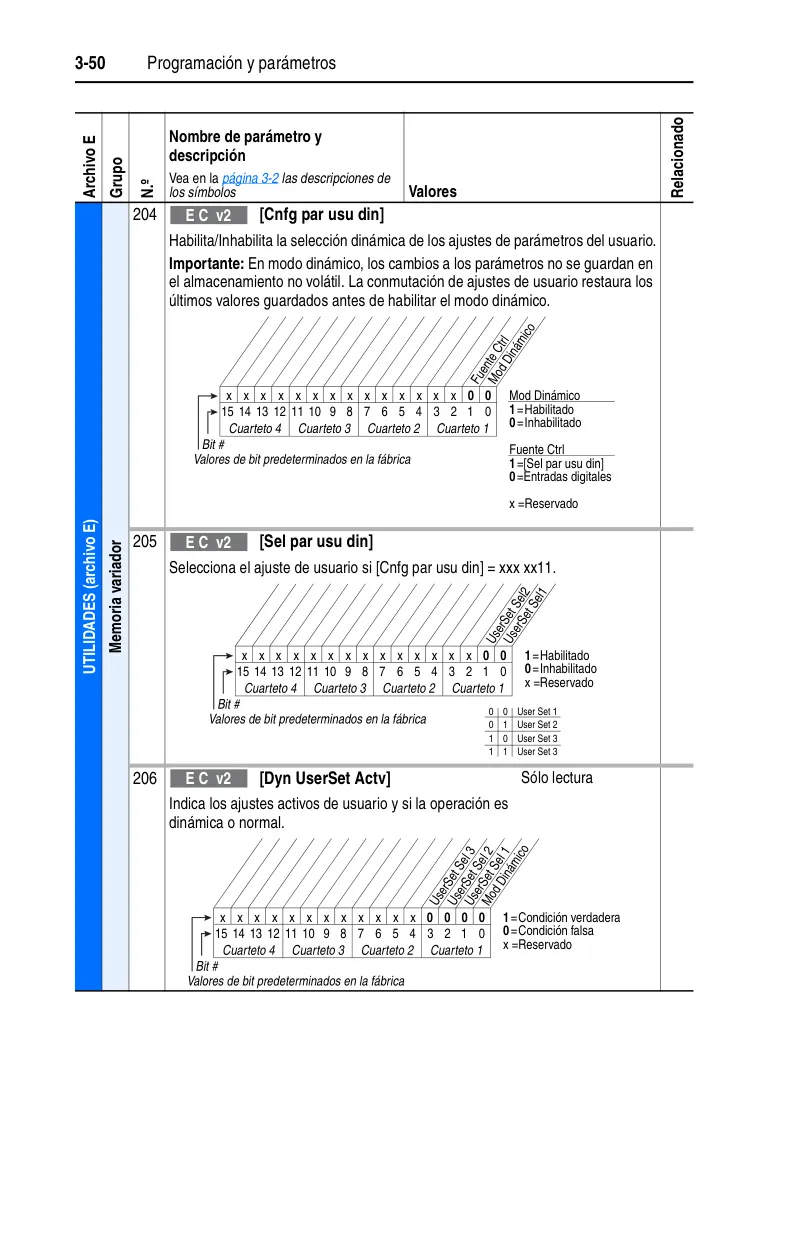

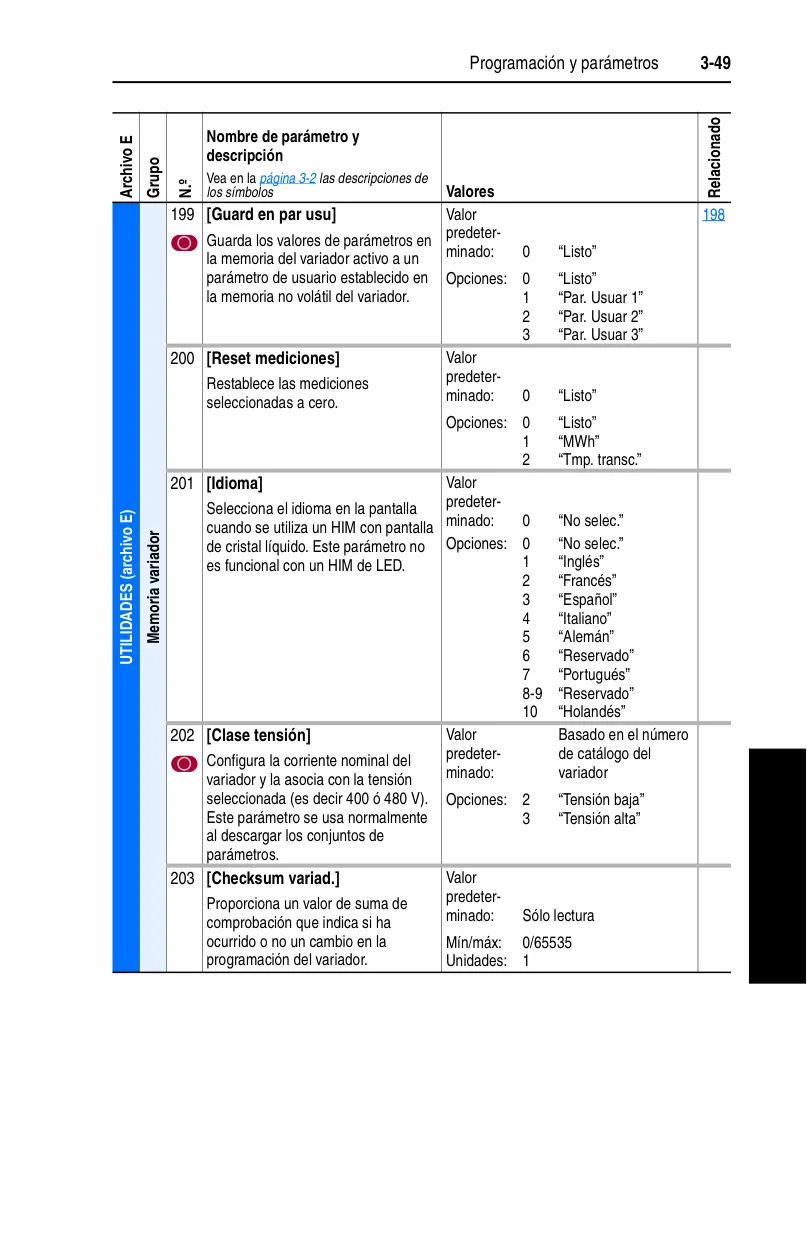

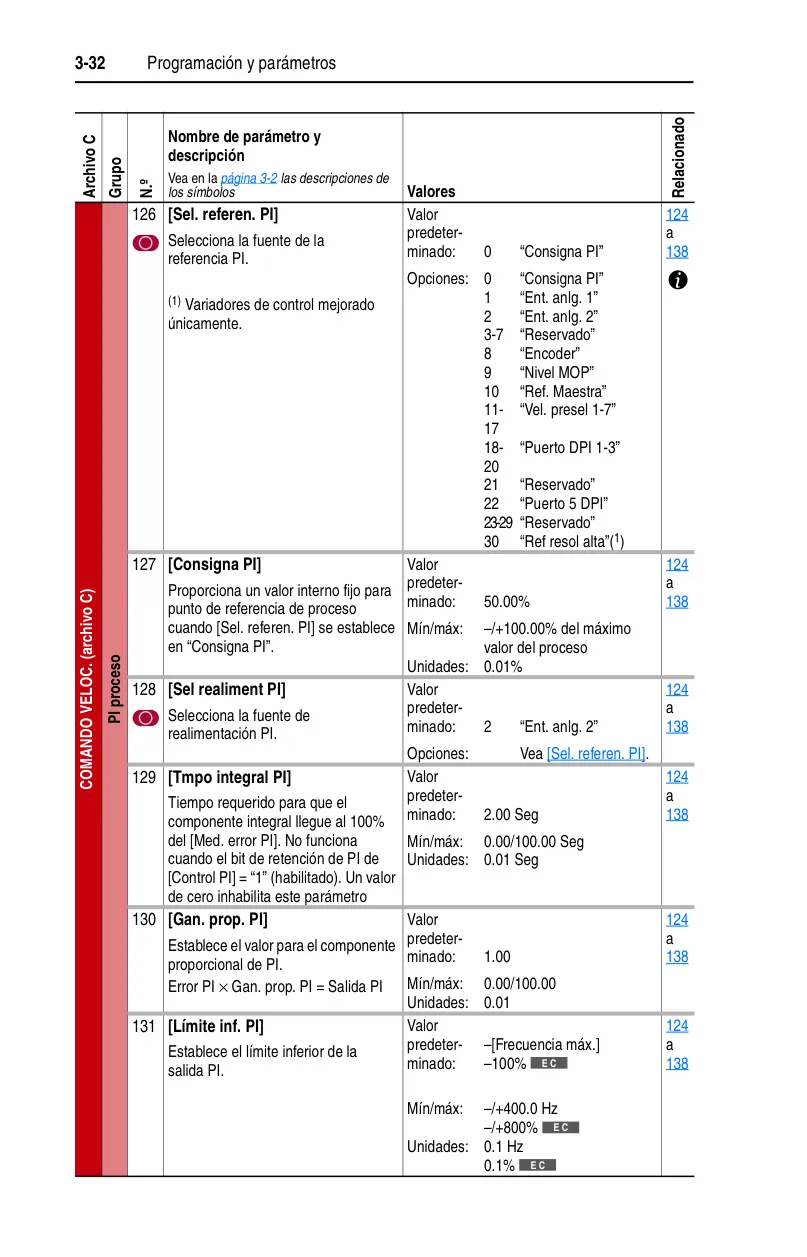

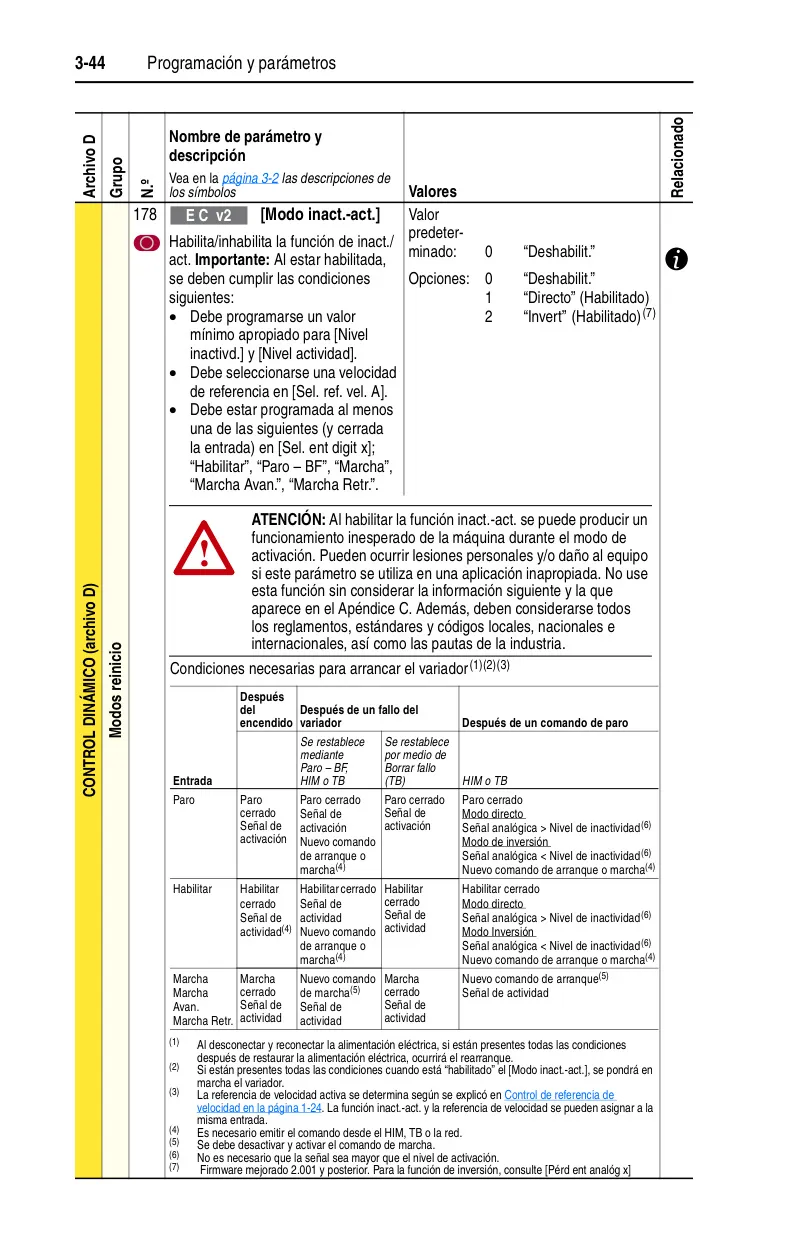

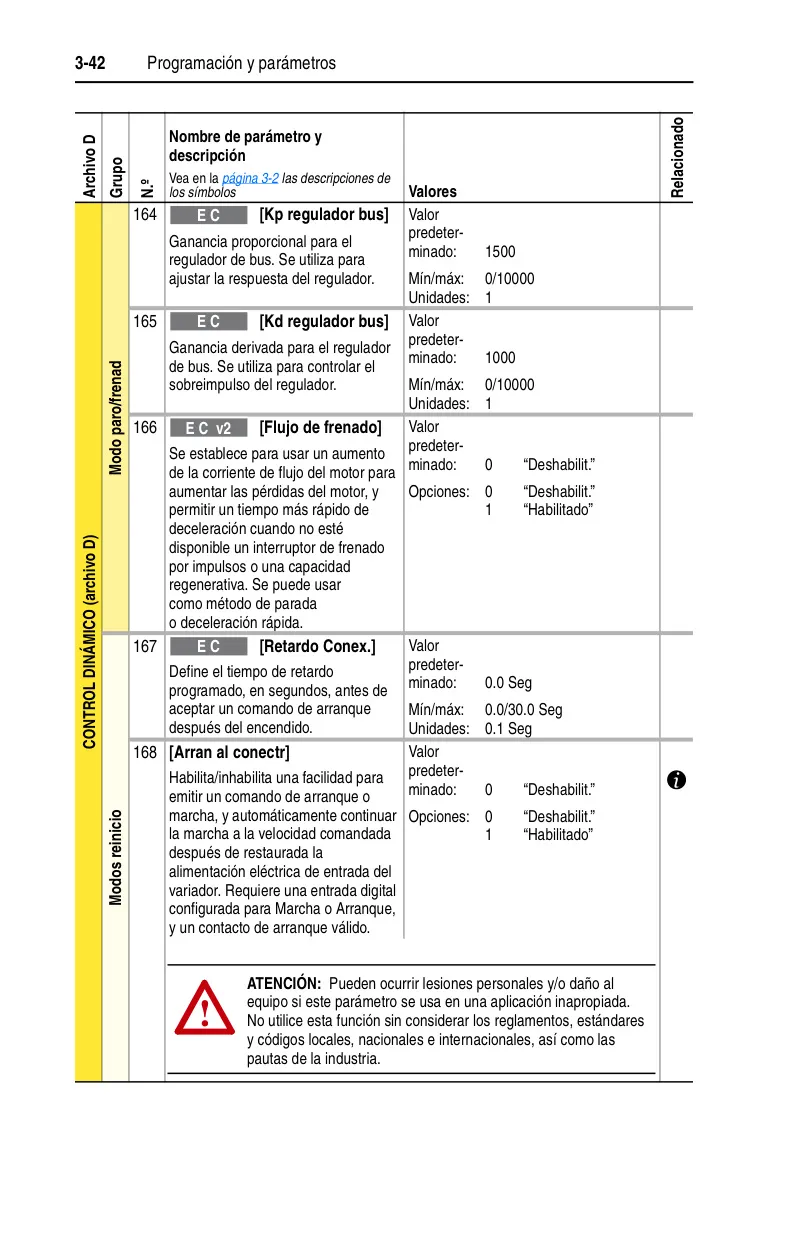

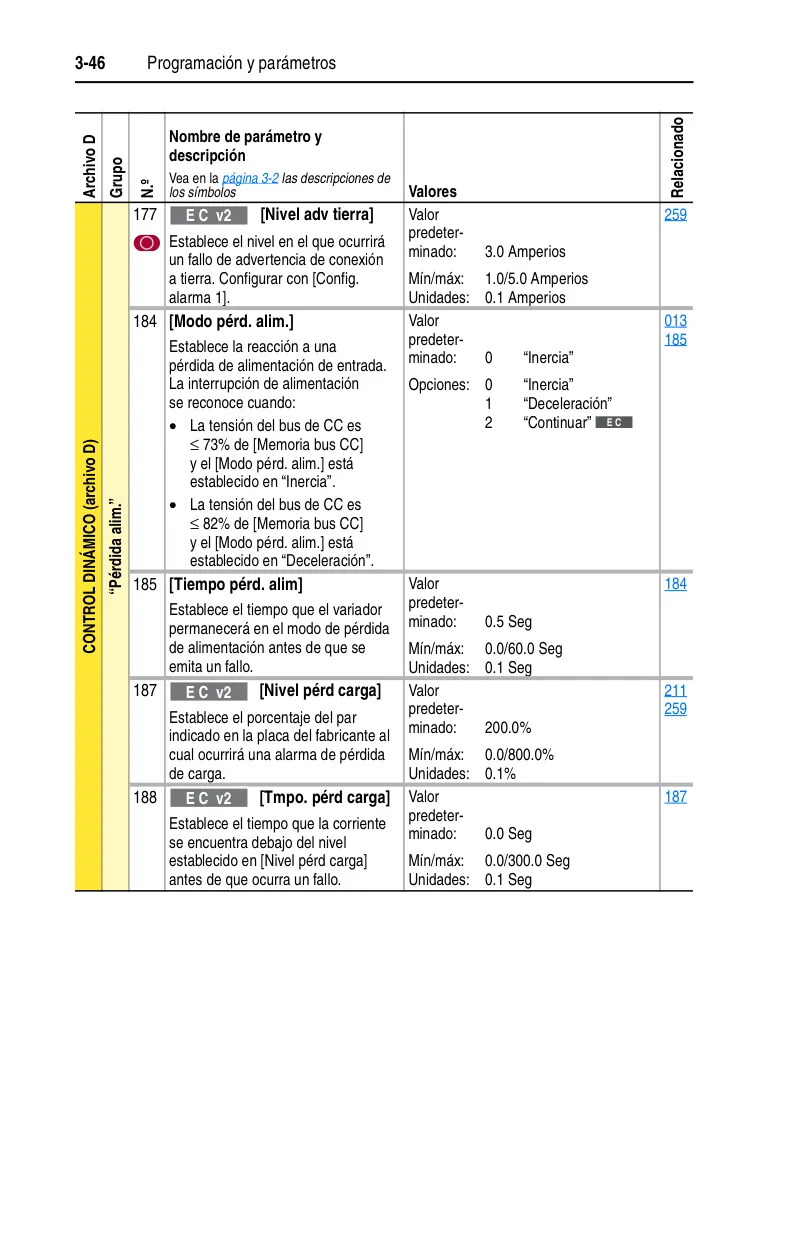

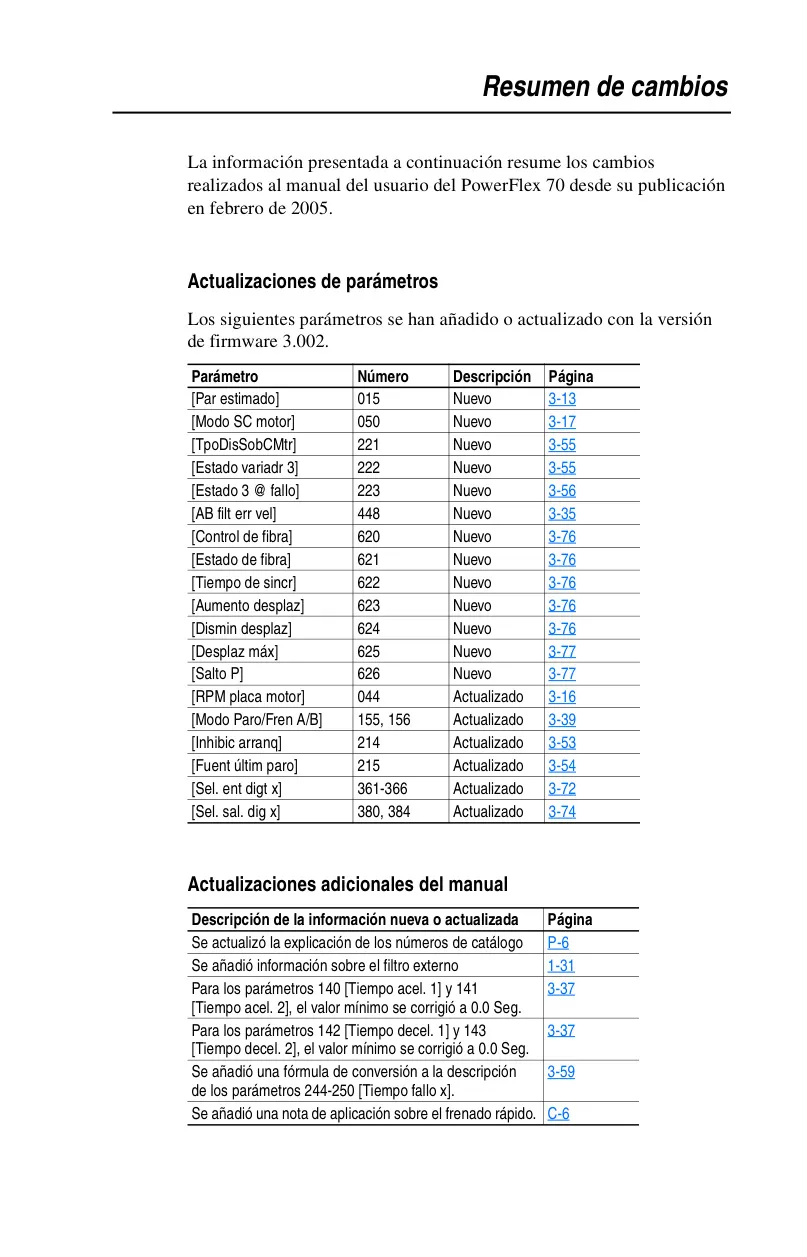

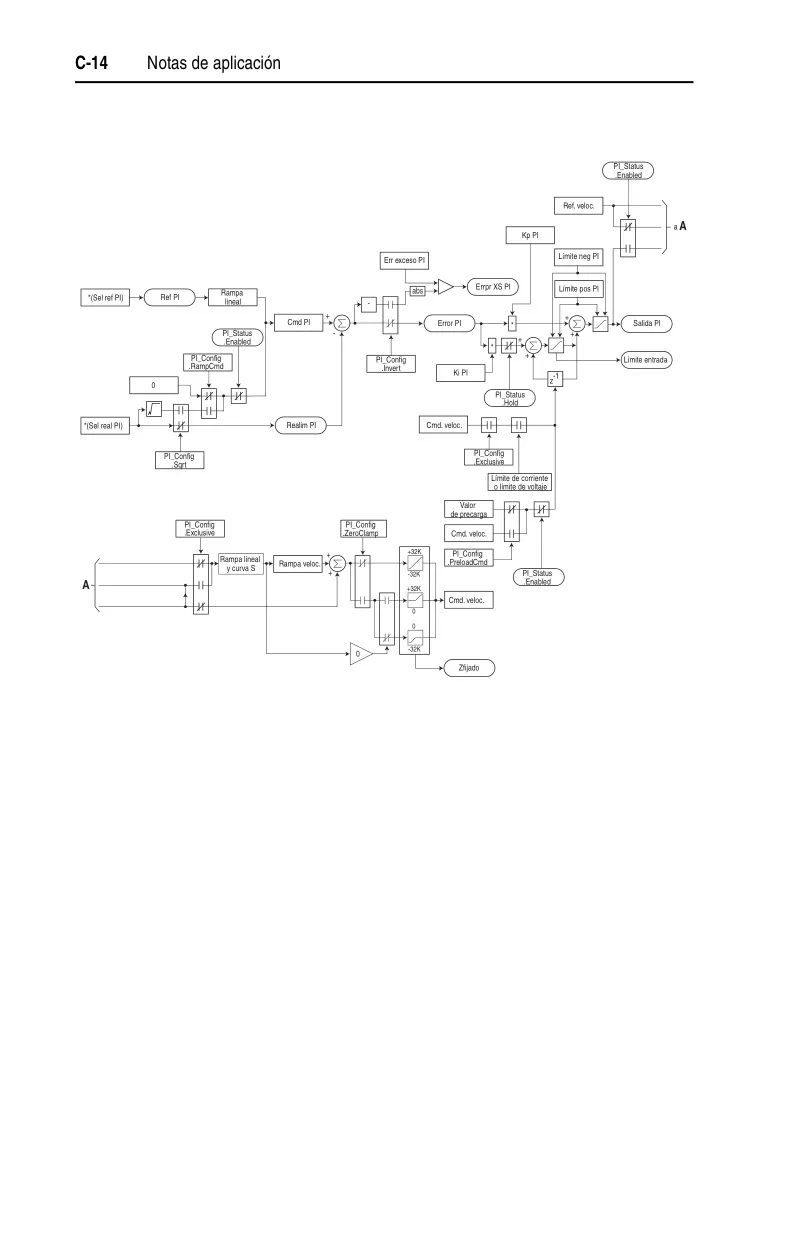

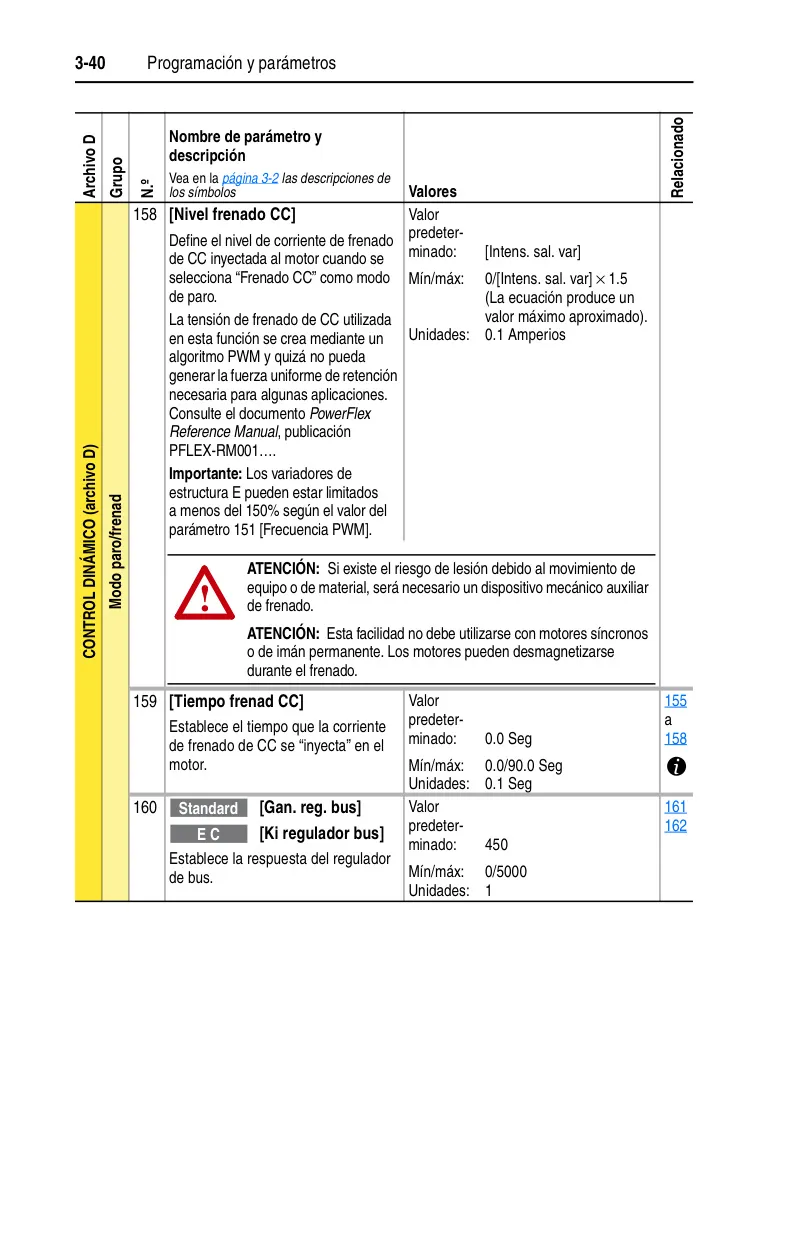

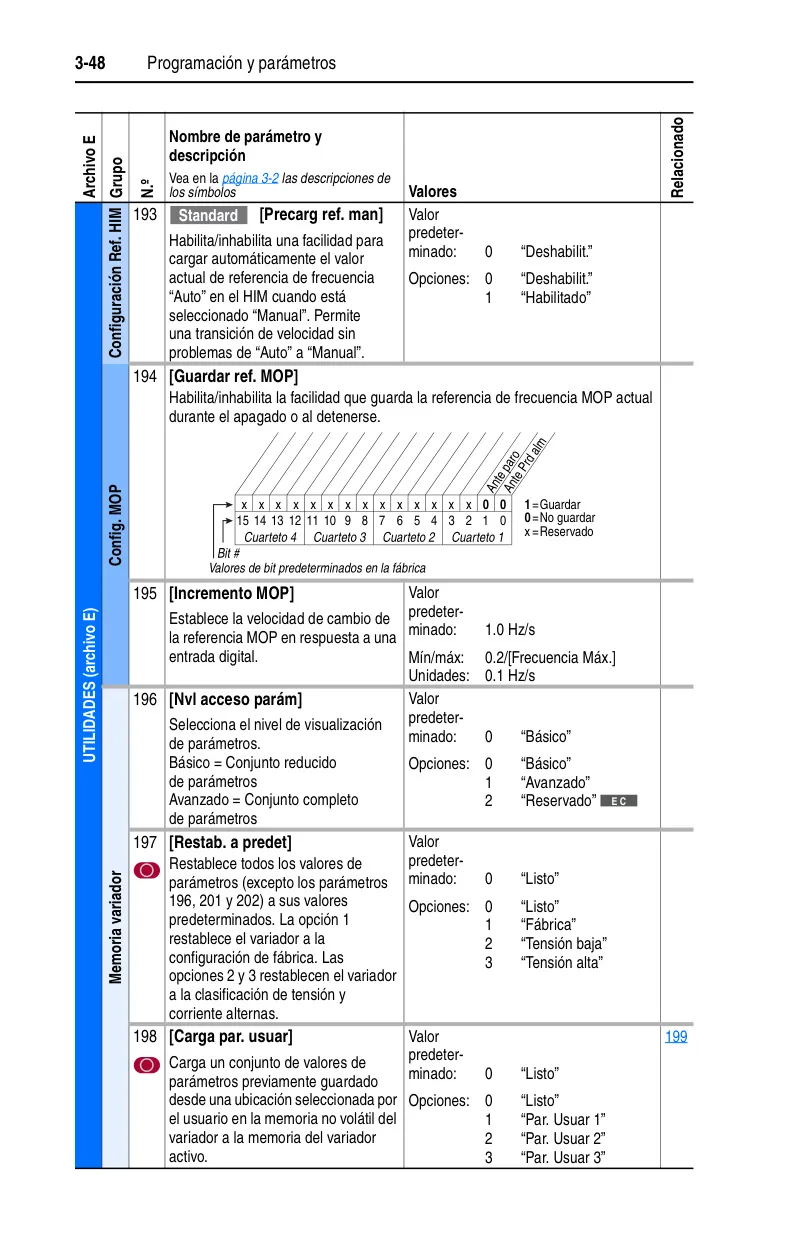

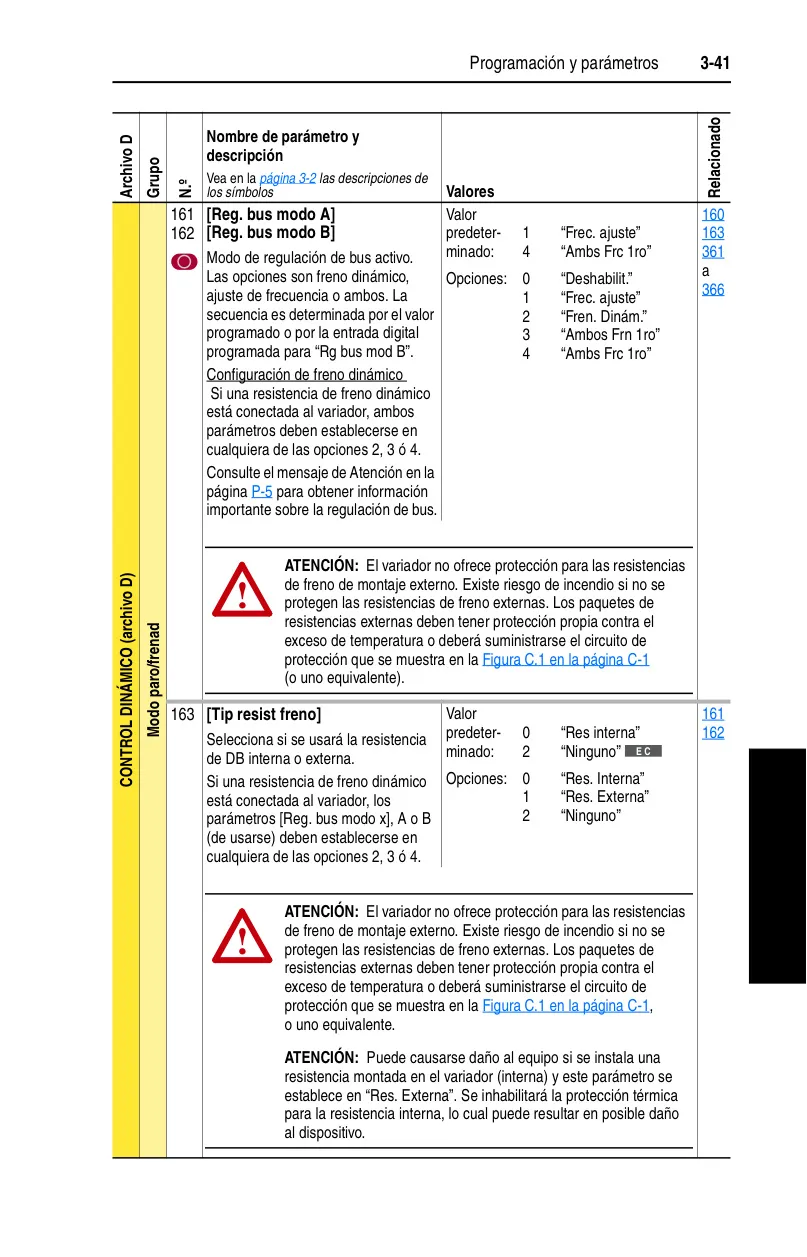

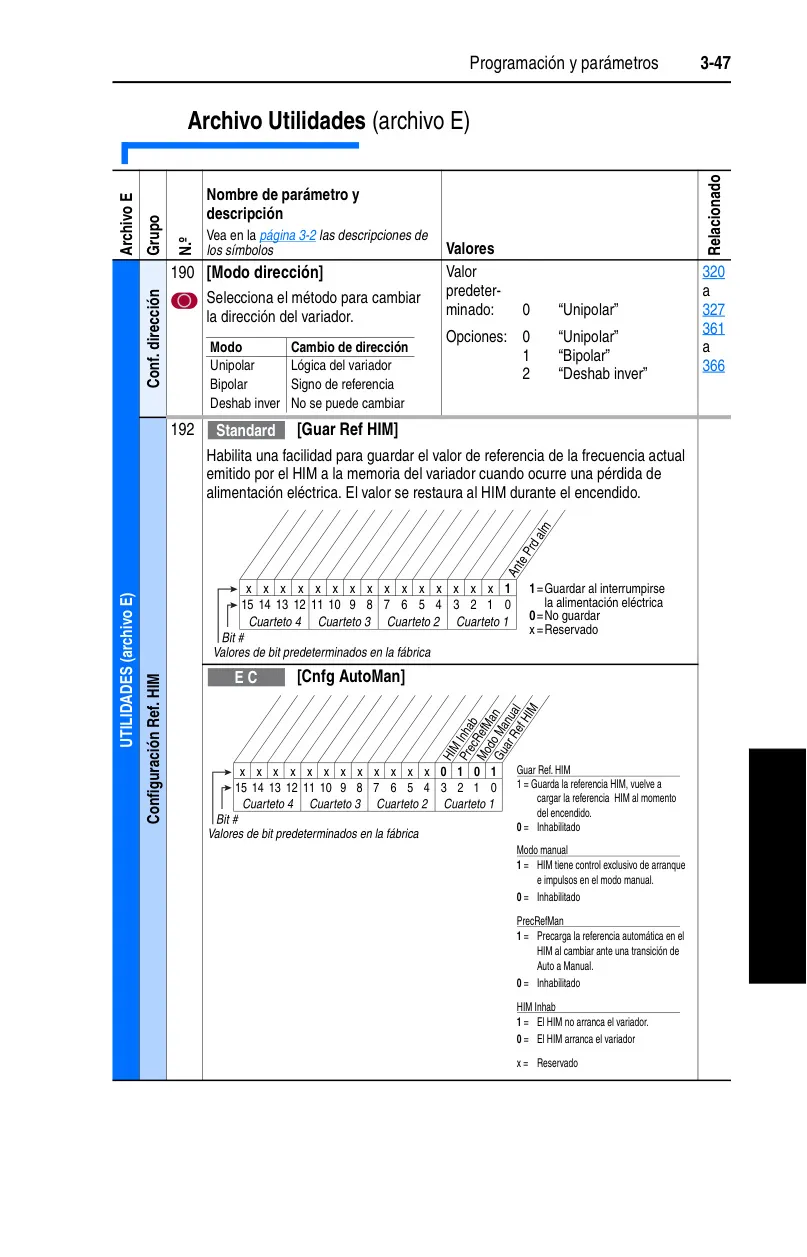

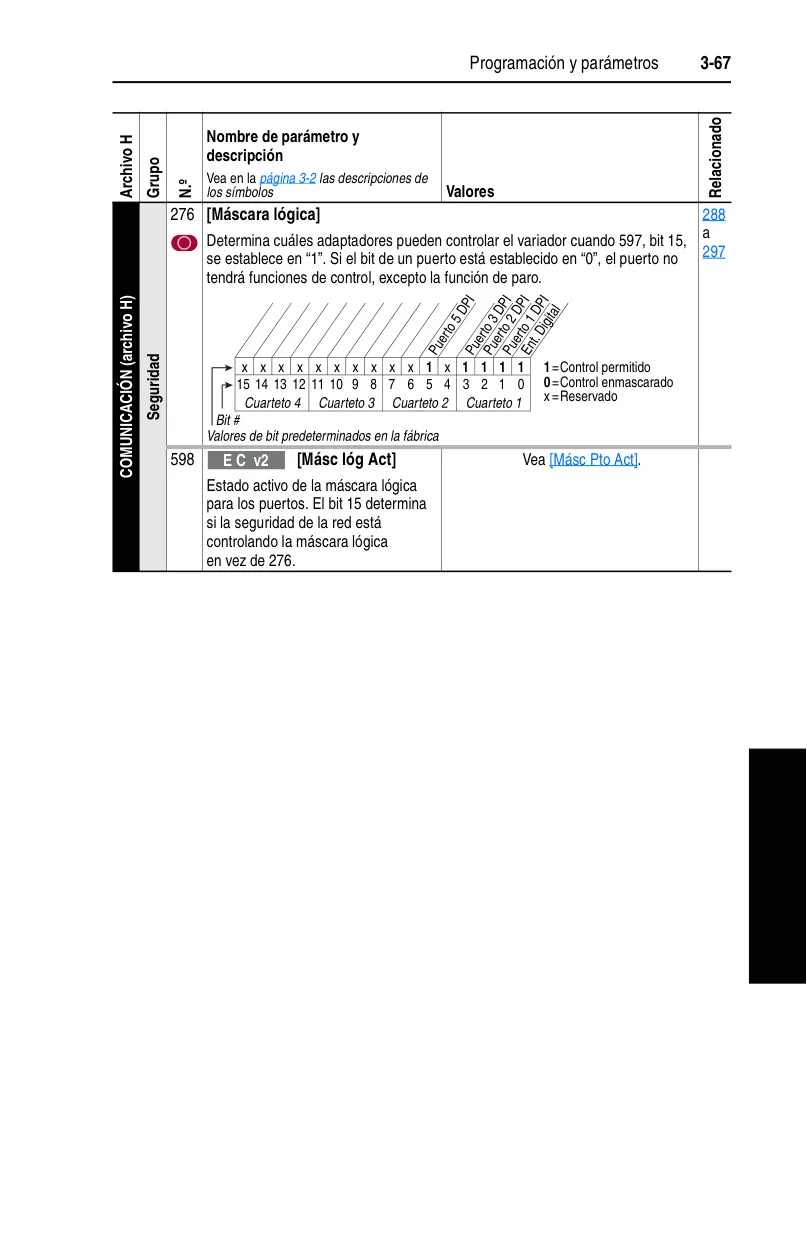

La versión de control mejorado amplía significativamente las funcionalidades, incluyendo el control vectorial con realimentación (FVC) y la opción de seguridad DriveGuard Safe-Off, que provee un mayor nivel de precisión y protección en entornos exigentes. La gestión de parámetros es sumamente flexible, permitiendo guardar y cargar conjuntos de parámetros de usuario. Esto es ideal para replicar configuraciones en múltiples variadores o para realizar pruebas sin afectar la configuración principal, minimizando errores y tiempos de inactividad.

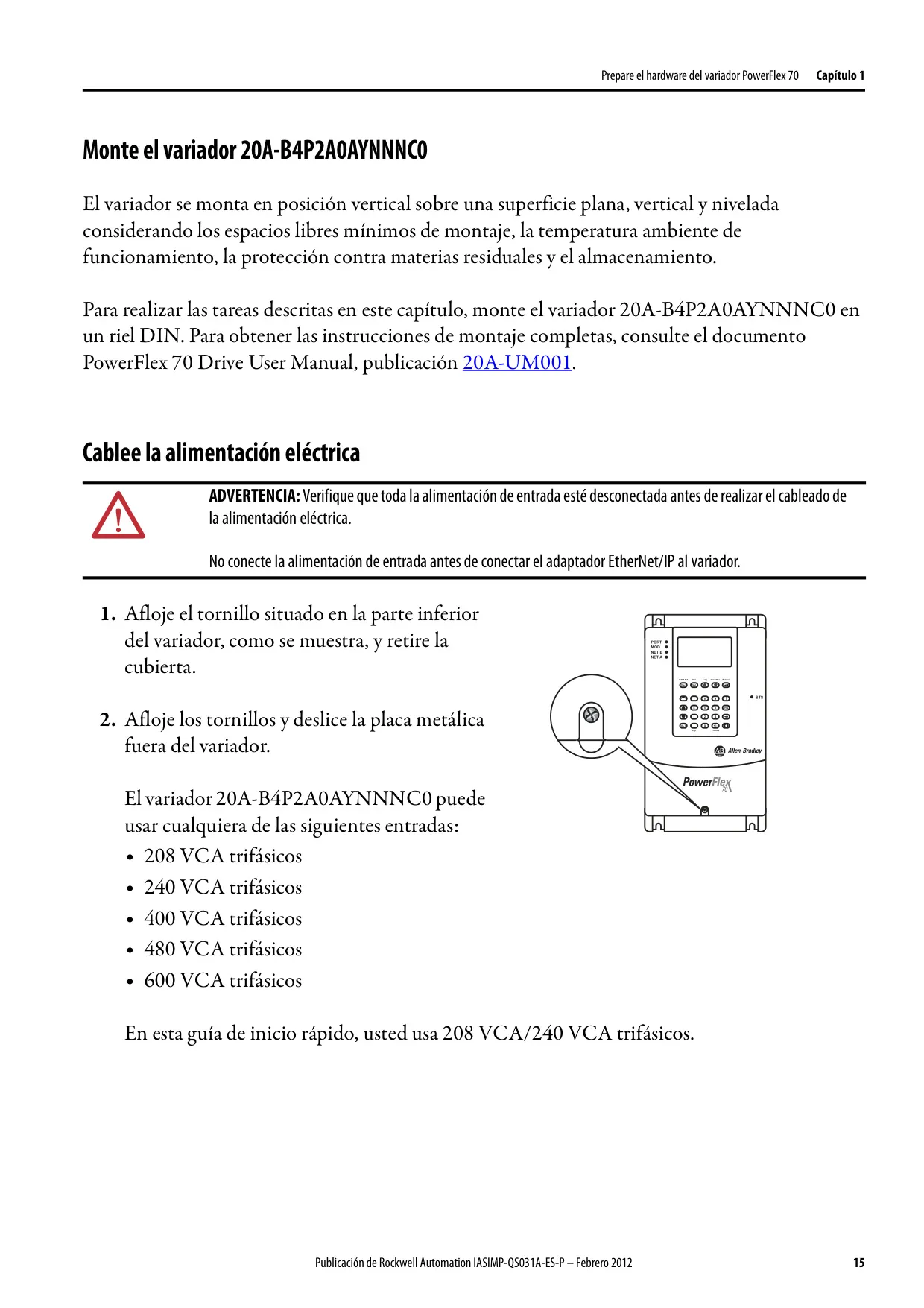

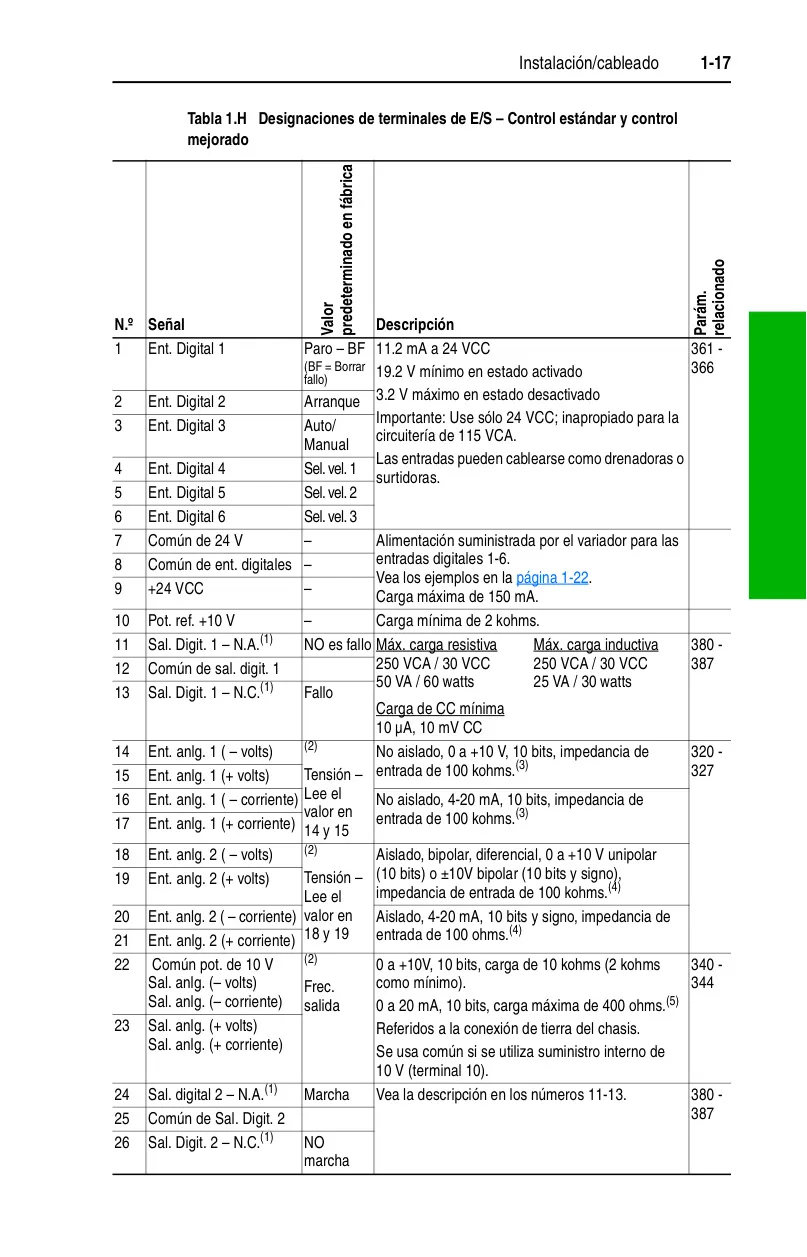

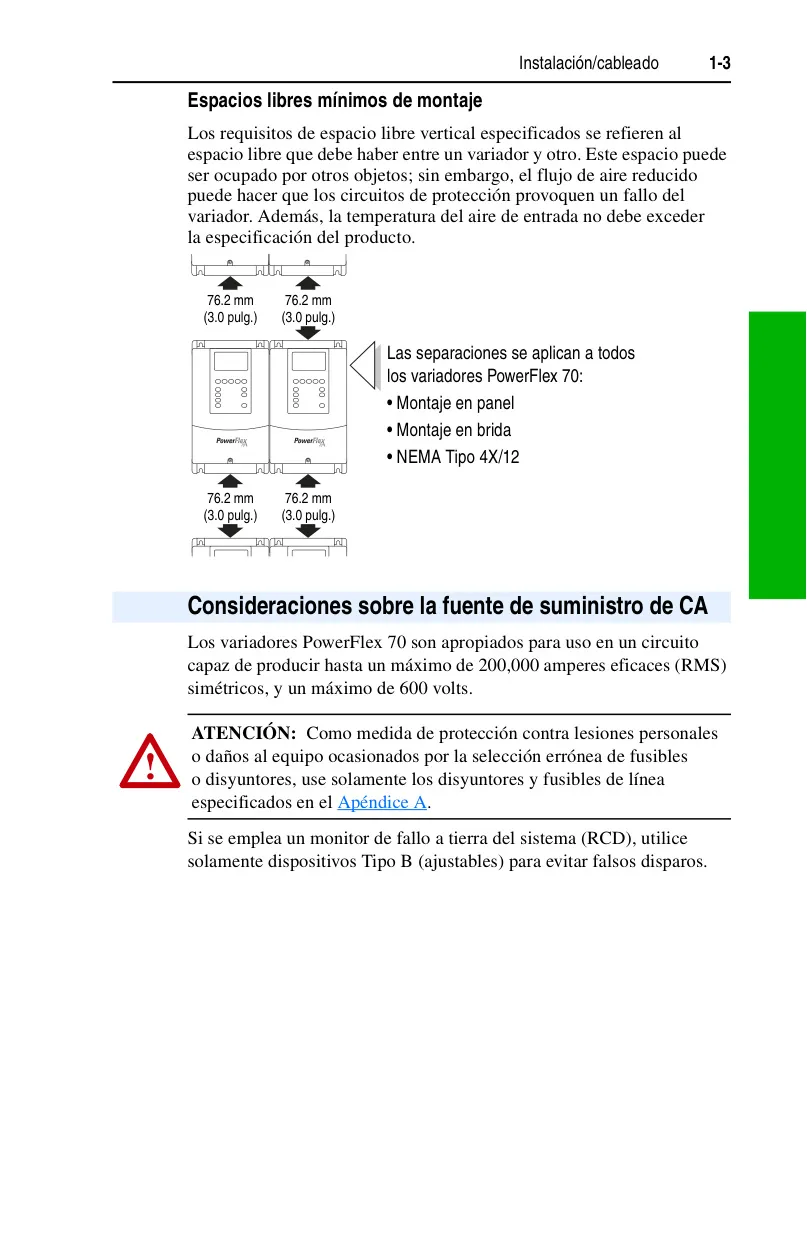

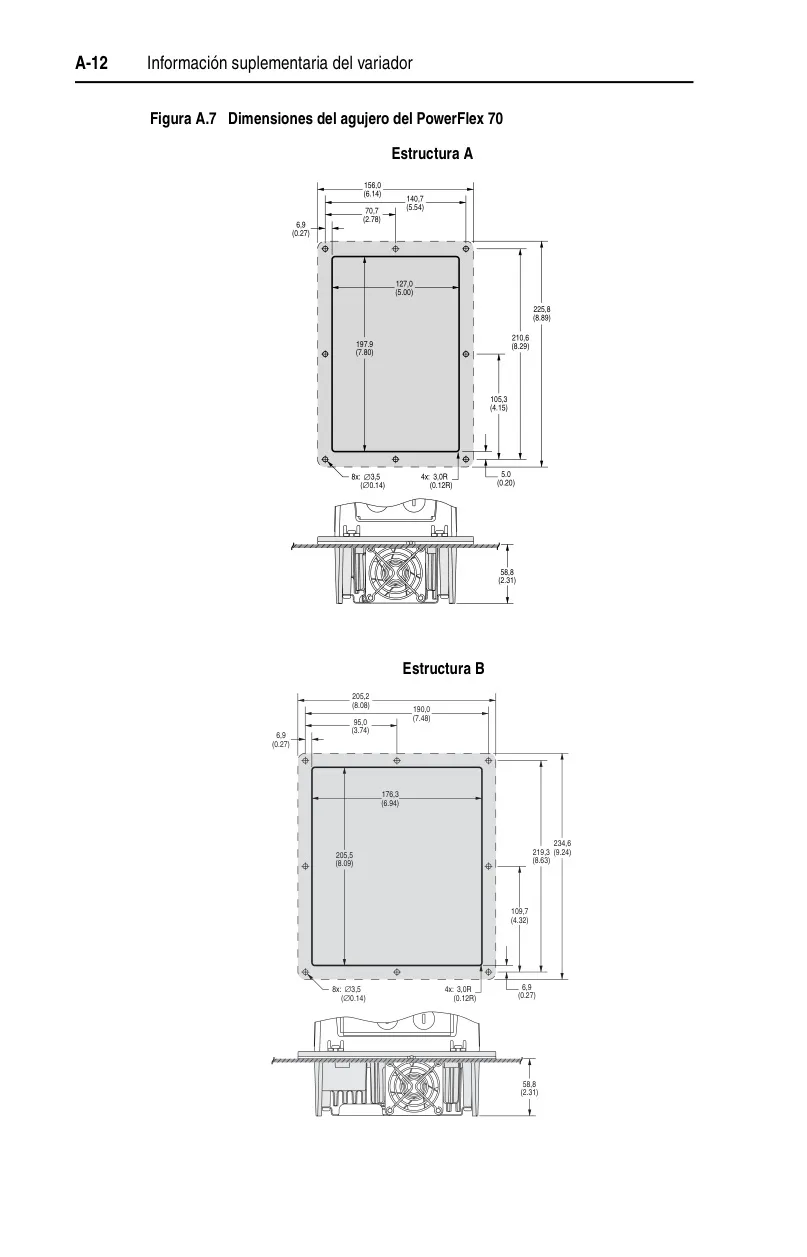

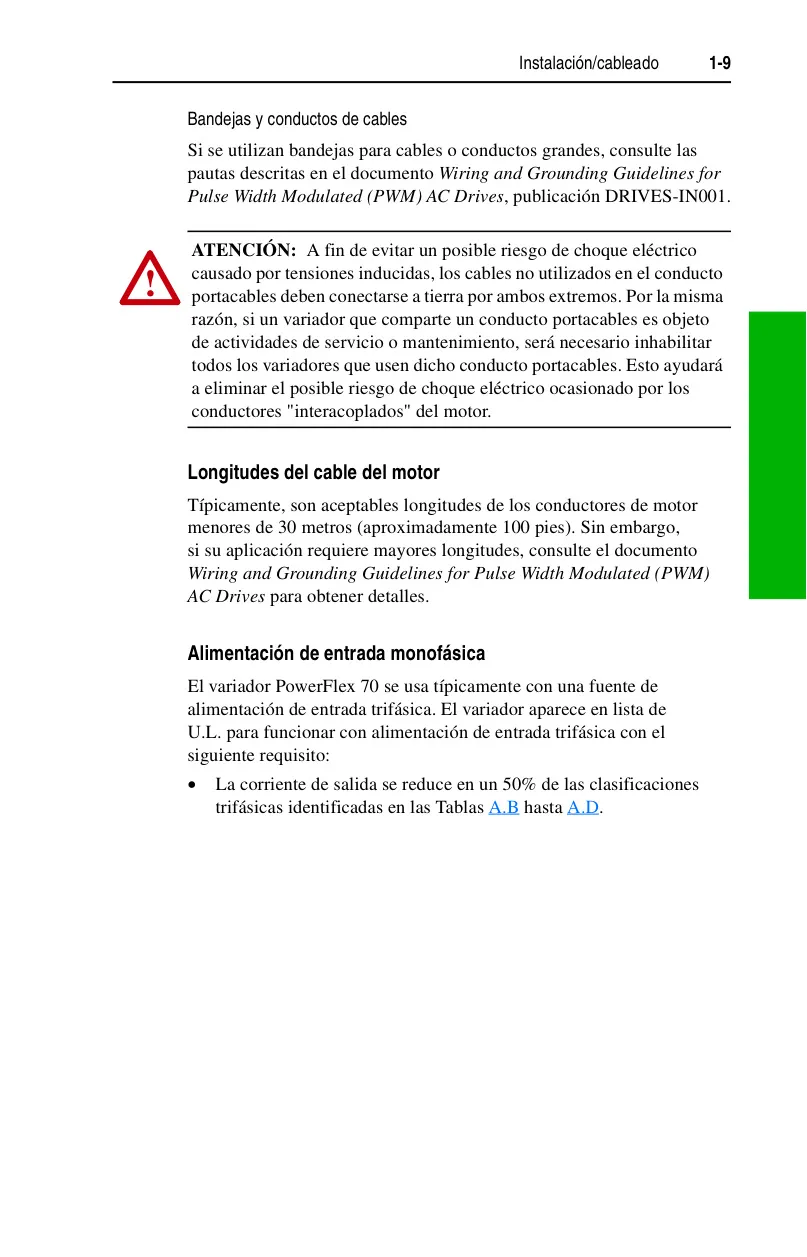

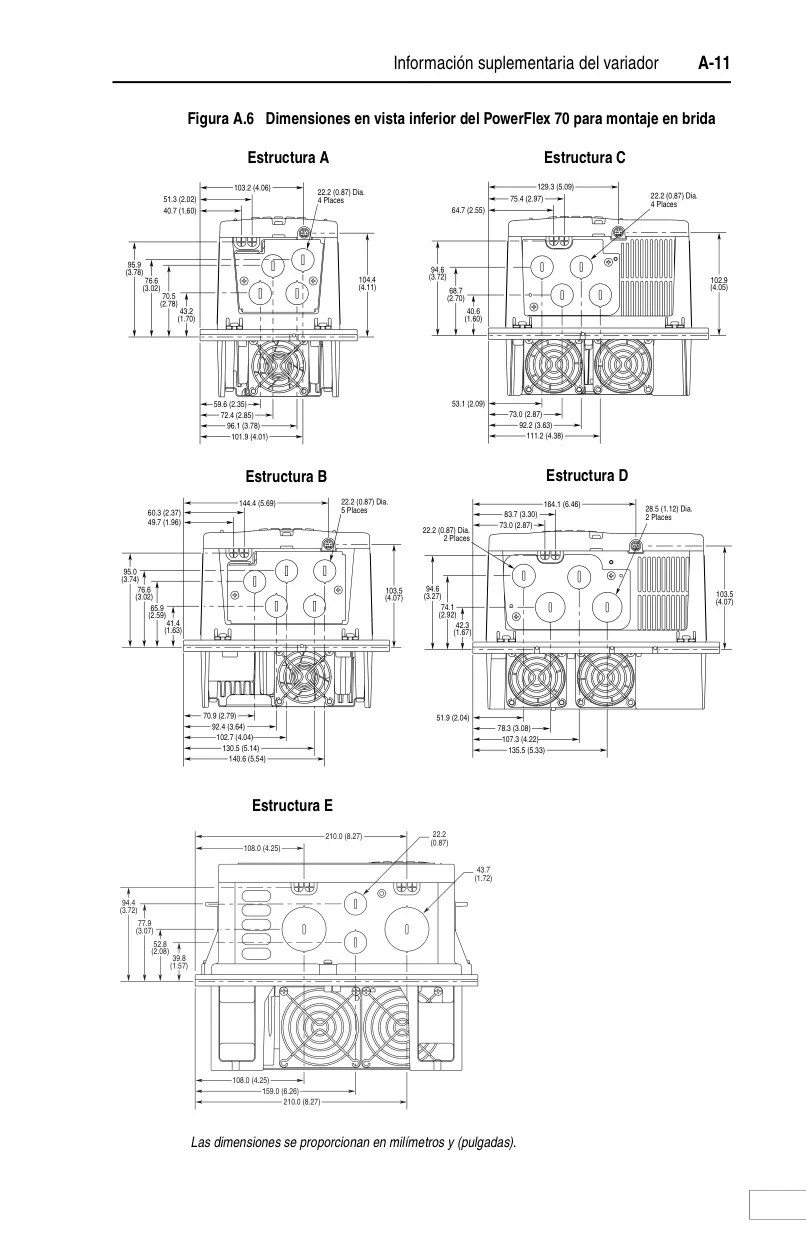

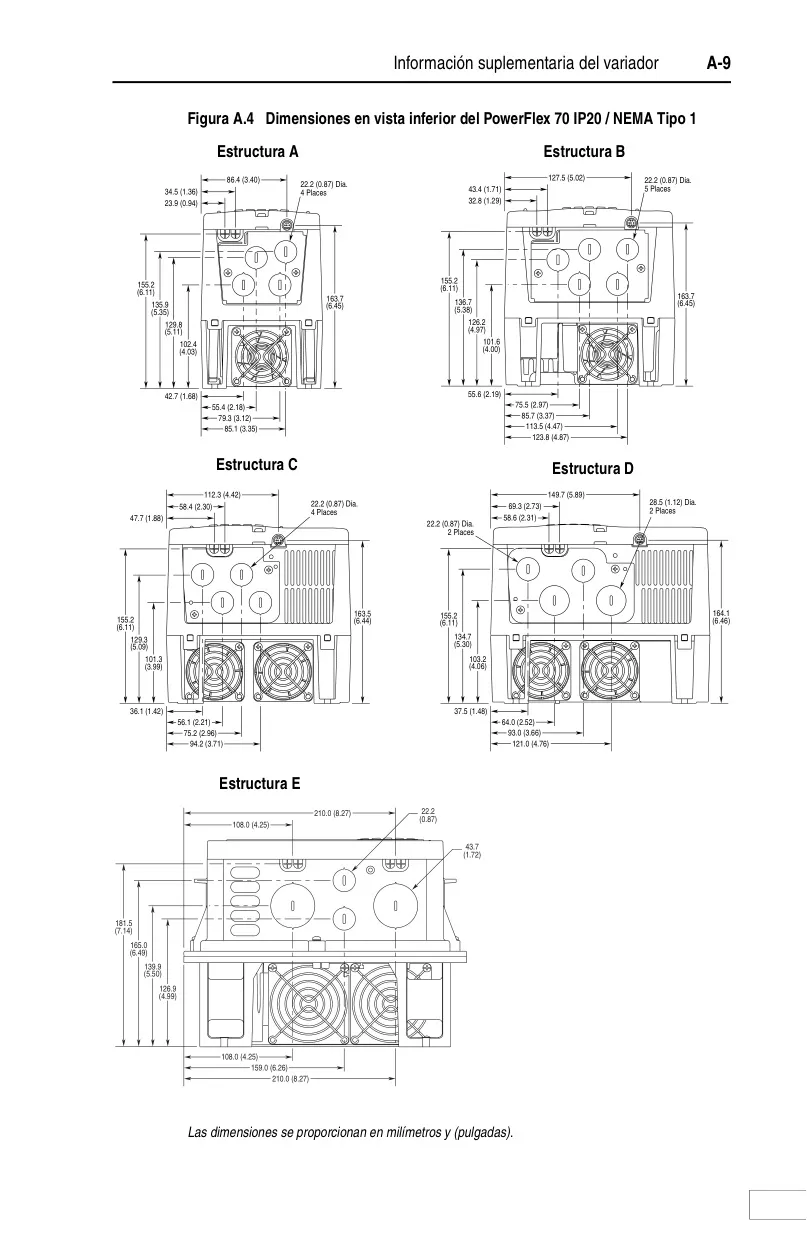

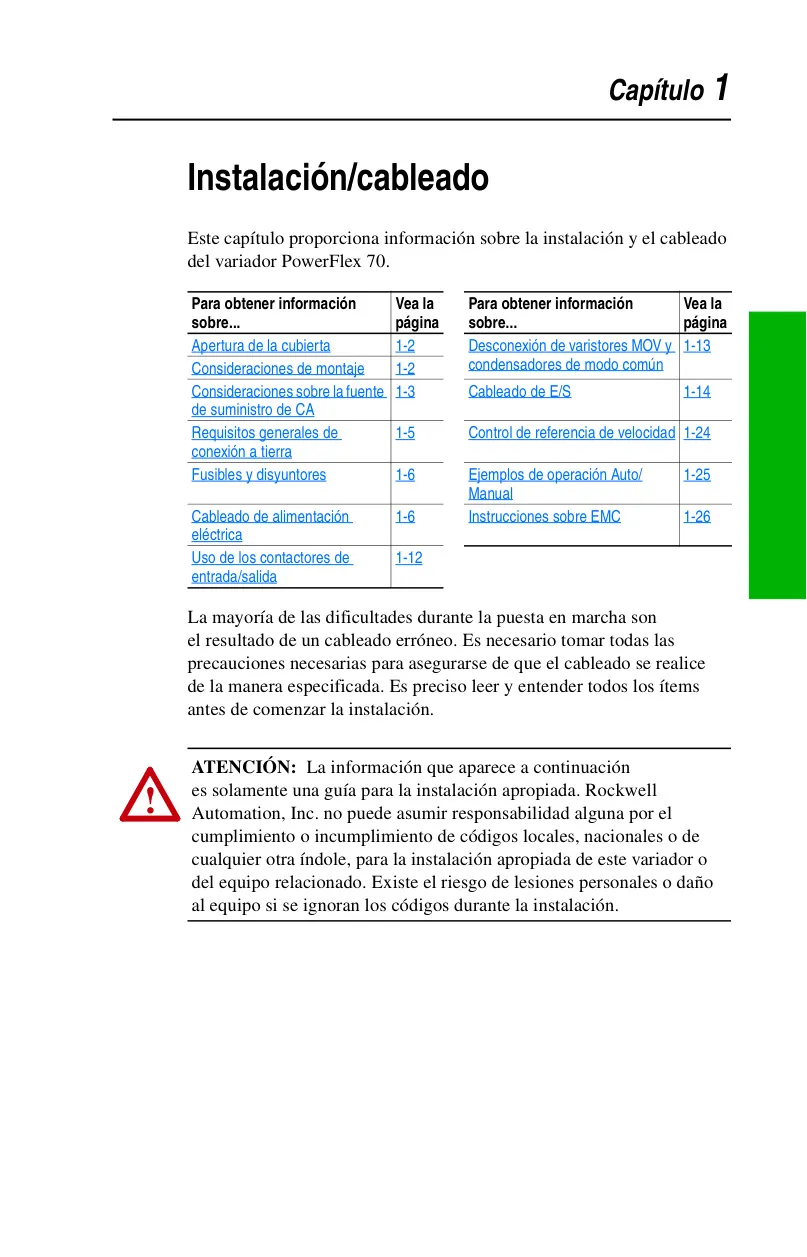

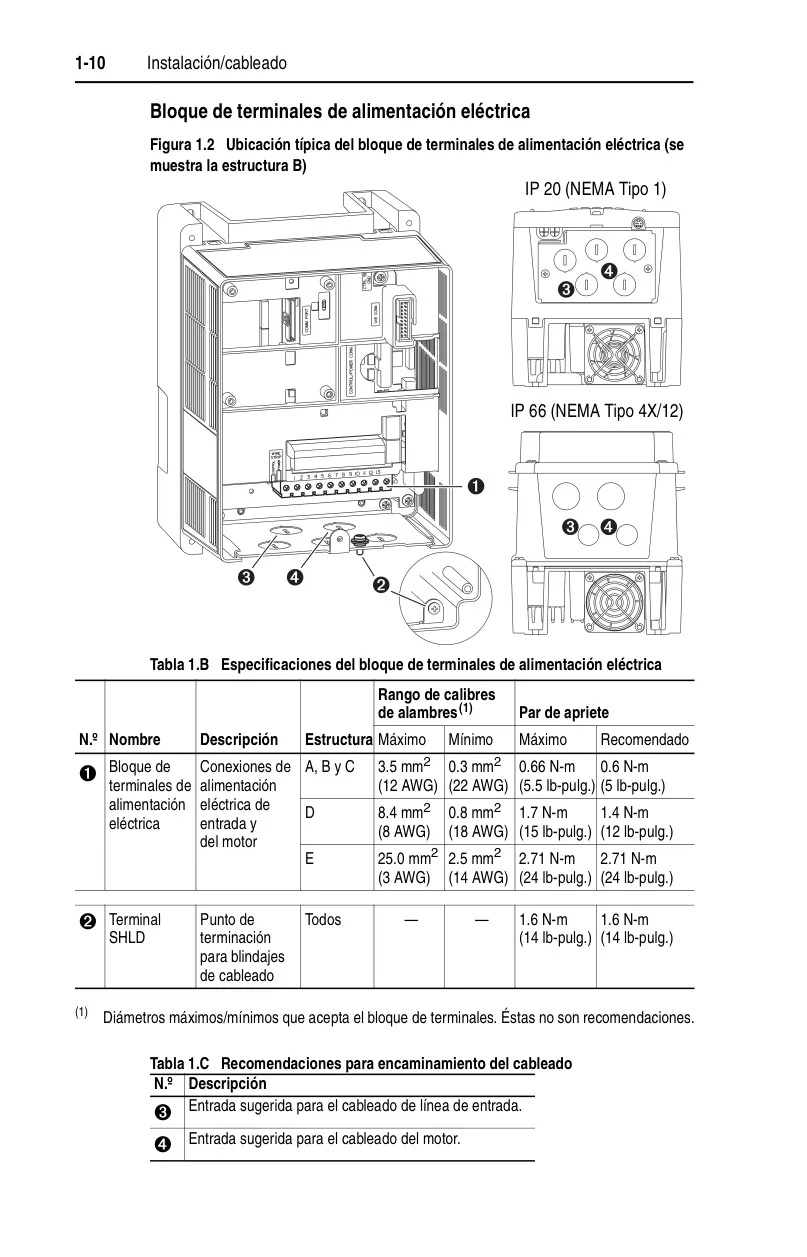

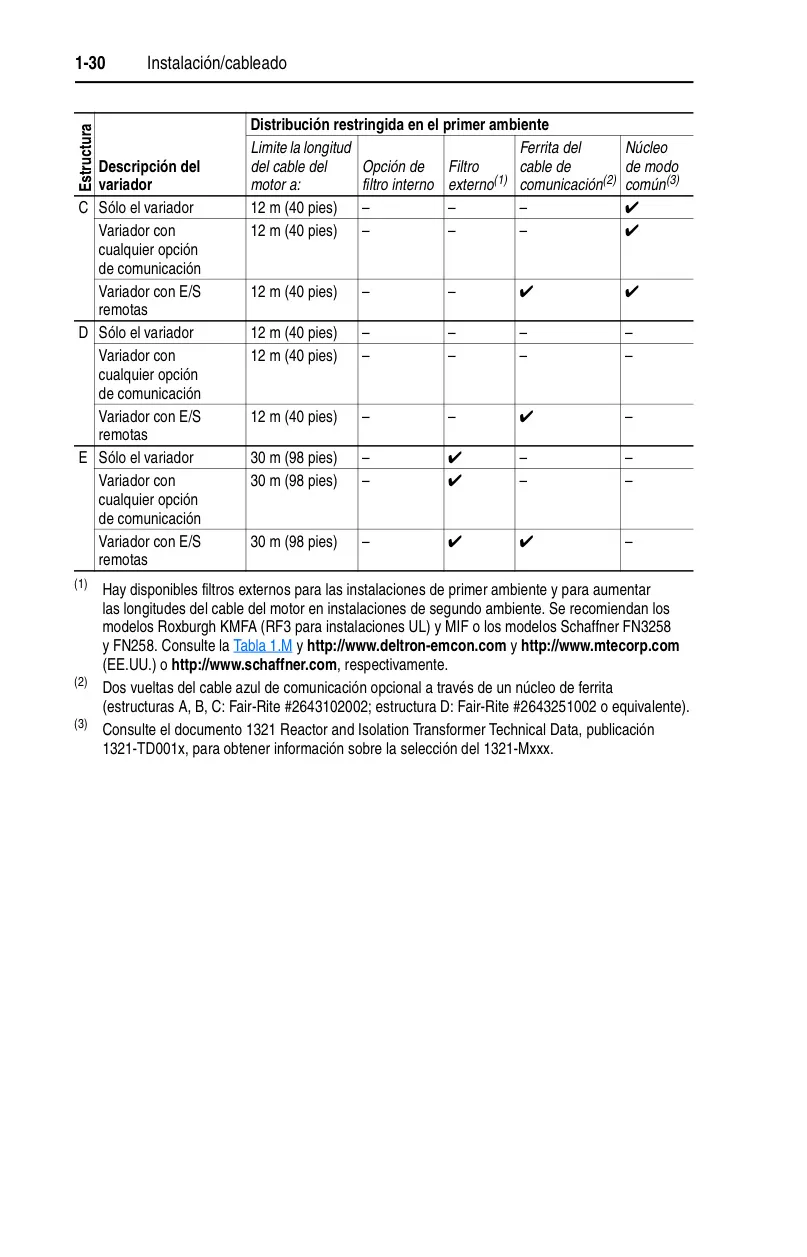

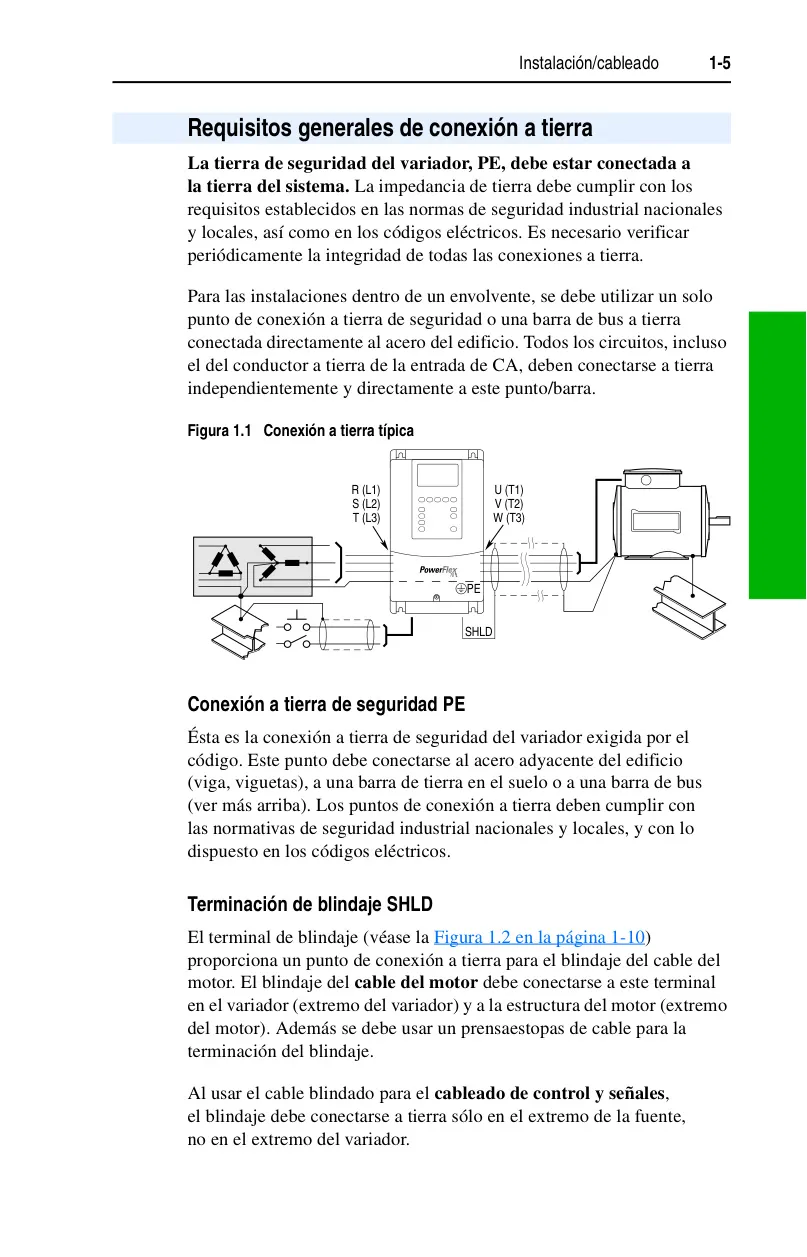

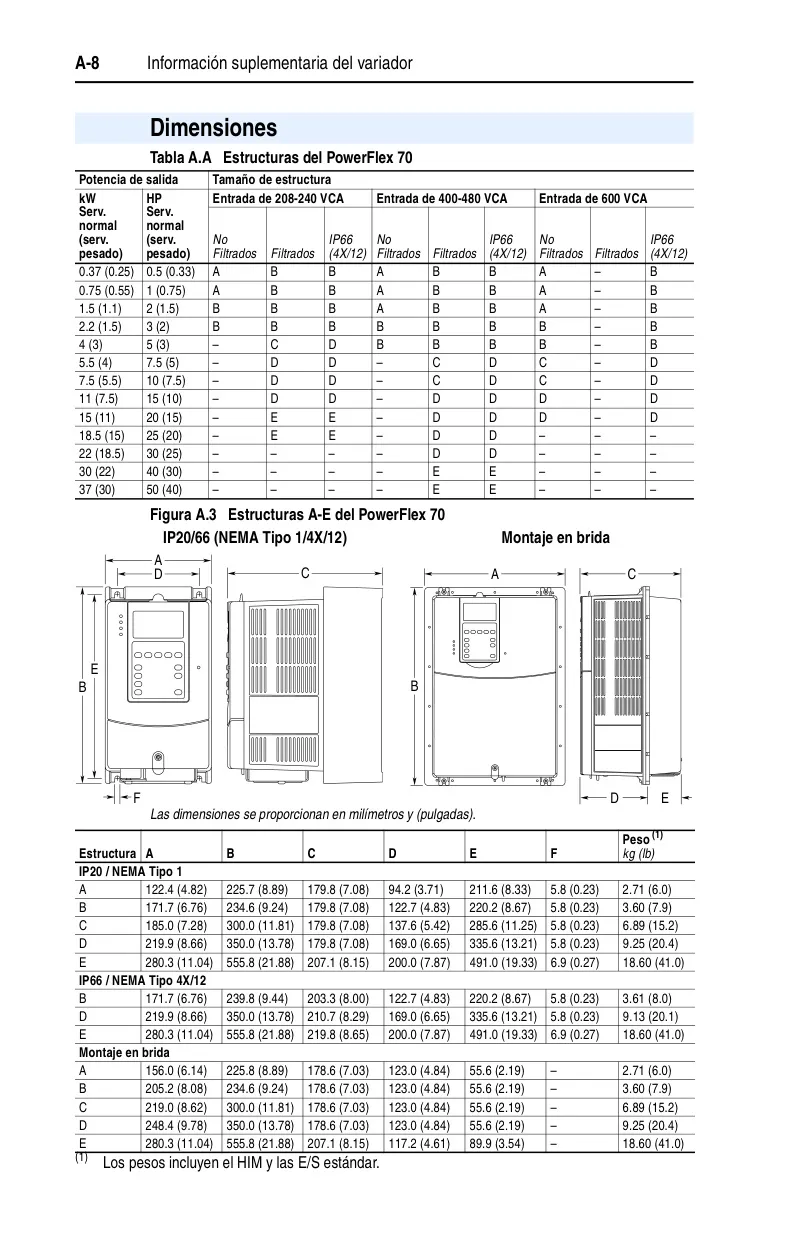

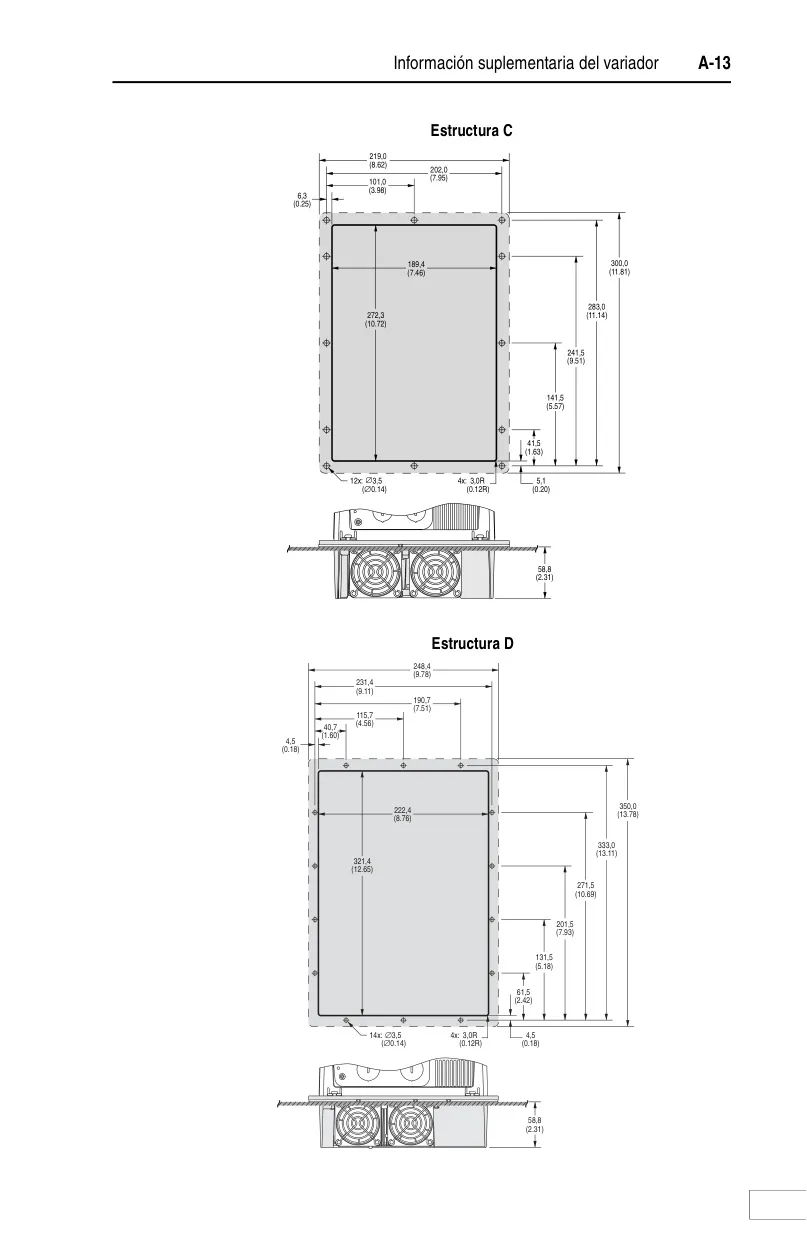

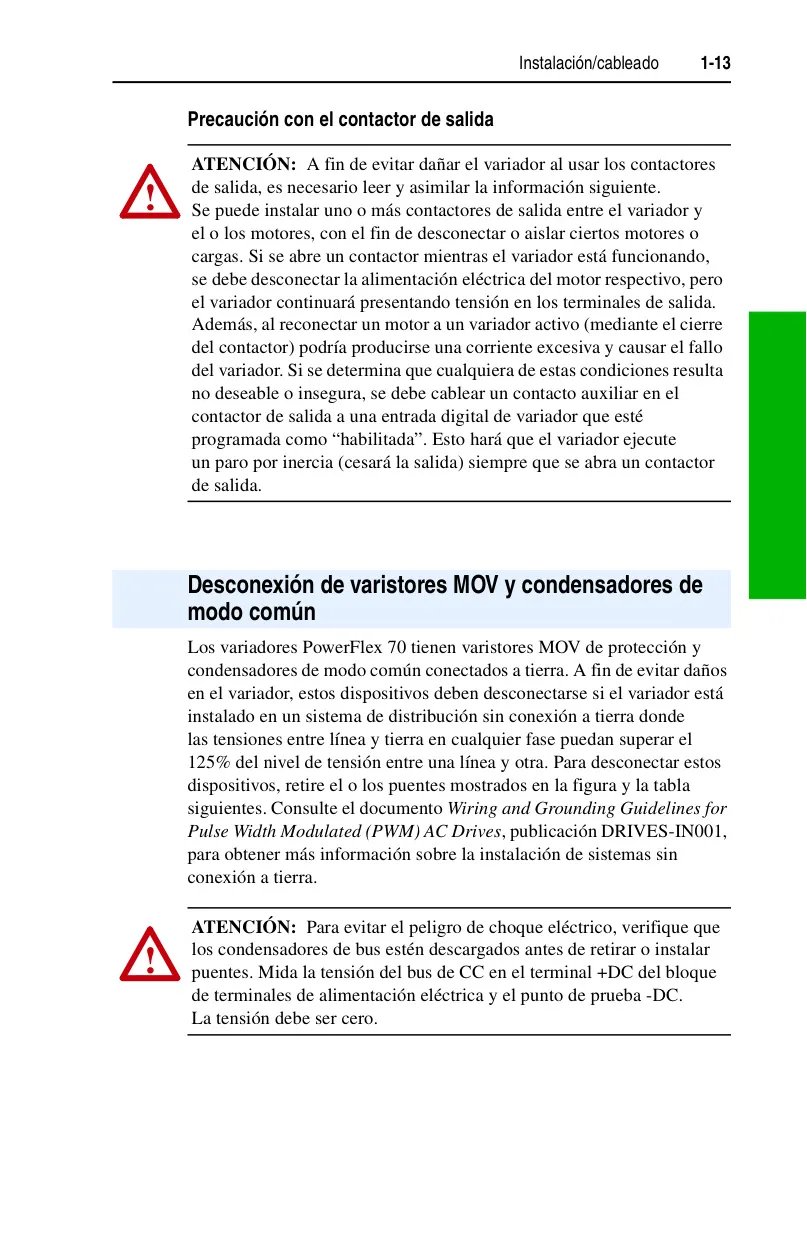

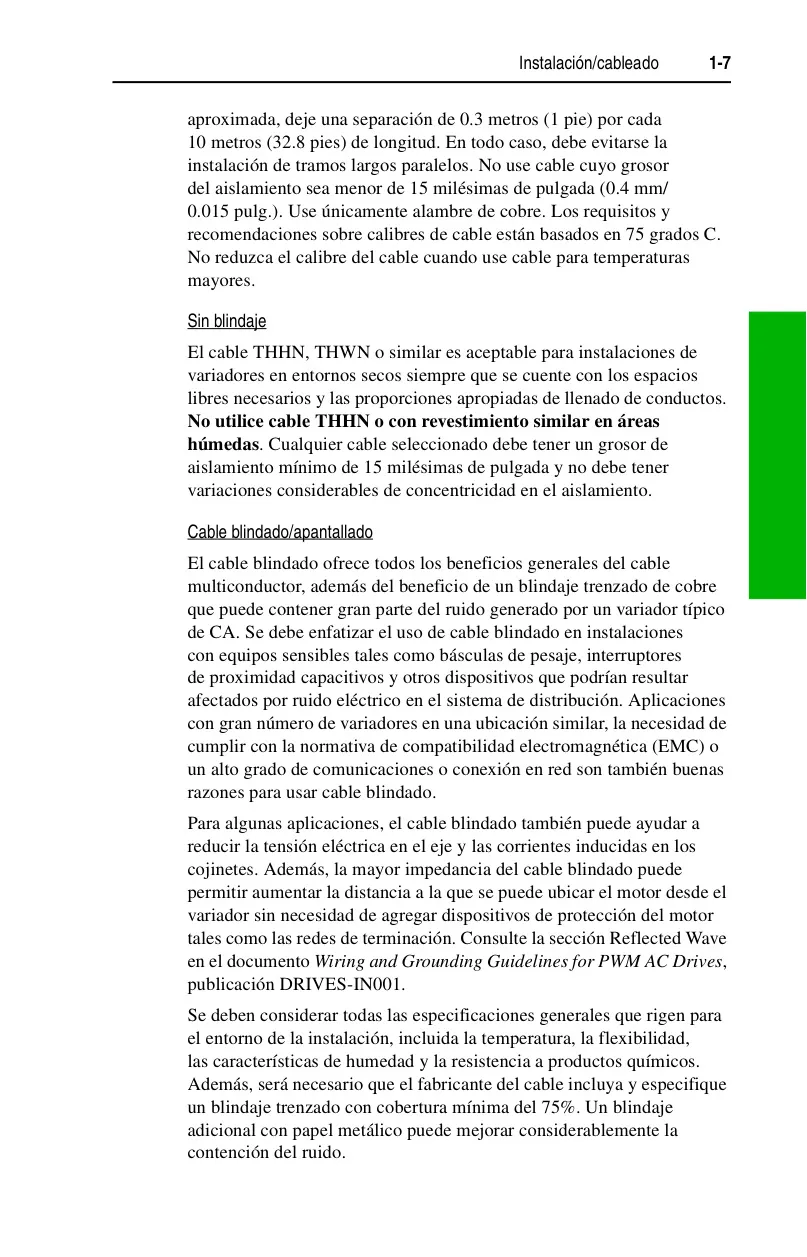

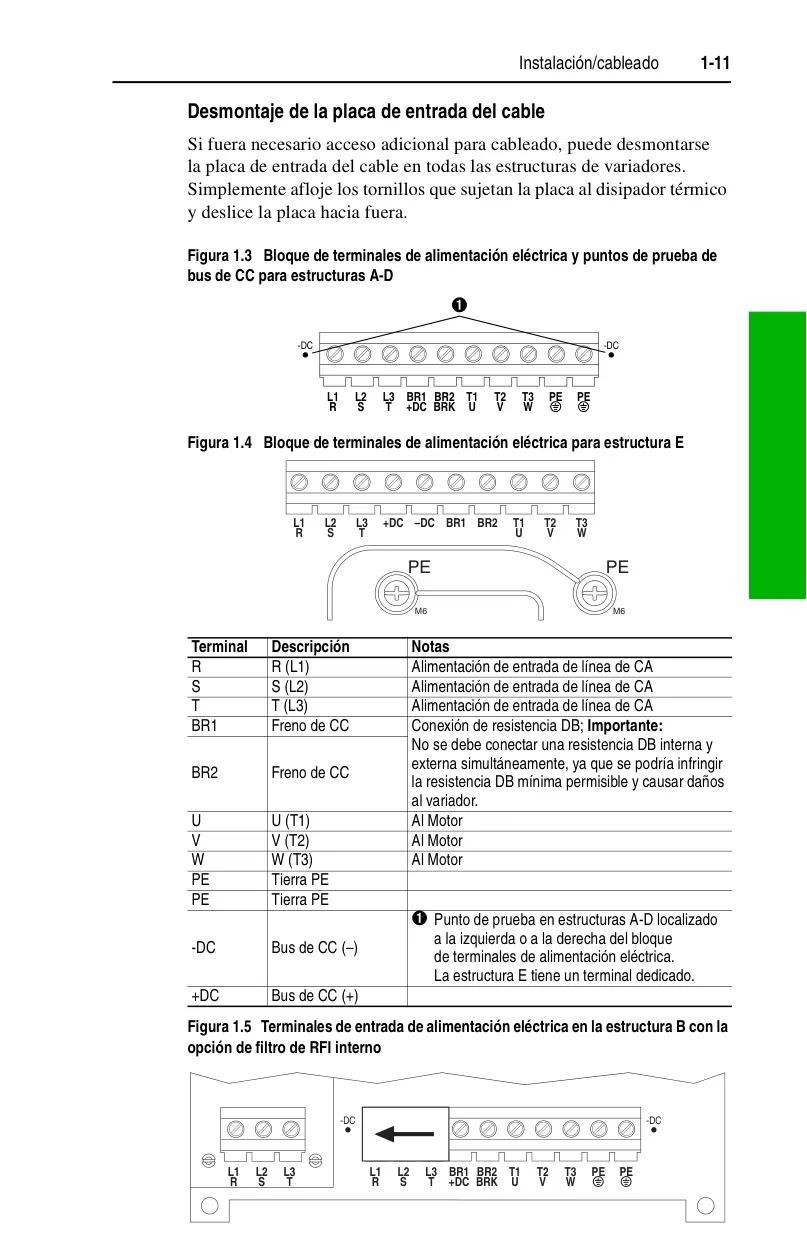

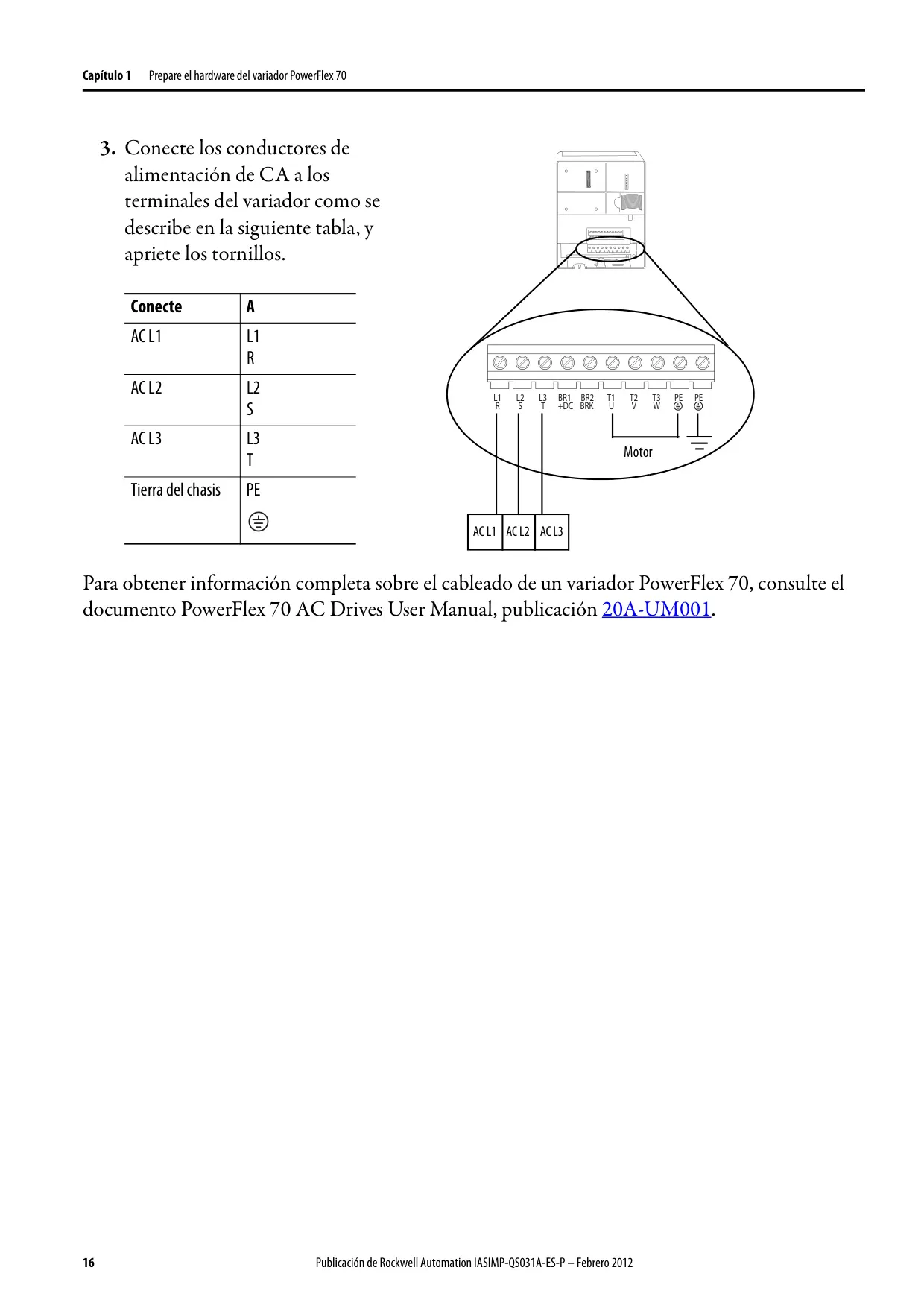

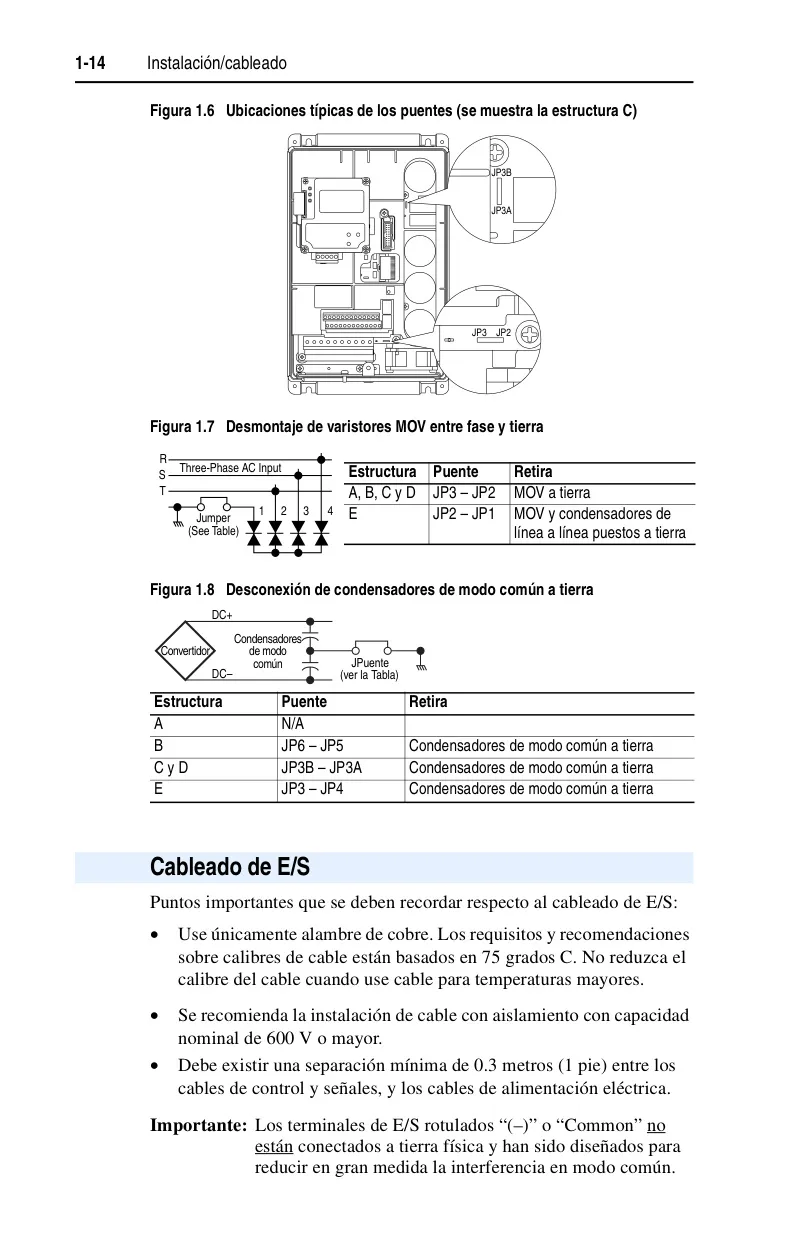

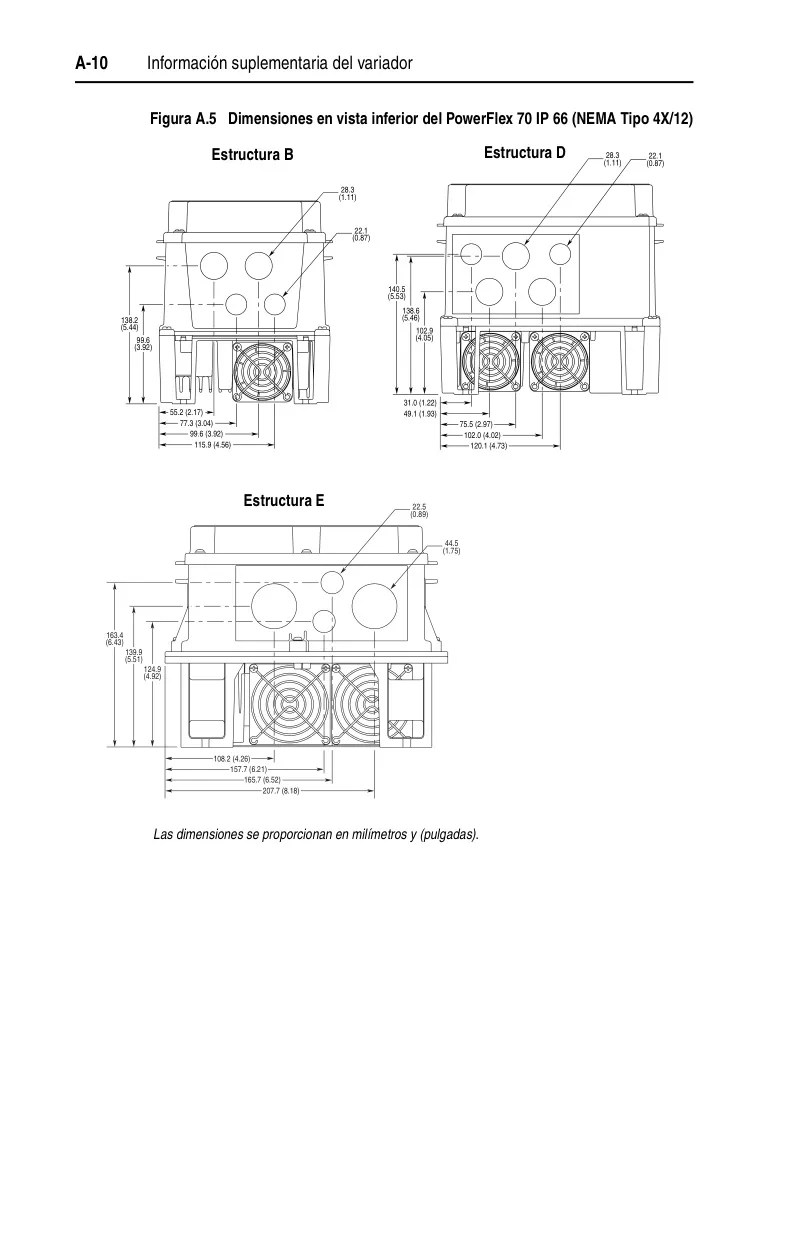

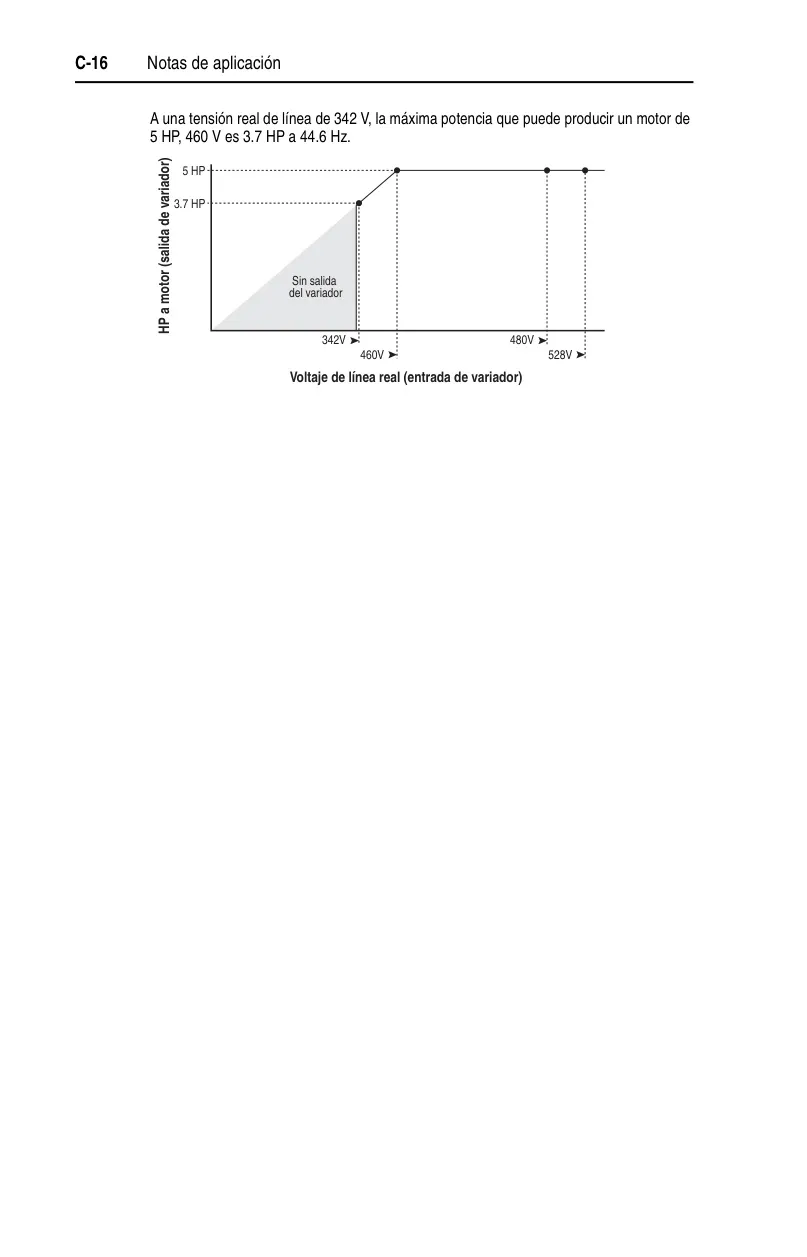

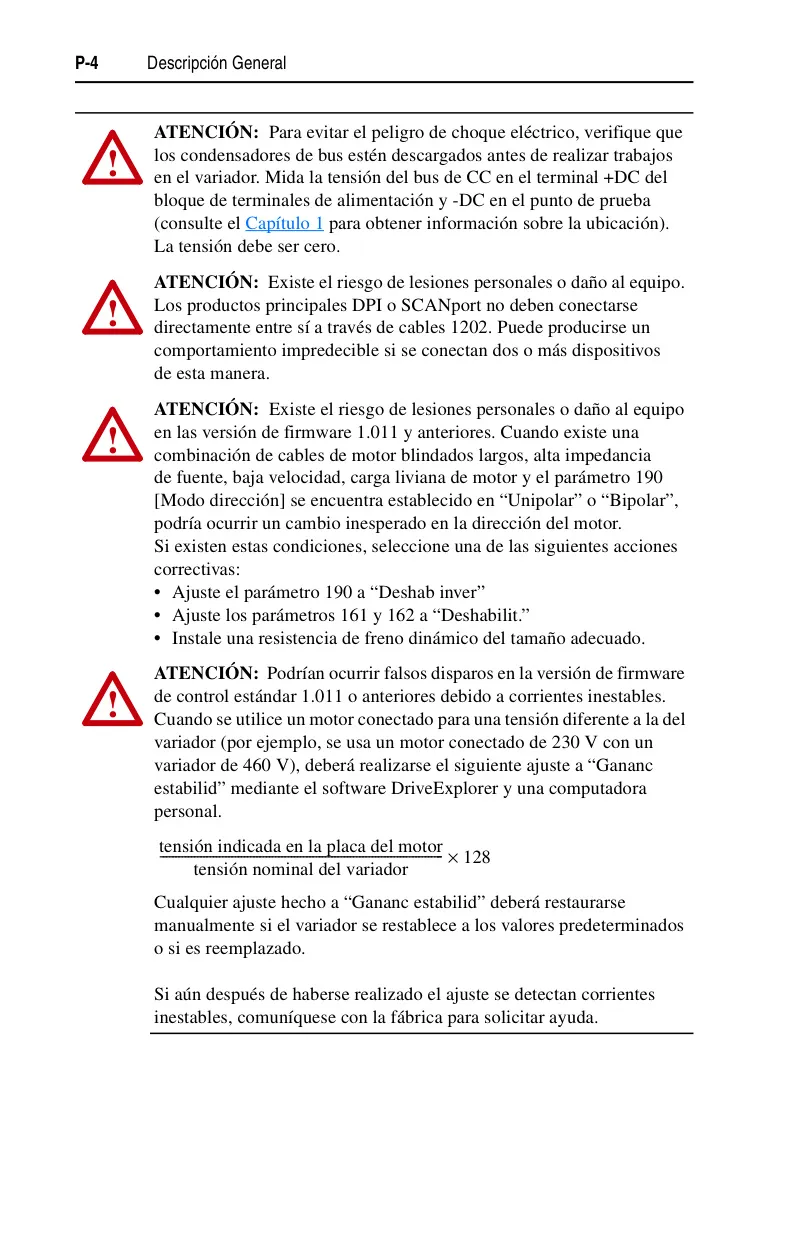

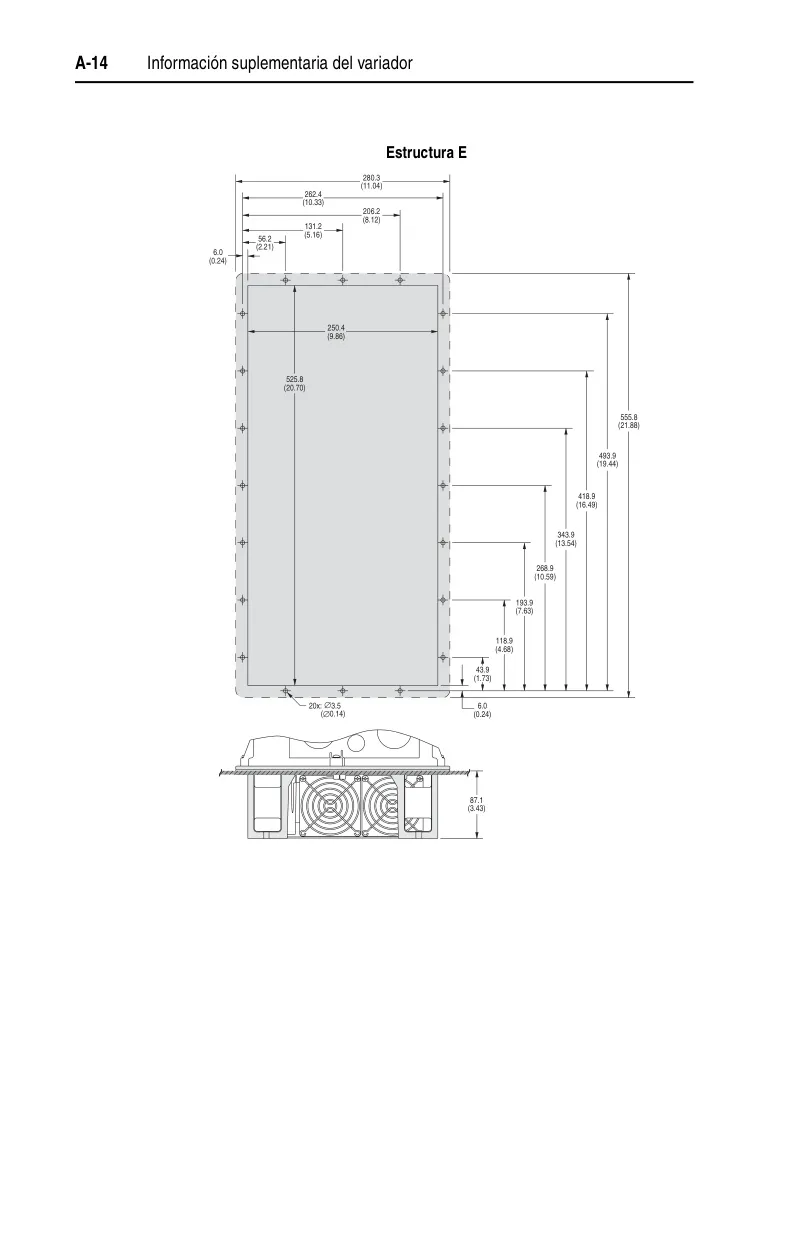

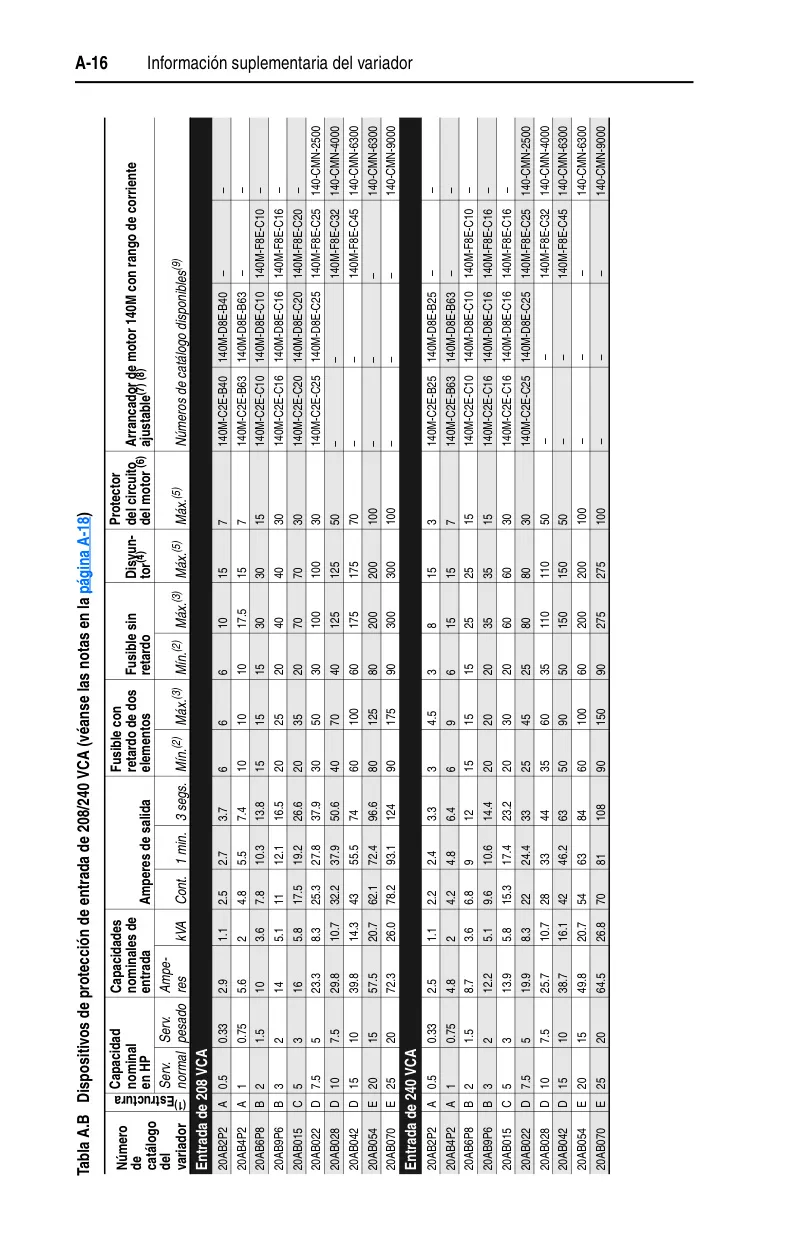

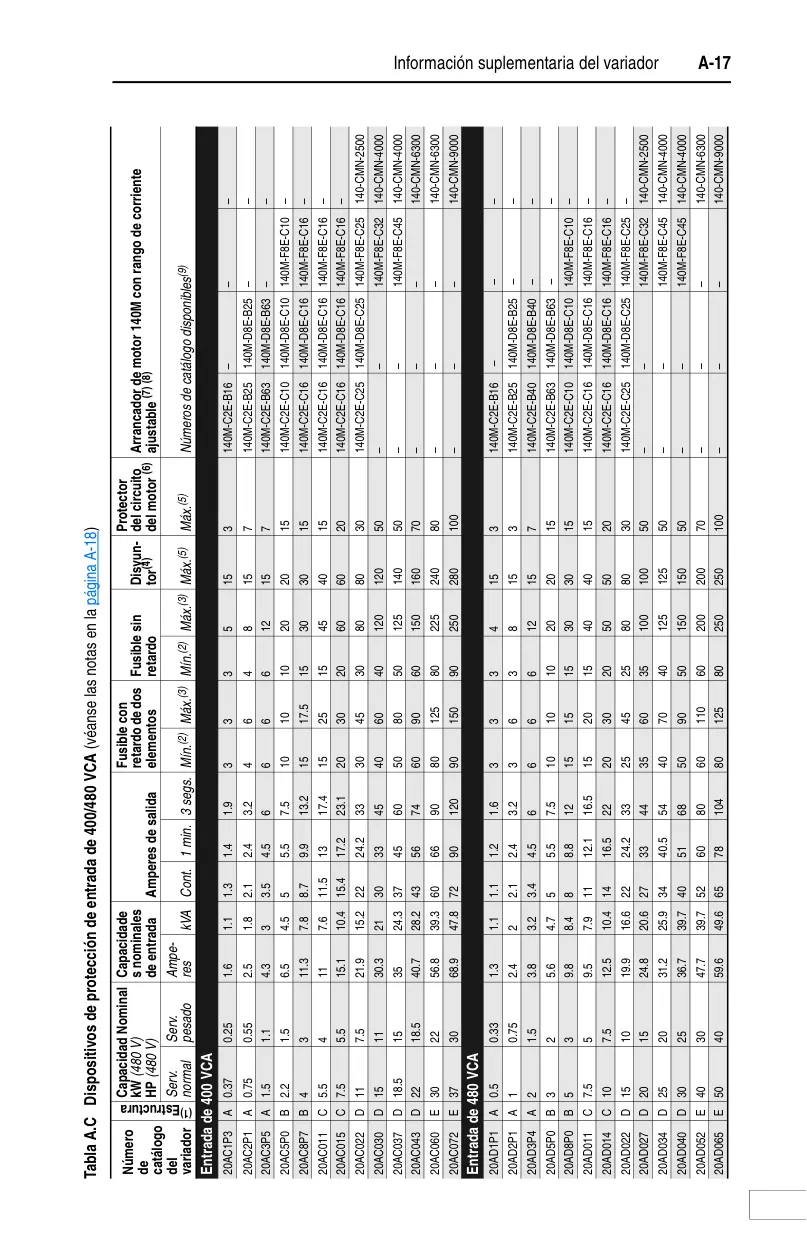

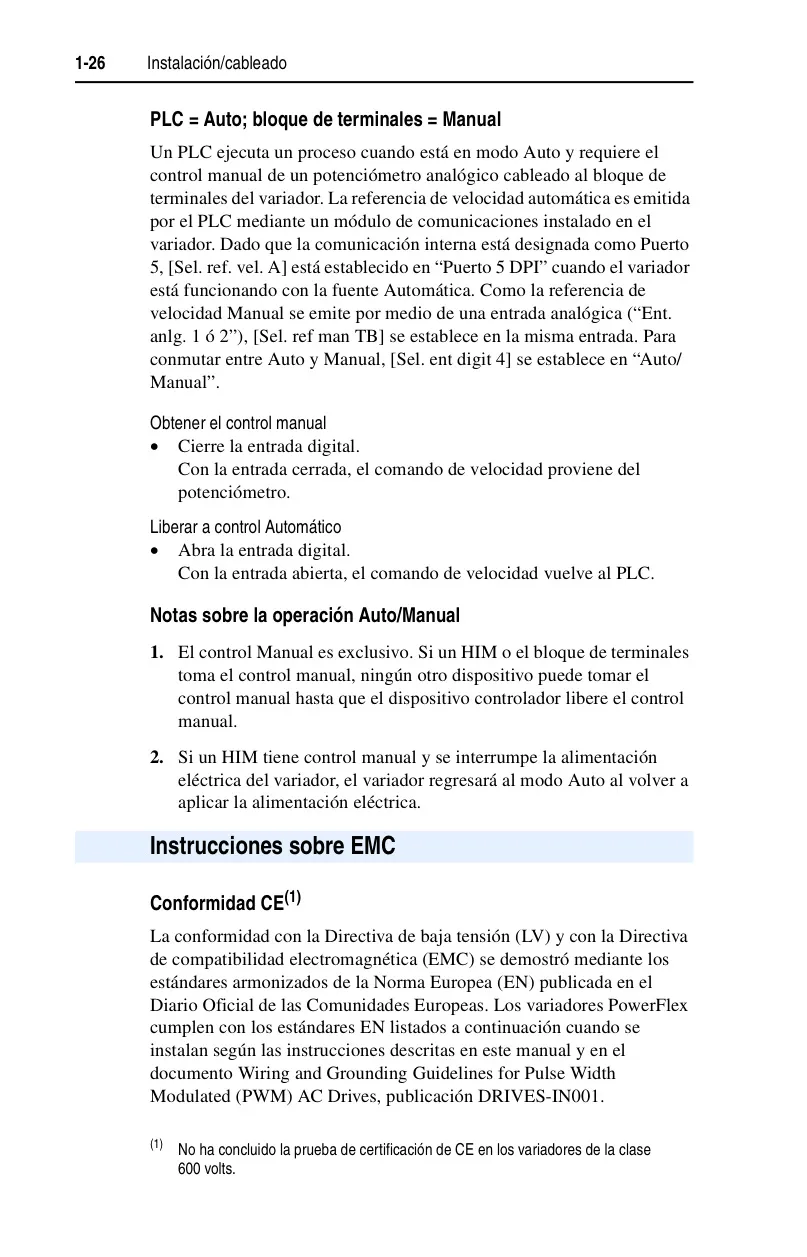

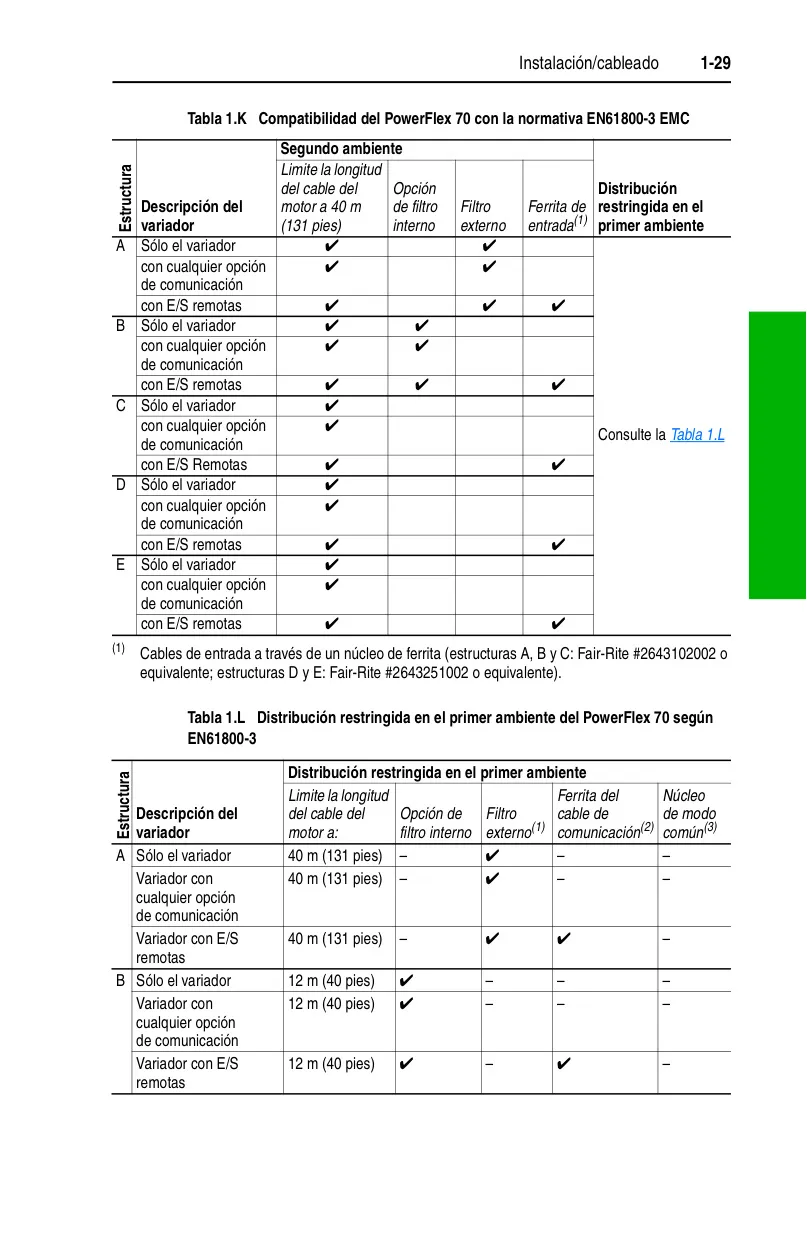

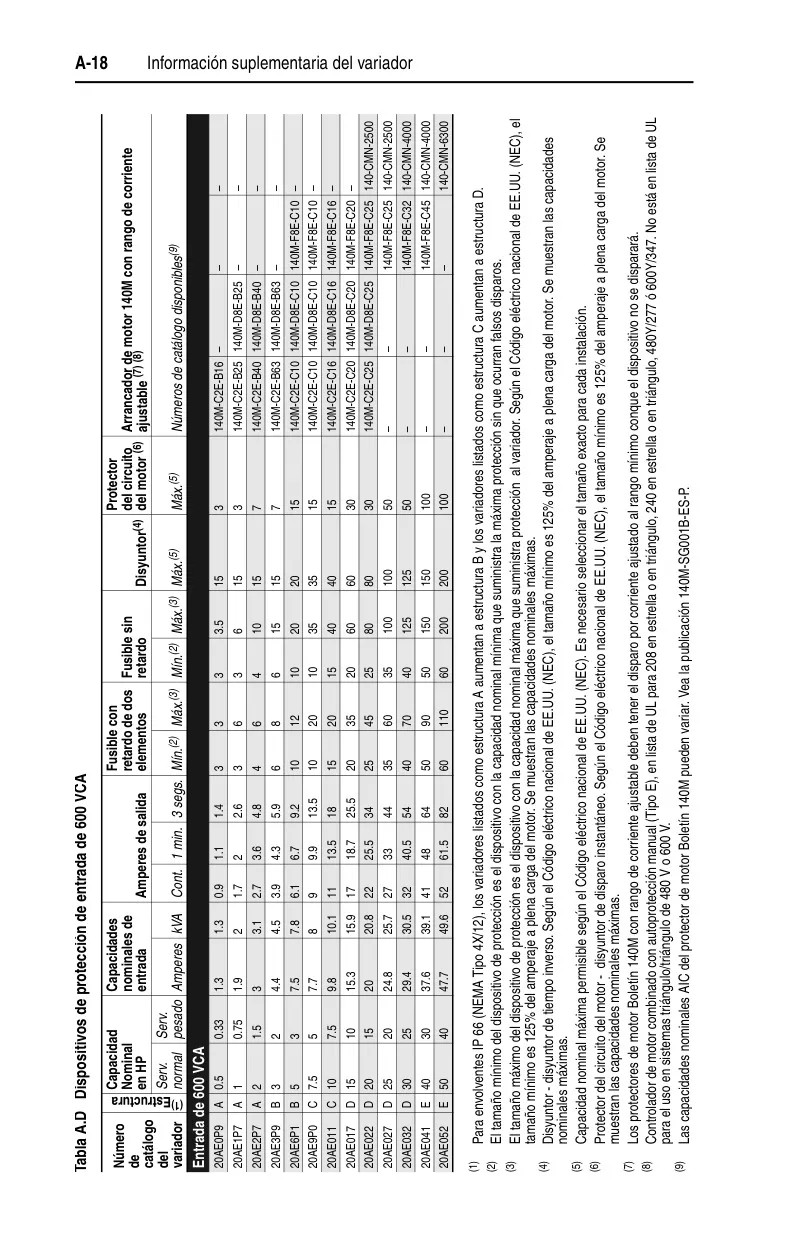

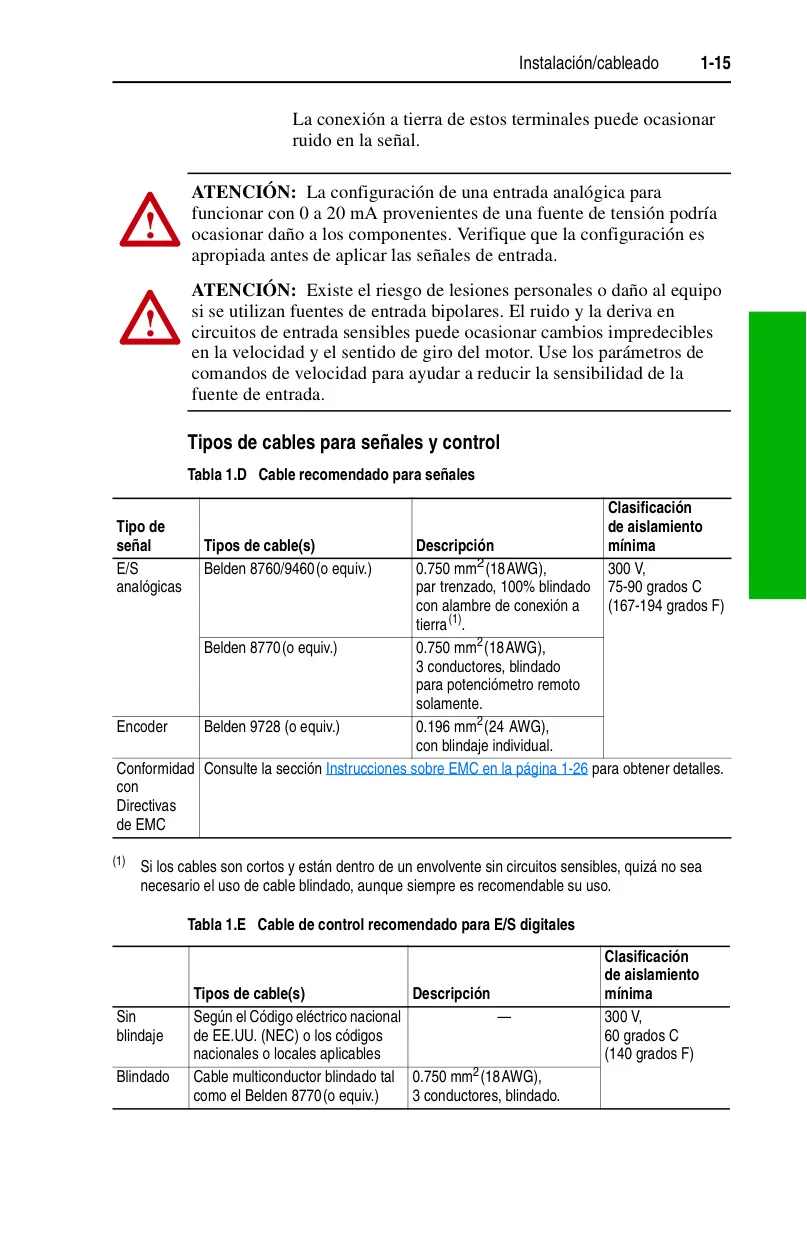

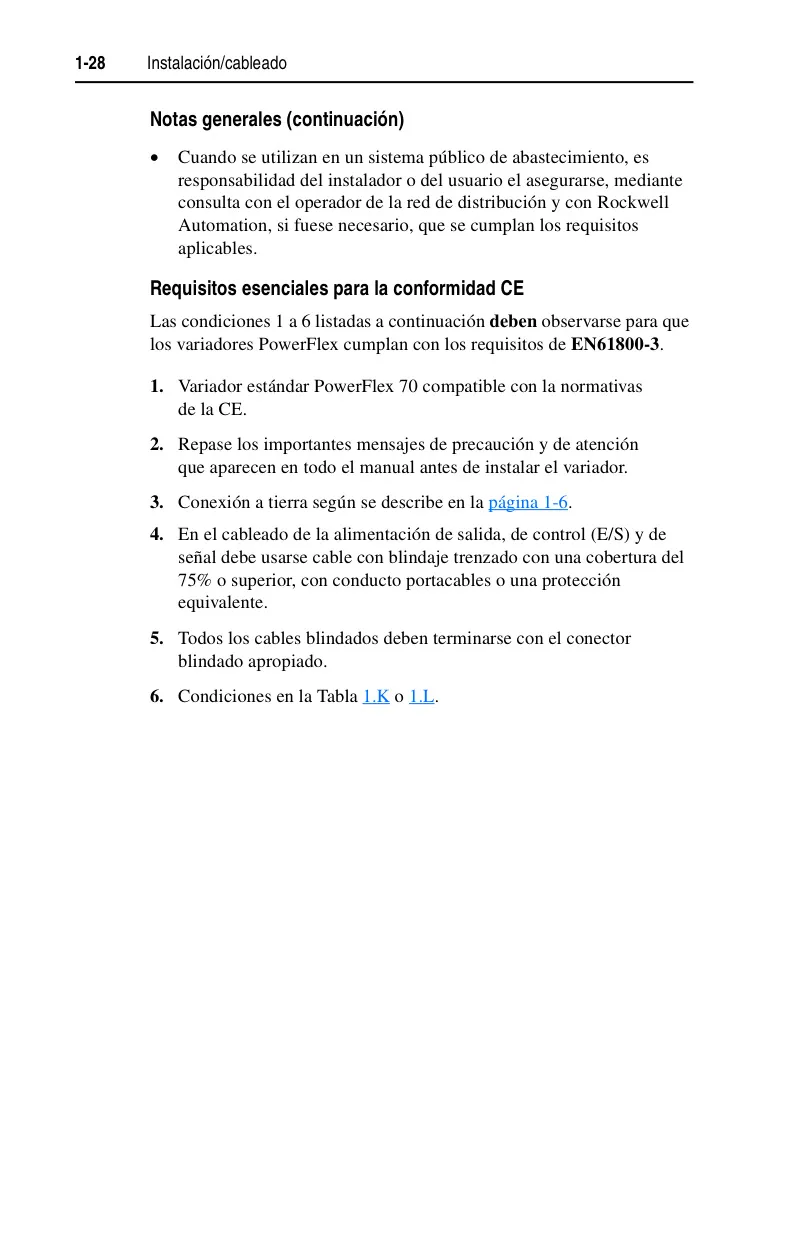

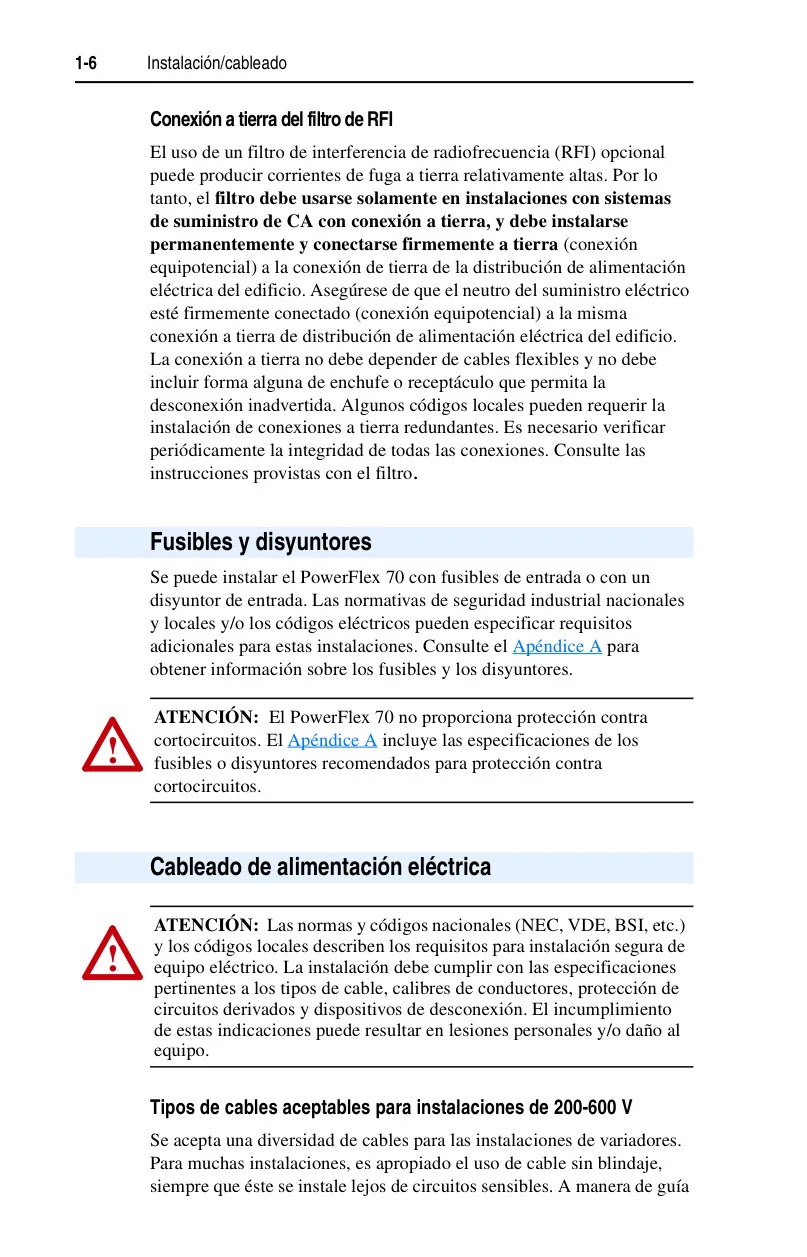

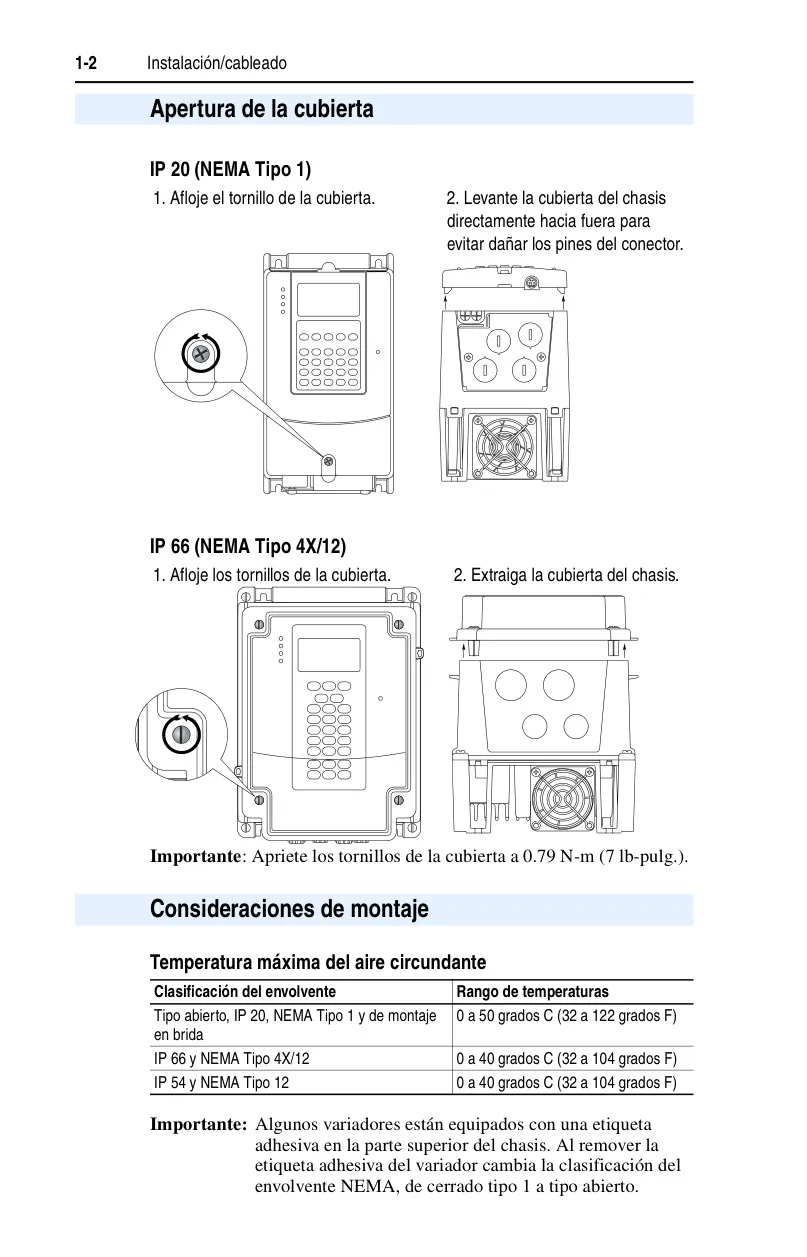

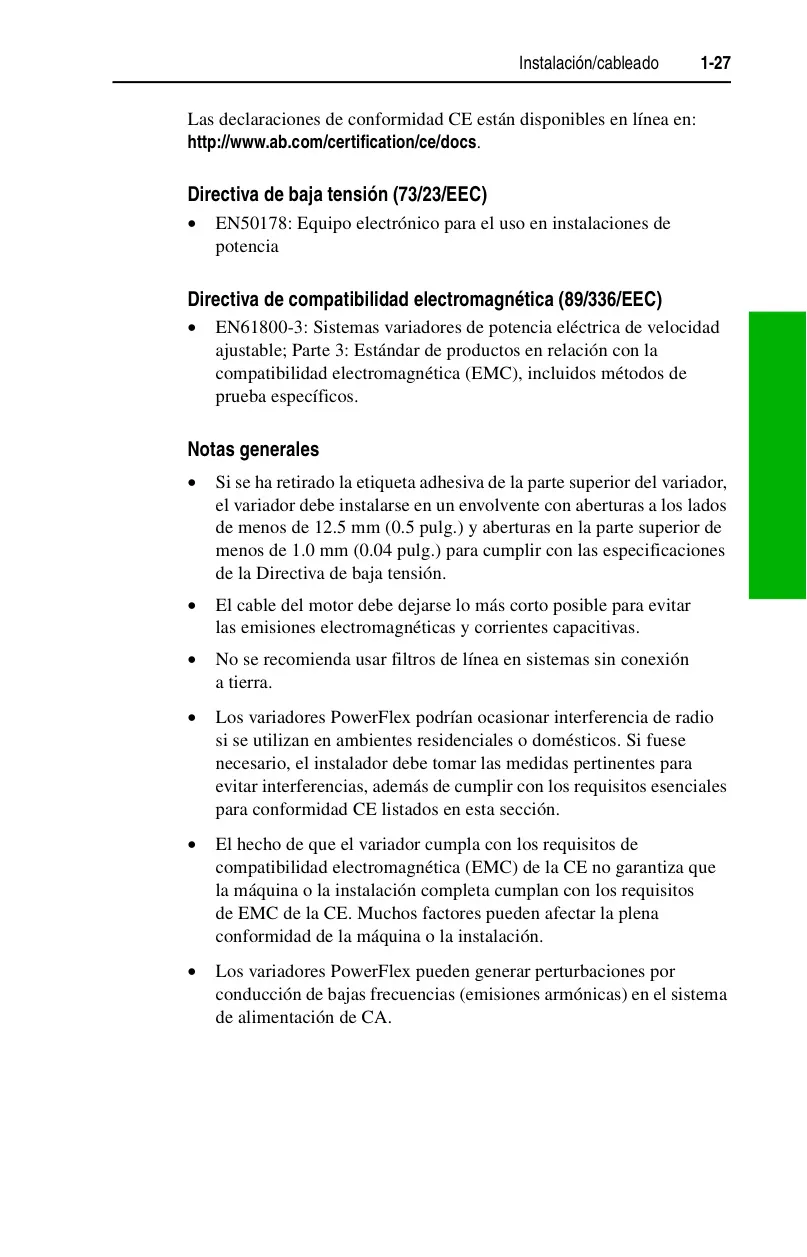

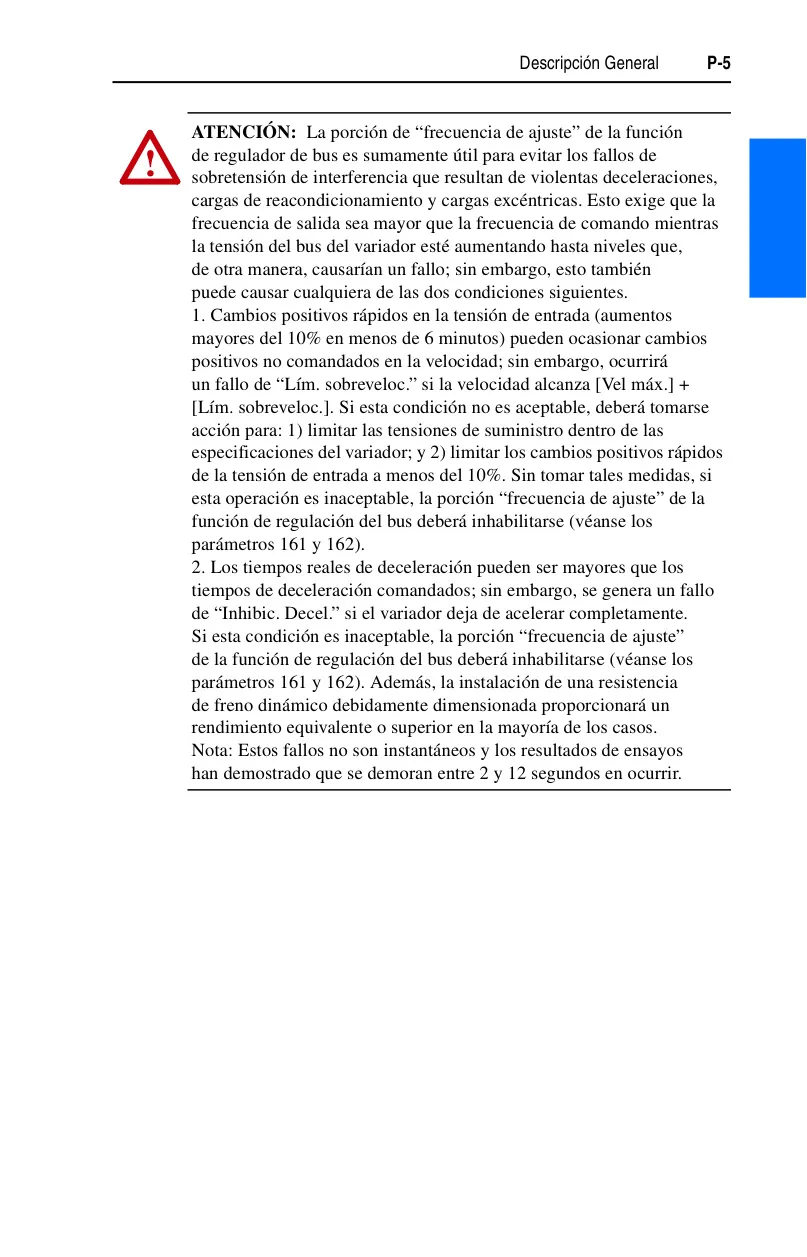

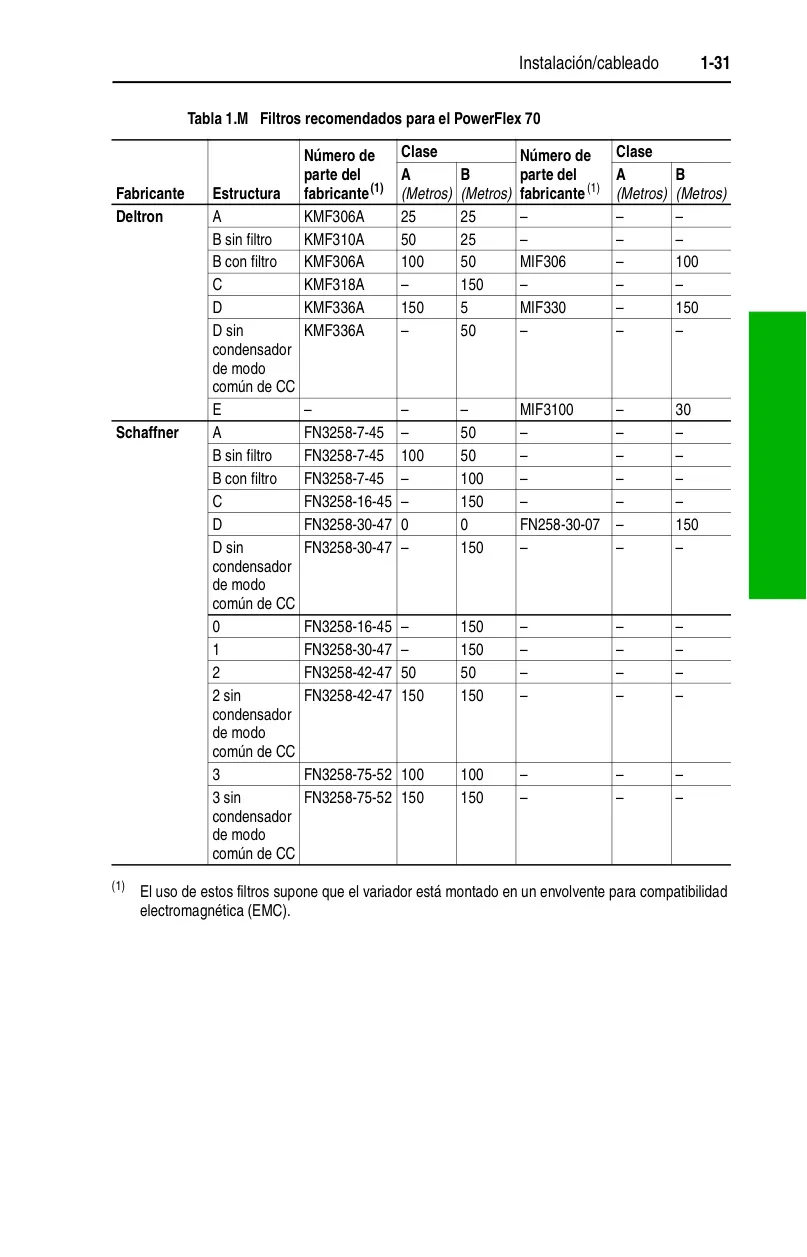

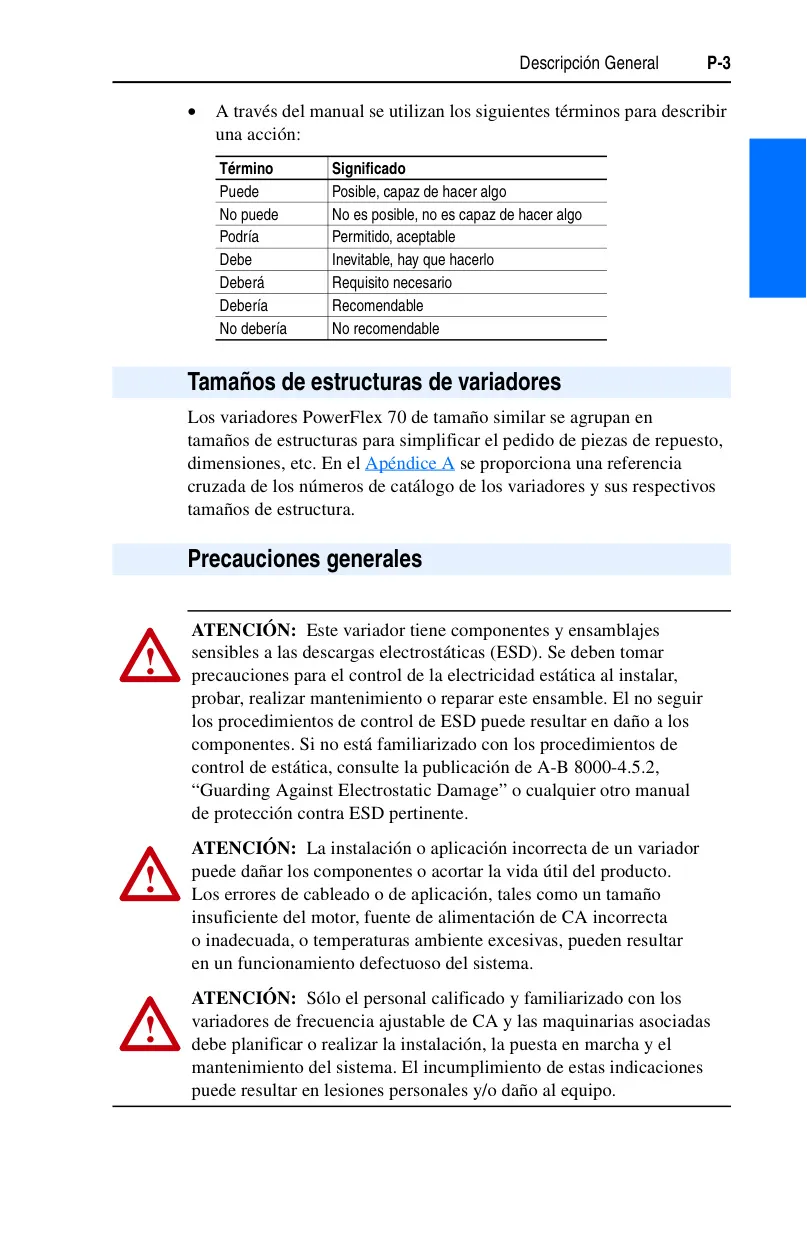

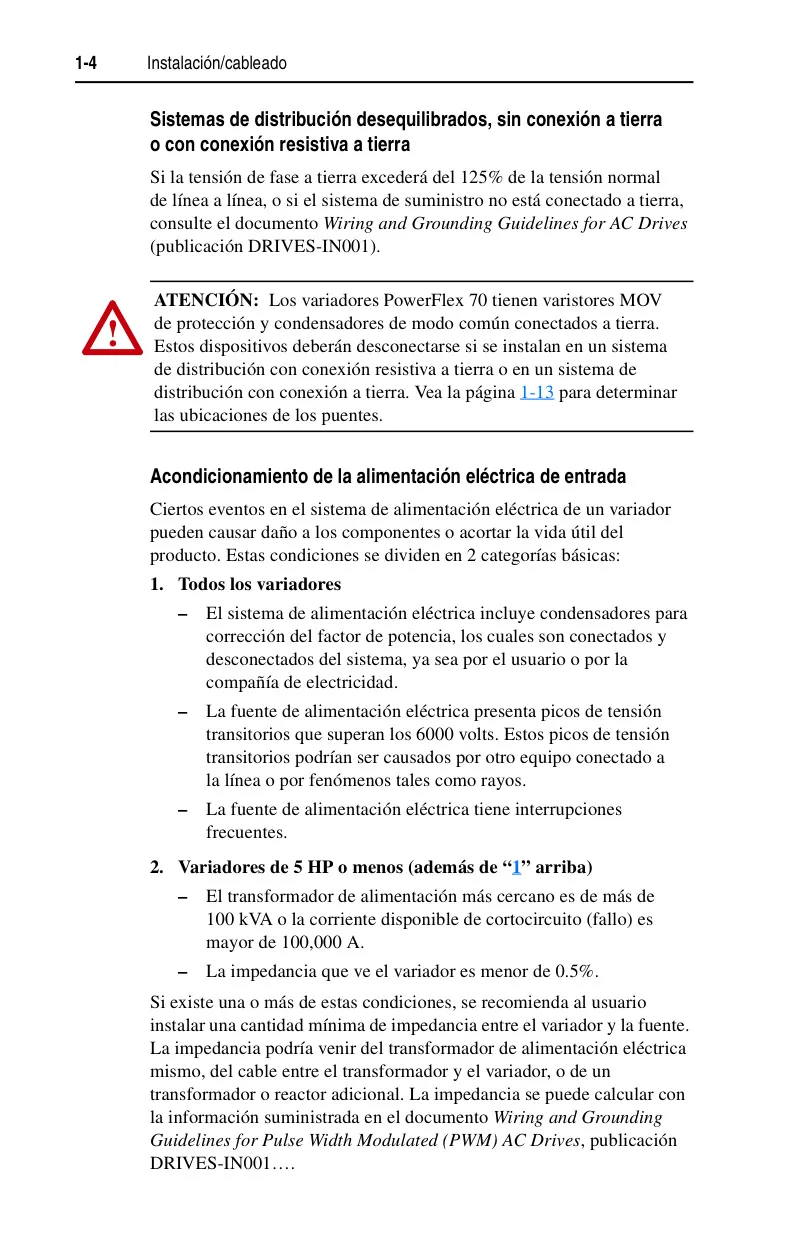

En cuanto a la seguridad y la instalación, el variador incorpora rigurosas precauciones contra descargas electrostáticas (ESD) y directrices claras para un montaje adecuado, incluyendo consideraciones sobre el espacio libre y la temperatura ambiente según el tipo de envolvente (IP20, IP66, NEMA 1, 4X/12). Aborda eficazmente sistemas de suministro de CA desequilibrados o sin conexión a tierra, ofreciendo la posibilidad de desconectar varistores MOV y condensadores de modo común para prevenir daños. Las pautas de cableado cubren desde la alimentación eléctrica con diversos tipos de cables (blindados, sin blindar) hasta las conexiones de E/S.

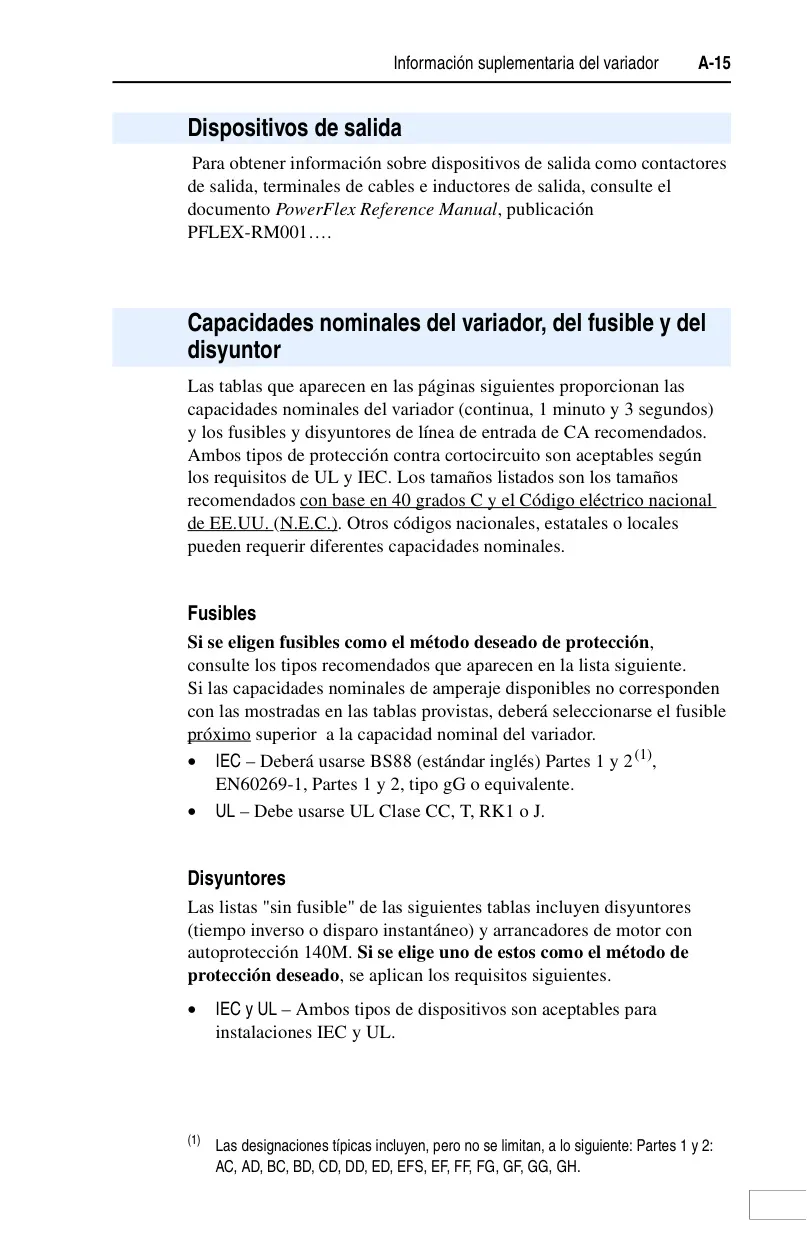

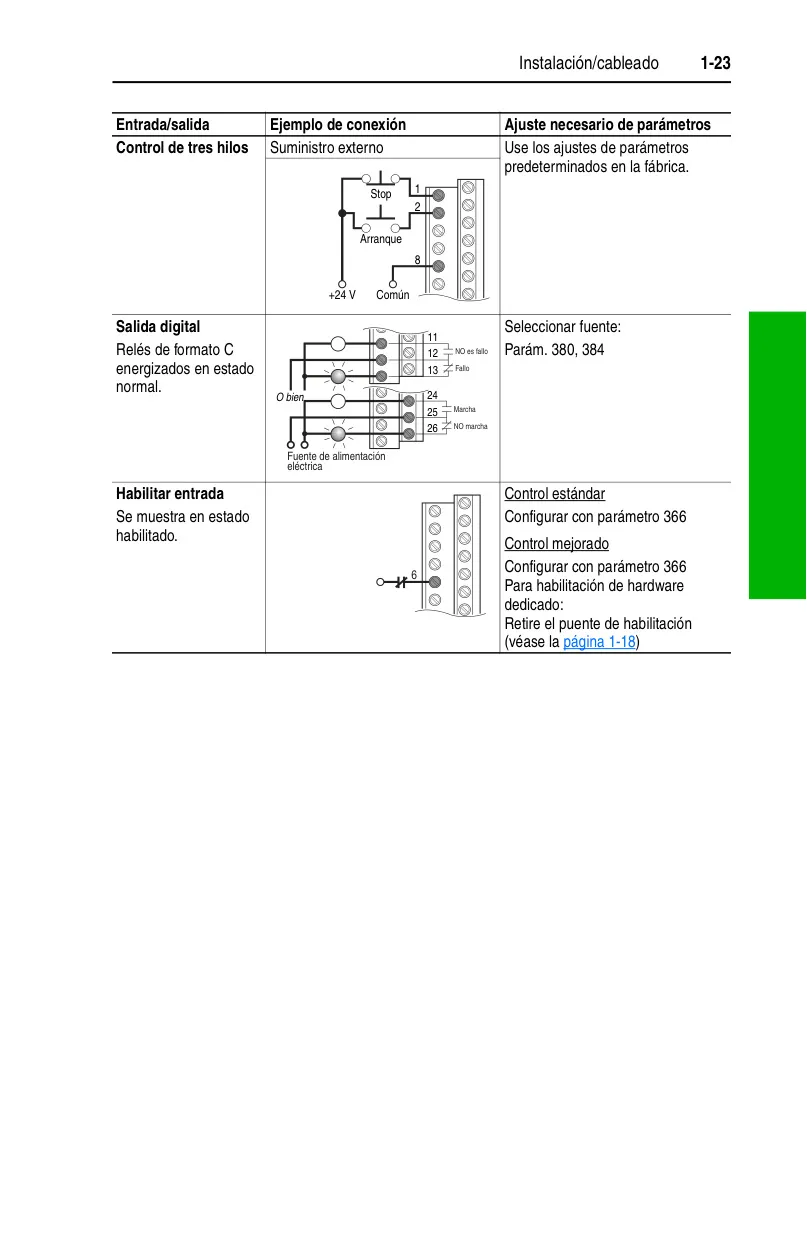

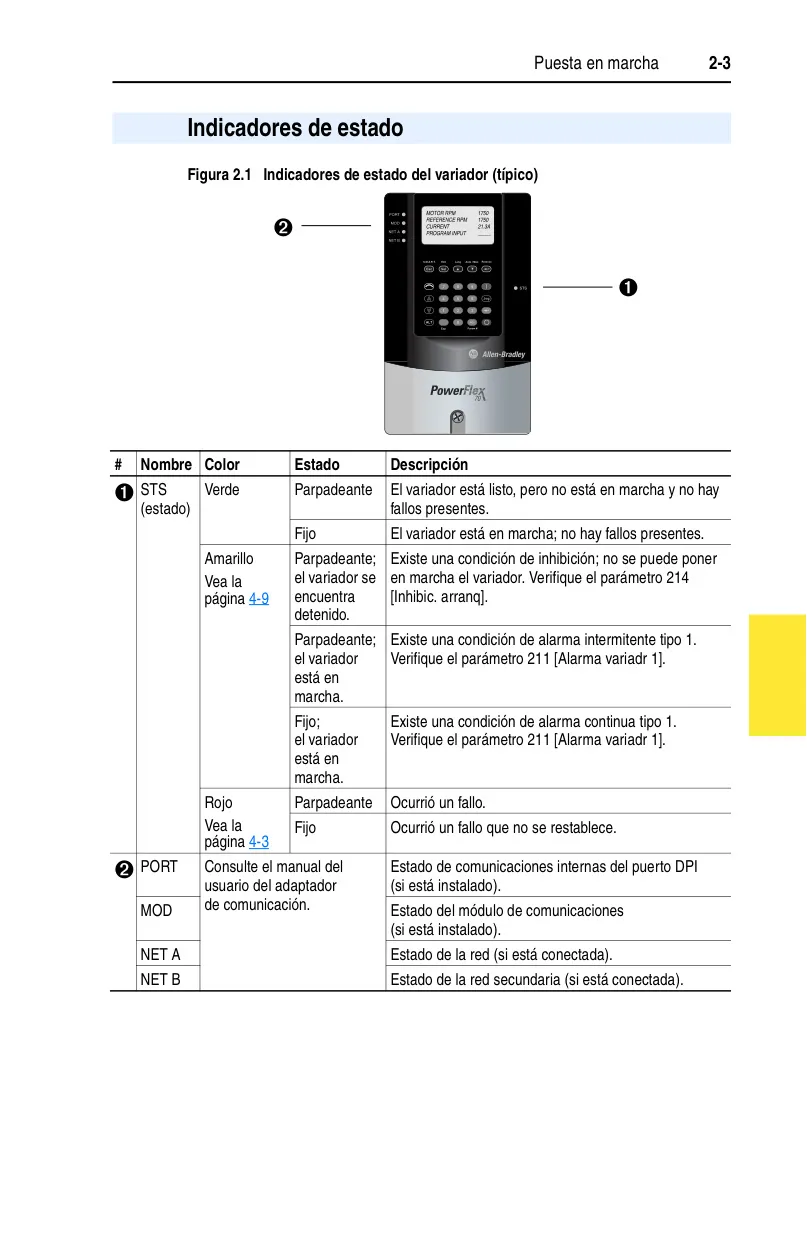

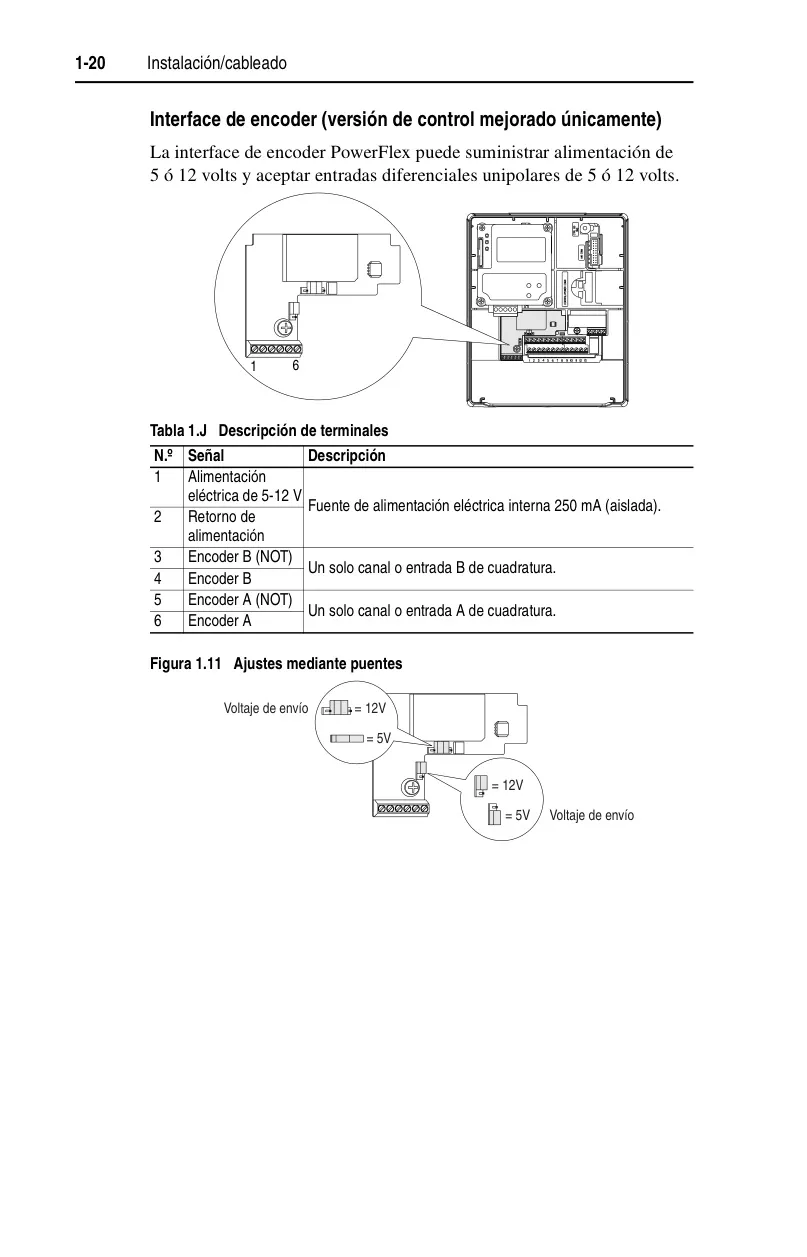

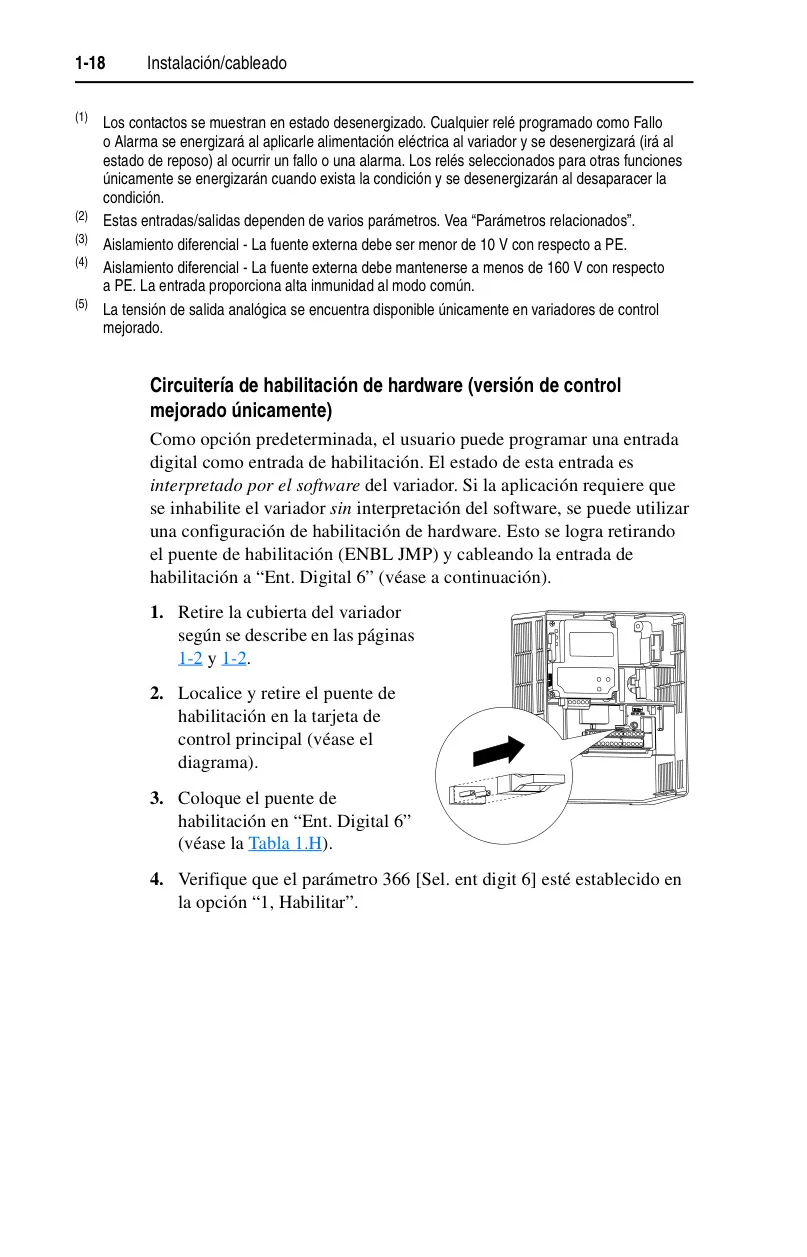

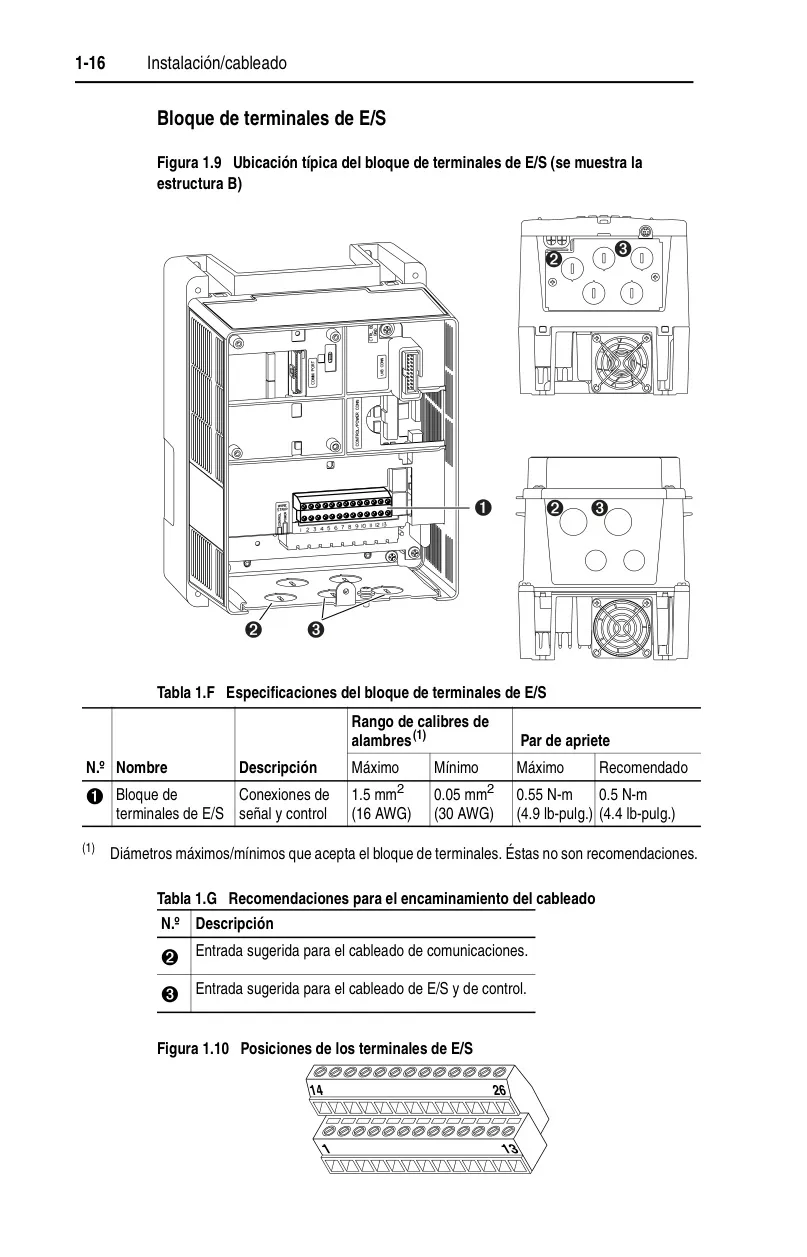

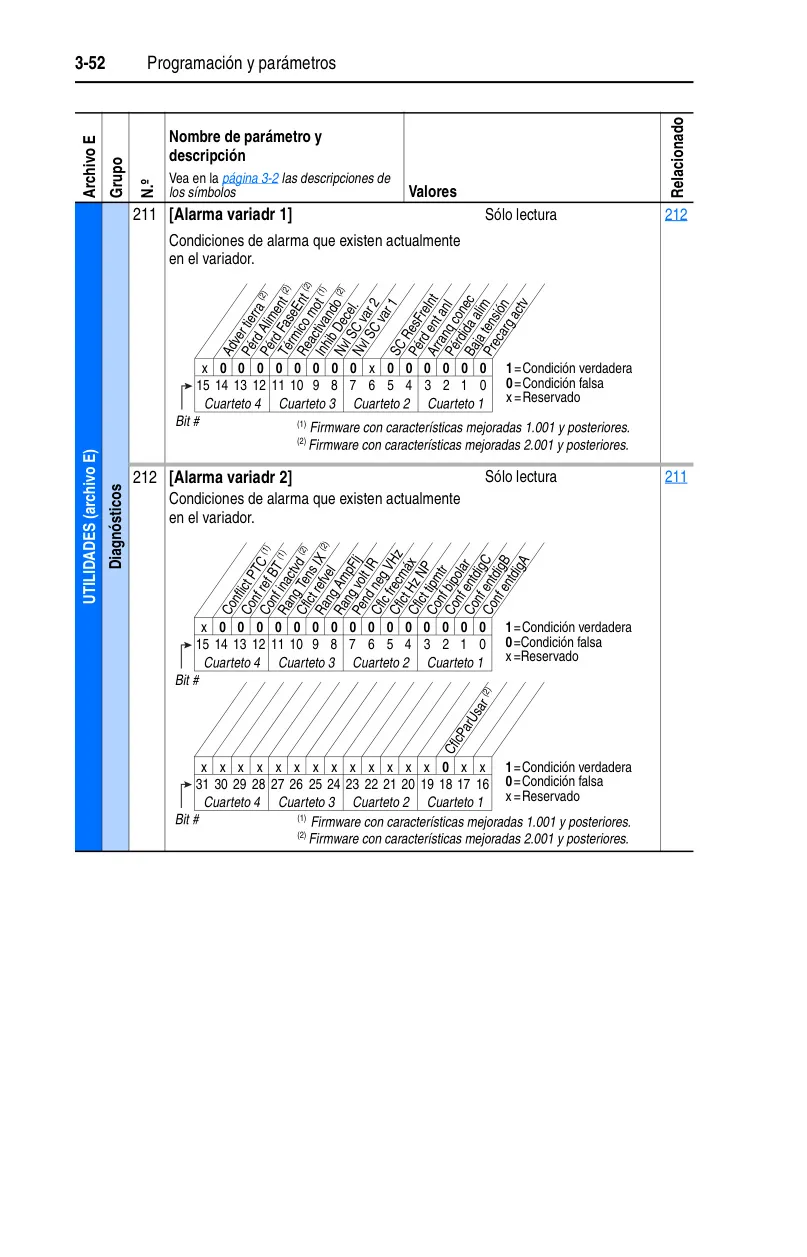

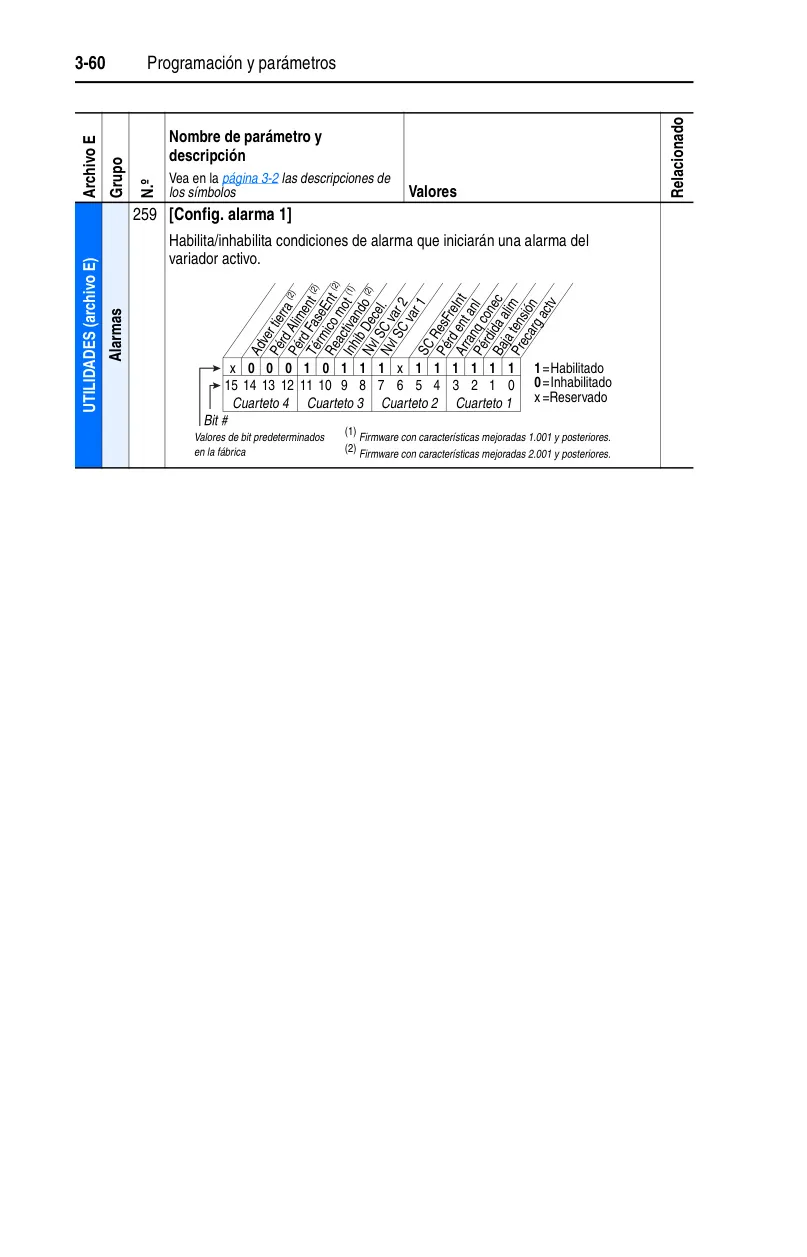

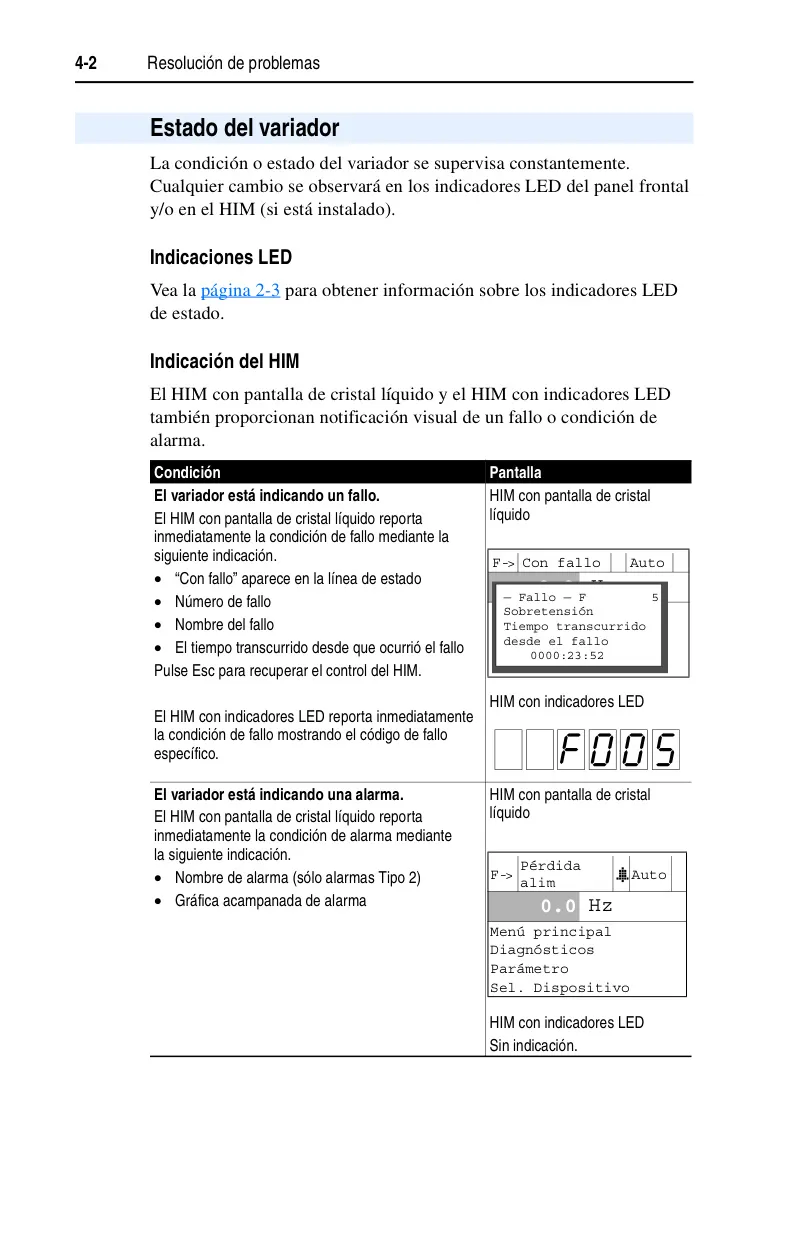

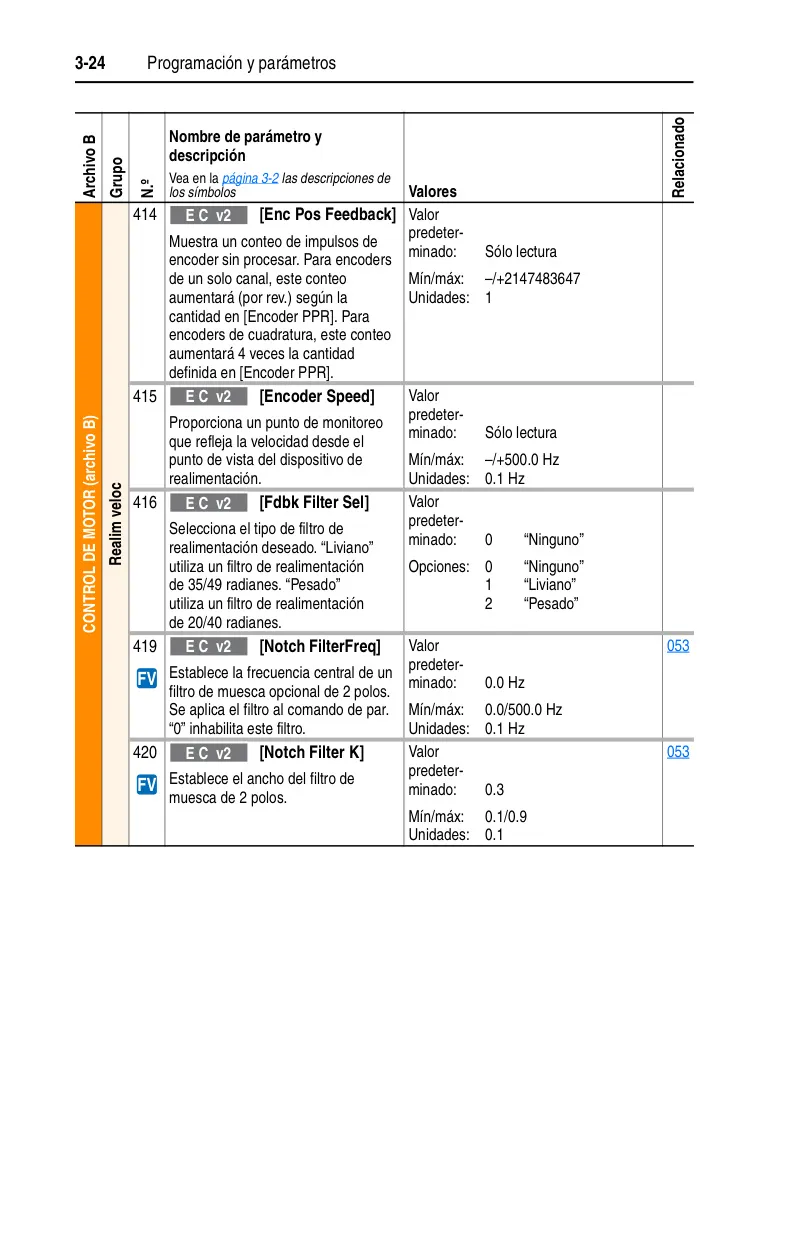

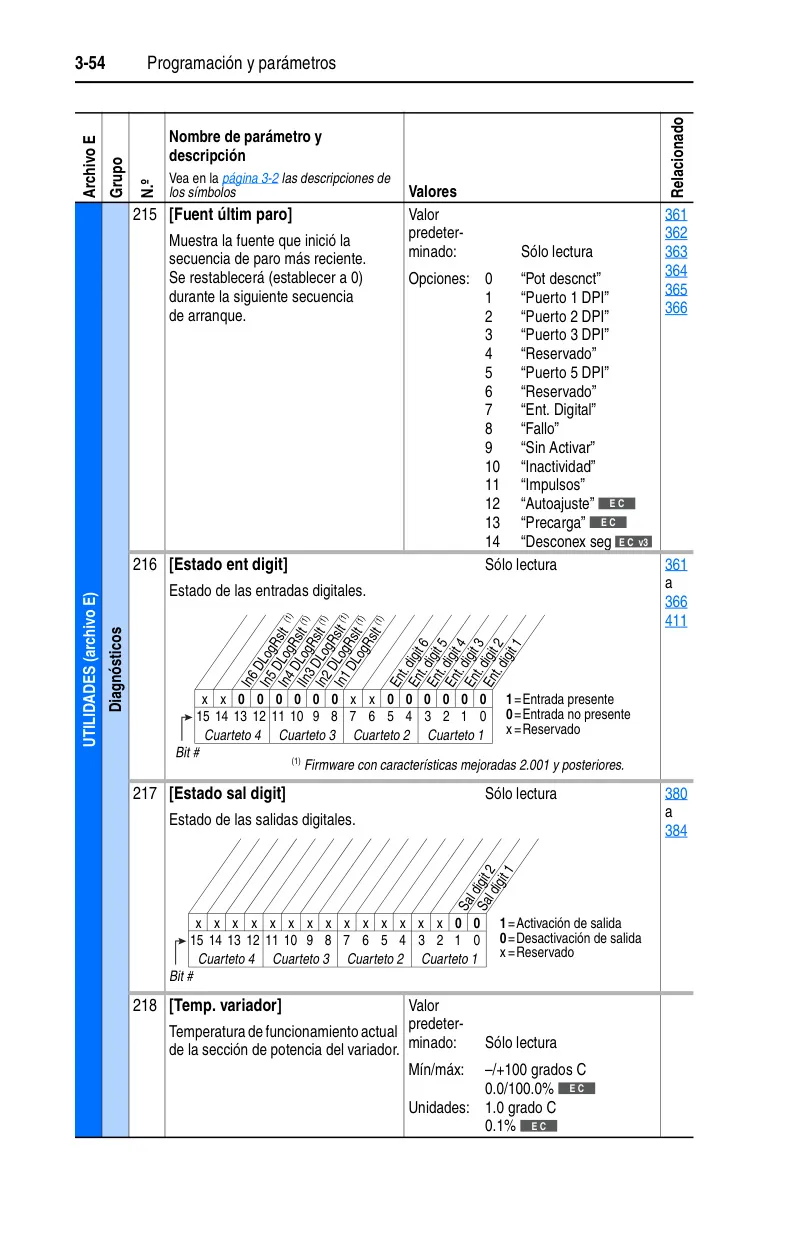

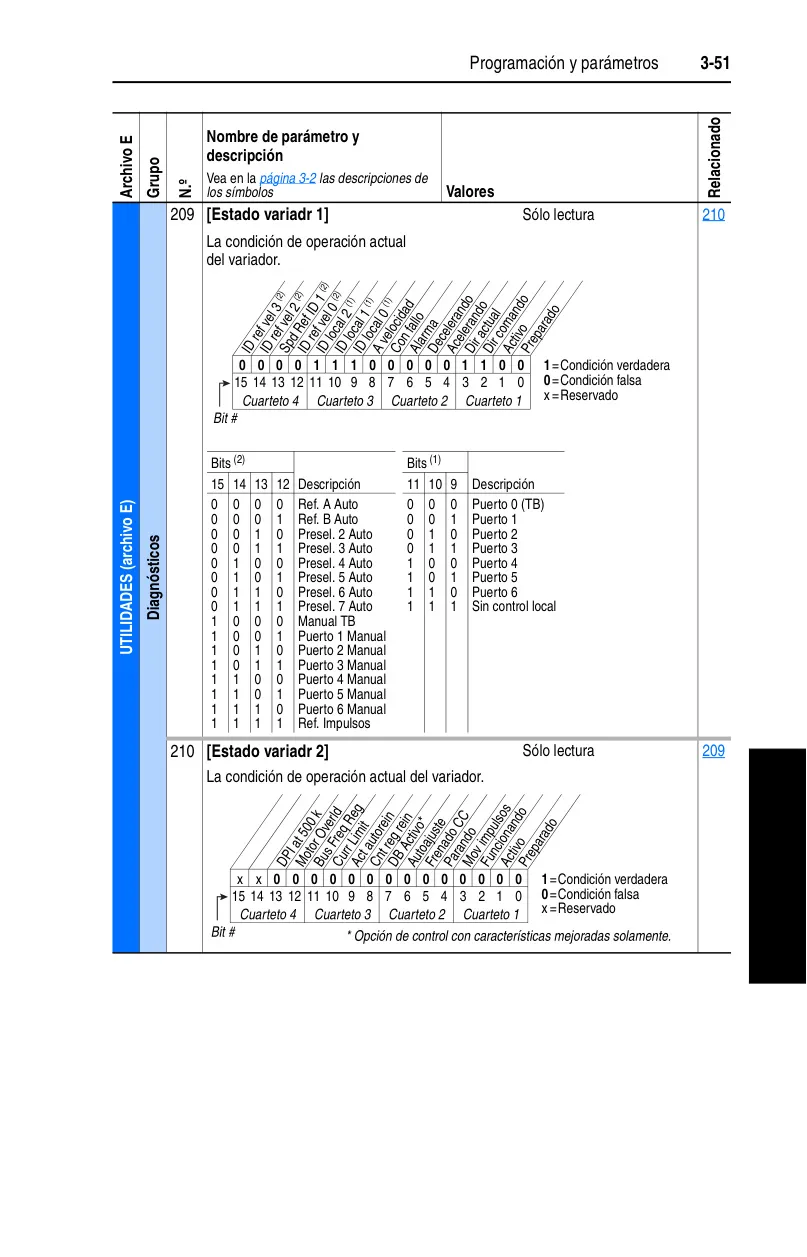

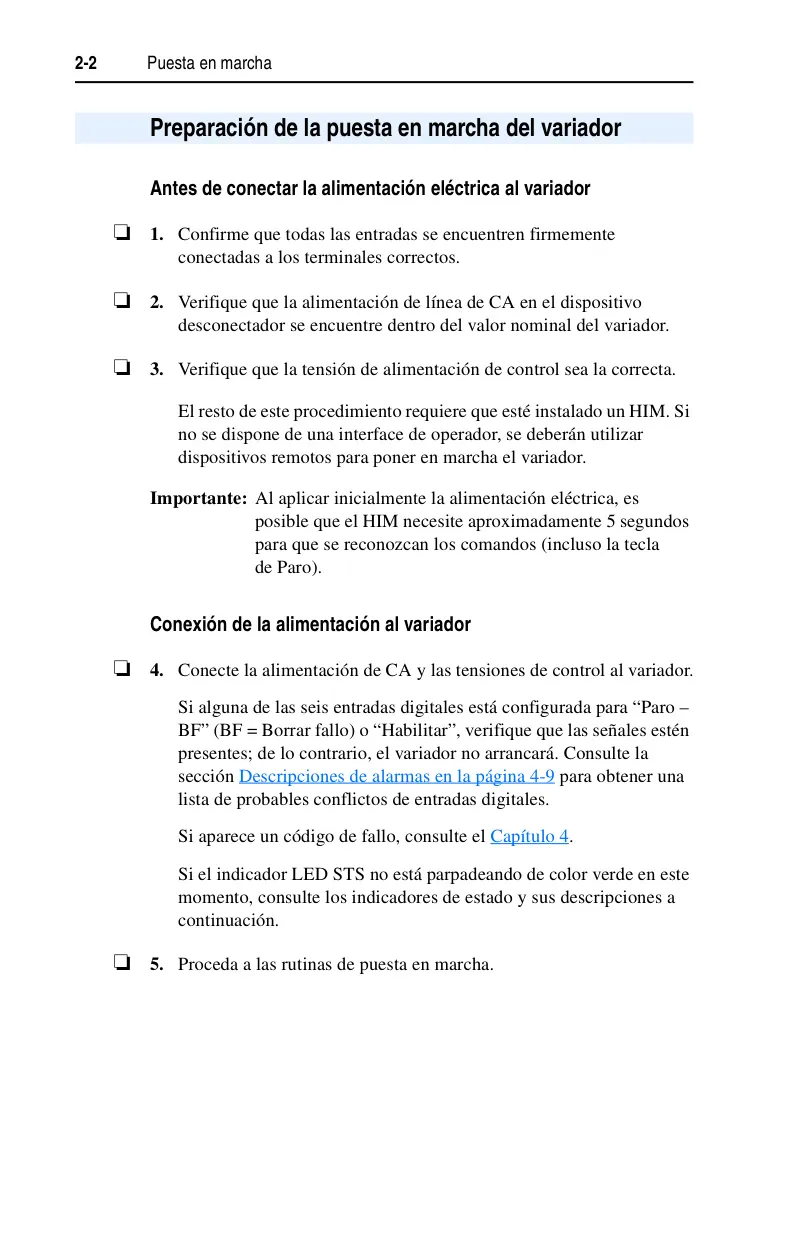

Los ejemplos de cableado para el control de dos y tres hilos, así como para la interface de encoder, están detallados para facilitar una instalación correcta. Una característica destacada, exclusiva de la versión mejorada, es la circuitería de habilitación por hardware, que garantiza la desactivación segura del variador sin depender de la interpretación del software, ofreciendo una capa adicional de fiabilidad. El proceso de puesta en marcha ha sido diseñado para ser robusto, incluyendo verificaciones exhaustivas de conexiones y tensiones de línea y control antes del arranque. Los indicadores de estado (LED STS) proporcionan una retroalimentación visual clara sobre el estado operativo del variador, así como sobre la presencia de fallos y alarmas, con códigos específicos que facilitan la resolución de problemas.

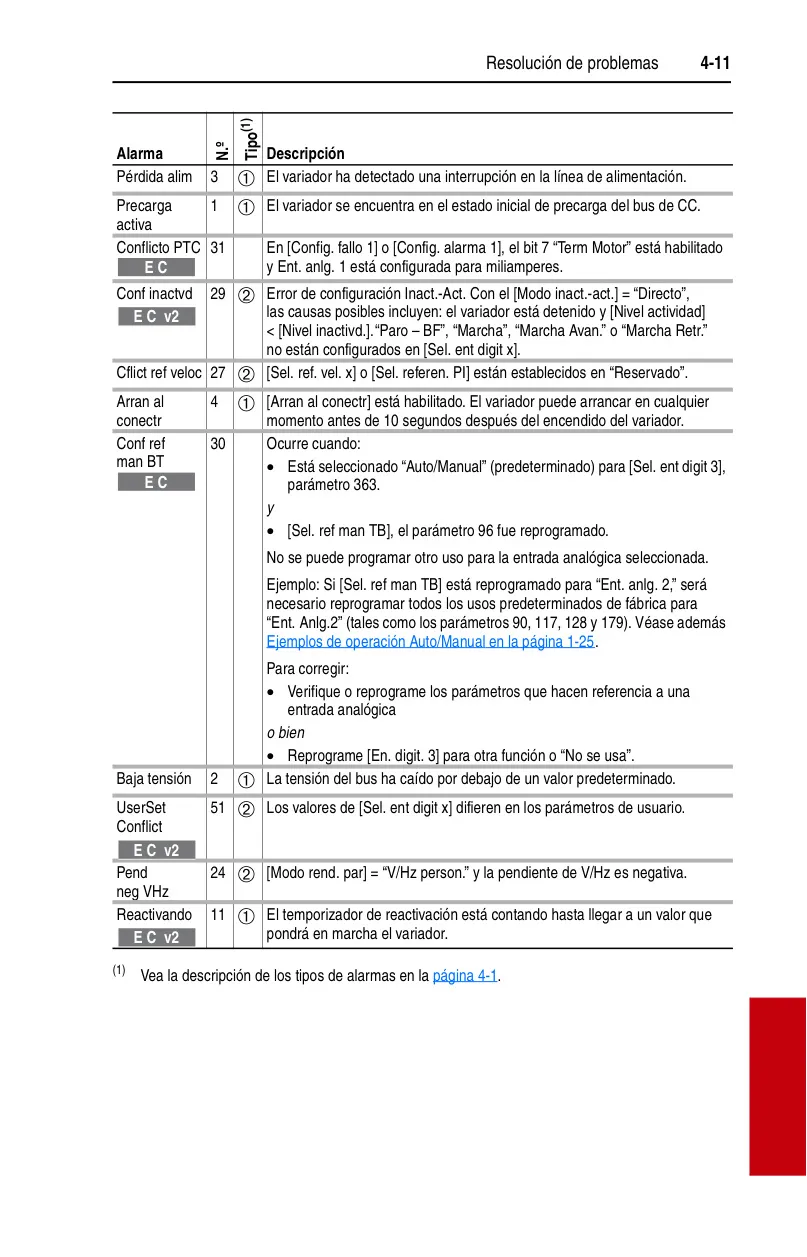

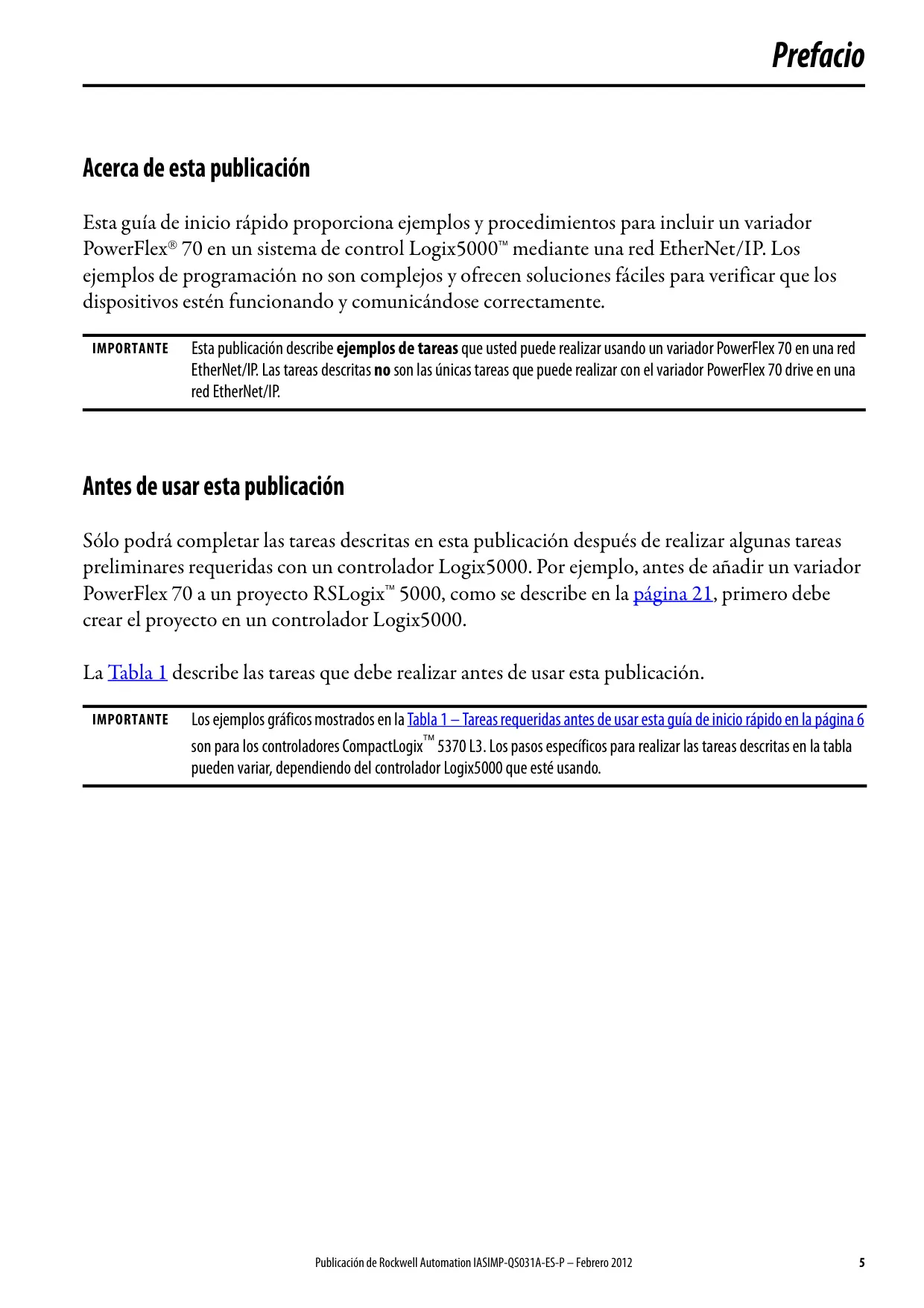

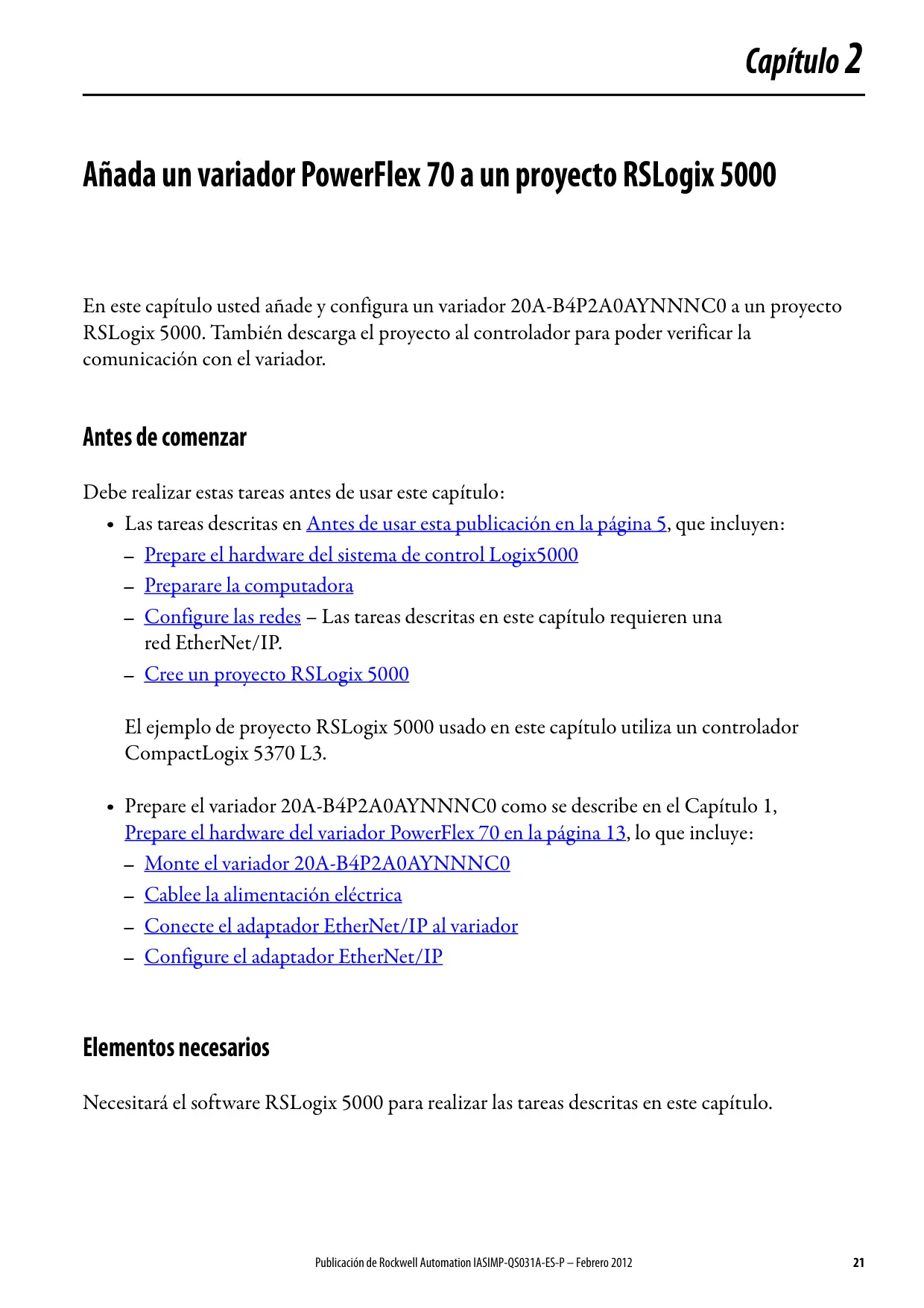

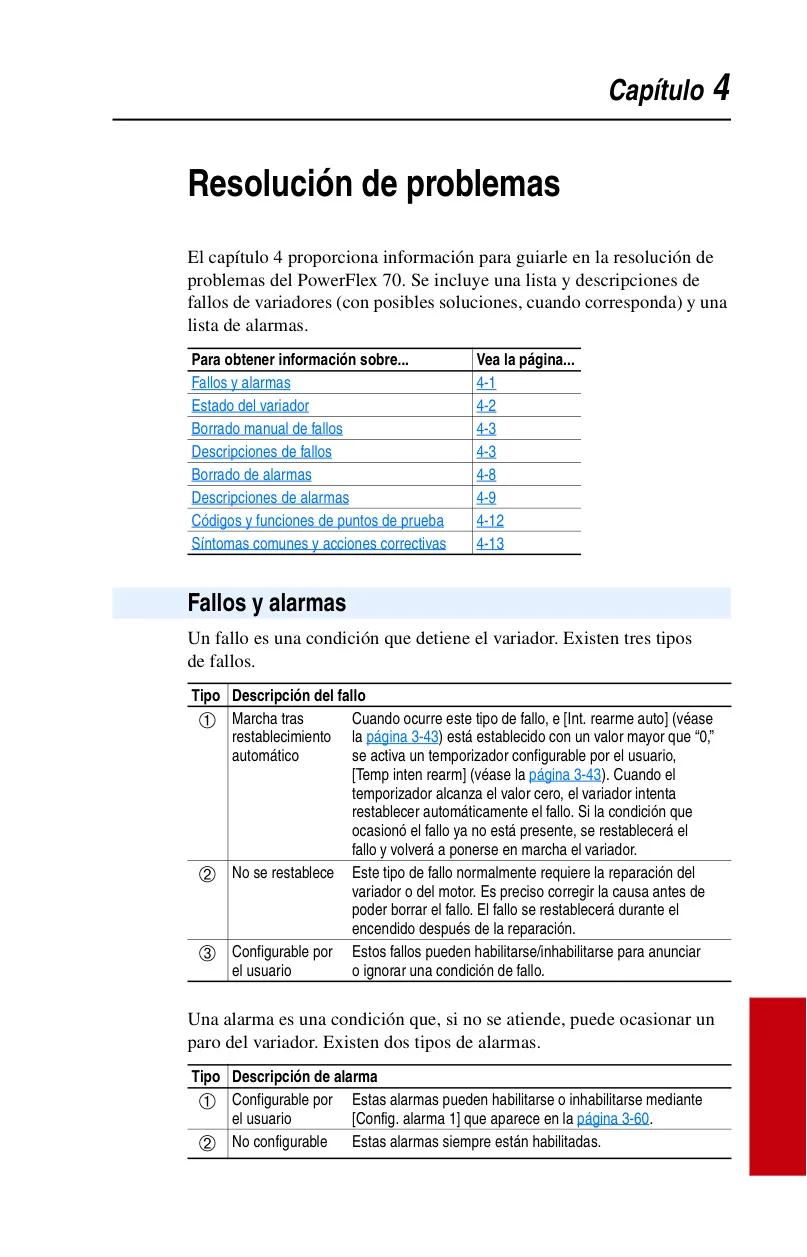

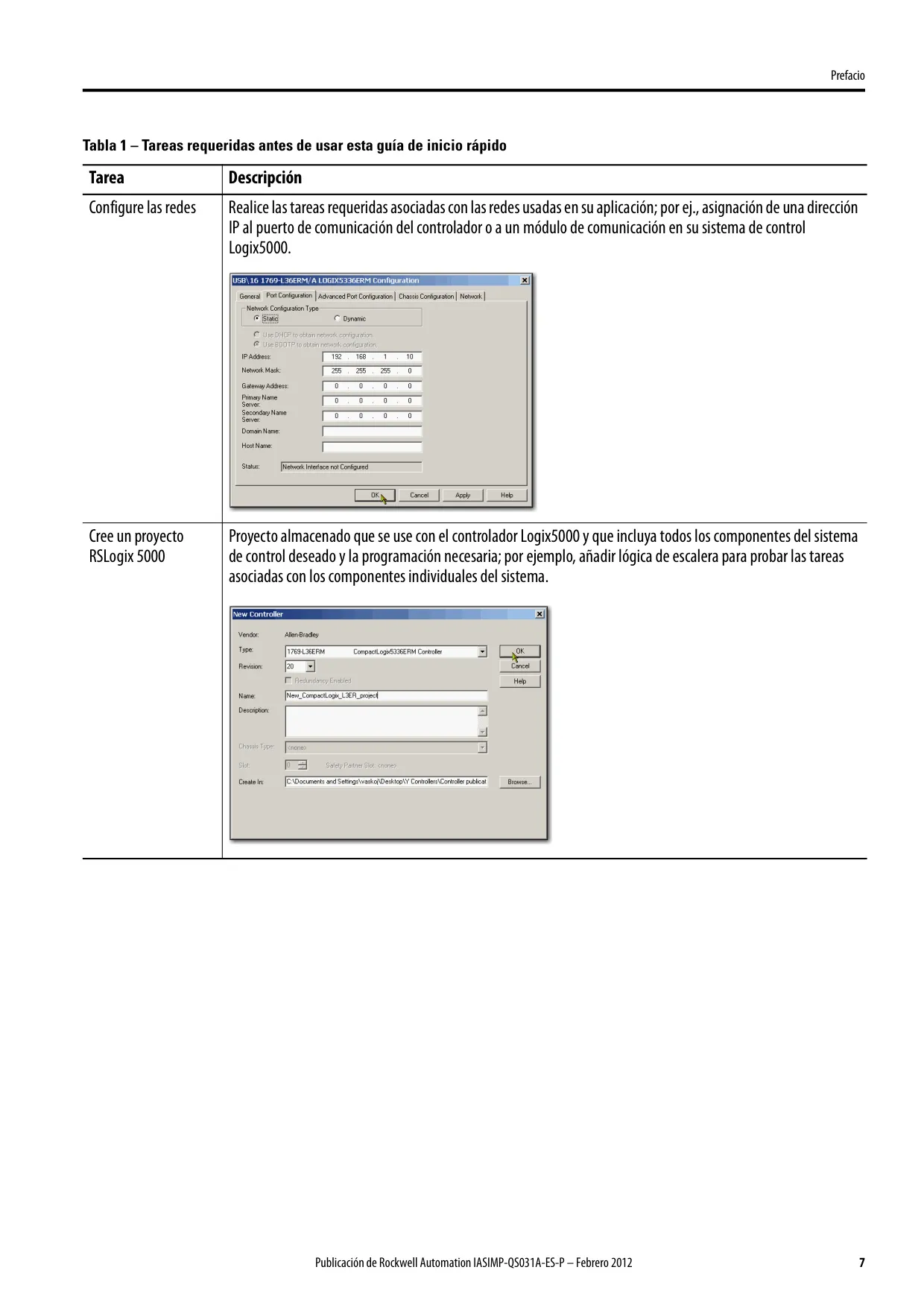

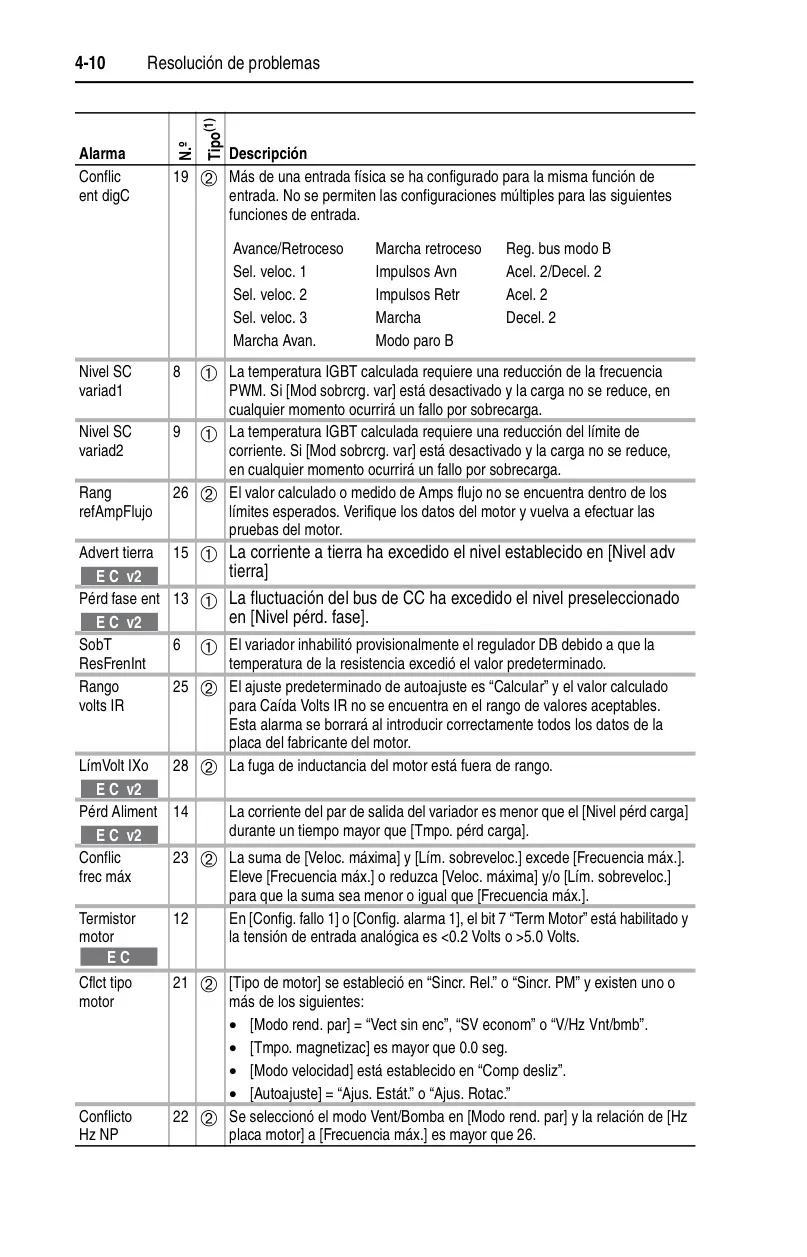

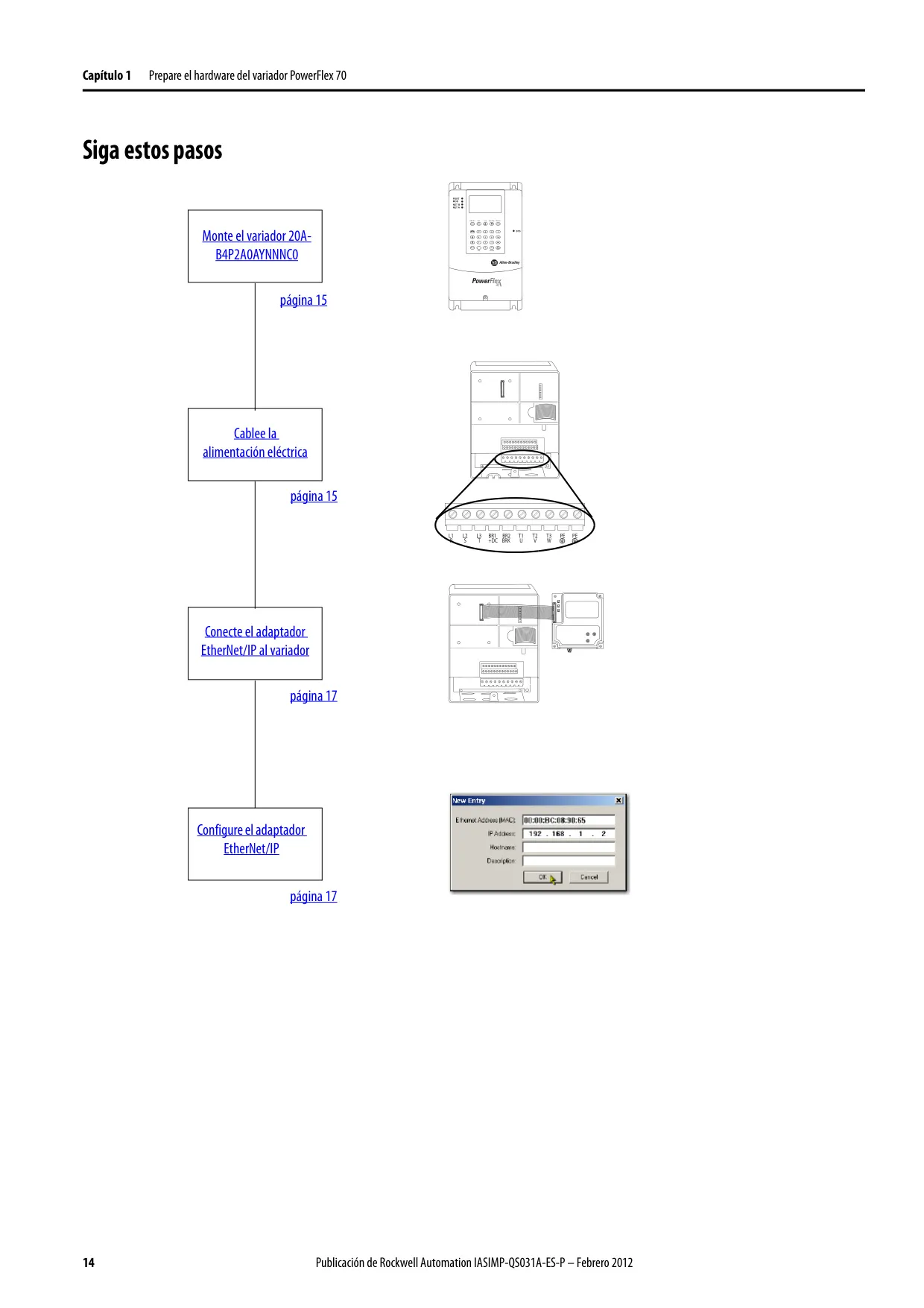

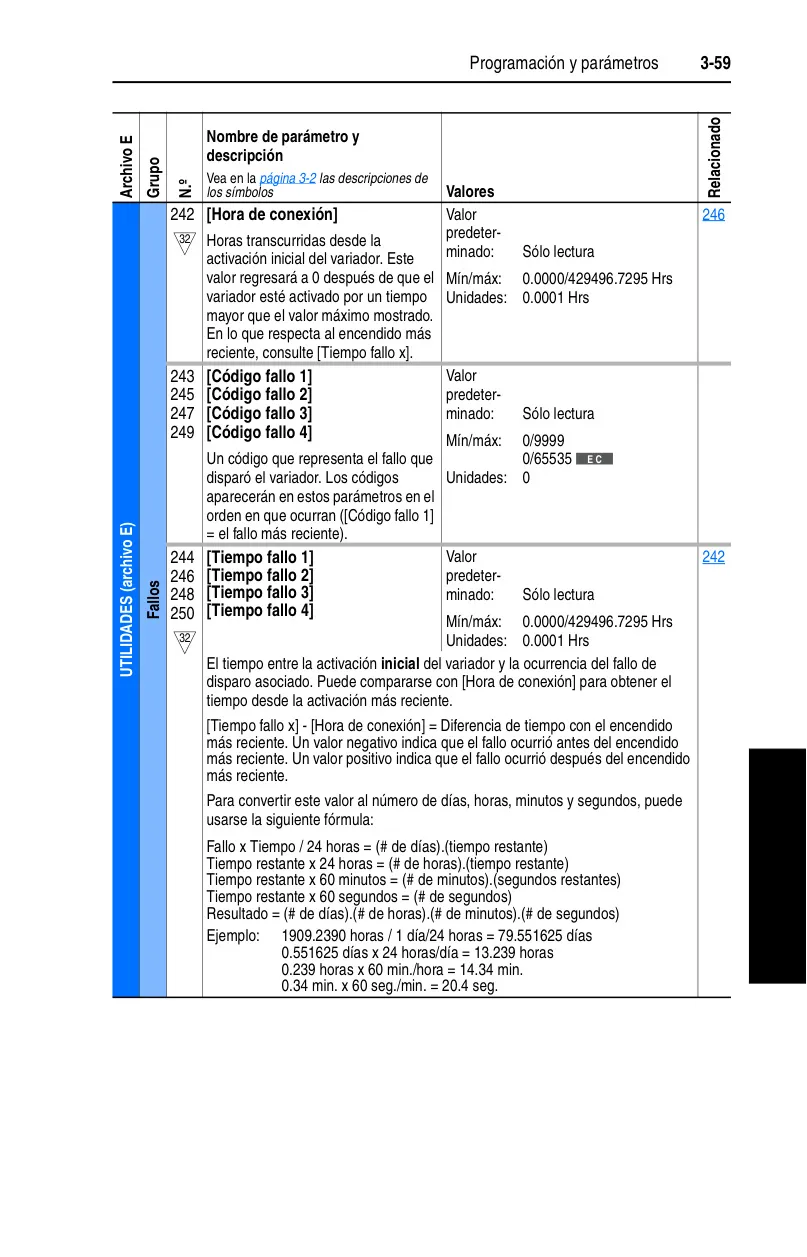

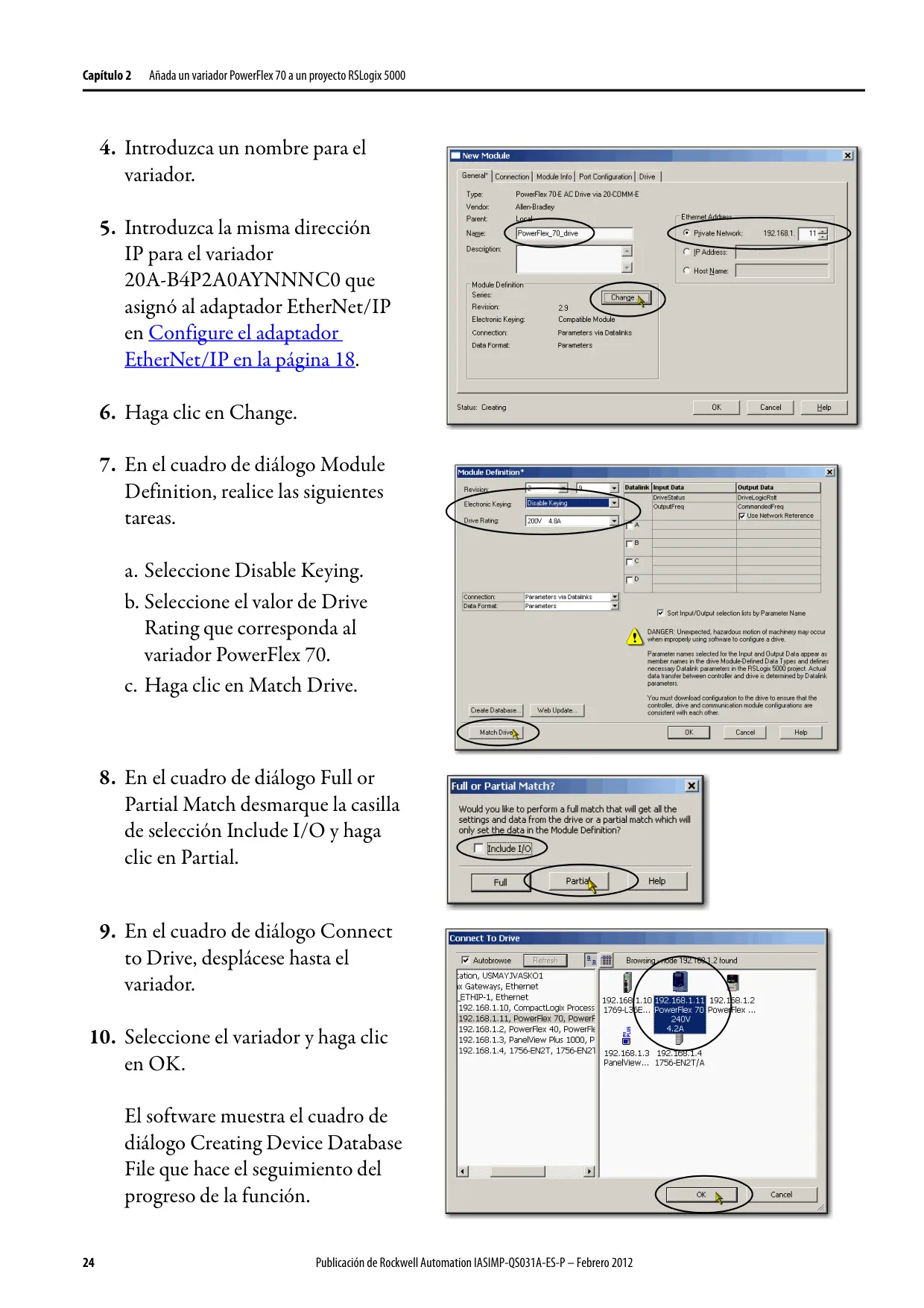

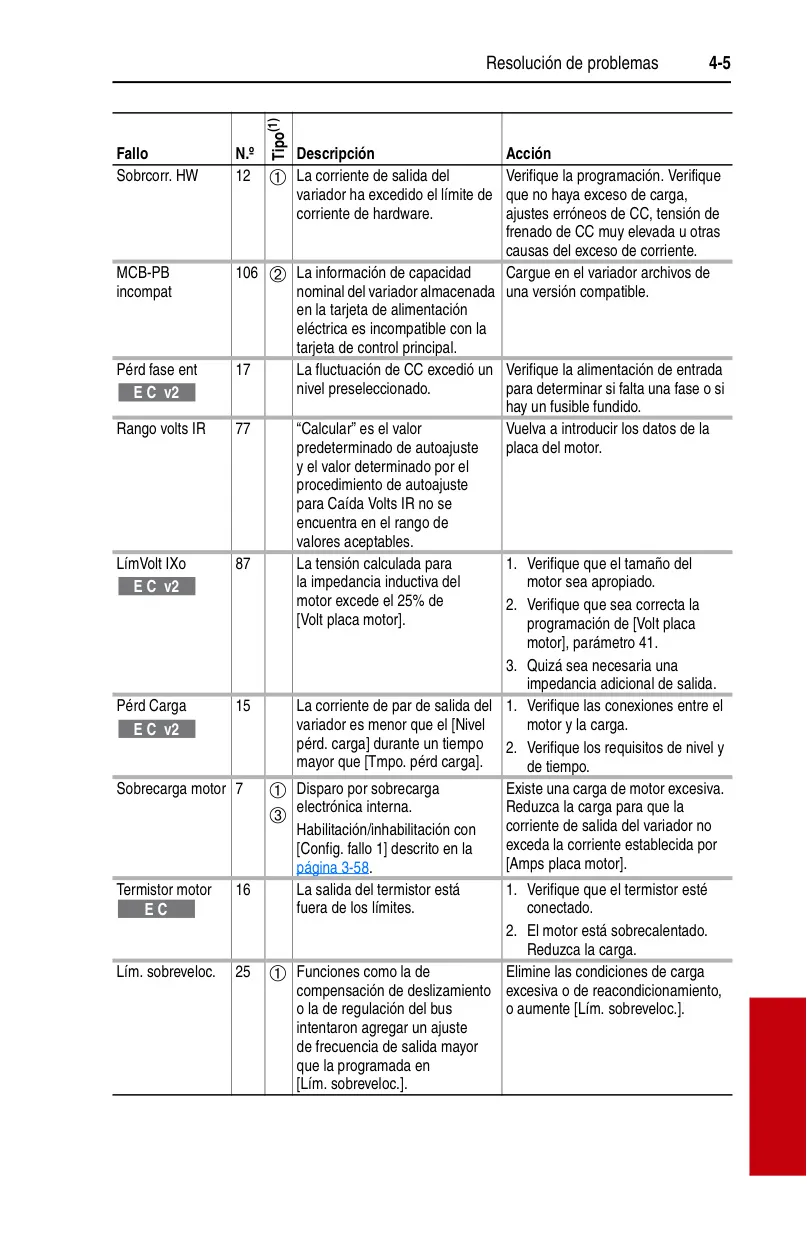

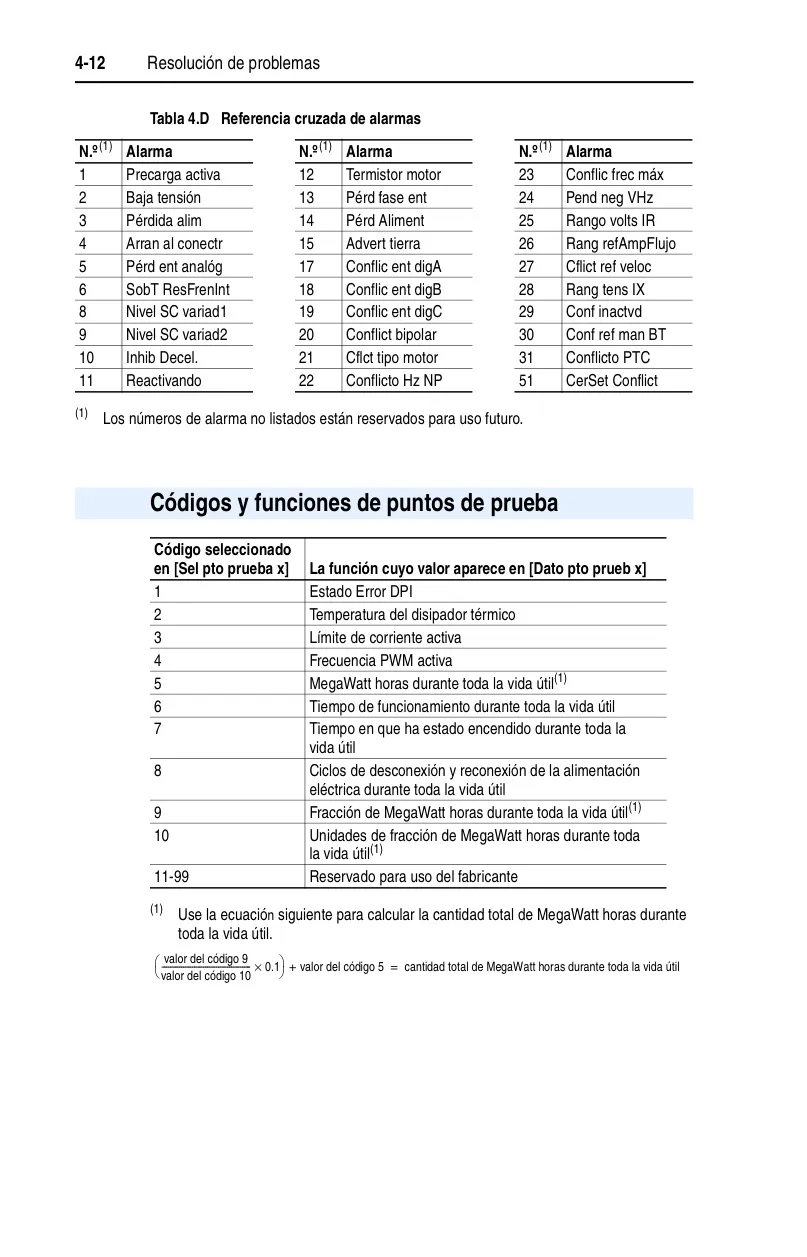

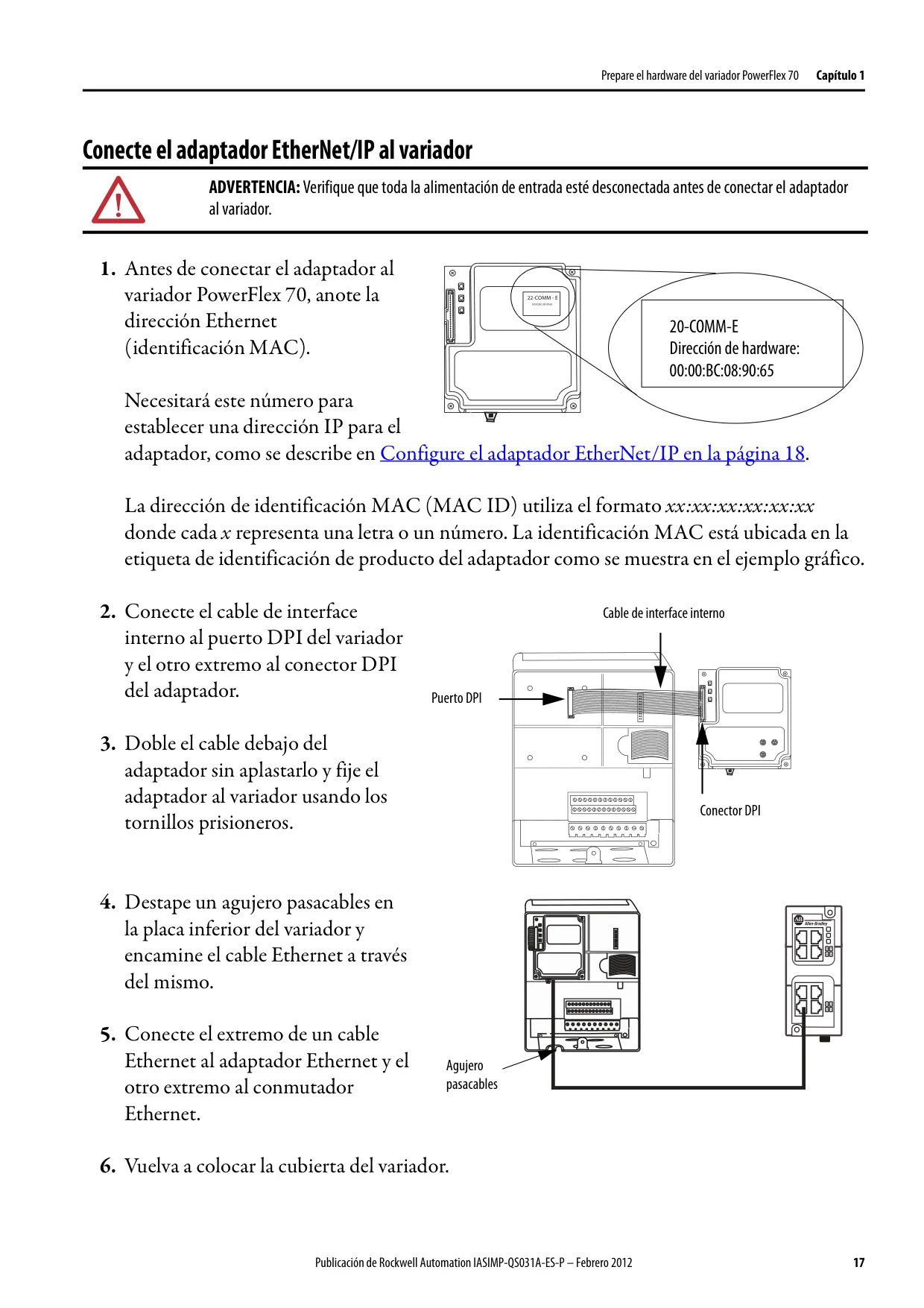

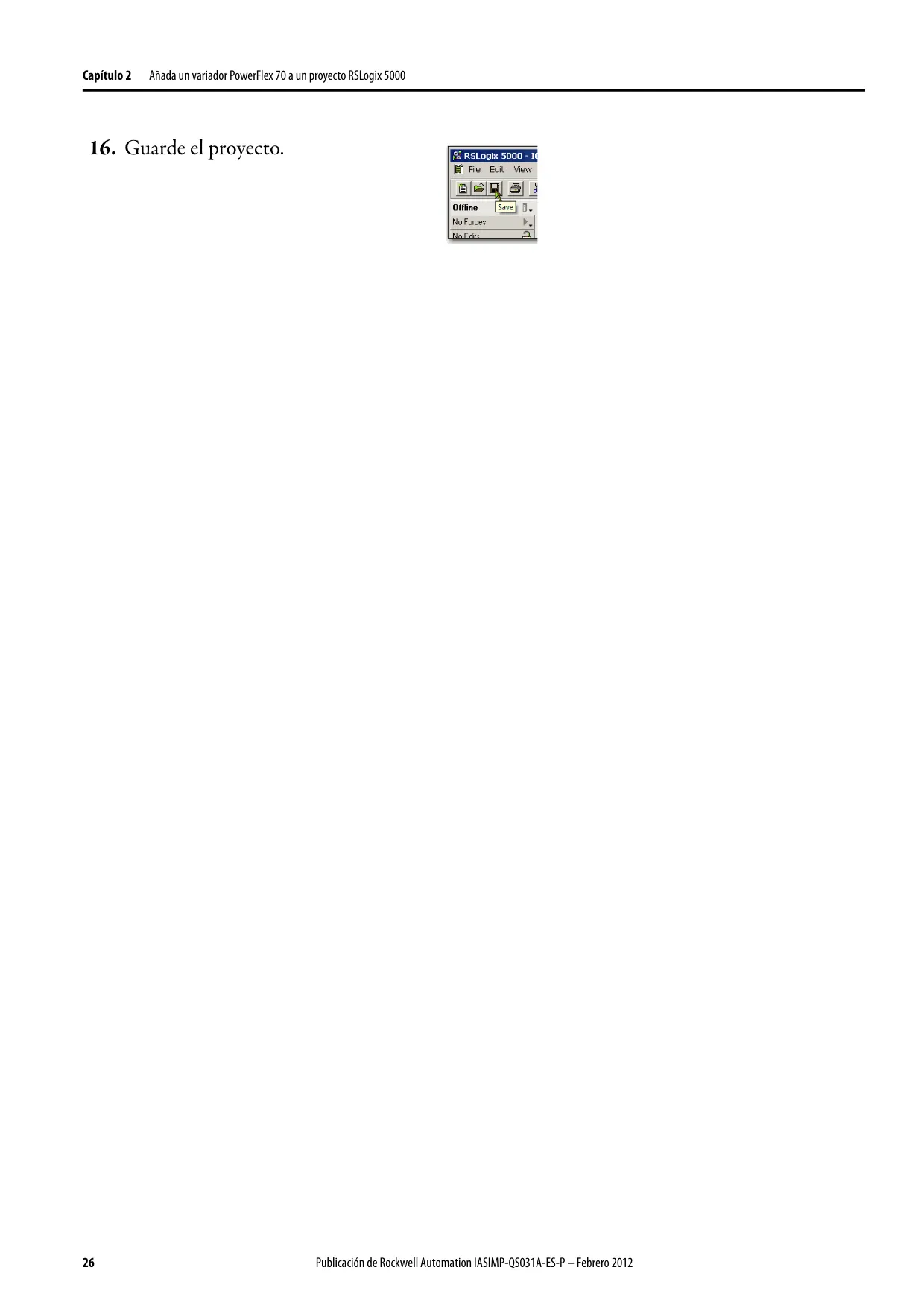

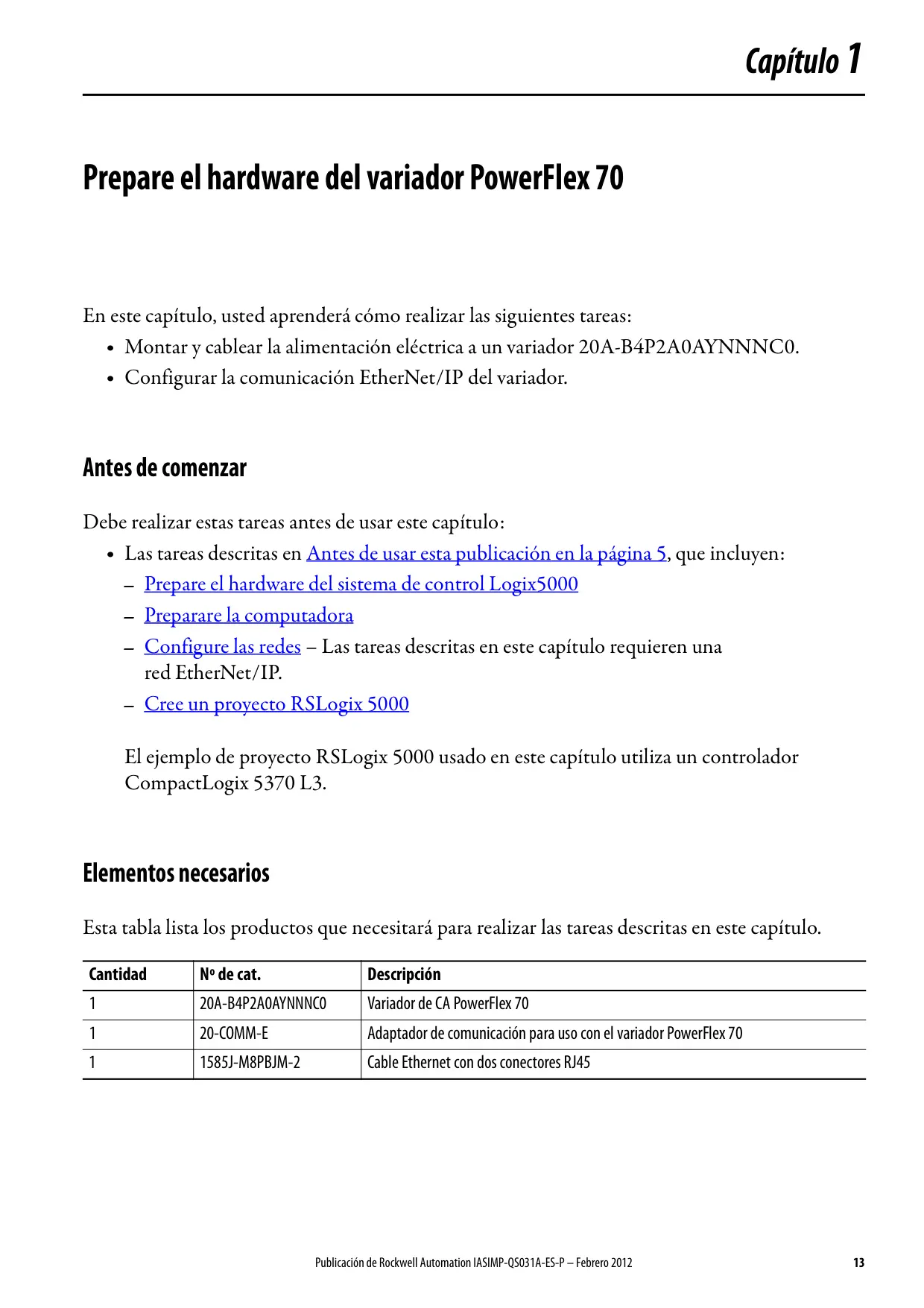

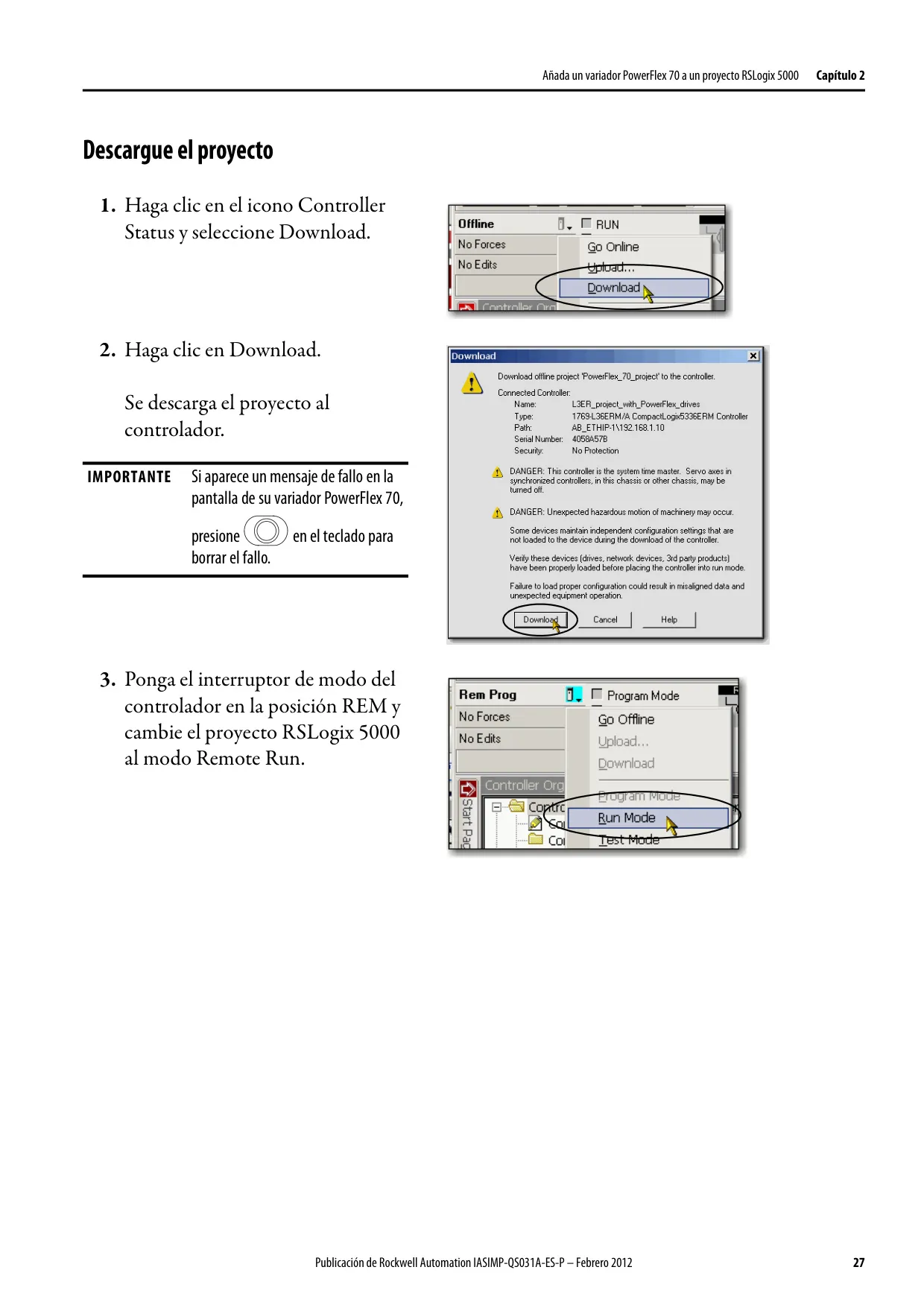

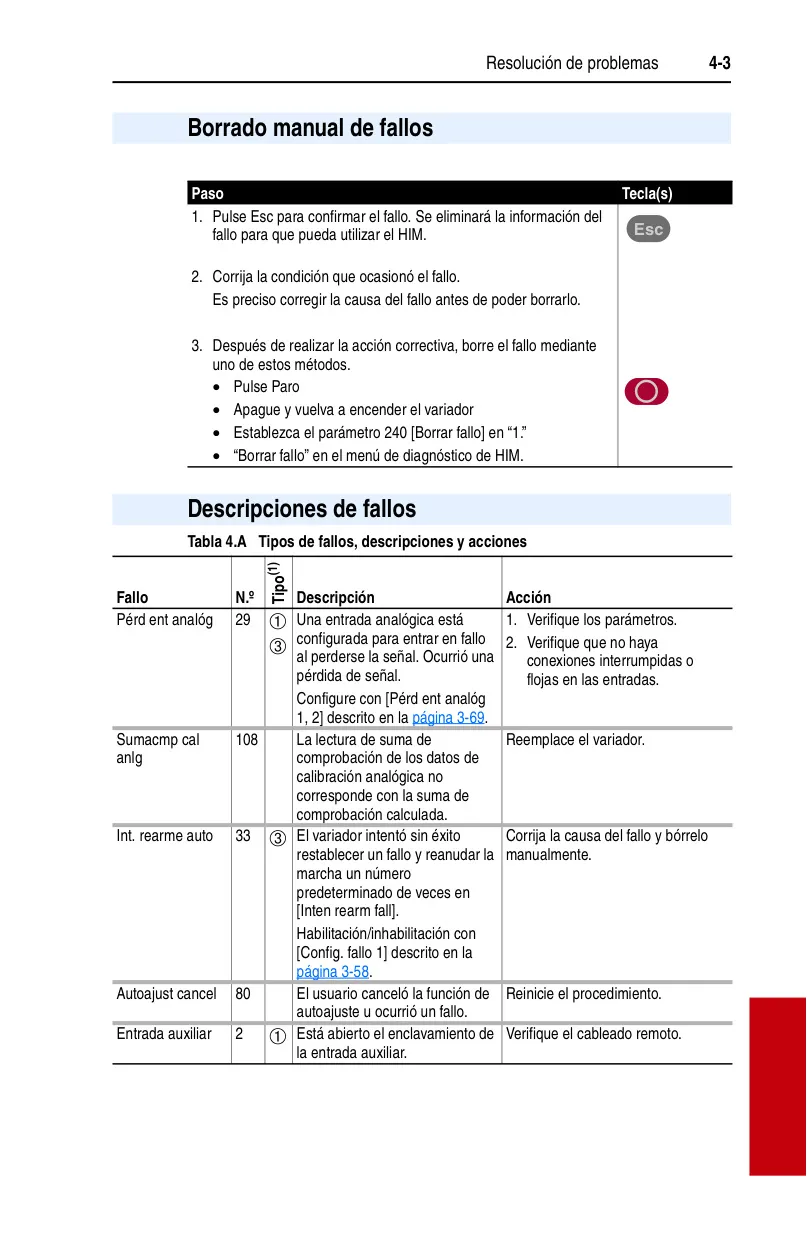

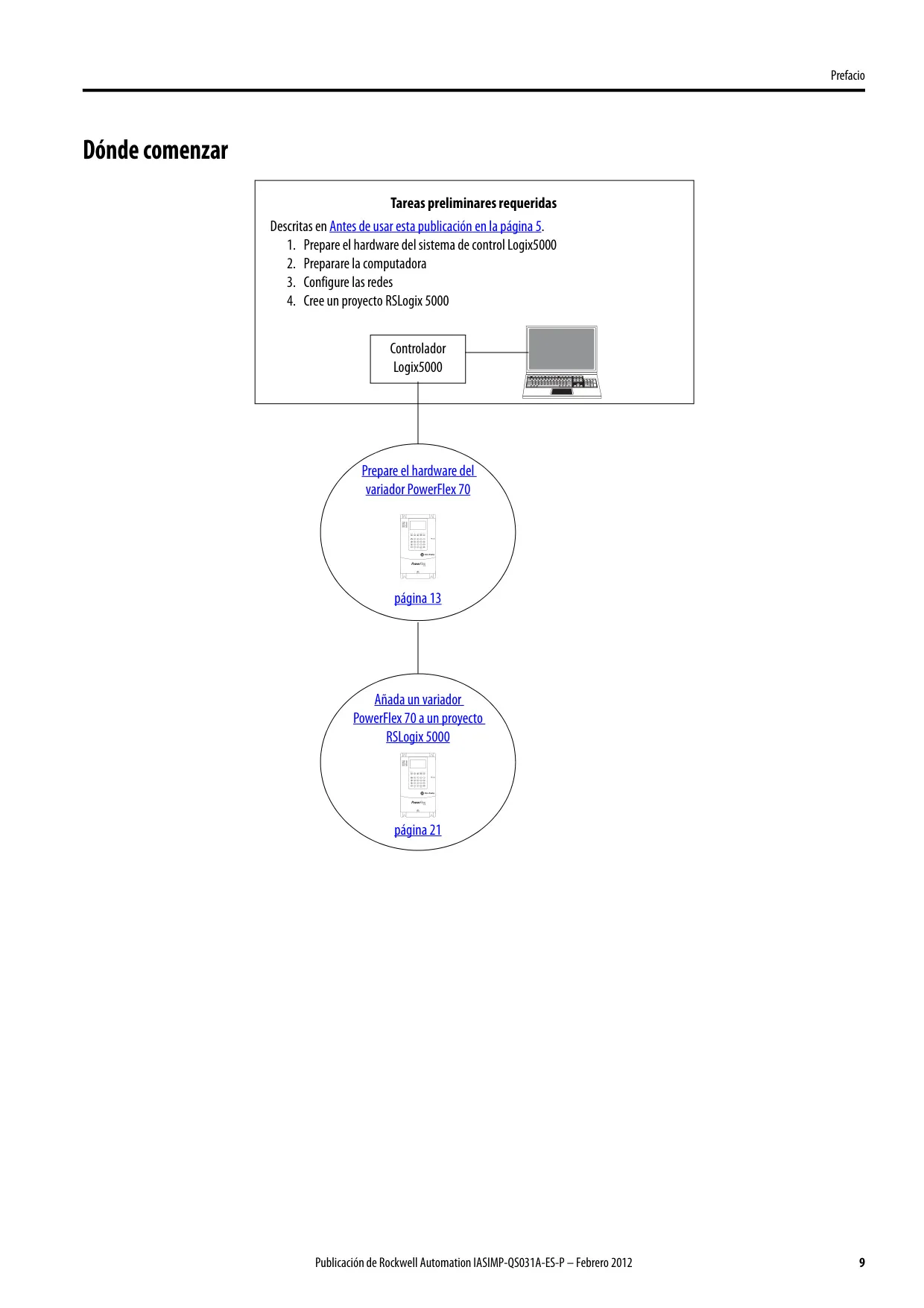

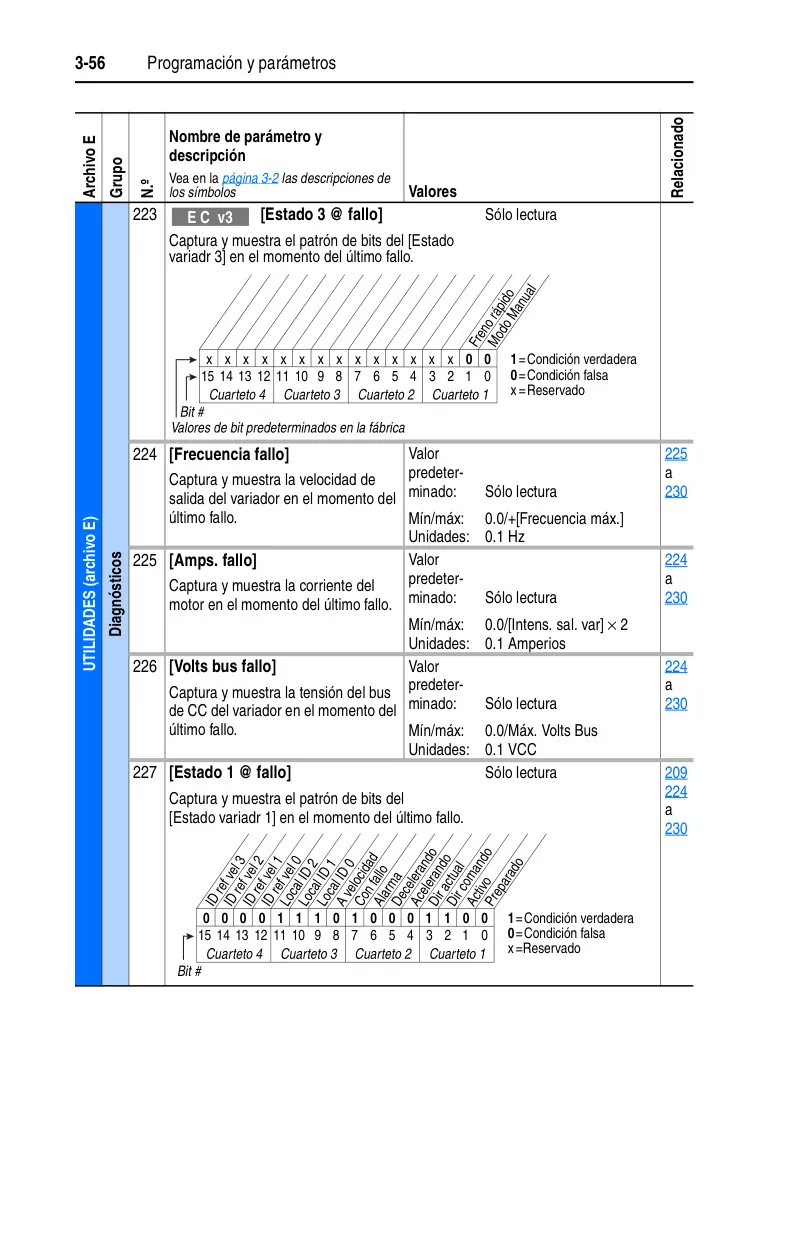

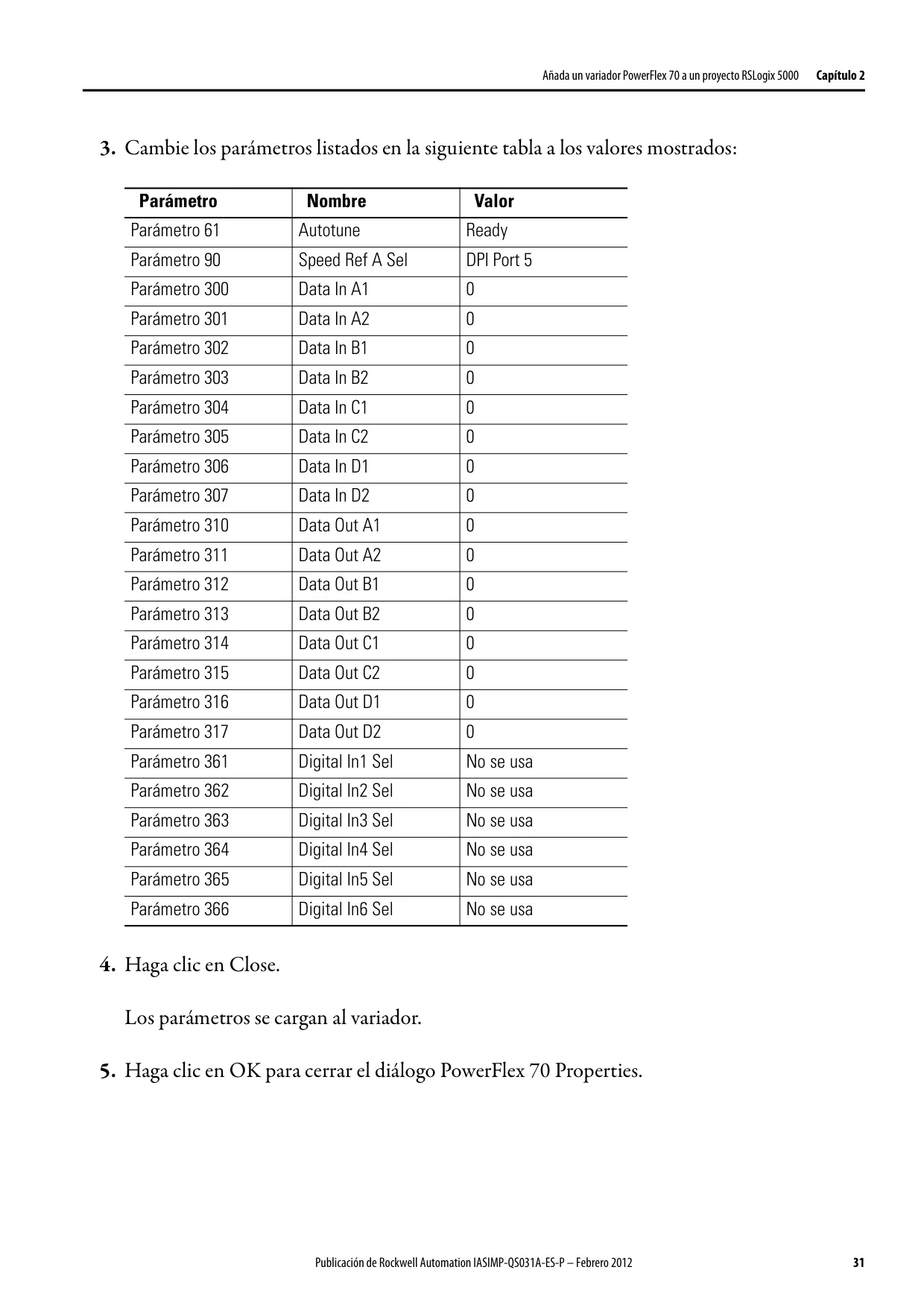

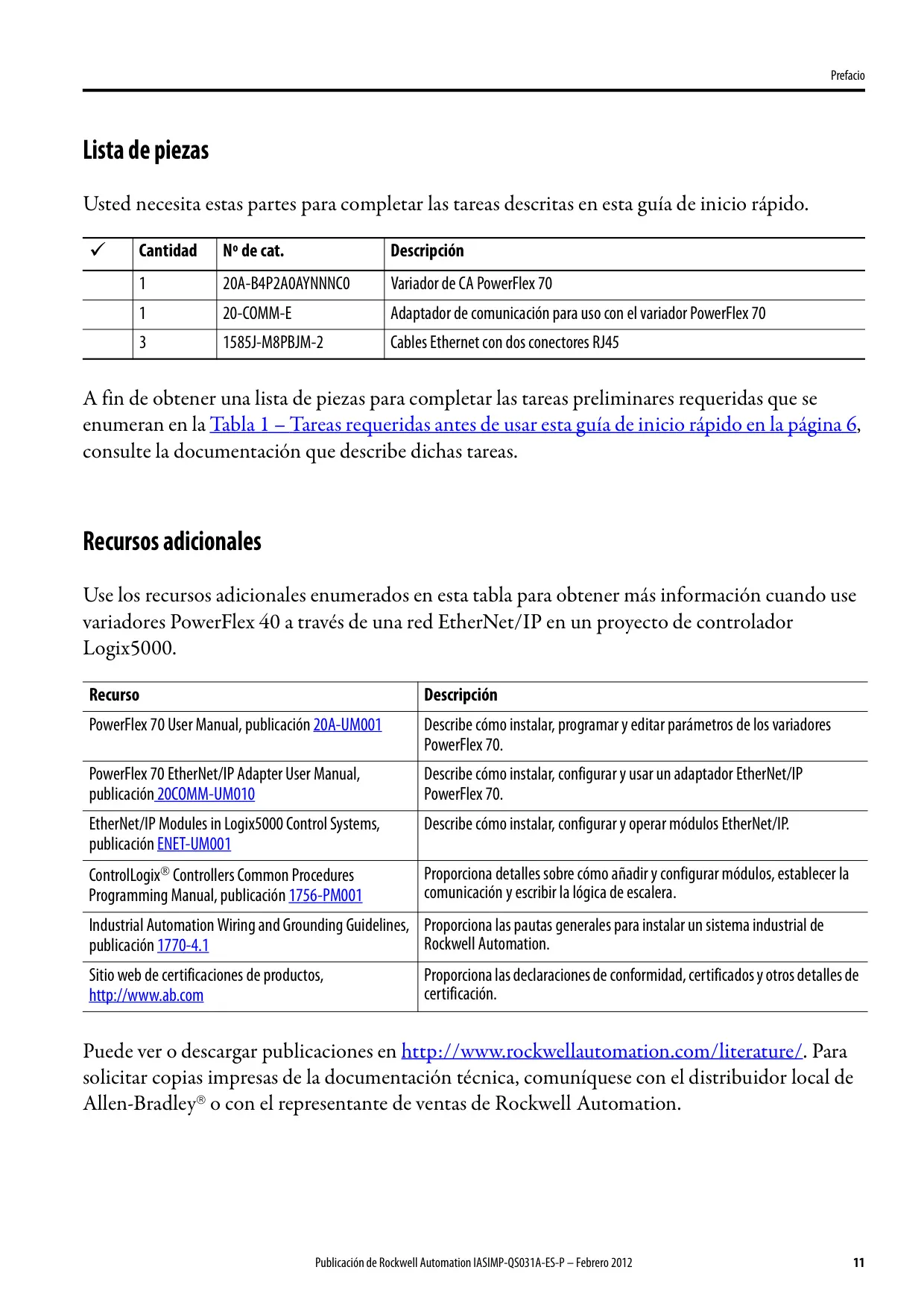

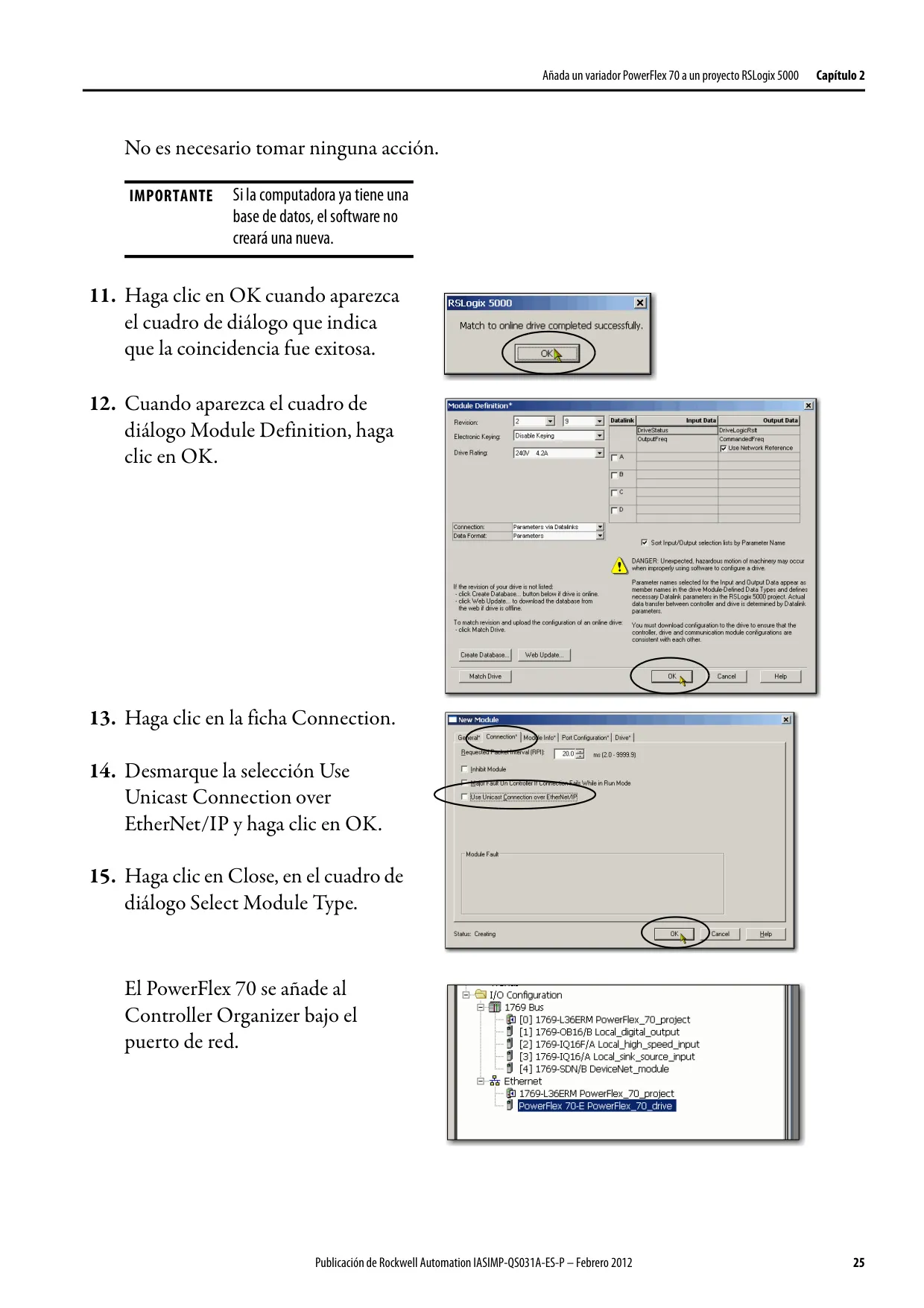

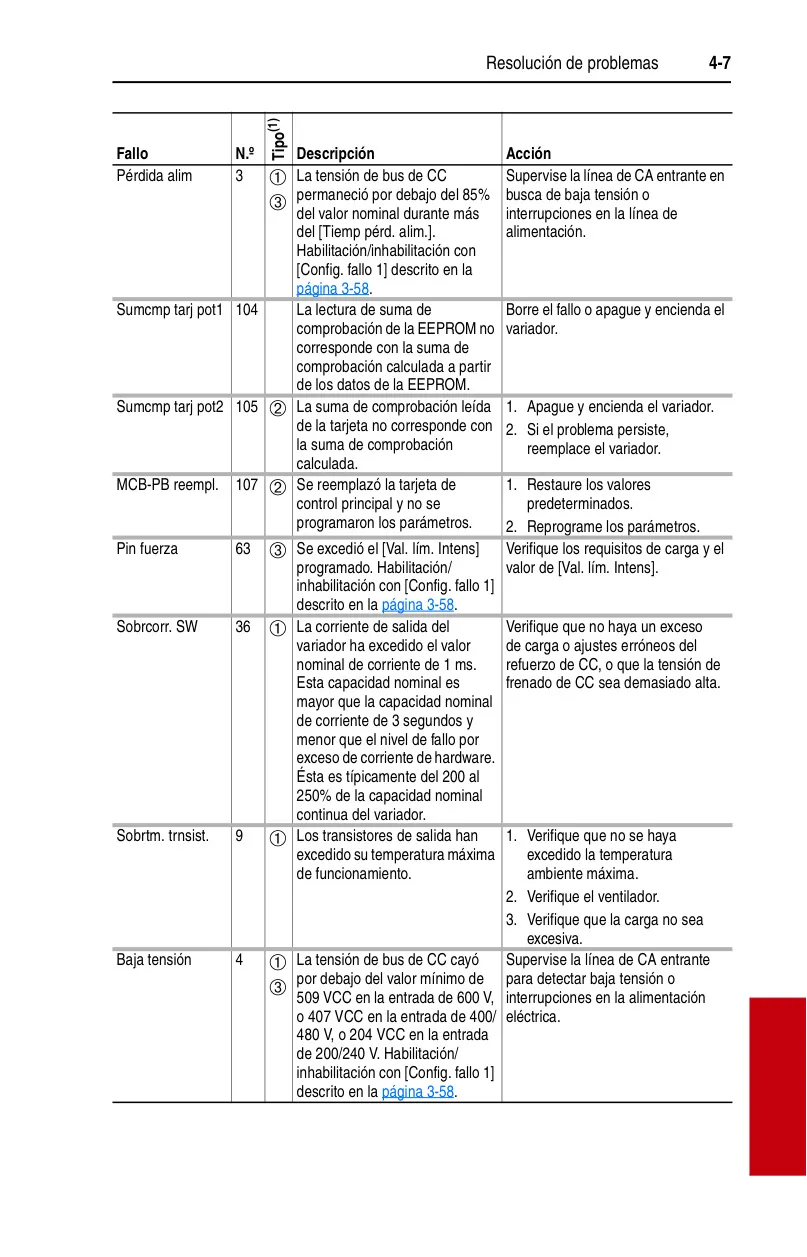

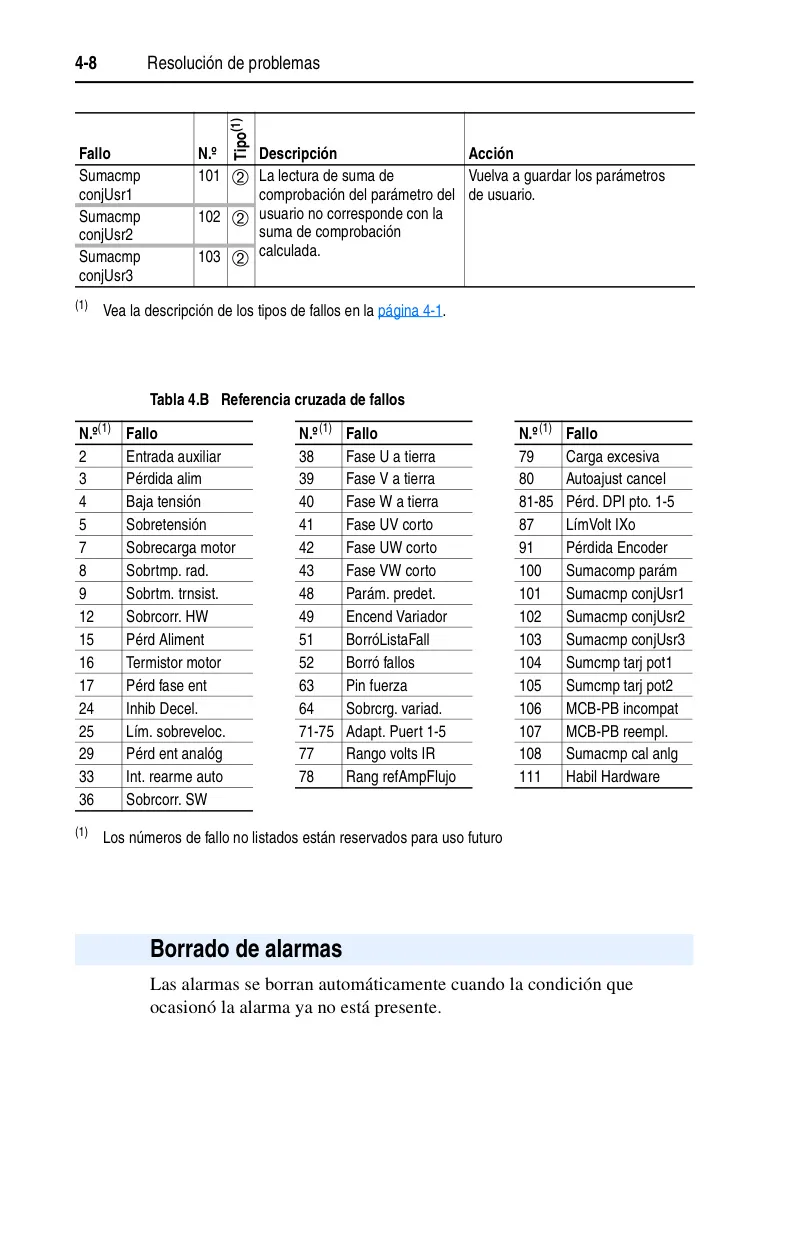

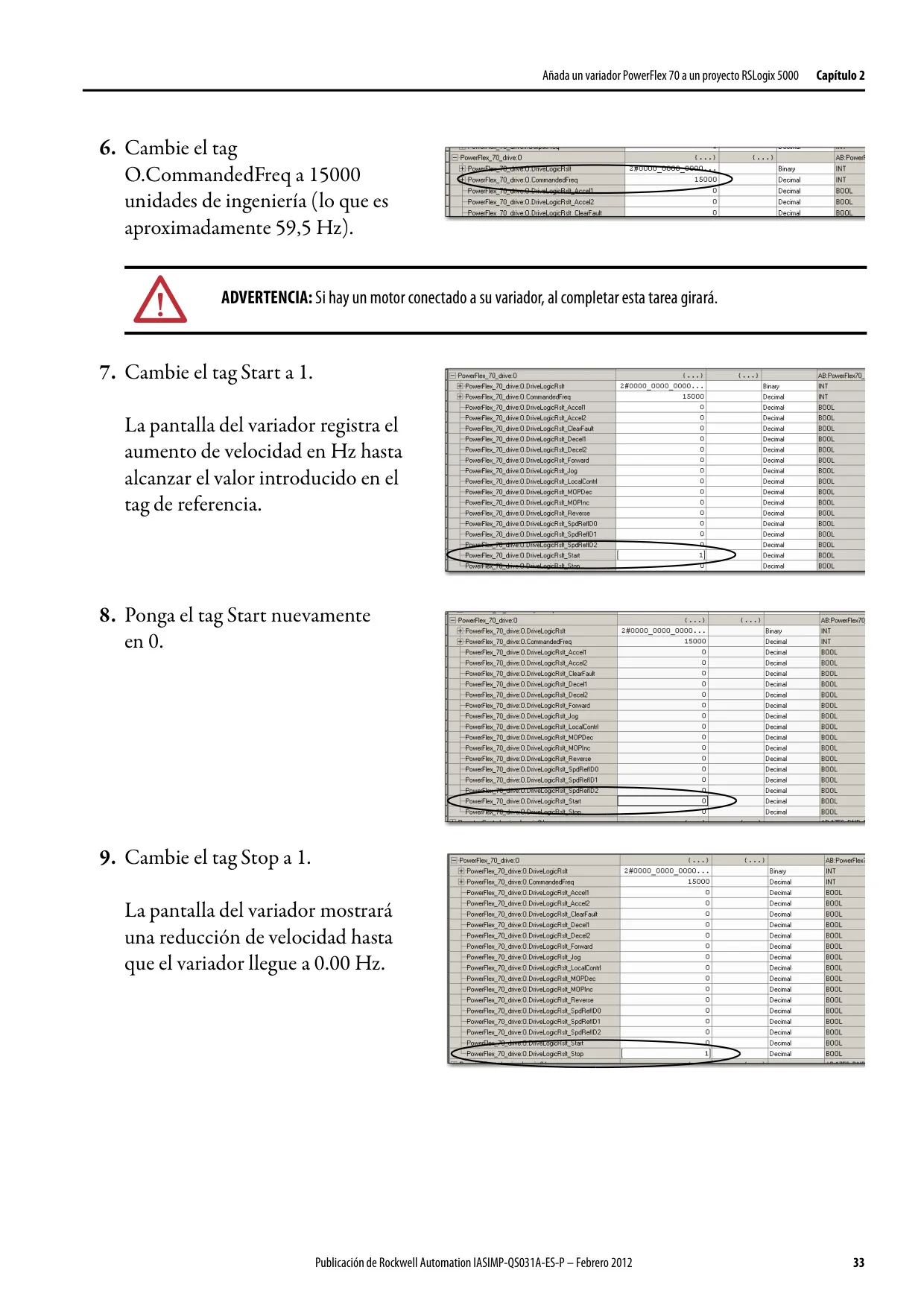

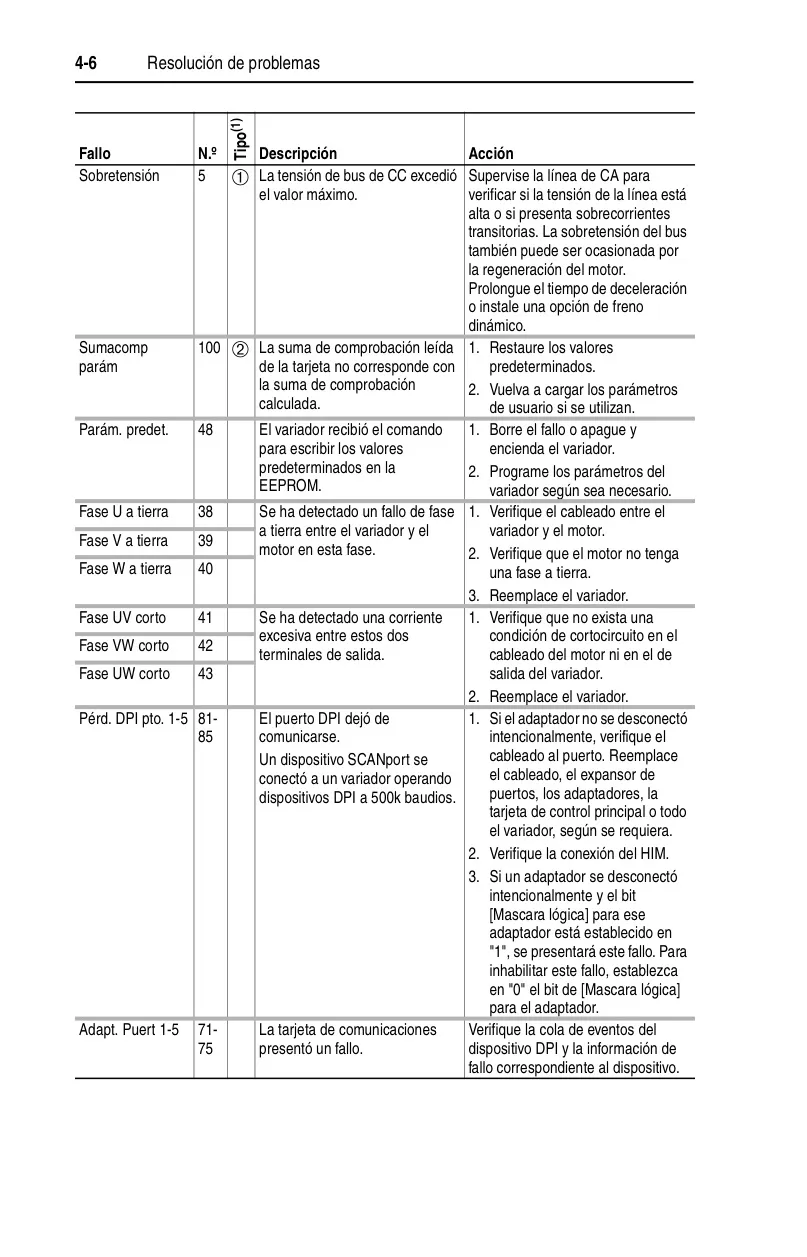

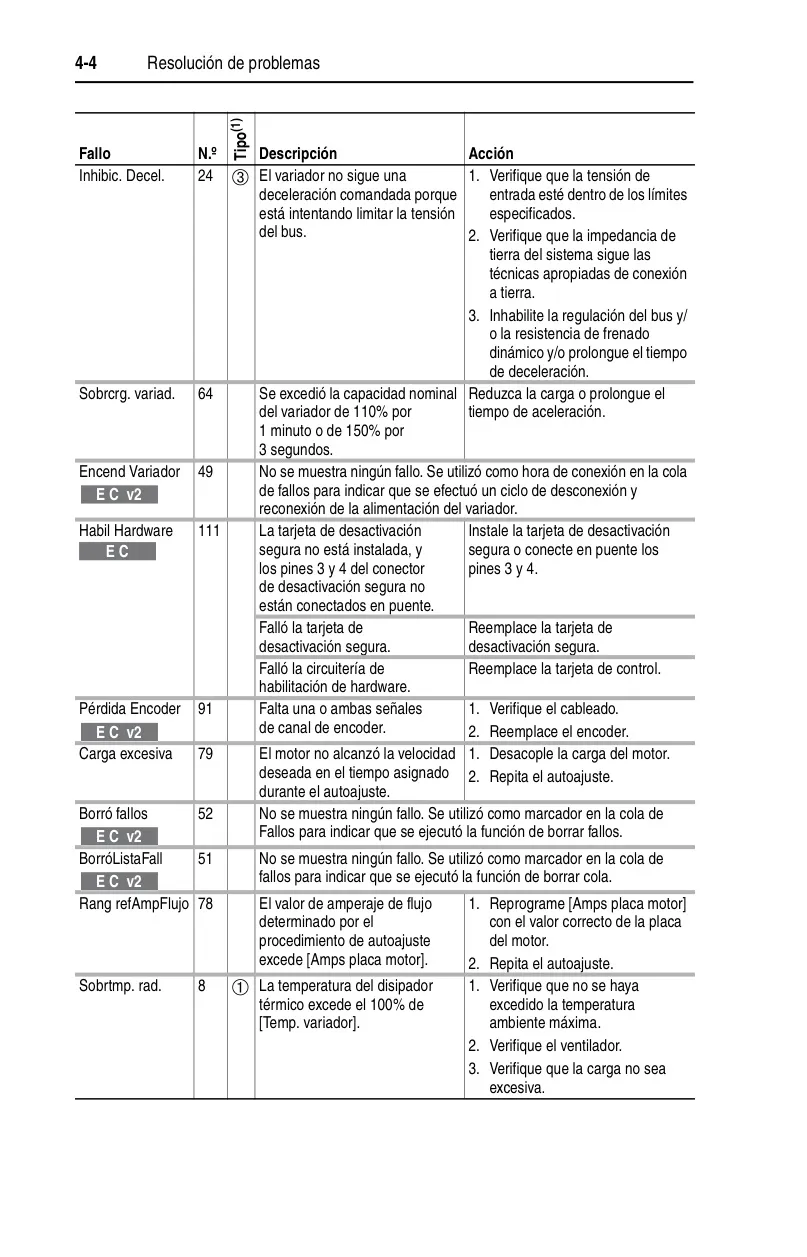

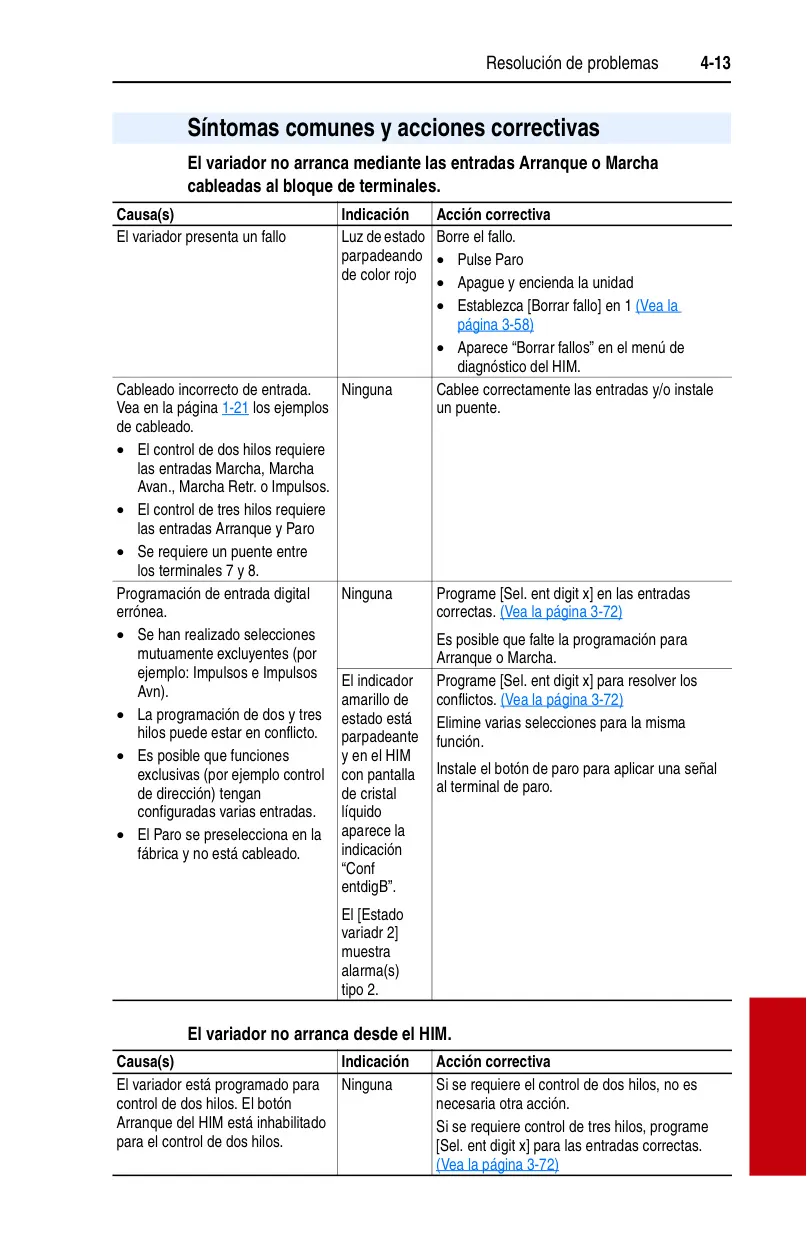

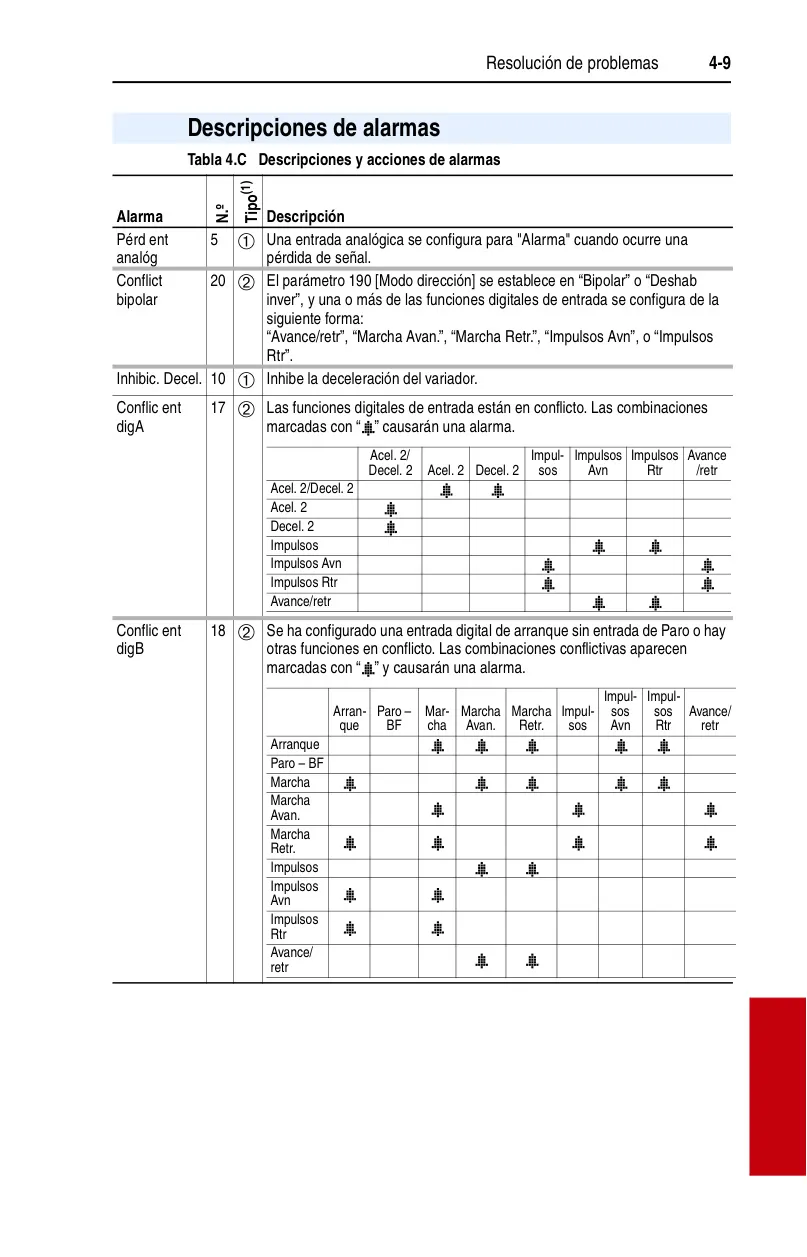

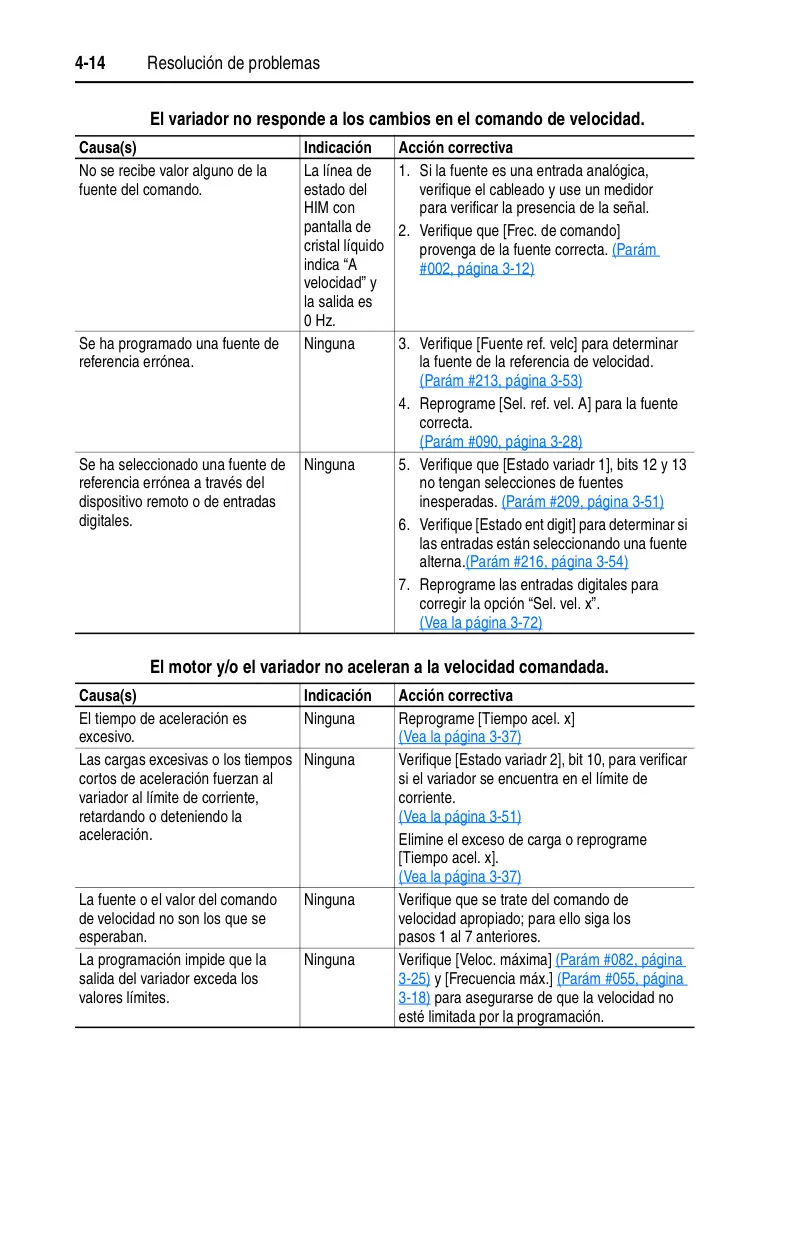

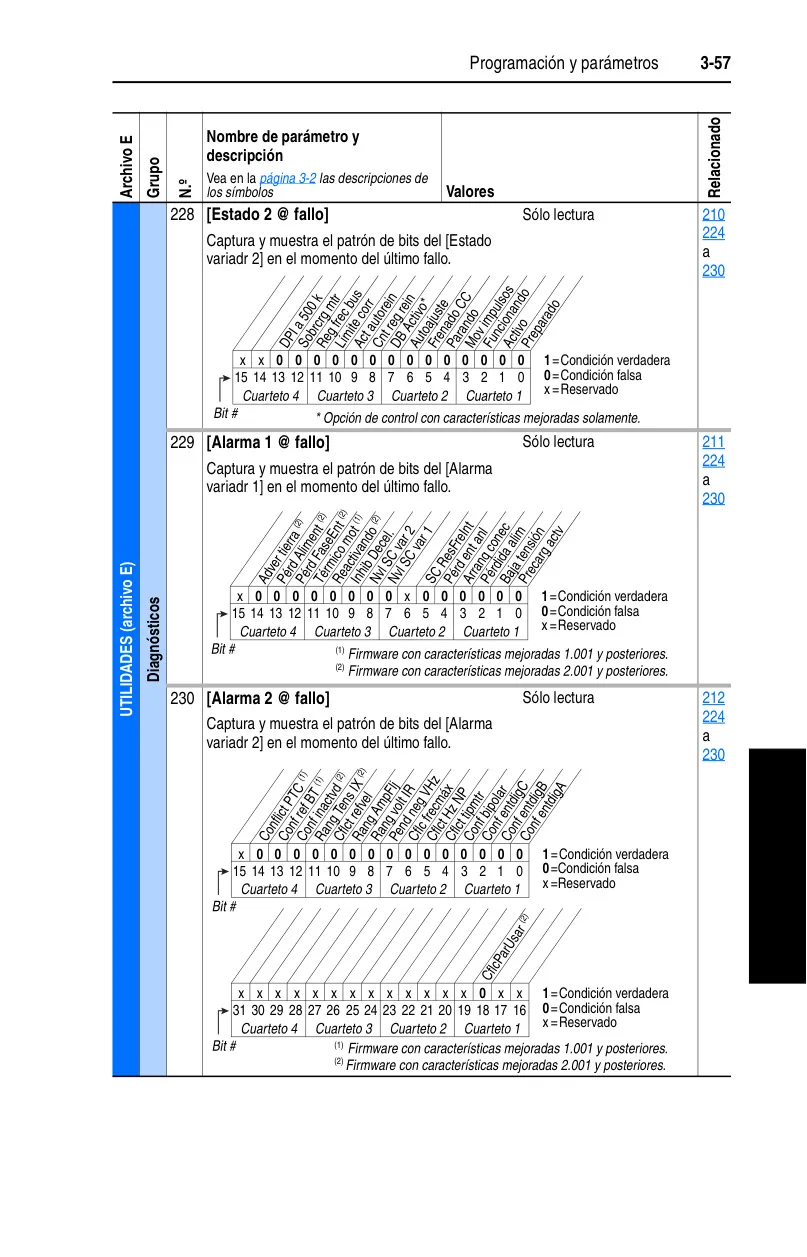

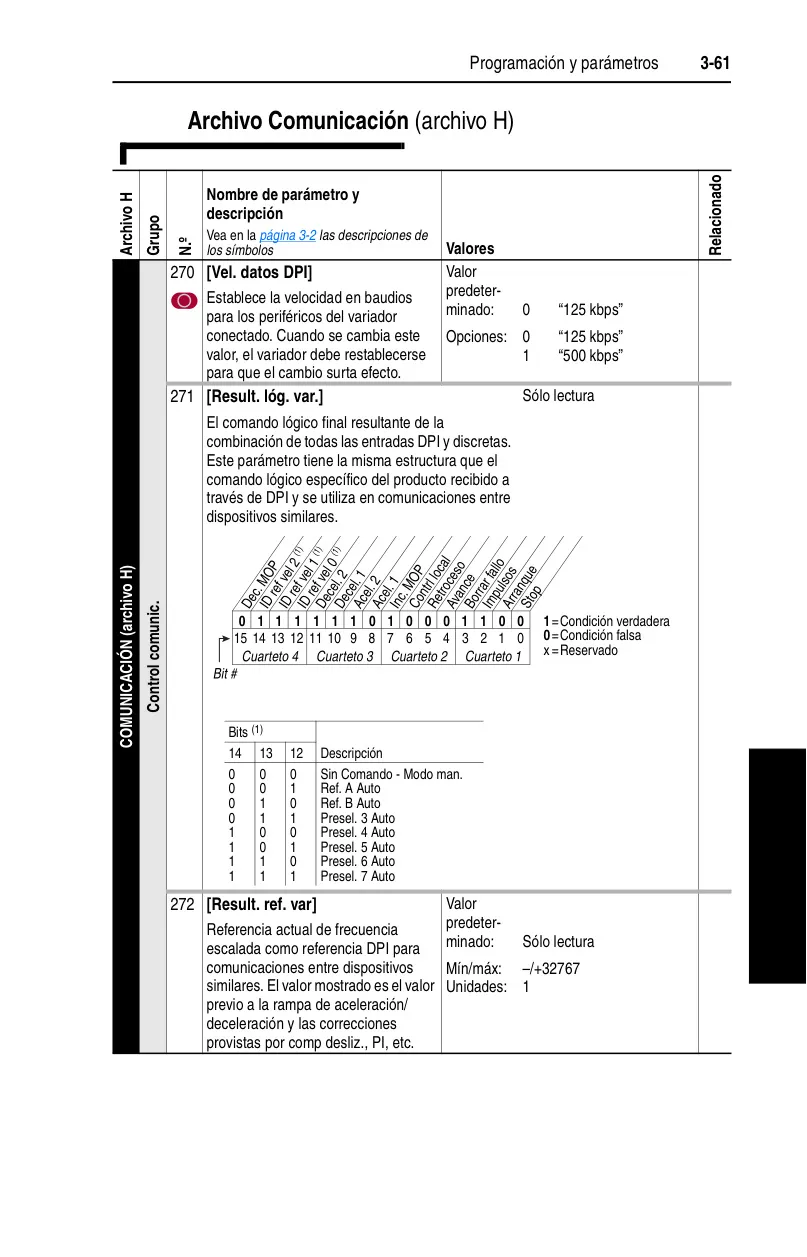

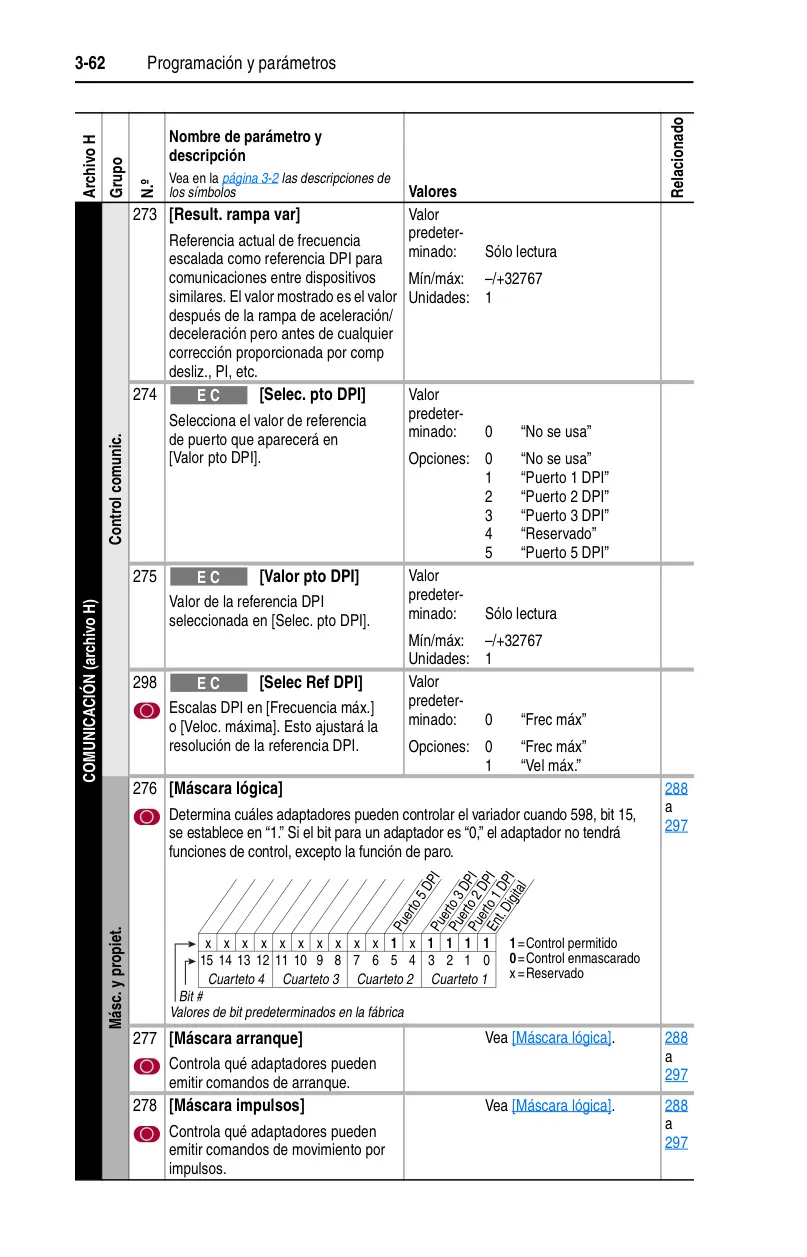

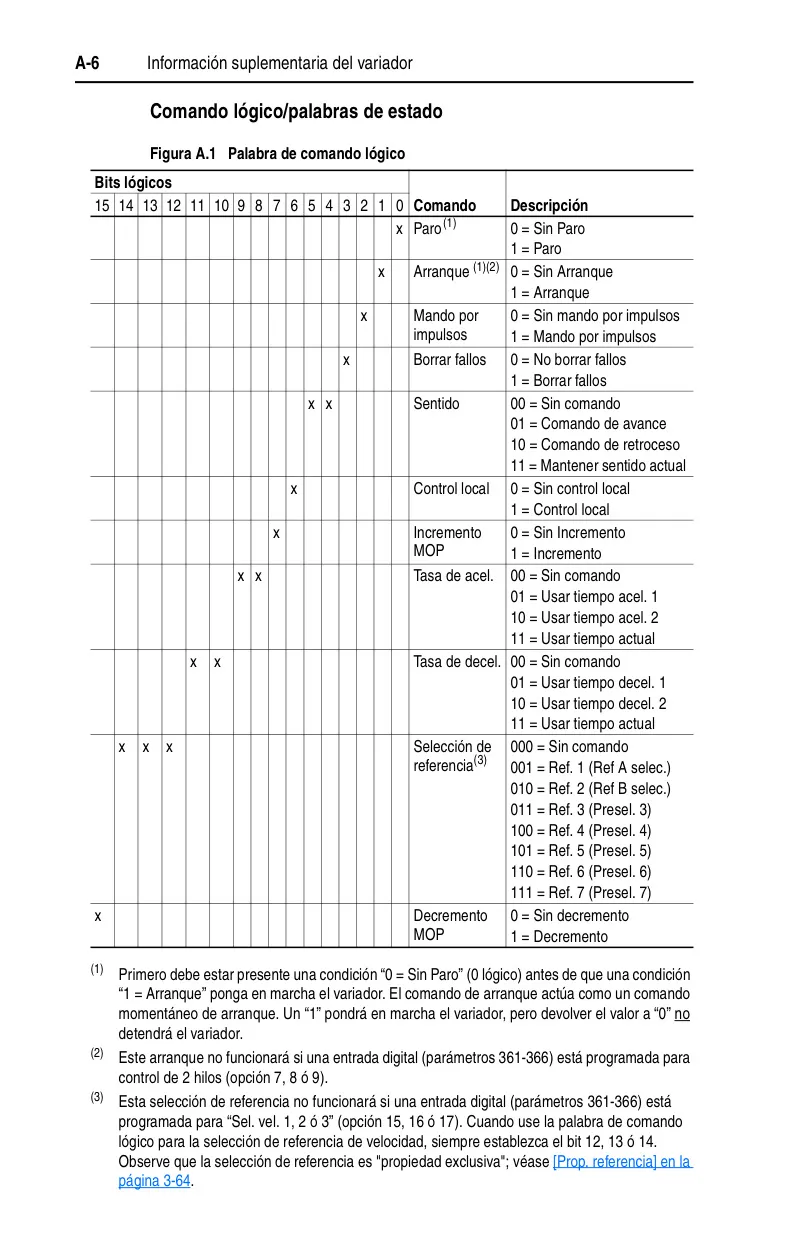

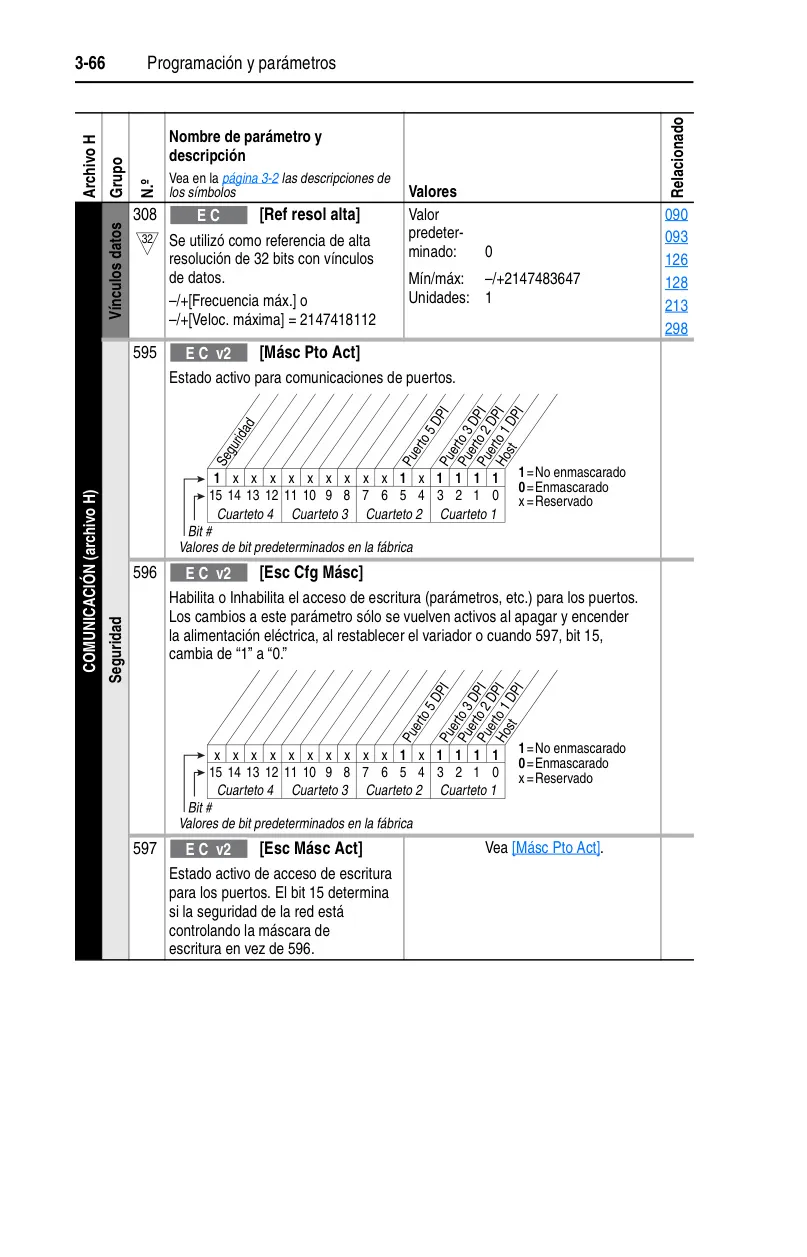

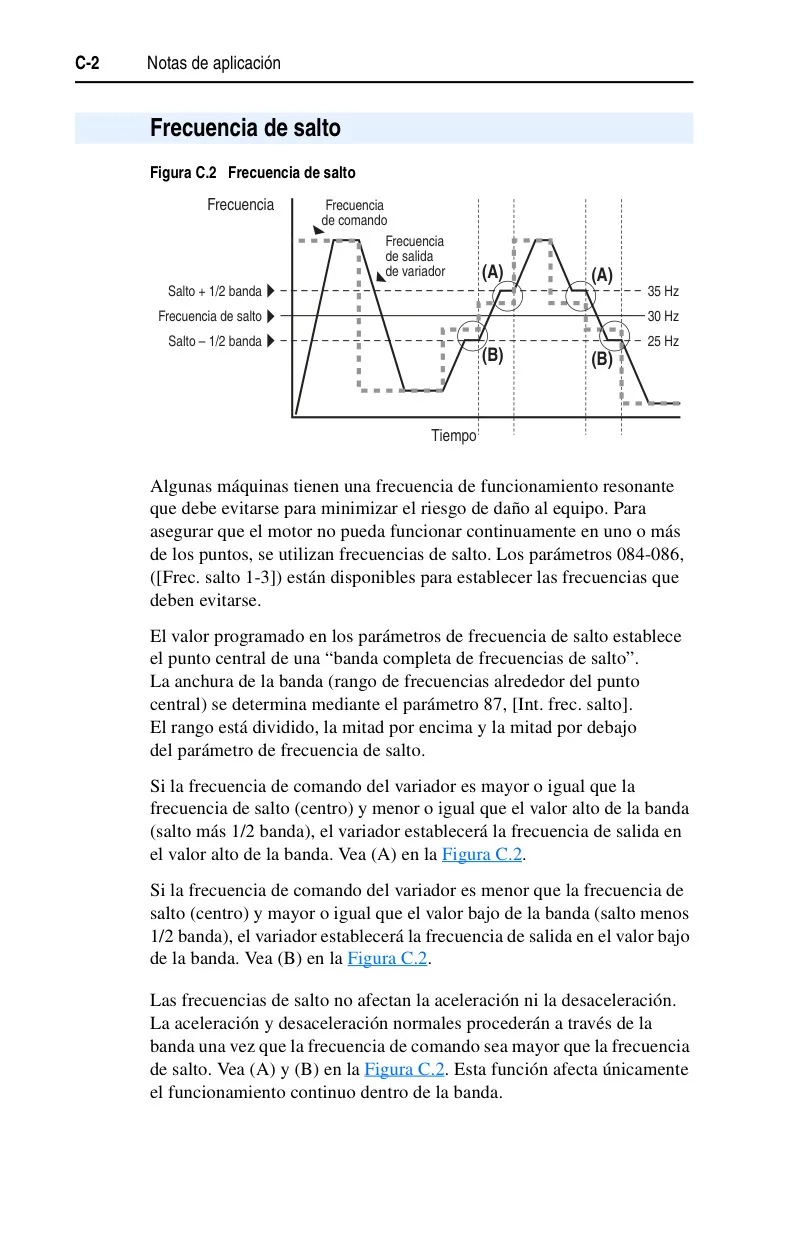

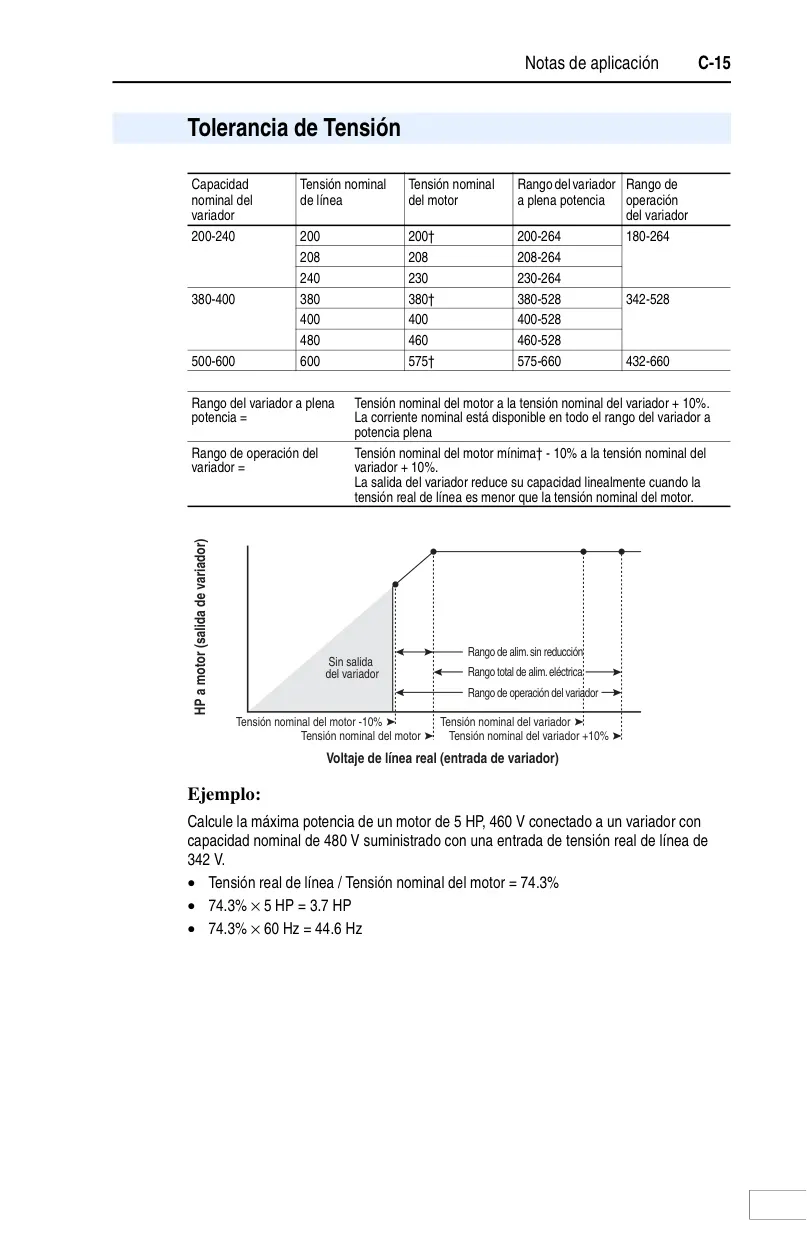

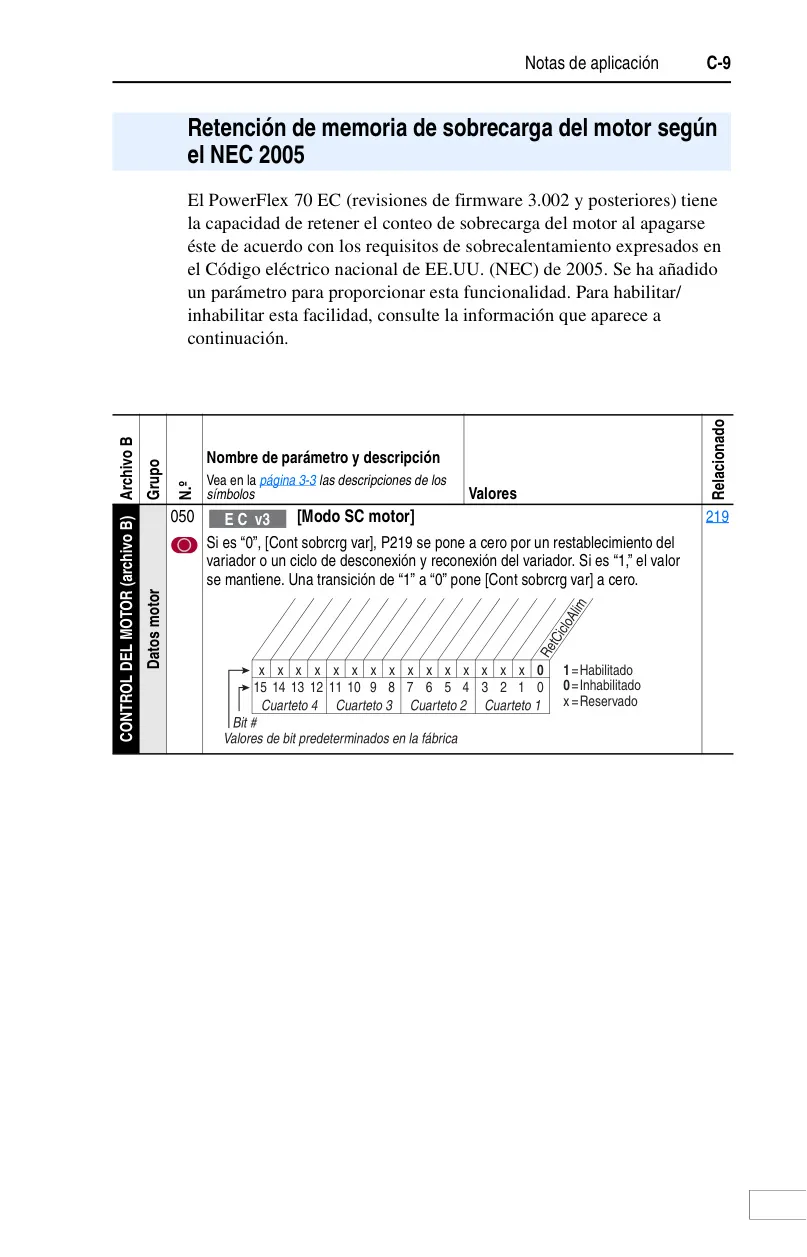

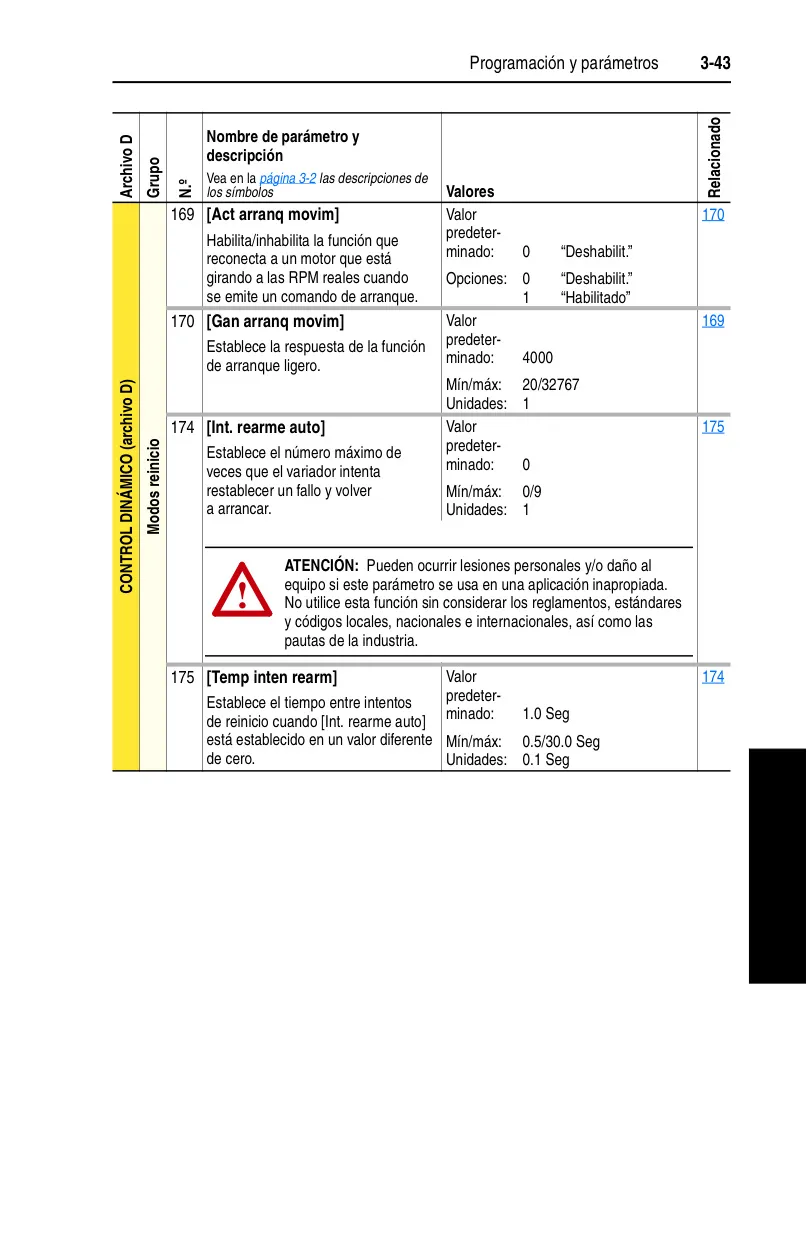

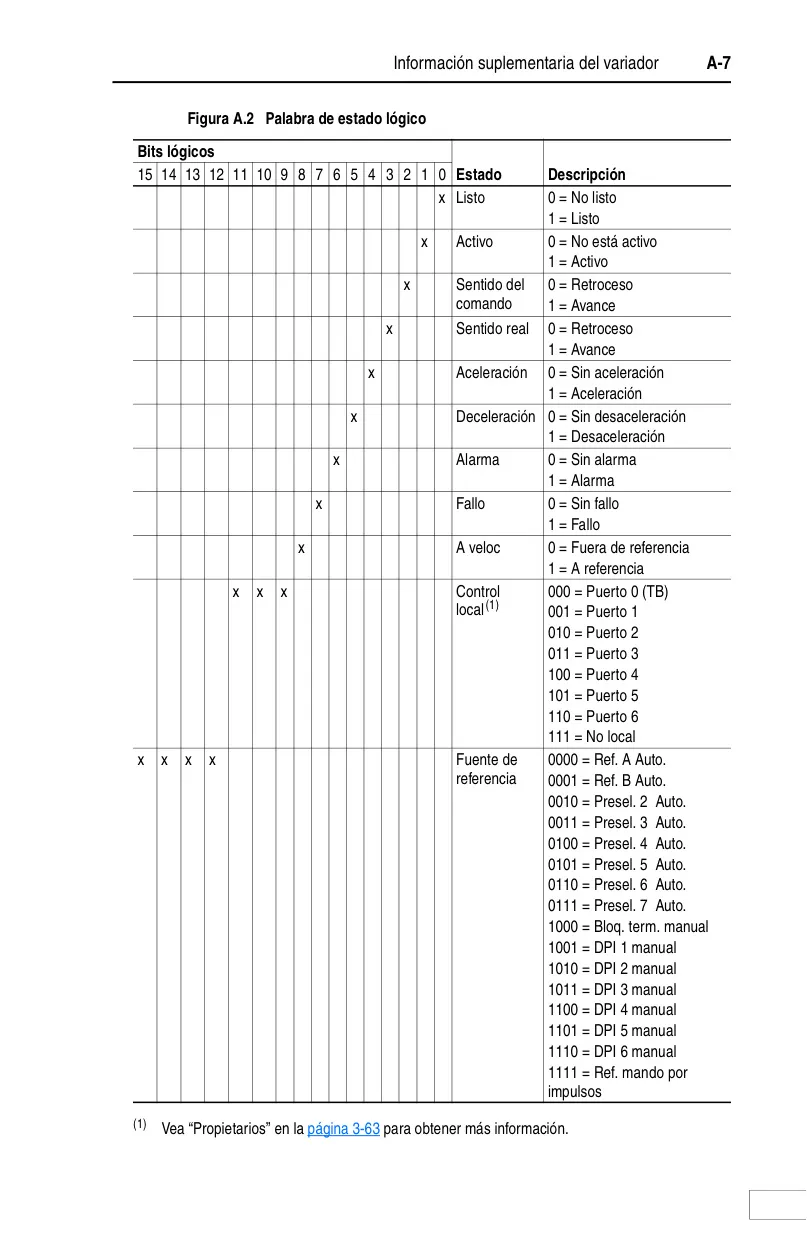

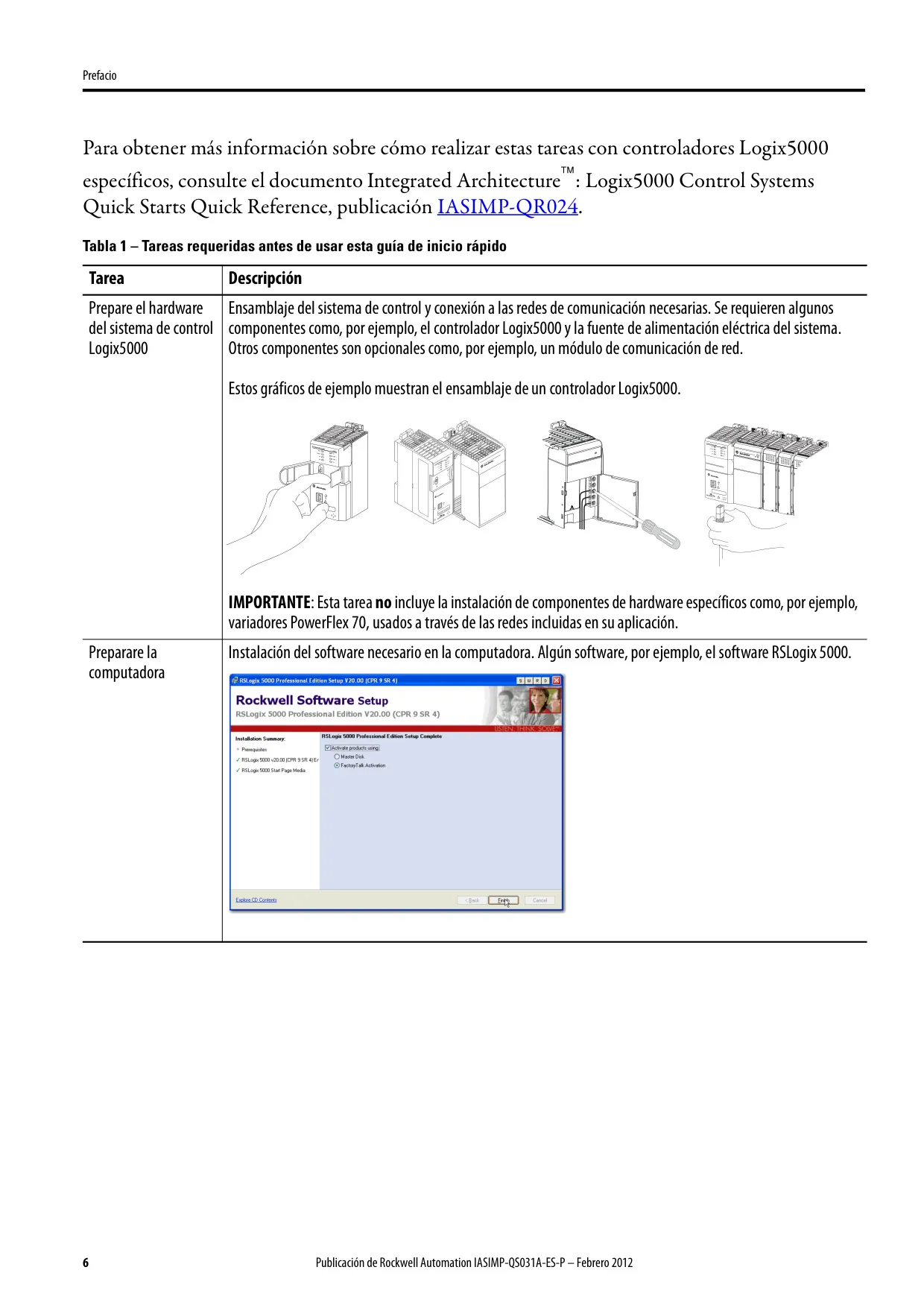

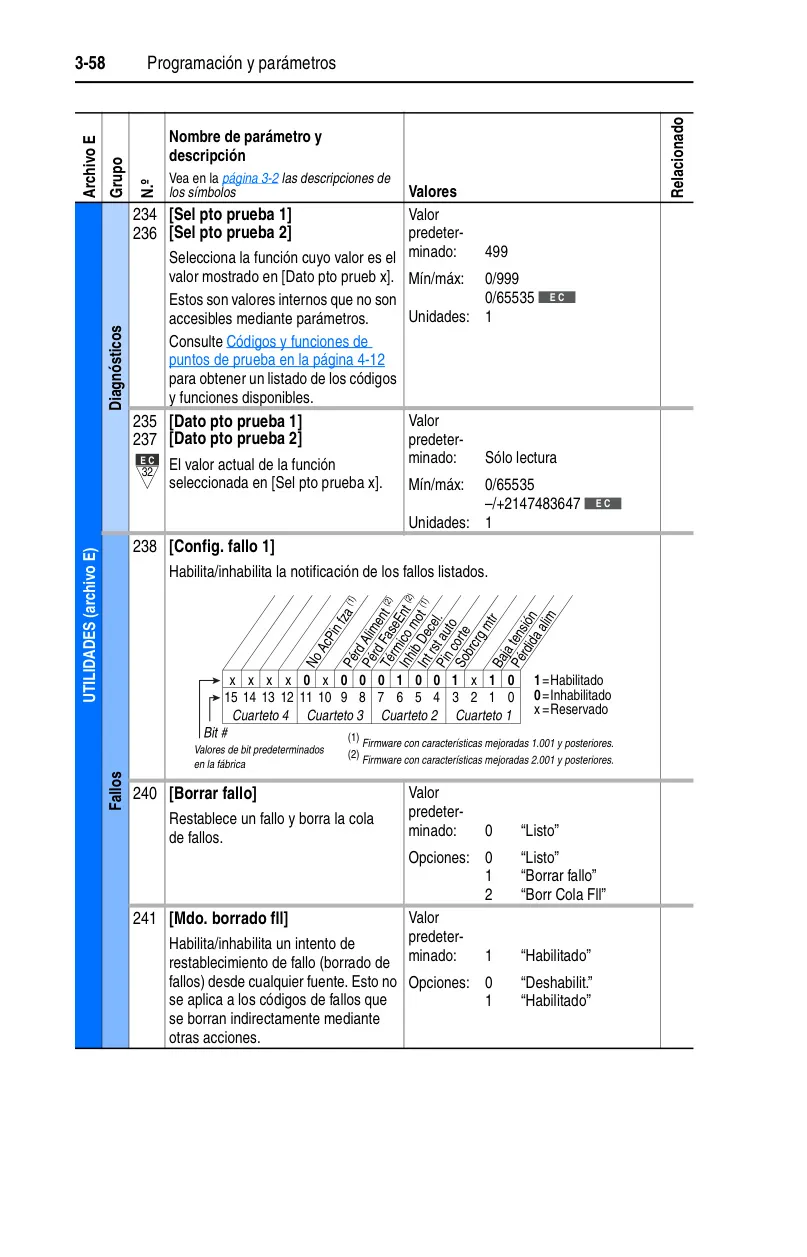

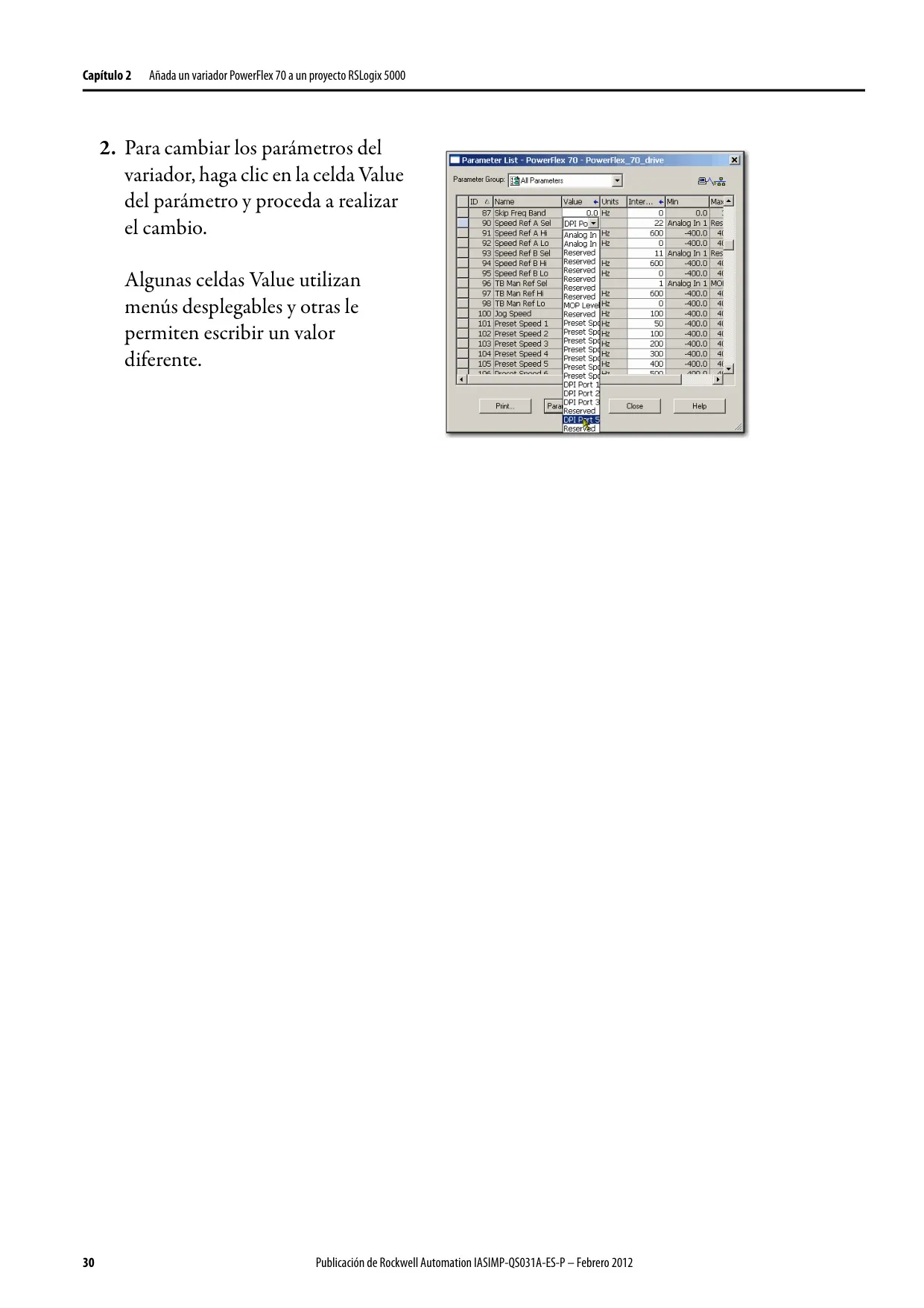

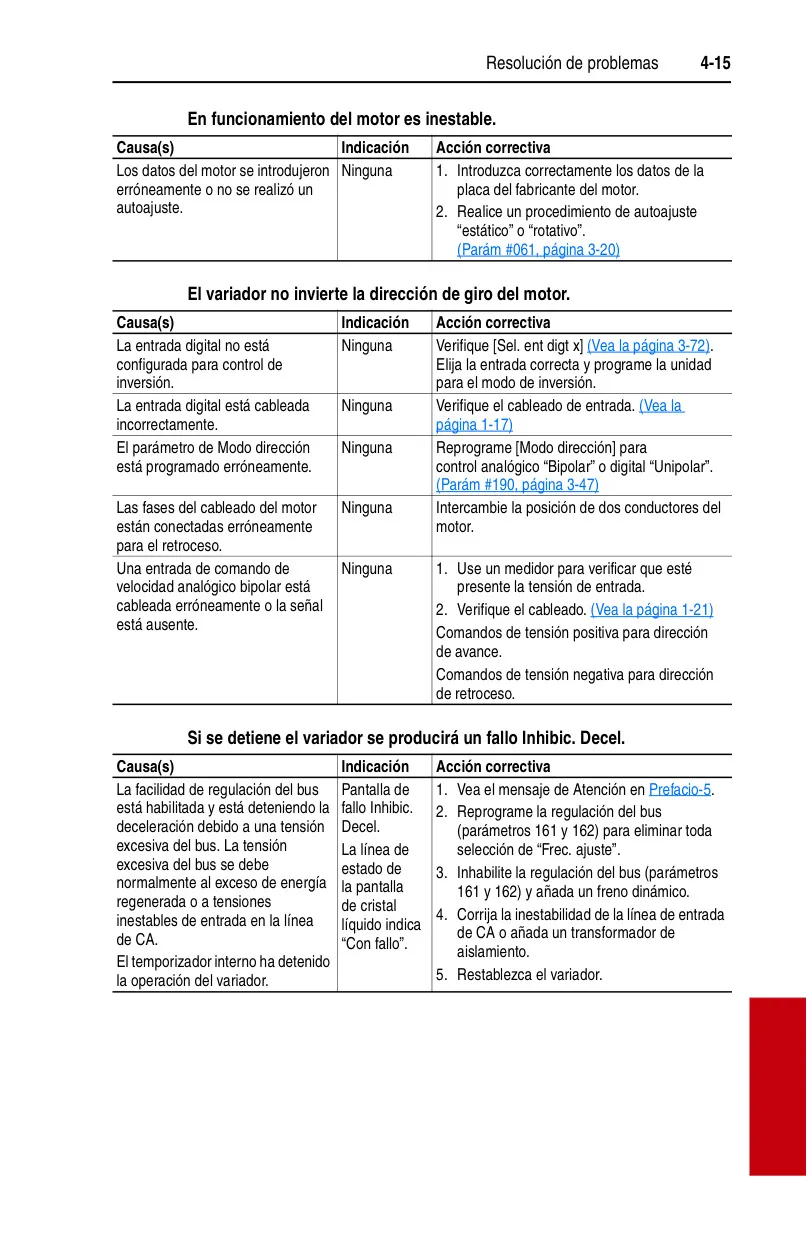

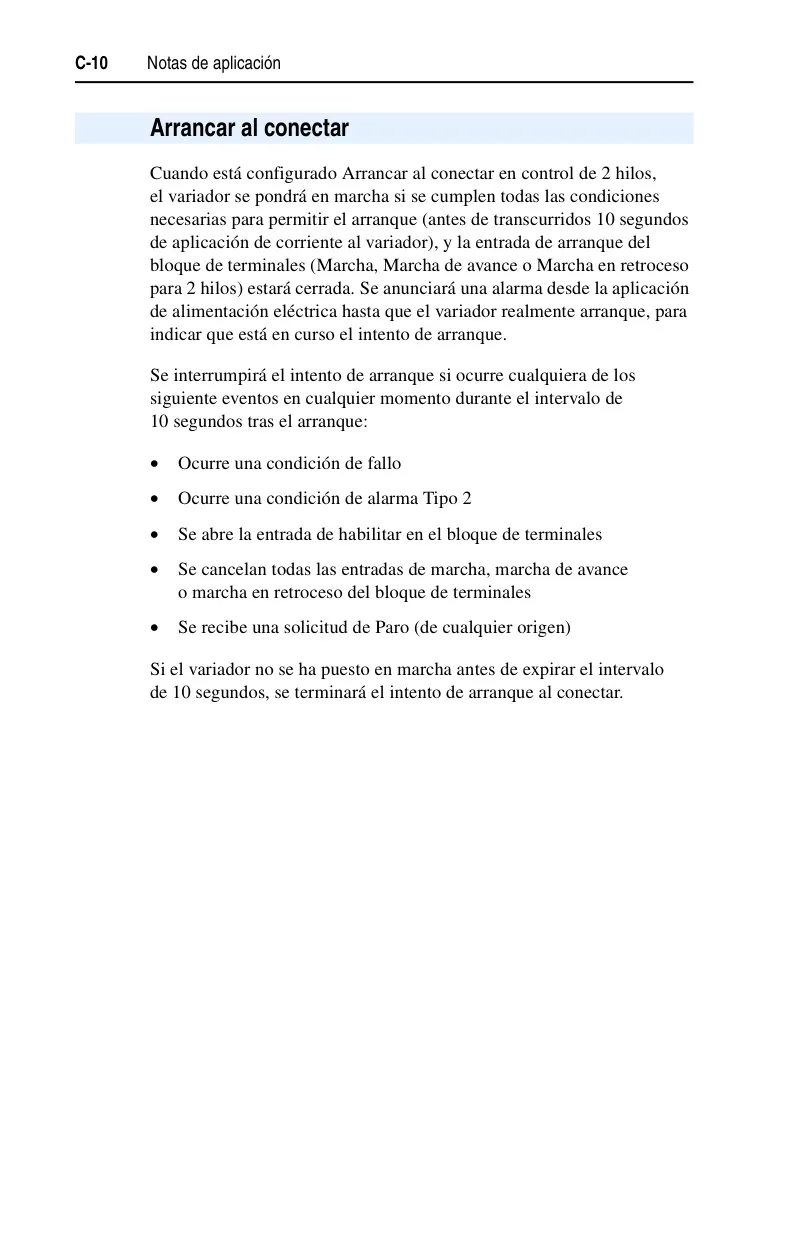

La gestión de fallos y alarmas es exhaustiva, ofreciendo descripciones detalladas y acciones correctivas sugeridas, además de la posibilidad de borrar fallos de forma manual o automática. La integración con sistemas Logix5000 de Rockwell Automation a través de EtherNet/IP permite una comunicación fluida y un control centralizado. Esta integración incluye la edición directa de parámetros desde RSLogix 5000 y pruebas de tags para verificar la comunicación, haciendo del PowerFlex 70 un componente altamente compatible y gestionable en arquitecturas de automatización integradas, adecuado para una amplia gama de aplicaciones industriales exigentes.
