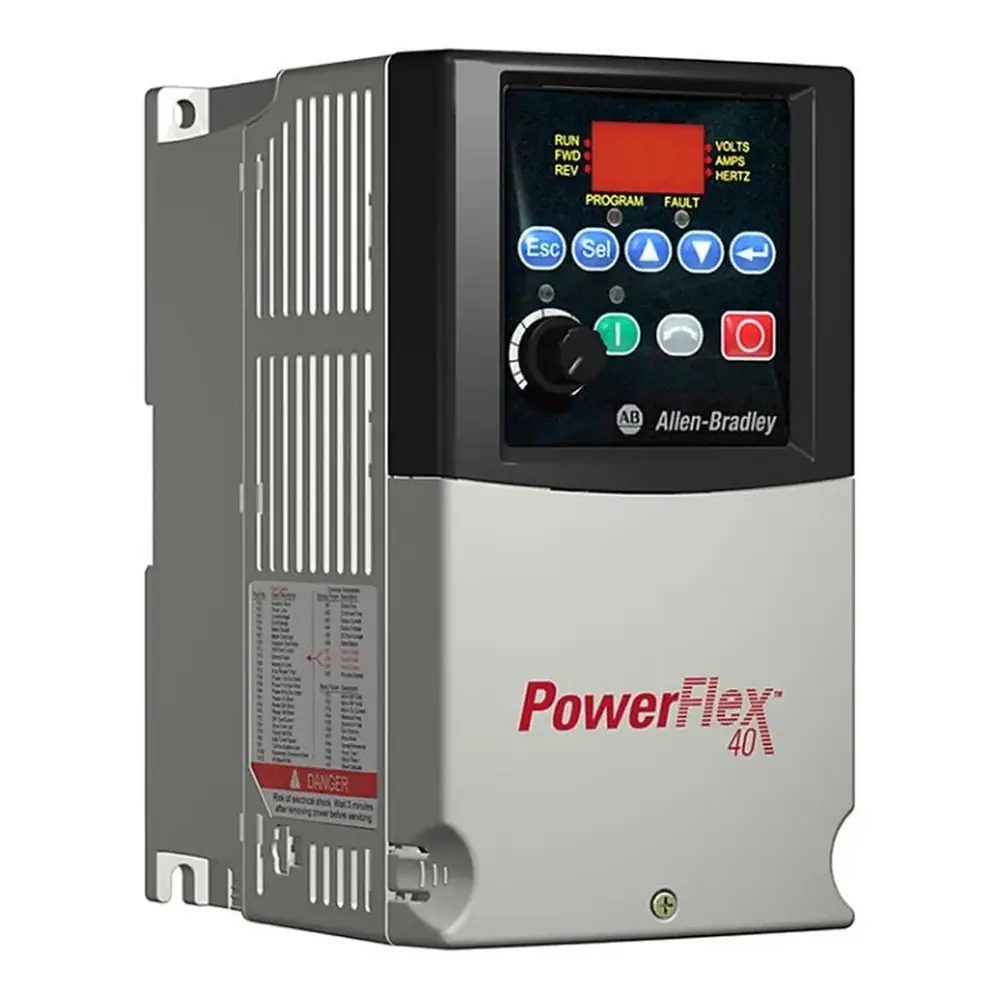

Variador Powerflex 40
Instrucciones del Variador Powerflex 40
Aquí le ofrecemos el manual del Variador Powerflex 40 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca del Variador Powerflex 40, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

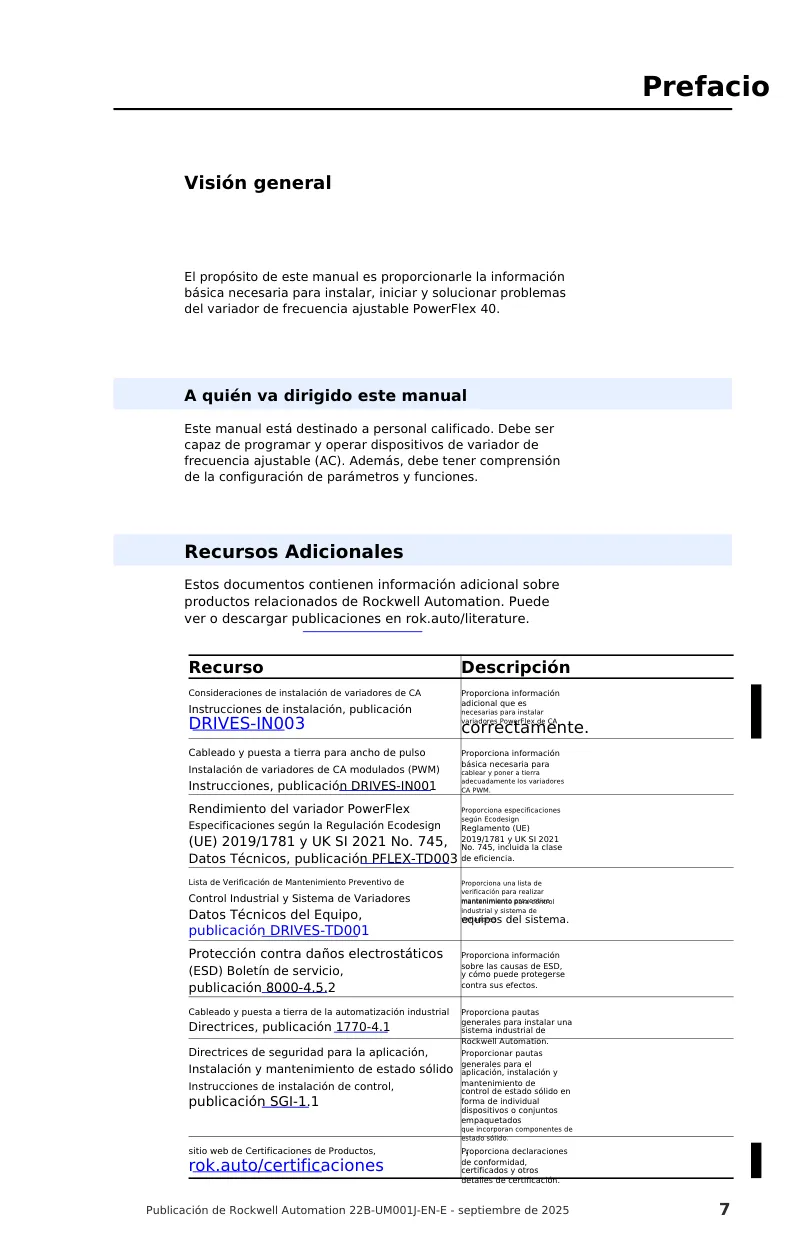

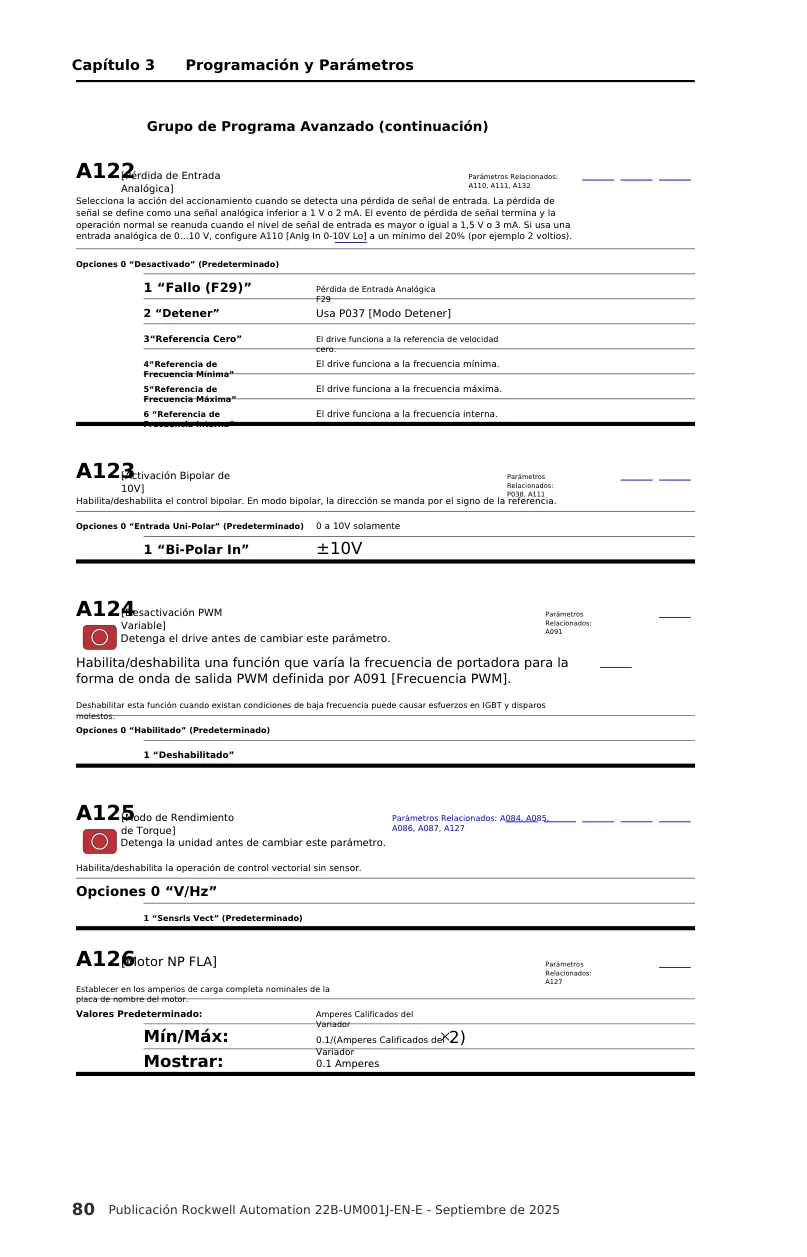

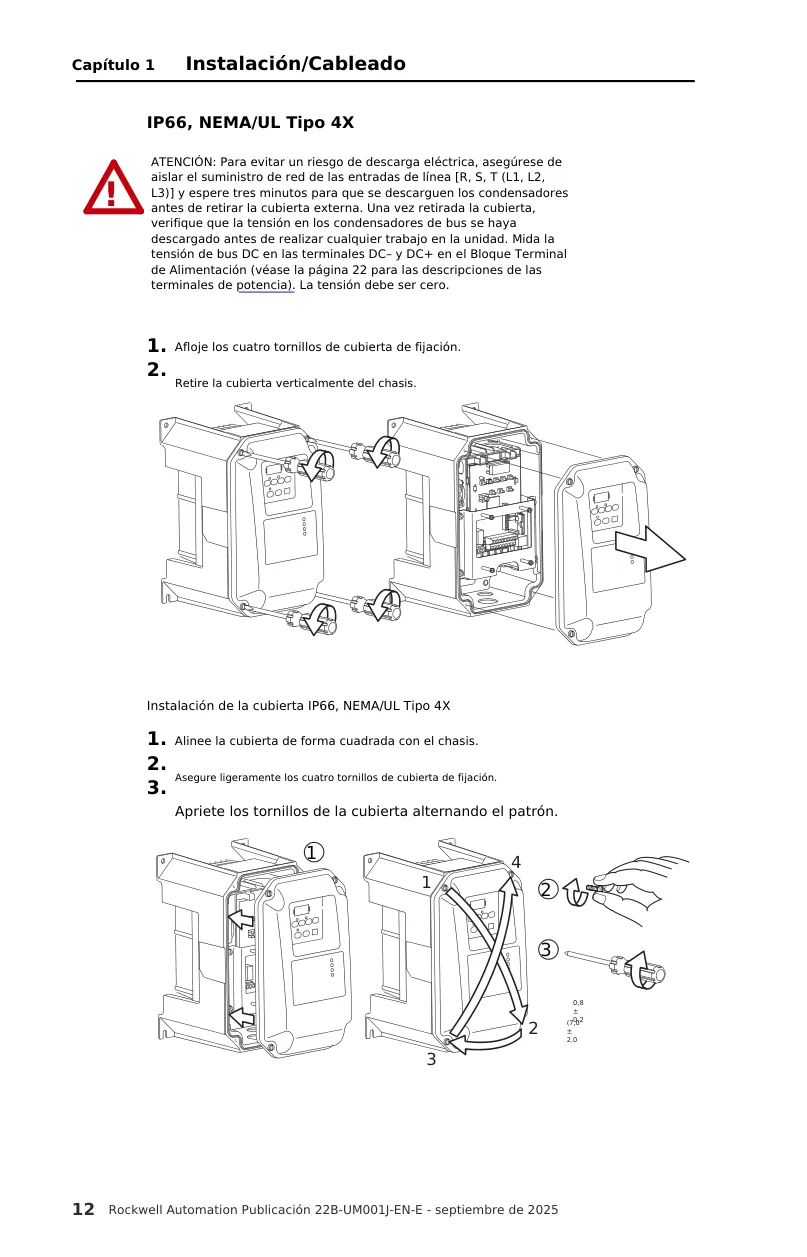

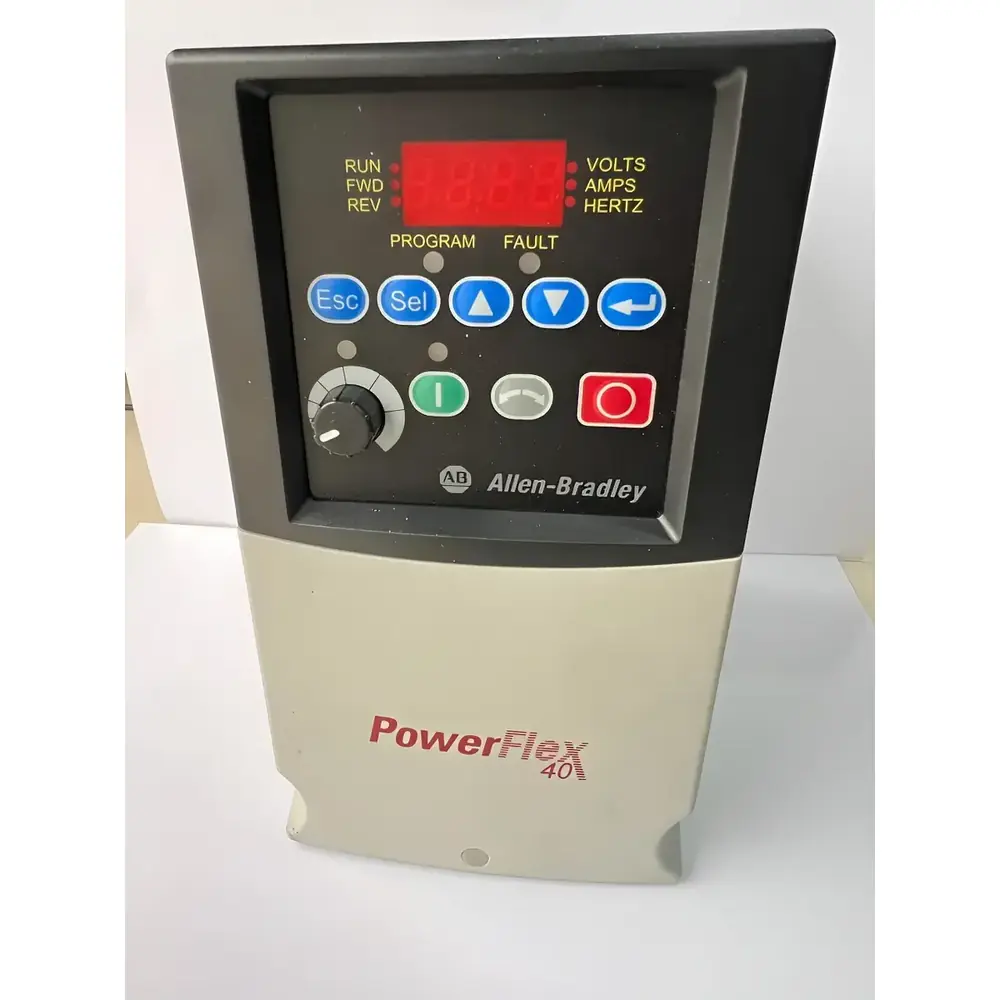

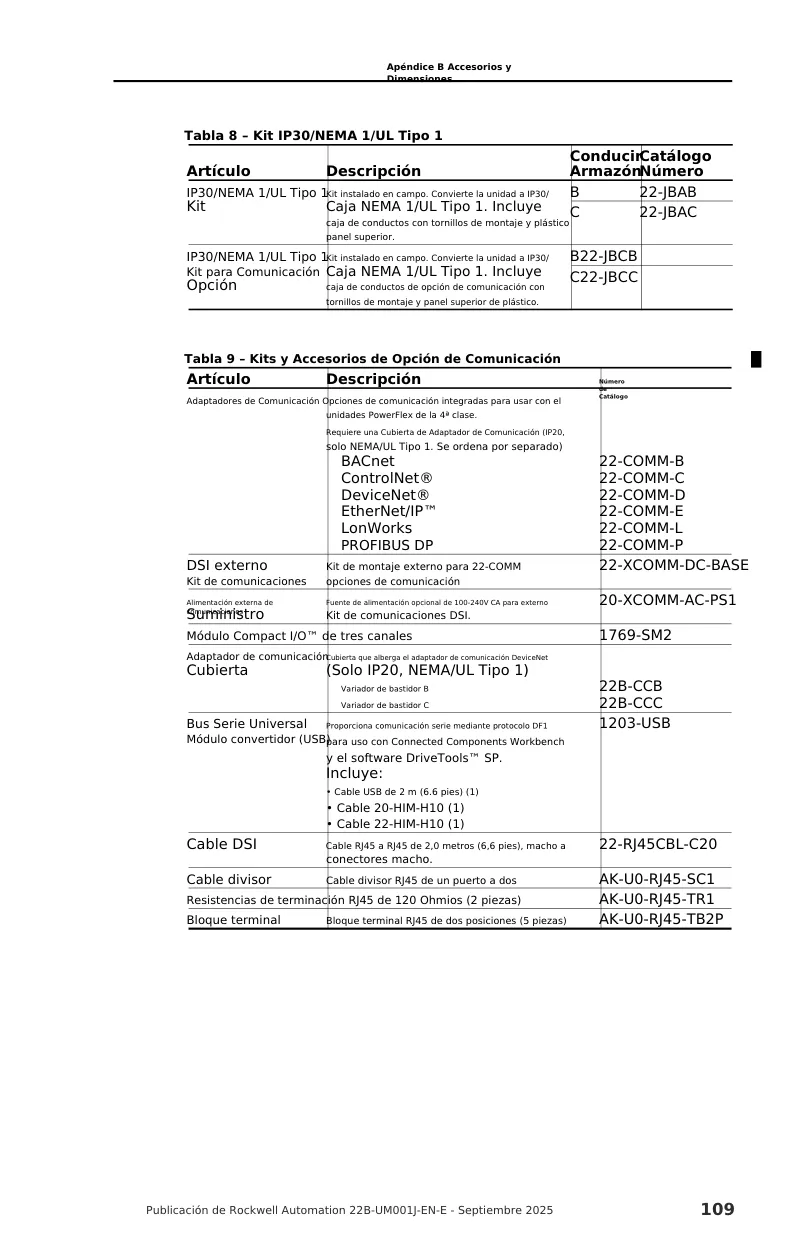

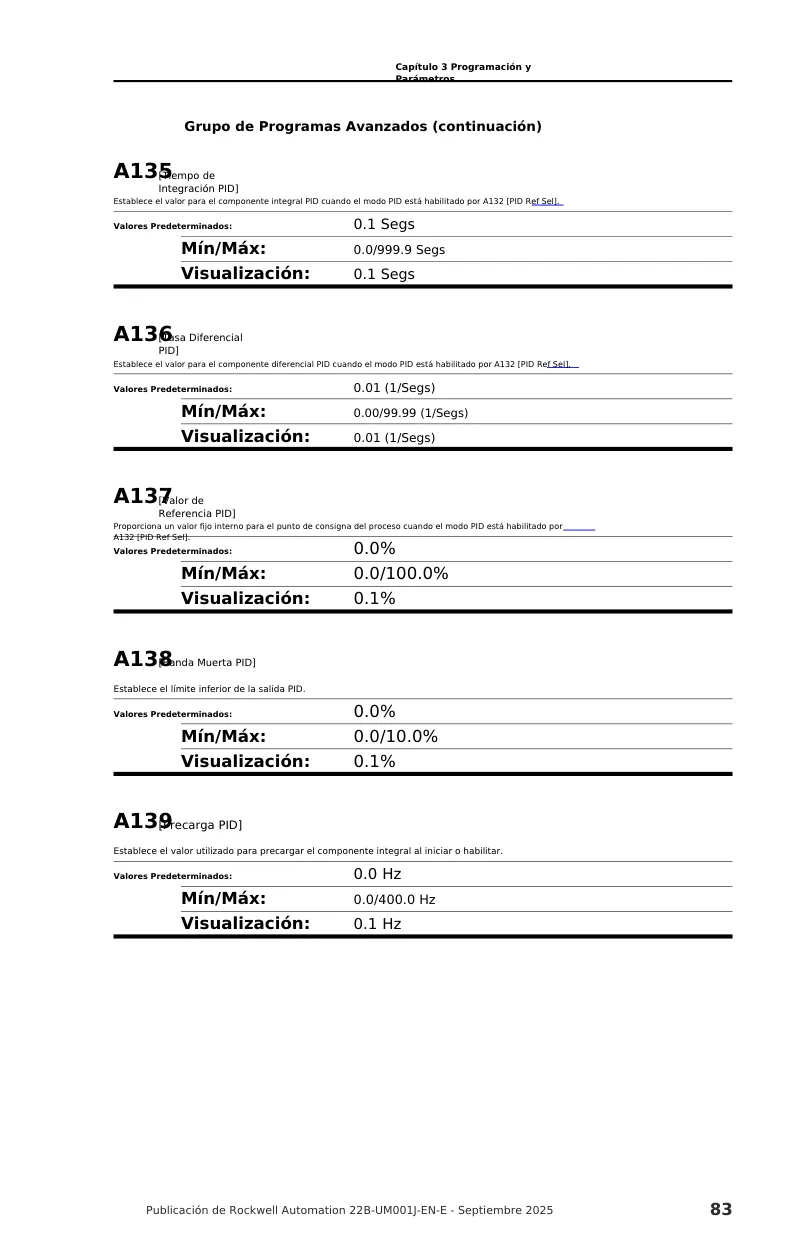

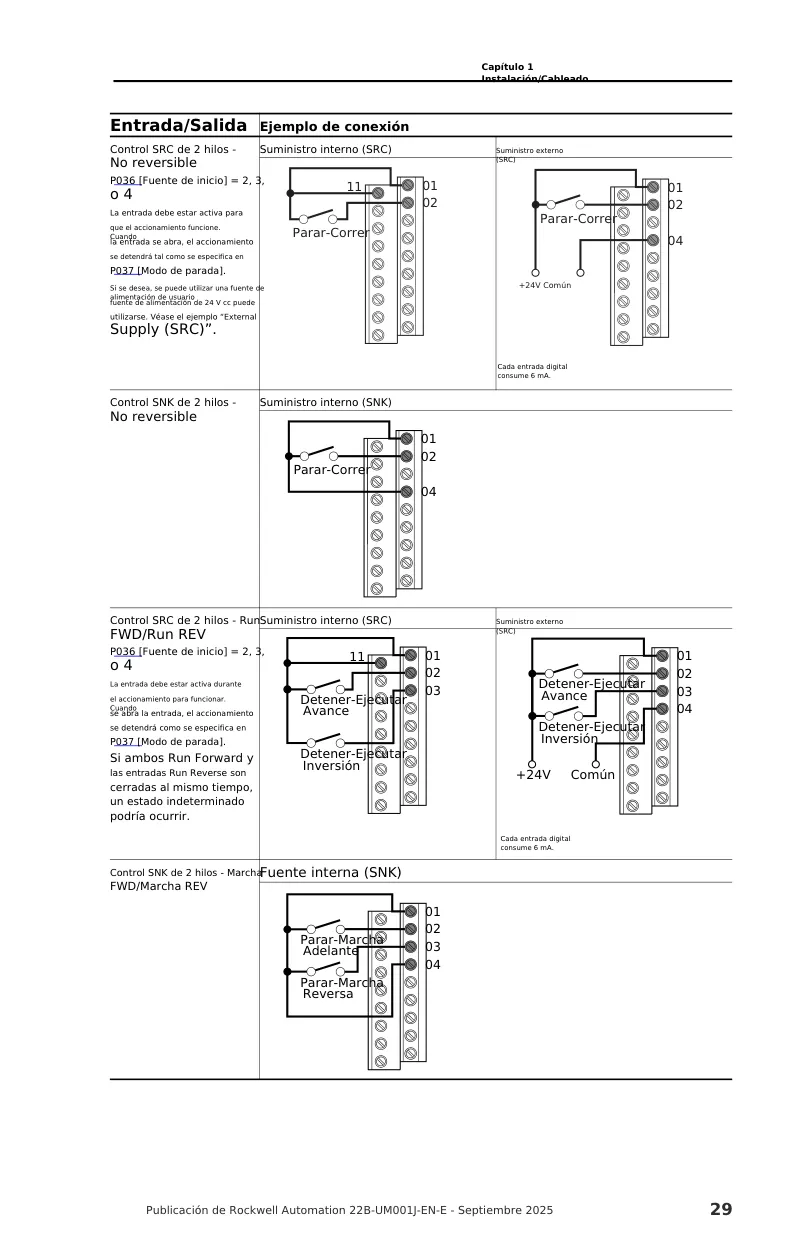

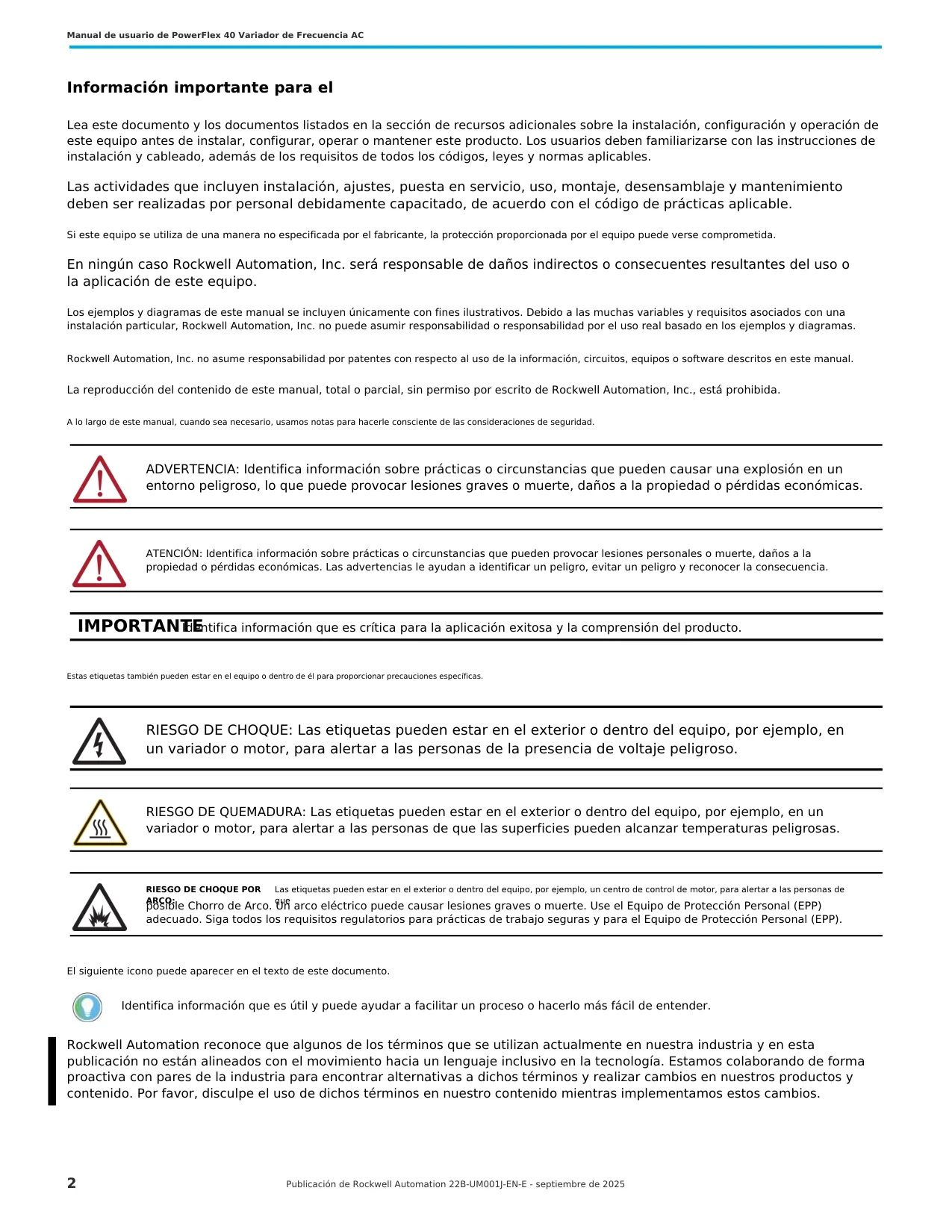

Imágenes del Variador Powerflex 40

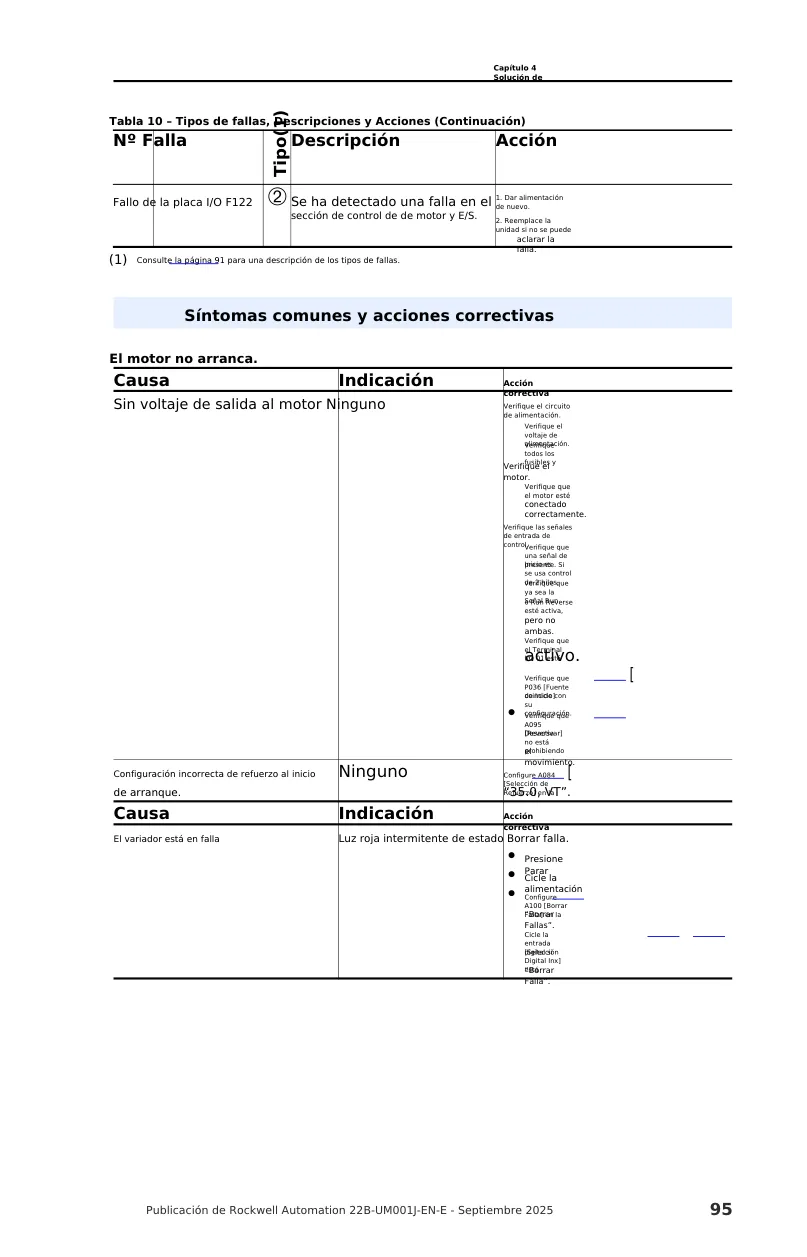

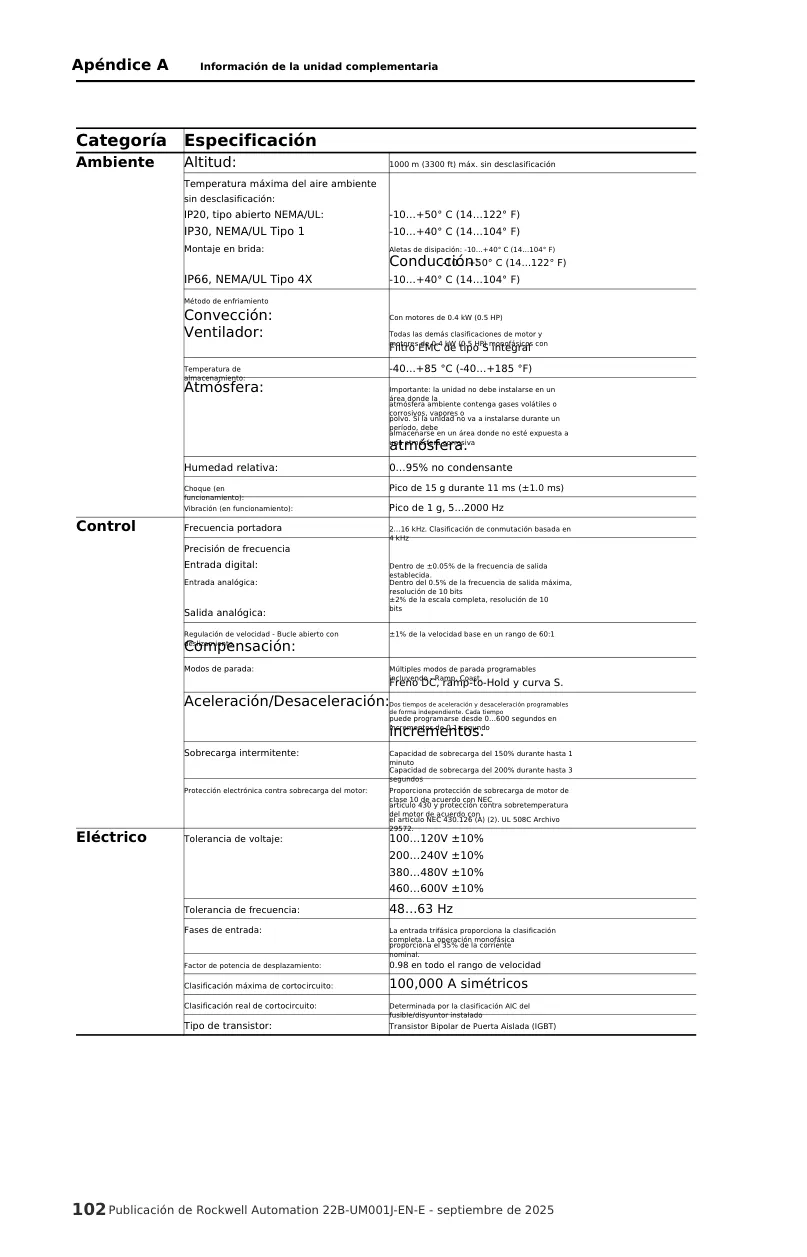

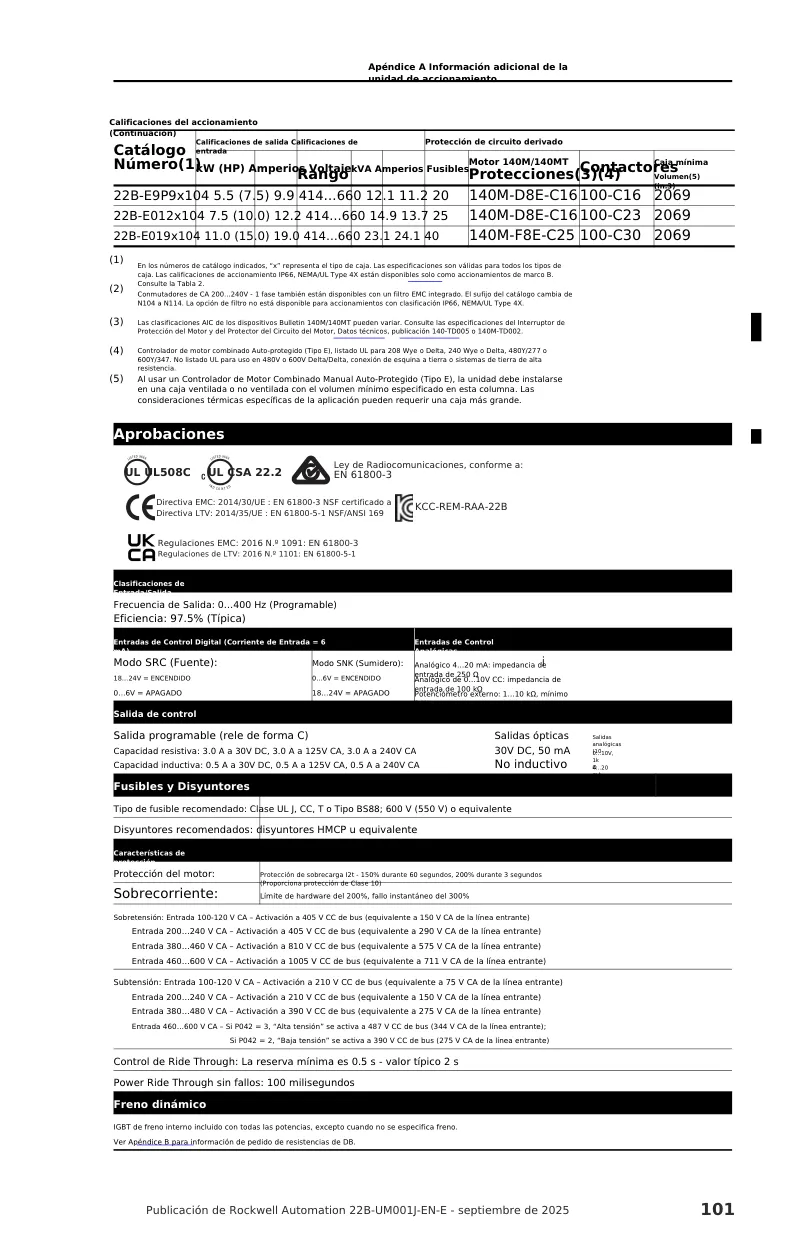

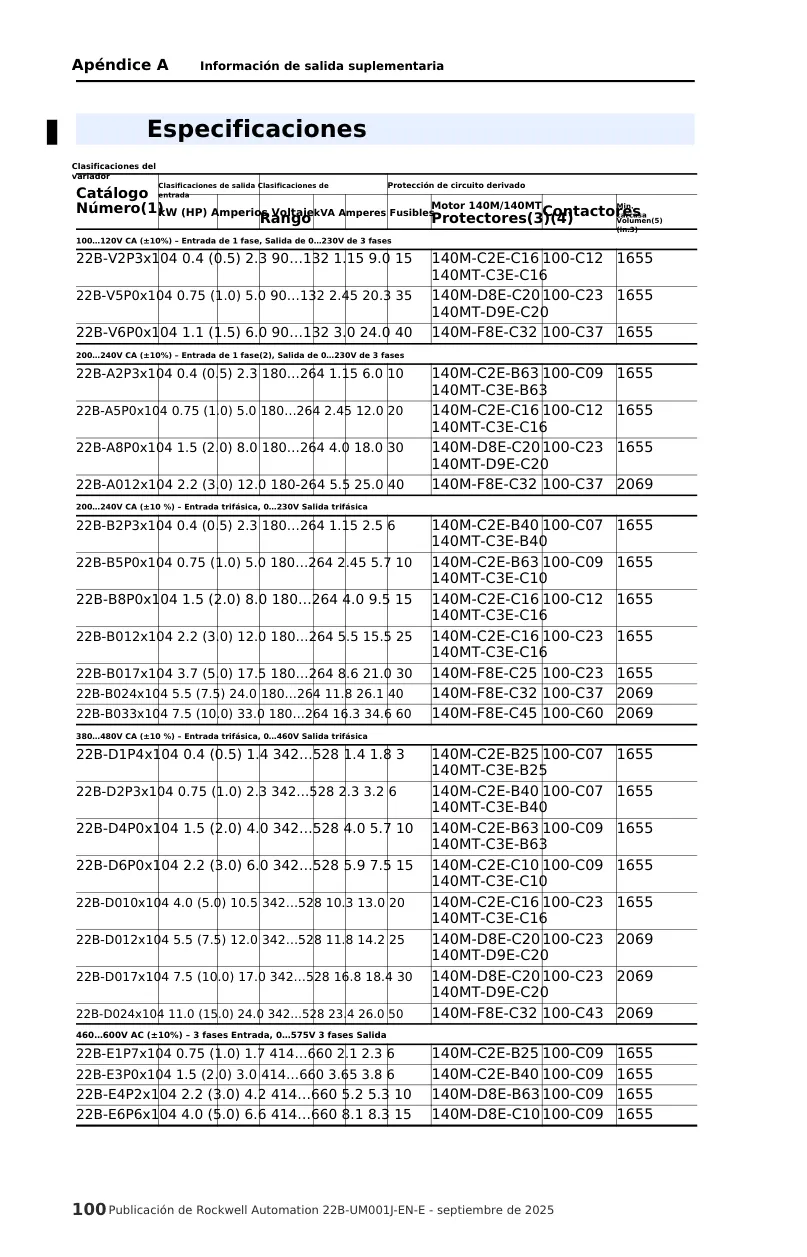

Especificaciones del Variador Powerflex 40

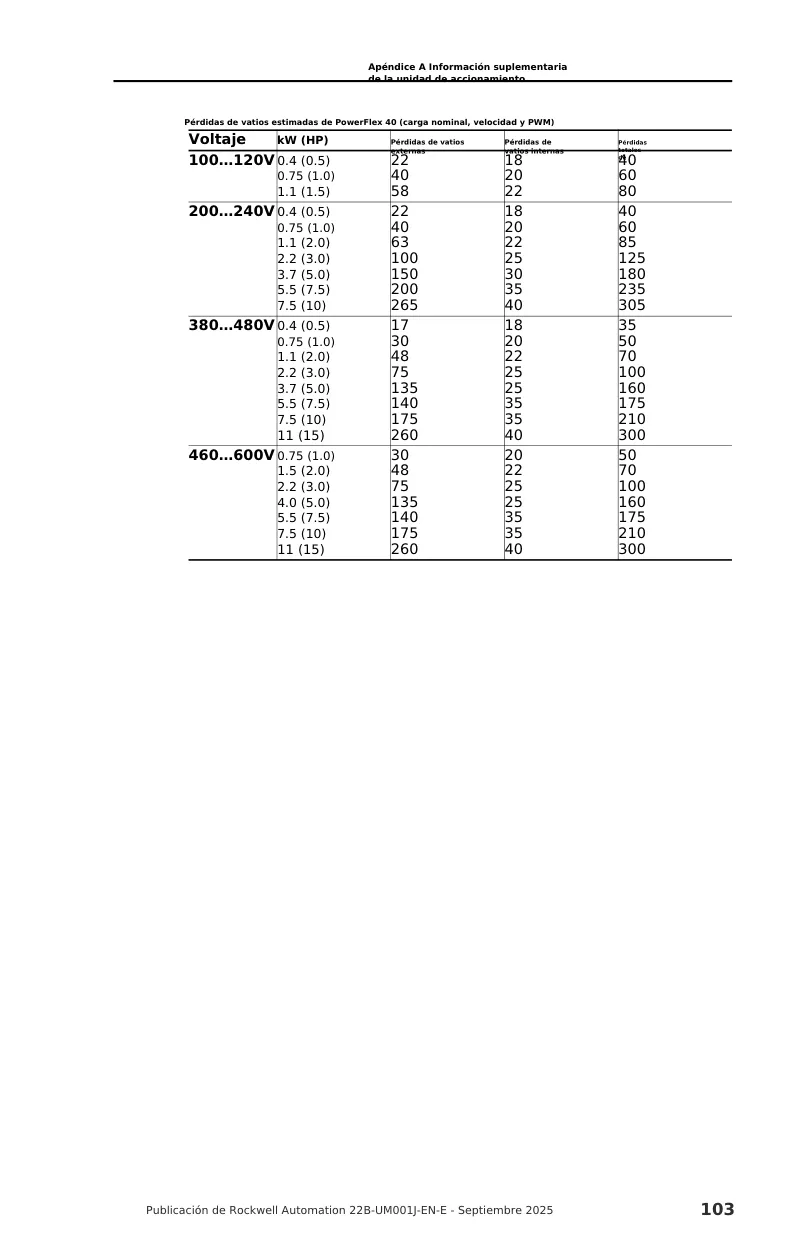

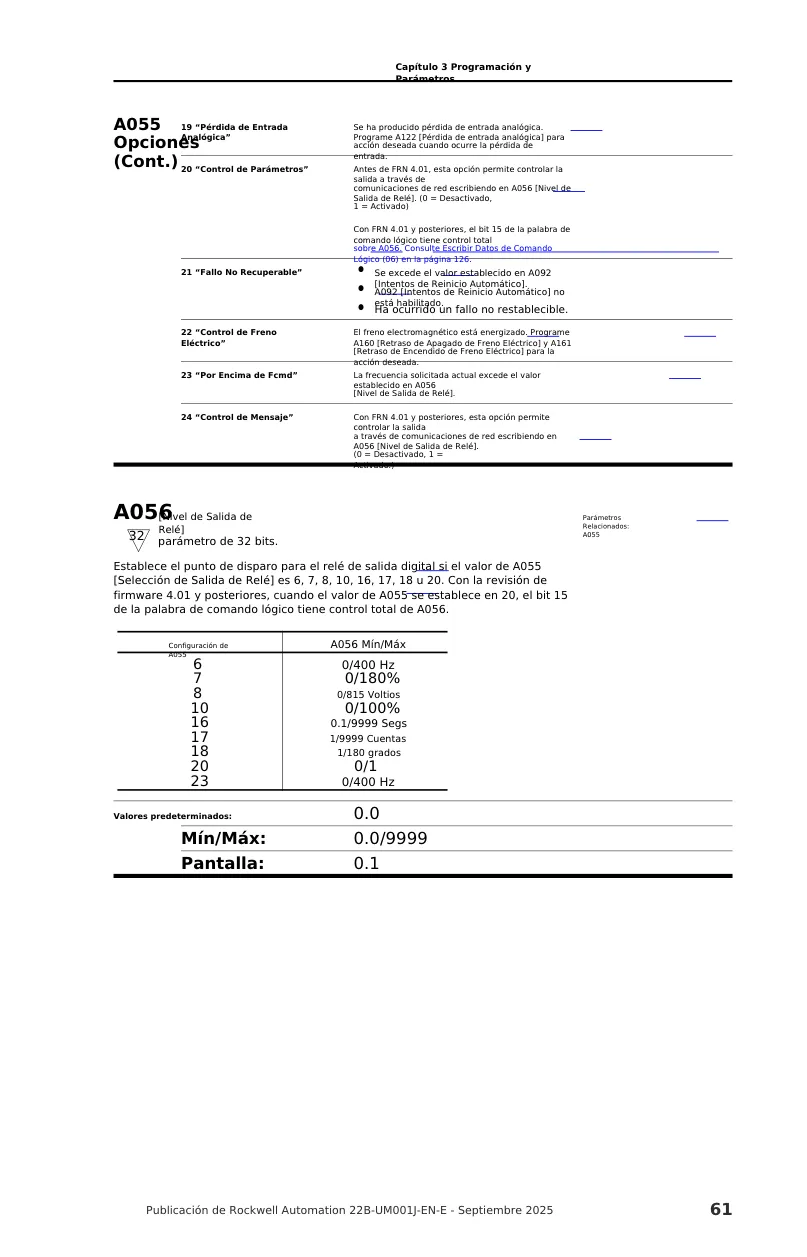

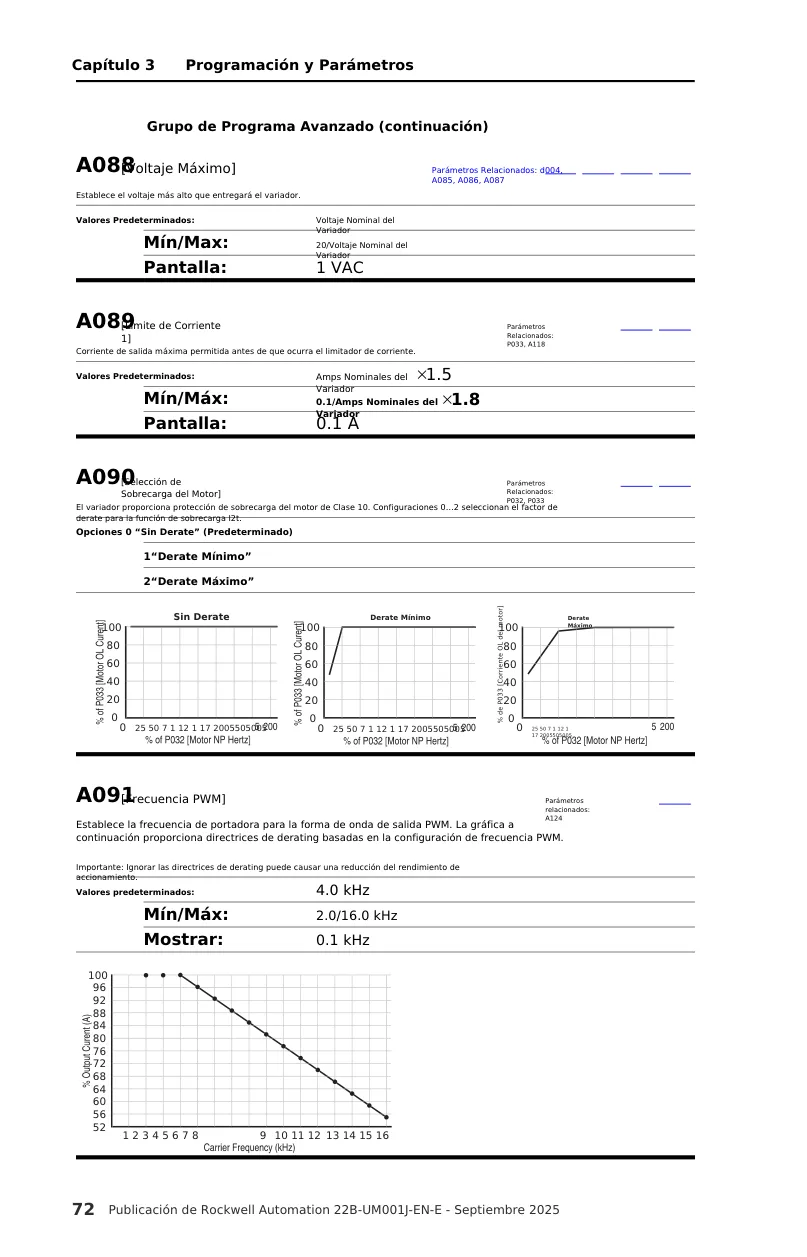

| Característica | Especificación Detallada |
|---|---|
| Modelo / Bulletin | PowerFlex 40 / 22B |
| Revisión de Firmware compatible | 1.xx…7.xx |
| Tiempo de Descarga de Condensadores | 3 minutos (después de desconexión de alimentación principal) |
| Temperaturas Ambientales de Operación | IP20, NEMA/UL Tipo Abierto: -10 °C a 50 °C (14 °F a 122 °F) IP30, NEMA/UL Tipo 1: -10 °C a 40 °C (14 °F a 104 °F) IP66, NEMA/UL Tipo 4X: -10 °C a 40 °C (14 °F a 104 °F) |
| Temperatura de Almacenamiento | -40 °C a +85 °C (-40 °F a +185 °F) |
| Humedad Relativa | 0-95% sin condensación |
| Frecuencia de Salida | 0-400 Hz (Programable) |
| Eficiencia Típica | 97.5% |
| Tolerancia de Voltaje de Entrada | ±10% (para 100-120V, 200-240V, 380-480V, 460-600V AC) |
| Tolerancia de Frecuencia de Entrada | 48-63 Hz |
| Factor de Potencia de Desplazamiento | 0.98 (en todo el rango de velocidad) |
| Corriente de Cortocircuito Máxima | 100,000 Amps simétricos |
| Tipo de Transistor | IGBT (Insulated Gate Bipolar Transistor) |
| Entradas Digitales (Consumo) | 6 mA por entrada digital |
| Impedancia Entrada Analógica 0-10V | 100 kΩ |
| Impedancia Entrada Analógica 4-20mA | 250 Ω |
| Salida de Relé (Formato C) | 3.0 A resistivo @ 30V DC / 125V AC / 240V AC; 0.5 A inductivo @ 30V DC / 125V AC / 240V AC |
| Protección de Sobrecarga del Motor (I2t) | 150% por 60s, 200% por 3s (Clase 10) |
| Protección de Sobrecorriente | Límite hardware 200%, fallo instantáneo 300% |

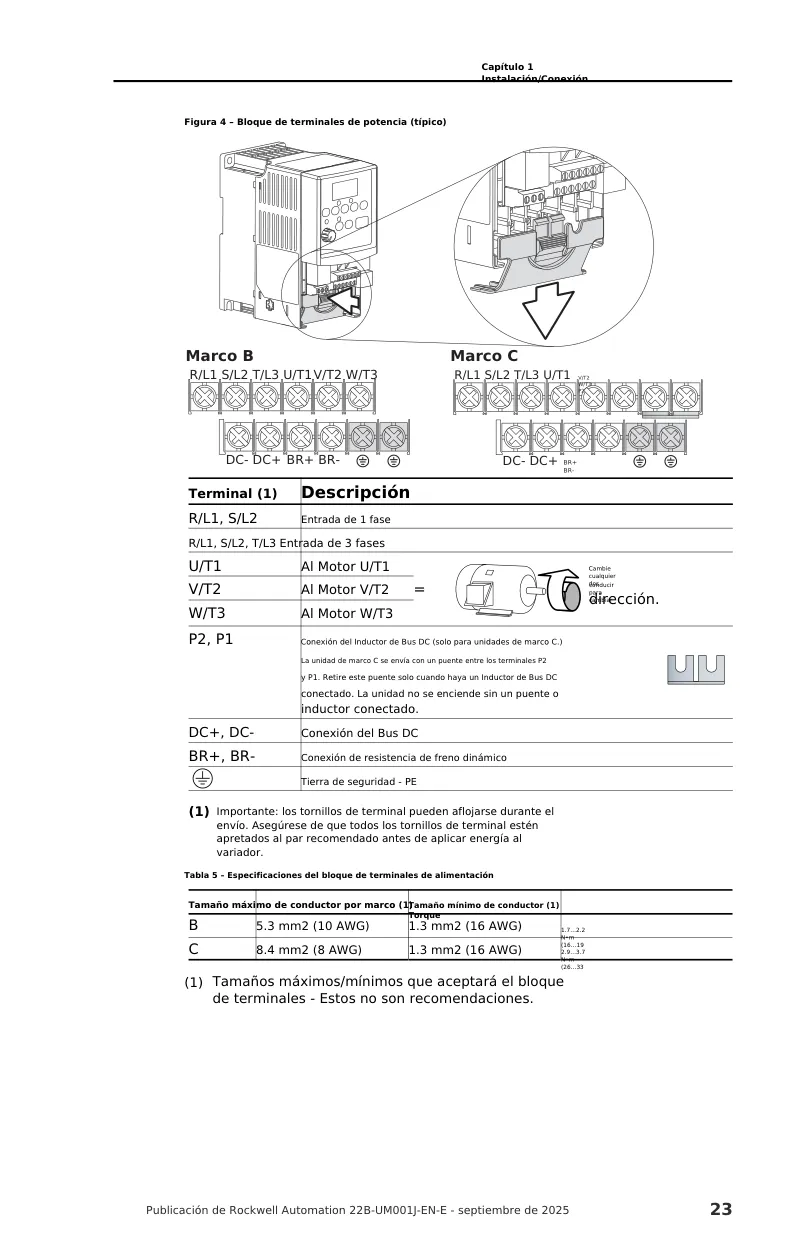

| Cableado de Terminales de Potencia (Frame B) | Máx 5.3 mm² (10 AWG), Mín 1.3 mm² (16 AWG). Torque 1.7–2.2 N•m (16–19 lb•in) |
| Cableado de Terminales de Potencia (Frame C) | Máx 8.4 mm² (8 AWG), Mín 1.3 mm² (16 AWG). Torque 2.9–3.7 N•m (26–33 lb•in) |

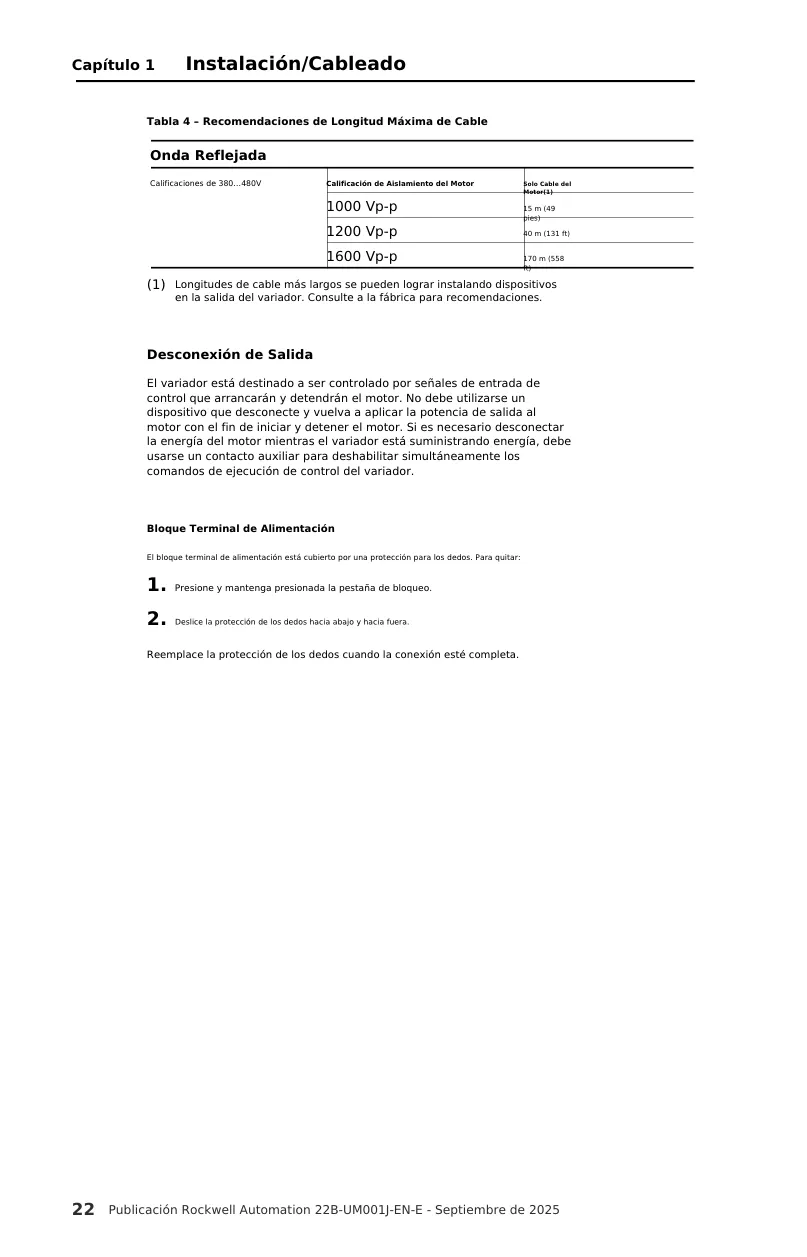

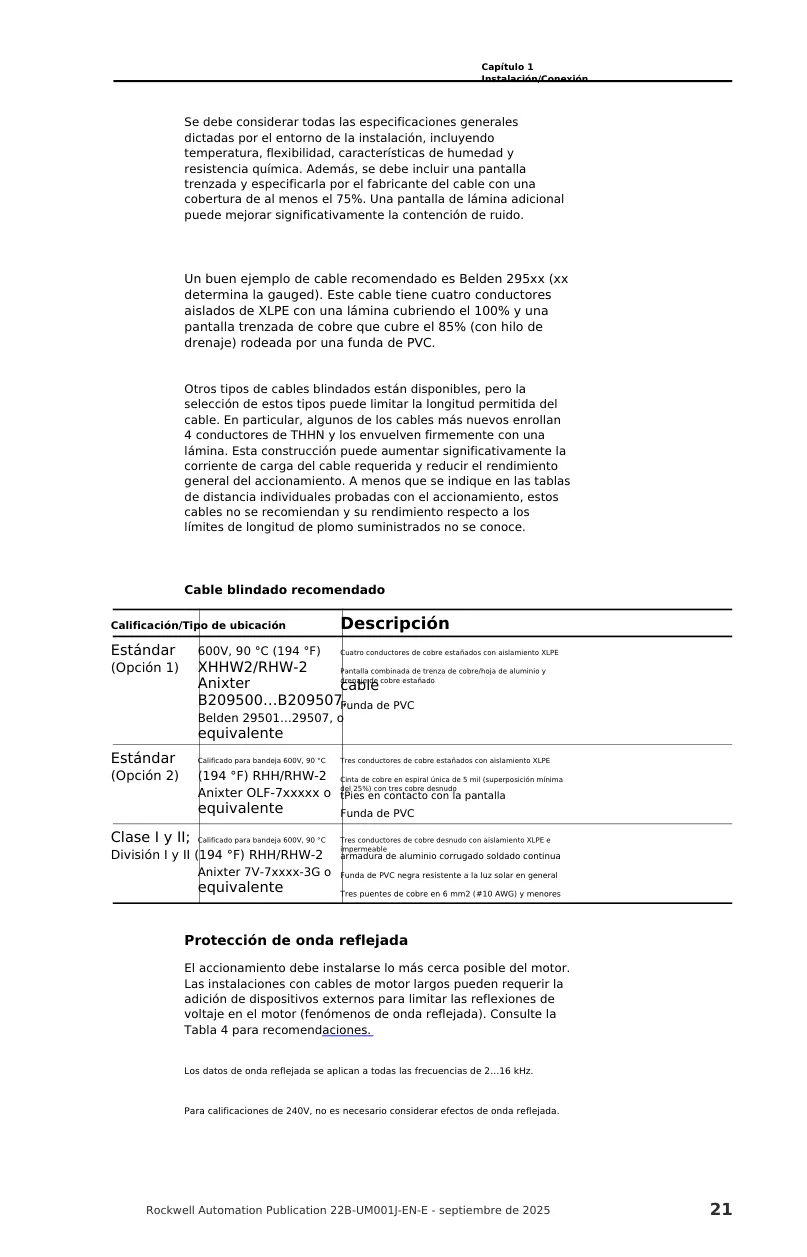

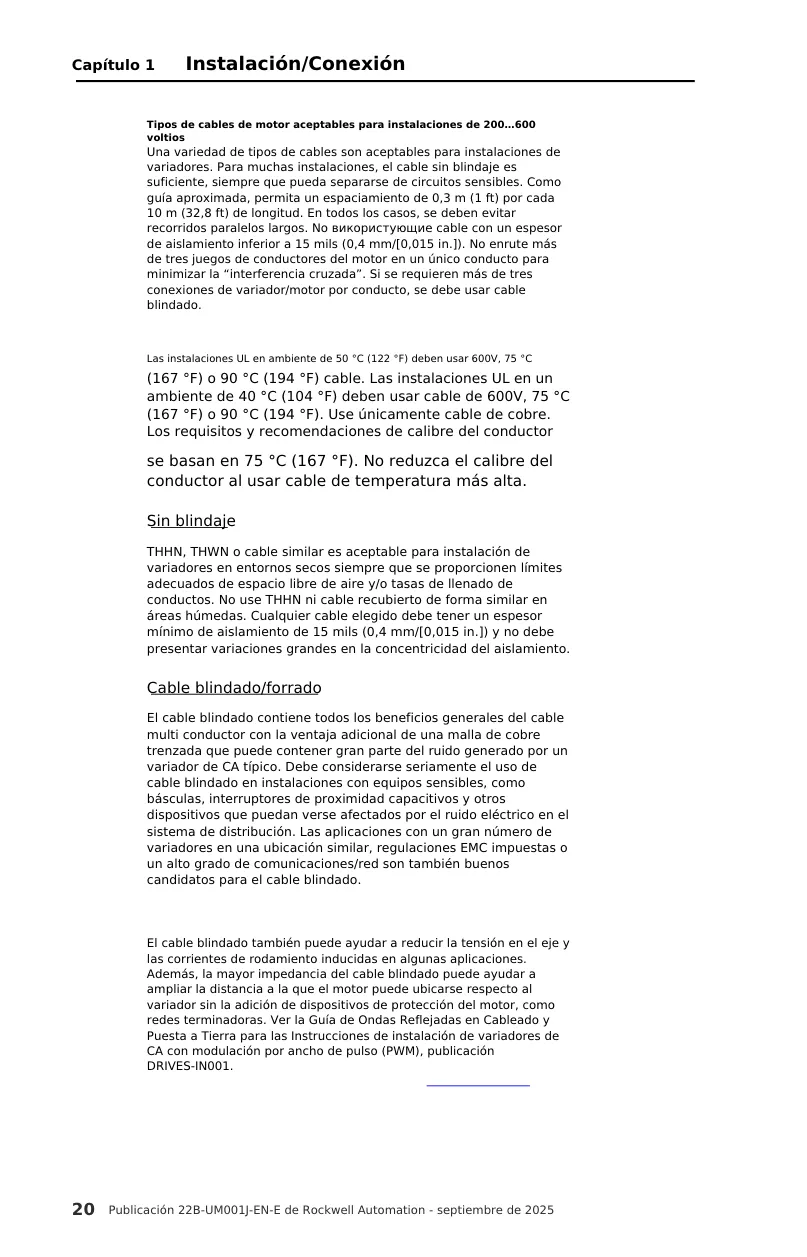

| Longitud Máx. Cable Motor (480V, 1600 Vp-p) | 170 m (558 ft) |

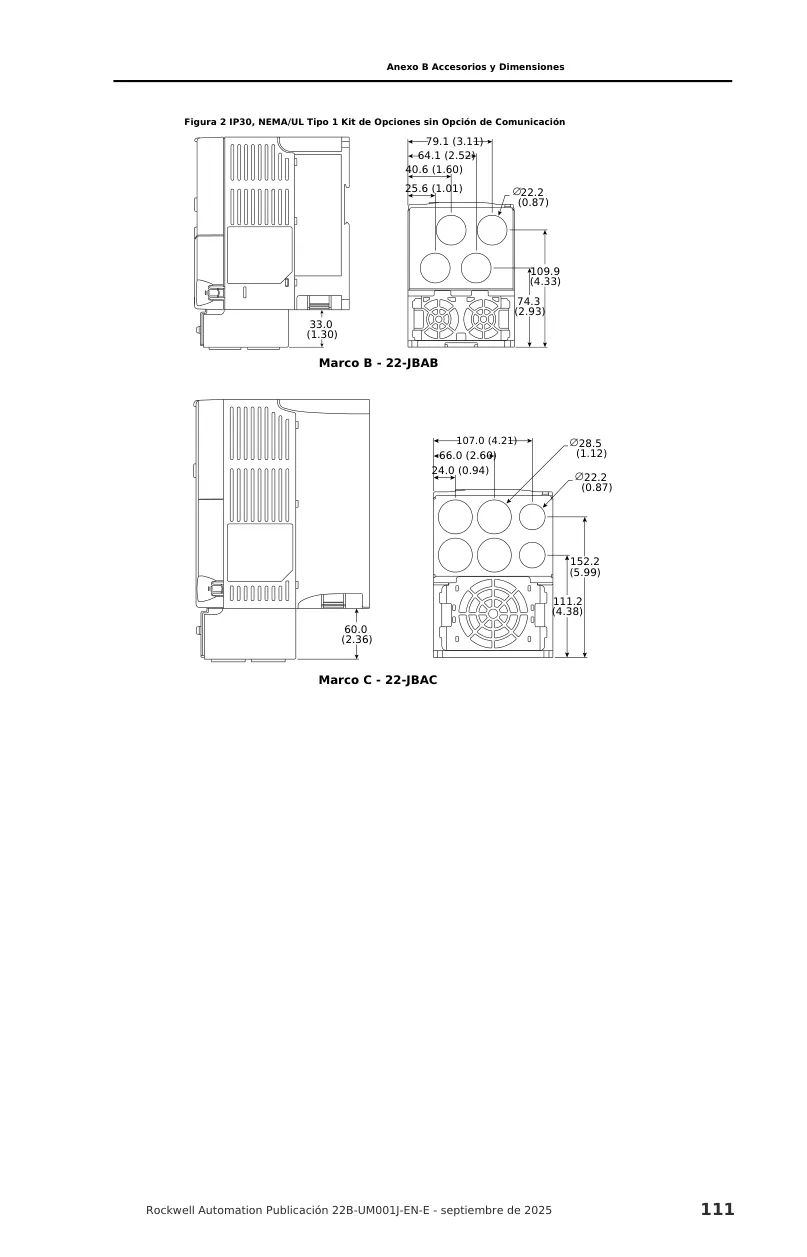

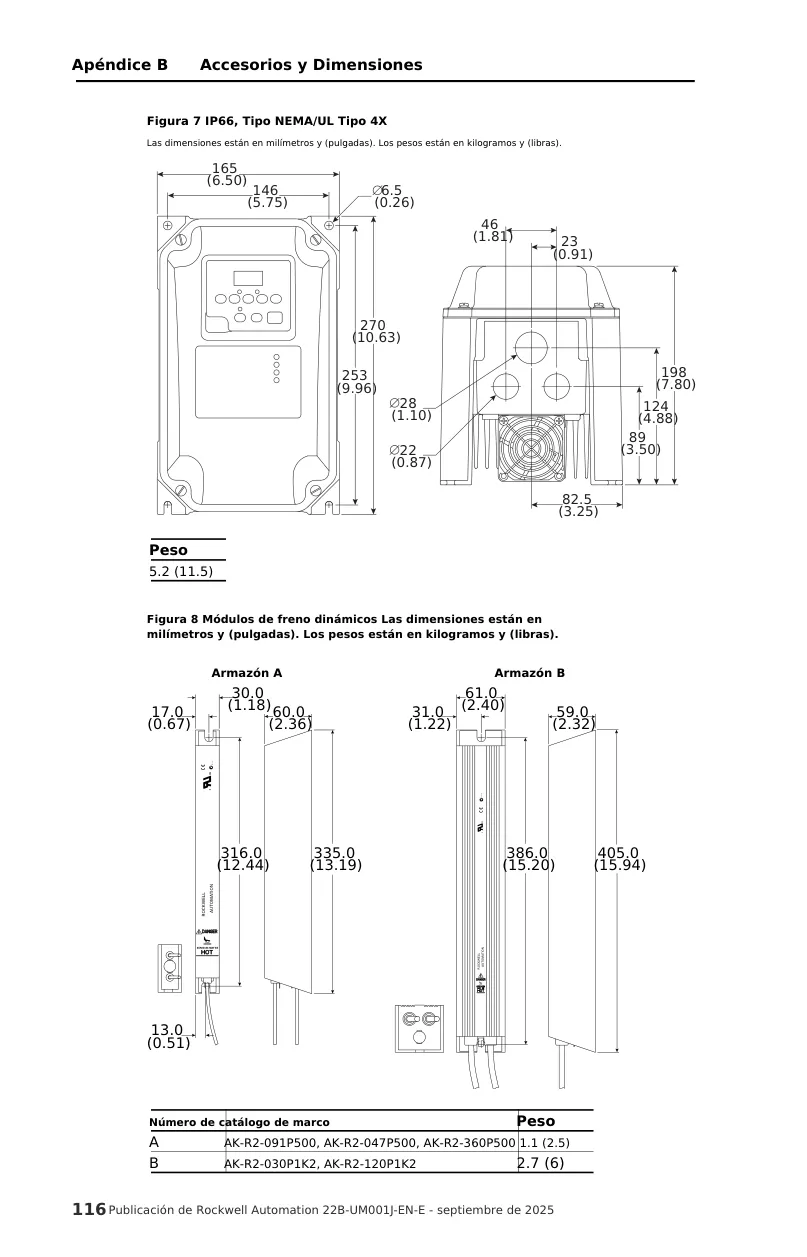

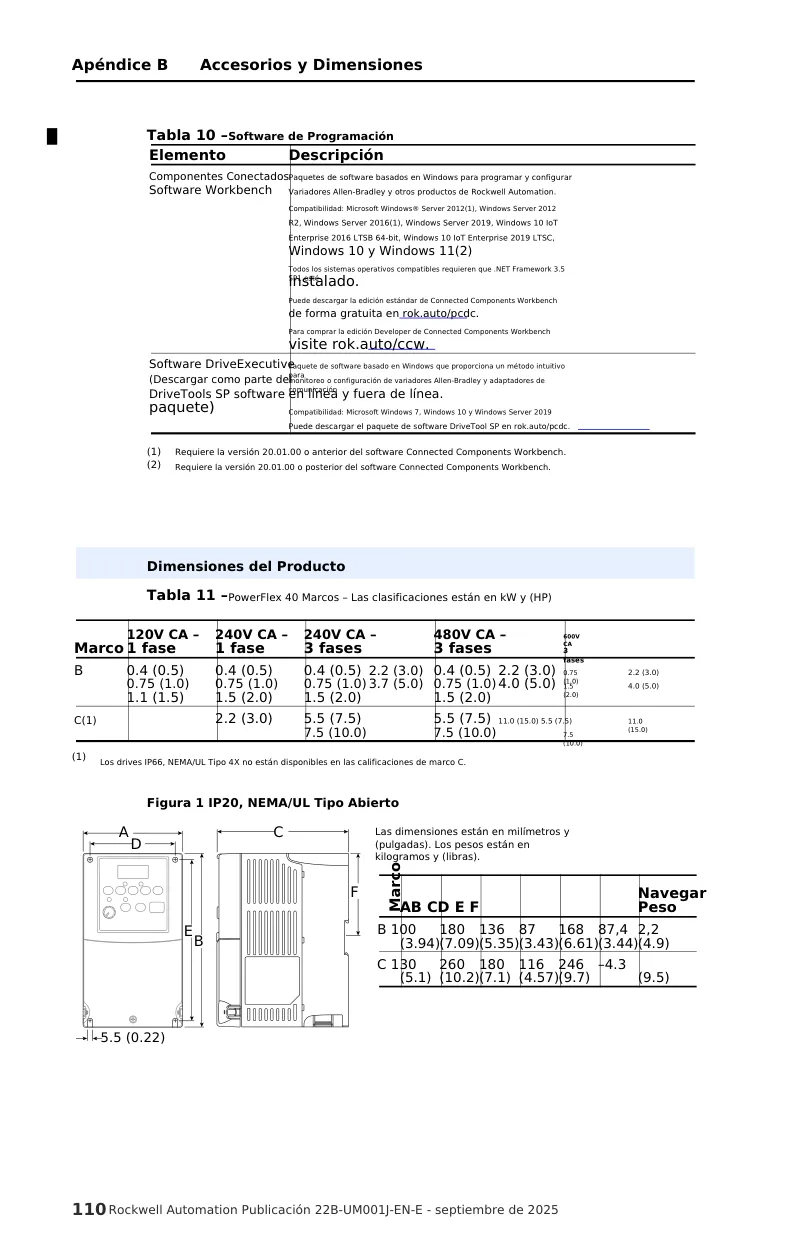

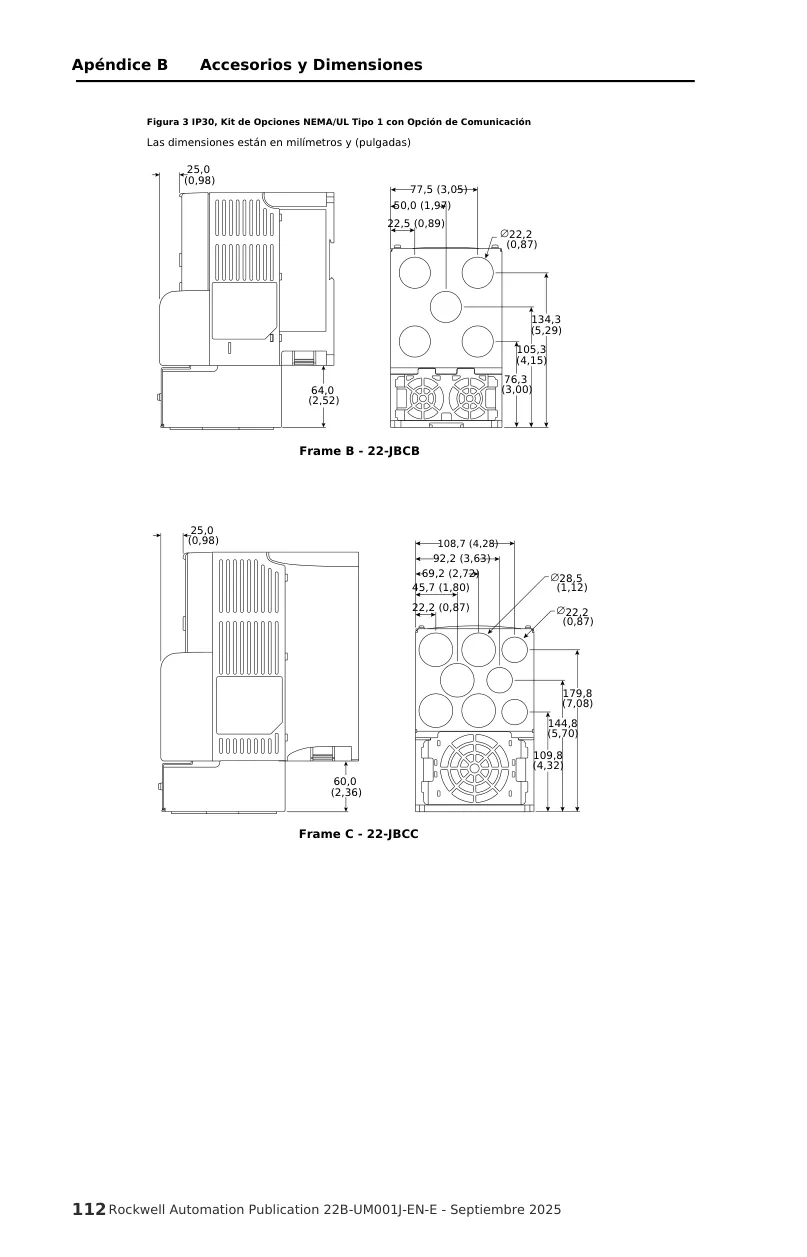

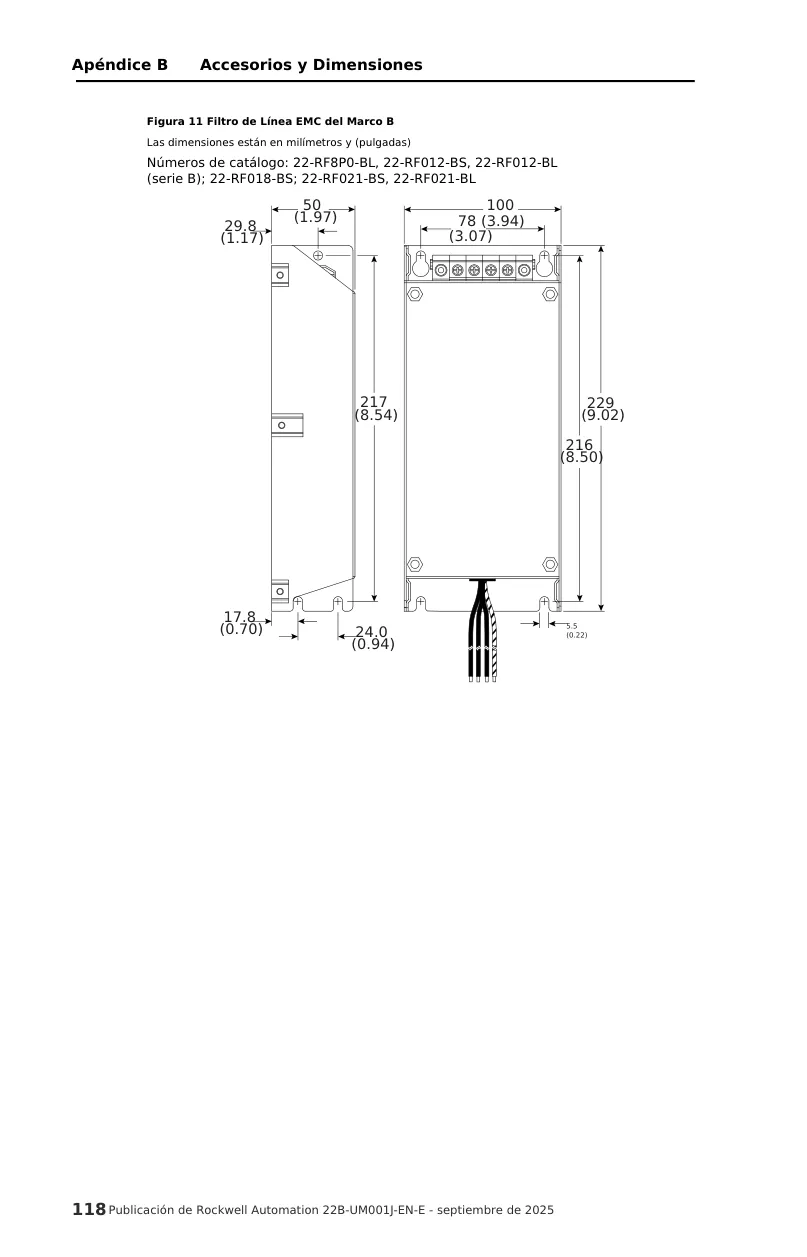

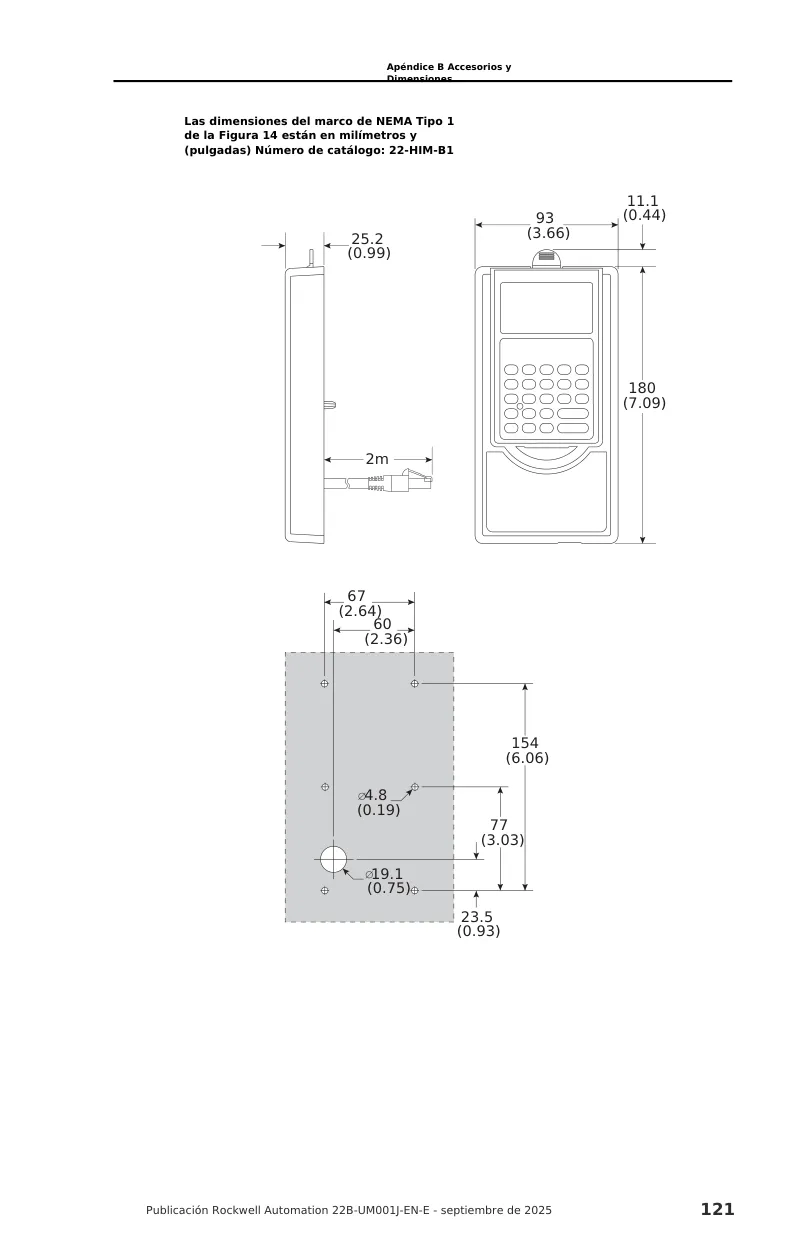

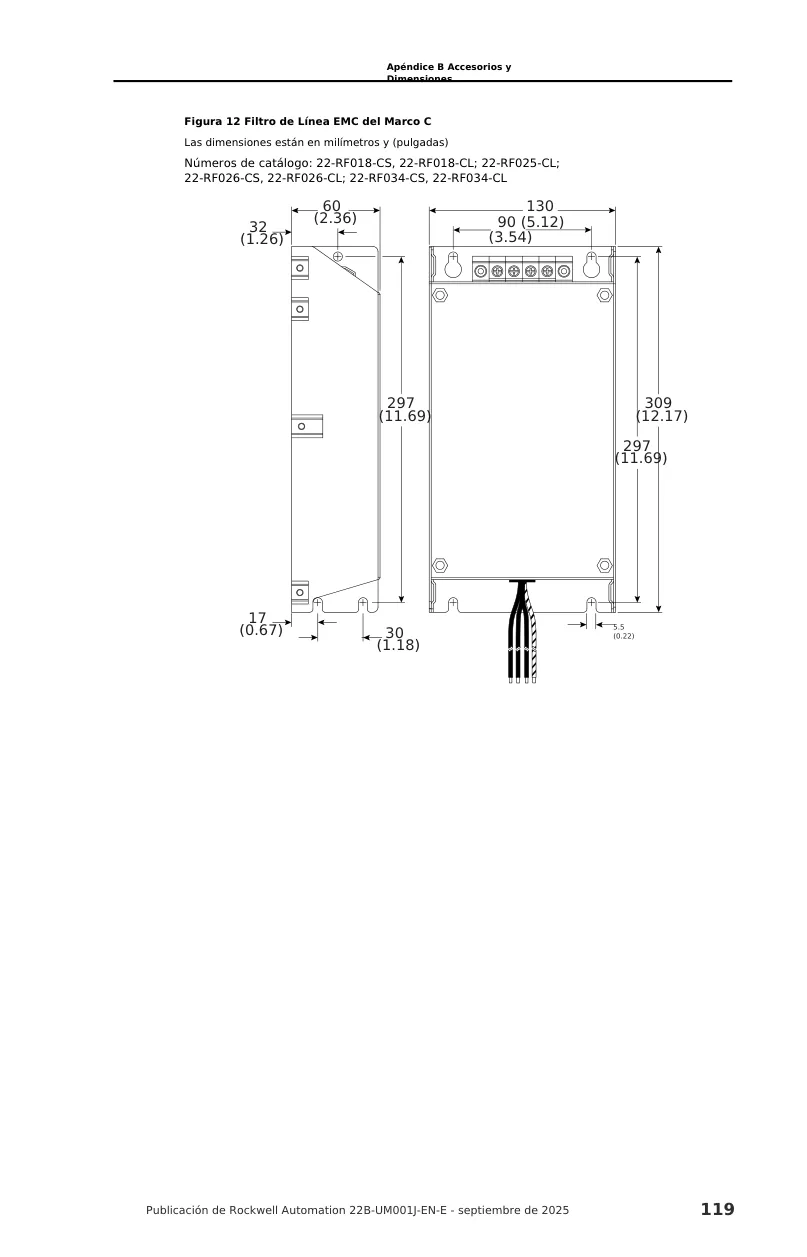

| Dimensiones Típicas (Frame B, IP20) | Ancho: 100 mm, Alto: 180 mm, Profundo: 136 mm. Peso: 2.2 kg (4.9 lb) |
| Dimensiones Típicas (Frame C, IP20) | Ancho: 130 mm, Alto: 260 mm, Profundo: 180 mm. Peso: 4.3 kg (9.5 lb) |

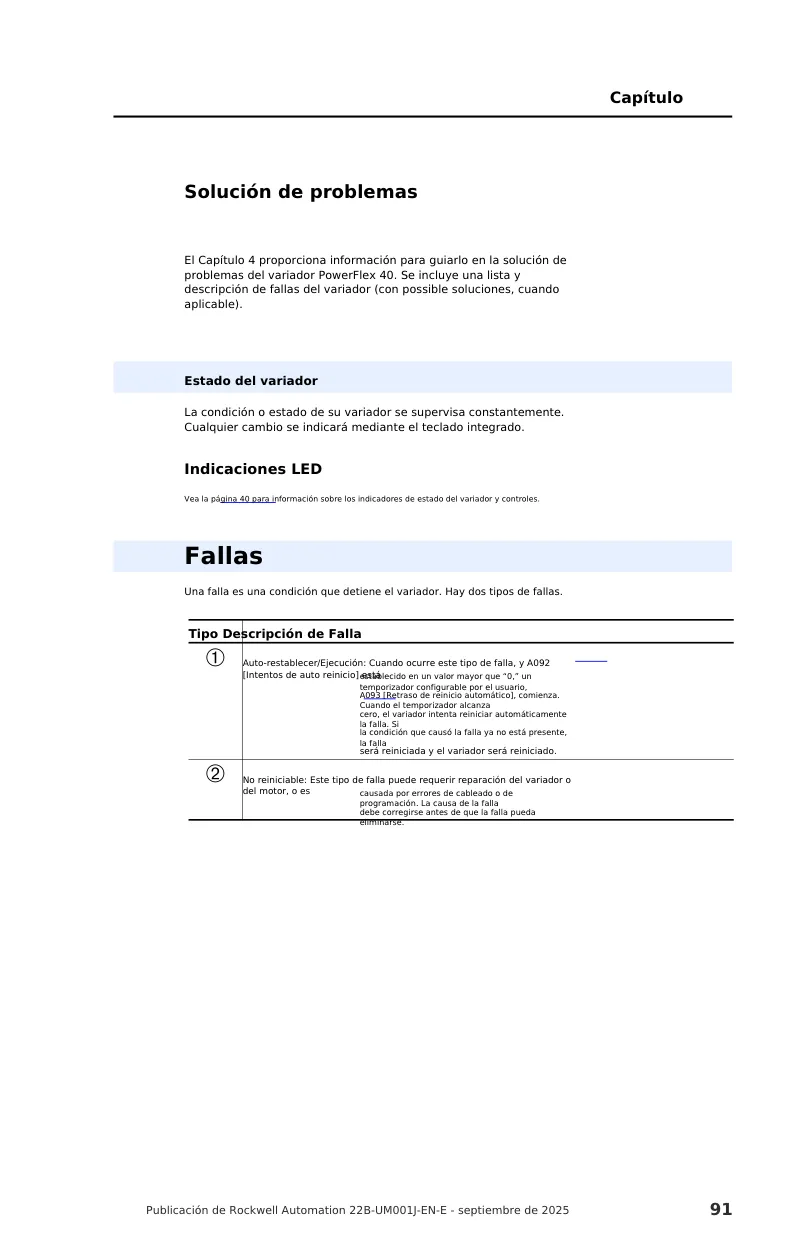

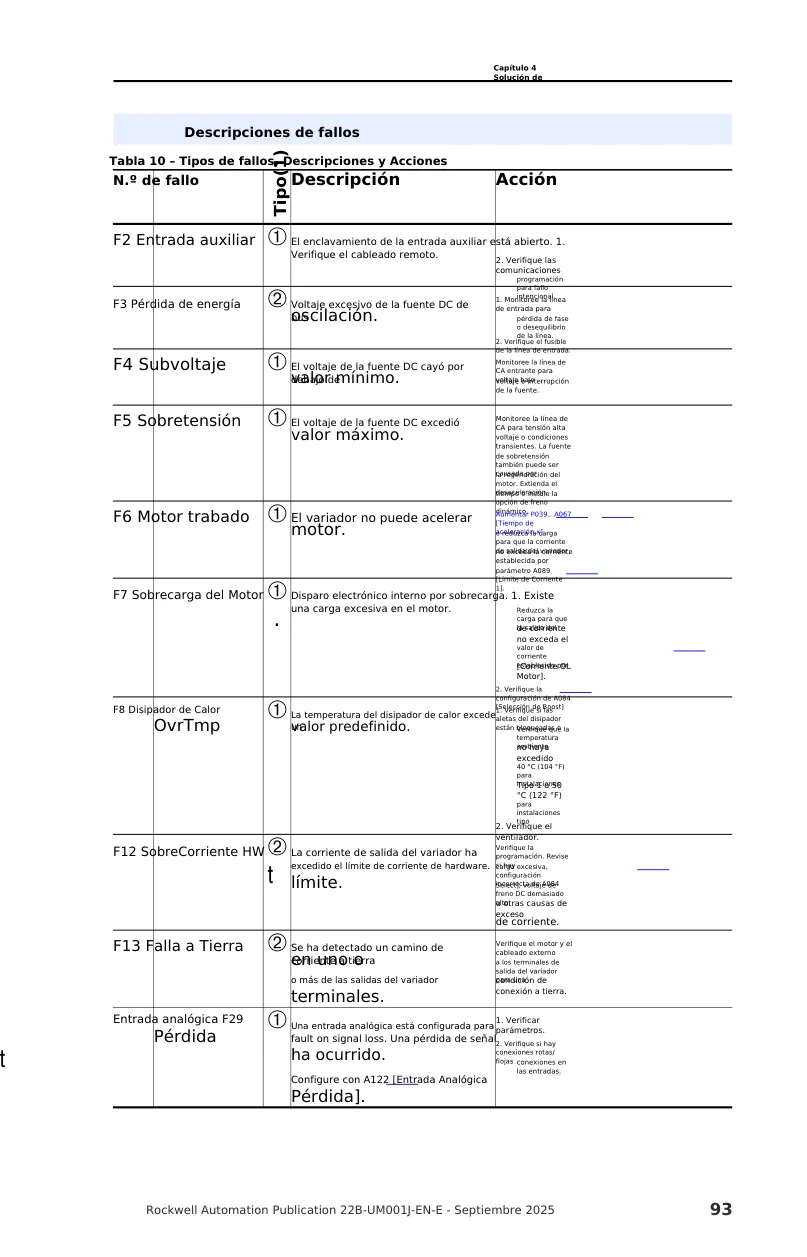

Detalles del Variador Powerflex 40

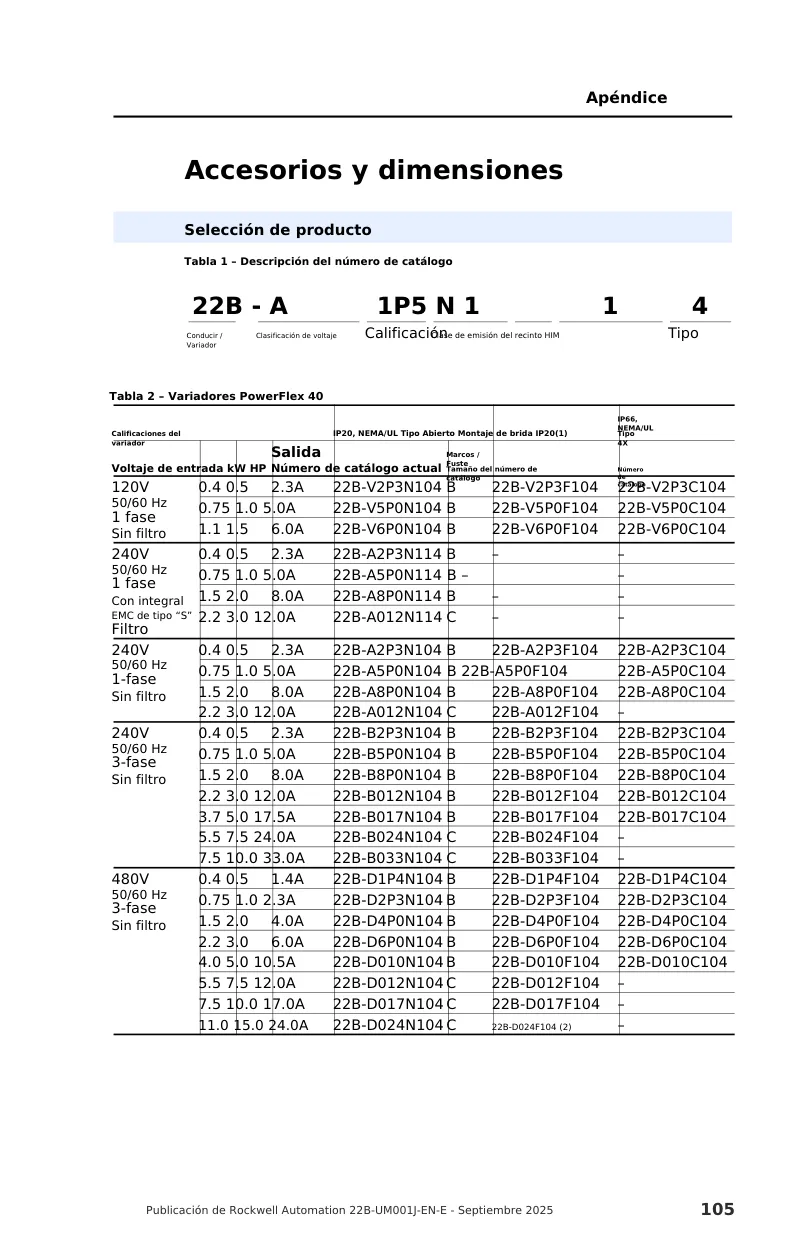

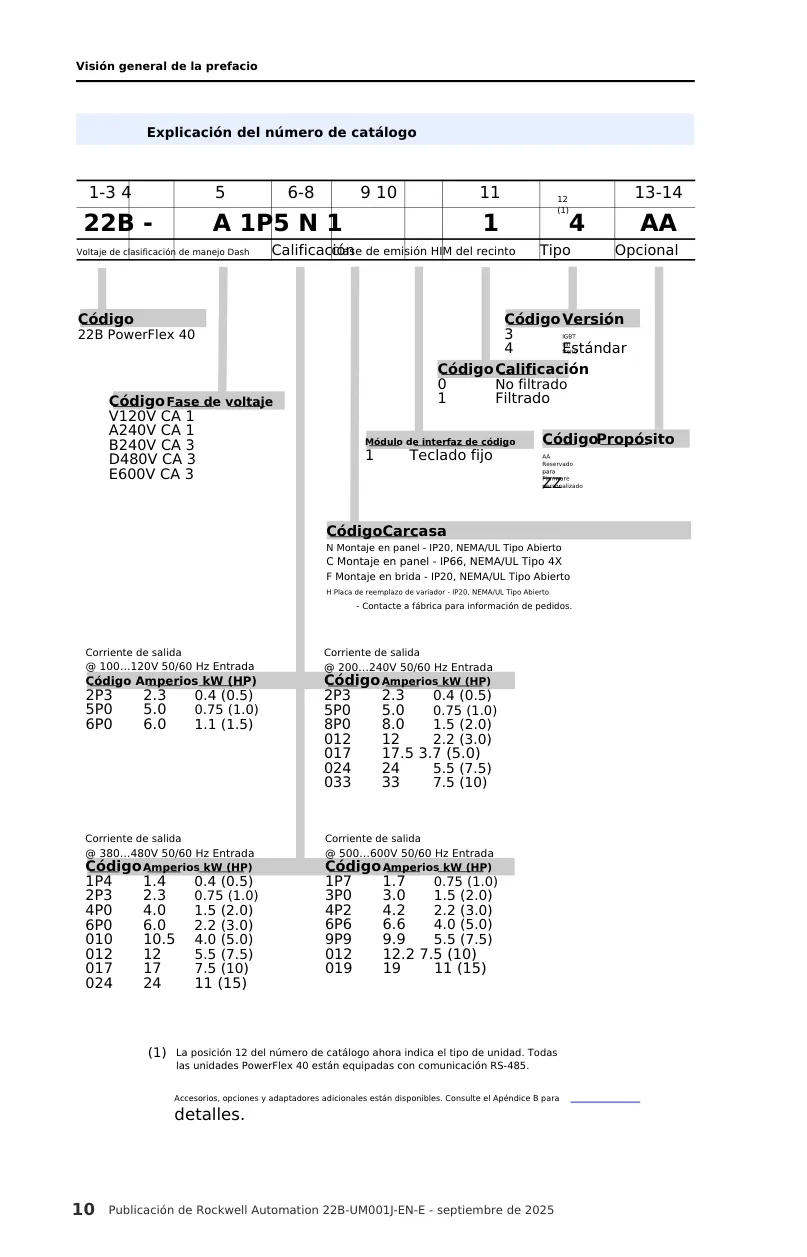

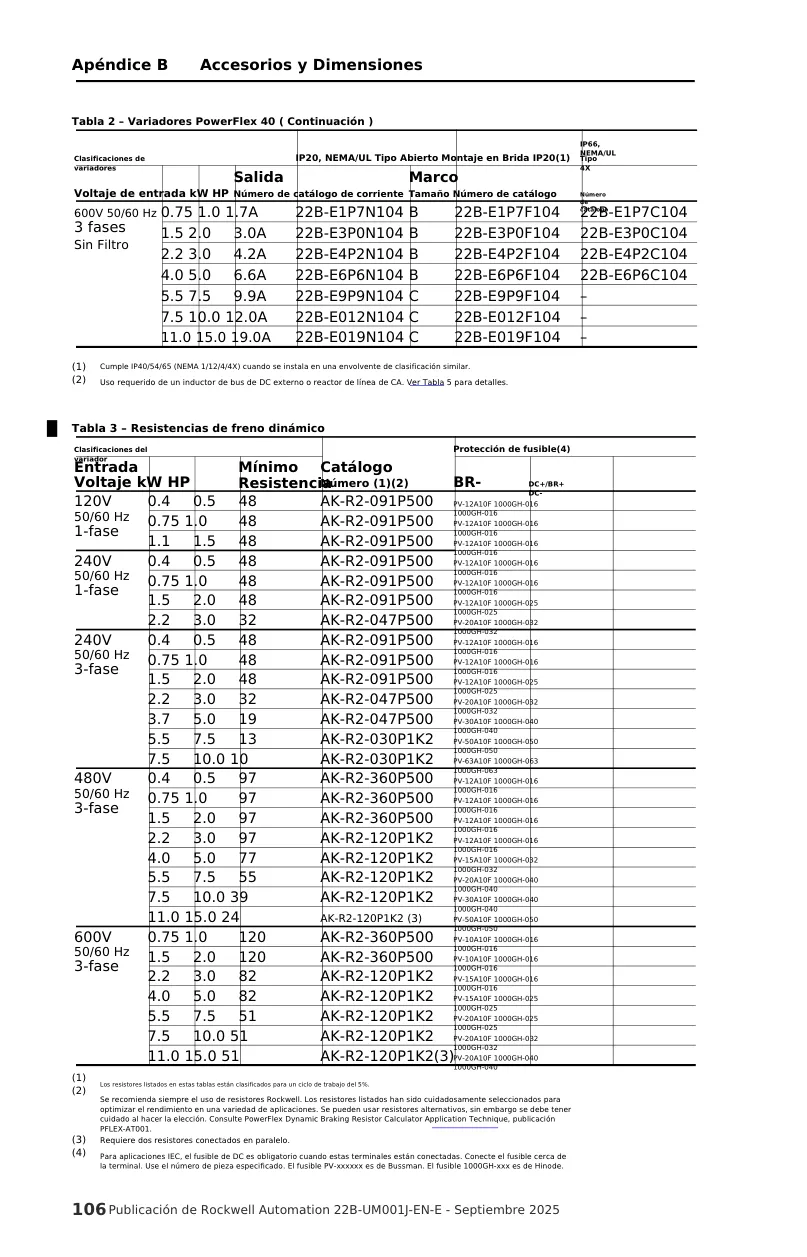

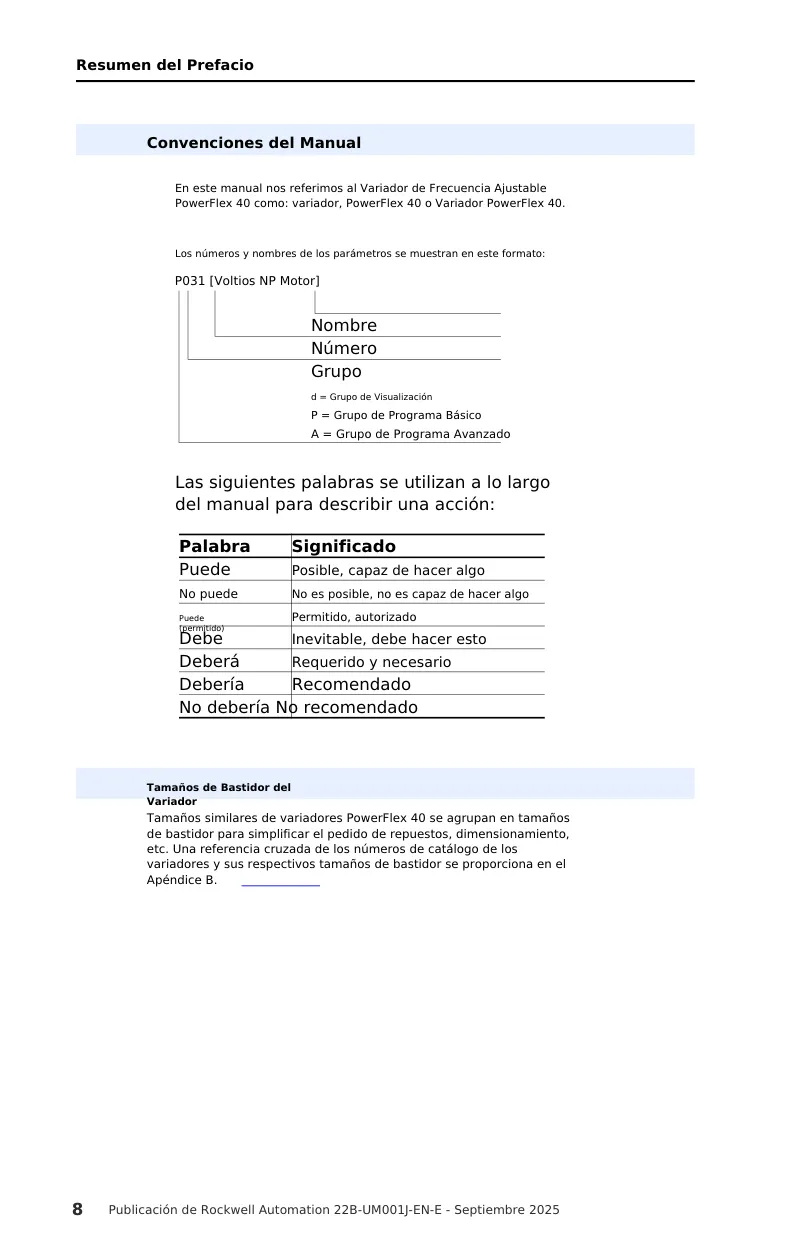

El Variador PowerFlex 40 se destaca por su versatilidad y facilidades de configuración, ofreciendo una solución robusta para el control de motores. Su nomenclatura de catálogo, como 22B-A1P5N114AA, desglosa claramente sus características principales, incluyendo el tipo de variador (22B), su clasificación de voltaje, el amperaje y potencia nominal, el tipo de envolvente (Panel, Brida, etc.), la inclusión de un Módulo de Interfaz Humana (HIM), la clase de emisión y el tipo de freno, permitiendo una selección precisa para cada aplicación. Este sistema de identificación simplifica enormemente la gestión de inventario y la reordenación de piezas.

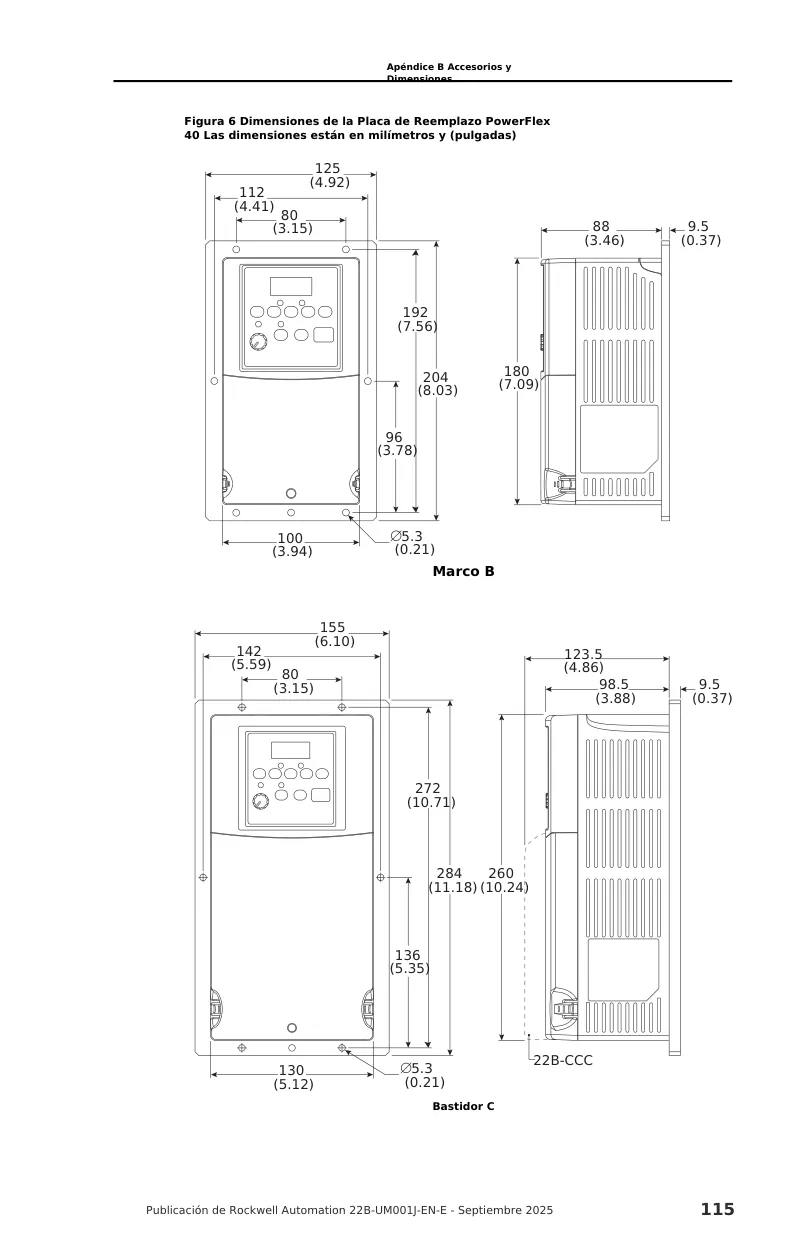

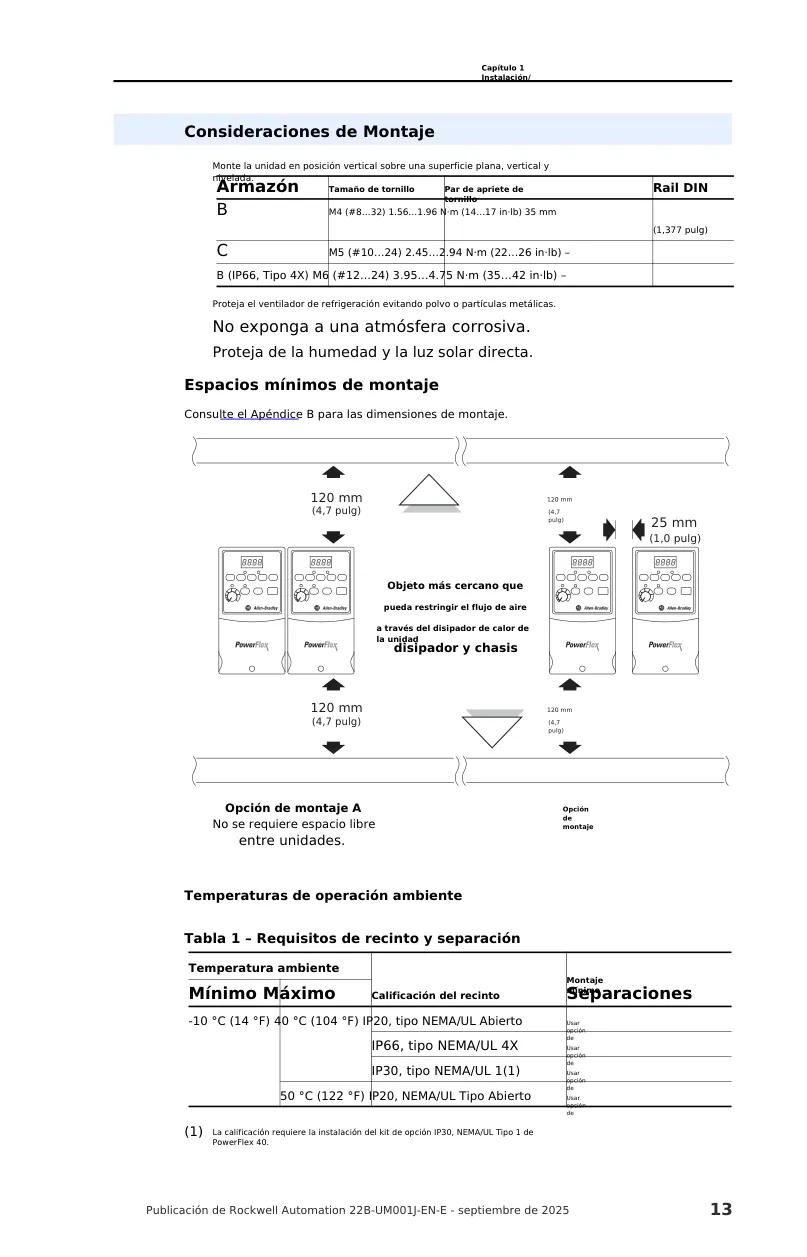

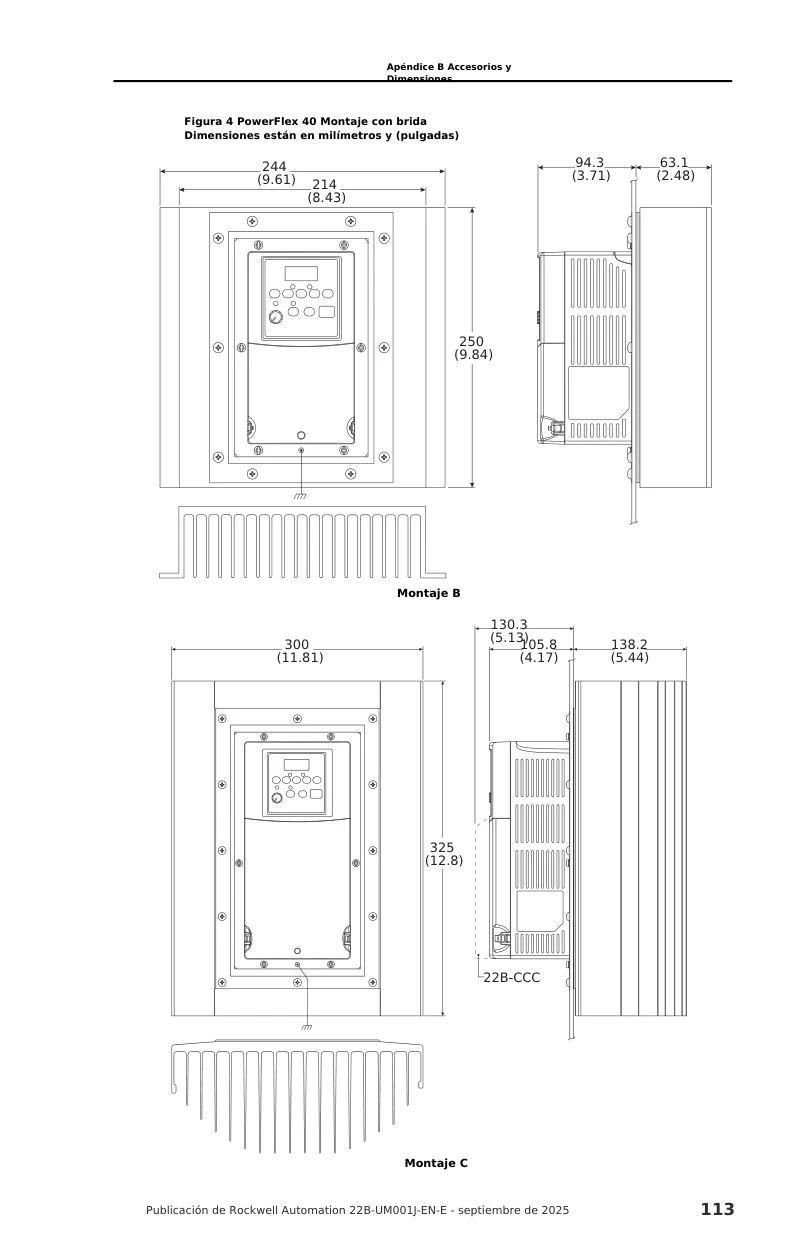

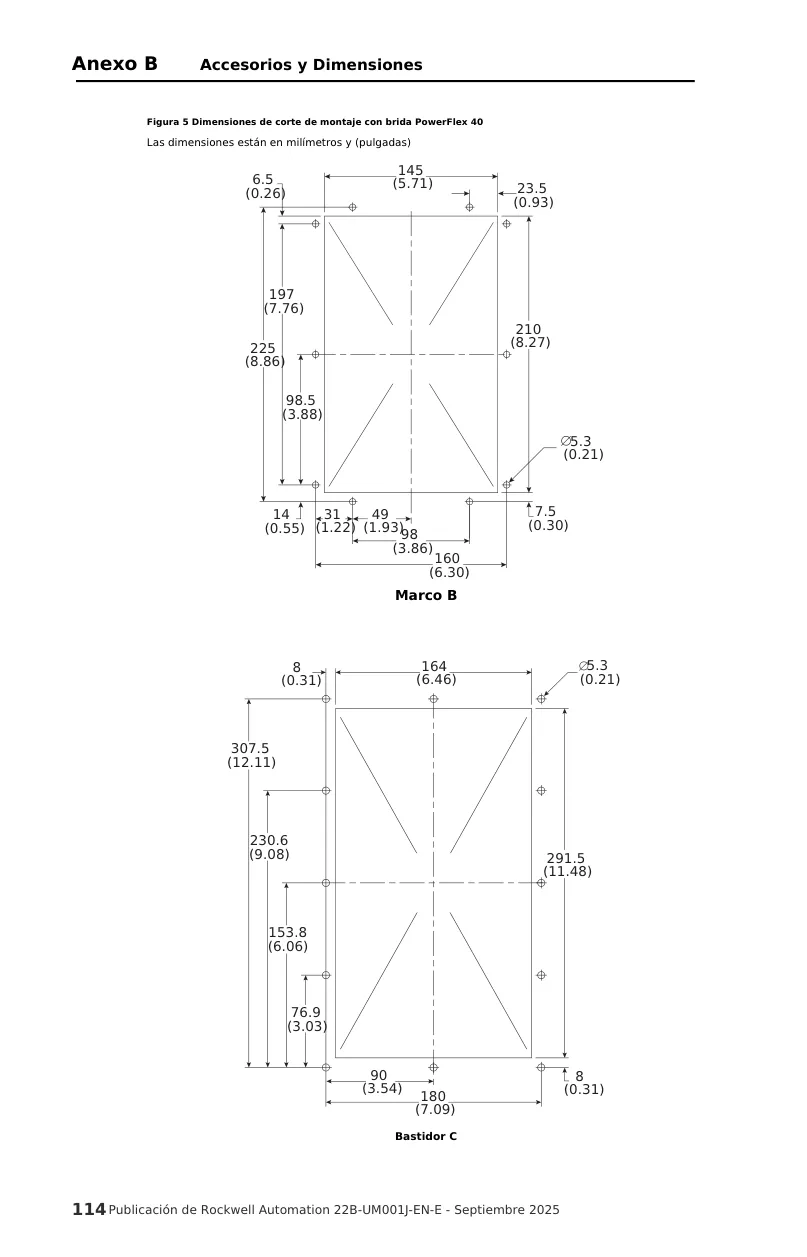

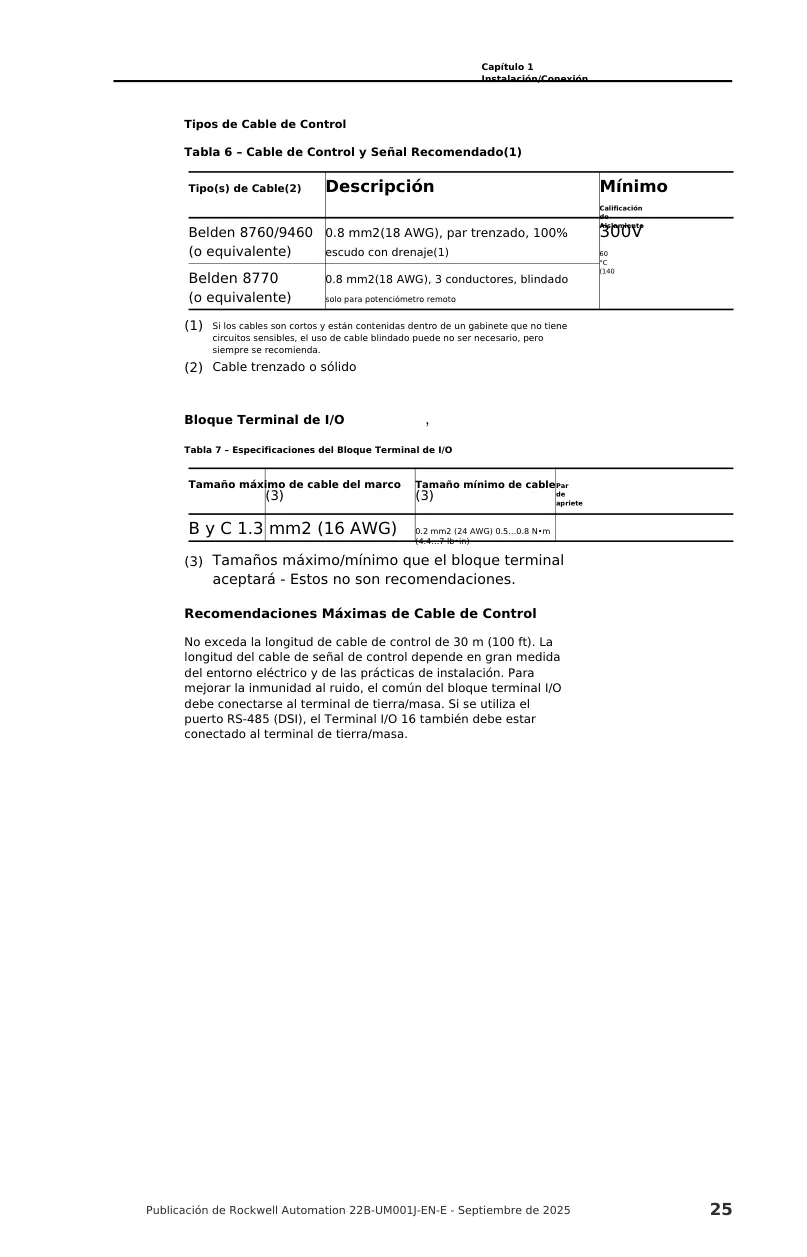

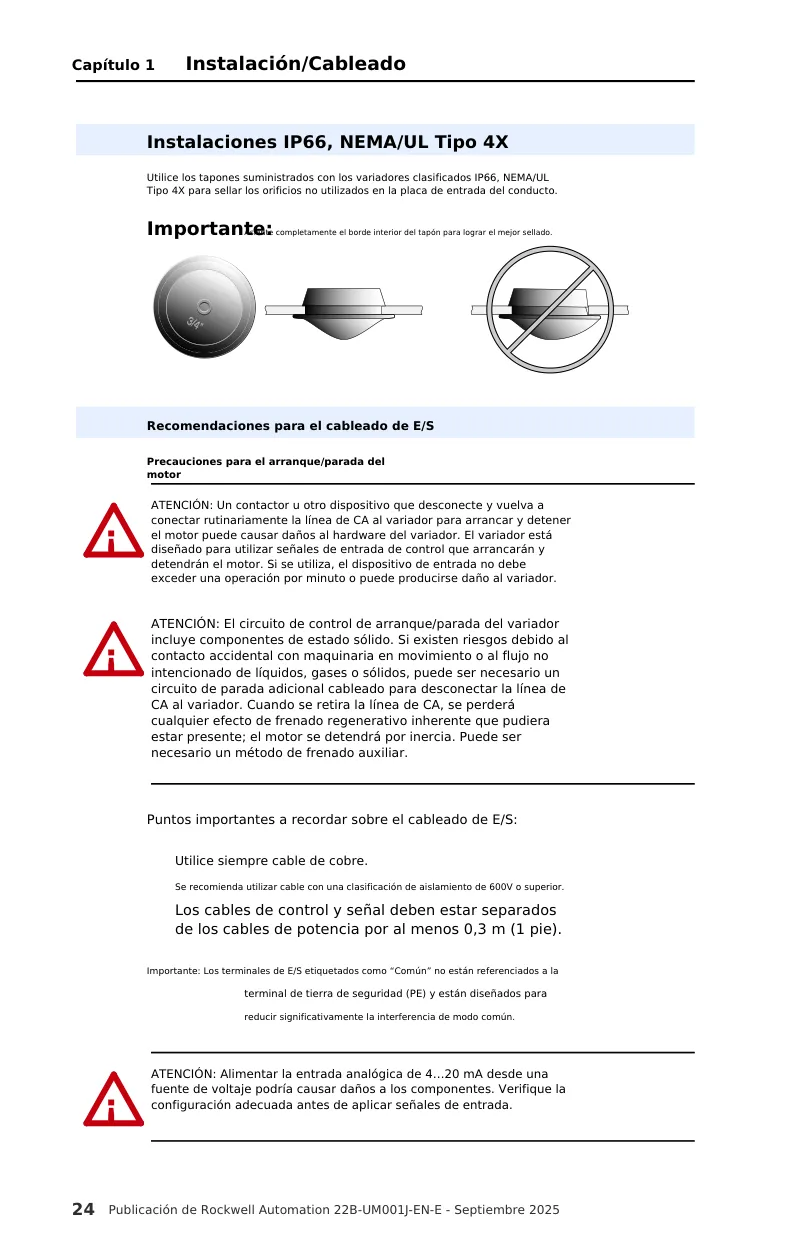

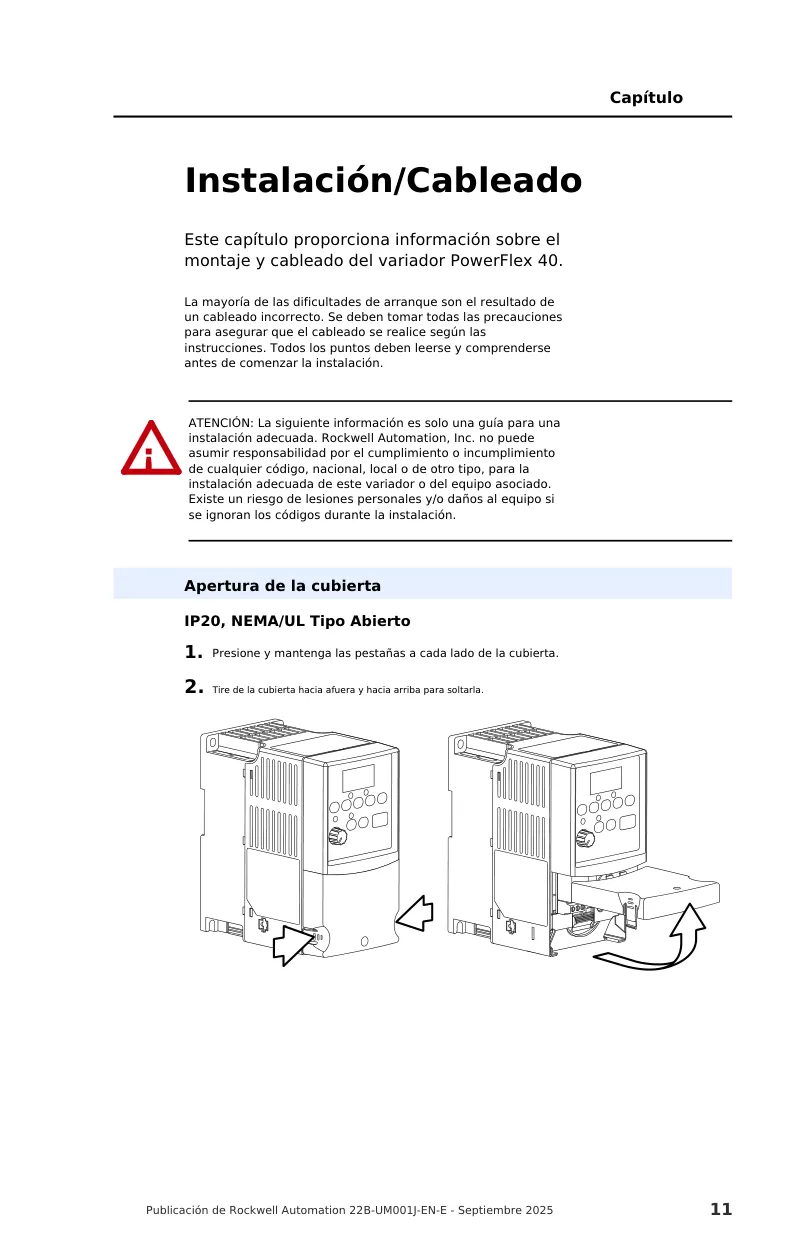

En términos de instalación, el variador permite un montaje vertical sobre una superficie plana y requiere distancias mínimas de 120 mm (4.7 in.) verticalmente para asegurar una ventilación adecuada. Para ambientes con temperaturas de hasta 50°C, se recomienda un espacio horizontal adicional de 25 mm (1.0 in.). Es crucial proteger el ventilador de la exposición a atmósferas corrosivas, humedad o luz solar directa para garantizar una vida útil prolongada. Se ofrecen varias opciones de envolvente, incluyendo IP20 (Tipo Abierto) e IP66 (Tipo 4X), adaptándose a distintos entornos de trabajo.

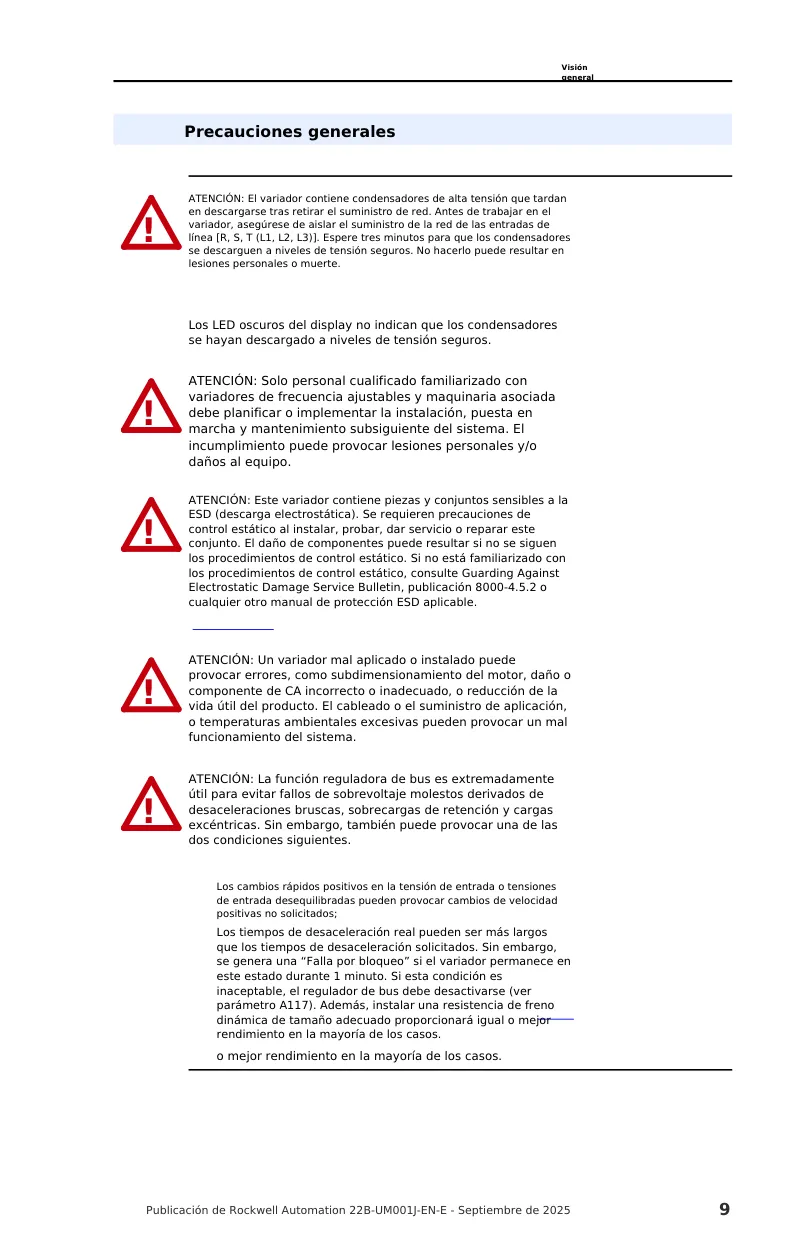

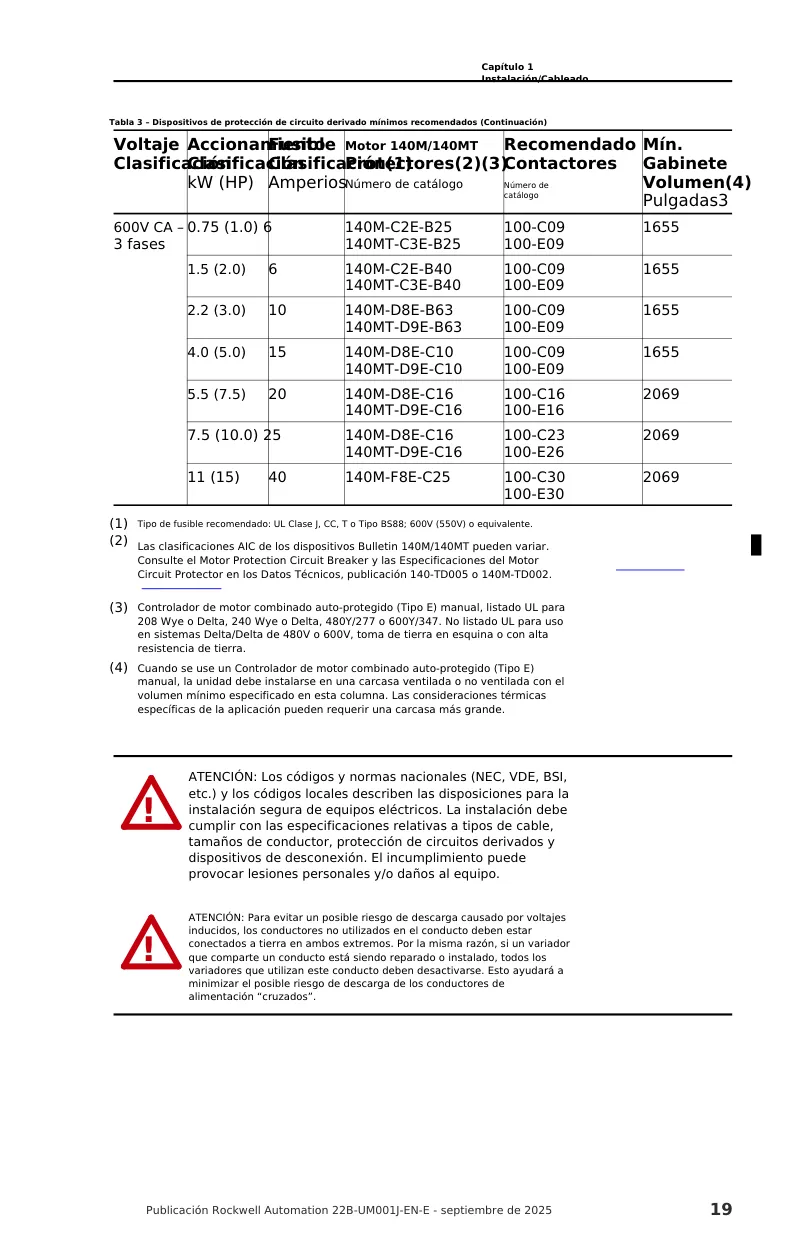

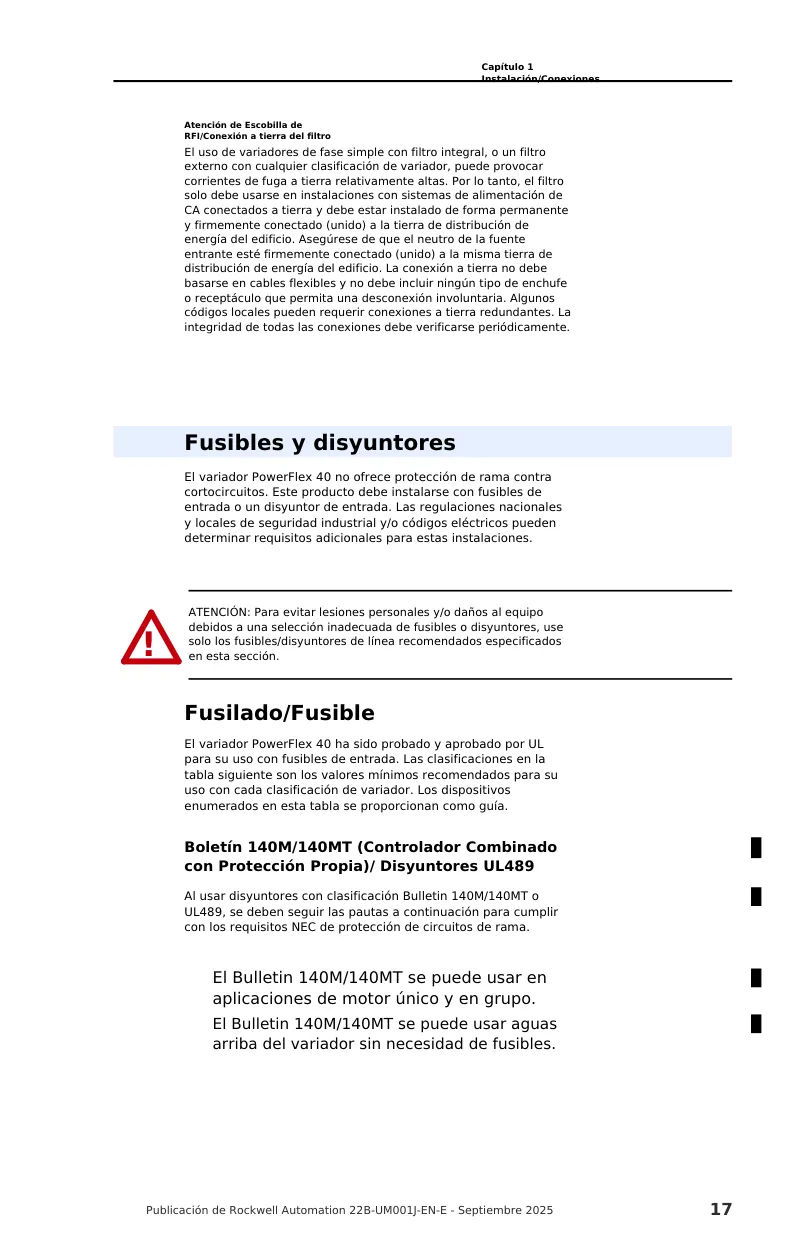

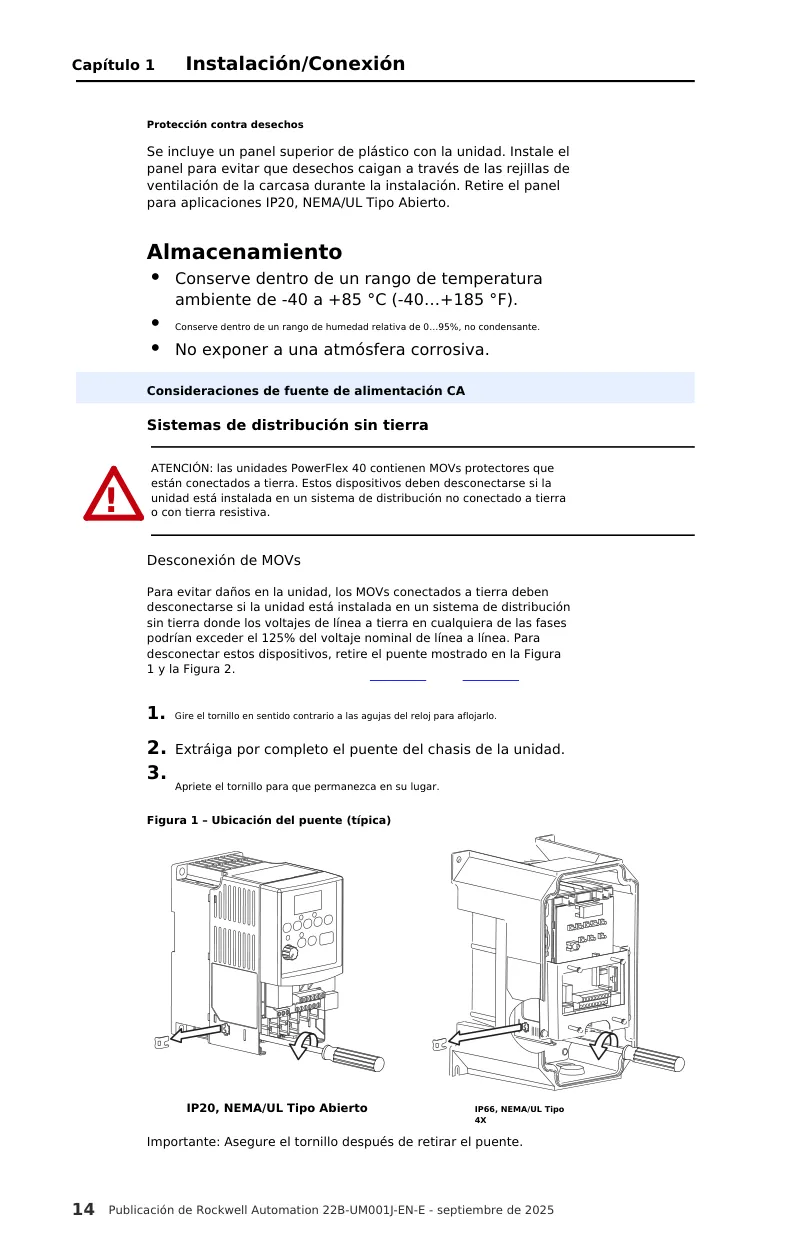

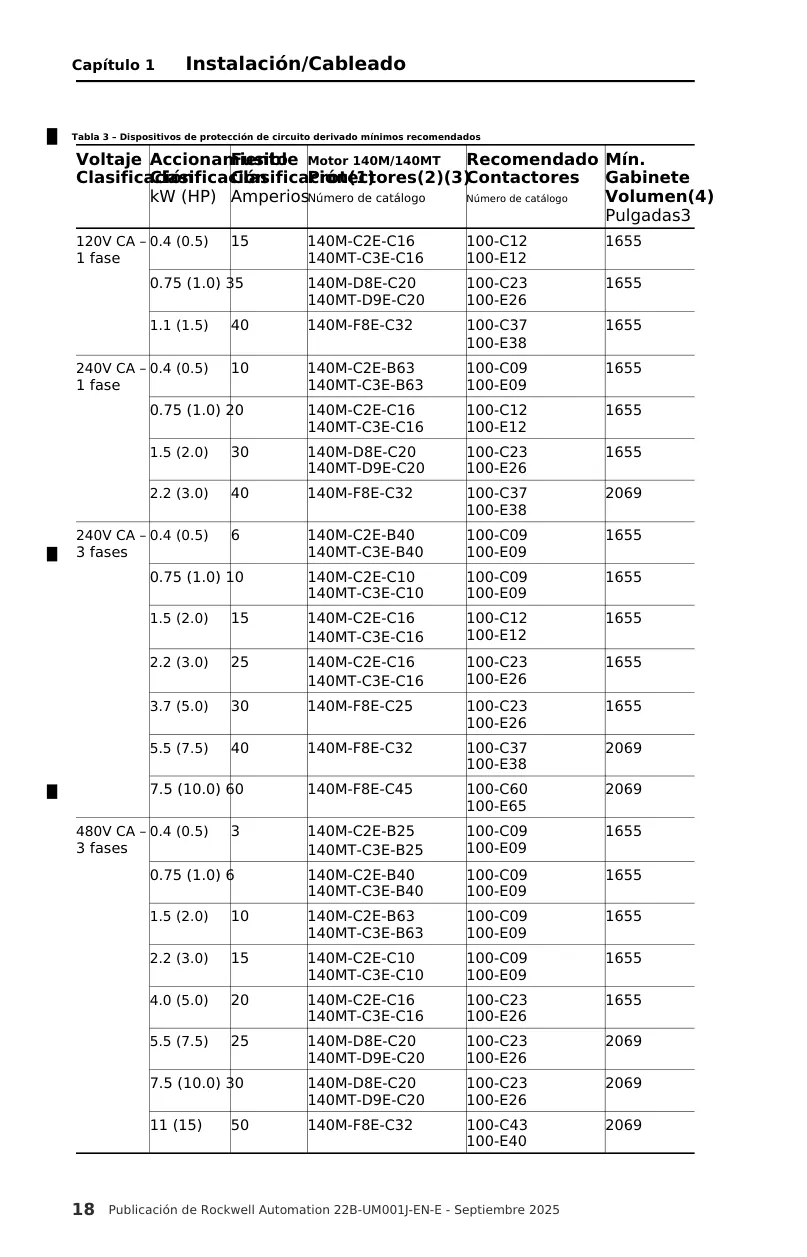

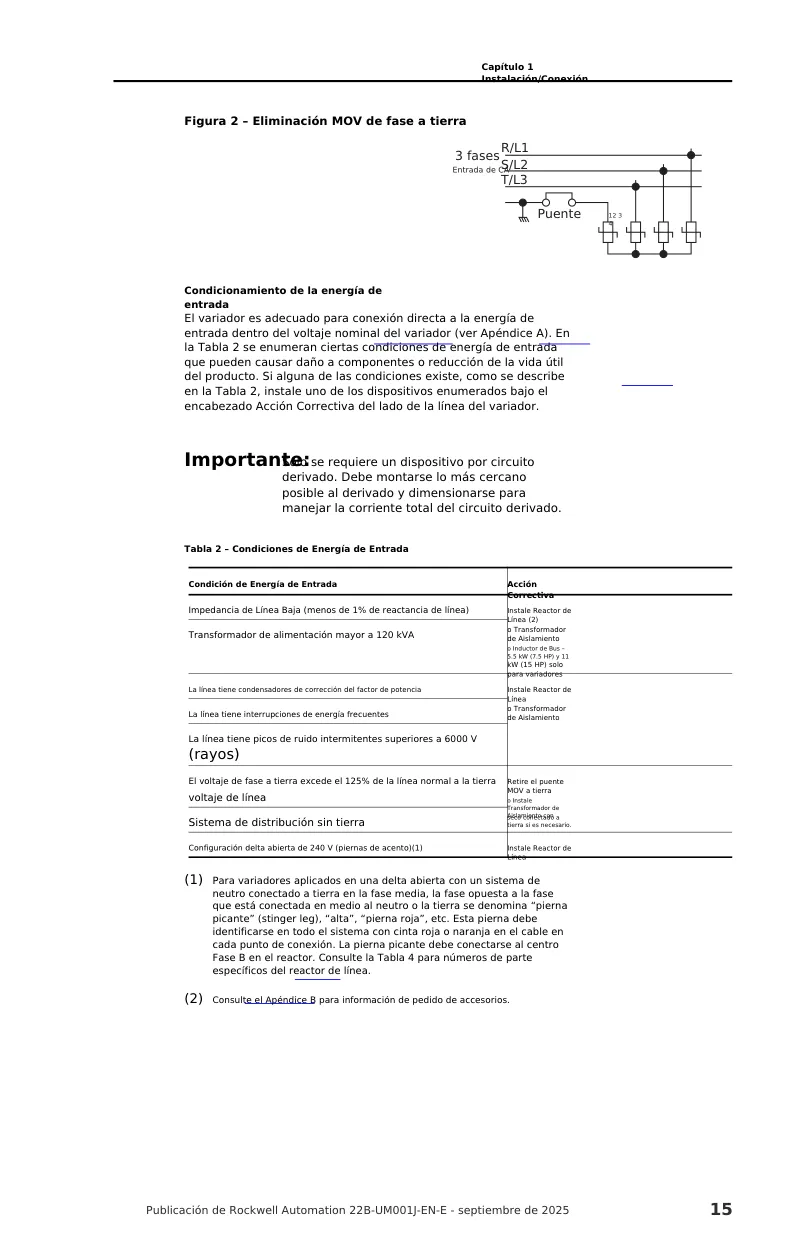

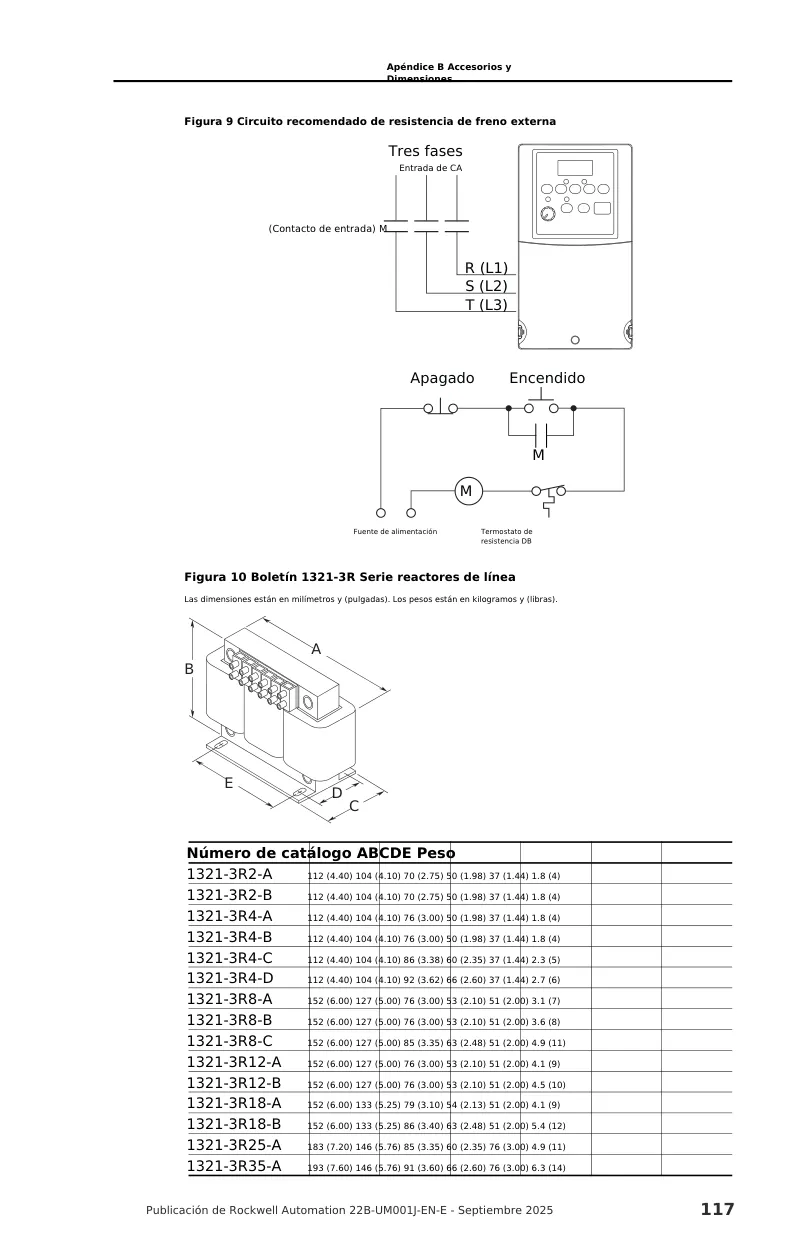

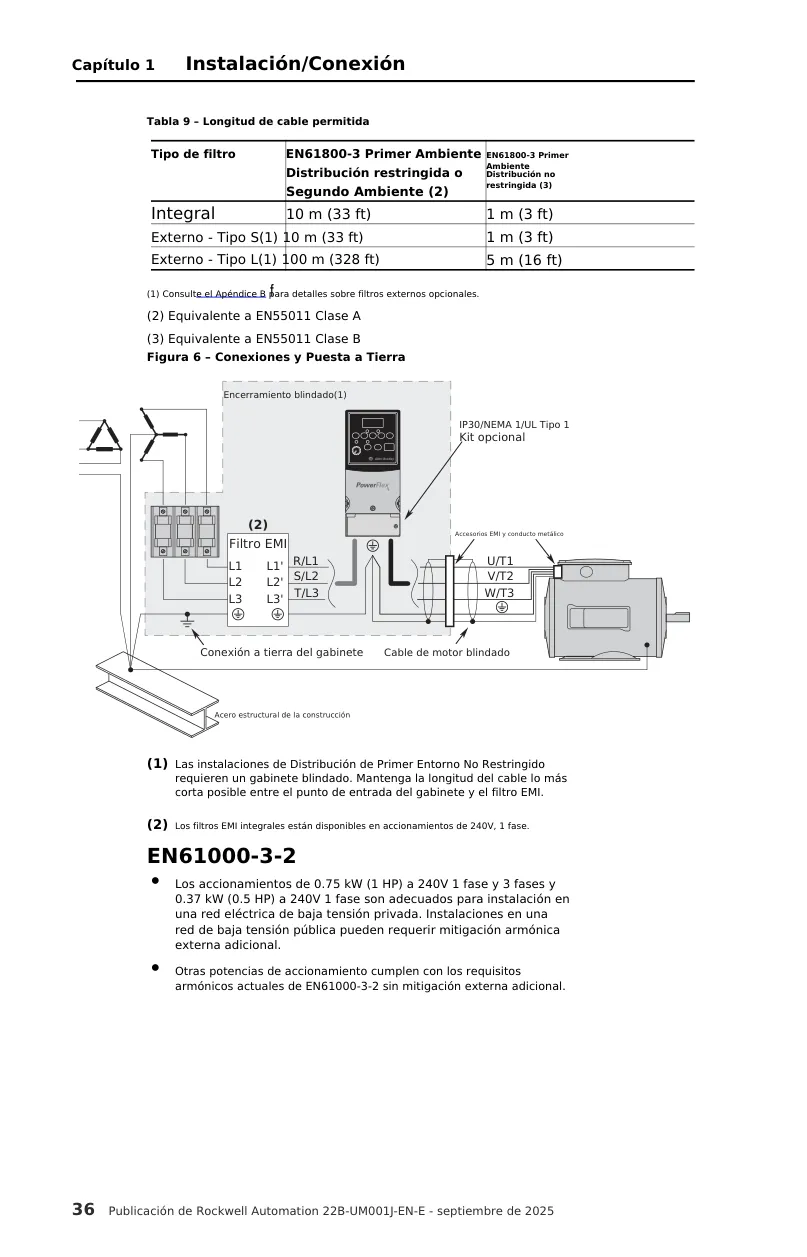

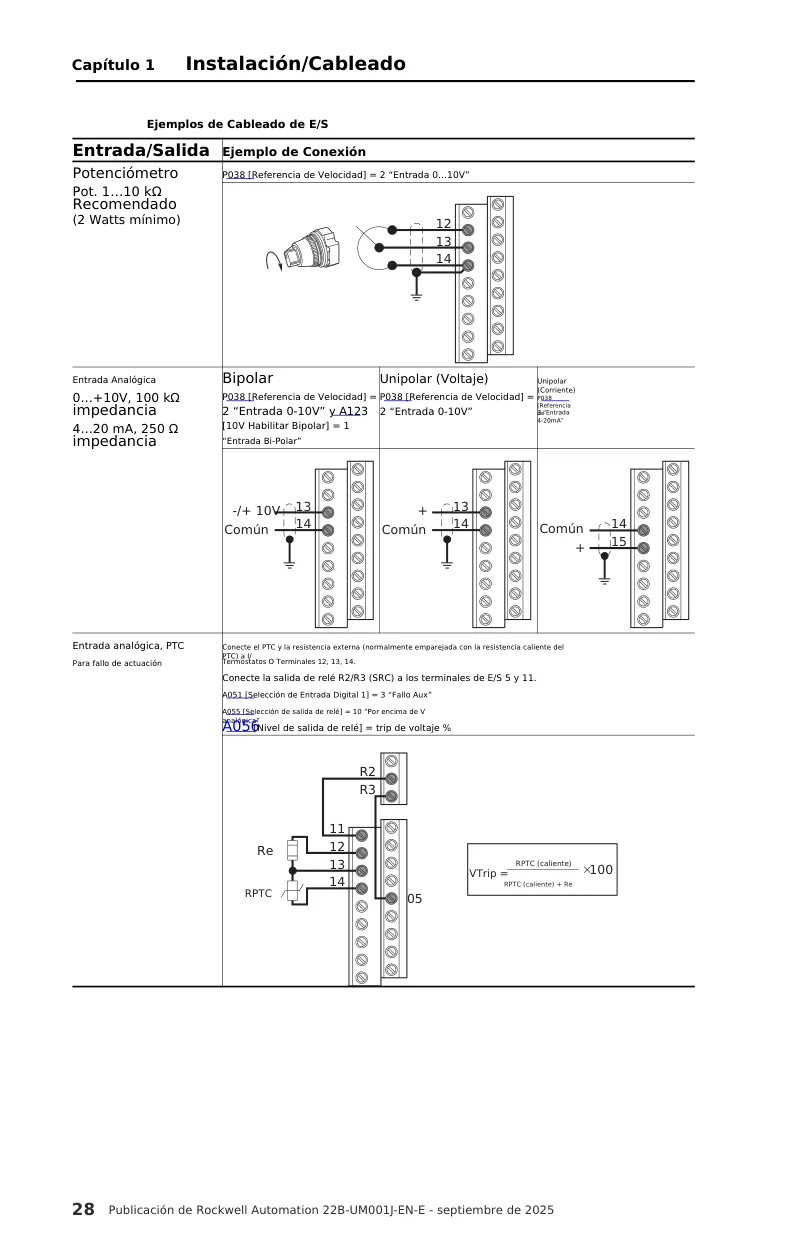

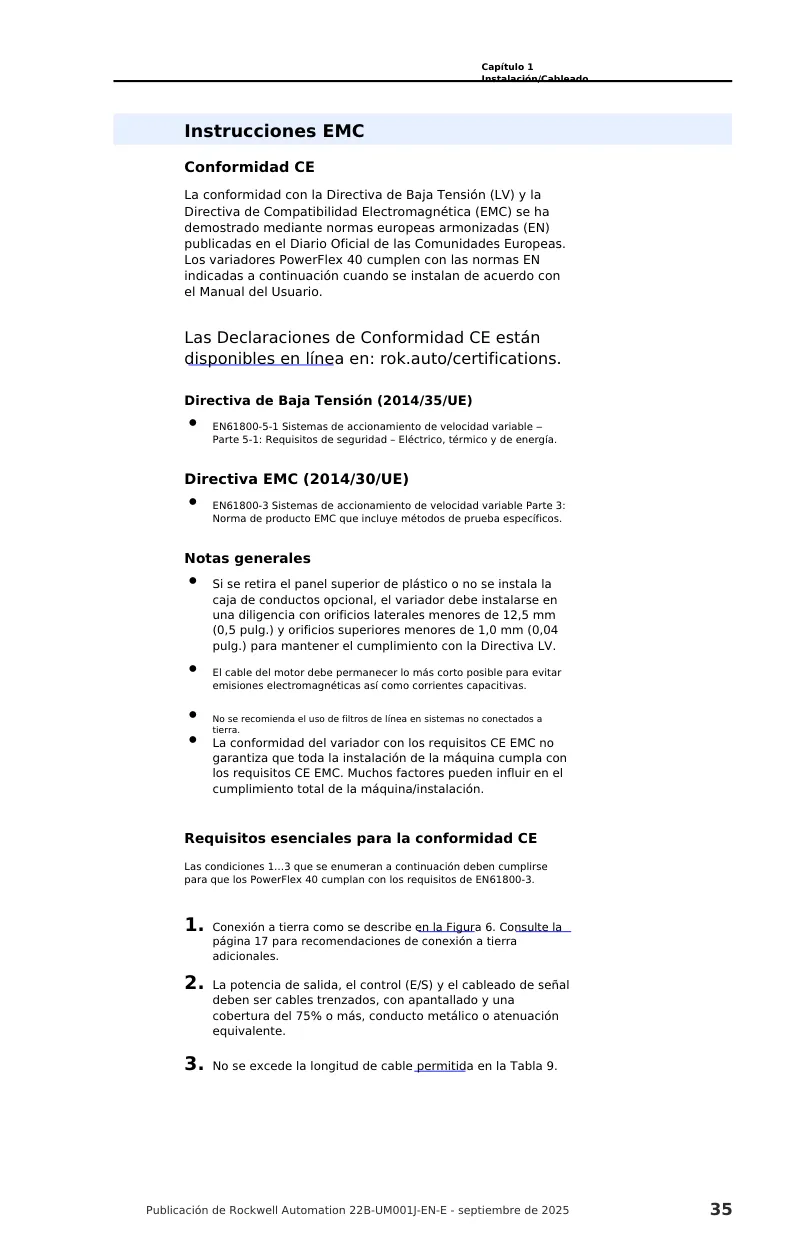

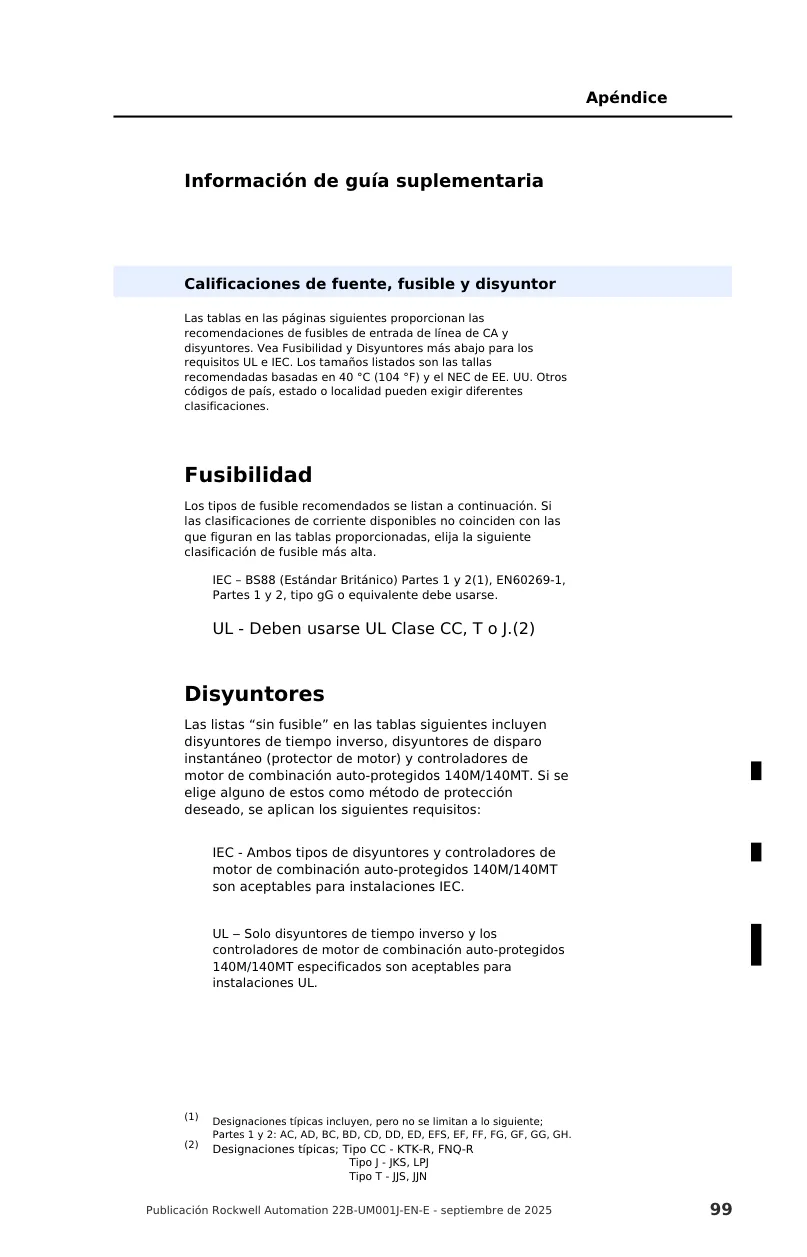

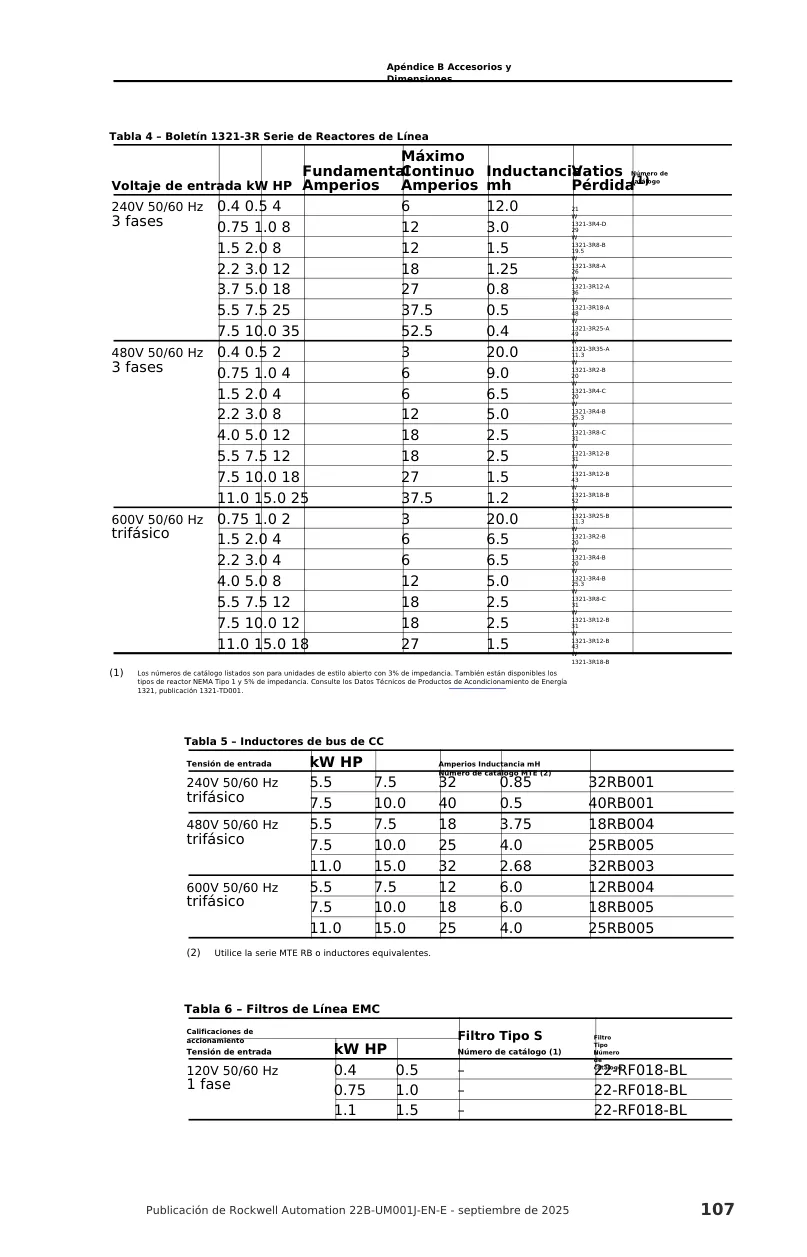

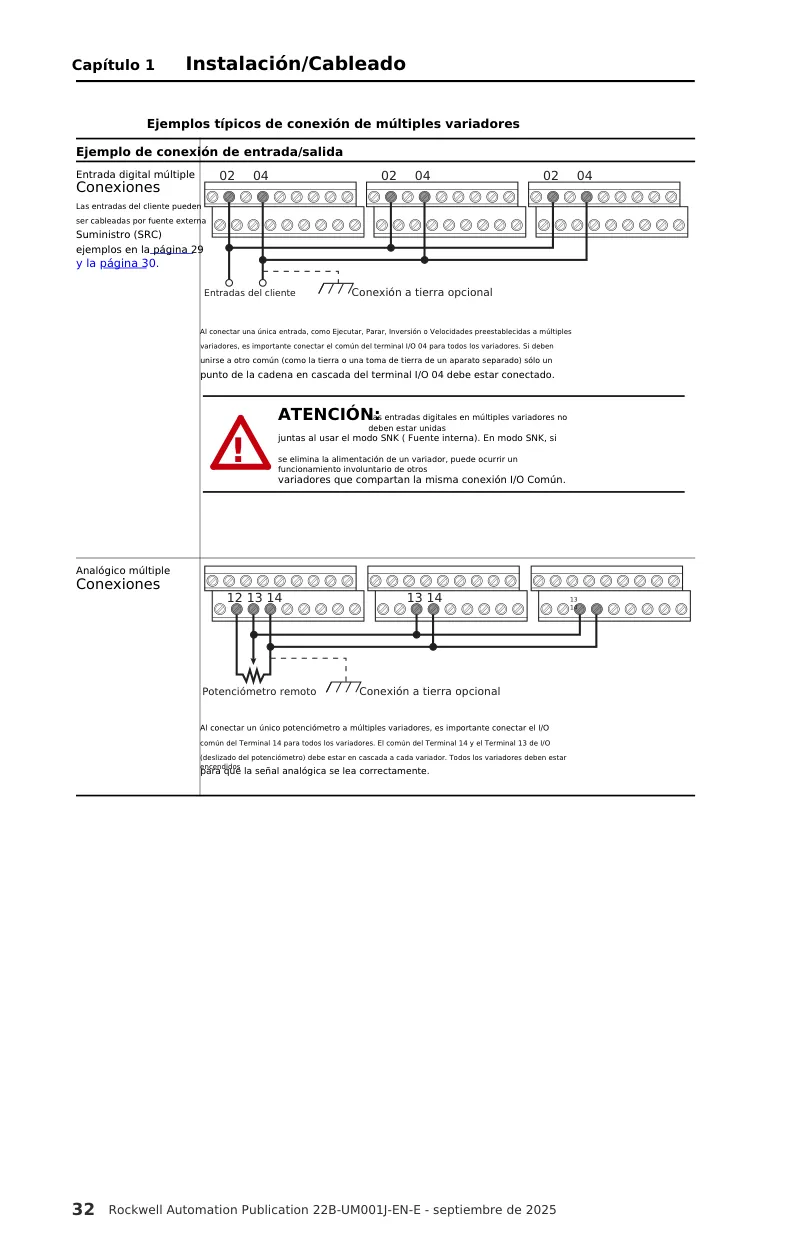

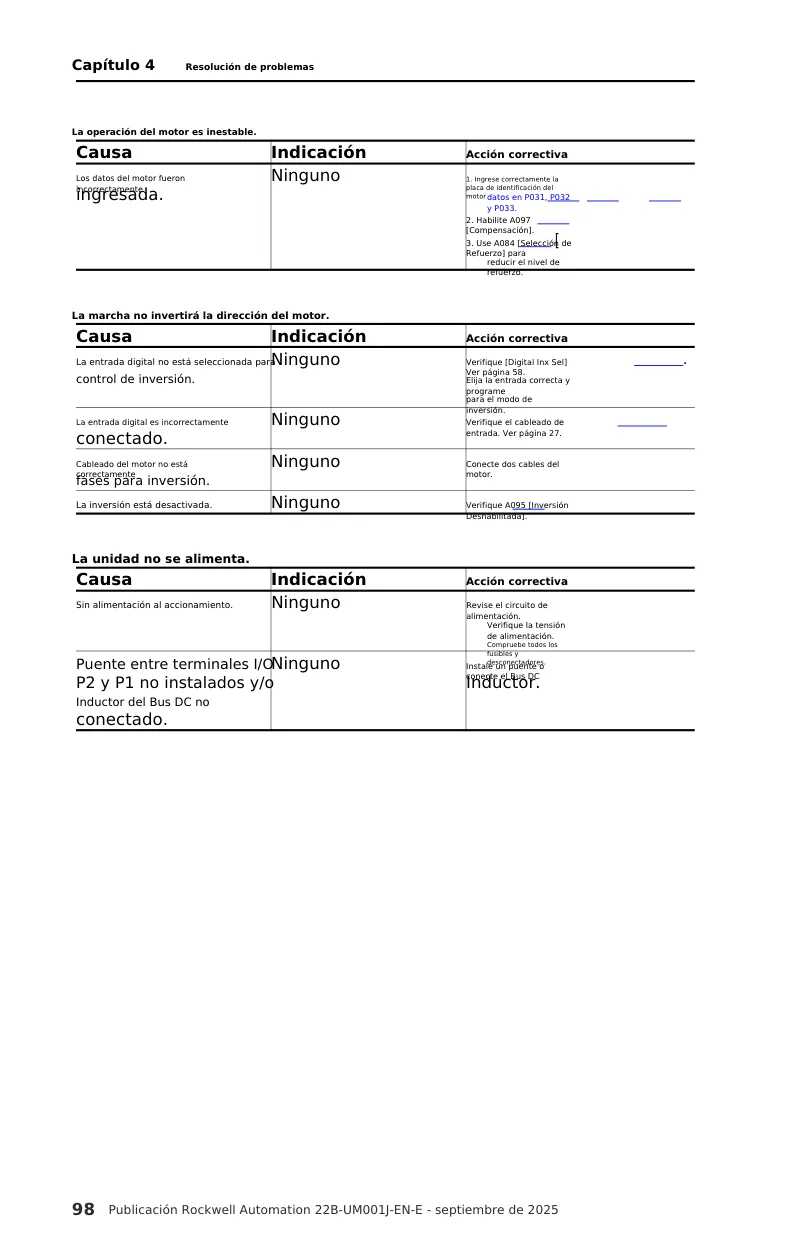

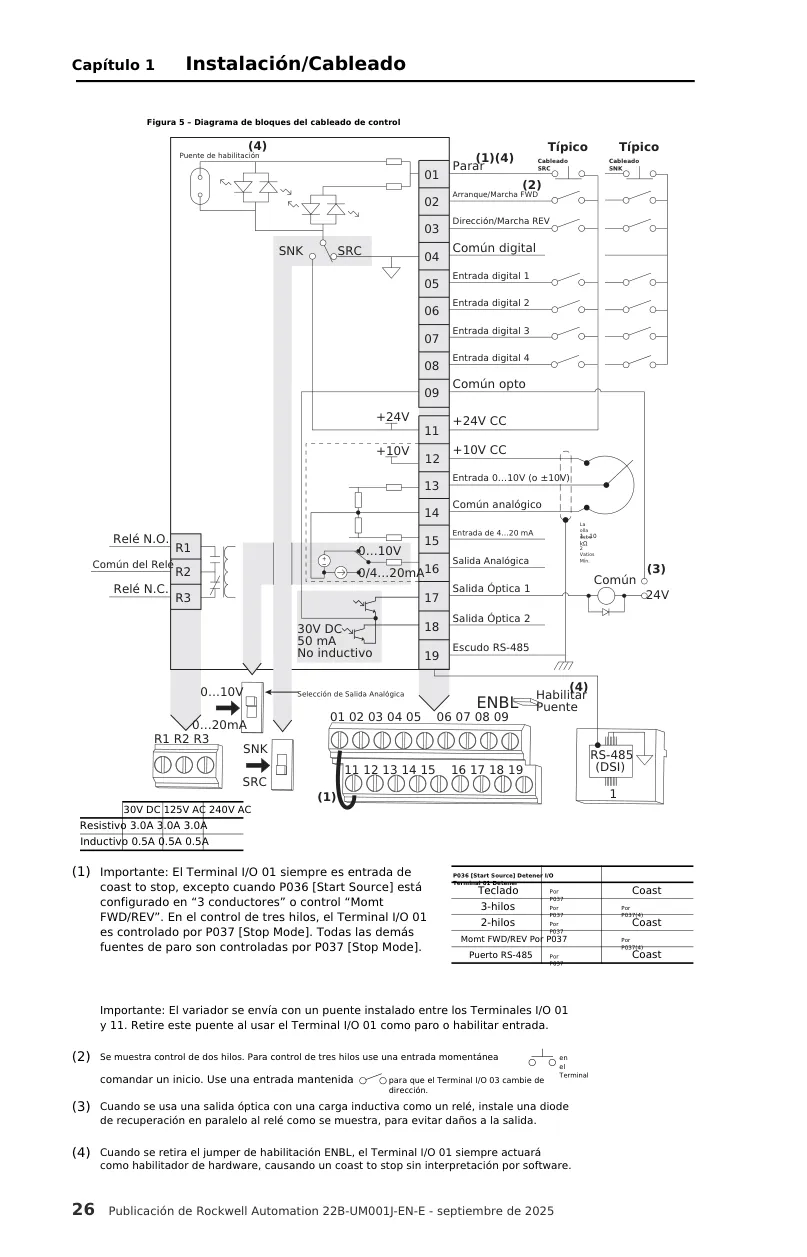

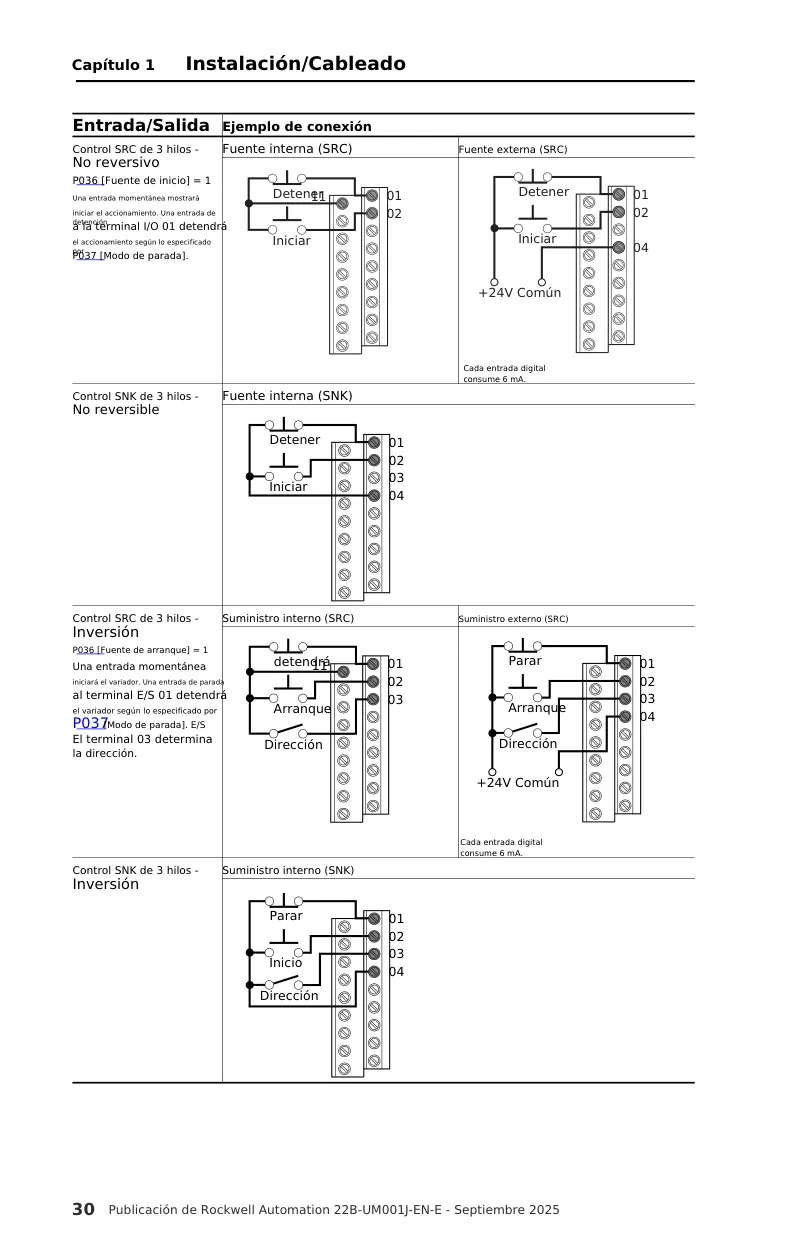

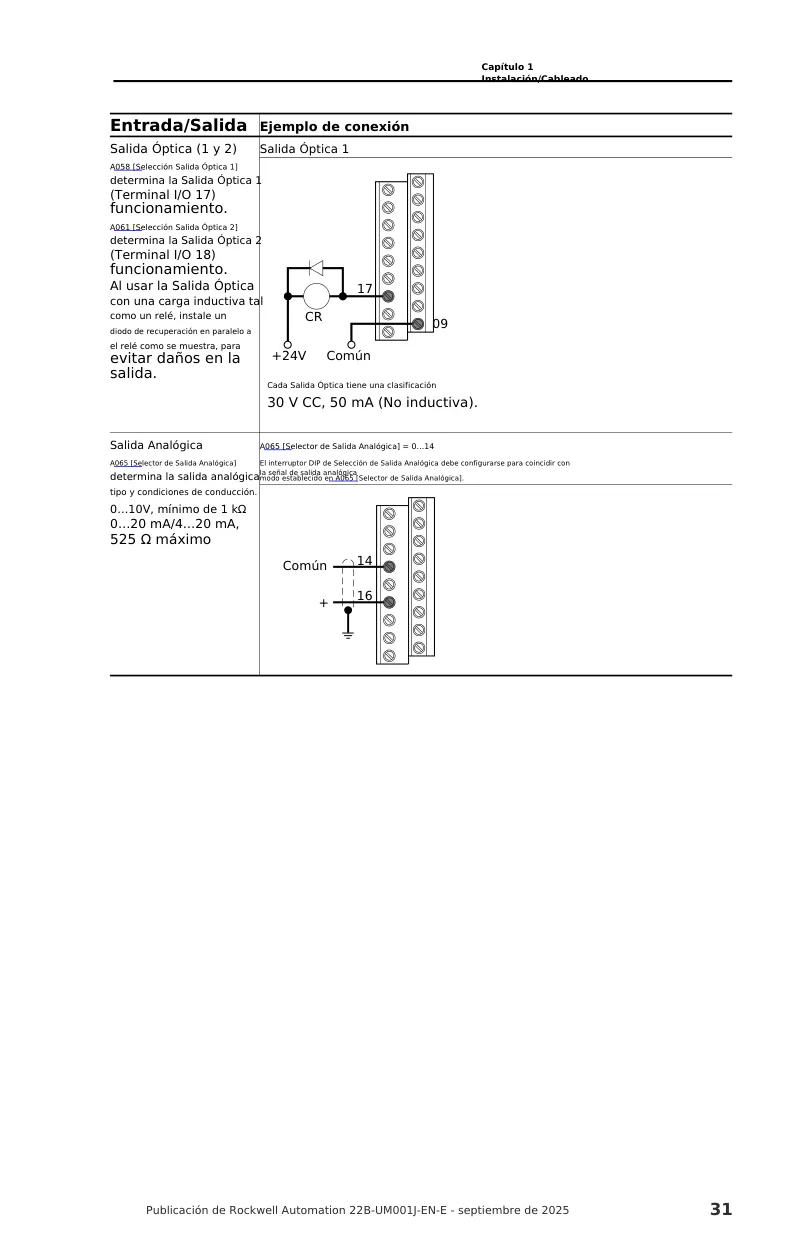

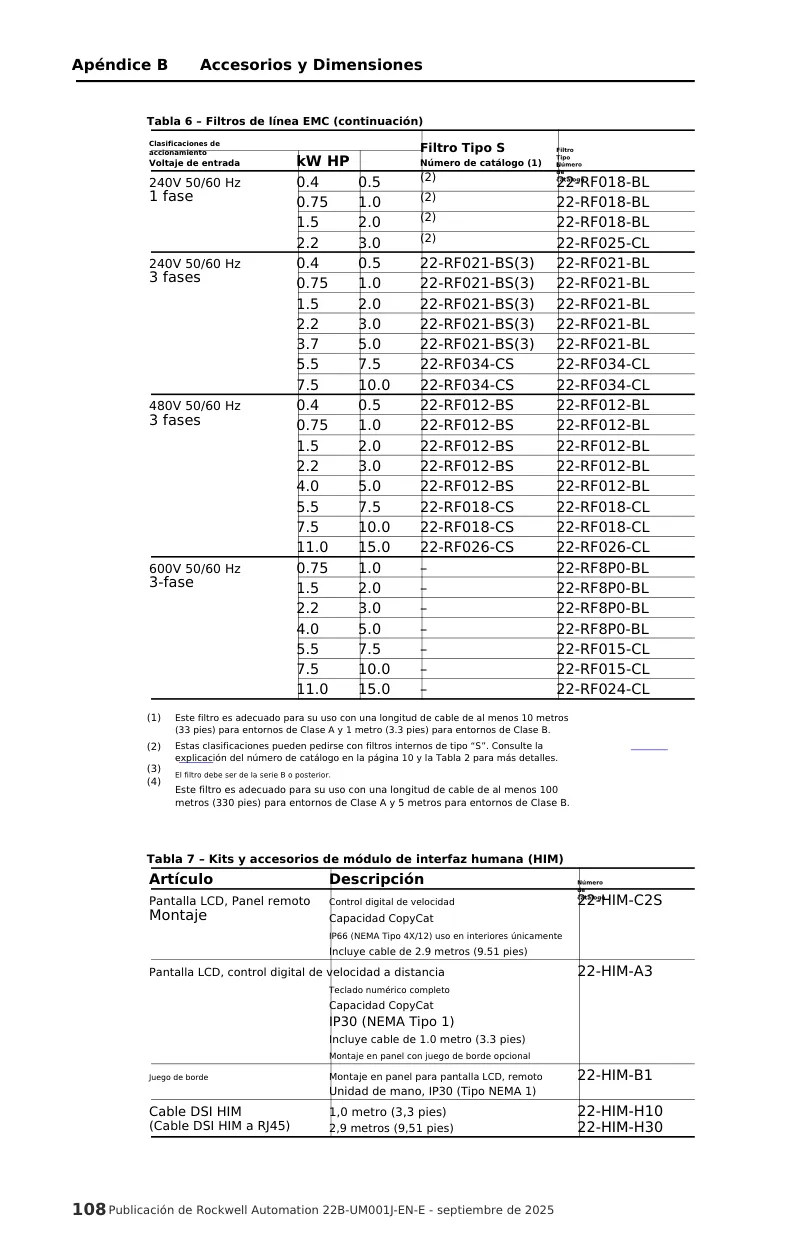

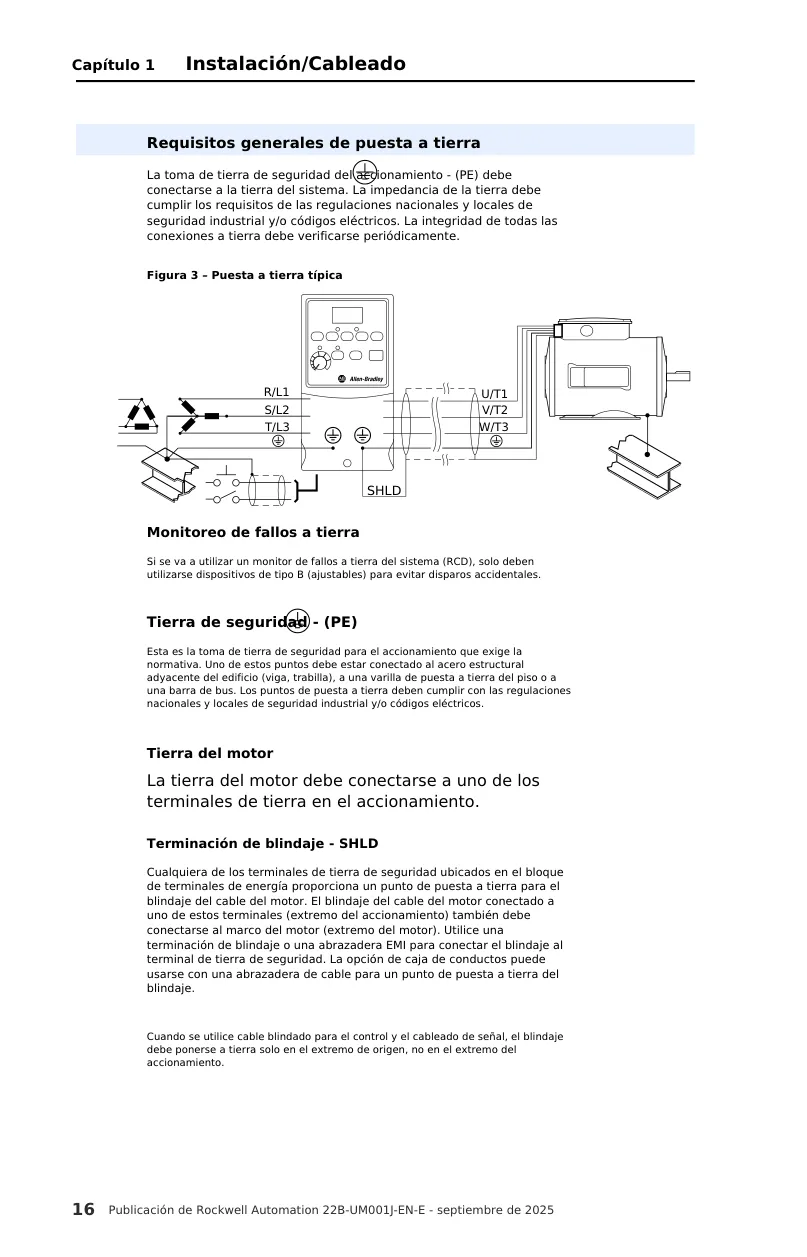

El PowerFlex 40 incorpora medidas de seguridad eléctrica significativas. En sistemas de distribución sin conexión a tierra, es posible que sea necesario desconectar los varistores MOV si las tensiones línea-tierra exceden el 125% de la tensión nominal línea-línea, lo que se realiza mediante un sencillo procedimiento de extracción de un puente interno. Además, el variador no proporciona protección de cortocircuito, por lo que se requiere el uso de fusibles de entrada o un disyuntor adecuado, como los de la serie Bulletin 140M/140MT de Allen-Bradley, para proteger el circuito derivado.

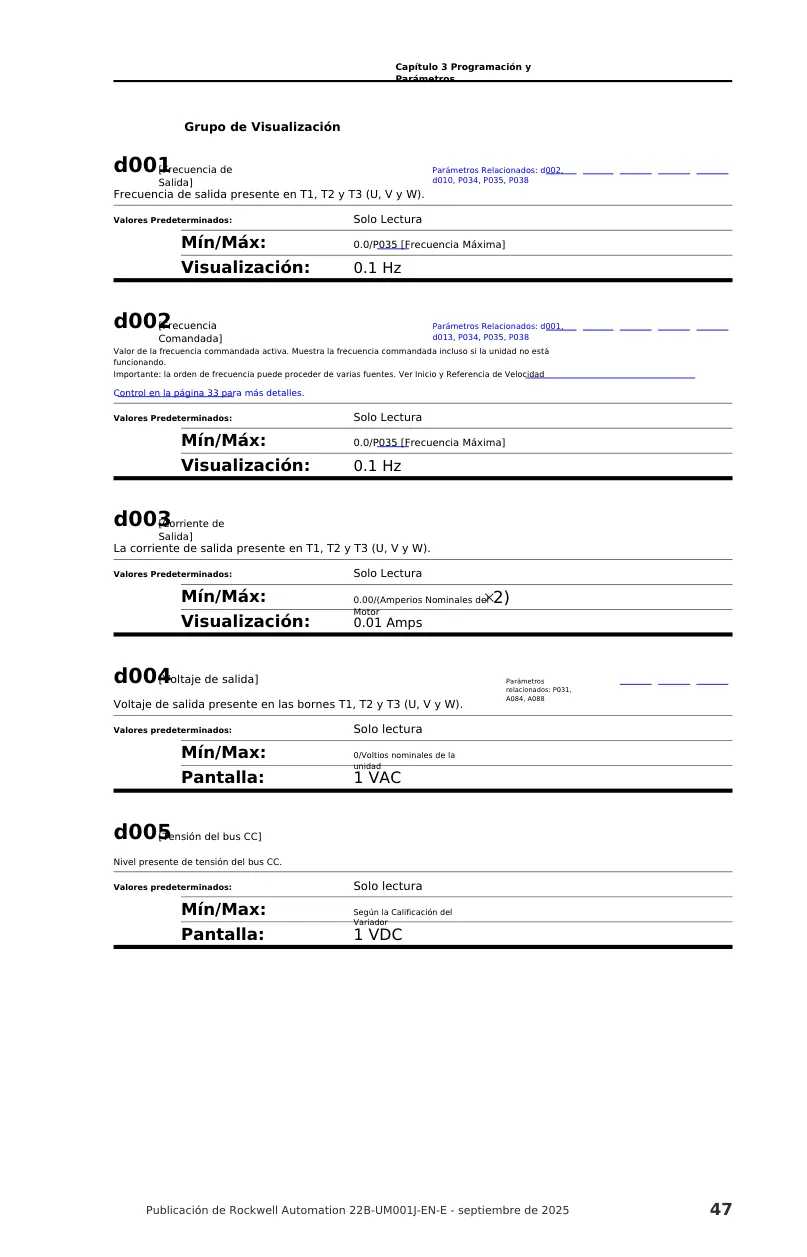

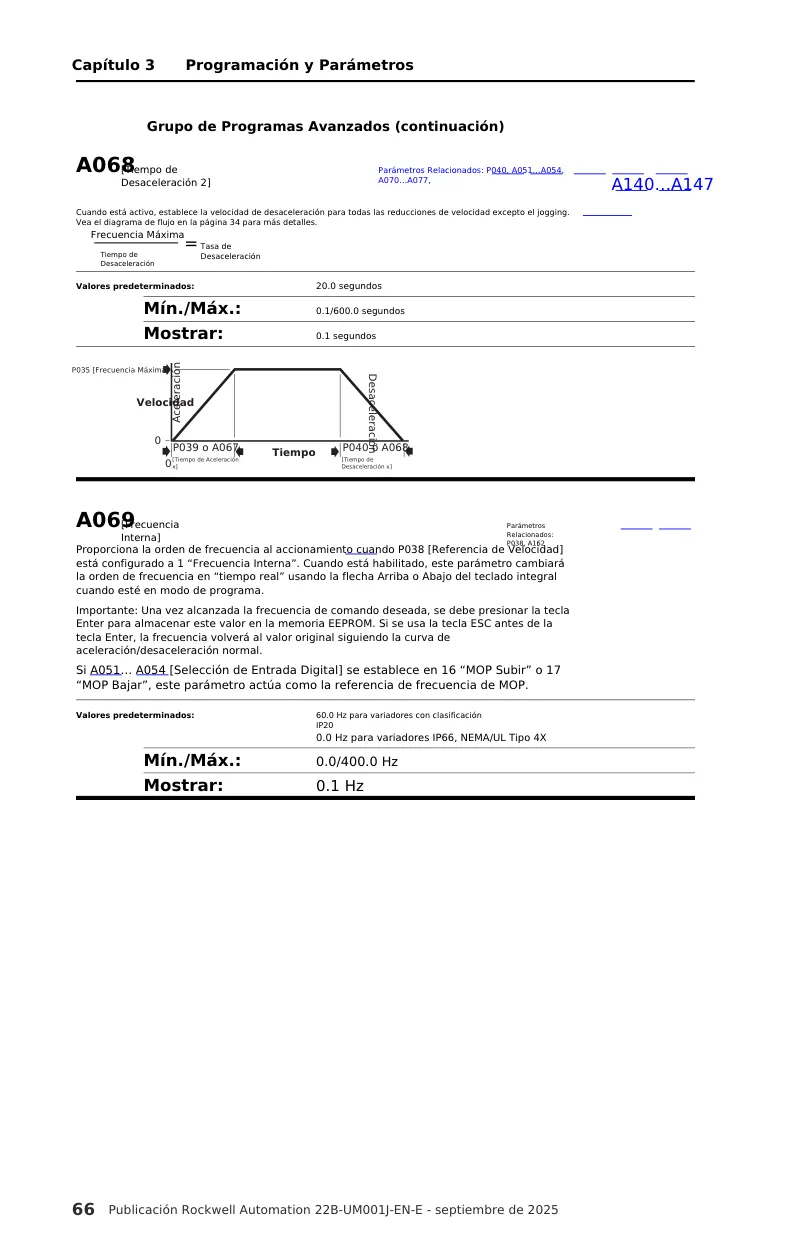

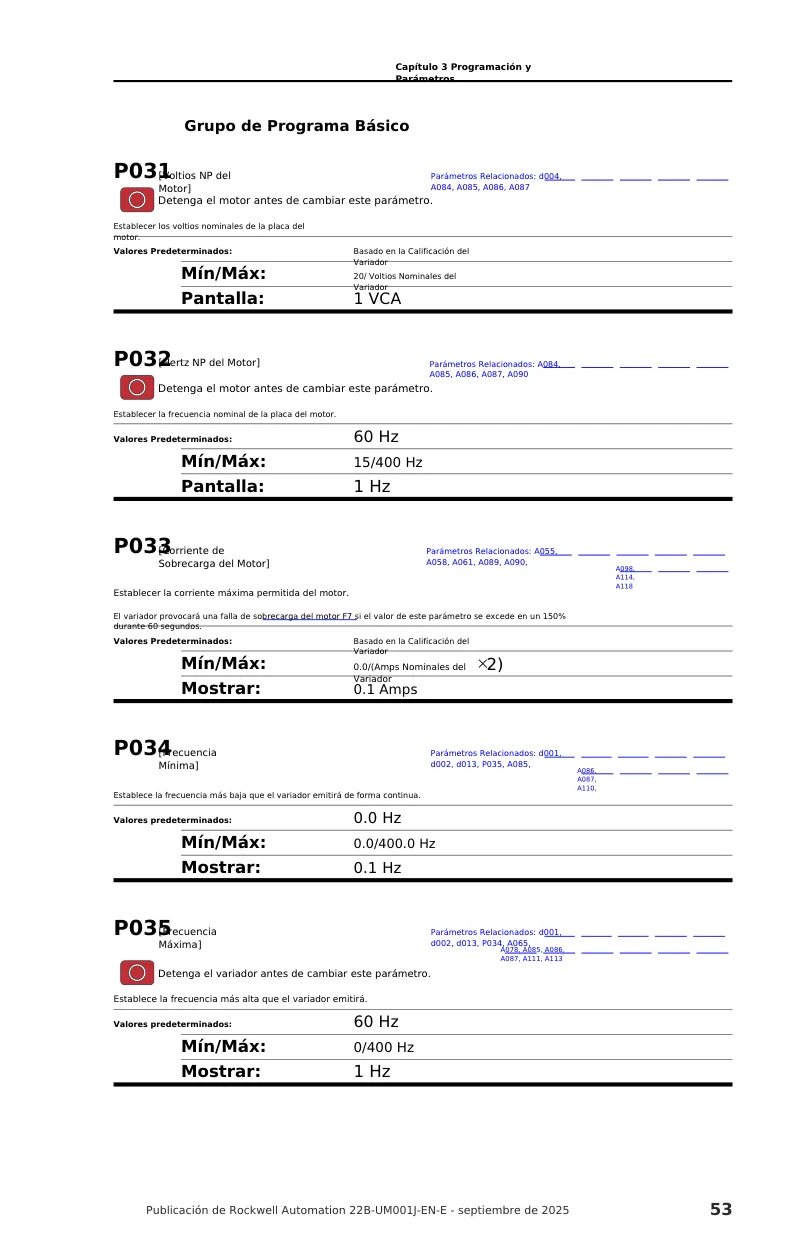

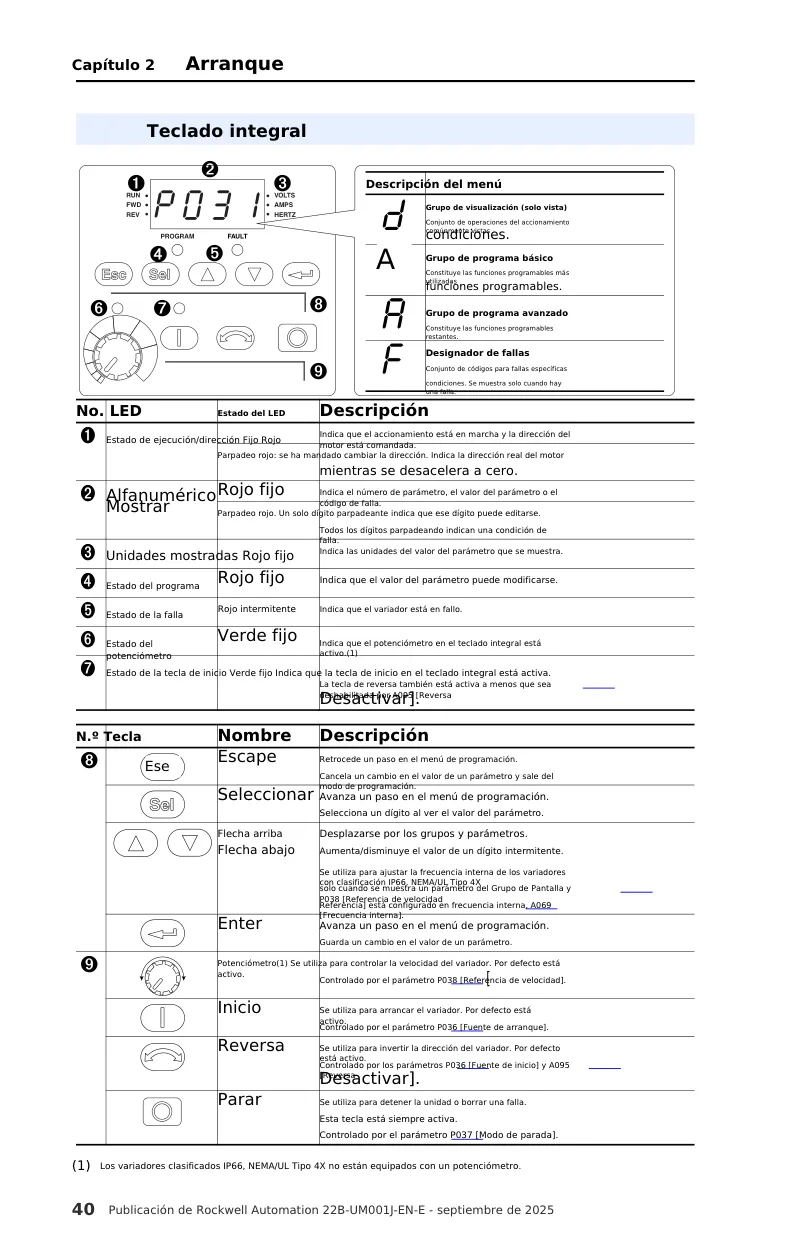

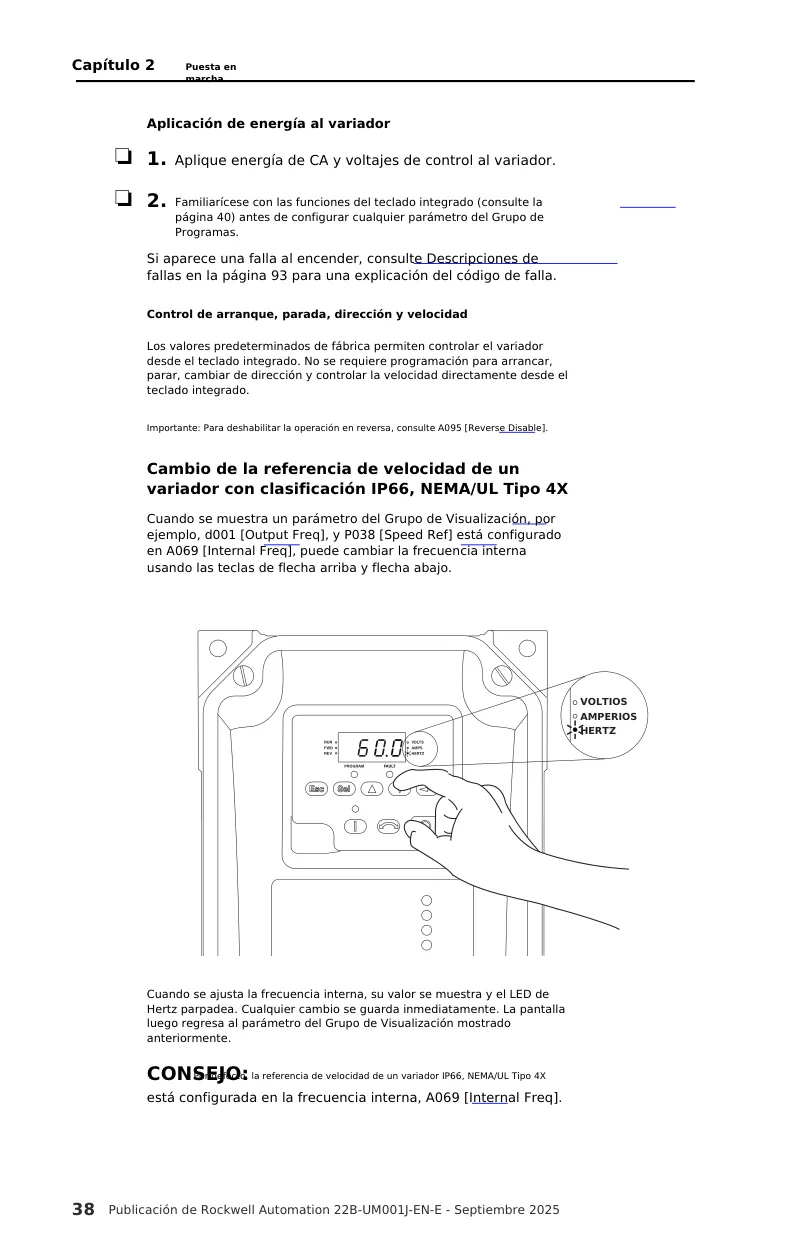

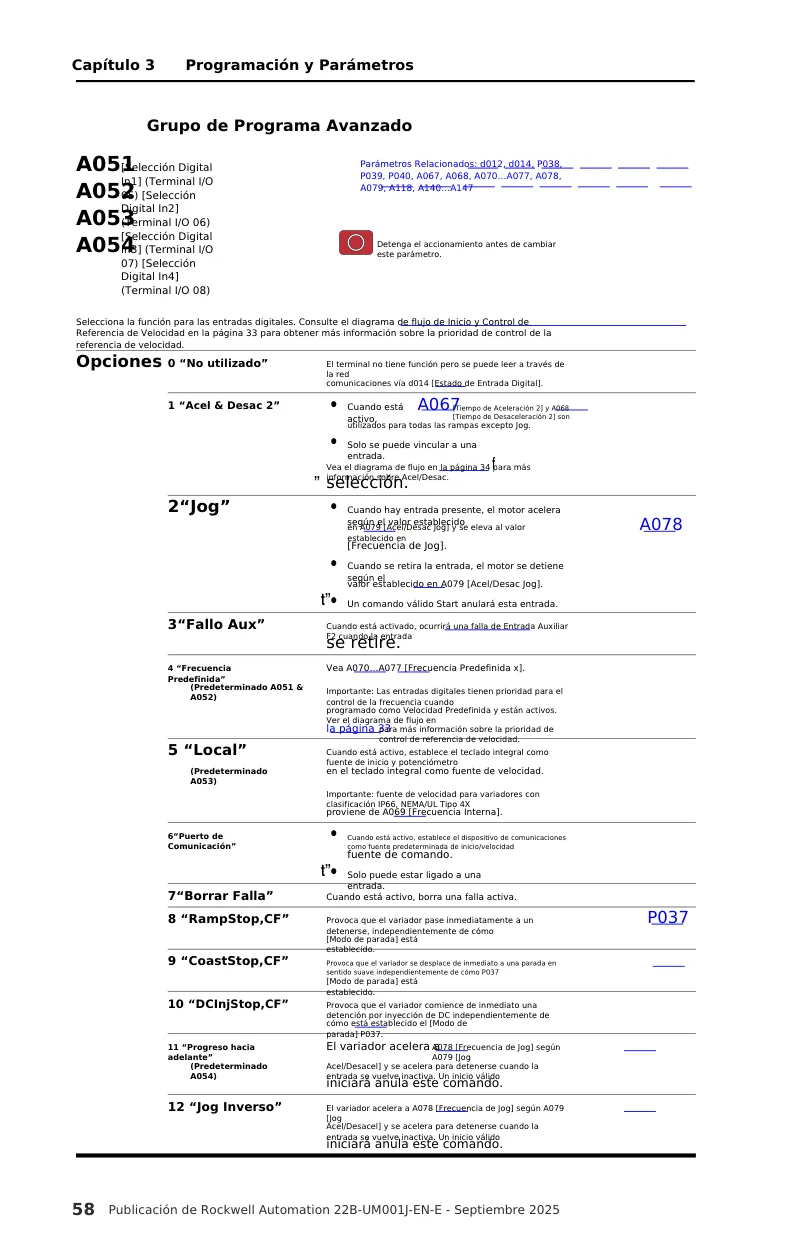

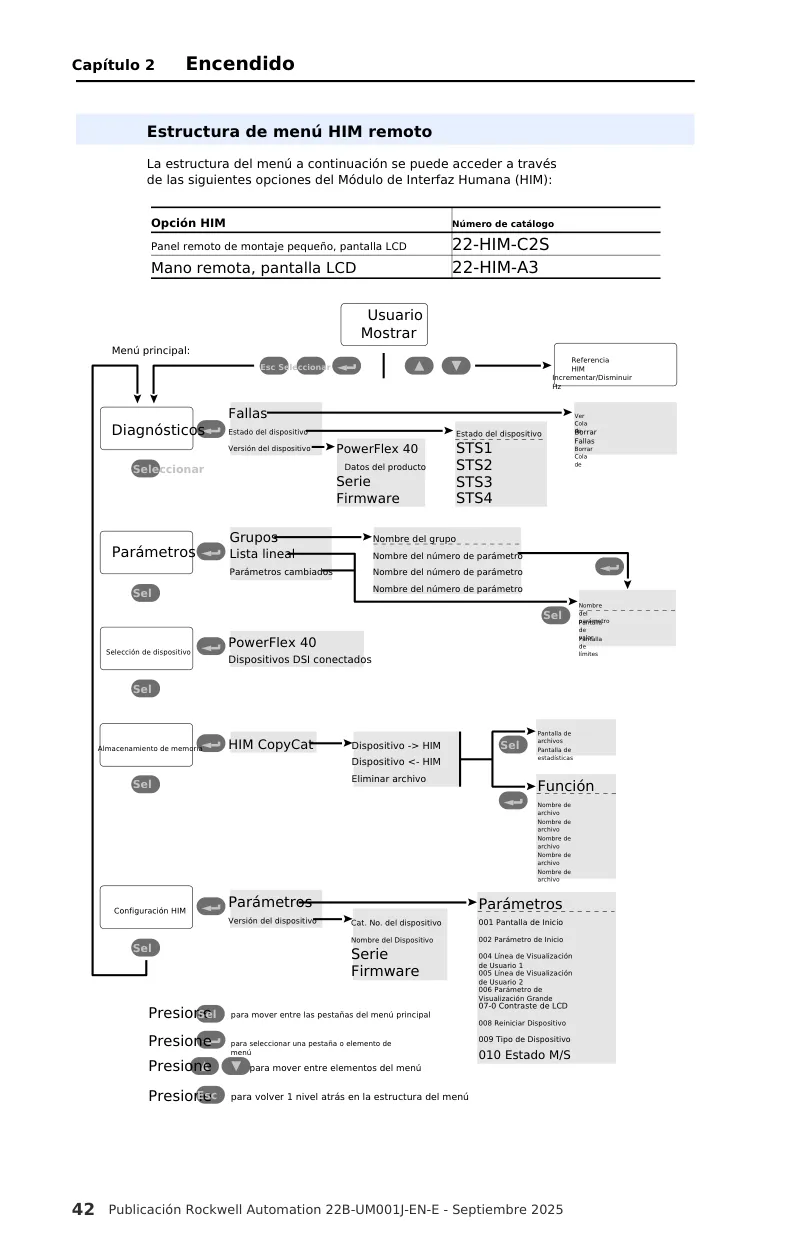

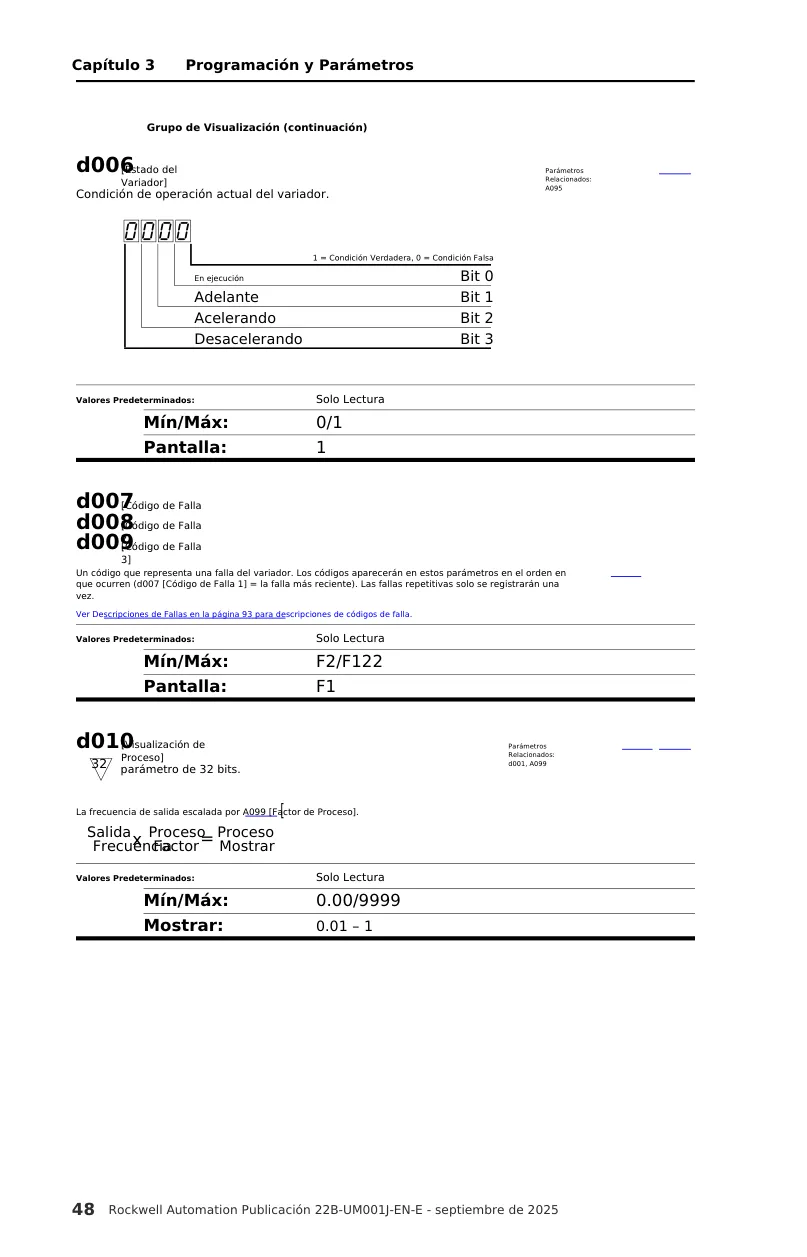

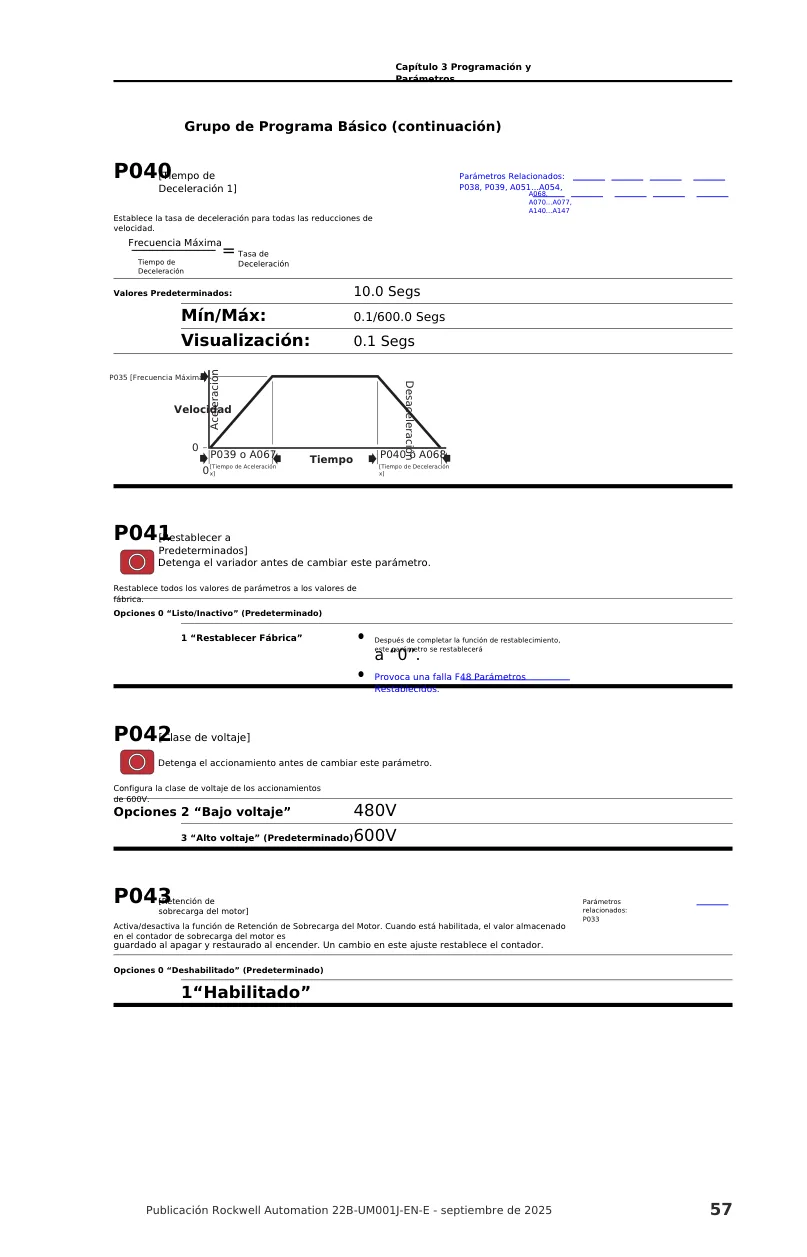

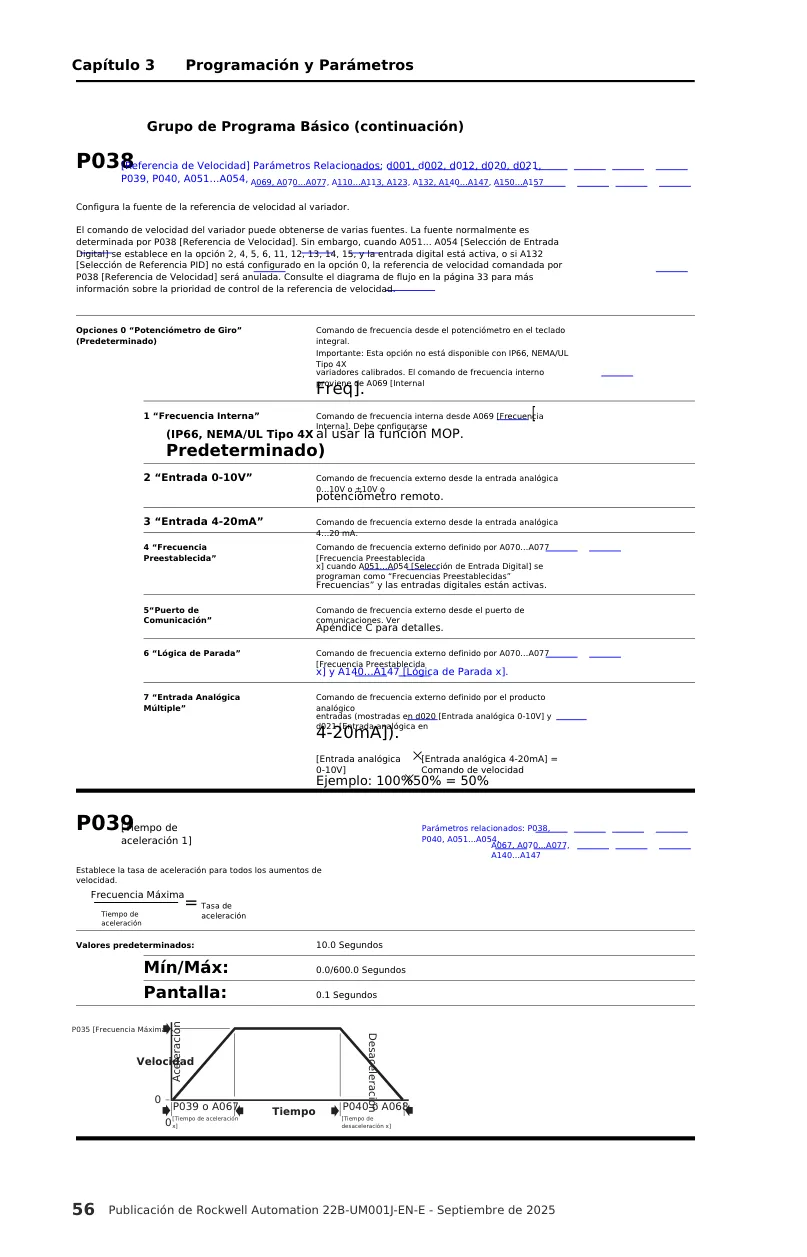

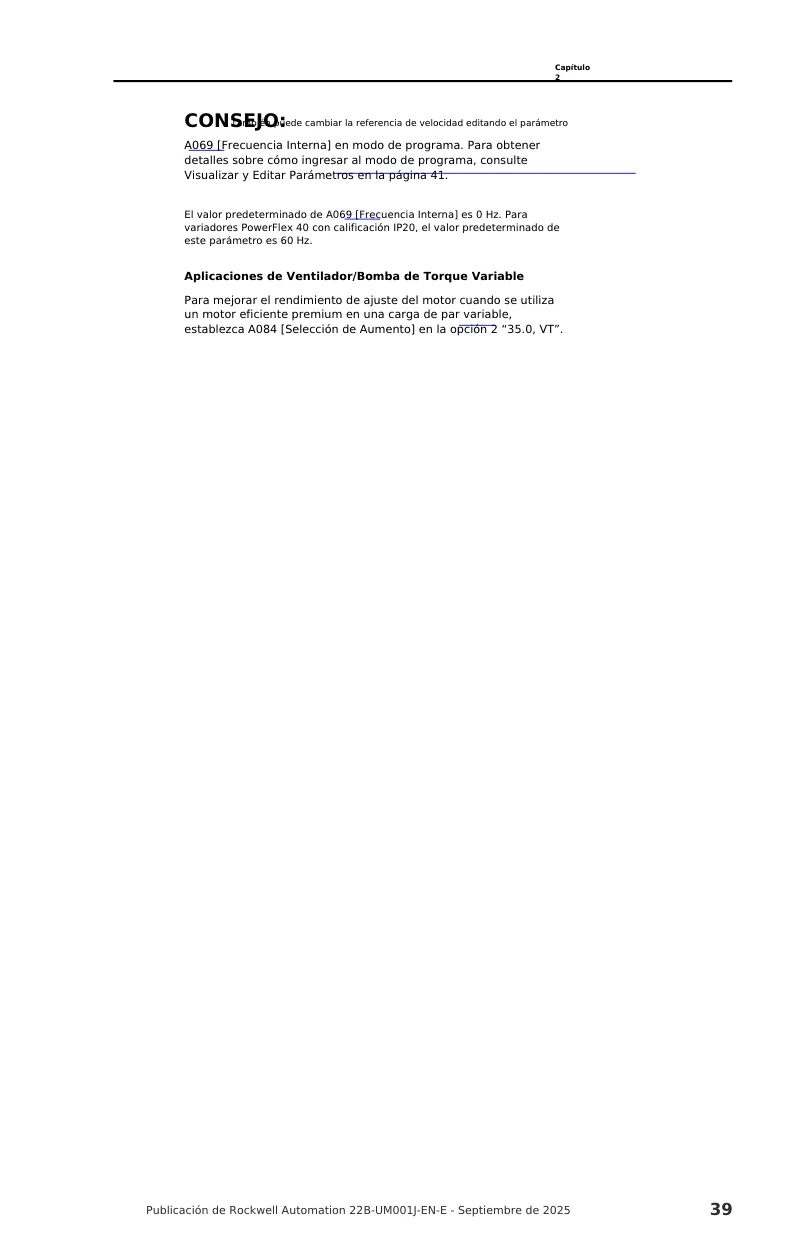

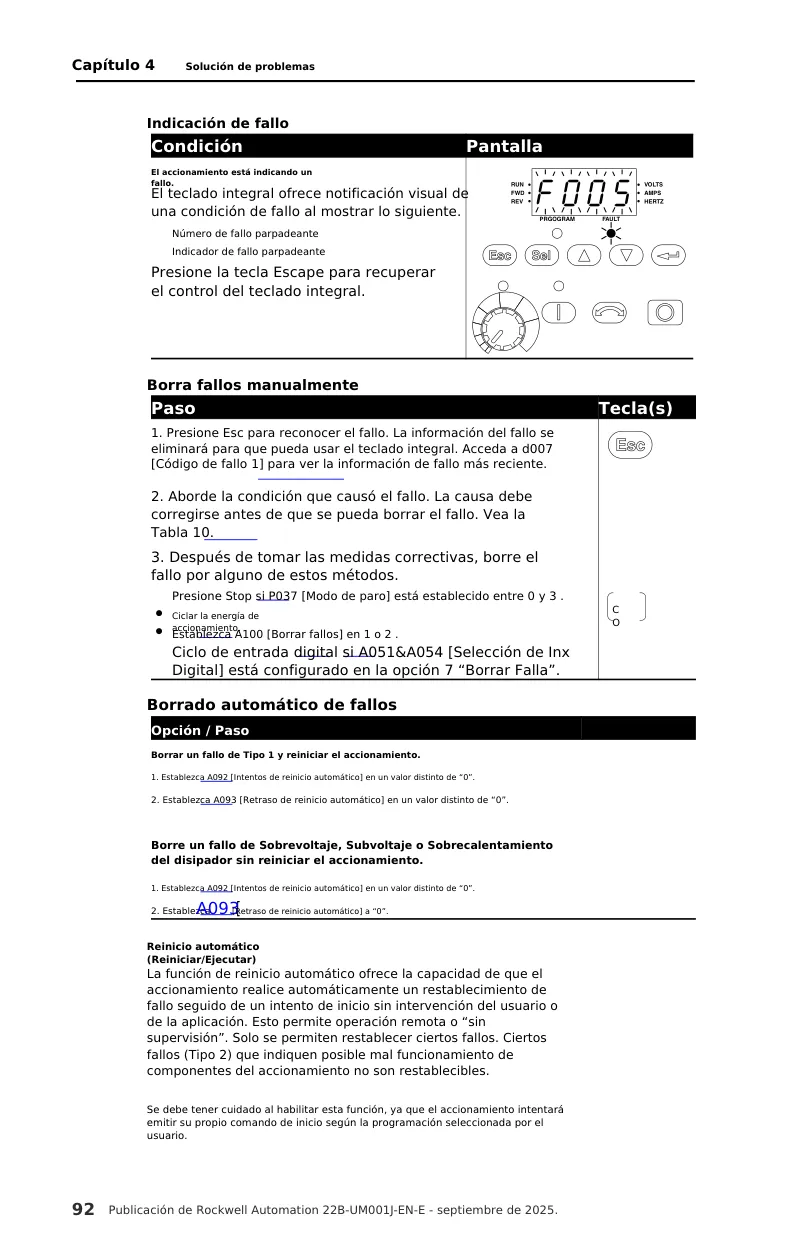

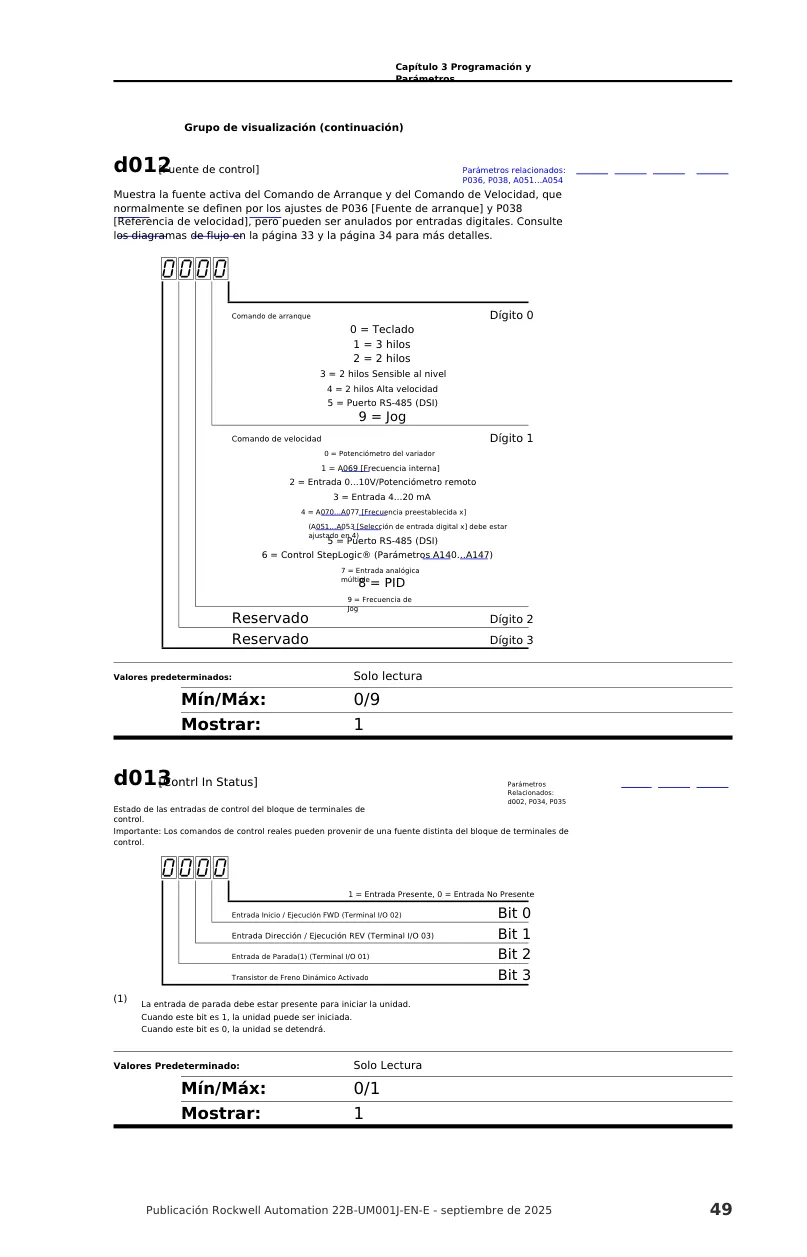

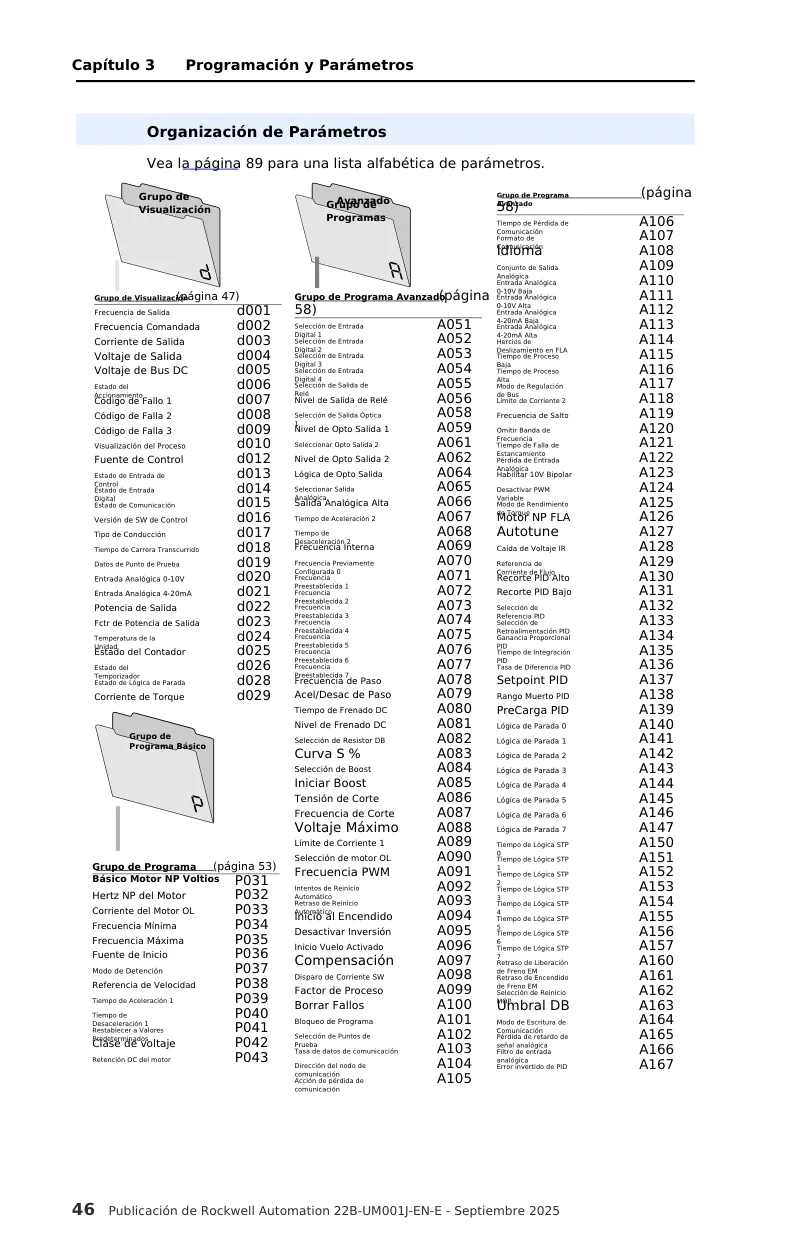

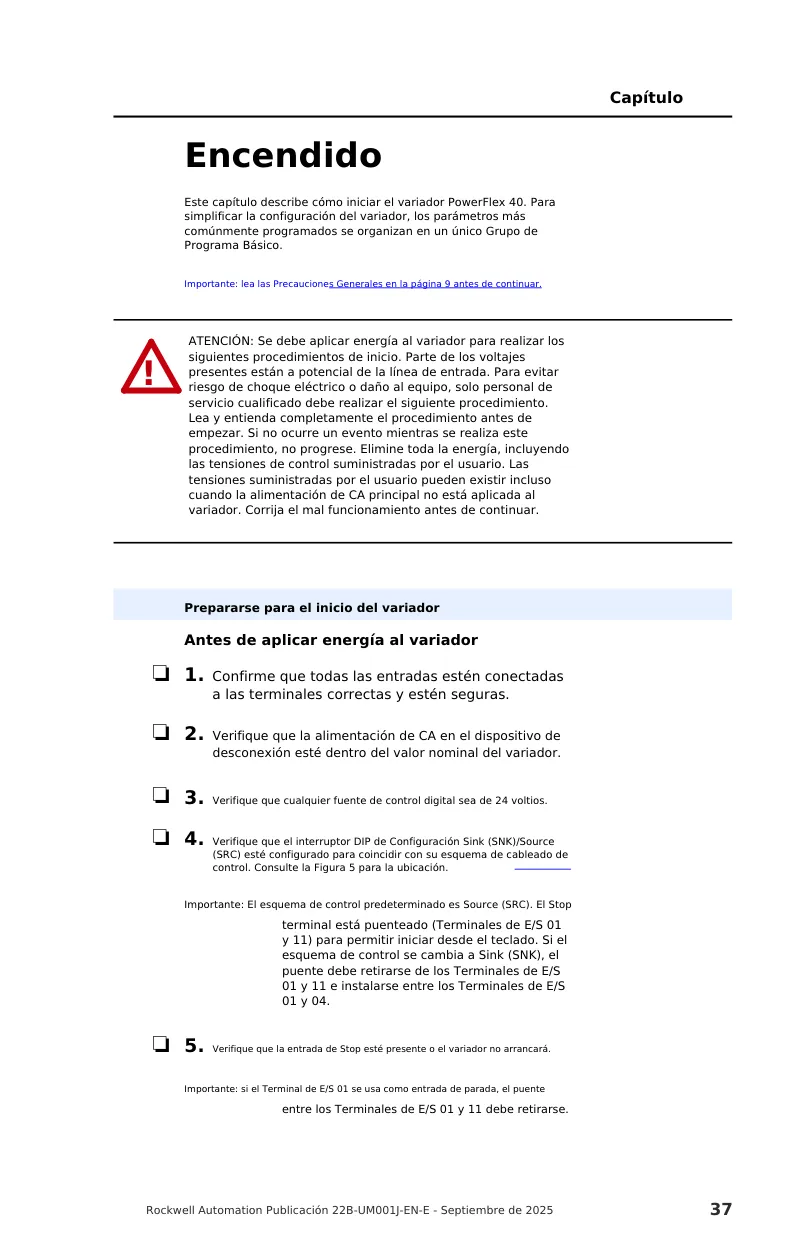

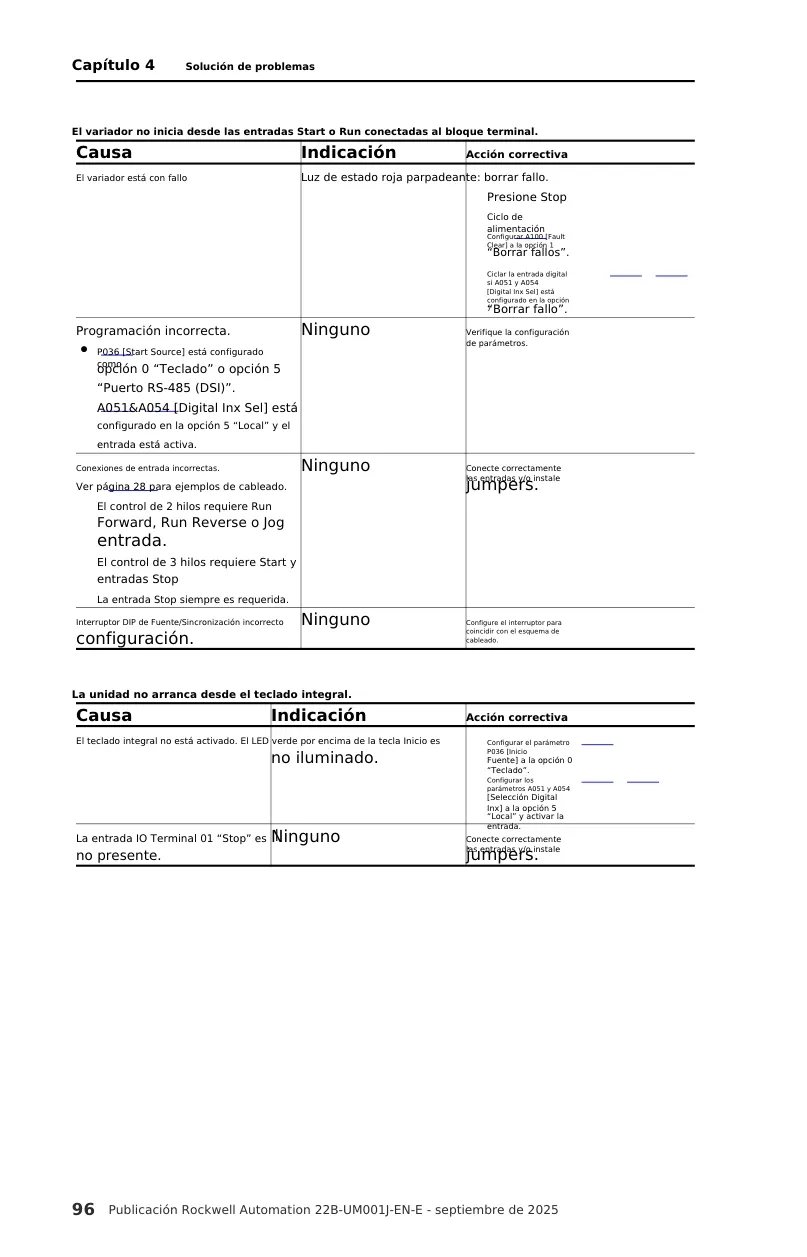

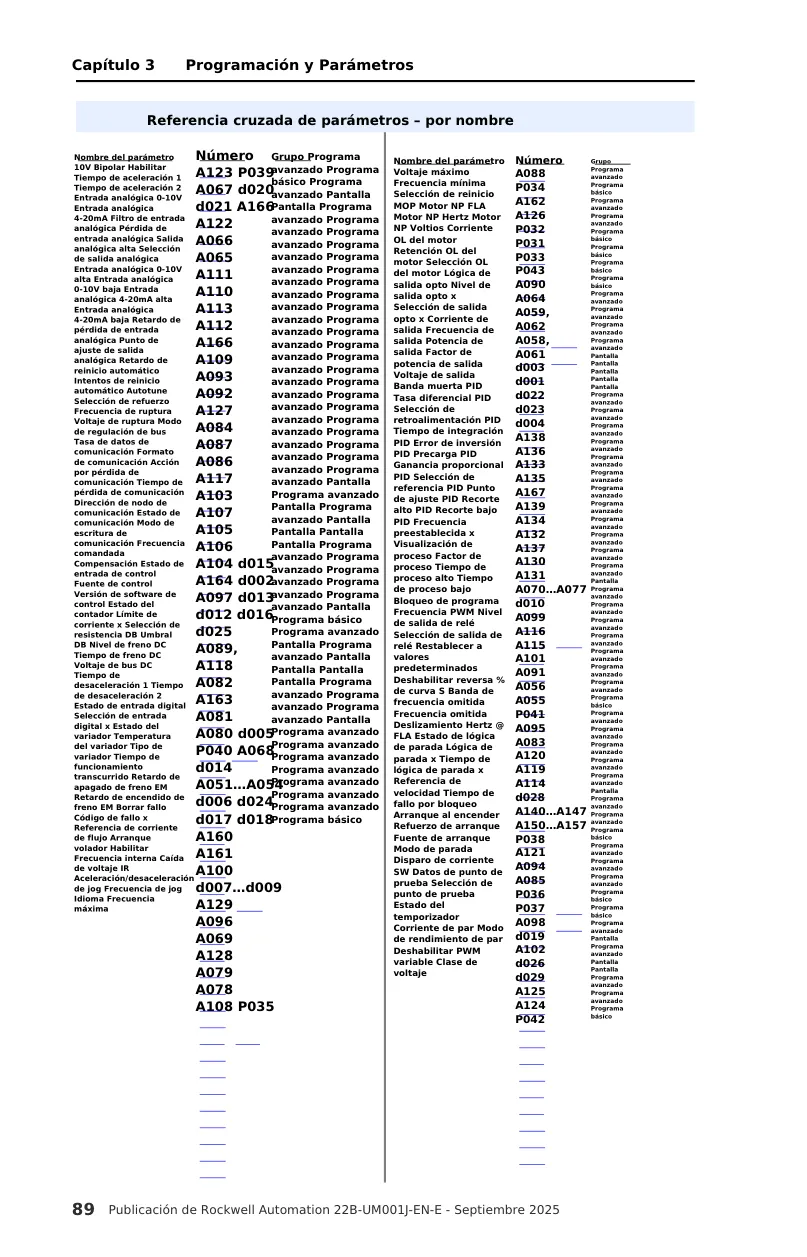

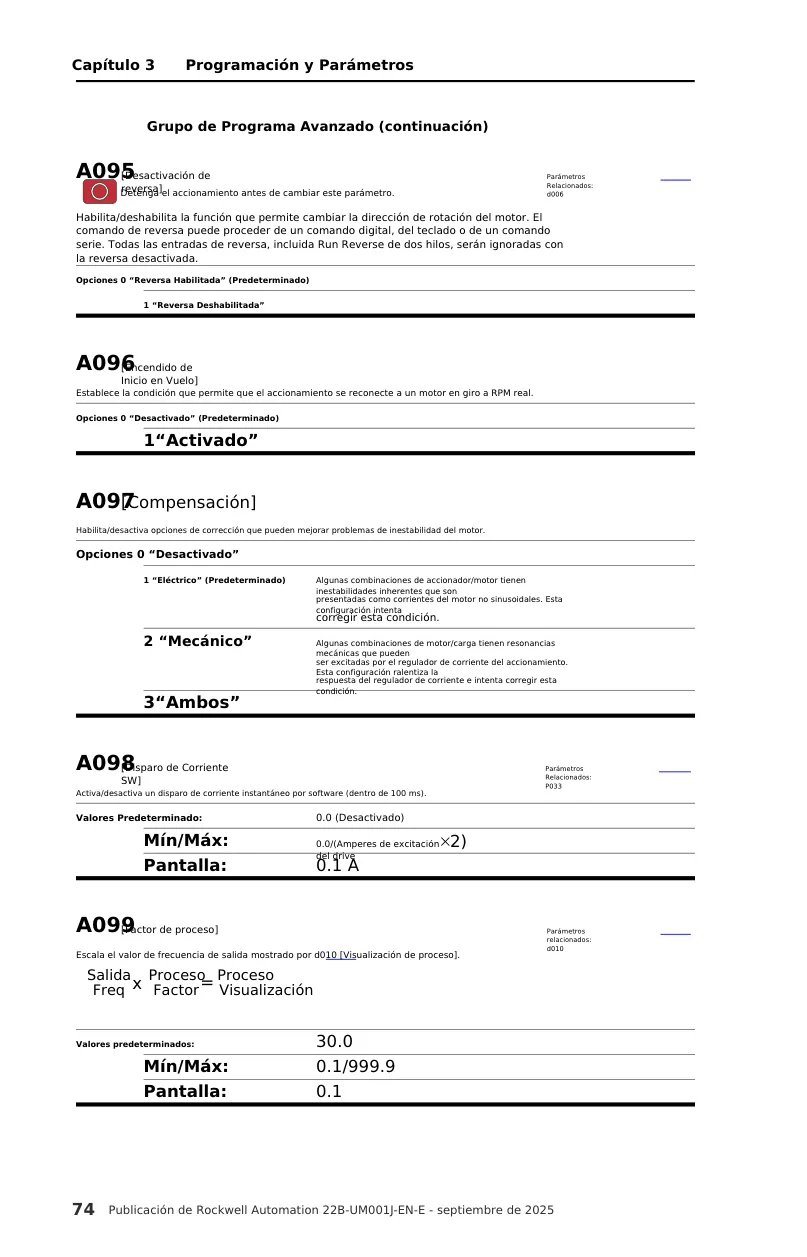

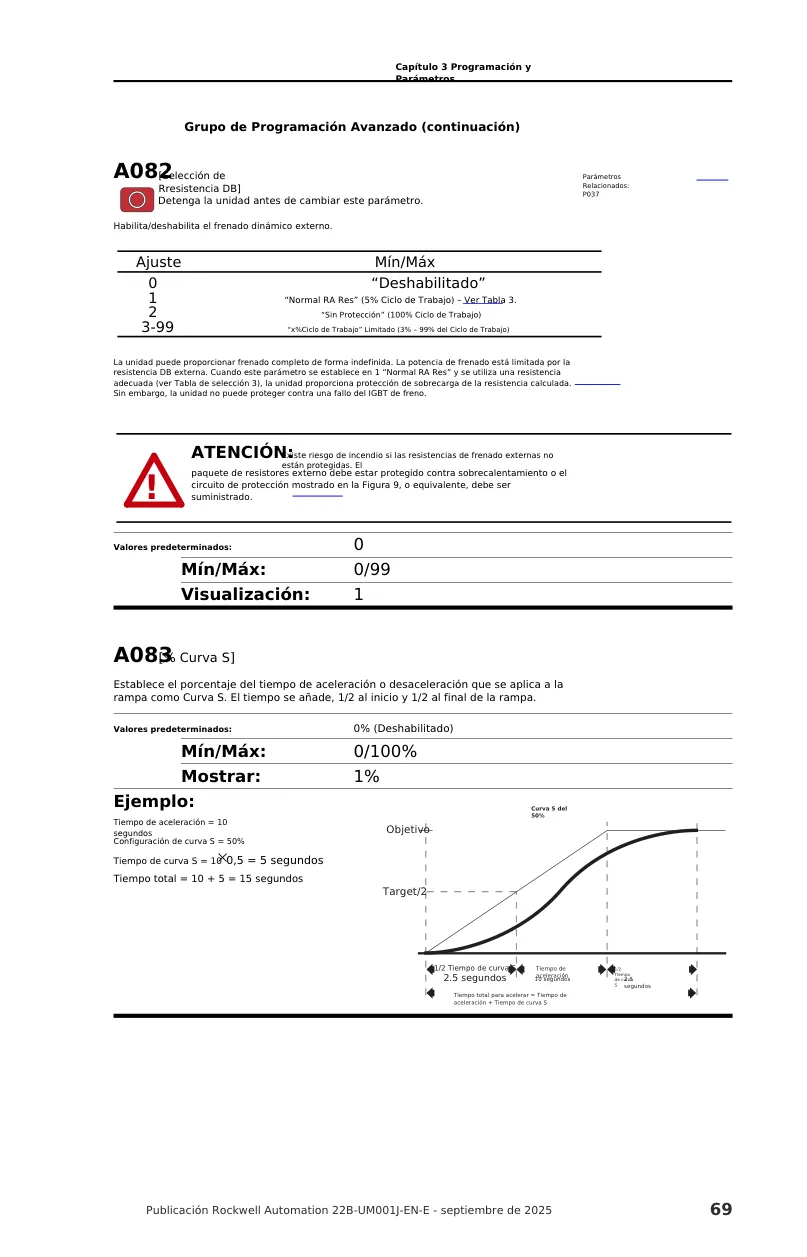

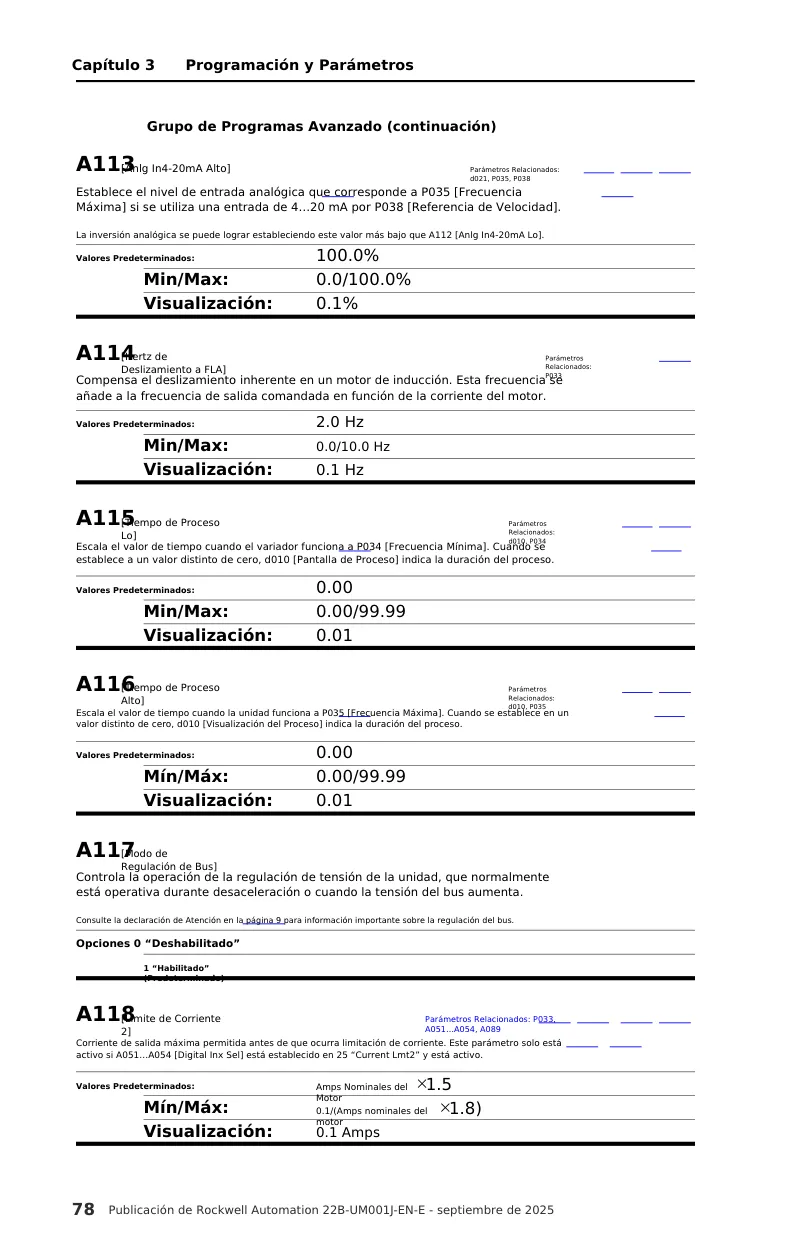

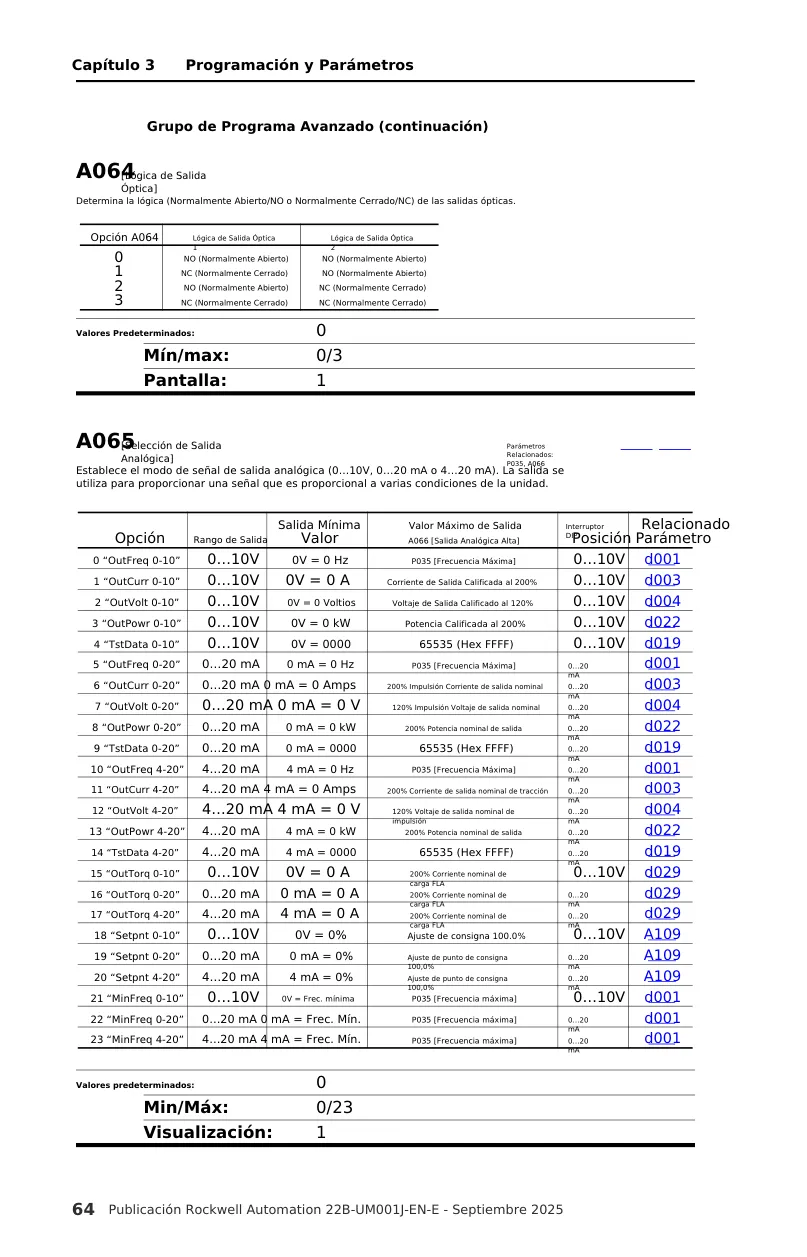

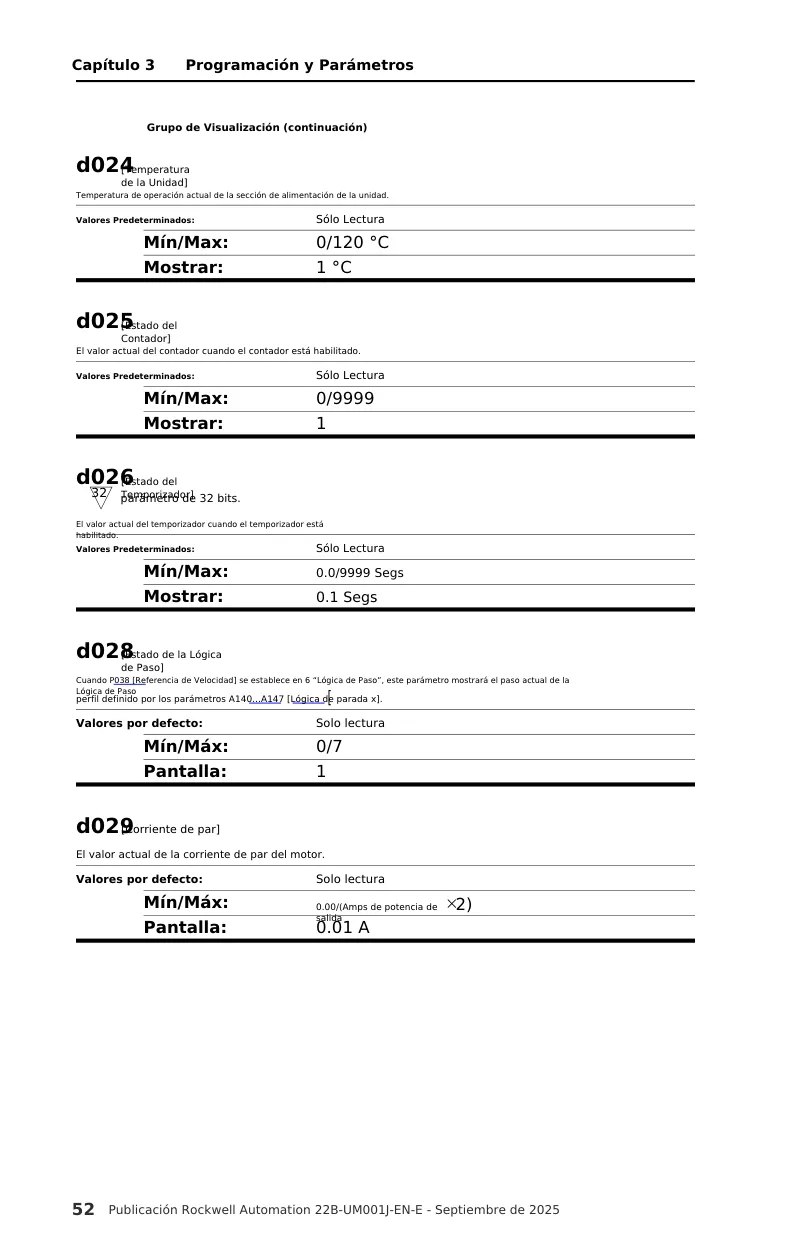

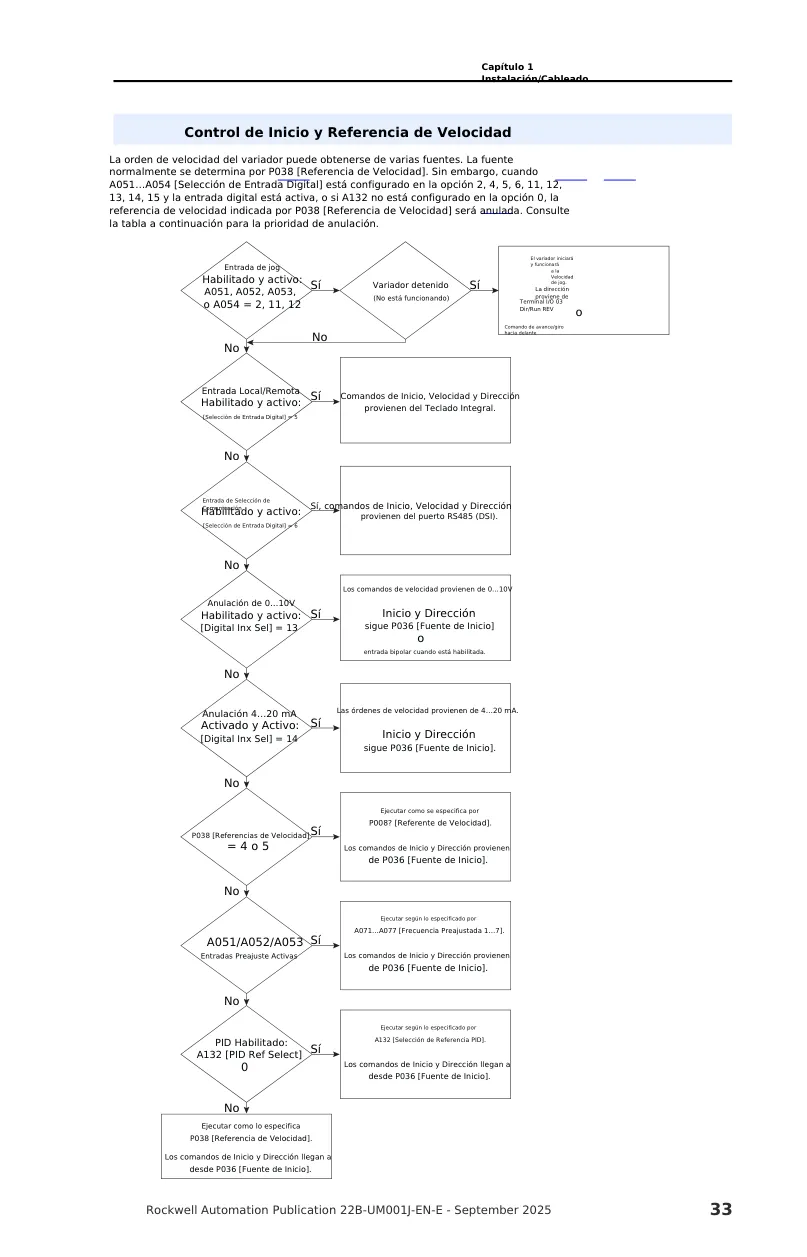

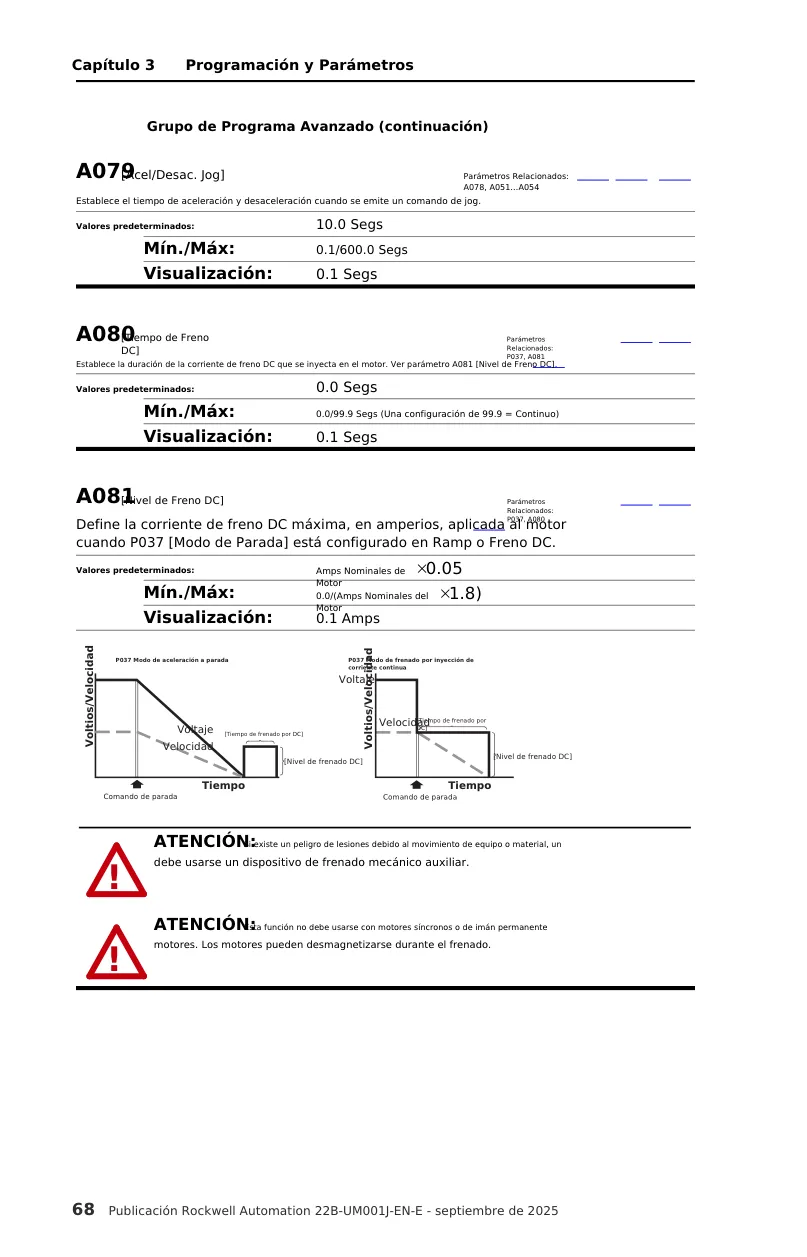

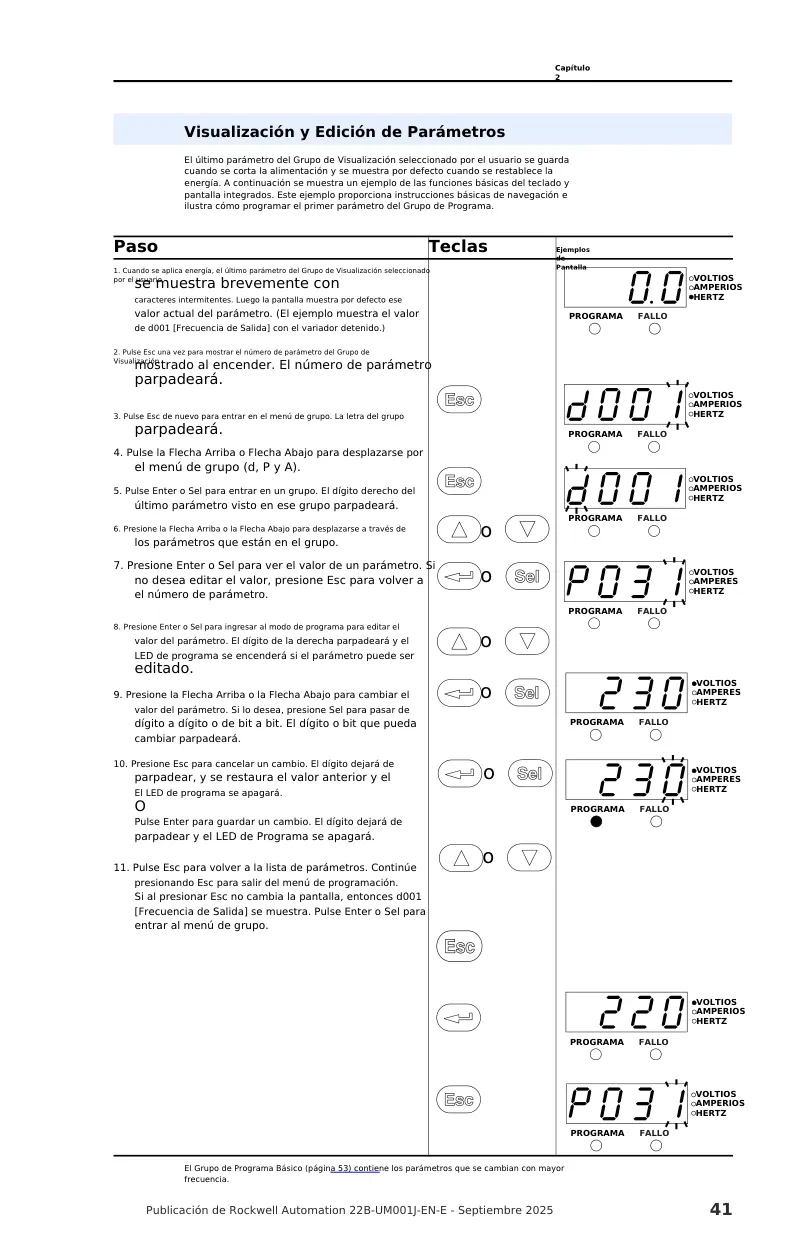

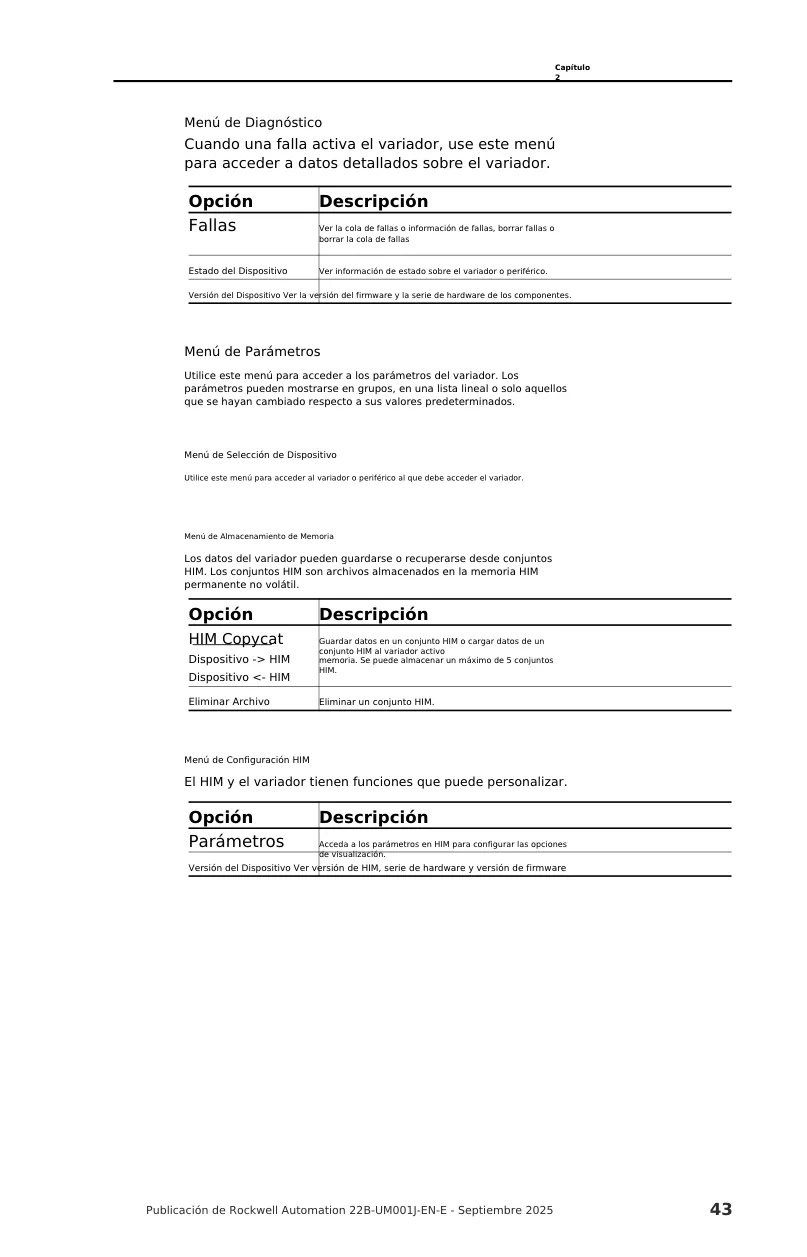

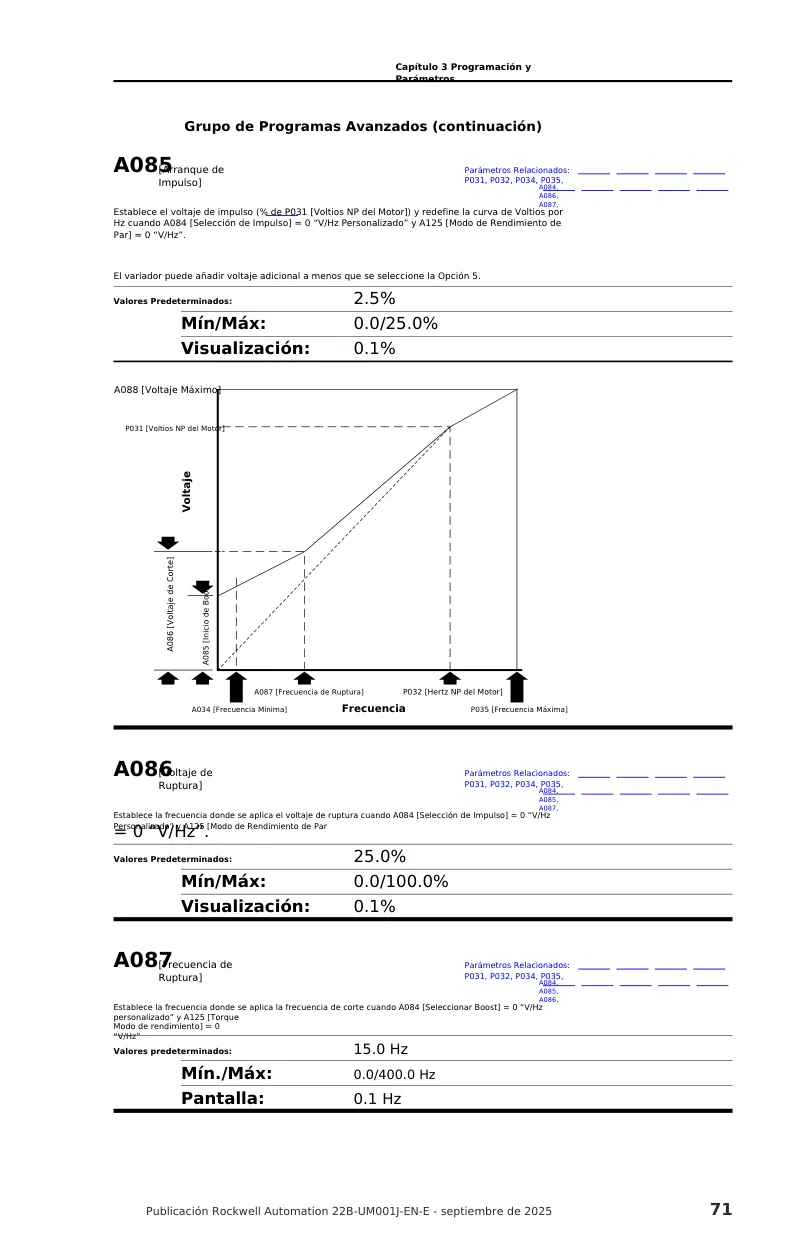

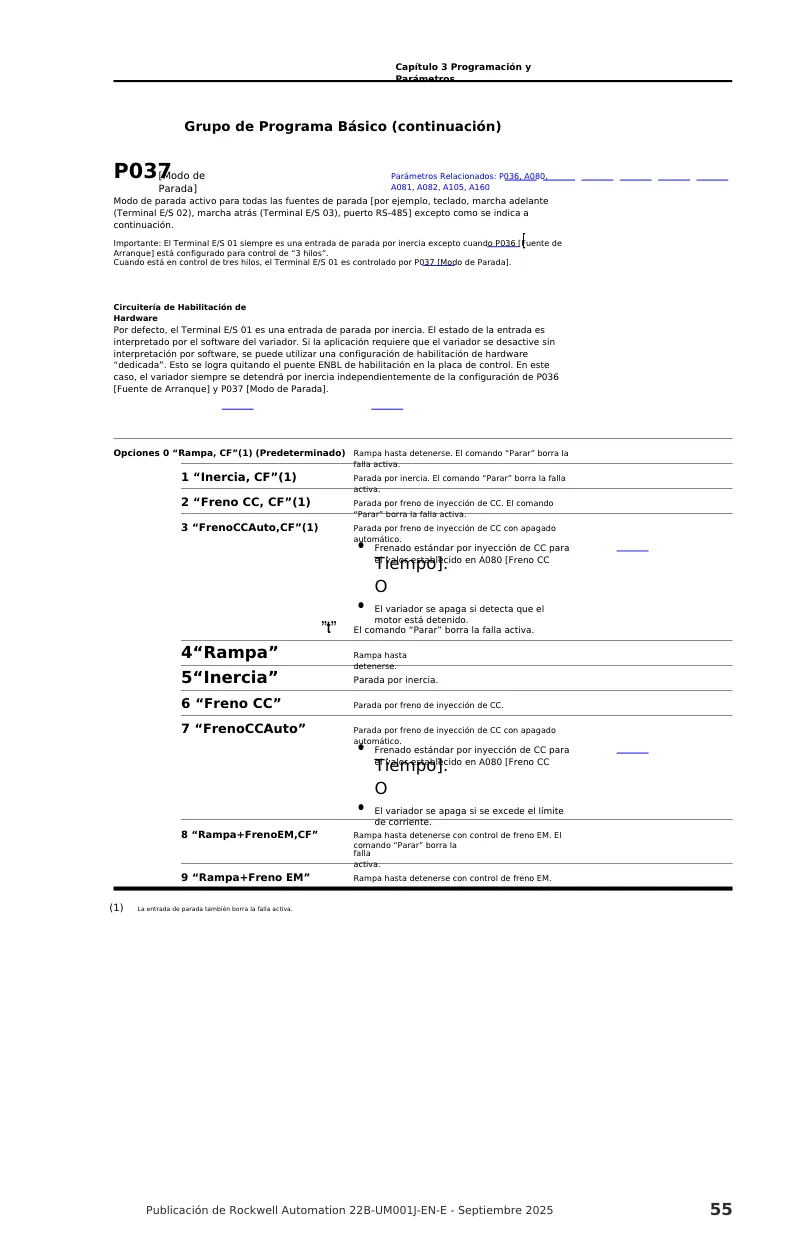

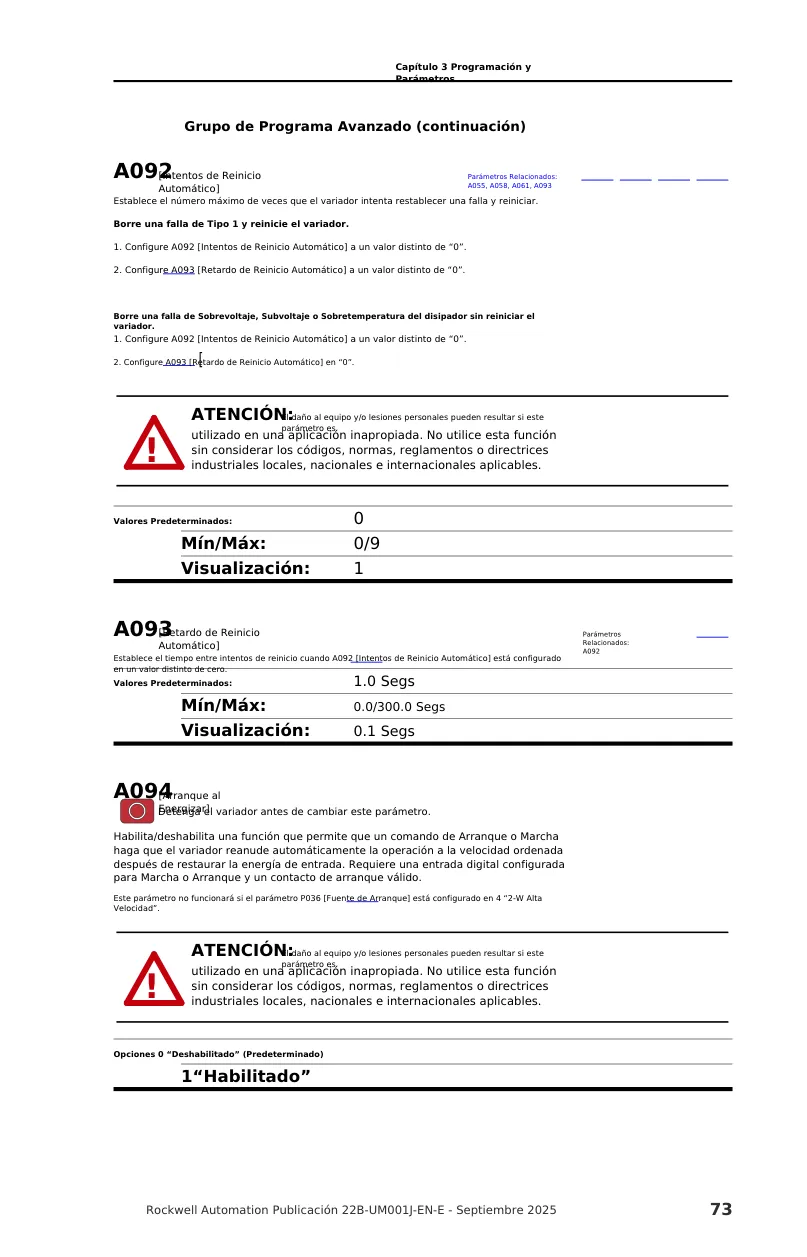

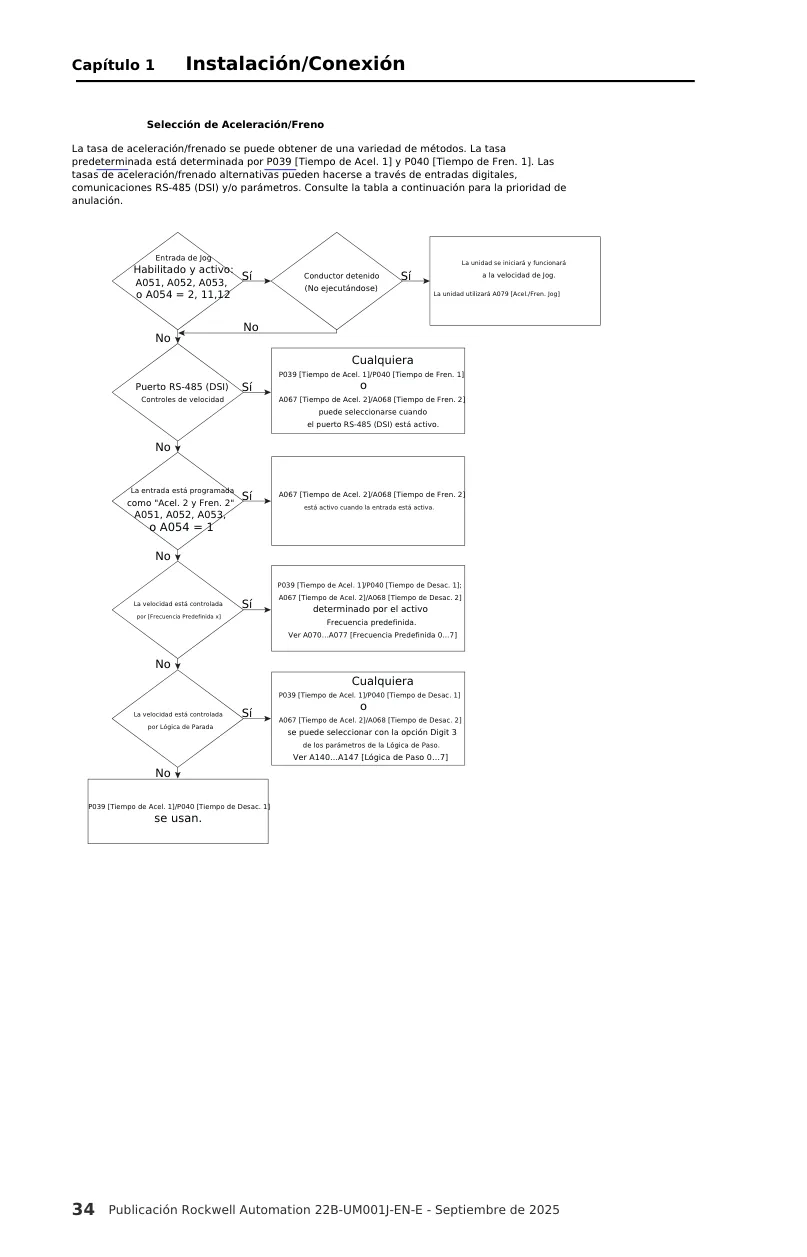

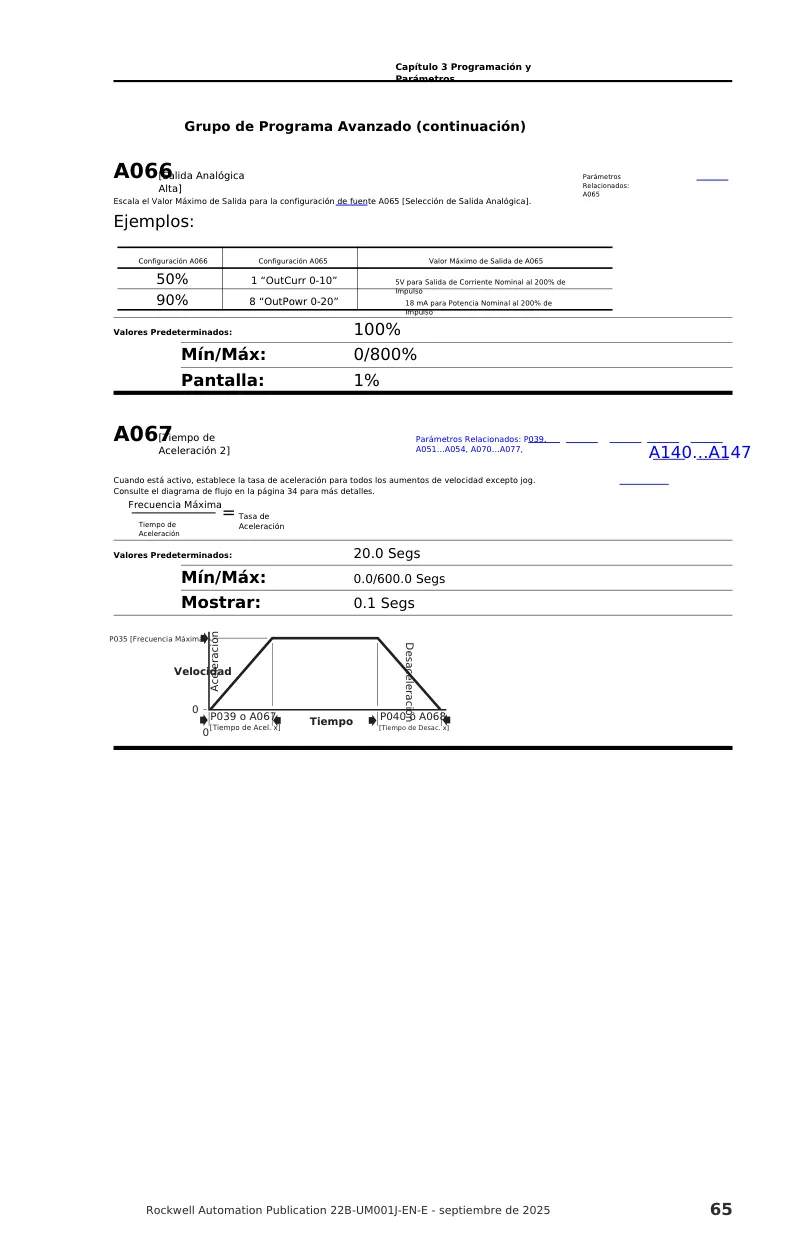

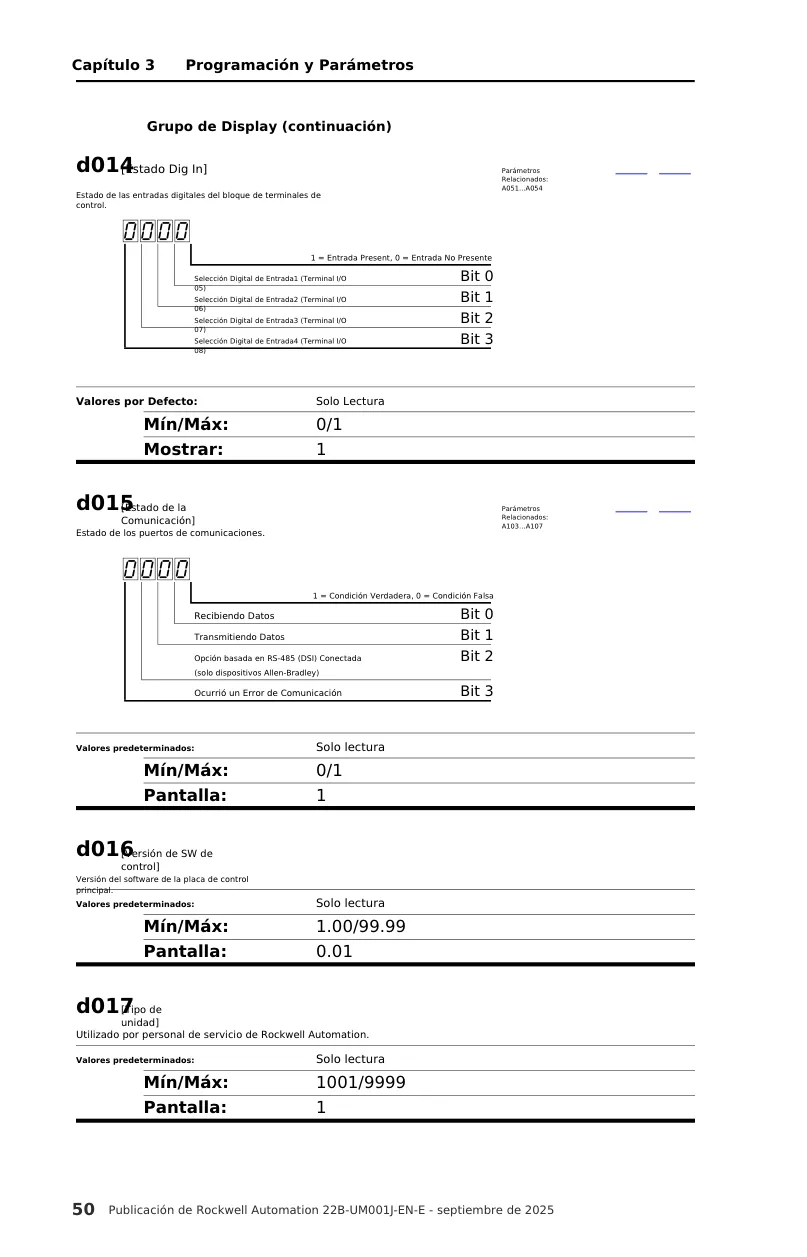

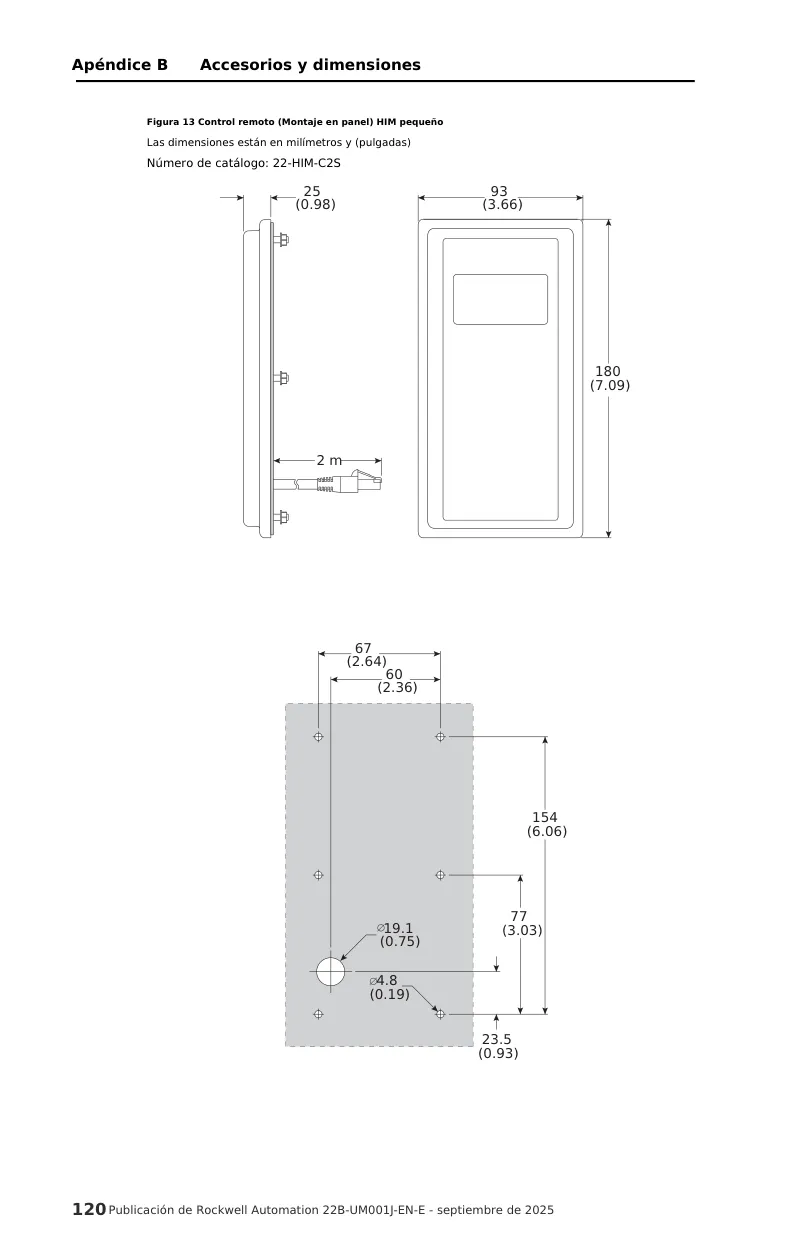

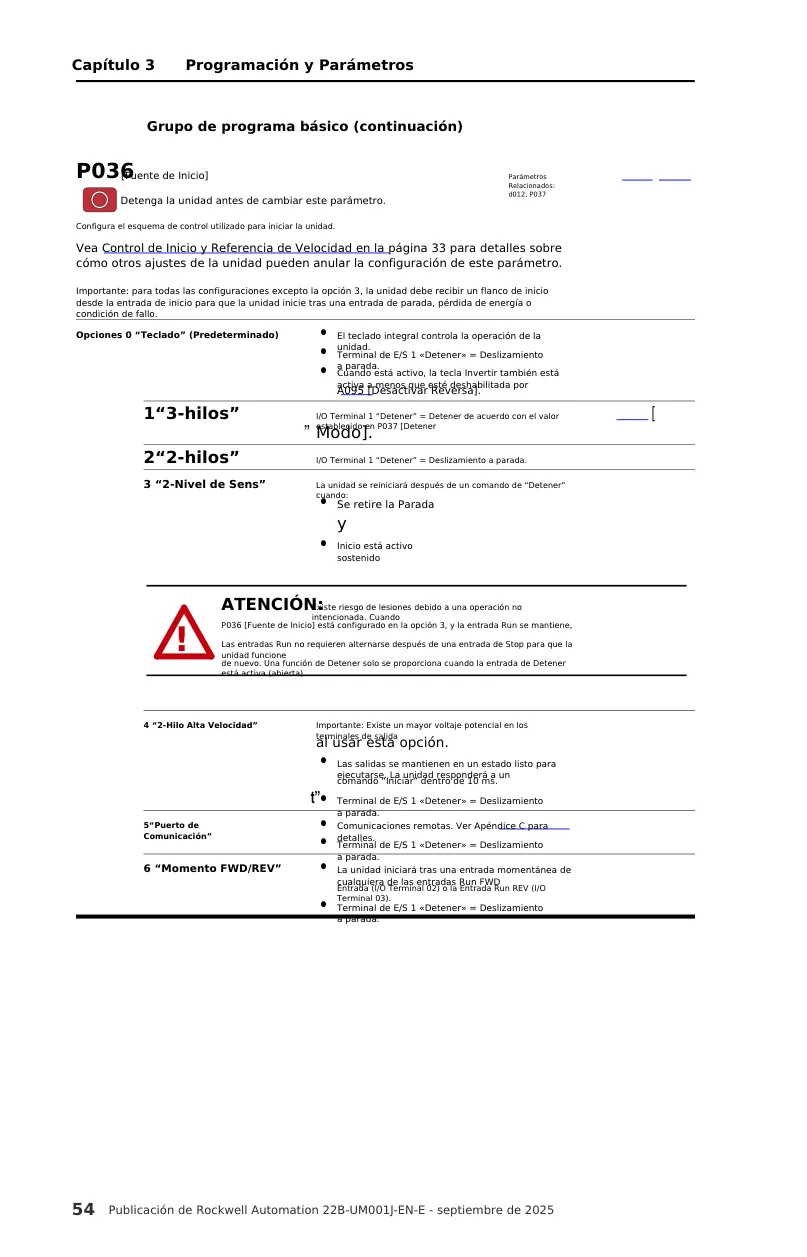

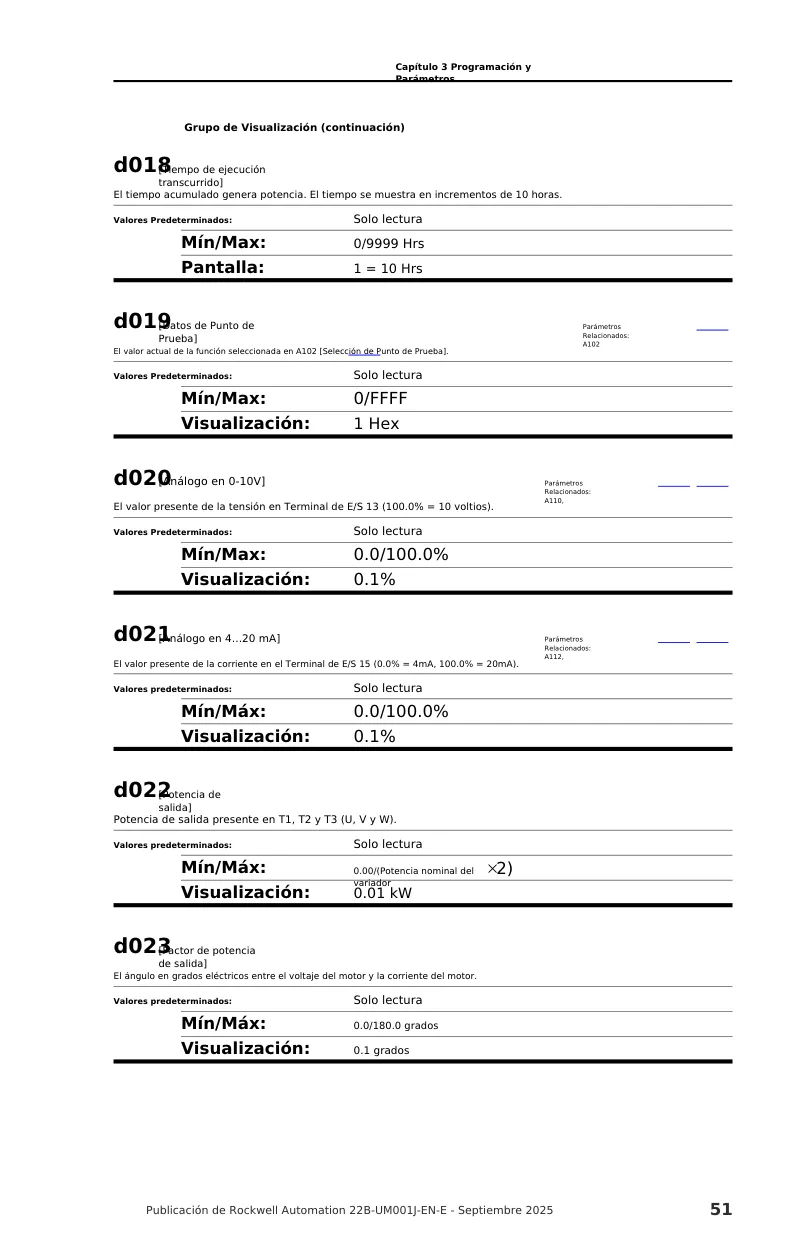

La configuración y el arranque del variador son intuitivos gracias a su Teclado Integral. Este teclado, con pantalla alfanumérica y LEDs indicadores de estado (Run, Fault, FWD, REV, unidades), permite el control directo de arranque, paro, dirección y velocidad. Los menús de programación se dividen en `d` (Display), `P` (Programa Básico) y `A` (Programa Avanzado), facilitando el acceso a cientos de parámetros para ajustar el rendimiento. La tecla "Stop" siempre permanece activa, incluso si el control proviene de otra fuente, garantizando una parada de emergencia inmediata. Para variadores IP66, el potenciómetro de velocidad integrado está deshabilitado por defecto, y la referencia de frecuencia interna (A069) se ajusta mediante las flechas del teclado.

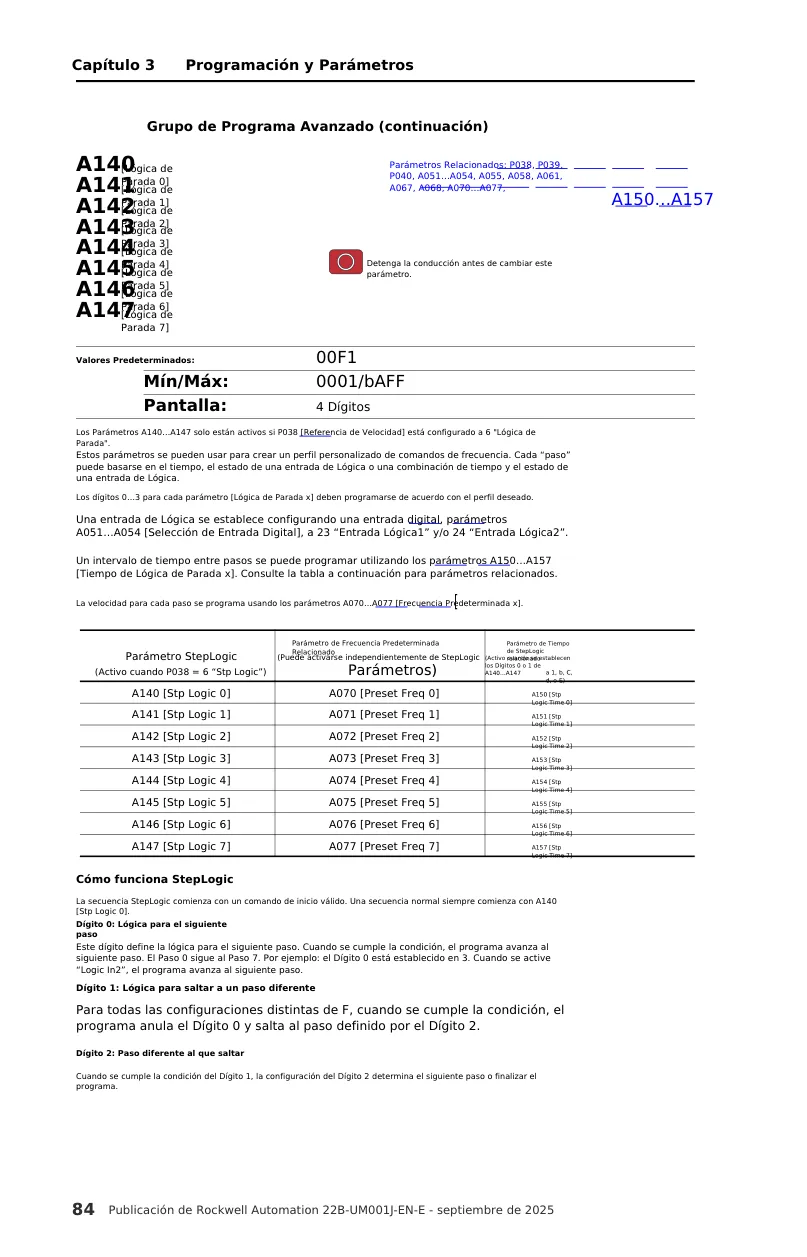

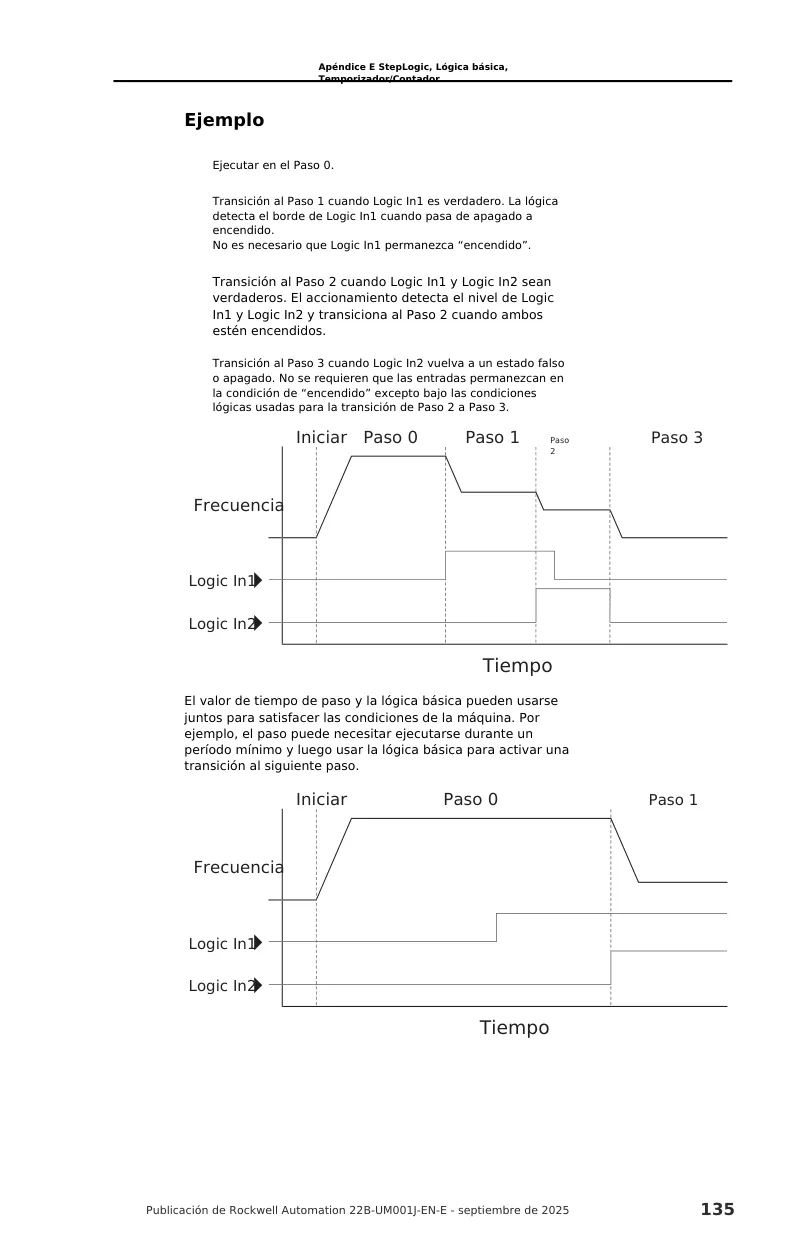

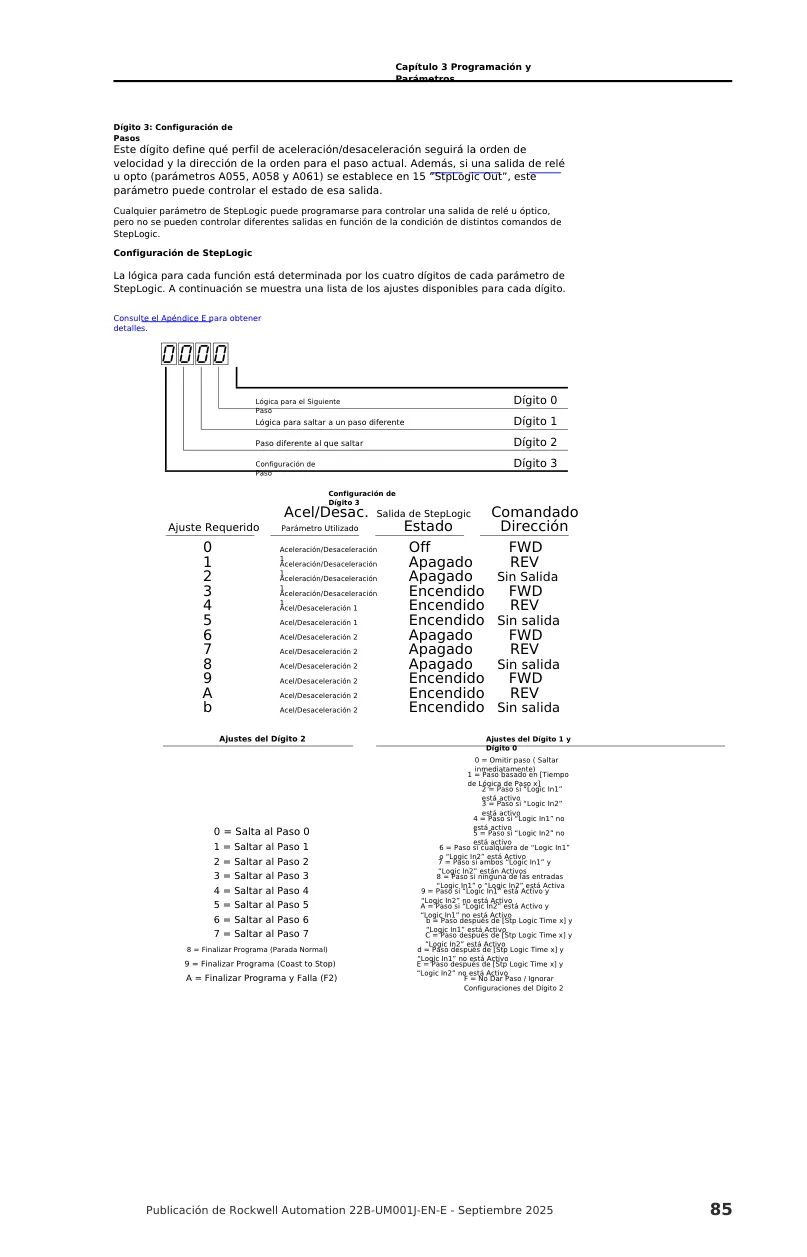

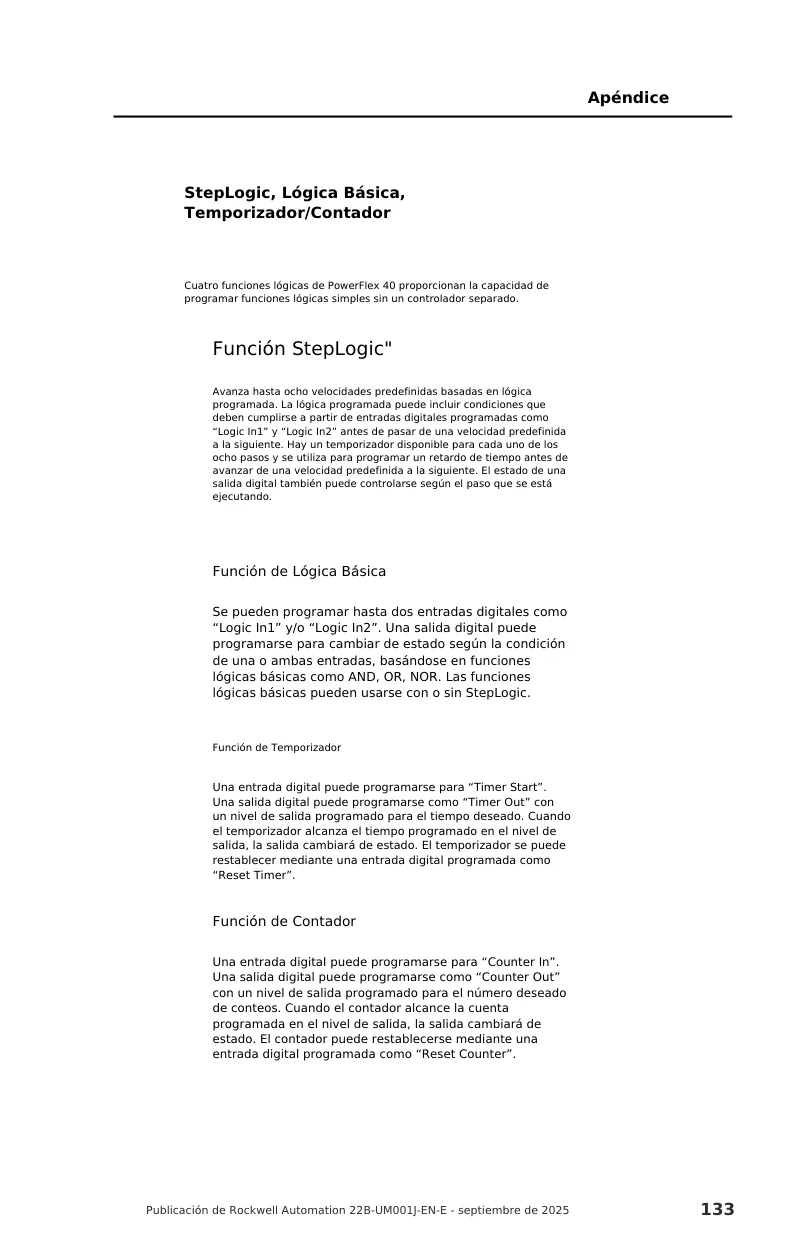

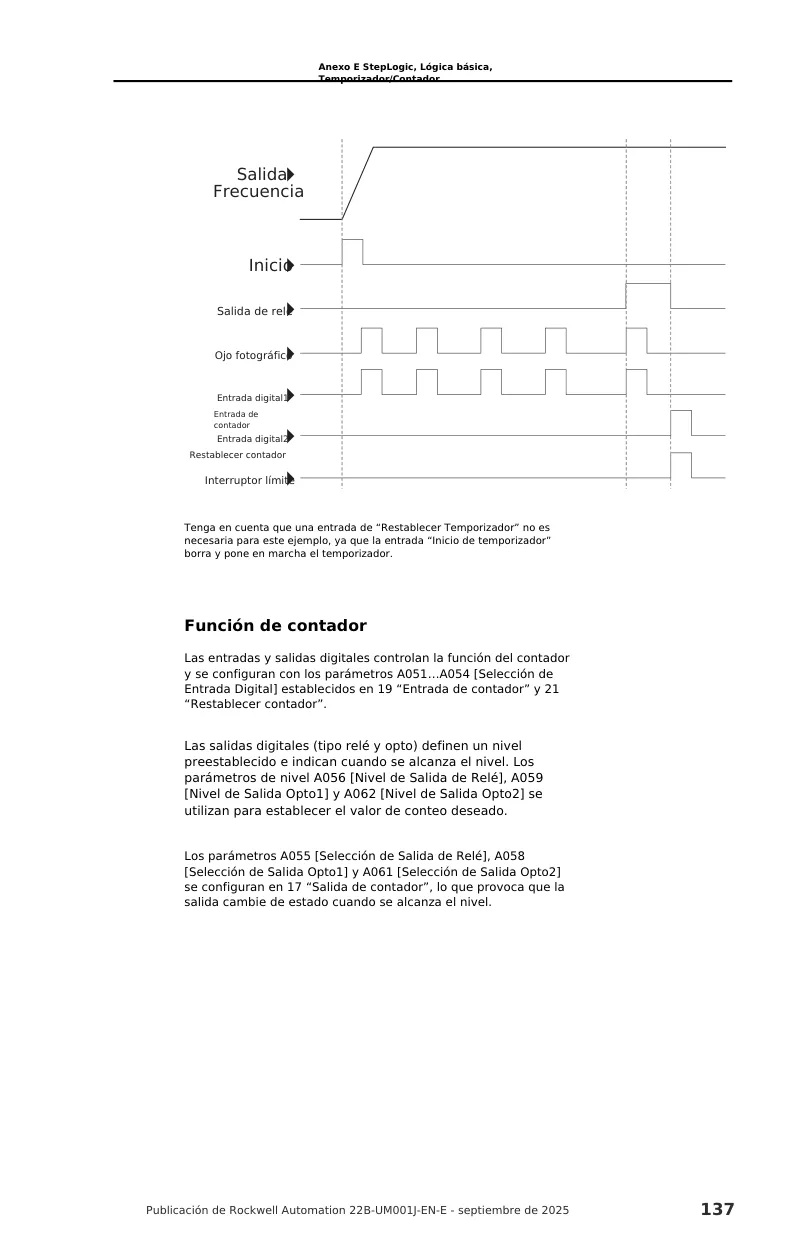

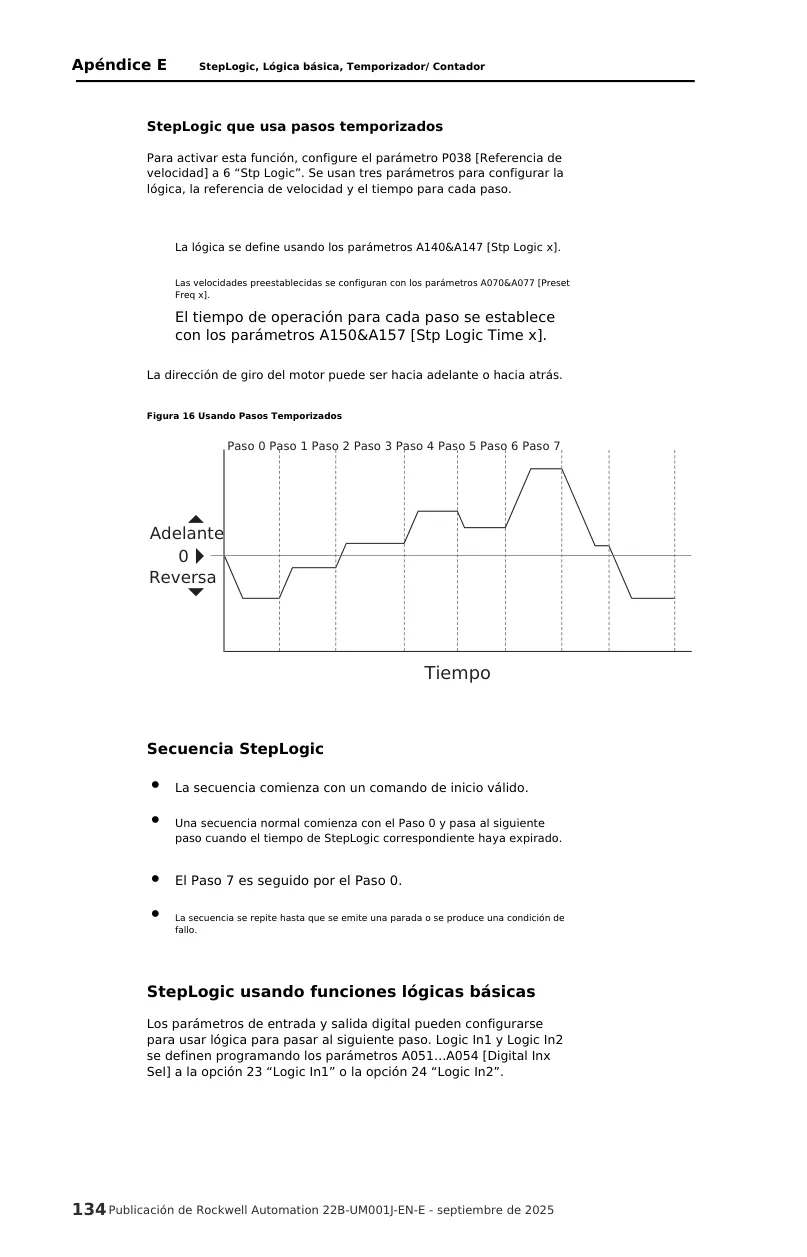

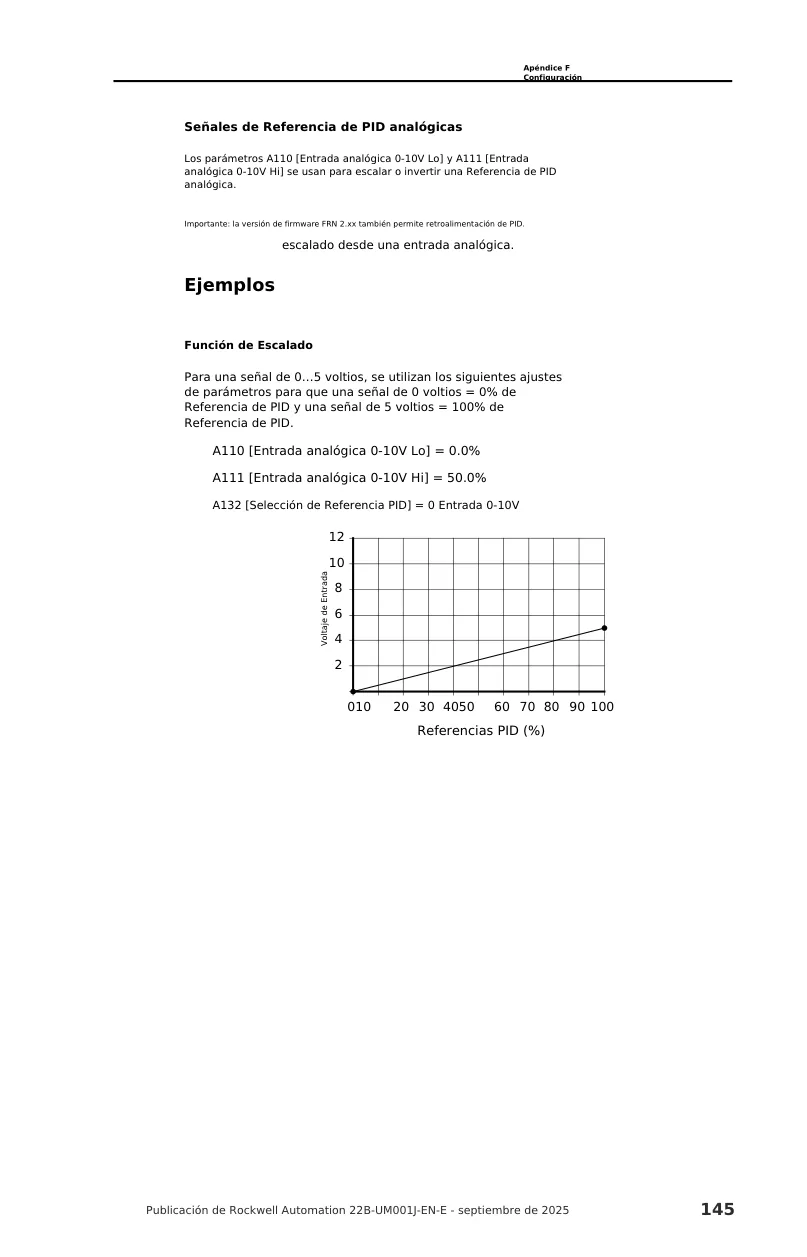

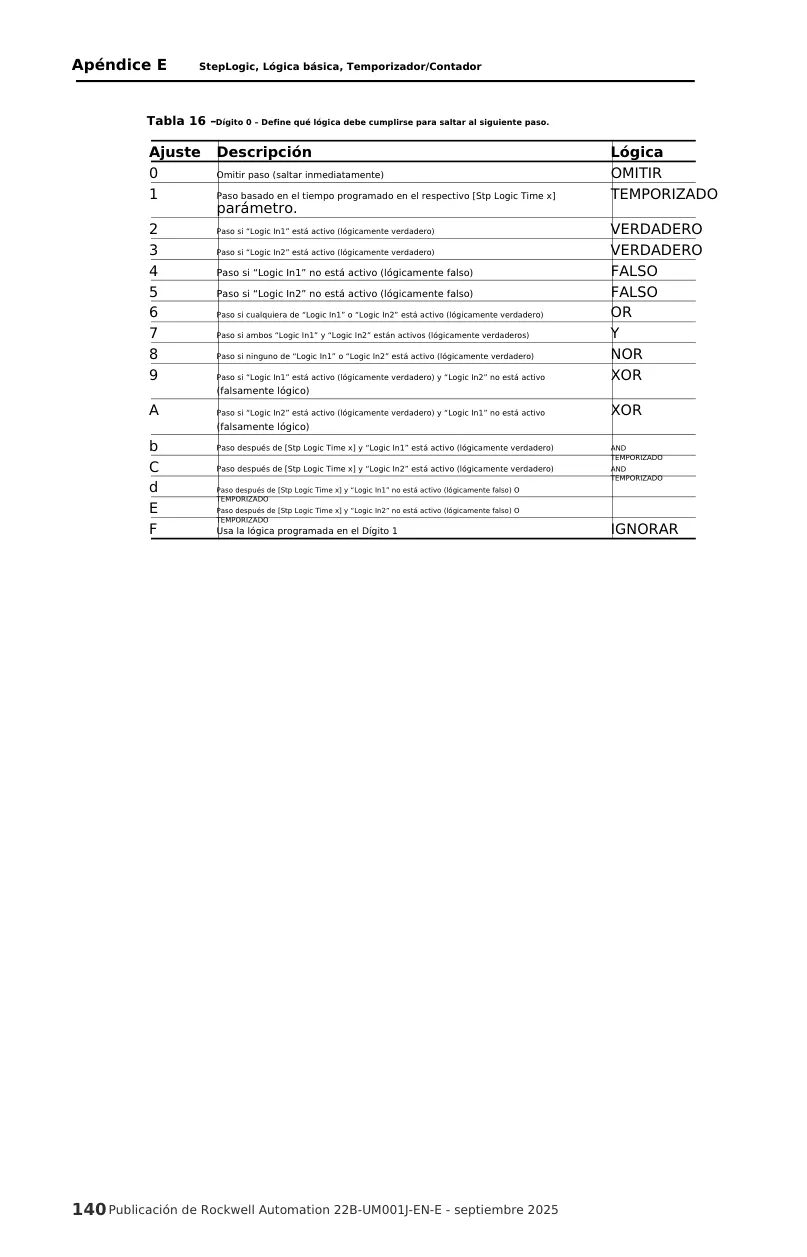

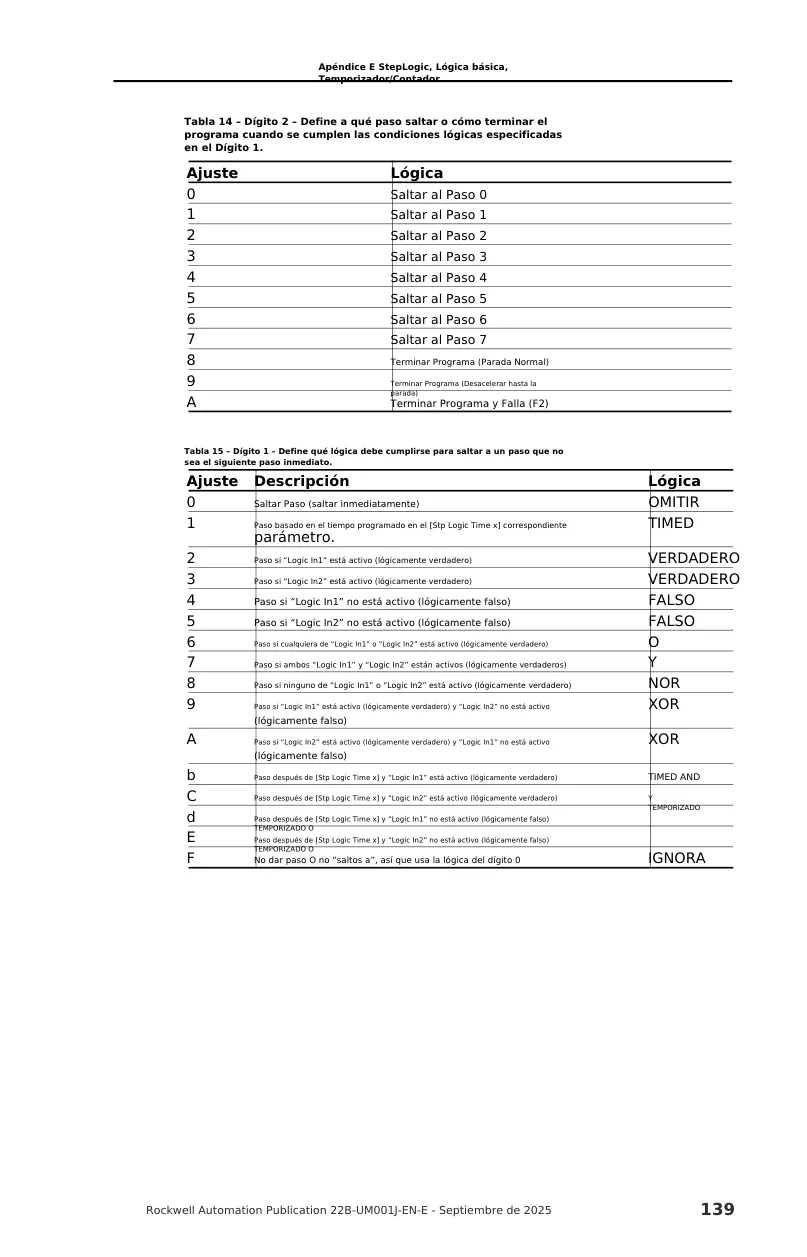

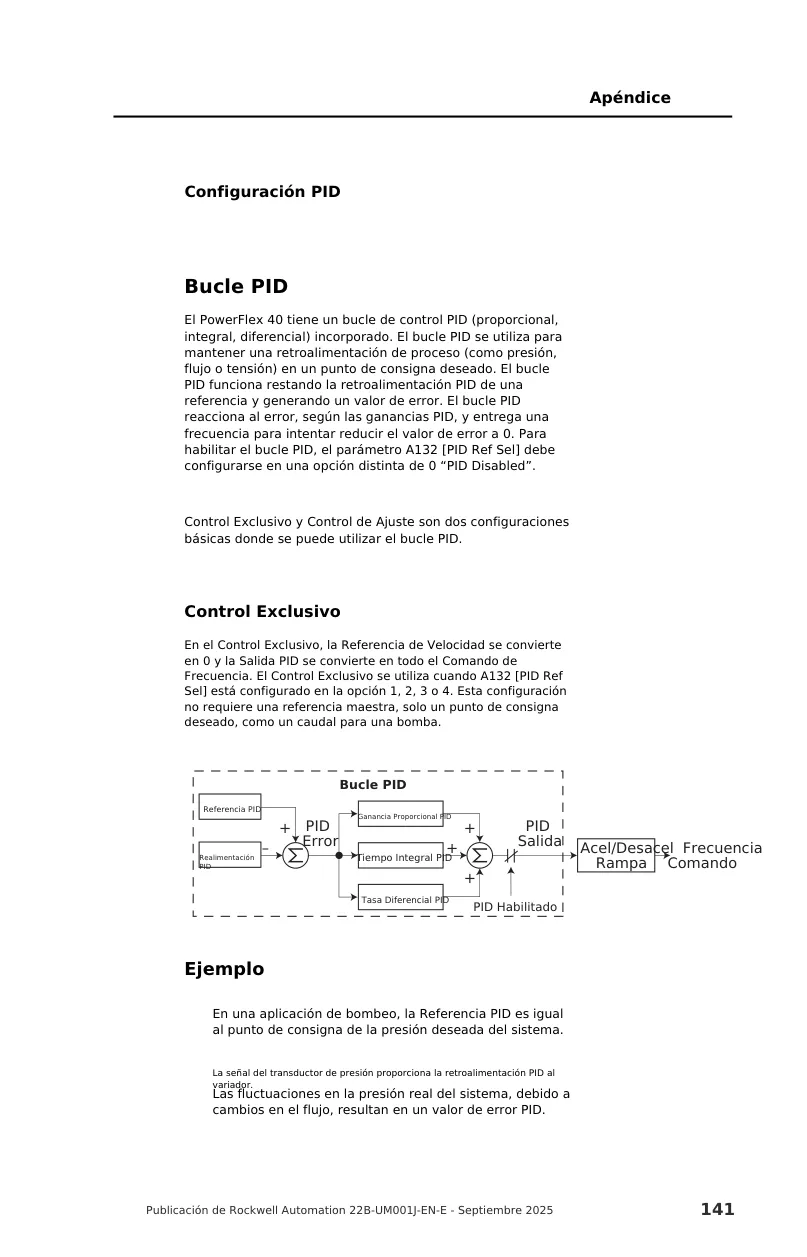

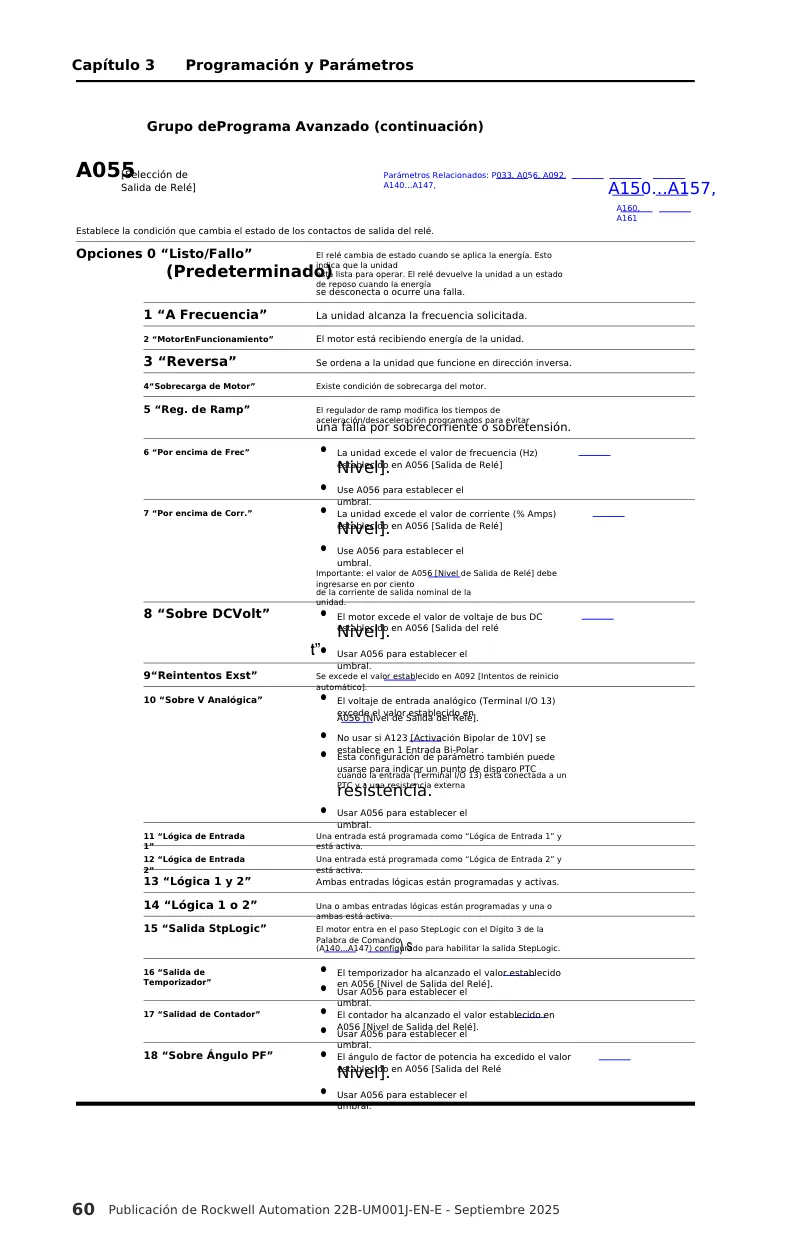

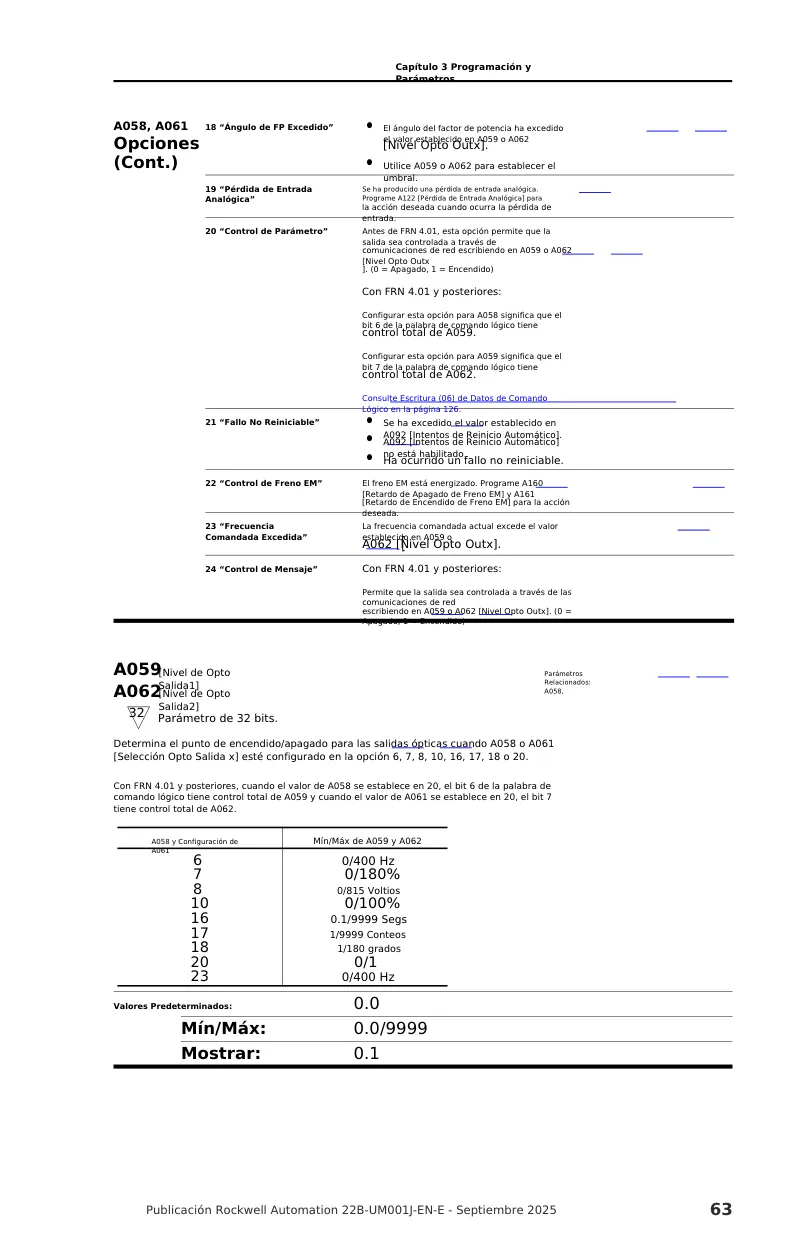

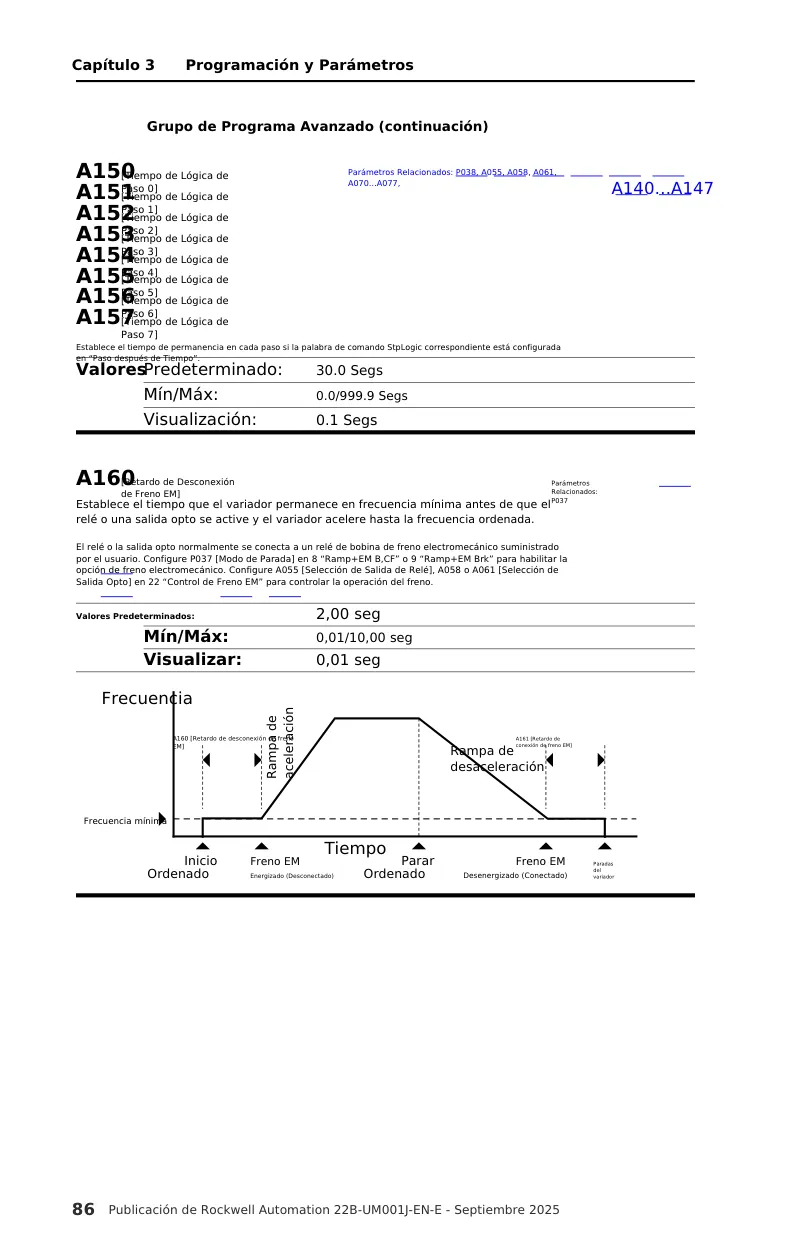

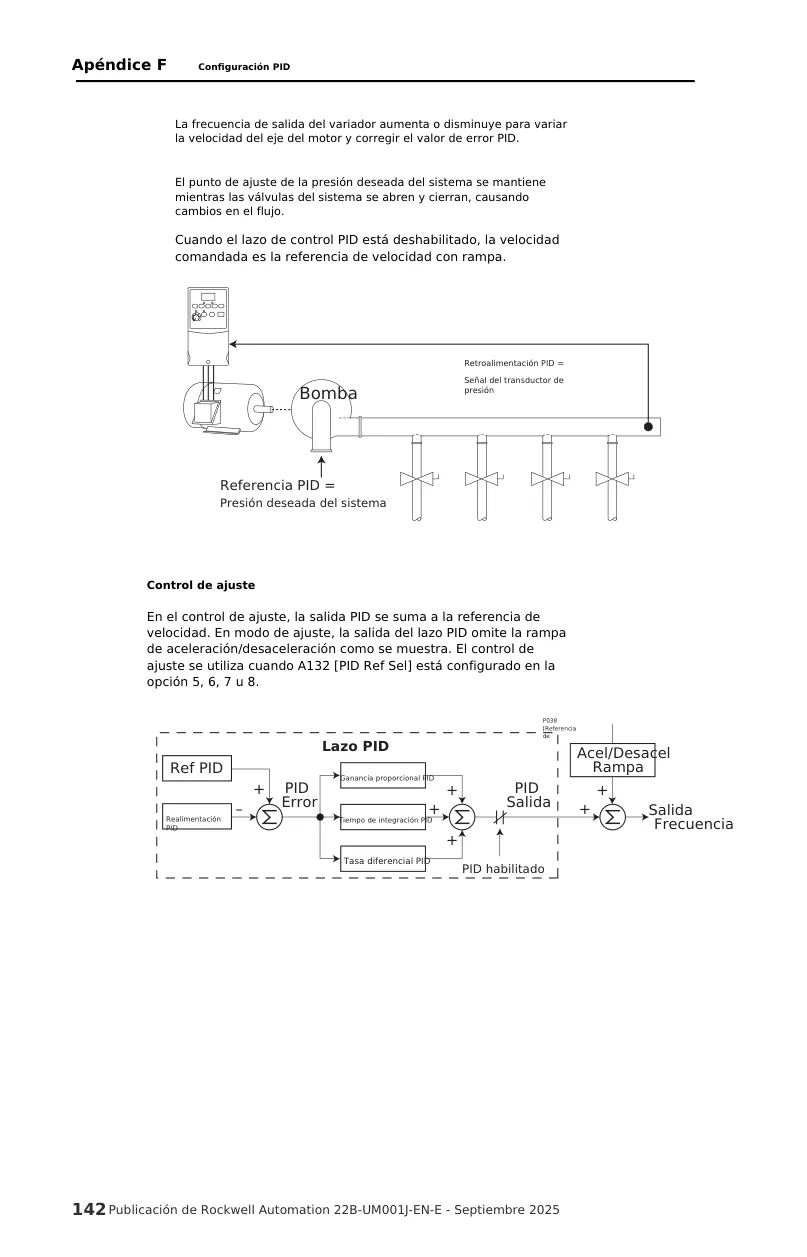

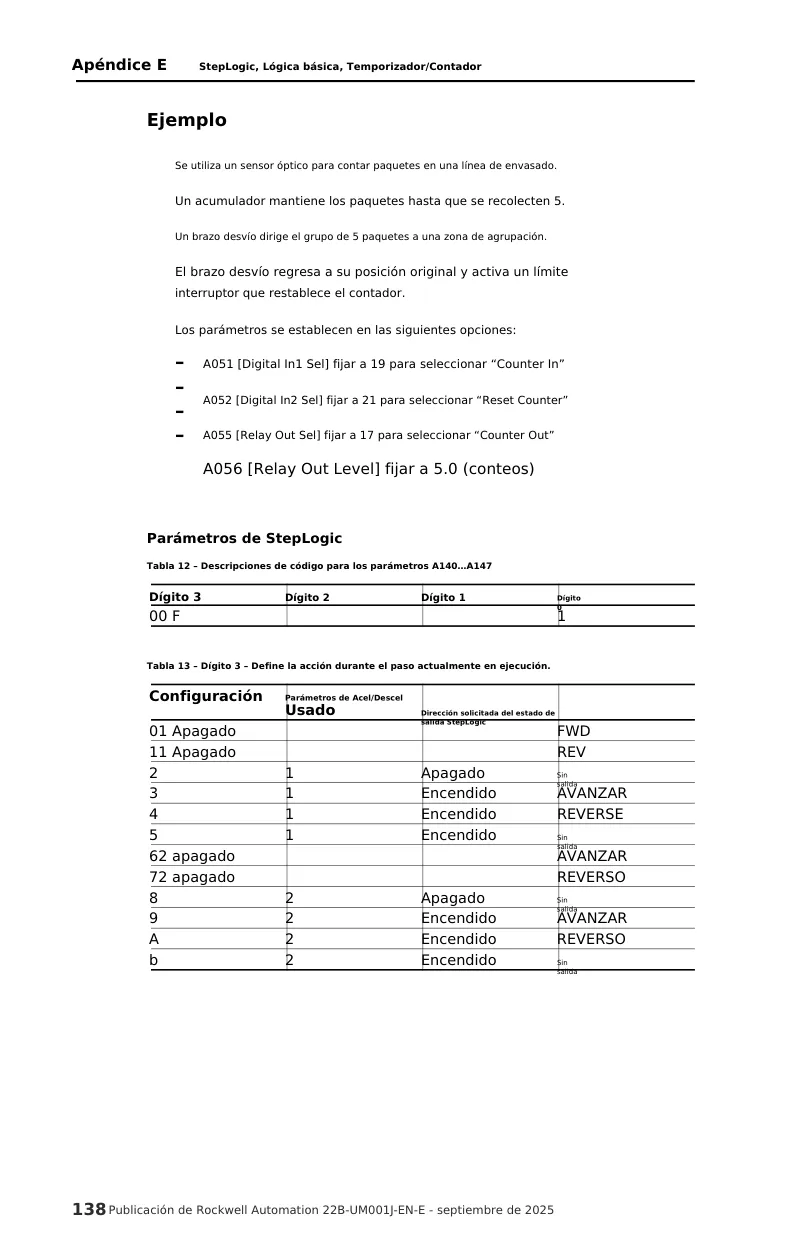

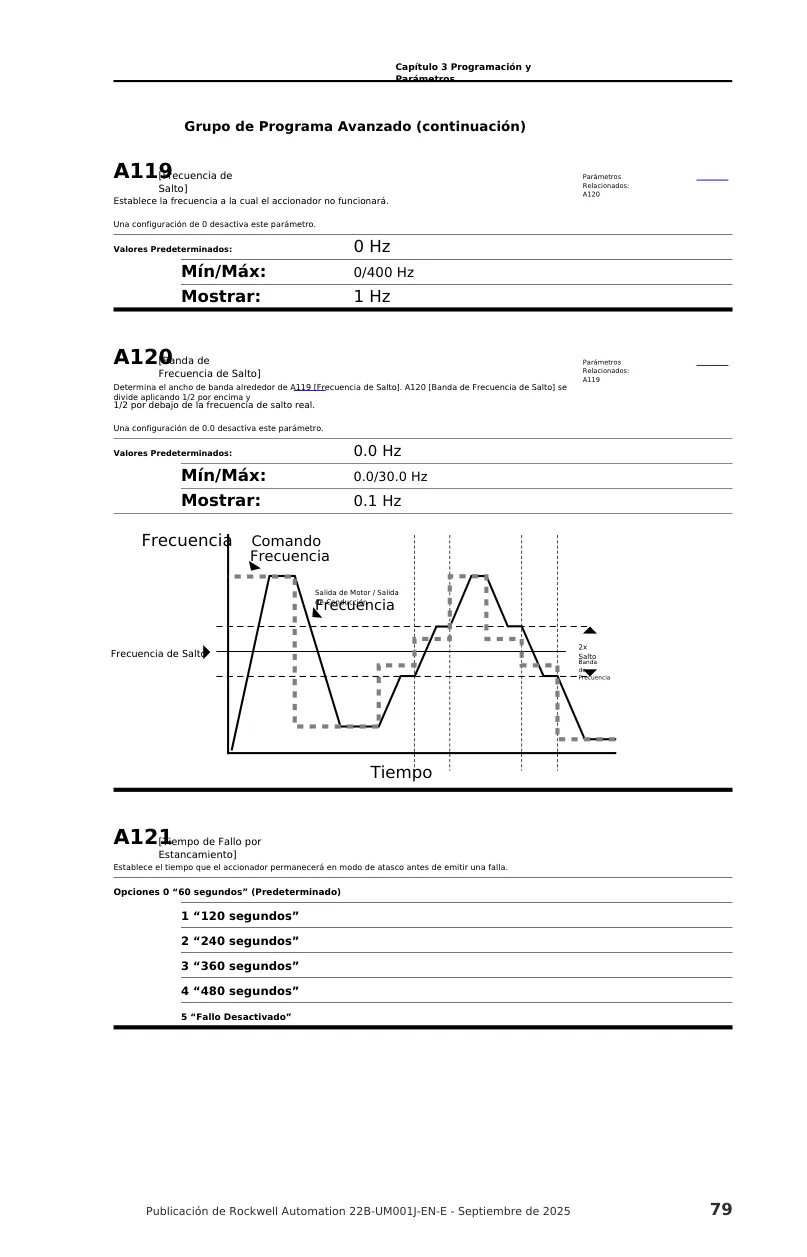

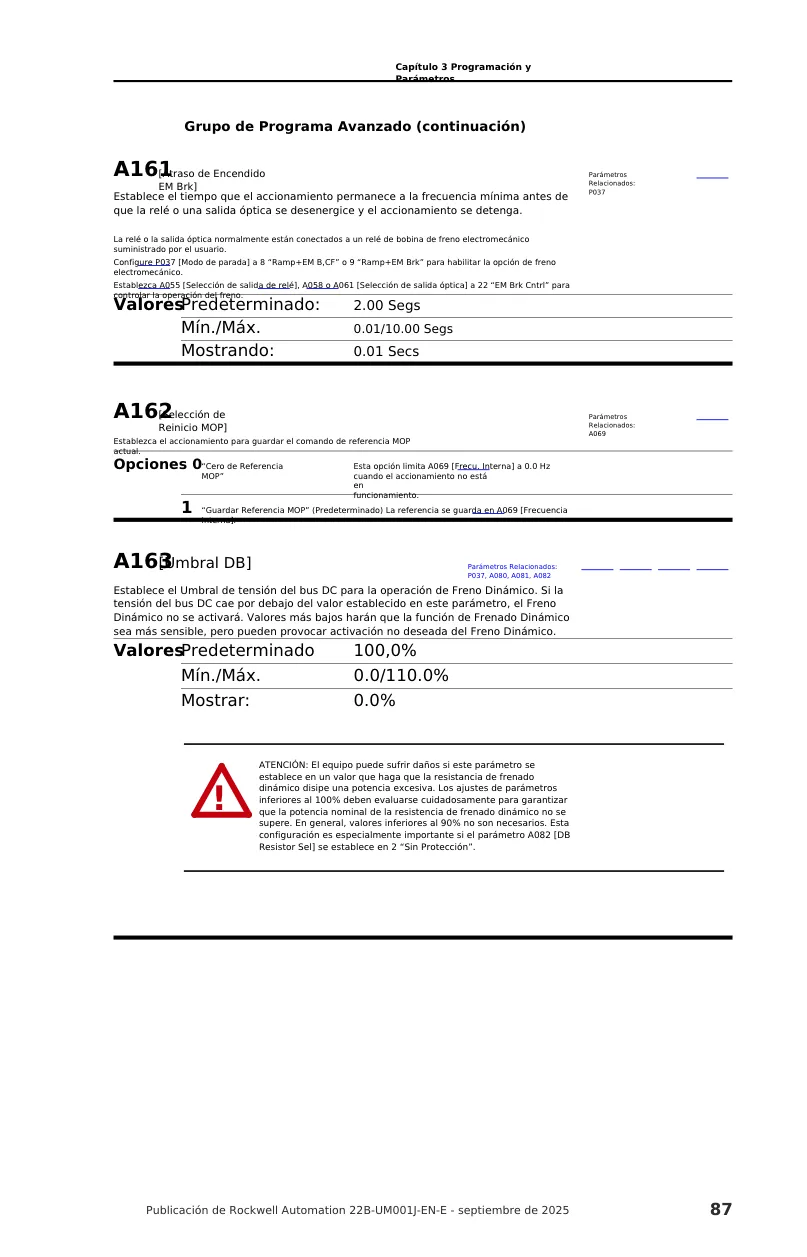

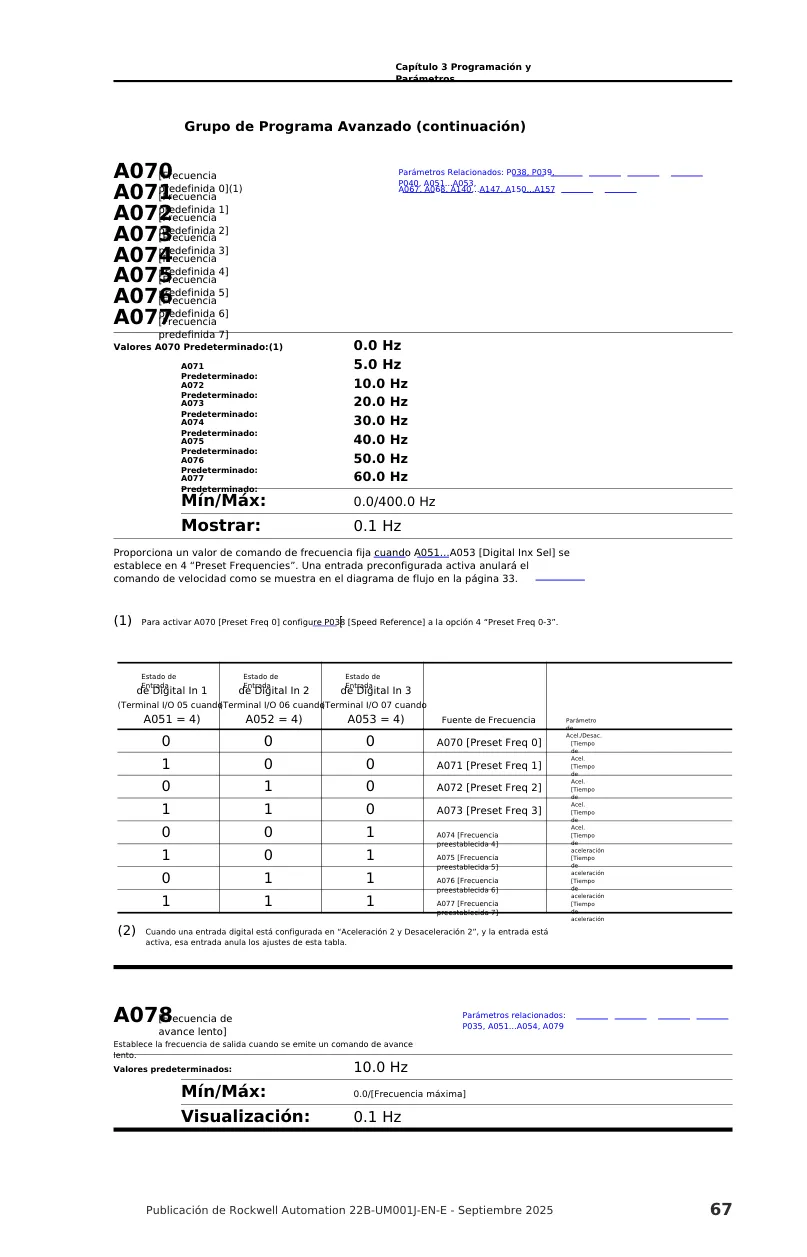

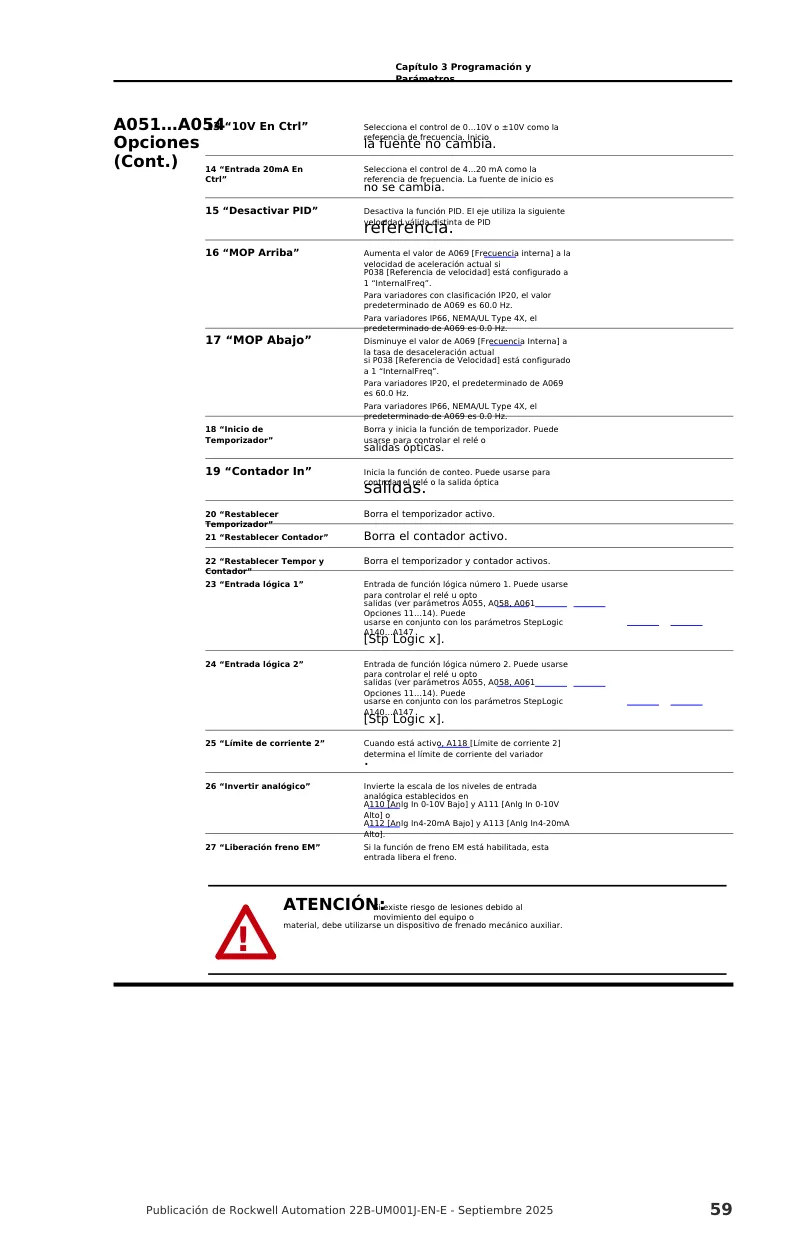

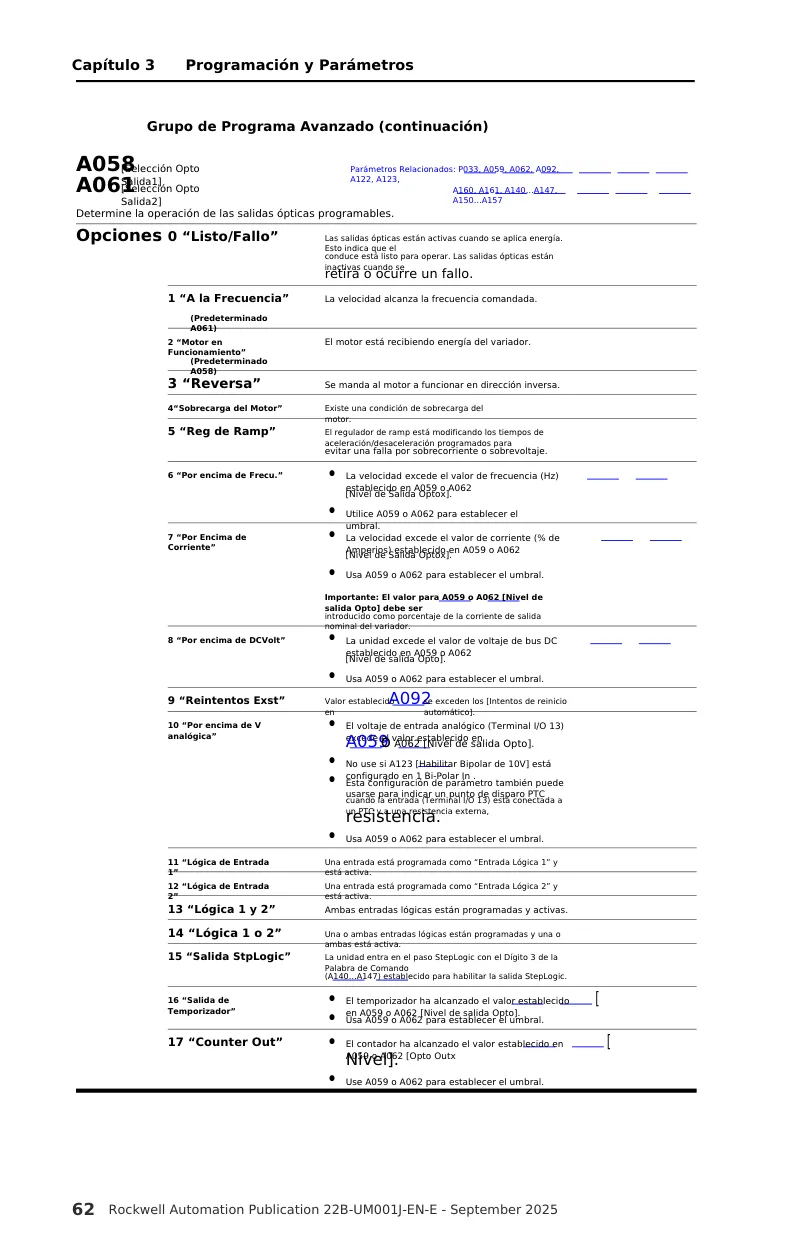

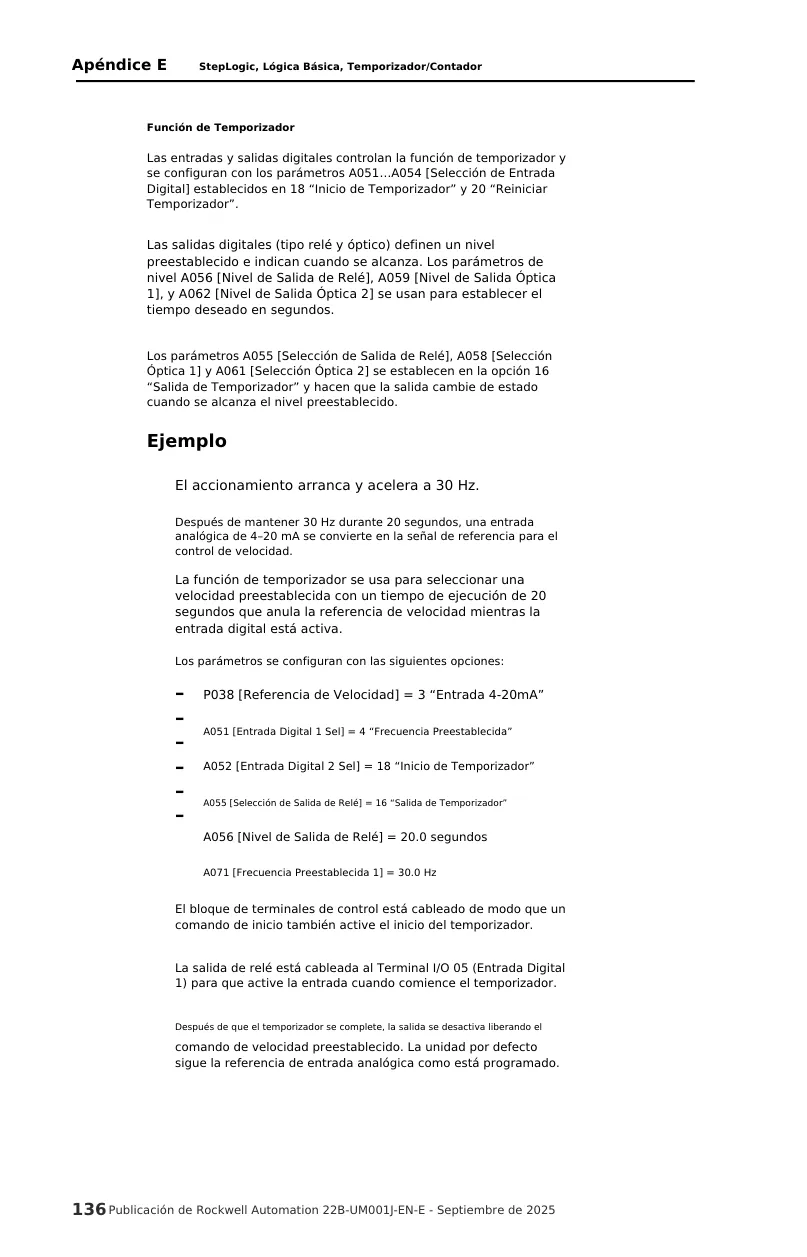

Más allá de las funciones básicas, el PowerFlex 40 ofrece capacidades de control avanzadas. Incluye funciones de lógica integrada como StepLogic, que permite hasta 8 velocidades preestablecidas con temporizadores y lógica programable, y funciones básicas de temporizador y contador para secuencias simples. Para aplicaciones que requieren regulación de procesos, cuenta con un lazo PID integrado, que puede controlar la retroalimentación del proceso (presión, flujo, etc.) a un punto de ajuste, con opciones de control exclusivo o de compensación (trim control).

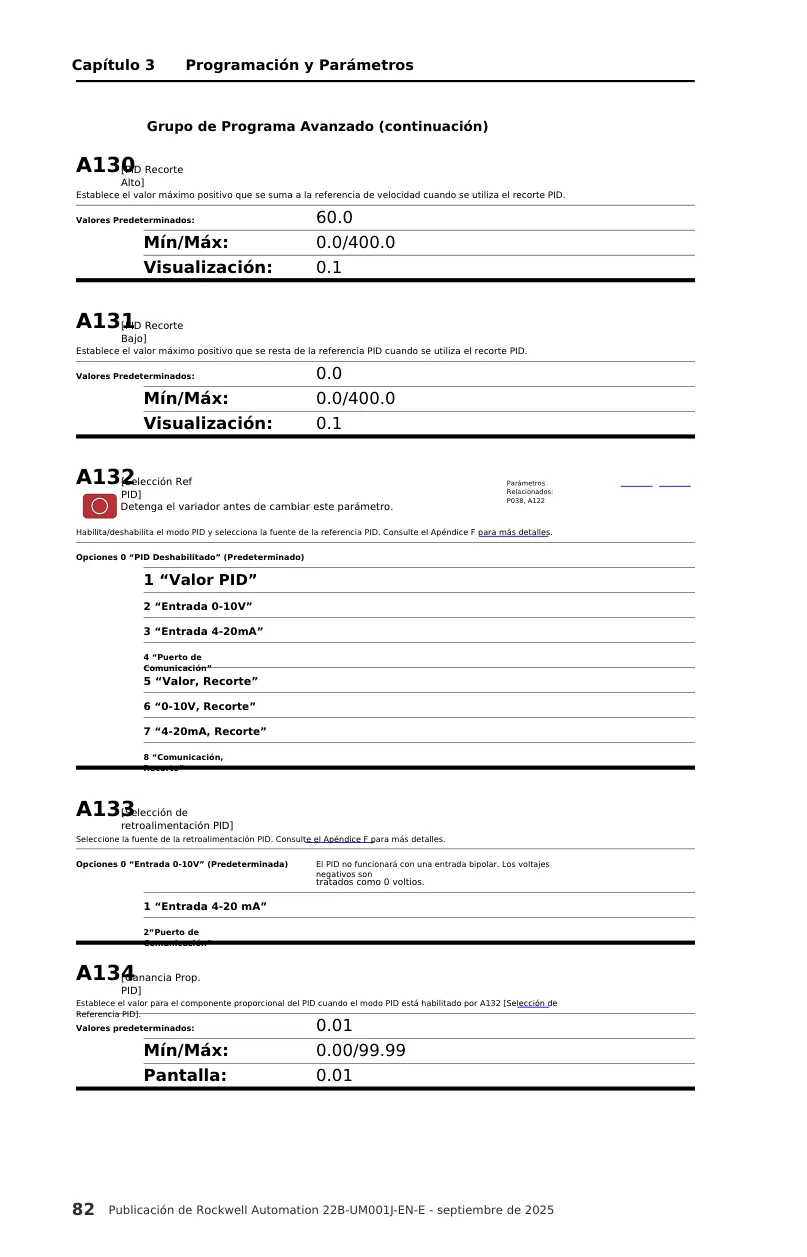

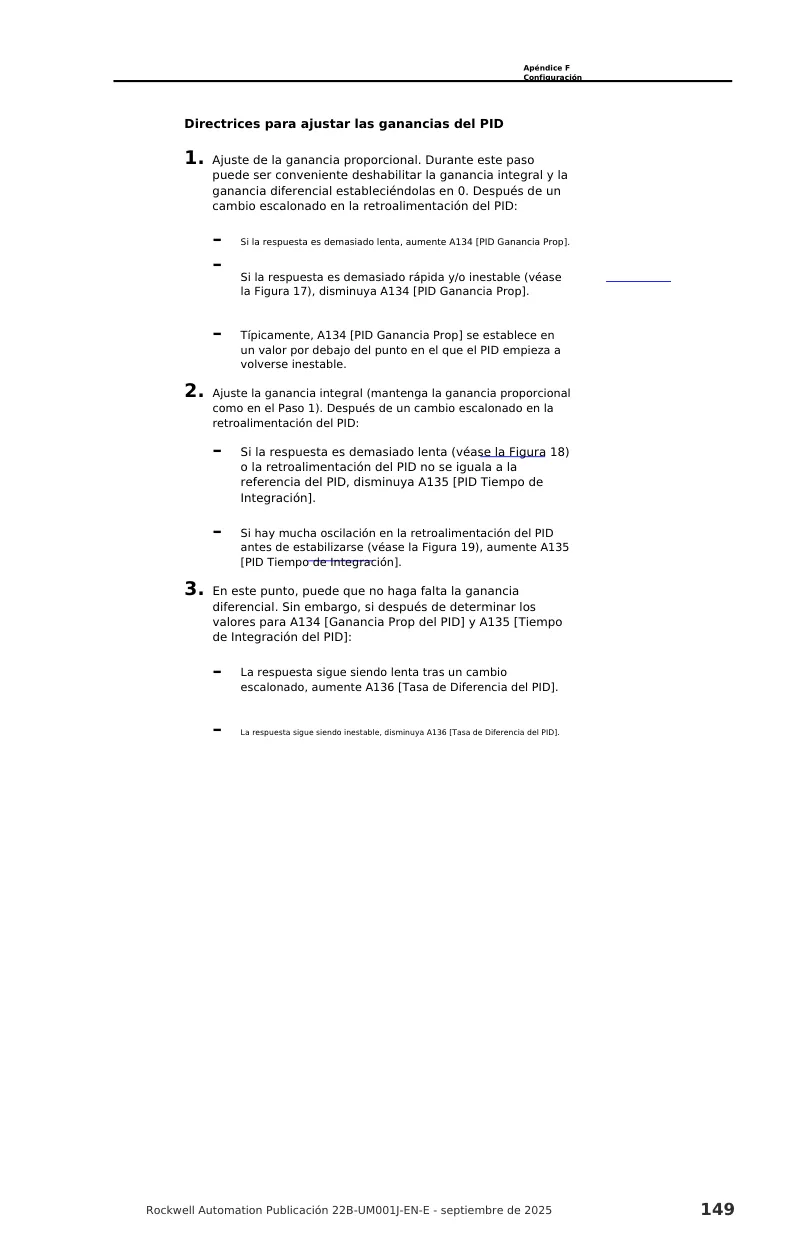

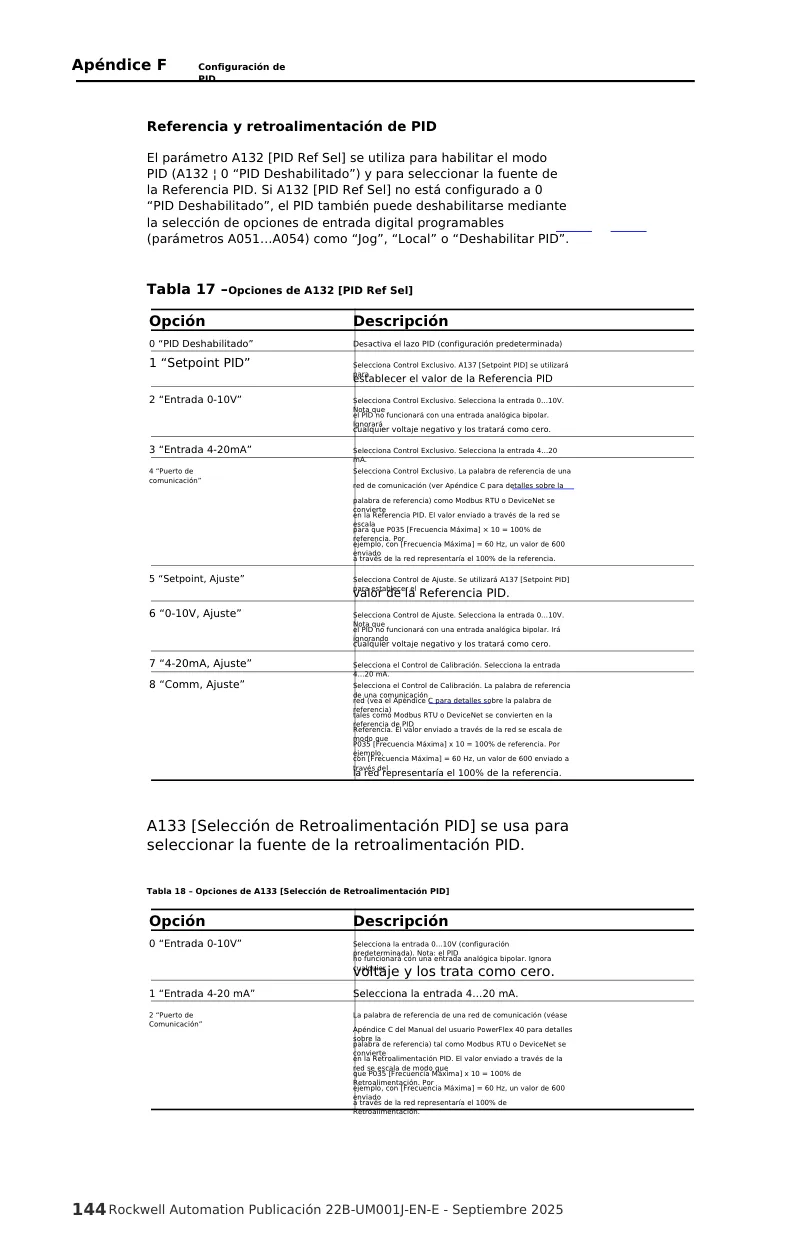

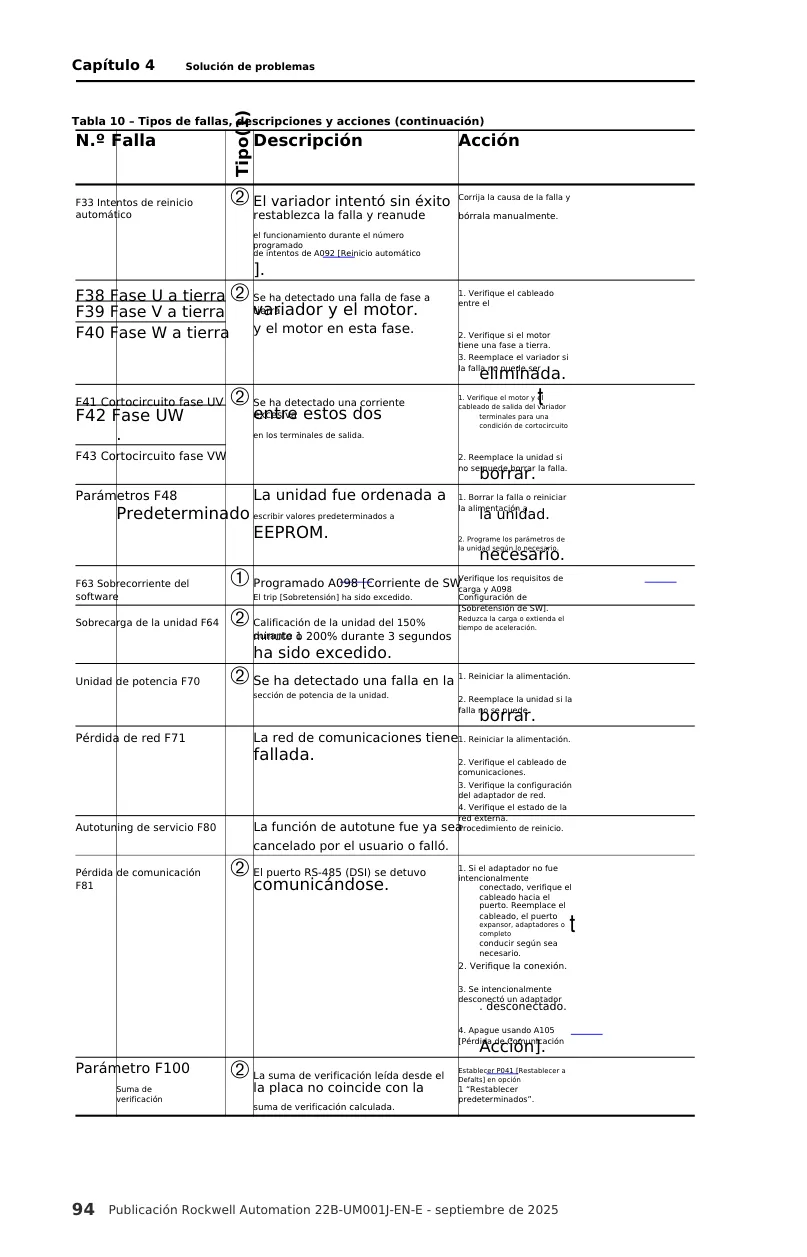

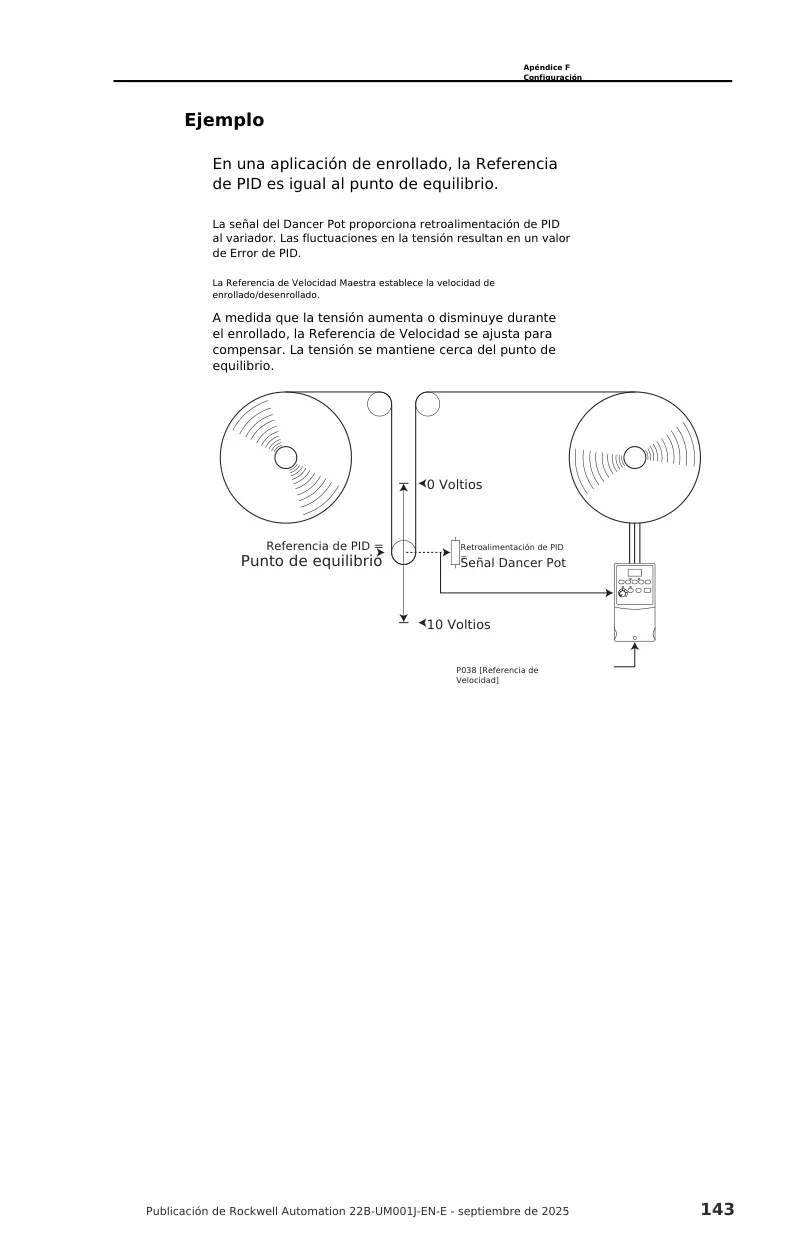

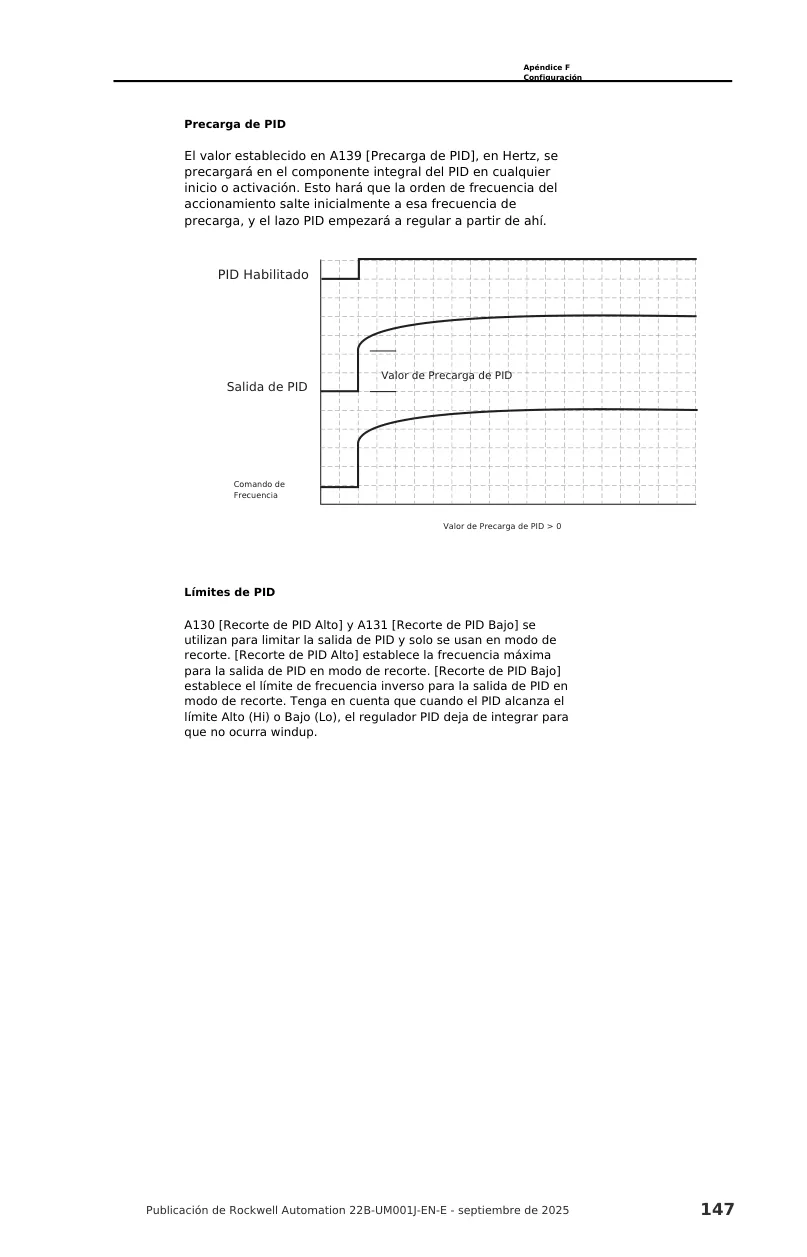

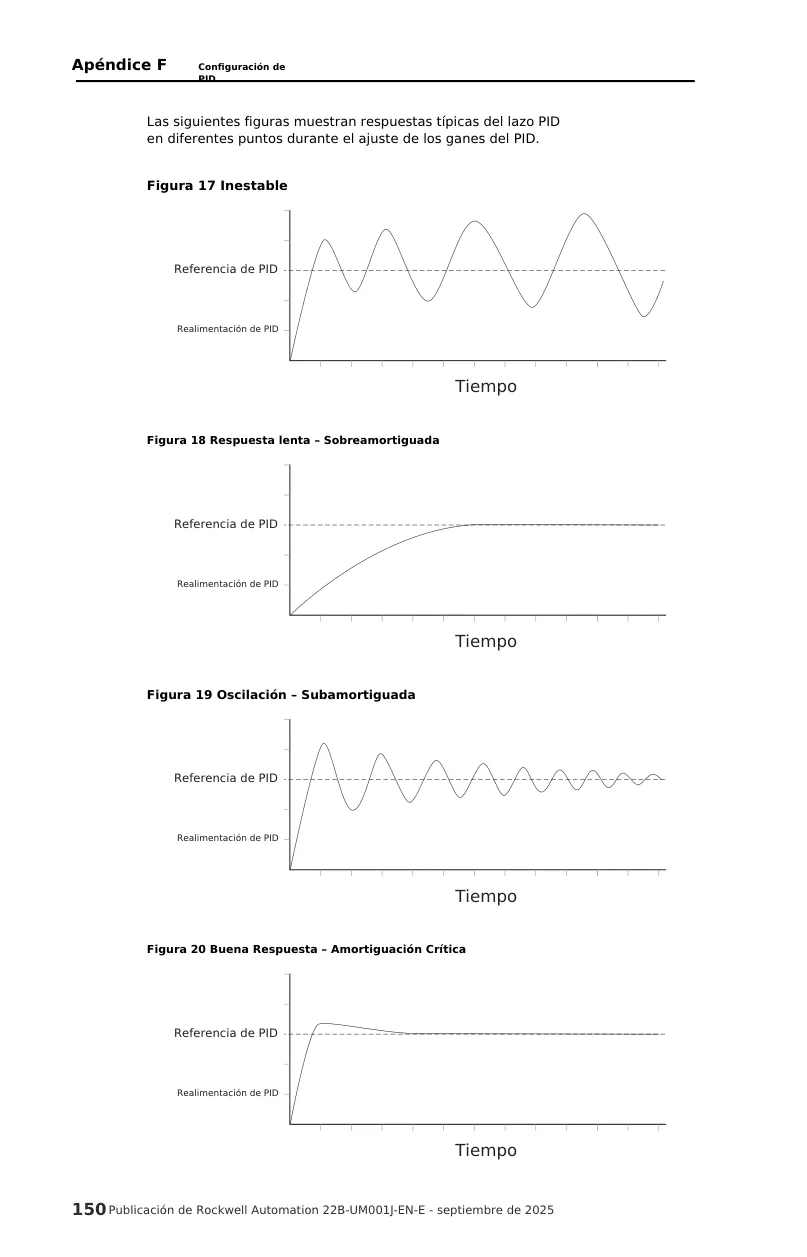

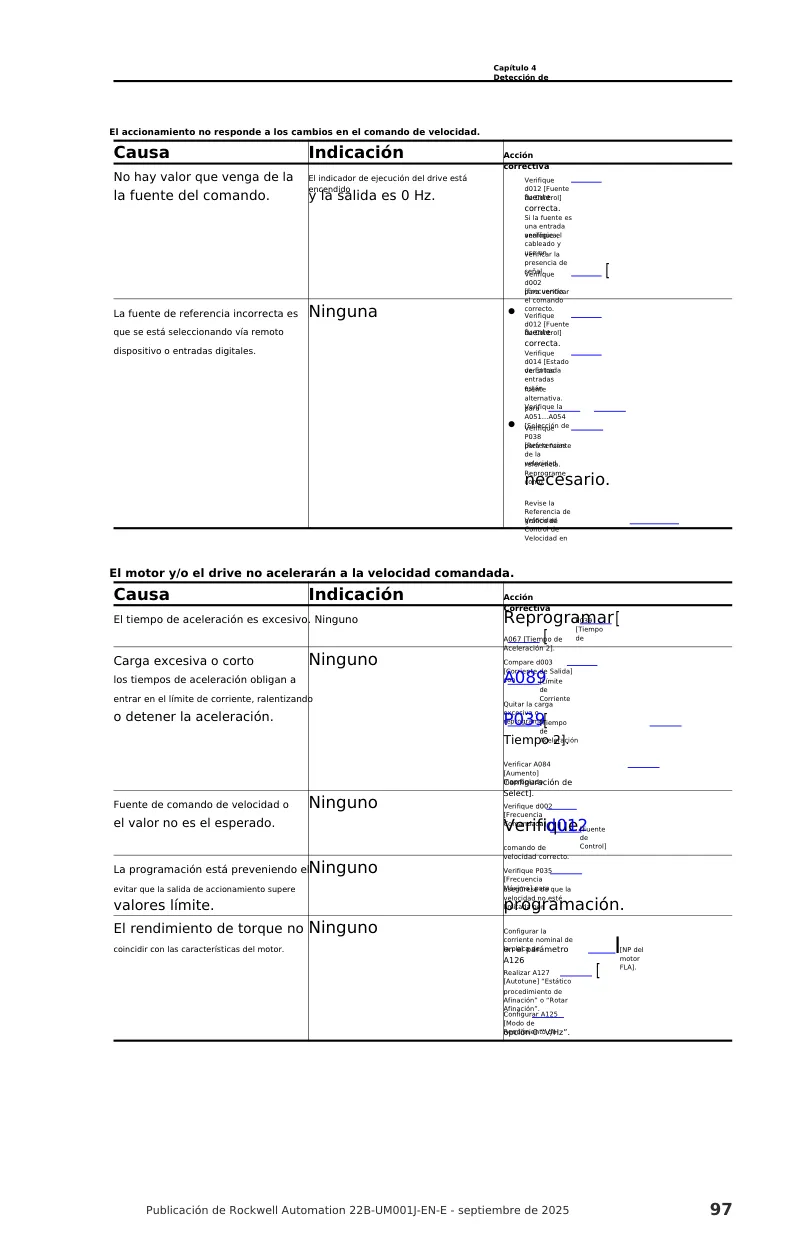

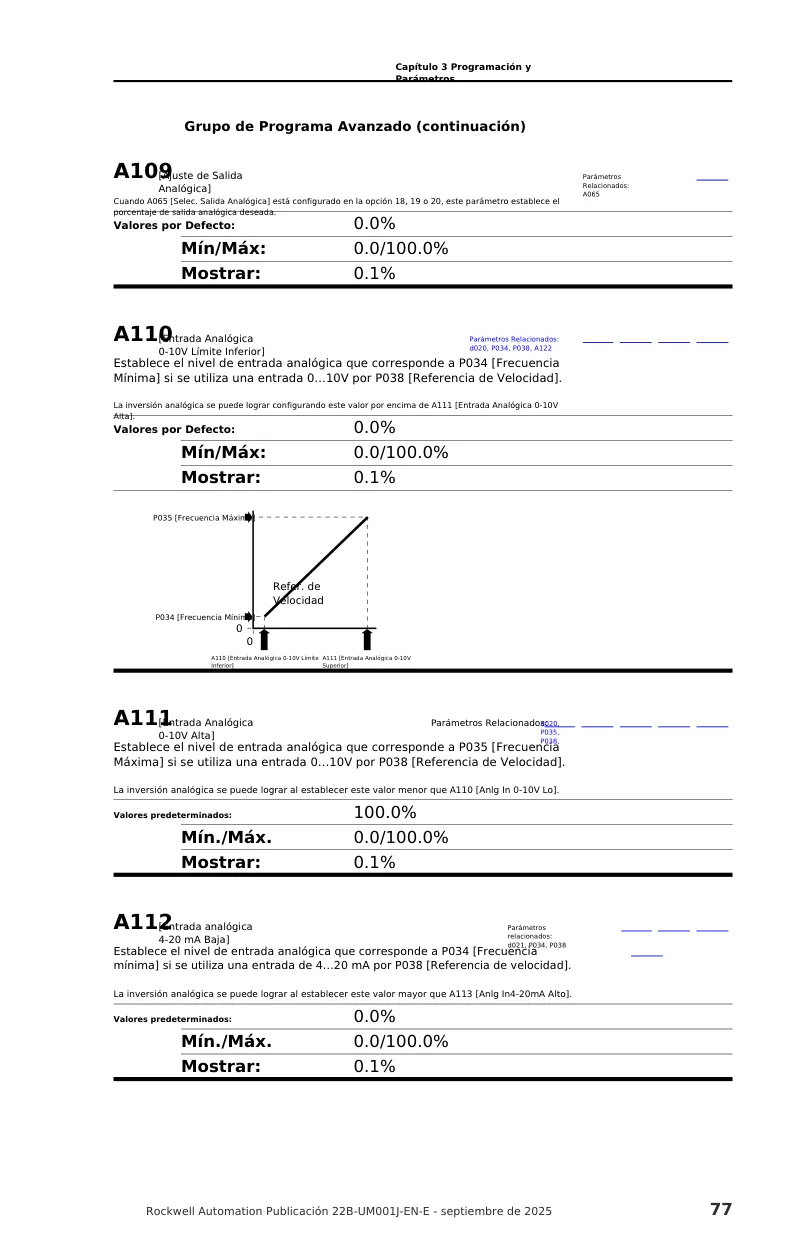

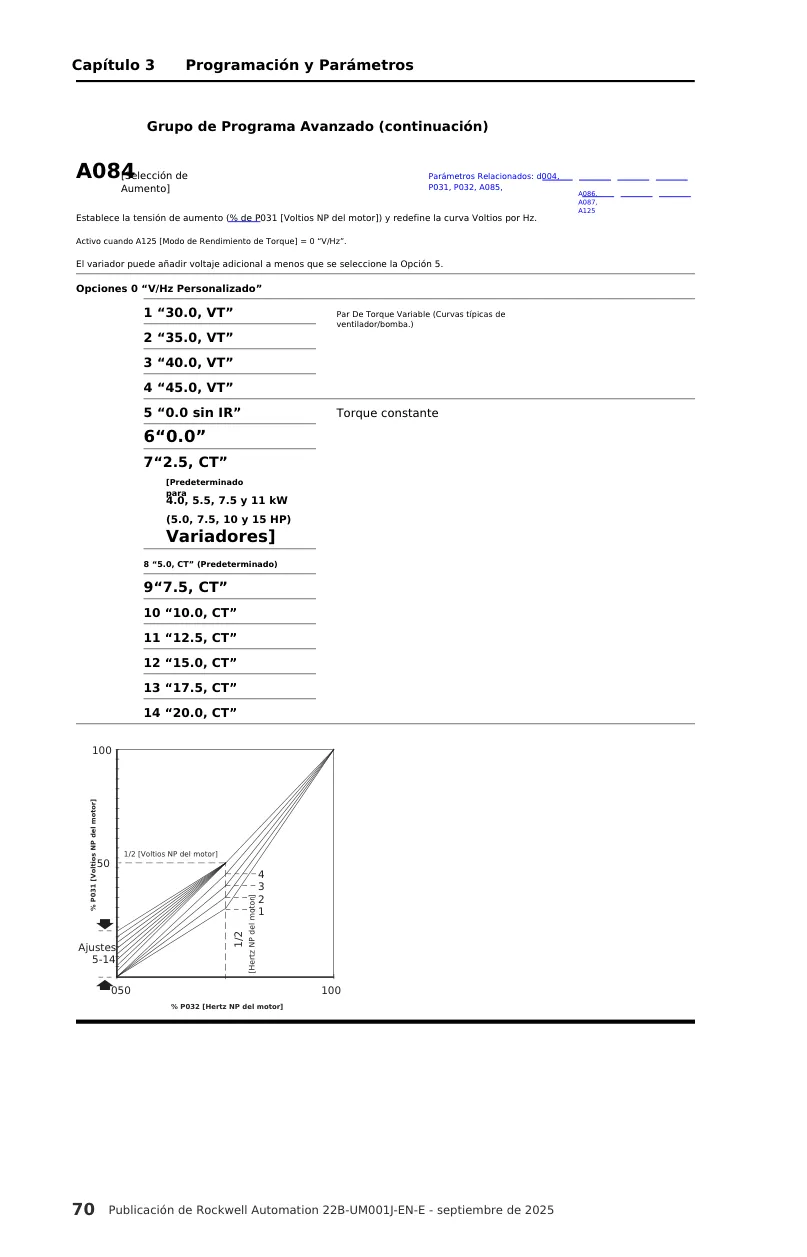

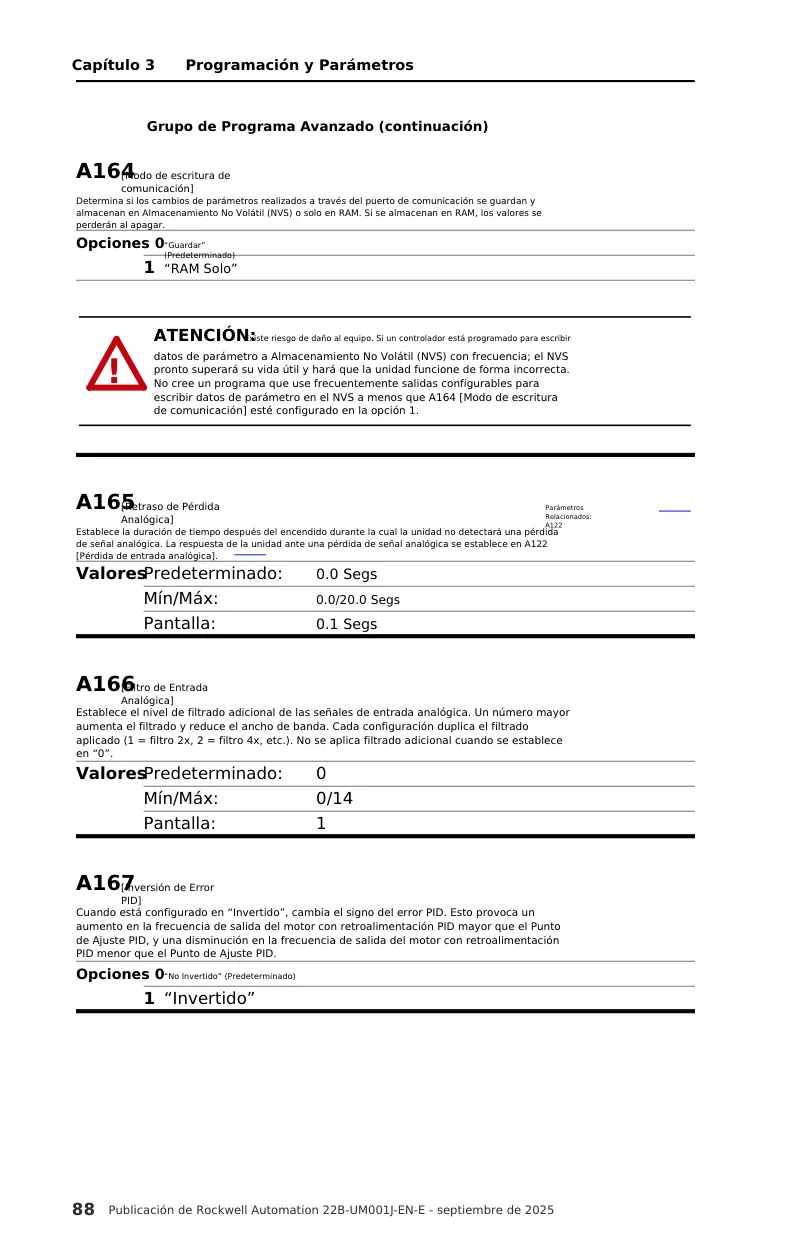

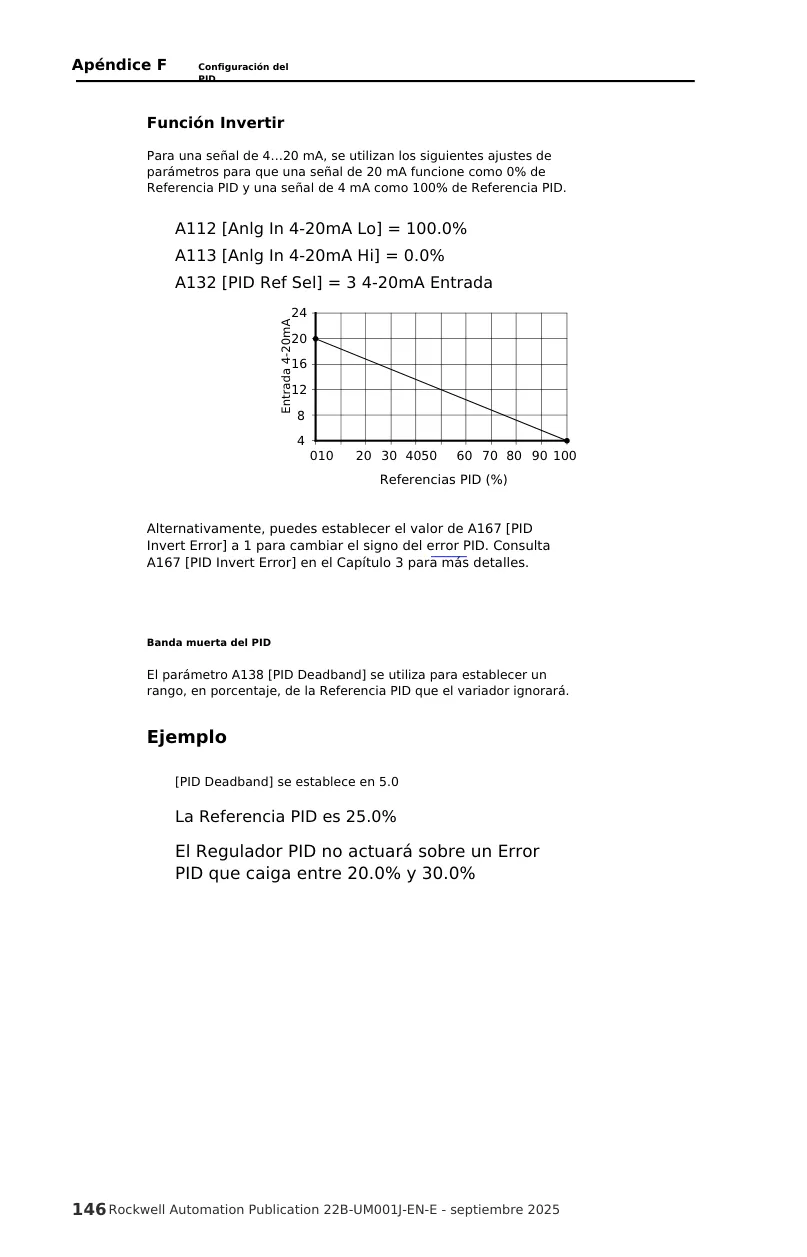

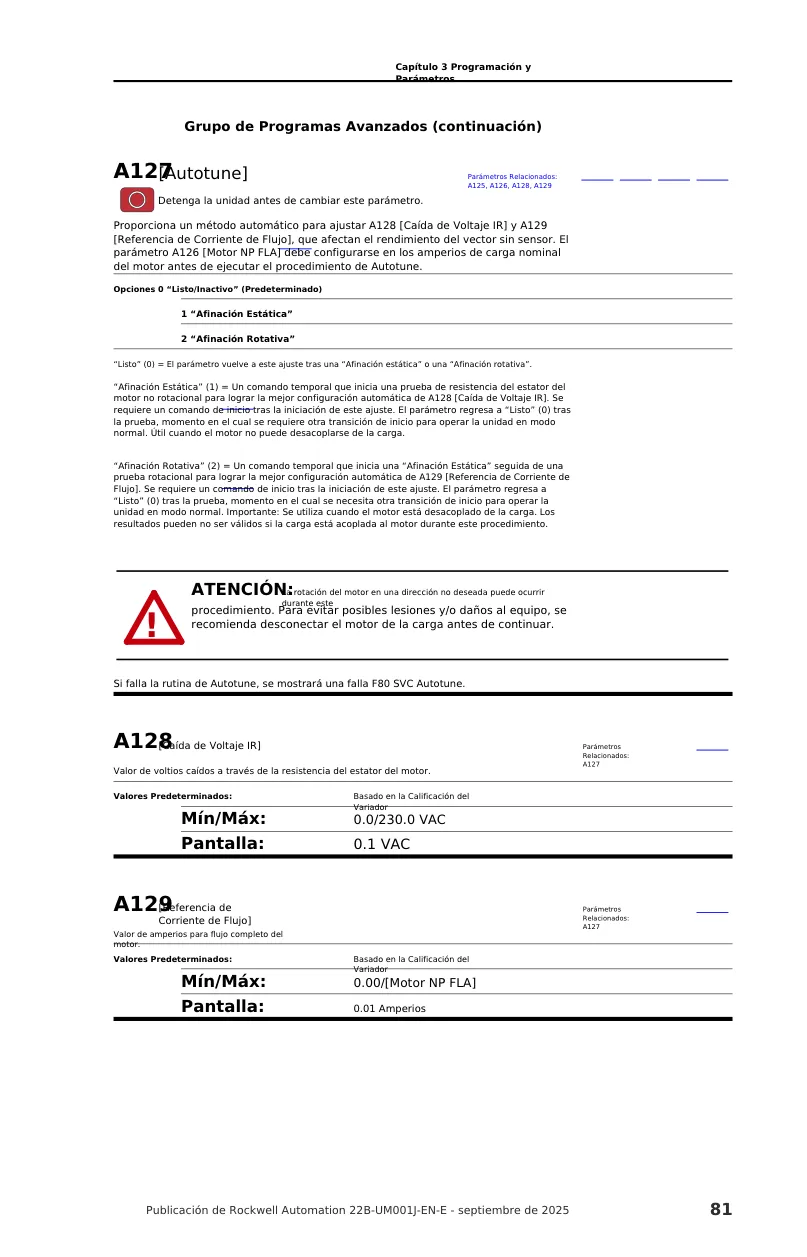

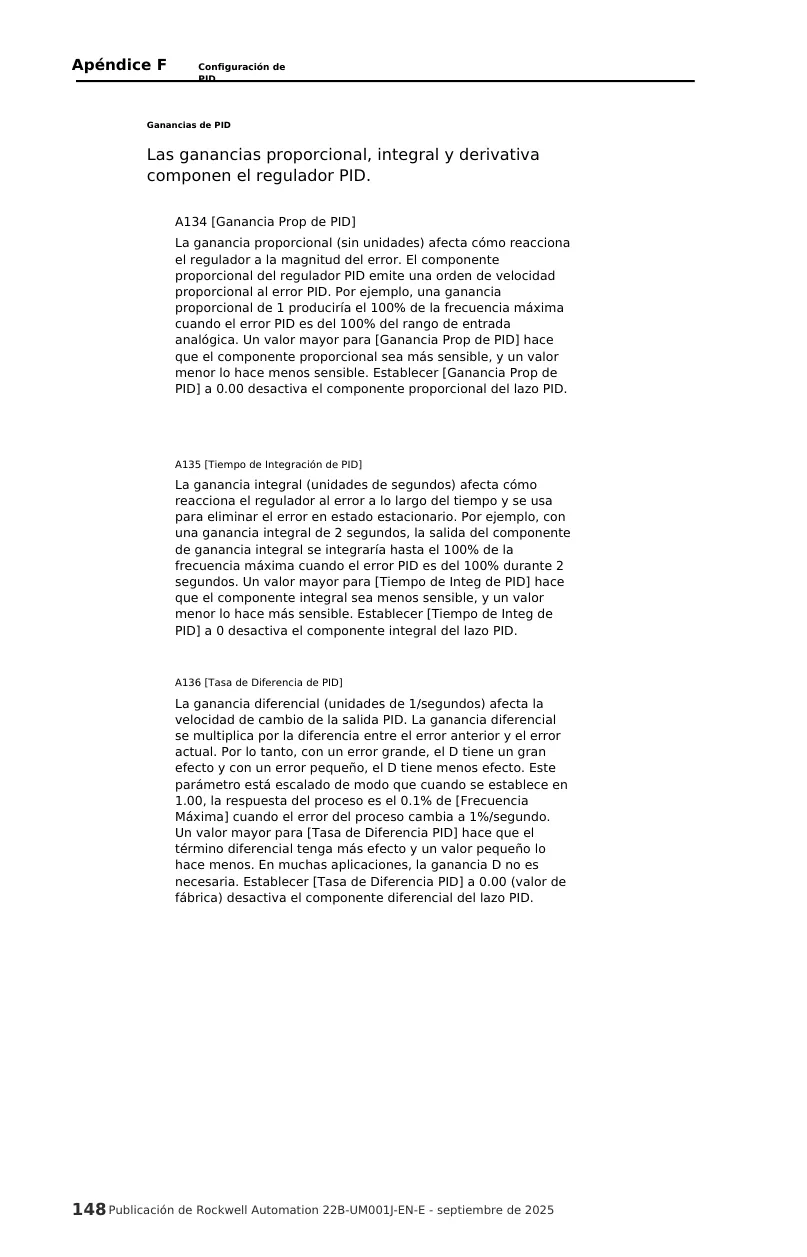

Se pueden configurar las fuentes de referencia y retroalimentación PID (setpoint, entrada analógica o puerto de comunicación), así como las ganancias (proporcional, integral, diferencial), la banda muerta y la precarga, ofreciendo un control de proceso flexible y preciso. La función de autotuning (A127) permite al variador optimizar automáticamente sus parámetros para el motor, con opciones de sintonización estática o rotacional (esta última requiriendo desconexión de la carga por seguridad).

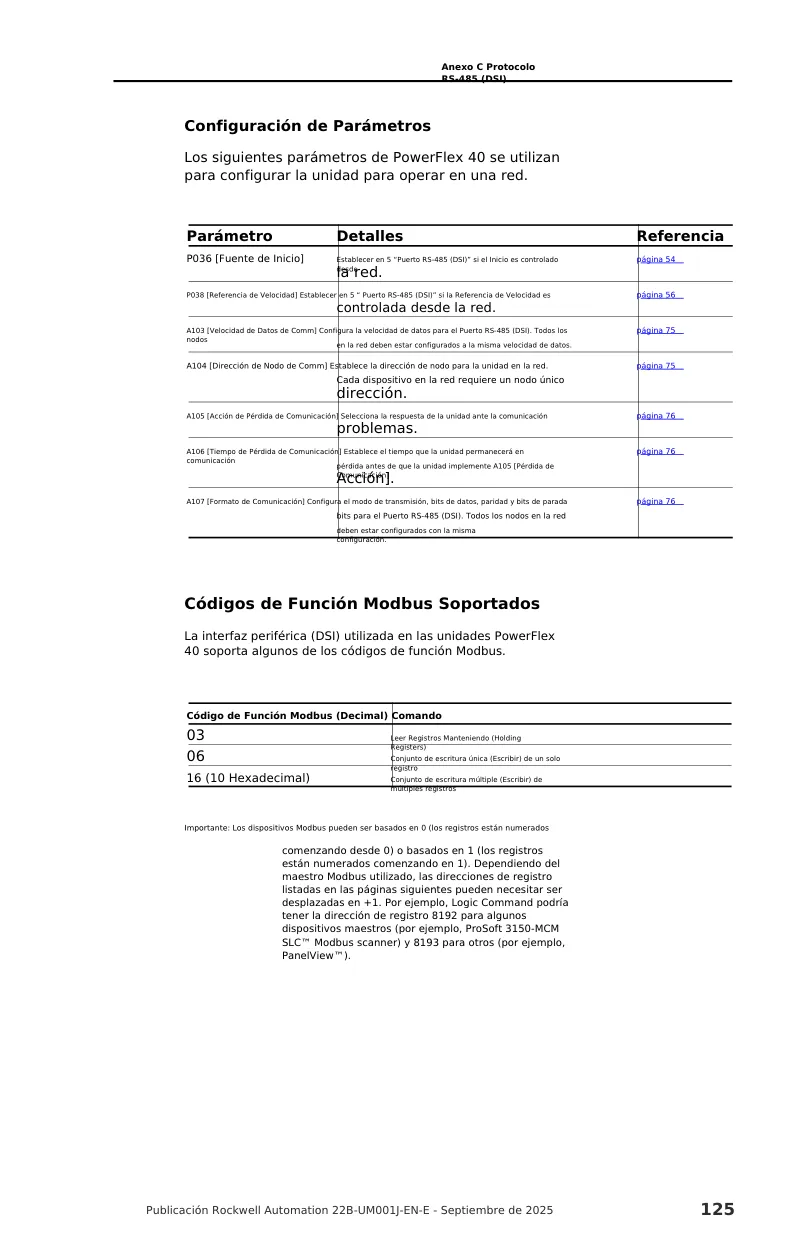

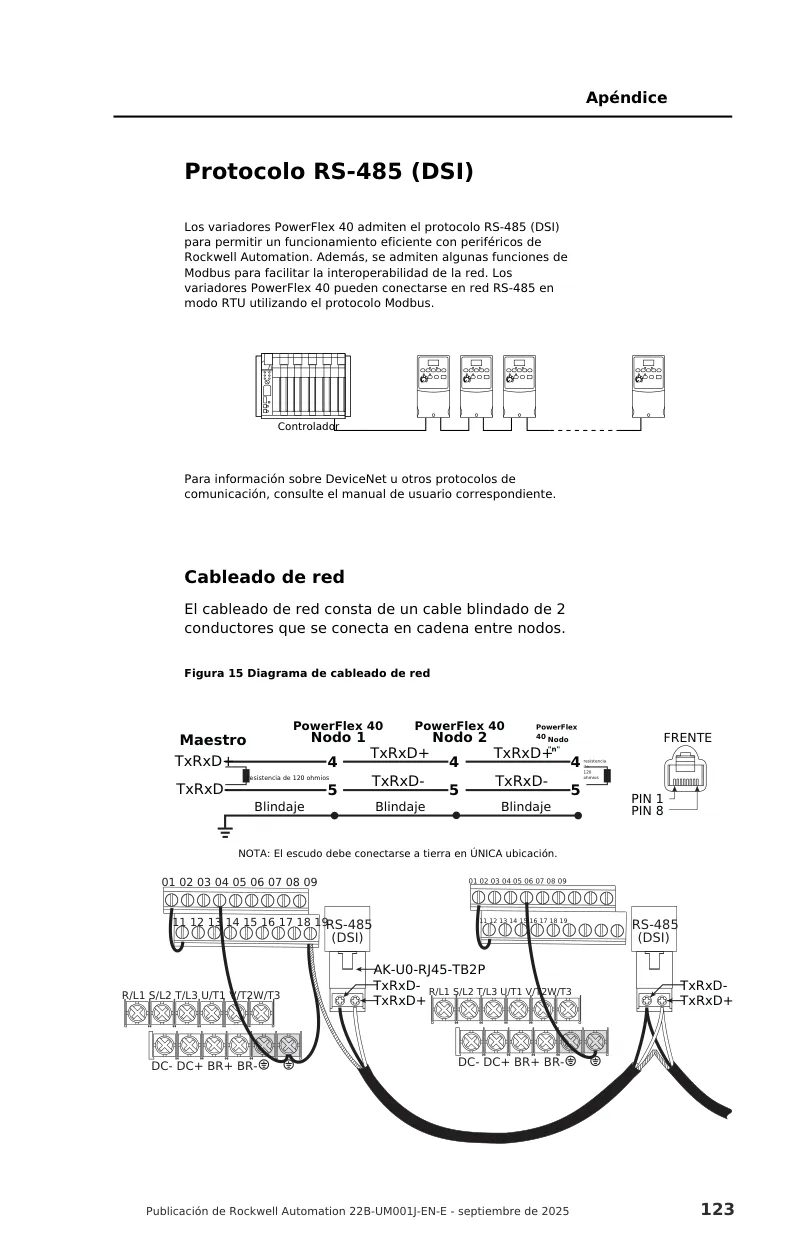

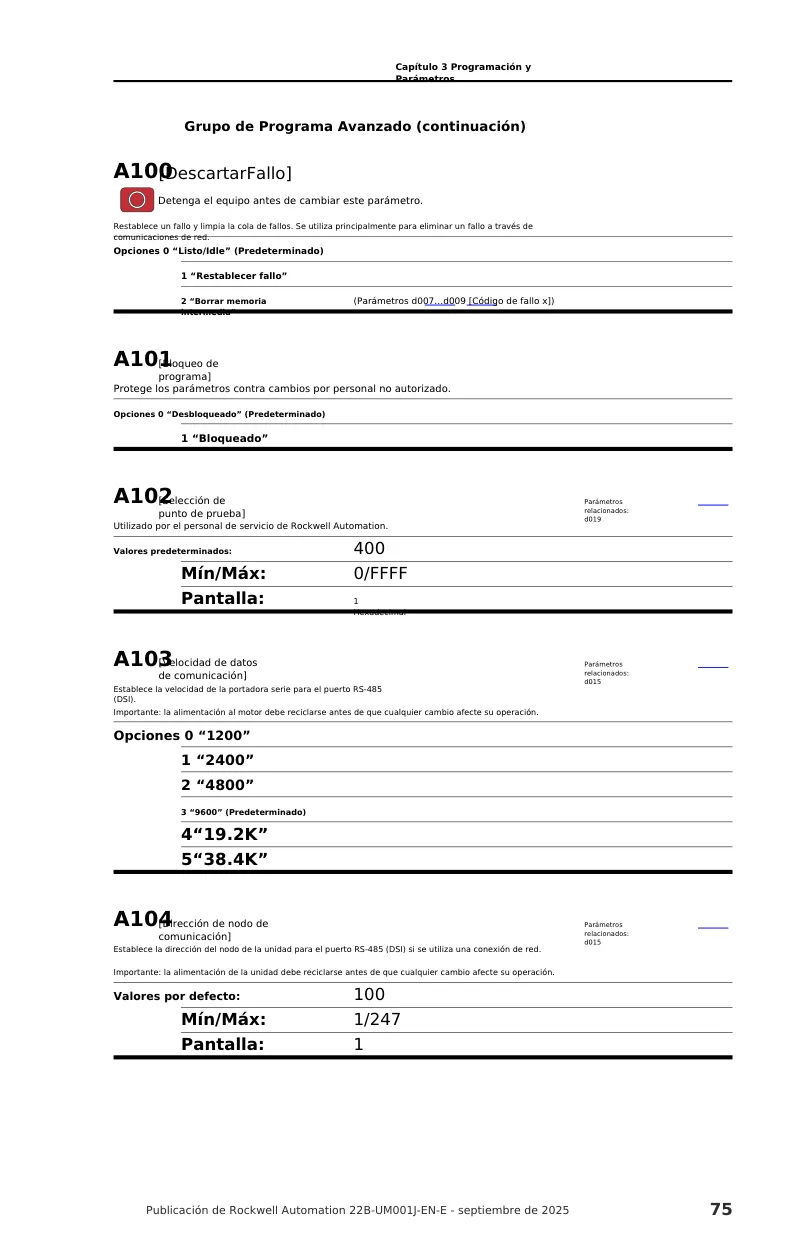

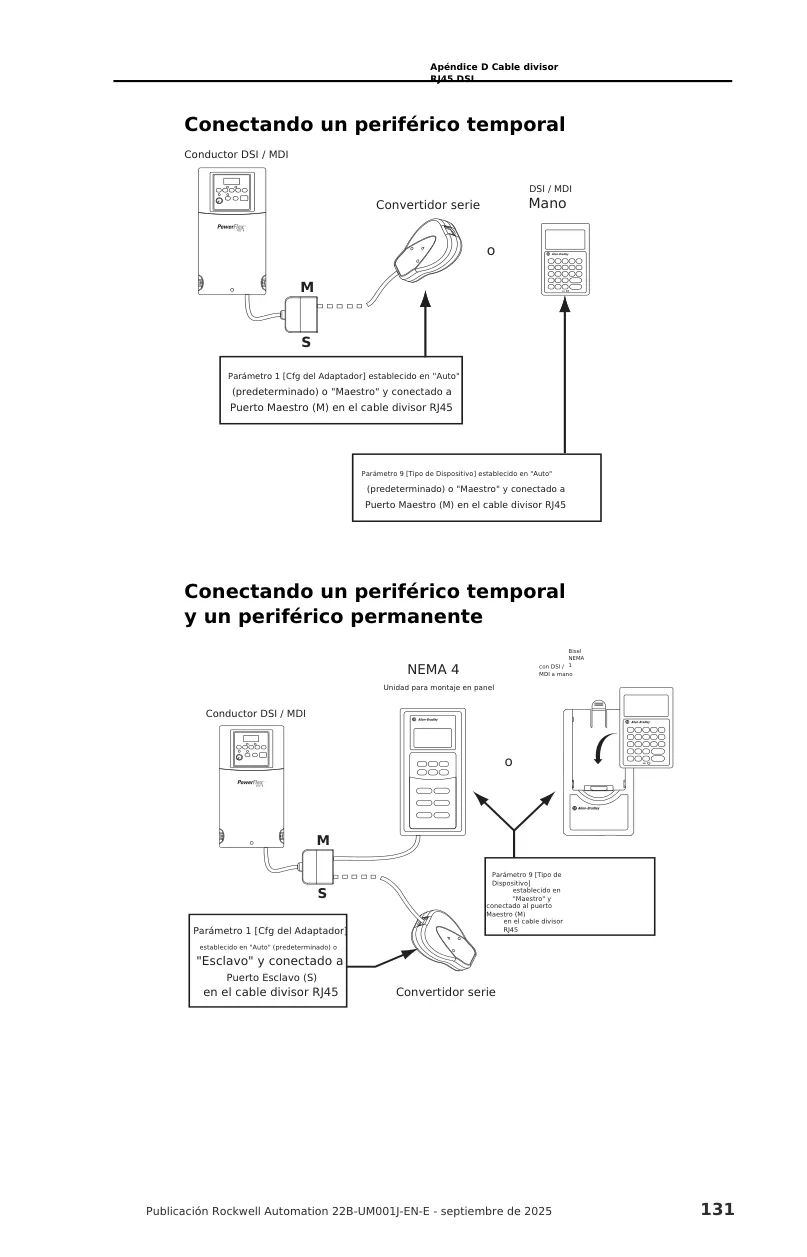

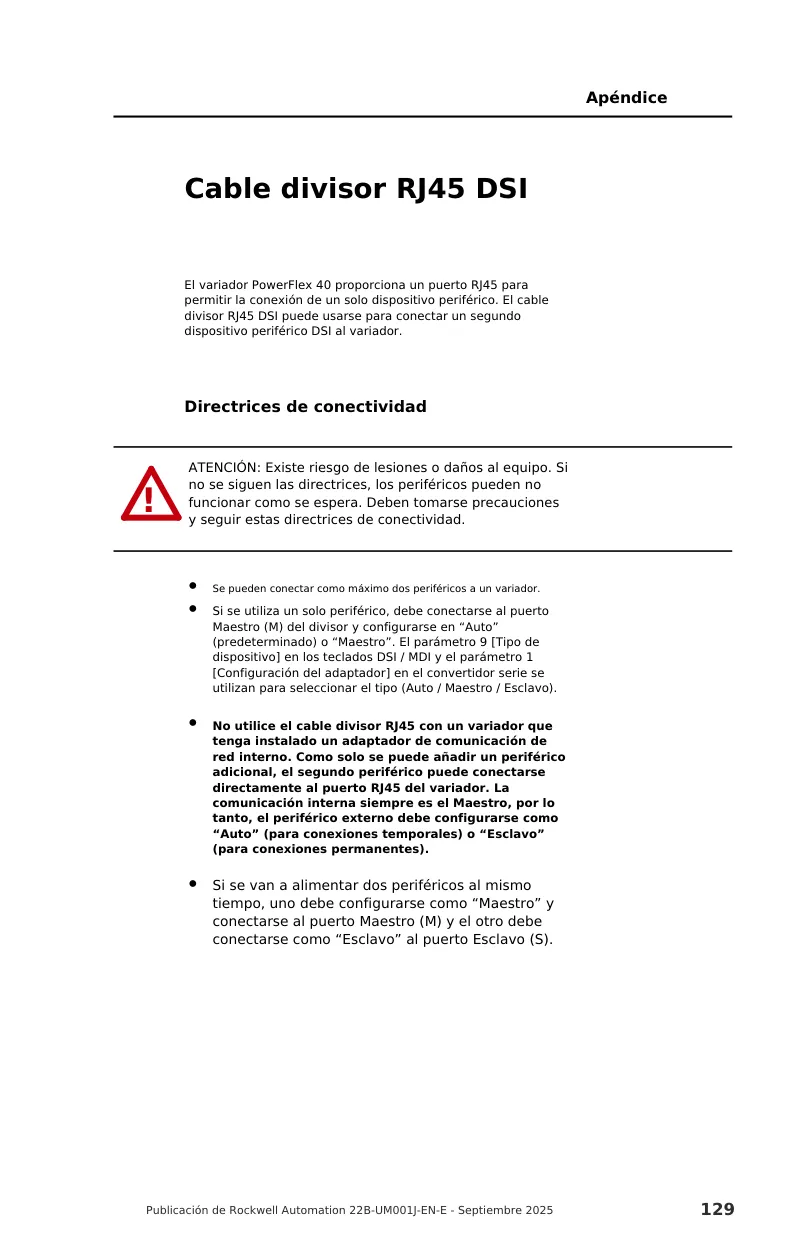

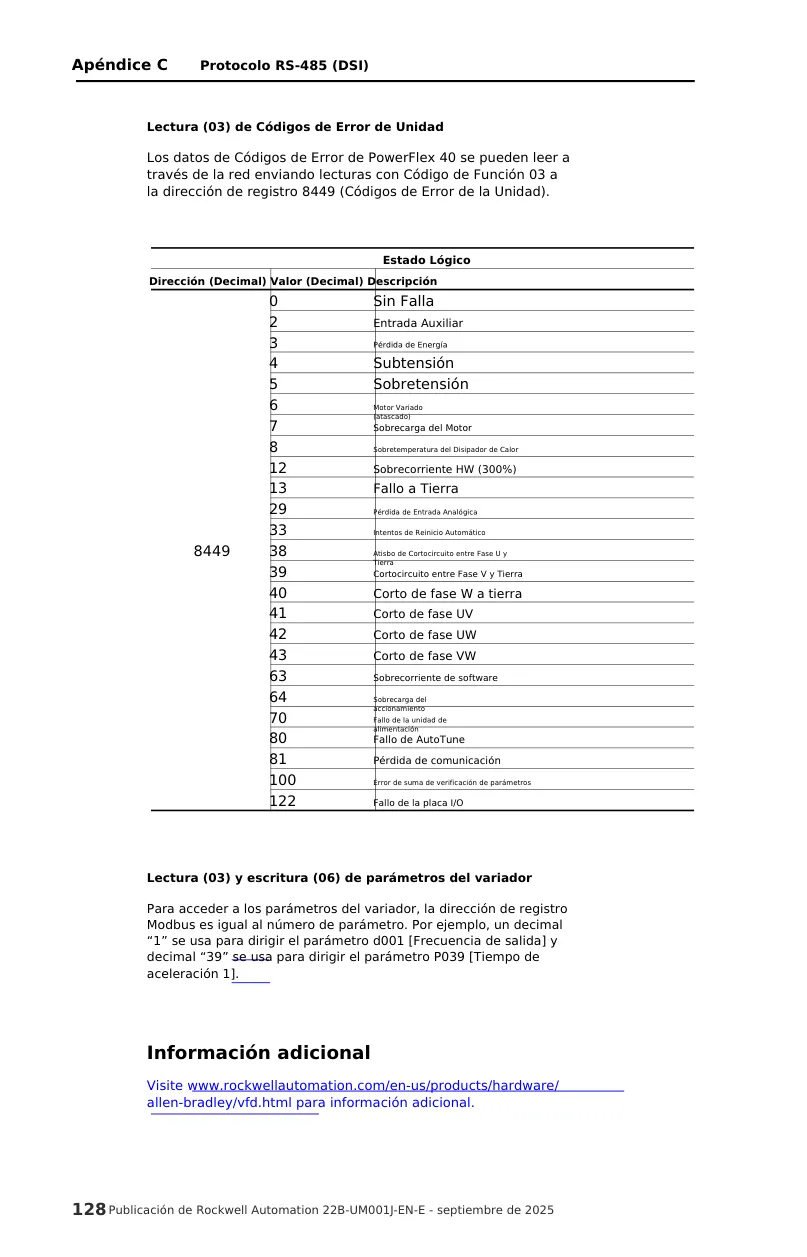

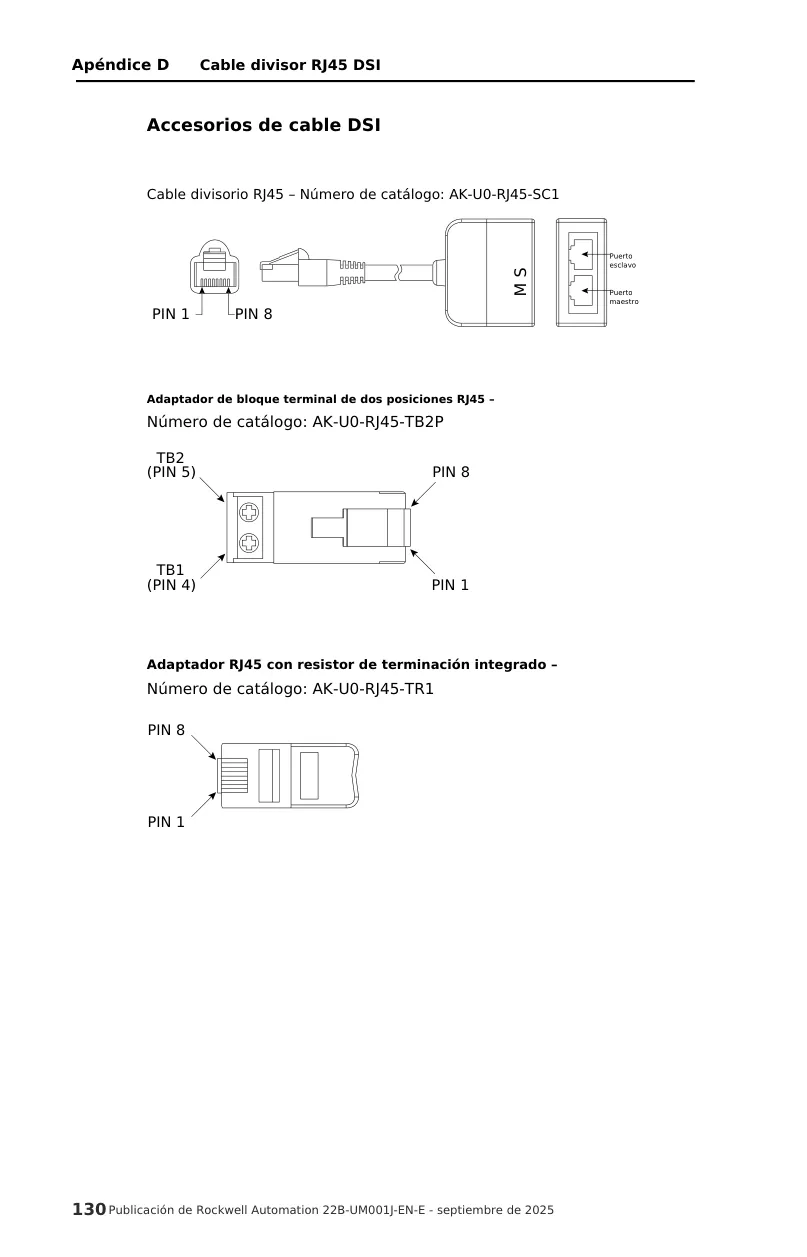

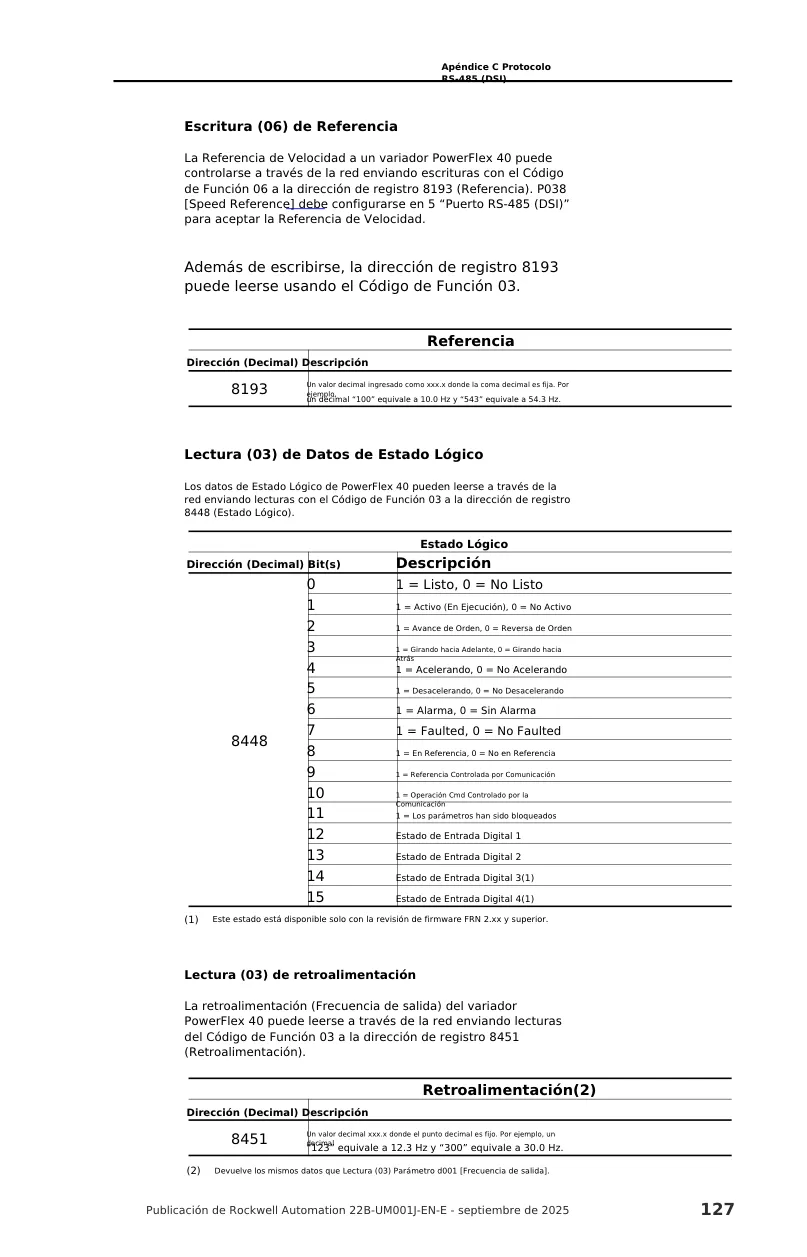

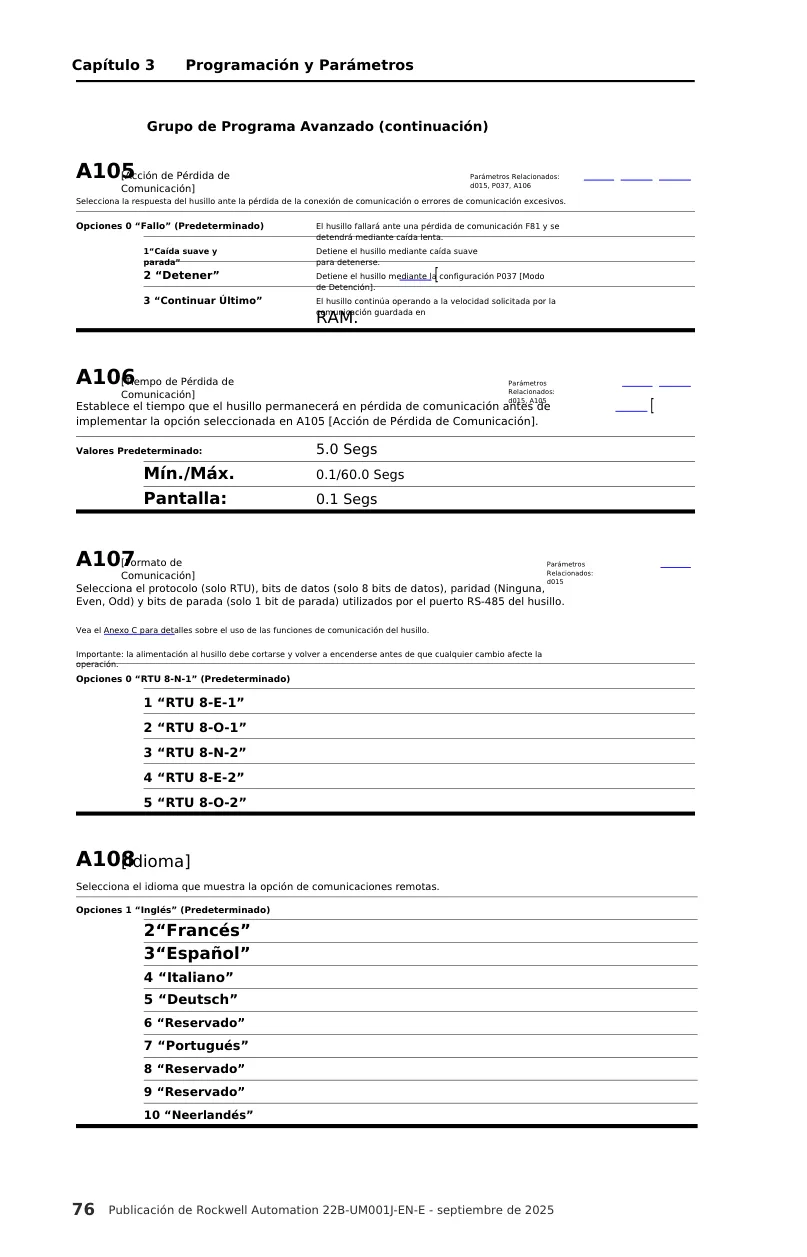

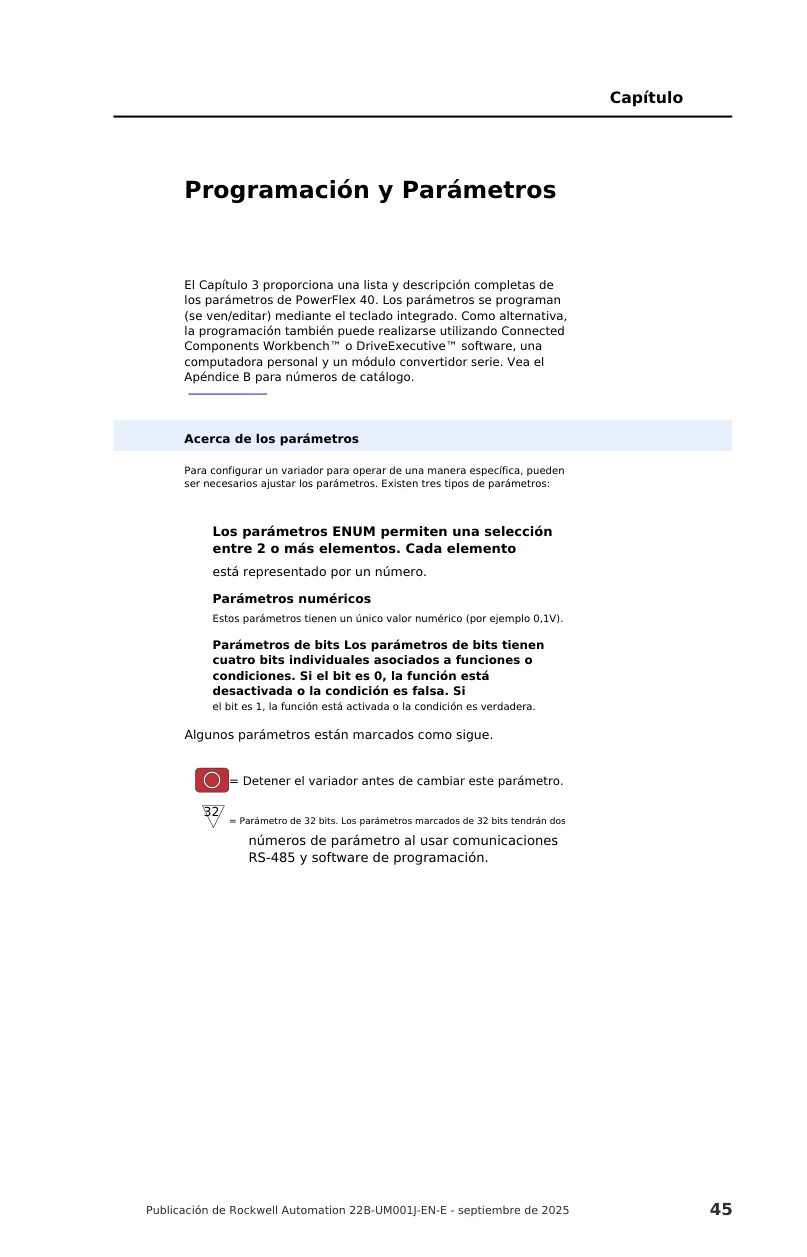

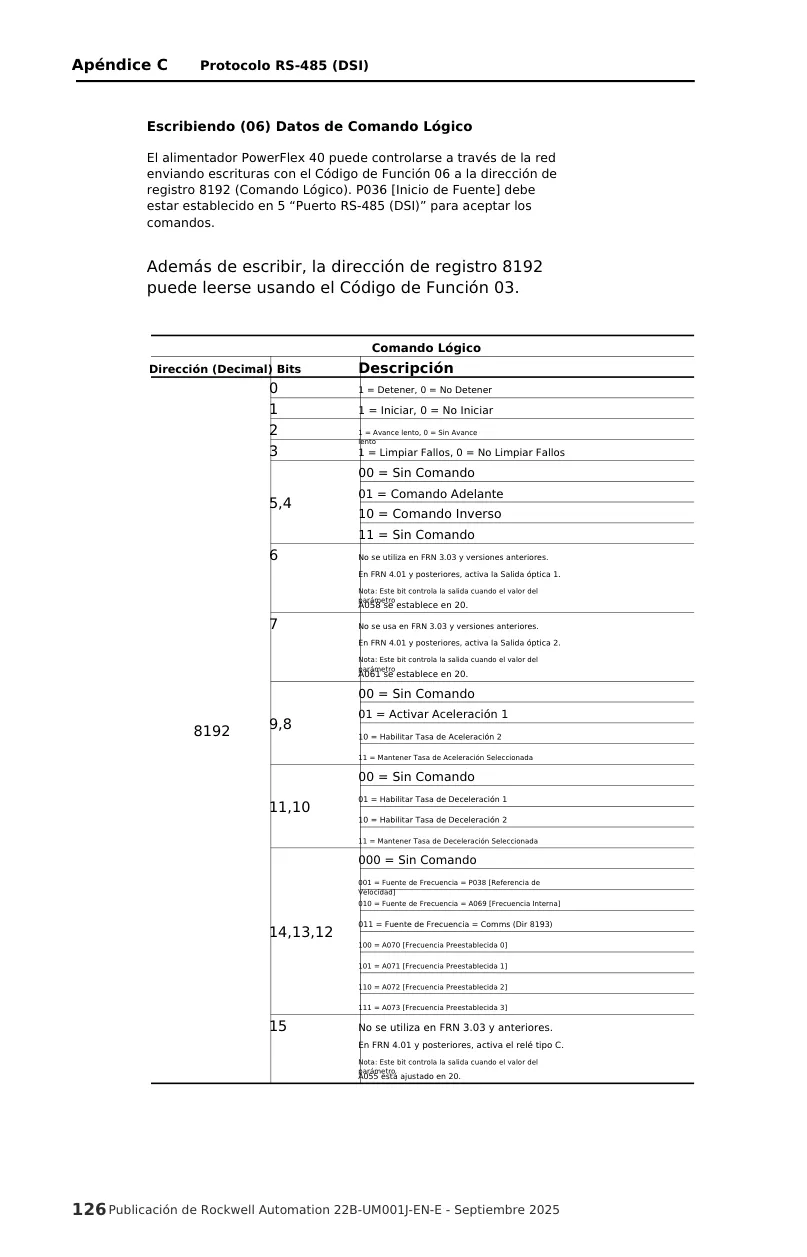

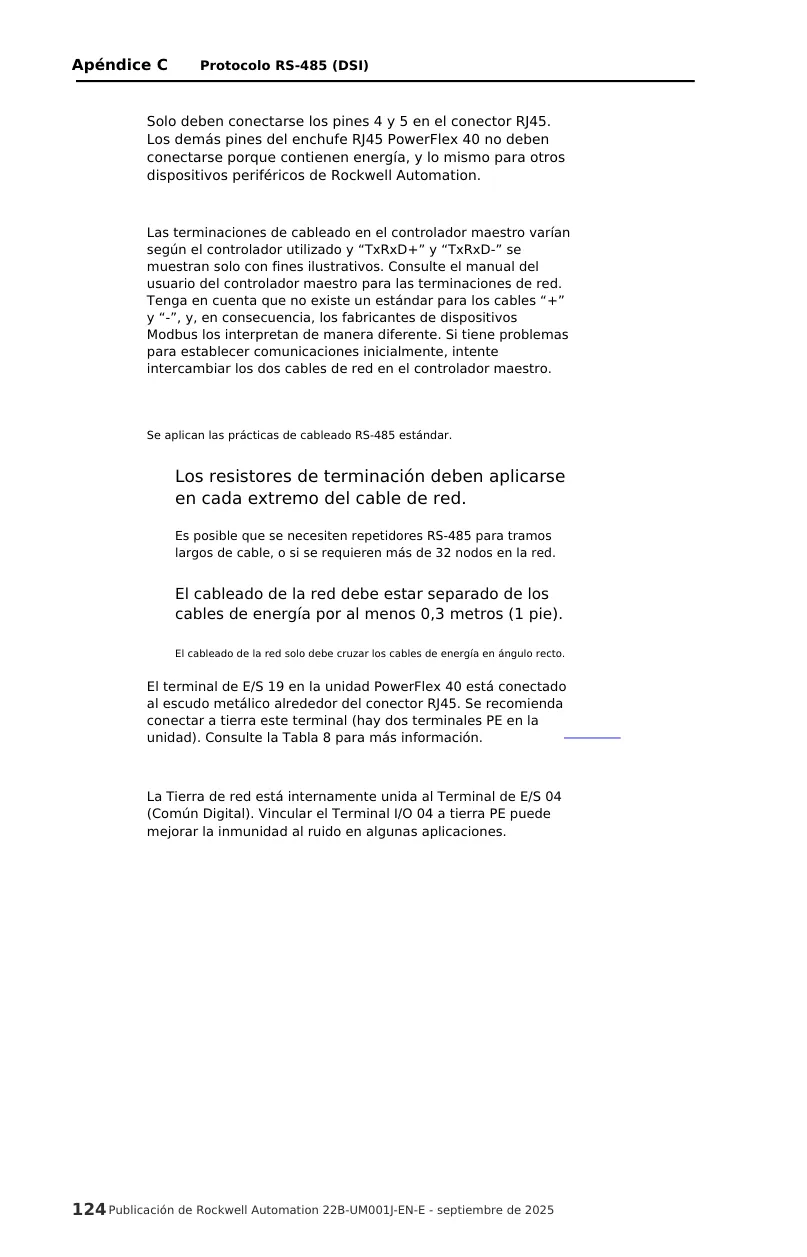

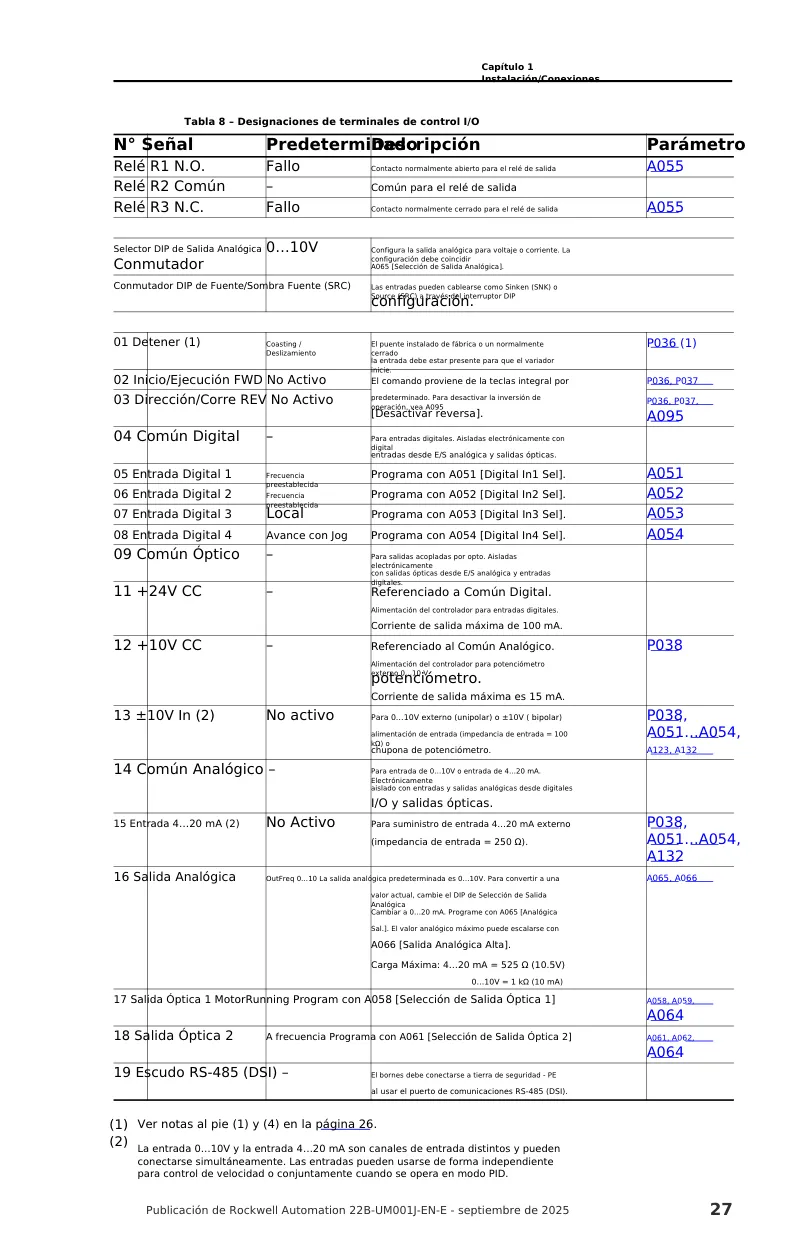

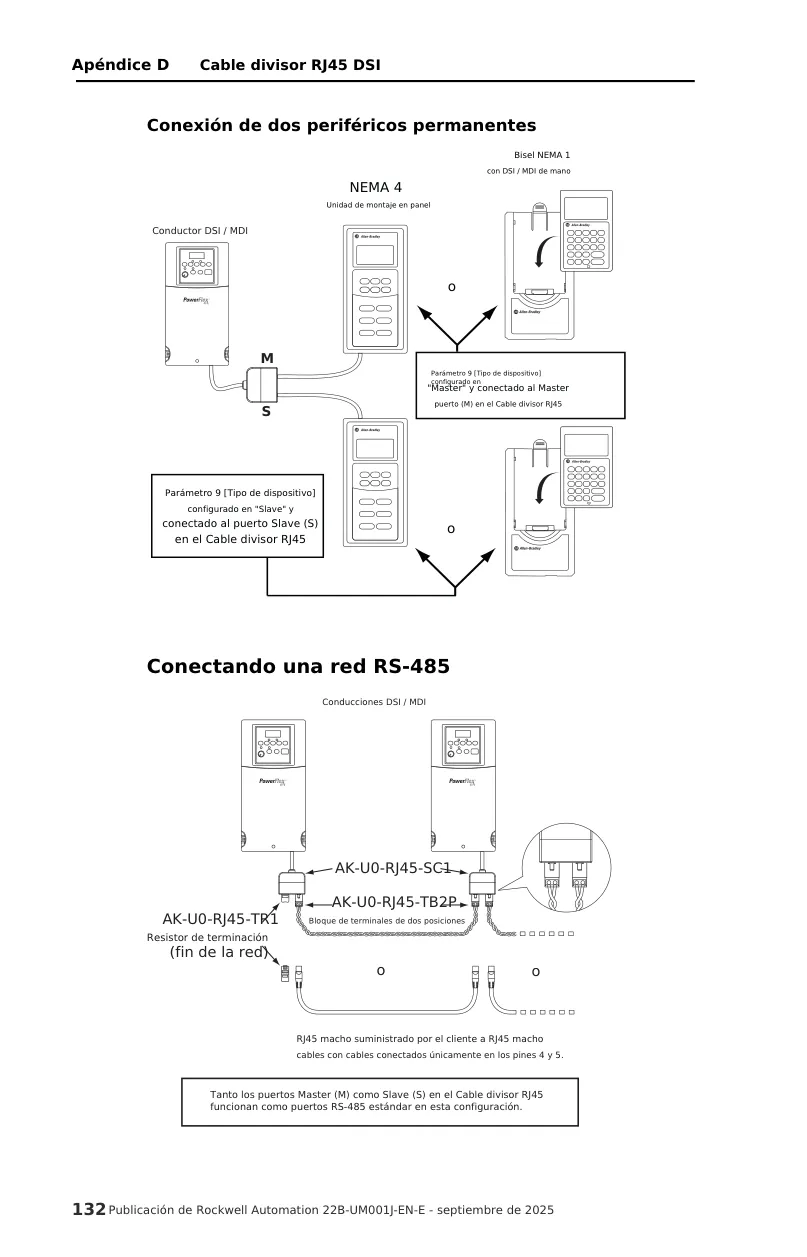

La conectividad es otro punto fuerte, con comunicación RS-485 (DSI) para periféricos de Rockwell Automation y compatibilidad con el protocolo Modbus RTU para redes multi-drop. Esto permite la integración con sistemas de control y monitorización de terceros. La programación puede realizarse a través del teclado integral o mediante software como Connected Components Workbench™ o DriveExecutive™, utilizando un módulo convertidor serie opcional. Los parámetros de comunicación, como la velocidad de datos (A103) y la dirección de nodo (A104), son configurables, lo que facilita su implementación en redes complejas.
