Arrancador Suave Allen Bradley SMC 3
Instrucciones del Arrancador Suave Allen Bradley SMC 3
Aquí le ofrecemos el manual del Arrancador Suave Allen Bradley SMC 3 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Arrancadores suaves en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca del Arrancador Suave Allen Bradley SMC 3, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

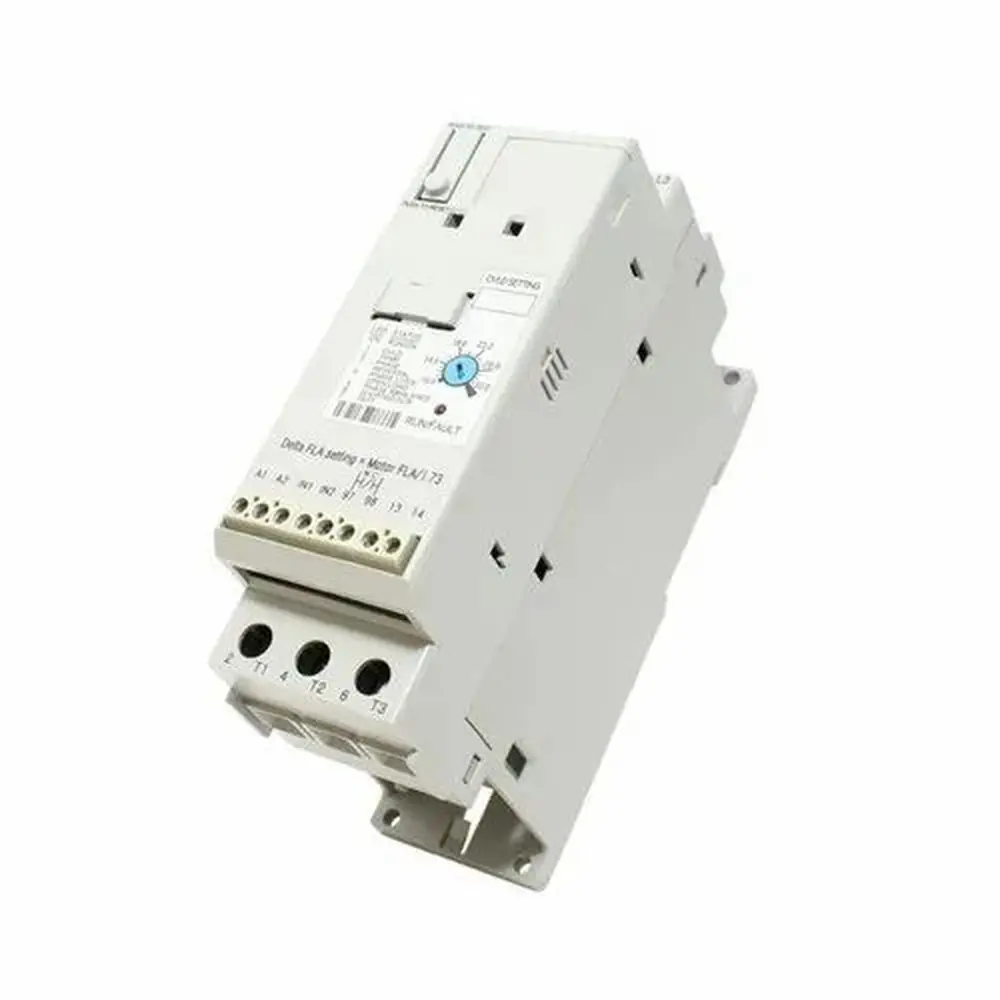

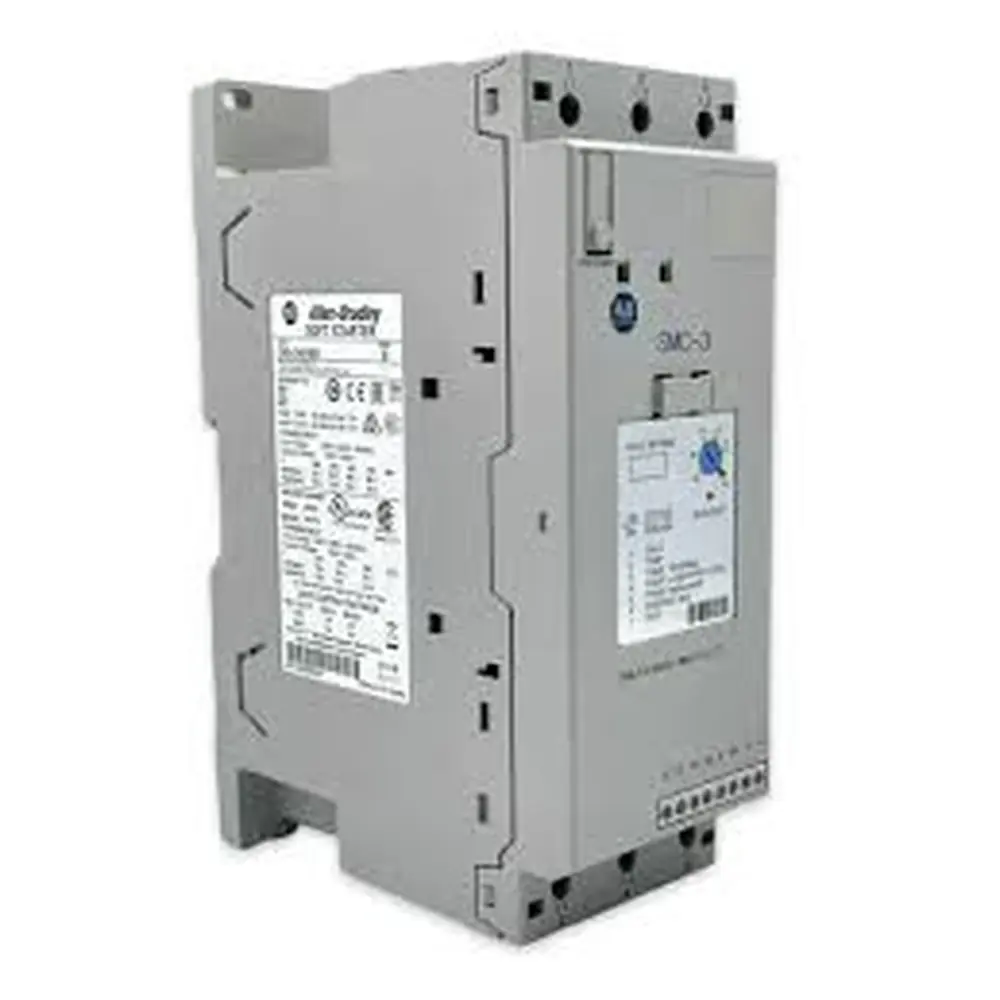

Imágenes del Producto

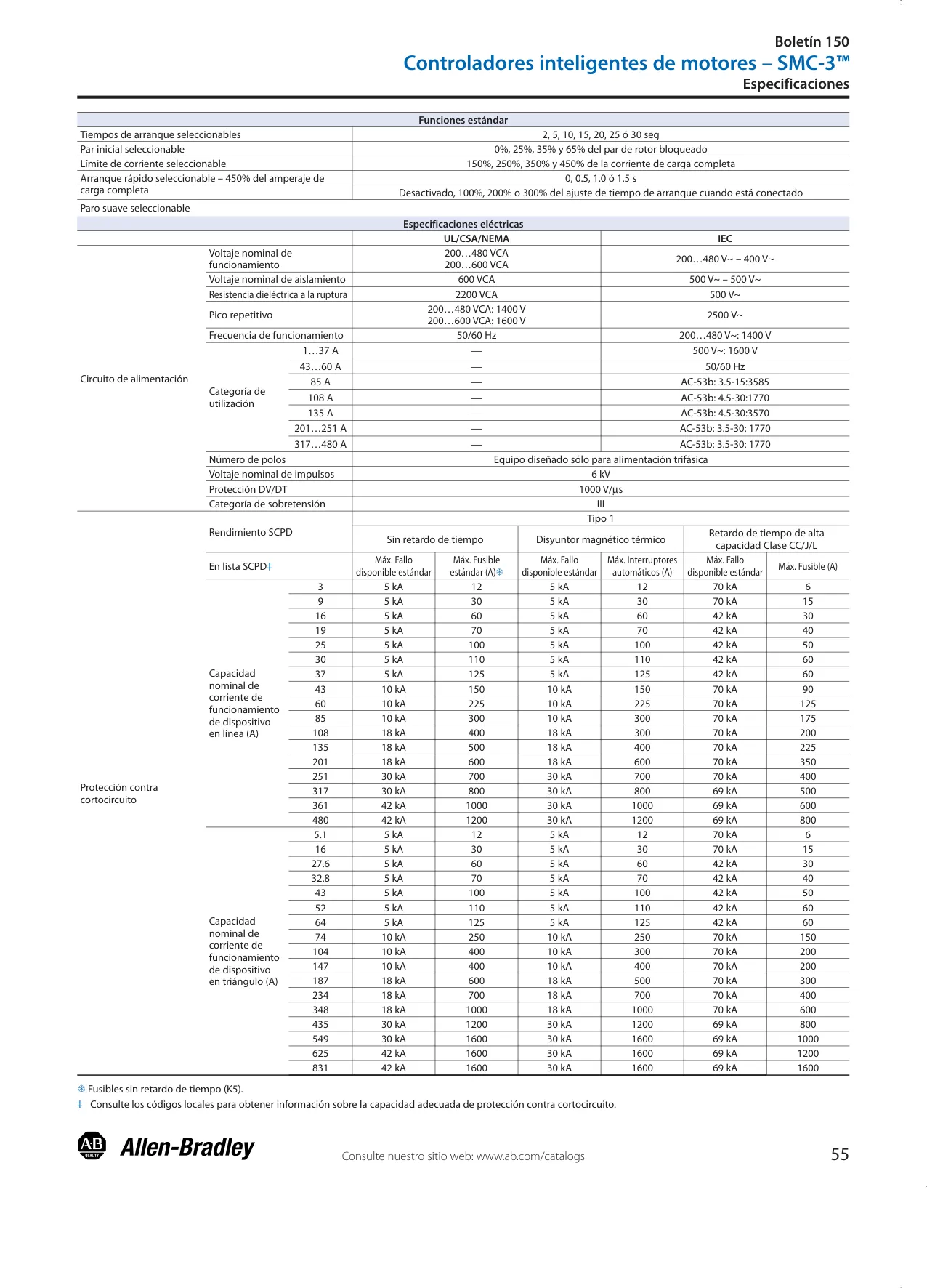

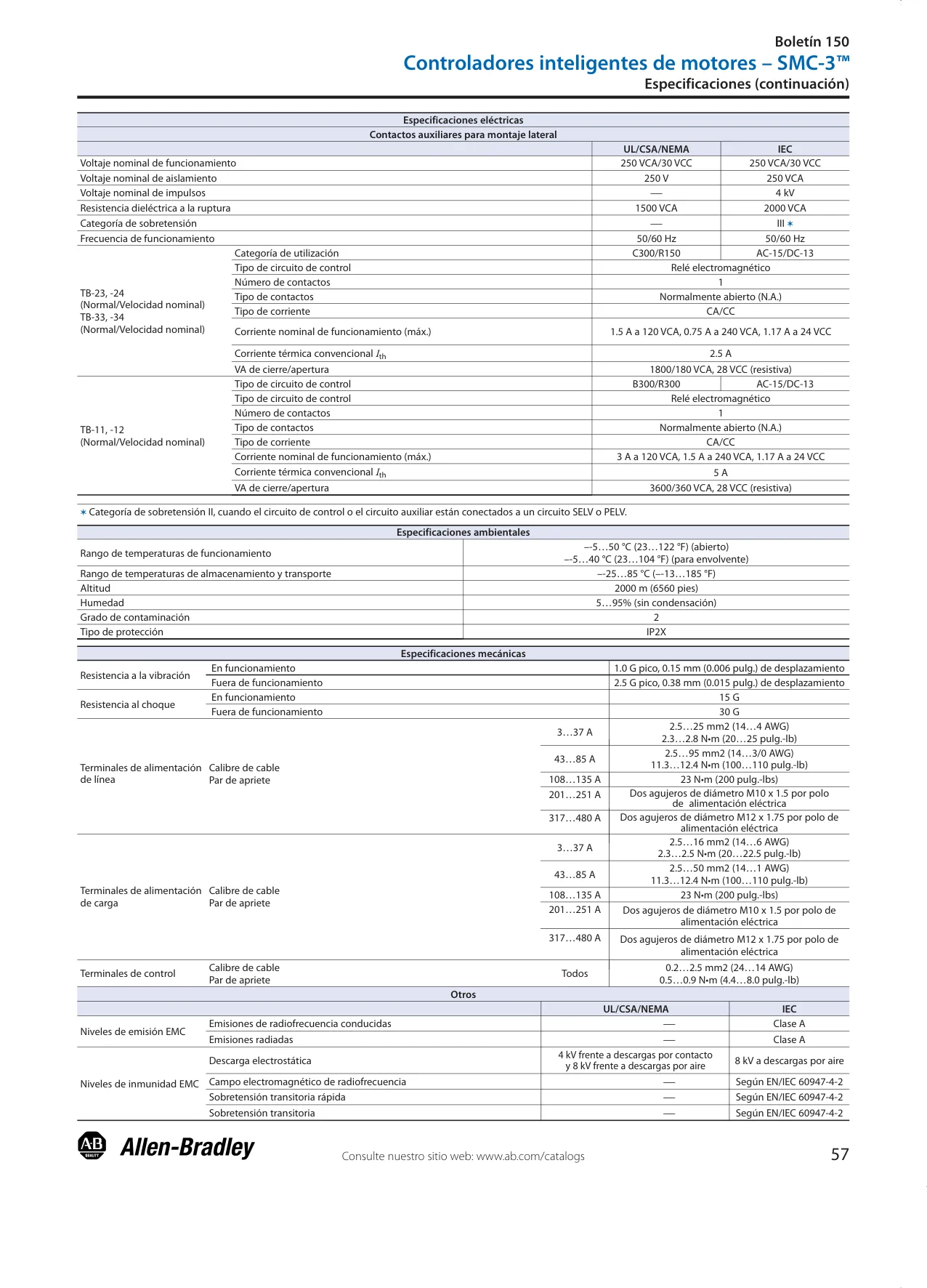

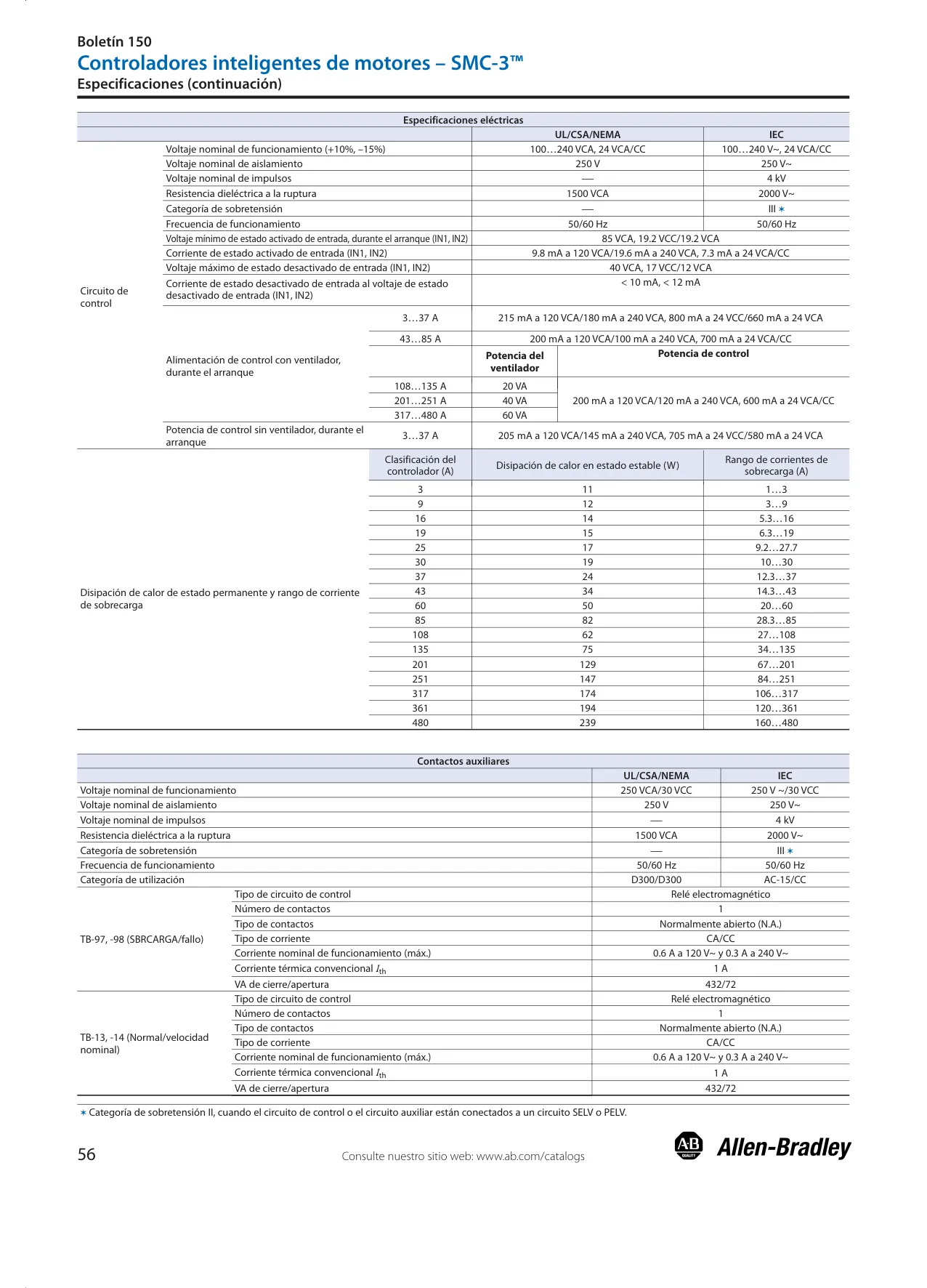

Especificaciones del Allen Bradley SMC 3
| Característica | Especificación del SMC 3 |
|---|---|
| Tipo de Controlador | Arrancador Suave Compacto e Inteligente |
| Control de Motor | Verdadero trifásico (jaula de ardilla estándar o estrella-triángulo) |
| Rango de Corriente (Conexión en línea) | 3 A a 480 A |

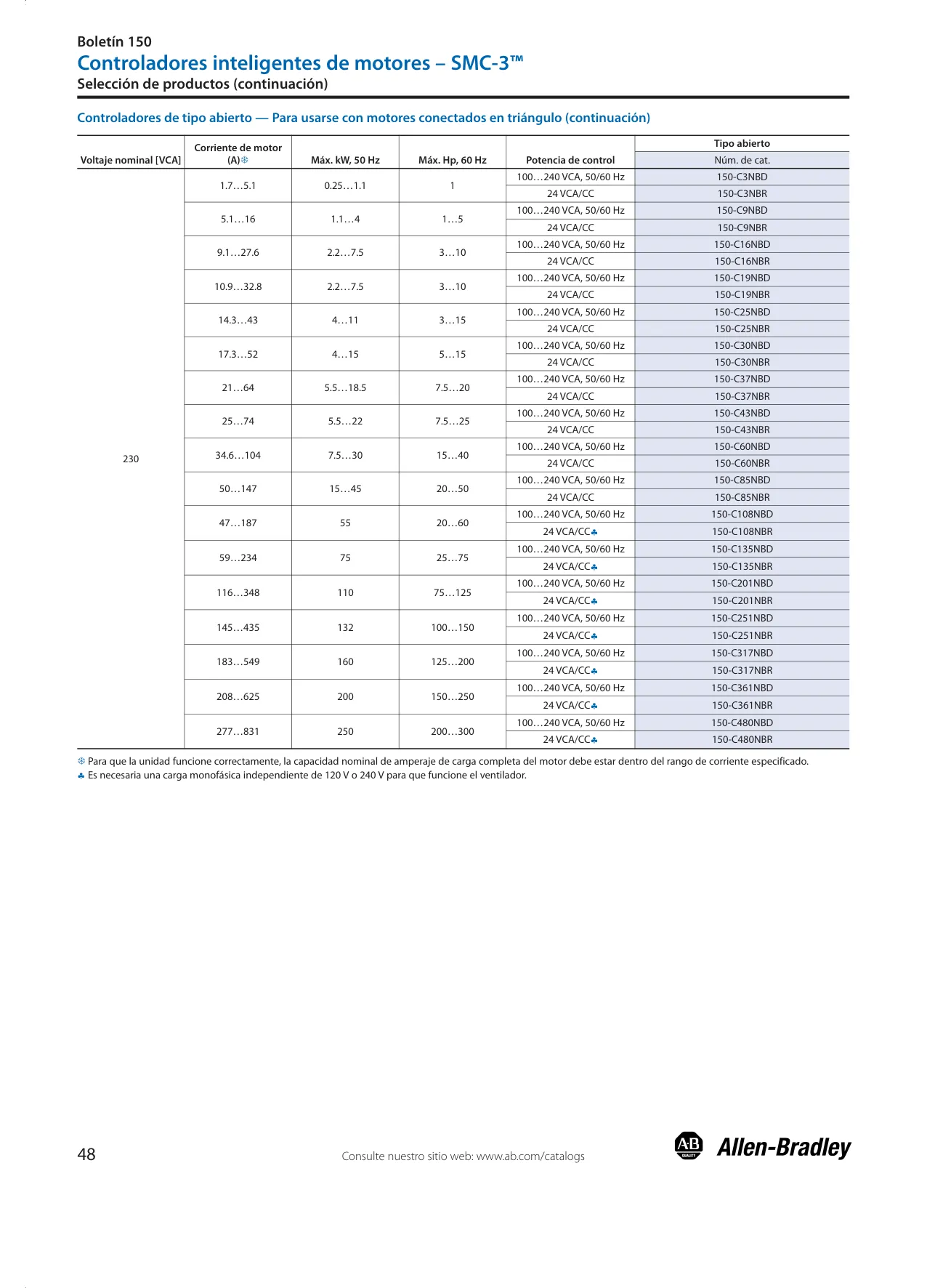

| Rango de Corriente (Conexión en triángulo) | 5.1 A a 831 A |
| Rango de Voltaje de Operación | 200…600 VCA, 50/60 Hz |
| Voltaje de Control | 100…240 VCA o 24 VCA/CC |

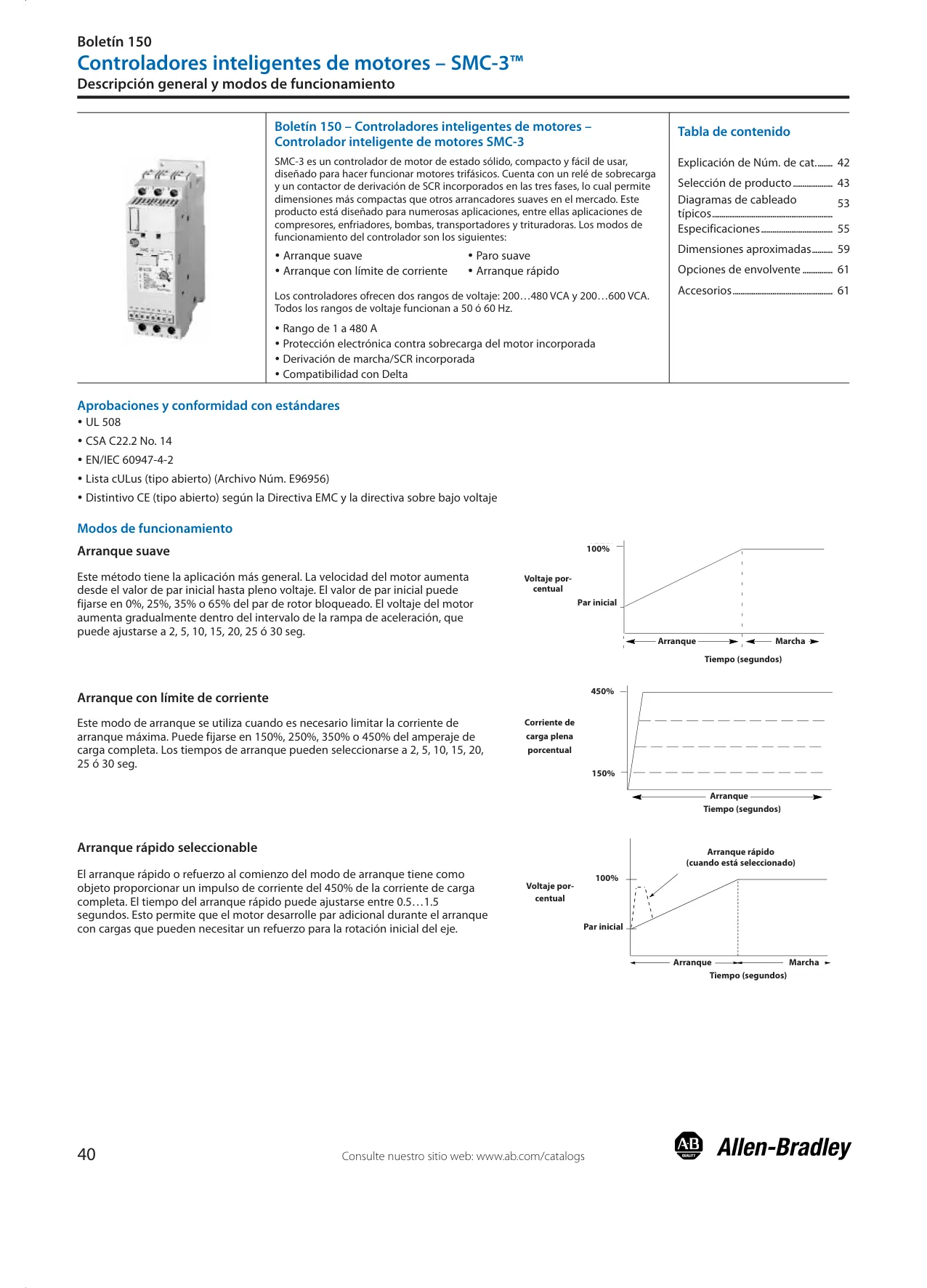

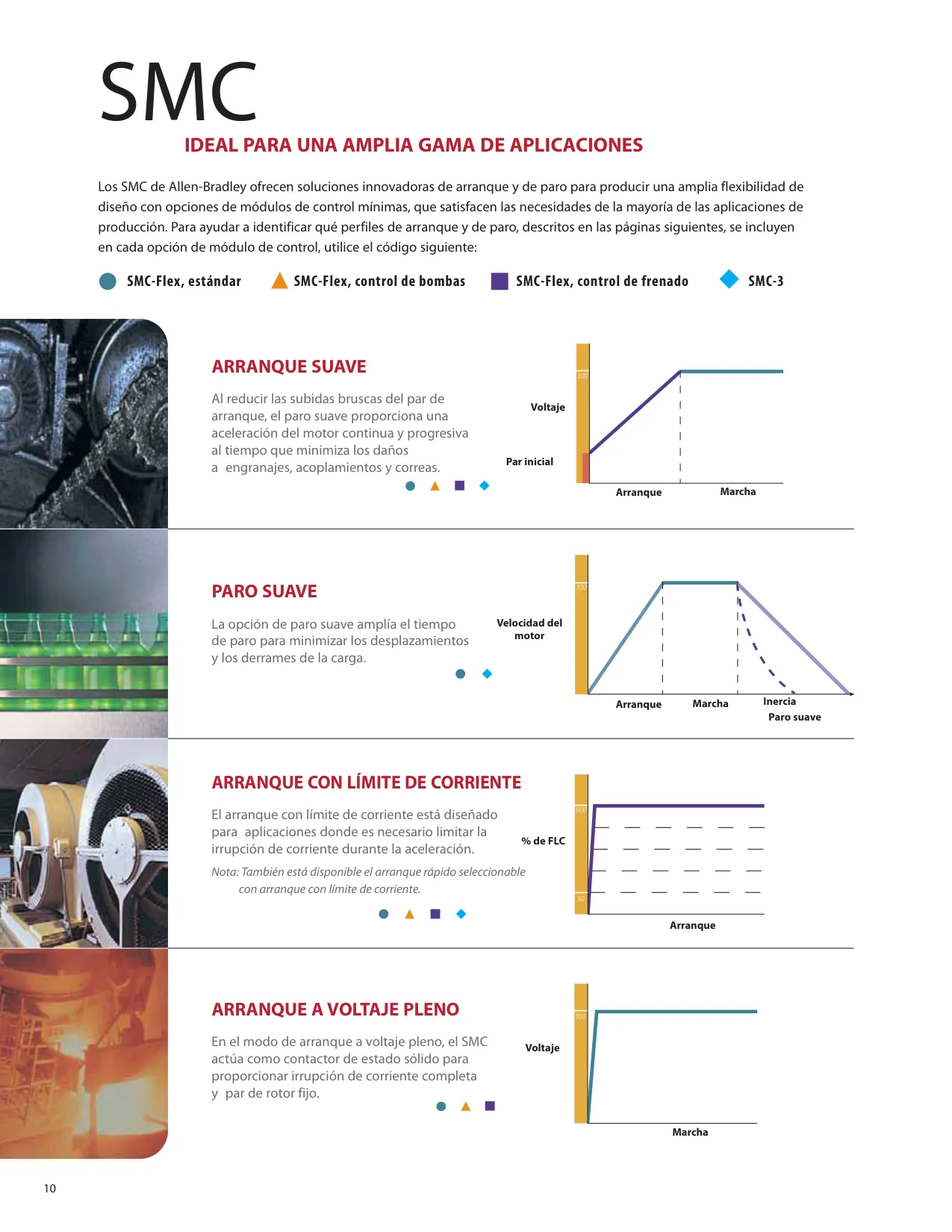

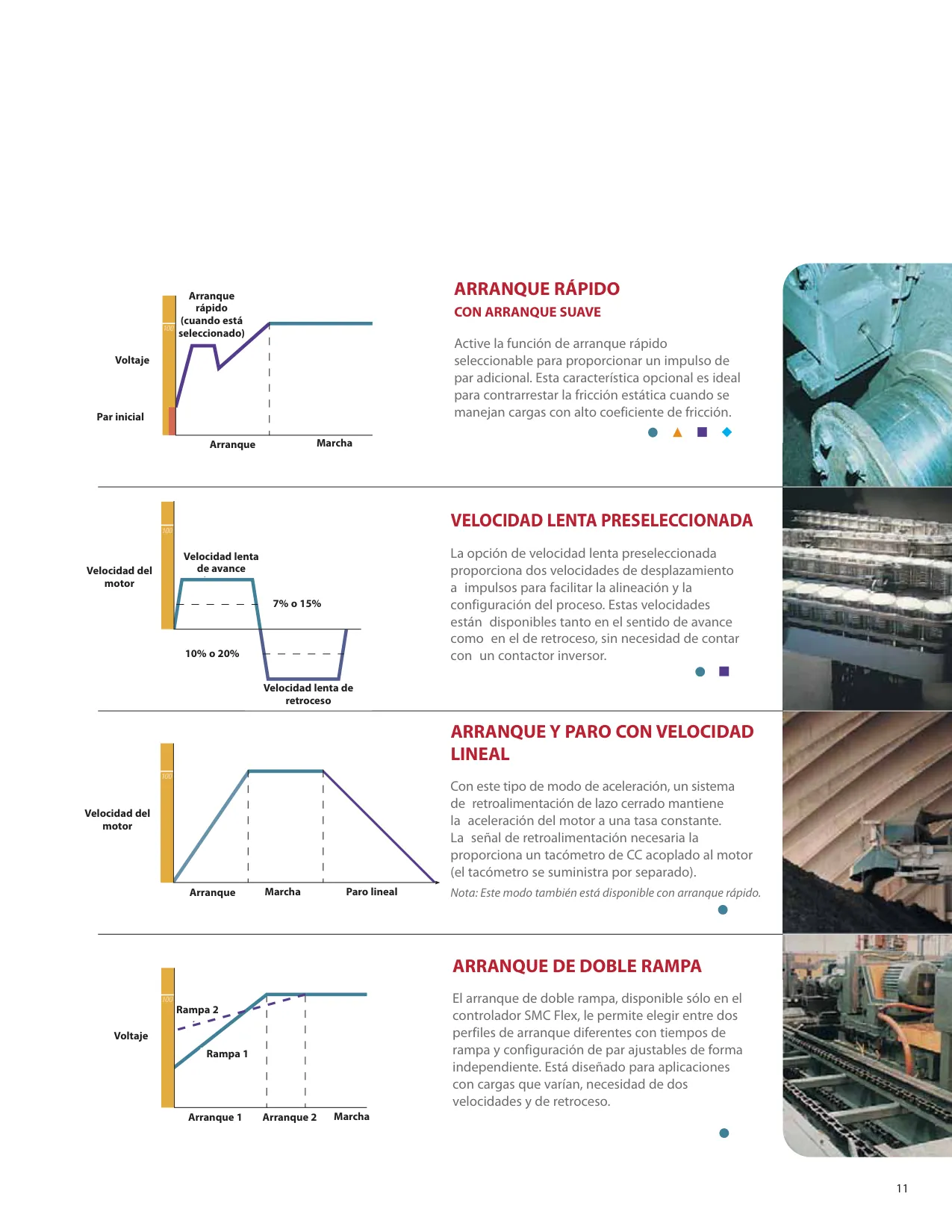

| Modos de Arranque Estándar | Arranque suave, Arranque con límite de corriente, Arranque rápido, Paro suave |

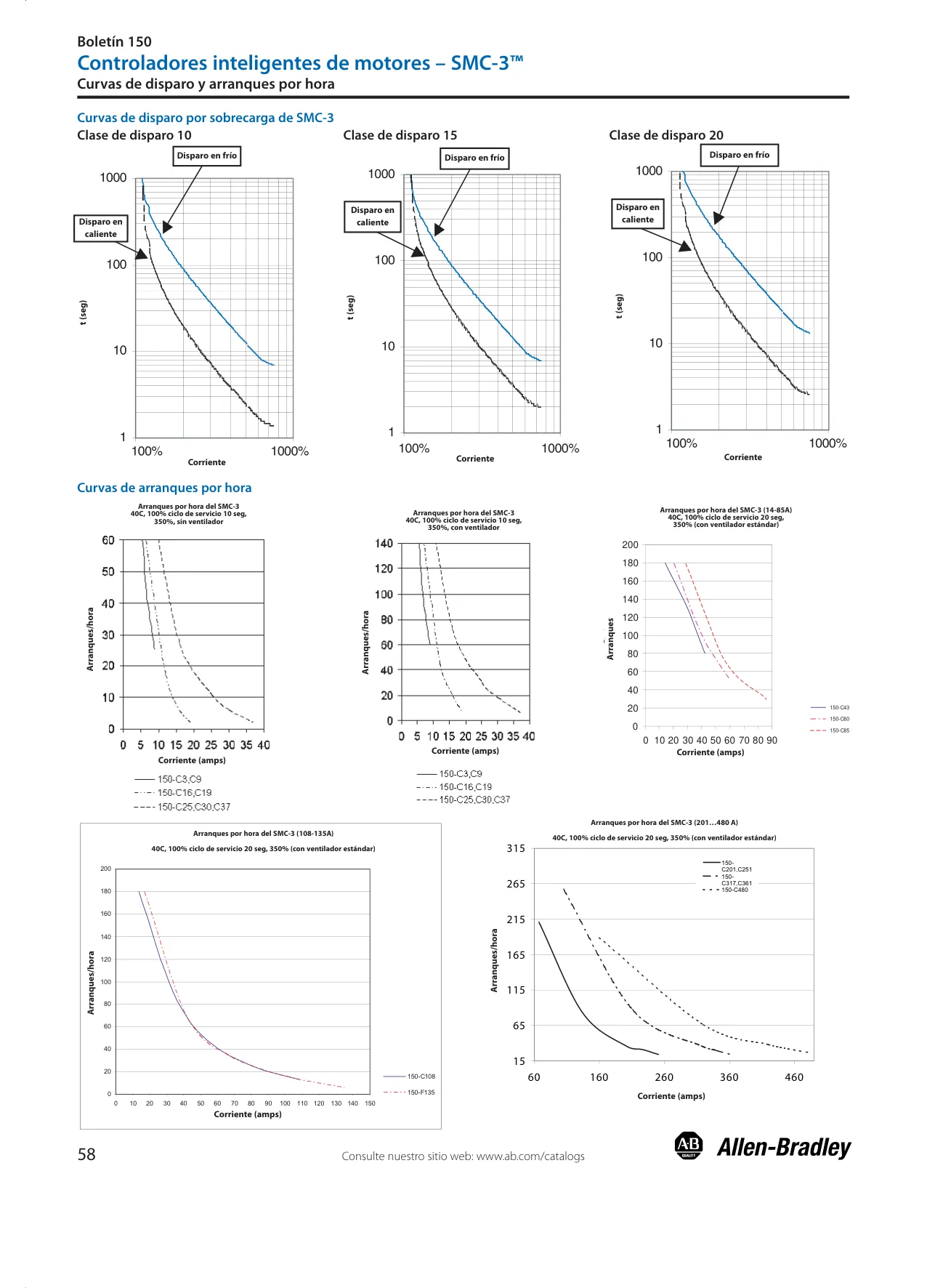

| Clases de Disparo por Sobrecarga | 10, 15, 20 (ajustable por potenciómetro) o Desactivado |

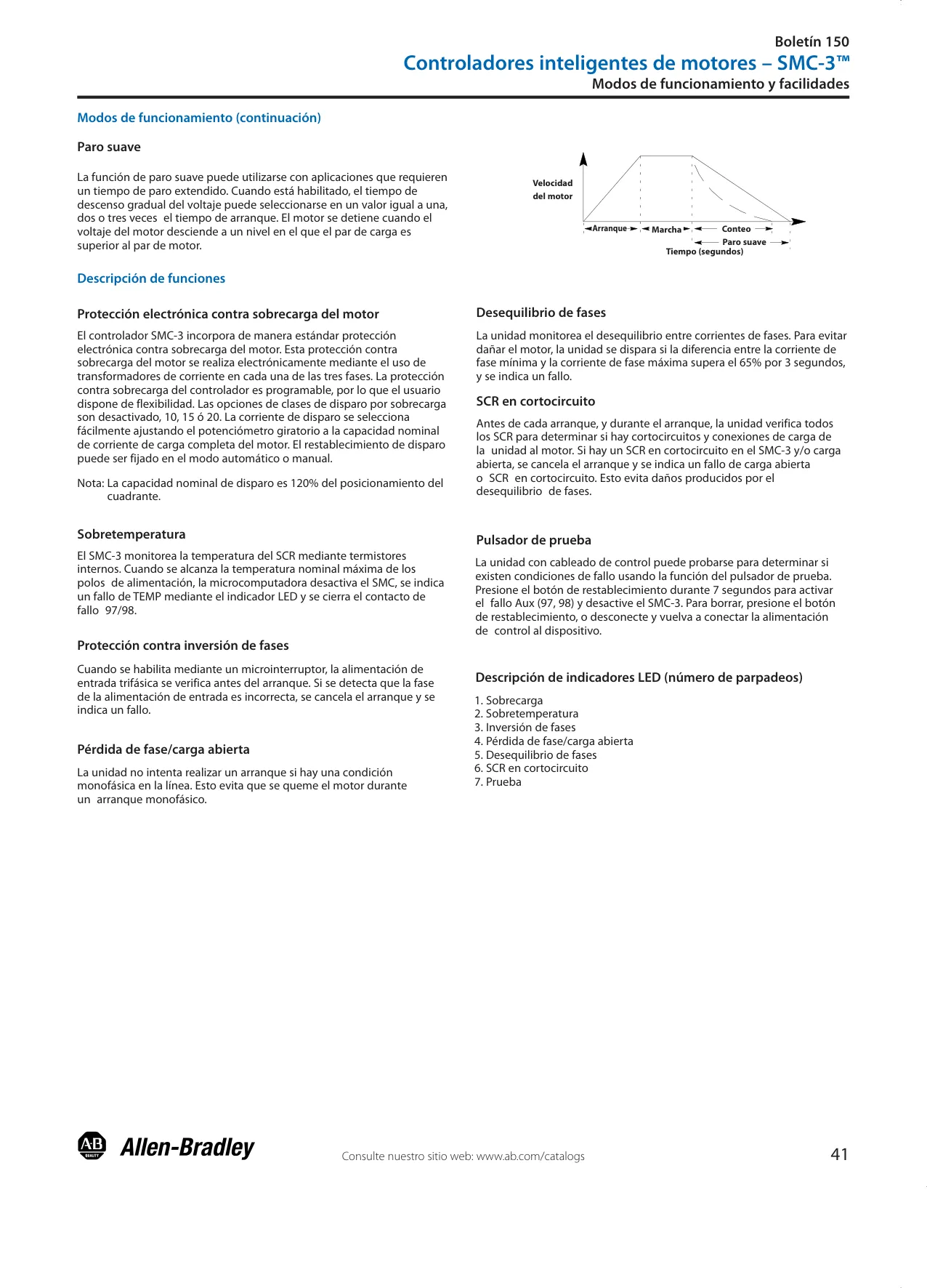

| Protecciones Integradas | Sobrecarga (I²t), Sobretemperatura (SCR), Inversión de fases (seleccionable), Pérdida de fase/Carga abierta, Desequilibrio de fases, SCR en cortocircuito |
| Diagnósticos | Indicadores LED (POWER, RUN, FAULT para OVLD, TEMP, PHASE REVERSAL, PHASE LOSS/OPEN LOAD, PHASE IMBALANCE, SHORTED SCR, TEST) |

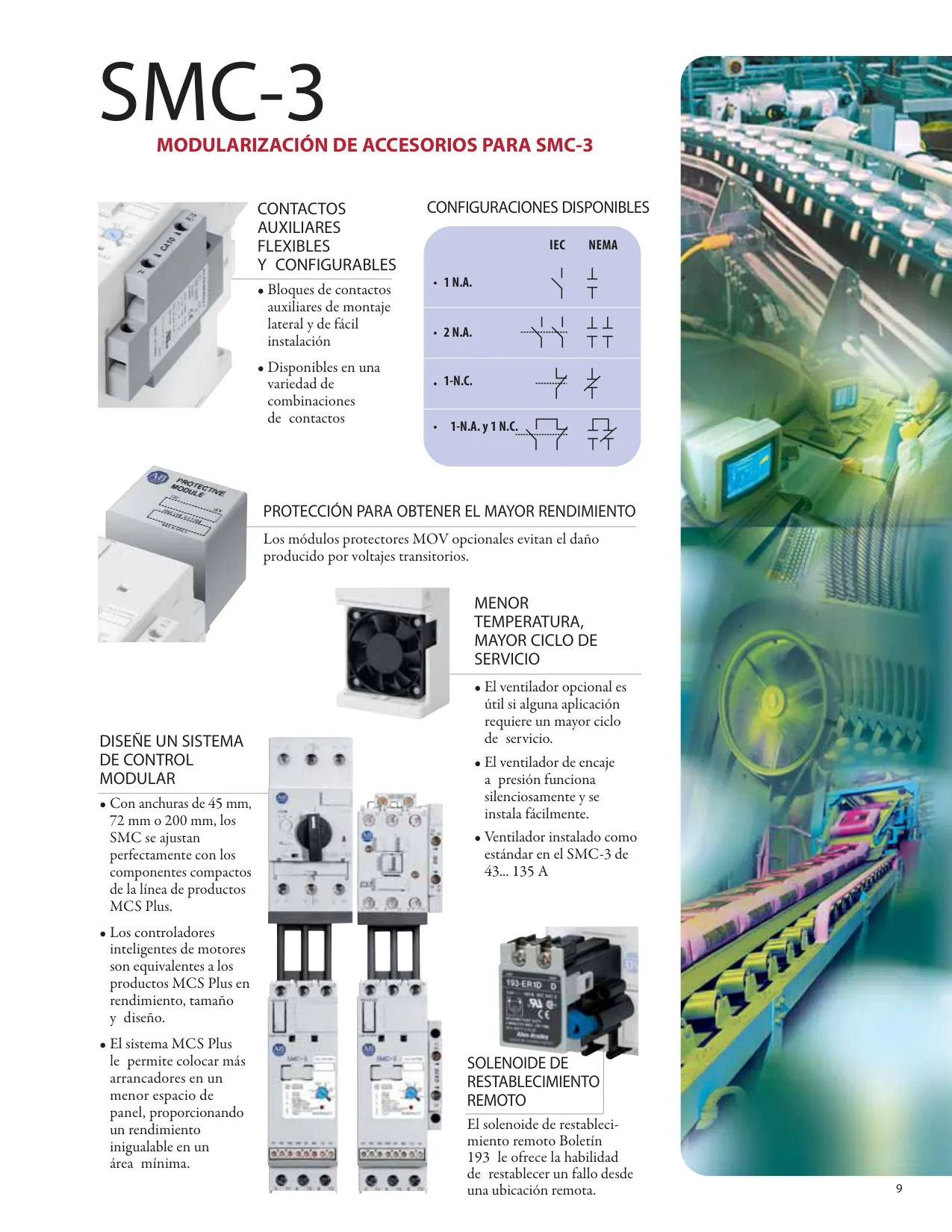

| Contactos Auxiliares | 1 contacto auxiliar N.A. configurable estándar (Normal/Velocidad nominal) |
| Derivación (Bypass) | Integrada, se cierra automáticamente a velocidad nominal |
| Interfaz de Configuración | Selector rotatorio para clase de disparo, dos potenciómetros para tiempo de rampa y voltaje inicial |
| Terminales de Potencia (3-37 A) | 2.5…25 mm² (14…4 AWG), Par de apriete: 2.3…2.8 N•m |
| Terminales de Potencia (43-85 A) | 2.5…95 mm² (14…3/0 AWG), Par de apriete: 11.3…12.4 N•m |
| Terminales de Control | 0.2…2.5 mm² (24…14 AWG), Par de apriete: 0.5…0.9 N•m |
| Temperatura de Operación | -5…50 °C (tipo abierto), -5…40 °C (en envolvente) |
| Certificaciones | UL 508, CSA C22.2 No. 14, EN/IEC 60947-4-2, cULus Listed, CE |
Detalles del Allen Bradley SMC 3

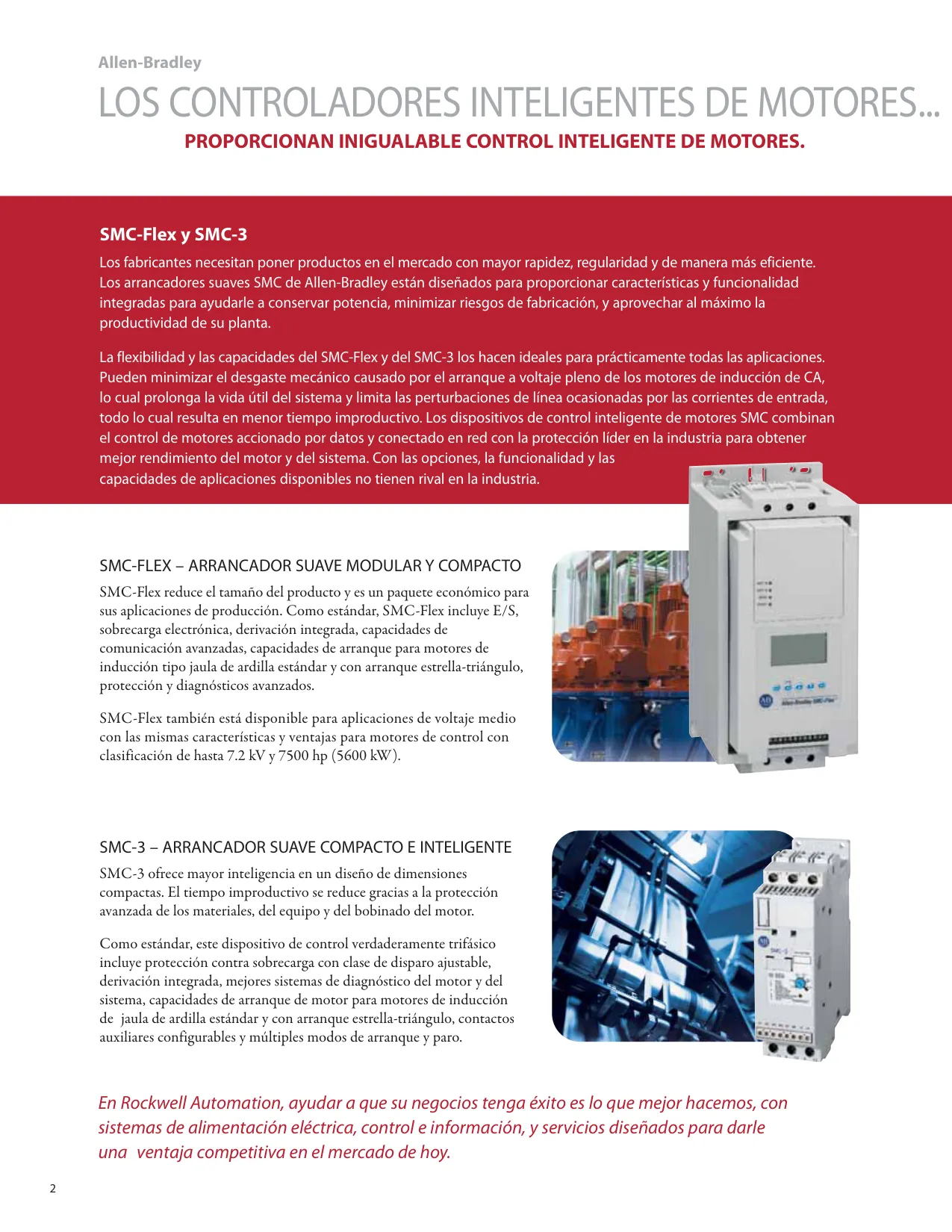

El Arrancador Suave Allen Bradley SMC 3 se distingue por su enfoque en la simplicidad, eficiencia y diseño compacto. Es una solución inteligente para el control de motores que ofrece un valor excepcional por su tamaño, ideal para entornos de manufactura donde el espacio es un factor crítico. Este dispositivo proporciona un control verdaderamente trifásico, asegurando una gestión robusta del motor.
Una de las características más destacadas del SMC 3 es su inteligencia integrada. Incorpora una protección avanzada controlada por microprocesador que no solo salvaguarda el bobinado del motor, sino también el equipo y los materiales. Esto incluye diagnósticos de motor y de sistema que ayudan a prevenir problemas antes de que escalen, lo que se traduce en una significativa reducción del tiempo improductivo.

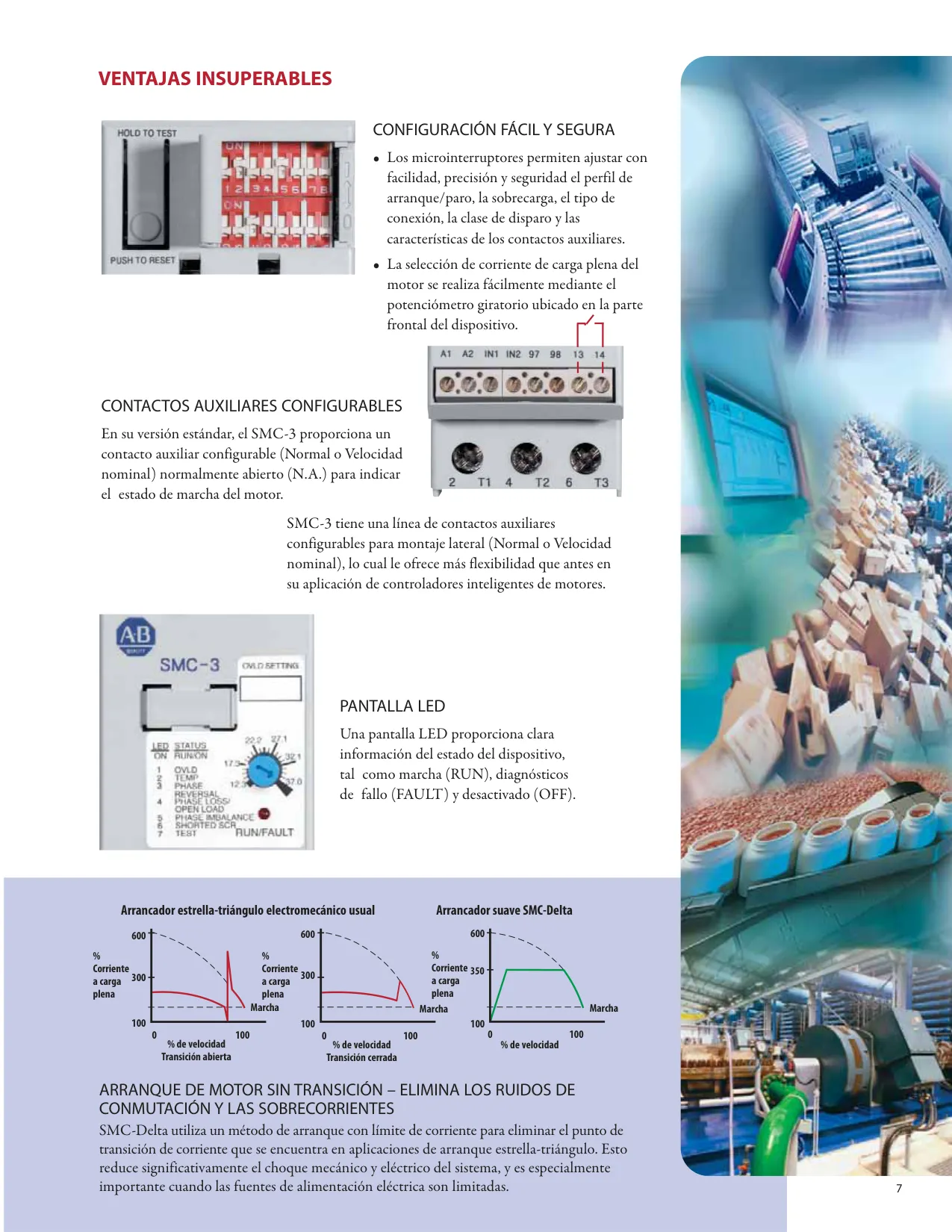

La facilidad de configuración es otro punto fuerte. Con un distintivo selector giratorio azul, los usuarios pueden ajustar rápidamente la clase de disparo y otros parámetros cruciales. Además, los potenciómetros permiten un ajuste fino del tiempo de rampa y del voltaje inicial, facilitando una adaptación precisa a los requisitos específicos de cada aplicación.
El diseño compacto del SMC 3 no compromete la funcionalidad. Integra una derivación interna que minimiza la generación de calor durante el funcionamiento a velocidad nominal. Esta característica contribuye a reducir el tamaño del envolvente necesario para la instalación, lo que a su vez optimiza el espacio en los paneles de control industrial.
Este arrancador suave es compatible con motores de inducción de jaula de ardilla estándar y aquellos con arranque estrella-triángulo, ampliando su versatilidad. Sus múltiples modos de arranque y paro, como el arranque suave y el paro suave, están diseñados para minimizar el desgaste mecánico en componentes como engranajes, correas y cadenas, lo que prolonga la vida útil del sistema.
El SMC 3 también juega un papel crucial en la estabilidad del sistema eléctrico al limitar las perturbaciones de línea causadas por las corrientes de entrada al momento del arranque. Esto es especialmente importante en aplicaciones industriales con fuentes de alimentación limitadas o donde la calidad de la energía es vital. Sus contactos auxiliares configurables añaden flexibilidad al sistema de control, permitiendo una integración más sencilla con otros componentes.
Además de la sobrecarga y sobretemperatura, el SMC 3 protege contra una serie de fallos eléctricos como la inversión de fases, la pérdida de fases y el desequilibrio, e incluso detecta SCRs en cortocircuito. Estas capacidades de diagnóstico avanzadas, comunicadas a través de indicadores LED claros, garantizan que los operadores puedan identificar y abordar rápidamente cualquier anomalía, manteniendo la eficiencia operativa.
